2.4. ПРИЦЕЛЬНЫЙ КОМПЛЕКС 1А40

2.4.1. Меры безопасности

Для исключения травм лица при работе с прицелом-дальномером в движущемся танке наводчик должен работать в шлемофоне с закрепленным на прицеле налобником и установленным наглазником.

Запрещается:

пользование дальномером для измерения дальности до целей, расстояние до которых менее 500 м;

во избежание травмы глаз работать с включенным дальномером в зоне нахождения людей, если по направлению излучения расстояние до человека менее 1,8 км.

2.4.2. Подготовка прицельного комплекса к работе

Перед началом работы прицелом-дальномером необходимо: отрегулировать положение сиденья в соответствии со своим ростом; установить налобник;

отрегулировать диоптрийную установку окуляра прицела; проверить установку окуляра блока индикации по базе глаз; отрегулировать освещенность дальномерной марки рукояткой 25 (рис. 17);

визуально проверить надежность крепления прицела-дальномера и тяг параллелограмма;

командиру танка определить по номограммам поправку на метео-баллистические условия (температуру и давление воздуха, температуру заряда, износ канала ствола пушки) и установить на определенное деление потенциометр поправок;

наводчику установить на то же деление рукоятку 10 ввода поправок на прицеле-дальномере;

проверить соответствие положений переключателей УВП типам загруженных снарядов;

выверить нулевую линию прицеливания.

Сцденье наводчика закрепить на такой высоте, чтобы при удобном расположении на нем наводчика его глаза совмещались по высоте с окулярами.

Налобник на прицел-дальномер установить так, чтобы при надетом шлемофоне зрачки глаз наводчика совпадали с выходными зрачками окуляров. Для этого, отпустив зажимной винт 26 (рис. 17), передвинуть налобник вдоль оси окуляров в положение, удобное для совмещения глаз с выходными зрачками окуляров, и зафиксировать его положение зажимным винтом.

Диоптрийная установка окуляра необходима для получения резкого изображения местных предметов, сетки с прицельными марками и светящейся дальномерной марки в поле зрения прицела-дальномера. Для регулировки необходимо вращать маховичок 23 (рис. 17).

Для установки БИ по базе глаз необходимо: нажать вкладыш 1 (рис. 18);

передвинуть БИ по направляющим 3 до положения, соответствующего базе глаз;

завернуть винт.

Для использования светофильтра во время работы при большой освещенности (особенно зимой при свежевыпавшем снеге или против солнца) необходимо, повернув рукоятку 1 (рис. 19) вниз до упора, ввести светофильтр в поле зрения окуляра (для вывода светофильтра повернуть рукоятку вверх до упора).

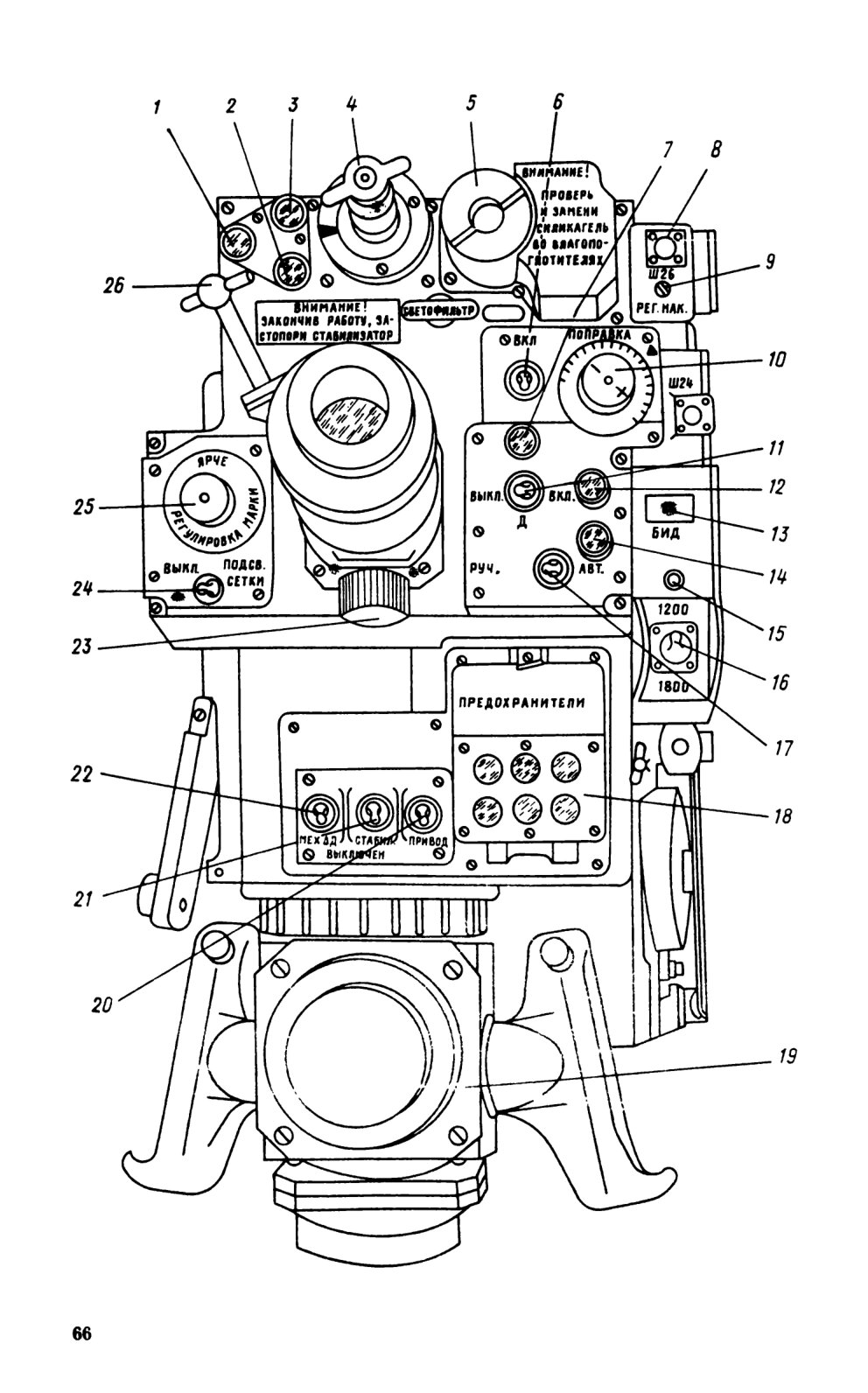

Рис. 17. Прицел-дальномер. Вид на панель управления:
I - лампа ОФ; 2 - лампа К; 3 - лампа БР; 4 - рукоятка переключения баллистик; 5 - влагопоглотитель; б - выключатель обогрева окуляра; 7 -лампа ОБОГРЕВ ОКУЛЯРА; 8 - электрический соединитель LU26; 9 -винт регулировки напряжения накачки; 10 - рукоятка ввода поправок;
II - выключатель Д; 12 - лампа ГОТОВ Д 13 - цифровое табло; 14 -лампа ОТРАБОТКА Д; 15 - индикатор стробирования; 16 - переключатель стробирования; 17 - выключатель РУЧ. — АВТ.; 18 - узел сигнализации; 19 - пульт управления; 20 - выключатель ПРИВОД- 21 - выключатель СТАБИЛ.; 22 - выключатель МЕХ. ДД; 23 - маховичок диоптрийной установки; 24 - выключатель ПОДСВ. СЕТКИ; 25 - рукоятка регулировки яркости дальномерной марки; 26 - зажимной винт налобника

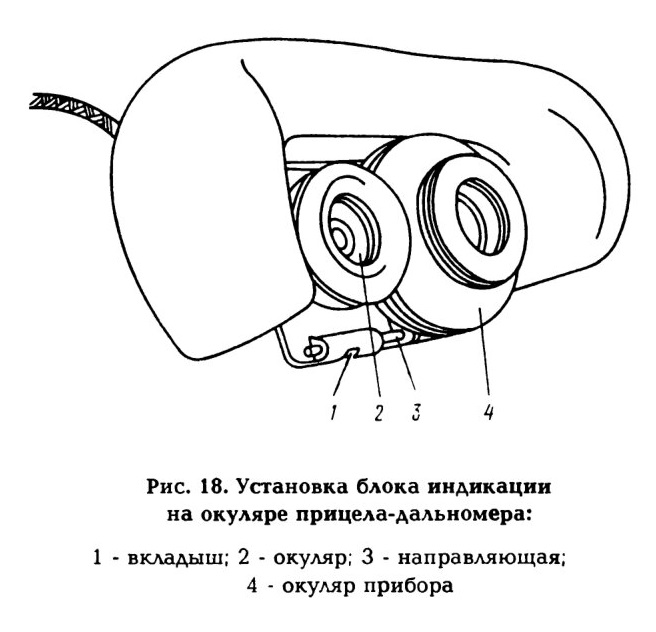

Рис. 18. Установка блока индикации на окуляре прицела-дальномера:
1 - вкладыш; 2 - окуляр, 3 - направляющая; 4 - окуляр прибора

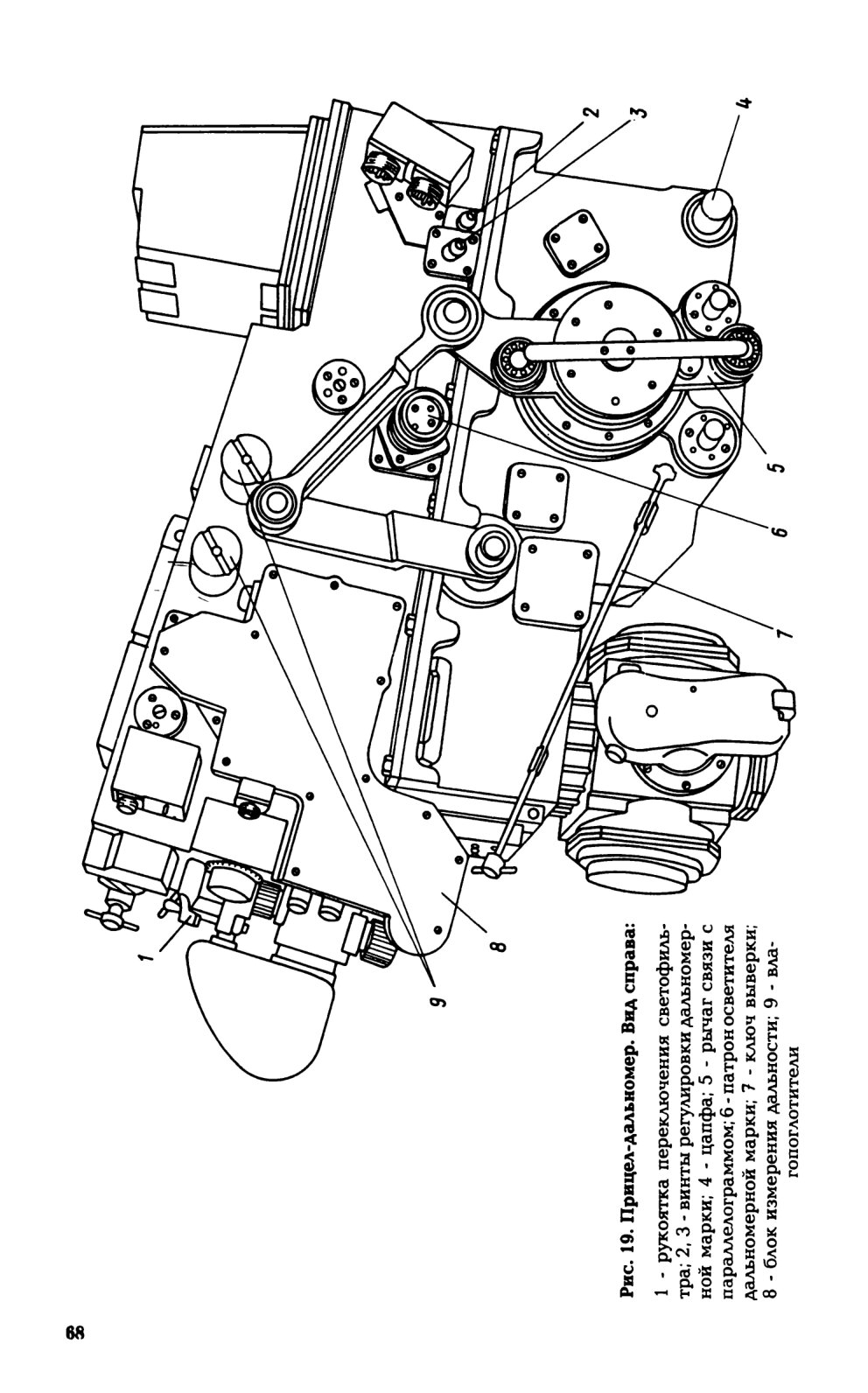

Рис. 19. Прицел-дальномер. Вид справа:
1 - рукоятка переключения светофильтра; 2, 3 - винты регулировки дальномер-ной марки; 4 - цапфа; 5 - рычаг связи с параллелограммом; 6 - патрон осветителя дальномерной марки; 7 - ключ выверки; 8 - блок измерения дальности; 9 - вла-гопоглотители

Включение подсветки шкал необходимо для работы с прицелом-дальномером в сумерки или ночью, для чего выключателем 7 (рис. 20) включается освещение шкал, прицельных марок, индекса и шкалы дальности.

Включение обогрева необходимо для предотвращения запотевания окуляра прицела-дальномера при работе в диапазоне низких температур. Работоспособность его контролируется сигнальной лампой. В процессе эксплуатации необходимо следить, чтобы выключатель 6 (рис. 17) обогрева окуляра включался только по мере необходимости.

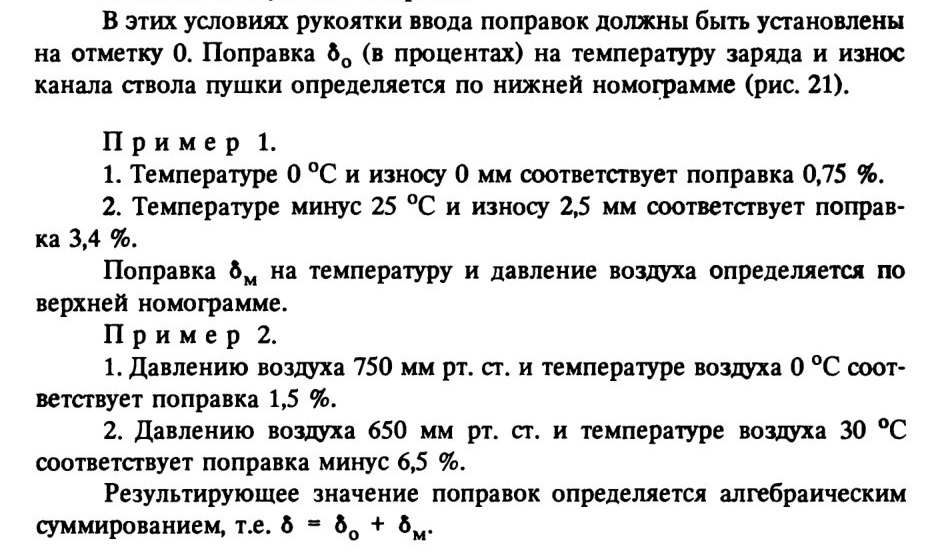

Введение поправок в углы прицеливания и упреждения, определение и установка поправок производятся перед стрельбой. В комплексе 1А40 предусмотрен учет в угле прицеливания и угле упреждения поправок на отклонение условий стрельбы от нормальных: на износ канала ствола пушки, мм: на температуру заряда, °С; на температуру воздуха, °С; на давление воздуха, мм рт. ст.

Нормальными условиями стрельбы в части этих параметров являются:

неизношенный канал ствола пушки; температура заряда и воздуха 15 °С; давление воздуха 750 мм рт. ст.

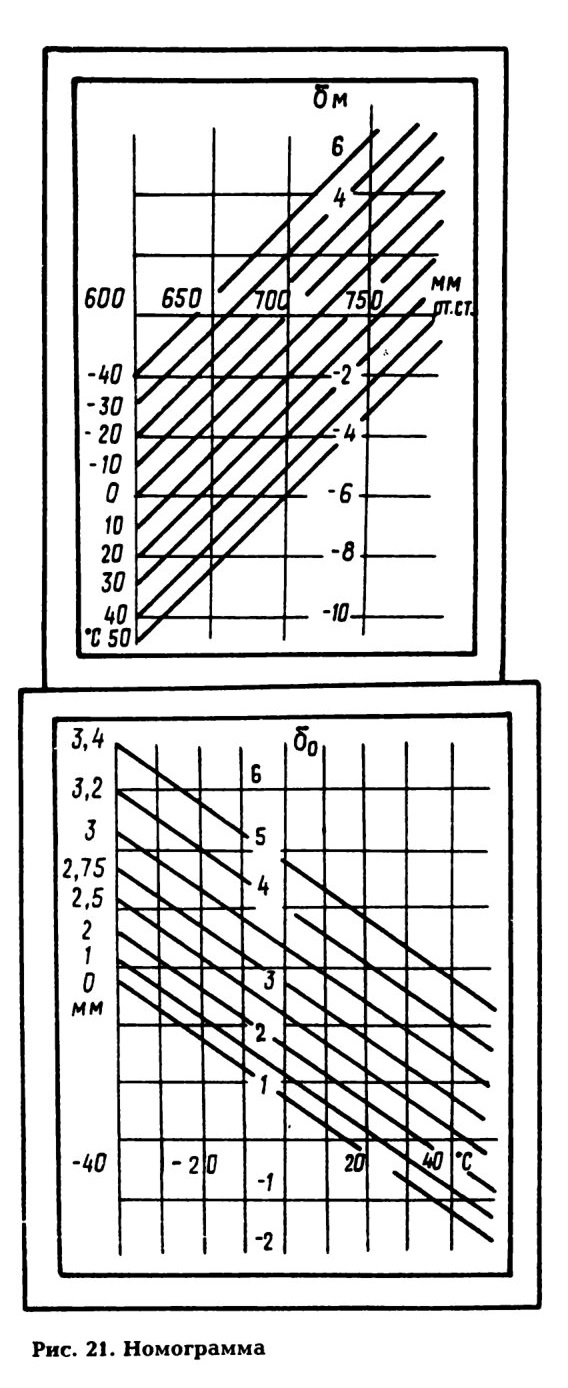

Командир танка при наличии информации определяет поправки по номограммам, расположенным справа на щитке ограждения пушки, и сообщает результирующее значение поправки и ее знак наводчику.

Командир и наводчик устанавливают рукоятки ввода поправок на деление, соответствующее значению суммарной поправки с учетом знака.

Необходимо иметь в виду, что при установке рукоятки ввода поправок на приборе управления в положение, отличное от 0, автоматически введенная дальность по шкале дальности отличается от величины, показываемой цифровым табло дальномера, в процентах на величину установленной поправки (при минусовой поправке - в меньшую сторону, при плюсовой - в большую сторону).

При отсутствии исходных данных о температуре и давлении воздуха и о температуре заряда необходимо:

ориентировочно определить температуру окружающего воздуха по состоянию погоды;

принять температуру заряда равной температуре окружающего воздуха;

принять атмосферное давление равным 760 мм рт. ст. с уменьшением на 0,1 высоты района предполагаемых боевых действий, определяемой по карте командира.

Пример 3.

1. Высота района предполагаемых боевых действий, определенная по карте, равна 600 м.

2. 0,1 х 600 = 60.

3. 760 - 60 = 700.

4. По значению 700 мм рт. ст. определить поправку.

Износ канала ствола пушки, измеренный прибором контроля диаметрального износа ствола ПКИ-26 согласно Инструкции по категориро-ванию артиллерийского вооружения, должен быть указан в разд. "Учет стрельбы из пушки" формуляра танка. При отсутствии данных об износе канала ствола принять его равным нулю.

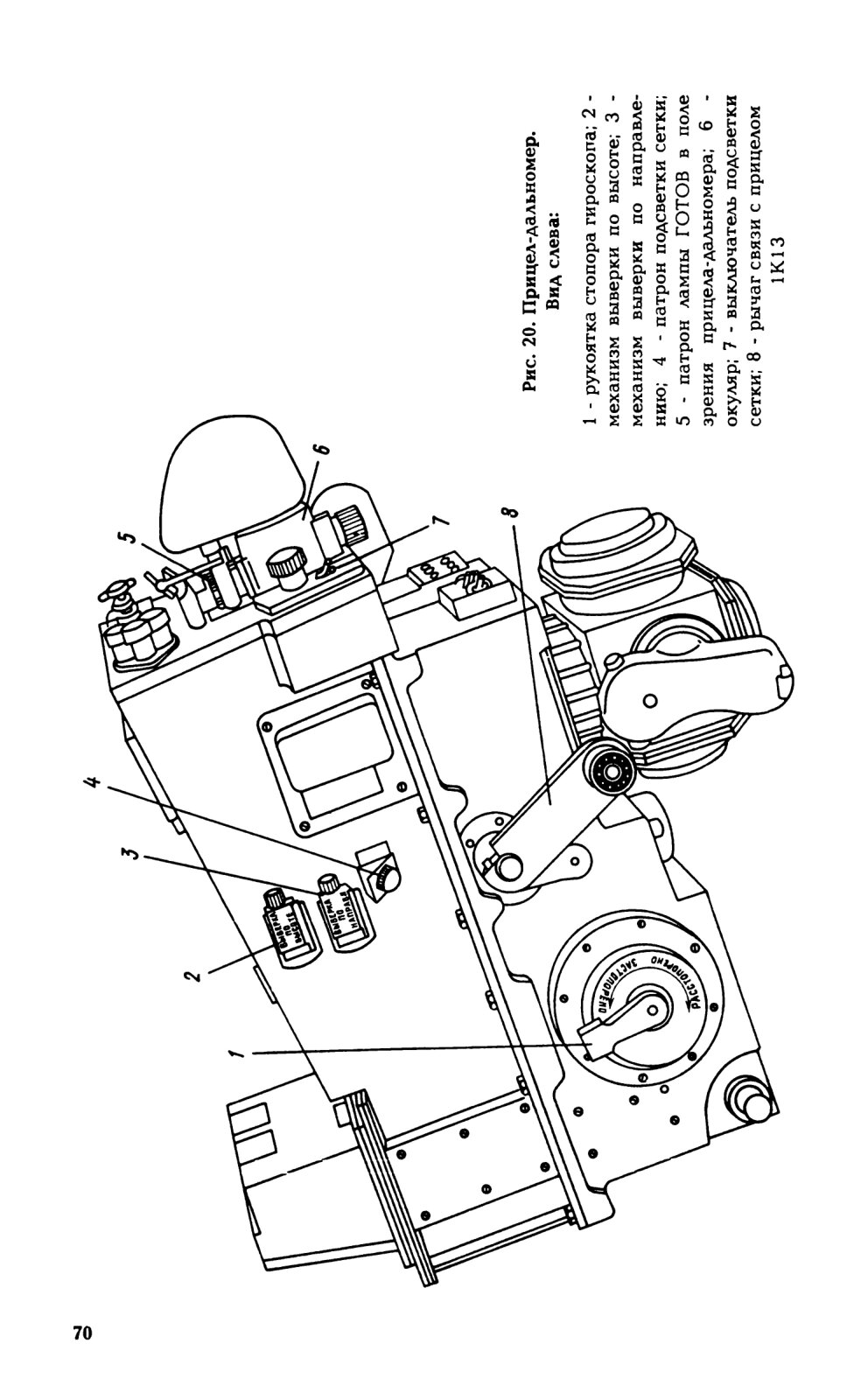

Рис. 20. Прицел-дальномер.
Вид слева: 1 - рукоятка стопора гироскопа; 2 -механизм выверки по высоте; 3 -механизм выверки по направлению; 4 - патрон подсветки сетки; 5 - патрон лампы ГОТОВ в поле зрения прицела-дальномера; 6 -
окуляр; 7 - выключатель подсветки сетки; 8 - рычаг связи с прицелом 1К13

2.4.3. Выверка нулевой линии прицеливания

Выверка нулевой линии прицеливания осуществляется с помощью устройства встроенного контроля выверки, а в случае его неисправности -по точке на местности, удаленной от танка на расстояние не менее 1600 м.

Для выверки нулевой линии прицеливания с помощью УВКВ необходимо:

установить танк на ровной площадке без заметного бокового и продольного крена;

застопорить пушку стопором АЗ на угле заряжания;

установить шкалу дальности прицела-дальномера на 0, переключатель типов снарядов - на Б;

включить УВКВ, потянув рукоятку привода призмы на себя до упора и повернув ее на 90° против хода часовой стрелки;

проконтролировать через окуляр прицела положение центральной прицельной марки относительно индекса на стволе пушки. При выверенной линии прицеливания вершина марки должна находиться на уровне верхнего среза индекса посередине его прореза (рис. 15);

при отклонении прицельной марки установить ее вершину в заданное положение, поворачивая механизмы выверки по высоте и направлению ключом выверки;

выключить УВКВ, повернув рукоятку привода призмы по ходу часовой стрелки и подав ее вперед до упора; снять пушку со стопора АЗ.

Для установки пушки на стопор АЗ на угле заряжания необходимо:

выключить АЗР АЗ УПР. на правом распределительном щитке башни;

открыть клин затвора пушки;

установить выключатель АВТ. - РУЧ. - РАЗГР. на ПЗ в положение "Руч.";

открыть крышку АВАРИЙНО на пульте загрузки; установить переключатель ПОДДОН на ПЗ в положение Туч"; включить переключатель РАМКА в положение "Выброс" и удерживать его в этом положении;

установить пушку подъемным механизмом на угол заряжания до застопоривания ее электромашинным стопором и после полного подъема рамки отпустить переключатель РАМКА. Правильность стопорения проверить поворачиванием маховика подъемного механизма в пределах люфта.

Для снятия пушки со стопора АЗ необходимо: включить переключатель РАМКА в положение "Исход" и удерживать его до опускания рамки и расстопоривания пушки;

установить переключатель ПОДДОН в положение "Авт."; закрыть крышку АВАРИЙНО на ПЗ;

установить выключатель АВТ. - РУЧ. - РАЗГР. в положение "Авт."; включить при необходимости АЗР АЗ УПР. на правом распределительном щитке башни.

Для выверки нулевой линии прицеливания по удаленной точке необходимо:

установить танк на ровной площадке без заметного продольного и бокового крена;

наклеить на дульный срез ствола пушки (по рискам) перекрестие из двух нитей толщиной не более 0,3 мм;

проверить, чтобы рукоятка стопора гироскопа прицела была в положении ЗАСТОПОРЕНО;

установить рукоятку переключения баллистик в положение "БР", при этом загорится сигнальная лампа БР;

установить шкалу дальности на ноль, вращая маховичок ручного привода шкалы;

вынуть ударный механизм из клина затвора, на его место установить трубку выверки ТВ-115 или вставить в камору пушки поддон с трубкой выверки;

на окуляр прицела установить диафрагму (находится в ЭК) с отверстием диаметром 1 мм, предварительно сняв наружное кольцо и наглазник;

наблюдая в окуляр трубки выверки и вращая маховики подъемного и поворотного механизмов, совместить перекрестие нитей на дульном срезе с выбранной удаленной точкой (рис. 22);

наблюдая в окуляр прицела-дальномера, совместить вершину центральной прицельной марки с выбранной удаленной точкой, пользуясь механизмами выверки прицела-дальномера по высоте и направлению с помощью выверочного ключа 7 (рис. 19), закрепленного на правой стороне прицела.

При плохой видимости или невозможности выбрать удаленную точку, выверку нулевой линии прицеливания производить по выверочной мишени (рис. 23), для чего необходимо:

подготовить танк, пушку и прицел так же, как при выверке по удаленной точке;

установить выверочную мишень на расстоянии 100 м от дульного среза ствола пушки перпендикулярно к его оси;

на окуляр прицела установить диафрагму с отверстием диаметром 1 мм, предварительно сняв наружное кольцо и наглазник;

совместить перекрестие нитей на дульном срезе ствола пушки (рис. 24) с соответствующим перекрестием на выверочной мишени, наблюдая в окуляр трубки выверки и вращая маховики подъемного и поворотного механизмов;

совместить вершину центральной прицельной марки с точкой наводки для ТПД на выверочной мишени, пользуясь механизмами выверки по высоте и направлению.

2.4.4. Работа с прицелом-дальномером

При работе с прицелом-дальномером необходимо соблюдать следующие условия:

расстопоривать гироскоп не ранее чем через 1,5-2 мин после включения выключателя ПРИВОД;

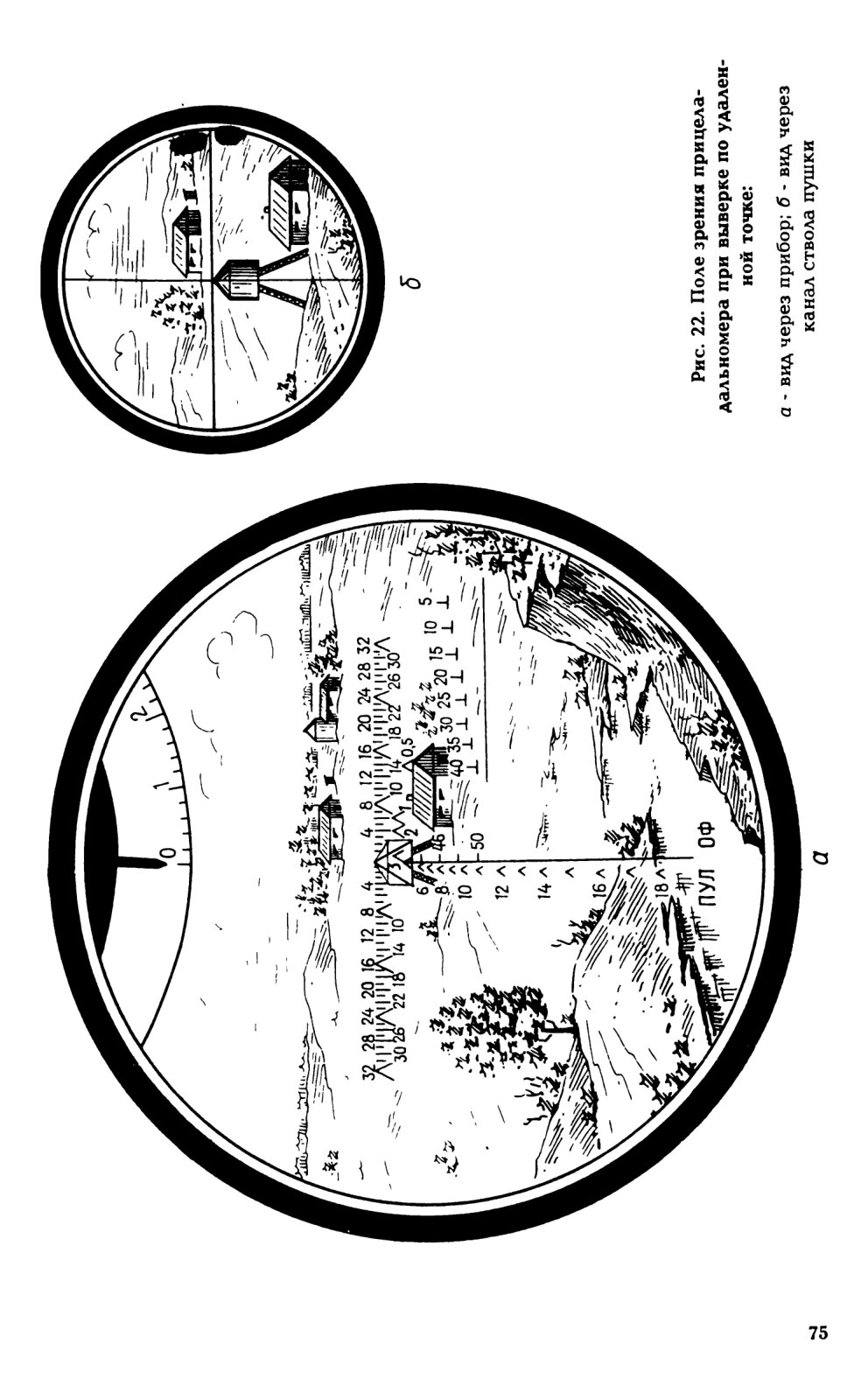

Рис. 22. Поле зрения прицела-дальномера при выверке по удаленной точке:
а - вид через прибор; б - вид через канал ствола пушки

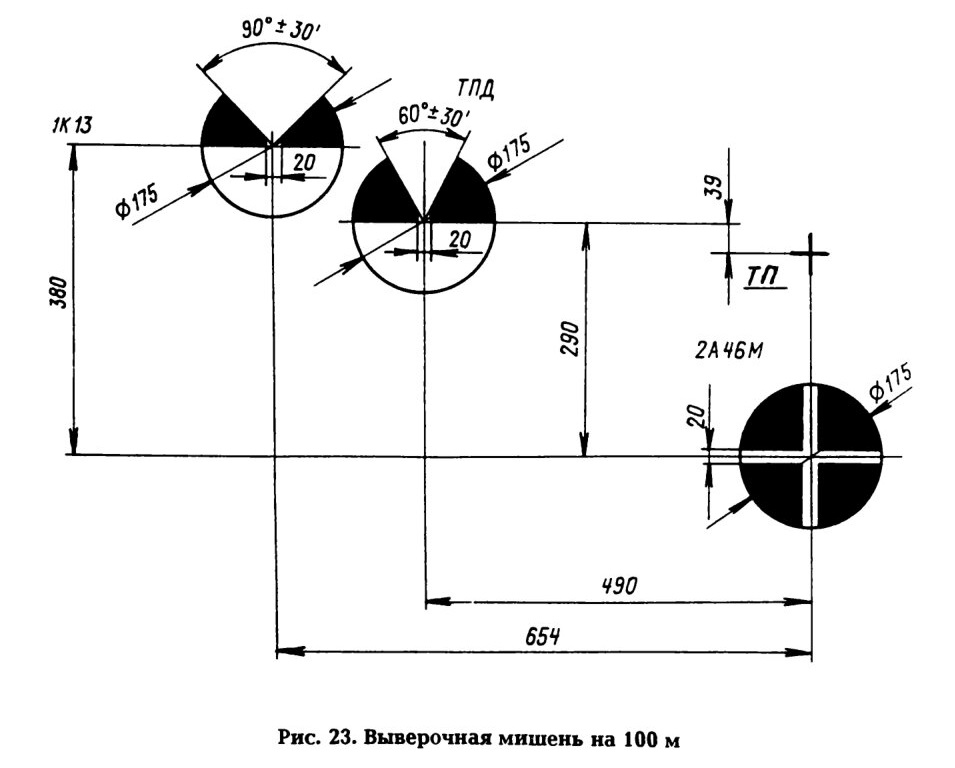

Рис. 23. Выверочная мишень на 100 м

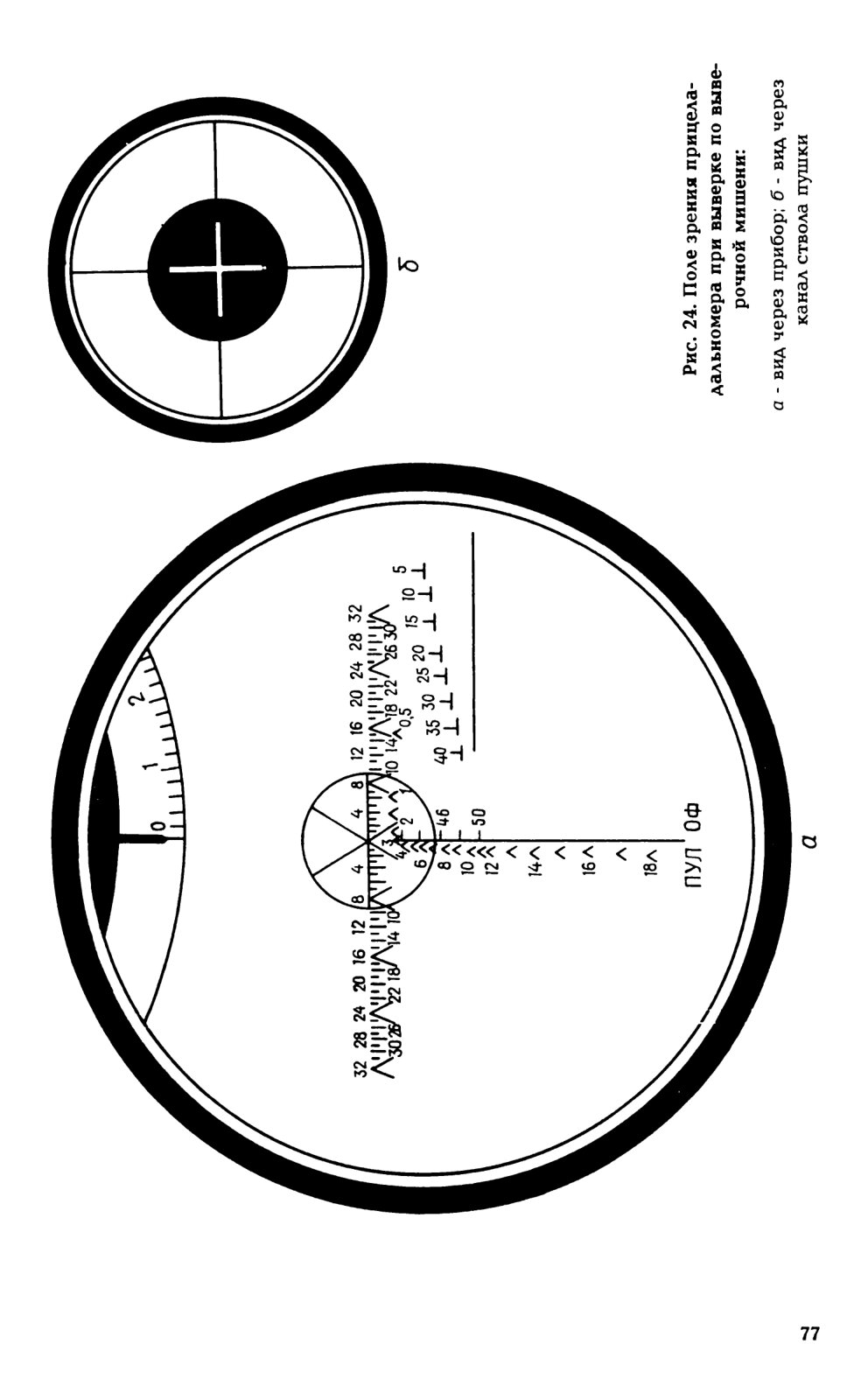

Рис. 24. Поле зрения прицела-дальномера при выверке по выверочной мишени:
а - вид через прибор; б - вид через канал ствола пушки

Запрещается при выключенном выключателе ПРИВОД оставлять гироскоп прицела расстопоренным;

при работе в движении обязательно включать выключатель МЕХ. ДД;

включать при работе в сумерки или ночью выключатель ПОДСВ. СЕТКИ;

включать выключатель обогрева окуляра в случае запотевания наружной линзы окуляра; при необходимости линзу окуляра протирать только чистой фланелевой салфеткой;

Включать выключатель ДД включения дальномера только при работе дальномером, нажимать кнопку 1 (рис. 25) измерения дальности только при горящей лампе ГОТОВ Д;

при работе с дальномером и ведении стрельбы выключатель 17 (рис. 17) РУЧ. - АВТ. должен находиться в положении "Авт.", при измерении дальности без стрельбы - в положении "Руч.".

В связи с тем, что правильная выработка величины бокового упреждения определяется точностью сопровождения цели в момент измерения дальности, в течение 1-2 с перед нажатием кнопки измерения дальности и в момент нажатия цель должна уверенно сопровождаться дальномерной маркой прицела-дальномера. Работа прицела-дальномера с выработкой боковых упреждений обеспечивается при включении стабилизатора вооружения в режим "Автомат" и включенном прицеле-дальномере.
