2.2. СПАРЕННЫЙ ПУЛЕМЕТ

2.2.1. Подготовка пулемета к стрельбе

Для подготовки пулемета к стрельбе необходимо:

снять пулемет с установки;

произвести неполную разборку пулемета;

вычистить канал ствола, газоотвод и детали пулемета, после чего детали смазать тонким слоем смазки (газоотвод не смазывать);

собрать пулемет, перед присоединением ствола надеть на него втулку уплотнения и вставить в боковое отверстие втулки трубку газоотвода так, чтобы при присоединении ствола трубка газового поршня пулемета вошла в отверстие газоотвода;

проверить работу подвижных частей пулемета, для чего взвести пулемет и нажать на спуск. Подвижные части должны энергично возвратиться в переднее положение;

проверить правильность сборки уплотнения амбразуры пулемета, установить пулемет на ползуны установки и закрепить штырями; проверить исправность электроспуска пулемета; проверить исправность лент и коробок.

Надежная работа автоматики пулемета обеспечивается при установке регулятора на цифру 1 или 2. Стрельбу из нового пулемета до настрела

2-3 тыс. выстрелов производить в положении "2" газового регулятора, после чего, если нет задержек в стрельбе, связанных с недоходом подвижных частей в заднее положение, регулятор перевести в положение "1". Положение "3" газового регулятора предназначено для стрельбы в затрудненных условиях эксплуатации при сильном загрязнении пулемета, когда

имеются задержки в стрельбе при положении "2" регулятора, связанные с недоходом подвижных частей в заднее положение.

Для перевода газового регулятора необходимо вынуть булавку, отвернуть гайку газового регулятора, выбить регулятор из зацепления с фиксатором, повернуть регулятор до совмещения с фиксатором прорези, против которой стоит нужная цифра. Закрепить регулятор гайкой, при этом зазор между буртиком регулятора и газовой каморой должен быть не более 1,5 мм, и вставить булавку.

При подготовке к стрельбе холостыми патронами необходимо на дульную часть ствола навернуть вместо пламегасителя втулку для холостой стрельбы, а в основание приемника вставить специальную рамку.

2.2.2. Стрельба из пулемета

Запрещается:

вести стрельбу при неустановленном газоотводе из пулемета, имеющего боковые отверстия в трубке газового поршня;

вести стрельбу из пулемета при отсутствии подпора в обитаемом отделении.

Пулемет в бою обслуживается командиром танка. Огонь из пулемета ведет наводчик.

Для заряжания пулемета необходимо:

вынуть коробку с лентами из рамки улавливателя и открыть крышку коробки;

установить коробку в рамку улавливателя и закрепить пружинной петлей;

закрепить крышку коробки в открытом положении фиксатором на гильзоулавливателе;

открыть крышку ствольной коробки;

вытянуть часть ленты из коробки, пропустить ее через лоток и вложить патрон в зацепы извлекателя;

закрыть крышку ствольной коробки;

установить предохранитель пулемета в положение "огонь";

отвести подвижные части пулемета за рукоятку перезаряжания назад до упора и вернуть рукоятку в переднее положение.

Для стрельбы из пулемета необходимо:

навести пулемет на цель;

нажать кнопку стрельбы из пулемета или (при отказе электроспуска) воспользоваться ручным спуском.

Стрельба из пулемета ведется короткими (до 10 выстрелов), длинными (до 30 выстрелов) очередями и непрерывно.

После 500 выстрелов интенсивной стрельбы ствол пулемета охла-дить. После отстрела 500 патронов (2 коробки) освободить гильзоулавли-ватель от стреляных гильз и лент.

Для разряжания пулемета необходимо:

установить предохранитель в положение "Пр.";

открыть крышку ствольной коробки;

вынуть ленту из пулемета и вложить ее в коробку;

поднять основание приемника и достать оставшийся патрон;

закрыть крышку ствольной коробки;

перевести предохранитель в положение "огонь";

произвести дважды контрольный спуск.

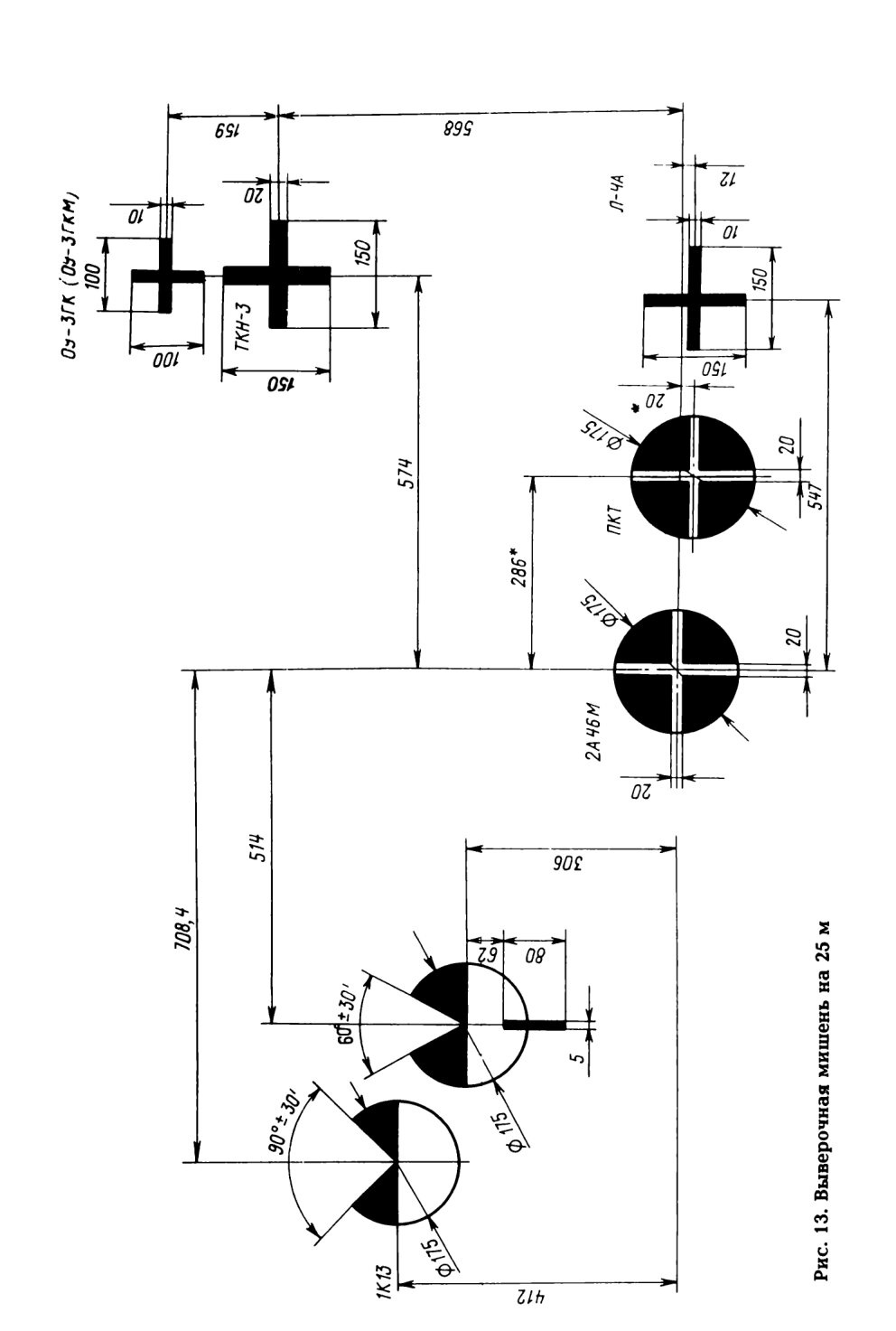

Рис. 13. Выверочная мишень на 25

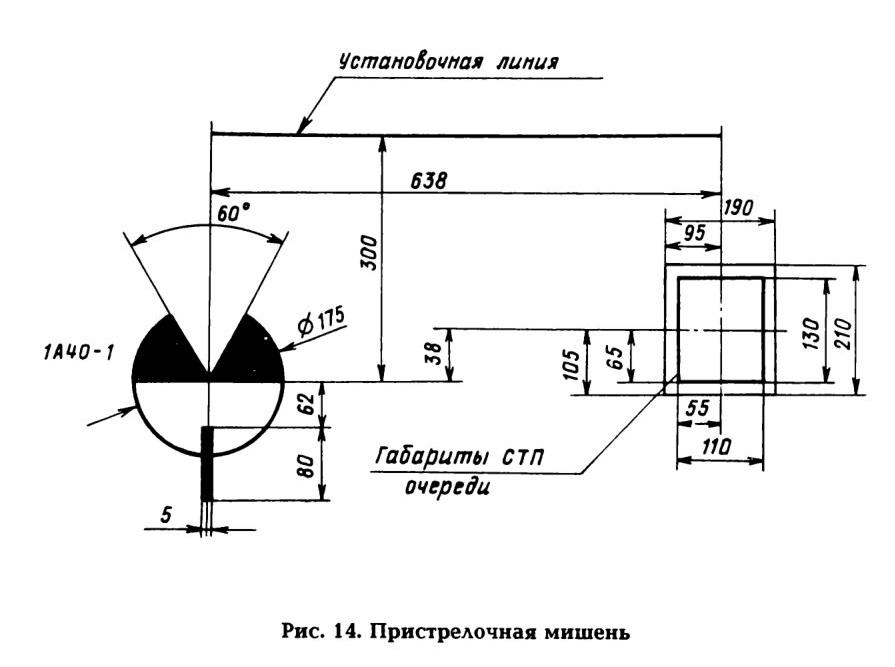

Рис. 14. Пристрелочная мишень

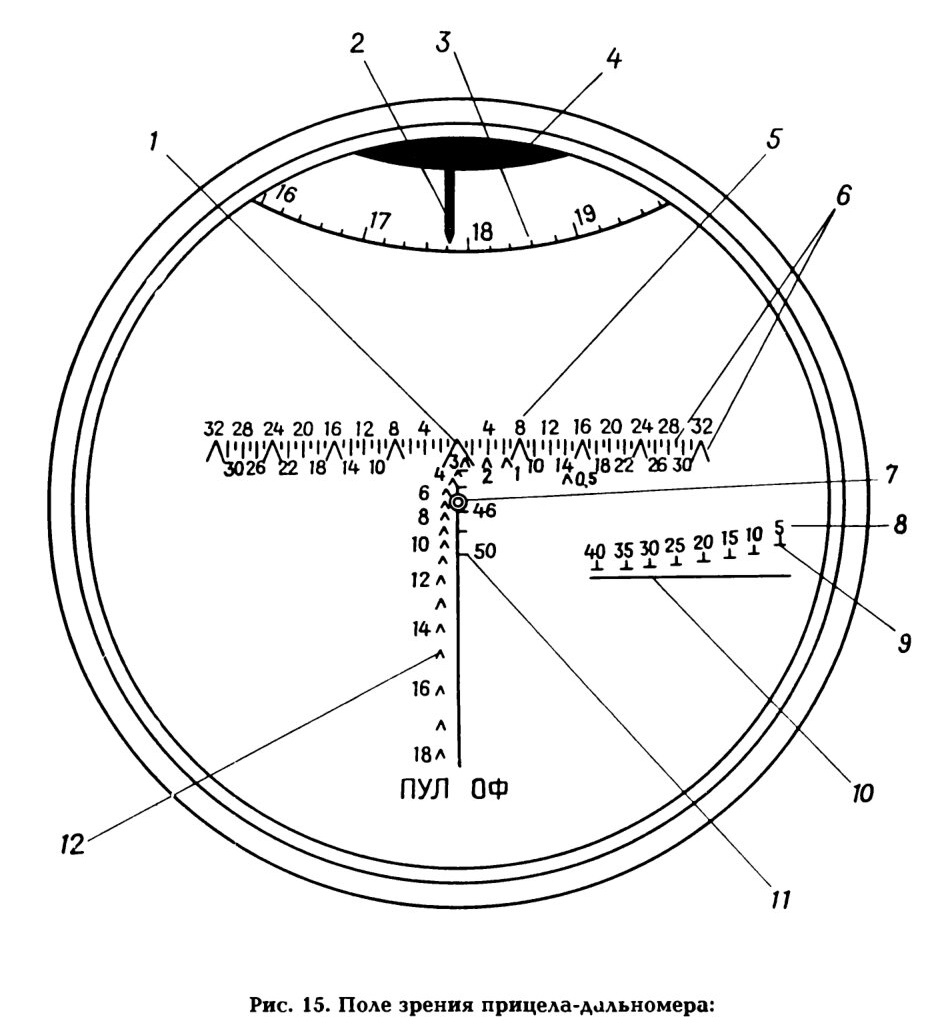

Рис. 15. Поле зрения прицела-дальномера:
1 - центральная прицельная марка; 2 - индекс; 3 - шкала отсчета и установки дальности; 4 - сигнал "ГОТОВ"; 5 - шкала боковых поправок; 6 - боковые прицельные марки; 7 - дальномерная марка (светящаяся); 8 - шкала измерения дальности методом "с базой на цели"; 9 - горизонтальный штрих; 10 - базовый штрих (нулевой); 1 1 - штрих шкалы ОФ; 12 - прицельные марки для стрельбы из пулемета

2.23. Приведение пулемета к нормальному бою

Пулемет ПКТ, поступающий с танком в воинские части, приведен к нормальному бою стрельбой на заводе-изготовителе. Координаты для выверки пулемета внесены в контрольно-выверочную карточку, вклеенную в формуляр танка.

Приведение пулемета к нормальному бою в воинских частях производить в случаях:

установки нового пулемета в танк;

ремонта пулемета, замены узлов пулемета и установки, в результате которой может измениться бой пулемета (например, после замены ствола, разборки всей установки и т.п.);

обнаружения во время стрельбы чрезмерных отклонений.

Перед приведением пулемета к нормальному бою необходимо: подготовить пулемет к стрельбе;

установить танк без продольного и бокового крена (допускается крен не более 2°), проверить выверку и при необходимости выверить прицел-дальномер относительно пушки;

предварительно выверить пулемет относительно прицела по выверочной мишени (рис. 13), установленной на расстоянии (25±0,1) м от дульного среза пушки на высоте линии огня перпендикулярно к оси канала ствола, для чего установить переключатель баллистик на прицеле в положение БР, шкалу дальности - на дальность 0. Вершину центральной марки прицела с помощью поворотного и подъемного механизмов навести на свой знак на мишени, а пулемет с помощью выверочного механизма, используя ТХП, установленную в канал ствола пулемета, - на крест "ПКТ" той же мишени. Наблюдать в ТХП с места механика-водителя, развернув ТХП в удобное для наблюдения положение.

Пулемет приводится к нормальному бою патронами с легкой пулей со стальным сердечником одной партии изготовления.

Для приведения пулемета к нормальному бою необходимо:

установить пристрелочную мишень (рис. 14) на расстоянии (100±0,5) м от дульного среза ствола пушки так, чтобы горизонтальная установочная линия мишени была параллельна линии вершин прицельных марок;

установить дальность 0 по шкале отсчета и установки дальности при любом фиксированном положении переключателя баллистик;

произвести 5-7 прогревных выстрелов из пулемета; с помощью подъемного механизма пушки и поворотного механизма башни совместить угольник 1 (рис. 15) шкалы ПУЛ. прицела-дальномера с соответствующим знаком на пристрелочной мишени;

не сбивая наводки, произвести очередь из 10 выстрелов.

Пулемет считается приведенным к нормальному бою, если СТП из 10 выстрелов очередью находится в пределах прямоугольника размером 11x13 см, нанесенного на мишени, при этом не менее 8 пробоин вмещаются в прямоугольник размером 14x16 см, произвольно накладываемый на пробоины. При размещении в прямоугольнике 14x16 см 8 или 9 пробоин СТП определять по этим 8 или 9 пробоинам.

Если СТП находится за пределами прямоугольника 11x13 см, необходимо замерить величину отклонения СТП от контрольной точки (центра прямоугольника 11x13 см) и с помощью выверочного механизма откорректировать положение пулемета. Если, например, СТП отклонилась от контрольной точки вверх на 30 см и вправо на 15 см, то необходимо: для перемещения СТП вниз на 30 см вывернуть нижнюю втулку выверочного механизма (на задней стойке) на три больших деления, нанесенных по окружности втулки, и ввернуть верхнюю втулку до упора;

для перемещения СТП влево на 15 см вывернуть левую втулку горизонтального винта выверочного механизма на 1,5 больших деления и ввернуть правую втулку до упора.

Поворот втулки на одно большое деление соответствует перемещению точки попадания на одну тысячную дистанции, что на дальности 100 м составляет 10 см.

Для поворота втулок горизонтального винта использовать специальный ключ 22 мм, уложенный в ящик инструмента механика-водителя.

После приведения пулемета к нормальному бою втулки выверочного механизма застопорить проволокой и определить координаты ПКТ по выверочной мишени (рис. 13) с помощью ТХП, указки Чернова и линейки при установленной дальности 0 по шкале дальности. При этом наводить прицел-дальномер на соответствующий знак на мишени центральной прицельной маркой, замеренные координаты записать в контрольно-выверочную карточку, вклеенную в формуляр танка.

При отсутствии условий для приведения пулемета к нормальному бою стрельбой привести его к нормальному бою по выверочной мишени с помощью ТХП, для чего необходимо:

на расстоянии 25 м от дульного среза пушки установить щит с выверочной мишенью, построенной в соответствии с данными контрольновыверочной карточки;

установить переключатель баллистик в положение БР, а по шкале дальности прицела - дальность 0;

с помощью ручных механизмов наведения совместить центральную марку прицела с соответствующим знаком на мишени;

визируя через ТХП, вставленную в ствол ПКТ, проверить совмещение оси канала ствола пулемета с перекрестием, нанесенным на выверочной мишени по координатам, взятым из контрольной выверочной карточки для данного пулемета.

При необходимости совместить их с помощью выверочного механизма, после чего застопорить проволокой втулки этого механизма.

Проверить пристрелку пулемета очередью из 10 выстрелов по мишени, расположенной на дистанции 100 м (действия аналогичны приведе-

нию пулемета к нормальному бою). Бой пулемета считается нормальным, если СТП очереди находится в контрольном габарите меткости, прямоугольнике 19x21 см, и не менее 8 пробоин вмещается в прямоугольник 14x16 см, произвольно накладываемый на пробоины.

22.4. Обслуживание пулемета

Чистить пулемет АКТ в следующем порядке:

подготовить материалы и принадлежности для чистки и смазки;

снять пулемет с установки и разобрать его;

прочистить канал ствола со стороны патронника до полного удаления нагара, затем прочистить патронник и пламегаситель; прочистить газовую камору и регулятор;

очистить ветошью, пропитанной смазкой ГОИ-54п, ствольную коробку, трубку газового поршня, затворную раму, газовый поршень и затвор; затем протереть их насухо;

протереть насухо ветошью все остальные части.

Смазывать пулемет в такой последовательности: навинтить на шомпол ершик и пропитать его смазкой; ввести ершик в канал ствола и равномерно покрыть канал смазкой; смазать патронник;

с помощью промасленной ветоши покрыть смазкой все остальные части пулемета;

собрать пулемет и установить его в танк.

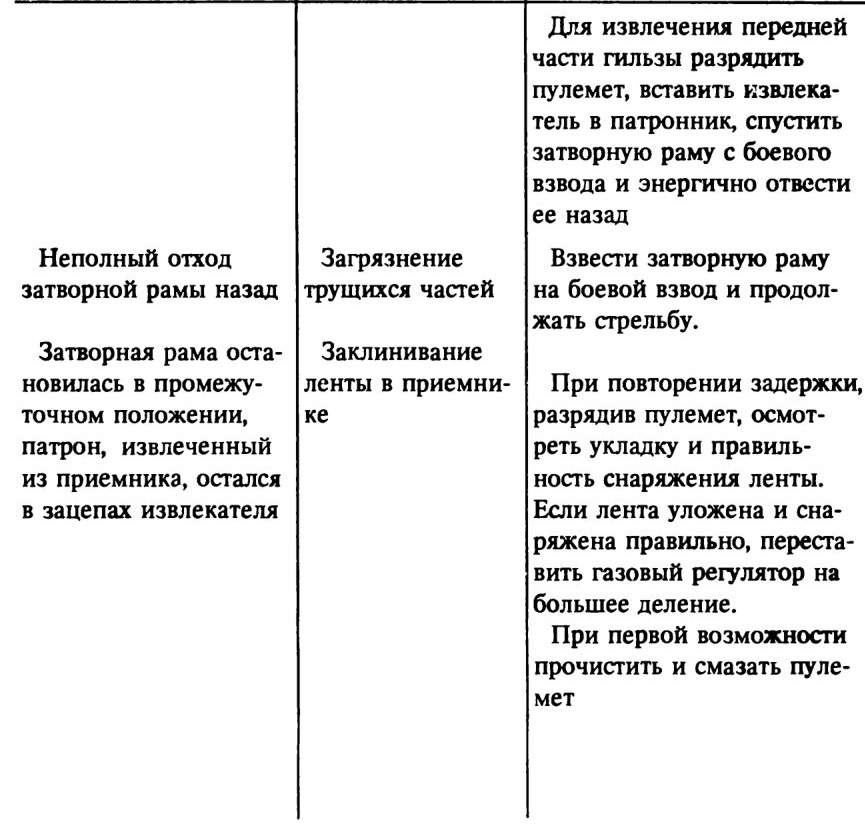

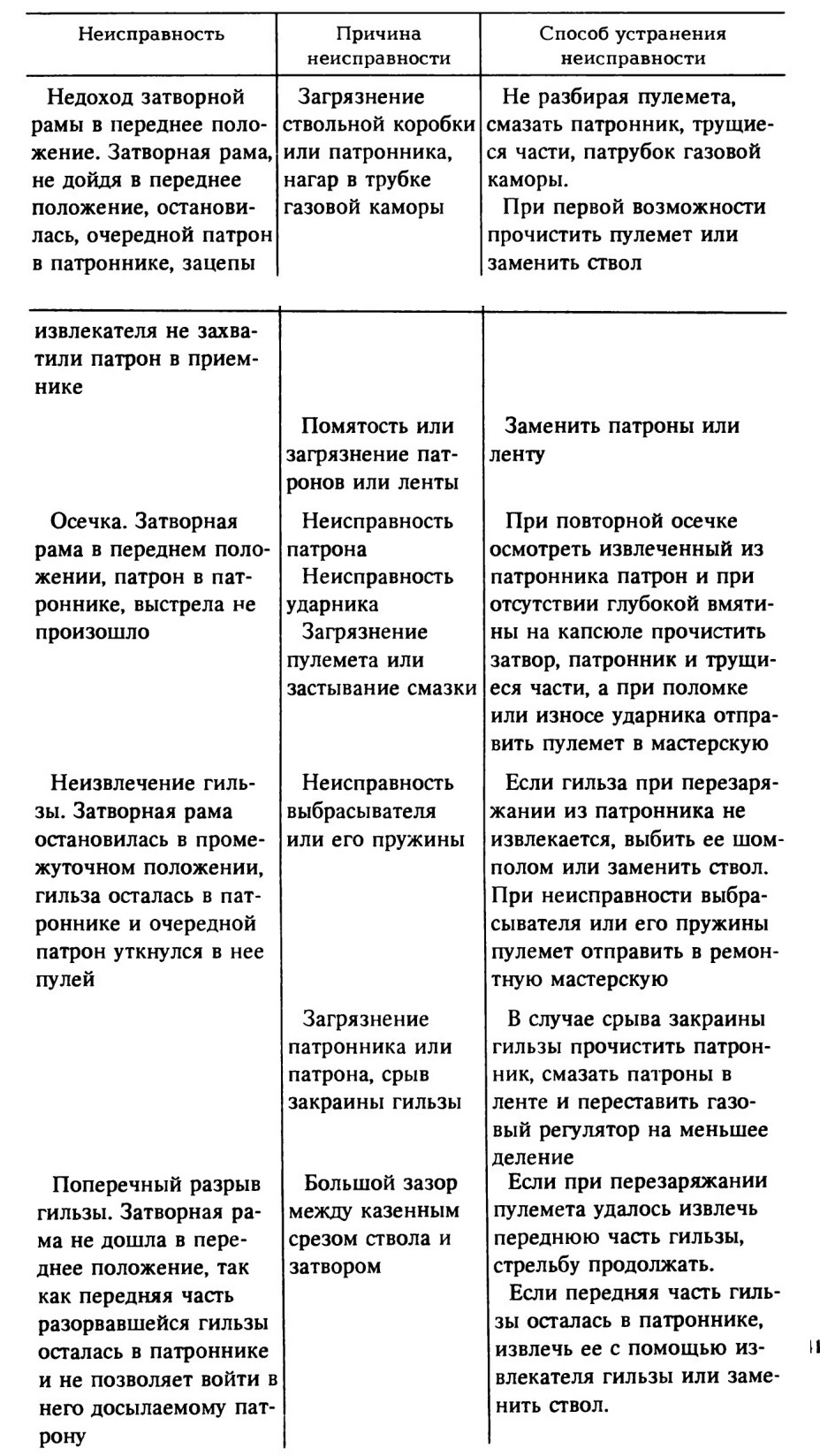

2.2.5. Возможные неисправности спаренного пулемета и способ их устранения

В случае возникновения задержки при стрельбе сначала необходимо перезарядить пулемет. Если перезаряжанием задержка не устранилась, то разрядить пулемет, определить причину задержки и устранить ее.

Недоход затворной рамы в переднее положение. Затворная рама, не дойдя в переднее положение, остановилась, очередной патрон в патроннике, зацепы

извлекателя не захватили патрон в приемнике
Осечка. Затворная рама в переднем положении, патрон в патроннике, выстрела не произошло
Неизвлечение гильзы.

Затворная рама остановилась в промежуточном положении, гильза осталась в патроннике и очередной патрон уткнулся в нее пулей
Поперечный разрыв гильзы.

Затворная рама не дошла в переднее положение, так как передняя часть разорвавшейся гильзы осталась в патроннике и не позволяет войти в него досылаемому патрону

Неполный отход затворной рамы назад

Затворная рама остановилась в промежуточном положении, патрон, извлеченный из приемника, остался в зацепах извлекателя
