ПРАВИЛА УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК ПУЭ (Шестое и седьмое издания)

П У Э

342

Защита от внутренних перенапряжений

4.2.166.

Электрические сети 3–35 кВ должны

работать с изолированной, заземленной через
резистор или дугогасящий реактор нейтралью. В
электрических сетях 3–35 кВ с компенсацией ем-
костного тока однофазного замыкания на землю
степень несимметрии емкостей фаз относитель-
но земли не должна превышать 0,75%. Выравни-
вание емкостей фаз относительно земли должно
осуществляться транспозицией проводов и рас-
пределением конденсаторов высокочастотной
связи. Число дугогасящих реакторов и места их
установки должны определяться для нормально-
го режима работы сети с учетом возможных де-
лений ее части и вероятных аварийных режимов.

Дугогасящие реакторы могут устанавливаться

на всех ПС, кроме тупиковых, связанных с элек-
трической сетью не менее чем двумя линиями
электропередачи. Установка реакторов на тупи-
ковых ПС не допускается. Дугогасящие реакторы
не допускается включать в нейтрали трансфор-
маторов, присоединенных к шинам через предо-
хранители. Мощность дугогасящих реакторов
выбирается по значению полного емкостного
тока замыкания на землю с учетом развития сети
в ближайшие 10 лет. Рекомендуется использова-
ние автоматически настраиваемой компенсации
емкостного тока замыкания на землю.

4.2.167.

В электрических сетях 3–35 кВ следу-

ет принимать меры для предотвращения фер-
рорезонансных процессов и самопроизвольных
смещений нейтрали.

В электрических схемах 3–35 кВ, в которых име-

ются генераторы (синхронные компенсаторы) с не-
посредственным водяным охлаждением обмотки
статора, вследствие значительной активной прово-
димости изоляции генератора на землю защита от
феррорезонансных процессов не требуется.

4.2.168.

Обмотки трансформаторов (авто-

трансформаторов) должны быть защищены от
коммутационных перенапряжений с помощью
РВ или ОПН, установленными в соответствии с
требованиями

4.2.153.

4.2.169.

В сетях 330, 500 и 750 кВ в зависи-

мости от схемы сети, количества линий и транс-
форматоров следует предусматривать меры по
ограничению длительных повышений напряже-
ния и внутренних перенапряжений. Необходи-
мость ограничения квазиустановившихся и вну-
тренних перенапряжений и параметры средств
защиты от них определяются на основании рас-
четов перенапряжений.

4.2.170.

С целью ограничения опасных для

оборудования коммутационных перенапряже-
ний следует применять комбинированные РВ
или ОПН, выключатели с предвключаемыми
резисторами, электромагнитные трансформа-
торы напряжения или другие средства, а также
сочетания их с мероприятиями по ограничению
длительных повышений напряжения (установка
шунтирующих и компенсационных реакторов,
схемные мероприятия, системной и противоава-
рийной автоматики, в частности автоматики от
повышения напряжения).

Коммутационные перенапряжения на шинах

ПС 330, 500 и 750 кВ должны быть ограничены в
зависимости от уровня изоляции оборудования.

4.2.171.

Для РУ 110–500 кВ должны предусма-

триваться технические решения, исключающие
появление феррорезонансных перенапряжений,
возникающих при последовательных включениях
электромагнитных трансформаторов напряжения и
емкостных делителей напряжения выключателей.

К этим решениям относится, в частности:
применение выключателей без емкостных де-

лителей напряжения;

применение вместо электромагнитных транс-

форматоров емкостных;

применение антирезонансных трансформато-

ров напряжения;

увеличение в 1,5–2 раза емкости ошиновки

РУ путем установки на шинах дополнительных
конденсаторов, например связи.

Пневматическое хозяйство

4.2.172.

Для снабжения сжатым воздухом

коммутационных аппаратов (воздушных выклю-
чателей, пневматических приводов к выключа-

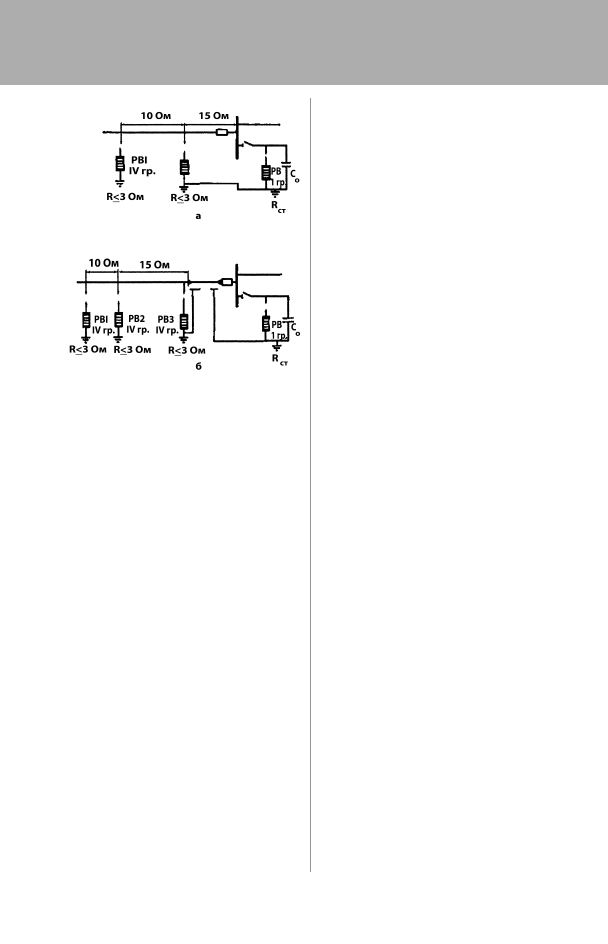

Рис. 4.2.21.

Схемы защиты электродвигателей мощно-

стью до 3 МВт при подходе ВЛ на деревянных опорах

Глава 4.2.

Распределительные устройства и подстанции напряжением выше 1 кВ

343

телям, разъединителям) РУ электрических стан-
ций и ПС должна предусматриваться установка
сжатого воздуха, состоящая

из стационарной

компрессорной установки и воздухораспреде-
лительной сети.

Вывод в ремонт или выход из строя любого

элемента установки сжатого воздуха не должны
приводить к нарушению воздухообеспечения
коммутационных аппаратов.

4.2.173.

Получение в компрессорной установ-

ке осушенного воздуха осуществляется приме-
нением термодинамического способа осушки
воздуха, для чего

предусматриваются две ступе-

ни давления:

компрессорное (повышенное) — для ком-

прессоров и воздухосборников-аккумуляторов
сжатого воздуха,

выбираемое из условия обе-

спечения требуемой относительной влажности
воздуха в коммутационных аппаратах;

рабочее (номинальное) — для воздухораспре-

делительной сети, в соответствии с номинальным
давлением воздуха коммутационных аппаратов.

Системы компрессорного и рабочего давле-

ния должны быть связаны между собой пере-
пускными клапанами.

Для снабжения сжатым воздухом с требуе-

мой температурой точки росы выключателей
допускается

дополнительно применять физико-

химический (адсорбционный) способ осушки
воздуха. При этом число

блоков очистки воздуха

должно быть не менее двух.

4.2.174.

Производительность рабочих ком-

прессоров должна быть выбрана такой, чтобы
обеспечить:

1) в установках с компрессорами давлением

до 10

МПа:

0,5 ч непрерывной работы с 2-часовой паузой;
восстановление давления в воздухосборниках,

сниженного на вентилирование воздушных вы-
ключателей

и на утечки всей системы, за 2

ч, пока

компрессоры

не работают, — в течение 0,5 ч;

2) в установках с компрессорами давлением

23 МПа:

1,5 ч непрерывной работы с 2-часовой паузой;
восстановление давления в воздухосборни-

ках (условия аналогичны изложенным в п. 1) —
в течение 1,5

ч.

При любом количестве рабочих компрессо-

ров, исходя из условий надежности воздухообе-
спечения коммутационных аппаратов, должны
быть предусмотрены один или два резервных в
зависимости от местных

условий.

Указанное не распространяется на ПС с одним

коммутационным аппаратом, имеющим пневмо-
привод, где должны устанавливаться два ком-
прессора, один из которых резервный.

Для снабжения сжатым воздухом коммутаци-

онных аппаратов ПС и РУ промышленных пред-
приятий допускается использование заводской
пневматической установки при условии обеспе-
чения ею требований настоящей главы.

4.2.175.

Пополнение воздуха в резервуарах

коммутационных аппаратов в рабочем и аварий-
ном режимах должно осуществляться за счет
запаса воздуха в воздухосборниках компрес-
сорного давления.

Емкость воздухосборников должна обеспечи-

вать покрытие суммарного расхода воздуха (при
неработающих компрессорах):

в рабочем режиме — на вентилирование воз-

душных выключателей и на утечки всей систе-
мы за 2 ч, пока компрессоры не работают. При
этом остаточное давление в воздухосборниках
должно быть таким, чтобы обеспечивалось до-
пустимое влагосодержание воздуха в коммута-
ционных аппаратах;

в аварийном режиме — на восстановление

давления в резервуарах воздушных выключа-
телей (до наименьшего допустимого значения
по условиям работы выключателей) при одно-
временном отключении наибольшего числа
выключателей, возможного по режиму работы
электроустановок с учетом действия релейной
защиты и автоматики. При этом наименьшее
давление сжатого воздуха в воздухосборниках
должно быть выше номинального давления
сжатого воздуха в аппаратах;

на 30% — в установках с компрессорами дав-

лением до 10 МПа;

на 80% — в установках с компрессорами дав-

лением 23 МПа.

4.2.176.

В расчетах следует принимать, что

начало аварийного режима с массовым отклю-
чением выключателей совпадает с моментом
периодического включения в работу компрес-
сорной установки (т. е. когда давление в возду-
хосборниках снизилось до пускового давления
компрессора).

4.2.177.

Для каждого значения номинального

давления коммутационных аппаратов РУ долж-
на выполняться своя воздухораспределительная
сеть, питающаяся не менее чем двумя перепуск-
ными клапанами от компрессорной установки.

4.2.178.

Перепускные клапаны должны под-

держивать в воздухораспределительной сети и
в резервуарах воздушных выключателей давле-
ние в заданных пределах.

Пропускная способность перепускных клапа-

нов и воздухопроводов распределительной сети
должна обеспечивать восстановление давления
воздуха (до наименьшего допустимого значения
по условиям работы выключателей) в резервуа-
ре выключателя, который может отключаться в

П У Э

344

цикле неуспешного АПВ (в том числе при нали-
чии двукратного АПВ).

Перепускной клапан в нормальном режиме,

как правило, должен обеспечивать непрерыв-
ный перепуск небольшого количества воздуха
для покрытия расхода на утечки и вентилирова-
ние в системе после клапана.

4.2.179.

Перепускные клапаны должны вы-

полняться с электромагнитным управлением.

Управление автоматикой включения и отключе-

ния перепускных клапанов необходимо осущест-
влять независимо от режима работы компрессо-
ров. Управление электромагнитными приводами
перепускных клапанов следует производить элек-
троконтактными манометрами, устанавливаемы-
ми в помещении компрессорной установки.

4.2.180.

Компрессорная установка, за исклю-

чением блока очистки воздуха, должна быть
автоматизирована и работать без постоянного
дежурного персонала.

В схеме управления компрессорной установкой

должны быть предусмотрены: автоматический
запуск и останов рабочих и резервных компрес-
соров, поддерживающих в воздухосборниках и
в резервуарах выключателей давление в уста-
новленных пределах; автоматическая продувка
(удаление влаги и масла) водомаслоотделителей;
автоматическое управление перепускными кла-
панами; защита компрессорных агрегатов при
нарушениях нормального режима работы.

Установка сжатого воздуха должна быть обо-

рудована сигнализацией, действующей при на-
рушениях нормальной ее работы.

4.2.181.

Устройство автоматизированных

компрессорных установок с машинами произ-
водительностью до 5 м

/мин в РУ регламенти-

руется действующими Правилами устройства и
безопасной эксплуатации стационарных ком-
прессорных установок, воздухопроводов и газо-
проводов Госгортехнадзора России.

4.2.182.

Воздухосборники должны удовлет-

ворять Правилам устройства и безопасной экс-
плуатации сосудов, работающих под давлением,
Госгортехнадзора России.

4.2.183.

Воздухосборники должны устанав-

ливаться на открытом воздухе на расстоянии не
менее 1 м от стены компрессорной, желательно
с теневой стороны. Специальный навес над ними
(для защиты от солнечной радиации) не требует-
ся. Должна предусматриваться возможность мон-
тажа и демонтажа любого воздухосборника без
нарушения нормальной эксплуатации остальных.
Допускается установка воздухосборников в от-
дельном помещении того здания, в котором раз-
мещается ЗРУ с воздушными выключателями.

4.2.184.

Спускные клапаны водомаслоотде-

лителей компрессора и продувочные клапаны

баллонов 23 МПа присоединяются к системе
дренажа, выводимой наружу в специально пред-
усмотренный для этого колодец.

4.2.185.

Для нормальной работы компрес-

соров в помещении компрессорной установки
должна поддерживаться температура не ниже
+10 °С и не выше +40 °С, для чего должны быть
предусмотрены отопление и приточно-вытяжная
механическая вентиляция.

4.2.186.

Воздухораспределительная сеть

должна, как правило, выполняться кольцевой,
разделенной на участки при помощи запорных
вентилей.

Питание воздухопроводной сети должно осу-

ществляться двумя магистралями от компрес-
сорной установки.

4.2.187.

Для защиты воздухораспределитель-

ной сети давлением 2,0 МПа компрессорной
установки до 10 МПа в ней должны быть уста-
новлены предохранительные клапаны, сраба-
тывающие при превышении давления в обеих
нитках питающей магистрали воздухораспреде-
лительной сети.

4.2.188.

Линейные водоотделители устанавли-

ваются в обеих нитках питающей магистрали воз-
духораспределительной сети давлением 2,0 МПа
компрессорной установки до 10 МПа. Линейный
водоотделитель должен иметь спускной вентиль
и штуцеры с фланцами для присоединения под-
водящего и отводящего воздухопроводов.

4.2.189.

Прокладка воздухопроводов распре-

делительной сети может выполняться открыто
по конструкциям и стойкам под оборудование, в
кабельных туннелях, каналах и лотках совместно
с кабелями, а в закрытых помещениях — также
по стенам и потолкам.

4.2.190.

Воздухопроводы следует проклады-

вать с уклоном не менее 0,3% с установкой в
нижних точках спускных вентилей для продувки
сети. Ответвления к аппаратам следует прокла-
дывать с уклоном не менее 0,3% в направлении
главной магистрали.

4.2.191.

Для компенсации температурных

деформаций в воздухопроводной распреде-
лительной сети должны быть предусмотрены
компенсаторы, выполняемые из труб того же
диаметра. Конструкция компенсаторов опреде-
ляется проектной организацией.

4.2.192.

Воздухопроводы компрессорной

установки, распределительной сети и ответ-
вления к шкафам управления должны выпол-
няться из стальных бесшовных труб, причем
на давление 23 МПа из нержавеющей стали;
воздухопроводы от шкафов управления к ре-
зервуарам воздушных выключателей — из
медных труб, допускается применение бес-
шовных труб из коррозионностойкой стали.

Глава 4.2.

Распределительные устройства и подстанции напряжением выше 1 кВ

345

Воздухопроводы между шкафами и пневма-
тическими приводами разъединителей — из
стальных труб.

Воздухопроводы компрессорного давления,

расположенные вне помещения компрессорной
установки до воздухосборников и в пределах
стены, через которую они проходят, должны
быть покрыты теплоизоляцией.

4.2.193.

Стальные воздухопроводы должны

соединяться сваркой встык; соединения с арма-
турой — фланцевые.

Для труб с внутренним диаметром 6–8 мм до-

пускаются фланцевые соединения или соедине-
ния при помощи ниппелей.

4.2.194.

Внутренние поверхности воздухос-

борников и линейных водоотделителей должны
иметь антикоррозийное покрытие.

4.2.195.

Наружные поверхности воздухосбор-

ников и линейных водоотделителей, устанавли-
ваемых на открытом воздухе, должны быть окра-
шены устойчивой краской светлого тона.

4.2.196.

Все элементы установки сжатого возду-

ха должны быть доступны для разборки и чистки.

Масляное хозяйство

4.2.197.

Для обслуживания маслонаполнен-

ного оборудования должны быть организованы
централизованные масляные хозяйства, обо-
рудованные резервуарами для хранения масла,
насосами, оборудованием для очистки, осушки
и регенерации масел, передвижными маслоочи-
стительными и дегазационными установками,
емкостями для транспортировки масла. Место-
положение и объем централизованных масля-
ных хозяйств определяется схемой организации
эксплуатации энергосистемы.

4.2.198.

На электростанциях, ПС 500 кВ и

выше независимо от мощности установленных
трансформаторов и ПС 330 кВ с трансформато-
рами мощностью 200 MB·А и более предусма-
триваются масляные хозяйства, состоящие из
склада масла и мастерской маслохозяйства с
оборудованием для обработки и анализа масла.

Склады масла таких маслохозяйств на ПС

должны иметь три резервуара изоляционного
масла.

Емкость каждого резервуара должна быть не

менее емкости одного наиболее крупного транс-
форматора с запасом 10%.

В зависимости от оснащенности энергоси-

стемы передвижными установками по обра-
ботке масла и транспортных связей между ПС и
централизованным маслохозяйством энергоси-
стемы мастерская маслохозяйства может осна-
щаться не всеми стационарными установками
по обработке масла или совсем не сооружаться.

В последнем случае необходимо предусматри-
вать аппаратную маслохозяйства с коллектором
для присоединения передвижных маслообраба-
тывающих установок изоляционного масла.

4.2.199.

На ПС с синхронными компенсатора-

ми должны сооружаться два стационарных ре-
зервуара турбинного масла вне зависимости от
количества и объема резервуаров изоляционно-
го масла. Системы турбинного и изоляционного
масла должны быть независимыми.

Объем каждого резервуара должен быть не

менее 110% объема масляной системы наиболь-
шего синхронного компенсатора, устанавливае-
мого на данной подстанции.

4.2.200.

На остальных ПС, кроме оговоренных

4.2.198

4.2.199,

маслохозяйство или масло-

склады не должны сооружаться. Доставка на
них сухого масла осуществляется в передвиж-
ных емкостях или автоцистернах с централизо-
ванных масляных хозяйств.

4.2.201.

Проектирование собственного масля-

ного хозяйства ПС промышленных предприятий
должно производиться в соответствии с требо-
ваниями настоящего раздела и ведомственных
норм.

4.2.202.

Расстояния от резервуаров открытых

складов масла должны быть не менее:

1) до зданий и сооружений электростанций и

ПС (в том числе до трансформаторной мастер-
ской): 12 м — для складов общей емкостью до
100 т масла; 18 м — для складов более 100 т;

2) до жилых и общественных зданий — на

25% больше расстояний, указанных в п. 1;

3) до аппаратной маслохозяйства — 8 м;
4) до складов баллонов водорода — 20 м;
5) до внешней ограды ПС: 6,5 м — при устрой-

стве охранной периметральной сигнализации,
4 м — в остальных случаях.

Установка силовых трансформаторов

и реакторов

4.2.203.

Требования, приведенные в

4.2.204–

4.2.236,

распространяются на стационарную

установку в помещениях и на открытом воздухе
силовых трансформаторов (автотрансформа-
торов), регулировочных трансформаторов и
маслонаполненных реакторов с высшим напря-
жением 3

кВ и выше и не распространяются на

электроустановки специального назначения.

Трансформаторы, автотрансформаторы и ре-

акторы, указанные в настоящем параграфе, по-
именованы в

4.2.204–4.2.236

термином «транс-

форматоры».

Установка вспомогательного оборудования

трансформаторов (электродвигателей системы
охлаждения, контрольно-измерительной аппарату-

П У Э

346

ры, устройств управления) должна отвечать требо-
ваниям соответствующих глав настоящих Правил.

Требования

4.2.212, 4.2.217, 4.2.218

не отно-

сятся к установке трансформаторов, входящих в
КТП с высшим напряжением до 35 кВ.

4.2.204.

В регионах с холодным климатом, с

повышенной сейсмичностью должны приме-
няться трансформаторы соответствующего ис-
полнения.

4.2.205.

Установка трансформаторов должна

обеспечивать удобные и безопасные условия
его осмотра без снятия напряжения.

4.2.206.

Фундаменты трансформаторов на-

пряжением 35–500 кВ должны предусматривать
их установку непосредственно на фундамент без
кареток (катков) и рельс.

Трансформаторы на подстанциях, имеющих

стационарные устройства для ремонта транс-
форматоров (башни) и рельсовые пути пере-
катки, а также на подстанциях с размещением
трансформаторов в закрытых помещениях, сле-
дует устанавливать на каретках (катках).

Сейсмостойкие трансформаторы устанавли-

ваются непосредственно на фундамент с кре-
плением их к закладным элементам фундамента
для предотвращения их смещений в горизон-
тальном и вертикальном направлениях.

На фундаментах трансформаторов должны

быть предусмотрены места для установки дом-
кратов.

4.2.207.

Уклон масляного трансформатора,

необходимый для обеспечения поступления
газа к газовому реле, должен создаваться путем
установки подкладок.

4.2.208.

При установке расширителя на от-

дельной конструкции она должна располагаться
таким образом, чтобы не препятствовать выкат-
ке трансформатора с фундамента.

В этом случае газовое реле должно распола-

гаться вблизи трансформатора в пределах удоб-
ного и безопасного обслуживания со стационар-
ной лестницы. Для установки расширителя можно
использовать портал ячейки трансформатора.

4.2.209.

Трансформаторы необходимо уста-

навливать так, чтобы отверстие защитного
устройства выброса масла не было направлено
на близко установленное оборудование. Для за-
щиты оборудования допускается установка за-
градительного щита между трансформатором и
оборудованием.

4.2.210.

Вдоль путей перекатки, а также у

фундаментов трансформаторов массой более
20 т должны быть предусмотрены анкеры, по-
зволяющие закреплять за них лебедки, направ-
ляющие блоки, полиспасты, используемые при
перекатке трансформаторов в обоих направ-
лениях. В местах изменения направления дви-

жения должны быть предусмотрены места для
установки домкратов.

4.2.211.

Расстояния в свету между открыто

установленными трансформаторами определя-
ются технологическими требованиями и долж-
ны быть не менее 1,25 м.

4.2.212.

Разделительные перегородки между

открыто установленными трансформаторами на-
пряжением 110 кВ и выше единичной мощностью
63 MB·А и более должны предусматриваться:

при расстояниях менее 15 м между трансфор-

маторами (реакторами), а также между ними и
трансформаторами любой мощности, включая
регулировочные и собственных нужд;

при расстояниях менее 25 м между транс-

форматорами, установленными вдоль наруж-
ных стен зданий электростанции на расстоянии
от стен менее 40 м.

Разделительные перегородки должны иметь

предел огнестойкости не менее 1,5 ч, ширину —
не менее ширины маслоприемника и высоту —
не менее высоты вводов высшего напряжения
более высокого трансформатора. Перегородки
должны устанавливаться за пределами масло-
приемника. Расстояние в свету между транс-
форматором и перегородкой должно быть не
менее 1,5 м.

Указанные расстояния принимаются до наи-

более выступающих частей трансформаторов.

Если трансформаторы собственных нужд или

регулировочные установлены с силовым транс-
форматором, оборудованным автоматическим
стационарным устройством пожаротушения,
и присоединены в зоне действия защиты от
внутренних повреждений силового трансфор-
матора, то допускается вместо разделительной
перегородки выполнять автоматическую стаци-
онарную установку пожаротушения трансфор-
матора собственных нужд или регулировочного,
объединенную с установкой пожаротушения си-
лового трансформатора; при этом допускается
сооружение общего маслоприемника.

4.2.213.

Регулировочные трансформаторы

должны устанавливаться в непосредственной
близости от регулируемых автотрансформато-
ров, за исключением случая, когда между ав-
тотрансформатором и регулировочным транс-
форматором предусматривается установка
токоограничивающего реактора.

4.2.214.

Автоматическими установками пожа-

ротушения оснащаются:

трансформаторы напряжением 500–750 кВ

независимо от мощности, а напряжением 220–
330 кВ мощностью 250 MB А и более;

трансформаторы напряжением 110 кВ и выше

мощностью 63 MB·А и более, устанавливаемые в
камерах подстанций и у зданий ГЭС;

Глава 4.2.

Распределительные устройства и подстанции напряжением выше 1 кВ

347

трансформаторы напряжением 110 кВ и

выше любой мощности, устанавливаемые в под-
земном здании ГЭС и ГАЭС.

4.2.215.

Пуск установки пожаротушения дол-

жен осуществляться автоматически, вручную и
дистанционно со щита управления. Устройство
ручного пуска должно располагаться вблизи
установки в безопасном при пожаре месте.

Включение установки пожаротушения группы

однофазных трансформаторов должно произ-
водиться только на поврежденные фазы.

4.2.216.

Каждый масляный трансформатор,

размещаемый внутри помещений, следует уста-
навливать в отдельной камере (исключение

4.2.98

), расположенной на первом этаже. Допу-

скается установка масляных трансформаторов на
втором этаже, а также ниже уровня пола первого
этажа на 1 м в незатопляемых зонах при условии
обеспечения возможности транспортирования
трансформаторов наружу и удаления масла в
аварийных случаях в соответствии с требования-
ми, приведенными в

4.2.103,

как для трансфор-

маторов с объемом масла более 600 кг.

При необходимости установки трансформа-

торов внутри помещений выше второго этажа
или ниже пола первого этажа более чем на 1 м
они должны быть с негорючим экологически чи-
стым диэлектриком или сухими в зависимости
от условий окружающей среды и технологии
производства. При размещении трансформа-
торов внутри помещений следует руководство-
ваться также

4.2.85.

Допускается установка в одной общей каме-

ре двух масляных трансформаторов с объемом
масла до 3 т каждый, имеющих общее назначе-
ние, управление, защиту и рассматриваемых как
один агрегат.

Сухие трансформаторы и имеющие негорю-

чее заполнение устанавливаются в соответствии
с

4.2.118.

4.2.217.

Для трансформаторов, устанавливае-

мых внутри помещений, расстояния в свету от
наиболее выступающих частей трансформато-
ров, расположенных на высоте 1,9 м и менее от
пола, должны быть:

до задней и боковых стен не менее 0,3 м —

для трансформаторов мощностью до 0,63 MB·А
и 0,6 м — для трансформаторов большей мощ-
ности;

со стороны входа до полотна двери или вы-

ступающих частей стены не менее: 0,6 м — для
трансформаторов мощностью до 0,63 MB·А;
0,8 м — для трансформаторов до 1,6 MB·А;
1м — для трансформаторов мощностью более
1,6 MB·А.

4.2.218.

Пол камер масляных трансформато-

ров должен иметь 2%-ный уклон в сторону мас-
лоприемника.

4.2.219.

В камерах трансформаторов могут

устанавливаться относящиеся к ним разъедини-
тели, предохранители и выключатели нагрузки,
вентильные разрядники, ОПН, заземляющие
дугогасящие реакторы, а также оборудование
системы охлаждения.

4.2.220.

Каждая камера масляных трансфор-

маторов должна иметь отдельный выход наружу
или в смежное помещение категорий Г или Д.

4.2.221.

Расстояние по горизонтали от проема

ворот трансформаторной камеры встроенной или
пристроенной ПС до проема ближайшего окна или
двери помещения должно быть не менее 1 м.

Выкатка трансформаторов мощностью

0,25 MB·А и

более из камер во внутренние про-

езды шириной менее 5 м между зданиями не до-
пускается. Это требование не распространяется
на камеры, выходящие в проходы и проезды
внутри производственных помещений.

4.2.222.

Вентиляционная система камер транс-

форматоров должна обеспечивать отвод выде-
ляемого ими тепла (

4.2.104

)

и не должна быть

связана с другими вентиляционными системами.

Стенки вентиляционных каналов и шахт долж-

ны быть выполнены из материалов с пределом
огнестойкости не менее 45 мин.

Вентиляционные шахты и проемы должны

быть расположены таким образом, чтобы в
случае образования или попадания в них влаги
она не могла стекать на трансформаторы, либо
должны быть применены меры для защиты
трансформатора от попадания влаги из шахты.

Вентиляционные проемы должны быть за-

крыты сетками с размером ячейки не более
1

1 см и защищены от попадания через них

дождя и снега.

4.2.223.

Вытяжные шахты камер масляных

трансформаторов, пристроенных к зданиям,
имеющих кровлю из горючего материала, долж-
ны быть отнесены от стен здания не менее чем
на 1,5 м или же конструкции кровли из горючего
материала должны быть защищены парапетом
из негорючего материала высотой не менее
0,6 м. Вывод шахт выше кровли здания в этом
случае необязателен.

Отверстия вытяжных шахт не должны рас-

полагаться против оконных проемов зданий. При
устройстве выходных вентиляционных отверстий
непосредственно в стене камеры они не должны
располагаться под выступающими элементами
кровли из горючего материала или под проемами
в стене здания, к которому камера примыкает.

Если над дверью или выходным вентиляцион-

ным отверстием камеры трансформатора имеется

П У Э

348

окно, то под ним следует устраивать козырек из
негорючего материала с вылетом не менее 0,7 м.
Длина козырька должна быть более ширины окна
не менее чем на 0,8 м в каждую сторону.

4.2.224.

Трансформаторы с принудительной

системой охлаждения должны быть снабжены
устройствами для автоматического пуска и оста-
нова системы охлаждения.

Автоматический пуск должен осуществляться

в зависимости от температуры верхних слоев
масла и, независимо от этого, по току нагрузки
трансформатора.

4.2.225.

При применении вынесенных охла-

дительных устройств они должны размещаться
так, чтобы не препятствовать выкатке трансфор-
матора с фундамента и допускать проведение их
обслуживания при работающем трансформато-
ре. Поток воздуха от вентиляторов дутья не дол-
жен быть направлен на бак трансформатора.

4.2.226.

Расположение задвижек охладитель-

ных устройств должно обеспечивать удобный
доступ к ним, возможность отсоединения транс-
форматора от системы охлаждения или отдель-
ного охладителя от системы и выкатки транс-
форматора без слива масла из охладителей.

4.2.227.

Охладительные колонки, адсорберы

и другое оборудование, устанавливаемое в си-
стеме охлаждения Ц (OFWF), должны распола-
гаться в помещении, температура в котором не
снижается ниже +5 °С.

При этом должна быть обеспечена возмож-

ность замены адсорбента на месте.

4.2.228.

Внешние маслопроводы систем

охлаждения ДЦ (OFAF) и Ц (OFWF) должны вы-
полняться из нержавеющей стали или материа-
лов, устойчивых против коррозии.

Расположение маслопроводов около транс-

форматора не должно затруднять обслужива-
ние трансформатора и охладителей и должно
обеспечивать минимальные трудозатраты при
выкатке трансформатора. При необходимости
должны быть предусмотрены площадки и лест-
ницы, обеспечивающие удобный доступ к за-
движкам и вентиляторам дутья.

4.2.229.

При вынесенной системе охлажде-

ния, состоящей из отдельных охладителей, все
размещаемые в один ряд одиночные или сдво-
енные охладители должны устанавливаться на
общий фундамент.

Групповые охладительные установки могут

размещаться как непосредственно на фундамен-
те, так и на рельсах, уложенных на фундамент,
если предусматривается выкатка этих установок
на своих катках.

4.2.230.

Шкафы управления электродвига-

телями системы охлаждения ДЦ (OFAF), НДЦ
(ODAF) и Ц (OFWF) должны устанавливаться за

пределами маслоприемника. Допускается на-
вешивание шкафа управления системой охлаж-
дения Д (ONAF) на бак трансформатора, если
шкаф рассчитан на работу в условиях вибрации,
создаваемой трансформатором.

4.2.231.

Трансформаторы с принудительной

системой охлаждения должны быть снабжены
сигнализацией о прекращении циркуляции мас-
ла, охлаждающей воды или останове вентилято-
ров дутья, а также об автоматическом включе-
нии или отключении резервного охладителя или
резервного источника питания.

4.2.232.

Для шкафов приводов устройств

регулирования напряжения под нагрузкой и
шкафов автоматического управления системой
охлаждения трансформаторов должен быть
предусмотрен электрический подогрев с авто-
матическим управлением.

4.2.233.

Планово-предупредительный ремонт

трансформаторов на подстанциях следует пред-
усматривать на месте их установки с помощью
автокранов или (и) инвентарных устройств. При
этом рядом с каждым трансформатором должна
быть предусмотрена площадка, рассчитанная на
размещение элементов, снятых с ремонтируемо-
го трансформатора, такелажной оснастки и обо-
рудования, необходимого для ремонтных работ.

В стесненных условиях ПС допускается пред-

усматривать одну ремонтную площадку с соору-
жением к ней путей перекатки.

На ПС, расположенных в удаленных и труд-

нодоступных районах, следует предусматривать
совмещенные порталы.

На ПС напряжением 500–750 кВ, располо-

женных в районах со слаборазвитыми и нена-
дежными транспортными связями, а также на
ОРУ электростанций при установке на них транс-
форматоров, если трансформаторы невозможно
доставить на монтажную площадку гидроэлек-
тростанций и ремонтную площадку машинного
зала электростанции, для проведения планово-
предупредительных ремонтных работ допускает-
ся предусматривать стационарные устройства —
башни, оборудованные мостовыми кранами, с
мастерской или аппаратной маслохозяйства с
коллектором для передвижных установок.

Необходимость сооружения башни определя-

ется заданием на проектирование.

4.2.234.

При открытой установке трансфор-

маторов вдоль машинного зала электростанции
должна быть обеспечена возможность перекат-
ки трансформатора к месту ремонта без разбор-
ки трансформатора, снятия вводов и разборки
поддерживающих конструкций токопроводов,
порталов, шинных мостов и т.п.

Глава 4.3.

Преобразовательные подстанции и установки

349

4.2.235.

Грузоподъемность крана в трансфор-

маторной башне должна быть рассчитана на
массу съемной части бака трансформатора.

4.2.236.

Продольные пути перекатки транс-

форматоров на подстанциях должны предусма-
триваться:

при наличии подъездной железной дороги; при

наличии башни для ремонта трансформаторов;

при аварийном вводе в работу резервной

фазы автотрансформатора методом перекатки,
если это обосновано в сравнении с другими спо-
собами.

Глава 4.3

ПРЕОБРАЗОВАТЕЛЬНЫЕ

ПОДСТАНЦИИ И УСТАНОВКИ

Область применения, определения

4.3.1.

Настоящая глава Правил распростра-

няется на стационарные преобразовательные
подстанции и установки с полупроводниковыми
преобразовательными агрегатами мощностью
100 кВт и более в единице, предназначенные для
питания промышленных потребителей.

Правила не распространяются на тяговые под-

станции электрифицированных железных дорог и
на специальные преобразовательные установки,
например для газоочистки, лабораторий и т.п.

4.3.2.

Преобразовательные подстанции и уста-

новки должны удовлетворять требованиям дру-
гих глав в той мере, в какой они не изменены
настоящей главой.

4.3.3.

Преобразовательным агрегатом на-

зывается комплект оборудования, состоящий
из одного или нескольких полупроводниковых
преобразователей, трансформатора, а также
приборов и аппаратуры, необходимых для пуска
и работы агрегата.

Полупроводниковым преобразователем на-

зывается комплект полупроводниковых венти-
лей (неуправляемых или управляемых), смон-
тированных на рамах или в шкафах, с системой
воздушного или водяного охлаждения, а также
приборов и аппаратуры, необходимых для пуска
и работы преобразователя.

4.3.4.

Класс напряжения отдельных элементов

преобразовательного агрегата, в соответствии
с которым устанавливаются допустимые наи-
меньшие расстояния между частями, находя-
щимися под напряжением, от этих частей до
земли, ограждений, а также ширина проходов,
необходимость устройства блокировок дверей
определяются:

1) для трансформаторов, автотрансформато-

ров, реакторов — по наибольшему действующе-

му значению напряжения между каждыми двумя
выводами, а также между каждым выводом и
заземленными деталями этих аппаратов;

2) для полупроводникового преобразовате-

ля — по наибольшему действующему значению
напряжения между каждыми двумя выводами
на стороне переменного тока.

Класс напряжения комплектного устройства,

состоящего из преобразователя, трансформато-
ра, реакторов и т.п. и смонтированного в общем
корпусе, определяется наибольшими значения-
ми напряжений, указанных в п. 1 и 2.

Общие требования

4.3.5.

На преобразовательных подстанциях и

установках, предназначенных для питания про-
мышленных потребителей, должны применять-
ся полупроводниковые преобразователи.

4.3.6.

На преобразовательных подстанциях и

установках должны быть предусмотрены меры
по ограничению:

влияния подстанции (установки) на качество

электрической энергии в питающей сети до зна-
чений, оговоренных в ГОСТ 13109-97;

радиопомех, создаваемых подстанцией (уста-

новкой), до значений, оговоренных в общесо-
юзных нормах допускаемых индустриальных
радиопомех.

4.3.7.

На преобразовательных подстанциях

и установках следует предусматривать устрой-
ства для компенсации реактивной мощности в
объеме, определяемом технико-экономическим
расчетом.

4.3.8.

Степень резервирования питания соб-

ственных нужд преобразовательных подстанций
и установок должна соответствовать степени
резервирования питания преобразовательных
агрегатов.

4.3.9.

Преобразовательные подстанции и уста-

новки должны быть оборудованы телефонной
связью, а также пожарной сигнализацией и дру-
гими видами сигнализации, которые требуются
по условиям их работы.

4.3.10.

Преобразовательные подстанции и

установки должны быть оборудованы устрой-
ствами для продувки электрооборудования су-
хим, очищенным от пыли и свободным от масла
сжатым воздухом давлением не более 0,2 МПа
от передвижного компрессора или от сети сжа-
того воздуха, а также промышленными пере-
движными пылесосами.

4.3.11.

Для монтажа, разборки и сборки пре-

образователей и другого оборудования следу-
ет, как правило, предусматривать инвентарные
(применяемые стационарно или передвижные)
подъемно-транспортные устройства.

П У Э

350

4.3.12.

На преобразовательных подстанциях и

установках должны быть предусмотрены пункты
питания для переносных электроинструментов,
машин для уборки помещений и переносных све-
тильников. Для питания переносных светильников
следует применять напряжение не выше 42 В.

Защита преобразовательных агрегатов

4.3.13.

Трансформатор преобразовательного

агрегата в зависимости от типовой мощности и
первичного напряжения должен быть оборудо-
ван следующими устройствами защиты:

1. Максимальной токовой защитой мгновен-

ного действия от многофазных замыканий в
обмотках и на выводах трансформатора и, если
это возможно, от КЗ в преобразователе, дей-
ствующей на отключение.

Защита должна быть отстроена по току сра-

батывания от толчков тока намагничивания при
включении ненагруженного трансформатора и
от возможных толчков тока нагрузки; защита,
как правило, должна быть селективной по отно-
шению к автоматическим выключателям на сто-
роне выпрямленного напряжения и к предохра-
нителям полупроводниковых преобразователей.

Должно быть обеспечено срабатывание защи-

ты при всех предусмотренных значениях вторич-
ного напряжения трансформатора для возмож-
ных значений коэффициента трансформации.

В установках с первичным напряжением выше

1 кВ максимальная токовая защита, как правило,
должна выполняться двухфазной в трехрелей-
ном исполнении.

В установках с первичным напряжением до

1 кВ защиту трансформатора следует выполнять
автоматическим выключателем, имеющим мак-
симальные токовые расцепители в двух фазах
при изолированной нейтрали и в трех фазах при
глухозаземленной нейтрали сети первичного на-
пряжения.

2. Газовой защитой от внутренних поврежде-

ний и понижения уровня масла в трансформа-
торе.

Газовая защита должна устанавливаться на

трансформаторах мощностью 1 MB·А и более,
а для внутрицеховых преобразовательных под-
станций и установок — на трансформаторах
мощностью 0,4 MB·А и более. Газовая защита
должна действовать на сигнал при слабых га-
зообразованиях и понижении уровня масла и на
отключение при интенсивном газообразовании.

В зависимости от наличия персонала или

сроков его прибытия после появления сигнала,
а также от конструкции газового реле может
предусматриваться действие защиты на от-
ключение при дальнейшем понижении уровня

масла. Для защиты от понижения уровня масла
может быть применено отдельное реле уровня в
расширителе трансформатора.

3. Защитой от повышения давления (реле дав-

ления) герметичных трансформаторов с действи-
ем ее на сигнал для трансформаторов мощностью
до 0,63 MB·А и с действием на отключение для
трансформаторов мощностью более 0,63 MB·А.

4. Защитой от перенапряжений на стороне

вторичного напряжения трансформатора при
выпрямленном напряжении 600 В и выше.

5. Пробивным предохранителем, установлен-

ным в нейтрали или фазе на стороне низшего
напряжения трансформатора, при вторичном
напряжении до 1 кВ.

Устройства защиты с действием на отключе-

ние должны действовать на выключатель, уста-
новленный на стороне первичного напряжения
трансформатора, и при необходимости на авто-
матический выключатель на стороне выпрям-
ленного тока преобразовательного агрегата.

4.3.14.

Полупроводниковый преобразователь

в зависимости от мощности, значения выпрям-
ленного напряжения, типа, назначения и режима
работы дополнительно к защите по

4.3.13

дол-

жен быть оборудован:

1. Быстродействующими предохранителями в

каждой параллельной ветви для защиты отдель-
ных или нескольких последовательно соединен-
ных вентилей. При перегорании двух и более
предохранителей должно производиться автома-
тическое отключение преобразовательного агре-
гата. Следует предусматривать сигнализацию,
реагирующую на перегорание предохранителей.

2. Быстродействующим неполяризованным

автоматическим выключателем в одном по-
люсе на стороне выпрямленного напряжения
для защиты от между полюсных замыканий за
преобразователем и для защиты от опрокиды-
вания инвертора в реверсивных преобразова-
тельных агрегатах при работе по схеме блок—
преобразователь—потребитель.

Количество автоматических выключателей,

необходимых для защиты преобразователя,
определяется, кроме того, схемой силовых це-
пей преобразователя и потребителя.

3. Защитой снятия импульсов управления или

сдвига импульсов управления в сторону увели-
чения угла регулирования тиристорных преоб-
разователей для предотвращения сверхтоков.

4. Быстродействующим неполяризованным

автоматическим выключателем в одном полюсе
при работе одного или параллельной работе не-
скольких полупроводниковых преобразователей
на общие сборные шины.

5. Защитой от внутренних и внешних перена-

пряжений.

Глава 4.3.

Преобразовательные подстанции и установки

351

4.3.15.

Преобразовательный агрегат должен

быть оборудован устройствами защиты, контро-
ля и сигнализации, действующими при следую-
щих ненормальных режимах работы:

1. Превышение допустимой температуры мас-

ла или негорючей жидкости трансформатора.

2. Превышение допустимой температуры

воды, охлаждающей полупроводниковый пре-
образователь.

3. Перегорание предохранителя в силовой

цепи полупроводникового вентиля.

4. Прекращение действия воздушного или во-

дяного охлаждения.

5. Длительная перегрузка преобразователь-

ного агрегата.

6. Отсутствие управляющих импульсов.
7. Повреждение (снижение уровня) изоляции

установки.

8. Нарушение работы в других устройствах

собственных нужд преобразовательного агрега-
та, препятствующих его нормальной работе.

4.3.16.

На преобразовательных подстанциях

(установках) с дежурством персонала или при
контроле их работы диспетчером устройства
защиты, контроля и сигнализации, указанные в

4.3.15,

п. 1–5,

7 и 8, должны действовать на сиг-

нал, а указанные в

4.3.15,

п. 6, — на отключение

преобразовательного агрегата.

На преобразовательных подстанциях (уста-

новках) без дежурства персонала и без передачи
сигналов на диспетчерский пункт устройства за-
щиты, контроля и сигнализации, перечисленные
в

4.3.15,

должны действовать на отключение

преобразовательного агрегата.

В отдельных случаях исходя из местных усло-

вий допускается действие устройств, указанных
в

4.3.15,

п. 1,

на сигнал.

Размещение оборудования, защитные

мероприятия

4.3.17.

Трансформатор, регулировочный авто-

трансформатор, уравнительные реакторы, анод-
ные делители и фильтровые реакторы, относя-
щиеся к одному преобразовательному агрегату,
могут устанавливаться в общей камере.

Установка маслонаполненного оборудования

должна производиться в соответствии с требо-
ваниями гл. 5.1. На комплектные преобразова-
тельные подстанции и установки распростра-
няются также требования, указанные в

4.2.111,

4.2.112.

4.3.18.

Полупроводниковые преобразователи

допускается устанавливать совместно с другим
оборудованием электротехнических или произ-
водственных помещений, если этому не препят-
ствуют условия окружающей среды (сильные

магнитные поля, температура, влажность, запы-
ленность и т.п.).

4.3.19.

В производственных помещениях по-

лупроводниковые преобразователи следует
устанавливать в шкафах.

4.3.20.

Двери шкафов преобразователей при

выпрямленном напряжении выше 1 кВ вне зависи-
мости от места установки шкафов (электротехни-
ческое или производственное помещение) долж-
ны быть снабжены блокировкой, отключающей
преобразователь со стороны переменного и со
стороны выпрямленного тока и не позволяющей
включить его при открытых дверях. Двери шкафов
преобразователей, устанавливаемых вне электро-
помещений, должны быть снабжены внутренними
замками, отпираемыми специальными ключами.

4.3.21.

Открытые полупроводниковые преоб-

разователи, т. е. такие, которые имеют доступ-
ные для прикосновения части, находящиеся под
напряжением, следует устанавливать только в
электропомещениях. При этом преобразователи
выше 1 кВ должны иметь сплошное или сетча-
тое ограждение высотой не менее 1,9 м. Ячейки
сетки ограждения должны быть размером не
более 25

25 мм. Двери ограждений должны

иметь блокировку, отключающую преобразо-
ватель без выдержки времени как со стороны
переменного, так и со стороны выпрямленного
тока при открывании дверей.

4.3.22.

Открытые преобразователи до 1 кВ мо-

гут устанавливаться:

1. На участках пола, изолированных от земли.

При этом пол должен быть покрыт слоем изоля-
ции под самим преобразователем и в зоне до 1,5 м
от проекции преобразователя. Слой изоляции
должен быть механически достаточно прочным и
рассчитанным на 10-кратное рабочее напряжение
выпрямленного тока. Стены и заземленные пред-
меты, расположенные на расстоянии по горизон-
тали менее 1,5 м от проекции преобразователя,
должны быть покрыты таким же слоем изоляции
на высоту 1,9 м либо должны быть защищены
изолированными от земли ограждениями.

Преобразователь должен быть огражден

поручнями или шнуром из изолированных ма-
териалов на изолированных стойках. Ширина
прохода в свету от преобразователя до изоли-
рованных от земли ограждений, стен и других
предметов должна быть не менее 1 м.

2. На неизолированном полу. При этом пре-

образователи должны иметь сплошные или сет-
чатые индивидуальные ограждения высотой не
менее 1,9 м. Двери ограждения должны иметь
блокировку, аналогичную указанной в

4.3.20

блокировке дверей шкафов, или запираться на
замок. В последнем случае над дверями ограж-
дения или на стене должна быть выполнена

П У Э

352

сигнализация об отключении преобразователя
как со стороны переменного, так и со стороны
выпрямленного напряжения.

Измерительные приборы, установленные на

корпусе преобразователя, должны быть распо-
ложены и смонтированы таким образом, чтобы
персонал мог следить за показаниями приборов,
не заходя за ограждение преобразователя.

4.3.23.

Несколько открытых преобразовате-

лей, относящихся к одному преобразователь-
ному агрегату, допускается ограждать одним
общим ограждением.

4.3.24.

При установке открытых преобра-

зователей до 1 кВ на неизолированном полу в
электропомещениях расстояния по горизонтали
должны быть не менее:

1) от частей преобразователя, находящихся

под напряжением, до заземленных ограждений,
стен и т.п. со стороны, где не требуется обслу-
живание преобразователей, 50 мм;

2) от частей одного преобразователя, находя-

щихся под напряжением, до заземленных частей
другого преобразователя, заземленных огражде-
ний, стен и т.п. со стороны обслуживания 1,5 м;

3) между заземленными частями разных пре-

образователей, а также от заземленных частей
преобразователя до заземленных ограждений,
стен и т.п. со стороны обслуживания 0,8 м;

4) между частями, находящимися под напря-

жением, разных преобразователей со стороны
обслуживания 2,0 м.

Расстояния, указанные в п. 2–4, установлены

из условия обеспечения захода обслуживающе-
го персонала внутрь ограждений без снятия на-
пряжения с преобразователей.

При установке открытых преобразователей

выше 1 кВ в электропомещениях расстояния по
горизонтали должны быть не менее:

от частей преобразователя, находящихся под

напряжением, до ограждений, стен и т.п. со
стороны, где не требуется обслуживание пре-
образователей: при напряжении 3 кВ — 165 мм,
6 кВ — 190 мм, 10 кВ — 220 мм;

между заземленными частями разных преобра-

зователей, а также от заземленных частей преоб-
разователя до ограждений, стен и т.п. со стороны
обслуживания — 0,8 м; это расстояние установле-
но из условия обеспечения обслуживания преоб-
разователя при отсутствии напряжения.

4.3.25.

В установках, в которых преобразова-

тельный агрегат состоит из двух или более пре-
образователей и, кроме того, требуется работа
части преобразователей при отсутствии напря-
жения на остальных, электрические соединения
отдельных элементов должны быть выполнены
так, чтобы имелась возможность отключения

каждого преобразователя со стороны перемен-
ного и со стороны выпрямленного напряжений.

4.3.26.

При установке шкафов с электрообо-

рудованием преобразовательных агрегатов в
один ряд ширина прохода со стороны дверей
или съемных стенок должна быть не менее 1 м;
при открытой на 90° двери шкафа допускается
сужение прохода до 0,6 м.

При двухрядном расположении шкафов ши-

рина прохода обслуживания между шкафами
должна быть не менее 1,2 м; при открытых на
90° дверях двух шкафов, расположенных один
против другого, между дверями должен оста-
ваться проход шириной не менее 0,6 м.

При установке электрооборудования в шка-

фах на выдвижных тележках ширина проходов
должна быть не менее:

при однорядном размещении шкафов — дли-

ны тележки плюс 0,6 м;

при двухрядном размещении — длины те-

лежки плюс 0,8 м.

Во всех случаях ширина проходов должна

быть не менее размера тележки по диагонали.

4.3.27.

Аноды преобразователей и их охла-

дители должны быть окрашены в яркий цвет,
отличный от цвета остальных частей преобразо-
вателя.

4.3.28.

На корпусе преобразователя должны

быть нанесены предупреждающие знаки с ука-
занием напряжения преобразователя при холо-
стом ходе.

4.3.29.

В установках с полупроводниковыми

преобразователями изоляция цепей, связанных
с вентильными обмотками преобразовательных
трансформаторов, цепей управления и «сеточ-
ной» защиты, а также цепей, которые могут
оказаться под потенциалом вентильных обмо-
ток при пробое изоляции, должна выдерживать
в течение 1 мин следующее испытательное на-
пряжение переменного тока частотой 50 Гц:

Номинальное
напряжение
цепей, В

До 60

220

500

Выше 500

Испытатель-
ное напряже-
ние, кВ

1,5

2,5

+ 1,

но не менее 3

— выпрямленное напряжение холостого

хода.

За номинальное напряжение изоляции при-

нимается наибольшее из номинальных напря-
жений (действующее значение), воздействую-
щих на изоляцию в проверяемой цепи.

4.3.30.

Первичные цепи выпрямленного тока

должны иметь изоляцию, соответствующую их
рабочему напряжению.

Глава 4.3.

Преобразовательные подстанции и установки

353

Охлаждение преобразователей

4.3.31.

Для обеспечения температурного ре-

жима преобразователей, требуемого заводом-
изготовителем, должны быть предусмотрены
устройства для их охлаждения. Способы охлажде-
ния, температура охлаждающей воды или возду-
ха и их расход задаются заводом-изготовителем.

4.3.32.

При воздушном охлаждении преоб-

разователей содержание пыли в воздухе не
должно превышать 0,7 мг/м

. При большей кон-

центрации пыли должна быть предусмотрена
очистка воздуха.

4.3.33.

При воздушном охлаждении преобра-

зователей воздуховод каждого преобразователя
должен иметь заслонку (шибер), обеспечиваю-
щую прекращение подачи воздуха к преобра-
зователю вне зависимости от подачи воздуха к
другим преобразователям.

4.3.34.

При охлаждении преобразователей во-

дой, как правило, следует применять замкнутую
циркуляционную систему.

Вода по своим химическим и физическим

свойствам (химический состав, электропровод-
ность, жесткость, содержание механических
примесей) должна соответствовать требованиям
завода-изготовителя.

4.3.35.

При охлаждении преобразователей

водой по проточной и по циркуляционной систе-
мам трубопроводы, подводящие и отводящие
охлаждающую воду, должны быть изолированы
от охладительной системы, имеющей потенциал
преобразователя.

Изоляция должна быть выполнена в виде изо-

ляционных труб или шлангов между преобразова-
телем и теплообменником (при циркуляционной
системе) или между преобразователем и водопро-
водом (при проточной системе). Длина изоляцион-
ных труб и шлангов должна быть не менее задава-
емой заводом—изготовителем преобразователей.
При проточной системе охлаждения изоляцию
между преобразователем и сточной трубой до-
пускается осуществлять посредством струи воды,
свободно падающей в приемную воронку.

4.3.36.

При применении в качестве охлаж-

дающей жидкости антикоррозионных растворов,
имеющих высокую проводимость, оборудование
охладительной установки (теплообменник, на-
сос, подогреватели), имеющее в этом случае
потенциал корпуса преобразователя, должно
быть установлено на изоляторах, а трубопрово-
ды между охладительной установкой и преоб-
разователем в случае доступности их для при-
косновения при работающем преобразователе
должны выполняться из изоляционных труб или
шлангов. Охлаждающую воду следует подавать
в теплообменник через изоляционную вставку

(шланг или трубу). Если охладительная установ-
ка находится вне ограждения преобразователя,
она должна иметь сетчатое или сплошное ограж-
дение, отвечающее требованиям

4.3.22,

п. 2, при

этом блокировка дверей ограждения должна
обеспечивать отключение насоса и подогревате-
ля теплообменника при открывании дверей.

4.3.37.

Вентили для регулирования количества

охлаждающей воды должны быть установлены в
безопасном и удобном для обслуживания месте.
В зависимости от места нахождения они должны
быть изолированы от земли или заземлены.

4.3.38.

Степень резервирования обеспечения

преобразовательной подстанции (установки)
водой должна соответствовать степени резерви-
рования питания ее электроэнергией.

4.3.39.

Для контроля за работой охлаждающих

устройств должно быть установлено достаточное
количество контрольно-измерительных прибо-
ров и аппаратуры (термометры, манометры, реле
давления и протекания, расходомеры и т.п.).

Отопление, вентиляция

и водоснабжение

4.3.40.

В помещениях преобразовательных

подстанций и установок должно быть предусмо-
трено отопление.

4.3.41.

В холодное время при неработающем

оборудовании отопление должно обеспечивать
температуру не ниже: в помещении преобразо-
вательных агрегатов +16 °С, в помещениях те-
плообменников +10 °С. Во всех остальных поме-
щениях должна быть обеспечена температура,
указанная в санитарных нормах.

4.3.42.

В летний период температура воздуха

в рабочей зоне помещений преобразовательных
подстанций и установок не должна превышать
температуру наружного воздуха более чем на
5

°С, при этом наибольшая температура должна

быть не выше +40 °С.

4.3.43.

В помещениях подстанции (установки)

должны быть приняты меры для удаления избы-
точной теплоты, выделяемой преобразователь-
ными агрегатами, аппаратурой, резисторами и
другим оборудованием при работе установки.

4.3.44.

В устройстве общеобменной вентиля-

ции, используемой для удаления избыточной
теплоты из помещений, должна быть предусмо-
трена очистка воздуха от пыли.

4.3.45.

Рекомендуется предусматривать раз-

дельные системы вентиляции для первого этажа,
подвала и других изолированных помещений.
Допускается устройство общей системы венти-
ляции при наличии управляемых заслонок (ши-
беров), позволяющих прекратить подачу воздуха
в отдельные помещения в случае пожара.

П У Э

354

4.3.46.

Преобразовательные подстанции и

установки должны быть обеспечены водой
исходя из потребности для охлаждения пре-
образовательных агрегатов и для санитарно-
технических устройств.

4.3.47.

Водопровод должен быть оборудован

сетчатыми фильтрами, исключающими попада-
ние крупных включений в систему охлаждения
преобразователей.

Строительная часть

4.3.48.

Здания преобразовательных подстан-

ций и помещения преобразовательных устано-
вок следует относить к производствам катего-
рии Г по СНиП.

4.3.49.

Стены помещений преобразователей

должны быть оштукатурены и окрашены до по-
толка светлой масляной краской, а потолки — по-
белены. Окраска и отделка остальных помещений
производятся в соответствии с их назначением.

4.3.50.

Полы помещений преобразователей

должны иметь покрытие, не допускающее обра-
зования пыли (например, цемент с мраморной
крошкой, метлахская плитка).

4.3.51.

В перекрытиях и стенах помещений

следует предусматривать монтажные люки или
проемы для транспортировки тяжелого и гро-
моздкого оборудования. Люки должны быть
расположены в зоне действия грузоподъемного
устройства. Перекрытие люка должно иметь ту
же степень огнестойкости, что и перекрытие по-
мещения, в котором люк расположен.

4.3.52.

Подвал помещений должен иметь ги-

дроизоляцию и дренажное устройство.

4.3.53.

Кабельные туннели, входящие в здания

преобразовательных подстанций или помещения
преобразовательных установок, в месте их при-
мыкания к зданиям (помещениям) должны быть
отделены от них перегородками, имеющими пре-
дел огнестойкости 0,75 ч, и дверями, имеющими
предел огнестойкости не менее 0,6 ч. Двери долж-
ны открываться в сторону помещения подстанции
(установки) и иметь самозапирающийся замок,
отпираемый без ключа со стороны туннеля.

Глава 4.4

АККУМУЛЯТОРНЫЕ УСТАНОВКИ

Область применения

4.4.1.

Настоящая глава Правил распростра-

няется на стационарные установки кислотных
аккумуляторных батарей.

Правила не распространяются на установки

аккумуляторных батарей специального назна-
чения.

4.4.2.

Помещения аккумуляторных батарей, в

которых производится заряд аккумуляторов при
напряжении более 2,3 В на элемент, относятся
к взрывоопасным класса B-Ia (см, также

4.4.29

4.4.30).

Помещения аккумуляторных батарей, рабо-

тающих в режиме постоянного подзаряда и заря-
да с напряжением до 2,3 В на элемент, являются
взрывоопасными только в периоды формовки ба-
тарей и заряда после их ремонта с напряжением
более 2,3 В на элемент. В условиях нормальной
эксплуатации с напряжением до 2,3 В на элемент
эти помещения не являются взрывоопасными.

Электрическая часть

4.4.3.

Выбор электронагревательных устройств,

светильников, электродвигателей вентиляции и
электропроводок для основных и вспомогатель-
ных помещений аккумуляторных батарей, а также
установка и монтаж указанного электрооборудо-
вания должны производиться в соответствии с
требованиями, приведенными в гл. 7.3.

4.4.4.

Зарядное устройство должно иметь

мощность и напряжение, достаточные для за-
ряда аккумуляторной батареи на 90% номиналь-
ной емкости в течение не более 8 ч при пред-
шествующем 30-минутном разряде.

4.4.5.

Аккумуляторная установка должна быть

оборудована вольтметром с переключателем и
амперметрами в цепях зарядного, подзарядного
устройств и аккумуляторной батареи.

4.4.6.

Для зарядных и подзарядных

двигателей-генераторов должны предусматри-
ваться устройства для их отключения при появ-
лении обратного тока.

4.4.7.

В цепи аккумуляторной батареи, как

правило, должен устанавливаться автоматиче-
ский выключатель, селективный по отношению
к защитным аппаратам сети.

4.4.8.

Подзарядное устройство должно обе-

спечивать стабилизацию напряжения на шинах
батареи в пределах ± 2%.

4.4.9.

Аккумуляторные установки, в которых

применяется режим заряда батарей с напряже-
нием не более 2,3 В на элемент, должны иметь
устройство, не допускающее самопроизвольно-
го повышения напряжения до уровня выше 2,3 В
на элемент.

4.4.10.

Выпрямительные установки, приме-

няемые для заряда и подзаряда аккумуляторных
батарей, должны присоединяться со стороны
переменного тока через разделительный транс-
форматор.

Глава 4.4.

Аккумуляторные установки

355

4.4.11.

Шины постоянного тока должны быть

снабжены устройством для постоянного контроля
изоляции, позволяющим оценивать значение со-
противления изоляции и действующим на сигнал
при снижении сопротивления изоляции одного
из полюсов до 20 кОм в сети 220 В, 10 кОм в сети
110 В, 5 кОм в сети 48 В и 3 кОм в сети 24 В.

4.4.12.

Для аккумуляторной батареи следует

предусматривать блокировку, не допускающую
проведения заряда батареи с напряжением более
2,3 В на элемент при отключенной вентиляции.

4.4.13.

В помещении аккумуляторной батареи

один светильник должен быть присоединен к
сети аварийного освещения.

4.4.14.

Аккумуляторы должны устанавливаться

на стеллажах или на полках шкафа. Расстояния по
вертикали между стеллажами или полками шка-
фа должны обеспечивать удобное обслуживание
аккумуляторной батареи. Аккумуляторы могут
устанавливаться в один ряд при одностороннем их
обслуживании или в два ряда при двустороннем.

В случае применения сдвоенных стеклянных

сосудов они рассматриваются как один аккуму-
лятор.

4.4.15.

Стеллажи для установки аккумуляторов

должны быть выполнены, испытаны и маркирова-
ны в соответствии с требованиями ГОСТ или тех-
нических условий; они должны быть защищены от
воздействия электролита стойким покрытием.

4.4.16.

Аккумуляторы должны быть изоли-

рованы от стеллажей, а стеллажи — от земли
посредством изолирующих подкладок, стойких
против воздействия электролита и его паров.
Стеллажи для аккумуляторных батарей напря-
жением не выше 48 В могут устанавливаться без
изолирующих подкладок.

4.4.17.

Проходы для обслуживания аккумуля-

торных батарей должны быть шириной в свету
между аккумуляторами не менее 1 м при двусто-
роннем расположении аккумуляторов и 0,8 м при
одностороннем. Размещение аккумуляторных
батарей должно производиться с соблюдением
требований ГОСТ на стеллажи для стационарных
установок электрических аккумуляторов.

4.4.18.

Расстояние от аккумуляторов до ото-

пительных приборов должно быть не менее
750 мм. Это расстояние может быть уменьшено
при условии установки тепловых экранов из не-
сгораемых материалов, исключающих местный
нагрев аккумуляторов.

4.4.19.

Расстояния между токоведущими ча-

стями аккумуляторов должны быть не менее
0,8 м при напряжении выше 65 В до 250 В в
период нормальной работы (не заряда) и 1 м —
при напряжении выше 250 В.

При установке аккумуляторов в два ряда без

прохода между рядами напряжение между токо-

ведущими частями соседних аккумуляторов раз-
ных рядов не должно превышать 65 В в период
нормальной работы (не заряда).

Электрооборудование, а также места соеди-

нения шин и кабелей должны быть расположе-
ны на расстоянии не менее 1 м от негерметич-
ных аккумуляторов и не менее 0,3 м ниже самой
низкой точки потолка.

4.4.20.

Ошиновка аккумуляторных батарей

должна выполняться медными или алюминиевы-
ми неизолированными шинами или одножиль-
ными кабелями с кислотостойкой изоляцией.

Соединения и ответвления медных шин и ка-

белей должны выполняться сваркой или пайкой,
алюминиевых — только сваркой. Соединение
шин с проходными стержнями выводной плиты
должно выполняться сваркой.

Места присоединения шин и кабелей к акку-

муляторам должны облуживаться.

Электрические соединения от выводной пли-

ты из помещения аккумуляторной батареи до
коммутационных аппаратов и распределитель-
ного щита постоянного тока должны выполнять-
ся одножильными кабелями или неизолирован-
ными шинами.

4.4.21.

Неизолированные проводники долж-

ны быть дважды окрашены кислотостойкой, не
содержащей спирта краской по всей длине, за
исключением мест соединения шин, присоеди-
нения к аккумуляторам и других соединений.
Неокрашенные места должны быть смазаны
техническим вазелином.

4.4.22.

Расстояние между соседними неизо-

лированными шинами определяется расчетом
на динамическую стойкость. Указанное расстоя-
ние, а также расстояние от шин до частей зда-
ния и других заземленных частей должно быть в
свету не менее 50 мм.

4.4.23.

Шины должны прокладываться на изоля-

торах и закрепляться на них шинодержателями.

Пролет между опорными точками шин опреде-

ляется с расчетом на динамическую стойкость (с
учетом

4.4.22

), но должен быть не более 2 м. Изо-

ляторы, их арматура, детали для крепления шин и
поддерживающие конструкции должны быть элек-
трически и механически стойкими против длитель-
ного воздействия паров электролита. Заземление
поддерживающих конструкций не требуется.

4.4.24.

Выводная плита из помещения аккуму-

ляторной батареи должна быть стойкой против
воздействия паров электролита. Рекомендуется
применять плиты из пропитанного парафином
асбоцемента, эбонита и т.п. Применение для
плит мрамора, а также фанеры и других мате-
риалов слоистой структуры не допускается.

При установке плит в перекрытии плоскость

плиты должна возвышаться над ним не менее
чем на 100 мм.

П У Э

356

4.4.25.

При выборе и расчете аккумуляторной

батареи следует учитывать уменьшение ее емко-
сти при температуре в помещении аккумулятор-
ной батареи ниже +15 °С.

Строительная часть

4.4.26.

Стационарные аккумуляторные батареи

должны устанавливаться в специально предна-
значенных для них помещениях. Допускается
установка в одном помещении нескольких кис-
лотных батарей.

4.4.27.

Помещения аккумуляторных батарей

относятся к производствам категории Е и долж-
ны размещаться в зданиях не ниже II степени ог-
нестойкости по противопожарным требованиям
СНиП 21-01-97 Госстроя России.

Двери и оконные рамы могут быть деревян-

ными.

4.4.28.

Аккумуляторные батареи рекомендуется

устанавливать в помещениях с естественным осве-
щением; для окон необходимо применять матовое
или покрытое белой клеевой краской стекло.

Помещения аккумуляторных батарей допуска-

ется выполнять без естественного освещения;
допускается также размещение их в сухих под-
вальных помещениях. В этих случаях не требует-
ся применение легкосбрасываемых панелей.

4.4.29.

Переносные аккумуляторы закрыто-

го типа (например, стартерные), применяемые
для питания стационарных электроустановок, а
также открытые аккумуляторные батареи до 60
В общей емкостью не более 72 А·ч могут уста-
навливаться как в отдельном помещении с вен-
тиляцией, имеющей естественное побуждение,
так и в общем производственном невзрыво- и
непожароопасном помещении, в вентилируемых
металлических шкафах с удалением воздуха вне
помещения. Переносные аккумуляторы закры-
того типа, работающие в режиме разряда или
постоянного подзаряда, заряд которых произво-
дится вне места их установки, могут быть уста-
новлены и в металлических шкафах с жалюзи
без удаления воздуха вне помещения.

При соблюдении указанных условий класс

помещений в отношении взрыво- и пожароопас-
ности не изменяется.

4.4.30.

Герметичные стационарные аккуму-

ляторы, заряд которых производится при на-
пряжении не выше 2,3 В на элемент, могут
устанавливаться в общем производственном
невзрыво- и непожароопасном помещении при
условии установки над ними вентиляционного
зонта. При этом класс помещений в отношении
взрыво- и пожароопасности не изменяется.

4.4.31.

Помещение аккумуляторной батареи

должно быть:

расположено возможно ближе к зарядным

устройствам и распределительному щиту посто-
янного тока;

изолировано от попаданий в него пыли, ис-

парений и газа, а также от проникновения воды
через перекрытие;

легко доступно для обслуживающего персо-

нала.

Кроме того, помещение аккумуляторной ба-

тареи не следует размещать вблизи источников
вибрации и тряски.

4.4.32.

Вход в помещение аккумуляторной

батареи должен осуществляться через тамбур.
Устройство входа из бытовых помещений не до-
пускается.

Тамбур должен иметь такие размеры, чтобы

дверь из помещения аккумуляторной батареи в
тамбур можно было открывать и закрывать при
закрытой двери из тамбура в смежное помеще-
ние; площадь тамбура должна быть не менее
1,5 м

. Двери тамбура должны открываться на-

ружу и должны быть снабжены самозапираю-
щимися замками, допускающими открывание
их без ключа с внутренней стороны.

На дверях должны быть надписи: «Аккумуля-

торная», «Огнеопасно», «С огнем не входить»,
«Курение запрещается».

4.4.33.

При помещениях аккумуляторных ба-

тарей должна быть отдельная комната для хра-
нения кислоты, сепараторов, принадлежностей
и для приготовления электролита площадью не
менее 4 м

4.4.34.

Потолки помещений аккумулятор-

ных батарей должны быть, как правило, го-
ризонтальными и гладкими. Допускаются по-
толки с выступающими конструкциями или
наклонные при условии выполнения требований

4.4.43.

4.4.35.

Полы помещений аккумуляторных ба-

тарей должны быть строго горизонтальными, на
бетонном основании с кислотостойким покры-
тием (керамические кислотостойкие плитки с
заполнением швов кислотостойким материалом
или асфальт).

При установке стеллажей на асфальтовом

покрытии должны быть применены опорные
площадки из прочного кислотостойкого мате-
риала. Установка стеллажей непосредственно на
асфальтовое покрытие не допускается.

Внутри помещений аккумуляторной батареи

и кислотной, а также у дверей этих помещений
должен быть устроен плинтус из кислотостойко-
го материала.

4.4.36.

Стены, потолки, двери и оконные рамы,

вентиляционные короба (с наружной и внутрен-
ней сторон), металлические конструкции и дру-

Глава 4.4.

Аккумуляторные установки

357

гие части помещений аккумуляторных батарей
должны окрашиваться кислотостойкой краской.

4.4.37.

При размещении аккумуляторов в вы-

тяжных шкафах внутренняя поверхность шкафов
должна быть окрашена кислотостойкой краской.

4.4.38.

В помещениях аккумуляторных бата-

рей с номинальным напряжением более 250 В
в проходах для обслуживания должны устанав-
ливаться деревянные решетки, изолирующие
персонал от пола.

4.4.39.

При применении инвентарных вентиля-

ционных устройств должны быть предусмотре-
ны места для их установки и выводы к ним коро-
бов приточно-вытяжной вентиляции помещения
аккумуляторной батареи.

Санитарно-техническая часть

4.4.40.

Помещения аккумуляторных батарей, в

которых производится заряд аккумуляторов при
напряжении более 2,3 В на элемент, должны
быть оборудованы стационарной принудитель-
ной приточно-вытяжной вентиляцией.

Для помещений аккумуляторных батарей,

работающих в режиме постоянного подзаряда
и заряда при напряжении до 2,3 В на элемент,
должно быть предусмотрено применение стацио-
нарных или инвентарных устройств принудитель-
ной приточно-вытяжной вентиляции на период
формовки батарей и контрольных перезарядов.

Требуемый объем свежего воздуха

/ч,

определяется по формуле

= 0,07

зар

где

зар

— наибольший зарядный ток, А;

n —

количество элементов аккумуляторной батареи;
при этом концентрация серной кислоты в воз-
духе помещения аккумуляторной батареи долж-
на быть не более указанной в СНиП 2.04.05-91*
(изд. 1994 г.) Госстроя России.

Кроме того, для вентиляции помещений ак-

кумуляторных батарей должна быть выполнена
естественная вытяжная вентиляция, которая
обеспечивает не менее чем однократный обмен
воздуха в час. В тех случаях, когда естественная
вентиляция не может обеспечить требуемую
кратность обмена воздуха, должна применяться
принудительная вытяжная вентиляция.

4.4.41.

Вентиляционная система помещений

аккумуляторной батареи должна обслуживать
только аккумуляторные батареи и кислотную.
Выброс газов должен производиться через
шахту, возвышающуюся над крышей здания не
менее чем на 1,5 м. Шахта должна быть защи-
щена от попадания в нее атмосферных осадков.
Включение вентиляции в дымоходы или в об-
щую систему вентиляции здания запрещается.

4.4.42.

При устройстве принудительной вы-

тяжной вентиляции вентилятор должен иметь
взрывобезопасное исполнение.

4.4.43.

Отсос газов должен производиться как

из верхней, так и из нижней части помещения
со стороны, противоположной притоку свежего
воздуха.

Если потолок имеет выступающие конструк-

ции или наклон, то должна быть предусмотрена
вытяжка воздуха соответственно из каждого
отсека или из верхней части пространства под
потолком.

Расстояние от верхней кромки верхних венти-

ляционных отверстий до потолка должно быть не
более 100 мм, а от нижней кромки нижних венти-
ляционных отверстий до пола — не более 300 мм.

Поток воздуха из вентиляционных каналов не

должен быть направлен непосредственно на по-
верхность электролита аккумуляторов.

Металлические вентиляционные короба не

должны располагаться над открытыми аккуму-
ляторами.

Применение инвентарных вентиляционных

коробов в помещениях аккумуляторных батарей
не допускается.

Скорость воздуха в помещениях аккумуля-

торных батарей и кислотных при работе венти-
ляционных устройств должна соответствовать
требованиям СНиП 2.04.05-91* (изд. 1994 г.).

4.4.44.

Температура в помещениях аккуму-

ляторных батарей в холодное время на уровне
расположения аккумуляторов должна быть не
ниже +10 °С.

На подстанциях без постоянного дежурства

персонала, если аккумуляторная батарея вы-
брана из расчета работы только на включение и
отключение выключателей, допускается прини-
мать указанную температуру не ниже 0 °С.

4.4.45.

Отопление помещения аккумуляторной

батареи рекомендуется осуществлять при помо-
щи калориферного устройства, располагаемого
вне этого помещения и подающего теплый воз-
дух через вентиляционный канал. При примене-
нии электроподогрева должны быть приняты
меры против заноса искр через канал.

При устройстве парового или водяного ото-

пления оно должно выполняться в пределах
помещения аккумуляторной батареи гладкими
трубами, соединенными сваркой. Фланцевые
соединения и установка вентилей запрещаются.

4.4.46.

На электростанциях, а также на под-

станциях, оборудованных водопроводом, вбли-
зи помещения аккумуляторной батареи должны
быть установлены водопроводный кран и ра-
ковина. Над раковиной должна быть надпись:
«Кислоту и электролит не сливать».

ПРАВИЛА УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК ПУЭ (Шестое и седьмое издания) - часть 22
