структивным соображениям, следует выполнять
отдельно стоящими молниеотводами, имеющими
обособленные заземлители с сопротивлением не
более 80 Ом при импульсном токе 60 кА.

Расстояние

м, между обособленным за-

землителем молниеотвода и заземляющим
устройством ОРУ (ПС) должно быть равным (но
не менее 3 м):

> 0,2

где

— импульсное сопротивление заземле-

ния, Ом, отдельно стоящего молниеотвода.

Расстояние по воздуху

в.о.

м, от отдельно

стоящего молниеотвода с обособленным зазем-
лителем до токоведущих частей, заземленных
конструкций и оборудования ОРУ (ПС) должно
быть равным (но не менее 5 м):

в.о.

>0,12

+ 0,1

где

Н —

высота рассматриваемой точки на то-

коведущей части или оборудовании над уровнем
земли, м.

Заземлители отдельно стоящих молниеот-

водов в ОРУ могут быть присоединены к за-
земляющему устройству ОРУ (ПС) при соблю-
дении указанных в

4.2.135

условий установки

молниеотводов на конструкциях ОРУ. Место
присоединения заземлителя отдельно стоя-
щего молниеотвода к заземляющему устрой-
ству ПС должно быть удалено по магистралям
заземления на расстояние не менее 15 м от
места присоединения к нему трансформатора
(реактора). В месте присоединения заземли-
теля отдельно стоящего молниеотвода к за-
земляющему устройству ОРУ 35–150 кВ маги-
страли заземления должны быть выполнены
по двум-трем направлениям с углом не менее
90° между ними.

Заземлители молниеотводов, установленных

на прожекторных мачтах, должны быть при-
соединены к заземляющему устройству ПС.
В случае несоблюдения условий, указанных в

4.2.135,

дополнительно к общим требованиям

присоединения заземлителей отдельно стоящих
молниеотводов должны быть соблюдены сле-
дующие требования:

1) в радиусе 5 м от молниеотвода следует

установить три вертикальных электрода длиной
3–5 м;

2) если расстояние по магистрали зазем-

ления от места присоединения заземлителя
молниеотвода к заземляющему устройству до
места присоединения к нему трансформатора
(реактора) превышает 15 м, но менее 40 м, то
на выводах обмоток напряжением до 35 кВ
трансформатора должны быть установлены РВ
или ОПН.

Расстояние по воздуху

в.с

от отдельно стоя-

щего молниеотвода, заземлитель которого сое-
динен с заземляющим устройством ОРУ (ПС), до
токоведущих частей должно составлять:

в.с

> 0,1

где

— высота токоведущих частей над уров-

нем земли, м;

— длина гирлянды изоляторов, м.

4.2.138.

Тросовые молниеотводы ВЛ 110 кВ и

выше, как правило, следует присоединять к за-
земленным конструкциям ОРУ (ПС).

От стоек конструкций ОРУ 110–220 кВ, к ко-

торым присоединены тросовые молниеотводы,
должны быть выполнены магистрали заземле-
ния не менее чем по двум-трем направлениям с
углом не менее 90° между ними.

Тросовые молниеотводы, защищающие под-

ходы ВЛ 35 кВ, разрешается присоединять к
заземленным конструкциям ОРУ при экви-
валентном удельном сопротивлении земли в
грозовой сезон: до 750 Ом·м — независимо от
площади заземляющего контура ПС; более 750
Ом·м — при площади заземляющего контура ПС
10 000 м

и более.

От стоек конструкций ОРУ 35 кВ, к которым

присоединены тросовые молниеотводы, маги-
страли заземления должны быть выполнены не
менее чем по двум-трем направлениям с углом
не менее 90° между ними. Кроме того, на каж-
дом направлении должно быть установлено по
одному вертикальному электроду длиной 3–5 м
на расстоянии не менее 5 м.

Сопротивление заземлителей ближайших к

ОРУ опор ВЛ напряжением 35 кВ не должно пре-
вышать 10 Ом.

Тросовые молниеотводы на подходах ВЛ

35 кВ к тем ОРУ, к которым не допускается их
присоединение, должны заканчиваться на бли-
жайшей к ОРУ опоре. Первый от ОРУ бестрос-
совый пролет этих ВЛ должен быть защищен
стержневыми молниеотводами, устанавливае-
мыми на ПС, опорах ВЛ или около ВЛ.

Гирлянды изоляторов на порталах ОРУ 35 кВ

и на концевых опорах ВЛ 35 кВ следует выби-
рать в соответствии с

4.2.135.

4.2.139.

Устройство и защита подходов ВЛ к

ОРУ ПС должны отвечать требованиям, при-
веденным в

4.2.138, 4.2.142–4.2.146, 4.2.153–

4.2.157.

4.2.140.

Не допускается установка молниеот-

водов на конструкциях:

трансформаторов, к которым открытыми

токопроводами присоединены вращающиеся
машины;

опор открытых токопроводов, если к ним при-

соединены вращающиеся машины.

Глава 4.2.

Распределительные устройства и подстанции напряжением выше 1 кВ

327

Порталы трансформаторов и опоры откры-

тых токопроводов, связанных с вращающимися
машинами, должны входить в зоны защиты от-
дельно стоящих или установленных на других
конструкциях молниеотводов.

Указанные требования относятся и к случаям

соединения открытых токопроводов с шинами
РУ, к которым присоединены вращающиеся ма-
шины.

4.2.141.

При использовании прожекторных

матч в

качестве молниеотводов электропровод-

ку к ним на участке от точки выхода из кабельно-
го сооружения до мачты и далее по ней следует
выполнять кабелями с металлической оболоч-
кой либо кабелями без металлической оболочки
в трубах. Около конструкции с молниеотводом
эти кабели должны быть проложены непосред-
ственно в земле на протяжении не менее 10 м.

В месте ввода кабелей в кабельное сооруже-

ние металлическая оболочка кабелей, броня и
металлическая труба должны быть соединены с
заземляющим устройством ПС.

4.2.142.

Защита ВЛ 35 кВ и выше от прямых

ударов молнии на подходах к РУ (ПС) должна
быть выполнена тросовыми молниеотводами в
соответствии с табл. 4

На каждой опоре подхода, за исключением

случаев, предусмотренных в

2.5.122,

трос дол-

жен быть присоединен к заземлителю опоры.

Допускается увеличение по сравнению с при-

веденными в табл. 4.2.8

сопротивлений зазем-

ляющих устройств опор на подходах ВЛ 35 кВ и
выше к ПС при числе грозовых часов в году не
менее 20 — в 1,5 раза; менее 10 — в 3 раза.

Если выполнение заземлителей с требуемыми

сопротивлениями заземления оказывается невоз-
можным, должны быть применены горизонталь-
ные заземлители, прокладываемые вдоль оси ВЛ
от опоры к опоре (заземлители-противовесы) и
соединяемые с заземлителями опор.

В особо гололедных районах и в районах с эк-

вивалентным удельным сопротивлением земли
более 1000 Ом·м допускается выполнение защи-
ты подходов ВЛ к РУ (ПС) отдельно стоящими
стержневыми молниеотводами, сопротивление
заземлителей которых не нормируется.

4.2.143.

В районах, имеющих не более 60 гро-

зовых часов в году, допускается не выполнять за-
щиту тросом подхода ВЛ 35 кВ к ПС 35 кВ с двумя
трансформаторами мощностью до 1,6 MB·А каж-
дый или с одним трансформатором мощностью
до 1,6 MB·А и наличием резервного питания.

При этом опоры подхода ВЛ к ПС на длине

не менее 0,5 км должны иметь заземлители с
сопротивлением, указанным в табл. 4.2.8. При
выполнении ВЛ на деревянных опорах, кроме
того, требуется на подходе длиной 0,5 км при-

соединять крепления изоляторов к заземлителю
опор и устанавливать комплект трубчатых раз-
рядников на первой опоре подхода со стороны
ВЛ. Расстояние между РВ или соответствующи-
ми ОПН и трансформатором должно быть не
более 10 м.

При отсутствии резервного питания на ПС

с одним трансформатором мощностью до
1,6 MB·А подходы ВЛ 35 кВ к ПС должны быть
защищены тросом на длине не менее 0,5 км.

4.2.144.

На первой опоре подхода ВЛ 35–

220 кВ к ПС, считая со стороны линии, должен
быть установлен комплект трубчатых разрядни-
ков (РТ1) или соответствующих защитных аппа-
ратов в следующих случаях:

1) линия по всей длине, включая подход, по-

строена на деревянных опорах;

2) линия построена на деревянных опорах,

подход линии — на металлических или железо-
бетонных опорах;

3) на подходах ВЛ 35 кВ на деревянных опо-

рах к ПС 35 кВ защита выполняется в соответ-
ствии с

4.2.155.

Установка РТ1 в начале подходов ВЛ, постро-

енных по всей длине на металлических или же-
лезобетонных опорах, не требуется.

Сопротивления заземляющего устройства

опор с трубчатыми разрядниками должны быть
не более 10 Ом при удельном сопротивлении
земли не выше 1000 Ом·м и не более 15 Ом при
более высоком удельном сопротивлении. На де-
ревянных опорах заземляющие спуски от этих
аппаратов должны быть проложены по двум
стойкам или с двух сторон одной стойки.

На ВЛ 35–110 кВ, которые имеют защиту тро-

сом не по всей длине и в грозовой сезон могут
быть длительно отключены с одной стороны, как
правило, следует устанавливать комплект труб-
чатых разрядников (РТ2) или соответствующих
защитных аппаратов на входных порталах или
на первой от ПС опоре того конца ВЛ, который
может быть отключен. При наличии на отклю-
ченном конце ВЛ трансформаторов напряжения
вместо РТ2 должны быть установлены РВ или
соответствующие ОПН.

Расстояние от РТ2 до отключенного конца ли-

нии (аппарата) должно быть не более 60 м для
ВЛ 110 кВ и не более 40 м для ВЛ 35 кВ.

4.2.145.

На ВЛ, работающих на пониженном

относительно класса изоляции напряжении, на
первой опоре защищенного подхода ее к ПС,
считая со стороны линии, т. е. на расстоянии от
ПС, определяемом табл. 4.2.10–4.2.12 в зависи-
мости от удаления РВ или ОПН от защищаемого
оборудования, должны быть установлены РТ
или ИП класса напряжения, соответствующего
рабочему напряжению линии.

П У Э

328

Таблица 4.2.8

Защита ВЛ от прямых ударов молнии на подходах к РУ и подстанциям

Номинальное напряжение

ВЛ, кВ

Подходы ВЛ на опорах с горизон-

тальным расположением проводов

Подходы ВЛ на опорах

с негоризонтальным расположением

проводов

Наибольшее допустимое сопротив-

ление заземляющего устройства

опор, Ом, при эквивалентном удель-

ном сопротивлении земли, Ом·м*

длина

защищенного

подхода, км**

оличество

тросов, шт.

защитный угол

троса, град.

длина за-

щищенного

подхода, км**

количество

тросов, шт.

защитный угол

троса, град.

до 100

более 100 до

500

более 500

110

150

220

330

500

750

1–2

1–3

2–3

2–4

3–4

4–5

20***

20–22

1–2

1–3

2–3

2–4

—

1–2

—

20***

—

20****

* На подходах ВЛ 110–330 кВ с двухцепными опорами заземляющие устройства опор рекомендуется выпол-

нять с сопротивлением вдвое меньшим указанного в табл. 4.2.8.

** Выбор длины защищаемого подхода производится с учетом табл. 4.2.10–4.2.13.

*** На железобетонных опорах допускается угол защиты до 30°.

**** Для опор с горизонтальным расположением проводов, устанавливаемых в земле с эквивалентным удель-

ным сопротивлением более 1000 Ом·м, допускается сопротивление заземляющего устройства 30 Ом.

Таблица 4.2.9

Рекомендуемые размеры основных и дополнительных защитных промежутков

Номинальное напряжение, кВ

Размеры защитных промежутков, м

основных

дополнительных

3
6

10
20
35

110
150
150
220
330
500

20
40
60

140
250
650
930
930

1350
1850
3000

10
15
20
30
—
—
—
—
—
—

Допускается устанавливать защитные про-

межутки или шунтировать перемычками часть
изоляторов в гирляндах на нескольких смежных
опорах (при отсутствии загрязнения изоляции
промышленными, солончаковыми, морскими и
другими уносами). Число изоляторов в гирлян-
дах, оставшихся незашунтированными, должно
соответствовать рабочему напряжению.

На ВЛ с изоляцией, усиленной по условию

загрязнения атмосферы, если начало защищен-
ного подхода к ПС в соответствии с табл. 4.2.10–
4.2.12 находится в зоне усиленной изоляции,

на первой опоре защищенного подхода должен
устанавливаться комплект защитных аппаратов,
соответствующих рабочему напряжению ВЛ.

4.2.146.

Трубчатые разрядники должны быть

выбраны по току КЗ в соответствии со следую-
щими требованиями:

1) для сетей до 35 кВ верхний предел тока,

отключаемого трубчатым разрядником, должен
быть не менее наибольшего действующего зна-
чения тока трехфазного КЗ в данной точке сети
(с учетом апериодической составляющей), а
нижний предел — не более наименьшего воз-

Глава 4.2.

Распределительные устройства и подстанции напряжением выше 1 кВ

329

можного в данной точке сети значения устано-
вившегося (без учета апериодической состав-
ляющей) тока двухфазного КЗ;

2) для сетей 110 кВ и выше верхний предел

тока, отключаемого трубчатым разрядником,
должен быть не менее наибольшего возможно-
го эффективного значения тока однофазного
или трехфазного КЗ в данной точке сети (с уче-
том апериодической составляющей), а нижний
предел — не более наименьшего возможного
в данной точке сети значения установившегося
(без учета апериодической составляющей) тока
однофазного или двухфазного КЗ. При отсут-
ствии трубчатого разрядника на требуемые зна-
чения токов КЗ допускается применять вместо
них ИП.

На ВЛ 220 кВ с деревянными опорами при от-

сутствии трубчатых разрядников должны быть
заземлены на одной-двух опорах подвески гир-
лянд, при этом число изоляторов должно быть
таким же, как для металлических опор.

4.2.147.

На ВЛ с деревянными опорами 3–35 кВ

в заземляющих спусках защитных промежутков
следует выполнять дополнительные защитные
промежутки, установленные на высоте не менее
2,5 м от земли. Рекомендуемые размеры защит-
ных промежутков приведены в табл. 4.2.9.

4.2.148.

В РУ 35 кВ и выше, к которым при-

соединены ВЛ, должны быть установлены РВ
или ОПН.

Разрядники вентильные или ОПН следует

выбирать с учетом координации их защитных
характеристик с изоляцией защищаемого обо-
рудования, соответствия наибольшего рабочего
напряжения наибольшему рабочему напря-
жению сети с учетом высших гармоник и не-
равномерности распределения напряжения по
поверхности, а также допустимых повышений
напряжения в течение времени действия резерв-
ных релейных защит при однофазном замыка-
нии на землю, при одностороннем включении
линии или переходном резонансе на высших
гармониках.

При увеличенных расстояниях от защитных

аппаратов до защищаемого оборудования с
целью сокращения числа устанавливаемых ап-
паратов могут быть применены РВ или ОПН с
более низким уровнем остающихся напряже-
ний, чем это требуется по условиям координа-
ции изоляции.

Расстояния по шинам, включая ответвления,

от разрядников до трансформаторов и другого
оборудования должны быть не более указанных
в табл. 4.2.10–4.2.13 (см. также

4.2.136).

При пре-

вышении указанных расстояний должны быть
дополнительно установлены защитные аппара-
ты на шинах или линейных присоединениях.

Приведенные в табл. 4.2.10–4.2.13 наиболь-

шие допустимые расстояния до электрообору-
дования соответствуют его изоляции категории
«б» по государственному стандарту.

Наибольшие допустимые расстояния между

РВ или ОПН и защищаемым оборудованием
определяют исходя из числа линий и разряд-
ников, включенных в нормальном режиме рабо-
ты ПС.

Количество и места установки РВ или ОПН

следует выбирать исходя из принятых на рас-
четный период схем электрических соедине-
ний, числа ВЛ и трансформаторов. При этом
расстояния от защищаемого оборудования до
РВ или ОПН должны быть в пределах допусти-
мых и на промежуточных этапах с длитель-
ностью, равной грозовому сезону или более.
Аварийные и ремонтные работы при этом не
учитываются.

4.2.149.

В цепях трансформаторов и шунтиру-

ющих реакторов РВ или ОПН должны быть уста-
новлены без коммутационных аппаратов между
ними и защищаемым оборудованием.

Защитные аппараты при нахождении обору-

дования под напряжением должны быть посто-
янно включены.

4.2.150.

При присоединении трансформатора

к РУ кабельной линией 110 кВ и выше в месте
присоединения кабеля к шинам РУ с ВЛ должен
быть установлен комплект РВ или ОПН. Зазем-
ляющий зажим РВ или ОПН должен быть при-
соединен к металлическим оболочкам кабеля. В
случае присоединения к шинам РУ нескольких
кабелей, непосредственно соединенных с транс-
форматорами, на шинах РУ устанавливается
один комплект РВ или ОПН. Место их установ-
ки следует выбирать возможно ближе к местам
присоединения кабелей.

При длине кабеля больше удвоенного рассто-

яния, указанного в табл. 4.2.10–4.2.13, РВ или
ОПН с такими же остающимися напряжениями,
как у защитного аппарата в начале кабеля, уста-
навливается у трансформатора.

4.2.151.

Неиспользуемые обмотки низшего и

среднего напряжений силовых трансформато-
ров (автотрансформаторов), а также обмотки,
временно отключенные от шин РУ в грозовой
период, должны быть соединены в звезду или
треугольник и защищены РВ или ОПН, включен-
ными между вводами каждой фазы и землей.
Защита неиспользуемых обмоток низшего на-
пряжения, расположенных первыми от магни-
топровода, может быть выполнена заземлением
одной из вершин треугольника, одной из фаз
или нейтрали звезды либо установкой РВ или
ОПН соответствующего класса напряжения на
каждой фазе.

П У Э

330

Таблица 4.2.10

Наибольшие допустимые расстояния от вентильных разрядников до защищаемого обору

дования 35—220 кВ

Номинальное напряжение, кВ

ип опор на подходах ВЛ к РУ и

подстанциям

Длина защищенного тросом подхода

ВЛ, км

Расстояние до силовых трансформаторов, м

Расстояние до остального обору

дования, м

тупиковые РУ

РУ с двумя постоянно

включенными ВЛ

РУ с тремя или более

постоянно включенными ВЛ

тупиковые РУ

РУ с двумя или более

постоянно включенными РУ

разрядники

III гр.

разрядники

II гр.

разрядники

III гр.

разрядники

II гр.

разрядники

III гр.

разрядники

II гр.

разрядники

III гр.

разрядники

II гр.

разрядники

III гр.

разрядники

II гр.

РВС

РВМГ

РВС

РВМГ

РВС

РВМГ

РВС

РВМГ

РВС

РВМГ

Опоры с горизонтальным

расположением проводов

0——3

5——2

0——3

0——

0——5

——9

——7

——

0——8

——

2,0 и

более

100

—

100

150

—

150

180

—

125

150

—

150

200

—

Опоры с негоризонтальным

распопожением проводов

0——3

0——4

0——5

——

0——5

0——6

0——8

——

2,0 и

более

0——7

0——9

——7

——9

——

110

Опоры с горизонтальным рас-

попожением проводов

1,0

100

120

125

120

140

130

180

130

150

140

190

1,5

150

160

110

100

175

140

170

150

200

180

200

2,0

100

180

120

100

200

110

135

120

250

170

200

180

220

200

2,5

165

120

220

150

125

250

125

180

135

250

190

200

220

250

200

3,0 и

более

100

180

150

250

110

200

160

250

140

200

170

250

200

250

200

250

Глава 4.2.

Распределительные устройства и подстанции напряжением выше 1 кВ

331

Опоры с негоризонтальным

распопожением проводов

1,0

100

110

100

130

120

170

1,5

100

130

110

130

120

160 150

180

160

200

2,0

120

150

100

190

120

150

140

180 200

200

180

200

2,5

100

160

115

100

200

125

120

250

130

200

160

230

200

250

3,0 и

более

140

120

200

140

130

250

150

140

250

150

200

180

250

200

220

250

150—

220

Опоры с горизонтальным рас-

положением проводов

2,0

—

100

—

110

160

100 210

150

220

200

280

2,5

—

140

—

100

150

110

180

120

250

170 280

250

350

3,0 и

более

—

100

—

170

—

120

180

120

200

160

280

190

310

270

400

Опоры с негоризонтальным

расположением проводов

——1

5——3

0——4

——1

0——6

0——8

3,0

—

110

—

100

120

100

160

140

230

150

200

180

300

Примечания

Расстояния от РВ до электрообору

дования, кроме силовых трансформаторов, не ограничиваются при числе параллельно работающих

ВЛ: на напряжении 110 кВ — 7 и более; на

150 кВ — 6 и более; на 220 кВ — 4 и более.

2. Допустимые расстояния определяются до ближайшего РВ.

При использовании ОПН вместо РВ или при изменении испытательных напряжений защищаемого обору

дования расстояние до силовых т

рансформаторов или другого электроо-

бору

дования определяется по форму

ле:

опн

рв

(

иcп

—

опн

)/(

исп

—

pв

где

опн

— расстояние от ОПН до защищаемого обору

дования, м;

рв

— расстояние от разрядника до защищаемого обору

дования, м;

исп

— испытательное напряжение защищаемого обору

дования при полном грозовом импу

льсе, кВ;

опн

pв

— остающееся напряжение на ОПН (РВ) при ток

е 5 кА — для к

лассов напряжения 110—220 кВ; 10 кА — для к

лассов напряжения 330 кВ и

выше.

4. При от

личающихся данных защищенного тросом подхода допускается линейная интерполяция допустимого расстояния.

П У Э

332

Таблица 4.2.11

Наибольшие допустимые расстояния от вентильных разрядников до защищаемого обору

дования 330 кВ

ип подстанции, число ВЛ

Число комплек

тов вентильных разрядников, тип, место установки

Длина защищенного тросом подхода ВЛ, км

Расстояние*, м

до силовых трансформа-

торов (автотрансформа-

торов) и шунтирующих

реак

торов

до трансформаторов

напряжения

до остального обо-

ру

дования

опоры с горизонтальным

располо жением проводов

опоры с негоризонтальным

расположением проводов

опоры с горизонтальным рас-

положением проводов

опоры с негоризонтальным

расположением проводов

опоры с горизонтальным рас-

положением проводов

опоры с негоризонтальным

расположением проводов

упик

овая, по схеме блока

трансформатор—линия

дин к

омплект вентильных разрядник

ов II гр. у силово-

го трансформатора

2,5

3,0

4,0

100

—

115

—

130

140

150

100

110

130

Два к

омплекта вентильных разрядник

ов II гр.: один

комплект — у силового трансформатора, другой — в

линейной ячейк

2,5

3,0

4,0

120

160

—

250**

320**

400**

—

100

250

330** 380**

450**

230**

270**

340**

упик

овая, по схеме объеди-

ненный блок

Два к

омплекта вентильных разрядник

ов II гр. у сило-

вых трансформаторов

2,0

2,5

3,0

110

150

—

210

240

260

—

100

200

335

340

355

280

320

340

Проходная с двумя ВЛ и одним

трансформатором, по схеме

треугольник

дин к

омплект вентильных разрядник

ов II гр. у силово-

го трансформатора

2,0

2,5

3,0

110

150

—

160

210

250

—

120

150

390

410

425

300

350

380

Глава 4.2.

Распределительные устройства и подстанции напряжением выше 1 кВ

333

Проходная с двумя ВЛ и двумя

трансформаторами, по схеме

мостик

Два к

омплекта вентильных разрядник

ов II гр. у сило-

вых трансформаторов

2,0

2,5

3,0

130

—

320

400

475

—

260

310

420

500

580

300

360

415

Проходная с двумя ВЛ и двумя

трансформаторами, по схеме

четырех

угольник

Два к

омплекта вентильных разрядник

ов II гр. у сило-

вых трансформаторов

2,0

2,5

3,0

150

200

240

—

140

500

700

750

—

320

470

1000

Подстанция с тремя и более

отходящим ВЛ и двумя транс-

форматорами

Два к

омплекта вентильных разрядник

ов II гр. у сило-

вых трансформаторов

2,0

2,5

3,0

150

220

300

140

960

1000

—

400

1000

Подстанция с тремя и более

отходящими ВЛ и одним

трансформатором

дин к

омплект вентильных разрядник

ов II гр. у силово-

го трансформатора

2,0

2,5

3,0

100

175

250

100

700

800

820

—

200

700

1000

750

1000

* Соответственно п. 3 примечания к табл. 4.2.10.

** От РВ, установленных у силовых трансформаторов.

Примечание

При от

личающихся длинах защищенного подхода допускается линейная интерполяция зна

чения допустимого расстояния.

П У Э

334

Таблица 4.2.12

Наибольшие допустимые расстояния от вентильных разрядников

до защищаемого обору

дования 500 кВ

ип подстанции, число ВЛ

Число комплек

тов разрядников, тип, место установки

Расстояние*, м

до силовых трансформа-

торов (автотрансформа-

торов) и шунтирующих

реак

торов

до трансформаторов на-

пряжения

до остального

элек

трообору

дования

упик

овая, по схеме блока

трансформатор—линия

Два к

омплекта вентильных разрядник

ов II гр.: один к

омплект — у

силового трансформатора, другой — в линейной ячейк

е или на

реакторном присоединении

150/700

Проходная с двумя ВЛ

и одним трансформато-

ром, по схеме треугольник

Два к

омплекта вентильных разрядник

ов II гр.: один к

омплект — у

силового трансформатора, другой — на шинах, в линейной ячейк

или на реакторном присоединении

130

350/700

350/900

Проходная с двумя ВЛ и

двумя трансформаторами,

по схеме четырех

угольник

Два к

омплекта вентильных разрядник

ов II гр. у силовых транс-

форматоров

160

350

800

Подстанция с тремя и

более отходящими ВЛ и

двумя трансформаторами

То же

240

450

900

Подстанция с тремя и

более отходящими ВЛ и

одним трансформатором

дин к

омплект вентильных разрядник

ов II гр. у силового транс-

форматора

175

400

600

* Соответственно п. 3 примечания к табл. 4.2.10. В зна

чениях, указанных дробью, числитель — допустимое расстояние до ближайшего

РВ (в линейной ячейк

е, на шинах

или на реакторном присоединении), знаменатель — до РВ, установленного у силового трансформатора.

Глава 4.2.

Распределительные устройства и подстанции напряжением выше 1 кВ

335

Таблица 4.2.13

Наибольшие допустимые расстояния от вентильных разрядников до защищаемого обору

дования 750 кВ

ип подстанции, число ВЛ

Число комплек

тов разрядников, тип, место установки

Расстояние*, м

до силовых трансформато-

ров (автотрансфор-

маторов) и шунтирующих

реак

торов

до трансформато-

ров напряжения

до остального

элек

трообо-

ру

дования

упик

овая, по схеме блока

трансформатор—линия с одним шунти-

рующим реактором

Три к

омплекта вентильных разрядник

ов: один к

омплект —

у силового трансформатора, другой — у реактора,

третий — в линейной ячейк

75***

200***

1000

упик

овая, по схеме трансформатор—

линия с двумя шунтирующими реакторами

Три к

омплекта вентильных разрядник

ов: первый к

ом-

плект — у силового трансформатора, второй и третий —

у реактора

75***

140***

350***

То же

Четыре к

омплекта вентильных разрядник

ов: первый к

ом-

плект — у силового трансформатора, второй и третий —

у реакторов; четвертый — в линейной ячейк

140

230

1000

упик

овая, по схеме два

трансформатора—линия с одним шунти-

рующим реактором

Три к

омплекта вентильных разрядник

ов: два к

омплекта —

у силовых трансформаторов, третий — у реактора

50***

140***

350*

То же

Четыре к

омплекта вентильных разрядник

ов: два к

омплек-

та — у силовых трансформаторов, третий — у реактора,

четвертый — в линейной ячейк

130

230

1000

Проходная, по схеме трансформатор—две

линии с шунтирующими реакторами

Три к

омплекта вентильных разрядник

ов: один к

омплект —

у силового трансформатора, два к

омплекта — у реактора

100

120

350**

Проходная, по схеме два

трансформатора—две линии с шунти-

рующими реакторами

Четыре к

омплекта вентильных разрядник

ов: два к

омплек-

та — у силовых трансформаторов, два к

омплекта — у

реакторов

120

350**

При расстоянии от обору

дования, установленного на вводе ВЛ на подстанцию (к

онденсатор связи, линейный разъединитель и др.),

до точки присоединения ВЛ к ошиновк

подстанции — не более 45 м.

То же, не более 90 м.

***

При использовании ОПН, в том числе в РУ с уменьшенными воздушными изоляционными промежу

тками, или при изменении испытатель

ных напряжений допустимые

расстояния до силовых трансформаторов (автотрансформаторов) и шунтирующих реакторов и другого электрообору

дования определяются

сог

ласно п. 3 примечания к

табл. 4.2.10.

П У Э

336

Защита неиспользуемых обметок не требует-

ся, если к ним постоянно присоединена кабель-
ная линия длиной не менее 30 м, имеющая за-
земленную оболочку или броню.

4.2.152.

Для защиты нейтралей обмоток

110— 150 кВ силовых трансформаторов, имею-
щих изоляцию, пониженную относительно изо-
ляции линейного конца обмотки и допускающую
работу с разземленной нейтралью, следует уста-
навливать ОПН, обеспечивающие защиту их изо-
ляции и выдерживающие в течение нескольких
часов квазиустановившиеся перенапряжения
при обрыве фазы линии.

В нейтрали трансформатора, изоляция кото-

рой не допускает разземления, установка разъе-
динителей не допускается.

4.2.153.

Распредустройства 3–20 кВ, к кото-

рым присоединены ВЛ, должны быть защище-
ны РВ или ОПН, установленными на шинах или
у трансформаторов. В обоснованных случаях
могут быть дополнительно установлены защит-
ные емкости. Вентильный разрядник или ОПН в
одной ячейке с трансформатором напряжения
должен быть присоединен до его предохрани-
теля.

При применении воздушной связи трансфор-

маторов с шинами РУ 3–20 кВ расстояния от РВ
и ОПН до защищаемого оборудования не долж-
ны превышать 60 м при ВЛ на деревянных опо-
рах и 90 м при ВЛ на металлических опорах.

При присоединении трансформаторов к ши-

нам кабелями расстояния от установленных на
шинах РВ или ОПН до трансформаторов не огра-
ничиваются.

Защита подходов ВЛ 3–20 кВ к ПС молниеот-

водами по условиям грозозащиты не требуется.

На подходах ВЛ 3–20 кВ с деревянными опо-

рами к ПС на расстоянии 200–300 м от ПС дол-
жен быть установлен комплект защитных аппа-
ратов (РТ1). На ВЛ 3–20 кВ, которые в грозовой
сезон могут быть длительно отключены с одной
стороны, следует устанавливать защитные ап-
параты (РТ2) на конструкции ПС или на конце-
вой опоре того конца ВЛ, который может быть
длительно отключен. Расстояние от РТ2 до от-
ключенного выключателя по ошиновке должно
быть не более 10 м. При мощности трансформа-
тора до 0,63 MB·А допускается не устанавливать
трубчатые разрядники на подходах ВЛ 3–20 кВ с
деревянными опорами.

При невозможности выдержать указанные

расстояния, а также при наличии на отключен-
ном конце ВЛ трансформаторов напряжения
вместо РТ2 должны быть установлены РВ или
ОПН. Расстояние от РВ до защищаемого обору-
дования должно быть при этом не более 10 м,
для ОПН — увеличенное пропорционально раз-

ности испытательного напряжения ТН и остаю-
щегося напряжения ОПН. При установке РВ или
ОПН на всех вводах ВЛ в ПС и их удалении от
подстанционного оборудования в пределах до-
пустимых значений по условиям грозозащиты
защитные аппараты на шинах ПС могут не уста-
навливаться. Сопротивление заземления раз-
рядников РТ1 и РТ2 не должны превышать 10
Ом при удельном сопротивлении земли до 1000
Ом·м и 15·Ом при более высоком удельном на-
пряжении.

На подходах к подстанциям ВЛ 3–20 кВ с

металлическими и железобетонными опорами
установка защитных аппаратов не требуется.
Однако при применении на ВЛ 3–20 кВ изоля-
ции, усиленной более чем на 30% (например,
из-за загрязнения атмосферы), на расстоянии
200–300 м от ПС и на ее вводе должны быть
установлены ИП.

Металлические и железобетонные опоры на

протяжении 200–300 м подхода к ПС должны
быть заземлены с сопротивлением не более
приведенных в табл. 2.5.35.

Защита ПС 3–20 кВ с низшим напряжением

до 1 кВ, присоединенных к ВЛ 3–20 кВ, должна
выполняться РВ или ОПН, устанавливаемыми со
стороны высокого и низкого напряжения ПС.

В случае присоединения ВЛ 3–20 кВ к ПС с

помощью кабельной вставки в месте присоеди-
нения кабеля к ВЛ должен быть установлен ком-
плект РВ или ОПН. В этом случае заземляющий
зажим разрядника, металлические оболочки ка-
беля, а также корпус кабельной муфты должны
быть соединены между собой по кратчайшему
пути. Заземляющий зажим разрядника должен
быть соединен с заземлителем отдельным спу-
ском. Если ВЛ выполнена на деревянных опорах,
на расстоянии 200–300 м от конца кабеля следу-
ет устанавливать комплект защитных аппаратов.
При длине кабельной вставки более 50 м уста-
новка РВ или ОПН на ПС не требуется. Сопро-
тивление заземлителя аппарата должно быть не
более значений, приведенных в табл. 2.5.35.

Молниезащита токопроводов 3–20 кВ осу-

ществляется как молниезащита ВЛ соответству-
ющего класса напряжения.

4.2.154.

Кабельные вставки 35–220 кВ при их

длине менее 1,5 км должны быть защищены с
обеих сторон защитными аппаратами. Кабели
35–110 кВ защищаются РВС III группы или РТ, а
кабели напряжением 220 кВ — РВ II группы или
соответствующими ОПН. При длине кабеля 1,5
км и более на ВЛ с металлическими и железо-
бетонными опорами установка разрядников или
ограничителей по концам кабеля не требуется.

4.2.155.

Защиту ПС 35–110 кВ с трансфор-

маторами мощностью до 40 MB А, присоеди-

Глава 4.2.

Распределительные устройства и подстанции напряжением выше 1 кВ

337

ненных к ответвлениям протяженностью ме-
нее требуемой длины защищаемого подхода
(см. табл. 4.2.8 и 4.2.10) от действующих ВЛ без
троса, допускается выполнять по упрощенной
схеме (рис. 4.2.18), включающей:

разрядники вентильные; устанавливаются на

ПС на расстоянии от силового трансформатора
не более 10 м при использовании РВ III группы
и не более 15 м при использовании РВ II груп-
пы. При этом расстояние от РВ до остального
оборудования не должно превышать соответ-
ственно 50 и 75 м. Расстояние до ограничителей
определяется так же, как было указано ранее в
табл. 4.2.10–4.2.13;

тросовые молниеотводы подхода к ПС на

всей длине ответвления; при длине ответвления
менее 150 м следует дополнительно защищать
тросовыми или стержневыми молниеотводами
по одному пролету действующей ВЛ в обе сторо-
ны от ответвления;

комплекты защитных аппаратов РТ1, РТ2 с

сопротивлением заземлителя не более 10 Ом,
устанавливаемые на деревянных опорах: РТ2 —
на первой опоре с тросом со стороны ВЛ или

на границе участка, защищаемого стержневы-
ми молниеотводами; РТ1 — на незащищенном
участке ВЛ на расстоянии 150–200 м от РТ2.

При длине подхода более 500 м установка

комплекта трубчатых разрядников РТ1 не тре-
буется.

Защита ПС, на которых расстояния между РВ

и трансформатором превышают 10 м, выполня-
ется в соответствии с требованиями, приведен-
ными в

4.2.148.

Упрощенную защиту ПС, в соответствии с

указанными выше требованиями, допускается
выполнять и в случае присоединения ПС к дей-
ствующим ВЛ с помощью коротких подходов
(рис. 4.2.19). При этом трансформаторы долж-
ны быть защищены РВ II группы или соответ-
ствующими ОПН.

Выполнение упрощенной защиты ПС, при-

соединенных к вновь сооружаемым ВЛ, не до-
пускается.

4.2.156.

В районах с удельным сопротивлением

земли 1000 Ом·м и более сопротивление заземле-
ния разрядников РТ1 и РТ2 35–110 кВ, устанавли-
ваемых для защиты ПС, которые присоединяются

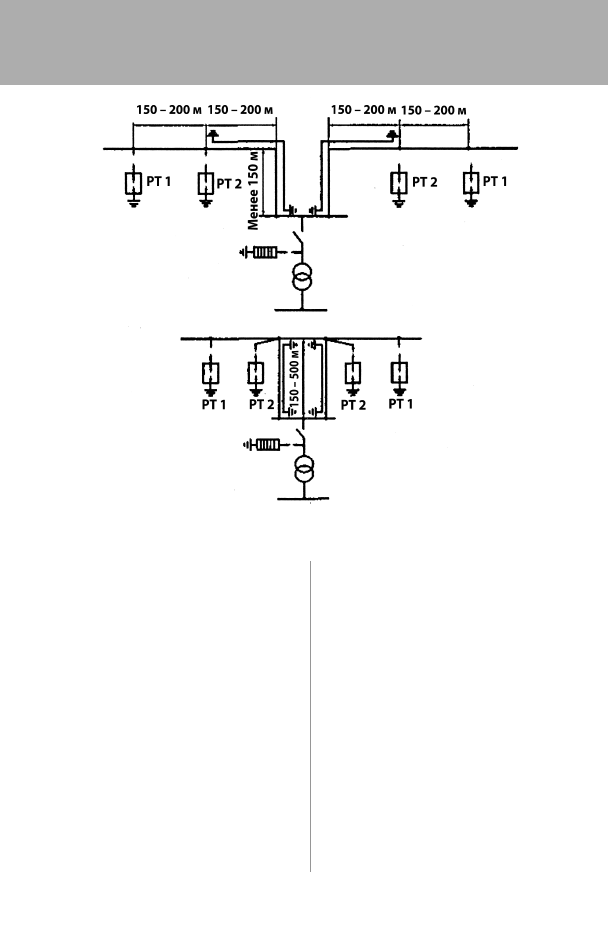

Рис. 4.2.18.

Схемы защиты от грозовых перенапряжений ПС, присоединенных к ВЛ ответвлениями длиной

до 150 и более 150

П У Э

338

к действующим ВЛ на ответвления или с помо-
щью коротких заходов, должно быть не более
30 Ом. При этом заземлитель РТ2 должен быть
соединен с заземляющим устройством ПС.

4.2.157.

Коммутационные аппараты, устанав-

ливаемые на опорах ВЛ до 110 кВ, имеющих
защиту тросом не по всей длине, как правило,
должны быть защищены защитными аппара-
тами, устанавливаемыми на тех же опорах со
стороны потребителя. Если коммутационный
аппарат нормально отключен, разрядники долж-
ны быть установлены на той же опоре с каждой
стороны, находящейся под напряжением.

При установке коммутационных аппаратов на

расстоянии до 25 м по длине ВЛ от места под-
ключения линии к ПС или распределительному
пункту установка защитных аппаратов на опоре,
как правило, не требуется. Если коммутацион-
ные аппараты в грозовой сезон нормально от-
ключены, то со стороны ВЛ на опоре должны
быть установлены защитные аппараты.

На ВЛ напряжением до 20 кВ с железобетон-

ными и

металлическими опорами допускается

не устанавливать защитные аппараты для защи-
ты коммутационных аппаратов, имеющих изоля-
цию того же класса, что и ВЛ.

Установка коммутационных аппаратов в пре-

делах защищаемых тросом подходов ВЛ, кото-
рые указаны в

4.2.155, 4.2.162

и расстояний по

табл. 4.2.10 допускается на первой опоре со сто-
роны линии, а также на следующих опорах под-
хода при условии равной прочности их изоляции.

Сопротивление заземляющих устройств аппа-

ратов должно удовлетворять требованиям, при-
веденным в

2.5.129.

4.2.158.

Ответвление от ВЛ, выполняемое на

металлических и железобетонных опорах, должно
быть защищено тросом по всей длине, если оно
присоединено к ВЛ, защищенной тросом по всей
длине. При выполнении ответвлений на деревян-
ных опорах в

месте их присоединений к ВЛ должен

быть установлен комплект защитных аппаратов.

4.2.159.

Для защиты секционирующих пунктов

3–10 кВ должны быть установлены защитные
аппараты — по одному комплекту на концевой
опоре каждой питающей ВЛ с деревянными опо-

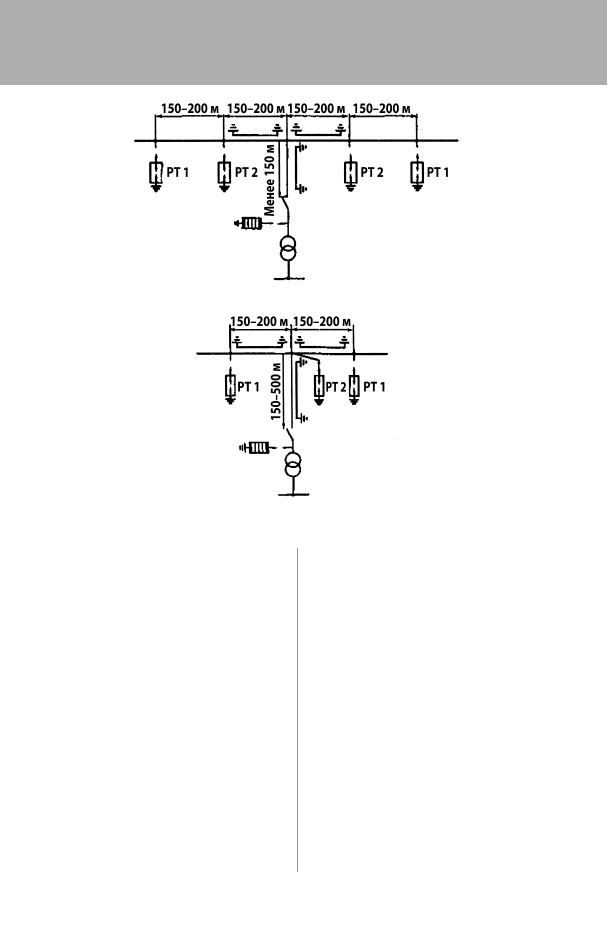

Рис. 4.2.19.

Схемы защиты от грозовых перенапряжений ПС, присоединенных к ВЛ с помощью заходов длиной

до 150 и более 150 м

Глава 4.2.

Распределительные устройства и подстанции напряжением выше 1 кВ

339

рами. При этом заземляющие спуски защитных
аппаратов следует присоединять к заземляюще-
му устройству переключательного пункта.

Защита вращающихся электрических

машин от грозовых перенапряжений

4.2.160.

Воздушные линии на металлических и

железобетонных опорах допускается непосред-
ственно присоединять к генераторам (синхрон-
ным компенсаторам) мощностью до 50 МВт (до
50 MB·А) и соответствующим РУ.

Воздушные линии на деревянных опорах

допускается присоединять к генераторам (син-
хронным компенсаторам) мощностью до 25 МВт
(до 25 MB·А) и соответствующим РУ.

Присоединение воздушных линий к генерато-

рам (синхронным компенсаторам) мощностью
более 50

МВт (более 50 MB·А) должно осущест-

вляться только через трансформатор.

Для защиты блочных трансформаторов, свя-

занных с генераторами мощностью 100 МВт и
выше, со стороны ВН должны быть установле-
ны РВ не ниже II группы или соответствующие
ОПН.

4.2.161.

Для защиты генераторов и синхрон-

ных компенсаторов, а также электродвигателей
мощностью более 3 МВт, присоединенных к об-
щим шинам воздушными линиями или токопро-
водами, должны быть установлены РВ I группы
или ОПН с соответствующим остающимся на-
пряжением грозового импульса тока и емкости
не менее 0,5 мкФ на фазу. При выборе РВ или
ОПН с более низкими значениями остающихся
напряжений допускается устанавливать ем-
кости менее 0,5 мкФ на фазу. Кроме того, за-
щита подходов ВЛ к РУ электростанций, ПС и
токопроводов к машинам должна быть выпол-
нена с уровнем грозоупорности не менее 50 кА.
Разрядники вентильные или ОПН следует уста-
навливать для защиты: генераторов (синхрон-
ных компенсаторов) мощностью более 15 МВт
(более 15 MB·А) — на присоединении каждого
генератора (синхронного компенсатора); 15 МВт
и менее (15 MB·А и менее) — на шинах (секциях
шин) генераторного напряжения; электродвига-
телей мощностью более 3 МВт — на шинах РУ.

При защите генераторов (синхронных компен-

саторов) с выведенной нейтралью, не имеющих
витковой изоляции (машины со стержневой об-
моткой), мощностью 25 МВт и более (25 MB·А и
более), вместо емкостей 0,5 мкФ на фазу может
быть применен РВ или ОПН в нейтрали генера-
тора (синхронного компенсатора) на номиналь-
ное напряжение машины. Установка защитных
емкостей не требуется, если суммарная емкость
присоединенных к генераторам (синхронных

компенсаторам) участков кабелей длиной до
100 м составляет 0,5 мкФ и более на фазу.

4.2.162.

Если вращающиеся машины и ВЛ

присоединены к общим шинам РУ электростан-
ций или ПС, то подходы этих ВЛ должны быть
защищены от грозовых воздействий с соблюде-
нием следующих требований:

1) подход ВЛ с металлическими и железобе-

тонными опорами должен быть защищен тросом
на протяжении не менее 300 м, в начале подхода
должен быть установлен комплект РВ IV группы
(рис. 4.2.20,

) или соответствующих ОПН. Со-

противление заземления РВ или ОПН не должно
превышать 3 Ом, а сопротивление заземления
опор на тросовом участке — 10 Ом. Рекоменду-
ется использование деревянных траверс с рас-
стоянием не менее 1 м по дереву от точки кре-
пления гирлянды изоляторов до стойки опоры.

На подходах ВЛ с деревянными опорами до-

полнительно к средствам защиты, применяемым
на ВЛ с железобетонными опорами, следует уста-
навливать комплект РВ IV группы или соответ-
ствующих ОПН на расстоянии 150 м от начала тро-
сового подхода в сторону линии (рис. 4.2.20, б).
Сопротивление заземления разрядников должно
быть не более 3 Ом. Допускается установка РТ в
начале подхода. Сопротивление заземления таких
разрядников не должно превышать 5 Ом;

2) на ВЛ, присоединенных к электростанциям

и ПС кабельными вставками длиной до 0,5 км,
защита подхода должна быть выполнена так же,
как на ВЛ без кабельных вставок (см. п. 1), и до-
полнительно должен быть установлен комплект
РВ2 IV группы или соответствующих ОПН в ме-
сте присоединения ВЛ к кабелю. Заземляемый
вывод защитного аппарата кратчайшим путем
следует присоединить к броне, металлической
оболочке кабеля и к заземлителю (рис. 4.2.20,

). Сопротивление заземления аппарата не

должно превышать 5 Ом;

3) если подход ВЛ на длине не менее 300 м

защищен от прямых ударов молнии зданиями,
деревьями или другими высокими предмета-
ми и находится в их зоне защиты, то подвеска
троса на подходе ВЛ не требуется. При этом в
начале защищенного участка ВЛ (со стороны
линии) должен быть установлен комплект РВ1
IV группы (рис. 4.2.20,

д)

или соответствующих

ОПН. Сопротивление заземления разрядника не
должно превышать 3 Ом. Спуски заземления
РВ1 кратчайшим путем должны быть соединены
с контуром заземления ПС (электростанции);

4) при наличии токоограничивающего ре-

актора на присоединении ВЛ подход на длине
100–150 м должен быть защищен от прямых
ударов молнии тросовым молниеотводом (рис.
4.2.20,

). В начале подхода, защищенного мол-

Глава 4.2.

Распределительные устройства и подстанции напряжением выше 1 кВ

341

ниеотводом, а также у реактора должны быть
установлены комплекты РВ1 и РВ2 IV группы
(рис. 4.2.20,

) или соответствующих ОПН. Со-

противление заземления аппарата, установлен-
ного в начале подхода со стороны линии, долж-
но быть не более 3 Ом;

5) при присоединении ВЛ к шинам РУ с вра-

щающимися машинами через токоограничиваю-
щий реактор и кабельную вставку длиной бо-
лее 50 м защита подхода ВЛ от прямых ударов
молнии не требуется. В месте присоединения
ВЛ к кабелю и перед реактором должны быть
установлены комплекты РВ1 и РВ2 IV группы
или ОПН с сопротивлением заземления не более
3 Ом (рис. 4.2.20,

);

6) на ВЛ, присоединенных к шинам РУ с вра-

щающимися машинами мощностью менее 3
МВт (менее 3 MB·А), подходы которых на длине
не менее 0,5 км выполнены на железобетонных
или металлических опорах с сопротивлением
заземления не более 5 Ом, должен быть уста-
новлен комплект РВ IV группы или соответ-
ствующих ОПН на расстоянии 100–150 м от ПС
(электростанции) (рис. 4.2.20,

). Сопротивление

заземления защитных аппаратов должно быть
не более 3 Ом. При этом защита подхода ВЛ тро-
сом не

требуется.

4.2.163.

При применении открытых токопро-

водов для соединения генераторов (синхронных
компенсаторов) с трансформаторами токопро-
воды должны входить в зоны защиты молниеот-
водов и сооружений ПС (электростанций). Место
присоединения молниеотводов к заземляющему
устройству ПС (электростанций) должно быть
удалено от места присоединения к нему зазем-
ляемых элементов токопровода, считая по маги-
стралям заземления, не менее чем на 20 м.

Если открытые токопроводы не входят в зоны

защиты молниеотводов ОРУ, то они должны быть
защищены от прямых ударов молнии отдельно
стоящими молниеотводами или тросами, подве-
шенными на отдельных опорах с защитным углом
не более 20°. Заземление отдельно стоящих мол-
ниеотводов и тросовых опор должно выполняться
обособленными заземлителями, не имеющими
соединения с заземляющими устройствами опор
токопроводов, или путем присоединения к за-
земляющему устройству РУ в точках, удаленных
от места присоединения к нему заземляемых эле-
ментов токопровода на расстояние не менее 20 м.

Расстояние от отдельно стоящих молниеот-

водов (тросовых опор) до токоведущих или за-
земленных элементов токопровода по воздуху
должно быть не менее 5 м. Расстояние в земле
от обособленного заземлителя и подземной ча-
сти молниеотвода до заземлителей и подземной
части токопровода должно быть не менее 5 м.

164.

При присоединении открытого токо-

провода к РУ генераторного напряжения через
реактор перед реактором должен быть установ-
лен комплект РВ IV группы или соответствую-
щий ОПН.

Для защиты генераторов от волн грозовых пе-

ренапряжений, набегающих по токопроводу, и от
индуктированных перенапряжений должны быть
установлены РВ I группы или ОПН и защитные
емкости, значение которых на три фазы при номи-
нальном напряжении генераторов должно состав-
лять не менее: при напряжении 6 кВ — 0,8 мкФ;
при 10 кВ — 0,5 мкФ; при 13,8–20 кВ —0,4 мкФ.

Защитные емкости не требуется устанавли-

вать, если суммарная емкость генератора и ка-
бельной сети на шинах генераторного напряже-
ния имеет требуемое значение. При определении
емкости кабельной сети в этом случае учитыва-
ются участки кабелей на длине до 750 м.

Если РУ ПС присоединено открытыми токо-

проводами к РУ генераторного напряжения ТЭЦ,
имеющей генераторы мощностью до 120 МВт, то
защита токопровода от прямых ударов молнии
должна быть выполнена так, как указано в

4.2.163.

4.2.165.

Допускается не выполнять защиту

подходов от прямых ударов молнии при при-
соединении ВЛ или открытых токопроводов:

1) к электродвигателям мощностью до 3 МВт;
2) к генераторам дизельных электростанций

мощностью до 1 МВт, расположенным в районах
с интенсивностью грозовой деятельности до 20
грозовых часов в году.

При этом требуется установка на подходе

ЗЛ двух комплектов РВ IV группы или соответ-
ствующих ОПН на расстояниях 150 (РВ2) и 250 м
(РВ1) от шин ПС (рис. 4.2.21,

). Сопротивление

заземления защитных аппаратов должно быть
не более 3 Ом. Спуски заземления кратчайшим
путем должны быть соединены с заземляющим
устройством ПС или электростанции.

При наличии кабельной вставки любой длины

непосредственно перед кабелем должен быть
установлен РВ IV группы или соответствующий
ОПН. Их заземляющий зажим должен быть крат-
чайшим путем присоединен к металлическим обо-
лочкам кабеля и к заземлителю (рис. 4.2.21,

На шинах, питающих электродвигатели через

кабельные вставки, должны быть установлены
РВ I группы или соответствующие ОПН и защит-
ные емкости не менее 0,5 мкФ на фазу.

На подходах ВЛ или открытых токопроводов с

железобетонными или металлическими опорами
установки РВ не требуется, если сопротивление
заземления каждой опоры подхода на длине не
менее 250 м составляет не более 10 Ом.

ПРАВИЛА УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК ПУЭ (Шестое и седьмое издания) - часть 21
