Релейная защита, цепи которой питаются от

трансформаторов напряжения, должна быть
оборудована устройствами, указанными в

3.2.8.

Независимо от наличия или отсутствия в це-

пях защиты указанных устройств должны быть
предусмотрены сигналы:

при отключении автоматических выключате-

лей — с помощью их вспомогательных контак-
тов;

при нарушениях работы реле-повторителей

шинных разъединителей — с помощью
устройств контроля обрыва цепей управления и
реле-повторителей;

для трансформаторов напряжения, в цепи

обмоток высшего напряжения которых установ-

лены предохранители, при нарушении целости
предохранителей — с помощью центральных
устройств.

3.4.29.

В местах, подверженных сотрясени-

ям и вибрациям, должны быть приняты меры
против нарушения контактных соединений про-
водов, ложного срабатывания реле, а также
против преждевременного износа аппаратов и
приборов.

3.4.30.

Панели должны иметь надписи с обслу-

живаемых сторон, указывающие присоединения,
к которым относится панель, ее назначение, по-
рядковый номер панели в щите, а установленная
на панелях аппаратура должна иметь надписи
или маркировку согласно схемам.

Ðàçäåë 4. ÐÀÑÏÐÅÄÅËÈÒÅËÜÍÛÅ ÓÑÒÐÎÉÑÒÂÀ

È ÏÎÄÑÒÀÍÖÈÈ

Глава 4.1

РАСПРЕДЕЛИТЕЛЬНЫЕ

УСТРОЙСТВА НАПРЯЖЕНИЕМ

ДО 1 КВ ПЕРЕМЕННОГО ТОКА

И ДО 1,5 КВ ПОСТОЯННОГО

ТОКА

Утверждено

Министерством энергетики

Российской Федерации

Приказ от 20 июня 2003 г. № 242

Введено в действие

с 1 ноября 2003 г.

Область применения

4.1.1.

Настоящая глава Правил распространя-

ется на распределительные устройства (РУ) и
низковольтные комплектные устройства (НКУ)
до 1 кВ переменного тока и до 1,5 кВ постоян-
ного тока, устанавливаемые в помещениях и на
открытом воздухе и выполняемые в виде щи-
тов распределительных, управления, релейных,
пультов, шкафов, шинных выводов, сборок.

Дополнительные требования к РУ специаль-

ного назначения приведены в соответствующих
главах разд. 7.

Термины и определения, содержащиеся в

4.2.3

4.2.4, 4.2.5, 4.2.6, 4.2.8, 4.2.11, 4.2.12,

дей-

ствительны и для настоящей главы.

Общие требования

4.1.2.

Выбор проводов, шин, аппаратов, при-

боров и конструкций должен производиться как
по нормальным условиям работы (соответствие
рабочему напряжению и току, классу точности
и т.п.), так и по условиям работы при коротком
замыкании (термические и динамические воз-
действия, коммутационная

способность).

4.1.3.

Распределительные устройства и НКУ

должны иметь четкие надписи, указывающие
назначение отдельных цепей, панелей, аппара-
тов. Надписи должны выполняться на лицевой
стороне устройства, а при обслуживании с двух
сторон также на

задней стороне устройства

(см. также гл. 3.4). Распределительные устрой-
ства, как правило, должны иметь мнемосхему.

4.1.4.

Относящиеся к цепям различного рода

тока и различных напряжений части РУ должны
быть выполнены и размещены так, чтобы была
обеспечена возможность их четкого распозна-
вания.

4.1.5.

Взаимное расположение фаз и полю-

сов в пределах всего устройства должно быть
одинаковым. Шины должны иметь окраску,
предусмотренную в гл. 1.1. В РУ должна быть
обеспечена возможность установки переносных
защитных заземлений.

4.1.6.

Все металлические части РУ и НКУ

должны иметь антикоррозийное покрытие.

4.1.7.

Заземление и защитные меры безопас-

ности должны быть выполнены в соответствии
с гл. 1.7.

Установка приборов и аппаратов

4.1.8.

Аппараты и приборы следует распола-

гать так, чтобы возникающие в них при эксплуа-
тации искры или электрические дуги не могли
причинить вреда обслуживающему персоналу,
воспламенить или повредить окружающие пред-
меты, вызвать КЗ или замыкание на землю.

4.1.9.

Аппараты рубящего типа должны уста-

навливаться так, чтобы они не могли замкнуть
цепь самопроизвольно под действием силы тя-
жести. Их подвижные токоведущие части в от-
ключенном положении, как правило, не должны
быть под напряжением.

4.1.10.

Рубильники с непосредственным руч-

ным управлением (без привода), предназначен-
ные для включения и отключения тока нагрузки
и имеющие контакты, обращенные к оператору,
должны быть защищены несгораемыми обо-
лочками без отверстий и щелей. Указанные ру-
бильники, предназначенные лишь для снятия
напряжения, допускается устанавливать откры-
то при условии, что они будут недоступны для
неквалифицированного персонала.

4.1.11.

На приводах коммутационных аппа-

ратов должны быть четко указаны положения
«включено», «отключено».

4.1.12.

Должна быть предусмотрена возмож-

ность снятия напряжения с каждого автомати-
ческого выключателя на время его ремонта или
демонтажа. Для этой цели в необходимых ме-
стах должны быть установлены рубильники или

П У Э

296

другие отключающие аппараты. Отключающий
аппарат перед выключателем каждой отходя-
щей от РУ линии не требуется предусматривать
в электроустановках:

с выдвижными выключателями;
со стационарными выключателями, в кото-

рых во время ремонта или демонтажа данного
выключателя допустимо снятие напряжения об-
щим аппаратом с группы выключателей или со
всего распределительного устройства;

со стационарными выключателями, если обе-

спечена возможность безопасного демонтажа
выключателей под напряжением с помощью
изолированного инструмента.

4.1.13.

Резьбовые (пробочные) предохрани-

тели должны устанавливаться так, чтобы пи-
тающие провода присоединялись к контактному
винту, а отходящие к электроприемникам — к
винтовой гильзе (см. гл.

3.1

4.1.14.

Установку приборов и аппаратов на РУ и

НКУ следует производить в зоне от 400 до 2000 мм
от уровня пола. Аппараты ручного оперативного
управления (переключатели, кнопки) рекоменду-
ется располагать на высоте не более 1900 мм и
не менее 700 мм от уровня пола. Измерительные
приборы рекомендуется устанавливать таким об-
разом, чтобы шкала каждого из приборов находи-
лась на высоте 1000–1800 мм от пола.

Шины, провода, кабели

4.1.15.

Открытые токоведущие части, как пра-

вило, должны иметь изоляционное покрытие.
Между неподвижно укрепленными токоведущи-
ми частями разной полярности, а также между
ними и открытыми проводящими частями долж-
ны быть обеспечены расстояния не менее 20 мм
по поверхности изоляции и не менее 12 мм по
воздуху. От неизолированных токоведущих ча-
стей до ограждений должны быть обеспечены
расстояния не менее 100 мм при сетчатых и
40 мм при сплошных съемных ограждениях.

4.1.16.

В пределах панелей, щитов и шкафов,

установленных в сухих помещениях, изолиро-
ванные провода с изоляцией, рассчитанной на
напряжение не ниже 660 В, могут прокладывать-
ся по металлическим, защищенным от коррозии
поверхностям вплотную один к другому. В этих
случаях для силовых цепей должны применять-
ся снижающие коэффициенты на токовые на-
грузки, приведенные в гл. 2.1.

4.1.17.

Защитные

(РЕ)

проводники и шины

могут быть проложены без изоляции. Нулевые
рабочие (

) проводники, шины и совмещенные

(PEN)

проводники прокладываются с изоляцией.

4.1.18.

Электропроводки цепей управления,

измерения и другие должны соответствовать тре-

бованиям гл. 3.4. Прокладка кабелей должна со-
ответствовать гл. 2.3. Проходы кабелей как снизу,
так и сверху, внутрь панелей, шкафов и т.п. долж-
ны осуществляться через уплотняющие устрой-
ства, предотвращающие попадание внутрь пыли,
влаги, посторонних предметов и т.п.

Конструкции распределительных

устройств

4.1.19.

Конструкции РУ, НКУ и устанавливае-

мая в них аппаратура должны соответствовать
требованиям действующих стандартов.

4.1.20.

Распределительные устройства и НКУ

должны быть выполнены так, чтобы вибрации,
возникающие при действии аппаратов, а также от
сотрясений, вызванных внешними воздействия-
ми, не нарушали контактных соединений и не вы-
зывали разрегулировки аппаратов и приборов.

4.1.21.

Поверхности гигроскопичных изоляци-

онных плит, на которых непосредственно мон-
тируются неизолированные токоведущие части,
должны быть защищены от проникновения в
них влаги (пропиткой, окраской и т.п.).

В устройствах, устанавливаемых в сырых и

особо сырых помещениях и открытых установ-
ках, применение гигроскопических изоляцион-
ных материалов (например, мрамора, асбесто-
цемента) не допускается.

4.1.22.

Конструкции РУ и НКУ должны преду-

сматривать ввод кабелей без нарушения степени
защиты оболочки, места для прокладки разделки
внешних присоединений, а также наименьшую
в данной конструкции длину разделки кабелей.
Должен быть обеспечен доступ ко всем обслужи-
ваемым аппаратам, приборам, устройствам и их
зажимам. Распределительное устройство долж-
но иметь устройства для подключения нулевых
рабочих (

), заземляющих

(РЕ)

и совмещенных

(PEN)

проводников внешних кабелей и проводов.

В случае, когда внешние кабели по сечению или
количеству не могут быть подключены непо-
средственно к зажимам аппаратов, конструкция
РУ должна предусматривать дополнительные за-
жимы или промежуточные шины с устройствами
для присоединения внешних кабелей. Распреде-
лительные устройства и НКУ должны предусма-
тривать ввод кабелей как снизу, так и сверху, или
только снизу, или только сверху.

Установка распределительных

устройств в электропомещениях

4.1.23.

В электропомещениях (см.

1.1.5

) прохо-

ды обслуживания, находящиеся с лицевой или с
задней стороны щита, должны соответствовать
следующим требованиям:

297

Глава 4.1. Распределительные устройства...

1) ширина проходов в свету должна быть не

менее 0,8 м, высота проходов в свету не менее
1,9 м. Ширина прохода должна обеспечивать
удобное обслуживание установки и пере-
мещение оборудования. В отдельных местах
проходы могут быть стеснены выступающими
строительными конструкциями, однако ширина
прохода в этих местах должна быть не менее
0,6 м;

2) расстояния от наиболее выступающих

неогражденных неизолированных токоведущих
частей (например, отключенных ножей рубиль-
ников) при их одностороннем расположении на
высоте менее 2,2 м до противоположной стены,
ограждения или оборудования, не имеющего
неогражденных неизолированных токоведущих
частей, должны быть не менее:

1,0 м — при напряжении ниже 660 В при дли-

не щита до 7 м и 1,2 м при длине щита более
7 м;

1,5 м — при напряжении 660 В и выше.
Длиной щита в данном случае называется

длина прохода между двумя рядами сплошного
фронта панелей (шкафов) или между одним ря-
дом и стеной;

3) расстояния между неогражденными

неизолированными токоведущими частями и
находящимися на высоте менее 2,2 м при их
двухстороннем расположении должны быть не
менее:

1,5 м — при напряжении ниже 660 В;
2,0 м — при напряжении 660 В и выше;
4) неизолированные токоведущие части, нахо-

дящиеся на расстояниях, меньших приведенных
в пп. 2 и 3, должны быть ограждены. При этом
ширина прохода с учетом ограждений должна
быть не менее оговоренной в п. 1;

5) неогражденные неизолированные токо-

ведущие части, размещенные над проходами,
должны быть расположены на высоте не ме-
нее 2,2 м;

6) ограждения, горизонтально размещаемые

над проходами, должны быть расположены на
высоте не менее 1,9 м;

7) проходы для обслуживания щитов, при

длине щита более 7 м, должны иметь два вы-
хода. Выходы из прохода с монтажной стороны
щита могут быть выполнены как в щитовое по-
мещение, так и в помещения другого назначе-
ния. При ширине прохода обслуживания более
3

м и отсутствии маслонаполненных аппаратов

второй выход необязателен. Двери

из помеще-

ний РУ должны открываться в сторону других
помещений (за исключением РУ выше 1 кВ пе-
ременного тока и выше 1,5 кВ постоянного тока)
или наружу и иметь самозапирающиеся замки,
отпираемые без ключа с внутренней стороны

помещения. Ширина дверей должна быть не ме-
нее 0,75 м, высота не менее 1,9 м.

4.1.24.

В качестве ограждения неизолирован-

ных токоведущих частей могут служить сетки
с размерами ячеек не более 25

25 мм, а также

сплошные или смешанные ограждения. Высота
ограждений должна быть не менее 1,7 м.

Установка распределительных устройств

в производственных помещениях

4.1.25.

Распределительные устройства, уста-

новленные в помещениях, доступных для не-
квалифицированного персонала, должны иметь
токоведущие части, закрытые сплошными
ограждениями, либо должны быть выполнены
со степенью защиты не менее IP 2Х. В случае
применения РУ с открытыми токоведущими ча-
стями оно должно быть ограждено и оборудова-
но местным освещением. При этом ограждение
должно быть сетчатым, сплошным или смешан-
ным высотой не менее 1,7 м. Дверцы входа за

ограждение должны запираться на ключ. Рас-
стояние от сетчатого ограждения до неизолиро-
ванных токоведущих частей устройства должно
быть не менее 0,7

м, а от сплошных — в соответ-

ствии с

4.1.15.

Ширина проходов принимается в

соответствии с

4.1.23.

4.1.26.

Оконцевание проводов и кабелей

должно быть выполнено так, чтобы оно находи-
лось внутри устройства.

4.1.27.

Съемные ограждения должны выпол-

няться так, чтобы их удаление было невозможно
без специального инструмента. Дверцы должны
запираться на ключ.

Установка распределительных устройств

на открытом воздухе

4.1.28.

При установке распределительных

устройств на открытом воздухе необходимо со-
блюдать следующие требования:

1) устройство должно быть расположено на

спланированной площадке на высоте не менее
0,2 м от уровня планировки и должно иметь
конструкцию, соответствующую условиям окру-
жающей среды. В районах, где наблюдаются
снежные заносы высотой 1 м и более, шкафы
следует устанавливать на повышенных фунда-
ментах:

2) должен быть предусмотрен местный по-

догрев для обеспечения нормальной работы
аппаратов, реле, измерительных приборов и
приборов учета в соответствии с требованиями
государственных стандартов и других норматив-
ных документов. В шкафах должно быть преду-
смотрено местное освещение.

П У Э

298

Глава 4.2

РАСПРЕДЕЛИТЕЛЬНЫЕ

УСТРОЙСТВА И ПОДСТАНЦИИ

НАПРЯЖЕНИЕМ ВЫШЕ 1 КВ

Область применения, определения

4.2.1.

Настоящая глава Правил распространяет-

ся на стационарные распределительные устрой-
ства (РУ) и трансформаторные подстанции (ПС)
переменного тока напряжением выше 1 кВ.

4.2.2.

Настоящая глава не содержит требова-

ний по устройству РУ и ПС в части:

выбора площадки (кроме

4.2.35

);

инженерной подготовки территории;
мероприятий по снижению шума, создавае-

мого работающим электрооборудованием;

определения категории взрывопожарной и

пожарной опасности помещений;

определения степени огнестойкости зданий

(кроме

4.2.117, 4.2.118

);

охранных мероприятий;
противопожарной защиты и пожарной безо-

пасности (кроме некоторых пунктов).

По перечисленному выше следует руководство-

ваться требованиями действующих строительных
норм и правил и ведомственных документов.

4.2.3.

Определения основных понятий, при-

меняемых в настоящей главе, приняты по дей-
ствующим стандартам, а также по

4.2.4–4.2.16.

4.2.4.

Распределительное устройство (РУ) —

электроустановка, служащая для приема и
распределения электроэнергии и содержащая
коммутационные аппараты, сборные и соеди-
нительные шины, вспомогательные устройства
(компрессорные, аккумуляторные и др.), а также
устройства защиты, автоматики, телемеханики,
связи и измерений.

Открытое распределительное устройство

(ОРУ) — РУ, все или основное оборудование ко-
торого расположено на открытом воздухе.

Закрытое распределительное устройство

(ЗРУ) — РУ, оборудование которого расположе-
но в помещении.

4.2.5.

Комплектное распределительное устрой-

ство — РУ, состоящее из шкафов или блоков со
встроенными в них аппаратами, устройствами
измерения, защиты и автоматики и соедини-
тельных элементов (например, токопроводов),
поставляемых в собранном или полностью под-
готовленном к сборке виде.

Комплектное распределительное устройство

элегазовое (КРУЭ) — РУ, в котором основное
оборудование заключено в оболочки, заполнен-
ные элегазом (SF

), служащим изолирующей и/

или дугогасящей средой.

Комплектное распределительное устройство,

предназначенное для внутренней установки, со-
кращенно обозначается КРУ, а для наружной —
КРУН. Разновидностью КРУ является КСО — ка-
мера сборная одностороннего обслуживания.

4.2.6.

Трансформаторная подстанция —

электроустановка, предназначенная для приема,
преобразования и распределения энергии и со-
стоящая из трансформаторов, РУ, устройств
управления, технологических и вспомогатель-
ных сооружений.

4.2.7.

Пристроенная ПС (РУ) — ПС (РУ), непо-

средственно примыкающая к основному зданию
электростанции или промышленного предприятия.

4.2.8.

Встроенная ПС (РУ) — ПС (РУ), зани-

мающая часть здания.

4.2.9.

Внутрицеховая ПС (РУ) — ПС (РУ), рас-

положенная внутри цеха открыто (без ограж-
дения), за сетчатым ограждением, в отдельном
помещении.

4.2.10.

Комплектная трансформаторная ПС

(КТП) — ПС, состоящая из трансформаторов,
блоков (КРУ и КРУН) и других элементов, постав-
ляемых в собранном или полностью подготов-
ленном на заводе-изготовителе к сборке виде.

4.2.11.

Столбовая трансформаторная ПС

(СТП) — открытая трансформаторная ПС, все
оборудование которой установлено на одно-
стоечной опоре ВЛ на высоте, не требующей
ограждения ПС.

Мачтовая трансформаторная ПС (МТП) — от-

крытая трансформаторная ПС, все оборудова-
ние которой установлено на конструкциях (в том
числе на двух и более стойках опор ВЛ) с пло-
щадкой обслуживания на высоте, не требующей
ограждения ПС.

4.2.12.

Распределительный пункт — РУ

6–500 кВ с аппаратурой для управления его ра-
ботой, не входящее в состав ПС.

4.2.13.

Секционирующий пункт — пункт, пред-

назначенный для секционирования (с автомати-
ческим или ручным управлением) участка линий
6–20 кВ.

4.2.14.

Камера — помещение, предназначен-

ное для установки аппаратов, трансформаторов
и шин.

Закрытая камера — камера, закрытая со всех

сторон и имеющая сплошные (несетчатые) двери.

Огражденная камера — камера, которая име-

ет проемы, защищенные полностью или частич-
но несплошными (сетчатыми или смешанными)
ограждениями.

4.2.15.

Биологическая защита — комплекс ме-

роприятий и устройств для защиты людей от вред-
ного влияния электрического и магнитного полей.

4.2.16.

Здание вспомогательного назначения

(ЗВН) — здание, состоящее из помещений, не-

Глава 4.2.

Распределительные устройства и подстанции напряжением выше 1 кВ

299

обходимых для организации и проведения работ
по техническому обслуживанию и ремонту обо-
рудования ПС.

Общие требования

4.2.17.

Электрооборудование, токоведущие

части, изоляторы, крепления, ограждения, несу-
щие конструкции, изоляционные и другие рас-
стояния должны быть выбраны и установлены
таким образом, чтобы:

1) вызываемые нормальными условиями ра-

боты электроустановки усилия, нагрев, электри-
ческая дуга или иные сопутствующие ее работе
явления (искрение, выброс газов и т.п.) не могли
причинить вред обслуживающему персоналу, а
также привести к повреждению оборудования и
возникновению короткого замыкания (КЗ) или
замыканию на землю;

2) при нарушении нормальных условий рабо-

ты электроустановки была обеспечена необхо-
димая локализация повреждений, обусловлен-
ных действием КЗ;

3) при снятом напряжении с какой-либо цепи

относящиеся к ней аппараты, токоведущие части
и конструкции могли подвергаться безопасному
техническому обслуживанию и ремонту без на-
рушения нормальной работы соседних цепей;

4) была обеспечена возможность удобного

транспортирования оборудования.

4.2.18.

При использовании разъединителей

и отделителей при их наружной и внутренней
установке для отключения и включения токов
холостого хода силовых трансформаторов, за-
рядных токов воздушных и кабельных линий
электропередачи и систем шин необходимо вы-
полнять следующие требования:

1) разъединителями и отделителями напряже-

нием 110–500 кВ независимо от климатических
условий и степени промышленного загрязнения
атмосферы при их наружной установке допуска-
ется отключать и включать ток холостого хода
силовых трансформаторов и зарядные токи воз-
душных и кабельных линий, систем шин и при-
соединений, которые не превышают значений,
указанных в табл. 4.2.1;

2) разъединителями и отделителями напря-

жением 110, 150, 220 кВ при их внутренней уста-
новке со стандартными расстояниями между
осями полюсов соответственно 2; 2,5 и 3,5 м
допускается отключать и включать токи холо-
стого хода силовых (авто-)трансформаторов
при глухозаземленной нейтрали соответственно
не более 4, 2 и 2 А, а также зарядные токи при-
соединений не более 1,5 А;

3) указанные на рис. 4.2.1 расстояния

по горизонтали

от колонок и концов

горизонтально-поворотных (ГП) подвижных
контактов в отключенном положении до за-
земленных и токоведущих частей соседних при-
соединений должны быть не меньше расстояний
между осями полюсов

д,

указанных в табл. 4.2.1

и 4.2.2. Эти требования к расстояниям

по

рис. 4.2.1 применимы и к разъединителям и от-
делителям напряжением 110–220 кВ при их вну-
тренней установке по п. 2.

Расстояния по вертикали

от концов

вертикально-рубящих (BP) и ГП подвижных кон-
тактов до заземленных и токоведущих частей
должны быть на 0,5 м больше расстояний

;

разъединителями и отделителями 6–35

кВ

при их наружной и внутренней установке допу-
скается отключать и включать токи холостого
хода силовых трансформаторов, зарядные токи
воздушных и кабельных линий электропереда-
чи, а также токи замыкания на землю, которые
не превышают значений, указанных в табл. 4.2.2

(см. рис. 4.2.1

)

и табл. 4.2.3 (рис. 4.2.2,

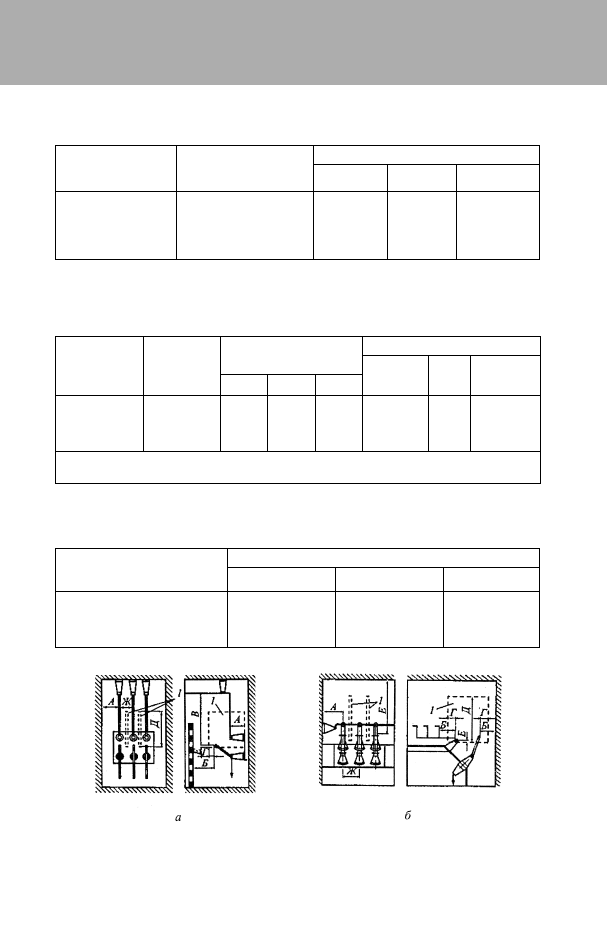

Размеры изолирующих перегородок для

стандартных трехполюсных разъединителей
приведены в табл. 4.2.4

в соответствии с рис.

4.2.2

;

5) у разъединителей и отделителей, установ-

ленных горизонтально, спуски из гибкого про-
вода прокладывать полого во избежание пере-
броски на них дуги, не допуская расположения,
близкого к вертикальному. Угол между горизон-
талью и прямой, соединяющей точку подвеса
спуска и линейный зажим полюса, должен быть
не более 65°.

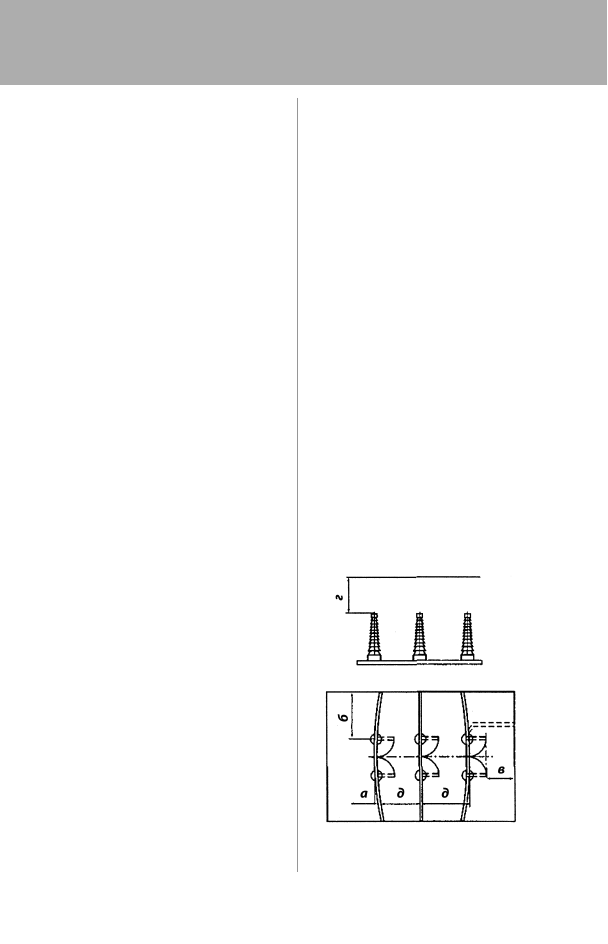

Рис. 4.2.1.

Границы расположения открытых

подвижных контактов разъединителя (отделителя)

по отношению к заземленным и токоведущим частям

П У Э

300

Таблица 4.2.1

Наибольшие токи холостого хода и зарядные токи, отключаемые

и включаемые разъединителями и отделителями 110–500 кВ

Номинальное

напряжение, кВ

Тип отделителя,

разъединителя

Расстояние между

осями полюсов

, м (рис. 4.2.1)

Ток, А, не более

холостого хода

зарядный

110

2,0

2,5

3,0

6,0

7,0

9,0

2,5

3,0

3,5

ГП

2,0

2,5

3,0

3,5

4,0

6,0

8,0

10,0

1,5

2,0

3,0

3,5

150

2,5

2,7

3,0

3,4

4,0

2,3

4,0

6,0

7,6

10,0

1,0

1,5

2,0

2,5

3,0

ГП

3,0

3,7

4,0

4,4

2,3

5,0

5,5

6,0

1,0

1,5

2,0

2,5

220

3,5

4,0

4,5

3,0

5,0

8,0

1,0

1,5

2,0

ГП

3,5

4,0

4,5

3,0

5,0

8,0

1,0

1,5

2,0

330

ГП

ПН

ПНЗ

6,0

5,0

3,5

4,5

2,0

1,0

1,5

500

ГП

ПН

ПНЗ

7,5

8,0

7,5

5,0

6,0

5,0

5,5

2,0

2,5

2,0

2,5

П р и м е ч а н и я :
1. ВР — вертикально-рубящий, ГП — горизонтально-поворотный, ПН — подвесной, ПНЗ — подвесной

с опережающим отключением и отстающим включением полюса фазы В.

2. Приведены результирующие токи холостого хода с учетом взаимной компенсации индуктивных токов

ненагруженных трансформаторов зарядными токами их присоединений и зарядных токов воздушных
или кабельных присоединений индуктивными токами ненагруженных трансформаторов.

Глава 4.2.

Распределительные устройства и подстанции напряжением выше 1 кВ

301

Рис. 4.2.2.

Установка разъединителя (отделителя):

— вертикальная;

— наклонная;

— изолирующие перегородки

Таблица 4.2.2

Наибольшие токи холостого хода и зарядные токи, токи замыкания на землю,

отключаемые и включаемые разъединителями и отделителями 6–35 кВ

Номинальное напряжение, кВ

Расстояние между осями полюсов

м (рис. 4.2.1)

Ток, А, не более

холостого хода

зарядный

замыкания на землю

10
20
35
35

0,4
0,5

075

1,0
2,0

2,5
2,5
3,0
3,0
5,0

5,0
4,0
3,0
2,0
3,0

7,5
6,0
4,5
3,0
5,0

Таблица 4.2.3

Наибольшие токи холостого хода и зарядные токи, токи замыкания на землю,

отключаемые и включаемые разъединителями и отделителями 6–35 кВ

Номинальное

напряжение, кВ

Расстояние

между осями

полюсов

Ж, м

(рис. 4.2.2)

Наименьшее расстояние

до заземленных и токоведущих

частей, м (рис. 4.2.2)

Ток, А, не более

холостого

хода

заряд-

ный

замыкания на

землю

10
20
35

0,2

0,25

0,3

0,45

0,2
0,3
0,4
0,5

0,5
0,7
1,0
1,5

3,5
3,0
3,0
2,5

2,5
2,0
1,5
1,0

4,0
3,0
2,5
1,5

П р и м е ч а н и е

При изолирующих перегородках между полюсами отключаемые и включаемые токи в 1,5 раза

больше значений, указанных в табл. 4.2.3.

Таблица 4.2.4

Размеры изолирующих перегородок

Номинальное напряжение, кВ

Размеры изолирующих перегородок, м (рис. 4.2.2)

10
20
35

0,1

0,15

0,2

0,25

0,5

0,65

1,1
1,8

0,05
0,05
0,05
0,05

П У Э

302

Ошиновку из жестких шин выполнять так,

чтобы на расстоянии

(см. рис. 4.2.1) шины

подходили к разъединителям (отделителям) с
подъемом или горизонтально. Недопустимое
сближение шин с подвижными контактами у
горизонтально-поворотных разъединителей и
отделителей показано пунктиром;

для обеспечения безопасности персонала

и защиты его от светового и теплового воздей-
ствия дуги над ручными приводами отделителей
и разъединителей устанавливать козырьки или
навесы из негорючего материала. Сооружение
козырьков не требуется у разъединителей и от-
делителей напряжением 6–35 кВ, если отклю-
чаемый ток холостого хода не превышает 3 А, а
отключаемый зарядный — 2 А;

7) приводы трехполюсных разъединителей

6–35 кВ при их внутренней установке, если они
не отделены от разъединителей стеной или пере-
крытием, снабжать глухим щитом, расположен-
ным между приводом и разъединителем;

8) в электроустановках напряжением 35, 110,

150 и 220 кВ с разъединителями и отделителями
в одной цепи отключение ненагруженного транс-
форматора, автотрансформатора, системы шин,
линий электропередачи производить дистанцион-
но отделителем, включение — разъединителем.

4.2.19.

Выбор аппаратов, проводников и изо-

ляторов по условиям КЗ должен производиться
в соответствии с гл. 1.4.

4.2.20.

Конструкции, на которых установлены

электрооборудование, аппараты, токоведущие
части и изоляторы, должны выдерживать на-
грузки от их веса, тяжения, коммутационных
операций, воздействия ветра, гололеда и КЗ, а
также сейсмических воздействий.

Строительные конструкции, доступные для при-

косновения персонала, не должны нагреваться от
воздействия электрического тока выше 50 °С; не-
доступные для прикосновения — выше 70 °С.

Конструкции на нагрев могут не проверяться,

если по токоведущим частям проходит перемен-
ный ток 1000 А и менее.

4.2.21.

Во всех цепях РУ должна быть предусмо-

трена установка разъединяющих устройств с ви-
димым разрывом, обеспечивающих возможность
отсоединения всех аппаратов (выключателей, пре-
дохранителей, трансформаторов тока, трансфор-
маторов напряжения и т.д.) каждой цепи со всех ее
сторон, откуда может быть подано напряжение.

Видимый разрыв может отсутствовать в

комплектных распределительных устройствах
заводского изготовления (в том числе с запол-
нением элегазом — КРУЭ) с выкатными эле-
ментами и/или при наличии надежного механи-
ческого указателя гарантированного положения
контактов.

Указанное требование не распространяется

на высокочастотные заградители и конден-
саторы связи, трансформаторы напряжения,
устанавливаемые на отходящих линиях, а также
трансформаторы напряжения емкостного типа,
присоединяемые к системам шин, разрядники и
ограничители перенапряжений, устанавливаемые
на выводах трансформаторов и шунтирующих
реакторов и на отходящих линиях, а также на си-
ловые трансформаторы с кабельными вводами.

В отдельных случаях, обусловленных схем-

ными или конструктивными решениями, транс-
форматоры тока допускается устанавливать до
разъединяющих устройств.

4.2.22.

При расположении РУ и ПС в местах,

где воздух может содержать вещества, ухуд-
шающие работу изоляции или разрушающе
действующие на оборудование и шины, должны
быть приняты меры, обеспечивающие надежную
работу установки:

применение закрытых ПС и РУ, защищенных

от проникновения пыли, вредных газов или па-
ров в помещение;

применение усиленной изоляции и шин из ма-

териала, стойкого к воздействию окружающей
среды, или покраска их защитным покрытием;

расположение ПС и РУ со стороны господ-

ствующего направления ветра;

применение минимального количества от-

крыто установленного оборудования.

При сооружении ПС и РУ вблизи морских по-

бережий, соленых озер, химических предприя-
тий, а также в местах, где длительным опытом
эксплуатации установлено разрушение алюми-
ния от коррозии, следует применять специальные
алюминиевые и сталеалюминиевые провода, за-
щищенные от коррозии, в том числе полимерным
покрытием, или провода из меди и ее сплавов.

4.2.23.

При расположении РУ и ПС в сейс-

мических районах для обеспечения требуемой
сейсмостойкости наряду с применением имев-
шегося сейсмостойкого оборудования следует
предусматривать специальные меры, повышаю-
щие сейсмостойкость электроустановки.

4.2.24.

В ОРУ, КРУ, КРУН и неотапливаемых ЗРУ,

где температура окружающего воздуха может
быть ниже допустимой для оборудования, должен
быть предусмотрен подогрев в соответствии с
действующими стандартами на оборудование.

4.2.25.

Ошиновку РУ и ПС, как правило, следует

выполнять из алюминиевых и сталеалюминиевых
проводов, полос, труб и шин из профилей алю-
миния и алюминиевых сплавов электротехниче-
ского назначения (исключения см. в

4.2.22

При этом, когда деформации ошиновки, вызы-

ваемые изменениями температуры, могут вызы-
вать опасные механические напряжения в проводах

Глава 4.2.

Распределительные устройства и подстанции напряжением выше 1 кВ

303

или изоляторах, следует предусматривать меры,
исключающие возникновение таких напряжений.

Конструкция жесткой ошиновки должна

предусматривать устройства для гашения ви-
брации шин и компенсирующие устройства для
предотвращения передачи механических усилий
на контактные выводы аппаратов и опорные
изоляторы от температурных деформаций и не-
равномерной осадки опорных конструкций.

Токопроводы следует выполнять в соответ-

ствии с требованиями гл. 2.2.

4.2.26.

Обозначение фаз электрооборудова-

ния и ошиновки РУ и ПС должно выполняться в
соответствии с требованиями гл. 1.1.

4.2.27.

Распределительные устройства долж-

ны быть оборудованы оперативной блокировкой
неправильных действий при переключениях в
электрических установках (сокращенно — опе-
ративной блокировкой), предназначенной для
предотвращения неправильных действий с
разъединителями, заземляющими ножами

, от-

делителями и короткозамыкателями.

Оперативная блокировка должна исключать:
подачу напряжения разъединителем на уча-

сток электрической схемы, заземленной вклю-
ченным заземлителем, а также на участок элек-
трической схемы, отделенной от включенных
заземлителей только выключателем;

включение заземлителя на участке схемы, не

отделенном разъединителем от других участков,
которые могут быть как под напряжением, так и
без напряжения;

отключение и включение разъединителями

токов нагрузки.

Оперативная блокировка должна обеспечи-

вать в схеме с последовательным соединением
разъединителя с отделителем включение нена-
груженного трансформатора разъединителем, а
отключение — отделителем.

На заземлителях линейных разъединителей со

стороны линии допускается иметь только механи-
ческую блокировку с приводом разъединителя.

4.2.28.

Распределительные устройства и ПС,

как правило, должны быть оборудованы стацио-
нарными заземлителями, обеспечивающими в
соответствии с требованиями безопасности за-
земление аппаратов и ошиновки.

В РУ 3 кВ и выше стационарные заземлители

должны быть размещены так, чтобы были не
нужны переносные заземления и чтобы персо-
нал, работающий на токоведущих частях любых
участков присоединений и сборных шин, был

В последующем тексте настоящей главы вместо

слов «заземляющий нож» используется слово «зазем-
литель», под которым понимается как элемент аппара-
та, так и отдельно установленный аппарат.

защищен заземлителями со всех сторон, откуда
может быть подано напряжение.

На случай отключения в процессе ремонта

разъединителя с заземлителями или только за-
землителя этого разъединителя должны быть
предусмотрены заземлители у других разъеди-
нителей на данном участке схемы, расположен-
ные со стороны возможной подачи напряжения.
Последнее требование не относится к заземли-
телям со стороны линейных разъединителей
(при отсутствии обходной системы шин или ре-
монтной перемычки со стороны ВЛ), а также к
заземлителям в цепи секционной связи КРУ.

На заземлителях линейных разъединителей со

стороны линии следует, как правило, иметь при-
вод с дистанционным управлением для исклю-
чения травмирования персонала при ошибочном
включении их и наличии на линии напряжения,
в ячейках КРУЭ эти заземлители, кроме того, ре-
комендуется иметь быстродействующими.

Каждая секция (система) сборных шин РУ 35 кВ

и выше должна иметь, как правило, два комплекта
заземлителей. При наличии трансформаторов на-
пряжения заземления сборных шин следует осу-
ществлять, как правило, заземлителями разъеди-
нителей трансформаторов напряжения.

Применение переносных защитных заземле-

ний предусматривается в следующих случаях:

при работе на линейных разъединителях и на

оборудовании, расположенном со стороны ВЛ
до линейного разъединителя;

на участках схемы, где заземлители установ-

лены отдельно от разъединителей, на время ре-
монта заземлителей;

для защиты от наведенного напряжения.

4.2.29.

Сетчатые и смешанные ограждения

токоведущих частей и электрооборудования
должны иметь высоту над уровнем планировки
для ОРУ и открыто установленных трансформа-
торов 2 или 1,6 м (с учетом требований

4.2.57

4.2.58

), а над уровнем пола для ЗРУ и транс-

форматоров, установленных внутри здания,
1,9 м; сетки должны иметь отверстия размером
не более 25

25 мм, а также приспособления

для запирания их на замок. Нижняя кромка этих
ограждений в ОРУ должна располагаться на вы-
соте 0,1–0,2 м, а в ЗРУ — на уровне пола.

Применение барьеров допускается при входе в

камеры выключателей, трансформаторов и дру-
гих аппаратов для их осмотра при наличии напря-
жения на токоведущих частях. Барьеры должны
устанавливаться на высоте 1,2 м и быть съемны-
ми. При высоте пола камер над уровнем земли
более 0,3 м необходимо оставить между дверью
и барьером расстояние не менее 0,5 м или преду-
смотреть площадку перед дверью для осмотра.

Применение барьеров в качестве единственного

вида ограждения токоведущих частей недопустимо.

П У Э

304

4.2.30.

Указатели уровня и температуры масла

маслонаполненных трансформаторов и аппара-
тов и другие указатели, характеризующие состо-
яние оборудования, должны быть расположены
таким образом, чтобы были обеспечены удоб-
ные и безопасные условия для доступа к ним и
наблюдения за ними без снятия напряжения (на-
пример, со стороны прохода в камеру).

Для отбора проб масла расстояние от уровня

пола или поверхности земли до крана транс-
форматора или аппарата должно быть не менее
0,2 м или должен быть предусмотрен соответ-
ствующий приямок.

4.2.31.

Электропроводка цепей защиты автома-

тики, измерения, сигнализации и освещения, про-
ложенная по электротехническим устройствам с
масляным наполнением, должна быть выполнена
проводами с маслостойкой изоляцией.

4.2.32.

Расчетный уровень высоких (паводко-

вых) вод принимается с обеспеченностью: 2%
(повторяемость 1 раз в 50 лет) для ПС 330 кВ и
ниже и 1% (повторяемость 1 раз в 100 лет) для
ПС 500 кВ и выше.

4.2.33.

Распределительные устройства и ПС

должны быть оборудованы электрическим осве-
щением. Осветительная арматура должна быть
установлена таким образом, чтобы было обеспе-
чено ее безопасное обслуживание.

4.2.34.

Распределительные устройства и ПС

должны быть обеспечены телефонной и дру-
гими видами связи в соответствии с принятой
системой обслуживания.

4.2.35.

Размещение РУ и ПС, генеральный

план и инженерная подготовка территории и
защита их от затопления, оползней, лавин и т.п.
должны быть выполнены в соответствии с тре-
бованиями СНиП Госстроя России.

4.2.36.

Компоновка и конструктивное выпол-

нение ОРУ и ЗРУ должны предусматривать воз-
можность применения механизмов, в том числе
специальных, для производства монтажных и
ремонтных работ.

4.2.37.

Расстояния между РУ (ПС) и деревья-

ми высотой более 4 м должны быть такими,
чтобы исключались повреждения оборудования
и ошиновки при падении дерева (с учетом роста
деревьев за 25 лет).

4.2.38.

Для РУ и ПС, размещаемых в районе

жилой и промышленной застройки, должны
предусматриваться мероприятия по снижению
шума, создаваемого работающим электрообо-
рудованием (трансформаторами, синхронными
компенсаторами и т.п.), до значений, допусти-
мых санитарными нормами.

4.2.39.

Подстанции с постоянным дежурством

персонала, а также при наличии вблизи них жи-
лых зданий должны быть обеспечены питьевой

водой путем устройства хозяйственно-питьевого
водопровода, сооружения артезианских сква-
жин или колодцев.

4.2.40.

Для РУ и ПС с постоянным дежур-

ством персонала, имеющих водопровод,
должны быть устроены утепленные уборные с
канализацией. При отсутствии вблизи ПС кана-
лизационных магистралей допускается выпол-
нение местных канализационных устройств (от-
стойники, фильтры). Для ПС без постоянного
дежурства персонала допускается устройство
неутепленных уборных с водонепроницаемыми
выгребами.

При расположении ПС 110 кВ и выше без посто-

янного дежурства персонала вблизи существующих
систем водоснабжения и канализации (на расстоя-
нии до 0,5 км) в здании ОПУ должны предусматри-
ваться санитарные канализационные узлы.

4.2.41.

Территория ПС должна быть ограждена

внешним забором в соответствии с требования-
ми норм технологического проектирования ПС.

На территории ПС следует ограждать ОРУ и

силовые трансформаторы внутренним забором
высотой 1,6 м (см. также

4.2.58

ОРУ разных напряжений и силовые транс-

форматоры могут иметь общее ограждение.

При расположении ОРУ (ПС) на территории

электростанций эти ОРУ (ПС) должны быть
ограждены внутренним забором высотой 1,6 м.

Заборы могут не предусматриваться для за-

крытых ПС, а также для столбовых, мачтовых и
комплектных ПС наружной установки с высшим
напряжением до 35 кВ при условии соблюдения
требований

4.2.132.

4.2.42.

На территории ОРУ, ПС и электро-

станций следует предусматривать устройства по
сбору и удалению масла (при наличии маслона-
полненного оборудования) с целью исключения
возможности растекания его по территории и
попадания в водоемы.

4.2.43.

Расстояния от электрооборудования

до взрывоопасных зон и помещений следует
принимать по гл. 7.3.

4.2.44.

На ПС применяются постоянный и пе-

ременный оперативные токи.

Переменный ток должен применяться во всех

случаях, когда это возможно и ведет к упроще-
нию и удешевлению электроустановок при обе-
спечении необходимой надежности их работы.

Открытые

распределительные устройства

4.2.45.

В ОРУ 110 кВ и выше должен быть

предусмотрен проезд для передвижных
монтажно-ремонтных механизмов и приспосо-
блений, а также передвижных лабораторий.

Глава 4.2.

Распределительные устройства и подстанции напряжением выше 1 кВ

305

4.2.46.

Соединения гибких проводов в про-

летах должно выполняться опрессовкой с по-
мощью соединительных зажимов, а соединения
в петлях у опор, присоединение ответвлений в
пролете и присоединение к аппаратным зажи-
мам — опрессовкой или сваркой. При этом при-
соединение ответвлений в пролете выполняется,
как правило, без разрезания проводов пролета.

Пайка и скрутка проводов не допускаются.
Болтовые соединения допускаются только на

зажимах аппаратов и на ответвлениях к разряд-
никам, ОПН, конденсаторам связи и трансфор-
маторам напряжения, а также для временных
установок, для которых применение неразъем-
ных соединений требует большого объема работ
по перемонтажу шин.

Гирлянды изоляторов для подвески шин в ОРУ

могут быть одноцепными. Если одноцепная гир-
лянда не удовлетворяет условиям механических
нагрузок, то следует применять двухцепную.

Разделительные (врезные) гирлянды не допу-

скаются, за исключением гирлянд, с помощью
которых осуществляется подвеска высокоча-
стотных заградителей.

Закрепление гибких шин и тросов в натяжных

и подвесных зажимах в отношении прочности
должны соответствовать требованиям, приведен-
ным в

2.115.

4.2.47.

Соединения жестких шин в пролетах

следует выполнять сваркой, а соединение шин
соседних пролетов следует выполнять с помо-
щью компенсирующих устройств, присоединяе-
мых к шинам, как правило, сваркой. Допускает-
ся присоединение компенсирующих устройств к
пролетам с помощью болтовых соединений.

Ответвления от жестких шин могут выполнять-

ся как гибкими, так и жесткими, а присоединение
их к пролетам следует выполнять, как правило,
сваркой. Присоединение с помощью болтовых
соединений разрешается только при обосновании.

4.2.48.

Ответвления от сборных шин ОРУ, как пра-

вило, должны располагаться ниже сборных шин.

Подвеска ошиновки одним пролетом над дву-

мя и более секциями или системами сборных
шин не допускается.

4.2.49.

Нагрузки на шины и конструкции от ве-

тра и гололеда, а также расчетные температуры
воздуха должны определяться в соответствии с
требованиями строительных норм и правил. При
этом прогиб жестких шин не должен превышать
1/80 длины пролета.

При определении нагрузок на конструкции

дополнительно следует учитывать вес человека
с инструментами и монтажными приспособле-
ниями при применении:

натяжных гирлянд изоляторов — 2,0 кН;
поддерживающих гирлянд —1,5 кН;
опорных изоляторов — 1,0 кН.

Тяжение спусков к аппаратам ОРУ не должно

вызывать недопустимых механических напря-
жений и недопустимого сближения проводов
при расчетных климатических условиях.

4.2.50.

Расчетные механические усилия, пере-

дающиеся при КЗ жесткими шинами на опорные
изоляторы, следует принимать в соответствии с
требованиями гл. 1.4.

4.2.51.

Коэффициент запаса механической

прочности при нагрузках, соответствующих

4.2.49,

следует принимать:

для гибких шин — не менее 3 по отношению к

их временному сопротивлению разрыва;

для подвесных изоляторов — не менее 4 по от-

ношению к гарантированной минимальной разру-
шающей нагрузке целого изолятора (механической
или электромеханической в зависимости от требо-
ваний стандартов на примененный тип изолятора);

для сцепной арматуры гибких шин — не ме-

нее 3 по отношению к минимальной разрушаю-
щей нагрузке;

для опорных изоляторов жесткой ошиновки —

не менее 2,5 по отношению к гарантированной
минимальной разрушающей нагрузке изолятора.

4.2.52.

Опоры для крепления шин ОРУ долж-

ны рассчитываться как промежуточные или кон-
цевые в соответствии с гл. 2.5.

4.2.53.

Компоновки ОРУ 35 кВ и выше реко-

мендуется выполнять без верхнего яруса шин,
проходящего над выключателями.

4.2.54.

Наименьшие расстояния в свету между

неизолированными токоведущими частями
разных фаз, от неизолированных токоведущих
частей до земли, заземленных конструкций и
ограждений, а также между неизолированными
токоведущими частями разных цепей следует

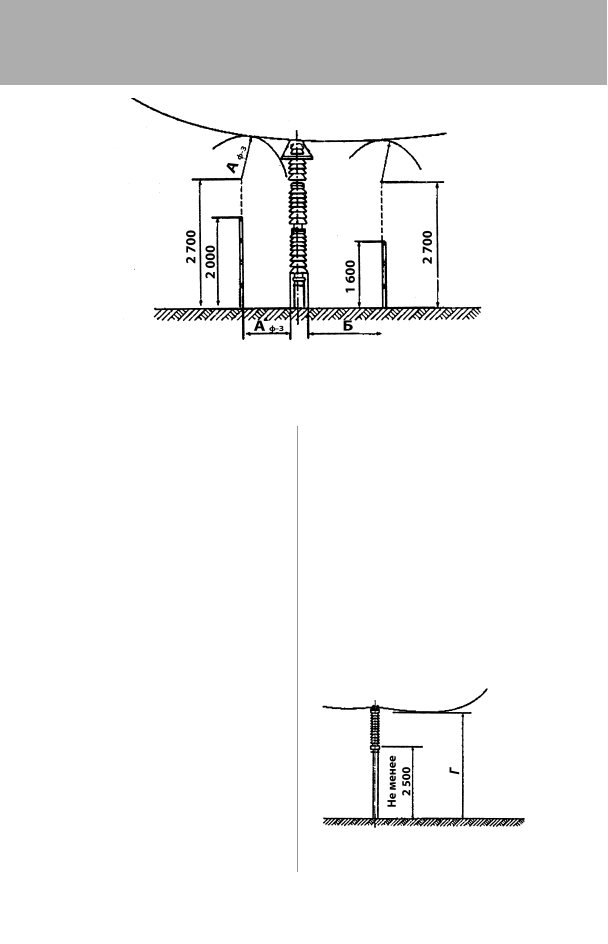

принимать по табл. 4.2.5 (рис. 4.2.3–4.2.12).

В случае, если в установках, расположенных

в высокогорье, расстояния между фазами уве-
личиваются по сравнению с приведенными в
табл. 4.2.5 по результатам проверки на корону,
соответственно должны быть увеличены и рас-
стояния до заземленных частей.

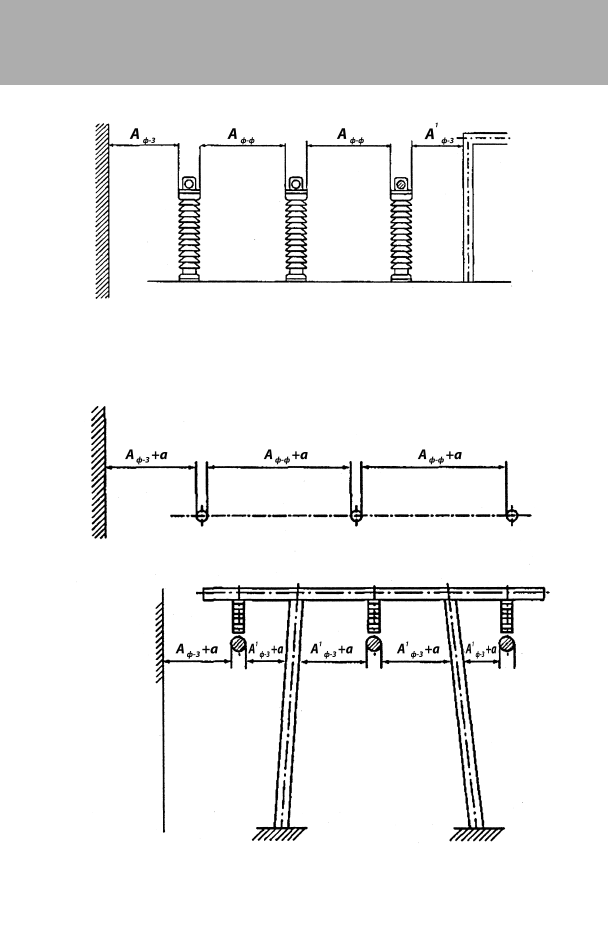

4.2.55.

Наименьшие расстояния в свету при жест-

ких шинах (см. рис. 4.2.3) между токоведущими и
заземленными частями

ф-з

и между токоведущи-

ми частями разных фаз

ф-ф

следует принимать по

табл. 4.2.5, а при гибких (см. рис. 4.2.4) — следует
определять следующим образом:

ф-з.г

ф-з

;

ф-з

ф-з.г

;

ф-ф.г

= А

ф-ф

где

а =f

sin

;

— стрела провеса проводов при тем-

пературе +15 °С, м;

= arctg

P/Q; Q —

расчетная

нагрузка от веса провода на 1 м длины провода,
даН/м;

Р —

расчетная линейная ветровая нагруз-

ка на провод, даН/м; при этом скорость ветра

П У Э

306

Таблица 4.2.5

Наименьшие расстояния в свет

у от токоведущих частей до различных элементов ОРУ (подстанций) 10

–

750 кВ, защищенных разрядниками, и ОРУ 220

–

750 кВ,

защищенных ограничителями перенапряжений

(в знаменателе) (рис. 4.2.3

–

4.2.12)

Номер рисунка

Наименование расстояния

Обозначение

Изоляционное расстояние, мм, для номинального напряжения, кВ

До 10

110

150

220

330

500

750

4.2.3 4.2.4 4.2.5

От ток

оведущих частей, элементов обору

дования и изоляции,

находящихся под напряжением, до протяженных заземлен-

ных к

онструкций и до постоянных вну

тренних ограждений

высотой не менее 2 м, а также до стационарных межъячейк

о-

вых экранов и противопожарных перегородок

ф-з

200

300

400

900

1300

1800

1200

2500

2000

3750

3300

5500

5000

4.2.3 4.2.4

От ток

оведущих частей, элементов обору

дования и изоляции,

находящихся под напряжением, до заземленных к

онструк-

ций: головка аппарата—опора, провод—стойка, траверса,

провод—к

ольцо, стрежень

200

300

400

900

1300

1600

1200

2200

1800

3300

2700

5000

4500

4.2.3 4.2.4 4.2.11

Между ток

оведущими частями разных фаз

ф-ф

220

330

440

100

1400

2000

1600

1800

2200

4200

3400

8000

6500

4.2.5 4.2.7

От ток

оведущих частей, элементов обору

дования и изоляции,

находящихся под напряжением, до постоянных вну

тренних

ограждений высотой до 1,6 м и до транспортируемого обо-

ру

дования

950

1050

1150

1650

2050

2550

2000

3250

3000

4500

4100

6300

5800

4.2.8

Между ток

оведущими частями разных цепей в разных пло-

ск

остях при обслуживаемой нижней цепи и неотк

люченной

верхней

960

1050

1150

1650

2050

3000

2400

4000

3500

5000

3950

7000

6000

Глава 4.2.

Распределительные устройства и подстанции напряжением выше 1 кВ

307

4.2.6 4.2.12

От неогражденных ток

оведущих частей до земли или до

кровли зданий при наибольшем провисании проводов

2900

3000

3100

3600

4000

4500

3900

5000

4700

6450

6000

8200

7200

4.2.8 4.2.9

Между ток

оведущими частями разных цепей в разных

плоск

остях, а также между ток

оведущими частями разных

цепей по горизонтали при обслуживании одной цепи и неот-

люченной другой

2200

2300

2400

2900

3300

3600

3200

4200

3800

5200

4700

7000

6500

4.2.10 4.2.12

От ток

оведущих частей до верхней кромки внешнего забора

или до здания и сооружения

2200

2300

2400

2900

3300

3800

3200

4500

4000

5750

5300

7500

6500

4.2.11

От к

онтакта и ножа разъединителя в отк

люченном положении

до ошиновки, присоединенной к

о второму к

онтакт

240

365

485

1100

1550

2200

1800

3100

2600

4600

3800

7500

6100

Примечания:

Для элементов изоляции, находящихся под распределенным потенциалом, изоляционные расстояния следует принимать с учетом факт

ических зна

чении потенциалов в разных

точках поверхности. При отсу

тствии данных о распределении потенциала следует условно принимать прямолинейный зак

он падения поте

нциала вдоль изоляции от полного

номинального напряжения (со стороны ток

оведущих частей) до ну

ля (со стороны заземленных частей).

Расстояние от ток

оведущих частей или элементов изоляции (со стороны ток

оведущих частей), находящихся под напряжением, до га

баритов трансформаторов, транспортируе-

мых по железнодорожным пу

тям, допускается принять менее размера

Б,

но не менее размера .

Расстояния

ф-з

ф-ф

для ОРУ 220 кВ и выше, расположенных на высоте более 1000 м над уровнем моря, должны быть увеличены в соответствии с требования

ми госу-

дарственных 1 стандартов, а расстояния

ф-ф

должны быть проверены по условиям ограничения к

ороны.

Для напряжения 750 кВ в таблице даны расстояния

ф-ф

между параллельными проводами длиной более 20 м; расстояния

ф-ф

между экранами, скрещивающимися прово-

дами, параллельными проводами длиной до 20 м для ОРУ 750 кВ с разрядниками равны 7000 мм, а для ОРУ 750 кВ с ОПН — 5500 мм.

* Ограничители перенапряжений имеют защитный уровень ограничения к

омму

тационных перенапряжений фаза – земля 1,8 U

Глава 4.2.

Распределительные устройства и подстанции напряжением выше 1 кВ

309

принимается равной 60% значения, выбранного
при расчете строительных конструкций.

4.2.56.

Наименьшие допустимые расстояния в

свету между находящимися под напряжением со-
седними фазами в момент их наибольшего сбли-
жения под действием токов КЗ должны быть не
менее приведенных в табл. 2.5.17, принимаемых
по наибольшему рабочему напряжению.

В гибкой ошиновке, выполненной из несколь-

ких проводов в фазе, следует устанавливать
внутрифазовые дистанционные распорки.

4.2.57.

Наименьшие расстояния от токоведу-

щих частей и изоляторов, находящихся под на-
пряжением, до постоянных внутренних ограж-
дений должны быть (табл. 4

2.5, рис. 4

2.5):

по горизонтали

— не менее размера

при

высоте ограждения 1,6 м и не менее размера А,
при высоте ограждения 2,0 м. Второй вариант
рекомендуется для применения в стесненных
условиях площадки ПС;

по вертикали —

не менее размера

ф-з

отме-

ряемого в плоскости ограждения от точки, рас-
положенной на высоте 2,7 м от земли.

4.2.58.

Токоведущие части (выводы, шины,

спуски и т.п.) могут не иметь внутренних ограж-
дений, если они расположены над уровнем
планировки или наземных коммуникацион-
ных сооружений на высоте не менее значе-
ний, соответствующих размеру

по табл. 4.2.5

(рис. 4.2.6).

Неогражденные токоведущие части, соеди-

няющие конденсатор устройств высокочастот-
ной связи, телемеханики и защиты с фильтром,

должны быть расположены на высоте не менее
2,5 м. При этом рекомендуется устанавливать
фильтр на высоте, позволяющей производить
ремонт (настройку) фильтра без снятия напря-
жения с оборудования присоединения.

Трансформаторы и аппараты, у которых ниж-

няя кромка фарфора (полимерного материала)
изоляторов расположена над уровнем плани-
ровки или наземных коммуникационных соору-
жений на высоте не менее 2,5 м, разрешается не
ограждать (см. рис. 4.2.6). При меньшей высоте
оборудование должно иметь постоянные ограж-
дения, удовлетворяющие требованиям

4.2.29,

располагаемые от трансформаторов и аппа-
ратов на расстояниях не менее приведенных в

4.2.57.

Вместо постоянных ограждений допуска-

ется устройство козырьков, предотвращающих

Рис. 4.2.5.

Наименьшие расстояния от токоведущих частей и элементов изоляции, находящихся под напряжением, до постоянных

внутренних ограждений

Рис.

4.2.6

. Наименьшие расстояния от неогражденных

токоведущих частей и от нижней кромки фарфора

изоляторов до земли

ПРАВИЛА УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК ПУЭ (Шестое и седьмое издания) - часть 19
