4.2.59.

Расстояния от неогражденных токове-

дущих частей до габаритов машин, механизмов и
транспортируемого оборудования должны быть
не менее размера

по табл. 4.2.5 (рис. 4.2.7).

4.2.60.

Расстояния между ближайшими не-

огражденными токоведущими частями разных
цепей должны выбираться из условия безопас-
ного обслуживания одной цепи при неотключен-
ной второй. При расположении неогражденных
токоведущих частей разных цепей в разных (па-
раллельных или перпендикулярных) плоскостях
расстояния по вертикали должны быть не менее
размера

а по горизонтали — размера

по

табл. 4.2.5 (рис. 4.2.8). При наличии разных на-
пряжений размеры

принимаются по более

высокому напряжению.

Размер

определен из условия обслуживания

нижней цепи при неотключенной верхней, а раз-
мер

— обслуживания одной цепи при неотклю-

ченной другой (рис.

4.2.9). Если такое обслужи-

вание не предусматривается, расстояние между
токоведущими частями разных цепей в разных
плоскостях должно приниматься в соответствии с

4.2.53;

при этом должна быть учтена возможность

сближения проводов в условиях эксплуатации
(под влиянием ветра, гололеда, температуры).

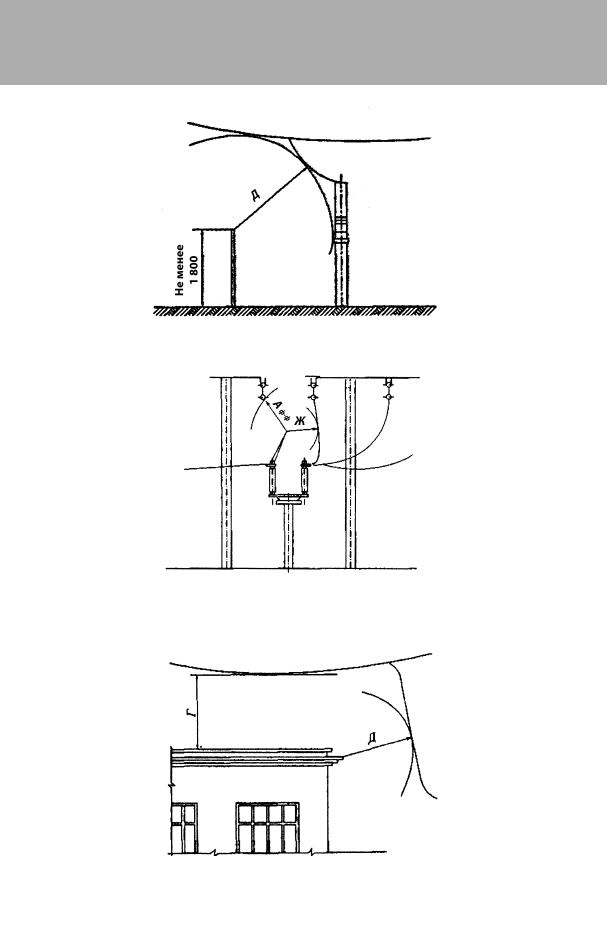

4.2.61.

Расстояния между токоведущими

частями и верхней кромкой внешнего забора
должны быть не менее размера

по табл. 4.2.5

(рис. 4.2.10).

4.2.62.

Расстояния от подвижных контактов

разъединителей в отключенном положении до
заземленных частей должны быть не менее раз-
меров

ф-з

; до ошиновки своей фазы, присо-

единенной ко второму контакту, — не менее раз-
мера

Ж;

до ошиновки других присоединений —

не менее размера

ф-ф

по табл. 4.2.5 (рис. 4.2.11).

4.2.63.

Расстояния между токоведущими ча-

стями ОРУ и зданиями или сооружениями (ЗРУ,
помещение щита управления, трансформатор-
ная башня и др.) по горизонтали должны быть
не менее размера

Д,

а по вертикали при наи-

большем провисании проводов — не менее раз-
мера

по табл. 4.2.5 (рис. 4.2.12).

4.2.64.

Прокладка воздушных осветительных

линий, воздушных линий связи и цепей сигна-
лизации над и под токоведущими частями ОРУ
не допускается.

4.2.65.

Расстояния от складов водорода до

ОРУ, трансформаторов, синхронных компен-
саторов должны быть не менее 50 м; до опор

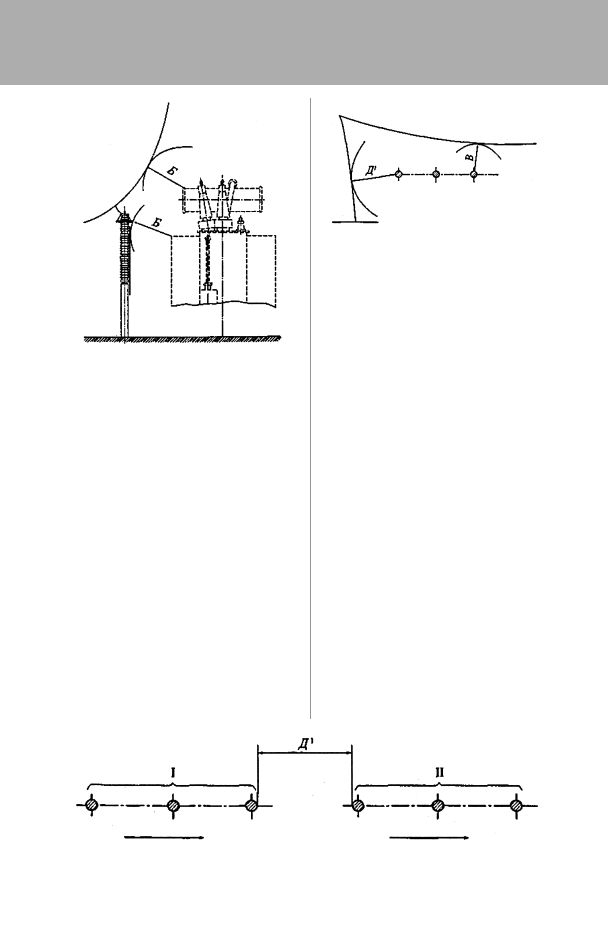

Рис. 4.2.8.

Наименьшие расстояния между токове-

дущими частями разных цепей, расположенными

в различных плоскостях с обслуживанием нижней

цепи при неотключенной верхней

Рис. 4.2.9.

Наименьшие расстояния по горизонтали между токоведущими частями разных цепей

с обслуживанием одной цепи при неотключенной другой

Рис. 4.2.7.

Наименьшие расстояния от токоведущих

частей до транспортируемого оборудования

П У Э

312

ВЛ — не менее 1,5 высоты опоры; до зданий ПС
при количестве хранимых на складе баллонов до
500 шт. — не менее 20 м, свыше 500 шт. — не
менее 25 м; до внешней ограды ПС — не менее
5,5 м.

4.2.66.

Расстояния от открыто установленных

электротехнических устройств до водоохладите-
лей ПС должны быть не менее значений, приве-
денных в

табл. 4.2.6.

Для районов с расчетными температурами на-

ружного воздуха ниже минус 36 °С приведенные
в табл. 4.2.6 расстояния должны быть увеличены
на 25%, а с температурами выше минус 20 °С —
уменьшены на 25%. Для реконструируемых объ-
ектов приведенные в табл. 4.2.6 расстояния до-
пускается уменьшать, но не более чем на 25%.

4.2.67.

Расстояния от оборудования РУ и ПС

до зданий ЗРУ и других технологических зданий
и сооружений, до КБ, СТК, СК определяются
только технологическими требованиями и не
должны увеличиваться по пожарным условиям.

2.68.

Противопожарные расстояния от мас-

лонаполненного оборудования с массой масла
в единице оборудования 60 кг и более до про-
изводственных зданий с категорией помещения
В1—В2, Г и Д, а также до жилых и обществен-
ных зданий должны быть не менее:

16 м — при степени огнестойкости этих зда-

ний I и II;

20 м — при степени III;
24 м — при степени IV и V.
При установке у стен производственных зда-

ний с категорией помещения Г и Д маслонапол-
ненных трансформаторов с массой масла 60 кг
и более, электрически связанных с оборудова-
нием, установленным в этих зданиях, разреша-
ются расстояния менее указанных. При этом на
расстоянии от них более 10 м и вне пределов
участков шириной

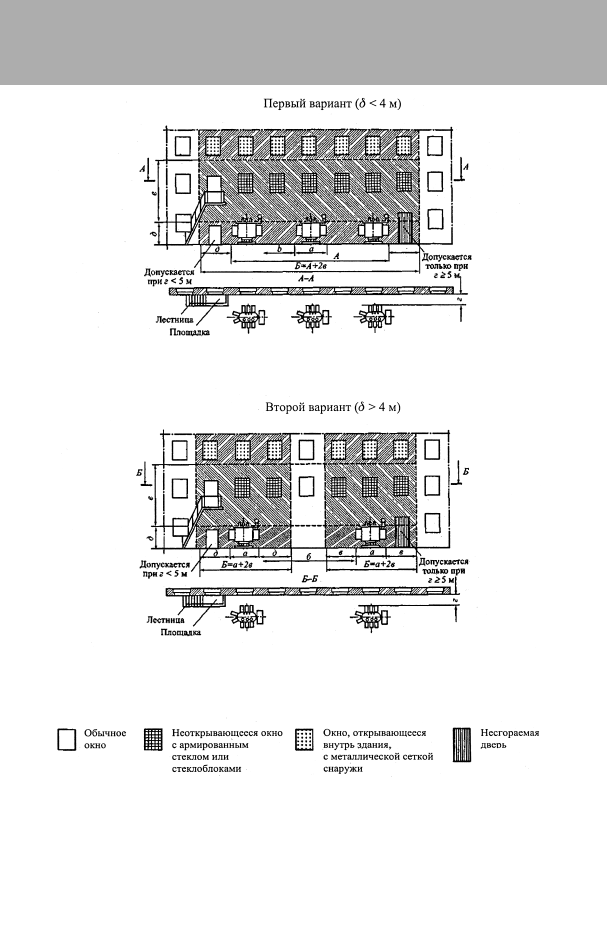

(рис. 4.2.13) специальных

требований к стенам, окнам и дверям зданий не
предъявляется.

При расстоянии менее 10 м до трансформа-

торов в

пределах участков шириной

должны

выполняться следующие требования:

1) до высоты

(до уровня ввода трансформа-

торов) окна не допускаются;

2) при расстоянии

менее 5 м и степенях ог-

нестойкости зданий IV и V стена здания должна
быть выполнена по I степени огнестойкости и
возвышаться над кровлей, выполненной из сго-
раемого материала, не менее чем на 0,7 м;

3) при расстоянии

менее 5 м и степенях

огнестойкости зданий I, II, III, а также при рас-
стоянии

5 м и более без ограничения по огне-

стойкости на высоте от

до

д + е

допускаются

неоткрывающиеся окна с заполнением армиро-
ванным стеклом или стеклоблоками с рамами
из несгораемого материала; выше

д + е

— окна,

открывающиеся внутрь здания, с проемами,
снабженными снаружи металлическими сетками
с ячейками не более 25

25 мм;

4) при расстоянии

менее 5 м на высоте ме-

нее

д,

а при

5 м и более на любой высоте до-

пускаются двери из несгораемых или труднос-
гораемых материалов с пределом огнестойкости
не менее 60 мин;

5) вентиляционные приемные отверстия

в стене здания при расстоянии

менее 5 м не

допускаются; вытяжные отверстия с выбросом
незагрязненного воздуха в указанном пределе
допускаются на высоте

;

6) при расстоянии

от 5 до 10 м вентиляци-

онные отверстия в ограждающих конструкциях
кабельных помещений со стороны трансформа-
торов на участке шириной

не допускаются.

Приведенные на рис. 4.2.13 размеры

a—г

принимаются до наиболее выступающих частей
трансформаторов на высоте не более 1,9 м от
поверхности земли. При единичной мощно-
сти трансформаторов до 1,6 MB·А расстояния

≥

1,5 м,

≥

8 м; более 1,6 МВ·А

≥

2 м,

≥

10 м. Расстояние

принимается по

2.217,

расстояние г должно быть не менее 0,8 м.

Требования настоящего пункта распространя-

ются также на КТП наружной установки.

4.2.69.

Для предотвращения растекания масла

и распространения пожара при повреждениях
маслонаполненных силовых трансформаторов
(реакторов) с количеством масла более 1 т в
единице должны быть выполнены маслоприем-
ники, маслоотводы и маслосборники с соблюде-
нием следующих требований:

Таблица 4.2.6

Наименьшее расстояние от открыто установленных электротехнических устройств до водоохладителей ПС

Водоохладитель

Расстояние, м

Брызгальные устройства и открытые градирни

Башенные и одновентиляторные градирни

Секционные вентиляторные градирни

П У Э

314

1) габариты маслоприемника должны высту-

пать за габариты трансформатора (реактора) не
менее чем на 0,6 м при массе масла до 2 т; 1 м
при массе от 2 до 10 т; 1,5 м при массе от 10 до
50 т; 2 м при массе более 50 т. При этом габарит
маслоприемника может быть принят меньше на
0,5 м со стороны стены или перегородки, рас-
полагаемой от трансформатора (реактора) на
расстоянии менее 2 м;

2) объем маслоприемника с отводом масла

следует рассчитывать на единовременный прием
100% масла, залитого в трансформатор (реактор).

Объем маслоприемника без отвода масла

следует рассчитывать на прием 100% объема
масла, залитого в трансформатор (реактор), и
80% воды от средств пожаротушения из расчета
орошения площадей маслоприемника и боко-
вых поверхностей

трансформатора (реактора) с

интенсивностью 0,2 л/(с·м

) в течение 30 мин;

3) устройство маслоприемников и маслоот-

водов должно исключать переток масла (воды)
из одного маслоприемника в другой, растекание
масла по кабельным и др. подземным сооруже-
ниям, распространение пожара, засорение мас-
лоотвода и забивку его снегом, льдом и т.п.;

4) маслоприемники под трансформаторы

(реакторы) с объемом масла до 20 т допускается
выполнять без отвода масла. Маслоприемники
без отвода масла

должны выполняться заглу-

бленной конструкции и

закрываться металли-

ческой решеткой, поверх которой должен быть
насыпан слой чистого гравия или

промытого

гранитного щебня толщиной не менее 0,25 м
либо непористого щебня другой породы с части-
цами от 30 до 70 мм. Уровень полного объема
масла в маслоприемнике должен быть ниже ре-
шетки не

менее чем на 50 мм.

Удаление масла и воды из маслоприемника без

отвода масла должно предусматриваться пере-
движными средствами. При этом рекомендуется
выполнение простейшего устройства для провер-
ки отсутствия масла (воды) в маслоприемнике;

5) маслоприемники с отводом масла могут

выполняться как заглубленными, так и не-
заглубленными (дно на уровне окружающей
планировки). При выполнении заглубленного
приемника устройство бортовых ограждений не
требуется, если при этом обеспечивается объем
маслоприемника, указанный в

п. 2.

Маслоприемники с отводом масла могут вы-

полняться:

с установкой металлической решетки на мас-

лоприемнике, поверх которой насыпан гравий
или щебень толщиной слоя 0,25 м;

без металлической решетки с засыпкой гра-

вия на

дно маслоприемника толщиной слоя не

менее 0,25 м.

Незаглубленный маслоприемник следует вы-

полнять в виде бортовых ограждений масло-
наполненного оборудования. Высота бортовых
ограждений должна быть не более 0,5 м над
уровнем окружающей планировки.

Дно маслоприемника (заглубленного и не-

заглубленного) должно иметь уклон не менее
0,005 в сторону приямка и быть засыпано чисто
промытым гранитным (либо другой непористой
породы) гравием или щебнем фракцией от 30 до
70 мм. Толщина засыпки должна быть не менее
0,25 м.

Верхний уровень гравия (щебня) должен быть

не

менее чем на 75 мм ниже верхнего края борта

(при устройстве маслоприемников с бортовыми
ограждениями) или уровня окружающей пла-
нировки (при устройстве маслоприемников без
бортовых ограждений).

Допускается не производить засыпку дна

маслоприемников по всей площади гравием.
При этом на системах отвода масла от транс-
форматоров (реакторов) следует предусматри-
вать установку огнепреградителей;

6) при установке маслонаполненного электро-

оборудования на железобетонном перекрытии
здания (сооружения) устройство маслоотвода
является обязательным;

7) маслоотводы должны обеспечивать от-

вод из маслоприемника масла и воды, приме-
няемой для тушения пожара, автоматическими
стационарными устройствами и гидрантами на
безопасное в пожарном отношении расстояние
от оборудования и сооружений: 50% масла и
полное количество воды должны удаляться не
более чем за 0,25 ч. Маслоотводы могут выпол-
няться в виде подземных трубопроводов или от-
крытых кюветов и лотков;

8) маслосборники должны предусматриваться

закрытого типа и должны вмещать полный объ-
ем масла единичного оборудования (трансфор-
маторов, реакторов), содержащего наибольшее
количество масла, а также 80% общего (с учетом
30-минутного запаса) расхода воды от средств
пожаротушения. Маслосборники должны обо-
рудоваться сигнализацией о наличии воды с
выводом сигнала на щит управления. Внутрен-
ние поверхности маслоприемника, ограждений
маслоприемника и маслосборника должны быть
защищены маслостойким покрытием.

4.2.70.

На ПС с трансформаторами 110–150 кВ

единичной мощностью 63 MB·А и более и транс-
форматорами 220 кВ и выше единичной мощ-
ностью 40 MB·А и более, а также на ПС с син-
хронными компенсаторами для тушения пожара
следует предусматривать противопожарный во-
допровод с питанием от существующей внешней
сети или от самостоятельного источника водо-

Глава 4.2.

Распределительные устройства и подстанции напряжением выше 1 кВ

315

снабжения. Допускается вместо противопожар-
ного водопровода предусматривать забор воды
из прудов, водохранилищ, рек и других водое-
мов, расположенных на расстоянии до 200 м от
ПС, с помощью передвижных средств пожарной
техники.

На ПС с трансформаторами 35–150 кВ еди-

ничной мощностью менее 63 MB·А и трансфор-
маторами 220 кВ единичной мощностью менее
40 MB·А противопожарный водопровод и водо-
ем не предусматриваются.

4.2.71.

КРУН и КТП наружной установки

должны быть расположены на спланированной
площадке на высоте не менее 0,2 м от уровня
планировки с выполнением около шкафов пло-
щадки для обслуживания. В районах с высотой
расчетного снежного покрова 1,0 м и выше и
продолжительностью его залегания не менее 1
мес. рекомендуется установка КРУН и КТП на-
ружной установки на высоте не менее 1 м.

Расположение устройства должно обеспечи-

вать удобные выкатывание и транспортировку
трансформаторов и выкатной части ячеек.

Биологическая защита от воздействия

электрических и магнитных полей

4.2.72.

На ПС и в ОРУ 330 кВ и выше в зонах

пребывания обслуживающего персонала (пути
передвижения обслуживающего персонала,
рабочие места) напряженность электрического
поля (ЭП) должна быть в пределах допустимых
уровней, установленных государственными
стандартами.

4.2.73.

На ПС и в РУ напряжением 1–20 кВ в

зонах пребывания обслуживающего персонала
напряженность магнитного поля (МП) должна
соответствовать требованиям санитарных пра-
вил и норм.

4.2.74.

В ОРУ 330 кВ и выше допустимые уров-

ни напряженности ЭП в зонах пребывания обслу-
живающего персонала должны обеспечиваться,
как правило, конструктивно-компоновочными
решениями с использованием стационарных и
инвентарных экранирующих устройств. Напря-
женность ЭП в этих зонах следует определять
по результатам измерений в ОРУ с идентичны-
ми конструктивно-компоновочными решениями
или расчетным путем.

4.2.75.

На ПС и в ОРУ напряжением 330 кВ и

выше в целях снижения воздействия ЭП на пер-
сонал необходимо:

применять металлоконструкции ОРУ из оцин-

кованных, алюминированных или алюминиевых
элементов;

лестницы для подъема на траверсы метал-

лических порталов располагать, как правило,

внутри их стоек (лестницы, размещенные сна-
ружи, должны быть огорожены экранирующими
устройствами, обеспечивающими внутри допу-
стимые уровни напряженности ЭП).

4.2.76.

На ПС и в ОРУ 330 кВ и выше для

снижения уровня напряженности ЭП следует
исключать соседство одноименных фаз в смеж-
ных ячейках.

4.2.77.

На ПС напряжением 330 кВ и выше

производственные и складские здания следует
размещать вне зоны влияния ЭП. Допускается
их размещение в этой зоне при обеспечении
экранирования подходов к входам в эти зда-
ния. Экранирование подходов, как правило, не
требуется, если вход в здание, расположенное в
зоне влияния, находится с внешней стороны по
отношению к токоведущим частям.

4.2.78.

Производственные помещения, рас-

считанные на постоянное пребывание пер-
сонала, не должны размещаться в непосред-
ственной близости от токоведущих частей ЗРУ
и других электроустановок, а также под и над
токоведущими частями оборудования (напри-
мер, токопроводами), за исключением случа-
ев, когда рассчитываемые уровни магнитных
полей не превышают предельно допустимых
значений.

Зоны пребывания обслуживающего персона-

ла должны быть расположены на расстояниях от
экранированных токопроводов и (или) шинных
мостов, обеспечивающих соблюдение предель-
но допустимых уровней магнитного поля.

4.2.79.

Токоограничивающие реакторы и вы-

ключатели не должны располагаться в соседних
ячейках распредустройств 6–10 кВ.

При невозможности обеспечения этого

требования между ячейками токоограничи-
вающих реакторов и выключателей должны
устанав

ливаться стационарные ферромагнит-

ные экраны.

4.2.80.

Экранирование источников МП или ра-

бочих мест при необходимости обеспечения до-
пустимых уровней МП должно осуществляться
посредством ферромагнитных экранов, толщи-
на и геометрические размеры которых следует
рассчитывать по требуемому коэффициенту
экранирования:

= H

/ H

доп

где

— наибольшее возможное значение на-

пряженности МП на экранируемом рабочем
месте, А/м;

доп

= 80 А/м — допустимое значе-

ние напряженности МП. Для рабочих мест, где
пребывание персонала по характеру и условиям
выполнения работ является непродолжитель-
ным,

доп

определяется исходя из требований

санитарных правил и норм.

П У Э

316

Закрытые

распределительные

устройства и подстанции

4.2.81.

Закрытые распределительные устрой-

ства и подстанции могут располагаться как в
отдельно стоящих зданиях, так и быть встро-
енными или пристроенными. Пристройка ПС
к существующему зданию с использованием
стены здания в качестве стены ПС допускает-
ся при условии принятия специальных мер,
предотвращающих нарушение гидроизоляции
стыка при осадке пристраиваемой ПС. Указан-
ная осадка должна быть также учтена при кре-
плении оборудования на существующей стене
здания.

Дополнительные требования к сооружению

встроенных и пристроенных ПС в жилых и обще-
ственных зданиях см. в гл. 7.1.

4.2.82.

В помещениях ЗРУ 35–220 кВ и в за-

крытых камерах трансформаторов следует
предусматривать стационарные устройства или
возможность применения передвижных либо
инвентарных грузоподъемных устройств для
механизации ремонтных работ и технического
обслуживания оборудования.

В помещениях с КРУ следует предусматри-

вать площадку для ремонта и наладки выкатных
элементов. Ремонтная площадка должна быть
оборудована средствами для опробования при-
водов выключателей и систем управления.

4.2.83.

Закрытые РУ разных классов напряже-

ний, как правило, следует размещать в отдель-
ных помещениях. Это требование не распростра-
няется на КТП 35 кВ и ниже, а также на КРУЭ.

Допускается размещать РУ до 1 кВ в одном

помещении с РУ выше 1 кВ при условии, что ча-
сти РУ или ПС до 1 кВ и выше будут эксплуати-
роваться одной организацией.

Помещения РУ, трансформаторов, преобра-

зователей и т.п. должны быть отделены от слу-
жебных и других вспомогательных помещений
(исключения см. в гл. 4.3, 5.1 и 7.5).

4.2.84.

При компоновке КРУЭ в ЗРУ должны

предусматриваться площадки обслуживания на
разных уровнях в случае, если они не поставля-
ются заводом-изготовителем.

4.2.85.

Трансформаторные помещения и ЗРУ

не допускается размещать:

1) под помещением производств с мокрым

технологическим процессом, под душевыми,
ванными и т.п.;

2) непосредственно над и под помещениями,

в которых в пределах площади, занимаемой
РУ или трансформаторными помещениями,
одновременно может находиться более 50 чел.
в период более 1 ч. Это требование не распро-
страняется на трансформаторные помещения
с трансформаторами сухими или с негорючим
наполнением, а также РУ для промышленных
предприятий.

Рис. 4.2.14.

Наименьшие расстояния в свету между неизолированными токоведущими частями разных фаз в ЗРУ

и между ними и заземленными частями

Рис. 4.2.15.

Наименьшие расстояния между

неизолированными токоведущими частями

в ЗРУ и сплошными ограждениями

Глава 4.2.

Распределительные устройства и подстанции напряжением выше 1 кВ

317

Таблица 4.2.7

Наименьшие расстояния в свет

у от токоведущих частей до различных элементов ЗРУ (подстанций) 3

–

330 кВ,

защищенных разрядниками, и ЗРУ 110

–

330 кВ, защищенных ограничителями перенапряжений* (в знаменателе) (рис. 4.2.14

–

4.2.17)

Номер

рисунка

Наименование расстояния

Обозна-

чение

Изоляционное расстояние, мм, для номинального напряжения, кВ

110

150

220

330

4.2.14

От ток

оведущих частей до заземленных к

онструкций и частей зданий

ф-з

120

180

290

700

600

1100

800

1700

1200

2400

2000

4.2.14

Между проводниками разных фаз

ф-ф

100

130

200

320

800

750

1200

1050

1800

1600

2600

2200

4.2.15

От ток

оведущих частей до сплошных ограждений

120

150

210

320

730

630

1130

830

1730

1230

2430

2030

4.2.16

От ток

оведущих частей до сетчатых ограждений

165

190

220

280

390

800

700

1200

900

1800

1300

2500

2100

4.2.16

Между неогражденными ток

оведущими частями разных цепей

2000

2200

2900

2800

3300

3000

3800

3400

4600

4200

4.2.17

От неогражденных ток

оведущих частей до пола

2500

2700

3400

3300

3700

4200

3700

5000

4.2.17

От неогражденных выводов из ЗРУ до земли при выходе их не на терри-

торию ОРУ и при отсу

тствии проезда транспорта под выводами

4500

4750

5500

5400

6000

5700

6500

6000

7200

6800

4.2.16

От к

онтакта и ножа разъединителя в отк

люченном положении до оши-

новки, присоединенной к

о второму к

онтакт

110

150

220

350

900

850

1300

1150

2000

1800

3000

2500

—

От неогражденных кабельных выводов из ЗРУ до земли при выхо

де

кабелей на опору или портал не на территории ОРУ и при отсу

тствии

проезда транспорта под выводами

—

2500

—

3800

3200

4500

4000

5750

5300

7500

6500

* Ограничители перенапряжений имеют защитный уровень к

омму

тационных перенапряжений фаза — земля 1,8 U

П У Э

318

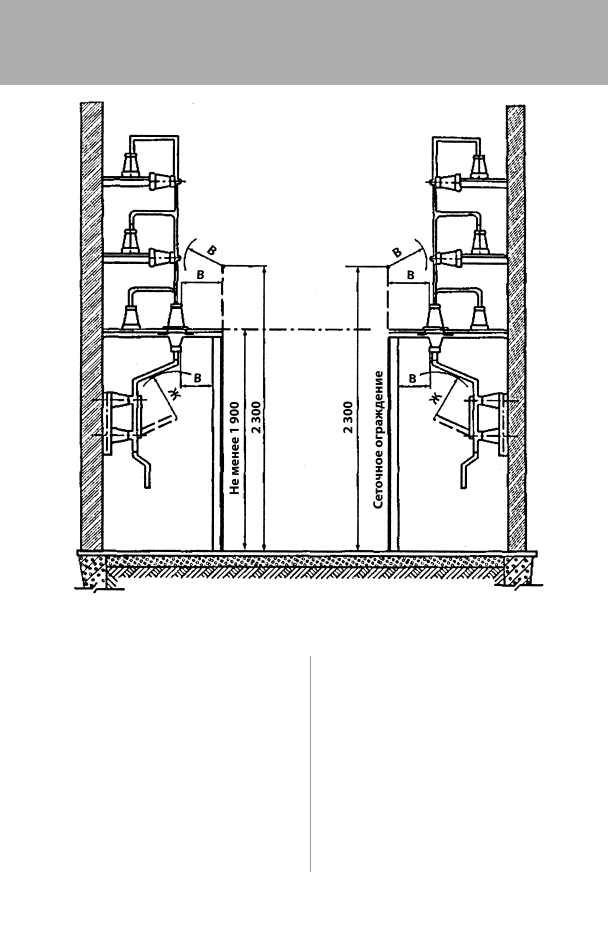

Рис. 4.2.16.

Наименьшие расстояния от неизолированных токоведущих частей в ЗРУ до сетчатых ограждений и между неогражденны-

ми неизолированными токоведущими частями разных цепей

4.2.86.

Расстояния в свету между неизолиро-

ванными токоведущими частями разных фаз,
от неизолированных токоведущих частей до за-
земленных конструкций и ограждений, пола и
земли, а также между неогражденными токове-
дущими частями разных цепей должны быть не
менее значений, приведенных в табл. 4.2.7 (рис.
4.2.14–4.2.17).

Гибкие шины в ЗРУ следует проверять на их

сближение под действием токов КЗ в соответ-
ствии с требованиями

4.2.56.

4.2.87.

Расстояния от подвижных контактов

разъединителей в отключенном положении до
ошиновки своей фазы, присоединенной ко вто-
рому контакту, должно быть не менее размера

по табл. 4.2.7 (см. рис. 4.2.16).

4.2.88.

Неизолированные токоведущие части

должны быть защищены от случайных прикос-
новений (помещены в камеры, ограждены сет-
ками и т.п.).

При размещении неизолированных токоведу-

щих частей вне камер и расположении их ниже
размера

по табл. 4.2.7 от пола они должны

быть ограждены. Высота прохода под огражде-
нием должна быть не менее 1,9 м (рис. 4.2.17).

Токоведущие части, расположенные выше

ограждений до высоты 2,3 м от пола, должны
располагаться от плоскости ограждения на рас-
стояниях, приведенных в табл. 4.2.7 для размера

(см. рис. 4.2.16).

Аппараты, у которых нижняя кромка фарфо-

ра (полимерного материала) изоляторов рас-

Глава 4.2.

Распределительные устройства и подстанции напряжением выше 1 кВ

319

положена над уровнем пола на высоте 2,2 м и
более, разрешается не ограждать, если при этом
выполнены приведенные выше требования.

Применение барьеров в огражденных каме-

рах не допускается.

4.2.89.

Неогражденные неизолированные ве-

дущие части различных цепей, находящиеся на
высоте, превышающей размер

по табл. 4.2.7,

должны быть расположены на таком расстоя-
нии одна от другой, чтобы после отключения
какой-либо цепи (например, секции шин) было
обеспечено ее безопасное обслуживание при
наличии напряжения в соседних цепях. В част-
ности, расстояние между неогражденными
токоведущими частями, расположенными с
двух сторон коридора обслуживания, долж-
но соответствовать размеру

по табл. 4.2.7

(см. рис. 4.2.16).

4.2.90.

Ширина коридора обслуживания

должна обеспечивать удобное обслуживание
установки и перемещение оборудования, при-
чем она должна быть не менее (считая в свету
между ограждениями): 1 м — при односторон-
нем расположении оборудования; 1,2 м — при
двустороннем расположении оборудования.

В коридоре обслуживания, где находятся при-

воды выключателей или разъединителей, ука-
занные выше размеры должны быть увеличены
соответственно до 1,5 и 2 м. При длине коридора
до 7 м допускается уменьшение ширины кори-
дора при двустороннем обслуживании до 1,8 м.

4.2.91.

Ширина коридора обслуживания КРУ

с выкатными элементами и КТП должна обе-
спечивать удобство управления, перемещения и
разворота оборудования и его ремонта.

При установке КРУ и КТП в отдельных поме-

щениях ширину коридора обслуживания следует
определять исходя из следующих требований:

при однорядной установке — длина наиболь-

шей из тележек КРУ (со всеми выступающими
частями) плюс не менее 0,6 м;

при двухрядной установке — длина наиболь-

шей из тележек КРУ (со всеми выступавшими
частями) плюс не менее 0,8 м.

При наличии коридора с задней стороны КРУ

и КТП для их осмотра ширина его должна быть
не менее 0,8 м; допускаются отдельные местные
сужения не более чем на 0,2 м.

При открытой установке КРУ и КТП в произ-

водственных помещениях ширина свободного
прохода должна определяться расположением
производственного оборудования, обеспечи-
вать возможность транспортирования наиболее
крупных элементов КРУ к КТП и в любом случае
она должна быть не менее 1 м.

Высота помещения должна быть не менее вы-

соты КРУ, КТП, считая от шинных вводов, пере-

мычек или выступающих частей шкафов, плюс
0,8 м до потолка или 0,3 м до балок.

Допускается меньшая высота помещения,

если при этом обеспечиваются удобство и безо-
пасность замены, ремонта и наладки оборудова-
ния КРУ, КТП, шинных вводов и перемычек.

4.2.92.

Расчетные нагрузки на перекрытия по-

мещений по пути транспортировки электрообо-
рудования должны приниматься с учетом массы
наиболее тяжелого оборудования (например,
трансформатора), а проемы должны соответ-
ствовать их габаритам.

4.2.93.

При воздушных вводах в ЗРУ, КТП и

закрытые ПС, не пересекающих проездов или
мест, где возможно движение транспорта и т.п.,
расстояния от низшей точки провода до поверх-
ности земли должны быть не менее размера

(табл. 4.2.7 и рис. 4.2.17).

При меньших расстояниях от провода до

земли на соответствующем участке под вводом
должны быть предусмотрены либо ограждение
территории забором высотой 1,6 м, либо гори-
зонтальное ограждение под вводом. При этом
расстояние от земли до провода в плоскости за-
бора должно быть не менее размера

Е.

При воздушных вводах, пересекающих про-

езды или места, где возможно движение транс-
порта и т.п., расстояния от низшей точки прово-
да до земли следует принимать в соответствии с

2.5.212

2.5.213.

При воздушных выводах из ЗРУ на территорию

ОРУ указанные расстояния должны приниматься
по табл. 4.2.5 для размера

(см. рис. 4.2.6).

Расстояния между смежными линейными вы-

водами двух цепей должны быть не менее зна-
чений, приведенных в табл. 4.2.3 для размера

Д,

если не предусмотрены перегородки между

выводами соседних цепей.

На кровле здания ЗРУ в случае неорганизо-

ванного водостока над воздушными вводами
следует предусматривать козырьки.

4.2.94.

Выходы из РУ следует выполнять ис-

ходя из следующих требований:

1) при длине РУ до 7 м допускается один вы-

ход;

2) при длине РУ более 7 до 60 м должны быть

предусмотрены два выхода по его концам; до-
пускается располагать выходы из РУ на расстоя-
нии до 7 м от его торцов;

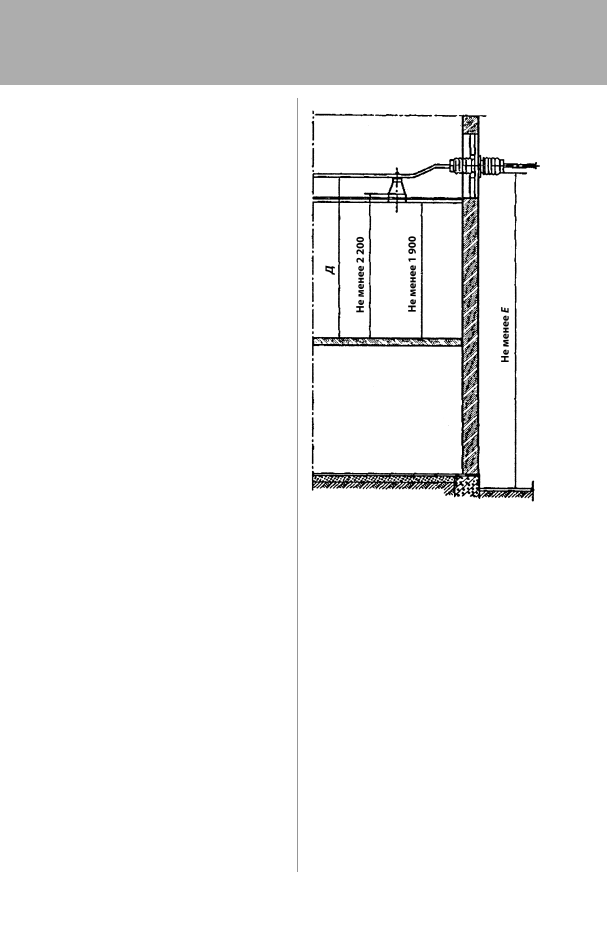

Рис. 4.2.17.

Наименьшие расстояния от пола до

неогражденных неизолированных токоведущих частей

и до нижней кромки фарфора изолятора и высота

прохода в ЗРУ. Наименьшее расстояние от земли
до неогражденных линейных выводов из ЗРУ вне

территории ОРУ и при отсутствии проезда транспорта

под выводами

П У Э

320

3) при длине РУ более 60 м, кроме выходов

по концам его, должны быть предусмотрены до-
полнительные выходы с таким расчетом, чтобы
расстояние от любой точки коридора обслужи-
вания до выхода было не более 30 м.

Выходы могут быть выполнены наружу, на

лестничную клетку или в другое производствен-
ное помещение категории

или

, а также в

другие отсеки РУ, отделенные от данного про-
тивопожарной дверью II степени огнестойкости.
В многоэтажных РУ второй и дополнительные
выходы могут быть предусмотрены также на
балкон с наружной пожарной лестницей.

Ворота камер с шириной створки более 1,5 м

должны иметь калитку, если они используются
для выхода персонала.

4.2.95.

Полы помещений РУ рекомендуется

выполнять по всей площади каждого этажа на
одной отметке. Конструкция полов должна ис-
ключать возможность образования цементной
пыли. Устройство порогов в дверях между от-
дельными помещениями и

в коридорах не допу-

скается (исключения см. в

4.2.100

4.2.103).

4.2.96.

Двери из РУ должны открываться в

направлении других помещений или наружу и
иметь самозапирающиеся замки, открываемые
без ключа со стороны РУ.

Двери между отсеками одного РУ или между

смежными помещениями двух РУ должны иметь
устройство, фиксирующее двери в закрытом по-
ложении и

не препятствующее открыванию две-

рей в обоих направлениях.

Двери между помещениями (отсеками) РУ

разных напряжений должны открываться в сто-
рону РУ с низшим напряжением.

Замки в дверях помещений РУ одного на-

пряжения должны открываться одним и тем же
ключом; ключи от входных дверей РУ и других
помещений не должны подходить к замкам ка-
мер, а также к замкам дверей в ограждениях
электрооборудования.

Требование о применении самозапирающих-

ся замков не распространяется на РУ городских
и сельских распределительных электрических
сетей напряжением 10 кВ и ниже.

4.2.97.

Ограждающие конструкции и пере-

городки КРУ и КТП собственных нужд электро-
станции следует выполнять из негорючих мате-
риалов.

Допускается установка КРУ и КТП собствен-

ных нужд в технологических помещениях ПС и
электростанций в соответствии с требованиями

4.2.121.

4.2.98.

В одном помещении РУ напряжением

от 0,4 кВ и выше допускается установка до двух
масляных трансформаторов мощностью каж-
дый до 0,63

MB·А, отделенных друг от друга и от

остальной части помещения РУ перегородкой из
негорючих материалов с пределом огнестойко-
сти 45 мин высотой не менее высоты трансфор-
матора, включая вводы высшего напряжения.

4.2.99.

Аппараты, относящиеся к пусковым

устройствам электродвигателей, синхронных
компенсаторов и т.п. (выключатели, пусковые
реакторы, трансформаторы и т.п.), допускается
устанавливать в общей камере без перегородок
между ними.

4.2.100.

Трансформаторы напряжения неза-

висимо от массы масла в них допускается уста-
навливать в огражденных камерах РУ. При этом
в камере должен быть предусмотрен порог или
пандус, рассчитанный на удержание полного
объема масла, содержащегося в трансформато-
ре напряжения.

4.2.101.

Ячейки выключателей следует от-

делять от коридора обслуживания сплошными
или сетчатыми ограждениями, а друг от дру-
га — сплошными перегородками из негорючих
материалов. Такими же перегородками или щи-
тами эти выключатели должны быть отделены
от привода.

Под каждым масляным выключателем с мас-

сой масла 60 кг и более в одном полюсе тре-
буется устройство маслоприемника на полный
объем масла в одном полюсе.

4.2.102.

В закрытых отдельно стоящих, при-

строенных и встроенных в производственные по-
мещения ПС, в камерах трансформаторов и дру-
гих маслонаполненных аппаратов с массой масла
в одном баке до 600 кг при расположении камер
на первом этаже с дверями, выходящими наружу,
маслосборные устройства не выполняются.

При массе масла или негорючего экологи-

чески безопасного диэлектрика в одном баке
более 600 кг должен быть устроен маслоприем-
ник, рассчитанный на полный объем масла или
на удержание 20% масла с отводом в маслос-
борник.

4.2.103.

При сооружении камер над подвалом,

на втором этаже и выше (см. также

4.2.118

также при устройстве выхода из камер в кори-
дор под трансформаторами и другими маслона-
полненными аппаратами должны выполняться
маслоприемники по одному из следующих спо-
собов:

1) при массе масла в одном баке (полюсе) до

60 кг выполняется порог или пандус для удержа-
ния полного объема масла;

2) при массе масла от 60 до 600 кг под транс-

форматором (аппаратом) выполняется мас-
лоприемник, рассчитанный на полный объем
масла, либо у выхода из камеры — порог или
пандус для удержания полного объема масла;

3) при массе масла более 600 кг:

Глава 4.2.

Распределительные устройства и подстанции напряжением выше 1 кВ

321

маслоприемник, вмещающий не менее 20%

полного объема масла трансформатора или
аппарата, с отводом масла в маслосборник.
Маслоотводные трубы от маслоприемников
под трансформаторами должны иметь диаметр
не менее 10 см. Со стороны маслоприемников
маслоотводные трубы должны быть защищены
сетками. Дно маслоприемника должно иметь
уклон 2% в сторону приямка;

маслоприемник без отвода масла в маслос-

борник. В этом случае маслоприемник должен
быть перекрыт решеткой со слоем толщиной
25 см чистого промытого гранитного (либо дру-
гой непористой породы) гравия или щебня фрак-
цией от 30 до 70 мм и должен быть рассчитан
на полный объем масла; уровень масла должен
быть на 5 см ниже решетки. Верхний уровень
гравия в телеприемнике под трансформатором
должен быть на 7,5 см ниже отверстия воздухо-
подводящего вентиляционного канала. Площадь
маслоприемника должна быть более площади
основания трансформатора или аппарата.

4.2.104.

Вентиляция помещений трансформа-

торов и реакторов должна обеспечивать отвод
выделяемого ими тепла в таких количествах,
чтобы при их нагрузке, с учетом перегрузочной
способности и максимальной расчетной темпе-
ратуры окружающей среды, нагрев трансфор-
маторов и реакторов не превышал максимально
допустимого для них значения.

Вентиляция помещений трансформаторов и

реакторов должна быть выполнена таким об-
разом, чтобы разность температур воздуха,
выходящего из помещения и входящего в него,
не превосходила: 15 °С для трансформаторов,
30 °С для реакторов на токи до 1000 А, 20 °С для
реакторов на токи более 1000 А.

При невозможности обеспечить теплообмен

естественной вентиляцией необходимо преду-
сматривать принудительную, при этом должен
быть предусмотрен контроль ее работы с помо-
щью сигнальных аппаратов.

4.2.105.

Приточно-вытяжная вентиляция с за-

бором на уровне пола и на уровне верхней части
помещения должна выполняться в помещении,
где расположены КРУЭ и баллоны с элегазом.

4.2.106.

Помещения РУ, содержащие оборудо-

вание, заполненное маслом, элегазом или ком-
паундом, должны быть оборудованы вытяжной
вентиляцией, включаемой извне и не связанной
с другими вентиляционными устройствами.

В местах с низкими зимними температурами

приточные и вытяжные вентиляционные отвер-
стия должны быть снабжены утепленными кла-
панами, открываемыми извне.

4.2.107.

В помещениях, в которых дежурный

персонал находится 6 ч и более, должна быть

обеспечена температура воздуха не ниже плюс
18 °С и не выше плюс 28 °С.

В ремонтной зоне ЗРУ на время проведения

ремонтных работ должна быть обеспечена тем-
пература не ниже плюс 5°С.

При обогреве помещений, в которых имеется

элегазовое оборудование, не должны приме-
няться обогревательные приборы с температу-
рой нагревательной поверхности, превышающей
250 °С (например, нагреватели типа ТЭН).

4.2.108.

Отверстия в ограждающих конструк-

циях зданий и помещений после прокладки
токопроводов и других коммуникаций следует
заделывать материалом, обеспечивающим огне-
стойкость не ниже огнестойкости самой ограж-
дающей конструкции, но не менее 45 мин.

4.2.109.

Прочие отверстия в наружных стенах

для предотвращения проникновения животных
и птиц должны быть защищены сетками или ре-
шетками с ячейками размером 10

10 мм.

4.2.110.

Перекрытия кабельных каналов и двой-

ных полов должны быть выполнены съемными
плитами из несгораемых материалов вровень с
чистым полом помещения. Масса отдельной пли-
ты перекрытия должна быть не более 50 кг.

4.2.111.

Прокладка в камерах аппаратов и

трансформаторов транзитных кабелей и про-
водов, как правило, не допускается. В исклю-
чительных случаях допускается прокладка их в
трубах.

Электропроводки освещения и цепей управ-

ления и измерения, расположенные внутри ка-
мер или же находящихся вблизи неизолирован-
ных токоведущих частей, могут быть допущены
лишь в той мере, в какой это необходимо для
осуществления присоединений (например, к из-
мерительным трансформаторам).

4.2.112.

Прокладка в помещения РУ относя-

щихся к ним (не транзитных) трубопроводов
отопления допускается при условии применения
цельных сварных труб без вентилей и т.п., а вен-
тиляционных сварных коробов — без задвижек
и других подобных устройств. Допускается также
транзитная прокладка трубопроводов отопления
при условии, что каждый трубопровод заключен
в сплошную водонепроницаемую оболочку.

4.2.113.

При выборе схемы РУ, содержащего

элегазовые аппараты, следует применять более
простые схемы, чем в РУ с воздушной изоляцией.

Внутрицеховые распределительные

устройства и трансформаторные

подстанции

4.2.114.

Требования, приведенные в

4.2.115–

4.2.121,

учитывают особенности внутрицеховых

РУ и ПС напряжением до 35 кВ промышленных

П У Э

322

предприятий, которые должны также отвечать
другим требованиям настоящей главы в той
мере, в какой они не изменены.

Распределительные устройства и подстанции,

специальные электроустановки промышленных
предприятий, в том числе во взрывоопасных
и пожароопасных зонах, электротермические
установки должны также отвечать требованиям
соответствующих глав разд. 7.

4.2.115.

Внутрицеховые РУ и ПС с маслона-

полненным оборудованием могут размещаться
на первом и втором этажах в основных и вспо-
могательных помещениях производств, кото-
рые согласно противопожарным требованиям
отнесены к категории Г или ДI или II степени
огнестойкости, как открыто, так и в отдельных
помещениях (см. также

4.2.118

4.2.119

Распределительные устройства и подстанции

без маслонаполненного оборудования могут
размещаться в помещениях с производствами
категории В по противопожарным требованиям.

На ПС могут быть установлены сухие, с него-

рючим экологически чистым диэлектриком или
масляные трансформаторы.

В обоснованных случаях допускается в про-

изводственных зданиях I и II степени огнестой-
кости предусматривать выкатку внутрь помеще-
ний сухих трансформаторов, трансформаторов
с негорючим диэлектриком, а также масляных
трансформаторов с массой масла не более 6,5 т,
при условии выкатки и транспортировки транс-
форматоров до ворот цеха предприятия не через
взрывоопасные или пожароопасные зоны.

4.2.116.

Под каждым трансформатором и

аппаратом с массой масла или жидкого диэ-
лектрика 60 кг и более должен быть устроен
маслоприемник в соответствии с требованиями

4.2.103,

п. 3, как для трансформаторов и аппара-

тов с массой масла более 600 кг.

4.2.117.

Ограждающие конструкции помеще-

ний ПС

и закрытых камер с масляными транс-

форматорами и аппаратами, а также РУ с масля-
ными выключателями с массой масла в одном
полюсе (баке) 60

кг и более должны иметь

предел огнестойкости не менее 0,75

ч, а сами

помещения и камеры могут быть пристроены
или встроены в здании I или II степени огнестой-
кости.

Строительные конструкции помещений РУ

с масляными выключателями в одном полюсе
(баке) менее 60

кг должны иметь предел огне-

стойкости не менее 0,25

ч. Такие помещения раз-

решается пристраивать или

встраивать в здания

степени огнестойкости I и II.

В здания степени

огнестойкости IIIа такие помещения допускается
пристраивать или встраивать, если эти помеще-
ния имеют непосредственный выход наружу и

если наружные стены этого помещения на вы-
соту 4

м или до покрытия здания выполнены из

негорючего материала или отделены негорючим
козырьком, выступающим за плоскость стены
не менее чем на 1

м.

Ограждающие конструкции помещений ПС с

трансформаторами сухими или с негорючими
диэлектриками должны иметь предел огнестой-
кости не менее 0,25

ч, а сами помещения при-

строены или встроены в здания степени огне-
стойкости не ниже IIIа.

4.2.118.

Внутрицеховые, пристроенные и

встроенные ПС, в том числе КТП, установленные
в отдельном помещении или открыто в произ-
водственном помещении, должны отвечать сле-
дующим требованиям:

а) ПС (в том числе КТП) с масляными транс-

форматорами и закрытые камеры с масляными
трансформаторами разрешается устанавливать
только на первом этаже основных и вспомога-
тельных помещений производств, отнесенных
к категории Г и Д, в зданиях I или II степени
огнестойкости. При этом в одном помещении
допускается устанавливать масляные трансфор-
маторы с суммарной массой масла не более 6,5

т, а на каждой открыто установленной КТП могут
быть применены масляные трансформаторы с
суммарной массой масла не более 3,0

т;

б) расстояния между отдельными помещени-

ями разных ПС или между закрытыми камерами
масляных трансформаторов не нормируются;

в) ограждающие конструкции помещения

внутрицеховой или встроенной ПС, в которой
устанавливаются КТП с масляными трансфор-
маторами, а также закрытых камер масляных
трансформаторов должны быть выполнены из
негорючих материалов и иметь предел огне-
стойкости не менее 0,75

ч;

г) для ПС с трансформаторами сухими или с

негорючим экологически чистым диэлектриком
единичная или суммарная мощность транс-
форматоров, их количество, расстояния между
ними, расстояния между ПС, этаж установки не
ограничиваются.

4.2.119.

Вентиляция ПС, размещаемых в от-

дельных помещениях, должна отвечать требова-
ниям

4.2.104–4.2.106

При устройстве вентиляции камер трансфор-

маторов и помещений ПС (КТП), размещаемых
в производственных помещениях с нормальной
средой, разрешается забирать воздух непосред-
ственно из цеха.

Для вентиляции камер трансформаторов и

помещений ПС (КТП), размещаемых в поме-
щениях пыльных или с воздухом, содержащим
проводящие или разъедающие смеси, воздух
должен забираться извне либо очищаться филь-

Глава 4.2.

Распределительные устройства и подстанции напряжением выше 1 кВ

323

трами. Система вентиляции должна предотвра-
щать подсос неочищенного воздуха из произ-
водственного помещения.

В зданиях с негорючими перекрытиями отвод

воздуха из камер трансформаторов и помеще-
ний ПС (КТП), сооружаемых внутри цеха, допу-
скается непосредственно в цех.

В зданиях с трудногорючими перекрытиями

отвод воздуха из камер трансформаторов и по-
мещений ПС (КТП), сооружаемых внутри цеха,
должен производиться по вытяжным шахтам,
выведенным выше кровли здания не менее чем
на 1 м.

4.2.120.

Полы внутрицеховых, встроенных и

пристроенных ПС должны быть не ниже уровня
пола цеха.

4.2.121.

Открыто размещенные в цеху КТП

и КРУ должны иметь сетчатые ограждающие
конструкции. Внутри ограждений должны быть
предусмотрены проходы не менее указанных в

4.2.91.

Как правило, КТП и КРУ следует размещать

в пределах «мертвой зоны» работы цеховых
подъемно-транспортных механизмов. При рас-
положении ПС и РУ в непосредственной близо-
сти от путей проезда внутрицехового транспорта,
движения подъемно-транспортных механизмов
должны быть приняты меры для защиты ПС и РУ
от случайных повреждений (отбойные устрой-
ства, световая сигнализация и т.п.).

Комплектные, столбовые, мачтовые

трансформаторные подстанции и сетевые

секционирующие пункты

4.2.122.

Требования, приведенные в

4.2.123–

4.2.132,

отражают особенности трансформатор-

ных подстанций наружной установки комплект-
ных (КТП), столбовых (СТП), мачтовых (МТП) с
высшим напряжением до 35 кВ и низшим напря-
жением до 1 кВ, а также сетевых секционирую-
щих пунктов (ССП) напряжением до 35

кВ.

Во всем остальном, не оговоренном в

4.2.123–

4.2.132,

следует руководствоваться требования-

ми других параграфов данной главы.

4.2.123.

Присоединение трансформато-

ра к сети высшего напряжения должно осу-
ществляться при помощи предохранителей и
разъединителя (выключателя нагрузки) или
комбинированного аппарата «предохранитель-
разъединитель» с видимым разрывом цепи.

Управление коммутационным аппаратом

должно осуществляться с поверхности земли.
Привод коммутационного аппарата должен за-
пираться на замок. Коммутационный аппарат
должен иметь заземлители со стороны транс-
форматора.

4.2.124.

Коммутационный аппарат МТП и СТП,

как правило, должен устанавливаться на конце-
вой (или ответвительной) опоре ВЛ.

Коммутационный аппарат КТП и ССП может

устанавливаться как на концевой (ответвитель-
ной) опоре ВЛ, так и внутри КТП и ССП.

4.2.125.

На подстанциях и ССП без ограждения

расстояние по вертикали от поверхности земли
до неизолированных токоведущих частей при
отсутствии движения транспорта под выводами
должно быть не менее 3,5 м для напряжений
до 1 кВ, а для напряжений 10 (6) и 35 кВ — по
табл. 4.2.7, размер

Е.

На подстанциях и ССП с ограждением вы-

сотой не менее 1,8 м указанные расстояния до
неизолированных токоведущих частей напряже-
нием 10 (6) и 35 кВ могут быть уменьшены до
размера

Г,

указанного в табл. 4.2.5. При этом в

плоскости ограждения расстояние от ошиновки
до кромки внешнего забора должно быть не ме-
нее размера

указанного в той же таблице.

При воздушных вводах, пересекающих про-

езды или места, где возможно движение транс-
порта, расстояние от низшего провода до земли
следует принимать в соответствии с

2.5.111

2.5.112.

4.2.126.

Для обслуживания МТП на высоте

не менее 3 м должна быть устроена площадка
с перилами. Для подъема на площадку реко-
мендуется применять лестницы с устройством,
запрещающим подъем по ней при включенном
коммутационном аппарате.

Для СТП устройство площадок и лестниц не

обязательно.

4.2.127.

Части МТП, остающиеся под напряже-

нием при отключенном коммутационном аппара-
те, должны находиться вне зоны досягаемости
(

1.7.70

)

с уровня площадки. Отключенное поло-

жение аппарата должно быть видно с площадки.

4.2.128.

Со стороны низшего напряжения

трансформатора рекомендуется устанавливать
аппарат, обеспечивающий видимый разрыв.

4.2.129.

Электропроводка в МТП и СТП между

трансформатором и низковольтным щитом, а
также между щитом и ВЛ низшего напряжения
должна быть защищена от механических по-
вреждений и выполняться в соответствии с тре-
бованиями, приведенными в гл. 2.1.

4.2.130.

Для подстанций мощностью 0,25 MB·А

и менее допускается освещение низковольтного
щита не предусматривать. Освещение и розет-
ки для включения переносных приборов, ин-
струментов на подстанциях мощностью более
0,25 MB·А должны иметь питание напряжением
не выше 25 В.

4.2.131.

По условию пожарной безопасности

подстанции должны быть расположены на рас-

П У Э

324

стоянии не менее 3 м от зданий I, II, III степеней
огнестойкости и 5 м от зданий IV и V степеней
огнестойкости.

Также необходимо руководствоваться требо-

ваниями, приведенными в

4.2.68.

Расстояние от жилых зданий до трансформа-

торных подстанций следует принимать не менее
10 м при условии обеспечения допустимых нор-
мальных уровней звукового давления (шума).

4.2.132.

В местах возможного наезда транс-

порта подстанции должны быть защищены от-
бойными тумбами.

Защита от грозовых перенапряжений

4.2.133.

Защита от грозовых перенапряжений

РУ и ПС осуществляется:

от прямых ударов молнии — стержневыми и

тросовыми молниеотводами;

от набегающих волн с отходящих линий —

молниеотводами от прямых ударов молнии на
определенной длине этих линий защитными
аппаратами, устанавливаемыми на подходах и
в РУ, к которым относятся разрядники вентиль-
ные (РВ), ограничители перенапряжений (ОПН),
разрядники трубчатые (РТ) и защитные искро-
вые промежутки (ИП).

Ограничители перенапряжений, остающиеся

напряжения которых при номинальном разряд-
ном токе не более чем на 10% ниже остающе-
гося напряжения РВ или среднего пробивного
напряжения РТ или ИП, называются далее соот-
ветствующими.

4.2.134.

Открытые РУ и ПС 20–750 кВ должны

быть защищены от прямых ударов молнии. Вы-
полнение защиты от прямых ударов молнии не
требуется для ПС 20 и 35 кВ с трансформато-
рами единичной мощностью 1,6 MB·А и менее
независимо от количества таких трансформато-
ров и от числа грозовых часов в году, для всех
ОРУ ПС 20 и 35 кВ в районах с числом грозовых
часов в году не более 20, а также для ОРУ и ПС
220 кВ и ниже на площадках с эквивалентным
удельным сопротивлением земли в грозовой се-
зон более 2000 Ом·м при числе грозовых часов
в году не более 20.

Здания закрытых РУ и ПС следует защищать

от прямых ударов молнии в районах с числом
грозовых часов в году более 20.

Защиту зданий закрытых РУ и ПС, имеющих

металлические покрытия кровли, следует вы-
полнять заземлением этих покрытий. При на-
личии железобетонной кровли и непрерывной
электрической связи отдельных ее элементов
защита выполняется заземлением ее арматуры.

Защиту зданий закрытых РУ и ПС, крыша

которых не имеет металлических или железобе-

тонных покрытий с непрерывной электрической
связью отдельных ее элементов, следует выпол-
нять стержневыми молниеотводами либо уклад-
кой молниеприемной сетки непосредственно на
крыше зданий.

При установке стержневых молниеотводов на

защищаемом здании от каждого молниеотвода
должно быть проложено не менее двух токоот-
водов по противоположным сторонам здания.

Молниеприемная сетка должна быть выпол-

нена из стальной проволоки диаметром 6–8 мм
и уложена на кровлю непосредственно или под
слой негорючих утеплителя или гидроизоляции.
Сетка должна иметь ячейки площадью не более
150 м

(например, ячейка 12

12 м). Узлы сетки

должны быть соединены сваркой. Токоотводы,
соединяющие молниеприемную сетку с зазем-
ляющим устройством, должны быть проложены
не реже чем через каждые 25 м по периметру
здания.

В качестве токоотводов следует использовать

металлические и железобетонные (при наличии
хотя бы части ненапряженной арматуры) кон-
струкции зданий. При этом должна быть обе-
спечена непрерывная электрическая связь от
молниеприемника до заземлителя. Металличе-
ские элементы здания (трубы, вентиляционные
устройства и пр.) следует соединять с металли-
ческой кровлей или молниеприемной сеткой.

При расчете числа обратных перекрытий на

опоре следует учитывать увеличение индуктив-
ности опоры пропорционально отношению рас-
стояния по токоотводу от опоры до заземления к
расстоянию от заземления до верха опоры.

При вводе в закрытые РУ и ПС ВЛ через

проходные изоляторы, расположенные на рас-
стоянии менее 10 м от токопроводов и других
связанных с ним токоведущих частей, указанные
вводы должны быть защищены РВ или соот-
ветствующими ОПН. При присоединении к ма-
гистралям заземления ПС на расстоянии менее
15 м от силовых трансформаторов необходимо
выполнение условий

4.2.136.

Для расположенных на территории ПС элек-

тролизных зданий, помещений для хранения
баллонов с водородом и установок с ресиве-
рами водорода молниеприемная сетка должна
иметь ячейки площадью не более 36 м

(напри-

мер, 6

6 м).

Защита зданий и сооружений, в том числе

взрывоопасных и пожароопасных, а также труб,
расположенных на территории электростанций,
осуществляется в соответствии с технической
документацией, утвержденной в установленном
порядке.

4.2.135.

Защита ОРУ 35 кВ и выше от прямых

ударов молнии должна быть выполнена отдельно

Глава 4.2.

Распределительные устройства и подстанции напряжением выше 1 кВ

325

стоящими или установленными на конструкциях
стержневыми молниеотводами. Рекомендуется
использовать защитное действие высоких объек-
тов, которые являются молниеприемниками (опо-
ры ВЛ, прожекторные мачты, радиомачты и т.п.).

На конструкциях ОРУ 110 кВ и выше стержне-

вые молниеотводы могут устанавливаться при
эквивалентном удельном сопротивлении земли
в грозовой сезон: до 1000 Ом·м — независимо
от площади заземляющего устройства ПС; более
1000 до 2000 Ом·м — при площади заземляю-
щего устройства ПС 10 000 м

и более.

Установка молниеотводов на конструкциях

ОРУ 35 кВ допускается при эквивалентном удель-
ном сопротивлении земли в грозовой сезон: до
500 Ом·м — независимо от площади заземляю-
щего контура ПС; более 500 Ом·м— при площади
заземляющего контура ПС 10 000 м

и более.

От стоек конструкций ОРУ 35 кВ и выше с

молниеотводами должно быть обеспечено рас-
текание тока молнии по магистралям заземле-
ния не менее чем в двух направлениях с углом
не менее 90° между соседними. Кроме того,
должно быть установлено не менее одного вер-
тикального электрода длиной 3–5 м на каждом
направлении, на расстоянии не менее длины
электрода от места присоединения к магистрали
заземления стойки с молниеотводом.

Если зоны защиты стержневых молниеотво-

дов не закрывают всю территорию ОРУ, допол-
нительно используют тросовые молниеотводы,
расположенные над ошиновкой.

Гирлянды подвесной изоляции на порталах

ОРУ 20 и 35 кВ с тросовыми или стержневыми
молниеотводами, а также на концевых опорах
ВЛ должны иметь следующее количество изо-
ляторов:

1) на порталах ОРУ с молниеотводами:
не менее шести изоляторов при расположе-

нии вентильных разрядников или соответствую-
щих им по уровню остающихся напряжений ОПН
не далее 15 м по магистралям заземляющего
устройства от места присоединения к нему;

не менее семи изоляторов в остальных слу-

чаях;

2) на концевых опорах:
не менее семи изоляторов при подсоедине-

нии к порталам троса ПС;

не менее восьми изоляторов, если трос не

заходит на конструкции ПС и при установке на
концевой опоре стержневого молниеотвода.

Число изоляторов на ОРУ 20 и 35 кВ и кон-

цевых опорах должно быть увеличено, если это
требуется по условиям гл. 1.9.

При установке молниеотводов на концевых

опорах ВЛ 110 кВ и выше специальных требо-
ваний к выполнению гирлянд изоляторов не

предъявляется. Установка молниеотводов на
концевых опорах ВЛ 3–20 кВ не допускается.

Расстояние по воздуху от конструкций ОРУ,

на которых установлены молниеотводы, до то-
коведущих частей должно быть не менее длины
гирлянды.

Место присоединения конструкции со стержне-

вым или тросовым молниеотводом к заземляю-
щему устройству ПС должно быть расположено на
расстоянии не менее 15 м по магистралям зазем-
ления от места присоединения к нему трансфор-
маторов (реакторов) и конструкций КРУН 6–10 кВ.

Расстояние в земле между точкой заземления

молниеотвода и точкой заземления нейтрали или
бака трансформатора должно быть не менее 3 м.

4.2.136.

На трансформаторных порталах, пор-

талах шунтирующих реакторов и конструкциях
ОРУ, удаленных от трансформаторов или реак-
торов по магистралям заземления на расстоянии
менее 15 м, молниеотводы могут устанавливать-
ся при эквивалентном удельном сопротивлении
земли в грозовой сезон не более 350 Ом·м и при
соблюдении следующих условий:

1) непосредственно на всех выводах обмоток

3–35 кВ трансформаторов или на расстоянии не
более 5 м от них по ошиновке, включая ответвле-
ния к защитным аппаратам, должны быть уста-
новлены соответствующие ОПН 3–35 кВ или РВ;

2) должно быть обеспечено растекание тока

молнии от стойки конструкции с молниеотводом
по трем-четырем направлениям с углом не ме-
нее 90° между ними;

3) на каждом направлении, на расстоянии

3–5 м от стойки с молниеотводом, должно быть
установлено по одному вертикальному электро-
ду длиной 5 м;

4) на ПС с высшим напряжением 20 и 35 кВ

при установке молниеотвода на трансформа-
торном портале сопротивление заземляющего
устройства не должно превышать 4 Ом без учета
заземлителей, расположенных вне контура за-
земления ОРУ;

5) заземляющие проводники РВ или ОПН

и силовых трансформаторов рекомендуется
присоединять к заземляющему устройству ПС
поблизости один от другого или выполнять их
так, чтобы место присоединения РВ или ОПН к
заземляющему устройству находилось между
точками присоединения заземляющих прово-
дников портала с молниеотводом и трансформа-
тора. Заземляющие проводники измерительных
трансформаторов тока необходимо присоеди-
нить к заземляющему устройству РУ в наиболее
удаленных от заземления РВ или ОПН местах.

2.137.

Защиту от прямых ударов молнии ОРУ,

на конструкциях которых установка молниеотво-
дов не допускается или нецелесообразна по кон-

ПРАВИЛА УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК ПУЭ (Шестое и седьмое издания) - часть 20
