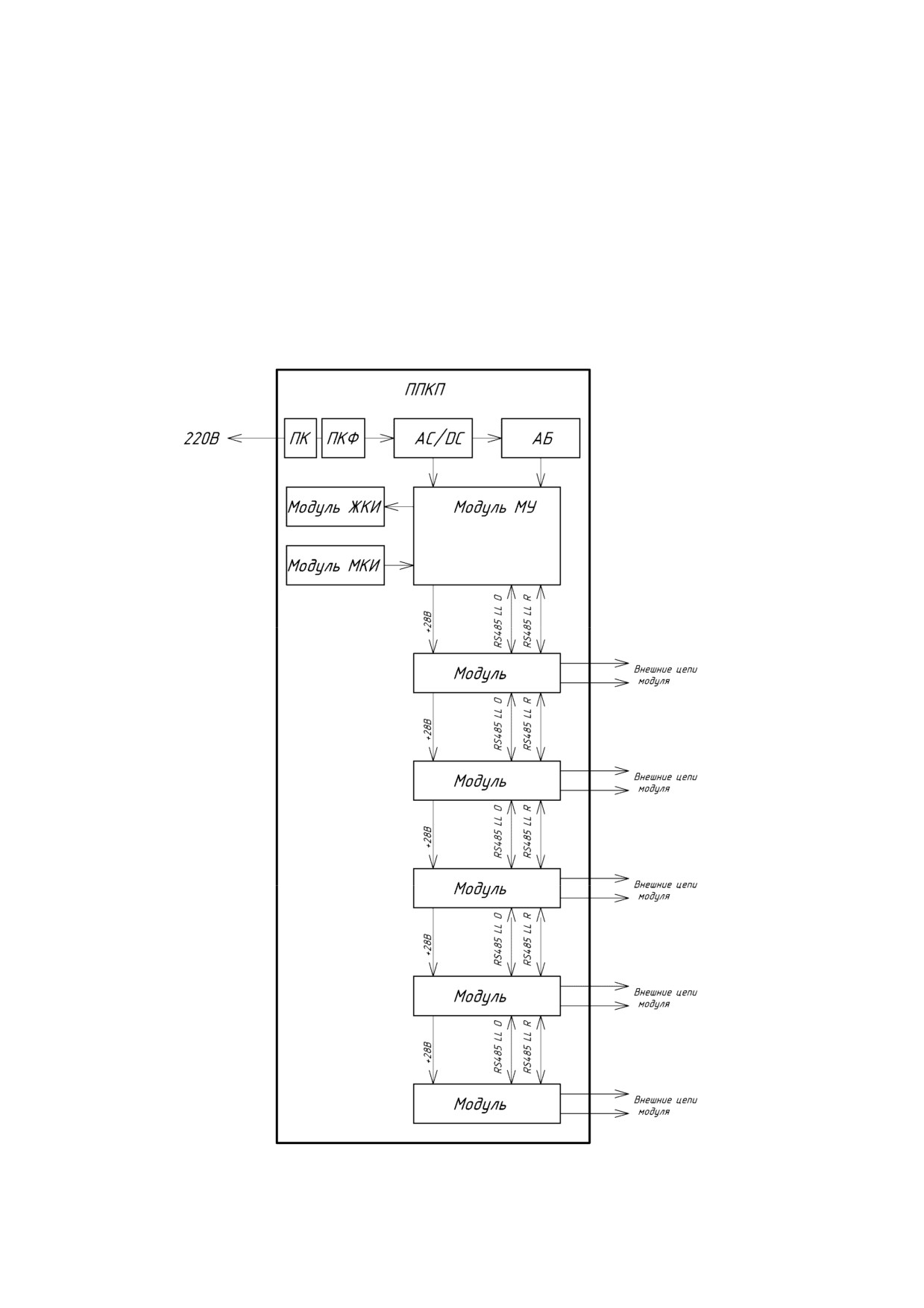

1.8.1.2 Многоблочный вариант системы

1.8.1.2.1 Если модулей, устанавливаемых в ППКП, не достаточно для реализации требуемого

количества направлений пожарной сигнализации и пожаротушения, то необходимо применить блоки

расширения БР1.

1.8.1.2.2 Блоки БР1 объединяются между собой и ППКП по каналу связи верхнего уровня с

помощью интерфейса RS-485. Количество блоков БР1, включенных в интерфейс RS-485 верхнего

уровня, не должно превышать 15 шт. Количество модулей и блоков БДУ, включенных в интерфейсе RS-

485 нижнего уровня, не должно превышать 15 шт.

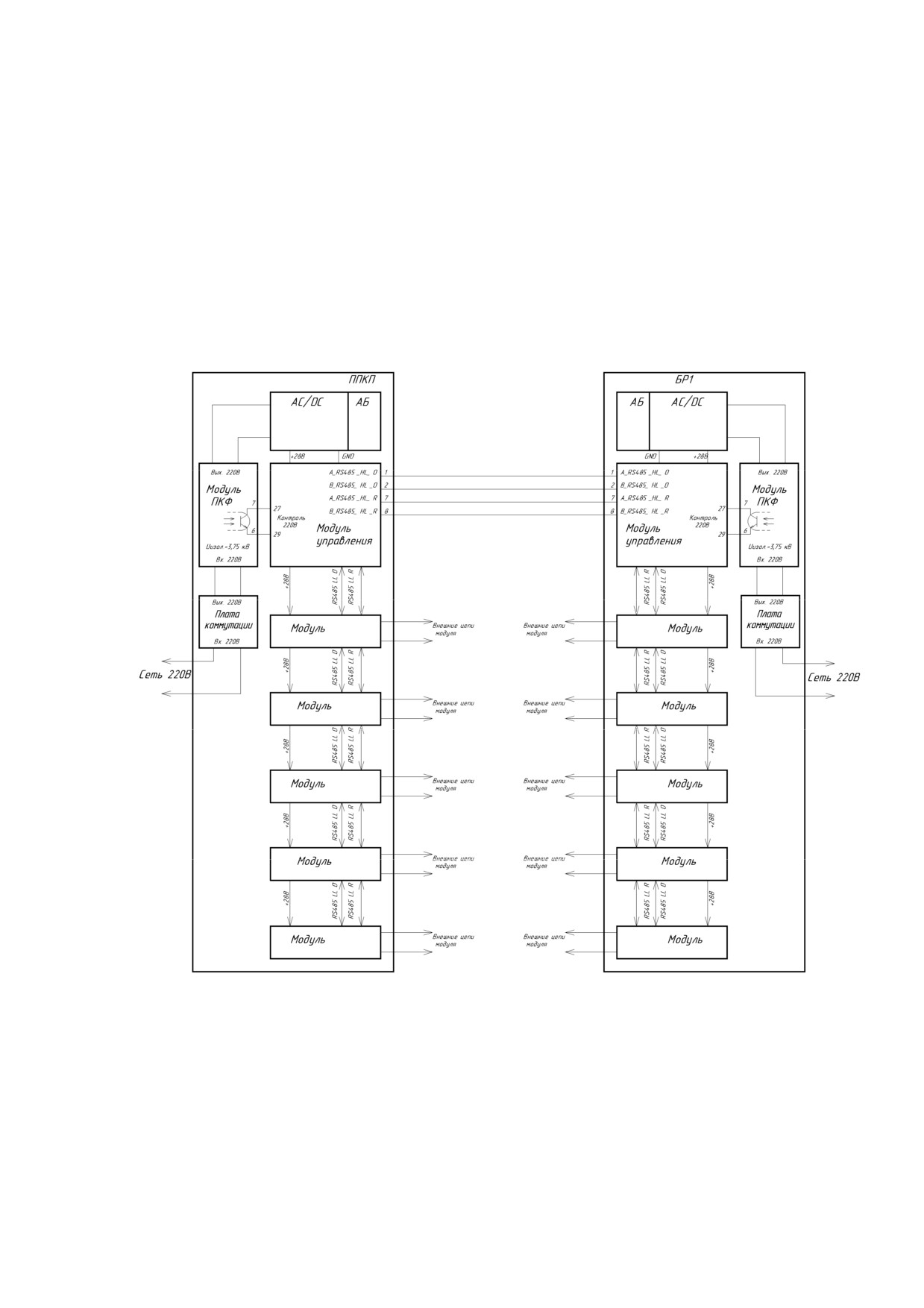

1.8.1.2.3 Структурная схема многоблочной системы с блоком расширения БР1 приведена на

рисунке 34.

Рисунок 34

1.8.2 Требования к построению системы

1.8.2.1 Количество модулей и блоков БДУ, включенных в интерфейсе RS-485 нижнего уровня,

не должно превышать 15 шт.

1.8.2.2 Количество блоков БР1, включенных в интерфейс RS-485 верхнего уровня, не должно

превышать 15 шт.

1.8.2.3 Количество извещателей ИАР, ИАД, ИАТ, включенных в один шлейф сигнализации, не

должно превышать 32 шт.

1.8.2.4 Количество извещателей ИАР-01, ИАР-05, ИАД-01, ИАТ-01, включенных в один

шлейф сигнализации, не должно превышать 10 шт.

1.8.2.5 Суммарный ток потребления в дежурном режиме всех безадресных активных

извещателей, включенных в один шлейф сигнализации, не должен превышать 2 мА (см. приложение Б).

1.8.2.6 Параметры на клеммах подключения шлейфа извещателей:

- сопротивление шлейфа двухпроводной линии

- не более 100 Ом;

– электрическая емкость шлейфа

- не более 50 нФ;

- сопротивление между проводами линии и каждым проводом и «землей» не менее 50 кОм.

1.8.2.7 Параметры на клеммах подключения внешних датчиков:

- сопротивление двухпроводной линии

- не более 100 Ом;

- сопротивление изоляции между проводами и каждым проводом и «землей» не менее 50 кОм.

1.8.2.8 Параметры внешних датчиков должны удовлетворять следующим требованиям:

- выходное электрическое сопротивление датчиков при замкнутых контактах не более 10 Ом

при токе от 0,2 до 10 мА;

- выходное электрическое сопротивление датчиков не менее 200 кОм при разомкнутых

контактах;

- максимальное значение напряжения, подаваемого на контакты датчиков 30 В.

1.8.2.9 Сопротивление

2-х проводов кабеля связи интерфейса RS-485 нижнего уровня и

верхнего уровня не более 100 Ом.

1.8.2.10 При подключении блоков БДУ и БДУ-01 в линию связи RS-485 на концах линии

необходимо установить емкостно-резистивные терминаторы АБАТ.426449.015 (см. приложение Л).

ВНИМАНИЕ! ИСПОЛЬЗОВАНИЕ РЕЗИСТИВНОГО ТЕРМИНАТОРА НЕ

ДОПУСКАЕТСЯ!

1.8.2.11 При подключении блоков БР1 или другого оборудования в линию связи RS-485

верхнего уровня прибора ППКП, на концах линий установить резисторы 120 Ом ± 5%, мощностью не

менее 0,25Вт, например SFR16S-0,5 Вт-120 Ом ± 5%, BC components.

Резисторы подключаются к клеммам 4 и 5 (основная линия), 10 и 11 (резервная линия)

модулей МУ прибора ППКП и блока БР1.

1.8.2.12 При использовании в составе ППКП или БР1 модулей МПИ АБАТ.469135.010 и МИПТ

АБАТ.469135.011 их подключение выполнить в соответствии со схемой приведенной в приложении М.

1.8.2.13 Схема подключения МПИ АБАТ.469135.010 и МИПТ АБАТ.469135.011 к ППКП или

БР1 приведена в приложении Н.

1.8.2.14 Подключение блоков БДУ и другого внешнего оборудования к оборудованию питания

ППКП и БР1 должно выполняться с использованием ограничителя тока ОТ АБАТ.426435.001.

ВНИМАНИЕ! Максимальный ток на выходах 1 и 2 ограничителя не должен превышать

550 мА.

Максимальный ток на выходе 3 ограничителя не должен превышать 1,7 А.

1.8.2.15 Падение напряжения в кабеле питания блока БДУ не должно превышать 0,25В.

Падение напряжения в кабеле питания оповещателя, подключенного к блоку БДУ, не должно

превышать 0,25В.

Падение напряжения в кабеле питания оповещателя, подключенного к модулю МСЗУ, не

должно превышать 0,5В.

1.8.2.16 Если питание внешних устройств необходимо выполнять с дублированием линии

питания, то их подключение должно производиться через распределительную коробку с использованием

ограничителя тока ОТ АБАТ.426435.001 (см. приложение Л).

Дополнительная информация о подключении внешнего оборудования к модулям приведена в

приложениях А - Н.

1.8.2.17 При создании проекта с взрывозащищенным оборудованием необходимо учитывать

следующее:

- при выборе БИЗ их допустимое рабочее напряжение должно быть больше максимального

напряжения источника питания ППКП АБАТ.425533.001 и максимального напряжения внешнего

источника питания (при его применении);

- в цепях подключения внешних датчиков должны быть использованы только пассивные БИЗ с

внутренним сопротивлением не более 350Ом;

- БИЗ-7-500 АБАТ.426431.003 использовать для подключения блоков БДУ-01 и других

устройств к линии связи RS-485.

- БИЗ-30-63 АБАТ.426431.007 использовать для подключения шлейфа сигнализации;

- БИЗ-30-130 АБАТ.426431.006 использовать для подключения оповещателя к модулю МСЗУ и

питания к блоку БДУ-01.

- при суммарном токе потребления оповещателей, подключенных к БДУ-01, не более 60мА и

использовании БИЗ-30-130 АБАТ.426431.006 допускается питание оповещателей от блока БДУ-01 (см.

рисунок К2 Приложения К).

1.8.3 Расчет токов потребления

1.8.3.1 Исходные данные для расчета токов потребления компонентами системы «ПАРУС»

приведены в таблицах 10 и 11.

Таблица 10 - Исходные данные для расчета токов потребления компонентами системы

Ток потребления

Шлейфы подключения

Ток

Выходные ключи

Реле

контактными

Ток потребления

извещателей

потребления

датчиками

в режиме

№

Компонент

в дежурном

ток

пожарной

ток управления

п/п

системы

режиме, не

кол-

кол

потребления

тревоги, не более¹

одним ключом,

одним реле, не

одним шлейфом,

более¹

одним

во,

-во,

I_п, мА

не более

более

не более

I_д

, мА

шт.

датчиком, не

I_уэк,

мА

I_ур,

мА

I_ушл,

мА

более I_кд, мА

ППКП

32 (110)²

55 (127)²

БР1

Модуль МОПИ

1,2/19,2⁴

Модуль МИ

13,6

8,6

6,2

1,2/19,2⁴

1,1

Модуль МИУП

8,6³

1,8/0,5⁵

Модуль МСЗУ

10,4

1,6³

1,8/0,5⁵

Модуль МРВ

12,4

6,2

1,8/0,5⁵

Модуль МПИ

30,1

Модуль МИПТ

100

Блок БДУ, БДУ-01

22,4

1,6³

1,1

¹- данный ток указан без учёта токов управления электронными ключами, обмотками реле и тока шлейфа извещателей;

²- в скобках приведены токи потребления с включённой подсветкой ЖКИ. При нормальной работе системы подсветка автоматически выключается

через 2 минуты после последнего нажатия на любую клавишу. При работе системы от резервного источника питания подсветка выключится через 10сек

после последнего нажатия на любую клавишу;

³ - ток потребления от источника питающего оповещатель, пиропатрон;

⁴ - в числителе дроби указан ток управления шлейфом при использовании безадресных активных/пассивных извещателей с нормально разомкнутыми

контактами, в знаменателе ток управления шлейфом при использовании пассивных извещателей с нормально замкнутыми контактами;

⁵ - в числителе дроби указана величина тока, на которую возрастет ток потребляемый модулем при подключении одного контактного датчика, в

знаменателе дроби указана величина тока, на которую возрастет ток потребляемый модулем при подключении контактных датчиков количеством более

одного, на каждый последующий (второй, третий и т.д.).

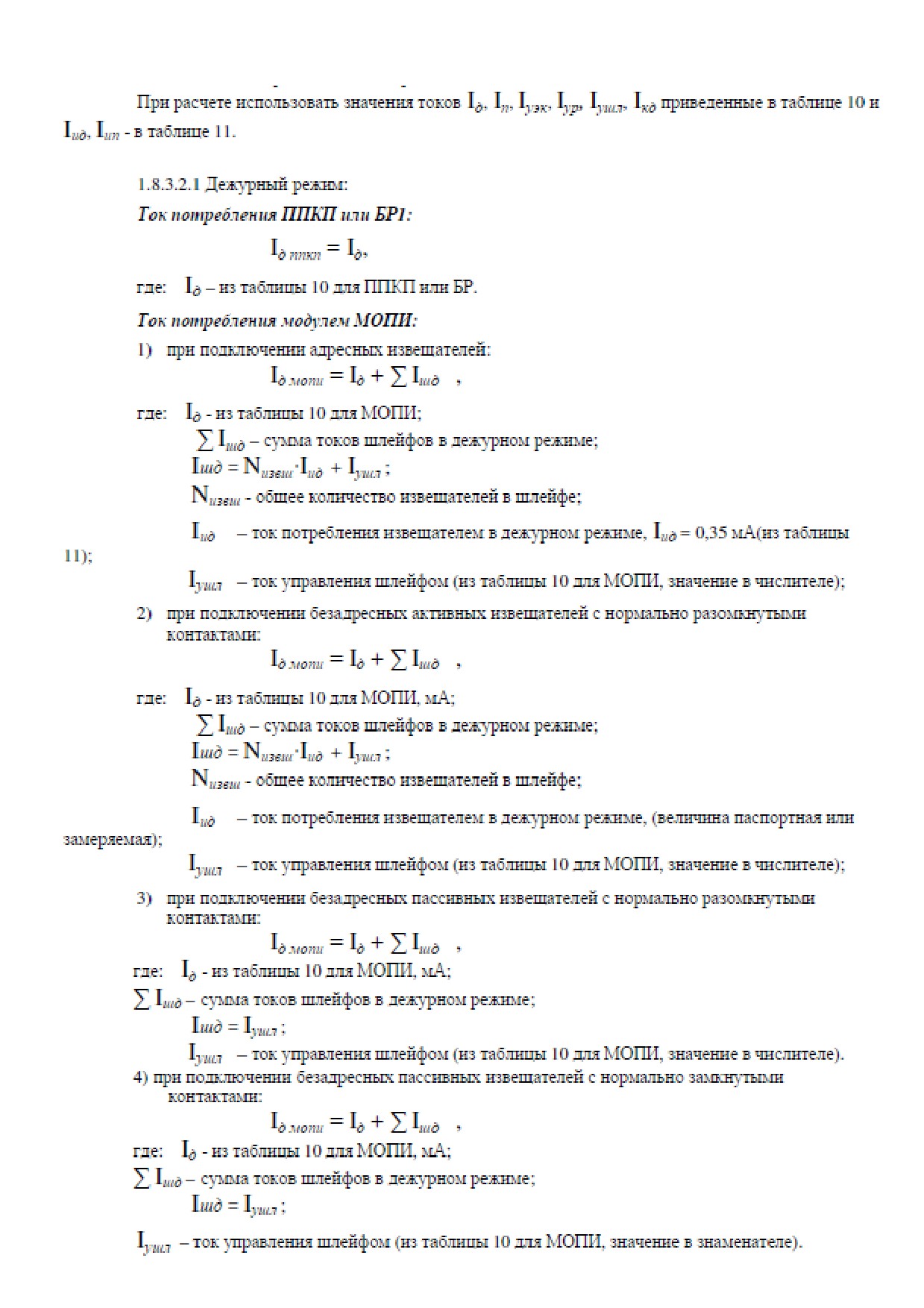

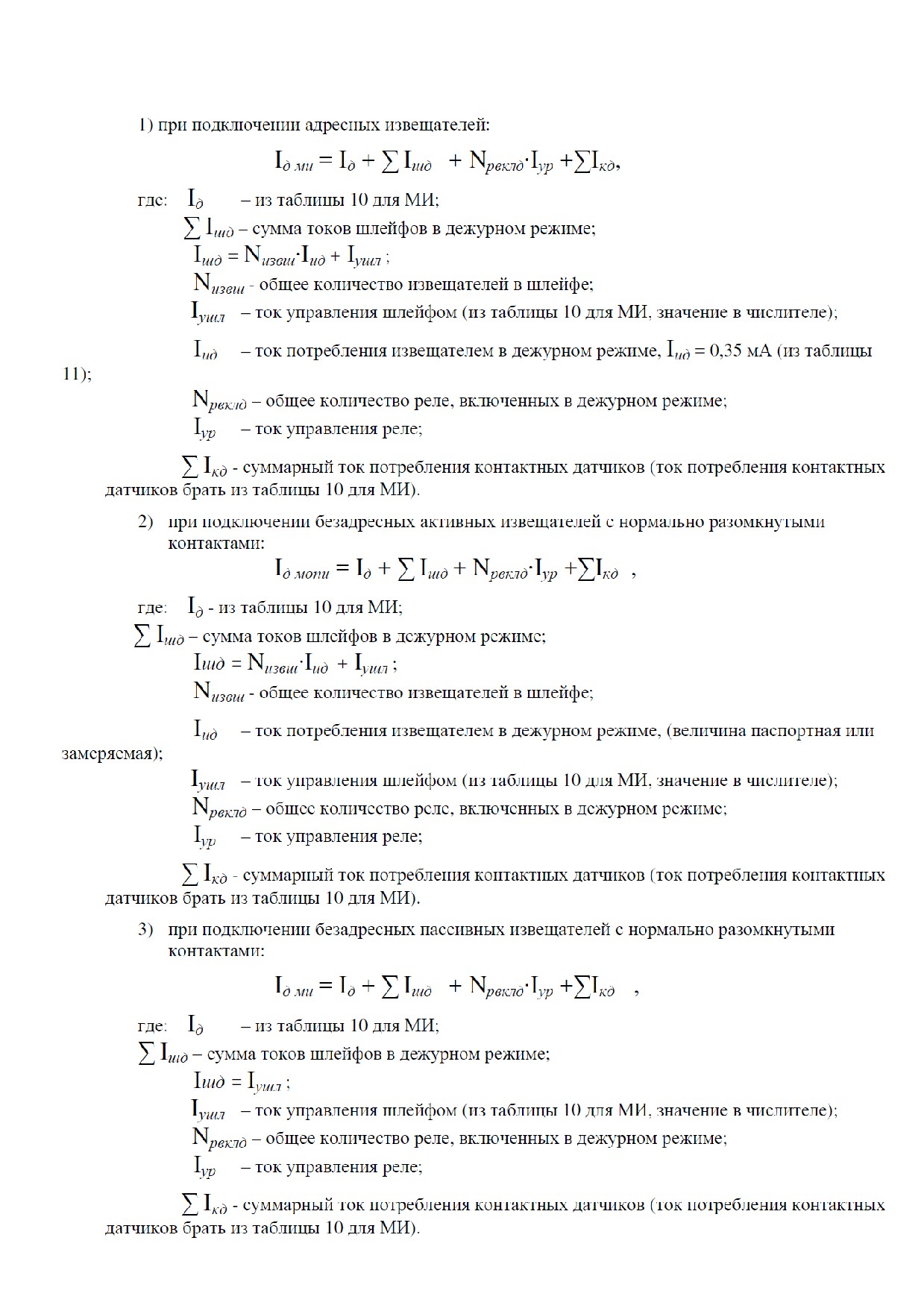

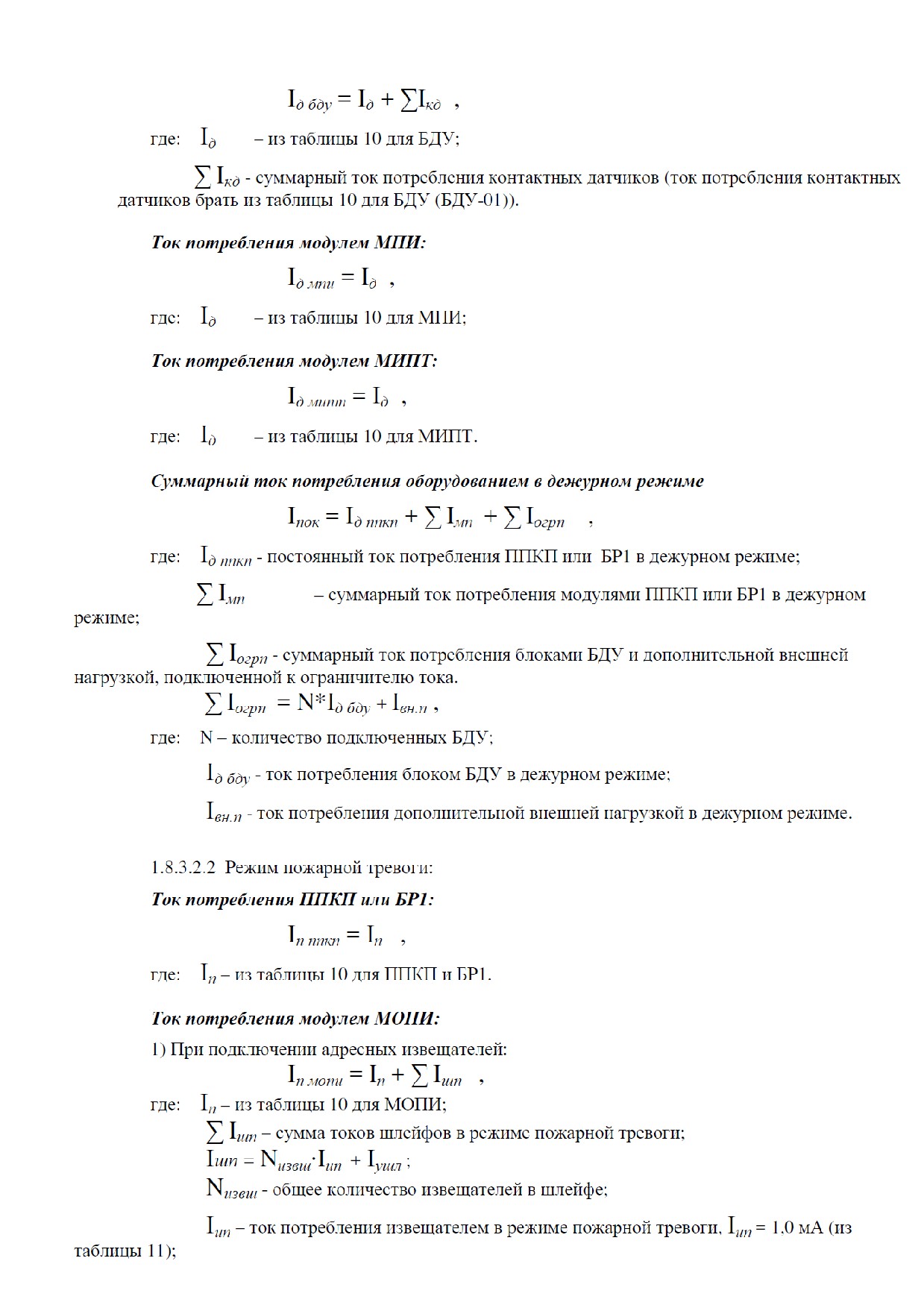

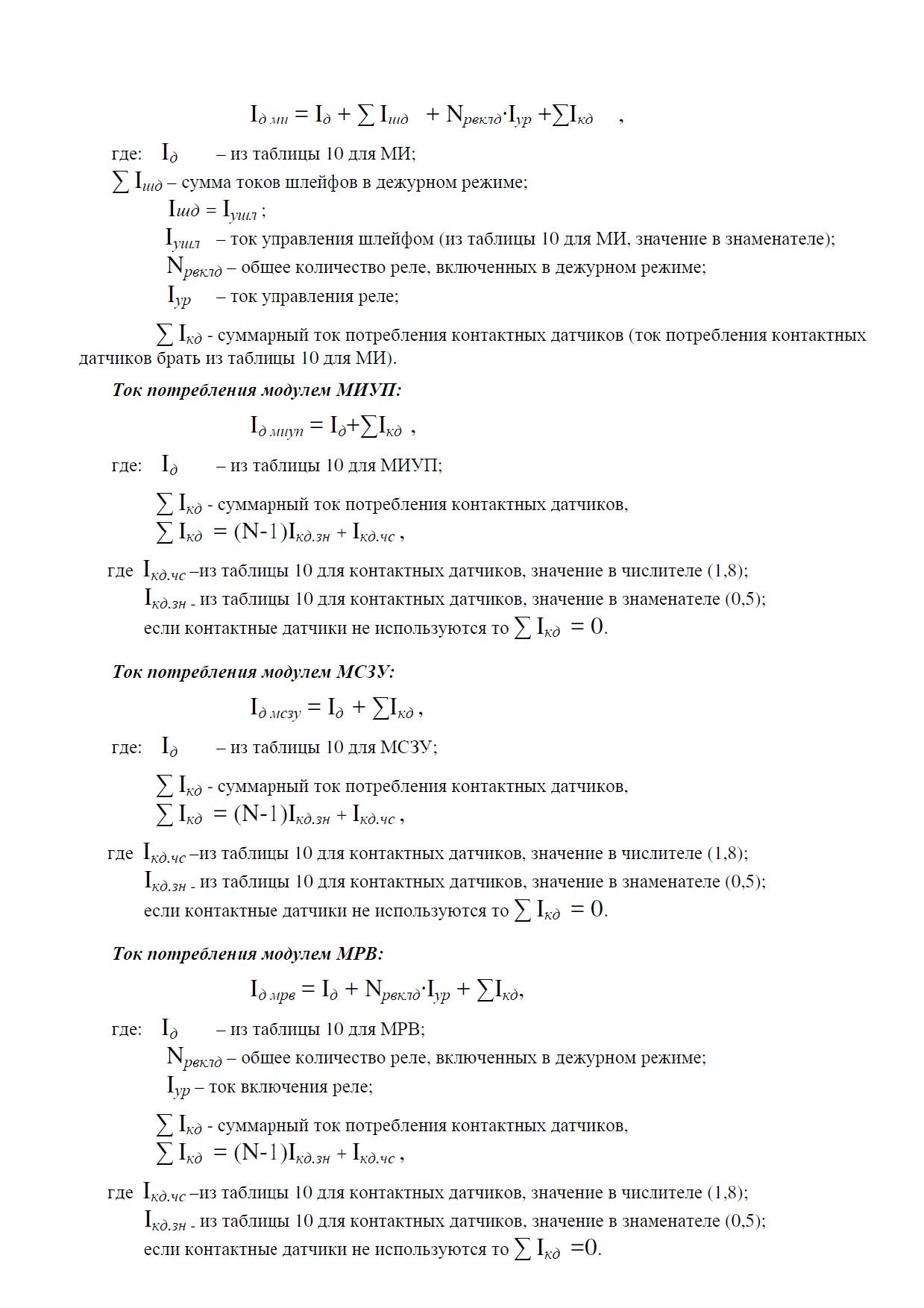

∑ I_огрпт - суммарный постоянный ток потребления блоками БДУ и дополнительной

внешней нагрузкой, подключенной к ограничителю тока, в режиме пожарной тревоги;

∑ I_огрпт = N*I_{п бду} + I_вн.п

где: N - количество подключенных БДУ;

I_{п бду} - ток потребления блоком БДУ в режиме пожарной тревоги;

I_вн.пт - ток потребления дополнительной внешней нагрузкой в режиме пожарной

тревоги;

Значение тока I_пт не должно превышать 1,0 А.

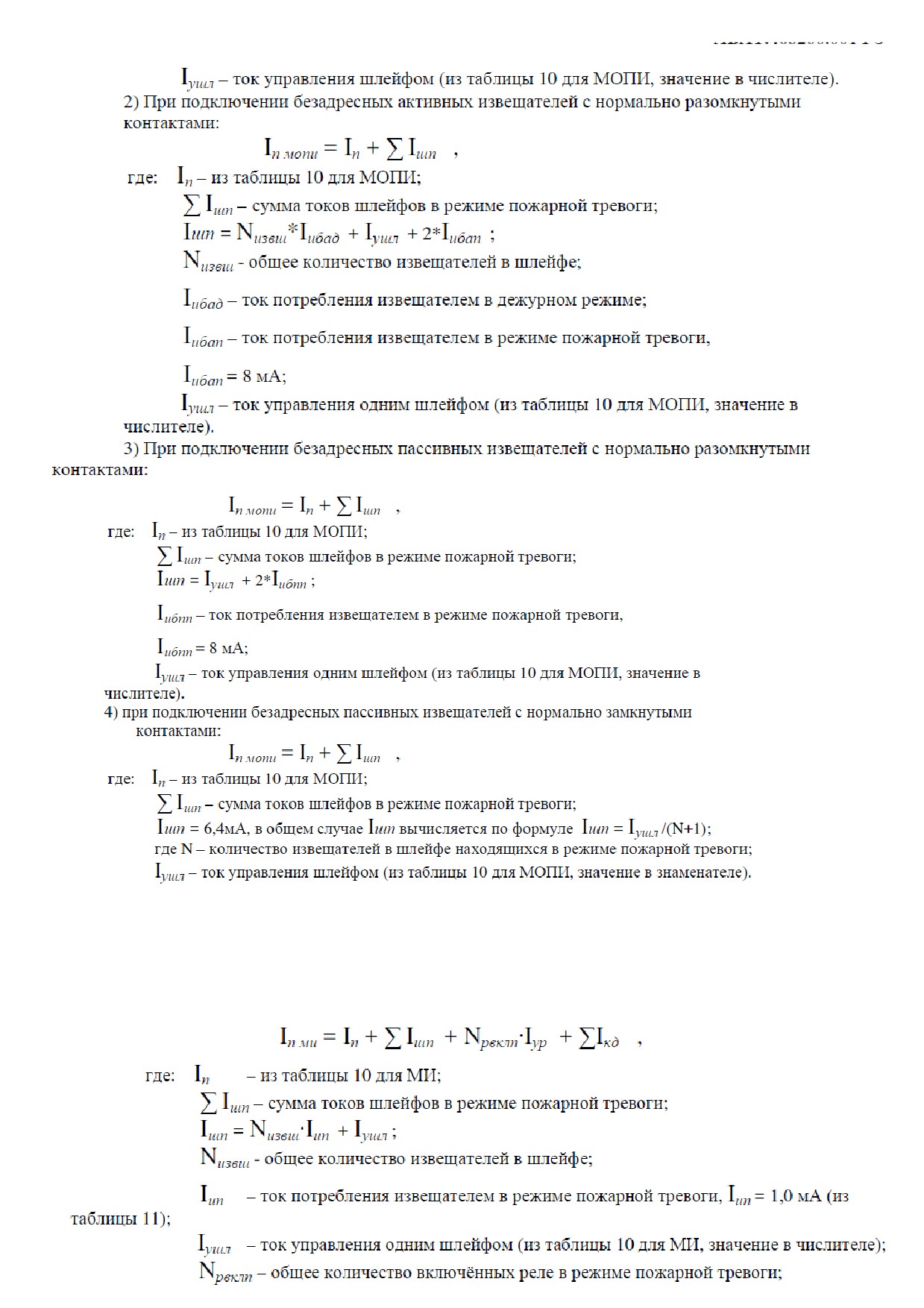

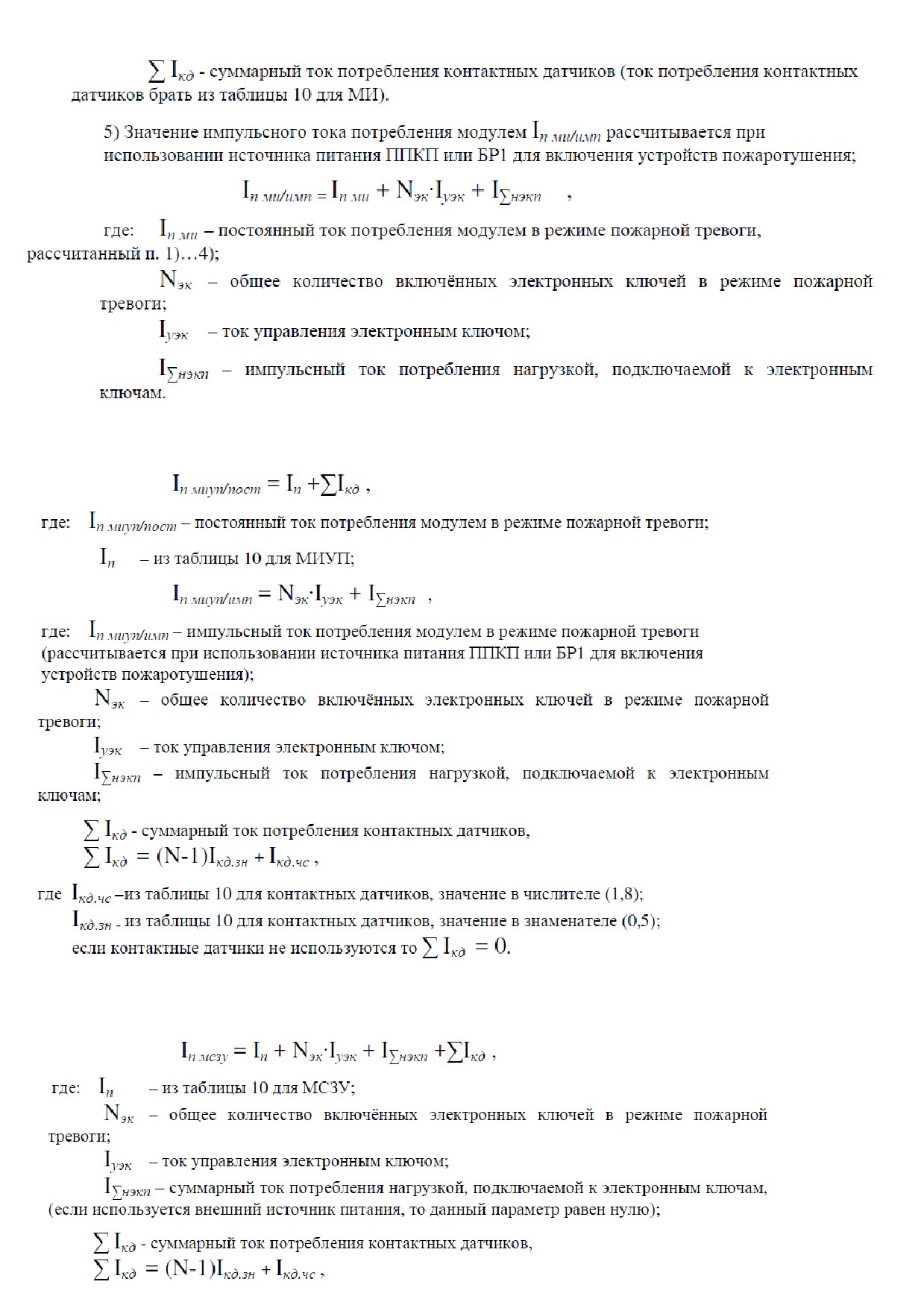

При использовании источника питания ППКП или БР1 для включения устройств

пожаротушения рассчитывается значение импульсного тока потребления в режиме пожарной тревоги:

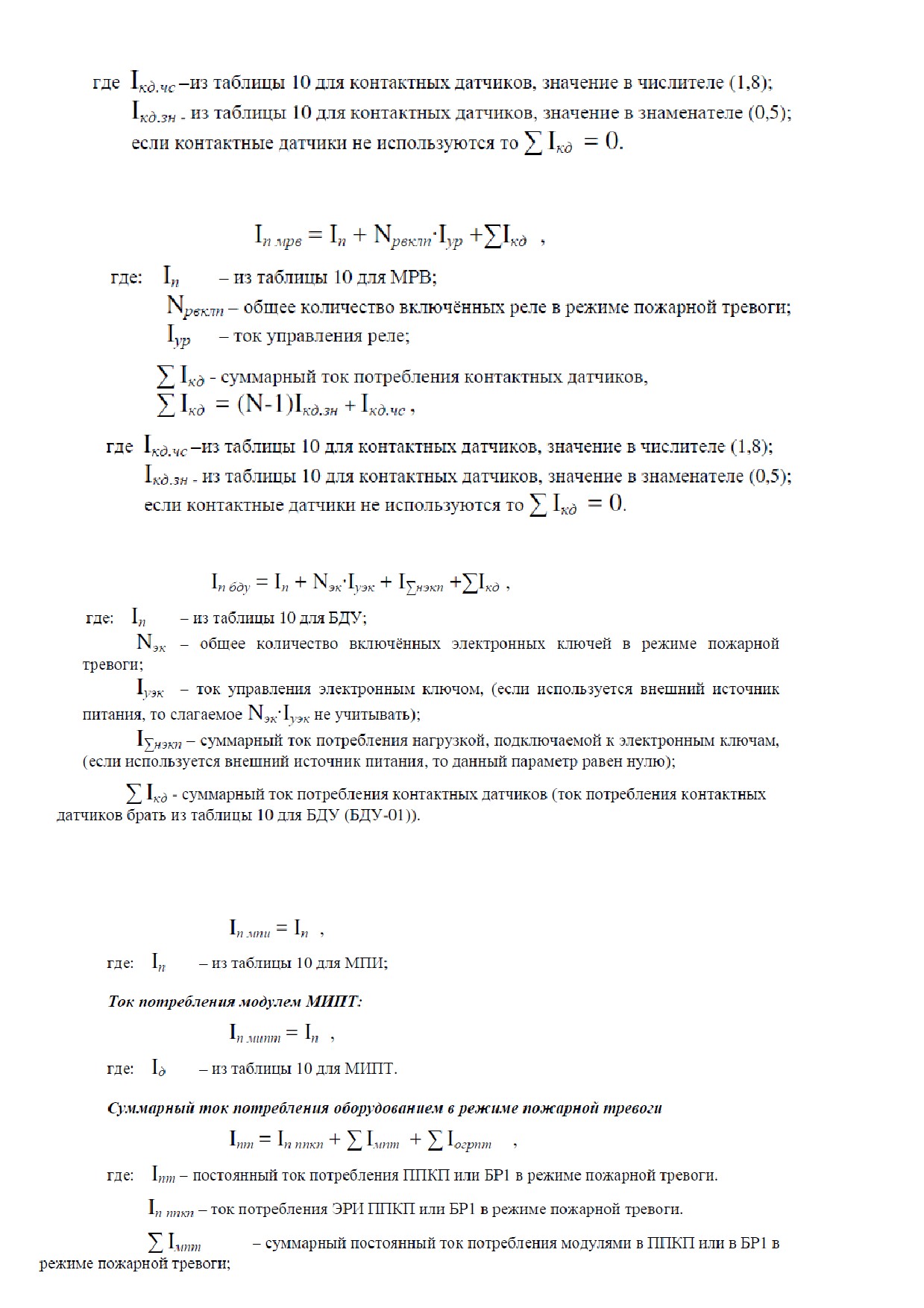

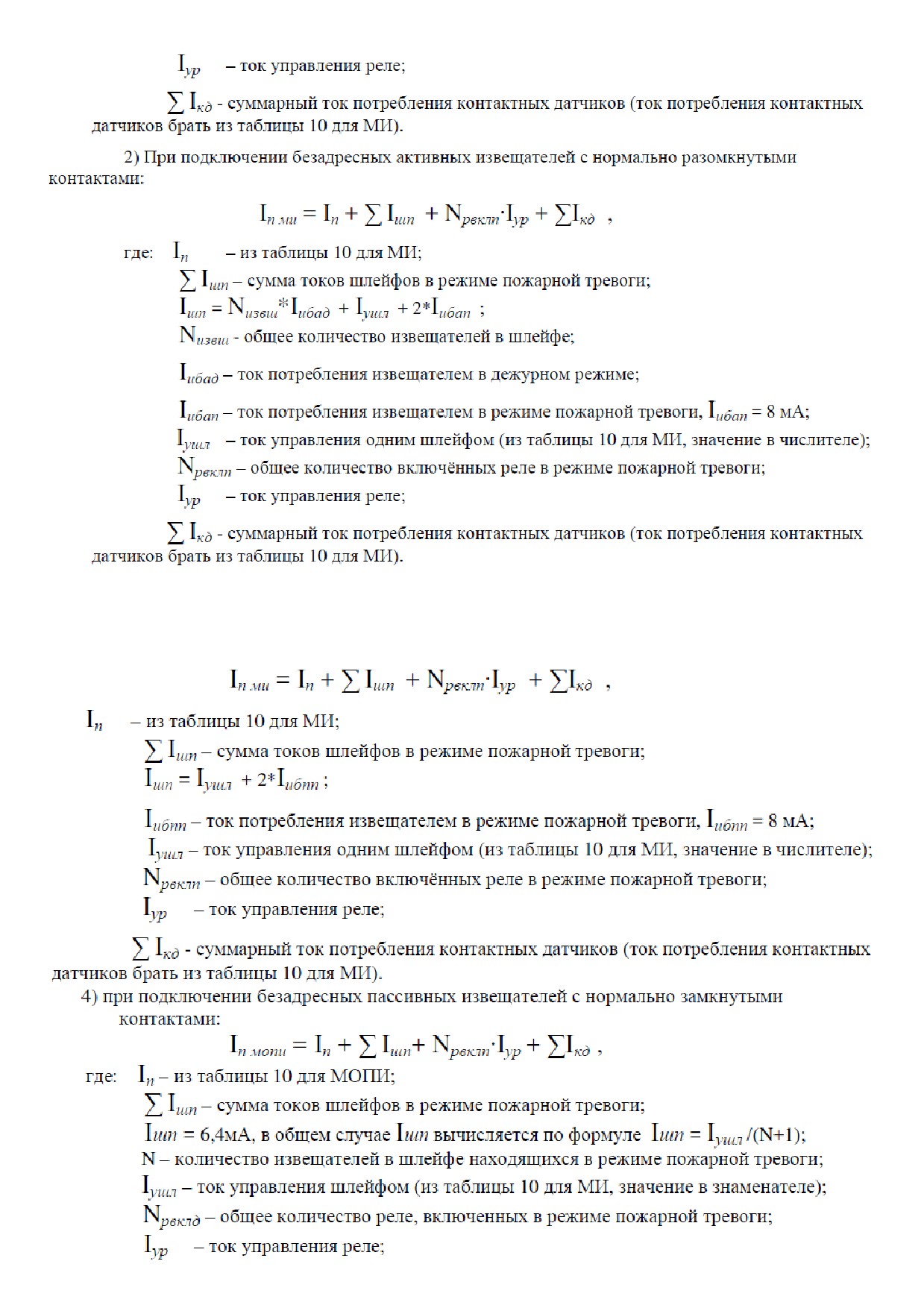

I_пт/имп = I_пт + I_{п миуп/имп} + I_{п ми/имп}

где: I_пт/имп - импульсный ток потребления ППКП или БР1 в режиме пожарной тревоги;

I_пт - постоянный ток потребления ППКП или БР1 в режиме пожарной тревоги;

I_{п миуп/имп} - импульсный ток потребления модулем МИУП в режиме пожарной тревоги;

I_{п ми/имп} - импульсный ток потребления модулем МИ в режиме пожарной тревоги;

Значение тока I_пт/имп не должно превышать 2 А.

1.8.4 Расчет емкости аккумуляторных батарей

1.8.4.1 Требуемая емкость аккумуляторных батарей определяется из условия обеспечения

электропитания системы в течение 24 часов в дежурном режиме и 3 часов в режиме пожарной тревоги и

может быть рассчитана по формуле:

W = (24* I_д + 3* I_пт)*1,25

где W - требуемая емкость аккумуляторных батарей;

I_д - ток потребления системой в дежурном режиме, А;

I_пт - ток потребления системой в режиме пожарной тревоги, А;

Расчет токов потребления I_д и I_пт производится по методике, приведенной в пункте 1.8.3

настоящего руководства.

Рассчитанная емкость аккумуляторных батарей не должна превышать 12 А/час.

Значения токов I_д и I_пт не должны превышать 1,0 А

1.8.5 Карта заказа

1.8.5.1 Проектант при разработке проекта должен определить:

- количество адресных шлейфов в системе;

- количество пожарных извещателей в каждом шлейфе (с разбивкой по типам: дымовые,

тепловые, комбинированные, ручные);

- количество реле для отключения или включения технологического оборудования;

- количество оповещателей;

- количество внешних датчиков контроля;

- количество блоков дистанционного управления БДУ;

- количество исполнительных устройств пожаротушения;

- количество плат фильтров ПФ-001 АБАТ.468829.001;

- необходимость применения ограничителя тока ОТ АБАТ.426435.001.

Далее определить необходимые типы и количество модулей для реализации проекта.

Если количество модулей не превышает 5, то все модули могут быть установлены в один прибор

ППКП.

Если количество модулей превышает 5, то необходимо применить прибор ППКП и блок БР1.

1.8.5.2 Произвести расчет необходимых токов потребления от источников питания ППКП и БР1

и необходимые емкости аккумуляторных батарей.

Если рассчитанные значения токов потребления или необходимые емкости аккумуляторных

батарей превышают допустимые значения, то необходимо применить еще один блок БР1 и снова

произвести расчет токов потребления и емкости аккумуляторных батарей ППКП и блоков БР1.

В итоге, суммируя все необходимые количества компонентов, заполнить карту заказа

оборудования нормального исполнения системы по форме таблицы 12.

Таблица 12

Компонент системы

Количество

Примечание

Прибор ППКП

Блок БР1

Блок БДУ

Модуль МОПИ

Модуль МРВ

Модуль МСЗУ

Модуль МИУП

Модуль МИ

Плата фильтров ПФ-001

Ограничитель тока ОТ

Извещатель адресный дымовой ИАД

Извещатель адресный тепловой ИАТ

База под извещатель

Извещатель адресный ручной ИАР

Извещатель адресный ручной ИАР-04

Также указать распределение компонентов между ППКП и БР1 с указанием посадочных мест

модулей по форме таблицы 13.

Таблица 13

Компонент

Посадочное

Количество

Примечание

место

Прибор ППКП

Модуль

Плата фильтров ПФ-001

Ограничитель тока ОТ

Блок БР1

Модуль

Плата фильтров ПФ-001

Ограничитель тока ОТ

1.8.5.3 При разработке проекта с обеспечением взрывобезопасности системы необходимо

применять компоненты с индексами «-01», «-05» и блоки искрозащиты БИЗ.

Суммируя все необходимые количества компонентов, заполнить карту заказа оборудования

взрывобезопасного исполнения системы по форме таблицы 14.

Указать распределение компонентов между ППКП и БР1 с указанием посадочных мест модулей

по форме таблицы 13.

Таблица 14

Компонент системы

Количество

Примечание

Прибор ППКП

Блок БР1

Блок БДУ-01

Модуль МОПИ

Модуль МРВ

Модуль МСЗУ

Модуль МИУП

Модуль МИ

Плата фильтров ПФ-001

Ограничитель тока ОТ

Извещатель адресный дымовой ИАД-01

Извещатель адресный тепловой ИАТ-01

База под извещатель

Извещатель адресный ручной ИАР-01

Извещатель адресный ручной ИАР-05

БИЗ-7-500

БИЗ-30-130

БИЗ-30-63

1.9 Конструктивное исполнение

1.9.1 Габаритные размеры и масса составных частей системы приведены в таблице 15.

Таблица 15

Наименование составной

части

Габаритные размеры,

Масса, кг, не

Исполнение по

системы

ДхШхВ, мм, ±5%

более

ППКП

405х457х239

21,5

IP30

БР1

405х457х239

IP30

БР

280х210х130

1,7

IP30

БДУ

212х183х125

0,77

IP30

БДУ-01

220х147х106

1,35

IP54

Модуль МОПИ

252х110х21

0,18

Модуль МИУП

252х110х21

0,17

Модуль МРВ

252х110х21

0,22

Модуль МИ

252х110х21

0,22

Модуль МСЗУ

252х110х23

0,17

Модуль МПИ

252х110х21

0,18

Модуль МИПТ

252х110х21

0,18

БИЗ-7-500

105,5х79х25

0,115

IP20

БИЗ-30-63

92,5х36,3х58,2

0,096

IP20

БИЗ-30-130

92,5х36,3х58,2

0,091

IP20

ИАР

93х90х47,5

0,15

IP30

ИАР-01

93х90х47,5

0,155

IP30

ИАР-04

93х90х47,5

0,15

IP30

ИАР-05

93х90х47,5

0,155

IP54

ИАД

100х51 (с базой)

0,12

IP30

ИАД-01

100х51 (с базой)

0,12

IP30

ИАТ

100х51 (с базой)

0,12

IP30

ИАТ-01

100х51 (с базой)

0,12

IP30

База

93х93х14

0,045

ОТ

106х79х25

0,125

IP20

ПФ-001

160х56х15

0,3

2 РАБОТА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

2.1 Меры безопасности

2.1.1 ВНИМАНИЕ! В системе «ПАРУС» используется переменное напряжение 220В, 50Гц,

подаваемое на оборудование ППКП, БР1 и являющееся опасным для жизни человека.

2.1.2 При эксплуатации и техническом обслуживании системы

«ПАРУС» необходимо

руководствоваться следующими документами:

Правила

безопасной

эксплуатации

электроустановок

потребителей

(ДНАОП 0.00-1.21);

- АБАТ.468266.001 РЭ.

2.1.3 ЗАПРЕЩАЕТСЯ производить замену модулей системы, предохранителей, подключать и

отключать кабели при включенном электропитании системы.

Для снятия напряжения необходимо отключить оборудование электропитания ППКП, БР1 от

сети электропитания и выключить резервное электропитание.

2.1.4 Оборудование ППКП, БР1 должно быть обязательно заземлено.

2.2 Требования к помещению

2.2.1 Помещение дежурного персонала располагается на первом или цокольном этажах зданий.

Допускается размещение этого помещения выше первого этажа, при этом выход из помещения должен

быть наружу, на лестничную клетку, в вестибюль или в коридор, имеющие выход наружу.

2.2.2 В помещении дежурного персонала должны быть:

- температура воздуха в пределах от плюс 18 до плюс 25°С;

- относительная влажность не более 80% при 25°С;

- естественное, искусственное рабочее и аварийное освещение. При рабочем освещении

должна обеспечиваться освещенность помещения не менее 150 лк для люминесцентных ламп и не менее

100 лк для ламп накаливания; при аварийном - не менее 10 % от норм рабочего освещения;

- автоматическое включение аварийного освещения. При отсутствии резервирования по

переменному току питание сети аварийного освещения должно предусматриваться от аккумуляторных

батарей;

- телефонная связь с пожарной охраной объекта или пожарной частью населенного пункта.

2.2.3 В помещении без постоянного дежурного персонала, в котором установлены ППКП или

БР1, значения температуры и влажности воздуха должны соответствовать:

- температура воздуха от минус 5°С до плюс 40°С;

- относительная влажность до 93% при плюс 40°С.

Освещенность помещения и телефонная связь должны соответствовать требованиям пункта

2.2.2 настоящего руководства по эксплуатации.

2.3 Требования к обслуживающему персоналу

2.3.1 Персонал, обслуживающий системы «ПАРУС», должен:

- пройти специальный технический инструктаж;

- пройти инструктаж по охране труда и пожарной безопасности;

- изучить эксплуатационную документацию, согласно ведомости эксплуатационной

документации на систему;

- изучить материальную часть системы;

- знать и строго придерживаться:

а) ДБН В.2.5-56-2014 «Системи протипожежного захисту»;

б) НАПБ А.01.001-2014 «Правила пожарной безопасности в Украине»;

в) ДСТУ-Н CEN/TS 54-14:2009 Системи пожежної сигналізації та оповіщування.

Частина 14. Настанови щодо побудови, проектування, монтування, введення в експлуатацію,

експлуатування і технічного обслуговування;

г) ВСН 25-09.68-85 «Правила производства и приемки работ. Установки охранной,

пожарной и охранно-пожарной сигнализации»;

- иметь навыки работы на ПЭВМ в среде ОС WINDOWS.

2.3.2 К работе по конфигурированию

(реконфигурированию) системы и инсталляции

программного обеспечения системы допускаются специалисты эксплуатирующей организации,

прошедшие курс обучения на предприятии-изготовителе системы «ПАРУС» и которые:

- имеют углубленные знания по:

а) основам построения систем пожарной сигнализации;

б) работе с аппаратурой обработки информации;

в) безопасности оборудования информационных технологий;

г) построению взрывобезопасных систем;

- изучили:

а) рабочий проект на данную систему;

б) эксплуатационную документацию на систему.

2.3.3 Срочность выполнения работ не является основанием для нарушения правил и норм

охраны труда и пожарной безопасности.

2.4 Монтаж системы

2.4.1 Монтаж и ввод в эксплуатацию систем «ПАРУС» проводится бригадой специалистов

предприятия-изготовителя или организацией, имеющей лицензию (разрешение) на проведение таких

работ, согласно проектно-сметной документации.

2.4.2 Работы по монтажу систем производятся в соответствии с утвержденной проектно-

сметной документацией, которая прошла экспертизу по пожарной безопасности, проектом производства

работ (ППР), ДБН В.2.5-56-2014.

2.4.3 После завершения работ по вводу системы в эксплуатацию представителями

предприятия-изготовителя и Заказчика должны быть заполнены соответствующие разделы формуляра, а

также оформлены акты, перечень которых и форма, состав комиссии определены в проектно-сметной

документации.

ВНИМАНИЕ! Гарантийные обязательства предприятия-изготовителя распространяются

на системы, введенные в эксплуатацию согласно вышеуказанным требованиям и имеющим

соответствующие отметки в формуляре.

2.4.4 Требования к монтажу

2.4.4.1 Подключение внешнего оборудования к модулям оборудования ППКП, БР1 при

использовании экранированных и неэкранированных кабелей необходимо производить с применением

плат фильтров ПФ-001 АБАТ.468829.001.

2.4.4.2 При использовании экранированных кабелей их экраны должны подключаться к шине

заземления XH1 прибора ППКП, блока БР1.

2.4.4.3 При использовании экранированных кабелей для соединений ППКП или БР1 с БДУ

экран кабеля должен быть подключен только к шине заземления XH1 ППКП или БР1.

2.4.4.4 При использовании экранированных кабелей для соединений БДУ с внешними

датчиками и оповещателями экран кабеля должен быть подключен только к шине заземления XH1 БДУ.

ВНИМАНИЕ! Экран кабеля заземляется только с одной стороны.

2.4.4.5 Экранированный кабель внутри ППКП, БР1 и БДУ должен быть снабжен изолирующим

покрытием поверх экрана для того, чтобы защитить его от случайных контактов с корпусом и

проводами других кабелей.

2.4.4.6 При применении плат фильтров ПФ-001 АБАТ.468829.001 разделанные жилы кабелей

внутри прибора подключаются к входам плат фильтров, а экраны кабелей подключаются к шине

заземления XH1 прибора ППКП или блока БР1. К выходам плат подключаются защищаемые цепи

модулей.

Максимальное количество плат ПФ-001 АБАТ.468829.001, устанавливаемых в ППКП или БР1

- 5 штук.

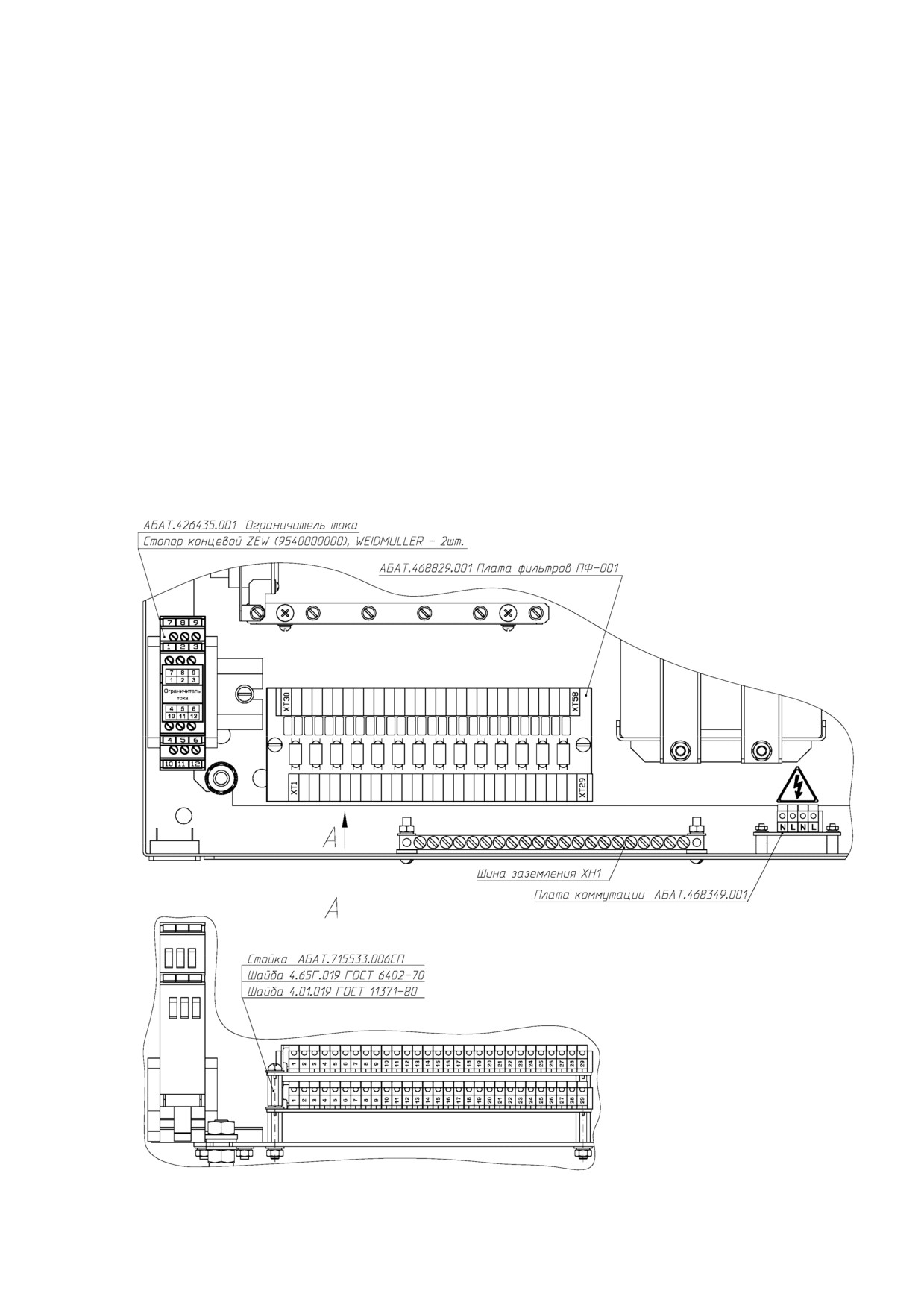

Пример установки двух плат ПФ-001 приведен на рисунке 35.

2.4.4.7 Заказ плат фильтров ПФ-001 АБАТ.468829.001 производится дополнительно в

зависимости от конфигурации системы.

2.4.4.8 Подключение внешней сети переменного тока 220 В производится к клеммам N и L

платы коммутации АБАТ.468349.001. Болт заземления выведенный на корпус ППКП или БР1 должен

подключаться к контуру заземления. Рекомендуемые сечения проводов приведены в таблице 17.

2.4.4.9 БИЗ должны устанавливаться в опломбированных шкафах, коробках монтажных и др.

ВНИМАНИЕ! БИЗ-30-130, БИЗ-30-63 не заземляются. БИЗ-7-500 заземляется.

Рисунок 35

2.4.4.12 Рекомендуемые типы кабелей для подключения внешнего оборудования и способы

повышения помехоустойчивости приведены в таблице 16.

Таблица 16

Что подключается

№ п/п

Тип кабеля

Обеспечение помехоустойчивости

КСПЭВ,

Внешние датчики

С платой фильтров ПФ-001

КОПЭВ,

КСВЭВ.

КСПВ,

Внешние датчики

С платой фильтров ПФ-001

КОПВ,

КСВВ,

КПСВВ

С платой фильтров ПФ-001

КСПВ,

Извещатели

КОПВ,

КСВВ,

КПСВВ,

КПВВ.

КИПЭВ

RS-485

С платой фильтров ПФ-001

КСПЭВ,

Оповещатели

С платой фильтров ПФ-001

КОПЭВ,

КСВЭВ,

КПВЭВ.

КСПВ,

Оповещатели

С платой фильтров ПФ-001

КОПВ,

КСВВ,

КПСВВ,

КПВВ.

КСПЭВ,

Пусковые

С платой фильтров ПФ-001

КОПЭВ,

устройства

КСВЭВ,

пожаротушения

КПВЭВ.

КСПВ,

Пусковые

С платой фильтров ПФ-001

КОПВ,

устройства

КСВВ,

пожаротушения

КПСВВ,

КПВВ.

КСПЭВ,

Питание БДУ или

С платой фильтров ПФ-001

КОПЭВ,

внешнего

КСВЭВ,

оборудования

КПВЭВ.

КСПВ,

Питание БДУ или

С платой фильтров ПФ-001

КОПВ,

внешнего

КСВВ,

оборудования

КПСВВ,

КПВВ.

ШВВП

Сеть 220В

2.4.4.13 Допустимые сечения проводов, подключаемых к клеммам компонентов системы,

приведены в таблице 17.

Подключение многожильных проводов к клеммам компонентов системы выполнять

применением кабельных трубчатых наконечников.

Таблица 17

Допустимое

сечение проводов,

№ п/п

Что подключается

К чему подключается

подключаемых к

клеммам,

мм²

(0,2 - 0,5)*

Внешние контактные

Модули МСЗУ, МРВ, МИУП, МИ и

0,25**

датчики

блоки БДУ, БДУ-01

(0,2 - 0,5)*

RS-485

Модули МУ, МОПИ, МСЗУ, МРВ,

0,25**

МИУП, МИ и блоки БДУ, БДУ-01

(0,2 - 1,5)*

Извещатели

Модули МОПИ, МИ

(0,25 - 0,75)**

(0,2 - 1,5)*

Оповещатели

Модуль МСЗУ и блок БДУ-01

(0,25 - 0,75)**

(0,2 - 1,0)*

Оповещатели

Блок БДУ

(0,25 - 0,34)**

(0,2 - 1,5)*

Пусковые устройства

Модули МИУП, МИ

(0,25 - 0,75)**

пожаротушения

(0,2 - 1,5)*

Контакты реле

Модули МУ, МРВ, МИ

(0,25 - 0,75)**

(0,2 - 4)*

Питание внешних

Ограничитель тока ОТ

(0,25 - 1,5)**

устройств

(0,2 - 1,5)*

Питание БДУ

Блоки БДУ, БДУ-01

(0,25 - 0,75)**

(0,2 - 1,5)*

Внешние цепи

Плата фильтров ПФ-001

(0,25 - 0,75)**

(0,2 - 1,5)*

Оповещатели

Устройство согласования УСО

(0,25 - 0,5)**

(0,2 - 1,0)*

Шлейф сигнализации

Адресные ручные извещатели ИАР

(0,25 - 0,34)**

(0,2 - 4)*

Входы и выходы БИЗ

БИЗ-7-500

(0,25 - 1,5)**

(0,2 - 1,5)*

Сеть 220В

Плата коммутации

(0,25 - 0,75)**

* сечение одножильного провода

** сечение многожильного провода

2.4.4.14 Подключение проводов к извещателям ИАТ, ИАД, выполнять с применением

кабельных клемм вилочного типа LIS 1,5M3 производства Weidmuller или аналогичных.

2.5 Подготовка к работе

2.5.1 Подготовка оборудования

2.5.1.1 После того как система будет смонтирована и установлена, необходимо проверить

внешний вид на отсутствие повреждений:

- корпуса составных частей системы;

- все кнопки управления и клавиши;

- аккумуляторные батареи;

- подключенные кабели.

2.5.1.2 Перед включением системы необходимо проверить:

- наличие предохранителей в ППКП, БР1;

- правильность подключения первичного питания 220 В;

- качество заземления приборов, блоков путем измерения сопротивления между корпусом и

шиной заземления. Сопротивление измерять прибором Е6-18/1 ЯЫ2.722.015 ТУ или аналогичным.

Величина сопротивления должна быть не более 0,1Ом;

- правильность подключения и крепления кабелей.

2.5.2 Порядок включения/выключения системы

2.5.2.1 Включение питания:

- с помощью ключа открыть дверцу ППКП, БР1;

- последовательно нажатием установить переключатели «СЕТЬ» и «АБ» в положение «|»;

- проконтролировать свечение индикаторов «СЕТЬ», «АБ» и подсветки ЖКИ;

- проконтролировать переход системы (в течение 5 с) в режим покоя с включением индикатора

«Режим покоя» и индикацией на дисплее

Дежурный режим

Тревог: 0

Неисп.: 0

Откл. : 0

1 янв 12:00

ОП: 0-0

По включению питания автоматически проверяется работоспособность оборудования системы.

Перечень возможных неисправностей и действия при их возникновении приведены в пункте 2.6.4.

2.5.2.2 Выключение питания:

- с помощью ключа открыть дверцу ППКП, БР1;

- последовательно нажатием установить переключатели SA1 и SA2 в положение «0»;

- проконтролировать гашение индикаторов «СЕТЬ», «АБ» и индикации на дисплее.

2.6 Порядок работы

2.6.1 Действия обслуживающего персонала

2.6.1.1 Эксплуатация системы

«ПАРУС» не требует постоянного присутствия

обслуживающего персонала.

2.6.1.2 Работа с ППКП выполняется согласно руководству оператора

804.25460205.00003-01 34.

2.6.2 Конфигурирование аппаратных средств

2.6.2.1 Конфигурирование системы производится согласно инструкции по конфигурированию

САПС «ПАРУС» АБАТ.468266.001 ИС1.

2.6.2.2 Конфигурированию подлежат ППКП и извещатели системы «ПАРУС».

2.6.3 Контроль работоспособности системы и поиск неисправностей

2.6.3.1 В процессе работы системы автоматически в фоновом режиме осуществляется контроль

работоспособности компонентов системы и исправность цепей подключения внешнего оборудования.

2.6.3.2 При обнаружении неисправности на ППКП засвечивается индикатор «Неисправность»

и включается звуковой сигнал, сигнализирующие о наличии неисправности. На алфавитно-цифровом

дисплее ППКП индицируется список текущих неисправностей.

При переходе системы в режим пожарной тревоги список текущих неисправностей будет

подавлен. Просмотр списка неисправностей доступен через системное меню согласно руководству

оператора 804.25460205.00003-01 34.

2.6.3.3 Для тестирования системы в ручном режиме существует функция «Тестирование» через

системное

меню

согласно

руководству

оператора

804.25460205.00003-01

34. Функция доступна обслуживающему персоналу со вторым и третьим

уровнями доступа.

2.6.4 Перечень возможных неисправностей и методы их устранения

2.6.4.1 Перечень

возможных неисправностей прибора ППКП и методы их устранения

приведены в таблице 18.

Таблица 18

Неисправность

Причина

Действия обслуживающего

персонала

Светится индикатор

Нет первичного питания (220 В)

1 Проверить подключение

«Неисправность»,

первичного питания

отсутствует индикация

2 Включить SA1

«Сеть»

3 Проверить наличие и исправность

предохранителя FU1

Светится индикатор

Не подключены АБ

1 Проверить подключение АБ

«Неисправность»,

2 Включить SA2

отсутствует индикация

3 Проверить наличие и исправность

«АБ»

предохранителя FU2

Отсутствует светодиодная

1 Неисправность индикатора

1 Проверить работоспособность

индикация режима работы

режима работы

индикаторов согласно руководству

оператора 804.25460205.00003-01 34

2.Неисправность модуля МУ

2 Заменить модуль МУ

Светятся индикаторы

Программная ошибка или

Заменить модуль МУ

«Неисправность»,

неисправность памяти для хранения

архивов

«Системная ошибка»

Светятся индикаторы

Аккумуляторные батареи

1 Включить первичное питание (220

«Неисправность»,

разряжены

В), если система работает от

батарей

«Разряд»

2 Дождаться заряда батарей, если

система работает от первичного

питания

Светится индикатор

Обрыв или короткое замыкание

Проверить целостность проводов

«Неисправность»,

основной линии связи

основной линии связи и устранить

неисправность

на дисплее «Осн. ЛС.»

Светится индикатор

Обрыв или короткое замыкание

Проверить целостность проводов

«Неисправность»,

резервной линии связи

резервной линии связи и устранить

неисправность

на дисплее «Рез. ЛС.»

Светится индикатор

Обрыв или короткое замыкание

Проверить целостность проводов

«Неисправность»,

основной линии питания блока БДУ

основной линии питания и

устранить неисправность

на дисплее «Осн. питание»

Светится индикатор

Обрыв или короткое замыкание

Проверить целостность проводов

«Неисправность»,

резервной линии питания блока

резервной линии питания и

БДУ

устранить неисправность

на дисплее «Рез. питание»

Продолжение таблицы 18

Неисправность

Причина

Действия обслуживающего

персонала

КЗ линии связи модуля

Короткое замыкание шлейфа

Найти повреждения проводов

МОПИ с извещателем

сигнализации

шлейфа и устранить неисправность

Обрыв линии связи модуля

Обрыв шлейфа сигнализации

Найти повреждения проводов

МОПИ с извещателем

шлейфа и устранить неисправность

Неисправность извещателя

Заменить извещатель

Обрыв линии связи модуля

Обрыв линии связи

Найти повреждения проводов и

МИУП с пиропатроном

устранить неисправность

КЗ линии связи модуля

Короткое замыкание линии связи

Найти повреждения проводов

МСЗУ с оповещателем

шлейфа и устранить неисправность

Обрыв линий связи модуля

Обрыв линии связи

Найти повреждения проводов

МСЗУ с оповещателем:

шлейфа и устранить неисправность

2.6.4.2 Перечень сообщений, выдаваемых системой на экран дисплея при выявлении

неисправности в процессе эксплуатации, приведен в пункте 2.6.5.

2.6.4.3 Перечень возможных неисправностей блоков БР1 и методы их устранения приведены в

таблице 19.

Таблица 19

Неисправность

Причина

Действия обслуживающего

персонала

Отсутствует индикация

Нет первичного питания (220 В)

1 Проверить подключение

«Сеть»

первичного питания

2 Включить SA1

3 Проверить наличие и исправность

предохранителя FU1

Отсутствует индикация

Не подключены АБ

1 Проверить подключение АБ

«АБ»

2 Включить SA2

3 Проверить наличие и исправность

предохранителя FU2

Светится индикатор

Аккумуляторные батареи

1 Включить первичное питание (220

разряжены

В), если система работает от

«Разряд»

батарей

2 Дождаться заряда батарей, если

система работает от первичного

питания

2.6.5 Сообщения, выдаваемые системой на алфавитно-цифровой дисплей, в процессе

эксплуатации

Примечание - Ниже приведены примеры сообщений, выдаваемые системой на экран дисплея.

2.6.5.1 Сообщения в режиме покоя

Индикация режима покоя:

Дежурный режим

Тревог: 0

Неисп.: 0

Откл. : 0

1 янв 12:00

ОП: 0-0

2.6.5.2 Сообщения в режиме предупреждения о неисправности

При отказе извещателя 1 в шлейфе 7 модуля МОПИ:

Неисправности 1/1

Тревог: 0

»Обрыв ИЗВ_1/ШС7/МОПИ_1/ППКП

Неисп.: 1

Откл. : 0

ОП: 0-0

При обрыве линии связи модуля МОПИ с извещателями:

Неисправности 1/1

Тревог: 0

»Обрыв ШС3/МОПИ_1/ППКП

Неисп.: 1

Откл. : 0

ОП: 0-0

При коротком замыкании линии связи модуля МОПИ с извещателями:

Неисправности 1/1

Тревог: 0

»Кор.зам. ШС3/МОПИ_1/ППКП

Неисп.: 1

Откл. : 0

ОП: 0-0

При обрыве линий связи модуля МСЗУ с оповещателями:

Неисправности 1/3

Тревог: 0

»Обрыв ОП1/МСЗУ_3/ППКП

Неисп.: 3

Обрыв ОП2/МСЗУ_3/ППКП

Откл. : 0

Обрыв ОП3/МСЗУ_3/ППКП

ОП: 3-0

При коротком замыкании линий связи модуля МСЗУ с оповещателями:

Неисправности 1/3

Тревог: 0

»Кор.зам. ОП1/МСЗУ_3/ППКП

Неисп.: 3

Кор.зам. ОП2/МСЗУ_3/ППКП

Откл. : 0

Кор.зам. ОП3/МСЗУ_3/ППКП

ОП: 3-0

При обрыве линий связи модуля МИУП с пиропатронами:

Неисправности 1/2

Тревог: 0

»Обрыв ПП1/МИУП_2/ППКП

Неисп.: 2

Обрыв ПП2/МИУП_2/ППКП

Откл. : 0

ОП: 0-0

При обрыве линии связи модуля МИ с извещателями:

Неисправности 1/1

Тревог: 0

»Обрыв ШС1/МИ_5/ППКП

Неисп.: 1

Откл. : 0

ОП: 0-0

При коротком замыкании линии связи модуля МИ с извещателями:

Неисправности 1/1

Тревог: 0

»Кор.зам. ШС1/МИ_5/ППКП

Неисп.: 1

Откл. : 0

ОП: 0-0

При обрыве линий связи модуля МИ с пиропатронами:

Неисправности 1/2

Тревог: 0

»Обрыв ПП1/МИ_5/ППКП

Неисп.: 2

Обрыв ПП2/МИ_5/ППКП

Откл. : 0

ОП: 0-0

При обрыве основной линии питания блока БДУ:

Неисправности 1/1

Тревог: 0

»Осн.питание БДУ_6/ППКП

Неисп.: 1

Откл. : 0

ОП: 0-0

При обрыве резервной линии питания блока БДУ:

Неисправности 1/1

Тревог: 0

»Рез.питание БДУ_6/ППКП

Неисп.: 1

Откл. : 0

ОП: 0-0

При обрыве линии основного канала связи RS485:

Неисправности 1/6

Тревог: 0

»Осн.ЛС МОПИ_1/ППКП

Неисп.: 6

Откл. : 0

Осн.ЛС БДУ_6/ППКП

ОП: 0-0

При обрыве линии резервного канала связи RS485:

Неисправности 1/6

Тревог: 0

»Рез.ЛС МОПИ_1/ППКП

Неисп.: 6

Откл. : 0

Рез.ЛС БДУ_6/ППКП

ОП: 0-0

СИСТЕМА АДРЕСНОЙ ПОЖАРНОЙ СИГНАЛИЗАЦИИ «ПАРУС». Руководство по эксплуатации АБАТ.468266.001 РЭ - часть 3
