СИСТЕМА АДРЕСНОЙ ПОЖАРНОЙ СИГНАЛИЗАЦИИ «ПАРУС». Руководство по эксплуатации АБАТ.468266.001 РЭ

Содержание

Введение

1 Техническое описание

1.1 Назначение

1.1.1 Наименование

1.1.2 Назначение

1.1.3 Область применения

1.1.4 Условия эксплуатации

1.2 Технические характеристики

1.2.1 Функции

1.2.2 Режим покоя

1.2.3 Режим пожарной тревоги

1.2.4 Режим предупреждения о неисправности

1.2.5 Режим отключения

1.2.6 Режим тестирования

1.2.7 Уровни доступа к системе

1.3 Состав

1.4 Компоненты системы

1.4.1 Прибор приемно-контрольный пожарный

1.4.2 Модули

1.4.3 Блок расширения

1.4.4 Блок расширения .БР

1.4.5 Блок дистанционного управления

1.4.6 Адресные пожарные извещатели

1.4.7 Ограничитель тока ОТ

1.4.8 Плата фильтров ПФ-001

1.4.9 Устройство согласования УСО

1.4.10 Блоки искрозащиты

1.4.11 АРМ «ПАРУС-Мнемосхема»

1.5 Дополнительные характеристики взрывозащищенного оборудования

1.6 Обеспечение помехоустойчивости

1.7 Комплект ЗИП

1.8 Построение системы

1.8.1 Варианты построения

1.8.2 Требования к построению

1.8.3 Расчет токов потребления

1.8.4 Расчет емкости аккумуляторных батарей

1.8.5 Карта заказа

1.9 Конструктивное исполнение

2 Работа и техническое обслуживание

2.1 Меры безопасности

2.2 Требования к помещению

2.3 Требования к обслуживающему персоналу

2.4 Монтаж системы

2.5 Подготовка к работе

2.5.1 Подготовка оборудования

2.5.2 Порядок включения/выключения системы

2.6 Порядок работы

2.6.1 Действия обслуживающего персонала

2.6.2 Конфигурирование аппаратных средств

2.6.3 Контроль работоспособности системы и поиск неисправностей

2.6.4 Перечень возможных неисправностей и методы их устранения

2.6.5 Сообщения, выдаваемые системой на экран ЖКИ в процессе эксплуатации

2.6.6 Проведение ремонтных работ

3 Маркировка, пломбирование и упаковка

3.1 Маркировка

3.2 Пломбирование

3.3 Упаковка

4 Транспортирование и хранение

Приложение А Схема подключения пассивных безадресных извещателей в шлейф сигнализации

модулей МОПИ, МИ

Приложение Б Схемы подключения активных безадресных пожарных извещателей в шлейф

сигнализации модулей МОПИ, МИ

100

Приложение В Схемы подключения адресно-аналоговых пожарных извещателей в шлейф

сигнализации модулей МОПИ, МИ

102

Приложение Г Схемы подключения к модулям внешних датчиков с контролем обрыва и к.з.

линии связи

103

Приложение Д Схема подключения контактов реле модулей с контролем обрыва цепи нагрузки . .

104

Приложение Е Схема подключения оповещателей к модулю МСЗУ

105

Приложение Ж Схема подключения исполнительных устройств пожаротушения к модулям

МИУП, МИ

107

Приложение И Схемы подключения датчиков к модулю МИПТ

109

Приложение К Схема подключения оповещателей к блоку БДУ

110

Приложение Л Схема подключения цепей питания и линий связи RS-485 в ППКП и БДУ

111

Приложение М Схема подключения модулей МПИ и МИПТ в ППКП и БР1

112

Приложение Н Схема подключения устройства ввода-вывода аналогового и цифрового

интерфейсов к ППКП или БР1

113

Приложение П Подключение индикатора к адресным извещателям

114

Настоящее руководство предназначено для изучения, правильной эксплуатации и поддержания

в работоспособном состоянии системы адресной пожарной сигнализации «ПАРУС» (далее по тексту

«системы»).

Руководство определяет:

- назначение, основные технические характеристики и состав оборудования системы;

- назначение и описание составных частей системы;

- порядок подготовки системы к работе;

- действия обслуживающего персонала при поиске и устранении неисправностей;

- маркировку, пломбирование и упаковку;

- транспортирование и хранение.

При эксплуатации системы

«ПАРУС», кроме настоящего руководства, необходимо

руководствоваться следующими документами:

- ДБН В.2.5-56-2014 Системи протипожежного захисту;

- ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных

климатических районов. Категории, Условия эксплуатации, хранения и транспортирования в части

воздействия климатических факторов внешней среды;

- ДСТУ 8281:2015 Вироби електронної техніки. Вимоги до паковання, транспортування та

методи випробування;

- НАПБ А.01.001-2014 Правила пожарной безопасности в Украине;

- ДСТУ-Н CEN/TS 54-14:2009 Системи пожежної сигналізації та оповіщування. Частина 14.

Настанови щодо побудови, проектування, монтування, введення в експлуатацію, експлуатування і

технічного обслуговування;

- АБАТ.468266.001 ФО Система адресной пожарной сигнализации «ПАРУС». Формуляр;

- паспортами на составные части системы.

Монтаж и ввод систем в эксплуатацию проводится бригадой специалистов предприятия-

изготовителя или организацией, имеющей лицензию (разрешение) на проведение таких работ, по

отдельному соглашению.

К эксплуатации систем допускается только обученный обслуживающий персонал.

1 ТЕХНИЧЕСКОЕ ОПИСАНИЕ

1.1 Назначение

1.1.1 Наименование

Система адресной пожарной сигнализации «ПАРУС» (далее по тексту «система»).

1.1.2 Назначение

Система «ПАРУС» предназначена для:

- автоматического обнаружения пожара на наиболее ранней стадии его возникновения по

факторам: дым, температура в помещениях промышленных и бытовых объектов, а также в помещениях,

где могут присутствовать взрывоопасные смеси с воздухом горючих газов, паров или пыли;

- оповещения о пожаре;

- управления оборудованием пожаротушения.

1.1.3 Область применения

В зависимости от области применения система

«ПАРУС» может поставляться в двух

исполнениях:

- для использования в помещениях промышленных и бытовых объектов (промышленные

помещения, склады, торговые и гостиничные комплексы, жилые дома и т.п.);

- для использования на предприятиях с взрывоопасными условиями производства

(химическая, нефтехимическая, нефтяная, газовая и другие отрасли промышленности).

1.1.4 Условия эксплуатации

1.1.4.1 Допускаемые условия эксплуатации:

- относительная влажность до 93% при плюс 40°С;

- температура окружающей среды от минус 5°С до плюс 40°С для всех составных частей

системы, кроме:

а) от минус 25°С до плюс 55°С - для БДУ, БДУ-01, ИАР, ИАР-01, ИАР-04, ИАР-05

ИАД, ИАД-01, ИАТ, ИАТ-01.

1.1.4.2 Система работает в непрерывном круглосуточном режиме.

1.2 Технические характеристики

1.2.1 Функции

1.2.1.1 Система «ПАРУС» выполняет следующие функции:

- прием сигналов о возгорании от пожарных извещателей, включенных в систему;

- индикация пожарной тревоги звуковыми и визуальными сигналами;

- индикация зоны пожара;

- включение звуковых и световых пожарных оповещателей;

- выдачу сигналов управления на автоматические устройства пожаротушения;

- мониторинг функционирования системы и выдача информационных сигналов

неисправности в системе звуковыми и визуальными сигналами;

- ручной запуск устройств пожаротушения;

- питания;

- запись информации о работе системы.

1.2.1.2 Система работает в режимах а) - д) или в любой комбинации режимов б) - д):

а) режим покоя;

б) режим пожарной тревоги;

в) режим предупреждения о неисправности;

г) режим отключения;

д) режим тестирования.

1.2.2 Режим покоя

1.2.2.1 В режиме покоя система «ПАРУС» выполняет следующие функции:

- опрос и анализ состояния пожарных извещателей;

- проверку исправности электрических цепей к устройствам пожаротушения;

- проверку исправности электрических цепей к пожарным оповещателям;

- проверку исправности электрических цепей к внешним датчикам контроля;

- проверку состояния внешних датчиков контроля;

- проверку функционирования оборудования системы в фоновом режиме;

- переход в другие режимы работы.

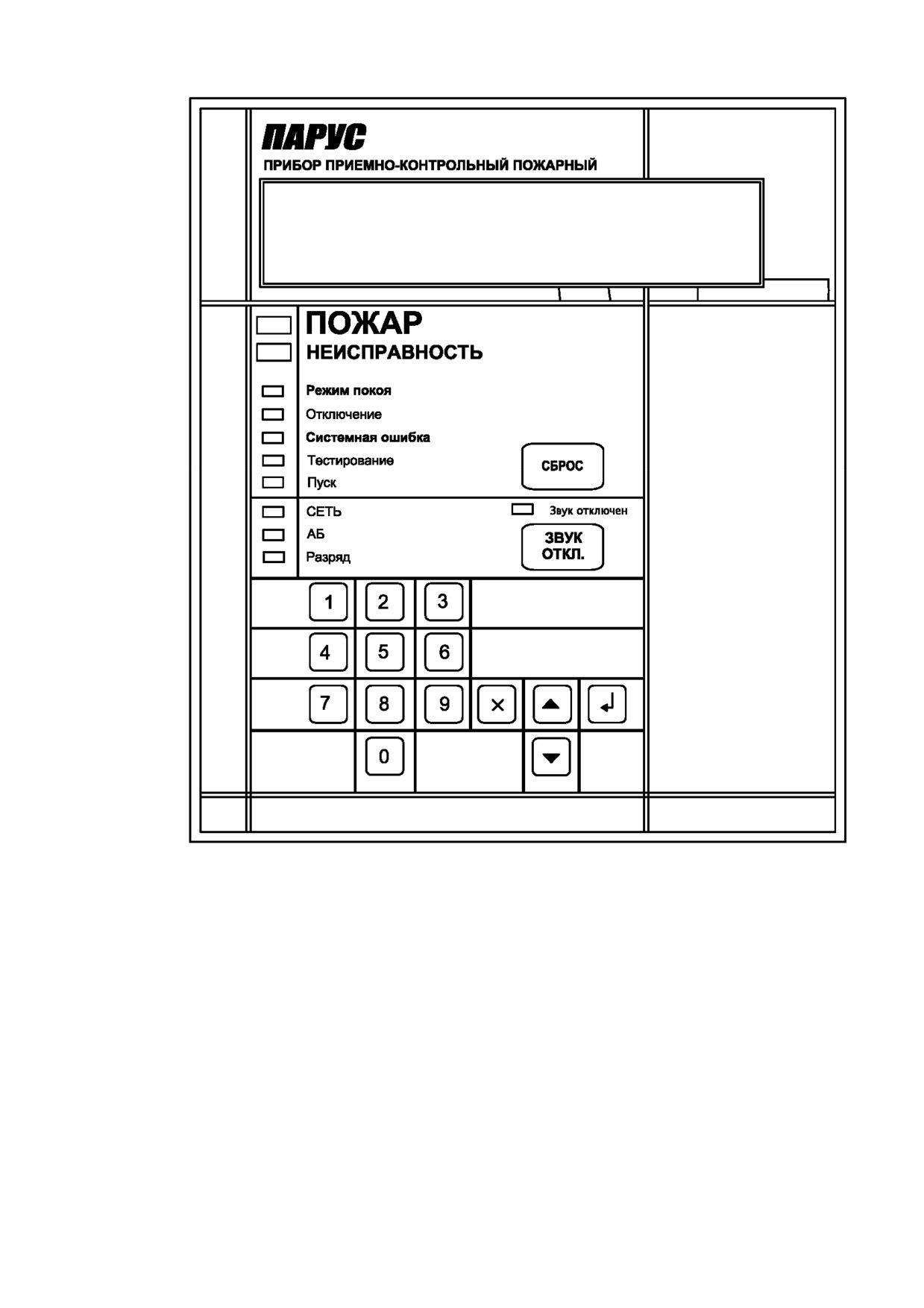

1.2.2.2 В режиме покоя на приборе приемно-контрольном пожарном (ППКП)

включается

индикатор «Дежурный режим», «СЕТЬ» и «АБ».

1.2.3 Режим пожарной тревоги

1.2.3.1 В режим пожарной тревоги система переходит при следующих условиях:

- сигналы, принятые от пожарных извещателей любой зоны, идентифицированы как пожарная

тревога. Сигнал от одной зоны не влияет на прием, обработку и (или) индикацию сигналов от любой

другой зоны;

- срабатывание любого ручного пожарного извещателя. Предусмотрена посылка в ручной

пожарный извещатель обратного сигнала, подтверждающего прием сообщения о пожаре и

включающего оптическую индикацию на нем.

1.2.3.2 Переход в режим пожарной тревоги происходит в течение 10 с с момента сканирования

и идентификации принятой информации от пожарного извещателя как пожара или срабатывания

ручного извещателя.

1.2.3.3 При идентификации принятого сигнала как пожарная тревога, система выполняет

следующие функции:

- включает световую и звуковую сигнализацию на ППКП;

- включает световые и звуковые оповещатели;

- выдает сигналы управления на исполнительные устройства пожаротушения;

- производит контроль пуска устройств пожаротушения, выдает звуковую и визуальную

сигнализацию о пуске устройств пожаротушения;

-отключает или включает электротехническое оборудование.

1.2.3.4 Индикация в режиме пожарной тревоги на ППКП осуществляется:

- визуально общим индикатором пожарной тревоги «ПОЖАР»;

- индикацией на дисплее каждой зоны в тревоге;

- звуковым сигналом;

- визуально индикатором «ПУСК» о пуске устройств пожаротушения;

- индикацией на дисплее направлений, по которым подается огнетушащее вещество.

1.2.3.5 Выключение звукового сигнала выполняется кнопкой «ЗВУК ОТКЛ.» на передней

панели ППКП. Для каждой следующей зоны в тревоге звуковой сигнал восстанавливается

автоматически.

1.2.3.6 Сброс режима пожарной тревоги выполняется нажатием кнопки «СБРОС» на ППКП,

доступ к которой ограничивается вторым уровнем доступа обслуживающего персонала.

Обновление индикации режима пожарной тревоги после нажатия кнопки

«СБРОС»

производится не более чем через 20 с.

1.2.3.7 После включения пожарных оповещателей производится задержка выдачи сигналов

управления на устройства пожаротушения при автоматическом или дистанционном пуске на время от

30 с до 10 мин. Задание времени задержки доступно третьему уровню доступа

Интервал между последовательными пусками отдельных устройств пожаротушения,

расположенных в одной защищаемой зоне, составляет не менее 3 с.

1.2.3.8 Допускается задержка с ППКП включения пожарных оповещателей и исполнительных

устройств пожаротушения после получения сигнала тревоги от пожарного извещателя до получения

сигнала тревоги от другого извещателя. Функция доступна с третьего уровня доступа.

1.2.3.9 В системе предусмотрена автоматическая регистрация переходов в режим пожарной

тревоги.

Массив данных автоматической регистрации является энергонезависимым, рассчитан на

регистрацию до 2048 переходов и доступен для считывания обслуживающему персоналу со вторым

уровнем доступа.

Инициализация массива доступна третьему уровню доступа.

1.2.4 Режим предупреждения о неисправности

1.2.4.1 Система «ПАРУС» переходит в режим предупреждения о неисправности и выдает

сигнал «НЕИСПРАВНОСТЬ» при следующих событиях, в течение следующего времени:

- отказ основного источника питания, в течение 30 мин после отказа;

- отказ резервного источника питания, в течение 15 мин после отказа;

- понижение напряжения аккумуляторной батареи ниже чем (22 ± 0,5)В, в течение 30 мин

после события;

- отказ зарядного устройства, в течение 30 мин после отказа;

- обрыв основной или резервной цепи питания оборудования системы, находящегося вне

ППКП, в течение 100 с после события;

- переход на резервный источник питания, в течение 100 с после события;

- короткое замыкание или обрыв шлейфов сигнализации, в течение 100 с после события;

- возникновение неисправностей или изъятие адресных извещателей, в течение 100 с после

события;

- короткое замыкание или обрыв основного или резервного каналов связи RS-485, в течение

100 с после события;

- переход на резервный канал связи RS-485, в течение 100 с после события;

- короткое замыкание или обрыв цепей к пожарным оповещателям, в течение 100 с после

события;

- обрыв цепей к исполнительным устройствам пожаротушения, в течение 100 с после события;

- нарушение информационного обмена с любым адресным устройством из-за обрыва линии

связи, отсутствия напряжения питания или внутренней неисправности, в течение 100 с после события;

- возникновение системной ошибки, в течение 100 с после события.

1.2.4.2 Неисправности в зонах не распознаются системой, когда обнаружению неисправности

мешают следующие условия:

- наличие сигналов пожарной тревоги от этой же зоны;

- отключение соответствующей зоны или соответствующей функции;

- тестирование соответствующей функции или зоны.

1.2.4.3 Индикация режима предупреждения о неисправности осуществляется на ППКП:

- визуально общим индикатором предупреждения о неисправности «НЕИСПРАВНОСТЬ» и

индикацией каждой распознанной неисправности на алфавитно-цифровом дисплее;

- звуковым сигналом.

Выключение звукового сигнала выполняется кнопкой «ЗВУК ОТКЛ» на передней панели

ППКП.

После отключения звуковой сигнал включается повторно, при каждой новой распознанной

неисправности.

1.2.5 Режим отключения

1.2.5.1 Система допускает независимое отключение и повторное включение с ППКП ручной

операцией со вторым уровнем доступа следующих сигналов:

- с возможным подавлением на дисплее индикации каждого отключения в режиме пожарной

тревоги:

а) сигналов каждой зоны, выполняется отключением питания от шлейфа зоны;

б) сигналов к адресным пожарным извещателям индивидуально;

в) сигналов управления исполнительными устройствами пожаротушения и контроля

линий к ним;

- с индикацией на дисплее каждого отключения в режиме пожарной тревоги:

а) сигналов управления пожарными оповещателями и контроля линий к ним.

1.2.5.2 Режим отключения отображается на ППКП общим индикатором «ОТКЛЮЧЕН» и

индикацией на дисплее каждого отключения не позднее, чем 2 с после отключения.

1.2.5.3 Сброс режима пожарной тревоги или предупреждения о неисправности не влияют на

отключение и повторное включение вышеперечисленных сигналов.

1.2.5.4 Отображение всех отключений запрашивается с помощью ручной операции со вторым

уровнем доступа.

1.2.6 Режим тестирования (необязательная функция с требованиями)

1.2.6.1 В режиме тестирования осуществляется проверка обработки и отображения сигналов

пожарной тревоги от зон. Режим тестирования задается или отменяется только ручной операцией со

вторым уровнем доступа.

1.2.6.2 В режиме тестирования выполняются следующие условия:

- система находится в режиме тестирования, пока тестируется одна или несколько зон;

- каждая зона может тестироваться индивидуально;

- зоны, находящиеся в режиме тестирования не мешают обязательной индикации и выходным

сигналам от зон не находящихся в режиме тестирования;

- сигналы от тестируемой зоны не действуют на срабатывание выходов:

а) на пожарные оповещатели;

б) на устройства пожаротушения.

1.2.6.3 Режим тестирования отображается с помощью отдельного индикатора «Тестирование»

на ППКП, а индикация каждой зоны - на дисплее.

1.2.7 Уровни доступа к системе

1.2.7.1 В системе реализовано 4 уровня доступа к системе:

- 1-й уровень доступа

- для обслуживающего персонала, эксплуатирующего систему и

несущего общую ответственность за надзор за безопасностью и первичное реагирование на пожарную

тревогу или предупреждение о неисправности. Доступна вся индикация и органы управления, не

вызывающие никаких управляющих воздействий на систему (просмотр информации о состоянии зон,

неисправности, выключение звукового сигнала на панели ППКП). Круг лиц неограничен и не требует

ввода пароля;

2-й уровень доступа

- для обслуживающего персонала, эксплуатирующего систему и

несущего конкретную ответственность за безопасность, прошедшего обучение и допущенного к работе с

ППКП во всех режимах функционирования системы. Доступны вся индикация и органы управления,

необходимые при эксплуатации системы, круг лиц ограничен, требует ввод пароля;

3-й уровень доступа

- для лиц, которые прошли обучение и имеющие право на

переконфигурацию специфических данных объекта, хранящихся в системе, с помощью

специализированного программного обеспечения, а также осуществление технического обслуживания

системы в объеме указаний эксплуатационной документации;

- 4-й уровень доступа - для лиц, которые прошли обучение и уполномочены производителем

системы выполнять ремонтные работы или осуществлять замену программно-аппаратного обеспечения

системы (замена программного обеспечения и т.п.).

1.2.7.2 Уровни доступа обслуживающего персонала к выбранным группам управления и (или)

функциям системы устанавливаются разработчиком системы и могут переустанавливаться

пользователем согласно эксплуатационной документации на систему.

1.2.7.3 Информация о всех действиях обслуживающего персонала с ППКП с привязкой к дате

и времени сохраняется в специальных массивах, доступ к которым ограничен 2-м уровнем.

1.2.7.4 Система защищена от несанкционированного доступа

(НСД). Попытки НСД не

приводят к нарушению функционирования системы.

1.3 Состав

1.3.1 Система «ПАРУС» состоит из следующих компонентов:

- прибор приемно-контрольный пожарный ППКП АБАТ.425533.001;

- блок расширения БР1 АБАТ.425533.004;

- блок расширения БР АБАТ.425533.006;

- блок дистанционного управления БДУ АБАТ.425729.001;

- блок дистанционного управления БДУ-01 АБАТ.425729.001-01;

- модуль опроса пожарных извещателей МОПИ АБАТ.469135.004;

- модуль релейных выходов МРВ АБАТ.469135.005;

- модуль управления световыми и звуковыми оповещателями МСЗУ АБАТ.469135.006;

- модуль управления исполнительными устройствами пожаротушения

МИУП

АБАТ.469135.007.

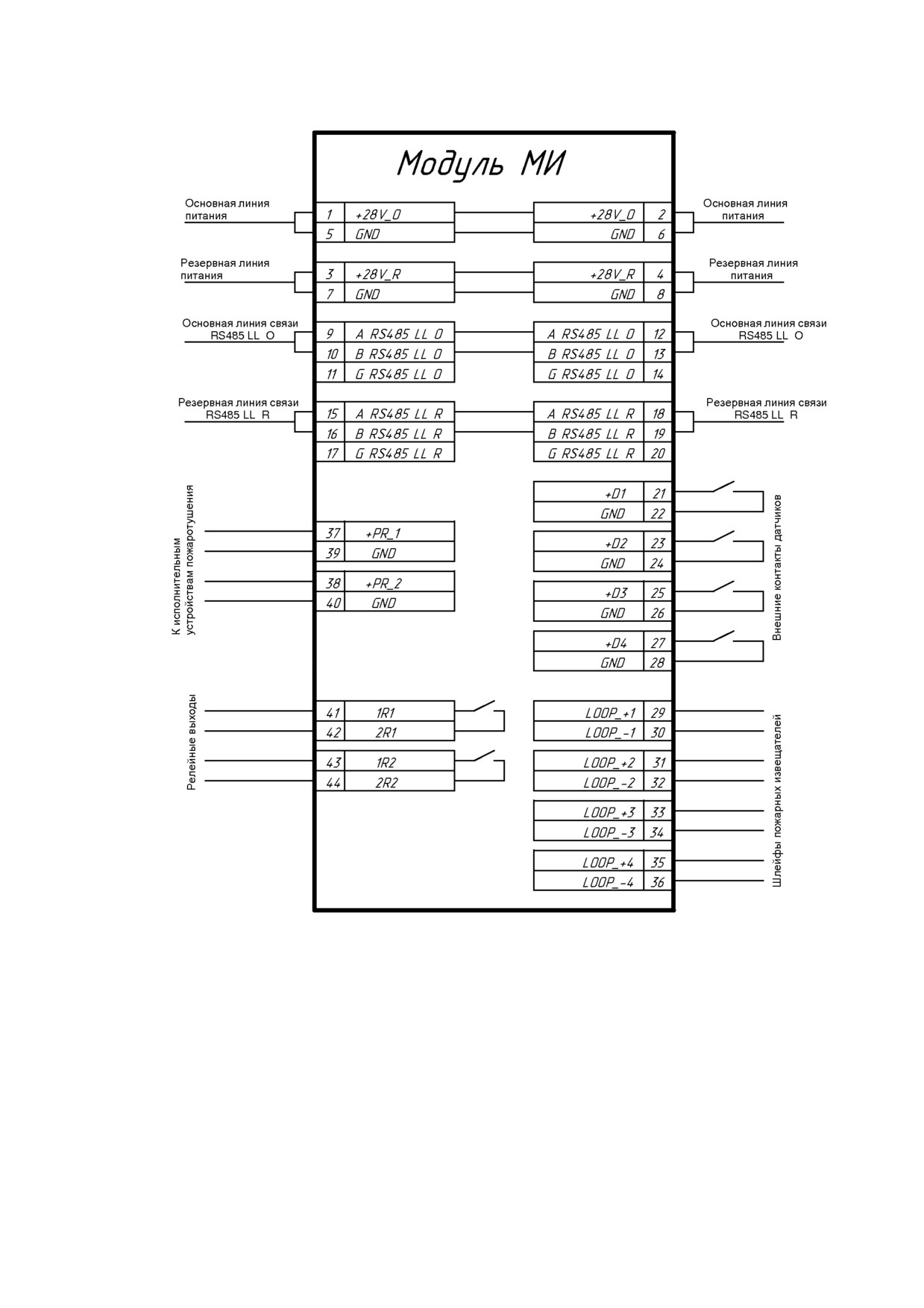

- модуль интегральный МИ АБАТ.469135.008;

- извещатель адресный пожарный ручной ИАР АБАТ.425211.001;

- извещатель адресный пожарный ручной ИАР-01 АБАТ.425211.001-01;

- извещатель адресный пожарный ручной ИАР-04 АБАТ.425211.001-04;

- извещатель адресный пожарный ручной ИАР-05 АБАТ.425211.001-05;

- извещатель адресный пожарный тепловой ИАТ АБАТ.425219.001;

- извещатель адресный пожарный тепловой ИАТ-01 АБАТ.425219.001-01;

- извещатель адресный пожарный дымовой ИАД АБАТ.425232.001;

- извещатель адресный пожарный дымовой ИАД-01 АБАТ.425232.001-01;

- блок искрозащиты БИЗ-7-500 АБАТ.426431.003;

- блок искрозащиты БИЗ-30-130 АБАТ.426431.006;

- блок искрозащиты БИЗ-30-63 АБАТ.426431.007;

- ограничитель тока ОТ АБАТ.426435.001;

- плата фильтров ПФ-001 АБАТ.468829.001;

- устройство согласования УСО АБАТ.468353.001.

Компоненты системы, имеющие индексы «-01» и «-05» предназначены для применения во

взрывоопасных зонах внутри и вне помещений. Подробное описание по применению

взрывозащищенных компонентов системы приведено в разделе 1.5 настоящего РЭ.

В систему могут быть также включены:

- устройство ввода-вывода МИПТ АБАТ.469135.011 ТУ У 31.6-25460205-004:2011;

- устройство ввода-вывода МПИ АБАТ.469135.010 ТУ У 31.6-25460205-004:2011;

- безадресные пожарные извещатели других производителей.

Все компоненты, кроме блоков БДУ, БДУ-01 и блоков искрозащиты БИЗ-7-500, БИЗ-30-130,

БИЗ-30-63 относятся к типу

1 согласно ДСТУ EN

54-13. К компонентам типа

2, согласно

ДСТУ EN 54-13 в системе относится АРМ «ПАРУС- Мнемосхема».

Блоки БДУ, БДУ-01 и блоки искрозащиты БИЗ-7-500, БИЗ-30-130, БИЗ-30-63 не относятся к

стандартам ДСТУ EN 54.

1.4 Компоненты системы

1.4.1 Прибор приемно-контрольный пожарный

1.4.1.1 ППКП АБАТ.425533.001 состоит из:

- платы коммутации;

- платы коммутации и фильтров (ПКФ);

- преобразователя AC/DC;

- аккумуляторных батарей (АБ);

- модуля управления (МУ);

- модуля клавиатуры и индикации (МКИ);

- модуля индикации (ЖКИ);

1.4.1.2 В ППКП имеются 5 посадочных мест для установки следующих модулей:

- модуль интегральный (МИ);

- модуль опроса пожарных извещателей (МОПИ);

- модуль релейных выходов (МРВ);

- модуль управления световыми и звуковыми оповещателями (МСЗУ);

- модуль управления исполнительными устройствами пожаротушения (МИУП);

- устройство ввода-вывода МИПТ (модуль измерения постоянного тока) АБАТ.469135.011

ТУ У 31.6-25460205-004:2011;

- устройство ввода-вывода МПИ (модуль последовательного интерфейса) АБАТ.469135.010

ТУ У 31.6-25460205-004:2011.

Количество и состав указанных модулей определяются конкретным проектом.

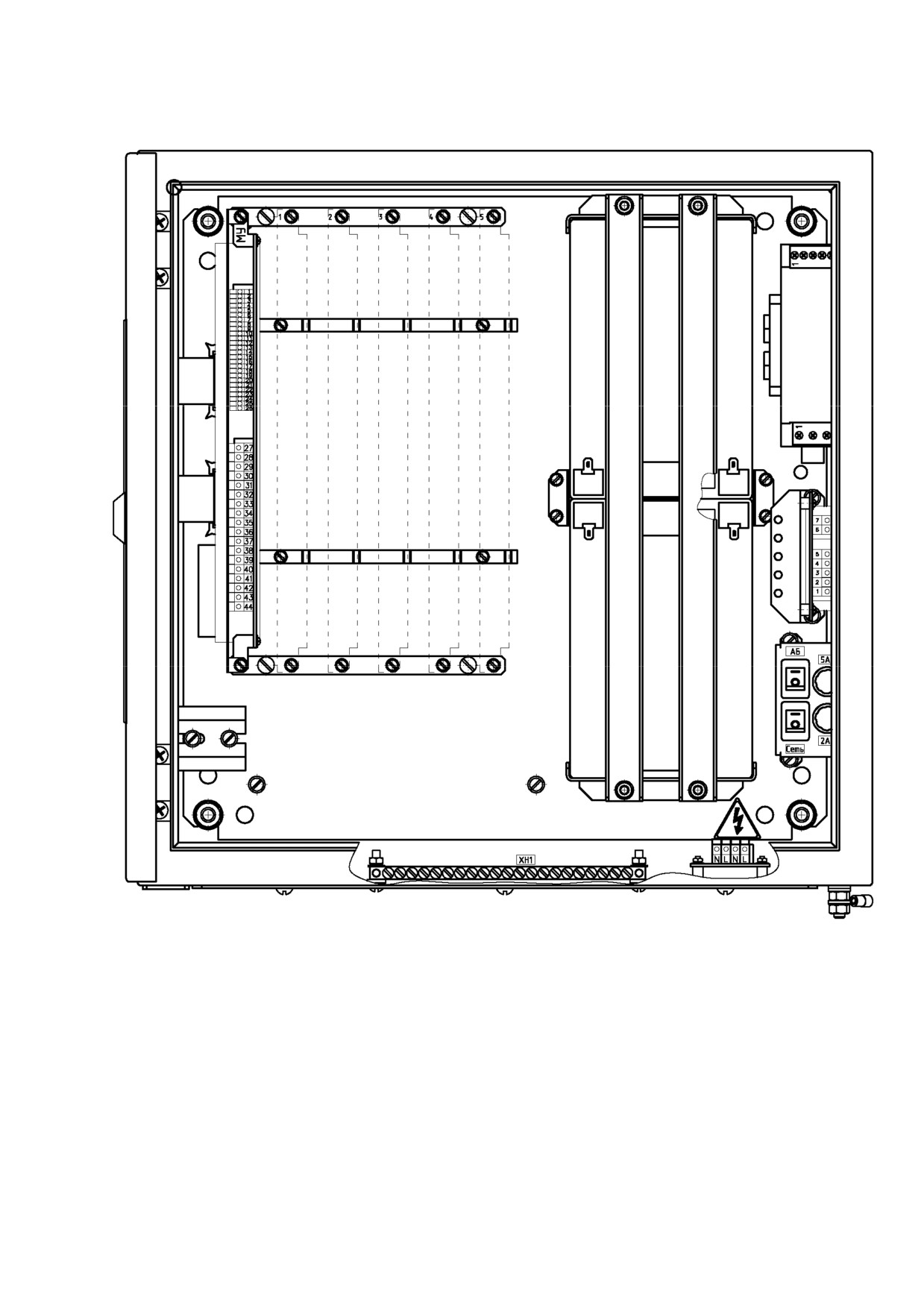

Вид передней панели ППКП АБАТ.425533.001 представлен на рисунке 1.

1.4.1.4 Индикация режимов работы ППКП приведена в таблице 1.

Таблица 1

Индикатор

Режим работы

«Режим покоя»

Режим покоя

«Пожар»

Режим пожарной тревоги

«Неисправность»

Режим предупреждения о неисправности

«Тестирование»

Режим тестирования

«Отключение»

Режим отключения компонент системы

«СЕТЬ»

Питание от основного источника

«Разряд»

Напряжение АБ ниже нормы

«Звук отключен»

Звуковая сигнализация отключена

«Пуск»

Выдан сигнал пуска на устройство пожаротушения

«Системная ошибка»

Наличие системной ошибки

«АБ»

АБ подключена и работоспособна

1.4.1.5 Кнопки управления ППКП:

- «СБРОС» - для сброса режимов пожарной тревоги и предупреждения о неисправности;

- «ЗВУК ОТКЛ.» - для отключения звуковой сигнализации.

1.4.1.6 Клавиши для ввода команд управления и индикации:

«0» ÷ «9»

- ввод цифр от 0 до 9;

«▲»

- движение вверх;

«▼»

- движение вниз;

- подтверждение ввода;

«×»

- отмена ввода.

1.4.1.7 Информацию о работе системы отображает алфавитно-цифровой дисплей ППКП.

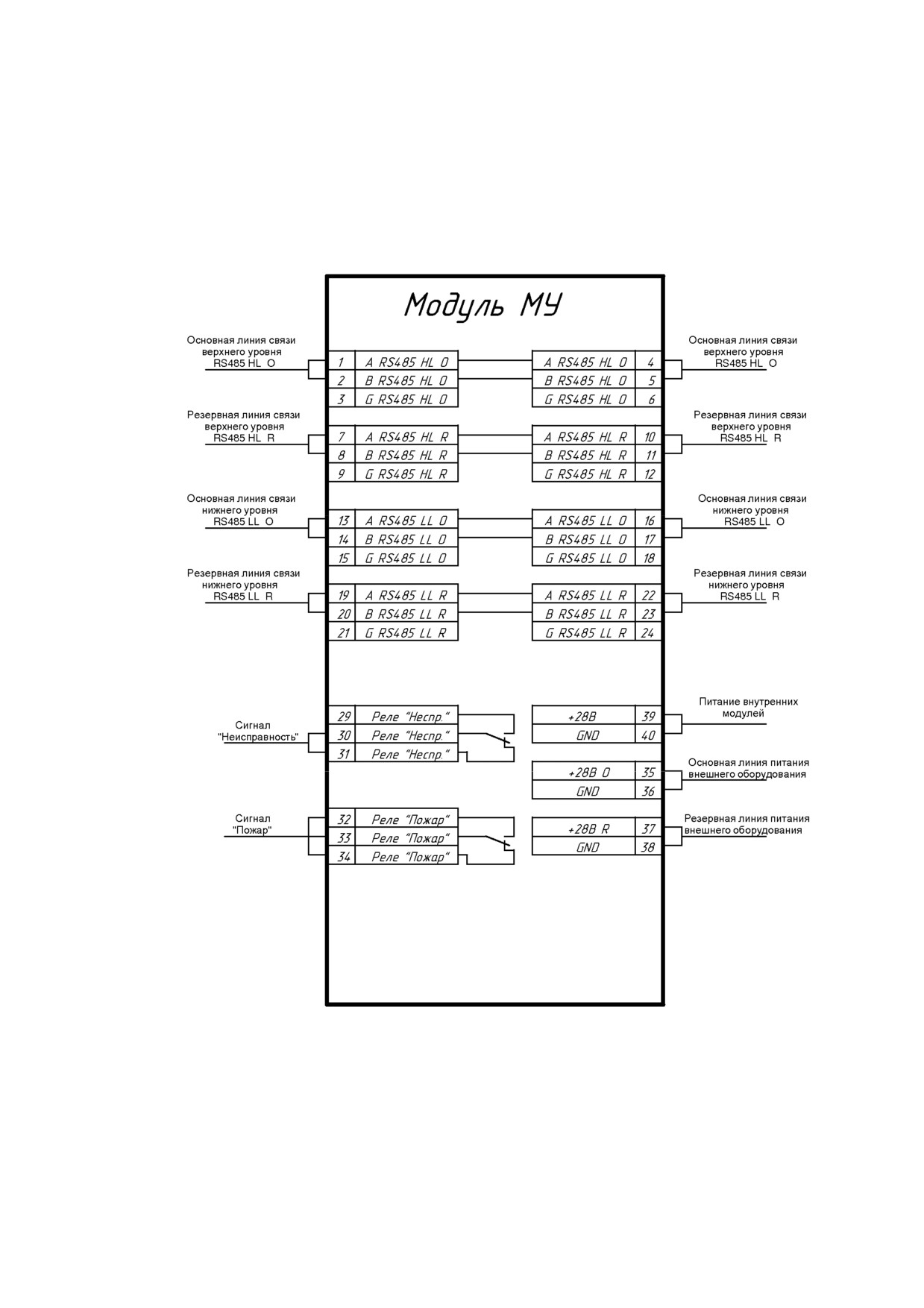

1.4.1.8 Модуль управления (МУ)

1.4.1.8.1 Модуль МУ предназначен для:

- обмена данными с модулями, установленными в ППКП, по основному и резервному каналу

связи RS-485 нижнего уровня;

- обмена данными с блоками расширения БР1 по основному и резервному каналу связи RS-485

верхнего уровня;

- отображения состояния системы светодиодными индикаторами и на дисплее ППКП;

- хранения технологических констант и настроек модулей, установленных в ППКП;

- хранения архивов об аварийных ситуациях, неисправностях в системе, срабатывании

пожарных извещателей и устройств пожаротушения;

- мониторинга состояния величины выходного напряжения блока питания, аккумуляторной

батареи, наличия входного сетевого питающего напряжения (220В 50Гц);

- контроля заряда аккумуляторной батареи ППКП;

- передачи напряжения оборудования электропитания ППКП к модулям, установленным в

ППКП, и к внешним устройствам;

- выдачи во внешние цепи сигналов “ПОЖАР” и “НЕСПРАВНОСТЬ” типа «сухой контакт».

- аккумуляторные батареи;

- зарядное устройство, расположенное на модуле МУ.

1.4.1.9.2 Оборудование электропитания имеет два источника питания:

- основное - от внешней сети переменного тока частотой (50 ± 1)Гц и напряжением

220(+22-33)В;

- резервное - от аккумуляторных батарей номинальным напряжением 24 В, емкостью 12 А/час.

1.4.1.9.3 В случае отказа основного источника электропитания производится автоматическое

переключение питания системы от АБ без нарушения функционирования системы, при восстановлении

работоспособности основного источника электропитания - автоматическое переключение на основной

источник электропитания.

Переход системы на питание от АБ сопровождается соответствующей звуковой сигнализацией

и визуальной на дисплее модуля ЖКИ.

1.4.1.9.4 Основной источник электропитания в ППКП АБАТ.425533.001 обеспечивает:

- нормальное функционирование системы независимо от степени заряженности АБ или

короткого замыкания цепей АБ;

- ток заряда АБ не более 800 мА;

- при подключенном зарядном устройстве выдачу выходного напряжения (28,5±0,8) В с

пульсациями не более 0,5 В при постоянном токе в нагрузке, подключенной к контактам модуля МУ, не

более 1,0 А (I max.a=1,0 A);

- при подключенном зарядном устройстве выдачу выходного напряжения (28,5±0,8) В с

пульсациями не более 0,5 В при импульсном токе в нагрузке, подключенной к контактам модуля МУ, в

течение одной секунды, не более 2,0 А (I max.b=2,0 A).

Максимальная мощность источника питания, не более 90 Вт, пусковой ток, не более 20 А.

Минимальный потребляемый ток ППКП I min≤32 мА (без подсветки и без учёта зарядного тока

АБ).

1.4.1.9.5 Резервный источник электропитания в ППКП обеспечивает:

- на контактах модуля МУ выдачу выходного напряжения от 19,5 до 27,6 В;

- постоянный ток в нагрузке, подключенной к контактам модуля МУ, не более

1,0 А

(I max.a=1,0 A);

- импульсный ток в нагрузке, подключенной к контактам модуля МУ, на протяжении одной

секунды не, более 2,0 А (I max.b=2,0 A);

- максимально допустимое внутреннее сопротивление АБ с учётом сопротивления цепей

подключения (проводов, предохранителей) составляет не более 1 Ом (R_Imax≤ 1 Ом).

1.4.1.9.6 Зарядное устройство обеспечивает:

- возможность автоматической подзарядки АБ;

- при полной разрядке АБ - возможность зарядки АБ не менее 80% от полной емкости АБ на

протяжении 24 часов, полная зарядка на протяжении последующих 48 часов.

1.4.1.9.7 Работа оборудования электропитания сопровождается следующей индикацией на

ППКП:

- «СЕТЬ»

- наличие внешней сети переменного тока;

- «АБ»

- АБ подключена и работоспособна;

– «Разряд»

- при питании от резервного источника электропитания и снижении напряжения

АБ ниже (22,5 ± 0,5) В.

1.4.1.9.8 При питании системы от резервного источника электропитания и снижении

напряжения АБ ниже (21,5 ± 0,5) В АБ отключается.

1.4.1.9.9 При работе системы выявляются и выдаются сообщения о следующих неисправностях

в оборудовании электропитания:

- отказ основного источника электропитания, не позже 30 мин после отказа;

- отказ резервного источника электропитания, не позже 15 мин после отказа;

- снижение напряжения АБ ниже 19,0 В, не позже 30 мин после отказа, при питании от

основного источника электропитания;

- отказ зарядного устройства, не позже 30 мин после отказа.

Индикация о неисправности оборудования электропитания выдается общим индикатором

«НЕИСПРАВНОСТЬ» и сообщением на дисплее ППКП.

1.4.1.9.10 Справочные значения тока, потребляемого ППКП АБАТ.425533.001 приведены в

таблице 2.

Таблица 2

Наименование

Значение тока, мА, не более

Примечания

режим покоя

режим

пожарной

тревоги

ППКП

с подсветкой

110

127

С устройством управления (МУ), модулем

индикатора ЖКИ

клавиатуры и индикации (МКИ), модулем

индикации (ЖКИ).

без подсветки

Без учета зарядного тока АБ

индикатора ЖКИ

1.4.1.9.11 Адрес ППКП задается 5-ти позиционным переключателем на модуле МУ.

1.4.1.9.12 Схема подключения цепей питания и линий связи RS-485 в ППКП приведена в

приложении К. Подключение питания к модулю следующего сразу за модулем МУ выполняется с

применением комплекта монтажного АБАТ.465921.011-01.

1.4.1.9.13 Допустимое сечение проводов для линий интерфейса RS-485 составляет от 0,14 до

0,5 мм² для одножильного провода, и 0,25 мм² для многожильного провода.

1.4.1.9.14 Допустимое сечение проводов для линий питания и контактов реле «Неисправность»

и «Пожар» составляет от 0,2 до 1,5 мм² для одножильного провода, и от 0,25 до 0,75 мм² для

многожильного провода.

1.4.1.9.15 Подключение многожильных проводов к клеммам необходимо выполнять с

применением кабельных трубчатых наконечников.

1.4.2 Модули

1.4.2.1 Модуль МОПИ

1.4.2.1.1 Модуль МОПИ обеспечивает подключение от 1 до 8 шлейфов пожарных извещателей.

В каждый шлейф могут быть включены от 1 до 32 адресных извещателей из комплекта САПС «ПАРУС»

или от 1 до 32 безадресных извещателя сторонних производителей.

Параметры на клеммах подключения шлейфа:

- сопротивление шлейфа двухпроводной линии

- не более 100 Ом;

– электрическая емкость шлейфа

- не более 50 нФ;

- сопротивление между проводами линии и каждым проводом и «землей» не менее 50 кОм;

- напряжение питания шлейфа 19,2(^+1,3-3.2)В.

Ток потребления шлейфа составляет:

- при срабатывании безадресных извещателей не более 32 мА;

- при подключении 32 адресных извещателей в дежурном режиме не более 16 мА;

- при срабатывании 32 адресных извещателей в режиме пожарной тревоги не более 32 мА.

Дополнительная информация о включении в шлейф сигнализации модуля адресных и

безадресных извещателей приведена в приложениях А, Б и В. Подключение линейного теплового

извещателя приведено в приложении С.

1.4.2.1.2 Управление модулем производится по основному или резервному каналу связи

RS-485 нижнего уровня.

1.4.2.1.3 Адрес модуля задается 5-ти позиционным переключателем.

1.4.2.1.4 Питание модуля осуществляется от основной или резервной линии питания.

1.4.2.1.5 В процессе функционирования модуль МОПИ постоянно контролирует обрыв и к.з.

шлейфов, а также наличие основной и резервной линии питания (задается в конфигурации).

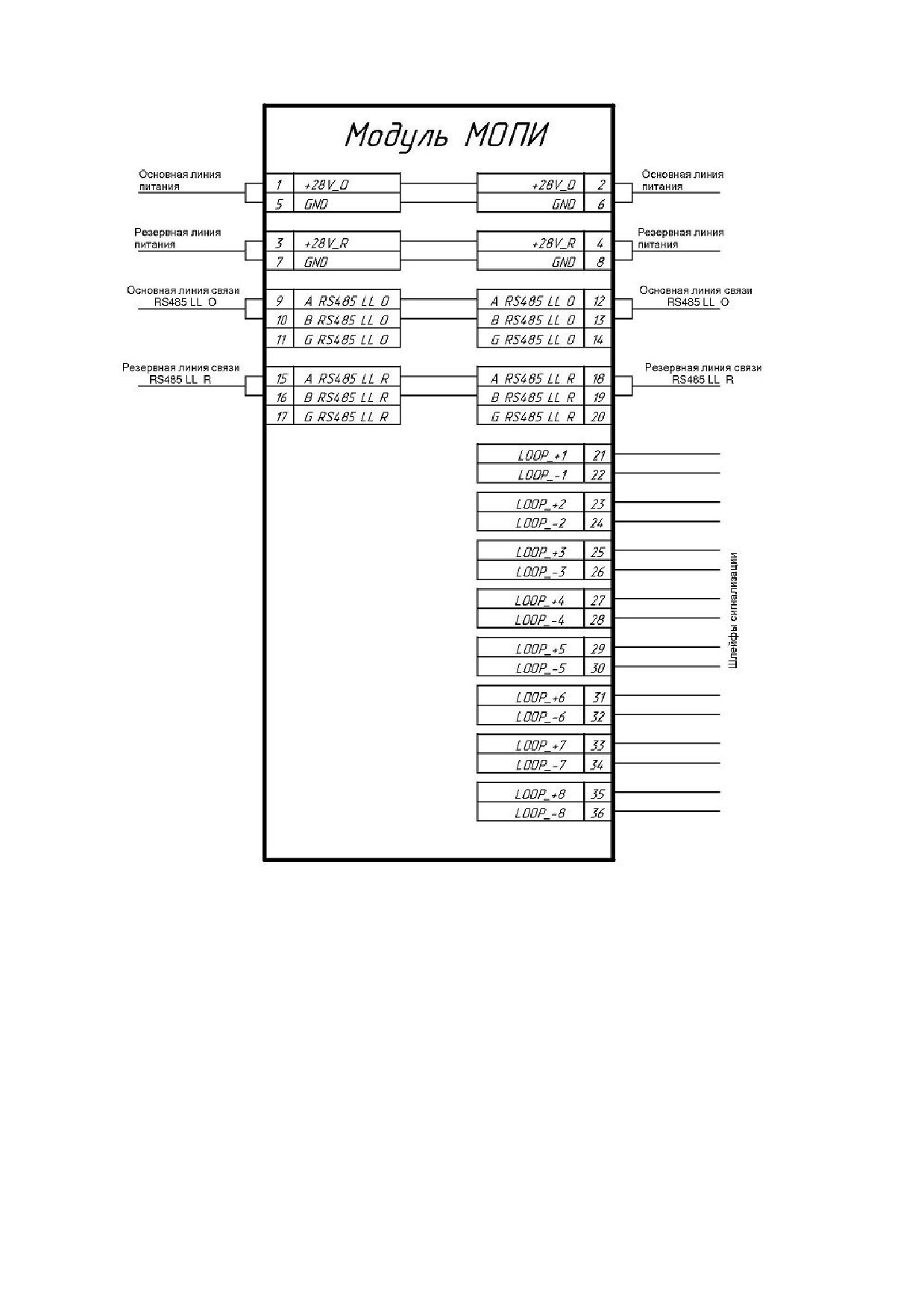

1.4.2.1.6 Схема подключения МОПИ приведена на рисунке 4.

1.4.2.1.7 Допустимое сечение проводов для линий интерфейса RS-485 составляет от 0,14 до 0,5

мм² для одножильного провода, и 0,25 мм² для многожильного провода.

1.4.2.1.8 Допустимое сечение проводов для линий питания и шлейфов извещателей составляет

от 0,2 до 1,5 мм² для одножильного провода, и от 0,25 до 0,75 мм² для многожильного провода.

1.4.2.1.9 Подключение многожильных проводов к клеммам необходимо выполнять с

применением кабельных трубчатых наконечников.

1.4.2.1.10 Подключение модуля МОПИ внутри шкафа осуществляется с помощью комплекта

монтажного АБАТ.465921.011.

1.4.2.2 Модуль МИ

1.4.2.2.1 Модуль МИ обеспечивает подключение от 1 до 4 шлейфов пожарных извещателей. В

каждый шлейф могут быть включены от 1 до 32 адресных или безадресных извещателей.

Параметры на клеммах подключения шлейфа:

- сопротивление шлейфа двухпроводной линии

- не более 100 Ом;

– электрическая емкость шлейфа

- не более 50 нФ;

- сопротивление между проводами линии и каждым проводом и «землей» не менее 50 кОм;

- напряжение питания шлейфа 19,2(^+1,3-3.2)В.

Ток потребления шлейфа составляет:

- при срабатывании безадресных извещателей не более 32 мА;

- при включении 32 адресных извещателей в дежурном режиме не более 16 мА;

- при включении

32 адресных извещателей в режиме пожарной тревоги не более

32 мА.

Дополнительная информация о включении в шлейф сигнализации модуля адресных и

безадресных извещателей приведена в приложениях А, Б и В. Подключение линейного теплового

извещателя приведено в приложении С.

1.4.2.2.2 Модуль МИ обеспечивает включение одновременно или последовательно

исполнительных устройств пожаротушения. Выходные параметры сигнала включения исполнительного

устройства:

а) напряжение от 20 до 28 В;

б) длительности сигнала включения исполнительного устройства устанавливается программно

от 0,5 до 5 с.

Подключение питания к модулю МИ необходимо производить через ограничитель тока

(Выходы 1, 2), в случае если используются исполнительные устройства пожаротушения. При этом

общий ток потребляемый нагрузкой, подключенной к контактам модуля МУ, не должен превышать

0,5 А.

1.4.2.2.3 Модуль МИ имеет 2 реле с нормально разомкнутыми контактами, которые могут

быть использованы для коммутации технологического оборудования.

Контакты реле рассчитаны на коммутацию цепей постоянного тока с номинальным

напряжением не более 30 В и током не более 3 А. Схема подключения контактов реле для обеспечения

контроля обрыва цепи нагрузки приведена в приложении Д.

Допускается подключение контактов реле без контроля обрыва цепи нагрузки. В этом случае

соответствующие перемычки Х3, Х4 должны быть демонтированы.

1.4.2.2.4 Модуль МИ обеспечивает подключение от 1 до 4 внешних датчиков с нормально-

замкнутыми или нормально-разомкнутыми контактами и контроль обрыва и к.з. линий связи с ними при

следующих параметрах линии:

- сопротивление двухпроводной линии

- не более 100 Ом;

- сопротивление изоляции между проводами и каждым проводом и «землей» не менее 50 кОм.

Схема подключения датчика с контролем обрыва и к.з. линии приведена в приложении Г.

Допускается включение датчика без контроля линии связи с ним. При этом резисторы Rд и

Rок, приведенные в приложении Г, не устанавливается.

1.4.2.2.5 Управление модулем производится по основному или резервному каналу связи

RS-485 нижнего уровня.

1.4.2.2.6 Адрес модуля задается 5-ти позиционным переключателем.

1.4.2.2.7 Питание модуля осуществляется от основной или резервной линии питания.

1.4.2.2.8 В процессе функционирования модуль МИ постоянно контролирует обрыв и к.з.

шлейфа извещателей, обрыв цепей подключения устройств пожаротушения, отсутствие обрывов

обмоток реле и подключение нагрузок к их контактам, обрыв и к.з. линий подключения датчиков и их

состояние. Также модуль МИ контролирует наличие основной и резервной линии питания (задается в

конфигурации).

1.4.2.2.9 Схема подключения МИ приведена на рисунке 5.

1.4.2.2.10 Схемы подключения исполнительных устройств пожаротушения к модулю

приведены в приложении Ж.

1.4.2.2.11 Допустимое сечение проводов для линий интерфейса RS-485 и линий подключения

внешних датчиков составляет от

0,14 до

0,5 мм² для одножильного провода, и

0,25 мм² для

многожильного провода.

1.4.2.2.12 Допустимое сечение проводов для линий питания, шлейфов извещателей, релейных

выходов и исполнительных устройств пожаротушения составляет от 0,2 до 1,5 мм² для одножильного

провода, и от 0,25 до 0,75 мм² для многожильного провода.

1.4.2.2.13 Подключение многожильных проводов к клеммам необходимо выполнять с

применением кабельных трубчатых наконечников.

1.4.2.2.14 Подключение модуля МИ внутри шкафа осуществляется с помощью комплекта

монтажного АБАТ.465921.011.

1.4.2.3 Модуль МРВ

1.4.2.3.1 Модуль релейных выходов имеет 8 реле с нормально разомкнутыми контактами,

которые могут быть использованы для коммутации технологического оборудования.

Контакты реле рассчитаны на коммутацию цепей постоянного тока с номинальным

напряжением не более 30 В и током не более 3 А.

Схема подключения контактов реле для обеспечения контроля обрыва цепи нагрузки приведена

в приложении Д.

Допускается подключение контактов реле без контроля обрыва цепи нагрузки. В этом случае

соответствующие перемычки Х3…Х10 должны быть демонтированы.

1.4.2.3.2 МРВ обеспечивает подключение до 8 внешних датчиков контроля с нормально-

замкнутыми или нормально-разомкнутыми контактами и контроль обрыва и к.з. линий связи с ними при

следующих параметрах линии:

- сопротивление двухпроводной линии

- не более 100 Ом;

– сопротивление изоляции между проводами и каждым проводом и «землей» не менее

кОм.

Схема подключения датчика с контролем обрыва и к.з. линии приведена в приложении Г.

Допускается включение датчика без контроля линии связи с ним. При этом резисторы Rд и

Rок приведенные в приложении Г должны отсутствовать.

1.4.2.3.3 Управление модулем производится по основному или резервному каналу связи

RS-485 нижнего уровня.

1.4.2.3.4 Адрес модуля задается 5-ти позиционным переключателем.

1.4.2.3.5 Питание модуля осуществляется от основной или резервной линии питания.

1.4.2.3.6 В процессе функционирования модуль МРВ постоянно контролирует отсутствие

обрывов обмоток реле и подключение нагрузок к их контактам, отсутствие обрывов и к.з. линий

подключения датчиков и их состояние. Также модуль МРВ контролирует наличие основной и резервной

линии питания (задается в конфигурации).

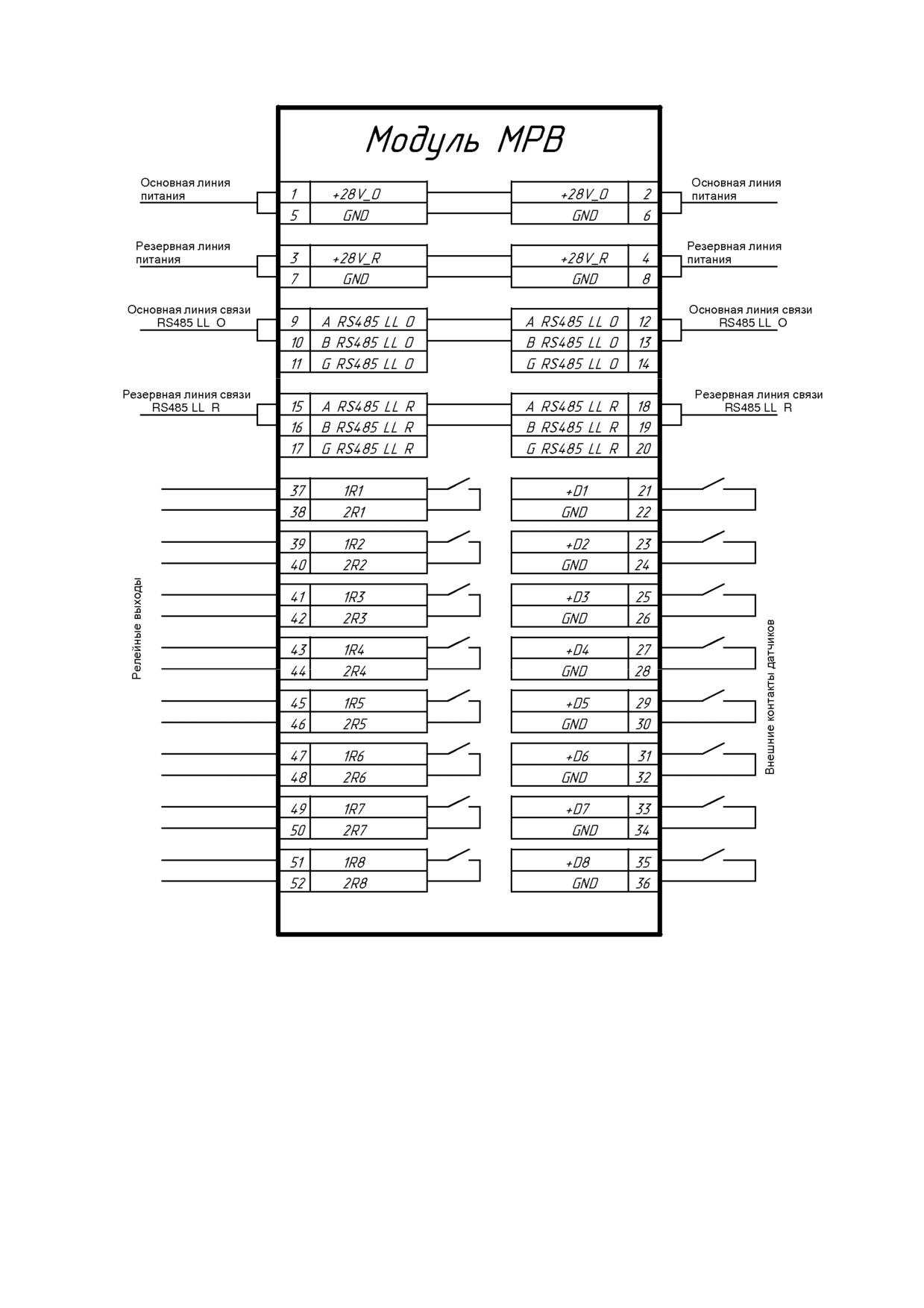

1.4.2.3.7 Схема подключения МРВ приведена на рисунке 6.

1.4.2.3.8 Допустимое сечение проводов для линий интерфейса RS-485 и линий подключения

внешних датчиков составляет от

0,14 до

0,5 мм² для одножильного провода, и

0,25 мм² для

многожильного провода.

1.4.2.3.9 Допустимое сечение проводов для линий питания и релейных выходов составляет от

0,2 до 1,5 мм² для одножильного провода, и от 0,25 до 0,75 мм² для многожильного провода.

1.4.2.3.10 Подключение многожильных проводов к клеммам необходимо выполнять с

применением кабельных трубчатых наконечников.

1.4.2.3.11 Подключение модуля МРВ внутри шкафа осуществляется с помощью комплекта

монтажного АБАТ.465921.011.

1.4.2.4 Модуль МСЗУ

1.4.2.4.1 Модуль МСЗУ предназначен для управления шестью световыми или звуковыми

оповещателями в режиме пожарной тревоги.

1.4.2.4.2 Параметры сигнала на выходе управления оповещателем:

- напряжение от 18 до 28 В;

- ток нагрузки не должен превышать 0,15 А.

1.4.2.4.3 Питание оповещателей может осуществляться как от источника питания ППКП, БР1,

так и от внешнего источника питания.

Напряжение внешнего источника должно быть от 20 до 28В.

При питании оповещателей от источника питания ППКП, БР1 установить перемычку между

контактами модуля 37 и 38. Сечение провода перемычки должно быть от 0,75 до 1,0 мм².

Схема подключения оповещателя приведена в приложении Е.

1.4.2.4.4 МСЗУ обеспечивает подключение до 8 внешних датчиков контроля с нормально-

замкнутыми или нормально-разомкнутыми контактами и контроль обрыва и к.з. линий связи с ними при

следующих параметрах линии:

- сопротивление двухпроводной линии

- не более 100 Ом;

– сопротивление изоляции между проводами и каждым проводом и «землей» не менее

кОм.

Схема подключения датчика с контролем обрыва и к.з. линии приведена в приложении Г.

Допускается включение датчика без контроля линии связи с ним. При этом резисторы Rд и

Rок приведенные в приложении Г должны отсутствовать.

1.4.2.4.5 Управление модулем производится по основному или резервному каналу связи

RS-485 нижнего уровня.

1.4.2.4.6 Адрес модуля задается 5-ти позиционным переключателем.

1.4.2.4.7 Питание модуля осуществляется от основной или резервной линии питания.

1.4.2.4.8 В процессе функционирования модуль МСЗУ постоянно контролирует обрыв и к.з.

линий подключения оповещателей, отсутствие обрывов и к.з. линий подключения датчиков и их

состояние. Также модуль МСЗУ контролирует наличие основной и резервной линии питания (задается в

конфигурации), а также наличие напряжения питания на контактах 38, 39.

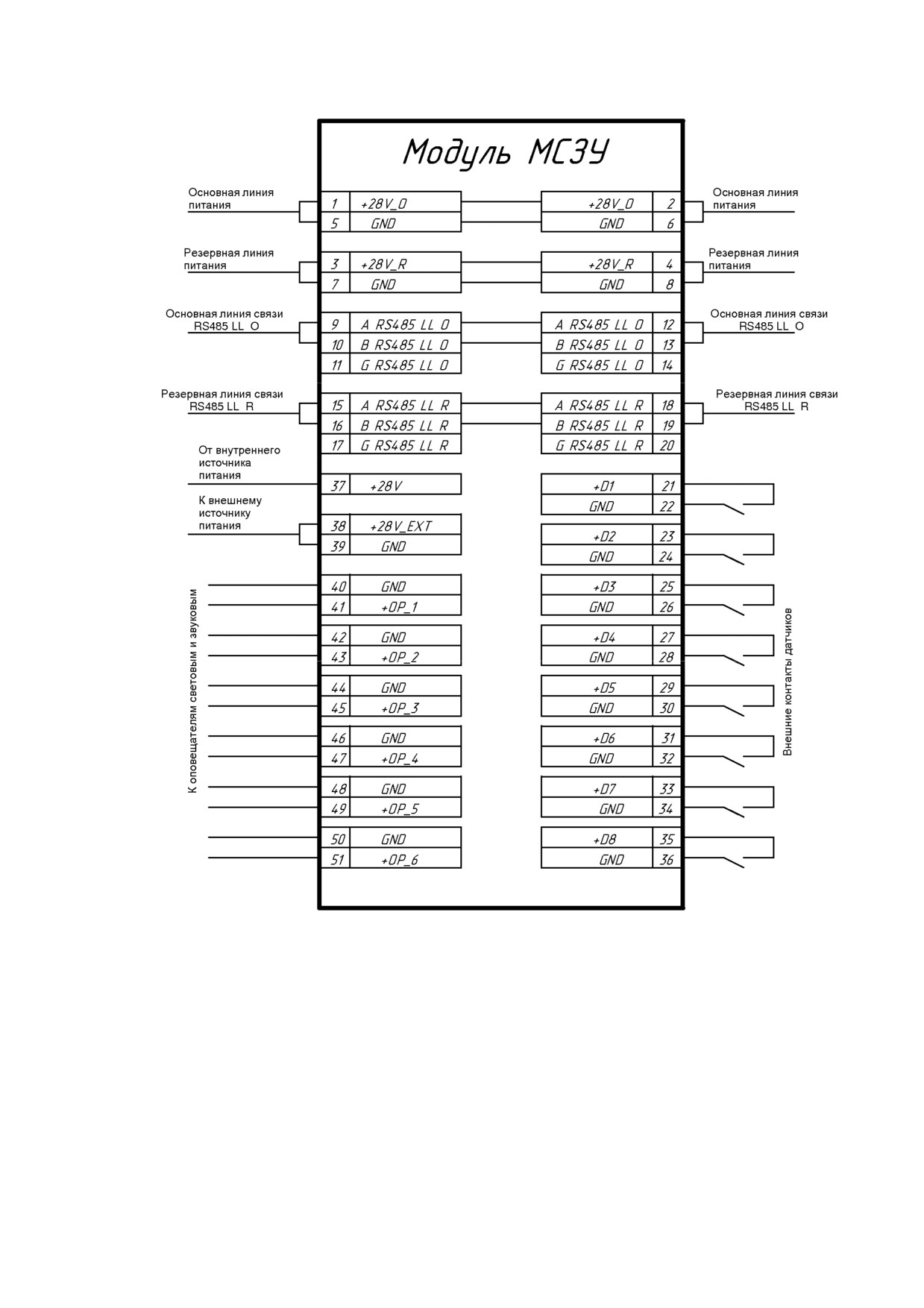

1.4.2.4.9 Схема подключения МСЗУ приведена на рисунке 7.

1.4.2.4.10 Допустимое сечение проводов для линий интерфейса RS-485 и линий подключения

внешних датчиков составляет от

0,14 до

0,5 мм² для одножильного провода, и

0,25 мм² для

многожильного провода.

1.4.2.4.11

Допустимое сечение проводов для линий питания и линий подключения

оповещателей составляет от 0,2 до 1,5 мм² для одножильного провода, и от 0,25 до 0,75 мм² для

многожильного провода.

1.4.2.4.12 Подключение многожильных проводов к клеммам необходимо выполнять с

применением кабельных трубчатых наконечников.

1.4.2.4.13 Подключение модуля МСЗУ внутри шкафа осуществляется с помощью комплектов

монтажных АБАТ.465921.011, АБАТ.465921.019.

1.4.2.5 Модуль МИУП

1.4.2.5.1 Модуль МИУП предназначен для включения одновременно или последовательно 4

исполнительных устройств пожаротушения. Выходные параметры сигнала включения исполнительного

устройства от источника питания ППКП:

а) напряжение от 20 до 28В;

б) длительности сигнала включения исполнительного устройства устанавливается программно

от 0,5 до 5 с.

Подключение исполнительных устройств необходимо производить через ограничитель тока

(Выход 3). При этом общий ток потребляемый нагрузкой, подключенной к контактам модуля МУ, не

должен превышать 2,0 А.

1.4.2.5.2 При включении исполнительного устройства от источника питания ППКП, БР1

установить перемычку между контактами модуля 37 и 38. Сечение провода перемычки должно быть от

0,75 до 1,0 мм².

1.4.2.5.3 Включение устройств пожаротушения может осуществляться от внешнего источника

питания.

Напряжение внешнего источника должно быть от 20 до 28В.

Мощность источника питания определяется параметрами и количеством одновременно

включенных примененных исполнительных устройств.

Максимальный ток коммутируемый одним каналом включения исполнительного устройства,

не более 3А.

Схемы подключения исполнительных устройств пожаротушения приведены в приложении Ж.

1.4.2.5.4 МИУП обеспечивает подключение до 8 внешних датчиков контроля с нормально-

замкнутыми или нормально-разомкнутыми контактами и контроль обрыва и к.з. линий связи с ними при

следующих параметрах линии:

- сопротивление двухпроводной линии

- не более 100 Ом;

– сопротивление изоляции между проводами и каждым проводом и «землей» не менее

кОм.

Схема подключения датчика с контролем обрыва и к.з. линии приведена в приложении Г.

Допускается включение датчика без контроля линии связи с ним. При этом резисторы Rд и

Rок приведенные в приложении Г должны отсутствовать.

1.4.2.5.5 Управление модулем производится по основному или резервному каналу связи

RS-485 нижнего уровня.

1.4.2.5.6 Адрес модуля задается 5-ти позиционным переключателем.

1.4.2.5.7 Питание модуля осуществляется от основной или резервной линии питания.

1.4.2.5.8 В процессе функционирования модуль МИУП постоянно контролирует отсутствие

обрывов цепей подключения устройств пожаротушения и отсутствие обрывов и к.з. в линиях

подключения датчиков и их состояние. Также модуль МИУП контролирует наличие основной и

резервной линии питания (задается в конфигурации), а также наличие напряжения питания на контактах

38, 39.

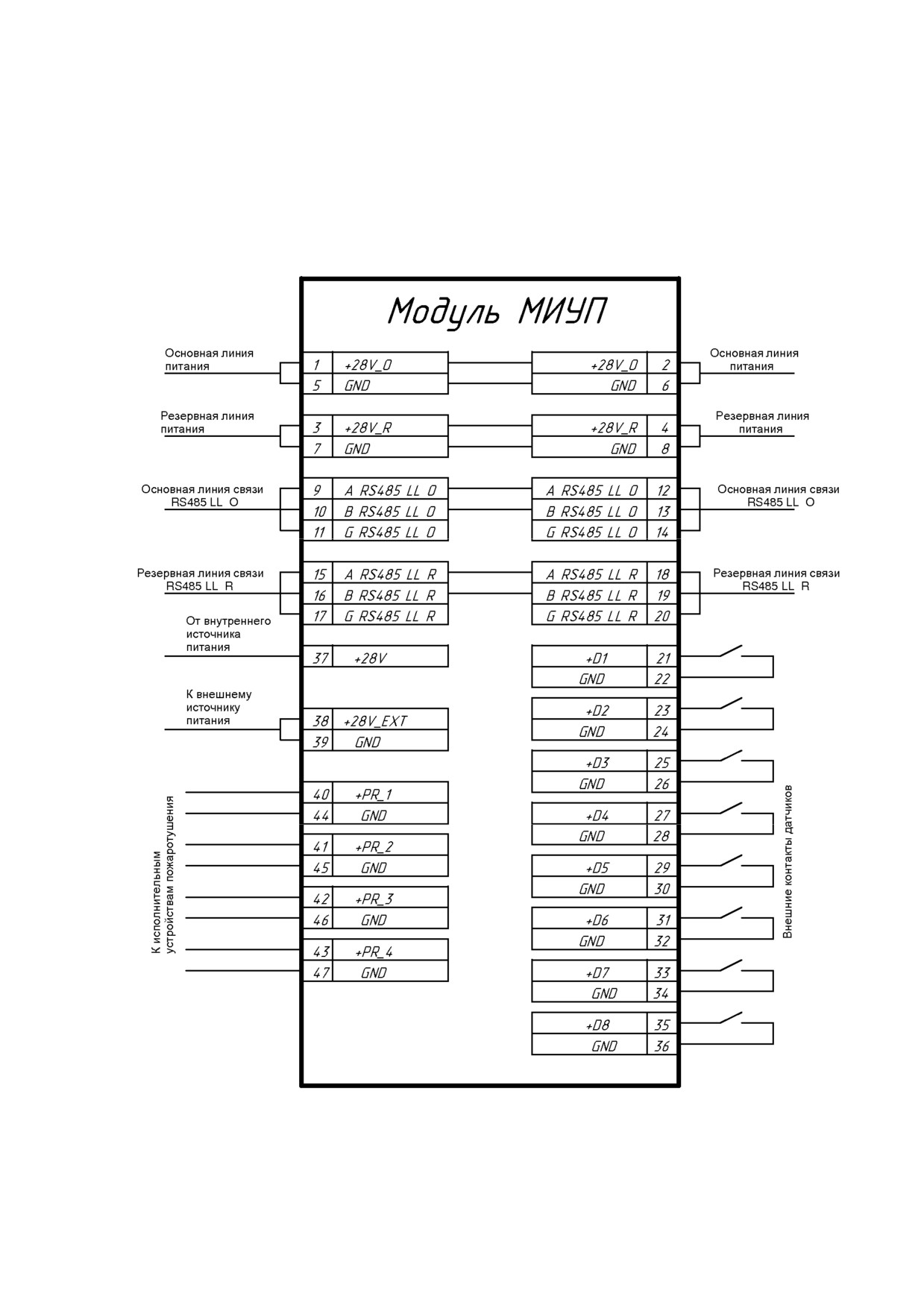

1.4.2.5.9 Схема подключения МИУП приведена на рисунке 8.

1.4.2.5.10 Схемы подключения исполнительных устройств пожаротушения к модулю

приведены в приложении Ж.

1.4.2.5.11 Допустимое сечение проводов для линий интерфейса RS-485 и линий подключения

внешних датчиков составляет от

0,14 до

0,5 мм² для одножильного провода, и

0,25 мм² для

многожильного провода.

СИСТЕМА АДРЕСНОЙ ПОЖАРНОЙ СИГНАЛИЗАЦИИ «ПАРУС». Руководство по эксплуатации АБАТ.468266.001 РЭ - часть 1
