СИСТЕМА АДРЕСНОЙ ПОЖАРНОЙ СИГНАЛИЗАЦИИ «ПАРУС». Руководство по эксплуатации АБАТ.468266.001 РЭ - часть 2

где R -резистор 120Ом±5%, подключается непосредственно к контактам модуля

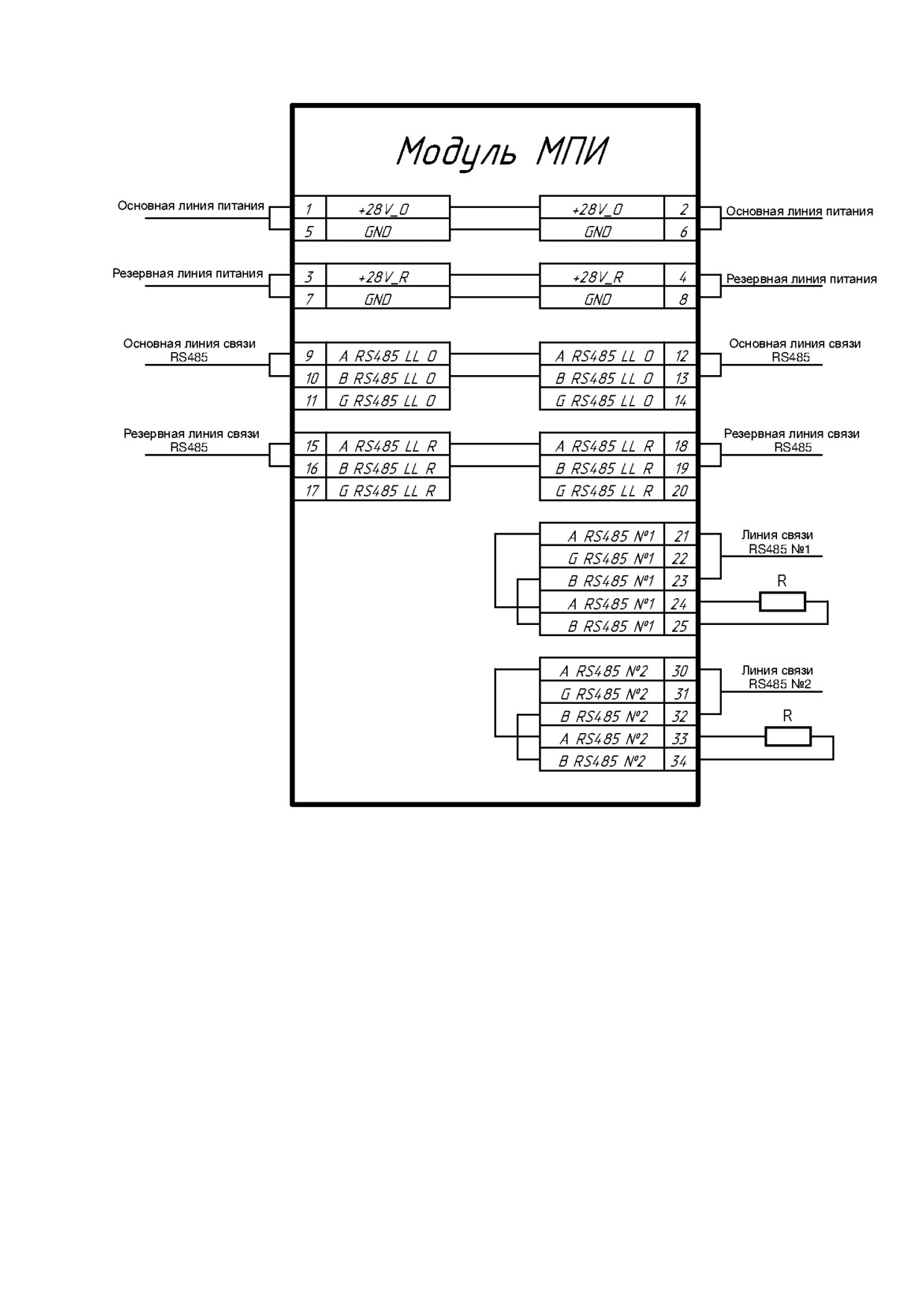

Рисунок 9 - Схема подключения МПИ

31

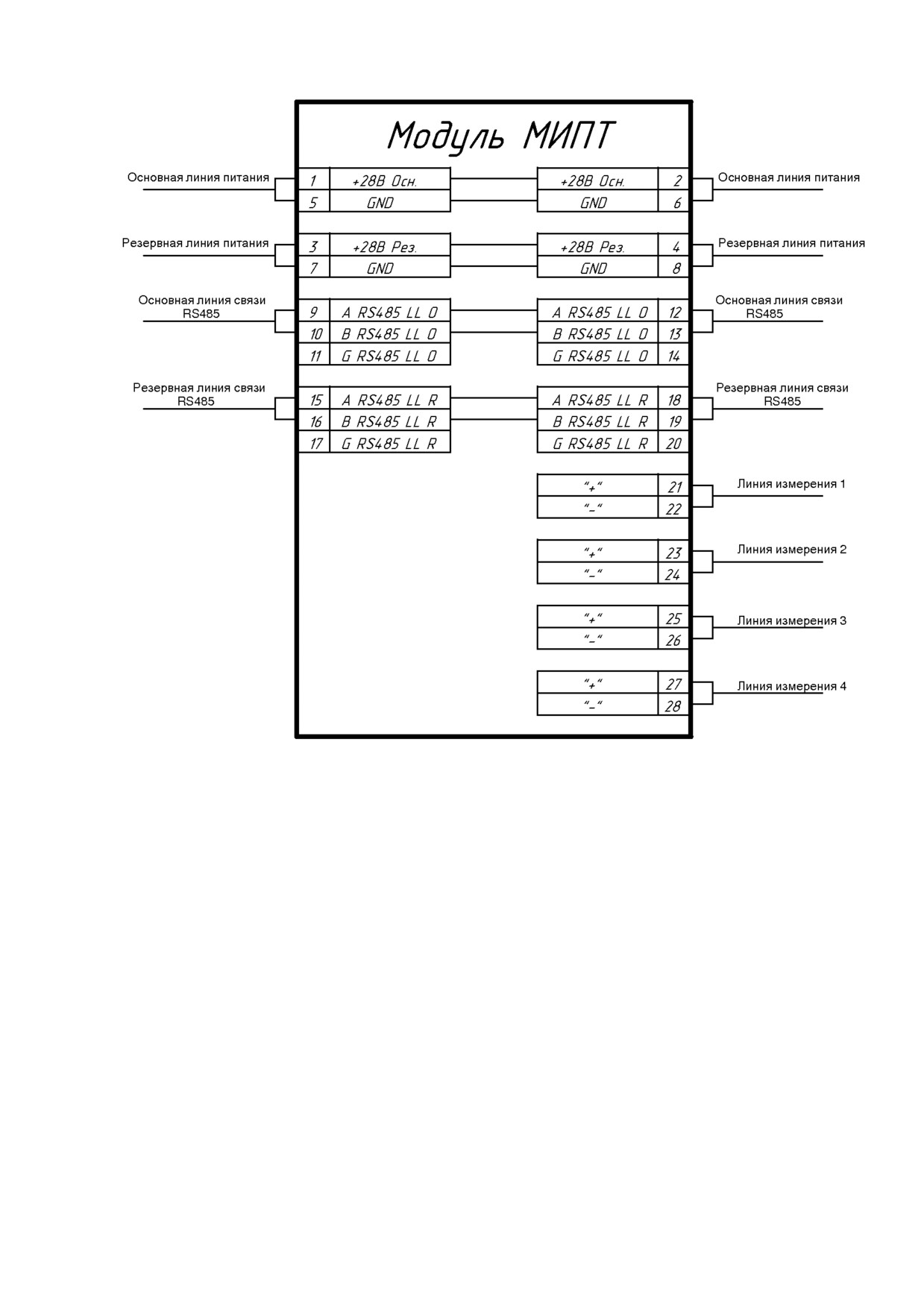

Рисунок 10 - Схема подключения МИПТ

33

- для выдачи во внешние цепи релейных выходов сигналов “ПОЖАР” и “НЕСПРАВНОСТЬ”.

Контакты реле рассчитаны на коммутацию цепей постоянного тока с номинальным

напряжением, не более 30 В и током, не более 1 А.

Исходное состояние реле “ПОЖАР” и “НЕСПРАВНОСТЬ” в режиме покоя:

- реле “ПОЖАР” - выключено;

- реле “НЕСПРАВНОСТЬ” - включено.

1.4.3.8 Схема подключения МУ приведена на рисунке 3.

1.4.3.9 Адрес БР1 задается 5-ти позиционным переключателем на модуле МУ. Максимальное

количество блоков БР1, подключаемых к одному блоку ППКП, не более 15.

1.4.3.10 Схема подключения цепей питания и линий связи RS-485 в БР1 аналогична ППКП и

приведена в приложении Л.

Рисунок 11

Значения тока, потребляемого блоком расширения, приведены в таблице 3.

Таблица 3

Значение тока, мА, не

более

Наименование

Примечания

режим

оборудования

режим

пожарной

покоя

тревоги

БР1

35

35

Без модулей МОПИ, МИУП, МРВ, МИ, МСЗУ и без

учета зарядного тока АБ

Токи, потребляемые модулями, приведены в таблице 10.

35

1.4.4 Блок расширения БР

1.4.4.1 Блок расширения БР, предназначен для установки модулей ввода-вывода цифрового и

аналогового интерфейсов МПИ и МИПТ.

1.4.4.2 В блоке расширения БР АБАТ.425533.006 имеются 2 посадочных места для установки

следующих модулей:

- устройство ввода-вывода МИПТ АБАТ.469135.011;

- устройство ввода-вывода МПИ АБАТ.469135.010.

Количество и состав указанных модулей определяются конкретным проектом.

В случае необходимости, и обоснованности данного решения проектом, допускается вместо

устройств ввода-вывода МПИ и МИПТ установка в БР других модулей из состава САПС «ПАРУС».

1.4.4.3 Также в БР имеется отдельное посадочное место для установки плат фильтров ПФ-001.

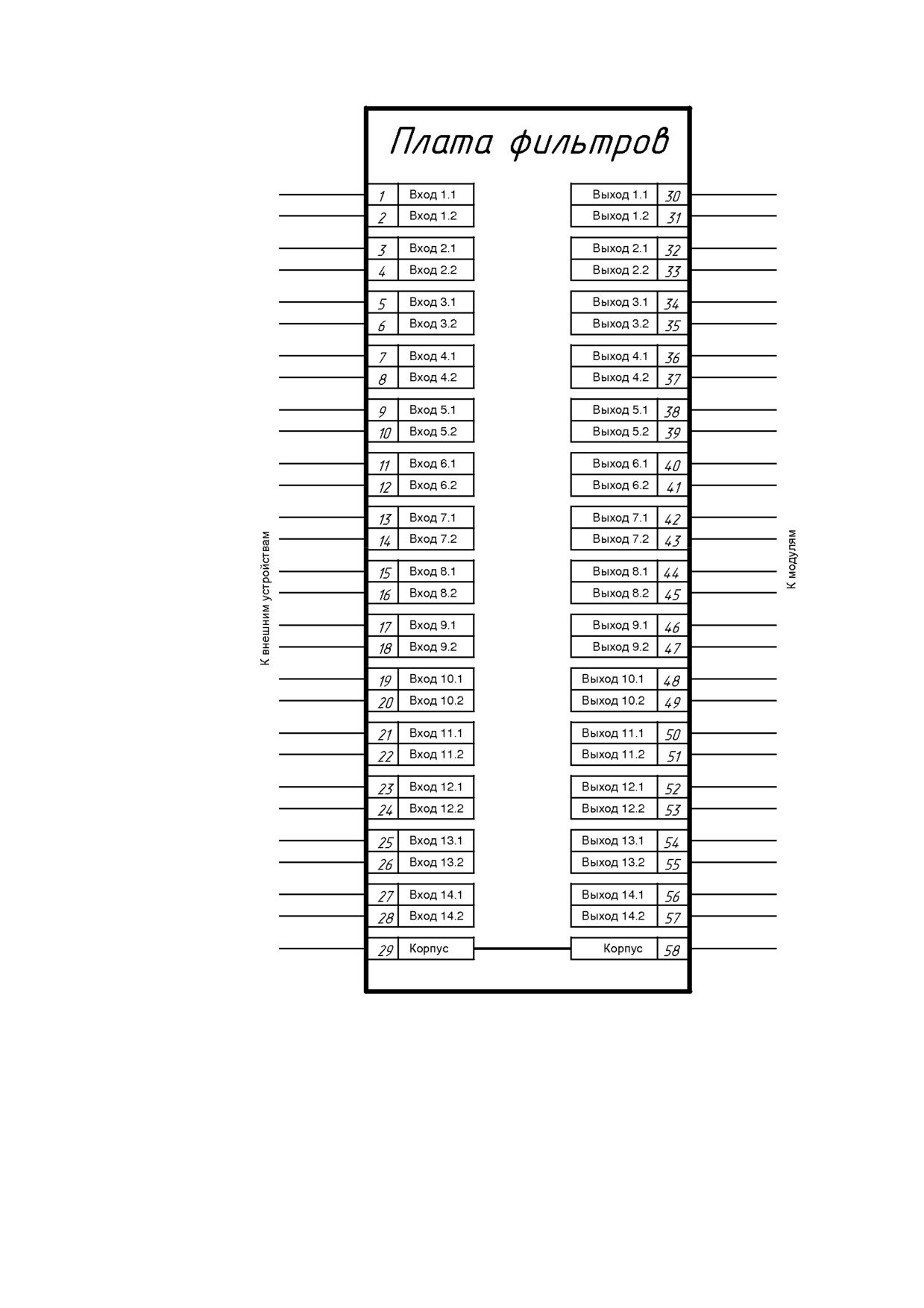

Все подключения внешних кабелей к модулям находящимся в БР рекомендуется производить с

использованием плат фильтров ПФ-001. Количество необходимых плат фильтров ПФ-001 также

определяется конкретным проектом.

1.4.3.4 Пример схемы подключения блока расширения БР к ППКП(БР1) приведен в

приложении Н.

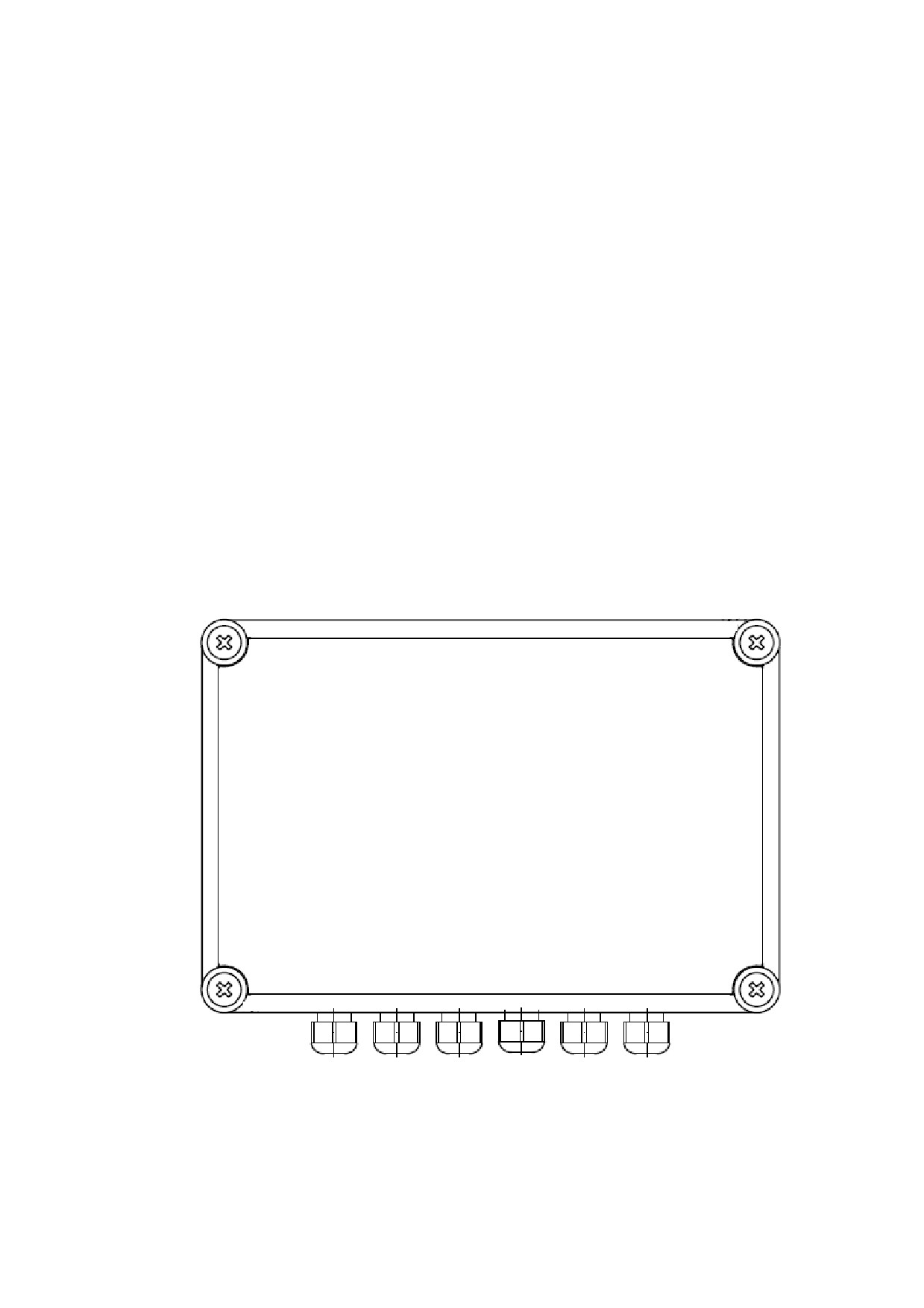

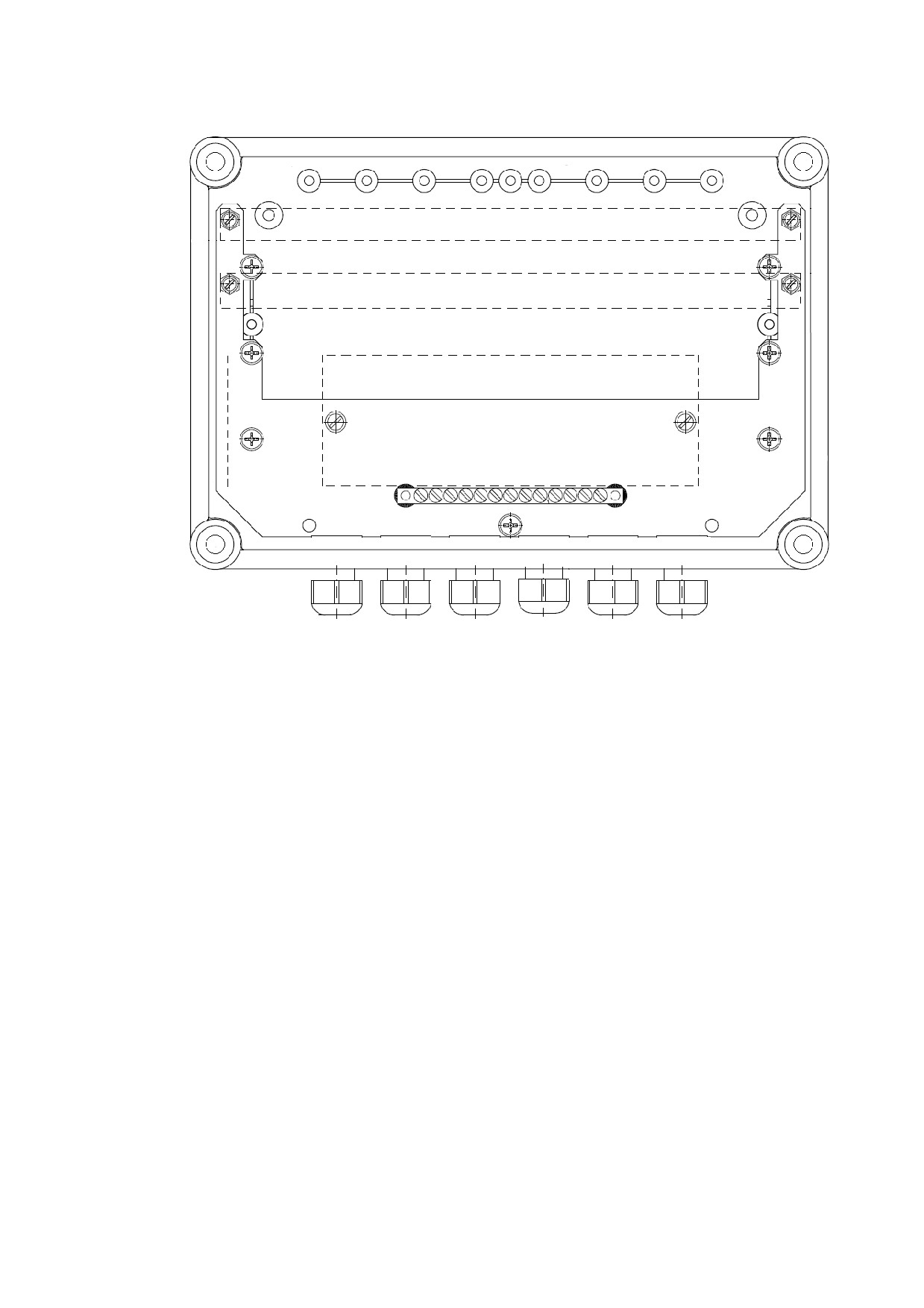

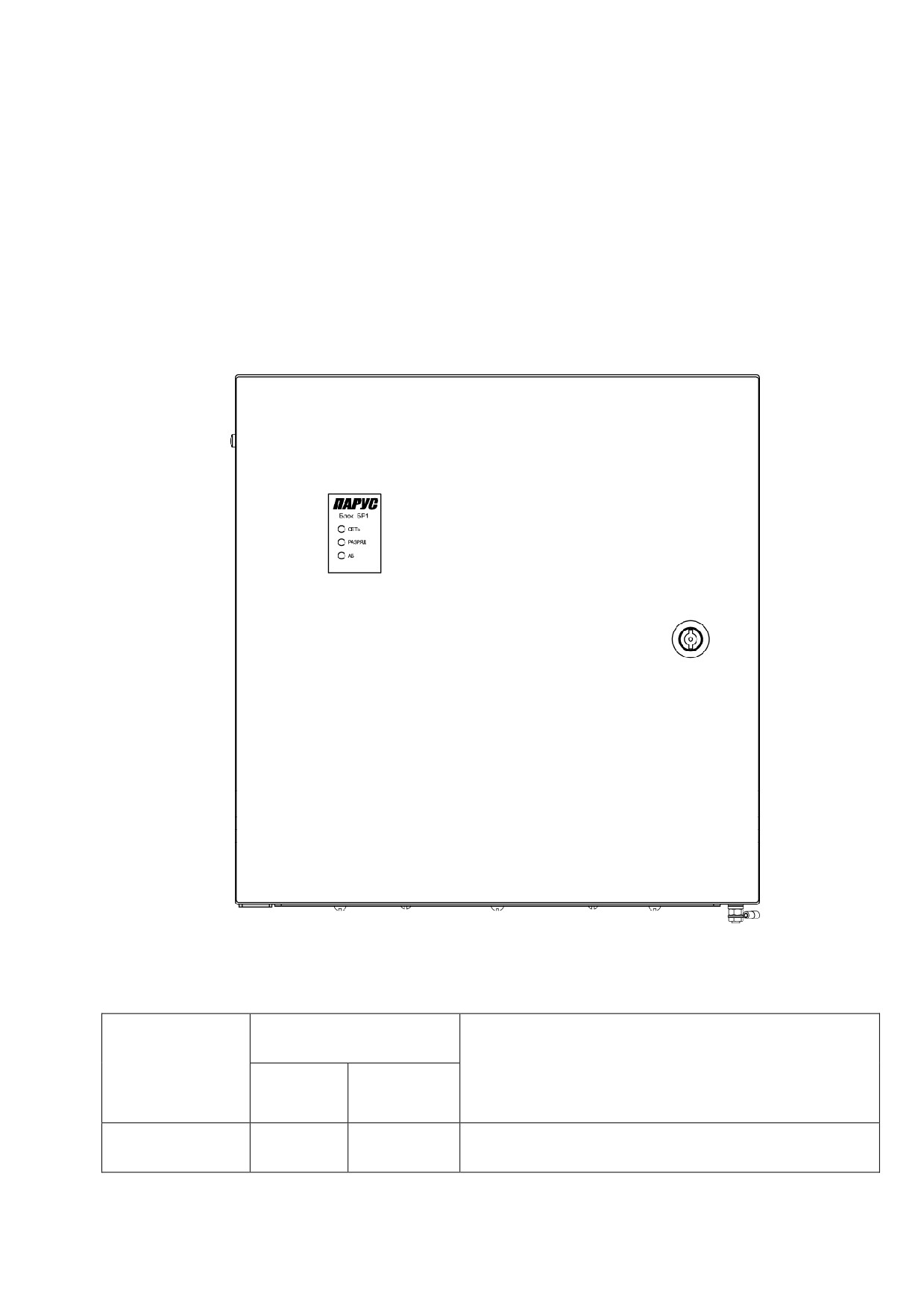

1.4.3.4 Внешний вид блока БР показан на рисунке 12. Вид со снятой крышкой на рисунке 13.

Рисунок 12

36

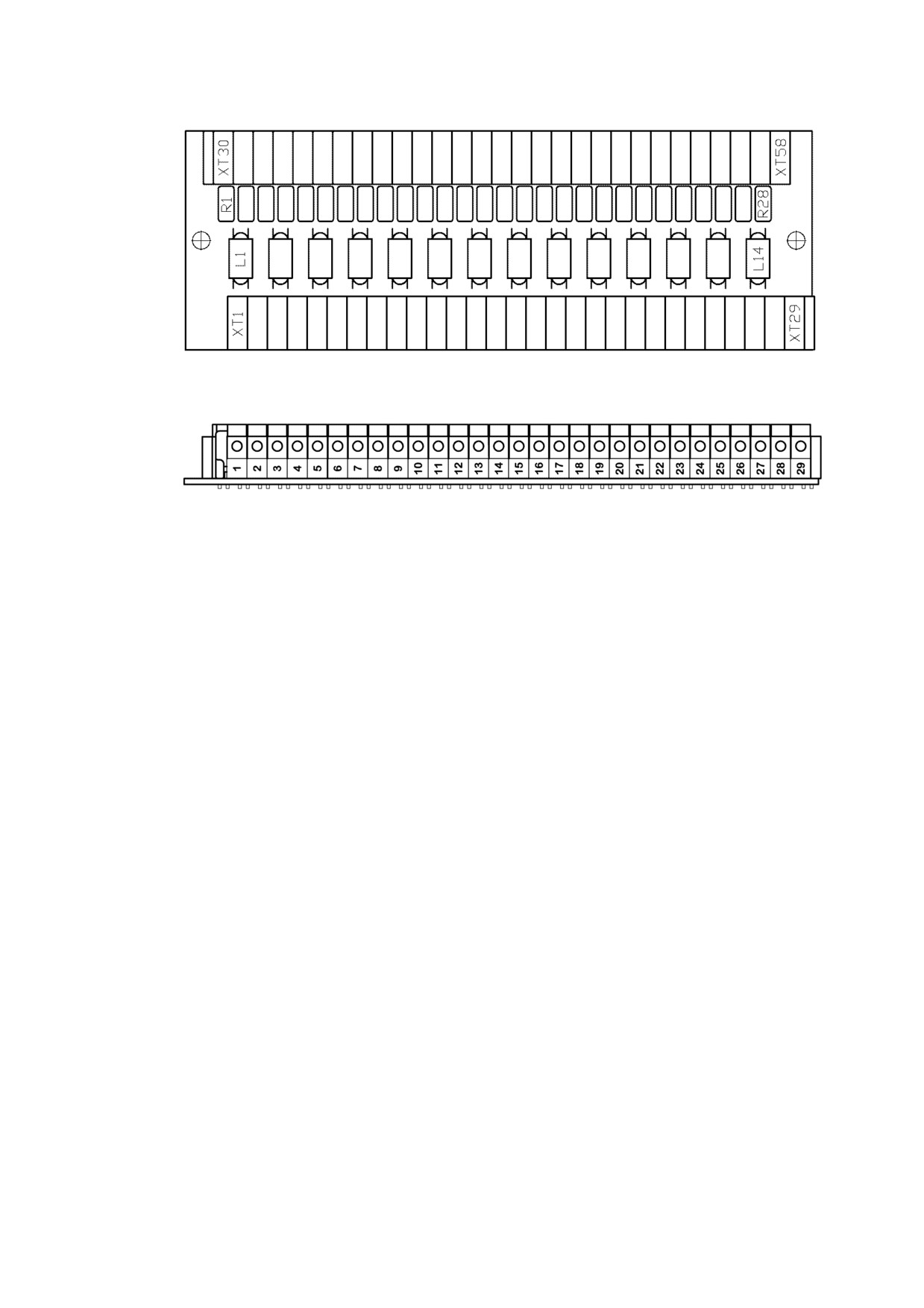

Рисунок 13

37

1.4.5 Блок дистанционного управления БДУ

1.4.5.1 Блок дистанционного управления предназначен:

- для отмены автоматического пуска устройств пожаротушения;

- для дистанционного пуска устройств пожаротушения;

- для переключения режима автоматического пуска в режим дистанционного пуска, и

наоборот.

1.4.5.2 Блок дистанционного управления имеет два исполнения:

- БДУ АБАТ.425729.001 для использования в нормальных условиях эксплуатации;

- БДУ-01 АБАТ.425729.001-01 взрывобезопасное исполнение.

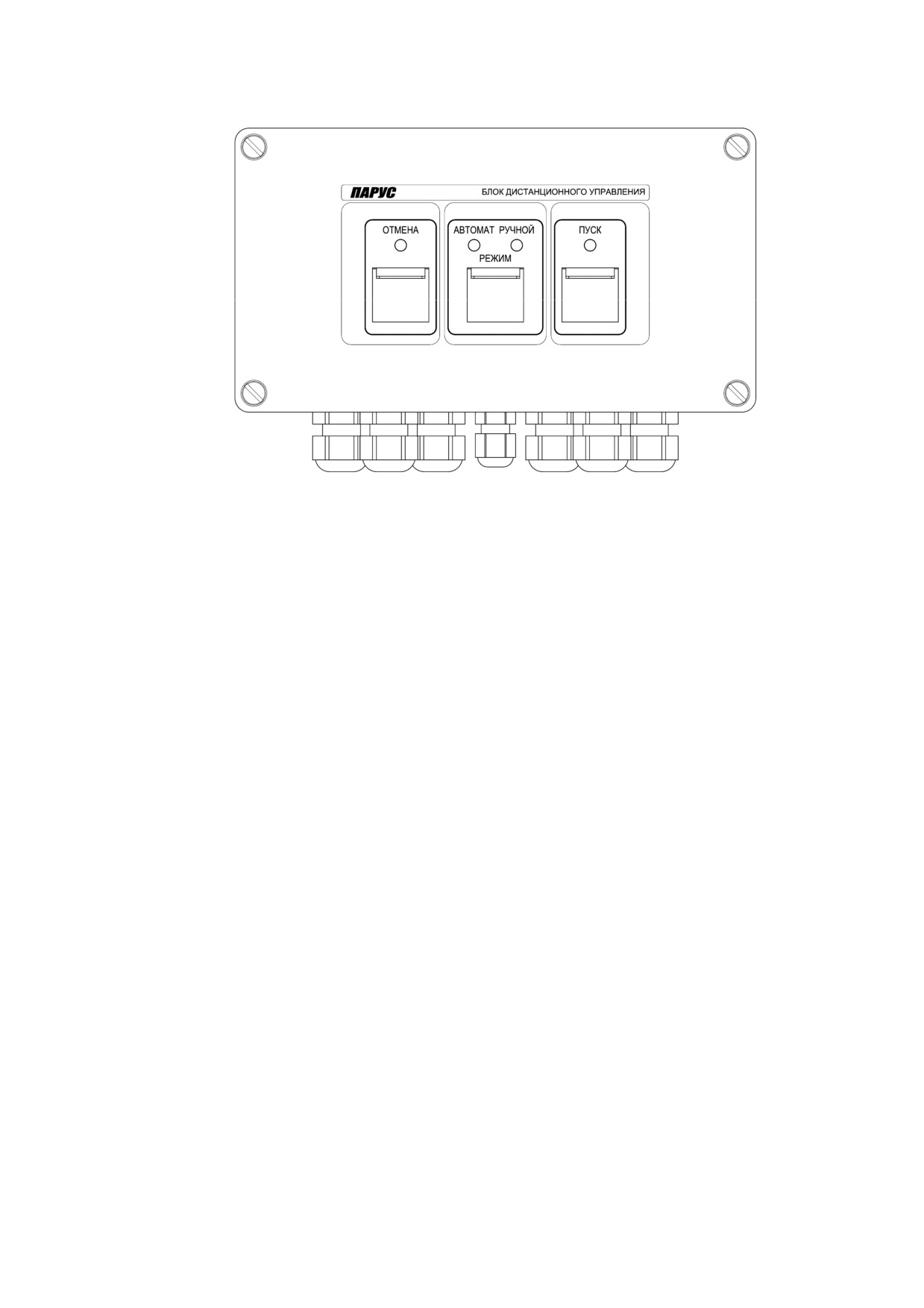

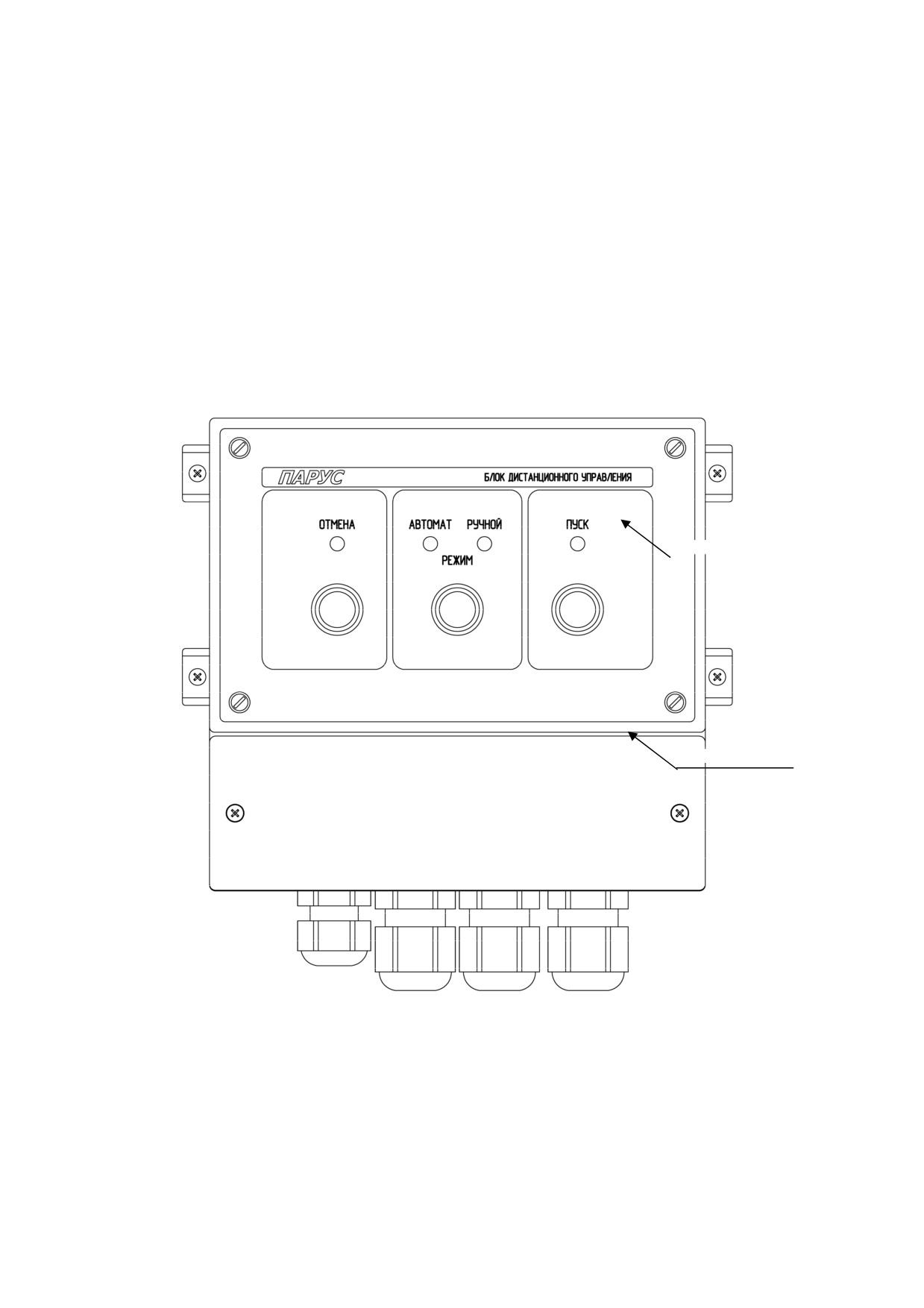

Вид передней панели БДУ приведен на рисунке 14.

Передняя панель

Крышка

Рисунок 14 - Вид передней панели БДУ

38

Вид передней панели БДУ-01 приведен на рисунке 15.

Рисунок 15 - Вид передней панели БДУ-01

1.4.5.3 Для управления режимами работы БДУ предусмотрены следующие кнопки управления:

- «РЕЖИМ»;

- «ПУСК»;

- «ОТМЕНА».

Кнопка «РЕЖИМ» предназначена для переключения режима автоматического пуска в режим

дистанционного пуска, и наоборот.

Кнопка «ПУСК» предназначена для запуска устройств пожаротушения при установленном

режиме дистанционного пуска.

Кнопка «ОТМЕНА» предназначена для отмены режима автоматического пуска устройств

пожаротушения.

1.4.5.4 Индикация режимов пуска устройств пожаротушения осуществляется с помощью

индикаторов:

- индикатор «РУЧНОЙ» - режим дистанционного пуска;

- индикатор «АВТОМАТ» - устройства пожаротушения находятся в режиме автоматического

пуска;

- индикатор «ОТМЕНА» - режим отключения автоматического пуска;

- индикатор «ПУСК» - устройства пожаротушения запущены.

1.4.5.5 При срабатывании датчиков открытия дверей помещения БДУ производит отключение

режимов автоматического и дистанционного пуска устройств пожаротушения.

1.4.5.6 БДУ обеспечивает подключение до

4 внешних датчиков контроля с нормально-

замкнутыми или нормально-разомкнутыми контактами и контроль обрыва и к.з. линий связи с ними при

следующих параметрах линии:

- сопротивление двухпроводной линии

- не более 100 Ом;

- сопротивление изоляции между проводами и каждым проводом и «землей» не менее

50

кОм.

Схема подключения датчика с контролем обрыва и к.з. линии связи приведена в приложении Г.

1.4.5.7 БДУ обеспечивает подключение до 3 световых или звуковых оповещателей.

39

Параметры сигнала на выходе управления световыми и звуковыми оповещателями:

- напряжение от 18 до 28В;

- ток нагрузки БДУ и БДУ-01 не должен превышать 150 мА.

Питание оповещателей, может осуществляться как от блока БДУ, так и от внешнего источника

питания.

Напряжение внешнего источника должно быть от 20 до 28В.

При питании оповещателей от блока БДУ установить перемычку между контактами 29 и 30

блока БДУ из состава комплекта монтажного АБАТ.465921.019.

ВНИМАНИЕ - Перемычку между контактами 29 и 30 блока БДУ (БДУ-01) необходимо

установить даже если функция оповещения не используется, а используются только контактные

датчики. Если не используются ни оповещатели ни контактные датчики, перемычку можно не

устанавливать.

Схема подключения оповещателя приведена в приложении К.

1.4.5.8 Питание блока БДУ осуществляется от ППКП или БР1 и имеет основную и резервную

линию.

Потребляемый ток не должен превышать значений приведенных в таблице 4.

Таблица 4

Значение тока, мА, не более

Наименование блока

режим пожарной

Примечания

режим покоя

тревоги

БДУ

22,4

22,4

При подключении оповещателей ток

потребления увеличивается на значение

АБАТ.425729.001

тока потребления оповещателями

БДУ-01

22,4

22,4

АБАТ.425729.001-01

1.4.5.9 Управление блоком БДУ производится по основной или резервной линии связи

нижнего уровня RS-485.

Сопротивление 2-х проводов кабеля связи интерфейса RS-485 не должно превышать 100 Ом.

1.4.5.10 Адрес блока задается 5-ти позиционным переключателем.

1.4.5.11 БДУ выполнен в корпусе со степенью защиты оболочки IP30, а БДУ-01 выполнен в

корпусе со степенью защиты оболочки IP54 согласно ДСТУ EN 60529:2014.

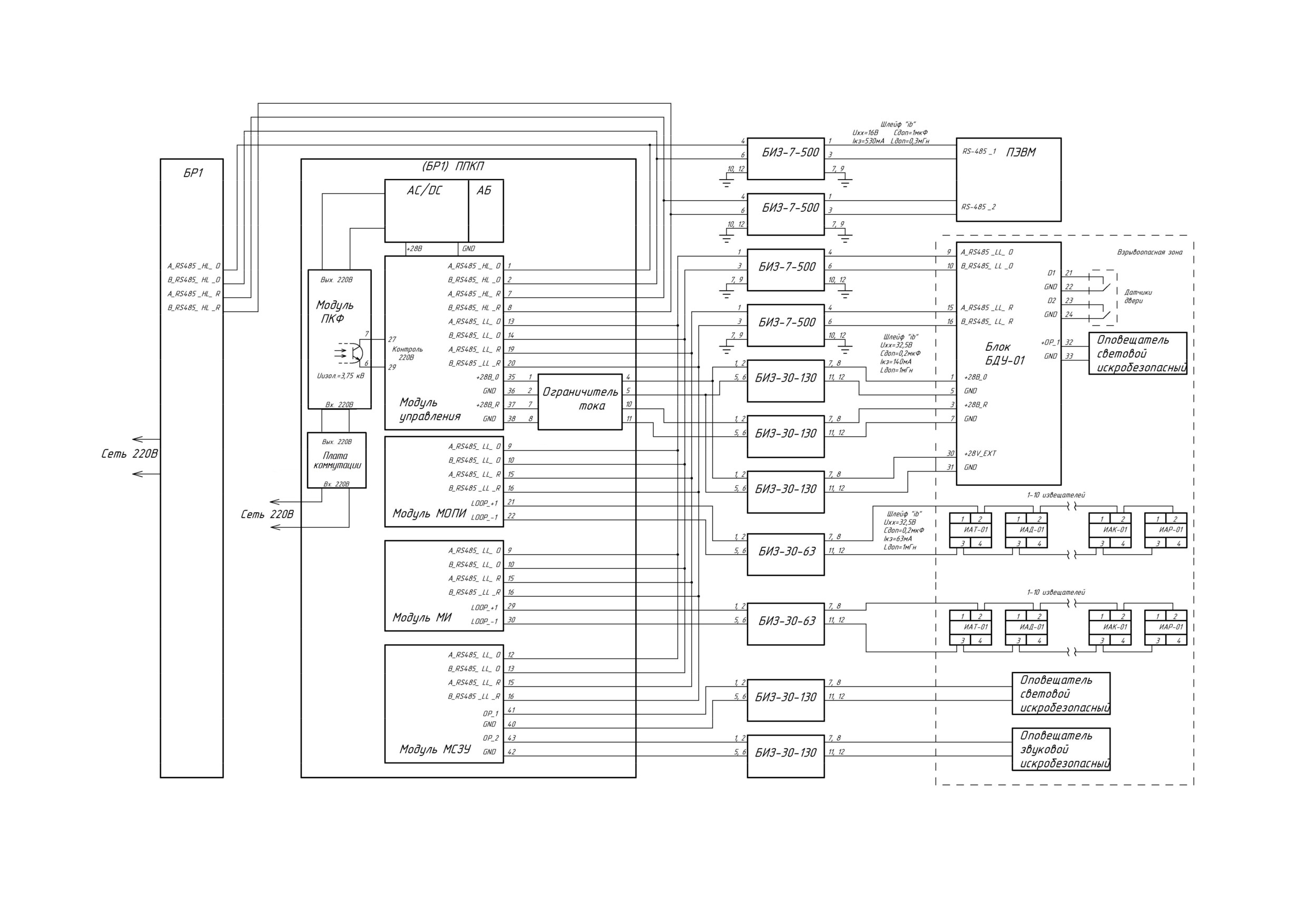

1.4.5.12 Вид взрывозащиты БДУ-01 обеспечивается применением барьеров искрозащиты

БИЗ-30-130, БИЗ-7-500 для ограничения выходных и входных сигналов блока БДУ-01 до

искробезопасных значений. К блоку БДУ-01 должны подключаться серийные электроконтактные

датчики, удовлетворяющие требованиям пункта 4.6.24 ДНАОП 0.00-32-01.

1.4.5.13 В процессе функционирования блок БДУ постоянно контролирует обрыв и к.з. линий

подключения оповещателей и состояние подключенных датчиков открытия дверей помещения.

1.4.5.14 Схема подключения БДУ АБАТ.425729.001 приведена на рисунке 16.

1.4.5.15 Допустимое сечение проводов для линий интерфейса RS-485 и линий подключения

внешних датчиков составляет от

0,14 до

0,5 мм² для одножильного провода, и

0,25 мм² для

многожильного провода.

1.4.5.16

Допустимое сечение проводов для линий питания и линий подключения

оповещателей составляет от 0,2 до 1,5 мм² для одножильного провода, и от 0,25 до 0,75 мм² для

многожильного провода.

40

1.4.5.17 Подключение многожильных проводов к клеммам необходимо выполнять с

применением кабельных трубчатых наконечников.

1.4.5.18 При монтаже и подключении блока БДУ использовать комплекты монтажные

АБАТ.465921.012, АБАТ.465921.019.

1.4.5.19 При монтаже и подключении блока БДУ-01 использовать комплект монтажный

АБАТ.465921.019.

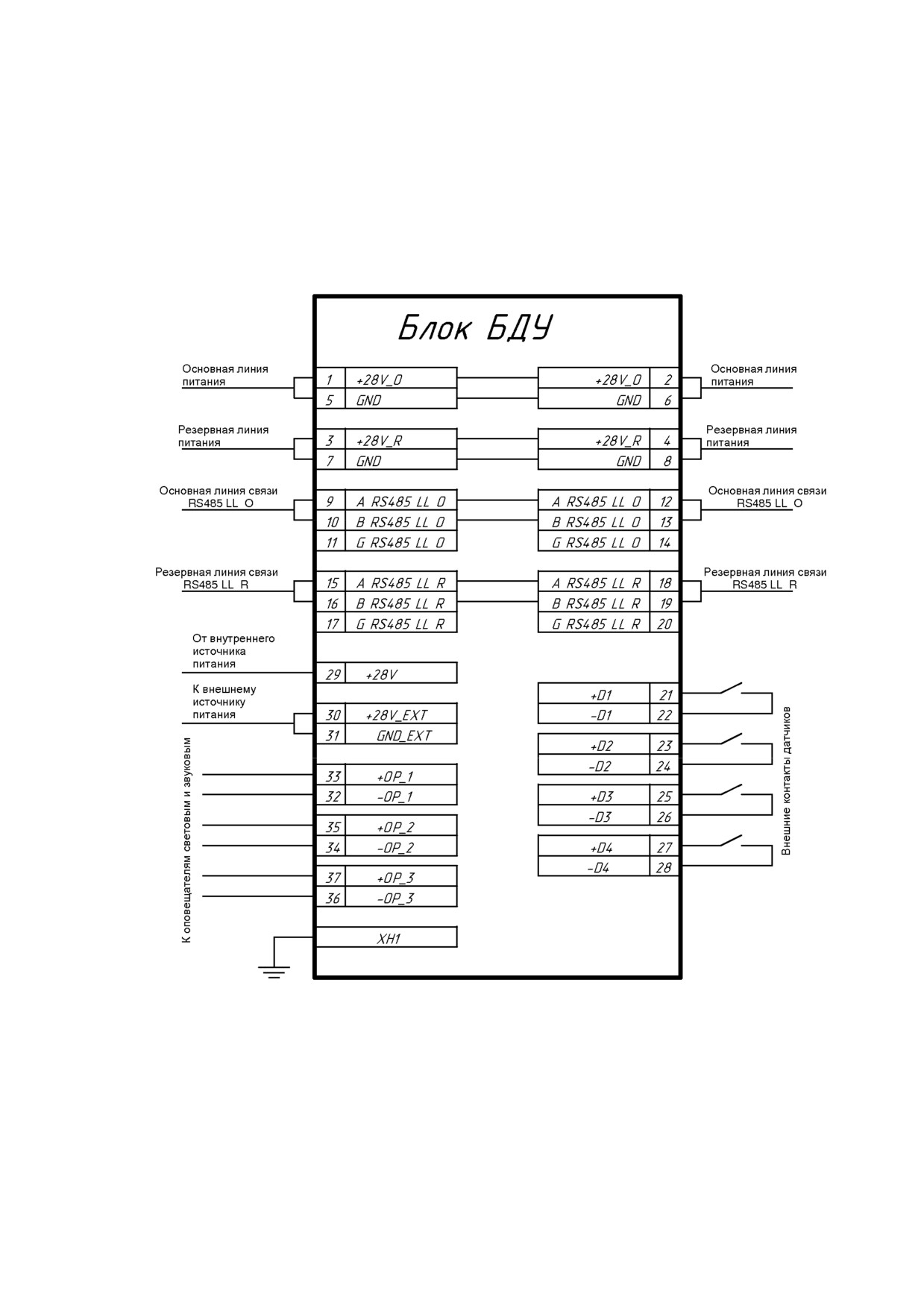

Рисунок 16 - Схема подключения БДУ

1.4.5.20 Для установки адреса БДУ необходимо:

- открыть прозрачную защитную крышку;

- выкрутить винты, крепящие переднюю панель;

- извлечь переднюю панель, установить переключателем SB1 адрес блока;

- установить на место переднюю панель и закрепить ее винтами.

41

1.4.5.21 Для подключения внешних цепей к блоку БДУ необходимо:

- выкрутить винты, крепящие крышку;

- снять крышку, выполнить подключение внешних цепей;

- установить на место крышку и закрепить ее винтами.

1.4.5.22 Схема подключения БДУ-01 АБАТ.425729.001-01 приведена на рисунке 17.

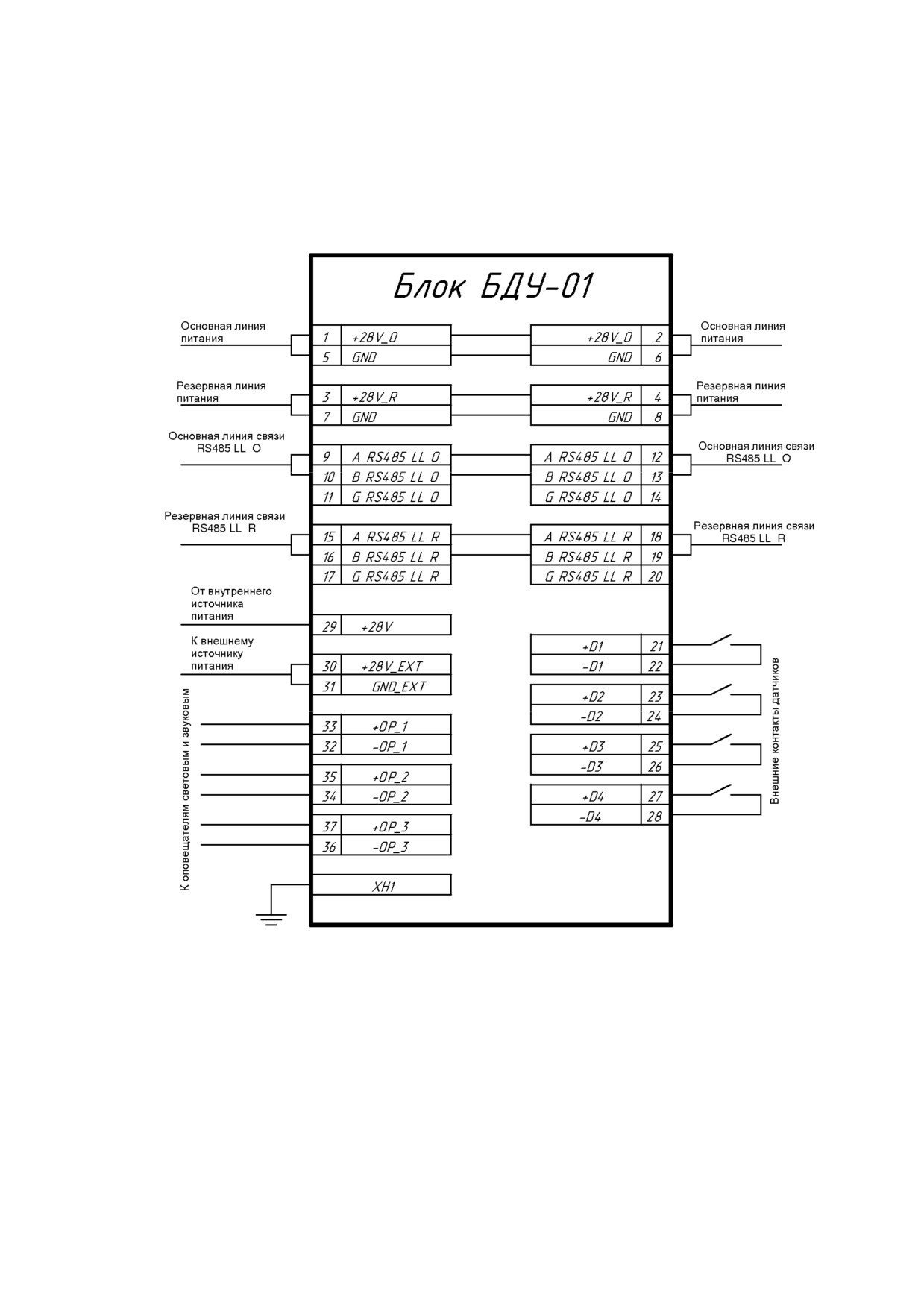

Рисунок 17 - Схема подключения БДУ-01

1.4.5.23 Для установки адреса блока БДУ-01 и подключения к нему внешних цепей

необходимо:

- выкрутить винты, крепящие крышку блока;

- снять крышку блока;

- установить переключателем SB1 адрес блока, выполнить подключение внешних цепей;

- установить на место крышку блока и закрепить ее винтами.

42

1.4.6 Адресные пожарные извещатели

1.4.6.1 Адресные пожарные извещатели ИАД, ИАТ предназначены для мониторинга

окружающей температуры и наличия дыма в помещении и выдачи сообщения в ППКП или БР1 при

достижении порогового значения температуры или концентрации дыма

1.4.6.2 В системе «ПАРУС» применяются следующие адресные пожарные извещатели:

- извещатель адресный ручной ИАР;

- извещатель адресный дымовой ИАД;

- извещатель адресный тепловой ИАТ.

1.4.6.3 Извещатели адресные ручные ИАР

1.4.6.3.1 Извещатели ИАР предназначены для ручного включения сигнала пожарной тревоги и

передачи его в ППКП или БР1.

ИАР имеют четыре исполнения:

- ИАР АБАТ.425211.001 нормальное исполнение для установки внутри помещений;

- ИАР-01 АБАТ.425211.001-01 взрывозащищенное исполнение для установки внутри

помещений;

- ИАР-04 АБАТ.425211.001-04 нормальное исполнение для установки вне помещений;

- ИАР-05 АБАТ.425211.001-05 взрывозащищенное исполнение для установки вне помещений.

1.4.6.3.2 Извещатели ИАР АБАТ.425211.001 и ИАР-04 АБАТ.425211.001-04 отвечают

требованиям согласно ДСТУ EN 54-11 для типа А.

Извещатели ИАР-01 АБАТ.425211.001-01 и ИАР-05 АБАТ.425211.001-05 отвечают

требованиям согласно ДСТУ EN

54-11 для типа А, с дополнительными требованиями к

взрывозащищенному электрооборудованию.

1.4.6.3.3 Извещатели ИАР имеют встроенную световую индикацию красного цвета, которая

обеспечивает световые импульсы каждые 400 мс в режиме пожарной тревоги, и каждые 3с в режиме

покоя.

1.4.6.3.4 Программирование адреса ИАР осуществляется с помощью программатора

АБАТ.442291.001, и ПО «ПАРУС. Программатор баз» 804.25460205.00009-03 12 на предприятии-

изготовителе или в эксплуатации. Программирование выполнять согласно АБАТ.468266.001 ИС1.

1.4.6.3.5 Основные технические характеристики приведены в таблице 5.

Таблица 5

Наименование характеристики

Значение

Инерционность срабатывания извещателей в составе ППКП или БР1

10

(переход в режим пожарной тревоги), с, не более

Средняя потребляемая мощность, мВт, не более

14

Потребляемый ток, мА:

- в режиме покоя

0,35

- в режиме пожарной тревоги

1,0

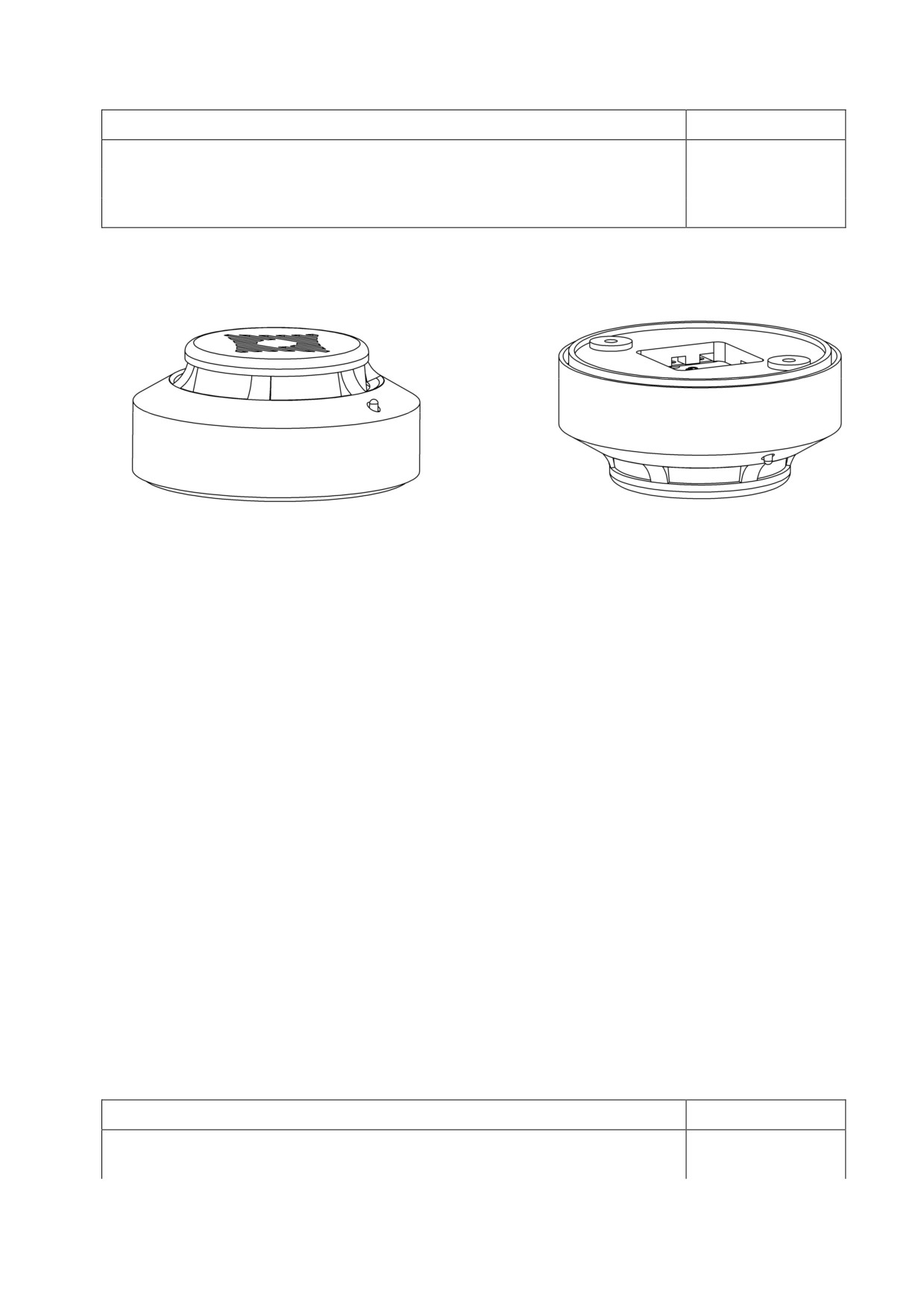

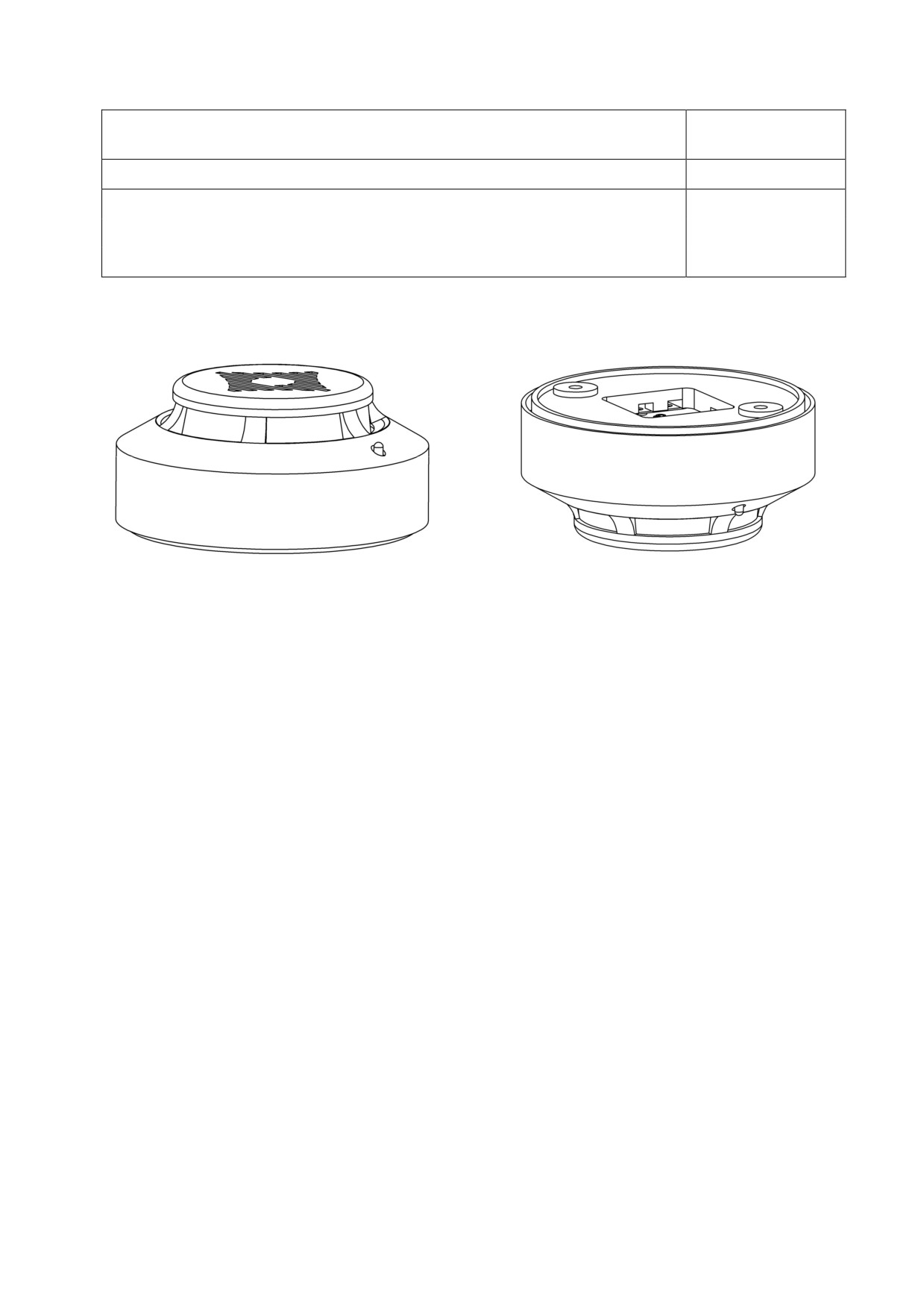

1.4.6.3.6 Внешний вид извещателей ИАР приведен на рисунке 18.

1.4.6.3.7 Допустимое сечение проводов при подключении извещателей ИАР к шлейфу

сигнализации составляет от 0,2 до 1,0 мм² для одножильного провода, и от 0,25 до 0,34 мм² для

многожильного провода. Подключение многожильных проводов к клеммам выполнять с применением

кабельных трубчатых наконечников.

43

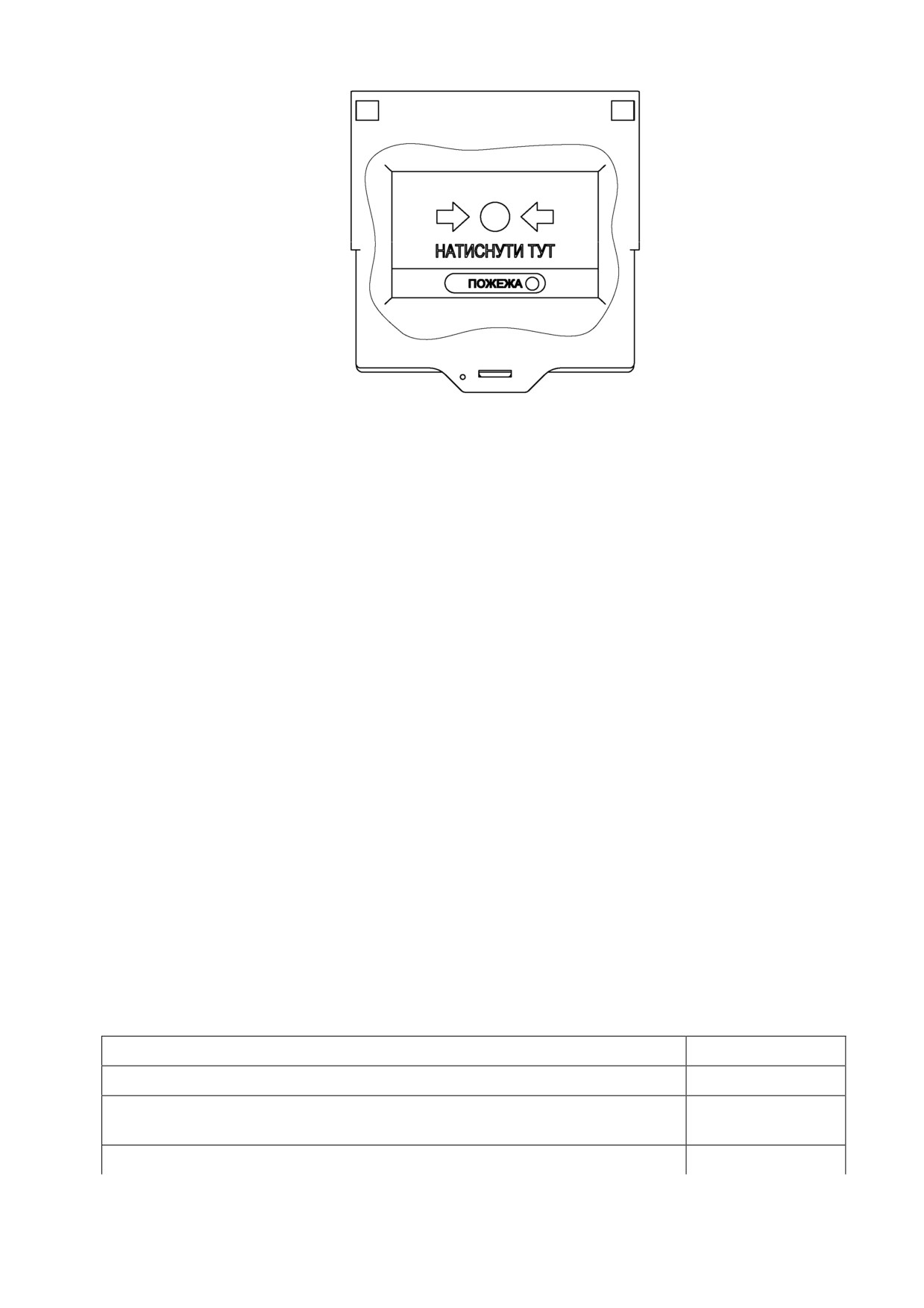

Рисунок 18

1.4.6.4 Извещатель адресный дымовой ИАД

1.4.6.4.1 Извещатели ИАД предназначены для обнаружения возгорания по превышению

концентрации дыма в месте их установки и передачи сигнала в ППКП или БР1.

ИАД имеют два исполнения:

- ИАД АБАТ.425232.001 для использования в нормальных условиях эксплуатации;

- ИАД-01 АБАТ.425232.001-01 взрывозащищенное исполнение.

Данные о назначении, области применения и характеристиках извещателей ИАД-01

взрывозащищенного исполнения приведены в разделе 1.5.

1.4.6.4.2

Извещатель ИАД АБАТ.425232.001 отвечает требованиям согласно

ДСТУ EN 54-7.

Извещатель ИАД-01 АБАТ.425232.001-01 отвечает требованиям согласно ДСТУ EN 54-7 с

дополнительными требованиями к взрывозащищенному электрооборудованию.

1.4.6.4.3 При монтаже извещатель ИАД устанавливается в базу, идущую с ним в комплекте.

Программирование адреса осуществляется программированием извещателя, с помощью программатора

АБАТ.442291.001, и ПО «ПАРУС. Программатор баз» 804.25460205.00009-03 12 на предприятии-

изготовителе или в эксплуатации. Программирование выполнять согласно АБАТ.468266.001 ИС1.

1.4.6.4.4 Извещатель ИАД имеет встроенную световую индикацию красного цвета, которая

обеспечивает:

- световые импульсы каждые 3 с в режиме покоя;

- световые импульсы каждые 400 мс в режиме пожарной тревоги.

1.4.6.4.5 Основные технические характеристики приведены в таблице 6.

Таблица 6

Наименование характеристики

Значение

Чувствительность, дБ/м

0,05-0,2

Инерционность срабатывания извещателя в составе прибора ППКП

10

(переход в режим пожарной тревоги), с, не более

Средняя потребляемая мощность, мВт, не более

14

44

Продолжение таблицы 6

Наименование характеристики

Значение

Потребляемый ток, мА:

- в режиме покоя

0,35

- в режиме пожарной тревоги

1,0

1.4.6.4.6 Внешний вид извещателя ИАД с базой приведен на рисунке 19.

Рисунок 19

1.4.6.5 Извещатель адресный тепловой ИАТ

1.4.6.5.1 Извещатели ИАТ предназначены для обнаружения возгорания по температуре или

скорости ее изменения в месте их установки и передачи сигнала в ППКП или БР1.

ИАТ имеет два исполнения:

- ИАТ АБАТ.425219.001 для использования в нормальных условиях эксплуатации;

- ИАТ-01 АБАТ.425219.001-01 взрывозащищенное исполнение.

1.4.6.5.2 Извещатель адресный тепловой ИАТ АБАТ.425219.001 отвечает требованиям классов

А2, A2R, A2S, В, BR, BS согласно ДСТУ EN 54-5.

Извещатель адресный тепловой ИАТ-01 АБАТ.425219.001-01 отвечает требованиям классов

А2, A2R, A2S, В, BR, BS согласно ДСТУ EN

54-5 с дополнительными требованиями к

взрывозащищенному электрооборудованию.

1.4.6.5.3 При монтаже извещатель ИАТ устанавливается в базу, идущую с ним в комплекте.

Программирование адреса и настройка извещателя ИАТ на определенный класс

осуществляется программированием извещателя, с помощью программатора АБАТ.442291.001, и ПО

«ПАРУС. Программатор баз»

804.25460205.00009-03

12

на предприятии-изготовителе или в

эксплуатации. Программирование выполнять согласно АБАТ.468266.001 ИС1.

1.4.6.5.4 Извещатель ИАТ имеет встроенную световую индикацию красного цвета, которая

обеспечивает:

- световые импульсы каждые 3 с в режиме покоя;

- световые импульсы каждые 400 мс в режиме пожарной тревоги.

1.4.6.5.5 Основные технические характеристики приведены в таблице 7.

Таблица 7

Наименование характеристики

Значение

Программируется на следующие классы согласно ДСТУ EN 54-5

А2, A2R, A2S, В,

BR, BS

45

Продолжение таблицы 7

Инерционность срабатывания извещателя в составе ППКП или БР1 (переход

10

в режим пожарной тревоги), с, не более

Средняя потребляемая мощность, мВт, не более

14

Потребляемый ток, мА:

- в режиме покоя

0,35

- в режиме пожарной тревоги

1,0

1.4.6.5.6 Внешний вид извещателя ИАТ приведен на рисунке 20.

Рисунок 20

1.4.6.6 Схема подключения адресных извещателей в шлейфы сигнализации модулей МОПИ и

МИ приведена в приложении В. Подключение проводов к базам извещателей ИАТ, ИАД выполнять с

применением кабельных клемм вилочного типа LIS 1,5M3 производства Weidmuller или аналогичных.

1.4.6.7 При невозможности выполнять непосредственный контроль индикации адресных

извещателей (например, если извещатель установлен под подвесным потолком или в другом

труднодоступном месте) к извещателю возможно подключение выносного устройства оптической

сигнализации (индикатора) для дистанционного контроля индикации.

Схема подключения индикатора приведена в приложении П.

46

1.4.7 Ограничитель тока ОТ

1.4.7.1 Ограничитель тока АБАТ.426435.001 предназначен для подключения внешнего

оборудования к оборудованию питания ППКП и БР1.

Ограничитель тока имеет три независимых канала подключения и ограничения тока.

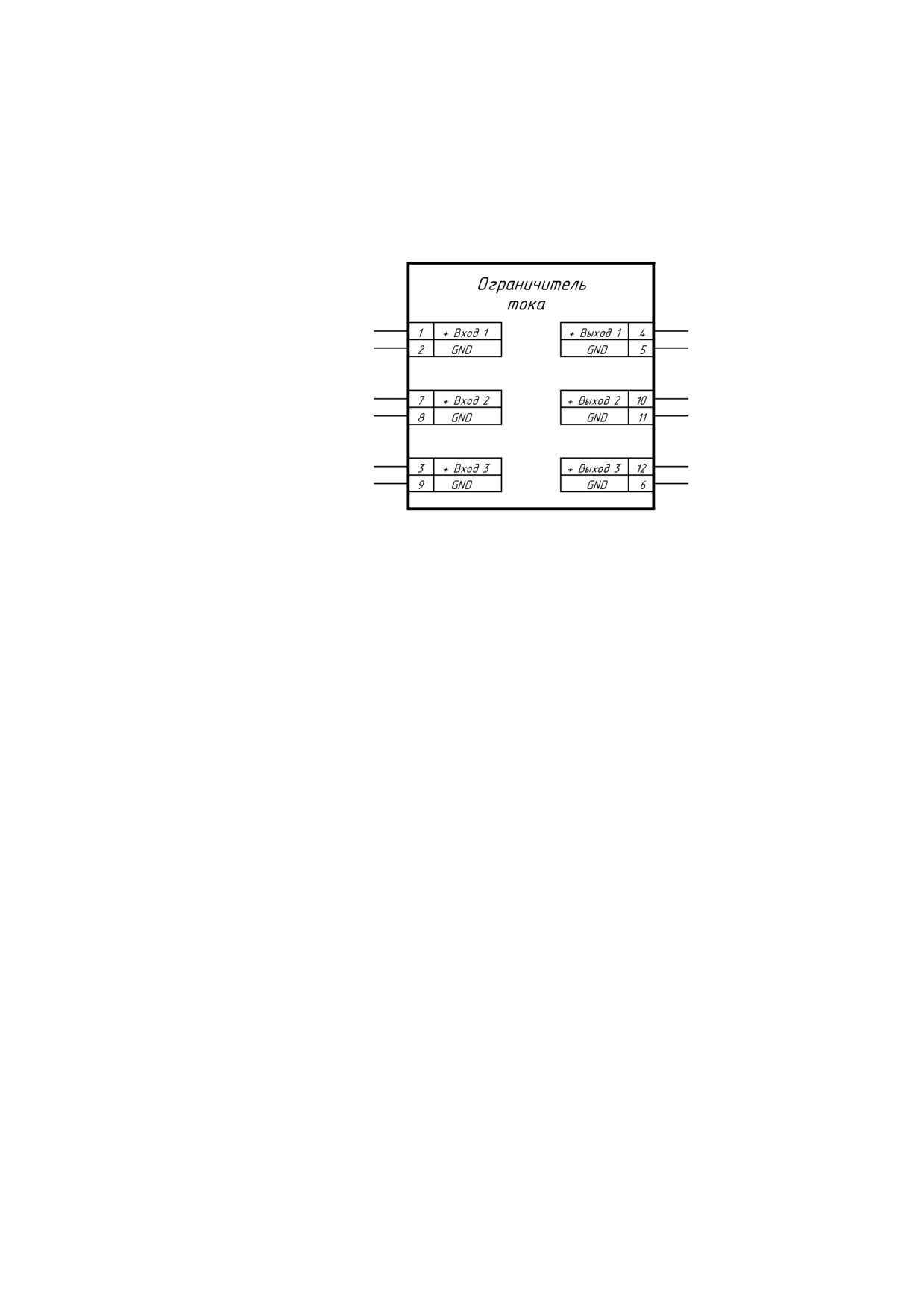

Схема подключения ограничителя тока приведена на рисунке 21.

Рисунок 21

1.4.7.2 Параметры ограничителя тока:

- максимальное напряжение по всем входам, Umax вх.= 35 В;

- максимальный ток по выходам 1 и 2, Imax вых.1,2= 550 мА;

- ток отсечки по выходам 1 и 2, Iотс.1,2 = 670 мА;

- максимальный ток по выходу 3, Imax вых.3, не более 1,7А;

- ток ограничения по выходу 3, Iогр.3 = 1,8 А;

- падение напряжения во всех каналах при Imax вых., не более 1,0 В.

1.4.7.3 Выход

3 ограничителя предназначен для подключения исполнительных устройств

пожаротушения при включении их от источника питания ППКП. При этом общий ток потребляемый

нагрузкой подключенной к контактам модуля МУ не должен превышать 2,0 А.

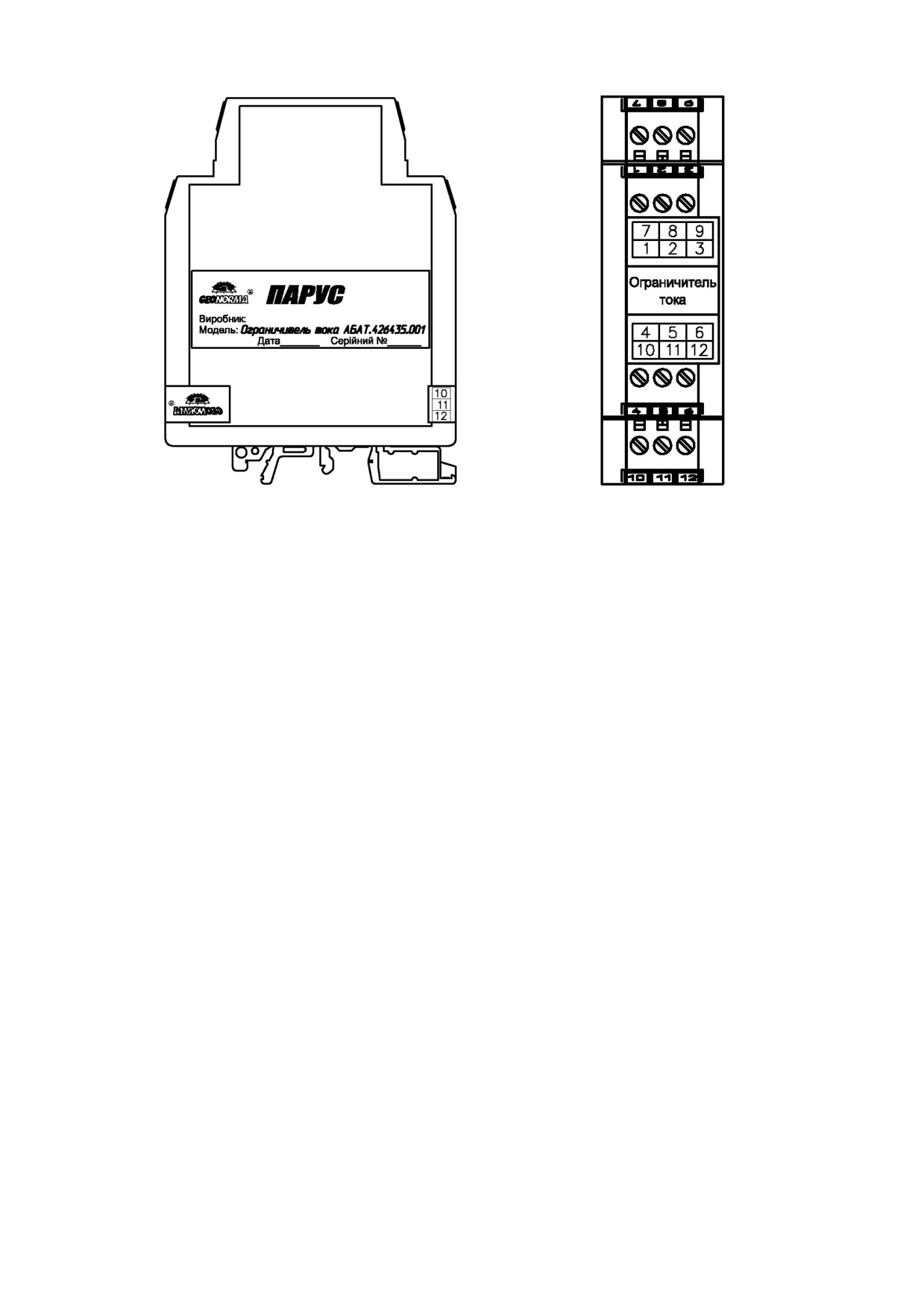

1.4.7.4 Внешний вид ОТ приведен на рисунке 22.

47

Рисунок 22

1.4.7.5 Допустимое сечение проводов при подключении ОТ составляет от 0,2 до 4,0 мм² для

одножильного провода, и от 0,2 до 2,5 мм² для многожильного провода. Подключение многожильных

проводов к клеммам выполнять с применением кабельных трубчатых наконечников.

1.4.7.6 Подключение ограничителя тока внутри шкафа осуществляется с помощью комплекта

монтажного АБАТ.468921.020.

1.4.8 Плата фильтров ПФ-001

1.4.8.1 Предназначена для повышения помехозащищенности системы при подключении

внешних устройств к модулям ППКП и БР1.

1.4.8.2 Схема подключения платы фильтров приведена на рисунке 23. Контакты 29 и 58

соединены внутри платы.

1.4.8.3 Вид ПФ-001 сверху приведен на рисунке 24.

Вид ПФ-001 спереди приведен на рисунке 25.

48

Рисунок 23- Схема подключения платы фильтров

49

Рисунок 24 - Вид ПФ-001 сверху

Рисунок 25 - Вид ПФ-001 спереди

1.4.8.4 Допустимое сечение проводов при подключении ПФ-001 составляет от 0,2 до 1,5 мм²

для одножильного провода, и от

0,25 до

0,75 мм² для многожильного провода. Подключение

многожильных проводов к клеммам выполнять с применением кабельных трубчатых наконечников.

1.4.8.5 Подключение платы фильтров к модулям внутри шкафа, выполняется с применением

комплекта монтажного АБАТ.465921.017.

1.4.9 Устройство согласования УСО

1.4.9.1 Устройство согласования УСО предназначено:

- для согласования с узлом контроля исправности линии связи к оповещателю;

- исключения включения оповещателя при контроле линии связи.

1.4.9.2 УСО имеет следующие характеристики:

- максимальное входное напряжение, не более 30 В;

- максимальный выходной ток, не более 200 мА;

- порог включения - 14±0,5 В;

- падение напряжения, не более 0,7 В.

1.4.9.3 Допустимое сечение проводов при подключении УСО составляет от 0,2 до 1,5 мм² для

одножильного провода, и от 0,25 до 0,5 мм² для многожильного провода. Подключение многожильных

проводов к клеммам выполнять с применением кабельных трубчатых наконечников.

1.4.10 Блоки искрозащиты

1.4.10.1 Блоки искрозащиты БИЗ (далее - БИЗ) предназначены для подключения к САПС

«ПАРУС» компонентов системы взрывозащищенного исполнения, размещаемых во взрывоопасных

зонах. Блоки искрозащиты БИЗ имеют три исполнения:

- БИЗ-7-500 - для подключения блоков БДУ-01 и других устройств к линии связи RS-485;

50

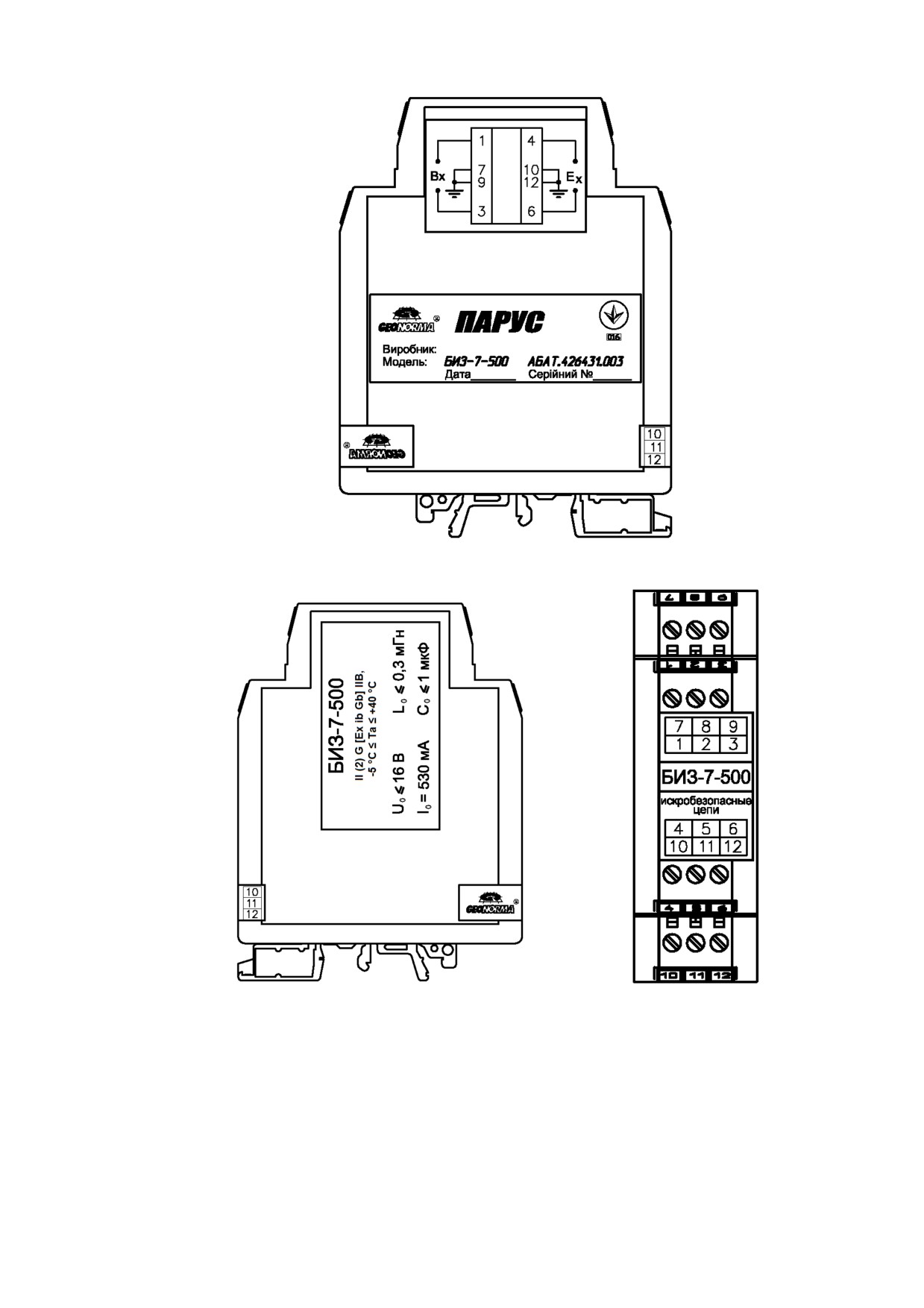

Рисунок 26

52

Рисунок 27

1.4.10.7 ВНИМАНИЕ! БИЗ-7-500 заземляется.

Рисунок 28

53

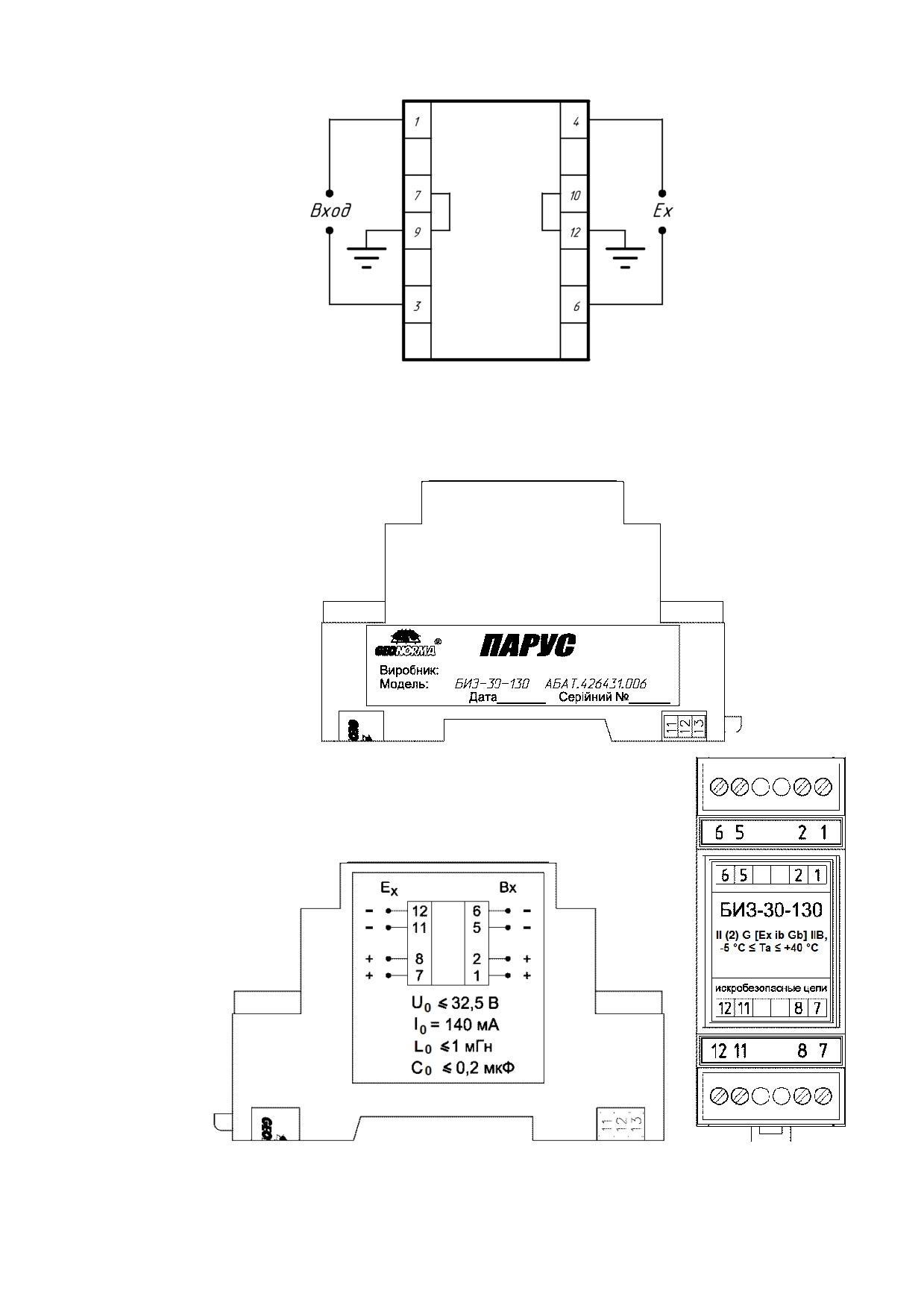

БИЗ-30-130 одноканальный. Выводы 1 и 2, 5 и 6, 7 и 8, 11 и 12 соединены между собой внутри.

Рисунок 29

Рисунок 30

54

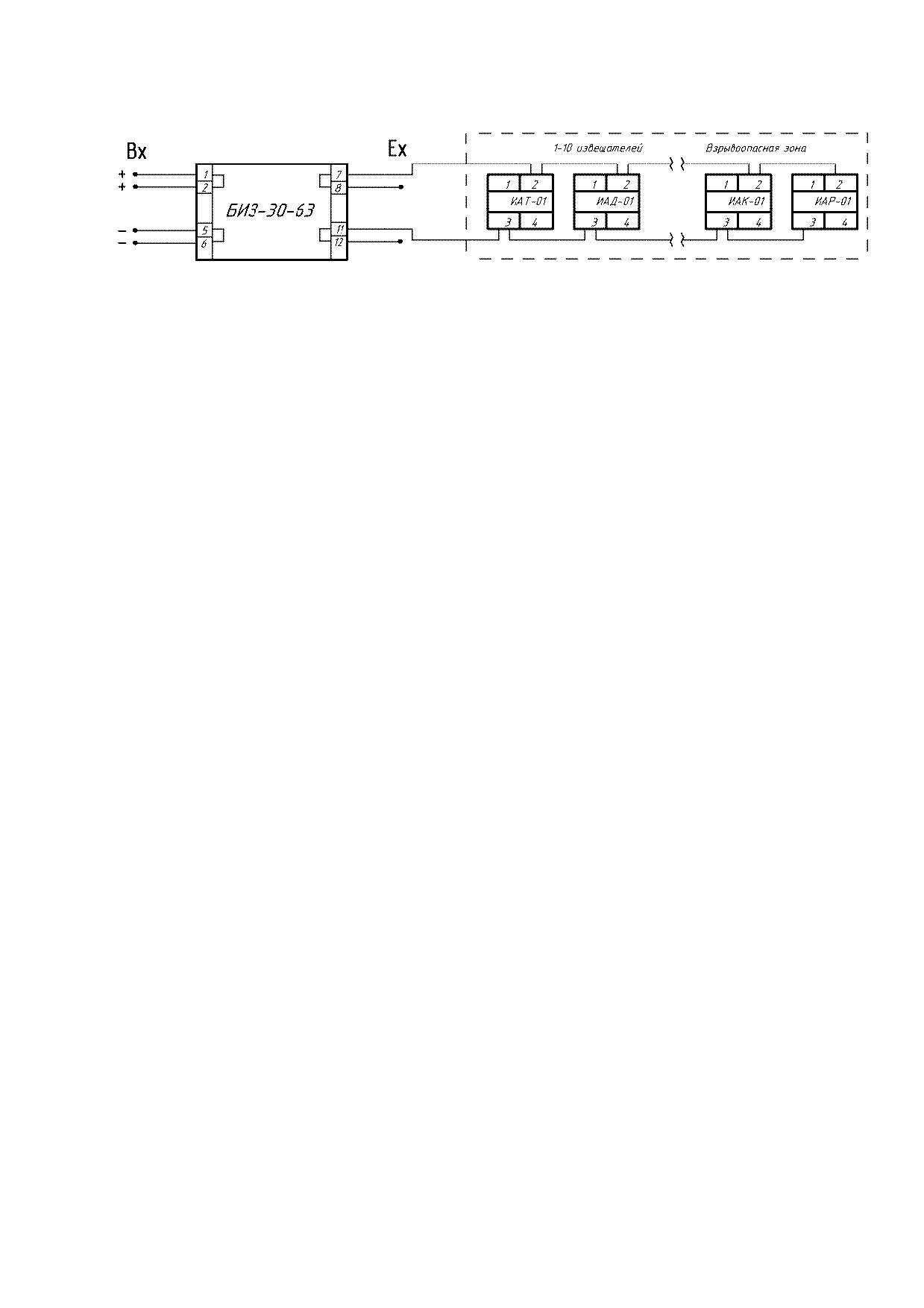

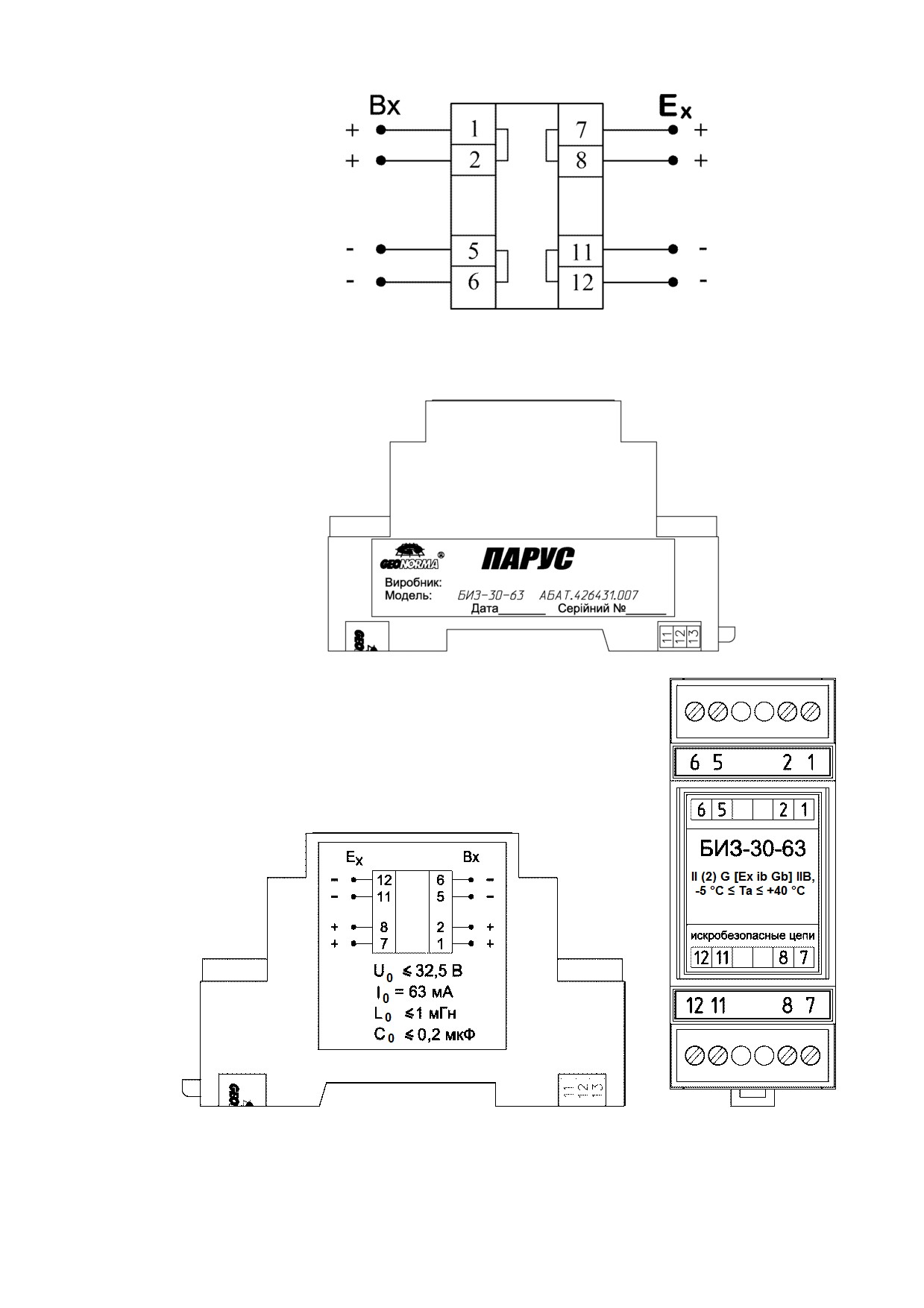

БИЗ-30-63 одноканальный. Выводы 1 и 2, 5 и 6, 7 и 8, 11 и 12 соединены между собой внутри.

Рисунок 31

1.4.10.8 ВНИМАНИЕ! БИЗ-30-130, БИЗ-30-63 не заземляются.

1.4.10.9 Допустимое сечение проводов при подключении блоков искрозащиты составляет от

0,2

до 4,0 мм² для одножильного провода, и от 0,25 до 1,5 мм² для многожильного провода.

Подключение многожильных проводов к клеммам выполнять с применением кабельных трубчатых

наконечников.

1.4.11 АРМ «ПАРУС- Мнемосхема»

1.4.11.1 АРМ

«ПАРУС-Мнемосхема» представляет собой ПК с установленным на нем

программным обеспечением «ПАРУС-Мнемосхема».

1.4.11.2 Программное обеспечения «ПАРУС - Мнемосхема» это приложение, в задачи

которого входит мониторинг и визуализация работающей системы. Программа предназначена

для операторов и диспетчеров, которые наблюдают за пожарной безопасностью на территории,

контролируемой системой.

1.4.11.3 Приложение позволяет визуально определять локализацию пожара, или каких-

либо других событий возникающих в системе, что позволяет оператору, в кратчайшее время

принять правильное решение для устранения возникшей ситуации.

1.4.11.4 Основные возможности мнемосхемы:

- отображение текущего состояния устройств системы

(извещатели, оповещатели,

контактные датчики, состояние реле управления нагрузками) и их территориальное

расположение на контролируемых территориях;

- отображение состояния ППКП;

- архивирование данных о состоянии системы;

- возможность работы с архивом, создание отчетов.

1.4.11.5 Подробное описание по работе с ПО «ПАРУС-Мнемосхема» приведено в

документах 804.25660205.00014-01 34 «ПО ПАРУС-Мнемосхема. Руководство оператора» и

804.25660205.00015-01 34 «ПО ПАРУС-Мнемосхема конструктор. Руководство оператора».

1.4.11.6 Руководство по развертыванию ПО

«ПАРУС-Мнемосхема» приведено в

документе

804.25460205.00014-01

32

«ПО ПАРУС-Мнемосхема. Руководство системного

программиста».

1.4.11.7 АРМ «ПАРУС-Мнемосхема» к ППКП можно подключить посредством линии

связи верхнего уровня, если используется одноблочный вариант системы, либо посредством

платы МПИ если используется многоблочный вариант системы.

1.4.11.8 Одновременное подключение АРМ «ПАРУС-Мнемосхема» и блоков БР1 к

линии связи верхнего уровня не допускается.

1.4.11.9 Схемы подключения АРМ

«ПАРУС-Мнемосхема» к ППКП приведены в

приложении Р.

55

1.5 Дополнительные характеристики взрывозащищенного оборудования

1.5.1 К взрывозащищенному оборудованию системы относятся: БДУ-01, ИАР-01, ИАР-05,

ИАД-01, ИАТ-01.

1.5.2 Область применения

- взрывоопасные зоны классов

1,

2 помещений и внешних

установок, где могут образовываться взрывоопасные смеси горючих газов и паров с воздухом категории

IIB температурных групп Т1, Т2, Т3, Т4 в соответствии с НПАОП 40.1-1.32.

Уровень взрывозащиты - взрывобезопасный.

Вид взрывозащиты - «искробезопасная электрическая цепь».

Уровень искробезопасных электрических цепей - «ib».

Группа - IIB.

Температурный класс - Т4.

1.5.3

Составные

части

системы,

маркировка

взрывозащиты

согласно

ДСТУ EN 60079-0:2017, ДСТУ EN 60079-11:2016, климатические условия эксплуатации и степень

защиты оболочки согласно ДСТУ EN 60529:2014 приведены в таблице 9.

Таблица 9

Наименование/обозначе-

Маркировка

Место

Степень

Температура

Относи-

ние составной части

взрывозащиты

размещения

защиты

окружающей

тельная

системы

при

оболочки

среды, °С

влаж-

эксплуатации

ность

Блок БДУ-01

II 2G Ex ib IIB T4 Gb

Во

IP54

От минус 25°С

До 93%

взрывоопас-

до плюс 55°С

при плюс

ной зоне

40°С

Извещатель адресный

II 2G Ex ib IIB T4 Gb

Во

IP30

От минус 25°С

До 93%

ручной ИАР-01

взрывоопас-

до плюс 55°С

при плюс

ной зоне

40°С

Извещатель адресный

II 2G Ex ib IIB T4 Gb

Во

IP54

От минус 25°С

До 93%

ручной ИАР-05

взрывоопас-

до плюс 55°С

при плюс

ной зоне

40°С

Извещатель адресный

II 2G Ex ib IIB T4 Gb

Во

IP30

От минус 25°С

До 93%

дымовой ИАД-01

взрывоопас-

до плюс 55°С

при плюс

ной зоне

40°С

Извещатель адресный

II 2G Ex ib IIB T4 Gb

Во

IP30

От минус 25°С

До 93%

тепловой ИАТ-01

взрывоопас-

до плюс 55°С

при плюс

ной зоне

40°С

II (2) G [Еx ib Gb] IIB

БИЗ-7-500

Вне

IP20

От минус 5°С

До 93%

U0 ≤ 16 B,

взрывоопас-

до плюс 40°С

при плюс

I_0. ≤ 530 мA,

ной зоны

40°С

C₀ ≤ 1 мкФ,

L₀ ≤ 0,3 мГн

II (2) G [Еx ib Gb] IIB

БИЗ-30-130

Вне

IP20

От минус 5°С

До 93%

U0 ≤ 32,5 B,

взрывоопас-

до плюс 40°С

при плюс

I_0. = 140 мА,

ной зоны

40°С

C₀ ≤ 0,2 мкФ,

L₀ ≤ 1 мГн

II (2) G [Еx ib Gb] IIB

БИЗ-30-63

Вне

IP20

От минус 5°С

До 93%

U0 ≤ 32,5 B,

взрывоопас-

до плюс 40°С

при плюс

I_0. = 63 мА,

ной зоны

40°С

C₀ ≤ 0,2 мкФ,

L₀ ≤ 1 мГн

56

Рисунок 32 - Схема обеспечения взрывобезопасности системы «ПАРУС».

58

содержание      ..      1      2      3      ..
