СИСТЕМА АДРЕСНОЙ ПОЖАРНОЙ СИГНАЛИЗАЦИИ «ПАРУС». Руководство по эксплуатации АБАТ.468266.001 РЭ

При обрыве линии связи или питания с ИПЭС, подключенного к линии 1 модуля МПИ с

адресом 3 в ППКП

Неисправности 1/1

Тревог: 0

»Обрыв ИПЭС_1/Л0/МПИ_3/ППКП

Неисп.: 1

Откл. : 0

ОП: 0-0

При неисправности датчика 3, подключенного к МИПТ с адресом 2 в ППКП

Неисправности 1/1

Тревог: 0

»Неиспр.АД3/МИПТ_2/ППКП

Неисп.: 1

Откл. : 0

ОП: 0-0

При отсутствии первичного питания 220 В 50 Гц:

Неисправности 1/1

Тревог: 0

»Нет 220В ППКП

Неисп.: 1

Откл. : 0

ОП: 0-0

При отключении аккумуляторной батареи:

Неисправности 1/1

Тревог: 0

»Неисправ. АБ ППКП

Неисп.: 1

Откл. : 0

ОП: 0-0

2.6.5.3 Сообщения в режиме пожарной тревоги

При активации извещателя с недостоверным срабатыванием на дисплее

будет

отображено

сообщение о тревоге в зоне:

Изменения в зонах 1/1

Тревог: 1

»Зона 1 ВНИМАНИЕ

Неисп.: 0

Откл. : 0

ОП: 0-0

При срабатывании ручных пожарных извещателей (модуль МОПИ):

Тревоги 1/1

Тревог: 1

»Зона 0(1) отк.двери(1/1)

Неисп.: 0

Откл. : 0

ОП: 0-0

Предупреждение о подготовке к пуску средств пожаротушения:

Тревоги 1/1

Тревог: 1

»Зона 0 до ПУСКА 30 с

Неисп.: 0

Откл. : 0

ОП: 0-0

Сообщение о пуске средств пожаротушения:

Тревоги 1/1

Тревог: 1

»Зона 0 ПУСК ПРОШЕЛ (2/2)

Неисп.: 0

Откл. : 0

ОП: 0-0

При отмене автоматического пуска устройств пожаротушения кнопкой «ОТМЕНА» на БДУ:

Тревоги 1/1

Тревог: 1

»Зона 0 ОТМЕНА ПУСКА (12 с)

Неисп.: 0

Откл. : 0

ОП: 0-0

Переход в режим ручного пуска устройств пожаротушения кнопкой «РЕЖИМ» на БДУ:

Изменения в зонах 1/1

Тревог: 1

»Зона 0 руч.режим 10 с

Неисп.: 0

Откл. : 0

ОП: 0-0

2.6.5.4 Сообщения в режиме отключения

Индикация отключения модуля МРВ

Отключения 1/1

Тревог: 0

»Модуль МРВ_2/ППКП

Неисп.: 0

Откл. : 1

ОП: 0-0

Индикация отключения четвертой зоны:

Отключения 1/1

Тревог: 0

»Зона 4

Неисп.: 0

Откл. : 1

ОП: 0-0

Индикация отключения извещателя

Отключения 1/1

Тревог: 0

»ИЗВ_21/МОПИ_2/ППКП

Неисп.: 0

Откл. : 1

ОП: 0-0

Индикация отключения оповещателей

Отключения 1/2

Тревог: 0

»ОП1/МСЗУ_3/ППКП

Неисп.: 0

ОП2/МСЗУ_3/ППКП

Откл. : 2

ОП: 0-2

Индикация отключения модуля МПИ с адресом 3 в БР1 с адресом 2

Отключения 1/1

Тревог: 0

»МПИ_3/БР1_2

Неисп.: 0

Откл. : 1

ОП: 0-0

Индикация отключения датчика 1 модуля МИПТ с адресом 1 в ППКП

Отключения 1/1

Тревог: 0

»АД1/МИПТ_1/ППКП

Неисп.: 0

Откл. : 1

ОП: 0-0

2.6.6 Проведение ремонтных работ

2.6.6.1 Устранение неисправностей системы осуществляются путем замены неисправного

оборудования.

2.6.6.2

Ремонт отказавшего оборудования системы в условиях эксплуатации

КАТЕГОРИЧЕСКИ НЕ ДОПУСКАЕТСЯ и производится только в условиях завода-изготовителя или

аккредитованного специализированного сервисного центра.

2.6.6.3 Замена составных частей системы производится специалистами предприятия-

изготовителя или организации, имеющей лицензию (разрешение) на проведение таких работ.

2.6.6.4 Доступ к внутреннему оборудованию прибора ППКП и блока расширения БР1

операторам запрещен.

3 МАРКИРОВКА, ПЛОМБИРОВАНИЕ И УПАКОВКА

3.1 Маркировка

3.1.1 Маркировка включает:

- предприятие-изготовитель;

- наименование оборудования;

- дату изготовления;

- заводской номер;

информацию согласно ДСТУ EN

54-2, ДСТУ EN

54-5, ДСТУ EN

54-7,

ДСТУ EN 54-11 для соответствующего оборудования;

- маркировка взрывозащиты для соответствующего оборудования.

3.1.2 Транспортное маркирование производится согласно ГОСТ

14192-96

«Маркировка

грузов» с нанесением знаков: «Хрупкое», «Беречь от влаги», «Верх», «Штабелирование ограничено».

3.2 Пломбирование

3.2.1 Оборудование системы должно быть опломбировано в местах, указанных в КД.

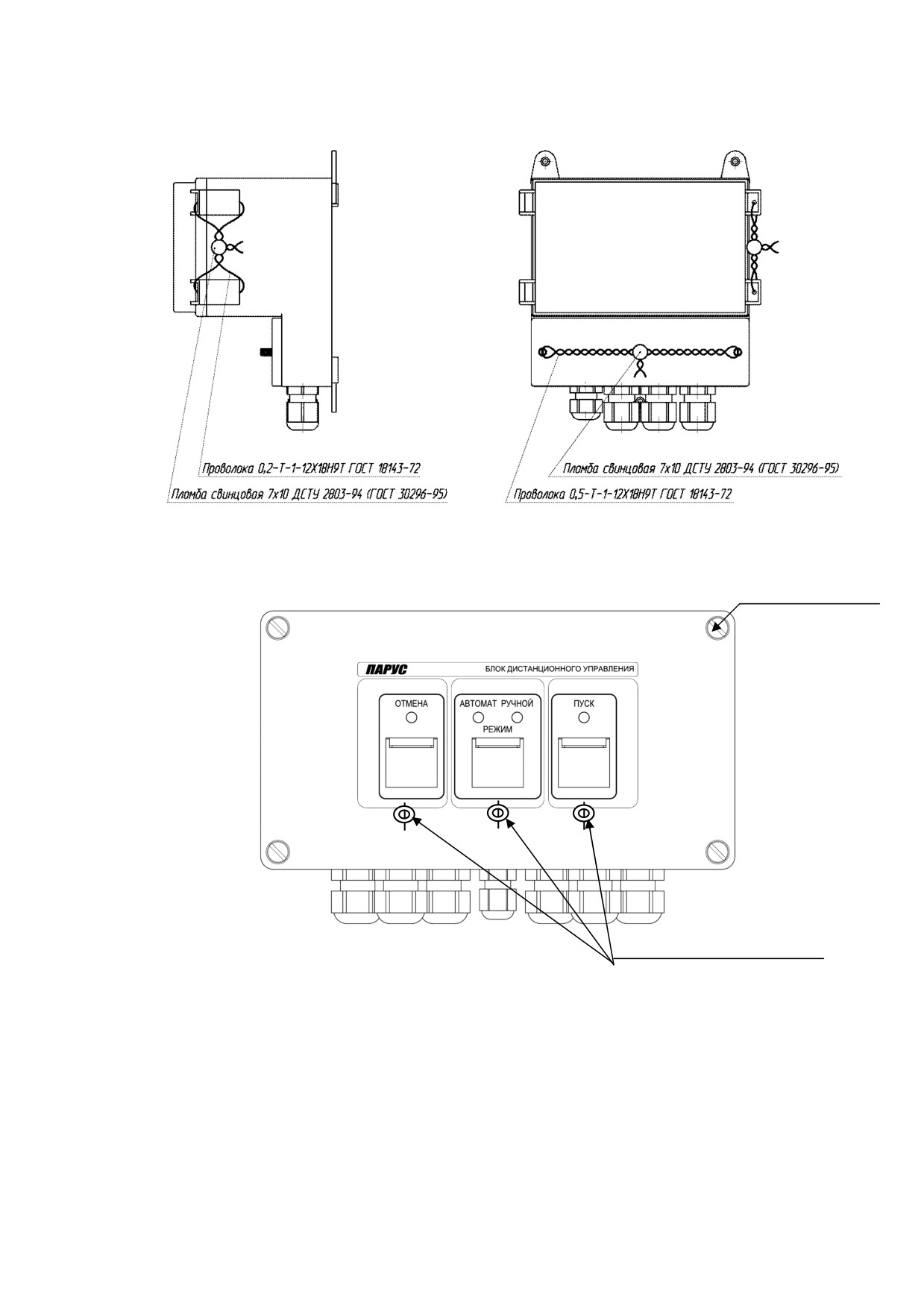

ППКП, БР1 пломбируются следующим образом (рисунок 36):

Место пломбировки

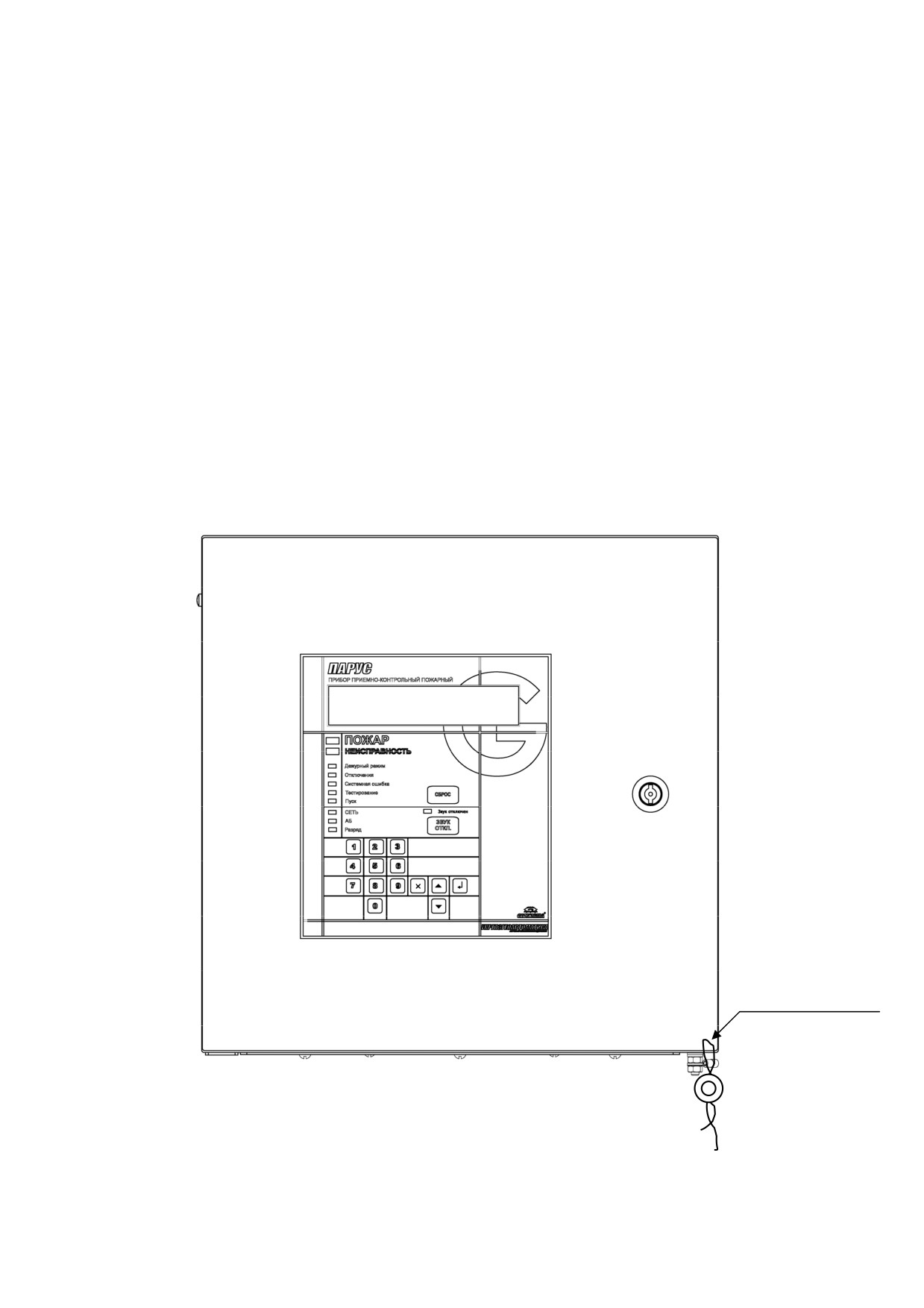

Рисунок 36

3.3 Упаковка

3.3.1 Упаковка оборудования системы производится в отдельные тарные ящики:

- ППКП, БР1

- ящик АБАТ.321317.001;

- Модули

- ящик АБАТ.321317.002;

- ИАР, ИАР-01, ИАР-04, ИАР-05

- ящик АБАТ.321317.003;

- ИАТ, ИАТ-01, ИАД, ИАД-01

- ящик АБАТ.321317.004;

- БДУ

- ящик АБАТ.321317.005;

- БДУ-01

- ящик АБАТ.321317.006;

- ПФ-001

- ящик АБАТ.321317.007;

- БИЗ-30-63, БИЗ-30-130

- ящик АБАТ.321317.010.

3.3.1 По согласию заказчика допускается поставка системы в потребительской таре.

4 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1

Хранение

систем

должно

выполняться

соответствии

ГОСТ 15150 в упаковке предприятия-производителя.

4.2 Системы в упакованном виде могут транспортироваться всеми наземными видами

транспорта в соответствии с правилами перевозки грузов, установленными в ДСТУ 8281:2015 для

конкретного вида транспорта. При этом тара с оборудованием должна быть закреплена на транспортных

средствах для исключения перемещений и столкновений во время перевозки.

4.3 Системы могут транспортироваться в упакованном виде при следующих климатических

условиях:

- температура от минус 20 до плюс 50°С;

- относительная влажность воздуха до 100% при температуре плюс 25°С.

4.4 Системы должны перевозиться в упакованном виде при действии на нее механических

воздействий в следующих условиях:

- автомобильным транспортом по дорогам с асфальтобетонным и цементно-бетонным

покрытием на расстояние от 200 до 1000 км, по грунтовым дорогам на расстояние от 50 до 250 км с

числом перегрузок не более четырех;

- различным транспортом: воздушным, железнодорожным, в сочетании их между собой и с

автомобильным (по дорогам с асфальтобетонным покрытием на расстояние до 200 км) с общим

количеством перегрузок до четырех.

4.5 Срок хранения систем в упакованном виде составляет 12 месяцев с момента отгрузки,

включая время транспортирования.

4.6 В помещениях складов, где хранятся упакованные системы, должны поддерживаться

условия хранения согласно ГОСТ 15150:

- температура в пределах от минус 20 до плюс 40°С;

- среднемесячное значение относительной влажности

80% при температуре

15°С и с

кратковременными повышениями влажности до

98% при температуре не выше плюс

25°С без

конденсации влаги, но в общем не более 1 месяца в год.

Приложение А

(обязательное)

Подключение пассивных безадресных извещателей в шлейф со знакопеременным питанием

А.1 Схема подключения пассивных безадресных извещателей с нормально разомкнутыми (НР)

контактами в шлейфы сигнализации модулей МОПИ и МИ приведена на рисунке А.1.

А.2 В один шлейф с автоматическими пассивными пожарными извещателями можно

подключать ручные пассивные пожарные извещатели с НР контактами.

И1 - Иn

- извещатели автоматические с НР контактами;

ИР

- извещатель пожарный ручной с НР контактами;

Rdоп, Rdопр, VD - дополнительные элементы, устанавливаются непосредственно в пожарных

извещателях;

Rок, VDок

- дополнительные элементы, устанавливаются у конечного извещателя и

предназначены для контроля исправности линии.

Rок = 2,4кОм ± 2% - 0,5Вт;

Rdоп = 2,4кОм ± 2% - 0,5Вт;

Rdопр = 1,2кОм ± 2% - 0,5Вт;

VD, VDок = диод 1N4148.

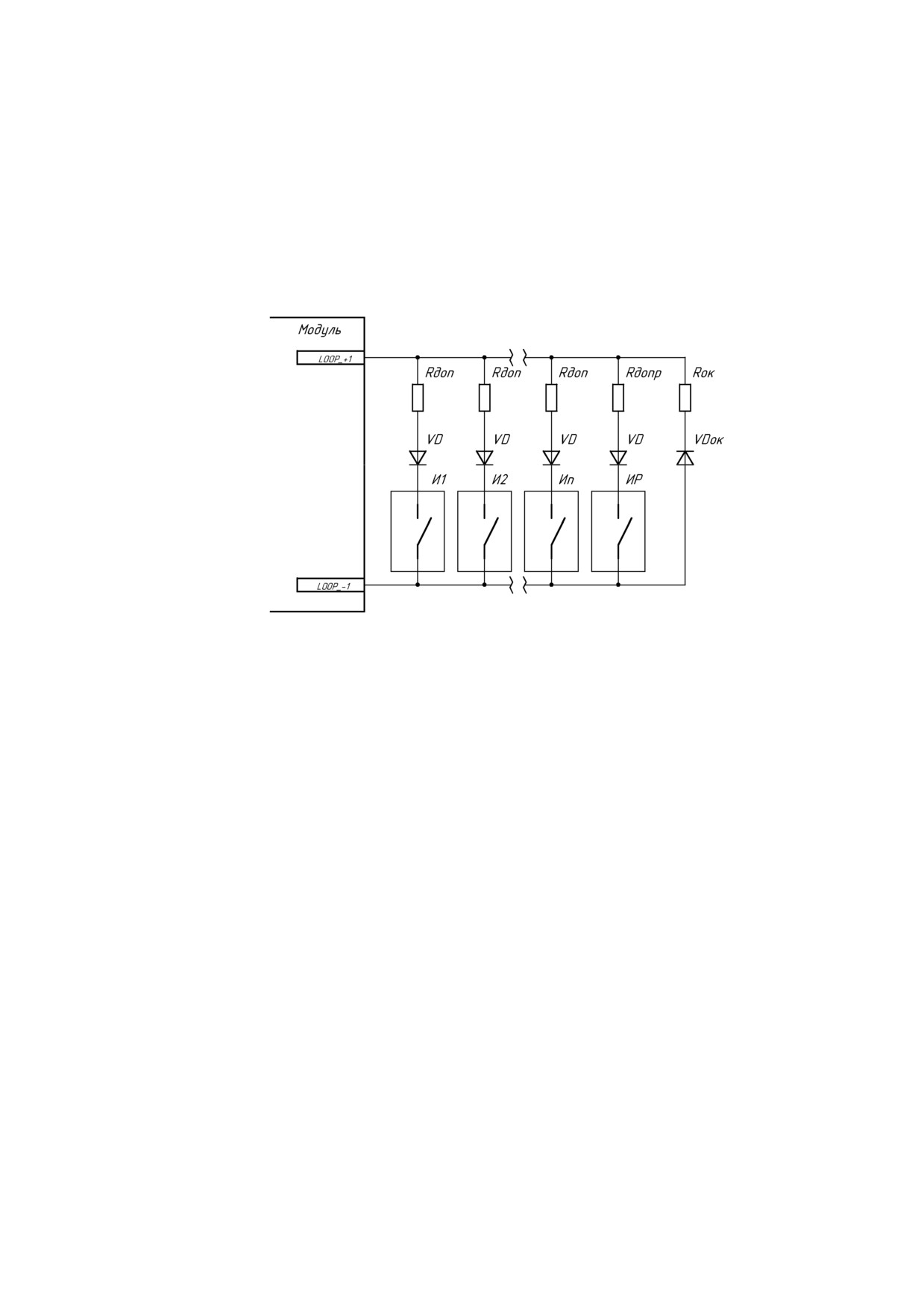

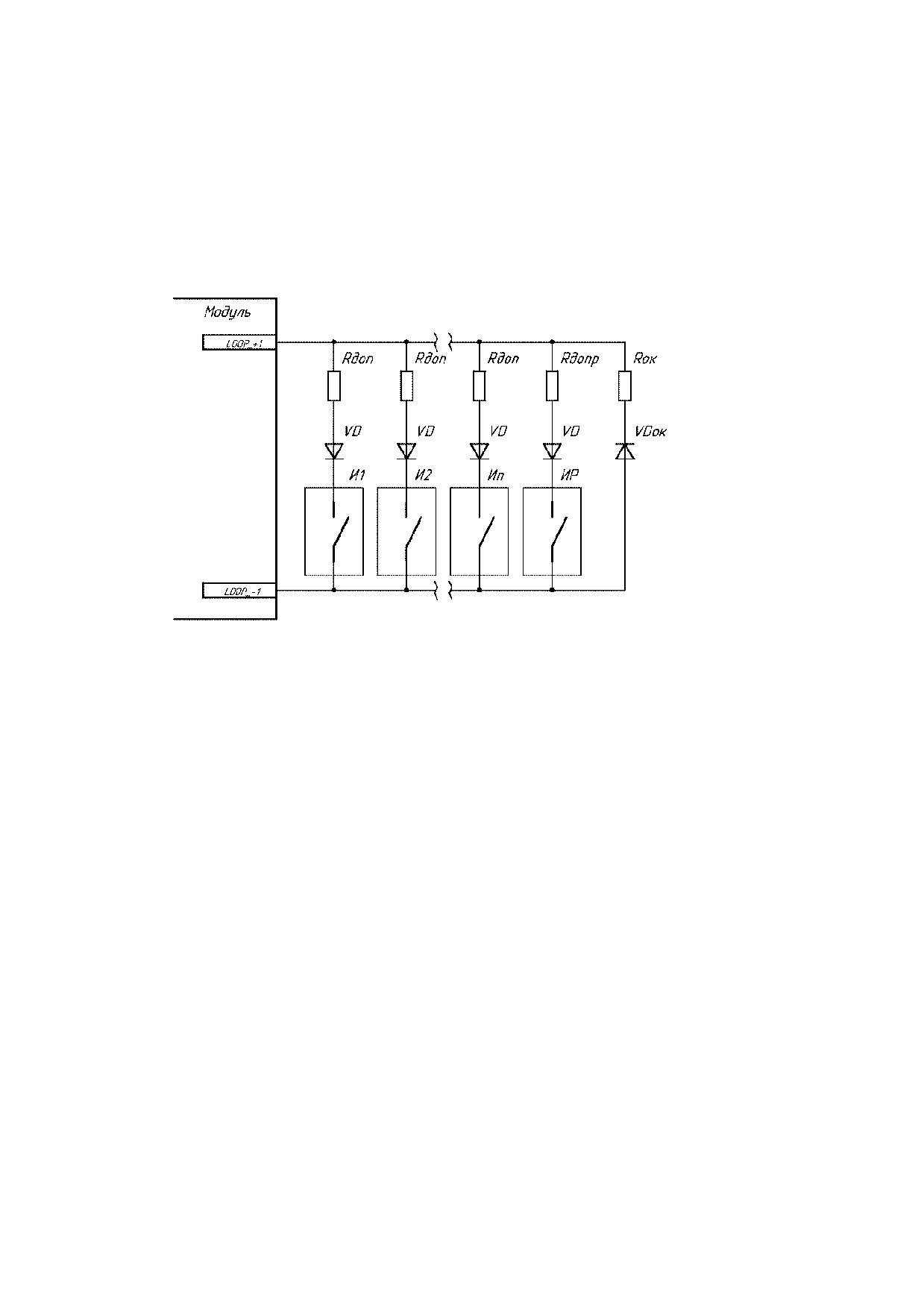

Рисунок А.1

А.3 Схема подключения пассивных безадресных извещателей с нормально замкнутыми (НЗ)

контактами в шлейфы сигнализации модулей МОПИ и МИ приведена на рисунке А.2.

А.4 В один шлейф с автоматическими пассивными пожарными извещателями можно

подключать ручные пассивные пожарные извещатели с НЗ контактами. Количество одновременно

включаемых пассивных пожарных извещателей с НЗ контактами - не более 16 штук.

- извещатели автоматические с НЗ контактами;

ИР

- извещатель пожарный ручной с НЗ контактами;

Rdоп, Rdопр - дополнительные элементы, устанавливаются непосредственно в пожарных

извещателях;

Rок - дополнительный резистор, устанавливается у конечного извещателя и предназначен для

контроля исправности линии;

Rок = 1,0кОм ± 2% - 0,5Вт;

Rdоп = 1,0кОм ± 2% - 0,5Вт;

Rdопр = 2,0кОм ± 2% - 0,5Вт.

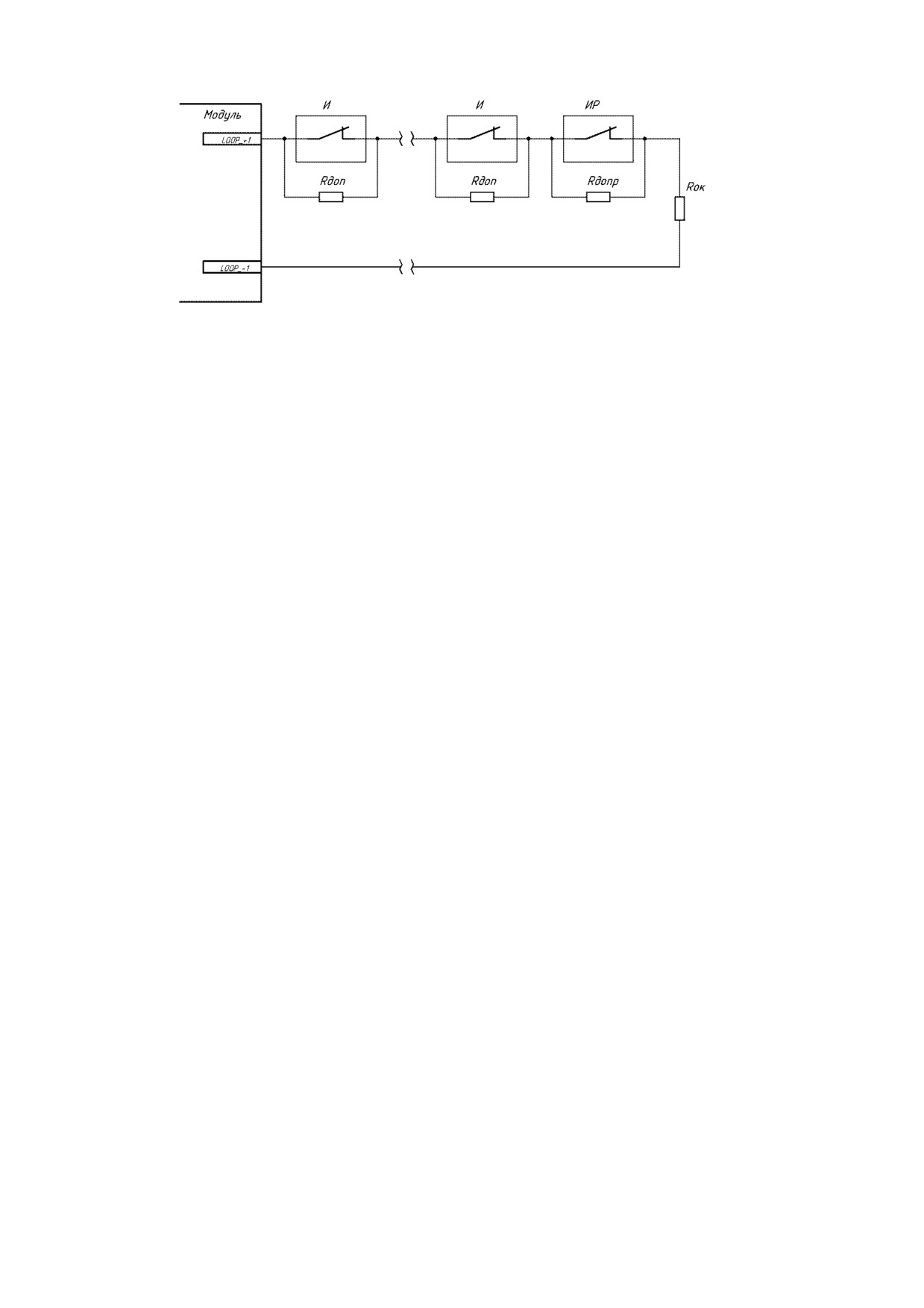

Рисунок А.2

А.5 Каждый шлейф модулей МОПИ и МИ с пассивными безадресными извещателями может

работать в двух режимах:

- в однопороговом режиме

- при срабатывании одного автоматического или ручного

пожарного извещателя система сразу же переходит в режим пожарной тревоги;

- в двухпороговом режиме

- при срабатывании одного автоматического пожарного

извещателя ППКП выдает сигнал «Тревога в зоне», а при срабатывании двух и более или ручного

пожарного извещателя система переходит в режим пожарной тревоги.

Выбранный режим можно установить для любого шлейфа модулей МОПИ и МИ при

конфигурировании модулей.

Приложение Б

(обязательное)

Подключение активных безадресных извещателей с нормально разомкнутыми контактами в

шлейф сигнализации модуля

Б.1 Схема подключения активных безадресных извещателей с нормально разомкнутыми (НР)

контактами в шлейфы сигнализации модулей МОПИ и МИ приведена на рисунке Б.1.

Б.2 В один шлейф с автоматическими активными пожарными извещателями можно

подключать ручные пассивные пожарные извещатели с НР контактами.

И1 - Иn

- извещатели автоматические пожарные с НР контактами;

ИР

- извещатель пожарный ручной с НР контактами;

Rdоп, Rdопр - дополнительные элементы, устанавливаются непосредственно в пожарных

извещателях;

Rок, VDок

- дополнительные элементы, устанавливаются у конечного извещателя и

предназначены для контроля исправности линии при обратном питании шлейфа;

- дополнительный диод, включаемый в цепь ручного извещателя;

Rок=2,4кОм ± 2% - 0,5Вт;

Rdопр =1,2кОм ± 2% - 0,5Вт;

VD, VDок = диод 1N4148

Рисунок Б.1

Rdоп для каждого извещателя выбирается таким образом, чтобы ток в шлейфе при

положительной полярности питания и при срабатывании одного извещателя был 8 мА. Рассчитать

значение Rdоп можно по формуле (Б.1):

Rdоп (кОм) = (19-Uаи)/(8-Iaи),

(Б.1)

где Uаи (В) - падение напряжения на сработавшем извещателе (величина паспортная или

замеряемая);

Iaи (мА) - суммарный ток потребления в дежурном режиме всех извещателей, включенных в

шлейф (ток дежурного режима каждого извещателя - величина паспортная или замеряемая).

Также рассчитать значение Rdоп можно по формуле (Б.2):

Rdоп (кОм) = 19/(8-Iaи) - Rип,

(Б.2)

где Rип (кОм) - внутреннее сопротивление извещателя в режиме «Пожар» (величина паспортная

или замеряемая).

Номинал резистора Rdоп выбирать ближайшим к рассчитанному из ряда Е48.

100

Если неизвестны параметры Uаи и Rип, можно определить значение необходимого

сопротивления опытным путем по методике изложенной в приложении Т настоящего

руководства.

Максимальное количество активных безадресных извещателей, подключаемых в один шлейф

определяется по формуле (Б.3):

Nаи = 2,0мА/Iаи,

(Б.3)

где Nаи -количество извещателей,

Iаи - ток потребления одного извещателя в дежурном режиме (мА).

Вместо пассивного ручного извещателя в шлейф может быть включен активный ручной

извещатель. В этом случае дополнительный резистор Rdопр рассчитывается по формуле (Б.4):

Rdопр = Rdоп /2

(Б.4)

Б.3 Каждый шлейф модулей МОПИ и МИ с активными безадресными извещателями может

работать в следующих режимах:

- в однопороговом режиме

- при срабатывании одного автоматического или ручного

пожарного извещателя система сразу же переходит в режим пожарной тревоги;

- в двухпороговом режиме

- при срабатывании одного автоматического пожарного

извещателя ППКП выдает сигнал «Тревога в зоне», а при срабатывании двух и более или ручного

пожарного извещателя система переходит в режим пожарной тревоги.

101

Приложение В

(обязательное)

Подключение адресных извещателей в шлейф сигнализации модуля

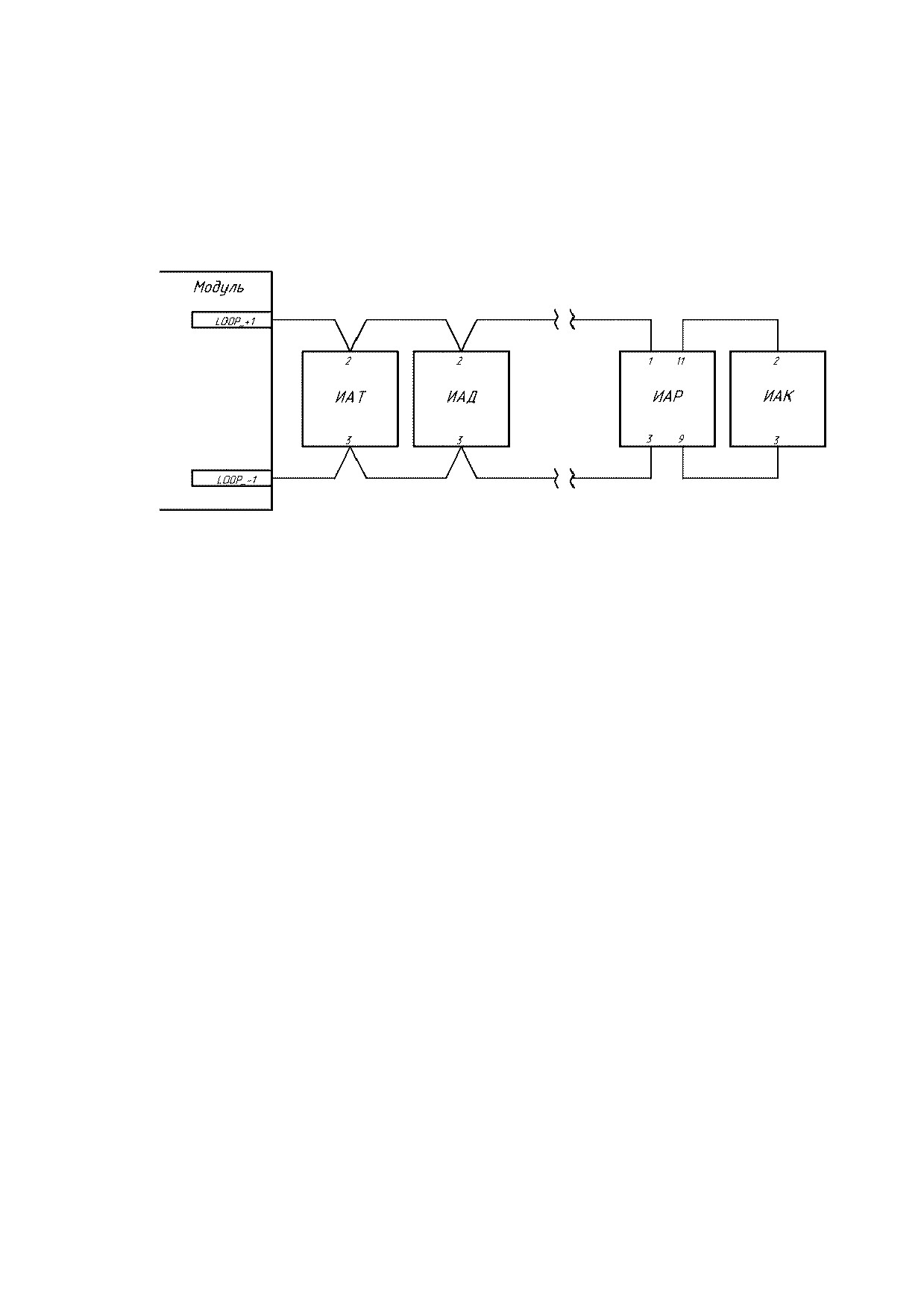

В.1 Схема подключения адресных пожарных извещателей в шлейфы сигнализации модулей

МОПИ и МИ приведена на рисунке В.1.

Рисунок В.1

В.2 Каждый шлейф модулей МОПИ и МИ с адресными извещателями может работать в

следующих режимах:

- в однопороговом режиме

- при срабатывании одного автоматического или ручного

пожарного извещателя система сразу же переходит в режим пожарной тревоги;

- в двухпороговом режиме

- при срабатывании одного автоматического пожарного

извещателя ППКП выдает сигнал «Тревога в зоне», а при срабатывании двух и более или ручного

пожарного извещателя система переходит в режим пожарной тревоги.

В.3 Выбранные режимы можно установить для любого шлейфа модулей МОПИ и МИ при

конфигурировании модулей.

В.4 Подключение проводов к базам извещателей ИАТ, ИАД выполнять с применением

кабельних клемм вилочного типа LIS 1,5M3 производства Weidmuller или аналогичных.

102

Приложение Г

(обязательное)

Подключение внешних датчиков

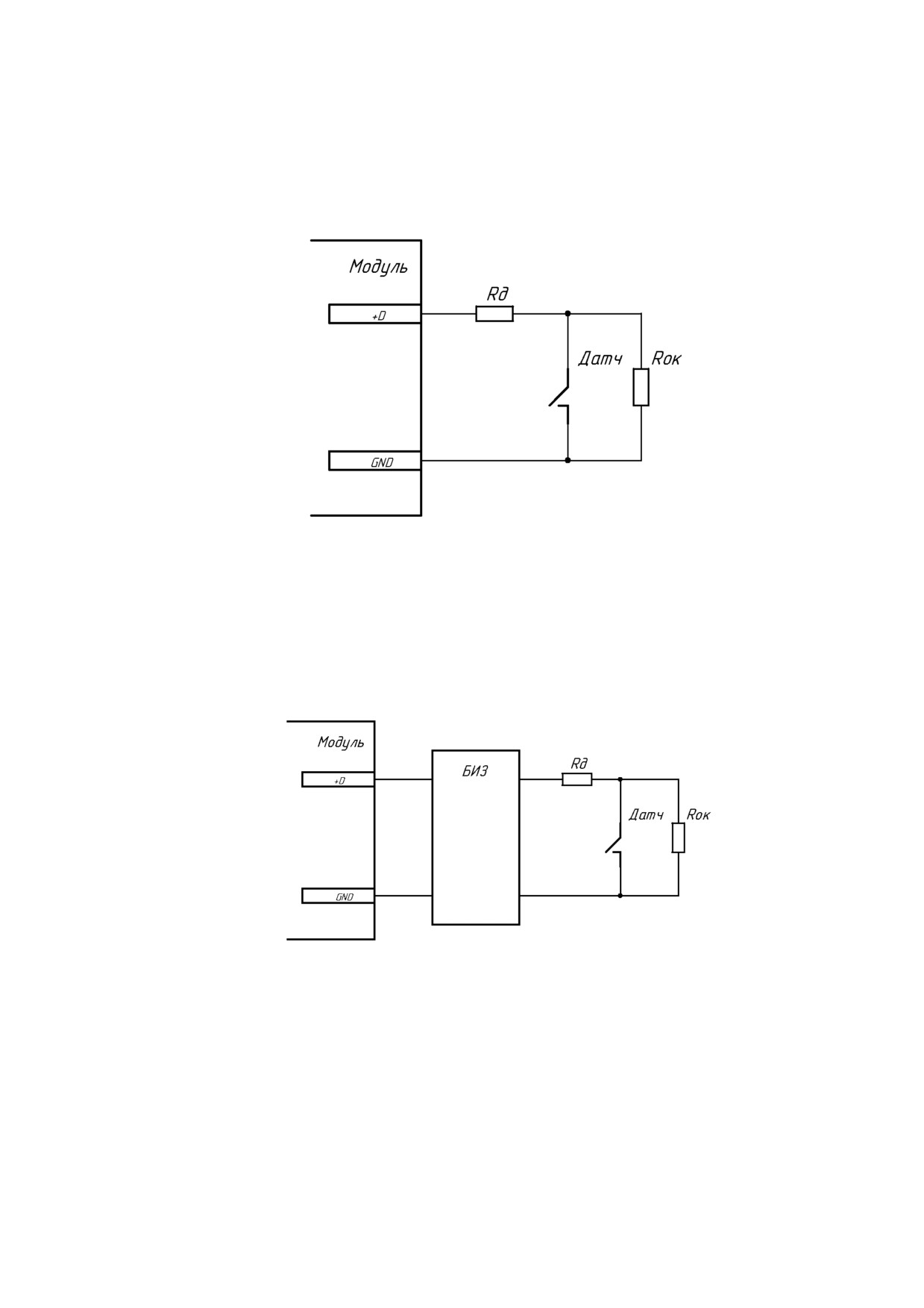

Г.1 Схема подключения датчиков с нормально-разомкнутыми контактами и контролем обрыва

и к.з. линий связи приведена на рисунке Г.1.

- резистор 1,3кОм ± 2% - 0,5Вт;

Rок

- резистор 1,3кОм ± 2% - 0,5Вт;

Резисторы Rd и Rок подключаются непосредственно к контактам датчика.

Рисунок Г.1

Г.2 Схема подключения датчиков с использованием пассивного блока искрозащиты (БИЗ) и

контролем обрыва и к.з. линий связи приведена на рисунке Г.2.

Резисторы Rd и Rок подключаются непосредственно к контактам датчика.

Rок - резистор 1,3кОм ± 5% - 0,5Вт;

Рисунок Г.2

Сопротивление резистора Rd определяется по формуле:

Rd = 1,3кОм - Rвн.биз,

где Rвн.биз - внутреннее сопротивление БИЗ.

Рабочее напряжение постоянного тока БИЗ должно быть, не менее 30В, внутреннее

сопротивлением не более 350Ом.

103

Приложение Д

(обязательное)

Подключение контактов реле для обеспечения контроля обрыва цепи нагрузки

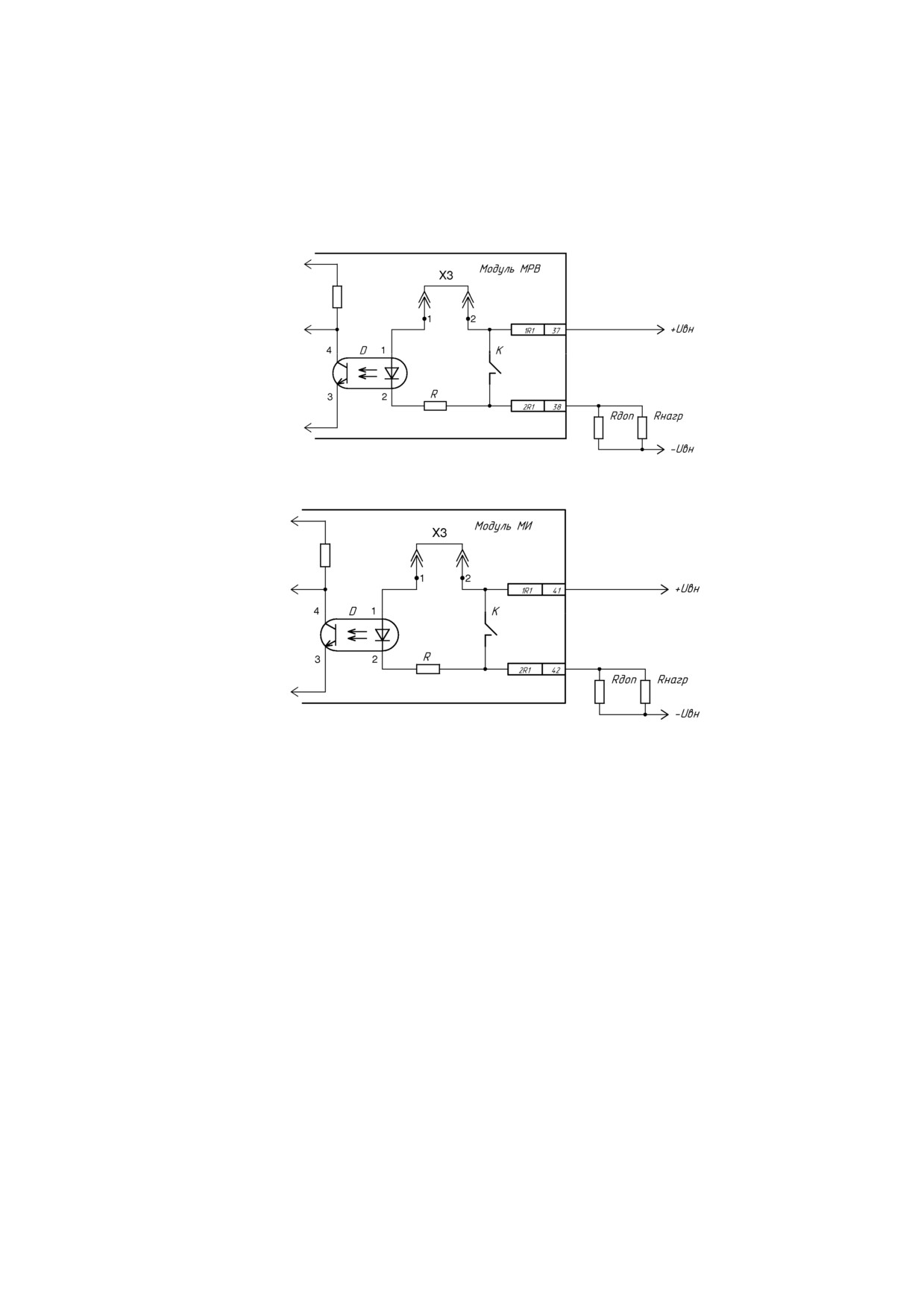

Д.1 Схема подключения контактов реле модулей МРВ и МИ для обеспечения контроля обрыва

цепи нагрузки приведены на рисунках Д.1 и Д.2.

Рисунок Д.1

Uвн

- внешний источник питания с напряжением от 20 до 30В;

Rнагр

- коммутируемая нагрузка;

Rдоп

- дополнительный резистор;

Резистор Rдоп подключается непосредственно к контактам Rнагр.

Рисунок Д.2

Суммарное сопротивление резисторов Rнагр и Rдоп должно быть от 1 до 5 кОм, мощность - не

менее 0,25Вт.

Допускается применять в качестве Rнагр обмотку дополнительного реле, параметры которого

должны удовлетворять следующим требованиям:

- сопротивление обмотки реле не более 2кОм;

- напряжение отпускания реле не менее 2,4В.

104

Приложение Е

(обязательное)

Подключение оповещателей к модулю МСЗУ

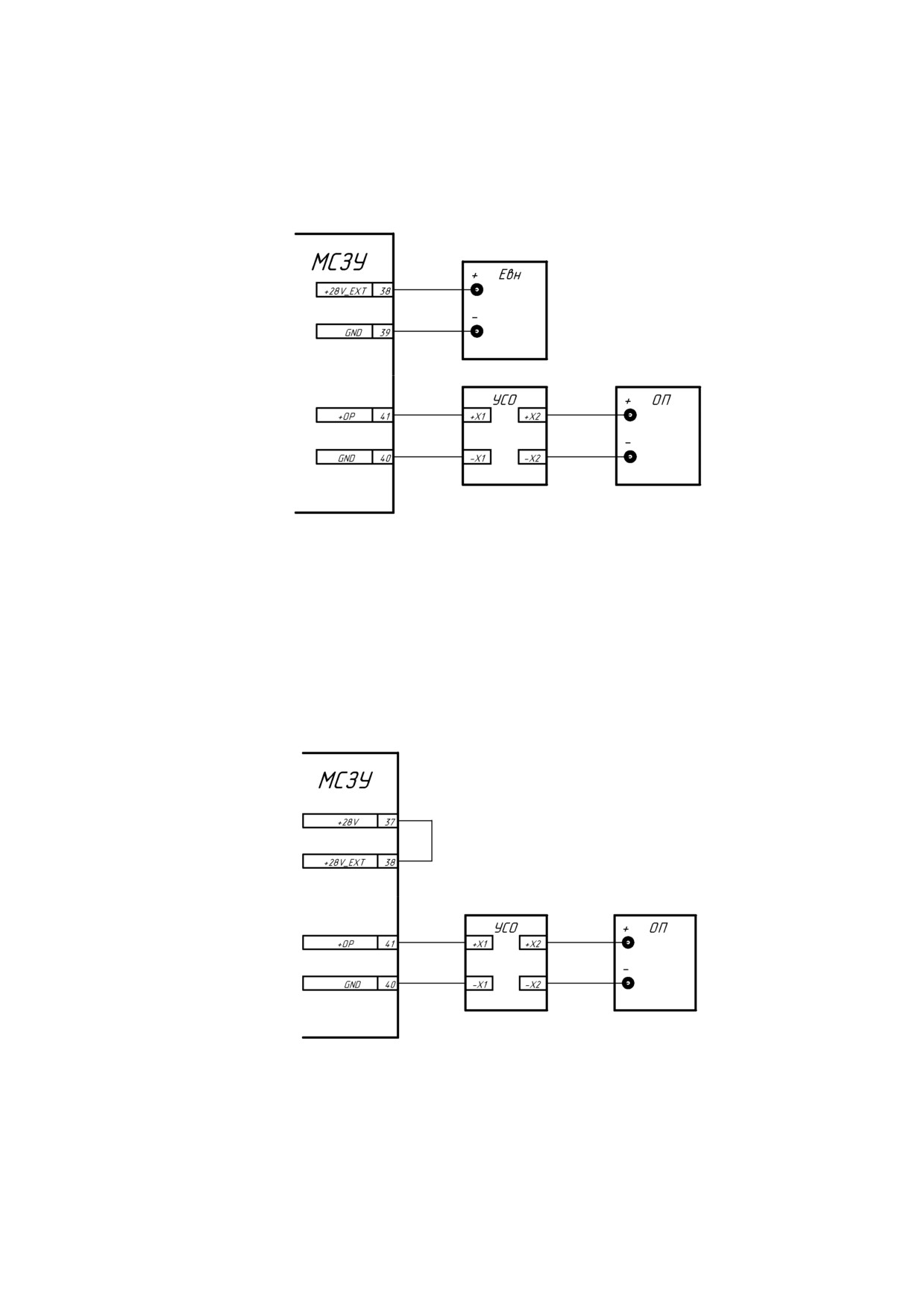

Е.1 Схема подключения оповещателей при использовании внешнего источника питания

приведена на рисунке Е.1.

Eвн

- внешний источник питания;

УСО - устройство согласования с оповещателем, устанавливается возле оповещателя;

ОП - световой или звуковой оповещатель.

Рисунок Е.1

Е.2 Схема подключения оповещателей при использовании источника питания модуля МСЗУ

приведена на рисунке Е.2.

УСО - устройство согласования с оповещателем, устанавливается возле оповещателя;

ОП - световой или звуковой оповещатель;

Рисунок Е.2

105

Е.3 При включении оповещателя без контроля линии связи с ним устройство согласования

УСО не устанавливать.

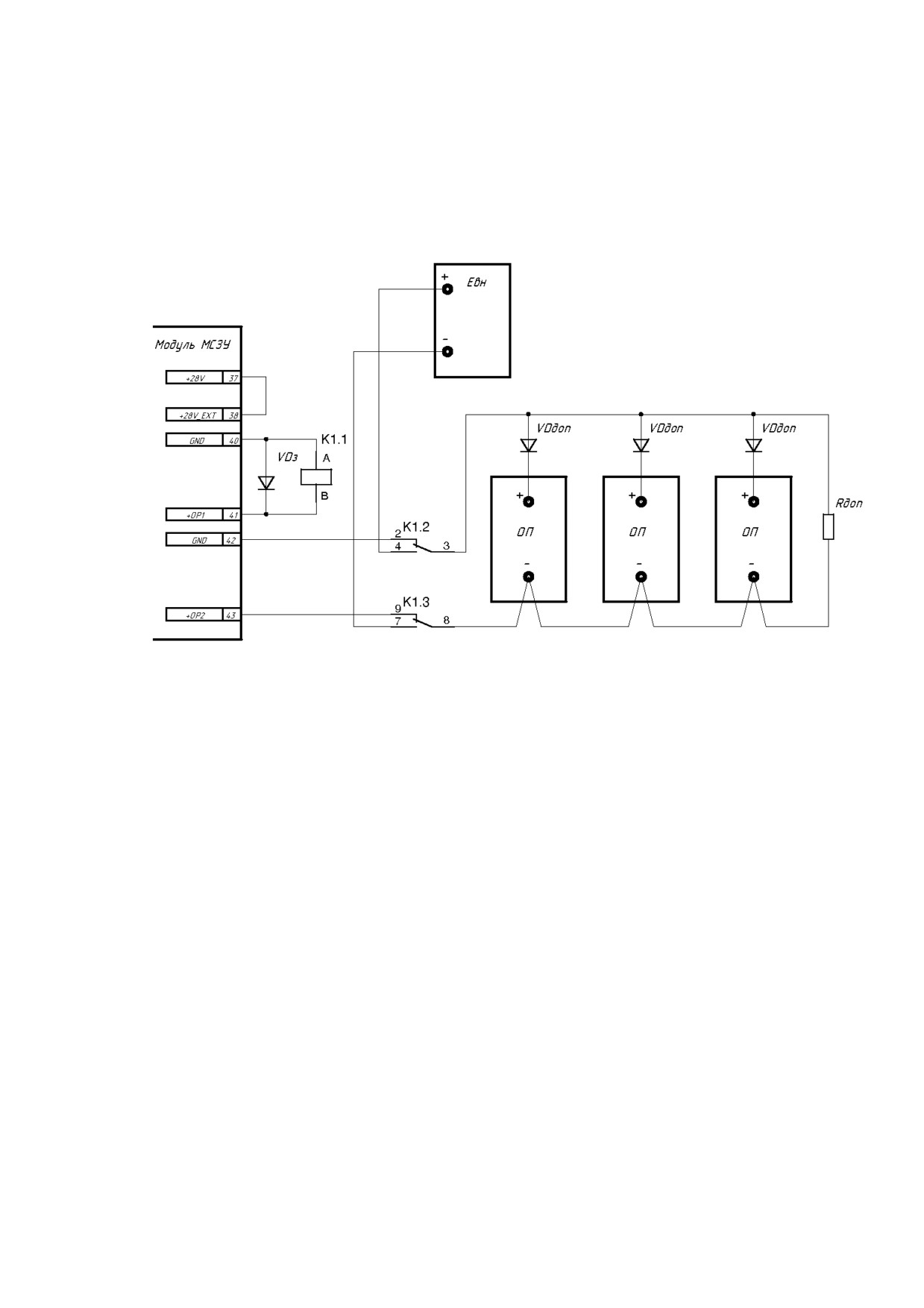

Е.4 Схема управления включением оповещателей внешним реле приведена на рисунке Е.3. В

приведенной схеме контроль цепей подключения оповещателей и включение оповещателей

производится разными выходами модуля.

Eвн

- дополнительный источник питания;

ОП - световой или звуковой оповещатель;

Rдоп - дополнительный резистор 20кОм ± 5% - 0,5Вт, подключается непосредственно к

контактам последнего оповещателя;

К1 - дополнительное реле. Максимальный допустимым ток коммутации реле должен быть

больше максимального тока источника питания;

VDдоб - дополнительный диод. Максимальный прямой ток диода должен быть больше

максимального тока потребления оповещателя. Диоды, подключаются непосредственно к контактам

оповещателя и устанавливаются при отсутствии их в оповещателе;

VDз - диод 1N4148.

Рисунок Е.3

При необходимости в качестве дополнительного источника питания может применяться как

внешний источник, так и выход источника питания ППКП или БР1. При использовании внешнего

источника реле К1 и оповещатели должны выбираться в соответствии с рабочим напряжением этого

источника.

106

Приложение Ж

(обязательное)

Подключение исполнительных устройств пожаротушения к модулям МИУП и МИ

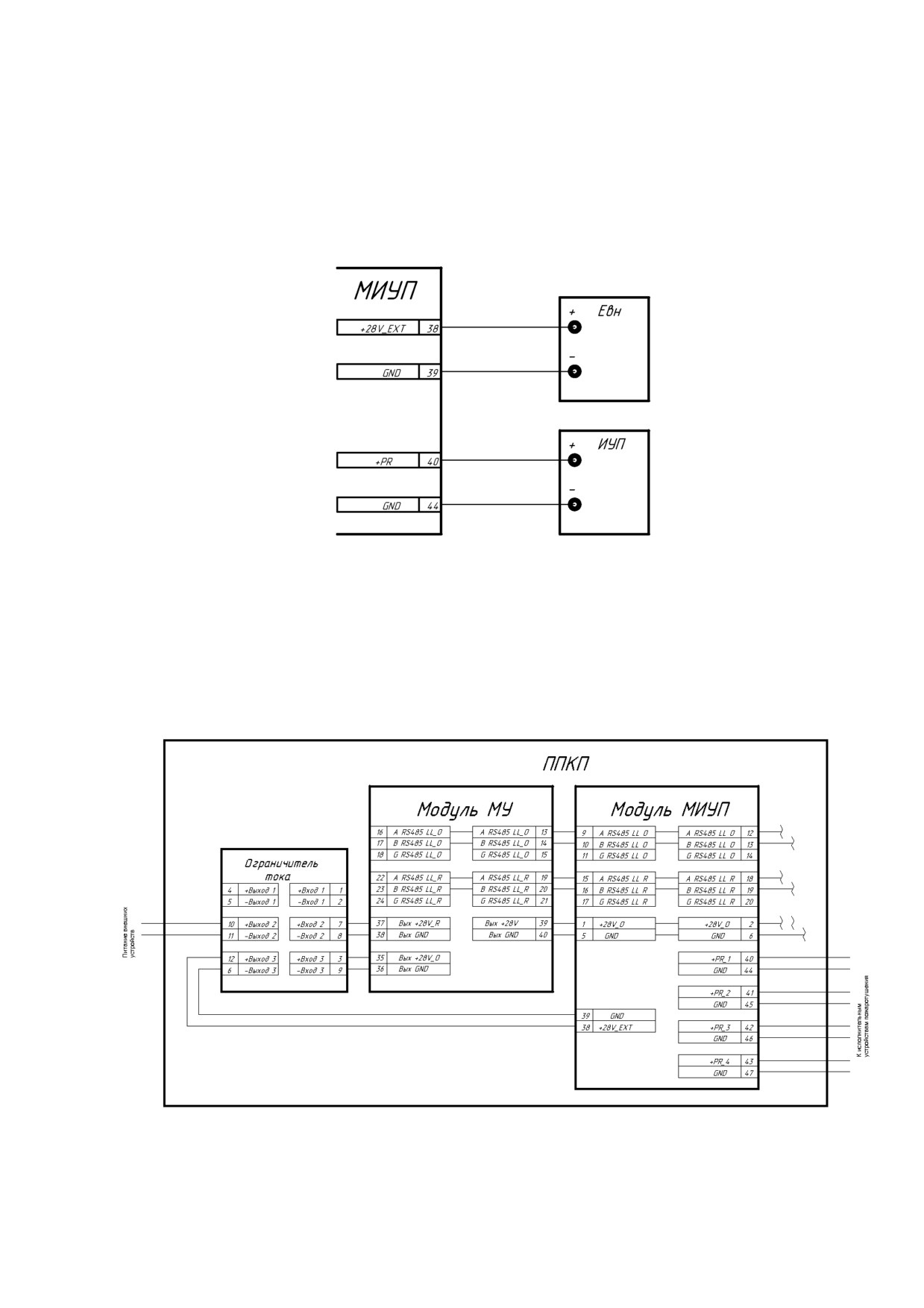

Ж.1 Схема подключения исполнительных устройств пожаротушения к модулю МИУП при

использовании внешнего источника питания приведена на рисунке Ж.1.

где Eвн - внешний источник питания;

ИУП - исполнительное устройство пожаротушения.

Рисунок Ж.1

Ж.2 Схема подключения исполнительных устройств пожаротушения к модулю МИУП при

использовании источника питания прибора ППКП или блока БР1 приведена на рисунке Ж.2.

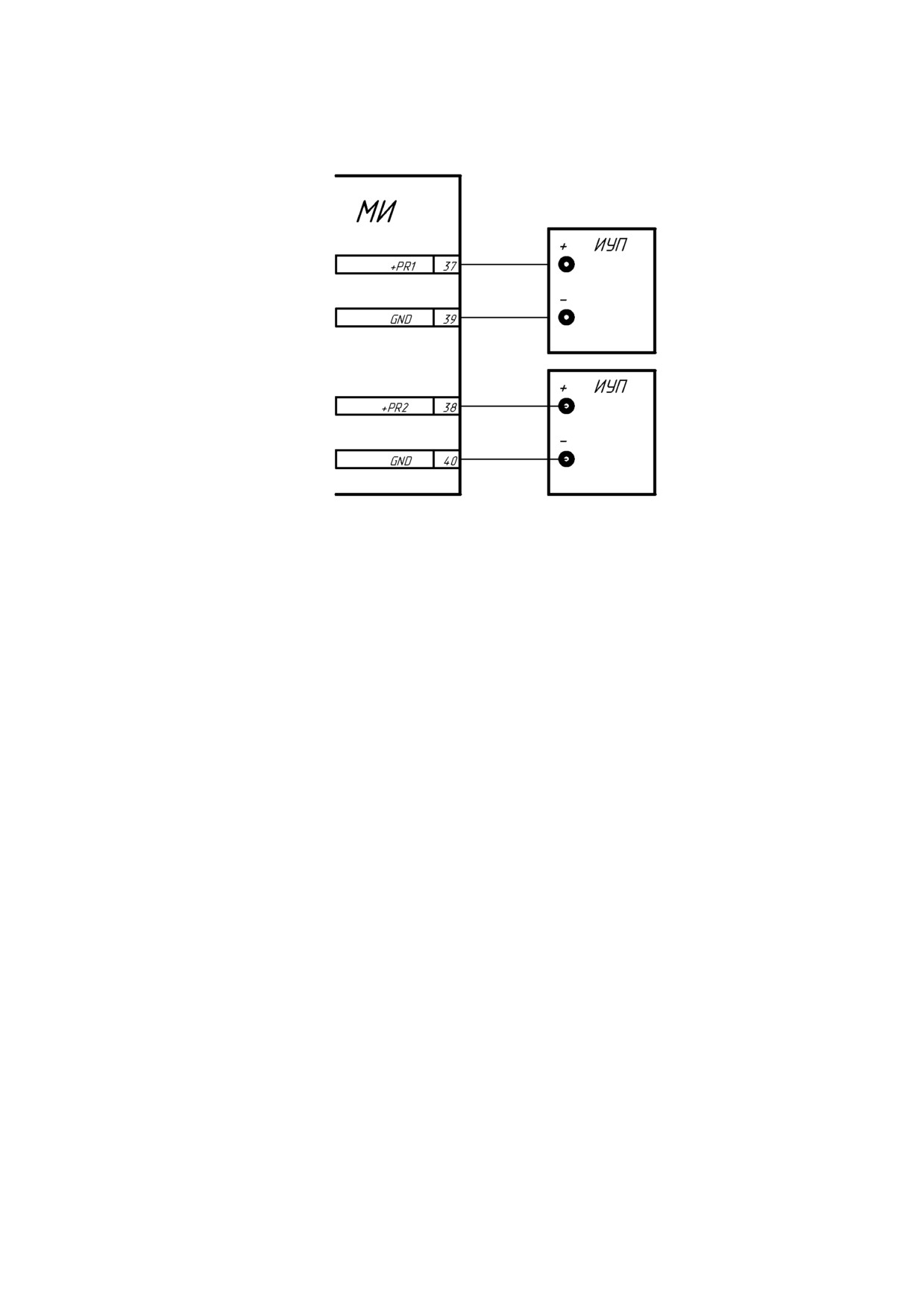

Рисунок Ж.2

107

Приложение И

(обязательное)

Подключение датчиков к модулю МИПТ

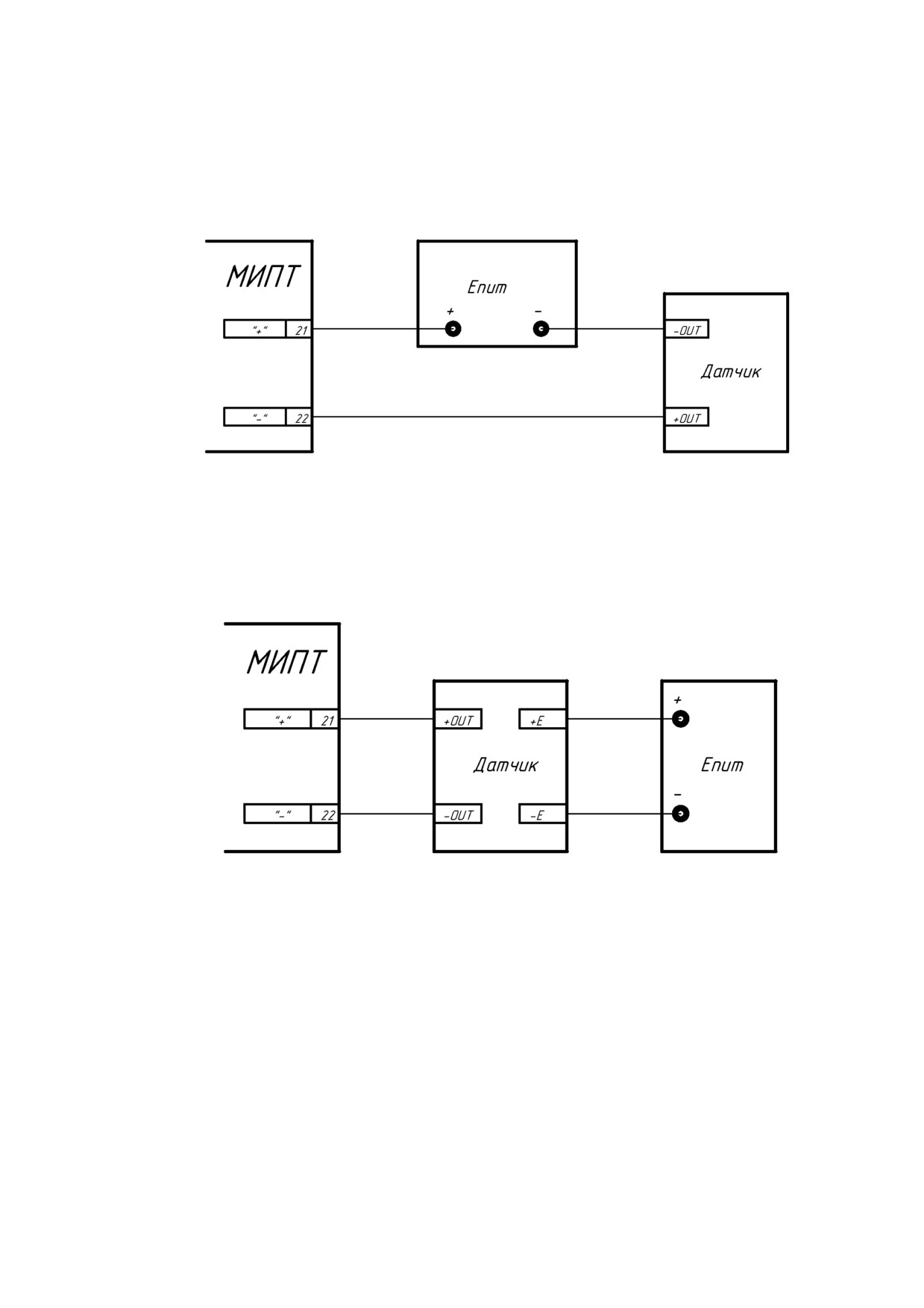

И.1 Схема подключения пассивных датчиков приведена на рисунке И.1.

Eпит

-источник питания;

Датчик

- датчик с токовым выходом (4 - 20) мА

Рисунок И.1

И.2 Схема подключения активных датчиков приведена на рисунке И.2.

Eпит

-источник питания;

Датчик

- датчик с токовым выходом (4 - 20) мА

Рисунок И.2

И.3 В качестве источника питания Eпит может использоваться как внешний источник, так и

источник питания ППКП, БР. Параметры внешнего источника питания должны быть:

- напряжение постоянного тока - от 15 до 30В;

- максимальный ток, не менее 50 мА.

109

Приложение К

(обязательное)

Подключение оповещателей к блоку БДУ

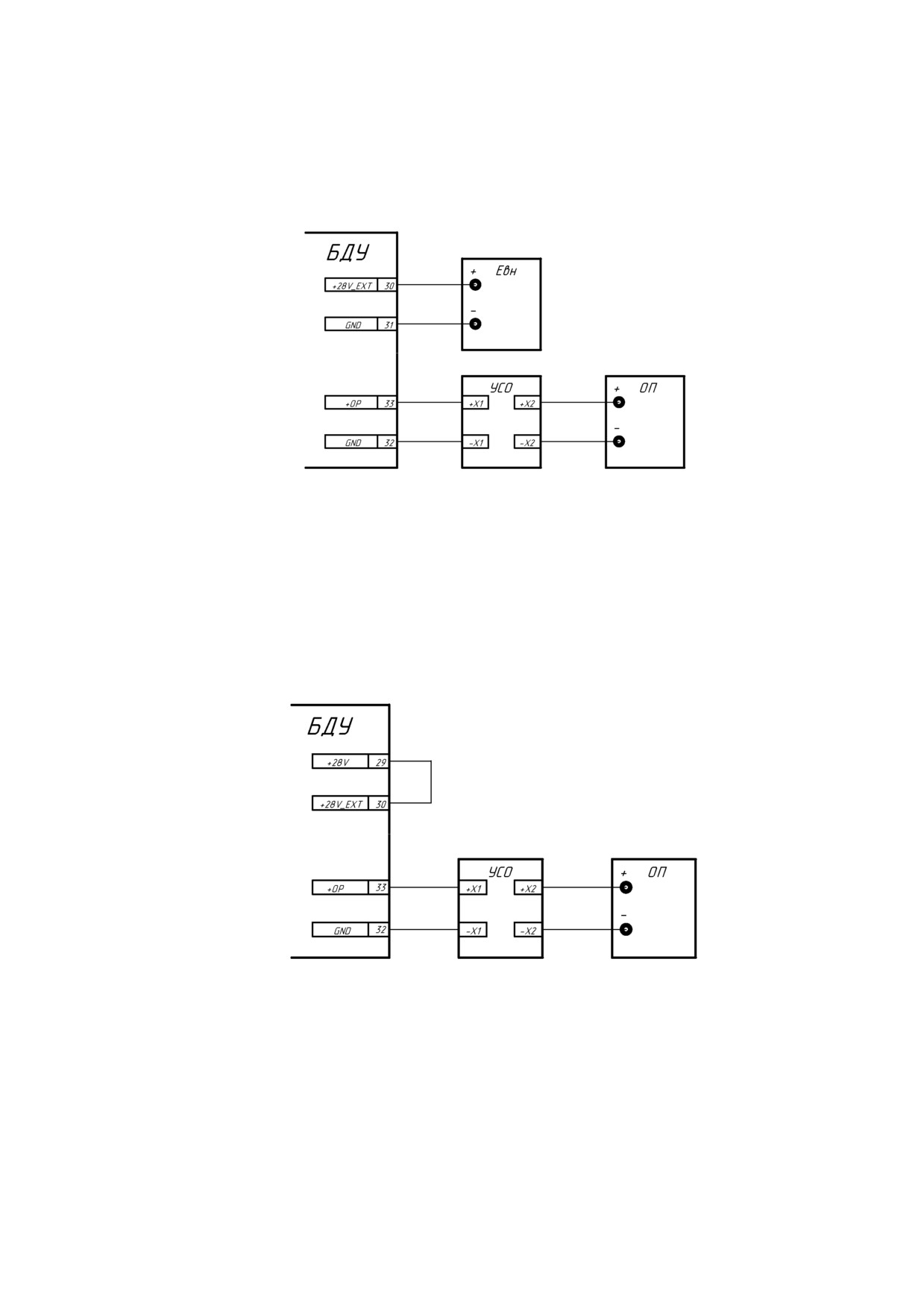

К.1 Схема подключения оповещателей при использовании внешнего источника питания

приведена на рисунке К.1.

Eвн

- внешний источник питания;

УСО - устройство согласования с оповещателем, устанавливается возле оповещателя;

ОП - световой или звуковой оповещатель.

Рисунок К.1

К.2 Схема подключения оповещателей при использовании источника питания блока БДУ-01

приведена на рисунке К.2.

УСО - устройство согласования с оповещателем, устанавливается возле оповещателя;

ОП - световой или звуковой оповещатель.

Рисунок К.2

К.3 При включении оповещателя без контроля линии связи с ним устройство согласования

УСО не устанавливать.

110

Приложение Р

(обязательное)

Подключение АРМ «ПАРУС-Мнемосхема» к ППКП

Р.1 Подключение АРМ «ПАРУС-Мнемосхема» к ППКП по линии связи верхнего уровня МУ.

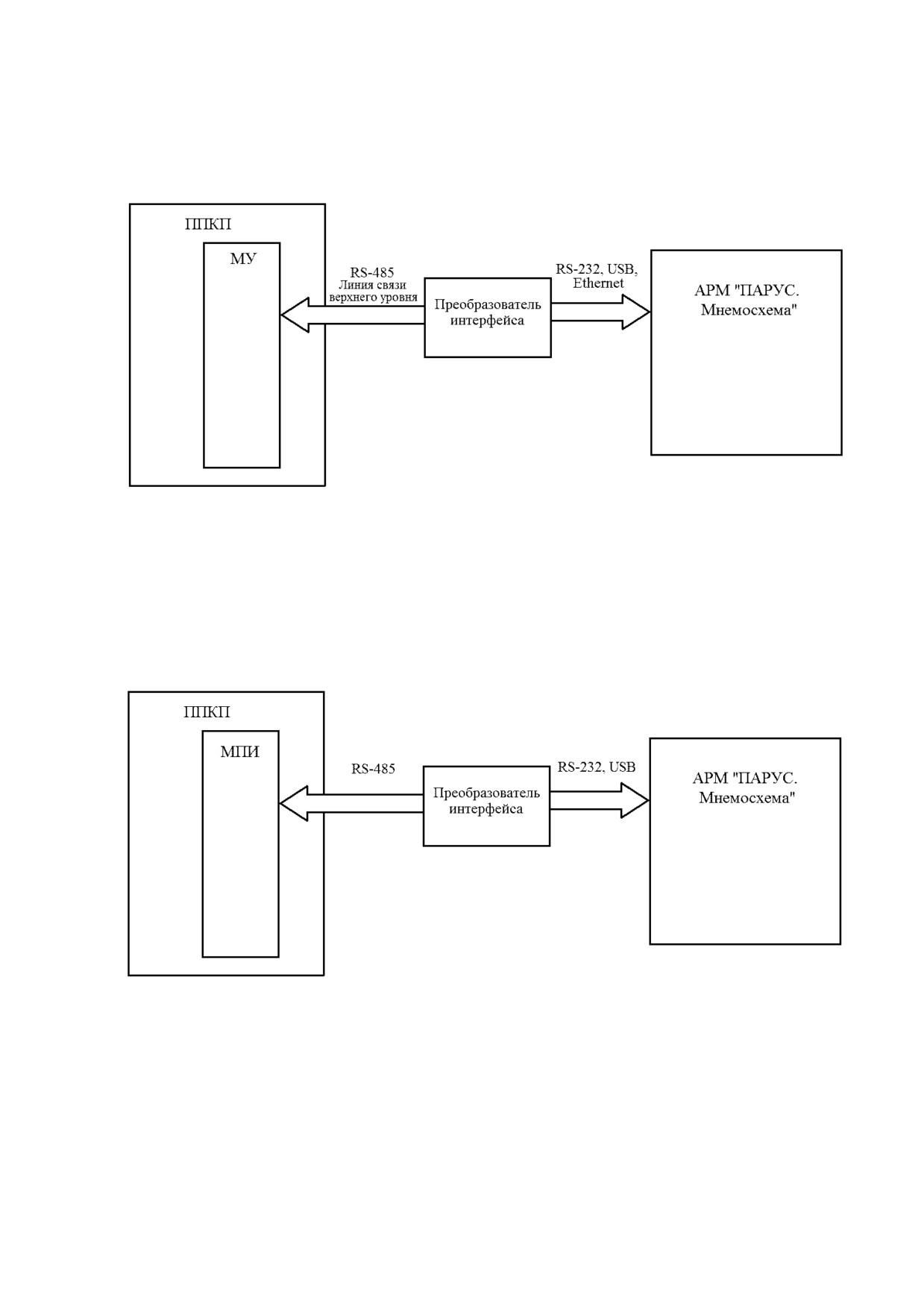

Рисунок Р.1 Схема подключения АРМ «ПАРУС. Мнемосхема» к ППКП

Р.1.1 Для подключения АРМ «ПАРУС-Мнемосхема» к ППКП может использоваться основная

либо резервная линия связи верхнего уровня. Схема подключения АРМ «ПАРУС. Мнемосхема» к ППКП

по линии связи верхнего уровня показана на рисунке Р.1.

Р.2 Подключение АРМ «ПАРУС-Мнемосхема» к ППКП по линии связи МПИ

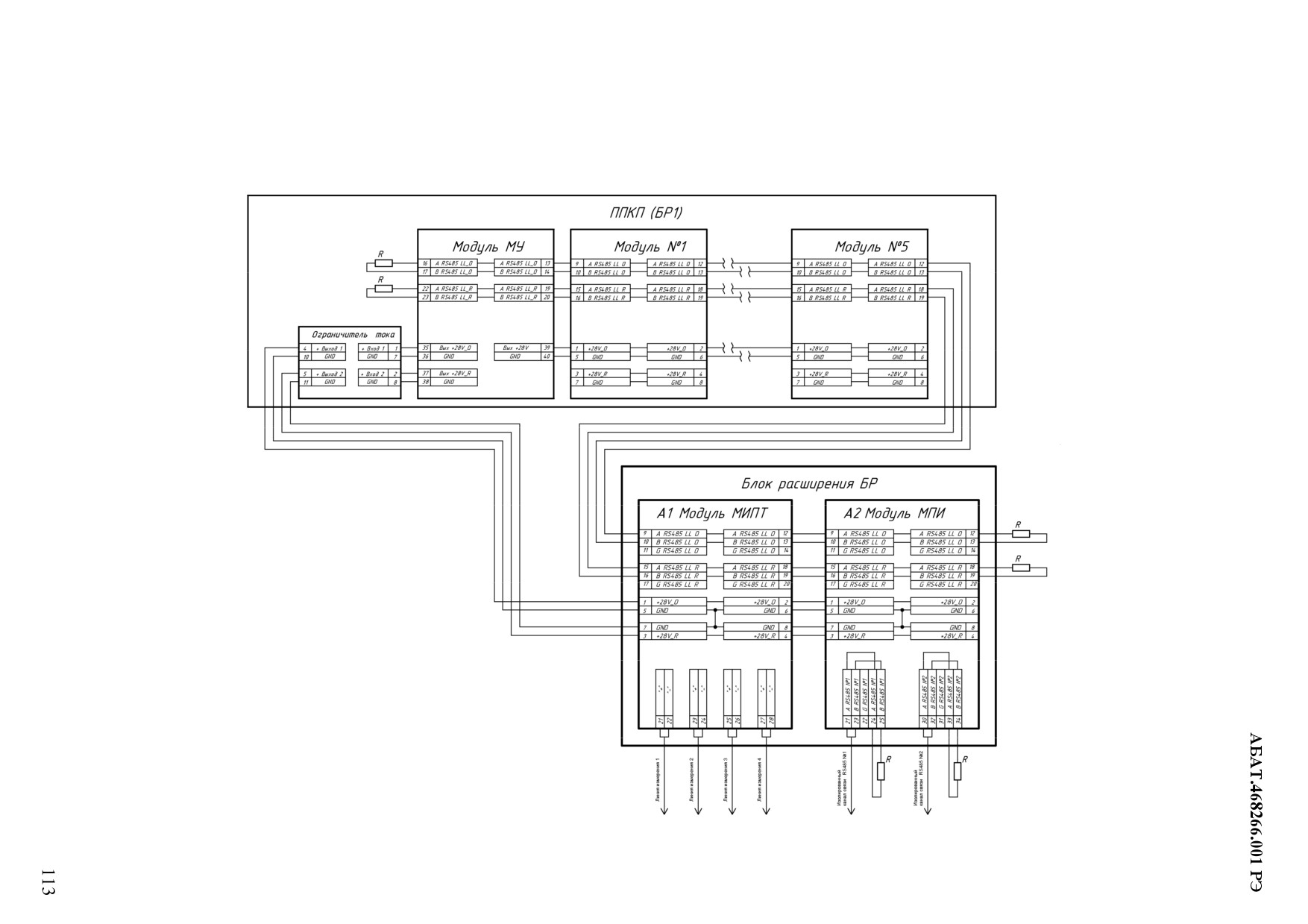

Рисунок Р.2 Схема подключения АРМ «ПАРУС-Мнемосхема» к ППКП

Р.2.1 Для подключения АРМ «ПАРУС. Мнемосхема» к ППКП может использоваться одна из двух

линий связи МПИ. Номер используемой линии связи задается проектом в программе

«ПАРУС. Конструктор». Свободную линию связи МПИ можно использовать для подключения другого

оборудования к ППКП. Схема подключения АРМ «ПАРУС. Мнемосхема» к ППКП по линии связи МПИ

показана на рисунке Р.1.

115

Приложение С

(обязательное)

Подключение линейного теплового извещателя в шлейф со знакопеременным питанием

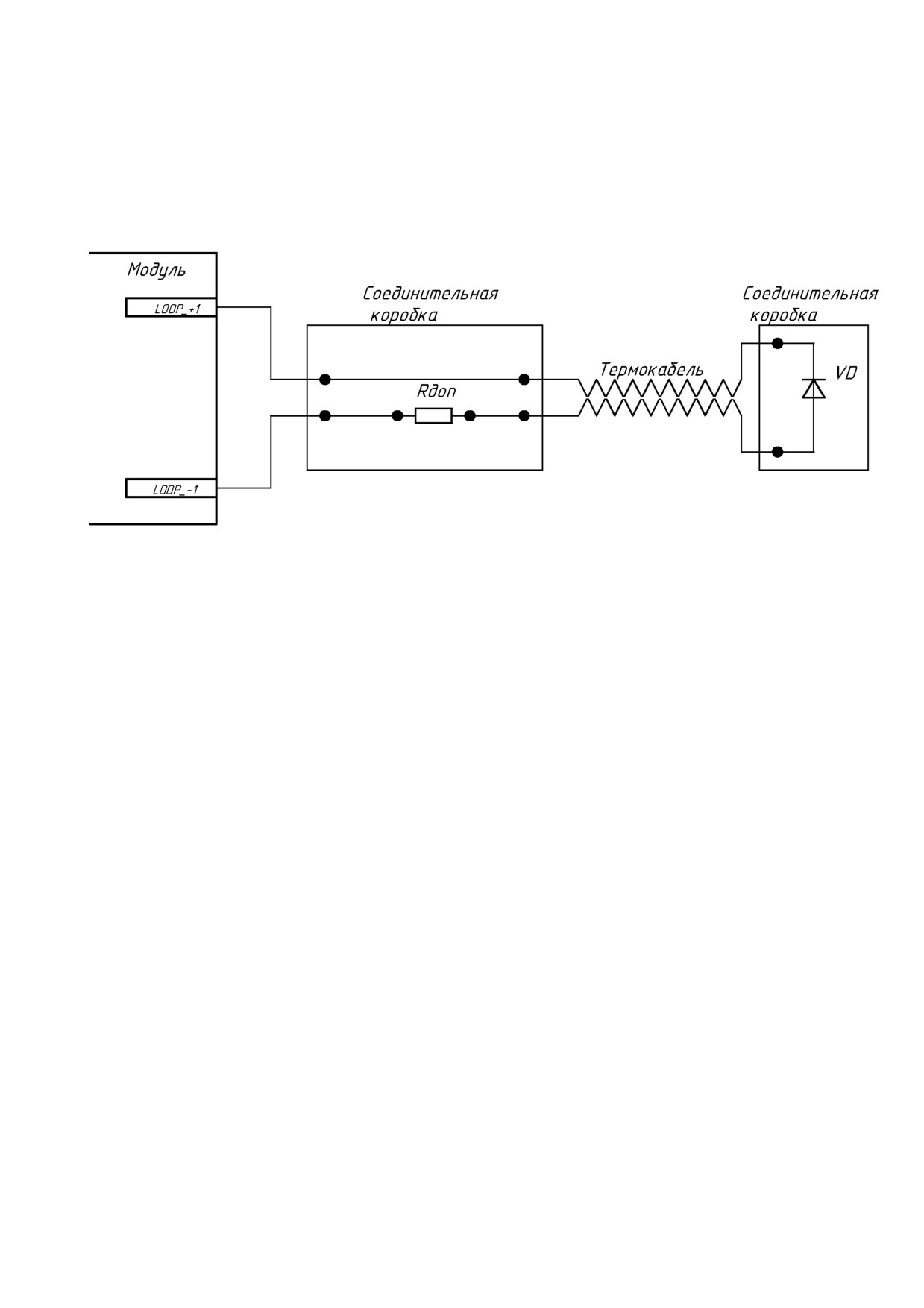

С.1 Подключение линейного теплового извещателя в шлейф сигнализации модуля МОПИ (МИ) показано

на рисунке С.1.

Rдоп - резистор SFR25-0,4Вт-2,4кОм +-2%, устанавливается непосредственно перед началом

линии термокабеля;

VD - диод 1N4148, устанавливается в самом конце линии термокабеля.

Рисунок С.1 Подключение линейного теплового извещателя

С.2 Контроль шлейфа с термокабелем осуществлять по алгоритму контроля шлейфа с пассивными

безадресными извещателями, с нормально разомкнутыми контактами.

В программе «Парус-Конструктор» при конфигурировании шлейфа также необходимо установить

галочку «Достоверный извещатель».

С.3 Для правильной работы модуля с термокабелем необходимо чтобы выполнялось следующее

условие:

Rсумм=Rлин+Rтк<100 Ом

Rлин - сопротивление линии от модуля до соединительной коробки;

Rтк - сопротивление термокабеля.

116

Приложение Т

(обязательное)

Методика подбора сопротивления для подключения активных безадресных извещателей в

шлейф сигнализации САПС «ПАРУС».

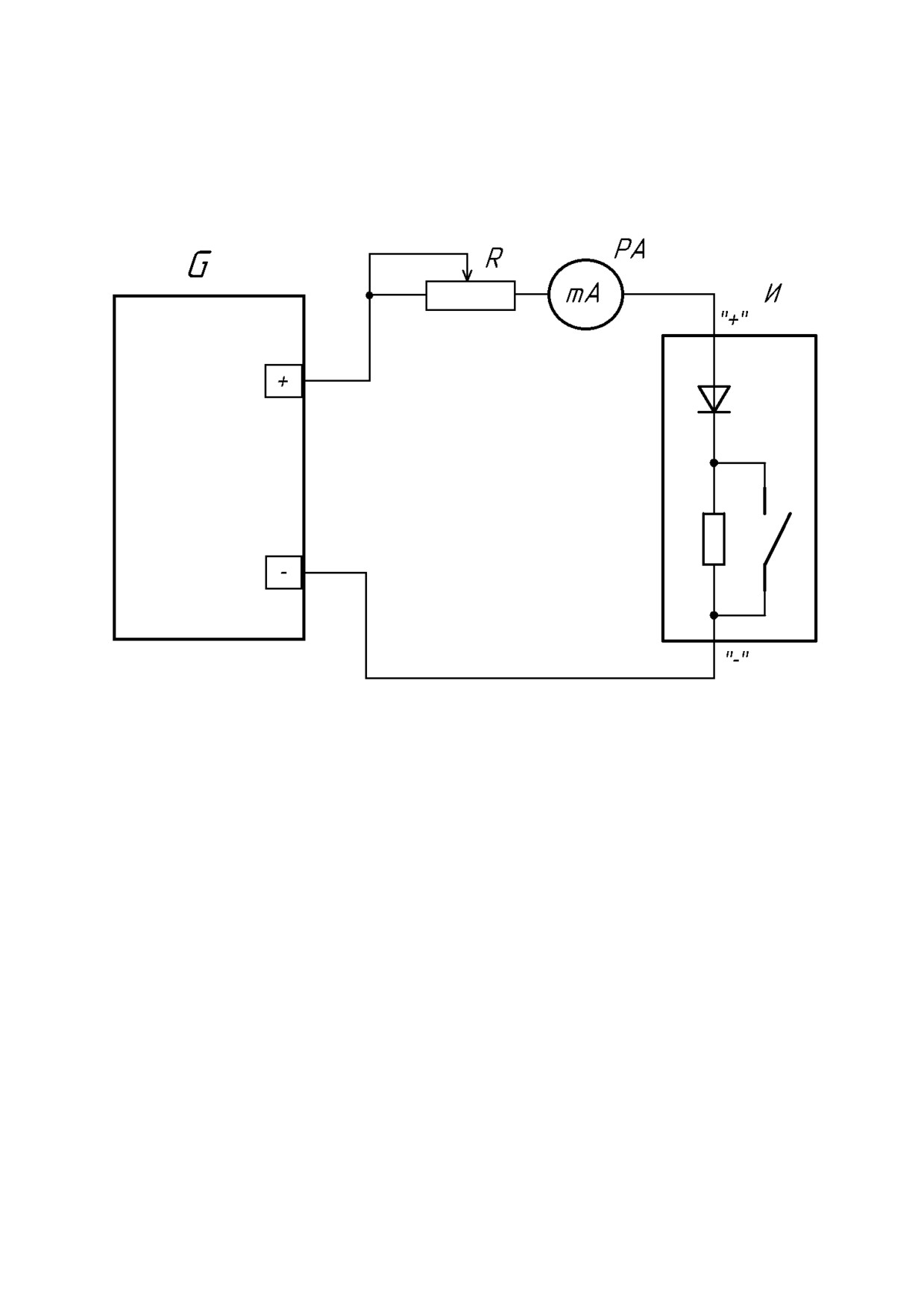

Т.1 Для подбора сопротивления необходимо собрать схему приведенную на рисунке Т.1.

G - регулируемый источник питания Umax=24В, Imax=0,2A;

PA - миллиамперметр;

R - переменный резистор 2,4кОм, 0,5Вт;

И - исследуемый безадресный извещатель.

Рисунок Т.1 Схема для подбора сопротивления, для подключения активных безадресных

извещателей в шлейф сигнализации

Т.2 Ползунок резистора R перевести в крайнее левое положение.

Т.3 Включить источник питания G. С помощью регулятора установить на выходе

источника питания напряжение 19,2В.

Т.4 Перевести извещатель в сработавшее состояние.

Т.5 Передвигая ползунок резистора R вправо, наблюдать изменение показаний

миллиамперметра, добиться чтобы ток протекающий в цепи стал равен 8мА.

Т.6 Кратковременным снятием напряжения выполнить сброс сработавшего состояния

извещателя и переход его обратно в дежурный режим.

Т.7 По показаниям миллиамперметра определить ток потребляемый извещателем в

дежурном режиме.

Т.8 Выключить источник питания G, отключить резистор R от схемы.

Т.9 С помощью омметра измерить сопротивление резистора R между правым выводом и

выводом ползунка. Полученное значение округлить до ближайшего из рядя E48.

117

Приложение У

(обязательное)

Пример расчета тока потребления модулями и блоками САПС «ПАРУС»

У.1 Есть следующая конфигурация:

1. Блок ППКП

-1шт.;

2. Модуль МОПИ

-1шт.;

3. Модуль МИУП

-1шт.;

4. Модуль МСЗУ

-1шт.;

5. Модуль МРВ

-1шт.;

6. Блок БДУ

-1шт.

У.2 К модулю МОПИ подключены 4 шлейфа:

- один шлейф с 8 активными адресными извещателями;

- один шлейф с 2 активными безадресными извещателями с нормально разомкнутыми контактами

(используются извещатели ТПТ-4, ток потребления одного извещателя 0,13мА);

- один шлейф с 2 пассивными безадресными извещателями с нормально разомкнутыми контактами;

- один шлейф с 2 пассивными безадресными извещателями с нормально замкнутыми контактами.

У.3 На модуле МИУП задействованы:

- 2 устройства запуска пожаротушения (питание от ППКП, потребляемый ток 0,4А).

У.4 На модуле МСЗУ задействованы:

- 3 устройства светозвукового оповещения («Тортила», потребляемый ток 60мА);

- 1 контактный датчик.

У.5 На модуле МРВ задействованы:

- 2 релейных выхода (задействованы только в режиме пожар);

- 4 контактных датчика.

У.6 В блоке БДУ задействованы:

- 2 контактных датчика.

Необходимо определить потребляемый модулями и блоками ток.

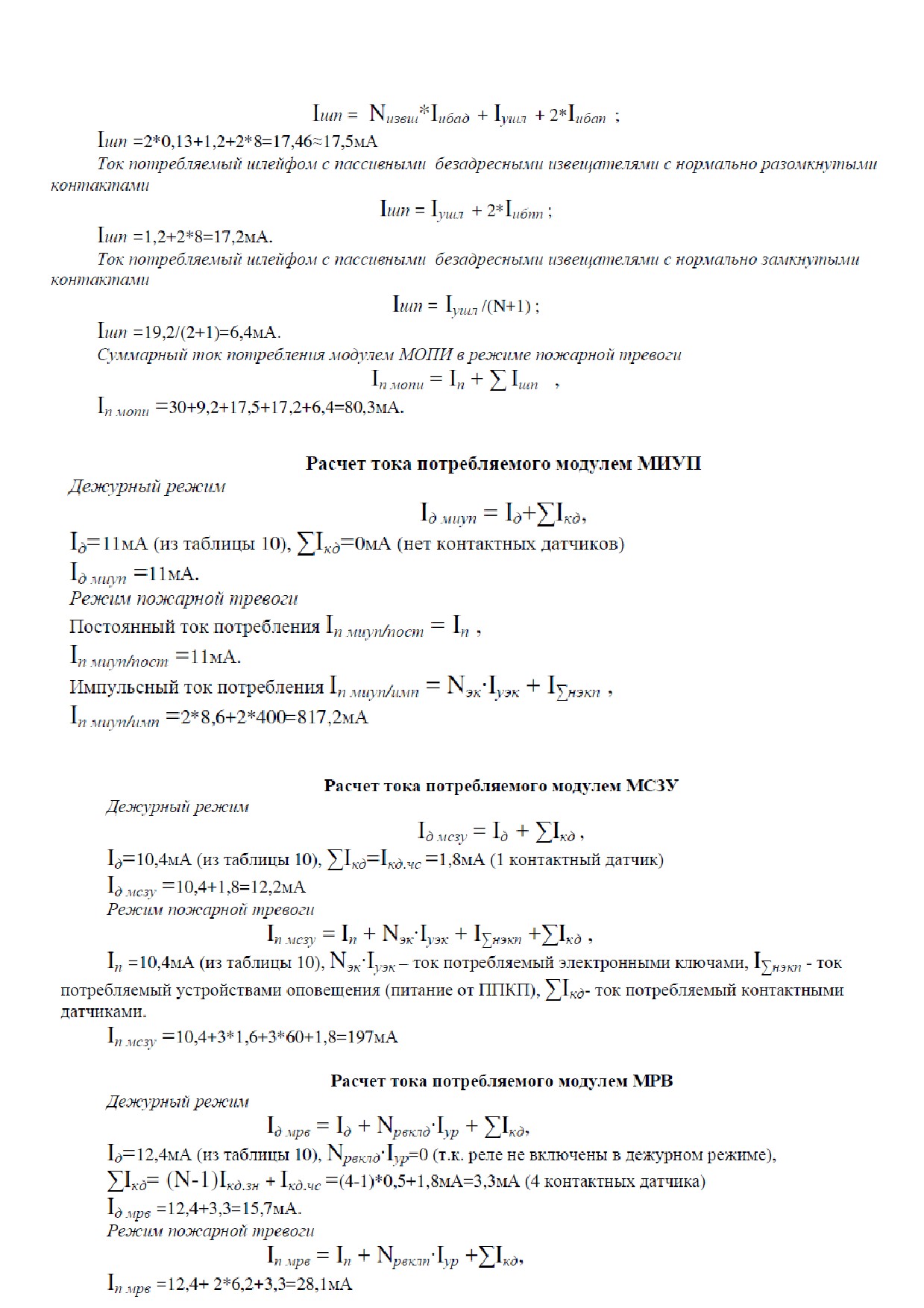

Расчет тока потребляемого модулем МОПИ

Дежурный режим

Ток потребляемый адресным шлейфом

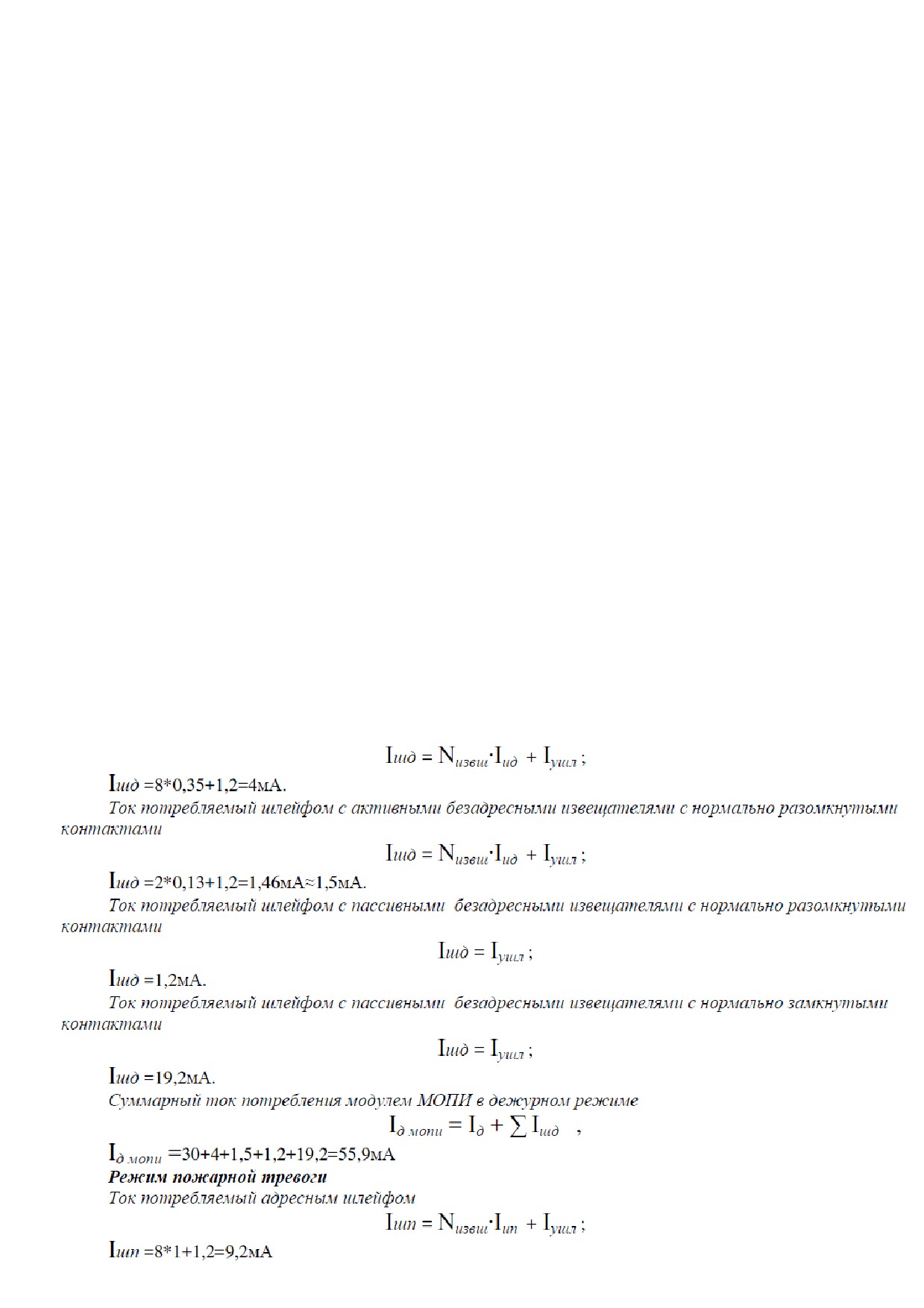

СИСТЕМА АДРЕСНОЙ ПОЖАРНОЙ СИГНАЛИЗАЦИИ «ПАРУС». Руководство по эксплуатации АБАТ.468266.001 РЭ - часть 4
