Комплект технологического оборудования ЭКО-Б

Комплект оборудования ЭКО-Б предназначен для очистки хозяйственно-бытовых или приравненных к ним по составу производственных сточных вод от отдельно стоящих зданий (в случае отсутствия возможности сброса сточных вод в централизованную канализацию). При очистке стоков от кафе, ресторанов, организаций общепита перед установкой необходимо устанавливать жироуловитель и септик. При этом производственные стоки необходимо отделять от хозбытовых.

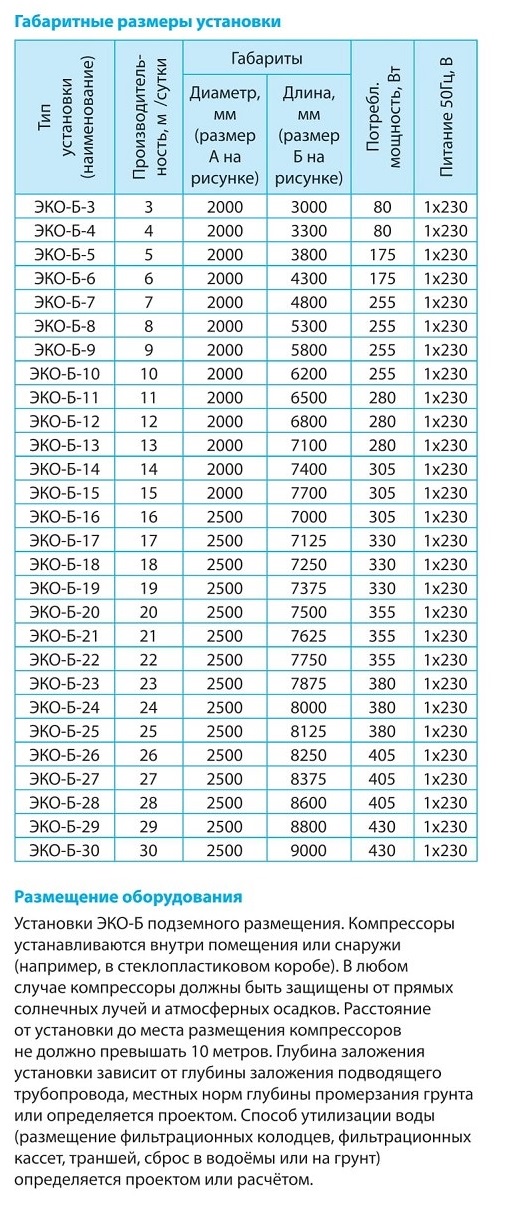

Установки ЭКО-Б обеспечивают очистку сточной воды в объеме от 3 до 30 м стоков в сутки. В зависимости от производительности изменяются габаритные размеры установки (габаритные размеры необходимо уточнять при заказе), комплект поставки и стоимость комплекта оборудования.

Установка ЭКО-Б выполнена на основе стеклопластиковой емкости, Санитарно-эпидемиологическое заключение №63.01.05.229. П.0023485.06.03 от 23.07.2002 г., в соответствии с ТУ 4859-003-48117609-01. Срок службы стеклопластиковых элементов не менее 50 лет.

Технология очистки стоков

Установка работает следующим образом: через входную трубу, фекальные стоки попадают в камеру первичного отстоя, где они осветляются. Осветленная вода из первичного отстойника попадает в биологический реактор через переливную трубу между первой и второй камерами. В биореакторе происходит перемешивание стоков, насыщение их кислородом воздуха и биологическая деструкция при помощи активного ила, состоящего из аэробных бактерий. Активный ил вырабатывается из сточной воды в результате 15-25-дневного аэрирования. Воздух в биореактор поступает через аэраторы с размером пузырьков 2-3 мм. Избыточный активный ил перекачивается в первичный отстойник эрлифтом. Биофильтр, куда вода попадает посредствам перелива через переливную трубу, состоит из плавающей пластмассовой загрузки. На поверхности загрузки нарастает биологически активная плёнка, состоящая из бактерий. Биопленка создается в результате орошения загрузки водой, насыщенной кислородом в течение 15-25 дней.

Под биофильтром расположен аэратор. Он служит для периодического встряхивания загрузки с целью удаления излишней биопленки. Аэратор необходимо включать один раз в 30 дней на 20 минут. Осажденная биопленка перекачивается эрлифтом в камеру аэрации. Затем стоки самотеком выходят из установки. Во время, когда отсутствует приток стоков, вода циркулирует по установке. После очистки стоки самотеком или через канализационные насосные станции дренируют в грунт через фильтрующие колодцы, траншеи, или фильтрующие кассеты, выполненные в соответствиисо СНиП 2.04.03-85. По требованию местных ЦГСЭН, при сбросе очищенной воды в рыбохозяйственные водоемы, при повторном использовании и т.д., после установок ЭКО-Б сточная вода подвергается обязательному обеззараживанию, для этого в цепочку очистных сооружений, добавляют контактные камеры для введения хлорпатронов или УФ установку для обеззараживания стоков.

Размещение оборудования

Установки ЭКО-Б подземного размещения. Компрессоры устанавливаются внутри помещения или снаружи (например, в стеклопластиковом коробе). В любом случае компрессоры должны быть защищены от прямых солнечных лучей и атмосферных осадков. Расстояние от установки до места размещения компрессоров не должно превышать 10 метров. Глубина заложения установки зависит от глубины заложения подводящего трубопровода, местных норм глубины промерзания грунта или определяется проектом. Способ утилизации воды (размещение фильтрационных колодцев, фильтрационных кассет, траншей, сброс в водоёмы или на грунт) определяется проектом или расчётом.

Технология очистки стоков

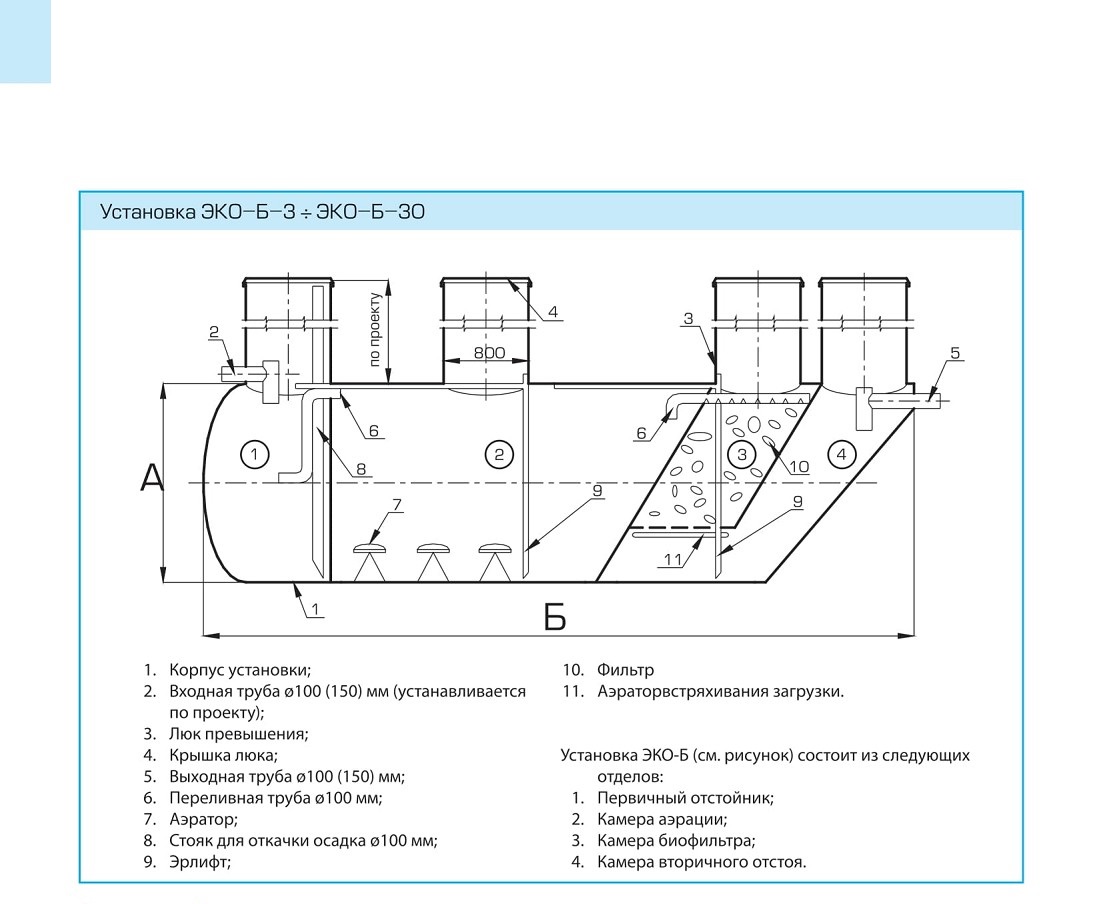

Установка работает следующим образом: через входную трубу 2, фекальные стоки попадают в камеру первичного отстоя, где они осветляются. Осветленная вода из первичного отстойника попадает в биологический реактор через переливную трубу 6 между первой и второй камерами. В биореакторе происходит перемешивание стоков, насыщение их кислородом воздуха и биологическая деструкция при помощи активного ила, состоящего из аэробных бактерий. Активный ил вырабатывается из сточной воды в результате 15-25-дневного аэрирования. Воздух в биореактор поступает через аэраторы 7 с размером пузырьков 2-3 мм. Избыточный активный ил перекачивается в первичный отстойник эрлифтом 9.

Биофильтр, куда вода попадает посредствам перелива через переливную трубу 6, состоит из плавающей пластмассовой загрузки 10. На поверхности загрузки нарастает биологически активная плёнка, состоящая из бактерий. Биопленка создается в результате орошения загрузки водой, насыщенной кислородом в течение 15-25 дней.

Под биофильтром расположен аэратор 11. Он служит для периодического встряхивания загрузки с целью удаления излишней биопленки. Аэратор необходимо включать один раз в 30 дней на 20 минут. Осажденная биопленка перекачивается эрлифтом 9 в камеру аэрации. Затем стоки самотеком выходят из установки. Во время, когда отсутствует приток стоков, вода циркулирует по установке. После очистки стоки самотеком или через канализационные насосные станции дренируют в грунт через фильтрующие колодцы, траншеи, или фильтрующие кассеты, выполненные в соответствиисо СНиП 2.04.03-85. По требованию местных ЦГСЭН, при сбросе очищенной воды в рыбохозяйственные водоемы, при повторном использовании и т.д., после установок ЭКО-Б сточная вода подвергается обязательному обеззараживанию, для этого в цепочку очистных сооружений, добавляют контактные камеры для введения хлорпатронов или УФ установку для обеззараживания стоков.

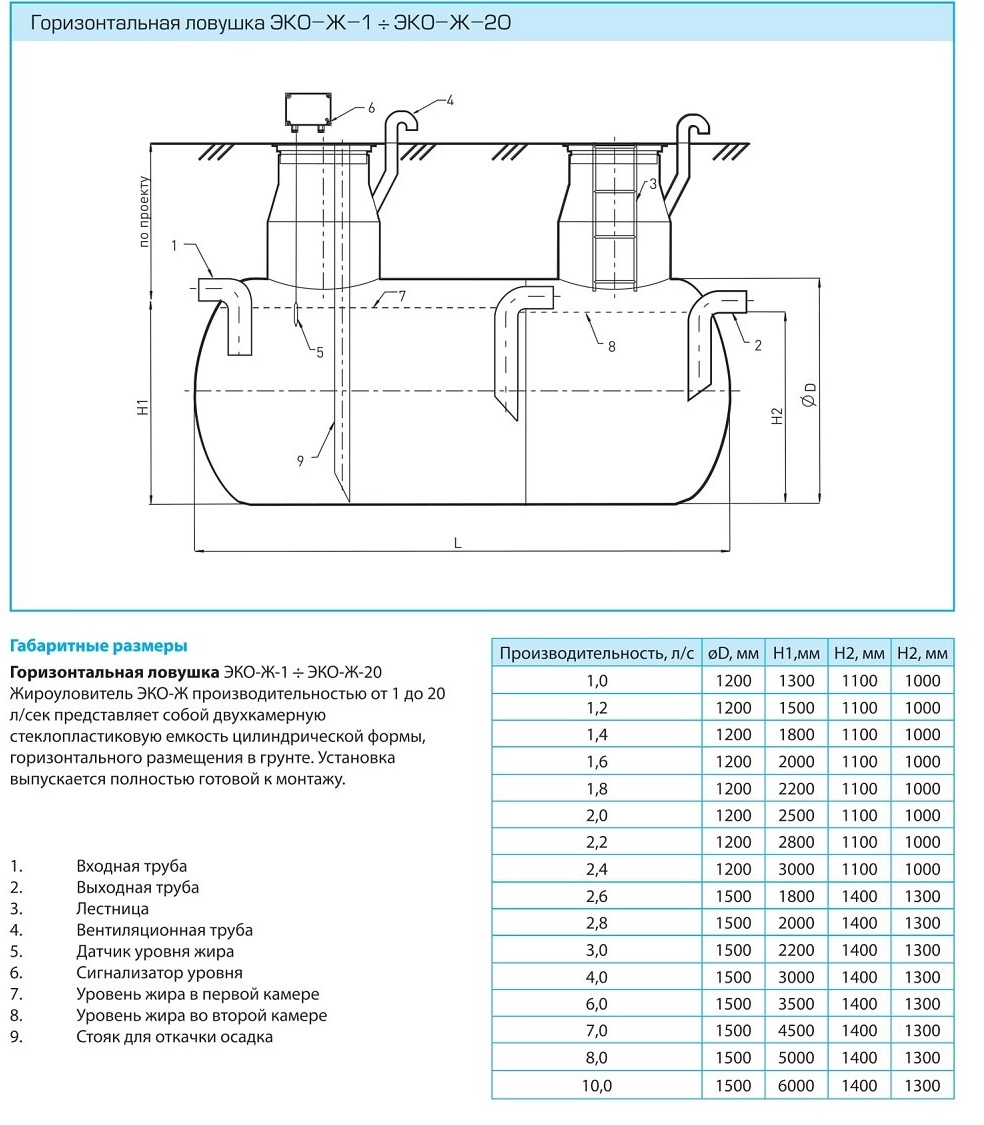

Жироуловитель ЭКО-Ж
Комплект технологического оборудования ЭКО-Ж

Комплект технологического оборудования ЭКО-Ж, предназначен для улавливания и удаления неэмульгированных жиров и масел из сточных вод, направляемых в очистные сооружения из кухонь, ресторанов, мясоперерабатывающих и других предприятий, в которых происходит загрязнение сточных вод жиропродуктами. Установки изготавливаются в соответствии со СНиП 2.04.03-85.

Корпус установки выполнен из стеклопластика. Срок службы корпуса не менее 50 лет.

Производительность установок составляет от 0,1 до 20 л/сек (пожеланию заказчика возможна разработка оборудования большей производительности). Степень очистки жироуловителя: в установке связывается 50-60% жира поступающего вместе с водой на очистку, а по взвешенным веществам до 50%.

Очистка ливневых и производственных сточных вод

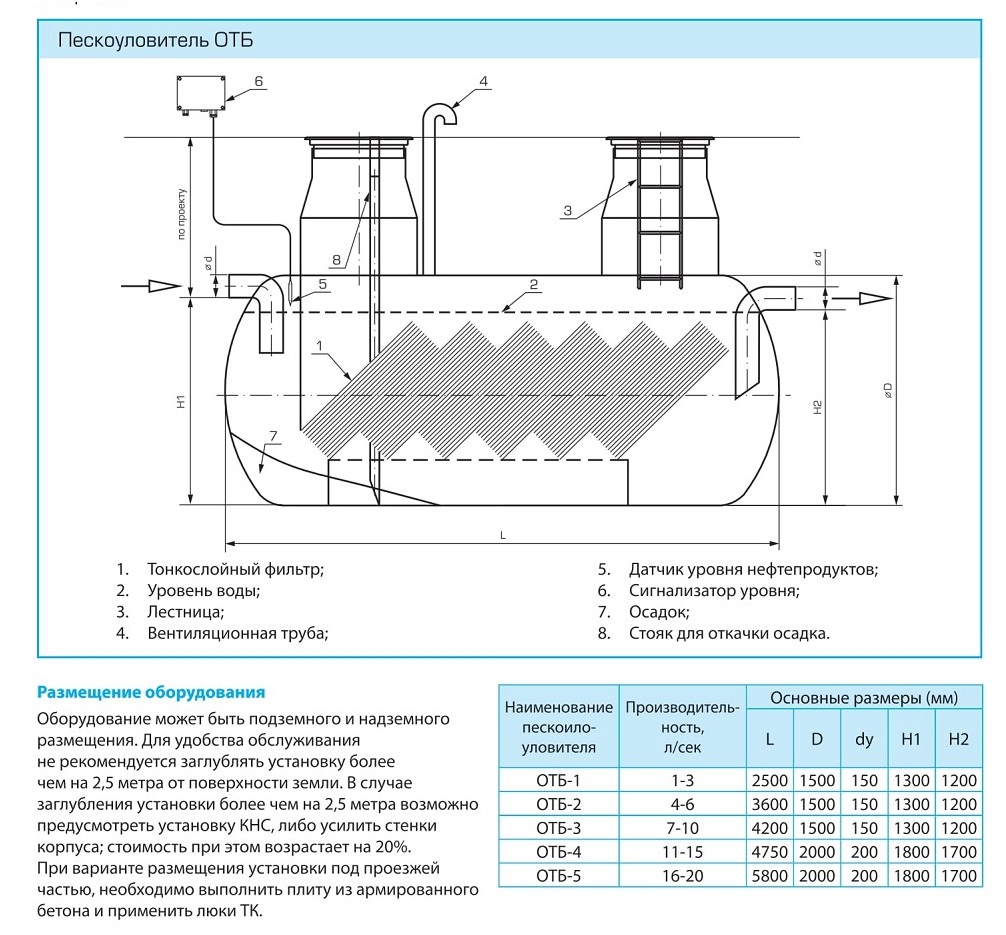

Пескоуловитель ОТБ
Комплект технологического оборудования ОТБ

Пескоилоуловитель устанавливается там, где возможно занесение станции очистки сточных вод песками, в особенности при использовании общесплавной канализации. Он надёжно защищает станцию очистки от попадания взвешенных веществ.

Производительность установок ОТБ составляет от 1 до 20 л/сек.

Эффективность осаждения по взвешенным веществам до 80%. Во время отстаивания происходит частичное извлечение нефтепродуктов, которые собираются на поверхности.

Технология очистки стоков

Принцип действия пескоилоуловителя основан

на гравитации.

Сточная вода поступает в приёмный отсек установки, где происходит частичное снижение её скорости. Затем в рабочей части уловителя, по мере движения воды, скорость течения снижается до такой степени, что взвешенные вещества, находящиеся в воде, начинают осаждаться на дно отделителя. Частично освобождённая от взвешенных веществ вода проходит дополнительную очистку на тонкослойных фильтрующих блоках, а затем поднимается до уровня выпускающего коллектора и стекает в канализацию. Скопившийся на дне уловителя осадок удаляется через стояк для откачки осадка.
