Установка пожаротушения

Установка пожаротушения-обязательный элемент противопожарной безопасности любого современного здания, от надежности и стабильной работы которой напрямую зависит жизнь людей в момент чрезвычайной ситуации.

Обычно пожарные насосы всегда простаивают, поэтому основным критерием при выборе насоса является гарантированное обеспечение запуска насосов после длительного простоя.

Водяное пожаротушение - самое традиционное и на самом деле очень эффективное.

Вода является наиболее безопасным, надежным и дешевым огнетушащим составом, по сравнению с другими методами: порошковым, аэрозольным или газовым пожаротушением. Благодаря чему вода - наиболее распространенное средство для тушения огня.

Описание:

В комплект установки входит:

- группа центробежных насосов серии «Иртыш» (2-6 шт), установленных на несущей раме;

- всасывающий и напорный коллекторы;

- комплект запорной арматуры;

- электронный датчик давления;

- контрольно измерительные приборы;

- электрический шкаф управления серии «Иртыш».

Принцип работы установки:

При снижении давления в системе, либо при подаче сигнала шкаф управления установкой вырабатывает управляющие сигналы на запуск основного насоса. Если основной насос не выходит на рабочий режим, автоматически включается резервный насос.

В качестве источника воды для установок пожаротушения применяют открытые водоемы, пожарные резервуары или водопроводы различного назначения.

Преимущества установки пожаротушения:

- высокая надежность работы станции благодаря автоматическому отключению неисправного и включению вместо него резервного насоса;

- компактная конструкция позволяет размещать установку с использованием минимальных площадей (как в имеющихся зданиях, так и в быстровозводимых сооружениях)

-безаварийная эксплуатация оборудования обеспечивается применением высококачественных материалов и комплектующих;

- минимальные затраты на техническое обслуживание.

Алгоритм работы КНС

При работе станции с двумя насосами (1 рабочий +

1 резервный), каждый насос имеет производительность близкую к максимальному притоку сточных вод.

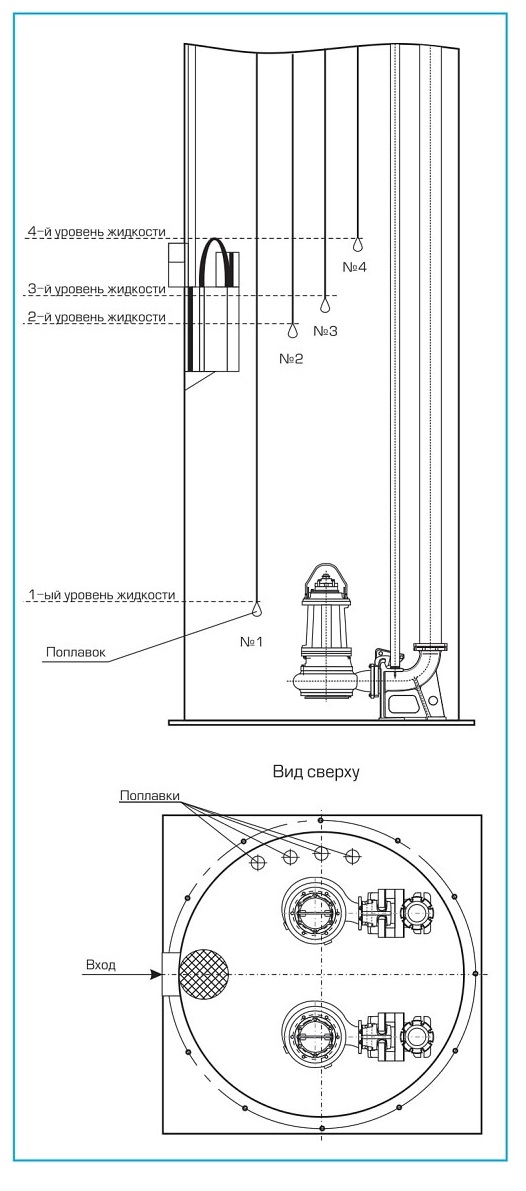

В зависимости от объема поступающих стоков возможны следующие три режима:

1. Расчетная нагрузка

Один из насосов перекачивает весь объем поступающих стоков.

Начальное состояние: насосы не работают и стоки поступают в КНС. При наполнении емкости до 2-го уровня поплавок №2 подает сигнал на включение одного насоса. Насос откачивает стоки до 1-го уровня и поплавок №1 подает сигнал на его отключение. Цикл закончился. В повторном цикле будет работать уже другой насос.

Такая попеременная работа обеспечивает уменьшение количества включений в 1 час каждого насоса - это позволяет уменьшить объем КНС. Достигается равномерная наработка насосов.

2. Пиковая нагрузка

Наступает в том случае, когда объем поступающих стоков превышает производительность насоса. При одном работающем насосе уровень жидкости поднимается до 3-го уровня, и поплавок №3 подает сигнал на включение второго насоса. Одновременно работают два насоса.

3. Аварийный режим

Жидкость в емкости поднимается до 4-го уровня и выдается сигнал авария-переполнения.Такой режим возможен в результате увеличения объема стоков или отключения насосов.

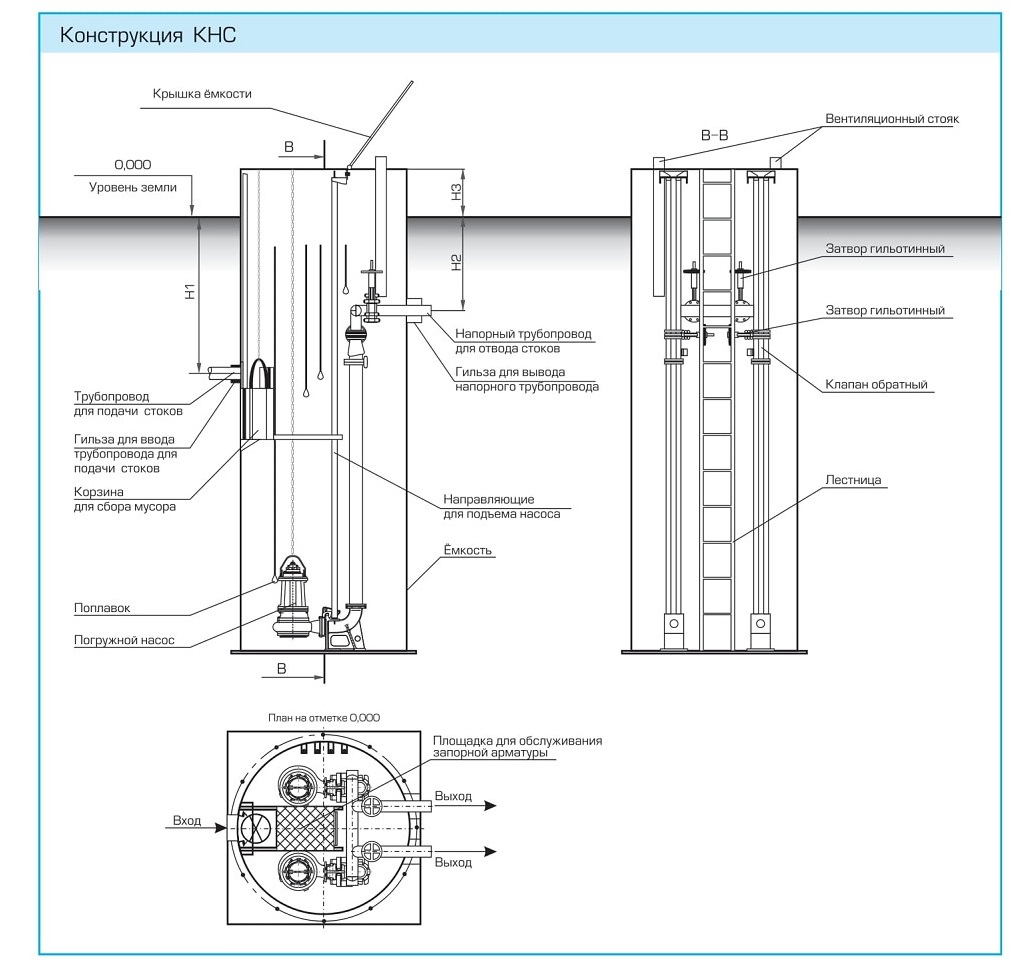

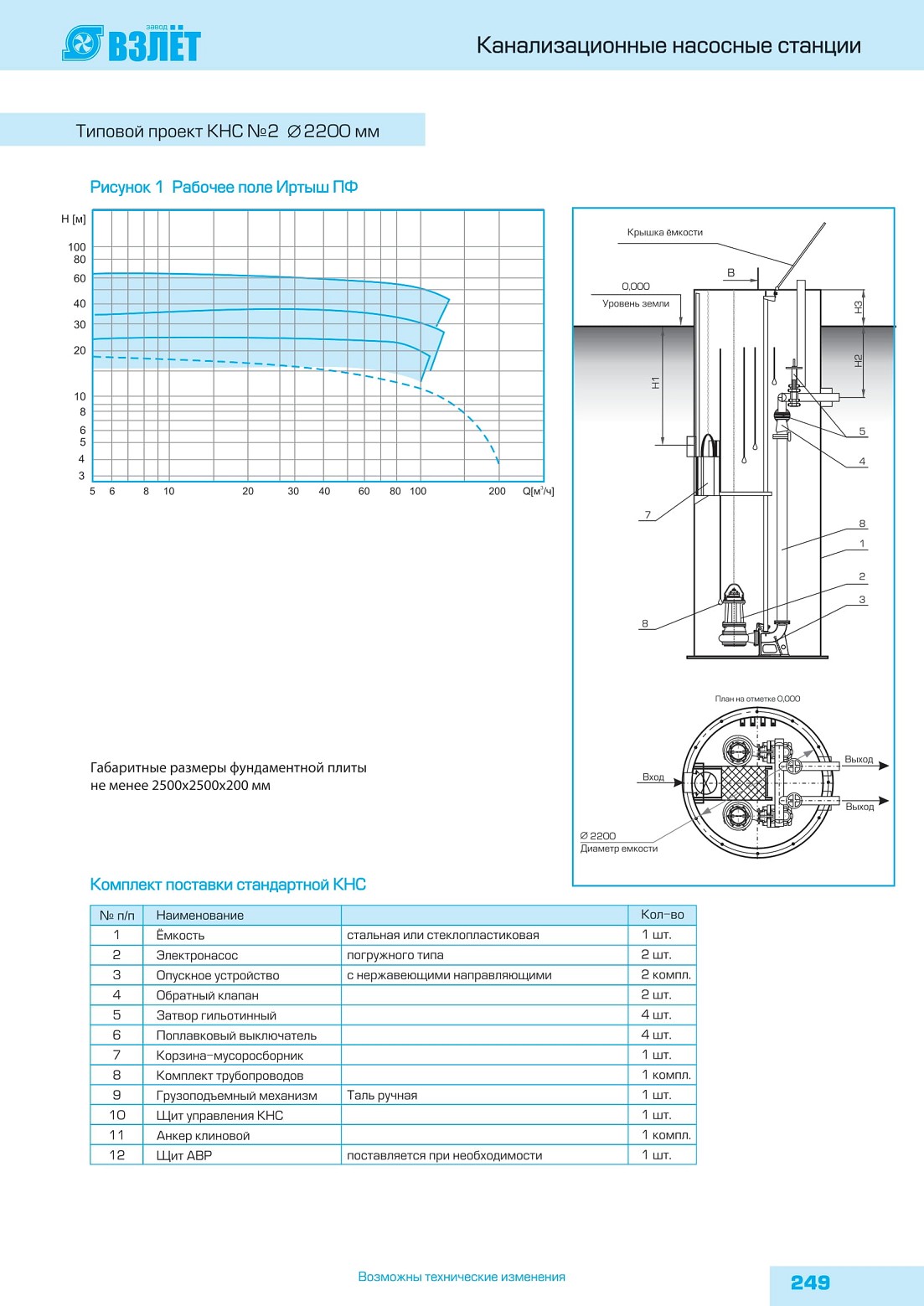

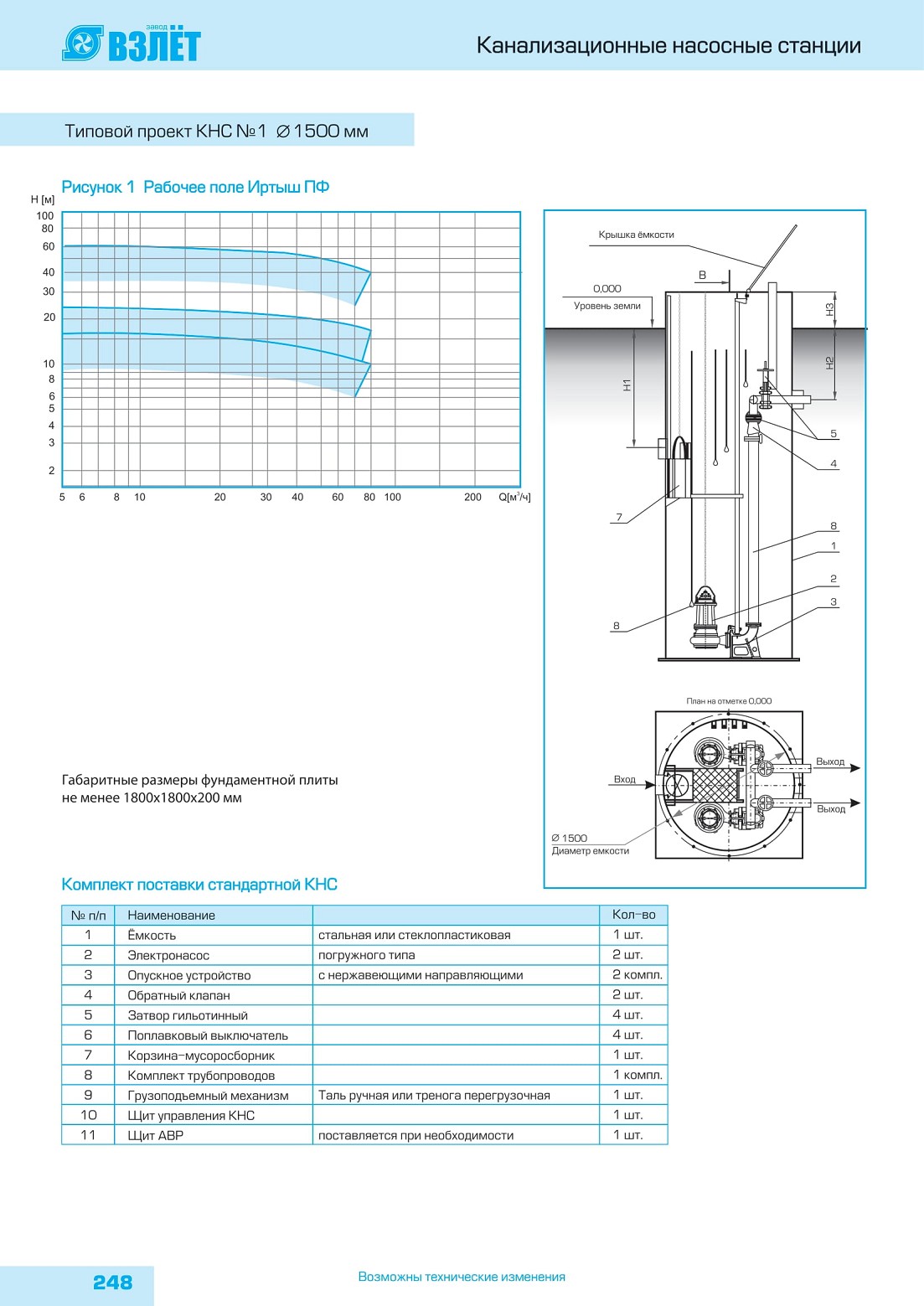

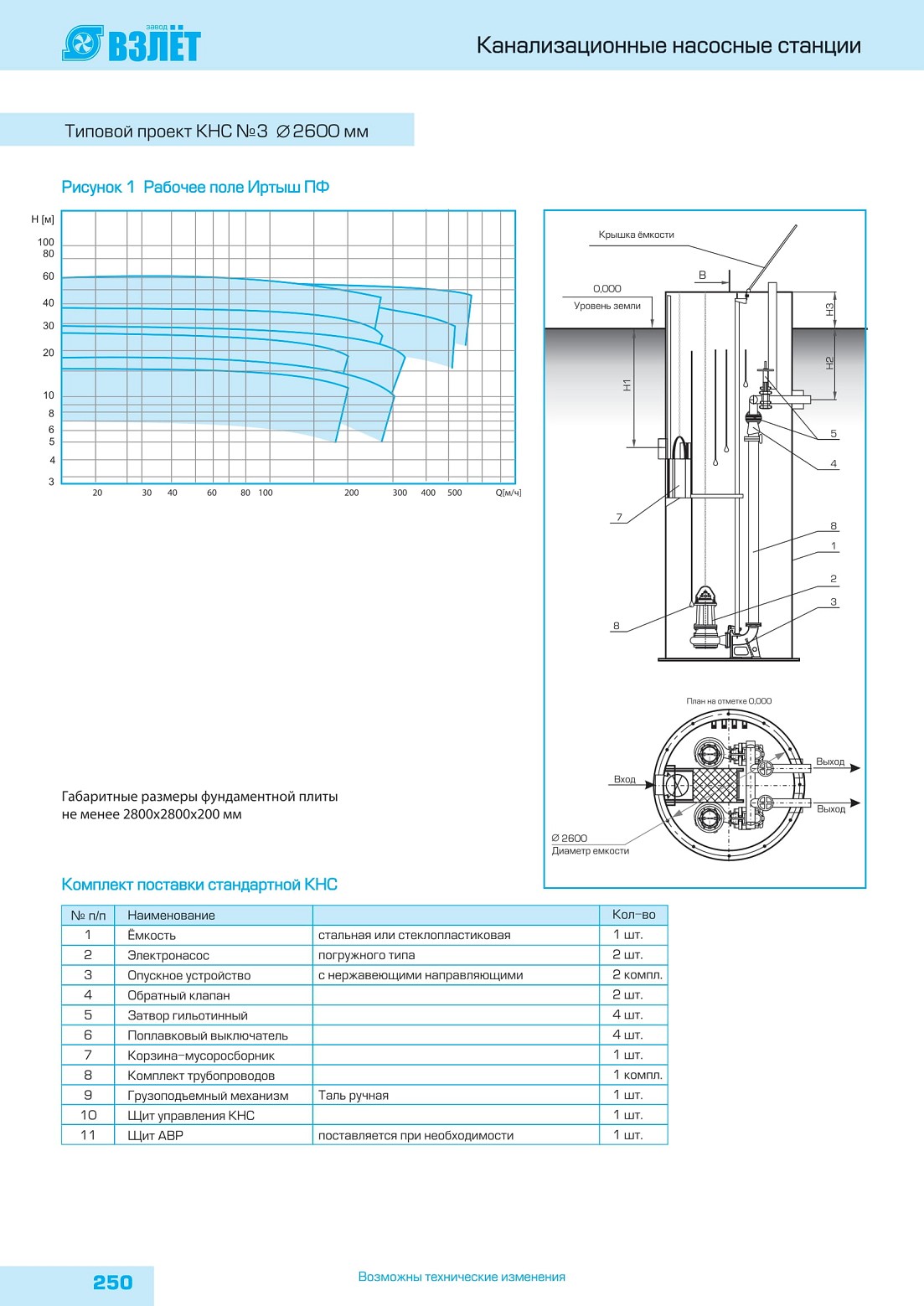

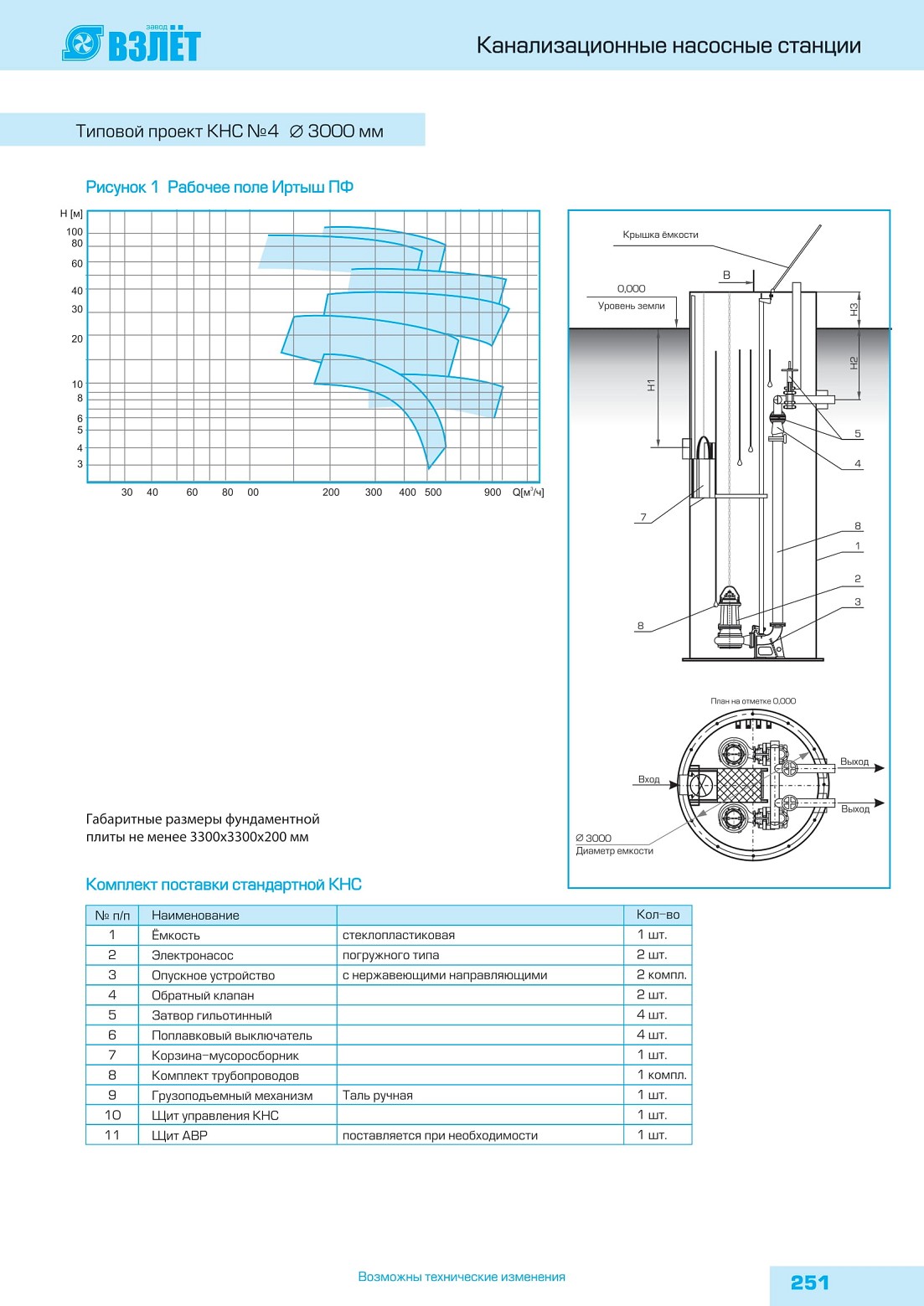

Конструкция КНС
Канализационная насосная станция состоит из стальной или стеклопластиковой емкости в виде цилиндра, установленного вертикально, горловина закрыта крышкой. Во внутреннюю часть емкости через стенку выведены гильзы, для трубопроводов подачи и отвода стоков.

В нижней части резервуара установлен насос погружного типа. Насос установлен с возможностью вертикального перемещения и крепится к опорному патрубку без болтовых соединений посредством погружного соединителя, что значительно облегчает монтаж и техническое обслуживание насоса и арматуры. От насоса идет трубопровод, на котором находится специальная канализационная запорная арматура (обратный клапан и

затвор гильотинный). В комплект поставки включен грузоподъемный механизм, щит управления КНС, щит автоматического ввода резерва (АВР) при необходимости. Для учета стоков возможна комплектация ультразвуковым расходомером. Для улавливания мусора КНС комплектуется корзиной-мусоросборником ручной очистки. Внутри станции установлена лестница, для перемещения обслуживающего персонала. Щит управления насосной станцией позволяет вести полный мониторинг работы насосов и управлять наработкой насосов, обеспечивая ее равномерность путем чередования включения насосов. Для антикоррозионной защиты стальной корпус КНС и трубопроводы покрываются специальной мастикой "Вектор".

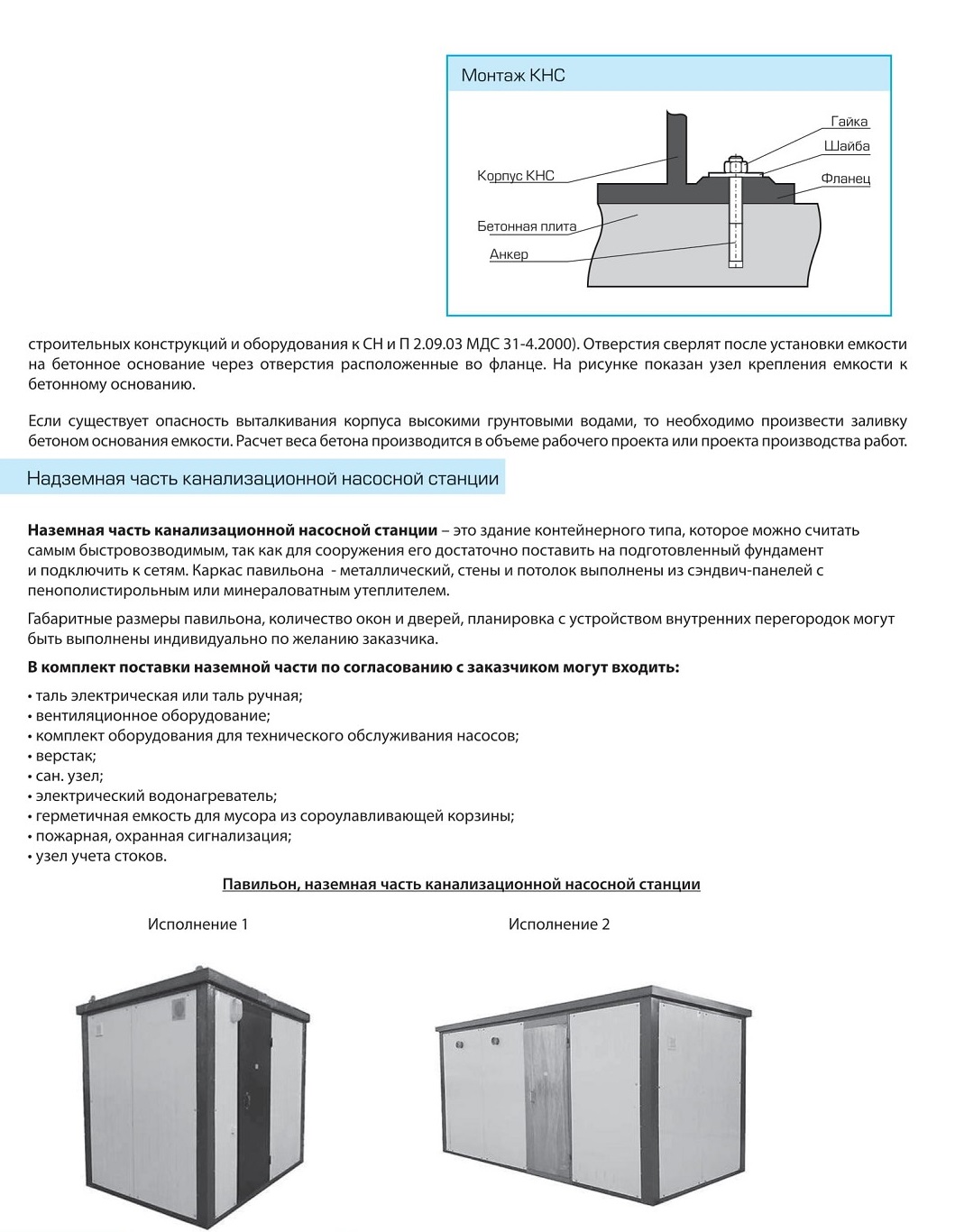

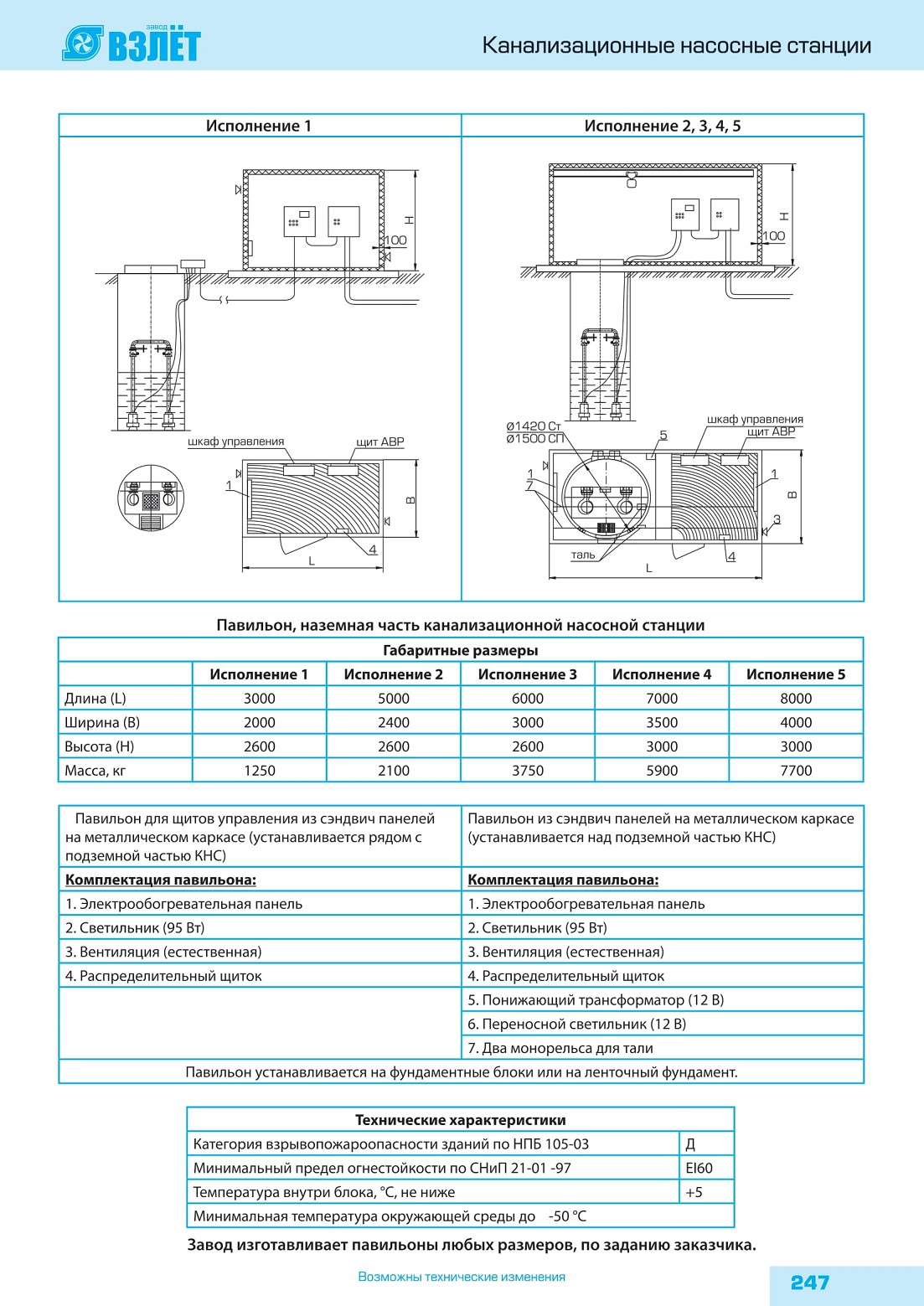

Монтаж КНС
Фундаментная плита КНС представляет собой монолитную бетонную конструкцию на уплотнённом слое гравия на дне котлована. Размеры плиты определяются рабочим проектом. Дно котлована должно быть выровненное и горизонтальное, при необходимости дно уплотняется вибратором. Ёмкость поднимают за монтажные петли и ставят на фундаментную плиту. Крепление ёмкости осуществляется распорными дюбелями (входят в комплект поставки), устанавливаемыми в просверленные отверстия в бетонном основании и закрепляемые с помощью распорных устройств (пособие по проектированию анкерных болтов для крепления

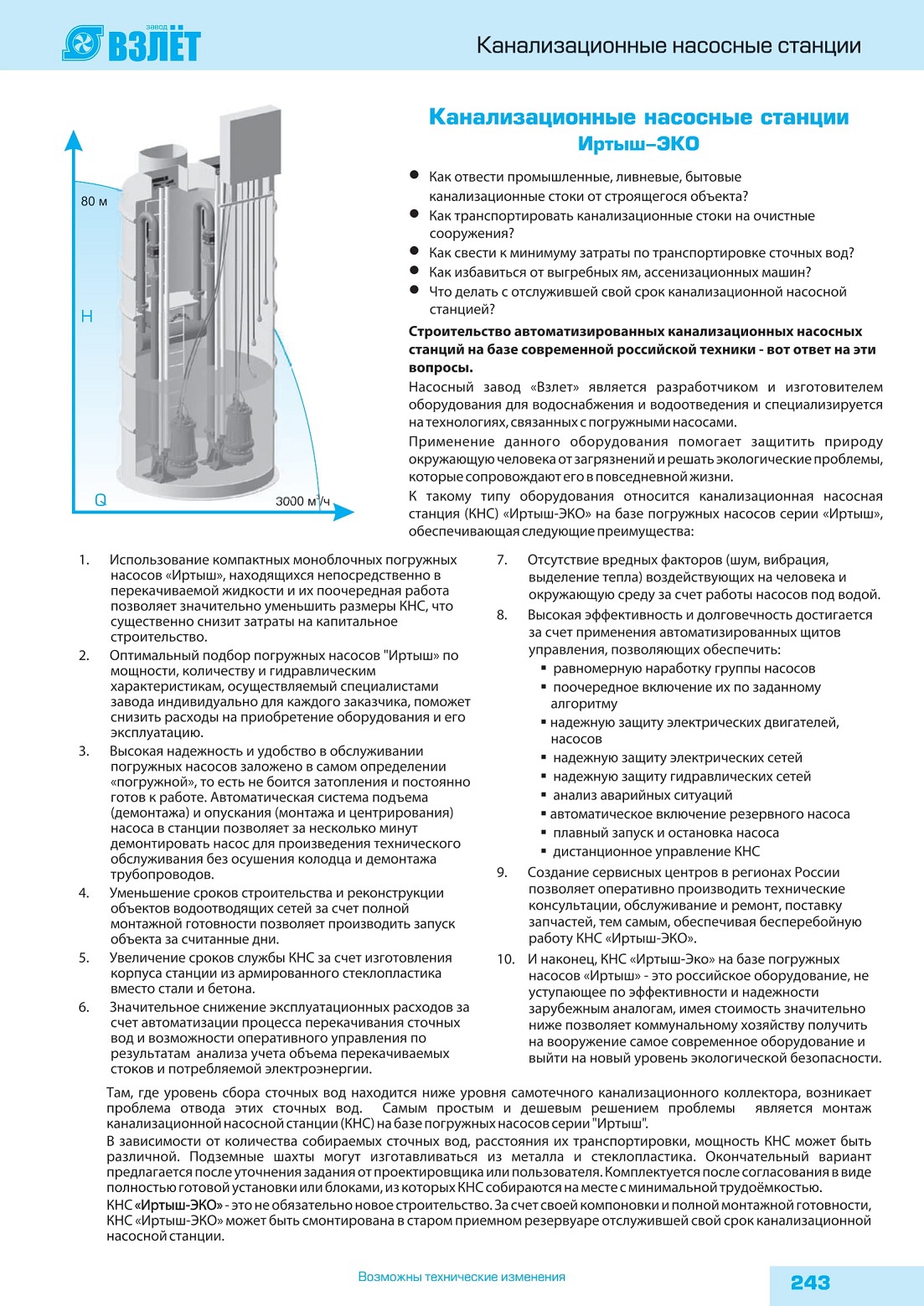

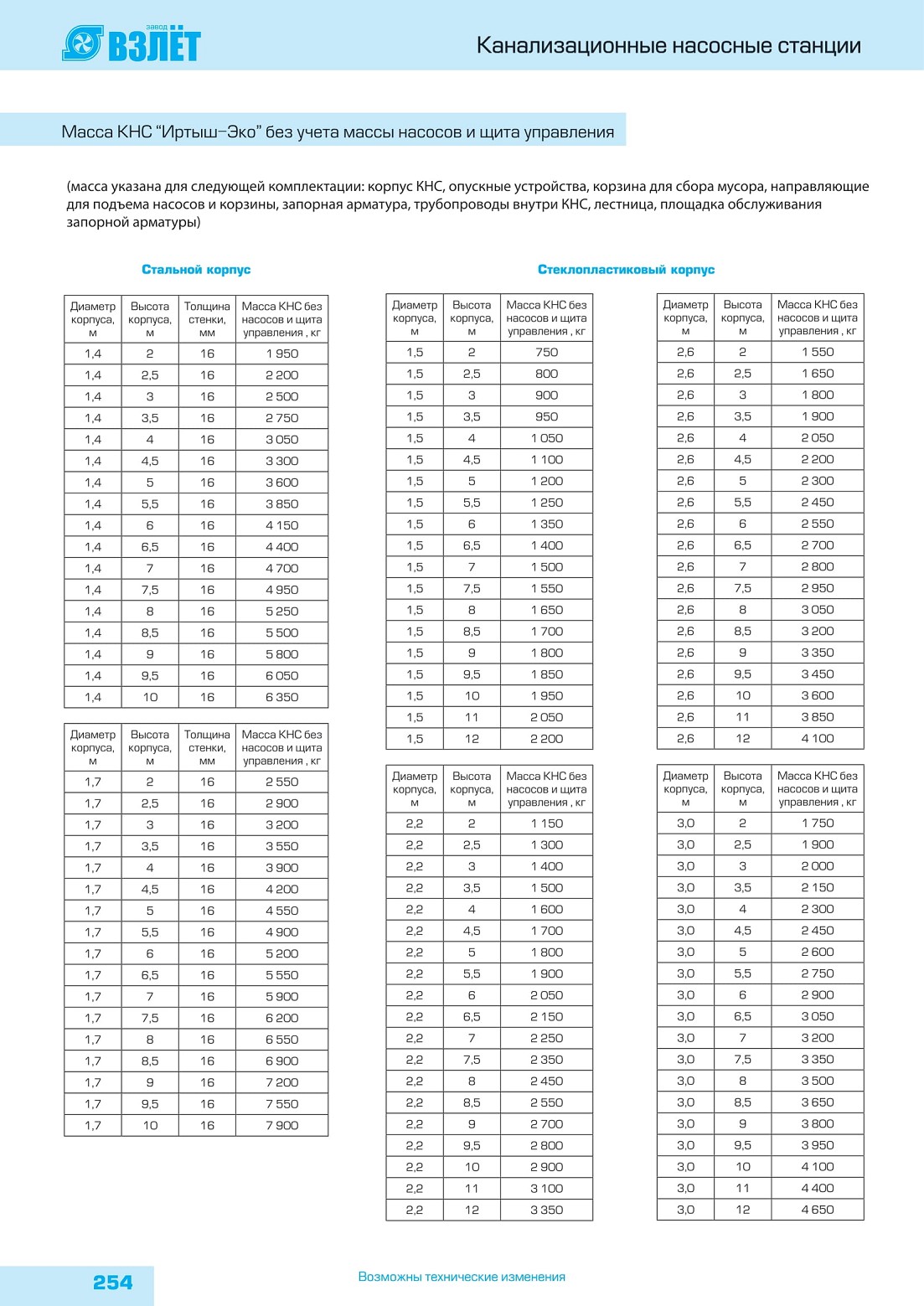

Канализационные насосные станции

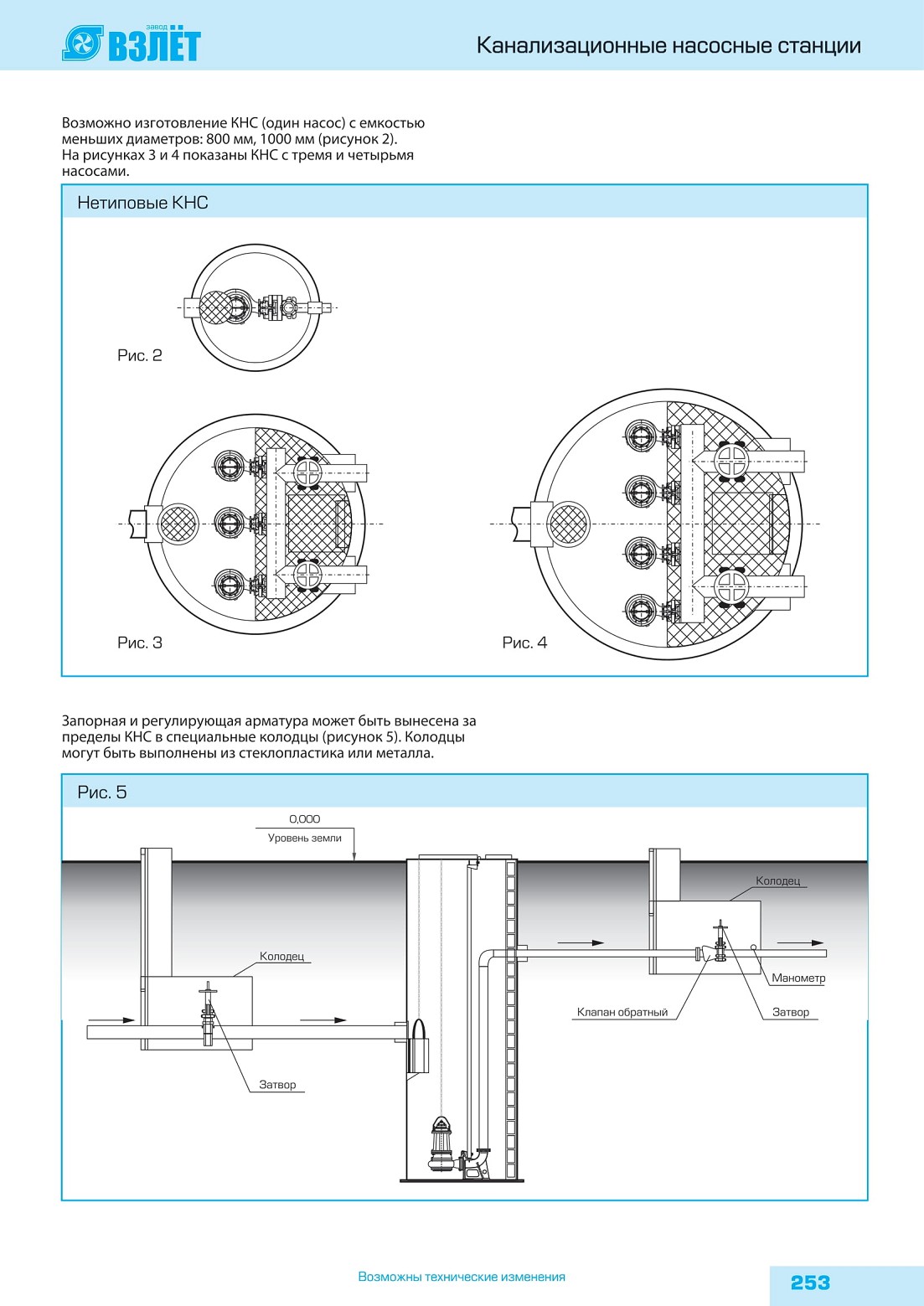

Нетиповые КНС

Если необходима КНС с производительностью большей, чем у типовых КНС, то применяются следующие варианты компоновки:

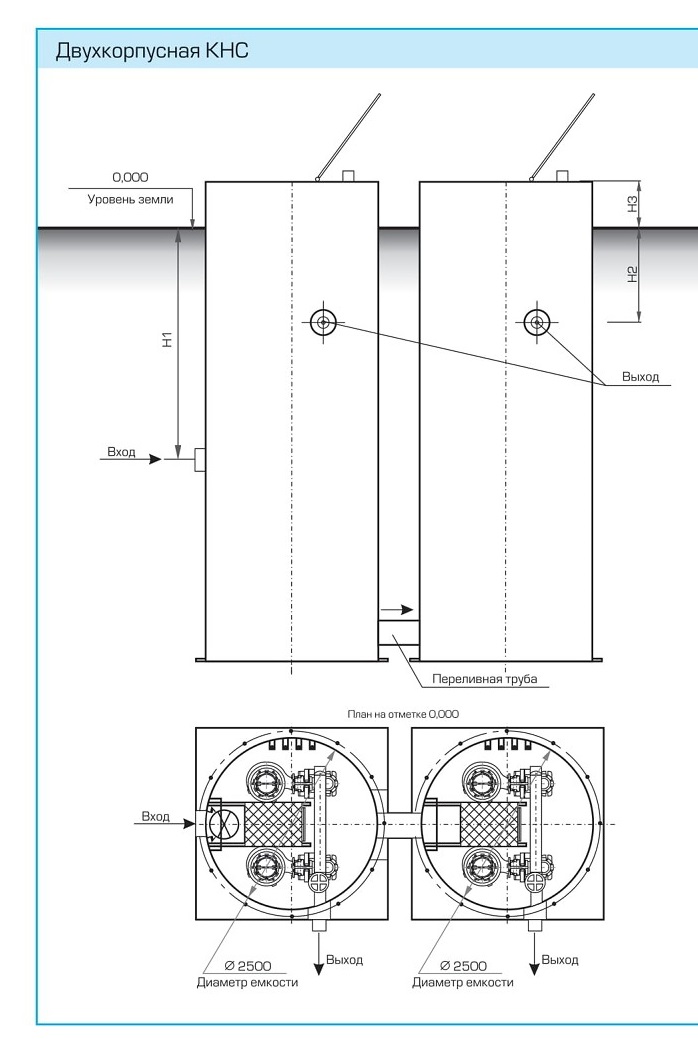

- две емкости диаметром 2500 мм соединяются переливной трубой (см. рисунок);

- две емкости и более диаметром 3000 мм соединяются по такой же схеме.

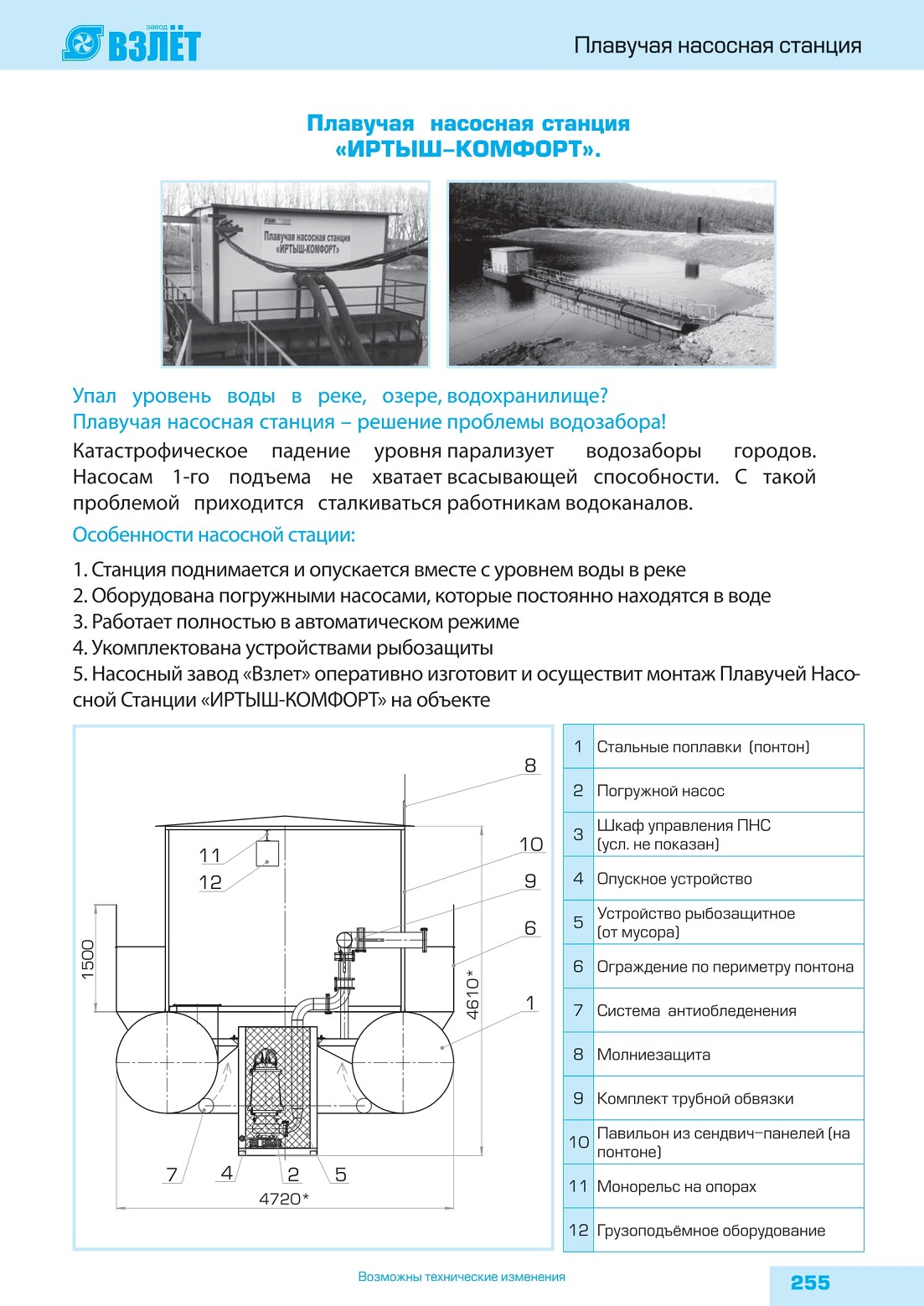

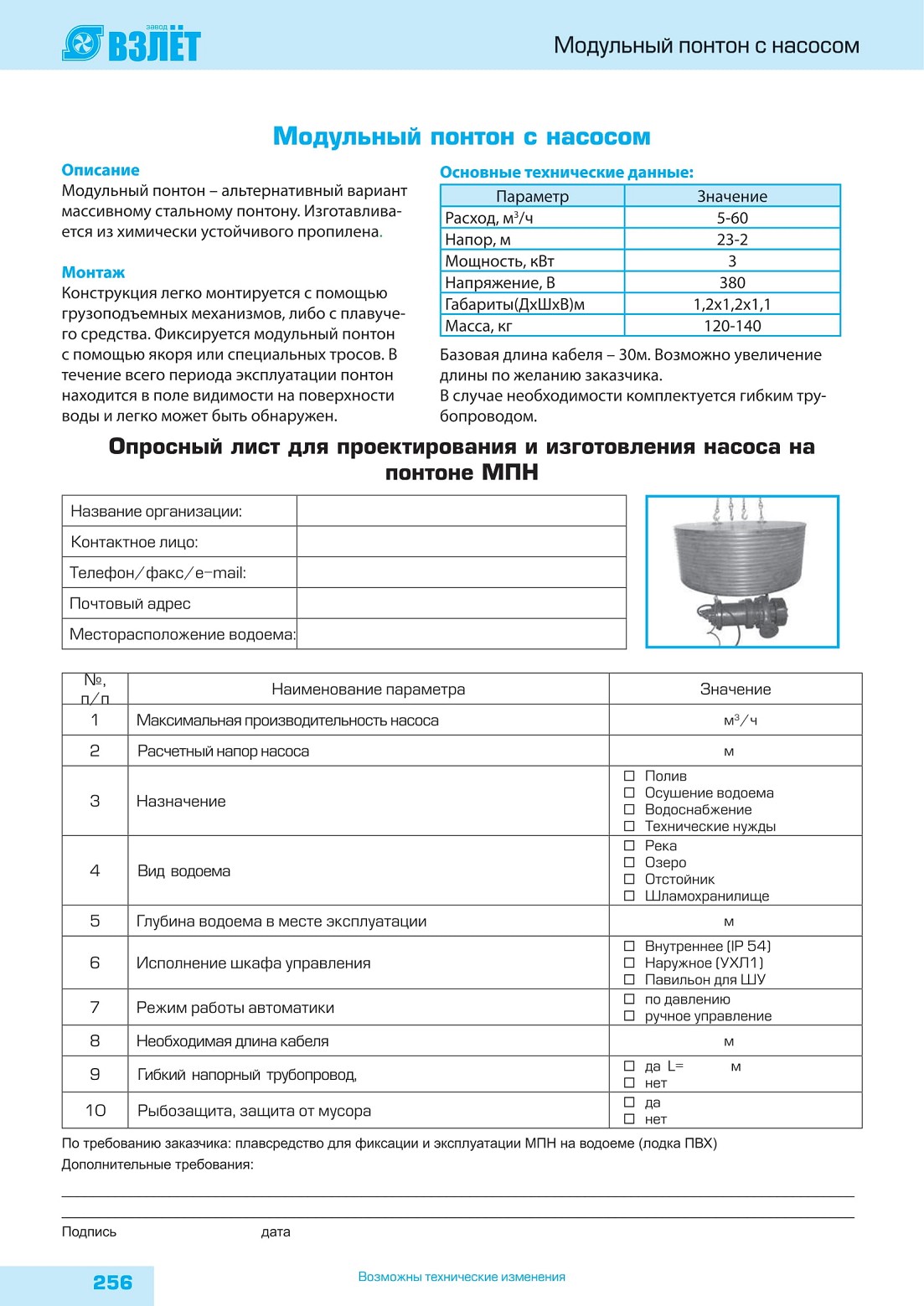

Плавучая насосная станция «ИРТЫШ-КОМФОРТ».

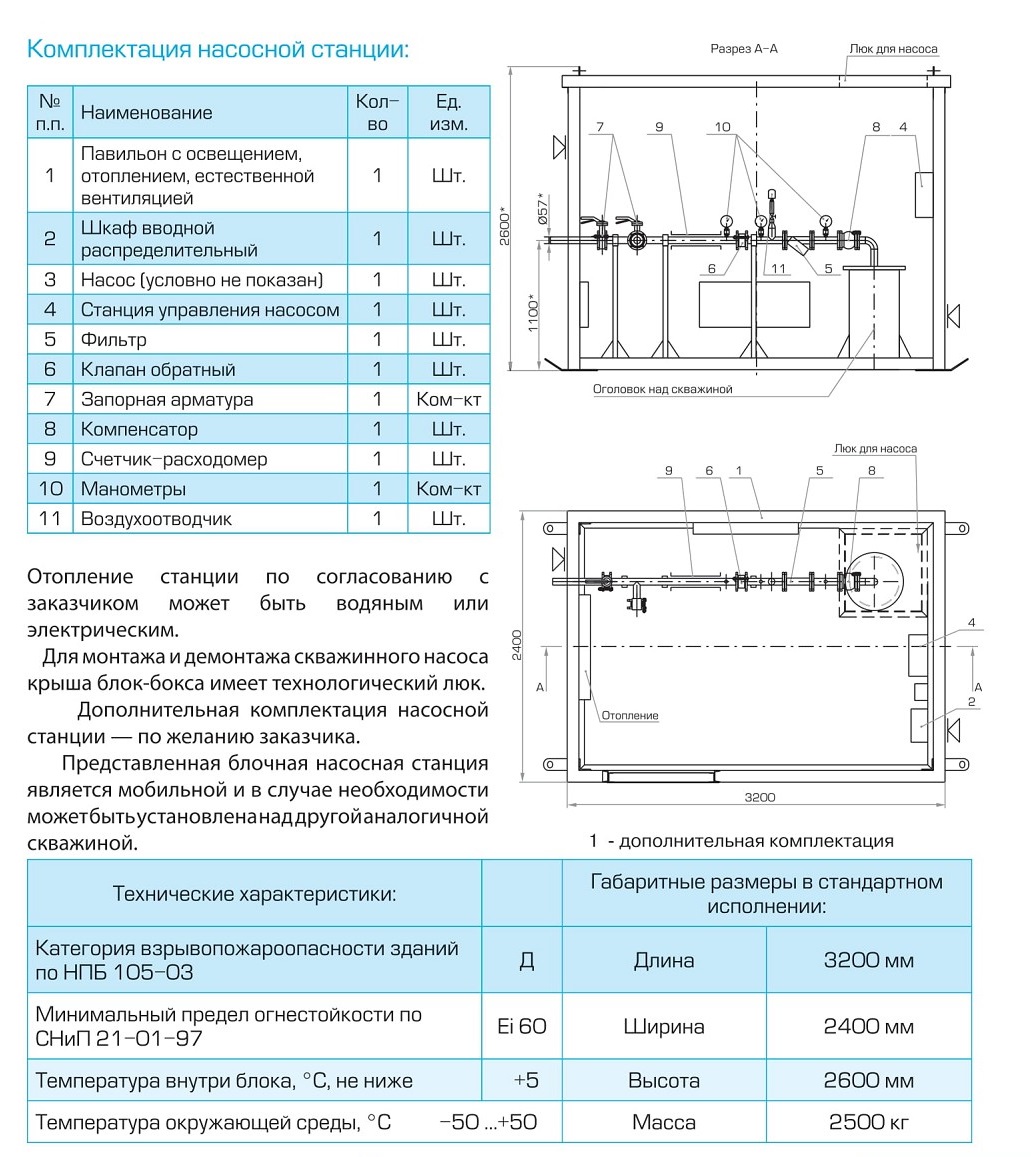

Насосная станция над артезианской скважиной «Иртыш-Комфорт»
Назначение

Насосная станция над артезианской скважиной предназначена для забора воды из артезианской скважины и подачи её потребителям с целью обеспечения питьевого и технического водоснабжения жилищных комплексов, предприятий различного назначения, производственных объектов. Насосная станция представляет собой установку, полной готовности к монтажу над артскважиной.
