Иртыш НВС 65

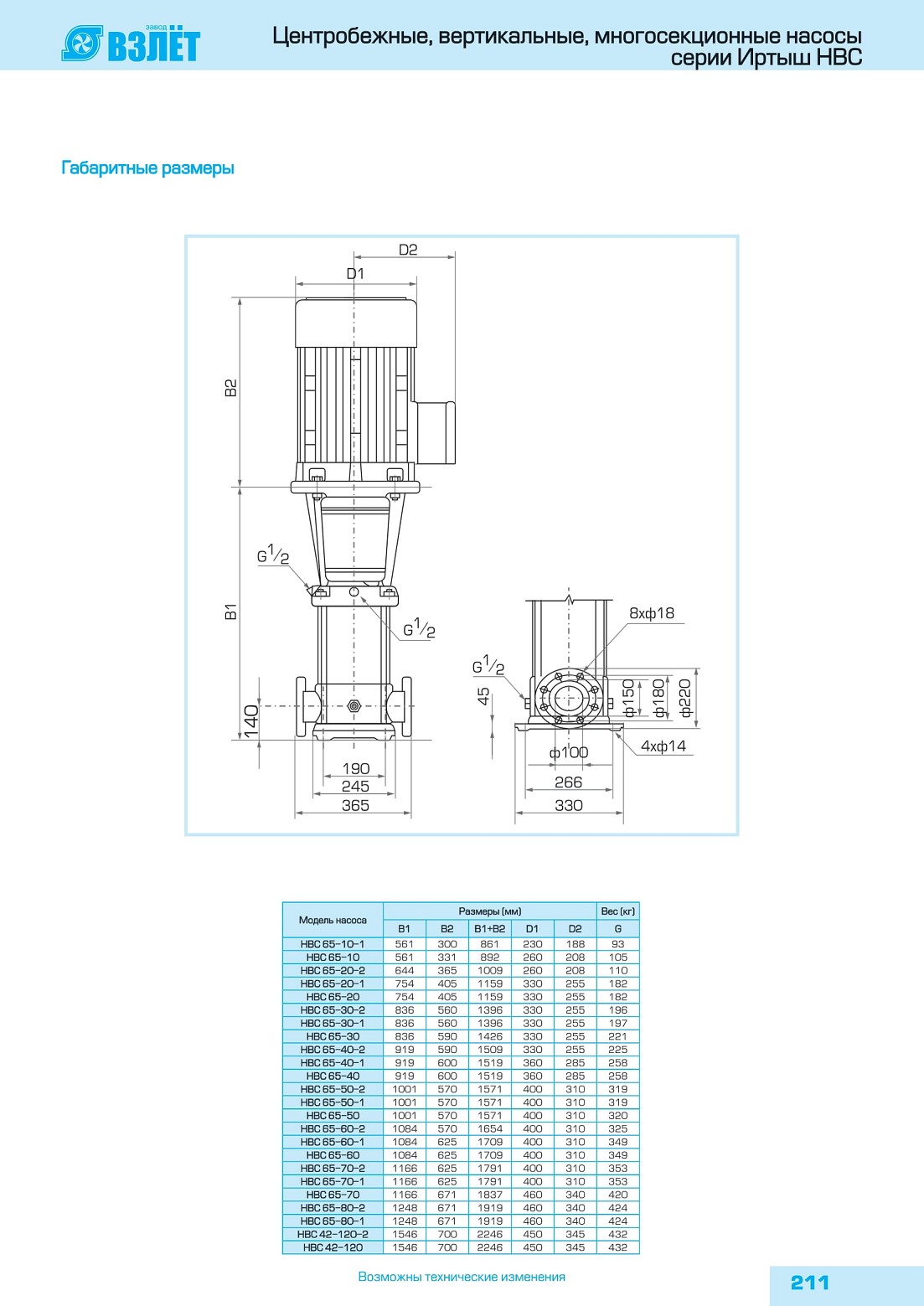

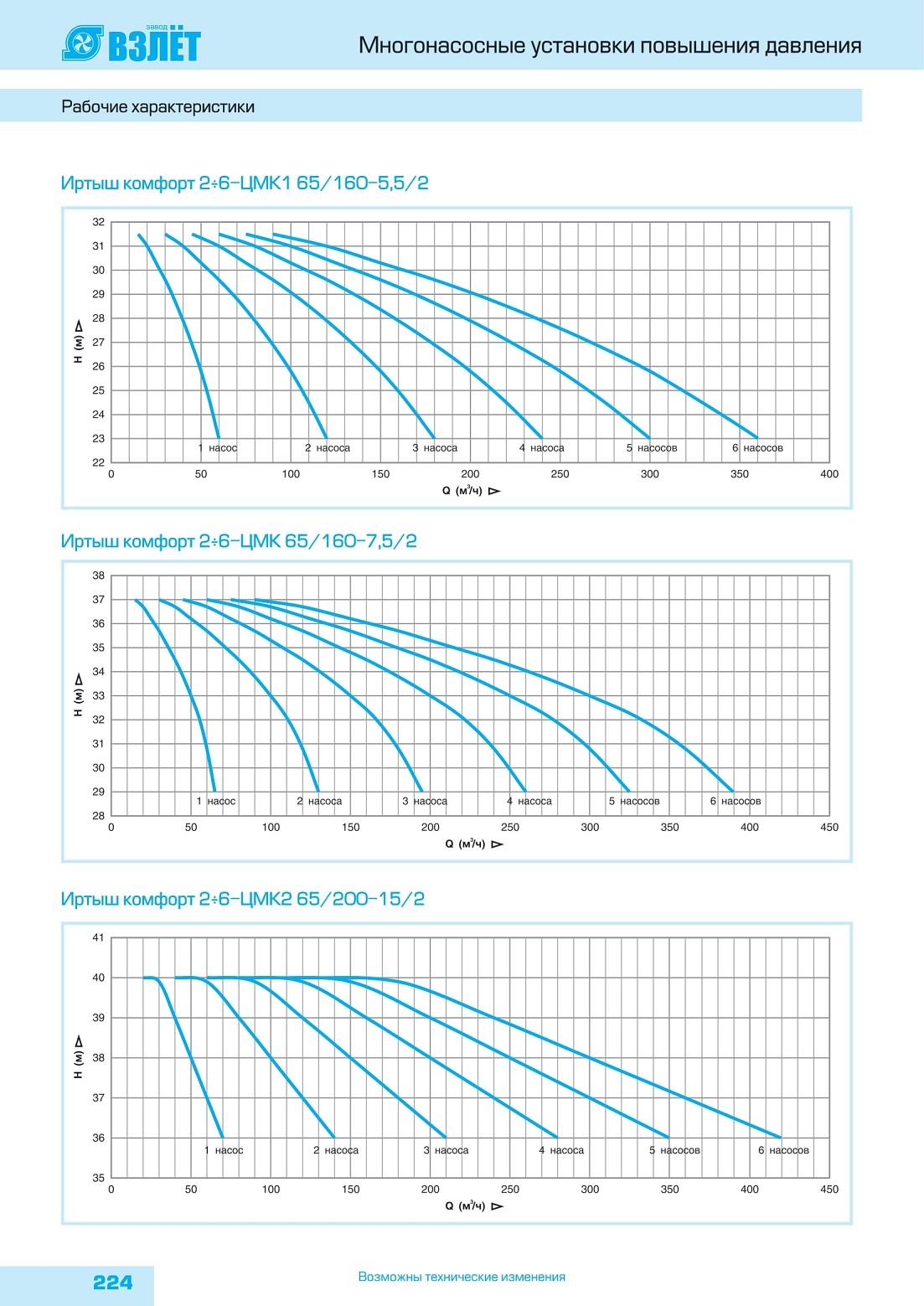

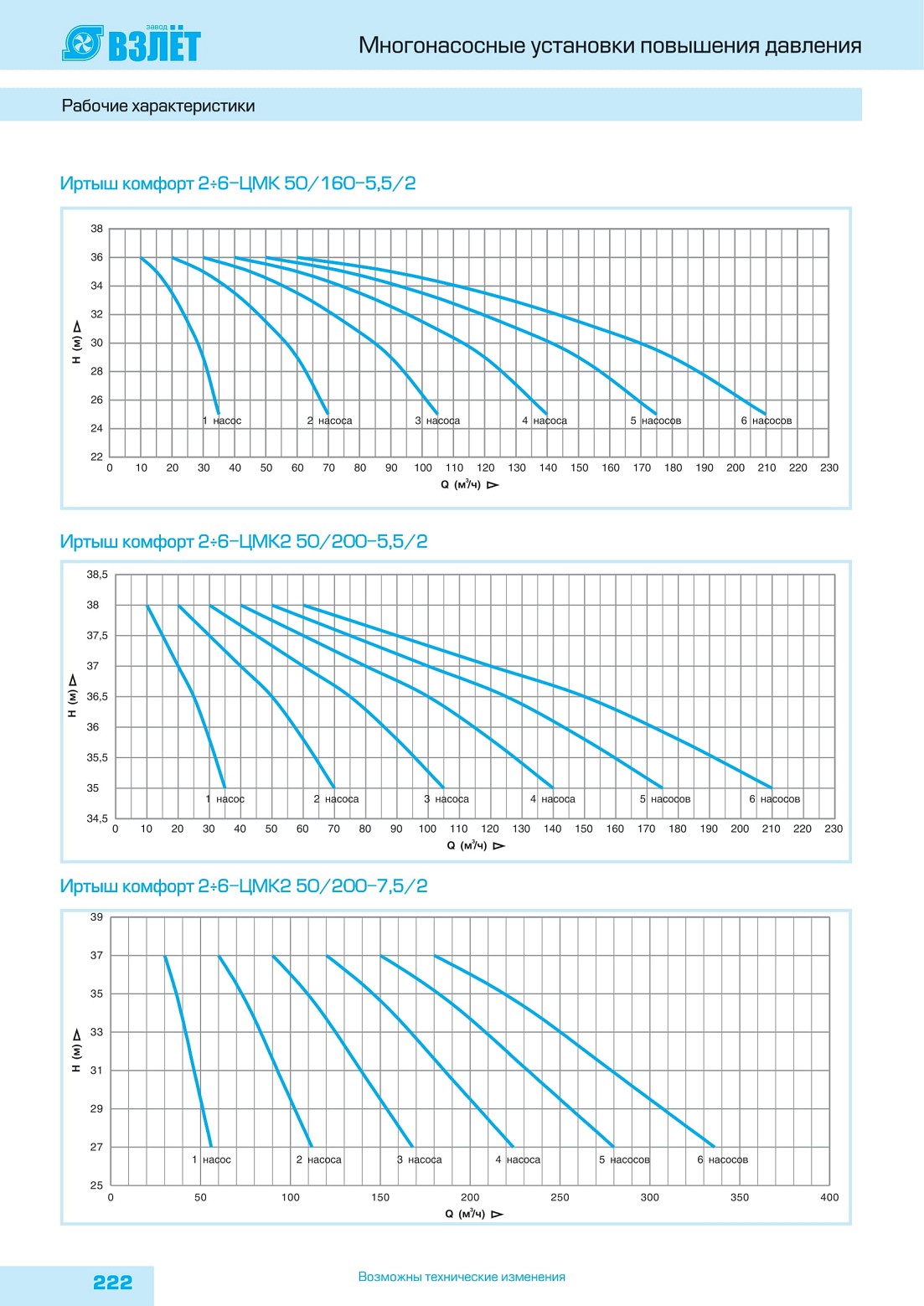

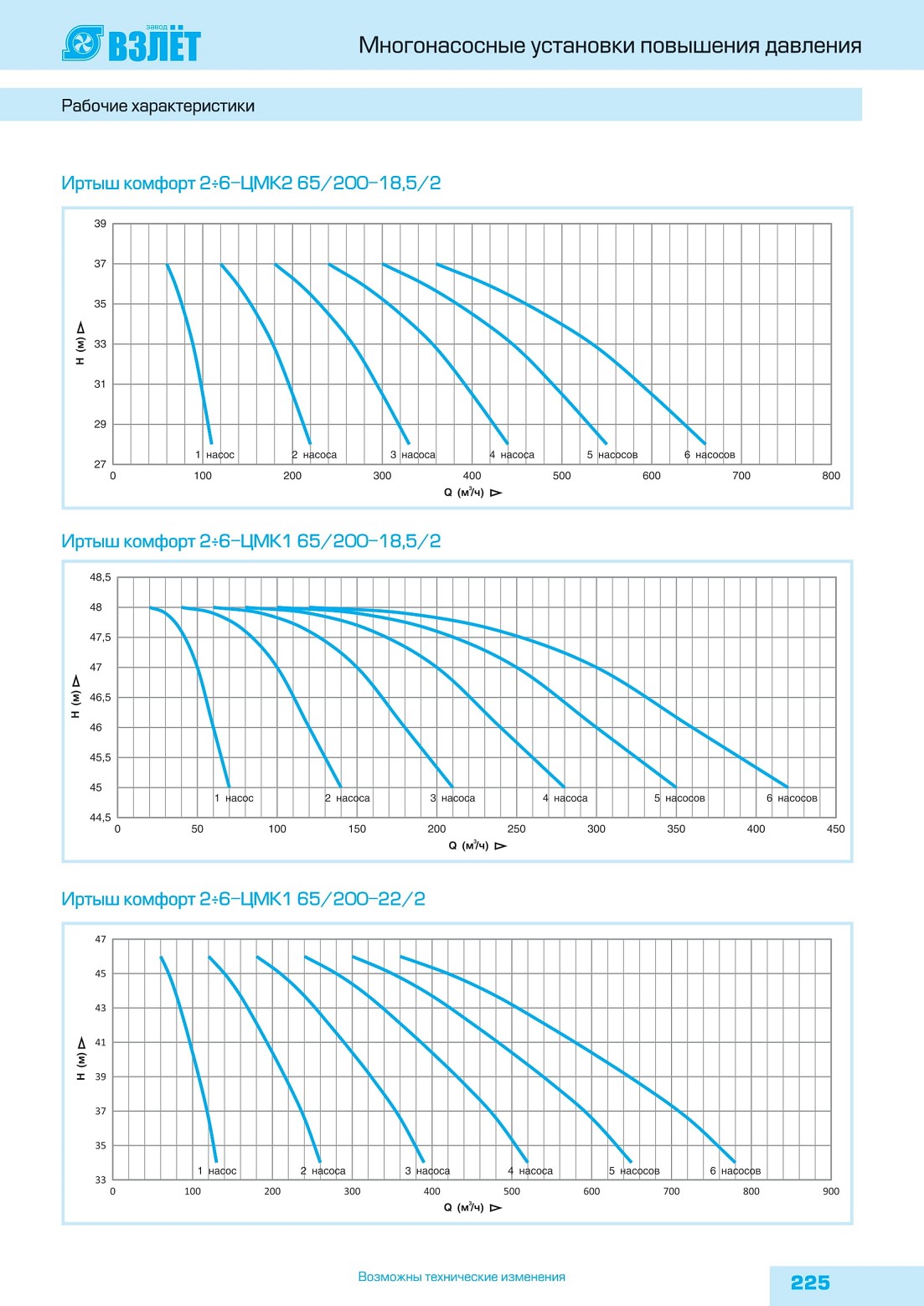

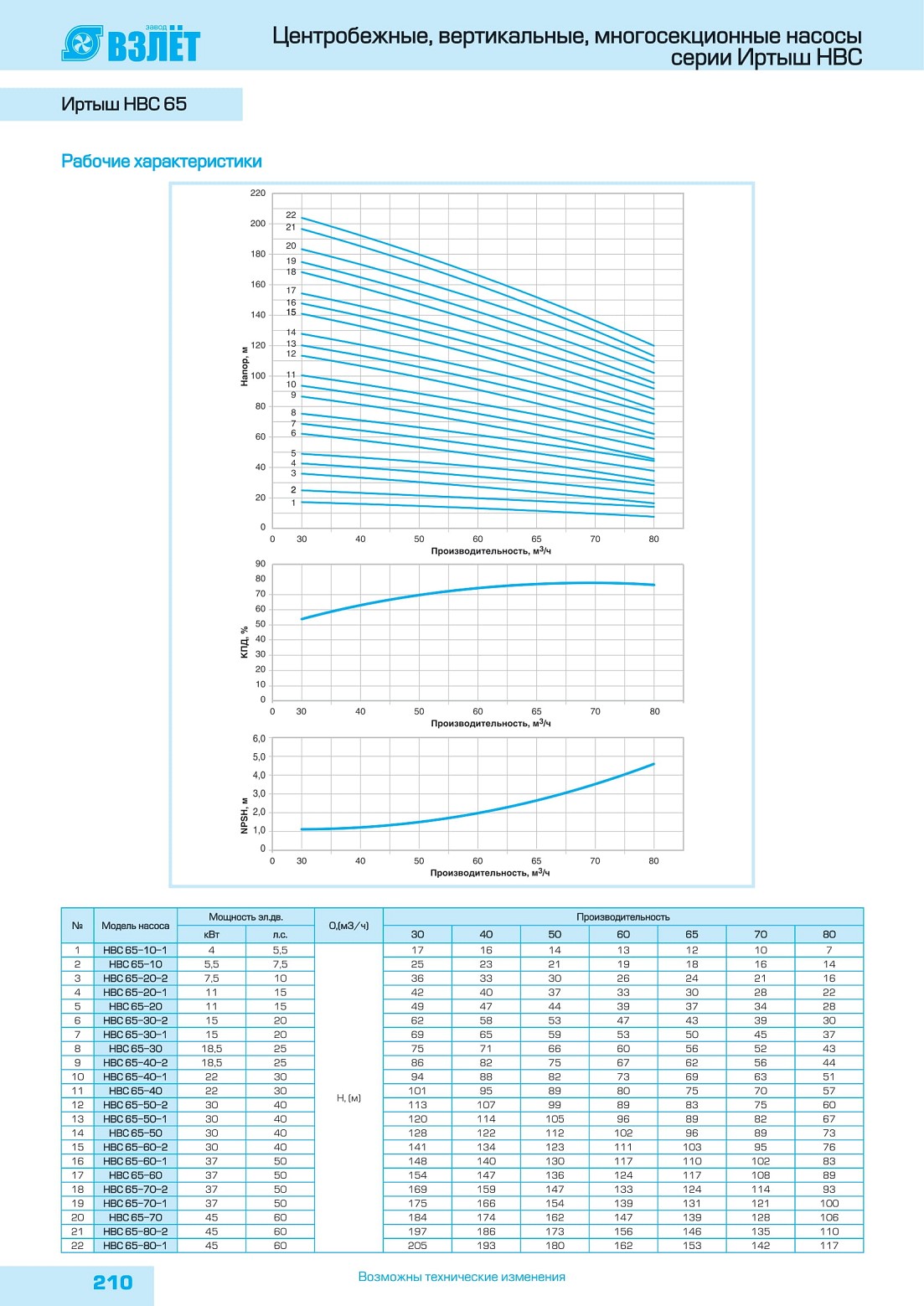

Рабочие характеристики

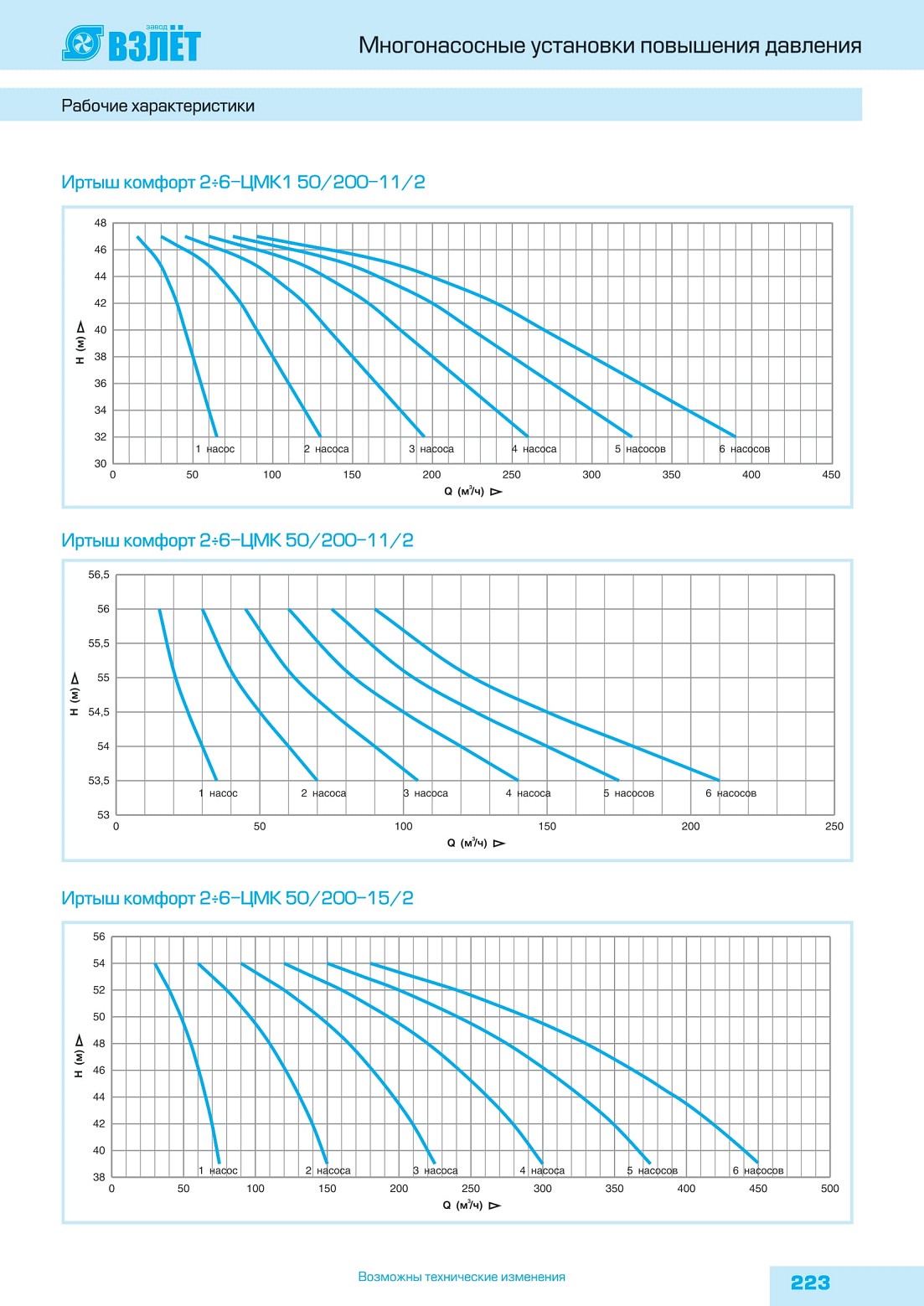

Многонасосные установки повышения давления

Основные области применения

Повышение давления и подача воды в жилых, общественных и промышленных зданиях, на водопроводных станциях, в магистральных трубопроводах. Повышение давления в промышленных установках. Подача жидкостей в системах охлаждения и пожаротушения.

Преимущества

Установки повышения давления являются малогабаритными автоматическими насосными установками, состоящими из 2-6 центробежных насосов.

Важные преимущества установок:

- экономичная эксплуатация благодаря работе насосов в области наиболее оптимального КПД

- надежная эксплуатация благодаря периодическим отладочным циклам, смене насосов, отключению неисправного и включению вместо него резервного насоса

- малошумная работа гидравлического оборудования

- безаварийная эксплуатация оборудования обеспечивается применением высококачественных материалов и комплектующих

- минимальные затраты на техническое обслуживание

Перекачиваемая среда

Холодная, горячая и питьевая вода, вода для систем охлаждения и пожаротушения, а также прочая техническая вода без абразивных или длинноволокнистых включений. Перекачиваемая среда не должна быть химически агрессивной по отношению к материалам, из которых изготовлены детали насоса. Перекачиваемая среда также не должна вызывать их механического износа.

Конструкция

Комплектное устройство, собранное и испытанное, готовое к подключению, включающее от 2 до 6 параллельно установленных центробежных насосов. Вся сборка на общей фундаментной раме, с общей трубной обвязкой, со всеми необходимыми составляющими, центральной станцией управления, датчиками и реле давления, общей кабельной разводкой.

Фундаментная рама может иметь регулируемые по высоте гасители колебаний, обеспечивающие хорошую звуко-виброизоляцию (по требованию).

Трубная обвязка изготовлена из обычной или нержавеющей стали, пригодная для соединения с любыми трубами, используемыми в оборудовании зданий и сооружений. Диаметр труб установки повышения давления соответствует её производительности. Всасывающий и напорный коллекторы могут быть укомплектованы компенсаторами (вибровставками) для улучшения звуковиброизоляции.

Для удобства эксплуатации, ремонта и технического обслуживания каждый насос на входе и выходе оборудован латунными шаровыми задвижками с никелевым покрытием либо поворотным затвором и обратными клапанами на напорной стороне.

Мембранный напорный бак (гидроаккумулятор) объёмом 8-12 литров и рабочим давлением 8кг/см"' установлен в конце напорной линии, имеет мембрану из бутила, разрешённую к использованию в контакте с питьевой водой. Для испытаний и ревизий резервуар снабжён латунным шаровым краном с никелевым покрытием.

Датчик реле давления установлен на всасывающем трубопроводе и служит для контроля параметров и защиты установки от работы «всухую».Датчик давления установлен на напорном трубопроводе и служит для контроля параметров работы установки. Показания текущего давления отображают манометры, установленные на всасывающем и напорном трубопроводах.

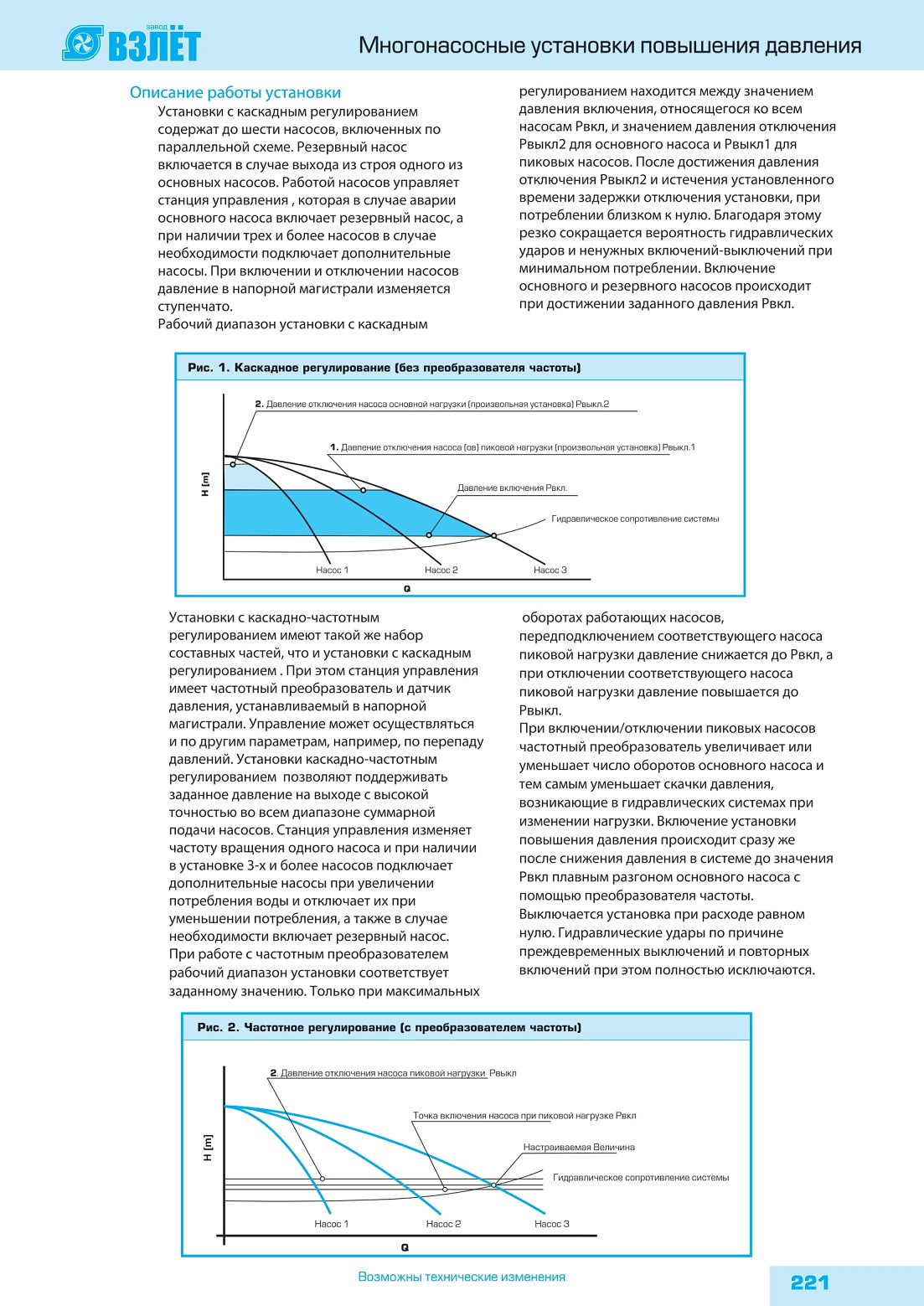

Станция управления

Функции станции управления:

- автоматическое регулирование от 1 до 6 насосов с

преобразователем частоты или без него, с помощью датчиков с сигнализацией обрыва проводов

- защита от сухого хода при помощи реле давления, задание времени задержки отключения при недостатке воды

- выбор режима с резервным насосом или без него

- пробные пуски с произвольным заданием времени включения

- оптимизация времени работы при помощи

равномерного распределения числа часов работы между насосами

- счётчики числа часов работы для каждого насоса

- счётчики числа часов работы всей установки

- автоматическое переключение на резервный насос

(если он предусмотрен) при неисправности рабочего

- отключение основного насоса в зависимости от давления или в режиме времени при работе без преобразователя частоты

- регистрация последних нарушений

- установленные на заводе параметры для простого

ввода в эксплуатацию

- наличие релейного режима работы, обеспечивающего функцию поддержания заданного давления при отказе преобразователя частоты (две станции частотная и релейная в одной), достигается применением распределённой структуры системы управления

- оригинальный алгоритм контроля

работоспособности насосных агрегатов, исключающий их ложную браковку, а также отказ преобразователя из-за отказа нагрузки

- наличие ночного режима, дающее дополнительную экономию электроэнергии.
