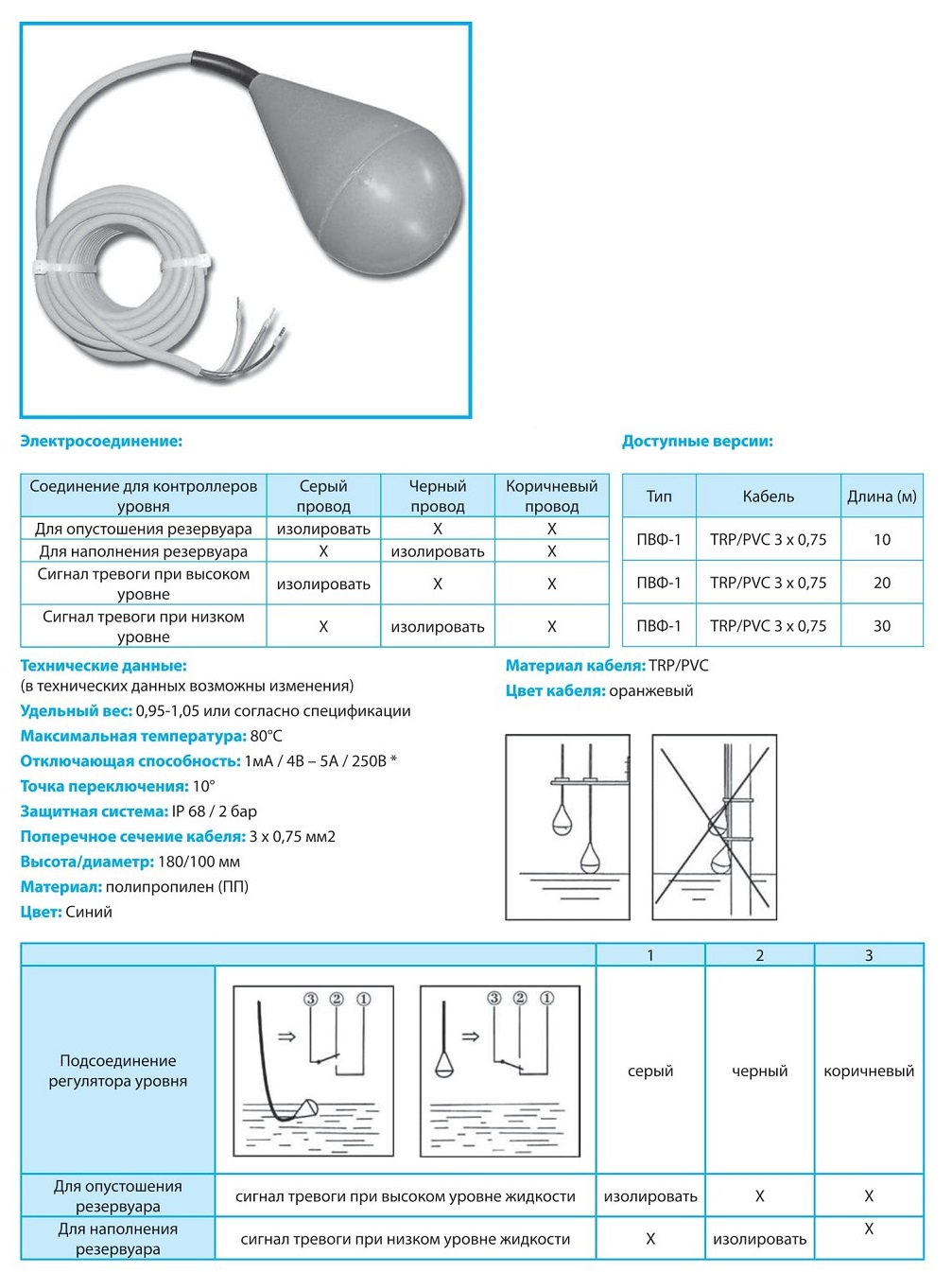

Поплавковый выключатель Иртыш ПВФ-1

Поплавковый выключатель Иртыш ПВФ-1 разработан специально для использования в очистных сооружениях и насосных станциях в жидкостях с высокой концентрацией твердых веществ, таких, например, как сырые сточные воды. Благодаря отличным химическим и термодинамическим свойствам наши контроллеры уровня устойчивы к осадку, мочевой кислоте, фекальным нечистотам, маслам, бензину, дизельному топливу, эмульсиям, спирту, фруктовой кислоте и многим другим химическим веществам. Используется при температуре до 80°С. Поплавковый выключатель Иртыш ПВФ-1 прошел сертификацию ГОСТ-Р.

Поплавковый выключатель Иртыш ПВФ-1 это идеальное решение для контроля уровня жидкости при ограниченном пространстве, например в:

- насосных станциях;

- колодцах;

- насосных камерах;

Область применения:

Для использования в муниципальных, промышленных, коммерческих и бытовых целях.

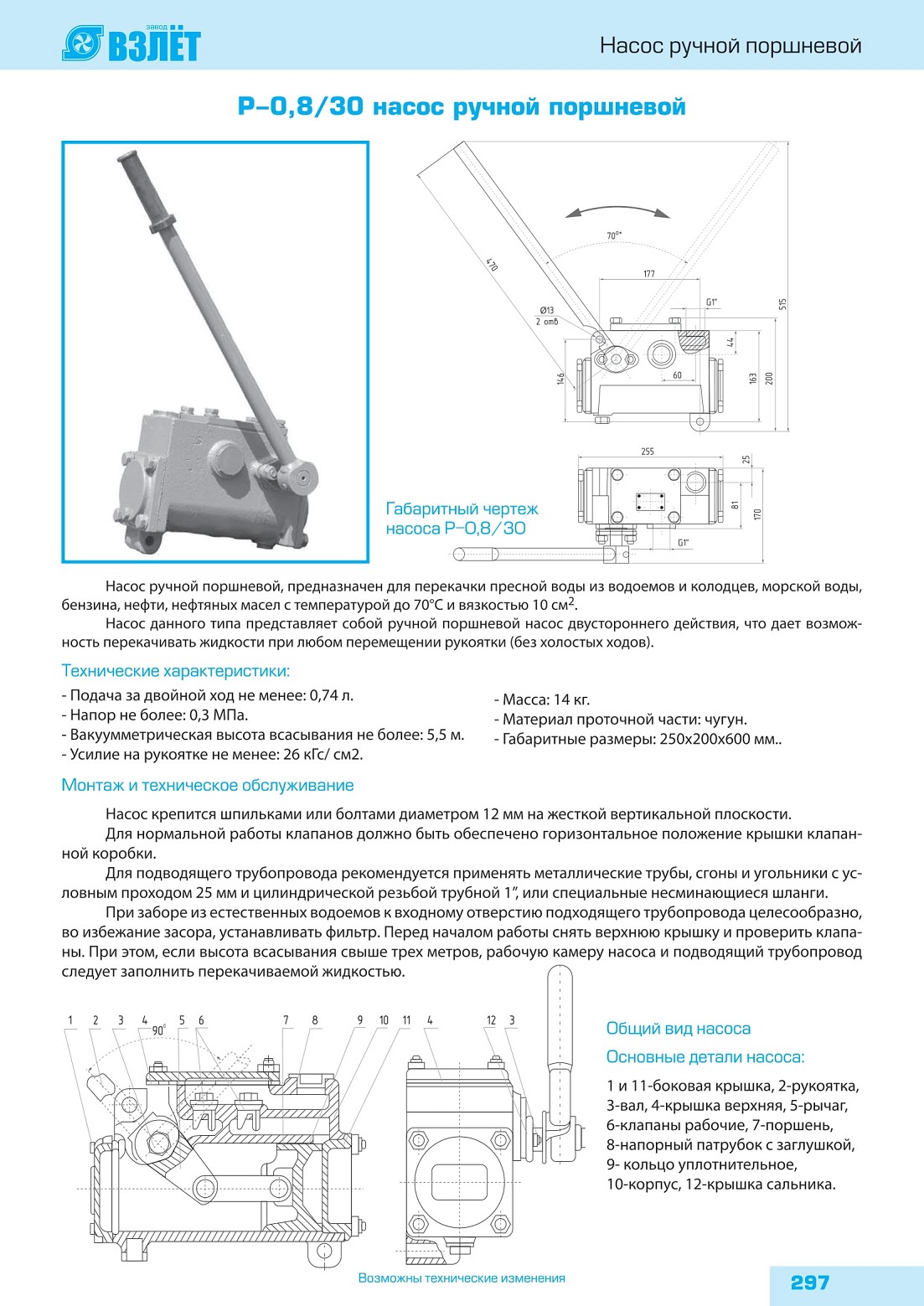

P-0,8/30 насос рунной поршневой

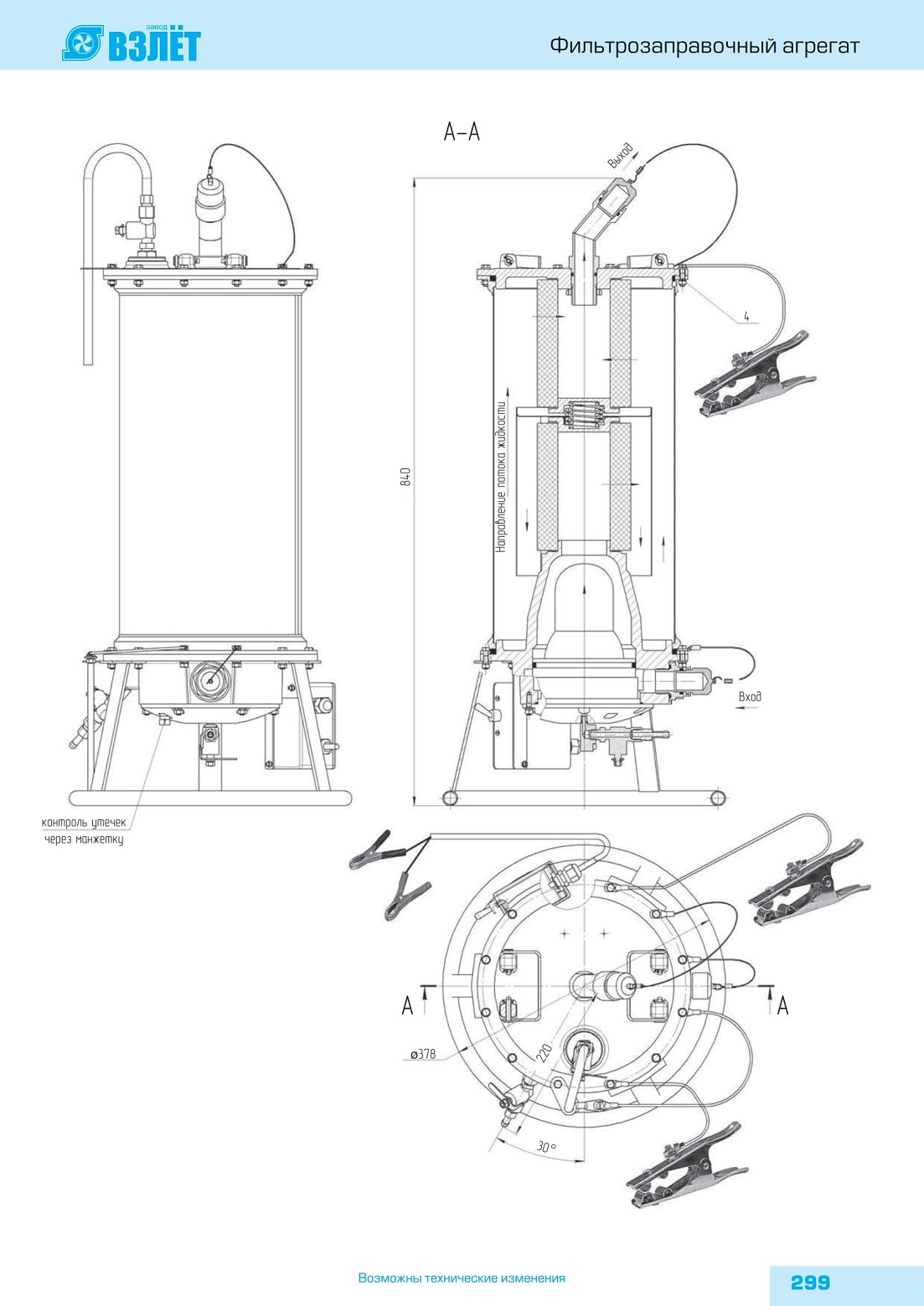

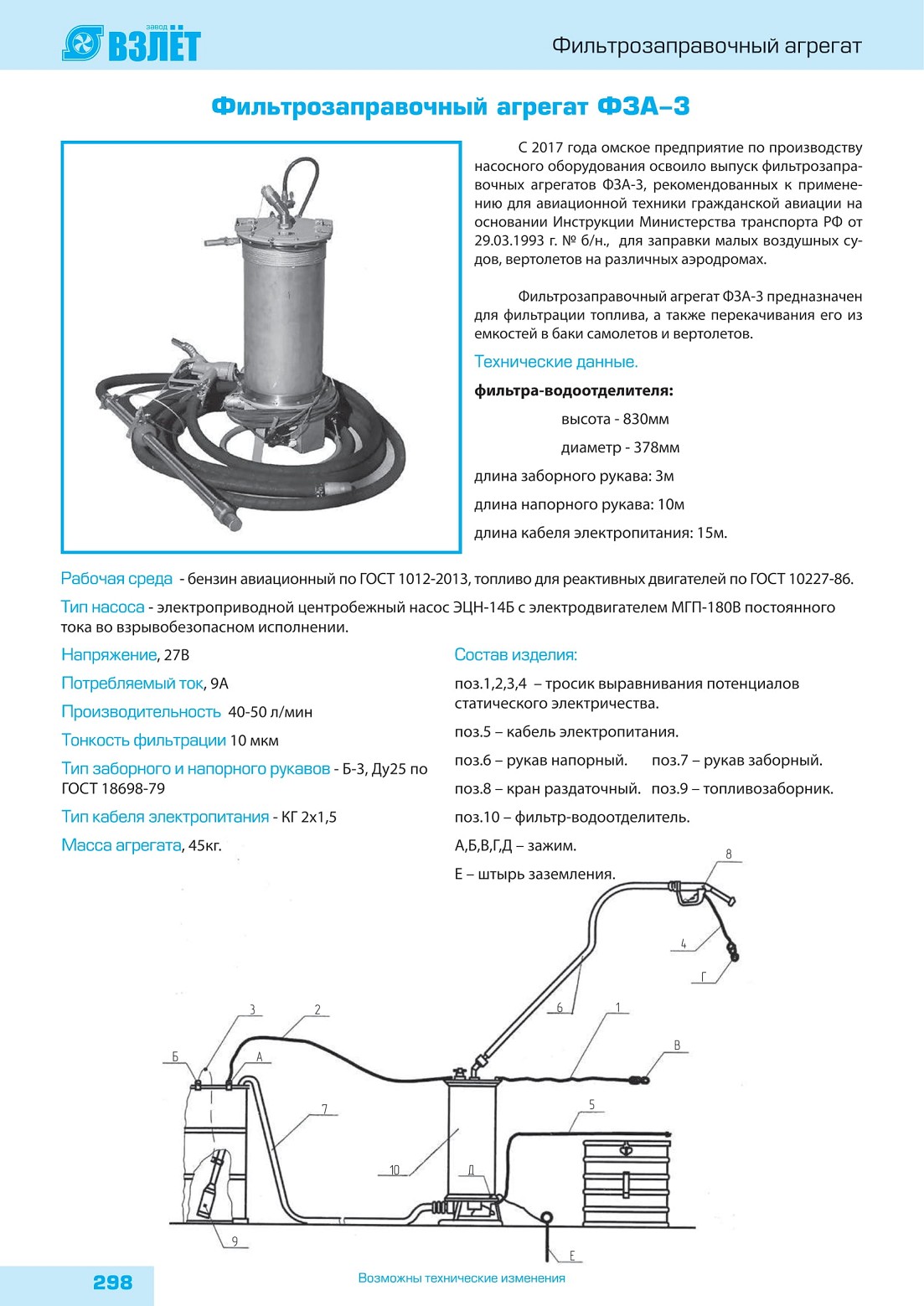

Фильтрозаправочный агрегат ФЗА-З

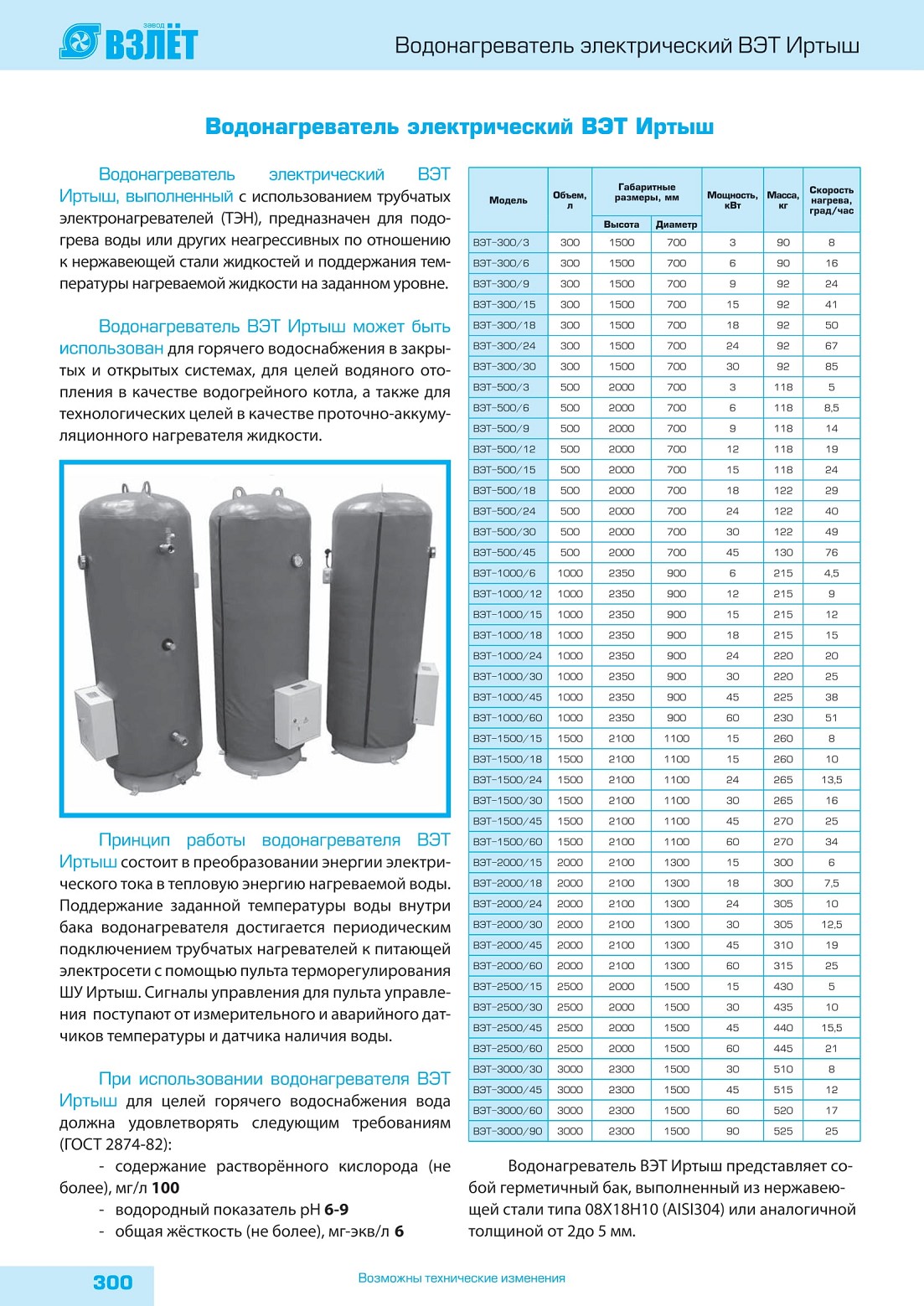

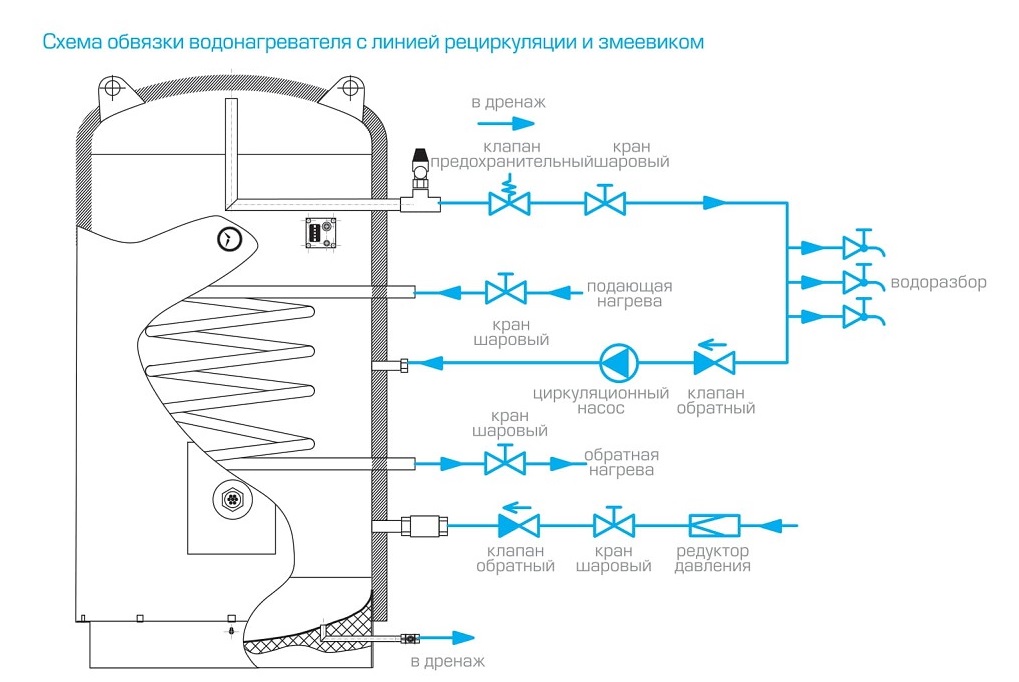

Водонагреватель электрический ВЭТ Иртыш

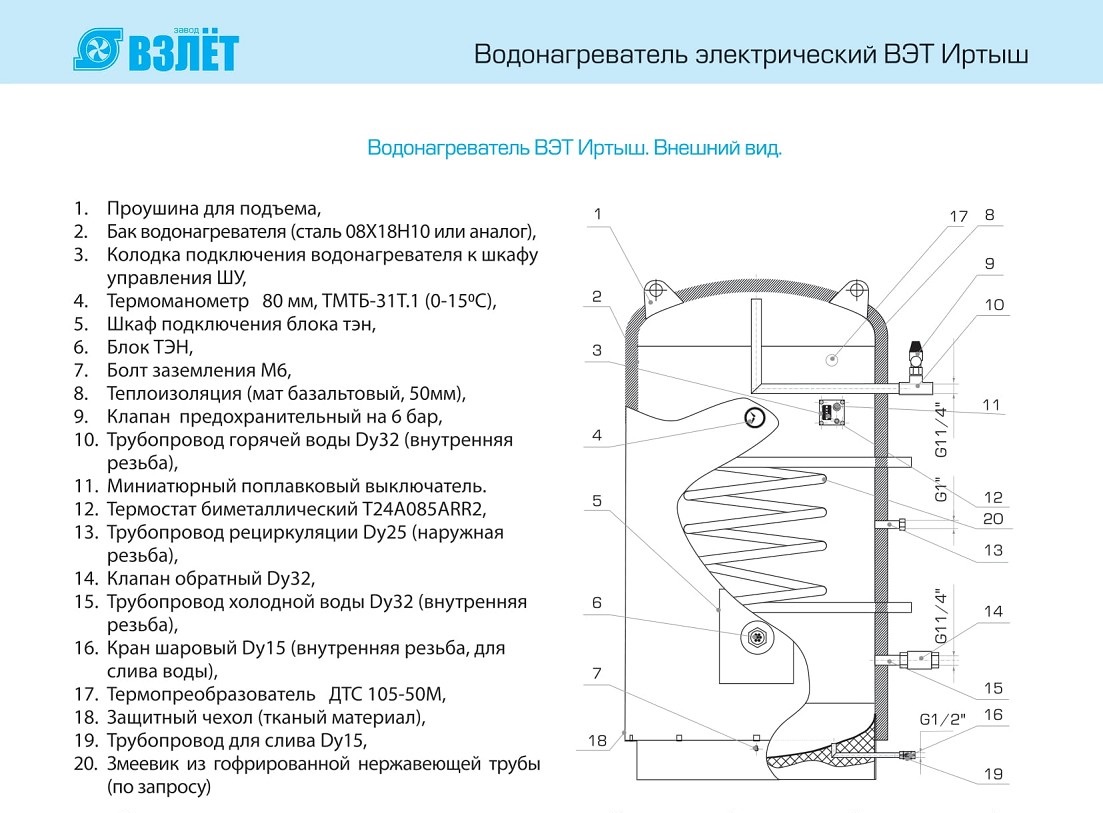

Водонагреватель ВЭТ Иртыш. Внешний вид.

В качестве нагревательных элементов в водонагревателе ВЭТ Иртыш использованы общепромышленные трубчатые электронагреватели (ТЭН) с оболочкой из нержавеющей стали, установленные на резьбовых фланцах. Трубчатые нагреватели ТЭН устанавливаются в нижней части бака на уровне входного патрубка посредством резьбового соединения.

Также в качестве нагревательного элемента может быт врезан змеевик из гофрированной нержавеющей трубы.

В корпусе бака водонагревателя ВЭТ Иртыш установлен измерительный датчик температуры, датчик перегрева, датчик наличия воды, термоманометр. Выводы датчиков соединены с соответствующими выводами, установленного в шкафу на корпусе бака.

Датчик перегрева типа Т24А085 представляет собой нормально замкнутые контакты, управляемые биметаллической пластиной. При температуре 83-85°С контакты размыкаются и обесточивают катушку пускателя. При остывании нагреваемой воды до 72-78°С контакты датчика замыкаются, обеспечивая возможность включения пускателя.

Измерительный датчик температуры расположен на уровне выходного патрубка и контролирует температуру наиболее горячего слоя воды, непосредственно используемой при водоразборе.
Миниатюрный поплавковый выключатель (датчик наличия воды) предназначен для защиты водонагревателя от включения без воды.

Предохранительный клапан настроен на давление (0,6±0,15) МПа и предназначен для предотвращения аварийного разрыва корпуса водонагревателя вследствие повышения давления в нём до непредусмотренного уровня.

Для визуального контроля основных параметров воды (давления и температуры) в корпусе водонагревателя ВЭТ Иртыш установлен термоманометр.

Для предотвращения движения обратного потока воды в водонагревателе ВЭТ Иртыш на входном патрубке установлен обратный клапан.

Сверху и сбоку водонагреватель ВЭТ Иртыш утеплен ламельными матами из базальтового волокна Paroc Hvac Lamella Mat AluCoat. Дно водонагревателя утеплено системой напыления ППУ Polynor. Утепление водонагревателя позволяет сохранять температуру воды длительный срок. По утеплителю монтируется защитный чехол из полимерных материалов (искусственная кожа). По умолчанию цвет чехла серый, по желанию заказчика чехол может быть изготовлен любого цвета. В чехол вшита молния, что позволяет снимать чехол для проведения осмотра и ремонта водонагревателя.

Пульт управления нагревом Иртыш ШУ представляет собой корпус, внутри которого расположены автоматические выключатели, магнитный пускатель и терморегулятор ТРМ-500.

Пульт управления Иртыш ШУ обеспечивает

• автоматическое поддержание и визуальный контроль заданной температуры воды в водонагревателе;

• защиту от перегрева;

• блокировку нагрева при отсутствии воды;

• защиты цепей питания нагревателей от перегрузок по току и сверхтоков.
К пульту управления подключены измерительный датчик температуры, датчик перегрева, датчик наличия воды. Контроль и управление пультом производится с помощью панели управления. На задней стенке пульта имеются проушины для закрепления его на стене.

Принцип работы пульта управления заключается в последовательном замыкании и размыкании контактов магнитного пускателя по сигналу измерительного датчика, поступающего на терморегулятор ТРМ-500. При возрастании температуры нагреваемой воды до заданного уровня, схема автоматики формирует сигнал на отключение пускателя и, соответственно, отключение ТЭН от питающей сети. При охлаждении нагреваемой воды схема автоматики включает пускатель и электрический ток от силового кабеля ввода поступает к нагревателям.

Терморегулятор ТРМ-500 программируется пользователем в соответствии с графиком эксплуатации водонагревателя ВЭТ Иртыш.

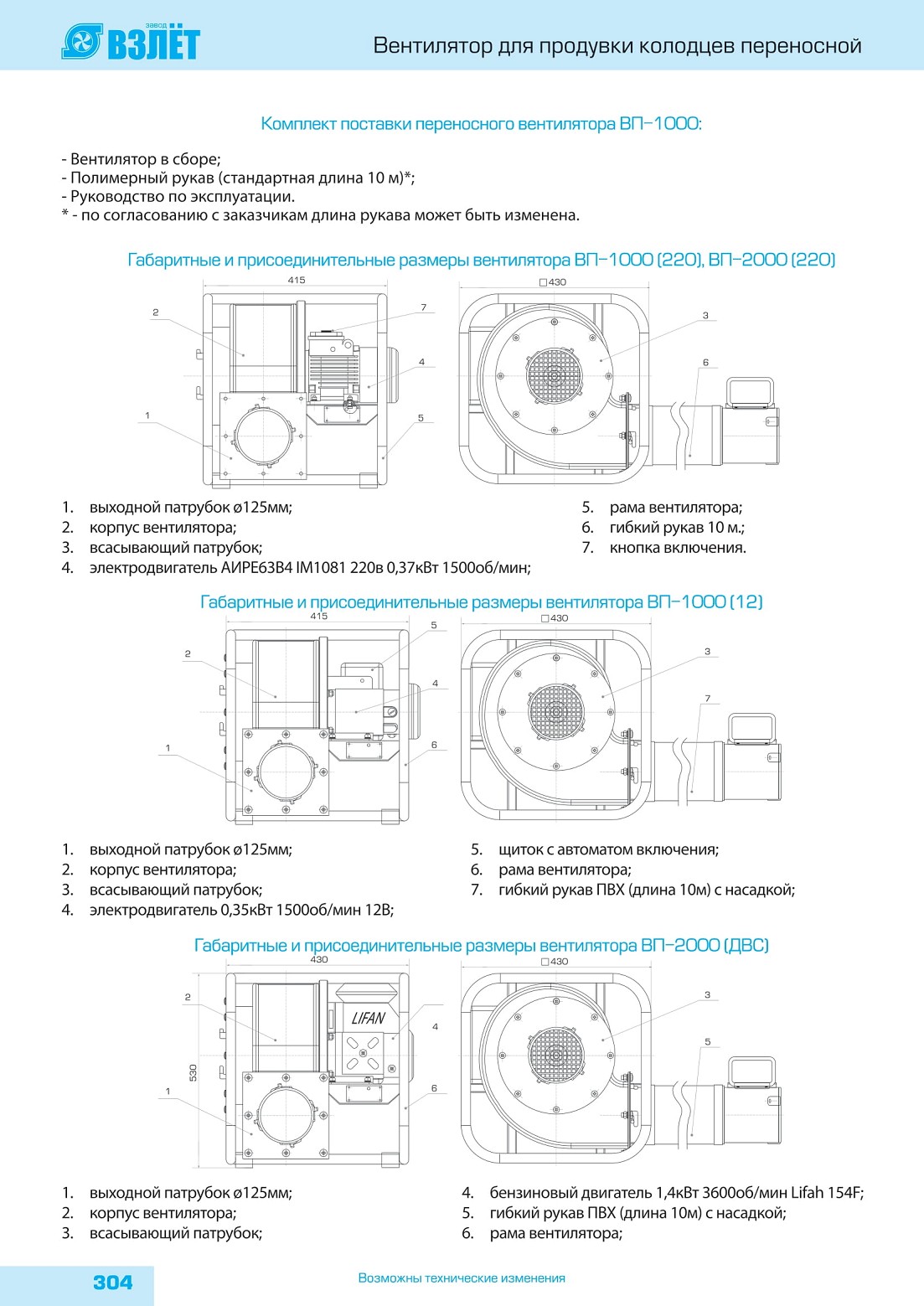

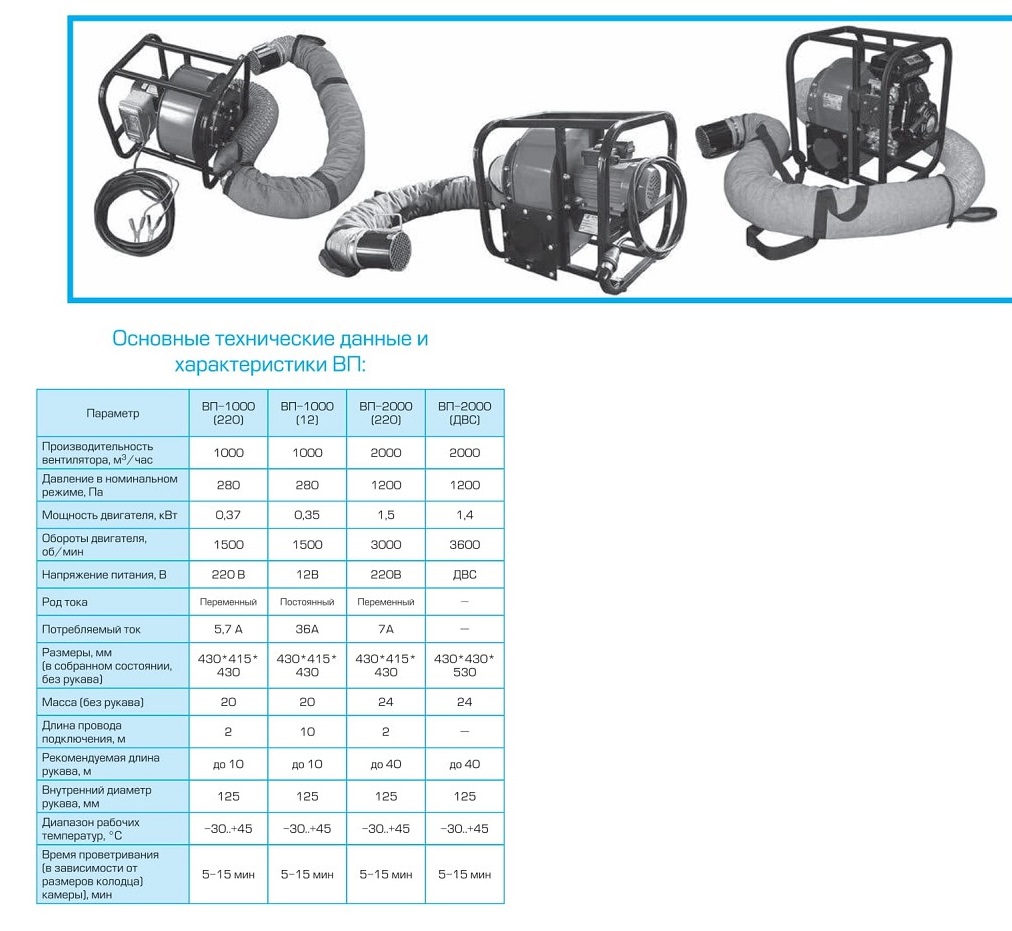

Вентилятор для продувки колодцев переносной

Нередки случаи, когда люди, пренебрегая техникой безопасности в силу различных обстоятельств, опускаются в подземные колодцы для проведения работ без должной подготовки, в частности, без определения загазованности и последующей продувки колодца, как этого требуют нормативные документы, и приступают к работе, зачастую даже не имея средств индивидуальной защиты. Поскольку угарный газ (СО), будучи тяжелее воздуха, скапливается в низинах с плохой вентиляцией (в частности в колодцах, тепловых камерах, расположенных ниже уровня земли, в проходных каналах и т.п.), а также не ощущается органами чувств без применения специального оборудования, то зачастую последствия таких погружений без предварительной подготовки оказываются более чем печальными.

Для решения вышеописанной проблемы предприятие «Взлет» производит специальные переносные вентиляторы для продувки колодцев (серии ВП).

Вентиляторы серии ВП предназначен для продувки колодцев (теплофикационных, канализационных, кабельных, водопроводных и др.) перед проведением в них ремонтных и профилактических работ, тепловизионного контроля, осмотров, измерений и т.п., а также для организации приточной и вытяжной вентиляции с целью соблюдения требований безопасного выполнения вышеперечисленных работ. Вентилятор ВП может работать как в режиме приточной вентиляции, так и в режиме вытяжки, предназначен для работы на открытом воздухе при температурах окружающей среды от -30 до 45 °С. Вентиляторы ВП-1000(220) и ВП-2000 (220) работают от сети 220В, род тока переменный или от генератора напряжением 220В. Вентилятор ВП-1000(12) работает от сети 12В, род тока постоянный или от АКБ автомобиля. Вентилятор ВП-2000 (ДВС) с бензиновым двигателем полностью автономный агрегат, подключение к электросети не требуется.

Основные сферы применения вентилятора ВП:

• обслуживание водопроводно-канализаци-онного хозяйства;

• обслуживание тепловых сетей;

• обслуживание распределительных и магистральных кабельных сетей, в том числе телекоммуникационных;

• обслуживание подземных хранилищ, сооружений, подвальных помещений;

• другие работы в замкнутых (в основном подземных) помещениях, где возможно скопление вредных и опасных газов в концентрациях, превышающих установленные нормативными документами предельно допустимые для человека.

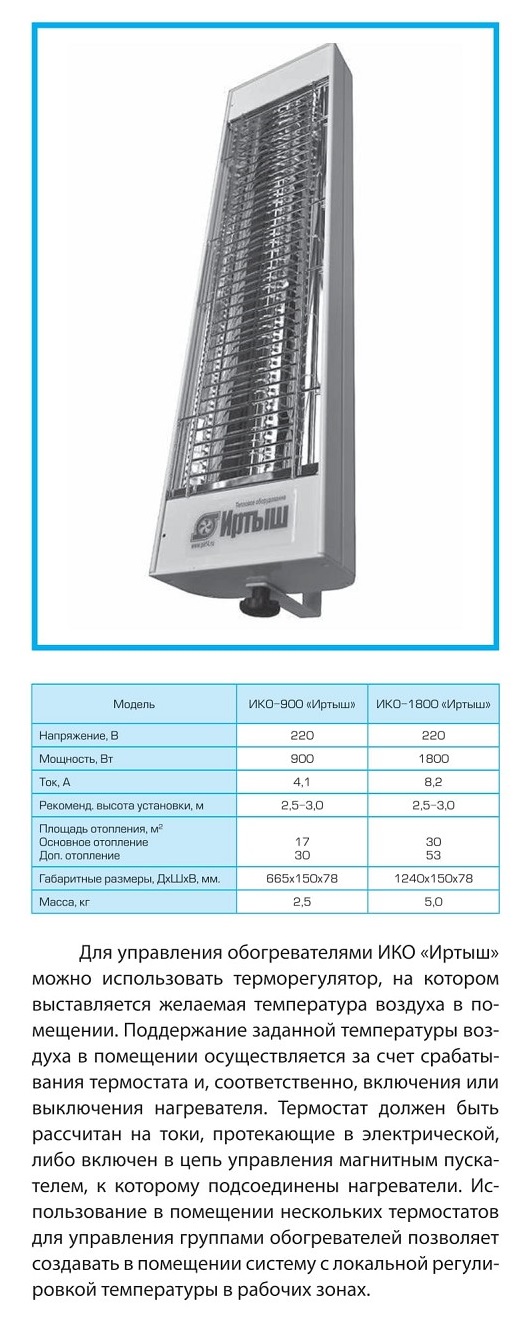

Инфракрасные обогреватели ИКО «Иртыш»

Теплоизлучатели инфракрасные рефлекторные ИКО «Иртыш» (обогреватели) предназначены для основного и дополнительного (местного) обогрева помещения для создания комфортной температуры в зоне пребывания человека.

Вид климатического исполнения УХЛ 3.1 по ГОСТ 15150-69.

Степень защиты IP20 по ГОСТ 14254-96.

Тепловой поток, который излучает обогреватель, беспрепятственно проходит сквозь воздух, и нагревает непосредственно пол, стены и предметы, которые в свою очередь нагревают воздух. При такой форме обогрева уменьшается разница температур у пола и потолка, и нет необходимости прогревать напрямую объем помещения выше зоны пребывания человека, что существенно снижает расходы электроэнергии на отопление.

Обогреватели предназначены для обогрева производственных, общественных и бытовых помещений, особенно с высокими потолками, а также для локального обогрева отдельных производственных зон различного назначения или рабочих мест.

Обогреватель состоит из кварцевого карбонового нагревателя, отражателя из зеркального анодированного алюминия, блока электрики, размещенных в алюминиевом корпусе с полимерным покрытием. Кварцевый нагреватель и отражатель защищены решеткой.

Для крепления обогревателей к стене или потолку в комплектацию входят кронштейны (для ИКО-900 «Иртыш» - поворотный, для ИКО-1800 «Иртыш» - не поворотный).

Все обогреватели имеют сертификат соответствия, санитарно-эпидемиологическое заключение и пожарный сертификат.

Стандартный цвет белый RAL 9016. При изготовлении продукции на заказ возможно покрытие в любой цвет по каталогу RAL.

Требуемое количество обогревателей для обогрева помещения и их мощность определяются видом отопления (основное или дополнительное), общей площадью и высотой помещения. Для основного обогрева помещения рекомендуемая отапливаемая площадь приведена в таблице технических характеристик, а нагреватели при этом устанавливаются на высоте, не ниже указанной в таблице.
