LG938 Фронтальный погрузчик. Каталог запчастей - часть 4

H2

版权所有  不得翻印

82

                                             山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



螺栓

BOLT

4

2



垫圈 22

WASHER 22

4

3



内钳

INTERNAL PLIERS

1

4



O 形圈 20*2.4

O-RING 20*2.4

2

5



矩形密封圈

SQUQRE SEAL

4

6



活塞

PISTON

4

7



防尘罩

DUST

4

8



卡圈

RETAINER RING

4

9



制动片

BRAKE SHOE

4

10



外钳

EXTERNAL PLIERS

1

11



橡皮帽

RUBBER COVER

2

12



放气嘴

AIR BLEEDER

2

13



接头

CONNECTOR

2

14



O 形圈 16*2.4

O-RING 16*2.4

2

15



螺栓销

BOLT PIN

2

16



垫圈 10

WASHER 10

2

17



管接头

TUBE CONNECTOR

1

18



垫圈

WASHER

1

19



螺栓

BOLT

4

20



垫圈 20

WASHER 20

4















H3

版权所有  不得翻印

         83

                                          山东临工

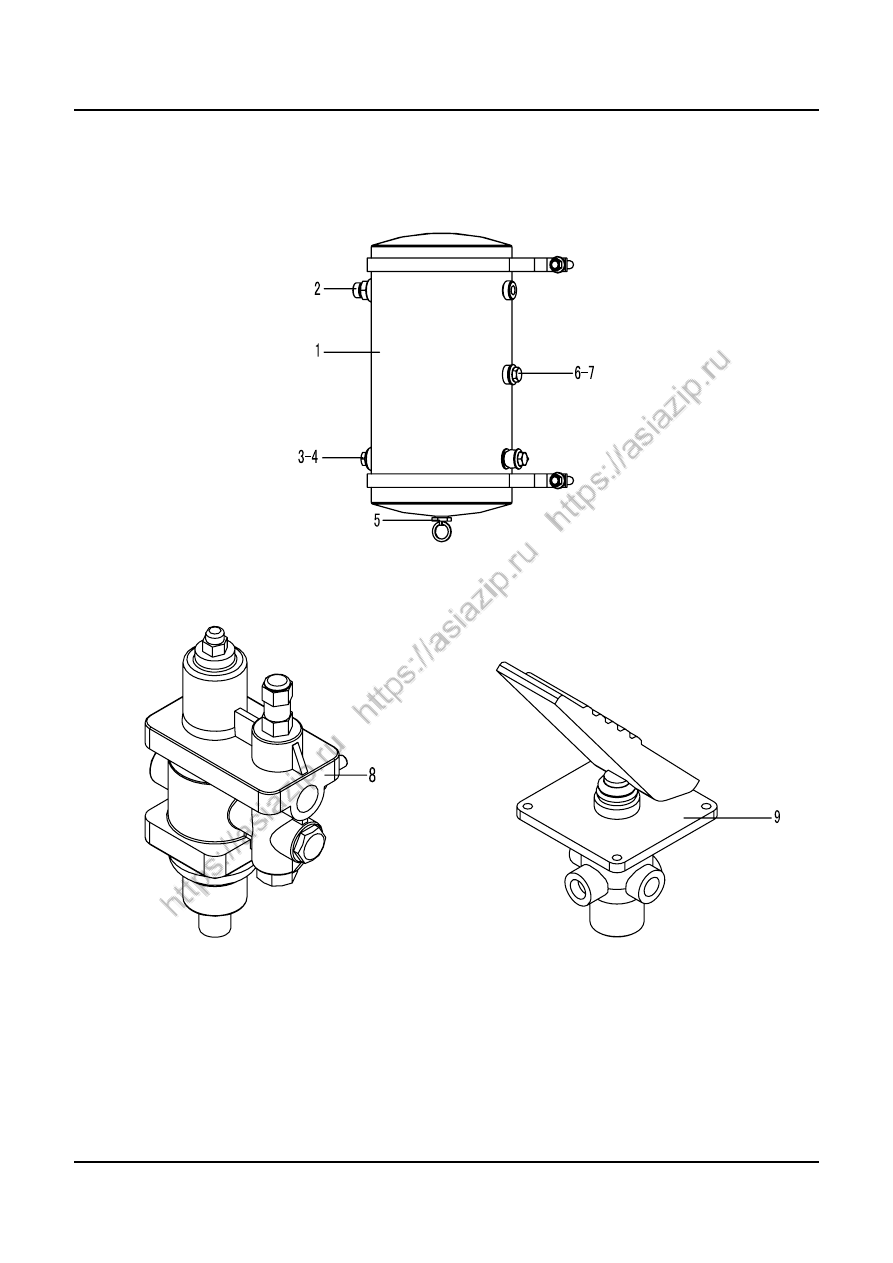

储气罐、制动阀、油水分离器
AIR RESERVOIR，BRAKE CONTROL VALVE，AIR DRYER








H3

版权所有  不得翻印

 84

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2922000054

罐体

AIR RESERVOIR

1

部件

2

4120000065

安全阀

SAFETY VALVE

1

部件

3

4120000742

轮胎充气阀

CHARGE VALVE FOR TIRE

1

部件

4

2901000006

垫圈

WASHER

2

软钢纸板

5

4120000066

791 手动放水阀

791-WATER DRAIN VALVE

1

部件

6

4030000311

螺塞  JB1000-M10*1-35

PLUG JB1000-M10*1-35

1



7

2923000014

垫圈

WASHER

1

软钢纸板

8

4120000084

油水分离器组合阀 ST-50G

COMBINED VALVE FOR WATER SEPARATOR

1



9

4120000089

脚制动阀 XM-60

BRAKE CONTROL VALVE XM-60

1



H4

版权所有  不得翻印

         85

                                          山东临工

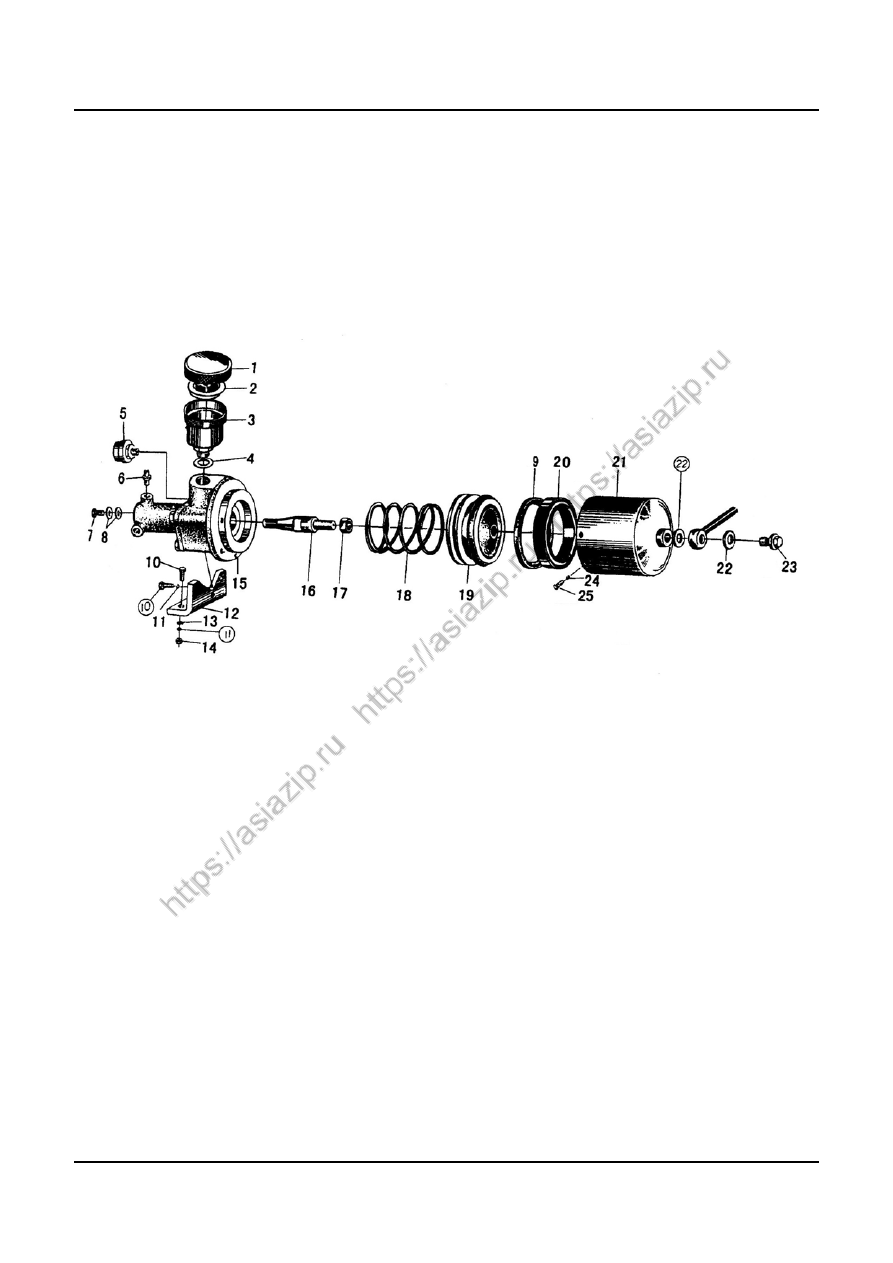

加力泵总成
BRAKE BOOSTER











H4

版权所有  不得翻印

 86

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



油杯盖

OIL RESERVOIR COVER

2



2



过滤套

FILTER SLEEVE

2



3



油杯体

OIL RESERVOIR

2



4



O 形圈 40*3.1

O-RING 40*3.1

2



5



放气嘴

AIR BLEEDER

2



6



接头

CONNECTOR

2



7



管接头

FITTING

2



8



垫圈

WASHER

4



9



密封圈

SEALING WASHER

2



10



螺栓 M10*20-Ep·Zn

BOLT M10*20-Ep·Zn

8



11



垫圈 10

LOCK WASHER 10

8



12



支架

BRACKET

2



13



垫圈 10

WASHER 10

8



14



螺母 M10

NUT M10

4



15



制动总泵

BRAKE MAIN PUMP

2



16



推杆

PUSH ROD

2



17



螺母 M12*1.5

NUT M12*1.5

2



18



弹簧

SPRING

2



19



活塞

PISTON

2



20



YX 形密封圈

YX-RING SEAL

2



21



加力缸

BOOSTING TANK

2



22



垫圈

WASHER

4



23



螺栓

BOLT

2



24



垫圈 8

WASHER 8

12



25



螺栓 M8*16

BOLT M8*16

12



























H5

版权所有  不得翻印

        87

                                           山东临工

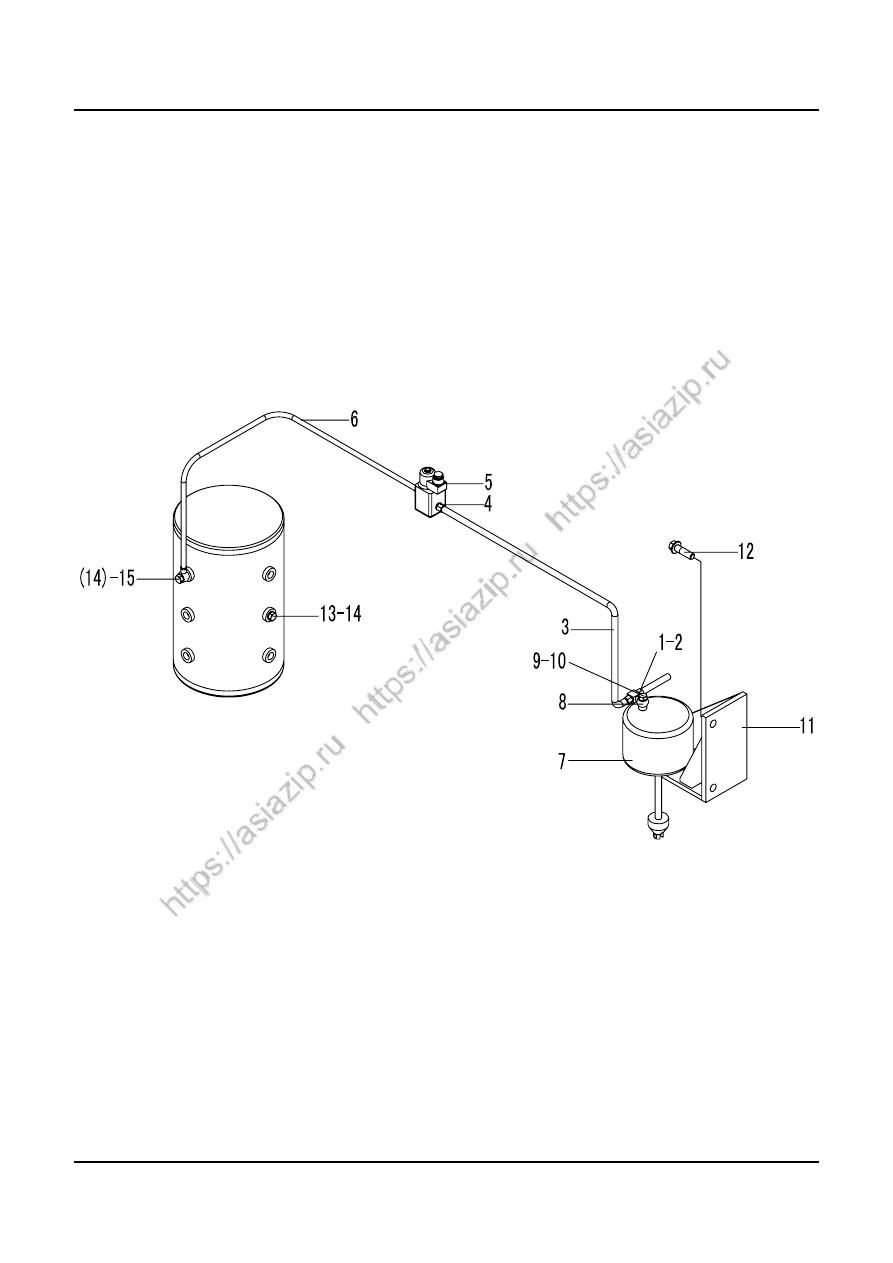

驻车制动系统
PARKING BRAKE SYSTEM










H5

版权所有  不得翻印

 88

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4130000055  气压信号灯开关 HFF-3757002

SWITCH HFF-3757002

1



2

2901000005  垫圈

WASHER

1

软钢纸板

3

2923000773  电磁阀出气管

PIPE

1

部件

4

2923000012  接头体

CONNECTOR

2

35

5

4120000759  制动电磁阀 LG23-DCF

BRAKE VALVE LG23-DCF

1



6

2923000013  电磁阀进气管

PIPE

1

部件

7

4120000506  驻车制动气室

AIR RESERVOIR

1

部件

8

2923000015  三通块

THREE-WAY PIPE

1

部件

9

4011000339  螺栓 JB999-M14*1.5*28-35

BOLT JB999-M14*1.5*28-35

1



10

2923000003  垫圈

WASHER

2

软钢纸板

11

2923000767  支架

BRACKET

1

部件

12

4011000480  螺栓 GB16674-M20*40EpZn-8.8

BOLT GB16674-M20*40EpZn-8.8

2



13

4120000760  压力开关 LY-3720002

SWITCH LY-3720002

1



14

2923000014  垫圈

WASHER

3

软钢纸板

15

4011000283  螺栓 JB999-M10*1*18-35

BOLT JB999-M10*1*18-35

1














I

车架



FRAME




























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



I1

版权所有  不得翻印

          89

                                          山东临工

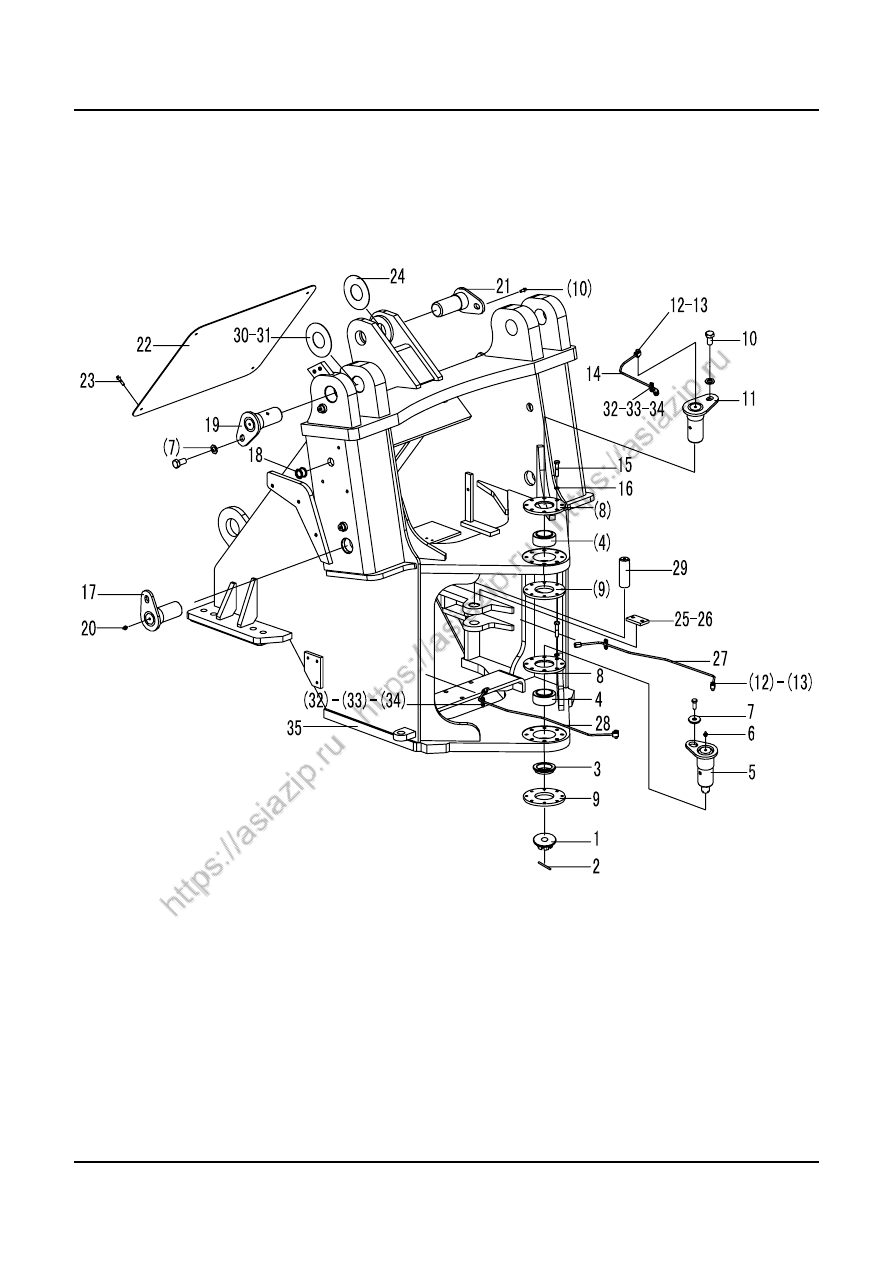

前车架总成
FRONT FRAME





I1

版权所有  不得翻印

         90

                                          山东临工





序号

代号

名称



数量  备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2925000106  开槽螺母

SLOTTED NUT

1



2

4016000113  开口销 GB91-6.3*63EpZn-Q235A

SPLIT PIN GB91-6.3*63EpZn-Q235A

1



3

2925000759  套

BUSH

1



4

4021000042  关节轴承 GB9163-GE60ES-2RS

BEARING GB9163-GE60ES-2RS

2



5

2925000403  下铰接销

DOWN ARTICULATION PIN

1



6

4030000199  油杯 JB7940.2-90°M10*1

GREASE NIPPLE JB7940.2-90°M10*1

1



7

4040000001  垫圈 LGB001-12

WASHER LGB001-12

7



8

2925000401  盘

DISC

2



9

2925000402  盘

DISC

2



10

4011000197  螺栓 GB5783-M12*25EpZn-8.8

BOLT GB5783-M12*25EpZn-8.8

11



11

2925000404  上铰接销

UP ARTICULATION PIN

1



12

2925000029  通油螺栓

OIL BOLT

3



13

2925000030  垫片

SPACER

6



14

2925000409  油管

OIL TUBE

1



15

4011000186  螺栓 GB5782-M12*55EpZn-8.8

BOLT GB5782-M12*55EpZn-8.8

16



16

4015000026  垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

20



17

4043000205  销轴 LGB301-60*125*235G-40Cr

PIN LGB301-60*125*235G-40Cr

2



18

2925000135  走线胶套

RUBBER SLEEVE

4



19

4043000204  销轴 LGB301-65*122*235G-40Cr

PIN LGB301-65*122*235G-40Cr

2



20

4030000065  油杯 JB7940.1-M10*1

GREASE NIPPLE JB7940.1-M10*1

8



21

4043000203  销轴 LGB301-60*95*170G-40Cr

PIN LGB301-60*95*170G-40Cr

1



22

2925000417  前盖板

FRONT HOOD

1



23

4011000461  螺栓 GB16674-M8*16EpZn-8.8

BOLT GB16674-M8*16EpZn-8.8

4



24

4043000151  垫片 LGB303-60*120*1

SPACER LGB303-60*120*1

4



25

2925000111  卡板

PLATE

2



26

2925000112  卡板

PLATE

2



27

2925000406  右注油管

OIL TUBE(RIGHT)

1



28

2925000407  左注油管

OIL TUBE(LEFT)

1



29

2925000408  前转向销

FRONT PIN OF STEERING CYLINDER

2



30

4043000197  垫片 LGB303-65*140*1

SPACER LGB303-65*140*1

2



31

4043000198  垫片 LGB303-65*140*2

SPACER LGB303-65*140*2

2



32

4014000024  螺钉 GB818-M6*10EpZn-4.8

SCREW GB818-M6*10EpZn-4.8

6



33

4015000035  垫圈 GB93-6-65Mn

WASHER GB93-6-65Mn

6



34

2925000031  管夹

PIPE CLIP

3



35

2924000856  前车架

FRONT FRAME

1

















I2

版权所有  不得翻印

         91

                                          山东临工

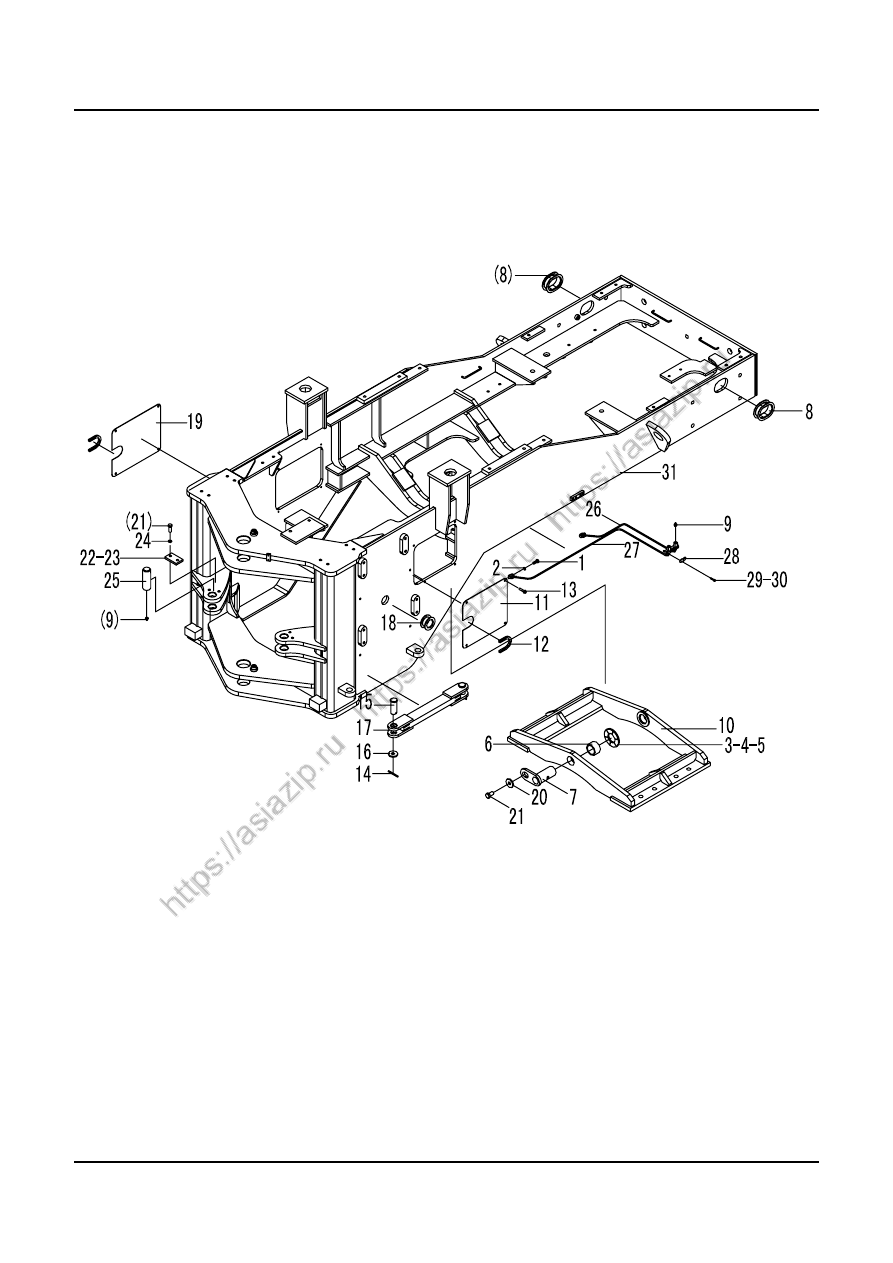

后车架总成
REAR FRAME










I2

版权所有  不得翻印





 92

                                           山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2925000029  通油螺栓

OIL BOLT

2



2

2925000030  垫片

SPACER

4



3

2927000105  调整垫片

ADJUST SPACER

2



4

2927000106  调整垫片

ADJUST SPACER

2



5

2927000107  调整垫片

ADJUST SPACER

2



6

2927000783  套

BUSH

2



7

4043000202  销轴 LGB301-50d9*62R*120G-40Cr

PIN LGB301-50d9*62R*120G-40Cr

2



8

2927000003  走线胶套

RUBBER SLEEVE

2



9

4030000065  油杯 JB7940.1-M10*1

GREASE NIPPLE JB7940.1-M10*1

4



10

2927000784  副车架

OSCILLATING FRAME

1



11

2927000756  盖板

HOOD

1



12

2927000779  橡胶套

RUBBER BUSH

2



13

4011000461  螺栓 GB16674-M8*16EpZn-8.8

BOLT GB16674-M8*16EpZn-8.8

8



14

4016000040  开口销 GB91-6.3*50EpZn-Q235A

SPLIT PIN GB91-6.3*50EpZn-Q235A

2



15

4016000136  销轴 GB882-B30*75EpZn-35

PIN GB882-B30*75EpZn-35

2



16

4015000119  垫圈 GB97.1-30EpZn-300HV

WASHER GB97.1-30EpZn-300HV

2



17

2927000793  车架固定连杆

MOUNT BAR

1



18

2927000755  走线胶套

RUBBER SLEEVE

1



19

2927000763  盖板

HOOD

1



20

4040000001  垫圈 LGB001-12

WASHER LGB001-12

2



21

4011000197  螺栓 GB5783-M12*25EpZn-8.8

BOLT GB5783-M12*25EpZn-8.8

6



22

2925000111  卡板

PLATE

2



23

2925000112  卡板

PLATE

2



24

4015000026  垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

4



25

2927000797  后转向销

REAR PIN OF STEERING CYLINDER

2



26

2927000775  后输油管

REAR OIL TUBE

1



27

2927000777  前输油管

FRONT OIL TUBE

1



28

2925000031  管夹

PIPE CLIP

2



29

4014000024  螺钉 GB818-M6*10EpZn-4.8

SCREW GB818-M6*10EpZn-4.8

4



30

4015000035  垫圈 GB93-6-65Mn

WASHER GB93-6-65Mn

4



31

2926000837  后车架

REAR FRAME

1





























I3

版权所有  不得翻印





93

                                           山东临工

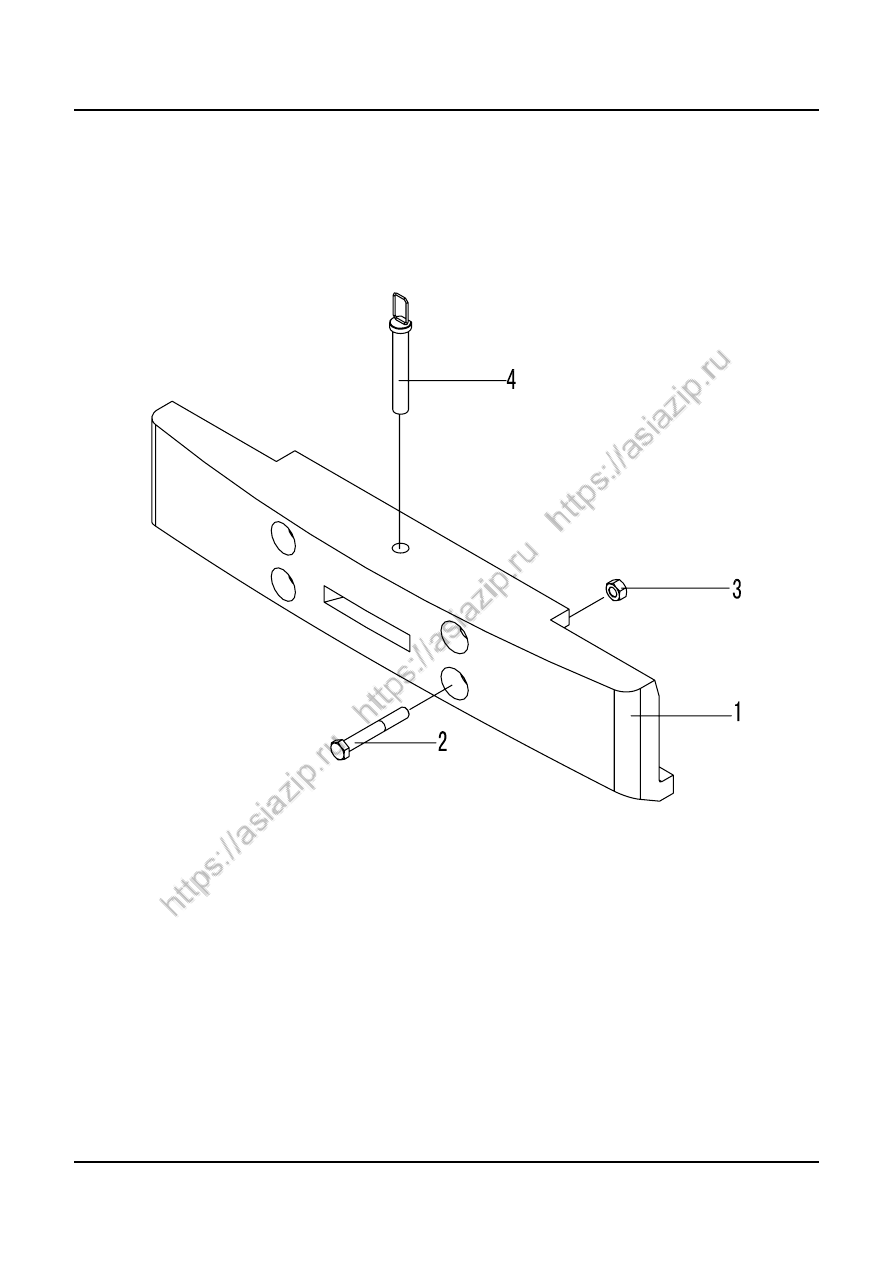

配重铁总成
COUNTER WEIGHT






I3

版权所有  不得翻印

 94

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2928000402

平衡铁

COUNTER WEIGHT

1

HT100

2

4011000120

螺栓 GB5785-M30*2*215-8.8

BOLT GB5785-M30*2*215-8.8

4



3

4013000064

螺母 GB889.2-M30*2-8

NUT GB889.2-M30*2-8

4



4

2928000754

牵引销

TRACTIVE PIN

1

部件



































J

驾驶室



CAB GROUP


























山 东 临 工 工 程 机 械 有 限 公 司

  SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



J1

版权所有  不得翻印



       95



山东临工

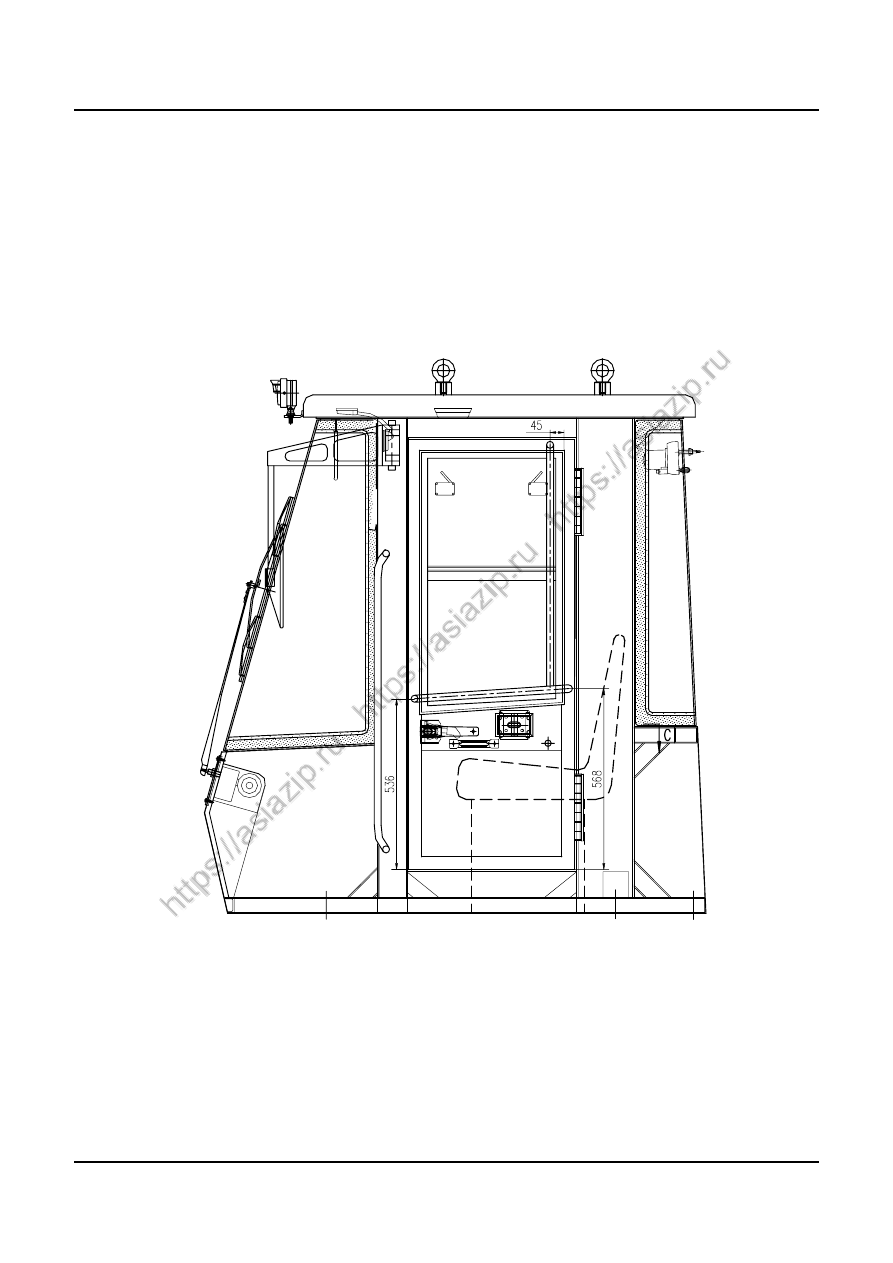

驾驶室总成
CAB GROUP



J1

版权所有  不得翻印

 96

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4190000157

驾驶室 LG953E(CD)

CAB GROUP  LG953E(CD)

1

部件

























J2

版权所有  不得翻印

         97

                                         山东临工

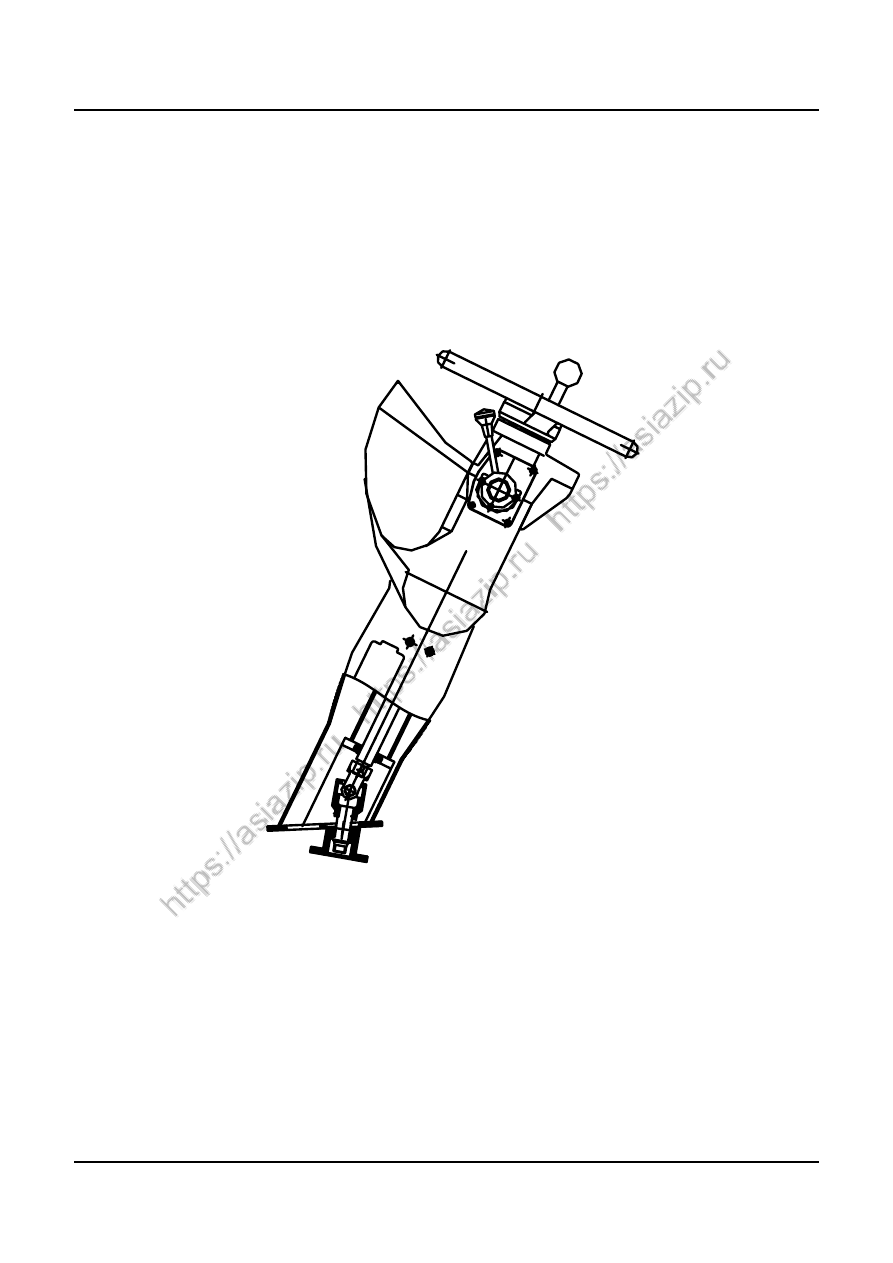

仪表盘总成
PANEL ASS

’

M






J2



版权所有  不得翻印

 98

                                            山东临工



序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2937000782

仪表盘总成 Y938KM

PANELY938KM

1



























J3

版权所有  不得翻印

      99

                                             山东临工

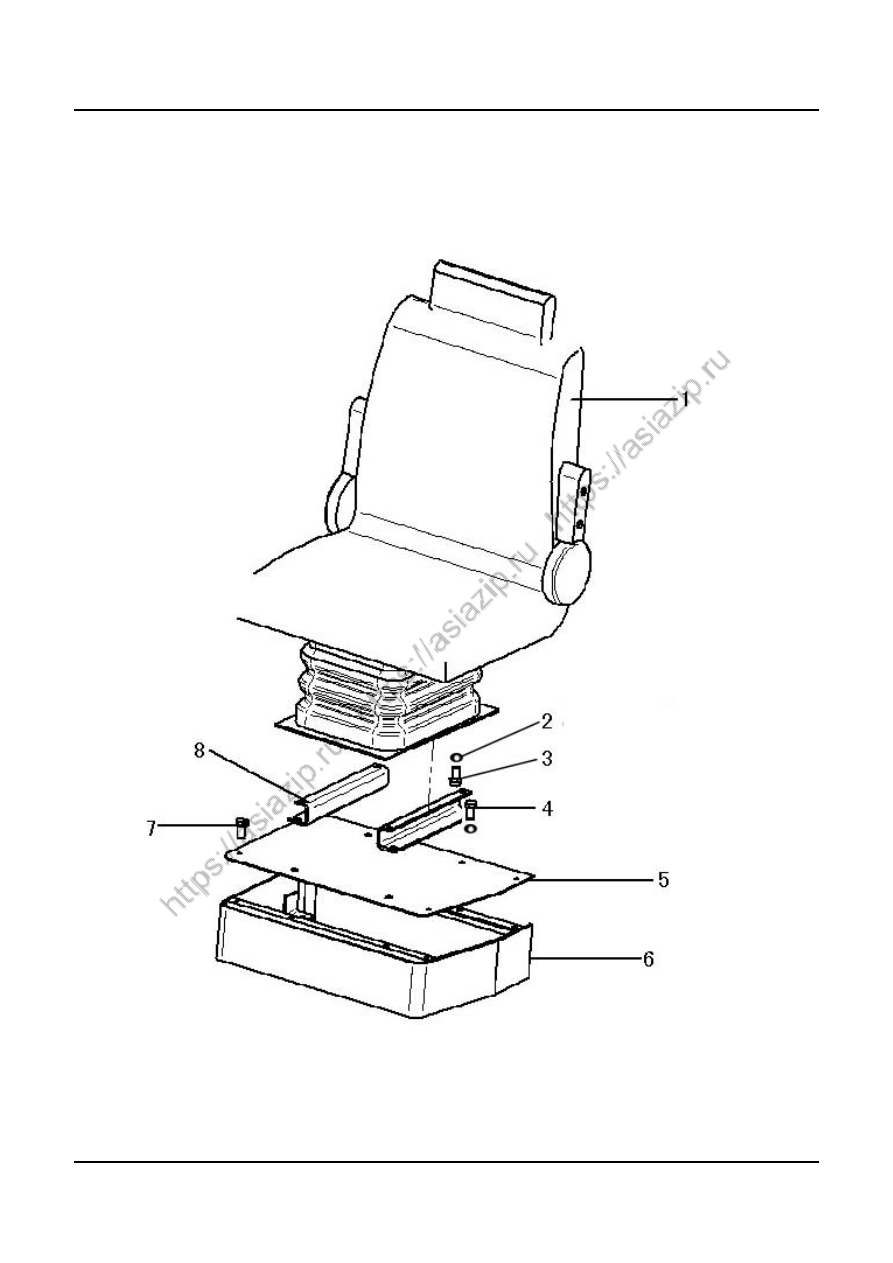

座椅支架总成
SEAT ASSEMBLY



J3

版权所有  不得翻印





100

                                         山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4190000072

座椅 CS-B

DRIVER SEAT CS-B

1

部件

2

4015000072

垫圈 GB97.1-8EpZn-300HV

WASHER

8



3

4011000137

螺栓 GB16674-M12*20EpZn-8.8

BOLT GB16674-M12*20EpZn-8.8

4



4

4011000105

螺栓 GB5783-M8*20EpZn-8.8

BOLT GB5783-M8*20EpZn-8.8

4



5

2930000003

盖板

COVER

1

Q235A

6

2930000002

座椅支架

BRAKET

1

部件

7

4011000458

螺栓 GB16674-M8*20Ep.Zn-8.8

BOLT GB16674-M8*20Ep.Zn-8.8

8



8

2930000004

槽钢

SUPPORT

2

Q235A






















K

覆盖件系统



COVER SYSTEM
























山 东 临 工 工 程 机 械 有 限 公 司

  SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.

K1

版权所有  不得翻印

        101

                                          山东临工

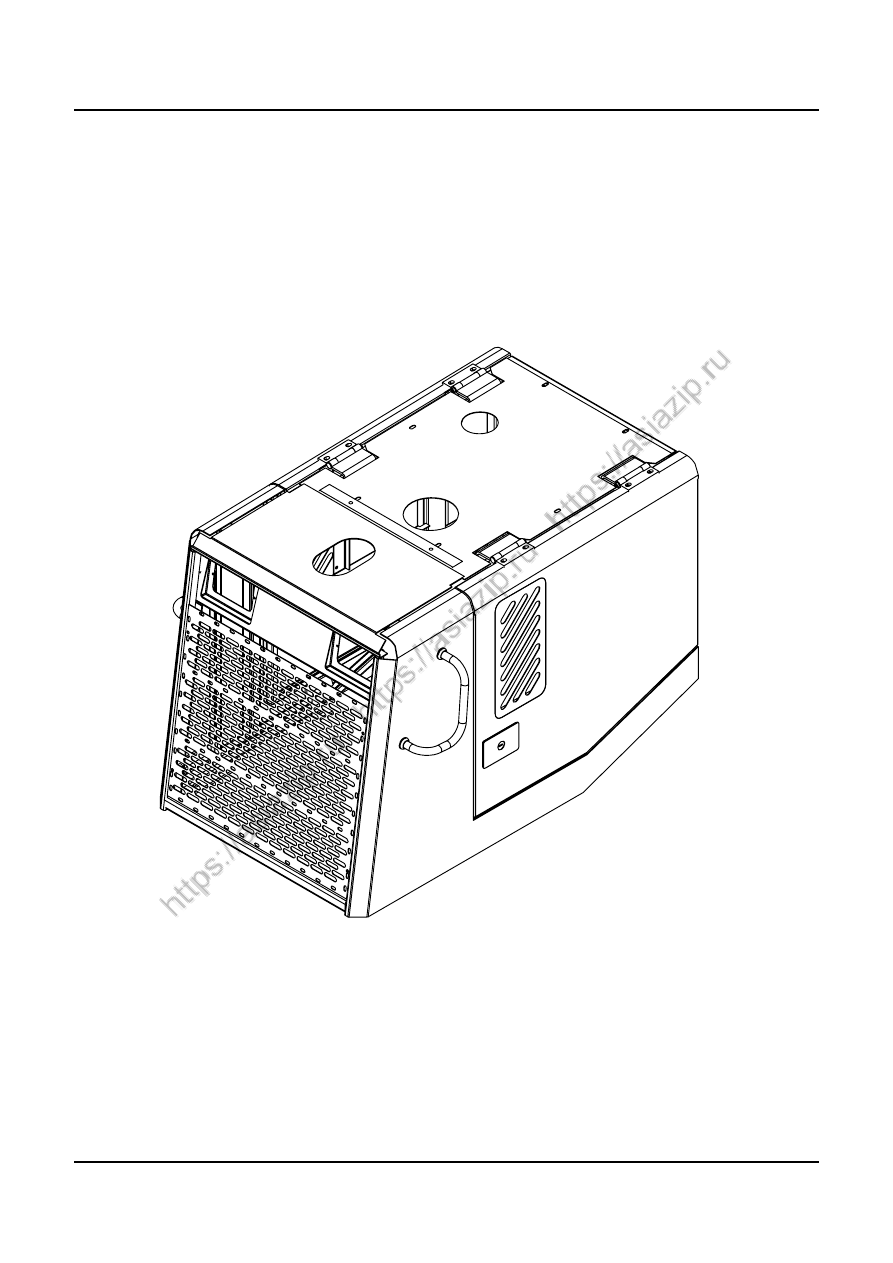

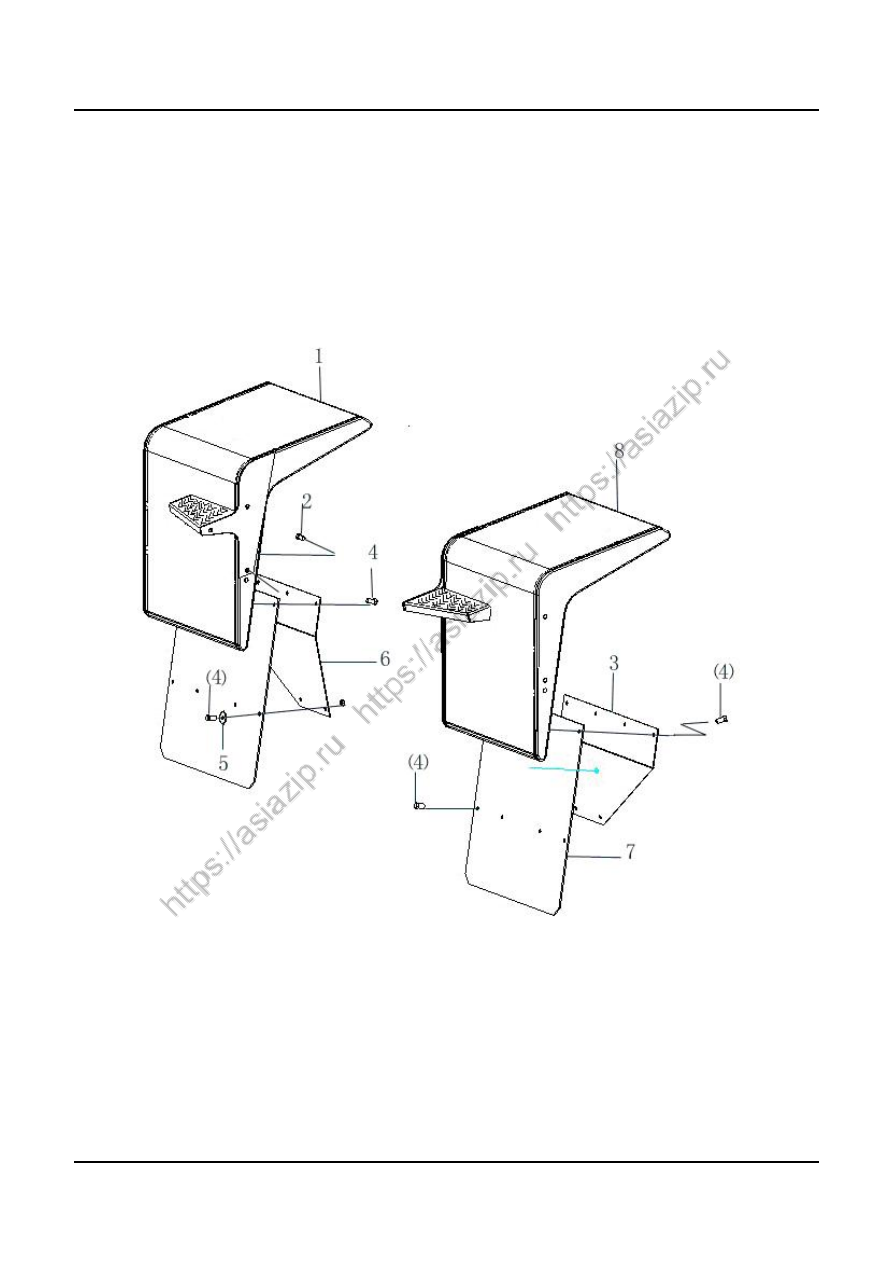

发动机罩总成
HOOD OF DIESEL ENGINE ASSEMBLY



K1

版权所有  不得翻印

102

                                             山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2933001095

发动机罩

HOOD OF DIESEL ENGINE

1



























K2

版权所有  不得翻印

         103

                                         山东临工

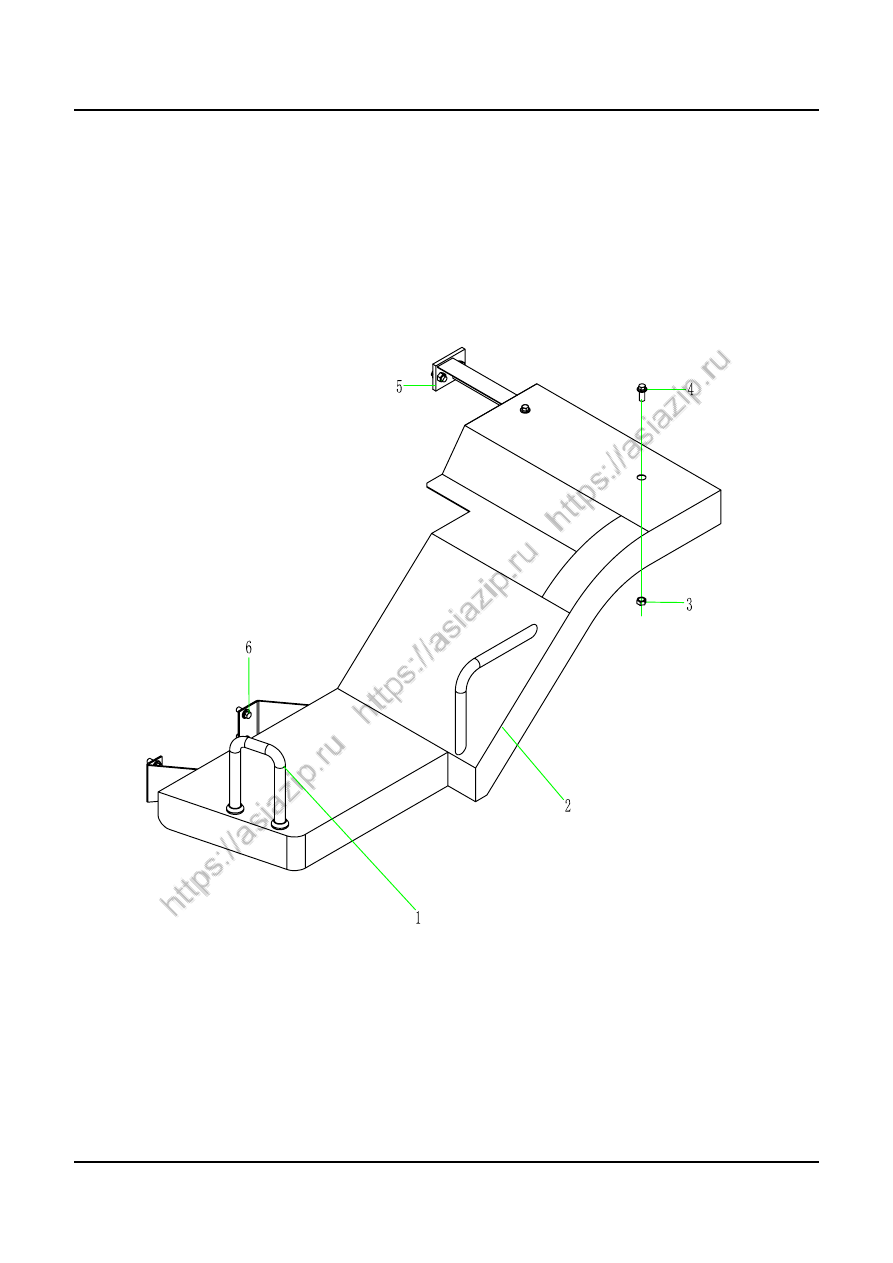

左台架总成
LEFT BENCH GROUP


K2

版权所有  不得翻印

 104

                                          山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2120900921

前扶手

FRONT HANDRAIL

1



2

2934000870

左台架

LEFT BENCH

1



3

4013000011

螺母 GB6170-M12EpZn-8

NUT GB6170-M12EpZn-8

2



4

4011000560

螺栓 GB16674-M12*25EpZn-8.8

BOLT GB16674-M12*25EpZn-8.8

6



5

2120900030

左支承架

LEFT SUPPORT FRAME

1



6

4011000137

螺栓 GB16674-M12*20EpZn-8.8

BOLT GB16674-M12*20EpZn-8.8

4





K3

版权所有  不得翻印

         105

                                         山东临工

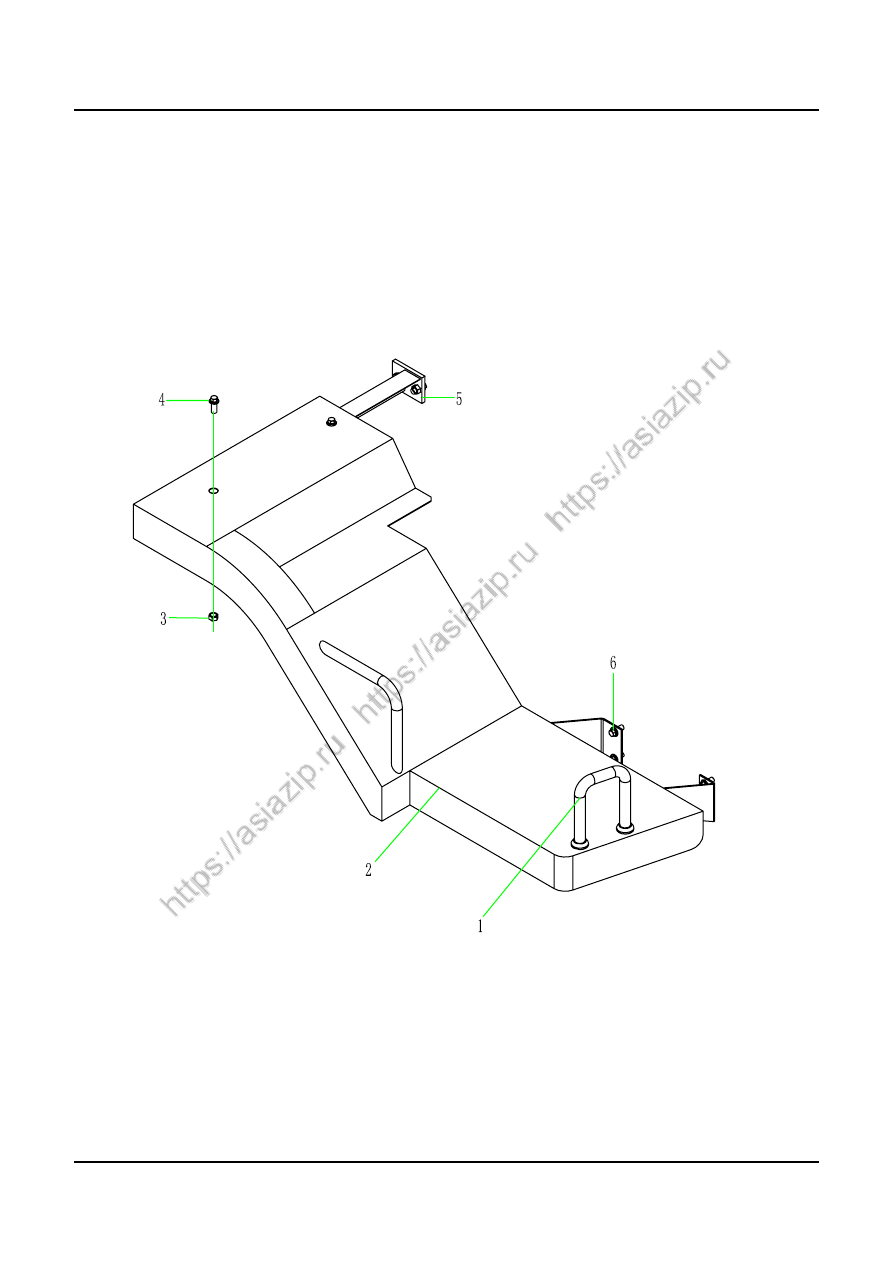

右台架总成
RIGHT BENCH GROUP







K3

版权所有  不得翻印

 106

                                           山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2120900921

前扶手

FRONT HANDRAIL

1



2

2934000851

右台架

RIGHT BENCH

1



3

4013000011

螺母 GB6170-M12 EpZn-8

NUT GB6170-M12 EpZn-8

2



4

4011000560

螺栓 GB16674-M12*25EpZn-8.8

BOLT GB16674-M12*25EpZn-8.8

6



5

2120900056

右支承架

RIGHT SUPPORT FRAME

1



6

4011000137

螺栓 GB16674-M12*20EpZn-8.8

BOLT GB16674-M12*20EpZn-8.8

4





K4

版权所有  不得翻印

          107

                                        山东临工

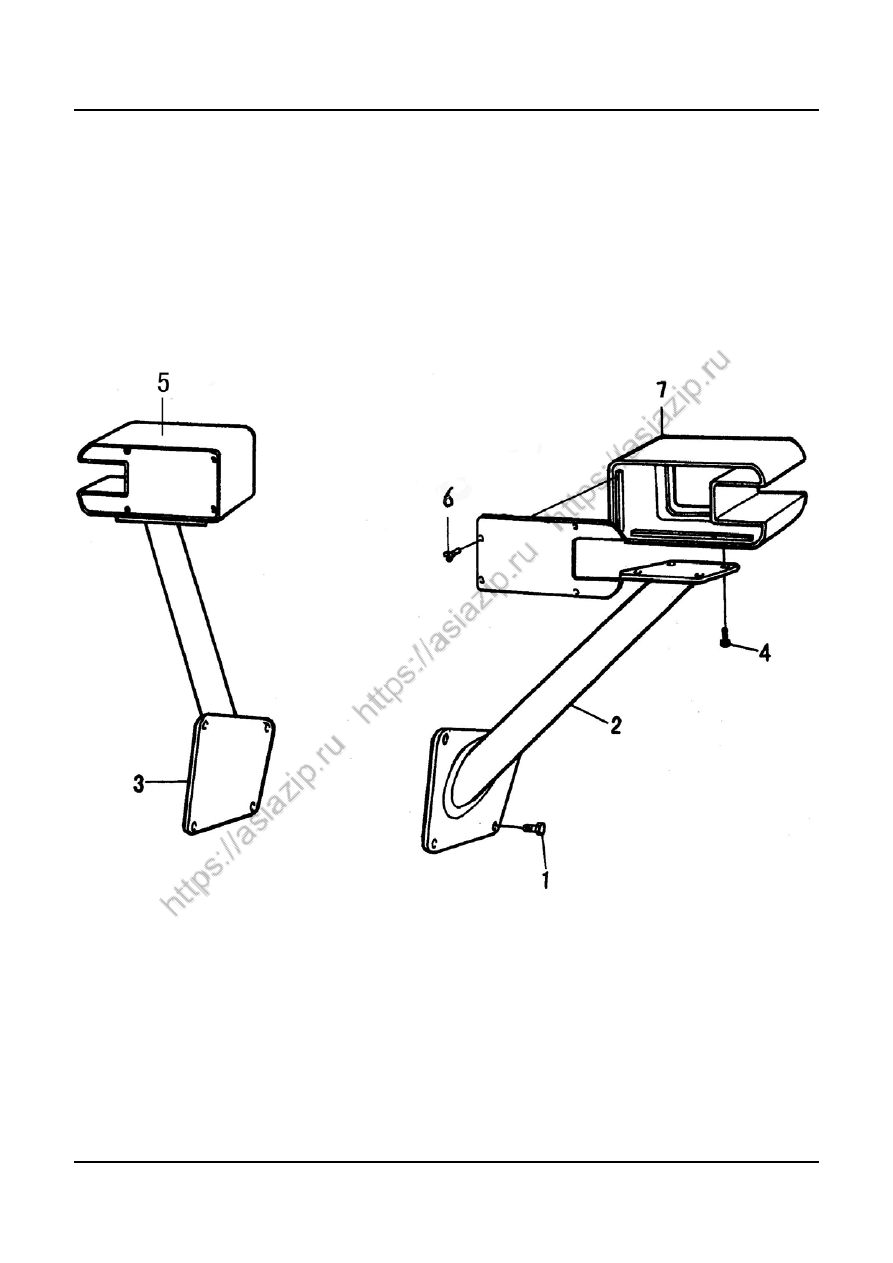

左、右灯架
LEFT RIGHT LAMP FRAME



K4

版权所有  不得翻印

 108

                                         山东临工





序号  代号

名称



数量

备注

KEY  PART NO.

DESCRIPTION



QTY

REMARKS

1

4011000479  螺栓 GB16674-M12*30-Ep.Zn-8.8

BOLT GB16674-M12*30-Ep.Zn-8.8

6



2

2120900532  左灯架

LEFT BRACKET OF LAMP

1



3

2120900533  右灯架

RIGHT BRACKET OF LAMP

1



4

4011000474  螺栓 GB16674-M10*25-Ep.Zn-8.8

BOLT GB16674-M12*30-Ep.Zn-8.8

6



5

4130000205  前右组合灯 LFRD-24V

RIGHT FRONT ASSEMBLED LAMP LFRD-24V

1



6



螺钉

SCREW

8

灯上自带

7

4130000204  前左组合灯 LFLD-24V

LEFT FRONT ASSEMBLED LAMP LFLD-24V

1



























K5

版权所有  不得翻印

           109

                                     山东临工



左、右前挡泥瓦
LEFT RIGHT FRONT FENDER


K5

版权所有  不得翻印

 110

                                         山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2120900133

左前挡泥瓦

LEFT FRONT FENDER

1



2

4011000560

螺栓 GB16674-M12*25Ep·Zn-8.8

BOLT GB16674-M12*25Ep·Zn-8.8

6



3

2925000062

支撑板

PLATE

1



4

4011000474

螺栓 GB16674-M10*25Ep·Zn-8.8

BOLT GB16674-M10*25Ep·Zn-8.8

12



5

2925000042

垫圈

WASHER

4



6

2925000068

支撑板

PLATE

1



7

2925000063

橡胶板

RUBBER FENDER

2



8

2120900138

右前挡泥瓦

RIGHT FRONT FENDER

1
