LG938 Фронтальный погрузчик. Каталог запчастей - часть 3

D1

版权所有  不得翻印

 54

                                            山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

109

2913000834

阀至右动臂缸小腔钢管

FROM VALVE TO RIGHT LIFTING CYLINDER SMALL CHAMBER TUBE

1

部件

110

4011000145

螺栓 GB16674-M14*35EpZn-8.8

BOLT GB16674-M14*35EpZn-8.8

2



111

4013000013

螺母 GB6170-M14EpZn-8

NUT GB6170-M14EpZn-8

2



112

4120001083

转斗油缸 HSGF-140*80*502－952P

TILT CYLINDER HSGF-140*80*502－952P

1



113

2914000837

转斗指示板

INDICATIN PLATE OF TILTING CYLINDER

1

Q235A

114

2914000758

接近开关支架

FRAME OF ADJACENT SWITCH

1

部件

115

2914000844

转斗缸大腔钢管

BIG CHAMBER TUBE OF TILT CYLINDER

1

部件

116

4041000703

软管 LGB106-010120

PIPE LGB106-010120

2



117

2914000754

接近开关支架

FRAME OF ADJACENT SWITCH

1

部件

118

2914000755

动臂指示板

INDICATIN PLATE OF LIFTING CYLINDER

1

Q235A

119

4011000137

螺栓 GB16674-M12*20EpZn-8.8

BOLT GB16674-M12*20EpZn-8.8

4



120

2914000840

转斗联小腔钢管

SMALL CHAMBER TUBE OF TILT CYLINDER

1

部件

121

2914000841

转斗联大腔钢管

BIG CHAMBER TUBE OF TILT CYLINDER

1

部件

122

2914000406

固定支架 A

STEADY REST A

1

部件

123

2914000407

固定支架 B

STEADY REST B

1

部件

D2

版权所有  不得翻印

 55

                                            山东临工



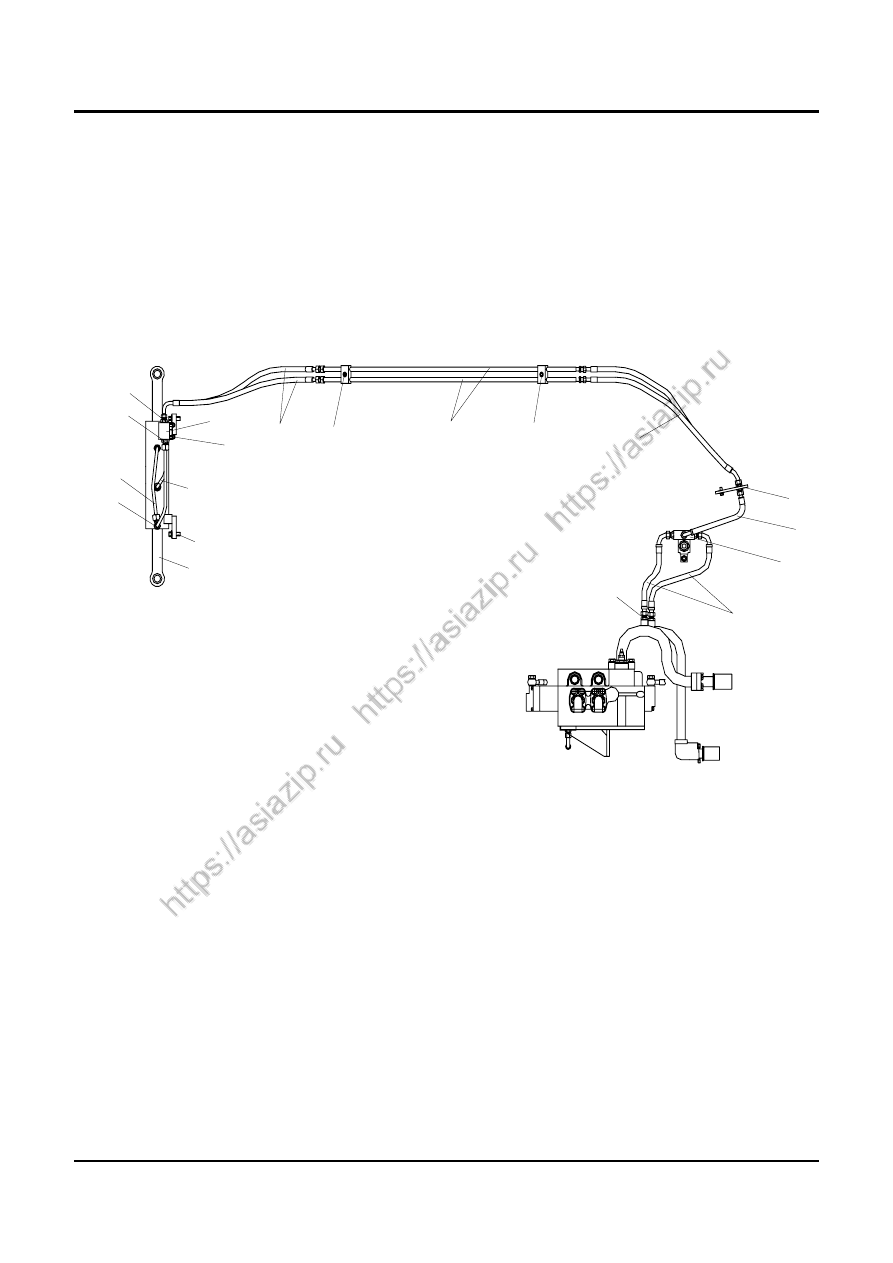

快换装置液压系统
QUICK COUPLING EQUIPMENT HYDRAULIC SYSTEM







1-2

3-4

5-6-7

(2)

8-9

10

11-12-13-14

15

(14)-16

17

18

(8)-(9)

19-(12)-(13)

20

21-22-23

24

25-26

27

28







D2

版权所有  不得翻印

 56

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4041000626  软管 LGB128-004045

PIPE LGB128-004045

1



2

4041000627  软管 LGB128-004055

PIPE LGB128-004055

3



3

2912001007  隔板接头

DUMMY PLATE JOINT

2

35

4

4013000123  螺母 GB6173-M16*1.5EpZn-05

NUT GB6173-M16*1.5EpZn-05

2



5

4120000368  电磁换向阀 4WE6E61B/CG24NZ4B08

SOLENOID DIRECTIONAL VALVE 4WE6E61B/CG24NZ4B08

1



6

4011000448  螺钉 GB70.1-M8*30EpZn-8.8

SCREW GB70.1-M8*30EpZn-8.8

4



7

2918000786  电磁阀座

SOLENOID VALVE SEAT

1

35

8

4041000604  直接头 LGB120-01614

JOINT LGB120-01614

8



9

4030000057  垫圈 JB1002-14-T2

WASHER JB1002-14-T2

10



10

4041000628  软管 LGB129-004085

PIPE LGB129-004085

2



11

4011000298  螺栓 GB5782-M8*45EpZn-8.8

BOLT GB5782-M8*45EpZn-8.8

1



12

4013000033  螺母 GB6170-M8EpZn-8

NUT GB6170-M8EpZn-8

3



13

4015000072  垫圈 GB97.1-8EpZn-300HV

WASHER GB97.1-8EpZn-300HV

3



14

2918000796  固定压板

MOUNTING PRESS PLATE

2

Q235A

15

2918000813  快换联钢管

QUICK-CHANGE UNITE TUE

2

部件

16

4011000455  螺栓 GB16674-M8*25EpZn-8.8

BOLT GB16674-M8*25EpZn-8.8

1



17

4041000629  软管 LGB128-204140

PIPE LGB128-204140

2



18

4120000507  液压锁 BQ2201-7A

FLUIDPOWER LOCK BQ2201-7A

1



19

4014000119  螺钉 GB70.1-M8*55EpZn-8.8

SCREW GB70.1-M8*55EpZn-8.8

2



20

2918000800  直接头

JOINT

2

35

21

2918000801  液压锁至油缸大腔油管

OIL TUBE(BIG)

1

部件

22

2918000804  接头体

JOINT BODY

3

35

23

4030000058  垫圈 JB1002-18-T2

WASHER JB1002-18-T2

3



24

2918000805  中部连接油管

MIDDLE OIL TUBE

1

部件

25

2918000807  液压锁至油缸小腔油管

OIL TUBE(SMALL)

1

部件

26

2918000809  三通接头体

TEE BEND JOINT BODY

1

部件

27

4011000479  螺栓 GB16674-M12*30EpZn-8.8

BOLT GB16674-M12*30EpZn-8.8

4



28

4120000326  双杆液压缸 HSGL-60*35*55-ZLK30F2

FLUID CYLINDER HSGL-60*35*55-ZLK30F2

1



























D3

版权所有  不得翻印

         57

                                          山东临工

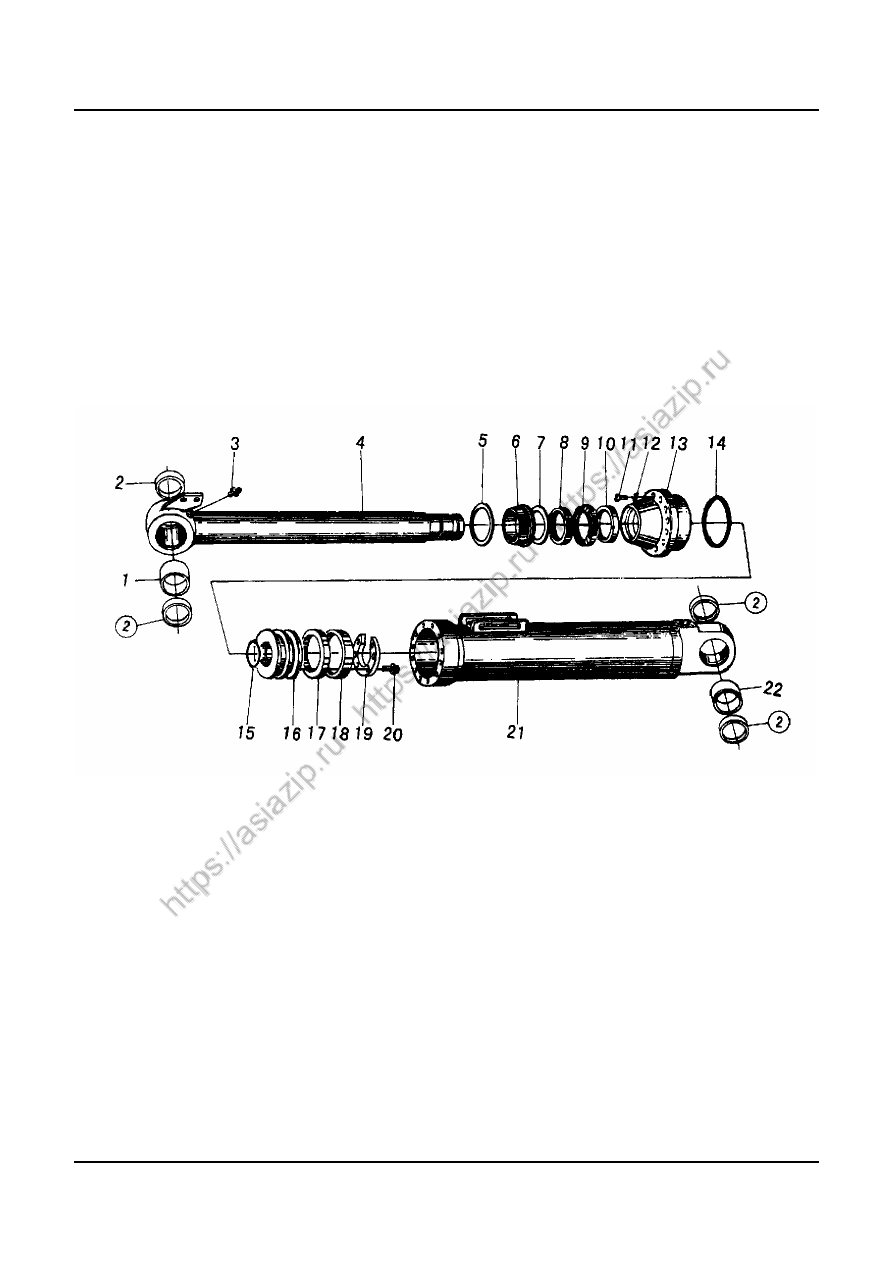

转斗油缸
DUMP CYLINDER












D3

版权所有  不得翻印

 58

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



衬套

BUSHING

1



2



防尘圈

DUST PROOF RING

4



3



油杯

FITTING

1



4



活塞杆

PISTON ROD

1



5



卡环

LOCK RING

1



6



防尘圈

DUST PROOF RING

1



7



挡圈

SNAP RING

1



8



U 形圈

U-RING

1



9



缓冲环

CUSHION RING

1



10



支撑环

SUPPORTING RING

1



11



螺栓

BOLT

12



12



垫圈

WASHER

12



13



缸盖

CYLINDER COVER

1



14



O 形圈

O-RING

1



15



O 形圈

O-RING

1



16



活塞

PISTON

1



17



组合封

FABRICATE SEALING

1



18



支撑环

SUPPORTING RING

1



19



挡块

HOLDING BLOCK

1



20



螺栓

BOLT

6



21



缸体

CYLINDER BODY

1



22



衬套

BUSHING

1



























D4

版权所有  不得翻印

         59

                                          山东临工

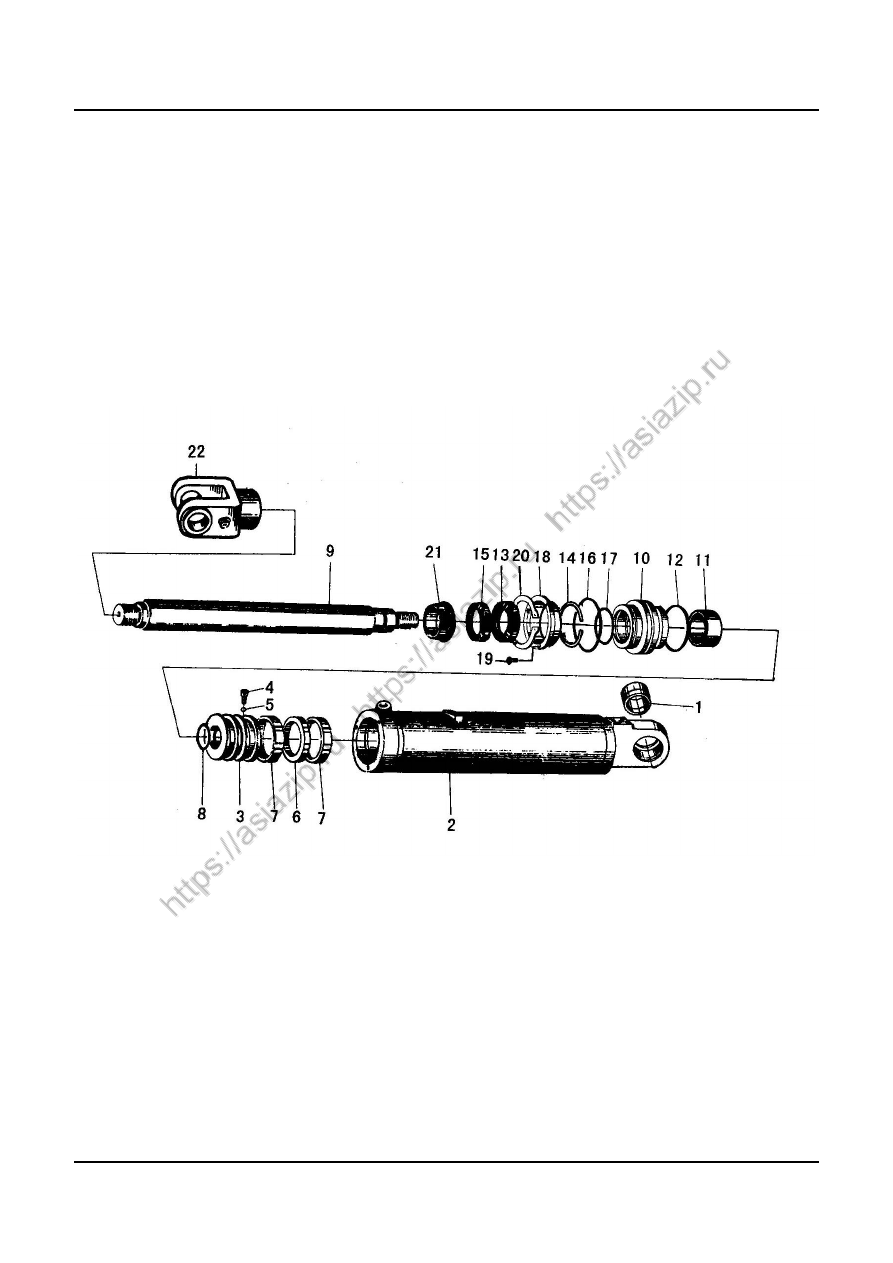

动臂油缸
LIFT ARM CYLINDER










D4

版权所有  不得翻印

          60

                                         山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



衬套

BUSH

1



2



缸体

CYLINDER BODY

1



3



活塞

PISTON

1



4



螺钉

SCREW

1



5



钢球

STEEL BALL

1



6



孔用组合封

FABRICATE SEALING

1



7



支撑环

SUPPORTING RING

2



8



O 形圈

O-RING

1



9



活塞杆

PISTON ROD

1



10



导向塞

GUIDE SLEEVE

1



11



支撑环

SUPPORTING RING

1



12



O 形圈

O RING

1



13



轴用组合封

FABRICATE SEALING

1



14



钢丝挡圈

WIRED CIRCLIP

1



15



Y 型密封圈

Y DUST RING

1



16



O 形圈

O RING

1



17



O 形圈

O RING

1



18



挡环

SNAP RING

1



19



螺钉

SCREW

1



20



弹性挡圈

SNAP RING

3



21



防尘圈

DUST-PROOF RING

1



22



耳环座

DOUBLE-EAR RING

1



























D5

版权所有  不得翻印

         61

                                         山东临工

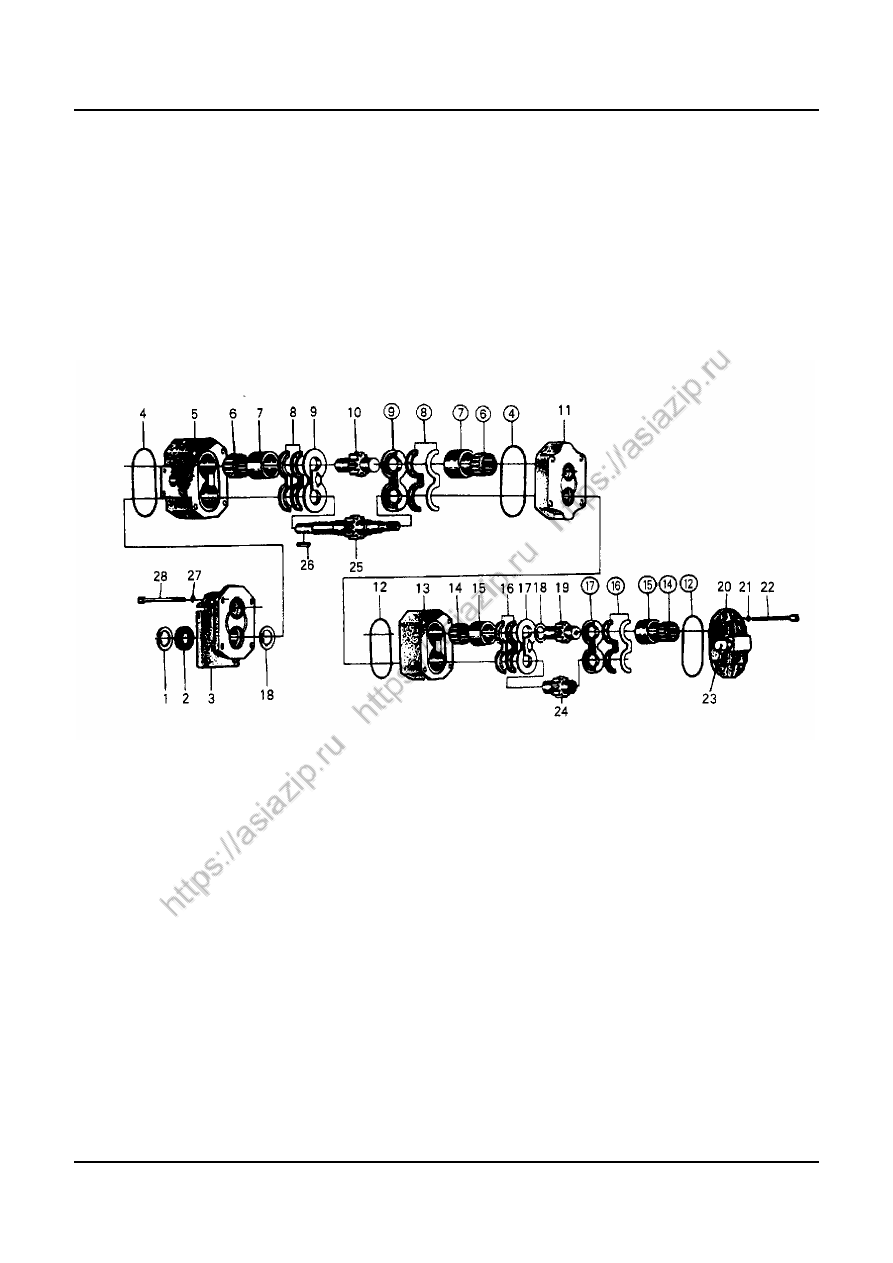

双联泵
TANDEM GEAR PUMP









  D5

版权所有  不得翻印

         62

                                         山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



弹性挡圈

ELASTIC SNAP RING

1



2



油封

OIL SEAL

2



3



前盖

FRONT COVER

1



4



密封圈

SEALING

2



5



前泵体

FRONT PUMP BLOCK

1



6



轴承

BEARING

4



7



轴套

SLEEVE

4



8



密封件

SEALING

2



9



侧板

SIDE PLATE

2



10



从动齿轮轴

DREVEN GEAR SHAFT

1



11



中间体

MIDDLE PART

1



12



矩形密封圈

RECTANGULAR SEAL RING

2



13



泵体

PUMP BLOCK

1



14



轴承

BEARING

4



15



轴套

SHAFT SLEEVE

4



16



密封件

SEALING

2



17



侧板

SIDE PLATE

2



18



弹性挡圈

ELASTEC SNAP RING

1



19



从动齿轮

DRIVEN GEAR

1



20



后盖

REAR COVER

1



21



弹性垫圈

ELASTIC WASHER 14

4



22



螺栓

BOLT M14

4



23



溢流阀

RELIEF VALVE

1



24



主动齿轮

DRIVE GEAR

1



25



主动齿轮轴

DRIVE GEAR SHAFT

1



26



平键

FLAT KEY

1



27



弹性垫圈

ELASTIC WASHER 16

4



28



内六角圆柱螺钉

BOLT M16

4


































  D6

版权所有  不得翻印

         63

                                         山东临工

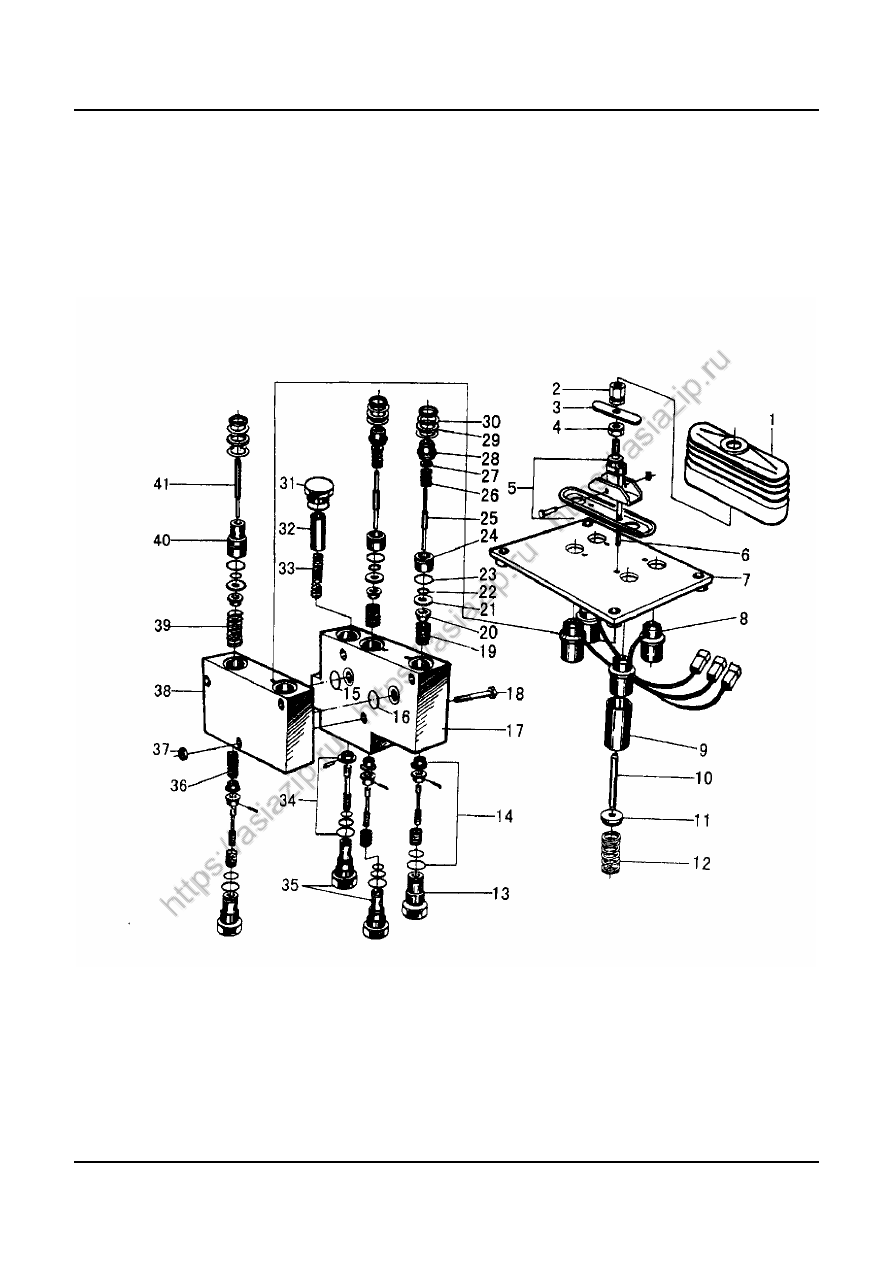

先导阀总成
PRIORITY VALVE







  D6

版权所有  不得翻印

         64

                                         山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



橡胶罩

RUBBER COVER

2



2



螺纹座

THREAD RETAINER

2



3



压板

PIVOT PLATE

2



4



螺母

NUT

2



5



压销组

CLAMP PIN GROUP

2



6



固定螺栓

SET BOLT

4



7



固定板

SET PLATE

1



8



线圈总成

COIL ASSEMBLY

4



9



弹簧导管

SPRING GUIDE

4



10



挺柱

PLUNGER

4



11



弹簧座

SPRING RETAINER

4



12



回位弹簧

RETURNING SPRING

4



13



阀座

VALVE SEAT

3



14



计量阀芯

METERING VALVE STEM

4



15



密封圈

SEALING RING

1



16



密封圈

SEALING RING

1



17



举升联阀体

VALVE BOLCK ,LIFTING PORTION

1



18



螺栓

BOLT

1



19



计量弹簧

METERING SPRING

2



20



垫弹座

RETAINER

8



21



垫片

SPACER

4



22



密封圈

SEALING RING

4



23



密封圈

SEALING RING

4



24



法兰

FLANGE

2



25



压杆

PUSH ROD

2



26



弹簧

SPRING

2



27



垫片

SPACER

2



28



导向座

GUIDE RETAINER

2



29



垫片

SPACER

8



30



绝缘片

ISOLATOR

8



31



螺塞

THREAD PLUG

1



32



弹簧导管

SPRING GUIDE

1



33



弹簧

SPRING

1



34



计量阀芯

METERING VALVE STEM

1



35



阀芯

VALVE SEAT

2



36



弹簧

SPRING

2



37



螺母

NUT

3



38



转斗联阀体

VALVE BOLCK ,TILTTING PORTION

1



39



弹簧

SPRING

2



40



导向座

GUIDE RETAINER

2



41



压杆

PUSH ROD

2



42





















E

油箱



TANK




























山 东 临 工 工 程 机 械 有 限 公 司

  SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



E1

版权所有  不得翻印





65

                                           山东临工

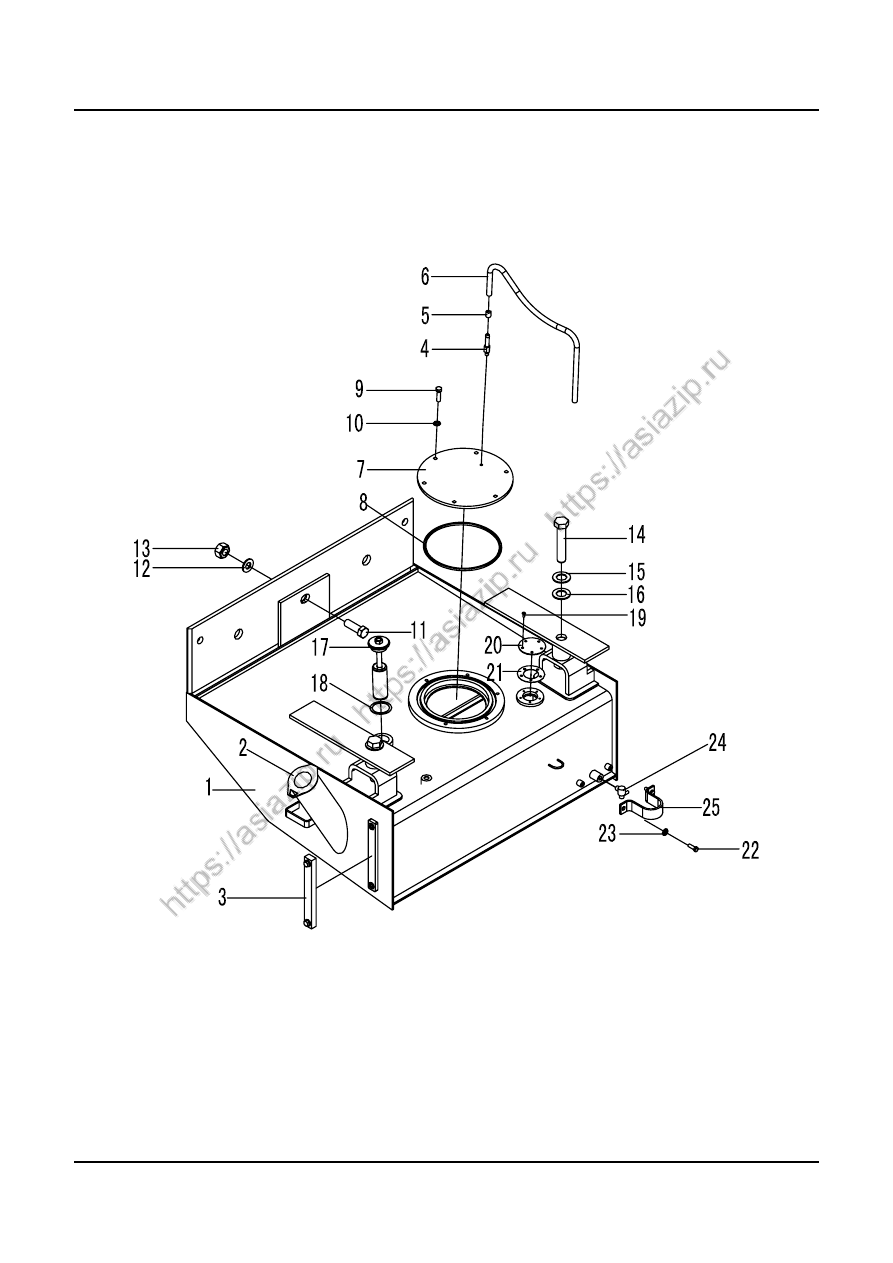

燃油箱总成
FUEL TANK ASSEMBLY











E1

版权所有  不得翻印

 66

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2902000759  燃油箱体

FUEL TANK

1



2

4120001404  带锁液压过滤器 SL-50A

LOCK HYDRAULIC FILTER SL-50A

1



3

4120000093  液位计 YWZ-200

FUEL LEVEL GAUGE YWZ-200

1



4

2902000656  透气钢管

TUBE

1



5

4017000015  喉箍 JB8870-d25

CLIP JB8870-d25

1



6

4120000046  胶管 JB8406-A10*560

TUBE JB8406-A10*560

1



7

2902000657  盖板

COVER PLATE

1



8

4030000022  O 形圈 GB3452.1-200*7.00G

O-RING GB3452.1-200*7.00G

1



9

4011000085  螺栓 GB5783-M10*35EpZn-8.8

BOLT GB5783-M10*35EpZn-8.8

6



10

4015000162  垫圈 GB97.1-10EpZn-300HV

WASHER GB97.1-10EpZn-300HV

6



11

4011000114  螺栓 GB5785-M20*2*60EpZn-8.8

BOLT GB5785-M20*2*60EpZn-8.8

1



12

4015000176  垫圈 GB97.1-20EpZn-300HV

WASHER GB97.1-20EpZn-300HV

1



13

4013000040  螺母 GB6171-M20*2EpZn-8

NUT GB6171-M20*2EpZn-8

1



14

4011000117  螺栓 GB5785-M24*2*150-8.8

BOLT GB5785-M24*2*150-8.8

2



15

4015000187  垫圈 GB96.1-24EpZn-300HV

WASHER GB96.1-24EpZn-300HV

2



16

4015000031  垫圈 GB93-24-65Mn

WASHER GB93-24-65Mn

2



17

2010900046  滤油器总成

FUEL FILTER

1



18

3010900068  垫圈

WASHER

1



19

4014000047  螺钉 GB818-M5*8EpZn-4.8

SCREW GB818-M5*8EpZn-4.8

5



20

2902000684  法兰盖

FLANGED CAP

1



21

2902000685  垫片

SPACER

1



22

4011000106  螺栓 GB5783-M8*25EpZn-8.8

BOLT GB5783-M8*25EpZn-8.8

2



23

4015000072  垫圈 GB97.1-8EpZn-300HV

WASHER GB97.1-8EpZn-300HV

2



24

4120000099  球阀 MBS216-1/2"

GLOTAL VALVE MBS216-1/2"

1



25

2902000659  护板

GUARD PLATE

1



























E2

版权所有  不得翻印

         67

                                        山东临工

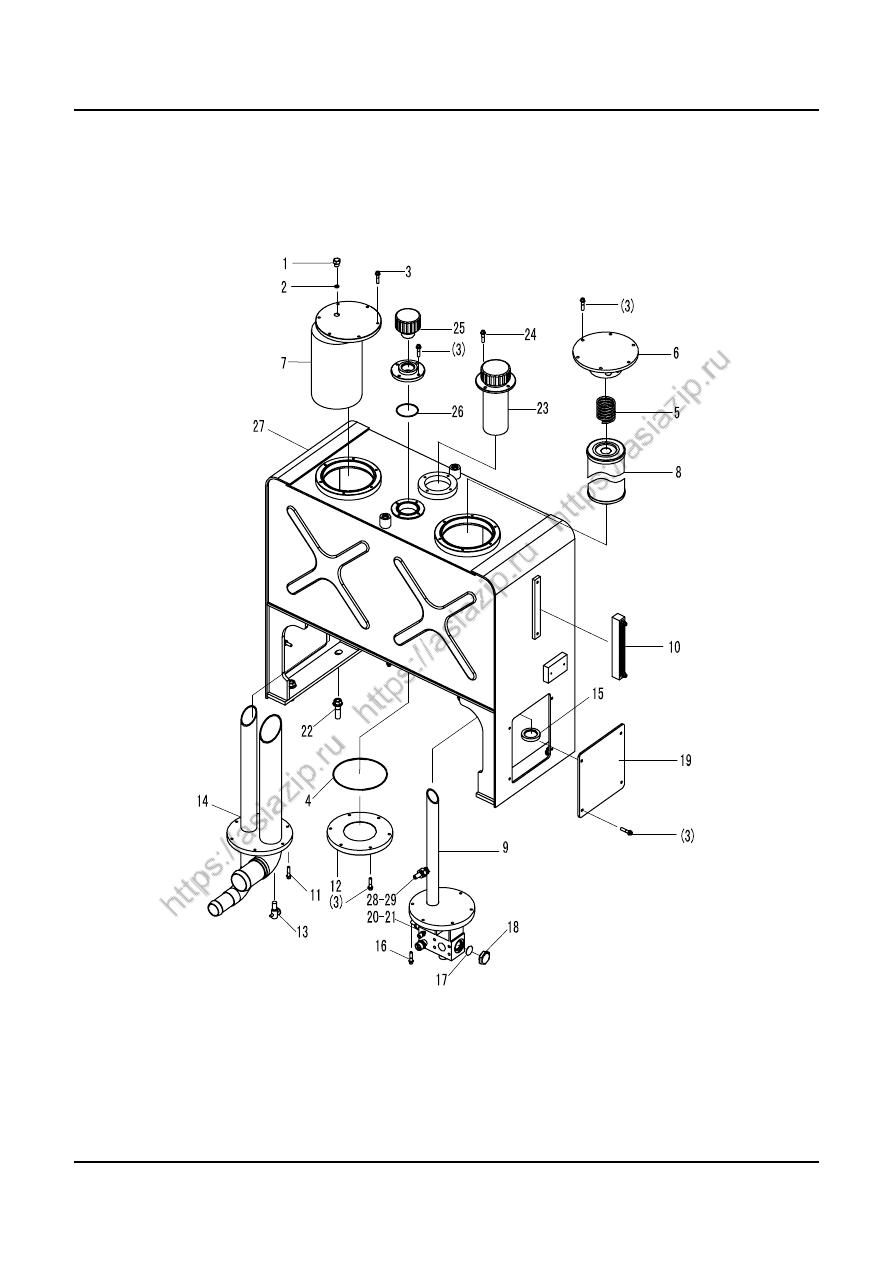

液压油箱总成
HYDRAULIC TANK ASSEMBLY








E2

版权所有  不得翻印

         68

                                        山东临工





序号  代号

名称



数量  备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4041000774  螺塞 LGB153-01422

THREAD PLUG LGB153-01422

1



2

4041000767  O 形圈 LGB168-11124

O-RING LGB168-11124

1



3

4011000458  螺栓 GB16674-M8*20EpZn-8.8

BOLT GB16674-M8*20EpZn-8.8

24



4

4030000210  O 形圈 GB3452.1-165*3.65G

O-RING GB3452.1-165*3.65G

5



5

2910000005  弹簧

SPRING

1

65Mn

6

2910000004  回油发兰盖

FLANGE CAP

1

部件

7

2910000407  上部吸油发兰

OIL-SUCTION STRAIN CORE

1

部件

8

2910000406  回油滤芯

STRAIN CORE

1

部件

9

2910000764  回油发兰

OIL-RETURN FLANGE

1

部件

10

4120000093  液位计 YWZ-200

OIL LEVEL YWZ-200

1

部件

11

4011000455  螺栓 GB16674-M8*25EpZn-8.8

BOLT GB16674-M8*25EpZn-8.8

6



12

2910000036  发兰盖

FRANGE CAP

1

Q235A

13

4120000099  球阀 MBS216-1/2"

BOLL-VALVE MBS216-1/2"

1

部件

14

2910000409  吸油发兰

OIL-SUCTION STRAIN CORE

1

部件

15

4190000008  环形磁铁

ANNULAR MAGNET

1



16

4011000481  螺栓 GB16674-M8*30EpZn-8.8

BOLT GB16674-M8*30EpZn-8.8

6



17

4041000192  螺塞 LGB135-03341

THREAD PLUG LGB135-03341

1



18

4041000765  O 形圈 LGB168-12931

O-RING LGB168-12931

1



19

2910000855  侧板

SIDE BROAD

2

Q235A

20

4041000728  堵塞 LGB14201805

PLUGGING LGB14201805

1



21

4030000490  O 形圈 GB3452.1-10.0*1.80G

O-RING GB3452.1-10.0*1.80G

1



22

4011000449  螺栓 GB16674-M16*35EpZn-8.8

BOLT GB16674-M16*35EpZn-8.8

4



23

4120000452  加油滤芯 SFM-323M

OIL-SUPPLYING STRAIN CORE SFM-323M

1

部件

24

4011000461  螺栓 GB16674-M8*16EpZn-8.8

BOLT GB16674-M8*16EpZn-8.8

4



25

4120001088  换气过滤器 L1.0807-31

GAS-EXCHANGE FILTER L1.0807-31

1

部件

26

4030000233  O 形圈 GB3452.1-65*3.55G

O-RING GB3452.1-65*3.55G

1



27

2910000766  液压油箱体

HYDRAULIC TANK

1

部件

28

4041000598  堵塞 LGB14201604

PLUGGING LGB14201604

1



29

4030000240  O 形圈 GB3452.1-8.00*1.80G

O-RING GB3452.1-8.00*1.80G

1


























F

工作装置



WORKING EQUIPMENT




























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



F1

版权所有  不得翻印

         69

                                          山东临工

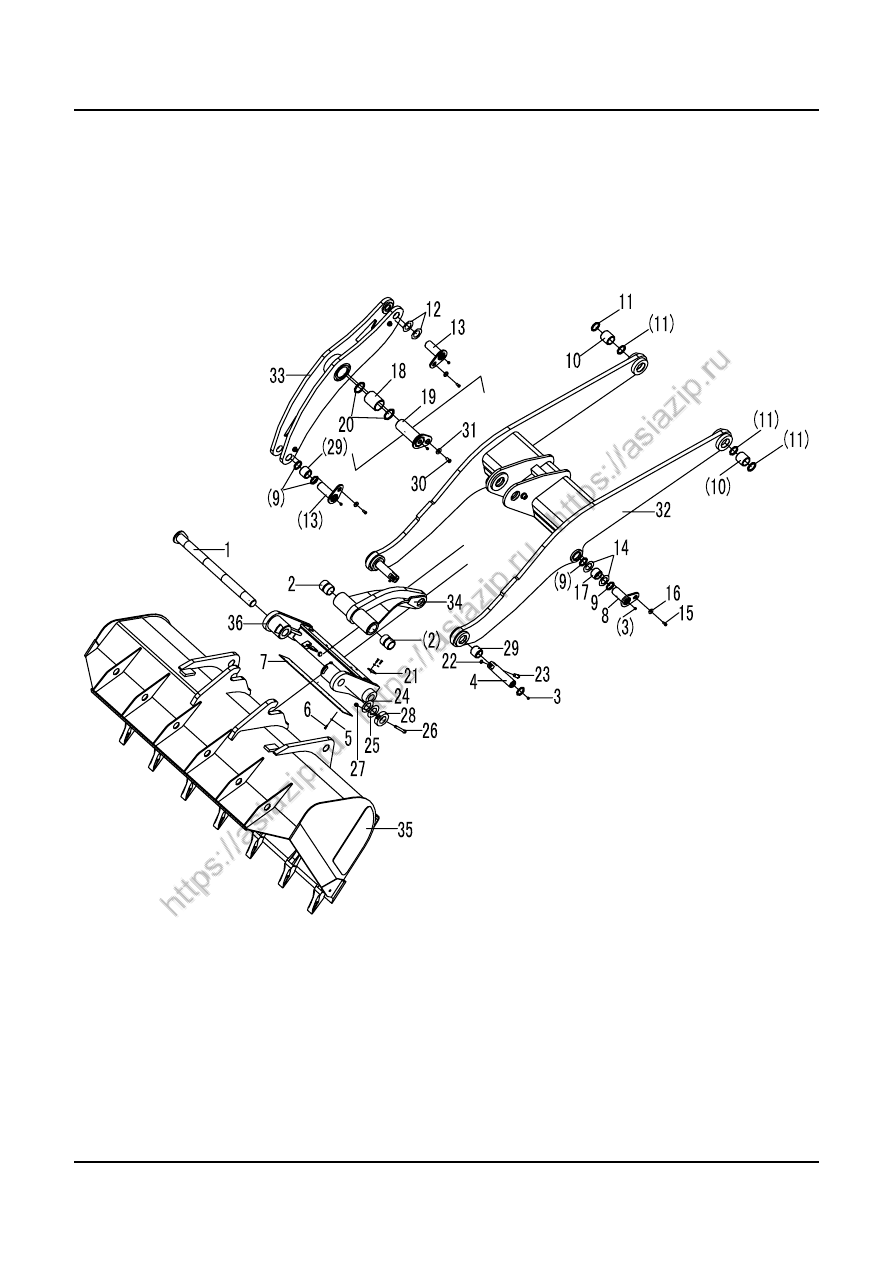

工作装置
WORKING EQUIPMENT








F1

版权所有  不得翻印

 70

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2916000773  销轴

PIN

1

部件

2

4043000177  轴套 LGB302-65*90B3

BUSH LGB302-65*90B3

2



3

4030000065  油杯 JB7940.1-M10*1

GREASE NIPPLE JB7940.1-M10*1

9



4

2916000775  销轴

PIN

2

40Cr

5

4015000072  垫圈 GB97.1-8-300HV

WASHER GB97.1-8-300HV

12



6

4011000106  螺栓 GB5783-M8*25EpZn-8.8

BOLT  GB5783-M8*25EpZn-8.8

12



7

2916000761  盖板

HOOD

1

Q235A

8

4043000119  销轴 LGB301-60*85*150-40Cr

PIN LGB301-60*85*150-40Cr

2



9

4043000127  防尘圈 LGB307-60

PUSTRING LGB307-60

10



10

4043000123  轴套 LGB302-65*80A2

BUSH LGB302-65*80A2

2



11

4043000128  防尘圈 LGB307-65

PUSTRING LGB307-65

4



12

4043000126  垫片 LGB303-60*100*2

SPACER LGB303-60*100*2

2



13

4043000112  销轴 LGB301-60*95*170-40Cr

PIN LGB301-60*95*170-40Cr

2



14

4043000125  垫片 LGB303-60*100*1

SPACER LGB303-60*100*1

6



15

4011000197  螺栓 GB5783-M12*25EpZn-8.8

BOLT GB5783-M12*25EpZn-8.8

5



16

4040000001  垫圈 LGB001-12*45*6

WASHER LGB001-12*45*6

5



17

4043000121  轴套 LGB302-60*50A2

BUSH LGB302-60*50A2

2



18

4043000124  轴套 LGB302-85*125A2

BUSH LGB302-85*125A2

1



19

4043000120  销轴 LGB301-85*132*245-40Cr

PIN LGB301-85*132*245-40Cr

1



20

4043000056  防尘圈 LGB307-85

PUSTRING LGB307-85

2



21

2916000769  压板

PRESS PLATE

2

Q235A

22

4015000166  挡圈 GB894.1-22

SHIELD RING GB894.1-22

2



23

2916000763  锁销

LOCKPIN

2

40Cr

24

4043000068  垫片 LGB303-65*110*1

SPACER LGB303-65*110*1

1



25

4043000176  垫片 LGB303-65*110*2

SPACR LGB303-65*110*2

1



26

4011000211  螺栓 GB5782-M16*140EpZn-8.8

BOLT GB5782-M16*140EpZn-8.8

1



27

4013000016  螺母 GB6170-M16EpZn-8

NUT GB6170-M16EpZn-8

2



28

2916000774  盘

DISC

1

Q345A

29

4043000122  轴套 LGB302-60*60A2

BUSH LGB302-60*60A2

3



30

4011000094  螺栓 GB5783-M16*30EpZn-8.8

BOLT GB5783-M16*30EpZn-8.8

1



31

4040000002  垫圈 LGB001-16*50*6

WASHER LGB001-16*50*6

1



32

2915000817  动臂

LIFT ARM

1



33

2915000861  摇臂

ROCHER ARM

1



34

2915000783  连杆

LINKAGE ROD

1



35

2917001322  铲斗

BUCKET

1



36

2918000783  快换装置

QUICK-CHANGE DEVICE

1












G

转向系统



STEERING SYSTEM




























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



G1

版权所有  不得翻印

         71

                                          山东临工

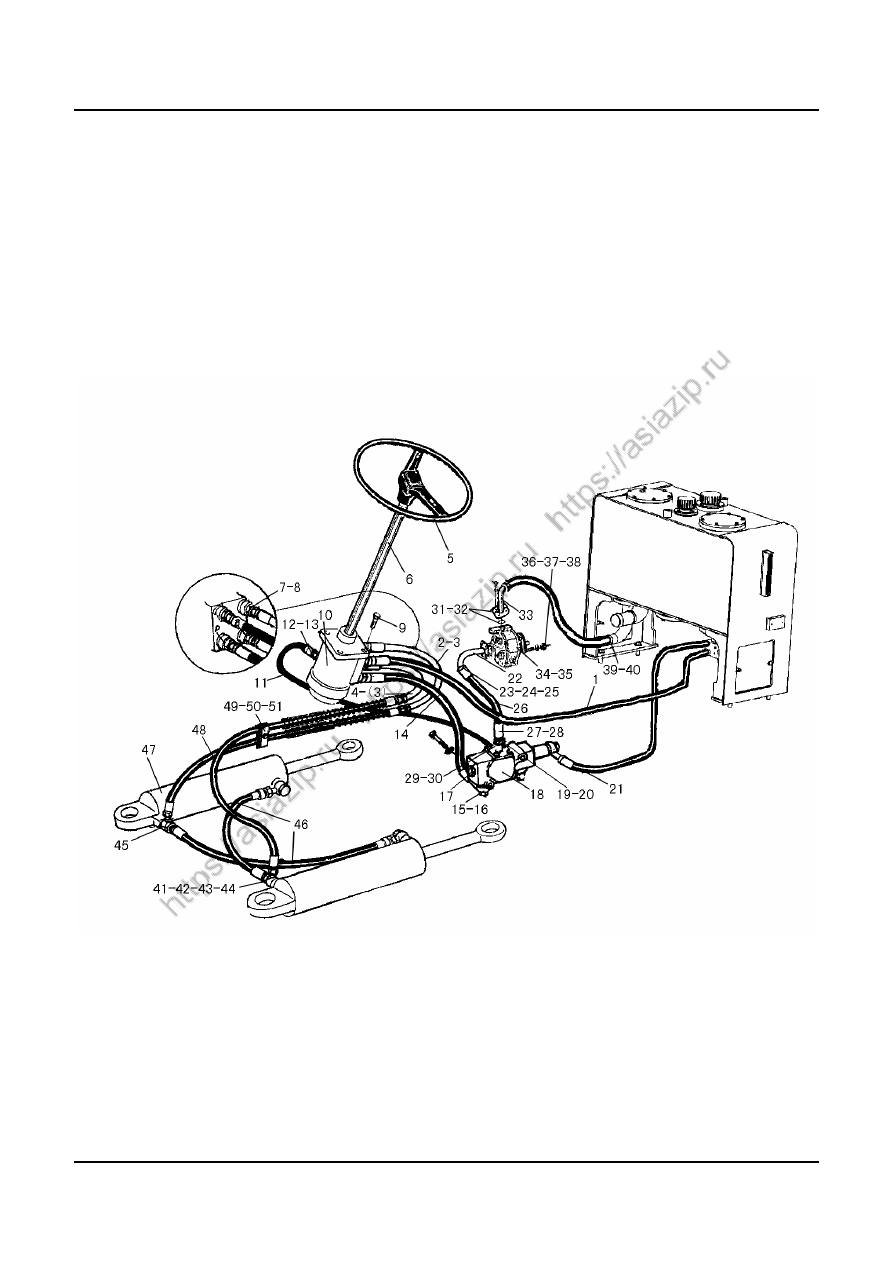

转向系统
STEERING SYSTEM









G1

版权所有  不得翻印

 72

                                            山东临工





序号  代号

名称



数量  备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4041000516  软管 LGB164-010150

PIPE LGB164-010150

1



2

2920000402  转向器出油钢管 A

OIL OUTLET TUBE OF STEERING GEAR（A）

1

部件

3

4030000501  O 形圈 GB3452.1-15.0*1.80G

O-RING GB3452.1-15.0*1.80G

2



4

2920000403  转向器出油钢管 B

OIL OUTLET TUBE OF STEERING GEAR（B）

1

部件

5

4120000360  方向盘 FXP-950

STEERING WHEEL FXP-950

1



6

4120000019  转向柱 FZ2-770-HEaF

STEERING POLE FZ2-770-HEaF

1



7

4041000564  直接头 LGB120-02620

JOINT LGB120-02620

4



8

4041000783  O 形圈 LGB168-11724

O-RING LGB168-11724

4



9

4011000475  螺栓 GB16674-M10*30EpZn-8.8

BOLT GB16674-M10*30EpZn-8.8

4



10

4120001317  转向器 BZZ5-500

STEERING GEAR BZZ5-500

1



11

2920000778  优先阀反馈油管

FEEDBACK PIPE OF PRIORITY VALVE

1

部件

12

4041000131  直接头 LGB120-01412

JOINT LGB120-01412

3



13

4041000784  O 形圈 LGB168-10924

O-RING LGB168-10924

3



14

4041000794  软管 LGB128-010037

PIPE LGB128-010037

1



15

4041000187  直接头 LGB120-02622

JOINT LGB120-02622

1



16

4041000771  O 形圈 LGB168-11924

O-RING LGB168-11924

1



17

4011000302  螺栓 GB16674-M8*75EpZn-8.8

BOLT GB16674-M8*75EpZn-8.8

2



18

4120000709  优先阀 VLE-150

PRIORITY VALVE VLE-150

1



19

4041000188  直接头 LGB120-03028

JOINT LGB120-03028

1



20

4041000779  O 形圈 LGB168-12331

O-RING LGB168-12331

1



21

4041000514  软管 LGB165-003121

PIPE LGB165-003121

1



22

2919000782  转向泵出油钢管

OIL OUTLET TUBE OF STEERING PUMP

1

部件

23

4011000475  螺栓 GB16674-M10*30EpZn-8.8

BOLT GB16674-M10*30EpZn-8.8

12



24

4041000026  分体法兰 LGB117-310491

FLANGE LGB117-310491

2



25

4030000026  O 形圈 GB3452.1-32.5*3.55G

O-RING GB3452.1-32.5*3.55G

2



26

2919000783  转向泵至优先阀胶管

PIPE OF PRIORITY VALVE

1

部件

27

2919000414  优先阀进油钢管

INLET TUBE OF PRIORITY VALVE

1

部件

28

4030000241  O 形圈 GB3452.1-20.0*1.80G

O-RING GB3452.1-20.0*1.80G

1



29

4041000774  螺塞 LGB135-01421

PLUG SCREW LGB135-01421

1



30

4041000767  O 形圈 LGB168-11124

O-RING LGB168-11124

1



31

4030000028  O 形圈 GB3452.1-36.5*3.55G

O-RING GB3452.1-36.5*3.55G

1



32

4041000056  分体法兰 LGB117-312550

FLANGE LGB117-312550

1



33

2919000784  转向泵吸油钢管

INLET TUBE OF STEERING PUMP

1

部件

34

4120001060  转向泵 CBGj2063

STEERING PUMP CBGj2063

1



35

2919000781  密封垫

SEALING PLATE

1

耐油石棉橡胶板

36

4012000025  螺柱 GB898-M16*40EpZn-8.8

DOUBLE-SCREW BOLT GB898-M16*40EpZn-8.8

4



37

4015000181  垫圈 GB97.1-16EpZn-300HV

WASHER GB97.1-16EpZn-300HV

4



38

4013000016  螺母 GB6170-M16EpZn-8

NUT GB6170-M16EpZn-8

4



39

4030000425  吸油胶管 HG4-763-45*670

INLET PIPE HG4-763-45*670

1



40

4017000007  JB8870-d60

JB8870-d60

4



41

2921000408  钢管

TUBE

1

部件

42

4030000275  O 形圈 GB3452.1-22.4*3.55G

O-RING GB3452.1-22.4*3.55G

2



43

4011000481  螺栓 GB16674-M8*30EpZn-8.8

BOLT GB16674-M8*30EpZn-8.8

4



44

4011000277  螺栓 GB16674-M8*40EpZn-8.8

BOLT GB16674-M8*40EpZn-8.8

4



45

2921000409  钢管

TUBE

1

部件

46

4041000563  软管 LGB128-006078

PIPE LGB128-006078

2



47

4120001004  转向油缸 HSGL-80*45*327-594

STEERING CYLINDER HSGL-80*45*327-594

2



48

2921000766  转向缸进油胶管

OIL INLET PIPE OF STEERING CYLINDER

2

部件

49

2921000406  固定座

PERMANENT SEAT

1

部件

50

2921000407  橡胶板

RUBBER PLATE

2

耐油橡胶

51

4011000476  螺栓 GB16674-M10*70EpZn-8.8

BOLT GB16674-M10*70EpZn-8.8

1



G2

版权所有  不得翻印

         73

                                          山东临工

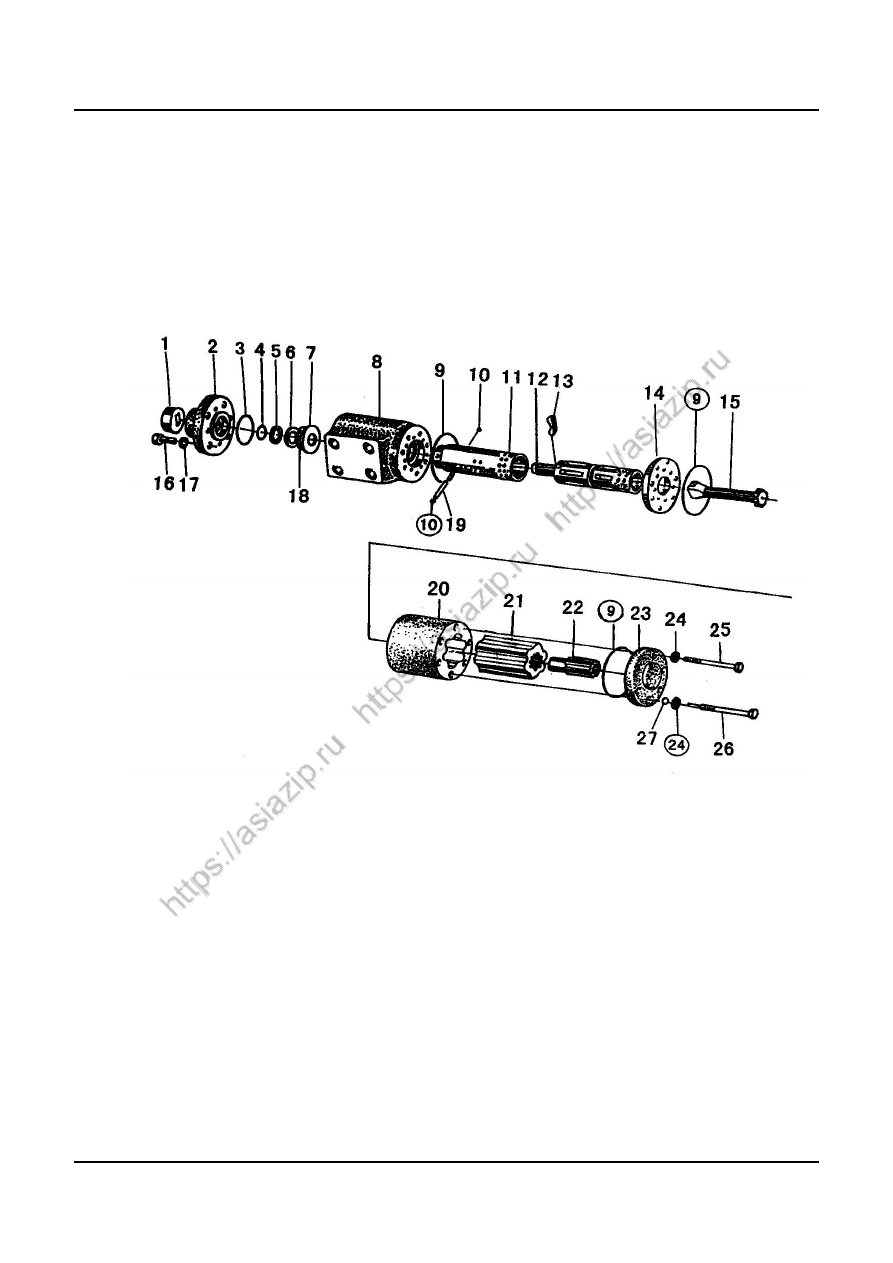

转向器总成
STEERING GEAR











G2

版权所有  不得翻印

 74

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



转向器

CONNECTING BLOCKS MODULE

1



2



前盖

FRONT COVER

1



3



O 形圈

O-RING

1



4



O 形圈

O-RING

1



5



X 形圈

X-RING

1



6



垫

GASKET

1



7



挡环

GASKET

1



8



阀体

VALVE BLOCK

1



9



O 形圈

O-RING

3



10



垫片

GASKET

2



11



阀套

VALVE SLEEVE

1



12



阀芯

VALVE STEM

1



13



弹簧片

SPRING SLIP

6



14



隔盘

ISOLATING PLATE

1



15



联动轴

COUPLING SHAFT

1



16



螺钉

SCREW

4



17



垫圈

WASHER

4



18



推力滚针轴承

THRUST NEEDLE BEARING

1



19



拔销

CENTER PIN

1



20



定子

STATOR MODULE

1



21



转子

ROTOR

1



22



限位柱

STOPPER

1



23



后盖

REAR COVER

1



24



组合密封垫

SEAL RING

7



25



螺栓

BOLT

6



26



限位螺栓组件

CAGING BOLT MODULE

1



27



钢球

STEEL BALL

1



G3

版权所有  不得翻印

 75

                                            山东临工

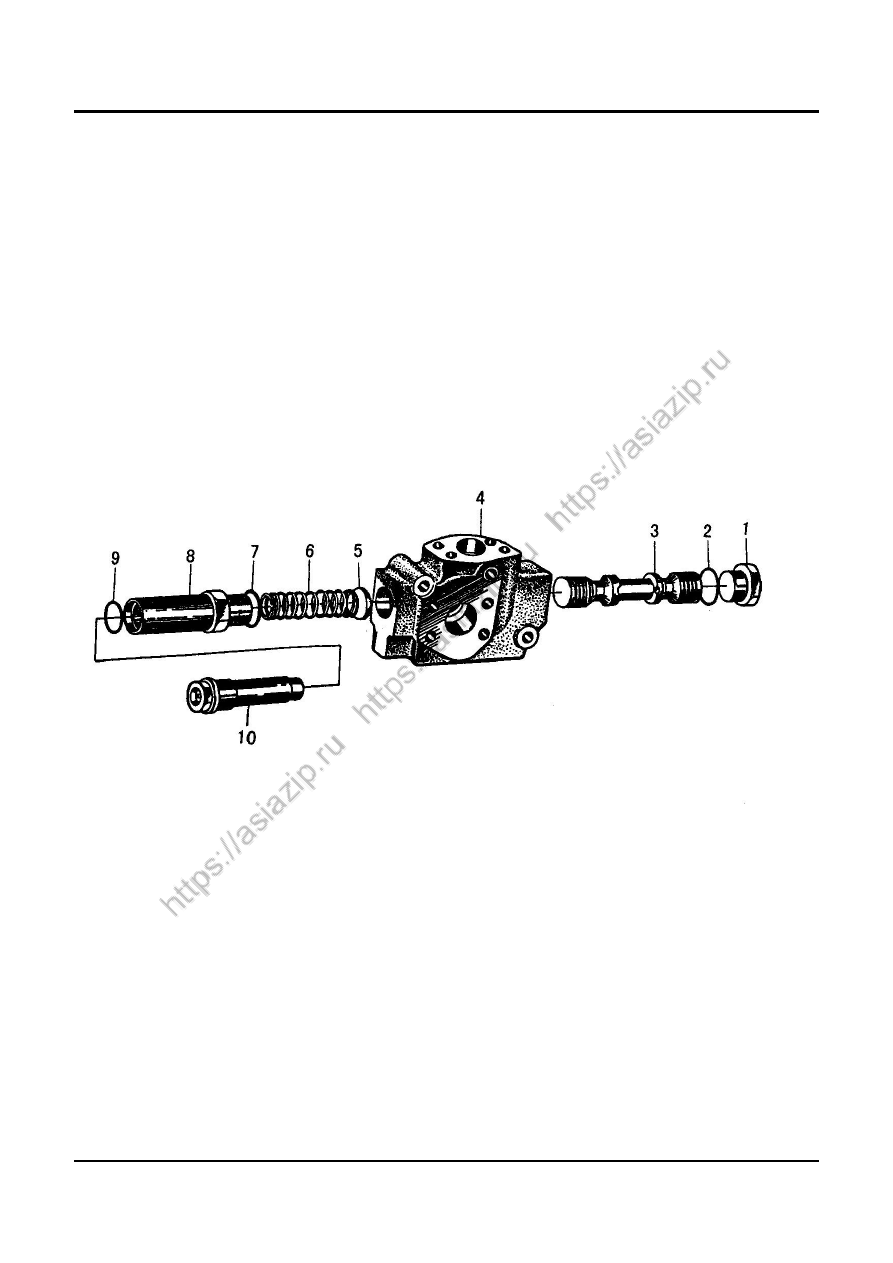

优先阀总成
PRIORITY VALVE
















G3

版权所有  不得翻印

 76

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



丝堵

THREAD PLUG

  1



2



O 形圈

O-RING

  1



3



阀芯

VALVE SPOOL

  1



4



阀体

VALVE BODY

  1



5



弹簧座

RETAINER

1



6



主阀弹簧

SPRING

  1



7



O 形圈

O-RING

1



8



安全阀阀座

SAFETY VALVE SEAT

1



9



O 形圈

O-RING

1



10



安全阀总成

SAFETY VALVE ASY

1





























G4

版权所有  不得翻印

         77

                                          山东临工

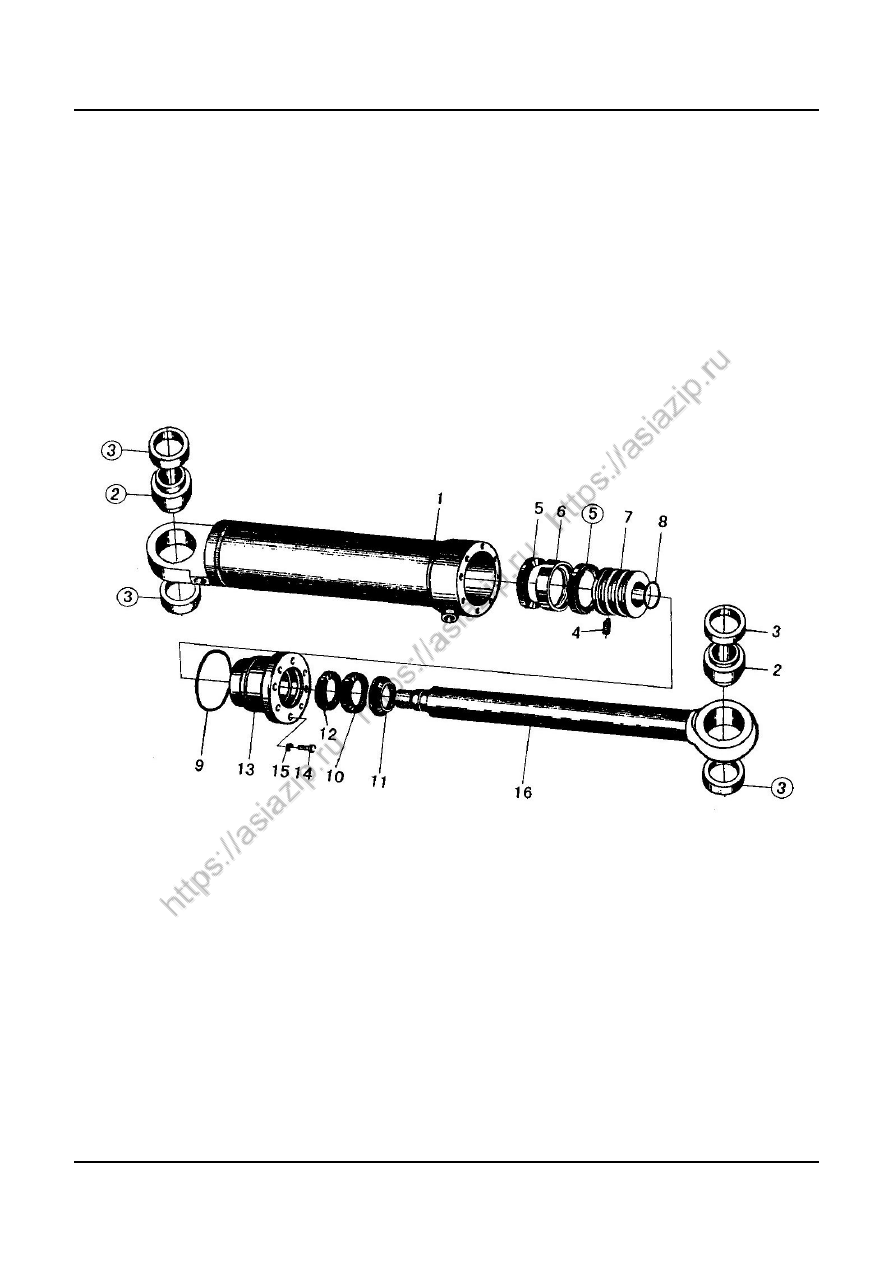

转向油缸总成
STEERING CYLINDER












G4

版权所有  不得翻印

 78

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.  DESCRIPTION



QTY

REMARKS

1



缸体

CYLINDER BODY

1



2



关节轴承

SPHERICAL PLAIN BEARING

2



3



挡环

SPCER RING

4



4



紧定螺钉

SCREW





5



支撑环

SUPPORTING RING





6



孔用组合封

FABRICATE SEALING





7



活塞

PISTON

1



8



O 形圈

O-RING

1



9



O 形圈

O-RING

1



10



密封圈

SEALRING-RING

1



11



防尘圈

PUST PROOD RING

1



12



轴用组合封

TABRICATE SEALING

1



13



缸盖

CYLINDER

1



14



螺栓

BOLT

8



15



垫圈

WASHER

8



16



活塞杆

PISTON

1



































H

制动系统



 BRAKE SYSTEM




























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.





H1

版权所有  不得翻印

         79

                                          山东临工

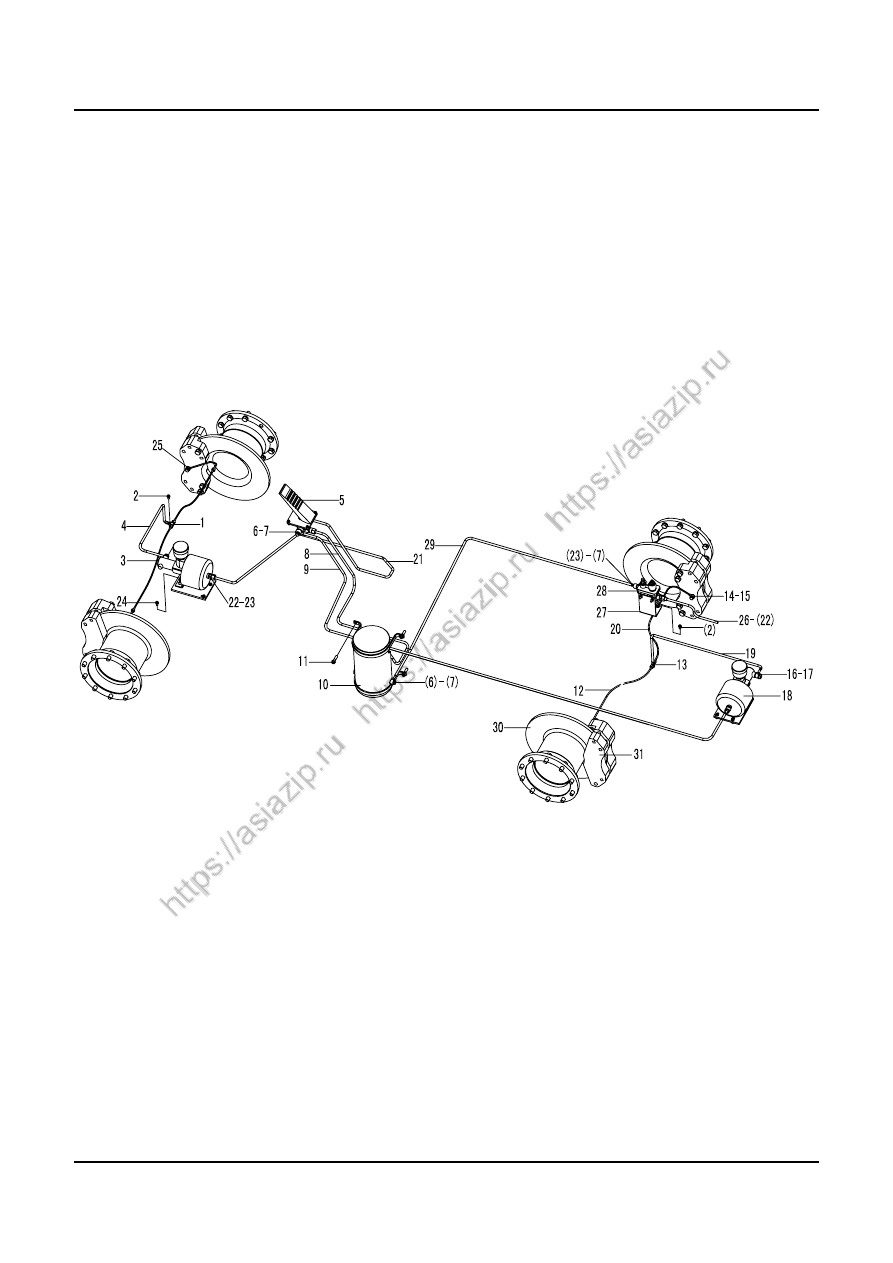

行车制动系统
SERVICE BRAKE SYSTEM












H1

版权所有  不得翻印

 80

                                            山东临工





序号

代号

名称



数量  备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2922000405  三通接头

TEE OF THE OIL LINE

1

35

2

4011000455  螺栓 GB16674-M8*25EpZn-8.8

BOLT GB16674-M8*25EpZn-8.8

8



3

2922000406  前桥制动油管

TUBE OF FRONT AXLE

2

部件

4

4041000704  软管 LGB153002050

TUBE LGB153002050

1



5

4120001328  气制动阀 LG22-ZDF

BRAKE VALVE LG22-ZDF

1

部件

6

2901000004  螺栓

BOLT

4

35

7

2901000006  垫圈

WASHER

11

软钢纸板

8

2922000403  储气罐至脚制动阀气管

TUBE FROM AIR RESERVOIR TO BRAKE VALVE

1

部件

9

2922000118  脚制动阀至后加力泵气管

TUBE FROM BRAKE VALVE TO REAR BOOSTER

1

部件

10

2922000053  储气罐

AIR RESERVOIR

1

部件

11

4011000560  螺栓 GB16674-M12*25EpZn-8.8

BOLT GB16674-M12*25EpZn-8.8

4



12

2922000407  后桥左油管

TUBE OF REAR AXLE(LEFT)

1

部件

13

2922000013  三通接头

TEE OF THE OIL LINE

1

35

14

2922000002  垫圈

WASHER

10

T2

15

2922000003  制动器管接头

CONNECTOR

2

35

16

2922000016  加力泵管接头

CONNECTOR

2

35

17

2922000017  垫圈

WASHER

2

T2

18

4120000090  加力泵 XZ-60

BOOSTER XZ-60

2

部件

19

4041000552  软管 LGB152002180

TUBE LGB152002180

1



20

2922000408  后桥右油管

TUBE OF REAR AXLE(RIGHT)

1

部件

21

4041000724  软管 LGB151004215

TUBE LGB151004205

1



22

2901000005  垫圈

WASHER

4

软钢纸板

23

2901000007  二通接头

CONNECTOR

4

35

24

4011000447  螺栓 GB16674-M10*20EpZn-8.8

BOLT GB16674-M10*20EpZn-8.8

4



25

2922000409  管接头

CONNECTOR

2

35

26

4120000750  金属软管

METAL TUBE

1

部件

27

2922000402  油水分离器支架

BRACKET FOR AIR DYER

1

Q235A

28

4120000084  油水分离器组合阀 ST-50G

AIR DYER ST-50G

1

部件

29

4041000560  软管 LGB149004220

TUBE LGB149004220

1

部件

30

3090900004  制动盘

BRAKE DISC

4



31

4110000012  ZL40 盘式制动器 LG09-ZDQ

ZL40 DISC BRAKE LG09-ZDQ

4





























H2

版权所有  不得翻印

         81

                                          山东临工

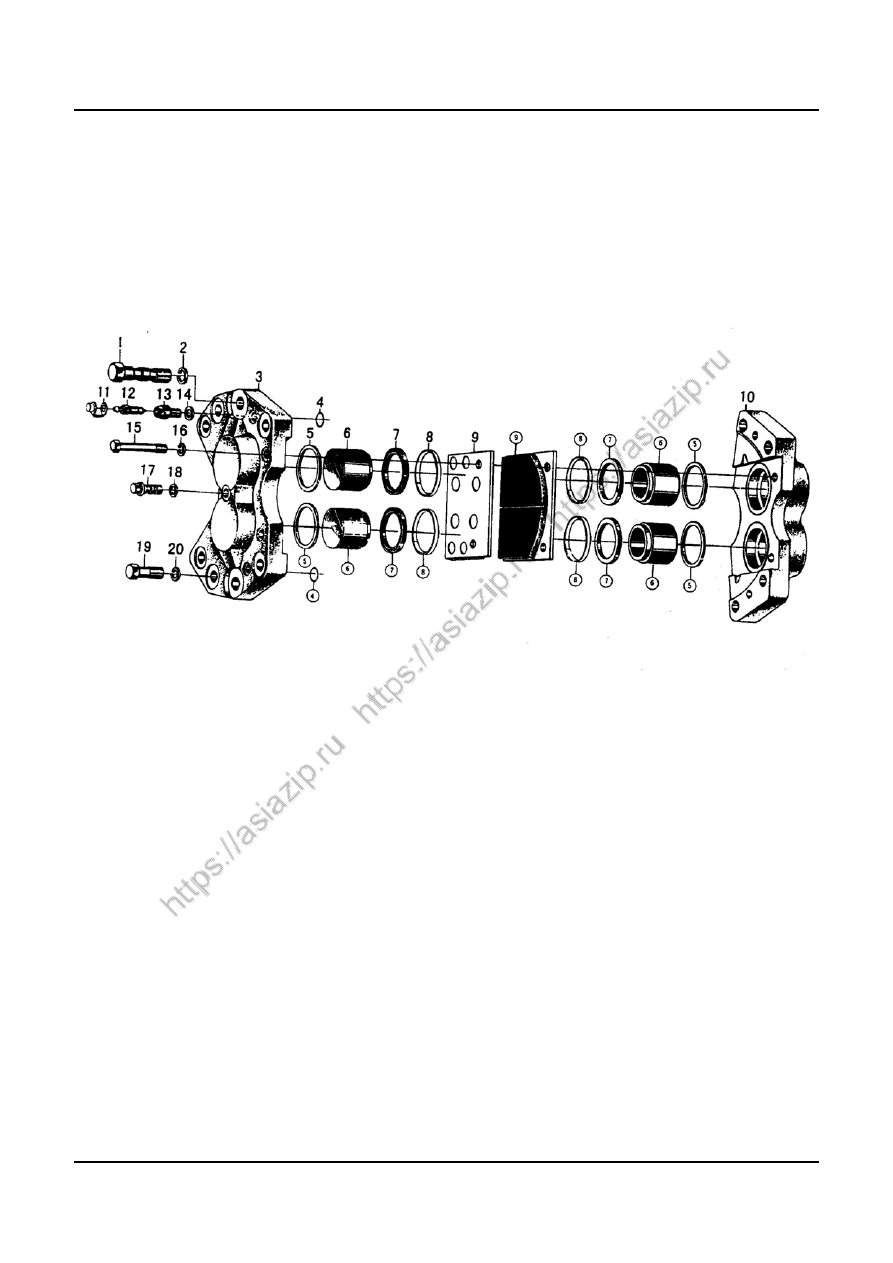

盘式制动器
DISK BRAKE
