LG938 Фронтальный погрузчик. Каталог запчастей - часть 2

B9

版权所有  不得翻印

 24

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

YD13352009

轮轴

AXLE

1



2

0632313536

O 形圈 49*3

O-RING 49*3

1



3

0734401106

密封环

SEALING RING

3



4

GB/T898--1988  螺柱 M8*18

STUD M8*18

3



5

GB/T6170-2000  螺母 M8

NUT M8

3



6

0769120468

补偿垫圈

REGULATING SHIM

1



7

YD13351006

齿轮 Z=50

GEAR Z=50

1



8

0730150774

止推垫圈

THRUST WASHER DUP

1



9

YD13351007

轴承

BEARING

1



10

4642308185

压榨纸板

PRESS BOARD

2



11

4644353051

活塞

PISTON

1



12

4644353051

活塞

PISTON

1



13

0750112141

特殊密封环

SPECIAL SEALING RING

2



14

4644351094

端垫

LIMIT PLATE

1



15

4642308084

端垫

LIMIT PLATE

1



16

0750112140

特殊密封环

SPECIAL SEALING RING

2



17

0732041183

压力弹簧

PRESSURE SPRING

2



18

4642308083

导轮环

GUIDE RING

4



19

0630531346

卡环 AV55

RETAINING RING AV55

2



20

4642308084

导轮环

GUIDE RING

2



21

0750115182

滚针轴承

NEEDLE BEARING

1



22

0730513610

柔性卡环

FLEXIBLE RETAINING RING

1



23

0635303204

滚针轴承

NEEDLE BEARING

1



24

0730513611

柔性卡环

FLEXIBLE RETAINING RING

1



25

0769124115

柔性卡环

FLEXIBLE RETAINING RING

2



26

0730150779

止推垫圈

THRUST WASHER DUP

1



27

YD13252009

齿轮 Z=64/23

GEAR Z=64/23

1



28

YD13352015

滚子轴承

ROLLER BEARING

1



29

YD133520110

卡环

RETAINING RING

3



30

YD13251001

离合器

CLUTCH ASS'Y

1



31

0501309329

外摩擦片 S=2.0

EX. FRICTIONAL DISC S=2.0

13



32

4642308330

内摩擦片 S=1.5

IN. FRICTIONAL DISC S=1.5

5



33

4642308332

内摩擦片 S=2.0

IN. FRICTIONAL DISC S=2.0

6



34

0769129011

内摩擦片 S=1.5/2.0/2.5

IN. FRICTIONAL DISC S=1.5/2.0/2.5

1



35

0501309329

外摩擦片 D=137.5 S=2.0

EX. FRICTIONAL DISC D=137.5 S=2.0

9



36

4642308330

内摩擦片 S=1.5

IN. FRICTIONAL DISC S=1.5

6



37

4642308332

内摩擦片 S=2.0

IN. FRICTIONAL DISC S=2.0

1



38

0769129011

内摩擦片 S=1.5/2.0/2.5

IN. FRICTIONAL DISC S=1.5/2.0/2.5

1


















B10

版权所有  不得翻印

 25

                                          山东临工

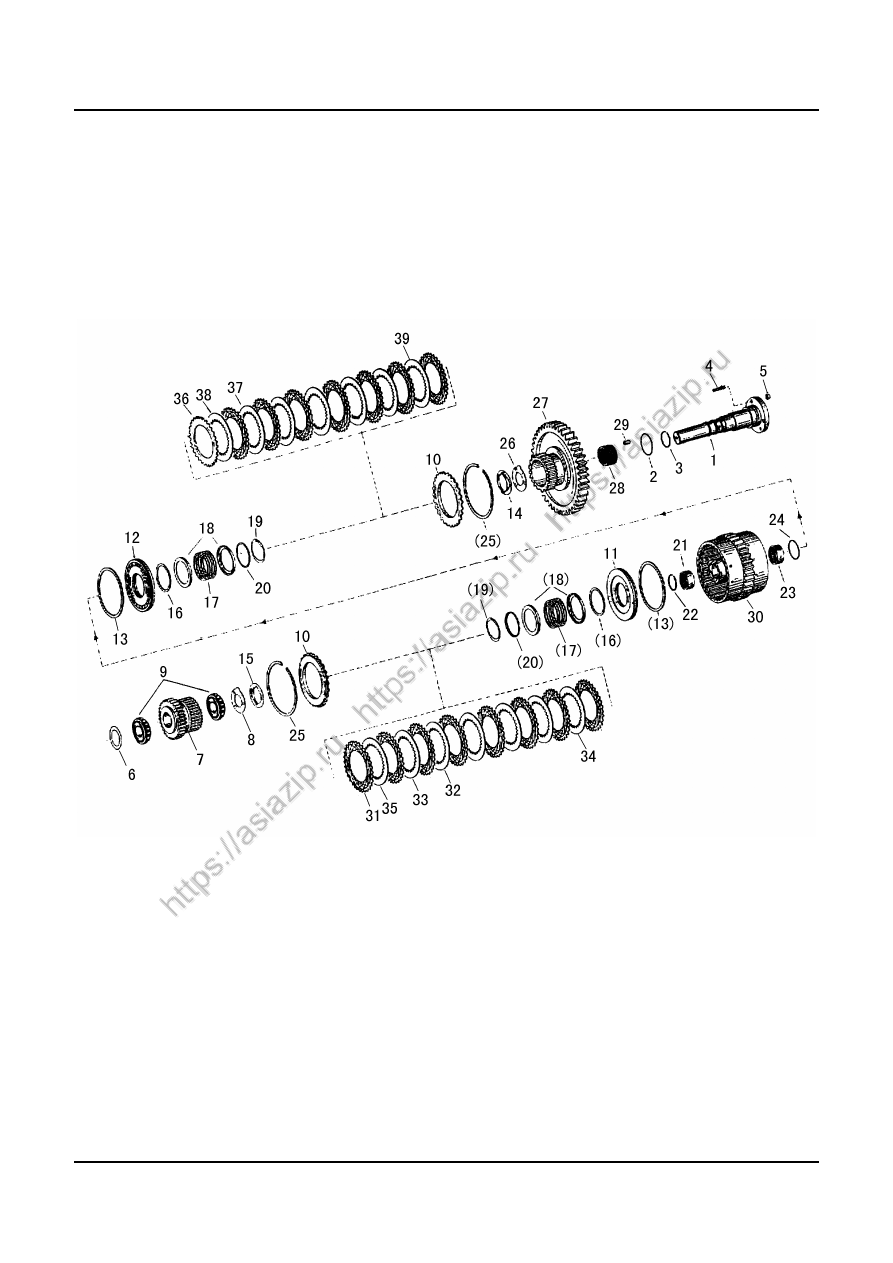

离合器 153
CLUTCH 153 K4+K3













B10

版权所有  不得翻印

 26

                                         山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

YD13353012

轮轴

AXLE

1



2

0632313536

O 形圈 49*3

O-RING 49*3

1



3

0734401106

密封环

SEALING RING

3



4

GB/T898--1988  螺柱 M8*18

STUD M8*18

3



5

GB/T6170-2000  螺母 M8

NUT M8

3



6

0769120468

补偿垫圈

REGULATING SHIM

1



7

YD13353002

齿轮 Z=32

GEAR Z=32

1



8

0730150774

止推垫圈

THRUST WASHER DUP

1



9

YD13351007

轴承

BEARING

1



10

4642308185

压榨纸板

PRESS BOARD

2



11

4644353051

活塞

PISTON

1



12

4644353051

活塞

PISTON

1



13

0750112141

密封环

SEALING RING

2



14

4644351094

端垫

LIMIT PLATE

1



15

4642308084

端垫

LIMIT PLATE

1



16

0750112140

密封环

SEALING RING

2



17

0732041183

压力弹簧

PRESSURE SPRING

2



18

4642308083

导轮环

GUIDE RING

4



19

0630531346

卡环 AV55

RETAINING RING AV55

2



20

4642308084

导轮环

GUIDE RING

2



21

0750115182

滚针轴承

NEEDLE BEARING

1



22

0730513610

柔性卡环

FLEXIBLE RETAINING RING

1



23

0635303204

滚针轴承

NEEDLE BEARING

1



24

0730513611

柔性卡环

FLEXIBLE RETAINING RING

1



25

0769124115

柔性卡环

FLEXIBLE RETAINING RING

2



26

0730150779

止推垫圈

THRUST WASHER DUP

1



27

YD13252009

齿轮 Z=55

GEAR Z=55

1



28

YD13352015

滚子轴承

ROLLER BEARING

1



29

0750115109

滚针组

NEEDLE SET

1



30

YD13251001

离合器

CLUTCH ASS'Y

1



31

0501309329

外摩擦片 S=2.0

EX. FRICTIONAL DISC S=2.0

8



32

4642308332

内摩擦片 S=2.0

IN. FRICTIONAL DISC S=2.0

3



33

4642308330

内摩擦片 S=1.5

IN. FRICTIONAL DISC S=1.5

2



34

4642308331

内摩擦片 S=2.5

IN. FRICTIONAL DISC S=2.5

1



35

0769129011

内摩擦片 S=1.5/2.0/2.5

IN. FRICTIONAL DISC S=1.5/2.0/2.5

1



36

0501309329

外摩擦片 D=137.5 S=2.0

EX. FRICTIONAL DISC D=137.5 S=2.0

8



37

4642308332

内摩擦片 S=2.0

IN. FRICTIONAL DISC S=2.0

5



38

4642308331

内摩擦片 S=2.5

IN. FRICTIONAL DISC S=2.5

1



39

0769129011

内摩擦片 S=1.5/2.0/2.5

IN. FRICTIONAL DISC S=1.5/2.0/2.5

1






B11

版权所有  不得翻印

 27

                                          山东临工



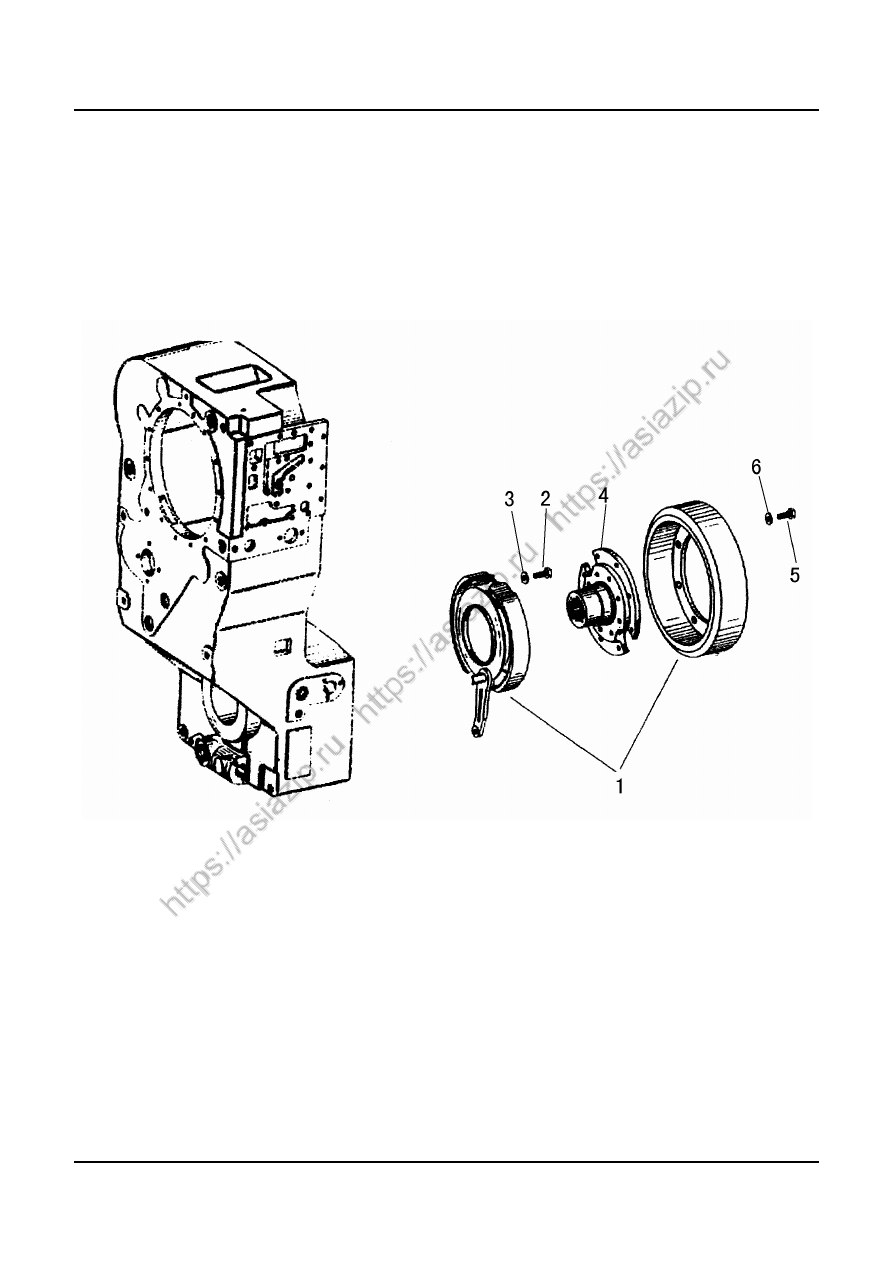

停车制动系统
PARKING BRAKE ASS

’

Y













B11

版权所有  不得翻印

 28

                                          山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

YD13209001

行车制动器

PARKING BRAKE

1



2

GB/T5783-2000  螺栓 M14*30

BOLT M14*30

4



3

GB/T97-1987

垫圈 14

WASHER 14

4



4

YD13303005

制动器法兰

PARKING BRAKE FLANGE

1



5

GB/T5783-2000  螺栓 M10*325

BOLT M10*325

8



6

GB/T97-1987

垫圈 10

WASHER 10

8





B12

版权所有  不得翻印

 29

                                          山东临工



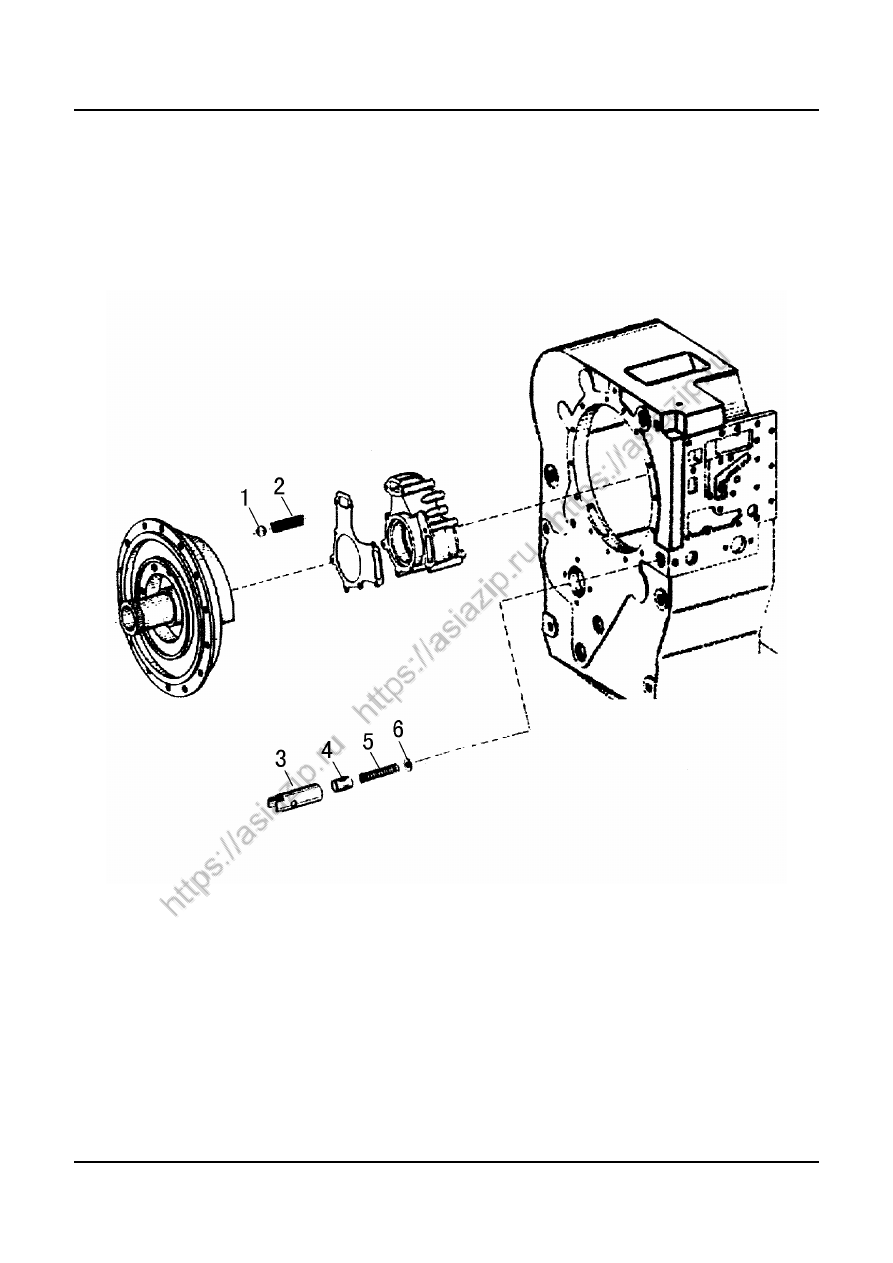

变速压力阀
PRESSURE VALVE












B12

版权所有  不得翻印

 30

                                            山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

GB/T308-1989

钢球 20

STEEL BALL 20

1



2

0732041352

压力弹簧

PRESSURE SPRING

1



3

YD13320001

阀扣

VALVE BUCKLE

1



4

4044306022

阀柱

VALVE CORE

1



5

4068306029

弹簧

SPRING

1



6

YD13320002

阀座

VALVE SEAT

1





B13

版权所有  不得翻印

31

                                           山东临工



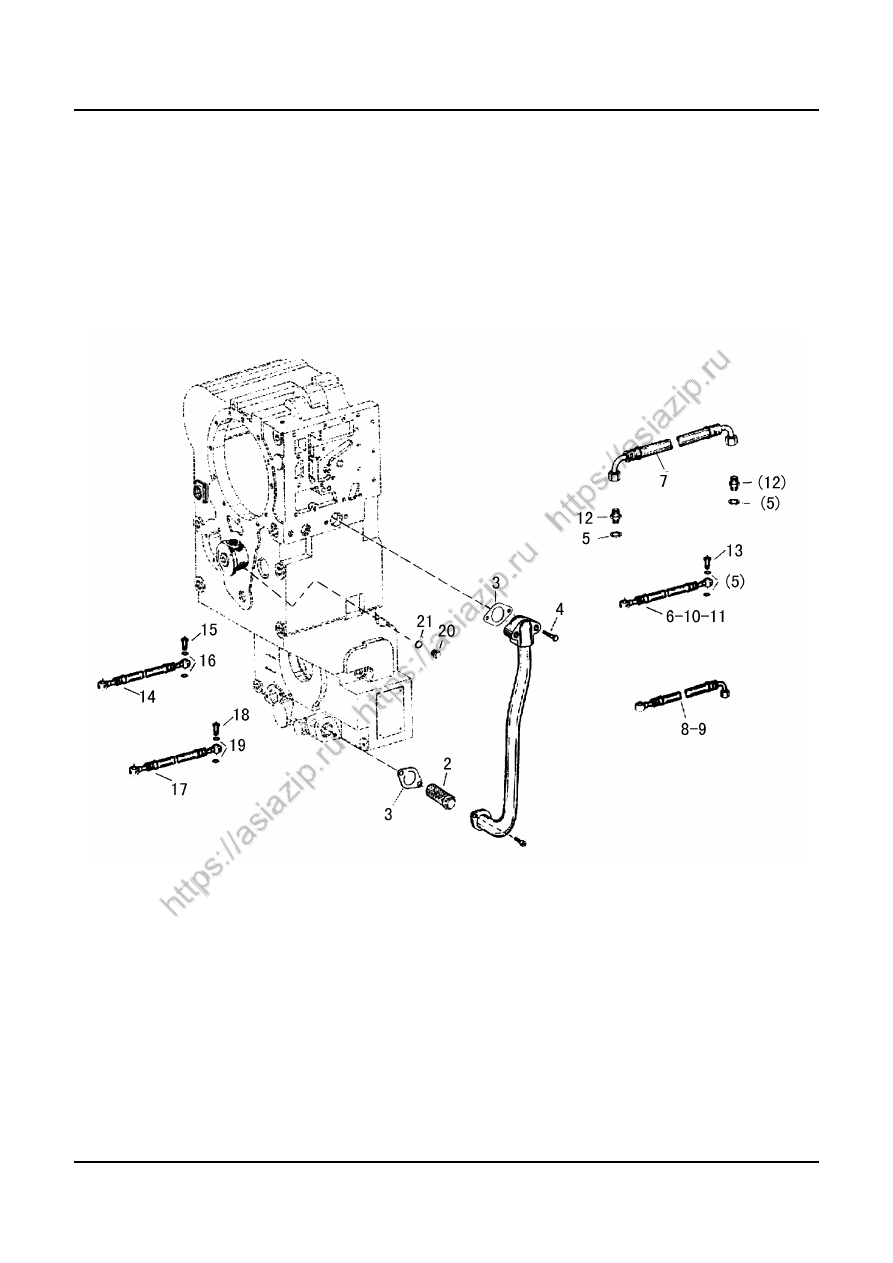

加油管总成

SUCTION PIPE ASS

’

Y











B13

版权所有  不得翻印

 32

                                            山东临工





序号

代号



数量  备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

YD12221001

吸油管

SUCTION PIPE ASS'Y

1



2

4644221821

吸油管

SUCTION PIPE ASS'Y

1



3

4644321244

衬垫

GASKET

2



4

GB/T5782-2000

螺栓 M8*50

BOLT M8*50

4



5

Q20-03

垫圈 16

WASHER 16

20



6

0501204427

胶管 L=516/2，Ф16

HOSE TUBE L=516/2，Ф16

1



7

0501204673

胶管 L=530/2，Ф16

HOSE TUBE L=530/2，Ф16

1



8

0501204523

胶管 L=818/1，Ф16/1，M18*1.5

HOSE TUBE L=818/1，Ф16/1，M18*1.5

1



9

0501204422

胶管 L=526/1，Ф16/1，M18*1.5

HOSE TUBE L=526/1，Ф16/1，M18*1.5

1



10

0501204427

胶管 L=516/2，Ф16

HOSE TUBE L=516/2，Ф16

1



11

0501204427

胶管 L=516/2，Ф16

HOSE TUBE L=516/2，Ф16

1



12

0637842509

接  套 M18/16*1.5

ADAPTER M18/16*1.5

4



13

0737835153

带槽螺柱 M16*1.5

HOLLOW BOLT M16*1.5

8



14

YD13211002

吸油胶管 M22

SUCTION TUBE M22

1



15

Q21-18

带槽螺柱 M22*1.5

HOLLOW BOLT M22*1.5

2



16

Q20-03

垫圈 22

WASHER 22

4



17

YD13211003

吸油胶管 M14

SUCTION TUBE M14

1



18

Q21-19

带槽螺柱 M14*1.5

HOLLOW BOLT M14*1.5

2



19

Q20-03

垫圈 14

WASHER 14

4



20

0636305007

螺塞 AM14*1.5

PLUG AM14*1.5

1



21

Q20-03

垫圈 16

WASHER 14

1






B14

版权所有  不得翻印

33

                                           山东临工



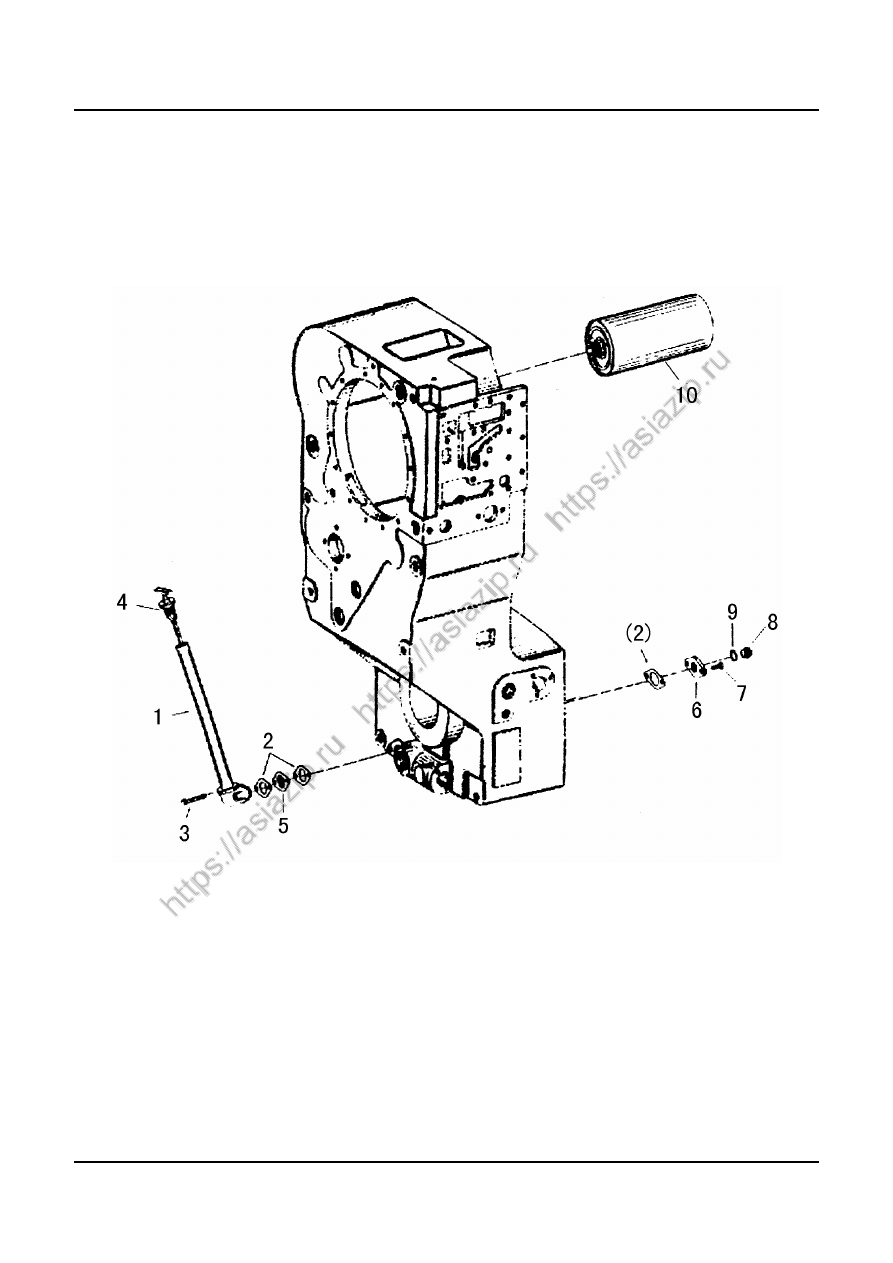

油管、滤清器

OIL PIPE、FILTER









B14

版权所有  不得翻印

34

                                           山东临工





序号

代号



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

YD13231001

油管总成

OILING PIPE ASS'Y

1



2

4842331216

衬垫

GASKET

3



3

BG/T5783-2000

螺栓 M8*16

BOLT M8*16

2



4

4644331086

油标尺（A=279）

DIPSTICK ASS，Y

1



5

4644331056

挡板

BAFFLE

1



6

4644301016

盖板

COVER PALTE

1



7

BG/T5783-2000

螺栓 M8*16

BOLT M8*16

2



8

0636305016

螺塞 AM22*1.5

PLUG AM22*1.5

1



9

Q20-03

铜垫圈 22

COPPER WASHER 22

1



10

0750131053

可换式滤清器

FILTER

1





























B15

版权所有  不得翻印

35

                                           山东临工



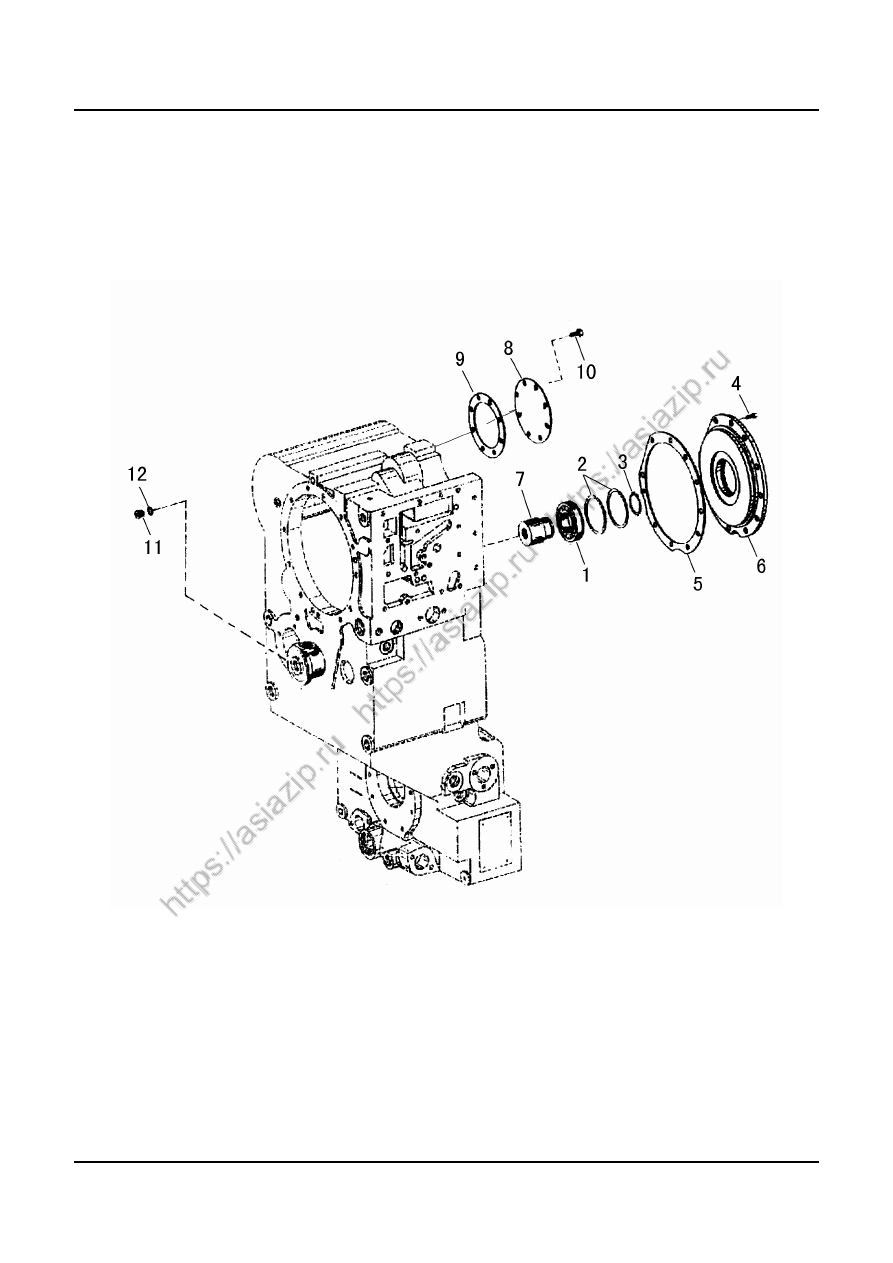

取力器

POWER TAKE-OFF（P.T.O）








B15

版权所有  不得翻印

 36

                                            山东临工





序号

代号



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

750116259

球轴承 6209N/C3

BALL BEARING 6209N/C3

2



2

1630503011

柔性卡环 SP85

FLEXIBLE RETAINING RING SP85

1



3

630501033

挡圈 45*1.75

RETAINING FOR SHAFT45*1.75

2



4

GB/T5783-2000  螺栓 M8*20

BOLT M8*20

1



5

YD13354008

法兰

PUMP FLANGE

1



6

YD13354011

输出轴毂盘

P.T.O OUTPUT WHEEL HUB

12



7

YD13354007

输出轴

P.T.O OUTPUT SHAFT

1



8

YD13355006

端盖

END COVER

1



9

YD13355004

衬垫

GASKET

1



10

GB/T70.1-2000  螺钉 M8*20

SCREW M8*20

7



11

636305007

螺塞 AM14*1.5

PLUG AM14*1.5

1



12

Q20-03

垫圈 14

WASHER 14

1





B16

版权所有  不得翻印

37

                                           山东临工

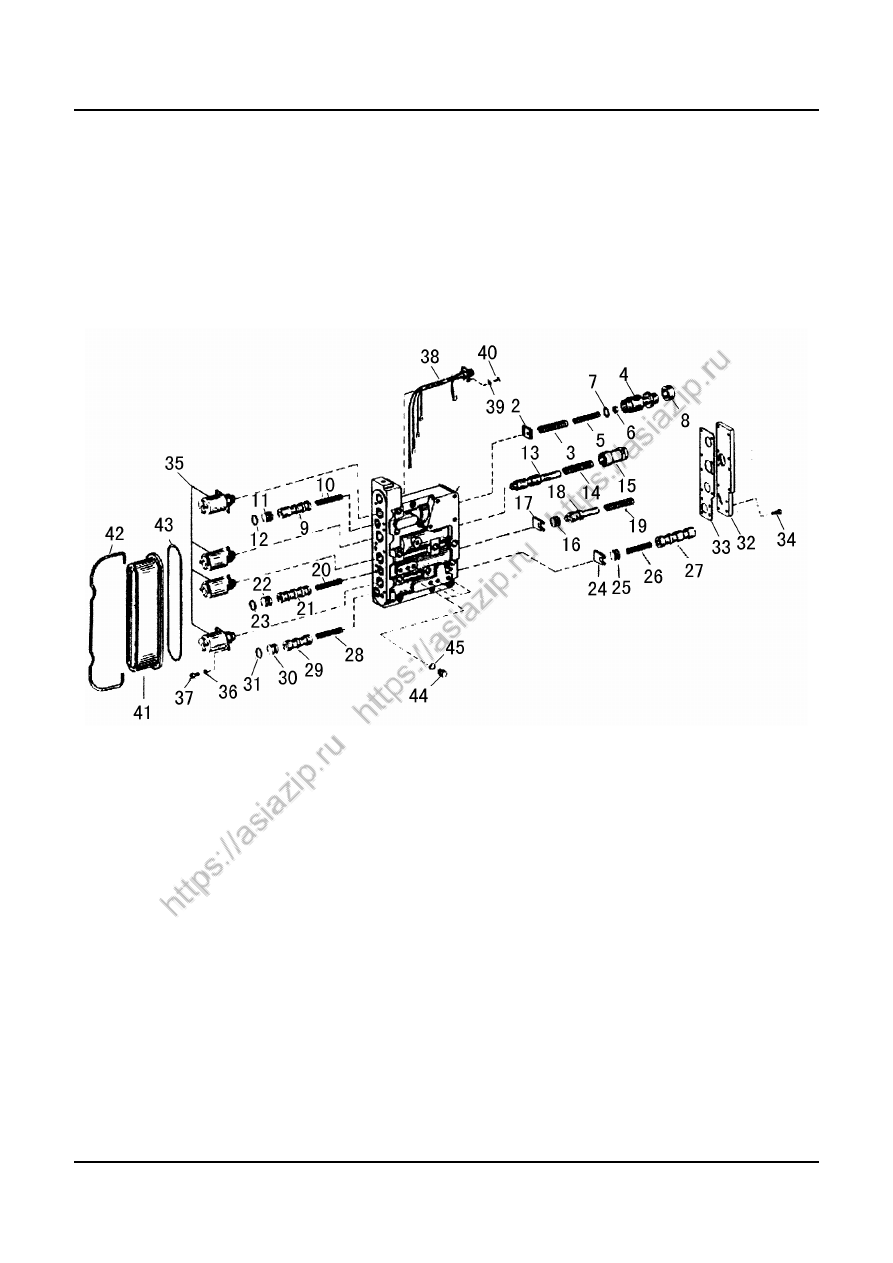

控制阀总成(Ⅱ)

CONTROL VALVE ASSEMBLY(Ⅱ)











B16

版权所有  不得翻印

38

                                           山东临工





序号

代号



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4642306152

阀体

VALVE BODY

1



2

4620306248

衬垫

GASKET

1



3

0732040838

螺钉 M8*20

SCREW M8*20

1



4

4620306245

螺塞 AM14*1.5

PLUG AM14*1.5

1



5

0732040837

垫圈 14

WASHER 14

1



6

0730061778

接头螺套

SCREW-IN SLEEVE

1



7

0769120747

垫片

SHIM

6



8

4620306247

衬套

BUSHING

1



9

4642306094

阀芯

VALVE CORE

1



10

0732041254

弹簧

SPRING

1



11

4620306252

挡销

BACKING PIN

1



12

0634303118

O 形圈

O-RING

1



13

4620306413

固定板

FIXING PLATE

1



14

0732041390

阀芯

VALVE CORE

1



15

4620306414

固定板

FIXING PLATE

1



16

4644306549

阀芯

VALVE CORE

1



17

4644306241

固定板

FIXING PLATE

1



18

4620306255

阀芯

VALVE CORE

1



19

0732041154

弹簧

SPRING

1



20

0732041254

弹簧

SPRING

1



21

4642306093

阀芯

VALVE CORE

1



22

4620306252

挡销

BACKING PIN

1



23

0634308118

O 形圈

O-RING

1



24

4642306049

锁片

LOCKING PLATE

1



25

4644306549

挡销

BACKING PIN

1



26

0732041254

弹簧

SPRING

1



27

4642306095

阀芯

VALVE CORE

1



28

0732041254

弹簧

SPRING

1



29

4642306096

阀芯

VALVE CORE

1



30

4620306252

挡销

BACKING PIN

1



31

0634303118

O 形圈

O-RING

1



32

4620306415

盖

COVER

1



33

4620306479

衬垫

GASKET

1



34

0636015244

螺栓 M5*18

BOLT M5*18

11



35

0501315338

电磁阀

SOLENOID VALVE

4



36

0636101129

凸头螺栓 M5*12

SOCKET BOLT M5*12

8



37

0630305012

弹性垫圈 5

SPRING WASHER 5

8



38

4620206019

调整线圈

CABLE SET

1



39

0636404299

凹槽螺钉 M4*12

SLOTTED SCREW M4*12

4



40

0630302076

鞍形垫圈

SADDLE FLEXIBLE WASHER

4



41

4620306259

电磁阀壳体

SOLENOID VALVE HOUSING

1



42

0634303951

O 形圈

O-RING

1



43

4620306241

喉箍

CLAMP

1



44

0636304019

螺塞 M10*1

PLUG M10*1

6



45

0634801152

铜垫圈

A10*13.5

COPPER WASHER A10*13.5

6














C

驱动桥系统



AXLE SYSTEM

























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.

C1

版权所有  不得翻印

      39

                                             山东临工



驱动桥系统
AXLE SYSTEM



C1

版权所有  不得翻印

 40

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2050900033

后主传动

REAR AXLE MAIN DRIVE ASS

’

Y

1

2

2050900010

后桥壳总成

REAR AXLE ASS

’

Y

1

3

2050900004

轮边减速器

FINAL DRIVE ASS

’

Y

1

4

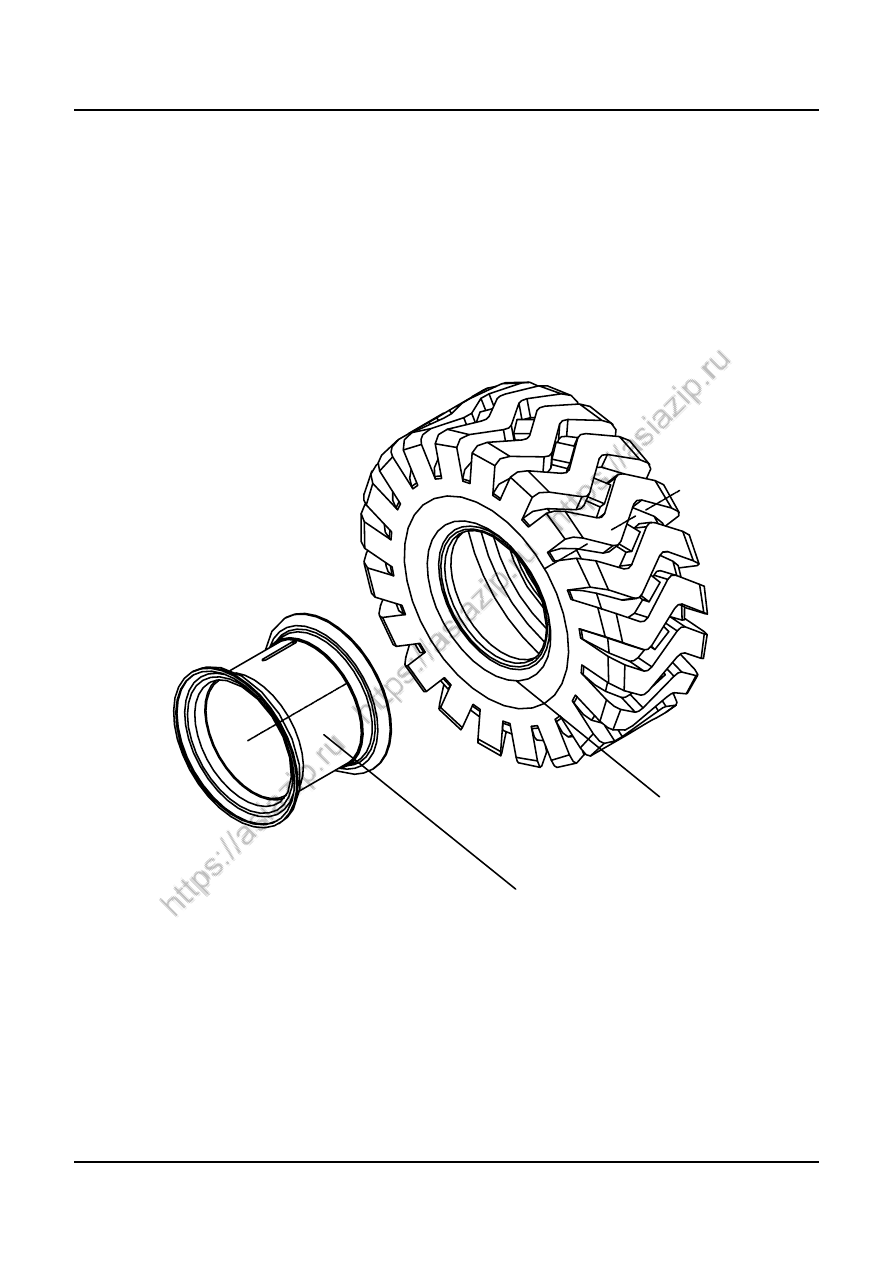

2050900005

轮辋

WHEEL FELLONE

4



5

2908000766

后传动轴

REAR MOTION SHAFT

1



6

3050900001

螺栓

BOLT

4



7

3050900006

止动垫圈

WASHER

2



8

2908000767

中间传动轴

MIDDLE MOTION SHAFT

1



9

3050900002

螺栓

BOLT

20



10

4013000180

螺母 GB889.1-M14*1.5EpZn-8

NUT GB889.1-M14*1.5EpZn-8

24



11

2050900054

中间支承

HOLDER

1



12

4011000241

螺栓 GB5785-M14*1.5*55EpZn-8.8

BOLT GB5785-M14*1.5*55EpZn-8.8

4



13

4015000177

垫圈 GB97.1-14-300HV

WASHER GB97.1-14-300HV

4



14

2050900055

前传动轴

FRONT MOTION SHAFT

1



15

2050900006

前主传动

FRONT AXLE MAIN DRIVE ASS

’

Y

1



16

2050900003

前桥壳总成

FRONT AXLE ASSEMBLY

1



17

3050900005

前桥标牌

FRONT AXLE BRAND

1



18

4019000012

铆钉 GB827-3*5-BL2

RIVET GB827-3*5-BL2

8



19

3050900004

后桥标牌

REAR AXLE BRAND

1





























C2

版权所有  不得翻印

         41

                                          山东临工

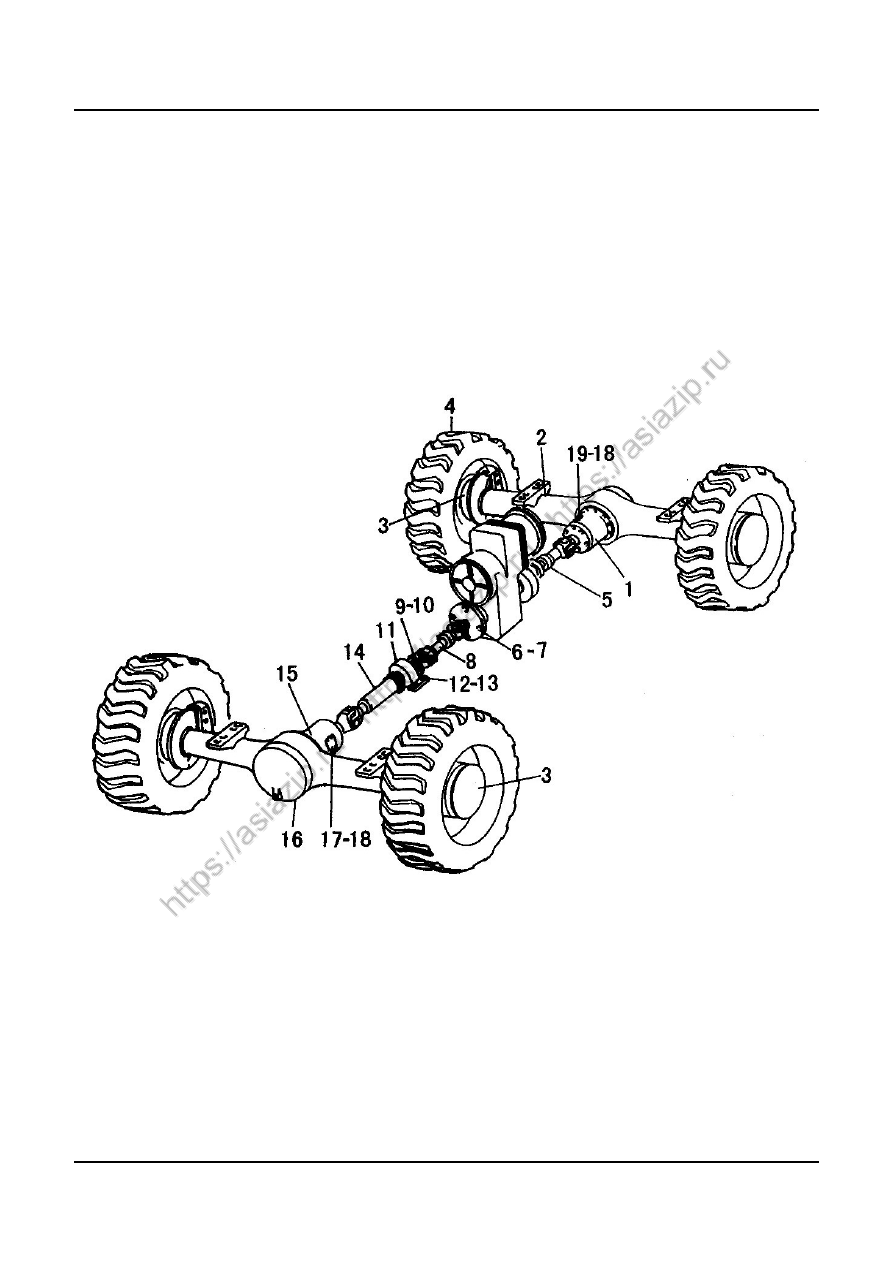

驱动桥总成
AXLE ASSEMBLY





C2

版权所有  不得翻印

 42

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4011000520

螺栓 GB5785-M24*2*100-8.8

BOLT

8



2

4015000031

垫圈 GB93-24-65Mn

WASHER

16



3

4013000157

螺母 GB889.2-M24*2-8

LOCKING NUT

16



4

4120000080

螺塞 Q/ZB286-ZG3/4"-Q235A

PLUG

4



5

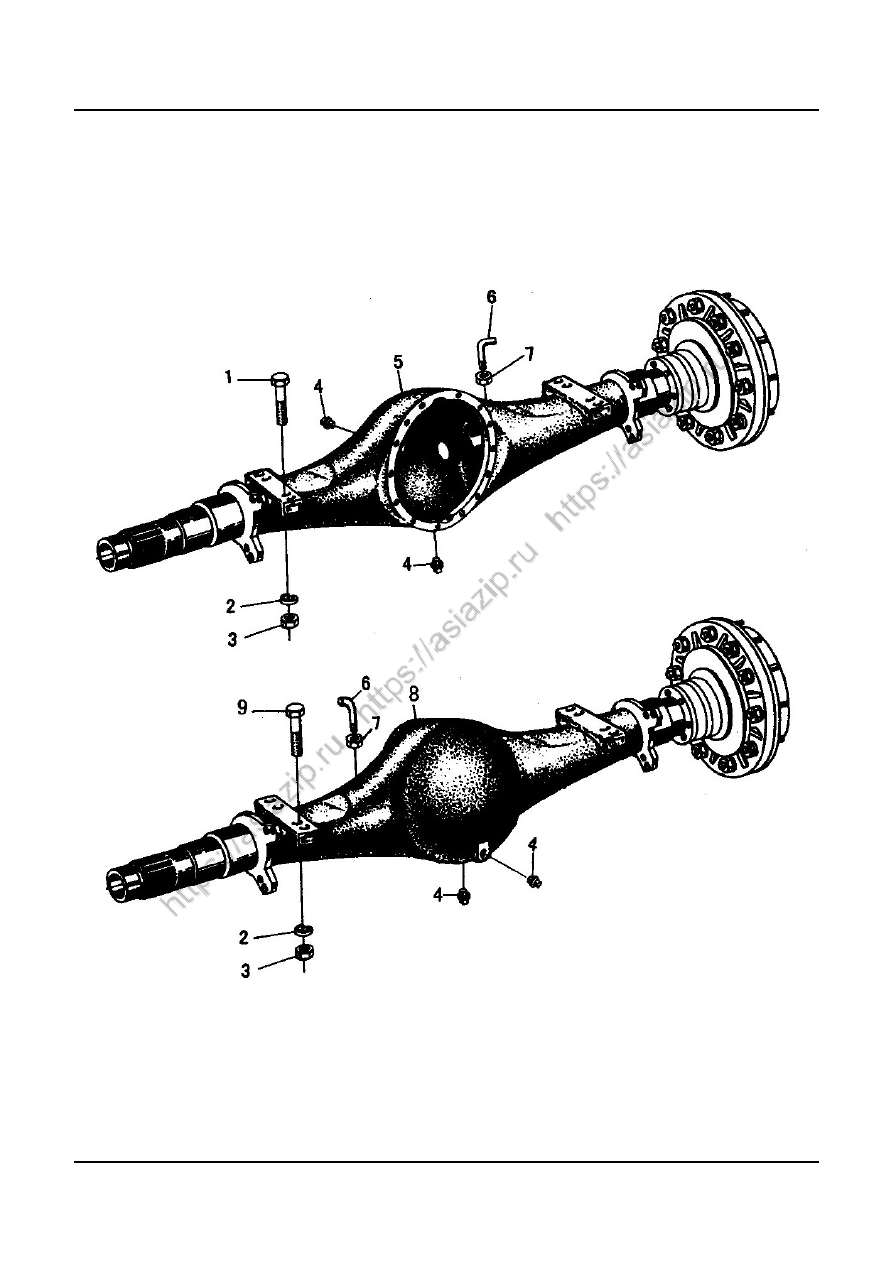

2050900003

前桥壳总成

FRONT AXLE HOUSING

1



6

2907000005

透气管

BREATHER PIPE

1



7

4013000078

螺母 GB6173-M10*1EpZn-05

NUT

1



8

2050900010

后桥壳总成

REAR AXLE HOUSING

1



9

4011000521

螺栓 GB5785-M24*2*95-8.8

REAR AXLE BOLT

8





C3

版权所有  不得翻印

         43

                                          山东临工

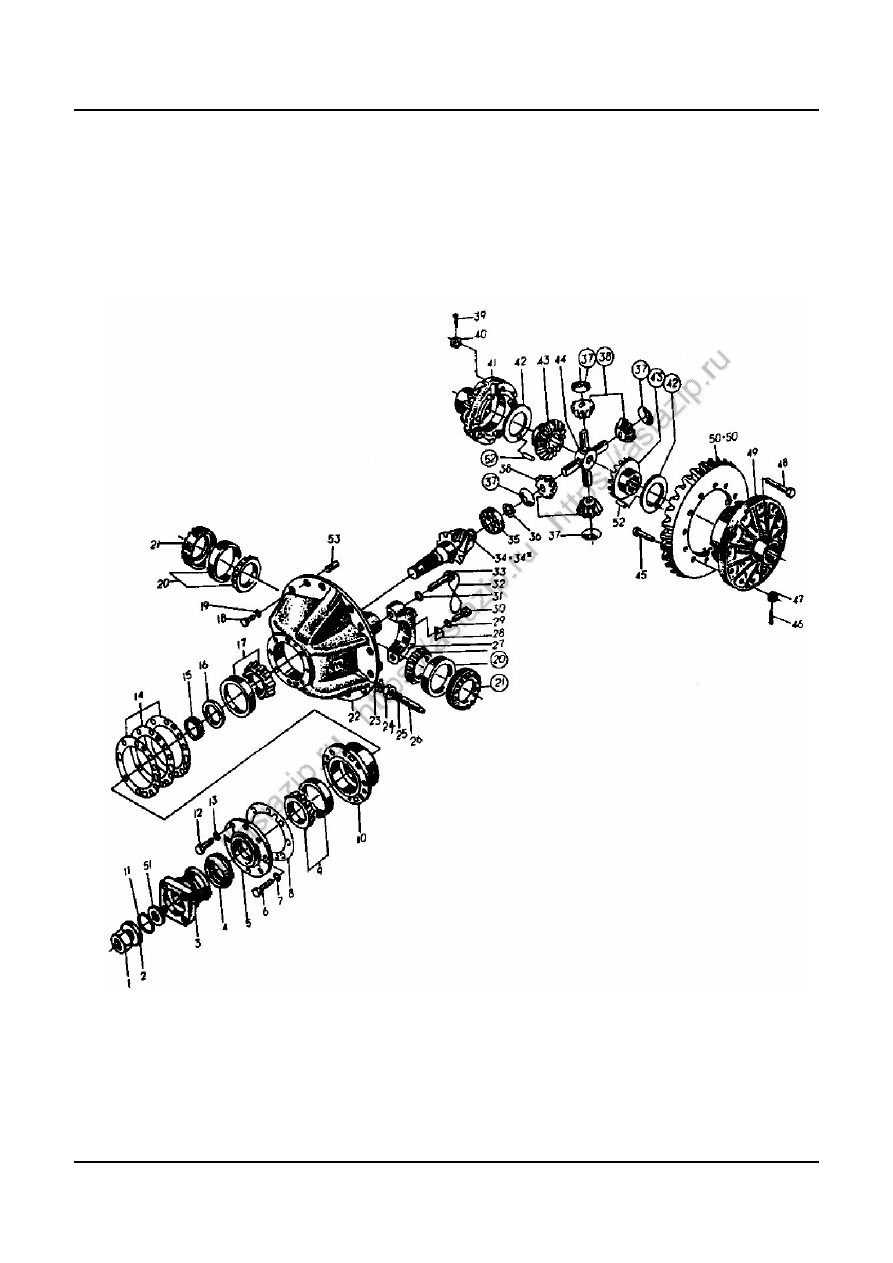

前(后)主传动总成
FRONT(REAR)AXLE MAINDRIVE ASS

’

Y



C3

版权所有  不得翻印

   44

                                          山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4013000066

螺母 GB889.2-M33*1.5-8

NUT GB889.2-M33*1.5-8

1



2

3050900007

垫圈

WASHER

1



3

2050900011

输入法兰

INPUT PLANGE

1



4

4030000048

骨架油封 HG4-692-SG70*95*12

SKELETON OIL SEAL

 HG4-692-SG70*95*12



1



5

3050900009

密封盖

SEALING COVER

1



6

4011000067

螺栓 GB5782-M14*55EpZn-8.8

BOLT

7



7

4015000027

垫圈 GB93-14-65Mn

WASHER

7



8

3050900172

垫片

GASKET

1



9

4021000028

滚动轴承 GB297-31310

BEARING

1



10

3050900013

轴承套

BEARING SEAT

1



11

3050900008

0 型密封圈

O-RING

1



12

4011000186

螺栓 GB5782-M12*55EpZn-8.8

BOLT

1



13

4015000026

垫圈 GB93-12-65Mn

WASHER

1



14

3050900011

调整垫片

ADJUSTING SHIM

1



15

3050900030

垫片

SPACER

1



16

3050900012

轴套

SHAFT SLEEVE

1



17

4021000029

滚动轴承 GB297-31311

BEARING

1



18

4011000124

螺栓 GB5786-M12*1.25*35EpZn-10.9

BOLT

14



19

4015000026

垫圈 GB93-12-65Mn

WASHER

14



20

4021000035

滚动轴承 GB297-32215

BEARING

2



21

3050900019

调整螺母

ADJUSTING NUT

2



22

3050900016

托架

CARRIER

1



23

3050900080

锁紧片

LOCKING SHIM

1



24

4013000052

螺母 GB6173-M27*2-05

NUT

1



25

3050900102

铜套

COPPER SLEEVE

1



26

3050900101

螺栓

BOLT

1



27

3050900023

轴承座

BEARING SEAT

1



28

3050900024

锁紧片

LOCKING LEAF

2



29

4015000025

垫圈 GB93-10-65Mn

WASHER

2



30

4011000009

螺栓 GB32.3-M10*1*20-8.8

BOLT

2



31

4015000184

垫圈 GB97.1-22EpZn-300HV

WASHER

4



32

4090000014

低碳钢丝 GB343-1.6*450

STEEL WIRE

2



33

4011000332

螺栓 GB32.1-M22*80EpZn-8.8

BOLT

4



34

3050900015

主动螺旋伞齿轮(右)

SPIRAL BEVELGEAR PINION(RIGHT)

1



34*

3050900055

主动螺旋伞齿轮(左)

SPIRAL BEVELGEAR PINION(LEFT)

1



35

4021000026

滚动轴承 GB283-NUP2306

BEARING NUP

1



36

4015000019

挡圈 GB894.1-30-65Mn

RING SNAP

1



37

3050900017

锥齿轮垫片

WASHER

4



38

3050900018

锥齿轮

PINION FOR DIFFERENTAL

4



39

4016000123

开口销 GB91-3.2*28

SPLIT PIN

8



40

4013000154

螺母 GB6178-M14-8

NUT

8



41

3050900020

差速器左壳

LEFT CASE DIFF

1



42

3050900022

半轴齿轮垫片

WSGER THRUST

2



43

3050900021

半轴齿轮

AXLE SHAFT GAER

2



44

3050900026

十字轴

CARDAN SHAFT

1



45

3050900028

螺栓

BOLT

12



46

4016000122

开口销 GB91-4*28EpZn-Q235A

SPLIT PIN

12



47

4013000155

螺母 GB6178-M16-10

NUT

12



48

3050900025

螺栓

BOLT

8



49

3050900027

差速器右壳

RIGHT CASE DIFF

1



50

3050900029

大螺旋伞齿轮

SPIRAL BEVEL DRIVEN GEAR(LEFT)

1



50*

3050900056

大螺旋伞齿轮

SPIRAL BEVEL DRIVEN GEAR(RIGHT)

1



51

3050900032

挡圈

RING SNAP

1



52

2907000046

固定销

FIXED PIN

1



53

4016000124

固定销 10u8×30

FIXED PIN 10u8×30

2



























C4

版权所有  不得翻印

         45

                                          山东临工



轮边减速器总成
FINAL DRIVE ASSEMBLY



C4

版权所有  不得翻印

 46

                                            山东临工

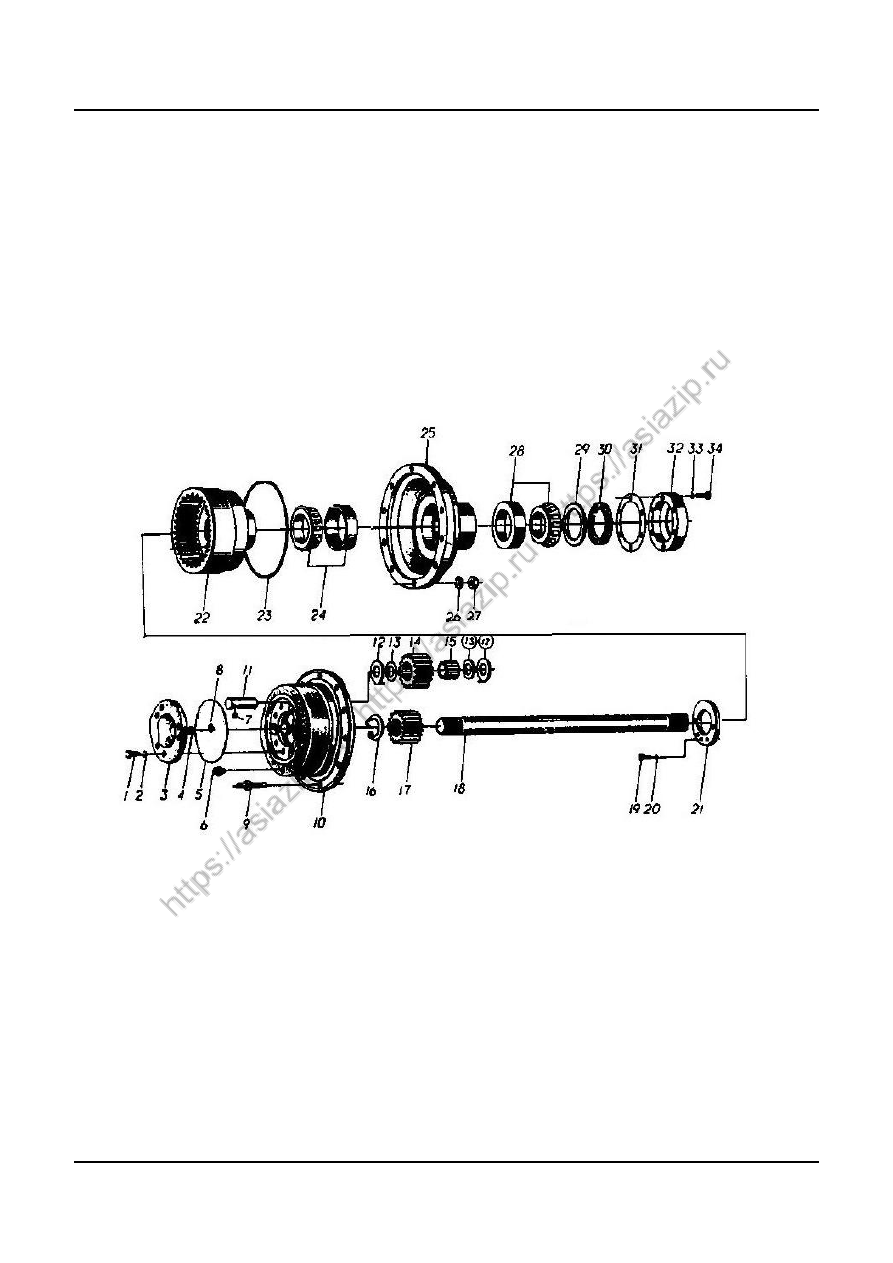

序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4011000084

螺栓 GB5783-M10*30EpZn-8.8

BOLT

10



2

4015000026

垫圈 GB93-12-65Mn

WASHER

10



3

2907000767

盖

COVER

1



4

2907000916

定位块

LOCK BLOCK

1



5

2907000768

O 型密封圈

O－RING

1



6

4120000080

螺塞 Q/ZB286-ZG3/4"-Q235A

PLUG

1



7

4090000007

钢球 GB308-8-GCr15

STEEL BALL

3



8

4090000006

钢球 GB308-171462-GCr15

STEEL BALL

1



9

3050900044

轮辋螺栓

RIM BOLT

10



10

2907000766

行星轮架

CARRIER OF PLANT GEAR

1



11

3050900043

行星齿轮轴

PLANT GEAR SPINDLE

3



12

3050900052

垫片

SPACER

6



13

3050900042

挡环

RING SNAP

6



14

3050900041

行星齿轮

PLANET GEAR

3



15

4090000003

滚针 GB309-4*38-GCr15

ROLLER

93



16

4015000046

挡圈 GB894.1-50-65Mn

RING SNAP GB894.1-50-65Mn

1



17

3050900040

太阳轮

GEAR－SUN

1



18

3050900050

半轴

DIFFERENTIAL AXLE

1



19

4014000118

螺钉 GB70-M8*1*20-8.8

SCREW GB70-M8*1*20-8.8

1



20

4015000036

垫圈 GB93-8-65Mn

WASHER

1



21

3050900047

圆螺母

ROUND NUT

1



22

3050900037

内齿轮

AXLE RING GEAR

1



23

3050900045

O 形圈

O－RING

1



24

4021000044

滚动轴承 GB297-



32220

ROLLING BEARING GB297-



32220

1



25

3050900046

轮毂

HUB WHEEL

1



26

4015000029

垫圈 GB93-18-65Mn

WASHER GB93-18-65Mn

10



27

4013000136

螺母 GB6171-M18*1.5EpZn-8

NUT GB6171-M18*1.5EpZn-8

10



28

4021000045

滚动轴承 GB297-32021

ROLLING BEARING GB297-32021

1



29

3050900051

轴承隔套

BEARING COWL

1



30

4030000046

骨架油封 HG4-692-PD130*160*12

FRAME OIL SEAL

1



31

3050900048

垫片

BACKUP PLATE

1



32

3050900049

油封端盖

OIL SEAL COVER

1



33

4015000036

垫圈 GB93-8-65Mn

WASHER GB93-8-65Mn

1



34

4011000195

螺栓 GB5783-M8*35EpZn-8.8

BOLT GB5783-M8*35EpZn-8.8

6





























C5

版权所有  不得翻印

         47

                                          山东临工



轮胎轮辋总成
RIM AND TYRE ASSEMBLY



2

1

C5

版权所有  不得翻印

 48

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2050900005

轮辋

RIM

4



2

4110000003

轮胎 GB2980-17.5-25

TIRE ASS

’

Y

4



























D

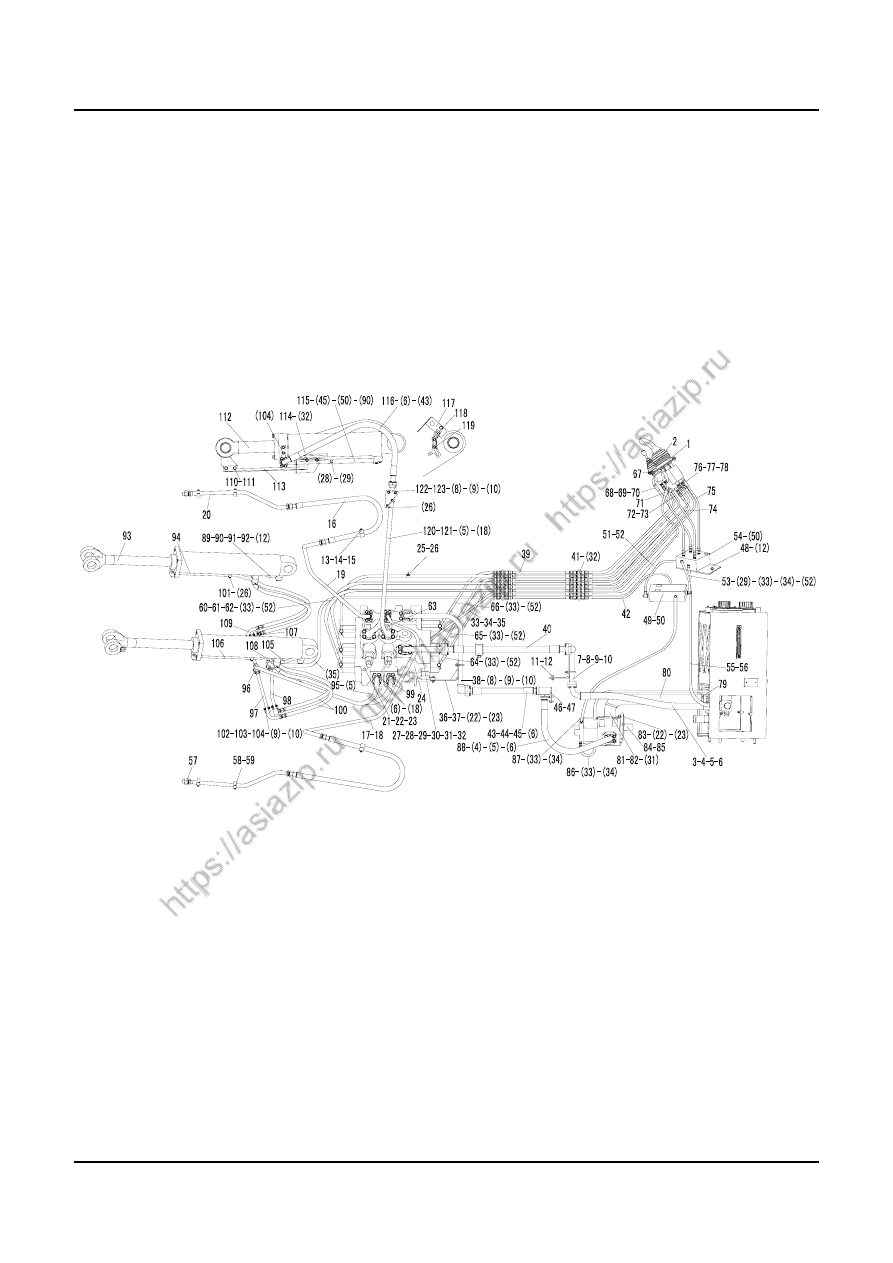

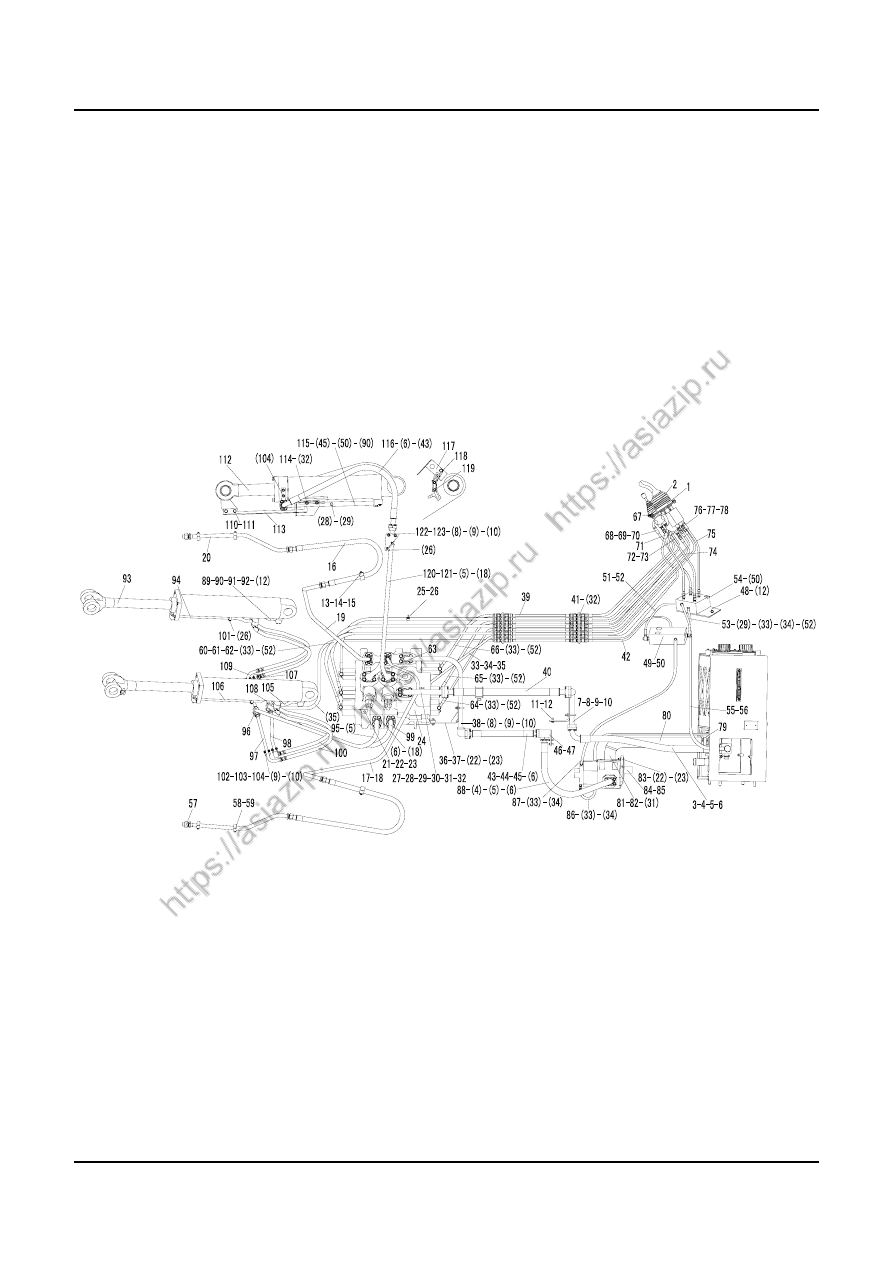

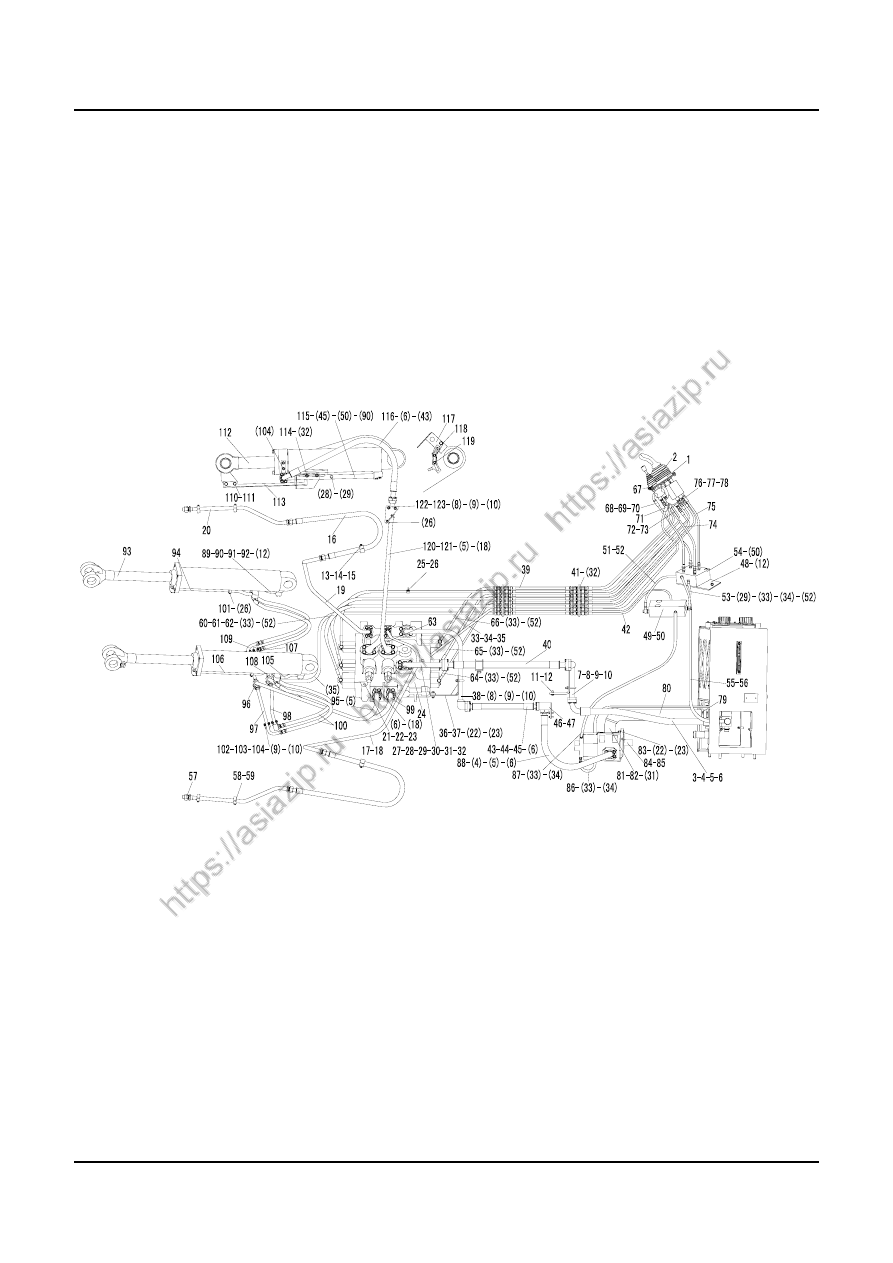

工作装置液压系统



IMPLEMENT HYDRAULIC SYSTEM

























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.

D1

版权所有  不得翻印

         49

                                          山东临工



工作装置液压系统
IMPLEMENT HYDRAULIC SYSTEM










D1

版权所有  不得翻印

         50

                                          山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4120000370  单手柄先导阀总成 DXS-00

MONOLEVER PILOT VALVE DXS-OO

1

部件

2

4120001074  先导阀总成 HC-RCM/1

PILOT VALVE HC-RCM/1

1

部件

3

4041000532  软管 LGB162-012105

PIPE LGB162-012105

1

部件

4

4041000056  分体法兰 LGB117-312550

FLANGE LGB117-312550

6



5

4030000029  O 形圈 GB3452.1-37.5*3.55G

O-RING GB3452.1-37.5*3.55G

12



6

4011000475  螺栓 GB16674-M10*30EpZn-8.8

BOLT GB16674-M10*30EpZn-8.8

88



7

2912000403  回油钢管

OIL RETURN TUBE

1

部件

8

4011000556  U 形螺栓 JB/ZQ4321-33Zn-Q235A.F

U-BOLT JB/ZQ4321-33Zn-Q235A.F

4



9

4013000007  螺母 GB6170-M10EpZn-8

NUT GB6170-M10EpZn-8

16



10

4015000162  垫圈 GB97.1-10EpZn-300HV

WASHER GB97.1-10EpZn-300HV

16



11

2912001137  固定板

MOUNTED PLATE

1

Q235A

12

4011000447  螺栓 GB16674-M10*20EpZn-8.8

BOLT GB16674-M10*20EpZn-8.8

6



13

4011000172  螺栓 GB16674-M8*50EpZn-8.8

BOLT GB16674-M8*50EpZn-8.8

4



14

2912001159  压板

PRESS PLATE

2

Q235A

15

2912001160  橡胶管夹

RUBBER PIPE CLIP

4

氯丁橡胶

16

4041000719  软管 LGB127-012160

PIPE LGB127-012160

2

部件

17

2912001156  辅助联左钢管

ASSISTANT JOIN LEFT STEEL TUBE

1

部件

18

4041000027  分体法兰 LGB117-312551

FLANGE LGB117-312551

6

部件

19

2912001157  辅助联右钢管

ASSISTANT JOIN RIGHT STEEL TUBE

1

部件

20

2912001158  动臂钢管

TUBE OF LIFT CYLINDER

2



21

4011000057  螺栓 GB5782-M12*165EpZn-8.8

BOLT GB5782-M12*165EpZn-8.8

2



22

4015000168  垫圈 GB97.1-12EpZn-300HV

WASHER GB97.1-12EpZn-300HV

9



23

4013000011  螺母 GB6170-M12EpZn-8

NUT GB6170-M12EpZn-8

9



24

4120001054  多路阀 D32A-16

MULTIPLE UNIT VALVE D32A-16

1

部件

25

2912000767  管夹

PIPE CLIP

4

部件

26

4011000458  螺栓 GB16674-M8*20EpZn-8.8

BOLT GB16674-M8*20EpZn-8.8

14



27

2912001063  多路阀回油钢管

OIL RETURN TUBE OF MULTIPLE UNIT VALVE

1

部件

28

4041000774  螺塞 LGB135-01422

PLUG SCREW LGB135-01422

5



29

4041000767  O 形圈 LGB168-11124

O-RING LGB168-11124

7



30

4041000010  分体法兰 LGB117-314651

FLANGE LGB117-314651

2



31

4030000130  O 形圈 GB3452.1-47.5*3.55G

O-RING GB3452.1-47.5*3.55G

3



32

4011000479  螺栓 GB16674-M12*30EpZn-8.8

BOLT GB16674-M12*30EpZn-8.8

16



33

4030000057  垫圈 JB1002-14-T2

WASHER JB1002-14-T2

29



34

2912000992  直通接头

STRAIGHT COUPLING

12



35

4041000632  软管 LGB125-004080

PIPE LGB125-004080

2

部件

36

4011000477  螺栓 GB16674-M12*35EpZn-8.8

BOLT GB16674-M12*35EpZn-8.8

2



37

2912001139  固定支架

STEADY REST

1

部件

38

2912001069  多路阀进油钢管

FEEDING TUBE OF MULTIPLE UNIT VALVE

1

部件

39

2912001072  中部先导油管

MIDDLE PILOT PIPE

8

部件

40

4041000636  软管 LGB163-012080

PIPE LGB163-012080

1

部件

41

2912001073  二通管组

TWO-WAY NEST OF TUBES

2

部件

42

4041000613  软管 LGB124-004080

PIPE LGB124-004080

1

部件

43

4041000043  分体法兰 LGB117-310490

FLANGE LGB117-310490

6



44

4041000642  软管 LGB107-010112

PIPE LGB107-010112

1

部件

45

4030000026  O 形圈 GB3452.1-32.5*3.55G

O-RING GB3452.1-32.5*3.55G

7



46

2912001075  二通块

TWO-WAY BLOCK

1

部件

47

4011000455  螺栓 GB16674-M8*25EpZn-8.8

BOLT GB16674-M8*25EpZn-8.8

4



48

2912001077  固定板

MOUNTED PLATE

1

Q235A

49

4120000448  压力选择阀 SF8-C

PRESSURE SELECTOR VALVE SF8-C

1

部件

50

4011000473  螺栓 GB16674-M10*55EpZn-8.8

BOLT GB16674-M10*55EpZn-8.8

6



51

2912001147  选择阀回油管

RETURN PIPE OF SELECTOR VALVE

1

部件

52

4011000344  螺栓 JB999-M14*1.5*32-35

BOLT JB999-M14*1.5*32-35

12



53

2912001029  选择阀至过渡块软管

PIPE FROM SELECTOR VALVE TO TRANSITION BLOCK

1

部件

54

2912001079  过渡块

TRANSITION BLOCK

1

35

D1

版权所有  不得翻印

         51

                                          山东临工



工作装置液压系统
IMPLEMENT HYDRAULIC SYSTEM












D1

版权所有  不得翻印

         52

                                          山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

55

2912001080  过渡块回油管

RETURN PIPE OF TRANSITION BLOCK

1

部件

56

4041000150  直接头 LGB120-01814

STAIGHT JOINT LGB120-01814

2



57

4041000708  堵塞 LGB142-03016

BLOCKING LGB142-03016

2

部件

58

2912001081  压板

PRESS PLATE

4



59

4011000161  螺栓 GB16674-M8*35EpZn-8.8

BOLT GB16674-M8*35EpZn-8.8

8



60

2912001082  前部先导油管（a2）

FRONT PILOT PTPE（a2）

1



61

2912001083  前部先导油管（a1）

FRONT PILOT PTPE（a1）

1



62

2912001084  前部先导油管（a3）

FRONT PILOT PTPE（a3）

1



63

4011000056  螺栓 GB5782-M12*145EpZn-8.8

BOLT GB5782-M12*145EpZn-8.8

1



64

2912001085  前部先导油管（b2）

FRONT PILOT PTPE（b2）

1

部件

65

2912001086  前部先导油管（b1）

FRONT PILOT PTPE（b1）

1

部件

66

2912001088  前部先导油管（b3）

FRONT PILOT PTPE（b3）

1

部件

67

4011000153  螺栓 GB16674-M6*16EpZn-8.8

BOLT GB16674-M6*16EpZn-8.8

4



68

2912001032  螺栓

BOLT

2

35

69

2912001148  先导阀回油胶管

RETURN PIPE OF PILOT VALVE

1

部件

70

4015000121  垫圈 JB982-14

WASHER JB982-14

4



71

2912001089  先导阀油管（2c）

PIPE OF PILOT VALVE（2c）

1

部件

72

4041000641  软管 LGB124-004150

PIPE LGB124-004150

6

部件

73

2912001034  直通接头

STRAIGHT COUPLING

2



74

2912001149  先导阀进油胶管

FEEDING HOSE OF PILOT VALVE

1

部件

75

2912001090  先导阀进油胶管

FEEDING HOSE OF PILOT VALVE

1

部件

76

2912001091  先导阀回油胶管

RETURN HOSE OF PILOT VALVE

1

部件

77

4030000058  垫圈 JB1002-18-T2

WASHER JB1002-18-T2

2



78

4011000366  螺栓 JB999-M18*1.5*40-35

BOLT JB999-M18*1.5*40-35

1



79

4017000013  喉箍 JB8870-d90

ADMAS APPLE JB8870-d90

4



80

2911000808  双联泵吸油胶管

INLET HOSE OF TWO-WAY FLOW PUMP

1

部件

81

2911000809  双联泵吸油钢管

INLET TUBE OF TWO-WAY FLOW PUMP

1

部件

82

4011000337  螺栓 GB16674-M12*60EpZn-8.8

BOLT GB16674-M12*60EpZn-8.8

4



83

4012000003  螺柱 GB898-M12*35EpZn-8.8

DOUBLE-SCREW BOLT GB898-M12*35EpZn-8.8

4



84

4120001059  双联泵 CBGj3100/1010C-XF

TWO-WAY FLOW PUMP CBGj3100/1010C-XF

1



85

2911000004  泵用密封垫

SEALING PLATE OF PUMP

1

耐油石棉橡胶板

86

4041000645  软管 LGB165-004130

PIPE LGB165-004130

1



87

4041000646  软管 LGB165-004070

PIPE LGB165-004070

1



88

2911000810  双联泵出油胶管

OUTLET HOSE OF TWO-WAY FLOW PUMP

1



89

2913000412  右动臂缸大腔钢管

BIG CHAMBER TUBE OF RIGHT LIFTING CYLINDER

1

部件

90

4030000279  O 形圈 GB3452.1-25*3.55G

O-RING GB3452.1-25*3.55G

8



91

4011000309  螺栓 GB16674-M10*50EpZn-8.8

BOLT GB16674-M10*50EpZn-8.8

10



92

4011000164  螺栓 GB16674-M10*35EpZn-8.8

BOLT GB16674-M10*35EpZn-8.8

8



93

4120000867

动臂油缸 HSGF-125*70*771-1240

LIFTING CYLINDER HSGF-125*70*771-1240

2



94

2913000413  右动臂缸小腔钢管

SMALL CHAMBER TUBE OF RIGHT LIFTING CYLINDER

1

部件

95

2913000830  动臂联小腔三通钢管

SMALL CHAMBER THREE-WAY TUBE OF LIFTING CYLINDER

1

部件

96

4041000137  分体法兰 LGB117-306400

FLANGE LGB117-306400

4



97

2913000831  阀至左动臂缸小腔钢管

FROM VALVE TO LEFT LIFTING CYLINDER SMALL CHAMBER TUBE

1

部件

98

2913000832  阀至左动臂缸大腔钢管

FROM VALVE TO LEFT LIFTING CYLINDER BIG CHAMBER TUBE

1

部件

99

2913000835  动臂联大腔三通钢管

BIG CHAMBER THREE-WAY TUBE OF LIFTING CYLINDER

1

部件

100

2913000895  动臂缸胶管

LIFTING CYLINDER HOSE

4

部件

101

2913000408  管夹

PIPE CLIP

2

Q235A

102

4011000490

U 形螺栓 JB/ZQ4321-25Zn-Q235A·F

U-BOLT JB/ZQ4321-25Zn-Q235A·F

4



103

2913000409  固定支架 A

STEADY REST A

1



104

4011000488  螺栓 GB16674-M10*16EpZn-8.8

BOLT GB16674-M10*16EpZn-8.8

8



105

2913000407  左动臂缸大腔钢管

BIG CHAMBER TUBE OF LEFT LIFTING CYLINDER

1

部件

106

2913000402  左动臂缸小腔钢管

SMALL CHAMBER TUBE OF LEFT LIFTING CYLINDER

1

部件

107

2913000411  固定支架 B

STEADY REST B

1

部件

108

2913000833  阀至右动臂缸大腔钢管

FROM VALVE TO RIGHT LIFTING CYLINDER BIG CHAMBER TUBE

1

部件

D1

版权所有  不得翻印

         53

                                          山东临工



工作装置液压系统
IMPLEMENT HYDRAULIC SYSTEM
