LG938 Фронтальный погрузчик. Каталог запчастей - часть 1











LG938 轮式装载机

零部件图册

LG938 WHEEL LOADER PARTS CATALOG





























山 东 临 工 工 程 机 械 有 限 公 司

 SHANDONG LINGONG CONSTRUCTION MACHINERY CO.,LTD.



























































LG938 轮式装载机

零部件图册

880*1230mm   16 开本    8.25 印张

2006 年 9 月   第一版    第一次印刷



山 东 临 工 工 程 机 械 有 限 公 司

地址：山东省临沂市经济开发区临工工业园

电话：0539-8785688

传真：0539-8785698  0539-8785671

技术服务：0539-8785800

网址：http://www.sdlg.cn





前言





FOREWORD

LG938

型轮式装载机零部件图册，

是为了便于用户在使用、维修和保养等
工作中的方便而绘制的，以供在使用过
程中查阅及参考，也可帮助用户了解本
车的结构和装配关系。发动机另有专用
的零部件图册，故本书未再绘出。



本图册按各总成及结构布局绘制

出了各零部件的图形及相互装配关系。
凡装机后不可拆卸的部件（焊接件、铆
合件），一般只标出部件代号，不另列
其组成零件，明细表采用中英文对照编
排。



本图册按照配置为东风康明斯发

动机、定轴式变速箱、钳盘式制动桥、
先导操纵的现行产品编绘，同类机型可
以此为参照。随着科技的进步和生产水
平的提高，产品将会不断改进，故本图
册的内容将会有部分与以后的产品不
一致，如有变动恕不通知，因此，敬请
用户在定购零部件时，指明所购整车的
出厂日期和编号。



本图册由王兆勋任主编，参加编

绘设计工作的主要有支开印等同志，在
编绘过程中得到了有关部门和同志的
大力支持，特此致谢。




编者



2006

年

9

月







THIS PART LIST OF LG938 WHEEL LO-

ADER ISINTENTED AS A CONSULTATION
REFERENCE FOR THE USERS

’

USING THE

MACHINE,AND TO HELP THEM REPAIR AND
MAINTAIN  THE  LOADERS,IT  CAN  ALSO
HELP THE USERS TO BE FAMILIAR WITH
THE CONSTRUCTION AND ASSEMBLY RELA-
TION OF THE MACHINE. THE ENGINE HAS-
ITS OWN PART LIST WITHIT .SO THIS
BOOK  DOES  NOT  CONTAIN  THE  ENGING
PART LIST.

THE PART LIST CONTAINS THE PA-

RTDRAWINGS OF DEFERENT ASSEMBLIES,
SHOWING THE SHAPE OF THE PARTS AS
WELL AS THE ASSEMBLING RELATION .
THE  COMPONENTS  WHICH  CAN  NOT  BE
TAKEN APART(LIE THE WELDMENT ORRI-
VETED  ASSEMBLIES)ARE  INDICA-TEED
ONLY  BY  THEIR  COMPONET  NUMBERS
WITH-OUT THE CONSISTING PART NUM-
BERS .THE NAME LIST SHOWS THE PART
NUMBERS,PART NAMES,AS WELL AS QUAN-
TITIES.ALTERMATIONS IN DESIGN ARE
NECESSARILY  WITH  THE  THECHNICAL
DEVELOPMENT,THEREFORE,SPECIFICATI
ONS ARE SUBJECT TO CHANGE WITHOUT
NOTICE BEFORE THE LIST BEINE REVIC-
ED ,AND WHEN ORDING SPARE PARTS.
USERS ARE KINGLY REQUSETED TO IN-
FORMUS.THE MANUFACTURING DATE AND
BATCH NUMBER OF THE WHEEL LOADER.




                  THE COMPILER
                     2006.09



目录  CONTENTS



 版权所有 不得翻印                                                                                 山东临工

1

A．发动机系统
A．DIESEL ENGINE SYSTEM

A1 发动机系统 …………………………………………………………………………………………………（1）
A1 DIESEL ENGINE SYSTEM………………………………………………………………………………………（2）



A1 发动机系统 …………………………………………………………………………………………………（3）
A1 DIESEL ENGINE SYSTEM………………………………………………………………………………………（4）



A2 油门操纵机构   ……………………………………………………………………………………………（5）
A2 GOVERNOR CONTROL SYSTEM …………………………………………………………………………………（6）



B．变速箱系统
B．TRANSMISSION SYSTEM

B1 变速箱系统…………………………………………………………………………………………………（7）
B1 TRANSMISSION SYSTEM ……………………………………………………………………………………（8）
B2 变速器系统  ………………………………………………………………………………………………（9）
B2 TRANSMISSION SYSTEM ……………………………………………………………………………………（10）
B3 动力输入装置 …………………………………………………………………………………………… （11）



B3 POWER IUTPUT………………………………………………………………………………………………（12）
B4 动力输出装置 …………………………………………………………………………………………… （13）



B4 POWER OUTPUT………………………………………………………………………………………………（14）
B5 控制阀总成(Ⅰ)   ……………………………………………………………………………………… （15）



B5 CONTROL VALVE ASSEMBLY(Ⅰ)……………………………………………………………………………（16）



B6 转速表………………………………………………………………………………………………………（17）
B6 SPEEDOMETER…………………………………………………………………………………………………（18）



B7 空转轮 …………………………………………………………………………………………………… （19）



B7 IDLE WHEEL…………………………………………………………………………………………………（20）



B8 离合器 151  ………………………………………………………………………………………………（21）
B8 CLUTCH 151 KV+K1…………………………………………………………………………………………（22）



B9 离合器 152  ………………………………………………………………………………………………（23）
B9 CLUTCH 152 KR+K2…………………………………………………………………………………………（24）



B10 离合器 153………………………………………………………………………………………………… （25）
B10



CLUTCH 153 K4+K3…………………………………………………………………………………………（26）



B11 停车制动系统 ……………………………………………………………………………………………（27）
B11



PARKING BRAKE ASS

’

Y…………………………………………………………………………………（28）



B12 变速压力阀……………………………………………………………………………………………… （29）



B12 PRESSURE VALVE……………………………………………………………………………………………（30）



B13 加油管总成……………………………………………………………………………………………… （31）



B13 SUCTION PIPE ASS

’

Y………………………………………………………………………………………（32）



B14 油管、虑清器 ……………………………………………………………………………………………（33）



B14



OIL PIPE、FILTER………………………………………………………………………………………（34）



B15 取力器…………………………………………………………………………………………………… （35）



B15



POWER TAKE-OFF（P.T.O）………………………………………………………………………………（36）



B16 控制阀总成(Ⅱ)   ………………………………………………………………………………………（37）
B16 CONTROL VALVE ASSEMBLY(Ⅱ)……………………………………………………………………………（38）



C．驱动桥系统
C．AXLE SYSTEM

C1 驱动桥系统…………………………………………………………………………………………………（39）



目录  CONTENTS



 版权所有 不得翻印                                                                                 山东临工

2

C1 AXLE ASSEMBLY ……………………………………………………………………………………………（40）
C2 驱动桥总成…………………………………………………………………………………………………（41）



C2 AXLE ASSEMBLY………………………………………………………………………………………………（42）



C3 前（后）主传动总成…………………………………………………………………………………………（43）



C3 FRONT(REAR)AXLE MAINDRIVE ASS’Y  ……………………………………………………………………（44）
C4 轮边减速器总成  …………………………………………………………………………………………（45）
C4 FINAL DRIVE ASSEMBLY……………………………………………………………………………………（46）
C5 轮胎轮辋总成 ………………………………………………………………………………………………(47)
C5 RIM AND TYRE ASSEMBLY ………………………………………………………………………………… (48)

D．工作装置液压系统
D．IMPLEMENT HYDRAULIC SYSTEM

D1 工作装置液压系统  ………………………………………………………………………………………（49）
D1 IMPLEMENT HYDRAULIC SYSTEM………………………………………………………………………………（50）
D1 工作装置液压系统  ………………………………………………………………………………………（51）
D1 IMPLEMENT HYDRAULIC SYSTEM………………………………………………………………………………（52）
D1 工作装置液压系统  ………………………………………………………………………………………（53）
D1 IMPLEMENT HYDRAULIC SYSTEM………………………………………………………………………………（54）
D2 快换装置液压系统…………………………………………………………………………………………（55）



D2



QUICK COUPLING EQUIPMENT HYDRAULIC SYSTEM………………………………………………………（56）



D3 转斗油缸  …………………………………………………………………………………………………（57）
D3 DUMP CYLINDER ……………………………………………………………………………………………（58）
D4 动臂油缸  …………………………………………………………………………………………………（59）
D4 LIFT ARM CYLINDER ………………………………………………………………………………………（60）
D5 双联泵………………………………………………………………………………………………………（61）
D5 TANDEM GEAR PUMP ……………………………………………………………………………………… （62）



D6 先导阀总成…………………………………………………………………………………………………（63）



D6 PRIORITY VALVE……………………………………………………………………………………………（64）



E．油箱
E．TANK

E1 燃油箱总成  ………………………………………………………………………………………………（65）
E1 FUEL TANK ASSEMBLY ………………………………………………………………………………………（66）
E2 液压油箱总成………………………………………………………………………………………………（67）
E2 HYDRAULIC TANK ASSEMBLY ………………………………………………………………………………（68）

F．工作装置
F．WORKING EQUIPMENT

F1 工作装置  …………………………………………………………………………………………………（69）
F1 WORKING EQUIPMENT ………………………………………………………………………………………（70）

G．转向系统
G．STEERING SYSTEM

G1 转向系统  …………………………………………………………………………………………………（71）
G1 STEERING SYSTEM …………………………………………………………………………………………（72）
G2 转向器总成  ………………………………………………………………………………………………（73）
G2 STEERING GEAR ……………………………………………………………………………………………（74）
G3 优先阀总成…………………………………………………………………………………………………（75）



G3



PRIORITY VALVE……………………………………………………………………………………………（76）





目录  CONTENTS



 版权所有 不得翻印                                                                                 山东临工

3

G4 转向油缸总成  …………………………………………………………………………………………… (77)
G4 STEERING CYLINDER ……………………………………………………………………………………… (78)



H．制动系统
H．BRAKE SYSTEM

H1 行车制动系统………………………………………………………………………………………………（79）
H1 SERVICE BRAKE SYSTEM ……………………………………………………………………………………（80）
H2 盘式制动器  ………………………………………………………………………………………………（81）
H2 DISC BRAKE…………………………………………………………………………………………………（82）
H3 储气罐、制动阀、油水分离器……………………………………………………………………………（83）



H3 AIR RESERVOIR、BRAKE CONTROL VALVE、AIR DRYER……………………………………………………（84）
H4 加力泵总成  ………………………………………………………………………………………………（85）
H4 BRAKE BOOSTER ……………………………………………………………………………………………（86）
H5 驻车制动系统………………………………………………………………………………………………（87）
H5 PARKING BRAKE SYSTEM ……………………………………………………………………………………（88）

I．车架
I．FRAME

I1 前车架总成  ………………………………………………………………………………………………（89）
I1 FRONT FRAME ………………………………………………………………………………………………（90）
I2 后车架总成  ………………………………………………………………………………………………（91）
I2 REAR FRAME…………………………………………………………………………………………………（92）
I3 配重铁总成  ………………………………………………………………………………………………（93）
I3 COUNTER WEIGHT……………………………………………………………………………………………（94）

J．驾驶室
J．CAB GROUP

J1 驾驶室总成  ………………………………………………………………………………………………（95）
J1 CAB GROUP …………………………………………………………………………………………………（96）
J2 仪表盘总成



………………………………………………………………………………………………（97）



J2

PANEL ASS’M

…………………………………………………………………………………………………（98）



J3 座椅支架总成………………………………………………………………………………………………（99）



J3 SEAT ASSEMBLY ………………………………………………………………………………………… （100）

K．覆盖件系统
K．COVER SYSTEM

K1 发动机罩总成…………………………………………………………………………………………… （101）
K1 HOOD OF DIESEL ENGINE ASSEMBLY…………………………………………………………………………（102）
K2 左台架总成……………………………………………………………………………………………… （103）
K2 LEFT BENCH GROUP  ………………………………………………………………………………………（104）



K3 右台架总成  …………………………………………………………………………………………… （105）
K3 RIGHT BENCH GROUP ………………………………………………………………………………………（106）



K4 左、右灯架…………………………………………………………………………………………………（107）



K4 LEFT RIGHT LAMP FRAM E…………………………………………………………………………………（108）
K5 左右前挡泥瓦 …………………………………………………………………………………………… （109）



K5 LEFT RIGHT FRANT RENDER…………………………………………………………………………………（110）
K6 电瓶箱总成 ………………………………………………………………………………………………（111）
K6 BATTERY CASE ASSEMBLY……………………………………………………………………………………（112）

L．空调系统



目录  CONTENTS



 版权所有 不得翻印                                                                                 山东临工

4

L．AIR CONDITIONER SYSTEM

L1 空调系统 …………………………………………………………………………………………………（113）
L1 AIR CONDITIONER SYSTEM ………………………………………………………………………………（114）



M．电气系统
M．ELECTRIC SYSTEM

M1 电气系统 …………………………………………………………………………………………………（115）
M1 ELECTRIC SYSTEM…………………………………………………………………………………………（116）













A

发动机系统



DIESEL ENGINE SYSTEM















































山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.

A1

版权所有  不得翻印

        1

                                            山东临工



发动机系统
DIESEL ENGINE SYSTEM












A1

版权所有  不得翻印

 2

                                            山东临工





序号  代号

名称



数量  备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2903000780  压板

PRESS PLATE

1

Q235A

2

4011000461  螺栓 GB16674-M8*16EpZn-8.8

BOLT GB16674-M8*16EpZn-8.8

8



3

4011000091  螺栓 GB5783-M12*40EpZn-8.8

BOLT GB5783-M12*40EpZn-8.8

4



4

4190000459  散热器

RADIATOR

1

部件

5

4011000399  螺栓 JB999-M24*1.5*50-35

BOLT JB999-M24*1.5*50-35

2



6

4015000233  垫圈 JB1002-24-T2

WASHER JB1002-24-T2

4



7

4120001061  油冷却器 B1342

OIL COOLER B1342

1

部件

8

4030000279  O 形圈 GB3452.1-25*3.55G

O-RING GB3452.1-25*3.55G

2



9

4011000475  螺栓 GB16674-M10*30EpZn-8.8

BOLT GB16674-M10*30EpZn-8.8

8



10

4041000137  分体法兰 LGB117306400

FLANGE LGB117306400

2



11

2903000781  过渡钢管

TRATNSITION STEEL PIPE

2

部件

12

2903000789  发动机进水胶管

HOSE

1

耐油橡胶

13

4017000014  喉箍 JB8870-d80

CLAMP JB8870-d80

2

部件

14

4041000725  软管 LGB164012160

SOFT HOSE LGB164012160

1



15

4041000713  软管 LGB165012250

SOFT HOSE LGB165012250

1

部件

16

2903000790  变矩器至冷却器油管

TO COOLER OIL PIPE

1

部件

17

2903000791  冷却器至变矩器油管

TO TORQUE CONVERTER OIL PIPE

1

部件

18

2903000793  接头体

CONNECTOR

2

35

19

4015000073  垫圈 JB1002-30-T2

WASHER JB1002-30-T2

2



20

2903000784  发动机出水胶管

HOSE

1

耐油橡胶

21

4120000388  胶管 JB8406-B10*800

HOSE JB8406-B10*800

1



22

4017000018  喉箍 JB8870-d70

CLAMP JB8870-d70

2

部件

23

4017000015  喉箍 JB8870-d25

CLAMP JB8870-d25

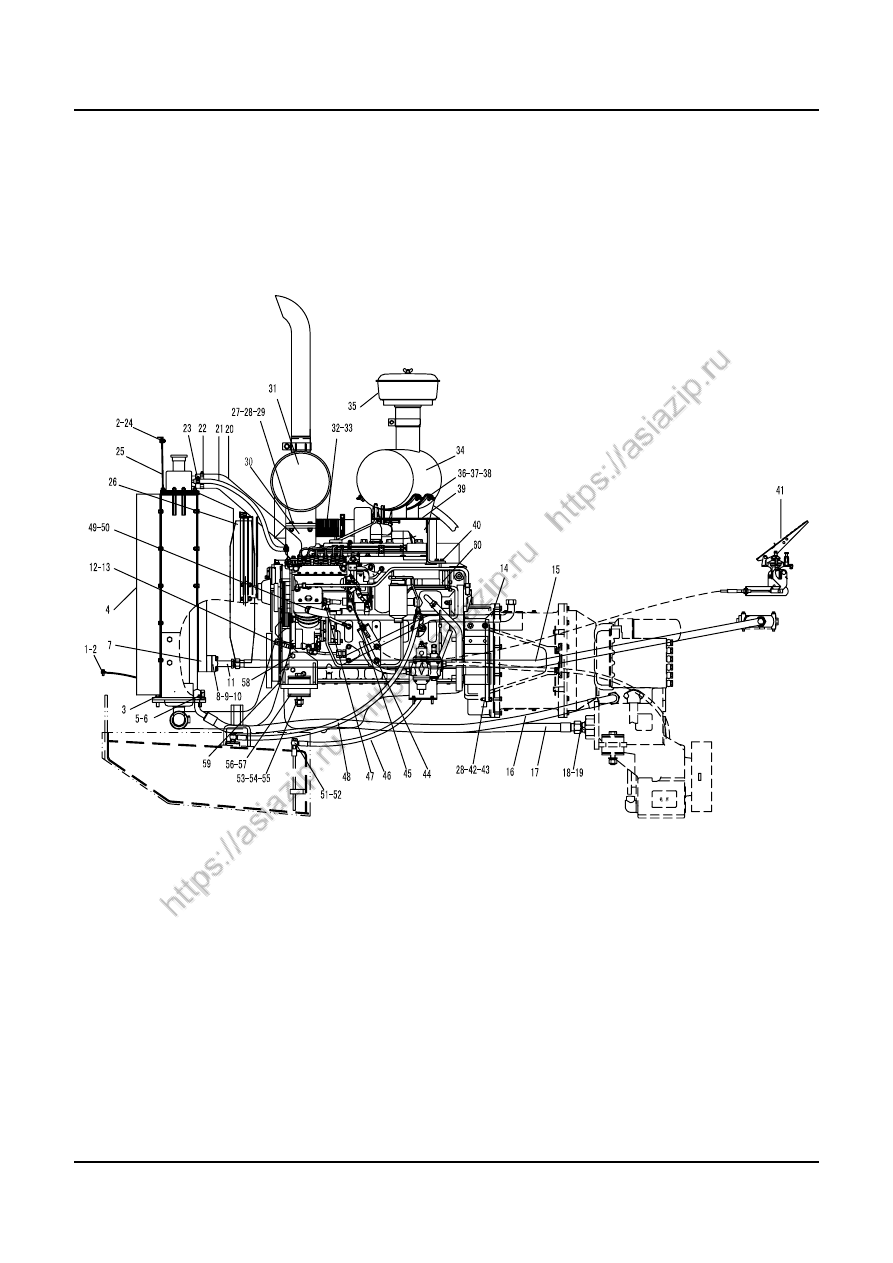

2

部件

24

2903000786  压板

PRESS PLATE

1

Q235A

25

2903000785  挡风橡胶板

RUBBER PLATE

1

工业胶板

26

4190000138  风扇 610

FAN 610/7-7/37.5/PAG/2ZR/25.4/4*10/BC60/AFAN

1

部件

27

4011000085  螺栓 GB5783-M10*35EpZn-8.8

BOLT GB5783-M10*35EpZn-8.8

4



28

4013000007  螺母 G B6170-M10EpZn-8

NUT GB6170-M10EpZn-8

8



29

4015000162  垫圈 GB97.1-10EpZn-300HV

WASHER GB97.1-10EpZn-300HV

8



30

2901000935  消声器支架

FRAME

1

部件

31

4110000187  消声器 XH.G402X.W

DISSIPATIVE MUFFLER XH.G402X.W

1

部件

32

2901000936  波纹管

ACCORDION PIPE

1

部件

33

4110000192  V 形抱箍 3903652

V-ANCHOR EAR 3903652

1

部件

34

4110000267  空气滤清器 A669

AIR FILLTER A669

1

部件

35

4110000181  盆式粗滤器 PC100-0000

FILLTER PC100-0000

1

部件

36

4011000102  螺栓 GB5783-M8*16EpZn-8.8

BOLT GB5783-M8*16EpZn-8.8

4





A1

版权所有  不得翻印

        3

                                            山东临工



发动机系统
DIESEL ENGINE SYSTEM












A1

版权所有  不得翻印

        4

                                            山东临工





序号  代号

名称



数量  备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

37

4013000033  螺母 GB6170-M8EpZn-8

NUT GB6170-M8EpZn-8

4



38

4015000072  垫圈 GB97.1-8EpZn-300HV

WASHER GB97.1-8EpZn-300HV

4



39

2901000950  空滤器支架

FRAME

1

部件

40

4011000474  螺栓 GB16674-M10*25EpZn-8.8

BOLT GB16674-M10*25EpZn-8.8

6



41

2010900277  油门操纵机构

GOVERNOR CONTROL SYSTEM

1

部件

42

4015000025  垫圈 GB93-10-65Mn

WASHER GB93-10-65Mn

24



43

2901000971  双头螺栓

BOLT

8

45

44

2901000954  软轴固定支架

FRAME

1

Q235A

45

2901000955  油门拉杆

STICK

1

Q235A

46

2901000956  燃油回油管

OIL-RETURN PIPE

1

部件

47

2901000957  二通接头

CONNECTOR

1

35

48

2901000958  燃油进油管

OIL-INPUT PIPE

1

部件

49

4120001078  胶管 JB8406-B25*1300

HOSE JB8406-B25*1300

1



50

4017000008  喉箍 JB8870-d40

CLAMP JB8870-d40

2

部件

51

4011000641  螺栓 JB6013-M14*1.5EpZn-45

BOLT JB6013-M14*1.5EpZn-45

2



52

4015000231  垫圈 JB6013-14-T2

WASHER JB6013-14-T2

4



53

4011000236  螺栓 GB5782-M20*130EpZn-8.8

BOLT GB5782-M20*130EpZn-8.8

2



54

4013000020  螺母 GB6170-M20EpZn-8

NUT GB6170-M20EpZn-8

2



55

4015000176  垫圈 GB97.1-20EpZn-300HV

WASHER GB97.1-20EpZn-300HV

2



56

2905000010  减震块

SHOCK MOUNT

4

部件

57

2905000012  垫圈

WASHER

4

Q235A

58

2901000972  水(油)温表接头

WATER(OIL)TEMPERATURE INDICATOR

1

Q235A

59

4011000090  螺栓 GB5783-M12*35EpZn-8.8

BOLT GB5783-M12*35EpZn-8.8

6



60

4110000179  发动机总成 6BT5.9-C120

DIESEL ENGINE SYSTEM 6BT5.9-C120

1

部件



A2

版权所有  不得翻印

 5

                                           山东临工



油门操纵机构
GOVERNOR CONTROL SYSTEM











A2

版权所有  不得翻印

 6

                                          山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

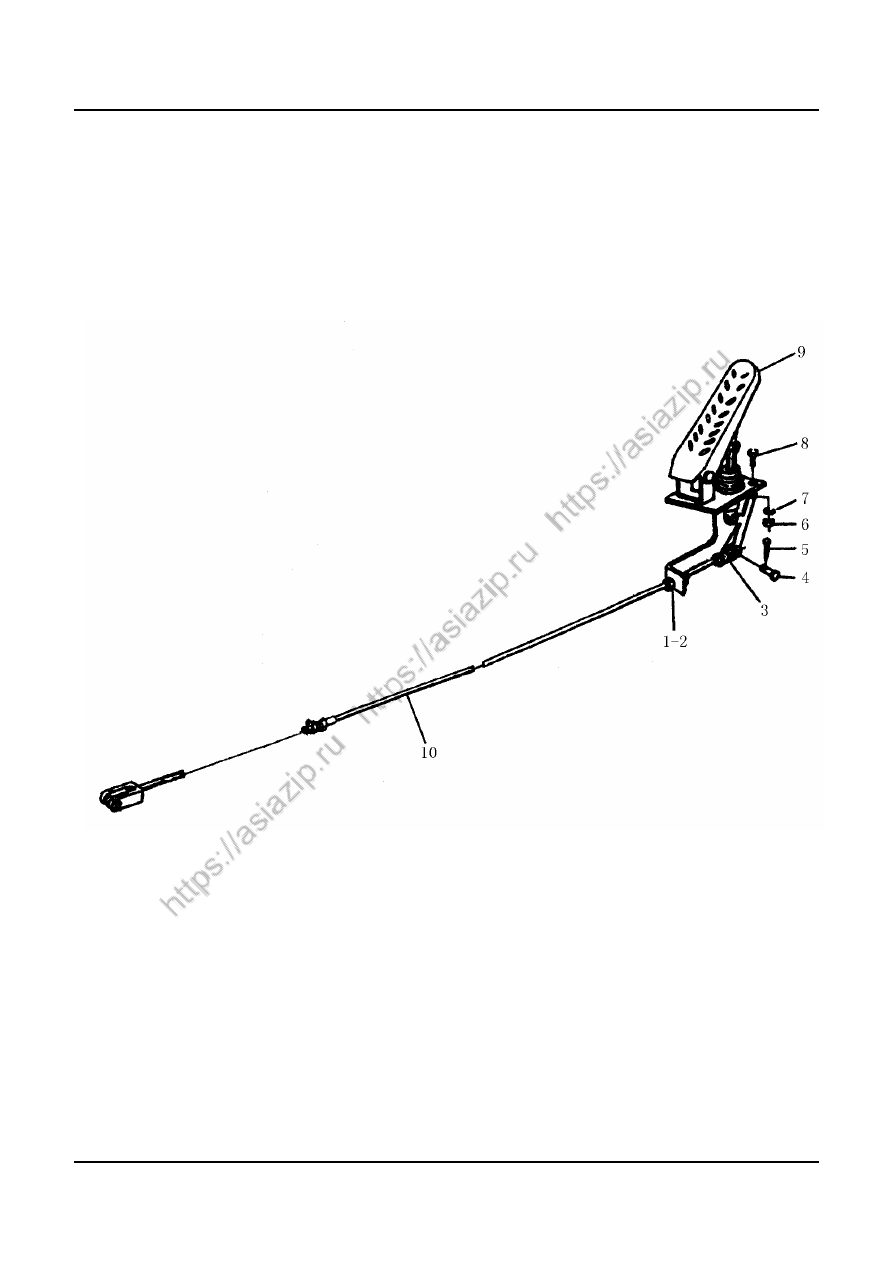

1

4013000167  螺母 GB6172-M12EPZN-05

NUT GB6172-M12EPZN-05

4



2

4015000168  垫圈 GB97.1-12EpZn-300HV

WASHER GB97.1-12EpZn-300HV

4



3

2901000668  连接叉

JOINT FORK



1



4

4016000138  销轴 GB882-B6*22EpZn-35

PIN GB882-B6*22EpZn-35

2



5

4016000114  开口销 GB91-2*16EpZn-Q235A

SPLINT PIN GB91-2*16EpZn-Q235A

2



6

4013000028  螺母 GB6170-M6EpZn-8

NUT GB6170-M6EpZn-8

3



7

4015000207  垫圈 GB97.1-6EpZn-300HV

WASHER GB97.1-6EpZn-300HV

6



8

4011000101  螺栓 GB5783-M6*20EpZn-8.8

BLOT GB5783-M6*20EpZn-8.8

3



9

4110000271  油门操纵阀 xz（LY）

ACCELERATOR PEDAL xz（LY）

1

部件

10

2901001192  操纵软轴

CABLE SHAFT

1

部件




































B

变速箱系统



TRANSMISSION SYSTEM




























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



B1

版权所有  不得翻印

 7

                                           山东临工

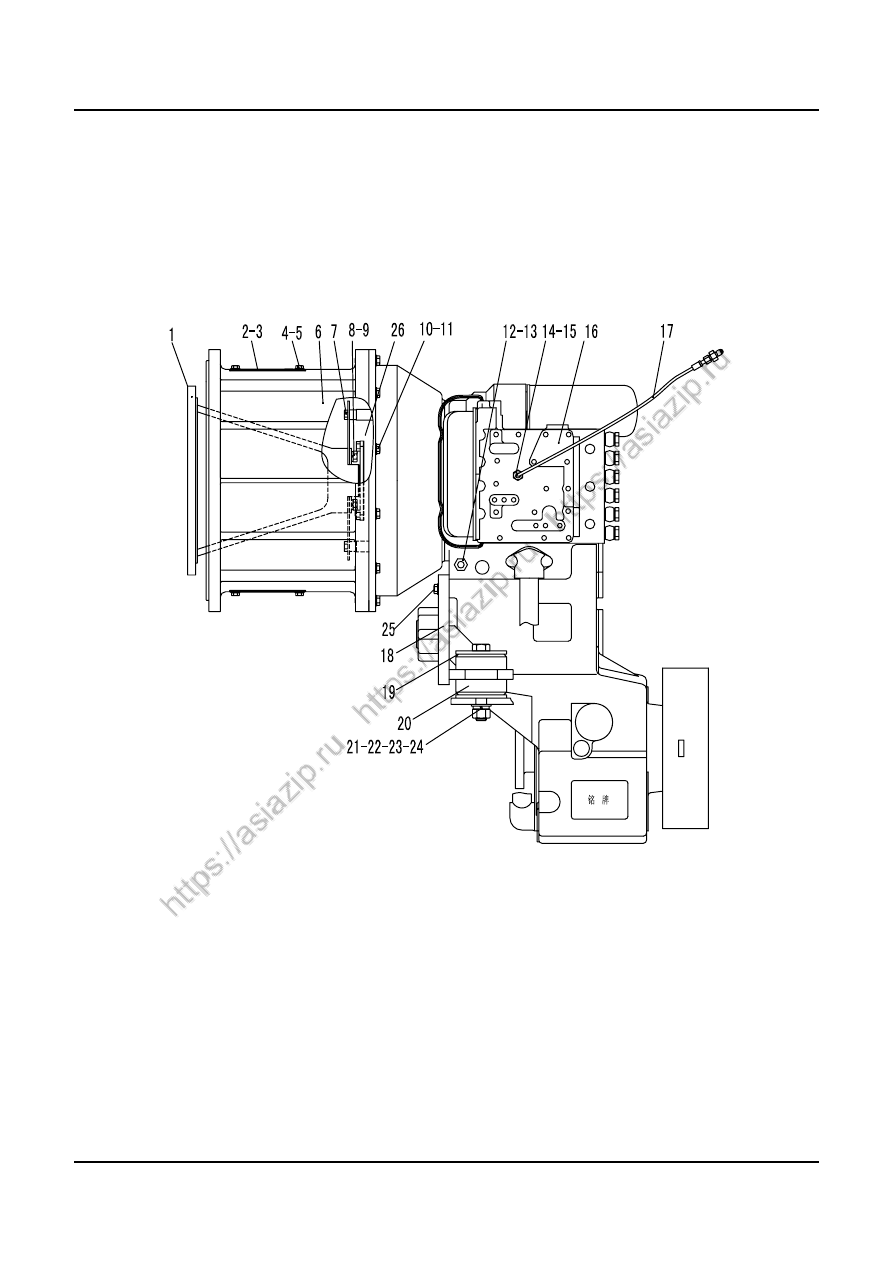

变速箱系统
TRANSMISSION SYSTEM














B1

版权所有  不得翻印

 8

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2905001044

飞轮过渡盘

TRANSITION PAN OF FLYWHEEL

1

ZG270-500

2

2905001045

压盖

COVER

2

Q235A

3

2905001046

垫片

WASHER

2

石棉橡胶板

4

4011000102

螺栓 GB5783-M8*16EpZn-8.8

BOLT GB5783-M8*16EpZn-8.8

8



5

4015000072

垫圈 GB97.1-8EpZn-300HV

WASHER GB97.1-8EpZn-300HV

8



6

2905001047

飞轮过渡筒

TRANSITION CANISTER OF FLYWHEEL

1

HT250

7

4011000569

螺栓 GB5783-M10*35EpZn-10.9

BOLT GB5783-M10*35EpZn-10.9

4



8

4011000197

螺栓 GB5783-M12*25EpZn-8.8

BOLT GB5783-M12*25EpZn-8.8

12



9

4015000026

垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

12



10

4011000184

螺栓 GB5783-M10*40EpZn-8.8

BOLT GB5783-M10*40EpZn-8.8

12



11

4015000162

垫圈 GB97.1-10EpZn-300HV

WASHER GB97.1-10EpZn-300HV

12



12

2905000760

变矩器油温表接头

CONNECTOR

1

35

13

4030000057

垫圈 JB1002-14-T2

WASHER

1



14

2901000111

接头

CONNECTOR

2

35

15

4015000139

垫圈 JB1002-10-T2

WASHER JB1002-10-T2

1



16

4110000076

变速箱 YD13

TRANSMISSION ASS'Y YD13

1

部件

17

2905001067

变速压力油管

PRESS PIPE

1

部件

18

2905001049

变速箱支架

FRAME

1

部件

19

2905000010

减震块

RUBBER BLOCK

4

部件

20

2905000012

垫圈

WASHER

4

Q235A

21

4011000236

螺栓 GB5782-M20*130EpZn-8.8

BOLT GB5782-M20*130EpZn-8.8

2



22

4015000030

垫圈 GB93-20-65Mn

WASHER GB93-20-65Mn

6



23

4015000176

垫圈 GB97.1-20EpZn-300HV

WASHER GB97.1-20EpZn-300HV

2



24

4013000020

螺母 GB6170-M20EpZn-8

NUT GB6170-M20EpZn-8

2



25

4015000030

螺栓 GB5783-M20*50EpZn-8.8

BOLT GB5783-M20*50EpZn-8.8

4



26

YJH315-15

液力变矩器

TORQUE CONVERTER

1



















B2

版权所有  不得翻印

 9

                                          山东临工



变速器系统
TRANSMISSION SYSTEM













B2

版权所有  不得翻印

 10

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

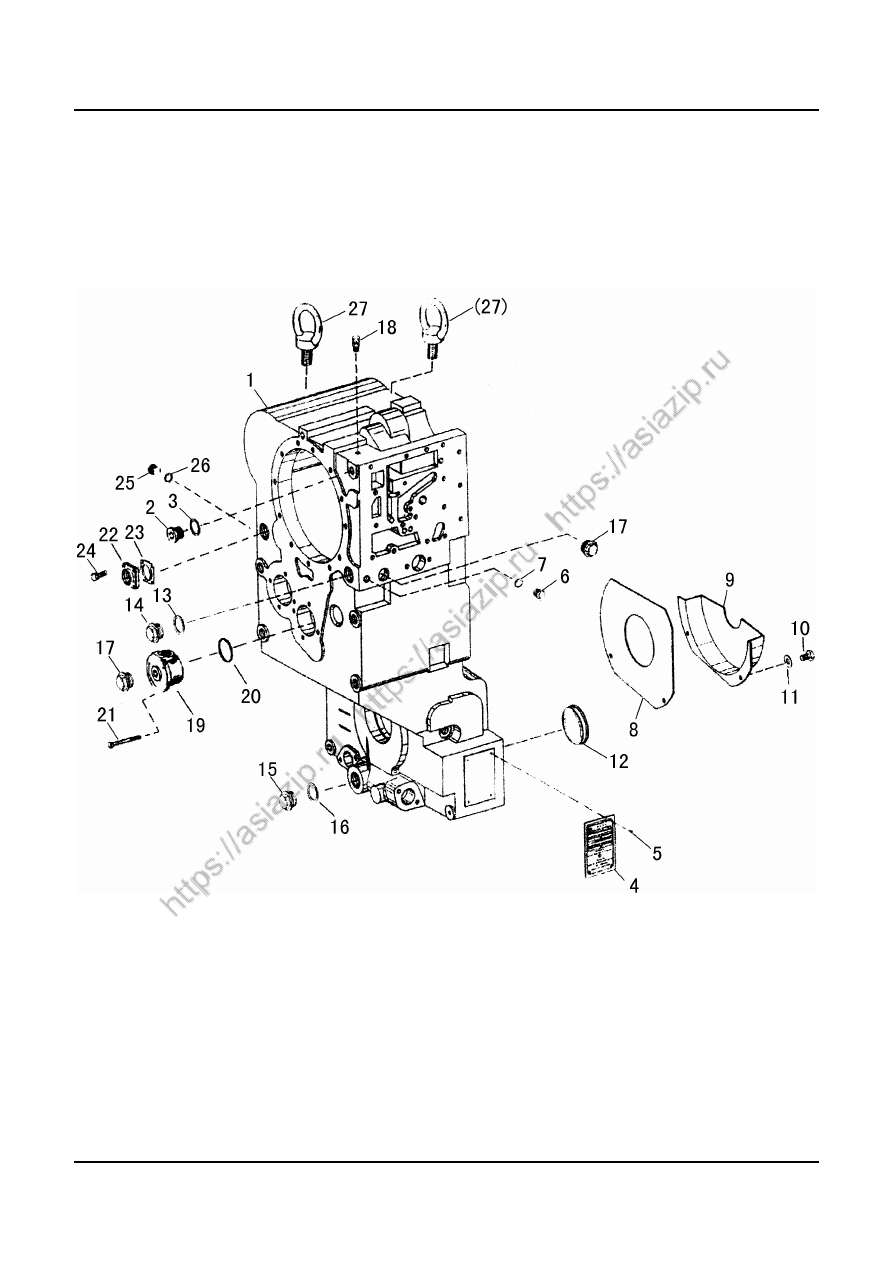

1

YD13301006

箱体

GEARBOXHOUSING

1



2

0636305019

螺塞 M26*1.5

PLUG M26*1.5

1



3

0634303233

O 形圈 23*2

O-RING 23*2

1



4

403091A

铭牌

TYPE  PLATE

1



5

GB/T827-1986

铆钉

GROOVE STUD

4



6

0636305007

螺塞 M14*1.5

PLUG M14*1.5

1



7

0634306522

O 形圈 11*2

O-RING 11*2

1



8

YD13301002

盖板

COVER PLATE

1



9

YD13301003

盖板

COVER PLATE

1



10

GB/T5783-2000

螺栓 M8*16

BOLT M8*16

2



11

GB/T848-1985

垫圈 8

WASHER 8

2



12

4466351081

密封帽

SEALING COVER

2



13

0634304275

O 形圈 27*2

O-RING 27*2

1



14

0636305023

螺塞 M30*1.5

PLUG M30*1.5

1



15

0636305023

螺塞 M30*1.5

PLUG M30*1.5

1



16

0634304275

O 形圈 27*2

O-RING 27*2

1



17

0637510206

螺塞 M30*1.5

PLUG M30*1.5

2



18

0750131027

透气件

BREATHER CAP

1



19

YD13301004

润滑端盖

LUBE-IN COVER

1



20

0634113529

O 形圈 27*2

O-RING 27*2

1



21

GB/T5782-2000

螺栓 M8*70

BOLT M8*70

4



22

YD13301007

进油口盖

OIL-IN COVER

1



23

YD13301008

衬垫

GASKET

1



24

GB/T5783-2000

螺栓 M8*20

BOLT M8*20

4



25

0636305011

螺塞 M18*1.5

PLUG M18*1.5

1



26

0636306524

O 形圈 15*2

O-RING 15*2

1



27

GB/T825-1988

螺钉 M16

SCREW M16

2





B3

版权所有  不得翻印

 11

                                          山东临工

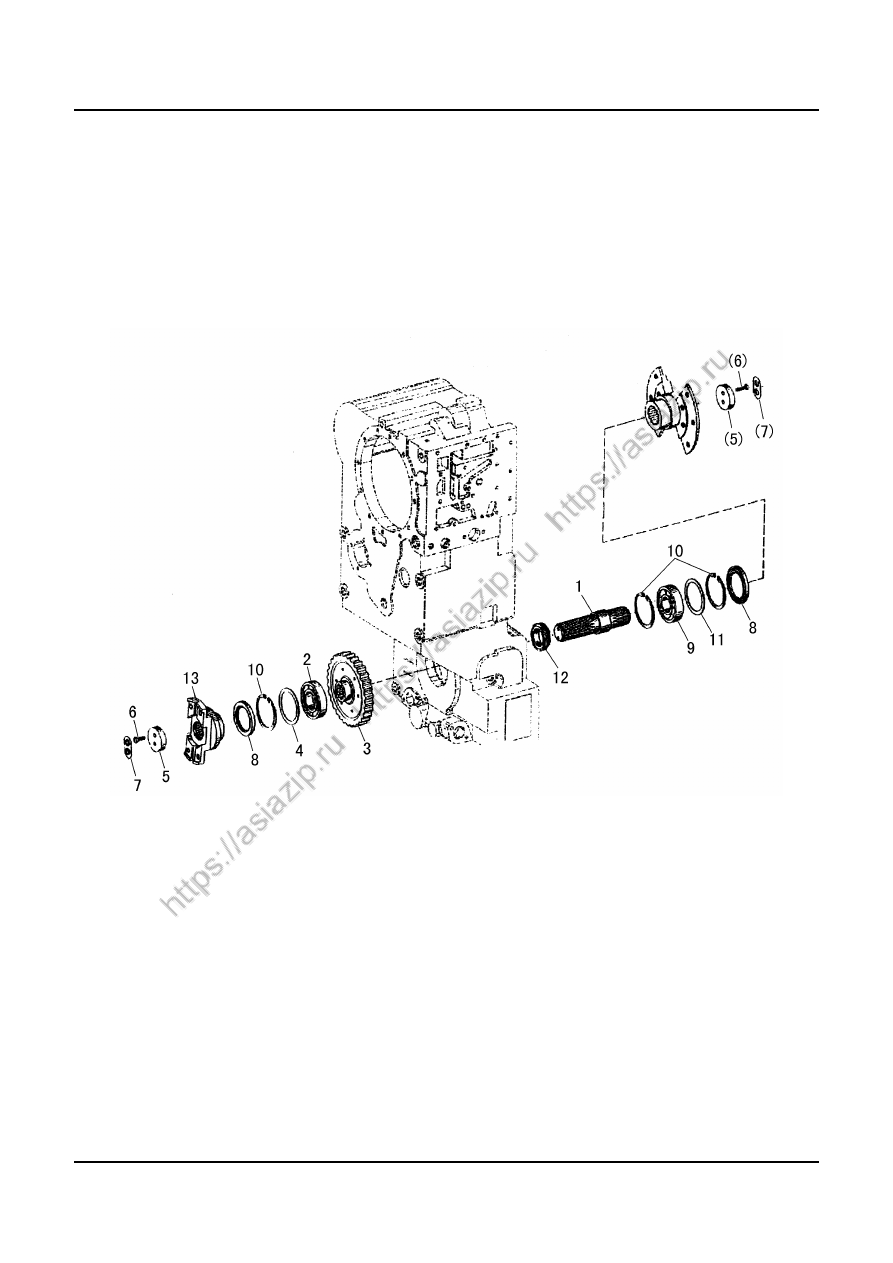

动力输入装置

POWER INPUT







B3

版权所有  不得翻印

 12

                                          山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

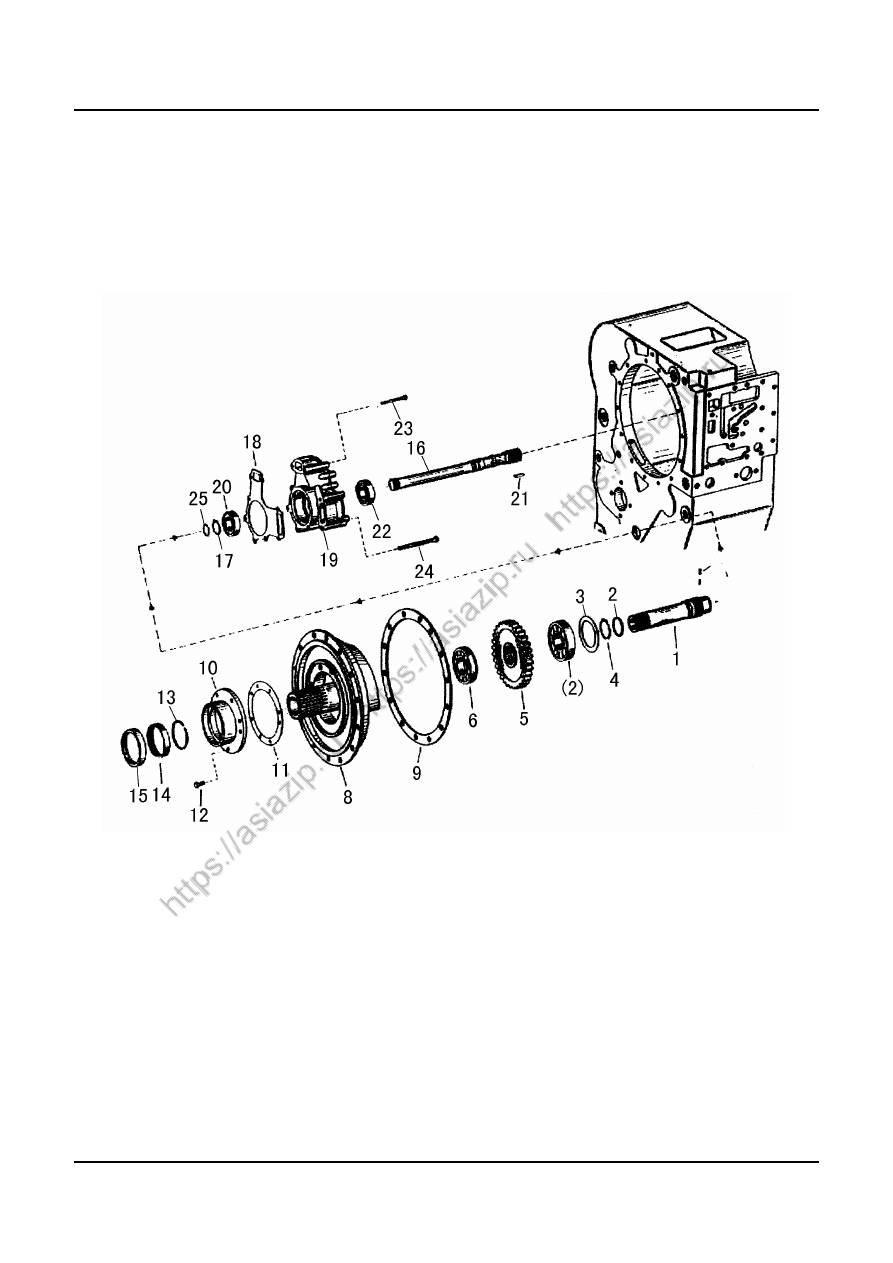

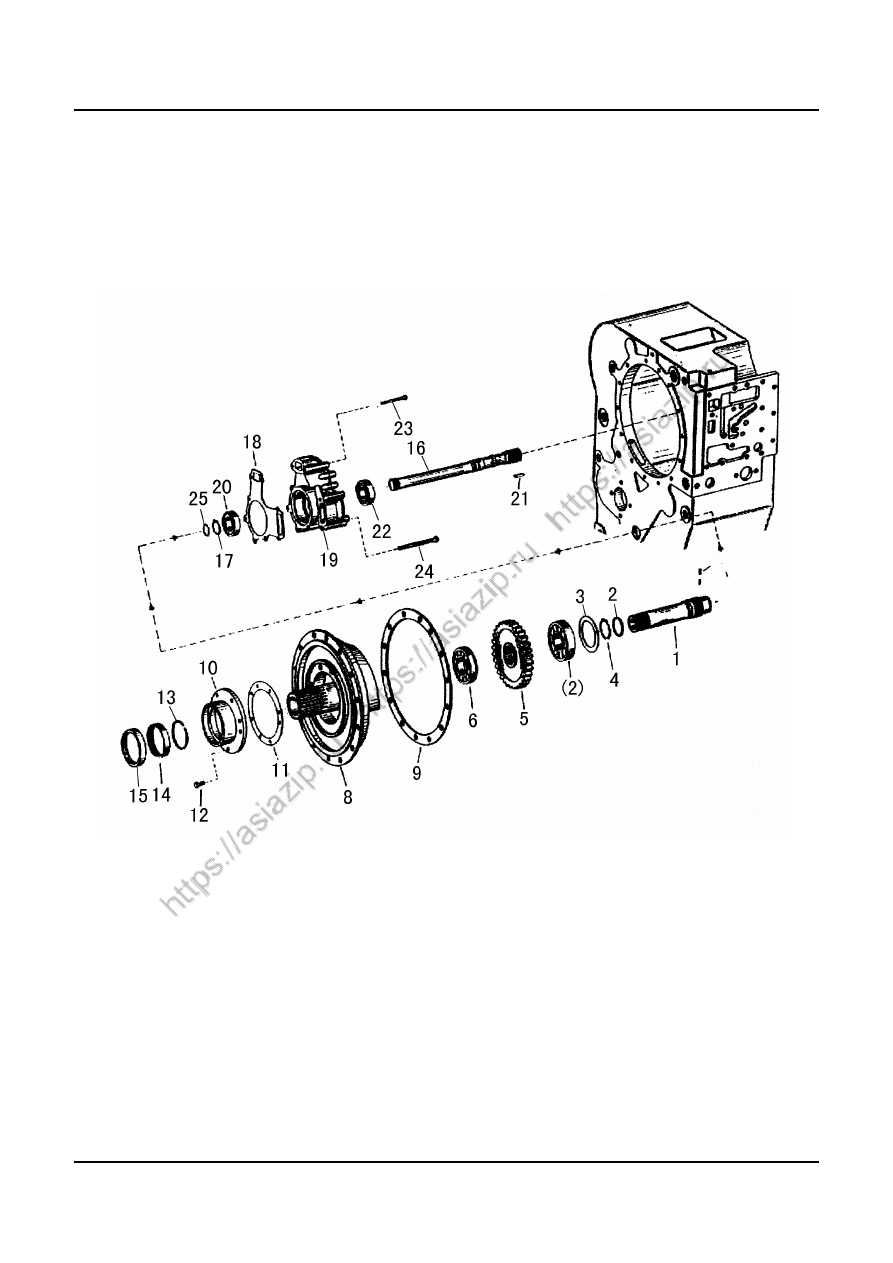

1

YD13301002

主动轴

INPUT AHAFT

1



2

GB/T27-1994

球轴承 6308

BALL BEARING 6308

1



3

0769120427

补偿垫圈

REGULATING SHIM

1



4

0630501031

卡环 40*1.75

RETAINING RING 40*1.75

1



5

YD13301004

主动齿轮 Z=50

INPUT GEAR Z=50

1



6

GB/T27-1994

滚针轴承 N3263L

NEEDLE BEARING N3263L

1



7

0734317252

密封环

SEALING RING

1



8

YD13301001

进油法兰

OIL FEED FLANGAE

1



9

4644302211

衬垫

GASKET

1



10

4642301136

轴承座

BEARING SEAT

1



11

YD13301005

衬垫

GASKET

1



12

GB/T27-1994

螺栓 M8*25

BOLT M8*25

12



13

0734401078

密封环

SEALING RING

1



14

0735298027

滚针轴承 HK75*83*16

NEEDLE BEARING HK75*83*16

1



15

0750111231

密封环 75*100*10

SEALING RING FOR SHAFT 75*100*10

1



16

YD13301003

输出轴

STAND-BY DRIVE

1



17

0634402025

密封环

SEALING RING

1



18

4644301265

衬垫

GASKET

1



19

0501004171

齿轮泵

GEAR PUMP

1



20

GB/T27-1994

球轴承 6206-RS

BALL BEARING 6206-RS

1



21

GB/T1096-1979

键 6*22

KEY 6*22

1



22

GB/T27-1994

球轴承 6206-RS

BALL BEARING 6206-RS

1



23

GB/T5782-2000

螺栓 M8*85

BOLT M8*85

4



24

GB/T5782-2000

螺栓 M8*110

BOLT M8*110

4



25

0630501024

卡环 30*1.5

RETAINING RING 30*1.5

1
































B4

版权所有  不得翻印

 13

                                         山东临工



动力输出装置

POWER OUTPUT









B4

版权所有  不得翻印

 14

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

YD13303001

输出轴

OUT PUT SHAFT

1



2

YD13303003

输出齿轮

OUT PUT GEAR

1



3

GB/T283-1994

滚柱轴承 NJ213E

ROLLER  BEARING NJ213E

1



4

1204308062

补偿垫圈

REGULATING SHIM

1



5

4620303247

压板

PRESS PLATE

2



6

GB/T5783-2000  螺栓 M10*30

BOLT M10*30

4



7

1269302164

止动螺钉

RETAINER SCREW

2



8

0750111116

密封环

SEALING RING FOR SHAFT

2



9

GB/T276-1994

球轴承 6311

BALL BEARING 6311

1



10

0630502048

挡圈 120*4

RETAINING RING FOR HOLE 120*4

3



11

0769120338

补偿垫圈

REGULATING SHIM

1



12

0730062296

套筒 L=20

SLEEVE L=20

1



13

YD13301002

输出法兰

OUTPUT FLANGE

1





























B5

版权所有  不得翻印

15

                                          山东临工

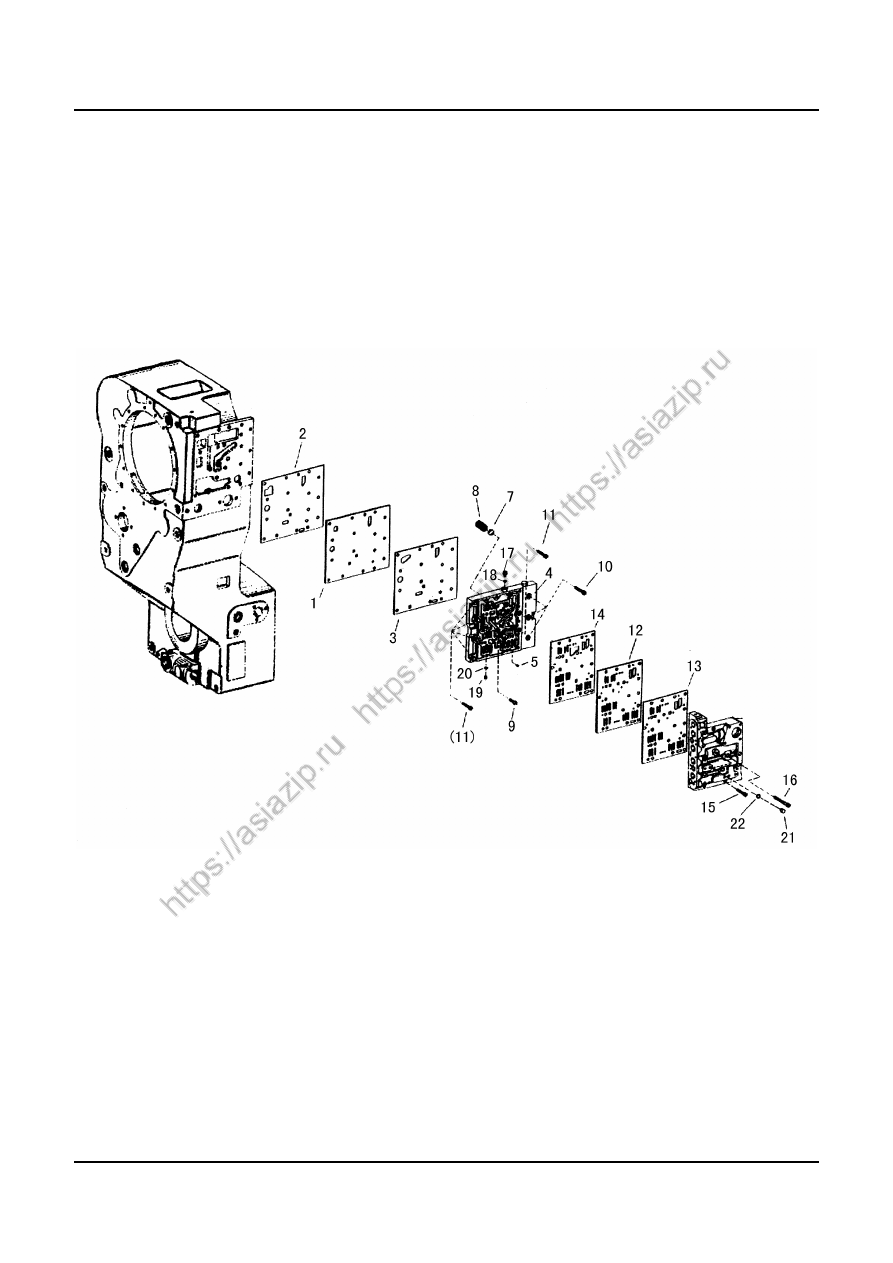

控制阀总成(Ⅰ)
CONTROL VALVE ASSEMBLY(Ⅰ)










B5

版权所有  不得翻印

 16

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4642306050

下挡板

LOWER BAFFLE

1



2

4644306464

密封垫

SEALING PAD

1



3

4644306466

密封垫

SEALING PAD

1



4

4642306149

油道板

OIL-LINE PLATE

1



5

4642306089

节流喷嘴

THROTTLE NOZZLE

1



6

4642306167

节流喷嘴

THROTTLE NOZZLE

1



7

0635460027

钢球

STEEL BALL

2



8

0732041226

弹簧

SPRING

2



9

0636101031

螺栓 M8*30

BOLT M8*30

3



10

0636101035

凸头螺栓 M8*45

SOCKET SCREW M8*45

3



11

0636101032

凸头螺栓 M8*75

SOCKET SCREW M8*75

6



12

4642306163

上挡板

UPPER BAFFLE

1



13

4642306318

密封垫

SEALING PAD

1



14

4642306320

密封垫

SEALING PAD

1



15

0636101035

凸头螺栓 M8*45

SOCKET SCREW M8*45

10



16

0636101124

凸头螺栓 M8*35

SOCKET SCREW M8*35

6



17

0636304019

螺塞 M10*1

PLUG M10*1

1



18

0634801152

铜垫圈 M10*13.5

COPPER WASHER M10*13.5

1



19

0631610025

调节螺钉 M10*10

SET SCREW M10*10

1



20

0634810152

铜垫圈 M10*13.5

COPPER WASHER M10*13.5

1



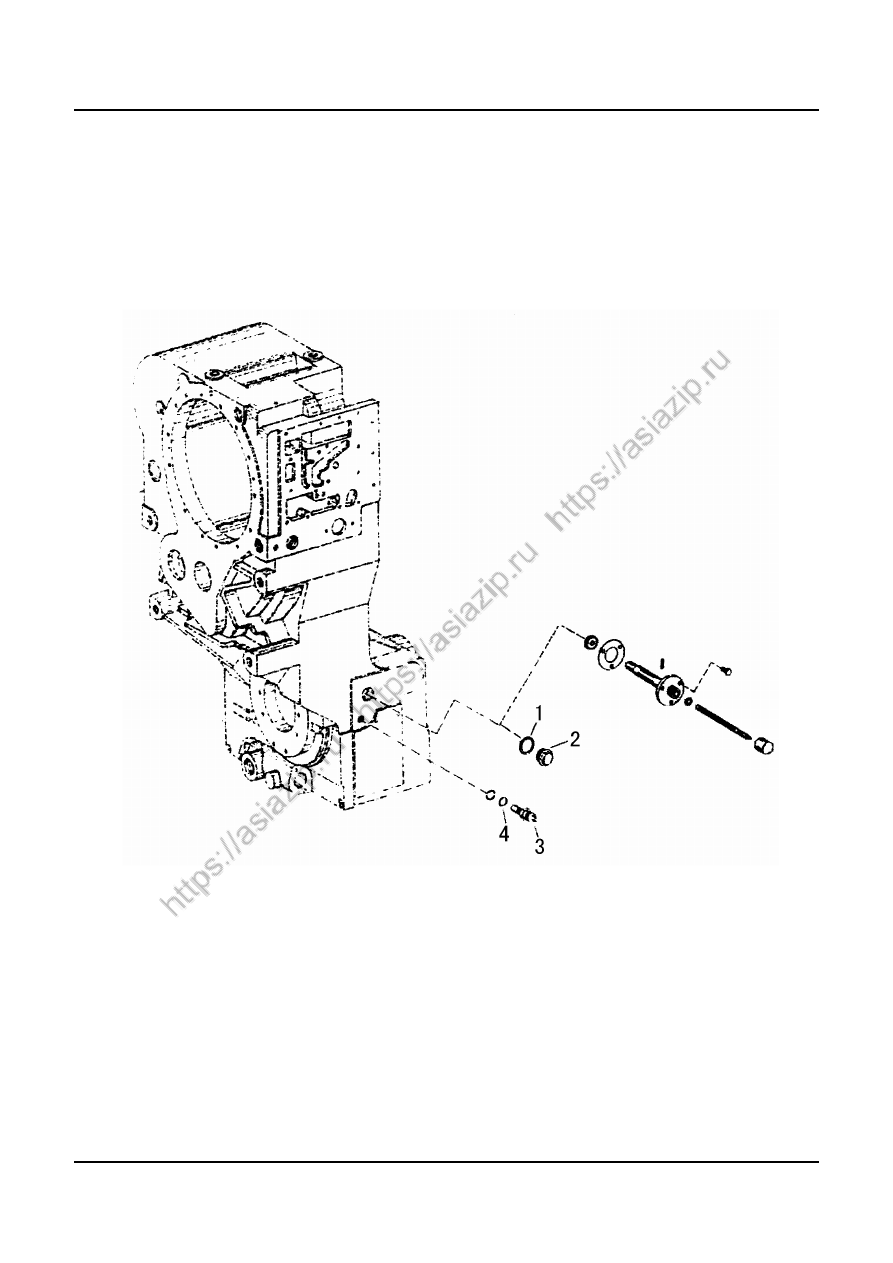

21

0636304019

螺塞 M10*1

PLUG M10*1

1



22

0634801152

铜垫圈 M10*13.5

COPPER WASHER M10*13.5

1





























B6

版权所有  不得翻印

 17

                                          山东临工



转速表
SPEEDOMETER













B6

版权所有  不得翻印

 18

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

Q20-03

垫圈 36

WASHER 36

1



2

0636302018

螺塞 M36*1.5

PLUG M36*1.5

1



3

0636305011

螺塞 AM18*1.5

PLUG AM18*1.5

1



4

0636306024

O 形圈 15*2

O-RING 15*2

1





























B7

版权所有  不得翻印

 19

                                          山东临工

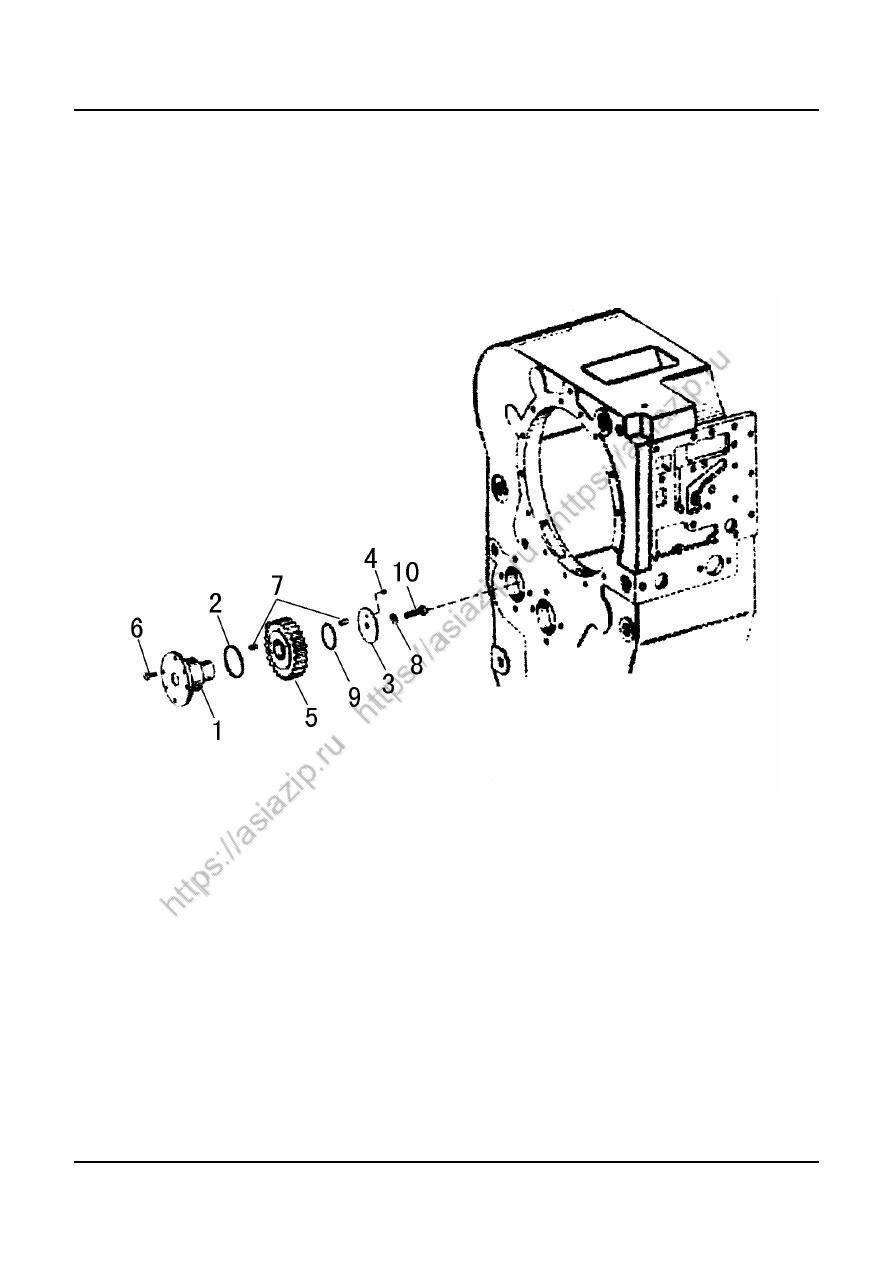

空转轮
IDLE WHEEL










B7

版权所有  不得翻印

 20

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

YD13308003

空转轮轴

IDLE WHEEL SHAFT

1



2

0634313529

O 形圈 57*3

O-RING 57*3

1



3

4644308542

止推垫片

THRUST SHIM

1



4

GB/T119.2-2000

销轴 A4*10

PIN A4*10

1



5

YD13308001

空转轮 Z=34

IDLE WHEEL Z=34

1



6

GB/T5783-2000

螺栓 M8*20

BOLT M8*20

4



7

YD13308002

滚柱

ROLLER GROUP

1



8

GB/T97.2-1985

垫圈 10

WASHER 10

1



9

0501308832

卡环

RETAINING RING

1



10

GB/T5783-2000

螺栓 M10*20

BOLT M10*20

1





























B8

版权所有  不得翻印

 21

                                          山东临工

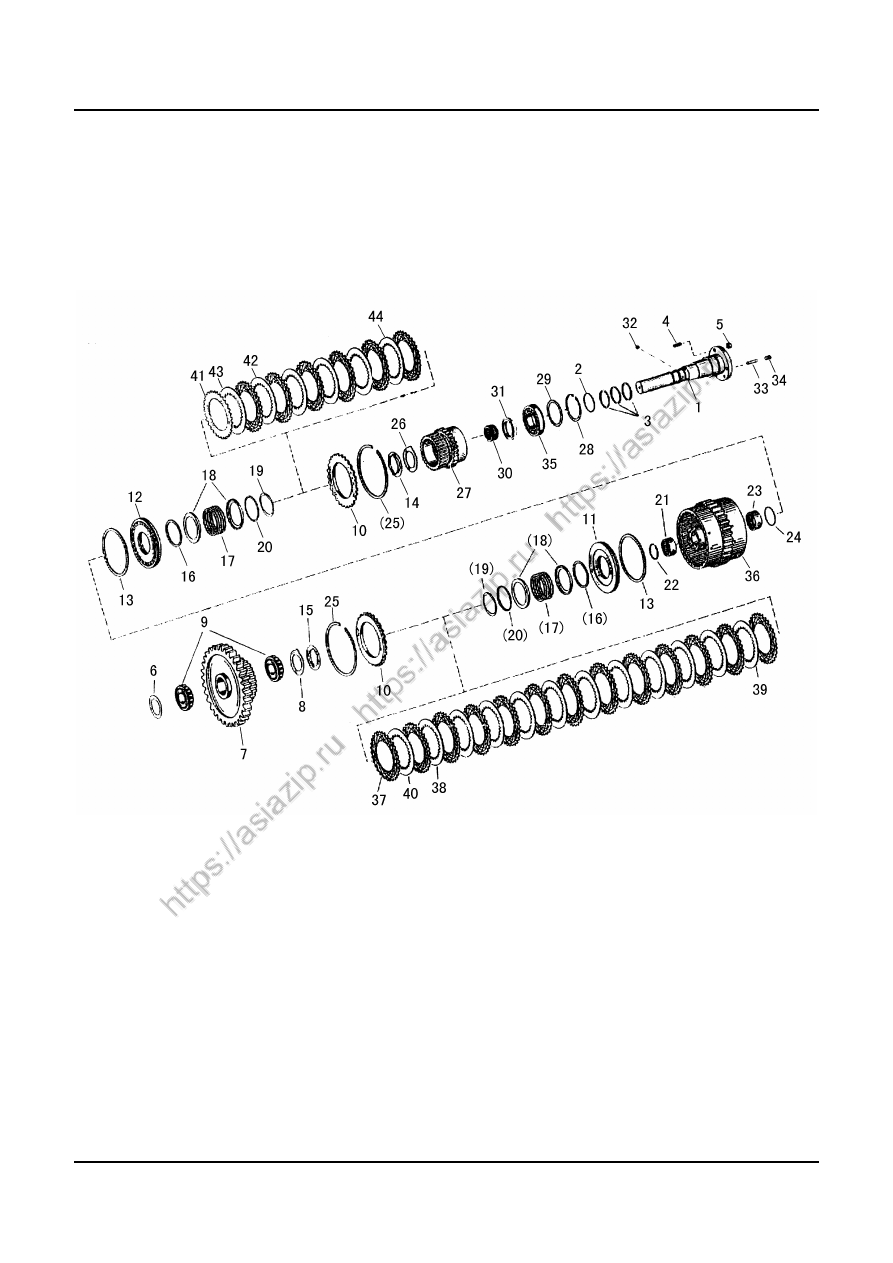

离合器 151
CLUTCH 151 KV+K1












B8

版权所有  不得翻印

 22

                                          山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

YD13351008

轮轴

AXLE

1



2

0634313516

O 形圈 49*3

O-RING 49*3

1



3

0734401106

密封环

SEALING RING

3



4

GB/T898-1988

螺柱 M8*18

STUD M8*18

3



5

GB/T6170-2000  螺母 M8

NUT M8

3



6

0769120468

补偿垫圈

REGULATING SHIM

1



7

YD13351006

齿轮 Z=50

GEAR Z=50

1



8

0730150774

止推垫圈

THRUST WASHER DUP

1



9

YD13351007

轴承

BEARING

1



10

4642308185

压榨纸板

PRESS BOARD

2



11

4644353051

活塞

PISTON

1



12

4644353051

活塞

PISTON

1



13

0750112141

特殊密封环

SPECIAL SEALING RING

2



14

4644351094

端垫

LIMIT PLATE

1



15

4642308555

端垫

LIMIT PLATE

1



16

0750112140

特殊密封环

SPECIAL SEALING RING

2



17

0732041183

压力弹簧

PRESSURE SPRING

2



18

4642308083

导轮环

GUIDE RING

4



19

0630531346

滚针轴承

NEEDLE BEARING

2



20

4642308084

柔性卡环

FLEXIBLE RETAINING RING

2



21

0750115182

滚针轴承

NEEDLE BEARING

1



22

0730513610

柔性卡环

FLEXIBLE RETAINING RING

1



23

0635303204

滚针轴承

NEEDLE BEARING

1



24

0730150779

柔性卡环

FLEXIBLE RETAINING RING

1



25

0769124115

柔性卡环

FLEXIBLE RETAINING RING

2



26

0730150779

止推垫圈

THRUST WASHER DUP

1



27

YD13351113

齿轮 Z=25

GEAR Z=25

1



28

0630502037

卡环 75*2.5

RETAINING RING FOR HOLE 75*2.5

1



29

0769120556

补偿垫圈

REGULATING SHIM

1



30

0750115109

滚针组

NEEDLE SET

1



31

4644351029

密封环

RETAINING RING

1



32

GB/T308-1989

钢球 10

STEEL BALL 10

2



33

4642351015

直销

STRAIGHT PIN

2



34

GB/T79-2000GB  螺钉 M12*20

SCREW M12*20

2



35

GB/T276-1994

球轴承 6009

BALL BEARING 6009

1



36

YD13251001

离合器

CLUTCH ASS'Y

1



37

0501309329

外摩擦片 S=2.0

EX. FRICTIONAL DISC S=2.0

13



38

4642308330

内摩擦片 S=1.5

IN. FRICTIONAL DISC S=1.5

5



39

4642308332

内摩擦片 S=2.0

IN. FRICTIONAL DISC S=2.0

6



40

1769129011

内摩擦片 D=137.5 S=2.0

IN. FRICTIONAL DISC S=1.5/2.0/2.5

1



41

0501309329

外摩擦片 D=137.5 S=2.0

EX. FRICTIONAL DISC D=137.5 S=2.0

9



42

4642308330

内摩擦片 S=1.5

IN. FRICTIONAL DISC S=1.5

6



43

4642308332

内摩擦片 S=2.0

IN. FRICTIONAL DISC S=2.0

1



44

0769129011

内摩擦片 S=1.5/2.0/2.5

IN. FRICTIONAL DISC S=1.5/2.0/2.5

1

















B9

版权所有  不得翻印

 23

                                          山东临工

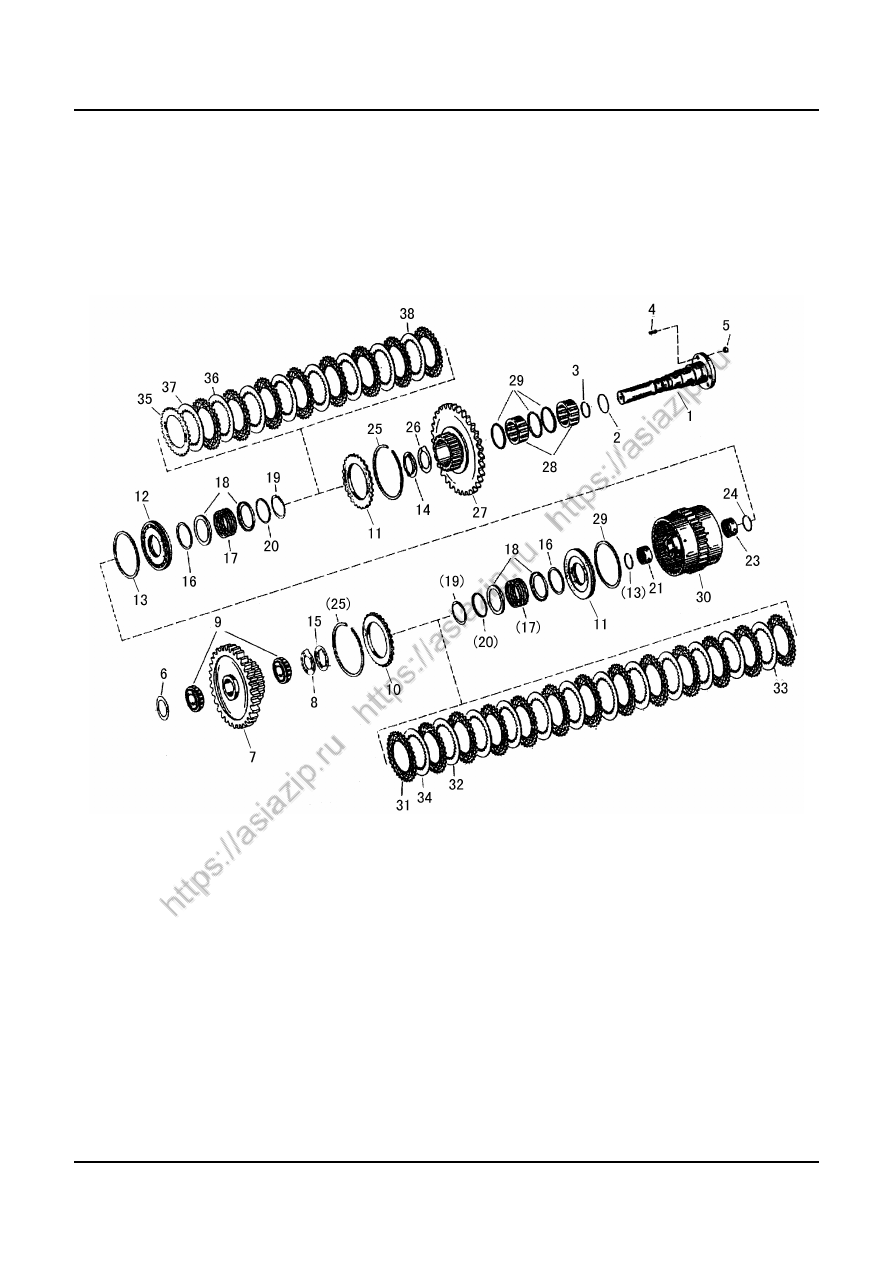

离合器 152
CLUTCH 152 KR+K2




























содержание      ..      1       2         ..





///////////////////////////////////////
