LG938 Фронтальный погрузчик. Каталог запчастей - часть 5

K6

版权所有  不得翻印

           111

                                    山东临工

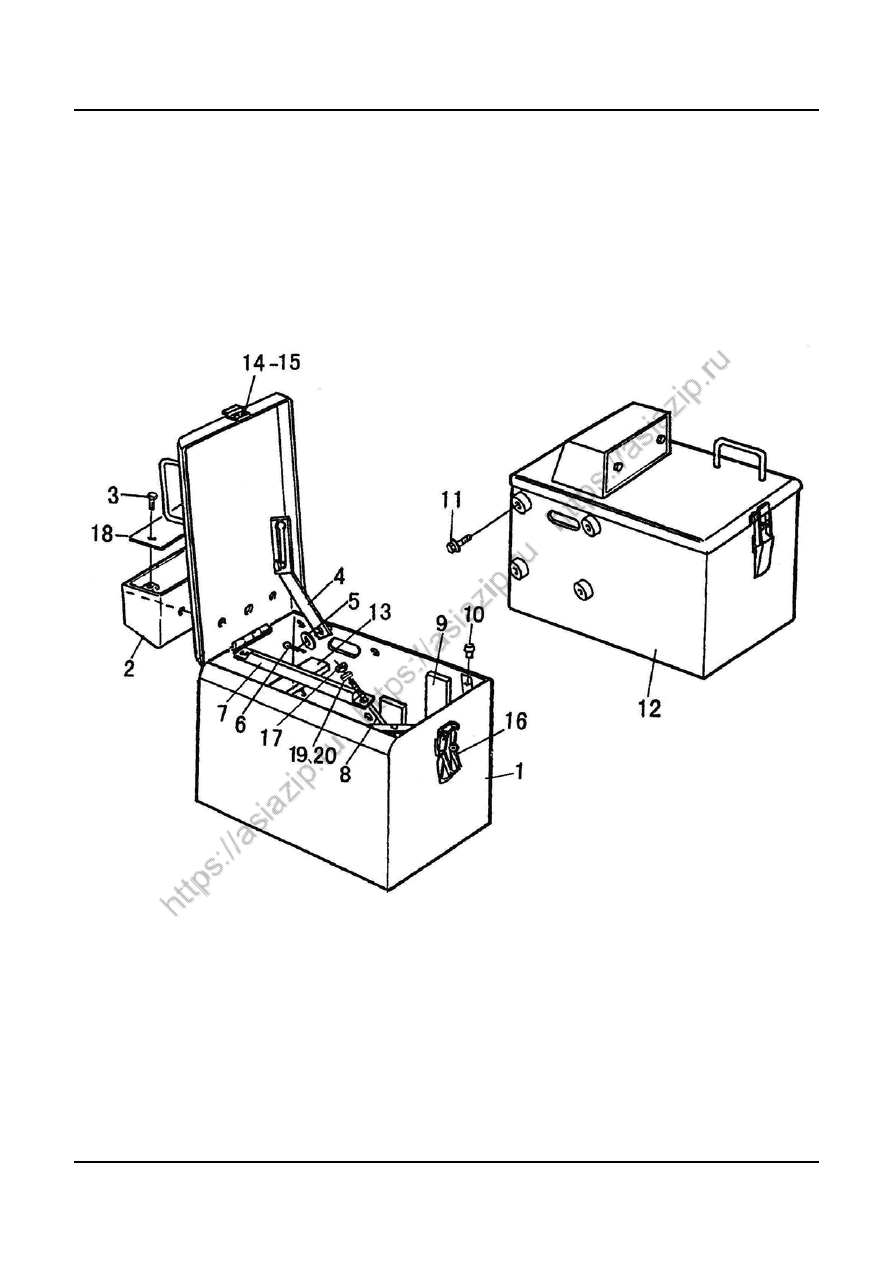

电瓶箱总成
BATTERY CASE ASSEMBLY


K6

版权所有  不得翻印

           112

                                      山东临工



序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2934000931

右电瓶箱

RIGHT BATTARY BOX

1



2

2934000206

后转向灯罩

LAMP BOX

2



3

4011000474

螺栓 GB16674-M8*16-EpZn-8.8

BOLT GB16674-M8*16-EpZn-8.8

4



4

2934000909

拉杆

LINK ASSEM

2



5

4015000168

垫圈 GB97.1-12Ep.Zn-300HV

WASHER GB97.1-12EpZn-300HV

4



6

4016000035

开口销 GB91-4*20-EpZn-Q235A

SPLIT PIN GB91-4*20-EpZn-Q235A

2



7

2934000911

锁紧角钢

LOCKING ANGLE BAR

2



8

2934000912

锁紧螺杆

CLAMP BOLT

4



9

2934000908

侧胶垫

RUBBER PAD

4



10

2934000910

橡胶塞

RUBBER PLUG

4



11

4011000150

螺栓 GB16674-M16*35-EpZn-8.8

BOLT GB16674-M16*35-EpZn-8.8

8



12

2934000907

左电瓶箱

LEFT BATTARY BOX

1



13

2934000013

下胶垫

RUBBER PAD

4



14

4014000023

螺钉 GB818-M5*10-EpZn-4.8

SCREW GB818-M5*10-EpZn-4.8

10



15

4015000110

垫圈 GB97.1-5EpZn-300HV

WASHER GB97.1-5EpZn-300HV

10



16

4190000025

扣锁 NBXS1013

LOCK  NBXS1013

2



17

4013000033

螺母 GB6170-M8EpZn-8

NUT GB6170-M8EpZn-8

4



18

2934000033

板

PLATE

2



19

4015000036

垫圈 GB93-8-65Mn

WASHER GB93-8-65Mn

4



20

4015000072

垫圈 GB97.1-8EpZn-300HV

WASHER GB97.1-8EpZn-300HV

4
























L

空调系统



AIR CONDITIONER SYSTEM
























山 东 临 工 工 程 机 械 有 限 公 司

  SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



L1

版权所有  不得翻印

          113

                                      山东临工

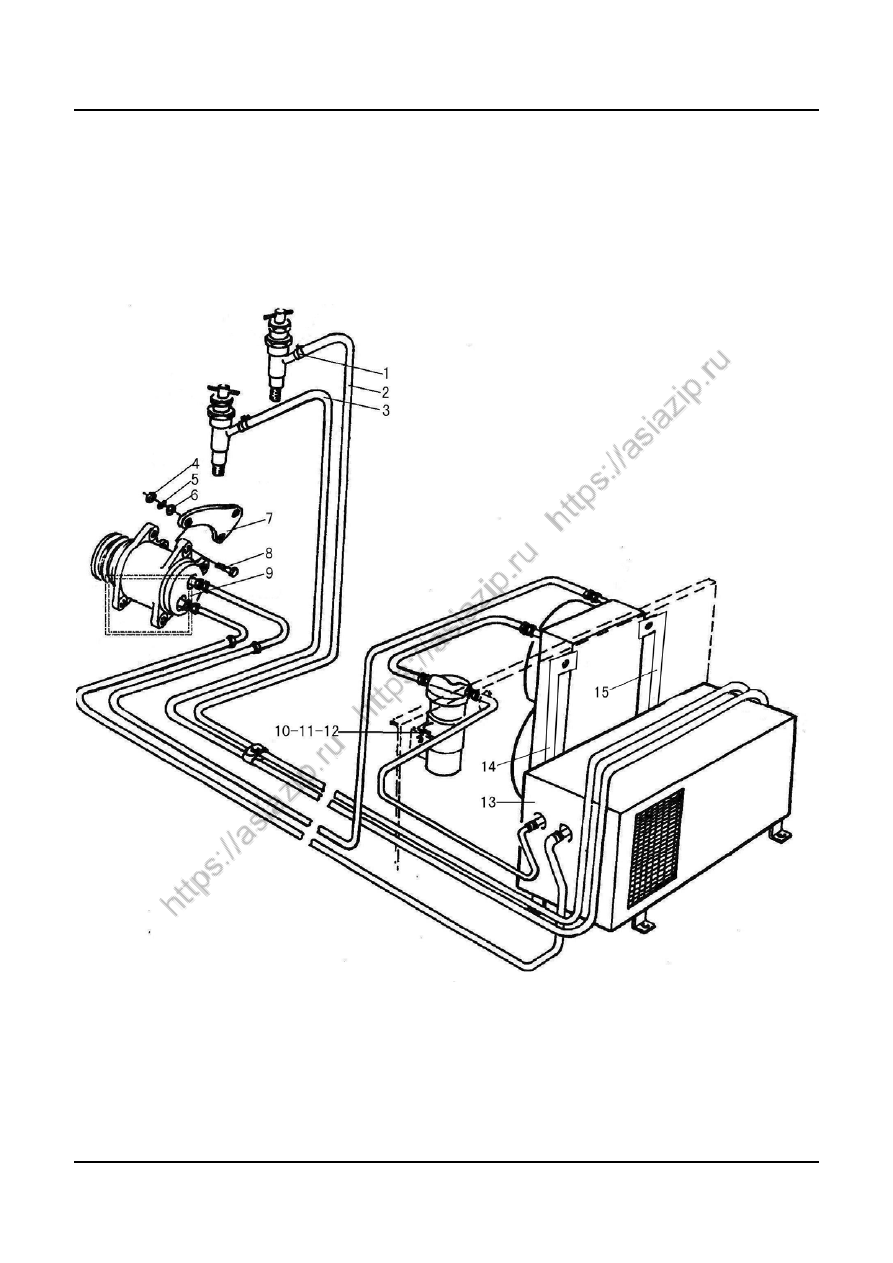

空调系统
AIR CONDITIONER SYSTEM



L1

版权所有  不得翻印

 114

                                         山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4120000075

胶管夹箍 Q/ZB251-1/2”

CLAMP Q/ZB251-1/2”

4

部件

2

4120000049

胶管 JB8406-B16X2600

RUBBER TUBE JB8406-B16X2600

1

耐油橡胶

3

4120000119

胶管 JB8406-B16X2300

RUBBER TUBE JB8406-B16X2300

1

耐油橡胶

4

4013000007

螺母 GB6170-M10EpZn-8

NUT GB6170-M10EpZn-8

8



5

4015000162

垫圈 GB97.1-10EpZn-300HV

LOCK WASHER GB97.1-10EpZn-300HV

8



6

4015000025

垫圈 GB93-10-65Mn

LOCK WASHER GB93-10-65Mn

8



7

2935000811

托板

SUPPORT PLATE

2

Q235A

8

4011000085

螺栓 GB5783-M10*35EpZn-8.8

BOLT GB5783-M10*35EpZn-8.8

8



9

2935000781

压缩机支架

COMPRESSOR SUPPORT

1

部件

10

4011000474

螺栓 GB16674-M10*25EpZn-8.8

BOLT GB16674-M10*25EpZn-8.8

8



11

4013000007

螺母 GB6170-M10EpZn-8

NUT GB6170-M10EpZn-8

4



12

2935000788

储液罐支架

DRYER BEARING

1

Q235A

13

4190000472

空调 CD30L17

AIR CONDITIONER CD30L17

1

部件

14

2935000780

前支板

FRONT SUPPORTING PLATE

1



15

2935000779

后支板

REAR SUPPORTING PLATE

1













M

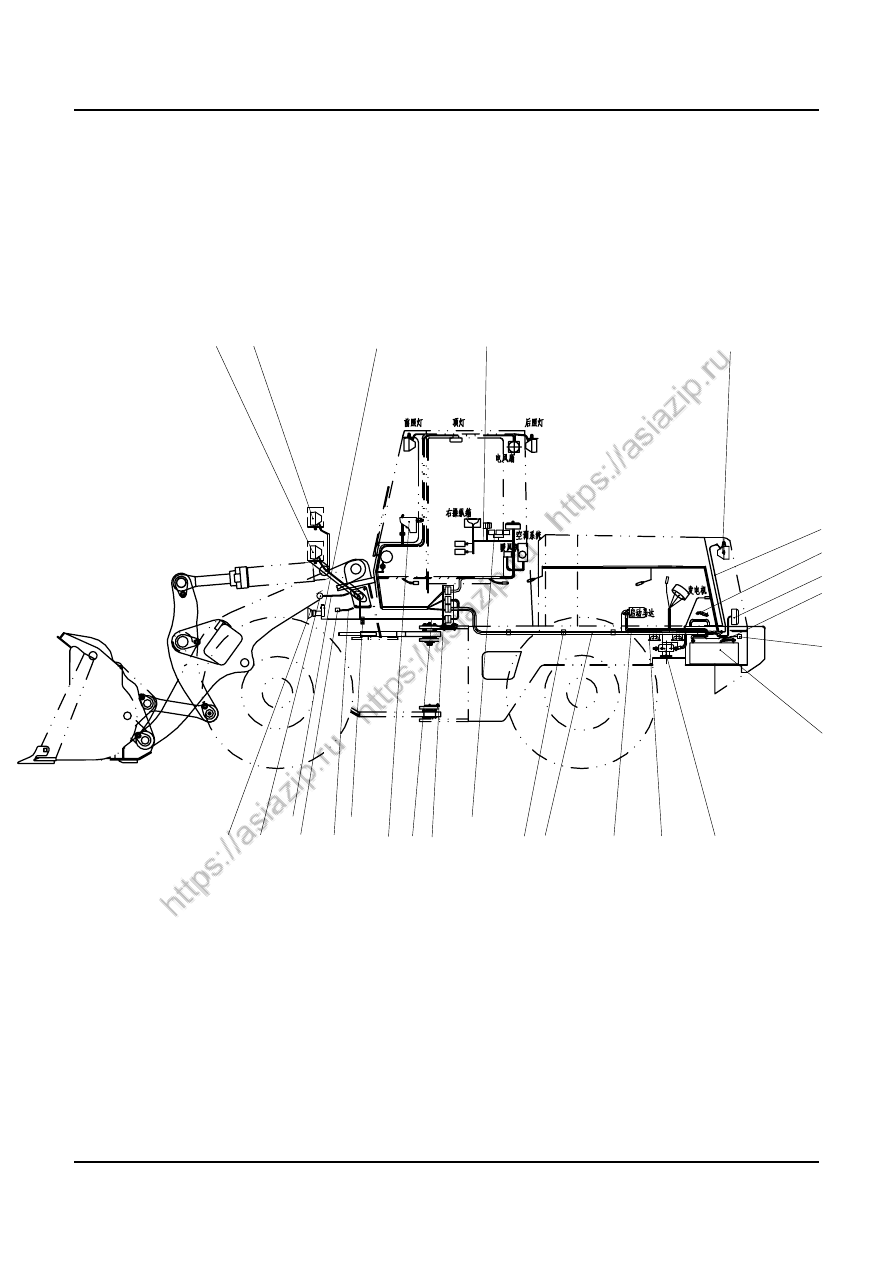

电气系统



ELECTRIC SYSTEM




























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



M1

版权所有  不得翻印

         115

                                        山东临工



电气系统
ELECTRIC SYSTEM



1

2

3-4

5

6-7-(4)

8

9

10
11

12-13

14

15-(13)

16

17

18

19-20-21

22-23

24

25

26-(13)

27

28-(13)

29

30

31-(3)-(4)

(13)

M1

版权所有  不得翻印

 116

                                       山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4130000204

前左组合灯 LFLD-24V

LEFT FRONT HEAD LAMP

1



2

4130000205

前右组合灯 LFRD-24V

RIGHT FRONT HEAD LAMP

1



3

4014000024

螺钉 GB818-M6*10EpZn-4.8

SCREW GB818-M6*10EpZn-4.8

2



4

4015000207

垫圈 GB97.1-6EpZn-300HV

WASHER GB97.1-6EpZn-300HV

6



5

2937000776

右操纵箱线束总成

RIGHT STEERING WIRING HARNESS

1

部件

6

4130000211

后大灯 LRD-24V

REAR LARGE LAMP LRD-24V

2



7

4014000026

螺钉 GB818-M6*16EpZn-4.8

SCREW GB818-M6*16EpZn-4.8

4



8

2937000404

后罩线束

COVER HARNESS

1

部件

9

2937000405

蓄电池接地线

EARTH WIRE

1

部件

10

4130000213

后尾灯 LRTD-24V

REAR LAMP LRTD-24V

2



11

2937000407

启动马达线

LINE FROM SWITCH TO MOTOR

1

部件

12

4130000121

倒车蜂鸣器 KSHM-12F4

ANNUNCIATOR KSHM-12F4

1



13

4011000461

螺栓 GB16674-M8*16EpZn-8.8

BOLT GB16674-M8*16EpZn-8.8

15



14

4130000057

蓄电池 6-QW-120B

BATTERY 6-QW-120B

2



15

4130000005

蓄电池继电器 DK2312A

MAIN SWITCH OF POWER SOURCE

1



16

2937000406

蓄电池串联线

STORAGE BATTERY WIRE

1

部件

17

2937000779

后车架线束

BODY WIRING HARNESS

1

部件

18

4190000020

扎丝 LG13-ZS4*250

BINDING WIRE

60



19

4130000011

中间继电器 JD2914

MIDDLE RELAY JD2914

5



20

4014000048

螺钉 GB818-M5*12EpZn-4.8

SCREW GB818-M5*12EpZn-4.8

5



21

4015000110

垫圈 GB97.1-5EpZn-300HV

WASHER GB97.1-5EpZn-300HV

5



22

4014000087

螺钉 GB818-M4*16EpZn-4.8

SCREW GB818-M4*16EpZn-4.8

14



23

4015000135

垫圈 GB97.1-4EpZn-300HV

WASHER GB97.1-4EpZn-300HV

14



24

2937000781

前车架线束

BODY WIRING HARNESS

1

部件

25

2937000782

仪表盘总成 Y938KM

PANEL Y938KM

1

部件

26

2935000002

管夹

PIPE NIP

5

部件

27

2937000783

快换装置线束

RAPIDNESS DEVICE WIRING HARNESS

1

部件

28

4130000031

倒车蜂鸣器 FM211

ANNUNCIATOR FM211

1



29

2937000784

自动找平装置线束

SELFLEVELING DEVICE WIRING HARNESS

1

部件

30

4130000010

接近开关 J7-D10B1

PROXIMITY SWITCH

2



31

4130000009

双音盆形喇叭 DL125-24V

ELECTRIC HORN DL125-24V

1
