LG953 Фронтальный погрузчик. Каталог запчастей - часть 4












K

车架



FRAME




























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



K1

版权所有  不得翻印

         79

                                          山东临工

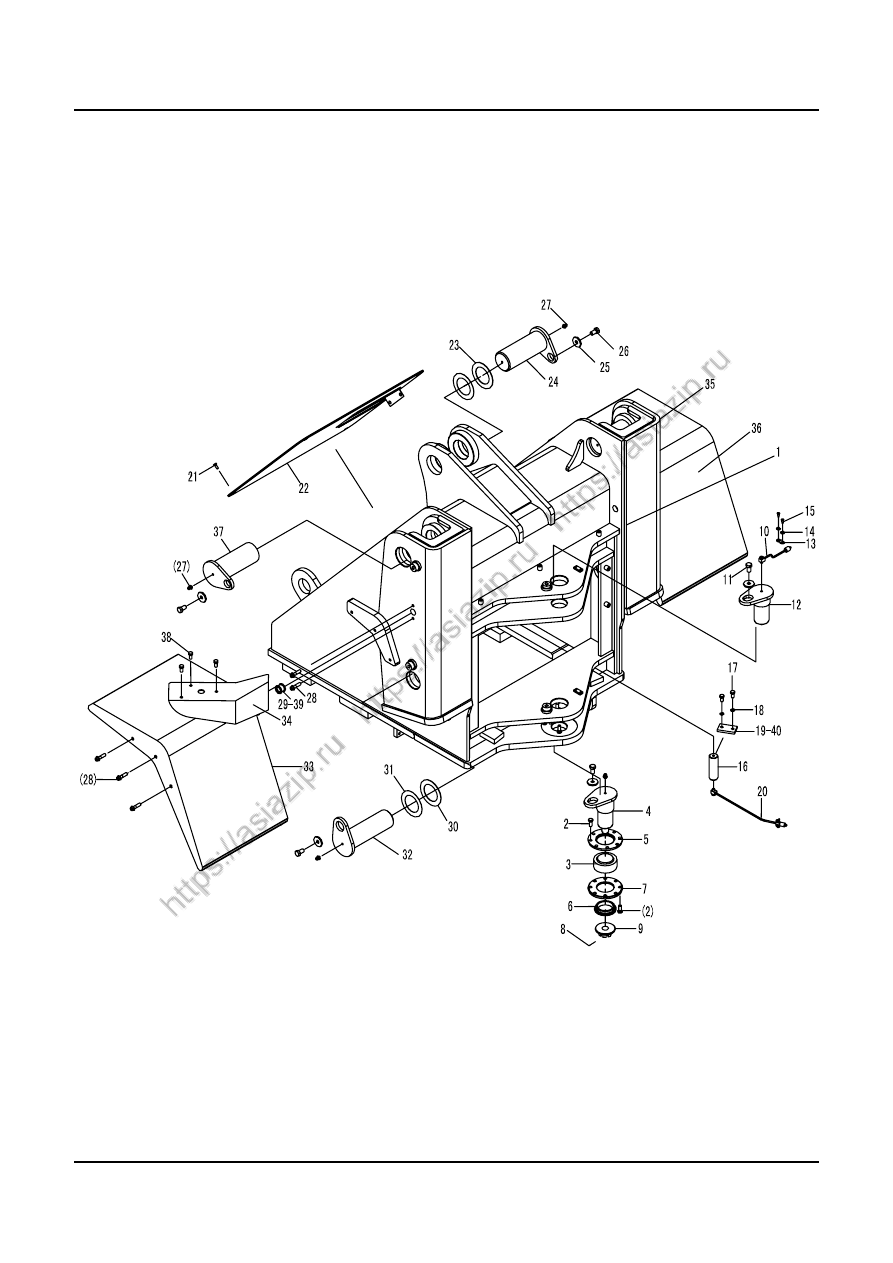

前车架总成
FRONT FRAME






K1

版权所有  不得翻印

         80

                                          山东临工





序号

代号

名称



数量  备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2924000101

前车架

FRONT FRAME

1

部件

2

4011000089

螺栓 GB5783-M12*30EpZn-8.8

BOLT GB5783-M12*30EpZn-8.8

32



3

4021000043

关节轴承 GB9163-GE70ES-2RS

SPHERICAL PLAIN BEARING

2



4

2925000102

下铰接销

DOWN ARTICULATION PIN

1

部件

5

2925000103

法兰

FLANGE

2

Q345A

6

2925000104

套

BUSH

1

40Cr

7

2925000105

联接板

JOINING PLATE

2

Q345A

8

4016000113

开口销 GB91-6.3*63EpZn-Q235A

SPLIT PIN GB91-6.3*63EpZn-Q235A

1



9

2925000106

开槽螺母

NOTCHING NUT

1

45

10

2925000107

油孔引出管

OIL TUBE

2

部件

11

4011000093

螺栓 GB5783-M16*25EpZn-8.8

BOLT GB5783-M16*25EpZn-8.8

1



12

2925000108

上铰接销

UP ARTICULATION PIN

1

部件

13

2925000031

管夹

PIPE CLIP

3

Q235A

14

4015000035

垫圈 GB93-6-65Mn

WASHER GB93-6-65Mn

6



15

4014000024

螺钉 GB818-M6*10EpZn-4.8

SCREW GB818-M6*10EpZn-4.8

6



16

2925000110

前转向销

FRONT OF STEERING CYLINDER

2

40Cr

17

4011000197

螺栓 GB5783-M12*25EpZn-8.8

BOLT GB5783-M12*25EpZn-8.8

4



18

4015000026

垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

36



19

2925000111

卡板

HOLDING PLATE

2

Q235A

20

2925000114

前转向销润滑油管

TUBE OF FRONT STEERING CYLINDER

2

部件

21

4011000458

螺栓 GB16674-M8*20EpZn-8.8

BOLT GB16674-M8*20EpZn-8.8

4



22

2925000113

前盖板总成

FRONT HOOD

1

部件

23

4043000040

垫片 LGB303-95*160*1

SPACER LGB303-95*160*1

4



24

4043000017

销轴 LGB301-95*133*250-40Cr

PIN LGB301-95*133*250-40Cr

1



25

4040000002

垫圈 LGB001-16*50*6

WASHER LGB001-16*50*6

7



26

4011000094

螺栓 GB5783-M16*30EpZn-8.8

BOLT GB5783-M16*30EpZn-8.8

6



27

4030000065

油杯 JB7940.1-M10*1

GREASE FITTING JB7940.1-M10*1

9



28

4011000453

螺栓 GB16674-M12*25EpZn-8.8

BOLT GB16674-M12*25EpZn-8.8

10



29

2925000136

走线胶套

RUBBER SLOEVE

2

橡胶Ⅰ-2

30

4043000037

垫片 LGB303-95*150*1

SPACER LGB303-95*150*1

2



31

4043000038

垫片 LGB303-95*150*2

SPACER LGB303-95*150*2

2



32

4043000016

销轴 LGB301-85*148*290-40Cr

PIN LGB301-85*148*290-40Cr

2



33

2925000115

左前挡泥瓦

LEFT FRONT FENDER

1

部件

34

2925000116

左灯架

LEFT LIGHT FRAME

1

部件

35

2925000117

右灯架

RIGHT LIGHT FRAME

1

部件

36

2925000118

右前挡泥瓦

RIGHT FRONT FENDER

1

部件

37

4043000020

销轴 LGB301-95*149R*285-40Cr

PIN LGB301-95*149R*285-40Cr

2



38

4011000474

螺栓 GB16674-M10*25EpZn-8.8

BOLT GB16674-M10*25EpZn-8.8

6



39

2925000135

走线胶套

RUBBER SLOEVE

2

橡胶Ⅰ-2

40

2925000112

卡板

HOLDING PLATE

2

Q235A





























K2

版权所有  不得翻印

         81

                                          山东临工

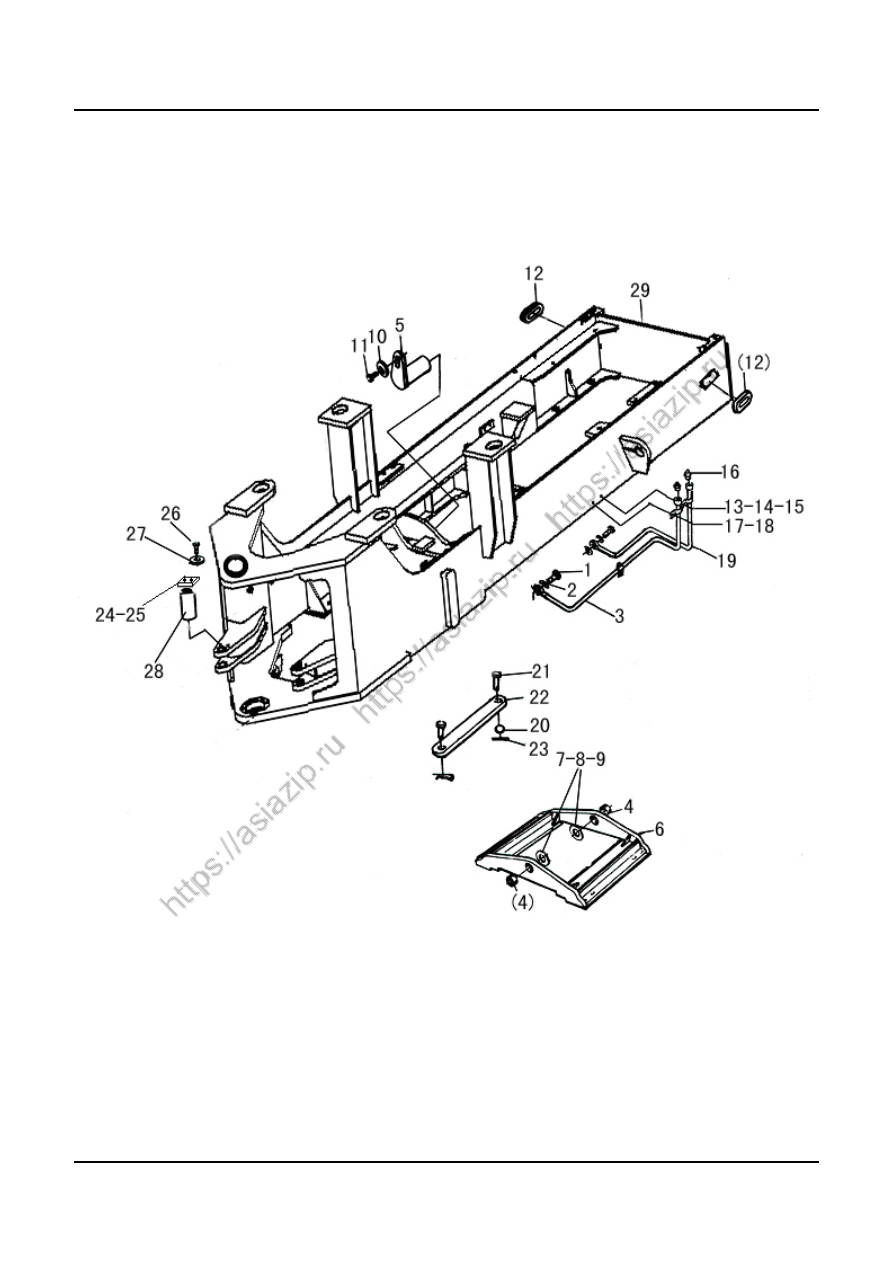

后车架总成
REAR FRAME










K2

版权所有  不得翻印





82

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2925000029

通油螺栓

BOLT

2

Q235A

2

2925000030

垫片

SPACER

4

T2

3

2927000102

油管

OLI  TUBE

1

部件

4

2927000103

套

SLEEVE

2

40Cr

5

4043000174

销轴 LGB301-50d9*81R*170-40Cr

PIN LGB301-50d9*81R*170-40Cr

2



6

2927000104

副车架

OSCILLATING FRAME

1

ZG40Cr

7

2927000105

调整垫片

COPPER SPACER

2

ZCuSn5Pb5Zn5

8

2927000106

调整垫片

COPPER SPACER

2

ZCuSn5Pb5Zn5

9

2927000107

调整垫片

COPPER SPACER

2

ZCuSn5Pb5Zn5

10

4040000001

垫圈 LGB001-12*45*6

WASHER LGB001-12*45*6

2



11

4011000197

螺栓 GB5783-M12*25EpZn-8.8

BOLT GB5783-M12*25EpZn-8.8

6



12

2927000003

走线胶套

RUBBER SLEEVE

2

橡胶

Ⅰ

-2

13

4014000063

螺钉 GB818-M6*25EpZn-4.8

SCREW M6*25 GB818-M6*25EpZn-4.8

2



14

4015000035

垫圈 GB93-6-65Mn

LOCK WASHER GB93-6-65Mn

4



15

2925000031

管夹

PIPE CLIP

2

Q235A

16

4030000065

油杯 JB7940.1-M10*1

GREASE NIPPLE JB7940.1-M10*1

4



17

4014000024

螺钉 GB818-M6*10EpZn-4.8

SCREW  GB818-M6*10EpZn-4.8

4



18

2927000109

板

PLATE

1

Q235A

19

2927000110

油管

OLIL  TUBE

1

部件

20

4015000119

垫圈 GB97.1-30EpZn-300HV

LOCK WASHER GB97.1-30EpZn-300HV

2



21

4016000135

销轴 GB882-B30*100EpZn-35

PIN GB882-B30*100EpZn-35

2



22

2927000111

连杆

BAR

1

部件

23

4016000040

开口销 GB91-6.3*50EpZn-Q235A

SPILT PIN GB91-6.3*50EpZn-Q235A

2



24

2925000111

卡板

BLOCK BAT

2

Q235A

25

2925000112

卡板

BLOCK BAT

2

Q235A

26

4011000197

螺栓 GB5783-M12*25EpZn-8.8

BOLT GB5783-M12*25EpZn-8.8

6



27

4015000026

垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

4



28

2927000112

后转向销轴

SWERVE  PIN AXIS

2

40Cr

29

2926000101

后车架

REAR  FRAME

1















K3

版权所有  不得翻印





83

                                           山东临工

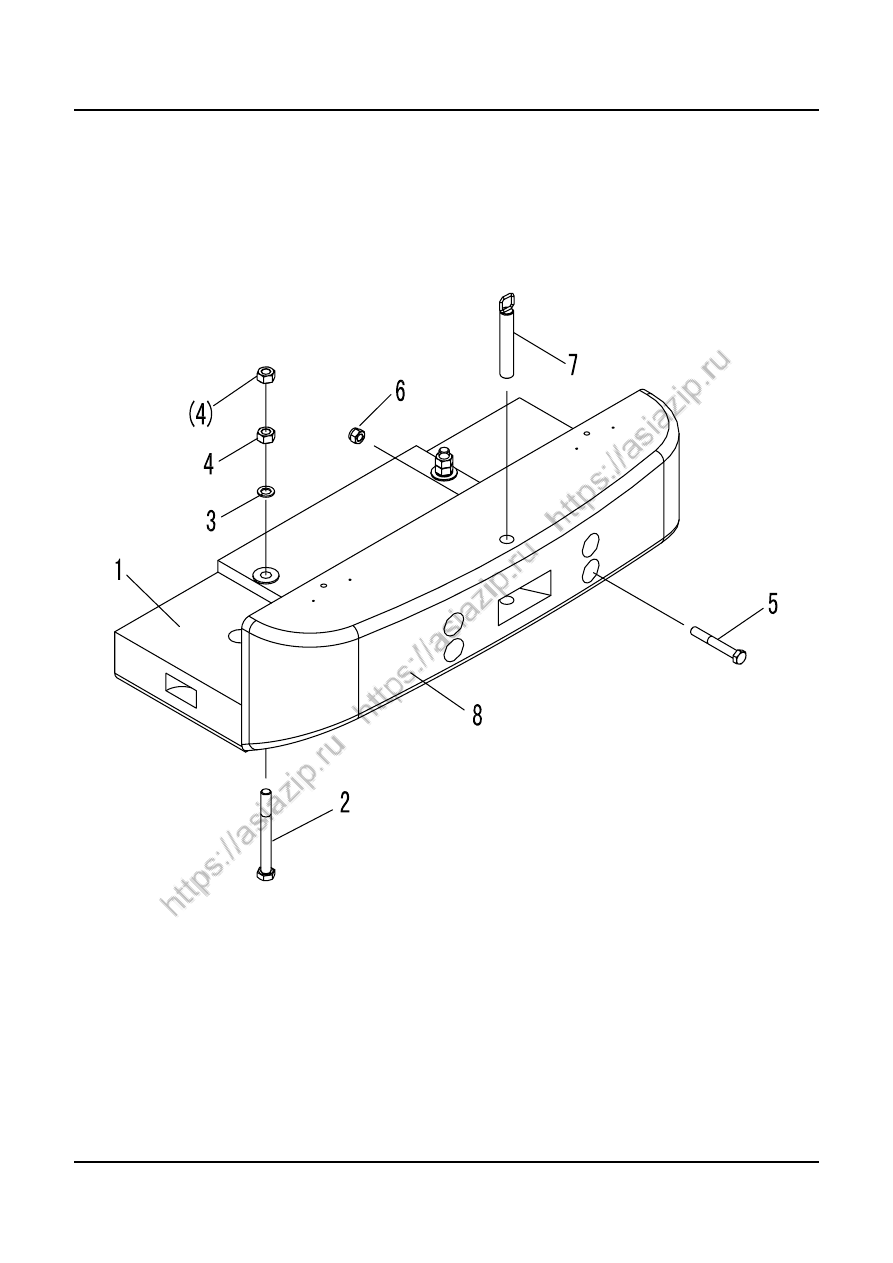

配重铁总成
COUNTER WEIGHT






K3

版权所有  不得翻印

 84

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2928000102

下平衡铁

UNDER  COUNTER WEIGHT

1

部件

2

4011000077

螺栓 GB5782-M36*330-8.8

BOLT GB5782-M36*330-8.8

4



3

4013000022

螺母 GB6170-M36-8

NUT GB6170-M36-8

8



4

4015000005

垫圈 GB848-36EpZn-300HV

WASHER GB848-36EpZn-300HV

4



5

4011000120

螺栓 GB5785-M30*2*215-8.8

BOLT GB5785-M30*2*215-8.8

4



6

4013000064

螺母 GB889.2-M30*2-8

NUT GB889.2-M30*2-8

4



7

2928000104

牵引销

TRACTIVE PIN

1

部件

8

2928000105

后平衡铁

REAR  COUNTER WEIGHT

1

部件























L

驾驶室



CAB GROUP


























山 东 临 工 工 程 机 械 有 限 公 司

  SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



L1

版权所有  不得翻印



       85



山东临工

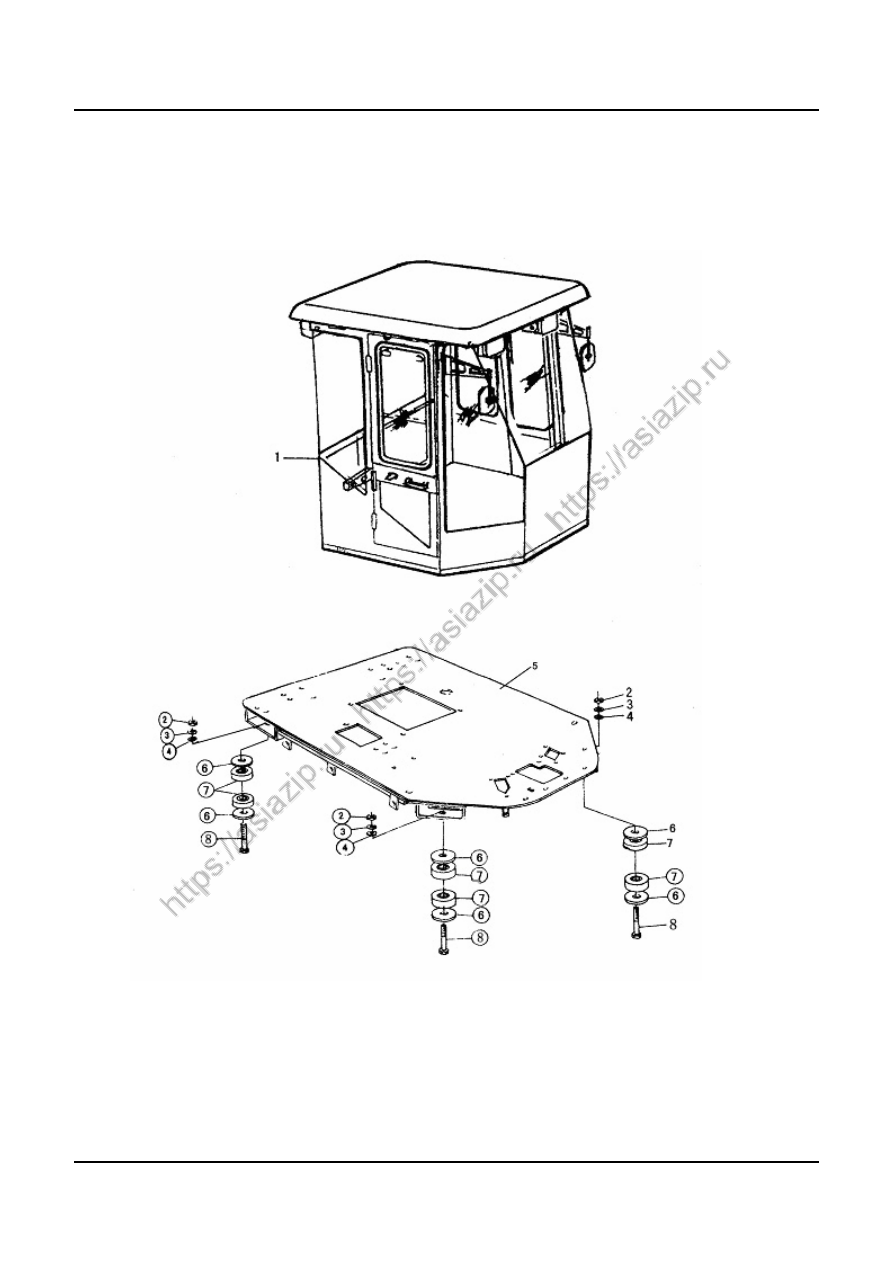

驾驶室总成
CAB GROUP




L1

版权所有  不得翻印

 86

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2929000106

驾驶室 LG953.00

CAB GROUP

1

部件

2

4013000064

螺母 GB889.2-30*2EpZn-8

NUT

4



3

4015000119

垫圈 GB97.1-30EpZn-300HV

WASHER

4



4

4015000032

垫圈 GB93-30-65Mn

WASHER

4



5

2931000103

台架 LG-953

PLATFORM ASS’Y

1

部件

6

2931000003

垫圈

WASHER

8



7

2931000002

减振器

SHOCK ABSORBER

8

部件

8

2907000011

螺栓

BOLT

4



L2

版权所有  不得翻印

         87

                                         山东临工



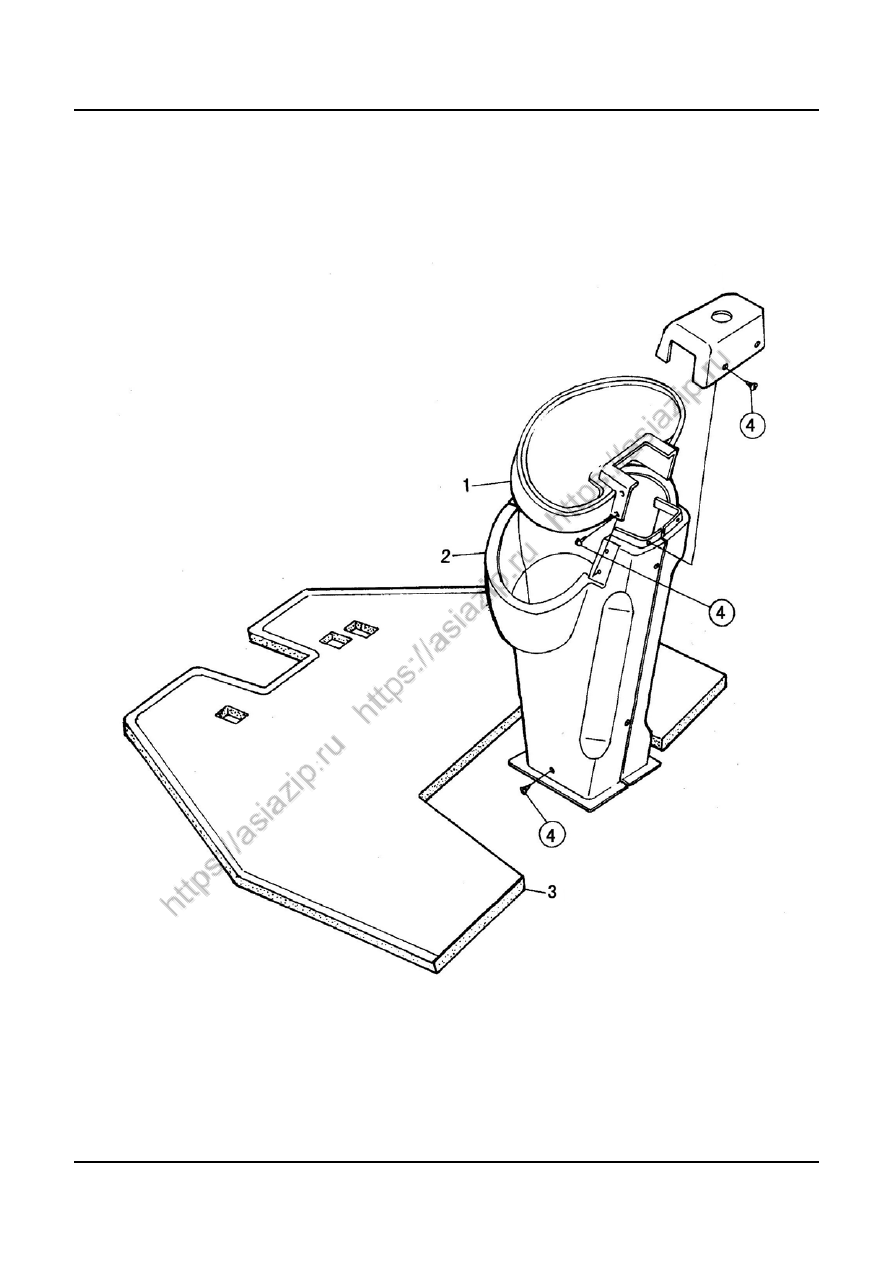

驾驶室内饰
CAB INTERIOR DECORATION






L2



版权所有  不得翻印

 88

                                            山东临工



序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2937000010

仪表盘

PANEL

1



2

4190000307

方向机罩

STEER WHEEL COVER

1



3

2931000102

地板垫

CAB RUBBER MATTRESS

1



4

4019000006

螺钉 GB845-ST4.2*19-C-H

BOLT GB845-ST4.2*19-C-H

24



























L3

版权所有  不得翻印

      89

                                             山东临工

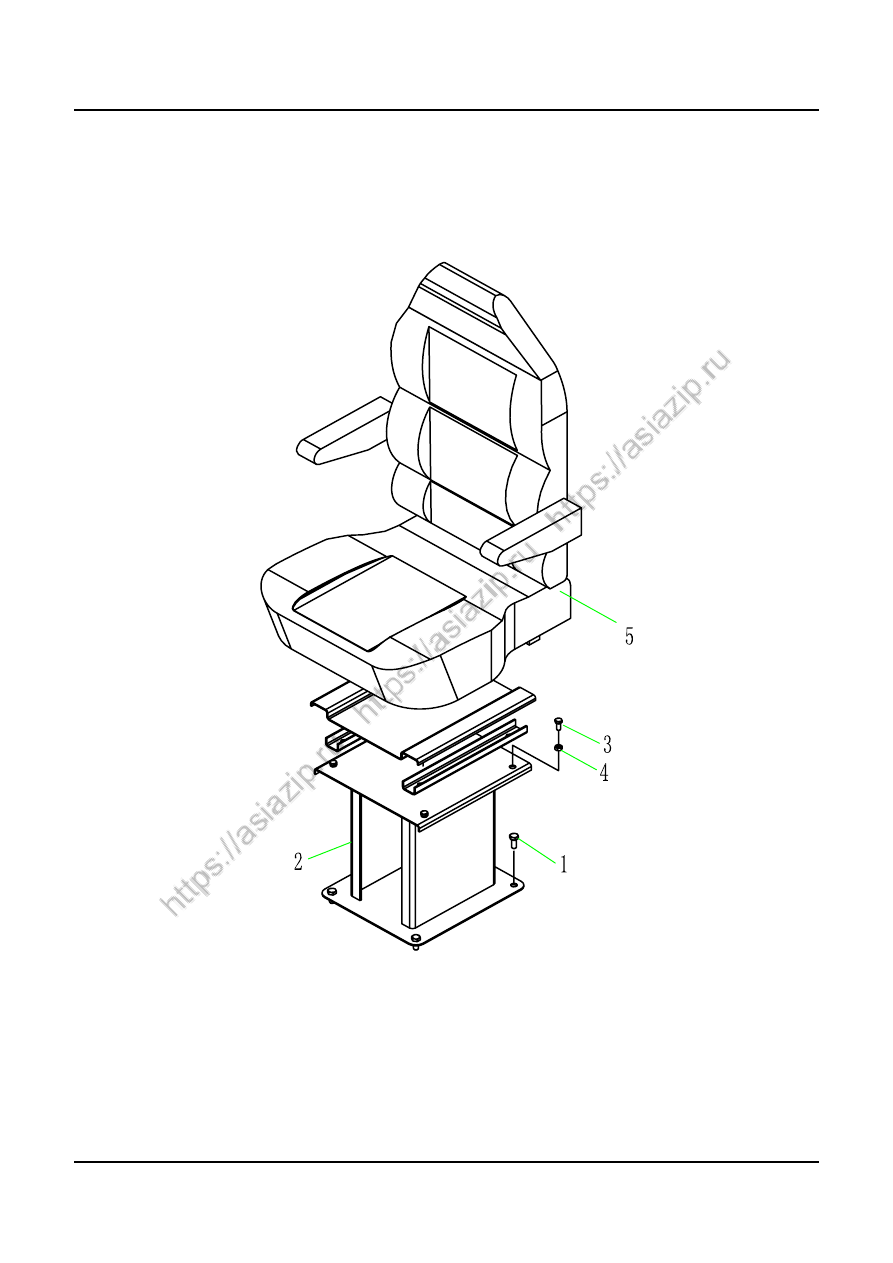

座椅支架总成
SEAT ASSEMBLY









L3

版权所有  不得翻印





 90

                                        山东临工











序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4011000474

螺栓 GB16674-M10*25EpZn-8.8

BOLT GB16674-M10*25EpZn-8.8

4



2

2930000102

座椅支架

DRIVER SEAT BRAKET

1

部件

3

4011000458

螺栓 GB16674-M8*20EpZn-8.8

BOLT GB16674-M8*20EpZn-8.8

4



4

4013000033

螺母 GB6170-M8EpZn-8

NUT GB6170-M8EpZn-8

4



5

4190000300

座椅 SN-6000

DRIVER SEAT SN-6000

1

部件






















M

覆盖件系统



COVER SYSTEM
























山 东 临 工 工 程 机 械 有 限 公 司

  SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.

M1

版权所有  不得翻印

        91

                                           山东临工

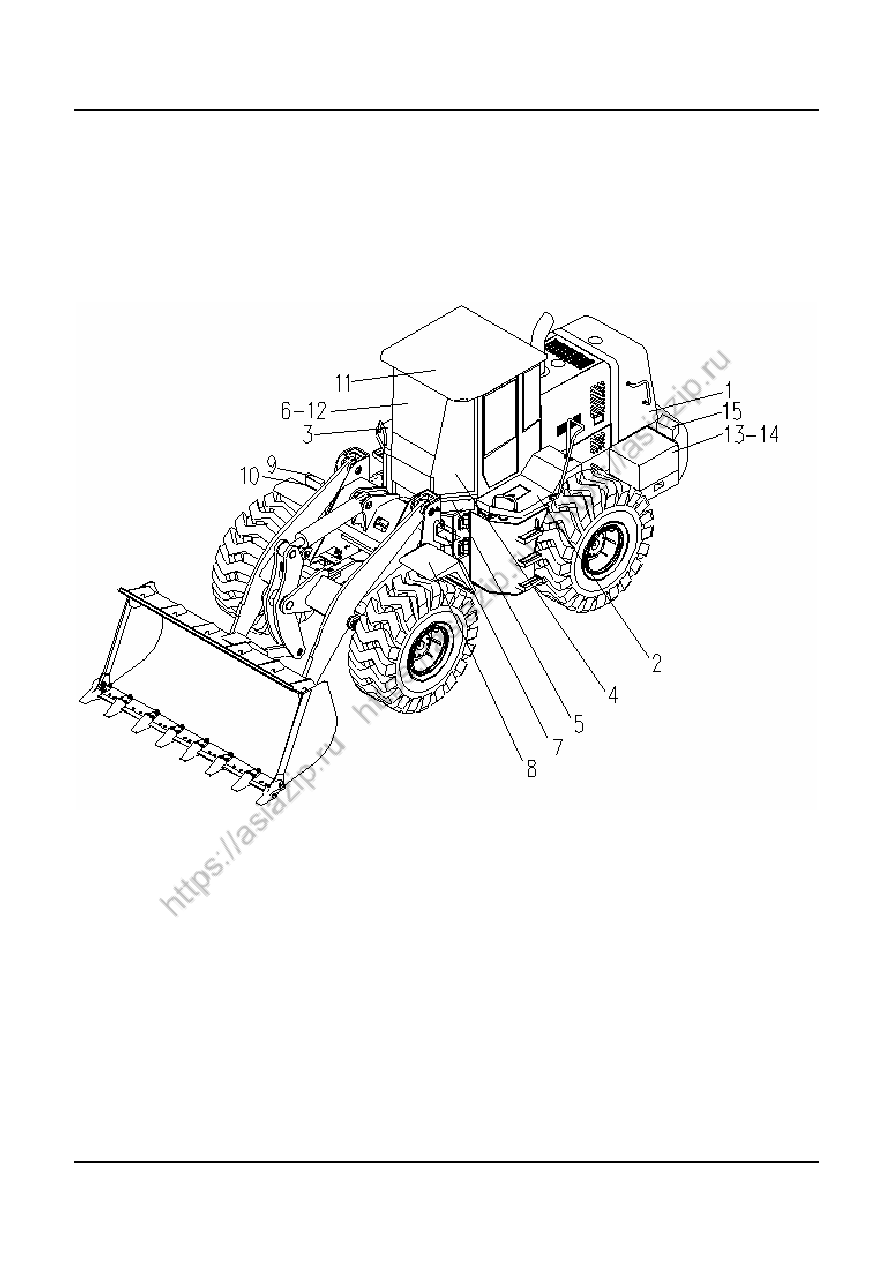

覆盖件系统
COVER  SYSTEM




















M1

版权所有  不得翻印

        92

                                           山东临工























序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2933000201

发动机罩总成

HOOD OF DVESEL ENGINE

1



2

2934000202

左台架

LEFT BENCH GROUP

1



3

2934000203

右台架

RIGHT BENCH GROUP

1



4

2929000107

垫皮

CAB RUBBER MATTRESS

1



5

2931000101

操作台架

CAB BENCH ASSEMBLY

1



6

2120900075

仪表盘支架

BRACKET OF METER PANEL

1



7

2925000115

左前挡泥瓦

LEFT FRONT FENDER

1



8

2925000116

左灯架

LEFT LAMP FRAME

1



9

2925000117

右灯架

RIGHT LAMP FRAME

1



10

2925000118

右前挡泥瓦

RIGHT FRONT FENDER

1



11

2929000106

驾驶室

CAB GROUP

1



12

2930000101

减震座椅

DRIVER SEAT ASSY

1



13

2934000204

左电瓶箱

LEFT BATTERY CASE

1



14

2934000205

右电瓶箱

RIGHT BATTERY CASE

1



15

2934000206

后转向灯罩

COVER OF LEAR SLEERING LAMP

2



M2

版权所有  不得翻印

        93

                                          山东临工

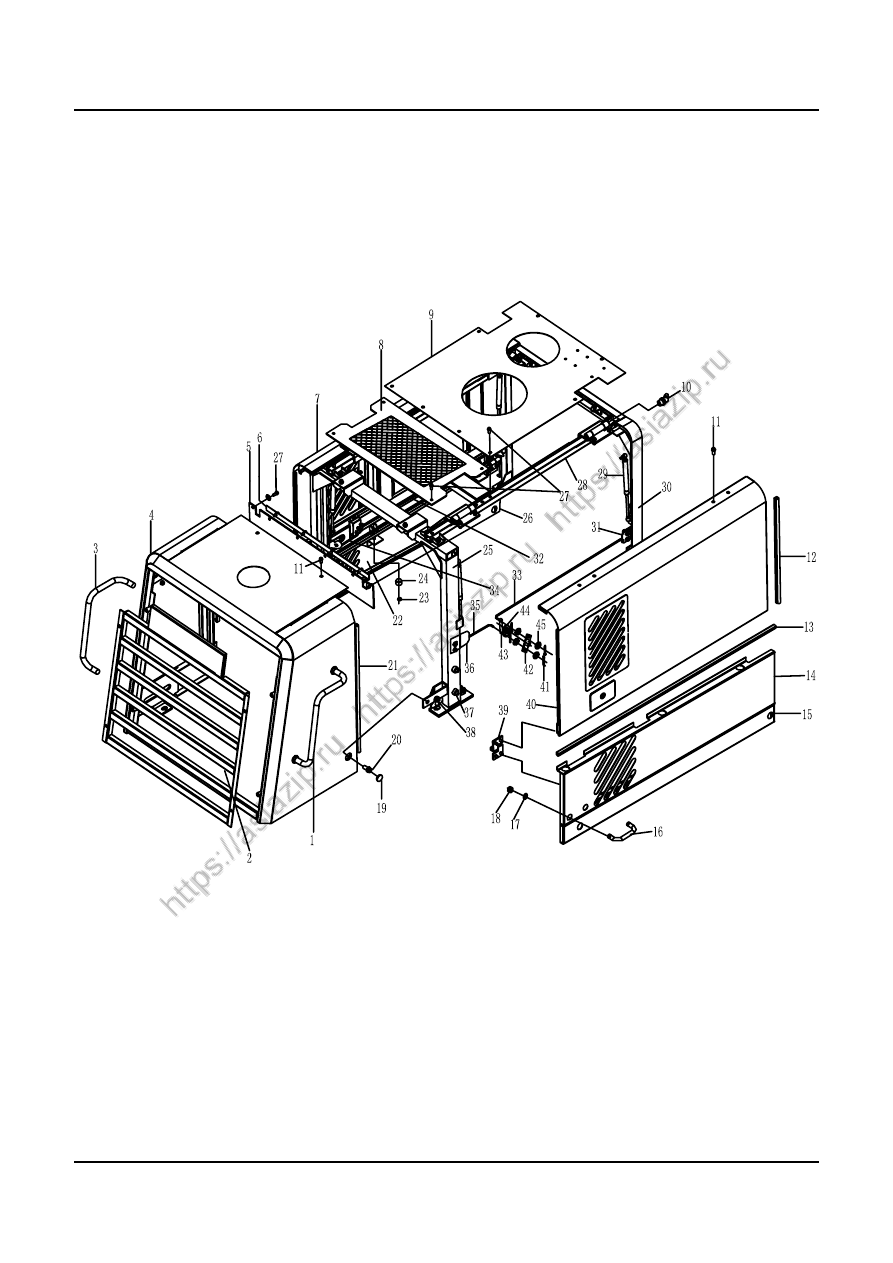

发动机罩总成
HOOD OF DIESEL ENGINE ASSEMBLY



















M2

版权所有  不得翻印

         94

                                         山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2933000021

右扶手

RIGHT HANDRIAL

1

部件

2

2933001003

窗棂

WINDOW RIBBING

1

部件

3

2933000022

左扶手

LEFT HANDRIAL

1

部件

4

2933000998

后罩

REAR HOOD

1

部件

5

2933000222

橡胶板

RUBBER PLATE

1

工业胶板

6

2933000188

压板

PRESS PLATE

1

Q235A

7

2933000205

左侧门

LEFT SIDE DOOR

1

部件

8

2933000213

天窗

CLEERSTORY

1

部件

9

2933000212

上盖板

UP HOOD

1

部件

10

4030000306

油杯 JB7940.2-45°M6

GREAST NIPPLE JB7940.2-45°M6

4



11

4011000560

螺栓 GB16674-M12*25EpZn-8.8

BOLT GB16674-M12*25EpZn-8.8

36



12

4030000307

卡子胶条 GB7526-480-胶条

DIP RUBBER BAR

2

部件

13

4030000375

卡子胶条 GB7526-980-胶条

DIP RUBBER BAR

2

部件

14

2933000208

右盖板

RIGHT HOOD

1

部件

15

2933000349

板

PLATE

1

部件

16

2933000158

把手

HANDLE

2

Q235A

17

4015000168

垫圈 GB97.1-12EpZn-300HV

WASHER GB97.1-12EpZn-300HV

4



18

4013000011

螺母 GB6170-M12EpZn-8

NUT GB6170-M8EpZn-8

4



19

2933000020

橡胶盖

RUBBER COVER

6

丁睛橡胶

20

4011000479

螺栓 GB16674-M12*30EpZn-8.8

BOLT GB16674-M12*30EpZn-8.8

2



21

4030000308

卡子胶条 GB7526-700-胶条

DIP RUBBER BAR

2

部件

22

2933000209

左盖板

LEFT HOOD

1

部件

23

4013000007

螺母 GB6170-M10EpZn-8

NUT GB6170-M10EpZn-8

12



24

2933000151

垫块

PAD BLOCK

6

部件

25

2933000203

后支架

REAR BRACKET

1

部件

26

2933000346

板

PLATE

1

部件

27

4011000447

螺栓 GB16674-M10*20EpZn-8.8

BOLT GB16674-M10*20EpZn-8.8

40



28

2933000206

上支架

UP BRACKET

1

部件

29

2933000008

气弹簧

PNEUMATIC SPRING

4

部件

30

2933000207

前罩

FRONT HOOD

1

部件

31

2933000009

前卡板

FRONT LOCK PLATE

2

Q235A

32

2933000211

左长拉杆

LEFT LONG LINK

1

35

33

2933000210

右长拉杆

RIGHT LONG LINK

1

35

34

2933000018

短拉杆（左）

SHORT LINK(LEFT)

1

35

35

2933000017

短拉杆（右）

SHORT LINK(RIGHT)

1

35

36

2933000019

后卡板

REAR LOCK PLATE

2

Q235A

37

2933000154

橡胶垫

RUBBER PAD

8

丁晴橡胶

38

4011000146

螺栓 GB16674-M16*30EpZn-8.8

BOLT GB16674-M16*30EpZn-8.8

10



39

2933000153

合页

HINGE

4

部件

40

2933000204

右侧门

RIGHT SIDE DOOR

1

部件

41

4016000114

销 GB91-2*16EpZn-Q235A

PIN GB91-2*16EpZn-Q235A

16



42

2933000024

转板

TURN PLATE

2

部件

43

4016000119

销 GB91-3.2*16EpZn-Q235A

PIN GB91-3.2*16EpZn-Q235A

2



44

4015000162

垫圈 GB97.1-10EpZn-300HV

WASHER GB97.1-10EpZn-300HV

2



45

4015000207

垫圈 GB97.1-6EpZn-300HV

WASHER GB97.1-6EpZn-300HV

16



M3

版权所有  不得翻印

         95

                                         山东临工

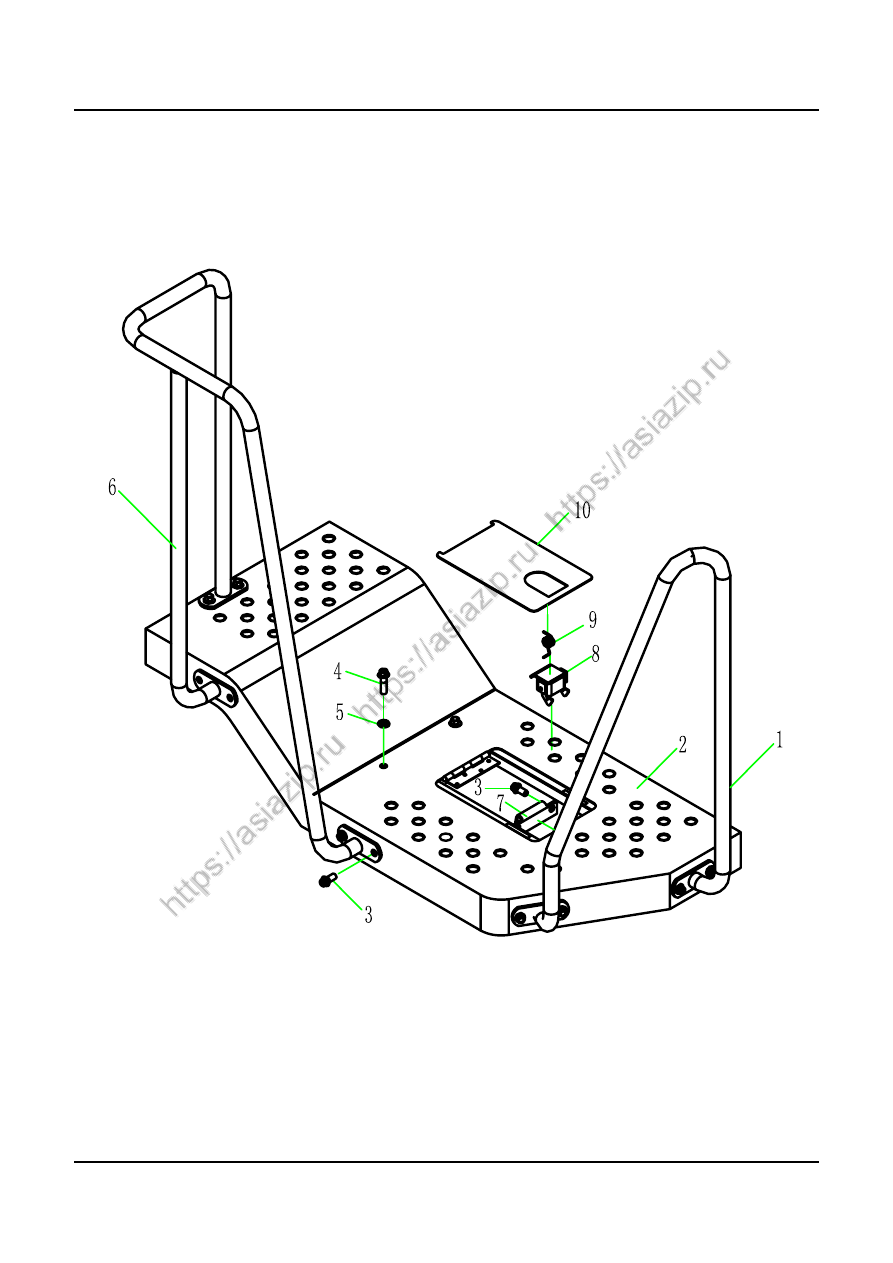

左台架总成
LEFT BENCH GROUP










M3

版权所有  不得翻印

 96

                                          山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2934000250

左前扶手

FRANT HANDRALL

1

部件

2

2934000208

左台板

LEFT BENCH GROUP

1

部件

3

4011000560

螺栓 GB16674-M12*25EpZn-8.8

BOLT GB16674-M12*25EpZn-8.8

11



4

4011000479

螺栓 GB16674-M12*30EpZn-8.8

BOLT GB16674-M12*30EpZn-8.8

6



5

4015000186

垫圈 GB96.1-12EpZn-300HV

WASHER GB96.1-12EpZn-300HV

6



6

2934000209

左后扶手

LEFT REAR BENCH GROUP

1

部件

7

2934000098

挡板

BAFFLE

1

Q235A

8

2934000100

弹簧

SPRING

1

70

9

2934000099

扳手

SPANNER

1

部件

10

2934000105

门板

BAFFLE

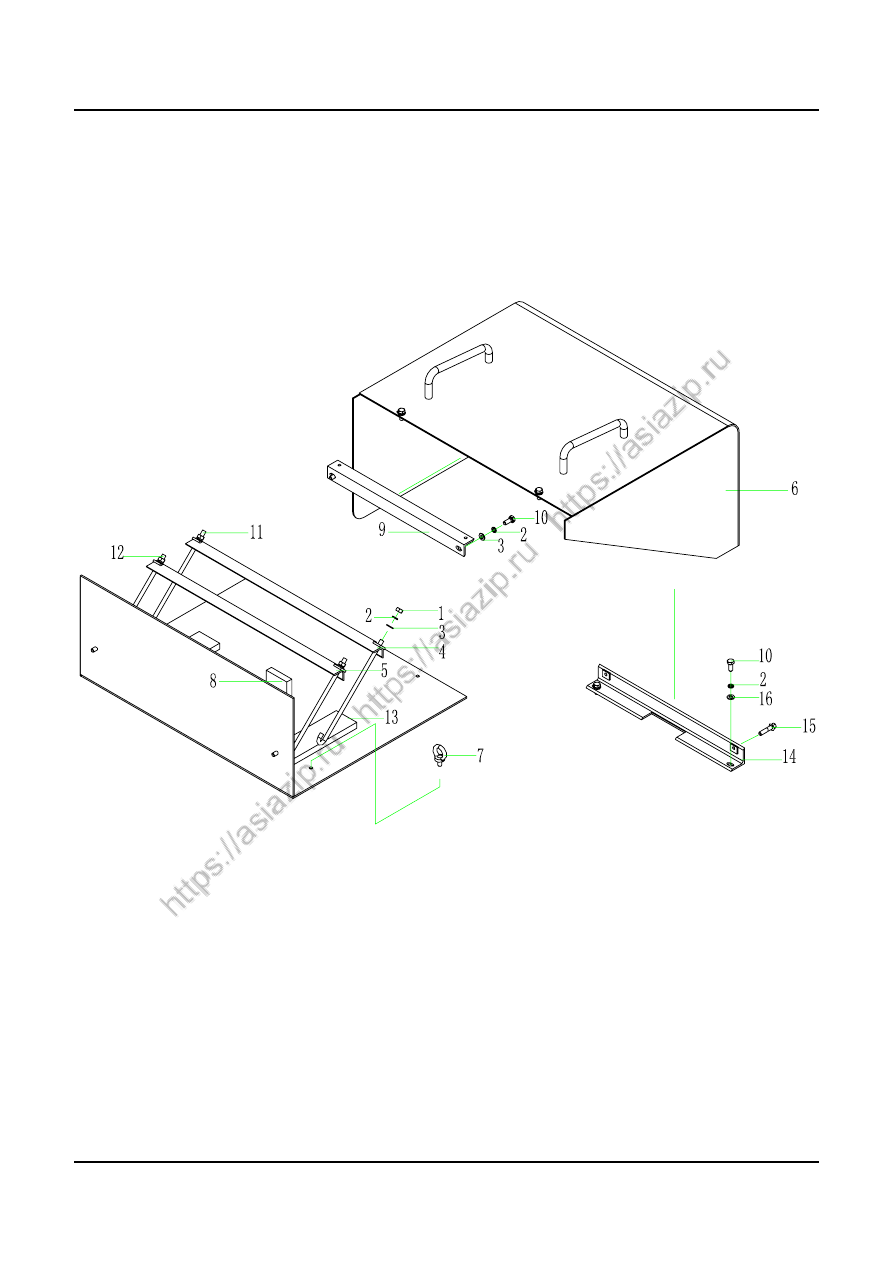

1

Q235A









































M4

版权所有  不得翻印

         97

                                          山东临工

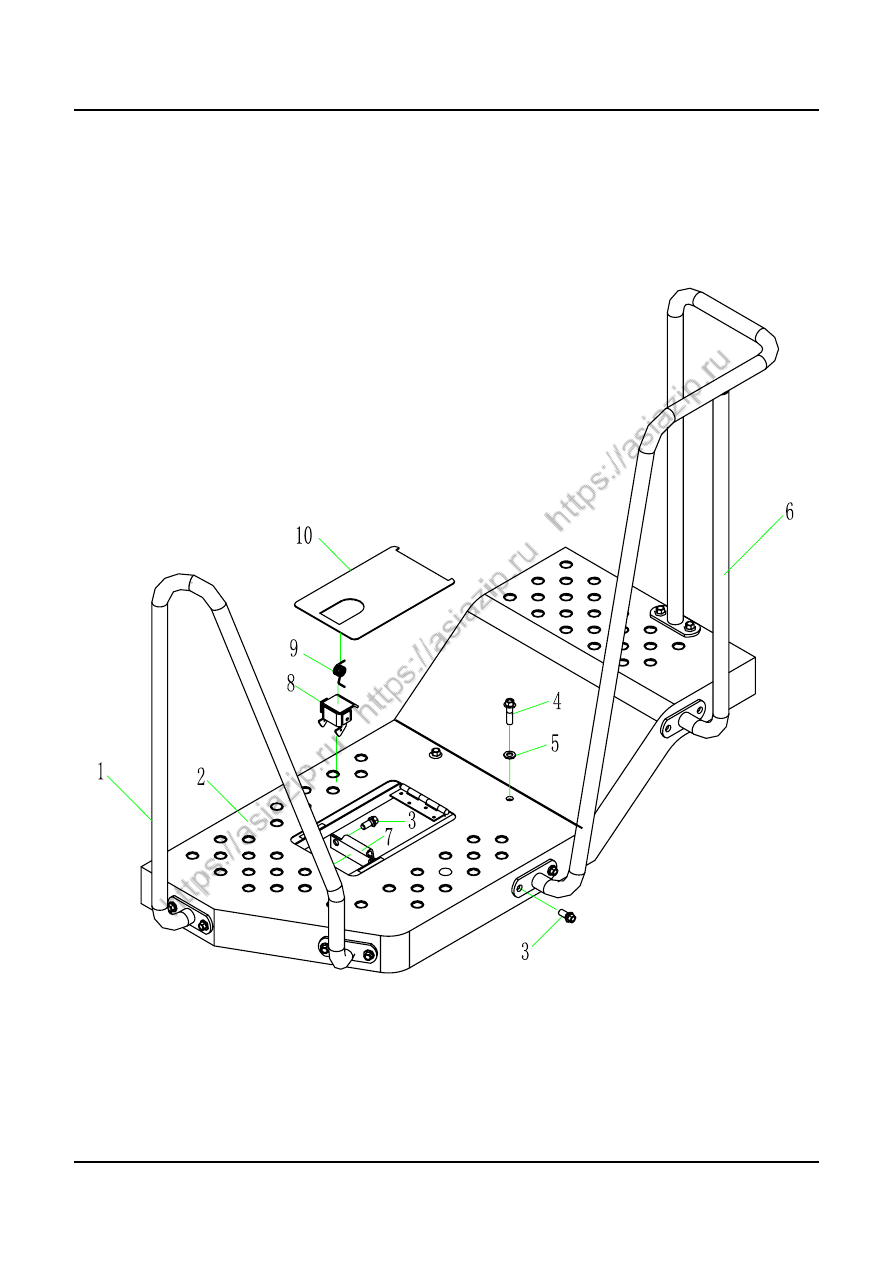

右台架总成
RIGHT BENCH GROUP














M4

版权所有  不得翻印

 98

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2934000251

右前扶手

FRANT HANDRALL

1

部件

2

2934000210

右台板

RIGHT BENCH GROUP

1

部件

3

4011000560

螺栓 GB16674-M12*25EpZn-8.8

BOLT GB16674-M12*25EpZn-8.8

11



4

4011000479

螺栓 GB16674-M12*30EpZn-8.8

BOLT GB16674-M12*30EpZn-8.8

6



5

4015000186

垫圈 GB96.1-12EpZn-300HV

WASHER GB96.1-12EpZn-300HV

6



6

2934000211

右后扶手

RIGHT REAR BENCH GROUP

1

部件

7

2934000098

挡板

BAFFLE

1

Q235A

8

2934000100

弹簧

SPRING

1

70

9

2934000099

扳手

SPANNER

1

部件

10

2934000105

门板

BAFFLE

1

Q235A



























M5

版权所有  不得翻印

         99

                                         山东临工

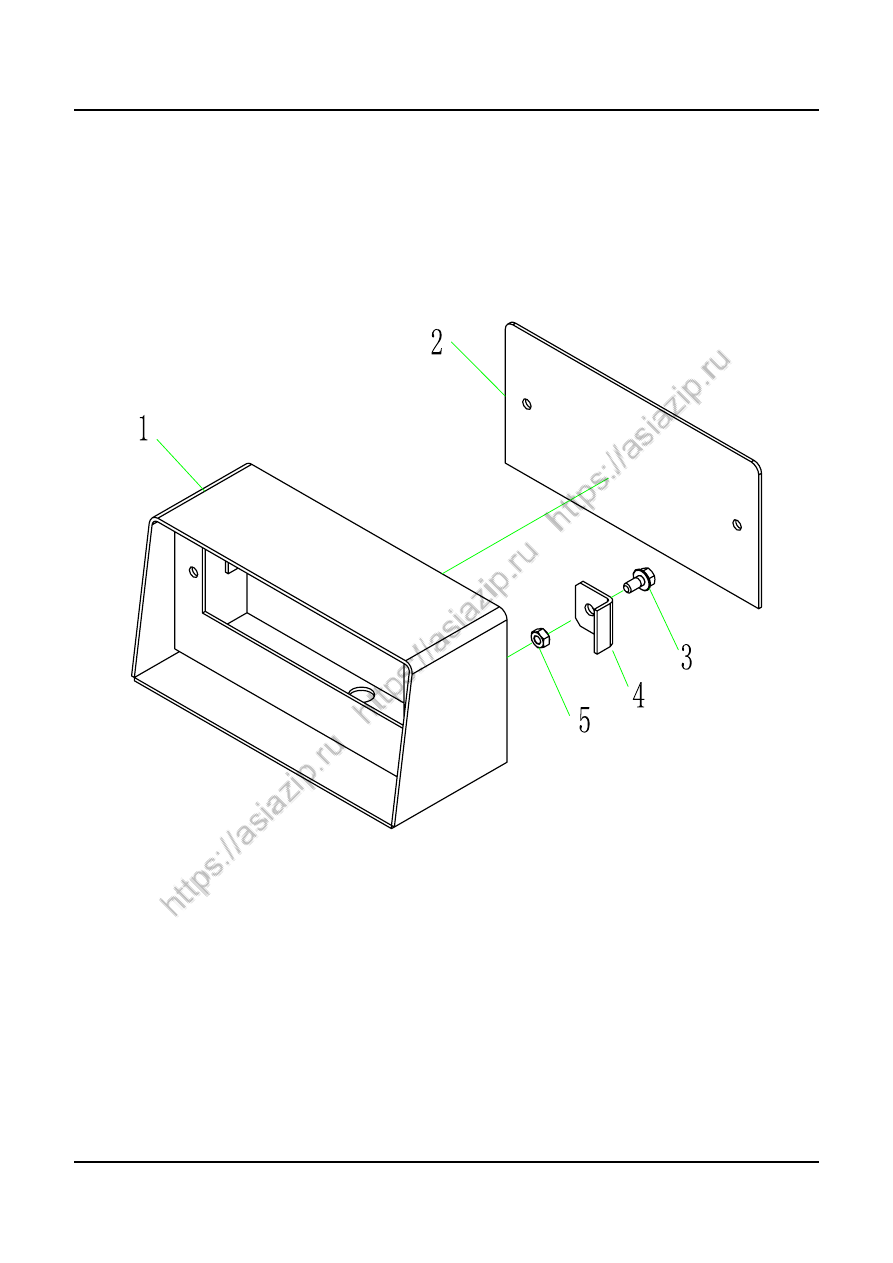

后转向灯罩
REAR STEERING LAMP HOOD















M5

版权所有  不得翻印

 100

                                        山东临工





序号  代号

名称



数量  备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2934000243

灯架

LAMP FRAME

1

部件

2

2934000244

后板

REAR PLATE

1

Q235A

3

4011000461

螺栓 GB16674-M8*16EpZn-8.8

BOLT GB16674-M8*16EpZn-8.8

4



4

2934000246

弯板

EBLW PLATE

2

Q235A

5

4013000033

螺母 GB6170-M8EpZn-8

NUT

GB6170-M8EpZn-8

2















M6

版权所有  不得翻印

           101

                                    山东临工



左电瓶箱
LEFT BATTERY CASE





M6

版权所有  不得翻印

 102

                                          山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4013000033

螺母 GB6170-M8EpZn-8

NUT GB6170-M8EpZn-8

2



2

4015000036

垫圈 GB93-8-65Mn

WASHER GB93-8-65Mn

8



3

4015000072

垫圈 GB97.1-8EpZn-300HV

WASHER GB97.1-8EpZn-300HV

6



4

2934000228

锁紧角钢

LOKING ANGLE BAR

1

部件

5

2934000008

锁紧角钢

LOKING ANGLE BAR

1

部件

6

2934000229

外罩

GUARD HOOD

1

部件

7

4014000031

吊环螺钉 GB825-M8EpZn-20

吊环螺钉 GB825-M8EpZn-20

2



8

2934000249

侧胶垫

RUBBER PAD

2

工业胶板

9

2934000230

角钢

ANGLE BAR

1

部件

10

4011000102

螺栓 GB5783-M8*16EpZn-8.8

BOLT GB5783-M8*20EpZn-8.8

6



11

2934000231

锁紧螺杆

CLAMP BOLT

2

Q235A

12

2934000232

锁紧螺杆

CLAMP BOLT

2

Q235A

13

2934000013

下胶垫

RUBBER PAD

2

工业胶板

14

2934000233

角钢

ANGLE BAR

1

部件

15

4011000458

螺栓 GB16674-M8*20EpZn-8.8

BOLT GB16674-M8*20EpZn-8.8

4



16

4015000162

垫圈 GB97.1-10EpZn-300HV

WASHER GB97.1-10EpZn-300HV

2































M7

版权所有  不得翻印

           103

                                    山东临工

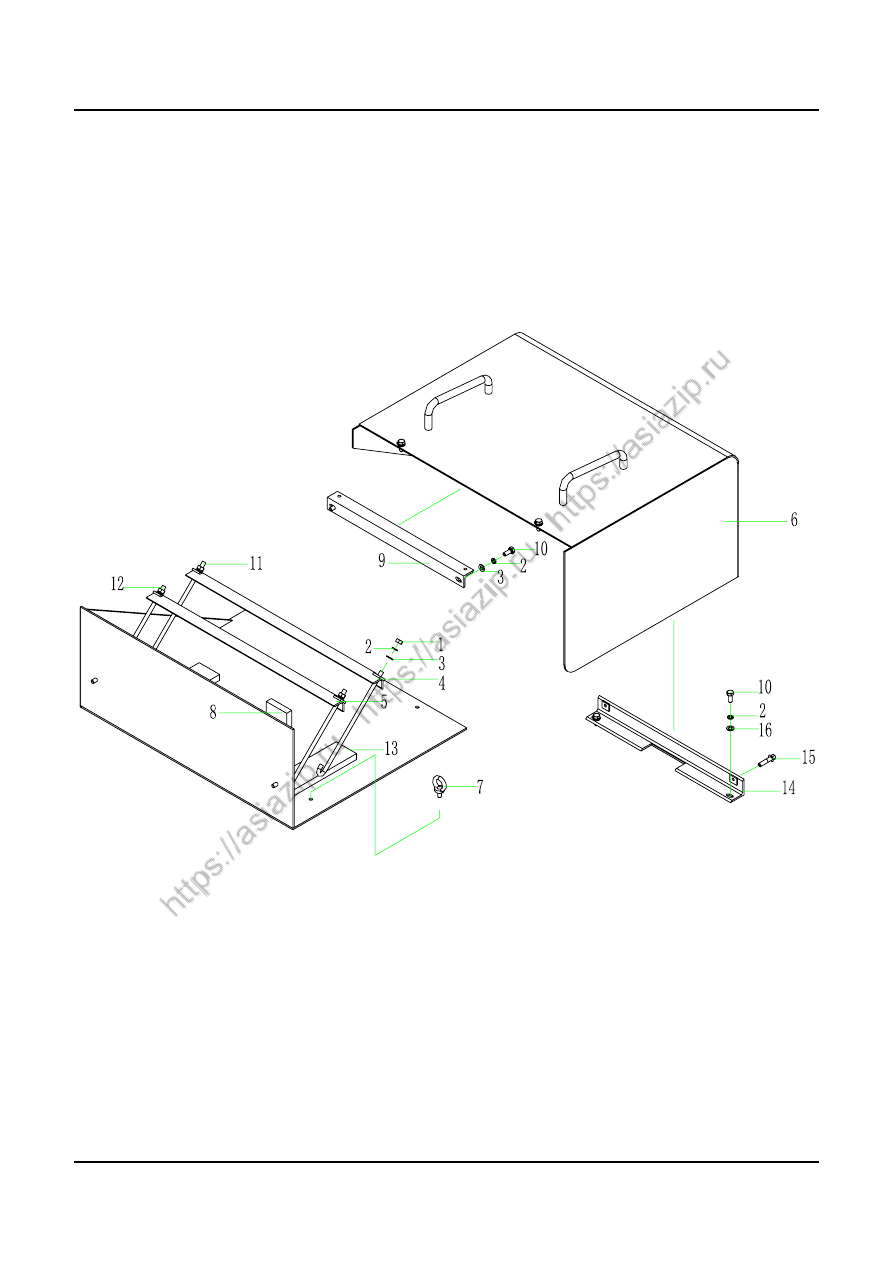

右电瓶箱
RIGHT BATTERY CASE






M7

版权所有  不得翻印

           104

                                      山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4013000033

螺母 GB6170-M8EpZn-8

NUT GB6170-M8EpZn-8

2



2

4015000036

垫圈 GB93-8-65Mn

WASHER GB93-8-65Mn

8



3

4015000072

垫圈 GB97.1-8EpZn-300HV

WASHER GB97.1-8EpZn-300HV

6



4

2934000228

锁紧角钢

LOKING ANGLE BAR

1

部件

5

2934000008

锁紧角钢

LOKING ANGLE BAR

1

部件

6

2934000242

外罩

GUARD HOOD

1

部件

7

4014000031

吊环螺钉 GB825-M8EpZn-20

吊环螺钉 GB825-M8EpZn-20

2



8

2934000249

侧胶垫

RUBBER PAD

2

工业胶板

9

2934000230

角钢

ANGLE BAR

1

部件

10

4011000102

螺栓 GB5783-M8*16EpZn-8.8

BOLT GB5783-M8*20EpZn-8.8

6



11

2934000231

锁紧螺杆

CLAMP BOLT

2

Q235A

12

2934000232

锁紧螺杆

CLAMP BOLT

2

Q235A

13

2934000013

下胶垫

RUBBER PAD

2

工业胶板

14

2934000233

角钢

ANGLE BAR

1

部件

15

4011000458

螺栓 GB16674-M8*20EpZn-8.8

BOLT GB16674-M8*20EpZn-8.8

4



16

4015000162

垫圈 GB97.1-10EpZn-300HV

WASHER GB97.1-10EpZn-300HV

2




































N

空调系统



AIR CONDITIONER SYSTEM
























山 东 临 工 工 程 机 械 有 限 公 司

  SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



N1

版权所有  不得翻印

          105

                                      山东临工

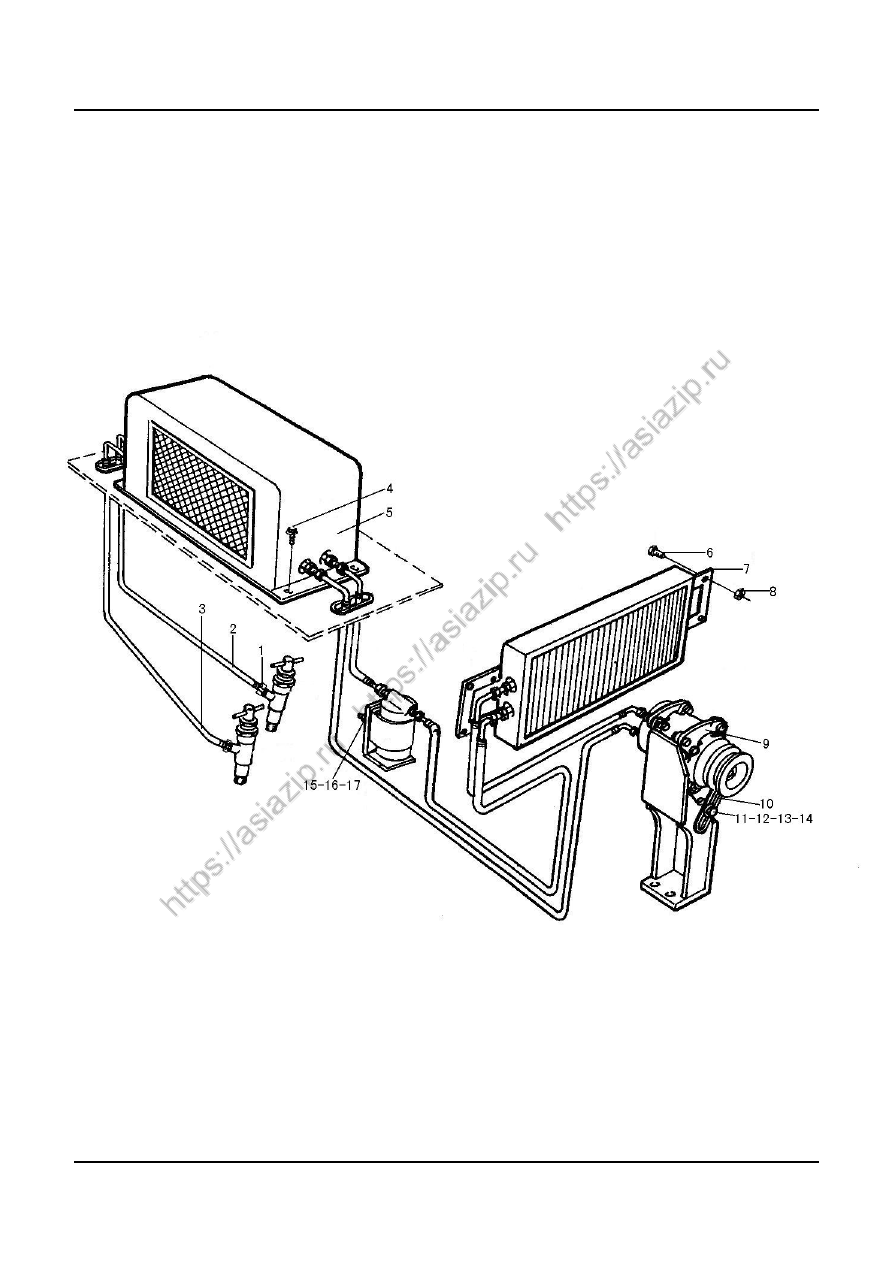

空调系统
AIR CONDITIONER SYSTEM



N1

版权所有  不得翻印

 106

                                          山东临工





序号  代号

名称



数量  备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4120000075  胶管夹箍 Q/ZB251-1/2”

HOSE JOINT FASTENER

4

部件

2

4120000136  胶管 JB8406-B16X2900

HOSE JB8406-B16X2900

1

耐油橡胶

3

4120000049  胶管 JB8406-B16X2600

HOSE JB8406-B16X2600

1

耐油橡胶

4

4011000453  螺栓 GB16674-M12*25EpZn-8.8

BOLT GB16674-M12*25EpZn-8.8

4



5

4130000228  空调总成 CD30L15（A17-390、A17-510） AIR CONDITIONER ASS'Y

1

部件

6

4011000458  螺栓 GB16674-M8*20EpZn-8.8

BOLT GB16674-M8*20EpZn-8.8

8



7

2935000003  冷却器支板

COOLER BEARING

2

Q235A

8

4013000033  螺母 GB6170-M8EpZn-8

NUT GB6170-M8EpZn-8

8



9

2935000005  托板

SUPPORT PLATE

2

Q235A

10

2935000006  调节板

ADJUSTING PLATE

1

Q235A

11

4011000085  螺栓 GB5783-M10*35EpZn-8.8

BOLT GB5783-M10*35EpZn-8.8

8



12

4013000007  螺母 GB6170-M10EpZn-8

NUT GB6170-M10EpZn-8

8



13

4015000025  垫圈 GB93-10-65Mn

LOCK WASHER GB93-10-65Mn

8



14

4015000162  垫圈 GB97.1-10EpZn-300HV

LOCK WASHER GB97.1-10EpZn-300HV

8



15

2935000004  储液罐支架

DRYER BEARING

1

Q235A

16

4011000288  螺栓 GB16674-M6*15EpZn-8.8

BOLT GB16674-M6*15EpZn-8.8

2



17

4013000028  螺母 GB6170-M6EpZn-8

NUT GB6170-M6EpZn-8

2
