LG953 Фронтальный погрузчик. Каталог запчастей - часть 5

N2

版权所有  不得翻印

           107

                                      山东临工

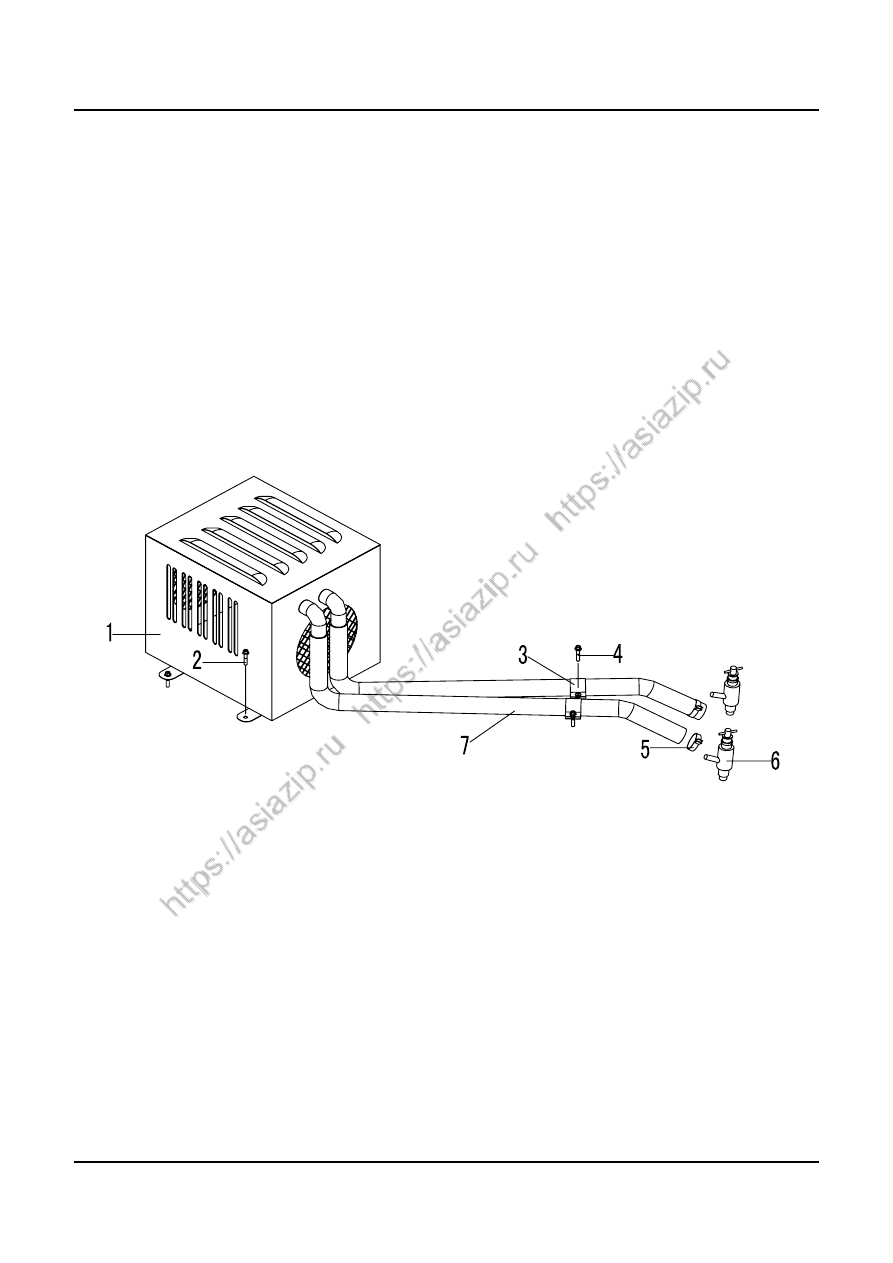

暖风机
WARMING MACHING



N2

版权所有  不得翻印

            108

                                     山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4190000160

暖风机 BKC-I



WARMING MACHING

BKC-I



1



2

4011000154

螺栓

 GB16674-M6*20Ep·Zn-8.8

BOLT GB16674-M6*20Ep·Zn-8.8

4



3

2935000002

管夹

CLAMP

4



4

4011000461

螺栓

 GB16674-M8*16-Ep·Zn

BOLT GB16674-M8*16-Ep·Zn

4



5

4120000075

胶管夹箍 Q/2B251-

1/2"



HOSE CLAMP

Q/2B251-

1/2"

4



6

4120000067

暖风机水阀 LG12-NF JSF

VALVE

 LG12-NF JSF



2

暖风机带

7

4120000136

胶管

B16*1600

HOSE B16*1600

2




























































O

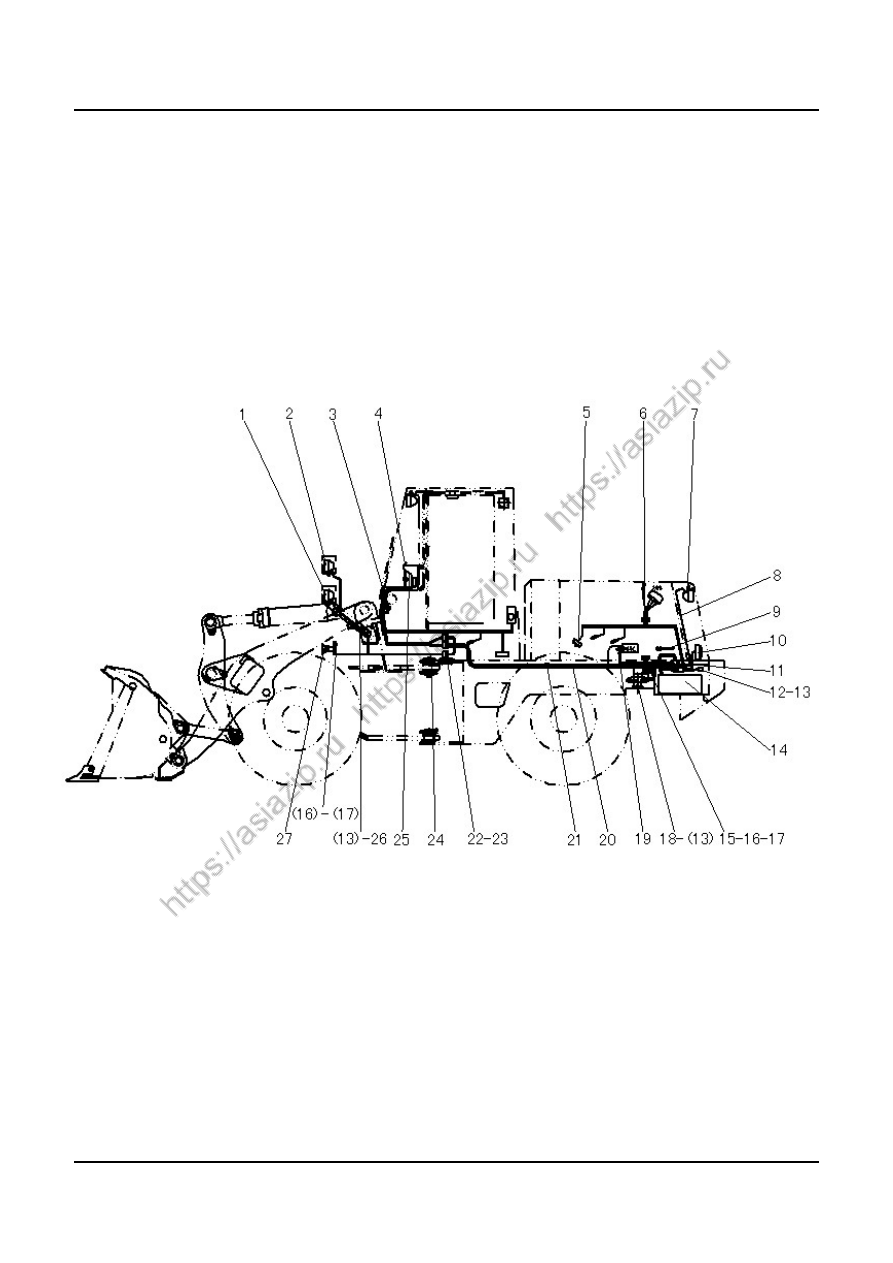

电气系统



ELECTRIC SYSTEM




























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



O1

版权所有  不得翻印

         109

                                         山东临工



电气系统
ELECTRIC SYSTEM



O1

版权所有  不得翻印

 110

                                       山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4130000204

前左组合灯 LFLD-24V

LEFT FRONT HEAD LAMP

1



2

4130000205

前右组合灯 LFRD-24V

RIGHT FRONT HEAD LAMP

1



3

2937000132

仪表台线束

PANEL HARNESS

1

部件

4

4130000021

组合开关 LG13-ZHK

COALITION SWITCHES

1



5

4130000278

隔膜式压力开关 310-LGK

PRESSURE SWITCH

1



6

2937000103

发电机线束

STARTING MOTOR HARNESS

1

部件

7

4130000270

后大灯 SP-1031

REAR LARGE LAMP SP-1031

2



8

2937000104

后罩线束

REAR HOOD HARNESS

1

部件

9

2937000105

蓄电池接地线

EARTH WIRE

1

部件

10

4130000213

后尾灯 LRTD-24V

REAR LAMP LRTD-24V

2



11

2937000106

蓄电池串联线

STORAGE BATTERY WIRE

1

部件

12

4130000031

倒车报警器 FM211

BACK-DRAFT ALARM APPARATUS

1



13

4011000461

螺栓 GB16674-M8*16EpZn-8.8

BOLT GB16674-M8*16EpZn-8.8

6



14

4130000057

蓄电池 6-QW-120B

BATTERY 6-QW-120B

2



15

4130000015

启动继电器 JN3A-24V

STARTUP RELAY

1



16

4014000024

螺钉 GB818-M6*10EpZn-4.8

BOLT GB818-M6*10EpZn-4.8

4



17

4015000207

垫圈 GB97.1-6EpZn-300HV

LOCK WASHER GB97.1-6EpZn-300HV

4



18

4130000005

蓄电池继电器 DK2312A

MAIN SWITCH OF POWER SOURCE

1



19

2937000108

启动马达线

LINE FROM SWITCH TO MOTOR

1

部件

20

2937000109

后车架线束

REAR BODY WIRING HARNESS

1

部件

21

4190000020

扎带 LG13-ZS4*250

LACE LG13-ZS4*25

60



22

4014000087

螺钉 GB818-M4*16EpZn-4.8

BOLT GB818-M4*16EpZn-4.8

10



23

4015000135

垫圈 GB97.1-4EpZn-300HV

LOCK WASHER GB97.1-4EpZn-300HV

10



24

2937000110

前车架线束

FRONT BODY WIRING HARNESS

1

部件

25

2937000111

仪表盘 ZL2-235A

PANEL ZL2-235A

1

部件

26

2935000002

管夹

CLIP

3

部件

27

4130000009

双音盆形喇叭 DL125-24V

ELECTRIC MAGNET DL125-24V

1
