LG953 Фронтальный погрузчик. Каталог запчастей - часть 3

F4

版权所有  不得翻印

         51

                                          山东临工

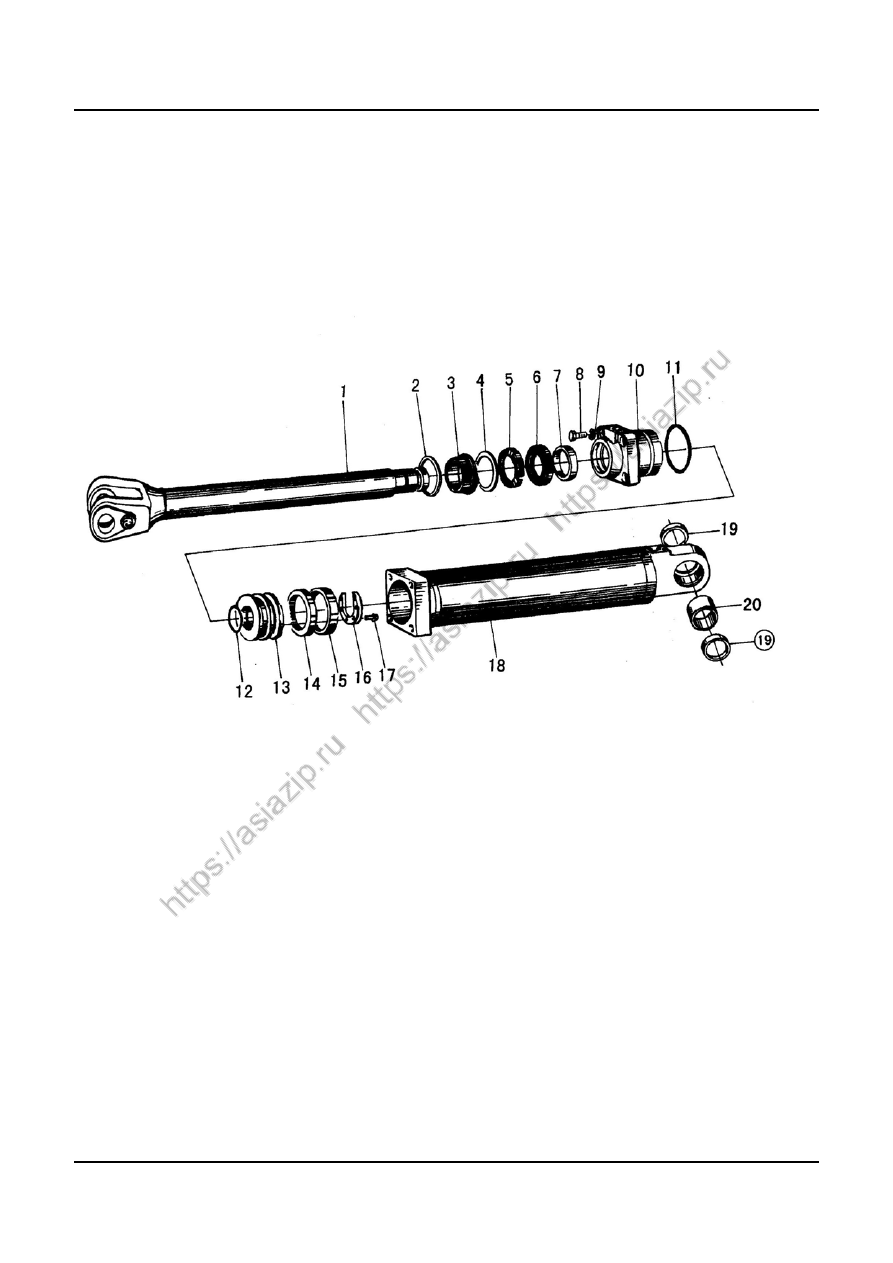

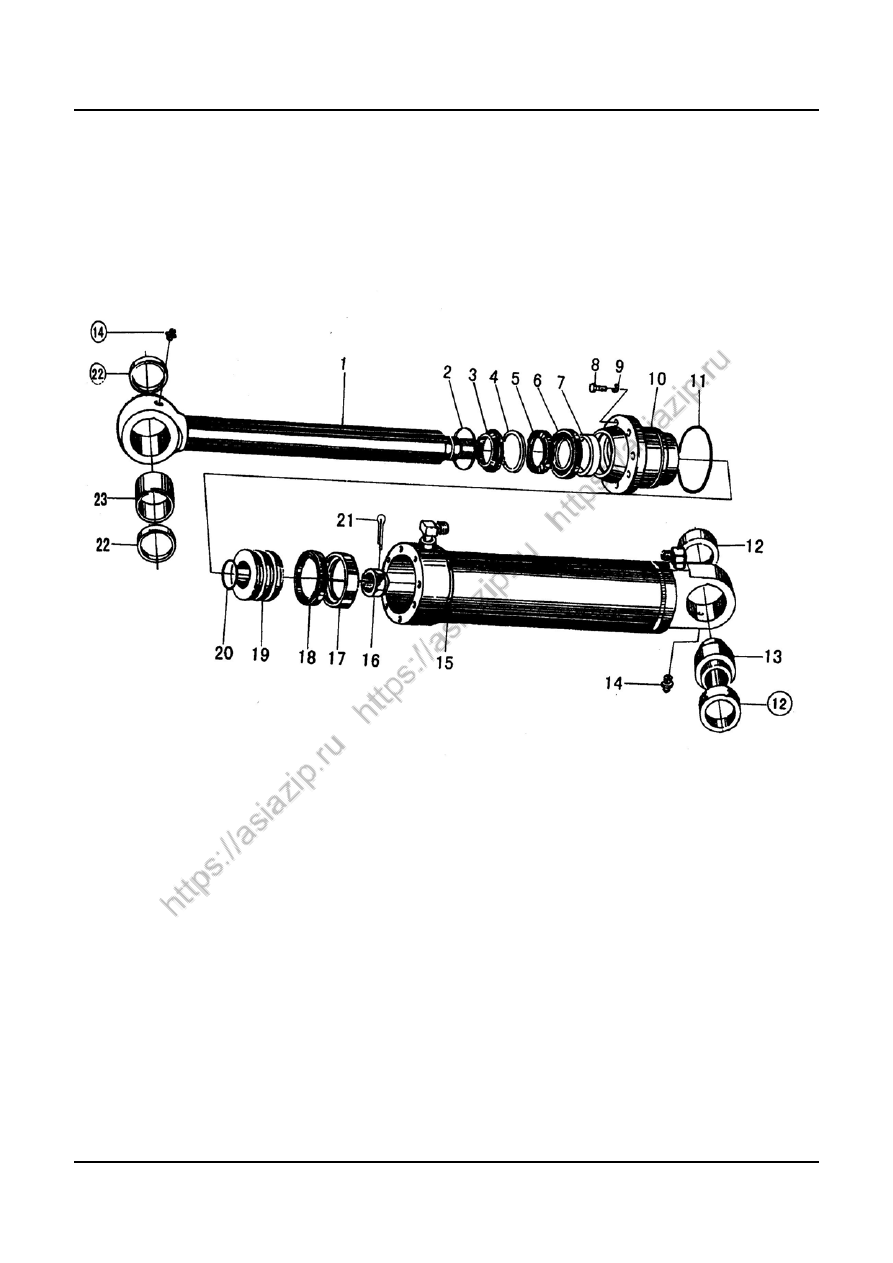

动臂油缸
LIFT ARM CYLINDER









F4

版权所有  不得翻印

         52

                                          山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



活塞杆

PISTON ROD

1



2



卡环

LOCK RING

1



3



防尘圈

DUST PROOF RING

1



4



挡圈

RING SNAP

1



5



U 形圈

U-RING

1



6



缓冲环

SUSHION RING

1



7



支承环

SUPPORTING RING

1



8



螺栓

BOLT

4



9



垫圈 27

LOCK WASHER

4



10



缸盖

CYLINDER COVER

1



11



O 形圈

O-RING

1



12



O 形圈

O-RING

1



13



活塞

PISTON

1



14



组合封

FABBRICATE SEALING

1



15



支承环

SUPPORTING-RING

1



16



挡块

HOLDING BLOCK

1



17



螺栓

BOLT

6



18



缸体

CYLINDER BALY

1



19



防尘圈

DUST PROOF RING

2



20



衬套

BUSHING

1



21



























G

油箱



TANK




























山 东 临 工 工 程 机 械 有 限 公 司

  SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



G1

版权所有  不得翻印





53

                                           山东临工

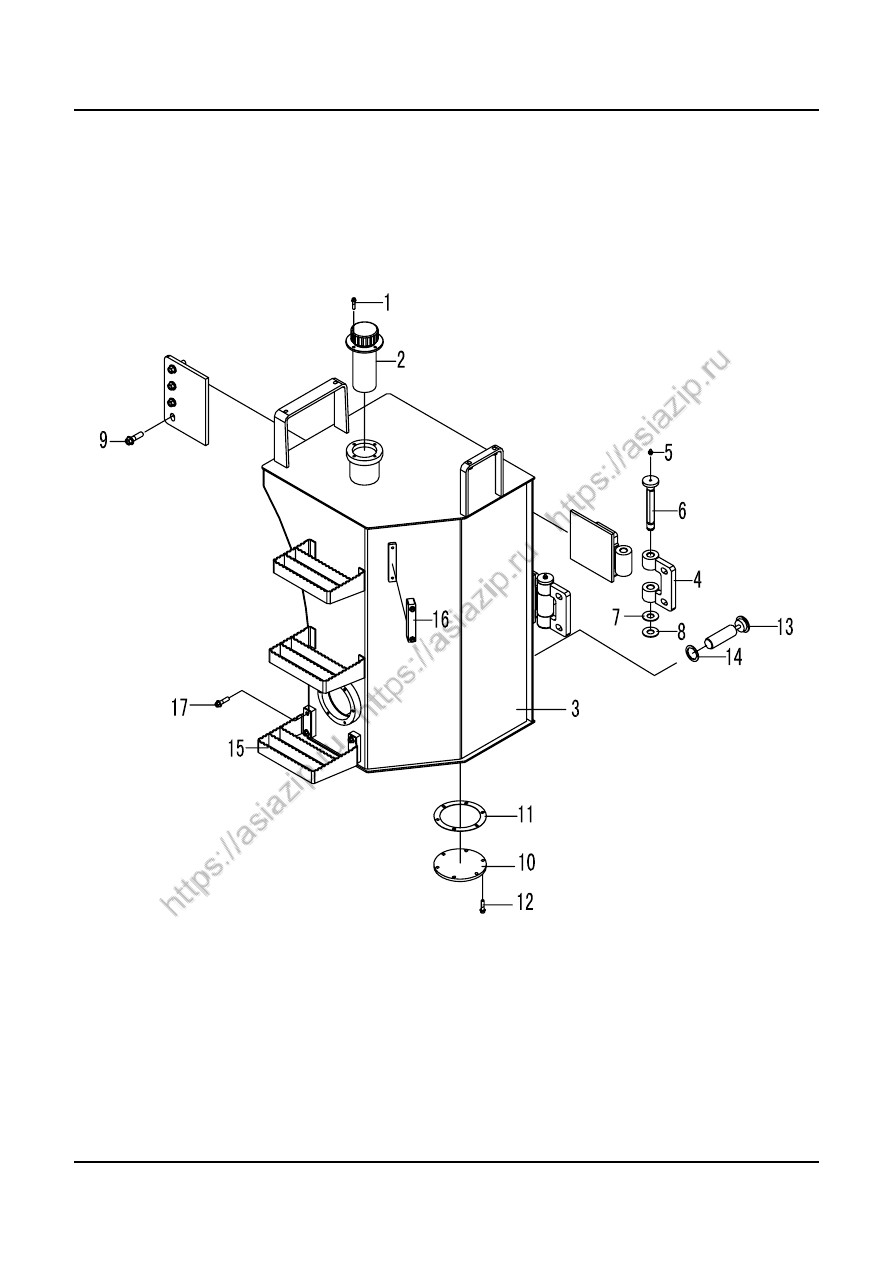

燃油箱总成
FUEL TANK ASSEMBLY












G1

版权所有  不得翻印

 54

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4011000461

螺栓 GB16674-M8*16EpZn-8.8

BOLT GB16674-M8*16EpZn-8.8

4



2

4120000081

液压空气滤器 QUQ2.5b

STRAINER QUQ2.5b

1

部件

3

2902000104

燃油箱体

FUEL TANK

1

部件

4

2902000105

合页

HINGE

2

部件

5

4030000101

油杯 JB7940.1-45°M10*1

FITING JB7940.1-45°M10*1

2

部件

6

2902000106

销轴

PIN

2

45

7

2902000107

垫圈

WASHER

2

45

8

4015000130

挡圈 GB894.1-25-65Mn

RING SNAP GB894.1-25-65Mn

2



9

4011000148

螺栓 GB16674-M16*40EpZn-8.8

BOLT GB16674-M16*40EpZn-8.8

8



10

2902000108

法兰盖

FLANGED CAP

2

Q235A

11

2902000109

垫圈

WASHER

2

耐油石棉橡胶板

12

4011000474

螺栓 GB16674-M10*25EpZn-8.8

BOLT GB16674-M10*25EpZn-8.8

16



13

2902000110

滤油器总成

OIL FILTER

1

部件

14

2902000006

垫圈

WASHER

1

T2

15

2902000130

下踏板

UNDERSIDE FOOTPLATE

1

部件

16

4120000091

油标尺总成 YWZ-127

FUEL LEVEL GAUGE YWZ-127

2

部件

17

4011000137

螺栓 GB16674-M12*20EpZn-8.8

BOLT GB16674-M12*20EpZn-8.8

4















G2

版权所有  不得翻印

         55

                                        山东临工

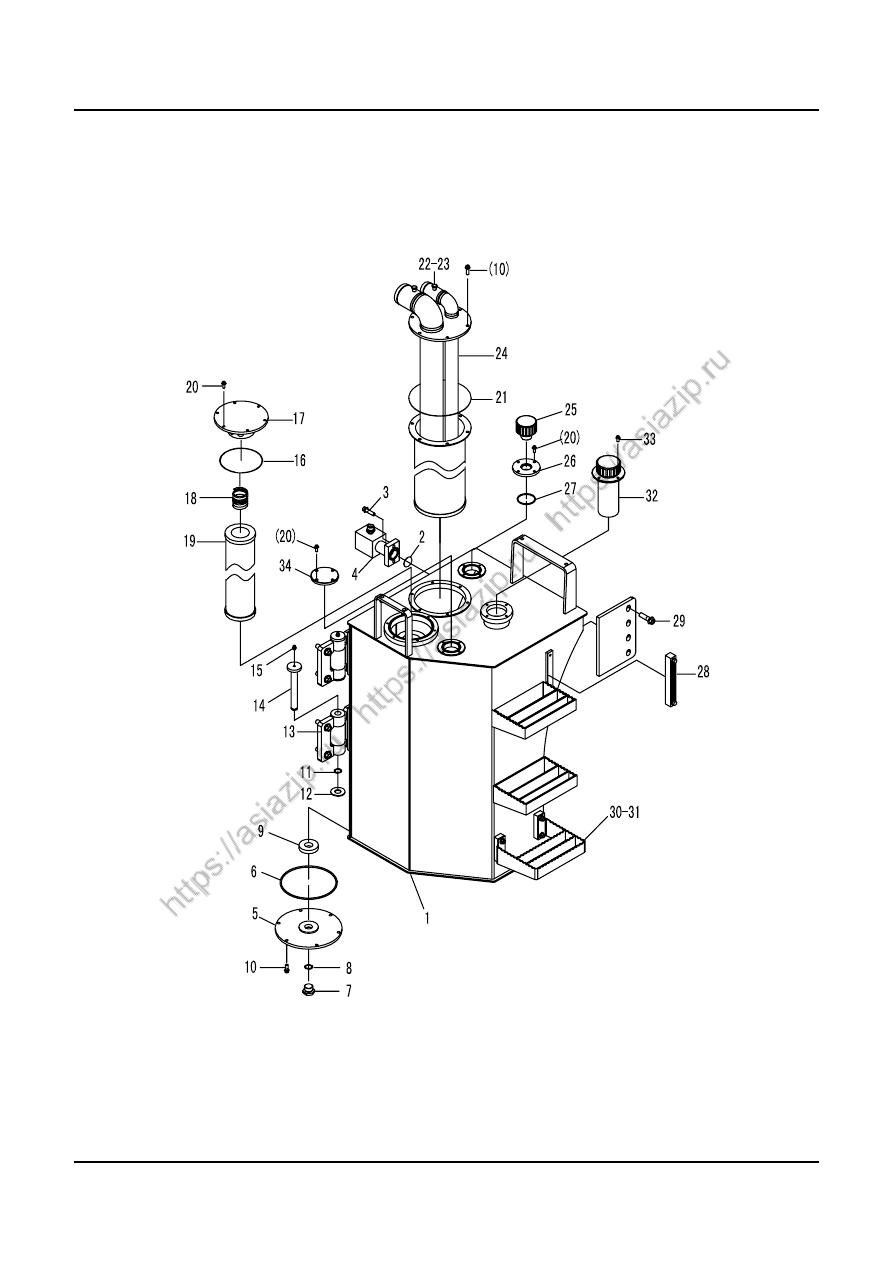

液压油箱总成
HYDRAULIC TANK ASSEMBLY








G2

版权所有  不得翻印

         56

                                        山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2910000102  液压油箱

HYDRAULIC TANK

1

部件

2

4030000130  O 形圈 GB3452.1-47.5*3.55G

O-RING GB3452.1-47.5*3.55G

1



3

4011000479  螺栓 GB16674-M12*30EpZn-8.8

BOLT GB16674-M12*30EpZn-8.8

4



4

2910000136  回油钢管

STEEL TUBE

1

部件

5

2910000104  法兰盖

PLANGED CAP

1

Q235A

6

4030000234  O 形圈 GB3452.1-212*5.30G

O-RING GB3452.1-212*5.30G

1



7

4041000192  螺塞 LGB13503341

THREAD PLUG LGB13503341

1



8

4030000265  O 形圈 GB3452.1-28.0*3.55G

O-RING GB3452.1-28.0*3.55G

1



9

4190000008  环形磁铁 76*32*15

ANNULAR MAGNET 76*32*15

1



10

4011000082  螺栓 GB16674-M10*25EpZn-8.8

BOLT GB16674-M10*25EpZn-8.8

12



11

4015000130  挡圈 GB894.1-25-65Mn

RING SNAP GB894.1-25-65Mn

2



12

2902000107  垫圈

WASHER

2

45

13

2902000105  合页

JOIN LEAF

2

部件

14

2902000106  销轴

PIN

2

45

15

4030000065  油杯 JB7940.1-M10*1

GREASE FITTING JB7940.1-M10*1

2



16

4030000232  O 形圈 GB3452.1-170*3.55G

O-RING GB3452.1-170*3.55G

1



17

2910000004  回油法兰盖

PLANGED CAP

1

1

18

2910000005  弹簧

SPRING

1

65Mn

19

2910000105  回油滤芯

STRAIN CORE

1

部件

20

4011000458  螺栓 GB16674-M8*20EpZn-8.8

BOLT GB16674-M8*20EpZn-8.8

16



21

4030000303  O 形圈 GB3452.1-195*3.55G

O-RING GB3452.1-195*3.55G

1



22

4041000156  螺塞 LGB13501421

THREAD PLUG LGB13501421

2



23

4030000238  O 形圈 GB3452.1-11.2*2.65G

O-RING GB3452.1-11.2*2.65G

1



24

2910000106  吸油法兰

FLANGE

1

部件

25

4120001088  换气过滤器 L1.0807-31

GAS-EXCHANGE FILTER L1.0807-31

1



26

2910000769  法兰盖

PLANGED CAP

1

部件

27

4030000233  O 形圈 GB3452.1-65.0*3.55G

O-RING GB3452.1-65.0*3.55G

1



28

4120000093  液位计 YWZ-200

OIL LEVEL YWZ-200

1



29

4011000148  螺栓 GB16674-M16*40EpZn-8.8

BOLT GB16674-M16*40EpZn-8.8

8



30

4011000137  螺栓 GB16674-M12*20EpZn-8.8

BOLT GB16674-M12*20EpZn-8.8

4



31

2902000130  下踏板

DOWN FOOTPLATE

1

部件

32

4120000452  加油滤芯 SFM-323M

OIL-SUPPLYING STRAIN SFM-323M

1



33

4011000461  螺栓 GB16674-M8*16EpZn-8.8

BOLT GB16674-M8*16EpZn-8.8

4



34

2910000109  法兰

PLANGE

1

Q235A



































H

工作装置



WORKING EQUIPMENT




























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



H1

版权所有  不得翻印

         57

                                          山东临工

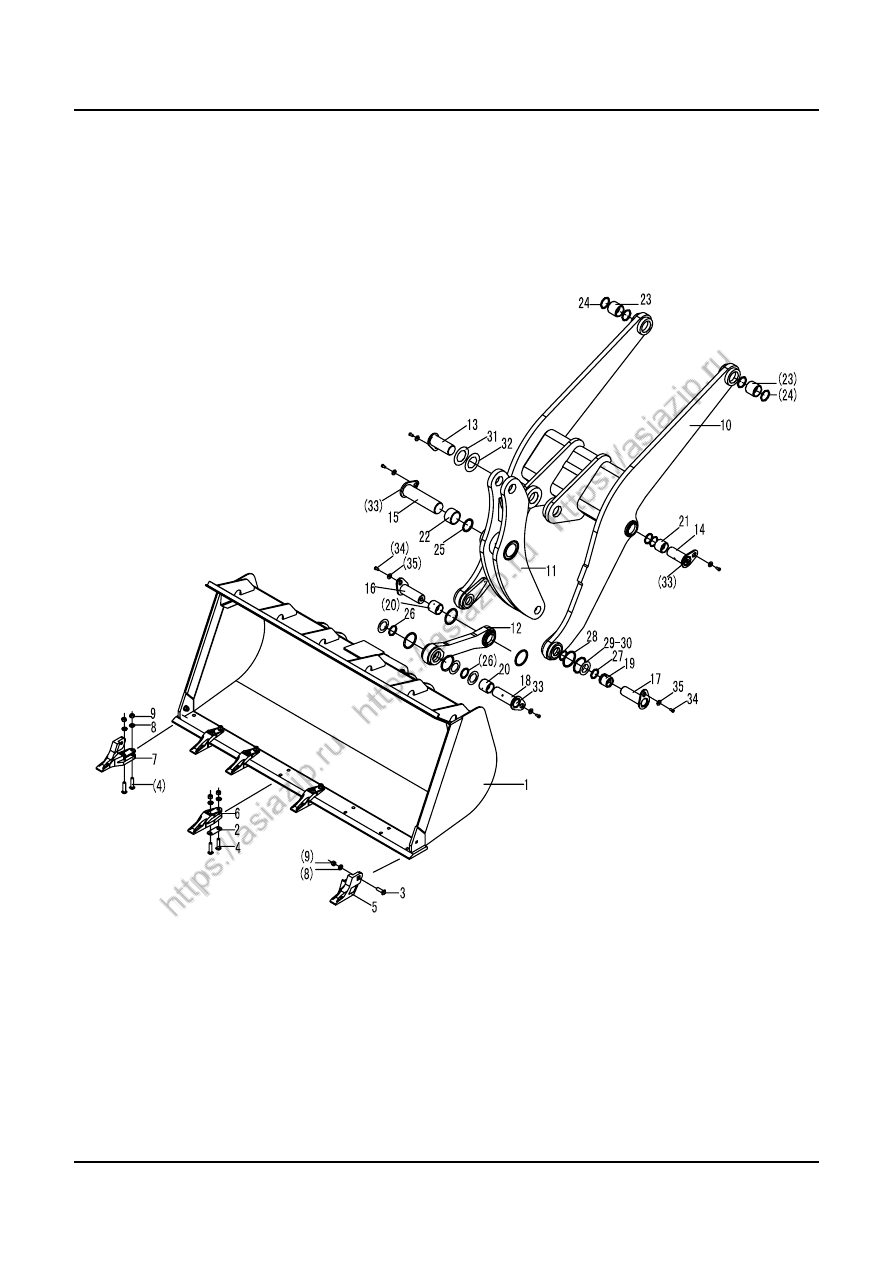

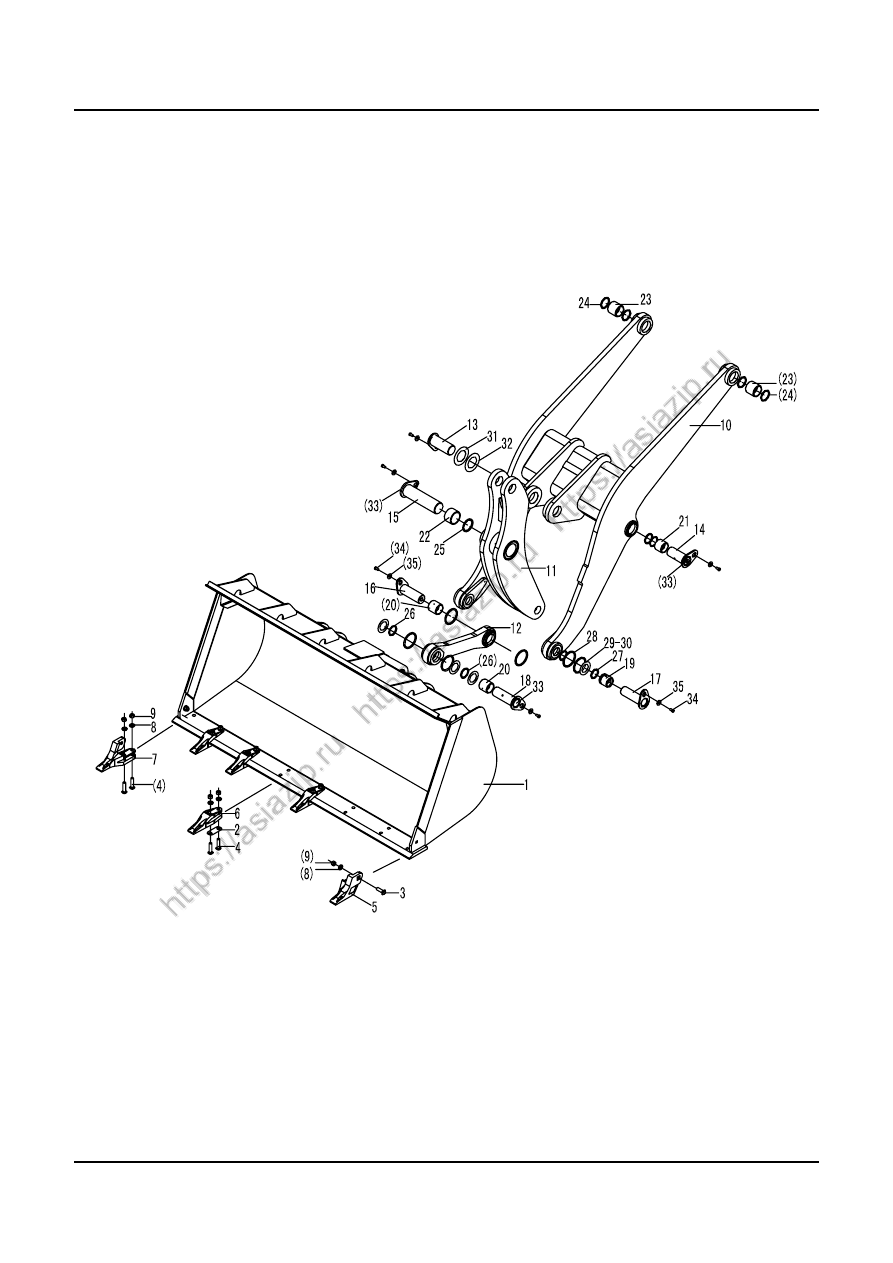

工作装置
WORKING EQUIPMENT








H1

版权所有  不得翻印

 58

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2917000102  铲斗

BUCKET

1



2

2917000031  斗齿调整垫片

SPACER

8



3

4040000004  螺栓 LGB002-M24*65

BOLT LGB002-M24*65

2



4

4040000003  螺栓 LGB002-M24*90

BOLT LGB002-M24*90

16



5

4043000046  斗齿 LGB304-A3-2

BUCKET TEETH LGB304-A3-2

1



6

4043000044  斗齿 LGB304-A1-2

BUCKET TEETH LGB304-A1-2

6



7

4043000045  斗齿 LGB304-A2-2

BUCKET TEETH LGB304-A2-2

1



8

4015000003  垫圈 GB1230-24EpZn-45

WASHER GB1230-24EpZn-45

18



9

4013000021  螺母 GB6170-M24EpZn-8

NUT GB6170-M24EpZn-8

18



10

2915000102  动臂

LIFT ARM

1



11

2915000103  摇臂

ROCKER ARM

1



12

2915000104  连杆

LINDAGE ROD

1



13

4043000021  销轴 LGB301-95*N*240-40Cr

PIN LGB301-95*N*240-40Cr

1



14

4043000014  销轴 LGB301-85*115*215-40Cr

PIN LGB301-85*115*215-40Cr

2



15

4043000022  销轴 LGB301-110*N*405-40Cr

PIN LGB301-110*N*405-40Cr

1



16

4043000015  销轴 LGB301-85*130R*245-40Cr

PIN LGB301-85*130R*245-40Cr

1



17

4043000173  销轴 LGB301-80*140*260-40Cr

PIN LGB301-80*140*260-40Cr

2



18

4043000060  销轴 LGB301-85*142R*265-40Cr

PIN LGB301-85*142R*265-40Cr

1



19

4043000026  轴套 LGB302-80*90A2

BUSH LGB302-80*90A2

2



20

4043000027  轴套 LGB302-85*95B3

BUSH LGB302-85*95B3

2



21

4043000028  轴套 LGB302-85*80B2

BUSH LGB302-85*80B2

2



22

4043000031  轴套 LGB302-110*80B1

BUSH LGB302-110*80B1

2



23

4043000030  轴套 LGB302-95*100B2

BUSH LGB302-95*100B2

2



24

4043000057  防尘圈 LGB307-95

PUSTRING LGB307-95

4



25

4043000058  防尘圈 LGB307-110

PUSTRING LGB307-110

2



26

4043000056  防尘圈 LGB307-85

PUSTRING LGB307-85

8



27

4043000055  防尘圈 LGB307-80

PUSTRING LGB307-80

4



28

4043000059  O 型圈 LGB307-128*12

O-RING LGB307-128*12

8



29

4043000034  垫片 LGB303-80*130*2

SPACER LGB303-80*130*2

4



30

4043000033  垫片 LGB303-80*130*1

SPACER LGB303-80*130*1

4



31

4043000037  垫片 LGB303-95*150*1

SPACER LGB303-95*150*1

2



32

4043000038  垫片 LGB303-95*150*2

SPACER LGB303-95*150*2

2



33

4030000065  油杯 JB7940.1-M10*1

GREASE NIPPLE JB7940.1-M10*1

7



34

4011000094  螺栓 GB5783-M16*30EpZn-8.8

BOLT GB5783-M16*30EpZn-8.8

8



35

4040000002  垫圈 LGB001-16

WASHER LGB001-16

8
























I

转向系统



STEERING SYSTEM




























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



I1

版权所有  不得翻印

         59

                                          山东临工

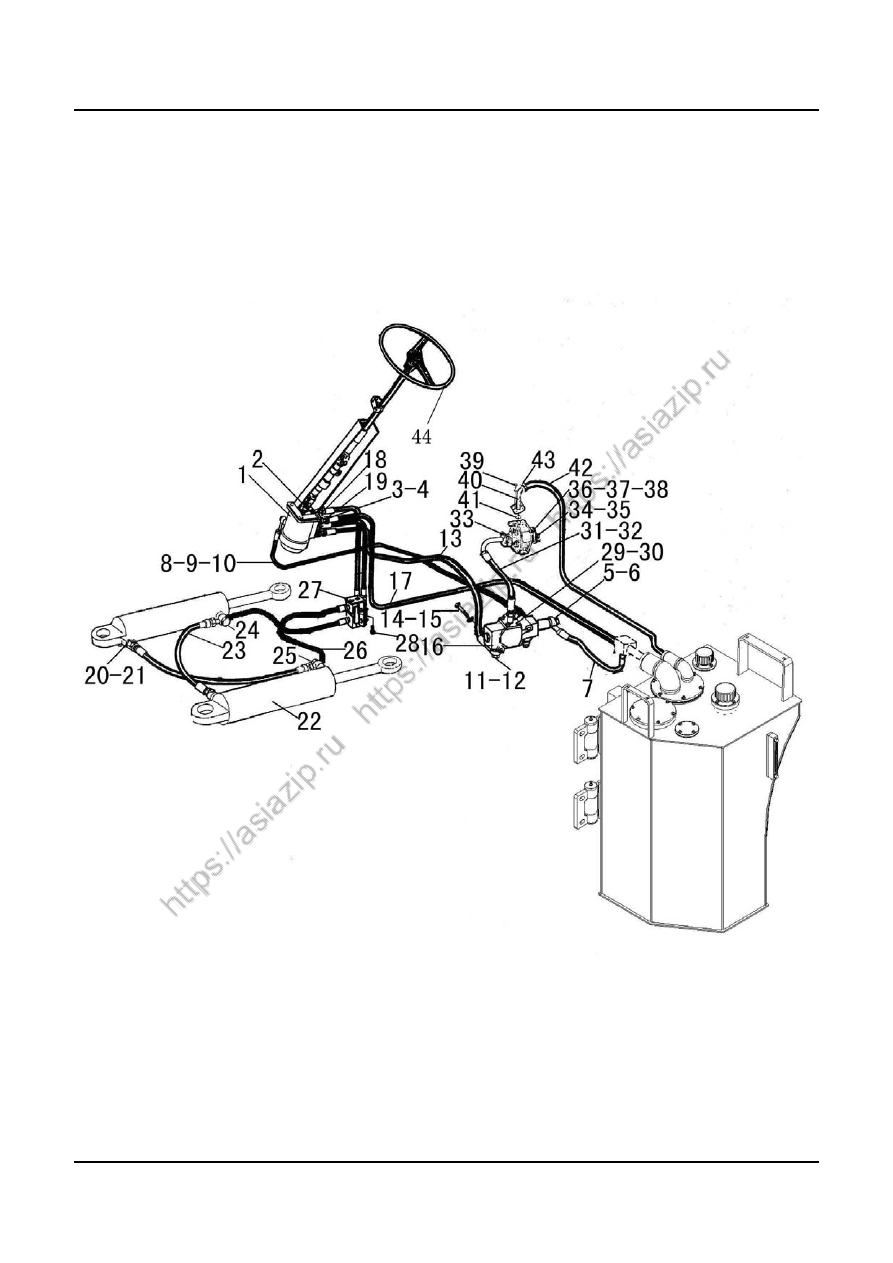

转向系统
STEERING SYSTEM






I1

版权所有  不得翻印

 60

                                            山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4120000088  转向器 TLF1-E1000C

STEERING GEAR TLF1-E1000C

1



2

4011000473  螺栓 GB16674-M10*55EpZn-8.8

BOLT GB16674-M10*55EpZn-8.8

4



3

2920000104  接头 A

CONNECTER A

2



4

4030000059  垫圈 JB1002-20-T2

WASHER JB1002-20-T2

4



5

4041000084  直接头 LGB15501214

CONNECTER LGB15501214

1



6

4030000285  O 形圈 GB3452.1-12.5*2.65G

O-RING GB3452.1-12.5*2.65G

1



7

4041000174  软管 LGB164003080

TUBE LGB164003080

1



8

2920000105  优先阀反馈油管

FEEDBACK OIL PIPE OF PRIORITY VALVE

1



9

4030000067  螺栓 JB999-M12*1.5*28-35

BOLT JB999-M12*1.5*28-35

2



10

4030000056  垫圈 JB1002-12-T2

WASHER JB1002-12-T2

4



11

4041000088  直接头 LGB15523326

CONNECTER LGB15523326

1



12

4030000276  O 形圈 GB3452.1-32.5*2.65G

O-RING GB3452.1-32.5*2.65G

1



13

4041000518  软管 LGB125010100

TUBE LGB125010100

1



14

4011000053  螺栓 GB5782-M10*90EpZn-8.8

BOLT GB5782-M10*90EpZn-8.8

2



15

4015000162  垫圈 GB97.1-10EpZn-300HV

WASHER GB97.1-10EpZn-300HV

2



16

4120000129  优先阀 YXL-F250F

PRIORITY YXL-F250F

1



17

4041000519  软管 LGB165010100

TUBE LGB165010100

1



18

2920000106  接头 B

CONNECTER B

1



19

2920000107  接头 C

CONNECTER C

1



20

4041000095  直接头 LGB12002218

CONNECTER LGB12002218

2



21

4030000020  O 形圈 GB3452.1-16*2.65G

O-RING GB3452.1-16*2.65G

4



22

4120000560  转向油缸 HSGL-90*45*360-597

STEERING CYLINDER HSGK-90*45*360-597

2



23

4041000096  软管 LGB124406085

TUBE LGB124406085

2



24

2921000102  三通接头

TEE OF THE OIL LINE

1



25

2921000103  三通接头

TEE OF THE OIL LINE

1



26

4041000175  软管 LGB125006130

TUBE LGB125006130

2



27

2921000104  支架

SET FRAME

1



28

4011000447  螺栓 GB16674-M10*20EpZn-8.8

BOLT GB16674-M10*20EpZn-8.8

2



29

4041000027  分体法兰 LGB117312551

ELANGE LGB117312551

1



30

4011000475  螺栓 GB16674-M10*30EpZn-8.8

BOLT GB16674-M10*30EpZn-8.8

8



31

4041000171  软管 LGB103012055

TUBE LGB103012055

1



32

4030000029  O 形圈 GB3452.1-37.5*3.55G

O-RING GB3452.1-37.5*3.55G

2



33

4041000056  分体法兰 LGB117312550

ELANGE LGB117312550

1



34

4120000369  转向泵 CBGjA2080G

STEERING PUMP CBGjA2080G

1



35

2911000004  泵用密封垫

SEALING WASHER FOR PUMP

1



36

4012000003  螺柱 GB898-M12*35EpZn-8.8

BOLT GB898-M12*35EpZn-8.8

4



37

4015000168  垫圈 GB97.1-12EpZn-300HV

WASHER GB97.1-12EpZn-300HV

4



38

4013000011  螺母 GB6170-M12EpZn-8

NUT GB6170-M12EpZn-8

4



39

4011000337  螺栓 GB16674-M12*60EpZn-8.8

BOLT GB16674-M12*60EpZn-8.8

4



40

2919000102  吸油钢管

INTAKE TUBE

1



41

4030000235  0 形圈 GB3452.1-43.7*3.55G

0-RING GB3452.1-43.7*3.55G

1



42

4120000864  吸油胶管 HG4-763-64*260

INTAKE TUBE HG4-763-64*260

1



43

4017000013  喉箍 JB8870-d90

CLIP JB8870-d90

4



44

4120000018  方向盘 FXP-50F

STEERINGWHEEL

1















I2

版权所有  不得翻印

         61

                                          山东临工

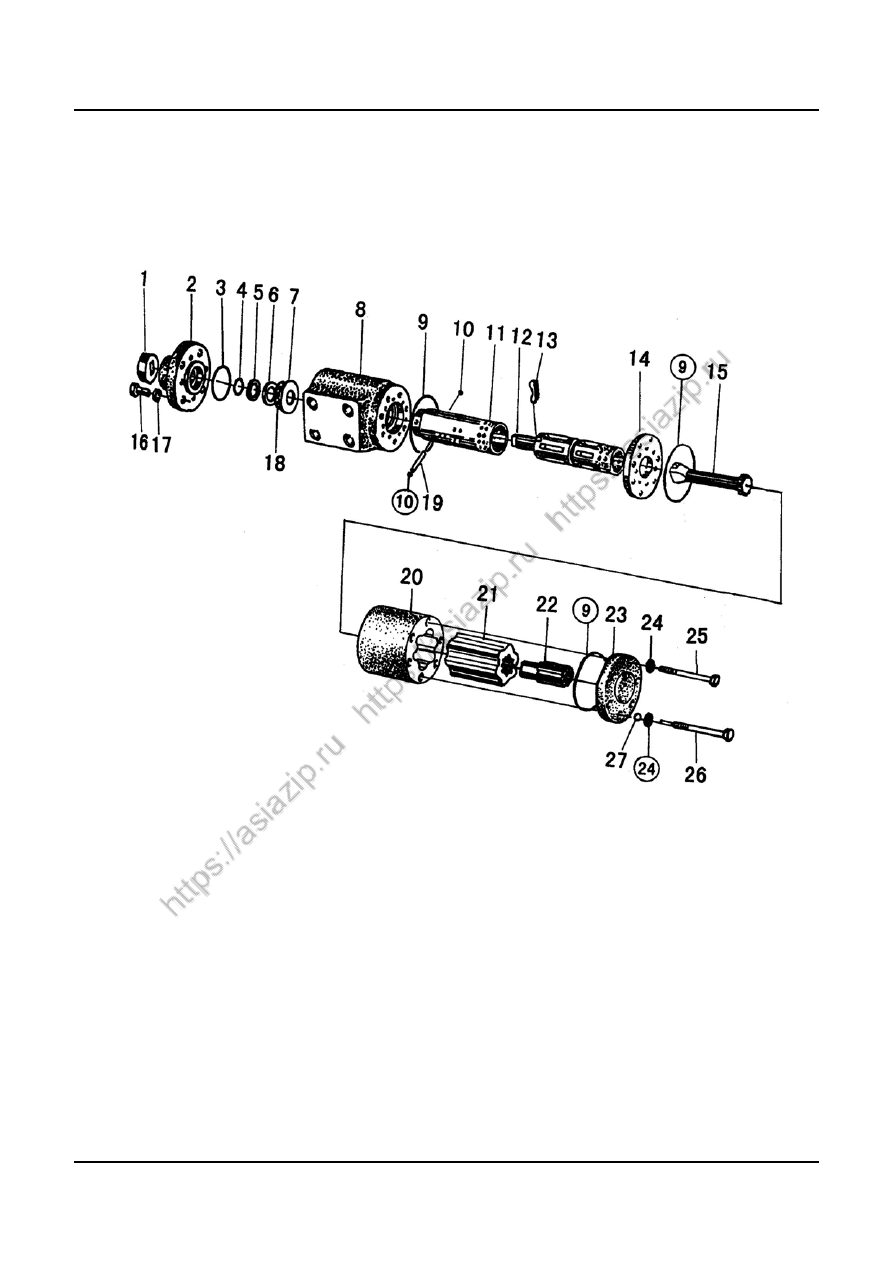

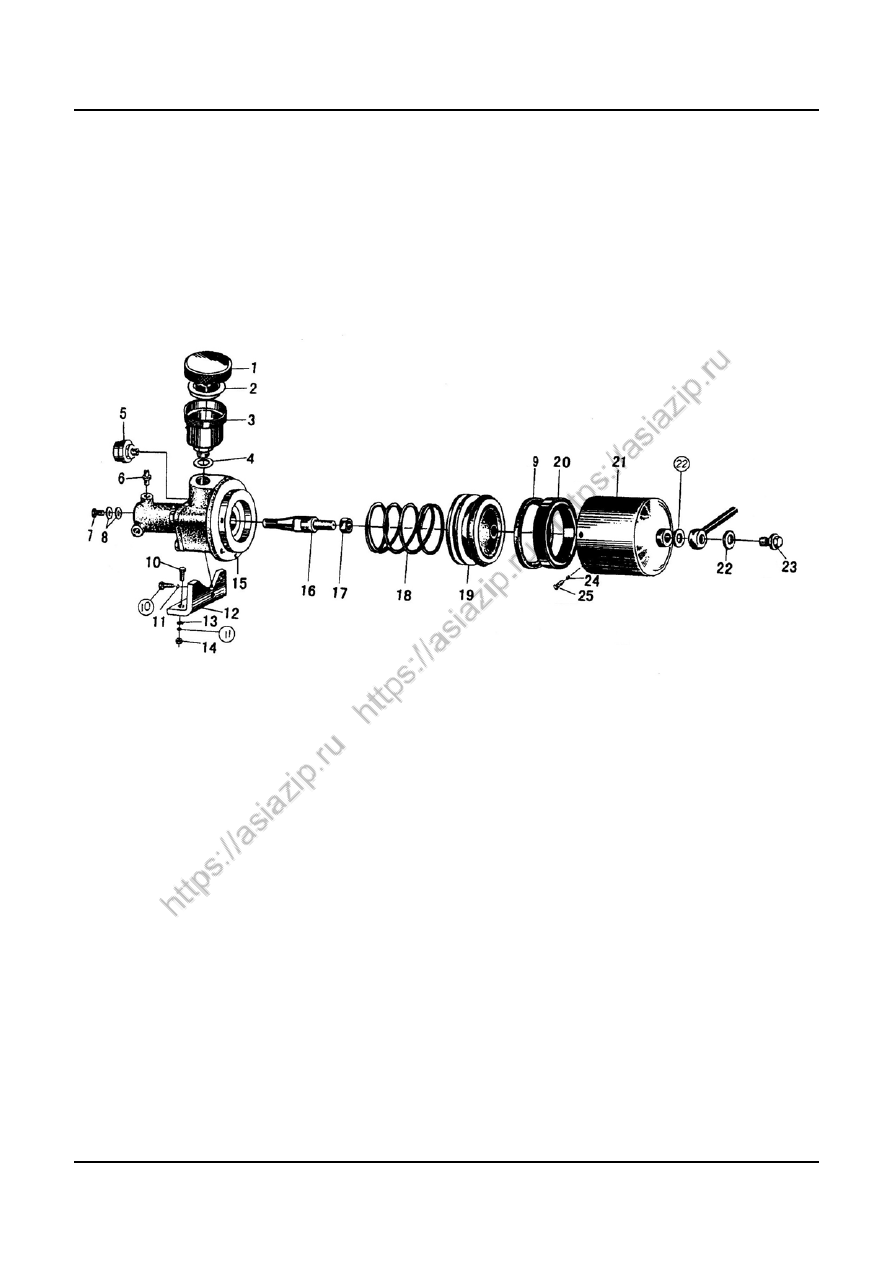

转向器总成
STEERING GEAR









I2

版权所有  不得翻印

 62

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



连接块组件

CONNE CTING BLOCKS MODULE

1

2



前盖

FRONT COVER

1

3



O 型圈

O-RING

1

4



O 型圈

O-RING

1

5



X 型圈

X-RING

1

6



挡环

GASKET

1

7



挡环

GASKET

1

8



阀体

VALVE BLOCK

1

9



O 型圈

O-RING

3

10



垫片

GASKET

2

11



阀套

VALVE SLEEVE

1

12



阀芯

VALVE STEM

1

13



弹簧片

SPRING SLIP

6

14



隔盘

ISOLATING PLATE

1

15



联动轴

COUPLING SHAFT

1

16



螺钉

BOLT

4

17



垫圈

LOCK WASHER8

4

18



推力滚针轴承

THRUSTNEEDLE BEARING

1

19



拨销

CENTER PIN

1

20



定子

STATOR MODULE

1

21



转子

ROTOR

1

22



限位柱

STOPPER

1

23



后盖

REAR COVER

1

24



组合密封垫

SEAL RING

7

25



螺栓

SCREW

6

26



限位螺栓组件

CAGING BOLT MODULE

1

27



钢球

STEEL BALL

1



I3

版权所有  不得翻印

         63

                                          山东临工



转向油缸总成
STEERING CYLINDER










I3

版权所有  不得翻印

 64

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



活塞杆

PISTON ROD

1

2



卡环

LOCK RING

1

3



防尘圈

DUST PROOF RING

1

4



挡圈

RING SNAP

1

5



U 形圈

U-RING

11

6



缓冲环

CUSHION RING

1

7



支承环

SUPPORTING RING

1

8



螺栓

BOLT

10

9



垫圈

LOCK WASHER

10

10



缸盖

CYLINDER COVER

1

11



O 形圈

O-RING

1

12



挡块

HOLDING BLOCK

2

13



关节轴承

JOINT BEARING

1

14



油杯

FIRRING

1

15



缸体

CYLINDER BODY

1

16



带槽螺母

NUT WITH SLOT

1

17



孔用支承环

SUPPORTING RING

1

18



孔用组合封

FABRICATE SEALING

1

19



活塞杆

PISTON ROD

1

20



O 形圈

O-RING

1

21



开口销

SPLIT PIN

1

22



防尘圈

DUST PROOF RING

2

23



衬套

BUSHING

1













I4

版权所有  不得翻印

 65

                                            山东临工

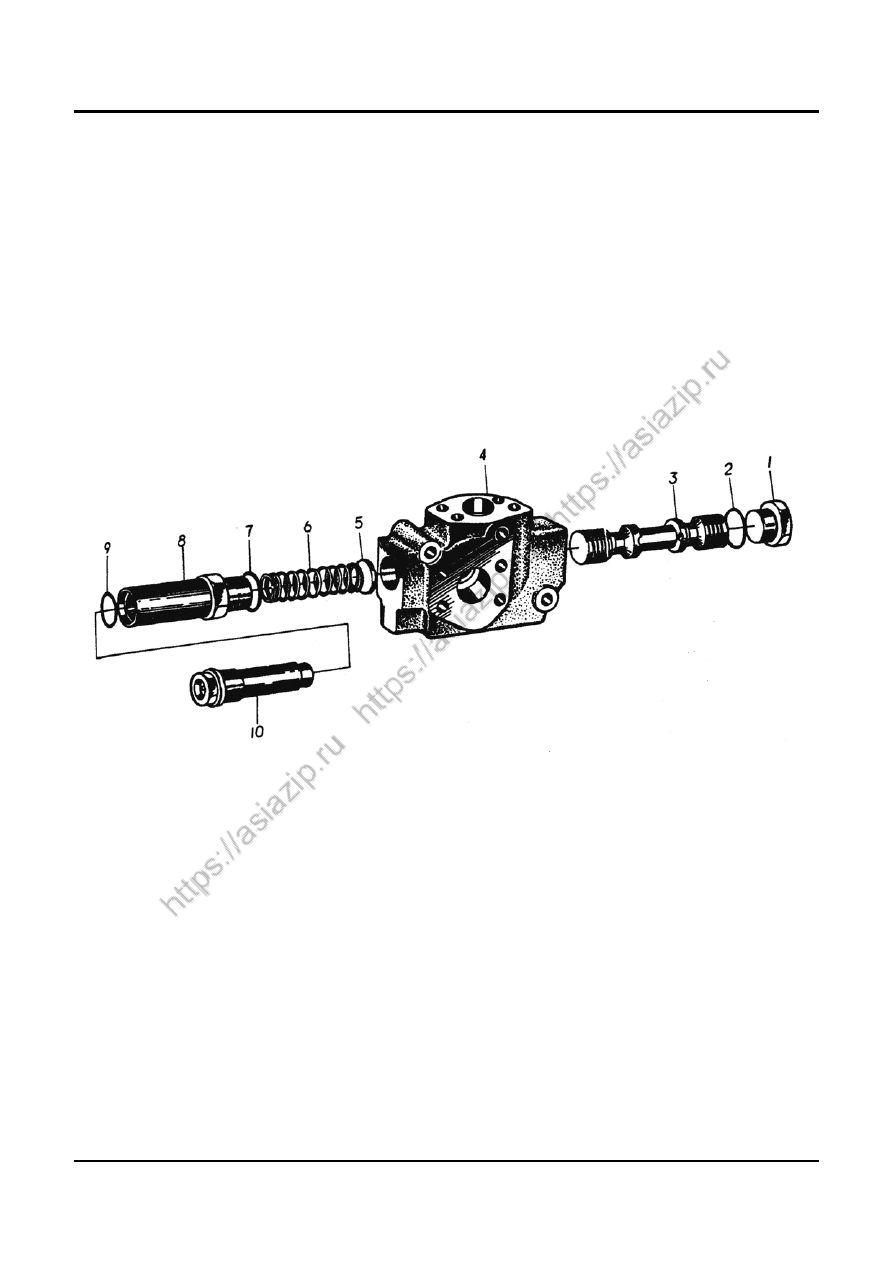

优先阀总成
PRIORITY VALVE
















I4

版权所有  不得翻印

 66

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



丝堵

THREAD PLUG

1



2



O 形圈

O-RING

1



3



阀芯

VALVE SPOOL

1



4



阀体

VALVE BODY

1



5



弹簧座

RETAINER

1



6



主阀弹簧

SPRING

1



7



O 形圈

O-RING

1



8



安全阀阀座

SAFETY VALVE SEAT

1



9



O 形圈

O-RING

1



10



安全阀总成

SAFETY VALVE ASY

1





































J

制动系统



 BRAKE SYSTEM




























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.





J1

版权所有  不得翻印

         67

                                          山东临工

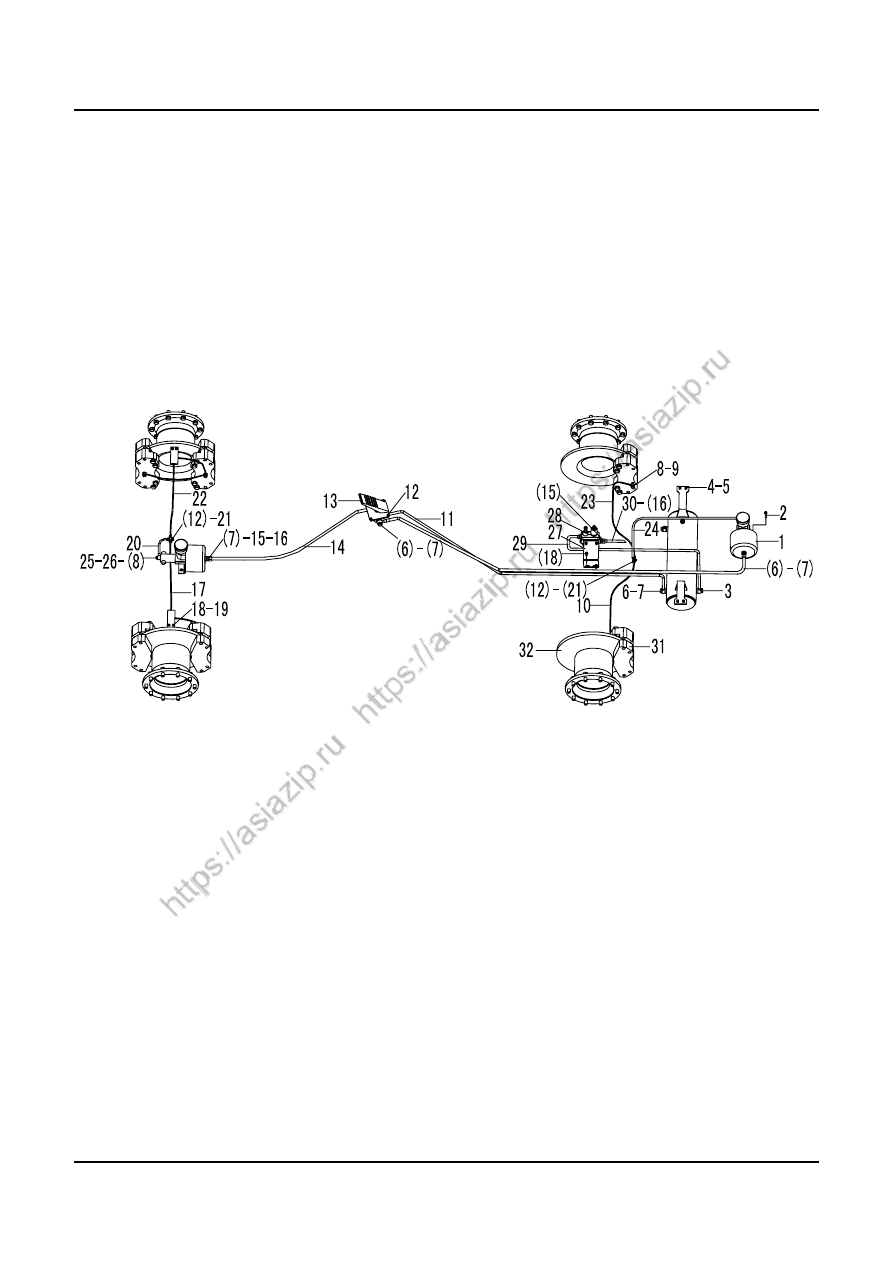

行车制动系统
SERVICE BRAKE SYSTEM












J1

版权所有  不得翻印

 68

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4120000675

加力泵 LG22-JLB

BOOSTER LG22-JLB

2



2

4011000447

螺栓 GB16674-M10*20EpZn-8.8

BOLT GB16674-M10*20EpZn-8.8

4



3

2922000118

脚制动阀至后加力泵气管

TUBE FROM BRAKE VALVE TO REAR BOOSTER

1



4

4011000137

螺栓 GB16674-M12*20EpZn-8.8

BOLT GB16674-M12*20EpZn-8.8

1



5

2922000104

储气罐

AIR RESERVOIR

1

部件

6

2901000004

螺栓

BOLT

5

35

7

2901000006

垫圈

WASHER

15

软钢纸板

8

2922000002

垫圈

WASHER

14

T2

9

2922000003

制动器管接头

CONNECTOR

6

35

10

2922000102

后桥左油管

OIL TUBE OF REAR AXLE(LEFT)

1

部件

11

4041000077

软管 LGB149004275

TUBE LGB149004275

1



12

4011000455

螺栓 GB16674-M8*25EpZn-8.8

BOLT GB16674-M8*25EpZn-8.8

6



13

4120000089

脚制动阀 XM-60

BRAKE VALVE XM-60

1



14

4041000533

软管 LGB149004170

TUBE LGB149004170

1



15

2901000007

二通接头

CONNECTOR

3

35

16

2901000005

垫圈

WASHER

4

软钢纸板

17

2922000113

前桥左油管

OIL TUBE OF FRONT AXLE(LEFT)

1

部件

18

4011000461

螺栓 GB16674-M8*16EpZn-8.8

BOLT GB16674-M8*16EpZn-8.8

5



19

2922000112

前桥油管防护板

GUARD PLATE

2

Q235A

20

4041000704

软管 LGB153002050

TUBE LGB153002050

1



21

2922000013

三通接头

TEE OF THE OIL LINE

2

35

22

2922000114

前桥右油管

OIL TUBE OF FRONT AXLE(RIGHT)

1

部件

23

2922000103

后桥右油管

OIL TUBE OF REAR AXLE(RIGHT)

1

部件

24

4041000552

软管 LGB152002180

TUBE LGB152002180

1



25

2922000016

加力泵管接头

CONNECTOR

2

35

26

2922000017

垫圈

WASHER

2

T2

27

2901000103

油水分离器支架

BRACKET OF AIR DYER

1

Q235A

28

4120000084

油水分离器组合阀 ST-50G

AIR DYER ST-50G

1

部件

29

2901000104

油水分离器至储气罐气管

TUBE TO AIR RESERVOIR

1

部件

30

2901000105

空压机至油水分离器气管

TUBE FROM AIR DYER TO AIR COMPRESSOR

1

部件

31

4110000012

ZL40 盘式制动器 LG09-ZDQ

ZL40 DISK BRAKE LG09-ZDQ

6

部件

32

2907000107

制动盘

BRAKE DISK

4

HT250















J2

版权所有  不得翻印

         69

                                          山东临工

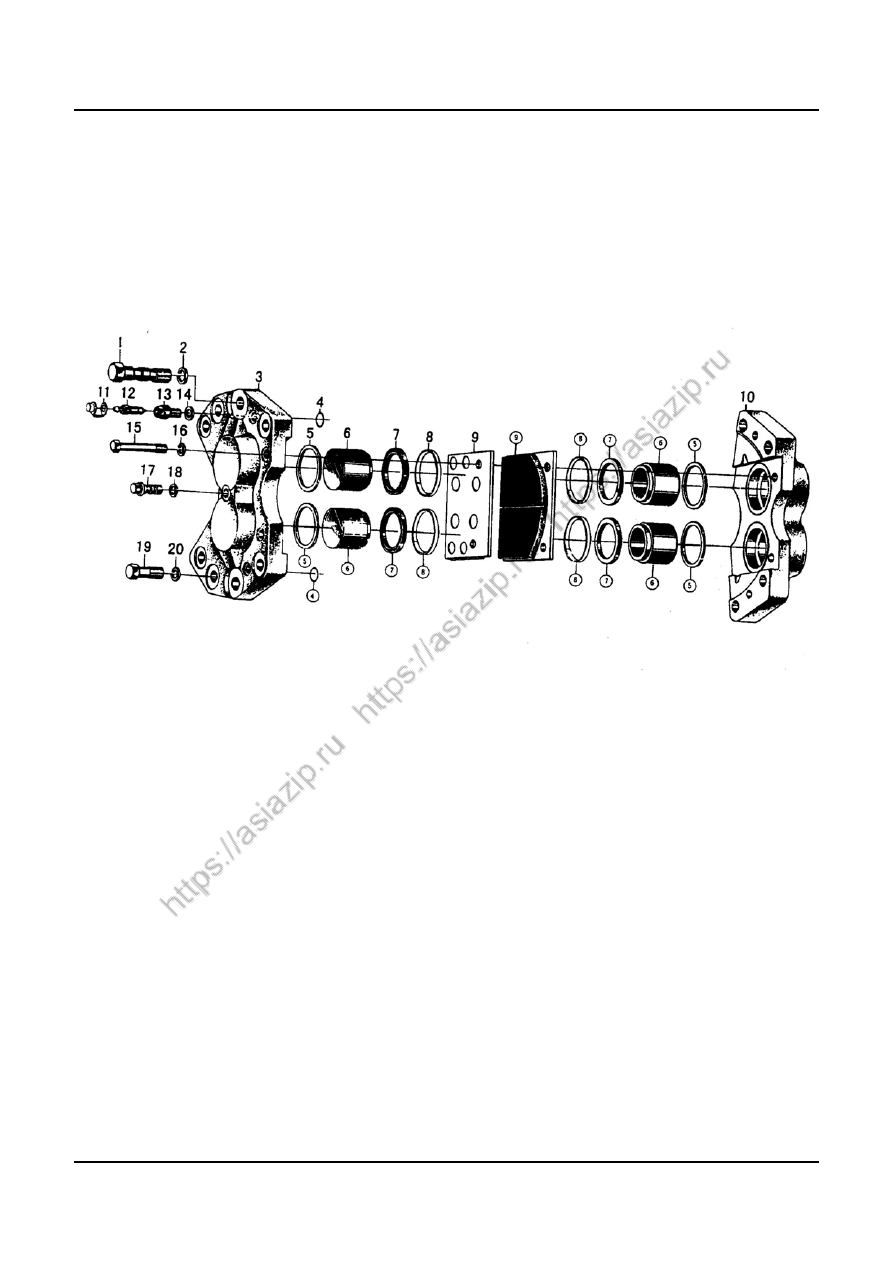

盘式制动器
DISK BRAKE











J2

版权所有  不得翻印

70

                                             山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



螺栓

BOLT

4

2



垫圈 22

WASHER 22

4

3



内钳

INTERNAL PLIERS

1

4



O 形圈 20*2.4

O-RING 20*2.4

2

5



矩形密封圈

SQUQRE SEAL

4

6



活塞

PISTON

4

7



防尘罩

DUST

4

8



卡圈

RETAINER RING

4

9



制动片

BRAKE SHOE

4

10



外钳

EXTERNAL PLIERS

1

11



橡皮帽

RUBBER COVER

2

12



放气嘴

AIR BLEEDER

2

13



接头

CONNECTOR

2

14



O 形圈 16*2.4

O-RING 16*2.4

2

15



螺栓销

BOLT PIN

2

16



垫圈 10

WASHER 10

2

17



管接头

TUBE CONNECTOR

1

18



垫圈

WASHER

1

19



螺栓

BOLT

4

20



垫圈 20

WASHER 20

4















J3

版权所有  不得翻印

         71

                                          山东临工

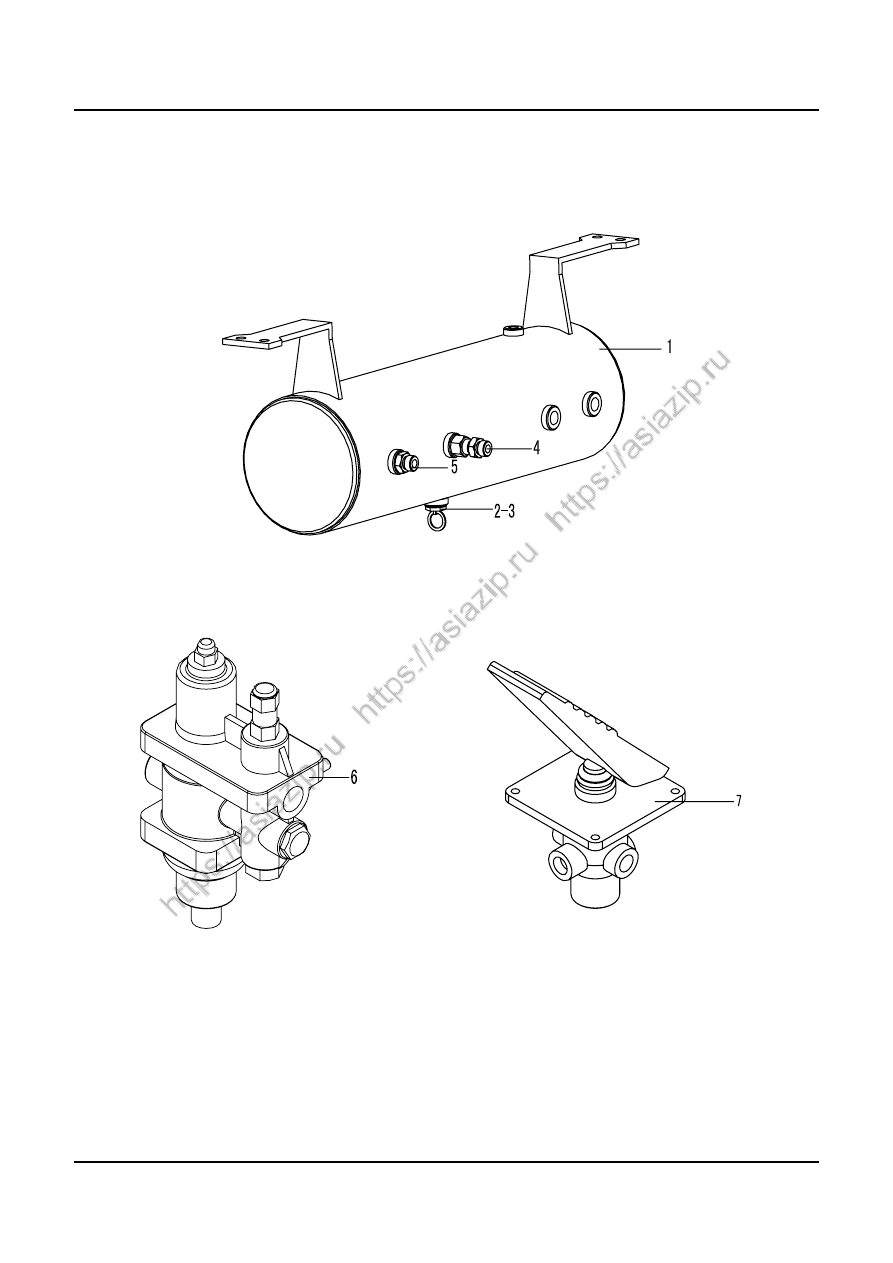

储气罐、制动阀、油水分离器
AIR RESERVOIR，BRAKE CONTROL VALVE，AIR DRYER








J3

版权所有  不得翻印

 72

                                            山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2922000107

罐体

AIR RESERVOIR BODY

1



2

4120000066

791 手动放水阀

791 WATER DRAIN VALVE

1



3

2901000006

垫圈

WASHER

2



4

4120000065

安全阀

SAFETY VALVE

1



5

4120000742

轮胎充气阀

CHARGE VALVE FOR TIRE

1



6

4120000084

油水分离器组合阀 ST-50G

COMBINED VALVE FOR WATER SEPARATOR

1



7

4120000089

脚制动阀

BRAKE CONTROL VALVE

1





























J4

版权所有  不得翻印

         73

                                          山东临工



加力泵总成
BRAKE BOOSTER











J4

版权所有  不得翻印

 74

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



油杯盖

OIL RESERVOIR COVER

2



2



过滤套

FILTER SLEEVE

2



3



油杯体

OIL RESERVOIR

2



4



O 形圈 40*3.1

O-RING 40*3.1

2



5



放气嘴

AIR BLEEDER

2



6



接头

CONNECTOR

2



7



管接头

FITTING

2



8



垫圈

WASHER

4



9



密封圈

SEALING WASHER

2



10



螺栓 M10*20-EpZn

BOLT M10*20-EpZn

8



11



垫圈 10

LOCK WASHER 10

8



12



支架

BRACKET

2



13



垫圈 10

WASHER 10

8



14



螺母 M10

NUT M10

4



15



制动总泵

BRAKE MAIN PUMP

2



16



推杆

PUSH ROD

2



17



螺母 M12*1.5

NUT M12*1.5

2



18



弹簧

SPRING

2



19



活塞

PISTON

2



20



YX 形密封圈

YX-RING SEAL

2



21



加力缸

BOOSTING TANK

2



22



垫圈

WASHER

4



23



螺栓

BOLT

2



24



垫圈 8

WASHER 8

12



25



螺栓 M8*16

BOLT M8*16

12



























J5

版权所有  不得翻印

        75

                                           山东临工

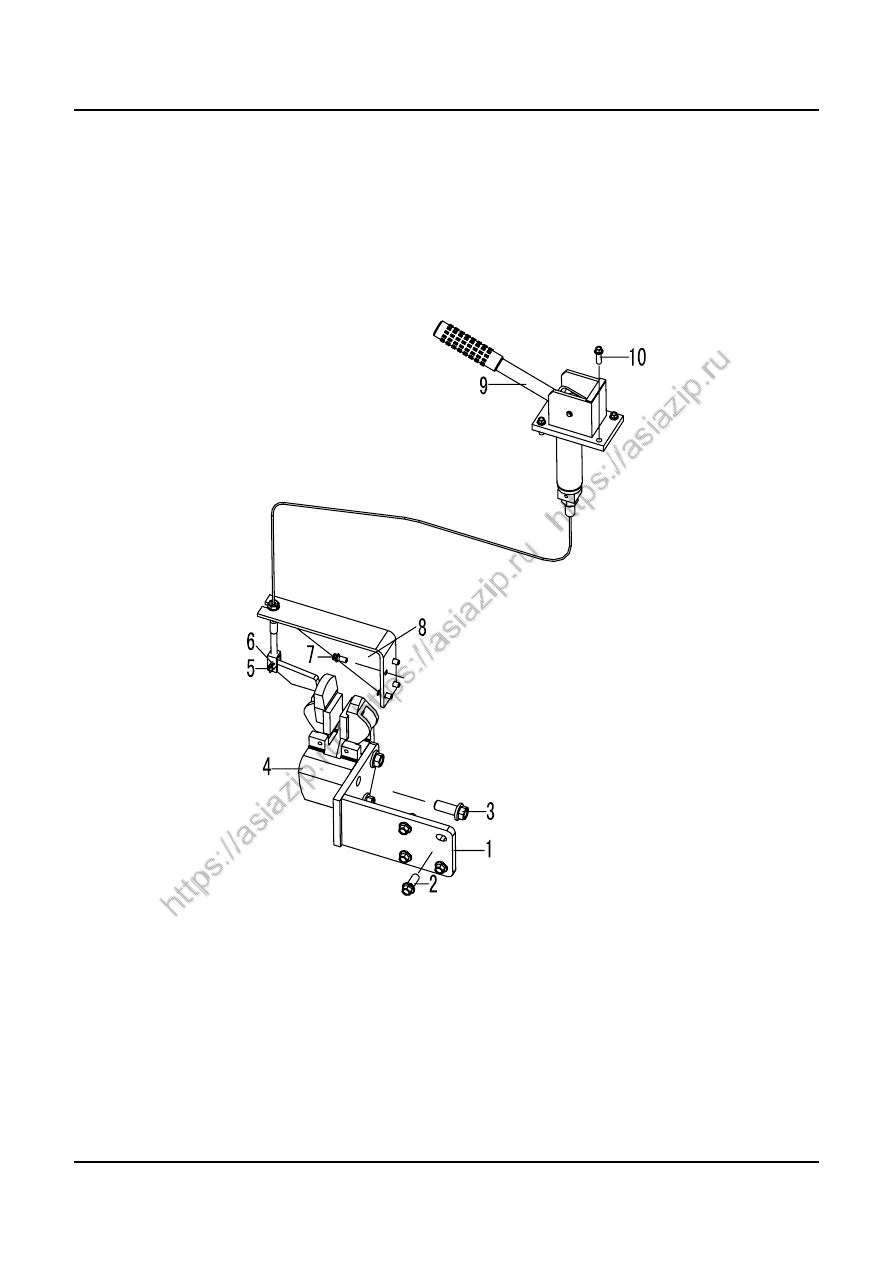

驻车制动系统
PARKING BRAKE SYSTEM







J5

版权所有  不得翻印

 76

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2923000105

支架

BRACKET

1

部件

2

4011000479

螺栓 GB16674-M12*30EpZn-8.8

BOLT GB16674-M12*30EpZn-8.8

4



3

4011000148

螺栓 GB16674-M16*40EpZn-8.8

BOLT GB16674-M16*40EpZn-8.8

3



4

4120000087

手制动器

BRAKE FOR PARKING

1



5

4016000145

销轴 GB882-B10*28EpZn-35

PIN GB882-B10*28EpZn-35

1



6

4016000183

销 GB91-3.2*22EpZn-Q235A

PIN GB91-3.2*22EpZn-Q235A

1



7

4011000461

螺栓 GB16674-M8*16EpZn-8.8

BOLT GB16674-M8*16EpZn-8.8

4



8

2923000102

固定架

FIXED FREME

1

部件

9

4190000308

操纵机构总成 LG23-CZJG－953

MANIPULATIVE FRAMEWORK LG23-CZJG－953

1



10

4011000455

螺栓 GB16674-M8*25EpZn-8.8

BOLT GB16674-M8*25EpZn-8.8

4





























J6

版权所有  不得翻印

         77

                                          山东临工

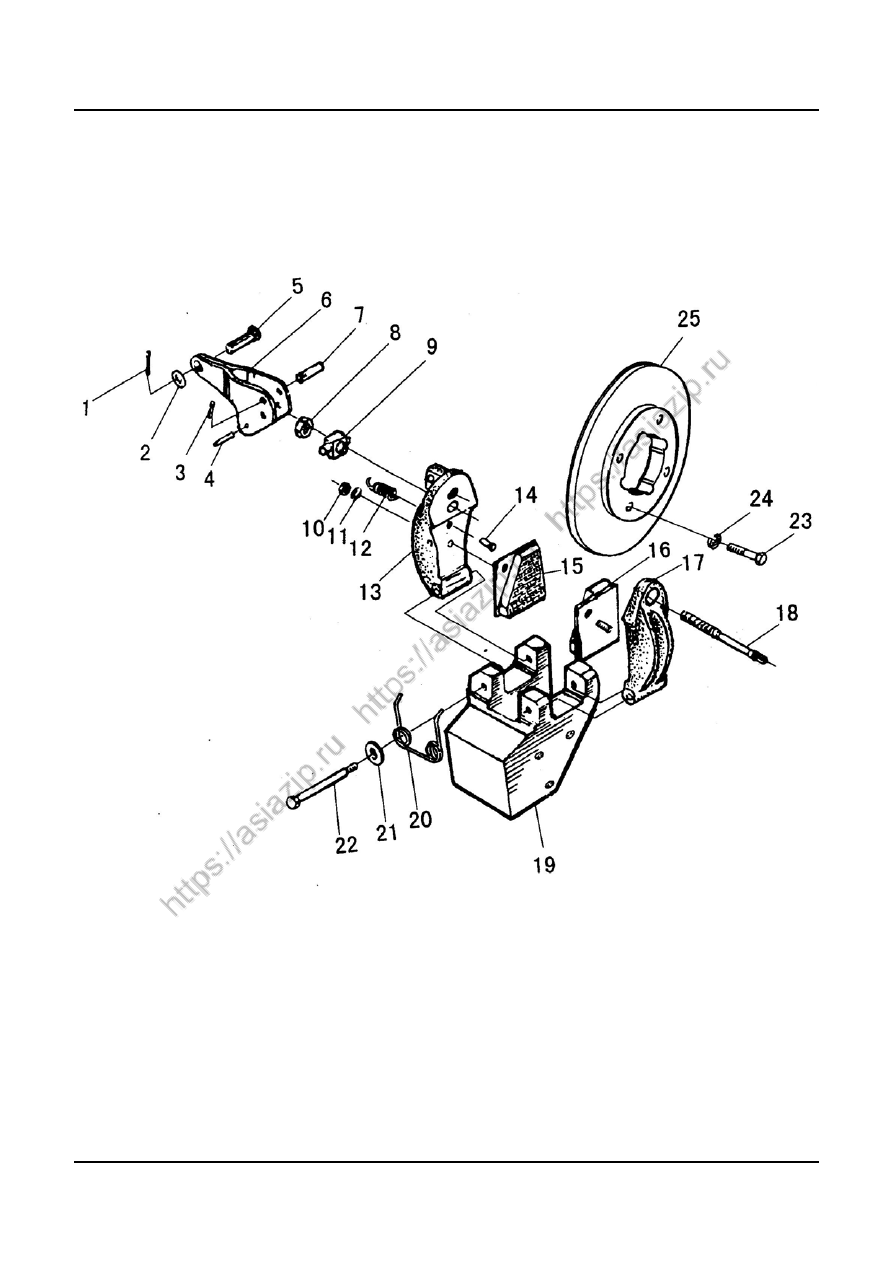

手动制动器总成
HAND BRAKE









J6

版权所有  不得翻印

         78

                                          山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



开口销 3*20

SPLIT PIN 3*20

1

2



垫圈 10

WASHER 10

1

3



开口销 1.5*10

SPLIT PIN 1.5*10

1

4



销轴 4*22

PIN 4*22

1

5



销轴

PIN

1

6



制动曲柄

BRAKE CRANK

1

7



销轴

PIN

1

8



螺母 M10

NUT M10

1

9



支座

PEDESTAL

1

10



螺母 M5

NUT M5

2

11



垫圈 5

WASHER 5

2

12



拉簧

TENSION SPRING

1

13



主夹钳

MAIN CLAMP

1

14



弹簧拉销

SPRING PIN

1

15



主摩擦片

MAIN FRICTION BLOCK

1

16



副摩擦片

SECOND FRICTION BLOCK

1

17



副夹钳

SECOND CLAMP

1

18



拉杆螺栓

LIN KAGE BOLT

1

19



支座

PEDESTAL

1

20



复位弹簧

RETRACTION SPRING

1

21



垫圈

WASHER

2

22



螺栓

BOLT

2

23



螺栓

BOLT

4

24



垫圈

WASHER

4

25



制动盘

BRAKE DISC

1
