LG953 Фронтальный погрузчик. Каталог запчастей - часть 2

C6

版权所有  不得翻印

 23

                                          山东临工

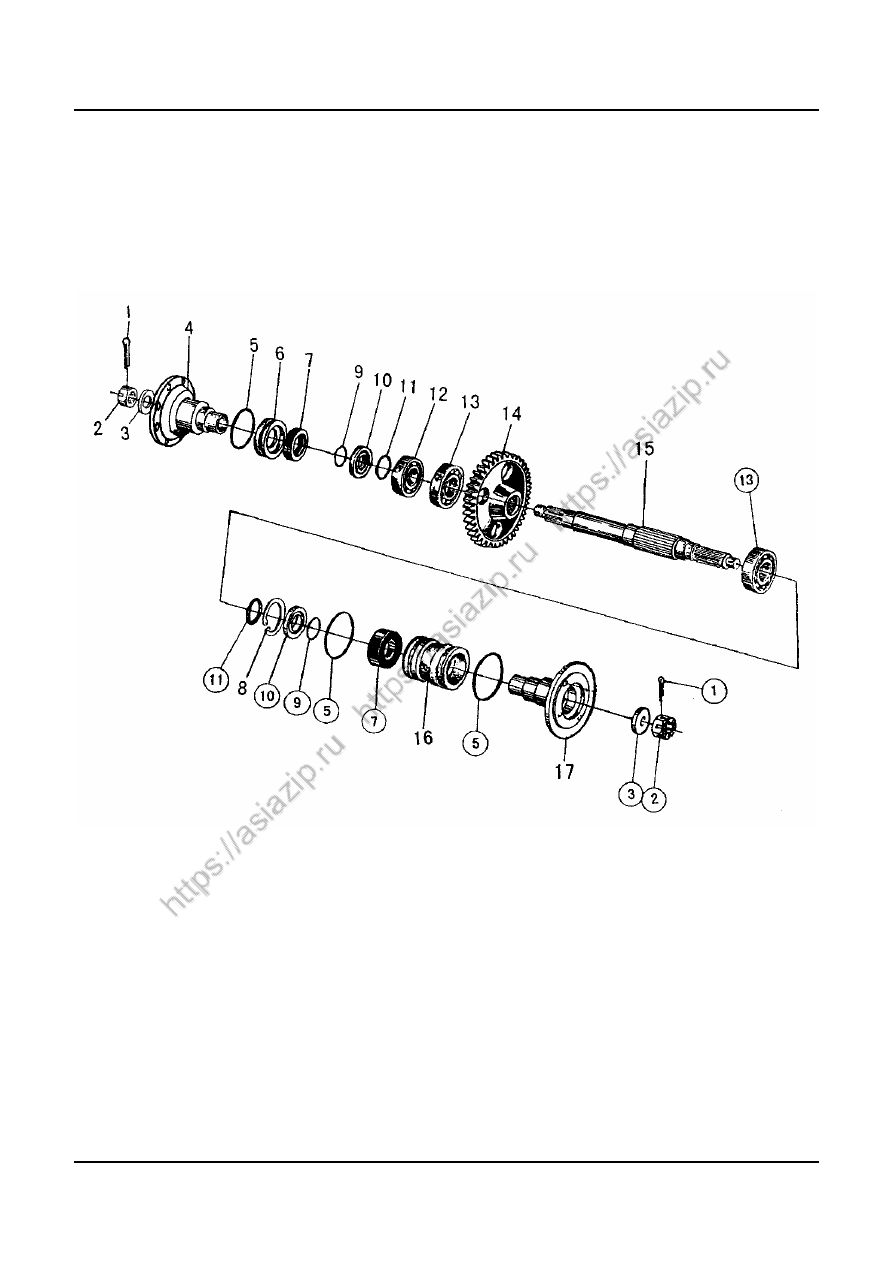

五轴总成
5RD SHAFT










C6

版权所有  不得翻印

 24

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4016000039

销 GB91-6*60EpZn-Q235A

PIN

GB91-6*60EpZn-Q235A



2



2

3030900118  带槽螺母

CHANNEL NUT

2



3

3030900122  垫圈

WASHER

2



4

2905000107  法兰

PLANGE

1



5

4030000010  O 形圈 GB1235-130*3.1

O-RING GB1235-130*3.1

3



6

3030900119  油封座

BASE OF OIL SEAL

1



7

4030000048  骨架油封 HG4-692-SG70*95*12

OIL SEAL HG4-692-SG70*95*12

2



8

4015000011  挡圈 GB893.1-130-65Mn

RING SNAP GB893.1-130-65Mn

1



9

4030000016  O 形圈 GB1235-65*3.1

O-RING GB1235-65*3.1

2



10

3030900120  隔套

WASHER

2



11

4030000017  O 形圈 GB1235-75*3.1

O-RING GB1235-75*3.1

2



12

4021000025  滚动轴承 GB276-6410

BALL BEARING GB276-6410

1



13

4021000024

滚动轴承 GB276-6312

BALL BEARING

GB276-6312



2



14

3030900121  输出轴齿轮

GAER OF THE OUT SHAFT

1



15

3030900123  输出轴

OUTPUT SHAFT

1



16

3030900124  油封盖

SEAL COVER

1



17

2905000104  前法兰

PLANGE

1


























D

变速操纵系统



TRANSMISSION CONTROL SYSTEM

























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



D1

版权所有  不得翻印                                   25                                           山东临工

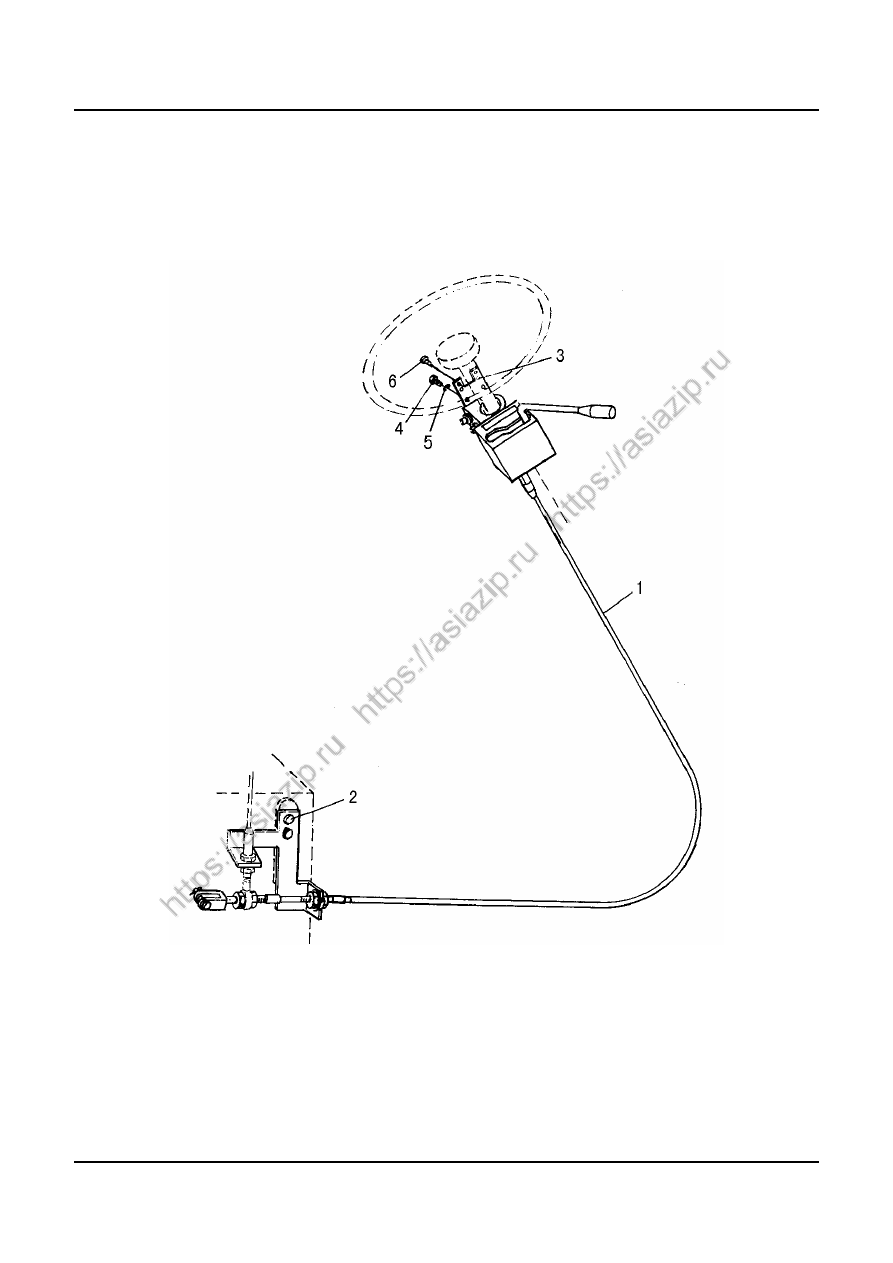

变速操纵系统

TRANSMISSION SYSTEM







D1

版权所有  不得翻印

 26

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4190000393

变速操纵软轴

TRANSMISSION CABLE SHAFT

1

部件

2

4011000453

螺栓 GB16674-M12*25EpZn-8.8

BOLT GB16674-M12*25EpZn-8.8

2



3

2906000102

支承板

BACK PLATE

1

Q235A

4

4014000026

螺钉 GB818-M6*16EpZn-4.8

SCREW GB818-M6*16EpZn-4.8

2



5

4015000035

垫圈 GB93-6-65Mn

WASHER GB93-6-65Mn

2



6

4014000022

螺钉 GB818-M4*20EpZn-4.8

SCREW GB818-M4*20EpZn-4.8

4














E

驱动桥系统



AXLE SYSTEM

























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.

E1

版权所有  不得翻印

      27

                                             山东临工

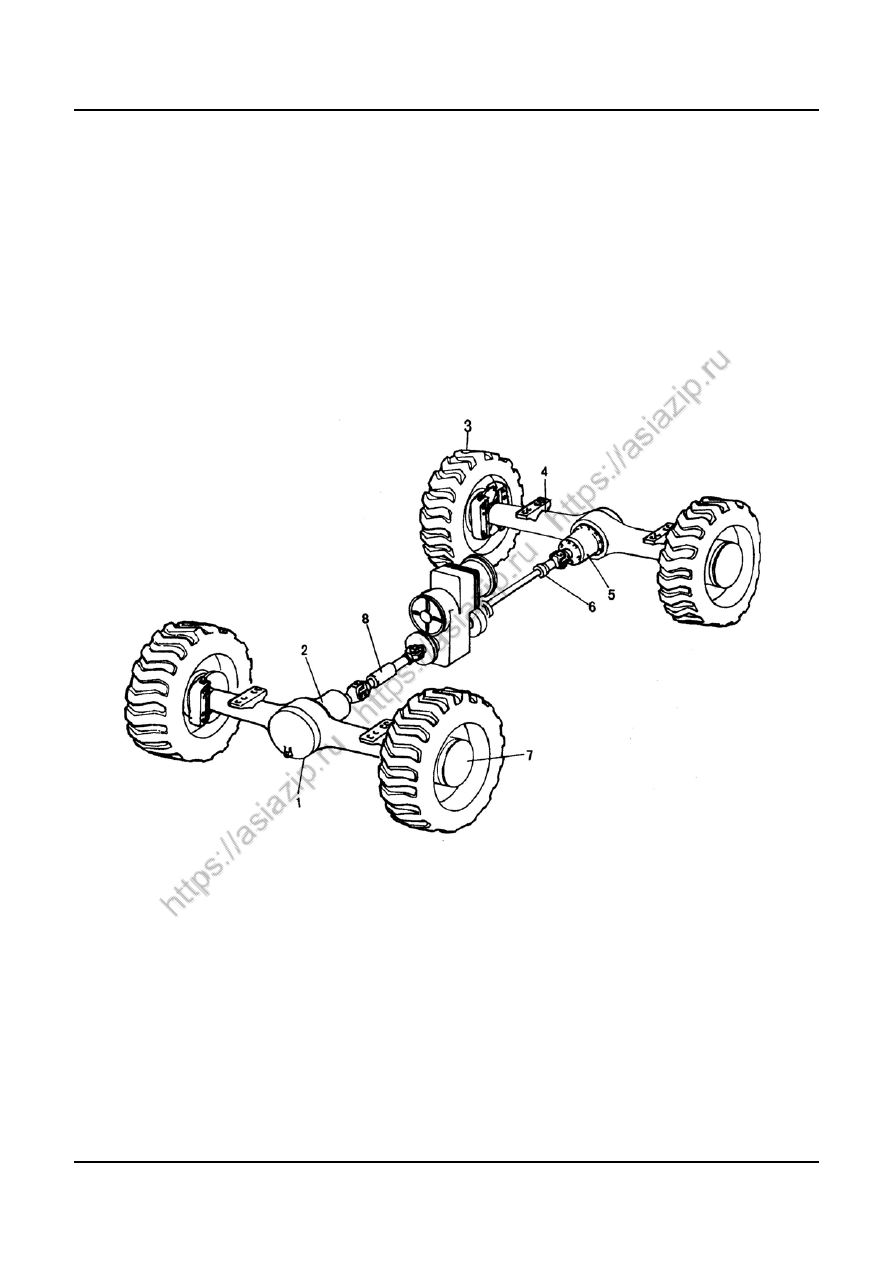

驱动桥系统
AXLE SYSTEM












E1

版权所有  不得翻印

 28

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2907000105

前桥壳总成

FRONT AXLE ASSEMBLY

1

2

2907000106

前主传动

FRONT AXLE MAIN DRIVE

1

3

2907000002

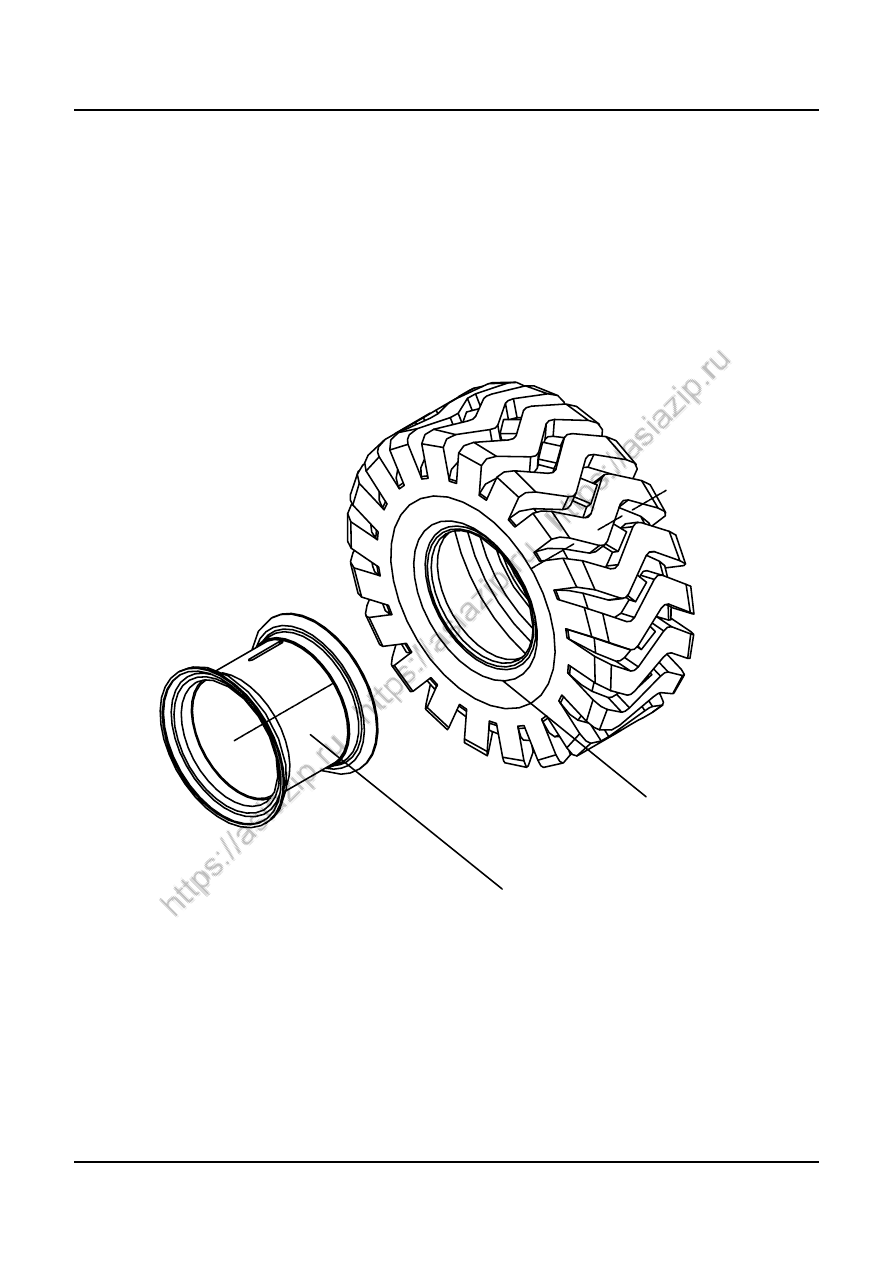

轮胎总成

TIRE ASS

’

Y

4

4

2909000105

后桥壳总成

REAR AXLE ASSEMBLY

1



5

2909000106

后主传动

REAR AXLE MAIN DRIVE

1



6

2908000102

后传动轴

REAR DRIVING SHAFT

1



7

2907000108

轮边减速器

FINAL DRIVE ASSEMBLY

4



8

2908000106

前传动轴

FTRONT DRIVING SHAFT

1

















E2

版权所有  不得翻印

         29

                                          山东临工

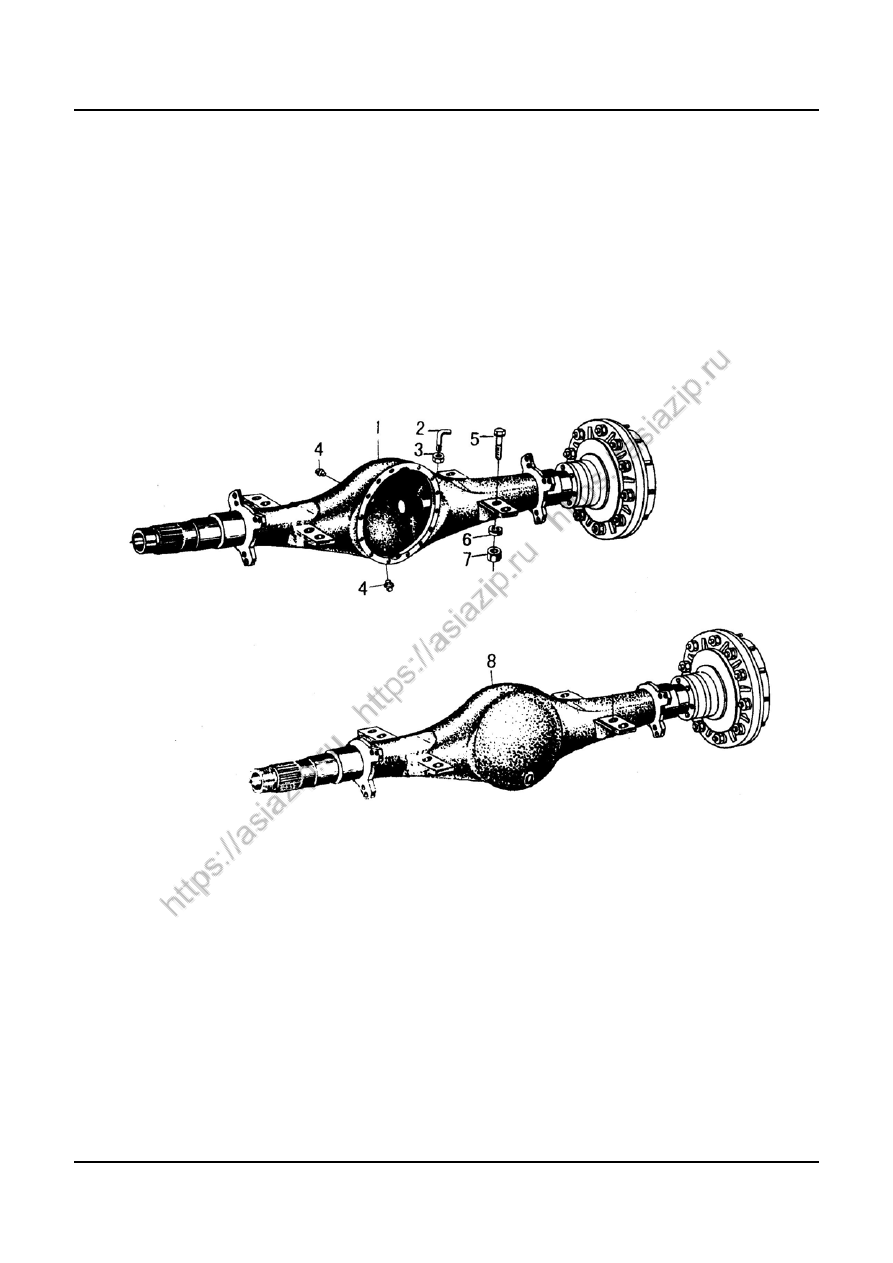

驱动桥总成
AXLE ASSEMBLY














E2

版权所有  不得翻印

 30

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2907000105

前桥壳总成

FRONT AXLE HOUSING

1



2

2907000005

透气管

BREATHER PIPE

2



3

4013000078

螺母 GB6173-M10*1EpZn-05

NUT GB6173-M10*1EpZn-05

2



4

4120000080

螺塞 Q/ZB286-ZG3/4"-Q235A

PLUG Q/ZB286-ZG3/4"-Q235A

4



5

2907000103

前桥螺栓

BOLT

各 8



5

2907000104

前桥螺栓

BOLT

各 8



6

4015000032

垫圈 GB93-30-65Mn

WASHER 30

8



7

4013000064

螺母 GB889.2-M30*2-8

LOCKING NUT GB889.2-M30*2-8

8



8

2909000105

后桥壳总成

REAR AXLE HOUSING

1





E3

版权所有  不得翻印

         31

                                          山东临工

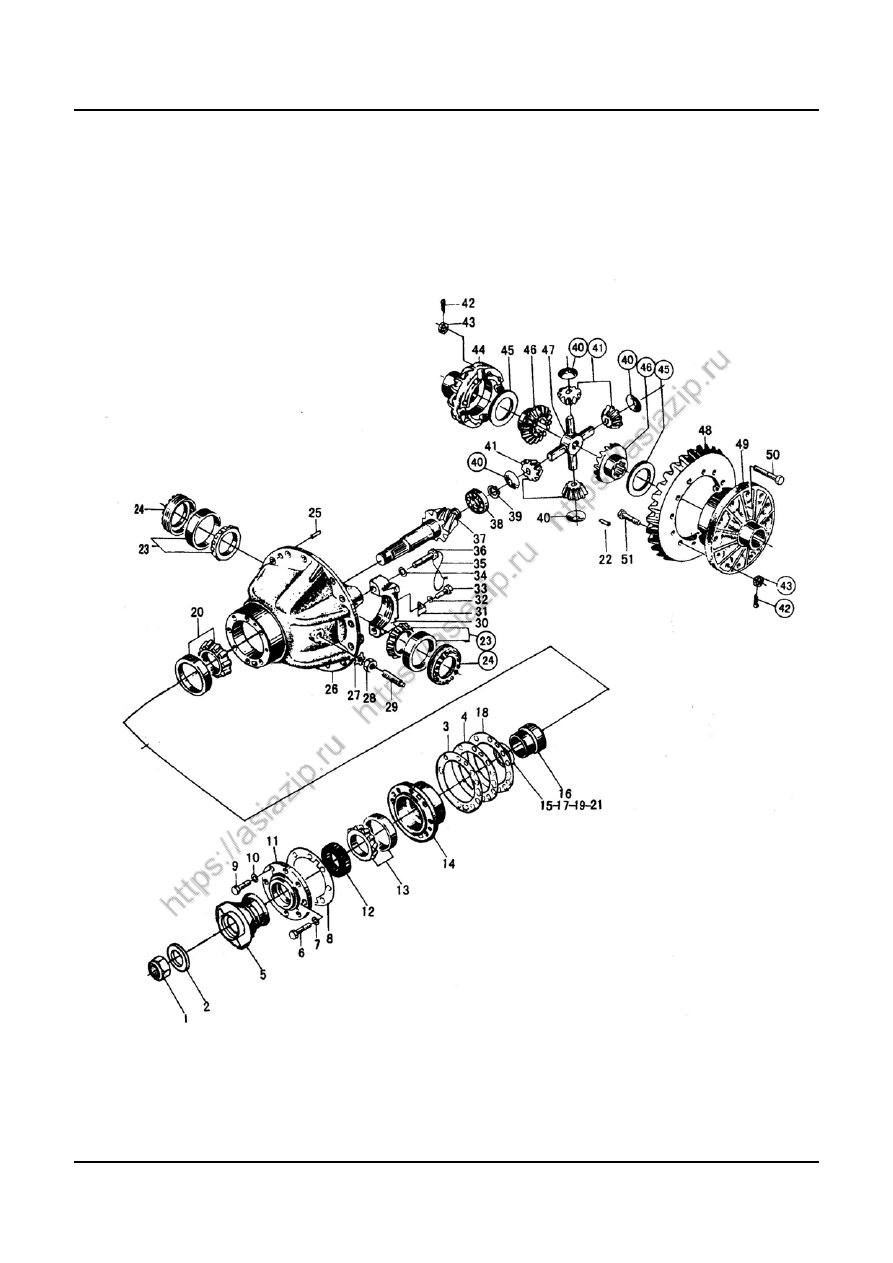

前主传动总成
FRONT AXLE MAIN DRIVE ASS

’

Y







E3

版权所有  不得翻印

   32

                                          山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4013000066

螺母 GB889.2-M33*1.5-8

NUT GB889.2-M33*1.5-8

1



2

2907000112

垫圈

WASHER

1



3

2907000118

调整垫片

ADJUSTING SHIM

3



4

2907000119

调整垫片

ADJUSTING SHIM

4



5

2907000113

输入法兰

INPUT FLANGE

1



6

4011000067

螺栓 GB5782-M14*55EpZn-8.8

BOLT GB5782-M14*55EpZn-8.8

7



7

4015000027

垫圈 GB93-14-65Mn

WASHER GB93-14-65Mn

7



8

2907000116

垫密片

GASKET

1



9

4011000166

螺栓 GB5782-M12*55EpZn-8.8

BOLT GB5782-M12*55EpZn-8.8

1



10

4015000026

垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

1



11

2907000114

密封盖

SEALING COVER

1



12

4030000049

油封 HG4-692-SG80*100*12

OIL SEAL HG4-692-SG80*100*12

1



13

4021000030

滚动轴承 GB297-31313

BEARING GB297-31313

1



14

2907000117

轴承座

BEARING SEAT

1



15

2907000018

垫片

SPACER

2



16

2907000115

轴套

SHAFT SLEEVE

1



17

2907000019

垫片

SPACER

2



18

2907000120

调整垫片

ADJUSTING SHIM

5



19

2907000020

垫片

SPACER

3



20

4021000032

滚动轴承 GB297-31314

BEARING GB297-31314

1



21

2907000021

垫片

SPACER

3



22

2907000046

固定销

PIN

4



23

4021000036

滚动轴承 GB297-32216

BEARING GB297-32216

2



24

2907000035

调整螺母

ADJUSTING NUT

2



25

4016000124

销 GB119.2-10u8*30

PIN GB119.2-10u8*30

2



26

2907000122

托架

CARRIER

1



27

2907000031

锁紧片

LOCKING LEAF

1



28

4013000052

螺母 GB6173-M27*2-05

NUT GB6173-M27*2-05

1



29

2907000030

止推螺栓

BOLT

1



30

2907000039

轴承座

CAGE

2



31

2907000040

锁紧片

LOCKING LEAF

2



32

4015000025

垫圈 GB93-10-65Mn

WASHER GB93-10-65Mn

2



33

4011000009

螺栓 GB32.3-M10*1*20EpZn-8.8

BOLT GB32.3-M10*1*20EpZn-8.8

2



34

2907000130

垫圈

WASHER

4



35

4090000014

低碳钢丝 GB343-1.6*450－SZ

STEEL WIRE GB343-1.6*450－SZ

2



36

4011000571

螺栓 GB32.1-M22*100EpZn-8.8

BOLT GB32.1-M22*100EpZn-8.8

4



37

2907000121

主动螺旋伞齿轮（左）

SPIRAL BEVEL GEAR PINION(LEFT)

1



38

4021000027

滚动轴承 GB283-NUP2307

BEARING GB283-NUP2307

1



39

4015000020

挡圈 GB894.1-35-65Mn

RING SNAP GB894.1-35-65Mn

1



40

2907000033

锥齿轮垫片

WASHER THRUST

4



41

2907000034

锥齿轮

GEAR PINION

4



42

4016000122

开口销 GB91-4*28EpZn-Q235A

SPLIT PIN GB91-4*28EpZn-Q235A

20



43

4013000156

螺母 GB6178-M16-10

NUT GB6178-M16-10

20



44

2907000043

差速器左壳

LEFT CASE DIFF

1



45

2907000038

半轴齿轮垫片

WASHER THRUST

2



46

2907000037

半轴齿轮

GEAR SIDE

2



47

2907000041

十字轴

SPIDER

1



48

2907000045

从动螺旋伞齿轮（右）

LARGE SPRIAL BEVELGEAR (RIGHT)

1



49

2907000036

差速器右壳

RIGHT CASE DIFF

1



50

2907000042

螺栓

BOLT

8



51

2907000044

螺栓

BOLT

12



E4

版权所有  不得翻印

         33

                                          山东临工



后主传动总成
REAR AXLE MAIN DRIVE ASS

’

Y







E4

版权所有  不得翻印

 34

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4013000066

螺母 GB889.2-M33*1.5-8

NUT GB889.2-M33*1.5-8

1



2

2907000112

垫圈

WASHER

1



3

2907000118

调整垫片

ADJUSTING SHIM

3



4

2907000119

调整垫片

ADJUSTING SHIM

4



5

2907000113

输入法兰

INPUT FLANGE

1



6

4011000067

螺栓 GB5782-M14*55EpZn-8.8

BOLT GB5782-M14*55EpZn-8.8

7



7

4015000027

垫圈 GB93-14-65Mn

WASHER GB93-14-65Mn

7



8

2907000116

密封垫

GASKET

1



9

4011000166

螺栓 GB5782-M12*55EpZn-8.8

BOLT GB5782-M12*55EpZn-8.8

1



10

4015000026

垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

1



11

2907000114

密封盖

SEALING COVER

1



12

4030000049

油封 HG4-692-SG80*100*12

OIL SEAL HG4-692-SG80*100*12

1



13

4021000030

滚动轴承 GB297-31313

BEARING GB297-31313

1



14

2907000117

轴承座

BEARING SEAT

1



15

2907000018

垫片

SPACER

2



16

2907000115

轴套

SHAFT SLEEVE

1



17

2907000019

垫片

SPACER

2



18

2907000120

调整垫片

ADJUSTING SHIM

5



19

2907000020

垫片

SPACER

3



20

4021000032

滚动轴承 GB297-31314

BEARING GB297-31314

1



21

2907000021

垫片

SPACER

3



22

2907000046

固定销

PIN

4



23

4021000036

滚动轴承 GB297-32216

BEARING GB297-32216

2



24

2907000035

调整螺母

ADJUSTING NUT

2



25

4016000124

销 GB119.2-10u8*30

PIN GB119.2-10u8*30

2



26

2907000122

托架

CARRIER

1



27

2907000031

锁紧片

LOCKING LEAF

1



28

4013000052

螺母 GB6173-M27*2-05

NUT GB6173-M27*2-05

1



29

2907000030

止推螺栓

BOLT

1



30

2907000039

轴承座

CAGE

2



31

2907000040

锁紧片

LOCKING LEAF

2



32

4015000025

垫圈 GB93-10-65Mn

WASHER GB93-10-65Mn

2



33

4011000009

螺栓 GB32.3-M10*1*20EpZn-8.8

BOLT GB32.3-M10*1*20EpZn-8.8

2



34

2907000130

垫圈

WASHER

4



35

4090000014

低碳钢丝 GB343-1.6*450－SZ

STEEL WIRE GB343-1.6*450－SZ

2



36

4011000571

螺栓 GB32.1-M22*100EpZn-8.8

BOLT GB32.1-M22*100EpZn-8.8

4



37

2909000109

主动螺旋伞齿轮（右）

SPIRAL BEVEL GEAR PINION(RIGHT)

1



38

4021000027

滚动轴承 GB283-NUP2307

BEARING GB283-NUP2307

1



39

4015000020

挡圈 GB894.1-35-65Mn

RING SNAP GB894.1-35-65Mn

1



40

2907000033

锥齿轮垫片

WASHER THRUST

4



41

2907000034

锥齿轮

GEAR PINION

4



42

4016000122

开口销 GB91-4*28EpZn-Q235A

SPLIT PIN GB91-4*28EpZn-Q235A

20



43

4013000156

螺母 GB6178-M16-10

NUT GB6178-M16-10

20



44

2907000043

差速器左壳

LEFT CASE DIFF

1



45

2907000038

半轴齿轮垫片

WASHER THRUST

2



46

2907000037

半轴齿轮

GEAR SIDE

2



47

2907000041

十字轴

SPIDER

1



48

2909000008

从动螺旋伞齿轮（左）

LARGE SPRIAL BEVELGEAR (LEFT)

1



49

2907000036

差速器右壳

RIGHT CASE DIFF

1



50

2907000042

螺栓

BOLT

8



51

2907000044

螺栓

BOLT

12



E5

版权所有  不得翻印

         35

                                          山东临工

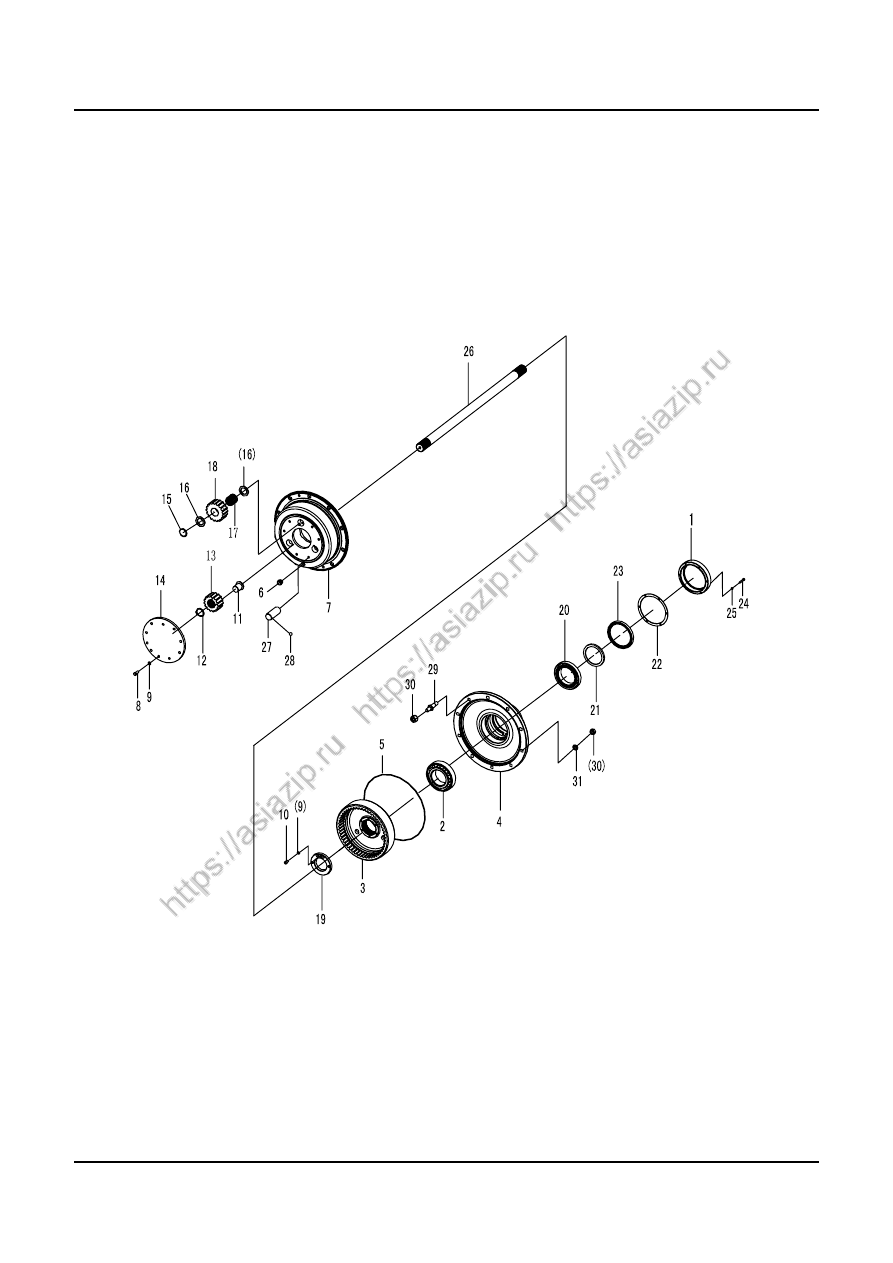

轮边减速器总成
FINAL DRIVE ASSEMBLY



E5

版权所有  不得翻印

 36

                                            山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2907000047  油封端盖

COVER OF OIL SAL

1

HT150

2

4021000037  滚动轴承 GB297-32221

BEARING GB297-32221

1



3

2907000048  驱动桥内齿轮

AXLE RING GEAR

1

40Cr

4

2907000049  轮毂

HUB WHEAL

1

QT400-18

5

4041000020  O 形圈 LGB308-440*3.5

O-RING LGB308-440*3.5

1



6

4120000080  螺塞 Q/ZB286-ZG3/4"-Q235A

PLUG Q/ZB286-ZG3/4"-Q235A

1



7

2907000765  行星轮架

PLANET PINION CARRIER

1

QT400-18

8

4011000084  螺栓 GB5783-M10*30EpZn-8.8

BOLT GB5783-M10*30EpZn-8.8

10



9

4015000025  垫圈 GB93-10-65Mn

WASHER GB93-10-65Mn

11



10

4014000016  螺钉 GB70-M10*1*20EpZn-8.8

SCREW GB70-M10*1*20EpZn-8.8

1



11

2907000916  定位块

LOCK BLOCK

1

45

12

4015000022  挡圈 GB894.1-52-65Mn

RING SNAP GB894.1-52-65Mn

1



13

2907000051  太阳齿轮

GEAR-SUN

1

30CrMnTi

14

2907000762  盖

COVER

1

HT200

15

2907000054  垫片

SPACER

6

40Cr

16

2907000055  挡环

RING SNAP

6

GCr15

17

4090000004  滚针 GB309-5*45-GCr15

ROLLER GB309-5*45-GCr15

93



18

2907000056  行星齿轮

PLANET GEAR

3

30CrMnTi

19

2907000057  圆螺母

ROUND NUT

1

35

20

4021000034  滚动轴承 GB297-32028

BEARING GB297-32028

1



21

2907000058  隔套

ISOLATED BUSHING

1

45

22

2907000059  密封垫

SPACER

1

耐油橡胶

23

4030000146  油封 HG4-692-SG170*200*15

OIL SEAL HG4-692-SG170*200*15

1



24

4011000298  螺栓 GB5782-M8*45EpZn-8.8

BOLT GB5782-M8*45EpZn-8.8

6



25

4015000036  垫圈 GB93-8-65Mn

WASHER GB93-8-65Mn

6



26

2907000060  半轴

DIFFERENTIAL AXLE

1

30CRMNTI

27

2907000061  行星齿轮轴

PLANET PINION SHAFT

3

20CRMNTI

28

4090000008  钢球 GB308-9.525-GCr15

STEEL BALL GB308-9.525-GCr15

3



29

2907000062  轮辋螺栓

RIM BOLT

10

40Cr

30

4013000039  螺母 GB6171-M20*1.5EpZn-8

NUT GB6171-M20*1.5EpZn-8

10



31

4015000030  垫圈 GB93-20-65Mn

WASHER GB93-20-65Mn

10






























E6

版权所有  不得翻印

         37

                                          山东临工



轮胎轮辋总成
RIM AND TYRE ASSEMBLY












2

1

E6

版权所有  不得翻印

 38

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4190000237

轮辋 LG19.50/2.5-25

RIM

4



2

4110000006

轮胎 GB2980-23.5-25

TIRE ASS

’

Y

4

















E7

版权所有  不得翻印

        39

                                           山东临工

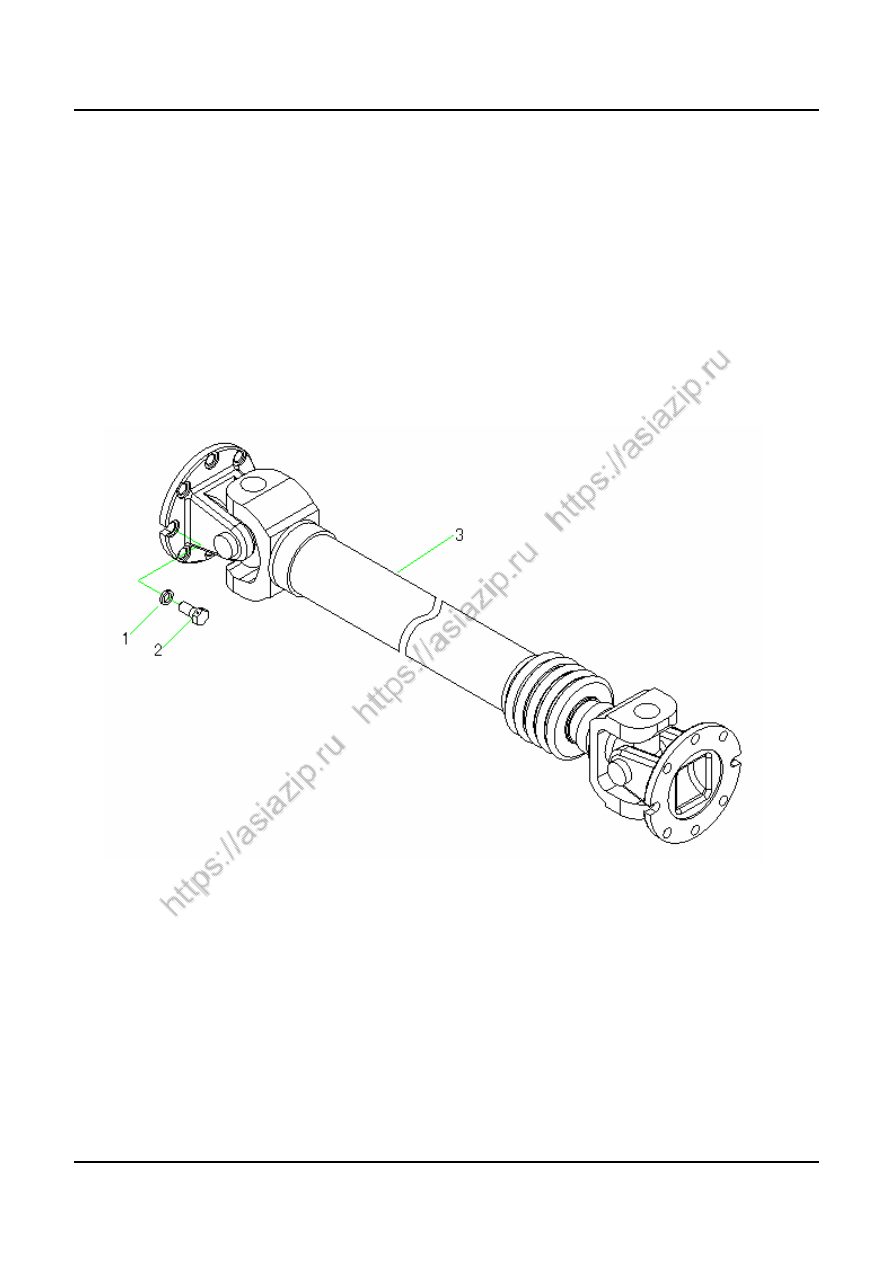

前传动轴
FRONT DRIVE SHAFT



E7

版权所有  不得翻印

40

                                             山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4015000026

垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

8



2

2908000103

螺栓

BOLT

8

40Cr

3

2908000106

前传动轴

FRONT DRIVE SHAFT

1

部件



E8

版权所有  不得翻印

        41

                                           山东临工

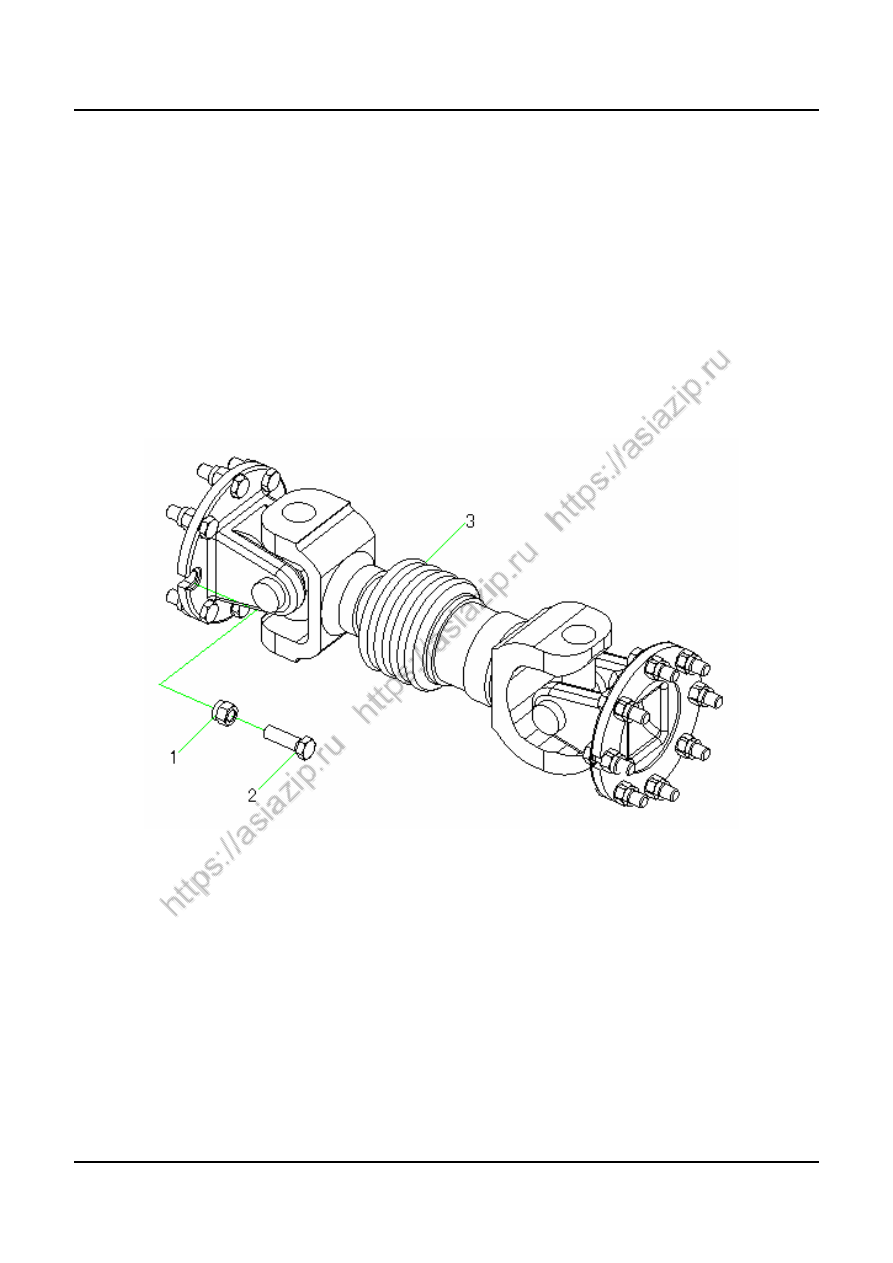

后传动轴

REAR DRIVE SHAFT



E8

版权所有  不得翻印

 42

                                           山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4013000072

螺母 GB889.2-M12*1.25EpZn-10

NUT GB889.2-M12*1.25EpZn-10

16



2

4011000568

螺栓 GB5786-M12*1.25*40EpZn-10.9

BOLT GB5786-M12*1.25*40EpZn-10.9

16



3

2908000102

后传动轴

REAR DRIVE SHAFT

1

部件













F

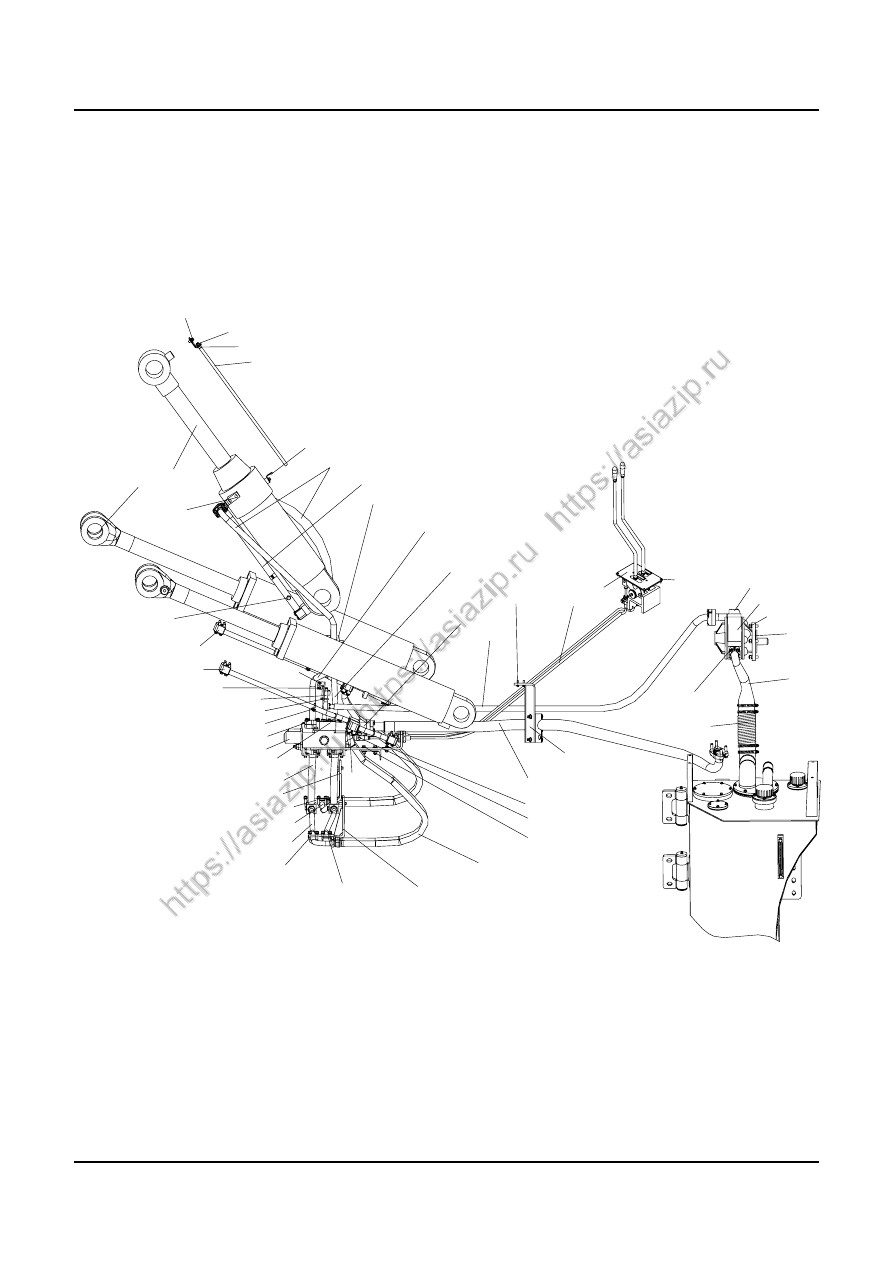

工作装置液压系统



IMPLEMENT HYDRAULIC SYSTEM

























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.

F1

版权所有  不得翻印

         43

                                          山东临工



工作装置液压系统
IMPLEMENT HYDRAULIC SYSTEM





1

2-3-4-5

6-7-8-9

10-11

12-13-14-15

16-17

18

19

20-21-22-23

24-25-26

27-28-29-30-31

32

33

34

35-36-(24)-(25)

37-38-39-(4)

40

41

42

43-44-45

46-47-48

49

50-51-52

53

54

55

56-57-58-59

60-61-(56)-(57)

62-63-64-65

66-67-(56)-(62)

68-(67)-(56)-(62)

69-(62)

70-(67)-(56)-(62)

71-(67)-(56)-(62)

72-73

74-75-76

78-(67)-(56)-(62)

79

(79)

80-81

82

83

84

85

86-(79)

87-88-89-90

91-(16)

92-93-94-(90)

95

96-(88)-(89)-(90)

9 7

-(88)-(89)-(90)

77-(62)



F1

版权所有  不得翻印

         44

                                          山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARK
S

1

412000070
3

多路阀 DF32-18

MULTIPLE UNIT VALVE DF32-18

1



2

291200091
4

多路阀固定板

MOUNTED PLATE OF MULTIPLE UNIT VALVE

1



3

401100047
7

螺栓 GB16674-M12*35EpZn-8.8

BOLT GB16674-M12*35EpZn-8.8

6



4

401500016
8

垫圈 GB97.1-12EpZn-300HV

WASHER GB97.1-12EpZn-300HV

14



5

401300001
1

螺母 GB6170-M12EpZn-8

NUT GB6170-M12EpZn-8

14



6

401100005
5

螺栓 GB5782-M12*135EpZn-8.8

BOLT GB5782-M12*135EpZn-8.8

3



7

401100005
8

螺栓 GB5782-M12*175EpZn-8.8

BOLT GB5782-M12*175EpZn-8.8

1



8

401100047
6

螺栓 GB16674-M10*70EpZn-8.8

BOLT GB16674-M10*70EpZn-8.8

1



9

291200091
6

多路阀回油钢管

RENTURN TUBE OF MULTIPLE UNIT VALVE

1



10

401100032
0

螺栓 GB16674-M12*40EpZn-8.8

BOLT GB16674-M12*40EpZn-8.8

2



11

291200105
5

焊接支架

WELDING SHELF

1



12

291200104
2

多路阀进油钢管

INPUT TUBE OF MULTIPLE UNIT VALVE

1



13

401100047
3

螺栓 GB16674-M10*55EpZn-8.8

BOLT GB16674-M10*55EpZn-8.8

4



14

404100005
6

分体法兰 LGB117312550

FLANGE LGB117312550

2



15

403000002
9

O 形圈 GB3452.1-37.5*3.55G

O-RING GB3452.1-37.5*3.55G

3



16

404100015
6

螺塞 LGB13501421

PLUG SCREW LGB13501421

2



17

403000023
8

O 形圈 GB3452.1-11.2*2.65G

O-RING GB3452.1-11.2*2.65G

2



18

401100060
5

U 形螺栓 JB/ZQ4321-38Zn-Q235A.F

U-BOLT JB/ZQ4321-38Zn-Q235A.F

1



19

404100061
9

软管 LGB105012146

PIPE LGB105012146

1



20

404100001
1

分体法兰 LGB117314650

FLANGE LGB117314650

2



21

404100055
3

软管 LGB162014160

PIPE LGB162014160

1



22

403000013
0

O 形圈 GB3452.1-47.5*3.55G

O-RING GB3452.1-47.5*3.55G

2



23

401100047
9

螺栓 GB16674-M12*30EpZn-8.8

BOLT GB16674-M12*30EpZn-8.8

8



24

401100045
5

螺栓 GB16674-M8*25EpZn-8.8

BOLT GB16674-M8*25EpZn-8.8

4



25

401500007
2

垫圈 GB97.1-8EpZn-300HV

WASHER GB97.1-8EpZn-300HV

4



26

291200091
2

支架

SHELF

1



27

401100005
3

螺栓 GB5782-M10*90EpZn-8.8

BOLT GB5782-M10*90EpZn-8.8

2



28

401300000
7

螺母 GB6170-M10EpZn-8

NUT GB6170-M10EpZn-8

2



29

401500016
2

垫圈 GB97.1-10EpZn-300HV

WASHER GB97.1-10EpZn-300HV

2



F1

版权所有  不得翻印

         44

                                          山东临工



30

291200090
9

压板

PRESS PLATE

1



31

291200091
0

橡胶板

RUBBER PLATE

2



32

291200014
0

操纵软轴

CONTROL AXIS

2



33

412000101
9

操纵机构 LG12-953CZJG01

OPERATING GEAR LG12-953CZJG01

1



34

401100047
5

螺栓 GB16674-M10*30EpZn-8.8

BOLT GB16674-M10*30EpZn-8.8

12



35

291200091
1

护板

COVER SHEET

1



36

401300003
3

螺母 GB6170-M8EpZn-8

NUT GB6170-M8EpZn-8

2



37

291200000
7

销轴

PIN ROLL

2



38

401600003
5

开口销 GB91-4*20EpZn-Q235A

SPLINT PIN GB91-4*20EpZn-Q235A

2



39

291200000
8

铰接头

JOINT HEAD

2



40

403000003
1

O 形圈 GB3452.1-42.5*3.55G

O-RING GB3452.1-42.5*3.55G

1



41

401500023
4

垫圈 LGB001-12

WASHER LGB001-12

2



42

412000068
4

齿轮泵 CBGj3166

GEAR PUMP CBGj3166

1



43

401100047
3

螺栓 GB16674-M10*55EpZn-8.8

BOLT GB16674-M10*55EpZn-8.8

4



44

291100010
2

出油钢管

TUBE

1

部件

45

403000002
9

O 形圈 GB3452.1-37.5*3.55G

O-RING GB3452.1-37.5*3.55G

1



46

401200000
3

螺柱 GB898-M12*35EpZn-8.8

DOUBLE-SCREW BOLT GB898-M12*35EpZn-8.8

4



47

401300001
1

螺母 GB6170-M12EpZn-8

NUT GB6170-M12EpZn-8

4



48

401500016
8

垫圈 GB97.1-12EpZn-300HV

WASHER GB97.1-12EpZn-300HV

4



49

291100000
4

泵用密封垫

SEALING PLATE OF PUMP

1



50

403000013
3

O 形圈 GB3452.1-56*3.55G

O-RING GB3452.1-56*3.55G

1



51

404100000
9

分体法兰 LGB117320760

FLANGE LGB117320760

1



52

401100032
0

螺栓 GB16674-M12*40EpZn-8.8

BOLT GB16674-M12*40EpZn-8.8

4



53

291100010
6

工作泵吸油钢管

INPUT TUBE OF WORK PUMP

1

部件

54

291100011
1

胶管

PIPE

1

部件

F1

版权所有  不得翻印

         45

                                          山东临工



工作装置液压系统
IMPLEMENT HYDRAULIC SYSTEM







1

2-3-4-5

6-7-8-9

10-11

12-13-14-15

16-17

18

19

20-21-22-23

24-25-26

27-28-29-30-31

32

33

34

35-36-(24)-(25)

37-38-39-(4)

40

41

42

43-44-45

46-47-48

49

50-51-52

53

54

55

56-57-58-59

60-61-(56)-(57)

62-63-64-65

66-67-(56)-(62)

68-(67)-(56)-(62)

69-(62)

70-(67)-(56)-(62)

71-(67)-(56)-(62)

72-73

74-75-76

78-(67)-(56)-(62)

79

(79)

80-81

82

83

84

85

86-(79)

87-88-89-90

91-(16)

92-93-94-(90)

95

96-(88)-(89)-(90)

9 7

-(88)-(89)-(90)

77-(62)

F1

版权所有  不得翻印

 46

                                            山东临工





序号  代号

名称



数量  备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

55

4120000558  动臂油缸 HSGF-160*90*812-1310

LIFTING CYLINDER HSGF-160*90*812-1310

2



56

4030000026  O 形圈 GB3452.1-32.5*3.55G

O-RING GB3452.1-32.5*3.55G

16



57

4011000473  螺栓 GB16674-M10*55EpZn-8.8

BOLT GB16674-M10*55EpZn-8.8

16



58

2913000102  左动臂缸小腔钢管

SMALL CHAMBER TUBE OF LEFT LIFT CYLINDER

1

部件

59

2913000117  左动臂缸大腔钢管

BIG CHAMBER TUBE OF LEFT LIFT CYLINDER

1

部件

60

2913000103  右动臂缸小腔钢管

SMALL CHAMBER TUBE OF RIGHT LIFT CYLINDER

1

部件

61

2913000118  右动臂缸大腔钢管

BIG CHAMBER TUBE OF RIGHT LIFT CYLINDER

1

部件

62

4011000475  螺栓 GB16674-M10*30EpZn-8.8

BOLT GB16674-M10*30EpZn-8.8

60



63

4041000056  分体发兰 LGB117312550

FLANGE LGB117312550

2



64

4030000029  O 形圈 GB3452.1-37.5*3.55G

O-RING GB3452.1-37.5*3.55G

2



65

2913000815  举升下降钢管

TUBE

2

部件

66

2913000818  动臂联大腔右钢管

BIG CHAMBER RIGHE TUBE OF LIFTING

1

部件

67

4041000043  分体发兰 LGB117310490

FLANGE LGB117310490

12



68

2913000820  动臂联小腔右钢管

SMALL CHAMBER RIGHE TUBE OF LIFTING

1

部件

69

2913000901  左支架

LEFT SHELF

1

部件

70

2913000822  动臂联大腔左钢管

BIG CHAMBER LEFT TUBE OF LIFTING

1

部件

71

2913000824  动臂联小腔左钢管

SMALL CHAMBER LEFT TUBE OF LIFTING

1

部件

72

2913000011  管夹

CAMPLE

2

Q235A

73

4011000458  螺栓 GB16674-M8*20EpZn-8.8

BOLT GB16674-M8*20EpZn-8.8

4



74

4011000556  U 形螺栓 JB/ZQ4321-33Zn-Q235A·F

U-BOLT JB/ZQ4321-33Zn-Q235A·F

4



75

4013000007  螺母 GB6170-M10EpZn-8

NUT GB6170-M10EpZn-8

8



76

4015000162  垫圈 GB97.1-10EpZn-300HV

WASHER GB97.1-10EpZn-300HV

8



77

2913000814  右支架

RIGHT SHELF

1

部件

78

2913000121  动臂缸胶管

OIL PIPE OF LIFTING CYLINDER

4

部件

79

4011000447  螺栓 GB16674-M10*20EpZn-8.8

BOLT GB16674-M10*20EpZn-8.8

4



80

4015000162  垫圈 GB97.1-10EpZn-300HV

WASHER GB97.1-10EpZn-300HV

1



81

4013000007  螺母 GB6170-M10EpZn-8

NUT GB6170-M10EpZn-8

1



82

2914000002  固定板

CLAMPING PLATE

1

Q235A

83

4120000559  转斗油缸 HSGF-180*90*542-1025

TILT CYLINDER HSGF-180*90*542-1025

1



84

2914000003  转斗指示杆

INDICATING ROD OF BUCKET

1

Q235A

85

4011000488  螺栓 GB16674-M10*16EpZn-8.8

BOLT GB16674-M10*16EpZn-8.8

2



86

2914000004  转斗指示板

CONDUIT OF INDICATING ROD

1

Q235A

87

4041000177  软管 LGB106012143

PIPE LGB106012143

2



88

4041000056  分体法兰 LGB117312550

FLANGE LGB117312550

6



89

4011000475  螺栓 GB16674-M10*30EpZn-8.8

BOLT GB16674-M10*30EpZn-8.8

24



90

4030000029  O 形圈 GB3452.1-37.5*3.55G

O-RING GB3452.1-37.5*3.55G

7



91

4030000238  O 形圈 GB3452.1-11.2*2.65G

O-RING GB3452.1-11.2*2.65G

1



92

4011000309  螺栓 GB16674-M10*50EpZn-8.8

BOLT GB16674-M10*50EpZn-8.8

2



93

4011000473  螺栓 GB16674-M10*55EpZn-8.8

BOLT GB16674-M10*55EpZn-8.8

2



94

2914000102  转斗缸大腔钢管

BIG CHAMBER TUBE OF TILT CYLINDER

1

部件

95

2914000112  管夹

CLAMPLE

2

部件

96

2914000109  转斗联大腔钢管

BIG CHAMBER TUBE OF TILT CYLINDER

1

部件

97

2914000111  转斗联小腔钢管

SMALL CHAMBER TUBE OF TILT CYLINDER

1

部件

























F2

版权所有  不得翻印

        47

                                           山东临工

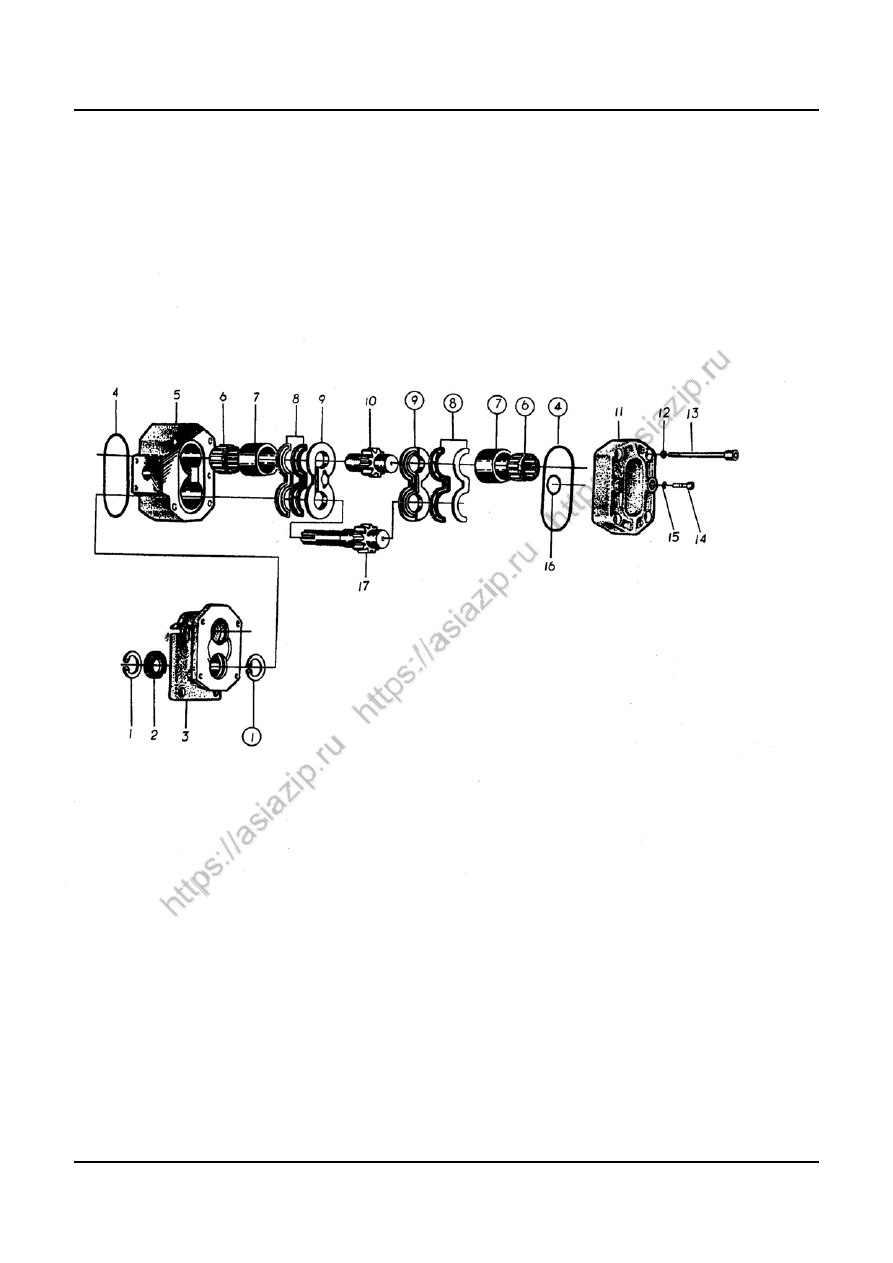

工作齿轮泵
WORKING GEAR PUMP








F2

版权所有  不得翻印

 48

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



挡圈

PING SNAP

2



2



油封

OIL SEAL

1



3



前盖

FRONT PUMP COVER

1



4



O 形圈

O－RING

2



5



泵体

PUMP BLOCK

1



6



滚动轴承

NEEDLE BEARING

4



7



轴套

SHAFT SLEEVE

4



8



密封件

OIL SEAL

2



9



侧板

SIDE PLATE

2



10



从动齿轮轴

DRIVEN GEAR SHAFT

1



11



后盖

REAR PUMP COVER

1



12



垫圈

LOCK WASHER

4



13



螺栓

BOLT

4



14



螺栓

BOLT

1



15



垫圈

LOCK WASHER

1



16



O 形圈

O－RING

1



17



主动齿轮轴

DRIVE GEAR SHAFT

1

















F3

版权所有  不得翻印

         49

                                          山东临工

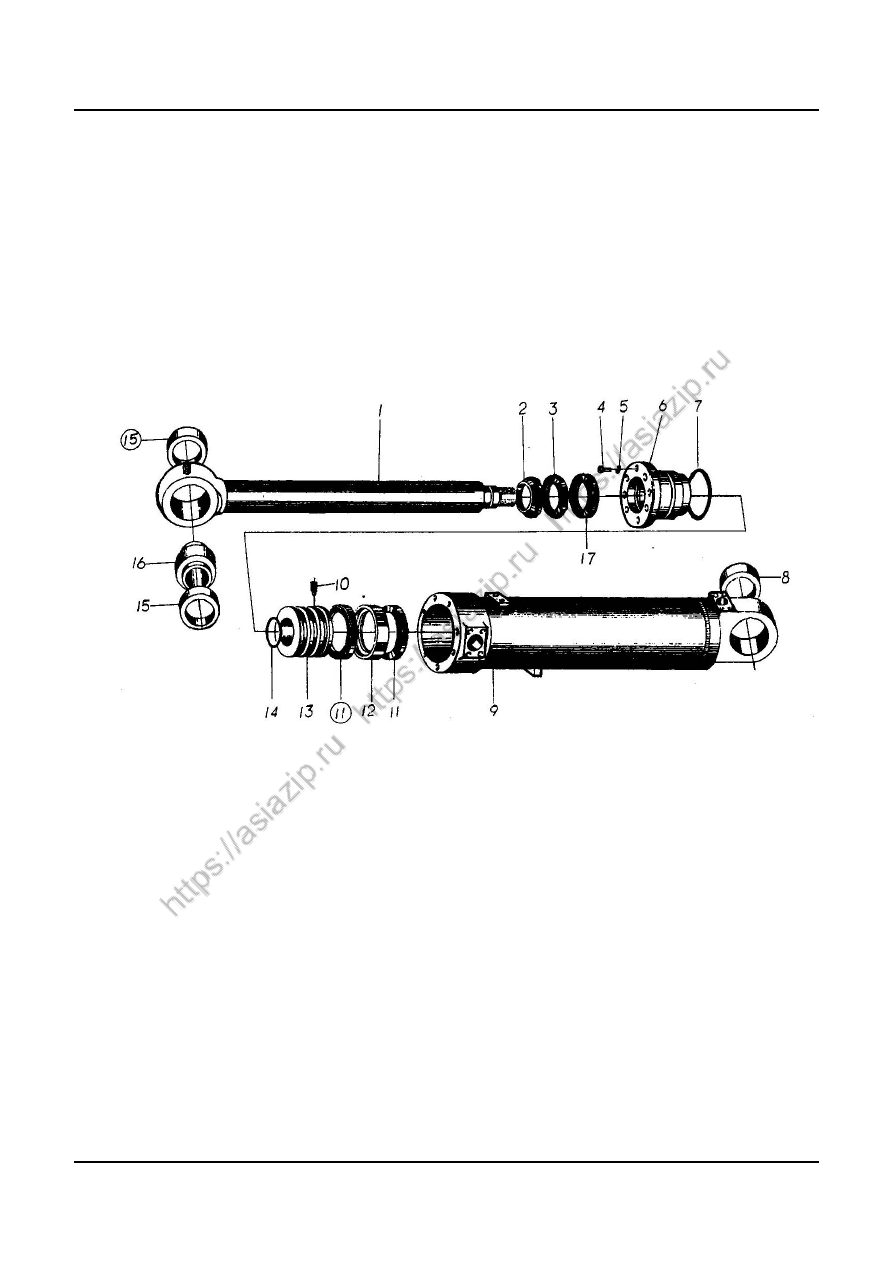

转斗油缸
DUMP CYLINDER













F3

版权所有  不得翻印

 50

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



活塞杆

PISTON  ROD

1



2



防尘圈

PUST PROOD RING CK080

1



3



密封圈

SEAL RING-RING CKG080

1



4



六角头螺栓

BOLT

8



5



垫圈

WASHER

8



6



缸盖

CYLINDER HEAD

1



7



O 形圈

O-RING

1



8



衬套

BUSHING

1



9



缸体

CYLINDER BODY

1



10



紧定螺钉

SCREW





11



支承环

SUPPORTING RING





12



孔形组合密封

FABRICATE SEATING





13



活塞

PISTON

1



14



O 形圈

O-RING

1



15



挡环

SPCER RING

2



16



关节轴承

SPHERICAL PLAIN BEARING

1



17



轴用组合密封

SPHERICAL PLAIN BEARING

1



18
