前言





FOREWORD

LG953

型轮式装载机零部件图册，

是为了便于用户在使用、维修和保养等
工作中的方便而绘制的，以供在使用过
程中查阅及参考，也可帮助用户了解本
车的结构和装配关系。发动机另有专用
的零部件图册，故本书未再绘出。



本图册按各总成及结构布局绘制

出了各零部件的图形及相互装配关系。
凡装机后不可拆卸的部件（焊接件、铆
合件），一般只标出部件代号，不另列
其组成零件，明细表采用中英文对照编
排。



本图册主要根据现行产品编绘说

明，随着科技的进步和生产水平的提
高，产品将会不断改进，故本图册的内
容将会有部分与以后的产品不一致，如
有变动恕不通知，因此，敬请用户在定
购零部件时，指明所购整车的出厂日期
和编号。



本图册由王兆勋任主编，参加编

绘设计工作的主要有支开印等同志，在
编绘过程中得到了有关部门和同志的
大力支持，特此致谢。




编者



2005

年

12

月











THIS PART LIST OF LG953 WHEEL LO-

ADER ISINTENTED AS A CONSULTATION
REFERENCE FOR THE USERS

’

USING THE

MACHINE,AND TO HELP THEM REPAIR AND
MAINTAIN  THE  LOADERS,IT  CAN  ALSO
HELP THE USERS TO BE FAMILIAR WITH
THE CONSTRUCTION AND ASSEMBLY RELA-
TION OF THE MACHINE. THE ENGINE HAS-
ITS OWN PART LIST WITHIT .SO THIS
BOOK  DOES  NOT  CONTAIN  THE  ENGING
PART LIST.

THE PART LIST CONTAINS THE PA-

RTDRAWINGS OF DEFERENT ASSEMBLIES,
SHOWING THE SHAPE OF THE PARTS AS
WELL AS THE ASSEMBLING RELATION .
THE  COMPONENTS  WHICH  CAN  NOT  BE
TAKEN APART(LIE THE WELDMENT ORRI-
VETED  ASSEMBLIES)ARE  INDICA-TEED
ONLY  BY  THEIR  COMPONET  NUMBERS
WITH-OUT THE CONSISTING PART NUM-
BERS .THE NAME LIST SHOWS THE PART
NUMBERS,PART NAMES,AS WELL AS QUAN-
TITIES.ALTERMATIONS IN DESIGN ARE
NECESSARILY  WITH  THE  THECHNICAL
DEVELOPMENT,THEREFORE,SPECIFICATI
ONS ARE SUBJECT TO CHANGE WITHOUT
NOTICE BEFORE THE LIST BEINE REVIC-
ED ,AND WHEN ORDING SPARE PARTS.
USERS ARE KINGLY REQUSETED TO IN-
FORMUS.THE MANUFACTURING DATE AND
BATCH NUMBER OF THE WHEEL LOADER.



                  THE COMPILER
                     2005.12



目录  CONTENTS



 版权所有 不得翻印                                                                                 山东临工

1

A．发动机系统
A．DIESEL ENGINE SYSTEM

A1 发动机系统 …………………………………………………………………………………………………（1）
A1 DIESEL ENGINE SYSTEM………………………………………………………………………………………（2）



A2 油门操纵机构   ……………………………………………………………………………………………（3）
A2 GOVERNOR CONTROL SYSTEM …………………………………………………………………………………（4）
A3 停车操纵机构   ……………………………………………………………………………………………（5）
A3 PARKING CONTROL SYSTEM …………………………………………………………………………………（6）



B．变矩器系统
B．TORQUE CONVERTER SYSTEM

B1 变矩器系统 …………………………………………………………………………………………………（7）
B1 TORQUE CONVERTER SYSTEM …………………………………………………………………………………（8）
B2 液力变矩器 …………………………………………………………………………………………………（9）
B2 HYORQUE CONVERTER SYSTEM ………………………………………………………………………………（10）



B3 变矩油冷却器………………………………………………………………………………………………（11）
B3 TOQUE CONVERTOR RADIATOR…………………………………………………………………………………（12）

C．变速箱系统
C．TRANSMISSION SYSTEM

C1 变速箱总成（1） ……………………………………………………………………………………………（13）
C1 TRANSMISSION ASSEMBLY（1） ………………………………………………………………………………（14）
C2 变速箱总成（2） ……………………………………………………………………………………………（15）
C2 TRANSMISSION ASSEMBLY（2） ………………………………………………………………………………（16）
C3 三轴总成  …………………………………………………………………………………………………（17）
C3 3RD SHAFT …………………………………………………………………………………………………（18）
C4 四轴总成（1） ………………………………………………………………………………………………（19）
C4 4RD SHAFT（1）………………………………………………………………………………………………（20）



C5 四轴总成（2）………………………………………………………………………………………………（21）



C5 4RD SHAFT（2） ………………………………………………………………………………………………（22）
C6 五轴总成   …………………………………………………………………………………………………（23）



C6 5RD SHAFT …………………………………………………………………………………………………（24）

D．变速操纵系统
D．TRANSMISSION CONTROL SYSTEM



D1 变速操纵系统  ……………………………………………………………………………………………（25）
D1 TRANSMISSION SYSTEM ……………………………………………………………………………………（26）

E．驱动桥系统
E．AXLE SYSTEM

E1 驱动桥系统…………………………………………………………………………………………………（27）
E1 AXLE ASSEMBLY ……………………………………………………………………………………………（28）
E2 驱动桥总成…………………………………………………………………………………………………（29）
E2 AXLE ASSEMBLY ……………………………………………………………………………………………（30）
E3 前主传动总成………………………………………………………………………………………………（31）
E3 FRONT AXLE ASSEMBLY ……………………………………………………………………………………（32）
E4 后主传动总成………………………………………………………………………………………………（33）
E4 REAR AXLE ASSEMBLY  ……………………………………………………………………………………（34）
E5 轮边减速器总成  …………………………………………………………………………………………（35）



目录  CONTENTS



 版权所有 不得翻印                                                                                 山东临工

2

E5 FINAL DRIVE ASSEMBLY…………………………………………………………………………………… （36）



E6 轮胎轮辋总成 ………………………………………………………………………………………………(37)
E6 RIM AND TYRE ASSEMBLY ……………………………………………………………………………………(38)
E7 前传动轴 ……………………………………………………………………………………………………（39）



E7 FRONT DRIVE SHAFT GROUP………………………………………………………………………………… （40）
E8 后传动轴 ……………………………………………………………………………………………………(41)
E8 REAR DRIVE SHAFT GROUP……………………………………………………………………………………(42)

F．工作装置液压系统
F．IMPLEMENT HYDRAULIC SYSTEM

F1 工作装置液压系统  ………………………………………………………………………………………（43）
F1 IMPLEMENT HYDRAULIC SYSTEM………………………………………………………………………………（44）
F2 工作齿轮泵 …………………………………………………………………………………………………（47）



F2 WORKING GEAR PUMP…………………………………………………………………………………………（48）



F3 转斗油缸  …………………………………………………………………………………………………（49）
F3 DUMP CYLINDER ……………………………………………………………………………………………（50）
F4 动臂油缸  …………………………………………………………………………………………………（51）
F4 LIFT ARM CYLINDER …………………………………………………………………………………………（52）



G．油箱
G．TANK

G1 燃油箱总成  ………………………………………………………………………………………………（53）
G1 FUEL TANK ASSEMBLY ………………………………………………………………………………………（54）
G2 液压油箱总成………………………………………………………………………………………………（55）
G2 HYDRAULIC TANK ASSEMBLY ………………………………………………………………………………（56）

H．工作装置
H．WORKING EQUIPMENT

H1 工作装置  …………………………………………………………………………………………………（57）
H1 WORKING EQUIPMENT ………………………………………………………………………………………（58）

I．转向系统
I．STEERING SYSTEM

I1 转向系统  …………………………………………………………………………………………………（59）
I1 STEERING SYSTEM …………………………………………………………………………………………（60）
I2 转向器总成  ………………………………………………………………………………………………（61）
I2 STEERING GEAR ……………………………………………………………………………………………（62）
I3 转向油缸  …………………………………………………………………………………………………（63）
I3 STEERING CYLINDER ………………………………………………………………………………………（64）
I4 优先阀总成…………………………………………………………………………………………………（65）
I4 PRIORITY VALVE……………………………………………………………………………………………（66）



J．制动系统
J．BRAKE SYSTEM

J1 行车制动系统  ……………………………………………………………………………………………（67）
J1 SERVICE BRAKE SYSTEM ……………………………………………………………………………………（68）
J2 盘式制动器  ………………………………………………………………………………………………（69）
J2 DISC BRAKE…………………………………………………………………………………………………（70）
J3 储气罐、制动阀、油水分离器……………………………………………………………………………（71）



J3 AIR RESERVOIR、BRAKE CONTROL VALVE、AIR DRYER……………………………………………………（72）



目录  CONTENTS



 版权所有 不得翻印                                                                                 山东临工

3

J4 加力泵总成  ………………………………………………………………………………………………（73）
J4 BRAKE BOOSTER ……………………………………………………………………………………………（74）
J5 驻车制动系统  ……………………………………………………………………………………………（75）
J5 PARKING BRAKE SYSTEM………………………………………………………………………………………（76）



J6 手制动器总成  ……………………………………………………………………………………………（77）
J6 HAND BRAKE…………………………………………………………………………………………………（78）

K．车架
K．FRAME

K1 前车架总成  ………………………………………………………………………………………………（79）
K1 FRONT FRAME ………………………………………………………………………………………………（80）
K2 后车架总成  ………………………………………………………………………………………………（81）
K2 REAR FRAME…………………………………………………………………………………………………（82）
K3 配重铁总成  ………………………………………………………………………………………………（83）
K3 COUNTER WEIGHT……………………………………………………………………………………………（84）

L．驾驶室
L．CAB GROUP

L1 驾驶室总成  ………………………………………………………………………………………………（85）
L1 CAB GROUP …………………………………………………………………………………………………（86）
L2 驾驶室内饰  ………………………………………………………………………………………………（87）
L2 CAB INTERIOR DECORATION ………………………………………………………………………………（88）
L3 座椅总成……………………………………………………………………………………………………（89）
L3 SEAT ASSEMBLY ……………………………………………………………………………………………（90）

M．覆盖件系统
M．COVER SYSTEM

M1 覆盖件总成…………………………………………………………………………………………………（91）
M1 COVER SYSTEM ………………………………………………………………………………………………（92）
M2 发动机罩总成………………………………………………………………………………………………（93）
M2 HOOD OF DIESEL ENGINE ASSEMBLY…………………………………………………………………………（94）
M3 左台架总成…………………………………………………………………………………………………（95）
M3 LEFT BENCH GROUP ……………………………………………………………………………………… （96）



M4 右台架总成 ……………………………………………………………………………………………… （97）



M4 RIGHT BENCH GROUP……………………………………………………………………………………… （98）



M5 左、右灯架 ……………………………………………………………………………………………… （99）
M5 LEFT RIGHT LAMP FRAME…………………………………………………………………………………（100）
M6 左电瓶箱……………………………………………………………………………………………………（101）



M6 LEFT BATTERY CASE…………………………………………………………………………………………（102）
M7 右电瓶箱 …………………………………………………………………………………………………（103）
M7 RIGHT BATTERY CASE ……………………………………………………………………………………（104）



N．空调系统
N．AIR CONDITIONER SYSTEM

N1 空调系统 …………………………………………………………………………………………………（105）
N1 AIR CONDITIONER SYSTEM ………………………………………………………………………………（106）



N2 暖风机 ……………………………………………………………………………………………………（107）



N2 WARMING MACHINE…………………………………………………………………………………………（108）



O．电气系统



目录  CONTENTS



 版权所有 不得翻印                                                                                 山东临工

4

O．ELECTRIC SYSTEM

O1 电气系统 …………………………………………………………………………………………………（109）
O1 ELECTRIC SYSTEM…………………………………………………………………………………………（110）













A

发动机系统



DIESEL ENGINE SYSTEM















































山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.

A1

版权所有  不得翻印

        1

                                            山东临工

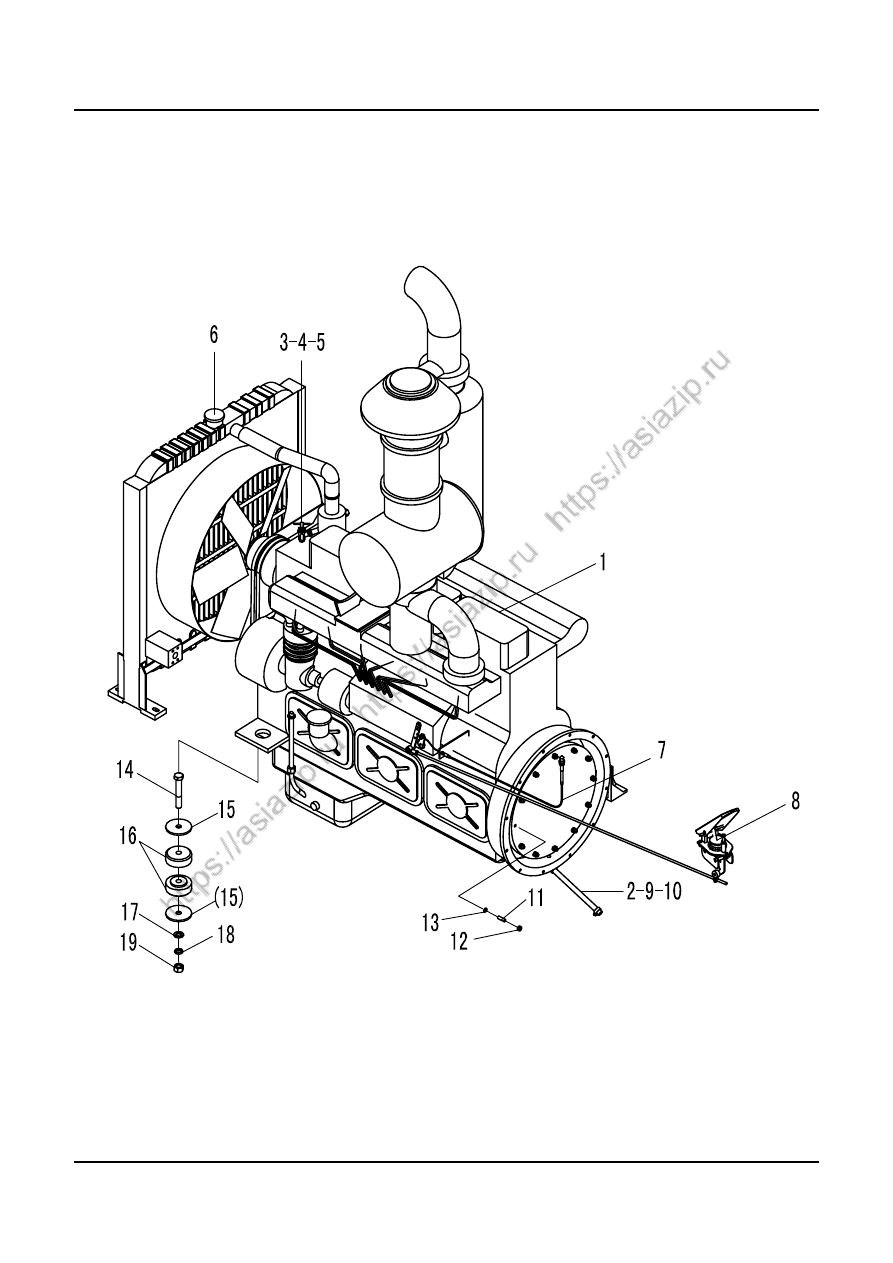

发动机系统
DIESEL ENGINE SYSTEM











A1

版权所有  不得翻印

 2

                                            山东临工





序号  代号

名称



数量  备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4110000113  发动机总成 WD615.67G3-36(G0375)

DISESEL ENGINE SYSTEMWD615.67G3-36-G0375

1

部件

2

4120000075  胶管夹箍 Q/ZB251-1/2"

CLAMP Q/ZB251-1/2"

6



3

4030000195  胶管 JB8406-B16*1600

HOSE JB8406-B16*1600

2



4

4120000067  暖风机放水阀 LG12-NFJSF

OFFLET VALVE LG12-NFJSF

2

部件

5

2903000004  管夹

CLAMP

1

部件

6

4120000597  液压油散 B1294

RADIATOR B1294

1

部件

7

2901000102  停车操纵机构

PARKING CONCTROL SYSTEM

1

部件

8

2901000002  油门操纵机构

GOVERNOR CONTROL SYSTEM

1

部件

9

4030000250  胶管 JB8406-B16*300

HOSE JB8406-B16*300

1



10

2901000012  回油接头

CONNECTOR

1

部件

11

2901000011  双头螺柱

DOUBLE BOLT

12

45

12

4013000007  螺母 GB6170-M10EpZn-8

NUT GB6170-M10EpZn-8

12



13

4015000025  垫圈 GB93-10-65Mn

WASHER GB93-10-65Mn

12



14

4011000236  螺栓 GB5782-M20*130EpZn-8.8

BOLT GB5782-M20*130EpZn-8.8

2



15

2905000012  垫圈

WASHER

4

Q235A

16

2905000010  减震块

SHOCK MOUNT

4

部件

17

4015000176  垫圈 GB97.1-20EpZn-300HV

WASHER GB97.1-20EpZn-300HV

2



18

4015000030  垫圈 GB93-20-65Mn

WASHER GB93-20-65Mn

2



19

4013000020  螺母 GB6170-M20EpZn-8

NUT GB6170-M20EpZn-8

2






























A2

版权所有  不得翻印

 3

                                           山东临工

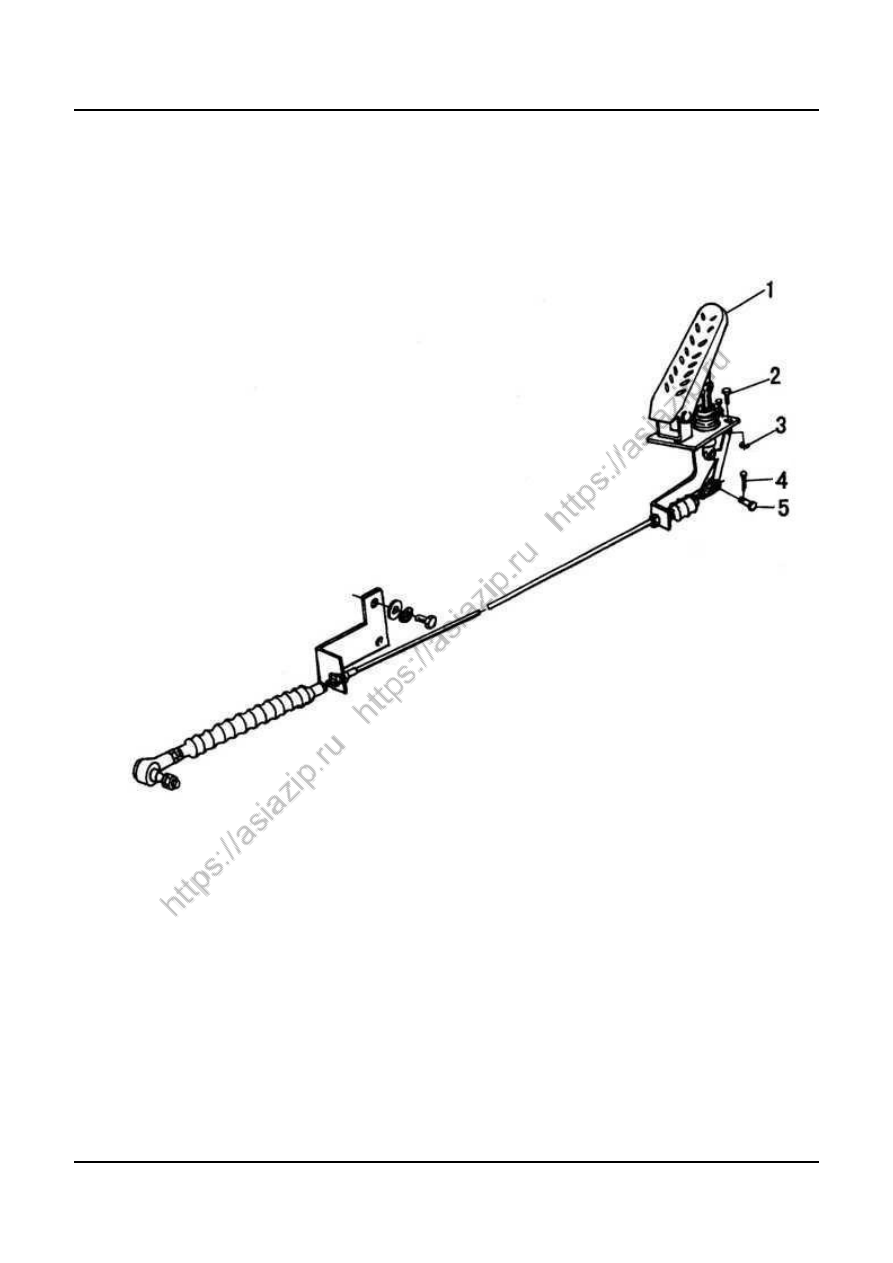

油门操纵机构
GOVERNOR CONTROL SYSTEM









A2

版权所有  不得翻印

 4

                                          山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4120000096  油门踏板 ZY75-00

ACCELERATOR PEDAL ZY75-00

1

部件

2

4011000101  螺栓 GB5783-M6*20EpZn-8.8

BLOT GB5783-M6*20EpZn-8.8

3



3

4015000035  垫圈 GB93-6-65Mn

WASHER GB93-6-65Mn

3



4

4016000100  开口销 GB91-2*20EpZn-Q235A

SPLINT PIN GB91-2*20EpZn-Q235A

1



5

4016000138  销轴 GB882-B6*22EpZn-35

PIN GB882-B6*22EpZn-35

1















A3

版权所有  不得翻印

5

                                           山东临工

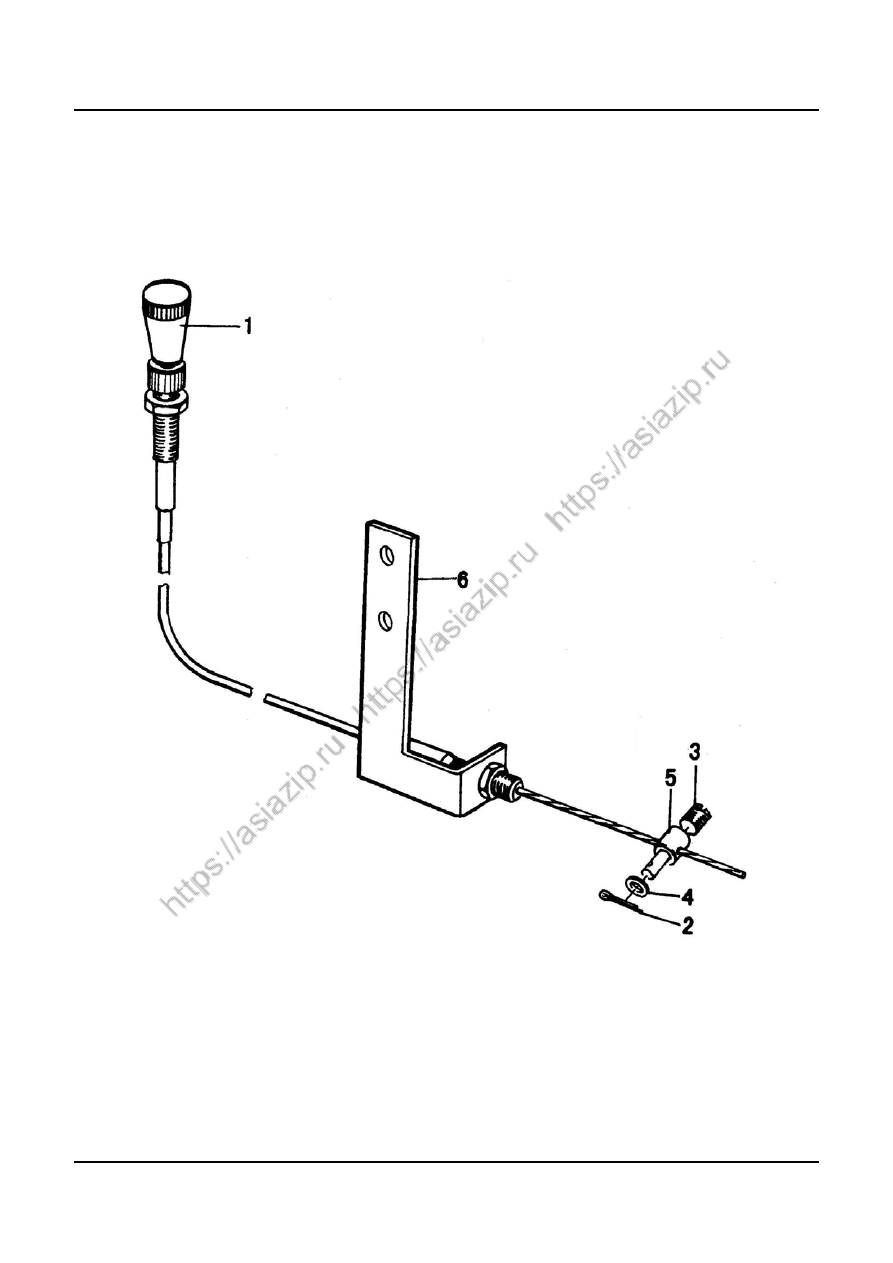

停车操纵机构

PARKING CONTROL SYST







A3

版权所有  不得翻印

6

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2901000106

操纵软轴

CABLE SHAFT

1

部件

2

2901000120

开口销 GB91-2*12EpZn-Q235A

SPLINT PIN GB91-2*10EpZn-Q235A

1



3

4130000020

螺钉 GB75-M6*10EpZn-22H

SCREW GB75-M6*10EpZn-22H

1



4

4015000207

垫圈 GB97.1-6EpZn-300HV

WASHER GB97.1-6EpZn-300HV

1



5

4014000107

螺栓轴

BOLT SHAFT

1

35

6

2901000109

固定板

MOUNTED PLATE

1

Q235A












B

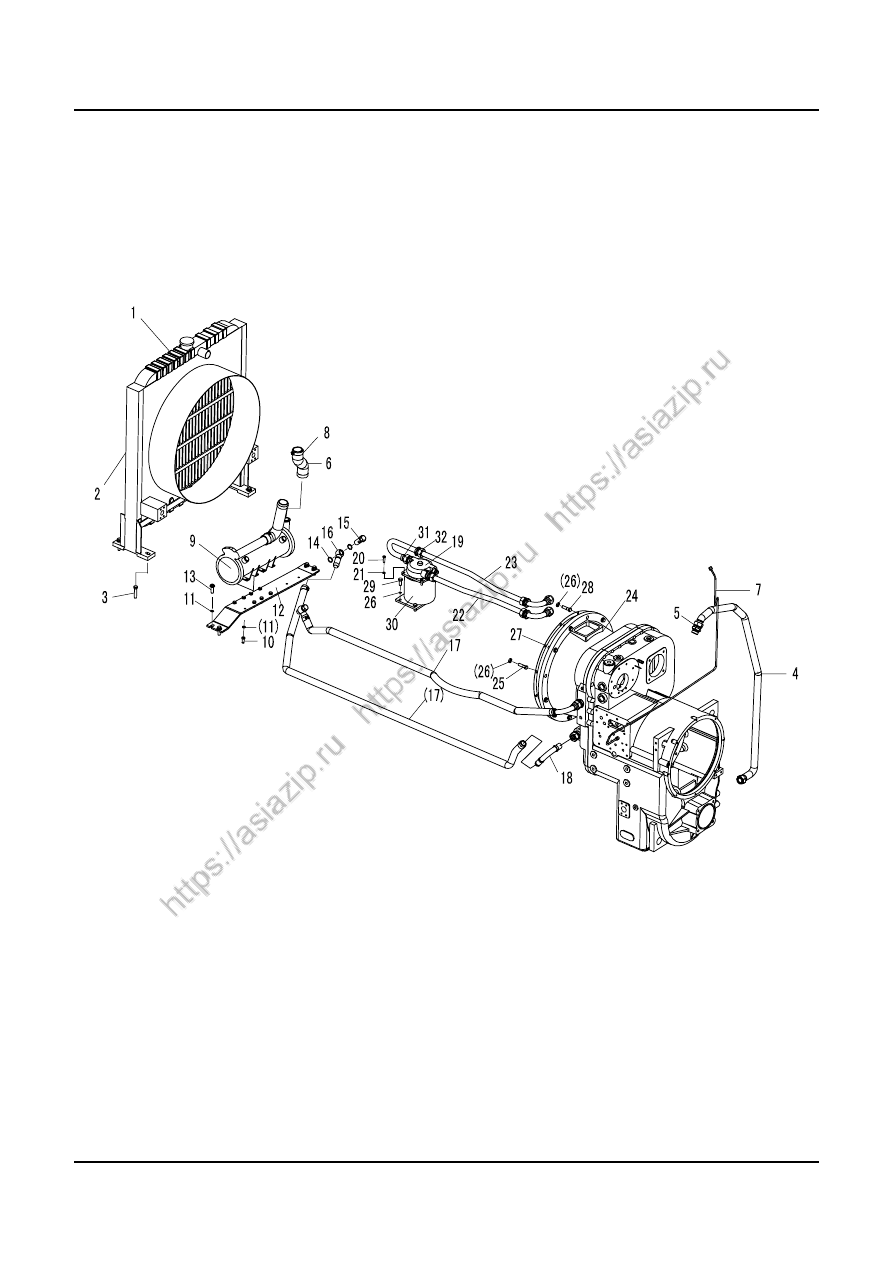

变矩器系统



TORQUE CONVERTER SYSTEM
























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



B1

版权所有  不得翻印

 7

                                           山东临工



变矩器系统

TORQUE CONVERTER SYSTEM





B1

版权所有  不得翻印

 8

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4120000679

散热器总成 LY-LG953-1

RADIATOR ASS'Y LY-LG953-1

1

部件

2

4120000597

液压油散 B1294

RADIATOR B1294

1

部件

3

4011000467

螺栓 GB16674-M12*45EpZn-8.8

BOLT GB5783-M12*60EpZn-8.8

4



4

2905000102

变速压力油管

SHIFT PRESS VITTA

1

部件

5

4030000013

O 形圈 GB1235-32*3.1

O-RING GB1235-32*3.1

1



6

4120000238

胶管 JB8406-B45*90

HOSE JB8406-B45*90

1



7

2905000003

变速泵吸油管总成

HOSE

1

部件

8

4120000383

胶管夹箍 Q/ZB251-3/2"

CLAMP Q/ZB251-3/2"

2



9

4120000098

水冷式油散热器 LG02-YS1

WATER-COOLED OIL RADIATOR LG02-YS1

1

部件

10

4011000082

螺栓 GB5783-M10*25EpZn-8.8

BOLT GB5783-M10*25EpZn-8.8

8



11

4015000025

垫圈 GB93-10-65Mn

WASHER GB93-10-65Mn

8



12

2903000104

底板

MOTHERBOARD

1

Q235A

13

4011000453

螺栓 GB16674-M12*25EpZn-8.8

BOLT GB16674-M12*25EpZn-8.8

6



14

4015000203

垫圈 JB1002-24-T2

WASHER JB1002-24-T2

4



15

2903000102

接头

CONNECTOR

2

35

16

2020900019

管接头

PIPE JOINT

2

部件

17

2903000103

变矩器至散热器油管

HOSE

2

部件

18

2020900019

管接头

PIPE JOINT

2

部件

19

4120000034

滤清器 QF60M33

OIL FILTER QF60M33

1

部件

20

4011000107

螺栓 GB5783-M8*30EpZn-8.8

BOLT GB5783-M8*30EpZn-8.8

4



21

4015000036

垫圈 GB93-8-65Mn

WASHER GB93-8-65Mn

4



22

2904000102

变速箱至滤清器油管

HOSE

1

部件

23

2904000103

滤清器至变速箱油管

HOSE

1

部件

24

4110000011

变矩器 YJSW315-6A

 TORQUE CONVERTER

1

部件

25

4011000207

螺栓 GB5783-M12*45EpZn-8.8

BOLT GB5783-M12*45EpZn-8.8

11



26

4015000026

垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

14



27

2904000004

密封垫

SEAL WASHER

1



28

4011000090

螺栓 GB5783-M12*35EpZn-8.8

BOLT GB5783-M12*35EpZn-8.8

1



29

4011000089

螺栓 GB5783-M12*30EpZn-8.8

BOLT GB5783-M12*30EpZn-8.8

2



30

2904000765

支承架

HOLDER

1

部件

31

4120000125

接头体 GB3733.2-G28-35

CONNECTOR GB3733.2-G28-35

3



32

4030000229

O 形圈 GB3452.1-22.4*2.65G

O-RING GB3452.1-22.4*2.65G

2

















B2

版权所有  不得翻印

 9

                                           山东临工

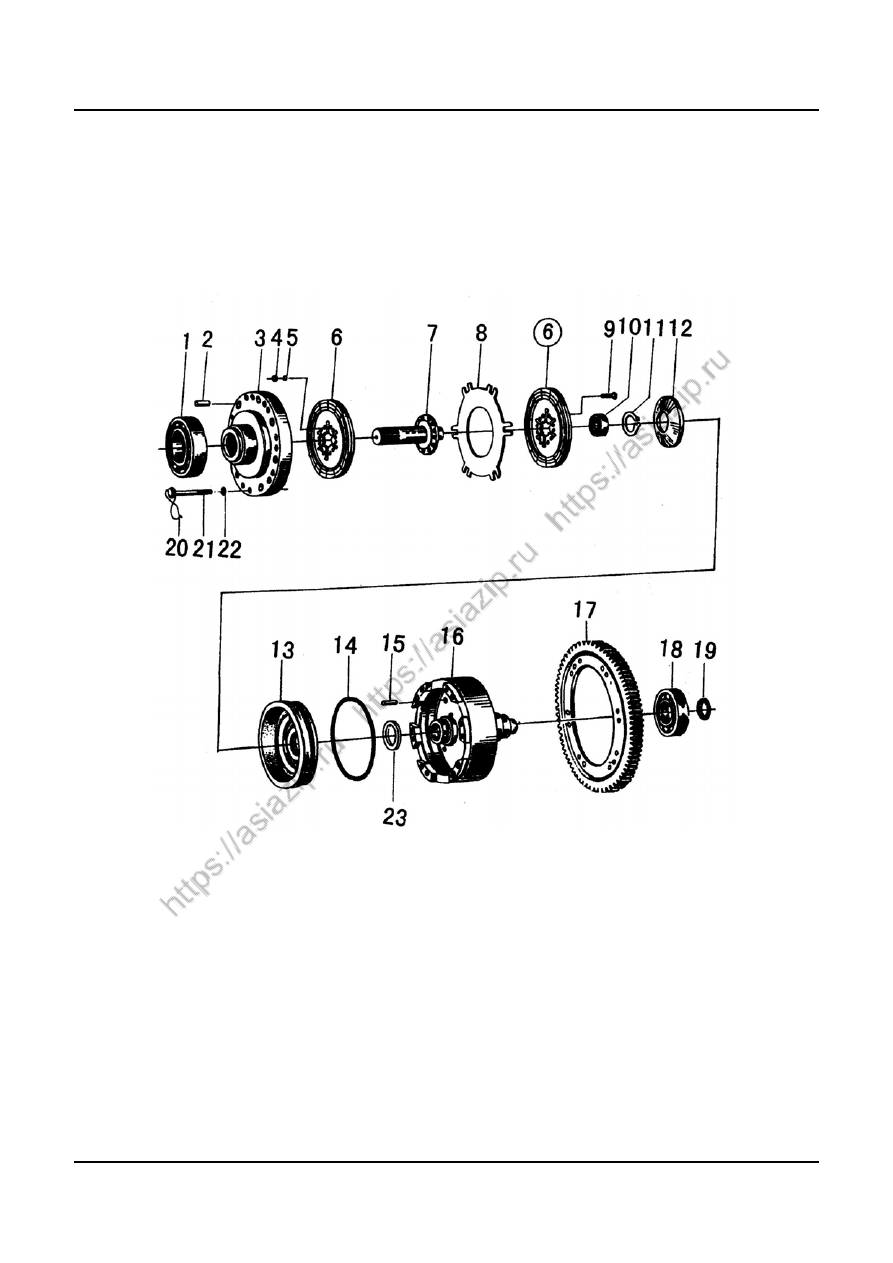

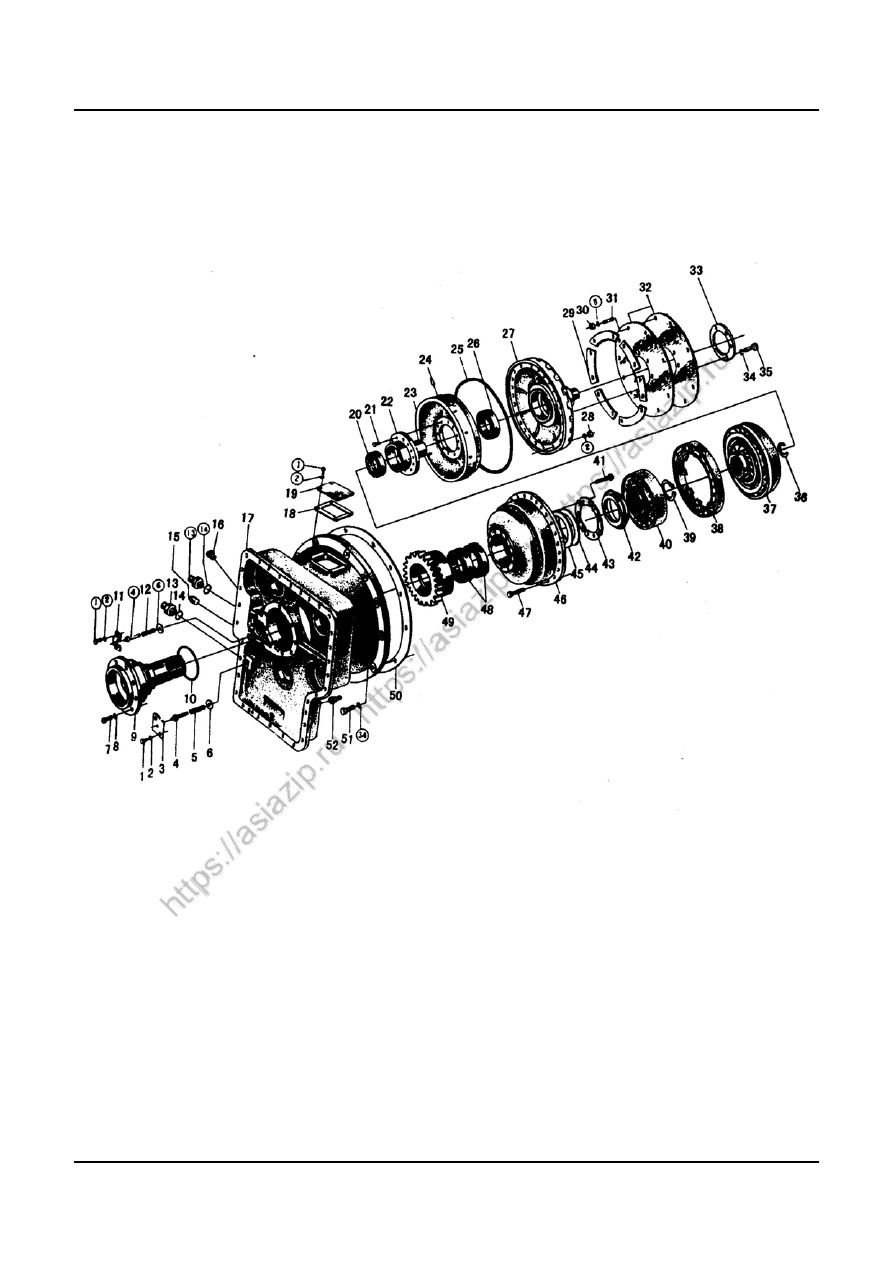

液力变矩器
HYDRAULTC TORQUE CONVERTER









B2

版权所有  不得翻印

 10

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



螺栓 M8X16

BLOT M8X16

8



2



垫圈 8

WASHER 8

32



3



垫板

FILLER

1



4



阀杆

VALVE STEM

2



5



弹簧

SPRING

1



6



垫片

SPACER

2



7



螺栓 M10X25

BOLT M10X25

8



8



垫圈 10

WASHER 10

20



9



导轮座

STATOR SEAT

1



10



密封环

SEAL RING

1



11



阀盖

VALVE COVER

1



12



弹簧

SPRING

1



13



管接头

FITTING Do28.

2



14



O 形圈

O-RING 35X3.1

2



15



螺塞

PLUG

1



16



油温表接头

THERMOMETER JOINT

1



17



壳体

HOUSING

1



18



纸垫

GASKET PAPER

1



19



垫板

FILLER

1



20



轴承 6013

BEARING 6013

1



21



沉头铆钉 M8X16

COUNTERSUNK RIVET M8X16

12



22



一级涡轮乔

CASE OF FIRST-STAGE TURBINE

1



23



一级涡轮罩

SHELL OF FIRST-STAGE TURBINE

1



24



弹性销

SPRING PIN

1



25



O 形圈

O-RING

1



26



轴承 6210

BEARING 6210

1



27



罩轮

WHEEL SHELL

1



28



螺母 M8

NUT M8

24



29



垫片

SPACER

2



30



螺母 M10X1

NUT M10X1

12



31



双头螺栓 AM10X10X18

DOUBLE END STUD AM10X1X18

12



32



弹性板

SPRING PLATE

2



33



圆垫板

ROUND SHIM

2



34



垫圈 12

WASHER 12

18



35



螺栓 M12X30

BLOT M12X30

6



36



挡圈

SNAP RING

1



37



二级涡轮

SECOND-STAGE TURBINE

1



38



一级涡轮

FIRST-STAGE TURNINE

1



39



挡圈 80

SNAP RING 80

1



40



导轮

STATOR

1



41



螺栓 M8X30

BOLT M8X30

12



42



导油环

RING

1



43



防松垫片

CHEAK SPACER

6



44



压板

CLAMPING PLATE

1



45



调整垫片

ADJUSTING SPACER

1 组



46



泵轮

IMPELLER

1



47



螺栓 M8X32

BOLT M8X32

24



48



轴承 6017

BEARING 6017

2



49



齿轮

GEAR

1



50



纸垫

GASKET PAPER

1



51



螺栓 M12X48

BOLT M12X48

12



52



接头

CONNECTOR

1





























B3

版权所有  不得翻印

 11

                                          山东临工

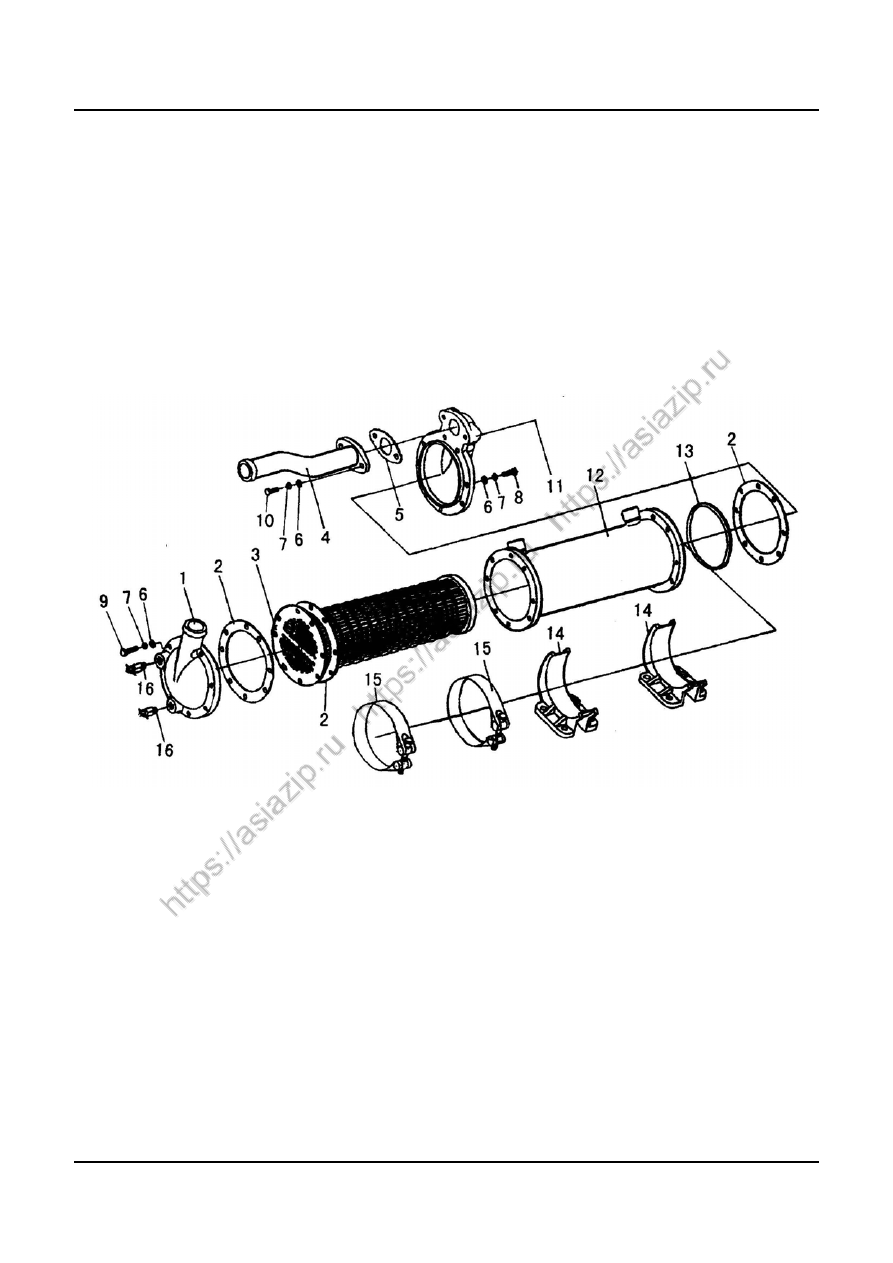

变矩器油冷却器

TORQUE CONVERTOR RADIA TOR













B3

版权所有  不得翻印

 12

                                          山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



前盖

FRONT COVER

1



2



密封垫

PACKING

3



3



芯体

SPOOL

1



4



弯管

ELBOW TUBE

1



5



密封垫

PACKING

1



6



垫圈 8

WASHER8

18



7



弹簧垫圈 8

SPRING WASHER 8

18



8



螺栓 M8X30

BLOT M8X30

8



9



螺栓 M8X35

BOLT M8X35

8



10



螺栓 M8X25

BOLT M8X25

2



11



后盖

HIND COVER

1



12



筒体

CANISTER BODY

1



13



密封圈

SEAL RING

1



14



底座

PEDESTAL

2



15



卡带装置

CASSETTE SET

2



16



放水阀

OFFLET VALVE

2







































C

变速箱系统



TRANSMISSION SYSTEM




























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



C1

版权所有  不得翻印

 13

                                          山东临工

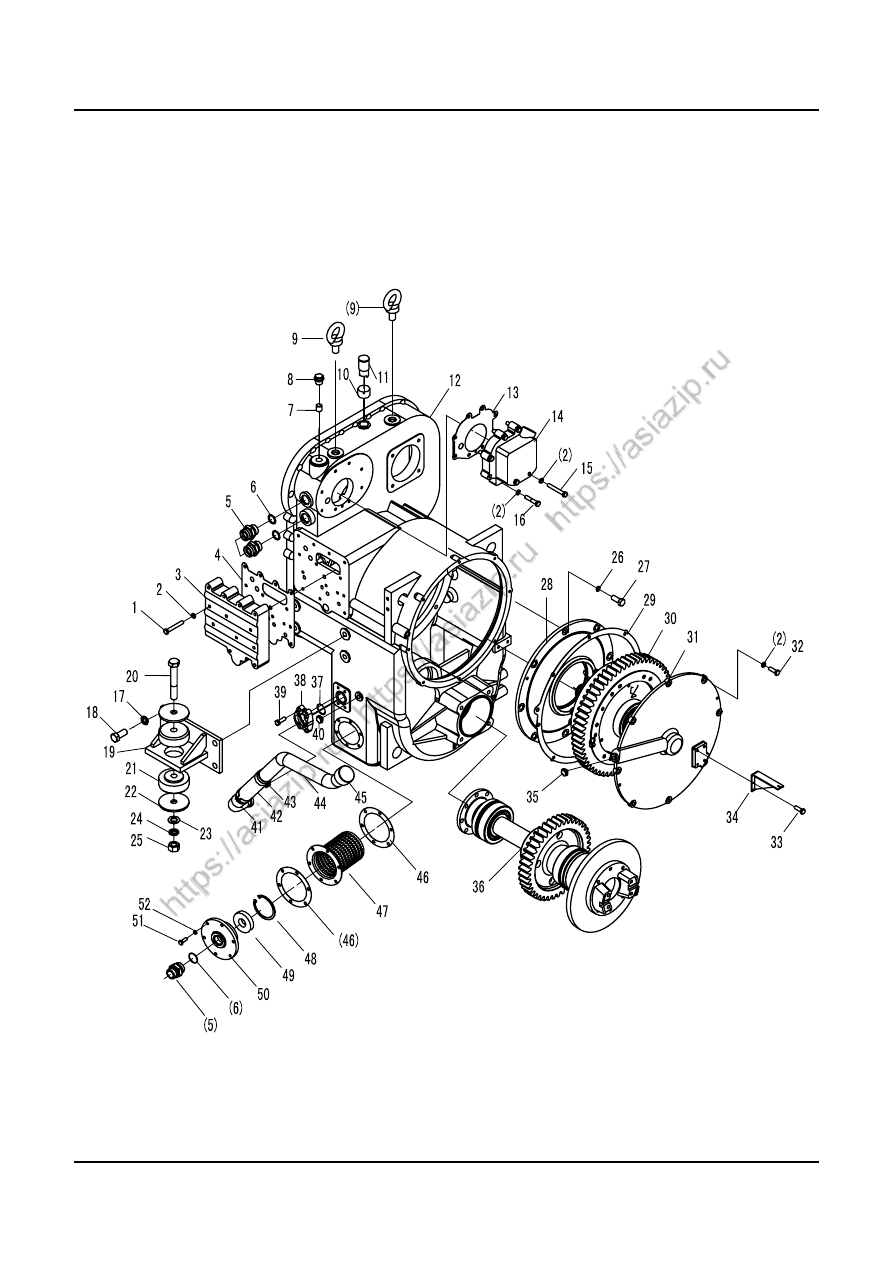

变速箱总成（

I

）

TRANSMISSION SYSTEM（

I

）







C1

版权所有  不得翻印

 14

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4011000174

螺栓 GB21-M10*70EpZn-8.8

BOLT GB21-M10*70EpZn-8.8

18



2

4015000025

垫圈 GB93-10-65Mn

WASHER GB93-10-65Mn

78



3

4120000064

变速阀总成

TRANSMISSION CONTROL VALVE ASS

’

Y

1



4

3030900099

密封垫

SEALING SPACER

1



5

4120000125

接头体 G28

FITTING Z28

3



6

4030000013

O 形圈 GB1235-32*3.1

O-RING GB1235-32*3.1

3



7

3030900098

圆柱堵塞

PLUNGER

1



8

3030900097

螺塞

PULG

1



9

4014000030

螺钉 GB825-M20EpZn-20

LIFTING EYE SCREW GB825-M20EpZn-20

2



10

2905000006

透气管

VENT DUCT

1



11

2905000005

透气盖总成

BREATHER PIPE ASS

’

Y

1



12

3030900088

箱体

TANK

1



13

3030900096

密封垫

SEALING SPACER

1



14

4120000063

变速泵总成

TRANSMISSION PUMP ASS

’

Y

1



15

4011000052

螺栓 GB5782-M10*75EpZn-8.8

BOLT GB5782-M10*75EpZn-8.8

2



16

4011000048

螺栓 GB5782-M10*50EpZn-8.8

BOLT GB5782-M10*50EpZn-8.8

6



17

4011000097

螺栓 GB5783-M18*40EpZn-8.8

BOLT GB578-M18*40EpZn-8.8

8



18

4015000029

垫圈 GB93-18-65Mn

NUT GB93-18-65Mn

8



19

2905000011

连接座

CONNECTING SEAT

2



20

4011000236

螺栓 GB5782-M20*130EpZn-8.8

CONNECTING SEAT

2



21

2905000010

减震块

SHOCK MOUNT

4



22

2905000012

垫圈

WASHER GB93-18-65Mn

4



23

4015000176

垫圈 GB97.1-20EpZn-300HV

SHOCK MOUNT

2



24

4015000030

垫圈 GB93-20-65Mn

WASHER GB97.1-20EpZn-300HV

2



25

4013000020

螺母 GB6170-M20EpZn-8

NUT GB6170-M20EpZn-8

2



26

4015000027

垫圈 GB93-14-65Mn

WASHER GB93-14-65Mn

8



27

3030900089

中盖螺栓

BOLT

8



28

3030900090

中盖

COVER

1



29

3030900092

密封垫

SEALING SHIM

1



30

2030900019

四轴总成（2）

4TH SHAFT ASS

’

Y（2）

1



31

3030900091

端盖

END COVER

1



32

4011000017

螺栓 GB21-M10*30EpZn-8.8

BOLT GB21-M10*30EpZn-8.8

34



33

4011000461

螺栓 GB16674-M8*16EpZn-8.8

BOLT GB16674-M8*16EpZn-8.8

4



34

2923000102

固定架

MOUNTING FRAME

1



35

3030900102

螺塞

PULG

1



36

2030900021

五轴总成

5TH SHAFT ASS

’

Y

1



37

4030000029

O 形圈 GB3452.1-37.5*3.55G

O-RING GB3452.1-37.5*3.55G

1



38

4041000056

分体法兰 LGB117312550

PLANGE LGB117312550

1



39

4011000475

螺栓 GB16674-M10*30EpZn-8.8

BOLT GB16674-M10*30EpZn-8.8

4



40

4190000010

检油塞 LG03-JYS1/4"

PLUG FOR CHECK UP LG03-JYS1/4"

1



41

2905000109

加油弯管

ELBOW PIPE

1



42

4030000096

胶管 JB8406-B38*380

HOSE JB8406-B38*170

1



43

4120000074

胶管夹箍 Q/ZB251-3/2"

CLAMP Q/ZB251-3/2"

2



44

2905001034

钢管

PIPE

1



45

2905000026

加油管盖

COVER

1



46

3030900232

垫片

SPACER

2



47

2030900065

滤油器总成

OIL FILTER ASS

’

Y

1



48

4015000013

挡圈 GB893.1-70-65Mn

RIONG SNAP GB893.1-70-65Mn

1



49

4190000007

环形磁铁 LG03-CT70*32*14

MAGNET LG03-CT70*32*14

1



50

3030900230

压盖

CLAMPING COVER

1



51

4011000106

螺栓 GB5783-M8*25EpZn-8.8

BOLT GB5783-M8*25EpZn-8.8

6



52

4015000036

垫圈 GB93-8-65Mn

WASHER GB93-8-65Mn

6



























C2

版权所有  不得翻印

 15

                                          山东临工

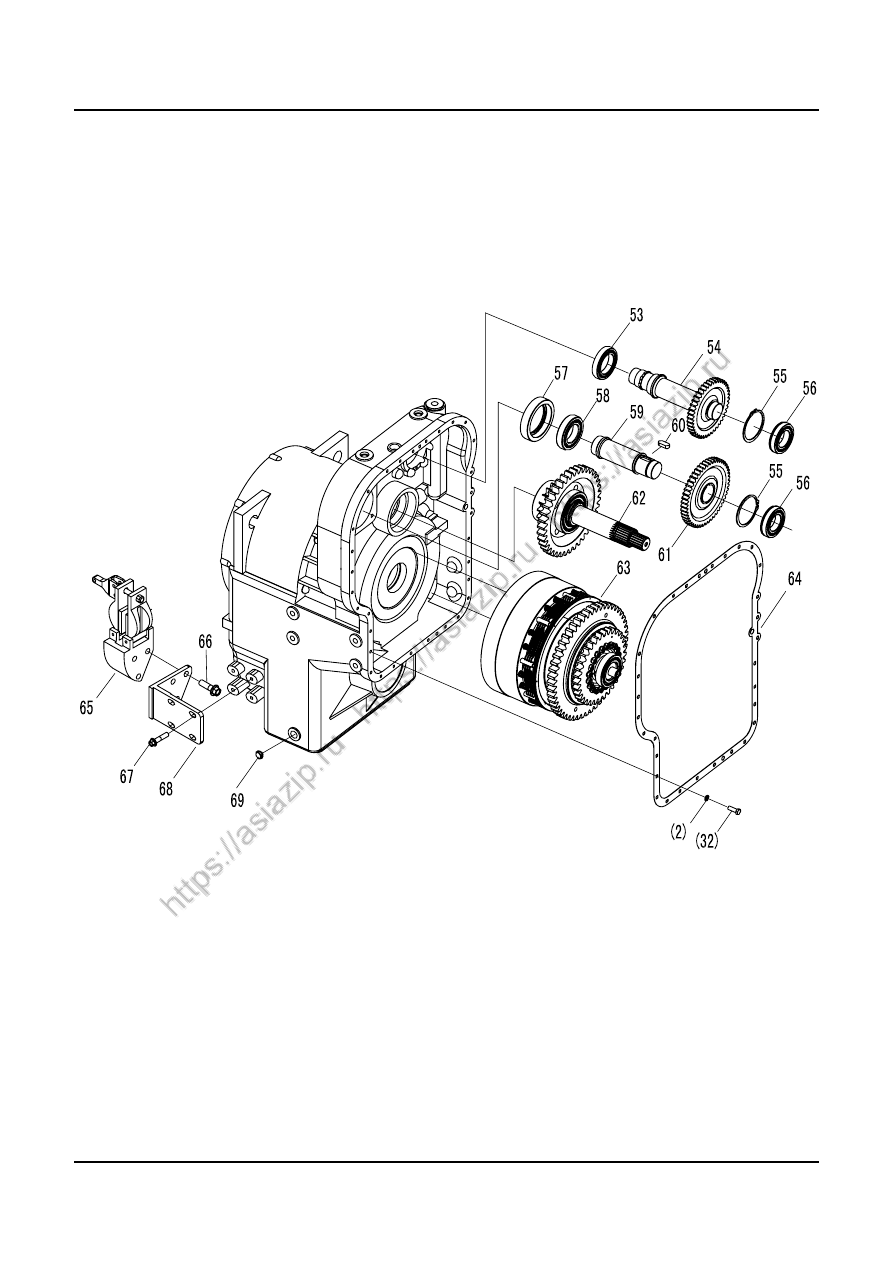

变速箱总成（Ⅱ）

TRANSMISSION SYSTEM（Ⅱ）







C2

版权所有  不得翻印

 16

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

53

4021000012  滚动轴承 GB276-6012

BALL BEARING GB276-6012

1



54

3030900094  轴齿轮

SHAFT GEAR

1



55

4015000024  挡圈 GB894.1-90-65Mn

RIONG SNAP GB894.1-90-65Mn

2



56

4021000019  滚动轴承 GB276-6210N

BALL BEARING GB276-6210N

2



57

3030900181  轴承套

BEARING SLEEVE

1



58

4021000020  滚动轴承 GB276-6211

BALL BEARING GB276-6211

1



59

2905000008  驱动轴

DRIVE SHAFT

1



60

4022000001  键 GB1096-14*36-45

KEY GB1096-14*36-45

1



61

3030900100  转向泵驱动齿轮

DRIVE GEAR OF STEERING PUMP

1



62

2030900027  三轴总成

3RD SHAFT ASS

’

Y

1



63

2030900026  四轴总成（1）

4TH SHAFT ASS

’

Y

1



64

3030900095  密封垫

SEALING SPACER

1



65

4120000087  手制动器 TC5Z

BRAKE FOR PARKING TC5Z

1



66

4011000148  螺栓 GB16674-M16*40EpZn-8.8

BOLT GB16674-M16*40EpZn-8.8

3



67

4011000479  螺栓 GB16674-M12*30EpZn-8.8

BOLT GB16674-M12*30EpZn-8.8

4



68

2923000105  支架

HOLDER

1



69

4120000345  螺塞 Q/ZB286-ZG1/2"-Q235A

PLUG Q/ZB286-ZG1/2"-Q235A

1

















C3

版权所有  不得翻印

17

                                          山东临工

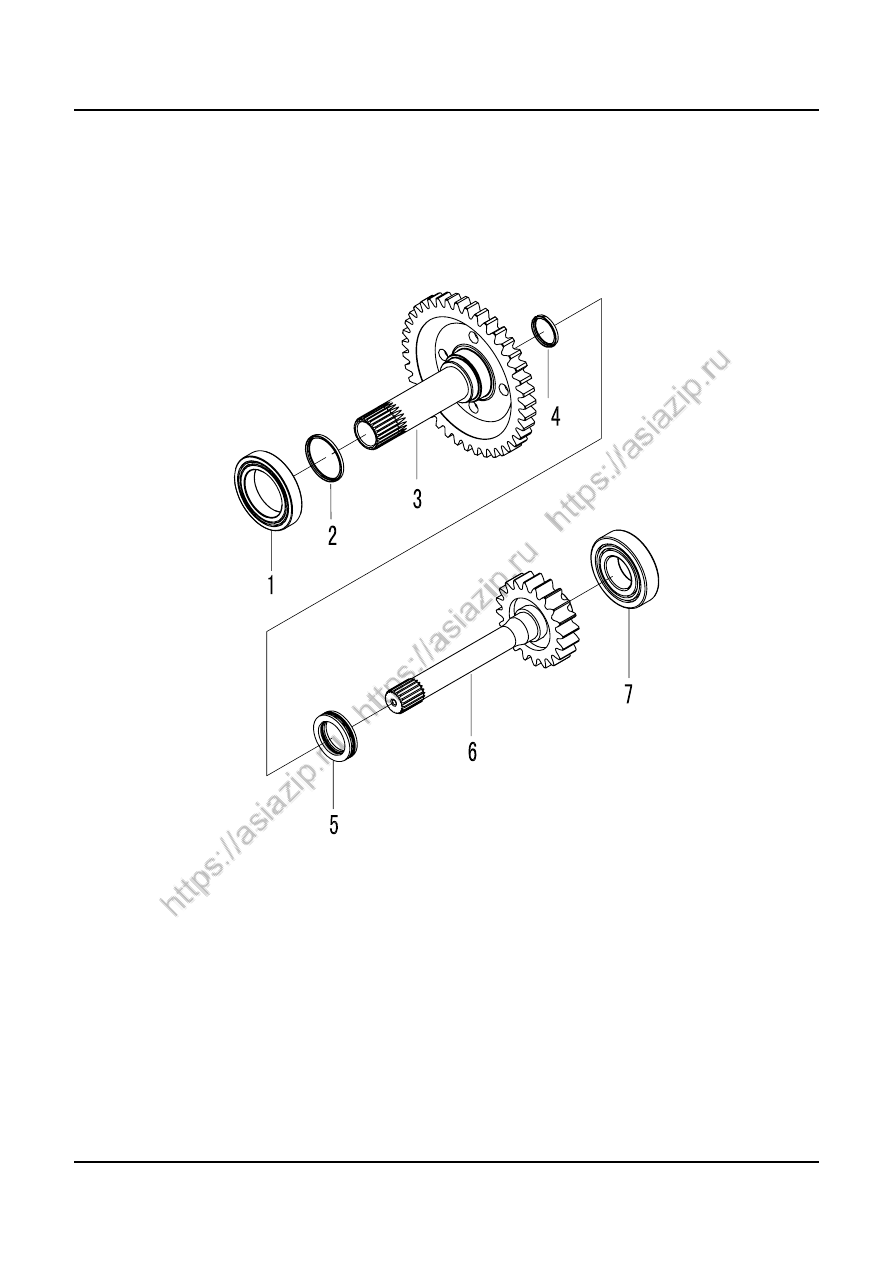

三轴总成
3RD SHAFT








C3

版权所有  不得翻印

 18

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4021000013  滚动轴承 GB276-6016

BALL BEARING GB276-6016

1



2

3030900110  旋转油封

OIL SEAL

1



3

3030900178  输入二级齿轮

2nd STAGE INPUT

1



4

3030900111  旋转油封

OIL SEAL

1



5

4021000040  滚动轴承 GB301-51111

THRUST BALL BEARING GB301-51111

1



6

3030900177  输入一级齿轮

1ST STAGE GEAR INPUT

1



7

4021000023  滚动轴承 GB276-6311

BALL BEARING GB276-6311

1





























C4

版权所有  不得翻印

 19

                                          山东临工

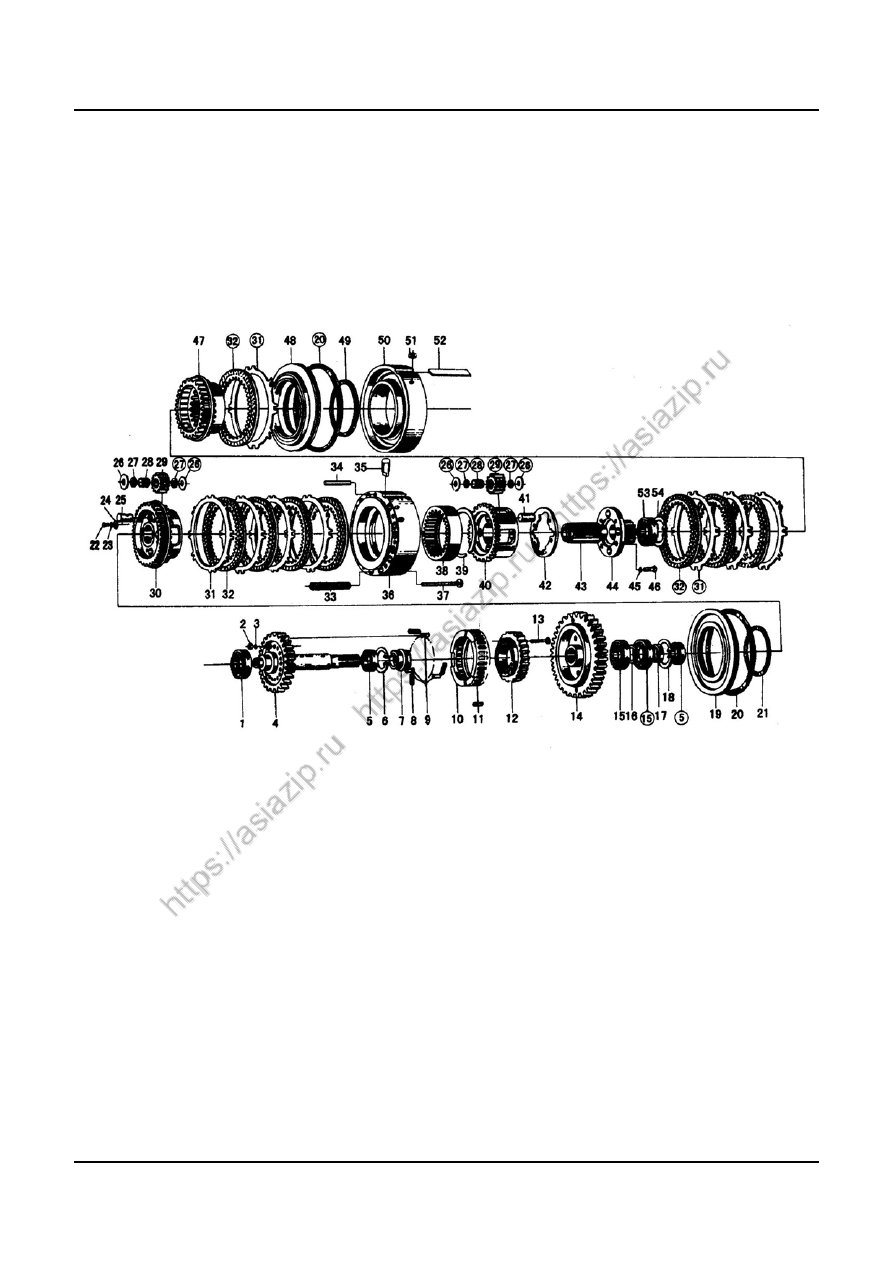

四轴总成

（

I

）



4RD SHAFT

（

I

）











C4

版权所有  不得翻印

 20

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4021000020  滚动轴承 GB276-6211

BALL BEARING



GB276-6211

1



2

4013000036  螺母 GB6171-M10*1EpZn-8

NUT GB6171-M10*1EpZn-8

20



3

4015000008  垫圈 GB859-10-65Mn

WASHER GB859-10-65Mn

20



4

3030900136  中间输入轴

INTER-INPUT SHAFT

1



5

4021000011  滚动轴承 GB276-6010

BALL BEARIN GB276-6010

2



6

4015000015  挡圈 GB893.1-80-65Mn

RIONG SNAP GB893.1-80-65Mn

1



7

3030900138  隔离套

ISOLATED BUSHING

1



8

3030900157  弹簧

SPRING

3



9

3030900166  销

PIN

3



10

3030900165  隔离环

ISOLATED WASHER

1



11

3030900155  滚柱Ф13X26

ROLLER Ф13X26

24



12

3030900164  内环凸轮

INNER RACE CAM

1



13

3030900167  螺栓

BOLT

20



14

3030900137  外环齿轮

OUT RACE GEAR

1



15

4021000018  滚动轴承 GB276-6210

BALL BEARING GB276-6210

2



16

3030900169  间隔环

ISOLATED WASHER

1



17

3030900168  间隔套

ISOLATED BUSHING

1



18

4015000017  挡圈 GB893.1-90-65Mn

RIONG SNAP GB893.1-90-65Mn

1



19

3030900139  倒档活塞

PISTION

1



20

3030900143  外密封环

EXTERNAL SEAL RING

2



21

3030900163  内密封环

INTERNAI SEAL RING

1



22

3030900170  螺栓

BOLT

4



23

4015000036  垫圈 GB93-8-65Mn

WASHER GB93-8-65Mn

4



24

3030900162  止动垫圈

STOP WASHER

4



25

3030900160  倒档行星轴

REVERSE PLANET SPINDLE

4



26

3030900147  垫片

SPACER

16



27

3030900154  挡圈

RIONG SNAP

16



28

4090000001  滚针 GB309-4*35-GCr15

NEEDLE ROLLER GB309-4*35-GCr15

176



29

3030900148  行星轮

PLANET

8



30

3030900171  倒档行星架

CARRIER OF REVERSE ASS

’

Y

1



31

3030900140  倒档一档从动片

REVERSE FIRST SPEED DRIVEN DISK

8



32

2030900028  倒档一档主动片

REVERSE FIRST SPEED DRIVE DISK

8



33

3030900141  弹簧

SPRING

15



34

3030900176  销

PIN

8



35

3030900161  圆柱销

ROUND PIN

1



36

2030900029  摩擦片隔离架总成

ISOLATED BRACKET

1



37

3030900142  弹簧销轴

SPRING PIN

15



38

3030900158  倒档内齿圈

REVERSE RANGE GEAR-RING

1



39

3030900156  挡圈

RIONG SNAP

1



40

3030900151  一档行星架

CARRIER OF THE FIRST RANGE PLANET GEAR

1



41

3030900149  一档行星轴

FIRST SPEED PLANET SPINDLE

4



42

3030900150  止动盘

LOCK PLATE

1



43

3030900153  太阳轮

GEAR-SUN

1



44

3030900152  直接档连接盘

CONNECTING DISH FOR THE DIRECT RANGE

1



45

4015000026  垫圈 10

WASHER 10

4



46

4011000125  螺栓 GB5783-M10*35EpZn-8.8

BOLT GB5783-M10*35EpZn-8.8

4



47

3030900172  内齿圈

INTERNAL GEAR-RING ASSEMBLY FOR FIRST RANGE

1



48

3030900144  一档活塞

FIRST RANGE PISTION

1



49

3030900113  密封环

SEAL RING

1



50

3030900145  一档油缸

CYLINDER-HOUSING FOR THE FIRST RANGE

1



51

3030900146  矩形密封圈

SQUARE SEAL

1



52

3030900159  固定板

MOUNTING PLATE

1



53

4021000019  滚动轴承 GB276-6210N

BALL BEARING GB276-6210N

1



54

4015000024  挡圈 90

RING SNAP 90

1





C5

版权所有  不得翻印

 21

                                          山东临工



四轴总成

（Ⅱ）



4RD SHAFT

（Ⅱ）












C5

版权所有  不得翻印

 22

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4021000015

滚动轴承

GB276-6022

BALL BEARING GB276-6022

1



2

3030900112  销

PIN

6



3

3030900103  直接档受压盘

BACK DISK FOR THE SECOND SPEED

1



4

4013000162  螺母 GB6170-M8-8

NUT GB6170-M8-8

12



5

4015000036  垫圈 GB93-8-65Mn

WASHER GB93-8-65Mn

12



6

2030900020  直接档主动片

DRIVE DISK ASS

’

Y FOR THE SECOND SPEED

2



7

3030900104  直接档轴

SHAFT FOR THE SECOND SPEED

1



8

3030900106  直接档从动片

DRIVEN DISK FOR THE SECOND SPEED

1



9

4011000105  螺栓 GB5783-M8*20EpZn-8.8

BOLT GB5783-M8*20EpZn-8.8

12



10

4021000016  滚动轴承 GB276-6204

BALL BEARING GB276-6204

1



11

4015000023  挡圈 GB894.1-65-65Mn

RIONG SNAP GB894.1-65-65Mn

1



12

3030900114  蝶形弹簧

DISH SPRING

1



13

3030900107  直接档活塞

PISTION

1



14

3030900113  密封环

SEALING RING

1



15

3030900115  销

PIN

3



16

3030900109  直接档油缸

CYLINDER ASS

’

Y FOR THE SECOND SPEED

1



17

3030900108  中间输出齿轮

OUTPUT GEAR OF THE INTER-SHAFT

1



18

4021000024  滚动轴承 GB276-6312

BALL BEARING GB276-6312

1



19

3030900111  旋转油封

SEAL

1



20

4090000010  低碳钢丝 GB343-1.2*1200-SZ

MILD STEEL WIRE GB343-1.2*1200-SZ

1



21

3030900105  螺栓

BOLT

12



22

4015000026  垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

12



23

3030900110  旋转油封

SEAL

1
