LG958 Фронтальный погрузчик. Каталог запчастей - часть 4

G1

版权所有  不得翻印

         83

                                          山东临工

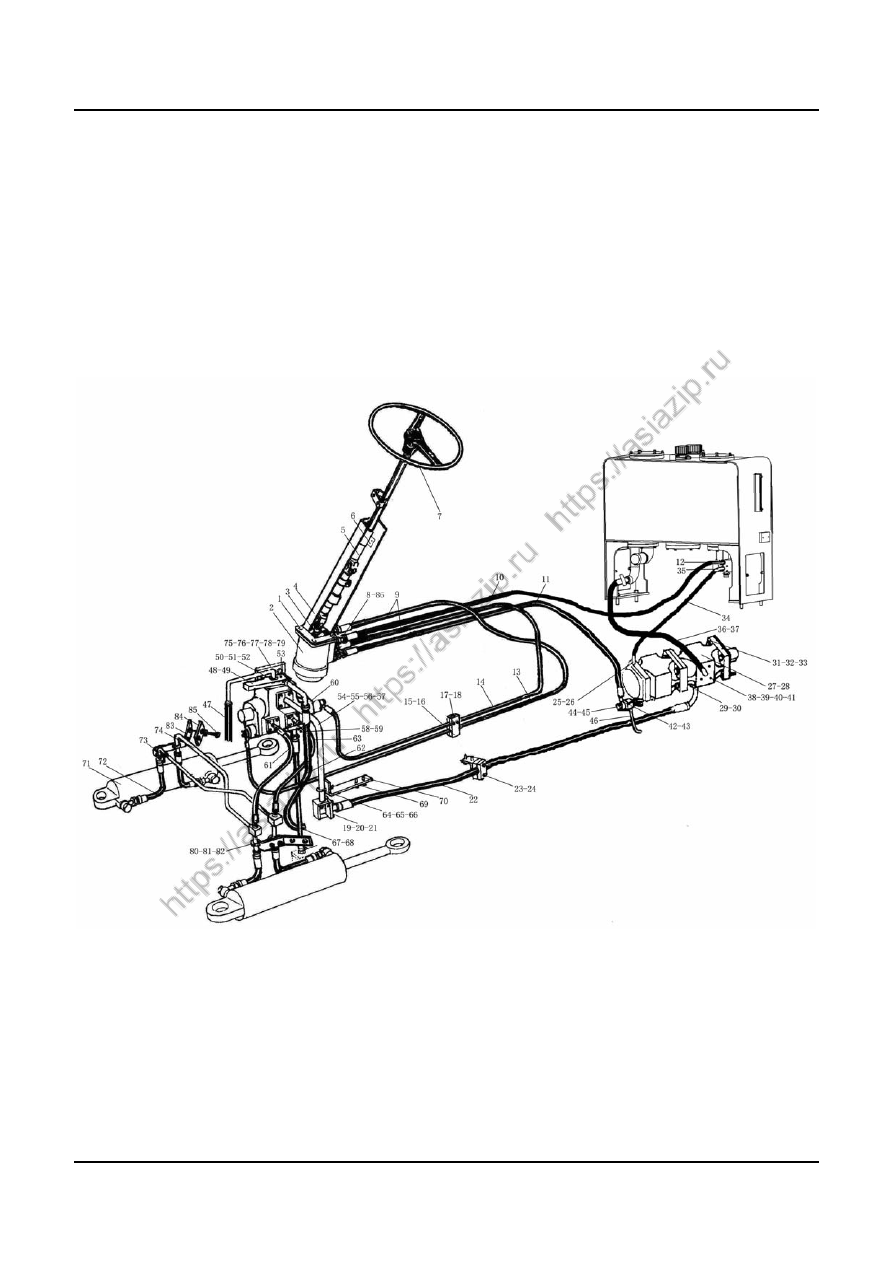

转向系统
STEERING SYSTEM









G1

版权所有  不得翻印

 84

                                            山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4011000479  螺栓 GB16674-M12*30EpZn-8.8

BOLT GB16674-M12*30EpZn-8.8

4



2

4120001002  转向器 BZZ3-100

REDIRECTOR BZZ3-100

1



3

4011000473  螺栓 GB16674-M10*55EpZn-8.8

BOLT GB16674-M10*55EpZn-8.8

4



4

2920000002  固定架

FIXED MOUNT

1

部件

5

4120001433  转向柱 LG20-ZXZ-02

STEERING POLE LG20-ZXZ-02

1



6

4011000458  螺栓 GB16674-M8*20EpZn-8.8

BOLT GB16674-M8*20EpZn-8.8

4



7

4120000360  方向盘 FXP-950

STEERING WHEEL FXP-950

1



8

4041000541  直接头 LGB120-01820

STRAIGHT JIONT LGB120-01820

4



9

4041000539  软管 LGB124-005090

PIPE LGB124-005090

2



10

4041000149  软管 LGB124-005180

PIPE LGB124-005180

1



11

4041000673  软管 LGB124-005100

PIPE LGB124-005100

1



12

4041000150  直接头 LGB120-01814

STRAIGHT JIONT LGB120-01814

3



13

4041000152  软管 LGB125-005120

PIPE LGB125-005120

1



14

4041000153  软管 LGB125-005120

PIPE LGB125-005120

1



15

4011000447  螺栓 GB16674-M10*20EpZn-8.8

BOLT GB16674-M10*20EpZn-8.8

2



16

2920000004  油路块总成

OIL WAY MASS

1

部件

17

4041000156  螺塞 LGB135-01421

PLUG SCREW LGB135-01421

1



18

4041000767  O 形圈 LGB168-11124

O-RING LGB168-11124

4



19

4041000026  分体法兰 LGB117-310491

FLANGE LGB117-310491

1



20

4011000475  螺栓 GB16674-M10*30EpZn-8.8

BOLT GB16674-M10*30EpZn-8.8

8



21

4030000026  O 形圈 GB3452.1-32.5*3.55G

O-RING GB3452.1-32.5*3.55G

1



22

2919000752  转向泵至流量放大阀胶管

PIPE OF FLUX AMPLIFIER TOPUMP

1

部件

23

4011000447  螺栓 GB16674-M10*20EpZn-8.8

BOLT GB16674-M10*20EpZn-8.8

4



24

2919000002  转向泵出油胶管管夹

 CLAMP OF OUTLET PIPE OF STEERING PUMP

1

部件

25

2919000792  直通接头体

STRAIGHT JIONT

1

35

26

4030000057  垫圈 JB1002-14-T2

WASHER JB1002-14-T2

3



27

4120000171  双联泵 CBGj2080/1010C-XF

TWO-WAY FLOW PUMP

1



28

2911000754  泵用密封垫

SEALING PLATE OF PUMP

1

部件

29

4041000056  分体法兰 LGB117-312550

FLANGE LGB117-312550

1



30

4030000029  O 形圈 GB3452.1-37.5*3.55G

O-RING GB3452.1-37.5*3.55G

1



31

4012000003  螺柱 GB898-M12*35EpZn-8.8

DOUBLE-SCREW BOLT GB898-M12*35EpZn-8.8

4



32

4015000168  垫圈 GB97.1-12EpZn-300HV

WASHER GB97.1-12EpZn-300HV

4



33

4013000011  螺母 GB6170-M12EpZn-8

NUT GB6170-M12EpZn-8

4



34

4041000209  软管 LGB124-005105

PIPE LGB124-005105

1



35

4041000150  直接头 LGB120-01814

STRAIGHT JIONT LGB120-01814

1



36

2919000803  双联泵吸油胶管

OIL PIPE OF TWO-WAY FLOW PUMP

1

部件

37

4017000013  喉箍 JB8870-d90

ADAMS APPLE JB8870-d90

4



38

2919000791  双联泵吸油钢管

OIL TUBE OF TWO-WAY FLOW PUMP

1

部件

39

4011000479  螺栓 GB16674-M12*30EpZn-8.8

BOLT GB16674-M12*30EpZn-8.8

4



40

4030000235  O 形圈 GB3452.1-43.7*3.55G

O-RING GB3452.1-43.7*3.55G

1



41

4041000011  分体法兰 LGB117-314650

FLANGE LGB117-314650

1



42

2919000793  三通接头

THREE-WAY CONNECTION

1

部件

43

4011000339  螺栓 JB999-M14*1.5*28-35

BOLT JB999-M14*1.5*28-35

1



44

4041000156  螺塞 LGB135-01421

PLUG SCREW LGB135-01421

1



45

4030000238  O 形圈 GB3452.1-11.2*2.65G

O-RING GB3452.1-11.2*2.65G

1



46

2919000804  选择阀进油胶管

OIL PIPE OF SELECTOR VALVE

1

部件

47

4041000154  软管 LGB125-014070

PIPE LGB125-014070

1



48

4120000451  卸载阀 SXH25

FEATHER VALVE SXH25

1



49

4030000026  O 形圈 GB3452.1-32.5*3.55G

O-RING GB3452.1-32.5*3.55G

5



50

2921000774  弯管接头

BEND PIECE

1



51

4011000475  螺栓 GB16674-M10*30EpZn-8.8

BOLT GB16674-M10*30EpZn-8.8

16






G1

版权所有  不得翻印

         85

                                          山东临工



转向系统
STEERING SYSTEM









G1

版权所有  不得翻印

         86

                                          山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

52

4041000026  分体法兰 LGB117-310491

FLANGE LGB117-310491

4



53

4014000144  螺钉 GB70.1-M10*70EpZn-8.8

SCREW GB70.1-M10*70EpZn-8.8

4



54

2921000002  放大阀进油钢管

OIL INLET PIPE

1

部件

55

4041000027  分体法兰 LGB117-312551

FLANGE LGB117-312551

1



56

4011000479  螺栓 GB16674-M12*30EpZn-8.8

BOLT GB16674-M12*30EpZn-8.8

12



57

4030000029  O 形圈 GB3452.1-37.5*3.55G

O-RING GB3452.1-37.5*3.55G

3



58

4041000156  螺塞 LGB135-01421

PLUG SCREW LGB135-01421

1



59

4030000238  O 形圈 GB3452.1-11.2*2.65G

O-RING GB3452.1-11.2*2.65G

1



60

4120000504  流量放大阀 ZLF25A

FLUX AMPLIFIER ZLF25A

1



61

2921000003  放大阀 B 口出油胶管

OIL-PIPE(B)

1

部件

62

2921000023  卸载阀回油胶管

OIL RETURN PIPE OF FEATHER VALVE

1

部件

63

2921000004  放大阀 A 口出油胶管

OIL-PIPE(A)

1

部件

64

4011000556  U 形螺栓 JB/ZQ4321-33Zn-Q235A·F

U-BOLT JB/ZQ4321-33Zn-Q235A·F

2



65

4015000162  垫圈 GB97.1-10EpZn-300HV

WASHER GB97.1-10EpZn-300HV

4



66

4013000007  螺母 GB6170-M10EpZn-8

NUT GB6170-M10EpZn-8

4



67

4041000540  软管 LGB161-012049

TUBE LGB161-012049

1



68

4041000144  分体法兰 LGB117-312552

FLANGE LGB117-312552

2



69

2921000005  支架

BRACKET

1

部件

70

4011000447  螺栓 GB16674-M10*20EpZn-8.8

BOLT GB16674-M10*20EpZn-8.8

4



71

4120000553  转向油缸 HSGL-90*50*424-835

STEERING CYLINDER HSGL-90*50*424-835

2



72

4041000158  软管 LGB124-006058

PIPE LGB124-006058

4



73

2921000006  钢管 A

TUBE (A)

1

部件

74

2921000007  钢管 B

TUBE (B)

1

部件

75

4011000482  螺栓 GB16674-M14*30EpZn-8.8

BOLT GB16674-M14*30EpZn-8.8

2



76

2921000008  流量放大阀支架

BRACKET OF FLUX AMPLIFIER

1

部件

77

4011000054  螺栓 GB5782-M12*120EpZn-8.8

BOLT GB5782-M12*120EpZn-8.8

3



78

4013000011  螺母 GB6170-M12EpZn-8

NUT GB6170-M12EpZn-8

3



79

4015000168  垫圈 GB97.1-12EpZn-300HV

WASHER GB97.1-12EpZn-300HV

3



80

4011000555  U 形螺栓 JB/ZQ4321-18Zn-Q235A·F

U-BOLT JB/ZQ4321-18Zn-Q235A·F

4



81

4015000207  垫圈 GB97.1-6EpZn-300HV

WASHER GB97.1-6EpZn-300HV

8



82

4013000028  螺母 GB6170-M6EpZn-8

NUT GB6170-M6EpZn-8

8



83

2921000009  支架

BRACKET

2

Q235A

84

2921000010  橡胶垫

RUBBER BLANKET

2

氯丁橡胶

85

4011000474  螺栓 GB16674-M10*25EpZn-8.8

BOLT GB16674-M10*25EpZn-8.8

4



86

4041000783  O 形圈 LGB168-11724

O-RING LGB168-11724

4


















G2

版权所有  不得翻印

         87

                                          山东临工

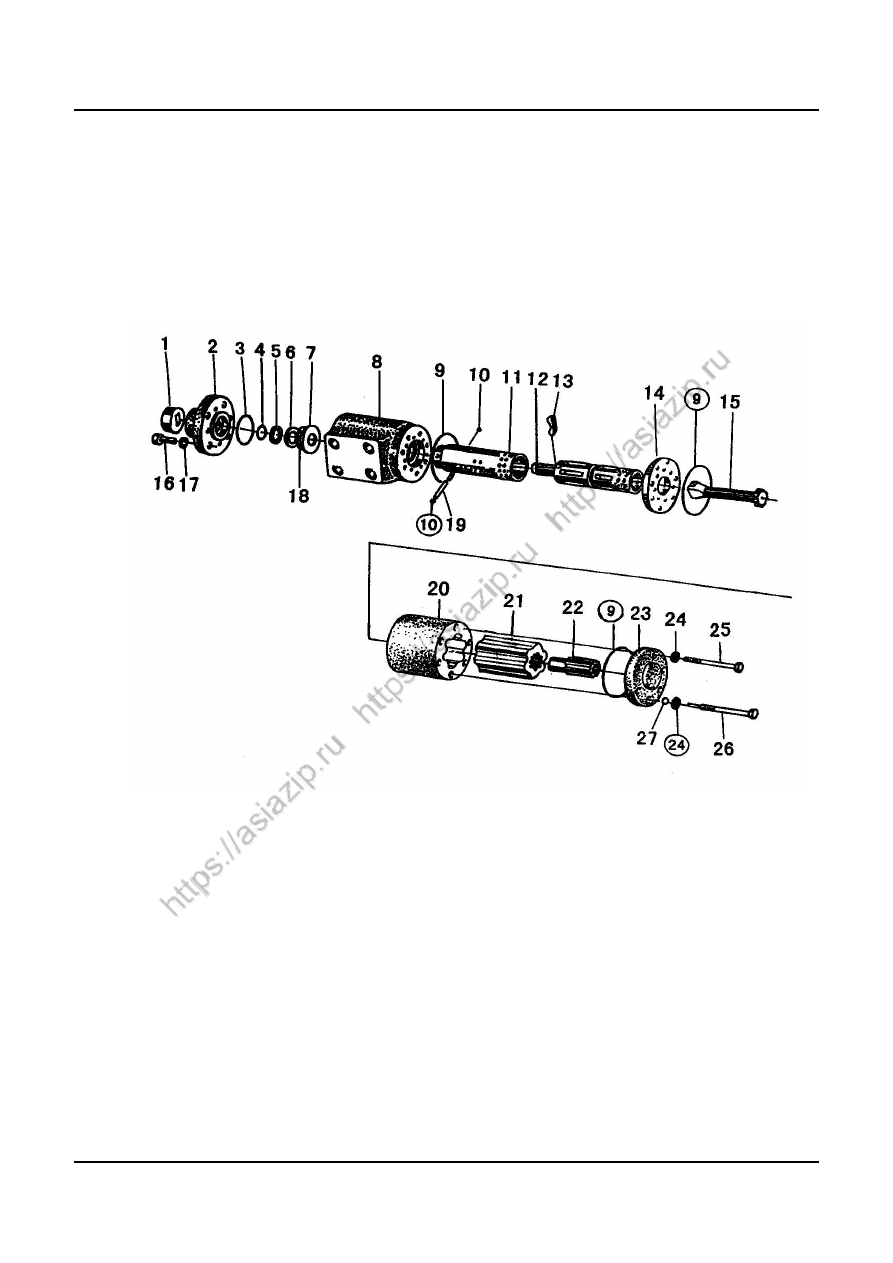

转向器总成
STEERING GEAR











G2

版权所有  不得翻印

 88

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



转向器

CONNECTING BLOCKS MODULE

1



2



前盖

FRONT COVER

1



3



O 形圈

O-RING

1



4



O 形圈

O-RING

1



5



X 形圈

X-RING

1



6



垫

GASKET

1



7



挡环

GASKET

1



8



阀体

VALVE BLOCK

1



9



O 形圈

O-RING

3



10



垫片

GASKET

2



11



阀套

VALVE SLEEVE

1



12



阀芯

VALVE STEM

1



13



弹簧片

SPRING SLIP

6



14



隔盘

ISOLATING PLATE

1



15



联动轴

COUPLING SHAFT

1



16



螺钉

SCREW

4



17



垫圈

WASHER

4



18



推力滚针轴承

THRUST NEEDLE BEARING

1



19



拔销

CENTER PIN

1



20



定子

STATOR MODULE

1



21



转子

ROTOR

1



22



限位柱

STOPPER

1



23



后盖

REAR COVER

1



24



组合密封垫

SEAL RING

7



25



螺栓

BOLT

6



26



限位螺栓组件

CAGING BOLT MODULE

1



27



钢球

STEEL BALL

1



G3

版权所有  不得翻印

         89

                                          山东临工

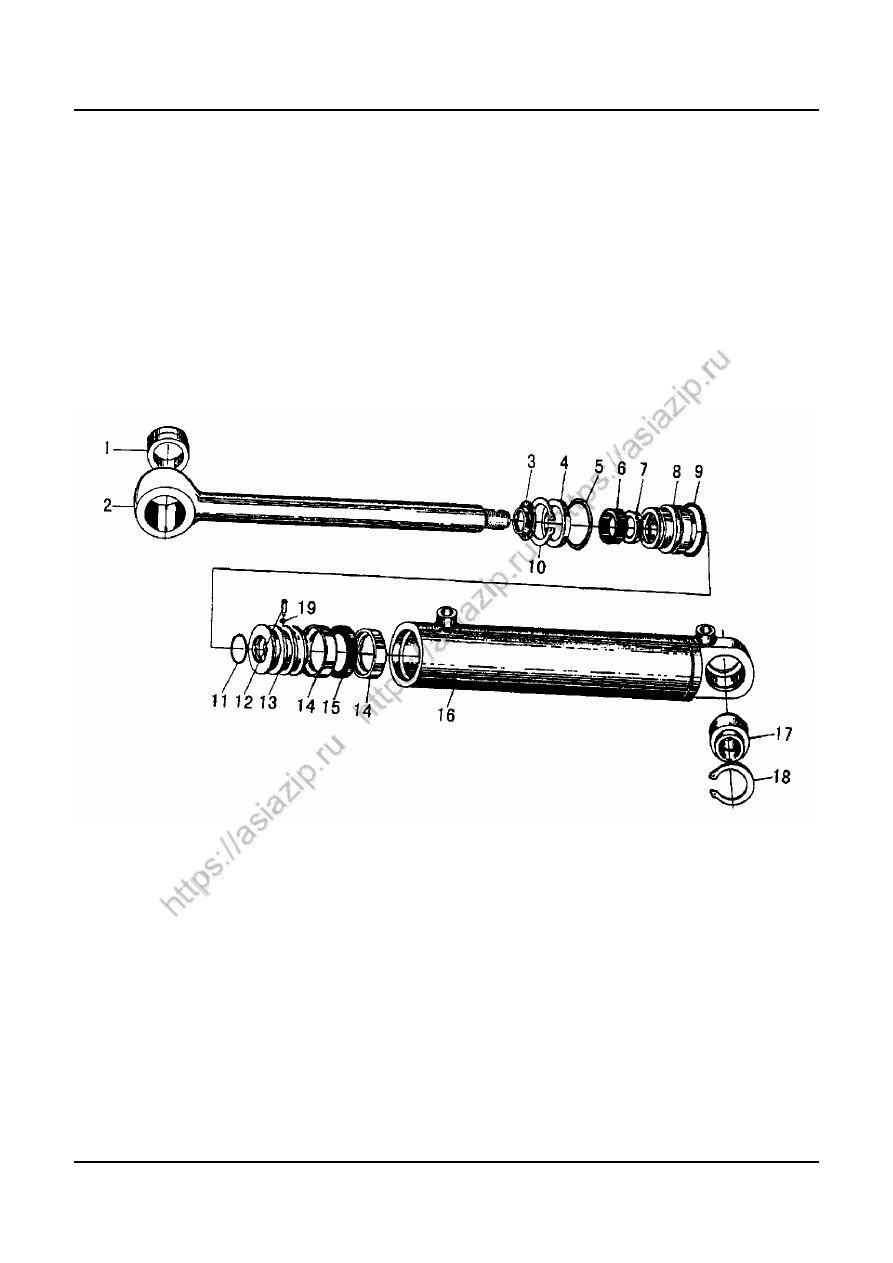

转向油缸总成
STEERING CYLINDER












G3

版权所有  不得翻印

 90

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



轴套

SHAFT SLEEVE

1



2



活塞杆

PISTON ROD

1



3



防尘圈

DUST PROOF RING

1



4



卡环

LOCK RING

1



5



挡圈

SNAP RING

1



6



Yx 型密封圈

Yx-RING SEAL

1



7



轴用组合封

COMBINED SEAL

1



8



导向套

ORIENTED SHEATH

1



9



O 形圈

O-RING

1



10



挡圈

SNAP RING

1



11



O 形圈

O-RING

1



12



螺钉

SCREW

1



13



活塞

PISTON

1



14



支撑环

SUPPORTING RING

2



15



孔用组合封

COMBINED SEAL

1



16



缸体

CYLINDER BODY

1



17



关节轴承

SPHERICAL PLAIN BEARING

1



18



孔用弹性挡圈

RING SNAP

1



19



钢球

STEEL BALL

1



































H

制动系统



 BRAKE SYSTEM




























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.





H1

版权所有  不得翻印

         91

                                          山东临工

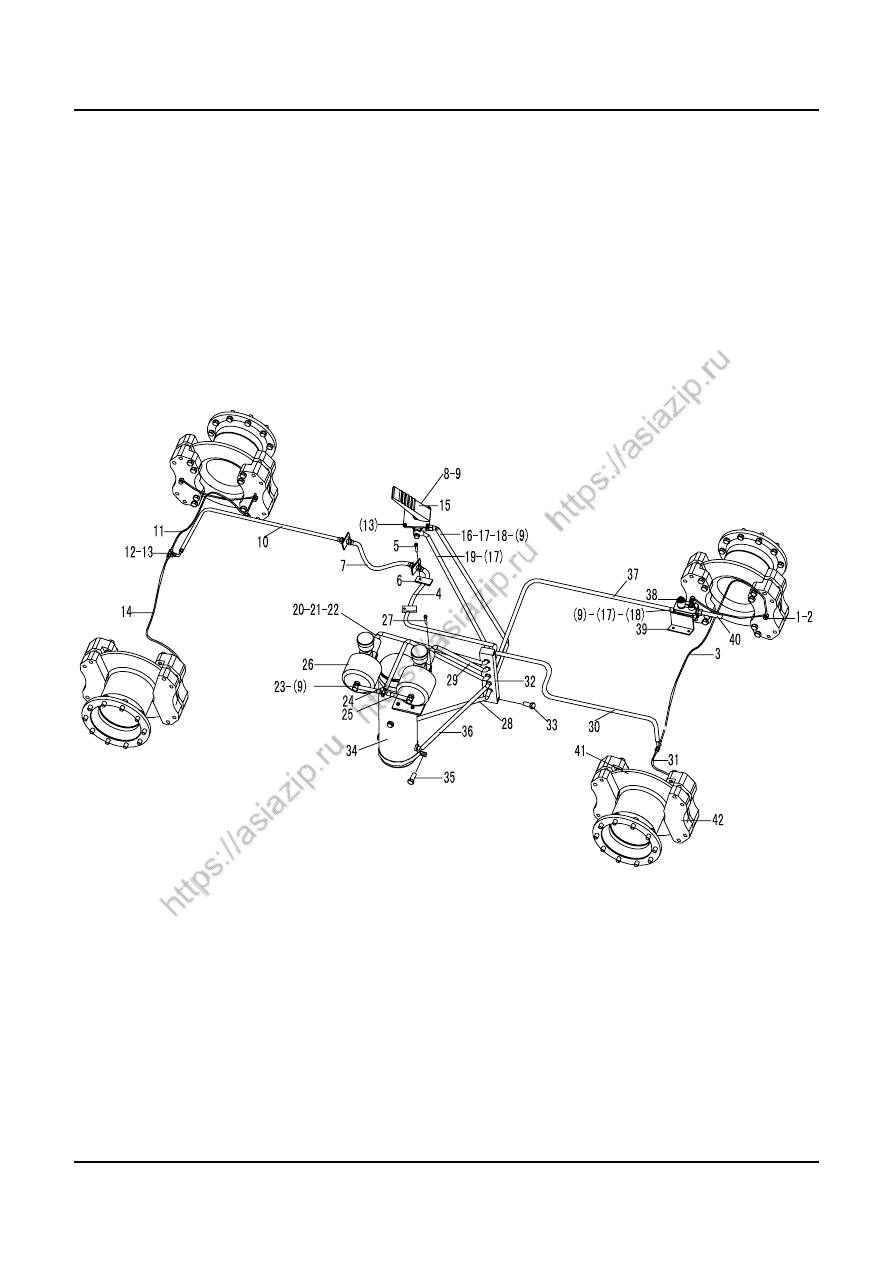

行车制动系统
SERVICE BRAKE SYSTEM












H1

版权所有  不得翻印

 92

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2922000002

垫圈

WASHER

18

T2

2

2922000003

制动器管接头

CONNECTER

8

35

3

2922000004

后桥右油管

TUBE OF REEAR AXLE(RIGHT)

1

部件

4

2922000057

前桥油管

TUBE TO FRONT AXLE

1

部件

5

4011000461

螺栓 GB16674-M8*16EpZn-8.8

BOLT GB16674-M8*16EpZn-8.8

4



6

2901000003

管夹

CLIP

4

部件

7

2922000046

中部油管

FORERUNNER TUBE

1

部件

8

4030000055

螺塞 JB1000-M22*1.5-35

BOLT JB1000-M22*1.5-35

1



9

2901000006

垫圈

WASHER

12

软钢纸板

10

2922000011

制动油管

TUBE OF BRAKE

1

部件

11

2922000047

前桥右油管

TUBE OF FRONT AXLE(RIGHT)

1

部件

12

2922000013

三通接头

TEE OF THE OIL LINE

2

35

13

4011000455

螺栓 GB16674-M8*25EpZn-8.8

BOLT GB16674-M8*25EpZn-8.8

6



14

2922000049

前桥左油管

TUBE OF FRONT AXLE(LEFT)

1

部件

15

4120001328

气制动阀 LG22-ZDF

BRAKE VALVE LG22-ZDF

1

部件

16

2922000058

制动阀至储气罐气管

TUBE TO AIR RESERVOIR

1

部件

17

2901000005

垫圈

WASHER

11

软钢纸板

18

2901000007

二通接头

CONNECTER

3

35

19

2922000059

制动阀至加力泵气管

TUBE TO BOOSTER

1

部件

20

2922000016

加力泵管接头

CONNECTER

2

35

21

2922000017

垫圈

WASHER

2

T2

22

2922000812

前加力泵油管

TUBE TO FRONT BOOSTER

1

部件

23

2901000004

螺栓

BOLT

4

35

24

2922000813

加力泵至制动阀气管

TUBE TO BRAKE VALVE

1

部件

25

2922000015

三通管

TEE OF THE OIL LINE

1

部件

26

4120000675

加力泵 LG22-JLB

BOOSTER LG22-JLB

2

部件

27

4011000474

螺栓 GB16674-M10*25EpZn-8.8

BOLT GB16674-M10*25EpZn-8.8

4



28

2922000068

储气罐至隔板气管

TUBE

1

部件

29

2922000814

后加力泵油管

TUBE TO BACK BOOSTER

1

部件

30

2922000063

后桥油管

TUBE TO REAR AXLE

1

部件

31

2922000018

后桥左油管

TUBE OF REEAR AXLE(LEFT)

1

部件

32

2922000064

制动二通管组

TUBE OF BRAKE

1

部件

33

4011000477

螺栓 GB16674-M12*35EpZn-8.8

BOLT GB16674-M12*35EpZn-8.8

2



34

2922000053

储气罐

AIR RESERVOIR

1

部件

35

4011000560

螺栓 GB16674-M12*25EpZn-8.8

BOLT GB16674-M12*25EpZn-8.8

4



36

2901001137

气管

TUBE

1

部件

37

2901000919

气管

TUBE

1

部件

38

4120000084

油水分离器组合阀 ST-50G

AIR DRYER ST-50G

1

部件

39

2901000924

支承板

SHOE PLATE

1

Q235A

40

2901000756

气管

TUBE

1

部件

41

2907000007

制动盘

BRAKE DISC

4



42

4110000012

ZL40 盘式制动器 LG09-ZDQ

ZL40 DISC BRAKE LG09-ZDQ

8



H2

版权所有  不得翻印

         93

                                          山东临工

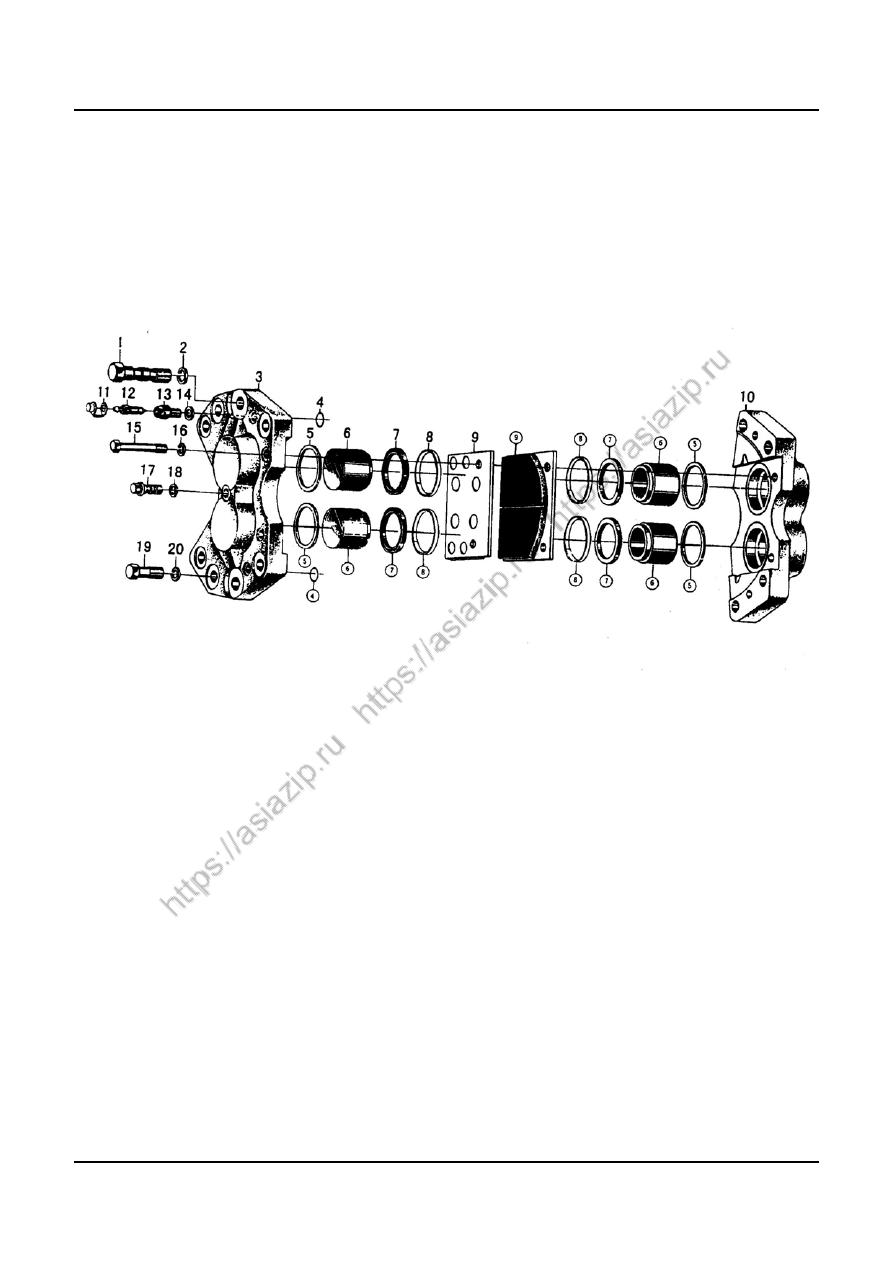

盘式制动器
DISK BRAKE











H2

版权所有  不得翻印

94

                                             山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



螺栓

BOLT

4

2



垫圈 22

WASHER 22

4

3



内钳

INTERNAL PLIERS

1

4



O 形圈 20*2.4

O-RING 20*2.4

2

5



矩形密封圈

SQUQRE SEAL

4

6



活塞

PISTON

4

7



防尘罩

DUST

4

8



卡圈

RETAINER RING

4

9



制动片

BRAKE SHOE

4

10



外钳

EXTERNAL PLIERS

1

11



橡皮帽

RUBBER COVER

2

12



放气嘴

AIR BLEEDER

2

13



接头

CONNECTOR

2

14



O 形圈 16*2.4

O-RING 16*2.4

2

15



螺栓销

BOLT PIN

2

16



垫圈 10

WASHER 10

2

17



管接头

TUBE CONNECTOR

1

18



垫圈

WASHER

1

19



螺栓

BOLT

4

20



垫圈 20

WASHER 20

4















H3

版权所有  不得翻印

         95

                                          山东临工

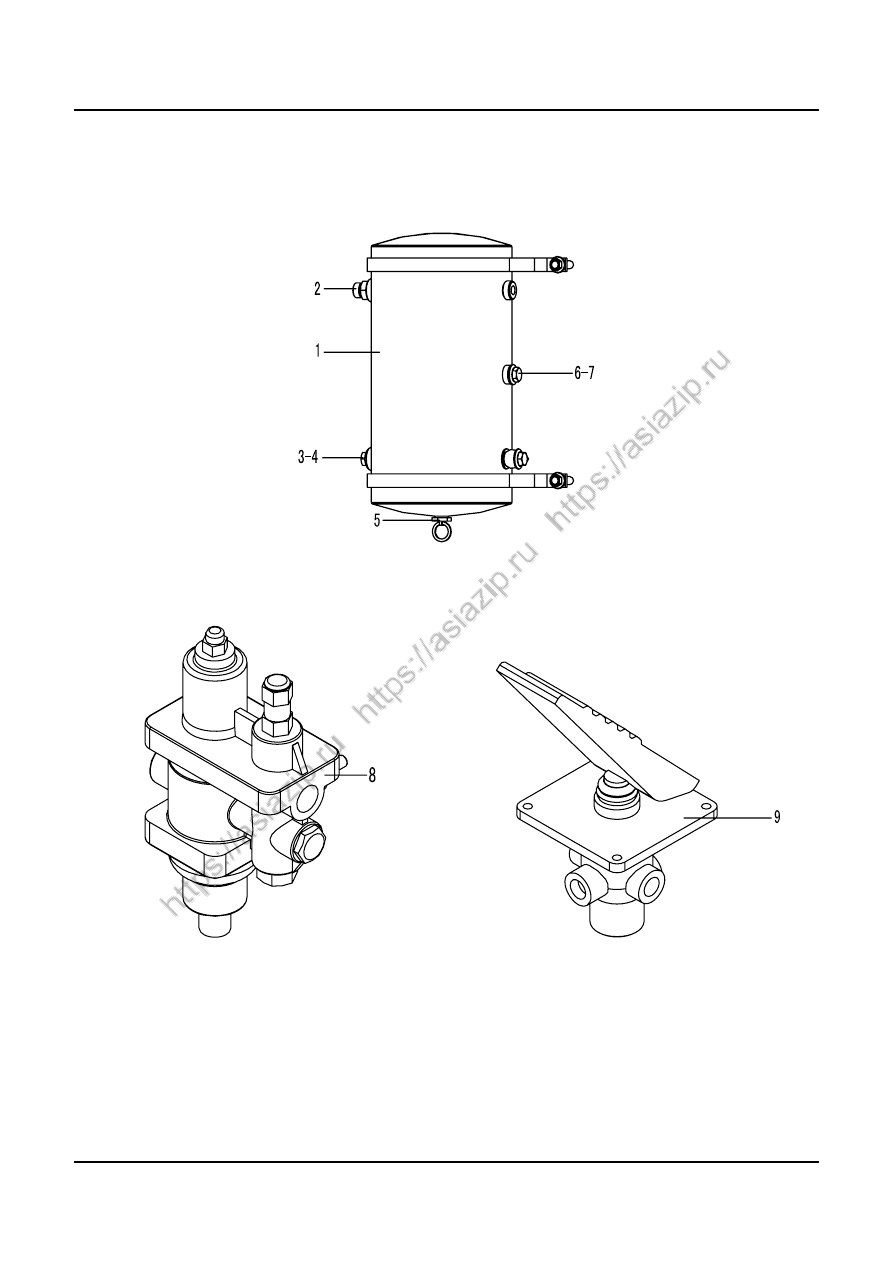

储气罐、制动阀、油水分离器
AIR RESERVOIR，BRAKE CONTROL VALVE，AIR DRYER








H3

版权所有  不得翻印

 96

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2922000054

罐体

AIR RESERVOIR

1

部件

2

4120000065

安全阀

SAFETY VALVE

1

部件

3

4120000742

轮胎充气阀

CHARGE VALVE FOR TIRE

1

部件

4

2901000006

垫圈

WASHER

2

软钢纸板

5

4120000066

791 手动放水阀

791-WATER DRAIN VALVE

1

部件

6

4030000311

螺塞  JB1000-M10*1-35

PLUG JB1000-M10*1-35

1



7

2923000014

垫圈

WASHER

1

软钢纸板

8

4120000084

油水分离器组合阀 ST-50G

COMBINED VALVE FOR WATER SEPARATOR

1



9

4120000089

脚制动阀 XM-60

BRAKE CONTROL VALVE XM-60

1



H4

版权所有  不得翻印

         97

                                          山东临工



加力泵总成
BRAKE BOOSTER











H4

版权所有  不得翻印

 98

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



油杯盖

OIL RESERVOIR COVER

2



2



过滤套

FILTER SLEEVE

2



3



油杯体

OIL RESERVOIR

2



4



O 形圈 40*3.1

O-RING 40*3.1

2



5



放气嘴

AIR BLEEDER

2



6



接头

CONNECTOR

2



7



管接头

FITTING

2



8



垫圈

WASHER

4



9



密封圈

SEALING WASHER

2



10



螺栓 M10*20-Ep·Zn

BOLT M10*20-Ep·Zn

8



11



垫圈 10

LOCK WASHER 10

8



12



支架

BRACKET

2



13



垫圈 10

WASHER 10

8



14



螺母 M10

NUT M10

4



15



制动总泵

BRAKE MAIN PUMP

2



16



推杆

PUSH ROD

2



17



螺母 M12*1.5

NUT M12*1.5

2



18



弹簧

SPRING

2



19



活塞

PISTON

2



20



YX 形密封圈

YX-RING SEAL

2

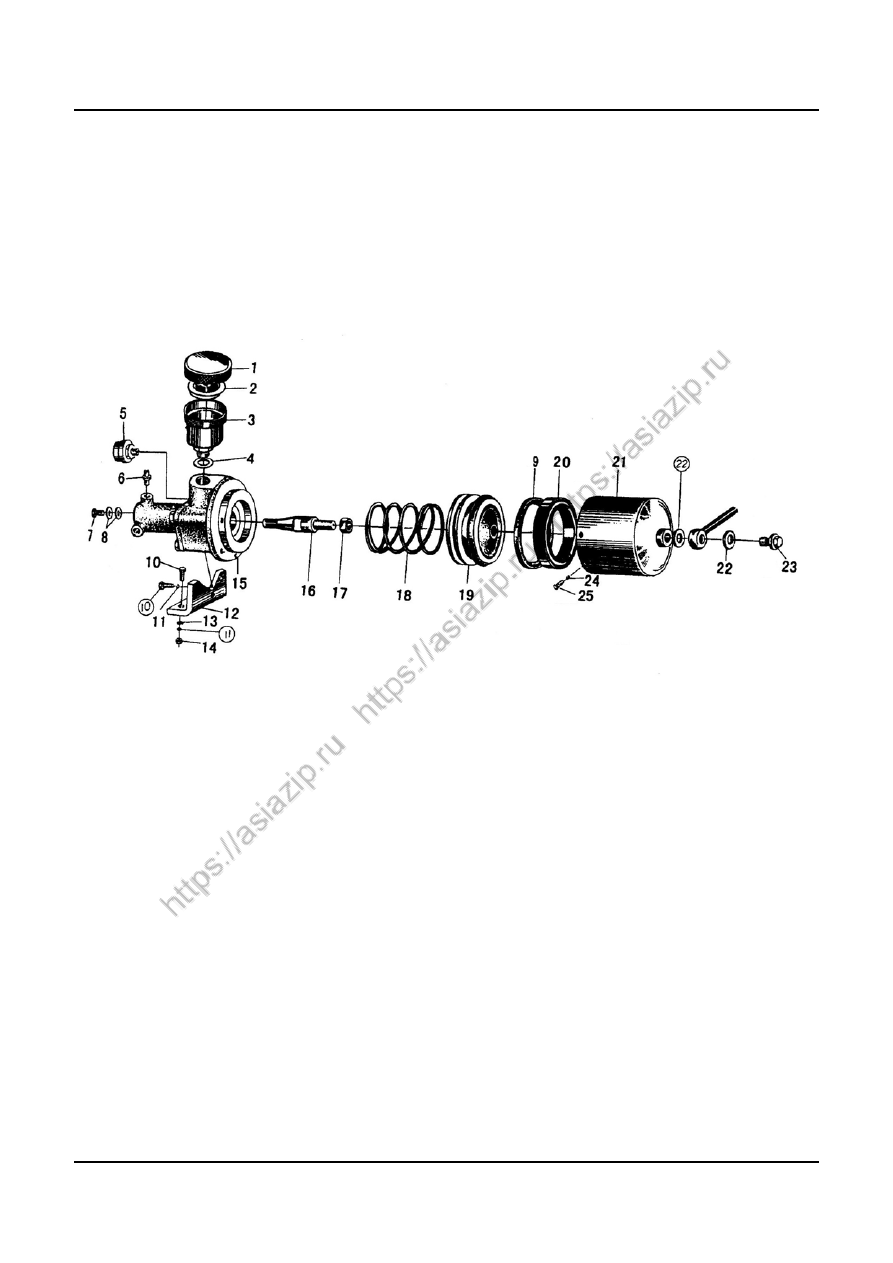

21



加力缸

BOOSTING TANK

2



22



垫圈

WASHER

4



23



螺栓

BOLT

2



24



垫圈 8

WASHER 8

12



25



螺栓 M8*16

BOLT M8*16

12



























H5

版权所有  不得翻印

        99

                                           山东临工

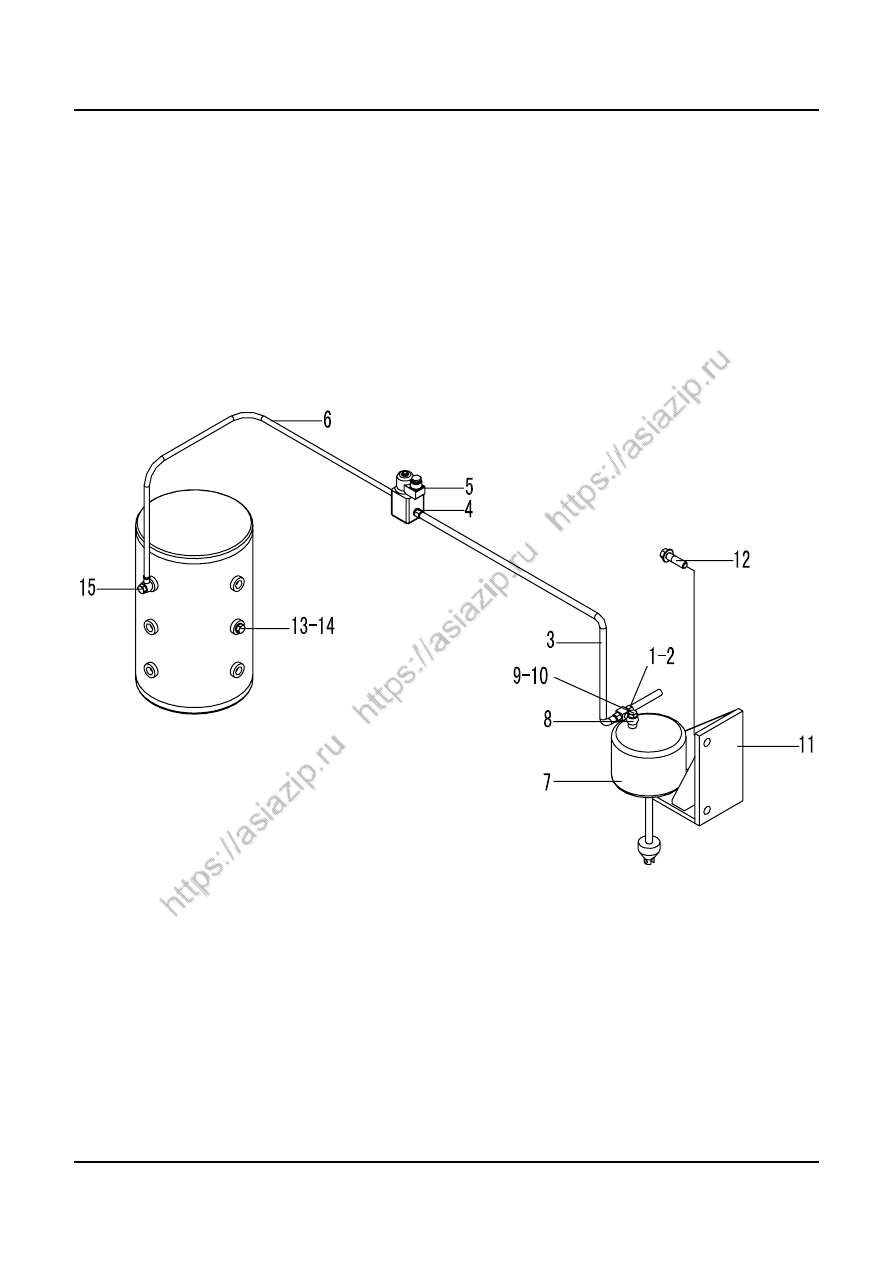

驻车制动系统
PARKING BRAKE SYSTEM










H5

版权所有  不得翻印

 100

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4130000055  气压信号灯开关

SWITCH

1



2

2901000005  垫圈

WASHER

1

软钢纸板

3

2923000773  电磁阀出气管

PIPE

1

部件

4

2923000012  接头体

CONNECTER

2

35

5

4120000759  制动电磁阀

BRAKE VALVE

1



6

2923000013  电磁阀进气管

PIPE

1

部件

7

4120000506  驻车制动气室

AIR RESERVOIR

1

部件

8

2923000015  三通块

THREE-WAY PIPE

1

部件

9

4011000339  螺栓 JB999-M14*1.5*28-35

BOLT JB999-M14*1.5*28-35

1



10

2923000003  垫圈

WASHER

2

软钢纸板

11

2923000752  支架

BRACKET

1

部件

12

4011000480  螺栓 GB16674-M20*40EpZn-8.8

BOLT GB16674-M20*40EpZn-8.8

2



13

4120000760  压力开关

SWITCH

1



14

2923000014  垫圈

WASHER

3

软钢纸板

15

4011000283  螺栓 JB999-M10*1*18-35

BOLT JB999-M10*1*18-35

1














I

车架



FRAME




























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



I1

版权所有  不得翻印

         101

                                          山东临工

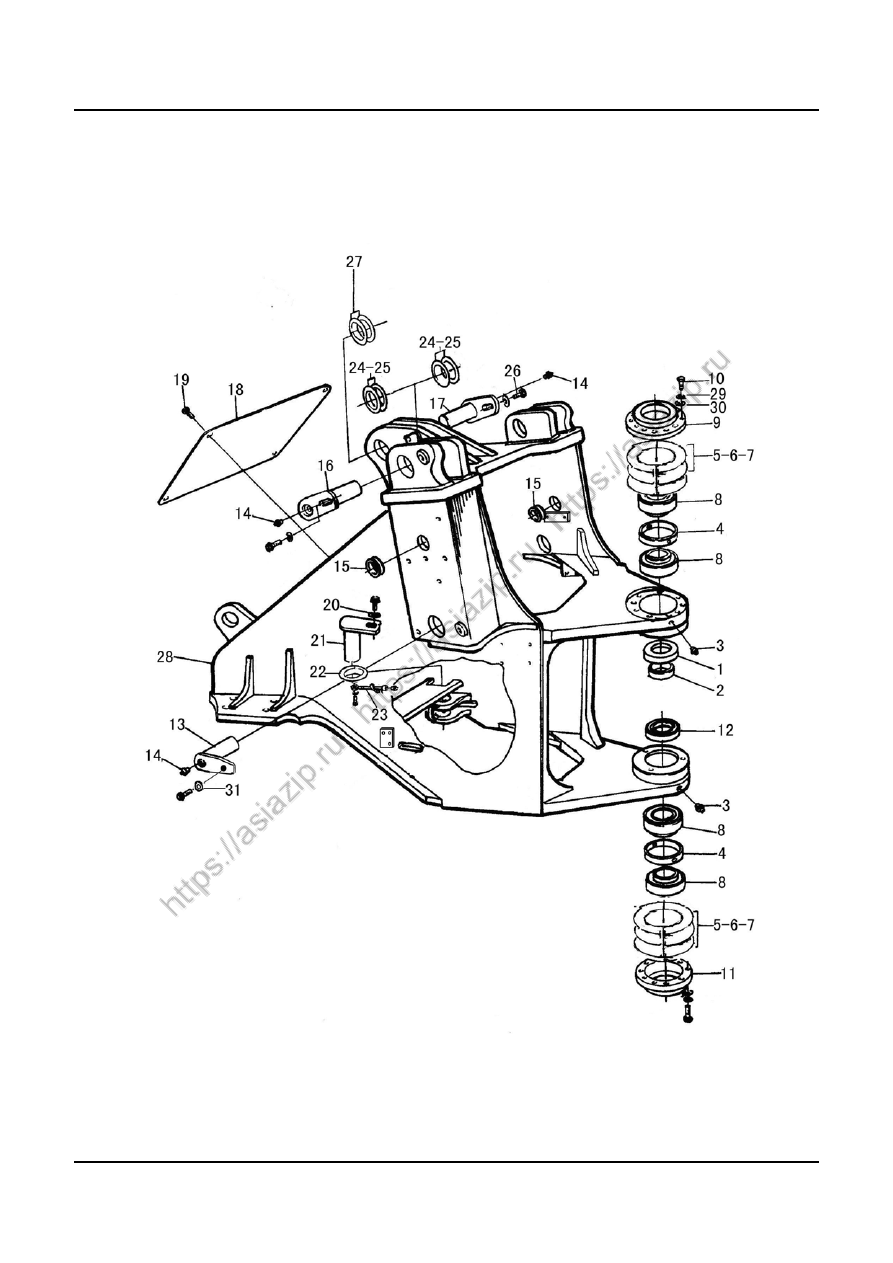

前车架总成
FRONT FRAME




I1

版权所有  不得翻印

         102

                                          山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4043000057  防尘圈 LGB307-95

DUST RING LGB307-95

2



2

2925000004  套

BUSH

1

40Cr

3

4030000101  油杯 JB7940.2-45°M10*1

GREASE NIPPLE JB7940.2-45°M10*1

2



4

2925000005  间隔套

BUSH

2

40Cr

5

2925000006  垫片

SPACER

16

65Mn

6

2925000007  垫片

SPACER

4

65Mn

7

2925000008  垫片

SPACER

12

65Mn

8

4021000058  轴承 GB297-33116

BEARING GB297-33116

4



9

2925000009  盘

DISC

2

45

10

4011000061  螺栓 GB5782-M12*35EpZn-8.8

BOLT GB5782-M12*35EpZn-8.8

40



11

2925000015  盘

DISC

2

45

12

4043000256  密封圈 GB9877.1-B80*105*10

LOCK RING GB9877.1-B80*105*10

2



13

4043000016  销轴 LGB301-85*148*290-40Cr

PIN LGB301-85*148*290-40Cr

2



14

4030000065  油杯 JB7940.1-M10*1

GREASE NIPPLE JB7940.1-M10*1

7



15

2925000135  走线胶套

RUBBER SLEEVE

4

橡胶 Ⅰ-2

16

4043000019  销轴 LGB301-95*147*325-40Cr

PIN LGB301-95*147*325-40Cr

2



17

4043000017  销轴 LGB301-95*133*250-40Cr

PIN LGB301-95*133*250-40Cr

1



18

2925000019  前盖板

FRONT HOOD

1

部件

19

4011000458  螺栓 GB16674-M8*20EpZn-8.8

BOLT GB16674-M8*20EpZn-8.8

4



20

4040000001  垫圈 LGB001-12*45*6

WASHER LGB001-12*45*6

2



21

4043000009  销轴 LGB301-50d9*78R*140-40Cr

PIN LGB301-50d9*78R*140-40Cr

2



22

4043000032  垫片 LGB303-50*90*1

WASHER LGB303-50*90*1

4



23

2925000020  前转向销润滑油管

OIL TUBE

2

部件

24

4043000040  垫片 LGB303-95*160*1

SPACER LGB303-95*160*1

4



25

4043000041  垫片 LGB303-95*160*2

SPACER LGB303-95*160*2

4



26

4011000094  螺栓 GB5783-M16*30EpZn-8.8

BOLT GB5783-M16*30EpZn-8.8

5



27

4043000042  垫片 LGB303-95*180*1

SPACER LGB303-95*180*1

4



28

2924000755  前车架

FRONT FRAME

1

部件

29

4015000026  垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

40



30

4015000168  垫圈 GB97.1-12EpZn-300HV

WASHER GB97.1-12EpZn-300HV

40



31

4040000002  垫圈 LGB001-16*50*6

WASHER LGB001-16*50*6

5



























I2

版权所有  不得翻印

         103

                                          山东临工

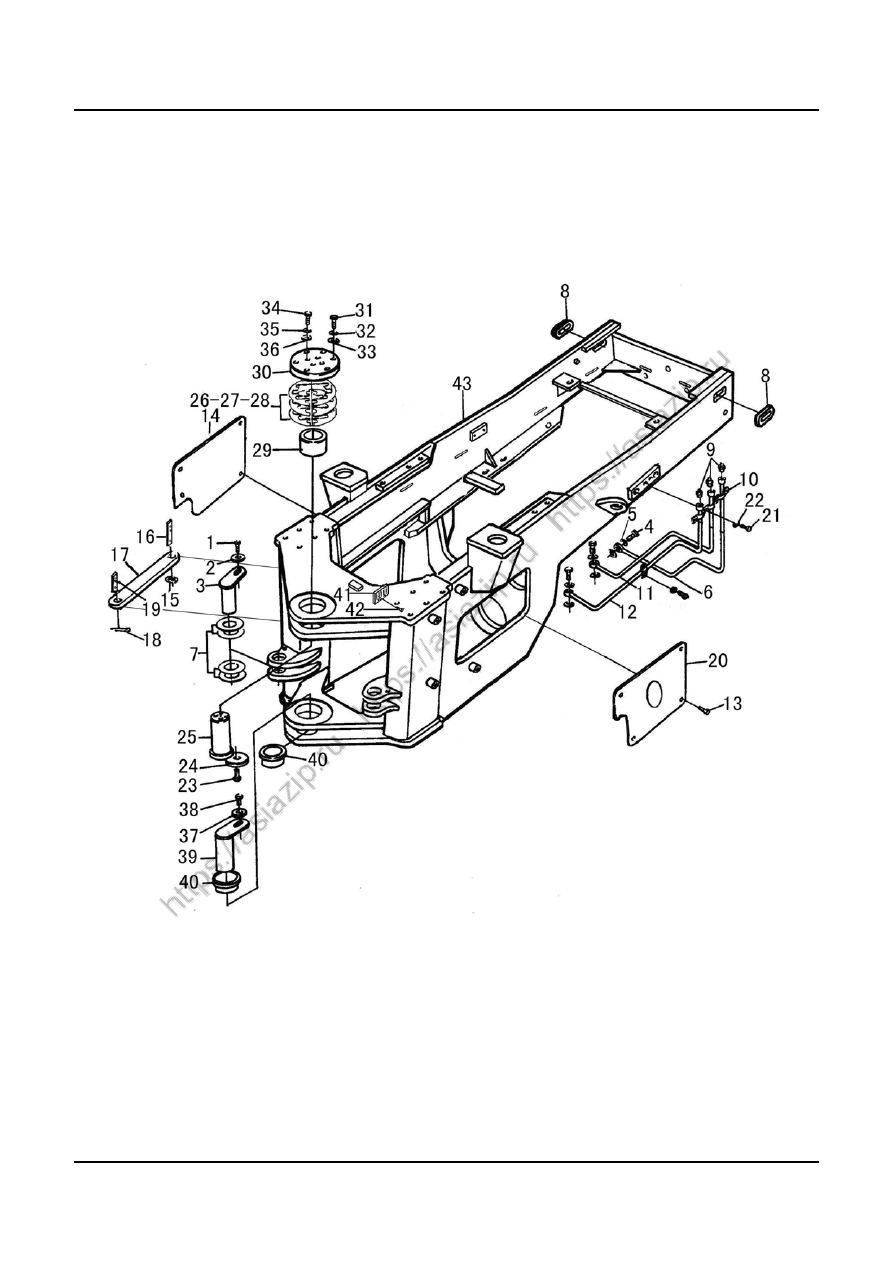

后车架总成
REAR FRAME










I2

版权所有  不得翻印





104

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4011000197  螺栓 GB5783-M12*25EpZn-8.8

BOLT GB5783-M12*25EpZn-8.8

2



2

4040000001  垫圈 LGB001-12*45*6

WASHER LGB001-12*45*6

2



3

4043000011  销轴 LGB301-50d9*N*140-40Cr

PIN LGB301-50d9*N*140-40Cr

2



4

2925000029  通油螺栓

OIL BOLT

3

Q235A

5

2925000030  垫片

SPACER

6

T2

6

2927000002  油管

OIL TUBE

1

部件

7

4043000032  垫片 LGB303-50*90*1

SPACER LGB303-50*90*1

4



8

2927000003  走线胶套

RUBBER SLEEVE

2

橡胶 Ⅰ-2

9

4030000065  油杯 JB7940.1-M10*1

OIL TUBE JB7940.1-M10*1

3



10

2925000031  管夹

CLIP

4

Q235A

11

2927000004  油管

OIL TUBE

1

部件

12

2927000005  油管

OIL TUBE

1

部件

13

4011000458  螺栓 GB16674-M8*20EpZn-8.8

BOLT GB16674-M8*20EpZn-8.8

8



14

2927000767  板

PLATE

1

Q235A

15

2927000008  卡环

HOLDING RING

1

部件

16

2927000009  锁定杆后销轴

REAR PIN OF MOUNT BAR

1

部件

17

2927000011  锁定杆

MOUNT BAR

1

Q345A

18

4016000043  开口销 GB91-8*80EpZn-Q235A

SPLIT PINGB91-8*80EpZn-Q235A

1



19

2927000012  锁定杆前销轴

FRONT PIN OF MOUNT BAR

1

部件

20

2927000781  板

PLATE

1

Q235A

21

4014000024  螺钉 GB818-M6*10EpZn-4.8

SCREW GB818-M6*10EpZn-4.8

6



22

4015000035  垫圈 GB93-6-65Mn

WASHER GB93-6-65Mn

6



23

4011000197  螺栓 GB5783-M12*25EpZn-8.8

BOLT GB5783-M12*25EpZn-8.8

3



24

2925000002  盘

DISC

1

Q235A

25

2925000003  上铰接销

UP ARTICULATION PIN

1

40Cr

26

2925000010  垫片

SPACER

4

65Mn

27

2925000011  垫片

SPACER

4

65Mn

28

2925000012  垫片

SPACER

4

65Mn

29

2925000013  套

BUSH

1

40Cr

30

2925000014  盘

DISC

1

Q345A

31

4011000064  螺栓 GB5782-M12*50EpZn-8.8

BOLT GB5782-M12*50EpZn-8.8

6



32

4015000026  垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

6



33

4015000168  垫圈 GB97.1-12EpZn-300HV

WASHER GB97.1-12EpZn-300HV

6



34

4011000069  螺栓 GB5782-M16*90EpZn-8.8

BOLT GB5782-M16*90EpZn-8.8

4



35

4015000098  垫圈 GB93-16-65Mn

BOLT GB93-16-65Mn

4



36

4015000181  垫圈 GB97.1-16EpZn-300HV

WASHER  GB97.1-16EpZn-300HV

4



37

4040000002  垫圈 LGB001-16*50*6

WASHER LGB001-16*50*6

1



38

4011000093  螺栓 GB5783-M16*25EpZn-8.8

BOLT GB5783-M16*25EpZn-8.8

1



39

2925000016  下铰接销

DOWN ARTICULATION PIN

1

部件

40

2925000017  套

BUSH

2

40Cr

41

2927000117  接头板

PLATE

1

Q235A

42

4011000153  螺栓 GB16674-M16*16EpZn-8.8

BOLT GB16674-M16*16EpZn-8.8

2



43

2926000753  后车架

REAR FRAME

1

部件



























I3

版权所有  不得翻印





105

                                           山东临工

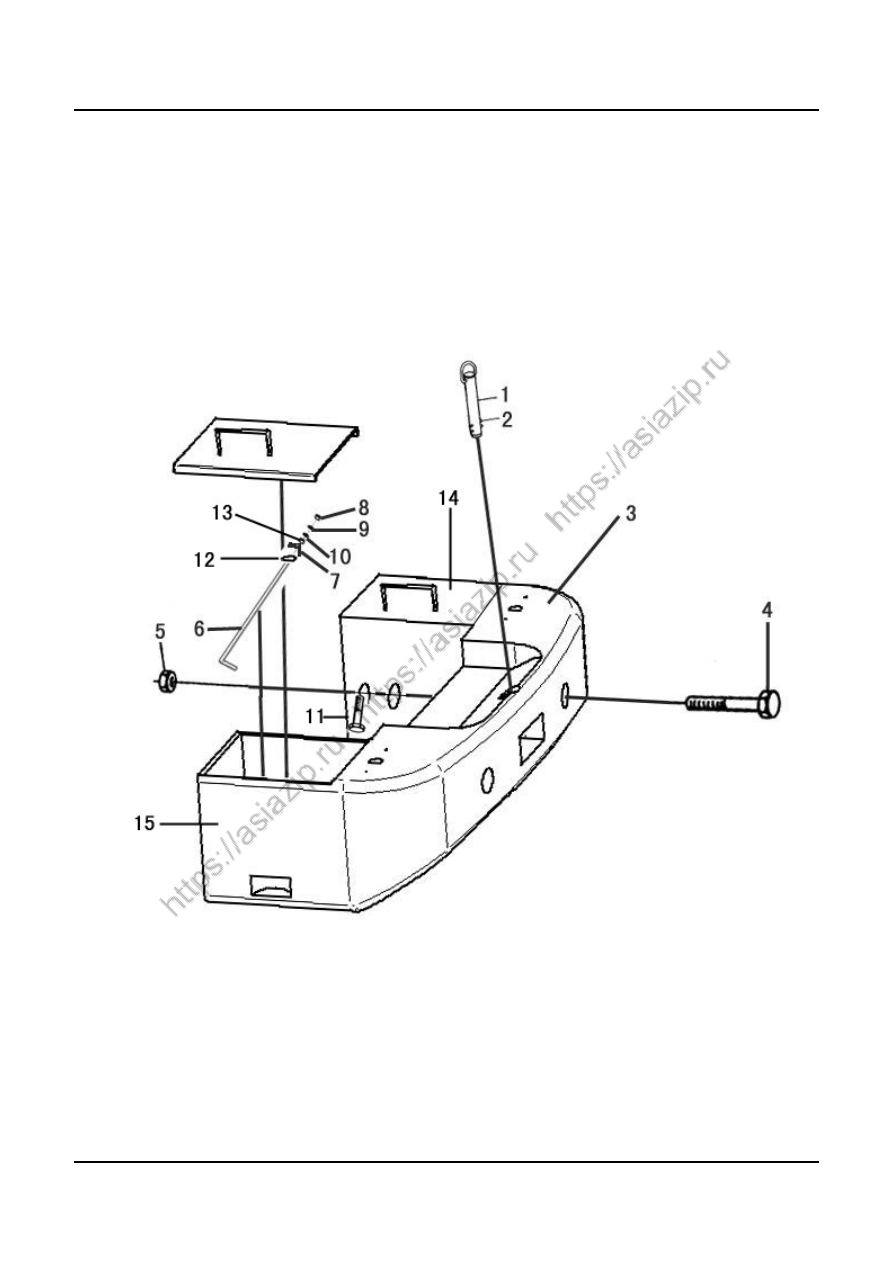

配重铁总成
COUNTER WEIGHT






I3

版权所有  不得翻印

 106

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2928000002

牵引销

TRACTIVE PIN

1

部件

2

2928000003

卡环

HOLDING RING

1

部件

3

2928000004

后平衡铁

COUNTER WEIGHT

1

部件

4

4011000245

螺栓 GB5785-M30*2*245-8.8

BOLT GB5785-M30*2*245-8.8

4



5

4013000064

螺母 GB889.2-M30*2-8

NUT GB889.2-M30*2-8

4



6

2928000007

锁紧螺杆

BOLT OF MOUNT BAR

4

Q235A

7

2928000008

锁紧角钢

MOUNT BAR

2

部件

8

4013000033

螺母 GB6170-M8EpZn-8

NUT GB6170-M8EpZn-8

4



9

4015000036

垫圈 GB93-8-65Mn

WASHER GB93-8-65Mn

4



10

4015000072

垫圈 GB97.1-8EpZn-300HV

WASHER GB97.1-8EpZn-300HV

4



11

4011000148

螺栓 GB16674-M16*40EpZn-8.8

BOLT GB16674-M16*40EpZn-8.8

8



12

2928000005

侧胶垫

MAT OF PASTERN

4



13

2928000006

下胶垫

MAT OF PASTERN

4



14

2928000761

右平衡铁

RIGHT COUNTER WEIGHT

1



15

2928000760

左平衡铁

LEFT COUNTER WEIGHT

1















J

驾驶室



CAB GROUP


























山 东 临 工 工 程 机 械 有 限 公 司

  SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



J1

版权所有  不得翻印



       107



山东临工

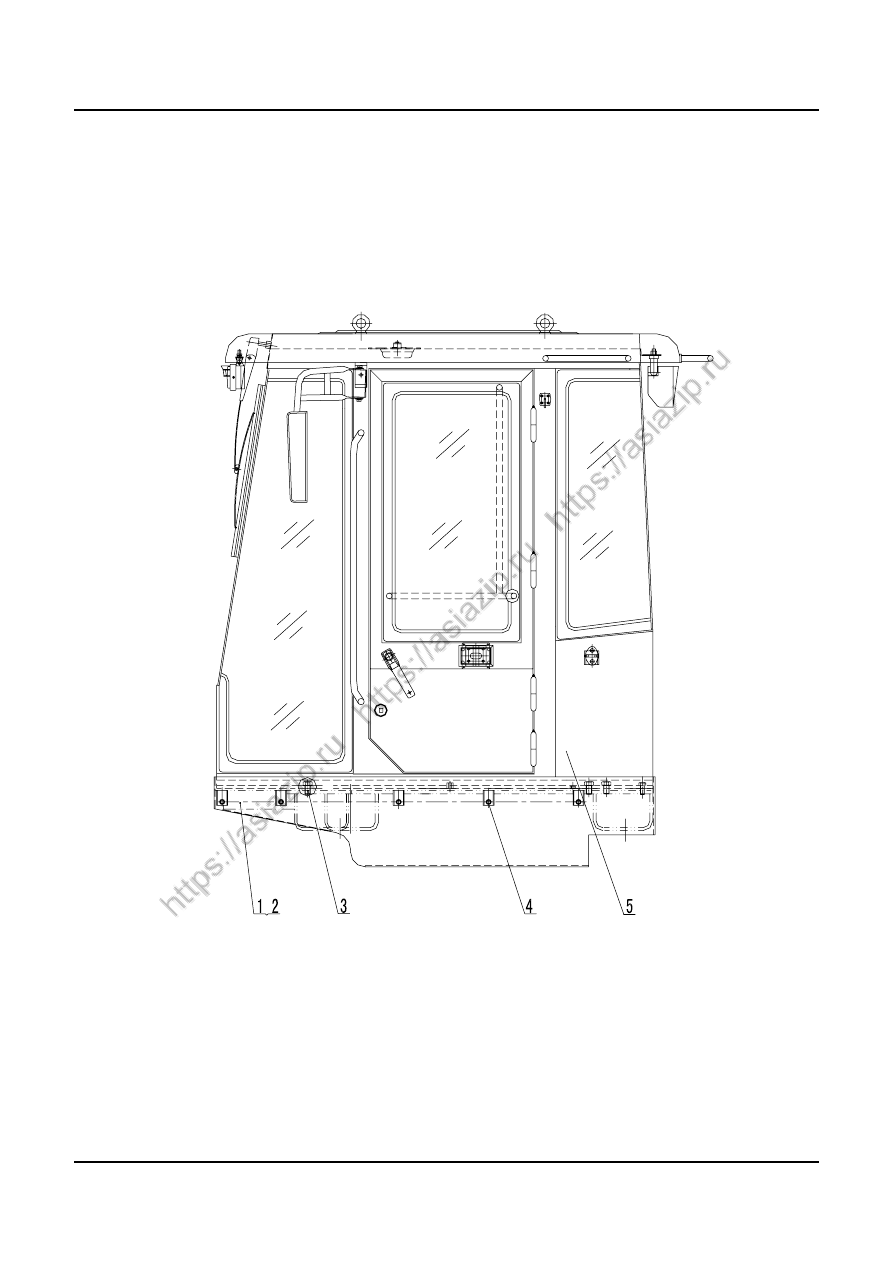

驾驶室总成
CAB GROUP



J1

版权所有  不得翻印

 108

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2929000003

右挡板

RIGHT BAFFLE

1



2

2929000764

挡板

BAFFLE

1



3

4011000534

螺栓 GB5782-M16*100EpZn-8.8

BOLT

6



4

4011000153



螺栓 GB16674-M6*16EpZn-8.8



BOLT



10



5

2929000004

驾驶室 LG956.00

CAB GROUP  LG956.00

1

部件













J2

版权所有  不得翻印

         109

                                         山东临工

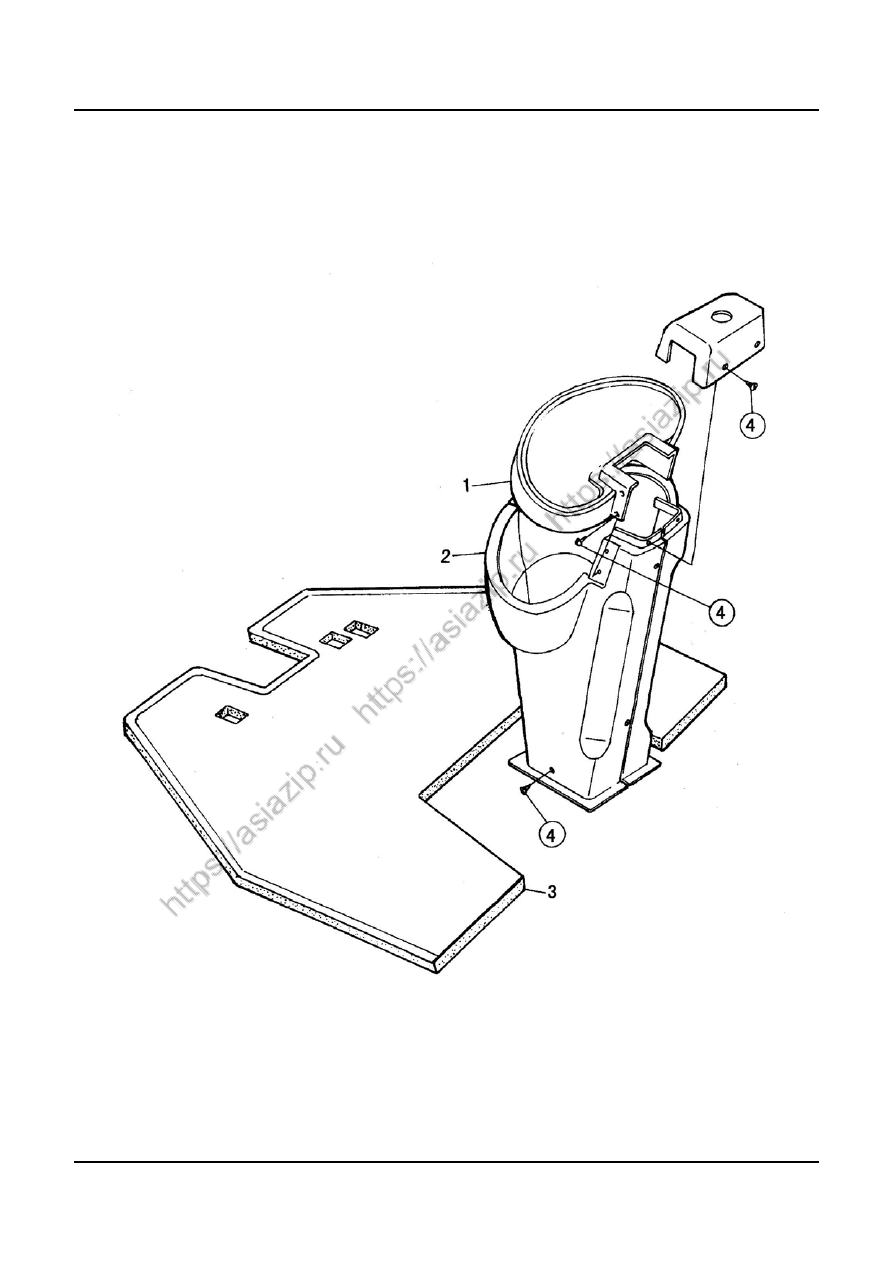

驾驶室内饰
CAB INTERIOR DECORATION






J2



版权所有  不得翻印

 110

                                            山东临工



序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2937000763

仪表盘

PANEL

1



2

4130000083

方向机罩

STEER WHEEL COVER

1



3

2931000004

地板垫

CAB RUBBER MATTRESS

1



4

4019000006

螺钉 GB845-ST4.2*19-C-H

BOLT GB845-ST4.2*19-C-H

24



























J3

版权所有  不得翻印

      111

                                             山东临工

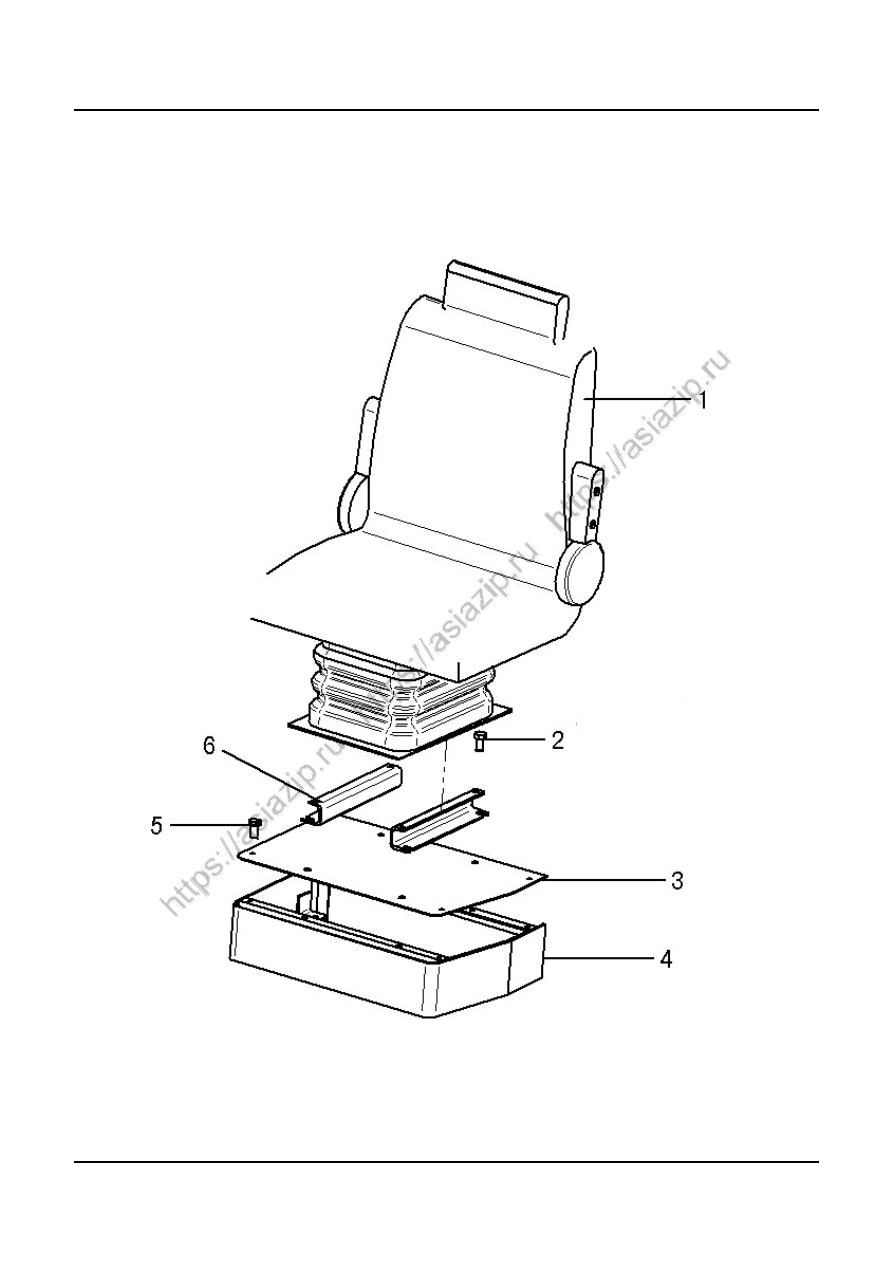

座椅支架总成
SEAT ASSEMBLY
