LG958 Фронтальный погрузчик. Каталог запчастей - часть 3





C6

版权所有  不得翻印

         55

                                          山东临工

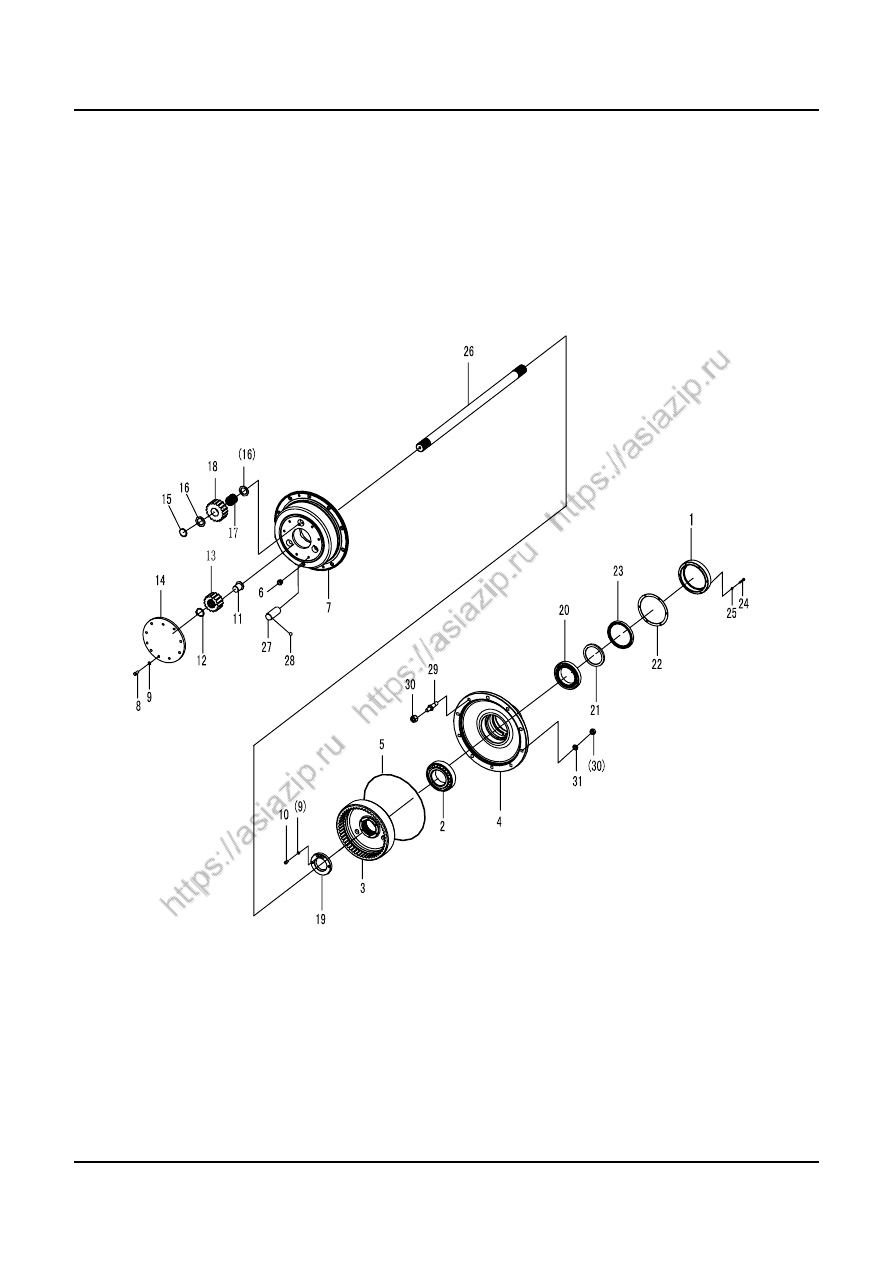

轮边减速器总成
FINAL DRIVE ASSEMBLY


C6

版权所有  不得翻印

         56

                                          山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2907000047  油封端盖

COVER OF OIL SAL

1

HT150

2

4021000037  滚动轴承 GB297-32221

BEARING GB297-32221

1



3

2907000048  驱动桥内齿轮

AXLE RING GEAR

1

40Cr

4

2907000049  轮毂

HUB WHEAL

1

QT400-18

5

4041000020  O 形圈 LGB308-440*3.5

O-RING LGB308-440*3.5

1



6

4120000080  螺塞 Q/ZB286-ZG3/4"-Q235A

PLUG Q/ZB286-ZG3/4"-Q235A

1



7

2907000765  行星轮架

PLANET PINION CARRIER

1

QT400-18

8

4011000084  螺栓 GB5783-M10*30EpZn-8.8

BOLT GB5783-M10*30EpZn-8.8

10



9

4015000025  垫圈 GB93-10-65Mn

WASHER GB93-10-65Mn

11



10

4014000016  螺钉 GB70-M10*1*20EpZn-8.8

SCREW GB70-M10*1*20EpZn-8.8

1



11

2907000763  定位块

LOCK BLOCK

1

45

12

4015000022  挡圈 GB894.1-52-65Mn

RING SNAP GB894.1-52-65Mn

1



13

2907000051  太阳齿轮

GEAR-SUN

1

30CrMnTi

14

2907000762  盖

COVER

1

HT200

15

2907000054  垫片

SPACER

6

40Cr

16

2907000055  挡环

RING SNAP

6

GCr15

17

4090000004  滚针 GB309-5*45-GCr15

ROLLER GB309-5*45-GCr15

93



18

2907000056  行星齿轮

PLANET GEAR

3

30CrMnTi

19

2907000057  圆螺母

ROUND NUT

1

35

20

4021000034  滚动轴承 GB297-32028

BEARING GB297-32028

1



21

2907000058  隔套

ISOLATED BUSHING

1

45

22

2907000059  密封垫

SPACER

1

软木-橡胶

23

4030000047  骨架油封 HG4-692-PD150*180*16

OIL SEAL HG4-692-PD150*180*16

1



24

4011000298  螺栓 GB5782-M8*45EpZn-8.8

BOLT GB5782-M8*45EpZn-8.8

6



25

4015000036  垫圈 GB93-8-65Mn

WASHER GB93-8-65Mn

6



26

2907000060  半轴

DIFFERENTIAL AXLE

1

30CrMnTi

27

2907000061  行星齿轮轴

PLANET PINION SHAFT

3

20CrMnTi

28

4090000008  钢球 GB308-9.525-GCr15

STEEL BALL GB308-9.525-GCr15

3



29

2907000062  轮辋螺栓

RIM BOLT

10

40Cr

30

4013000039  螺母 GB6171-M20*1.5EpZn-8

NUT GB6171-M20*1.5EpZn-8

10



31

4015000030  垫圈 GB93-20-65Mn

WASHER GB93-20-65Mn

10



























C7

版权所有  不得翻印

         57

                                          山东临工

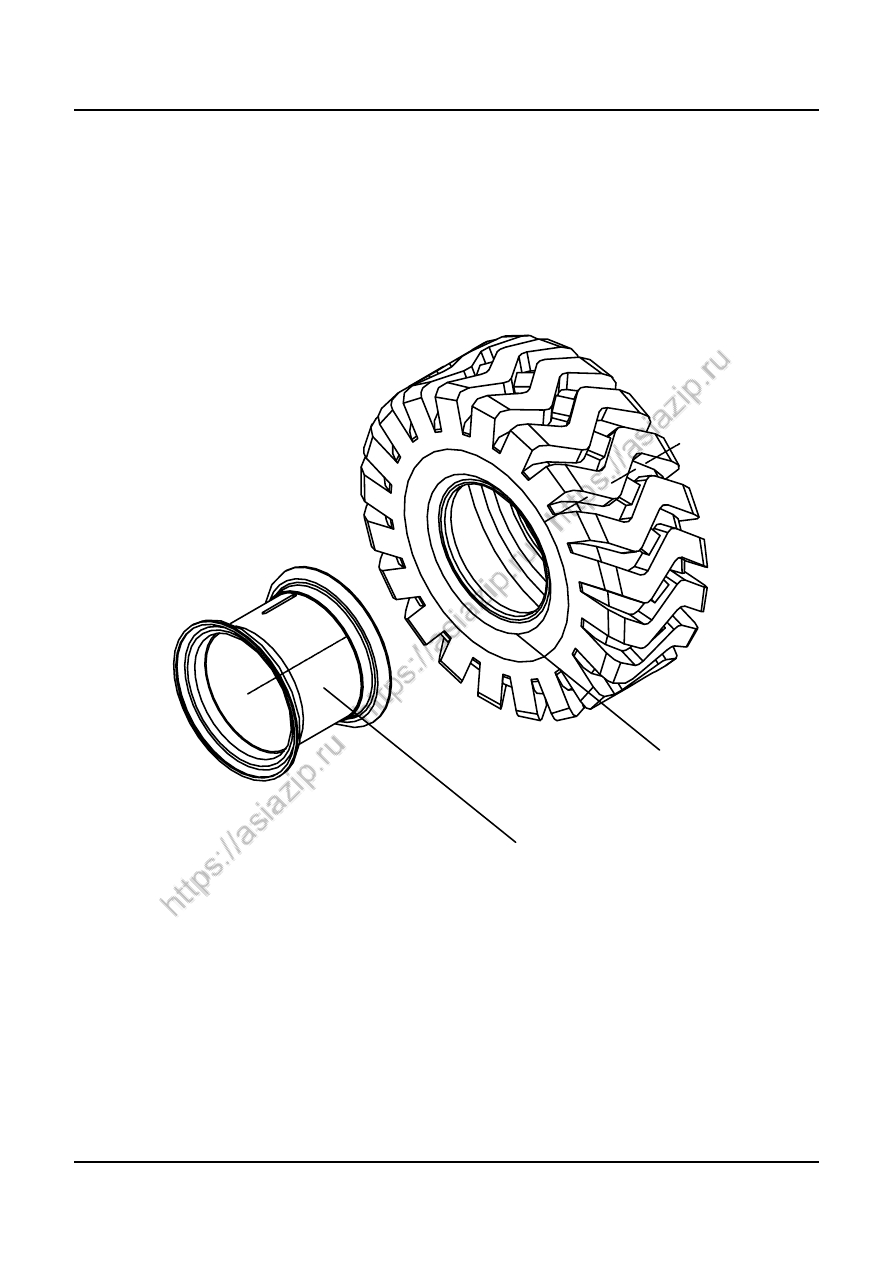

轮胎轮辋总成
RIM AND TYRE ASSEMBLY






2

1

C7

版权所有  不得翻印

         58

                                          山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4190000237

轮辋 LG19.50/2.5-25

RIM

1



2

4110000006

轮胎 GB2980-23.5-25

TIRE ASS

’

Y

1



























D

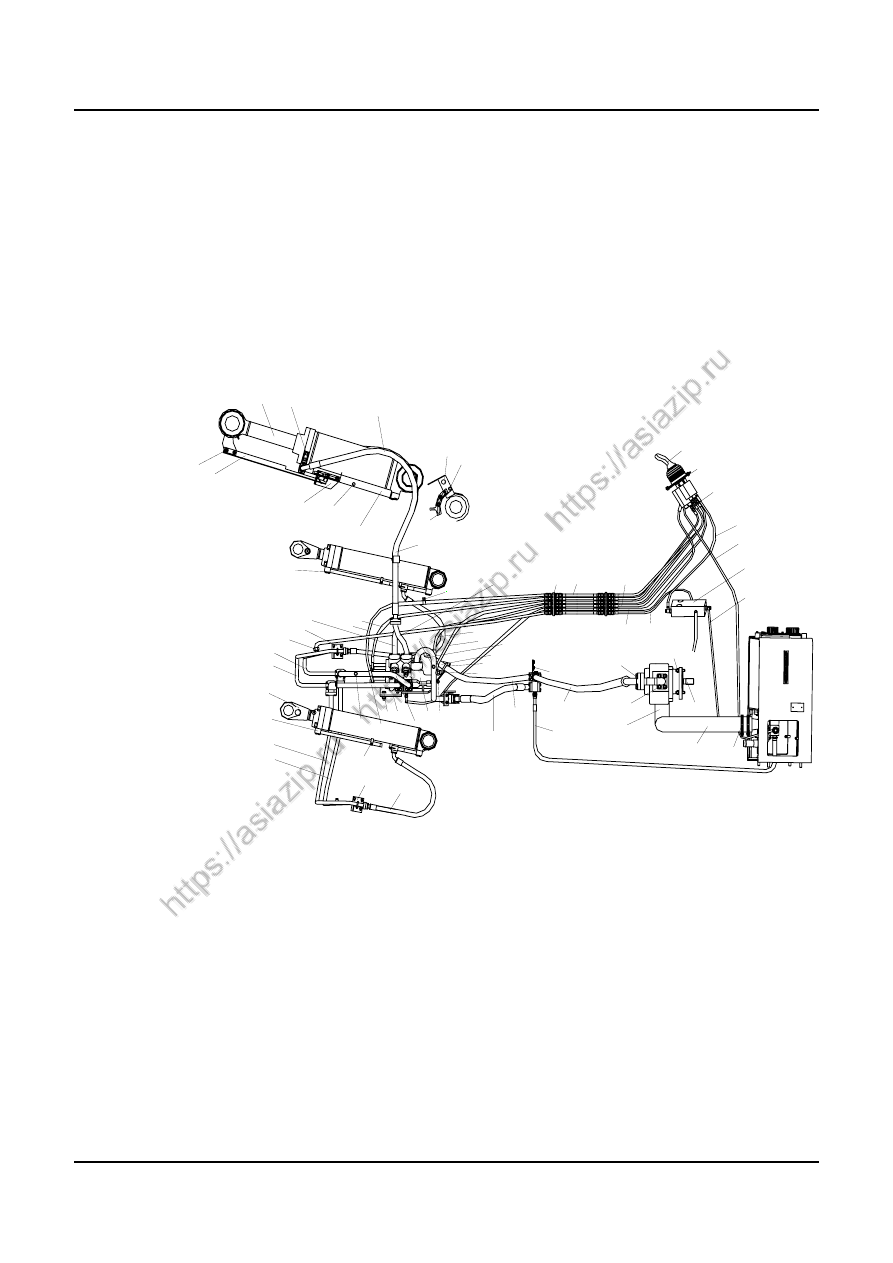

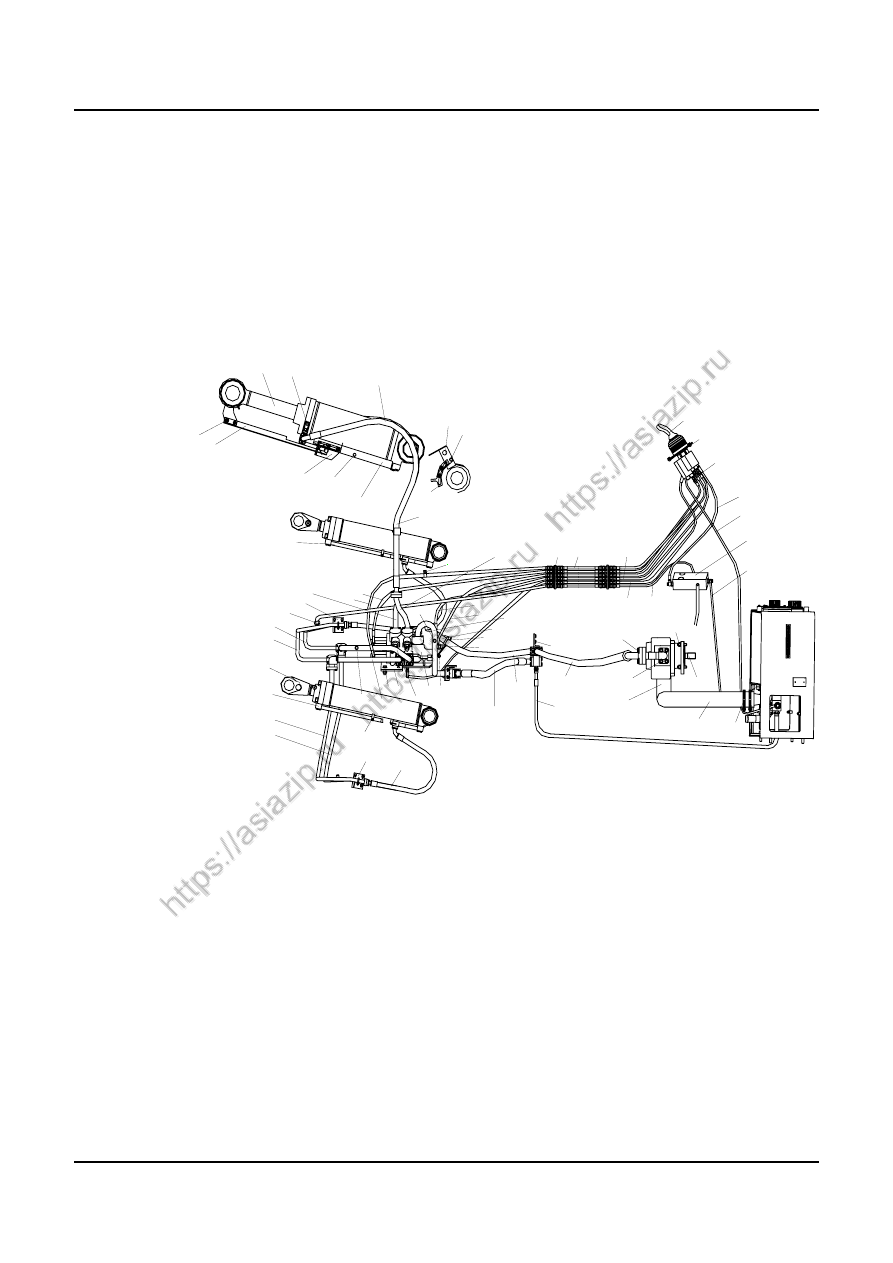

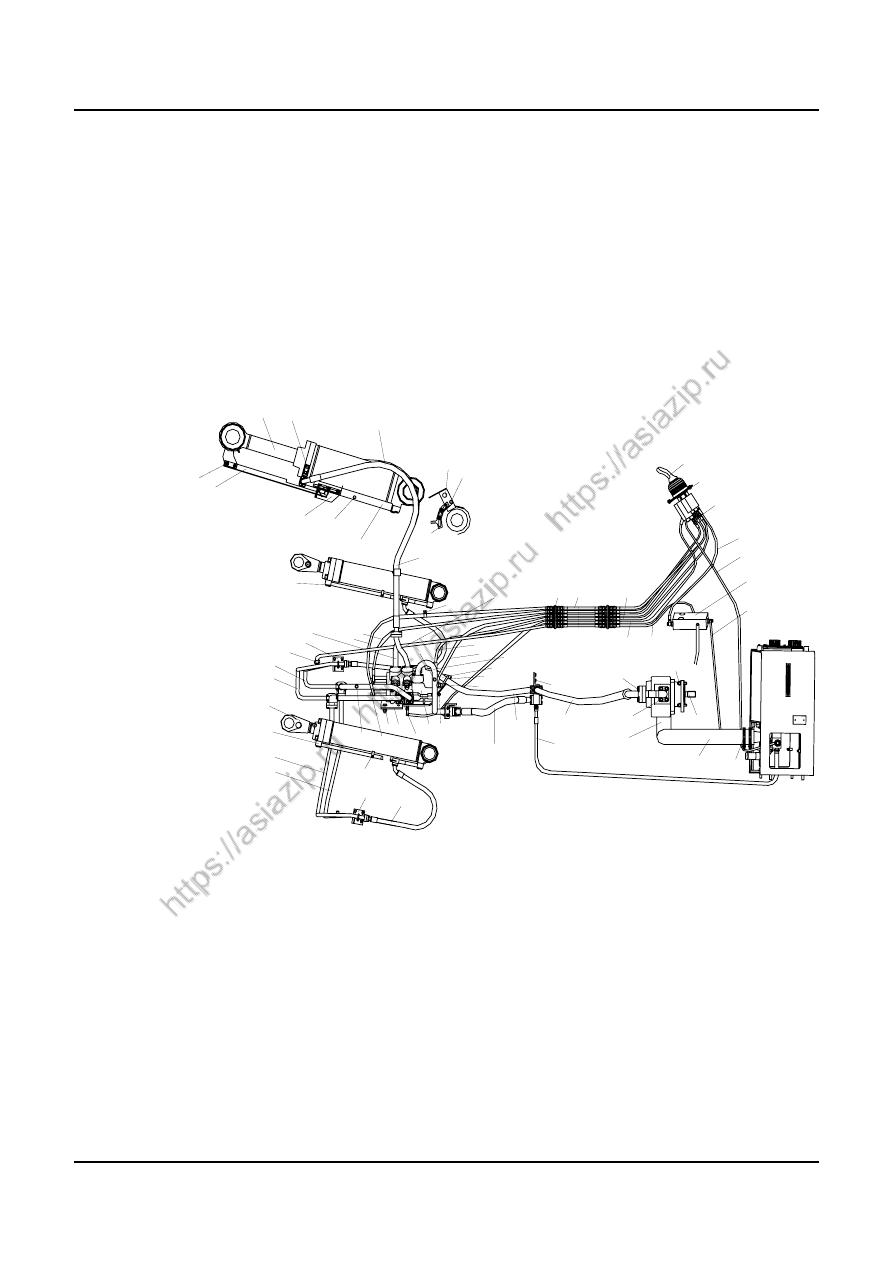

工作装置液压系统



IMPLEMENT HYDRAULIC SYSTEM

























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.

D1

版权所有  不得翻印

         59

                                          山东临工



工作装置液压系统
IMPLEMENT HYDRAULIC SYSTEM








1

2 - 3 - 4

5

6

7

8 - 9 - 1 0 - 1 1

1 2

1 3 - 1 4 - 1 5 - 1 6

1 7 - ( 1 3 ) - ( 1 4 ) - ( 1 5 )

1 8

1 9

2 0

2 3

2 1 - 2 2

2 4

2 5 - ( 1 4 ) - ( 1 5 ) - ( 2 1 )

3 6 - 7 8

2 6

2 7 - 2 8

2 9

3 0

3 1

3 2 - 3 3

3 4 - 3 5

3 7 - 3 8 - 3 9 - 4 0 - 4 1

4 2

4 3

4 4

4 5 - 4 6

4 7

4 8 - 4 9 - 5 0 - ( 3 3 )

5 1 - 5 2

5 3 - 5 4 - 5 5 - 5 6

5 8 - ( 5 3 ) - ( 5 5 ) - ( 5 6 )

5 9 - 6 0

6 1 - ( 5 3 ) - ( 5 5 ) - ( 5 6 )

6 2 - ( 5 3 ) - ( 5 5 ) - ( 5 6 )

6 3 - ( 4 5 )

6 4 - 6 5 - 6 6 - 6 7

5 7 - 6 8

6 9 - 7 0

7 1

( 7 8 ) - ( 3 6 )

7 2 - 7 3

7 4

7 5

( 6 0 )

7 6 - ( 1 3 )

7 7 - ( 5 3 ) - ( 5 5 ) - ( 5 6 )

( 7 8 ) - ( 3 6 )

7 9 - 8 0 - ( 5 6 ) - ( 3 3 )

8 1

8 2

8 3

8 4

8 5 - ( 7 0 ) - ( 5 5 ) - ( 5 6 )

86-(55)-(56)-(70)

8 7

8 8

8 9 - 9 0 - ( 1 3 ) - ( 1 4 )

9 1 - ( 1 0 ) - ( 1 1 )

9 2 - 9 3

9 4 - 9 5 - ( 5 6 )

( 5 3 ) - ( 5 5 ) - ( 5 6 )

9 6

9 7 - 9 8

9 9

D1

版权所有  不得翻印

         60

                                          山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4041000505  软管 LGB125-005138

PIPE LGB125-005138

1



2

4041000506  软管 LGB128-005126

PIPE LGB128-005126

1



3

2912000766  接头

JOINT

6

35

4

4030000057  垫圈 JB1002-14-T2

WASHER JB1002-14-T2

12



5

4041000503  软管 LGB125-005126

PIPE LGB125-005126

2



6

4120000413  多路阀 D32-18

CONTROL VALVE  D32-18

1

部件

7

4011000149  螺栓 GB16674-M16*50EpZn-8.8

BOLT GB16674-M16*50EpZn-8.8

5



8

4011000056  螺栓 GB5782-M12*145EpZn-8.8

BOLT GB5782-M12*145EpZn-8.8

1



9

4011000057  螺栓 GB5782-M12*165EpZn-8.8

BOLT GB5782-M12*165EpZn-8.8

2



10

4015000168  垫圈 GB97.1-12EpZn-300HV

WASHER GB97.1-12EpZn-300HV

3



11

4013000011  螺母 GB6170-M12EpZn-8

NUT GB6170-M12EpZn-8

9



12

2912000754  多路阀固定板

SET PLATE OF OIL INLET TUBE OF

1

Q235A

13

4011000479  螺栓 GB16674-M12*30EpZn-8.8

BOLT GB16674-M12*30EpZn-8.8

16



14

4041000011  分体法兰 LGB117-314650

FLANGE LGB117-314650

6



15

4030000130  O 形圈 GB3452.1-47.5*3.55G

O-RING GB3452.1-47.5*3.55G

2



16

2912000006  多路阀进油钢管

OIL INLET TUBE OF OIL INLET TUBE

1



17

2912000003  多路阀回油钢管

OIL OUTLET TUBE OF OIL INLET TUBE

1

部件

18

4041000501  软管 LGB125-005065

PIPE LGB125-005065

1



19

4041000502  软管 LGB125-005075

PIPE LGB125-005075

1



20

4011000557  U 形螺栓 JB/ZQ4321-42Zn-Q235A.F

U-BOLT JB/ZQ4321-42Zn-Q235A.F

2



21

4011000477  螺栓 GB16674-M12*35EpZn-8.8

BOLT GB16674-M12*35EpZn-8.8

2



22

2912000005  固定支架

FTEADY REST

1

Q235A

23

2912000760  先导油管二通管组

TWO-WAY PILOT OIL PIPE GROUP

2



24

4041000504  软管 LGB129-005085

PIPE LGB129-005085

6



25

4041000166  软管 LGB161-014120

PIPE LGB161-014120

1



26

2912000763  先导阀油管（A、B）

PIPE OF PILOT (A、B)

4



27

2912000762  先导阀油管 2C

PIPE OF PILOT2C

1



28

4011000344  螺栓 JB999-M14*1.5*32-35

BOLT JB999-M14*1.5*32-35

4



29

2912000764  选择阀至动臂大腔后油管

REAR PIPE FROM LIFTING CYLINDER TO SELECTION VALVE

1



30

4041000687  软管 LGB165-010130

PIPE LGB165-010130

1



31

2912000757  选择阀至先导阀油管

PIPE SELECTION VALVE TO PILOT VALVE

1



32

4120000448  选择阀 SF8-C

PRESSURE SELECTION VALVE SF8-C

1



33

4011000473  螺栓 GB16674-M10*55EpZn-8.8

BOLT GB16674-M10*55EpZn-8.8

2



34

2912000756  选择阀回油管

OIL RETURN PIPE OF SELECTION VALVE

1

部件

35

4041000150  直接头 LGB120-01814

JOINT LGB120-01814

1



36

4041000767  O 形圈 LGB168-11124

O-RING LGB168-11124

3



37

4041000095  直接头 LGB120-02218

JOINT LGB120-02218

1



38

4030000058  垫圈 JB1002-18-T2

WASHER JB1002-18-T2

2



39

2912000761  先导阀回油管

OIL RETURN PIPE OF PILOT VALVE

1



40

4041000768  O 形圈 LGB168-11524

O-RING LGB168-11524

1



41

4011000366  螺栓 JB999-M18*1.5*40-35

BOLT JB999-M18*1.5*40-35

1



42

2912000765  接头

JOINT

4



D1

版权所有  不得翻印

         61

                                          山东临工



工作装置液压系统
IMPLEMENT HYDRAULIC SYSTEM









1

2 - 3 - 4

5

6

7

8 - 9 - 1 0 - 1 1

1 2

1 3 - 1 4 - 1 5 - 1 6

1 7 - ( 1 3 ) - ( 1 4 ) - ( 1 5 )

1 8

1 9

2 0

2 3

2 1 - 2 2

2 4

2 5 - ( 1 4 ) - ( 1 5 ) - ( 2 1 )

3 6 - 7 8

2 6

2 7 - 2 8

2 9

3 0

3 1

3 2 - 3 3

3 4 - 3 5

3 7 - 3 8 - 3 9 - 4 0 - 4 1

4 2

4 3

4 4

4 5 - 4 6

4 7

4 8 - 4 9 - 5 0 - ( 3 3 )

5 1 - 5 2

5 3 - 5 4 - 5 5 - 5 6

5 8 - ( 5 3 ) - ( 5 5 ) - ( 5 6 )

5 9 - 6 0

6 1 - ( 5 3 ) - ( 5 5 ) - ( 5 6 )

6 2 - ( 5 3 ) - ( 5 5 ) - ( 5 6 )

6 3 - ( 4 5 )

6 4 - 6 5 - 6 6 - 6 7

5 7 - 6 8

6 9 - 7 0

7 1

( 7 8 ) - ( 3 6 )

7 2 - 7 3

7 4

7 5

( 6 0 )

7 6 - ( 1 3 )

7 7 - ( 5 3 ) - ( 5 5 ) - ( 5 6 )

( 7 8 ) - ( 3 6 )

7 9 - 8 0 - ( 5 6 ) - ( 3 3 )

8 1

8 2

8 3

8 4

8 5 - ( 7 0 ) - ( 5 5 ) - ( 5 6 )

86-(55)-(56)-(70)

8 7

8 8

8 9 - 9 0 - ( 1 3 ) - ( 1 4 )

9 1 - ( 1 0 ) - ( 1 1 )

9 2 - 9 3

9 4 - 9 5 - ( 5 6 )

( 5 3 ) - ( 5 5 ) - ( 5 6 )

9 6

9 7 - 9 8

9 9

D1

版权所有  不得翻印

         62

                                          山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

43

4011000447  螺栓 GB16674-M10*20EpZn-8.8

BOLT GB16674-M10*20EpZn-8.8

4



44

4120000370  单手柄先导阀总成 DXS-00

MONOLEVER PILOT VALVE DXS-00

1

部件

45

4011000458  螺栓 GB16674-M8*20EpZn-8.8

BOLT GB16674-M8*20EpZn-8.8

4



46

2912000767  管夹

CLAMP

4



47

4120000555  动臂油缸 HSGF-165*90*767-1427

LIFTING CYLINDER HSGF-160*90*767-1427

2



48

4030000026  O 形圈 GB3452.1-32.5*3.55G

O-RING GB3452.1-32.5*3.55G

12



49

2913000002  左动臂缸小腔钢管

OIL TUBE TO SMALLL CHAMBER OF LEFT LIFTING CYLINDER

1

部件

50

2913000003  左动臂缸大腔钢管

OIL TUBE TO BIG CHAMBER OF LEFT LIFTING CYLINDER

1

部件

51

2913000004  右动臂缸小腔钢管

OIL TUBE TO SMALLL CHAMBER OF RIGHT LIFTING CYLINDER

1

部件

52

2913000005  右动臂缸大腔钢管

OIL TUBE TO BIG CHAMBER OF RIGHT LIFTING CYLINDER

1

部件

53

4011000475  螺栓 GB16674-M10*30EpZn-8.8

BOLT GB16674-M10*30EpZn-8.8

56



54

2913000006  动臂联小腔左钢管

OIL TUBE OF LIFTING CYLINDER (L)

1

部件

55

4041000056  分体发兰 LGB117-312550

FLANGE LGB117-312550

6



56

4030000029  O 形圈 GB3452.1-37.5*3.55G

O-RING GB3452.1-37.5*3.55G

6



57

4041000043  分体发兰 LGB117-310490

FLANGE LGB117-310490

8



58

2913000007  动臂联小腔右钢管

OIL TUBE OF LIFTING CYLINDER (R)

1

部件

59

2913000008  右固定板

FIX PLATE（R）

1

部件

60

4011000488  螺栓 GB16674-M10*16EpZn-8.8

BOLT GB16674-M10*16EpZn-8.8

8



61

2913000755  动臂联大腔左钢管

OIL TUBE OF LIFTING CYLINDER (L)

1

部件

62

2913000757  动臂联大腔右钢管

OIL TUBE OF LIFTING CYLINDER (R)

1

部件

63

2913000011  管夹

CLAMP

2

Q235A

64

2913000012  左固定板

FIX PLATE（L）

1

部件

65

4011000556  U 形螺栓 JB/ZQ4321-33Zn-Q235A·F

U-BOLT JB/ZQ4321-33Zn-Q235A·F

4



66

4013000007  螺母 GB6170-M10EpZn-8

NUT GB6170-M10EpZn-8

8



67

4015000162  垫圈 GB97.1-10EpZn-300HV

WASHER GB97.1-10EpZn-300HV

8



68

2913000033  动臂缸胶管

OIL PIPE OF LIFTING CYLINDER

4



69

2913000752  动臂联大腔三通钢管

THREE-WAY OIL TUBE TO BIG CHAMBER OF LIFTING CYLINDER

1

部件

70

4041000027  分体发兰 LGB117-312551

FLANGE LGB117-312551

2



71

2913000014  动臂联小腔三通钢管

THREE-WAY OIL TUBE TO SMALL CHAMBER OF LIFTING CYLINDER

1

部件

72

4011000145  螺栓 GB16674-M14*35EpZn-8.8

BOLT GB16674-M14*35EpZn-8.8

2



73

4013000013  螺母 GB6170-M14EpZn-8

NUT GB6170-M14EpZn-8

2



74

2914000756  转斗指示板

INDICATIN PLATE OF TILTING CYLINDER

1

Q235A

75

4120000904  转斗油缸 HSGF-180*90*538-1092P

TILT CYLINDER HSGF-180*90*538-1092P

1

部件

76

2914000758  接近开关支架

FRAME OF ADJACENT SWICH

1

部件

77

4041000169  软管 LGB106-012165

PIPE LGB106-012165

2



78

4041000774  螺塞 LGB135-01422

PLUG LGB135-01422

1



79

4011000309  螺栓 GB16674-M10*50EpZn-8.8

BOLT GB16674-M10*50EpZn-8.8

2



80

2914000005  转斗缸大腔钢管

OIL-TUBE TO BIG CHAMBER OF THE TILT CYLINDER

1

部件

81

2914000006  转斗缸胶管管夹

CLAMP OF TILT CYLINDER

2

部件

82

2914000754  接近开关支架

FRAME OF ADJACENT SWICH

1

部件

83

2914000755  动臂指示板

INDICATION PLATE OF LIFTING CYLINDER

1

Q235A

84

4011000137  螺栓 GB16674-M12*20EpZn-8.8

BOLT GB16674-M12*20EpZn-8.8

4



D1

版权所有  不得翻印

         63

                                          山东临工



工作装置液压系统
IMPLEMENT HYDRAULIC SYSTEM












1

2 - 3 - 4

5

6

7

8 - 9 - 1 0 - 1 1

1 2

1 3 - 1 4 - 1 5 - 1 6

1 7 - ( 1 3 ) - ( 1 4 ) - ( 1 5 )

1 8

1 9

2 0

2 3

2 1 - 2 2

2 4

2 5 - ( 1 4 ) - ( 1 5 ) - ( 2 1 )

3 6 - 7 8

2 6

2 7 - 2 8

2 9

3 0

3 1

3 2 - 3 3

3 4 - 3 5

3 7 - 3 8 - 3 9 - 4 0 - 4 1

4 2

4 3

4 4

4 5 - 4 6

4 7

4 8 - 4 9 - 5 0 - ( 3 3 )

5 1 - 5 2

5 3 - 5 4 - 5 5 - 5 6

5 8 - ( 5 3 ) - ( 5 5 ) - ( 5 6 )

5 9 - 6 0

6 1 - ( 5 3 ) - ( 5 5 ) - ( 5 6 )

6 2 - ( 5 3 ) - ( 5 5 ) - ( 5 6 )

6 3 - ( 4 5 )

6 4 - 6 5 - 6 6 - 6 7

5 7 - 6 8

6 9 - 7 0

7 1

( 7 8 ) - ( 3 6 )

7 2 - 7 3

7 4

7 5

( 6 0 )

7 6 - ( 1 3 )

7 7 - ( 5 3 ) - ( 5 5 ) - ( 5 6 )

( 7 8 ) - ( 3 6 )

7 9 - 8 0 - ( 5 6 ) - ( 3 3 )

8 1

8 2

8 3

8 4

8 5 - ( 7 0 ) - ( 5 5 ) - ( 5 6 )

86-(55)-(56)-(70)

8 7

8 8

8 9 - 9 0 - ( 1 3 ) - ( 1 4 )

9 1 - ( 1 0 ) - ( 1 1 )

9 2 - 9 3

9 4 - 9 5 - ( 5 6 )

( 5 3 ) - ( 5 5 ) - ( 5 6 )

9 6

9 7 - 9 8

9 9

D1

版权所有  不得翻印

 64

                                            山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

85

2914000016  转斗联过渡钢管 B

TUBE（B） OF TILT CYLINDER

1

部件

86

2914000014  转斗联过渡钢管 A

TUBE（A） OF TILT CYLINDER

1

部件

87

4017000013  喉箍 JB8870-d90

ADMAS APPLE JB8870-d90

4

部件

88

2911000836  工作泵吸油胶管

OIL INLET PIPE OF WORKING PUMP

1

部件

89

2911000756  工作泵吸油钢管

OIL INLET TUBE OF WORKING PUMP

1

部件

90

4030000235  O 形圈 GB3452.1-43.7*3.55G

O-RING GB3452.1-43.7*3.55G

1



91

4012000003  螺柱 GB898-M12*35EpZn-8.8

SCREW BOLT GB898-M12*35EpZn-8.8

4



92

4120000903  工作泵 CBGj3100C

WORKING PUMP CBGj3100C

1

部件

93

2911000754  泵用密封垫

SEAL SPACER OF PUMP

1

耐油石棉橡胶板

94

4011000279  螺栓 GB16674-M10*60EpZn-8.8

BOLT GB16674-M10*60EpZn-8.8

4



95

2911000102  钢管

TUBE

1

部件

96

4041000055  软管 LGB106-012085

TUBE LGB106-012085

1



97

4011000474  螺栓 GB16674-M10*25EpZn-8.8

BOLT GB16674-M10*25EpZn-8.8

4



98

2911000755  阀块

VALVE

1

部件

99

4041000164  软管 LGB105-012120

PIPE LGB105-012120

1



D2

版权所有  不得翻印

        65

                                           山东临工

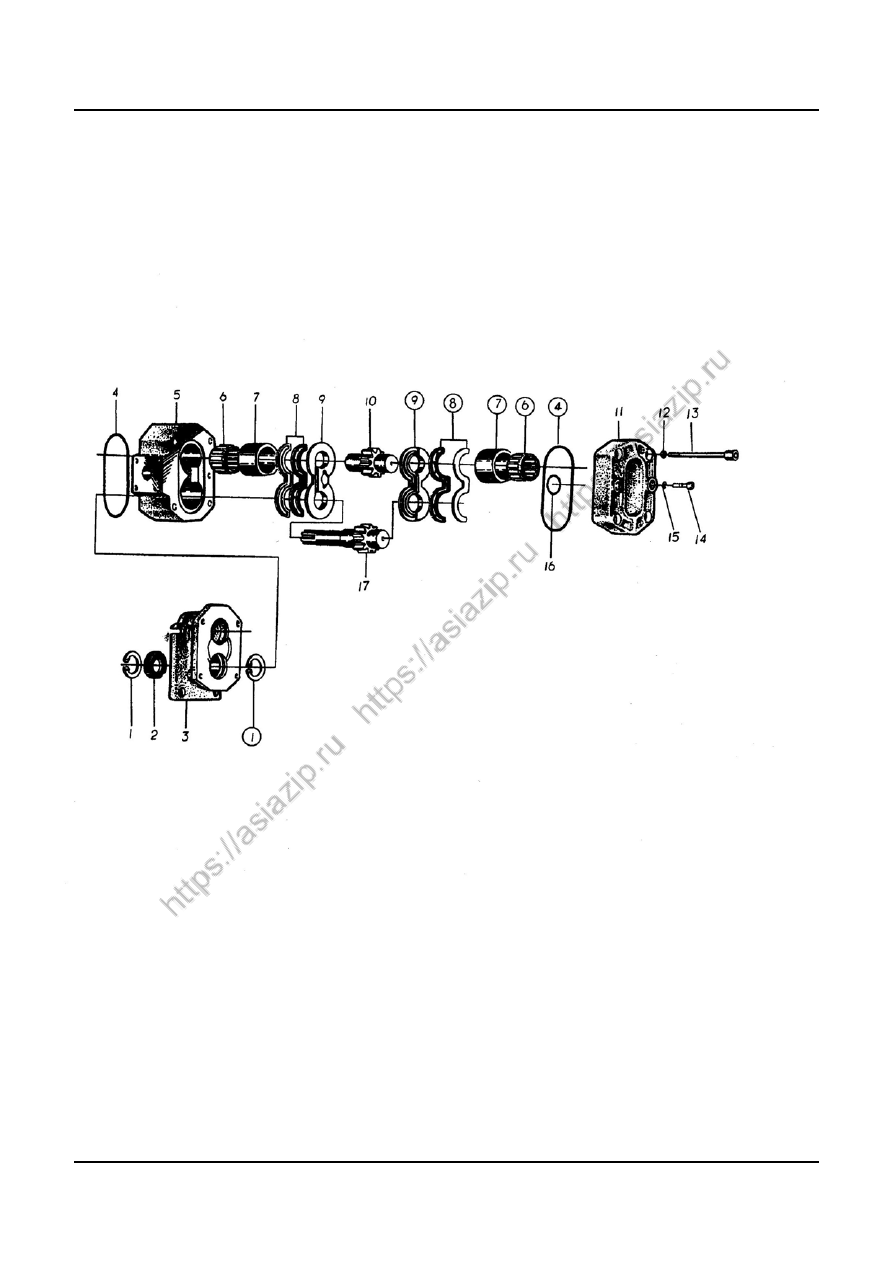

工作齿轮泵
WORKING GEAR PUMP








D2

版权所有  不得翻印

 66

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



挡圈

PING SNAP

2



2



油封

OIL SEAL

1



3



前盖

FRONT PUMP COVER

1



4



O 形圈

O－RING

2



5



泵体

PUMP BLOCK

1



6



滚动轴承

NEEDLE BEARING

4



7



轴套

SHAFT SLEEVE

4



8



密封件

OIL SEAL

2



9



侧板

SIDE PLATE

2



10



从动齿轮轴

DRIVEN GEAR SHAFT

1



11



后盖

REAR PUMP COVER

1



12



垫圈

LOCK WASHER

4



13



螺栓

BOLT

4



14



螺栓

BOLT

1



15



垫圈

LOCK WASHER

1



16



O 形圈

O－RING

1



17



主动齿轮轴

DRIVE GEAR SHAFT

1

















D3

版权所有  不得翻印

         67

                                          山东临工

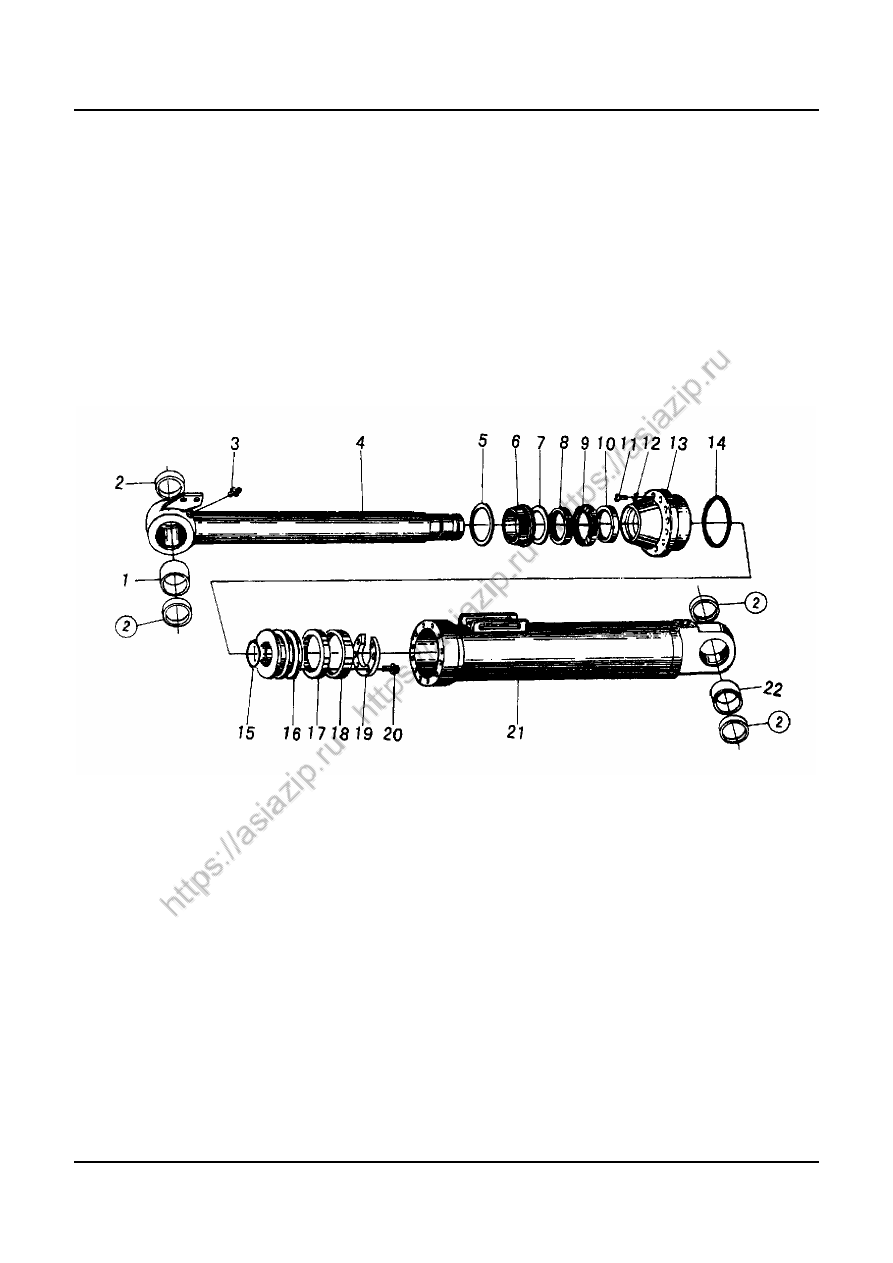

转斗油缸
DUMP CYLINDER












D3

版权所有  不得翻印

 68

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



衬套

BUSHING

1



2



防尘圈

DUST PROOF RING

4



3



油杯

FITTING

1



4



活塞杆

PISTON ROD

1



5



卡环

LOCK RING

1



6



防尘圈

DUST PROOF RING

1



7



挡圈

SNAP RING

1



8



U 形圈

U-RING

1



9



缓冲环

CUSHION RING

1



10



支撑环

SUPPORTING RING

1



11



螺栓

BOLT

12



12



垫圈

WASHER

12



13



缸盖

CYLINDER COVER

1



14



O 形圈

O-RING

1



15



O 形圈

O-RING

1



16



活塞

PISTON

1



17



组合封

FABRICATE SEALING

1



18



支撑环

SUPPORTING RING

1



19



挡块

HOLDING BLOCK

1



20



螺栓

BOLT

6



21



缸体

CYLINDER BODY

1



22



衬套

BUSHING

1



























D4

版权所有  不得翻印

         69

                                          山东临工

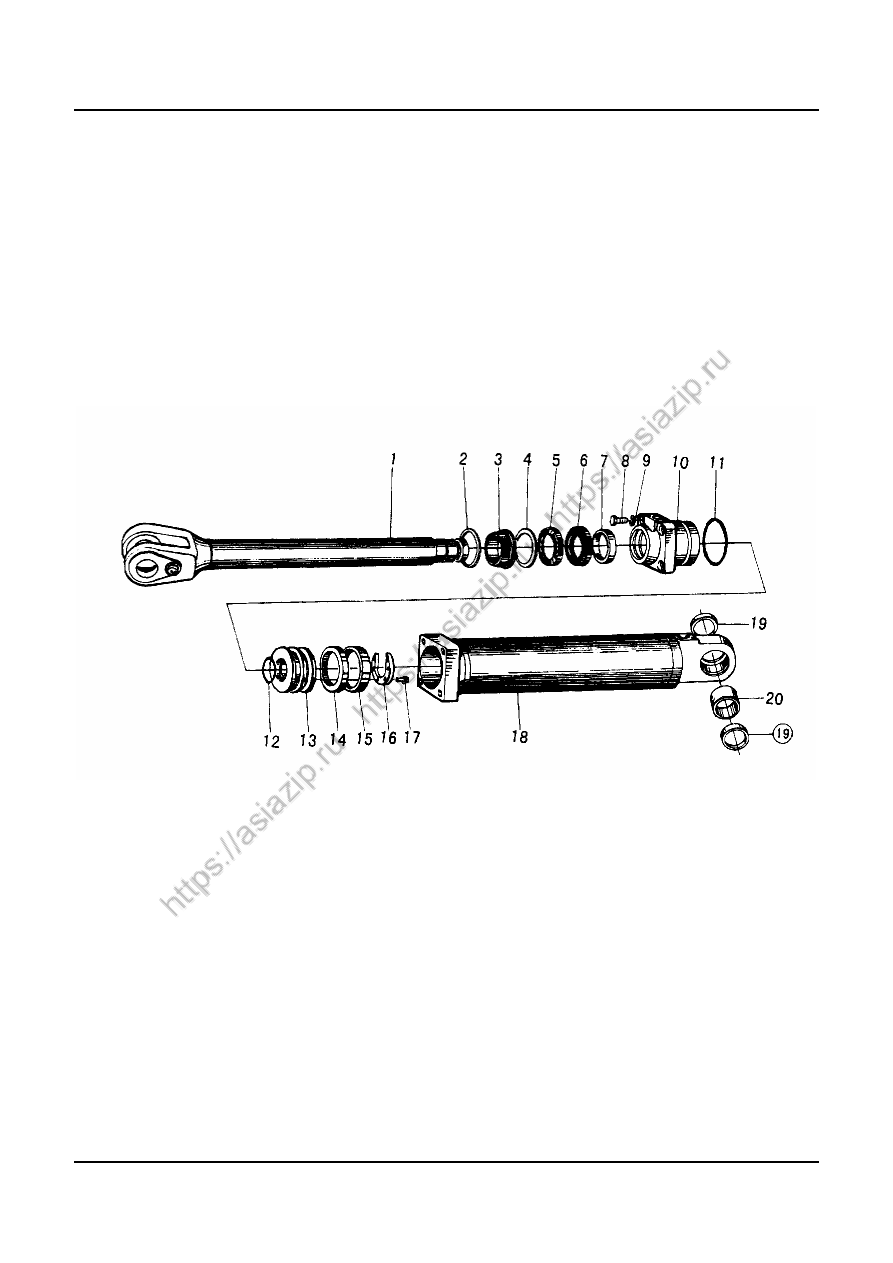

动臂油缸
LIFT ARM CYLINDER










D4

版权所有  不得翻印

          70

                                         山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



活塞杆

PISTON ROD

1



2



卡环

LOCK RING

1



3



防尘圈

DUST PROOF RING

1



4



挡圈

SNAP RING

1



5



U 形圈

U-RING

1



6



缓冲环

CUSHION RING

1



7



支撑环

SUPPORTING RING

1



8



螺栓

BOLT

4



9



垫圈

WASHER

4



10



缸盖

CYLINDER COVER

1



11



O 形圈

O-RING

1



12



O 形圈

O-RING

1



13



活塞

PISTON

1



14



组合封

FABRICATE SEALING

1



15



支撑环

SUPPORTING RING

1



16



挡块

HOLDING BLOCK

1



17



螺栓

BOLT

6



18



缸体

CYLINDER BODY

1



19



防尘圈

DUST PROOF RING

2



20



衬套

BUSHING

1















D5

版权所有  不得翻印

          71

                                         山东临工

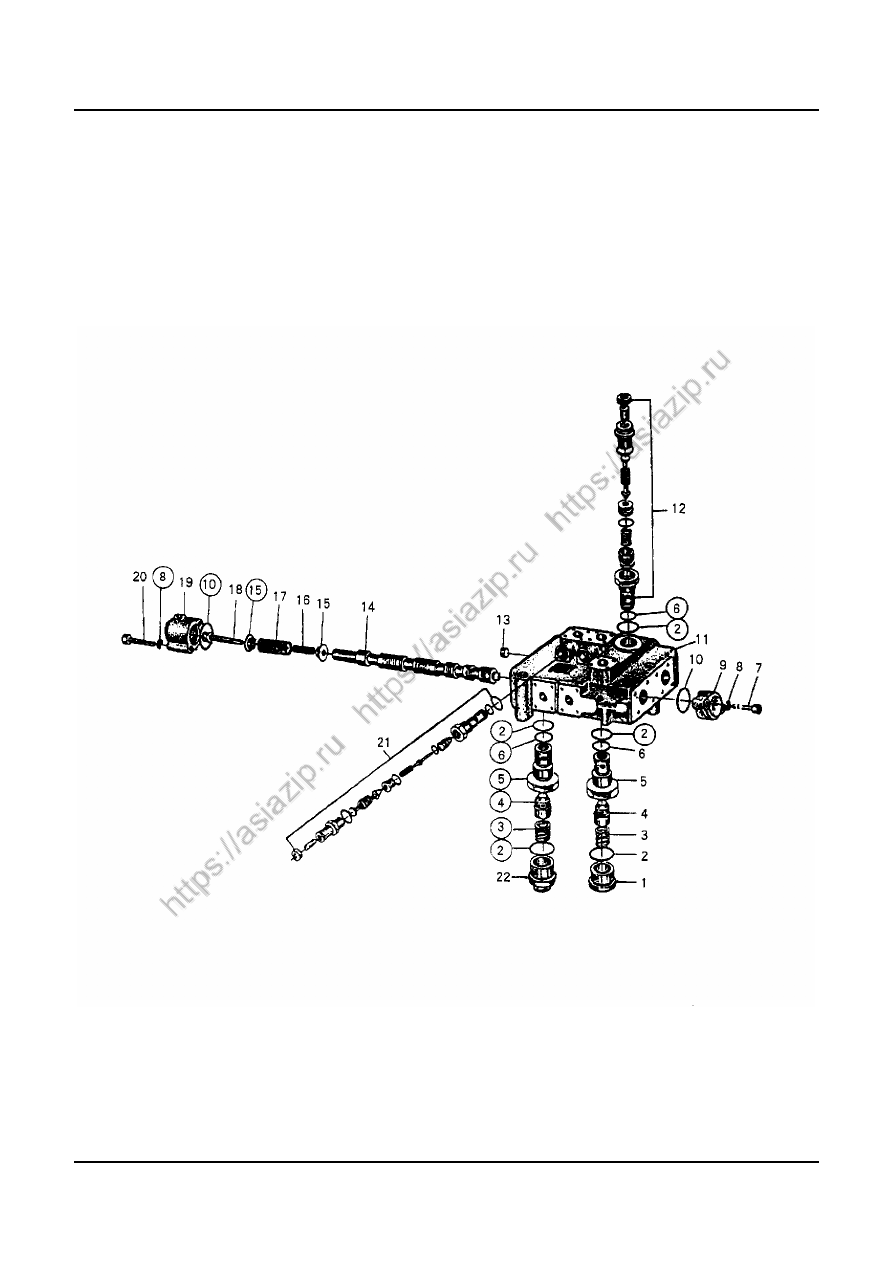

多路阀
MULTIPLEDIRECTIONALCONTROLVALVE







D5

版权所有  不得翻印

         72

                                         山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



盖

COVER

3



2



O 形圈

O-RING

6



3



弹簧

SPRING

4



4



锥形圈

TAPER RING

3



5



阀套

VALVE SLEEVE

4



6



O 形圈

O-RING

8



7



螺钉

SCREW

4



8



垫圈

WASHER

8



9



端盖

COVER

2



10



O 形圈

O-RING

2



11



阀体

VALVE BODY

1



12



安全阀

SAFETY VALVE

1



13



螺塞

PLUG

1



14



滑阀(O 型)

SLIDE VALVE("O" TYPE)

2



15



弹簧座

SPRING SEAT

4



16



弹簧

SPRING

2



17



弹簧

SPRING

2



18



防松螺钉

LOCK SCREW

2



19



端盖

END COVER

2



20



螺钉

SCREW

4



21



过载阀

OVER LOAD VALVE

1



22



盖

COVER

1































D6

版权所有  不得翻印

         73

                                         山东临工

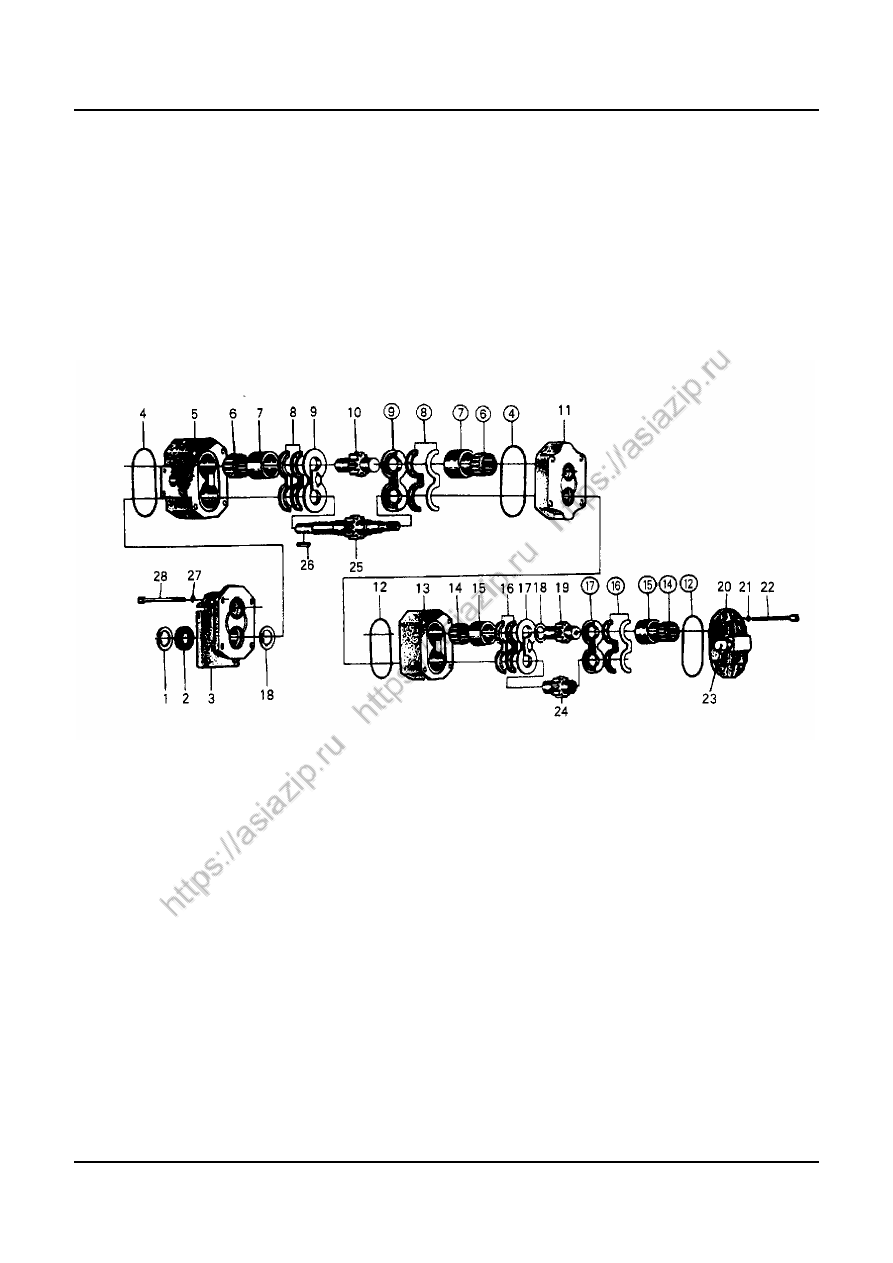

双联泵
TANDEM GEAR PUMP









  D6

版权所有  不得翻印

         74

                                         山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



弹性挡圈

ELASTIC SNAP RING

1



2



油封

OIL SEAL

2



3



前盖

FRONT COVER

1



4



密封圈

SEALING

2



5



前泵体

FRONT PUMP BLOCK

1



6



轴承

BEARING

4



7



轴套

SLEEVE

4



8



密封件

SEALING

2



9



侧板

SIDE PLATE

2



10



从动齿轮轴

DREVEN GEAR SHAFT

1



11



中间体

MIDDLE PART

1



12



矩形密封圈

RECTANGULAR SEAL RING

2



13



泵体

PUMP BLOCK

1



14



轴承

BEARING

4



15



轴套

SHAFT SLEEVE

4



16



密封件

SEALING

2



17



侧板

SIDE PLATE

2



18



弹性挡圈

ELASTEC SNAP RING

1



19



从动齿轮

DRIVEN GEAR

1



20



后盖

REAR COVER

1



21



弹性垫圈

ELASTIC WASHER

4



22



螺栓

BOLT

4



23



溢流阀

RELIEF VALVE

1



24



主动齿轮

DRIVE GEAR

1



25



主动齿轮轴

DRIVE GEAR SHAFT

1



26



平键

FLAT KEY

1



27



弹性垫圈

ELASTIC WASHER

4



28



内六角圆柱螺钉

BOLT

4


































  D7

版权所有  不得翻印

         75

                                         山东临工

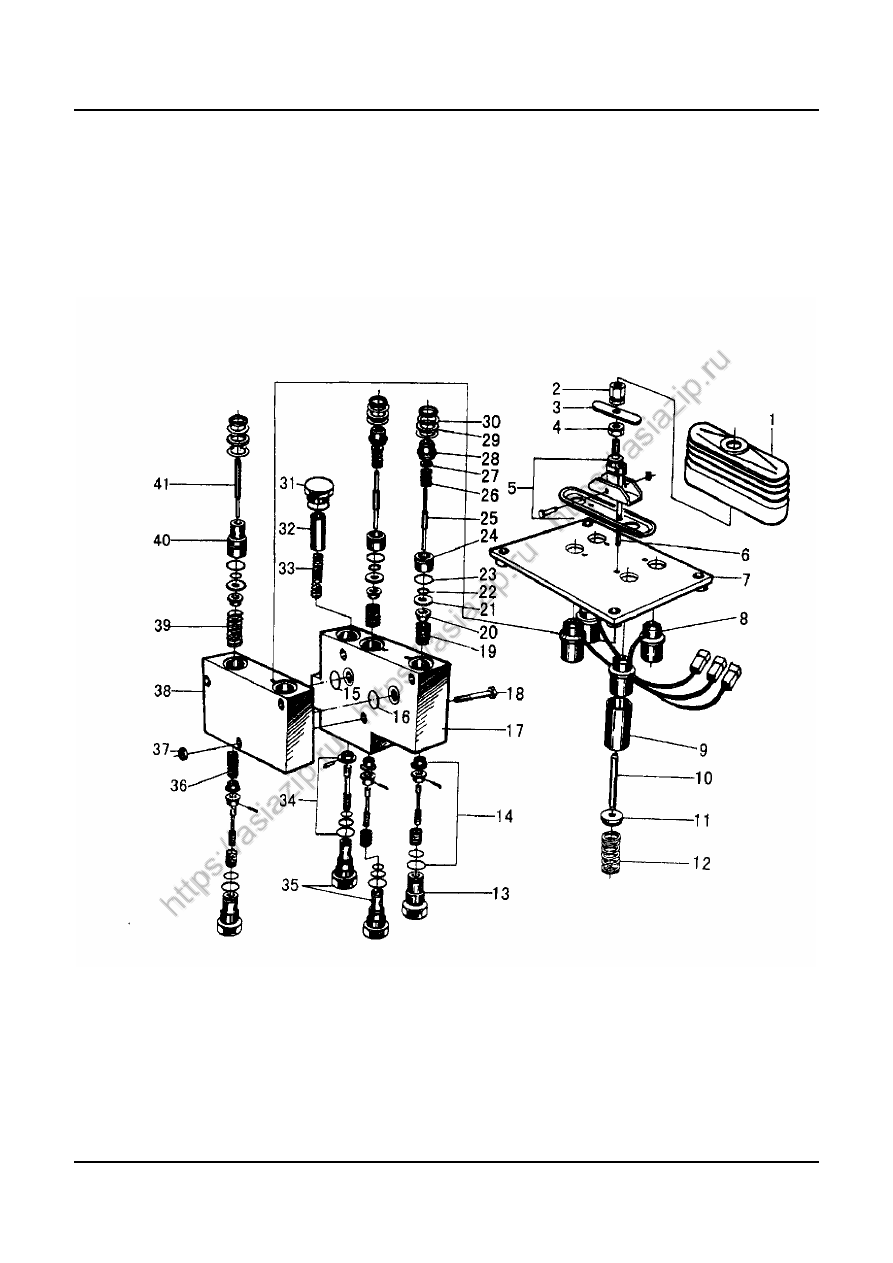

先导阀总成
PRIORITY VALVE







  D7

版权所有  不得翻印

         76

                                         山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



橡胶罩

RUBBER COVER

2



2



螺纹座

THREAD RETAINER

2



3



压板

PIVOT PLATE

2



4



螺母

NUT

2



5



压销组

CLAMP PIN GROUP

2



6



固定螺栓

SET BOLT

4



7



固定板

SET PLATE

1



8



线圈总成

COIL ASSEMBLY

4



9



弹簧导管

SPRING GUIDE

4



10



挺柱

PLUNGER

4



11



弹簧座

SPRING RETAINER

4



12



回位弹簧

RETURNING SPRING

4



13



阀座

VALVE SEAT

3



14



计量阀芯

METERING VALVE STEM

4



15



密封圈

SEALING RING

1



16



密封圈

SEALING RING

1



17



举升联阀体

VALVE BOLCK ,LIFTING PORTION

1



18



螺栓

BOLT

1



19



计量弹簧

METERING SPRING

2



20



垫弹座

RETAINER

8



21



垫片

SPACER

4



22



密封圈

SEALING RING

4



23



密封圈

SEALING RING

4



24



法兰

FLANGE

2



25



压杆

PUSH ROD

2



26



弹簧

SPRING

2



27



垫片

SPACER

2



28



导向座

GUIDE RETAINER

2



29



垫片

SPACER

8



30



绝缘片

ISOLATOR

8



31



螺塞

THREAD PLUG

1



32



弹簧导管

SPRING GUIDE

1



33



弹簧

SPRING

1



34



计量阀芯

METERING VALVE STEM

1



35



阀芯

VALVE SEAT

2



36



弹簧

SPRING

2



37



螺母

NUT

3



38



转斗联阀体

VALVE BOLCK ,TILTTING PORTION

1



39



弹簧

SPRING

2



40



导向座

GUIDE RETAINER

2



41



压杆

PUSH ROD

2

























E

油箱



TANK




























山 东 临 工 工 程 机 械 有 限 公 司

  SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



E1

版权所有  不得翻印





77

                                           山东临工

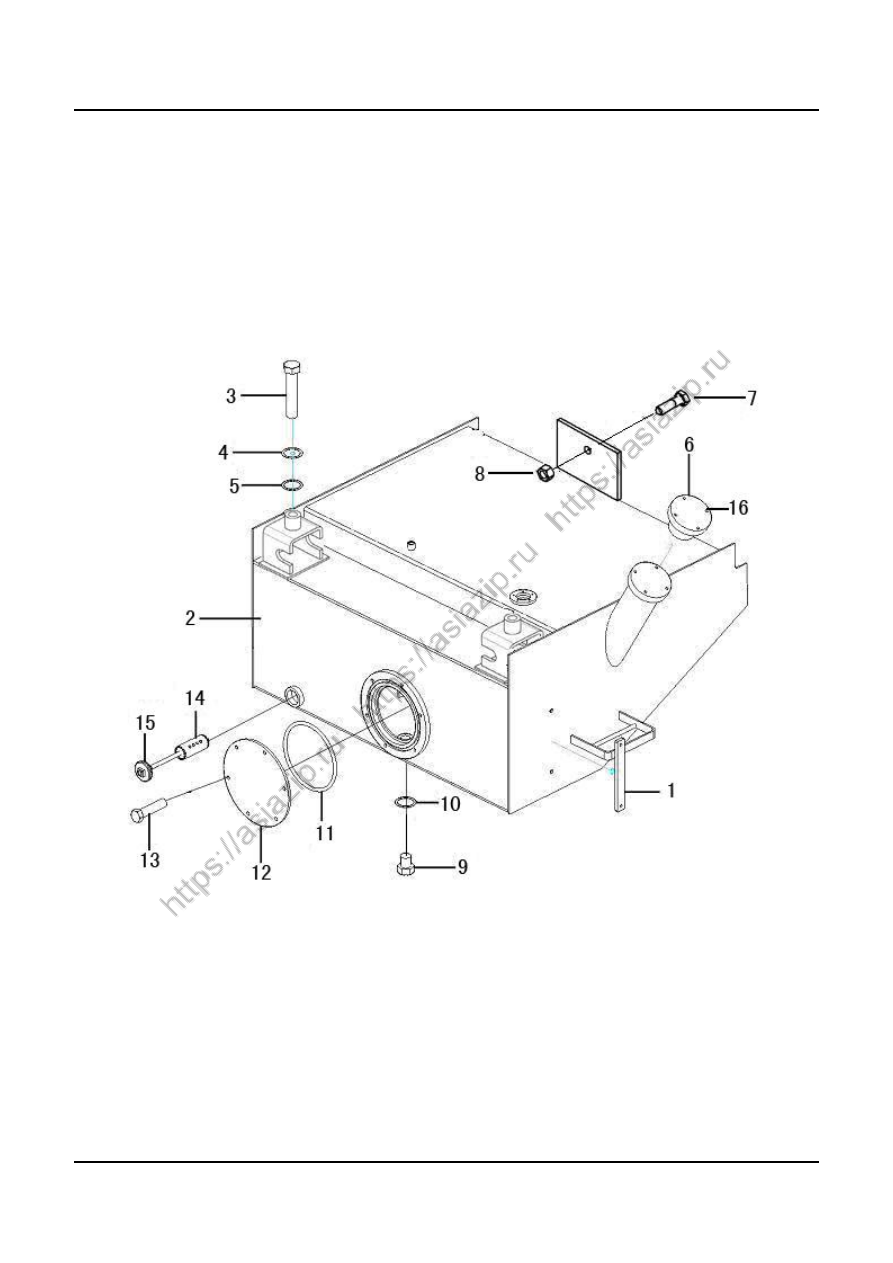

燃油箱总成
FUEL TANK ASSEMBLY














E1

版权所有  不得翻印

 78

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4120000093

液位计 YWZ-200

FUEL LEVEL GAUGE YWZ-200

1

部件

2

2902000002

燃油箱体

FUEL TANK

1

部件

3

4011000529

螺栓 GB5785-M24*2*130-8.8

BOLT GB5785-M24*2*130-8.8

2



4

4015000187

垫圈 GB96.1-24EpZn-300HV

WASHER GB96.1-24EpZn-300HV

3



5

4015000031

垫圈 GB93-24-65Mn

WASHER GB93-24-65Mn

3



6

4120000081

液压空气滤器 QUQ2.5b

STRAINER QUQ2.5b

1

部件

7

4011000567

螺栓 GB5785-M24*2*80-8.8

BOLT GB5785-M24*2*80-8.8

1



8

4013000042

螺母 GB6171-M24*2EpZn-8

BOLT GB6171-M24*2EpZn-8

1



9

4030000143

螺塞 JB1000-M27*2-35

PLUG JB1000-M27*2-35

1



10

4015000091

垫圈 JB982-27

WASHER JB982-27

1

部件

11

4030000084

O 形圈 GB3452.1-200*7.00G

O-RING GB3452.1-200*7.00G

1



12

2902000004

盖板

PLATE

1

Q235A

13

4011000474

螺栓 GB16674-M10*25EpZn-8.8

BOLT GB16674-M10*25EpZn-8.8

6



14

2902000005

滤油器总成

STRAINER ASS'Y

1

部件

15

2902000006

垫圈

WASHER

1

耐油石棉橡胶

16

4011000461

螺栓 GB16674-M8*16EpZn-8.8

BOLT GB16674-M8*16EpZn-8.8

4





























E2

版权所有  不得翻印

          79

                                         山东临工

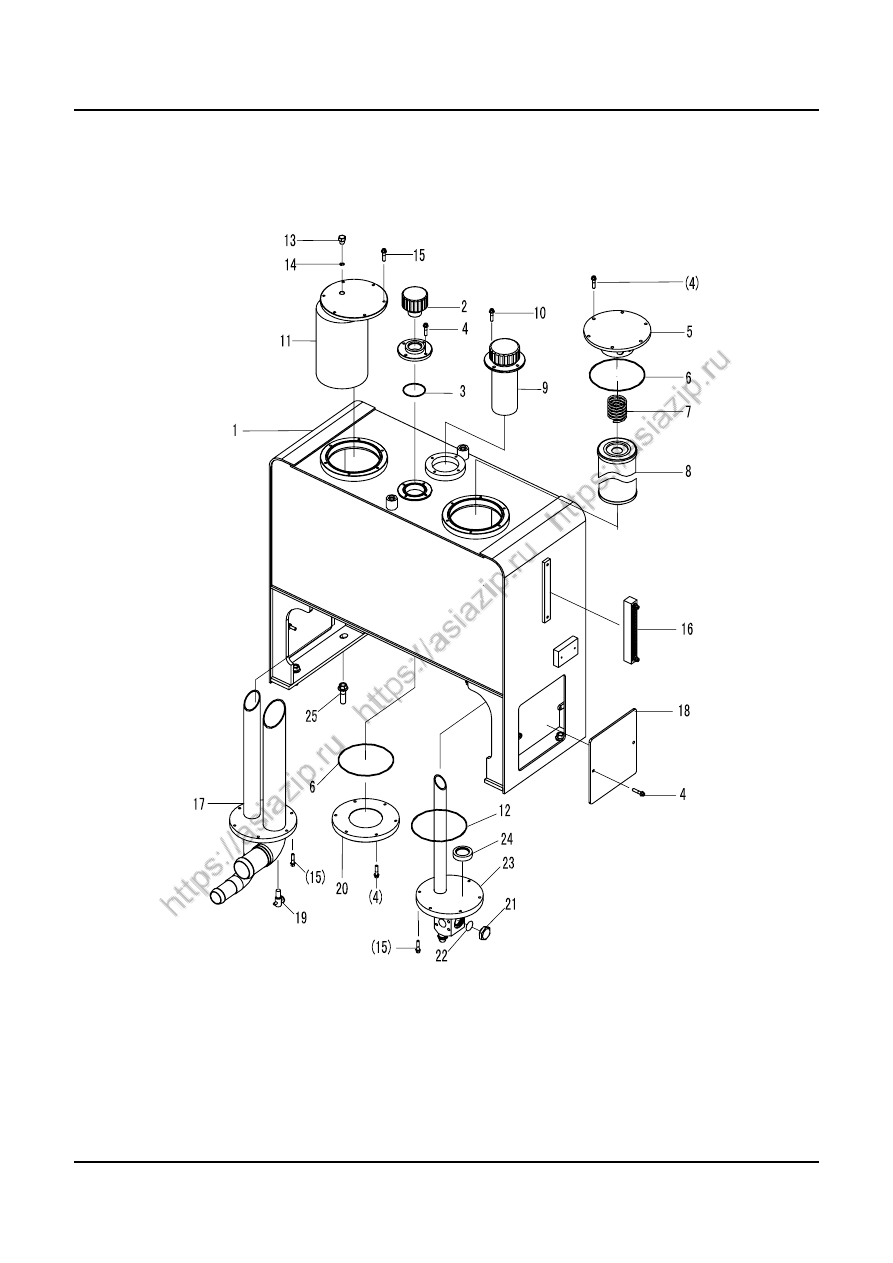

液压油箱总成
HYDRAULIC TANK ASSEMBLY






E2

版权所有  不得翻印

         80

                                        山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2910000002  液压油箱体

HYDRAULIC TANK

1

部件

2

4120001088  换气过滤器 L1.00807-31

GAS-EXCHANGE FILTER L1.00807-51

1

部件

3

4030000233  O 形圈 GB3452.1-65*3.55G

O-RING GB3452.1-65*3.55G

1



4

4011000458  螺栓 GB16674-M8*20EpZn-8.8

BOLT GB16674-M8*20EpZn-8.8

20



5

2910000004  回油法兰盖

FLANGE CAP

1

部件

6

4030000232  O 形圈 GB3452.1-170*3.55G

O-RING GB3452.1-170*3.55G

2



7

2910000005  弹簧

SPRING

1

65Mn

8

2910000006  回油滤芯

STRAIN CORE

1

部件

9

4011000461  螺栓 GB16674-M8*16EpZn-8.8

BOLT GB16674-M8*16EpZn-8.8

4



10

4120000452  加油滤芯 SFM-323M

OIL-SUPPLYING STRAIN CORE SFM-323M

1

部件

11

2910000007  吸油上部法兰

OIL-SUCTION STRAIN CORE

1

部件

12

4030000177  O 形圈 GB3452.1-206*5.30G

O-RING GB3452.1-206*5.30G

3



13

4041000156  螺塞 LGB15301421

THREAD PLUG LGB15301421

3



14

4030000238  O 形圈 GB3452.1-11.2*2.65G

O-RING GB3452.1-11.2*2.65G

3



15

4011000474  螺栓 GB16674-M10*25EpZn-8.8

BOLT GB16674-M10*25EpZn-8.8

18



16

4120000094  液位计 YWZ-200T

OIL LEVEL YWZ-200T

1

部件

17

2910000009  吸油法兰

OIL-SUCTION STRAIN CORE

1

部件

18

2910000010  维修侧板

SIDE BROAD

2

Q235A

19

4120000099  球阀 MBS216-1/2"

BOLL-VALVE MBS216-1/2"

1

部件

20

2910000036  法兰盖

FLANGE CAP

1

Q235A

21

4041000508  螺塞 LGB13501824

THREAD PLUG LGB13501824

1



22

4120000913  O 形圈 GB3452.1-15*2.65G

O-RING GB3452.1-15*2.65G

1



23

2910000012  回油法兰

OIL-RETURN FLANGE

1

部件

24

4190000008  环形磁铁

RING MAGNET

1

永久磁铁

25

4011000449  螺栓 GB16674-M16*35EpZn-8.8

BOLT GB16674-M16*35EpZn-8.8

4





































F

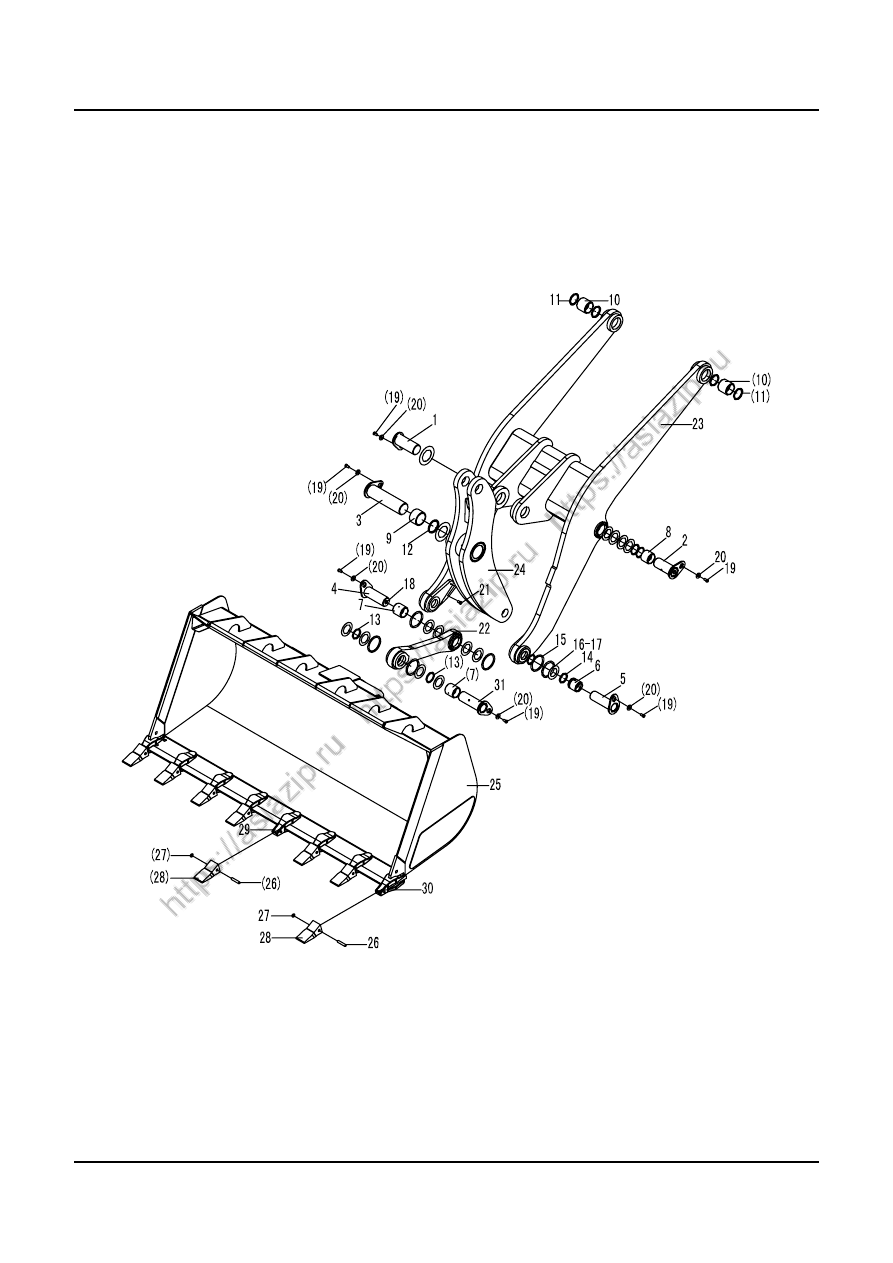

工作装置



WORKING EQUIPMENT




























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



F1

版权所有  不得翻印

         81

                                          山东临工



工作装置
WORKING EQUIPMENT








F1

版权所有  不得翻印

 82

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4043000021  销轴 LGB301-95*N*240-40Cr

PIN LGB301-95*N*240-40Cr

1



2

4043000278  销轴 LGB301-85*115*215G-40Cr

PIN LGB301-85*115*215G-40Cr

2



3

4043000022  销轴 LGB301-110*N*405-40Cr

PIN LGB301-110*N*405-40Cr

1



4

4043000015  销轴 LGB301-85*130R*245-40Cr

PIN LGB301-85*130R*245-40Cr

1



5

4043000173  销轴 LGB301-80*140*260-40Cr

PIN LGB301-80*140*260-40Cr

2



6

2916000002  套

BUSH

2

40Cr

7

4043000027  轴套 LGB302-85*95B3

BUSH LGB302-85*95B3

2



8

4043000028  轴套 LGB302-85*80B2

BUSH LGB302-85*80B2

2



9

4043000031  轴套 LGB302-110*80B1

BUSH LGB302-110*80B1

2



10

4043000030  轴套 LGB302-95*100B2

BUSH LGB302-95*100B2

2



11

4043000057  防尘圈 LGB307-95

PUSTRING LGB307-95

4



12

4043000058  防尘圈 LGB307-110

PUSTRING LGB307-110

2



13

4043000056  防尘圈 LGB307-85

PUSTRING LGB307-85

8



14

4043000055  防尘圈 LGB307-80

PUSTRING LGB307-80

4



15

4043000059  O 型圈 LGB308-128*12

O-RING LGB308-128*12

8



16

4043000033  垫片 LGB303-80*130*1

SPACER LGB303-80*130*1

4



17

4043000034  垫片 LGB303-80*130*2

SPACER LGB303-80*130*2

4



18

4030000065  油杯 JB7940.1-M10*1

GREASE NIPPLE JB7940.1-M10*1

8



19

4011000094  螺栓 GB5783-M16*30EpZn-8.8

BOLT GB5783-M16*30EpZn-8.8

8



20

4040000002  垫圈 LGB001-16*50*6

WASHER LGB001-16*50*6

8



21

4011000597  螺栓 GB5786-M10*1*20 Ep.Zn-8.8

BOLT GB5786-M10*1*20 Ep.Zn-8.8

2



22

2915000004  连杆

LINKAGE ROD

1



23

2915000003  摇臂

ROCKER ARM

1



24

2915000027  动臂

LIFT ARM

1



25

2917000002  铲斗

BUCKET

1



26

2917000051  销

PIN

8

45

27

2917000052  锁销圈

PIN CLIP

8

65Mn

28

4043000072  斗齿 LGB304-C1-2

BUCKET TEETH LGB304-C1-2

8



29

4043000073  斗齿 LGB304-C2-2

BUCKET TEETH LGB304-C2-2

6



30

4043000074  斗齿 LBG304-C3-2

BUCKET TEETH LBG304-C3-2

2



31

4043000060  销轴 LGB301-85*142R*265-40Cr

PIN LGB301-85*142R*265-40Cr

1






































G

转向系统



STEERING SYSTEM




























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



















содержание      ..     1      2      3      4      ..
