LG958 Фронтальный погрузчик. Каталог запчастей - часть 2

B10

版权所有  不得翻印

 24

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



轴

AXLE

1



2



O 形圈 49x3

O-RING 49x3

1



3



活塞环

PISTON  RING

3



4



螺柱 M8x18

STUD M8x30

2



5



六角螺栓 M8

HEXAGON NUTM8

3



6



补偿垫圈（任选）

SHIM(OPTIONAL)

1



7



止推垫圈

THRUST WASHER

1



8



止推垫圈

THRUST WASHER

1



9



齿轮 Z=63

SPUR GEAR Z=63

1



10



止推垫圈

THRUST WASHER

2



11



止推垫圈

THRUST WASHER

1



12



滚柱轴承组件

ROLLER  SET

1



13



垫圈

WASHER

1



14



端垫

END SHIM

2



15



活塞

PISTON

2



16



密封环

PROF.SEAL RING

2



17



止推垫圈

THRUST WASHER

1



18



止推垫圈

THRUST WASHER

1



19



贴面密封圈

PROF.SEAL RING

2



20



压力弹簧

COMPR.SPRING

2



21



导向环

GUIDE.RING

4



22



V 形杯 AV55

V-RING AV55

2



23



导向环

GUIDE.RING

2



24



滚针轴承

NEEDLE SLEEVE

1



25



挡圈

SNAP RING

1



26



滚针轴承

NEEDLE SLEEVE

1



27



挡圈

SNAP RING

1



28



挡圈（任选）

SNAP RING(OPTIONAL)

2



29



止推垫圈

THRUST WASHER

1



30



齿轮 Z=56/22

SPUR GEAR Z=56/22

1



31



球轴承

BALL  BEARING

1



32



角环

ANGLE  RING

3



33



离合器鼓

DISC CARRIER

1



34



外摩擦片

OUTER CLUTCH DISC

12



35



内摩擦片

INNER CLUTCH DISC

9



36



内摩擦片

INNER CLUTCH DISC

1



37



内摩擦片（任选）

INNER CLUTCH DISC(OPTIONAL)

1



38



外摩擦片

OUTER CLUTCH DISC

8



39



内摩擦片

INNER CLUTCH DISC

4



40



内摩擦片

INNER CLUTCH DISC

2



41



内摩擦片（任选）

INNER CLUTCH DISC(OPTIONAL)

1

















B11

版权所有  不得翻印

 25

                                          山东临工

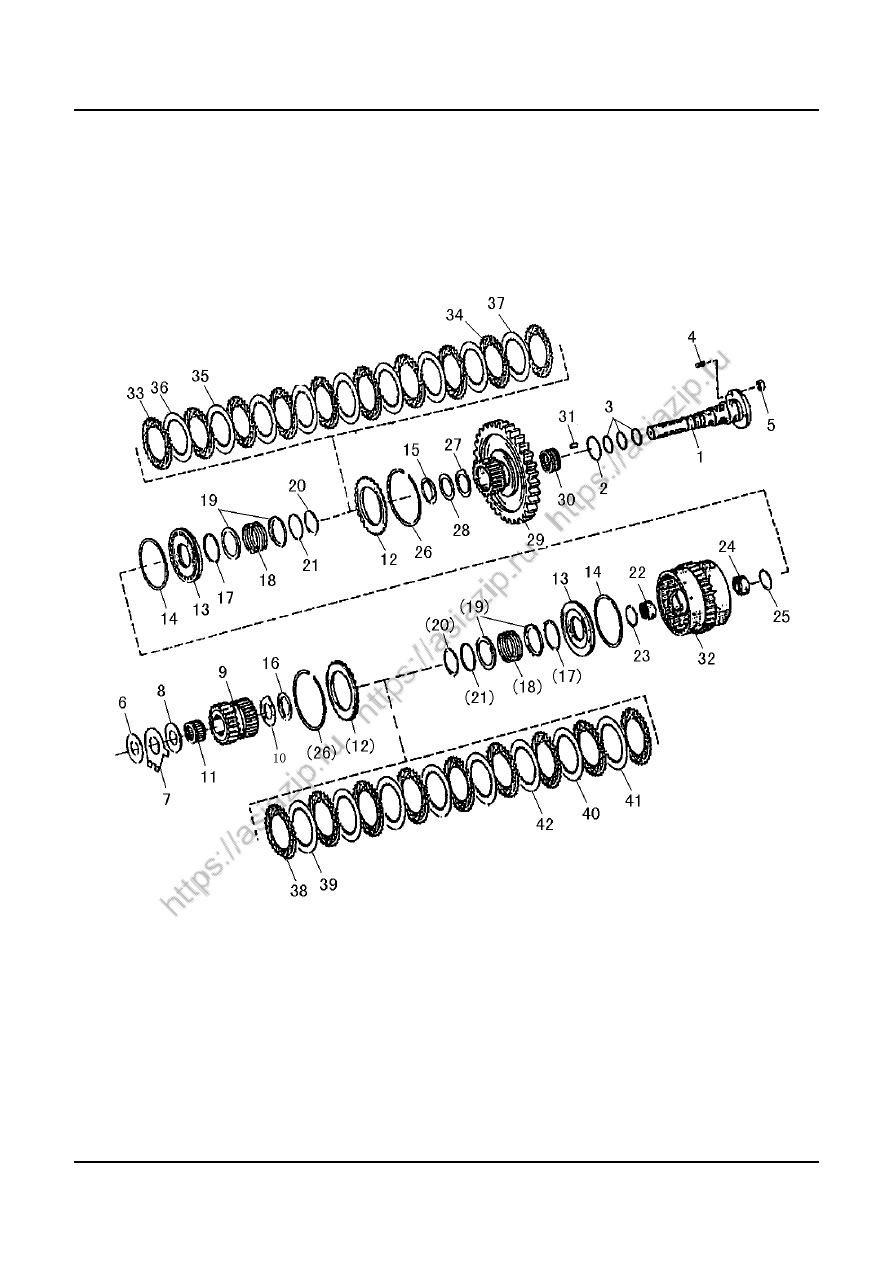

离合器 153
COUPLING CLUTCH 153












B11

版权所有  不得翻印

 26

                                         山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



轴

AXLE

1



2



O 形圈 49x3

O-RING 49x3

1



3



活塞环

PISTON  RING

3



4



螺柱 M8x30

STUD M8x30

2



5



螺柱 M8x18

STUD M8x18

2



6



六角螺栓 M8

HEXAGON NUTM8

1



7



止推垫圈

THRUST WASHER

1



8



止推垫圈

THRUST WASHER

1



9



齿轮 Z=29(HVZ)

SPUR GEAR Z=29(HVZ)

1



10



滚针轴承

NEEDLE SLEEVE

1



11



止推垫圈

THRUST WASHER

2



12



端垫

END SHIM

2



13



活塞

PISTON

2



14



贴面密封圈

PROF.SEAL RING

2



15



止推垫圈

THRUST WASHER

1



16



止推垫圈

THRUST WASHER

1



17



贴面密封圈

PROF.SEAL RING

2



18



压力弹簧

COMPR.SPRING

2



19



导向环

GUIDE.RING

4



20



V 形杯 AV55

V-RING AV55

2



21



导向环

GUIDE.RING

2



22



滚针轴承

NEEDLE SLEEVE

1



23



挡圈

SNAP RING

1



24



滚针轴承

NEEDLE SLEEVE

1



25



挡圈

SNAP RING

1



26



挡圈（任选）

SNAP RING(OPTIONAL)

2



27



止推垫圈

THRUST WASHER

1



28



垫圈

WASHER

1



29



齿轮 Z=37

SPUR GEAR Z=37

1



30



滚针轴承贴面密封圈组件

NEEDLE  WASHER

1



31



滚柱

CYL ROLLER

12



32



摩擦片支承

DISC CARRICER

1



33



外摩擦片

OUTER CLUTCH DISC

10



34



内摩擦片

INNER CLUTCH DISC

1



35



内摩擦片

INNER CLUTCH DISC

6



36



内摩擦片

INNER CLUTCH DISC

1



37



内摩擦片（任选）

INNER CLUTCH DISC(OPTIONAL)

1



38



外摩擦片

OUTER CLUTCH DISC

9



39



内摩擦片

INNER CLUTCH DISC

4



40



内摩擦片

INNER CLUTCH DISC

2



41



内摩擦片

INNER CLUTCH DISC

1



42



内摩擦片（任选）

INNER CLUTCH DISC(OPTIONAL)

1





B12

版权所有  不得翻印

 27

                                          山东临工

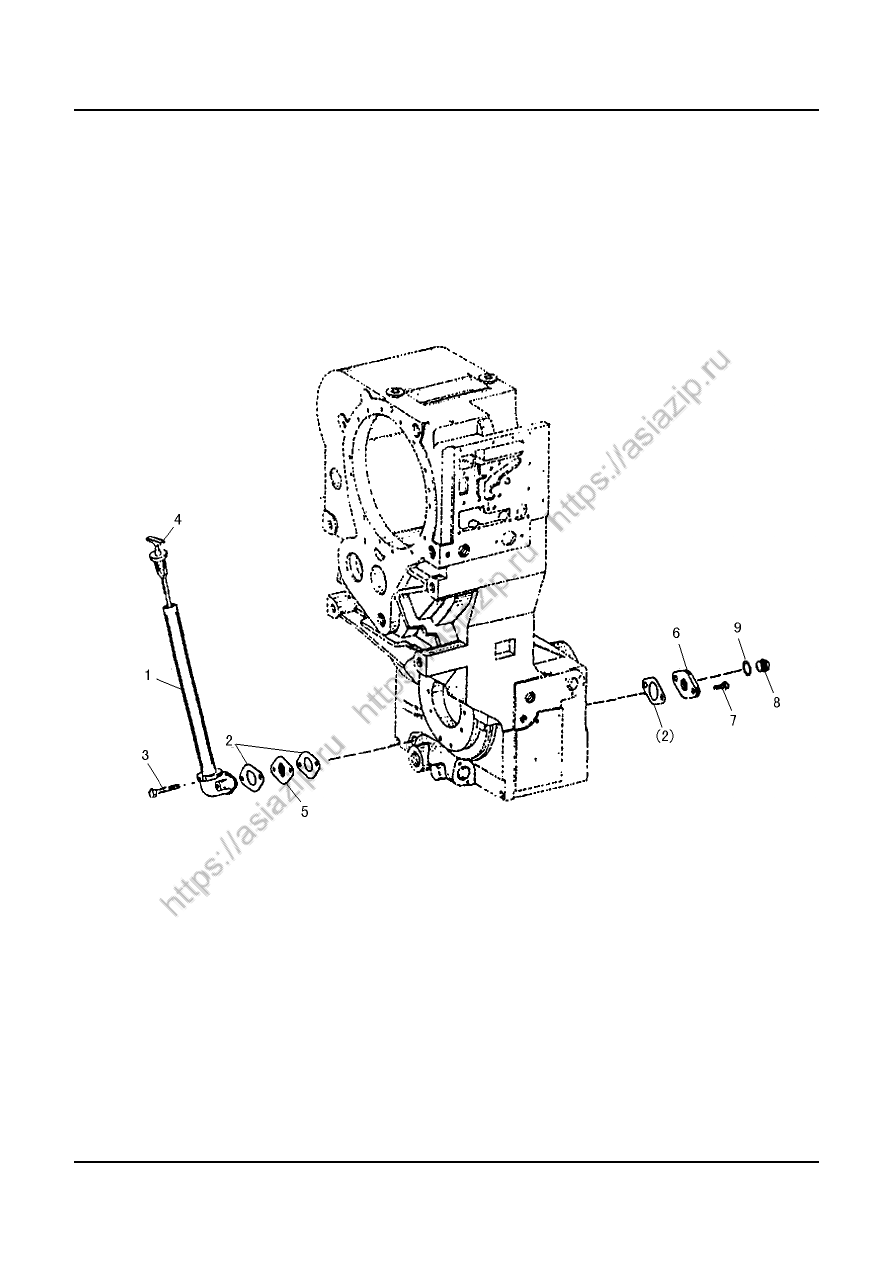

注入管接头
FILLER NECK













B12

版权所有  不得翻印

 28

                                          山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



液位管

OIL LEVEL TUBE

1



2



密封圈

GASKET

3



3



六角螺钉

BEXAGON SCREW

2



4



探杆

OIL DIPSTICK

1



5



阻隔板

BAFFFLE PLAT

1



6



盖板

COVER APLTE

1



7



六角螺钉

HEXAGON SCREN

2



8



螺塞

SCREW PLUG

1



9



密封环

SEALING RING

1





B13

版权所有  不得翻印

 29

                                          山东临工

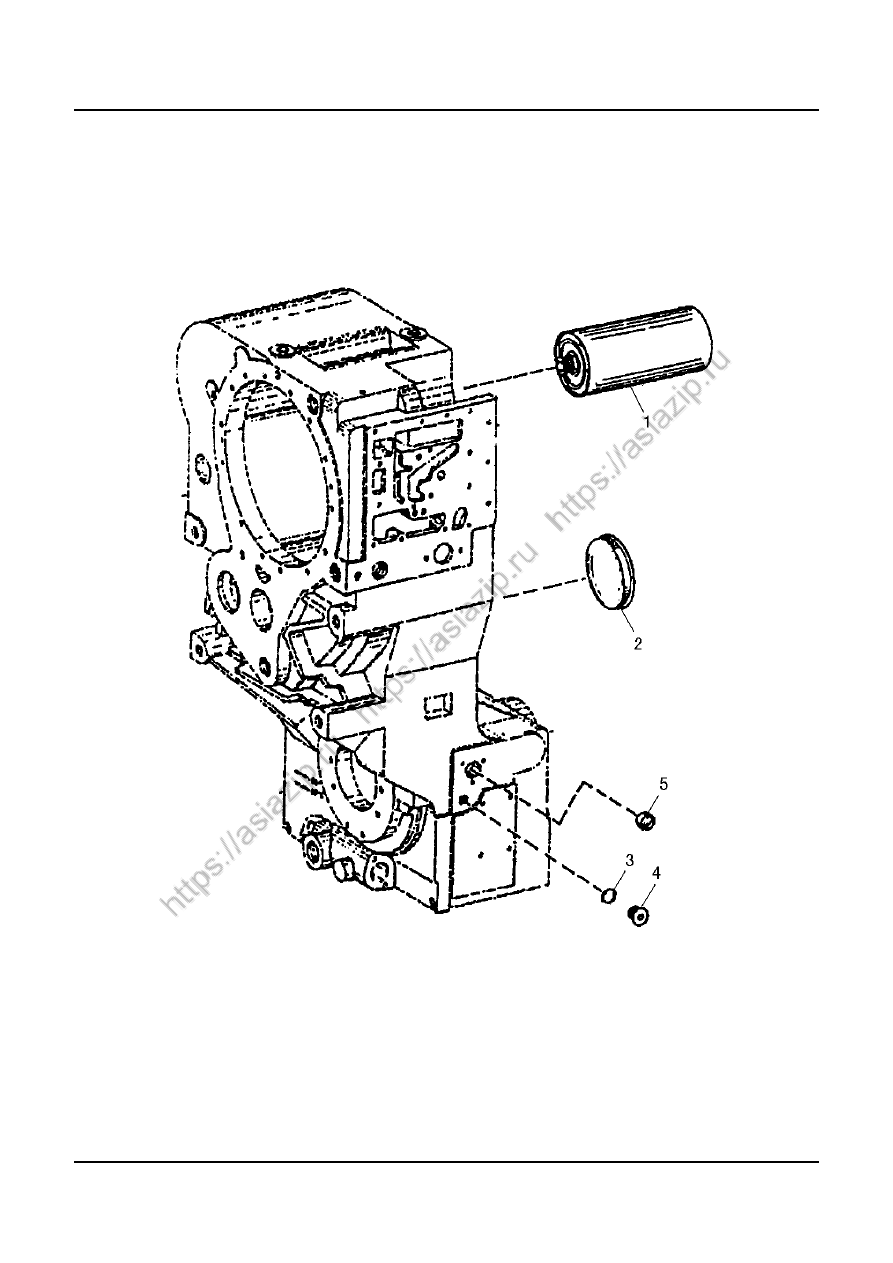

滤清器、应急转向泵、车速表
FILTER、EMERGENCY STEERING PUMP、SPEEDOMETER











B13

版权所有  不得翻印

 30

                                            山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



可换式滤清器

FIL TER

1



2



密封盖

SEALING CAP

1



3



螺塞 M8x1.5

SCREW PLUG M8x1.5

1



4



O 形圈

O-RING

1



5



封盖 30

SEALING CAP 30

1

















B14

版权所有  不得翻印

31

                                           山东临工



取力器(Ⅰ)

POWER TANKE-OFF(Ⅰ)











B14

版权所有  不得翻印

 32

                                            山东临工





序号

代号



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



取力器轴 Z=38

DRICER Z=38

1



2



球轴承

BALL BEARING

1



3



挡圈 SP85

SNAP RING SP85

2



4



卡环 45x1.75

RETAINING RING45x1.75

1



5



密封圈

GASKET

1



6



六角螺钉 M8x22

HEXAGON SCREW M8x22

10



7



螺柱

STUD

1



8



六角螺母 M8

HEXAGON NUT M8

1



9



取力器壳

P.T.O.HOUSEING

1



10



主动齿轮

INPUT GEAR

1



11



挡圈 SW47

SNAP RING SW47

1



12



滚针轴承

NEEDLE SLEEVE

1



13



挡圈 SB52

SNAP RING SB52

2






























B15

版权所有  不得翻印

33

                                           山东临工

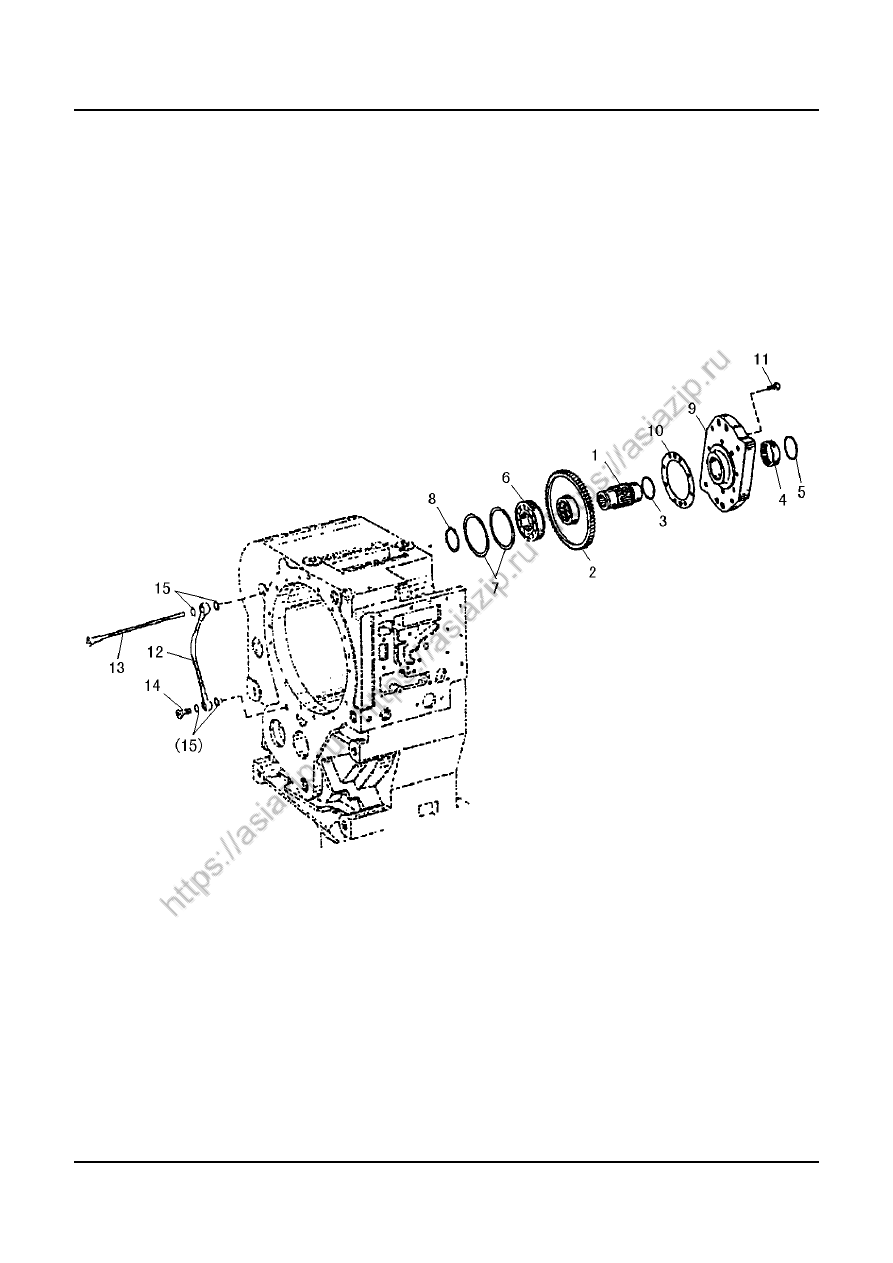

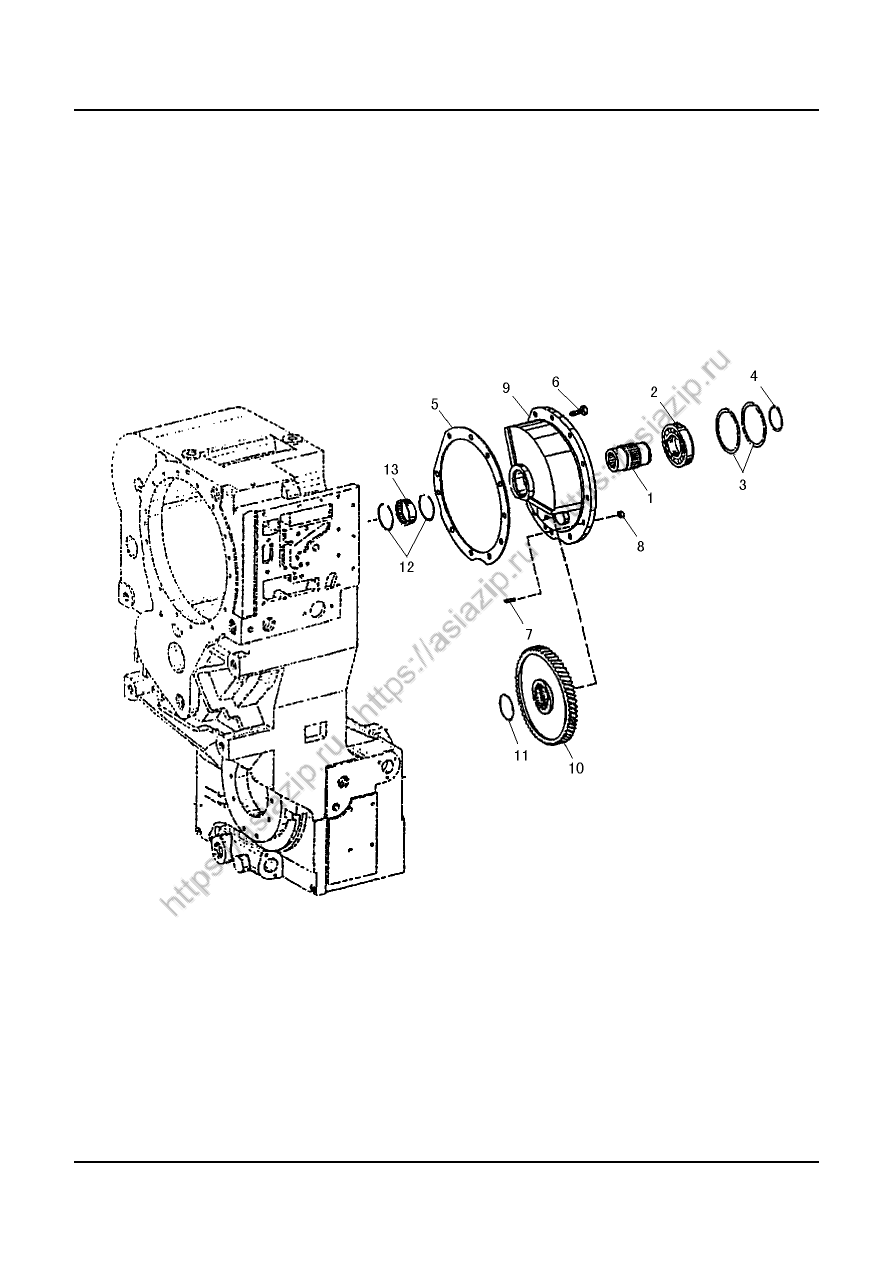

取力器(Ⅱ)

POWER TANKE-OFF(Ⅱ)











B15

版权所有  不得翻印

34

                                           山东临工





序号

代号



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



取力器轴 Z=38

DRICER Z=38

1



2



主动齿轮 Z=74

INPUT GEAR Z=74

1



3



挡圈 SW47

SNAP RING SW47

1



4



滚针轴承

NEEDLE SLEEVE

1



5



挡圈 SB52

SNAP RING SB52

1



6



球轴承

BALL BEARING

1



7



挡圈 SP85

SNAP RING SP85

2



8



卡环 45x1.75

RETAINING  RING45x1.75

1



9



盖

COVER

1



10



密封圈

GASKET

1



11



六角螺钉 M8x16

HEXAGON  SCREW M8x16

8



12



软管

HOSE PIPE

1



13



喷管

SPRAY TUBE

1



14



空心螺钉 10

UNION  SCREW10

1



15



密封圈 A14x20

SEALING RING A14x20

4






B16

版权所有  不得翻印

35

                                           山东临工

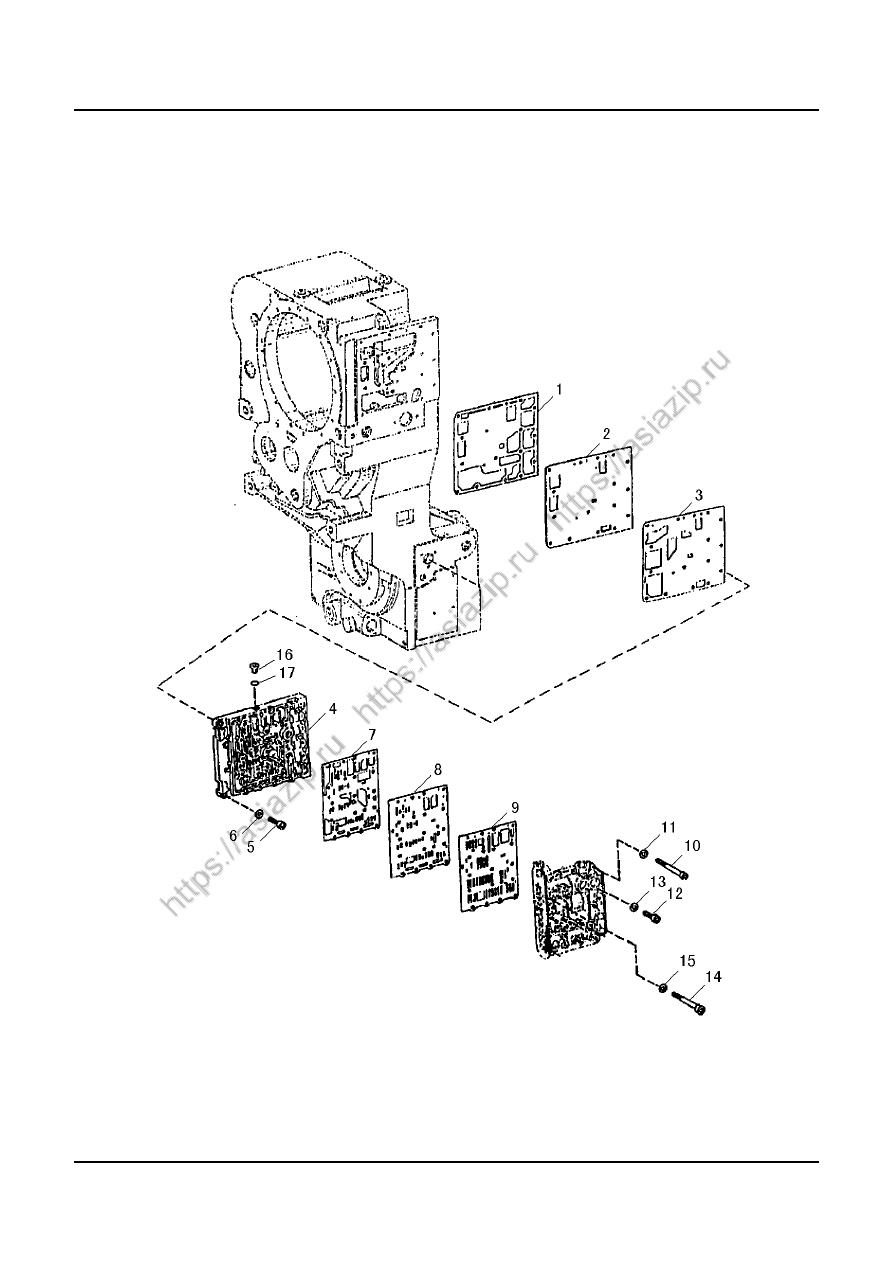

变速调档系统(Ⅰ)

GEARSHIFT SYSTEM(Ⅰ)






B16

版权所有  不得翻印

 36

                                            山东临工





序号

代号



数量

备注

KEY

PART NO.  DESCRIPTION



QTY

REMARKS

1



密封

GASKET

1



2



盖板

COVER PLATE

1



3



密封

GASKET

1



4



油道板

DUCT  PLATE

1



5



带头螺钉

CAP SCREW

11



6



垫圈 8.4

WASHER 8.4

11



7



密封

GASKET

1



8



盖板

COVER PLATE

1



9



密封

GASKET

1



10



带头螺钉 M8x65

CAP SCREW M8x65

5



11



垫圈 8.4

WASHER 8.4

5



12



带头螺钉 M8x35

CAP SCREW M8x35

11



13



垫圈 8.4

WASHER 8.4

11



14



带头螺钉 M8x60

CAP SCREW M8x60

1



15



垫圈 8.4

WASHER 8.4

1



16



旋转塞

SCREW PLUG

1



17



O 形圈 8x1.5

O-RING 8x1.5

1


















B17

版权所有  不得翻印

37

                                           山东临工

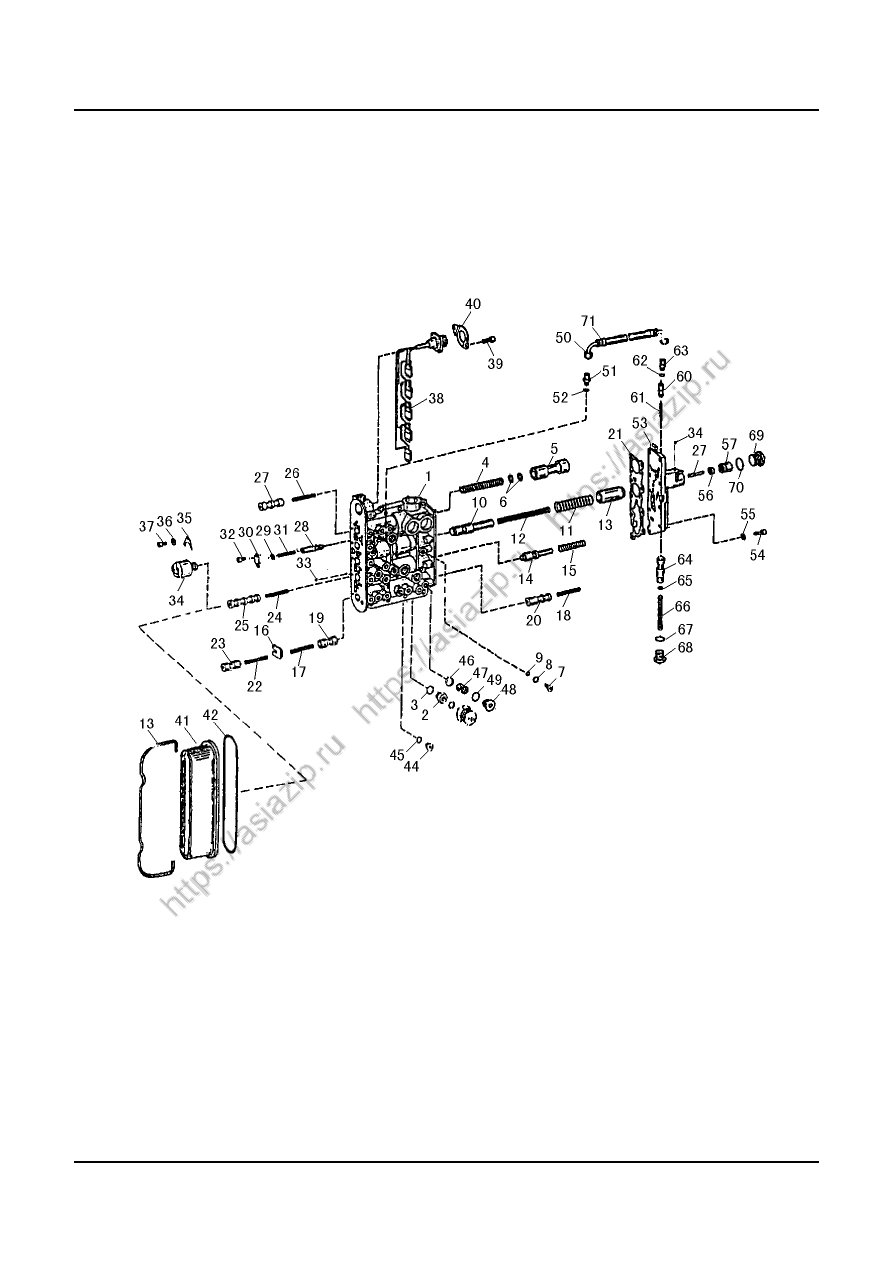

变速调档系统(Ⅱ)

GEARSHIFT SYSTEM(Ⅱ)









B17

版权所有  不得翻印

38

                                           山东临工





序号

代号



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



阀体

VALVE BLOCK

1



2



接头螺套

SCREW-IN SLEEVE

1



3



O 形圈 15*2

O-RING 15*2

1



4



压力弹簧

COMPR.SPRING

1



5



阀杆

PISTON

1



6



调整垫圈 10*16*1

SHIM RING 10*16*1

2



7



透气塞 任选

ORIFICE  OPTIONAL

1



8



O 形圈

O-RING

1



9



O 形圈 6*1.5

O-RING 6*1.5

1



10



阀杆

PISTON

1



11



阀杆

PISTON

1



12



压力弹簧

COMPR.SPRING

1



13



压力弹簧

COMPR.SPRING

1



14



阀杆

PISTON

1



15



阀杆

PISTON

1



16



压力弹簧

COMPR.SPRING

1



17



卡板

STOP PLATE

1



18



压力弹簧

COMPR.SPRING

1



19



压力弹簧

COMPR.SPRING

1



20



阀杆

PISTON

1



21



阀杆

PISTON

1



22



密封垫

GASKET

1



23



压力弹簧

COMPR.SPRING

1



24



阀杆

PISTON

1



25



压力弹簧

COMPR.SPRING

1



26



阀杆

PISTON

1



27



压力弹簧

COMPR.SPRING

1



28



阀杆

PISTON

1



29



减压阀

REDUCTION VALVE

1



30



环垫

RING

1



31



卡板

FIXING PLATE

1



32



压力弹簧

COMPR.SPRING

2



33



螺钉 M5*12

CAP SCREW M5*12

10



34



电缆柱

WIRING HARNESS

5



35



螺钉 M6*14

CAP SCREW M6*14

5



36



卡板

FIXING PLATE

5



37



盖板

COVER

5



38



O 型圈 159.2*5.7

O-RING 159.2*5.7

1



39



箍圈

BALL

2



40



螺塞 M10*1

SCREW PLUG

1



41



O 形圈 8*1.5

O-RING 8*1.5

1



42



钢球

BALL

1



43



压力弹簧

COMPR.SPRING

1



44



螺塞 M8*1.5

SCREW PLUG M8*1.5

8



45



O 型圈 15*2

O-RING 15*2

8





B17

版权所有  不得翻印

39

                                           山东临工



变速调档系统(Ⅱ)

GEARSHIFT SYSTEM(Ⅱ)









B17

版权所有  不得翻印

40

                                           山东临工





序号

代号



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

46



钢球

BALL

2



47



接头螺帽 L6BM

SCREW-IN SLEEVE

2



48



O 形圈

O-RING

2



49



阀盖

G.SHIFT HOUSING

2



50



螺钉 M6*20

CAP SCREW

1



51



垫圈 6.4

WASHER 6.4

1



52



钢球

BALL

1



53



阀杆

PISTON

1



54



阀盖

G.SHIFT HOUSING

9



55



螺钉 M6*20

CAP SCREW

9



56



垫圈 6.4

WASHER 6.4

5



57



阀杆

PISTON

1



58



杆

ROLLER

1



59



环垫

RING

1



60



阀芯

PISTON

1



61



压力弹簧

COMPR.SPRING

1



62



接头螺帽

SCREW-IN SLEEVE

1



63



O 形圈

O-RING

1



64



阀芯

PISTON

1



65



调整垫圈 4*8*1.5

SHIM RING 4*8*1.5

10



66



压力弹簧

COMPR.SPRING

1



67



O 形圈

O-RING

1



68



螺塞 M8*1.5

SCREW PLUG M8*1.5

1



69



螺塞 M20*1.5

SCREW PLUG M20*1.5

1



70



O 形圈

O-RING

1



71



软管

HOSE PIPE

1


















B18

版权所有  不得翻印

41

                                           山东临工

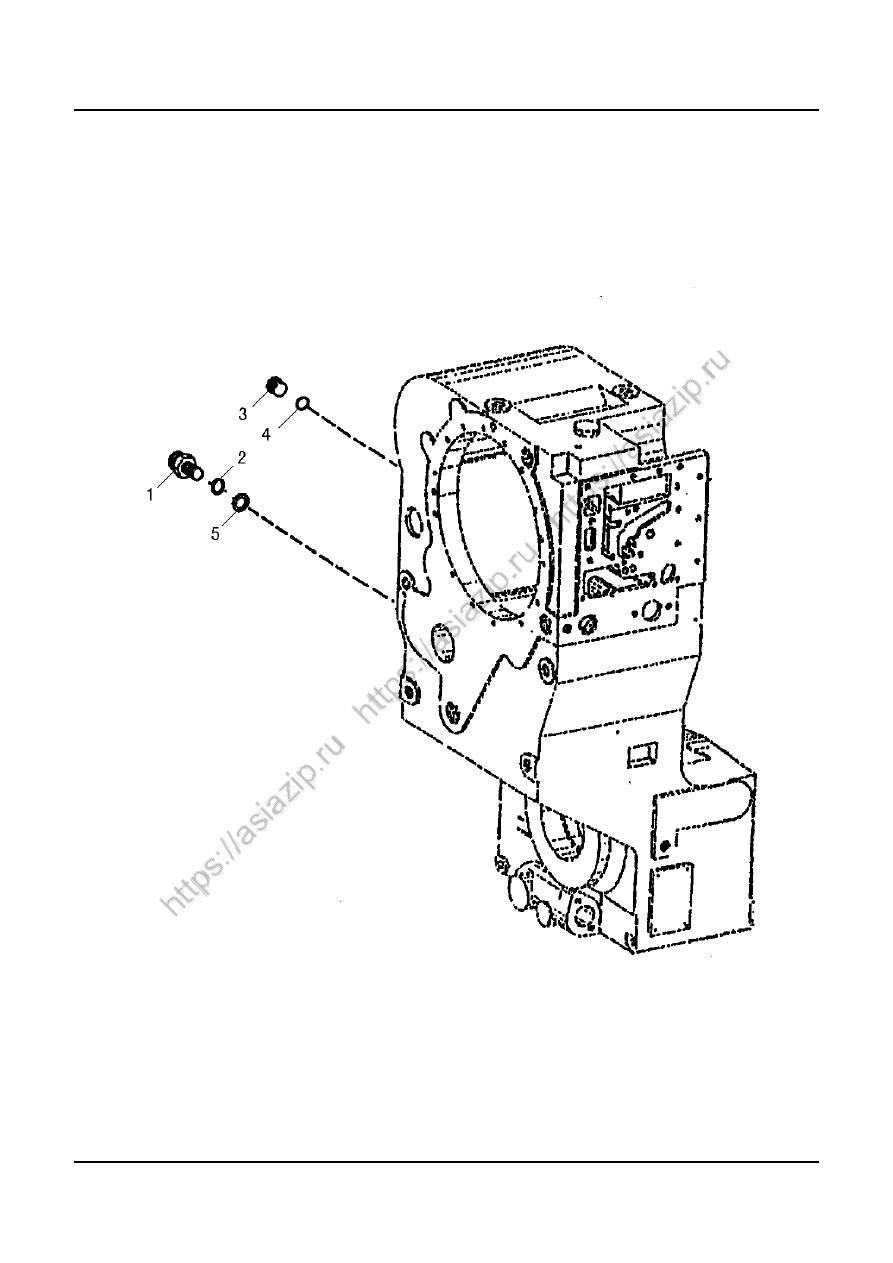

感应式传感器

INDUCTIVE TRANSMITTER









B18

版权所有  不得翻印

42

                                           山东临工





序号

代号



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



感应式传感器

IND.TRANSMITTER

1



2



密封圈

SEALING RING

1



3



螺旋塞

SCREW PLUG

1



4



O 形圈

O-RING

1



5



调整垫圈

SHIM RING

1


















B19

版权所有  不得翻印

43

                                           山东临工

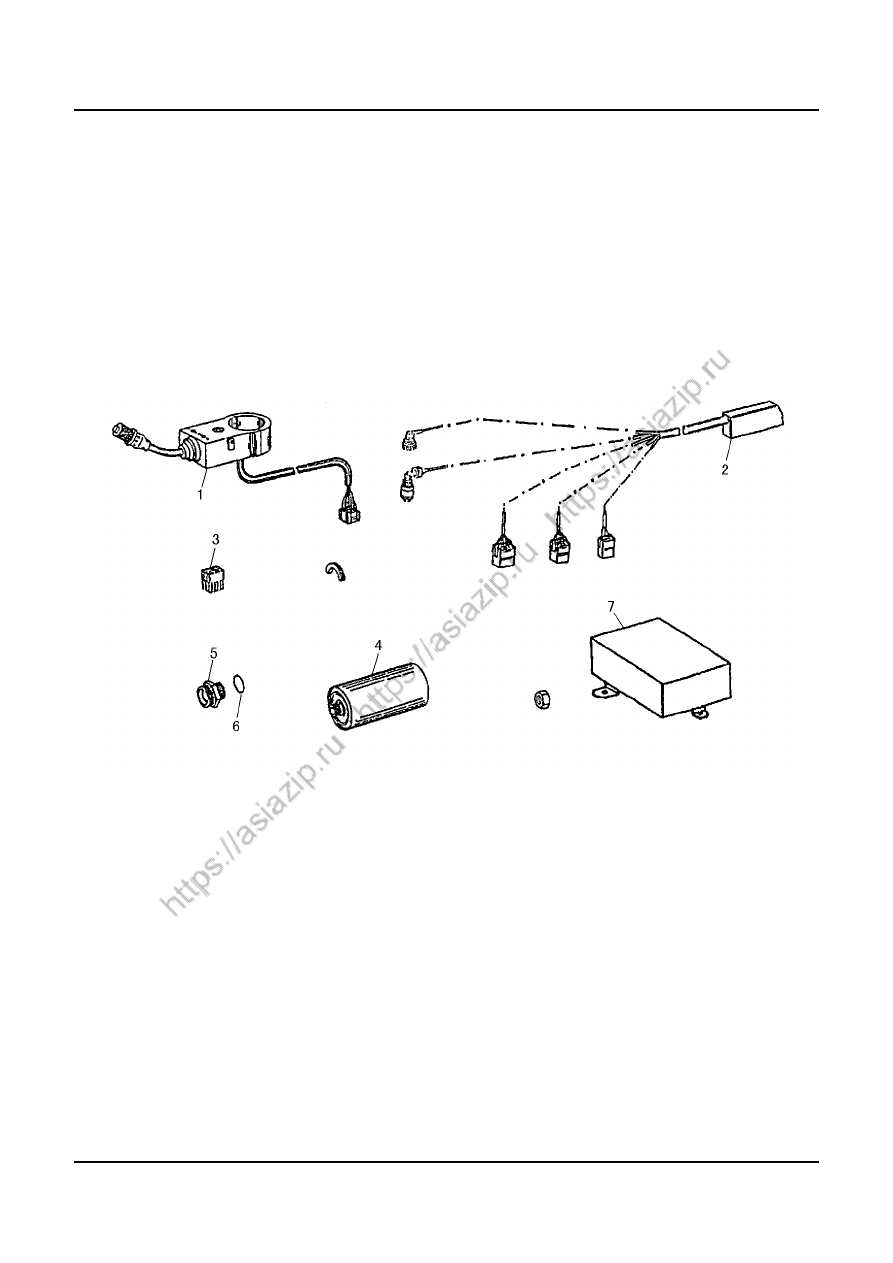

松散件

LOOSE PARTS













B19

版权所有  不得翻印

44

                                           山东临工





序号

代号



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



档位选择器

RANGE SELECTOR

1



2



连接电缆组件

CABLE CONNECT

1



3



插座

PLUG

1



4



可换式过滤器

FILTER

1



5



接头螺帽

SCREW-IN SLEVE

2



6



O 形圈

O-RING

2



7



控制器

CONTROL UNIT

1







































C

驱动桥系统



AXLE SYSTEM

























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.

C1

版权所有  不得翻印

      45

                                             山东临工

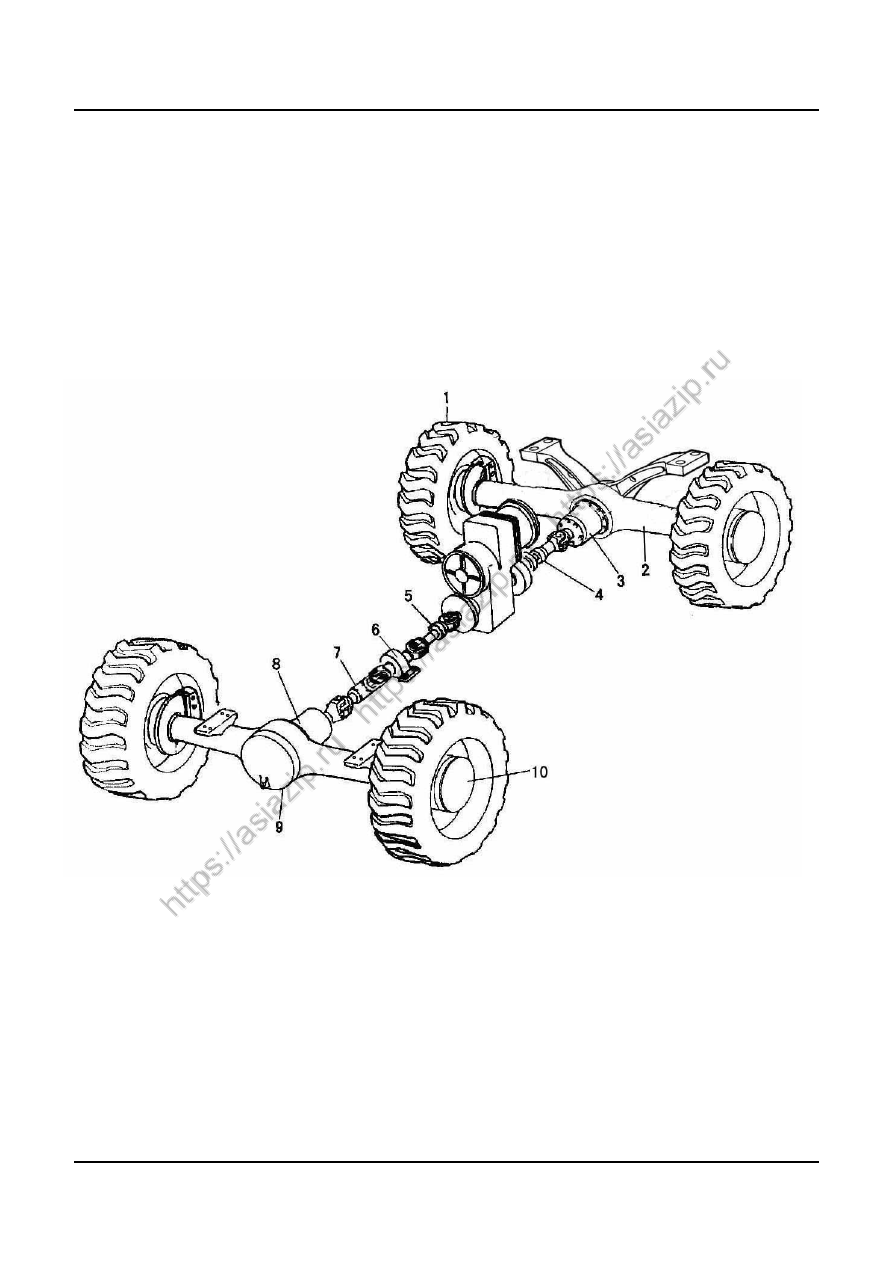

驱动桥系统
AXLE SYSTEM



C1

版权所有  不得翻印

 46

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4110000006

轮胎 GB2980-23.5-25

TIRE ASSY

4

2

2909000004

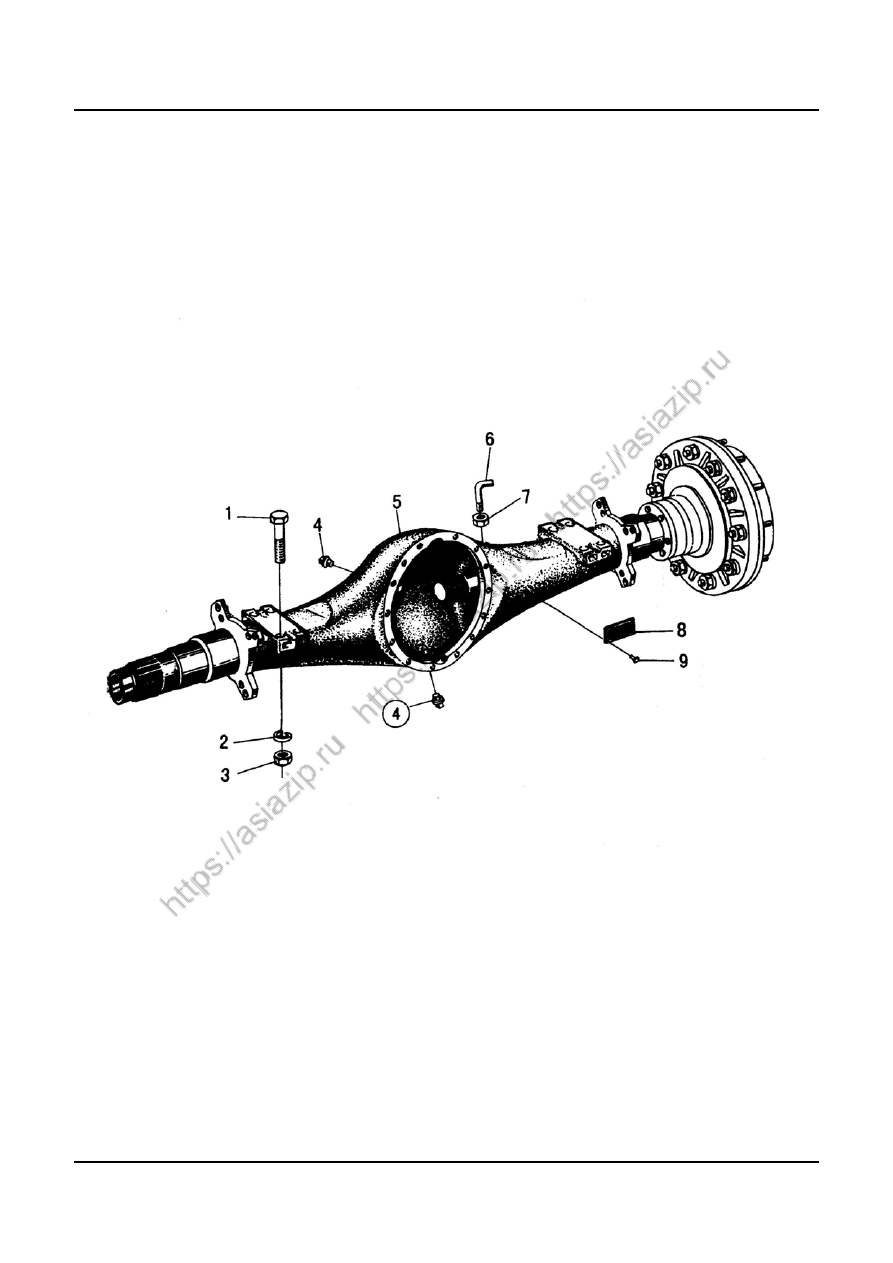

后桥壳总成

REAR AXLE ASSEMBLY

1

3

2909000003

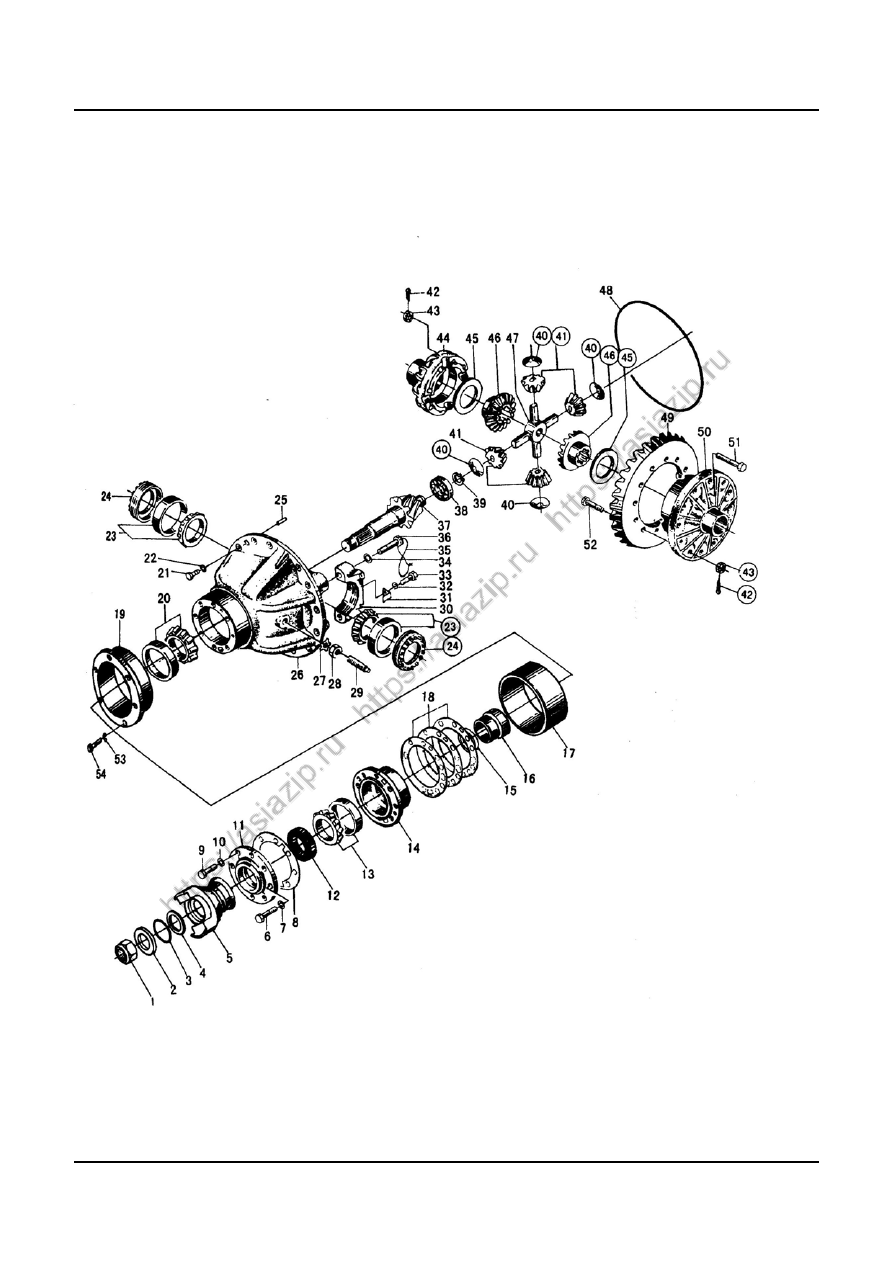

后主传动

REAR AXLE MAIN DRIVE

1



4

2908000005

后传动轴

REAR DRIVING SHAFT

1



5

2908000753

中间传动轴

MIDDLE MOTION SHAFT

1



6

2908000003

中间支承

HOLDER

1



7

2908000752

前传动轴

FTRONT DRIVING SHAFT

1



8

2907000006

前主传动

FRONT AXLE MAIN DRIVE

1



9

2907000004

前桥壳总成

FRONT AXLE ASSEMBLY

1



10

4190000237

轮辋

WHEEL FELLONE

4





























C2

版权所有  不得翻印

         47

                                          山东临工



前桥壳总成
FRONT AXLE ASSEMBLY



C2

版权所有  不得翻印

 48

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2907000011

螺栓

BOLT

8



2

4015000032

垫圈 GB93-30-65Mn

WASHER 30

8



3

4013000064

螺母 GB889.2-M30*2-8

LOCKING NUT GB889.2-M30*2-8

8



4

4120000080

螺塞 Q/ZB286-ZG3/4"-Q235A

PLUG Q/ZB286-ZG3/4"-Q235A

2



5

2907000014

前桥壳

FRONT AXLE HOUSING

1



6

2907000005

透气管

BREATHER PIPE

1



7

4013000078

螺母 GB6173-M10*1EpZn-05

NUT GB6173-M10*1EpZn-05

1



8

4044000003

标牌 LGB402-E-A501

FRONT AXLE BRAND

1



9

4019000012

铆钉 GB827-3*5-BL2

RIVET

4





C3

版权所有  不得翻印

         49

                                          山东临工

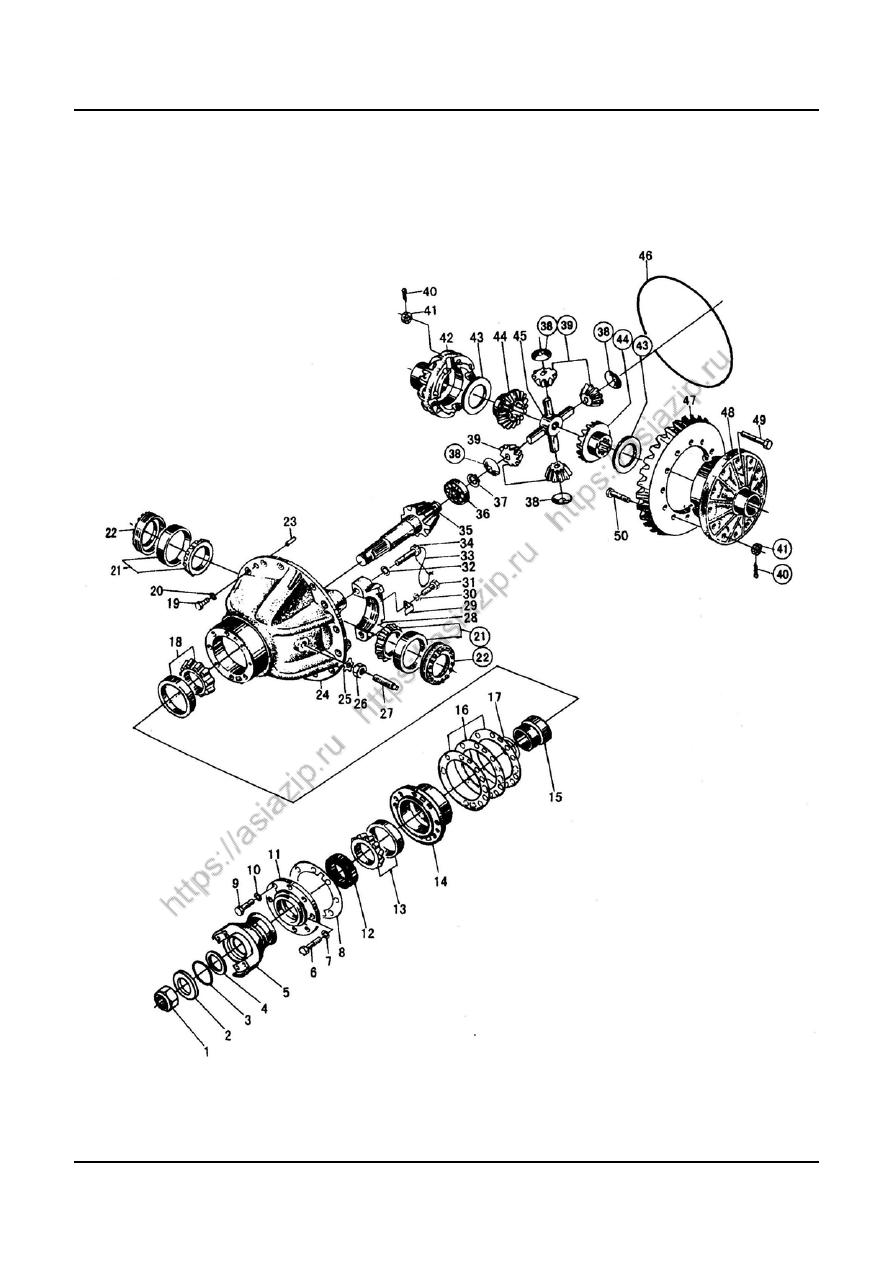

前主传动总成
FRONT AXLE MAIN DRIVE ASS

’

Y



C3

版权所有  不得翻印

   50

                                          山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4013000066

螺母 GB889.2-M33*1.5-8

NUT GB889.2-M33*1.5-8

1



2

2907000022

垫圈

WASHER

1



3

4030000035

O 形圈 GB3452.1-53*5.30G

O-RING

1



4

2907000024

挡圈

RING SNAP

1



5

2907000023

输入法兰

INPUT FLANGE

1



6

4011000067

螺栓 GB5782-M14*55EpZn-8.8

BOLT GB5782-M14*55EpZn-8.8

7



7

4015000027

垫圈 GB93-14-65Mn

WASHER GB93-14-65Mn

7



8

2907000026

密封垫

GASKET

1



9

4011000166

螺栓 GB5782-M12*55EpZn-8.8

BOLT GB5782-M12*55EpZn-8.8

1



10

4015000026

垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

1



11

2907000025

密封盖

SEALING COVER

1



12

4030000049

油封 HG4-692-SG80*100*12

OIL SEAL HG4-692-SG80*100*12

1



13

4021000030

滚动轴承 GB297-31313

BEARING GB297-31313

1



14

2907000027

轴承座

BEARING SEAT

1



15

2907000028

轴套

SHAFT SLEEVE

1



16

2907000015

调整垫片

ADJUSTING SHIM

3



16

2907000016

调整垫片

ADJUSTING SHIM

4



16

2907000017

调整垫片

ADJUSTING SHIM

5



17

2907000018

垫片

SPACER

2



17

2907000019

垫片

SPACER

2



17

2907000020

垫片

SPACER

3



17

2907000021

垫片

SPACER

3



18

4021000032

滚动轴承 GB297-31314

BEARING GB297-31314

1



19

4011000494

螺栓 GB5786-M16*1.5*45EpZn-8.8

BOLT M16*1.5*45EpZn-8.8

14



20

4015000098

垫圈 GB93-16-65Mn

WASHER GB93-16-65Mn

14



21

4021000036

滚动轴承 GB297-32216

BEARING GB297-32216

2



22

2907000035

调整螺母

ADJUSTING NUT

2



23

4016000124

销 GB119.2-10u8*30

PIN GB119.2-10u8*30

2



24

2907000032

托架

CARRIER

1



25

2907000031

锁紧片

LOCKING LEAF

1



26

4013000052

螺母 GB6173-M27*2-05

NUT GB6173-M27*2-05

1



27

2907000030

止推螺栓

BOLT

1



28

2907000039

轴承座

CAGE

2



29

2907000040

锁紧片

LOCKING LEAF

2



30

4015000025

垫圈 GB93-10-65Mn

WASHER GB93-10-65Mn

2



31

4011000009

螺栓 GB32.3-M10*1*20EpZn-8.8

BOLT GB32.3-M10*1*20EpZn-8.8

2



32

4015000184

垫圈 GB97.1-22EpZn-300HV

WASHER GB97.1-22EpZn-300HV

4



33

4090000014

低碳钢丝 GB343-1.6*450－SZ

STEEL WIRE GB343-1.6*450－SZ

2



34

4011000007

螺栓 GB32.1-M22*85EpZn-8.8

BOLT GB32.1-M22*85EpZn-8.8

4



35

2907000029

主动螺旋伞齿轮（左）

SPIRAL BEVEL GEAR PINION(LEFT)

1



36

4021000027

滚动轴承 GB283-NUP2307

BEARING GB283-NUP2307

1



37

4015000020

挡圈 GB894.1-35-65Mn

RING SNAP GB894.1-35-65Mn

1



38

2907000033

锥齿轮垫片

WASHER THRUST

4



39

2907000034

锥齿轮

GEAR PINION

4



40

4016000122

开口销 GB91-4*28EpZn-Q235A

SPLIT PIN GB91-4*28EpZn-Q235A

20



41

4013000156

螺母 GB6178-M16-10

NUT GB6178-M16-10

20



42

2907000043

差速器左壳

LEFT CASE DIFF

1



43

2907000038

半轴齿轮垫片

WASHER THRUST

2



44

2907000037

半轴齿轮

GEAR SIDE

2



45

2907000041

十字轴

SPIDER

1



46

4041000019

O 形圈 LGB308-430*3.5

O-RING LGB308-430*3.5

1



47

2907000045

从动螺旋伞齿轮（右）

LARGE SPRIAL BEVELGEAR (RIGHT)

1



48

2907000036

差速器右壳

RIGHT CASE DIFF

1



49

2907000042

螺栓

BOLT

8



50

2907000044

螺栓

BOLT

12



























C4

版权所有  不得翻印

         51

                                          山东临工

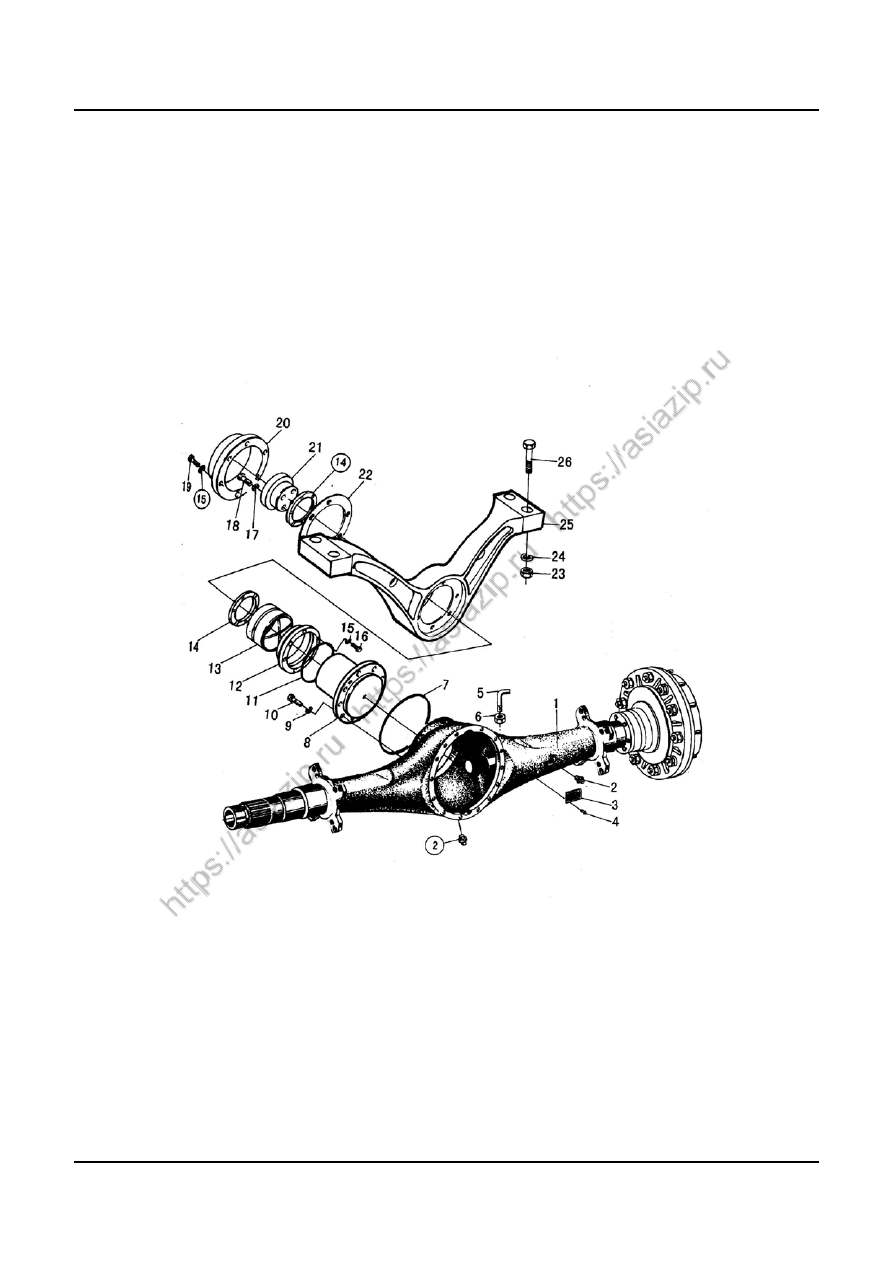

后桥壳总成
REAR AXLE ASSEMBLY



C4

版权所有  不得翻印

 52

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2909000017

后桥壳

AXLE HOUSING

1



2

4120000080

螺塞 Q/ZB286-ZG3/4"-Q235A

PLUG Q/ZB286-ZG3/4"-Q235A

2



3

4044000003

标牌 LGB402-E-A501

BRAND LGB402-E-A501

1



4

4019000012

铆钉 GB827-3*5-BL2

RIVET

4



5

2907000005

透气管

BREATHER PIPE

1



6

4013000078

螺母 GB6173-M10*1EpZn-05

NUT GB6173-M10*1EpZn-05

1



7

4041000021

O 形圈 LGB308-260*3.5

O-RING LGB308-260*3.5

1



8

2909000015

支承轴

SHAFT

1



9

4015000098

垫圈 GB93-16-65Mn

WASHER GB93-16-65Mn

22



10

4011000244

螺栓 GB5786-M16*1.5*50EpZn-8.8

BOLT GB5786-M16*1.5*50EpZn-8.8

22



11

4030000021

O 形圈 GB3452.1-160*5.30G

O-RING GB3452.1-160*5.30G

1



12

2909000010

密封盖

SEALING COVER

1



13

2909000011

轴套

BUSHING

1



14

2909000012

衬垫

BUSHING

2



15

4015000026

垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

6



16

4011000090

螺栓 GB5783-M12*35EpZn-8.8

BOLT GB5783-M12*35EpZn-8.8

6



17

4015000030

垫圈 GB93-20-65Mn

WASHER GB93-20-65Mn

4



18

4011000113

螺栓 GB5785-M20*1.5*90EpZn-8.8

BOLT GB5785-M20*1.5*90EpZn-8.8

4



19

4011000064

螺栓 GB5782-M12*50EpZn-8.8

BOLT GB5782-M12*50EpZn-8.8

6



20

2909000014

端盖

COVER

1



21

2909000013

垫块

SPACER

1



22

2909000016

垫片

SPACER

1



23

4013000064

螺母 GB889.2-M30*2-8

LOCKING NUT GB889.2-M30*2-8

4



24

4015000032

垫圈 GB93-30-65Mn

WASHER GB93-30-65Mn

4



25

2909000009

后桥支架

REAR AXLE BRACKET

1



26

2907000011

螺栓

BOLT

4


















C5

版权所有  不得翻印

         53

                                          山东临工



后主传动总成
REAR AXLE MAIN DRIVE ASS

’

Y




C5

版权所有  不得翻印

 54

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4013000066

螺母 GB889.2-M33*1.5-8

NUT GB889.2-M33*1.5-8

1



2

2907000022

垫圈

WASHER

1



3

4030000035

O 形圈 GB3452.1-53*5.30G

O-RING GB3452.1-53*5.30G

1



4

2907000024

挡圈

RING SNAP

1



5

2907000023

输入法兰

INPUT FLANGE

1



6

4011000067

螺栓 GB5782-M14*55EpZn-8.8

BOLT GB5782-M14*55EpZn-8.8

7



7

4015000027

垫圈 GB93-14-65Mn

WASHER GB93-14-65Mn

7



8

2907000026

密封垫

GASKET

1



9

4011000166

螺栓 GB5782-M12*55EpZn-8.8

BOLT GB5782-M12*55EpZn-8.8

1



10

4015000026

垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

1



11

2907000025

密封盖

SEALING COVER

1



12

4030000049

油封 HG4-692-SG80*100*12

OIL SEAL HG4-692-SG80*100*12

1



13

4021000030

滚动轴承 GB297-31313

BEARING GB297-31313

1



14

2907000027

轴承座

BEARING SEAT

1



15

2907000053

垫片

SPACER

1



16

2907000028

轴套

SHAFT SLEEVE

1



17

2909000005

套

SLEEVE

1



18

2907000015

调整垫片

ADJUSTING SHIM

3



19

2909000006

衬套

BUSHING

1



20

4021000032

滚动轴承 GB297-31314

BEARING GB297-31314

1



21

4011000494

螺栓 GB5786-M16*1.5*45EpZn-8.8

BOLT M16*1.5*45EpZn-8.8

14



22

4015000098

垫圈 GB93-16-65Mn

WASHER GB93-16-65Mn

14



23

4021000036

滚动轴承 GB297-32216

BEARING GB297-32216

2



24

2907000035

调整螺母

ADJUSTING NUT

2



25

4016000124

销 GB119.2-10u8*30

PIN GB119.2-10u8*30

2



26

2907000032

托架

CARRIER

1



27

2907000031

锁紧片

LOCKING LEAF

1



28

4013000052

螺母 GB6173-M27*2-05

NUT GB6173-M27*2-05

1



29

2907000030

止推螺栓

BOLT

1



30

2907000039

轴承座

CAGE

2



31

2907000040

锁紧片

LOCKING LEAF

2



32

4015000025

垫圈 GB93-10-65Mn

WASHER GB93-10-65Mn

2



33

4011000009

螺栓 GB32.3-M10*1*20EpZn-8.8

BOLT GB32.3-M10*1*20EpZn-8.8

2



34

4015000184

垫圈 GB97.1-22EpZn-300HV

WASHER GB97.1-22EpZn-300HV

4



35

4090000014

低碳钢丝 GB343-1.6*450－SZ

STEEL WIRE GB343-1.6*450－SZ

2



36

4011000007

螺栓 GB32.1-M22*85EpZn-8.8

BOLT GB32.1-M22*85EpZn-8.8

4



37

2909000007

主动螺旋伞齿轮（右）

SPIRAL BEVEL GEAR PINION(RIGHT)

1



38

4021000027

滚动轴承 GB283-NUP2307

BEARING GB283-NUP2307

1



39

4015000020

挡圈 GB894.1-35-65Mn

RING SNAP GB894.1-35-65Mn

1



40

2907000033

锥齿轮垫片

WASHER THRUST

4



41

2907000034

锥齿轮

GEAR PINION

4



42

4016000122

开口销 GB91-4*28EpZn-Q235A

SPLIT PIN GB91-4*28EpZn-Q235A

20



43

4013000156

螺母 GB6178-M16-10

NUT GB6178-M16-10

20



44

2907000043

差速器左壳

LEFT CASE DIFF

1



45

2907000038

半轴齿轮垫片

WASHER THRUST

2



46

2907000037

半轴齿轮

GEAR SIDE

2



47

2907000041

十字轴

SPIDER

1



48

4041000019

O 形圈 LGB308-430*3.5

O-RING LGB308-430*3.5

1



49

2909000008

从动螺旋伞齿轮（左）

LARGE SPRIAL BEVELGEAR (LEFT)

1



50

2907000036

差速器右壳

RIGHT CASE DIFF

1



51

2907000042

螺栓

BOLT

8



52

2907000044

螺栓

BOLT

12



53

4015000098

垫圈 GB93-16-65Mn

WASHER GB93-16-65Mn

22



54

4011000244

螺栓 GB5786-M16*1.5*50EpZn-8.8

BOLT GB5786-M16*1.5*50EpZn-8.8

22
