LG958 Фронтальный погрузчик. Каталог запчастей

前言

FOREWORD

LG958

型轮式装载机零部件图册，

是为了便于用户在使用、维修和保养等
工作中的方便而绘制的，以供在使用过
程中查阅及参考，也可帮助用户了解本
车的结构和装配关系。发动机另有专用
的零部件图册，故本书未再绘出。

本图册按各总成及结构布局绘制

出了各零部件的图形及相互装配关系。
凡装机后不可拆卸的部件（焊接件、铆
合件），一般只标出部件代号，不另列
其组成零件，明细表采用中英文对照编
排。

本图册按照配置为上柴发动机

、

定

轴式变速箱

、

钳盘式制动桥

、

先导操纵

的现行产品编绘，同类机型可以此为参
照。随着科技的进步和生产水平的提
高，产品将会不断改进，故本图册的内
容将会有部分与以后的产品不一致，如
有变动恕不通知，因此，敬请用户在定
购零部件时，指明所购整车的出厂日期
和编号。

本图册由王兆勋任主编，参加编

绘设计工作的主要有支开印等同志，在
编绘过程中得到了有关部门和同志的
大力支持，特此致谢。

编者

2006

年

月

THIS PART LIST OF LG958 WHEEL LO-

ADER ISINTENTED AS A CONSULTATION
REFERENCE FOR THE USERS

’

USING THE

MACHINE,AND TO HELP THEM REPAIR AND
MAINTAIN THE LOADERS,IT CAN ALSO
HELP THE USERS TO BE FAMILIAR WITH
THE CONSTRUCTION AND ASSEMBLY RELA-
TION OF THE MACHINE. THE ENGINE HAS-
ITS OWN PART LIST WITHIT .SO THIS
BOOK DOES NOT CONTAIN THE ENGING
PART LIST.

THE PART LIST CONTAINS THE PA-

RTDRAWINGS OF DEFERENT ASSEMBLIES,
SHOWING THE SHAPE OF THE PARTS AS
WELL AS THE ASSEMBLING RELATION .
THE  COMPONENTS  WHICH  CAN  NOT  BE
TAKEN APART(LIE THE WELDMENT ORRI-
VETED  ASSEMBLIES)ARE  INDICA-TEED
ONLY  BY  THEIR  COMPONET  NUMBERS
WITH-OUT THE CONSISTING PART NUM-
BERS .THE NAME LIST SHOWS THE PART
NUMBERS,PART NAMES,AS WELL AS QUAN-
TITIES.ALTERMATIONS IN DESIGN ARE
NECESSARILY  WITH  THE  THECHNICAL
DEVELOPMENT,THEREFORE,SPECIFICATI
ONS ARE SUBJECT TO CHANGE WITHOUT
NOTICE BEFORE THE LIST BEINE REVIC-
ED ,AND WHEN ORDING SPARE PARTS.
USERS ARE KINGLY REQUSETED TO IN-
FORMUS.THE MANUFACTURING DATE AND
BATCH NUMBER OF THE WHEEL LOADER.

THE COMPILER
2006.10

目录 CONTENTS

A．发动机系统
A．DIESEL ENGINE SYSTEM

A1 发动机系统 …………………………………………………………………………………………………（1）
A1 DIESEL ENGINE SYSTEM………………………………………………………………………………………（2）

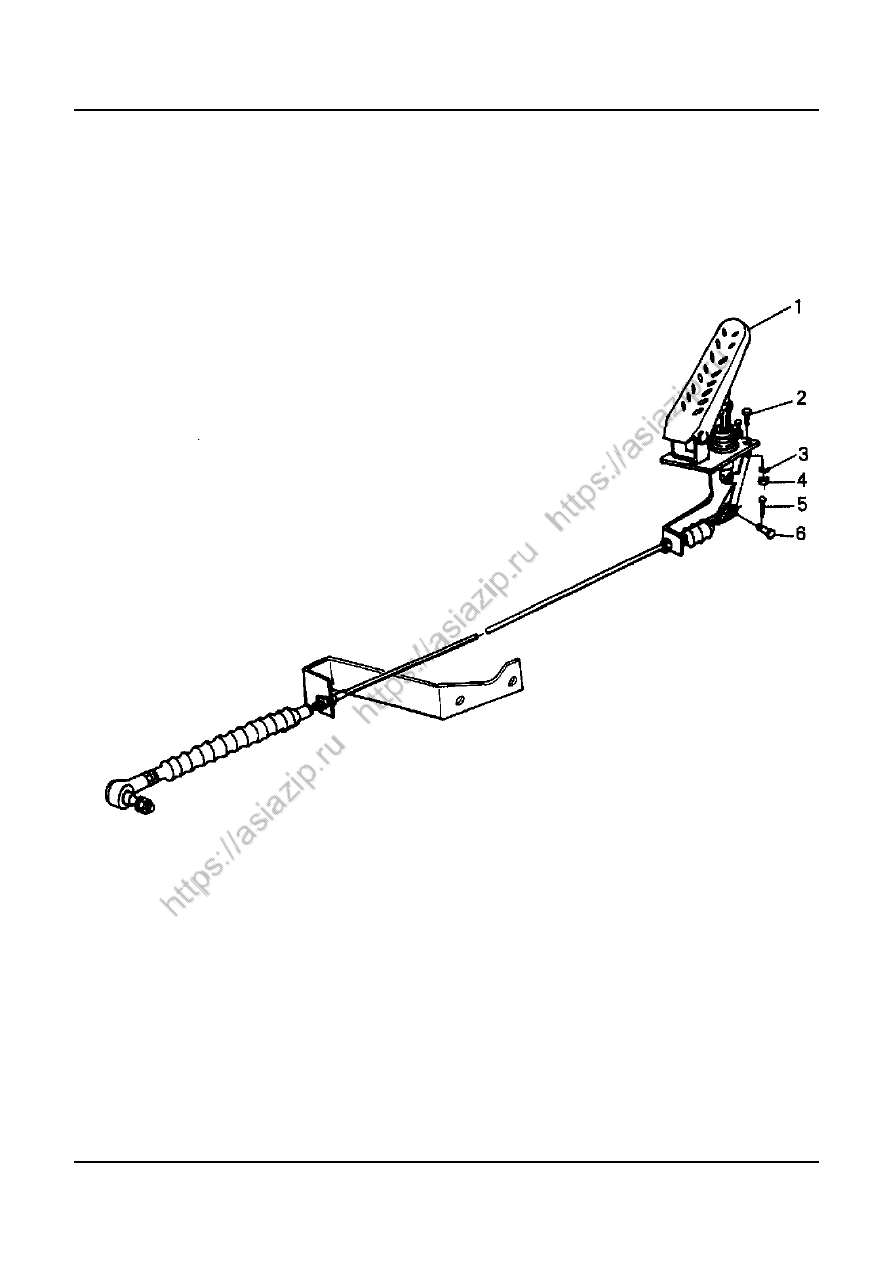

A2 油门操纵机构 ……………………………………………………………………………………………（3）
A2 GOVERNOR CONTROL SYSTEM …………………………………………………………………………………（4）

B．变速箱系统
B．TRANSMISSION SYSTEM

B1 变速箱系统 …………………………………………………………………………………………………（5）
B1 TRANSMISSION SYSTEM ………………………………………………………………………………………（6）

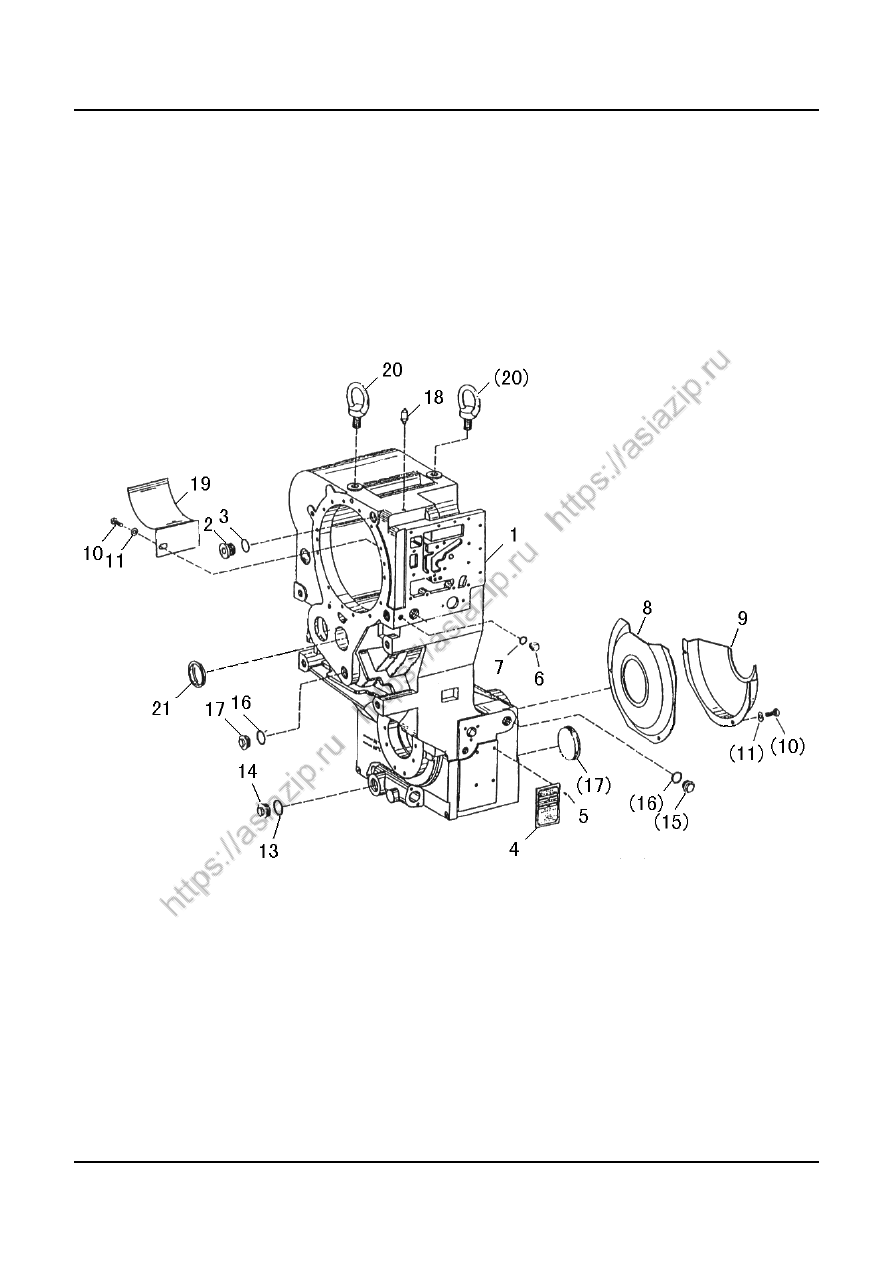

B2 变速箱总成 …………………………………………………………………………………………………（7）
B2 TRANSMISSION ASSEMBLY …………………………………………………………………………………（8）

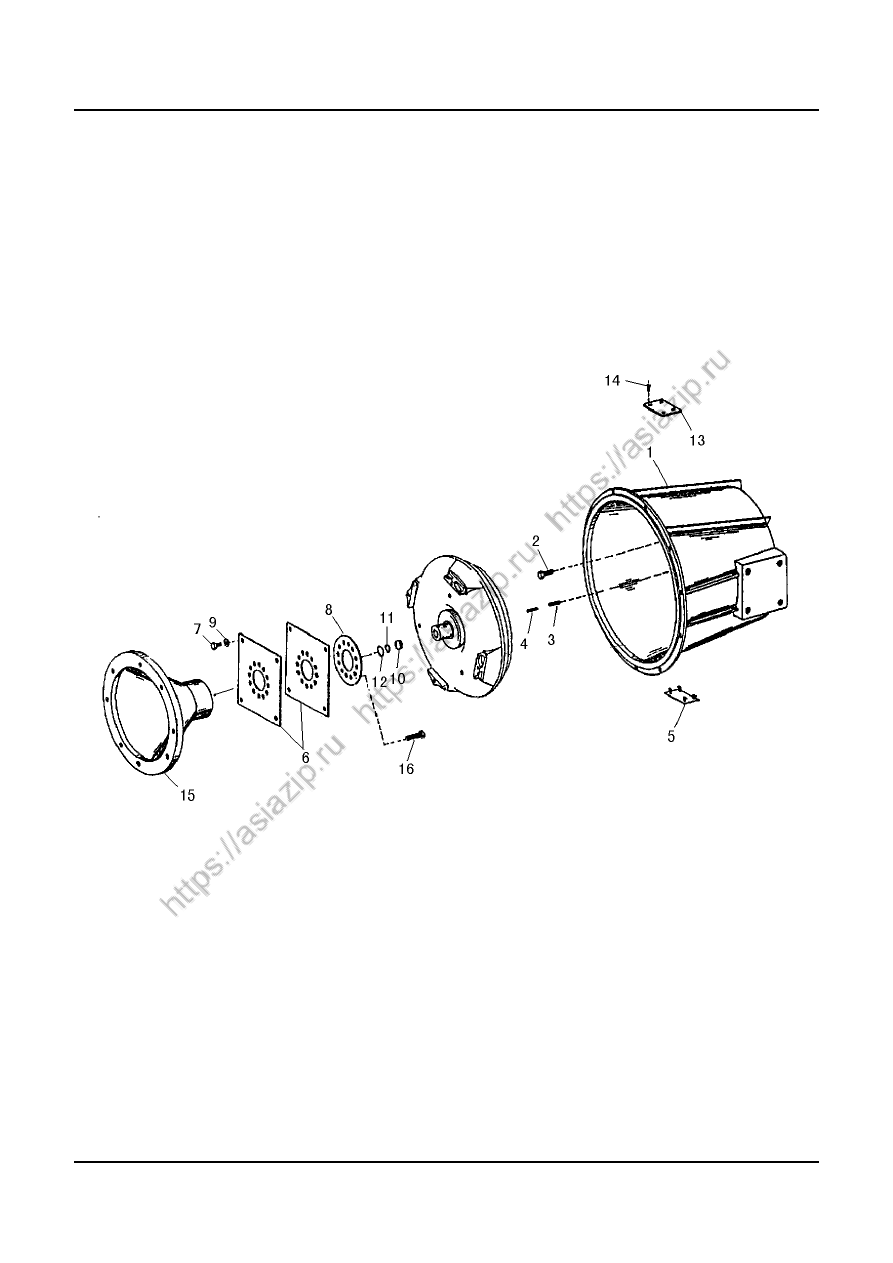

B3 发动机连接总成 ………………………………………………………………………………………… （9）

B3 ENGINE CONNECT ASSEMBLY……………………………………………………………………………… （10）

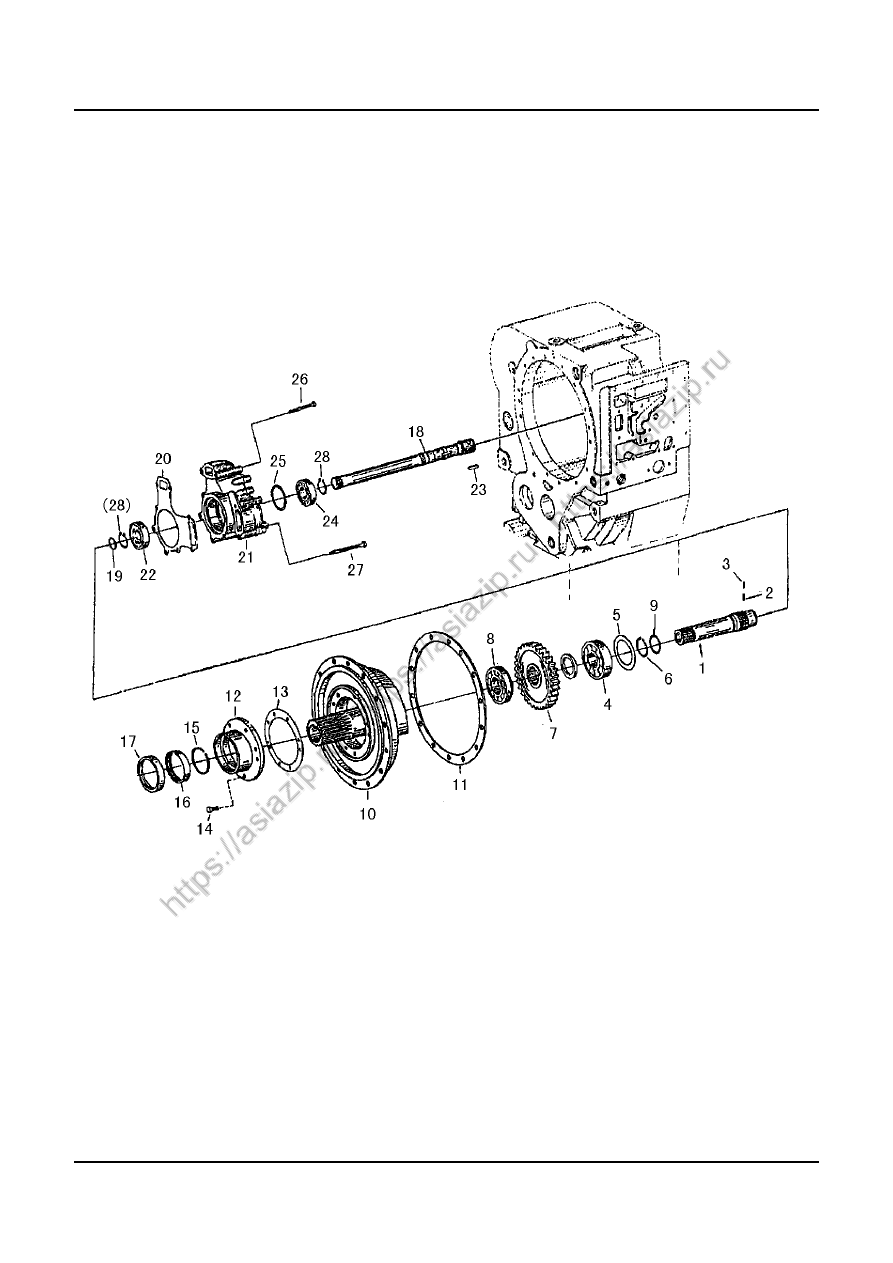

B4 动力输入装置 ……………………………………………………………………………………………（11）
B4 POWER INPUT ………………………………………………………………………………………………（12）

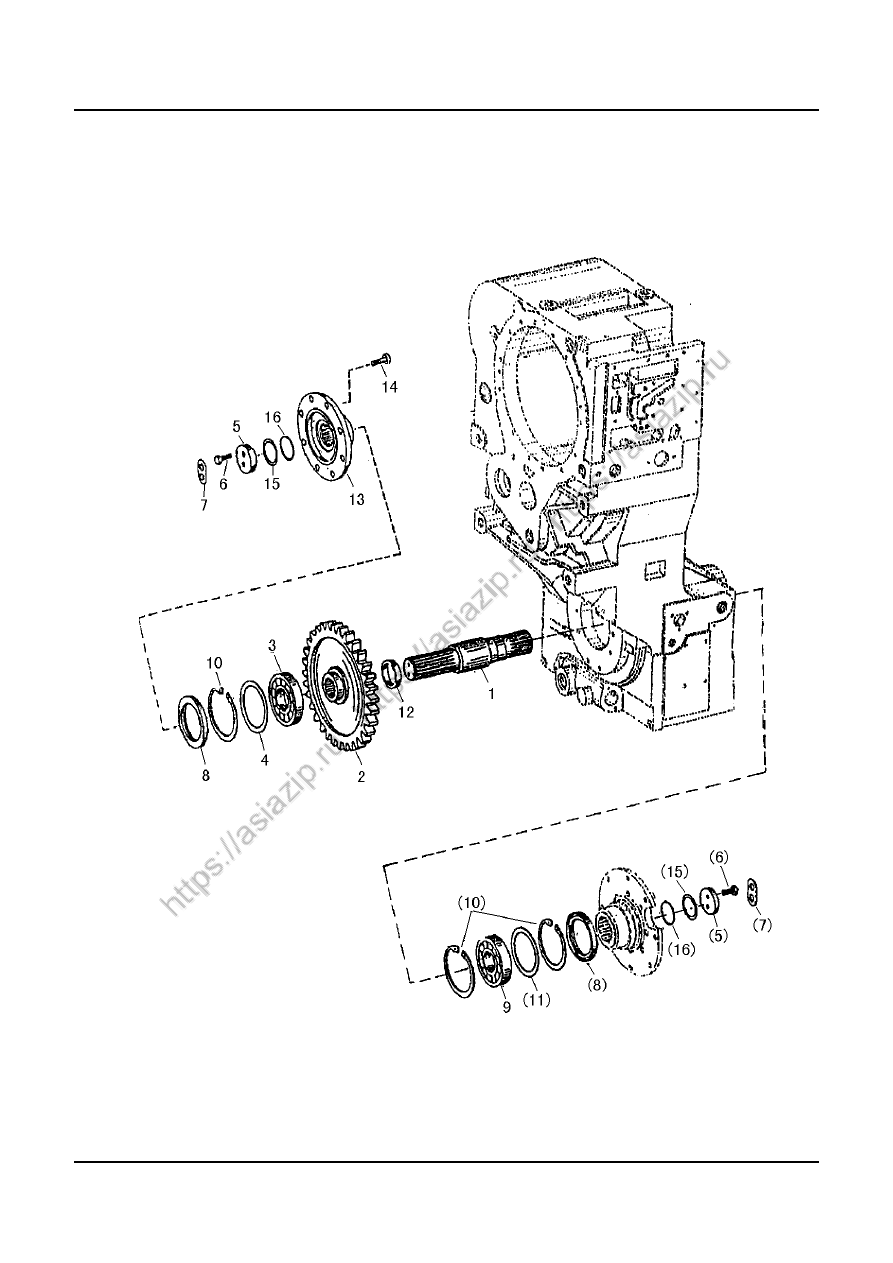

B5 动力输出装置 …………………………………………………………………………………………… （13）

B5 POWER OUTPUT………………………………………………………………………………………………（14）

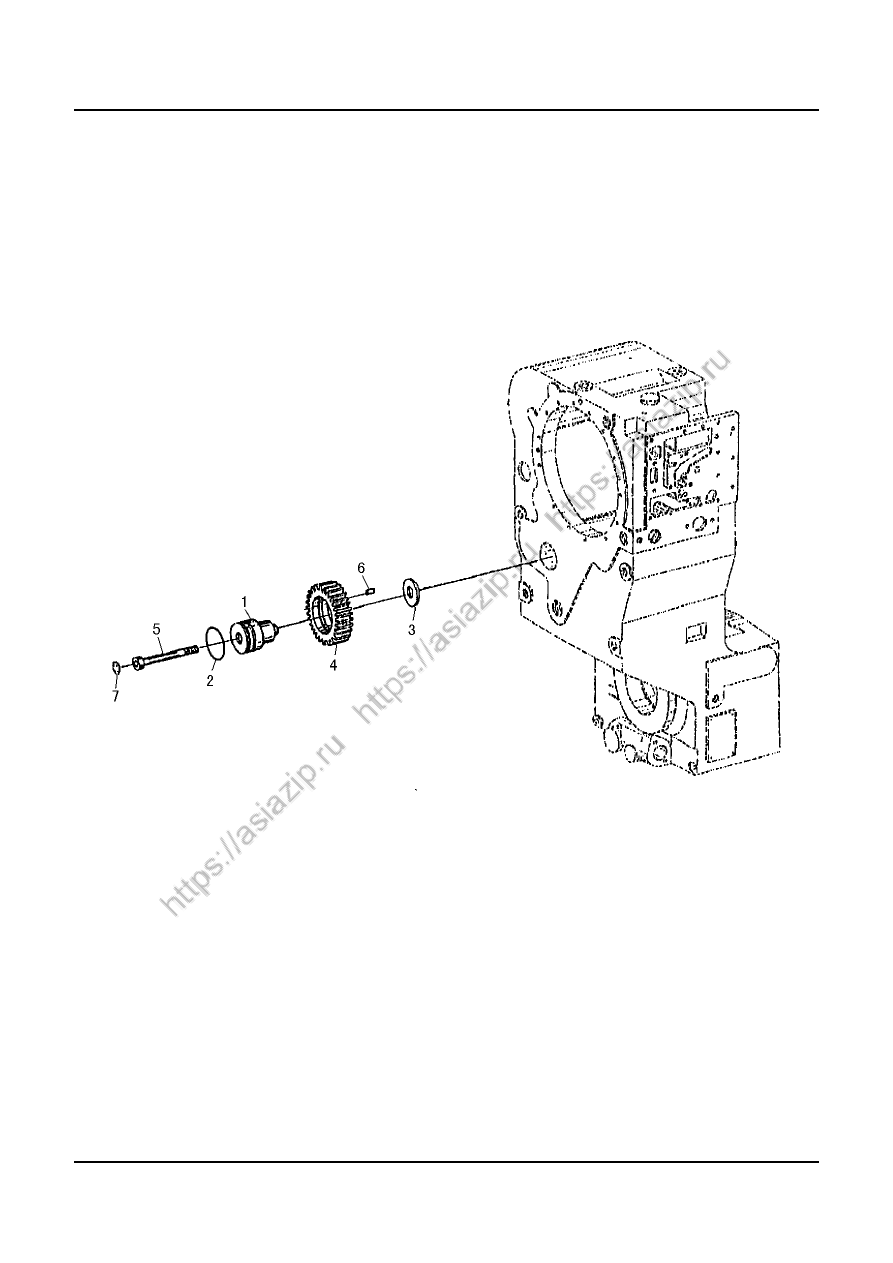

B6 中间轴………………………………………………………………………………………………………（15）
B6 LAYSHAFT ………………………………………………………………………………………………… （16）

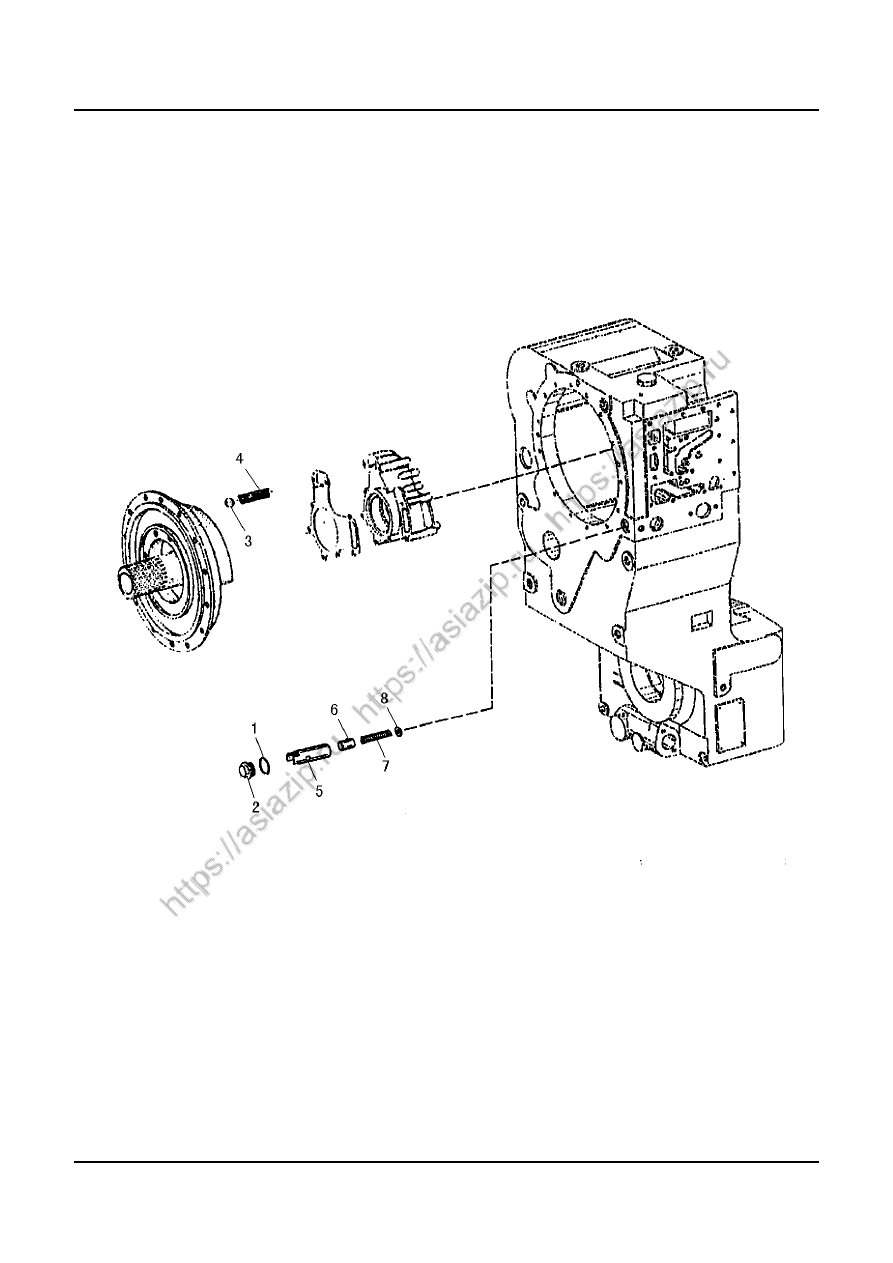

B7 调压阀 ………………………………………………………………………………………………… （17）

B7 SAFTY VALVE ………………………………………………………………………………………………（18）

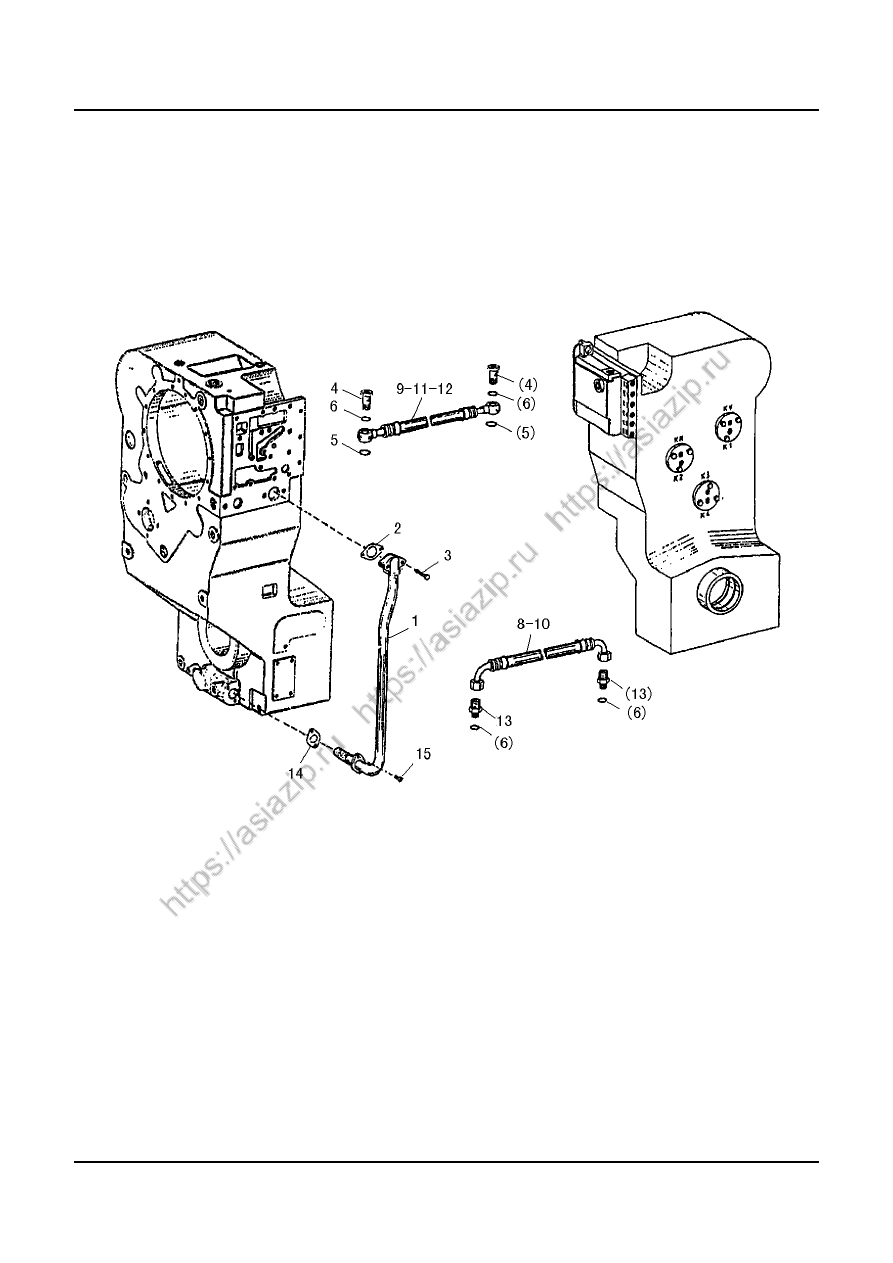

B8 油管……………………………………………………………………………………………………… （19）
B8 OIL PIPES………………………………………………………………………………………………… （20）

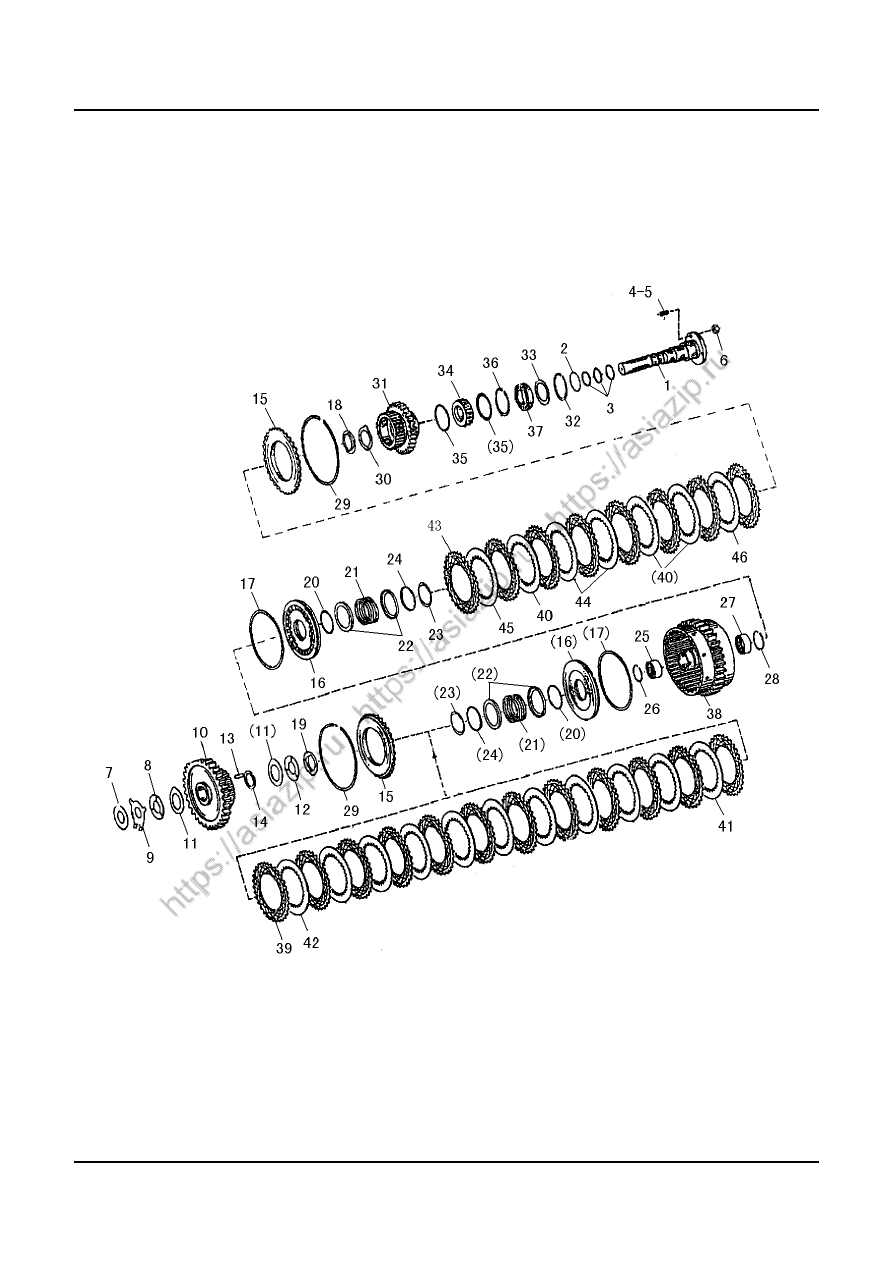

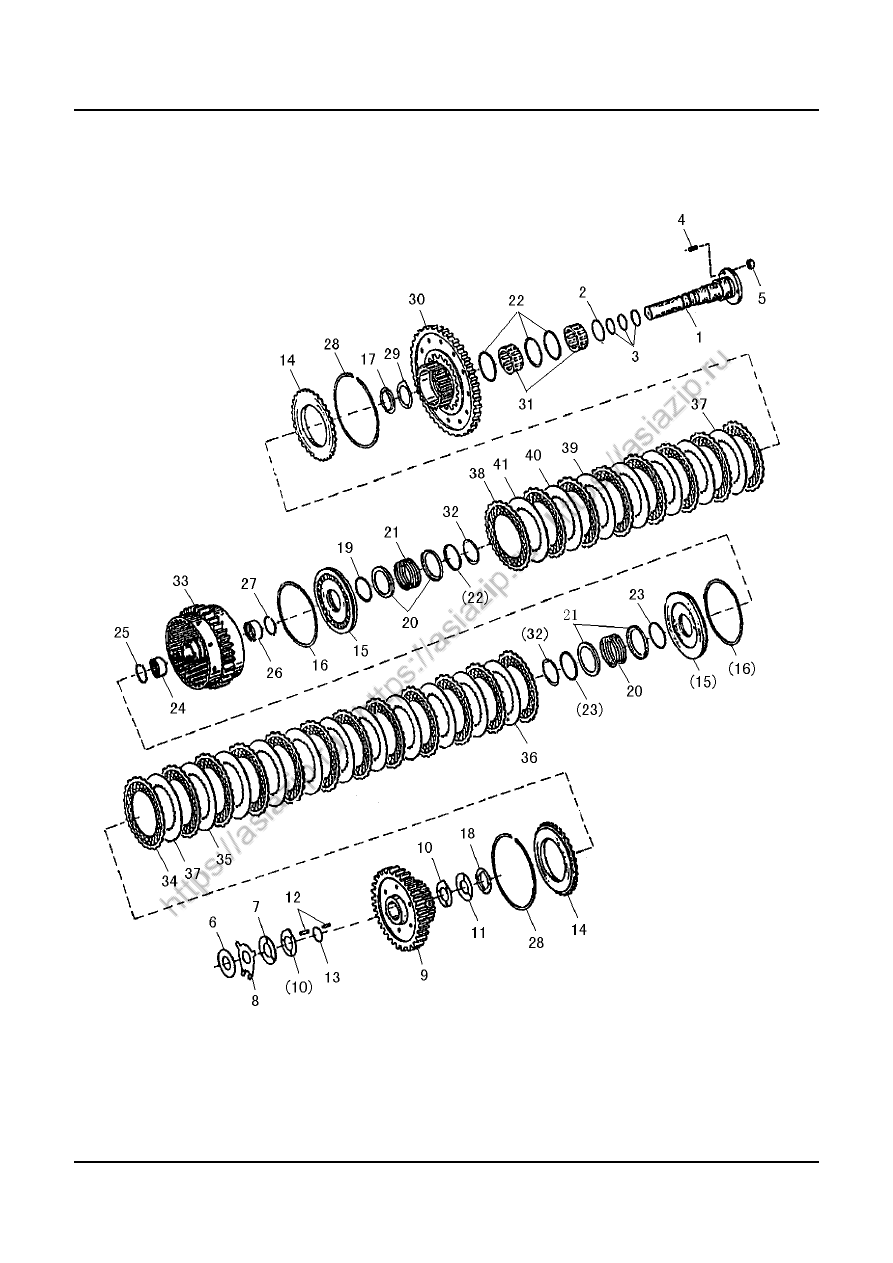

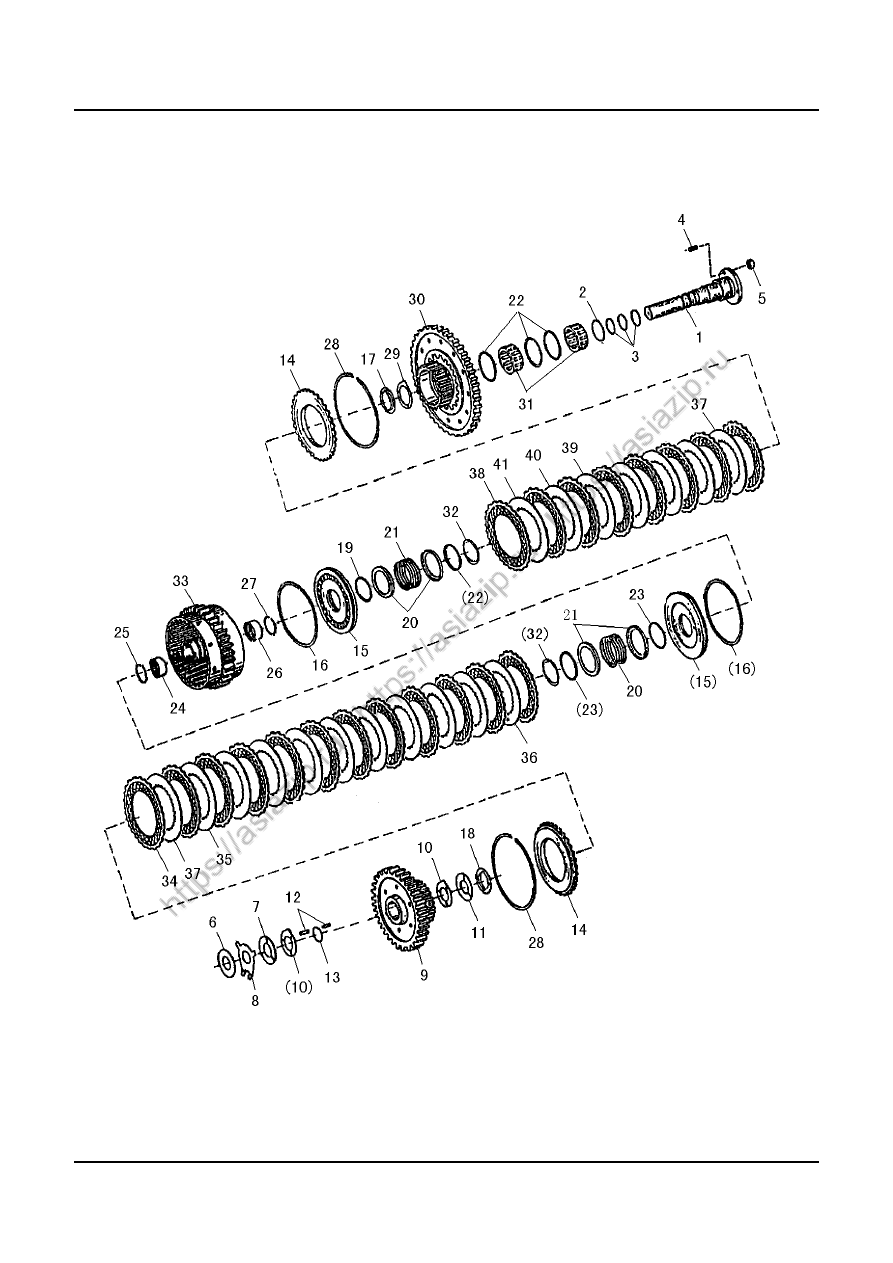

B9 离合器 151 ……………………………………………………………………………………………… （21）
B9 COUPLING CLUTCH 151……………………………………………………………………………… ……（22）

B10 离合器 152 ………………………………………………………………………………………………（23）

B10 COUPLING CLUTCH 152………………………………………………………………………………………（24）

B11 离合器 153 ………………………………………………………………………………………………（25）
B11 COUPLING CLUTCH 152………………………………………………………………………………………（26）

B12 注入管接头……………………………………………………………………………………………… （27）

B12 FILLER NECK ………………………………………………………………………………………………（28）
B13 滤清器、应急转向泵、车速表 ……………………………………………………………………………（29）
B13 FILTER、EMERGENCY STEERING PUMP、SPEEDOMETER………………………………………………………（30）

B14 取力器(Ⅰ)……………………………………………………………………………………………… （31）

B14 POWER TANKE-OFF(Ⅰ)……………………………………………………………………………………（32）

B15 取力器(Ⅱ)……………………………………………………………………………………………… （33）

B15 取力器(Ⅱ)…………………………………………………………………………………………… …（34）

B16 变速调档系统(Ⅰ) ………………………………………………………………………………………（35）

B16 GEARSHIFT SYSTEM(Ⅰ)……………………………………………………………………………………（36）

B17 变速调档系统(Ⅱ)…………………………………………………………………………………………（37）

B17 GEARSHIFT SYSTEM(Ⅱ)……………………………………………………………………………………（38）
B17 变速调档系统(Ⅱ)…………………………………………………………………………………………（39）

B17 GEARSHIFT SYSTEM(Ⅱ)……………………………………………………………………………………（40）
B18 感应式传感器………………………………………………………………………………………………（41）

目录 CONTENTS

B18 INDUCTIVE TRANSMITTER…………………………………………………………………………………（42）

B19 松散件 …………………………………………………………………………………………………（43）

B19 LOOSE PARTS………………………………………………………………………………………………（44）

C．驱动桥系统
C．AXLE SYSTEM

C1 驱动桥系统…………………………………………………………………………………………………（45）
C1 AXLE ASSEMBLY ……………………………………………………………………………………………（46）
C2 前桥壳总成…………………………………………………………………………………………………（47）

C2 FRONT AXLE ASSEMBLY………………………………………………………………………………………（48）

C3 前主传动总成………………………………………………………………………………………………（49）
C3 FRONT AXLE ASSEMBLY ………………………………………………………………………………… （50）

C4 后桥壳总成……………………………………………………………………………………………… （51）

C4 REAR AXLE ASSEMBLY………………………………………………………………………………………（52）
C5 后主传动总成………………………………………………………………………………………………（53）
C5 REAR AXLE ASSEMBLY ……………………………………………………………………………………（54）
C6 轮边减速器总成 …………………………………………………………………………………………（55）
C6 FINAL DRIVE ASSEMBLY……………………………………………………………………………………（56）
C7 轮胎轮辋总成 ………………………………………………………………………………………………(57)
C7 RIM AND TYRE ASSEMBLY ………………………………………………………………………………… (58)

D．工作装置液压系统
D．IMPLEMENT HYDRAULIC SYSTEM

D1 工作装置液压系统 ………………………………………………………………………………………（59）
D1 IMPLEMENT HYDRAULIC SYSTEM………………………………………………………………………………（60）
D1 工作装置液压系统 ………………………………………………………………………………………（61）
D1 IMPLEMENT HYDRAULIC SYSTEM………………………………………………………………………………（62）
D1 工作装置液压系统 ………………………………………………………………………………………（63）
D1 IMPLEMENT HYDRAULIC SYSTEM………………………………………………………………………………（64）
D2 工作齿轮泵 …………………………………………………………………………………………………（65）

D2 WORKING GEAR PUMP…………………………………………………………………………………………（66）

D3 转斗油缸 …………………………………………………………………………………………………（67）
D3 DUMP CYLINDER ……………………………………………………………………………………………（68）
D4 动臂油缸 …………………………………………………………………………………………………（69）
D4 LIFT ARM CYLINDER ………………………………………………………………………………………（70）
D5 多路阀………………………………………………………………………………………………………（71）
D5 MULTIPLEDIRECTIONALCONTROLVALVE ……………………………………………………………………（72）
D6 双联泵………………………………………………………………………………………………………（73）

D6 TANDEM GEAR PUMP…………………………………………………………………………………………（74）

D7 先导阀总成…………………………………………………………………………………………………（75）

D7 PRIORITY VALVE ………………………………………………………………………………………… （76）

E．油箱
E．TANK

E1 燃油箱总成 ………………………………………………………………………………………………（77）
E1 FUEL TANK ASSEMBLY ………………………………………………………………………………………（78）
E2 液压油箱总成………………………………………………………………………………………………（79）

目录 CONTENTS

E2 HYDRAULIC TANK ASSEMBLY ………………………………………………………………………………（80）

F．工作装置
F．WORKING EQUIPMENT

F1 工作装置 …………………………………………………………………………………………………（81）
F1 WORKING EQUIPMENT ………………………………………………………………………………………（82）

G．转向系统
G．STEERING SYSTEM

G1 转向系统 …………………………………………………………………………………………………（83）
G1 STEERING SYSTEM …………………………………………………………………………………………（84）
G1 转向系统 …………………………………………………………………………………………………（85）
G1 STEERING SYSTEM …………………………………………………………………………………………（86）
G2 转向器总成 ………………………………………………………………………………………………（87）
G2 STEERING GEAR ……………………………………………………………………………………………（88）
G3 转向油缸总成 ……………………………………………………………………………………………（89）
G3 STEERING CYLINDER ………………………………………………………………………………………（90）

H．制动系统
H．BRAKE SYSTEM

H1 行车制动系统………………………………………………………………………………………………（91）
H1 SERVICE BRAKE SYSTEM ……………………………………………………………………………………（92）
H2 盘式制动器 ………………………………………………………………………………………………（93）
H2 DISC BRAKE…………………………………………………………………………………………………（94）
H3 储气罐、制动阀、油水分离器……………………………………………………………………………（95）

H3 AIR RESERVOIR、BRAKE CONTROL VALVE、AIR DRYER……………………………………………………（96）
H4 加力泵总成 ………………………………………………………………………………………………（97）
H4 BRAKE BOOSTER ……………………………………………………………………………………………（98）
H5 驻车制动系统………………………………………………………………………………………………（99）
H5 PARKING BRAKE SYSTEM ……………………………………………………………………………………（100）

I．车架
I．FRAME

I1 前车架总成 …………………………………………………………………………………………… （101）
I1 FRONT FRAME ………………………………………………………………………………………………（102）
I2 后车架总成 …………………………………………………………………………………………… （103）
I2 REAR FRAME…………………………………………………………………………………………………（104）
I3 配重铁总成 …………………………………………………………………………………………… （105）
I3 COUNTER WEIGHT……………………………………………………………………………………………（106）

J．驾驶室
J．CAB GROUP

J1 驾驶室总成 …………………………………………………………………………………………… （107）
J1 CAB GROUP …………………………………………………………………………………………………（108）
J2 驾驶室内饰 …………………………………………………………………………………………… （109）
J2 CAB INTERIOR DECORATION ………………………………………………………………………………（110）
J3 座椅支架总成………………………………………………………………………………………………（111）

J3 SEAT ASSEMBLY ………………………………………………………………………………………… （112）

K．覆盖件系统
K．COVER SYSTEM

目录 CONTENTS

K1 发动机罩总成…………………………………………………………………………………………… （113）
K1 HOOD OF DIESEL ENGINE ASSEMBLY…………………………………………………………………………（114）
K2 左台架总成……………………………………………………………………………………………… （115）
K2 LEFT BENCH GROUP ………………………………………………………………………………………（116）

K3 右台架总成 …………………………………………………………………………………………… （117）
K3 RIGHT BENCH GROUP ………………………………………………………………………………………（118）

K4 左、右灯架…………………………………………………………………………………………………（119）

K4 LEFT RIGHT LAMP FRAM E…………………………………………………………………………………（120）
K5 左右前挡泥瓦 …………………………………………………………………………………………… （121）

K5 LEFT RIGHT FRANT RENDER…………………………………………………………………………………（122）

L．空调系统
L．AIR CONDITIONER SYSTEM

L1 空调系统 …………………………………………………………………………………………………（123）
L1 AIR CONDITIONER SYSTEM ………………………………………………………………………………（124）

L2 暖风机 ……………………………………………………………………………………………………（125）

L2 WARMING MACHINE…………………………………………………………………………………………（126）

M．电气系统
M．ELECTRIC SYSTEM

M1 电气系统 …………………………………………………………………………………………………（127）
M1 ELECTRIC SYSTEM…………………………………………………………………………………………（128）

山东临工

序号代号

名称

数量备注

KEY

PART NO.

DESCRIPTION

QTY

REMARKS

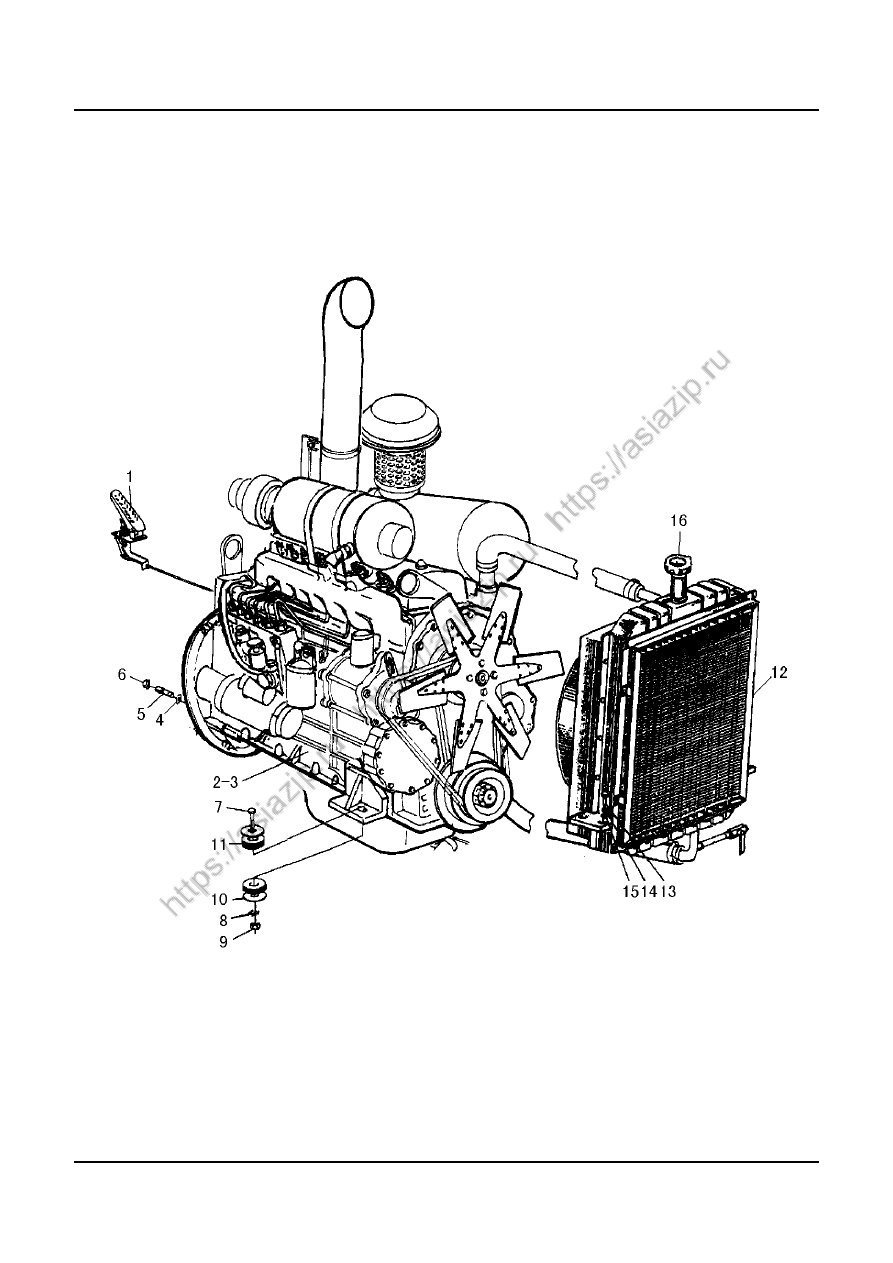

2901000752 油门操纵机构

GOVERNOR CONTROL SYSTEM

部件

4110000166 发动机总成 C6121ZG50（C6ZG50g）

DISESEL ENGINE SYSTEM C6121ZG50（C6ZG50g）

部件

4110000164 发动机总成 C6121ZG19（C6ZG19g）

DISESEL ENGINE SYSTEM C6121ZG19（C6ZG19g）

部件（选装）

4015000025 垫圈 GB93-10-65Mn

WASHER GB93-10-65Mn

2901000011 双头螺柱

DOUBLE BOLT

4013000007 螺母 GB6170-M10EpZn-8

NUT GB6170-M10EpZn-8

4011000387 螺栓 GB5782-M24*130EpZn-8.8

BOLT GB5782-M24*130EpZn-8.8

4013000021 螺母 GB6170-M24EpZn-8

NUT GB6170-M24EpZn-8

4015000167 垫圈 GB97.1-24EpZn-300HV

WASHER GB97.1-24EpZn-300HV

2905000012 垫圈

WASHER

Q235A

2905000010 减震块

SHOCK MOUNT

部件

4110000168 散热器总成

RADIATOR ASS'Y

部件

4011000092 螺栓 GB5783-M12*50EpZn-8.8

BOLT GB5783-M12*50EpZn-8.8

4015000026 垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

4015000168 垫圈 GB97.1-12EpZn-300HV

WASHER GB97.1-12EpZn-300HV

4120000597 液压油散热器 LG03-YS

RADIATOR LG03-YS

部件

山东临工

序号

代号

名称

数量

备注

KEY

PART NO.

DESCRIPTION

QTY

REMARKS

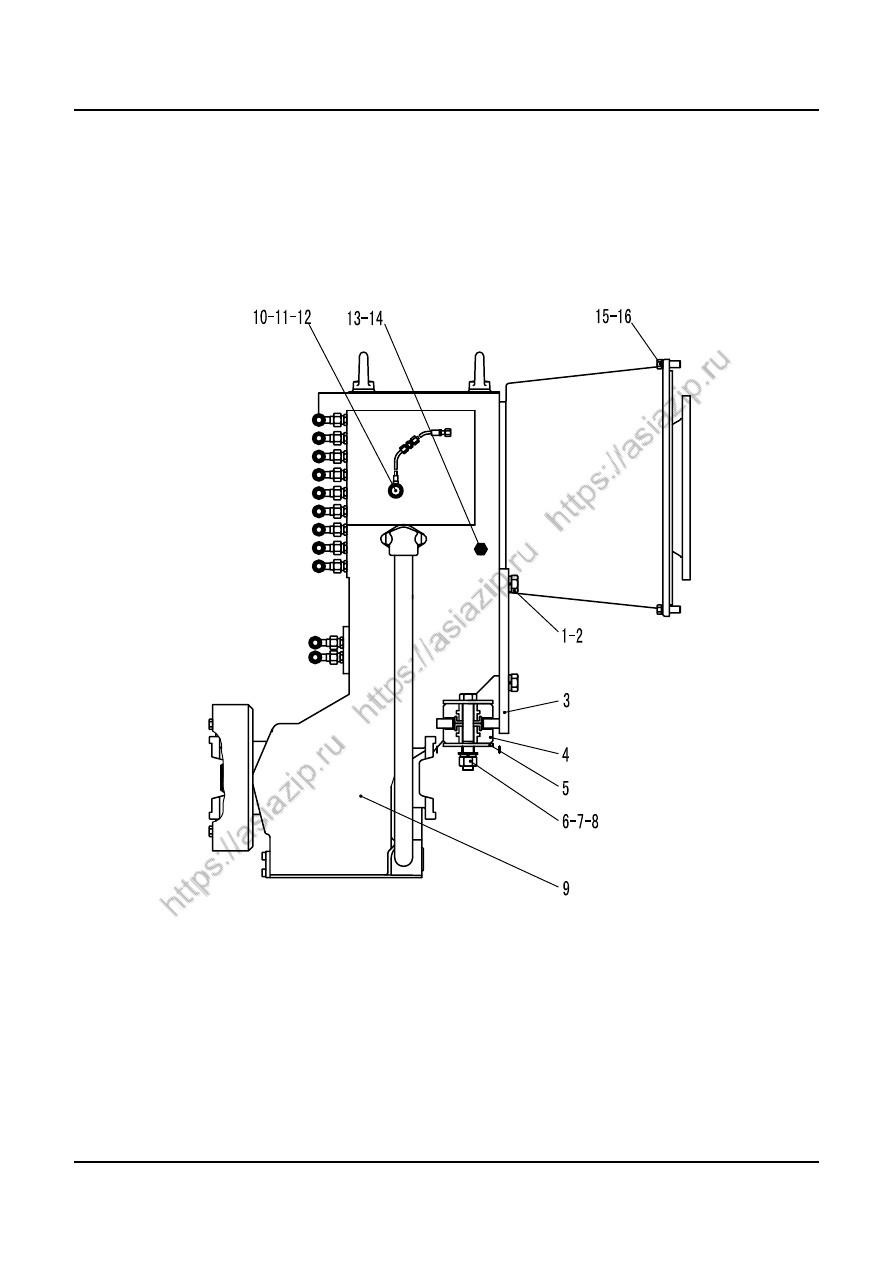

4011000273

螺栓 GB5783-M20*50EpZn－8.8

BOLT GB5783-M20*50EpZn－8.8

4015000030

垫圈 GB93-20-65Mn

WASHER GB93-20-65Mn

2905000753

连接座

CONNECTING SEAT

部件

2905000010

减震块

SHOCK MOUNT

部件

2905000012

垫圈

WASHER

Q235A

4011000236

螺栓 GB5782-M20*130-EpZn-8.8

BOLT GB5782-M20*130-EpZn-8.8

4015000176

垫圈 GB97.1-20EpZn-300HV

WASHER GB97.1-20EpZn-300HV

4013000086

螺母 GB6170-M20EpZn-10

NUT GB6170-M20EpZn-10

4110000042

4WG200 变速箱总成

4WG200

部件

2905000759

测压油管

PIEZOMETRIC OIL PIPE

部件

4011000306

螺栓 JB999-M10*1*28

BOLT JB999-M10*1*28

4015000140

垫圈 JB982-10

WASHER JB982-10

4011000085

螺栓 GB5783-M10*35EpZn-8.8

BOLT GB5783-M10*35EpZn-8.8

4015000025

垫圈 GB93-10-65Mn

WASHER GB93-10-65Mn

2905000760

变矩器油温表接头

OIL TEMPERATURE METER JOINT

4030000057

垫圈 JB1002-14-T2

WASHER JB1002-14-T2

山东临工

序号

代号

名称

数量

备注

KEY

PART NO.

DESCRIPTION

QTY

REMARKS

箱体

GEARBOXHOUSING

螺塞 M30x1.5

SCREW PLUG M30x1.5

O 形圈 27x2

O-RING 27x2

铭牌

TYPE PLATE

铆钉

GROOVE STUD

螺塞 AM14x1.5

SCREW PLUG AM14x1.5

O 形圈 11x2

O-RING 11x2

盖板

COVER PLATE

盖板

COVER PLATE

大角螺钉

HEXAGON SCREW

垫圈 8.4

WASHER 8.4

密封帽

SEALING CAP

O 形圈

O-RING

螺塞 CM38x1.5

SCREW PLUG CM38x1.5

螺塞 AM26x1.5

SCREW PLUG AM26x1.5

O 形圈

O-RING

螺塞 CM30x1.5

SCREW PLUG M30x1.5

透气件

BREATHER

隔板

SCREEN SHEET

起吊螺栓

LIFT EYE BOLT

密封帽

SEALING CAP

山东临工

序号

代号

名称

数量

备注

KEY

PART NO.

DESCRIPTION

QTY

REMARKS

连接壳体

CONN HOUSING

六角螺钉 M10x50

HEXAGON SCREW M10x50

张紧销钉 10x40

APLOT.PIN10x40

张紧销钉

SPLOT.PIN

盖

COVER

膜片

DIAPHRAGM

六角螺钉

HEXAGON SCREW

垫圈

WASHER

垫圈 13

WASHER13

垫圈

WASHER

O 形圈 25x3

O-RING 25x3

卡环 30x1.2

RETAINING RING30x1.2

盖

COVER

六角螺钉 M10x12

HEXAGON SCREW M10x12

中间法兰

INTERRM..RING

螺钉 M12x30

CAP SCREW M12x30

山东临工

序号

代号

名称

数量

备注

KEY

PART NO.

DESCRIPTION

QTY

REMARKS

主动轴

INPUT AHAFT

张紧销钉 2.5x5

SLOT.PIN2.5x5

张紧销钉 1.5x5

SLOT.PIN1.5x5

球轴承

BOLL BEARING

补偿垫圈（任选）

SHIM(OPTIONAL)

卡环

RETAINING RING

主动齿轮 Z=52

SPUR GEAR Z=52

滚子轴承

ROLLER BEARING

柱塞环

PISTON RING

进油法兰

OIL FEED.FLANGE

密封垫

GESKET

轴承盖

BEARING COVER

密封垫

GESKET

六角螺钉 M8x28

HEXAGON SCREWM8x28

柱塞环

PISTON RING

滚针轴承

NEEDLE SLEEVE

油封

SHAFT SEAL

输出轴

OUTPUT SHAFT

活塞环 30x2

PISTON RING30x2

密封垫

GESKET

齿轮泵

GEAR PUMP

球轴承

BALL BEARING

滑键 A6x4x28

FITTING KEYA6x4x28

球轴承

BALL BEARING

垫圈（任选）

WASHER(OPTIONAL)

六角螺钉 M8x85

HEXAGON SCREWM8x85

六角螺钉 M8x115

HEXAGON SCREWM8x115

卡环 30x1.5

RETAINING RING30x1.5

山东临工

序号

代号

名称

数量

备注

KEY

PART NO.

DESCRIPTION

QTY

REMARKS

输出轴

OUT PUT SHAFT

输出齿轮

OUT PUT GEAR

滚柱轴承

ROLLER BEARING

补偿垫圈

SHIM

垫圈

WASHER

六角螺钉 M10x30

HEXAGON SCREW M10x30

止动垫圈

TAB WASHER

轴密封

SHAFT AEAL

球轴承

BALL BEARING

卡环 120x4

RETAINING RING 120x4

补偿垫圈（任选）

SHIM(OPTIONAL)

管

PIPE

输出法兰

OUTPUT FLANGE

六角螺钉

HEXAGON SCREW

定距垫圈（任选）

SPACING WASHER(OPTIONAL)

O 形圈

O-RING

山东临工

序号

代号

名称

数量

备注

KEY

PART NO.

DESCRIPTION

QTY

REMARKS

轴

AXLE

O 形圈

O-RING

止推垫圈

TURUST WASHER

中间齿轮 Z=36(HVZ)

IDLER GEAR Z=36(HVZ)

螺钉 M12x100

CAP SCREW M12x100

滚柱轴承组件

ROLLER SET

密封垫圈 25

SEALING DISC 25

山东临工

序号

代号

名称

数量

备注

KEY

PART NO.

DESCRIPTION

QTY

REMARKS

O 形圈

O-RING

螺塞 CM30x1.5

SCREW PLUG CM30x1.5

钢球

BALL

压力弹簧

COMPR.SPRING

阀套

VALVE SLEEVE

阀杆

PISTON

压力弹簧

COMPR.SPRING

垫圈 15

WASHER15

山东临工

序号

代号

名称

数量

备注

KEY

PART NO.

DESCRIPTION

QTY

REMARKS

虹吸管

DUCTION TUBE

垫圈

GASKET

六角螺钉

HEXAGON SCREW

接头螺钉

UNION SCREW

O 形圈 18x2.5

O-RING 18x2.5

O 形圈 13x2

O-RING 13x2

软管

HOSE PIPE

软管

HOSE PIPE

软管

HOSE PIPE

软管

HOSE PIPE

软管

HOSE PIPE

软管

HOSE PIPE

接头螺塞 L12AM

SCREW-IN SLEEVE L12AM

垫圈

GASKET

螺钉 M8x30

CAP-SCREW M8x30

山东临工

序号

代号

名称

数量

备注

KEY

PART NO.

DESCRIPTION

QTY

REMARKS

轴

AXLE

O 形圈 49x3

O-RING 49x3

活塞环

PISTON RING

螺柱 M8x30

STUD M8x30

螺柱 M8x18

STUD M8x18

六角螺栓 M8

HEXAGON NUTM8

补偿垫圈（任选）

SHIM(OPTIONAL)

止推垫圈

THRUST WASHER

止推垫圈

THRUST WASHER

齿轮 Z=63

SPUR GEARZ=63

止推垫圈

THRUST WASHER

止推垫圈

THRUST WASHER

滚柱轴承组件

ROLLER SET

垫圈

WASHER

端垫

END SHIM

活塞

PISTON

贴面密封圈

PROF.SEAL RING

止推垫圈

THRUST WASHER

止推垫圈

THRUST WASHER

密封环

PROF.SEAL RING

压力弹簧

COMPR.SPRING

导向环

GUIDE.RING

V 形杯 AV55

V-RING AV55

导向环

GUIDE.RING

滚针轴承

NEEDLE SLEEVE

挡圈

SNAP RING

滚针轴承

NEEDLE SLEEVE

挡圈

SNAP RING

挡圈（任选）

SNAP RING(OPTIONAL)

止推垫圈

THRUST WASHER

齿轮

SPUR GEAR

卡环 75x2.5

RETAINING RING 75x2.5

调整垫圈（任选）

SHIM RING (OPTIONAL)

滚针筒组件

ROLLER CAGE

角环

ANGLE RING

卡环

RETAINING RING

球轴承

BALL BEARING

离合器鼓

DISC CARRIER

外摩擦片

OUTER CLUTCH DISC

内摩擦片

INNER CLUTCH DISC

内摩擦片

INNER CLUTCH DISC

内摩擦片（任选）

INNER CLUTCH DISC(OPTIONAL)

外摩擦片

OUTER CLUTCH DISC

内摩擦片

INNER CLUTCH DISC

内摩擦片

INNER CLUTCH DISC

内摩擦片（任选）

INNER CLUTCH DISC(OPTIONAL)

LG958 Фронтальный погрузчик. Каталог запчастей - часть 1
