LG958 Фронтальный погрузчик. Каталог запчастей - часть 5

J3

版权所有  不得翻印





112

                                         山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4190000072

座椅 CS-B

DRIVER SEAT CS-B

1

部件

2

4011000137

螺栓 GB16674-M12*20EpZn-8.8

BOLT GB16674-M12*20EpZn-8.8

8



3

2930000003

盖板

COVER

1

Q235A

4

2930000002

座椅支架

BRAKET

1

部件

5

4011000458

螺栓 GB16674-M8*20Ep.Zn-8.8

BOLT GB16674-M8*20Ep.Zn-8.8

8



6

2930000004

槽钢

SUPPORT

2

Q235A










K

覆盖件系统



COVER SYSTEM
























山 东 临 工 工 程 机 械 有 限 公 司

  SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.

K1

版权所有  不得翻印

        113

                                          山东临工

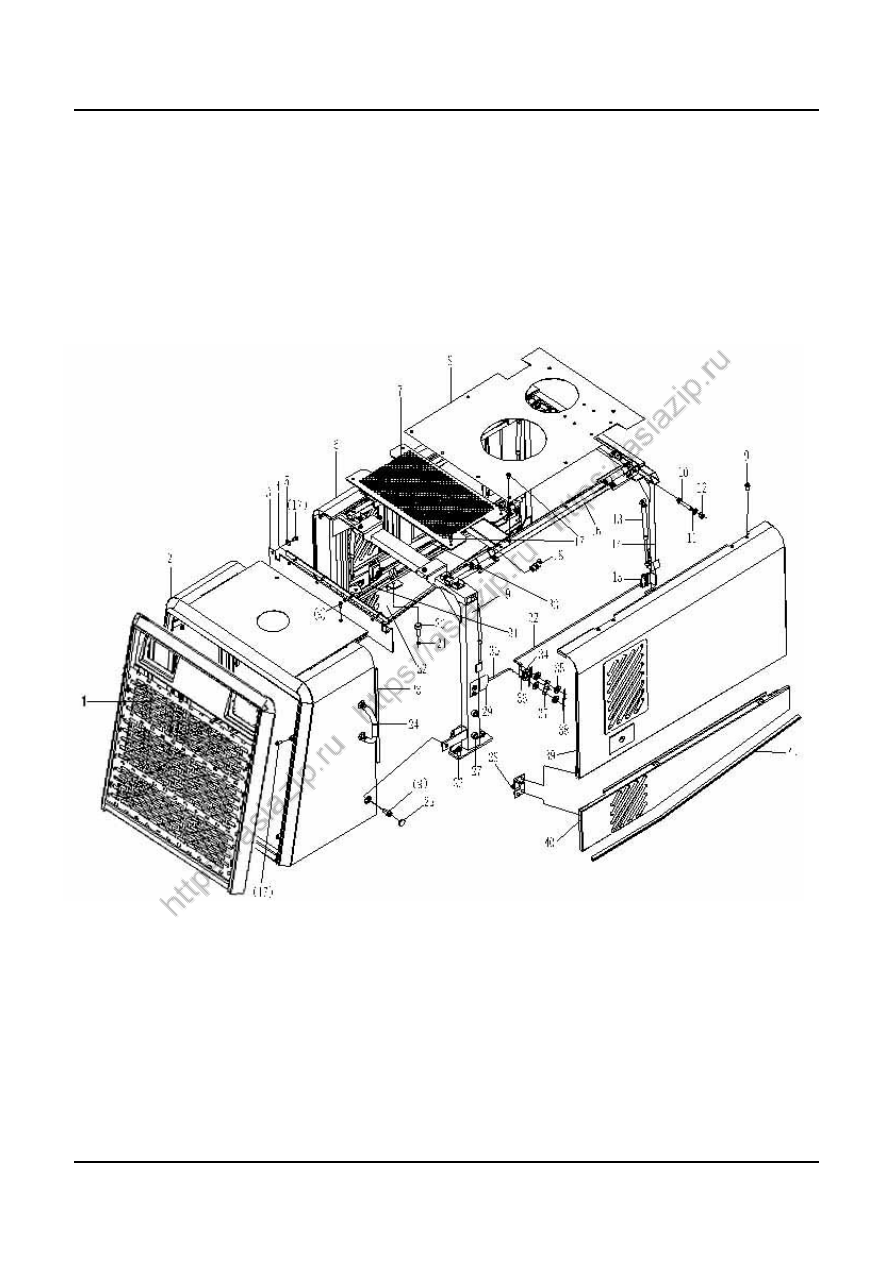

发动机罩总成
HOOD OF DIESEL ENGINE ASSEMBLY





K1

版权所有  不得翻印

114

                                             山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2933001057

窗棂

WINDOW RIBBING

1



2

2933001056

后罩

REAR HOOD

1



3

2933000187

橡胶板

RUBBER PLATE

1



4

2933000188

压板

PRESS PLATE

1



5

4015000197

垫圈

GB96.1-10Ep.Zn-300HV



WASHER GB96.1-10EpZn-300HV

2



6

2933000012

左侧门

LEFT SIDE DOOR

1



7

2933000016

天窗

CLERESTORY

1



8

2933000968

上盖板

UP HOOD

1



9

4011000560

螺栓

GB16674-M12*25

EpZn

 -8.8



BOLT GB16674-M12*25EpZn-8.8

28



10

4011000151

螺栓

GB16674-M

1

6*80

EpZn

 -8.8



BOLT GB16674-M16*80EpZn-8.8

2



11

4015000181

垫圈

GB97.1-16

EpZn

 -300HV2



WASHER GB97.1-16EpZn-300HV2

2



12

4013000016

螺母

GB6170-M16Ep.Zn-8



BOLT GB6170-M16EpZn-8

2



13

2933000008

气弹簧

PNEUMATIC SPRING

4



14

2933000007

前支架

FRONT BRACKET

1



15

2933000009

前卡板

FRONT LOCK PLATE

2



16

2933000006

上支架

UP BRACKET

1



17

4011000447

螺栓

GB16674-M10*20

EpZn

 -8.8



BOLT GB16674-M10*20EpZn-8.8

40



18

4030000306

油杯

JB7940.2-45

°

M6



GREAST NIPPLE JB7940.2-45°M6

4



19

2933000003

后支架

REAR BRACKET

1



20

2933000151

垫块

PAD BLOCK

4



21

4013000007

螺母

GB6170-M10

EpZn

 -8



NUT GB6170-M10EpZn-8

8



22

2933000011

左盖板

LEFT HOOD

1



23

4030000296

卡子胶条

GB7526-590-

胶条

DIP RUBBER BAR

2



24

2933000189

扶手

HANDRIAL

2



25

2933000020

橡胶盖

PUBBER COVER

2



26

4011000146

螺栓

GB16674-M16*30

EpZn

 -8.8



BOLT GB16674-M16*30EpZn-8.8

8



27

2933000154

橡胶垫

RUBBER PAD

8



28

2933000153

合页

HINGE

4



29

2933000019

后卡板

REAR LOCK PLATE

2



30

2933000017

短拉杆（右）

SHORT LINK (RIGHT)

1



31

2933000018

短拉杆（左）

SHORT LINK (LEFT)

1



32

2933000013

右长拉杆

RIGHT LONG LINK

1



33

2933000014

左长拉杆

LEFT LONG LINK

1



34

4015000162

垫圈

GB97.1-10

EpZn

 -300HV



WASHER GB97.1-10EpZn-300HV

2



35

4130000117

垫圈

GB97.1-6

EpZn

 -300HV



WASHER GB97.1-6EpZn-300HV

16



36

4016000119

销

GB91-3.2*16

EpZn

 -Q235A



PIN GB91-3.2*16EpZn-Q235A

2



37

2933000024

转板

TURN PLATE

2



38

4016000114

销

GB91-2*16

EpZn

 -Q235A



PIN GB91-2*16EpZn-Q235A

16



39

2933000005

右侧门

RIGHT SIDE DOOR

1



40

2933000010

右盖板

RIGHT HOOD

1



41

4030000295

卡子胶条

GB7526-1400-

胶条

DIP RUBBER BAR

2















K2

版权所有  不得翻印

         115

                                         山东临工

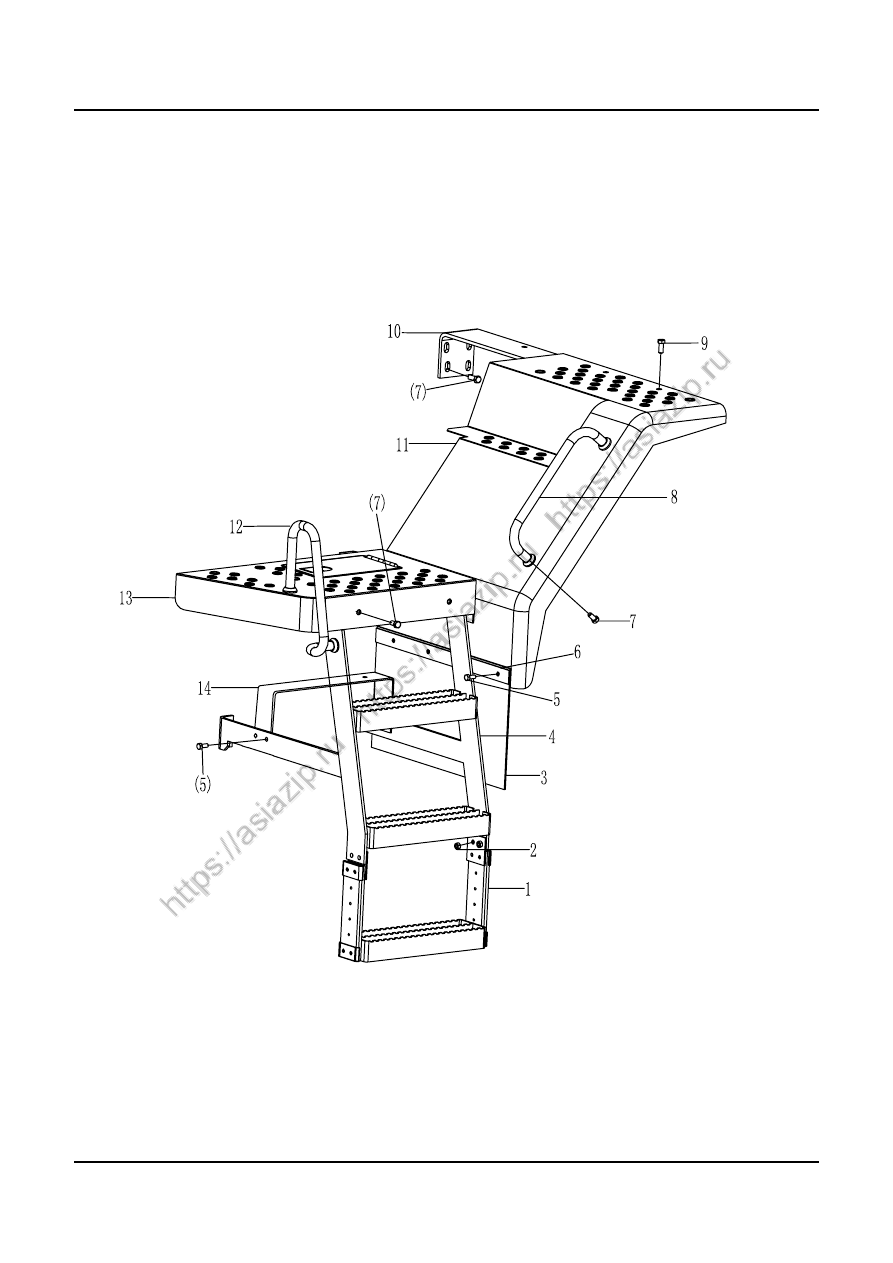

左台架总成
LEFT BENCH GROUP


K2

版权所有  不得翻印

 116

                                          山东临工





序号  代号

名称



数量  备注

KEY

PART NO.

DESCRIPTION



QTY  REMARKS

1

2934000057

软梯

CHAIN DELT LADDER

1



2

4013000007

螺母 GB6170-M10

 EpZn-8



NUT GB6170-M10 EpZn-8

4



3

2934000065

橡胶板

RUBBER PLATE

1



4

2934000058

左梯

LEFT LADDER

1



5

4011000474

螺栓

 GB16674-M10*25EpZn-8.8

BOLT GB16674-M10*25EpZn-8.8

12



6

2934000064

压板

COVER PLATE

1



7

4011000453

螺栓

 GB16674-M12*25EpZn-8.8

BOLT GB16674-M12*25EpZn-8.8

16



8

2934000063

后扶手

REAR HANDRAIL

1



9

4011000479

螺栓

 GB16674-M12*30EpZn-8.8

BOLT GB16674-M12*30EpZn-8.8

2



10

2934000061

左支架

LEFT BRACKET

1



11

2934000062

左挡泥瓦

LEFT FENDER

1



12

2934000066

左前扶手

LEFT FRONT HANDRAIL

1



13

2934000067

左台板

LEFT BEDPLATE

1



14

2934000059

托板

SPLINT

1































K3

版权所有  不得翻印

         117

                                         山东临工

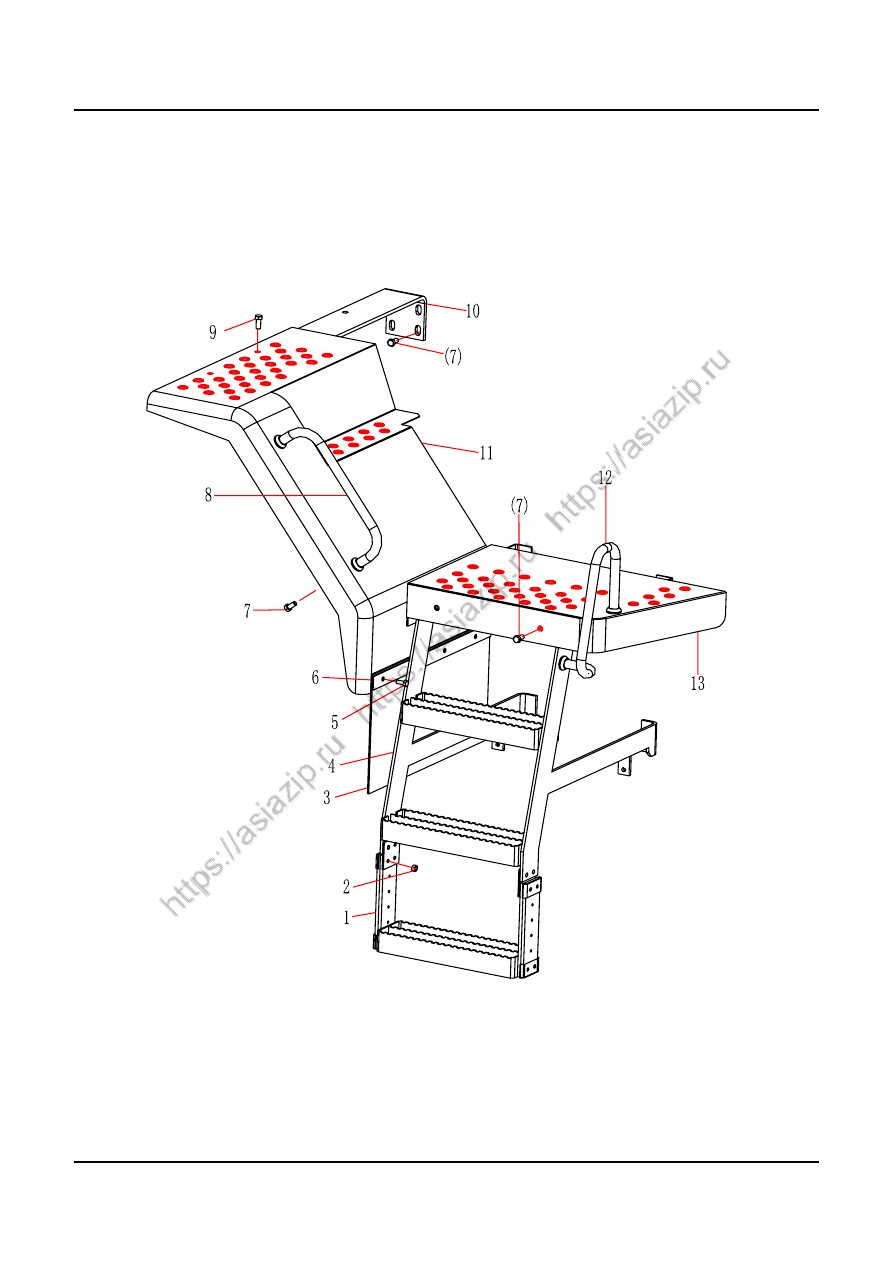

右台架总成
RIGHT BENCH GROUP







K3

版权所有  不得翻印

 118

                                           山东临工





序号  代号

名称



数量  备注

KEY

PART NO.

DESCRIPTION



QTY  REMARKS

1

2934000057

软梯

CHAIN DELT LADDER

1



2

4013000007

螺母 GB6170-M10

 EpZn-8



NUT GB6170-M10 EpZn-8

4



3

2934000065

橡胶板

RUBBER PLATE

1



4

2934000113

右梯

RIGHT LADDER

1



5

4011000474

螺栓

 GB16674-M10*25EpZn-8.8

BOLT GB16674-M10*25EpZn-8.8

8



6

2934000064

压板

COVER PLATE

1



7

4011000453

螺栓

 GB16674-M12*25EpZn-8.8

BOLT GB16674-M12*25EpZn-8.8

16



8

2934000063

后扶手

REAR HANDRAIL

1



9

4011000479

螺栓

 GB16674-M12*30EpZn-8.8

BOLT GB16674-M12*30EpZn-8.8

2



10

2934000118

右支架

RIGHT BRACKET

1



11

2934000114

右挡泥瓦

RIGHT FENDER

1



12

2934000115

右前扶手

RIGHT FRONT HANDRAIL

1



13

2934000116

右台板

RIGHT BEDPLATE

1





























K4

版权所有  不得翻印

          119

                                        山东临工



左、右灯架
LEFT RIGHT LAMP FRAME



K4

版权所有  不得翻印

 120

                                         山东临工





序号  代号

名称



数量

备注

KEY  PART NO.

DESCRIPTION



QTY

REMARKS

1

4011000479

螺栓

GB16674-M12*30-Ep.Zn-8.8



BOLT GB16674-M12*30-Ep.Zn-8.8

6



2

2925000024

左灯架

LEFT BRACKET OF LAMP

1



3

2925000021

右灯架

RIGHT BRACKET OF LAMP

1



4

4011000474

螺栓

 GB16674-M10*25-Ep.Zn-8.8

BOLT GB16674-M12*30-Ep.Zn-8.8

6



5

4130000205

前右组合灯

LFRD-24V



RIGHT FRONT ASSEMBLED LAMP LFRD-24V

1



6



螺钉

SCREW

8

灯上自带

7

4130000204

前左组合灯

LFLD-24V



LEFT FRONT ASSEMBLED LAMP LFLD-24V

1



























K5

版权所有  不得翻印

           121

                                     山东临工

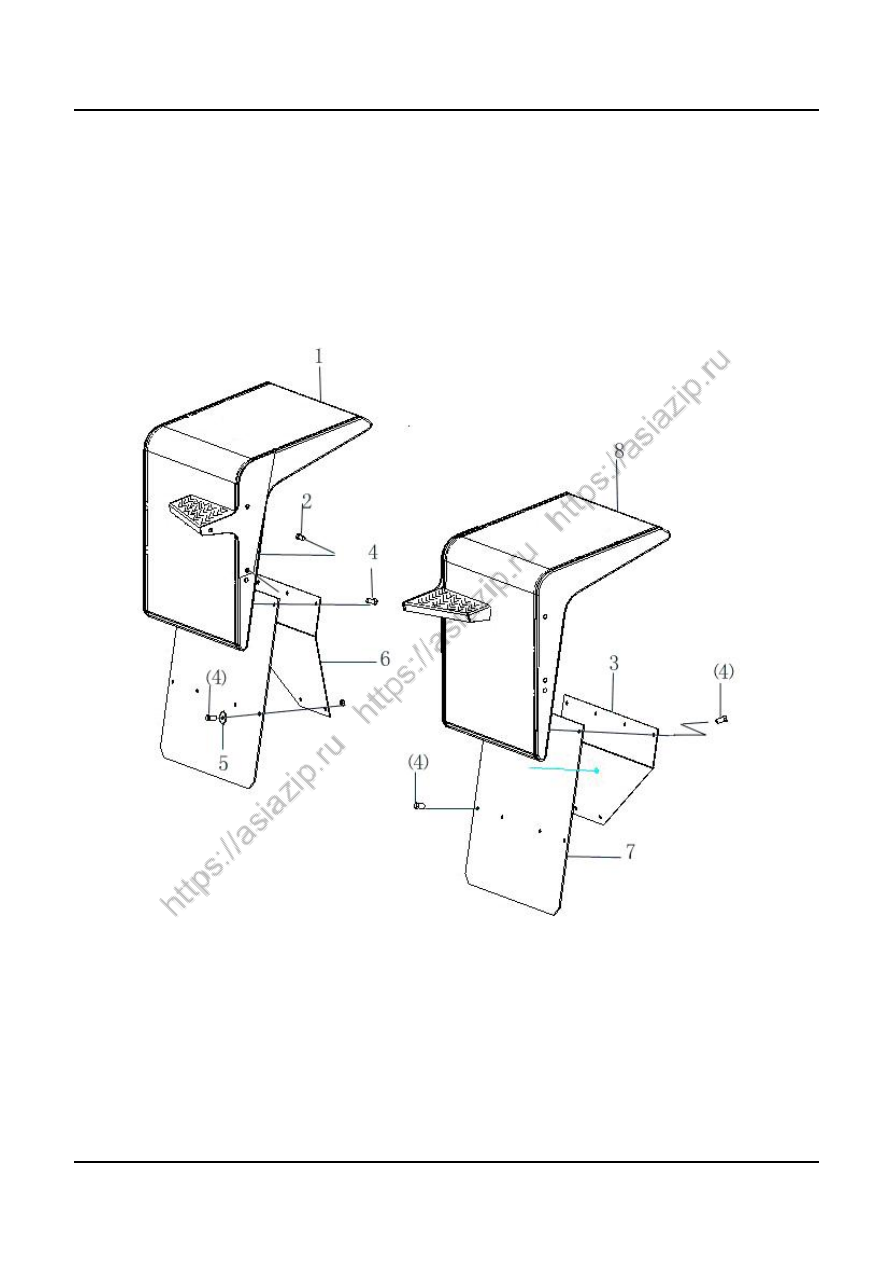

左、右前挡泥瓦
LEFT RIGHT FRONT FENDER


K5

版权所有  不得翻印

 122

                                          山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2925000067

左前挡泥瓦

LEFT FRONT FENDER

1



2

4011000453

螺栓

GB16674-M12*25Ep

·

Zn-8.8

BOLT GB16674-M12*25Ep

·

Zn-8.8

6



3

2925000062

支撑板

PLATE

1



4

4011000474

螺栓

GB16674-M10*25Ep

·

Zn-8.8

BOLT GB16674-M10*25Ep

·

Zn-8.8

12



5

2925000042

垫圈



WASHER

4



6

2925000068

支撑板



PLATE

1



7

2925000063

橡胶板



RUBBER FENDER

2



8

2925000061

右前挡泥瓦



RIGHT FRONT FENDER

1




























L

空调系统



AIR CONDITIONER SYSTEM
























山 东 临 工 工 程 机 械 有 限 公 司

  SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



L1

版权所有  不得翻印

          123

                                      山东临工

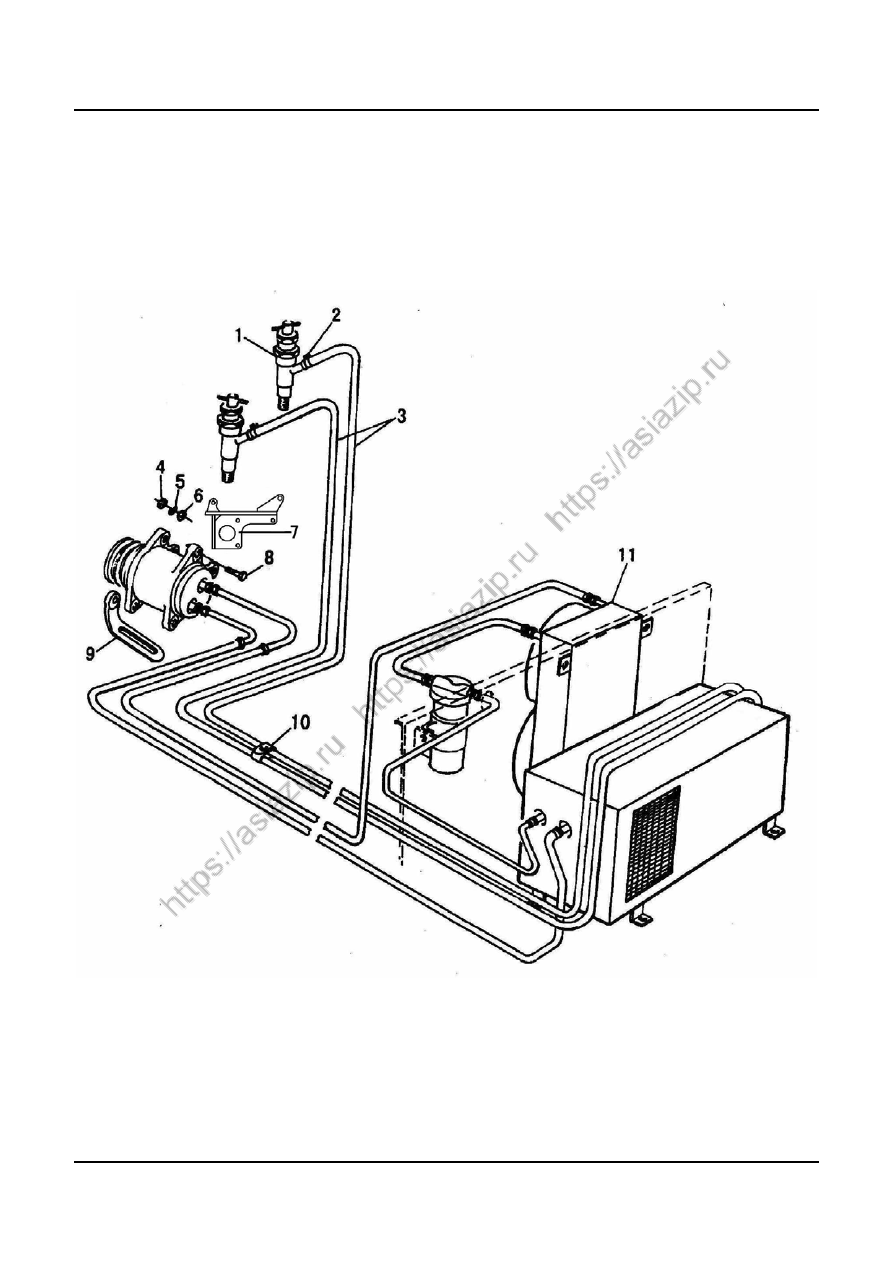

空调系统
AIR CONDITIONER SYSTEM






L1

版权所有  不得翻印

 124

                                         山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4120000067

暖风机水阀

VALVE

2

暖风机带

2

4120000075

胶管夹箍

 Q/ZB251-1/2"

CLAMP Q/ZB251-1/2"

4



3

4120000136

胶管

 JB8406-B16*2900

RUBBER TUBE JB8406-B16*2150

2



4

4013000007

螺母 GB6170-M10EpZn-8

NUT GB6170-M10EpZn-8

8



5

4015000025

垫圈

 GB93-10-65Mn

LOCK WASHER GB93-10-65Mn

8



6

4015000162

垫圈 GB97.1-10EpZn-300HV

LOCK WASHER GB97.1-10EpZn-300HV

8



7

2935000005

托板

SUPPORT PLATE

2



8

4011000085

螺栓 GB5783-M10*35EpZn-8.8

BOLT

GB5783-M10*35EpZn-8.8



8



9

2935000006

调节板

ADJUST PLATE

1



10

2935000002

管夹

CLAMP

2



11

4130000168

空调总成 ZG30L14(A17-390,510)

CONDITIONER

 ZG30L14(A17-390,510)



1

















L2

版权所有  不得翻印

           125

                                      山东临工

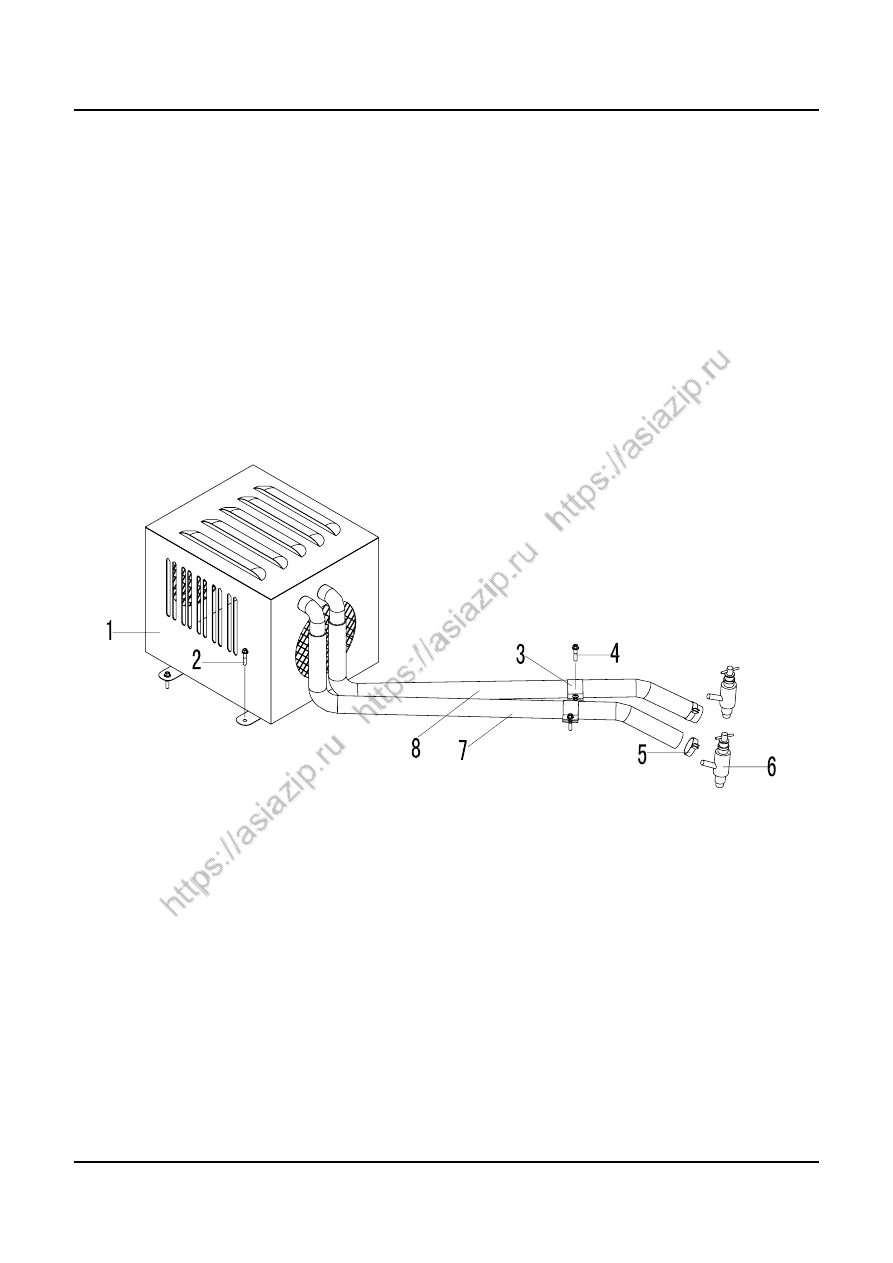

暖风机
WARMING MACHING



L2

版权所有  不得翻印

            126

                                     山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4190000160

暖风机 BKC-I

WARMING MACHING BKC-I

1



2

4011000154

螺栓 GB16674-M6*20EpZn-8.8

BOLT GB16674-M6*20EpZn-8.8

8



3

2935000002

管夹

CLAMP

4



4

4011000461

螺栓 GB16674-M8*16-EpZn

BOLT GB16674-M8*16-EpZn

4



5

4120000075

胶管夹箍 Q/2B251-1/2"           HOSE CLAMP Q/2B251-1/2"

4



6

4120000067

暖风机水阀 LG12-NF JSF

VALVE LG12-NF JSF

2



7

4030000288

胶管 JB8406-B16*2000

HOSE JB8406-B16*2000

1



8

4120000119

胶管 JB8406-B16*2300

HOSE JB8406-B16*2300

1

























M

电气系统



ELECTRIC SYSTEM




























山 东 临 工 工 程 机 械 有 限 公 司

   SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



M1

版权所有  不得翻印

         127

                                        山东临工

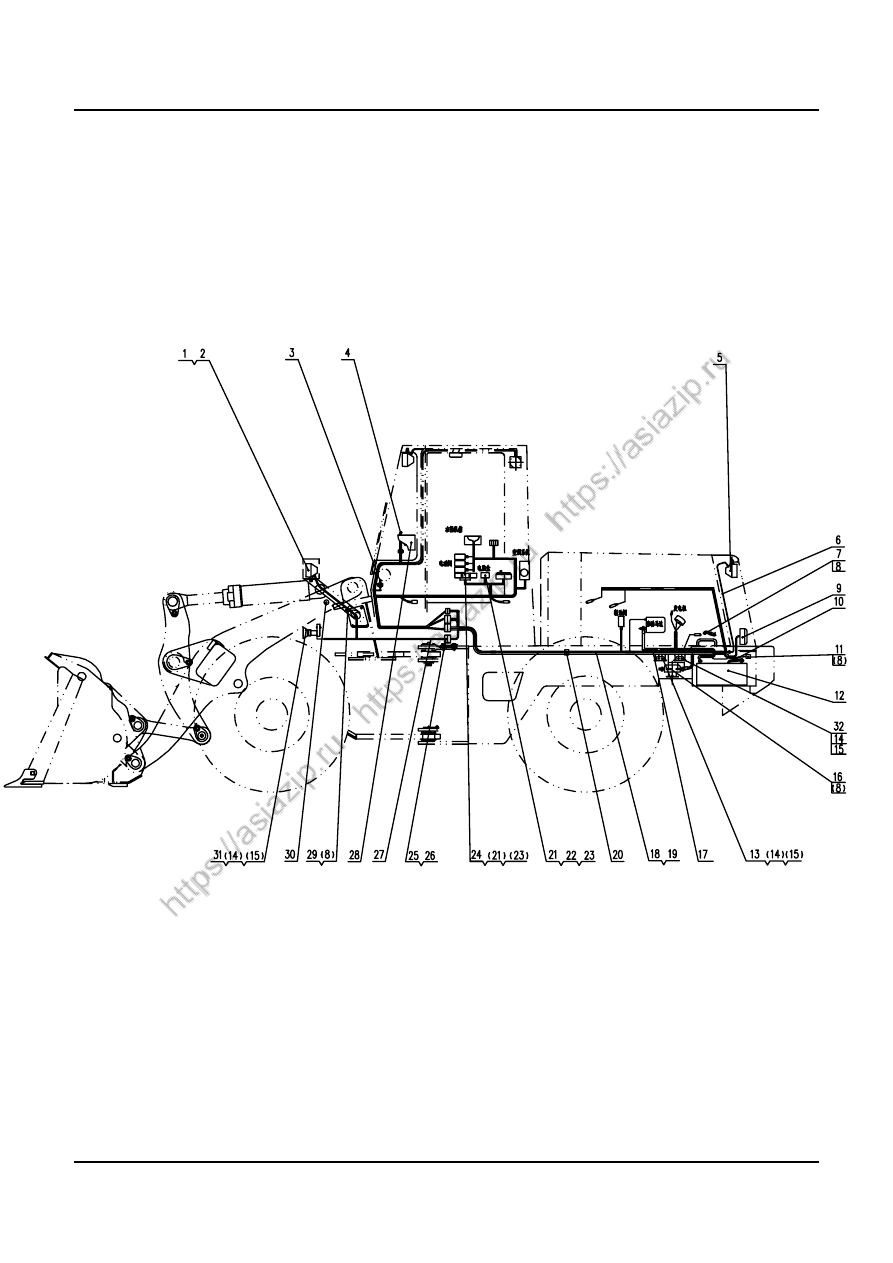

电气系统
ELECTRIC SYSTEM



M1

版权所有  不得翻印

 128

                                       山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4130000204

前左组合灯 LFLD-24V

LEFT FRONT HEAD LAMP

1



2

4130000205

前右组合灯 LFRD-24V

RIGHT FRONT HEAD LAMP

1



3

2937000752

驾驶室线束总成

CAB WIRING HARNESS

1

部件

4

4130000021

组合开关 LG13-ZHK

COMBINED SWITCH

1



5

4130000270

后大灯 SP-1031

REAR LARGE LAMP SP-1031

2



6

2937000003

后罩线束

COVER HARNESS

1

部件

7

2937000004

蓄电池接地线

EARTH WIRE

1

部件

8

4011000461

螺栓 GB16674-M8*16EpZn-8.8

BOLT GB16674-M8*16EpZn-8.8

10



9

4130000213

后尾灯 LRTD-24V

REAR LAMP LRTD-24V

2



10

2937000005

蓄电池串联线

STORAGE BATTERY WIRE

1

部件

11

4130000121

倒车蜂鸣器 KSHM-12F4

ANNUNCIATOR KSHM-12F4

1



12

4130000057

蓄电池 6-QW-120B

BATTERY 6-QW-120B

2



13

4130000015

启动继电器 JN3A-24V

STARTUP RELAY JN3A-24V

1



14

4014000024

螺钉 GB818-M6*10EpZn-4.8

SCREW GB818-M6*10EpZn-4.8

6



15

4015000207

垫圈 GB97.1-6EpZn-300HV

WASHER GB97.1-6EpZn-300HV

6



16

4130000005

蓄电池继电器 DK2312A

MAIN SWITCH OF POWER SOURCE

1



17

2937000145

启动马达线

LINE FROM SWITCH TO MOTOR

1



18

2937000761

后车架线束

BODY WIRING HARNESS

1

配卡特（进口泵）

19

2937000754

后车架线束

BODY WIRING HARNESS

1

配卡特（国产泵）

20

4190000020

扎丝 LG13-ZS4*250

CLIP LG13-ZS4*250

60



21

4014000048

螺钉 GB818-M5*12EpZn-4.8

SCREW GB818-M5*12EpZn-4.8

11



22

4013000118

螺母 GB6170-M5EpZn-4.8

NUT GB6170-M5EpZn-4.8

3



23

4015000110

垫圈 GB97.1-5EpZn-300HV

WASHER GB97.1-5EpZn-300HV

11



24

4130000011

中间继电器 JD2914

MIDDLE RELAY JD2914

8



25

4014000087

螺钉 GB818-M4*16EpZn-4.8

SCREW GB818-M4*16EpZn-4.8

10



26

4015000135

垫圈 GB97.1-4EpZn-300HV

WASHER GB97.1-4EpZn-300HV

10



27

2937000768

前车架线束

BODY WIRING HARNESS

1

部件

28

2937000606

仪表盘总成 ZL2-235G

PANEL ZL2-235C

1

部件

29

2935000002

管夹

PIPE NIP

5



30

4130000010

接近开关 J7-D10B1

PROXIMITY SWITCH

2



31

4130000009

双音盆形喇叭 DL125-24V

ELECTRIC HORN DL125-24V

1



32

4130000455

启动继电器 JN3D-24V

STARTUP RELAY JN3D-24V

1
