Функции HEROS | Менеджер удаленного рабочего стола (номер опции #133)
Настройка
Значение
Ввод
Трансляция USB устройства Передача подключенных к системе ЧПУ USB-устройств на
Опцио-
Windows ПК, например, 3D-мышь для обслуживания CAD-
нально
программ.
Для этого на Windows ПК обязательно необходимо наличие
программного обеспечения Eltima EveUSB.
Все передаваемые USB-устройства недоступны
системе ЧПУ во время соединения с Windows ПК.
HEIDENHAIN рекомендует использовать для подключения IPC
6641 соединение RemoteFX.
При использовании RemoteFX экран внешнего компьютера
не отражается зеркально, как в случае с VNC, а открывается
отдельный рабочий стол. Активный в момент установления
соединения рабочий стол удаленного ПК блокируется,
пользователь выходит из системы. Таким образом исключается
вероятность одновременной работы с двух сторон.
Настройка соединения: VNC
Настройка внешнего компьютера
Для соединения с VNC необходимо установить на
внешний компьютер дополнительный VNC-сервер.
Установку и настройку VNC-сервера, например
сервера TightVNC, необходимо выполнить до
настройки системы ЧПУ.
Конфигурирование системы ЧПУ выполняется следующим
образом:
С помощью клавиши DIADUR откройте Меню HEROS.
Выберите пункт Remote Desktop Manager
Система ЧПУ отобразит окно Remote Desktop Manager.
Нажмите Новое соединение
Нажмите VNC
Система ЧПУ откроет новое окно Редактировать
соединение.
Редактировать соединение
Настройка
Значение
Ввод
Имя соединения:
Имя соединения в окне Remote Desktop Manager
Обязательно
Перезапуск после завер-
Порядок действий после завершения соединения:
Обязательно
шения соединения:
Перезапускать всегда
Никогда не перезапускать
Всегда после ошибки
Спрашивать после ошибки
Automatic starting upon
Автоматическая установка соединения при запуске управ-
Обязательно
login
ления
704
Функции HEROS | Менеджер удаленного рабочего стола (номер опции #133)
12
Настройка
Значение
Ввод
Добавить в избранное
Значок соединения на панели задач:
Обязательно
Однократный щелчок левой кнопкой мыши
Система ЧПУ переключается на рабочий стол
соединения.
Однократный щелчок правой кнопкой мыши
Система ЧПУ отображает меню соединения.
Переместить на следую-
Номер рабочего стола соединения, где рабочие столы 0 и 1
Обязательно
щую рабочую область
зарезервированы для ПО управляющей программы.
По умолчанию настроен третий рабочий стол
Извлечь запоминающее
Разрешить доступ к подключенному USB-накопителю.
Обязательно
устройство USB
Калькулятор
Имя хоста или IP-адрес внешнего компьютера. В рекомен-
Обязательно
дованной конфигурации IPC 6641 используется IP-адрес
192.168.254.3
Имя пользователя:
Имя пользователя, который должен зарегистрироваться
Обязательно
Пароль
Пароль соединения с VNC-сервером
Обязательно
Полноэкранный режим
Размер окна соединения
Обязательно
или Размер окна, задан-
ный оператором:
Разрешить дальнейшие
Разрешить доступ к VNC-серверу другим VNC-соединениям
Обязательно
соединения (share)
Только просмотр
В режиме просмотра управление внешним компьютером
Обязательно
невозможно
Ввод в разделе
Только для авторизованных специалистов
Опционально
Дополнительные опции
VNC позволяет зеркально отображать экран внешнего
компьютера. Активный рабочий стол внешнего ПК не
блокируется автоматически.
Также VNC-соединение позволяет выполнить полное
выключение компьютера через меню Windows. Поскольку
загрузка компьютера в этом случае будет невозможна ни по
какому соединению, то его нужно будет выключить и включить
физически.
705
12
Функции HEROS | Менеджер удаленного рабочего стола (номер опции #133)
Выключение и перезагрузка внешнего компьютера
УКАЗАНИЕ
Осторожно, возможна потеря данных!
Если работа внешнего ПК не завершается надлежащим
образом, это может привести к безвозвратному повреждению
или удалению данных.
Автоматическое завершение конфигурации Windows ПК.
Конфигурирование системы ЧПУ выполняется следующим
образом:
С помощью клавиши DIADUR откройте Меню HEROS.
Выберите пункт Remote Desktop Manager
Система ЧПУ отобразит окно Remote Desktop Manager.
Нажмите Новое соединение
Нажмите Выключение/перезапуск компьютера
Система ЧПУ откроет новое окно Редактировать
соединение.
Редактировать соединение
Настройка
Значение
Ввод
Имя соединения:
Имя соединения в окне Remote Desktop Manager
Обязательно
Перезапуск после завер-
При таком соединении необязательно
-
шения соединения:
Automatic starting upon
При таком соединении необязательно
-
login
Добавить в избранное
Значок соединения на панели задач:
Обязательно
Однократный щелчок левой кнопкой мыши
Система ЧПУ переключается на рабочий стол
соединения.
Однократный щелчок правой кнопкой мыши
Система ЧПУ отображает меню соединения.
Переместить на следую-
При таком соединении неактивно
-
щую рабочую область
Извлечь запоминающее
При таком соединении нецелесообразно
-
устройство USB
Калькулятор
Имя хоста или IP-адрес внешнего компьютера. В рекомен-
Обязательно
дованной конфигурации IPC 6641 используется IP-адрес
192.168.254.3
Имя пользователя
Имя пользователя, под которым происходит авторизация
Обязательно
при установлении соединения
Пароль
Пароль соединения с VNC-сервером
Обязательно
Домен Windows:
Домены целевого ПК при необходимости
Опционально
706
Функции HEROS | Менеджер удаленного рабочего стола (номер опции #133)
12
Настройка
Значение
Ввод
Макс.время ожидания
Система ЧПУ подает команду на выключение Windows ПК
Обязательно
(сек.):
при выключении.
Перед отображением сообщения Теперь вы можете
выключить система ЧПУ ожидает <Timeout> секунд. В это
время система ЧПУ проверяет доступен ли еще Windows ПК
(порт 445).
Если Windows ПК выключается до истечения <Timeout>
секунд, ожидание прекращается.
Доп. время ожидания:
Время ожидания после того как Windows ПК уже недосту-
Обязательно
пен.
Приложения Windows могут замедлить завершение работы
ПК после закрытия порта 445.
Ускорить
Выключить все программы на Windows ПК даже при
Обязательно
наличии открытых диалоговых режимов.
Если параметр «Ускорить» не задан, то Windows ожидает
до 20 секунд. В результате выключение замедляется или
ПК под управлением Windows отключается до завершения
работы Windows.
Перезагрузка
Выполнить перезагрузку Windows ПК
Обязательно
Выполнить во время
Перезагрузка ПК под управлением Windows, если система
Обязательно
перезагрузки
ЧПУ перезагружается. Действует только при перезагруз-
ке системы ЧПУ по нажатию на пиктограмму выключения
справа внизу на панели задач или при перезагрузке в ходе
изменения системных настроек (например, сетевых настро-
ек).
Выполнить во время
Выключение ПК под управлением Windows, если система
Обязательно
выключения
ЧПУ выключается (не перезагрузка). Это штатная ситуация.
Теперь даже нажатие на клавишу END не приведет к переза-
грузке.
Ввод в разделе
Только для авторизованных специалистов
Опционально
Дополнительные опции
707
12
Функции HEROS | Менеджер удаленного рабочего стола (номер опции #133)
Запуск и завершение соединения
После настройки соединение будет отображаться в окне
удаленного рабочего стола в виде соответствующего символа.
При нажатии на символ соединения правой кнопкой мыши
открывается меню, позволяющее запустить или остановить
показ.
Если рабочий стол внешнего соединения или внешнего
компьютера активен, все действия мыши и буквенной
клавиатуры переносятся на него.
При завершении работы ОС HEROS 5 система ЧПУ закрывает
автоматически все соединения. Следует учитывать,
что происходит только завершение соединения, а не
автоматическое выключение внешнего компьютера или
внешней системы.
Дополнительная информация: "Выключение и перезагрузка
внешнего компьютера", Стр. 706
Осуществить переход между третьим рабочим столом и маской
системы ЧПУ можно следующим образом:
С помощью правой DIADUR-клавиши на буквенной
клавиатуре
С помощью строки задач
С помощью клавиши режимов работы
708
Функции HEROS | Дополнительные инструменты в ITC
12
12.2
Дополнительные инструменты в ITC
При помощи следующих дополнительных инструментов Вы
можете производить различные настройки для сенсорного
экрана подключенного ITC.
ITC - это промышленные компьютеры без носителей данных
и вследствие этого без своей операционной системы. Эта
характеристика отличает ITC от IPC
ITC находят многочисленные применения на больших станках,
например, как дублёры существующей ЧПУ.
Следуйте указаниям инструкции по обслуживанию
станка!
Отображаемая информация и функции
подключенных ITC и IPC определяются и
настраиваются Вашим производителем станка.
Дополнительные
Применение
приложения
ITC Calibration
4-х точечная калибровка
ITC Gestures
Конфигурация управления жестами
ITC конфигура-
Выбор чувствительности касаний
ция сенсорного
дисплея
Дополнительные приложения для ITC предлагаются
системой ЧПУ в списке задач только при
подключенном ITC.
При помощи приложения ITC Calibration Вы согласовываете
позицию отображаемого курсора мыши с действительной
позицией прикосновения Вашими пальцами.
Калибровку при помощи приложения ITC Calibration
рекомендуется проводить в следующих случаях:
после замены сенсорного дисплея
при изменении положения сенсорного дисплея (ошибки
паралакса основанные на изменённом угле зрения)
Калибровка содержит следующие шаги:
Запуск приложения на ЧПУ при помощи списка задач
ITC откроет экран калибровки с четырьмя точками касания
по углам экрана
Последовательно коснитесь этих четырёх точек
ITC закроет калибровочный экран после успешной
калибровки
При помощи приложения ITC Gestures производитель станка
настраивает управление жестами сенсорного дисплея.
Следуйте указаниям инструкции по обслуживанию
станка!
Эту функцию можно применять только при
согласовании с фирмой-производителем станков!
709
12
Функции HEROS | Дополнительные инструменты в ITC
При помощи приложения ITC Touchscreen Configuration Вы
выбираете чувствительность касаний сенсорного дисплея.
ITC предлагает следующие варианты:
Нормальная чувствительность (Cfg 0)
Высокая чувствительность (Cfg 1)
Низкая чувствительность (Cfg 2)
Используйте стандартную установку Нормальная
чувствительность (Cfg 0). Если с этой установкой Вам
тяжело управлять в перчатках, выберите установку Высокая
чувствительность (Cfg 1)
Если сенсорный дисплей ITC не загрязнён брызгами
воды, выберите установку Низкая чувствительность
(Cfg 2) При этом помните, что ITC определяет капли
воды как касание.
Конфигурирование содержит следующие шаги:
Запуск приложения на ЧПУ при помощи списка задач
На ITC откроется всплывающее окно с тремя пунктами для
выбора
Выберите чувствительность касаний
Нажмите экранную клавишу OK
ITC закроет всплывающее окно
710
Функции HEROS | Управление Window
12
12.3
Управление Window
Следуйте указаниям инструкции по обслуживанию
станка!
Производитель станка определяет фактическое
количество функций и режим работы графического
интерфейса.
В системе ЧПУ доступен графический интерфейс Xfce. Xfce
- это стандартное приложение для операционных систем на
базе UNIX, с помощью которого можно управлять графическим
интерфейсом пользователя. Пользуясь графическим
интерфейсом, можно применять функции, описанные далее:
Отображение панели задач для переключения между
различными приложениями (экранами пользователя).
Управление дополнительным рабочим столом, на которой
отрабатываются специальные приложения производителя
станков.
Управление фокусом между приложениями программного
обеспечения NC и приложениями производителя станков.
Вы можете изменять размер и положение всплывающих
окон. Также можно закрыть, восстановить или свернуть
всплывающее окно.
Система ЧПУ активирует на дисплее слева
появление символа «звездочка», если приложение,
относящееся к графическому интерфейсу, или сам
графический интерфейс стали источниками ошибки.
В таком случае перейдите в графический интерфейс
и устраните неполадку, при необходимости
обратитесь к указаниям руководства по эксплуатации
станка.
Обзор панели задач
С помощью панели задач и мыши можно выбирать различные
рабочие области.
Система ЧПУ имеет следующие рабочие области:
Рабочая область 1: активный режим работы станка
Рабочая область 2: активный режим программирования
Рабочая область 3: приложения производителя станка
(опция)
Рабочая область 4: отображение и дистанционное
управление внешними компьютерами (опция № 133) или
приложениями производителя станка (доступно по выбору).
Кроме того, с помощью панели задач вы можете выбирать
другие приложения, запущенные параллельно с управляющим
программным обеспечением, например TNCguide.
Все открытые приложения (справа от зеленого
логотипа HEIDENHAIN) можно как угодно
перемещать между рабочими областями при помощи
зажатой левой кнопки мыши.
711
12
Функции HEROS | Управление Window
При нажатии мышкой на зеленый символ HEIDENHAIN
открывается меню, в котором вы можете получить
информацию, сделать настройки или запустить приложение.
В вашем распоряжении находятся следующие функции:
About HeROS: открыть информацию об операционной
системе
NC Control: запуск и остановка программного обеспечения
системы ЧПУ (только с целью диагностики)
Web Browser: запуск веб-браузера
Touchscreen Configuration: настройка параметров экрана
(только для сенсорного управления)
Дополнительная информация: "Touchscreen Configuration",
Touchscreen Cleaning: блокировка экрана (только для
сенсорного управления)
Дополнительная информация: "Touchscreen Cleaning",
Remote Desktop Manager (опция № 133): отображение и
управление удаленными компьютерами
Дополнительная информация: "Менеджер удаленного
рабочего стола (номер опции #133)", Стр. 700
Diagnostic: диагностические приложения
GSmartControl: только для авторизованных специалистов
HE Logging: настройка некоторых внутренних файлов
диагностики
HE Menu: только для авторизованных специалистов
perf2: контроль процессов и загрузки процессора
Portscan: тестирование текущих соединений
Дополнительная информация: "Сканирование портов",
Portscan OEM: только для авторизованных специалистов
RemoteService: запуск и остановка удаленного
обслуживания
Дополнительная информация: "Удаленное сервисное
обслуживание", Стр. 716
Terminal: ввод и выполнение консольных команд
Settings: настройки операционной системы
Date/Time: настройка даты и времени
Firewall: настройка брандмауэра
Дополнительная информация: "Firewall", Стр. 729
HePacketManager: только для авторизованных
специалистов
HePacketManager Custom: только для авторизованных
специалистов
Language/Keyboards: выбор языка системы и версии
клавиатуры, система ЧПУ перезаписывает настройки
языка системы при запуске значением из параметра
CfgDisplayLanguage (№ 101300)
Сеть: вызов сетевых настроек
Дополнительная информация: "Общие сетевые
настройки", Стр. 735
712
Функции HEROS | Управление Window
12
Printer: добавление и управление принтерами
Дополнительная информация: "Принтер", Стр. 718
Экранная заставка: настроить экранную заставку
Дополнительная информация: "Экранная заставка с
блокировкой", Стр. 773
Текущий пользователь: показать текущего пользователя
Дополнительная информация: "Текущий
пользователь", Стр. 774
Польз.Админ. : конфигурировать управление
пользователями
Дополнительная информация: "Конфигурация
управления пользователями", Стр. 745
Польз.OEM функции: редактировать OEM
функциональных пользователей
Дополнительная информация: "Функциональный
пользователь HEIDENHAIN", Стр. 760
SELinux: настройка ПО безопасности для операционных
систем на базе Linux
Shares: подключение и управление внешними сетевыми
дисками
Дополнительная информация: "Настройки сети для
каждого подключенного диска", Стр. 741
Интерфейс отчета о состоянии (опция №137):
активировать SRI и удалить данные статуса
Дополнительная информация: "Интерфейс отчета о
состоянии (опция №137)", Стр. 720
VNC: настройка внешнего ПО, например для получения
доступа к удаленному управлению системой ЧПУ (Virtual
Network Computing)
Дополнительная информация: "VNC", Стр. 723
WindowManagerConfig: только для авторизованных
специалистов
Tools: файловые приложения
Document Viewer: отображение и печать файлов,
например PDF
File Manager: только для авторизованных специалистов
Geeqie: открытие, управление и печать графических
файлов
Gnumeric: открытие, редактирование и печать таблиц
Keypad: открытие виртуальной клавиатуры
Leafpad: открытие и редактирование текстовых файлов
NC/PLC Backup: создание резервной копии
Дополнительная информация: "Дублирование и
восстановление ", Стр. 726
NC/PLC Restore: восстановление резервной копии
Дополнительная информация: "Дублирование и
восстановление ", Стр. 726
QupZilla: альтернативный веб-браузер для сенсорного
управления
Ristretto: открытие графических файлов
Screenshot: создание снимков экрана
713
12
Функции HEROS | Управление Window
TNCguide: вызов системы помощи
Xarchiver: архивация и разархивация директорий
Applications: дополнительные приложения
Orage Calender: открытие календаря
Real VNC viewer: настройка внешнего ПО, например
для получения доступа к удаленному управлению ЧПУ
(Virtual Network Computing)
Выключение: выключить системы ЧПУ
Дополнительная информация: "Сменить
пользователя / выйти из системы", Стр. 772
714
Функции HEROS | Управление Window
12
Сканирование портов
Через функцию сканирования портов может быть циклически
или вручную запущен поиск списка всех открытых и доступных
в системе портов TCP и UDP. Все найденные порты
сравниваются со списком разрешенных портов. Если система
ЧПУ нашла порт, не включенный в список, то она показывает
соответствующее всплывающее окно.
В меню HEROS Диагностика для этих целей расположены
приложения Сканирование портов и Сканирование портов
OEM. Сканирование портов OEM может быть запущено только
после ввода пароля производителя станка.
Сканирование портов выполняет поиск по всем открытым в
системе входящим TCP- и UDP-портам, входящим в списки, и
сравнивает их с четырьмя сохраненными в системе списками
разрешенных портов:
внутренние системные белые списки (списки разрешенных
портов) /etc/sysconfig/portscan-whitelist.cfg и /mnt/sys/etc/
sysconfig/portscan-whitelist.cfg;
белые списки для портов функций, определенных
производителем станка, например, для приложений Python,
внешних приложений: /mnt/plc/etc/sysconfig/portscan-
whitelist.cfg;
белые списки для портов функций, определенных
пользователями: /mnt/plc/etc/sysconfig/portscan-
whitelist.cfg.
Каждый белый список содержит в каждой записи тип порта
(TCP/UDP), номер порта, связанную программу, а также
необязательный комментарий. Если активна функция
автоматического сканирования портов, то могут быть открыты
только порты, занесенные в белый список, открытие других
портов приводит к появлению окна подсказки.
Результат сканирования сохраняется в файлах журнала (LOG:/
portscan/scanlog и LOG:/portscan/scanlogevil) и отображается на
экране, если найден новый, не внесенный в белый список порт.
Ручной запуск сканирования портов
Для запуска сканирования портов вручную выполните
следующие действия:
Откройте панель задач внизу экрана
Дополнительная информация: "Управление Window",
Нажмите на зеленую экранную кнопку с логотипом
HEIDENHAIN для открытия JH-меню
Выберите пункт меню Диагностика
Выберите пункт меню Сканирование портов
Система ЧПУ открывает всплывающее окно Сканирование
портов HEROS.
Нажмите экранную клавишу Старт.
715

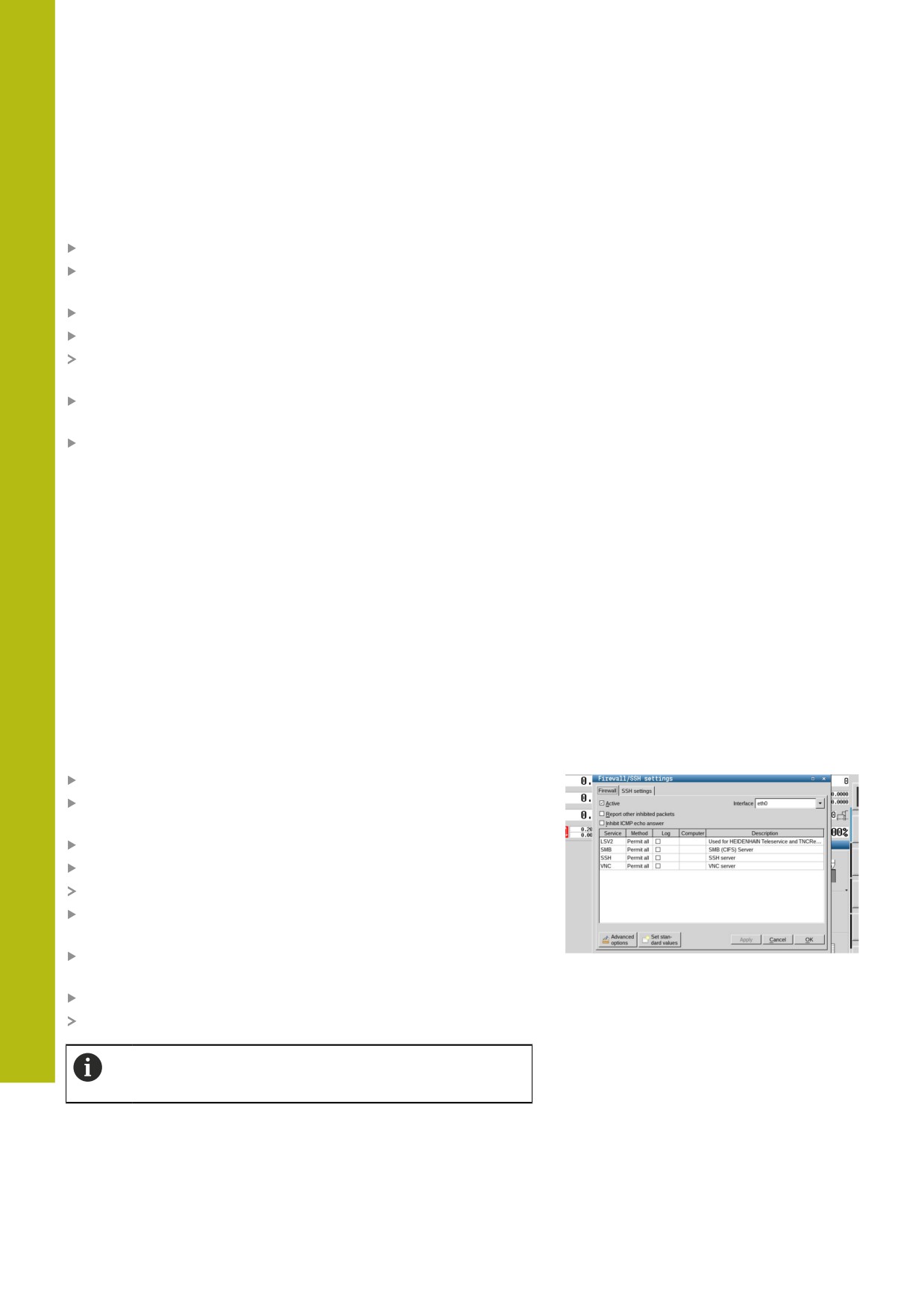

12
Функции HEROS | Управление Window
Запуск циклического сканирования портов
Для запуска циклического сканирования портов выполните
следующие действия:

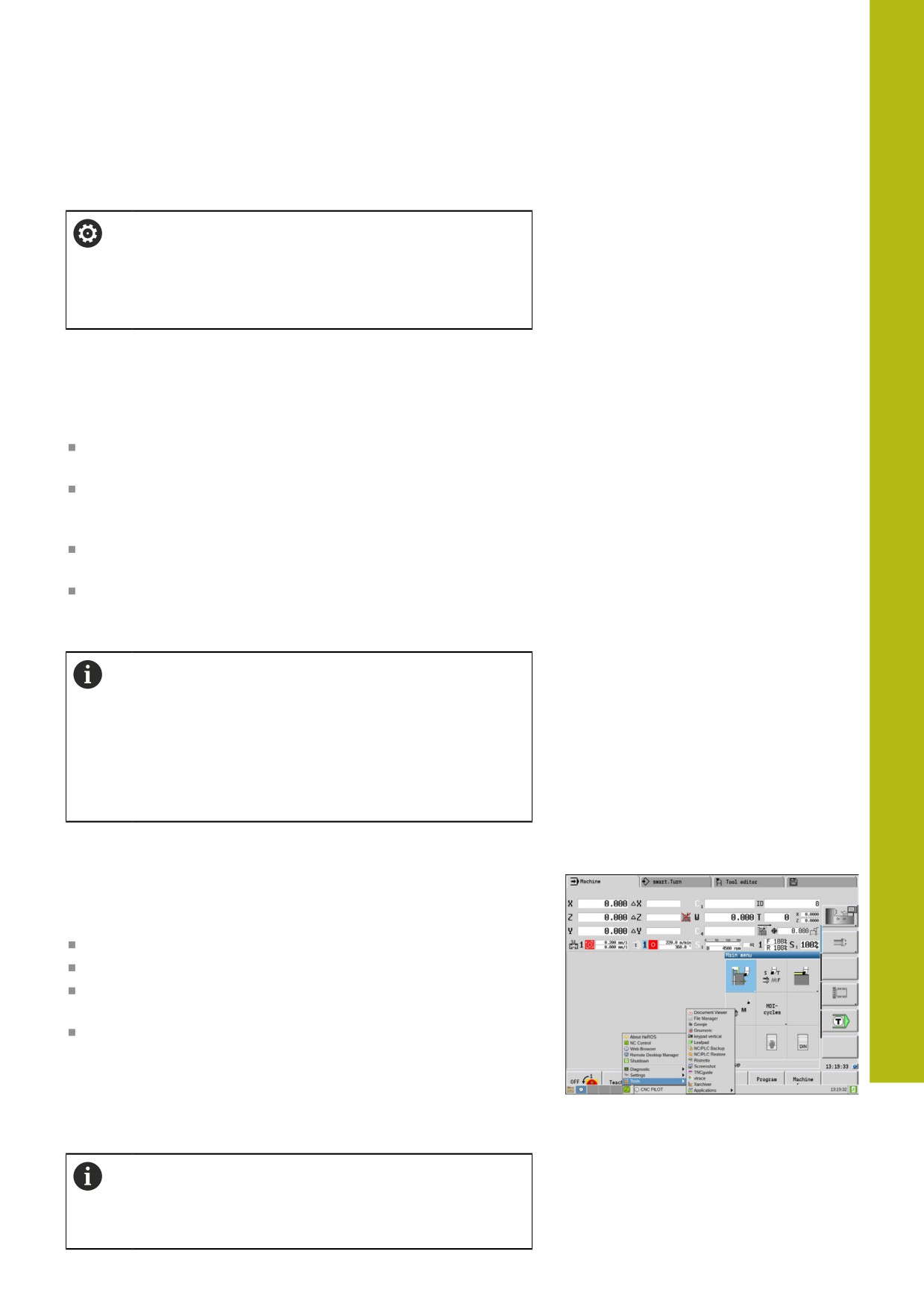

Откройте панель задач внизу экрана
Нажмите на зеленую экранную кнопку с логотипом
HEIDENHAIN для открытия HEROS-меню
Выберите пункт меню Диагностика
Выберите пункт меню Сканирование портов
Система ЧПУ открывает всплывающее окно Сканирование
портов HEROS.
Нажмите экранную клавишу Включить автоматическое
обновление
Установите временной интервал при помощи ползунка
Удаленное сервисное обслуживание
Совместно с «Утилитой настройки удаленного сервисного
обслуживания» программное обеспечение TeleService
компании HEIDENHAIN предоставляет возможность создания
шифрованного сквозного соединения между сервисным
компьютером и станком.
Для того чтобы система ЧПУ HEIDENHAIN имела возможность
соединиться с сервером HEIDENHAIN, она должна быть
подключена к интернету.
В стандартных настройках брандмауэр системы ЧПУ блокирует
все входящие и исходящие соединения. Исходя из этого, на
время сервисного подключения необходимо адаптировать
настройки брандмауэра или деактивировать брандмауэр.
Настройка системы ЧПУ
Откройте панель задач внизу экрана
Нажмите на зеленую экранную кнопку с логотипом
HEIDENHAIN для открытия HEROS-меню
Выберите пункт меню Настройки
Выберите пункт меню Брандмауэр
Система ЧПУ отобразит диалог Настройки брандмауэра
Деактивируйте сетевой экран, убрав галочку в поле Active
на закладке Брандмауэр
Нажмите экранную кнопку Применить, чтобы применить
настройки
Нажмите экранную кнопку OK.
Сетевой экран не активен.
Не забудьте активировать брандмауэра по окончании
сервисной сессии.
716
Функции HEROS | Управление Window
12
Альтернативная деактивация брандмауэра
Дистанционная диагностика программного
обеспечения ПК TeleService использует службу
LSV2, в связи с чем эта служба должна числиться
разрешенной в настройках брандмауэра.
Следующие отклонения от стандартных настроек
брандмауэра являются необходимыми:
Настроить метод Разрешить некоторым для
службы LSV2.
В столбце Компьютер внесите имя сервисного
компьютера.
При этом безопасность доступа через настройку
сети будет обеспечена. Безопасность сети находится
в сфере обязанностей производителя станка или
соответствующего сетевого администратора.
Автоматическая установка сертификата сессии
При установке программного обеспечения на системе ЧПУ
устанавливается актуальный временный сертификат. Установка
даже в форме обновления может быть выполнена только
сервисным персоналом производителя станка.
Ручная установка сертификата сессии
Если в системе ЧПУ не установлен действующий сертификат
сессии, то необходимо установить новый сертификат.
Необходимо выяснить с сервисным персоналом, какой
сертификат необходим. При необходимости он предоставит
файл действующего сертификата.
Откройте панель задач внизу экрана
Нажмите на зеленую экранную кнопку с логотипом
HEIDENHAIN для открытия HEROS-меню
Выберите пункт меню Settings
Выберите пункт меню Network

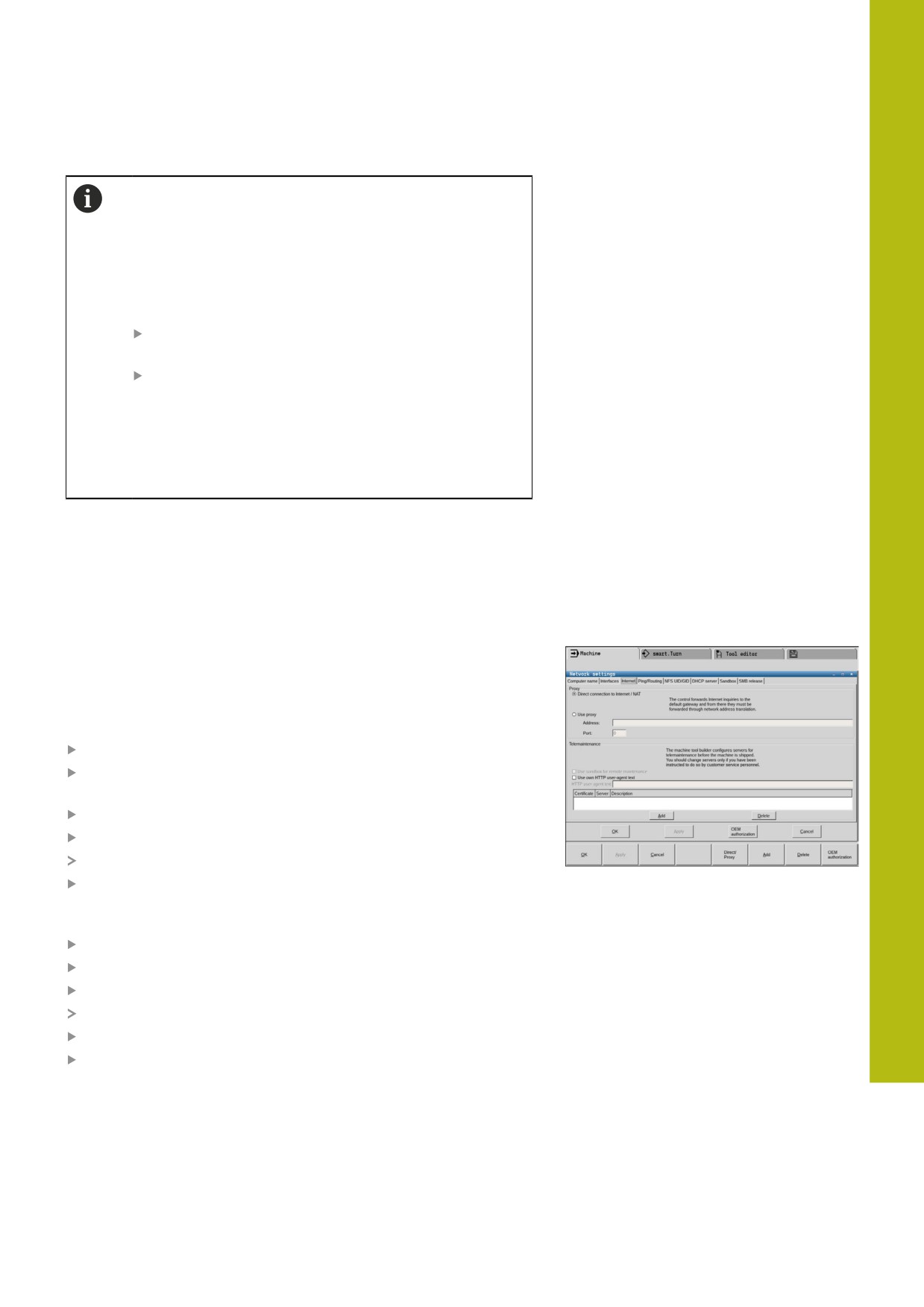

Система ЧПУ отобразит диалог Сетевые настройки.
Перейдите на вкладку Интернет. Настройки в
поле Удаленное подключение сконфигурированы
производителем станка.
Нажмите экранную кнопкуДобавить
Выберите файл в меню выбора
Нажмите экранную кнопку Открыть
Сертификат откроется.
Нажмите программную клавишу OK
При необходимости перезагрузите систему ЧПУ для
применения настроек.
717
12
Функции HEROS | Управление Window
Запуск сервисной сессии
Необходимо выполнить следующее для запуска сервисной
сессии:
Откройте панель задач внизу экрана
Нажмите на зеленую экранную кнопку с логотипом
HEIDENHAIN для открытия HEROS-меню
Выберите пункт меню Диагностика
Выберите пункт меню RemoteService
Введите Session key производителя станка
Принтер
При помощи функции Принтер в меню HeROS можно
создавать принтеры и управлять ими.
Откройте настройки принтера
Чтобы открыть настройки принтера, выполните следующее:
Откройте панель задач внизу экрана
Нажмите на зеленую экранную кнопку с логотипом
HEIDENHAIN для открытия HEROS-меню
Выберите пункт меню Настройки
Выберите пункт меню Принтер
Система ЧПУ откроет новое окно Heros Printer Manager.
В поле ввода отображается имя принтера.
Программная клавиша
Значение
СОЗДАТЬ
Создать принтер с указанным именем
ИЗМЕНИТЬ
Изменить настройки выбранного принтера
КОПИРОВАТЬ
Создать принтер с указанным именем и свойствами выбранного принтера
Если принтер используется для печати в горизонтальном и вертикальном
форматах, то эта функция может оказаться полезной.
УДАЛИТЬ
Удалить выбранный принтер
ВВЕРХ
Выбор принтера
ВНИЗ
СТАТУС
Информация о состоянии выбранного принтера
ТЕСТОВАЯ СТРАНИЦА
Выводит на печать тестовую страницу на выбранном принтере
ПЕЧАТЬ
Для каждого принтера можно настроить следующие
параметры:
Настраиваемые
Значение
параметры
Имя принтера
В этом поле можно изменить имя принтера.
Подключение
Выбор подключения
USB - здесь можно задать USB-порт. Имя отображается автоматически.
Сеть - здесь можно указать сетевое имя или IP-адрес целевого принтера.
Также здесь задается порт сетевого принтера (по умолчанию: 9100)
Принтер не подключен
718
Функции HEROS | Управление Window
12
Настраиваемые
Значение
параметры
Тайм-аут
Определяет задержку до начала печати, после которой файл, отправляемый
на печать в PRINTER, больше невозможно изменить. Если файл, отправляе-
мый на печать, заполняется функциями FN, например при измерении, то это
может оказаться полезным.
Стандартный принтер
Выбрать среди нескольких принтеров принтер по умолчанию. Назначается
автоматически при создании первого принтера.
Настройки печати текста
Эти настройки относятся к печати текстовых документов:
Размер бумаги
Число копий
Имя задания
Размер шрифта
Заглавная строка
Параметры печати (ч/б, цвет, дуплекс)
Ориентация
Вертикально, горизонтально для всех печатаемых файлов
Специальные настройки
Только для авторизованных специалистов
Варианты вывода на печать:
Скопируйте файл, который необходимо распечатать, в
PRINTER:
файл автоматически отправится на принтер по умолчанию,
а по завершении задания на печать будет удален из
директории
Отображение всех файлов, которые могут быть распечатаны:
Текстовые файлы
Графические файлы
PDF-файлы
Подключенный принтер должен поддерживать
Postscript.
719
12
Функции HEROS | Управление Window
Интерфейс отчета о состоянии (опция №137)
Введение
Во времена сокращения объемов серийности производства и
индивидуализированных продуктов повышается роль систем по
сбору производственных данных.
Являясь одной из важнейших областей сбора
производственных данных, данные по средствам производства
описывают состояние технологического оснащения с
течением времени. Так для станков обычно регистрируется
время простоя и работы, а также информация в отношении
имеющихся неисправностей. Если учесть дополнительно
активные управляющие программы, можно также получить
отчет на уровне детали.
Наиболее распространенным случаем использования
сбора производственных данных является определение
эффективности оборудования. Понятие общей эффективности
оборудования представляет собой меру оценки прибавочной
стоимости единицы оборудования. С помощью этого
понятия можно сразу представить как производительность
оборудования, так и убытки с ним связанные.
Вместе с Интерфейсом отчета о состоянии, сокращенно
SRI, компания HEIDENHAIN предлагает простой и надежный
интерфейс для определения рабочего состояния станка.
В отличие от других распространенных интерфейсов через SRI
в распоряжение предоставляются также и, так называемые,
исторические производственные данные. Производственные
данные также не будут утеряны при многочасовом сбое
компьютерной сети на предприятии.
Для сохранения исторических данных о рабочих
состояниях в распоряжении имеется промежуточный
накопитель, который вмещает 2х 10 000 записей.
Запись соответствует изменению состояния.
720
Функции HEROS | Управление Window
12
Конфигурирование системы ЧПУ
Адаптировать настройки брандмауэра:
Для переноса зарегистрированных данных о рабочих
состояниях Интерфейс отчета о состоянии использует
TCP Port 19090.
Доступ к SRI из фирменной сети (разъем X26) должен быть
разрешен в настройках брандмауэра.
Разрешить SRI
Дополнительная информация: "Firewall", Стр. 729
При локальных доступах через подключенный
в сети станка (X116) IPC SRI может оставаться
заблокированным для eth0 (X26)

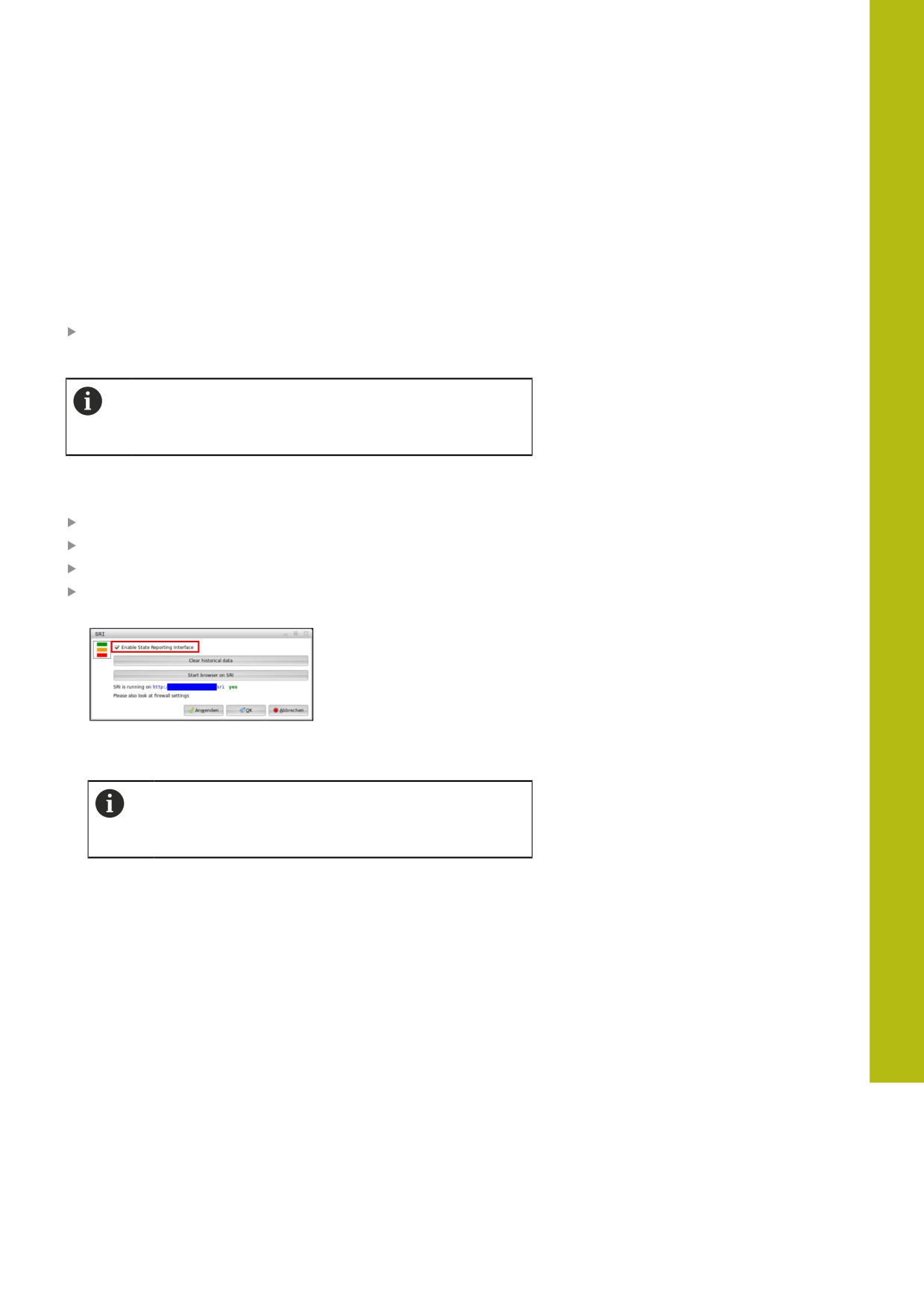

Активировать Интерфейс отчета о состоянии:
В заводских настройках системы ЧПУ SRI деактивирован.
Открыть меню HeROS клавишей DIADUR.
Выберите пункт меню Настройки
Выбрать пункт меню Интерфейс отчета о состоянии:
Активировать Интерфейс отчета о состоянии во
всплывающем окне SRI
Дополнительная информация: "Обзор панели задач ",
С помощью экранной кнопки
Очистить данные истории можно удалить все
предыдущие данные о рабочих состояниях.
721
12
Функции HEROS | Управление Window
Регистрация данных о рабочих состояниях
Интерфейс отчета о состоянии использует для переноса
данных о рабочих состояниях протокол переноса гипертекста
(HTTP).
С помощью следующего URL (универсального указателя
ресурса) можно получить доступ данным о рабочих состояниях
системы ЧПУ из любого веб-браузера:
http://<hostname>:19090/sri для доступа ко всей
информации(макс. 20 000 записей)
http://<hostname>:19090/sri?lineno=<line> для доступа ко
всей новой информации
Настройка URL:
<hostname> заменить на сетевое имя, установленной
системы ЧПУ
<line> заменить на первую вызываемую строку
Система ЧПУ перенесет требуемые данные.
<html>
<head></head>
<body>
<pre style="word-wrap: break-word; white-space: pre-wrap;">
State Reporting Interface: 1.0.6
HOST:
XXX
HARDWARE: MC64XX 0.1
SOFTWARE: 340590 10
1 ; 2018-07-04 ; 09:52:22 ; TNC:\nc_prog\TS.h ; SUSPEND
2 ; 2018-07-04 ; 09:52:28 ; TNC:\nc_prog\demo\Start_demo.h ; SUSPEND
3 ; 2018-07-04 ; 09:52:30 ; TNC:\nc_prog\demo\Start_demo.h ; OPERATE
4 ; 2018-07-04 ; 09:52:35 ; TNC:\nc_prog\demo\Start_demo.h ; ALARM
5 ; 2018-07-04 ; 09:52:40 ; TNC:\nc_prog\demo\Start_demo.h ; SUSPEND
6 ; 2018-07-04 ; 09:52:49 ; TNC:\nc_prog\$mdi.h ; SUSPEND
7 ; 2018-07-04 ; 09:53:14 ; TNC:\nc_prog\demo\Start_demo.h ; SUSPEND
8 ; 2018-07-04 ; 09:53:19 ; TNC:\nc_prog\demo\Start_demo.h ; OPERATE
9 ; 2018-07-04 ; 09:53:24 ; TNC:\nc_prog\demo\Start_demo.h ; ALARM
</pre>
</body>
</html>
Данные о рабочих состояниях находятся в <body> HTML-файла
в виде формата CSV (данных, разделенные запятыми).
CSV-данные:
Заголовок
Обозначение
Значение
Интерфейс отчета о
Версия интерфейса.
состоянии:
Для обеспечения обратной совместимости для приложения необходимо
учитывать номер версии при обработке данных.
ПРОГРАММНОЕ ОБЕСПЕ- Программное обеспечение привязанной системы ЧПУ
ЧЕНИЕ:
ХОСТ-КОМПЬЮТЕР:
Полное сетевое имя привязанной системы ЧПУ
АППАРАТНОЕ ОБЕСПЕЧЕ- Аппаратное обеспечение привязанной системы ЧПУ.
НИЕ:
722
Функции HEROS | Управление Window
12
Рабочие параметры
Содержание
Значение
1
Текущий номер
2
2018-07-04
Дата (гггг-мм-дд)
09:52:22
Время (чч:мм:сс)
TNC:\nc_prog\TS.h
Вызванная или активная управляющая программа
Состояния
Состояние:
РАБОТА
Отработка программы
ОЖИДАНИЕ
Программа прервана без наличия ошибки
ПРЕДУПРЕЖДЕНИЕ
Программа прервана из-за ошибки
VNC
При помощи функции VNC настраивается поведение различных
VNC-клиентов. К этому относится, например, обслуживание
через программные клавиши, мышь или буквенную клавиатуру.
Система ЧПУ предлагает следующие возможности:
Список разрешенных клиентов (IP-адрес или имя)
Пароль соединения
Дополнительные опции сервера
Дополнительные настройки для передачи фокуса
Следуйте указаниям инструкции по обслуживанию
станка!
Передача фокуса при нескольких клиентах или
устройствах управления зависит от структуры и
состояния операций на станке.
Эта функция должна быть адаптирована
производителем станка.
723
12
Функции HEROS | Управление Window

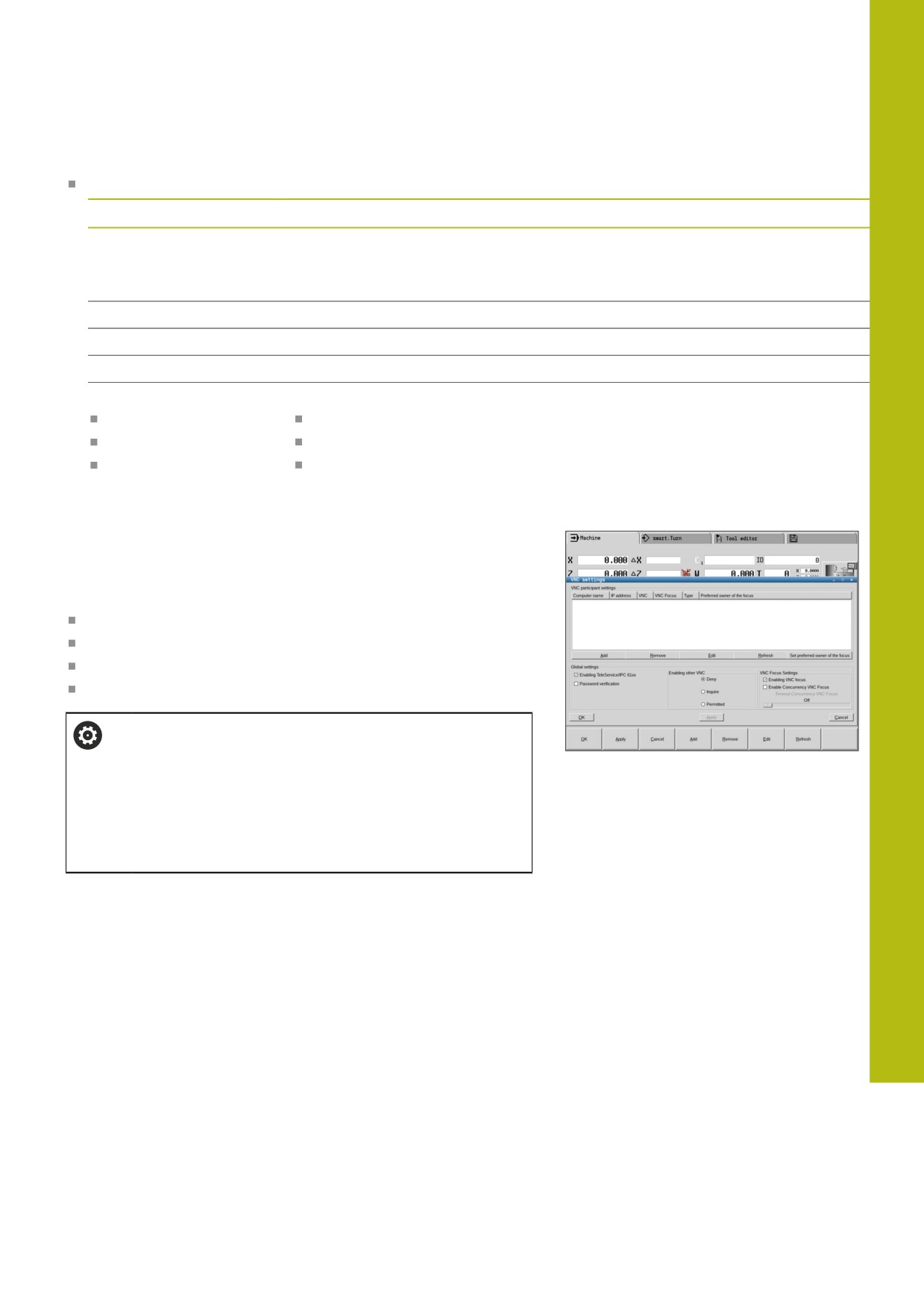

Откройте настройки VNC
Для того чтобы открыть настройки VNC, выполните следующее:
Откройте панель задач внизу экрана
Нажмите на зеленую экранную кнопку с логотипом
HEIDENHAIN для открытия HEROS-меню
Выберите пункт меню Settings
Выберите пункт меню VNC
Система ЧПУ откроет новое окно VNC Settings.
Система ЧПУ предлагает следующие возможности:
Добавить: Добавить новый VNC-Viewer или клиент
Удалить: удалить выбранного клиента Возможно только при
ручном внесении клиента.
Редактирование: редактирование настроек выбранного
клиента
Обновление: обновление экрана. Необходимо для поиска
соединений при открытом диалоге.
Настройки VNC

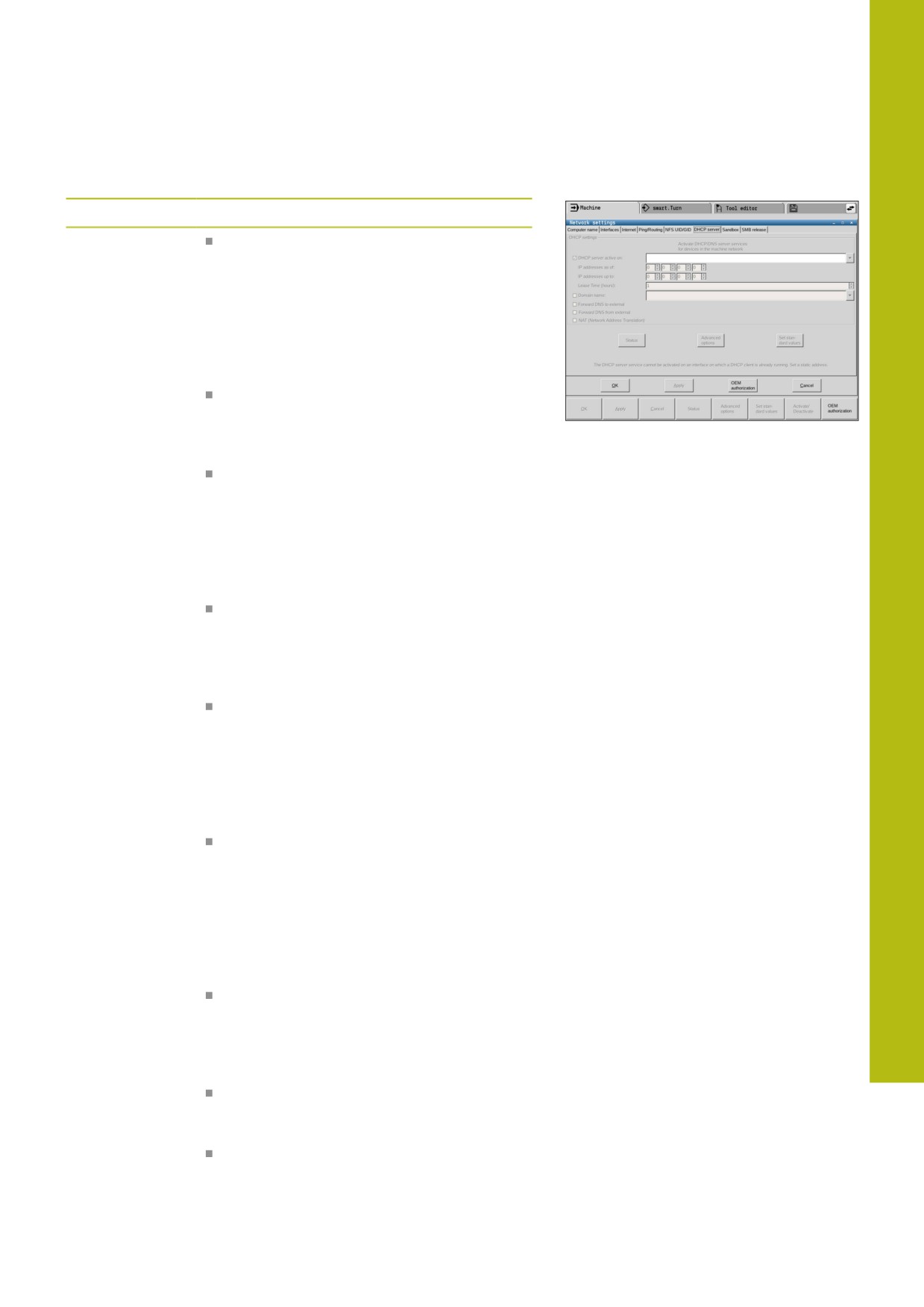

Диалог
Опция
Значение
Настройки VNC-
Имя компьютера:
IP-адрес или имя
клиента
VNC:
Подключение клиента к VNC-Viewer
VNC Фокус
Клиент участвует в передаче фокуса
Тип
Ручной
Вручную внесенный клиент
Запрещeн
Этот клиент не допускается для подключения
Возможные подключения TeleService и IPC
клиентов через соединение TeleService
DHCP
другой компьютер, который получает IP-адрес от этого
компьютера
Предупреждение
Предупреждение и указания, если при настройке бранд-
брандмауэра
мауэра системы ЧПУ протокол VNC не был разрешен для
всех VNC клиентов
Дополнительная информация: "Firewall", Стр. 729.
Глобальные настройки
Возможные
Соединение всегда разрешено
TeleService и IPC
Проверка пароля
Клиент должен быть авторизован при помощи пароля.
Если эта опция активна, необходимо ввести пароль при
приеме соединения.
724
Функции HEROS | Управление Window
12
Диалог
Опция
Значение
Обеспечить другие
Отказать
Все другие клиенты VNC будут принципиально заблокиро-
VNC
ваны.
Запросить
При поиске соединения будет открыт соответствующий
диалог.
Разрешить
Все другие клиенты VNC будут принципиально разрешены.
Настройки VNC-фокуса
Обеспечить VNC-
Обеспечить передачу фокуса для этой системы. В против-
фокус
ном случае централизованная передача фокуса отсутству-
ет. В настройках по умолчанию фокус передается владель-
цем фокуса в активном состоянии с помощью нажатия на
символ фокуса. Таким образом, каждый прочий клиент
может получить фокус только после его деблокировки при
помощи нажатия на символ фокуса у соответствующего
клиента.
Обеспечить
В настройках по умолчанию фокус передается владель-
параллельный
цем фокуса в активном состоянии с помощью нажатия на
VNC-фокус
символ фокуса. Таким образом, каждый прочий клиент
может получить фокус только после его деблокировки при
помощи нажатия на символ фокуса у соответствующего
клиента. При отсутствии блокирующей передачи фокуса
каждый клиент может в любое время получить фокус без
ожидания деблокировки текущим владельцем фокуса.
Тайм-аут
Лимит времени, внутри которого текущий владелец фокуса
параллельного
может предотвращать потерю или передачу фокуса. Если
VNC-фокуса
клиент затребует фокус, то у всех клиентов откроется
диалог, при помощи которого переключение фокуса может
быть отклонено.
Символ фокуса
Текущее состояние фокуса VNC соответствующего клиен-
та: другой клиент обладает фокусом. Буквенная клавиату-
ра и мышь заблокированы.
Текущее состояние фокуса VNC соответствующего клиен-
та: текущий клиент обладает фокусом. Ввод возможен.
Текущее состояние фокуса VNC соответствующего клиен-
та: запрос к владельцу фокуса на передачу фокуса друго-
му клиенту. Клавиатура и мышь заблокированы пока фокус
однозначно не будет передан.
При настройке Разрешить параллельный VNC-фокус
отображается всплывающее окно. При помощи этого
диалога можно препятствовать передаче фокуса другому
запрашивающему клиенту. Если это не происходит, то
фокус передается запрашивающему клиенту по истечении
установленного лимита времени.
725
12
Функции HEROS | Управление Window
Дублирование и восстановление
При помощи функций NC/PLC Backup и NC/PLC Restore вы
можете сохранять или восстанавливать отдельную директорию
или весь диск TNC. Вы можете сохранять резервную копию на
локальном диске, сетевом диске, а также на USB-носителе.
Программа Backup создаёт файл *. tncbck, который также
может быть открыт при помощи компьютерной программы
TNCbackup (составная часть TNCremo). Программа Restore
может восстанавливать как эти файлы, так и существующие
файлы, созданные при помощи TNCbackup. При выборе
файла *. tncbck в управлении файлами TNC, система ЧПУ
автоматически запускает программу NC/PLC Restore.
Сохранение и восстановление разделено на несколько этапов.
При помощи программных клавиш ВПЕРЕД и НАЗАД Вы можете
перемещаться между этапами. Специфические действия для
каждого шага выборочно подсвечиваются на программных
клавишах.
Открытие NC/PLC Backup или NC/PLC Restore
Для того чтобы открыть функцию, выполните следующее:
Откройте панель задач внизу экрана
Нажмите на зеленую экранную кнопку с логотипом
HEIDENHAIN для открытия HEROS-меню
Выберите пункт меню Tools
Выберите пункт меню NC/PLC Backup или NC/PLC Restore
Система ЧПУ откроет всплывающее окно.
726
Функции HEROS | Управление Window
12
Сохранение данных.
QR-параметры сохраняются внутри резервной копии..
Если производитель вашего станка не задал другой
путь, то система ЧПУ сохраняет значения QR-
параметров в следующем файле SYS:\runtime
\sys.cfg Эта папка сохраняется исключительно при
полной резервной копии.
Для производителя станка доступны следующие
опциональные машинные параметры для задания
пути к файлу:
pathNcQR (№ 131201)
pathSimQR (№ 131202)
Если производитель вашего станка в опциональном
машинном параметре установит путь на TNC
партиции, то вы можете с помощью функции NC/PLC
Backup производить сохранение также без ввода
пароля.
Для того чтобы сохранить данные системы ЧПУ (Backup),
выполните следующие действия:
Выберите NC/PLC Backup
Выберите тип
Сохраните раздел TNC
Сохраните дерево директорий: выбор сохраняемой
директории в управлении файлами
Сохраните конфигурацию станка (только для
производителя станка)
Полная резервная копия (только для производителя
станка)
Комментарий: свободный комментарий для резервной
копии
При помощи программной клавиши ВПЕРЕД перейдите к
следующему этапу.
При необходимости остановите ПО системы
ЧПУ при помощи программной клавиши
ОСТАНОВ ПО УПРАВЛЯЮЩЕЙ ПРОГРАММЫ
Определите правила исключений
Использовать предустановленные правила
Записать собственные правила в таблицу
При помощи программной клавиши ВПЕРЕД перейдите к
следующему этапу.
Система ЧПУ создаст список файлов, которые будут
сохранены.
Проверьте список. При необходимости, отмените выбор
файлов
При помощи программной клавиши ВПЕРЕД перейдите к
следующему этапу.
Введите имя файла резервной копии
Выберите путь для сохранения
При помощи программной клавиши ВПЕРЕД перейдите к
следующему этапу.
727
12
Функции HEROS | Управление Window
Система ЧПУ создаст файл резервной копии.
Подтвердите программной клавишей OK
Система ЧПУ закроет резервную копию и запустит
программное обеспечение ЧПУ.
Восстановление данных
УКАЗАНИЕ
Осторожно, возможна потеря данных!
В процессе восстановления данных (функция Restore) все
существующие данные перезаписываются без уведомления.
Система ЧПУ не выполняет перед восстановлением данных
автоматическое резервное копирование существующих
данных. Прерывание электроснабжения или другие
проблемы могут помешать восстановлению данных. При
этом данные могут быть повреждены или потеряны.
Перед восстановлением данных сохраните текущие
данные при помощи функций резервного копирования
Выполните следующие действия для восстановления (Restore):
Выберите NC/PLC Restore
Выберите архив, который должен быть восстановлен
При помощи программной клавиши ВПЕРЕД перейдите к
следующему этапу.
Система ЧПУ создаст список файлов, которые будут
восстановлены.
Проверьте список. При необходимости, отмените выбор
файлов
При помощи программной клавиши ВПЕРЕД перейдите к
следующему этапу.
При необходимости остановите ПО системы
ЧПУ при помощи программной клавиши
ОСТАНОВ ПО УПРАВЛЯЮЩЕЙ ПРОГРАММЫ
Распакуйте архив
Система ЧПУ восстановит файлы.
Подтвердите программной клавишей OK
Система ЧПУ перезапустит программное обеспечение ЧПУ.
728
Функции HEROS | Firewall
12
12.4
Firewall
Применение
Вы имеете возможность настроить брандмауэр для первичного
сетевого интерфейса системы управления. Его можно
сконфигурировать так, что входящий сетевой трафик в
зависимости от отправителя и службы будет блокироваться,
и/или будет отображаться сообщение. Брандмауэр не может
быть запущен для второго сетевого интерфейса системы ЧПУ.
После того, как брандмауэр становится активен, об этом
сигнализирует символ справа внизу на панели задач. В
зависимости от степени безопасности, с которой активирован
брандмауэр, этот символ изменяется и содержит указание на
уровень настроек безопасности:

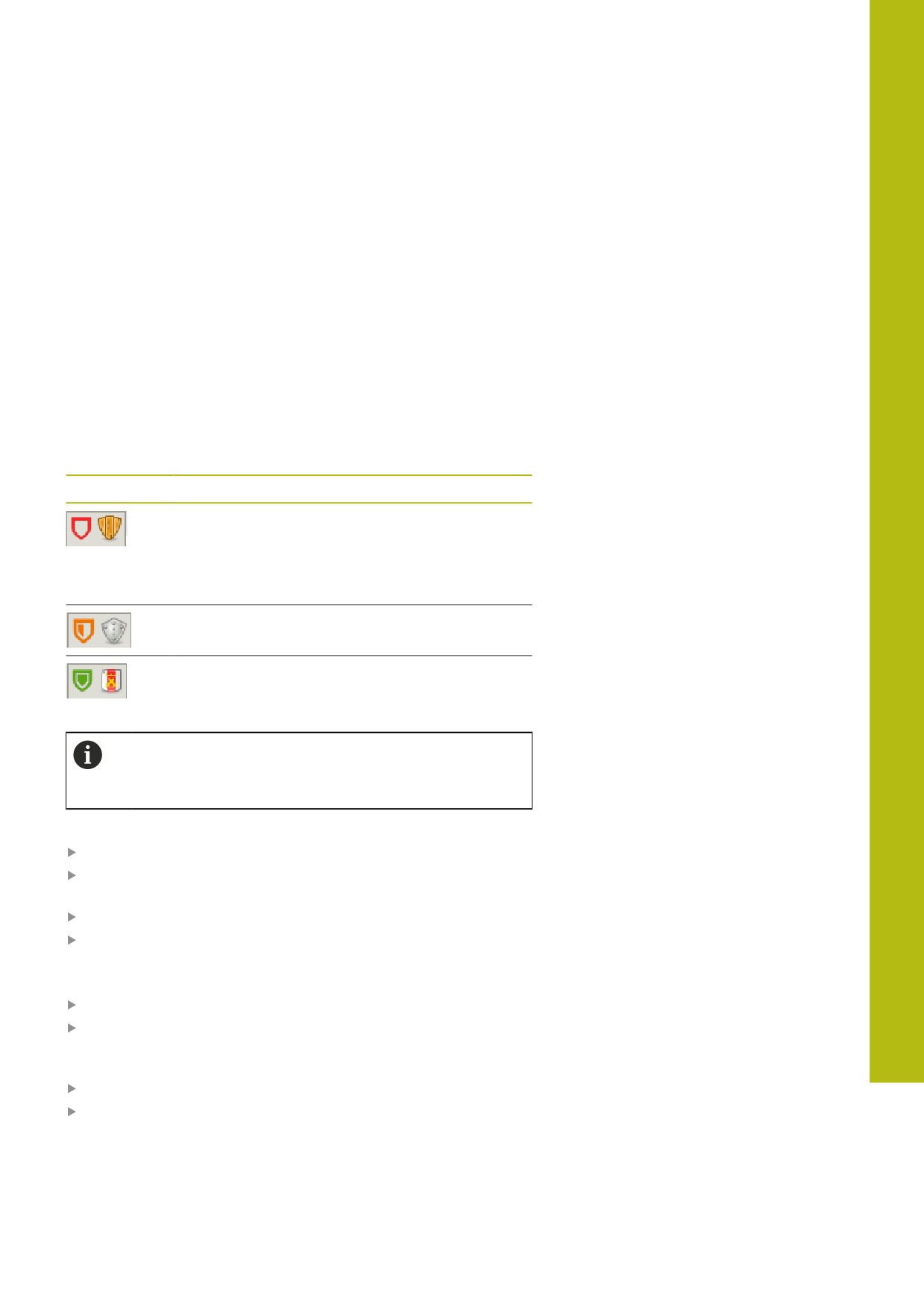

Символ
Значение
Защита еще не обеспечивается брандмауэ-
ром, хотя он активирован согласно конфигура-
ции. Ситуация, когда например, в конфигура-
ции использованы имена компьютеров, но они
еще не преобразованы в IP-адреса
Брандмауэр активирован со средней степе-
нью безопасности.
Брандмауэр активирован с высокой степе-
нью безопасности. (Все службы, кроме SSH,
заблокированы)
Следует поручить проверку и, при необходимости,
изменение стандартных настроек специалисту по
сетям.
Конфигурация брандмауэра
С помощью мыши откройте панель задач внизу экрана
Нажмите зеленую экранную клавишу с логотипом
HEIDENHAIN для открытия JH-меню
Выберите пункт меню Настройки.
Выберите пункт меню Брандмауэр.
HEIDENHAIN рекомендует активировать брандмауэр с заранее
подготовленными стандартными настройками:
Установить опцию Актив, чтобы включить брандмауэр
Нажать экранную кнопку Установить стандартные
значения, чтобы активировать рекомендованные
HEIDENHAIN стандартные настройки.
Сохраните изменения с помощью Применить.
Выйдете из диалогового окна с помощью OK.
729
12
Функции HEROS | Firewall
Настройки брандмауэра
Опция
Значение
Активен
Включение или выключение брандмауэра
Интерфейс
Выбор интерфейса eth0 обычно соответствует X26 главного компью-
тера MC, eth1 соответствует X116. Это можно проверить в настройках
сети на вкладке «Интерфейсы». При использовании главного компьюте-
ра с двумя интерфейсами Ethernet для второго (не первичного) интер-
фейса стандартно активен DHCP-сервер для сети станка. С помощью
этой настройки брандмауэр для eth1 не может активироваться, поскольку
брандмауэр и DHCP-сервер являются взаимоисключающими компонента-
ми.
Сообщить о других заблоки-
Брандмауэр активирован с высокой степенью безопасности. (Все службы,
рованных пакетах
кроме SSH, заблокированы)
Заблокировать ICMP-Echo-
Если задана эта опция, система ЧПУ больше не отвечает на PING-запрос.
ответ
Служба
В этом столбце приведено краткое обозначение служб, которые конфигу-
рируются с помощью этого диалога. То, запускаются ли сами службы, в
этом случае не играет никакой роли для конфигурации
DNC относится к службе, которая предоставляет DNC сервер для
внешних пользователей через RPC протокол, который разрабатывается
с помощью RemoTools SDK (порт 19003)
Более подробную информацию можно найти в руководстве
пользователя RemoTools SDK.
LDAPS содержит сервер, на котором сохранены данные пользователя и
конфигурации управления пользователями.
LSV2 включает функциональность для TNCremo, TeleService и других
программ для ПК HEIDENHAIN (порт 19000)
OPCUA означает службу, которая делает доступным HEIDENHAIN OPC
UA NC Server (порт 4840)
SMB относится только к входящим SMB-соединениям, если на NC
создается разблокировка Windows. Исходящие SMB-соединения (если
разблокировка Windows связана с NC) не могут быть прекращены.
SRI опирается на соединения, которые сопутствуют регистрации
данных рабочих состояний с помощью опции Интерфейс отчета о
состоянии.
SSH обозначает протокол SecureShell (порт 22). С помощью этого SSH-
протокола можно надежно обработать LSV2, начиная с HEROS 504,
при активном управлении пользователями.
Дополнительная информация: "Авторизация пользователя из
внешнего приложения", Стр. 766
VNC Протокол предоставляет доступ к содержимому экрана. Если эта
служба заблокирована, невозможно получить доступ к содержимому
экрана (например, снимку экрана) даже с помощью программ
удаленной диагностики HEIDENHAIN. Если эта служба блокируется, в
диалоге конфигурации VNC от HEROS отображается предупреждение
о том, что в брандмауэре заблокирован VNC.
730
Функции HEROS | Firewall
12
Опция
Значение
Метод
С помощью Method можно сконфигурировать следующие варианты:
служба не доступна ни для кого (Prohibit all), доступна для всех (Permit
all) или доступна только для отдельных лиц (Permit some). Если указыва-
ется Permit some, также в строке «Computer» следует указать компьютер,
которому должен быть разрешен доступ к соответствующей службе. Если
в строке Computer не указан никакой компьютер, при сохранении конфи-
гурации автоматически активируется настройка Prohibit all.
Протоколирование
Если активировано Протоколировать, выводится красное сообщение,
если сетевой пакет для этой службы был заблокирован. (Синее) сообще-
ние выводится, если сетевой пакет для этой службы принят.
Компьютер
Если в Method конфигурируется настройка Permit some, здесь вы можете
указать компьютер. Компьютеры могут указываться через IP-адрес или
имя хоста, разделенные запятыми. Если используется имя хоста, то при
завершении или сохранении диалога проверяется, можно ли перевести
это имя хоста в IP-адрес. Если это не так, пользователь получает сообще-
ние об ошибке, и диалог не заканчивается. Если указать действитель-
ное имя хоста, то при каждом запуске системы управления это имя хоста
будет переводиться в IP-адрес. Если введенный по имени компьютер
изменяет свой IP-адрес, может потребоваться перезапустить систему ЧПУ
или формально изменить конфигурацию брандмауэра, чтобы система
управления в брандмауэре применила новый IP-адрес к имени хоста.
Расширенные опции
Эти настройки предназначены только для внутренних специалистов по
сетям.
Установленные стандартные
Сбрасывает настройки к рекомендуемым HEIDENHAIN стандартным
значения:
значениям
731
12
Функции HEROS | Программное обеспечение для передачи данных
12.5
Программное обеспечение для
передачи данных
Для передачи данных от и на систему ЧПУ необходимо
использовать программное обеспечение TNCremo. С помощью
TNCremo через Ethernet-интерфейс можно управлять всеми
системами ЧПУ HEIDENHAIN.
Текущую версию TNCremo можно бесплатно скачать
на сайте HEIDENHAIN.
Системные требования для TNCremo
Операционная система
Windows 7
Windows 8
Windows 8.1
Windows 10
2 GB оперативной памяти
15 MB свободного места на жестком диске
Свободный последовательный интерфейс или сопряжение с
TCP/IP-сетью
Инсталляция под Windows
Запустить программу установки SETUP.EXE при помощи
администратора файлов (Explorer)
Следовать инструкциям мастера установки программы
Запуск TNCremo в Windows
Кликните на <Пуск>, <Программы>, <Приложения
HEIDENHAIN>, <TNCremo>
732
Функции HEROS | Программное обеспечение для передачи данных
12

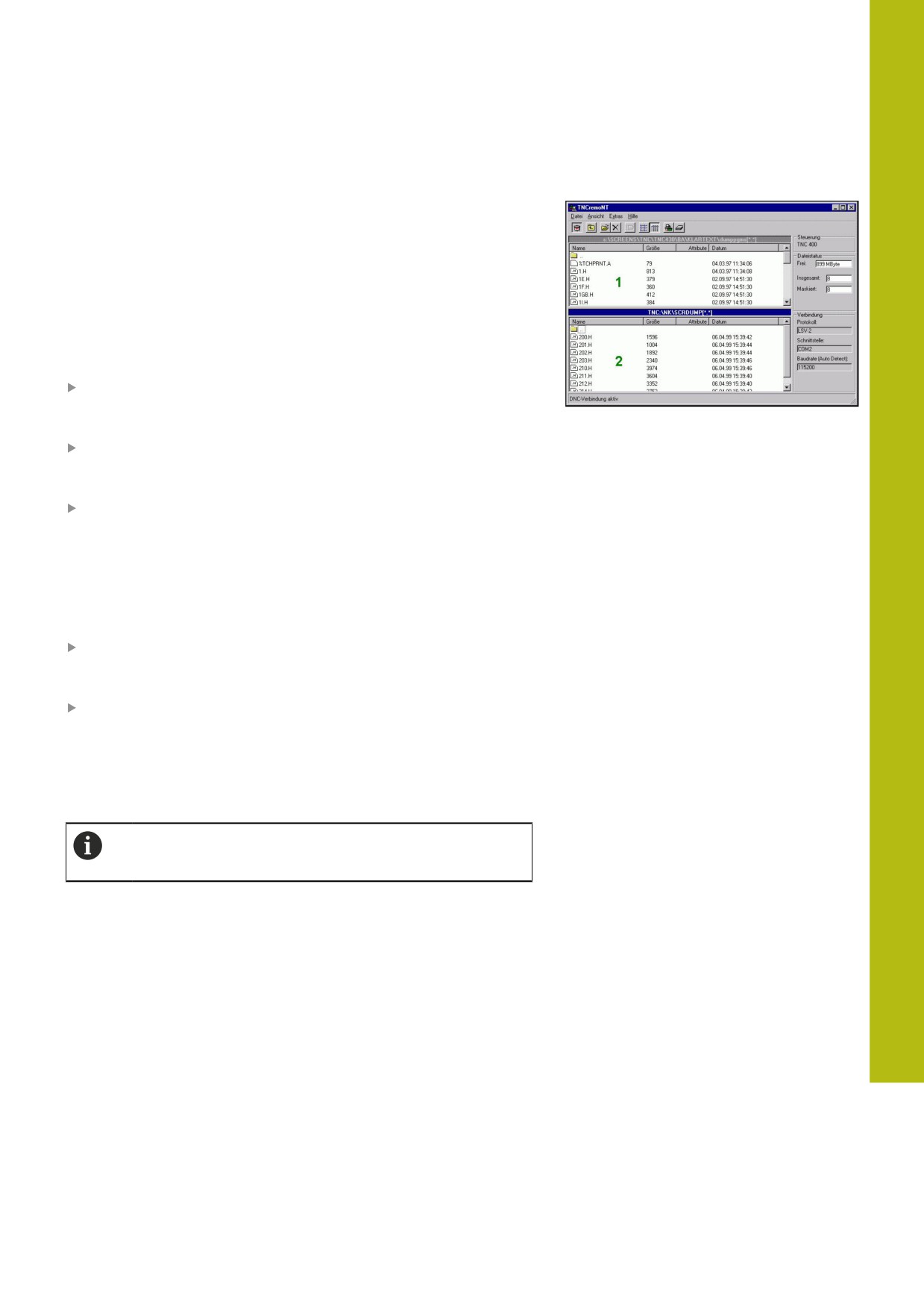

Передача данных между системой ЧПУ и TNCremo
Проверьте, подключена ли система ЧПУ к соответствующему
последовательному интерфейсу компьютера или к сети.
После запуска программного обеспечения TNCremo в верхней
части главного окна 1 видны все файлы, сохраненные
в активной директории. Через меню <Файл>, <Смена
директории> можно выбрать другой диск или другую
директорию на ПК.
Если нужно управлять передачей данных с ПК, то соединение с
ПК устанавливается следующим образом:
Выбрать <Файл>, <Установка соединения>. TNCremo
получает структуру файлов и директорий из системы ЧПУ и
отображает ее внизу в главном окне 2
Чтобы передать файл из ЧПУ в ПК, следует однократно
щелкнуть по файлу кнопкой мыши в окне системы ЧПУ и, не
отпуская клавишу мыши, перетащить его в окно ПК 1
Чтобы передать файл из ПК в систему ЧПУ, следует
однократно щелкнуть по файлу кнопкой мыши в окне ПК и,
не отпуская клавишу мыши, перетащить его в окно системы
ЧПУ 2
Если оператору необходимо управлять передачей данных с
системы ЧПУ, то соединение с ПК устанавливается следующим
образом:
Выберите <Дополнительно>, <TNCserver>. TNCremo
запустит режим сервера и сможет получать данные с
системы ЧПУ или передавать данные в систему ЧПУ
Выберите в системе ЧПУ функции для управления файлами
нажатием клавиши PGM MGT и передайте нужные файлы
Окончить TNCremo
Выбрать пункт меню <Файл>, <Выход>
Контекстную справку для TNCremo можно открыть
при помощи клавиши F1.
733
12
Функции HEROS | Интерфейс Ethernet
12.6
Интерфейс Ethernet
Введение
Система ЧПУ в стандартной комплектации имеет интерфейс
Ethernet для интеграции системы ЧПУ в сеть в качестве
клиента.
Система ЧПУ передает данные через Ethernet с помощью:
SMB-протокола (Server Message Block) для ОС Windows или
протокола семейства TCP/IP (Transmission Control Protocol/
Internet Protocol) и с помощью NFS (Network File System).
Также ЧПУ поддерживает протокол NFS V3, который
позволяет более высокие скорости передачи данных

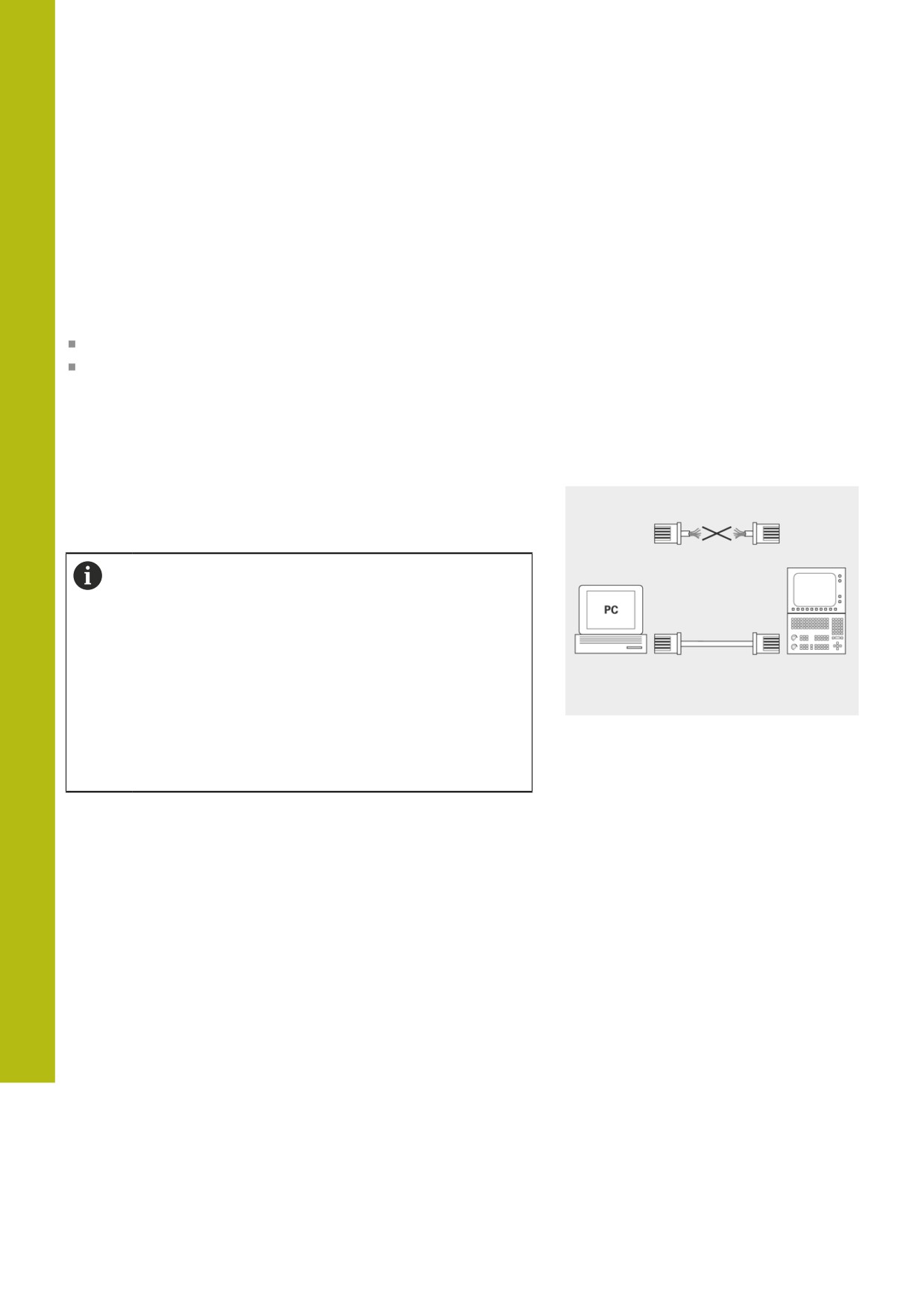

Возможности подключения
Вы можете подключить разъём Ethernet системы ЧПУ к
сети или непосредственно к ПК через разъем RJ45. Разъем
гальванически изолирован от электроники системы ЧПУ.
Максимально допустимая длина кабеля от ЧПУ до
узловой точки зависит от касса кабеля по качеству,
оболочки и вида сети.
Если вы подключаете систему ЧПУ непосредственно
к ПК, то Вам необходим перекрестный кабель (кросс-
кабель).
Предоставьте настройку системы ЧПУ сетевому
специалисту.
Помните о том, что система ЧПУ выполнит быструю
автоматическую перезагрузку, если изменится IP-
адрес системы ЧПУ.
734
Функции HEROS | Интерфейс Ethernet
12
Общие сетевые настройки
Предоставьте настройку системы ЧПУ специалисту
по сетям.
Для того чтобы войти в общие настройки сети необходимо
выполнить следующее:
Откройте панель задач внизу экрана
Нажмите на зелёную экранную кнопку с логотипом
HEIDENHAIN, для открытия HEROS-меню
Выберите пункт меню Настройки
Выберите пункт меню Сеть
Система ЧПУ отобразит диалог Сетевые настройки.

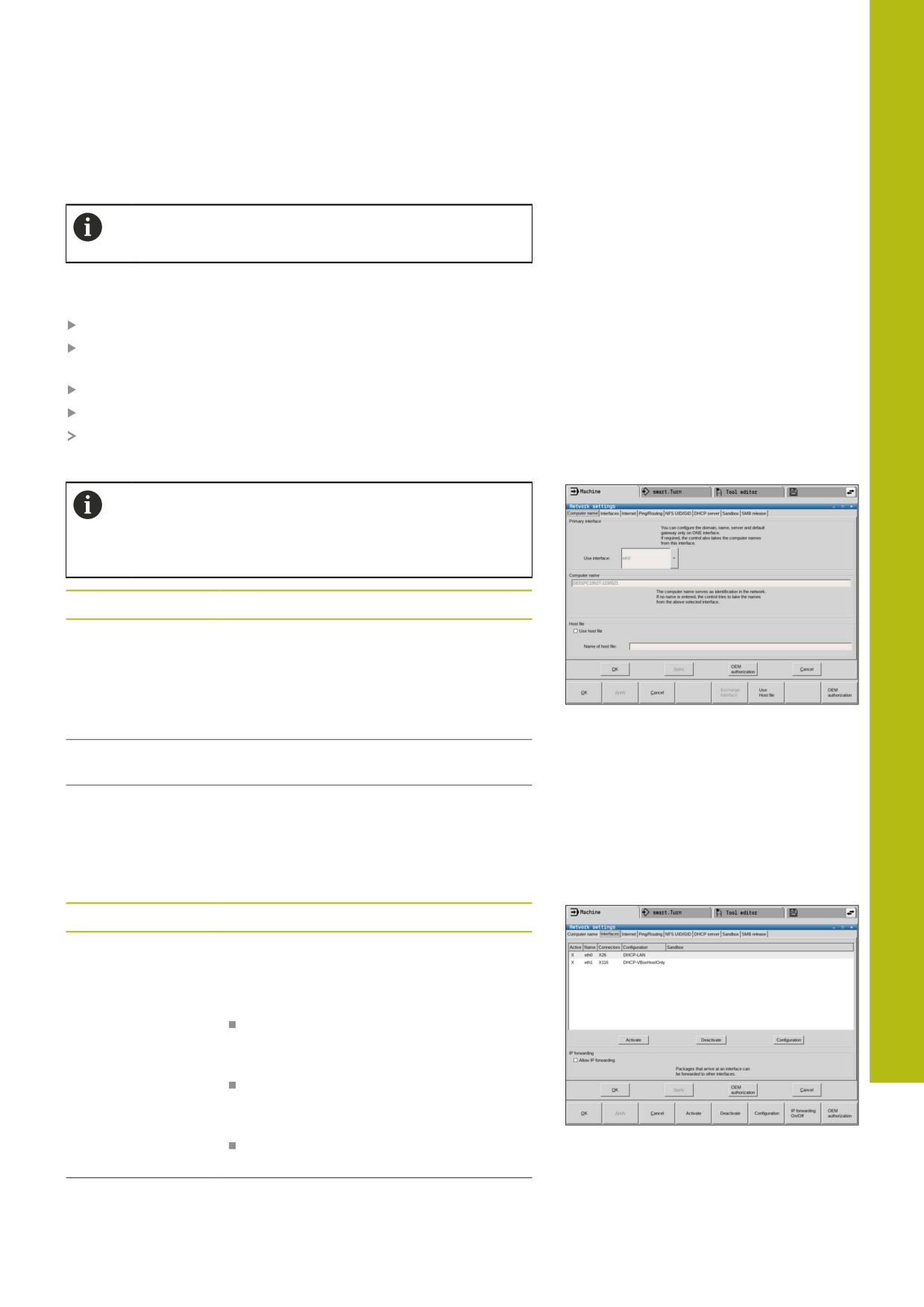

Вкладка Имя компьютера
Данный диалог настройки управляется операционной
системой HEROS. При изменении языка диалогового
режима в системе ЧПУ необходимо перезагрузить
систему ЧПУ для активации языка.
Настройка
Значение
Первичный интер- Имя Ethernet-интерфейса, который
фейс
должен быть включен в корпоратив-
ную сеть. Активен только тогда, когда в
аппаратном обеспечении системы ЧПУ
в наличии есть второй Ethernet-интер-
фейс (опция)
Имя компьютера
Имя, которым система ЧПУ должна
обозначаться в сети
Хост-файл
Необходимо только для специ-
альных приложений: имя файла, в
котором определены связи между IP-
адресами и именами компьютеров
Вкладка Интерфейсы
Настройка
Значение
Список интерфей- Список активных Ethernet-интерфей-
сов
сов. Выберите один из перечисленных
интерфейсов (с помощью мыши или
клавиш со стрелками)
Экранная клавиша Активировать:
активация выбранного интерфейса
(X в столбце Акт.)
Экранная клавиша Деактивировать:
деактивация выбранного
интерфейса (- в столбце Акт.)
Экранная клавиша Конфигурация:
открыть меню настройки интерфейса
735
12
Функции HEROS | Интерфейс Ethernet
Настройка
Значение
Разрешить
Эта функция должна быть деактиви-
переадресацию IP
рована согласно стандарту.
Активировать только с помощью
службы поддержки клиентов в целях
диагностики Если должен быть получен
внешний доступ к предусмотренному в
качестве опции второму Ethernet-интер-
фейсу, активация является необходи-
мой.

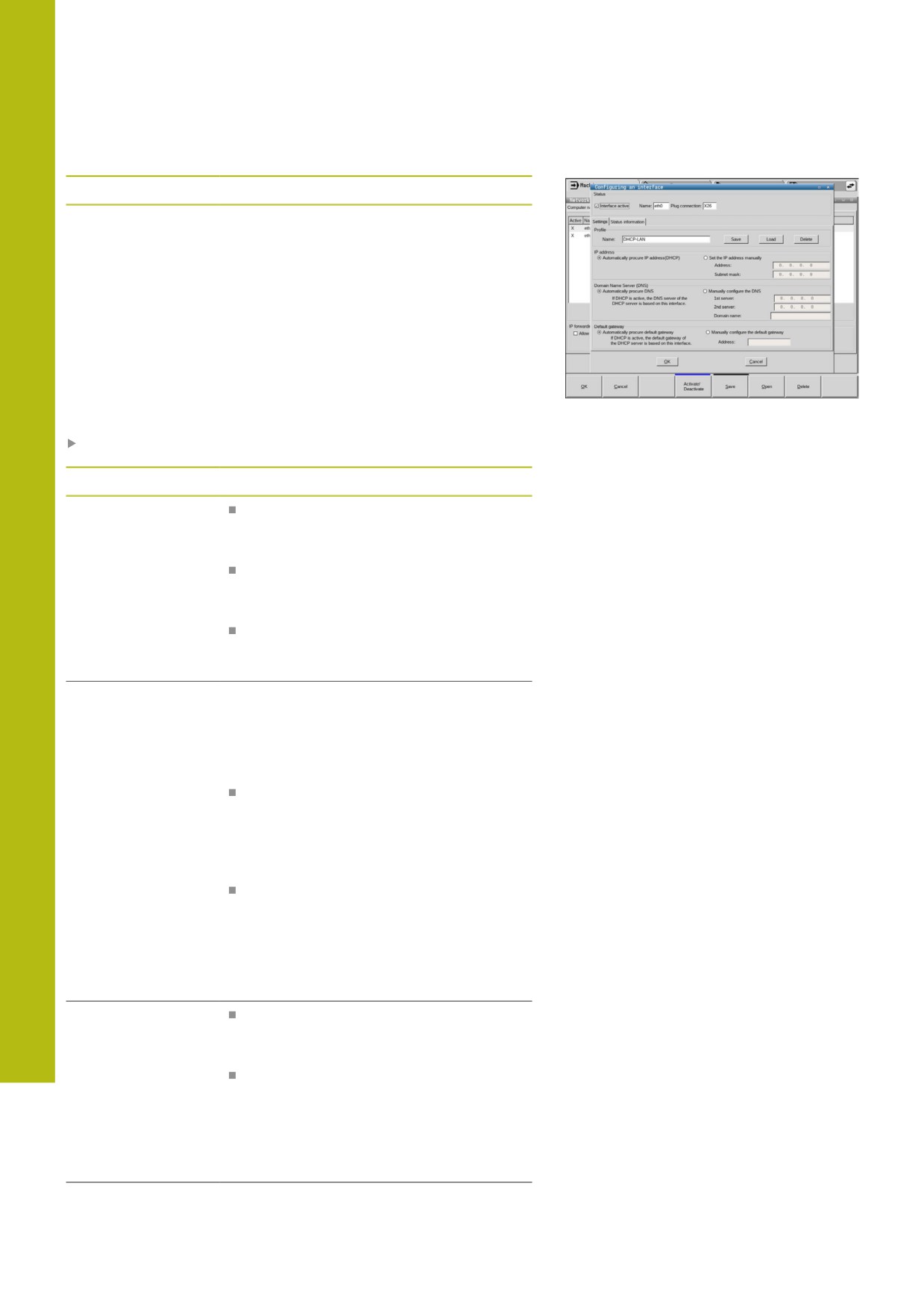

Для того чтобы войти в меню конфигурации, необходимо
выполнить следующее:
Нажать экранную кнопку Конфигурация
Настройка
Значение
Статус
Интерфейс активирован:Состояние
подключения выбранного Ethernet-
интерфейса
Имя: Имя интерфейса,
конфигурирование которого
выполняется в данный момент
Разъем: Номер разъема данного
интерфейса в логической структуре
системы управления
Профиль
С помощью этой настройки можно
создать либо выбрать профиль, в
котором сохранены все видимые в
этом окне настройки. HEIDENHAIN
предлагает два стандартных профиля:
DHCP-LAN: Настройки для
стандартного Ethernet-
интерфейса ЧПУ, которые должны
функционировать в стандартной
корпоративной сети
MachineNet: Настройки для второго
опционального Ethernet-интерфейса
для конфигурации сети станка
При помощи соответствующих экран-
ных кнопок переключения можно сохра-
нять, загружать или удалять профили
IP-адрес
Опция Автоматически присвоить IP-
адрес: система управления должна
получить IP-адрес от DHCP-сервера
Опция Вручную настроить IP-адрес:
вручную определить IP-адрес и
маску подсети. Ввод: по четыре
числовых значения, разделенных
точками, например,160.1.180.20 и
255.255.0.0
736
Функции HEROS | Интерфейс Ethernet
12
Настройка
Значение
Имя домена
Опция Присваивать DNS
сервера (DNS)
автоматически: система ЧПУ
должна автоматически присвоить IP-
адрес Domain Name Server
Опция Конфигурировать DNS
вручную: ввести IP-адреса серверов
и имя домена в ручном режиме
Шлюз по умолча-
Опция Автоматически присваивать
нию
шлюз по умолчанию: система ЧПУ
должна автоматически присвоить
шлюз по умолчанию
Опция Конфигурировать шлюз
по умолчанию вручную: ввести
IP-адреса шлюза по умолчанию в
ручном режиме
Сохраните изменения нажатием экранной клавиши OK или
отмените их нажатием экранной клавиши Прервание.

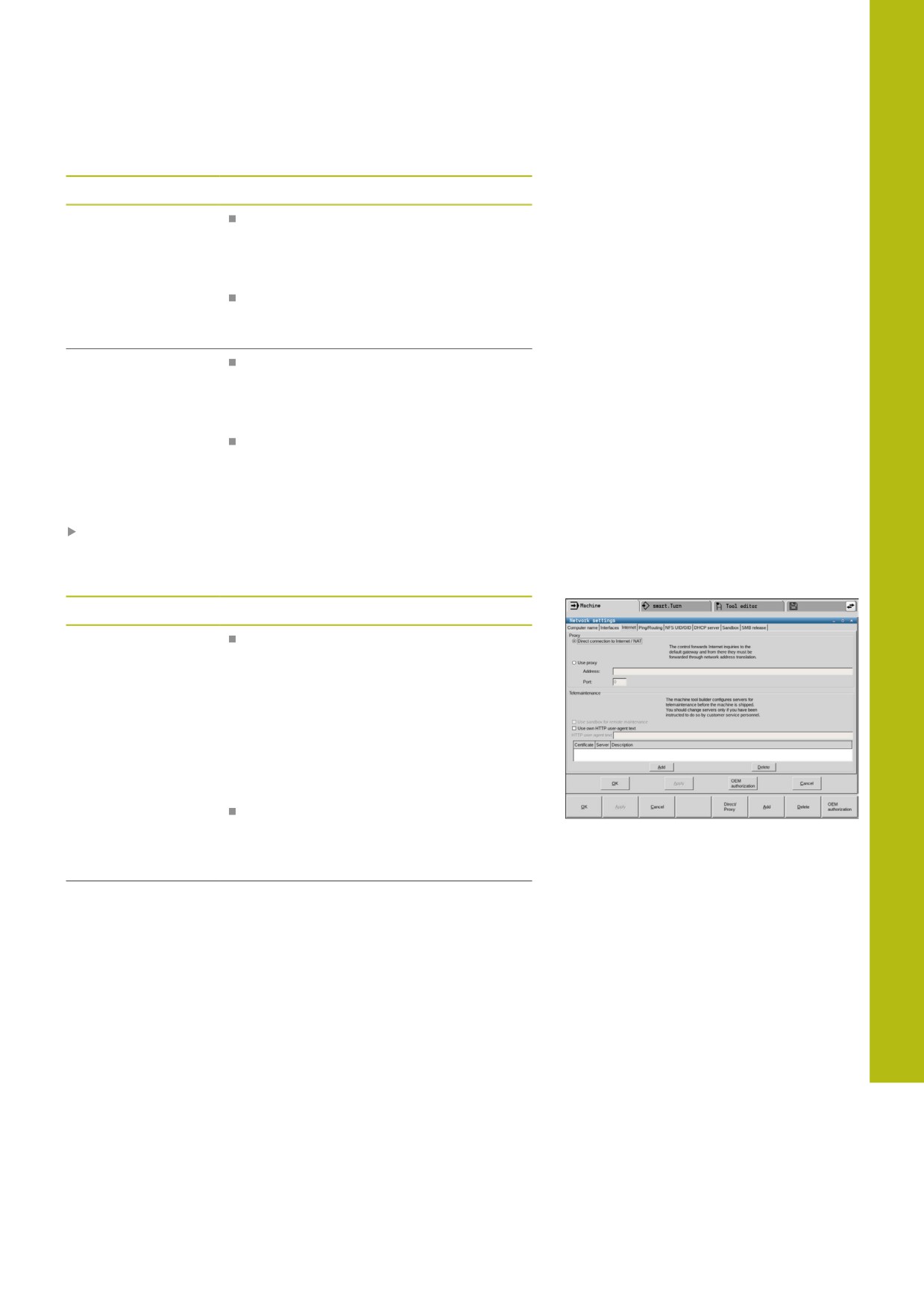

Закладка Интернет
Настройка
Значение
Proxy-сервер
Прямое соединение с Интернетом /
NAT: система ЧПУ переадресует
запросы из Интернета в шлюз
по умолчанию, которые затем
передаются дальше через
трансляцию сетевых адресов
(Network Adress Translation)
(например, при подключении к
модему напрямую)
Использовать proxy: определение
адреса и порта Интернет-роутера в
сети, запросить у администратора
сети
Дистанционная
Здесь производитель станка конфигури-
поддержка
рует сервер для удаленного обслужива-
ния. Изменения можно вносить только
после согласования с производителем
станка!
737
12
Функции HEROS | Интерфейс Ethernet

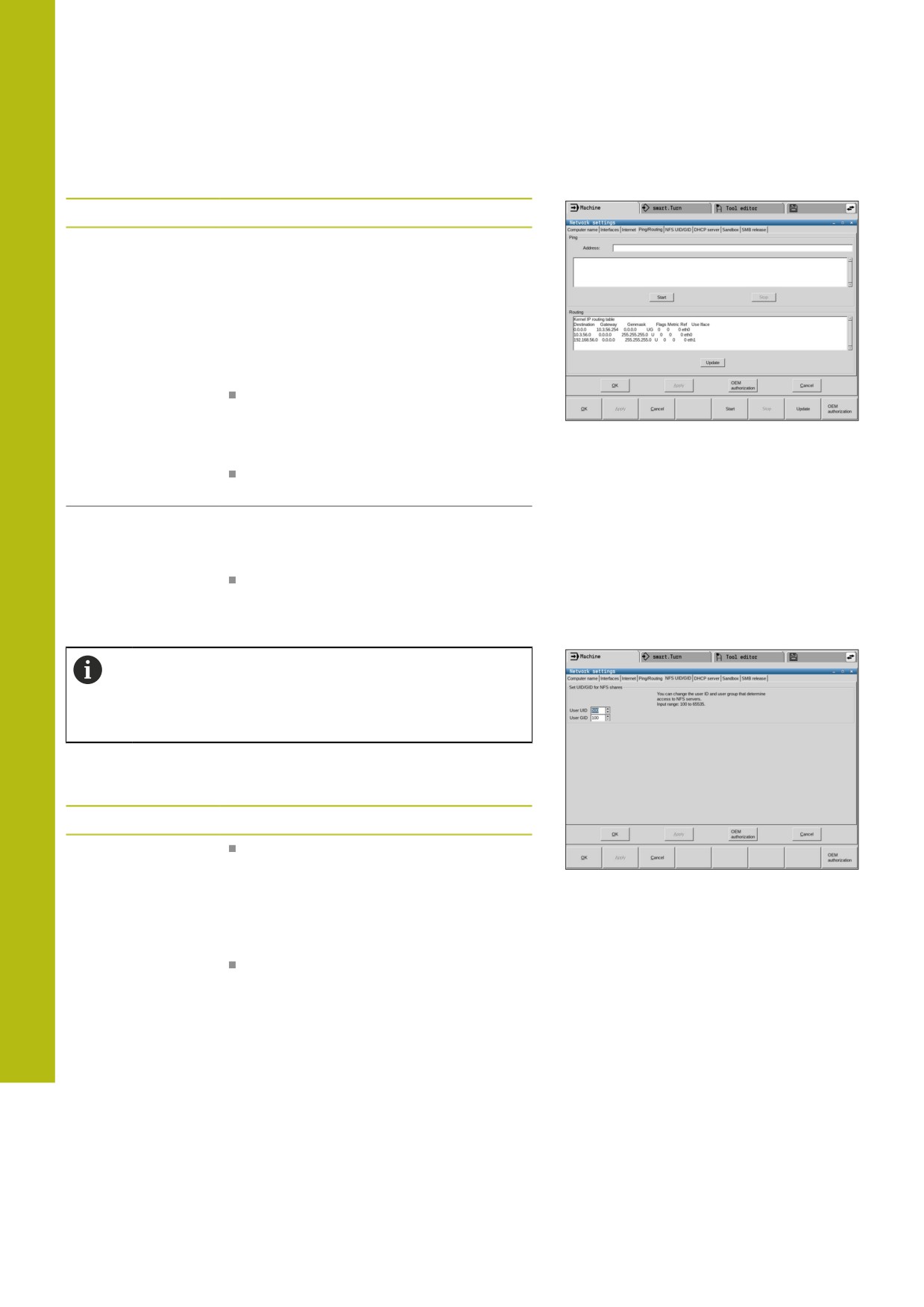

Закладка Пинг / Маршрутизация
Настройка
Значение
Ping
В поле ввода Адрес: введите IP-
номер, сетевое соединение с которым
нужно проверить. Ввод: четыре число-
вых значения, разделенных точками,
например,160.1.180.20. В качестве
альтернативы можно также ввести имя
компьютера, соединение с которым
нужно проверить
Экранная кнопка Старт: запустить
проверку, система управления
отобразит информацию о состоянии
в Ping-поле
Экранная кнопка переключения
Стоп: завершить проверку
Маршрутизация
Для сетевых администраторов: инфор-
мация состояния текущей маршрутиза-
ции в ОС
Экранная клавиша Актуализация:
актуализировать маршрутизацию
Закладка NFS UID/GID
Если функция управления пользователями активна,
то система ЧПУ не показывает эту закладку. Опции
настройки относящиеся к пользователям вы найдёте
в управлении пользователями.
На закладке NFS UID/GID необходимо задать идентификацию
пользователя и группы.
Настройка
Значение
Установка UID/GID
ID пользователя: Задание
для NFS-Shares
идентификатора пользователя, с
которым конечный пользователь
имеет в сети доступ к файлам.
Значение следует запросить у
специалиста по сетям
Group ID: Задание идентификатора
группы, с которым можно в сети
иметь доступ к файлам. Значение
следует запросить у специалиста по
сетям
738
Функции HEROS | Интерфейс Ethernet
12
Закладка «DHCP-сервер»
Настройка
Значение
DHCP-сервер
IP-адреса начиная с: определяется, с
какого IP-адреса система ЧПУ будет
устанавливать пулы динамических IP-
адресов. Выделенные серым значения
система ЧПУ получает из статического
IP-адреса установленного Ethernet-
интерфейса, эти значения не подлежат
изменению.
IP-адреса до: определяется, до
какого IP-адреса система ЧПУ будет
устанавливать пул динамических IP-
адресов.
Время сессии (в часах): время,
в течение которого динамический
IP-адрес будет зарезервирован за
клиентом. Если клиент авторизуется
в течение этого времени, то система
управления снова назначает тот же
динамический IP-адрес.
Имя домена: При необходимости вы
можете установить здесь имя для сети
станка. Это необходимо, например,
если для сети станка и внутренней сети
присвоены одинаковые имена.
Перенаправить DNS на внешний:
Если активен IP Forwarding (вкладка
«Интерфейсы»), то при активной
опции вы можете установить, будет
ли использоваться преобразование
имен для устройств сети станка также
внешней сетью.
Перенаправить DNS с внешнего:
Если активен IP Forwarding (вкладка
«Интерфейсы»), то при активной опции
вы можете установить, будет ли система
ЧПУ передавать DNS-запросы от
устройств в сети станка также на сервер
имен внешней сети, если DNS-сервер
MC не отвечает на запросы.
Экранная кнопка Статус: Вызывает
обзор всех устройств, которые в сети
станка снабжены динамическим IP-
адресом. Для этих устройств вы можете
задать дополнительные настройки
Экранная клавиша Дополнительные
опции: Дополнительные возможности
настройки для DNS-/DHCP-сервера.
Экранная клавиша Установить
станд.значения: установка рабочих
настроек.
739
12
Функции HEROS | Интерфейс Ethernet

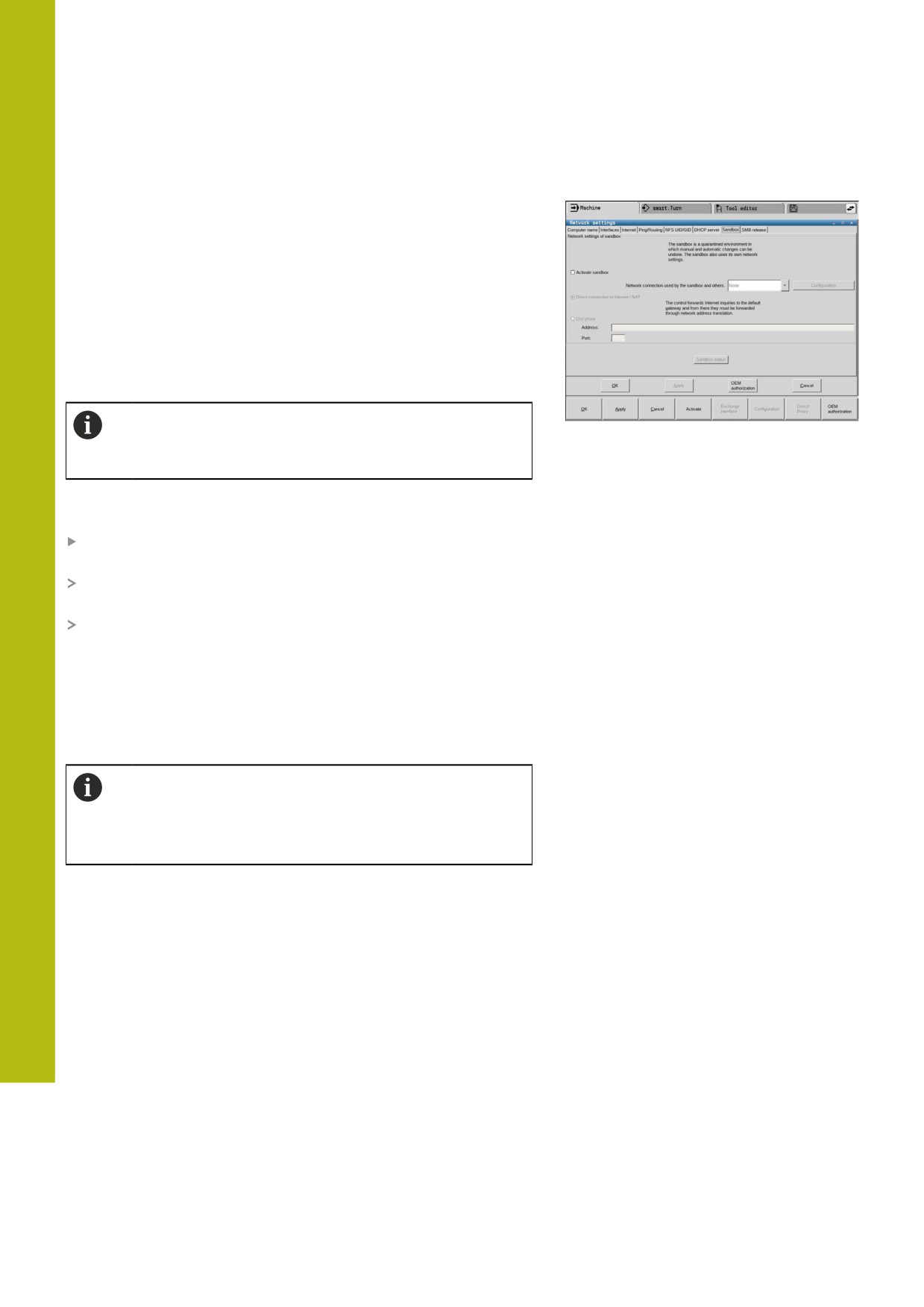

Закладка Песочница
Во вкладке Песочница находится конфигурация т.н.
изолированной программной среды.
С помощью изолированной программной среды система
ЧПУ предлагает возможность выполнения приложений в
среде, изолированной от остальной системы ЧПУ. С помощью
изоляции доступа к данным приложения, выполняющиеся
внутри изолированной программной среды, не получают
доступа к файлам за пределами этой виртуальной среды.
Это может быть, например, использовано для выполнения
программы браузера с доступом в интернет.
Настройте и используйте в своей системе ЧПУ
изолированную среду. Из соображений безопасности
запускайте браузер только в изолированной среде.
Активировать изолированную программную среду следующим
образом:
Активировать опцию изолированной программной среды
(поставить галочку)
Система ЧПУ активирует стандартные настройки для
изолированной программной среды.
Запуск браузера в изолированной программной среде
предлагается выполнять со стандартными настройками.
Изолированная программная среда может иметь одно
подключение к вычислительной сети с системой ЧПУ
(например, eth0). Для изолированной программной среды
можно предпринять собственные настройки сети с помощью
экранной кнопки Конфигурировать.
Настройки брандмауэра для изолированной
программной среды можно выполнить с помощью
интерфейса brsb0.
Дополнительная информация: "Firewall", Стр. 729
Это дает возможность разрешить доступ в интернет
исключительно изолированной программной среде с помощью
сетевых настроек. Система ЧПУ получает при этом только
доступ к локальной внутрикорпоративной сети или сети
станка. Браузер получает в этом случае доступ в интернет
только тогда, когда он выполняется также в изолированной
программной среде.
Изолированная программная среда получает автоматически
собственное имя ПК. Для этого имя ПК системы ЧПУ
расширяется дополнительно на приписку _sandbox/
740
Функции HEROS | Интерфейс Ethernet
12

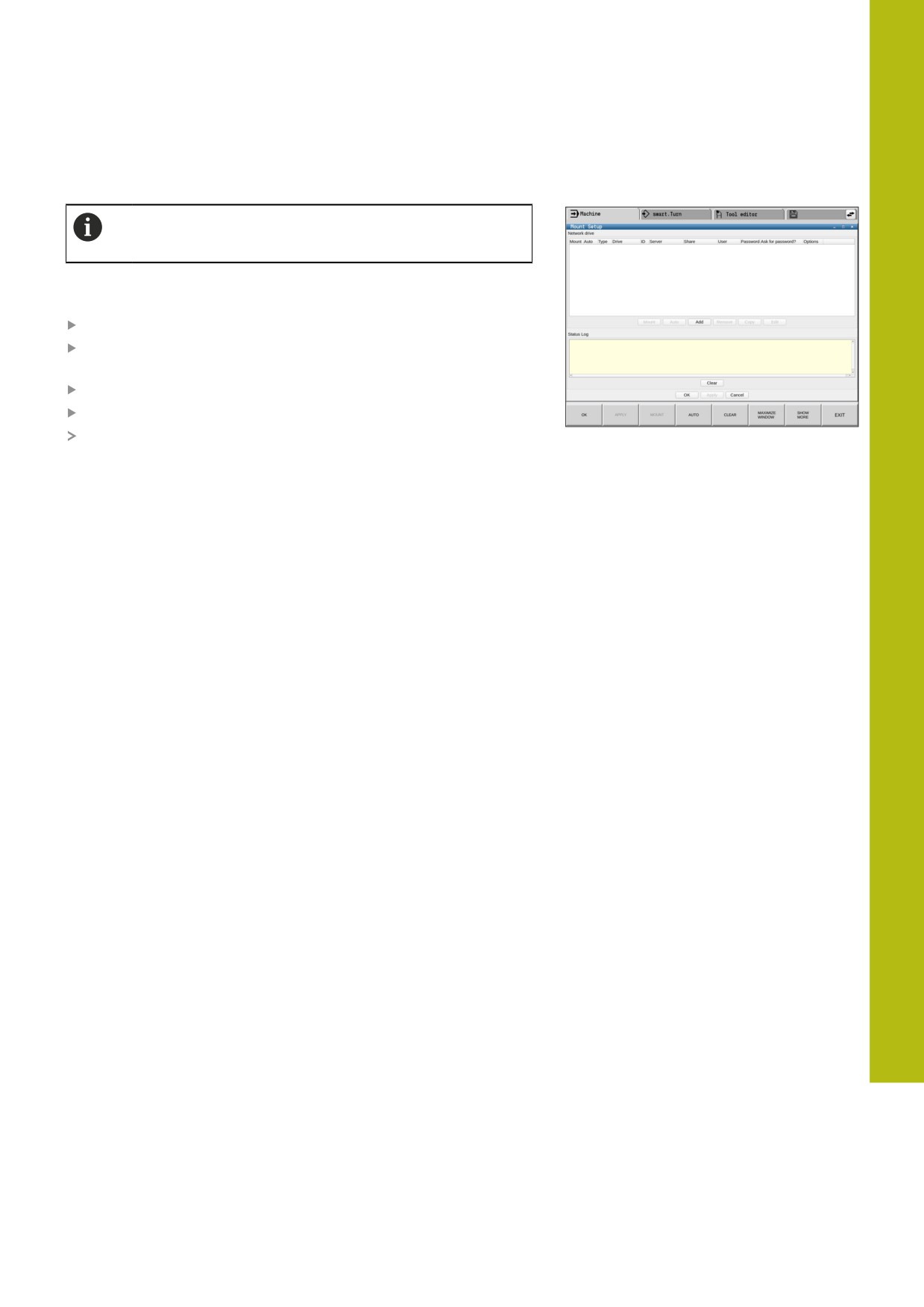

Настройки сети для каждого подключенного диска
Предоставьте настройку системы ЧПУ специалисту
по сетям.
Для того чтобы войти в специфические для устройства
настройки сети необходимо выполнить следующее:
Откройте панель задач внизу экрана
Нажмите на зелёную экранную кнопку с логотипом
HEIDENHAIN, для открытия HEROS-меню
Выберите пункт меню Настройки
Выберите пункт меню Общие ресурсы
Система ЧПУ отобразит диалог Настройки общих
ресурсов.
741
12
Функции HEROS | Интерфейс Ethernet
Управление сетевыми дисками выполняется с помощью
экранных кнопок.
Чтобы добавить сетевой диск, следует поступать следующим
образом:
Нажать экранную кнопку Добавить
Система ЧПУ запустит службу настройки соединений, в
которой можете ввести все требуемые данные в режиме
диалога.
Настройка
Значение
Сетевые диски
Список всех подсоединенных сетевых
дисков. В колонках система отображает
соответствующий статус соединения с
сетью:
Mount: Сетевой диск подключен/не
подключен
Auto: сетевой диск подключается
автоматически/вручную
Typ: вид соединения с сетью.
Возможными являются cifs и nfs
Диск: имя диска в системе ЧПУ
ID: внутренний идентификационный
номер, который помечает, что вы
задали несколько соединений с
помощью Mount-Point
Сервер: имя сервера
Доступ: имя директории на сервере,
с которой должна соединиться
система ЧПУ
Оператор: Имя пользователя в сети
Пароль: сетевой диск защищен
паролем или нет
Запрашивать пароль?: Запрашивать
пароль при соединении/не
запрашивать
Опции: отображение
дополнительных опций соединения
Журнал состояний
Отображение информации о статусе и
сообщений об ошибках.
С помощью экранной кнопки очистки
вы можете удалить содержимое окна
состояния.
742
Функции HEROS | Программное обеспечение SELinux для обеспечения безопасности
12
12.7
Программное обеспечение SELinux
для обеспечения безопасности
SELinux является расширением для операционных систем
на базе Linux. SELinux - это дополнительное программное
обеспечение в духе Mandatory Access Control (MAC), которое
защищает систему от выполнения неавторизированных
процессов или функций, а следовательно, от вирусов и других
вредных программ.
MAC означает, что каждое действие должно быть разрешено
отдельно, в противном случае система ЧПУ его не
выполняет. Это программное обеспечение служит в качестве
дополнительной защиты, помимо стандартных ограничений
доступа в среде Linux. Выполнение определенных процессов
допускается только в том случае, если стандартные функции и
контроль доступа SELinux это позволяют.
Установка SELinux в системе ЧПУ подготовлена
таким образом, что выполняются только программы,
установленные с программным обеспечением ЧПУ
от HEIDENHAIN. Другие программы невозможно
выполнить при стандартной установке.
Контроль доступа SELinux под HEROS 5 регулируется
следующим образом:
Система ЧПУ выполняет только приложения, установленные
с программным обеспечением ЧПУ от HEIDENHAIN.
Файлы, связанные с безопасностью программного
обеспечения (системные файлы SELinux, загрузочные
файлы HEROS 5 и т.д.) могут изменяться только специально
выбранными программами.
Файлы, созданные другими программами, в принципе не
могут быть исполнены.
Можно снять выделение с носителей информации USB
Существует всего два процесса, которым разрешается
исполнять новые файлы:
Запуск обновления ПО: обновление программного
обеспечения HEIDENHAIN может замещать или изменять
системные файлы.
Запуск настроек SELinux: настройка SELinux обычно
защищена паролем производителя станка, см.
руководство по эксплуатации станка.
HEIDENHAIN рекомендует всегда активировать
SELinux, т.к. это является дополнительной защитой
от вирусных атак извне.
743
12
Функции HEROS | Управление пользователями

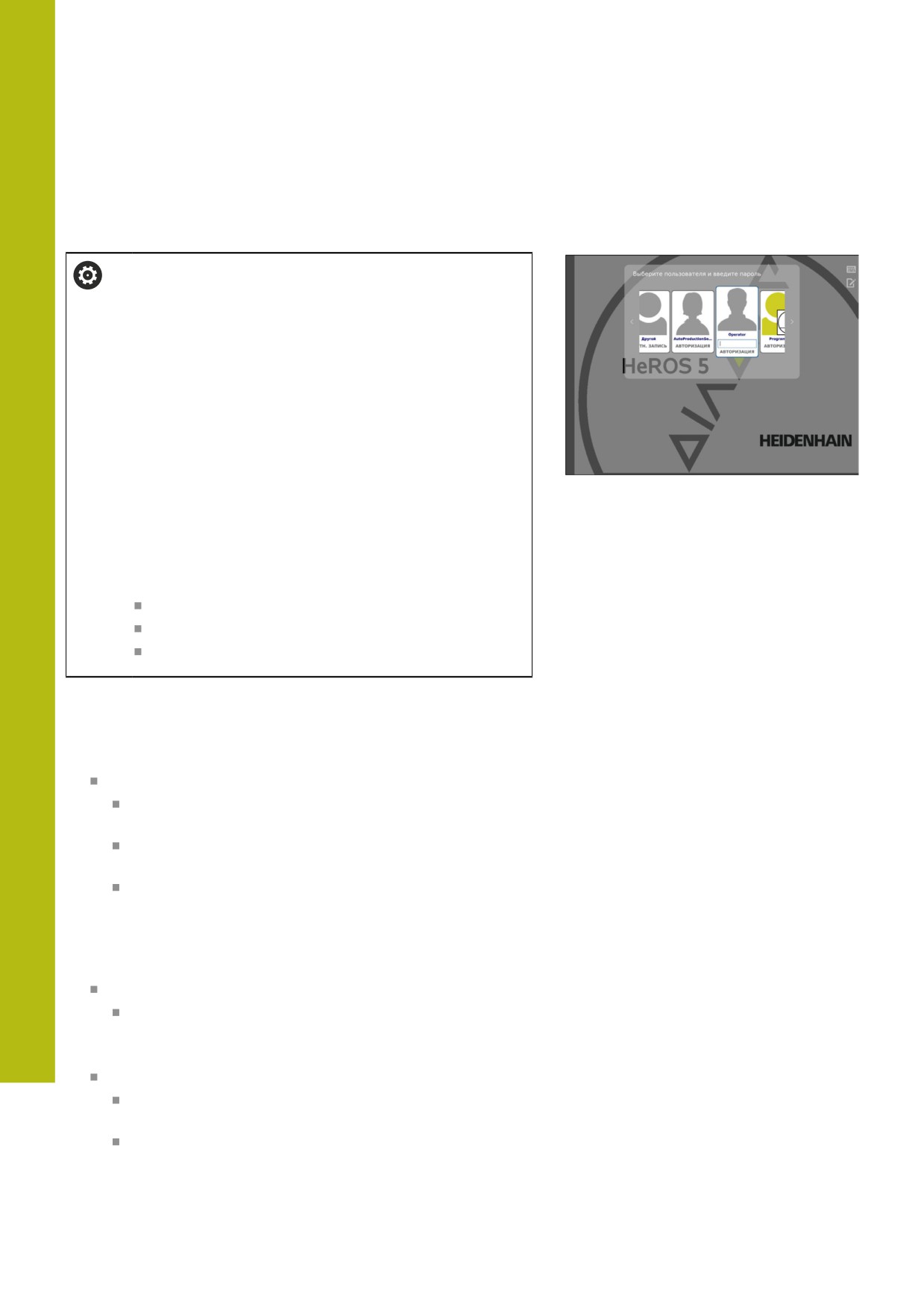

12.8
Управление пользователями
Введение
Следуйте указаниям инструкции по обслуживанию
станка!
Отдельные области управления пользователями
конфигурируются производителем станка.
Система ЧПУ поставляется с неактивным
управлением пользователями. Данное состояние
обозначается как Унаследованный режим В
унаследованном режиме параметры системы ЧПУ
соответствуют параметрам более ранних состояний
ПО без управления пользователями.
Использование управления пользователями
не является обязательным, однако, является
необходимым для использования ИТ системы
безопасности.
Управления пользователями вносит вклад в
следующие сферы безопасности, на основе
требований семейства стандартов IEC 62443:
Безопасность приложений
Безопасность сети
Безопасность платформы
С управлением пользователями возникает возможность
прописывать пользователей с различными правами доступа:
Для сохранения соответствующих данных пользователя в
распоряжении имеются следующие возможности:
Локальная база данных LDAP
Использование управления пользователями для
отдельной системы ЧПУ
Построение центрального сервиса LDAP для многих
систем ЧПУ.
Экспорт файла конфигурации LDAP-сервера, если
экспортируемая база данных должна использоваться
несколькими системами ЧПУ
Дополнительная информация: "Локальная LDAP-
база данных", Стр. 749
LDAP на другом ПК
Импортировать файл конфигурации LDAP-сервера
Дополнительная информация: "LDAP на другом ПК",
Регистрация в домене Windows
Интеграция управления пользователями для
нескольких систем ЧПУ
Использование различных ролей в различных
системах ЧПУ
Дополнительная информация: "Регистрация в
домене Windows", Стр. 750
744















содержание      ..     16      17      18      19     ..
