Функции HEROS | Управление пользователями
12
Параллельная эксплуатация между доменами
Windows и базой данных LDAP возможна.
Конфигурация управления пользователями
Система ЧПУ поставляется с неактивным управлением
пользователями. Данное состояние обозначается как
Унаследованный режим
Прежде чем можно будет использовать управление
пользователями, необходимо конфигурировать этот режим.
Конфигурация содержит следующие шаги:
1. Активация управления пользователями и создание
пользователя useradmin
2. Настройка базы данных
Дополнительная информация: "Локальная LDAP-база
данных", Стр. 749
Дополнительная информация: "LDAP на другом ПК",
Дополнительная информация: "Регистрация в домене
Windows", Стр. 750
3. Создание других пользователей
Дополнительная информация: "Создание других
пользователей", Стр. 754
Вызвать управление пользователями
Для вызова управления пользователями следует выполнить
действия, указанные ниже:
Выбрать символ меню HEROS
Выберите пункт меню Settings
Выбрать пункт меню Польз.Админ.
Система ЧПУ откроет окно Управл. пользоват..
Вы имеете возможность закрыть окно Управление
пользователями после каждого этапа конфигурации.
Если вы закрываете окно Управление
пользователями после активации, система ЧПУ
запрашивает перезагрузку.
745
12
Функции HEROS | Управление пользователями
Активировать управление пользователями
Для активации управления пользователями следует выполнить
следующее:
Вызвать управление пользователями
Нажмите программную клавишу Управление
пользователями aктивно

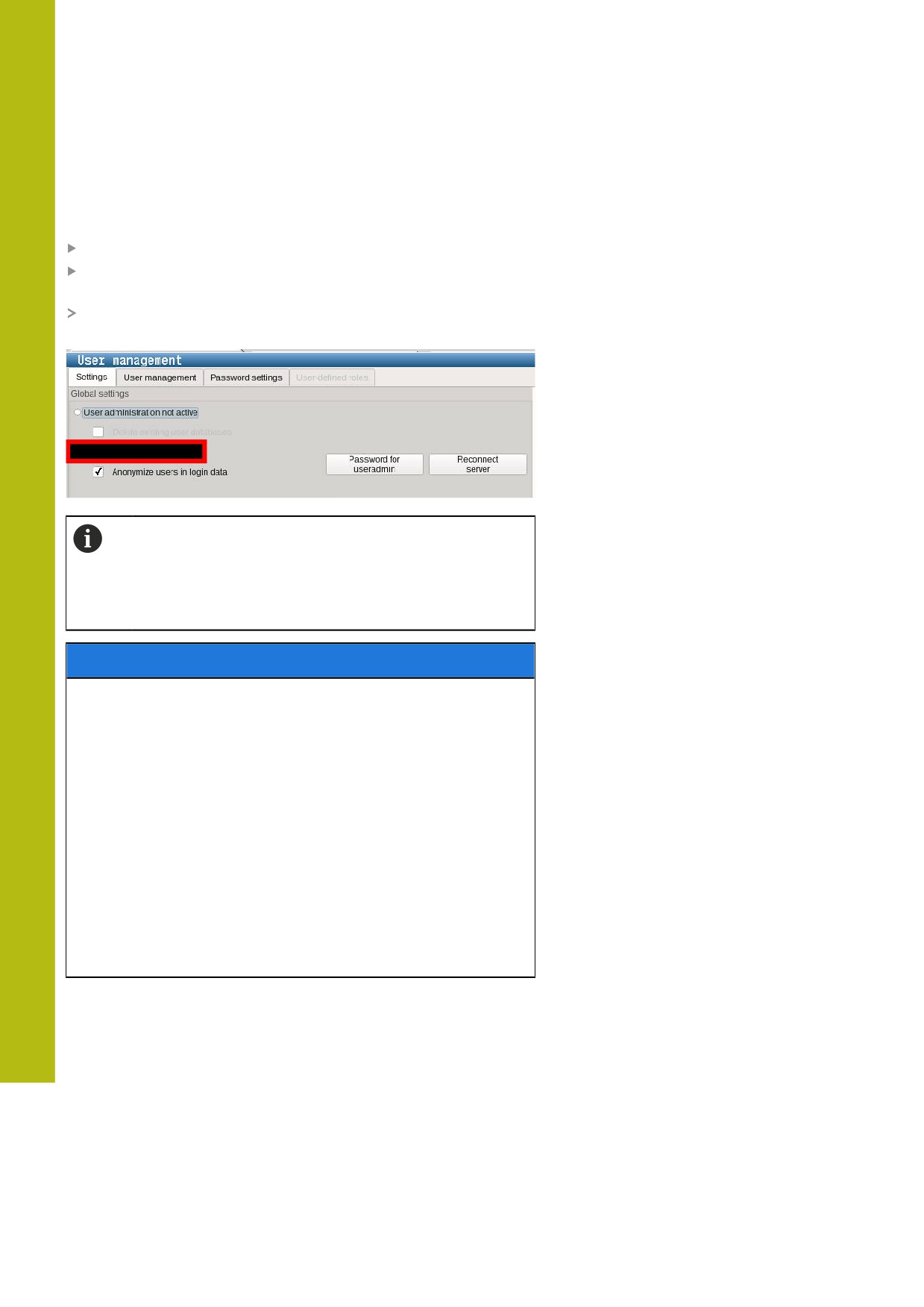

Система ЧПУ покажет сообщение Отсутствует пароль для
пользователя 'useradmin'.
Функция Анонимизировать пользователя в файлах
журнала служит защите данных и активна по
умолчанию. Если эта функция активирована, данные
пользователе во всех лог-данных системы ЧПУ будут
анонимизированы.
УКАЗАНИЕ
Внимание, возможен нежелательный перенос данных!
Если функция Анонимизировать пользователя в файлах
журнала деактивируется, данные пользователей во
всех лог-данных системы ЧПУ будут отображаться
персонифицировано.
В сервисном случае и при прочей передаче лог-данных
партнеры по договору получают возможность увидеть
эти данные пользователей. Обеспечение необходимых
принципов защиты данных на вашем предприятии находится
в этом случае в вашей области ответственности.
Для предотвращения нежелательной передачи данных
необходимо поддерживать активное состояние функции
Анонимизировать пользователя в файлах журнала или
активировать функцию повторно.
746
Функции HEROS | Управление пользователями
12
Деактивация управления пользователями
Деактивация управления пользователями может быть
выполнена только следующими функциональными
пользователями:
useradmin
OEM
SYS
Дополнительная информация: "Функциональный
пользователь HEIDENHAIN", Стр. 760
Для деактивации управления пользователями следует выпол-
нить следующее:
Зарегистрироваться соответствующим функциональным
пользователем
Вызвать управление пользователями
Выбрать Управление пользователями неактивно
Нажмите программную клавишу ПРИМЕНИТЬ
Нажмите программную клавишу КОНЕЦ

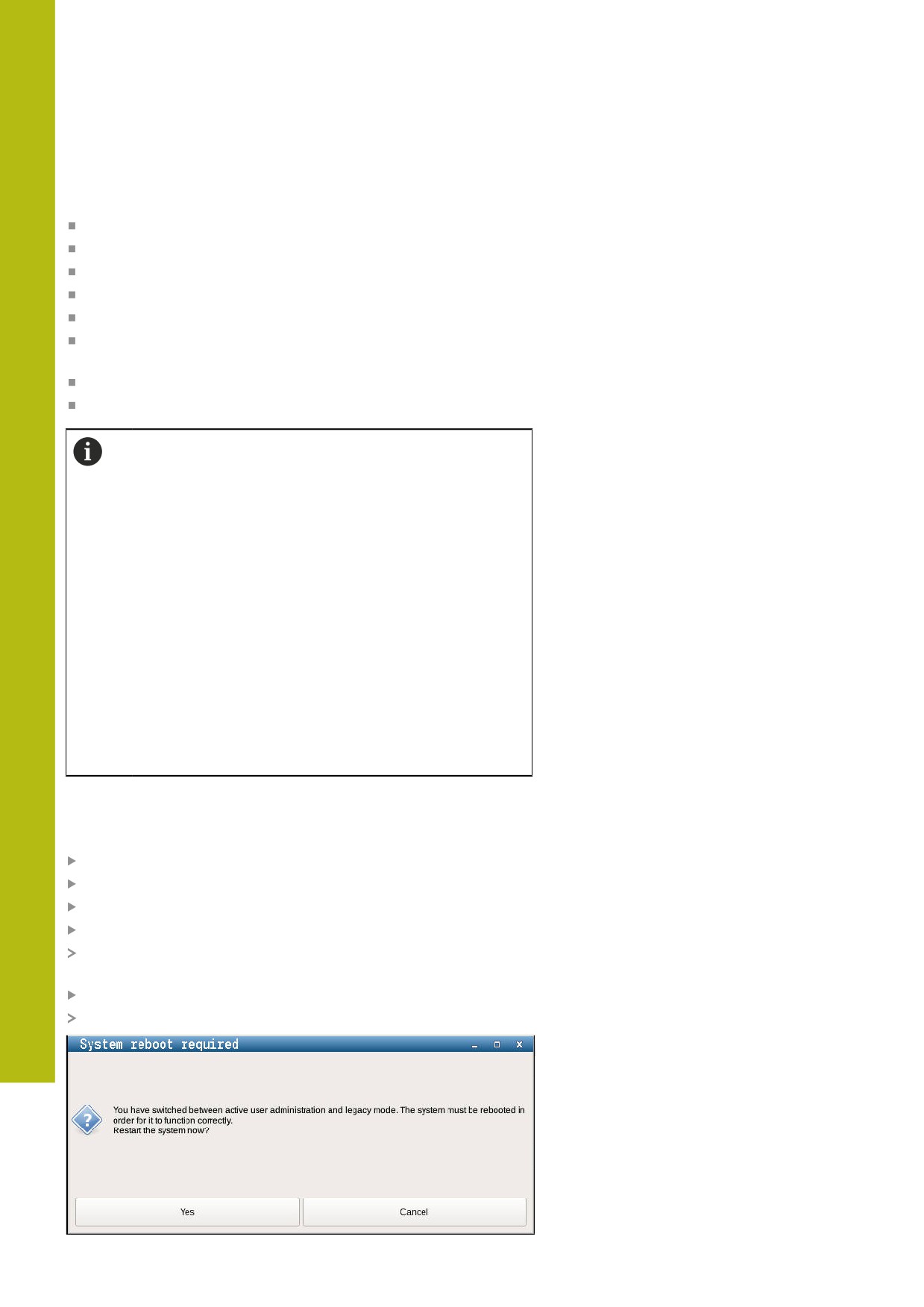

Система ЧПУ откроет окно Необходима перезагрузка
системы.
Выберите Да.
Система ЧПУ выполнит перезагрузку.
Создание пользователя useradmin
После активации управления пользователями необходимо
зарегистрировать функционального пользователя useradmin.
Для создания пользователя useradmin, нужно выполнить
следующие действия:
Нажмите на Пароль для useradmin
Система ЧПУ откроет всплывающее окно Пароль для
пользователя 'useradmin'.
Определить пароль для пользователя useradmin
Выберите Установить новый пароль
Появится сообщение Настройки и пароль для 'useradmin'
были изменены
Пароли должны обладать следующими
характеристиками, исходя из соображений
безопасности:
Минимум 8 символов
Буквы, цифры и специальные символы
Избегать связных слов и последовательностей
символов, например, Anna или 123
Пользователь useradmin сопоставим с локальным
администратором системы Windows.
747
12
Функции HEROS | Управление пользователями
Учетная запись useradmin предлагает следующий объем
функциональных возможностей:
Создание баз данных
Выдача данных по паролям
Активация LDAP-базы данных
Экспорт файлов конфигурации LDAP-сервера
Импорт файлов конфигурации LDAP-сервера
Экстренный доступ при разрушении базы данных
пользователей
Последующее изменение доступа к базе данных
Деактивация управления пользователями
Пользователь useradmin получает автоматически
роль HEROS.Admin, что позволяет ему при
знании паролей LDAP-базы данных осуществлять
управление пользователями в режиме управления
пользователями. Пользователь useradmin является
функциональным пользователем предварительно
определенным компанией HEIDENHAIN. Для
функциональных пользователей вы не можете
добавлять или удалять роли.
Дополнительная информация: "Определение
ролей", Стр. 761
Компания HEIDENHAIN рекомендует дать
доступ к учетной записи с ролью HEROS.Admin
более чем одному человеку. Так будет
обеспечиваться возможность внесения изменений
в управление пользователями даже при отсутствии
администратора.
Настройка базы данных
Для настройки базы данных необходимо выполнить следующие
действия:
Выбрать базу данных для хранения данных пользователей
Настройка базы данных.
Нажмите программную клавишу ПРИМЕНИТЬ
Нажмите программную клавишу КОНЕЦ
Система ЧПУ откроет окно Необходима перезагрузка
системы.
Перезапустить систему с помощью Да
Система ЧПУ перезапускается.
748
Функции HEROS | Управление пользователями
12
Локальная LDAP-база данных
Прежде чем функция Локальная база данных LDAP может
быть использована, необходимо выполнение следующих
условий:
Управление пользователями активно
Пользователь useradmin сконфигурирован.
Выполните следующее, чтобы настроить Локальная база
данных LDAP:
Вызвать управление пользователями
Выберите функцию База данных пользователей LDAP
Система ЧПУ разблокирует для редактирования
выделенную серым область для LDAP-базы данных
пользователей.
Выберите функцию Локальная база данных LDAP
Выберите функцию Настроить

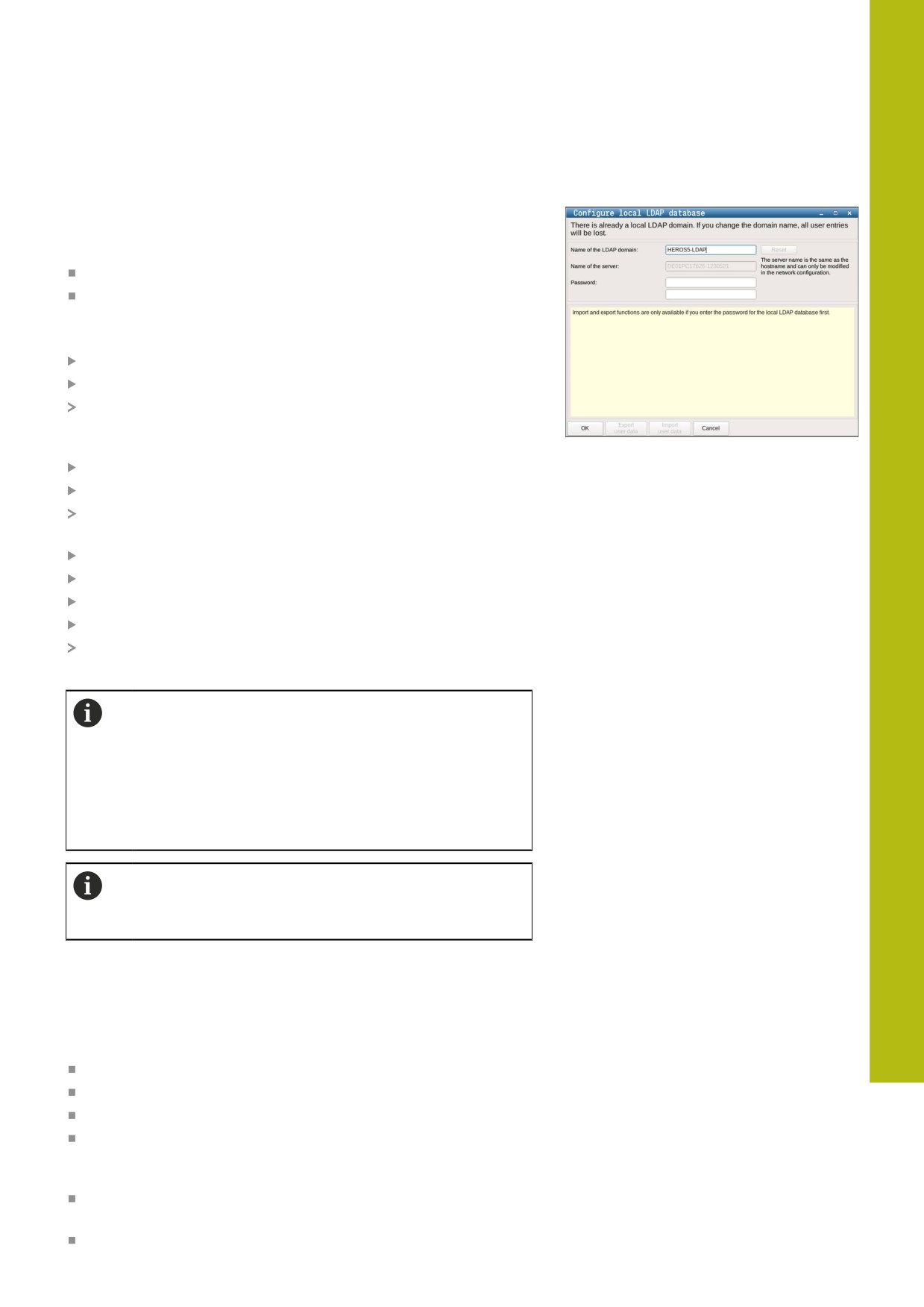

Система ЧПУ откроет окно Сконфигурируйте локальную
базу данных LDAP.
Ввести имя LDAP-домена
Ввести пароль
Повторить пароль
Нажмите программную клавишу OK
Система ЧПУ откроет окно Сконфигурируйте локальную
базу данных LDAP.
Прежде чем будет начато редактирование
управления пользователями, система ЧПУ потребует
ввести пароль локальной LDAP-базы данных.
Пароли не должны быть тривиальными и должны
быть известны только администраторам.
Дополнительная информация: "Создание других
пользователей", Стр. 754
Если имя хоста или доменное имя системы ЧПУ
изменилось, вы должны заново сконфигурировать
локальную базу LDAP.
LDAP на другом ПК
Условия
Прежде чем функция LDAP на другом ПК может быть
использована, необходимо выполнение следующих условий:
Управление пользователями активно
Пользователь useradmin сконфигурирован.
LDAP-база данных в локальной сети фирмы настроена.
Файл конфигурации сервера существующей LDAP-базы
данных должен быть сохранен в системе ЧПУ или на ПК в
сети
ПК с существующим файлом конфигурации находится в
эксплуатации
ПК с существующим файлом конфигурации доступен в сети
749
12
Функции HEROS | Управление пользователями
Предоставить серверный файл конфигурации
Чтобы подготовить файл конфигурации сервера базы данных
LDAP, выполните следующее:
Вызвать управление пользователями
Выберите функцию База данных пользователей LDAP
Система ЧПУ разблокирует выделенную серым область
LDAP-базы данных пользователей для редактирования.
Выберите функцию Локальная база данных LDAP
Выберите функцию Экспорт конфиг. сервера

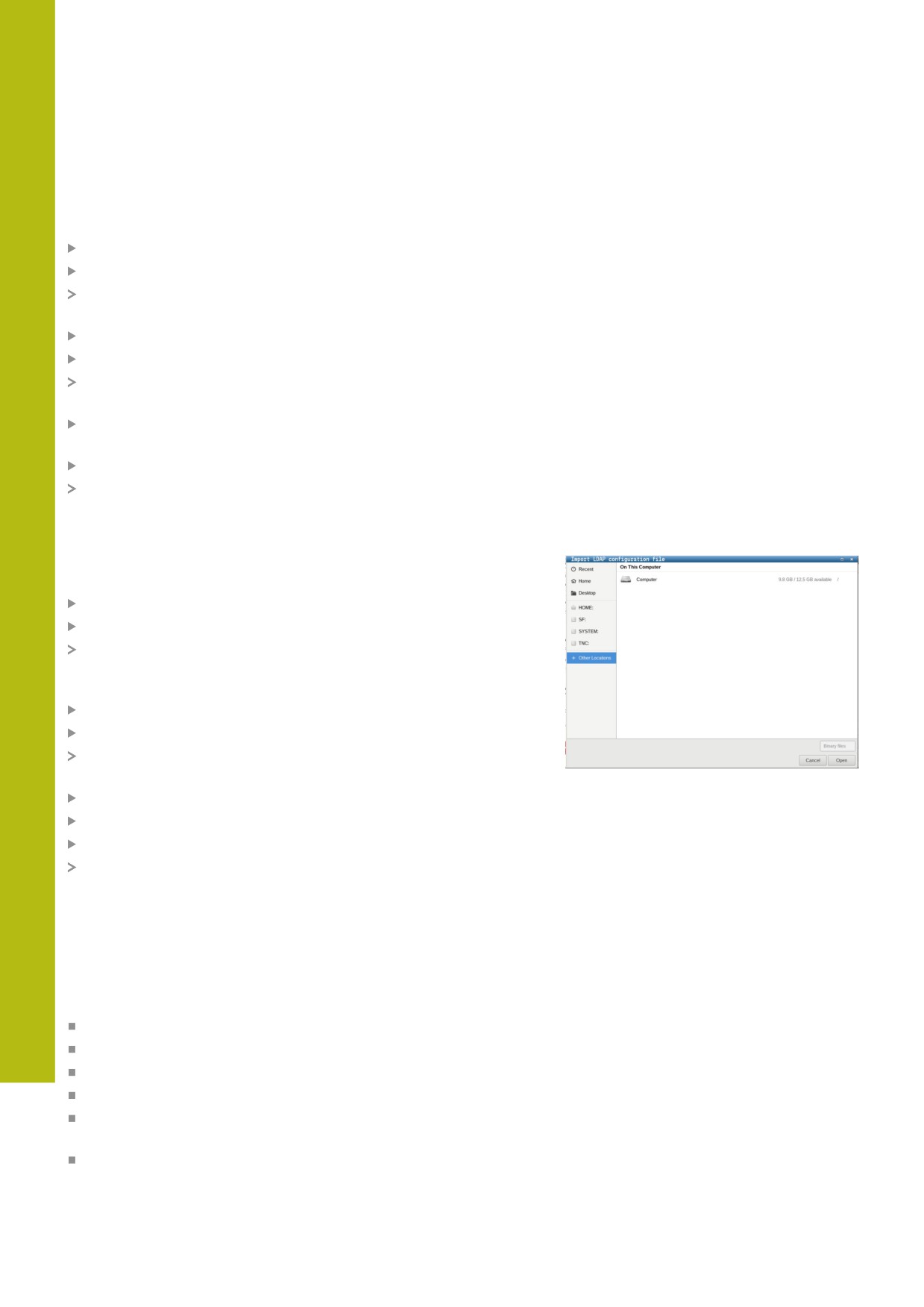

Система ЧПУ откроет окно Экспортировать файл
конфигурации LDAP
Ввести имена для серверного файла конфигурации в поле
имени
Сохранить файл в необходимой папке
Серверный файл конфигурации был успешно
экспортирован.
Использовать LDAP-базу данных на другом компьютере.
Выполните следующее, чтобы использовать функцию LDAP на
другом ПК:
Вызвать управление пользователями
Выберите функцию База данных пользователей LDAP
Система ЧПУ разблокирует для редактирования
выделенную серым область для LDAP-базы данных
пользователей.
Выберите функцию LDAP на другом ПК
Выберите функцию Импорт конфиг. сервера
Система ЧПУ откроет окно Импортировать файл
конфигурации LDAP.
Выбор имеющегося в наличии файла конфигурации
Выберите ФАЙЛ
Нажмите программную клавишу ПРИМЕНИТЬ
Файл конфигурации был импортирован
Регистрация в домене Windows
Условия
Прежде чем функция Регистрация в домене Windows может
быть использована, необходимо выполнение следующих
условий:
Управление пользователями активно
Пользователь useradmin уже настроен.
В сети есть активный доменный контроллер для Windows.
Право доступа к паролю контроллера домена
Право доступа к пользовательскому интерфейсу
контроллера домена или поддержка ИТ-администратора.
Контроллер домена доступен в сети.
750
Функции HEROS | Управление пользователями
12
Настройка регистрации
Для настройки функции Регистрация в домене Windows,
выполните следующее:
Вызвать управление пользователями.
Выберите Регистрация в домене Windows
Выберите функцию Поиск домена
Система ЧПУ распознает найденные домены.
С помощью функции Конфигурация, вы можете
также определить различные настройки вашего
соединения:
Деактивируйте функцию Отобразить SID на
Unix UID
Может быть определена специальная
группа пользователей Windows, для которой
регистрация в данной системе ЧПУ будет
ограничена.
Можно также адаптировать организационную
единицу под которой хранятся ролевые имена
в HEROS.
Префикс может быть изменен, для того,
например, чтобы управлять пользователем
для различных мастерских. Каждый префикс,
который предваряет ролевое имя в HEROS,
может быть изменен, например, HEROS-зал1 и
HEROS-зал2.
Внутри ролевого имени HEROS можно вставить
разделительный символ.
Нажмите программную клавишу ПРИМЕНИТЬ
Система ЧПУ откроет окно Установить соединение с
доменом.
С помощью функции Орг. единица для
компьютерного аккаунта: вы можете внести, в какую
из уже существующих организационных единиц будет
создан доступ, например,
ou=системы ЧПУ
cn=компьютеры
Данные должны соответствовать характеристикам
доменов. Понятия не являются взаимозаменяемыми.
Ввести имя пользователя доменного контроллера
Ввести пароль для доменного контроллера
Система ЧПУ прикрепляет найденный домен Windows.
Система ЧПУ проверяет, созданы ли в доменах все
необходимые роли в качестве групп.
751

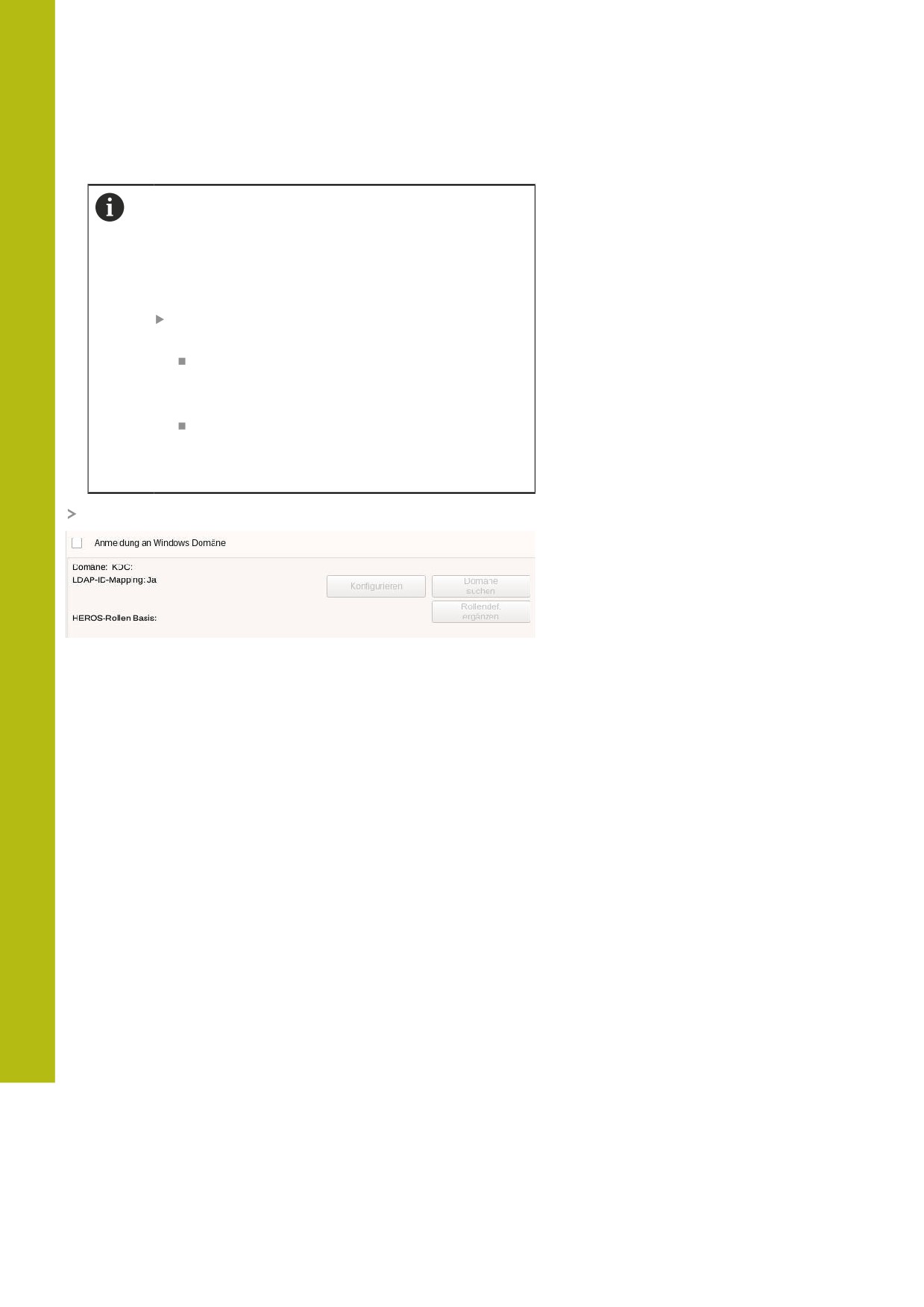

12
Функции HEROS | Управление пользователями
Если все необходимые роли в качестве групп в
доменах еще не созданы, система ЧПУ выдает
предупреждение.
Если система ЧПУ выдает предупреждение,
необходимо выполнить один из двух возможных
вариантов:
Нажмите программную клавишу Создать
определение роли
Выберите функцию Добавить
Здесь роли могут быть внесены
непосредственно в домены.
Выберите функцию Export
Здесь вы можете сохранить роли во внешнем
файле в формате .ldif.
Все необходимые роли созданы в доменах в качестве групп.
752
Функции HEROS | Управление пользователями
12
Создание группы
Существуют следующие возможности для того, чтобы
соответствующим образом определить различные роли для
групп:
Автоматически с вступлением в домен Windows с указанием
пользователя с правами администратора.
Считать импортированный файл в формате .ldif на сервере
Windows
Администратор Windows должен вручную добавить
пользователя к ролям (группам безопасности) на контроллере
домена.
В приведенном ниже разделе находятся предложения от
компании HEIDENHAIN для администратора Windows по
организации распределения по группам:

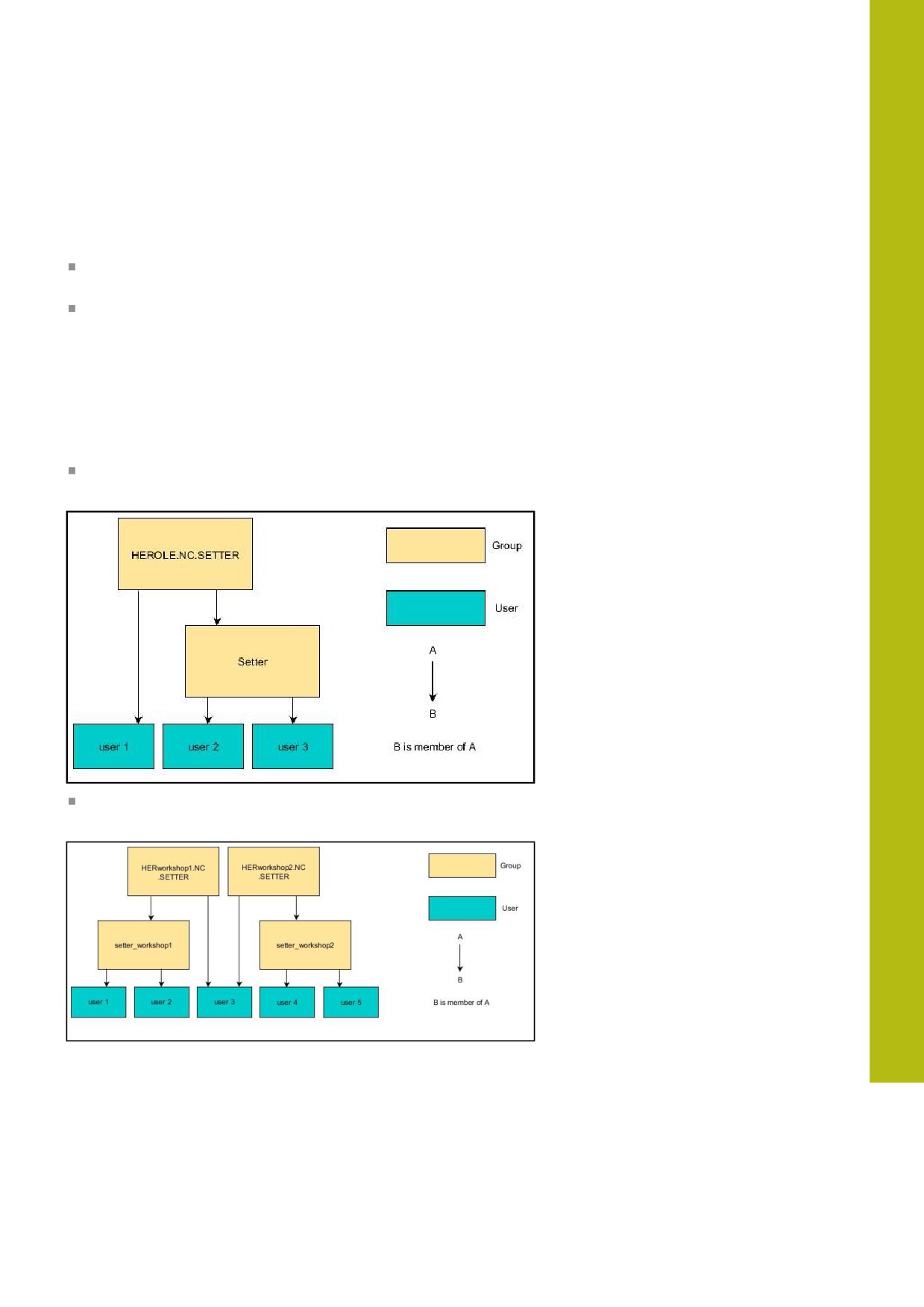

Предложение 1: пользователь является прямым или
косвенным участником соответствующей группы.
Предложение 2: пользователи из различных отделов (цехов)
являются участниками в группах с различными префиксами:
753
12
Функции HEROS | Управление пользователями

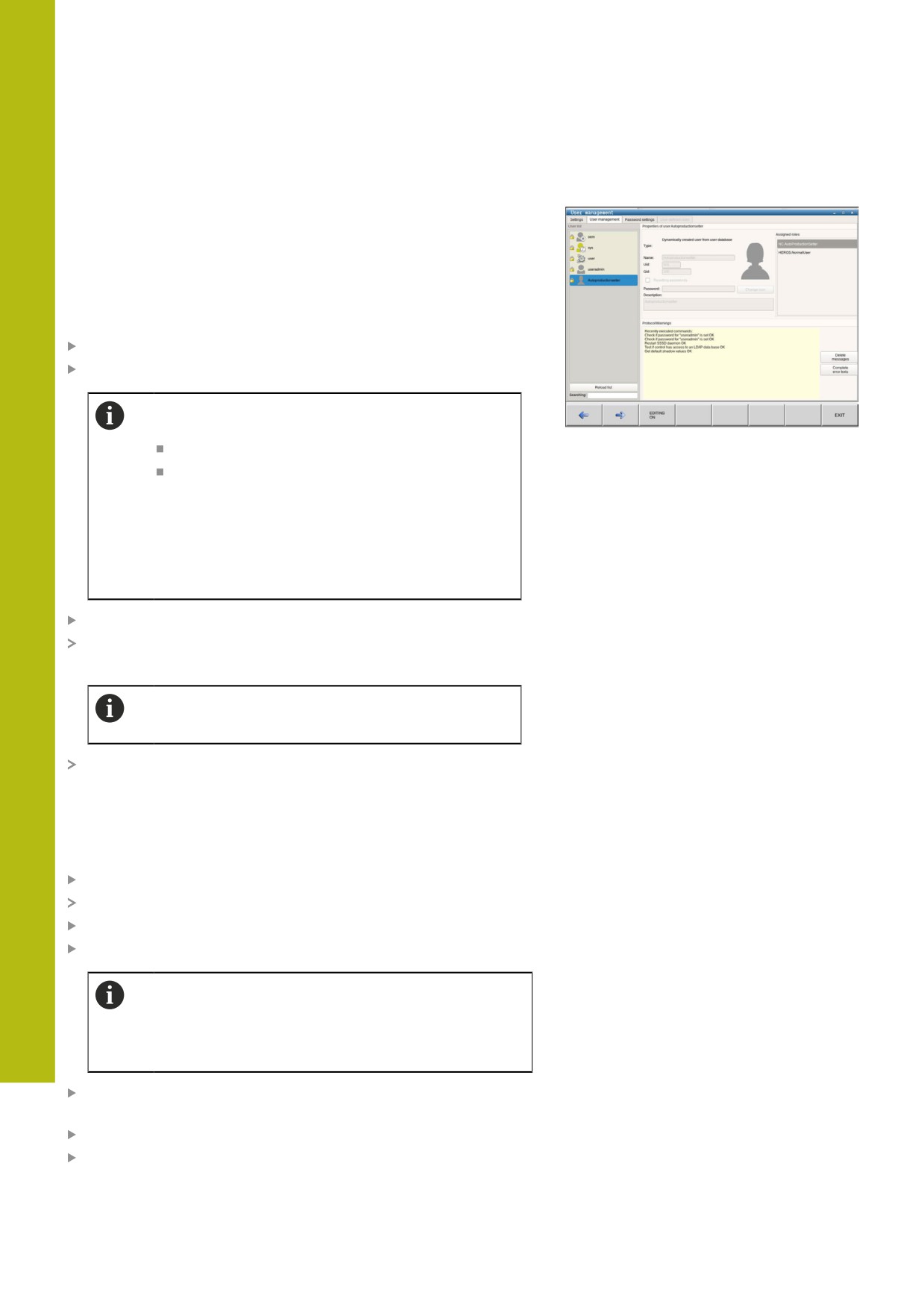

Создание других пользователей
После конфигурации управления пользователями можно
создавать других пользователей.
Прежде чем можно будет создать других пользователей,
необходимо сконфигурировать и выбрать LDAP-базу данных.
Чтобы создавать других пользователей, необходимо действо-
вать следующим образом:
Вызвать управление пользователями.
Выберите закладку Управление пользователями
Закладка Управление пользователями имеет
функцию при следующих базах данных:
Локальная база данных LDAP
LDAP на другом ПК
При Регистрация в домене Windows
необходимо конфигурировать пользователей на
доменах Windows.
Дополнительная информация: "Регистрация в
домене Windows", Стр. 750
Нажмите программную клавишу РЕДАКТИР. ВКЛ
Система ЧПУ требует ввести пароль для базы данных
пользователей.
Если после конфигурации базы данных система
ЧПУ не была перезагружена, это шаг отпадает.
После ввода пароля система ЧПУ откроет меню
Управление пользователями.
Существует возможность редактирования существующих
пользователей и создания новых пользователей.
Новый пользователь создается следующим образом:

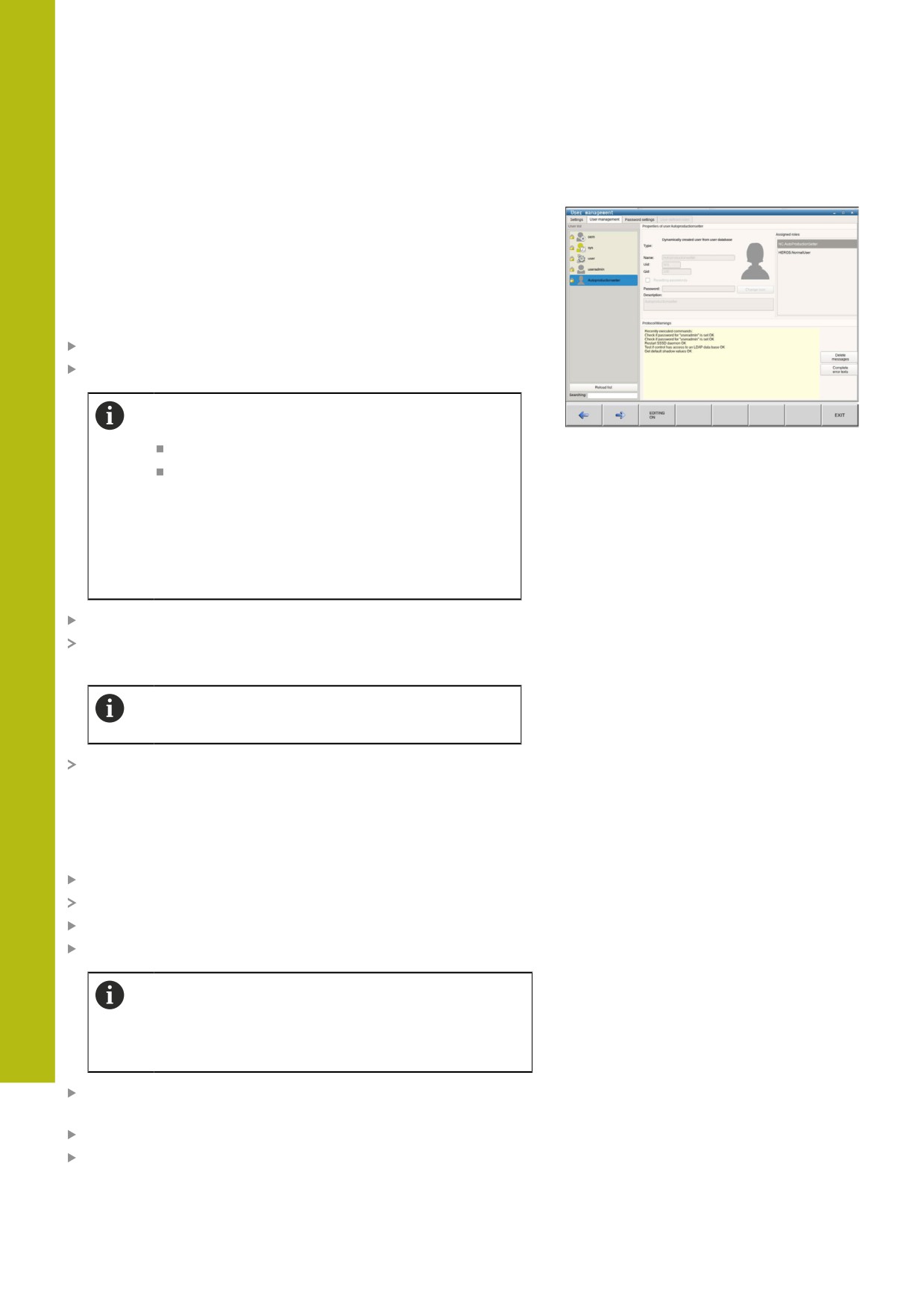

Нажмите программную клавишу Создать нового пользоват.
Система ЧПУ откроет окно для создания пользователя.
Ввести имя пользователя
Ввести пароль для пользователя
Пользователь должен изменить пароль при первом
входе в систему.
Дополнительная информация: "Регистрация в
управлении пользователями", Стр. 770
По желанию можно также создать описание для
пользователя.
Нажмите программную клавишу Добавить роль
Выбрать из окна выбора соответствующие роли для
пользователя.
Дополнительная информация: "Определение ролей",
754
Функции HEROS | Управление пользователями
12
Подтвердите выбор с помощью программной клавиши
ДОБАВИТЬ.
В меню предусмотрены еще две дополнительные
программные клавиши:
ДОБАВИТЬ ВНЕШНИЙ ЛОГИН:
добавляет, например, Remote.HEROS.Admin
вместо HEROS.Admin.
Роль активирована только для удаленной
регистрации в системе.
ДОБАВИТЬ ЛОКАЛЬНЫЙ ЛОГИН:
добавляет, например, Local.HEROS.Admin вместо
HEROS.Admin.
Роль активирована только для локальной
регистрации на экран системы ЧПУ.
Нажмите программную клавишу ЗАКРЫТЬ
Система ЧПУ закроет окно для создания пользователя.
Нажмите программную клавишу OK
Нажмите программную клавишу ПРИМЕНИТЬ
Система ЧПУ сохранит изменения.
Нажмите программную клавишу КОНЕЦ
Система ЧПУ закроет управление пользователями.
Если после конфигурации базы данных система ЧПУ
не была перезагружена, то система ЧПУ вынудит
выполнить перезапуск, чтобы принять изменения..
Дополнительная информация: "Конфигурация
управления пользователями", Стр. 745
755
12
Функции HEROS | Управление пользователями
Добавление изображений в профиль
Также по желанию существует возможность для привязки
пользователям изображений. Здесь вам доступны Стандартная
иконка пользователя: от HEIDENHAIN. Кроме того, в систему
ЧПУ можно загрузить собственные изображения в формате
JPEG или PNG Затем эти файлы с изображениями можно
использовать в качестве изображений для аватара.
Аватары настраиваются следующим образом:
Зарегистрировать пользователя с ролью HEROS.Admin,
например useradmin
Дополнительная информация: "Регистрация в управлении
пользователями", Стр. 770
Вызвать управление пользователями.
Выберите закладку Управление пользователями
Нажмите программную клавишу Редакт. пользоват.
Нажмите программную клавишу Изменить иконку
Выберите желаемую картинку в меню
Нажмите программную клавишу Выб. иконку
Нажмите программную клавишу OK
Нажмите программную клавишу ПРИМЕНИТЬ
Система ЧПУ сохранит изменения.
Аватары можно добавлять также непосредственно
при создании пользователя.

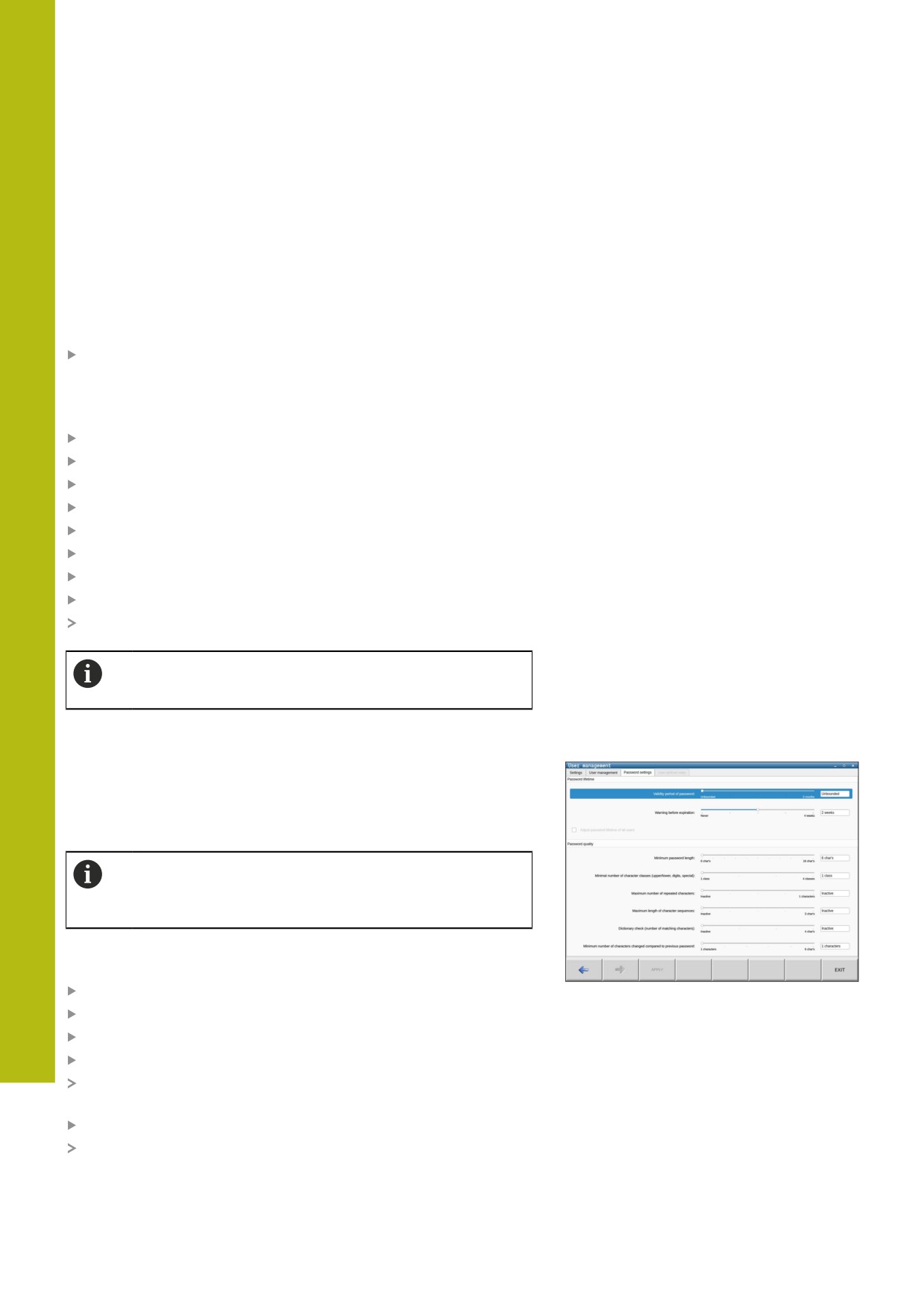

Установка пароля конфигурации пользователей
Пользователь с ролью HEROS.Admin на вкладке Настройка
пароля имеет возможность задавать точные требования к
паролям пользователей.
Дополнительная информация: "Права", Стр. 765
Если при создании пароля вы не следуете
установленным требованиям, то система ЧПУ
выдаёт сообщение об ошибке.
Чтобы открыть закладку Настройка пароля выполните
следующее:
Войдите пользователем имеющим роль HEROS.Admin
Вызвать управление пользователями
Выберите закладку Настройка пароля
Нажмите программную клавишу РЕДАКТИР. ВКЛ
Система ЧПУ откроет окно Введите пароль LDAP базы
данных
Введите пароль:
Система ЧПУ откроет для редактирования закладку
Настройка пароля.
Система ЧПУ предлагает опции, через которые
конфигурируются различные параметры требований к паролю
пользователя.
756
Функции HEROS | Управление пользователями
12
Чтобы изменить параметры, выполните следующее:
Откройте закладку Настройка пароля
Выберите желаемые параметры
Система ЧПУ подсвечивает выбранный параметр синим
цветом.
Задайте желаемые параметры на шкале
Система ЧПУ покажет выбранные параметры в окне
индикации.
Нажмите программную клавишу ДАННЫХ
Система ЧПУ сохранит изменения.
Доступны следующие параметры.
Срок службы пароля
Срок действия пароля:
Установите срок действия пароля.
Предупреждения при истечении:
Задайте определённый временной интервал
предупреждения об окончании действия пароля.
Качество пароля
Минимальная длина пароля:
Задайте минимальную длину пароля.
Мин. число групп символов (строчные/прописные,
цифры, спец. символы):
Введите минимальное число различных классов символов в
пароле.
Максимальное число повторных знаков:
Введите максимальное число одинаковых следующих
подряд символов в пароле.
Максимальная длина последовательности символов:
Введите максимальную длину используемой
последовательности знаков в пароле. например 123.
Проверка словарём (кол-во совпадающих символов):
Проверьте пароль на используемые слова и задайте число
разрешённых взаимосвязанных символов.
Мин. кол-во измененных символов по отношению к
предыдущему паролю:
Задайте, на какое количество знаков, новый пароль должен
отличаться от старого.
757
12
Функции HEROS | Управление пользователями
Права доступа
Управление пользователями основывается на управлении
правами ОС Unix. Доступ системы ЧПУ управляется в
соответствии с правами.

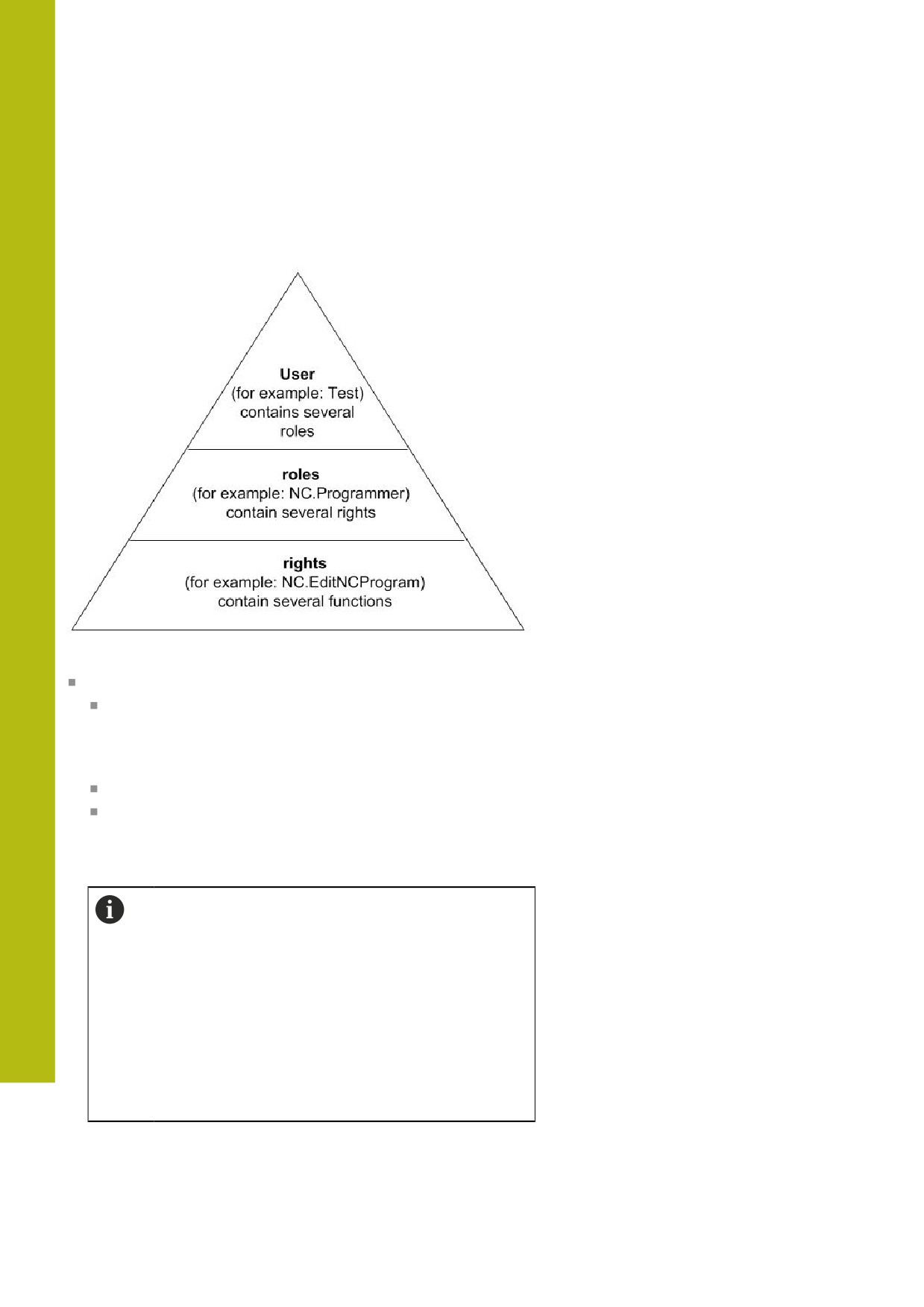

В управлении пользователями различают следующие понятия:
Оператор
предопределённый функциональный пользователь
HEIDENHAIN
Дополнительная информация: "Функциональный
пользователь HEIDENHAIN", Стр. 760
Функциональный пользователь производителя станка
определенный самостоятельно пользователь.
Пользователь может быть предварительно определен
системой ЧПУ или может быть определен потребителем.
Пользователь получает все выделенные ему роли.
Производитель станка определяет
функционального пользователей, который,
например, нужен для сервисного обслуживания
станка.
В зависимости от постановки задач можно
использовать предварительно определенного
функционального пользователя или создать
нового пользователя.
Права доступа функциональных пользователей
HEIDENHAIN определены уже при поставке
системы ЧПУ.
758
Функции HEROS | Управление пользователями
12
боковая качка.
Роли состоят из обобщения прав, которые покрывают собой
определенный функциональный объем системы ЧПУ.
Роли операционной системы:
Роли оператора УП:
Роли производителя станка (PLC):
Все роли предварительно описаны в системе ЧПУ.
Одному пользователю можно присвоить несколько ролей.
Права
Права состоят из обобщения функций, которые покрывают
собой определенную область системы ЧПУ, например
редактирование таблицы инструментов.
Права HEROS
Права УП
Права PLC (OEM)
Если один пользователь получает несколько ролей, то
вместе с этим он получает и все соответствующие права.
Следите за тем, чтобы каждый пользователь получал
все необходимые права доступа. Права доступа
вытекают из видов работы, которые пользователь
производит в системе ЧПУ.
759
12
Функции HEROS | Управление пользователями

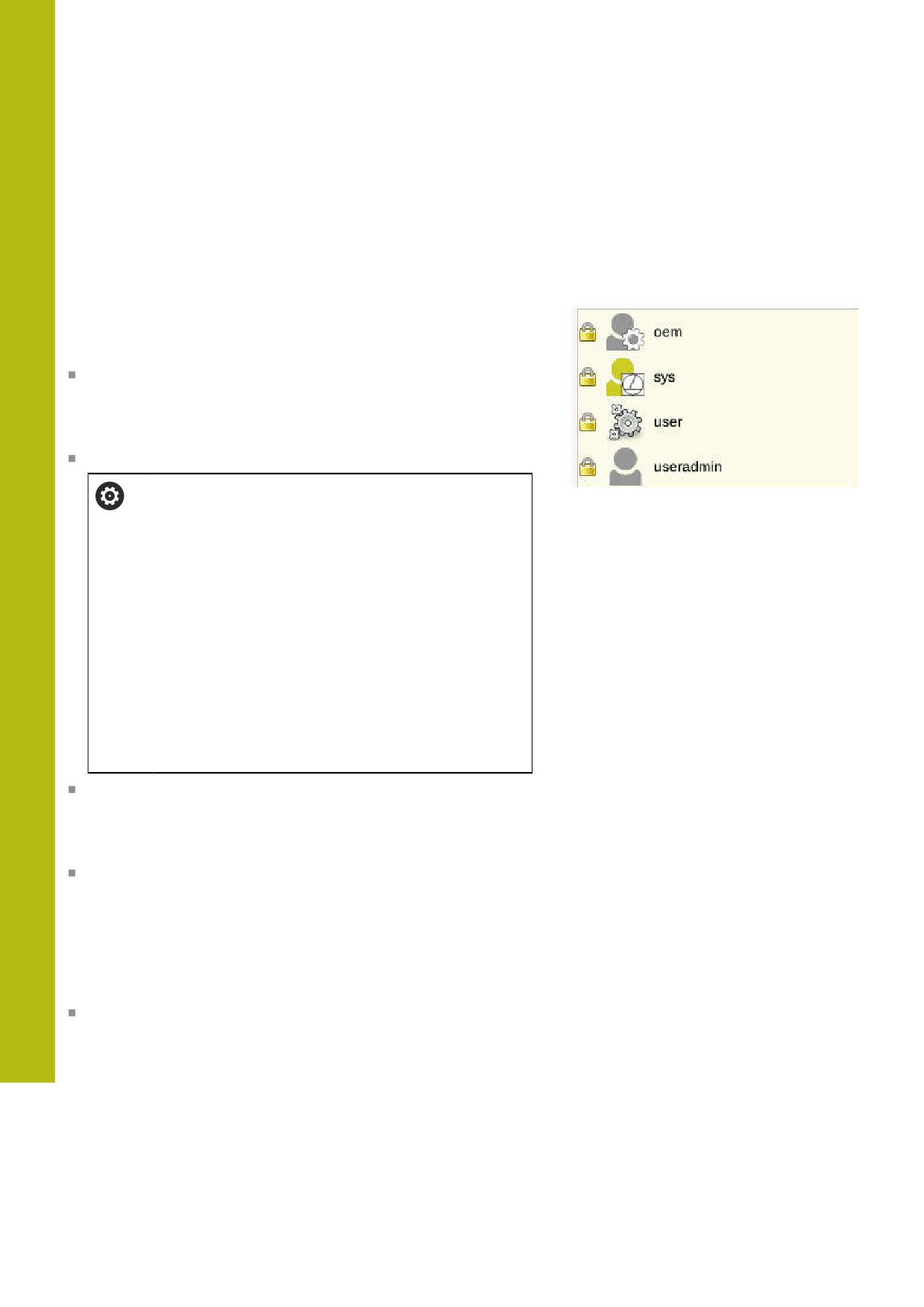

Функциональный пользователь HEIDENHAIN
Функциональный пользователь HEIDENHAIN — это
предварительно определенный пользователь, который
автоматически создается при активации управления
пользователями. Вы не можете изменить функционального
пользователя.
При поставке системы ЧПУ HEIDENHAIN предоставляет
в распоряжение четыре различных функциональных
пользователя.
oem
Функциональный пользователь oem предназначен для
производителя станка. Посредством oem может быть
получен доступ к PLC-партиции системы ЧПУ.
Функциональный пользователь производителя станка
Следуйте указаниям инструкции по обслуживанию
станка!
Производитель станка может отличаться
от предварительно заданных компанией
HEIDENHAIN пользователей.
Функциональные пользователи производителя
станка могут быть активными уже в режиме
наследования и заменять кодовые числа.
С помощью указания кодовых чисел или паролей
можно активировать, какие кодовые числа
заменяют временно права функциональных
пользователей oem.
Дополнительная информация: "Текущий
пользователь", Стр. 774
sys
Функциональный пользователь sys может получить доступ
к системной области ЧПУ. Данный функциональный
пользователь зарезервирован для сервисной службы JH.
user
В режиме наследования при запуске системы ЧПУ в
системе автоматически регистрируется функциональный
пользователь user. У пользователя user нет функций
в режиме активного управления пользователями.
Зарегистрированного пользователя типа user можно не
менять в режиме наследования.
useradmin
Функциональный пользователь useradmin автоматически
создается при активации управления пользователями.
Посредством useradmin может быть сконфигурировано и
отредактировано управление пользователями.
760
Функции HEROS | Управление пользователями
12
Определение ролей
HEIDENHAIN объединяет несколько прав для отдельных
областей задач в т.н. роли. В распоряжение предоставляются
различные предварительно определенные роли, с которыми
будет возможно присвоить права пользователям. Следующие
таблицы содержат отдельные права различных ролей.
У каждого пользователя должна быть как минимум
одна роль из области операционной системы и из
области программирования.
Роль может быть активирована только для
локальной регистрации или для удаленной
регистрации. При локальной регистрации речь идет
о регистрации непосредственно на экране системы
ЧПУ. При удаленной регистрации (DNC) речь идет
о соединении с помощью протокола безопасной
оболочки (SSH).
Таким образом, права одного из пользователей могут
зависеть от того, какой вид доступа пользователь
использует для входа в систему ЧПУ.
Если роль активирована только для локальной
регистрации, она получает приписку Local. в
имени роли, например, Local.HEROS.Admin вместо
HEROS.Admin.
Если роль активирована только для удаленной
регистрации, она получает приписку Remote. в
имени роли, например, Remote.HEROS.Admin вместо
HEROS.Admin.
Преимущества разделения ролей:
Упрощенное администрирование.
Различные права для различных версий ПО системы ЧПУ и
для различных производителей станков совместимы друг с
другом.
Различные приложения требуют доступа к
различным интерфейсам. Администратор должен,
наряду с правами для различных функций и
дополнительных программ, также создавать по
запросу права для требуемых интерфейсов. Эти
права содержатся в Роли операционной системы:
В следующих версиях ПО системы ЧПУ может
измениться следующее содержание.
HEROS — имена для прав
Группы Unix
GID
761
12
Функции HEROS | Управление пользователями
Роли операционной системы:
Роли
Права
HEROS — имя для прав
Группа UNIX
GID
HEROS.RestrictedUser
Роль для пользователя с минимальными правами для операционной системы.
HEROS.MountShares
mnt
332
HEROS.Printer
lp
9
HEROS.NormalUser
Роль для обычного пользователя с ограниченными правами для операцион-
ной системы.
Эта роль содержит права для роли RestrictedUser и дополнительно следую-
щие права:
HEROS.SetShares
mntcfg
331
HEROS.ControlFunctions
ctrlfct
337
HEROS.LegacyUser
В LegacyUser параметры ОС для системы ЧПУ соответствуют параметрам
более ранних состояний ПО без управления пользователями. Управление
пользователями активно и далее.
Эта роль содержит права для роли NormalUser и дополнительно следующие
права:
HEROS.BackupUsers
userbck
334
HEROS.PrinterAdmin
lpadmin
16
HEROS.SWUpdate
swupdate
338
HEROS.SetNetwork
netadmin
333
HEROS.SetTimezone
tz
330
HEROS.VMSharedFolders
vboxsf
1000
HEROS.Admin
Эта роль позволяет, кроме того, конфигурирование сети и управление пользо-
вателями.
Эта роль содержит права для роли LegacyUser и дополнительно следующие
права:
HEROS.UserAdmin
useradmin
336
762
Функции HEROS | Управление пользователями
12
Роли оператора УП:
Роли
Права
HEROS — имя для прав
Группа UNIX
GID
Оператор УП
Эти роли позволяют выполнение управляющих программ.
NC.OPModeProgramRun
NCOpPgmRun
302
NC.Programmer
Эта роль содержит права для программирования УП.
Эта роль содержит права для роли Operator и дополнительно следующие
права:
NC.EditNCProgram
NCEdNCProg
305
NC.EditPalletTable
NCEdPal
309
NC.EditPresetTable
NCEdPreset
308
NC.EditToolTable
NCEdTool
306
NC.OPModeMDi
NCOpMDI
301
NC.OPModeManual
NCOpManual
300
NC.Setter
Эта роль позволяет редактирование таблицы мест.
Эта роль содержит права для роли Programmer и дополнительно следующие
права:
NC.ApproveFsAxis
NCApproveFsAxis
319
NC.EditPocketTable
NCEdPocket
307
NC.SetupDrive
NCSetupDrv
315
NC.SetupProgramRun
NCSetupPgRun
303
NC.AutoProductionSetter
Эта роль позволяет выполнение всех функций УП, включая организацию
регулируемого по времени запуска управляющей программы.
Эта роль содержит права для роли Setter и дополнительно следующие права:
NC.ScheduleProgramRun
NCSchedulePgRun
304
NC.LegacyUser
В качестве Legacy-User параметры программирования УП для системы ЧПУ
соответствуют параметрам более ранних состояний ПО без управления
пользователями. Управление пользователями все еще активно. Legacy-User
имеет те же права, что и AutoProductionSetter.
NC.AdvancedEdit
Эта роль позволяет использование специальных функций редактора УП и
таблиц.
FN 17 и изменение заголовка таблицы
Замена для кодового числа 555343
NC.EditNCProgramAdv
NCEditNCPgmAdv
327
NC.EditTableAdv
NCEditTableAdv
328
NC.RemoteOperator
Эта роль разрешает запуск управляющей программы через внешнее приложе-
ние.
NC.RemoteProgramRun
NCRemotePgmRun
329
763
12
Функции HEROS | Управление пользователями
Роли производителя станка (PLC):
Роли
Права
HEROS — имя для прав
Группа UNIX
GID
PLC.ConfigureUser
Эта роль содержит права кодового числа 123.
NCConfigUserAdv
316
NC.ConfigUserAdv
NCSetupDrv
315
NC.SetupDrive
PLC.ServiceRead
Эта роль позволяет доступ на чтение при техническом обслуживании.
С этой ролью может отображаться различная диагностическая информация
NC.Data.AccessServiceRead
NCDAServiceRead
324
Следуйте указаниям инструкции по обслуживанию
станка!
Производитель станка может настроить PLC-роли.
При настройке Роли производителя станка
(PLC): производителем станка, может измениться
следующее содержание:
имя ролей
количество ролей
режим функционирования ролей
764
Функции HEROS | Управление пользователями
12
Права
Следующие таблицы содержат все права, указанные отдельно.
Права:
HEROS — имя для прав
Описание
HEROS.Printer
Вывод данных на сетевой принтер
HEROS.PrinterAdmin
Настройка сетевого принтера
NC.OPModeManual
Функции в режиме работы Станок:
Отработка макросов производителя станка
Меню TSF
Обучение
NC.OPModeMDi
Функции в режиме работы Станок:
MDI-циклы
Циклы DIN
M-функции
NC.OpModeProgramRun
Функции в режиме работы Станок: Отраб. программы
NC.SetupProgramRun
Функции в режиме работы Станок: использование щупа
NC.ScheduleProgramRun
Права не заданы
NC.EditNCProgram
Редактирование управляющей программы
NC.EditToolTable
Редактирование данных инструментов
Редактирование таблицы инструментов
Редактирование таблицы держателей
Редактирование технологической таблицы
NC.EditPocketTable
Редактирование таблицы мест
NC.EditPresetTable
Функции в режиме работы Станок:
Установить значения осей
Удалить смещение
NC.EditPalletTable
Права не заданы
NC.SetupDrive
Выполнение коррекции смещения для аналоговых осей
NC.ApproveFsAxis
Подтверждение проверки позиции безопасных осей
NC.EditNCProgramAdv
Права не заданы
NC.EditTableAdv
Права не заданы
HEROS.SetTimezone
Настройка даты и времени, часового пояса и синхронизации времени через
NTP и меню HEROS.
HEROS.SetShares
Конфигурация сетевых дисков, которые будут привязаны к системе ЧПУ.
HEROS.MountShares
Подключение и отключение сетевых дисков с системой ЧПУ
HEROS.SetNetwork
Конфигурация сети и релевантные настройки для информационной
безопасности
HEROS.BackupUsers
Защита данных системы ЧПУ для всех пользователей, настроенных для
системы ЧПУ
HEROS.BackupMachine
Защита и восстановление данных для все конфигурации станка
HEROS.UserAdmin
Конфигурация управления пользователями в системе ЧПУ
Это включает создание, удаление и конфигурирование локальных пользова-
телей
765
12
Функции HEROS | Управление пользователями
HEROS — имя для прав Описание
HEROS.ControlFunctions
Функция контроля за операционной системой
Вспомогательные функции, например, запуск и останов ПО управляющей
программы.
Удаленное обслуживание
Последующие функции диагностики, например данные регистрации
HEROS.SWUpdate
Установка обновлений ПО для системы ЧПУ
HEROS.VMSharedFolders
Доступ в общие папке виртуального станка
Релевантно только для обслуживания программируемого рабочего места
внутри виртуального станка
NC.RemoteProgramRun
Запуск программы ЧПУ из внешнего приложения, например, через DNC
интерфейс
NC.ConfigUserAdv
Доступ к конфигурации содержания, активированный с помощью кодового
числа 123.
NC.Data.AccessServiceRead Доступ для чтения к сервисным данным при техническом обслуживании
Авторизация пользователя из внешнего
приложения
Введение
При активном управлении пользователями авторизация
пользователя должна быть также выполнена внешними
приложениями, чтобы им могли быть присвоены корректные
роли.
При соединении LSV-2 связь устанавливается через SSH
туннель. С помощью этого механизма удаленный пользователь
присваивается одному из настроенных в системе ЧПУ
пользователей и получает его права.
С помощью задействованного в SSH туннеле
шифрования дополнительно обеспечивается
передача с защитой данных от взлома.
766
Функции HEROS | Управление пользователями
12

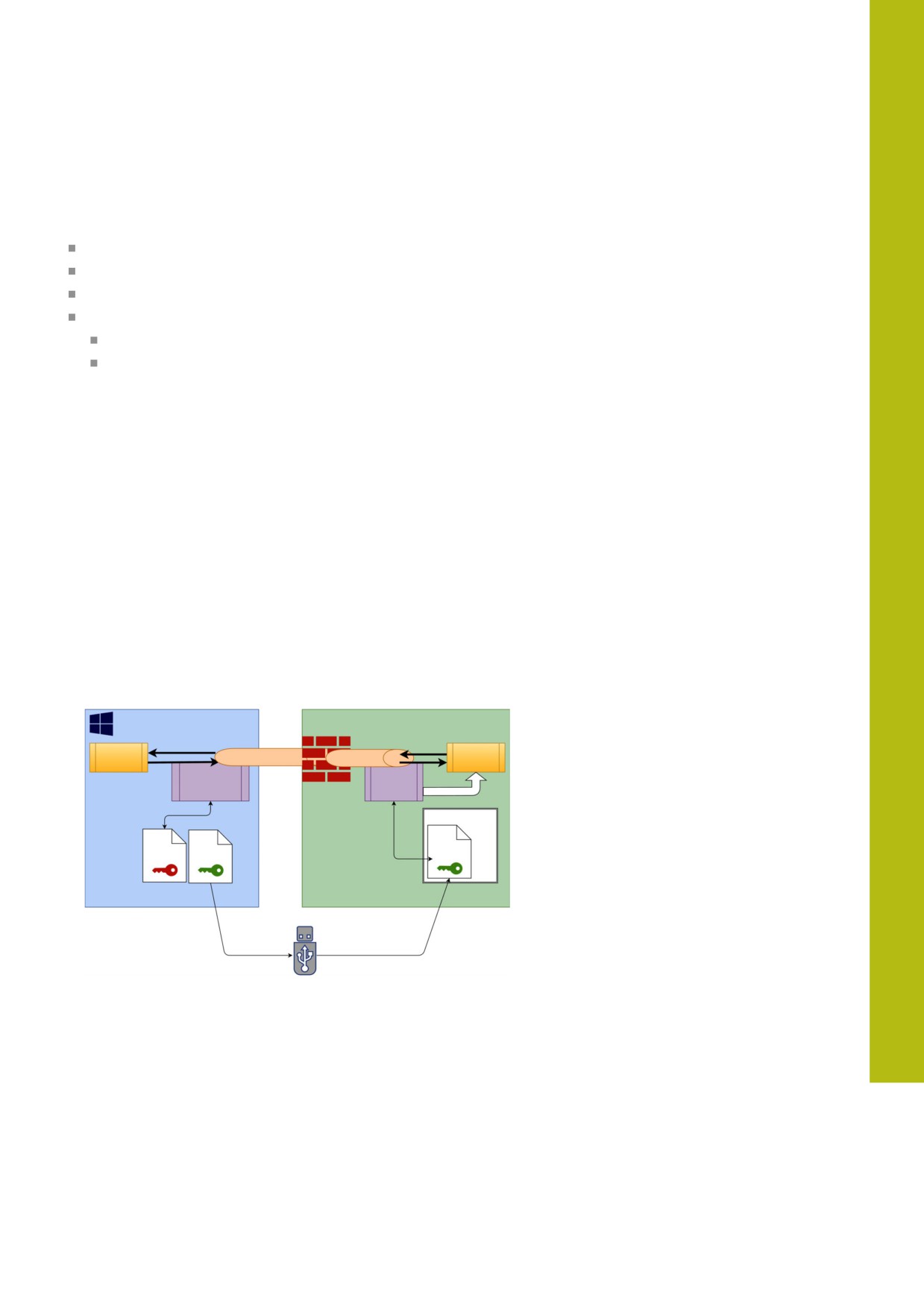

Принцип передачи по туннелю протокола безопасной
оболочки (SSH).
Условия:
TCP/IP сеть
Внешний ПК в качестве клиента SSH
Система ЧПУ в качестве сервера SSH
Введите пару ключей, состоящую из:
частного ключа
открытого ключа
Соединение SSH всегда осуществляется между клиентом SSH
и сервером SSH.
Для страховки соединения используется пара ключей. Эта
пара ключей создается на устройстве-клиенте. Пара ключей
состоит из одного частного ключа и одного открытого ключа.
Частный ключ остается на устройстве-клиенте. Открытый ключ
транспортируется при наладке на сервер и привязывается там
к определенному пользователю.
Устройство-клиент пытается связаться с сервером под
предварительно заданным именем пользователя. Сервер
может протестировать с помощью открытого ключа, обладает
ли запрашивающая соединение сторона соответствующим
частным ключом. Если обладает, то сервер акцептирует SSH-
соединение и присваивает его пользователю, для которого
осуществляется регистрация. Передача данных может быть
«убрана в туннель» с помощью этого SSH-соединения.
external PC
HEIDENHAIN control system "MYTNC640"
Инструменты DNC
DNC
ssh
sshd
mastercomputer@MYTNC640
mastercomputer
rights
public
private
public
key
key
key
767
12
Функции HEROS | Управление пользователями
Использование во внешних приложениях
Предлагаемые HEIDENHAIN инструменты ПК, например,
TNCremo, начиная с версии v3.3, предлагают все функции
для настройки, построения и управления для безопасного
соединения по туннелю протокола SSH.
При настройке соединения генерируется требуемая пара
ключей, а открытый ключ переносится в систему ЧПУ.
Конфигурации соединения через TNCremo могут
использоваться совместно для построения
соединения всеми инструментами ПК, как только эти
конфигурации будут настроены один раз.
Это же действует и для приложений, которые используют
для коммуникации HEIDENHAIN DNC-компоненты из
RemoTools SDK. Адаптации существующих приложений
клиентов при этом не требуется.
Для расширения конфигурации соединения с
помощью соответствующего инструмента Создать
соединения требуется обновление HEIDENHAIN DNC
v1.7.1. Адаптации исходного текста приложений при
этом не требуется.
Для настройки безопасного соединения для
зарегистрированных пользователей выполните следующее:
Выберите пункт меню HEROS
Выберите пункт меню Настройки
Выберите пункт меню Текущий пользователь
Нажмите программную клавишу Сертификаты и ключи!
Выберите функцию Разрешить аутентификацию с паролем
Нажмите программную клавишу Сохранить и перезапуст.
сервер
Используйте приложение TNCremo, для организации
безопасного соединения (TCP secure).
Подробная информация о том, какие действия
необходимы, находится в интегрированной
справочной системе TNCremo.
TNCremo хранит открытый ключ в системе ЧПУ.
Для гарантии оптимальной безопасности, отмените
функцию Разрешить аутентификацию с паролем,
после завершения передачи данных.
Отмените функцию Разрешить аутентификацию с паролем
Нажмите программную клавишу Сохранить и перезапуст.
сервер
Система ЧПУ примет изменения.
768
Функции HEROS | Управление пользователями
12
Наряду с настройкой с помощью инструментов ПК
и аутентификации с паролем, существует также
возможность импорта открытого ключа в систему
ЧПУ с помощью флэш-карты или сетевого диска.
Для удаления ключа из системы ЧПУ с последующей
возможностью снова отстранить безопасное соединение
пользователя необходимо выполнить следующее:
Выберите пункт меню HEROS
Выберите пункт меню Настройки
Выбрать пункт меню Текущий пользователь
Нажмите программную клавишу Сертификаты и ключи!
Выбрать ключ подлежащий удалению
Нажмите программную клавишу Удалить ключ SSH
Система ЧПУ удалит выбранный ключ.
Заблокировать ненадежное соединение брандмауэром
Для того чтобы использование безопасного соединения
предлагало реальное преимущество для информационной
безопасности системы ЧПУ, DNC-протоколы LSV2 и RPC
должны быть заблокированы брандмауэром.
Для обеспечения этого необходим переход на безопасное
соединение следующими сторонами:
Производителем станка со всеми внешними приложениями,
например, робот для обслуживания станка
Если дополнительные приложения привязаны
через сеть станка X116, переключение может
попасть на зашифрованное соединение.
Пользователем с собственными внешними приложениями
Если все стороны получают безопасное соединение,
DNC-протоколы LSV2 и RPC могут быть заблокированы в
брандмауэре.
Чтобы заблокировать протоколы в брандмауэре, выполните
следующее:
Выбрать пункт меню HEROS
Выберите пункт меню Настройки
Выберите пункт меню Брандмауэр
Выберите метод Запретить всем при DNC и LSV2
Выберите функцию Применить
Система ЧПУ сохранит изменения
Закройте окно с помощью OK
769
12
Функции HEROS | Управление пользователями

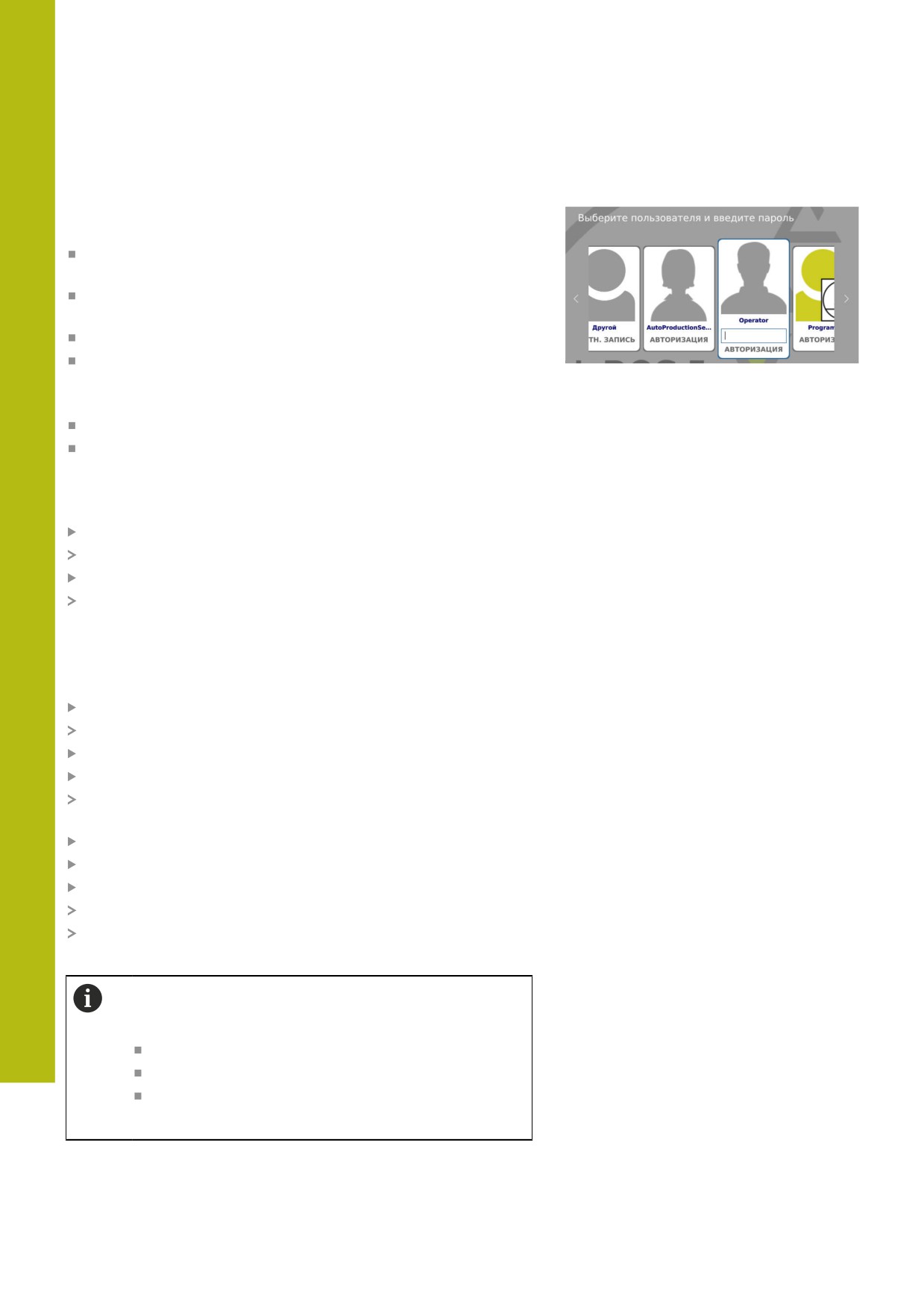

Регистрация в управлении пользователями
Диалоговый режим регистрации отображается в следующих
случаях:
Сразу после запуска системы ЧПУ при активном управлении
пользователями.
После выполнения функции Выход пользователя из
системы.
После выполнения функции Смена пользователя.
После блокировки экрана экранной заставкой
В диалоговом режиме регистрации существуют следующие
возможности:
Пользователи, которые хотя бы один раз регистрировались
Пользователь Другой
Для регистрации пользователя, уже отображенного в
диалоговом режиме регистрации, необходимо действовать
следующим образом:
Выбрать пользователя в диалоговом режиме регистрации.
Система ЧПУ увеличит выбранный элемент.
Ввод пароля пользователя
Система ЧПУ зарегистрирует выбранного пользователя.
Когда вы регистрируетесь в системе первый раз, как некоторый
пользователь, вы должны делать это через поле ввода Другой.
Чтобы зарегистрироваться как пользователь Другой первый
раз, выполните следующее:
Выберите в диалоге регистрации Другой.
Система ЧПУ увеличит выбранный элемент.
Ввести имя пользователя
Введите пароль пользователя
Система ЧПУ откроет поле с сообщением Срок службы
пароля истек. Теперь следует изменить пароль. .
Ввести действующий пароль
Ввести новый пароль
Повторить ввод нового пароля
Система ЧПУ зарегистрирует нового пользователя.
Пользователь будет отображен в диалоговом режиме
регистрации.
Пароли должны обладать следующими
характеристиками, исходя из соображений
безопасности:
Минимум 8 символов
Буквы, цифры и специальные символы
Избегать связных слов и последовательностей
символов, например, Anna или 123
770
Функции HEROS | Управление пользователями
12
Следует обратить внимание, что администратор может
определить требования к паролю. К таким требованиям
относятся:
Минимальная длина
Минимальное количество различных классов символов
Заглавные буквы
Прописные буквы
Цифры
Специальные символы
Максимальная длина последовательности символов,
например, 54321 = последовательность из 5 символов
Количество символов соответствия при проверке словаря
Минимальное количество измененных символов по
отношению к предыдущему паролю
Если новый пароль не удовлетворяет требованиям, выдается
сообщение об ошибке. Необходимо ввести другой пароль.
Администратор может задать срок действия пароля.
Если вы не изменили ваш пароль в отведённое
для этого время, то регистрация соответствующего
пользователя больше не будет возможна. В
этом случае администратор должен сбросить
пароль пользователя, чтобы вы снова могли
зарегистрироваться.
Регулярно меняйте пароль
Дополнительная информация: "Изменить пароль
текущего пользователя", Стр. 775
Обращайте внимание на предупреждение о
замене пароля
771
12
Функции HEROS | Управление пользователями
Сменить пользователя / выйти из системы

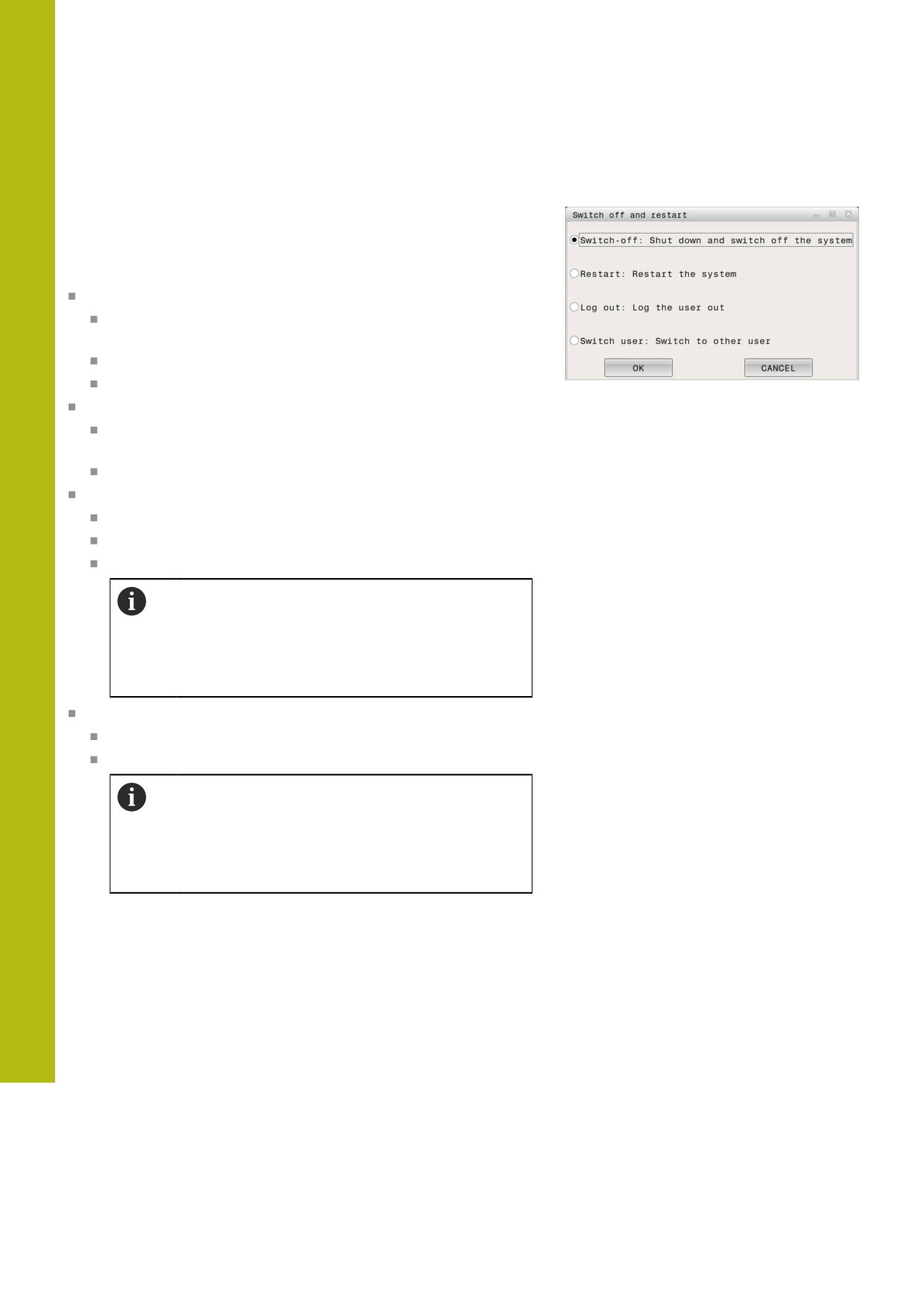

С помощью пункта меню HEROS Выключение или
одноименной пиктограммы справа внизу на строке меню
открывается окно выбора Выключить/Перезагрузить.
Система ЧПУ предлагает следующие возможности:
Выключение:
Все дополнительные программы и функции
останавливаются и завершаются
Система завершает работу
Система ЧПУ будет выключена
Перезапустите программу:
Все дополнительные программы и функции
останавливаются и завершаются
Система будет перезапущена
Выход из системы:
Все дополнительные программы будут завершены
Пользователь выходит из системы
Откроется маска регистрации
Для продолжения работы необходима
регистрация нового пользователя и ввод
пароля.
Обработка УП продолжается под
зарегистрированным ранее пользователем.
Смена пользователя:
Откроется маска регистрации
Пользователь не выходит из системы
Экран регистрации может быть закрыт через
функцию Прервание без ввода пароля.
Все дополнительные программы, а также
управляющая программа зарегистрированного
пользователя продолжают работать.
772
Функции HEROS | Управление пользователями
12

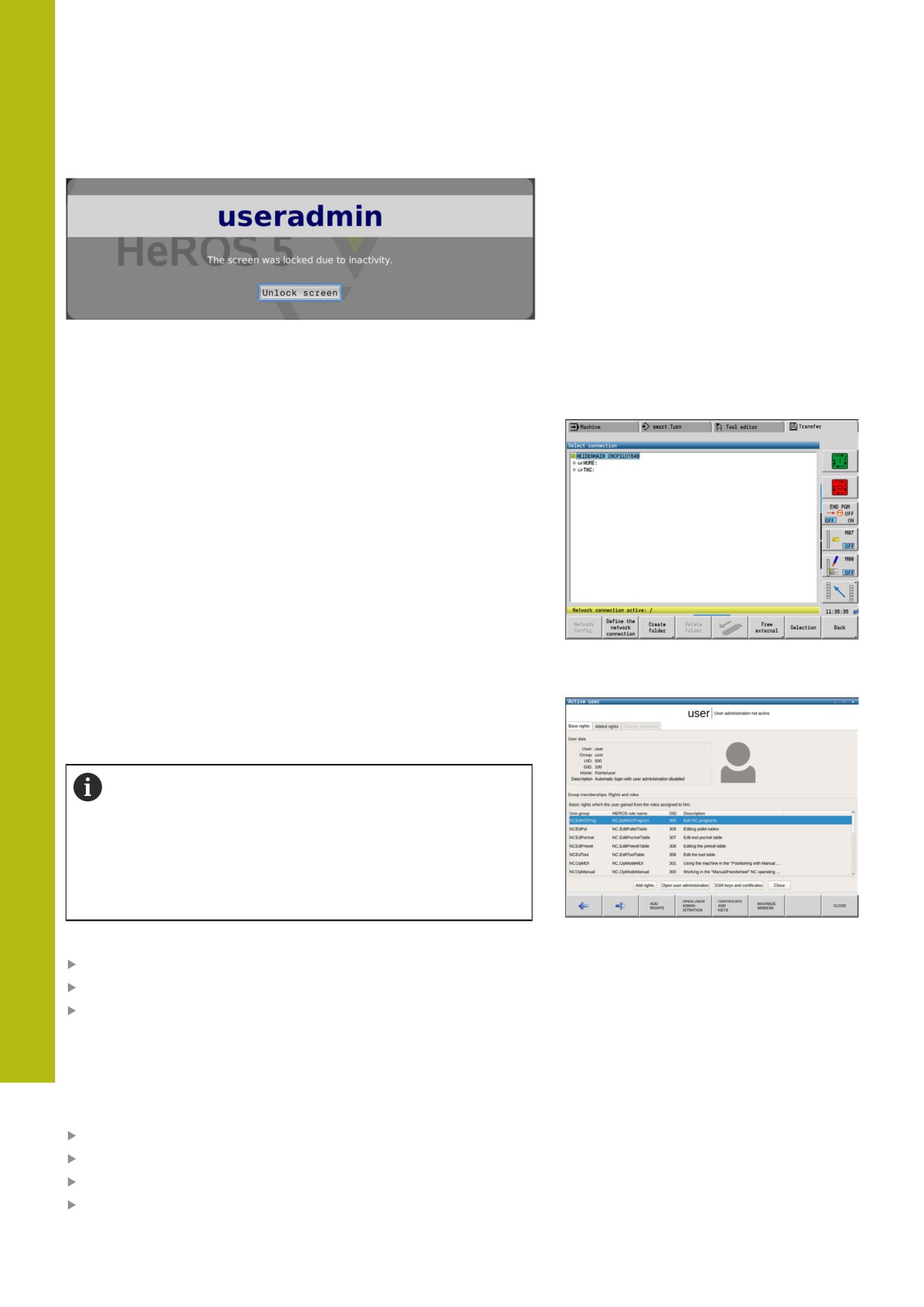

Экранная заставка с блокировкой
Существует возможность заблокировать системы ЧПУ
с помощью экранной заставки. Запущенные перед этим
управляющие программы в это время продолжат работать.
Для того чтобы снова разблокировать экранную
заставку необходим ввод пароля.
Дополнительная информация: "Регистрация в
управлении пользователями", Стр. 770

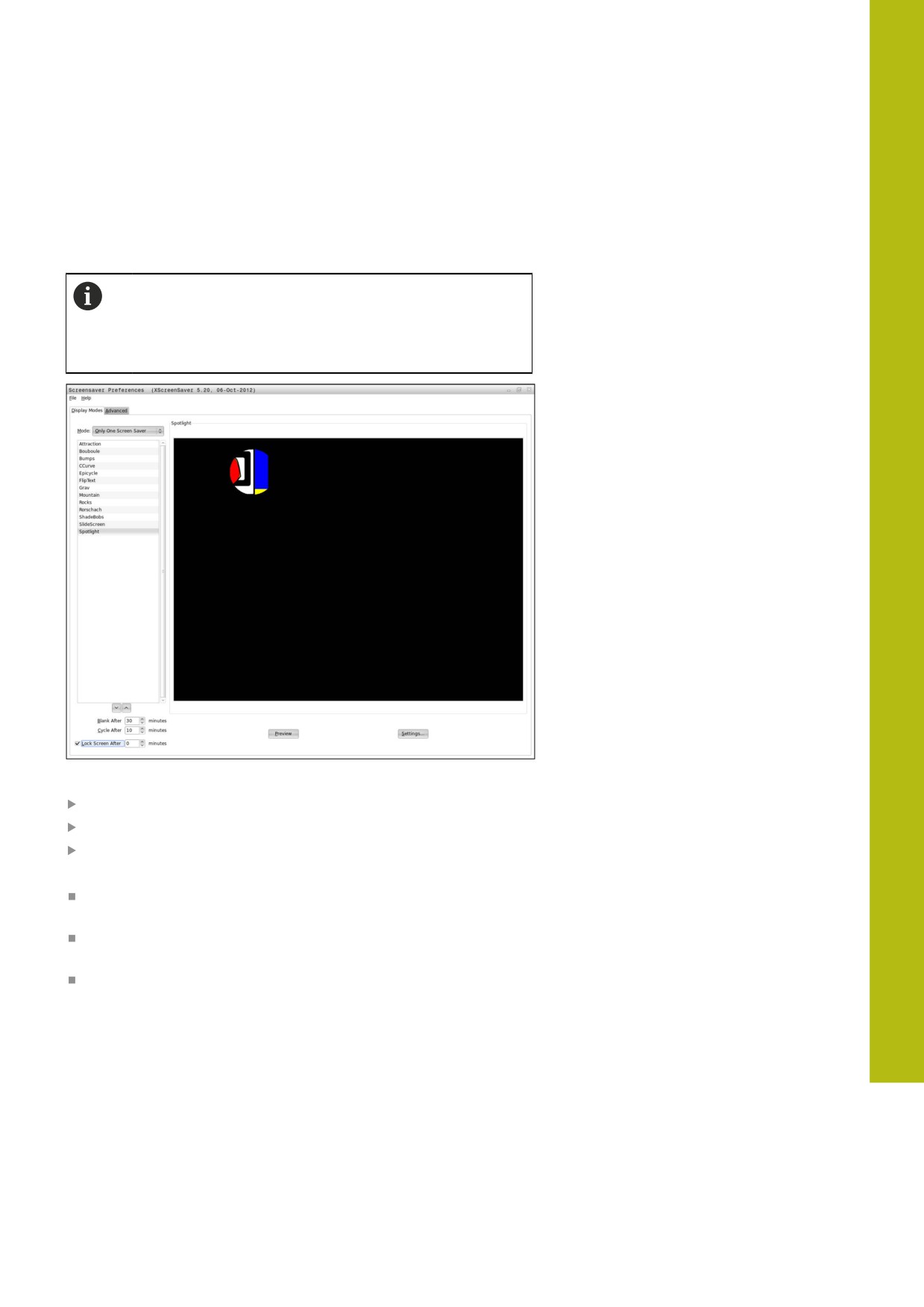

Настройки экранной заставки находятся в меню HEROS:
Выбрать символ HEROS
Выберите пункт меню Настройки
Выбрать пункт меню Экранная заставка
Экранная заставка предлагает следующие возможности:
С настройкой Зачернить через определяется через сколько
минут будет активирована экранная заставка.
С настройкой Заблокировать экран через активируется
блокировка с защитой паролем.
С настройкой времени в Заблокировать экран через
определяется, через какое время после активации экранной
заставки сработает блокировка. Указание 0 обозначает, что
блокировка срабатывает сразу после активации экранной
заставки.
Если блокировка активирована и применяется одно из
устройств ввода, например, осуществляются движения мышью,
хранитель экрана пропадает, и отображается экран блокировки.
773
12
Функции HEROS | Управление пользователями
С помощью Разблокировать экран или клавиши Enter можно
снова попасть на экран регистрации.
Директория HOME
При активном управлении пользователями каждому
пользователю предоставляется в распоряжение личная
директория HOME:, где можно хранить личные программы и
файлы.
Любой зарегистрированный пользователь может
просматривать директорию HOME:.
Текущий пользователь
С помощью Текущий пользователь можно просмотреть
групповые права зарегистрированного в настоящий момент
пользователя в HEROS-меню.
В режиме наследования при запуске системы
ЧПУ в системе автоматически регистрируется
функциональный пользователь user. У пользователя
user нет функций в режиме активного управления
пользователями.
Дополнительная информация: "Функциональный
пользователь HEIDENHAIN", Стр. 760
Вызвать текущего пользователя
Выбрать символ меню HEROS
Выберите символ меню Настройки
Выбрать символ меню Текущий пользователь
В управлении пользователями существует возможность
временного расширения прав текущего пользователя до уровня
прав выбранного пользователя.
Для расширения прав пользователя необходимо следовать
руководству:
Вызвать текущего пользователя
Нажмите программную клавишу Добавить право
Выбрать пользователя
Ввести имя выбранного пользователя
774
Функции HEROS | Управление пользователями
12
Задать пароль выбранного пользователя
Система ЧПУ временно расширит права
зарегистрированного пользователя до уровня прав
пользователя, указанного в Добавить право.
У вас есть возможность временно получить права
функционального пользователя oem. Для этого
введите соответствующее кодовое число или
заданный производителем станка пароль.
Существует несколько возможностей сделать расширение прав
обратимым:
Ввод кодового числа 0
Выход пользователя из системы
Нажмите программную клавишу Удалить доп. право
Выполните следующее для выбора программной клавиши
Удалить доп. право:
Вызвать текущего пользователя
Выберите закладку Добавленные права
Нажмите программную клавишу Удалить доп. право
Изменить пароль текущего пользователя
В пункте меню Текущий пользователь существует
возможность изменения пароля для текущего пользователя.
Для смены пароля актуального пользователя необходимо
действовать следующим образом:
Вызвать текущего пользователя
Выберите закладку Изменить пароль
Ввести старый пароль
Нажмите программную клавишу Подтвердить старый
пароль
Система ЧПУ проверяет, правильно ли введен старый
пароль.
Если система ЧПУ распознала пароль, как правильный, то
активируются поля Новый пароль и Повторите пароль.
Ввести новый пароль
Повторить ввод нового пароля
Нажмите программную клавишу Установить новый пароль
Система ЧПУ сравнивает требования администратора к
паролям с выбранным паролем.
Дополнительная информация: "Регистрация в управлении
пользователями", Стр. 770
Появится сообщение Пароль был успешно изменён.
775
12
Функции HEROS | Управление пользователями

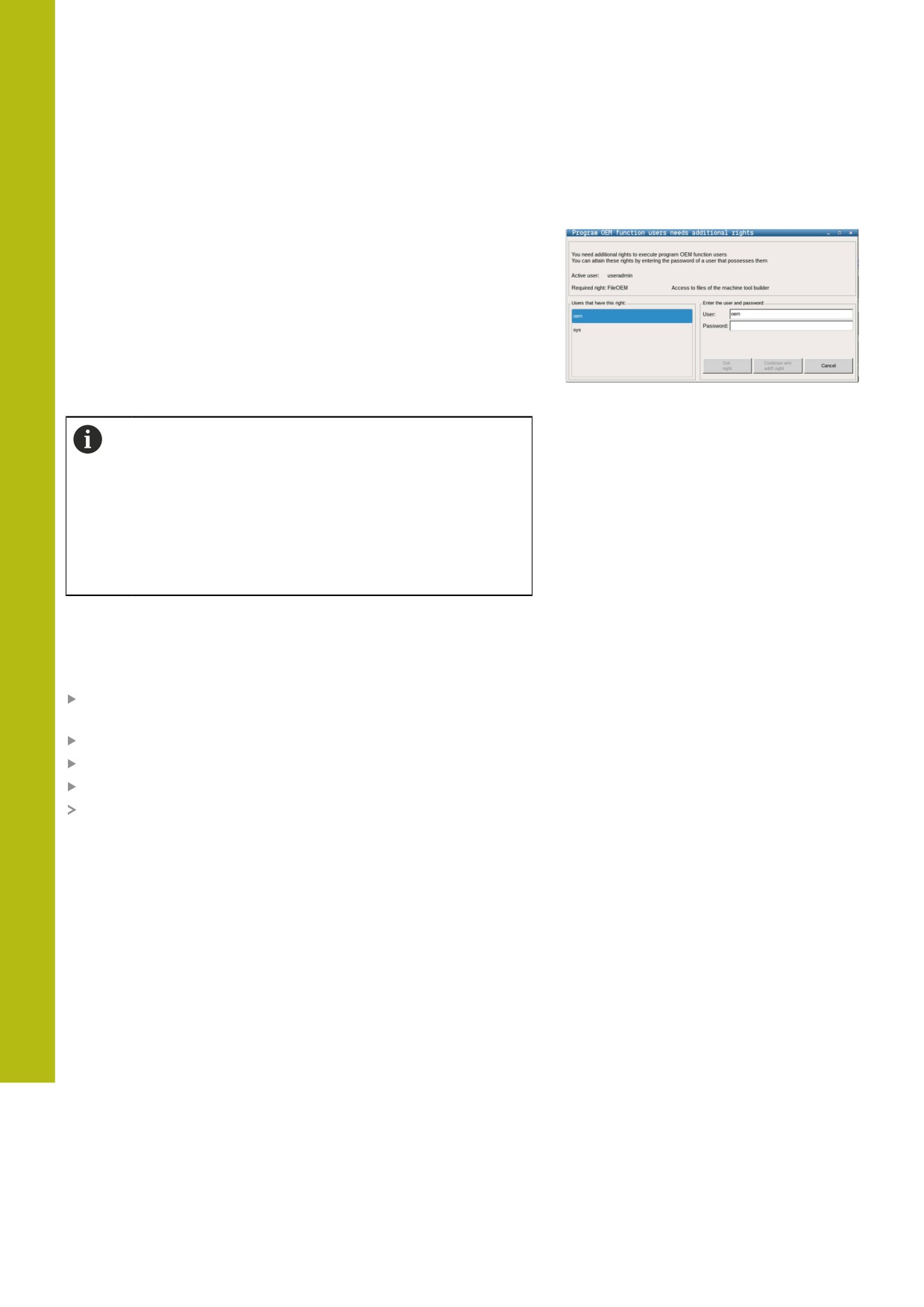

Диалоговый режим заявки на дополнительные
права
Если пользователь не обладает необходимыми правами на
определенный пункт меню в меню HEROS, система ЧПУ
открывает окно заявки на дополнительные права.
Система ЧПУ предлагает в этом окне возможность временного
расширения прав текущего пользователя до прав другого
пользователя.
Система ЧПУ предлагает в поле Пользователь с данными
правами: всех существующих пользователей, которые
обладают необходимыми правами для функции.
При Регистрация в домене Windows система ЧПУ
показывает в меню выбора только пользователей,
которые недавно зарегистрировались в системе.
Для приобретения прав пользователей, не
отраженных в списке, можно внести их данные.
На основании этого система ЧПУ определить
в базе данных пользователей существующего
пользователя.
Расширение прав
Для временного расширения прав текущего пользователя
до прав другого пользователя необходимо действовать
следующим образом:
Выбрать пользователя, обладающего необходимыми
правами
Ввести имя пользователя
Ввести пароль пользователя
Нажмите программную клавишу Установить права
Система ЧПУ расширит права текущего пользователя до
уровня прав внесенного пользователя.
Дополнительная информация: "Текущий пользователь",
776
Функции HEROS | Изменить язык диалогового режима HEROS
12
12.9
Изменить язык диалогового режима
HEROS
Диалоговый режим HEROS ориентируется на язык диалогового
режима управляющей программы. По этой причине постоянная
настройка двух различных языков диалоговых режимов в меню
HEROS и системе ЧПУ не является возможной.
Язык интерфейса в HEROS будет адаптирован под язык
интерфейса системы ЧПУ после перезагрузки системы ЧПУ в
случае изменения языка интерфейса системы ЧПУ.
С помощью опционального машинного параметра
applyCfgLanguage (№ 101305) вы можете задать
поведение, если язык интерфейса системы ЧПУ и
HEROS не совпадают.
По следующей ссылке приведена операционная инструкция
по изменению языка диалогового режима управляющей
программы.
Дополнительная информация: "Редактор параметров",
Смена раскладки клавиатуры
Существует возможность изменения языковой раскладки для
клавиатуры в приложениях HEROS.
Для изменения языковой раскладки для клавиатуры в
приложениях HEROS необходимо выполнить следующее:
Выбрать функцию
Выбрать Настройки
Выбрать Языки/Клавиатуры
Система ЧПУ откроет окно helocale.
Выбрать вкладку Клавиатуры
Выбрать требуемую раскладку клавиатуры
Выбрать Применить
Выбрать OK
Выбрать Принять
Изменения будут приняты.
777
13
Таблицы и
обзоры
13
Таблицы и обзоры | Резьба
13.1
Резьба
Параметры резьбы
Система ЧПУ определяет параметры резьбы на основе
следующих таблиц.
Условные обозначения:
F: Шаг резьбы определяется в зависимости от типа резьбы
на основании диаметра, если стоит *.
Дополнительная информация: "Резьба", Стр. 780
P: Глубина резьбы
R: Ширина резьбы
A: угол профиля левый
W: угол профиля правый
Расчёт: Kb = 0,26384 * F - 0,1 * √ F
Зазор резьбы ac (зависит от Шаг резьбы):
Шаг резьбы <= 1: ac = 0,15
Шаг резьбы <= 2: ac = 0,25
Шаг резьбы <= 6: ac = 0,5
Шаг резьбы <= 13: ac = 1
Вид резьбы Q
F
P
R
A
W
Q = 1 метрическая мелкая резьба ISO
Внешняя
-
0,61343 * F
F
30°
30°
Внутренняя
-
0,54127 * F
F
30°
30°
Q = 2 метрическая резьба ISO
Внешняя
0,61343 * F
F
30°
30°
Внутренняя
0,54127 * F
F
30°
30°
Q = 3 метрическая коническая резьба
Внешняя
-
0,61343 * F
F
30°
30°
ISO
Q = 4 метрическая мелкая коническая
-
0,61343 * F
F
30°
30°
резьба ISO
Q = 5 метрическая трапециевидная
Внешняя
-
0,5 * F + ac
0,633 * F
15°
15°
резьба ISO
Внутренняя
-
0,5 * F + ac
0,633 * F
15°
15°
Q = 6 плоская метр. трапециевидная
Внешняя
-
0,3 * F + ac
0,527 * F
15°
15°
резьба
Внутренняя
-
0,3 * F + ac
0,527 * F
15°
15°
Q = 7 метрическая упорная резьба
Внешняя
-
0,86777 * F
0,73616 * F
30°
Внутренняя
-
0,75 * F
F - Kb
30°
Q = 8 цилиндрическая круглая резьба
Внешняя
0,5 * F
F
15°
15°
Внутренняя
0,5 * F
F
15°
15°
Q = 9 цилиндрическая резьба Витворта
Снаружи
0,64033 * F
F
27,5°
27,5°
Внутренняя
0,64033 * F
F
27,5°
27,5°
Q = 10 коническая резьба Витворта
Внешняя
0,640327 * F
F
27,5°
27,5°
Q = 11 трубная резьба Витворта
Снаружи
0,640327 * F
F
27,5°
27,5°
Внутренняя
0,640327 * F
F
27,5°
27,5°
Q = 12 нестандартная резьба
-
-
-
-
-
780
Таблицы и обзоры | Резьба
13
Вид резьбы Q
F P
R
A
W
Q = 13 UNC US-крупная резьба
Внешняя
0,61343 * F
F
30°
30°
Внутренняя
0,54127 * F
F
30°
30°
Q = 14 UNC US-мелкая резьба
Снаружи
0,61343 * F
F
30°
30°
Внутренняя
0,54127 * F
F
30°
30°
Q = 15 UNEF US-особо мелкая резьба Внешняя
0,61343 * F
F
30°
30°
Внутренняя
0,54127 * F
F
30°
30°
Q = 16 NPT US-коническая трубная
Внешняя
0,8 * F
F
30°
30°
резьба
Внутренняя
0,8 * F
F
30°
30°
Q = 17 NPTF US-коническая трубная
Внешняя
0,8 * F
F
30°
30°
резьба Dryseal
Внутренняя
0,8 * F
F
30°
30°
Q = 18 NPSC US-цилиндрическая
Внешняя
0,8 * F
F
30°
30°
трубная резьба со смазкой
Внутренняя
0,8 * F
F
30°
30°
Q = 19 NPFS US-цилиндрическая
Внешняя
0,8 * F
F
30°
30°
трубная резьба без смазки
Внутренняя
*
0,8 * F
F
30°
30°
781
13
Таблицы и обзоры
Шаг резьбы
Диаметр (в мм)
Шаг резьбы
Q = 2
56
5,5
Метрическая резьба по ИЗО
60
5,5
Диаметр (в мм)
Шаг резьбы
64
6
68
6
1
0,25
1,1
0,25
Q = 8
Цилиндрическая круглая резьба
1,2
0,25
1,4
0,3
Диаметр (в мм)
Шаг резьбы
1,6
0,35
12
2,54
1,8
0,35
14
3,175
2
0,4
40
4,233
2,2
0,45
105
6,35
2,5
0,45
200
6,35
3
0,5
Q = 9
3,5
0,6
Цилиндрическая резьба Витворта
4
0,7
4,5
0,75
Обозначение
Диаметр
Шаг резьбы
резьбы
мм)
5
0,8
1/4“
6,35
1,27
6
1
5/16“
7,938
1,411
7
1
3/8“
9,525
1,588
8
1,25
7/16“
11,113
1,814
9
1,25
1/2“
12,7
2,117
10
1,5
5/8“
15,876
2,309
11
1,5
3/4“
19,051
2,54
12
1,75
7/8“
22,226
2,822
14
2
1“
25,401
3,175
16
2
1 1/8“
28,576
3,629
18
2,5
1 1/4“
31,751
3,629
20
2,5
1 3/8“
34,926
4,233
22
2,5
1 1/2“
38,101
4,233
24
3
1 5/8“
41,277
5,08
27
3
1 3/4“
44,452
5,08
30
3,5
1 7/8“
47,627
5,645
33
3,5
2“
50,802
5,645
36
4
2 1/4“
57,152
6,35
39
4
2 1/2“
63,502
6,35
42
4,5
2 3/4“
69,853
7,257
45
4,5
48
5
52
5
782
13
Q = 10
Q = 11
Коническая резьба Витворта
Трубная резьба Витворта
Обозначение
Диаметр
Шаг резьбы
Обозначение
Диаметр
Шаг резьбы
резьбы
мм)
резьбы
мм)
1/16“
7,723
0,907
1/8“
9,728
0,907
1/8“
9,728
0,907
1/4“
13,157
1,337
1/4“
13,157
1,337
3/8“
16,662
1,337
3/8“
16,662
1,337
1/2“
20,995
1,814
1/2“
20,995
1,814
5/8“
22,911
1,814
3/4“
26,441
1,814
3/4“
26,441
1,814
1“
33,249
2,309
7/8“
30,201
1,814
1 1/4“
41,91
2,309
1“
33,249
2,309
1 1/2“
47,803
2,309
1 1/8“
37,897
2,309
2“
59,614
2,309
1 1/4“
41,91
2,309
2 1/2“
75,184
2,309
1 3/8“
44,323
2,309
3“
87,884
2,309
1 1/2“
47,803
2,309
4“
113,03
2,309
1 3/4“
53,746
1,814
5“
138,43
2,309
2“
59,614
2,309
6“
163,83
2,309
2 1/4“
65,71
2,309
2 1/2“
75,184
2,309
2 3/4“
81,534
2,309
3“
87,884
2,309
3 1/4“
93,98
2,309
3 1/2“
100,33
2,309
3 3/4“
106,68
2,309
4“
113,03
2,309
4 1/2“
125,73
2,309
5“
138,43
2,309
5 1/2“
151,13
2,309
6“
163,83
2,309
783
13
Таблицы и обзоры
Q = 13
Q = 14
UNC US-крупная резьба
UNC US-мелкая резьба
Обозначение
Диаметр
Шаг резьбы
Обозначение
Диаметр
Шаг резьбы
резьбы
мм)
резьбы
мм)
0,073“
1,8542
0,396875
0,06“
1,524
0,3175
0,086“
2,1844
0,453571428
0,073“
1,8542
0,352777777
0,099“
2,5146
0,529166666
0,086“
2,1844
0,396875
0,112“
2,8448
0,635
0,099“
2,5146
0,453571428
0,125“
3,175
0,635
0,112“
2,8448
0,529166666
0,138“
3,5052
0,79375
0,125“
3,175
0,577272727
0,164“
4,1656
0,79375
0,138“
3,5052
0,635
0,19“
4,826
1,058333333
0,164“
4,1656
0,705555555
0,216“
5,4864
1,058333333
0,19“
4,826
0,79375
1/4“
6,35
1,27
0,216“
5,4864
0,907142857
5/16“
7,9375
1,411111111
1/4“
6,35
0,907142857
3/8“
9,525
1,5875
5/16“
7,9375
1,058333333
7/16“
11,1125
1,814285714
3/8“
9,525
1,058333333
1/2“
12,7
1,953846154
7/16“
11,1125
1,27
9/16“
14,2875
2,116666667
1/2“
12,7
1,27
5/8“
15,875
2,309090909
9/16“
14,2875
1,411111111
3/4“
19,05
2,54
5/8“
15,875
1,411111111
7/8“
22,225
2,822222222
3/4“
19,05
1,5875
1“
25,4
3,175
7/8“
22,225
1,814285714
1 1/8“
28,575
3,628571429
1“
25,4
1,814285714
1 1/4“
31,75
3,628571429
1 1/8“
28,575
2,116666667
1 3/8“
34,925
4,233333333
1 1/4“
31,75
2,116666667
1 1/2“
38,1
4,233333333
1 3/8“
34,925
2,116666667
1 3/4“
44,45
5,08
1 1/2“
38,1
2,116666667
2“
50,8
5,644444444
2 1/4“
57,15
5,644444444
2 1/2“
63,5
6,35
2 3/4“
69,85
6,35
3“
76,2
6,35
3 1/4“
82,55
6,35
3 1/2“
88,9
6,35
3 3/4“
95,25
6,35
4“
101,6
6,35
784
13
Q = 15
Q = 16
UNEF US-особо мелкая резьба
NPT US-коническая трубная резьба
Обозначение
Диаметр
Шаг резьбы
Обозначение
Диаметр
Шаг резьбы
резьбы
мм)
резьбы
мм)
0,216“
5,4864
0,79375
1/16“
7,938
0,94074074
1/4“
6,35
0,79375
1/8“
10,287
0,94074074
5/16“
7,9375
0,79375
1/4“
13,716
1,411111111
3/8“
9,525
0,79375
3/8“
17,145
1,411111111
7/16“
11,1125
0,907142857
1/2“
21,336
1,814285714
1/2“
12,7
0,907142857
3/4“
26,67
1,814285714
9/16“
14,2875
1,058333333
1“
33,401
2,208695652
5/8“
15,875
1,058333333
1 1/4“
42,164
2,208695652
11/16“
17,4625
1,058333333
1 1/2“
48,26
2,208695652
3/4“
19,05
1,27
2“
60,325
2,208695652
13/16“
20,6375
1,27
2 1/2“
73,025
3,175
7/8“
22,225
1,27
3“
88,9
3,175
15/16“
23,8125
1,27
3 1/2“
101,6
3,175
1“
25,4
1,27
4“
114,3
3,175
1 1/16“
26,9875
1,411111111
5“
141,3
3,175
1 1/8“
28,575
1,411111111
6“
168,275
3,175
1 3/16“
30,1625
1,411111111
8“
219,075
3,175
1 1/4“
31,75
1,411111111
10“
273,05
3,175
1 5/16“
33,3375
1,411111111
12“
323,85
3,175
1 3/8“
34,925
1,411111111
14“
355,6
3,175
1 7/16“
36,5125
1,411111111
16“
406,4
3,175
1 1/2“
38,1
1,411111111
18“
457,2
3,175
1 9/16“
39,6875
1,411111111
20“
508
3,175
1 5/8“
41,275
1,411111111
24“
609,6
3,175
1 11/16“
42,8625
1,411111111
1 3/4“
44,45
1,5875
2“
50,8
1,5875
785















содержание      ..     17      18      19      20     ..
