HEIDENHAIN MANUAL plus 620 Управление ЧПУ для токарного станка. Руководство пользователя (2019 год) - часть 15





10
База данных
инструментов и
технологий
10
База данных инструментов и технологий | База данных инструментов
10.1
База данных инструментов
Как правило, вы программируете координаты контуров так,
как размеры детали указаны на чертеже. Чтобы система
ЧПУ могла рассчитать траекторию суппорта, выполнить
компенсацию радиуса режущей кромки и определить
распределение проходов, необходимо ввести линейные
размеры, радиус вершины резца, угол в плане и т. д.
Система ЧПУ сохраняет до 250 записей данных инструмента,
причем каждая запись обозначается Идентифик. номер
(именем). С помощью опции ПО Tools and Technology (опция
#10) система ЧПУ может хранить до 999 инструментов. Вы
видите в списке инструментов максимальное количество
записей данных инструментов и количество найденных записей
данных инструментов. Дополнительное описание инструмента
облегчает поиск данных.
В режиме работы Станок доступны функции для определения
линейных размеров инструмента.
Дополнительная информация: "Измерение инструмента",
Коррекции на износ выполняются отдельно. Благодаря этому
значения коррекции можно вводить в любой момент, даже во
время исполнения программы.
Инструменту можно присвоить материал резца инструмента,
с помощью которого возможен доступ к технологической
базе данных (подача, скорости резания). Таким образом,
облегчается работа оператора, так как данные резания
устанавливаются и вводятся только один раз.
Типы инструментов
Чистовой резец, сверло, прорезной инструмент и т. д. обладают
весьма различными формами. Поэтому точки привязки для
определения линейных размеров и других данных инструмента
также различаются.

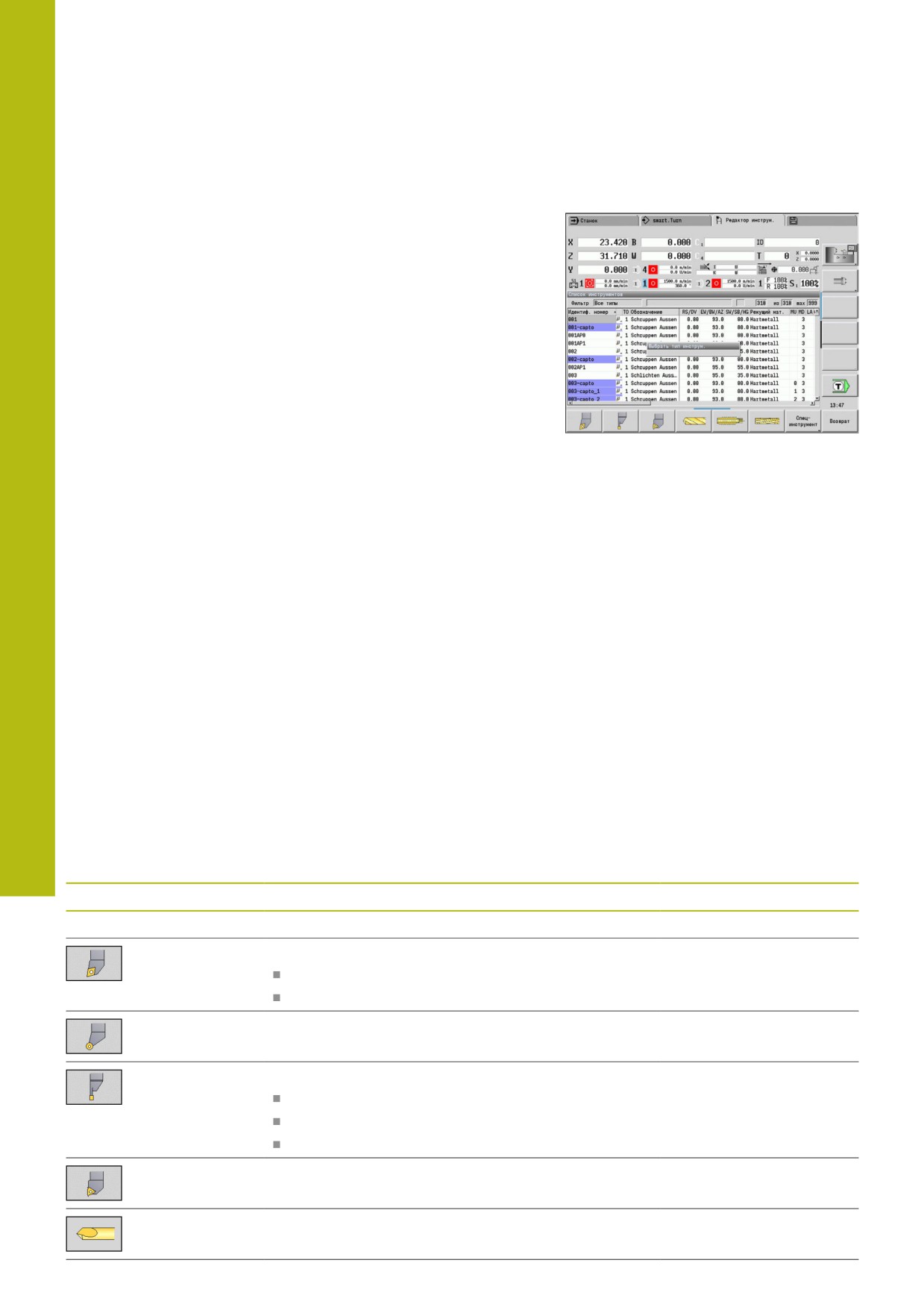

В следующей таблице приводится обзор типов инструмента.
Типы инструментов
Программная клавиша
Функция
Описание
Токарный проходной инструмент
для черновой обработки
для чистовой обработки
Грибк. инструм.
Прорезной инструмент
Прорезной инструмент
Отрезные резцы
Прорезной инструмент для проходной обработки
Метчик
NC-центр.сверло
582
База данных инструментов и технологий | База данных инструментов
10

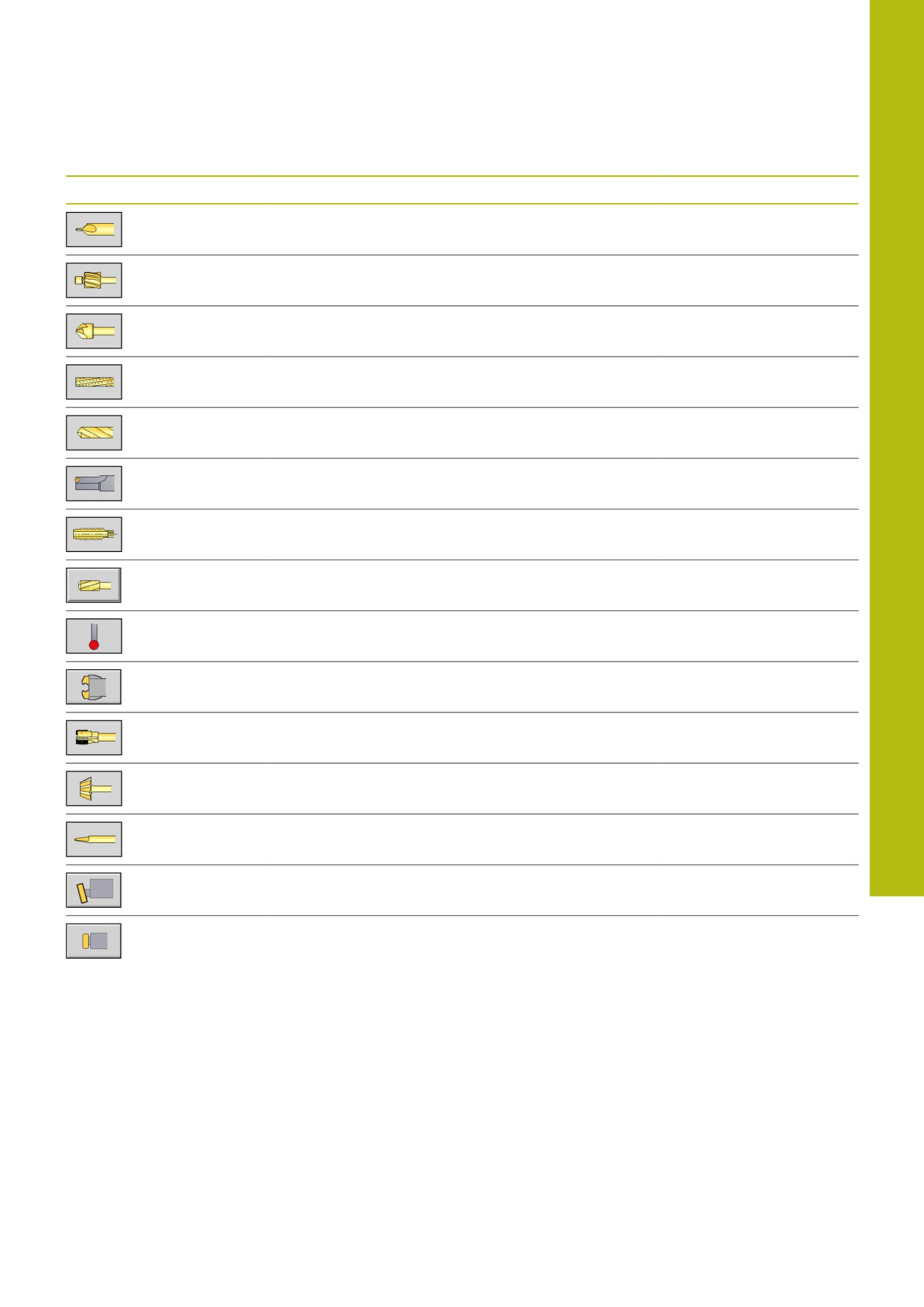

Типы инструментов
Центр. сверло
Цековка
Конический зенкер
Концевая фреза
Спирал. сверло
Сверло со сменными пласт-ми
Метчик
Развертка
Измерительный щуп
Захват
Резьбовая фреза
Угловая фреза
Шарошка
Накатной инст.
Упорный инстр.
583
10
База данных инструментов и технологий | База данных инструментов
Мульти-инструмент
Эта функция также доступна для станков с
магазином инструментов. Система ЧПУ использует
список магазина, вместо списка револьвера.
Инструмент с несколькими режущими кромками или
с несколькими точками привязки называется мульти-
инструментом. При этом для каждой режущей кромки или
каждой точки привязки создается блок данных. Затем все блоки
данных мульти-инструмента объединяются в цепочку.
Дополнительная информация: "Редактирование мульти-
инструмента", Стр. 591
В списке инструментов в колонке MU для каждого блока данных
мульти-инструмента приводится позиция в рамках цепочки этих
инструментов. Нумерация начинается с 0.

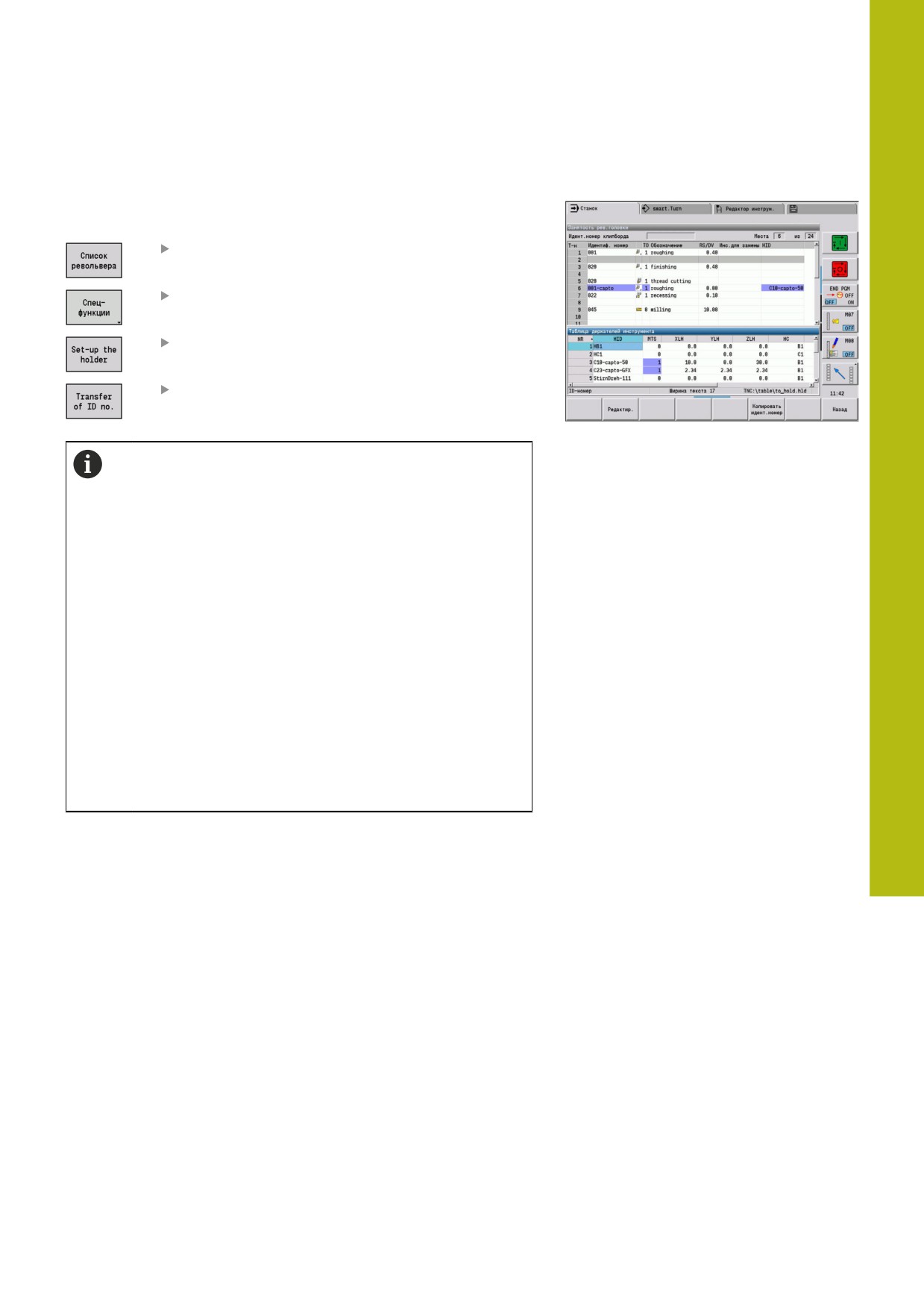

Мульти-инструменты отображаются в списке комплектации
револьверной головки со всеми режущими кромками или
точками привязки. На рисунке показан инструмент с двумя
точками привязки.
Управление сроком службы инструмента
Система ЧПУ запоминает срок службы инструмента (время,
в течение которого инструмент используется на подаче)
или считает количество заготовок, обработанных данным
инструментом. Это является основой для управления сроком
службы инструментов.
Если срок службы инструмента истек или достигнуто
количество обработанных деталей, то система устанавливает
диагностический бит 1. Вследствие этого перед следующим
вызовом инструмента выдается сообщение об ошибке и
выполнение программы прекращается, если нет сменного
инструмента.
Начатая обработка детали может быть продолжена с помощью
NC-старт.
584
База данных инструментов и технологий | Режим работы «Редактор инструментов»
10
10.2
Режим работы «Редактор
инструментов»

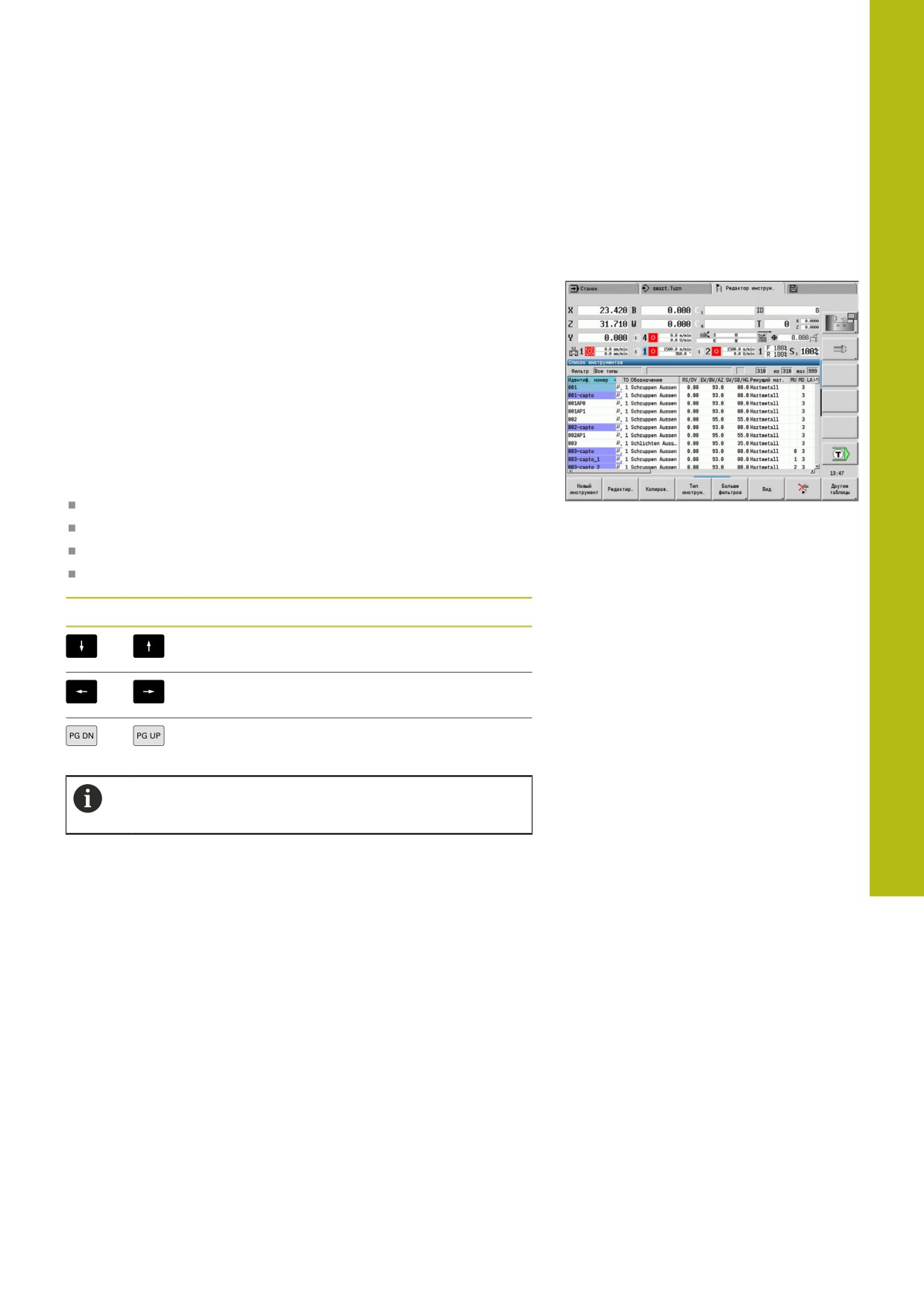

Навигация в списке инструментов
Система ЧПУ показывает в списке инструментов важные
параметры и описания инструментов. Тип и ориентация
инструмента определяется на основе схематического
изображения инструмента.
Навигация внутри списка инструментов и просмотр записей
осуществляется при помощи клавиш курсора и клавиш
PgUp/PgDn. Параметры инструмента, которые используются
реже, находятся в списке правее и могут быть просмотрены с
помощью навигации по столбцам.
Для лучшего ориентирования следующие столбцы всегда
остаются видимыми:
Идентифик. номер
Тип инструмента
Ориентация инструмента
Обозначение
Клавиши навигации
Переход к следующей/предыдущей строке
(инструменту) в списке инструментов
Переход к следующему/предыдущему
столбцу в списке инструментов
Листание списка инструментов на одну
страницу вниз/вверх
Навигация в списке инструмента идентична для всех
режимов работы.
585
10
База данных инструментов и технологий | Режим работы «Редактор инструментов»

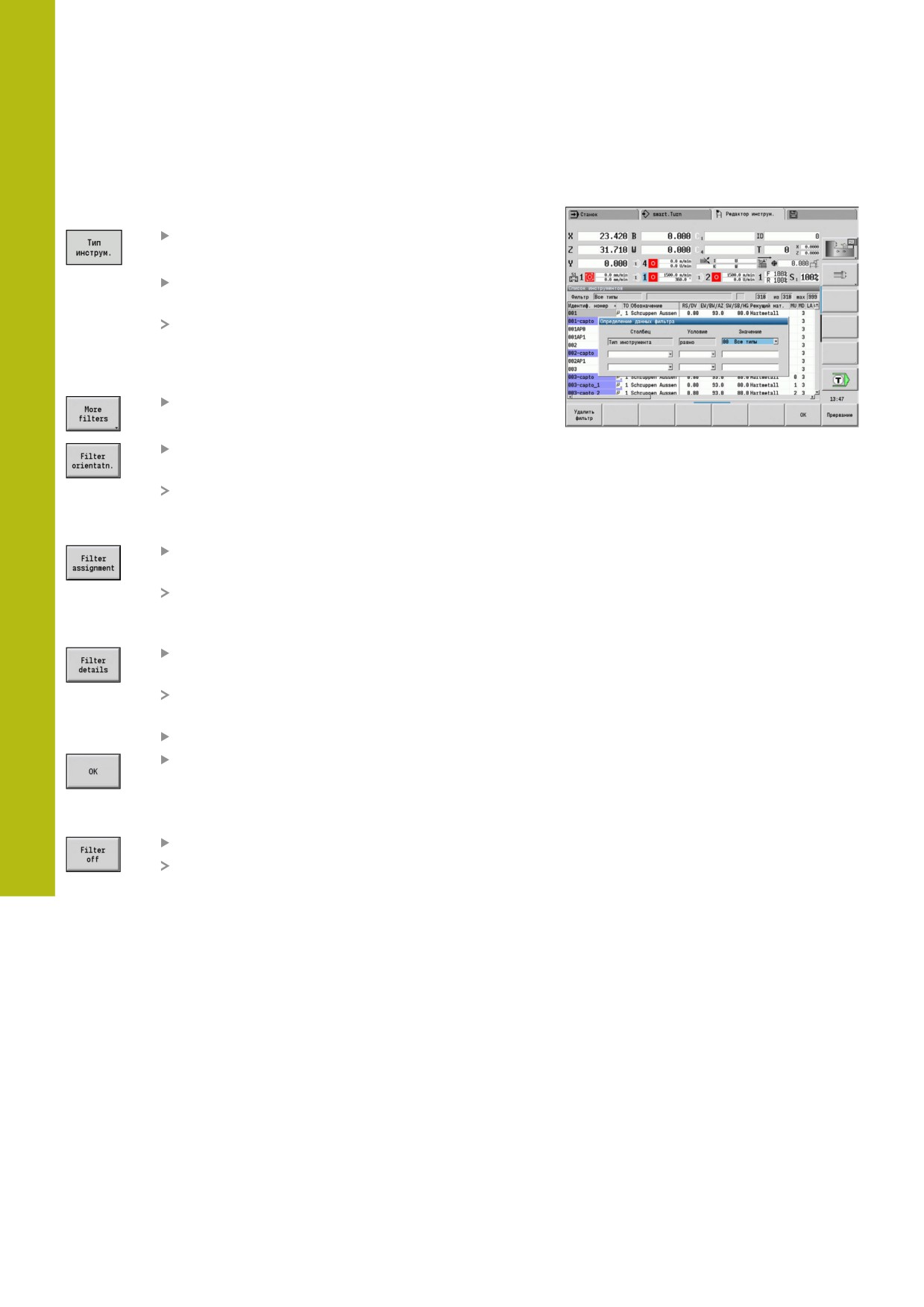

Сортировка и фильтрация списка инструментов
Показ записей только одного типа инструментов:
Нажмите программную клавишу
Тип инструмента
Выберите тип инструмента в последующих
панелях программных клавиш
Система ЧПУ формирует список, в котором
отображаются инструменты нужного типа.
Фильтрация списка инструментов:
Нажмите программную клавишу
Больше фильтров
Нажмите программную клавишу
Ориентац. фильтра
Система ЧПУ формирует список, в котором
отображаются инструменты только с
выбранной ориентацией.
Или нажмите программную клавишу
Присвоение фильтра
Система ЧПУ покажет попеременно
инструменты в держателях инструмента или
свободные инструменты
Или нажмите программную клавишу
Сведения о фильтре
Система ЧПУ отобразит всплывающее окно с
возможными критериями выбора
Определите критерии фильтрации
Нажмите программную клавишу OK
Удаление фильтра:
Нажмите программную клавишу Фильтр из
Система ЧПУ удаляет установленные
фильтры и отображает весь список
инструментов
586
База данных инструментов и технологий | Режим работы «Редактор инструментов»
10
Сортировка списка инструментов:
Нажмите программную клавишу Вид
Нажмите программную клавишу
Сортировать ID/Тип
Список инструментов переключается
между вариантами Сортировка по
идентификационному номеру и
Сортировка по типу инструмента и
(ориентации инструмента).
Или нажмите программную клавишу
Обратная сортировка
Список инструментов переключается между
сортировкой по возрастанию/по убыванию
Поиск инструментов по Идентифик. номер:
Введите первые буквы или цифры Идентифик. номер
Система ЧПУ перейдет в открытом списке на желаемый
Идентифик. номер
587
10
База данных инструментов и технологий | Режим работы «Редактор инструментов»
Редактирование данных инструментов
Создание нового инструмента:
Нажмите программную клавишу
Новый инструмент
Выберите тип инструмента
Система ЧПУ откроет окно ввода
Задайте ориентацию инструмента
Введите другие параметры
Введите идентификационный номер
инструмента (1-16 символов, буквенно-
цифровой)
Назначьте текст инструмента
Дополнительная информация: "Текст инструмента",
Система ЧПУ отображает вспомогательные рисунки
для отдельных параметров только тогда, когда
известна ориентация инструмента.

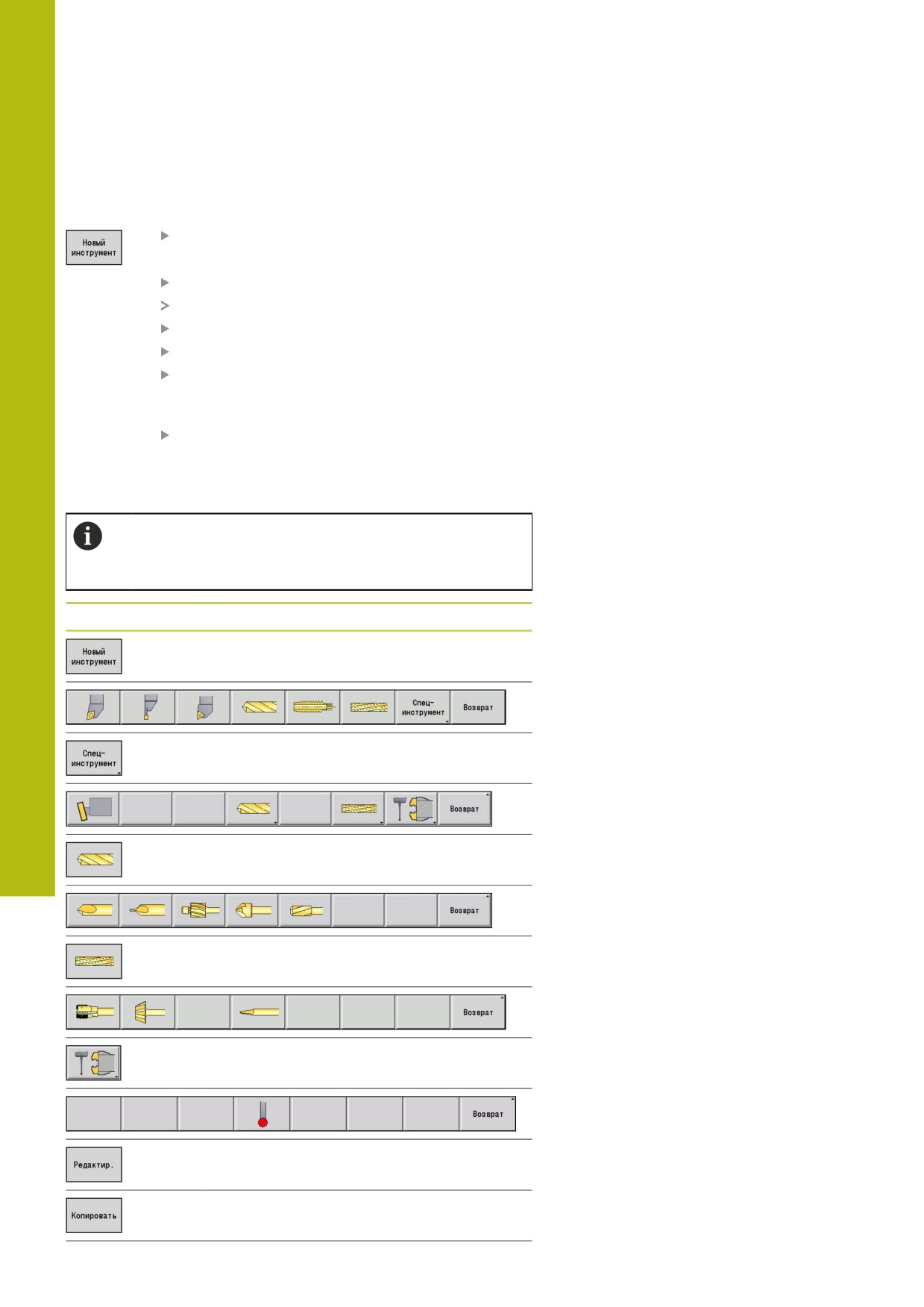

Программные клавиши в организации инструментов
Открывает выбор типов инструмента для
создания нового инструмента
Переключает на панель программных
клавиш со специальными инструментами
Выбор типов специальных сверлильных
инструментов
Выбор типов специальных фрезерных
инструментов
Выбор типов манипуляционных систем и
измерительных щупов
Открывает диалог ввода для выбранного
инструмента
Копирует выбранный инструмент и, тем
самым, создает новый инструмент
588
База данных инструментов и технологий | Режим работы «Редактор инструментов»
10
Программные клавиши в организации инструментов
Удаляет выбранный инструмент из базы
данных после запроса подтверждения
Программная клавиша доступна
после нажатия программной клавиши
Другие таблицы.
Открывает подрежим Редактор технол.
Дополнительная информация: "Подре-
жим работы «Редактор технологии»",
Программная клавиша доступна
после нажатия программной клавиши
Другие таблицы.
Открывает Таблица держателей инстру-
мента,
Создание нового инструмента при помощи копирования:
Установите курсор на нужную запись
Нажмите программную клавишу Копиров.
Система ЧПУ откроет окно ввода с данными
инструмента
Введите новый идентификационный номер
инструмента
Проверьте/адаптируйте другие данные
инструмента
Нажмите программную клавишу Запомнить
Новый инструмент сохранится в базе данных
Изменение данных инструмента:
Установите курсор на нужную запись
Нажмите программную клавишу Редактир.
Параметры инструмента откроются для
редактирования
Удаление записи:
Установите курсор на нужную запись
Нажмите программную клавишу Удалить
Подтвердите контрольный вопрос
программной клавишей ДА
Система ЧПУ удалит инструмент
589
10
База данных инструментов и технологий | Режим работы «Редактор инструментов»

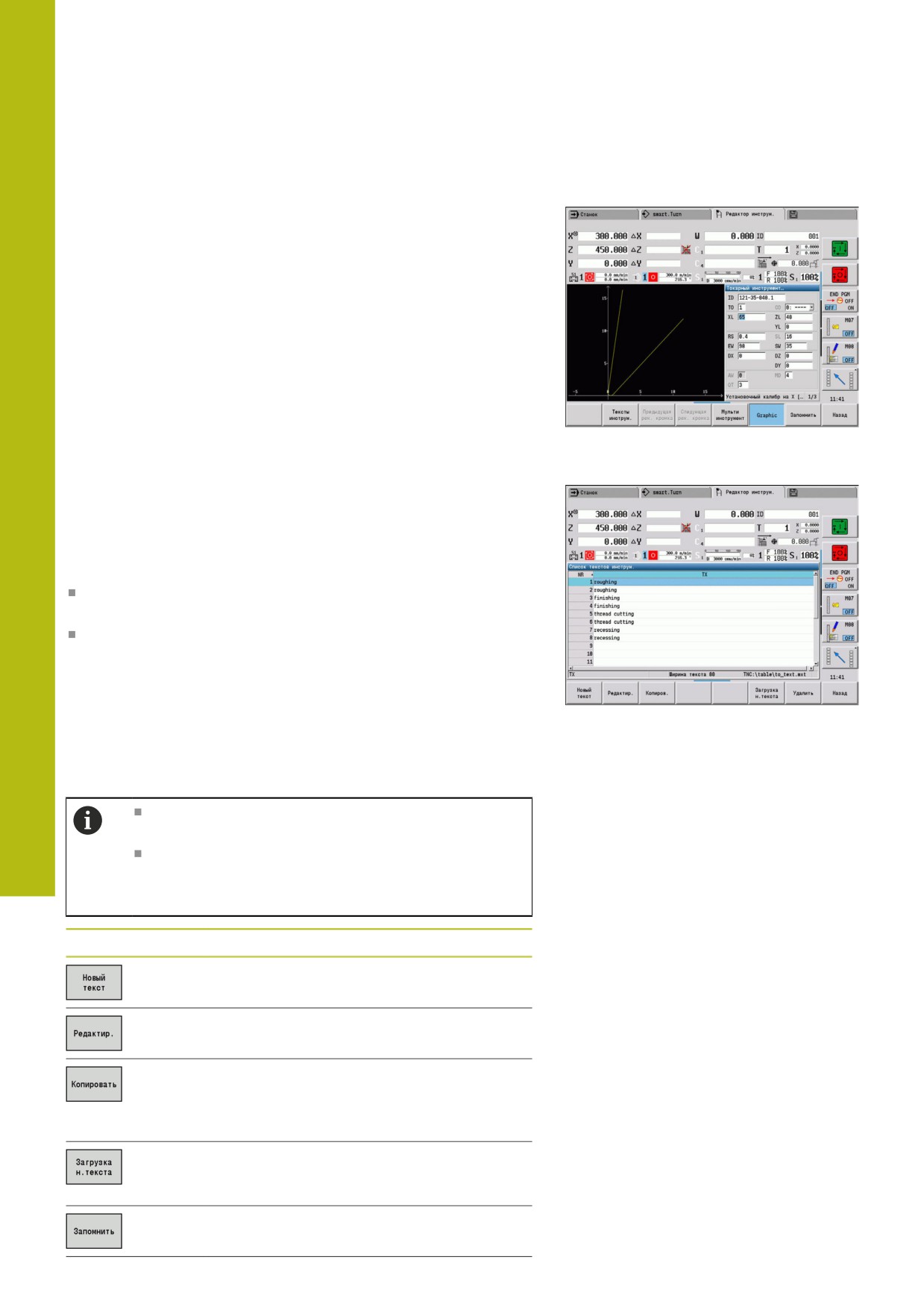

Контрольная графика инструмента
В открытом диалоге ввода инструмента система ЧПУ
имеет возможность выводить контрольную графику для
параметризуемого инструмента. Нажмите для этого
программную клавишу Графика.
Система ЧПУ генерирует изображение инструмента исходя
из вводимых параметров. Контрольная графика инструмента
обеспечивает контроль введенных данных. Изменения
учитываются после выхода из поля ввода.
Текст инструмента
Тексты инструмента соотносятся с инструментами и
отображаются в списке инструмента. Система ЧПУ
осуществляет управление текстами инструмента в отдельном
списке.
Взаимосвязи:
Управление описаниями осуществляется в списке Тексты
инструмента. Каждой записи соответствует QT-номер
Параметр Текст инструмента QT содержит номер ссылки
на список Тексты инструмента. В списке инструмента
отображается текст, на который указывает QT
Если открыт диалог ввода инструмента, система ЧПУ дает
возможность ввода текстов инструмента. Нажмите для этого
программную клавишу Тексты инструментов.
Максимально могут быть определены 999 текстов, длина
текста может составлять 80 знаков.
Новые тексты могут быть вставлены в следующей
свободной строке, от позиции курсора
При удалении и изменении текста инструмента
следует учитывать, что этот текст уже может
использоваться для нескольких инструментов
Программные клавиши в списке текста инструмента
Формирует новую строку в текстовом
списке и открывает ее для ввода текста
Открывает выбранный текст инструмента
для редактирования
Копирует выбранный в настоящий момент
текст инструмента в новую текстовую
строку Тем самым создается новый текст
инструмента
Вводит номер текста в качестве ссылки в
диалог ввода инструмента и завершает
работу редактора текстов инструмента
Сохраняет новый или измененный текст
инструмента
590
База данных инструментов и технологий | Режим работы «Редактор инструментов»
10
Программные клавиши в списке текста инструмента
Отменяет текущее изменение
Удаляет выбранный текст инструмента
после запроса подтверждения
Закрывает редактор текстов инструмента
и осуществляет переход обратно в диалог
ввода инструмента без изменения тексто-
вых ссылок

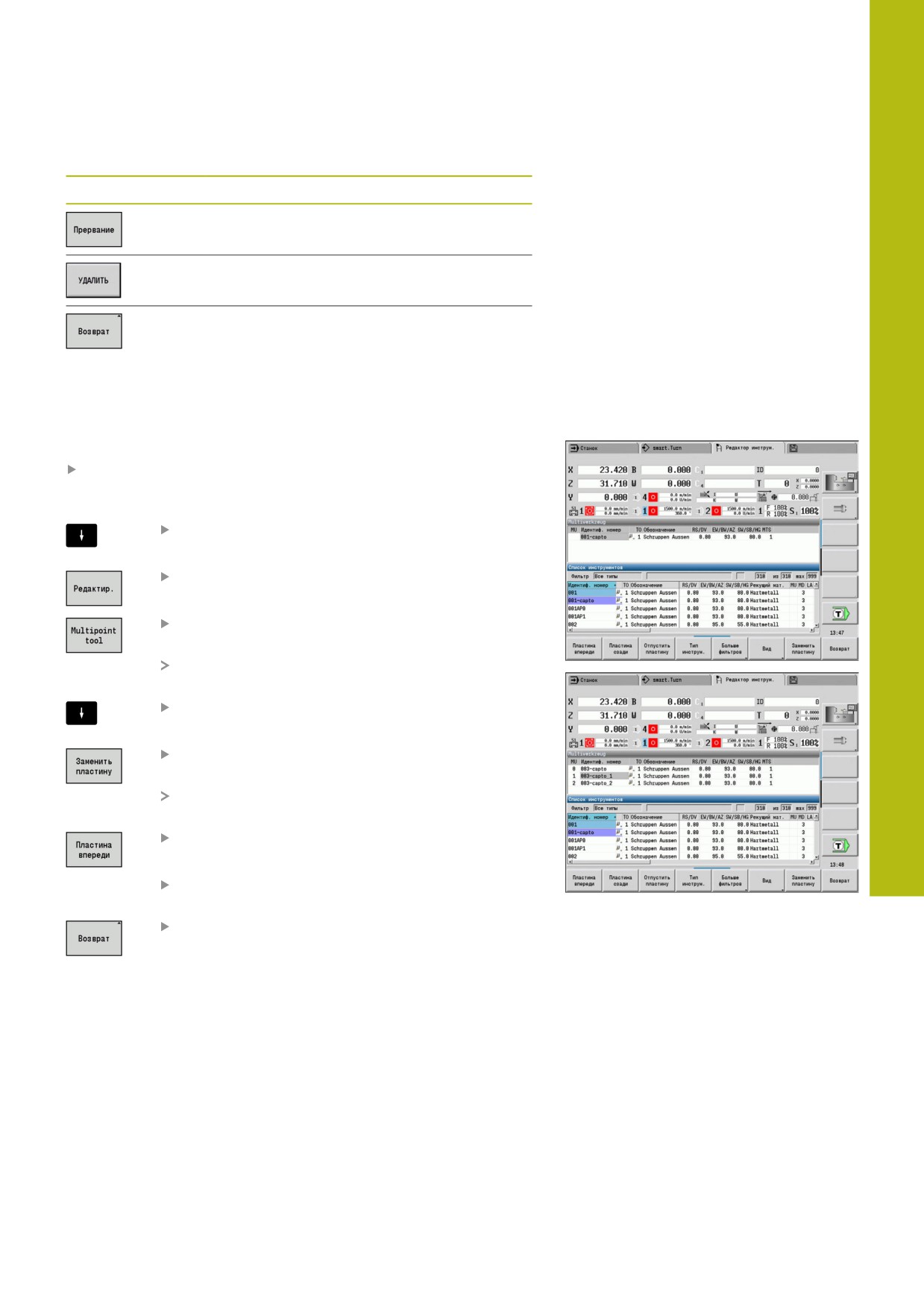

Редактирование мульти-инструмента
Создание мульти-инструмента:
Для каждой режущей кромки или каждой точки привязки
создаётся отдельный блок данных с описанием
инструмента
В списке инструментов установите курсор на
блок данных с первой режущей кромкой
Нажмите программную клавишу Редактир.
Нажмите программную клавишу
Mульти инструмент
Редактор инструм. будет учитывать эту
режущую кромку как главный резец (MU = 0)
В списке инструментов установите курсор на
блок данных со следующей режущей кромкой
Нажмите программную клавишу
Заменить пластину
Редактор инструм. включит эту режущую
кромку в состав цепочки мультиинструмента
Выберите место для следующей режущей
кромки
Повторите эти шаги для других режущих
кромок мульти-инструмента
Нажмите программную клавишу Возврат
591
10
База данных инструментов и технологий | Режим работы «Редактор инструментов»
Удаление режущей кромки мульти-инструмента:
Установите курсор на режущую кромку
мульти-инструмента
Нажмите программную клавишу Редактир.
Нажмите программную клавишу
Mульти инструмент
Редактор инструм. отобразит список всех
режущих кромок мультиинструмента
Выберите режущую кромку
Удалите режущую кромку из цепочки мульти-
инструмента
Полное удаление всего мульти-инструмента:
Установите курсор на режущую кромку
мульти-инструмента
Нажмите программную клавишу Edit
Нажмите программную клавишу
Mульти инструмент
Редактор инструм. отобразит список всех
режущих кромок мультиинструмента
Установите курсор на режущую кромку 0
мульти-инструмента
Мульти-инструмент будет удален.
592
База данных инструментов и технологий | Режим работы «Редактор инструментов»
10

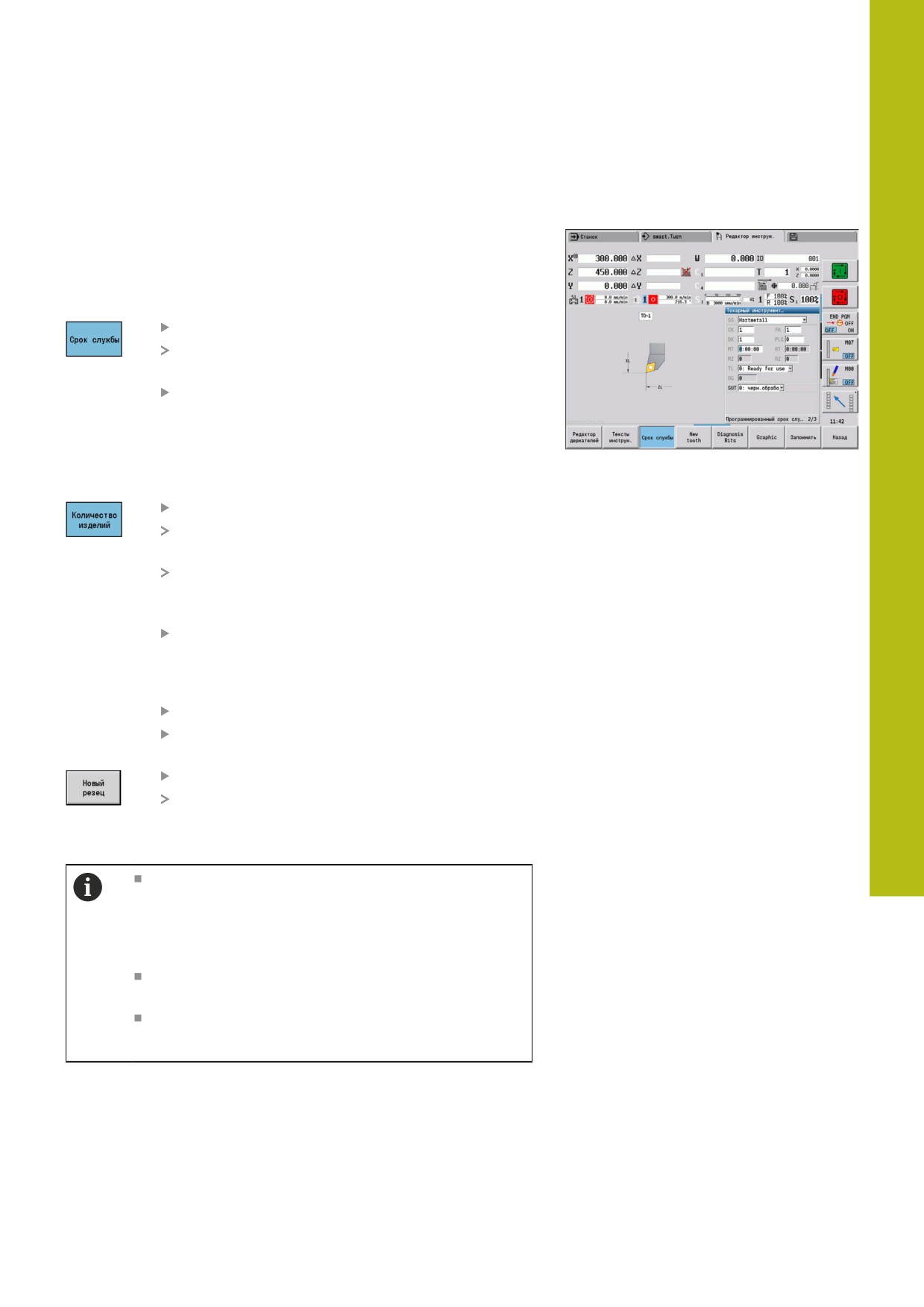

Редактирование данных срока службы
инструмента
Система ЧПУ накапливает время работы в RT или количество
изделий в RZ. При достижении заданного срока службы или
количества изделий инструмент считается изношенным.
Предустановка срока службы:
Нажмите программную клавишу Срок службы
Редактор инструм. разрешит редактирование
поля ввода Срок службы MT.
Введите срок службы инструмента в формате
h:mm:ss (h = часы; m = минуты; s = секунды),
переключайтесь между h, m и s при помощи
клавиш курсора
Предустановка количества изделий:
Нажмите программную клавишу Срок службы
Система ЧПУ изменяет программную клавишу
Срок службы на Количество изделий.
Режим работы Редактор инструм. разрешит
редактирование поля ввода Количество
изделий MZ.
Введите количество деталей, которые могут
быть обработаны одним инструментом
Установка нового резца:
Установите новый резец
Вызовите соответствующую запись в
Редактор инструм.
Нажмите программную клавишу Новый резец
Срок службы или количество изделий
устанавливается на 0 и диагностические биты
сбрасываются.
Управление сроком службы включается и
выключается в машинном параметре lifeTime (№
601801).
Дополнительная информация: "Список
параметров станка", Стр. 634
Количество изделий прибавляется при
достижении конца программы
Контроль срока службы или количества изделий
продолжается также после смены программы
593
10
База данных инструментов и технологий | Режим работы «Редактор инструментов»

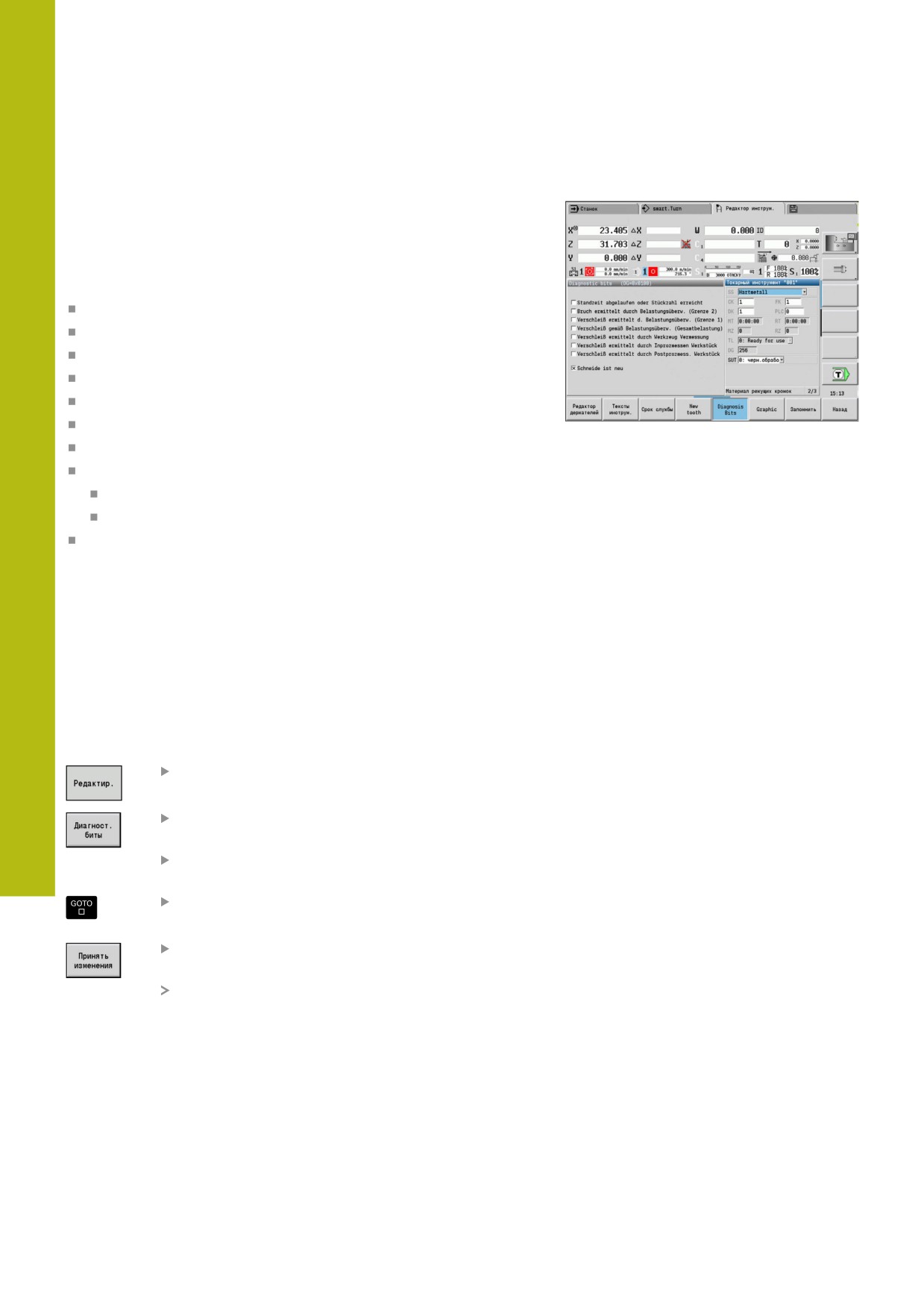

Диагностические биты
В диагностические биты система ЧПУ записывает информацию
о состоянии инструмента. Установка битов производится либо
путем программирования в NC-программе, либо автоматически
системой контроля инструмента и нагрузки.
Доступны следующие диагностические биты:
1 Срок службы истек или достигнуто кол-во изделий
2 Поломка, определён. через монит. нагрузки (лим. 2)
3 Износ, определён. через монит. нагрузки (лим. 1)
4 Износ согласно мониторингу нагрузки (общ. нагрузка)
5 Износ определён через измерение инструмента
6 Износ определён при измер. детали во время обр.
7 Износ определён при измер. детали после обр.
8 Новые режущие кромки
новые = 1
использованные = 0
9-15 свободны
При активном контроле срока службы или количества изделий
установленный диагностический бит приводит к тому, что
в подрежиме Отраб. программы инструмент повторно не
используется. Если определен инструмент для замены, то
система ЧПУ устанавливает его. Если сменный инструмент не
определен или цепочка замен закончилась, то программа ЧПУ
останавливается до следующего вызова инструмента.
Изменение диагностических битов
Вы можете выполнить изменение диагностических битов в
Редактор инструм. следующим образом:
Нажмите программную клавишу Edit
Нажмите программную клавишу
Диагност. биты
Выберите нужный бит при помощи клавиш со
стрелками
Нажмите клавишу GOTO, чтобы изменить бит
Сохраните бит программной клавишей
«Принять изменения»
Система ЧПУ принимает новые
диагностические биты в параметре DG.
Информация о сроке службы и количестве
изделий остается сохраненной.
594
База данных инструментов и технологий | Режим работы «Редактор инструментов»
10

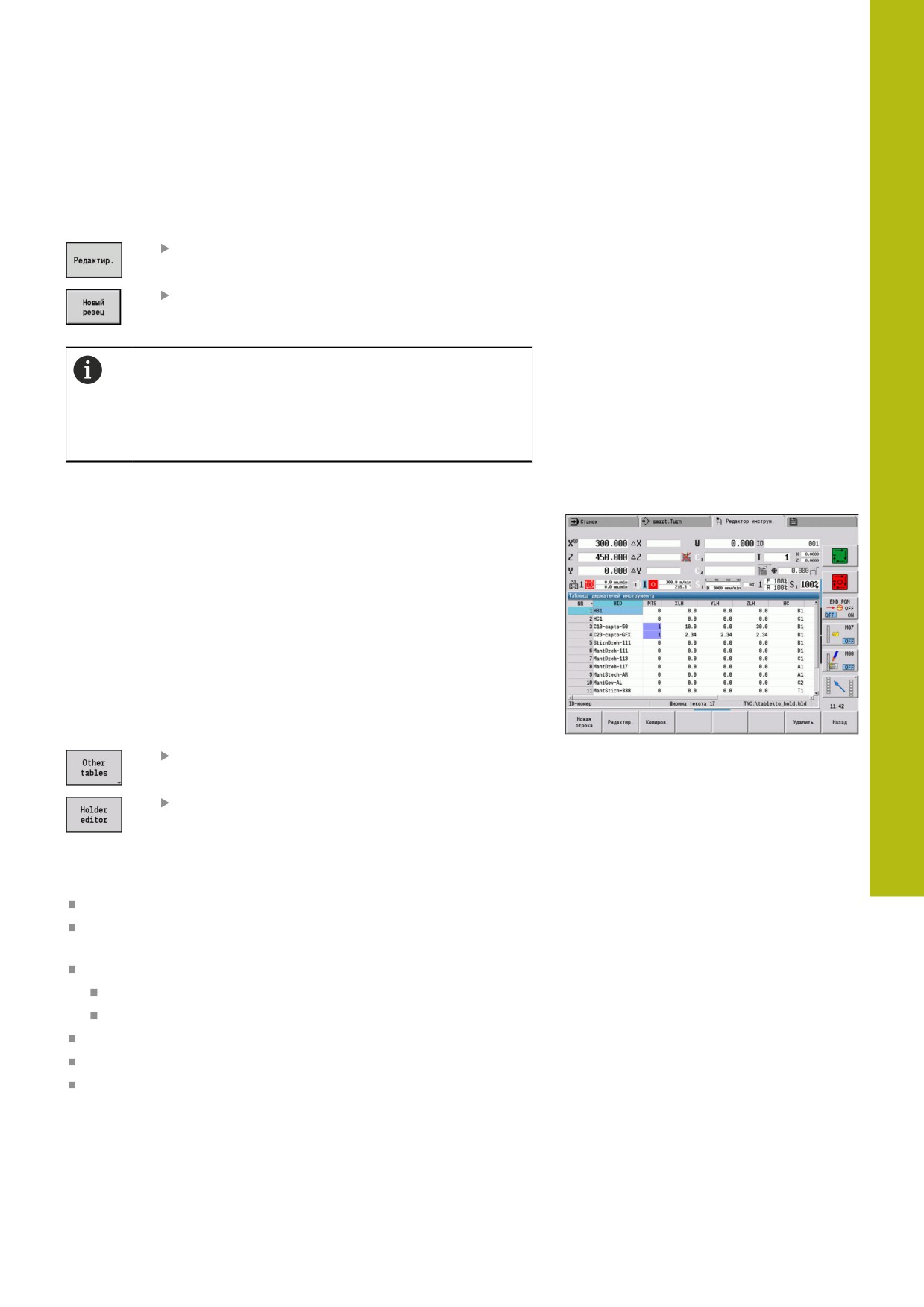

Сброс диагностических битов
Вы можете выполнить сброс диагностических битов в
Редактор инструм. следующим образом:
Нажмите программную клавишу Edit
Нажмите программную клавишу Новый резец
При помощи программной клавиши Новый резец
вы сбрасываете диагностические бит и установите
бит 8 Новые режущие кромки. Как только система
управления установит инструмент, этот бит также
будет сброшен.
Редактор держателя
Изображение инструмента в контрольной графике и в
подрежиме Моделирование учитывает форму держателя и
позицию захвата на инструментальном суппорте.
Дополнительная информация: "Контрольная графика
инструмента", Стр. 590
Дополнительная информация: "3D-моделирование в режиме
Моделирования", Стр. 579
В таблице держателей инструмента to_hold.hld вы задаете тип
и установочные размеры держателя инструмента.
Редактирование таблицы держателей инструмента в режиме
Редактор инструм.:
Нажмите программную клавишу
Другие таблицы
Нажмите программную клавишу
Редактор держателей
Таблица держателей инструмента содержит следующую
информацию:
NR: Номер строки
HID: Имя держателя - уникальное имя держателя (макс. 16
символов)
MTS: Ручной сменщик
0: стандартный захват
1: инструмент для замены вручную
XLH: Установочный размер по X
YLH: Установочный размер по Y
ZLH: Установочный калибр на Z
595
10
База данных инструментов и технологий | Режим работы «Редактор инструментов»
HC: Тип держателя
A1: держатель бор-штанги
B1: правый короткий
B2: левый короткий
B3: правый короткий перевернутый
B4: левый короткий перевернутый
B5: правый длинный
B6: левый длинный
B7: правый длинный перевернутый
B8: левый длинный перевернутый
C1: правый
C2: левый
C3: правый перевернутый
C4: левый перевернутый
D1: многоячеечный захват
A: держатель бор-штанги
B: держатель сверла с подачей СОЖ
C: продольный четырехгранный
D: поперечный четырехгранный
E: обработка торцовой - задней стороны
E1: U-сверло
E2: державка для цилиндрических хвостовиков
E3: державка с зажимными цангами
F: держатель сверла MK (конус Морзе)
K: сверлильный патрон
T1: приводной аксиальный
T2: приводной радиальный
T3: держатель бор-штанги
X5: приводной аксиальный
X6: приводной радиальный
MP: Позиция инстр. в револьв.
0: направление -Z
1: направление -X/-Z
2: направление -X/+Z
3: направление +Z
WH: Высота дрежателя
WB: Ширина держателя
AT: Тип держателя
WHT: Глубина держателя (по умолчанию:параметр WB)
TOF: Смещение глубины держателя (по
умолчанию:параметр WHT/2)
596
База данных инструментов и технологий | Режим работы «Редактор инструментов»
10
В таблице держателей инструмента имена можно
задавать только с помощью символов ASCII.
Умляуты и азиатские знаки запрещены.
Таблицу держателей инструмента можно также
просматривать и редактировать в открытых формах
инструмента. Для этого доступна программная
клавиша Редактор держателей.
Программные клавиши в таблице держателей
инструмента
Генерирует новую строку и добавляет ее
в конце таблицы
Открывает выбранный держатель инстру-
мента для редактирования
Копирует выбранный в настоящий момент
держатель инструмента в новую тексто-
вую строку. Тем самым создается новый
держатель инструмента
Сохраняет новый или измененный держа-
тель инструмента
Отменяет текущее изменение
Удаляет выбранный держатель инстру-
мента после запроса подтверждения
Если вы авторизовались под зарегистри-
рованным паролем 123, то вам доступна
программная клавиша Delete All. После
запроса вся таблица держателей инстру-
мента удаляется, а ссылка записывается
в файл протокола.
Закрывает Таблица держателей инстру-
мента.
597
10
База данных инструментов и технологий | Режим работы «Редактор инструментов»

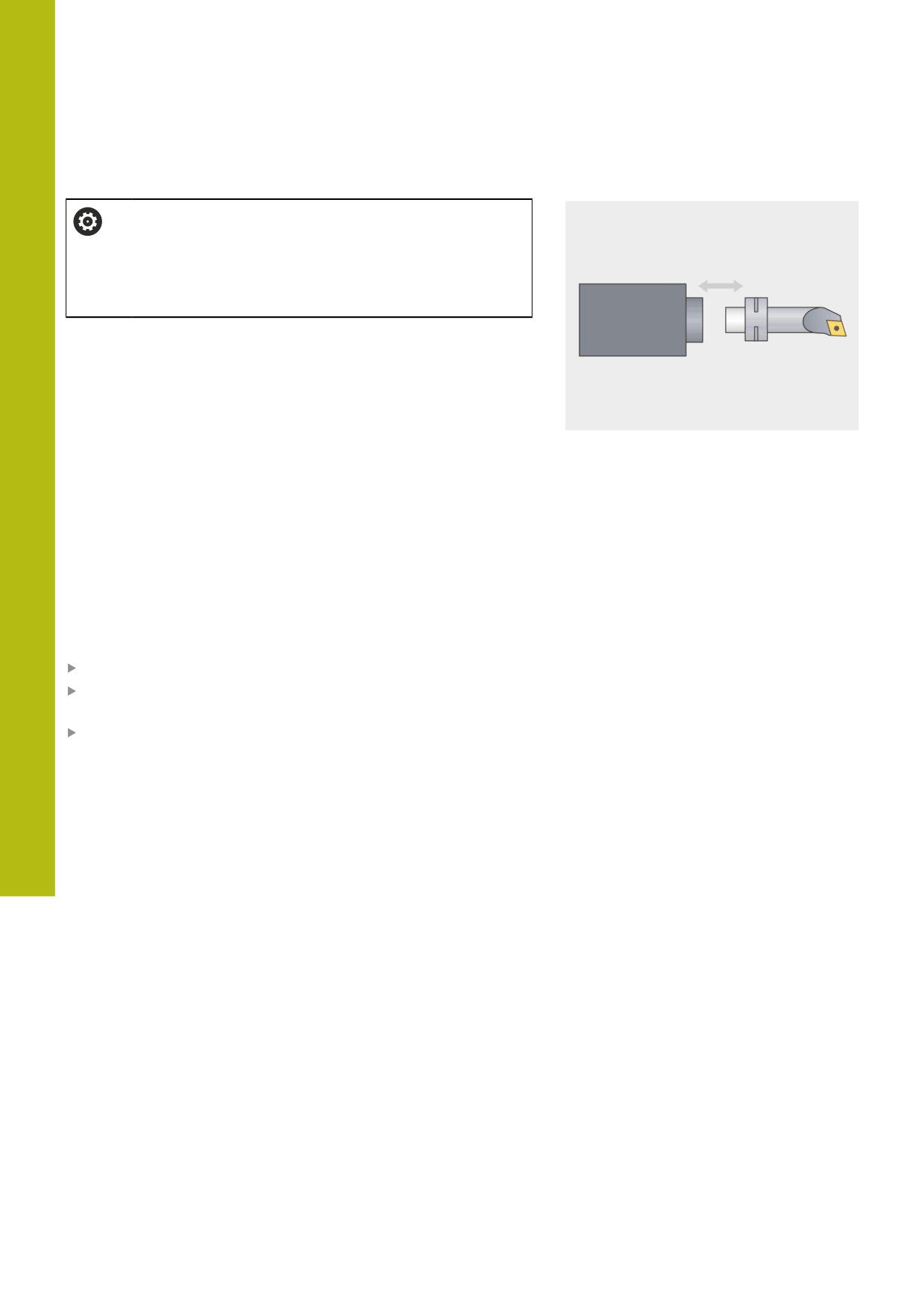

Системы ручной смены инструмента
Следуйте указаниям инструкции по обслуживанию
станка!
Производитель станка должен подготовить
станок для использования системы ручной смены
инструмента.
Системой ручной смены называется держатель инструмента,
который с помощью встроенного зажимного приспособления
может удерживать различные инструменты. Чаще всего,
изготовленное в виде полигонного соединения зажимное
приспособление позволяет быструю и точную смену насадок
инструмента.
С помощью системы ручной смены инструмента во время
отработки программы можно установить инструмент, который
находится вне револьверной головки. При этом система ЧПУ
проверяет, находится ли инструмент в револьверной головке
или его необходимо установить. Если необходима установка
инструмента, система ЧПУ прерывает отработку программы.
После того, как вы вручную заменили инструмент, необходимо
подтвердить замену инструмента и продолжить отработку
программы.
Для использования системы ручной смены необходимо
выполнить следующее:
Создать держатель инструмента в таблице держателей
Выбрать держатель инструмента в списке комплектации
револьверной головки
Ввести данные инструмента для ручной смены
598
База данных инструментов и технологий | Режим работы «Редактор инструментов»
10
Наладка держателя для систем ручной смены
Наладка держателя системы ручной замены в списке
комплектации револьверной головки:
Нажмите программную клавишу
Список револьвера
Нажмите программную клавишу
Специальные функции
Нажмите программную клавишу
Настройка держателя
Нажмите программную клавишу
Копировать идент.номер
После того как вы установите держатель системы
ручной смены в списке комплектации револьверной
головки, три поля соответствующей строки будут
помечены цветом.
С помощью программной клавиши
Удалить держатель можно удалить держатель
системы ручной замены.
В списке комплектации револьверной головки
можно задать только держатель типа MTS1 (система
ручной замены). При задании держателя типа MTS0
(стандартный держатель) система ЧПУ выдаст
сообщение об ошибке.
Если параметр MTS для инструмента определен на
1: инструмент для замены вручную, вы можете
определить держатель инструмента. Если определен
0: стандартный захват, программная клавиша
«Установить держатель» будет затенена (показана
серым).
599
10
База данных инструментов и технологий | Режим работы «Редактор инструментов»
Выбор системы ручной смены в данных инструмента
Определение инструмента в форме данных инструмента как
инструмент для системы ручной замены:
Нажмите программную клавишу Редактир.
На третьей странице формы выберите MTS 1:
инструмент для ручной замены
Нажмите программную клавишу Запомнить
При определении инструмента для системы
ручной замены, в списке инструментов поле Тип
инструмента (символ инструмента) помечается
цветом.
В инструменте для системы ручной смены нельзя
выбирать держатель инструмента HID (пустое поле).
Назначение держателей и инструмента выполняется
через список комплектации револьверной головки.
Соответствующее место револьверной головки
должно быть настроено как система ручной смены.
Для мульти-инструмента значение MTS необходимо
установить одинаковое для всех режущих кромок.
600
База данных инструментов и технологий | Данные инструмента
10
10.3
Данные инструмента

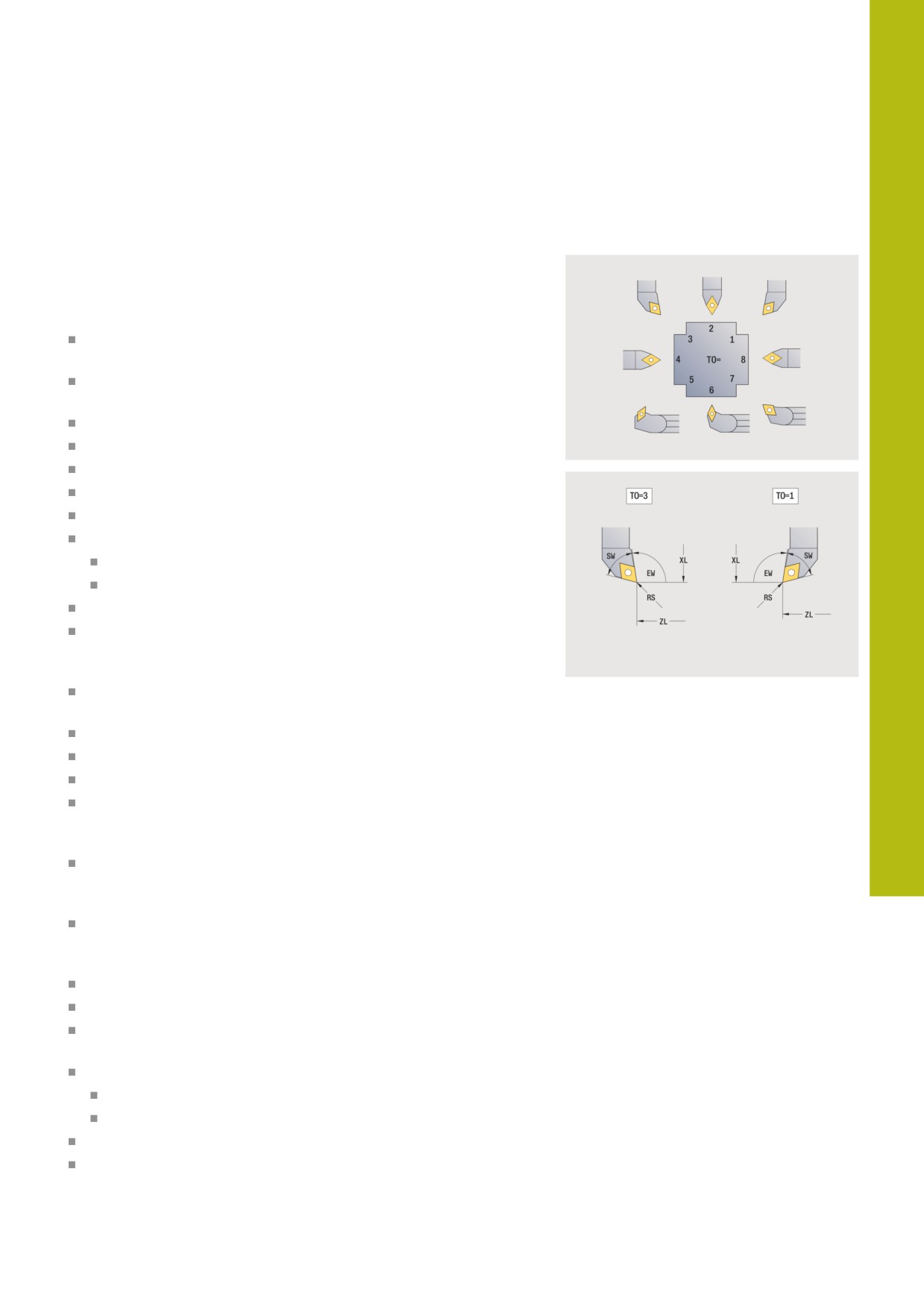

Общие параметры инструмента
Приведенные в следующих таблицах параметры
предусмотрены для всех типов инструментов. Параметры,
зависящие от типа инструмента, рассматриваются в
последующих главах.
ID: Идентиф.номер - имя инструмента (макс. длина 16
знаков)
TO: Ориентация инструмента (значение цифры смотрите на
вспомогательной графике)
XL: Установочный размер по X
ZL: Установочный калибр на Z
DX: Коррекция износа по X (диапазон: -10 < DX < 10)
DX: Коррекция износа по Z (диапазон: -10 < DX < 10)
DS: Спецкоррекция (диапазон: -10 < DS < 10)
MD: Направление вращения (по умолчанию: не задано)
3: M3
4: M4
QT: ссылка на Текст инструмента
CW: С-угол поворота накл.плоскости - положение оси С
для определения рабочего положения инструмента (зависит
от станка)
SS: Материал резца - обозначение материала для доступа к
технологической базе данных
CK: G96-коэффицент коррекции (по умолчанию: 1)
FK: G95-коэффицент коррекции (по умолчанию: 1)
DK: Коэффицент коррекции глубины (по умолчанию: 1)
PLC: Дополнительная информация
Дополнительная информация: Руководство по
эксплуатации станка
MT: Программированный срок службы - предварительно
заданное значение для управления сроком службы (по
умолчанию: не задано)
MZ: Программиров.количество изделий - предварительно
заданное значение для управления сроком службы (по
умолчанию: не задано)
RT: Остаточный срок службы
RZ: Остаточное количество изделий
HID: Обозначение резцедержателя - уникальное имя
держателя (макс. 16 символов)
MTS: Ручной сменщик
0: стандартный захват
1: инструмент для замены вручную
PTYP: Тип места (зависит от станка)
NMX: Максимальная частота вращения (Ограничение
частоты вращения)
601
10
База данных инструментов и технологий | Данные инструмента
Дополнительные параметры и отличающиеся обозначения
в списке инструментов:
Отдельные параметры инструмента предусмотрены
аналогичным образом в револьверном или
магазинном распределении.
Идентиф.номер: значение ID из определения инструмента.
Обозначение: значение QT из определения инструмента.
RS/DV: значения RS или DV из определения инструмента.
EW/BW/AZ: значения EW, BW или AZ из определения
инструмента.
SW/SB/HG: значения SW, SB или HG из определения
инструмента.
Материал резца: значение SS из определения инструмента.
MU: инструмент является Многофункциональный
инструмент
LA: выполняется смена инструмента
Остаток: остаточное время/количество изделий (при
контроле срока службы)
Статус: при контроле срока службы
Диагн.: анализ диагностических битов (при контроле срока
службы)
Id.Nr держ-ля: содержимое HID из определения
инструмента.

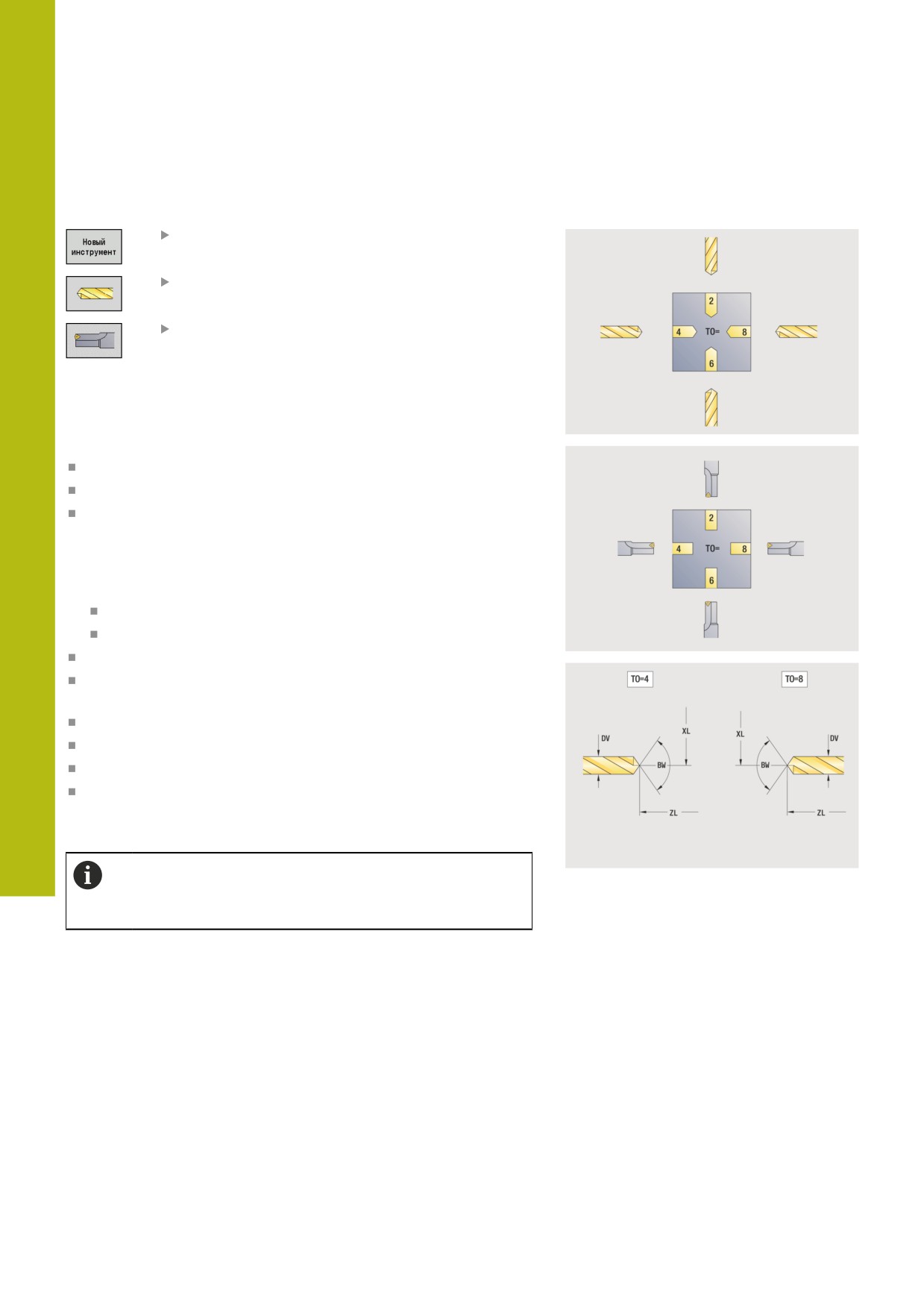

Параметры сверлильных инструментов
DV: Диаметр сверления
BW: Угол сверления - угол вершины сверла
AW: Инстр.привод. нет=0/да=1
Этот параметр задает для сверл или метчиков,
генерируются ли команды переключения для главного
шпинделя или для приводного инструмента при
программировании циклов.
0: неподвижный инструмент
1: приводной инструмент
NL: Рабочая длина
RW: Угол ориентации - отклонение от главного
направления обработки (диапазон ввода: от -90° до +90°)
AX: Длина выступа по X
FH: Высота зажим.патрона для привод.инс.
FD: Диаметр зажимного патрона
602
База данных инструментов и технологий | Данные инструмента
10
Пояснение к параметрам инструмента
Идентифик. номер (ID): системе ЧПУ необходимо, чтобы
каждый инструмент имел уникальное имя. Этот Идентифик.
номер может включать в себя не более 16 алфавитно-
цифровых символов.
Ориентация инструмента (TO): система ЧПУ определяет
из ориентации инструмента положение режущей кромки
инструмента и, в зависимости от типа инструмента,
дальнейшую информацию, такую как, направление
установочного угла, положение точки привязки и т.д. Эта
информация необходима для расчета компенсации радиуса
резцов и фрез, угла врезания и т. д.

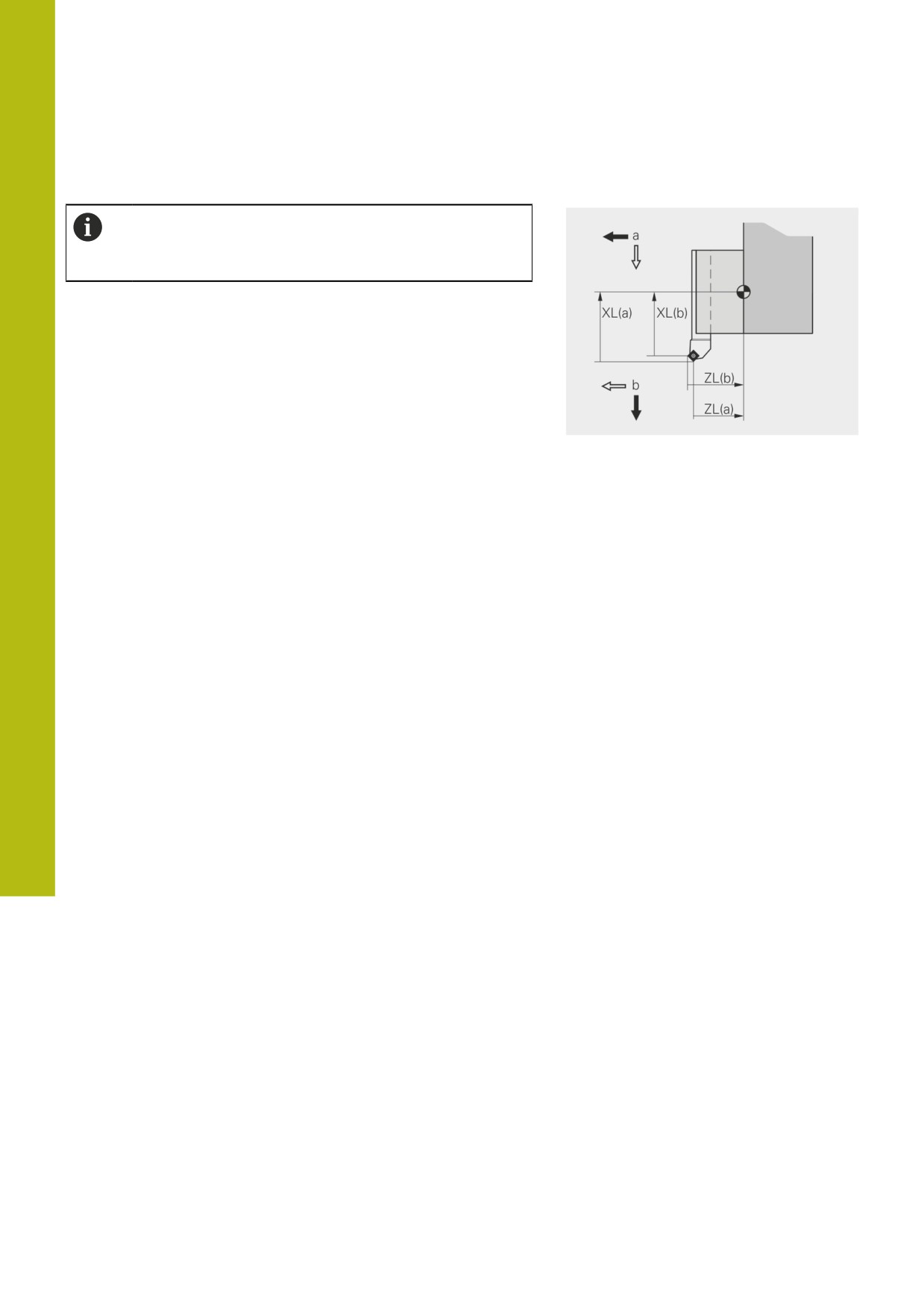

Установочные размеры (XL, ZL): относятся к точке привязки
инструмента. Положение точки привязки зависит от типа
инструмента (см. вспомогательную графику)
Значения коррекции (DX, DZ, DS): коррекции компенсируют
износ режущей кромки. Для прорезных и грибовидных
инструментов DS обозначает значение коррекции третьей
стороны резца. Эта сторона повернута от точки привязки.
Значения коррекции допускают 4 разряда после запятой
для измерения в мм и 5 разрядов после запятой для
измерения в дюймах Циклы автоматически переключаются
на специальную коррекцию. С помощью G148 возможно
переключение и для отдельных траекторий
Направление вращение (MD): если задано одно
направление вращения, то в циклах, использующих этот
инструмент, формируется команда переключения (M3
или M4) для главного шпинделя или для дополнительного
шпинделя в случае приводного инструмента.
Обработка сгенерированных команд
переключения зависит от программы PLC
станка. Если PLC не выполняет команды
переключения, то не следует вводить этот
параметр. Дополнительная информация
приводится в документации станка.
Текст инструмента (QT): каждому инструменту может быть
присвоен текст инструмента, который отображается в списке
инструментов. Поскольку тексты инструмента содержатся в
отдельном списке, в QT вносится ссылка на текст.
Дополнительная информация: "Текст инструмента",
Материал резца (SS): этот параметр необходим,
если необходимо использовать данные резания из
технологической базы данных.
Дополнительная информация: "База данных технологии",
Коэффициенты коррекции (CK, FK, DK): эти параметры
служат для настроек значений резания для специального
инструмента. Данные резания из технологической базы
данных, перед их вводом в качестве рекомендуемых
значений, умножаются на коэффициенты коррекции.
603
10
База данных инструментов и технологий | Данные инструмента
Дополнительная информация (PLC): информация по этому
параметру содержится в руководстве по эксплуатации
станка. Эти данные могут быть использованы для настройки
специфичных для станков параметров.
Срок служ.инс. (MT, RT): при использовании функции
управления сроком службы необходимо определить в MT
срок службы режущей кромки инструмента. В RT система
ЧПУ показывает уже истекшую часть срока службы.
Количество изделий (MZ, RZ): при использовании функции
управления сроком службы необходимо установить в MZ
количество заготовок, которые могут быть обработаны
одним резцом инструмента. В RZ система ЧПУ показывает
количество заготовок, уже обработанных с помощью этого
резца.
Используется либо контроль срока службы по
времени, либо отсчет количества изделий.
Ручной сменщик (MTS): определение закрепления
инструмента.
604
База данных инструментов и технологий | Данные инструмента
10

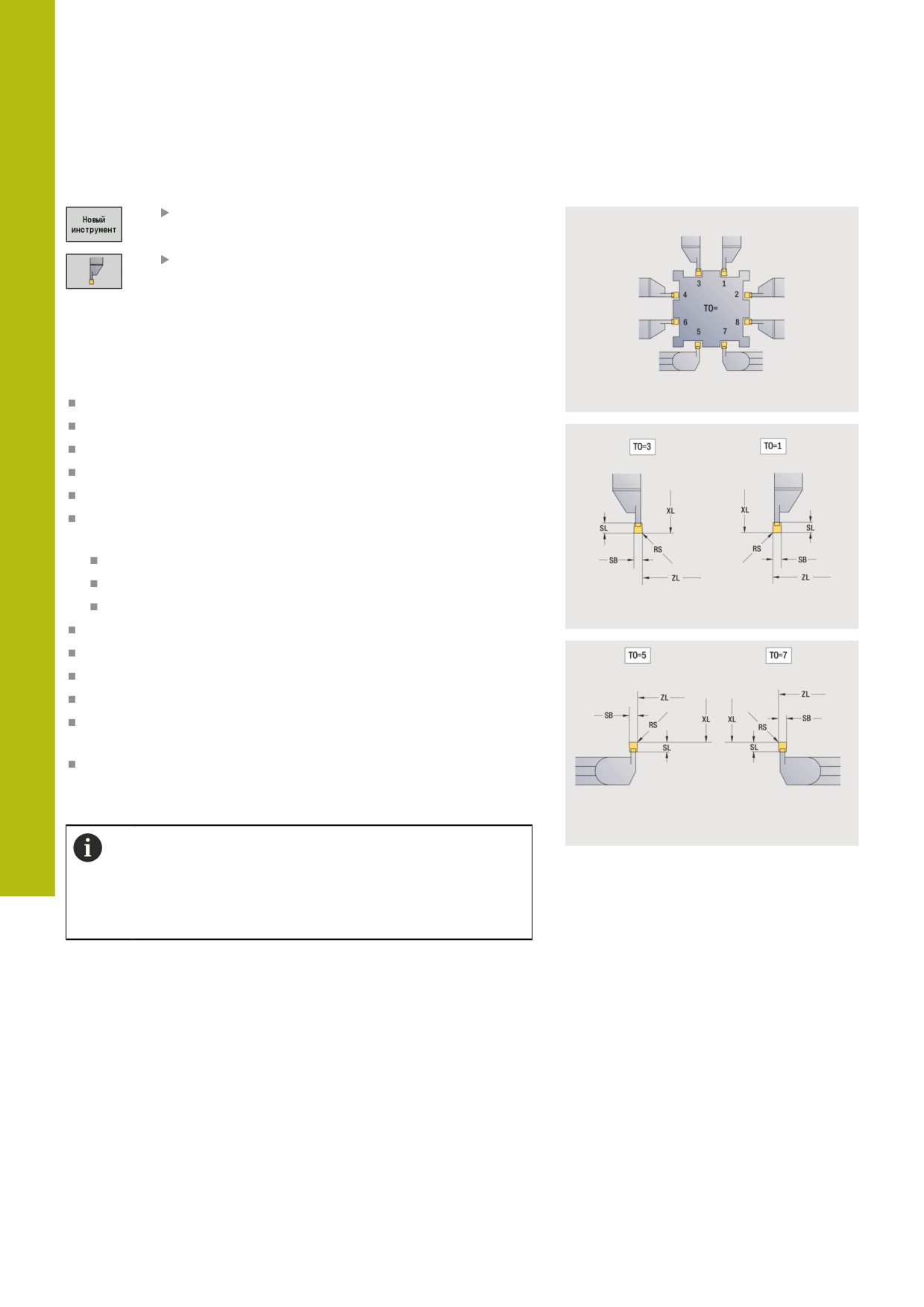

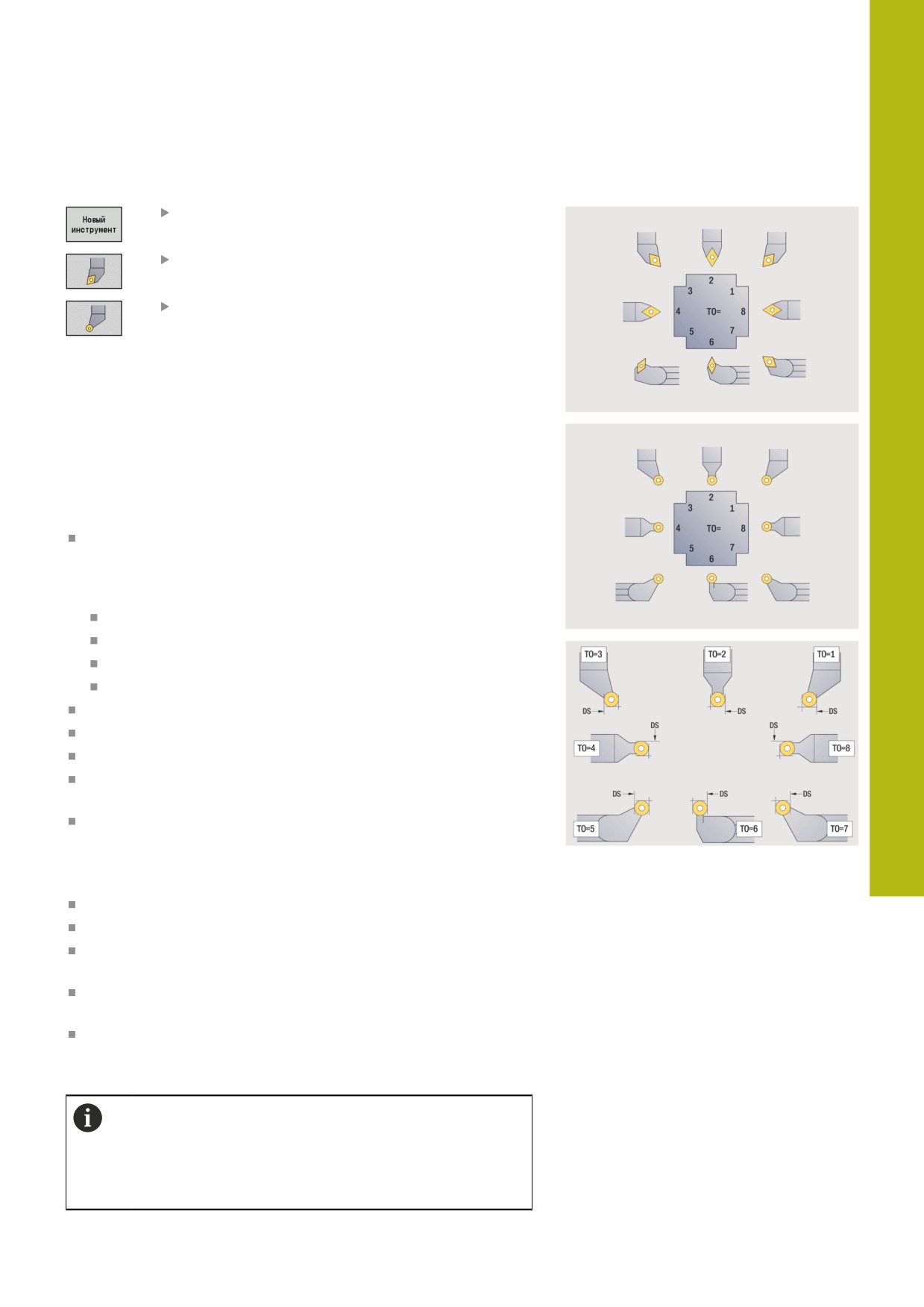

Токарный проходной инструмент
нажмите программную клавишу
Новый инструмент
Нажмите программную клавишу Токарный
инс.
Для инструмента с круглой режущей
пластиной: переключитесь в диалог для
Грибк. инструм.
Виды ориентации инструмента TO = 1, 3, 5 и 7 допускают
ввод Угол в плане EW. Ориентации инструмента TO=2,
4, 6, 8 действительны для «нейтральных» инструментов.
Нейтральным называется инструмент, который симметричен
вершине. Один из установочных размеров у нейтрального
инструмента соответствует центру радиуса вершины резца.
Специальные параметры инструмента для черновой и чистовой
обработки:
CO: Положение режущей кромки
Главное направление обработки инструмента влияет
на настройку угла в плане EW и угла при вершине SW
(необходим для подрежима работы AWG с TURN PLUS).
1: предпочтит. продольно
2: предпочтит. поперечно
3: только продольно
4: только поперечно
RS: Радиус режущей кромки
EW: Угол в плане (диапазон: 0° <= EW <= 180°)
SW: Угол при вершине (диапазон: 0° <= SW <= 180°)
SUT: Тип инструмента (требуется для подрежима AWG в
TURN PLUS)
Другие параметры инструмента:
Дополнительная информация: "Общие параметры
инструмента", Стр. 601
Специальные параметры грибовидного инструмента:
RS: Радиус режущей кромки
EW: Угол в плане (диапазон: 0° <= EW <= 180°)
DS: Спецкоррекция (положение специальной коррекции: см.
рисунок)
NL: Рабочая длина (При нейтральных грибовидных
инструментах)
Другие параметры инструмента:
Дополнительная информация: "Общие параметры
инструмента", Стр. 601
С помощью Коррекции износа DX, DZ
компенсируется износ по сторонам режущей кромки,
прилегающим к точке привязки. Спецкоррекция
DS компенсирует износ третьей стороны режущей
кромки.
605
10
База данных инструментов и технологий | Данные инструмента
Прорезной инструмент
нажмите программную клавишу
Новый инструмент
Нажмите программную клавишу Прорезной
резец
Прорезной инструмент применяется для проточки, отрезания,
прорезного точения и чистовой обработки (только в режиме
работыsmart.Turn).
Специальные параметры прорезного инструмента:
RS: Радиус режущей кромки
SW: Угол при вершине
SB: Ширина кромки
SL: Длина режущей кромки
DS: Спецкоррекция
SUT: Тип инструмента (требуется для подрежима AWG в
TURN PLUS)
0: Проточка
1: Отрезание
2: Прот. конт.
DN: Ширина инструмента
SD: Диаметр патрона
ET: Макс. глубина погружения
NL: Рабочая длина
RW: Угол отгиба (угл.смещение) (только при наличии оси
B)
Другие параметры инструмента:
Дополнительная информация: "Общие параметры
инструмента", Стр. 601
С помощью Коррекции износа DX, DZ
компенсируется износ по сторонам режущей кромки,
прилегающим к точке привязки. Спецкоррекция
DS компенсирует износ третьей стороны режущей
кромки.
606
База данных инструментов и технологий | Данные инструмента
10

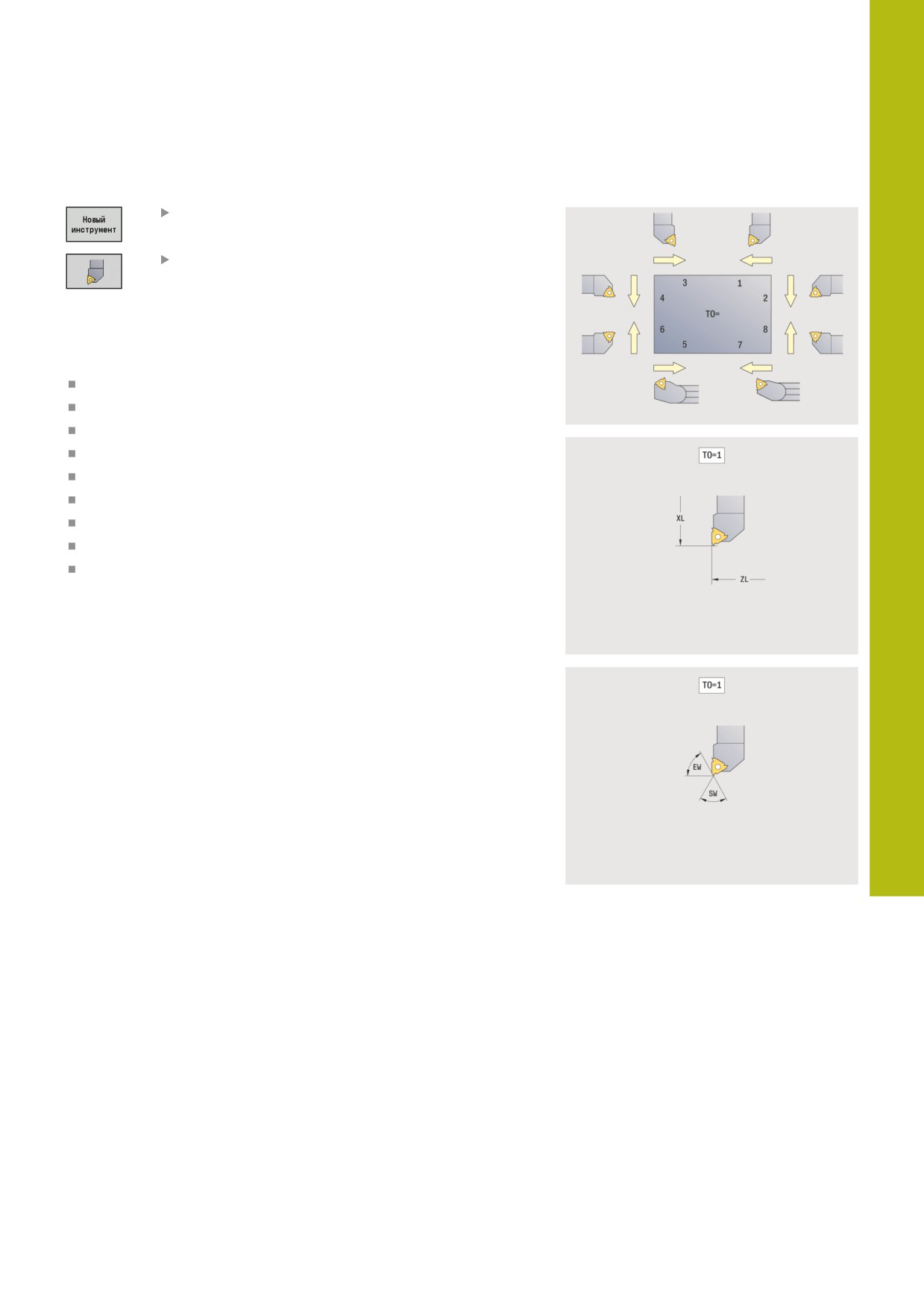

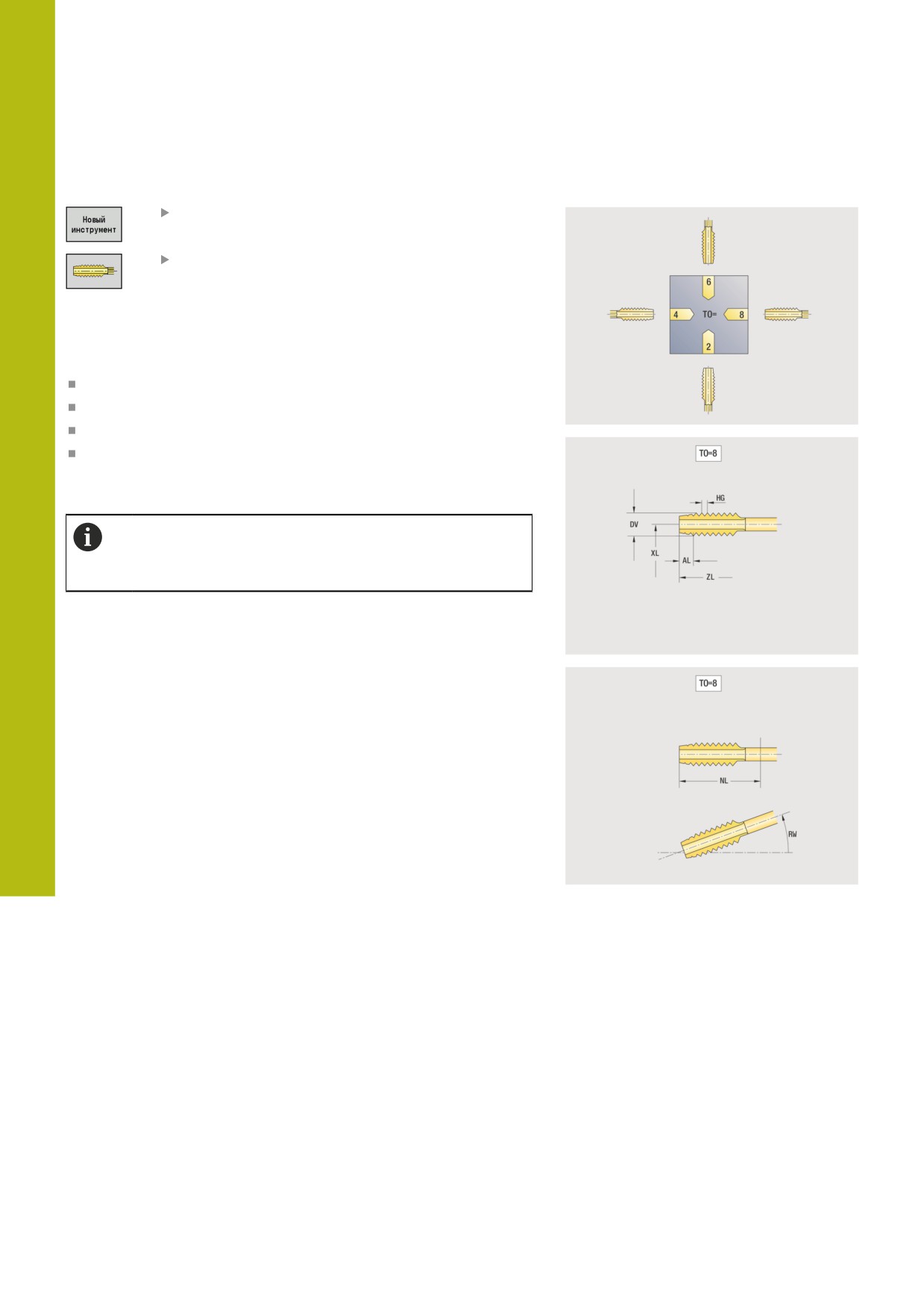

Резьбонарезной инструмент
нажмите программную клавишу
Новый инструмент
Нажмите программную клавишу Метчик
На вспомогательной графике поясняется назначение размеров
инструмента.
Специальные параметры резьбонарезного инструмента:
RS: Радиус режущей кромки
SB: Ширина кромки
EW: Угол в плане (диапазон: 0° <= EW <= 180°)
SW: Угол при вершине (диапазон: 0° <= SW <= 180°)
DN: Ширина инструмента
SD: Диаметр патрона
ET: Макс. глубина погружения
NL: Рабочая длина
Другие параметры инструмента:
Дополнительная информация: "Общие параметры
инструмента", Стр. 601
607
10
База данных инструментов и технологий | Данные инструмента

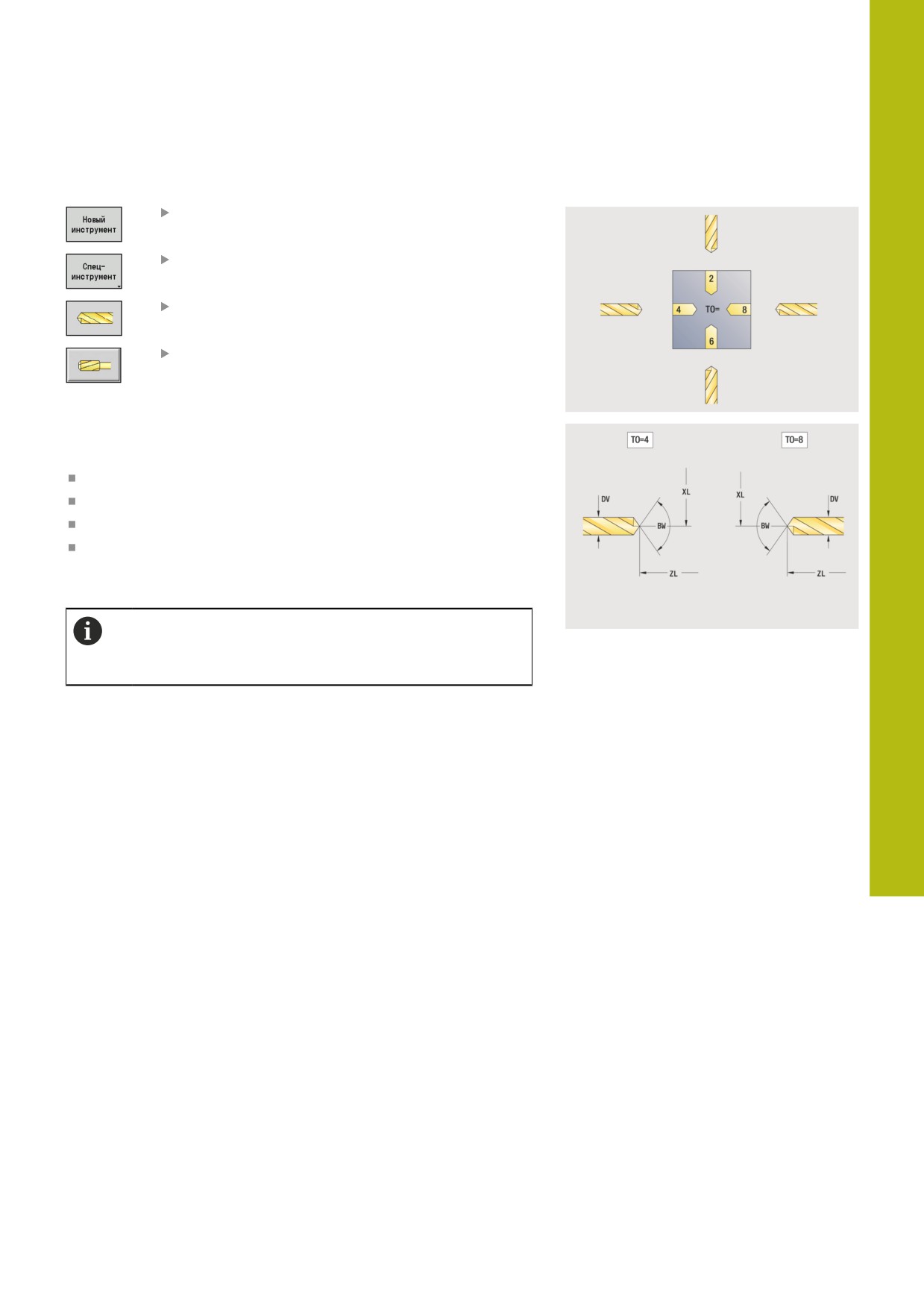

Спиральные сверла и сверла со сменными
пластинами
нажмите программную клавишу
Новый инструмент
Нажмите программную клавишу Сверло
Или для сверла с поворотными режущими
кромками переключитесь в диалог Сверло со
сменными пласт-ми
На вспомогательной графике поясняется назначение размеров
инструмента.
Специальные параметры спиральных сверел:
DV: Диаметр сверления
BW: Угол сверления - угол вершины сверла
AW: Инстр.привод. нет=0/да=1
Этот параметр задает для сверл или метчиков,
генерируются ли команды переключения для главного
шпинделя или для приводного инструмента при
программировании циклов.
0: неподвижный инструмент
1: приводной инструмент
NL: Рабочая длина
RW: Угол ориентации - отклонение от главного
направления обработки (диапазон ввода: от -90° до +90°)
AX: Длина выступа по X
FH: Высота зажим.патрона для привод.инс.
FD: Диаметр зажимного патрона
Другие параметры инструмента:
Дополнительная информация: "Общие параметры
инструмента", Стр. 601
При сверлении с постоянной скоростью резания
скорость вращения шпинделя рассчитывается на
основании параметра Диаметр сверления DV.
608
База данных инструментов и технологий | Данные инструмента
10

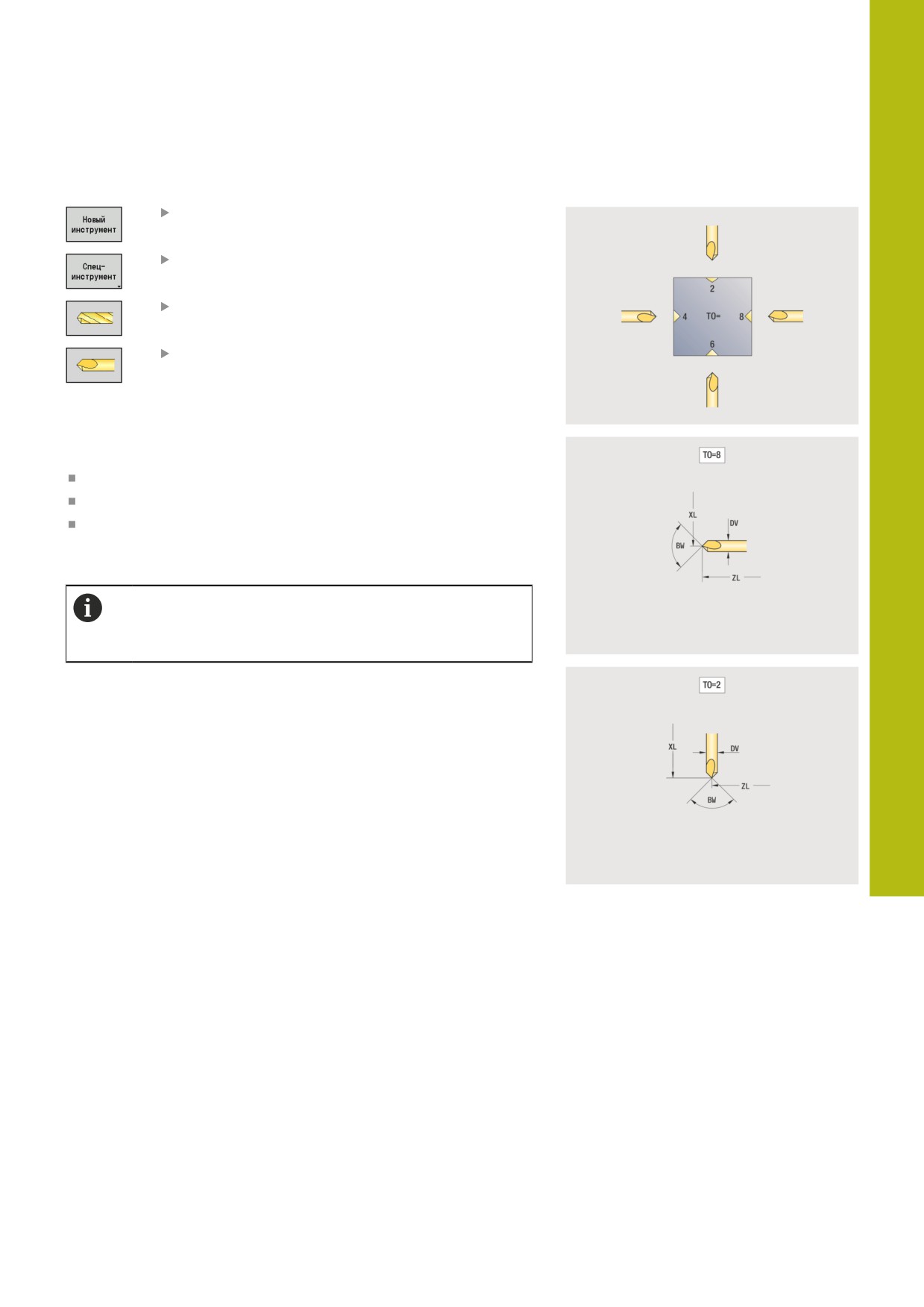

Центровочное NC-сверло
нажмите программную клавишу
Новый инструмент
нажмите программную клавишу
Специнструмент
нажмите программную клавишу Спец.
сверлильный инструмент
Нажмите программную клавишу NC-
центр.сверло
На вспомогательной графике поясняется назначение размеров
инструмента.
Специальные параметры центровочных сверел:
DV: Диаметр сверления
BW: Угол сверления - угол вершины сверла
Другие параметры инструмента:
Дополнительная информация: "Общие параметры
инструмента", Стр. 601
При сверлении с постоянной скоростью резания
скорость вращения шпинделя рассчитывается на
основании параметра Диаметр сверления DV.
609
10
База данных инструментов и технологий | Данные инструмента

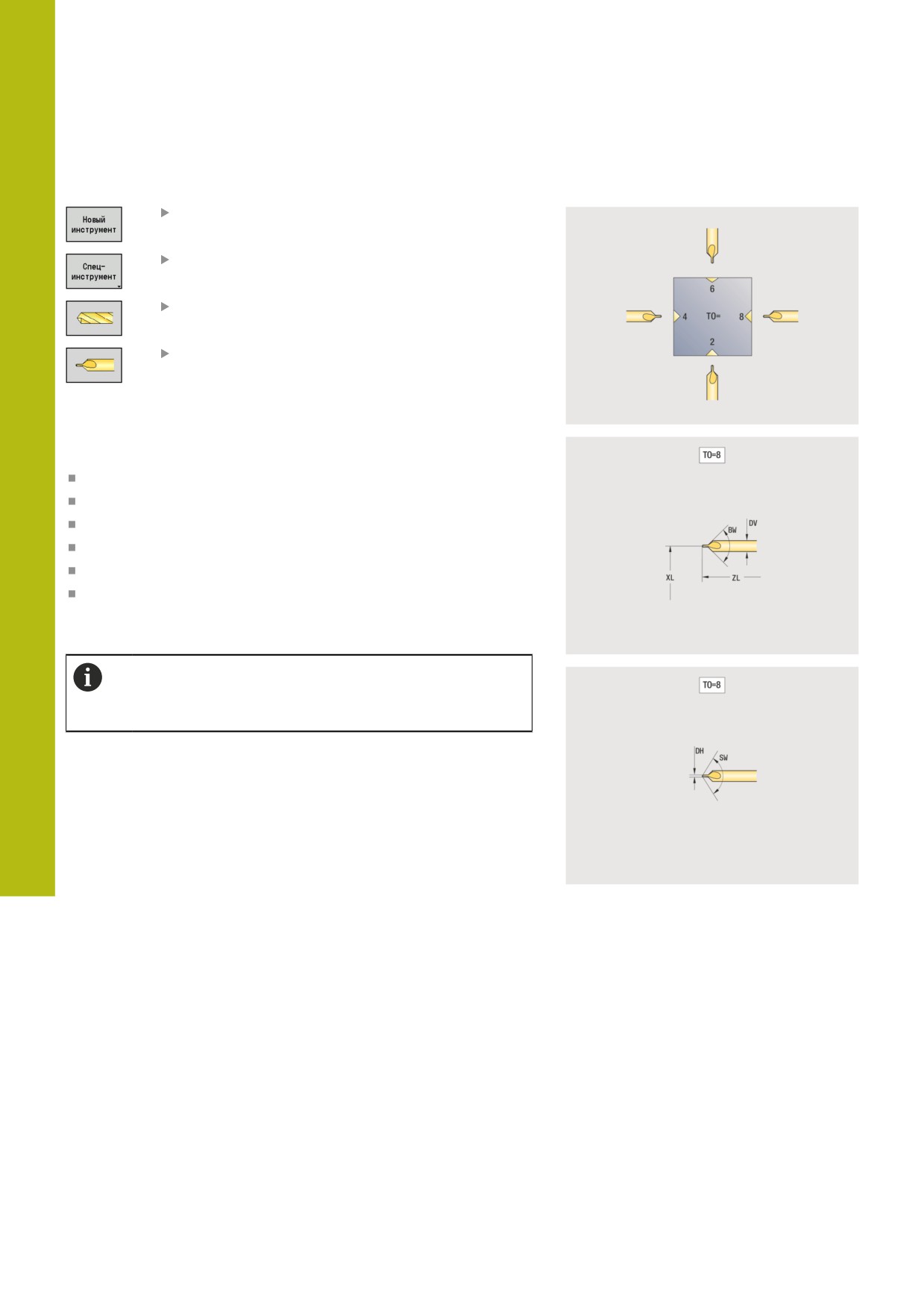

Центровое сверло
нажмите программную клавишу
Новый инструмент
нажмите программную клавишу
Специнструмент
нажмите программную клавишу Спец.
сверлильный инструмент
Нажмите программную клавишу Центр.
сверло
На вспомогательной графике поясняется назначение размеров
инструмента.
Специальные параметры для центровых сверел:
DV: Диаметр сверления
DH: Диаметр стойки
BW: Угол сверления - угол вершины сверла
SW: Угол при вершине
ZA: Длина стойки
Другие параметры инструмента:
Дополнительная информация: "Общие параметры
инструмента", Стр. 601
При сверлении с постоянной скоростью резания
скорость вращения шпинделя рассчитывается на
основании параметра Диаметр сверления DV.
610
База данных инструментов и технологий | Данные инструмента
10

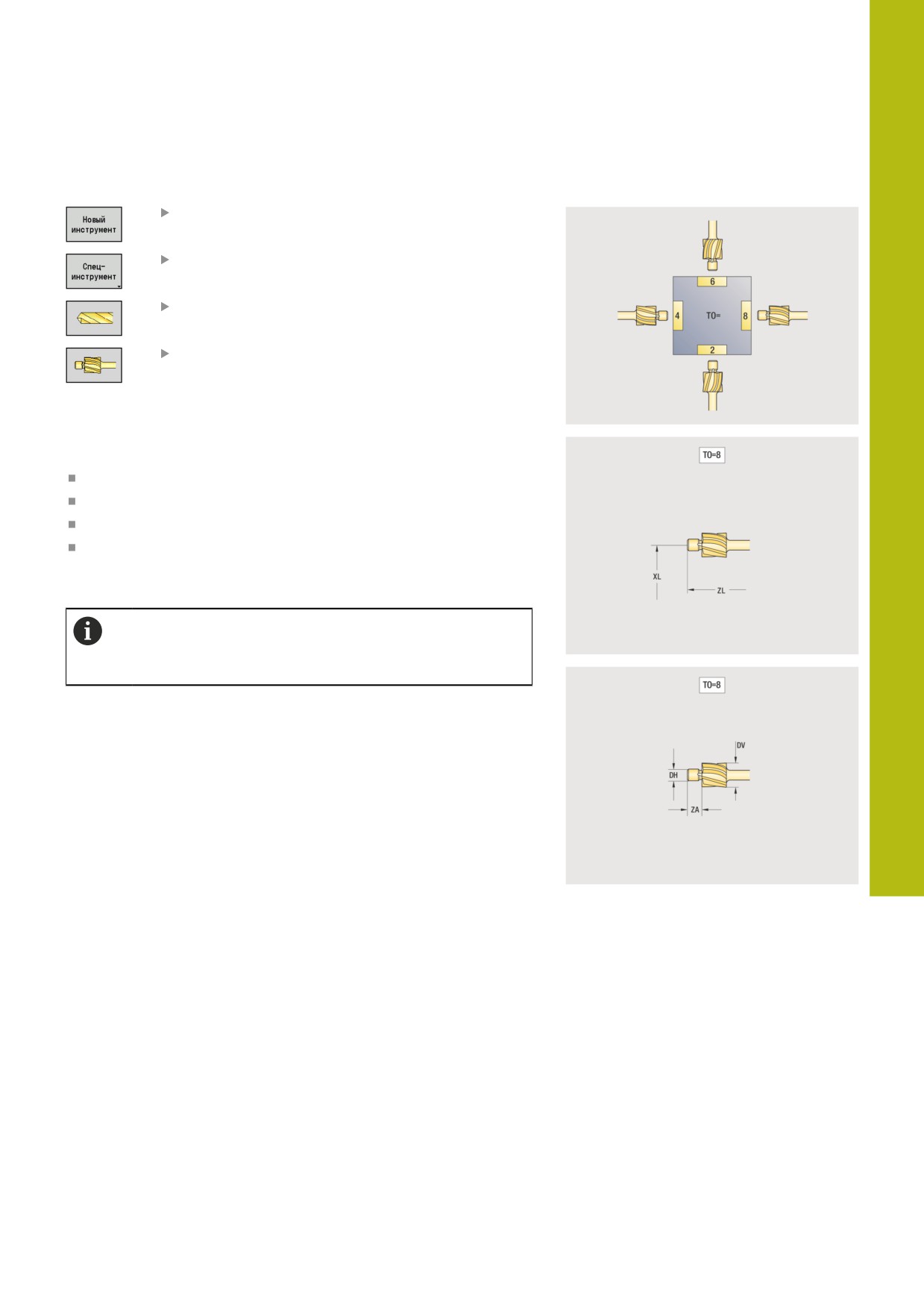

Цековка
нажмите программную клавишу
Новый инструмент
нажмите программную клавишу
Специнструмент
нажмите программную клавишу Спец.
сверлильный инструмент
Нажмите программную клавишу Плоский
зенкер
На вспомогательной графике поясняется назначение размеров
инструмента.
Специальные параметры цековок:
DV: Диаметр сверления
DH: Диаметр стойки
ZA: Длина стойки
Другие параметры инструмента:
Дополнительная информация: "Общие параметры
инструмента", Стр. 601
При сверлении с постоянной скоростью резания
скорость вращения шпинделя рассчитывается на
основании параметра Диаметр сверления DV.
611
10
База данных инструментов и технологий | Данные инструмента
Коническая зенковка
нажмите программную клавишу
Новый инструмент
нажмите программную клавишу
Специнструмент
нажмите программную клавишу Спец.
сверлильный инструмент
Нажмите программную клавишу Конический
зенкер
На вспомогательной графике поясняется назначение размеров
инструмента.
Специальные параметры конических зенковок:
DV: Диаметр сверления
DH: Диаметр стойки
BW: Угол сверления
Другие параметры инструмента:
Дополнительная информация: "Общие параметры
инструмента", Стр. 601
При сверлении с постоянной скоростью резания
скорость вращения шпинделя рассчитывается на
основании параметра Диаметр сверления DV.
612
База данных инструментов и технологий | Данные инструмента
10
Развертка
нажмите программную клавишу
Новый инструмент
нажмите программную клавишу
Специнструмент
нажмите программную клавишу Спец.
сверлильный инструмент
Нажмите программную клавишу Развертка
На вспомогательной графике поясняется назначение размеров
инструмента.
Специальные параметры для развёрток:
DV: Диаметр сверления
DH: Диаметр стойки
AL: Длина врезания
Другие параметры инструмента:
Дополнительная информация: "Общие параметры
инструмента", Стр. 601
При сверлении с постоянной скоростью резания
скорость вращения шпинделя рассчитывается на
основании параметра Диаметр сверления DV.
613
10
База данных инструментов и технологий | Данные инструмента
Метчик
нажмите программную клавишу
Новый инструмент
Нажмите программную клавишу Метчик
На вспомогательной графике поясняется назначение размеров
инструмента.
Специальные параметры метчиков:
DV: Диаметр резьбы
HG: Шаг резьбы
AL: Длина врезания
Другие параметры инструмента:
Дополнительная информация: "Общие параметры
инструмента", Стр. 601
Шаг резьбы HG используется тогда, когда не задан
соответствующий параметр в цикле нарезания
резьбы.
614
База данных инструментов и технологий | Данные инструмента
10

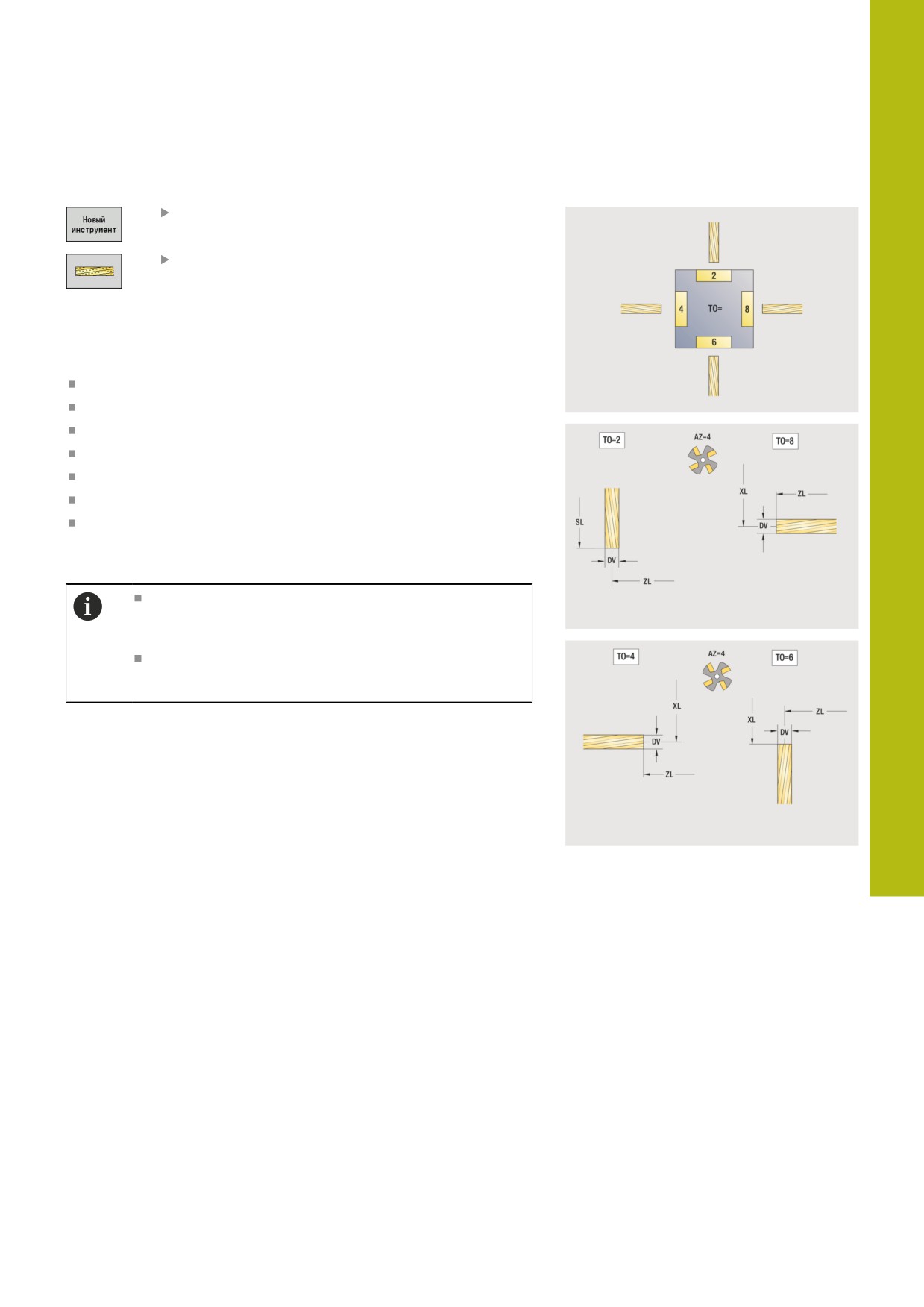

Стандартный фрезерный инструмент
нажмите программную клавишу
Новый инструмент
Нажмите программную клавишу Фрезерный
инс.
На вспомогательной графике поясняется назначение размеров
инструмента.
Специальные параметры фрезерного инструмента:
DV: Диаметр фрезы
AZ: Количество зубьев
DD: Спецкоррекция
SL: Длина режущей кромки
R2: Радиус инструмента 2
DR2: Припуск на радиус 2
Другие параметры инструмента:
Дополнительная информация: "Общие параметры
инструмента", Стр. 601
При фрезеровании с постоянной скоростью
резания скорость вращения шпинделя
рассчитывается на основании Диаметр фрезы DV
Параметр Количество зубьев AZ используется
при G193 Подача на зуб
615
10
База данных инструментов и технологий | Данные инструмента
Инструмент для резьбофрезерования
нажмите программную клавишу
Новый инструмент
Нажмите программную клавишу
Специнструмент
Нажмите программную клавишу Фрезерный
инс.
Нажмите программную клавишу Метчик
На вспомогательной графике поясняется назначение размеров
инструмента.
Специальные параметры инструмента для
резьбофрезерования:
DV: Диаметр фрезы
AZ: Количество зубьев
FB: Ширина/высота фрезы
HG: Шаг резьбы
DD: Спецкоррекция
Другие параметры инструмента:
Дополнительная информация: "Общие параметры
инструмента", Стр. 601
При фрезеровании с постоянной скоростью
резания скорость вращения шпинделя
рассчитывается на основании Диаметр фрезы DV
Параметр Количество зубьев AZ используется
при G193 Подача на зуб
616
База данных инструментов и технологий | Данные инструмента
10

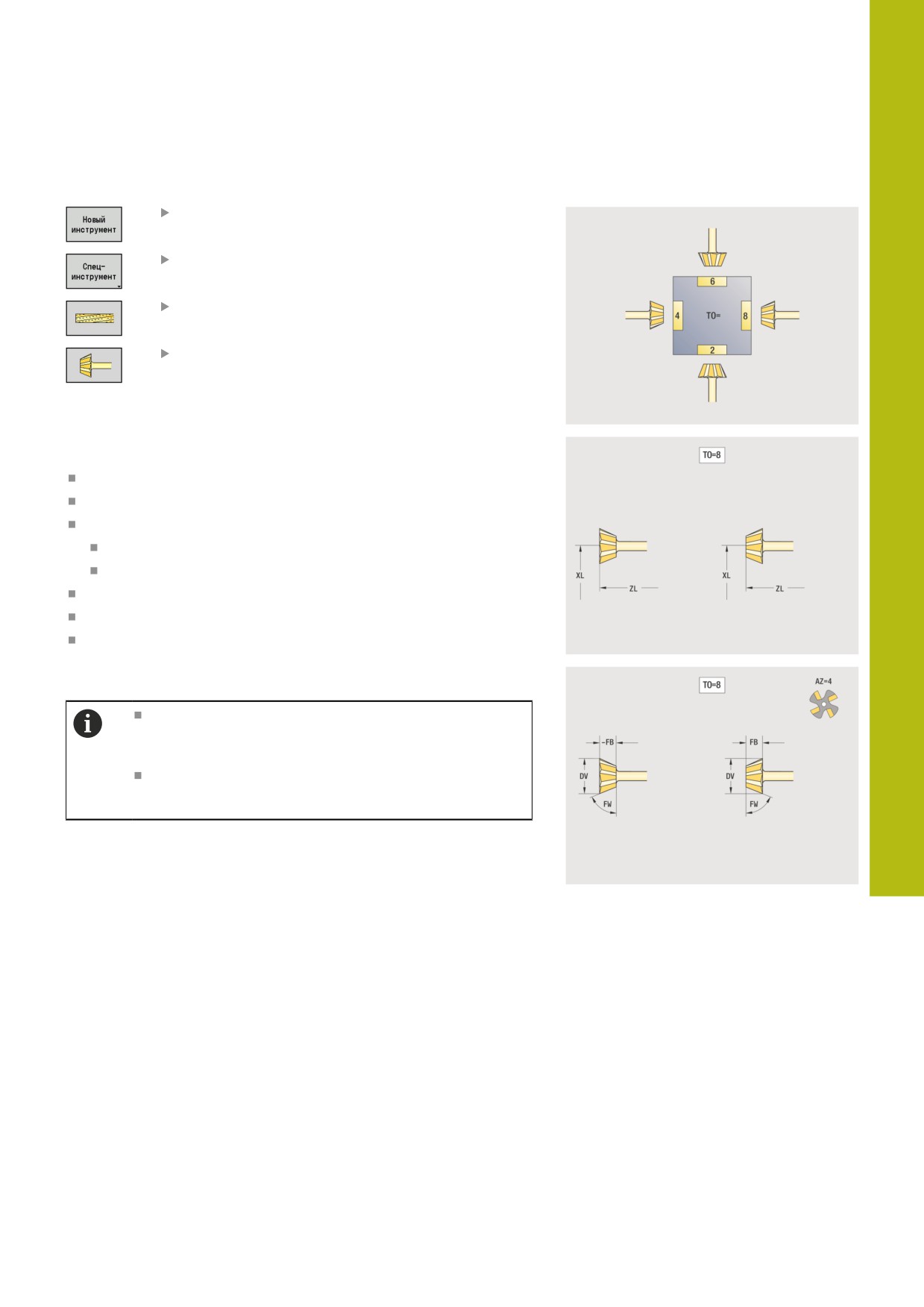

Угловая фреза
нажмите программную клавишу
Новый инструмент
нажмите программную клавишу
Специнструмент
нажмите программную клавишу Спец.
фрезерный инструмент
Нажмите программную клавишу Угловая
фреза
На вспомогательной графике поясняется назначение размеров
инструмента.
Специальные параметры угловых фрез:
DV: Диаметр фрезы
AZ: Количество зубьев
FB: Ширина/высота фрезы
FB < 0: больший диаметр фрезы впереди
FB > 0: больший диаметр фрезы позади
FW: Угол фрезы
DD: Спецкоррекция
Другие параметры инструмента:
Дополнительная информация: "Общие параметры
инструмента", Стр. 601
При фрезеровании с постоянной скоростью
резания скорость вращения шпинделя
рассчитывается на основании Диаметр фрезы DV
Параметр Количество зубьев AZ используется
при G193 Подача на зуб
617
10
База данных инструментов и технологий | Данные инструмента
Пальчиковые фрезы
нажмите программную клавишу
Новый инструмент
нажмите программную клавишу
Специнструмент
нажмите программную клавишу Спец.
фрезерный инструмент
Нажмите программную клавишу Фрезерная
головка
На вспомогательной графике поясняется назначение размеров
инструмента.
Специальные параметры граверов:
DV: Диаметр фрезы
AZ: Количество зубьев
SL: Длина режущей кромки
FW: Угол фрезы
DD: Спецкоррекция
Другие параметры инструмента:
Дополнительная информация: "Общие параметры
инструмента", Стр. 601
При фрезеровании с постоянной скоростью
резания скорость вращения шпинделя
рассчитывается на основании Диаметр фрезы DV
Параметр Количество зубьев AZ используется
при G193 Подача на зуб
618
База данных инструментов и технологий | Данные инструмента
10

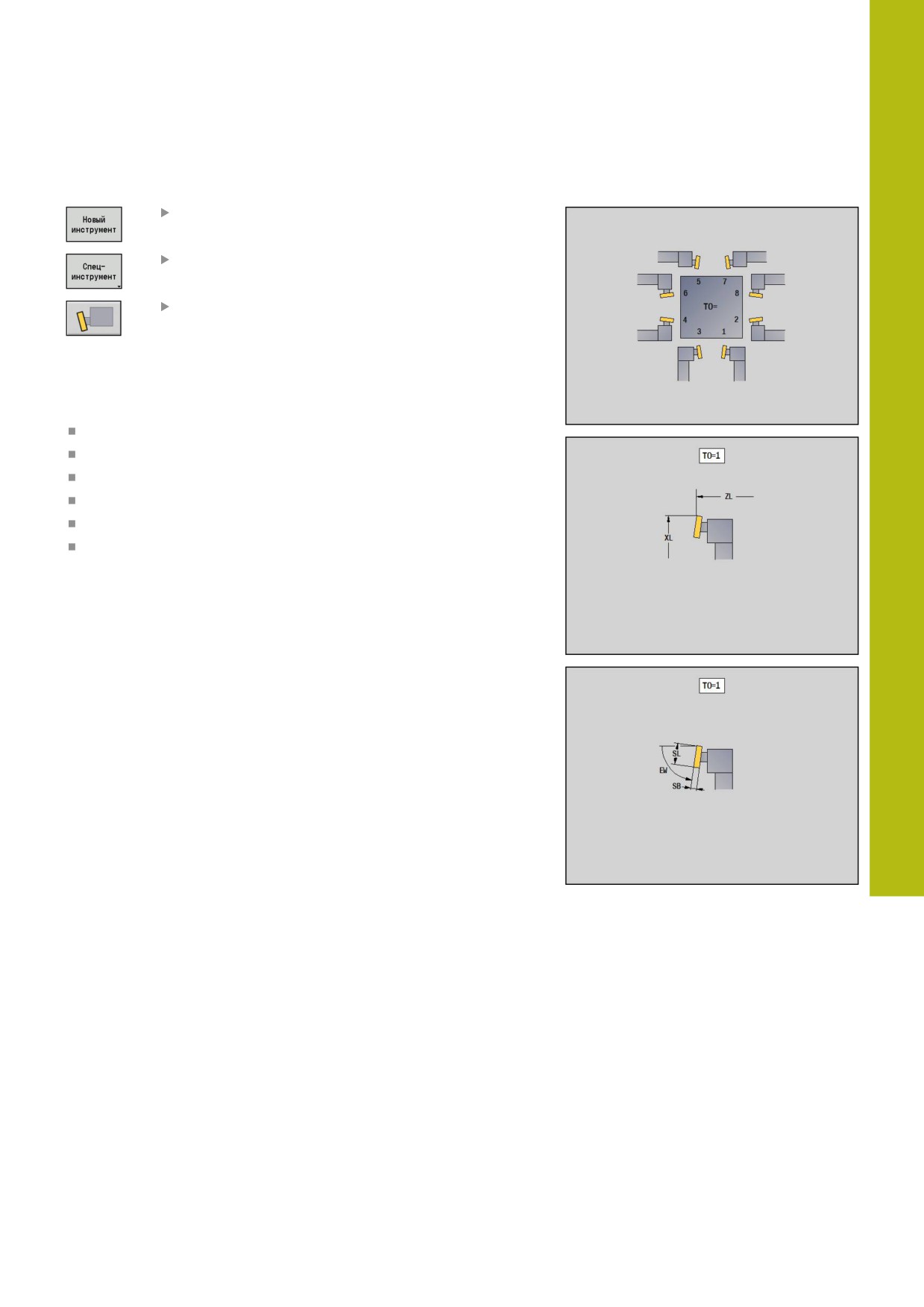

Накатной инструмент
нажмите программную клавишу
Новый инструмент
нажмите программную клавишу
Специнструмент
Нажмите программную клавишу Накатной
инст.
На вспомогательной графике поясняется назначение размеров
инструмента.
Специальные параметры накатных инструментов:
SL: Длина режущей кромки
EW: Угол в плане
SB: Ширина кромки
DN: Ширина инструмента
SD: Диаметр патрона
Другие параметры инструмента:
Дополнительная информация: "Общие параметры
инструмента", Стр. 601
619
10
База данных инструментов и технологий | Данные инструмента

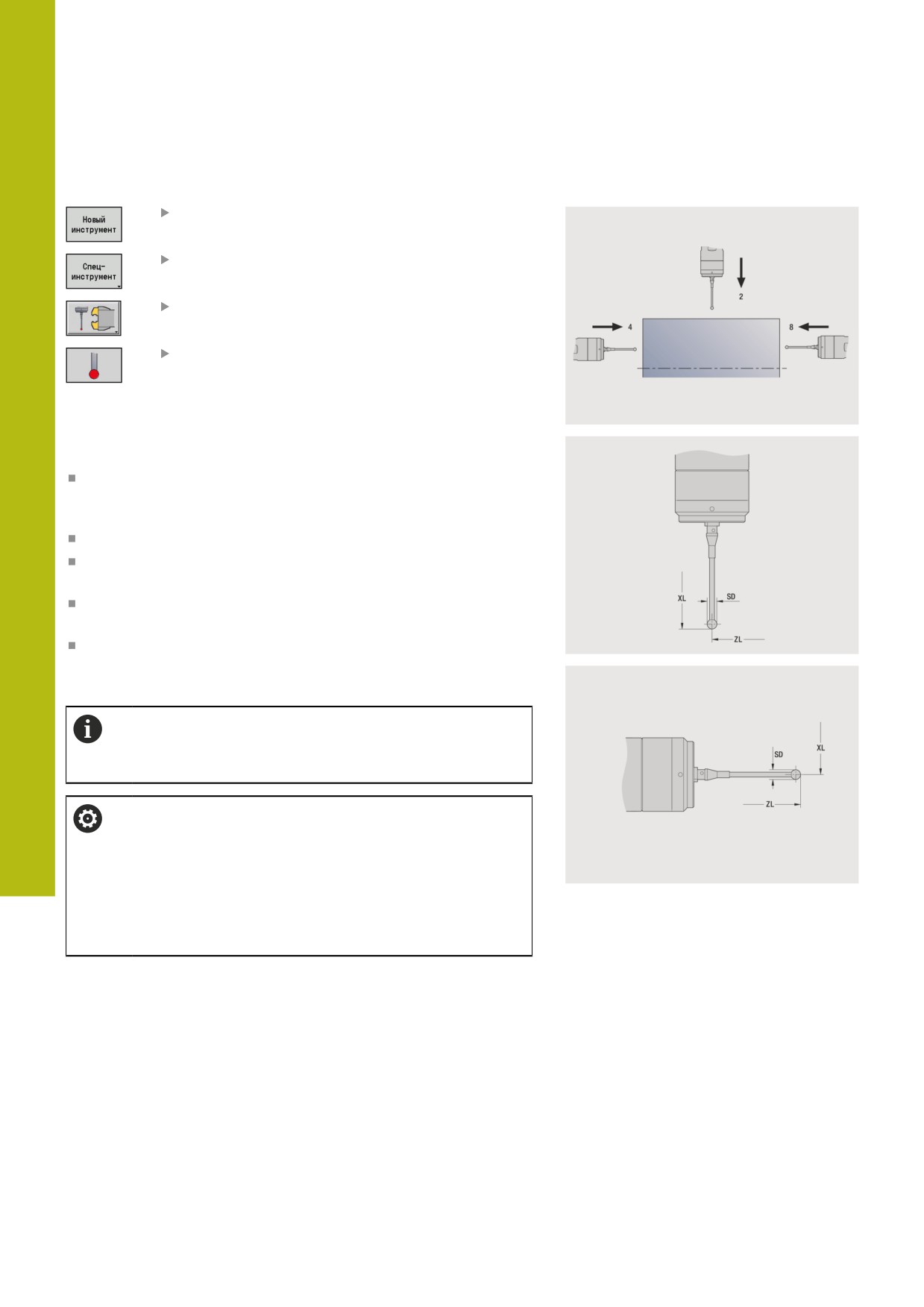

Измерительный щуп
нажмите программную клавишу
Новый инструмент
нажмите программную клавишу
Специнструмент
нажмите программную клавишу загрузочные
системы и измерительные щупы
Нажмите программную клавишу
Измерительный щуп
На вспомогательной графике поясняется назначение размеров
инструмента.
Специальные параметры измерительных щупов:
TP: Номер щупа - если в таблице контактных щупов задан
серийный номер, то он отображается в списке выбора рядом
с типом.
SD: Диаметр шарика
CA1: Смещ.центра, главная ось - определение с помощью
циклов калибровки G747 и G748
CA2: Смещ.центра, вспомог.ось - определение с помощью
циклов калибровки G747 и G748
Другие параметры инструмента:
Дополнительная информация: "Общие параметры
инструмента", Стр. 601
Значения коррекции CA1 и CA2 также можно
редактировать в ручном режиме в форме
(формуляре) инструмента.
Следуйте указаниям инструкции по обслуживанию
станка!
Производитель станка должен подготовить систему
ЧПУ для использования 3D контактных щупов.
Только при использовании контактных щупов
HEIDENHAIN, гарантируется объем функций циклов
измерительных щупов.
620
База данных инструментов и технологий | Данные инструмента
10

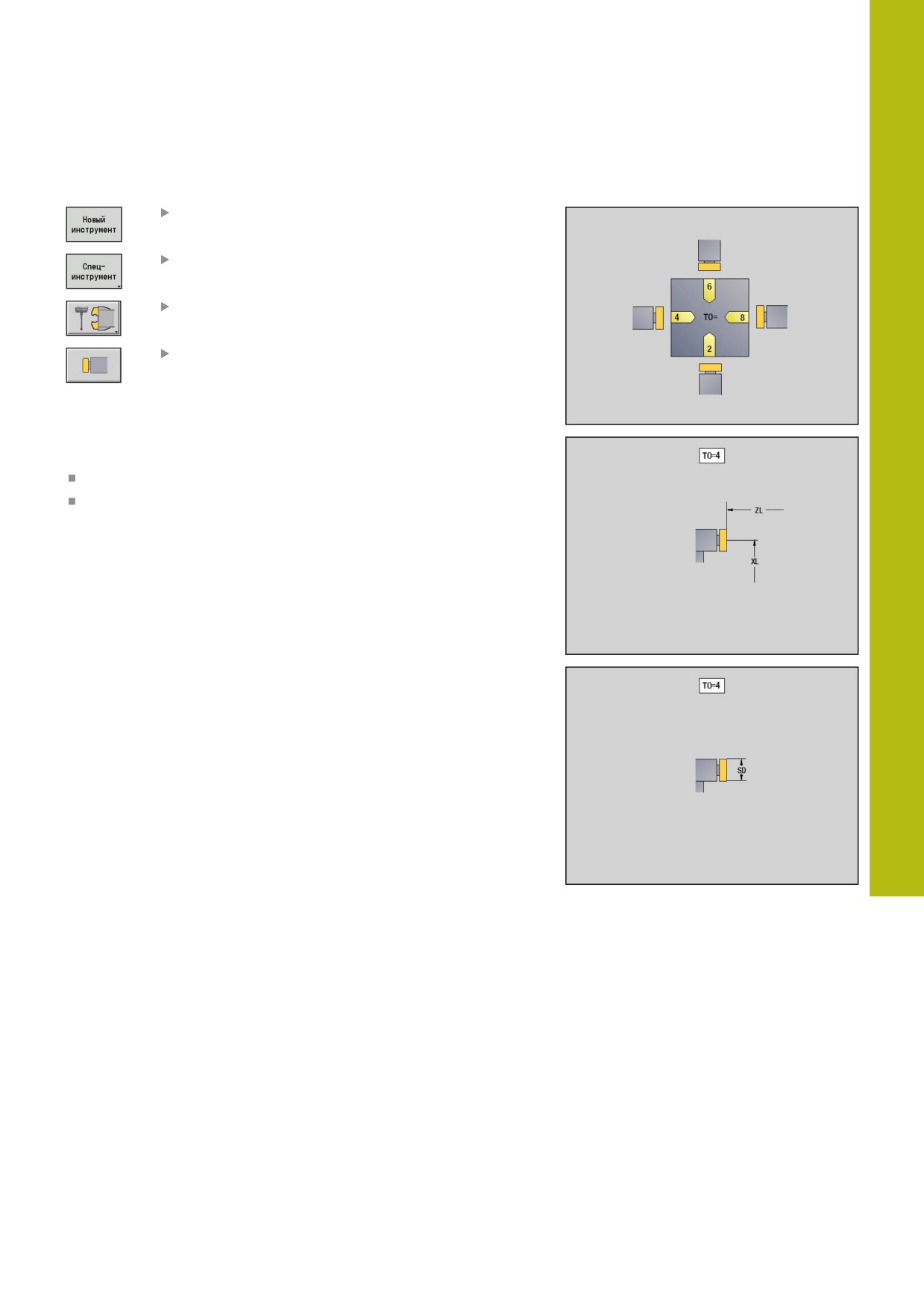

Упорный инструмент
нажмите программную клавишу
Новый инструмент
нажмите программную клавишу
Специнструмент
нажмите программную клавишу загрузочные
системы и измерительные щупы
Нажмите программную клавишу Упорный
инструмент
На вспомогательной графике поясняется назначение размеров
инструмента.
Специальные параметры упорного инструмента:
DD: Спецкоррекция
Другие параметры инструмента:
Дополнительная информация: "Общие параметры
инструмента", Стр. 601
621















содержание      ..     13      14      15      16     ..
