HEIDENHAIN MANUAL plus 620 Управление ЧПУ для токарного станка. Руководство пользователя (2019 год) - часть 14





8
ICP-программирование | Контуры плоскости YZ
Элементы формы на плоскости YZ

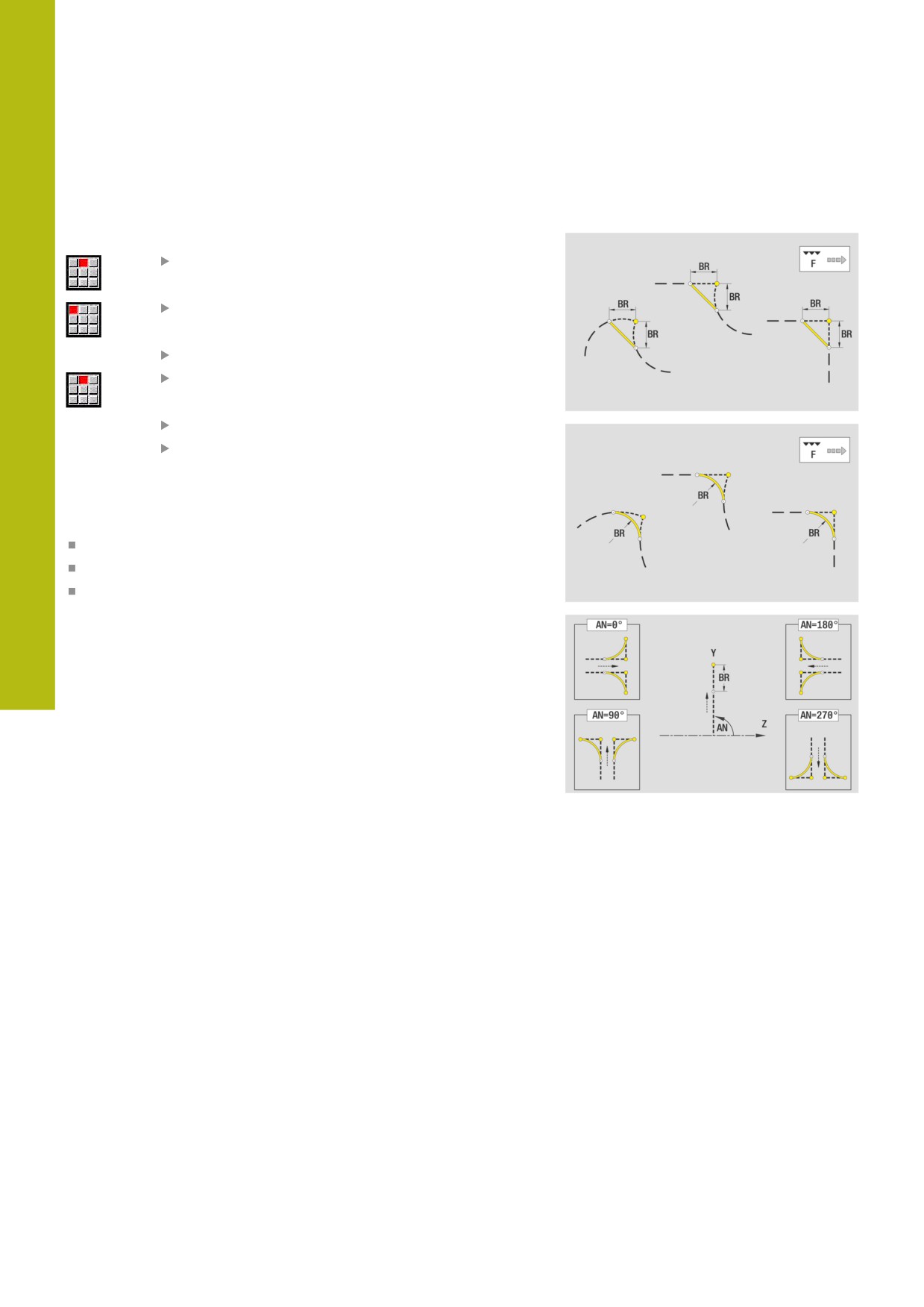

Фаска или скругление на плоскости YZ
Программирование фаски или скругления:
Выберите меню элементов формы
Выберите фаску
Задайте Ширина фаски BR
или выберите скругление
Задайте Радиус скругления BR
Фаска/скругление в качестве первого
элемента контура: введите Полож.элемента
AN
Параметры:
BR: Ширина фаски или Радиус скругления
AN: Положение элемента
F: Дополнительная информация: "Атрибуты обработки",
Фаски/скругления определяются на углах контура. Угол
контура - это точка пересечения входного и выходного
элемента контура. Фаска/скругление могут быть рассчитаны
лишь тогда, когда известен выходной элемент контура.
ICP интегрирует фаску или скругление в режиме работы
smart.Turn как базовый элемент кадром G181, G182 или G183.
Контур начинается фаской/скруглением: задайте позицию
подразумеваемого угла в качестве стартовой точки. Затем
выберите в качестве элемента формы фаску или скругление.
Поскольку входной элемент контура отсутствует, необходимо
определить с помощью Полож.элемента AN однозначное
положение фаски/скругления.
ICP преобразует фаску/скругление в начале контура в
линейный или круговой элемент.
540
ICP-программирование | Контуры плоскости YZ
8

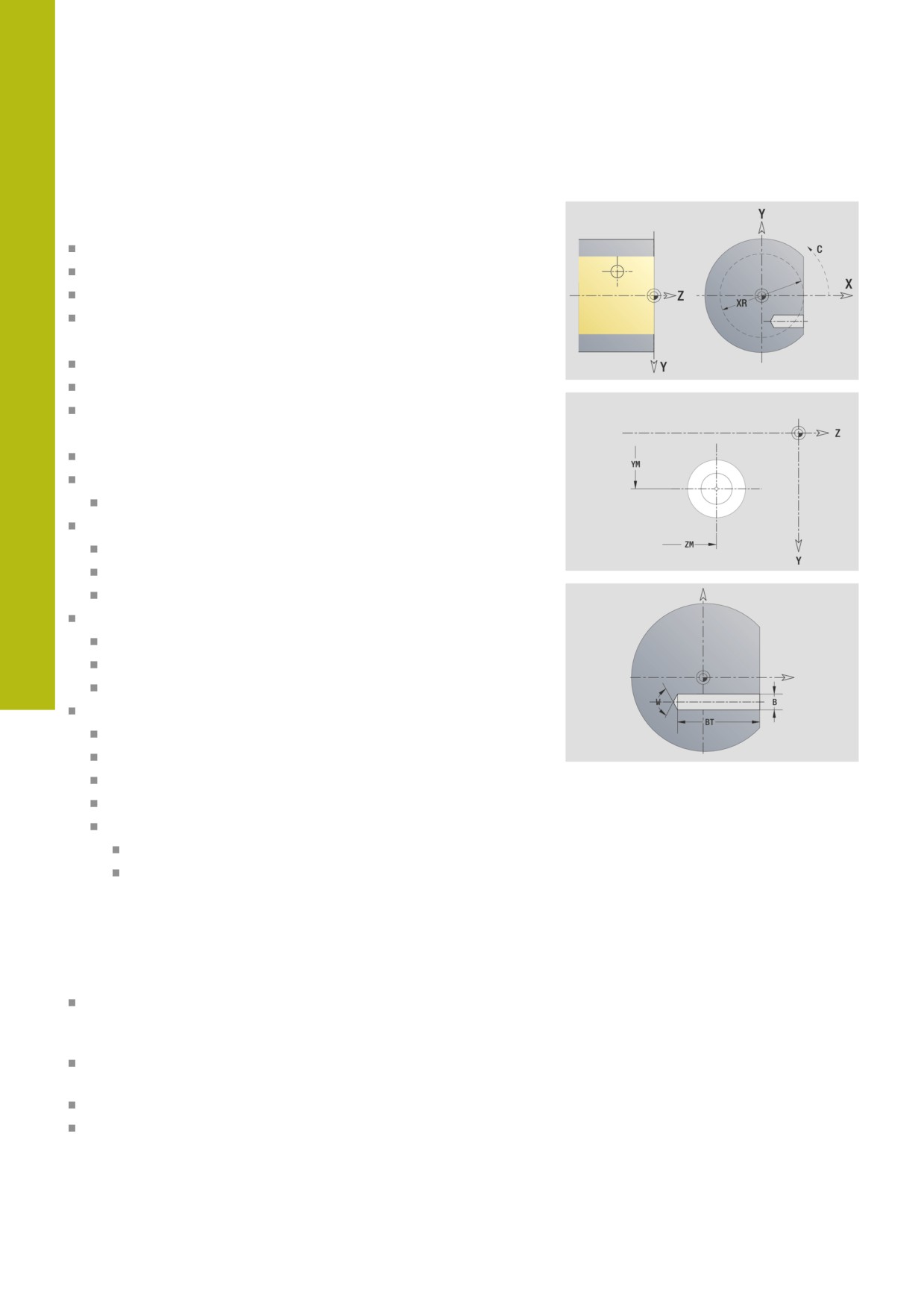

Фигуры, шаблоны и отверстия в плоскости YZ
(боковая поверхность)

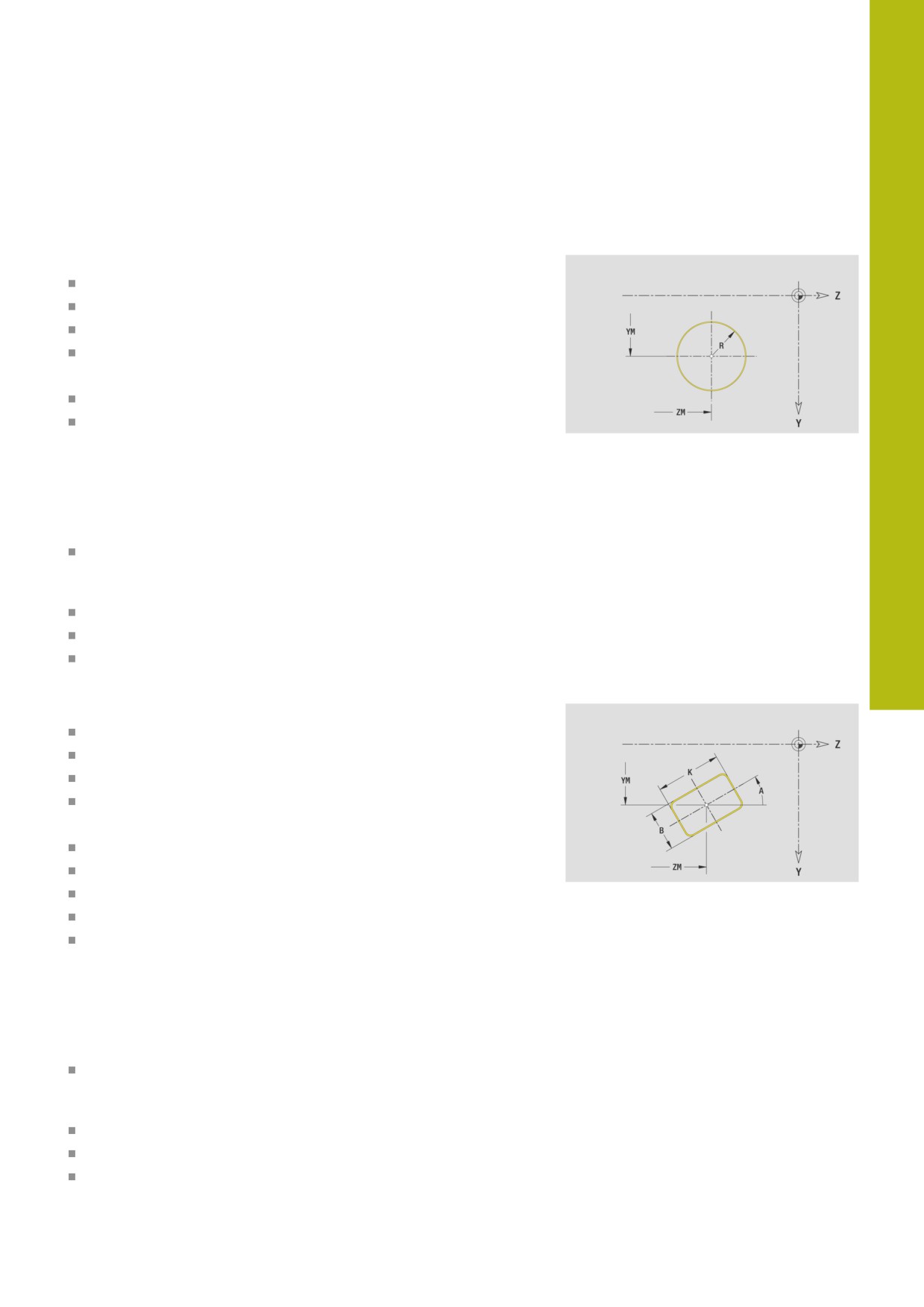

Окружность на плоскости YZ
Исходные данные плоскости YZ:
ID: Контур
PT: Глубина фрез.
C: Угол шпинделя
XR: Эталонный диаметр
Параметры фигуры:
YM, ZM: Центр
R: Радиус
Эталонный диаметр XR можно определить при помощи
функции Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела БОК. ПОВЕРХН. Y с параметрами
Эталонный диаметр и Угол шпинделя. При вложенных
контурах идентификатор раздела опускается
G308 с параметрами Название контура и Глубина фрез..
G384 с параметрами фигуры
G309
Прямоугольник на плоскости YZ
Исходные данные плоскости YZ:
ID: Контур
PT: Глубина фрез.
C: Угол шпинделя
XR: Эталонный диаметр
Параметры фигуры:
YM, ZM: Центр
A: Угол положения
K: Длина
B: Ширина
BR: Ширина фаски или Радиус скругления
Эталонный диаметр XR можно определить при помощи
функции Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела БОК. ПОВЕРХН. Y с параметрами
Эталонный диаметр и Угол шпинделя. При вложенных
контурах идентификатор раздела опускается
G308 с параметрами Название контура и Глубина фрез..
G385 с параметрами фигуры
G309
541
8
ICP-программирование | Контуры плоскости YZ

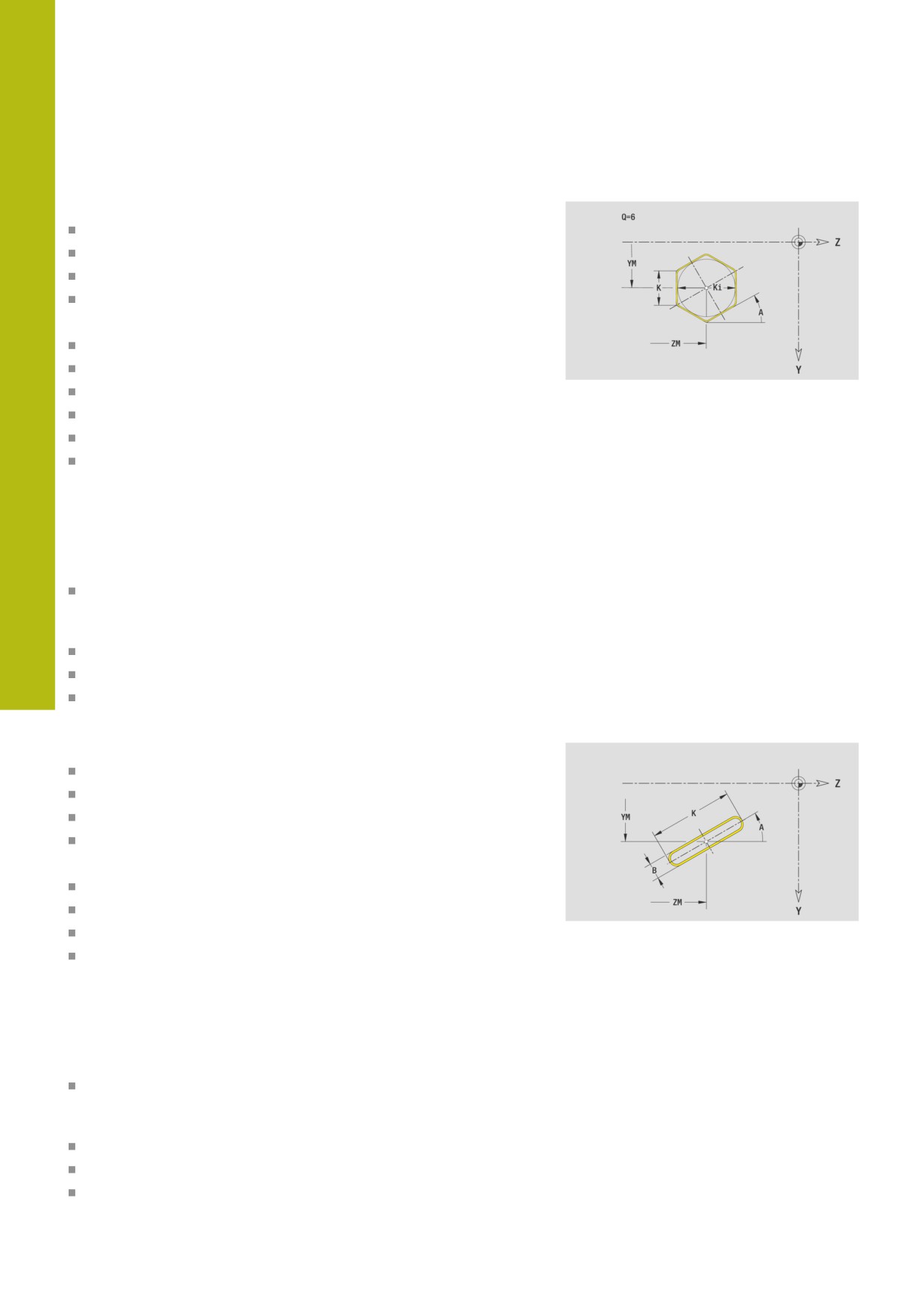

Многоугольник на плоскости YZ
Исходные данные плоскости YZ:
ID: Контур
PT: Глубина фрез.
C: Угол шпинделя
XR: Эталонный диаметр
Параметры фигуры:
YM, ZM: Центр
A: Угол положения
Q: Количество углов
K: Ширина раствора - диаметр вписанной окружности
Ki: Длина кантов
BR: Ширина фаски или Радиус скругления
Эталонный диаметр XR можно определить при помощи
функции Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела БОК. ПОВЕРХН. Y с параметрами
Эталонный диаметр и Угол шпинделя. При вложенных
контурах идентификатор раздела опускается
G308 с параметрами Название контура и Глубина фрез..
G387 с параметрами фигуры
G309
Прямой паз, плоскость YZ
Исходные данные плоскости YZ:
ID: Контур
PT: Глубина фрез.
C: Угол шпинделя
XR: Эталонный диаметр
Параметры фигуры:
YM, ZM: Центр
A: Угол положения
K: Длина
B: Ширина
Эталонный диаметр XR можно определить при помощи
функции Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела БОК. ПОВЕРХН. Y с параметрами
Эталонный диаметр и Угол шпинделя. При вложенных
контурах идентификатор раздела опускается
G308 с параметрами Название контура и Глубина фрез..
G381 с параметрами фигуры
G309
542
ICP-программирование | Контуры плоскости YZ
8

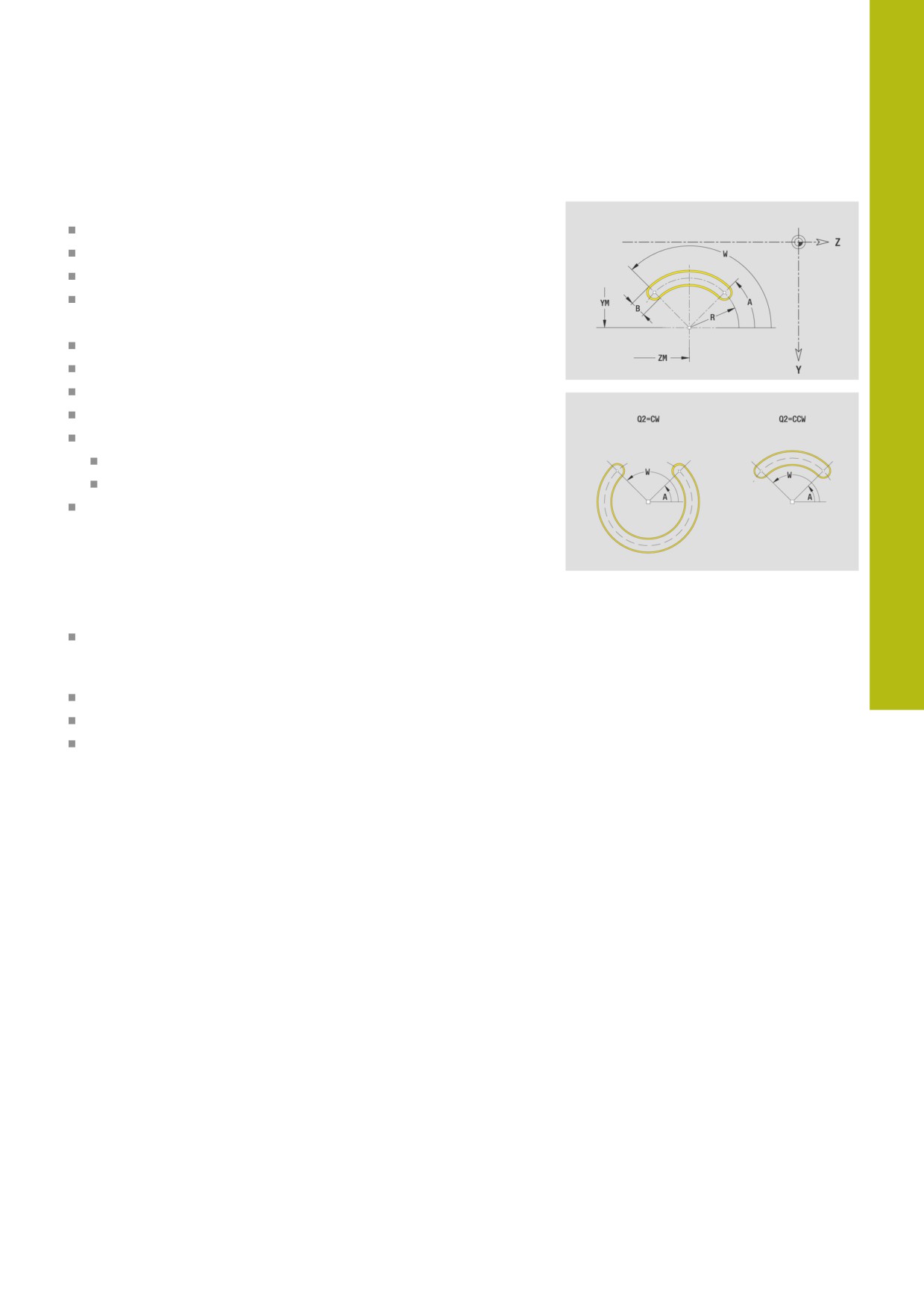

Круглый паз на плоскости YZ
Исходные данные плоскости YZ:
ID: Контур
PT: Глубина фрез.
C: Угол шпинделя
XR: Эталонный диаметр
Параметры фигуры:
YM, ZM: Центр
A: Угол старта
W: Конечный угол
R: Радиус - радиус кривизны (привязка: середина паза)
Q2: Напр.вращения
CW
CCW
B: Ширина
Эталонный диаметр XR можно определить при помощи
функции Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела БОК. ПОВЕРХН. Y с параметрами
Эталонный диаметр и Угол шпинделя. При вложенных
контурах идентификатор раздела опускается
G308 с параметрами Название контура и Глубина фрез.
G382 или G383 с параметрами фигуры
G309
543
8
ICP-программирование | Контуры плоскости YZ
Отверстие на плоскости YZ
Эта функция определяет сверление отдельного отверстия,
которое может содержать следующие элементы:
Центрование
Отвер.
Зенковка
Резьба
Исходные данные отверстия:
ID: Контур
C: Угол шпинделя
XR: Эталонный диаметр
Параметры отверстия:
YM, ZM: Центр
Центрование
O: Диаметр
Отвер.
B: Диаметр
BT: Глубина (без знака)
W: Угол
Зенковка
R: Диаметр
U: Глубина
E: Угол зенковки
Резьба
GD: Диаметр
GT: Глубина
K: Длина врезания
F: Шаг резьбы
GA: Вид витка
0: правая резьба
1: левая резьба
Эталонный диаметр XR можно определить при помощи
функции Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела БОК. ПОВЕРХН. Y с параметрами
Эталонный диаметр и Угол шпинделя. При вложенных
контурах идентификатор раздела опускается
G308 с параметрами Название контура и Глуб. сверления
(-1 * BT)
G380 с параметрами отверстия
G309
544
ICP-программирование | Контуры плоскости YZ
8

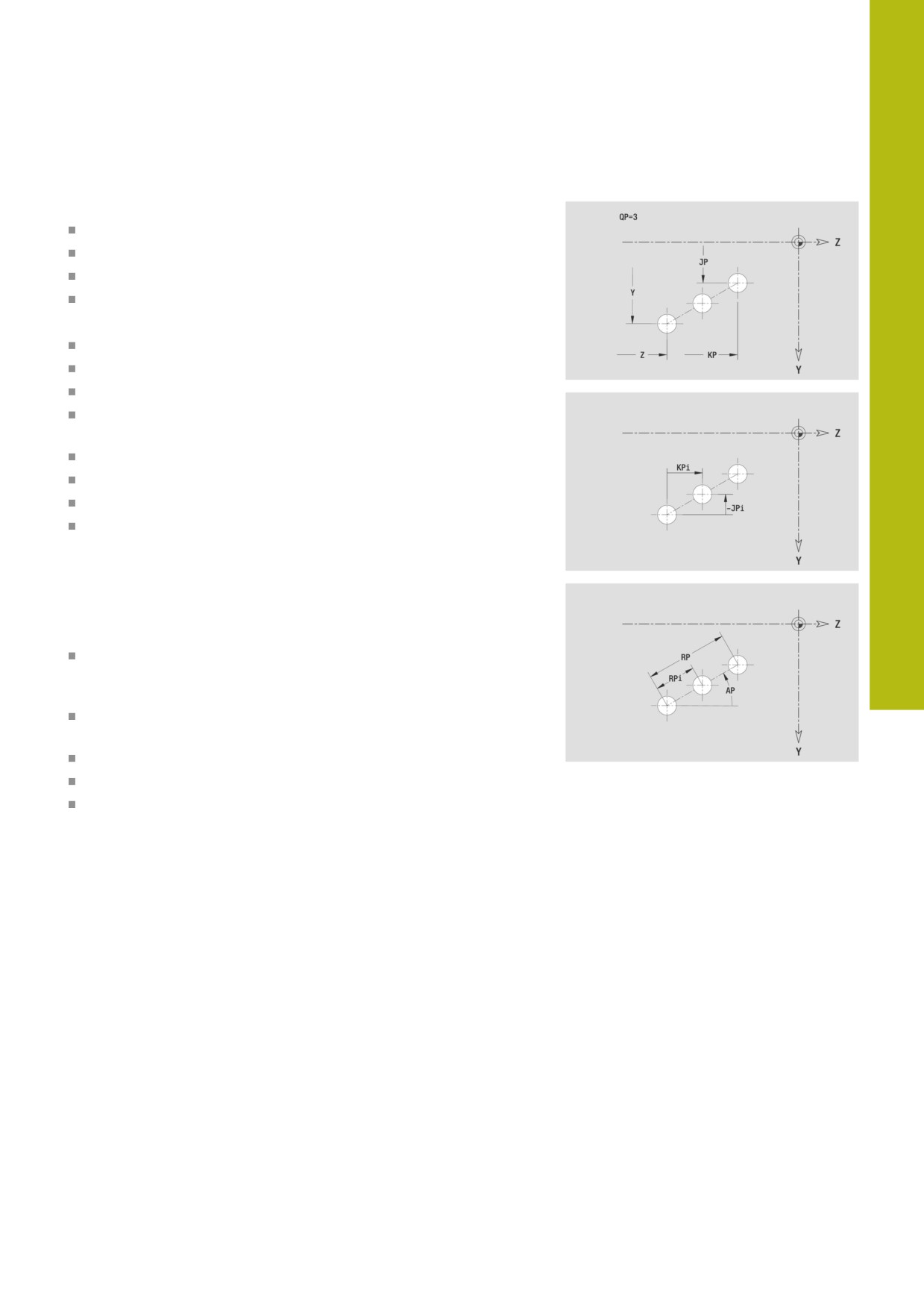

Линейный шаблон на плоскости YZ
Исходные данные плоскости YZ:
ID: Контур
PT: Глубина фрез.
C: Угол шпинделя
XR: Эталонный диаметр
Параметры шаблона:
Н, Z: 1-ая точка образца
QP: Количество точек шаблона
JP, KP: Конечная точка шаблона (декартовы координаты)
JPi, KPi: Конечная точка - расстояние между двумя точками
шаблона (по Y и Z)
AP: Угол ориентации
RP: Длина - общая длина шаблона
RPi: Длина - расстояние между двумя точками шаблона
Параметры выбранной фигуры или отверстия
Эталонный диаметр XR можно определить при помощи
функции Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела БОК. ПОВЕРХН. Y с параметрами
Эталонный диаметр и Угол шпинделя. При вложенных
контурах идентификатор раздела опускается
G308 с параметрами Название контура и Глубина фрез.
или Глуб. сверления (-1 * BT)
G481 с параметрами шаблона.
G-функция и параметры фигуры или отверстия
G309
545
8
ICP-программирование | Контуры плоскости YZ
Круговой шаблон на плоскости YZ
Исходные данные плоскости YZ:
ID: Контур
PT: Глубина фрез.
C: Угол шпинделя
XR: Эталонный диаметр
Параметры шаблона:
Y, Z: Центр шаблона
QP: Количество точек шаблона
DR: Напр.вращения (по умолчанию: 0)
DR = 0, без EP: точки на всей окружности
DR = 0, с EP: точки на более длинной дуге окружности
DR = 0, с EPi: знак EPi определяет направление (EPi < 0:
по часовой стрелке)
DR = 1, c EP: по часовой стрелке
DR = 1, c EPi: по часовой стрелке (знак перед EPi не
имеет значения)
DR = 2, c EP: против часовой стрелки
DR = 2, c EPi: против часовой стрелке (знак перед EPi не
имеет значения)
DP: Диаметр
AP: Угол старта (по умолчанию: 0°)
EP: Конечный угол (значение не введено: распределение
элементов шаблона по окружности 360°)
EPi: Конечный угол - Угол расстояние между двумя
фигурами
H: Положение элемента
0: по радиусу - фигуры поворачиваются относительно
центра окружности (вращение)
1: как ориг. - положение фигур относительно системы
координат остается одинаковым (трансляция)
Параметры выбранной фигуры или отверстия
Эталонный диаметр XR можно определить при помощи
функции Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела БОК. ПОВЕРХН. Y с параметрами
Эталонный диаметр и Угол шпинделя. При вложенных
контурах идентификатор раздела опускается
G308 с параметрами Название контура и Глубина фрез.
или Глуб. сверления (-1 * BT)
G482 с параметрами шаблона
G-функция и параметры фигуры или отверстия
G309
546
ICP-программирование | Контуры плоскости YZ
8

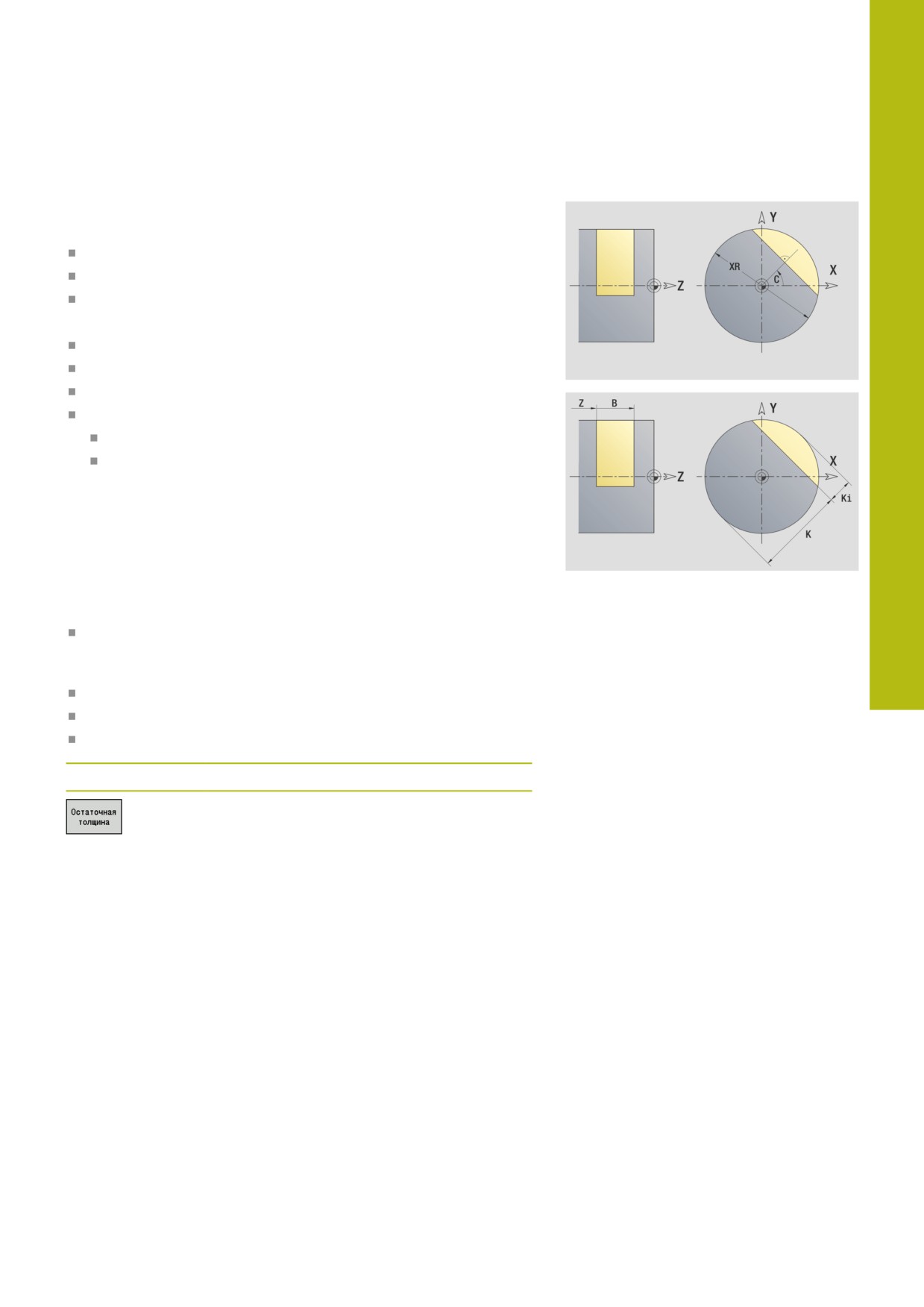

Отдельная поверхность на плоскости YZ
Эта функция задает поверхность в плоскости YZ
Исходные данные плоскости YZ:
ID: Контур
C: Угол шпинделя
XR: Эталонный диаметр
Параметры многогранной поверхности:
Z: Базовая кромка
Ki: Глубина
K: Остаточная толщина
B: Ширина (привязка: Эталонный размер ZR)
B < 0: поверхность в отрицательном направлении Z
B > 0: поверхность в положительном направлении Z
Переключение между Глубина Ki и Остаточная толщина K
осуществляется с помощью программной клавиши.
Эталонный диаметр XR можно определить при помощи
функции Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела БОК. ПОВЕРХН. Y с параметрами
Эталонный диаметр и Угол шпинделя. При вложенных
контурах идентификатор раздела опускается
G308 с параметром Название контура.
G386 с параметрами отдельной поверхности
G309
Программная клавиша
Переключает поле на ввод Остаточная
толщина K
547
8
ICP-программирование | Контуры плоскости YZ

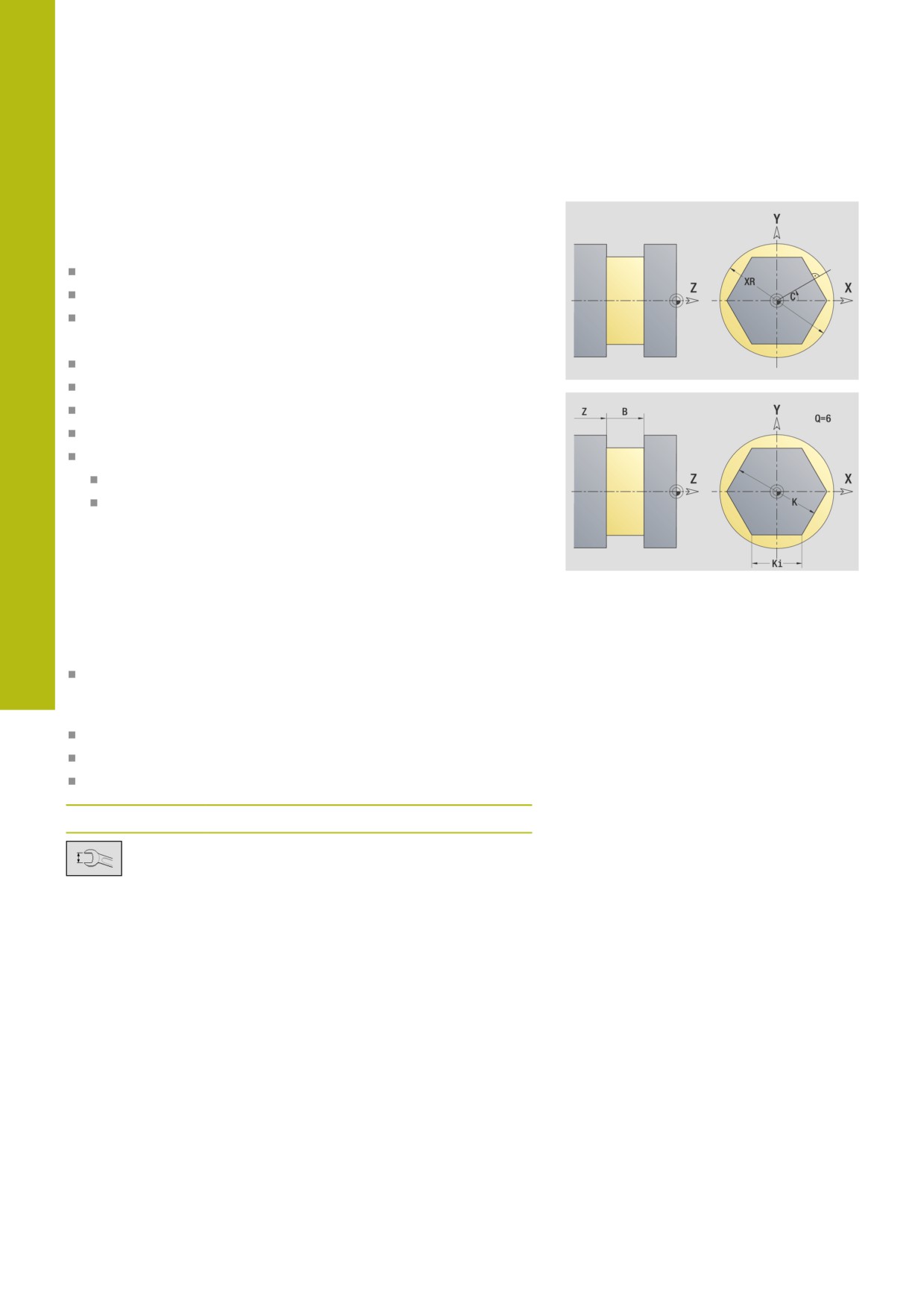

Многогранная поверхность на плоскости YZ
Функция определяет поверхности многогранника на плоскости
YZ.
Исходные данные плоскости YZ:
ID: Контур
C: Угол шпинделя
XR: Эталонный диаметр
Параметры многогранной поверхности:
Z: Базовая кромка
Q: Кол.поверхн. (Q >= 2)
K: Ширина раствора - диаметр вписанной окружности
Ki: Длина кантов
B: Ширина (привязка: Эталонный размер ZR)
B < 0: поверхность в отрицательном направлении Z
B > 0: поверхность в положительном направлении Z
Переключение между Длина кантов Ki и Ширина раствора K
осуществляется с помощью программной клавиши.
Эталонный диаметр XR можно определить при помощи
функции Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела БОК. ПОВЕРХН. Y с параметрами
Эталонный диаметр и Угол шпинделя. При вложенных
контурах идентификатор раздела опускается
G308 с параметром Название контура
G487 с параметрами многогранника
G309
Программная клавиша
Переключает поле на ввод Ширина
раствора K
548
ICP-программирование | Применение существующих контуров
8
8.16
Применение существующих контуров
Интеграция контуров из циклового режима в
режиме работы smart.Turn
Контуры ICP, созданные для цикловых программ, могут быть
загружены в режиме smart.Turn. ICP преобразует эти контуры
в G-команды и встраивает их в программу smart.Turn. С этого
момента контур становится частью программы smart.Turn.
Подрежим ICP-редактор учитывает тип контура. Можно
загрузить только контур, определенный, например, для
торцевой поверхности, если в режиме работы smart.Turn
вызвана торцевая поверхность (ось-C).
Интеграция контура:
Активируйте подрежим ICP-редактор
Нажмите программную клавишу
Список контуров
Подрежим ICP-редактор откроет окно Выбор
контуров ICP.
Нажимайте программную клавишу
Следующий тип файла до тех пор, пока не
будут отображены контуры циклов
Выберите файл
Загрузите выбранный файл
При необходимости, дополните контур
Контур заготовки или готовой детали:
при необходимости, дополните или
адаптируйте контур
Контур для оси C: дополните исходные
данные
Расширение файла
Группа
*.gmi
Контуры токарной обработки
*.gmr
Контуры заготовки
*.gms
Контуры фрезерования,
торцовая поверхность
*.gmm
Контуры фрезерования,
поверхность образующей
549
8
ICP-программирование | Применение существующих контуров
DXF-контуры (опция № 42)
Контуры в формате DXF можно импортировать с помощью
ICP-редактор. DXF-контуры вы можете использовать как для
режима Обучение, так и для режима работы smart.Turn.
Требования к DXF-контуру:
только двухмерные элементы
контур должен находится в отдельном слое (без размерных
линий, без обрамляющих кромок и т.д.)
контуры для токарной обработки, в зависимости от
конструкции токарного станка, должны находиться перед
или за центром вращения
без полных окружностей, без сплайнов, без DXF-блоков
(макросов) и т.д.
Система ЧПУ поддерживает все форматы DXF.
Подготовка контура во время импорта DXF: из-за
принципиального различия DXF- и ICP-форматов во время
импорта контур преобразуется из DXF-формата в ICP-формат.
При этом производятся следующие изменения:
Полилинии преобразуются в линейные элементы
Пробелы между элементами контура, составляющие < 0,01
мм, смыкаются
Открытые контуры описываются справа налево (начальная
точка: справа)
Начальная точка в закрытых контурах: задается в
соответствии с внутренними правилами
направление вращения для закрытых контуров: ccw
Интеграция контура DXF:
Активируйте подрежим ICP-редактор
Нажмите программную клавишу
Список контуров
ICP-редактор откроет окно Выбор контуров
ICP.
Нажимайте программную клавишу
Следующий тип файла до тех пор, пока не
будут отображены DXF-контуры (расширение:
*.DXF)
Выбрать файл
Откройте выбранный файл
Выберите DXF-слой
Подтвердите выбранный контур
550
ICP-программирование | Применение существующих контуров
8
При необходимости, дополните контур
Контур заготовки или готовой детали:
при необходимости, дополните или
адаптируйте контур
Контур для оси C: дополните исходные
данные
551
8
ICP-программирование | Группы контуров
8.17
Группы контуров
Группы контуров в режиме smart.Turn
Система ЧПУ поддерживает до четырех групп контуров в одной
управляющей программе. Идентификатор CONTOURGROUP
инициирует описание группы контуров.
Для каждой группы контуров вы можете создать контуры
заготовки, контуры готовой детали или вспомогательные
контуры. Подрежим ICP-редактор при описании и отображении
смещения учитывает, в какой группе запрограммирован данный
контур.
G99 назначает операции обработки к группе контуров
Отображение в управляющей программе:
Если вы в управляющей программе включите окно графики,
то система ЧПУ, при навигации, выделит элемент, на
котором находится курсор
Система ЧПУ отобразит слева вверху в окне графики номер
группы контуров

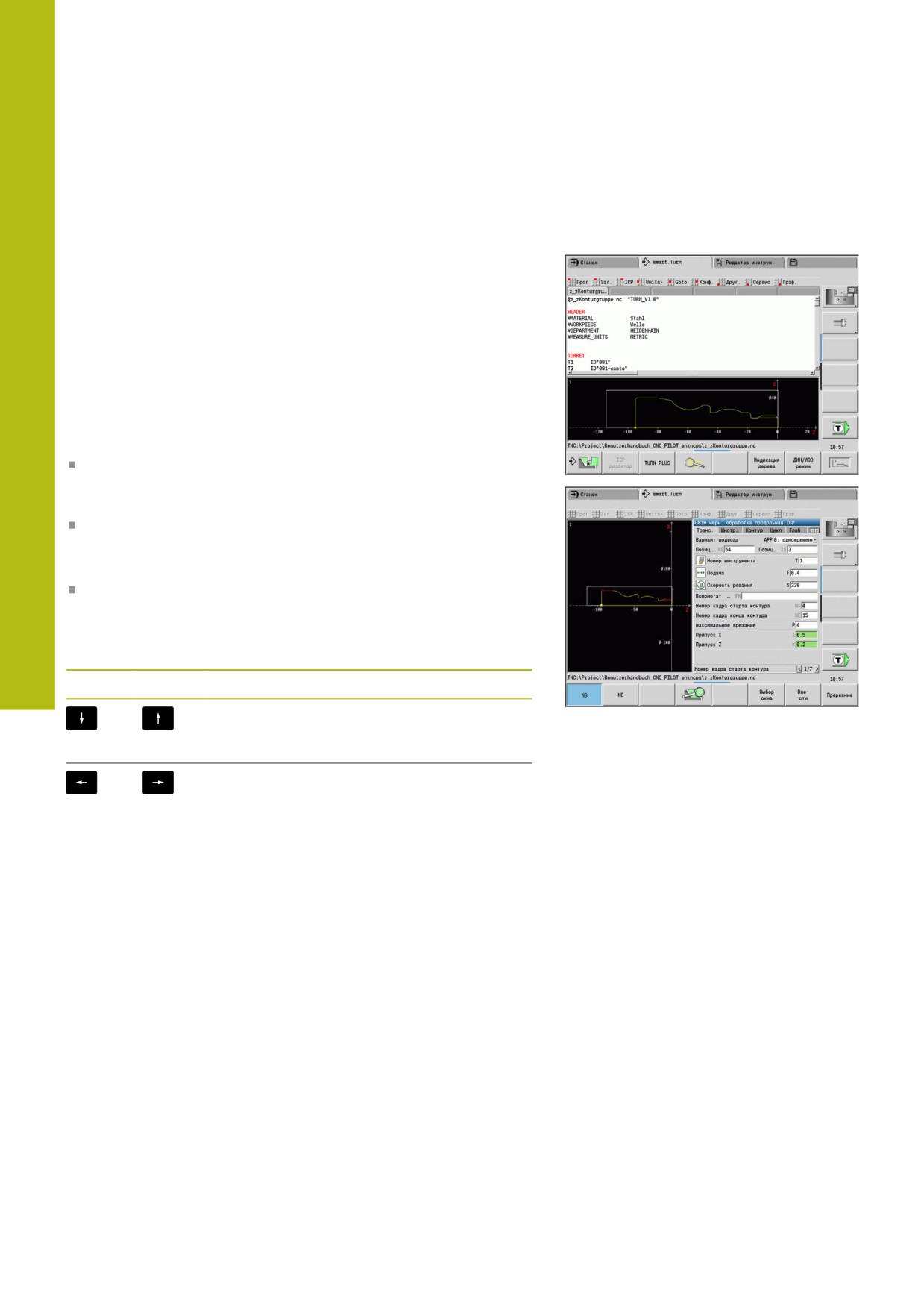

Отображение при программировании в smart.Turn:
Когда вы программируете в режиме smart.Turn какой-нибудь
юнит ICP, то система ЧПУ подсвечивает Контуры ICP. Вы
можете отобразить различные контуры и группы контуров,
пока в параметре FK не задан ни один контур.
Клавиши навигации
Переход к следующему или предыдуще-
му контуру (заготовки/готовой детали/
вспомогательному/группе контуров)
Переход к следующему элементу контура
Система ЧПУ отображает слева вверху в окне графики номер
группы контуров, и ,если есть, имя вспомогательного контура.
552
9
Графическое
моделирование
9
Графическое моделирование | Подрежим моделирования
9.1

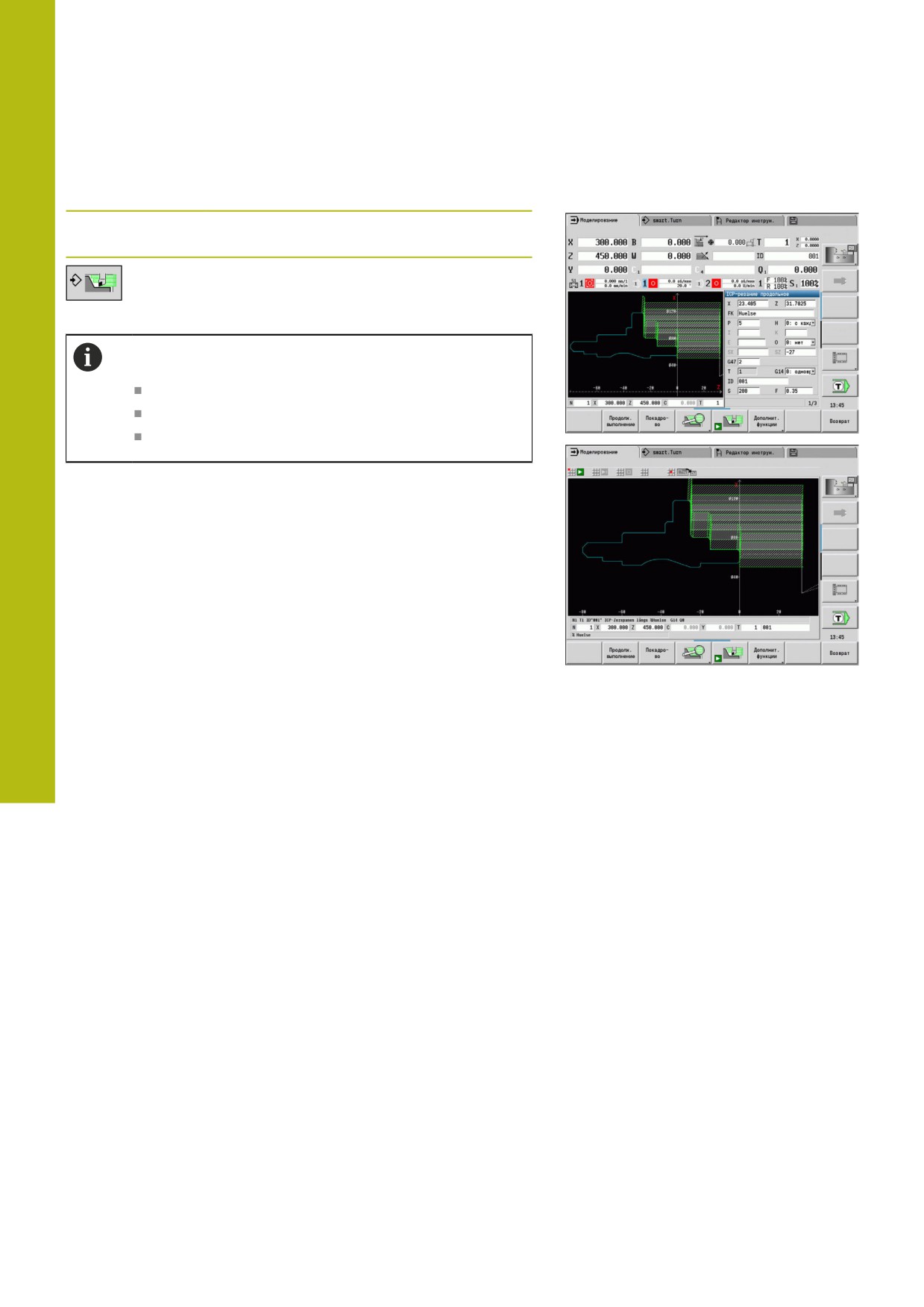

Подрежим моделирования
Программная
Значение
клавиша
Эта программная клавиша вызывает в
режиме smart.Turn подрежим Моделиро-
вание
В следующих режимах работы Моделирование
вызывается автоматически:
Подрежим работы Отраб. программы
Подрежим работы Обучение
Режим работы Станок (циклы ручного ввода, MDI)
При вызове из режима smart.Turn система ЧПУ открывает
подрежим Моделирование в большом окне и загружает
выбранную программу. При вызове из станочных режимов
работы система ЧПУ открывает подрежим Моделирование
в маленьком окне симуляции или в последнем выбранном
пользователем окне.
554
Графическое моделирование | Подрежим моделирования
9

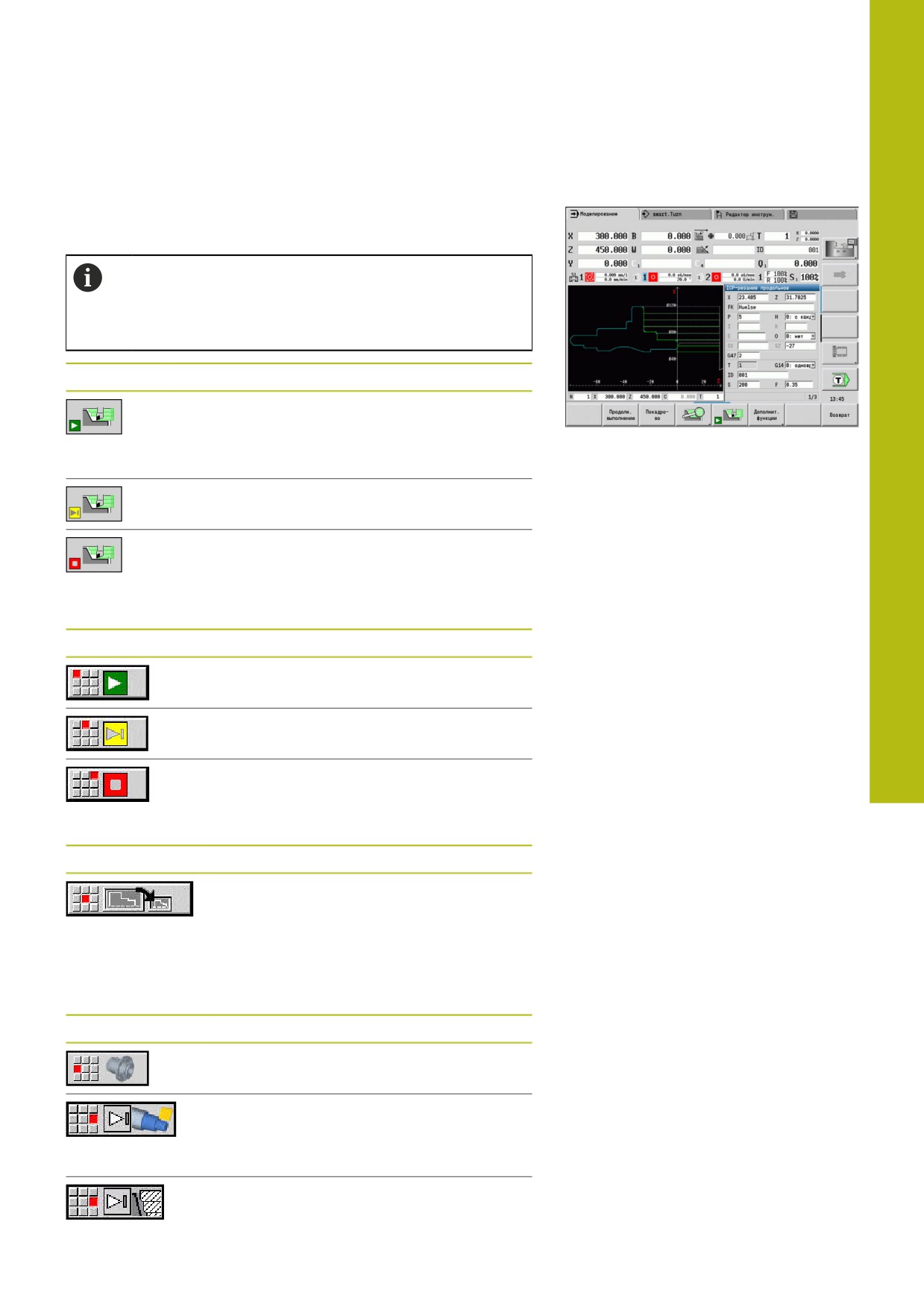

Управление в подрежиме моделирования
Подрежим Моделирование во всех своих состояниях
управляется с помощью программных клавиш.
Вы также можете управлять подрежимом
Моделирование с помощью цифровых клавиш,
несмотря на то, что при активном маленьком окне
симуляции, строка меню невидима.
Запуск и остановка с помощью программных клавиш
Запуск моделирования с начала
Программная клавиша изменяет символ и
служит, в зависимости от состояния, также для
остановки и продолжения моделирования.
Продолжение остановленной симуляции
Остановка симуляции
Программная клавиша указывает на то, что
сейчас осуществляется процесс моделирова-
ния.
Запуск и остановка с помощью пунктов меню
Запуск моделирования с начала
Продолжение остановленной симуляции
Остановка симуляции
Большое и малое окно моделирования
Пункт меню
Значение
Переключение между большим и малень-
ким окном симуляции
Этот пункт меню действует также в
маленьком окне симуляции, когда строка
меню невидима.

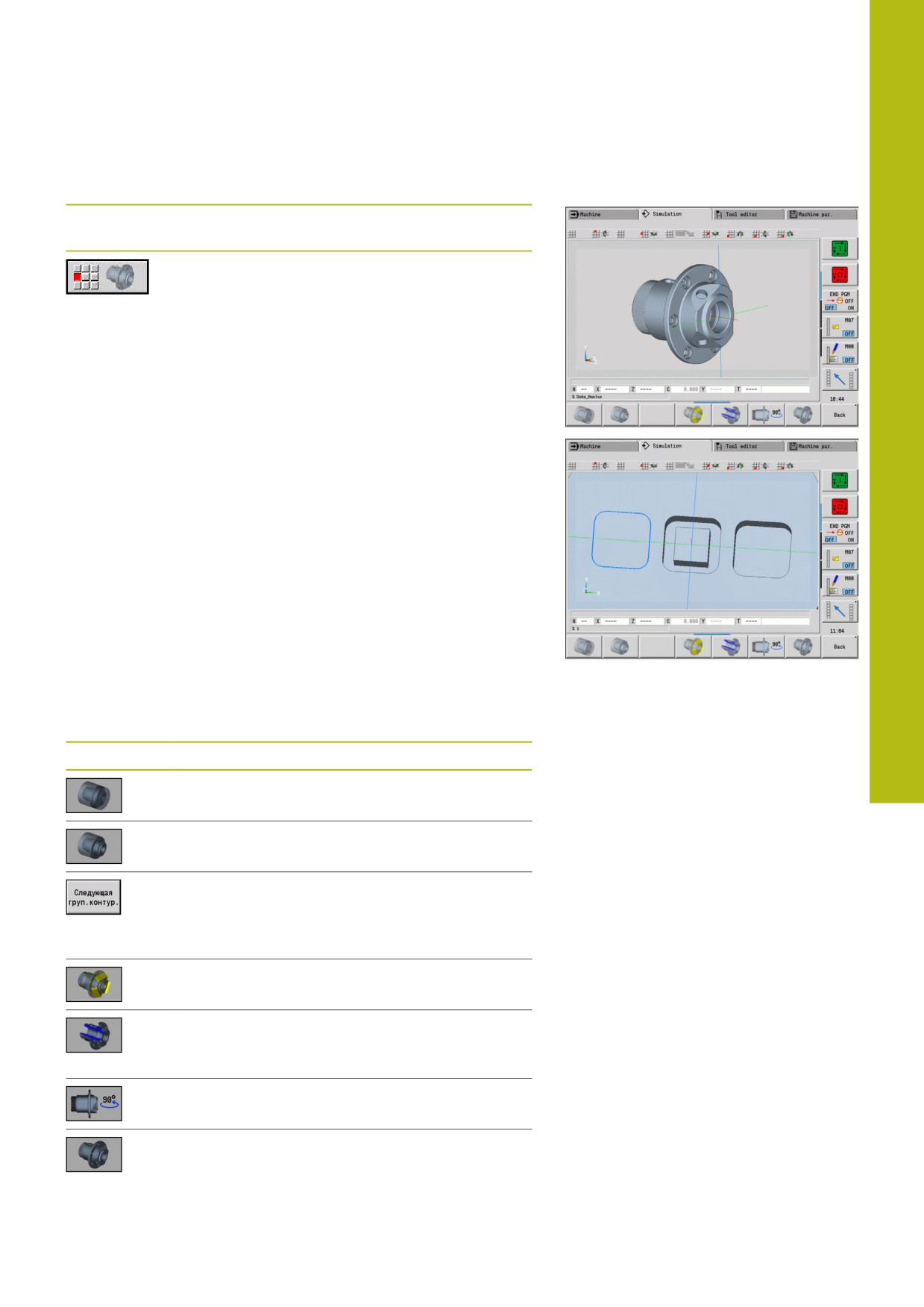

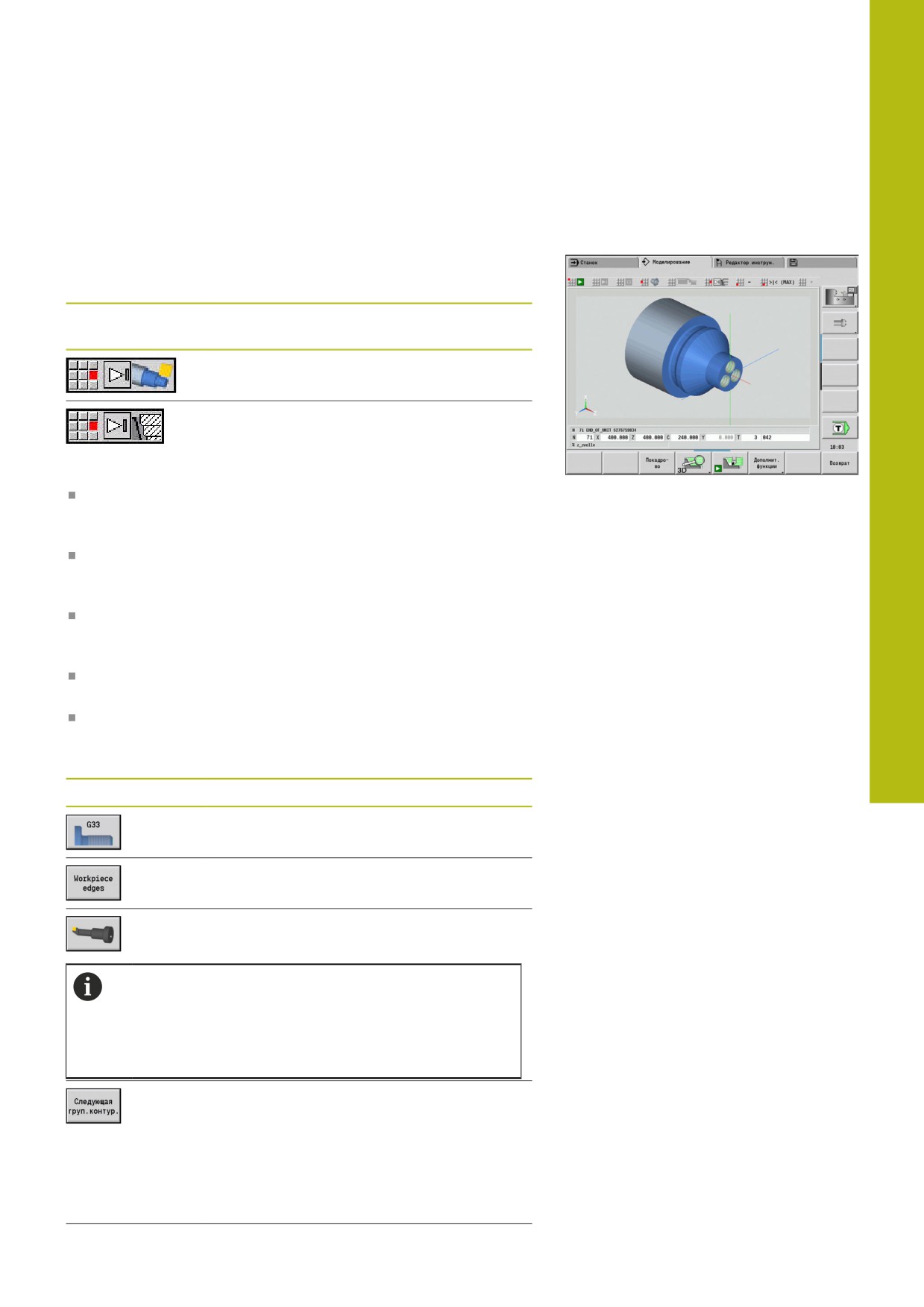

3D-отображение в режиме smart.Turn
Пункт меню
Значение
Переключение на 3D представление
готовой детали
Переключение на 3D симуляцию
Дополнительная информация: "3D-
моделирование в режиме Моделирова-
ния", Стр. 579
Переключение на 2D симуляцию
555
9
Графическое моделирование | Подрежим моделирования
Влияние на скорость симуляции
Пункт меню Значение
Замедление скорости симуляции
Активация запрограммированной подачи для
скорости симуляции
Ускорение скорости симуляции
Программные клавиши при активном окне
моделирования
Отображает предупреждения
Когда интерпретатор во время симуляции
выдаёт предупреждения (например, остал-
ся необработанный материал..), то система
ЧПУ активирует эту программную клавишу и
показывает в ней количество предупреждений.
При нажатии программной клавиши последо-
вательно отображаются предупреждения.
Активирует непрерывную обработку
В режиме непрерывной отработки
(Продолж. выполнение) режима работы
Отраб. программы все циклы программы
моделируются без остановки.
Активирует отдельный кадр
В режиме Покадрово моделирование останав-
ливается после каждого пути перемещения
(базовый кадр).
Открывает меню программных клавиш
масштабирования и отображает рамку
масштабирования
Дополнительная информация: "Настройка
фрагмента изображения", Стр. 568
Открывает Дополнит. функции
Позволяет изменять переменные во время
симуляции
Система ЧПУ активирует данную программную
клавишу только, если в ЗАГАЛОВОК ПРОГРАМ-
МЫ заданы переменные.
С помощью других пунктов меню и указанных в таблице
программных клавиш оператор влияет на процесс
моделирования, активирует масштабирование или, с
помощью дополнительных функций, производит настройку
моделирования.
556
Графическое моделирование | Подрежим моделирования
9
В режимах работы Станок программная клавиша
Покадрово действует также и на автоматическую
отработку.
В станочных режимах работы отработка
программы может быть запущена
непосредственно из подрежима Моделирование
при помощи цикла Вкл.
557
9
Графическое моделирование | Подрежим моделирования
Дополнительные функции
Дополнительные функции используются для выбора окна
моделирования, влияния на представление перемещений или
вызова вычисления времени.
В таблицах приводится обзор функций меню и программных
клавиш.
Меню Прочие функции
Выбор окна моделирования
Дополнительная информация: "Окно
моделирования", Стр. 560
Активирует поиск начального кадра
Дополнительная информация:
"Моделирование с начального кадра",

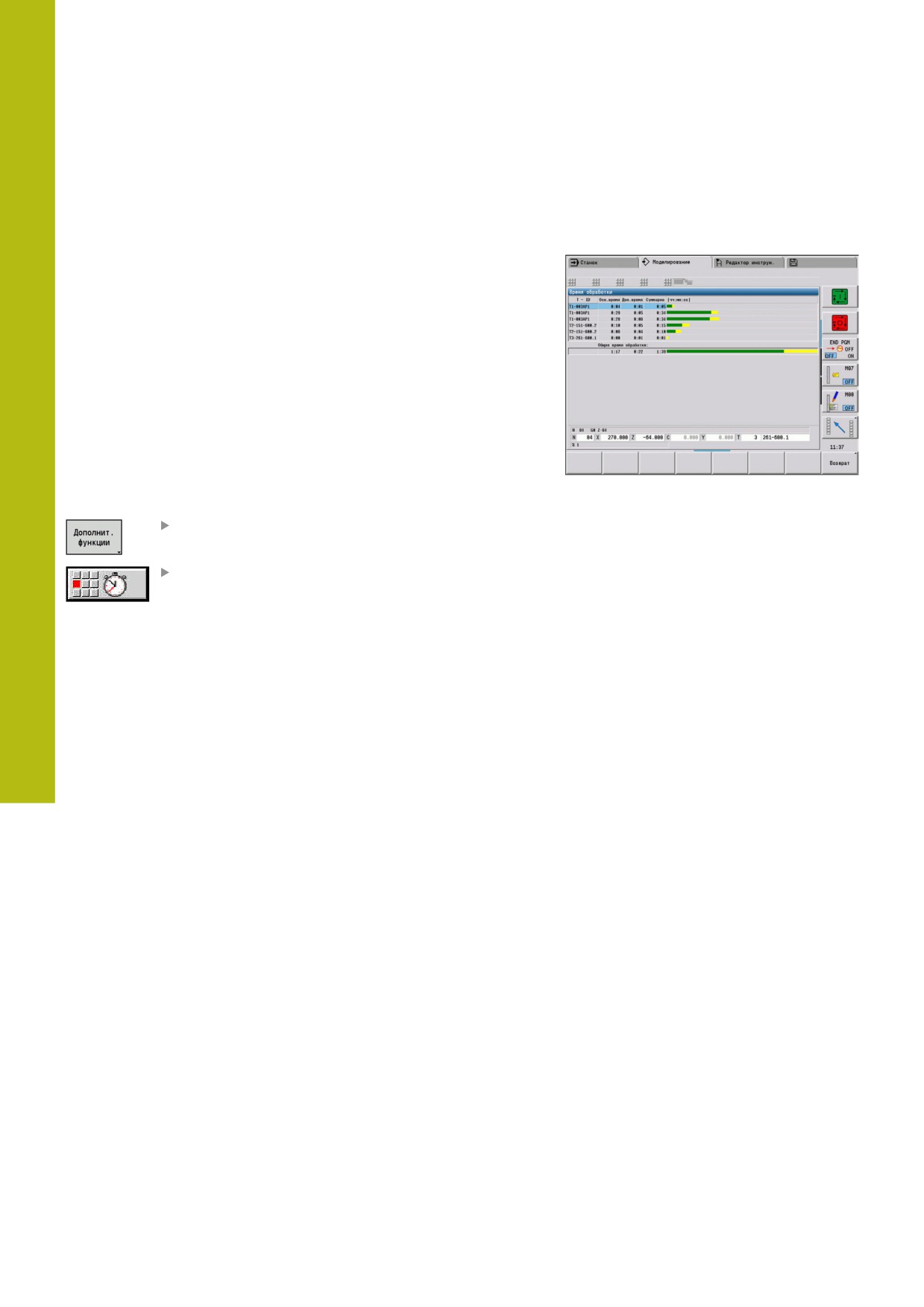

Активирует меню расчёта времени
Дополнительная информация: "Расчет
времени", Стр. 572
Переключает между малым и большим
окном моделирования
Дополнительная информация: "Управ-
ление в подрежиме моделирования",
Переключает между однооконным и
многооконным режимами отображения
Дополнительная информация: "Много-
оконное отображение", Стр. 561
Друг.
Сохранение контура
Дополнительная информация:
"Сохранение контура", Стр. 573
Размер
Дополнительная информация:
"Простановка размеров", Стр. 575
Настройки
Дополнительная информация: "
Общие Настройки", Стр. 577
558
Графическое моделирование | Подрежим моделирования
9

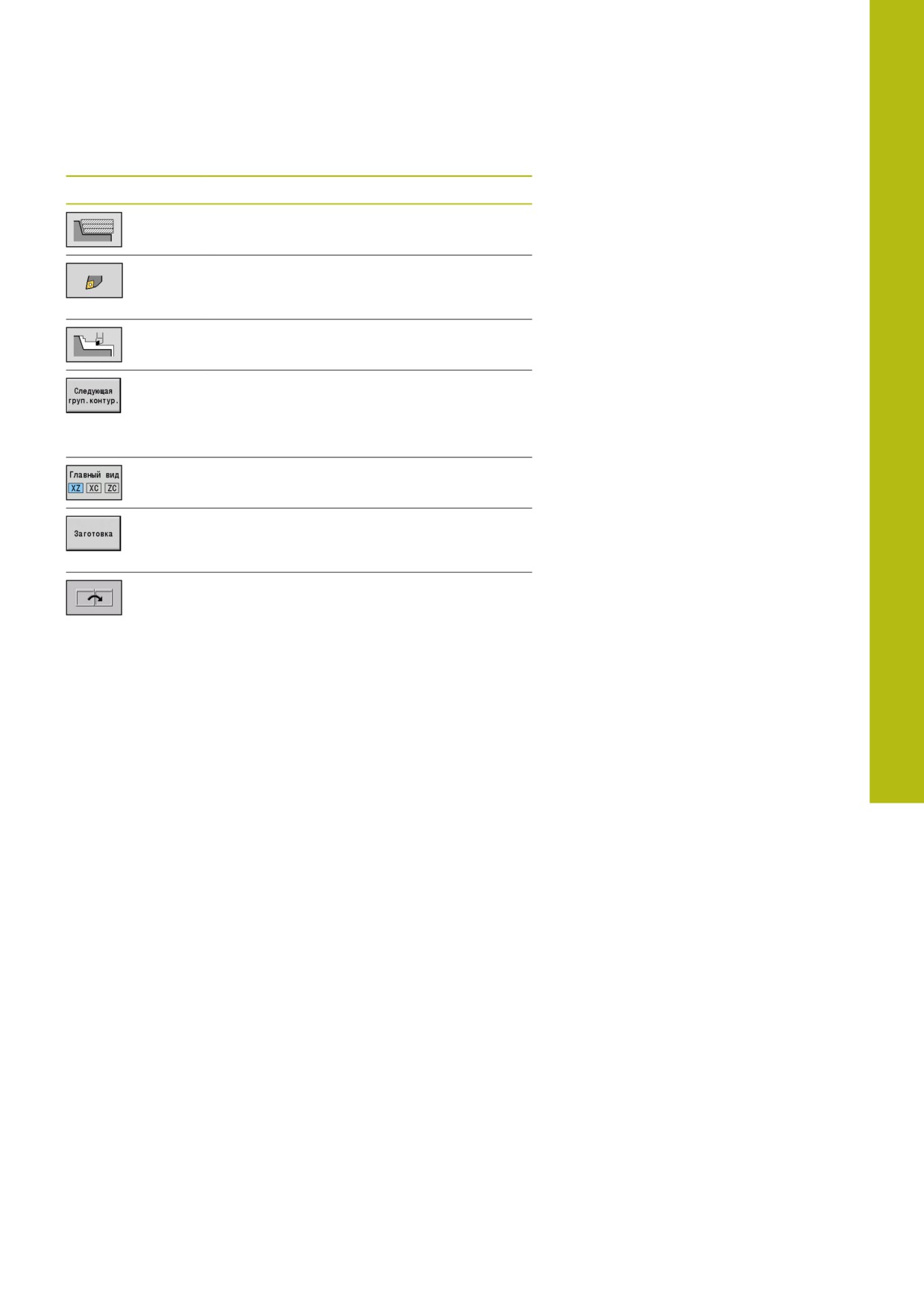

Программные клавиши Прочие функции
Переключает с линейного отображения
на отображение траектории резания
Переключает с отображение инструмен-
та в виде точки на отображение режущих
кромок и обратно
Активирует режим моделирования выбор-
ки материала
Переход к следующей группе контуров
Эта программная клавиша активна
только в том случае, если вы работаете с
несколькими группами контуров.
Выбор вида
Отображение внутренней используемой
заготовки, для программ без определения
заготовки
Переключает фокус на другое окно.
Только при активном многооконном
режиме
Дополнительная информация: "Много-
оконное отображение", Стр. 561
559
9
Графическое моделирование | Окно моделирования
9.2

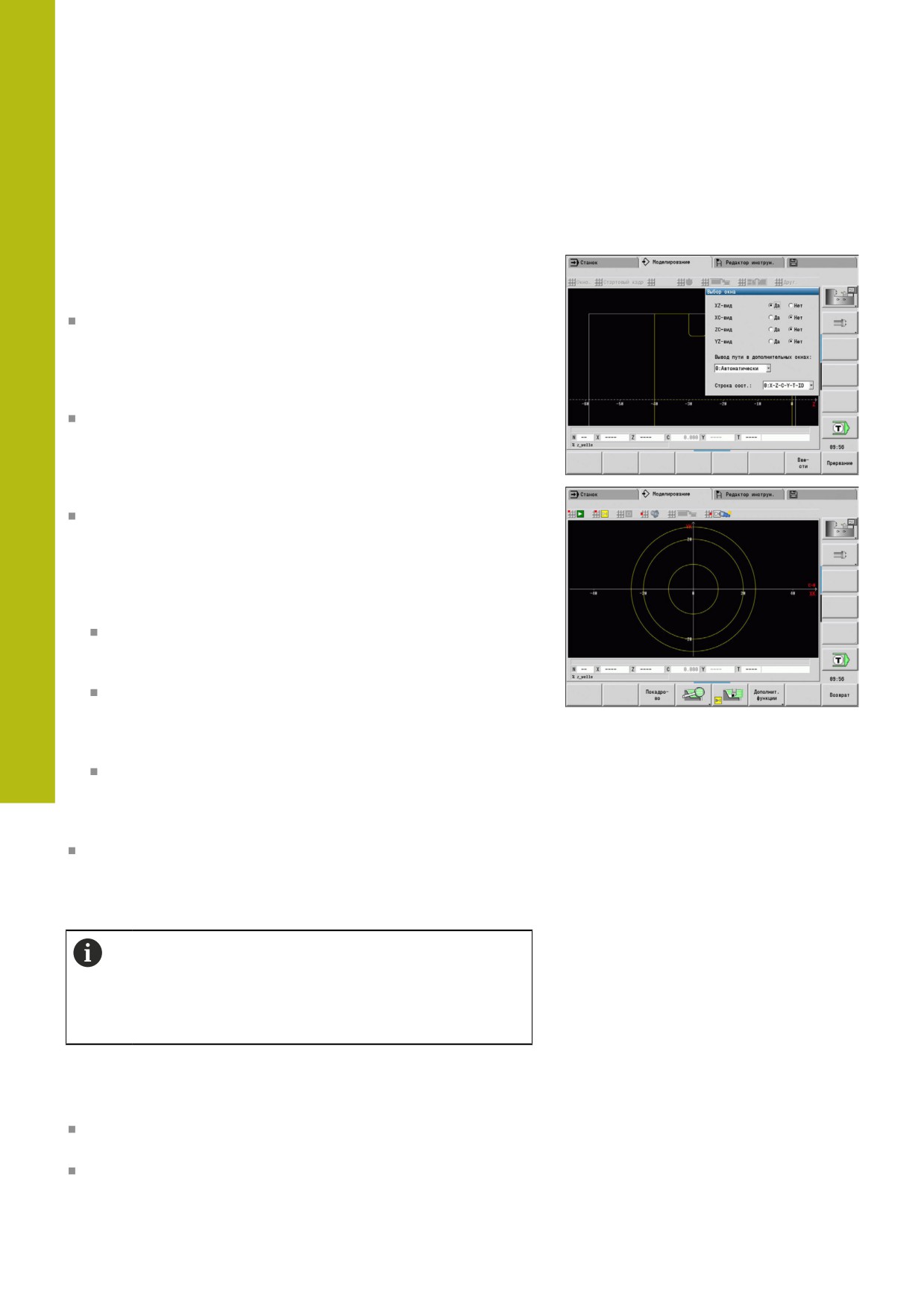

Окно моделирования
Настройка отображения
Описываемые ниже окна моделирования дают возможность,
помимо обработки точением, контролировать также операции
сверления и фрезерования.
XZ-вид (вид токарной обработки): токарный контур
отображается в системе координат XZ. При этом
учитывается конфигурация системы координат (держатель
инструмента перед/за центром вращения, вертикальный
токарный станок)
XC-вид (вид с торца): в качестве системы координат
изображается декартова система с обозначением осей
XK (по горизонтали) и YK (по вертикали). Положение угла
C=0°, находится на оси XK, положительным направлением
вращения считается вращение против часовой стрелки
ZC-вид (боковая поверхность): отображение контура и
путей перемещения ориентировано на позиции развертки
боковой поверхности и координаты Z. Верхние/
нижние линии этой детали соответствуют позиции угла
C=180°/+180°. Все операции сверления и фрезерования
представлены в пределах диапазона -180° до +180°
Цикловая программа или DIN-программа с определением
заготовки: базой для развертки детали является размер
запрограммированной заготовки.
Цикловая программа или DIN-программа без
определения заготовки: базой для развертки детали
являются размеры стандартной заготовки
Машинный параметр CfgSimWindowSize (№ 115200)
Отдельный цикл или режим обучения: базой для
развертки детали является фрагмент заготовки,
который описывается этим циклом (отрезок по Z и
ограничительный диаметр X)
YZ-вид (вид сбоку): отображение контура и траекторий
перемещения осуществляется в плоскости YZ. При этом
учитываются исключительно координаты Y и Z, а не позиция
шпинделя.
Окна торца и образующей представляют
отображение с фиксированной позицией шпинделя.
Когда станок выполняет токарные операции,
подрежим Моделирование отвечает за перемещение
инструмента.
Моделирование нескольких групп контуров
Если вы работаете с несколькими группами контуров,
учитывайте следующее:
На изображении XZ (вращающемся изображении)
система ЧПУ показывает все группы контуров.
На других изображениях система ЧПУ показывает текущую
группу контуров.
560
Графическое моделирование | Окно моделирования
9

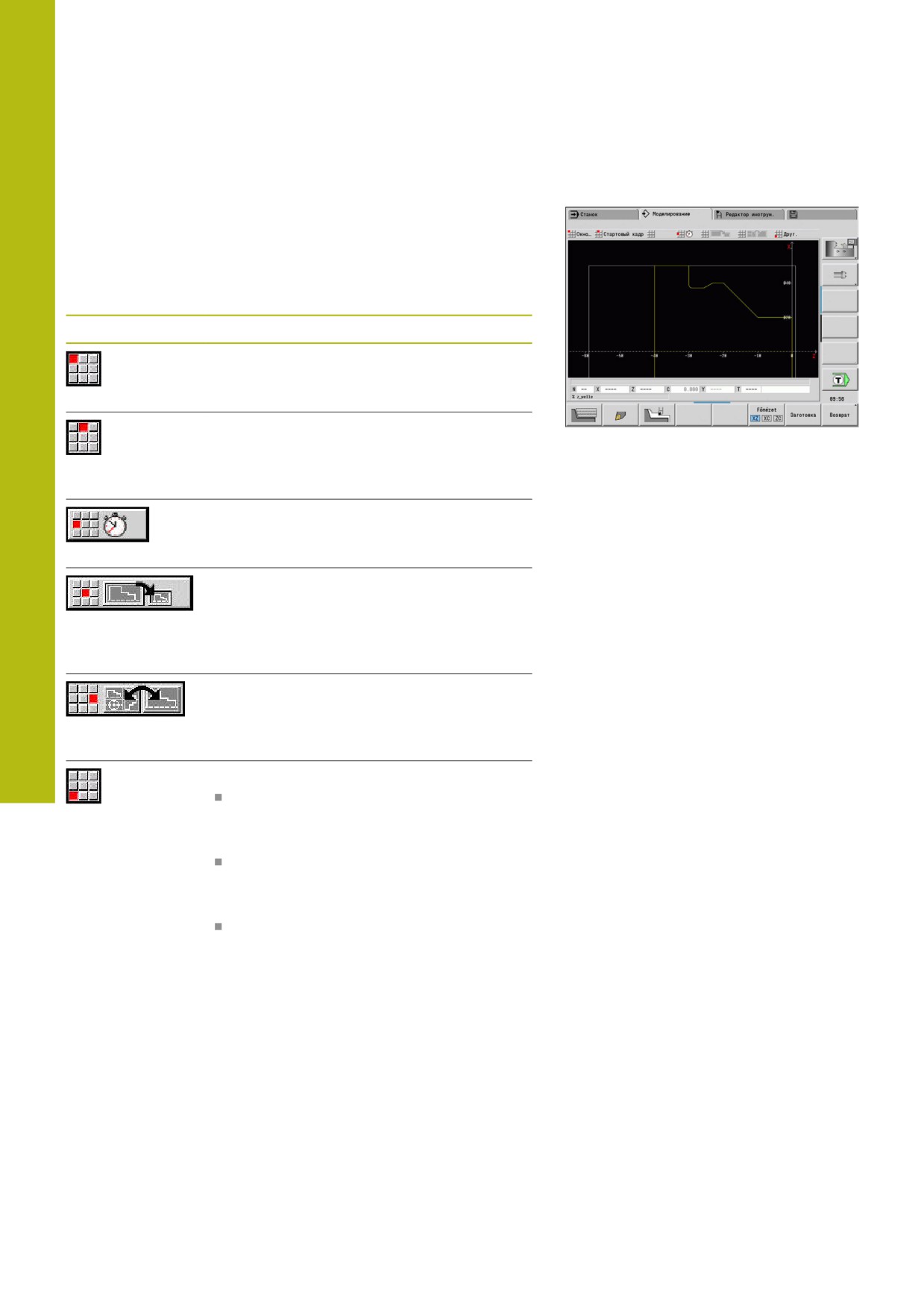

Однооконное отображение
В малом окне моделирования отображается только один
вид. Вы можете переключать вид при помощи программной
клавиши Главный вид. Эту программную клавишу можно
использовать и тогда, когда в большом окне моделирования
установлен только один вид.
В цикловых программах вид с торца и поверхности
образующей может быть активирован только в случае
использования в программе оси C.
Программная клавиша Главный вид
Выбор отображения:
Вид токарной обработки XZ
Вид с торца XC
Боковая поверхность ZC
Многооконное отображение
Многооконное отображение возможно только в большом окне
моделирования.
Активация многооконного отображения:
Нажмите программную клавишу
Прочие функции
Выберите пункт меню Окно (в большом окне
моделирования)
Настройте нужную комбинацию окон
Настройте Вывод пути в дополнительных
окнах:
Отображение траекторий в дополнительных окнах: окно
торца и поверхности образующей, а также вид YZ считаются
дополнительными окнами.
То, когда в подрежиме Моделирование в этих окнах будут
отображаться траектории, зависит от следующей настройки:
Автоматически: в подрежиме Моделирование
отображаются пути перемещения, если была включена ось
С или была выполнена команда G17 или G19. Команда G18
или выключение оси С останавливают вывод траекторий
перемещения
Всегда: в подрежиме Моделирование каждая траектория
перемещения отображается во всех окнах моделирования
При многооконном отображении одно окно выделяется
зелеными рамками. Это окно находится в фокусе, т.е. для
этого окна действуют настройки масштабирования и другие
функции.
561
9
Графическое моделирование | Окно моделирования
Переключение фокуса:
Нажимайте программную клавишу до тех пор,
пока фокус не переместится на нужное окно
Или нажмите клавишу GOTO
Переключение между однооконным и многооконным
отображением:
Для перехода от многооконного отображения
к однооконному и наоборот выберите этот
пункт меню (или нажмите клавишу десятичной
точки)
При этом окно с зелёной рамкой отобразится
в однооконном режиме
Повторный выбор этого пункта меню
(или нажатие клавиши десятичной точки)
переключит вид обратно в многооконный
режим отображения

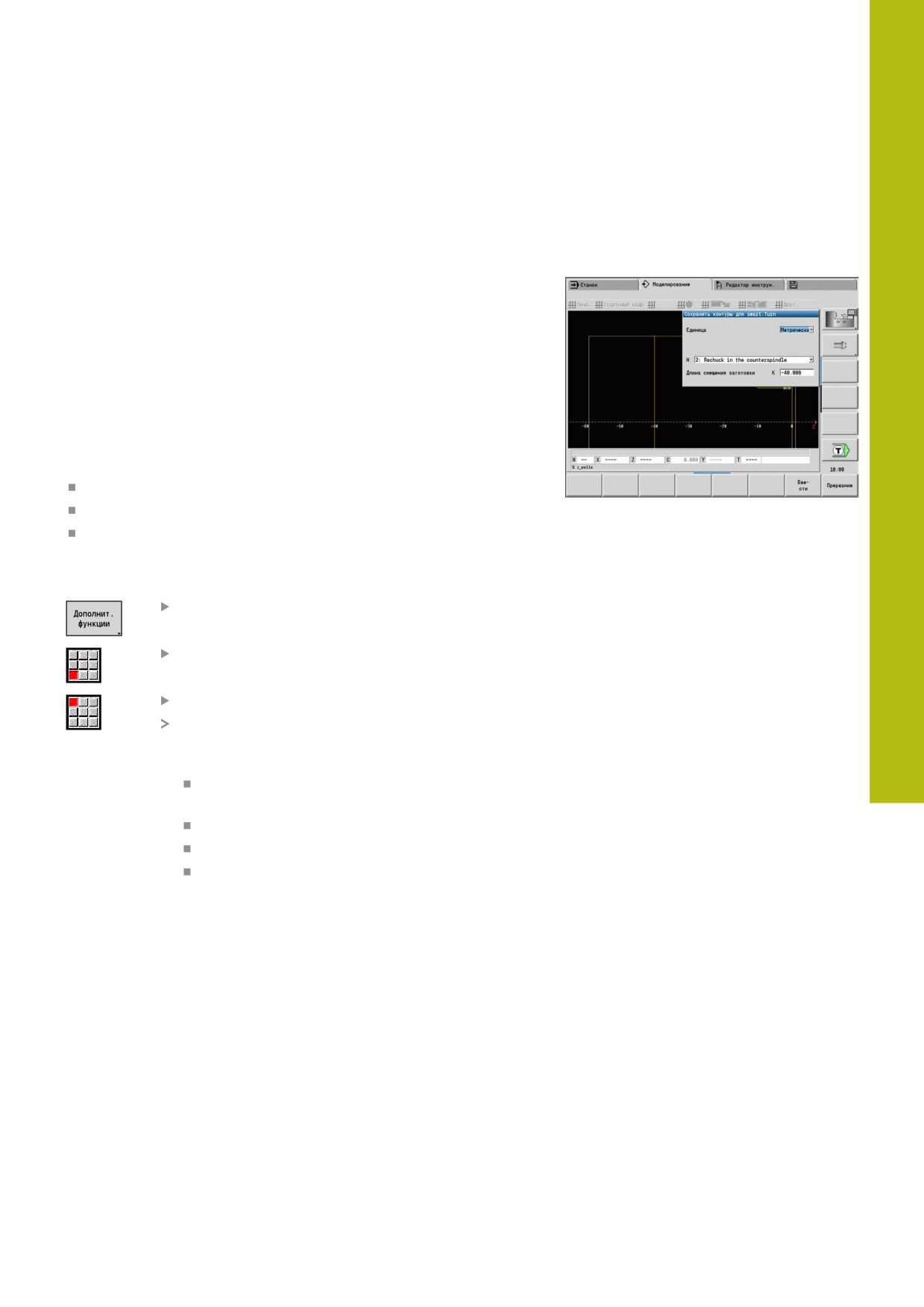

Индикация состояния
Индикацию состояния можно переключать только в большом
окне моделирования.
Переключение индикации состояния:
Нажмите программную клавишу
Прочие функции
Выберите пункт меню Окно
Выберите Строка сост.:
0: X-Z-C-Y-T-ID (значения осей и
инструмент)
1: X-Z-C-Y-G16 (значения осей и разворот)
2: G95-G96-M-SP (значения осей, подача,
частота вращения, направление вращения
и шпиндель)
Индикацию состояния также можно переключать
клавишей с тремя стрелками в большом окне
моделирования.
562
Графическое моделирование | Отображение
9
9.3
Отображение

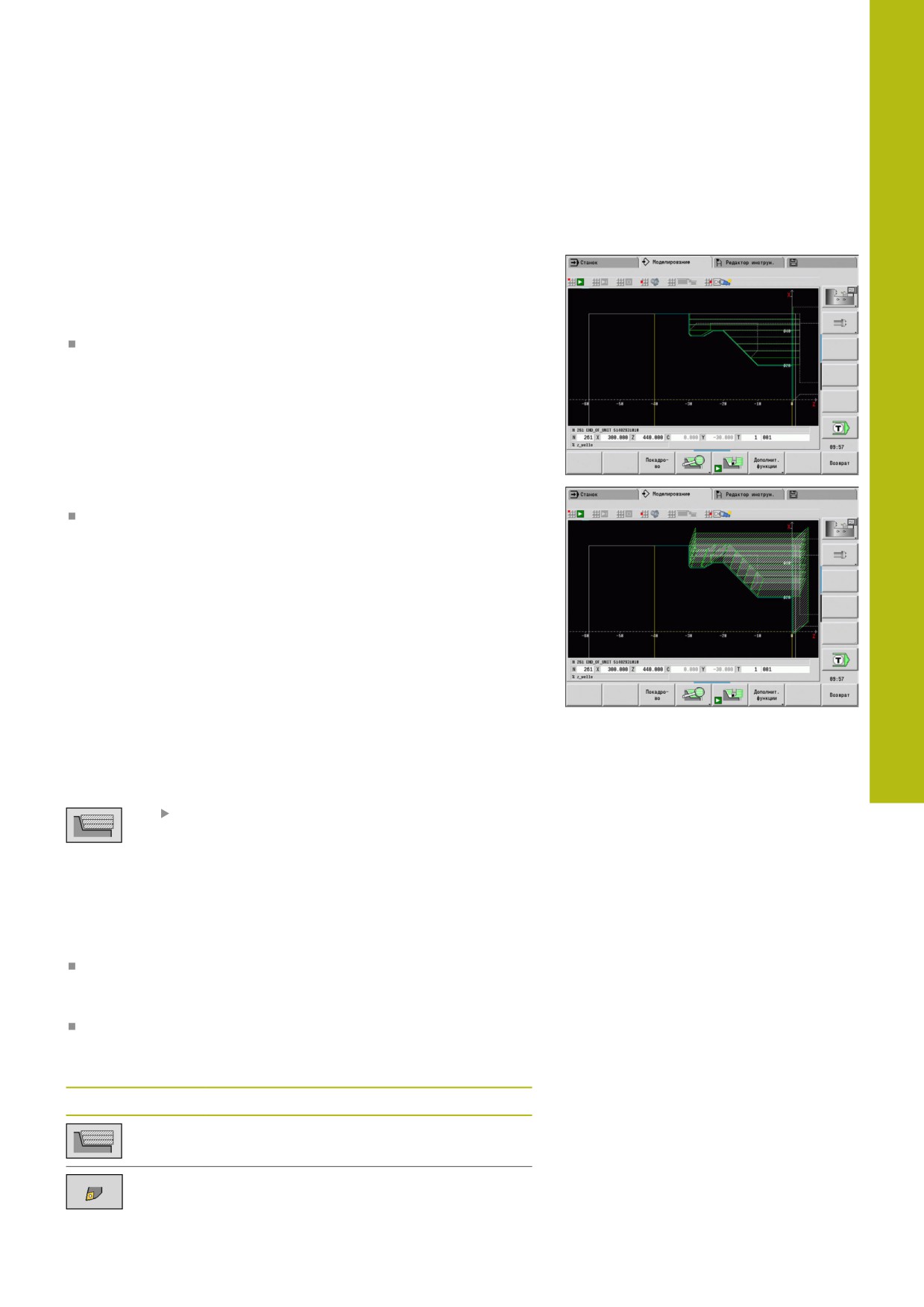

Отображение траекторий
Траекторий с ускоренным ходом отображаются белой
пунктирной линией.
Траектории подачи отображаются в зависимости от настройки
программной клавиши как линии или как следы резания:
Отображение в виде линии: линия представляет собой
траекторию воображаемой вершины режущей кромки
резца. Отображение в виде линий позволяет быстро
просматривать распределения проходов. Однако для
точного контроля контура это не столь эффективно, так как
траектория воображаемой вершины режущей кромки не
соответствует контуру заготовки. Такая фальсификация
компенсируется коррекцией радиуса вершины режущей
кромки.
Отображение траектории резания: подрежим
Моделирование позволяет отобразить поверхность,
пересекаемую режущей частью инструмента, в виде
заштрихованной поверхности. Это значит, что оператор
видит обработанный участок с учетом точной геометрии
режущей кромки (радиуса кромки, ширины кромки,
положения кромки и т.д.). Таким образом, в подрежиме
Моделирование вы можете контролировать, остается ли
материал, нарушается ли контур и не слишком ли большими
являются перекрытия траекторий. Отображение траекторий
резания особенно необходимо при операциях прорезания/
сверления и при обработке наклонных поверхностей, так
как здесь форма инструмента играет решающую роль для
получения надлежащего результата
Активация отображения траектории резания:
При активированной программной
клавиши перемещения отображаются как
траектории резания
Отображение инструмента
С помощью программных клавиш Вы определяете:
отображается точка или режущая кромка инструмента:
Режущая кромка инструмента отображается с
правильными углами и радиусом кромки - так, как это
определено в базе данных инструмента
Точка: в текущей запрограммированной позиции
отображается белый квадрат (точка). Точка отображается в
позиции воображаемой вершины режущей кромки
Программная клавиша для Прочие функции
Переключает с линейного отображения
на отображение траектории резания
Переключает с отображение инструмен-
та в виде точки на отображение режущих
кромок и обратно
563
9
Графическое моделирование | Отображение

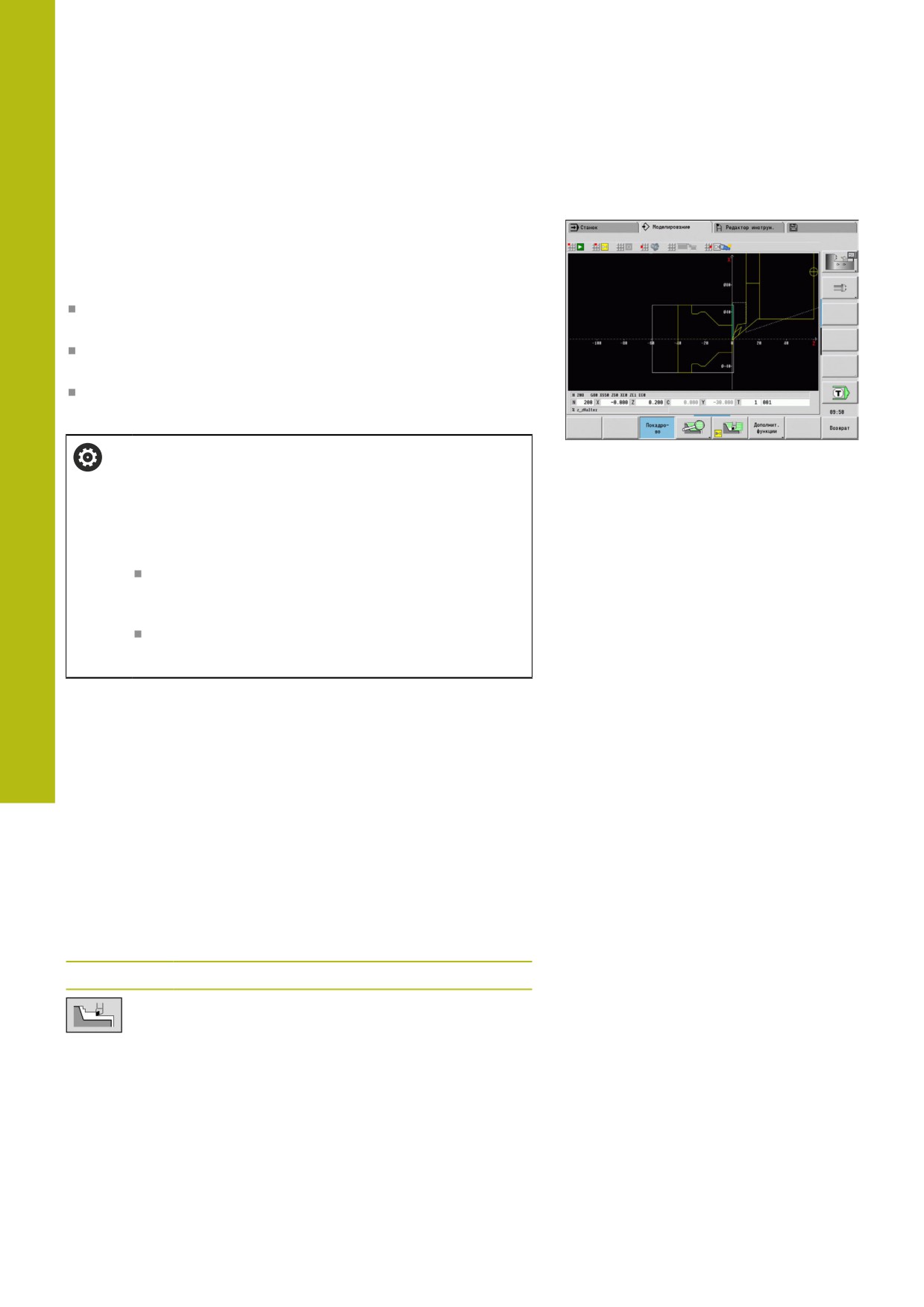

Отображение державки инструмента в режиме
моделирования
Наряду с режущей кромкой инструмента также может быть
отображена относящаяся к нему державка с соответствующими
размерами.
Для этого должно быть выполнено следующее:
Создана новая державка инструмента или выбрана
существующая в Редактор держателей
Державка инструмента описана с требуемыми параметрами
(тип, размеры, положение)
Инструменту должна быть присвоена соответствующая
державка (HID)
Следуйте указаниям инструкции по обслуживанию
станка!
Отображение суппорта инструмента зависит от
станка.
Графика показывает суппорт инструмента при
следующих условиях:
Производитель станка создал описание
инструментального суппорта, например,
поворотной головки B
Вы назначили инструменту инструментальный
суппорт
Отображение выборки материала
Отображение выборки материала
Отображения выборки материала показывает заготовку
как заполненную поверхность. При проходе режущей
кромки инструмента по заготовке, её часть перекрываемая
инструментом, стирается.
При отображении выборки материала все траектории
перемещения инструмента выводятся с учетом
запрограммированной скорости. Отображение выборки
материала доступно только в токарной обработке (XZ). Эта
форма моделирования активируется с помощью программной
клавиши.
Программная клавиша для Прочие функции
Активирует режим моделирования выборки
материала
564
Графическое моделирование | Отображение
9

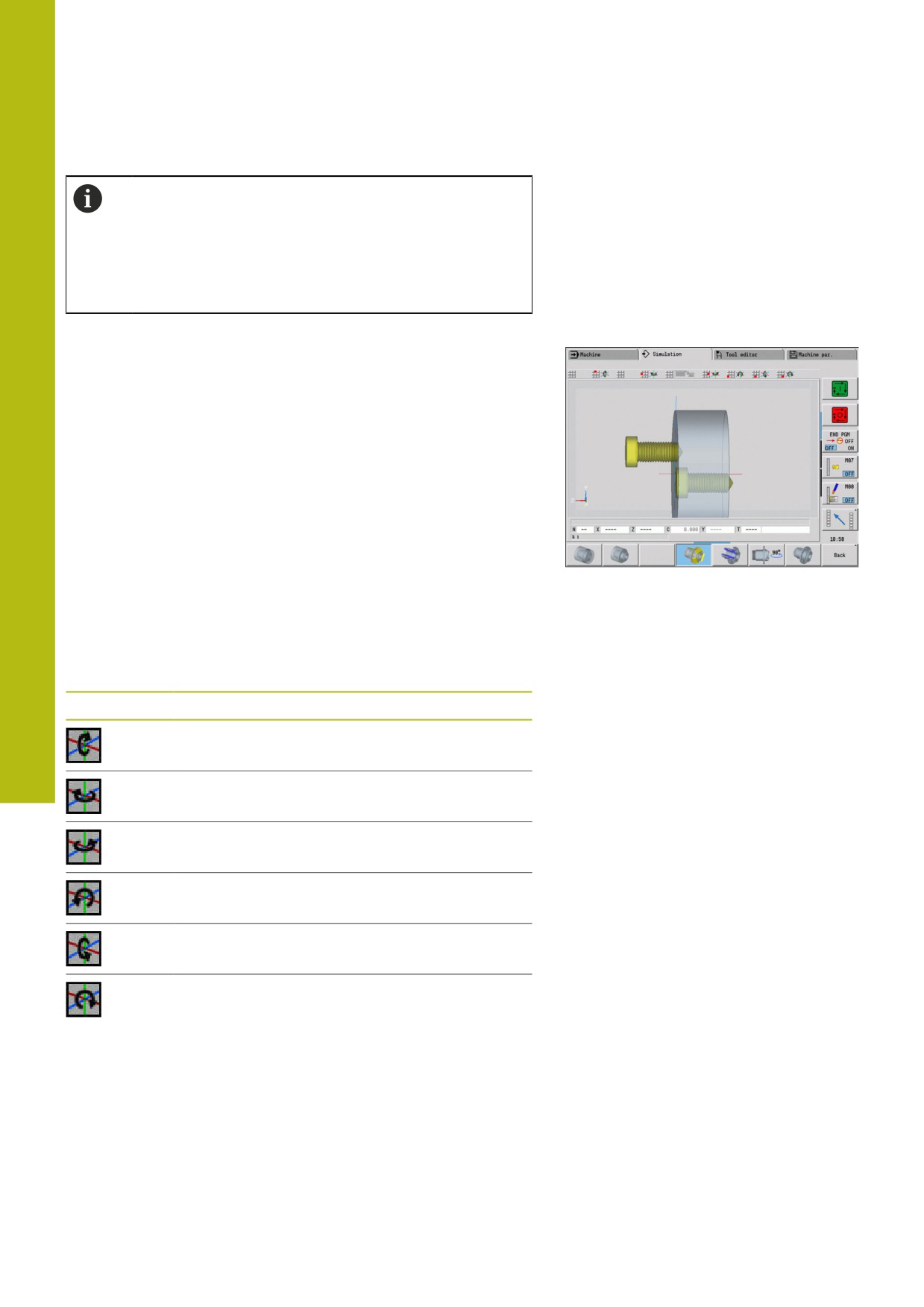

3D-отображение
Программная
Значение
клавиша
Пункт меню 3D-вид переключает на
отображение детали в перспективе
и показывает запрограммированную
готовую деталь
С помощью пункта меню "3D-вид" можно вывести изображение
заготовки и готовой детали со всеми видами токарной
обработки, контурами фрезерования, сверления и нарезания
резьбы в виде объемной модели. Наклонную плоскость Y и
такие виды обработки, выполняемые относительно данной
плоскости, как карманы или шаблоны, система ЧПУ также
отображает корректно.
Система ЧПУ отображает контуры фрезерования в
зависимости от параметра HC: Атрибут сверл./фрез. из
G308. Если в этом параметре выбраны значения контурного
фрезерования, фрезерования карманов или плоскостей, то на
графике отображаются соответствующие 3-мерные элементы.
Для других или отсутствующих значений параметра HC система
управления отображает описанный контур фрезерования в
виде синего контура.
Система ЧПУ отображает элементы, которые невозможно
рассчитать, в виде оранжевой линии, например если открытый
контур фрезерования запрограммирован как карман. С
помощью программной клавиши и функций меню можно
изменять вид представления обрабатываемой детали.
Программные клавиши для 3D отображения
Отображение готовой детали и запрограмми-
рованной заготовки
Отображение готовой детали и частично
обработанной заготовки
Переключение к следующей группе контуров
Эта программная клавиша активна только в
том случае, если вы работаете с несколькими
группами контуров.
Включение и выключение режима проверки
Включает отображение в разрезе
Настройка используется также для 3D симуля-
ции
Выбор вида сбоку
Повернуть вид сбоку на 90°
Выбор вида в перспективе
565
9
Графическое моделирование | Отображение
Независимо от обработки в управляющей программе
графика отображает контур готовой детали,
запрограммированный в разделе FINISHED.
Вы можете прервать расчет 3D-отображения,
для чего нажмите клавишу ESC или программную
клавишу ПРЕРВАНИЕ.
Режим проверки
В режиме проверки проверяются отверстия и контуры
фрезерования, например, на неправильное позиционирование.
В режиме проверки система ЧПУ отображает контуры токарной
обработки серым, контуры сверлений и фрезерования желтым
цветом. Для лучшего обзора система ЧПУ отображает все
контуры прозрачными.
Вращение трехмерного изображения с помощью функций
меню
С помощью функций меню Вы можете вращать графику
вокруг отображаемых осей. Нажатие на программную клавишу
Вид в перспективе возвращает графику в исходный вид.
Пункты меню для трехмерного изображения
Повернуть графику вниз
Повернуть графику в направлении стрелки
горизонтально
Повернуть графику в направлении стрелки
горизонтально
Повернуть графику против часовой стрелки
Повернуть графику вверх
Повернуть графику по часовой стрелке
566
Графическое моделирование | Отображение
9
Вращение и перемещение графики с помощью мыши
При зажатой правой кнопке мыши можно произвольно
перемещать отображенную обрабатываемую деталь.
При зажатой левой кнопки мыши имеются следующие
возможности:
Вертикальное движение в окне моделирования: поворот
детали вперед или назад
Горизонтальное движение в окне моделирования: вращение
детали вокруг ее собственной вертикальной оси
Вертикальное или горизонтальное движение по краю окна
моделирования (серая полоска): вращение детали по
часовой стрелке или против часовой стрелки
Движение в произвольном направлении: вращение детали в
произвольном направлении
567
9
Графическое моделирование | Масштабирование в моделировании
9.4
Масштабирование в моделировании
Настройка фрагмента изображения
Программная
Значение
клавиша
С помощью этой программной клавиши
вы активируете Масштабирование
Функция масштабирования позволяет изменить видимый
фрагмент изображения в окне моделирования. Дополнительно
к программным клавишам вы можете использовать клавиши
курсора, а также клавиши PgDn и PgUp для изменения участка
отображения.
В случае цикловых программ и при первом запуске какой-
либо программы в подрежиме Моделирование система ЧПУ
автоматически выбирает участок изображения. При повторном
вызове подрежима Моделирование посредством той же самой
программы smart.Turn используется последний активный
фрагмент изображения.
В режиме многооконного отображения масштабирование
действует в окне с зеленой рамкой.

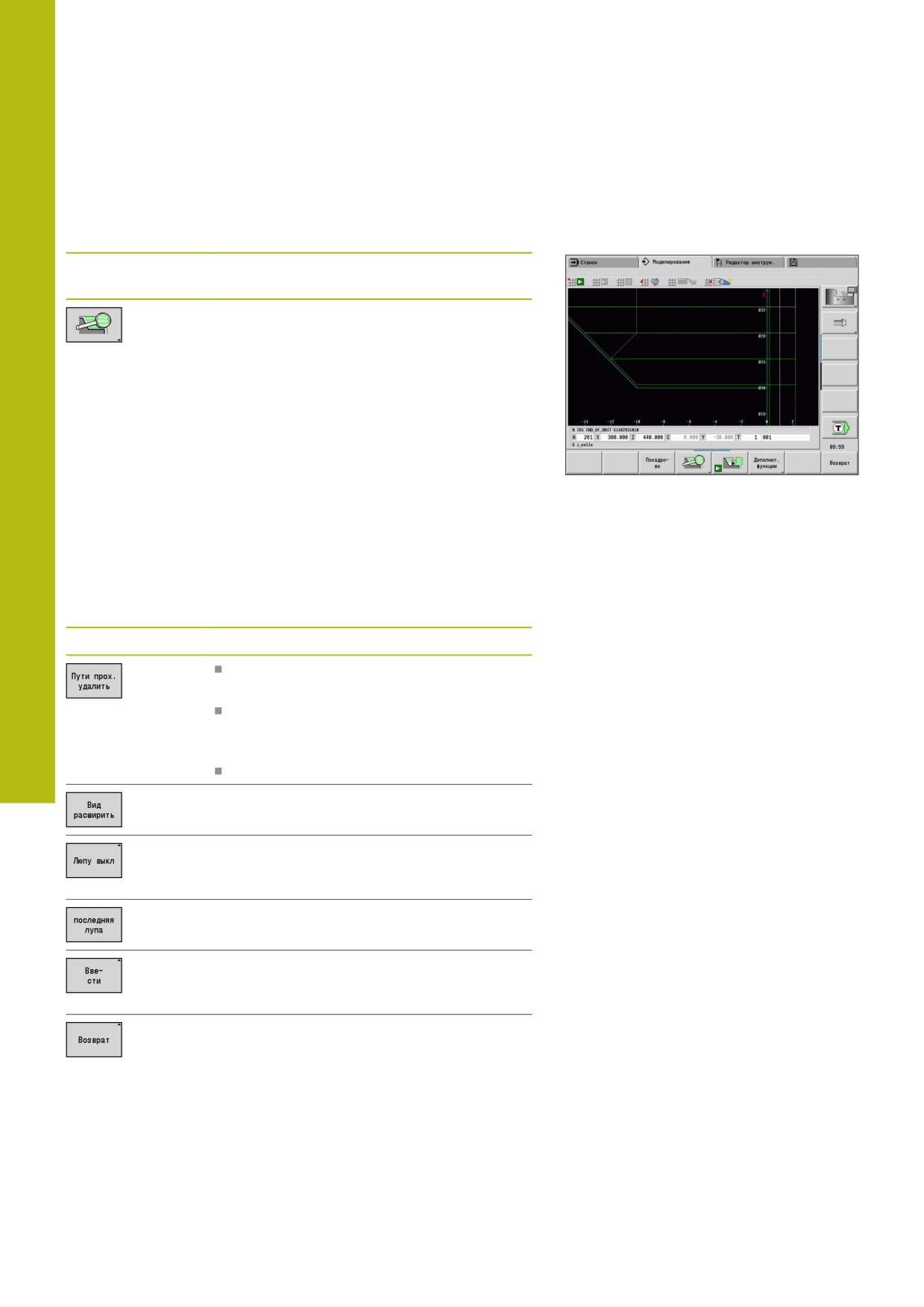

Программные клавиши в функции масштабирования
Стереть все уже отрисованные пути
перемещения инструмента
При активном режиме слежения за
заготовкой, она перерасчитывается и
заново перерисовывается
Закрывает меню масштабирования
Увеличивает видимую область изображе-
ния (Zoom -)
Переключает обратно в стандартный
режим отображения и закрывает меню
масштабирования
Возврат к последней выбранной области
изображения
Увеличивает выделенную в красном
прямоугольнике область и закрывает
меню масштабирования
Закрывает меню масштабирования без
изменения отображения
568
Графическое моделирование | Масштабирование в моделировании
9
Изменение фрагмента изображения с помощью клавиш
Видимый фрагмент изображения изменяется, без открытия
меню масштабирования, с помощью следующих клавиш.
Клавиши для изменения области изображения
Клавиши курсора передвигают изображе-
ние детали в направлении стрелки
Уменьшает отображаемую деталь
(Zoom -)
Увеличивает отображаемую деталь
(Zoom +)
Изменение фрагмента изображения с помощью меню
масштабирования
После выбора меню лупы в окне моделирования отображается
красный прямоугольник. Этот красный прямоугольник
показывает область масштабирования, которая будет
увеличена при помощи программной клавиши Применить
или клавиши Ent. Размер и положение прямоугольника могут
изменяться с помощью следующих клавиш.
Клавиши для изменения области изображения
Клавиши курсора передвигают красный
прямоугольник в направлении стрелки
Уменьшает красный прямоугольник
Увеличивает красный прямоугольник
569
9
Графическое моделирование | Моделирование с начального кадра
9.5
Моделирование с начального кадра
Начальный кадр в программах smart.Turn
Программы smart.Turn моделируются всегда с самого
начала, независимо от позиции курсора в программе.
При использовании функции Стартовый кадр подрежим
Моделирование препятствует выводу всей прочей
информации вплоть до начального кадра. Когда в процессе
моделирования достигается эта позиция, заготовка, при ее
наличии, обновляется и прорисовывается.
Начиная со начального кадра, функция моделирования снова
отображает траектории перемещения.

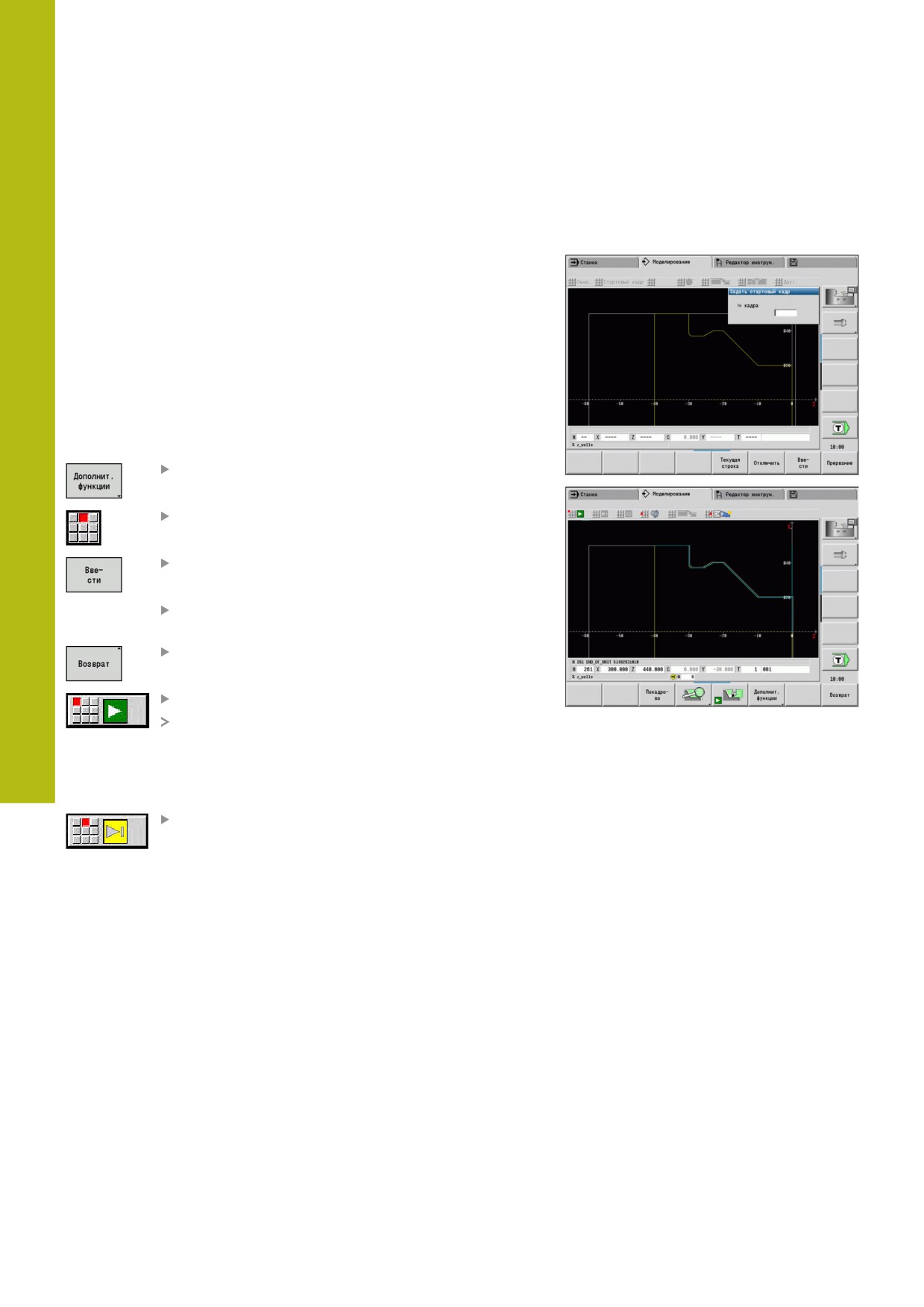

Активация поиска начального кадра:
Нажмите программную клавишу
Прочие функции
Выберите пункт меню Стартовый кадр
Введите номер начального кадра
Передайте номер начального кадра в
подрежим Моделирование
Вернитесь в главное меню подрежима
Моделирование
Запустите моделирование
Запустите моделирование - система ЧПУ
моделирует управляющую программу вплоть
до начального кадра, осуществляет слежение
за заготовкой и останавливается в этой
позиции.
Продолжите моделирование
Номер начального кадра приводится в самой нижней строке
поля индикации. В процессе поиска начального кадра в режиме
моделирования поле кадра с номером остается выделенным
желтым цветом.
При прерывании процесса моделирования поиск
начального кадра остается включенным. При новом запуске
моделирования после его прерывания процесс моделирования
остановится у идентификатора раздела MACHINING. Здесь
существует возможность изменить настройки до продолжения
моделирования.
570
Графическое моделирование | Моделирование с начального кадра
9

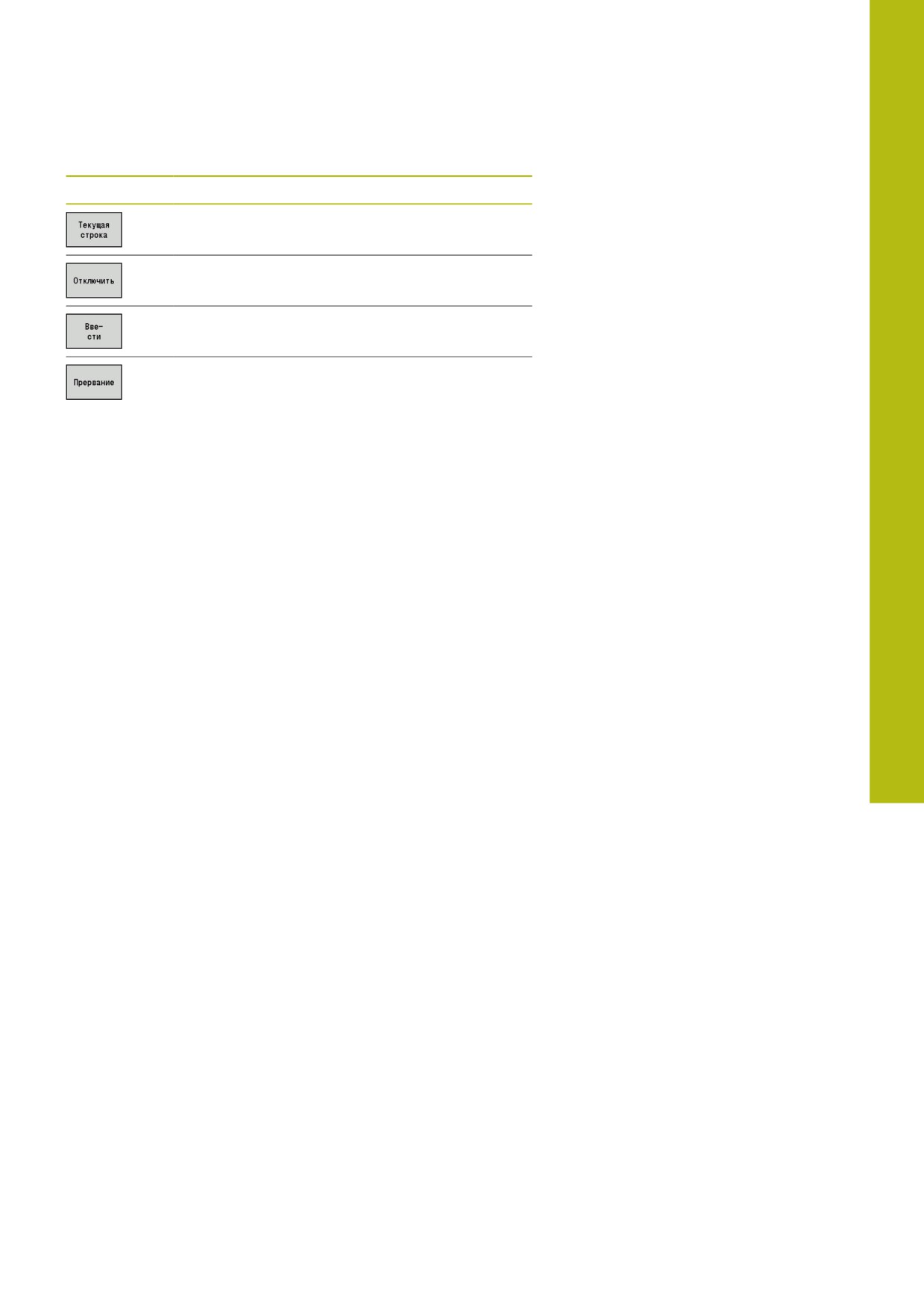

Программные клавиши для функции Стартовый кадр
Присваивает номер кадра на экране в
качестве начального кадра
Отключение поиска начального кадра
Присвоение заданного начального кадра и
активация поиска кадра
Прерывание поиска начального кадра
Начальный кадр в случае цикловых программ
В случае цикловых программ следует сначала установить
курсор на какой-либо цикл, а затем вызвать подрежим
Моделирование. Моделирование начнется с этого цикла. Все
предшествующие циклы будут игнорироваться.
Пункт меню Стартовый кадр в цикловых программах не
активен.
571
9
Графическое моделирование | Расчет времени
9.6
Расчет времени
Отображение времени обработки
Во время моделирования рассчитываются основные и
вспомогательные периоды времени. В таблице Расчет
времени показано основное, вспомогательное и общее
время (зеленый цвет: основное время, желтый цвет:
вспомогательное время) В цикловых программах каждый цикл
отображается в отдельной строке. В программах DIN каждая
строка представляет использование нового инструмента
(определяющим является вызов T).
Если количество записей в таблице больше чем помещается
на одном экране, то остальная информация о времени
вызывается с помощью клавиш курсора и клавиш PgUp и PgDn.
Вызов периодов времени обработки производится
следующим образом:
Нажмите программную клавишу
Прочие функции
Выберите пункт меню Расчет времени
572
Графическое моделирование | Сохранение контура
9
9.7
Сохранение контура
Сохранение созданного при моделировании
контура
В подрежиме работы Моделирование можно также сохранить
созданный контур и считать его в режиме работы smart.Turn.
Пример. Описывается заготовка и готовая деталь для изделия
и моделируется обработка первого закрепления. Затем можно
сохранить контур и использовать его для второго закрепления.
При генерации контура система ЧПУ сохраняет все контуры
выбранной группы.
Подрежим работы Моделирование учитывает следующие
смещения нулевой точки детали и/или зеркальное отображение
детали:
0: Только смещение
1: Поворот в главном шпинделе (зеркальное отражение)
2: Перезажим в противошпинделе (смещение и зеркальное
отражение)
Сохранение контура:
Нажмите программную клавишу
Прочие функции
Выберите пункт меню Друг.
Выберите пункт меню Сохранить контур
Система ЧПУ откроет диалоговое окно,
в котором вам будет необходимо задать
следующие данные:
Единица: описание контура метрически
или в дюймах
Выбор группы контуров Q
Тип смещения H
Длина смещения заготовки K: смещение
нулевой точки детали
573
9
Графическое моделирование | Сохранение контура
Загрузка сохраненного контура
Загружайте сохранённый контур только в новые
созданные или скопированные программы, так как
все существующие контуры будут перезаписаны. Эту
операцию нельзя будет отменить.
Сгенерированные в моделировании контуры заготовки и
готовой детали считываются в режиме работы smart.Turn. Для
этого выберите в меню ICP функцию Добавить контур.
При считывании в режиме работы «smart.Turn» сначала
автоматически удаляются все контуры на всех плоскостях.
Затем загружаются все сохраненные на всех плоскостях в
подрежиме Моделирование контуры.
Функция Сохранить контур в подрежиме работы
Моделирование конвертирует все контуры на всех плоскостях
выбранной группы контуров; редактор программы заменяет все
контуры. Если программа содержит группы контуров, то после
контрольного вопроса заменяется та, где находится в данный
момент курсор.
574
Графическое моделирование | Простановка размеров
9
9.8

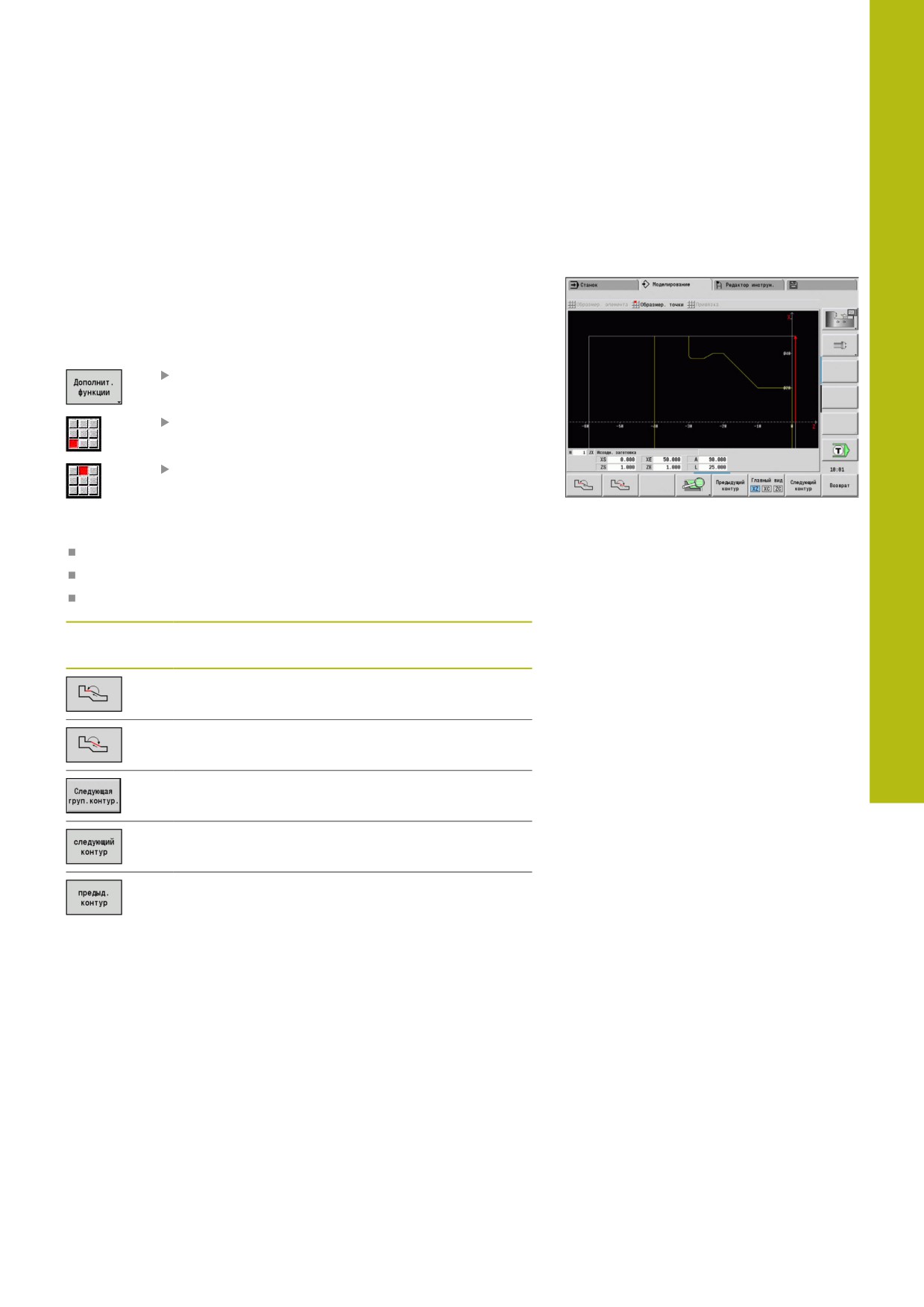

Простановка размеров
Измерение созданного в подрежиме
моделирования контура
Вы можете измерить созданный в подрежиме Моделирование
контур или можете отобразить размеры, использованные в
подрежиме программирования.
Измерение контура:
Нажмите программную клавишу
Прочие функции
Выберите пункт меню Друг.
Выберите пункт меню Назначение размеров
Вы имеете следующие возможности:
Измерение элемента
Измерение точки
Установка точки привязки
Программные клавиши для функции
Простановка размеров
Элемент вперед
Элемент назад
Выбрать Следующая груп.контур. (активна
только при нескольких группах контуров)
Выбрать следующий контур
Выбрать Предыдущий контур
575
9
Графическое моделирование | Простановка размеров
Пункт меню Измерение элемента
Пункт меню Измерение элемента автоматически активен при
выборе функции простановки размеров. В индикации под окном
графики показаны все данные выделенного элемента.
Стрелка обозначает направление описания контура.
К следующему элементу контура: нажмите программную
клавишу Элемент вперёд / назад
Смена контура: нажмите программную клавишу
Предыдущий контур или следующий контур
У фигур измеряются отдельные элементы.
Пункт меню Измерение точки
Система ЧПУ отображает координаты точки контура
относительно нулевой точки.
К следующей точке контура: нажмите программную клавишу
Элемент вперед/назад
Смена контура: нажмите программную клавишу
Предыдущий контур или следующий контур
Пункт меню Установить нулевую точку
Эта функция доступна только в сочетании с измерением
точки. С ней Вы можете смещать нулевую точку и измерять
расстояние до неё.
Установка точки привязки:
С помощью программной клавиши
Элемент назад выберите новую нулевую
точку
Выберите пункт меню Привязка
Символ точки изменит цвет
С помощью программной клавиши
Элемент назад выберите точку
Система ЧПУ отобразит расстояние
относительно выбранной нулевой точки
Выход из меню установка нулевой точки
Отмена координат точки привязки:
Выберите пункт меню Привязка из
Установленная нулевая точка будет
сброшена.
Отображаемые значения снова относятся к
исходной нулевой точке.
576
Графическое моделирование | Настройки
9
9.9

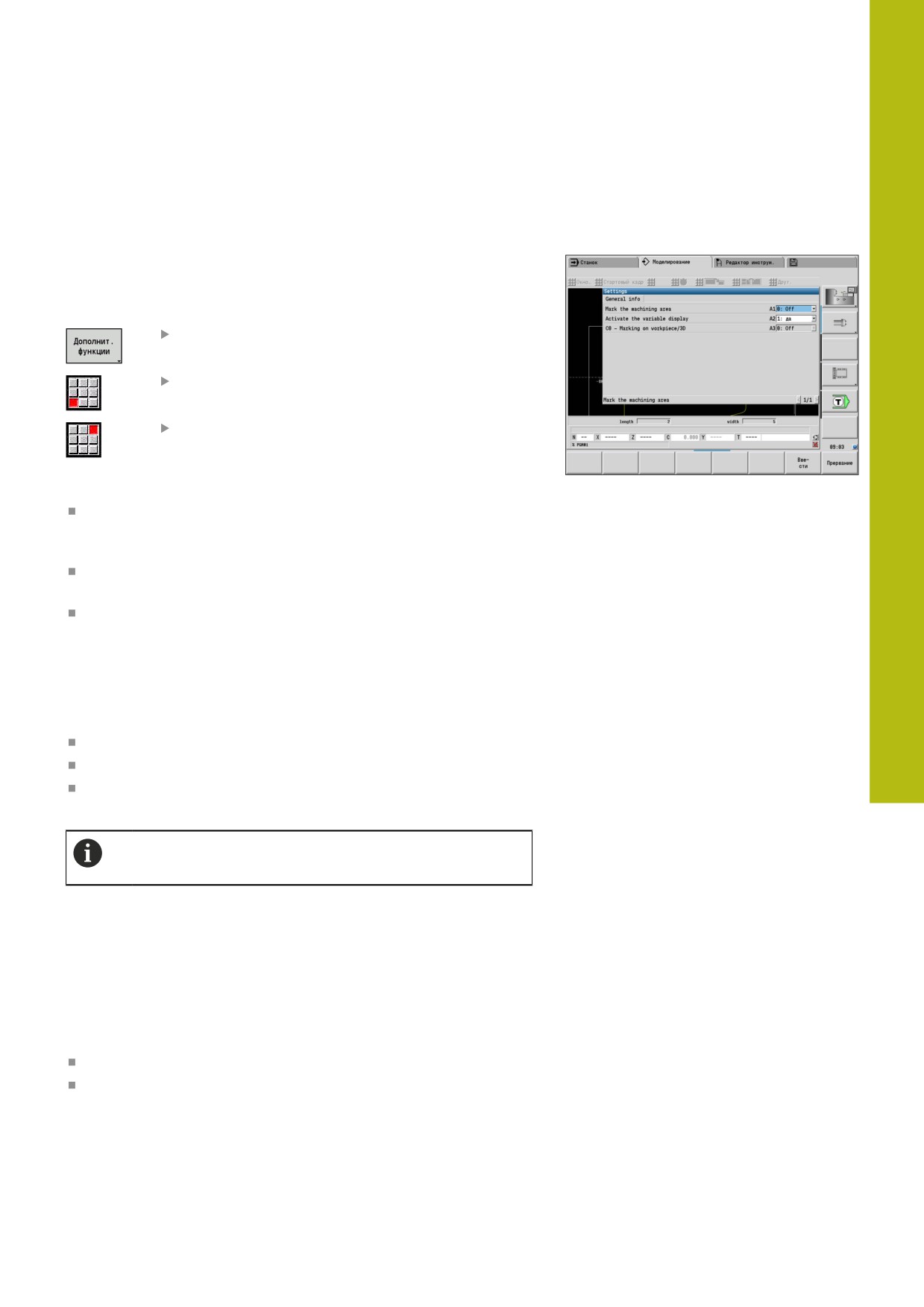

Настройки
Общие Настройки
В подрежиме работы Моделирование можно определить
общие Настройки для моделирования.
Определить Настройки:
Нажмите программную клавишу
Прочие функции
Выберите пункт меню Друг.
Выберите пункт меню Настройки
Вам доступны следующие возможности настройки:
Выделить рабочую область
Дополнительная информация: "Выделить рабочую
область", Стр. 577
Активировать индик. переменных
Дополнительная информация: "Переменные", Стр. 577
C0 - выделить на детали/3D
Дополнительная информация: "C0 - выделить на
детали/3D", Стр. 578
Выделить рабочую область
При 2-мерном моделировании можно выделить (отметить)
следующие области обработки:
0: выкл: не маркируется ни одна область обработки
1: линия: текущий обрабатываемый цикл маркируется синим
2: поверх. текущий обрабатываемый цикл с областью
подвода и отвода получает синюю рамку.
Настройка не остается в сохраненном состоянии.
Переменные
Активировать индик. переменных
В 2- и 3-мерном моделировании можно задать отображение
переменных, определенных в ЗАГАЛОВОК ПРОГРАММЫ.
Дополнительная информация: см. руководство пользователя
"Программирование smart.Turn и DIN"
Активировать индик. переменных
0: нет - переменные не отображаются
1: да - переменные отображаются ниже окна
моделирования
577
9
Графическое моделирование | Настройки
Изменить переменные
При 2D- и 3D-моделировании можно определить в ЗАГАЛОВОК
ПРОГРАММЫ показатель Изменить переменные.
Изменить переменные:
Нажмите программную клавишу
Изменить переменные
Теперь переменные можно изменить.
Нажмите программную клавишу Ввести
Если вы изменяете переменную во время
процесса Моделирование, то Моделирование при
необходимости прерывается.
C0 - выделить на детали/3D
В 3-мерном моделировании можно отображать на детали места
с выделением C0, чтобы контролировать обработку с осью C:
0: выкл: ни одна C0-маркировка не отображается
1: вкл: C0-маркировка представлена зеленой линией
Настройка не остается в сохраненном состоянии.
578
Графическое моделирование | 3D-моделирование
9
9.10
3D-моделирование
3D-моделирование в режиме Моделирования
Вы можете тестировать программы в подрежиме
Моделирование при помощи 3D-моделирования.
Программная
Значение
клавиша
Пункт меню 3D симуляция активирует 3D
симуляцию
Пункт меню 2D симуляция деактивирует
3D симуляцию
Следующие функции одинаковы с 2D-моделированием:
Управление моделированием
Дополнительная информация: "Управление в подрежиме
моделирования", Стр. 555
Трехмерное изображение
Дополнительная информация: "3D-отображение",
Поиск начального кадра
Дополнительная информация: "Начальный кадр в
программах smart.Turn", Стр. 570
Расчет времени
Дополнительная информация: "Расчет времени", Стр. 572
Сохранение контуров
Дополнительная информация: "Сохранение контура",
Программные клавиши для Прочие функции
Накладывает на поверхность шаблон
резьбы
Выделяет грани детали
Отобразить держатели инструмента
Для этой функции определение держателя должно
содержать в опциональных параметрах значения
WHT и TOF.
Дополнительная информация: "Редактор
держателя", Стр. 595
Переключает на следующую группу конту-
ров или переключает фокус (зелёную
рамку) при нескольких одновременно
отображаемых группах контуров
Система ЧПУ активирует эту программ-
ную клавишу только, если программа
содержит несколько групп контуров.
579
9
Графическое моделирование | 3D-моделирование
Программные клавиши для Прочие функции
Переключает между несколькими группа-
ми контуров и активной группой контуров
Система ЧПУ активирует эту программ-
ную клавишу только, если программа
содержит несколько групп контуров.
Переключает на полупрозрачное отобра-
жение детали и обратно.
3D-масштабирование
Функции масштабирования дают возможность отобразить
заготовку и деталь в различных перспективах.
Активация 3D-масштабирования:
Нажмите программную клавишу
3D-масштабирование
Вы можете вращать 3D-модель при помощи меню
или мыши.
Дополнительная информация: "Вращение
трехмерного изображения с помощью функций
меню", Стр. 566
Дополнительная информация: "Вращение и
перемещение графики с помощью мыши", Стр. 567
Если резец инструмента на ускоренном ходу
сталкивается с заготовкой, то поверхность резания
отображается красным.
Программные клавиши для 3D-масштабирования
Повернуть влево отверстия или контур
фрезерования
Повернуть вправо отверстия или контур
фрезерования
Выбор отображения в разрезе - остаётся
активным также и во время обработки
Выбрать вид сбоку. Повернуть вид сбоку
на 90°
Выбрать вид в перспективе
580















содержание      ..     12      13      14      15     ..
