ICP-программирование | Создать ICP контур
Посадка и внутренняя резьба
С помощью программной клавиши Посадка внут. резьб вы
открываете форму для ввода данных, в которой вы можете
рассчитать диаметр посадки и внутренней резьбы. После того,
как вы введете требуемые значения (номинальный диаметр
и класс точности, а также вид резьбы), вы можете принять
рассчитанное значение за конечную точку элемента контура.
Обрабатываемый диаметр можно рассчитать только
для определенных элементов контура, напр. для
линейного элемента в направлении Х при расчёте
посадки на валу.
При расчете внутренней резьбы для типов резьбы
9, 10 и 11 вы можете выбрать диаметр дюймовой
резьбы из Ном. диаметр из списка L.
Расчет посадки для отверстия или вала:
Нажмите программную клавишу
Посадка внут. резьб
Введите номинальный диаметр
Введите параметры посадки в форму Посадка
Нажмите клавишу ENT для расчета значений
Нажмите программную клавишу Ввести
Рассчитанное отклонение от центра
отобразится в открытом диалоговом окне.
Расчет диаметра внутренней резьбы:
Нажмите программную клавишу
Внутренная резьба
Введите номинальный диаметр
Введите параметры резьбы в форму
Калькулятор внутренней резьбы
Нажмите клавишу ENT для расчета значений
Нажмите программную клавишу Ввести
Рассчитанный диаметр внутренней резьбы
отобразится в открытом диалоговом окне.
458
ICP-программирование | Создать ICP контур
8
Полярные координаты

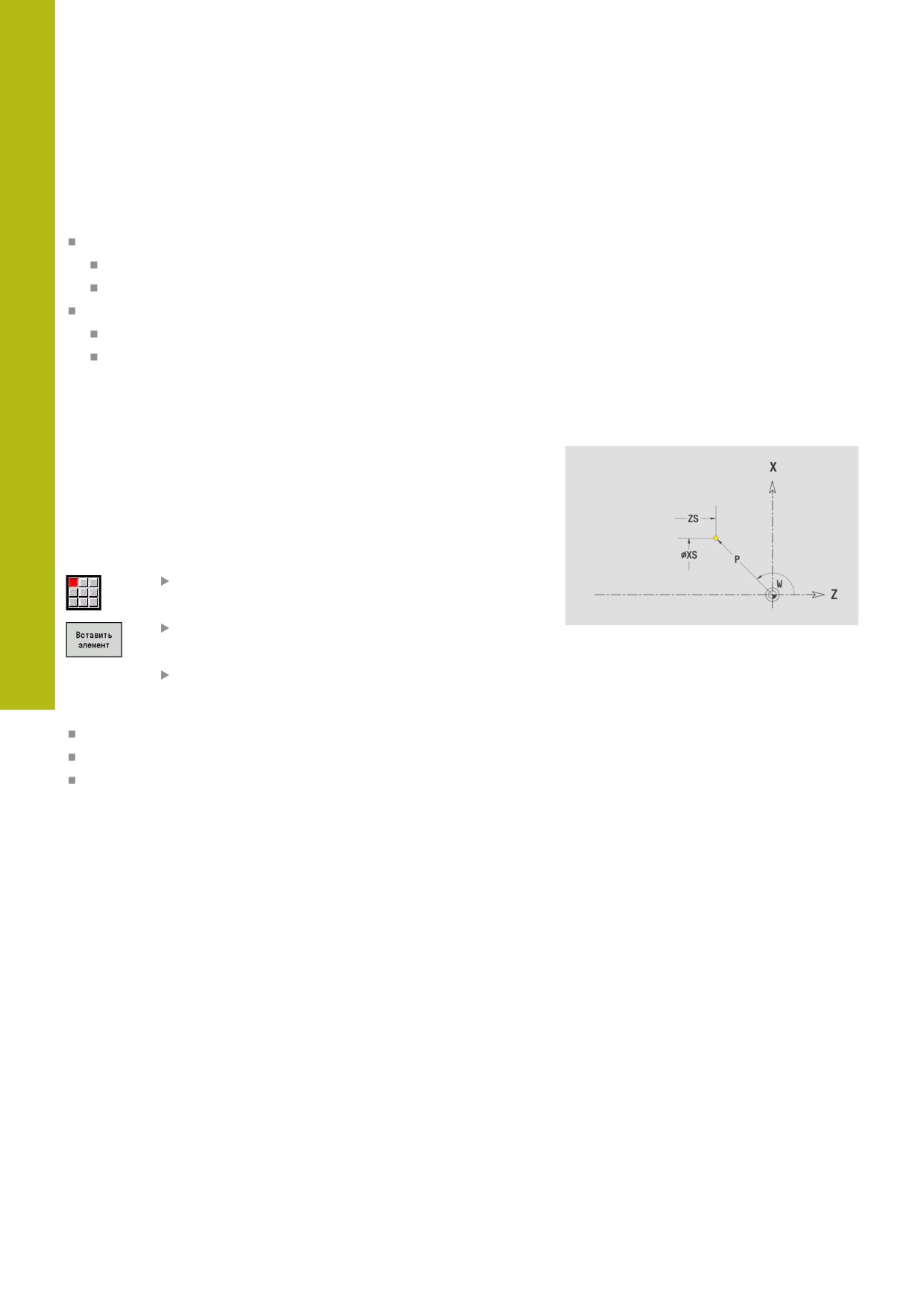

По умолчанию предлагается ввод в декартовых координатах.
При помощи программной клавиши для полярных координат
Вы можете переключить отдельные координаты на полярные.
Для задания точки можно совместно использовать декартовые
и полярные координаты.

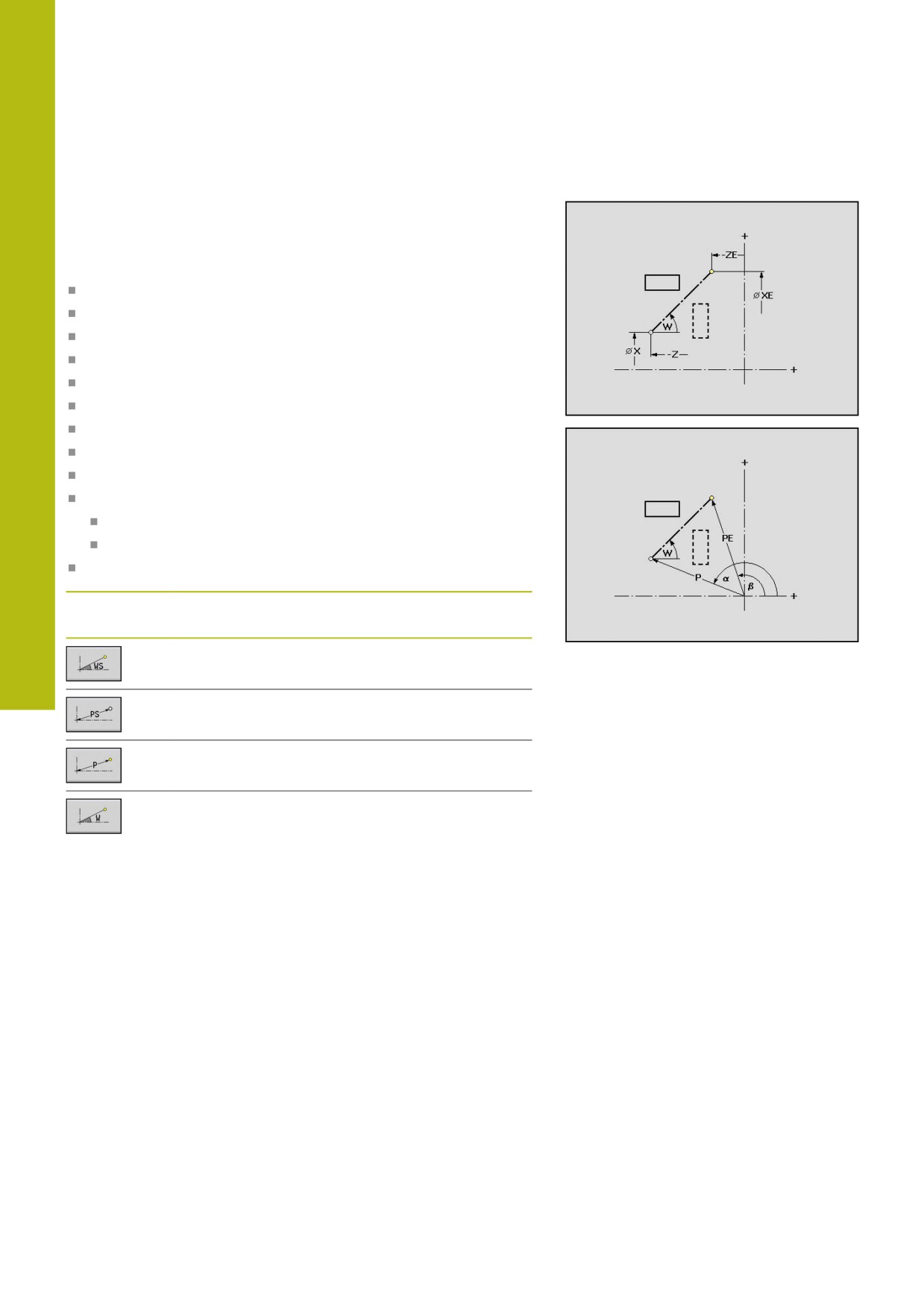

Программные клавиши для полярных координат
Переключает поле на ввод угла W
Переключает поле на ввод радиуса P
Ввод углов
Выберите нужное задание угла через программную клавишу.
Линейные элементы
AN Угол к оси Z (AN<= 90° — внутри предварительно
выбранного квадранта).
ANn Угол к следующему элементу
ANp Угол к предыдущему элементу
Дуги
ANs Угол касательной в стартовой точке круга
ANs Угол касательной в конечной точке круга
ANn Угол к следующему элементу
ANp Угол к предыдущему элементу
Программная клавиша для ввода углов
Угол к следующему элементу
Угол к предыдущему элементу
459
8
ICP-программирование | Создать ICP контур

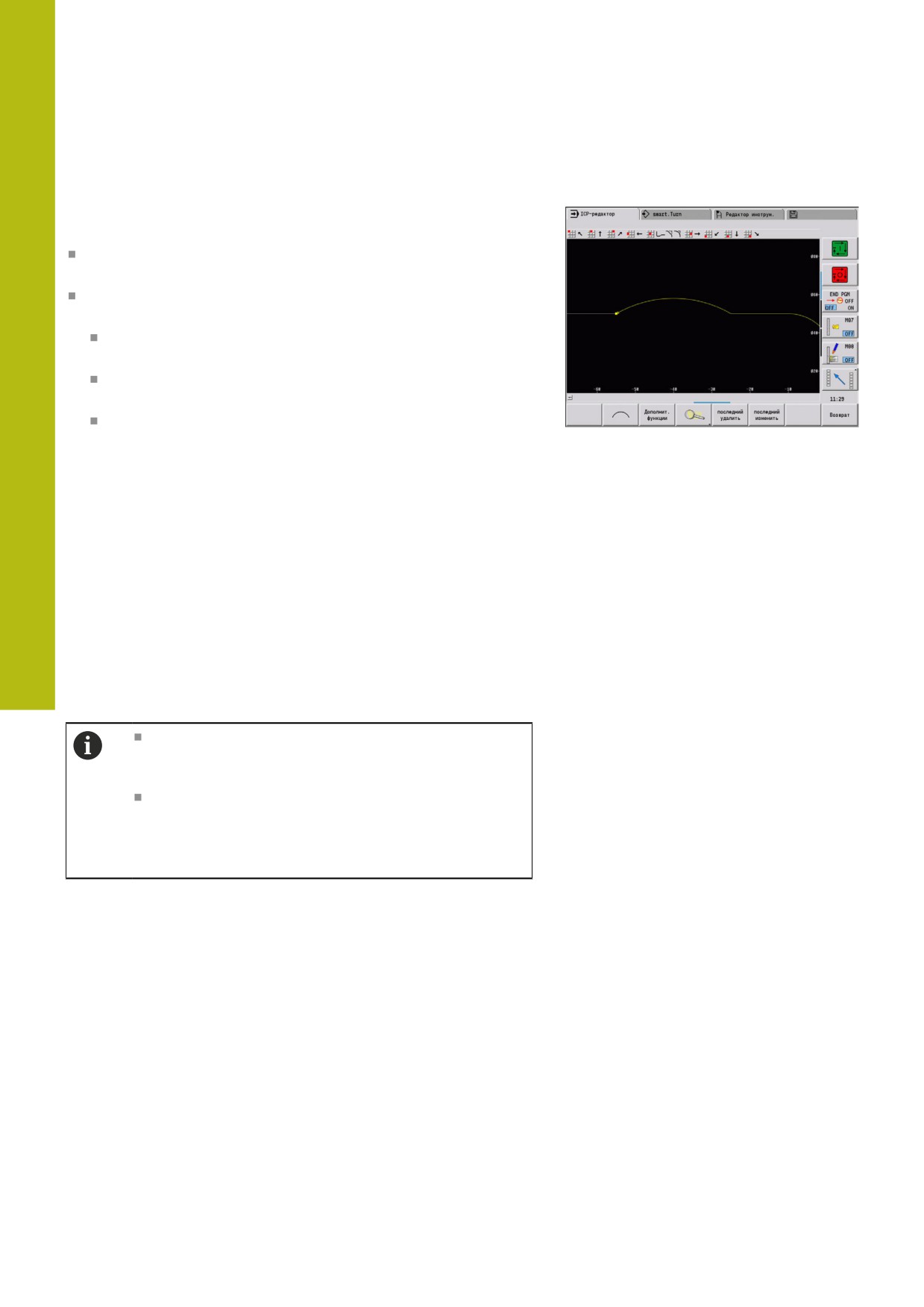

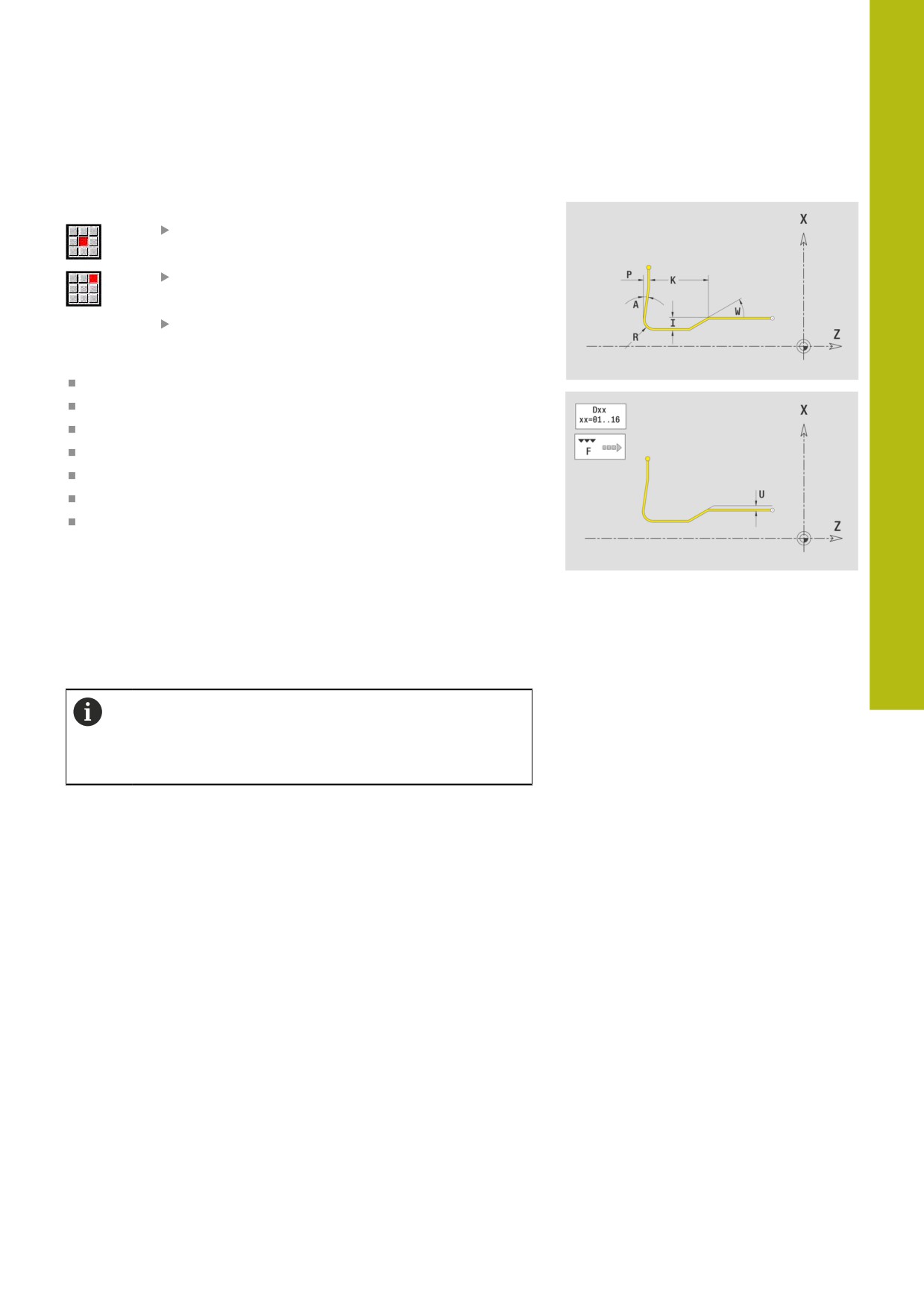

Отображение контура
После ввода элемента контура система ЧПУ проверяет,
является ли этот элемент определенным или неопределенным.
Определенный элемент контура однозначно и полностью
определен - он сразу же прорисовывается.
Неопределенный элемент контура определен не
полностью. ICP-редактор:
помещает ниже окна графики символ, который отражает
тип элемента и направление линии/вращения
отображает неопределенный линейный элемент, если
известны начальная точка и направление
отображает неопределенный круговой элемент в виде
полной окружности, если известны центр и радиус
Система ЧПУ преобразует неопределенный элемент контура в
определенный, как только появляется возможность его расчета.
Тогда символ удаляется.
Ошибочный элемент контура отображается, если это возможно.
Дополнительно к этому появляется сообщение об ошибке.
Неопределенные элементы контура: если вследствие
недостаточности информации при дальнейшем вводе контура
возникает ошибка, то неопределенные элементы можно
выбрать и дополнить.
Если имеются неопределенные элементы контура, то
определенные элементы нельзя изменить. Однако, у
последнего элемента контура перед неопределенной областью
может быть установлен или удален тангенциальный переход.
Если изменяемый элемент является
неопределенным, то соответствующий ему
символ отмечается как выбранный.
Тип элемента и направление вращения дуги
окружности изменить нельзя. В этом случае
ошибочный элемент контура нужно удалить, а
затем добавить правильный
460
ICP-программирование | Создать ICP контур
8

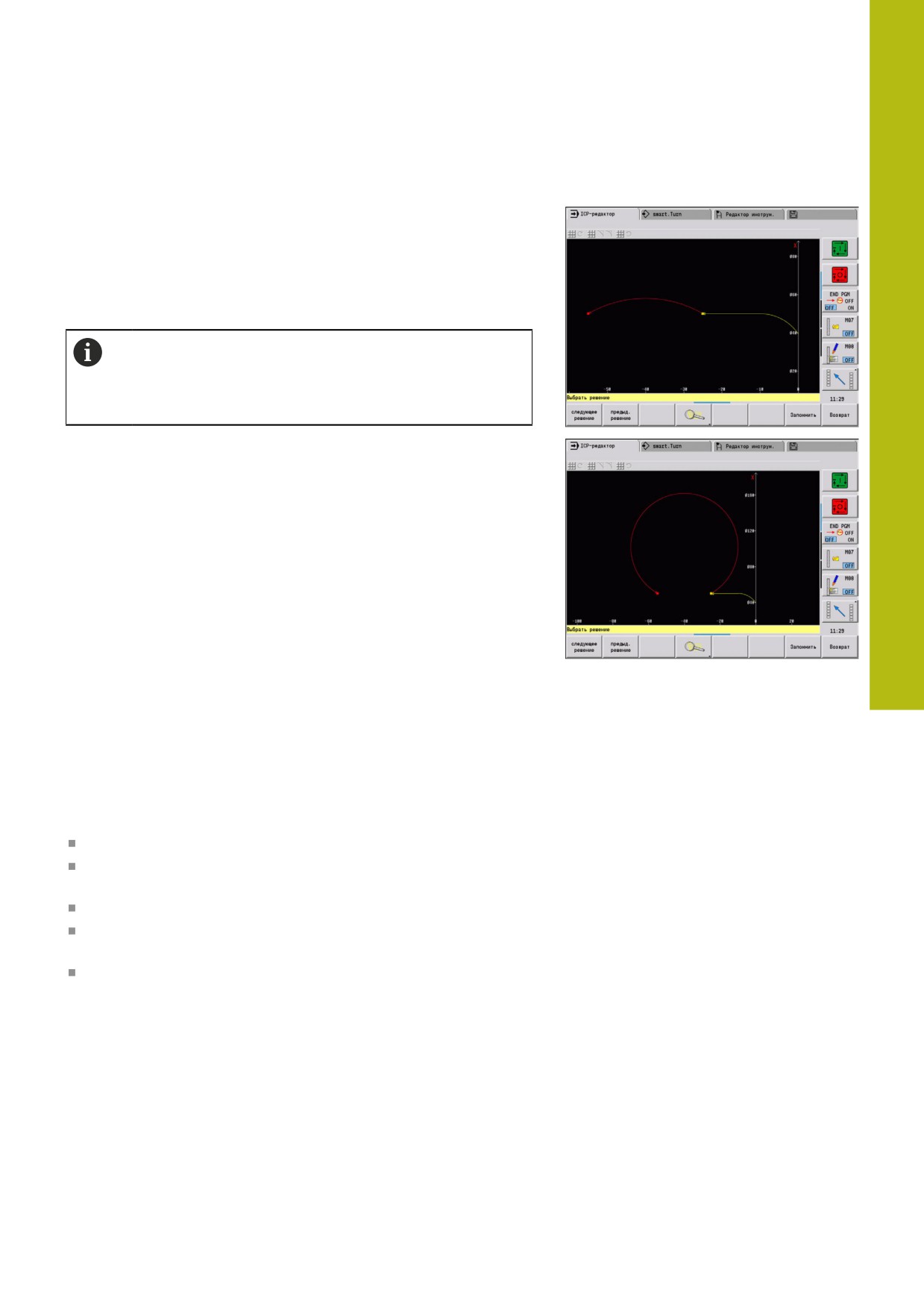

Выбор решения
Если при расчете неопределенных элементов контура
получается несколько возможных решений, то вы можете
просмотреть математически возможные решения с
помощью программных клавиш следующее решение и
предыд. решение. Правильное решение подтверждается с
помощью программной клавиши.
Если при выходе из режима редактирования
остались неопределенные элементы контура, то
система ЧПУ выдает запрос о том, следует ли
удалить эти элементы.
Цвета при отображении контура
Определенные, неопределенные или выбранные элементы
контура, а также выбранные углы контура и остаточные
контуры помечаются различными цветами. (Выбор элементов
контура/углов и остаточных контуров является важным при
изменении Контуры ICP).
Цвета:
белый: контур заготовки, вспомогательный контур заготовки
желтый: контуры готовых деталей (контуры вращения,
контуры для обработки по оси C и Y)
синий: вспомогательные контуры
серый: нерешенные или ошибочные элементы, которые все
же можно отобразить
красный: выбранное решение, выбранный элемент или
выбранный угол
461
8
ICP-программирование | Создать ICP контур
Функции выделения

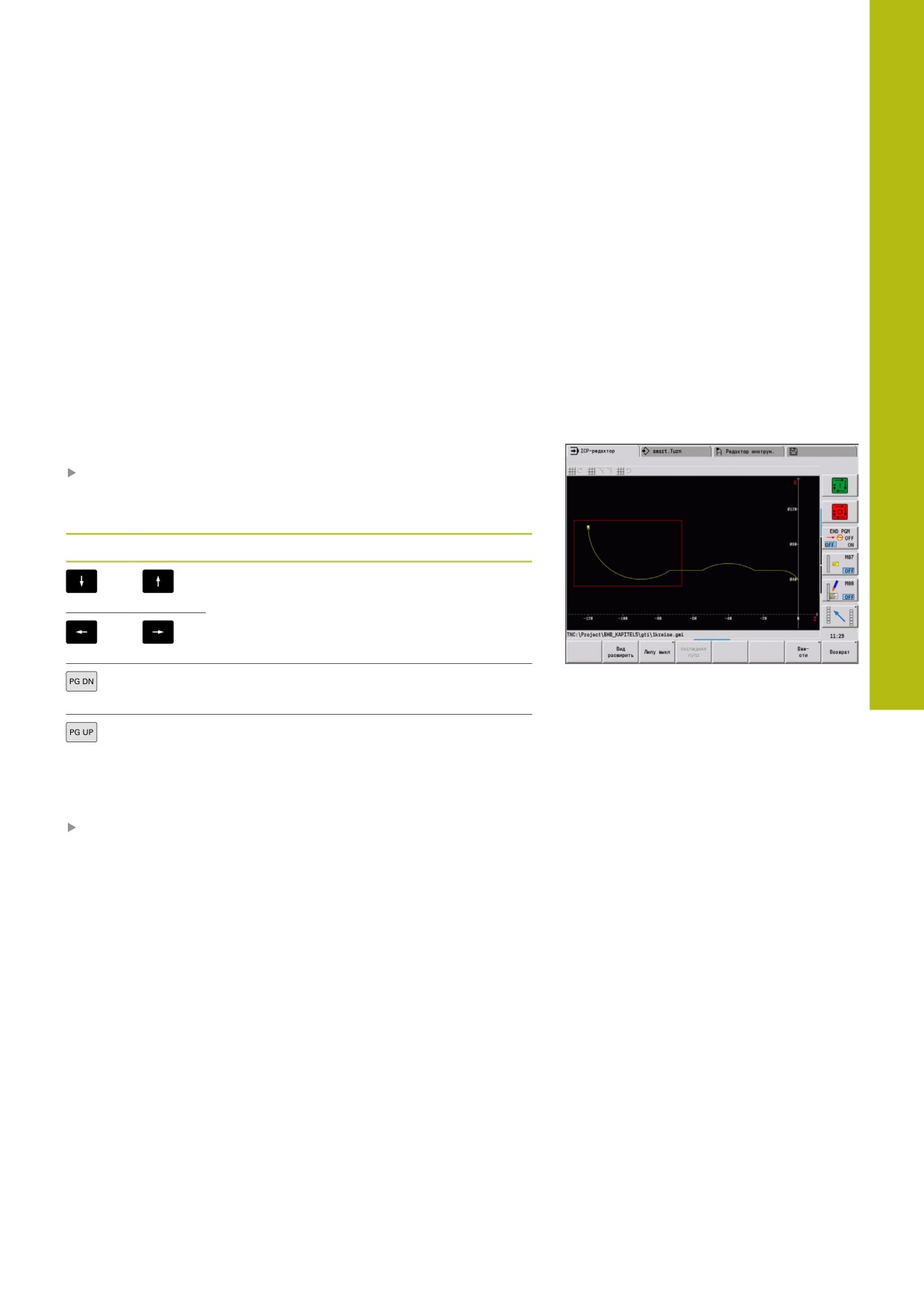

Система ЧПУ предоставляет в подрежиме ICP-редактор
различные функции для выбора элементов контура, элементов
формы, углов и зон контура. Эти функции вызываются с
помощью програмной клавиши.
Выбранные углы или элементы контура отображаются
красным.

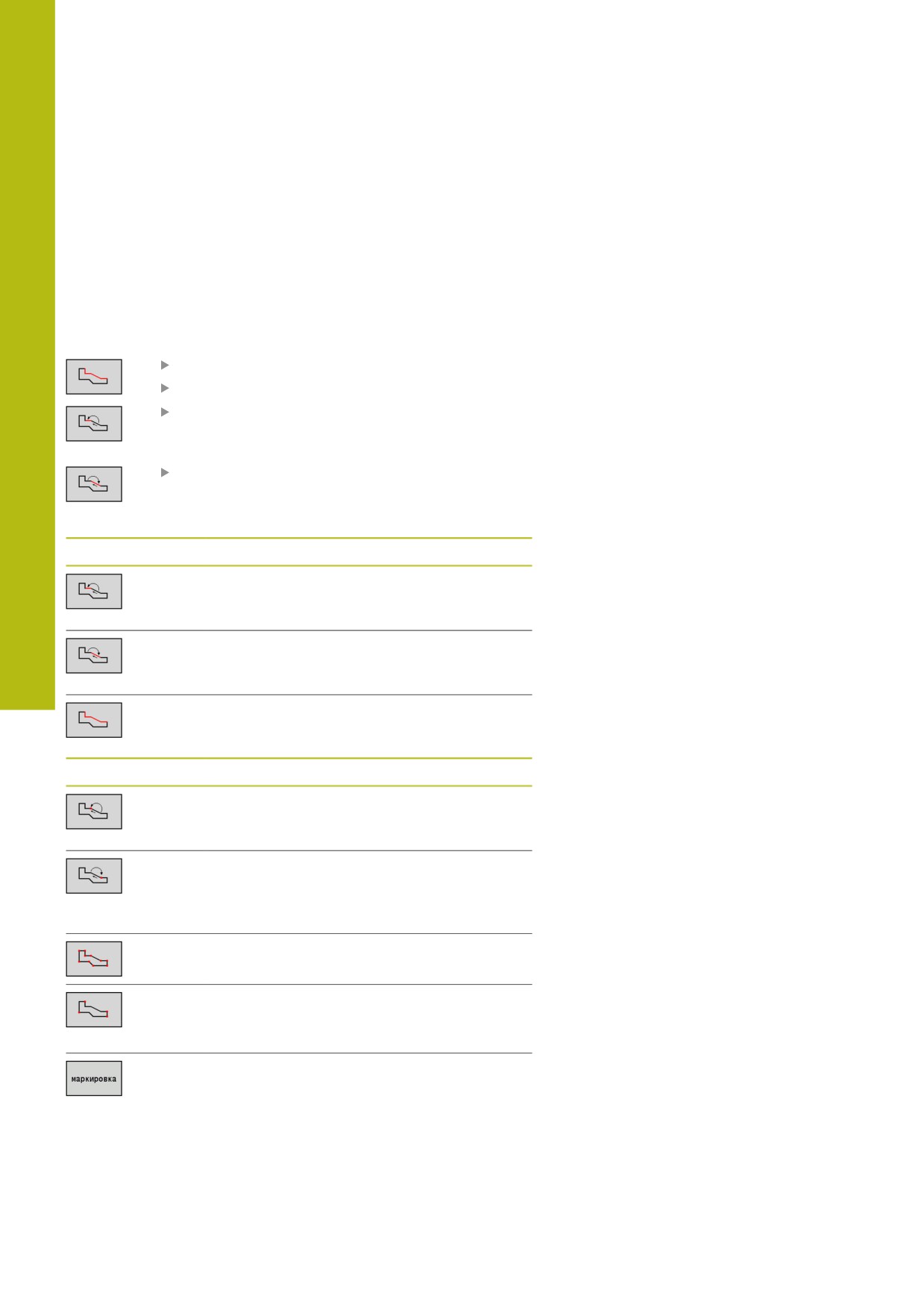

Выделение области контура:
Выберите первый элемент области контура
Активируйте выбор области
Нажимайте программную клавишу
Элемент вперёд до тех пор, пока не будет
выделена вся область
Или нажимайте программную клавишу
Элемент назад до тех пор, пока не будет
выделена вся область
Выбор элементов контура
Элемент вперед (или клавиша курсора
влево) выбирает следующий элемент в
направлении определения контура
Элемент назад (или клавиша курсора
вправо) выбирает предыдущий элемент в
направлении определения контура.
Выделение области активирует выбор
области
Выбор углов контура (для элементов форм)
Угол контура вперед (или клавиша
курсора влево) выбирает следующий угол
в направлении определения контура
Угол контура назад (или клавиша
курсора вправо) выбирает предыдущий
элемент в направлении определения
контура
Выделить все углы: выделяет все углы
контура
Выбор углов
При активной функции выбора углов
можно выделять несколько углов контура
маркировка
При активной функции «Выбор углов»
можно выбирать и выделять отдель-
ные контурные углы, а также отменять
выделение по ним.
462
ICP-программирование | Создать ICP контур
8

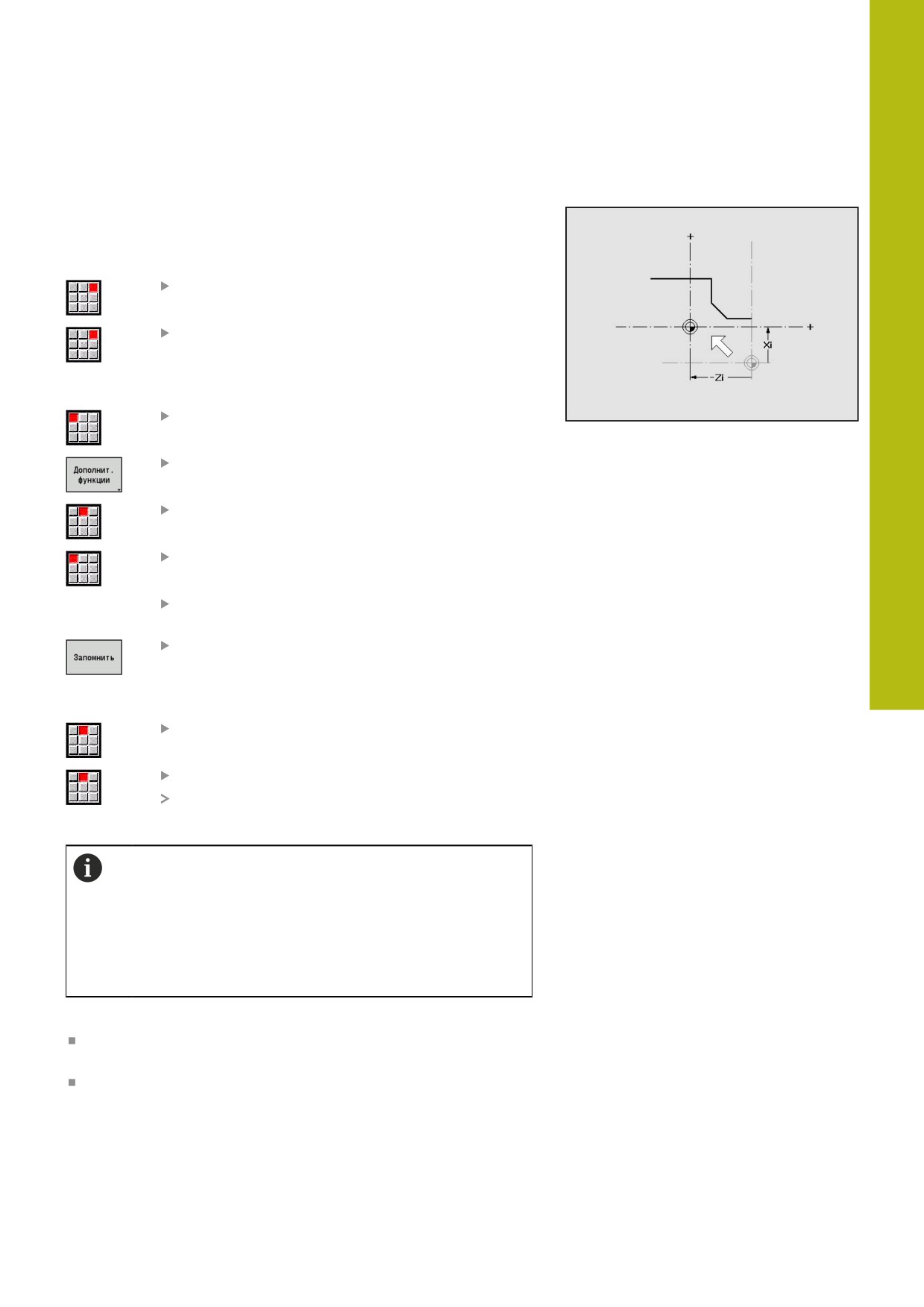

Смещение нулевой точки
С помощью этой функции можно полностью сместить токарный
контур.
Сначала выберите меню готовой детали:
Выберите пункт меню ICP
Выберите пункт меню Готовая деталь
Активация смещения нулевой точки:
Выберите пункт меню Контур
Нажмите программную клавишу
Дополнит. функции
Выберите пункт меню Нулевая точка
Выберите пункт меню Смещение
Ввести данные о смещении, чтобы сместить
установленный ранее контур
Нажмите программную клавишу Сохранить
Деактивация смещения нулевой точки:
Выберите пункт меню Нулевая точка
Выберите пункт меню Сбросить
Нулевая точка системы координат будет
сброшена в исходную позицию.
После выхода из подрежима ICP-редактор
невозможно сбросить смещение нулевой точки. При
выходе из подрежима ICP-редактор контур будет
рассчитан и сохранен со значениями смещения
нулевой точки. В таком случае вам нужно будет
еще раз сместить нулевую точку в обратном
направлении.
Параметр
Xi: Целевая точка - значение, на которое смещается
нулевая точка
Zi: Целевая точка - значение, на которое смещается
нулевая точка
463
8
ICP-программирование | Создать ICP контур

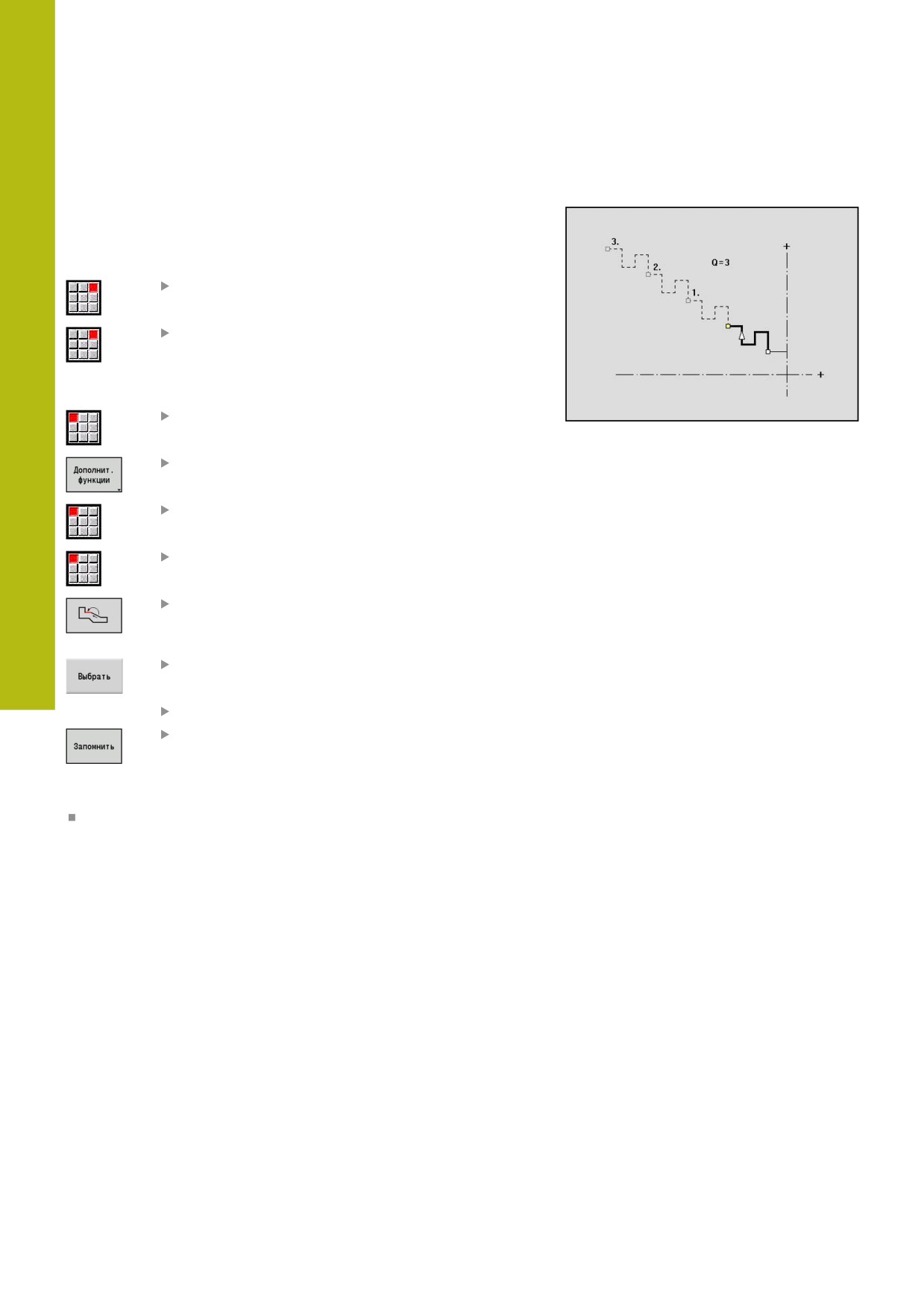

Линейное копирование участка контура
С помощью этой функции определяется участок контура и
"прикрепляется" к имеющемуся контуру.
Сначала выберите меню готовой детали:
Выберите пункт меню ICP
Выберите пункт меню Готовая деталь
Копирование:
Выберите пункт меню Контур
Нажмите программную клавишу
Дополнит. функции
Выберите пункт меню Удвоить
Выберите пункт меню Линейный ряд
С помощью Softkey выберите
Следующий элемент или
Предыдущий элемент
Нажмите программную клавишу Выбрать
Введите количество повторов.
Нажмите программную клавишу Запомнить
Параметр
Q: Количество повторов
464
ICP-программирование | Создать ICP контур
8
Круговое копирование участка контура
С помощью этой функции определяется отрезок контура и
"прикрепляется" к имеющемуся контуру.
Сначала выберите меню готовой детали:
Выберите пункт меню ICP
Выберите пункт меню Готовая деталь
Копирование:
Выберите пункт меню Контур
Нажмите программную клавишу
Дополнит. функции
Выберите в меню готовой детали пункт меню
Удвоить
Выберите пункт меню Круговой ряд
С помощью программной клавиши
выберите Следующий элемент или
Предыдущий элемент
Нажмите программную клавишу Выбрать
Введите количество повторов и радиус
Нажмите программную клавишу Запомнить
Параметр

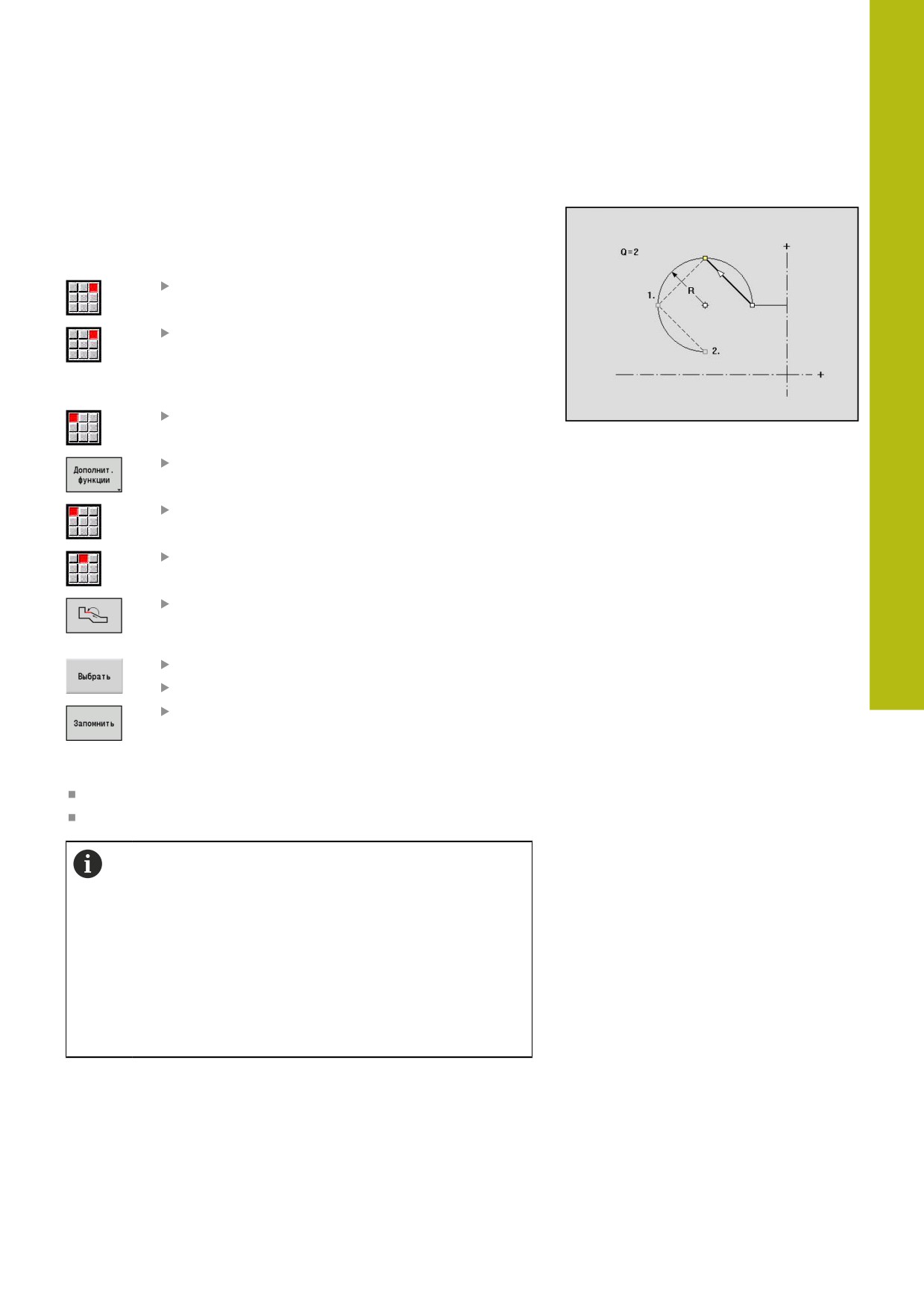

Q: Количество - участок контура копируется Q раз
R: Радиус
Система проложит круг с указанным радиусом
вокруг начальной и конечной точки отрезка контура.
Точки пересечения окружности являются двумя
возможными центрами вращения.
Угол вращения вычисляется из расстояния между
начальной и конечной точкой участка контура.
При помощи программной клавиши
следующее решение или предыд. решение вы
можете выбрать одно из возможных расчетных
решений.
465
8
ICP-программирование | Создать ICP контур
Участок контура удвоен за счет зеркального
отображения
В этой функции Вы определяет участок контура, который
симметрично отображается и "прикрепляется" к имеющемуся
контуру.
Сначала выберите меню готовой детали:
Выберите пункт меню ICP
Выберите пункт меню Готовая деталь
Копирование:
Выберите пункт меню Контур
Нажмите программную клавишу
Дополнит. функции
Выберите пункт меню Удвоить
Выберите пункт меню Зерк.отраж.
С помощью Softkey выберите
Следующий элемент или
Предыдущий элемент
Нажмите программную клавишу Выбрать
Задайте угол оси симметрии
Нажмите программную клавишу Запомнить
Параметр
W: Угол оси зеркал.отражения - ось симметрии проходит
через текущую конечную точку контура (привязка угла:
положительное направление оси Z)
Инверсия
С помощью функции Инвертиров. вы можете изменить
запрограммированное направление контура.
466
ICP-программирование | Создать ICP контур
8
Направление контура (цикловое
программирование)
Направление точения определяется при программировании
циклов на основе направления контура. Если контур описан
в направлении -Z, то для продольной обработки должен
использоваться инструмент с ориентацией 1. Продольная или
поперечная обработка определяется применяемым циклом.
Дополнительная информация: "Общие параметры
инструмента", Стр. 601
Если контур описан в направлении -X, то должен
использоваться цикл поперечной обработки или инструмент с
ориентацией 3.
ICP точение продольно/поперечно (выборка): система
ЧПУ выбирает материал в направлении задания контура.

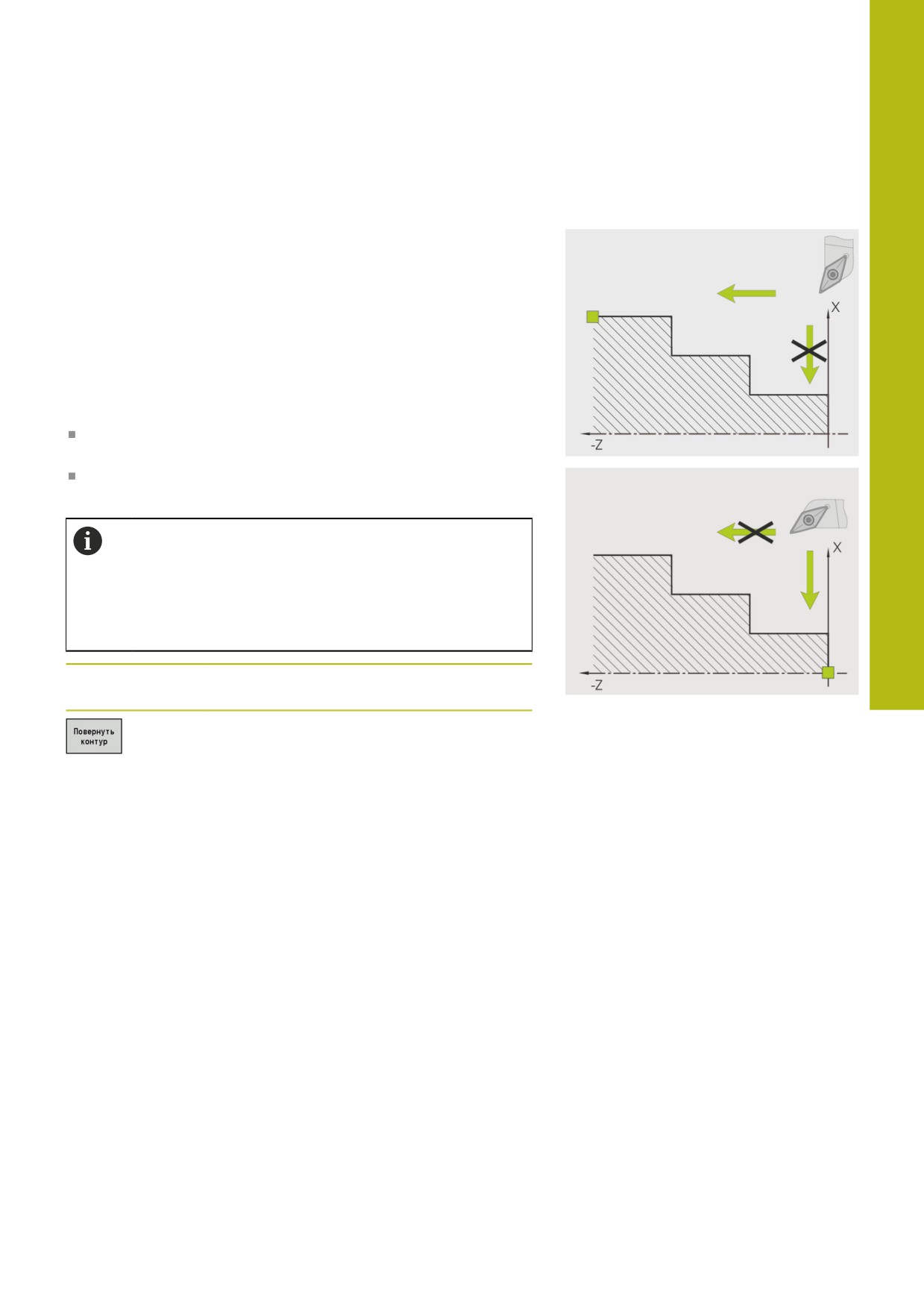

ICP чистовой проход продольно/поперечно: система ЧПУ
выполняет чистовой проход в направлении задания контура.
ICP-контур, который был определен для черновой
обработки продольно с помощью ICP, не может
использоваться для обработки поперечно с помощью
ICP. Для этого нужно изменить направление
контура с помощью программной клавиши
Повернуть контур.
Программные клавиши в подрежиме ICP-редактор -
главное меню
Инвертирует направление описания
контура
467
8
ICP-программирование | Изменение ICP-контуров
8.5
Изменение ICP-контуров
Система ЧПУ предлагает следующие возможности по
дополнению или изменению уже созданного контура,
описанные ниже.

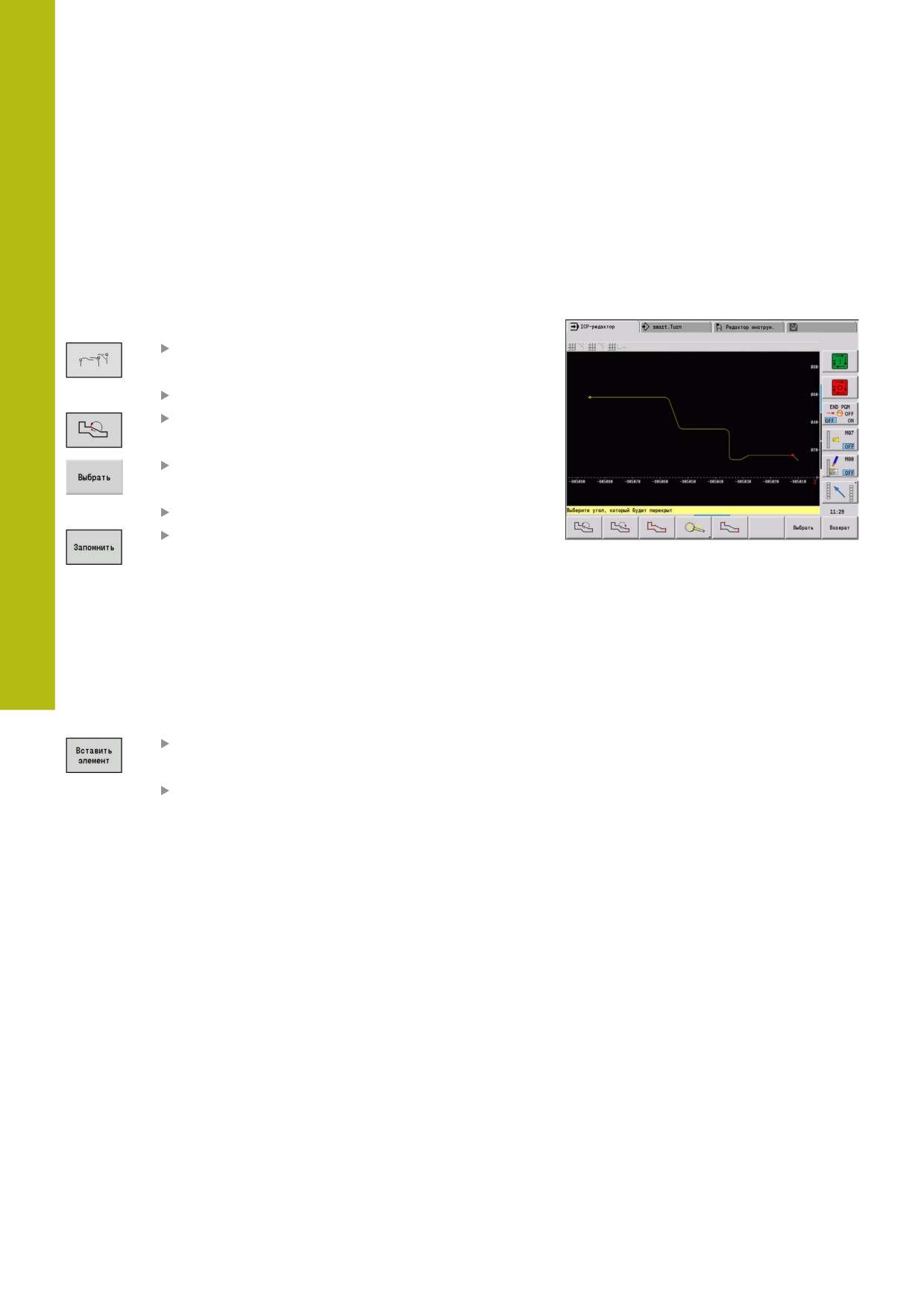

Наложить элементы формы
Наложение элементов формы:
Нажмите программную клавишу
Элементы формы
Выберите желаемый инструмент
Выберите угол
Подтвердите угол для элемента формы
Введите данные для элемента формы
Нажмите программную клавишу Запомнить
Добавление элементов контура
Вы можете дополнитьICP-контур путем ввода дополнительных
элементов контура, которые прикрепляются к имеющемуся
контуру. Маленький квадрат обозначает конец контура, а
стрелка обозначает направление.
Добавление элементов контура:
Нажмите программную клавишу
Вставить элемент
Привяжите дополнительные элементы
контура к имеющемся контуру
468
ICP-программирование | Изменение ICP-контуров
8
Изменение или удаление последнего элемента
контура
Изменение последнего элемента контура: при нажатии
программной клавиши последний изменить данные
последнего элемента контура открываются для изменений.
При коррекции линейного или кругового элемента в
зависимости от ситуации изменение либо сразу принимается,
либо для проверки отображается исправленный контур.
ICP выделяет цветом измененные элементы контура. Если
получается несколько возможных решений, то вы можете
просмотреть все математически возможные решения с
помощью программных клавиш следующее решение и
предыд. решение.
Изменение вступает в силу лишь после подтверждения с
помощью программной клавиши. Если изменение отвергается,
то остается в силе старое описание.
Тип элемента контура (линейного или кругового элемента),
направление линейного элемента и направление вращения
кругового элемента невозможно изменить. Если это
необходимо, следует удалить этот элемент и вставить новый
элемент контура.
Удаление последнего элемента контура: при нажатии
программной клавиши последний удалить данные
последнего элемента контура удаляются. Следует
многократно использовать эту функцию для удаления
нескольких элементов контура.
Удаление элемента контура
Удаление элемента контура:
Выберите пункт меню Манипуляция
Меню переключится в режим функций
изменения и удаления контуров.
Выберите пункт меню Удалить
Выберите пункт меню Элемент/участок
Выберите удаляемый элемент контура
Нажмите программную клавишу Удалить Да
Можно удалить несколько элементов контура друг за другом.
469
8
ICP-программирование | Изменение ICP-контуров
Изменение элементов контура
Система ЧПУ предлагает различные возможности по
изменению уже созданного контура. Ниже описывается процесс
изменения на примере изменения длины элемента. Другие
функции работают по аналогии с этим процессом.
В меню Манипуляция доступны следующие функции
изменения имеющихся элементов контура:
Подрезка
Длина элемента
Длина контура (только для замкнутых контуров)
Радиус
Диаметр
Изменить
Элемент контура
Элемент формы
Удалить
Элемент/участок
Элемент/Сместить с участком
Контур/карман/фигура/образец
Элемент формы
все элементы формы
Преобразовать
Смещение контура
Поворот контура
Зерк.отраж. контура: вы можете установить положение
зеркальной оси с помощью координат начальной и
конечной точки или с помощью начальной точки и угла.
470
ICP-программирование | Изменение ICP-контуров
8
Изменение длины элемента контура
Изменение длины элемента контура:
Выберите пункт меню Манипуляция
Меню переключится в режим функций
изменения и удаления контуров.
Выберите пункт меню Изменить
Выберите пункт меню Элемент контура
Выберите изменяемый элемент контура
Подтвердите выбранный элемент контура для
изменения
Выполните изменение
Запомните изменение
Контур или варианты решения отобразятся
для контроля. Для элементов формы и
неопределенных элементов изменения
принимаются сразу же (изначальный контур
желтого цвета, измененный контур красного
цвета для сравнения).
Выберите нужное решение
Изменение прямой, параллельной оси
При изменении одной прямой, параллельной оси,
отображается дополнительная программная клавиша, с
помощью которой можно изменить конечную точку. Так из
изначально прямой линии можно сделать наклонную для
выполнения коррекции.
Изменение прямой параллельной оси:
Измените заданную конечную точку.
Выберите направление наклона
многократным нажатием
471
8
ICP-программирование | Изменение ICP-контуров

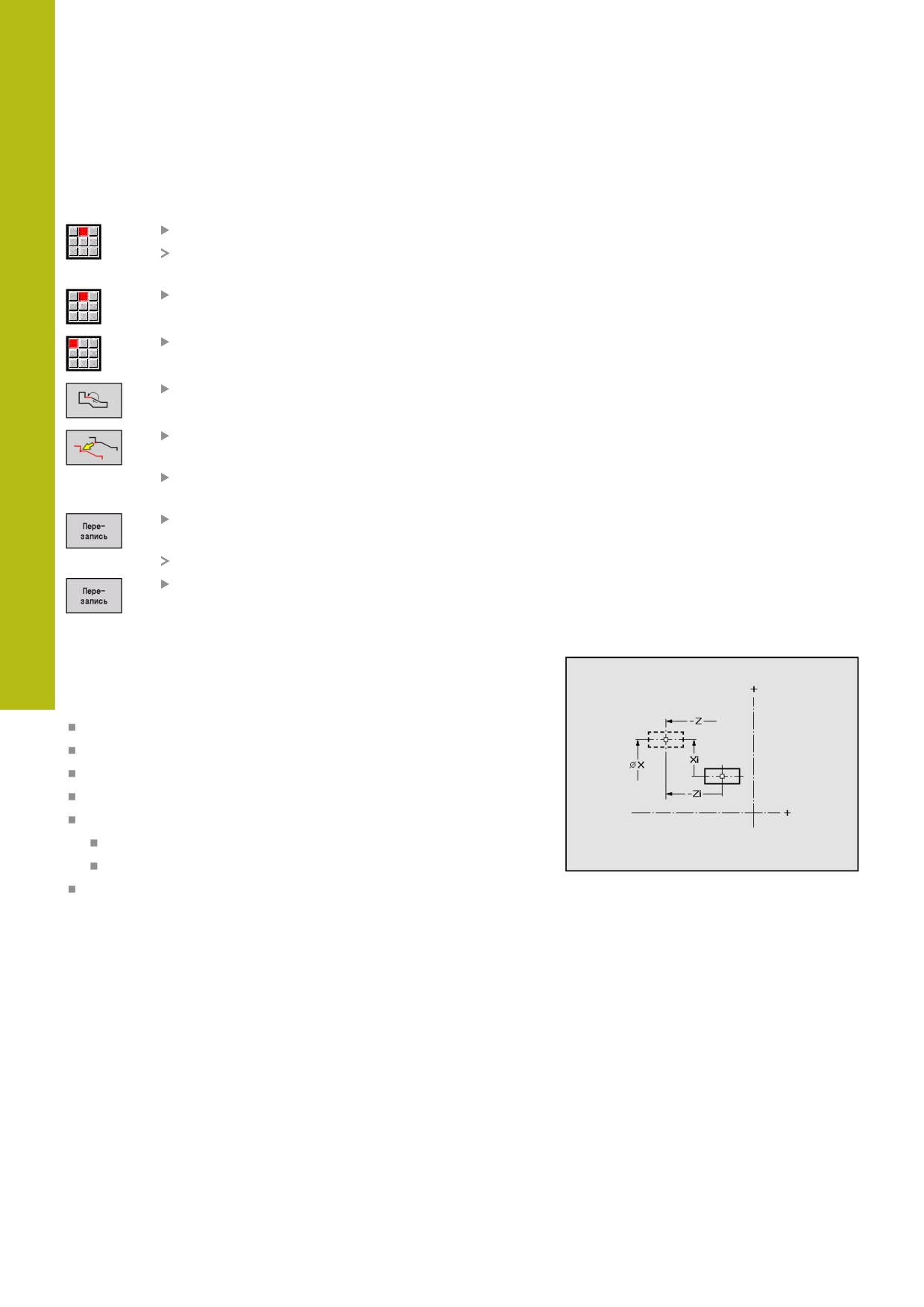

Смещение контура
Смещение контура:
Выберите пункт меню Манипуляция
Меню переключится в режим функций
изменения и удаления контуров.
Выберите пункт меню Изменить
Выберите пункт меню Элемент контура
Выберите изменяемый элемент контура
Подтвердите выбранный элемент контура для
смещения
Внесите новую Точка старта отсчетного
элемента
Сохраните новую Точка старта (= новая
позиция)
Система ЧПУ отобразит смещённый контур.
Сохраните контур в новой позиции
Преобразования - смещение
С помощью этой функции можно сместить контур абсолютно
или инкрементально.
Параметры:
X: Целевая точка
Z: Целевая точка
Xi: Целевая точка инкрементально
Zi: Целевая точка инкрементально
H: Оригинал (только при контурах для оси C)
0: Удалить: оригинальный контур будет удален
1: Копировать: оригинальный контур сохраняется
ID: Контур (только при контурах для оси C)
472
ICP-программирование | Изменение ICP-контуров
8
Преобразования - поворот
С помощью этой функции можно повернуть контур вокруг
некоторого центра вращения.
Параметр:
X: Центр вращения (декартовы координаты)
Z: Центр вращения (декартовы координаты)
W: Центр вращения (полярные координаты)
P: Центр вращения (полярные координаты)
A: Угол поворота
H: Оригинал (только при контурах для оси C)
0: Удалить: оригинальный контур будет удален
1: Копировать: оригинальный контур сохраняется
ID: Контур (только при контурах для оси C)
Программные клавиши
Размеры центра вращения в полярных
координатах: угол
Размеры центра вращения в полярных
координатах: радиус
473
8
ICP-программирование | Изменение ICP-контуров
Преобразования - зеркальное отражение
Эта функция зеркально отображает контур. Положение оси
отражения определяется через начальную и конечную точки
или через начальную точку и угол.
Параметры:
XS: Точка старта (декартовы координаты)
ZS: Точка старта (декартовы координаты)
X: Целевая точка (декартовы координаты)
Z: Целевая точка (декартовы координаты)
A: Угол - угол поворота
WS: Точка старта (полярные координаты)
PS: Точка старта (полярные координаты)
W: Целевая точка (полярные координаты)
P: Целевая точка (полярные координаты)
H: Оригинал (только при контурах для оси C)
0: Удалить: оригинальный контур будет удален
1: Копировать: оригинальный контур сохраняется
ID: Контур (только при контурах для оси C)
Программные клавиши для размеров в полярных
координатах
Размеры стартовой точки в полярных коорди-
натах: угол
Размеры стартовой точки в полярных коорди-
натах: радиус
Размеры конечной точки в полярных коорди-
натах: угол
Размеры конечной точки в полярных коорди-
натах: радиус
474
ICP-программирование | Масштабирование в подрежиме ICP-редактор
8
8.6
Масштабирование в подрежиме ICP-
редактор
Функция лупы позволяет изменить видимый фрагмент
изображения. Для этого можно использовать как
программные клавиши, так и клавиши курсора, а также PgDn и
PgUpМасштабирование возможно вызвать из любого окна ICP.
Система ЧПУ автоматически выбирает фрагмент изображения
в зависимости от программируемого контура. C помощью
функции масштабирования можно выбрать другой фрагмент
изображения.
Изменение отображения
Изменение области изображения с помощью клавиш:
Видимый фрагмент изображения может быть изменен с
помощью клавиш курсора, а также клавиш PgDn и PgUp, не
открывая меню лупы.

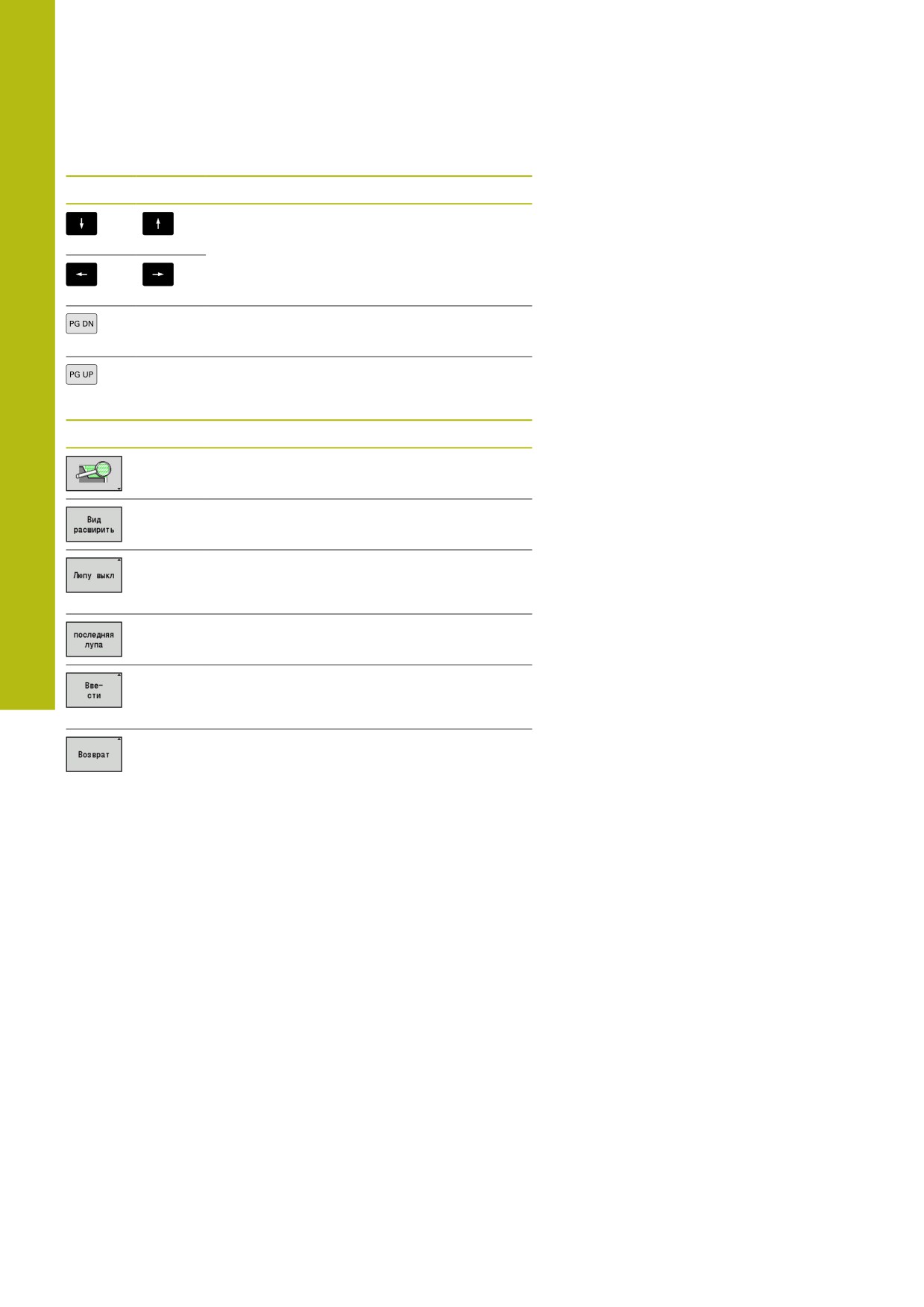

Клавиши для изменения области изображения
Клавиши курсора передвигают изображе-
ние детали в направлении стрелки
Увеличивает отображаемый прямоуголь-
ник (Zoom -)
Уменьшает отображаемый прямоугольник
(Zoom +)
Изменение фрагмента изображения с помощью меню
масштабирования:
После выбора меню лупы в окне контура отображается
красный прямоугольник. Этот красный прямоугольник
показывает область масштабирования, которая будет
увеличена при помощи программной клавиши Применить
или клавиши Ent. Размер и положение этого прямоугольника
могут изменяться с помощью следующих клавиш.
475
8
ICP-программирование | Масштабирование в подрежиме ICP-редактор
Клавиши для изменения области изображения
Клавиши курсора передвигают прямо-
угольник в направлении стрелки
Уменьшает отображаемый прямоугольник
(Zoom +)
Увеличивает отображаемый прямоуголь-
ник (Zoom -)
Программные клавиши в функции масштабирования
Активация функций
Увеличивает видимую область изображе-
ния (Zoom -)
Переключает обратно в стандартный
режим отображения и закрывает меню
масштабирования
Возврат к последней выбранной области
изображения
Увеличивает выделенную в красном
прямоугольнике область и закрывает
меню масштабирования
Закрывает меню масштабирования без
изменения отображения
476
ICP-программирование | Описание заготовки
8
8.7

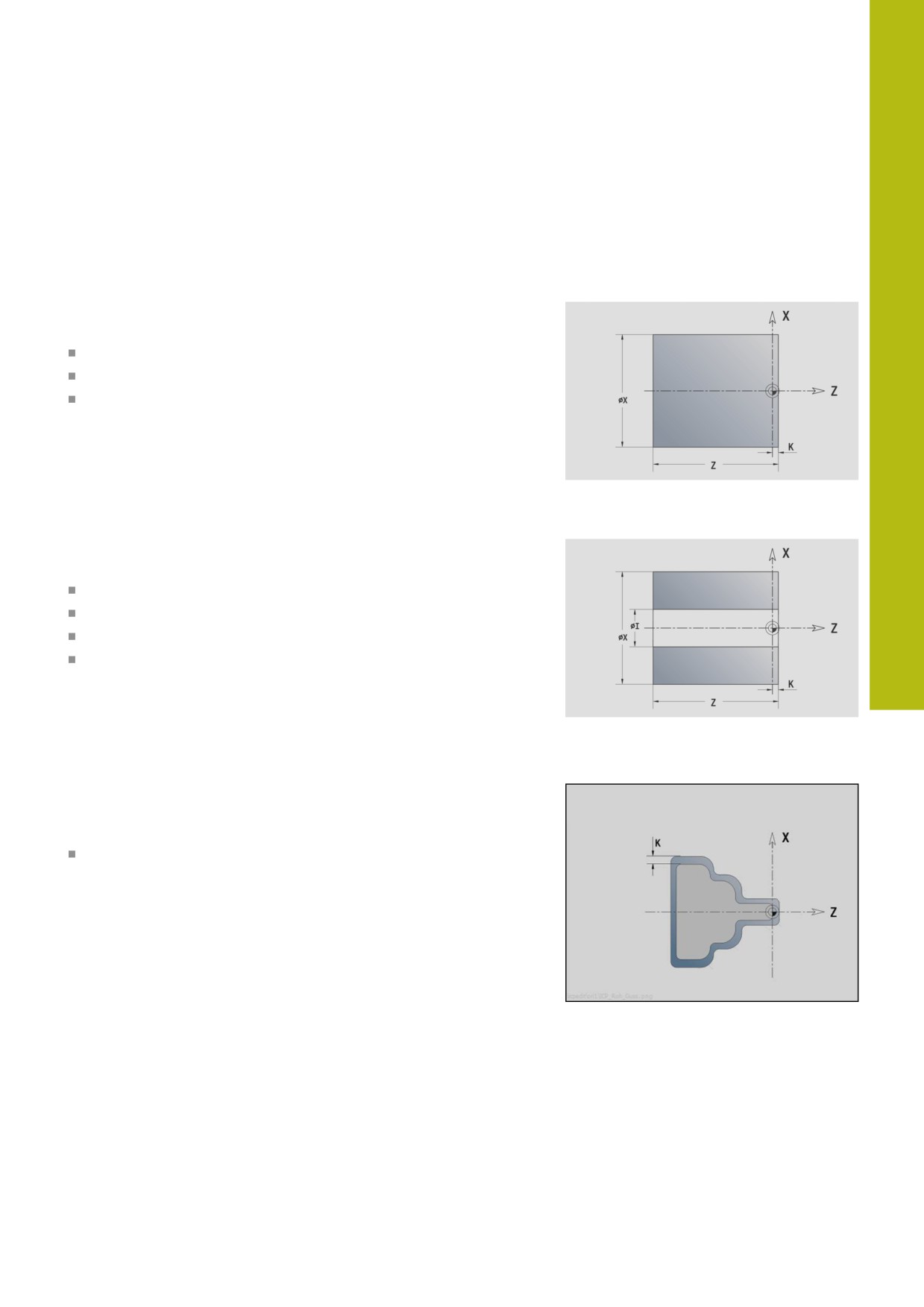

Описание заготовки
В режиме работы smart.Turn стандартные формы Пруток и
Труба описываются G-функцией.
Форма заготовки: пруток
Функция описывает цилиндр.
Параметры:
X: Диаметр цилиндра
Z: Длина заготовки
K: Припуск - расстояние между нулевой точкой детали и
правым торцом
ICP в режиме работы smart.Turn генерирует кадр G20 в
разделе ЗАГОТОВКА.
Форма заготовки: труба
Функция описывает полый цилиндр.
Параметры:
X: Наружной диаметр - диаметр полого цилиндра
I: Внутрен. диаметр (труба)
Z: Длина заготовки
K: Припуск - расстояние между нулевой точкой детали и
правым торцом
ICP в режиме работы smart.Turn генерирует кадр G20 в
разделе ЗАГОТОВКА.
Форма заготовки Отливка
Функция описывает припуск на уже имеющийся готовый контур
детали.
Параметры:
K: Припуск паралл. к контуру
ICP в режиме работы smart.Turn генерирует контур в разделе
ЗАГОТОВКА.
477
8
ICP-программирование | Элементы контура вращения
8.8
Элементы контура вращения
С помощью элементов контура вращения вы создаёте:
В подрежиме работы Обучение.
сложные контуры заготовок
контуры для токарной обработки
В режиме работы smart.Turn.
контуры заготовок и вспомогательные контуры заготовок
контуры готовых деталей и вспомогательные контуры
Базовые элементы контура точения
Задание начальной точки
В первом элементе контура точения введите координаты
стартовой точки и целевой точки. Ввод начальной точки
возможен только в первом элементе контура. В последующих
элементах контура точка старта получается из предыдущего
элемента контура.
Задание начальной точки:
Выберите пункт меню Контур
Или нажмите программную клавишу
Вставить элемент
Выберите элемент контура
Параметры для определения начальной точки:
XS, ZS: Точка старта контура
WS: Точка старта контура (полярный угол)
PS: Точка старта контура (полярный радиус)
ICP генерирует в режиме работы smart.Turn кадр G0.
478
ICP-программирование | Элементы контура вращения
8

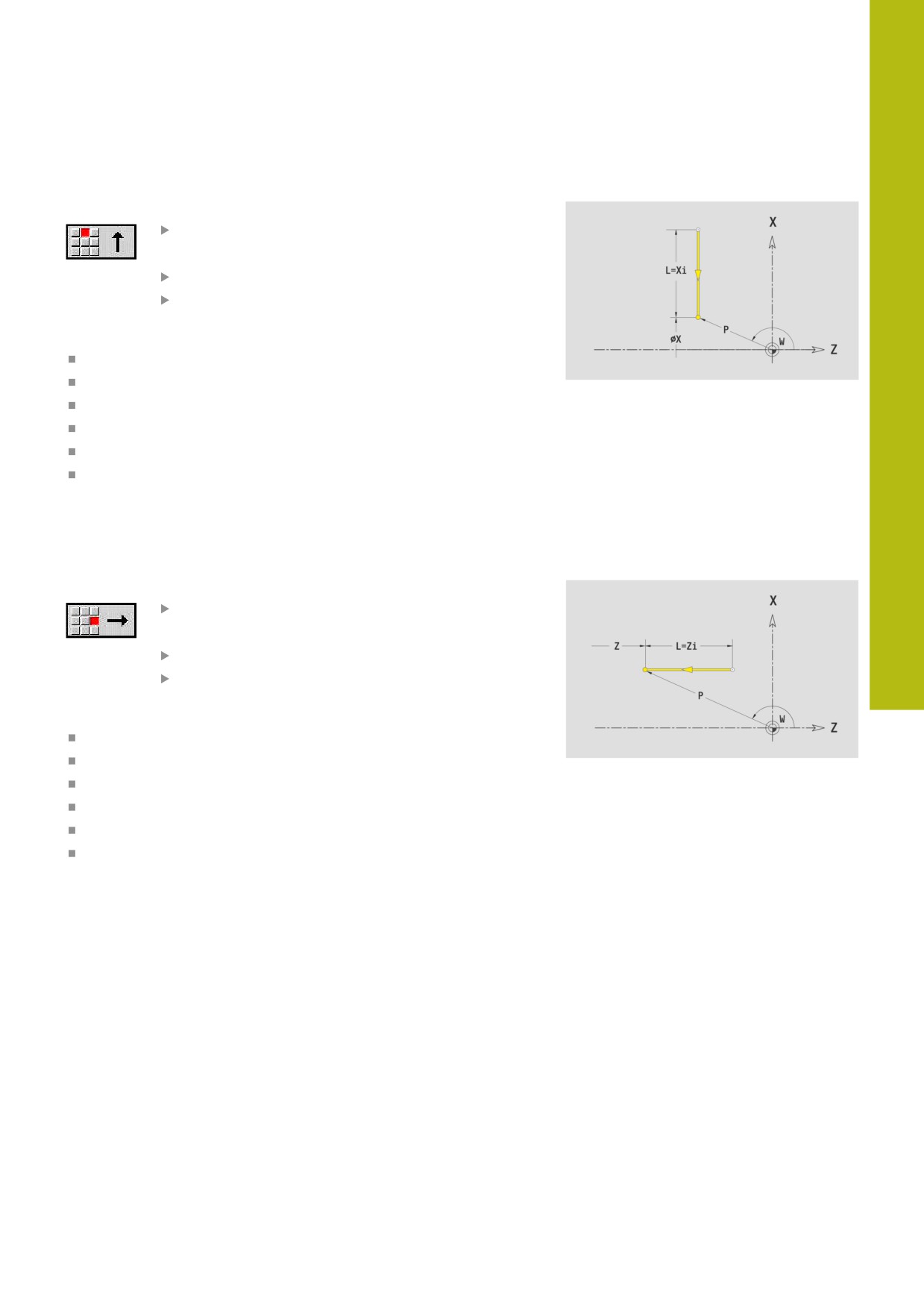

Вертикальные линии
Программирование вертикальных линий:
Выберите направление линии
Задайте размеры линии
Задайте переход к следующему элементу
Параметры:
X: Целевая точка
Xi: Целевая точка инкрементально
W: Целевая точка (полярный угол)
P: Целевая точка (полярный радиус)
L: Длина линии
U, F, D, FP, IC, KC, HC:
Дополнительная информация: "Атрибуты обработки",
ICP генерирует в режиме работы smart.Turn кадр G1 .
Горизонтальные линии
Программирование горизонтальных линий:
Выберите направление линии
Задайте размеры линии
Задайте переход к следующему элементу
Параметры:
Z: Целевая точка
Zi: Целевая точка инкрементально
W: Целевая точка (полярный угол)
P: Целевая точка (полярный радиус)
L: Длина линии
U, F, D, FP, IC, KC, HC:
Дополнительная информация: "Атрибуты обработки",
ICP генерирует в режиме работы smart.Turn кадр G1 .
479
8
ICP-программирование | Элементы контура вращения

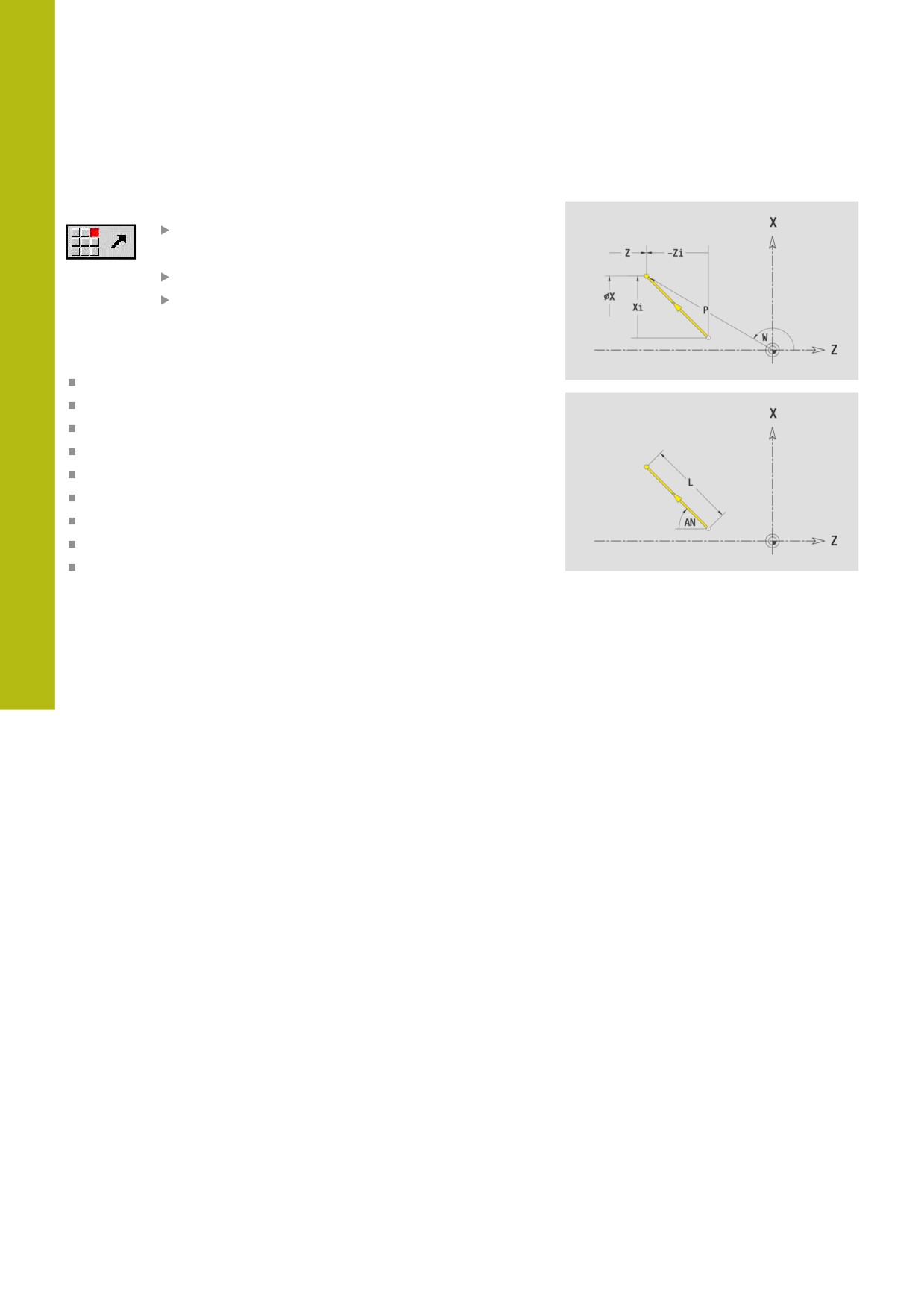

Линия под углом
Программирование линии под углом:
Выберите направление линии
Задайте размеры линии
Задайте переход к следующему элементу
Угол AN задаётся всегда внутри выбранного квадранта (<=90°).
Параметры:
X, Z: Целевая точка
Xi, Zi: Целевая точка инкрементально
W: Целевая точка (полярный угол)
P: Целевая точка (полярный радиус)
L: Длина линии
AN: Угол к оси Z
ANn: Угол к оси Z - угол к последующему элементу
ANn: Угол к оси Z - угол к предыдущему элементу
U, F, D, FP, IC, KC, HC:
Дополнительная информация: "Атрибуты обработки",
ICP генерирует в режиме работы smart.Turn кадр G1 .
480
ICP-программирование | Элементы контура вращения
8

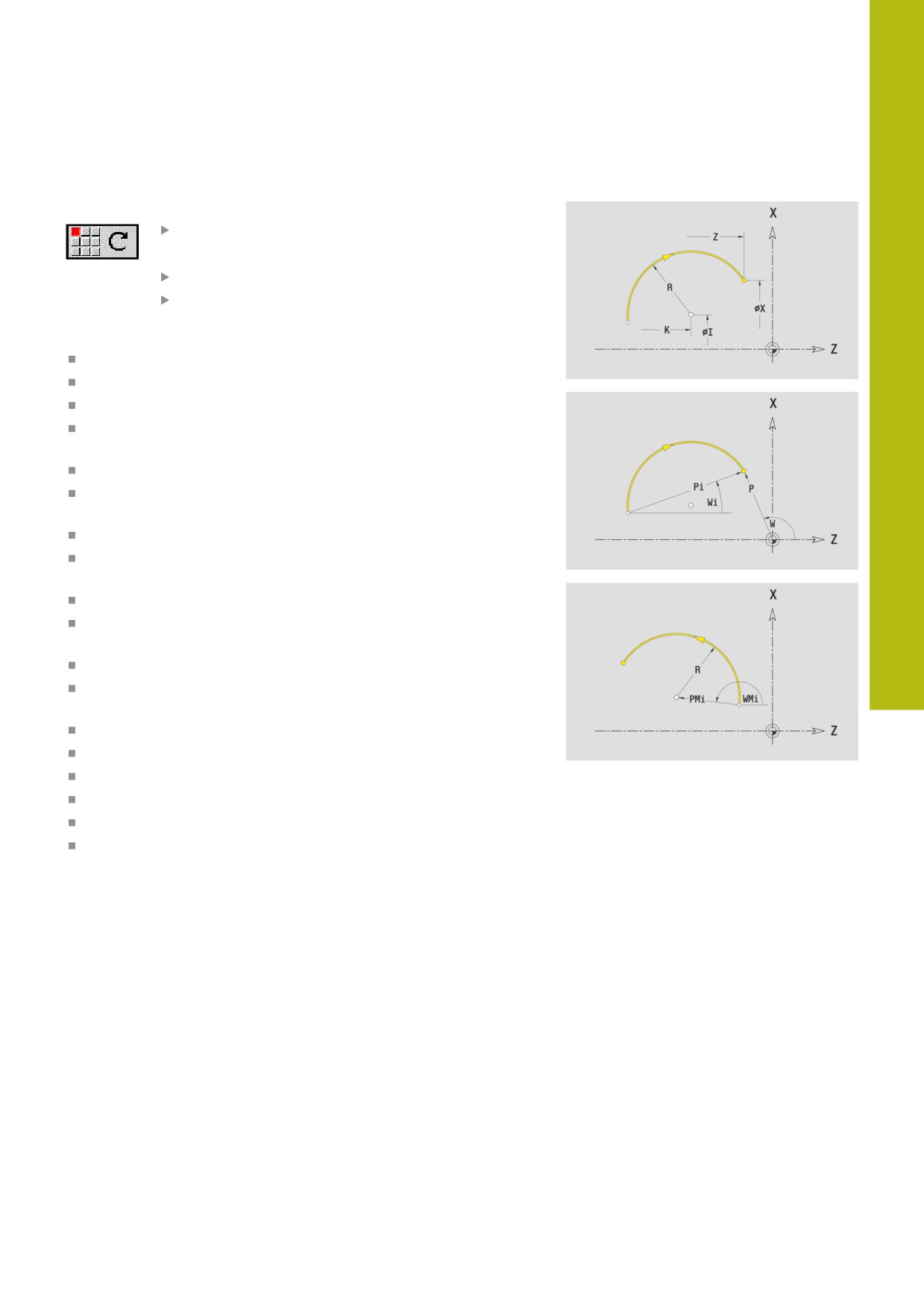

Дуги окружности
Программирование дуг окружности:
Выберите направление вращения дуги
Задайте размеры дуги
Задайте переход к следующему элементу
Параметры:
X, Z: Целевая точка
Xi, Zi: Целевая точка инкрементально
W: Целевая точка (полярный угол)
Wi: Целевая точка (полярный угол, инкрементально;
привязка: начальная точка)
P: Целевая точка (полярный радиус)
Pi: Целевая точка - расстояние между начальной и
конечной точкой (полярно, инкрементно)
I, K: Центр дуги окружности
Ii, Ki: Центр дуги окружности, инкрементно - расстояние
между начальной точкой и точкой центра по X и Z
PM: Центр дуги окружности (полярно; размер радиуса)
PMi: Центр дуги окружности - расстояние между начальной
точкой и Центр (полярно, инкрементно)
WM: Центр дуги окружности (полярный угол)
WMi: Центр дуги окружности (полярный угол,
инкрементально; привязка: начальная точка)
R: Радиус

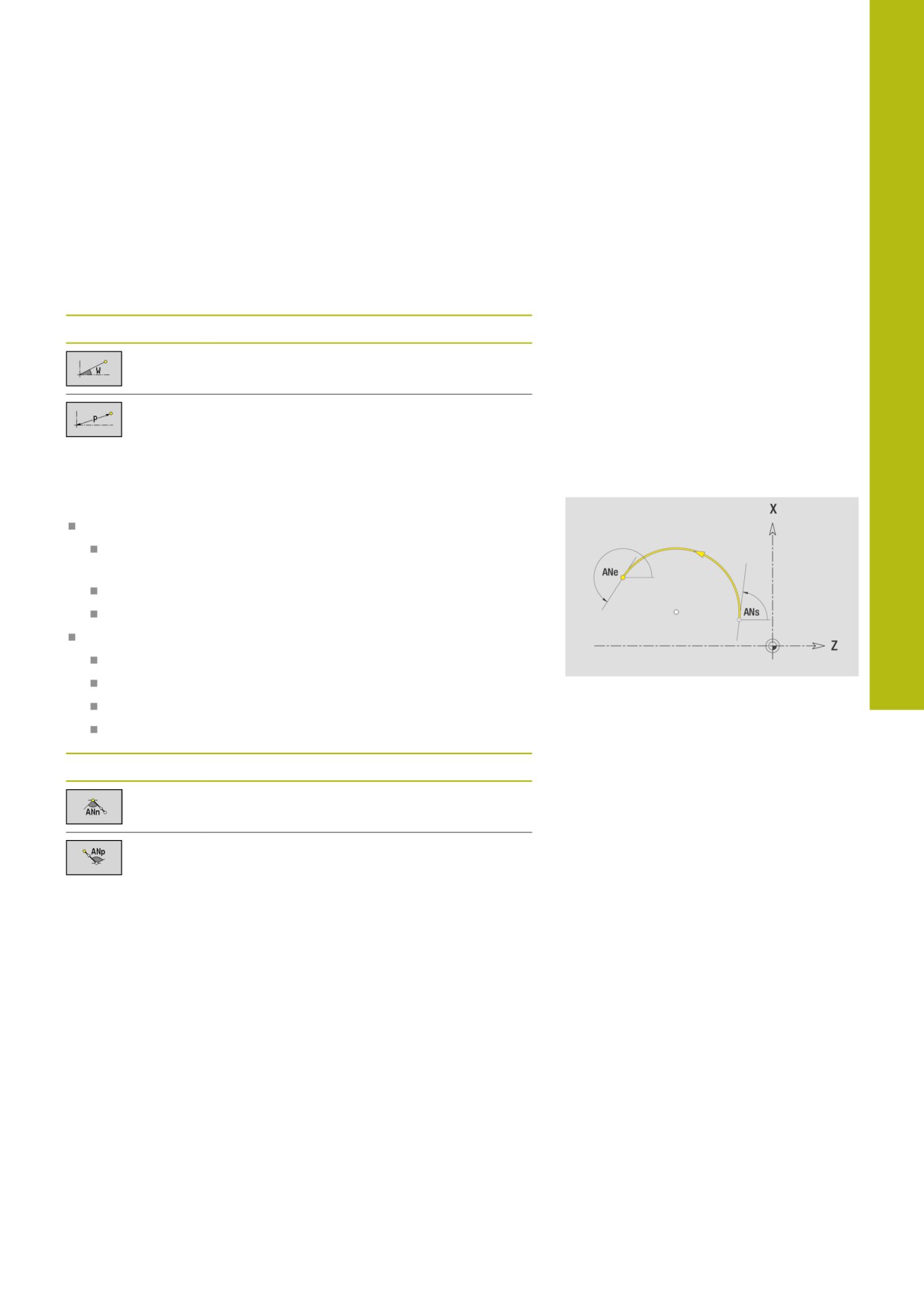

ANs: Угол - тангенциальный угол в начальной точке
ANe: Угол — тангенциальный угол в конечной точке
ANn: Угол к последующему элементу
ANp: Угол к предыдущему элементу
U, F, D, FP:
Дополнительная информация: "Атрибуты обработки",
ICP генерирует в режиме работы smart.Turn кадр G2 или G3.
481
8
ICP-программирование | Элементы контура вращения
Элементы формы контура точения
Фаска или скругление
Программирование фаски или скругления:
Выберите меню элементов формы
Выберите фаску
Задайте Ширина фаски BR
или выберите скругление
Задайте Радиус скругления BR
Фаска/скругление в качестве первого
элемента контура: введите Положение
элемента AN
Параметры:
BR: Ширина фаски или Радиус скругления
AN: Положение элемента
U, F, D, FP:
Дополнительная информация: "Атрибуты обработки",
Фаски/скругления определяются на углах контура. Угол
контура - это точка пересечения входного и выходного
элемента контура. Фаска/скругление могут быть рассчитаны
лишь тогда, когда известен выходной элемент контура.
ICP интегрирует фаску/скругления в режиме работы smart.Turn
как базовый элемент, кадром G1, G2 или G3.

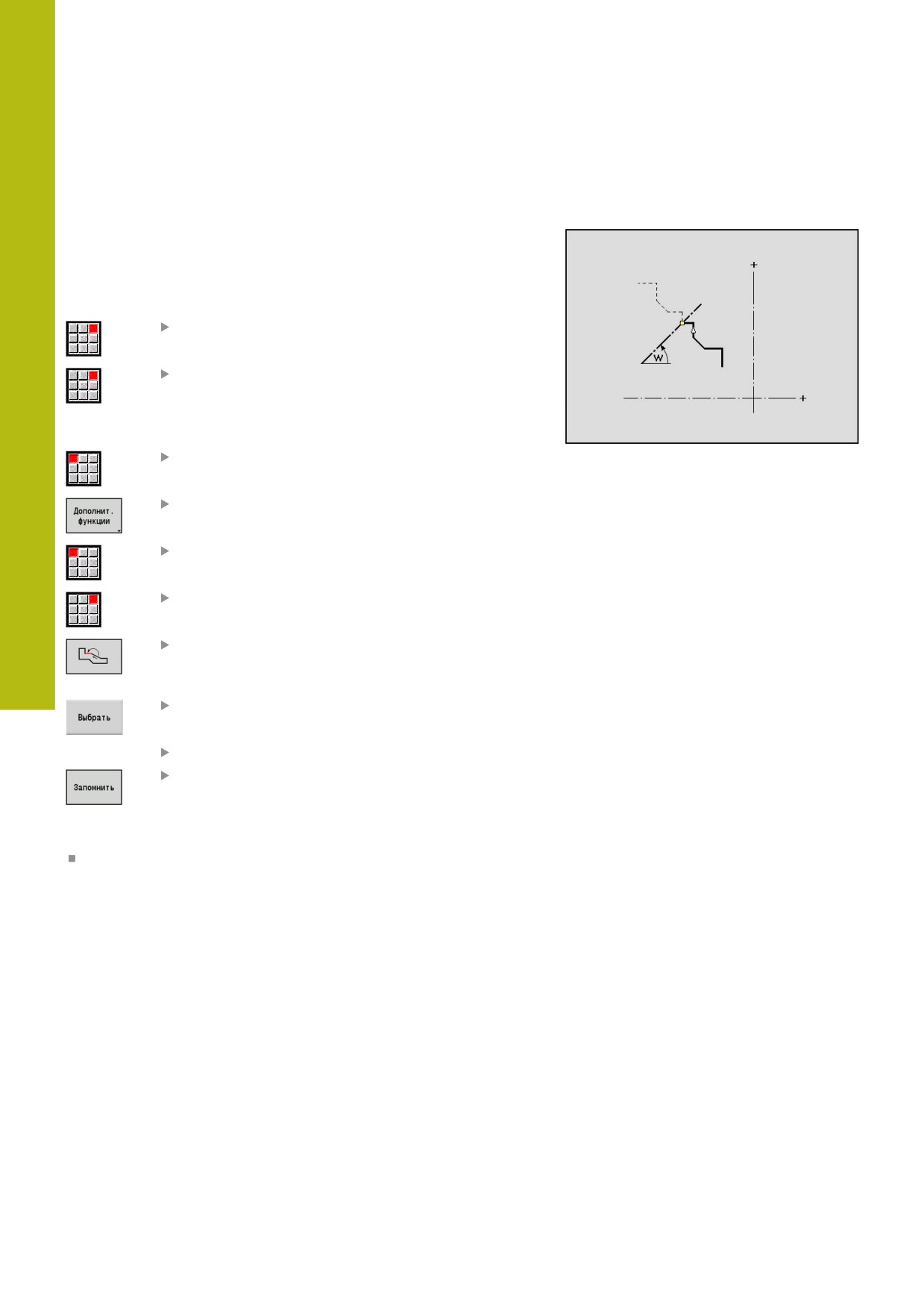

Контур начинается фаской/скруглением: задайте позицию
подразумеваемого угла в качестве стартовой точки. Затем
выберите в качестве элемента формы фаску или скругление.
Поскольку входной элемент контура отсутствует, необходимо
определить с помощью Положения элемента AN однозначное
положение фаски/скругления.
Пример внешней фаски в начале контура: при Положение
элемента AN= 90° подразумеваемым входным элементом
привязки является поперечный элемент в направлении +X
ICP преобразует фаску/скругление в начале контура в
линейный или круговой элемент.
482
ICP-программирование | Элементы контура вращения
8

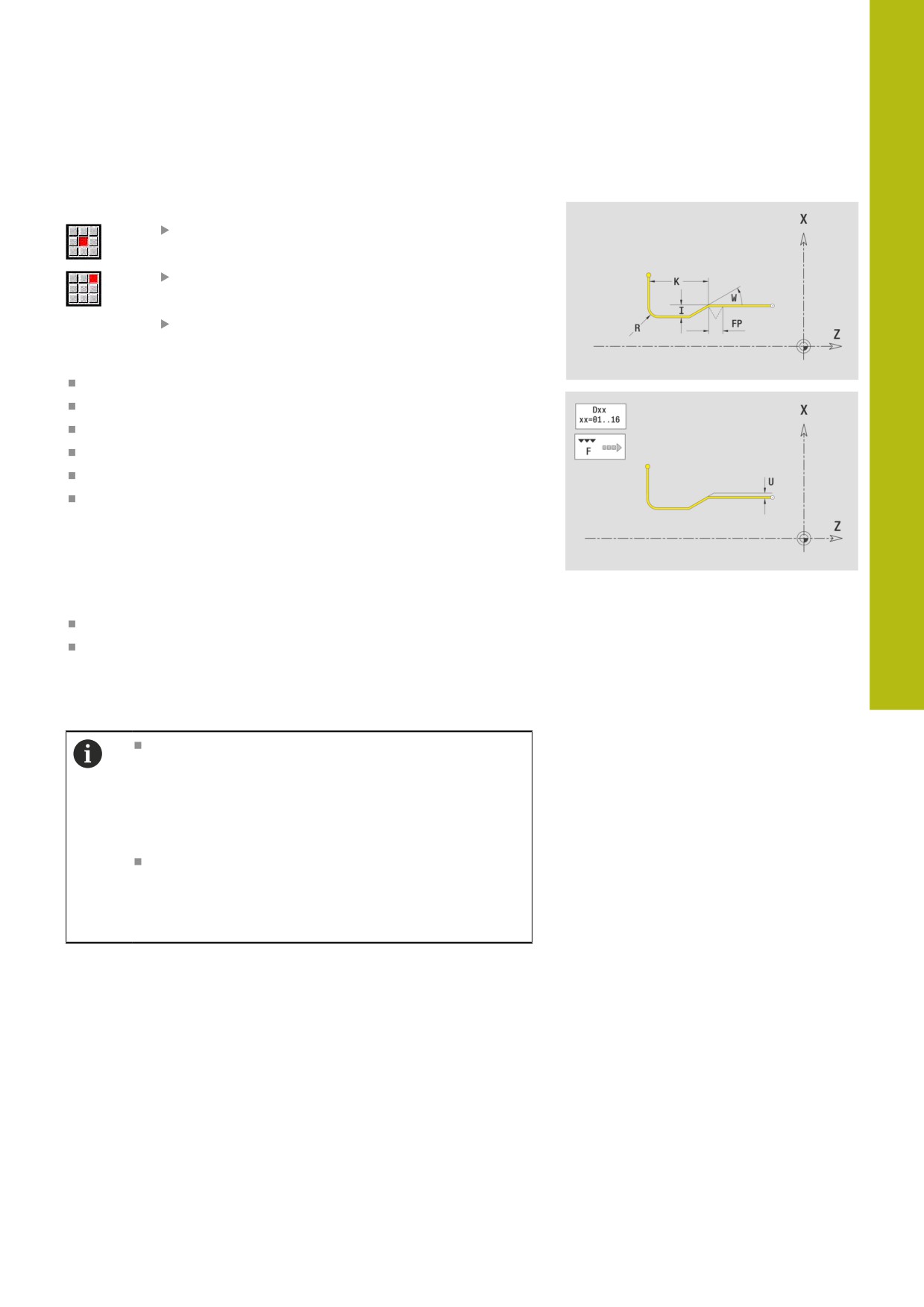

Выточка под резьбу DIN 76
Программирование выточки под резьбу DIN 76:
Выберите меню элементов формы
Выберите Выточка DIN 76
Введите параметры выточки
Параметры:
FP: Шаг резьбы (по умолчанию: таблица стандарта)
I: Глубина выточки (по умолчанию: таблица стандарта)
K: Длина выточки (по умолчанию: таблица стандарта)
R: Радиус выточки (по умолчанию: таблица стандарта)
W: Угол выточки (по умолчанию: таблица стандарта)
U, F, D, DF:
Дополнительная информация: "Атрибуты обработки",
ICP генерирует в режиме работы smart.Turn кадр G25.
Незапрограммированные параметры система ЧПУ определяет
из таблицы стандарта:
Шаг резьбы FP рассчитывается на основании диаметра
параметры I, K, W и R рассчитываются на основании Шаг
резьбы FP
Дополнительная информация: "DIN 76 - параметры
выточки", Стр. 787
Для внутренней резьбы Шаг резьбы FP должен
быть предварительно задан, поскольку диаметр
продольного элемента не является диаметром
резьбы. Если для определения шага резьбы
используется система ЧПУ, то следует учитывать
незначительные отклонения в расчете.
Выточки могут программироваться только между
двумя линейными элементами. Один из двух
линейных элементов должен быть параллельным
оси X
483
8
ICP-программирование | Элементы контура вращения
Выточка DIN 509 E
Программирование выточки по DIN 509 E:
Выберите меню элементов формы
Выберите Выточка DIN 509 E
Введите параметры выточки
Параметры:
I: Глубина выточки (по умолчанию: таблица стандарта)
K: Длина выточки (по умолчанию: таблица стандарта)
R: Радиус выточки (по умолчанию: таблица стандарта)
W: Угол выточки (по умолчанию: таблица стандарта)
U, F, D, DF:
Дополнительная информация: "Атрибуты обработки",
ICP генерирует в режиме работы smart.Turn кадр G25.
Незаданные параметры система ЧПУ определяет на основании
диаметра из таблицы стандарта.
Дополнительная информация: "DIN 509 Е- параметры
выточки", Стр. 788
Выточки могут программироваться только между
двумя линейными элементами. Один из двух
линейных элементов должен быть параллельным
оси X.
484
ICP-программирование | Элементы контура вращения
8
Выточка DIN 509 F
Программирование выточки по DIN 509 F:
Выберите меню элементов формы
Выберите Выточка DIN 509 F
Введите параметры выточки
Параметры:
I: Глубина выточки (по умолчанию: таблица стандарта)
K: Длина выточки (по умолчанию: таблица стандарта)
R: Радиус выточки (по умолчанию: таблица стандарта)
W: Угол выточки (по умолчанию: таблица стандарта)
P: Глубина в плане (по умолчанию: таблица стандарта)
A: Угол в плане (по умолчанию: таблица стандарта)
U, F, D, DF:
Дополнительная информация: "Атрибуты обработки",
ICP генерирует в режиме работы smart.Turn кадр G25.
Незаданные параметры система ЧПУ определяет на основании
диаметра из таблицы стандарта.
Дополнительная информация: "DIN 509 Е- параметры
выточки", Стр. 788
Выточки могут программироваться только между
двумя линейными элементами. Один из двух
линейных элементов должен быть параллельным
оси X.
485
8
ICP-программирование | Элементы контура вращения

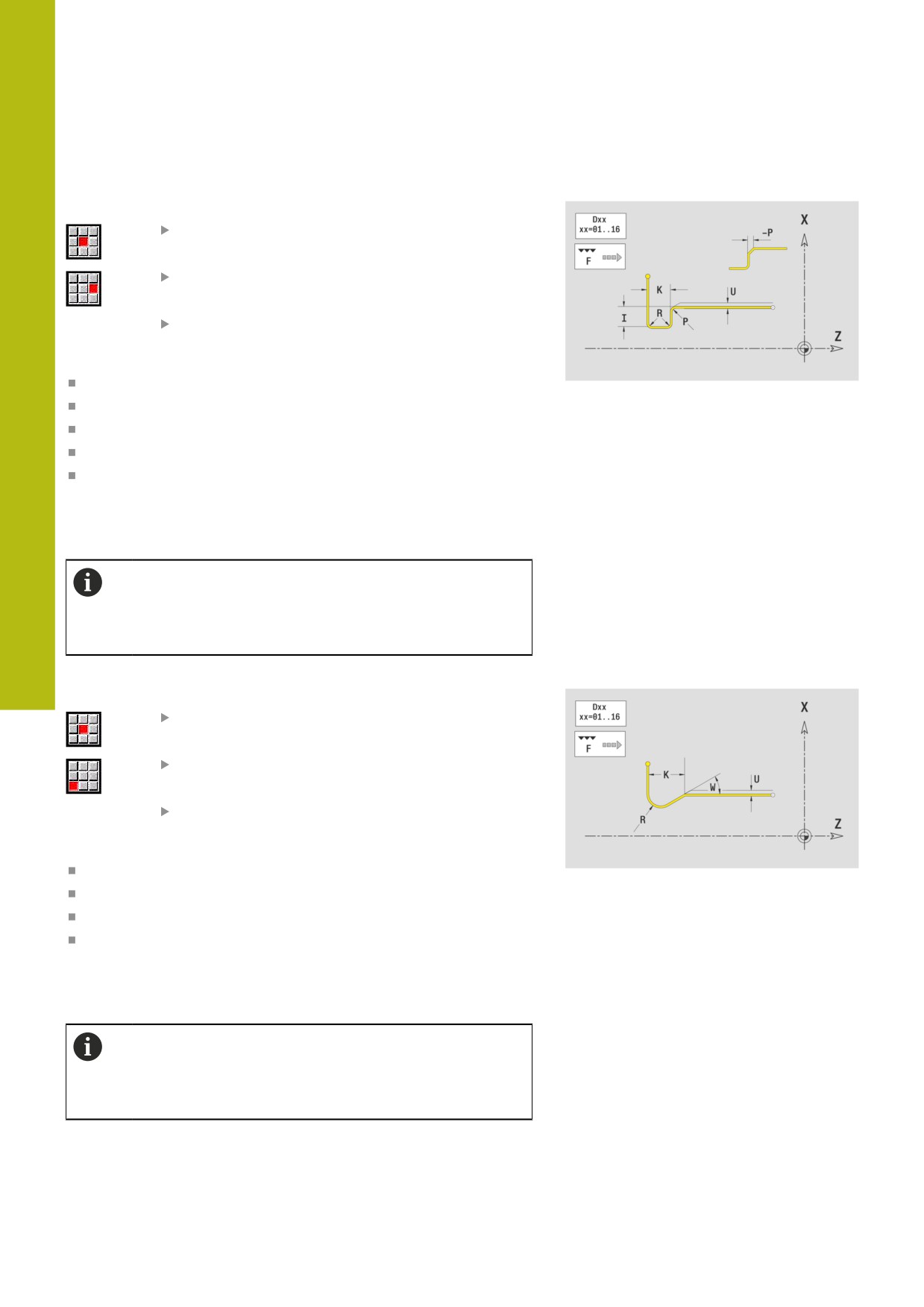

Выточка формы U
Программирование выточки формы U
Выберите меню элементов формы
Выберите Выточка формы U
Введите параметры выточки
Параметры:
I: Глубина выточки
K: Длина
R: Радиус выточки
P: Фаска/закруг.
U, F, D, DF:
Дополнительная информация: "Атрибуты обработки",
ICP генерирует в режиме работы smart.Turn кадр G25.
Выточки могут программироваться только между
двумя линейными элементами. Один из двух
линейных элементов должен быть параллельным
оси X.
Выточка формы H
Программирование выточки формы H
Выберите меню элементов формы
Выберите Выточка формы H
Введите параметры выточки
Параметры:
K: Длина
R: Радиус выточки
W: Угол врезания
U, F, D, DF:
Дополнительная информация: "Атрибуты обработки",
ICP генерирует в режиме работы smart.Turn кадр G25.
Выточки могут программироваться только между
двумя линейными элементами. Один из двух
линейных элементов должен быть параллельным
оси X.
486
ICP-программирование | Элементы контура вращения
8

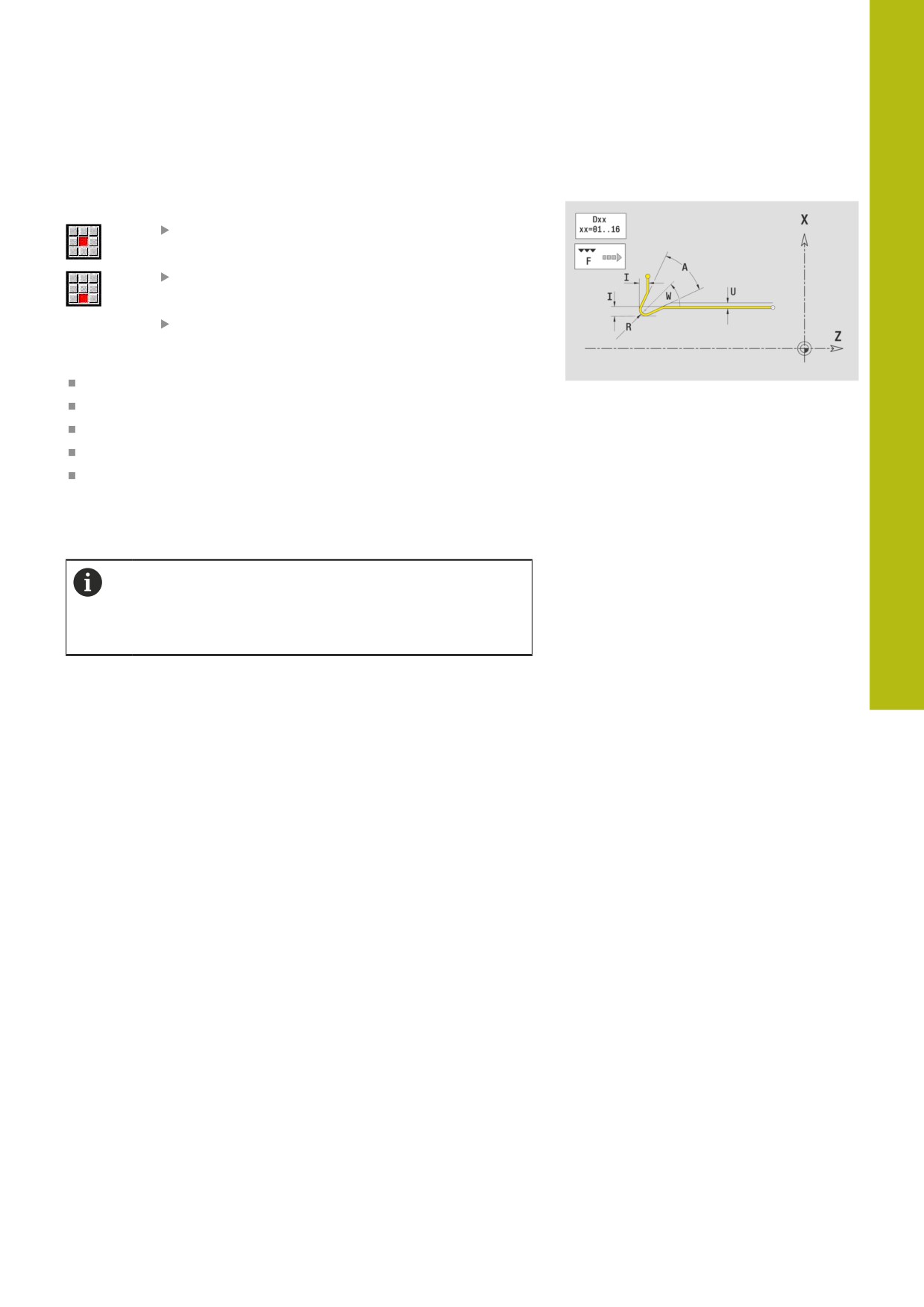

Выточка формы K
Программирование выточки формы K
Выберите меню элементов формы
Выберите Выточка формы K
Введите параметры выточки
Параметры:
I: Глубина выточки
R: Радиус выточки
W: Длина угла
A: Угол врезания
U, F, D, DF:
Дополнительная информация: "Атрибуты обработки",
ICP генерирует в режиме работы smart.Turn кадр G25.
Выточки могут программироваться только между
двумя линейными элементами. Один из двух
линейных элементов должен быть параллельным
оси X.
487
8
ICP-программирование | Элементы контура торцевой поверхности
8.9
Элементы контура торцевой
поверхности
С помощью элементов контура торцевой поверхности
создаются сложные контуры фрезерования.
В подрежиме Обучение: контуры для аксиальных
фрезерных циклов ICP
В режиме работы smart.Turn: контуры для обработки при
помощи оси C
Размеры элементов контура торцевой поверхности задаются
в декартовой или полярной системе координат. Переключение
выполняется с помощью программной клавиши. Для задания
точки можно совместно использовать декартовые и полярные
координаты.
Программные клавиши для полярных координат
Переключает поле на ввод угла C.
Переключает поле на ввод радиуса P
488
ICP-программирование | Элементы контура торцевой поверхности
8

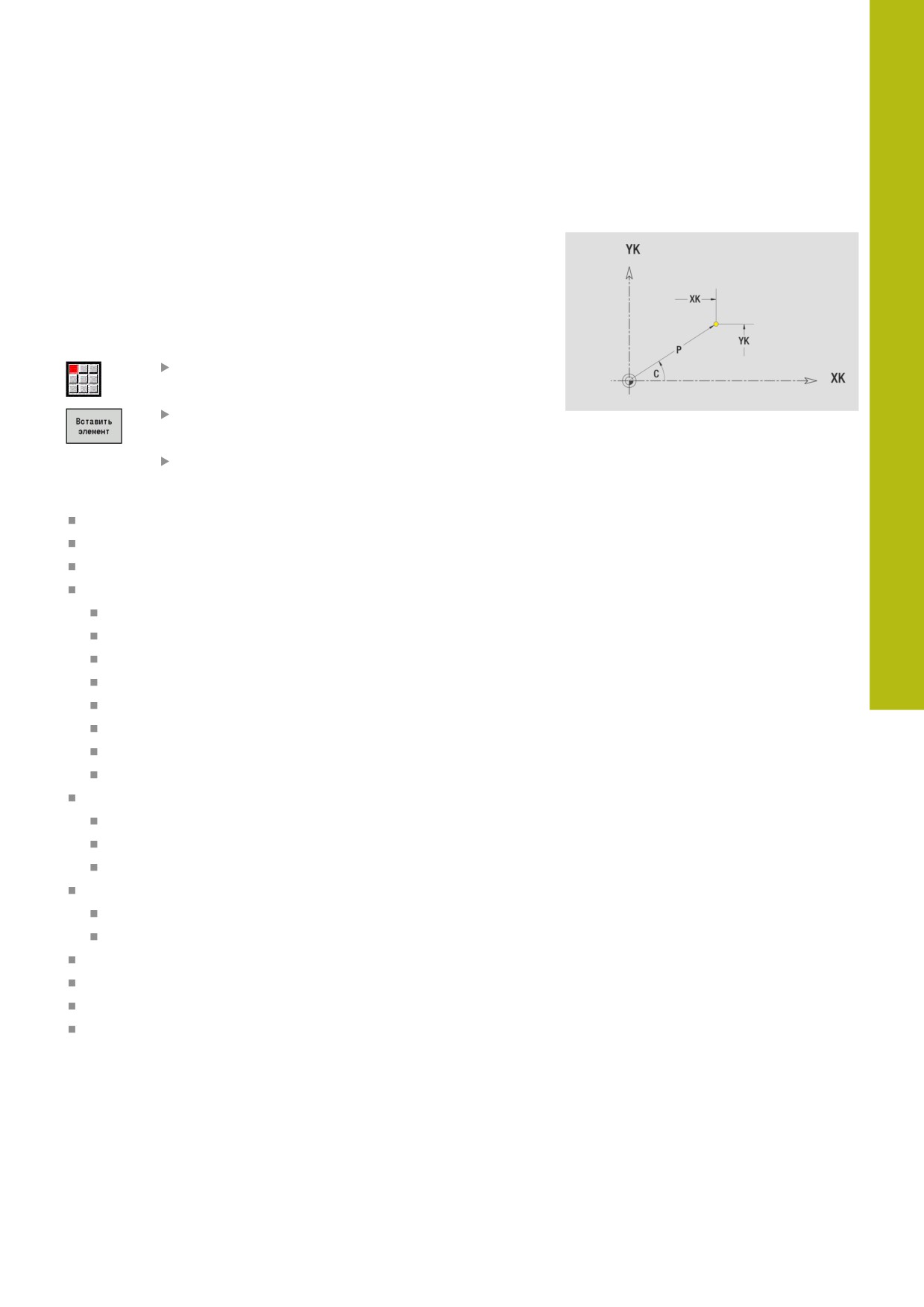

Базовые элементы торцевой поверхности
Начальная точка контура на торцевой поверхности
В первом элементе контура точения введите координаты
стартовой точки и целевой точки. Ввод начальной точки
возможен только в первом элементе контура. В последующих
элементах контура точка старта получается из предыдущего
элемента контура.
Задание начальной точки:
Выберите пункт меню Контур
Или нажмите программную клавишу
Вставить элемент
Определение стартовой точки
Параметры для определения начальной точки:
XKS, YKS: Точка старта контура
CS: Точка старта контура (полярный угол)
PS: Точка старта контура (полярный радиус)
HC: Атрибут сверл./фрез.
1: Фрезерование контура
2: Фрезерование карманов
3: Фрезерование поверхности
4: Зачистка
5: Гравировка
6: Контур + Зачистка
7: Карман + Зачистка
14: не обрабатывать
QF: Место фрезерования
0: на контуре
1: внутри / слева
2: снаружи / справа
HF: Направление
0: встр.движение
1: попутное движение
DF: Диаметр фрезы
WF: Угол фаски
BR: Ширина фаски
RB: Плоск. отвода
ICP генерирует в режиме работы smart.Turn кадр G100.
489
8
ICP-программирование | Элементы контура торцевой поверхности

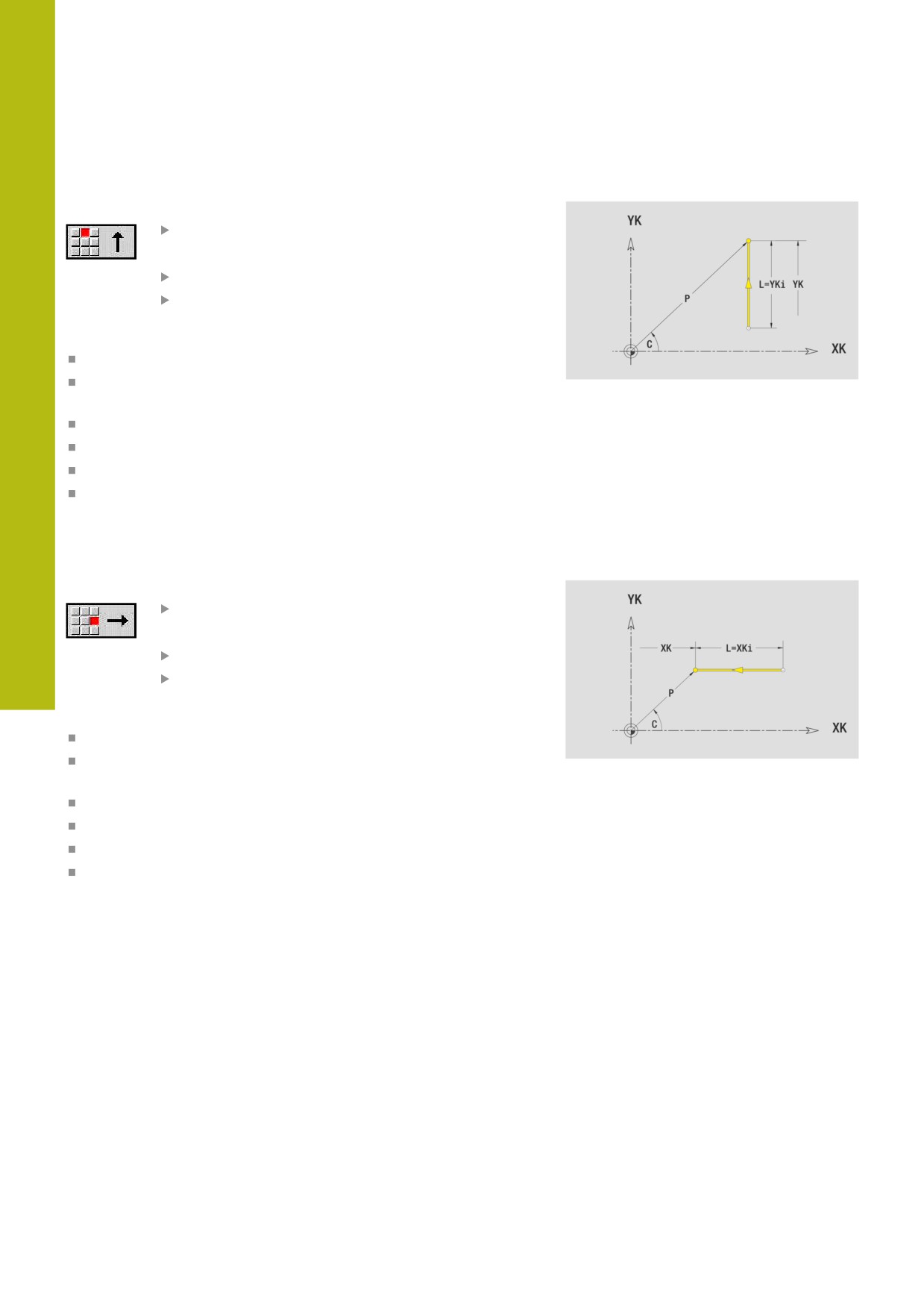

Вертикальные линии на торцевой поверхности
Программирование вертикальных линий:
Выберите направление линии
Задайте размеры линии
Задайте переход к следующему элементу
Параметры:
YK: Целевая точка (декартовы координаты)
YKi: Целевая точка в приращениях — расстояние между
точкой старта и Целевая точка
C: Целевая точка (полярный угол)
P: Целевая точка (полярные координаты)
L: Длина линии
F: Дополнительная информация: "Атрибуты обработки",
ICP генерирует в режиме работы smart.Turn кадр G101.
Горизонтальные линии на торцевой поверхности
Программирование горизонтальных линий:
Выберите направление линии
Задайте размеры линии
Задайте переход к следующему элементу
Параметры:
XK: Целевая точка (декартовы координаты)
XKi: Целевая точка инкрементально - расстояние между
начальной точкой и Целевая точка
C: Целевая точка (полярный угол)
P: Целевая точка (полярные координаты)
L: Длина линии
F: Дополнительная информация: "Атрибуты обработки",
ICP генерирует в режиме работы smart.Turn кадр G101.
490
ICP-программирование | Элементы контура торцевой поверхности
8

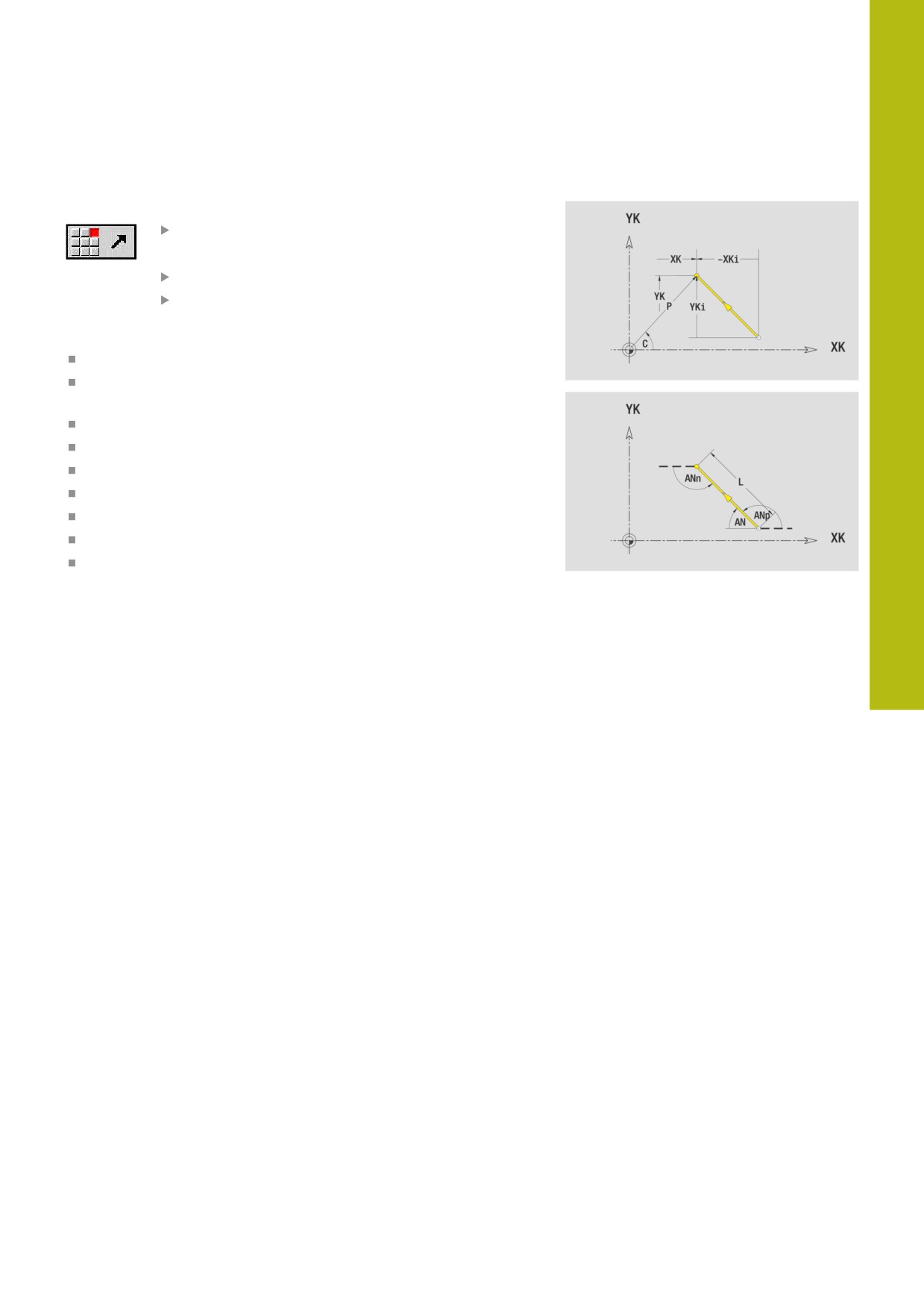

Линия под углом на торцевой поверхности
Программирование линии под углом:
Выберите направление линии
Задайте размеры линии
Задайте переход к следующему элементу
Параметры:
XK, YK: Целевая точка (декартовы координаты)
XKi, YKi: Целевая точка инкрементально - расстояние
между начальной и Целевая точка
C: Целевая точка (полярный угол)
P: Целевая точка (полярные координаты)
L: Длина линии
AN: Угол к положительной оси XK
ANn: Угол к последующему элементу
ANp: Угол к предыдущему элементу
F: Дополнительная информация: "Атрибуты обработки",
ICP генерирует в режиме работы smart.Turn кадр G101.
491
8
ICP-программирование | Элементы контура торцевой поверхности

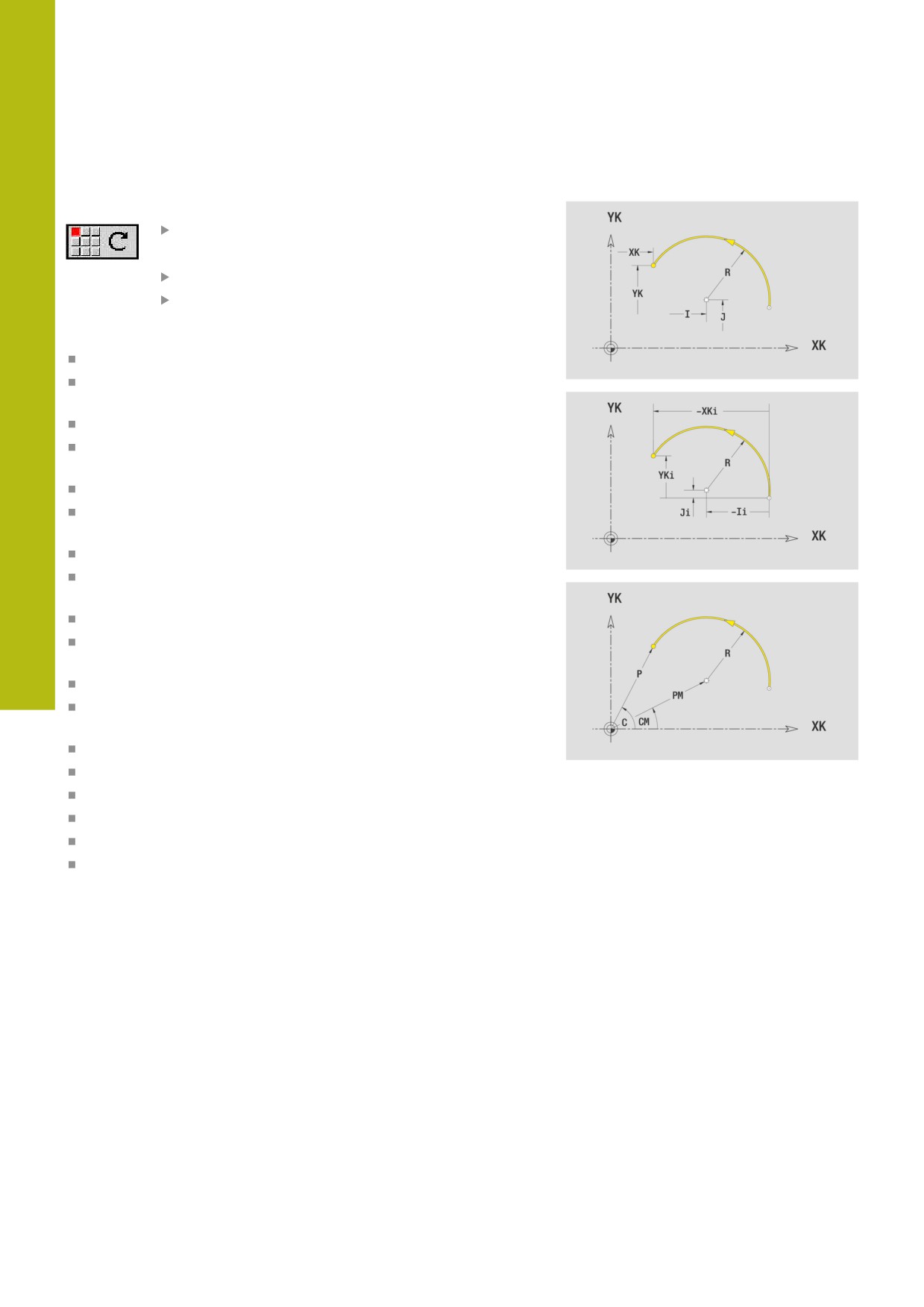

Дуги окружности на торцевой поверхности
Программирование дуг окружности:
Выберите направление вращения дуги
Задайте размеры дуги
Задайте переход к следующему элементу
Параметры:
XK, YK: Целевая точка - конечная точка дуги
XKi, YKi: Целевая точка инкрементально - расстояние
между начальной и Целевая точка
P: Целевая точка (полярные координаты)
Pi: Целевая точка - расстояние между начальной и
конечной точкой (полярно, инкрементно)
C: Целевая точка (полярный угол)
Ci: Целевая точка (полярный угол, инкрементально;
привязка: начальная точка)
I, J: Центр дуги окружности
Ii, Ji: Центр дуги окружности инкрементно - расстояние
между начальной точкой и Центр по X и Z
PM: Центр дуги окружности (полярно)
PMi: Центр дуги окружности - расстояние между начальной
точкой и Центр (полярно, инкрементно)
СM: Центр дуги окружности (полярный угол)
СMi: Центр дуги окружности (полярный угол,
инкрементально; привязка: начальная точка)
R: Радиус
ANs: Угол - тангенциальный угол в начальной точке
ANe: Угол — тангенциальный угол в конечной точке
ANn: Угол к последующему элементу
ANp: Угол к предыдущему элементу
F: Дополнительная информация: "Атрибуты обработки",
ICP генерирует в режиме работы smart.Turn кадр G102 или
G103.
492
ICP-программирование | Элементы контура торцевой поверхности
8

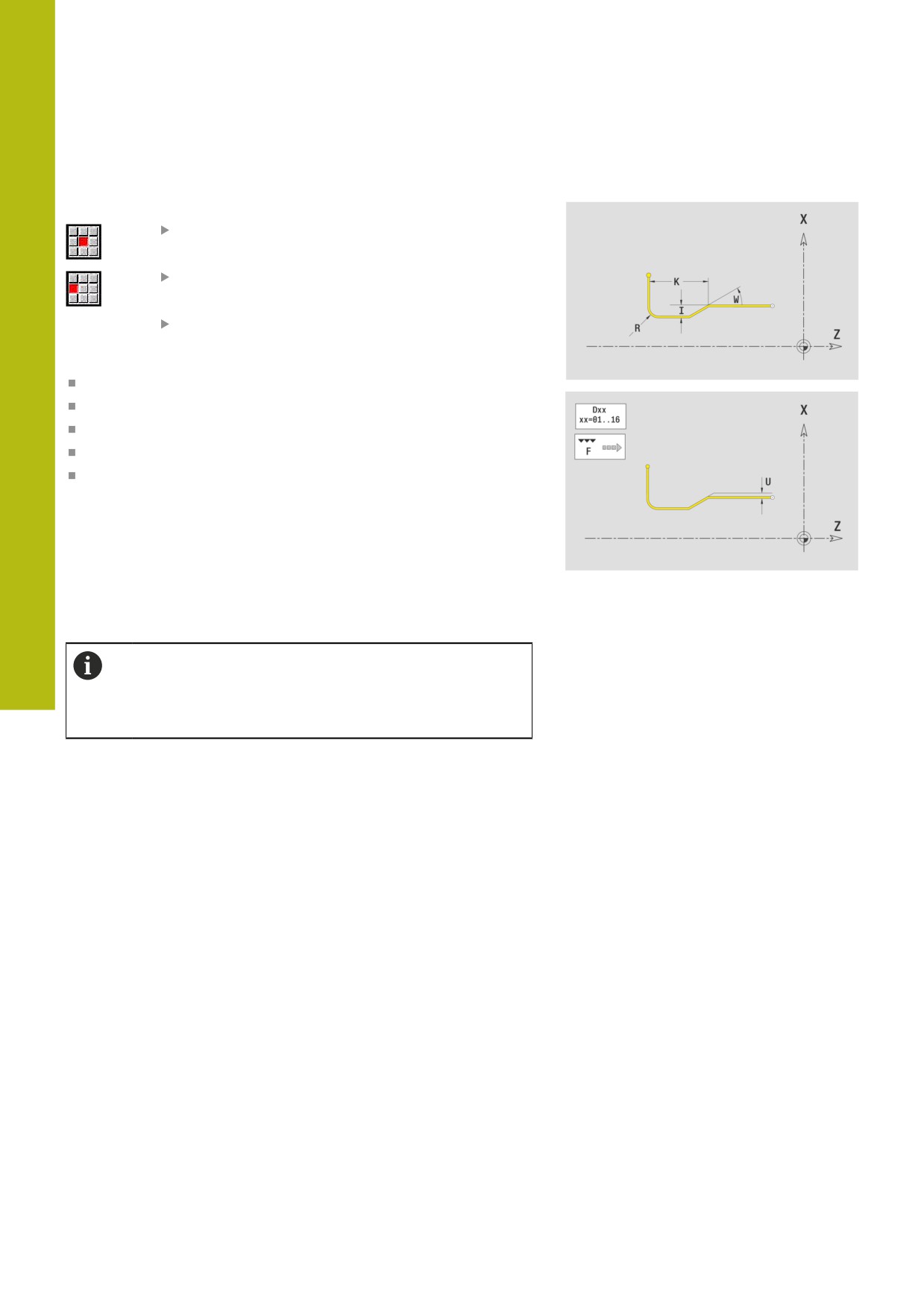

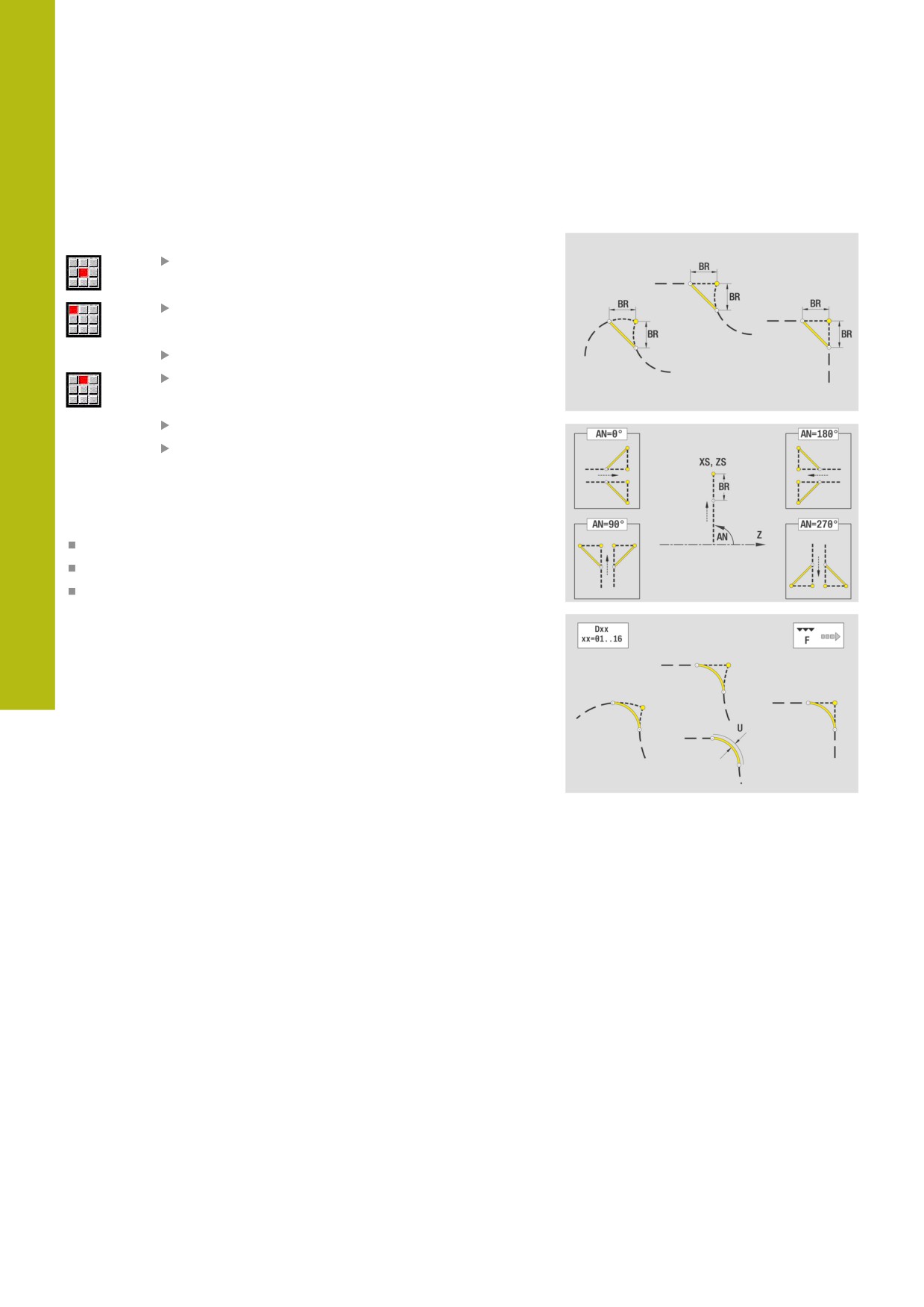

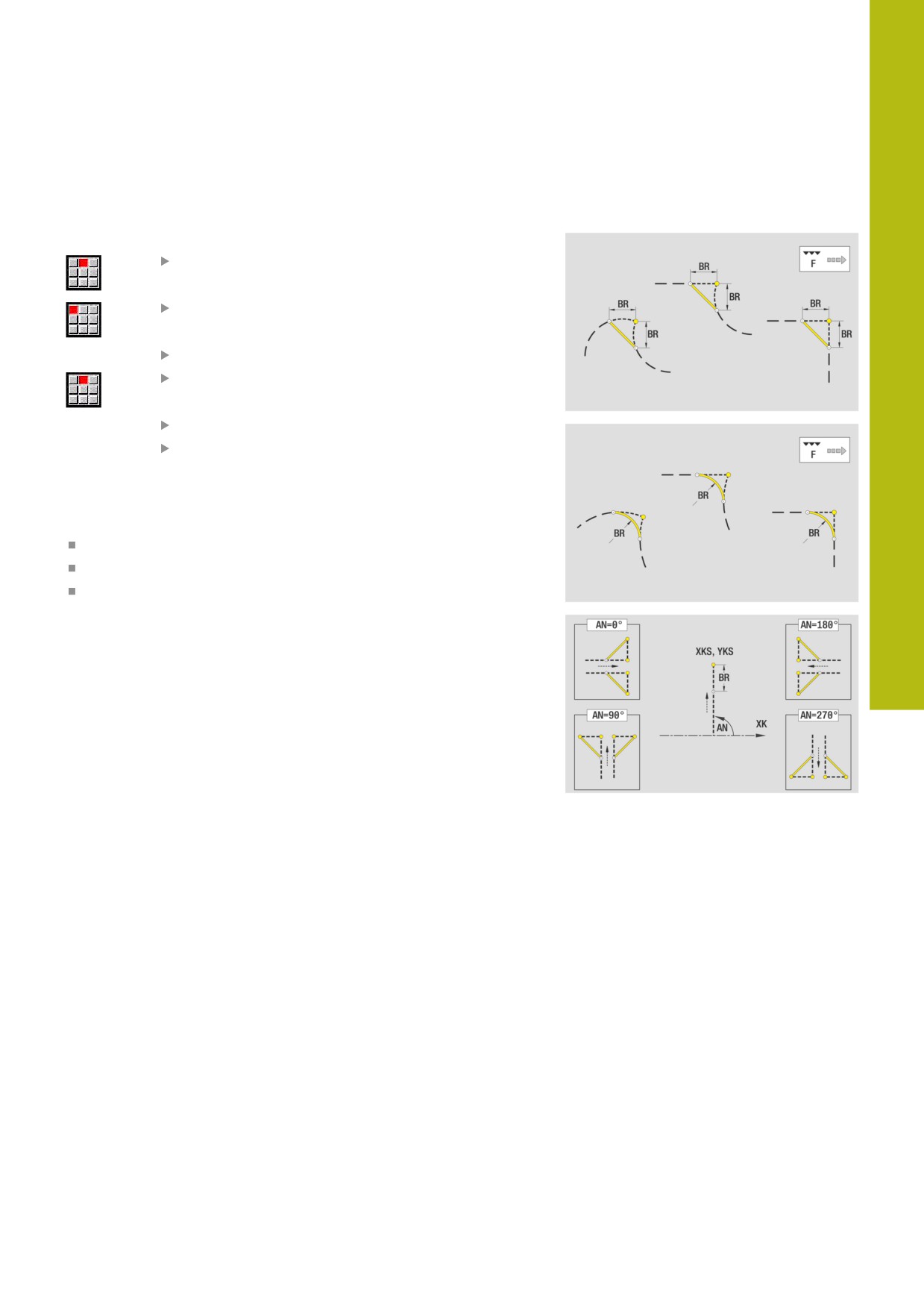

Элементы формы на торцевой поверхности
Фаска или скругление на торцевой поверхности
Программирование фаски или скругления:
Выберите меню элементов формы
Выберите фаску
Задайте Ширина фаски BR
или выберите скругление
Задайте Радиус скругления BR
Фаска/скругление в качестве первого
элемента контура: введите Положение
элемента AN
Параметры:
BR: Ширина фаски или Радиус скругления
AN: Положение элемента
F: Дополнительная информация: "Атрибуты обработки",
Фаски/скругления определяются на углах контура. Угол
контура - это точка пересечения входного и выходного
элемента контура. Фаска/скругление могут быть рассчитаны
лишь тогда, когда известен выходной элемент контура.
ICP интегрирует фаску или скругление в режиме работы
smart.Turn как базовый элемент кадром G101, G102 или G103.
Контур начинается фаской/скруглением: задайте позицию
подразумеваемого угла в качестве стартовой точки. Затем
выберите в качестве элемента формы фаску или скругление.
Поскольку входной элемент контура отсутствует, необходимо
определить с помощью Положение элемента AN однозначное
положение фаски/скругления.
Пример внешней фаски в начале контура: при Положение
элемента AN= 90° подразумеваемым входным элементом
привязки является поперечный элемент в направлении +X.
ICP преобразует фаску/скругление в начале контура в
линейный или круговой элемент.
493
8
ICP-программирование | Элементы контура боковой поверхности
8.10
Элементы контура боковой
поверхности
С помощью контурных элементов боковой поверхности
создаются сложные контуры фрезерования.
В подрежиме работы Обучение: контуры для радиальных
фрезерных циклов ICP
В режиме работы smart.Turn: контуры для обработки при
помощи оси C
Размеры элементов контура боковой поверхности задаются в
декартовой или полярной системе координат. Дополнительно
можно переключаться с угловых размеров на линейные
размеры. Переключение выполняется с помощью программной
клавиши.
Линейные размеры соответствует развертке боковой
поверхности на образующем диаметре.
Для контуров на боковой поверхности
образующий диаметр определяется в цикле.
Этот диаметр считается для всех следующих
элементов контура базовым для линейных
размеров
При вызове из режима работы smart.Turn
образующий диаметр определяется из исходных
данных.

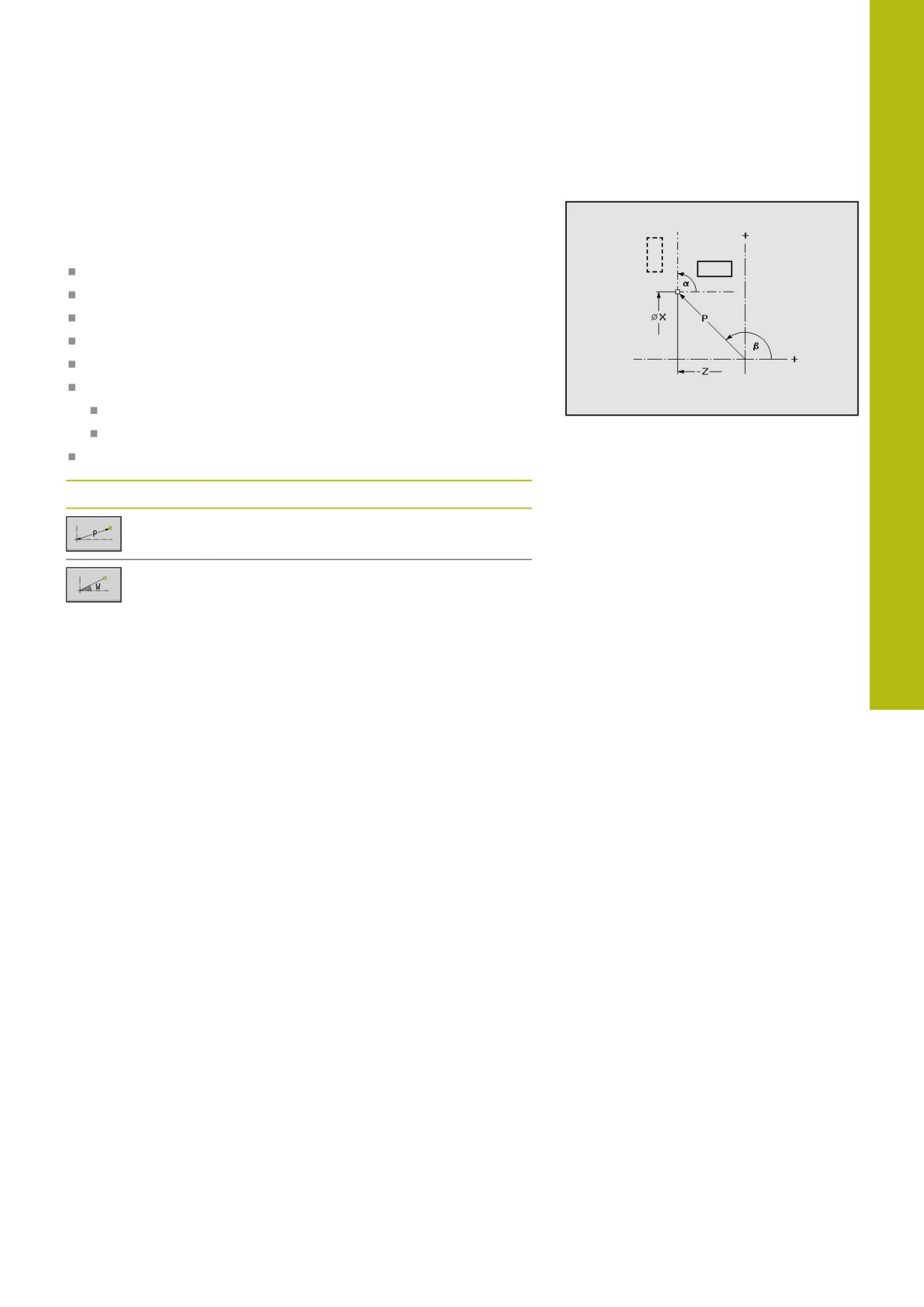

Программные клавиши для полярных координат
Переключает поле из линейных размеров
на ввод угла C.
Переключает поле на ввод полярного
размера P.
494
ICP-программирование | Элементы контура боковой поверхности
8

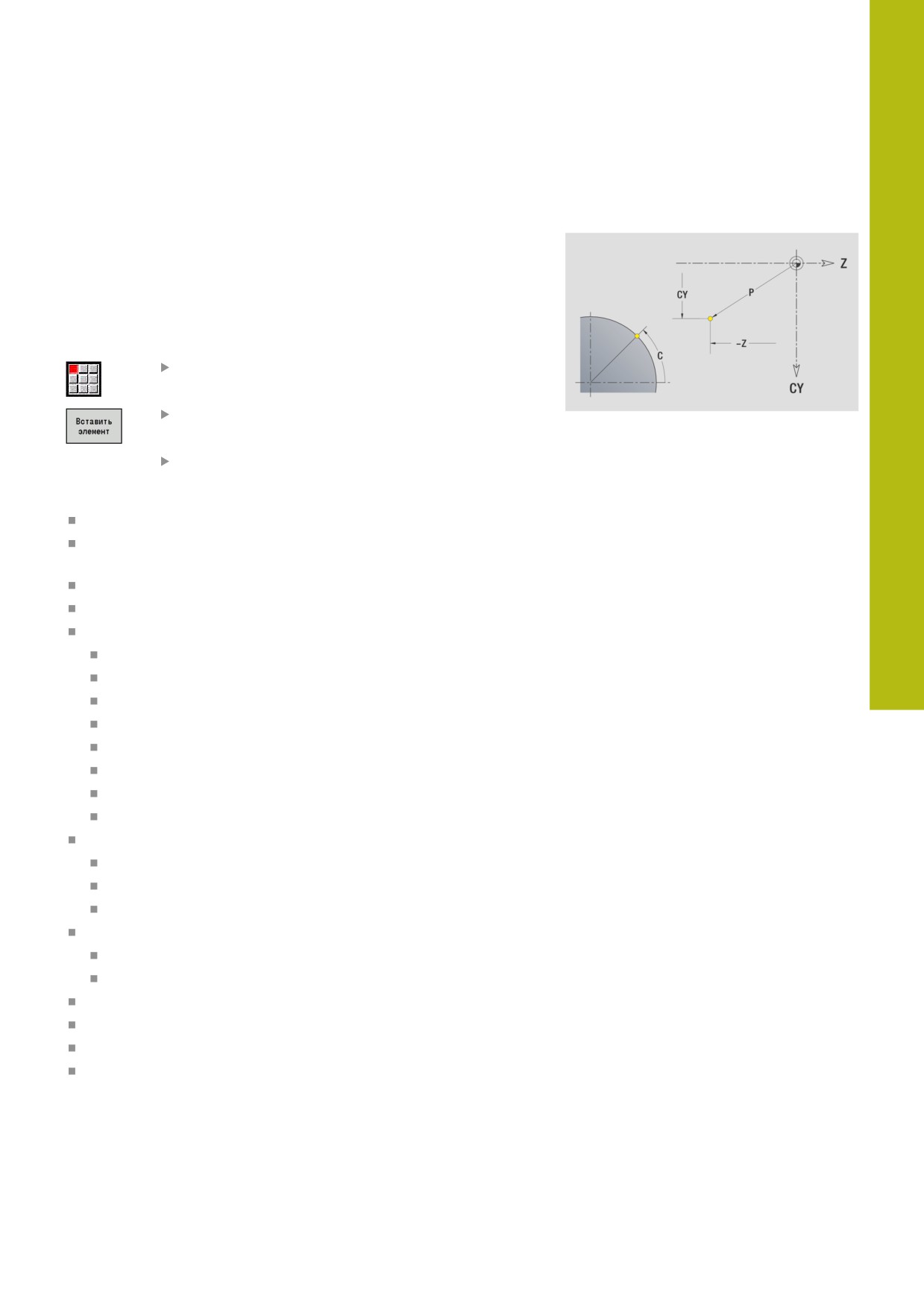

Базовые элементы на боковой поверхности
Начальная точка контура на боковой поверхности
В первом элементе контура точения введите координаты
стартовой точки и целевой точки. Ввод начальной точки
возможен только в первом элементе контура. В последующих
элементах контура точка старта получается из предыдущего
элемента контура.
Задание начальной точки:
Выберите пункт меню Контур
Или нажмите программную клавишу
Вставить элемент
Определение стартовой точки
Параметры для определения начальной точки:
ZS: Точка старта контура
CYS: Точка старта контура как линейный размер (привязка:
диаметр XS)
PS: Точка старта контура (полярный радиус)
PS: Точка старта контура, полярно
HC: Атрибут сверл./фрез.
1: Фрезерование контура
2: Фрезерование карманов
3: Фрезерование поверхности
4: Зачистка
5: Гравировка
6: Контур + Зачистка
7: Карман + Зачистка
14: не обрабатывать
QF: Место фрезерования
0: на контуре
1: внутри / слева
2: снаружи / справа
HF: Направление
0: встр.движение
1: попутное движение
DF: Диаметр фрезы
WF: Угол фаски
BR: Ширина фаски
RB: Плоск. отвода
ICP генерирует в режиме работы smart.Turn кадр G110 .
495
8
ICP-программирование | Элементы контура боковой поверхности

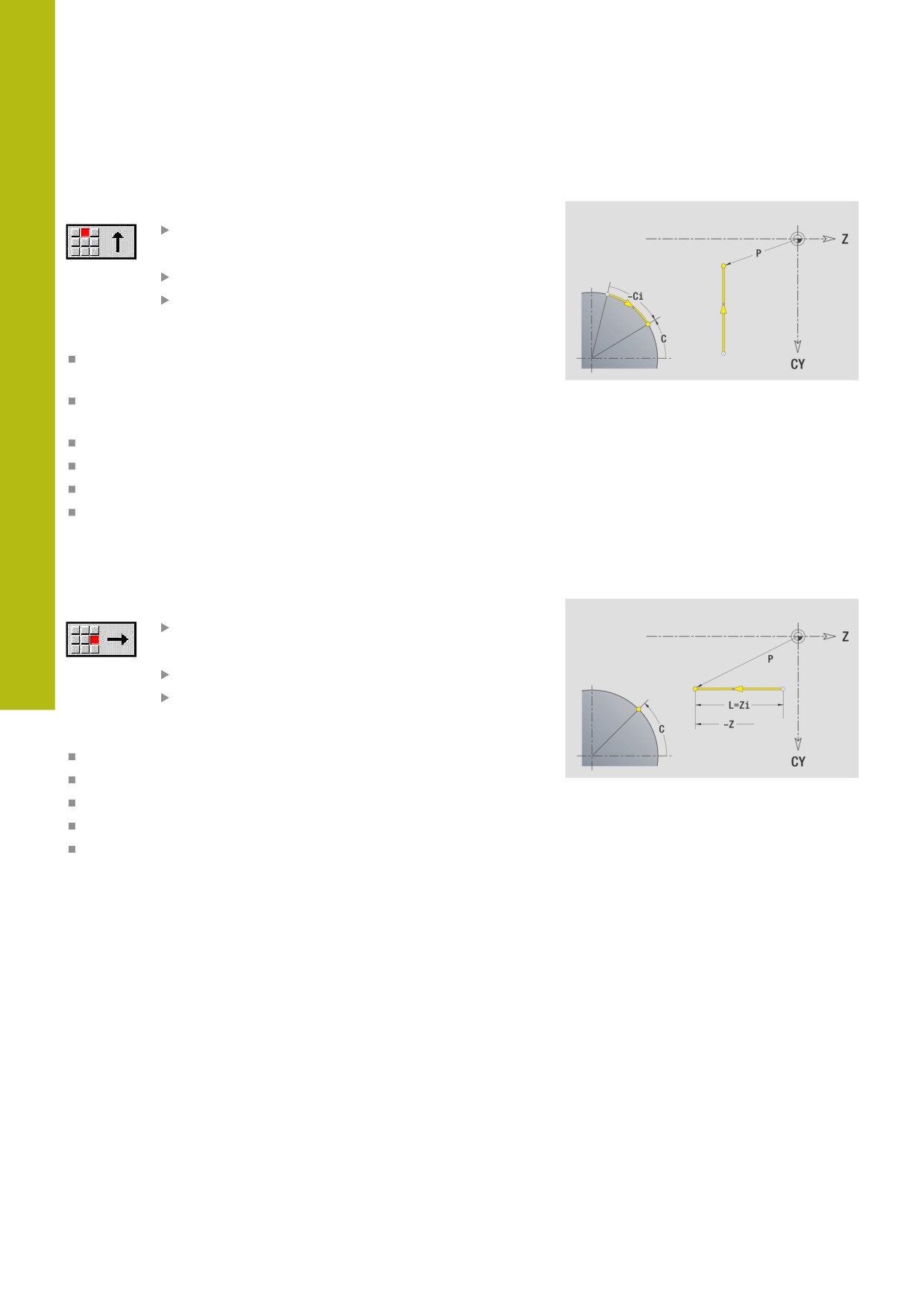

Вертикальные линии на боковой поверхности
Программирование вертикальных линий:
Выберите направление линии
Задайте размеры линии
Задайте переход к следующему элементу
Параметры:
CY: Целевая точка как линейный размер (привязка: диаметр
XS)
CYi: Целевая точка инкрементально, как линейный размер
(привязка: диаметр XS)
C: Целевая точка (полярный угол)
P: Целевая точка (полярные координаты)
L: Длина линии
F: Дополнительная информация: "Атрибуты обработки",
ICP генерирует в режиме работы smart.Turn кадр G111.
Горизонтальные линии на боковой поверхности
Программирование горизонтальных линий:
Выберите направление линии
Задайте размеры линии
Задайте переход к следующему элементу
Параметры:
Z: Целевая точка
Zi: Целевая точка инкрементально
P: Целевая точка (полярные координаты)
L: Длина линии
F: Дополнительная информация: "Атрибуты обработки",
ICP генерирует в режиме работы smart.Turn кадр G111.
496
ICP-программирование | Элементы контура боковой поверхности
8

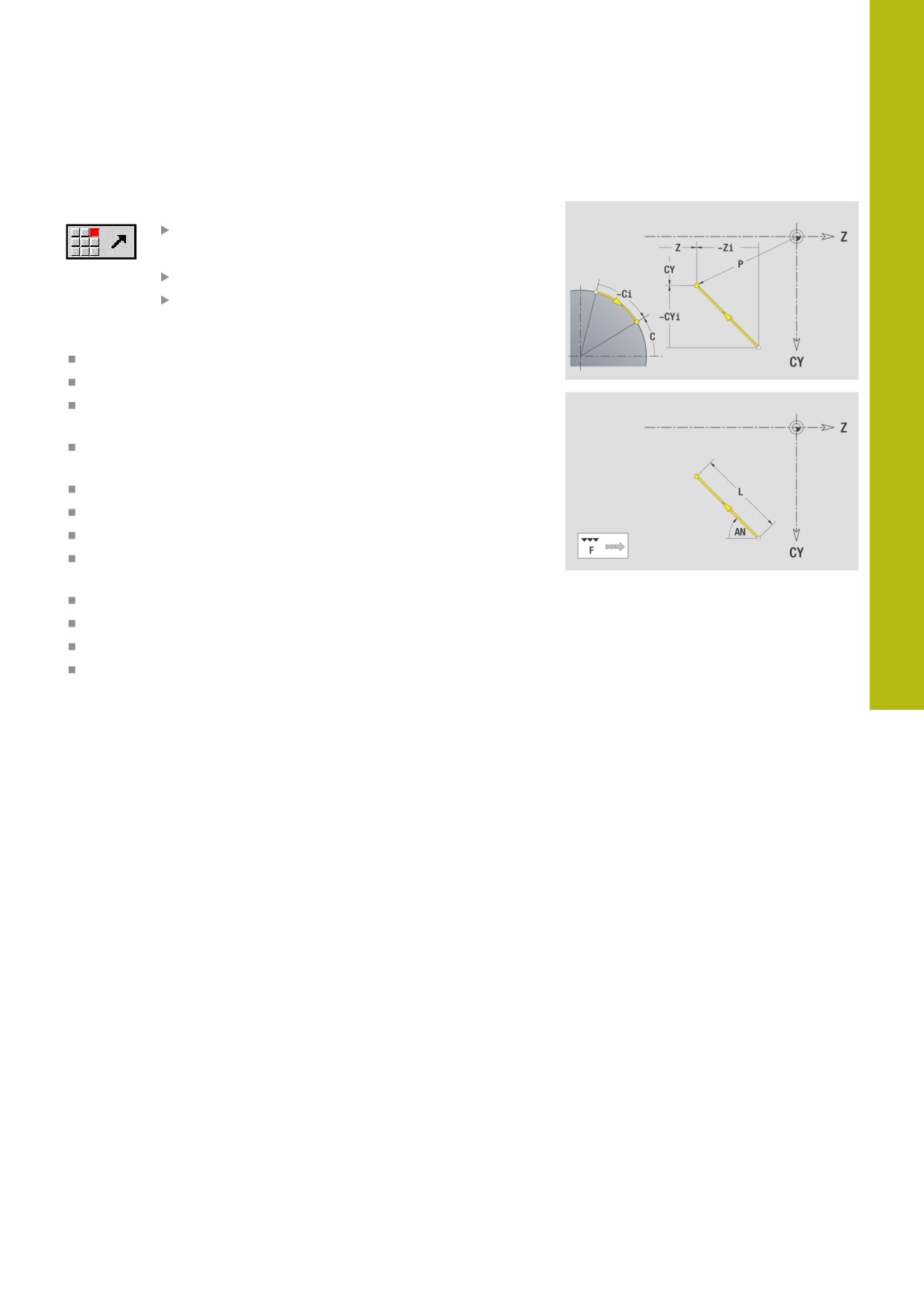

Линия под углом на боковой поверхности
Программирование линии под углом:
Выберите направление линии
Задайте размеры линии
Задайте переход к следующему элементу
Параметры:
Z: Целевая точка
Zi: Целевая точка инкрементально
CY: Целевая точка как линейный размер (привязка: диаметр
XS)
CYi: Целевая точка инкрементально, как линейный размер
(привязка: диаметр XS)
P: Целевая точка (полярные координаты)
C: Целевая точка (полярный угол)
Ci: Целевая точка (полярный угол, инкрементально)
AN: Угол к оси Z (направление угла: см. вспомогательный
рисунок)
ANn: Угол к последующему элементу
ANp: Угол к предыдущему элементу
L: Длина линии
F: Дополнительная информация: "Атрибуты обработки",
ICP генерирует в режиме работы smart.Turn кадр G111.
497
8
ICP-программирование | Элементы контура боковой поверхности

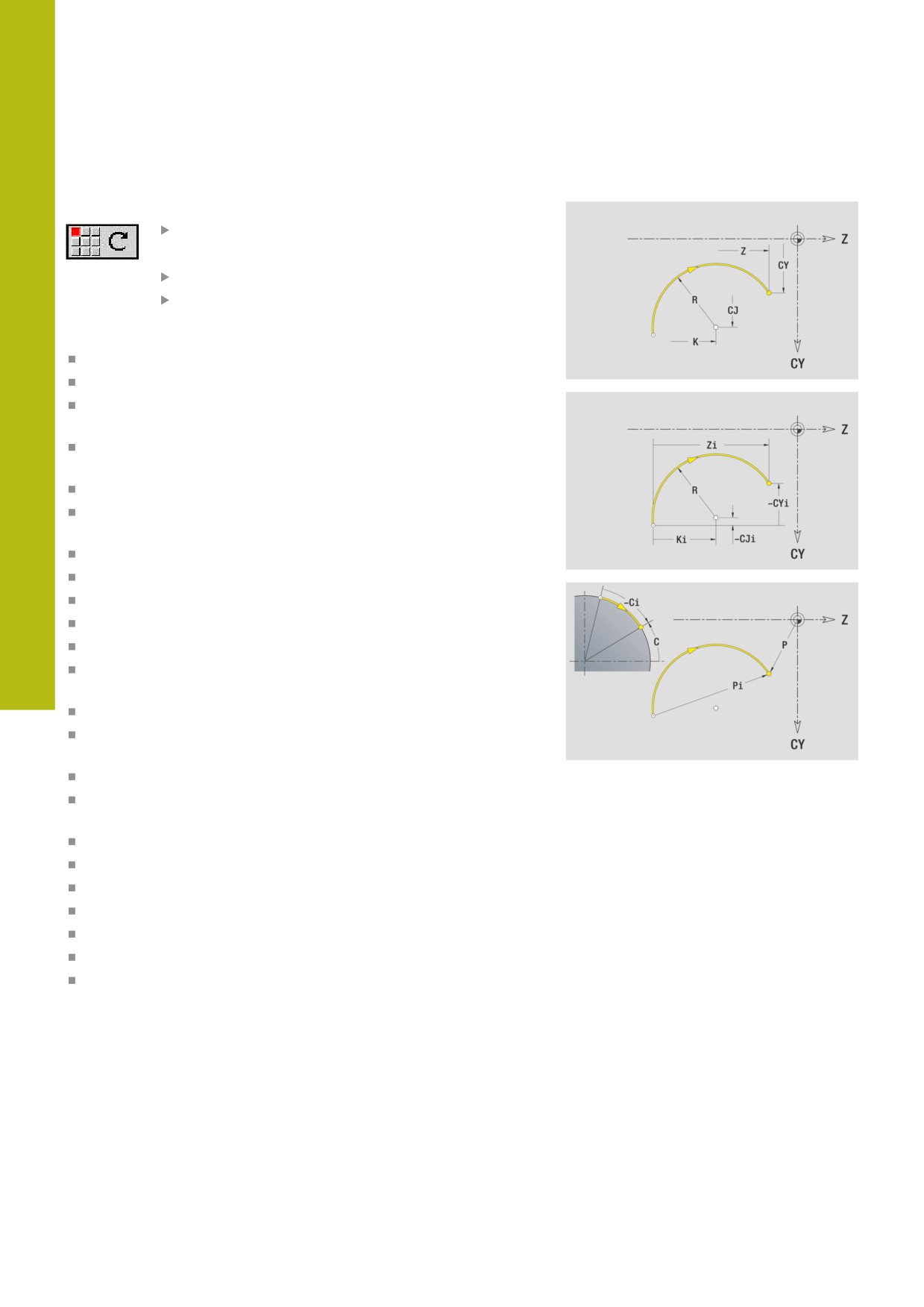

Дуги окружности на боковой поверхности
Программирование дуг окружности:
Выберите направление вращения дуги
Задайте размеры дуги
Задайте переход к следующему элементу
Параметры:
Z: Целевая точка
Zi: Целевая точка инкрементально
CY: Целевая точка как линейный размер (привязка: диаметр
XS)
CYi: Целевая точка инкрементально, как линейный размер
(привязка: диаметр XS)
P: Целевая точка (полярные координаты)
Pi: Целевая точка - расстояние между начальной и
конечной точкой (полярно, инкрементно)
C: Целевая точка (полярный угол)
Ci: Целевая точка (полярный угол, инкрементально)
K: Центр по Z
Ki: Центр инкрементально (по Z)
CJ: Центр как линейный размер (привязка: диаметр XS)
CJi: Центр инкрементально, как линейный размер (привязка:
диаметр XS)
PM: Центр дуги окружности (полярно)
PMi: Центр дуги окружности - расстояние между начальной
точкой и Центр (полярно, инкрементно)
WM: Центр дуги окружности (полярный угол)
WMi: Центр дуги окружности (полярный угол,
инкрементально; привязка: начальная точка)
R: Радиус
ANs: Угол - тангенциальный угол в начальной точке
ANe: Угол — тангенциальный угол в конечной точке
ANn: Угол к последующему элементу
ANp: Угол к предыдущему элементу
L: Длина линии
F: Дополнительная информация: "Атрибуты обработки",
ICP генерирует в режиме работы smart.Turn кадр G112 или
G113.
498















содержание      ..     10      11      12      13     ..
