HEIDENHAIN MANUAL plus 620 Управление ЧПУ для токарного станка. Руководство пользователя (2019 год) - часть 10





7
Режим Обучения | Циклы обработки отверстий
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Зависящий от инструмента вид обработки для
доступа к базе технологических данных:
Сверл. при спиральном сверле
Предсверление при сверле со сменными
режущими пластинами
Если запрограммированы AB и V, выполняется
уменьшение подачи на 50 % при засверливании и
просверливании.
Отработка цикла:
1
Позиционирование на Угол шпинделя C (в режиме работы
Станок: обработка с текущим углом шпинделя)
2
Если задано: перемещение на ускоренном ходу в Точка
старта отверстия X1
3
Если задано: засверливание с уменьшенной подачей
4
В зависимости от Варианты центр./просверления V:
Уменьшение просверливания:
сверление с запрограммированной подачей до
позиции X2 - AB
сверление с уменьшенной подачей до Конечная
точка отверстия X2
Нет уменьшения просверливания:
сверление с запрограммированной подачей до
Конечная точка отверстия X2
если задано: выдержка на Выдержка времени E в
конечной точке отверстия
5
Вывод из отверстия
Если запрограммирован X1: перемещение в Точка
старта отверстия X1
Если не запрограммирован X1: перемещение в Точка
старта X
6
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
376
Режим Обучения | Циклы обработки отверстий
7

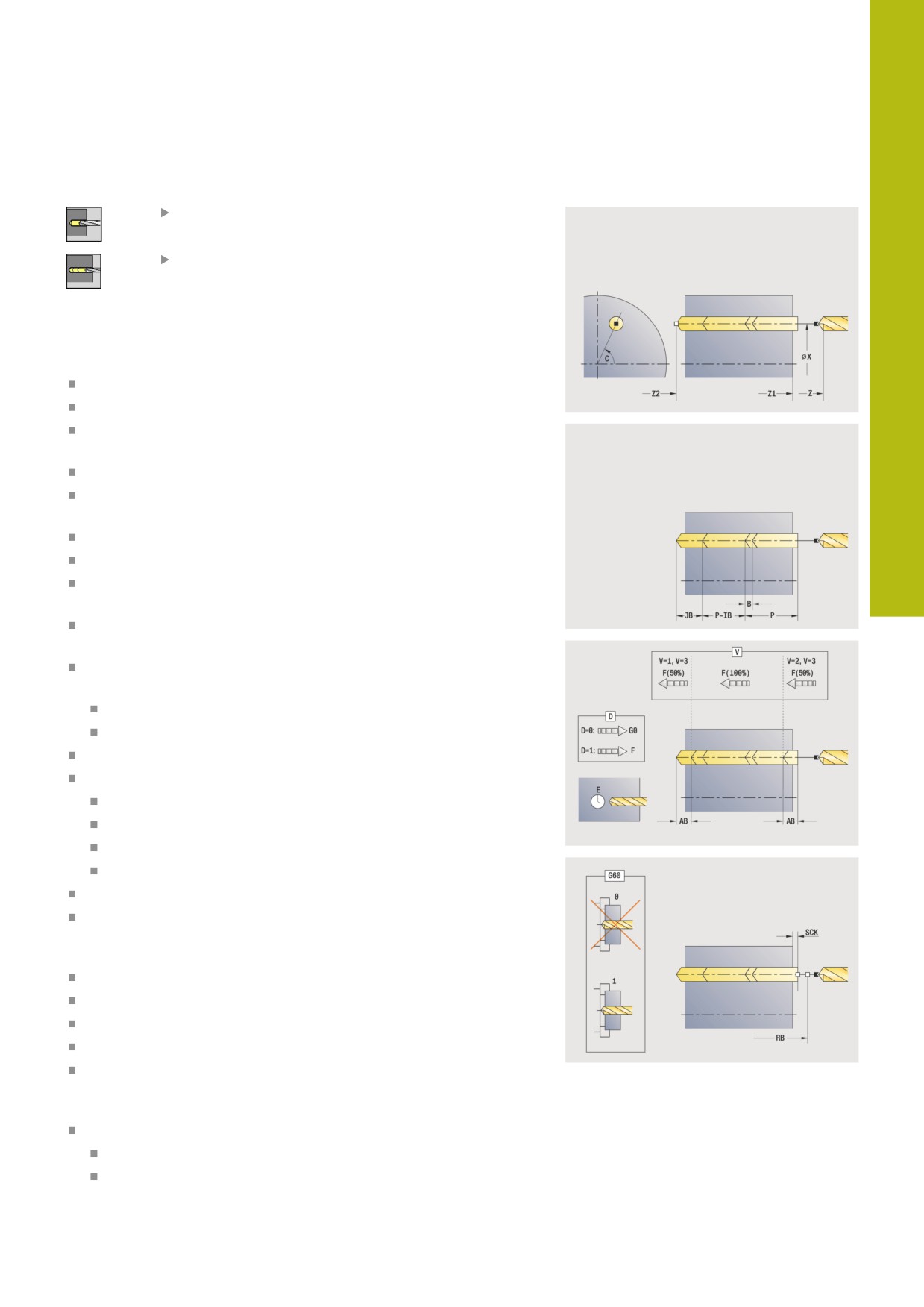

Сверление глубоких отверстий аксиальное
выберите Сверление
выберите
Сверление глубоких отверстий аксиальное
Цикл выполняет в несколько этапов отверстие на торцевой
поверхности.
Параметры цикла:
X, Z: Точка старта
C: Угол шпинделя - позиция оси C
Z1: Точка старта отверстия (по умолчанию: отверстие
начинается с Z)
Z2: Конечная точка отверстия
P: 1-ая глубина сверления (по умолчанию: сверление без
прерывания)
IB: Значение редуц.глуб.свер. (По умолчанию: 0)
JB: миним. глубина сверления (по умолчанию: 1/10 от P)
B: Длина возврата (по умолчанию: возврат на Точка старта
отверстия)
E: Выдержка времени перед выводом из материала на дне
отверстия (по умолчанию: 0)
D: Вид возврата - скорость возврата и величина врезания в
пределах отверстия (по умолчанию: 0)
0: ускоренная подача
1: подача
AB: Длина центров./просверления (по умолчанию: 0)
V: Варианты центр./просверления (по умолчанию: 0)
0: без уменьшения
1: в конце отверстия
2: в начале отверстия
3: в начале и конце отвер.
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
CB: Тормоз из (1)
SCK: Безоп. расстояние
Дополнительная информация: "Безопасные расстояния
SCI и SCK", Стр. 209
G60: Защитная зона, деактивация для операции сверления
0: активный
1: неактивный
377
7
Режим Обучения | Циклы обработки отверстий
BP: Выдер. времени - период времени для прерывания
перемещения подачи
Благодаря прерванной (прерывистой) подаче производится
ломка стружки.
BF: Продолж.подачи - интервал времени до следующей
паузы
Благодаря прерванной (прерывистой) подаче производится
ломка стружки.
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Зависящий от инструмента вид обработки для
доступа к базе технологических данных:
Сверл. при спиральном сверле
Предсверление при сверле со сменными
режущими пластинами
Если запрограммированы AB и V, выполняется
уменьшение подачи на 50 % при засверливании и
просверливании.
На основе параметра инструмента Приводной
инструмент система ЧПУ определяет, действует
ли запрограммированная частота вращения
и подача для основного шпинделя или для
приводного инструмента.
378
Режим Обучения | Циклы обработки отверстий
7
Отработка цикла:
1
Позиционирование на Угол шпинделя C (в режиме работы
Станок: обработка с текущим углом шпинделя)
2
Если задано: перемещение на ускоренном ходу в Точка
старта отверстия Z1
3
Первая глубина (глубина сверления: P), если определена:
сверление с уменьшенной подачей
4
Отвод на Длина возврата B или в Точка старта отверстия
назад и позиционирование на безопасном расстоянии в
отверстии
5
Следующая глубина (глубина сверления:IB или JB)
6
Повторение 4 ... 5, пока не будет достигнута Конечная точка
отверстия Z2
7
Последняя глубина сверления - в зависимости от Варианты
центр./просверления V:
Уменьшение подачи при просверливании:
сверление с запрограммированной подачей до
позиции Z2 - AB
СВЕРЛЕНИЕ с уменьшенной подачей до Конечная
точка отверстия Z2
Нет уменьшения просверливания:
сверление с запрограммированной подачей до
Конечная точка отверстия Z2
если задано: выдержка на Выдержка времени E в
конечной точке отверстия
8
Вывод из отверстия
Если запрограммирован Z1: перемещение в Точка
старта отверстия Z1
Если не запрограммирован Z1: перемещение в Точка
старта Z
9
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
379
7
Режим Обучения | Циклы обработки отверстий

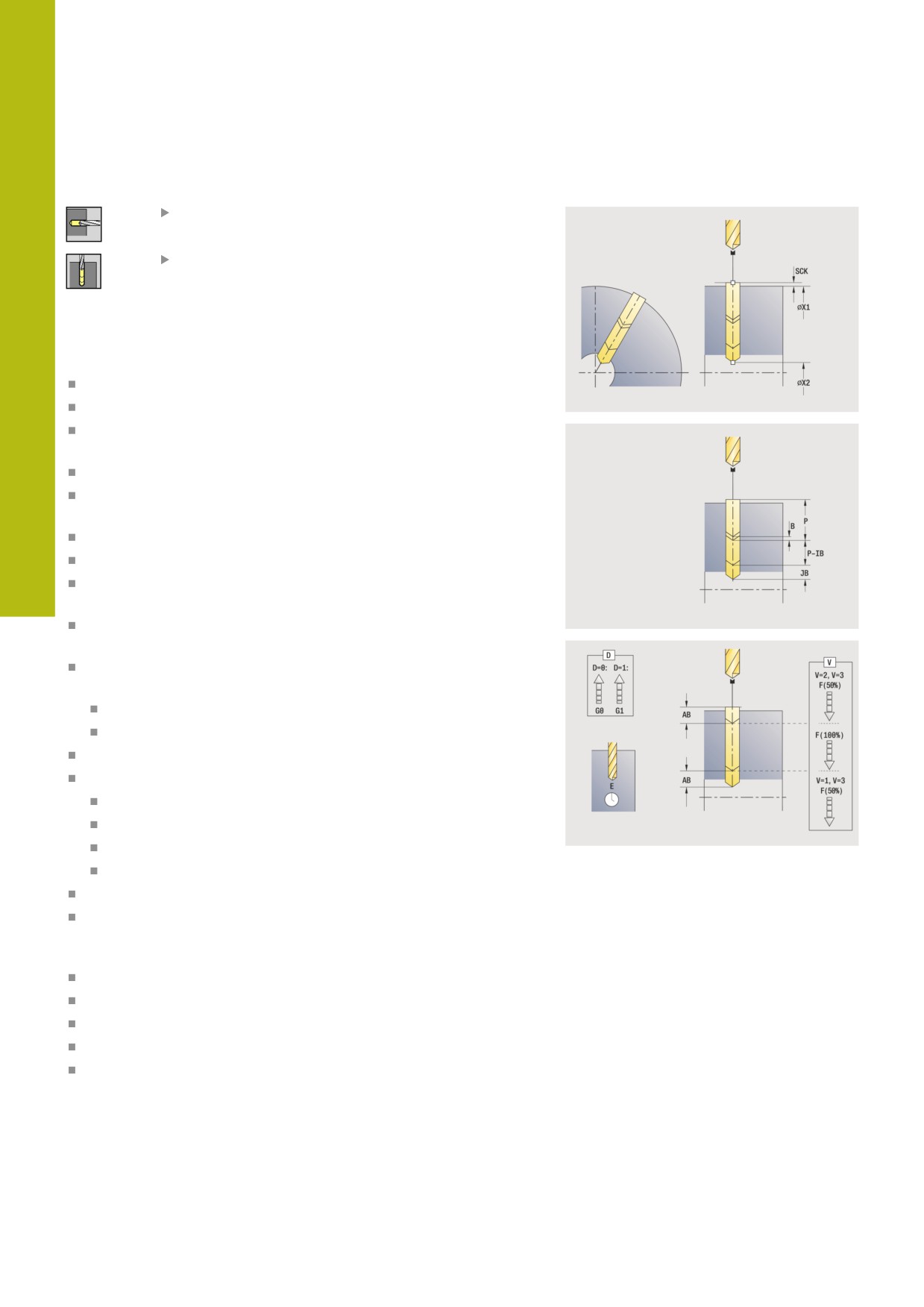

Сверление глубоких отверстий радиальное
выберите Сверление
выберите
Сверление глубоких отверстий радиальное
Цикл выполняет в несколько ступеней сверление на боковой
поверхности.
Параметры цикла:
X, Z: Точка старта
C: Угол шпинделя - позиция оси C
X1: Точка старта отверстия (по умолчанию: отверстие
начинается с X)
X2: Конечная точка отверстия
P: 1-ая глубина сверления (по умолчанию: сверление без
прерывания)
IB: Значение редуц.глуб.свер. (По умолчанию: 0)
JB: миним. глубина сверления (по умолчанию: 1/10 от P)
B: Длина возврата (по умолчанию: возврат на Точка старта
отверстия)
E: Выдержка времени перед выводом из материала на дне
отверстия (по умолчанию: 0)
D: Вид возврата - скорость возврата и величина врезания в
пределах отверстия (по умолчанию: 0)
0: ускоренная подача
1: подача
AB: Длина центров./просверления (по умолчанию: 0)
V: Варианты центр./просверления (по умолчанию: 0)
0: без уменьшения
1: в конце отверстия
2: в начале отверстия
3: в начале и конце отвер.
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
CB: Тормоз из (1)
SCK: Безоп. расстояние
Дополнительная информация: "Безопасные расстояния
SCI и SCK", Стр. 209
380
Режим Обучения | Циклы обработки отверстий
7
BP: Выдер. времени - период времени для прерывания
перемещения подачи
Благодаря прерванной (прерывистой) подаче производится
ломка стружки.
BF: Продолж.подачи - интервал времени до следующей
паузы
Благодаря прерванной (прерывистой) подаче производится
ломка стружки.
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Зависящий от инструмента вид обработки для
доступа к базе технологических данных:
Сверл. при спиральном сверле
Предсверление при сверле со сменными
режущими пластинами
Если запрограммированы AB и V, выполняется
уменьшение подачи на 50 % при засверливании и
просверливании.
381
7
Режим Обучения | Циклы обработки отверстий
Отработка цикла:
1
Позиционирование на Угол шпинделя C (в режиме работы
Станок: обработка с текущим углом шпинделя)
2
Если задано: перемещение на ускоренном ходу в Точка
старта отверстия X1
3
Первая глубина (глубина сверления: P), если определена:
сверление с уменьшенной подачей
4
Отвод на Длина возврата B или в Точка старта отверстия
назад и позиционирование на безопасном расстоянии в
отверстии
5
Следующая глубина (глубина сверления:IB или JB)
6
Повторение 4 ... 5, пока не будет достигнута Конечная точка
отверстия X2
7
Последняя глубина сверления - в зависимости от Варианты
центр./просверления V:
Уменьшение просверливания:
сверление с запрограммированной подачей до
позиции X2 - AB
сверление с уменьшенной подачей до Конечная
точка отверстия X2
Нет уменьшения просверливания:
сверление с запрограммированной подачей до
Конечная точка отверстия X2
если задано: выдержка на Выдержка времени E в
конечной точке отверстия
8
Вывод из отверстия
Если запрограммирован X1: перемещение в Точка
старта отверстия X1
Если не запрограммирован X1: перемещение в Точка
старта X
9
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
382
Режим Обучения | Циклы обработки отверстий
7

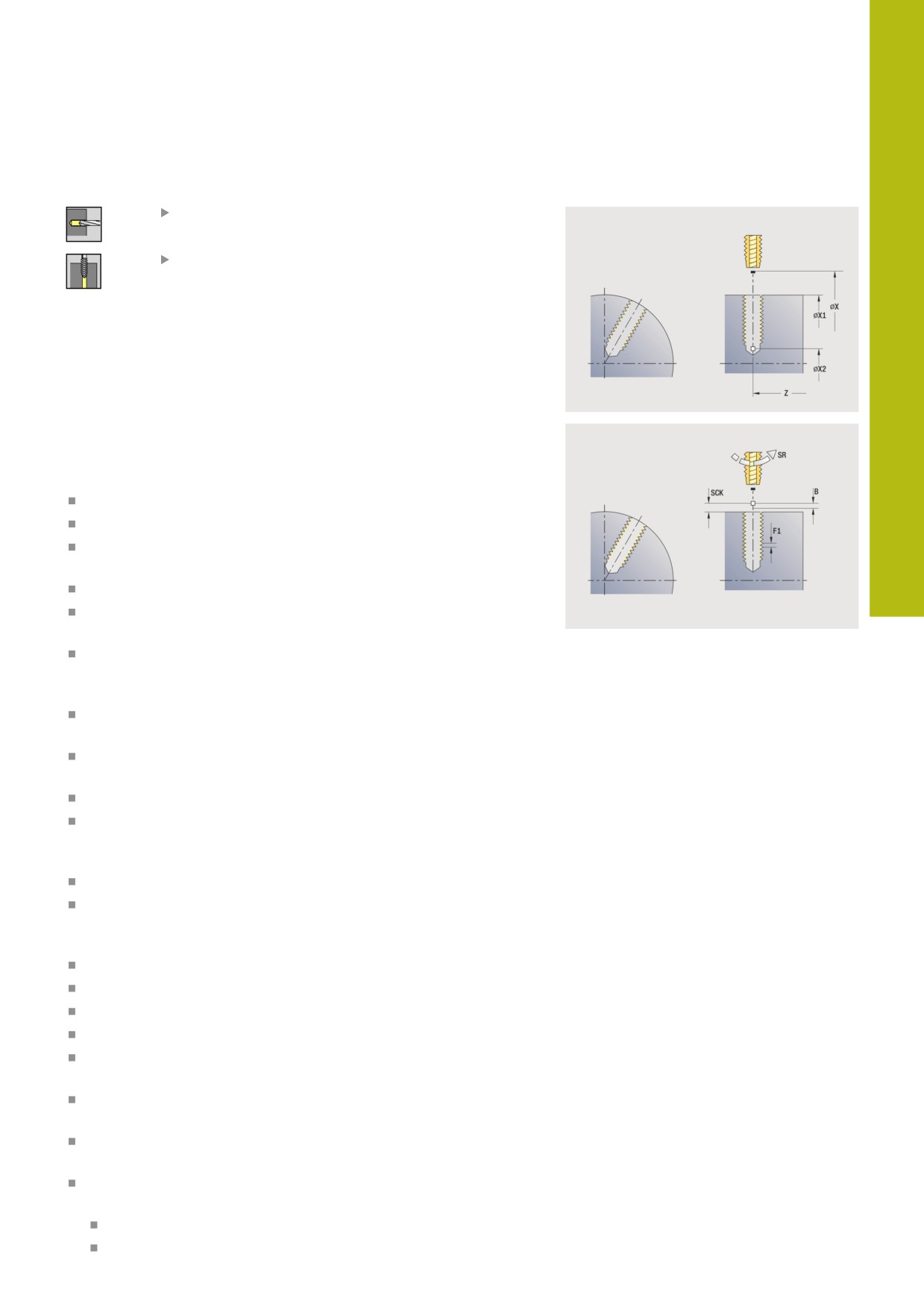

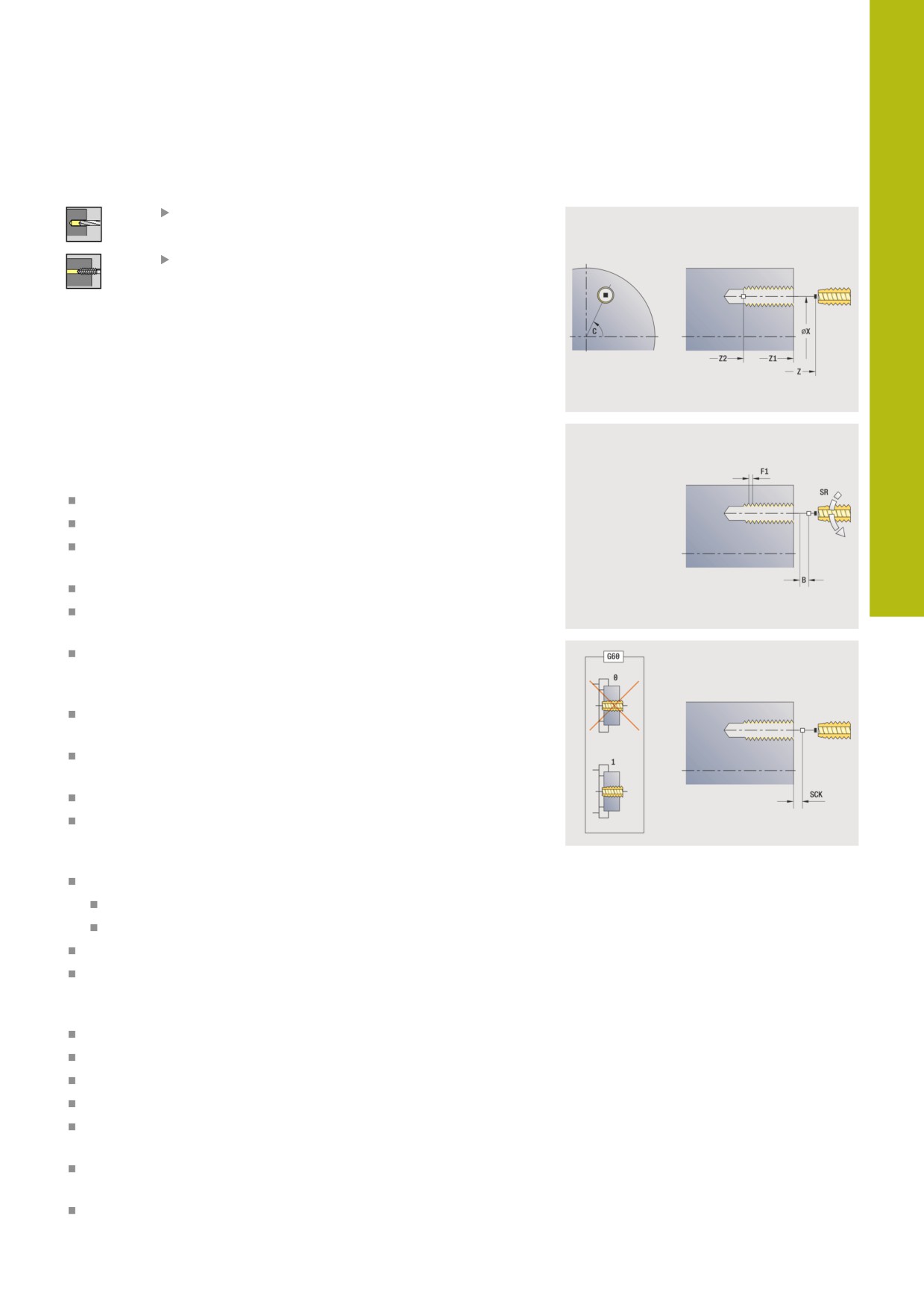

Резьбонарезание аксиальное
выберите Сверление
выберите Резьбонарезание аксиальное
Цикл нарезает резьбу на торцевой поверхности.
Значение Длина вывода: используйте этот параметр при
цанговых зажимах с компенсацией длины. На основе глубины
резьбы, запрограммированного шага и длины выхода цикл
рассчитывает новый номинальный шаг. Номинальный шаг
немного меньше шага метчика. При выполнении резьбы сверло
вытягивается из зажимного патрона на «длину выхода». Таким
образом увеличивается срок службы метчиков.
Параметры цикла:
X, Z: Точка старта
C: Угол шпинделя - позиция оси C
Z1: Точка старта отверстия (по умолчанию: отверстие
начинается с Z)
Z2: Конечная точка отверстия
F1: Шаг резьбы (по умолчанию: подача из описания
инструмента)
B: Длина подхода для достижения запрограммированной
частоты вращения и подачи (по умолчанию: 2 * Шаг резьбы
F1)
SR: Скорость вращ. при выходе для быстрого вывода (по
умолчанию: частота вращения нарезания резьбы)
L: Длина вывода при использовании зажимных цанг с
компенсацией длины (по умолчанию: 0)
CB: Тормоз из (1)
SCK: Безоп. расстояние
Дополнительная информация: "Безопасные расстояния
SCI и SCK", Стр. 209
G60: Защитная зона, деактивация для операции сверления
0: активный
1: неактивный
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
SP: Глубина ломки стружки
SI: Расст. после отвода
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
383
7
Режим Обучения | Циклы обработки отверстий
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Нар.внут.резьбы
На основе параметра инструмента Приводной
инструмент система ЧПУ определяет, действует
ли запрограммированная частота вращения и
подача для основного шпинделя или для приводного
инструмента.
Отработка цикла:
1
Позиционирование на Угол шпинделя C (в режиме работы
Станок: обработка с текущим углом шпинделя)
2
Если задано: перемещение на ускоренном ходу в Точка
старта отверстия Z1
3
Нарезание резьбы до Конечная точка отверстия Z2
4
Вывод назад со Скорость вращ. при выходе SR
если запрограммирован Z1: перемещение в Точка старта
отверстия Z1
Если не запрограммирован Z1: перемещение в Точка
старта Z
5
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
384
Режим Обучения | Циклы обработки отверстий
7
Резьбонарезание радиальное
выберите Сверление
выберите Резьбонарезание радиальное
Цикл нарезает резьбу в отверстии на боковой поверхности.
Значение Длина вывода: используйте этот параметр при
цанговых зажимах с компенсацией длины. На основе глубины
резьбы, запрограммированного шага и Длина вывода цикл
рассчитывает новый номинальный шаг. Номинальный шаг
немного меньше шага метчика. При выполнении резьбы метчик
вытягивается из зажимного патрона на Длина вывода. Таким
образом увеличивается срок службы метчиков.
Параметры цикла:
X, Z: Точка старта
C: Угол шпинделя - позиция оси C
X1: Точка старта отверстия (по умолчанию: отверстие
начинается с X)
X2: Конечная точка отверстия
F1: Шаг резьбы (по умолчанию: подача из описания
инструмента)
B: Длина подхода для достижения запрограммированной
частоты вращения и подачи (по умолчанию: 2 * Шаг резьбы
F1)
SR: Скорость вращ. при выходе для быстрого вывода (по
умолчанию: частота вращения нарезания резьбы)
L: Длина вывода при использовании зажимных цанг с
компенсацией длины (по умолчанию: 0)
CB: Тормоз из (1)
SCK: Безоп. расстояние
Дополнительная информация: "Безопасные расстояния
SCI и SCK", Стр. 209
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
SP: Глубина ломки стружки
SI: Расст. после отвода
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
385
7
Режим Обучения | Циклы обработки отверстий
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Нар.внут.резьбы
Отработка цикла:
1
Позиционирование на Угол шпинделя C (в режиме работы
Станок: обработка с текущим углом шпинделя)
2
Если задано: перемещение на ускоренном ходу в Точка
старта отверстия X1
3
Нарезание резьбы до Конечная точка отверстия X2
4
Вывод назад со Скорость вращ. при выходе SR
если запрограммирован X1: перемещение в Точка
старта отверстия X1
Если не запрограммирован X1: перемещение в Точка
старта X
5
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
386
Режим Обучения | Циклы обработки отверстий
7
Фрезерование резьбы аксиальное
выберите Сверление
Выберите Фрезерование резьбы аксиальное
Цикл фрезерует резьбу в имеющемся отверстии.
Используйте инструмент для резьбофрезерования в
этом цикле.
Параметры цикла:
X, Z: Точка старта
C: Угол шпинделя - позиция оси C (по умолчанию: текущий
угол шпинделя)
Z1: Точка старта отверстия (по умолчанию: отверстие
начинается с Z)
Z2: Конечная точка отверстия
F1: Шаг резьбы (= подача)
J: Направление резьбы:
0: правая резьба
1: левая резьба
I: Диаметр резьбы
R: Радиус входа (по умолчанию: (I - диаметр фрезы)/2)
H: Направление фрезерования
0: встр.движение
1: попутное движение
V: Метод фрезерования
0: один оборот - резьба фрезеруется при помощи одной
винтовой линии 360°
1: проход - резьба фрезеруется за несколько оборотов
(инструмент с одной режущей кромкой)
SCK: Безоп. расстояние
Дополнительная информация: "Безопасные расстояния
SCI и SCK", Стр. 209
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
387
7
Режим Обучения | Циклы обработки отверстий
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Фрезерование
Отработка цикла:
1
Позиционирование на Угол шпинделя C (в режиме работы
Станок: обработка с текущим углом шпинделя)
2
Позиционирование инструмента в Конечная точка
отверстия Z2 (основание фрезерования) внутри отверстия
3
Подвод по Радиус входа R
4
Фрезерование резьбы за один оборот 360° и подача на
врезание при этом на Шаг резьбы F1
5
Отвод и вывод инструмента назад в Точка старта
6
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
388
Режим Обучения | Циклы обработки отверстий
7
Примеры циклов обработки отверстий

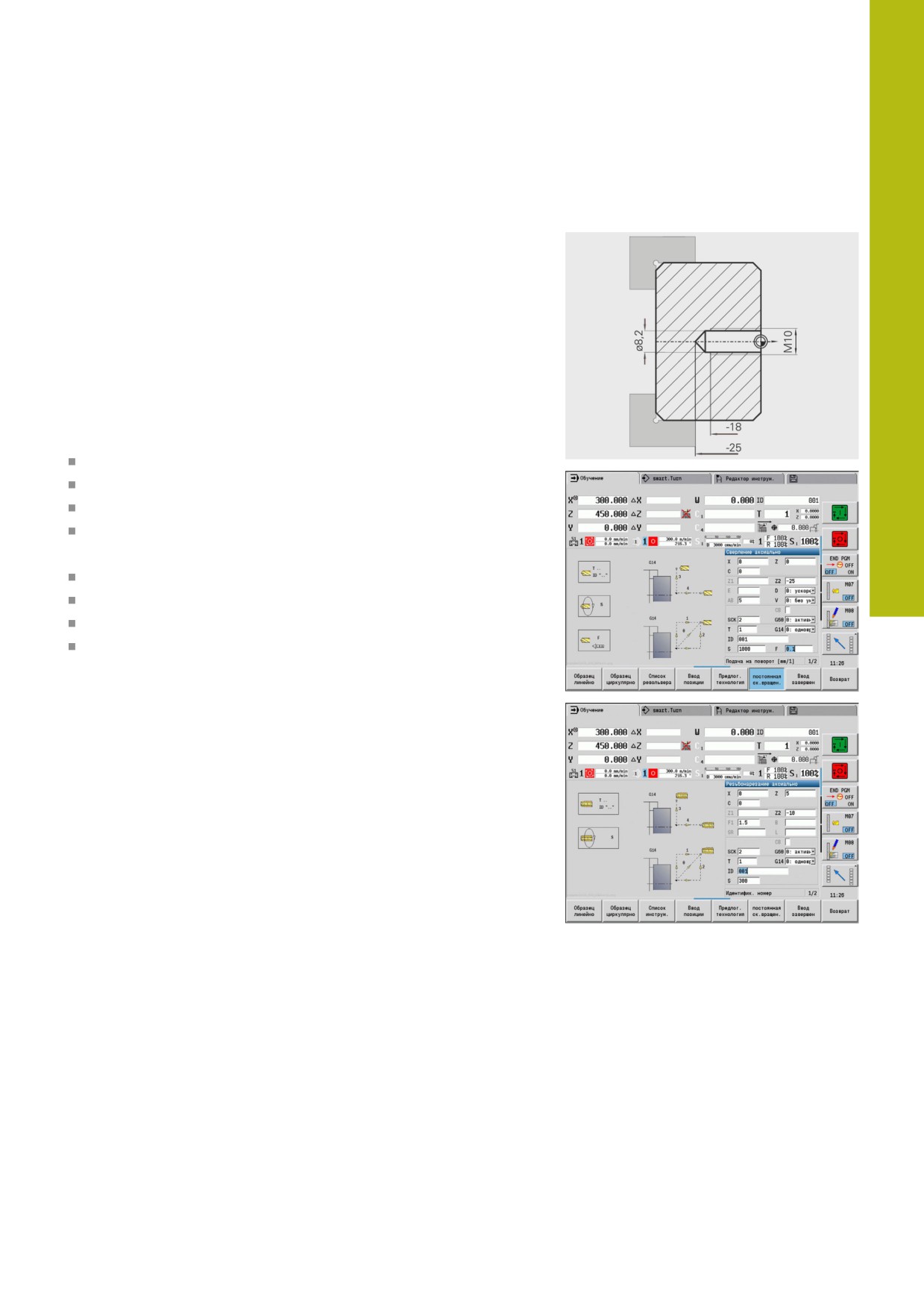

Центровое сверление и нарезание резьбы
Обработка выполняется в два этапа. Цикл Сверление
аксиально изготавливает отверстие, а цикл Резьбонарезание
аксиальное - резьбу.
Сверло позиционируется на безопасном расстоянии перед
деталью (Точка старта X, Z). Поэтому Точка старта отверстия
Z1 не программируется. Для засверливания в параметрах AB и
V программируется уменьшение подачи.
Шаг резьбы не запрограммирован. Система ЧПУ работает с
шагом резьбы инструмента. При помощи Скорость вращ. при
выходе SR достигается быстрый возврат инструмента.
Данные инструмента (сверло)
TO = 8 - ориентация инструмента
I = 8,2 - диаметр сверла
B = 118 - угол при вершине
H = 0 - не приводной инструмент
Данные инструмента (метчик)
TO = 8 - ориентация инструмента
I = 10 - диаметр метчика M10
F = 1,5 - шаг резьбы
H = 0 - не приводной инструмент
389
7
Режим Обучения | Циклы обработки отверстий

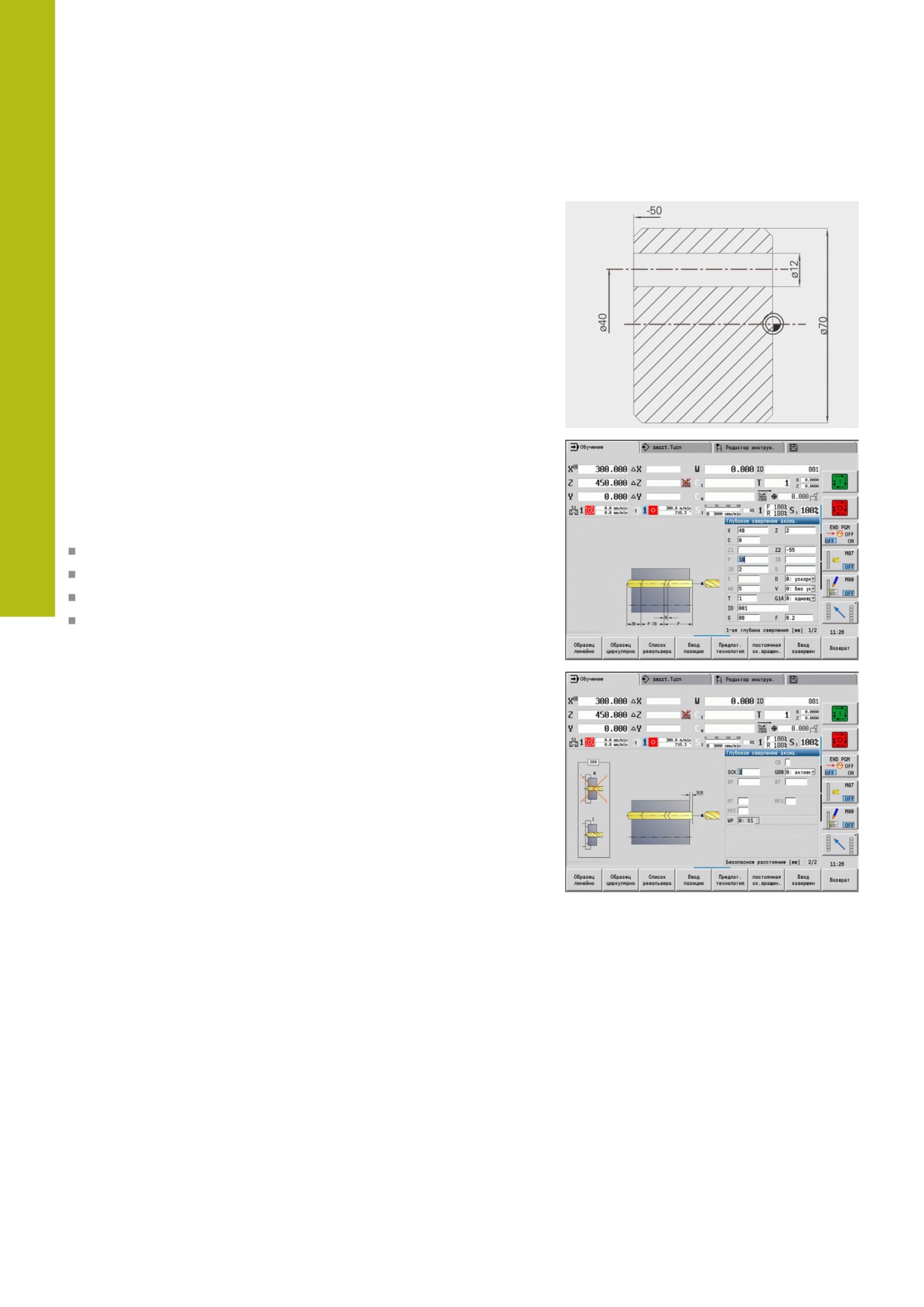

Сверление глубоких отверстий
В детали просверливаются отверстия, лежащие вне
центра, при помощи цикла Сверление глубоких отверстий
аксиальное. Условием для такой обработки являются
позиционируемый шпиндель и приводные инструменты.
1-ая глубина сверления P и Значение редуц.глуб.свер. IB
определяет отдельные проходы сверления, а миним. глубина
сверления JB ограничивает уменьшение.
Так как Длина возврата B не определена, цикл выводит сверло
обратно к Точка старта, делает кратковременную задержку и
врезается из безопасного расстояния на следующую глубину
сверления.
Поскольку этот пример показывает сквозное сверление,
Конечная точка отверстия Z2 располагается таким образом,
что сверло просверливает материал насквозь.
AB и V задают уменьшение подачи для засверливания и
просверливания.
Данные инструмента
TO = 8 - ориентация инструмента
I = 12 - диаметр сверла
B = 118 - угол при вершине
H = 1 - приводной инструмент
390
Режим Обучения | Циклы фрезерования
7
7.8

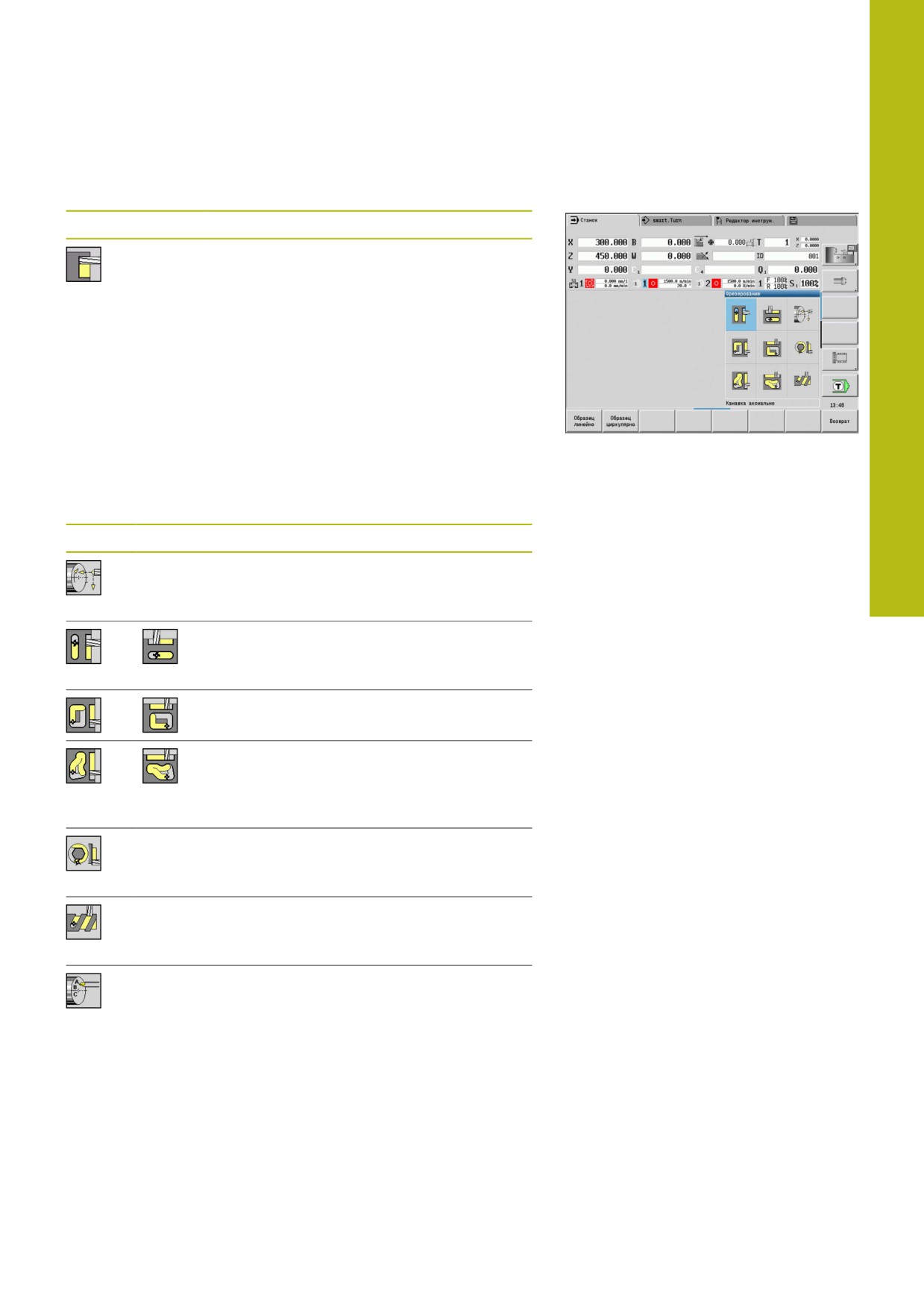

Циклы фрезерования
Пункт меню
Значение
При помощи циклов фрезерования вы
можете изготовить пазы, контуры, карма-
ны, многоугольники и обработать поверх-
ности.
Обработка шаблонов:
Дополнительная информация: "Шаблоны сверления и
фрезерования", Стр. 428
В подрежиме работы Обучение циклы содержат включение/
выключение оси С и позиционирования шпинделя.
В режиме работы Станок вы должны включить ось С
при помощи позиционирования на ускоренном ходу и
позиционировать шпиндель до выполнения фрезерного цикла.
Циклы фрезерования выключают ось C.
Пункт меню
Циклы фрезерования
Ускоренная подача позиционирование
Включение оси C, позиционирование
инструмента и шпинделя
Канавка аксиально/Канавка радиально
Фрезерование отдельного паза или
группы пазов
Фигура аксиально/Фигура радиально
Фрезерование отдельной фигуры
Контур аксиально ICP/Контур радиально
ICP
Фрезерование отдельного контура ICP
или группы контуров
Торцовое фрезерование
Фрезерование поверхности или много-
угольника
Спираль.канавка фрез.рад.
Радиальное фрезерование винтового
паза
Аксиальная гравировка/Радиальная
гравировка
Гравировка символов и последовательно-
стей символов
391
7
Режим Обучения | Циклы фрезерования

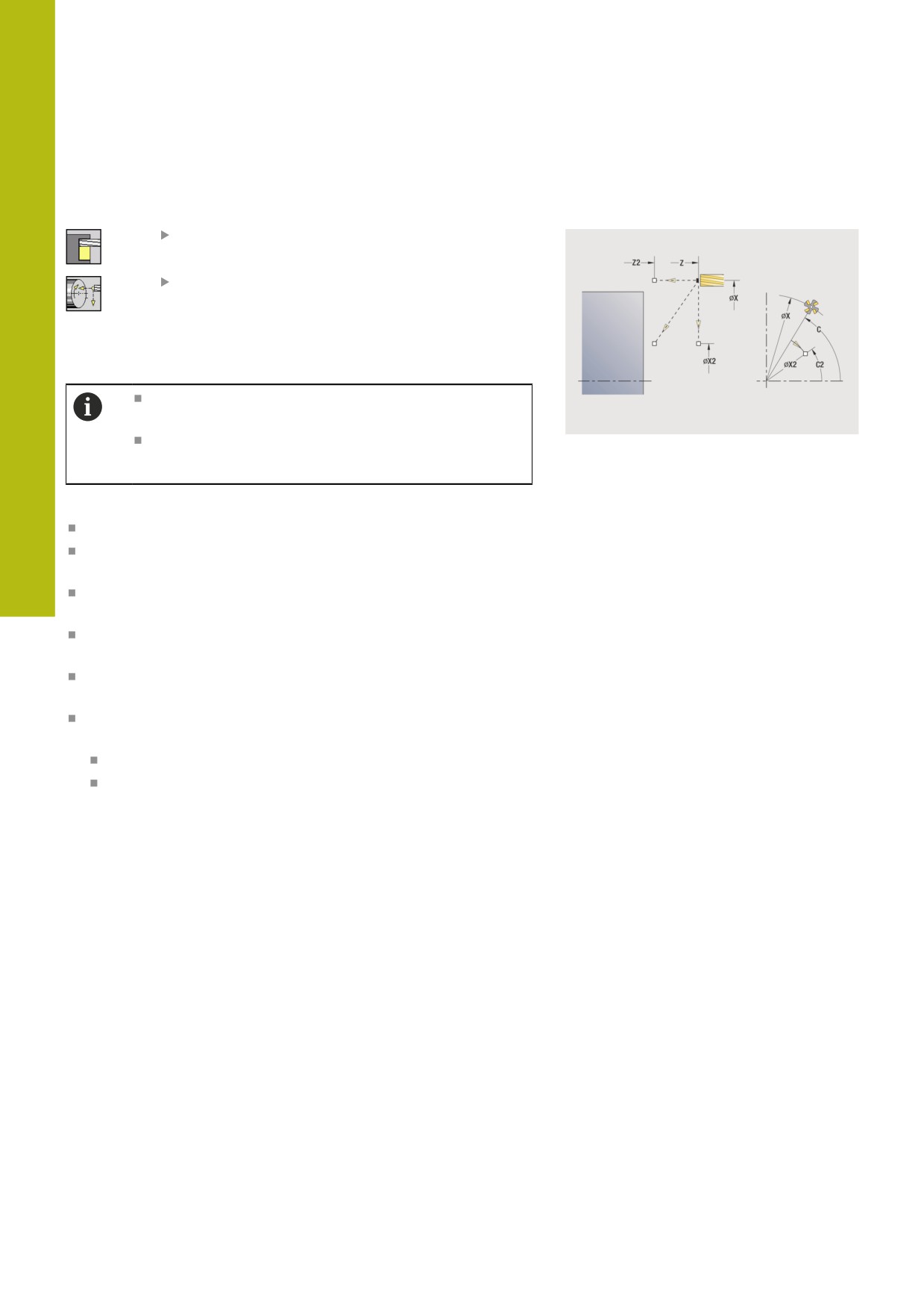

Ускоренная подача позиционирование
Фрезерование
выберите Фрезерование
Выберите
Ускоренная подача позиционирование
Цикл включает ось C, позиционирует шпиндель (ось C) и
инструмент.
Позиционирование на ускоренном ходу
доступно только в режиме работы Станок.
Последующая отработка ручного цикла
фрезерования опять выключает ось C
Параметры цикла:
X2, Z2: Целевая точка
C2: Конечный угол - позиция оси C (по умолчанию: текущий
угол шпинделя)
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
Отработка цикла:
1
Включение оси C
2
Смена на текущий инструмент
3
Позиционирование инструмента на ускоренном ходу
одновременно в Целевая точка X2, Z2 и Конечный угол C2
392
Режим Обучения | Циклы фрезерования
7

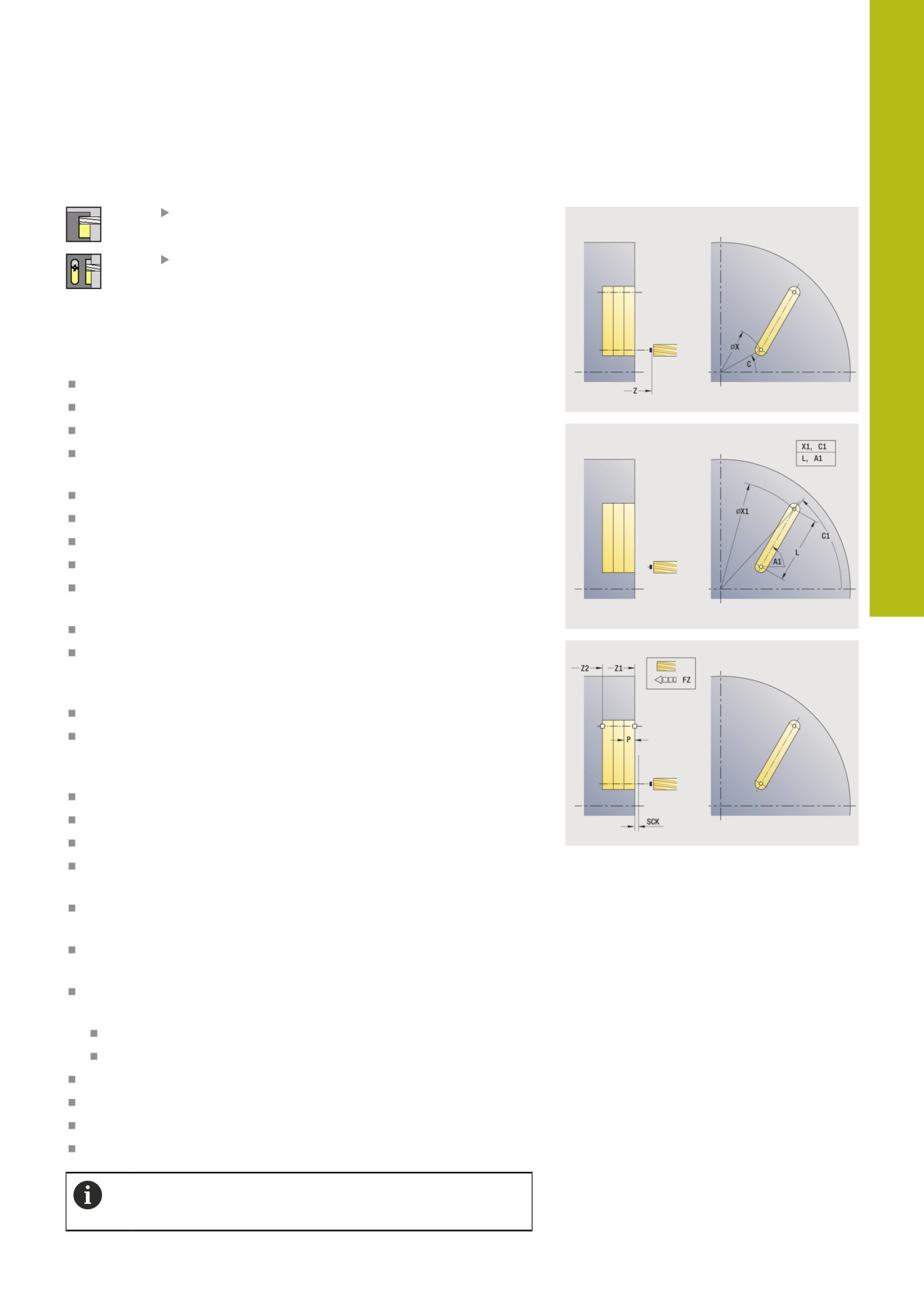

Канавка аксиально
выберите Фрезерование
выберите Канавка аксиально
Цикл изготавливает паз на торцевой поверхности. Ширина паза
соответствует диаметру фрезы.
Параметры цикла:
X, Z: Точка старта
C: Угол шпинделя - позиция оси C
X1: Целев.точка канавки по X (размер диаметра)
C1: Угол целев. точки канавки (по умолчанию: угол
шпинделя C)
L: Длина канавки
A1: Угол к оси X (по умолчанию: 0°)
Z1: Верхн.грань фр. (по умолчанию: Точка старта Z)
Z2: Дно фрезер.
P: Глубина врезания (по умолчанию: вся глубина за одно
врезание)
FZ: Подача врезания (по умолчанию: активная подача)
SCK: Безоп. расстояние
Дополнительная информация: "Безопасные расстояния
SCI и SCK", Стр. 209
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Фрезерование
393
7
Режим Обучения | Циклы фрезерования
Комбинации параметров для позиции и положения канавки:
X1, C1
L, A1
Отработка цикла:
1
Включение оси С и позиционирование на ускоренном ходу
на Угол шпинделя C (только в подрежиме Обучение)
2
Расчет распределения проходов
3
Врезание на Подача врезания FZ
4
Фрезерование до конечной точки канавки
5
Врезание на Подача врезания FZ
6
Фрезерование до начальной точки канавки
7
Повтор 3..6, пока не будет достигнута глубина фрезерования
8
Позиционирование в Точка старта Z и выключение оси С
9
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
394
Режим Обучения | Циклы фрезерования
7

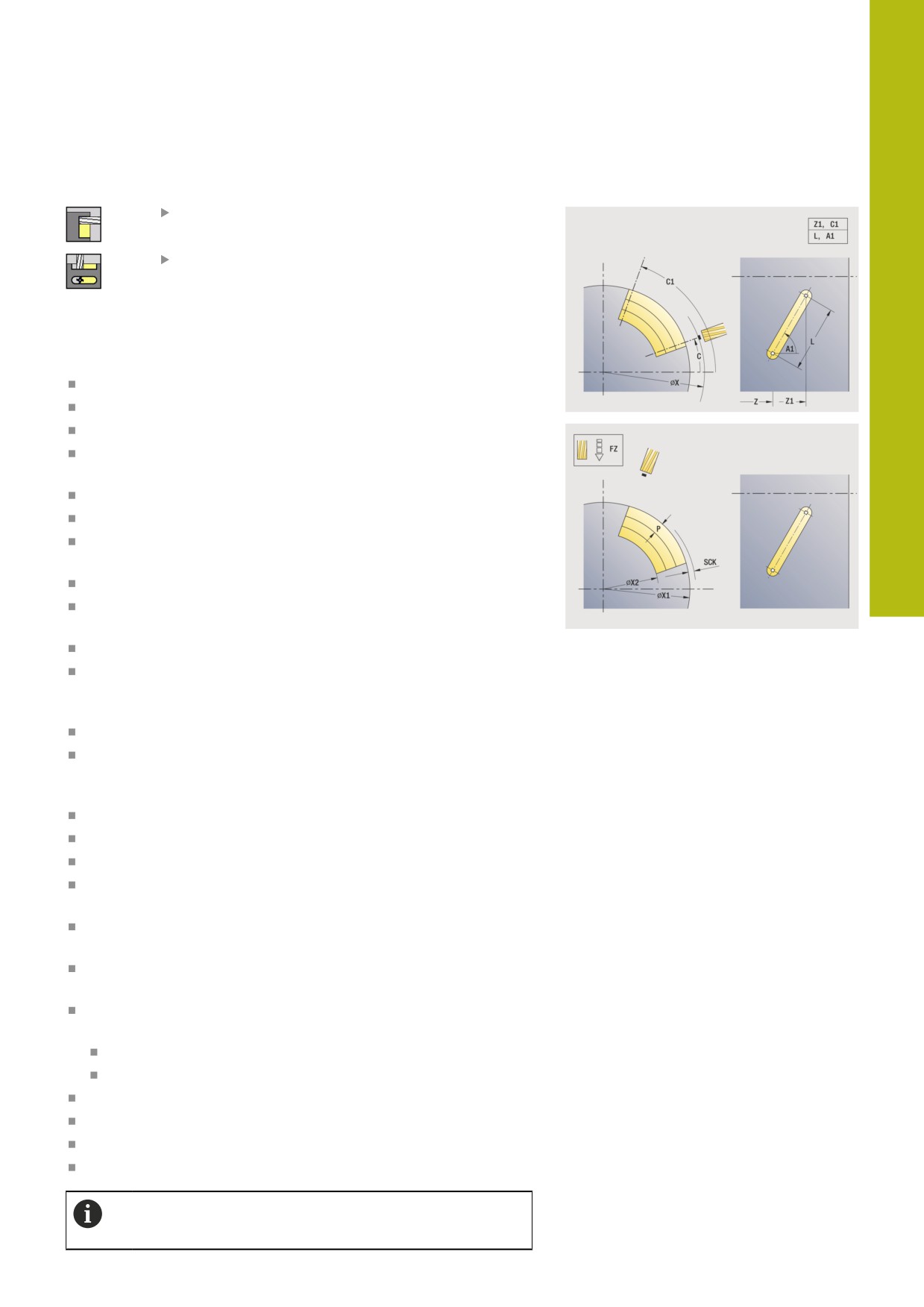

Канавка радиально
выберите Фрезерование
выберите Канавка радиально
Цикл изготавливает канавку на боковой поверхности. Ширина
паза соответствует диаметру фрезы.
Параметры цикла:
X, Z: Точка старта
C: Угол шпинделя - позиция оси C
Z1: Заданная точка канавки
C1: Угол целев. точки канавки (по умолчанию: угол
шпинделя C)
L: Длина канавки
A1: Угол к оси Z (по умолчанию: 0°)
X1: Верхняя грань фрезерован. (размер диаметра; по
умолчанию: Точка старта X)
X2: Дно фрезерования
P: Глубина врезания (по умолчанию: вся глубина за одно
врезание)
FZ: Подача врезания (по умолчанию: активная подача)
SCK: Безоп. расстояние
Дополнительная информация: "Безопасные расстояния
SCI и SCK", Стр. 209
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Фрезерование
395
7
Режим Обучения | Циклы фрезерования
Комбинации параметров для позиции и положения канавки:
X1, C1
L, A1
Отработка цикла:
1
Включение оси С и позиционирование на ускоренном ходу
на Угол шпинделя C (только в подрежиме Обучение)
2
Расчет распределения проходов
3
Врезание на Подача врезания FZ
4
Фрезерование до конечной точки канавки
5
Врезание на Подача врезания FZ
6
Фрезерование до начальной точки канавки
7
повторяет 3...6, пока не будет достигнута глубина
фрезерования
8
Позиционирование в Точка старта X и выключение оси С
9
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
396
Режим Обучения | Циклы фрезерования
7

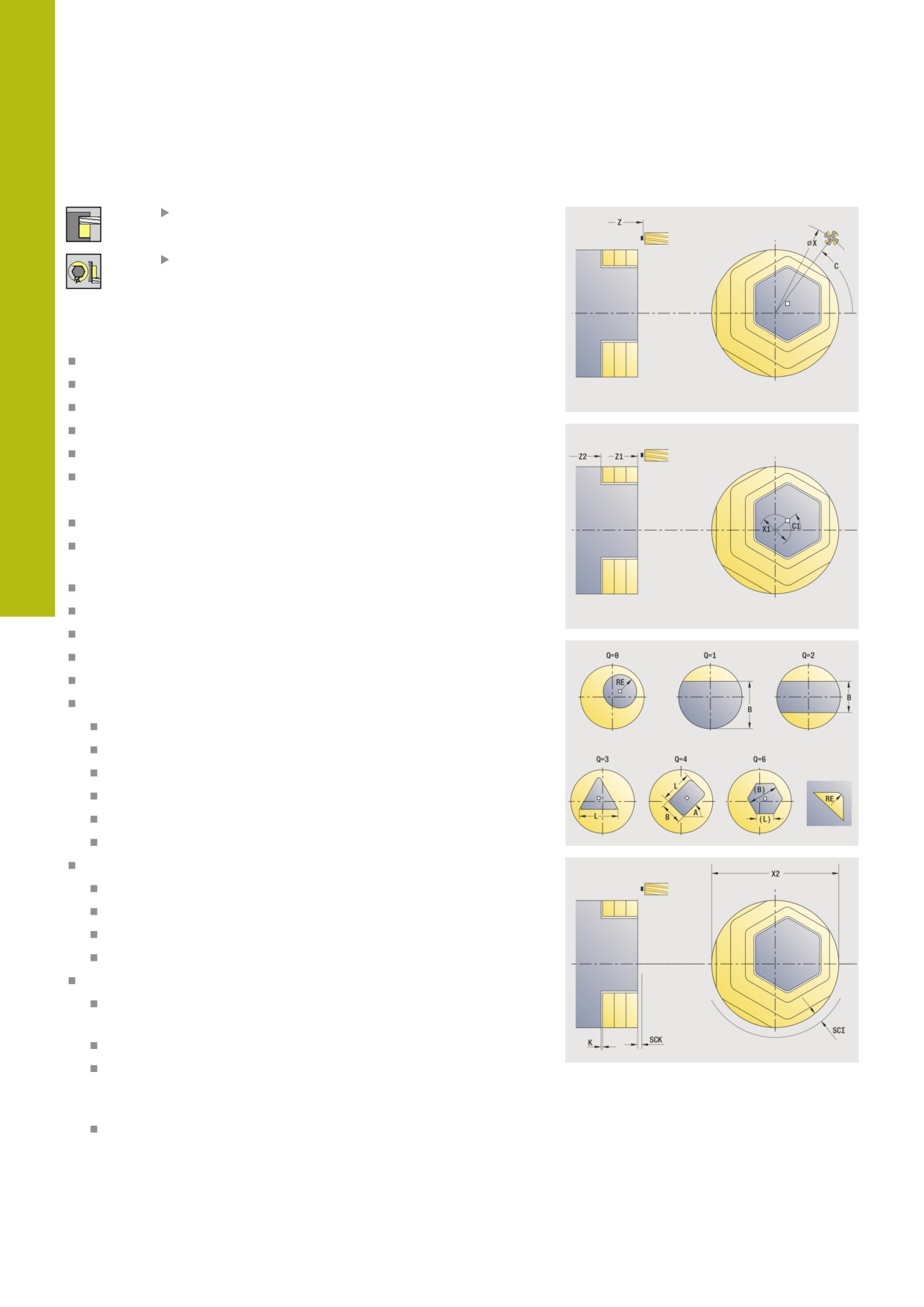

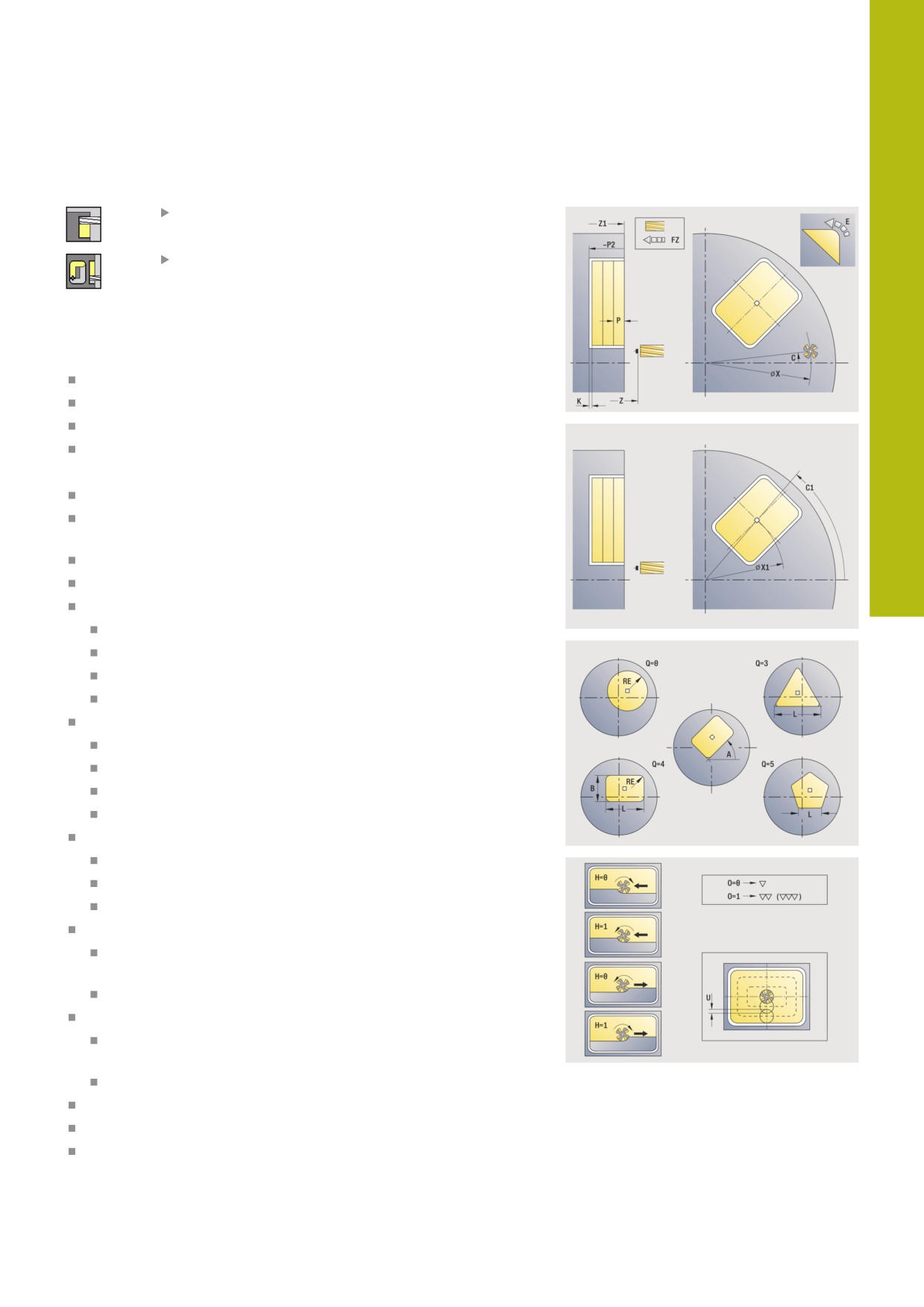

Фигура аксиально
выберите Фрезерование
Выберите Фигура аксиально
В зависимости от параметров, цикл фрезерует один из
следующих контуров или выполняет черновую/чистовую
обработку кармана на торцевой поверхности:
Прямоугольник (Q = 4, L <> B)
Квадрат (Q = 4, L = B)
Окружность (Q = 0, RE > 0, L и B: без ввода)
Треугольник или многоугольник (Q = 3 или Q > 4, L <> 0)
Параметры цикла:
X, Z: Точка старта
C: Угол шпинделя - позиция оси C (по умолчанию: текущий
угол шпинделя)
X1: Диаметр центр фигуры
C1: Угол центр фигуры (по умолчанию: Угол шпинделя C)
Q: Колич. кантов (по умолчанию: 0)
Q = 0: окружность
Q = 4: прямоугольник, квадрат
Q = 3: треугольник
Q > 4: многоугольник
L: Длина кантов
Прямоугольник: длина прямоугольника
Квадрат, многоугольник: длина грани
Многоугольник: L < 0 диаметр вписанной окружности
Окружность: нет ввода
B: Ширина прямоугольника
Прямоугольник: ширина прямоугольника
Квадрат: L = B
Многоугольник, окружность: без ввода
RE: Радиус скругления (по умолчанию: 0)
Прямоугольник, квадрат, многоугольник: радиус
скругления
Окружность: радиус окружности
A: Угол к оси X (по умолчанию: 0°)
Прямоугольник, квадрат, многоугольник: положение
фигуры
Окружность: нет ввода
Z1: Верхн.грань фр. (по умолчанию: Точка старта Z)
P2: Глубина фрез.
T: Номер инструмента - номер места в револьвере
397
7
Режим Обучения | Циклы фрезерования

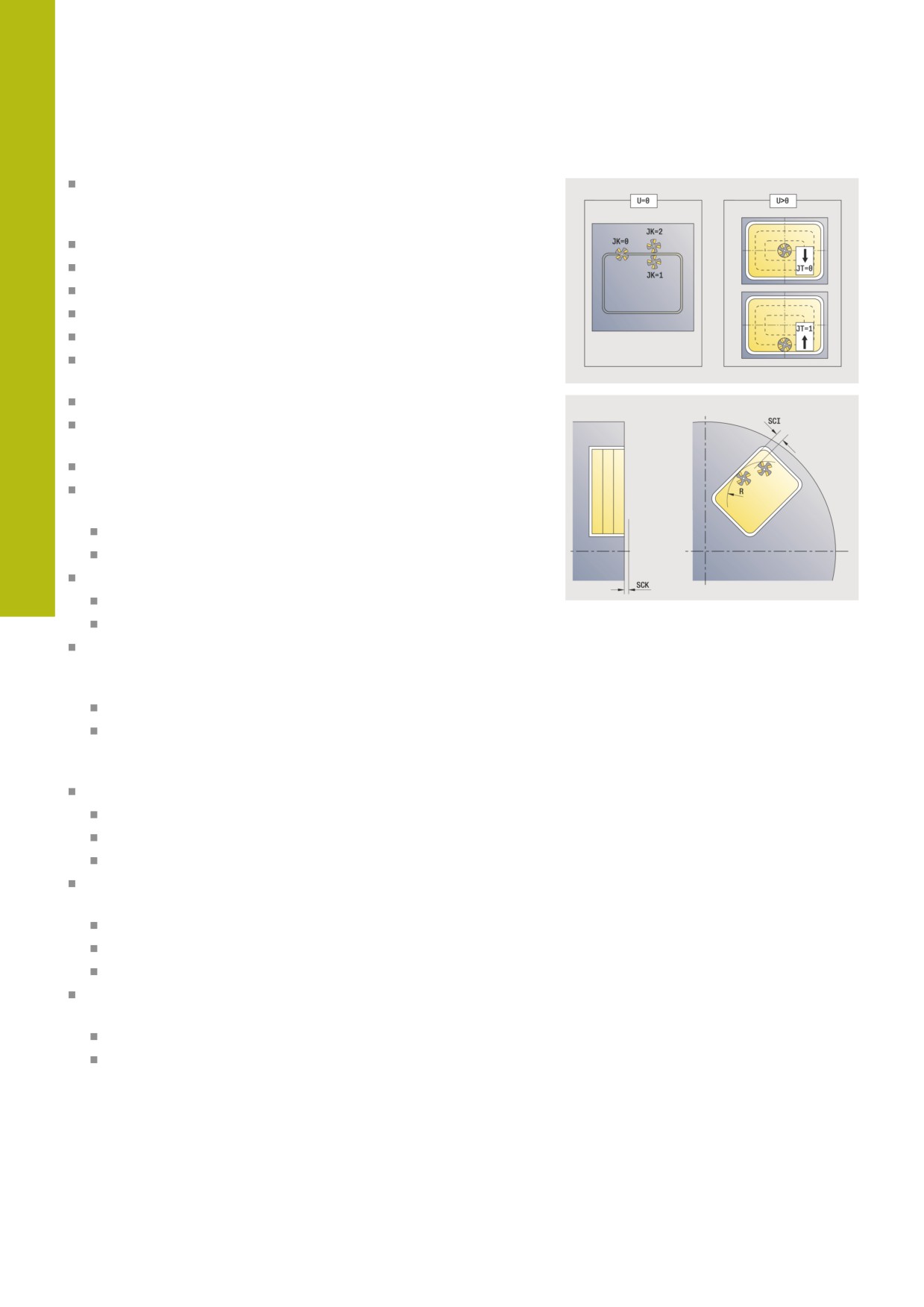

G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
I: Припуск паралл. к контуру
K: Припуск в напр. врезания
P: Глубина врезания (по умолчанию: вся глубина за одно
врезание)
FZ: Подача врезания (по умолчанию: активная подача)
E: Редуцированная подача для круглых элементов (по
умолчанию: активная подача)
EW: Угол врезания
O: Черновая /чистовая обр. - только при фрезеровании
карманов
0: черн.обработка
1: чист.обработка
H: Направление фрезерования
0: встр.движение
1: попутное движение
U: Коэффицент перекрытия - задание перекрытия
траекторий фрезы (по умолчанию: 0,5) (диапазон: 0-0,99)
перекрытие = U * диаметр фрезы
U = 0 или значение отсутствует: фрезерование контура
U > 0: фрезерование карманов - минимальное
перекрытие траекторий фрезерования = U * диаметр
фрезы
QK: TIP VREZANIJA (по умолчанию: 0)
0: прямая
1: качающий
2: спирально
JK: Фрезерование контура - значение обрабатывается
только при фрезеровании контуров
0: на контуре
1: в пределах контура
2: вне контура
JT: Фрезеров. карманов - значение обрабатывается только
при фрезеровании карманов
0: из внутри на наружие
1: из наружия во внутрь
398
Режим Обучения | Циклы фрезерования
7
R: Радиус подхода (по умолчанию: 0)
R = 0: подвод производится непосредственно к элементу
контура, подача на врезание в точке подвода над
плоскостью фрезерования, потом перпендикулярная
подача на глубину
R > 0: фреза перемещается по дуге подвода/отвода,
плавно прилегающей к элементу контура
R < 0 для внутренних углов: фреза перемещается по дуге
подвода/отвода, плавно прилегающей к элементу контура
R < 0 для внешних углов: длина линейного элемента
входа/выхода, подвод/отвод к элементу контура по
касательной

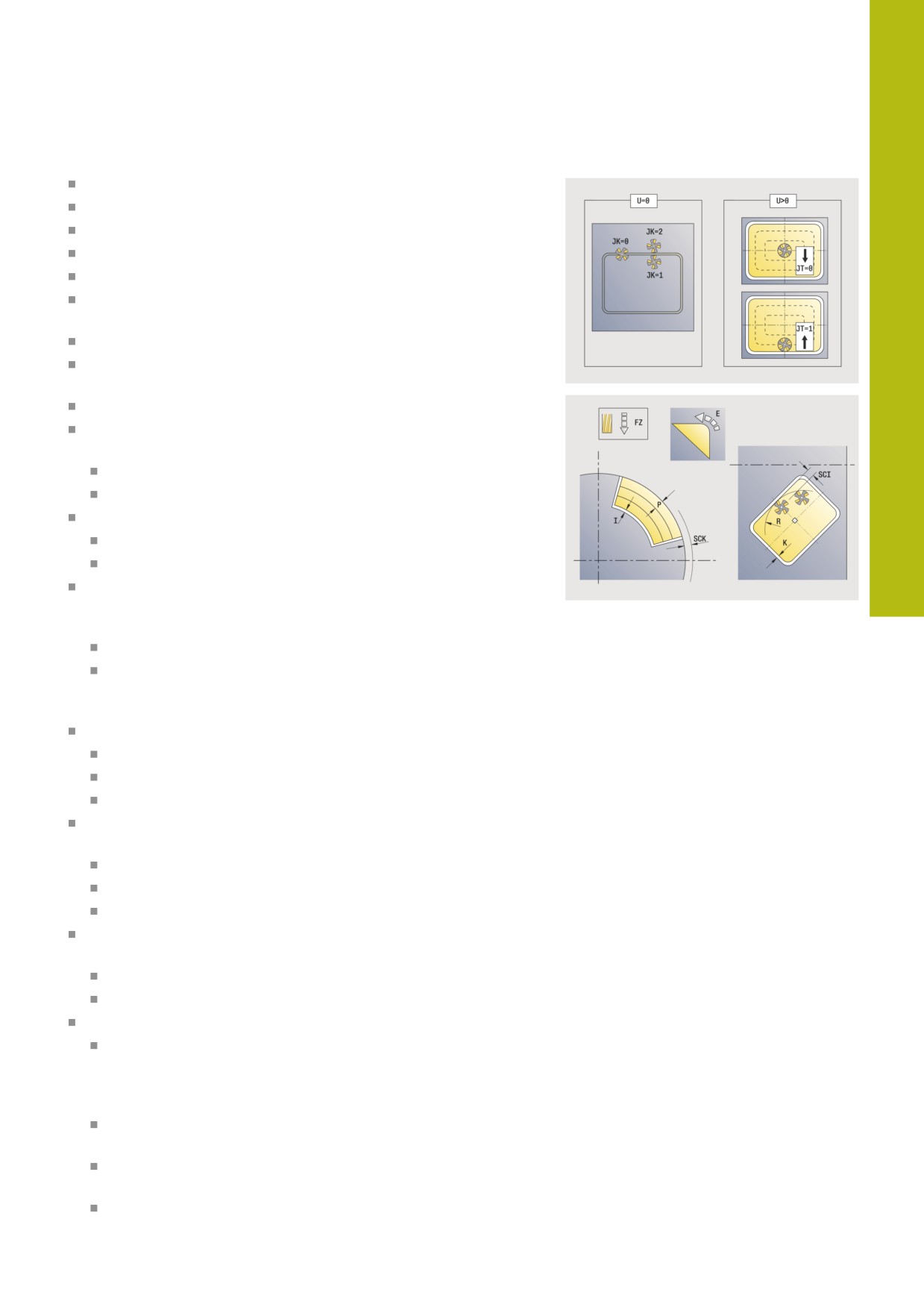

RB: Плоск. отвода
SCI: Безоп. расстояние в плоскости обработки
SCK: Безоп. расстояние в направлении врезания
Дополнительная информация: "Безопасные расстояния
SCI и SCK", Стр. 209
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
399
7
Режим Обучения | Циклы фрезерования
Тип обработки для доступа к базе технологических
данных: Фрезерование
Указания к параметрам и функциям:
Фрезерование контура или кармана: задается с
помощью Коэффицент перекрытия U
Направление фрезерования: зависит от
Направление фрезерования H и направления
вращения фрезы
Дополнительная информация: "Направление
фрезерования при фрезеровании контура",
Компенсация радиуса фрезы: действует (кроме
фрезерования контура с J=0).
Подвод и отвод: при замкнутых контурах
позицией подвода и отвода является стартовая
точка первого элемента (в прямоугольниках более
длинный элемент) Выполняется ли подвод по
прямой или по дуге, зависит от Радиус входа R
Фрезерование контура JK определяет, должна
ли фреза работать по контуру (центр фрезы на
контуре) или по внутренней/внешней стороне
контура
Фрезерование карманов - черновая обработка
(O=0): при помощи JT задается, фрезеруется
карман изнутри наружу или наоборот
Фрезерование кармана - чистовая обработка
(O=1): сначала фрезеруются боковые стенки
кармана, а потом дно кармана. При помощи
JT определяется, фрезеруется ли дно кармана
изнутри наружу или наоборот
400
Режим Обучения | Циклы фрезерования
7
Отработка цикла:
Все варианты:
1
Включение оси С и позиционирование на ускоренном ходу
на Угол шпинделя C (только в подрежиме Обучение)
2
Расчет распределения проходов (врезания в плоскости
фрезерования и на глубину)
Фрезерование контура:
3
Подвод в зависимости от Радиус подхода R и врезание
на первую глубину фрезерования
4
Фрезерование на текущей глубине
5
Врезание на следующую глубину
6
Повторяет 4 ... 5, пока не будет достигнута глубина
фрезерования
Фрезерование карманов - черновая обработка:
3
Перемещение на Безоп. расстояние и врезание на
первую глубину фрезерования
4
Обработка на текущей глубине фрезерования - в
зависимости от Фрезеров. карманов JT изнутри наружу
или снаружи внутрь
5
Врезание на следующую глубину
6
Повтор 4..5, пока не будет достигнута глубина
фрезерования
Фрезерование карманов - чистовая обработка:
3
Подвод в зависимости от Радиус подхода R и врезание
на первую глубину фрезерования
4
Чистовая обработка боковой поверхности, послойно
5
Чистовая обработка дна карманов — в зависимости от
Фрезеров. карманов JT изнутри наружу или снаружи
внутрь
6
Чистовая обработка кармана на запрограммированной
подаче
Все варианты:
7
Позиционирование в Точка старта Z и выключение оси С
8
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
401
7
Режим Обучения | Циклы фрезерования
Фигура радиально
выберите Фрезерование
Выберите Фигура радиально
В зависимости от параметров, цикл фрезерует один из
следующих контуров или выполняет черновую/чистовую
обработку кармана на боковой поверхности:
Прямоугольник (Q = 4, L <> B)
Квадрат (Q = 4, L = B)
Окружность (Q = 0, RE > 0, L и B: без ввода)
Треугольник или многоугольник (Q = 3 или Q > 4, L <> 0)
Параметры цикла:
X, Z: Точка старта
C: Угол шпинделя - позиция оси C (по умолчанию: текущий
угол шпинделя)
Z1: Центр фигуры
C1: Угол центр фигуры (по умолчанию: Угол шпинделя C)
Q: Колич. кантов (по умолчанию: 0)
Q = 0: окружность
Q = 4: прямоугольник, квадрат
Q = 3: треугольник
Q > 4: многоугольник
L: Длина кантов
Прямоугольник: длина прямоугольника
Квадрат, многоугольник: длина грани
Многоугольник: L < 0 диаметр вписанной окружности
Окружность: нет ввода
B: Ширина прямоугольника
Прямоугольник: ширина прямоугольника
Квадрат: L = B
Многоугольник, окружность: без ввода
RE: Радиус скругления (по умолчанию: 0)
Прямоугольник, квадрат, многоугольник: радиус
скругления
Окружность: радиус окружности
A: Угол к оси Z (по умолчанию: 0°)
Прямоугольник, квадрат, многоугольник: положение
фигуры
Окружность: нет ввода
X1: Верхняя грань фрезерован. (размер диаметра; по
умолчанию: Точка старта X)
P2: Глубина фрез.
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
402
Режим Обучения | Циклы фрезерования
7
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
I: Припуск в напр. врезания
K: Припуск паралл. к контуру
P: Глубина врезания (по умолчанию: вся глубина за одно
врезание)
FZ: Подача врезания (по умолчанию: активная подача)
E: Редуцированная подача для круглых элементов (по
умолчанию: активная подача)
EW: Угол врезания
O: Черновая /чистовая обр. - только при фрезеровании
карманов
0: черн.обработка
1: чист.обработка
H: Направление фрезерования
0: встр.движение
1: попутное движение
U: Коэффицент перекрытия - задание перекрытия
траекторий фрезы (по умолчанию: 0,5) (диапазон: 0-0,99)
перекрытие = U * диаметр фрезы
U = 0 или значение отсутствует: фрезерование контура
U > 0: фрезерование карманов - минимальное
перекрытие траекторий фрезерования = U * диаметр
фрезы
QK: TIP VREZANIJA (по умолчанию: 0)
0: прямая
1: качающий
2: спирально
JK: Фрезерование контура - значение обрабатывается
только при фрезеровании контуров
0: на контуре
1: в пределах контура
2: вне контура
JT: Фрезеров. карманов - значение обрабатывается только
при фрезеровании карманов
0: из внутри на наружие
1: из наружия во внутрь
R: Радиус подхода (по умолчанию: 0)
R = 0: подвод производится непосредственно к элементу
контура, подача на врезание в точке подвода над
плоскостью фрезерования, потом перпендикулярная
подача на глубину
R > 0: фреза перемещается по дуге подвода/отвода,
плавно прилегающей к элементу контура
R < 0 для внутренних углов: фреза перемещается по дуге
подвода/отвода, плавно прилегающей к элементу контура
R < 0 для внешних углов: длина линейного элемента
входа/выхода, подвод/отвод к элементу контура по
касательной
403
7
Режим Обучения | Циклы фрезерования
RB: Плоск. отвода
SCI: Безоп. расстояние в плоскости обработки
SCK: Безоп. расстояние в направлении врезания
Дополнительная информация: "Безопасные расстояния
SCI и SCK", Стр. 209
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Фрезерование
Указания к параметрам и функциям:
Фрезерование контура или кармана: задается с
помощью Коэффицент перекрытия U
Направление фрезерования: зависит от
Направление фрезерования H и направления
вращения фрезы
Дополнительная информация: "Направление
фрезерования при фрезеровании контура",
Компенсация радиуса фрезы: действует (кроме
фрезерования контура с J=0).
Подвод и отвод: при замкнутых контурах
позицией подвода и отвода является стартовая
точка первого элемента (в прямоугольниках более
длинный элемент) Выполняется ли подвод по
прямой или по дуге, зависит от Радиус входа R
Фрезерование контура JK определяет, должна
ли фреза работать по контуру (центр фрезы на
контуре) или по внутренней/внешней стороне
контура
Фрезерование карманов - черновая обработка
(O=0): при помощи JT задается, фрезеруется
карман изнутри наружу или наоборот
Фрезерование кармана - чистовая обработка
(O=1): сначала фрезеруются боковые стенки
кармана, а потом дно кармана. При помощи
JT определяется, фрезеруется ли дно кармана
изнутри наружу или наоборот
404
Режим Обучения | Циклы фрезерования
7
Отработка цикла:
Все варианты:
1
Включение оси С и позиционирование на ускоренном ходу
на Угол шпинделя C (только в подрежиме Обучение)
2
Расчет распределения проходов (врезания в плоскости
фрезерования и на глубину)
Фрезерование контура:
3
Подвод в зависимости от Радиус подхода R и врезание
на первую глубину фрезерования
4
Фрезерование на текущей глубине
5
Врезание на следующую глубину
6
Повторяет 4 ... 5, пока не будет достигнута глубина
фрезерования
Фрезерование карманов - черновая обработка:
3
Перемещение на Безоп. расстояние и врезание на
первую глубину фрезерования
4
Обработка на текущей глубине фрезерования - в
зависимости от Фрезеров. карманов JT изнутри наружу
или снаружи внутрь
5
Врезание на следующую глубину
6
Повтор 4..5, пока не будет достигнута глубина
фрезерования
Фрезерование карманов - чистовая обработка:
3
Подвод в зависимости от Радиус подхода R и врезание
на первую глубину фрезерования
4
Чистовая обработка боковой поверхности, послойно
5
Чистовая обработка дна карманов — в зависимости от
Фрезеров. карманов JT изнутри наружу или снаружи
внутрь
6
Чистовая обработка кармана на запрограммированной
подаче
Все варианты:
7
Позиционирование в Точка старта Z и выключение оси С
8
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
405
7
Режим Обучения | Циклы фрезерования

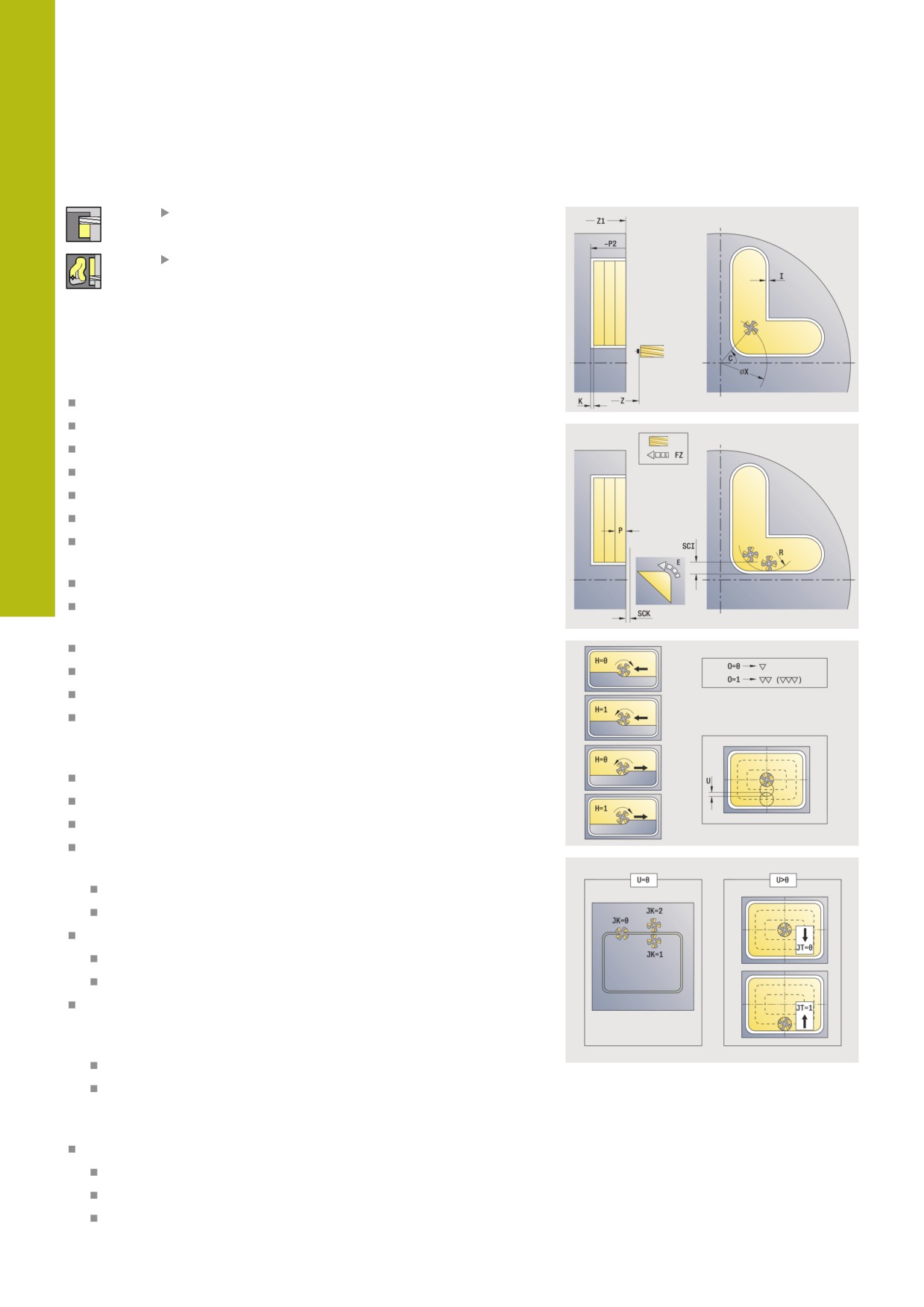

Контур аксиально ICP
выберите Фрезерование
Выберите Контур аксиально ICP
В зависимости от параметров, цикл фрезерует один из
следующих контуров или выполняет черновую/чистовую
обработку кармана на торцевой поверхности.
Параметры цикла:
X, Z: Точка старта
C: Угол шпинделя - позиция оси C
Z1: Верхн.грань фр. (по умолчанию: Точка старта Z)
P2: Глубина фрез.
I: Припуск паралл. к контуру
K: Припуск в напр. врезания
P: Глубина врезания (по умолчанию: вся глубина за одно
врезание)
FZ: Подача врезания (по умолчанию: активная подача)
E: Редуцированная подача для круглых элементов (по
умолчанию: активная подача)
EW: Угол врезания
FK: ICP номер контура
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
O: Черновая /чистовая обр. - только при фрезеровании
карманов
0: черн.обработка
1: чист.обработка
H: Направление фрезерования
0: встр.движение
1: попутное движение
U: Коэффицент перекрытия - задание перекрытия
траекторий фрезы (по умолчанию: 0,5) (диапазон: 0-0,99)
перекрытие = U * диаметр фрезы
U = 0 или значение отсутствует: фрезерование контура
U > 0: фрезерование карманов - минимальное
перекрытие траекторий фрезерования = U * диаметр
фрезы
QK: TIP VREZANIJA (по умолчанию: 0)
0: прямая
1: качающий
2: спирально
406
Режим Обучения | Циклы фрезерования
7
JK: Фрезерование контура - значение обрабатывается
только при фрезеровании контуров
0: на контуре
1: в пределах контура
2: вне контура
JT: Фрезеров. карманов - значение обрабатывается только
при фрезеровании карманов
0: из внутри на наружие
1: из наружия во внутрь
R: Радиус подхода (по умолчанию: 0)
R = 0: подвод производится непосредственно к элементу
контура, подача на врезание в точке подвода над
плоскостью фрезерования, потом перпендикулярная
подача на глубину
R > 0: фреза перемещается по дуге подвода/отвода,
плавно прилегающей к элементу контура
R < 0 для внутренних углов: фреза перемещается по дуге
подвода/отвода, плавно прилегающей к элементу контура
R < 0 для внешних углов: длина линейного элемента
входа/выхода, подвод/отвод к элементу контура по
касательной
RB: Плоск. отвода
SCI: Безоп. расстояние в плоскости обработки
SCK: Безоп. расстояние в направлении врезания
Дополнительная информация: "Безопасные расстояния
SCI и SCK", Стр. 209
BG: Ширина фаски для снятия заусенцев
JG: Диам.предобработки
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Фрезерование
407
7
Режим Обучения | Циклы фрезерования
Указания к параметрам и функциям:
Фрезерование контура или кармана: задается с
помощью Коэффицент перекрытия U
Направление фрезерования: зависит от
Направление фрезерования H и направления
вращения фрезы
Дополнительная информация: "Направление
фрезерования при фрезеровании контура",
Компенсация радиуса фрезы: действует (кроме
фрезерования контура с J=0).
Подвод и отвод: при замкнутых контурах
позицией подвода и отвода является стартовая
точка первого элемента (в прямоугольниках более
длинный элемент) Выполняется ли подвод по
прямой или по дуге, зависит от Радиус входа R
Фрезерование контура JK определяет, должна
ли фреза работать по контуру (центр фрезы на
контуре) или по внутренней/внешней стороне
контура
Фрезерование карманов - черновая обработка
(O=0): при помощи JT задается, фрезеруется
карман изнутри наружу или наоборот
Фрезерование кармана - чистовая обработка
(O=1): сначала фрезеруются боковые стенки
кармана, а потом дно кармана. При помощи
JT определяется, фрезеруется ли дно кармана
изнутри наружу или наоборот
408
Режим Обучения | Циклы фрезерования
7
Отработка цикла:
Все варианты:
1
Включение оси С и позиционирование на ускоренном ходу
на Угол шпинделя C (только в подрежиме Обучение)
2
Расчет распределения проходов (врезания в плоскости
фрезерования и на глубину)
Фрезерование контура:
3
Подвод в зависимости от Радиус подхода R и врезание
на первую глубину фрезерования
4
Фрезерование на текущей глубине
5
Врезание на следующую глубину
6
Повторяет 4 ... 5, пока не будет достигнута глубина
фрезерования
Фрезерование карманов - черновая обработка:
3
Перемещение на Безоп. расстояние и врезание на
первую глубину фрезерования
4
Обработка на текущей глубине фрезерования - в
зависимости от Фрезеров. карманов JT изнутри наружу
или снаружи внутрь
5
Врезание на следующую глубину
6
Повтор 4..5, пока не будет достигнута глубина
фрезерования
Фрезерование карманов - чистовая обработка:
3
Подвод в зависимости от Радиус подхода R и врезание
на первую глубину фрезерования
4
Чистовая обработка боковой поверхности, послойно
5
Чистовая обработка дна карманов — в зависимости от
Фрезеров. карманов JT изнутри наружу или снаружи
внутрь
6
Чистовая обработка кармана на запрограммированной
подаче
Все варианты:
7
Позиционирование в Точка старта Z и выключение оси С
8
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
409
7
Режим Обучения | Циклы фрезерования

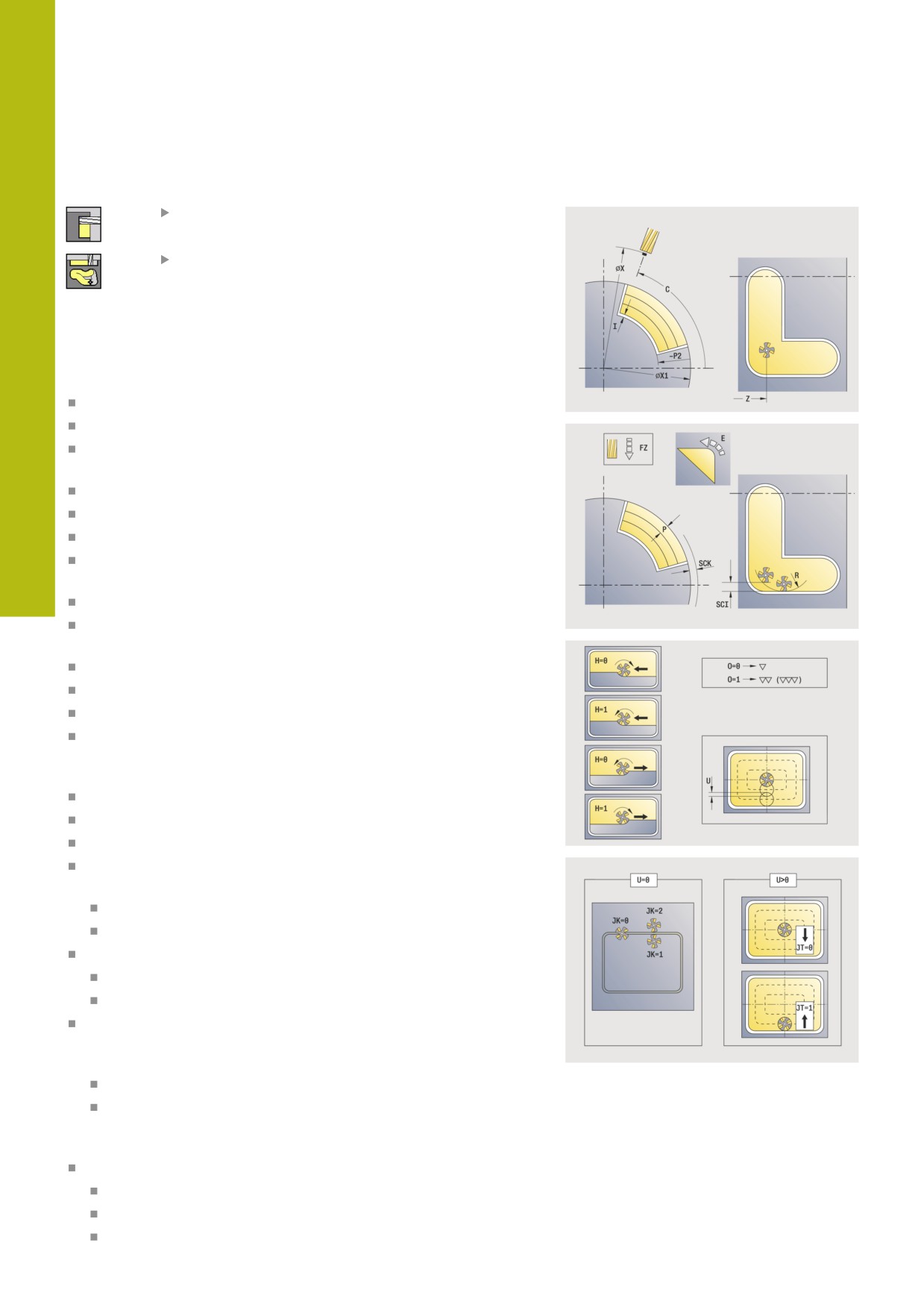

Контур радиально ICP
выберите Фрезерование
Выберите Контур радиально ICP
В зависимости от параметров, цикл фрезерует один из
следующих контуров или выполняет черновую/чистовую
обработку кармана на боковой поверхности.
Параметры цикла:
X, Z: Точка старта
C: Угол шпинделя - позиция оси C
X1: Верхняя грань фрезерован. (размер диаметра; по
умолчанию: Точка старта X)
P2: Глубина фрез.
I: Припуск в напр. врезания
K: Припуск паралл. к контуру
P: Глубина врезания (по умолчанию: вся глубина за одно
врезание)
FZ: Подача врезания (по умолчанию: активная подача)
E: Редуцированная подача для круглых элементов (по
умолчанию: активная подача)
EW: Угол врезания
FK: ICP номер контура
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
O: Черновая /чистовая обр. - только при фрезеровании
карманов
0: черн.обработка
1: чист.обработка
H: Направление фрезерования
0: встр.движение
1: попутное движение
U: Коэффицент перекрытия - задание перекрытия
траекторий фрезы (по умолчанию: 0,5) (диапазон: 0-0,99)
перекрытие = U * диаметр фрезы
U = 0 или значение отсутствует: фрезерование контура
U > 0: фрезерование карманов - минимальное
перекрытие траекторий фрезерования = U * диаметр
фрезы
QK: TIP VREZANIJA (по умолчанию: 0)
0: прямая
1: качающий
2: спирально
410
Режим Обучения | Циклы фрезерования
7
JK: Фрезерование контура - значение обрабатывается
только при фрезеровании контуров
0: на контуре
1: в пределах контура
2: вне контура
JT: Фрезеров. карманов - значение обрабатывается только
при фрезеровании карманов
0: из внутри на наружие
1: из наружия во внутрь
R: Радиус подхода (по умолчанию: 0)
R = 0: подвод производится непосредственно к элементу
контура, подача на врезание в точке подвода над
плоскостью фрезерования, потом перпендикулярная
подача на глубину
R > 0: фреза перемещается по дуге подвода/отвода,
плавно прилегающей к элементу контура
R < 0 для внутренних углов: фреза перемещается по дуге
подвода/отвода, плавно прилегающей к элементу контура
R < 0 для внешних углов: длина линейного элемента
входа/выхода, подвод/отвод к элементу контура по
касательной
RB: Плоск. отвода
SCI: Безоп. расстояние в плоскости обработки
SCK: Безоп. расстояние в направлении врезания
Дополнительная информация: "Безопасные расстояния
SCI и SCK", Стр. 209
BG: Ширина фаски для снятия заусенцев
JG: Диам.предобработки
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Фрезерование
411
7
Режим Обучения | Циклы фрезерования
Указания к параметрам и функциям:
Фрезерование контура или кармана: задается с
помощью Коэффицент перекрытия U
Направление фрезерования: зависит от
Направление фрезерования H и направления
вращения фрезы
Дополнительная информация: "Направление
фрезерования при фрезеровании контура",
Компенсация радиуса фрезы: действует (кроме
фрезерования контура с J=0).
Подвод и отвод: при замкнутых контурах
позицией подвода и отвода является стартовая
точка первого элемента (в прямоугольниках более
длинный элемент) Выполняется ли подвод по
прямой или по дуге, зависит от Радиус входа R
Фрезерование контура JK определяет, должна
ли фреза работать по контуру (центр фрезы на
контуре) или по внутренней/внешней стороне
контура
Фрезерование карманов - черновая обработка
(O=0): при помощи JT задается, фрезеруется
карман изнутри наружу или наоборот
Фрезерование кармана - чистовая обработка
(O=1): сначала фрезеруются боковые стенки
кармана, а потом дно кармана. При помощи
JT определяется, фрезеруется ли дно кармана
изнутри наружу или наоборот
412
Режим Обучения | Циклы фрезерования
7
Отработка цикла:
Все варианты:
1
Включение оси С и позиционирование на ускоренном ходу
на Угол шпинделя C (только в подрежиме Обучение)
2
Расчет распределения проходов (врезания в плоскости
фрезерования и на глубину)
Фрезерование контура:
3
Подвод в зависимости от Радиус подхода R и врезание
на первую глубину фрезерования
4
Фрезерование на текущей глубине
5
Врезание на следующую глубину
6
Повторяет 4 ... 5, пока не будет достигнута глубина
фрезерования
Фрезерование карманов - черновая обработка:
3
Перемещение на Безоп. расстояние и врезание на
первую глубину фрезерования
4
Обработка на текущей глубине фрезерования - в
зависимости от Фрезеров. карманов JT изнутри наружу
или снаружи внутрь
5
Врезание на следующую глубину
6
Повтор 4..5, пока не будет достигнута глубина
фрезерования
Фрезерование карманов - чистовая обработка:
3
Подвод в зависимости от Радиус подхода R и врезание
на первую глубину фрезерования
4
Чистовая обработка боковой поверхности, послойно
5
Чистовая обработка дна карманов — в зависимости от
Фрезеров. карманов JT изнутри наружу или снаружи
внутрь
6
Чистовая обработка кармана на запрограммированной
подаче
Все варианты:
7
Позиционирование в Точка старта Z и выключение оси С
8
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
413
7
Режим Обучения | Циклы фрезерования
Торцовое фрезерование
выберите Фрезерование
Выберите Торцовое фрезерование
В зависимости от параметров цикл фрезерует на торцевой
поверхности:
Одну или две поверхности (Q = 1 или Q = 2, B > 0)
Прямоугольник (Q = 4, L <> B)
Квадрат (Q = 4, L = B)
Треугольник или многоугольник (Q = 3 или Q > 4, L <> 0)
Окружность (Q = 0, RE > 0, L и B: без ввода)
Контур ICP (программная клавиша Расшир., ввод при FK)
Параметры цикла:
X, Z: Точка старта
C: Угол шпинделя - позиция оси C (по умолчанию: текущий
угол шпинделя)
X1: Диаметр центр фигуры
C1: Угол центр фигуры (по умолчанию: Угол шпинделя C)
Z1: Верхн.грань фр. (по умолчанию: Точка старта Z)
Z2: Дно фрезер.
FK: ICP номер контура
Q: Колич. кантов
Q = 0: окружность
Q = 1: одна плоскость
Q = 2: две плоскости, смещенные на 180°
Q = 3: треугольник
Q = 4: прямоугольник, квадрат
Q > 4: многоугольник
L: Длина кантов
Прямоугольник: длина прямоугольника
Квадрат, многоугольник: длина грани
Многоугольник: L < 0 диаметр вписанной окружности
Окружность: нет ввода
B: Ширина/Ширина грани
при Q = 1, Q = 2: остаточная толщина (остающийся
материал)
Прямоугольник: ширина прямоугольника
Квадрат, многоугольник (Q >= 4): раствор ключа
(используйте только при четном количестве
поверхностей, программируйте альтернативно к L)
Окружность: нет ввода
414
Режим Обучения | Циклы фрезерования
7

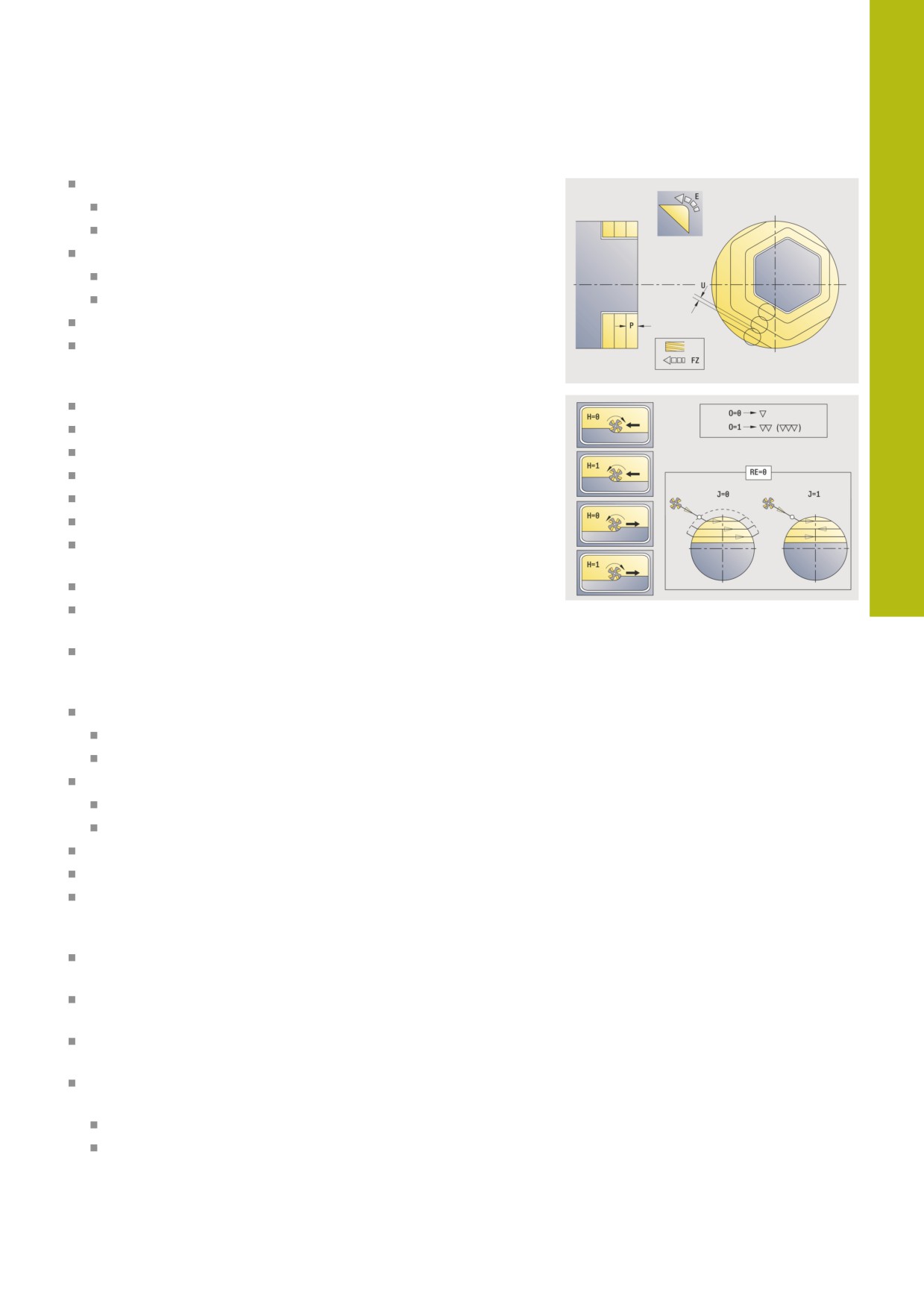

RE: Радиус скругления (по умолчанию: 0)
Многоугольник (Q > 2): радиус скругления
Окружность (Q = 0): радиус окружности
A: Угол к оси X (по умолчанию: 0°)
Многоугольник (Q > 2): положение фигуры
Окружность: нет ввода
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
I: Припуск паралл. к контуру
K: Припуск в напр. врезания
X2: Диаметр ограничения
P: Глубина врезания (по умолчанию: вся глубина за одно
врезание)
FZ: Подача врезания (по умолчанию: активная подача)
E: Редуцированная подача для круглых элементов (по
умолчанию: активная подача)
U: Коэффицент перекрытия - задание перекрытия
траекторий фрезы (по умолчанию: 0,5) (диапазон: 0-0,99)
перекрытие = U * диаметр фрезы
O: Черновая /чистовая обр.
0: черн.обработка
1: чист.обработка
H: Направление фрезерования
0: встр.движение
1: попутное движение
J: Направл.фрез.
SCI: Безоп. расстояние в плоскости обработки
SCK: Безоп. расстояние в направлении врезания
Дополнительная информация: "Безопасные расстояния
SCI и SCK", Стр. 209
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
415
7
Режим Обучения | Циклы фрезерования
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Фрезерование
Отработка цикла:
Все варианты:
1
Включение оси С и позиционирование на ускоренном ходу
на Угол шпинделя C (только в режиме Обучение)
2
Расчет распределения проходов (врезания в плоскости
фрезерования и на глубину)
3
Перемещение на Безоп. расстояние и врезание на первую
глубину фрезерования
Черновая обработка:
4
Обработка на текущей глубине, с учётом Направл.фрез.
J, одно или двунаправлено
5
Врезание на следующую глубину
6
Повтор 4..5, пока не будет достигнута глубина
фрезерования
Чистовая обработка:
4
Чистовая обработка боковой поверхности, послойно
5
Чистовая обработка дна снаружи вовнутрь
Все варианты:
7
Позиционирование в Точка старта Z и выключение оси С
8
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
416















содержание      ..     8      9      10      11     ..
