Режим Обучения | Прорезные циклы

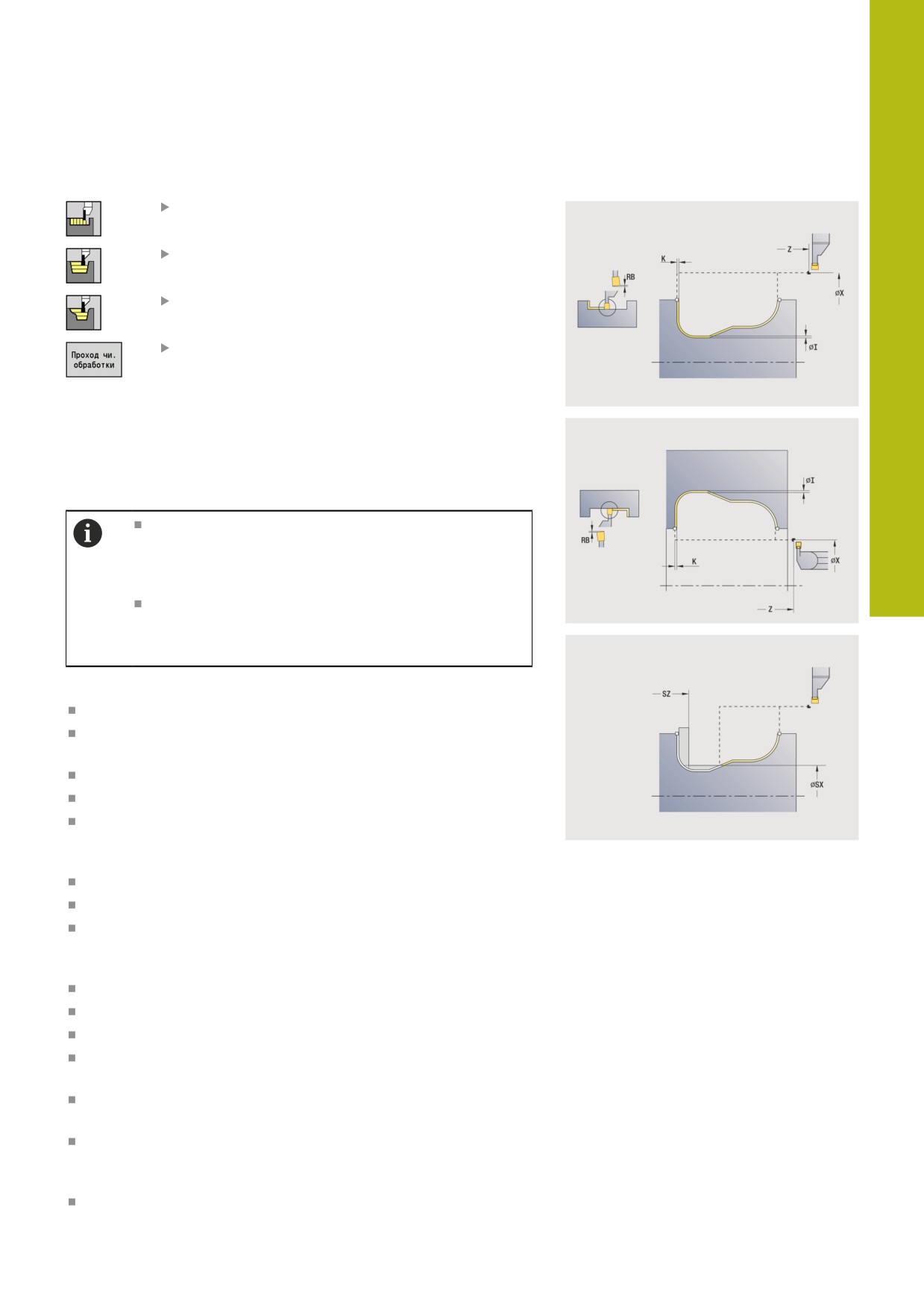

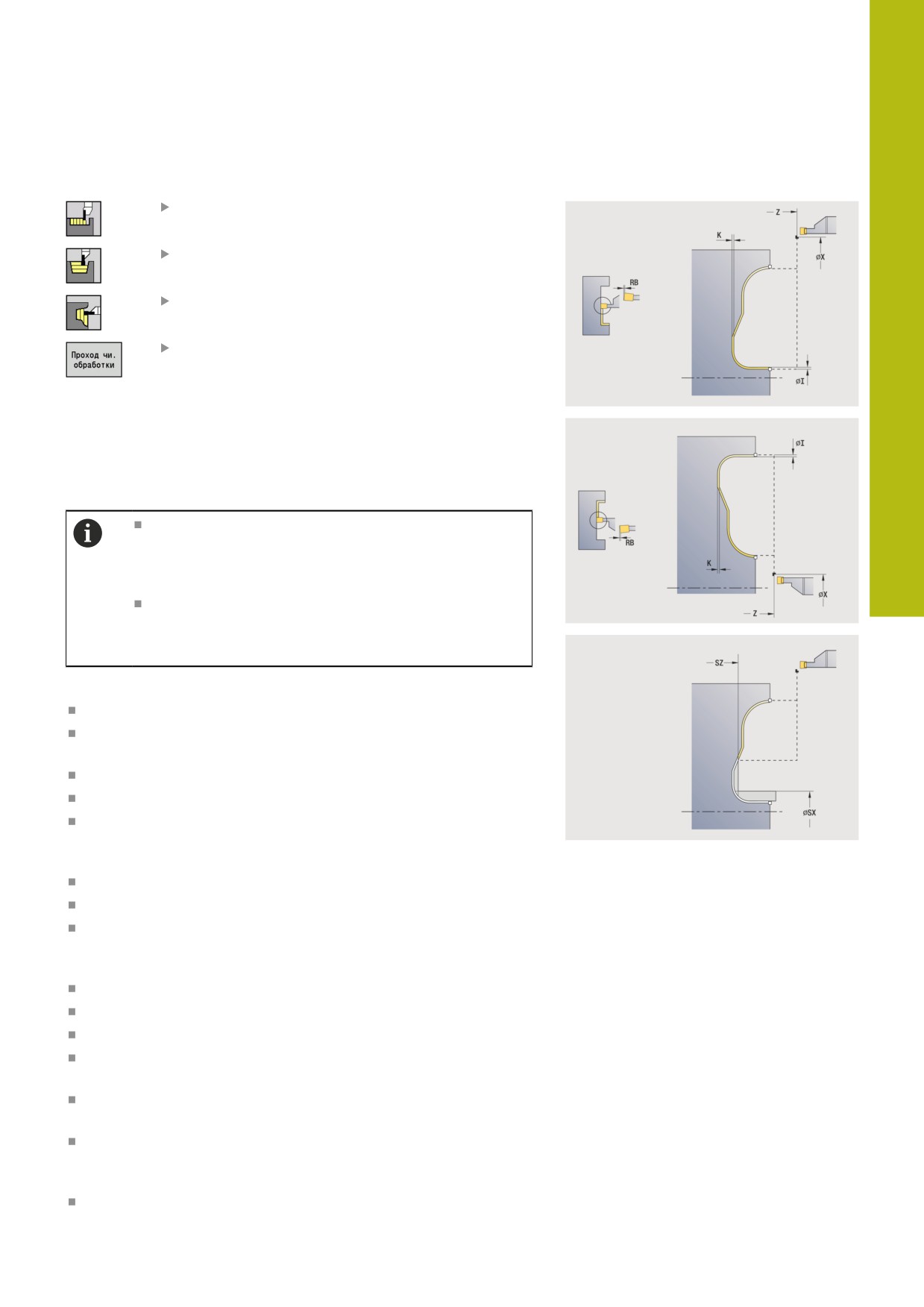

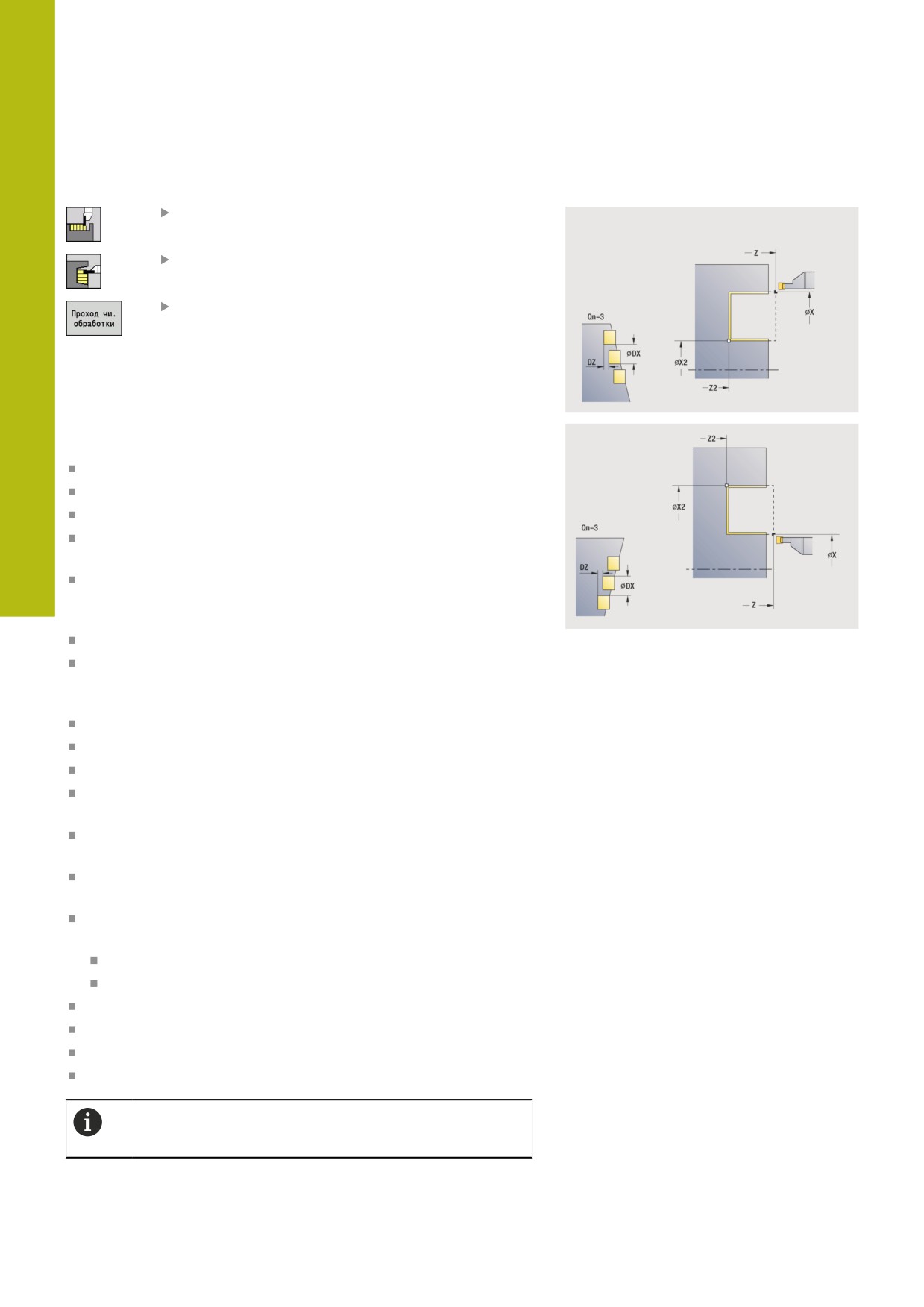

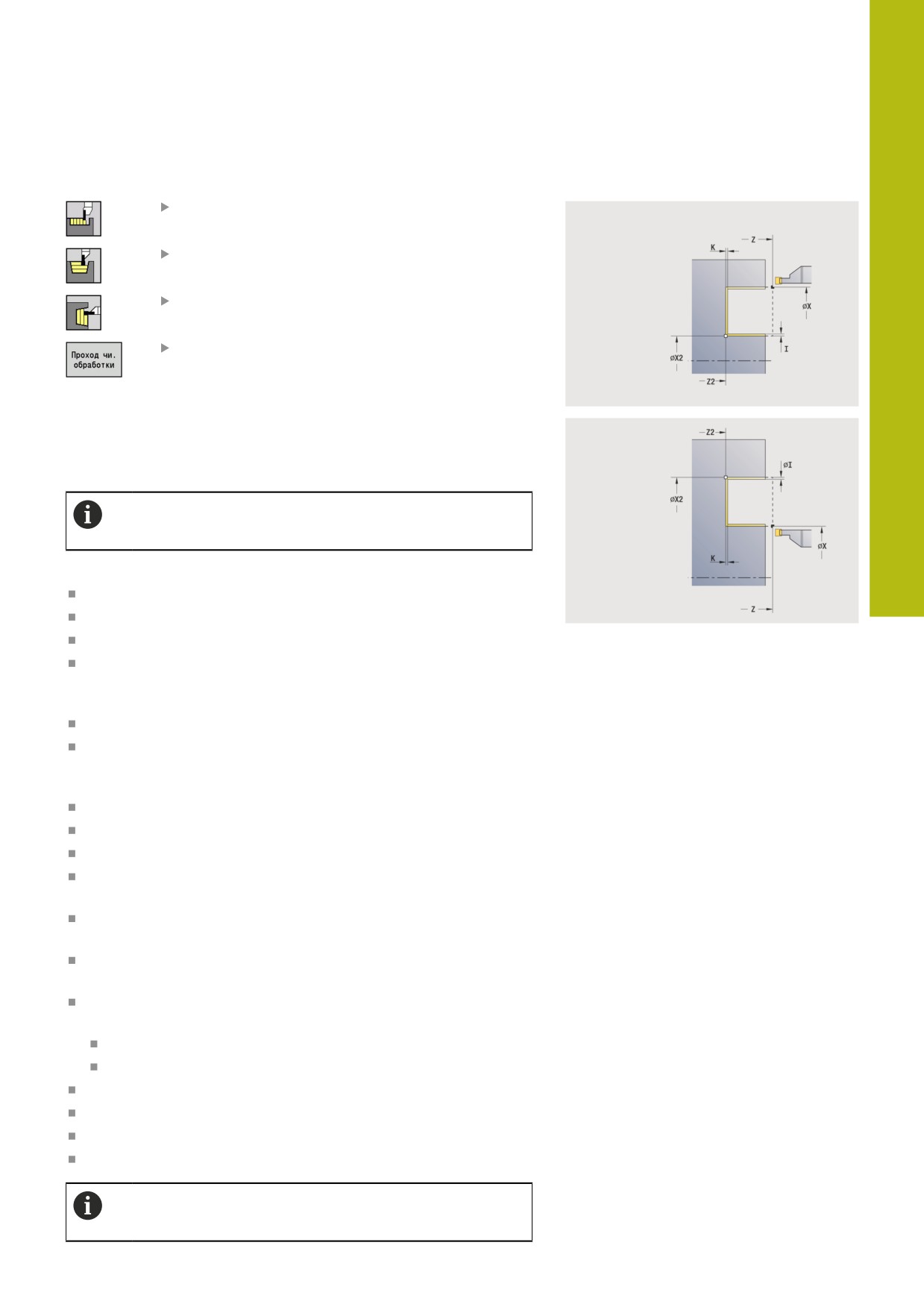

Прорезка аксиа. чист.обр.
выберите Циклы прорезки
выберите Прорезка аксиально
нажмите программную клавишу
Проход чи. обработки
Цикл изготавливает проточки, количество которых определено
в Колич. циклов прорезки Qn. Параметры Точка старта
и Конечная точка контура определяют первую проточку
(позицию, глубину и ширину).
Параметры цикла:
X, Z: Точка старта
X2, Z2: Конечная точка контура
Qn: Колич. циклов прорезки (по умолчанию: 1)
DX, DZ: Расст. до следующей прорезки относительно
предыдущей проточки
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Проточка контура
294
Режим Обучения | Прорезные циклы
7
Для данного цикла Вы можете выбрать, как будет
обрабатываться элемент дна в чистовом проходе.
Система ЧПУ использует для этого параметр
обработки recessFinishing (№ 602414). Если
он не определен, то элемент пола разделяется
посередине.

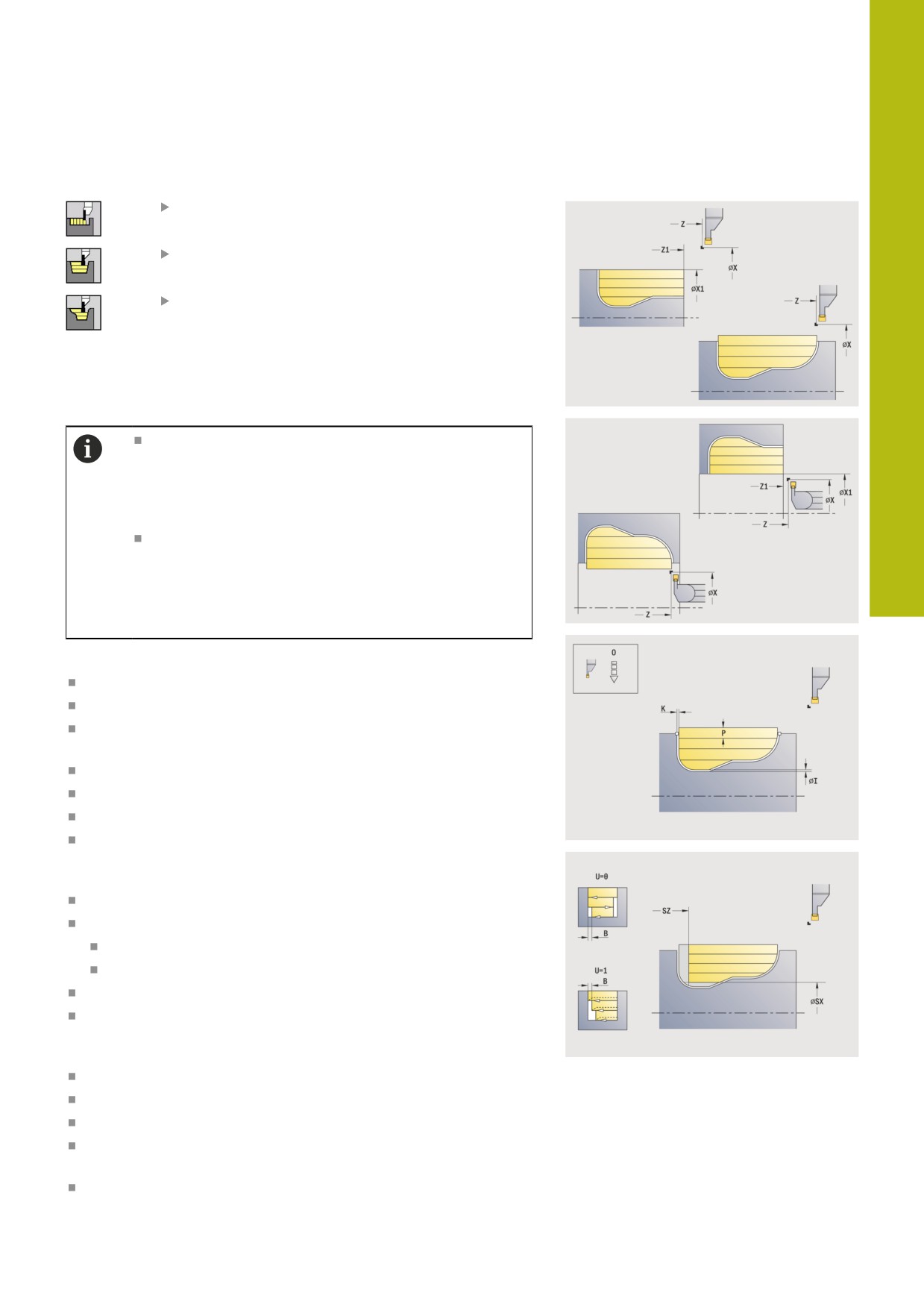

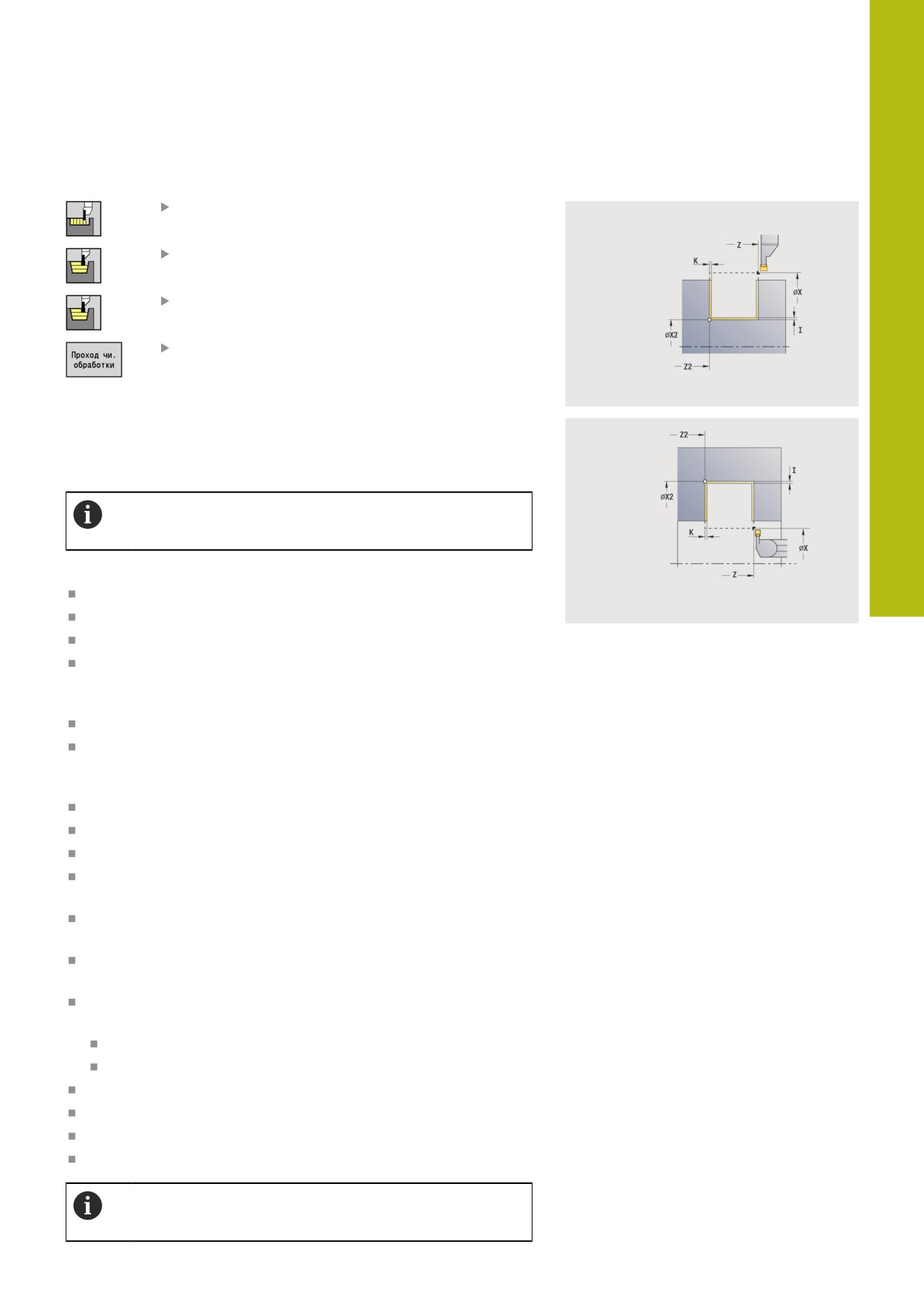

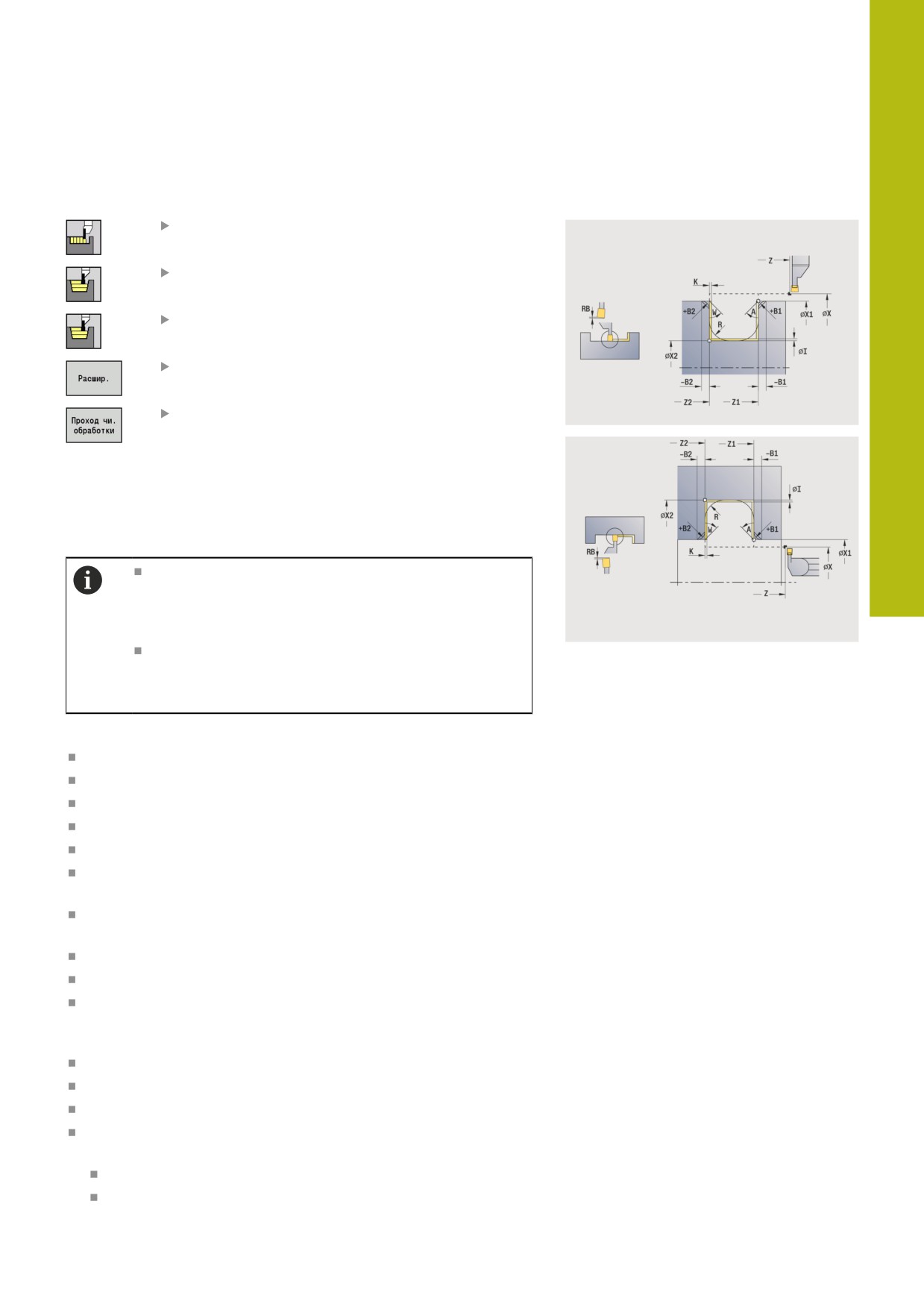

Отработка цикла:
1
Расчёт позиций проточки
2
Подвод параллельно оси из Точка старта или из проточки
для следующей проточки
3
Чистовой проход первой боковой поверхности и части дна
контура почти до конца проточки
4
Подвод параллельно оси к второй боковой поверхности
5
Чистовой проход второй боковой стороны и оставшегося дна
контура
6
Повторение 2...5, пока все проточки не будут выполнены
7
Перемещение назад параллельно оси в Точка старта
8
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
295
7
Режим Обучения | Прорезные циклы

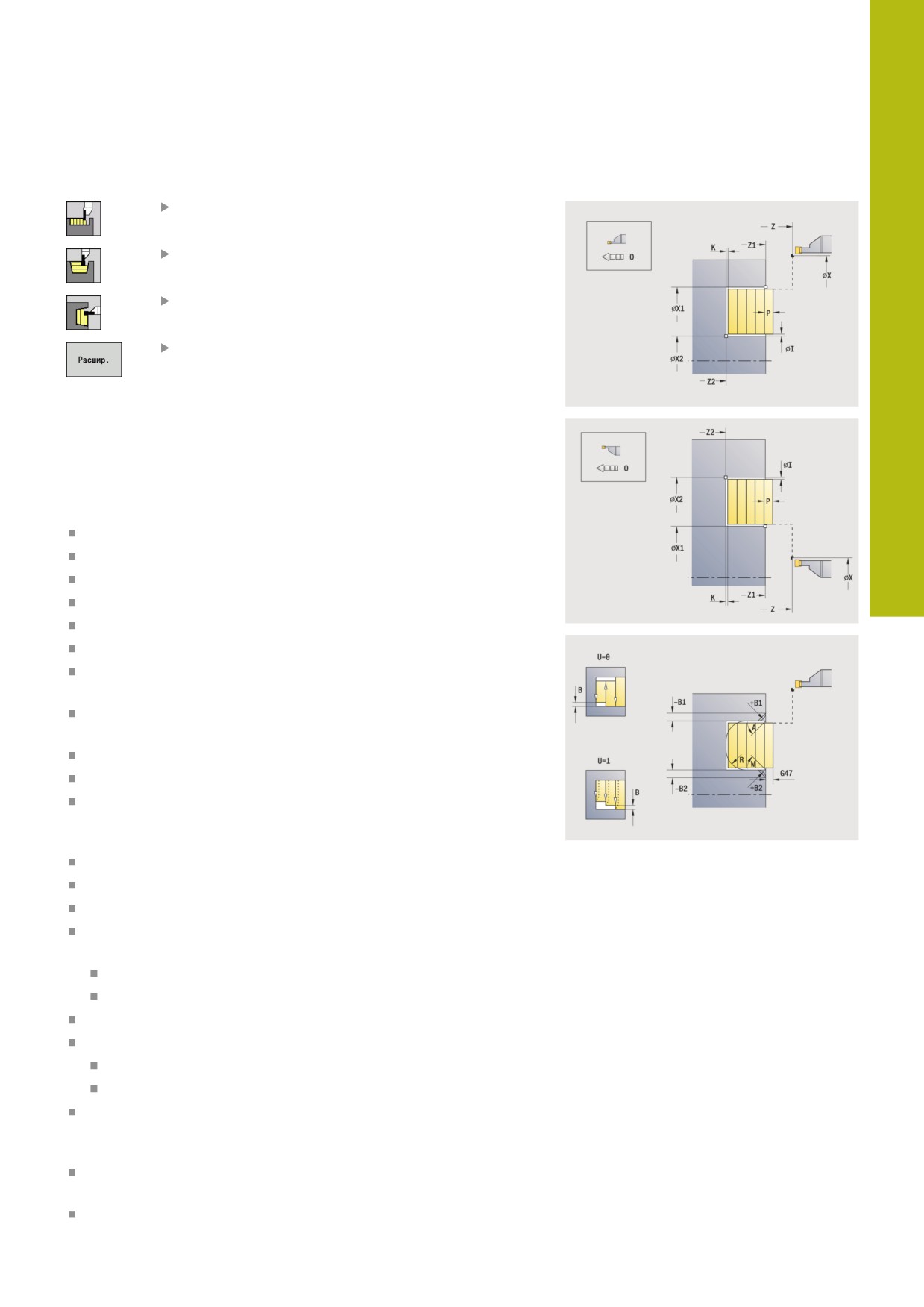

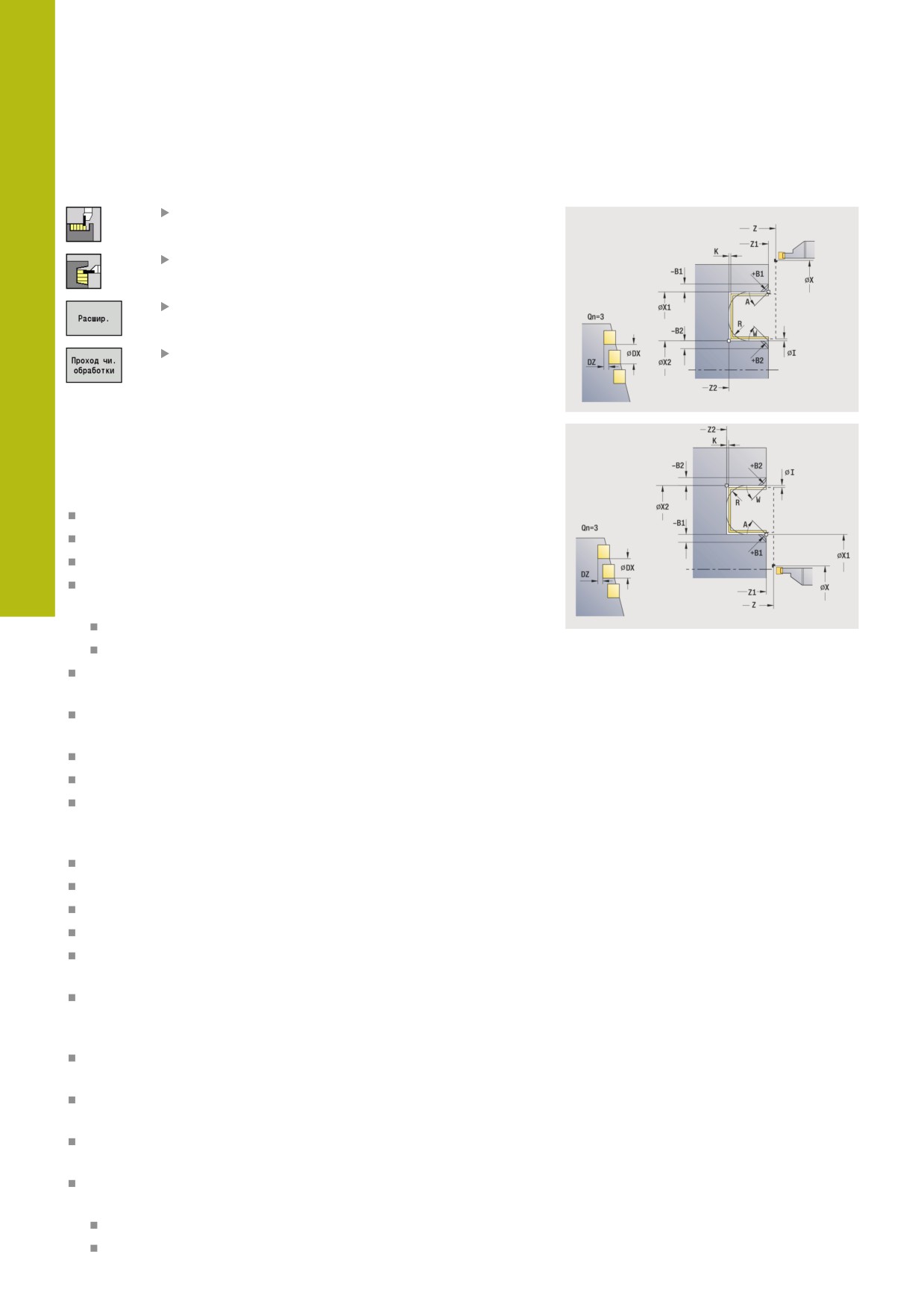

Прорезка радиа.чист. обр. - расширенная
выберите Циклы прорезки
выберите Прорезка радиально
нажмите программную клавишу Расшир.
нажмите программную клавишу
Проход чи. обработки
Цикл изготавливает проточки, количество которых определено
в Колич. циклов прорезки Qn. Параметры Точка старта
и Конечная точка контура определяют первую проточку
(позицию, глубину и ширину).
Параметры цикла:
X, Z: Точка старта
X1, Z1: Начальная точка контура
X2, Z2: Конечная точка контура
B1, B2: -B фаска/+B закругление (B1 в начале контура и B2
в конце контура)
B>0: радиус скругления
B<0: ширина фаски
A: Начальный угол (диапазон: 0° < A < 90°; по умолчанию:
0°)
W: Конечный угол (диапазон: 0° <= W < 90°; по умолчанию:
0°)
R: Закругление
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
Qn: Колич. циклов прорезки (по умолчанию: 1)
DX, DZ: Расст. до следующей прорезки относительно
предыдущей проточки
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
296
Режим Обучения | Прорезные циклы
7
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Проточка контура
Для данного цикла Вы можете выбрать, как будет
обрабатываться элемент дна в чистовом проходе.
Система ЧПУ использует для этого параметр
обработки recessFinishing (№ 602414). Если
он не определен, то элемент пола разделяется
посередине.
Отработка цикла:
1
Расчет позиции проточки и распределения проходов
2
Подвод параллельно оси из Точка старта или из проточки
для следующей проточки
3
Чистовой проход первой боковой поверхности (с учетом
опциональных элементов контура) и части дна контура
почти до конца проточки
4
Подвод параллельно оси к второй боковой поверхности
5
Чистовой проход второй боковой стороны (с учётом
опциональных элементов контура) и оставшегося дна
контура
6
2..5 повторений, пока все прорезы не будут обработаны
начисто
7
Перемещение назад параллельно оси в Точка старта
8
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
297
7
Режим Обучения | Прорезные циклы

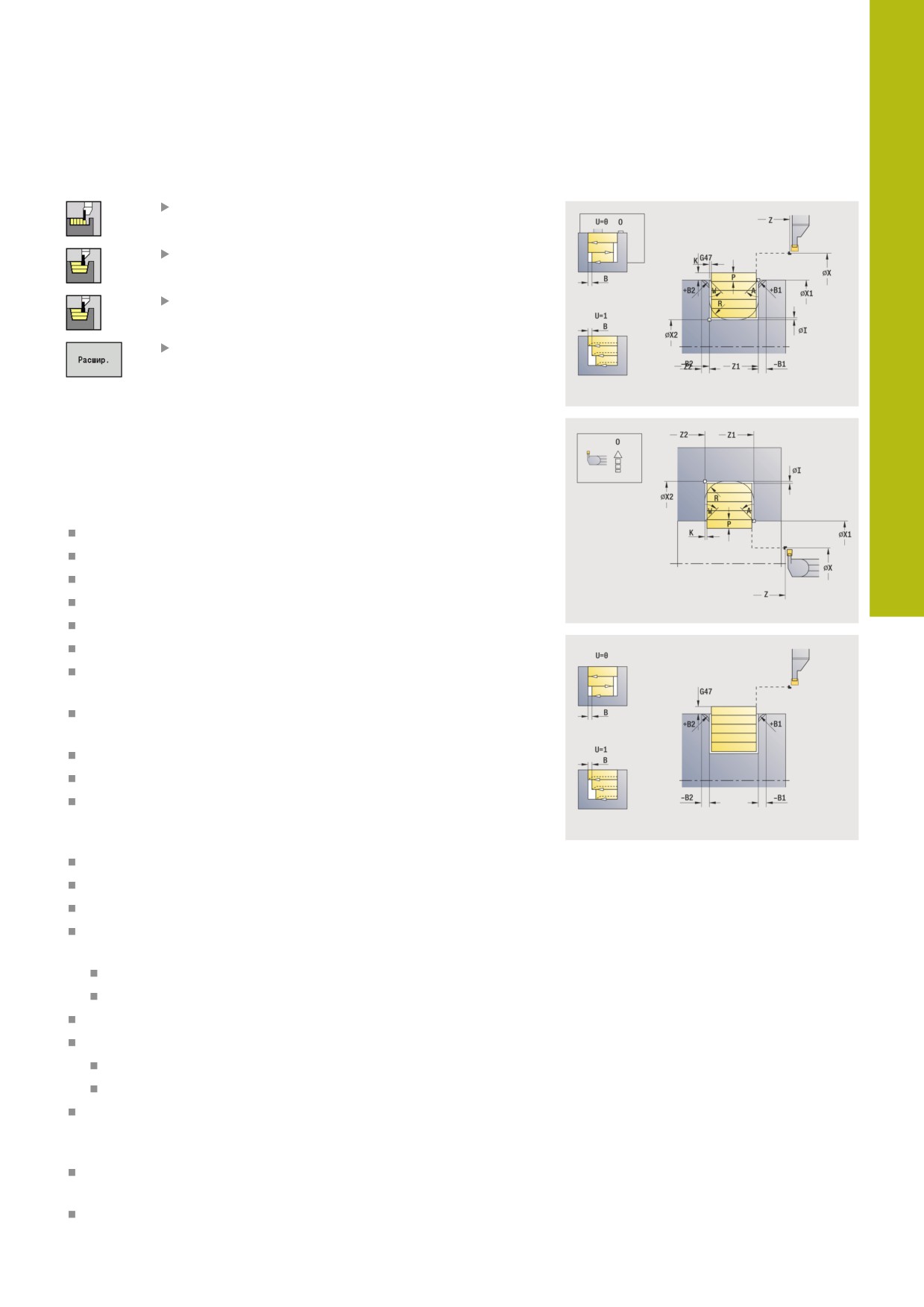

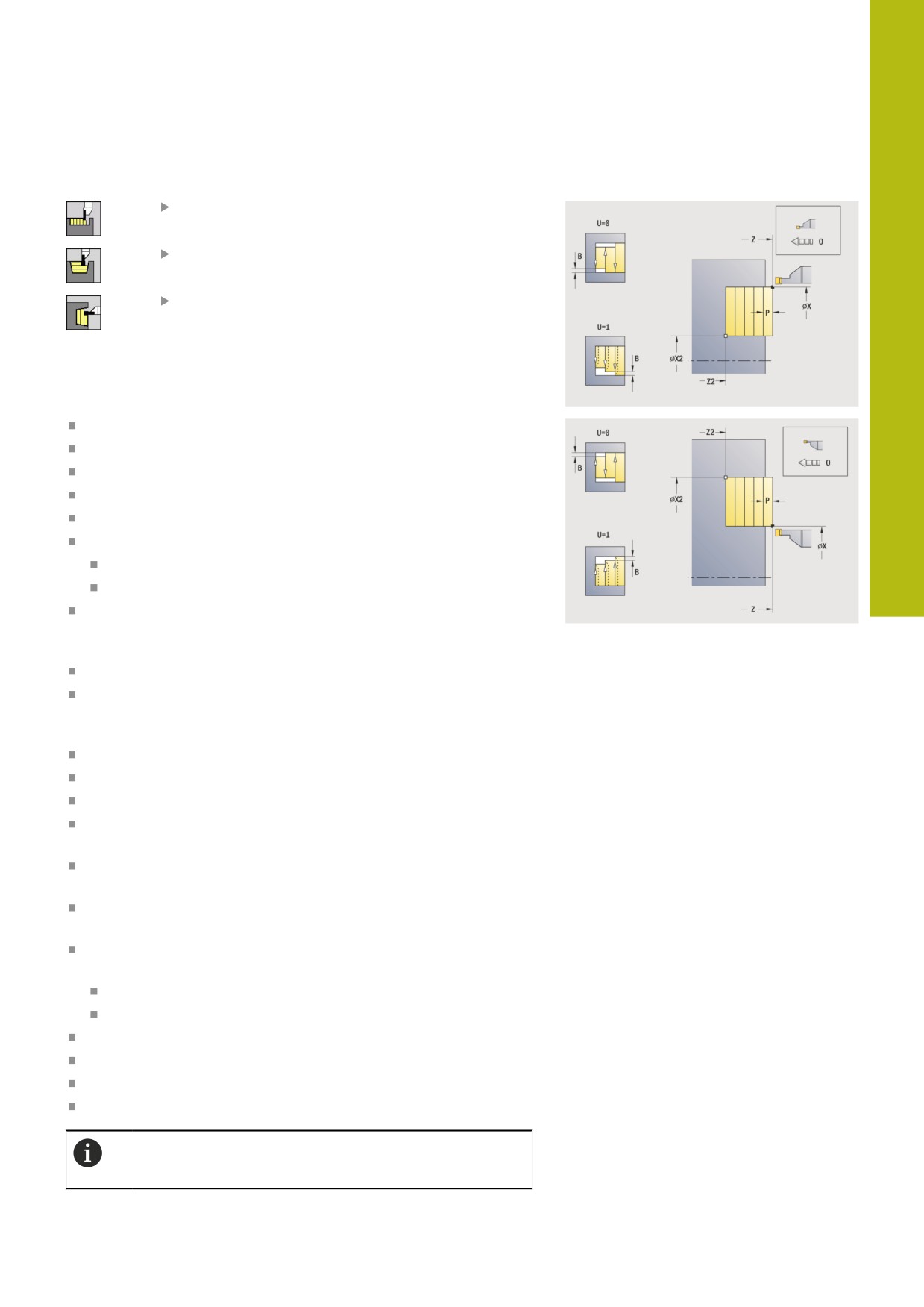

Прорезка аксиа. чист.обр. - расширенная
выберите Циклы прорезки
выберите Прорезка аксиально
нажмите программную клавишу Расшир.
нажмите программную клавишу
Проход чи. обработки
Цикл изготавливает проточки, количество которых определено
в Колич. циклов прорезки Qn. Параметры Точка старта
и Конечная точка контура определяют первую проточку
(позицию, глубину и ширину).
Параметры цикла:
X, Z: Точка старта
X1, Z1: Начальная точка контура
X2, Z2: Конечная точка контура
B1, B2: -B фаска/+B закругление (B1 в начале контура и B2
в конце контура)
B>0: радиус скругления
B<0: ширина фаски
A: Начальный угол (диапазон: 0° < A < 90°; по умолчанию:
0°)
W: Конечный угол (диапазон: 0° <= W < 90°; по умолчанию:
0°)
R: Закругление
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
Qn: Колич. циклов прорезки (по умолчанию: 1)
DX, DZ: Расст. до следующей прорезки относительно
предыдущей проточки
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
298
Режим Обучения | Прорезные циклы
7
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Проточка контура
Для данного цикла Вы можете выбрать, как будет
обрабатываться элемент дна в чистовом проходе.
Система ЧПУ использует для этого параметр
обработки recessFinishing (№ 602414). Если
он не определен, то элемент пола разделяется
посередине.
Отработка цикла:
1
Расчет позиции проточки и распределения проходов
2
Подвод параллельно оси из Точка старта или из проточки
для следующей проточки
3
Чистовой проход первой боковой поверхности (с учётом
опциональных элементов контура) и части дна контура
почти до конца проточки
4
Подвод параллельно оси к второй боковой поверхности
5
Чистовой проход второй боковой стороны (с учётом
опциональных элементов контура) и оставшегося дна
контура
6
Повторение 2...5, пока все проточки не будут выполнены
7
Перемещение назад параллельно оси в Точка старта
8
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
299
7

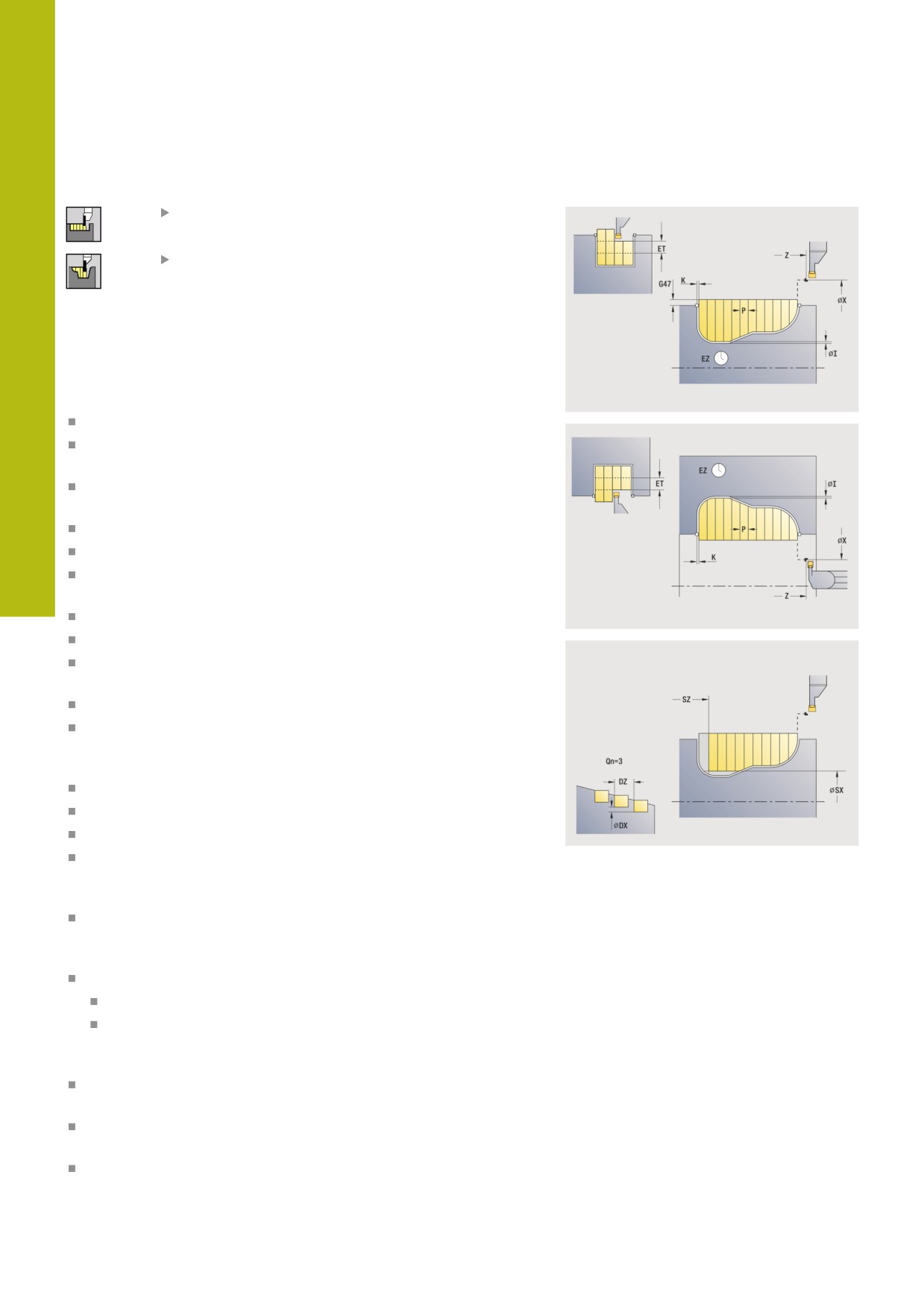

Режим Обучения | Прорезные циклы

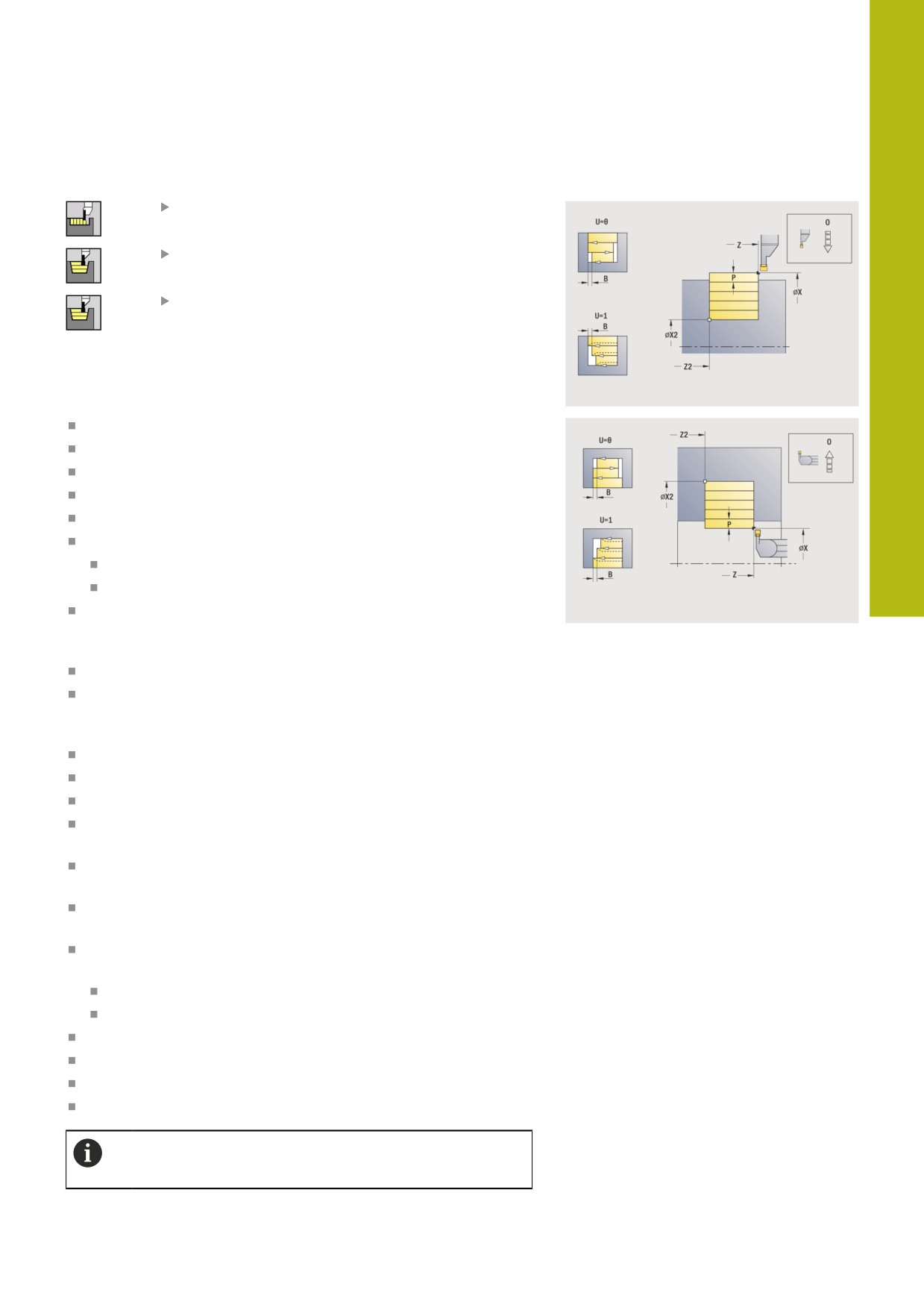

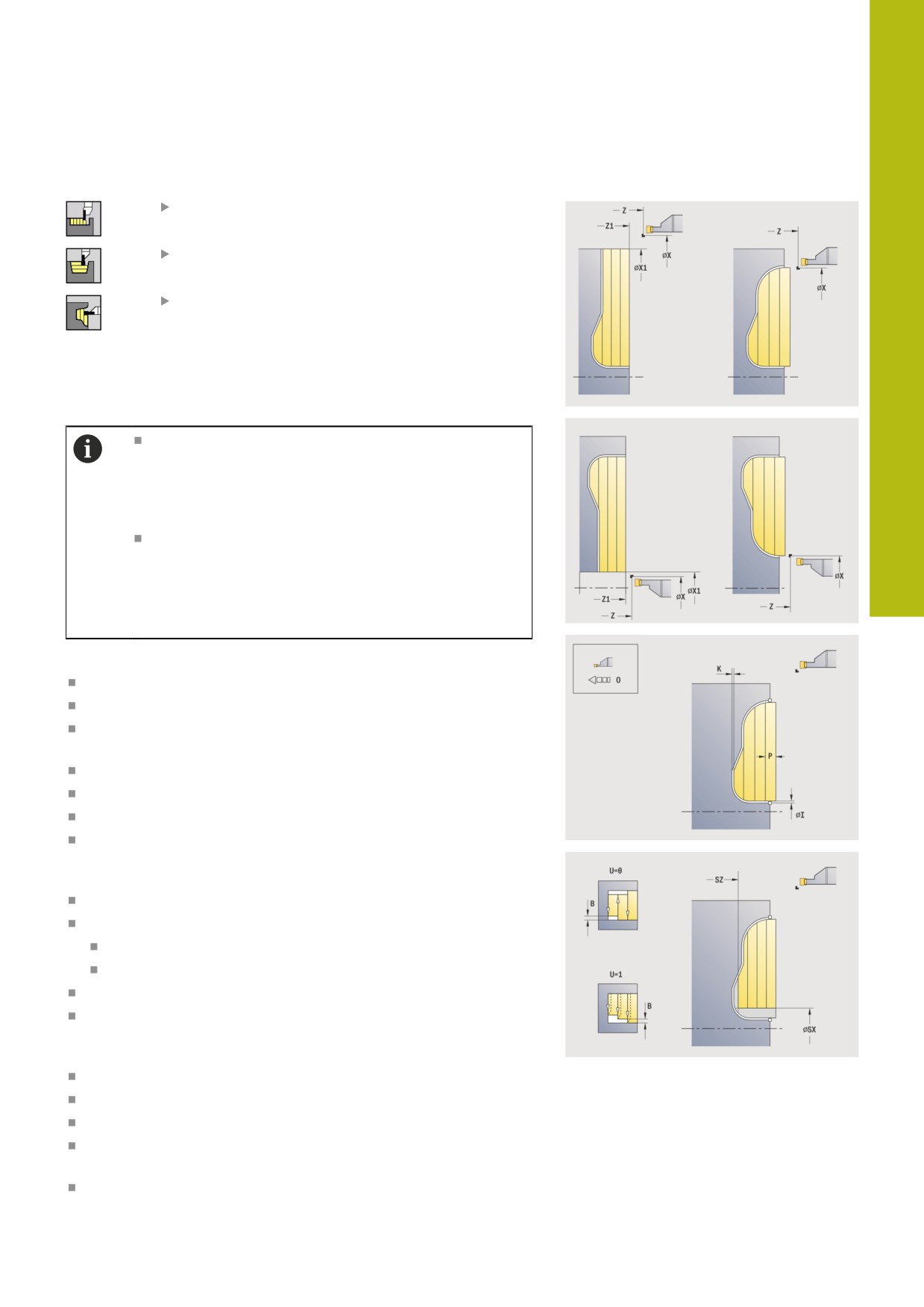

Прорезные циклы ICP радиально
выберите Циклы прорезки
выберите Прорезка радиальная ICP
Цикл изготавливает проточки, количество которых определено
в Колич. циклов прорезки Qn. Параметры Точка старта
и Конечная точка контура определяют первую проточку
(позицию, глубину и ширину).
Параметры цикла:
X, Z: Точка старта
FK: Номер готовой детали ICP - имя обрабатываемого
контура
P: Ширина прорезки - врезание <= P (значение не введено:
P = 0,8 * ширина резца инструмента)
ET: Глубина выточки на каждое врезание
I, K: Припуск X и Z
EZ: Выдержка времени - выдержка времени (по
умолчанию: длительность равна двум оборотам)
EW: Подача прорезки
Qn: Колич. циклов прорезки (по умолчанию: 1)
DX, DZ: Расст. до следующей прорезки относительно
предыдущей проточки
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
SX, SZ: Ограничение резания по X и Z
Дополнительная информация: "Ограничения резания SX,
SZ", Стр. 210
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
KS: Многозаходное врезание (по умолчанию: 0)
0: нет
1: да - выборка выполняется в полный рез, обработка
перемычки между ними серединой прорезного
инструмента
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
300
Режим Обучения | Прорезные циклы
7
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Проточка контура
Для данного цикла Вы можете выбрать, как будет
обрабатываться элемент дна в чистовом проходе.
Система ЧПУ использует для этого параметр
обработки recessFinishing (№ 602414). Если
он не определен, то элемент пола разделяется
посередине.
Отработка цикла:
1
Расчет позиции проточки и распределения проходов
2
Подвод параллельно оси из Точка старта или из проточки
для следующей проточки
3
Выборка в соответствии с заданным контуром
4
Возвращается и подводится для следующего прохода
5
Повторение 3...4, пока проточка не будет выполнена
6
Повторение 2...5, пока все проточки не будут выполнены
7
Перемещение назад параллельно оси в Точка старта
8
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
301
7
Режим Обучения | Прорезные циклы
Прорезные циклы ICP аксиально
выберите Циклы прорезки
выберите Прорезка аксиальная ICP
Цикл изготавливает проточки, количество которых определено
в Колич. циклов прорезки Qn. Параметры Точка старта
и Конечная точка контура определяют первую проточку
(позицию, глубину и ширину).
Параметры цикла:
X, Z: Точка старта
FK: Номер готовой детали ICP - имя обрабатываемого
контура
P: Ширина прорезки - врезание <= P (значение не введено:
P = 0,8 * ширина резца инструмента)
ET: Глубина выточки на каждое врезание
I, K: Припуск X и Z
EZ: Выдержка времени - выдержка времени (по
умолчанию: длительность равна двум оборотам)
EW: Подача прорезки
Qn: Колич. циклов прорезки (по умолчанию: 1)
DX, DZ: Расст. до следующей прорезки относительно
предыдущей проточки
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
SX, SZ: Ограничение резания по X и Z
Дополнительная информация: "Ограничения резания SX,
SZ", Стр. 210
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
KS: Многозаходное врезание (по умолчанию: 0)
0: нет
1: да - выборка выполняется в полный рез, обработка
перемычки между ними серединой прорезного
инструмента
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
302
Режим Обучения | Прорезные циклы
7
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Проточка контура
Для данного цикла Вы можете выбрать, как будет
обрабатываться элемент дна в чистовом проходе.
Система ЧПУ использует для этого параметр
обработки recessFinishing (№ 602414). Если
он не определен, то элемент пола разделяется
посередине.
Отработка цикла:
1
Расчет позиции проточки и распределения проходов
2
Подвод параллельно оси из Точка старта или из проточки
для следующей проточки
3
Выборка в соответствии с заданным контуром
4
Перемещение назад и подвод для следующего прохода
5
Повторение 3...4, пока проточка не будет выполнена
6
Повторение 2...5, пока все проточки не будут выполнены
7
Перемещение назад параллельно оси в Точка старта
8
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
303
7
Режим Обучения | Прорезные циклы
Проточка ICP, чистовой проход, радиально
выберите Циклы прорезки
выберите Прорезка радиальная ICP
нажмите программную клавишу
Проход чи. обработки
Цикл изготавливает проточки, количество которых определено
в Колич. циклов прорезки Qn. Параметры Точка старта
и Конечная точка контура определяют первую проточку
(позицию, глубину и ширину).
Инструмент возвращается в конце цикла на Точка
старта.
Параметры цикла:
X, Z: Точка старта
FK: Номер готовой детали ICP - имя обрабатываемого
контура
Qn: Колич. циклов прорезки (по умолчанию: 1)
DX, DZ: Расст. до следующей прорезки относительно
предыдущей проточки
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
SX, SZ: Ограничение резания по X и Z
Дополнительная информация: "Ограничения резания SX,
SZ", Стр. 210
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
304
Режим Обучения | Прорезные циклы
7
Тип обработки для доступа к базе технологических
данных: Проточка контура
Для данного цикла Вы можете выбрать, как будет
обрабатываться элемент дна в чистовом проходе.
Система ЧПУ использует для этого параметр
обработки recessFinishing (№ 602414). Если
он не определен, то элемент пола разделяется
посередине.
Отработка цикла:
1
Расчёт позиций проточки
2
Подвод параллельно оси из Точка старта или из проточки
для следующей проточки
3
Чистовая обработка контура проточки
4
Повторение 2...3, пока все проточки не будут выполнены
5
Перемещение назад параллельно оси в Точка старта
6
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
305
7

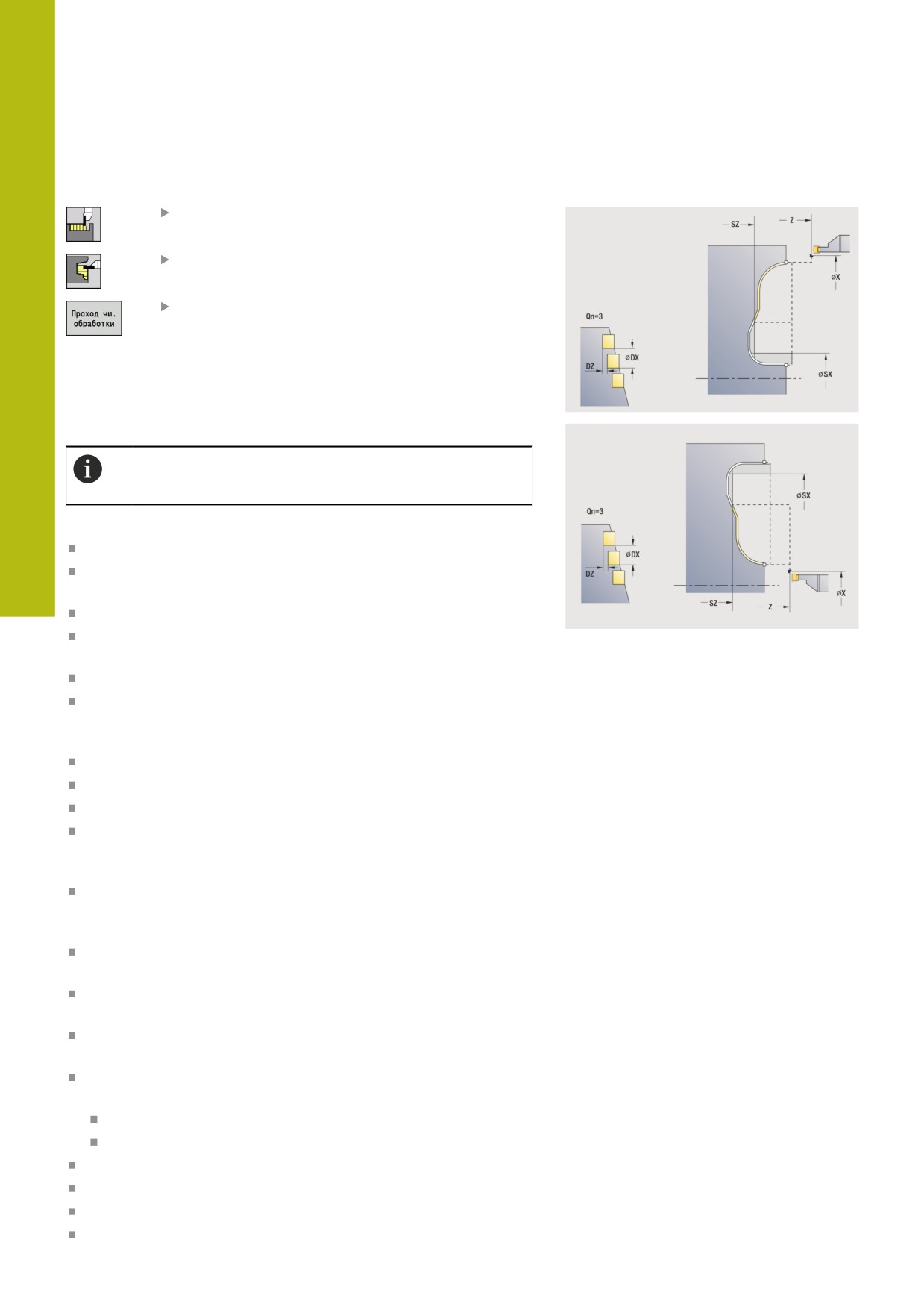

Режим Обучения | Прорезные циклы
Проточка ICP, чистовой проход, аксиально
выберите Циклы прорезки
выберите Прорезка аксиальная ICP
нажмите программную клавишу
Проход чи. обработки
Цикл изготавливает проточки, количество которых определено
в Колич. циклов прорезки Qn. Параметры Точка старта
и Конечная точка контура определяют первую проточку
(позицию, глубину и ширину).
Инструмент возвращается в конце цикла на Точка
старта.
Параметры цикла:
X, Z: Точка старта
FK: Номер готовой детали ICP - имя обрабатываемого
контура
Qn: Колич. циклов прорезки (по умолчанию: 1)
DX, DZ: Расст. до следующей прорезки относительно
предыдущей проточки
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
SX, SZ: Ограничение резания по X и Z
Дополнительная информация: "Ограничения резания SX,
SZ", Стр. 210
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
306
Режим Обучения | Прорезные циклы
7
Тип обработки для доступа к базе технологических
данных: Проточка контура
Для данного цикла Вы можете выбрать, как будет
обрабатываться элемент дна в чистовом проходе.
Система ЧПУ использует для этого параметр
обработки recessFinishing (№ 602414). Если
он не определен, то элемент пола разделяется
посередине.
Отработка цикла:
1
рассчитывает позиции врезания
2
Подвод параллельно оси из Точка старта или из проточки
для следующей проточки
3
Чистовая обработка контура проточки
4
Повторение 2...3, пока все проточки не будут выполнены
5
Перемещение назад параллельно оси в Точка старта
6
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
307
7
Режим Обучения | Прорезные циклы
Точение прорезным резцом
Циклы точения прорезным резцом выполняют обработку
переменными движениями прорезной и проходной обработки.
Таким образом обработка осуществляется посредством
минимального количества движений отвода и врезаний.
Следующие параметры влияют на особенности точения
прорезным резцом:
O: Продача прорезки — подача для движения врезания
U: Обраб.точением однонапра. - вы можете производить
токарную обработку в одном или двух направлениях
B: Ширина смещения - со второго прохода
обрабатываемый отрезок уменьшается при переходе
от обработки точением к обработке прорезанием на
Ширина смещения. При каждом следующим переходе
от обработки точением к обработке резанием на этой
боковой поверхности производится уменьшение на ширину
смещения - дополнительно к прежнему смещению. Сумма
смещений ограничивается 80 % от эффективной ширины
режущей кромки (эффективная ширина режущей кромки
= ширина резца - 2 * радиуса вершины резца). Система
ЧПУ при необходимости уменьшает запрограммированную
Ширина смещения. Оставшийся материал удаляется в
конце предварительного прорезания с помощью прорезного
хода.
RB: Коррекция глубины точения - в зависимости от
материала, скорости подачи и т. д. режущая кромка
отклоняется при токарной обработке. Эта ошибка врезания
корректируется в чистовом проходе в расширенном
режиме с помощью Коррекция глубины точения.
Коррекция глубины точения определяется, как правило,
эмпирически.
Циклы предполагают наличие прорезных резцов
для проходной обработки.
308
Режим Обучения | Прорезные циклы
7
Прорезное точение радиально
выберите Циклы прорезки
выберите Прорезное точение
выберите Прорезное точение радиально
Цикл выполняет обработку прямоугольной области, описанной
через Точка стартаи Конечная точка контура.
Параметры цикла:
X, Z: Точка старта
X2, Z2: Конечная точка контура
P: Глубина врезания - максимальная глубина врезания
O: Продача прорезки - (по умолчанию: активная подача)
B: Ширина смещения (по умолчанию: 0)
U: Обраб.точением однонапра. (По умолчанию: 0)
0: двунаправленный
1: однонаправленный
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Прорезное точение
309
7
Режим Обучения | Прорезные циклы
Отработка цикла:
1
Расчет распределения проходов
2
Подвод к Точка старта для первого прохода
3
Врезание (обработка прорезанием)
4
Обработка перпендикулярно направлению прорезания
(проходная обработка)
5
Повторение 3 ... 4, пока не будет достигнута Конечная точка
контура X2, Z2
6
Перемещение назад параллельно оси в Точка старта
7
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
310
Режим Обучения | Прорезные циклы
7
Прорезное точение аксиально
выберите Циклы прорезки
выберите Прорезное точение
выберите Прорезное точение аксиально
Цикл выполняет обработку прямоугольной области, описанной
через Точка стартаи Конечная точка контура.
Параметры цикла:
X, Z: Точка старта
X2, Z2: Конечная точка контура
P: Глубина врезания - максимальная глубина врезания
O: Продача прорезки - (по умолчанию: активная подача)
B: Ширина смещения (по умолчанию: 0)
U: Обраб.точением однонапра. (По умолчанию: 0)
0: двунаправленный
1: однонаправленный
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Прорезное точение
311
7
Режим Обучения | Прорезные циклы
Отработка цикла:
1
Расчет распределения проходов
2
Подвод к Точка старта для первого прохода
3
Врезание (обработка прорезанием)
4
Обработка перпендикулярно направлению прорезания
(проходная обработка)
5
Повторение 3 ... 4, пока не будет достигнута Конечная точка
контура X2, Z2
6
Перемещение назад параллельно оси в Точка старта
7
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
312
Режим Обучения | Прорезные циклы
7
Прорезное точение радиально - расширенное
выберите Циклы прорезки
выберите Прорезное точение
выберите Прорезное точение радиально
нажмите программную клавишу Расшир.
Цикл выполняет черновую обработку участка описанного через
Точка старта X/Начальная точка контура Z1 и Конечная точка
контура с учетом припусков.
Дополнительная информация: "Точение прорезным резцом",
Параметры цикла:
X, Z: Точка старта
X1, Z1: Начальная точка контура
X2, Z2: Конечная точка контура
P: Глубина врезания - максимальная глубина врезания
O: Продача прорезки - (по умолчанию: активная подача)
I, K: Припуск X и Z
A: Начальный угол (диапазон: 0° < A < 90°; по умолчанию:
0°)
W: Конечный угол (диапазон: 0° <= W < 90°; по умолчанию:
0°)
R: Закругление
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
B1, B2: -B фаска/+B закругление (B1 в начале контура и B2
в конце контура)
B>0: радиус скругления
B<0: ширина фаски
B: Ширина смещения (по умолчанию: 0)
U: Обраб.точением однонапра. (По умолчанию: 0)
0: двунаправленный
1: однонаправленный
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
313
7
Режим Обучения | Прорезные циклы
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Прорезное точение
Отработка цикла:
1
Расчет распределения проходов
2
Подвод к Точка старта для первого прохода
3
Врезание (обработка прорезанием)
4
Обработка перпендикулярно направлению прорезания
(проходная обработка)
5
Повторение 3 ... 4, пока не будет достигнута Конечная точка
контура X2, Z2
6
Вытачивание фаски/скругления в начале контура/в конце
контура, если задано
7
Перемещение назад параллельно оси в Точка старта
8
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
314
Режим Обучения | Прорезные циклы
7
Прорезное точение аксиально - расширенное
выберите Циклы прорезки
выберите Прорезное точение
выберите Прорезное точение аксиально
нажмите программную клавишу Расшир.
Цикл выполняет черновую обработку участка описанного через
Точка старта Z/Начальная точка контура X1 и Конечная точка
контура с учетом припусков.
Дополнительная информация: "Точение прорезным резцом",
Параметры цикла:
X, Z: Точка старта
X1, Z1: Начальная точка контура
X2, Z2: Конечная точка контура
P: Глубина врезания - максимальная глубина врезания
O: Продача прорезки - (по умолчанию: активная подача)
I, K: Припуск X и Z
A: Начальный угол (диапазон: 0° < A < 90°; по умолчанию:
0°)
W: Конечный угол (диапазон: 0° <= W < 90°; по умолчанию:
0°)
R: Закругление
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
B1, B2: -B фаска/+B закругление (B1 в начале контура и B2
в конце контура)
B>0: радиус скругления
B<0: ширина фаски
B: Ширина смещения (по умолчанию: 0)
U: Обраб.точением однонапра. (По умолчанию: 0)
0: двунаправленный
1: однонаправленный
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
315
7
Режим Обучения | Прорезные циклы
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Прорезное точение
Отработка цикла:
1
Расчет распределения проходов.
2
Подвод к Точка старта для первого прохода
3
Врезание (обработка прорезанием)
4
Обработка перпендикулярно направлению прорезания
(проходная обработка)
5
Повторение 3 ... 4, пока не будет достигнута Конечная точка
контура X2, Z2
6
Вытачивание фаски/скругления в начале контура/в конце
контура, если задано
7
Перемещение назад параллельно оси в Точка старта
8
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
316
Режим Обучения | Прорезные циклы
7
Точение прорезным резцом радиально, чистовой проход
выберите Циклы прорезки
выберите Прорезное точение
выберите Прорезное точение радиально
нажмите программную клавишу
Проход чи. обработки
Цикл выполняет чистовую обработку участка, описанного через
Точка старта и Конечная точка контура.
Дополнительная информация: "Точение прорезным резцом",
Припуски I, K задают материал, который ещё
дополнительно останется после чистового прохода.
Параметры цикла:
X, Z: Точка старта
X2, Z2: Конечная точка контура
I, K: Припуск заготовки на X и Z
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Прорезное точение
317
7
Режим Обучения | Прорезные циклы
Отработка цикла:
1
Подвод параллельно оси из Точка старта
2
Чистовая обработка первой боковой поверхности и участка
контура почти до Конечная точка контура X2, Z2
3
Подвод параллельно оси в Точка старта X/Конечная точка
контура Z2
4
Чистовая обработка второй боковой стороны и оставшейся
части дна контура
5
Перемещение назад параллельно оси в Точка старта
6
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
318
Режим Обучения | Прорезные циклы
7
Точение прорезным резцом аксиально, чистовой проход
выберите Циклы прорезки
выберите Прорезное точение
выберите Прорезное точение аксиально
нажмите программную клавишу
Проход чи. обработки
Цикл выполняет чистовую обработку участка, описанного через
Точка старта и Конечная точка контура.
Дополнительная информация: "Точение прорезным резцом",
Припуски I, K задают материал, который ещё
дополнительно останется после чистового прохода.
Параметры цикла:
X, Z: Точка старта
X2, Z2: Конечная точка контура
I, K: Припуск заготовки на X и Z
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Прорезное точение
319
7
Режим Обучения | Прорезные циклы
Отработка цикла:
1
Подвод параллельно оси из Точка старта
2
Чистовая обработка первой боковой поверхности и участка
контура почти до Конечная точка контура X2, Z2
3
Подвод параллельно оси в Точка старта Z/Конечная точка
контура X2
4
Чистовая обработка второй боковой стороны и оставшейся
части дна контура
5
Перемещение назад параллельно оси в Точка старта
6
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
320
Режим Обучения | Прорезные циклы
7

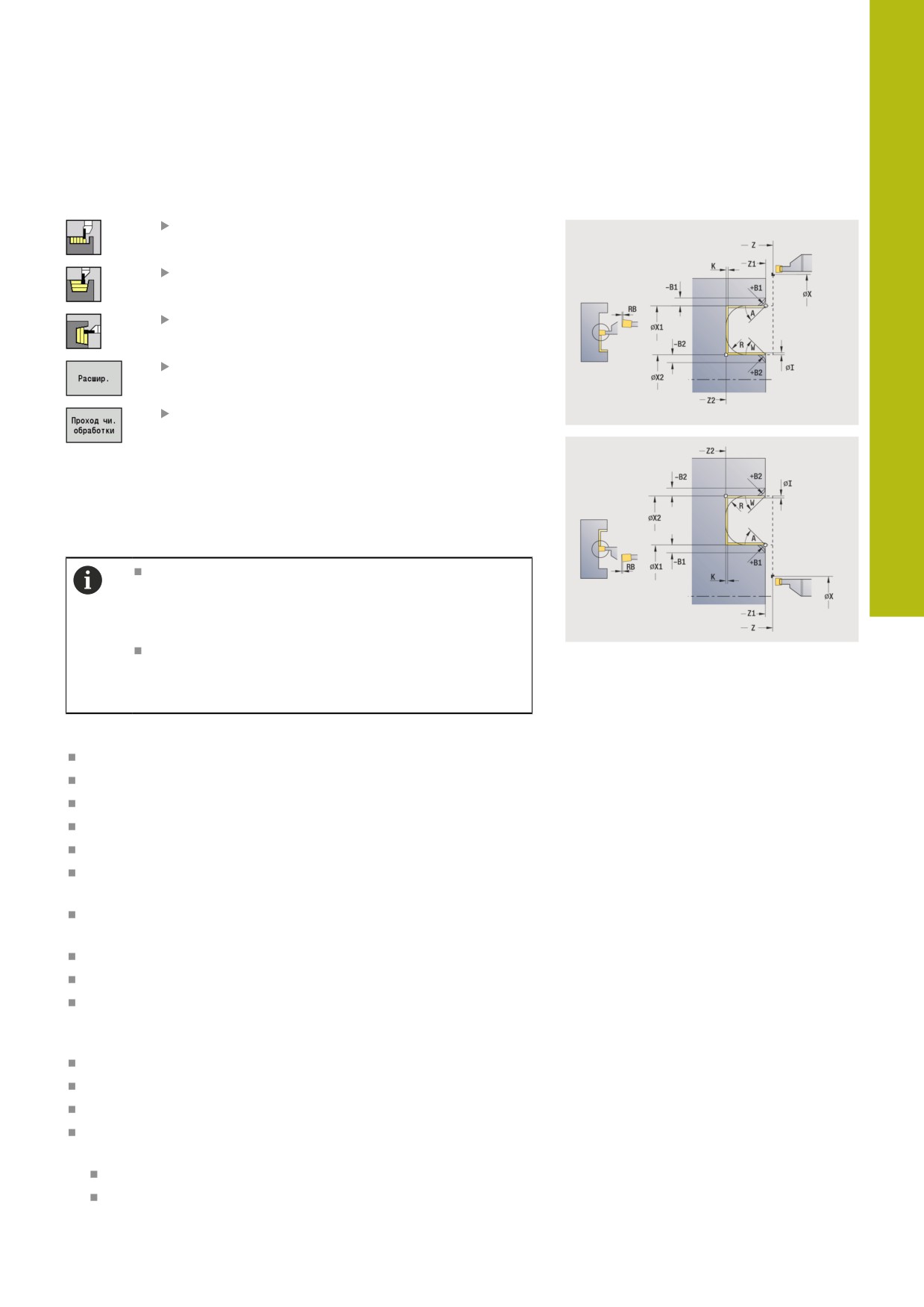

Точение прорезным резцом радиально, чистовой проход -
расширенное
выберите Циклы прорезки
выберите Прорезное точение
выберите Прорезное точение радиально
нажмите программную клавишу Расшир.
нажмите программную клавишу
Проход чи. обработки
Цикл выполняет чистовую обработку участка, описанного через
Начальная точка контура и Конечная точка контура.
Дополнительная информация: "Точение прорезным резцом",
Припуски заготовки RI, RK задают материал,
который удаляется циклом чистовой обработки.
Для этого задайте припуски при чистовом проходе
точения прорезным резцом
Припуски I, K задают материал, который ещё
дополнительно останется после цикла чистовой
обработки
Параметры цикла:
X, Z: Точка старта
X1, Z1: Начальная точка контура
X2, Z2: Конечная точка контура
RB: Коррекция глубины точения
I, K: Припуск X и Z
A: Начальный угол (диапазон: 0° < A < 90°; по умолчанию:
0°)
W: Конечный угол (диапазон: 0° <= W < 90°; по умолчанию:
0°)
R: Закругление
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
B1, B2: -B фаска/+B закругление (B1 в начале контура и B2
в конце контура)
B>0: радиус скругления
B<0: ширина фаски
321
7
Режим Обучения | Прорезные циклы
RI, RK: Припуск заготовки на X и Z - припуск перед
чистовой обработкой для расчета траектории подвода/
отвода и области чистовой обработки
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Прорезное точение
Отработка цикла:
1
Подвод из Точка старта
2
Чистовая обработка первой боковой поверхности с учетом
опциональных элементов контура, и затем участка дна
контура почти до Конечная точка контура X2, Z2
3
Подвод параллельно оси для чистовой обработки второй
боковой поверхности
4
Чистовая обработка второй боковой стороны с учётом
опциональных элементов контура и оставшейся части дна
контура
5
Чистовая обработка фаски/скругления в начале контура/в
конце контура, если задано
6
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
322
Режим Обучения | Прорезные циклы
7

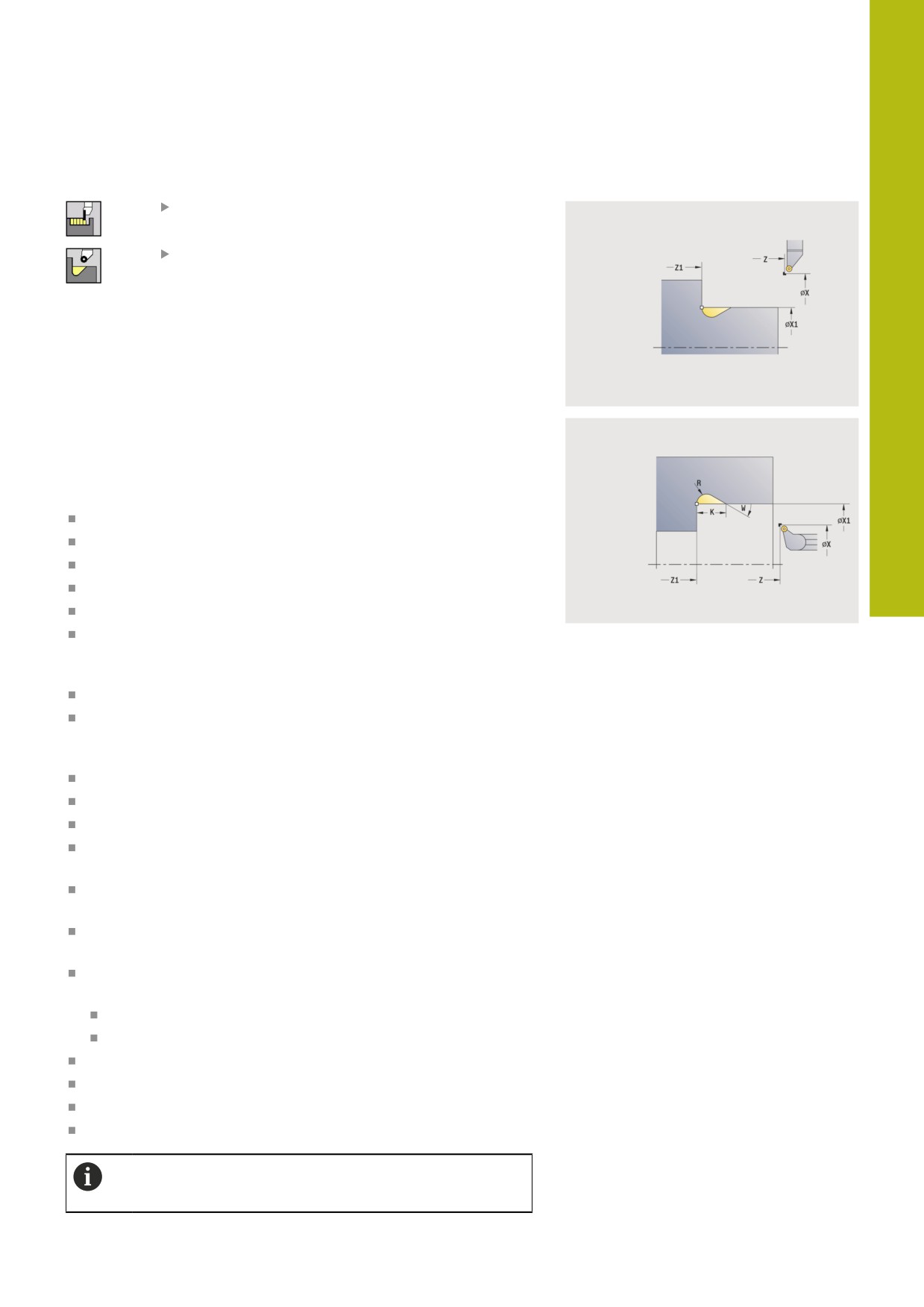

Точение прорезным резцом аксиально, чистовой проход -
расширенное
выберите Циклы прорезки
выберите Прорезное точение
выберите Прорезное точение аксиально
нажмите программную клавишу Расшир.
нажмите программную клавишу
Проход чи. обработки
Цикл выполняет чистовую обработку участка, описанного через
Начальная точка контура и Конечная точка контура.
Дополнительная информация: "Точение прорезным резцом",
Припуски заготовки RI, RK задают материал,
который удаляется циклом чистовой обработки.
Для этого задайте припуски при чистовом проходе
точения прорезным резцом
Припуски I, K задают материал, который ещё
дополнительно останется после цикла чистовой
обработки
Параметры цикла:
X, Z: Точка старта
X1, Z1: Начальная точка контура
X2, Z2: Конечная точка контура
RB: Коррекция глубины точения
I, K: Припуск X и Z
A: Начальный угол (диапазон: 0° < A < 90°; по умолчанию:
0°)
W: Конечный угол (диапазон: 0° <= W < 90°; по умолчанию:
0°)
R: Закругление
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
B1, B2: -B фаска/+B закругление (B1 в начале контура и B2
в конце контура)
B>0: радиус скругления
B<0: ширина фаски
323
7
Режим Обучения | Прорезные циклы
RI, RK: Припуск заготовки на X и Z - припуск перед
чистовой обработкой для расчета траектории подвода/
отвода и области чистовой обработки
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Прорезное точение
Отработка цикла:
1
Подвод из Точка старта
2
Чистовая обработка первой боковой поверхности с учетом
опциональных элементов контура, и затем участка дна
контура почти до Конечная точка контура X2, Z2
3
подводит параллельно к оси для чистовой обработки второй
боковой поверхности
4
обрабатывает начистую вторую боковую поверхность при
учете выбираемых элементов контура, потом остаток уклона
контура
5
Чистовая обработка фаски/скругления в начале контура/в
конце контура, если задано
6
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
324
Режим Обучения | Прорезные циклы
7

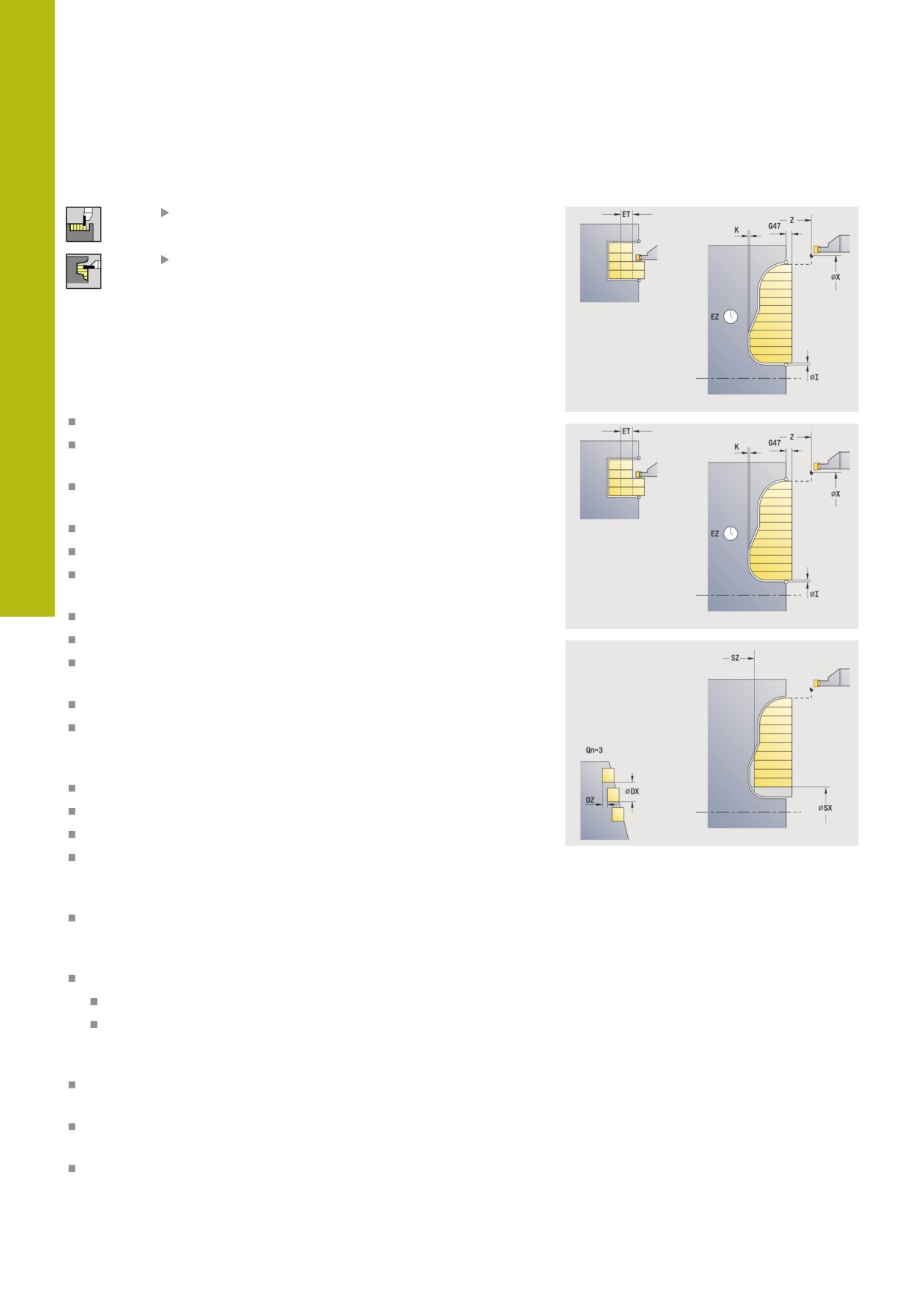

Прор. точение радиальное ICP
выберите Циклы прорезки
выберите Прорезное точение
выберите Прор. точение радиальное ICP
Цикл выполняет черновую обработку заданной области.
Дополнительная информация: "Точение прорезным резцом",
При ниспадающем контуре задайте Точка
старта - не задавайте Начальная точка
заготовки. Цикл производит черновую обработку
участка заданного через Точка старта и ICP с
учетом припусков
При нарастающем контуре задайте Точка
старта и Начальная точка заготовки. Цикл
производит черновую обработку участка
заданного через Начальная точка заготовки и
ICP с учетом припусков
Параметры цикла:
X, Z: Точка старта
X1, Z1: Начальная точка заготовки
FK: Номер готовой детали ICP - имя обрабатываемого
контура
P: Глубина врезания - максимальная глубина врезания
O: Продача прорезки - (по умолчанию: активная подача)
I, K: Припуск X и Z
SX, SZ: Ограничение резания по X и Z
Дополнительная информация: "Ограничения резания SX,
SZ", Стр. 210
B: Ширина смещения (по умолчанию: 0)
U: Обраб.точением однонапра. (По умолчанию: 0)
0: двунаправленный
1: однонаправленный
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
A: Угол подвода (по умолчанию: против направления
врезания)
W: Угол отвода (по умолчанию: против направления
врезания)
325
7
Режим Обучения | Прорезные циклы
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Прорезное точение
Отработка цикла:
1
Расчет распределения проходов
2
Подвод к Точка старта для первого прохода
3
Врезание (обработка прорезанием)
4
Обработка перпендикулярно направлению прорезания
(проходная обработка)
5
3 … 4 повтора, пока определенный участок не будет
обработан
6
Перемещение назад параллельно оси в Точка старта
7
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
326
Режим Обучения | Прорезные циклы
7

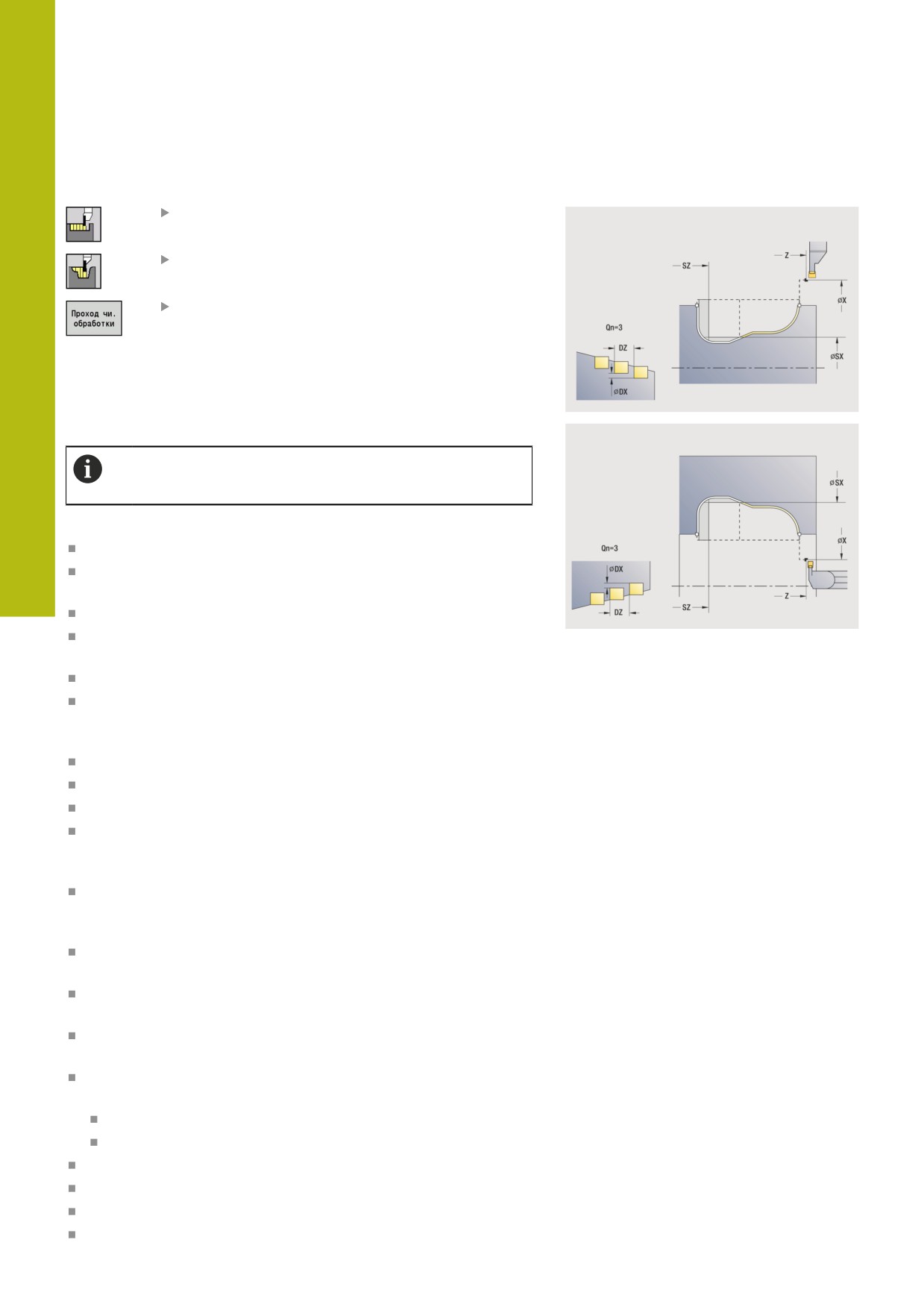

Прорез.точение аксиально ICP
выберите Циклы прорезки
выберите Прорезное точение
выберите Прорез.точение аксиально ICP
Цикл выполняет черновую обработку заданной области.
Дополнительная информация: "Точение прорезным резцом",
При ниспадающем контуре задайте Точка
старта - не задавайте Начальная точка
заготовки. Цикл производит черновую обработку
участка заданного через Точка старта и ICP с
учетом припусков
При нарастающем контуре задайте Точка
старта и Начальная точка заготовки. Цикл
производит черновую обработку участка
заданного через Начальная точка заготовки и
ICP с учетом припусков
Параметры цикла:
X, Z: Точка старта
X1, Z1: Начальная точка заготовки
FK: Номер готовой детали ICP - имя обрабатываемого
контура
P: Глубина врезания - максимальная глубина врезания
O: Продача прорезки - (по умолчанию: активная подача)
I, K: Припуск X и Z
SX, SZ: Ограничение резания по X и Z
Дополнительная информация: "Ограничения резания SX,
SZ", Стр. 210
B: Ширина смещения (по умолчанию: 0)
U: Обраб.точением однонапра. (По умолчанию: 0)
0: двунаправленный
1: однонаправленный
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
A: Угол подвода (по умолчанию: против направления
врезания)
W: Угол отвода (по умолчанию: против направления
врезания)
327
7
Режим Обучения | Прорезные циклы
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Прорезное точение
Отработка цикла:
1
Расчет распределения проходов.
2
Подвод к Точка старта для первого прохода
3
Врезание (обработка прорезанием)
4
Обработка перпендикулярно направлению прорезания
(проходная обработка)
5
Повторение 3...4, пока заданная область не будет
обработана
6
Перемещение назад параллельно оси в Точка старта
7
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
328
Режим Обучения | Прорезные циклы
7
Точение прорезным резцом ICP радиально, чистовой проход
выберите Циклы прорезки
выберите Прорезное точение
выберите Прор. точение радиальное ICP
нажмите программную клавишу
Проход чи. обработки
Цикл выполняет чистовую обработку участка контура,
описанного в ICP. Инструмент возвращается в конце цикла на
Точка старта.
Дополнительная информация: "Точение прорезным резцом",
Припуски заготовки RI, RK задают материал,
который удаляется циклом чистовой обработки.
Для этого задайте припуски при чистовом проходе
точения прорезным резцом
Припуски I, K задают материал, который ещё
дополнительно останется после цикла чистовой
обработки
Параметры цикла:
X, Z: Точка старта
FK: Номер готовой детали ICP - имя обрабатываемого
контура
RB: Коррекция глубины точения
I, K: Припуск X и Z
SX, SZ: Ограничение резания по X и Z
Дополнительная информация: "Ограничения резания SX,
SZ", Стр. 210
RI, RK: Припуск заготовки на X и Z
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
A: Угол подвода (по умолчанию: против направления
врезания)
W: Угол отвода (по умолчанию: против направления
врезания)
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
329
7
Режим Обучения | Прорезные циклы
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Прорезное точение
Отработка цикла:
1
Позиционирование параллельно оси из Точка старта на
Безоп. расстояние над первой боковой поверхностью
2
Чистовая обработка целого контура за один проход
3
Перемещение назад параллельно оси в Точка старта
4
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
330
Режим Обучения | Прорезные циклы
7
Точение прорезным резцом ICP аксиально, чистовой проход
выберите Циклы прорезки
выберите Прорезное точение
выберите Прорез.точение аксиально ICP
нажмите программную клавишу
Проход чи. обработки
Цикл выполняет чистовую обработку участка контура,
описанного в ICP. Инструмент возвращается в конце цикла на
Точка старта.
Дополнительная информация: "Точение прорезным резцом",
Припуски заготовки RI, RK задают материал,
который удаляется циклом чистовой обработки.
Для этого задайте припуски при чистовом проходе
точения прорезным резцом
Припуски I, K задают материал, который ещё
дополнительно останется после цикла чистовой
обработки
Параметры цикла:
X, Z: Точка старта
FK: Номер готовой детали ICP - имя обрабатываемого
контура
RB: Коррекция глубины точения
I, K: Припуск X и Z
SX, SZ: Ограничение резания по X и Z
Дополнительная информация: "Ограничения резания SX,
SZ", Стр. 210
RI, RK: Припуск заготовки на X и Z
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
A: Угол подвода (по умолчанию: против направления
врезания)
W: Угол отвода (по умолчанию: против направления
врезания)
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
331
7
Режим Обучения | Прорезные циклы
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Прорезное точение
Отработка цикла:
1
Позиционирование параллельно оси из Точка старта на
Безоп. расстояние над первой боковой поверхностью
2
Чистовая обработка целого контура за один проход
3
Перемещение назад параллельно оси в Точка старта
4
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
332
Режим Обучения | Прорезные циклы
7
Выточка формы H
выберите Циклы прорезки
Выберите Выточка H
Форма контура зависит от конфигурации параметров. Если
вы не задали Радиус выточки, то изготавливается наклонный
участок до позиции Угл.точ.контураZ1 (радиус инструмента =
Радиус выточки).
Если вы не задали угол врезания, то он рассчитывается из
Длина выточки и Радиус выточки . В этом случае конечная
точка выточки лежит на Угл.точ.контура.
Конечная точка выточки определяется в соответствии с
выточкой формы Н на основе угла врезания.
Параметры цикла:
X, Z: Точка старта
X1, Z1: Угл.точ.контура
K: Длина выточки
R: Радиус выточки (по умолчанию: без кругового элемента)
W: Угол врезания (по умолчанию: W рассчитывается)
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Чист.обработ
333
7
Режим Обучения | Прорезные циклы
Отработка цикла:
1
Подвод на безопасное расстояние из Точка старта
2
Изготовление выточки согласно параметрам цикла
3
Перемещение назад по диагонали в Точка старта
4
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
334















содержание      ..     6      7      8      9     ..
