HEIDENHAIN MANUAL plus 620 Управление ЧПУ для токарного станка. Руководство пользователя (2019 год) - часть 6





7
Режим Обучения | Циклы заготовки
Контур заготовки ICP
выберите Дефинирование загатовки
Выберите Контур заготовки ICP
Цикл описывает заготовку и состояние зажима. Эта
информация используется в подрежиме Моделирование.
Параметры цикла:
X: Диаметр закрепления
Z: Позиция закрепления на Z
B: Диапазон закрепления
J: Вид закрепления
0: не закрепленная
1: внешне закрепленная
2: внутри закрепленная
RK: ICP номер контура
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
RG: Актив. отслеживание контура - отслеживание контура
для подрежима Обучение
0: без отслеживания контура
1: с отслеживанием контура
Дополнительная информация: "Слежение за заготовкой в
подрежиме Обучение", Стр. 204
212
Режим Обучения | Циклы отдельных проходов
7
7.3

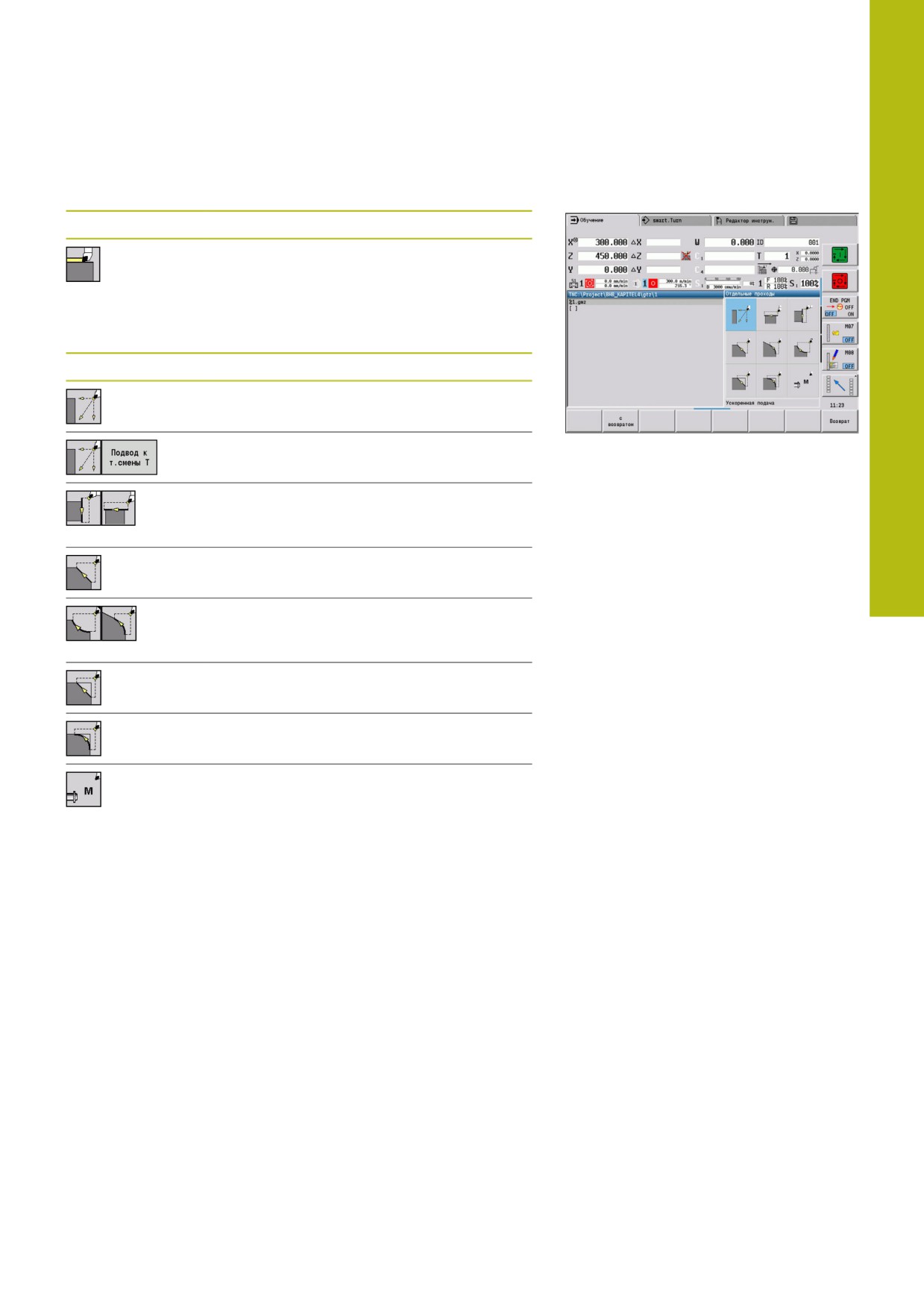

Циклы отдельных проходов
Пункт меню
Значение
При помощи циклов отдельных проходов
вы можете перемещаться на ускоренном
ходу, выполнять отдельные линейные или
круговые проходы, изготавливать фаски
или скругления и вводить M-функции.
Пункт меню
Циклы отдельных проходов
Ускоренная подача позиционирование
Точка смены инстр.
Линейная обраб.продольная/Линейная
обраб. торцервая отдельный продоль-
ный/поперечный проход
Линейная обраб.под углом отдельный
диагональный проход
Круговая обработка отдельный круговой
проход (направление прохода - см. пункт
меню)
Изготовить Фаска
Изготовить Закругление
Вызвать M-функция
213
7
Режим Обучения | Циклы отдельных проходов

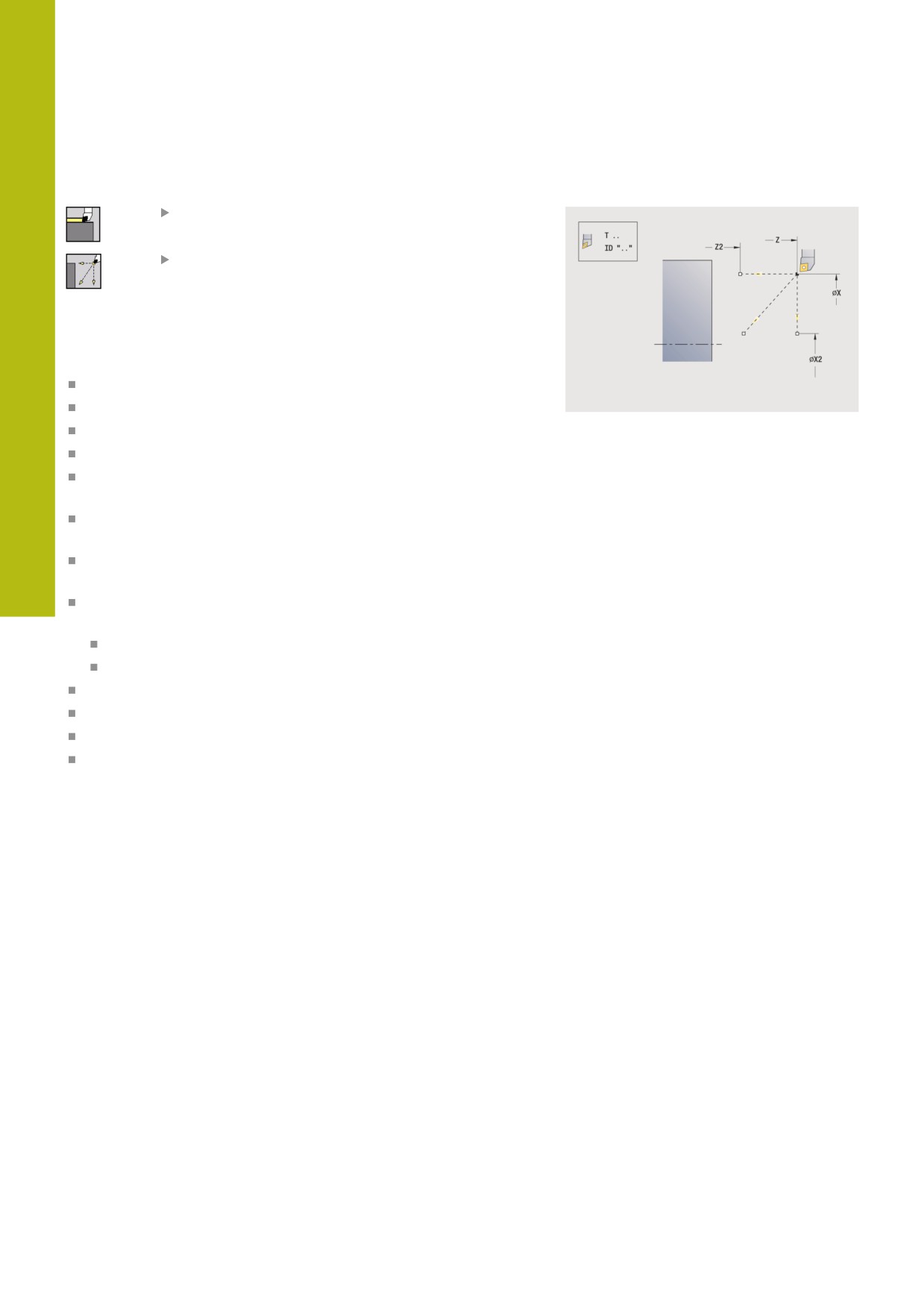

Уск.подача позиционирования
Выберите Отдельные проходы
Выберите Уск.подача позиционирования
Инструмент перемещается на ускоренном ходу от Точка старта
к Целевая точка.
Параметры цикла:
X, Z: Точка старта
X2, Z2: Целевая точка
T: Номер инструмента - номер места в револьвере
ID: Идентиф.номер
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
214
Режим Обучения | Циклы отдельных проходов
7

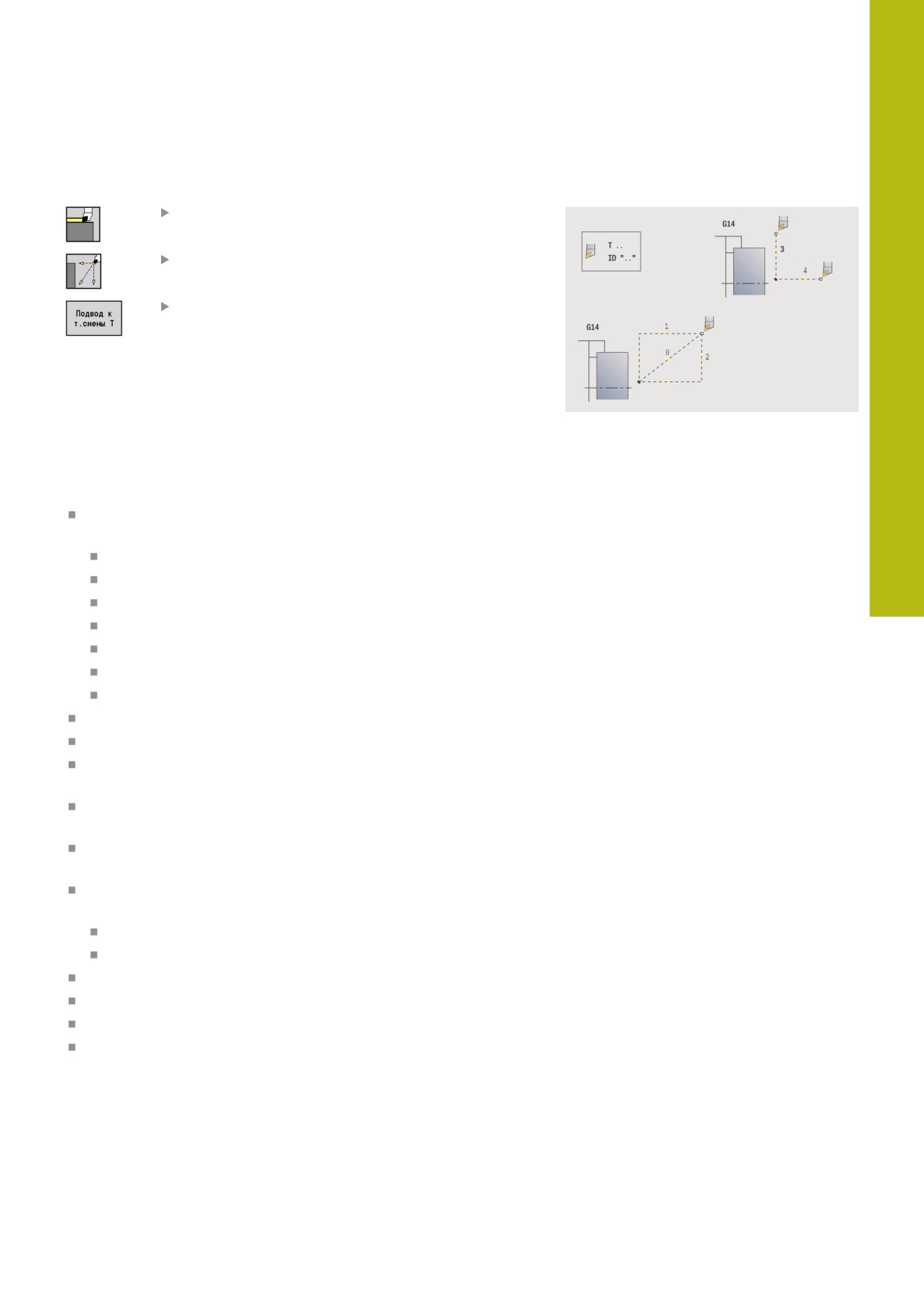

Подвод к точке смены инструмента
Выберите Отдельные проходы
Выберите Уск.подача позиционирования
Нажмите программную клавишу
Подвод к т.смены Т
Инструмент перемещается на ускоренном ходу из текущей
позиции к Точка смены инстр..
Дополнительная информация: "Точка замены инструмента
G14", Стр. 209
После достижения точки смены инструмента выполняется
смена на T.
Параметры цикла:
G14: Точка смены инстр. - последовательность (по
умолчанию: 0)
0: одновременно (диагональный путь перемещения)
1: сначала X, потом Z
2: сначала Z, потом Х
3: только Х
4: только Z
5: только Y (зависит от станка)
6: одновременно с Y (зависит от станка)
T: Номер инструмента - номер места в револьвере
ID: Идентиф.номер
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
215
7
Режим Обучения | Циклы отдельных проходов

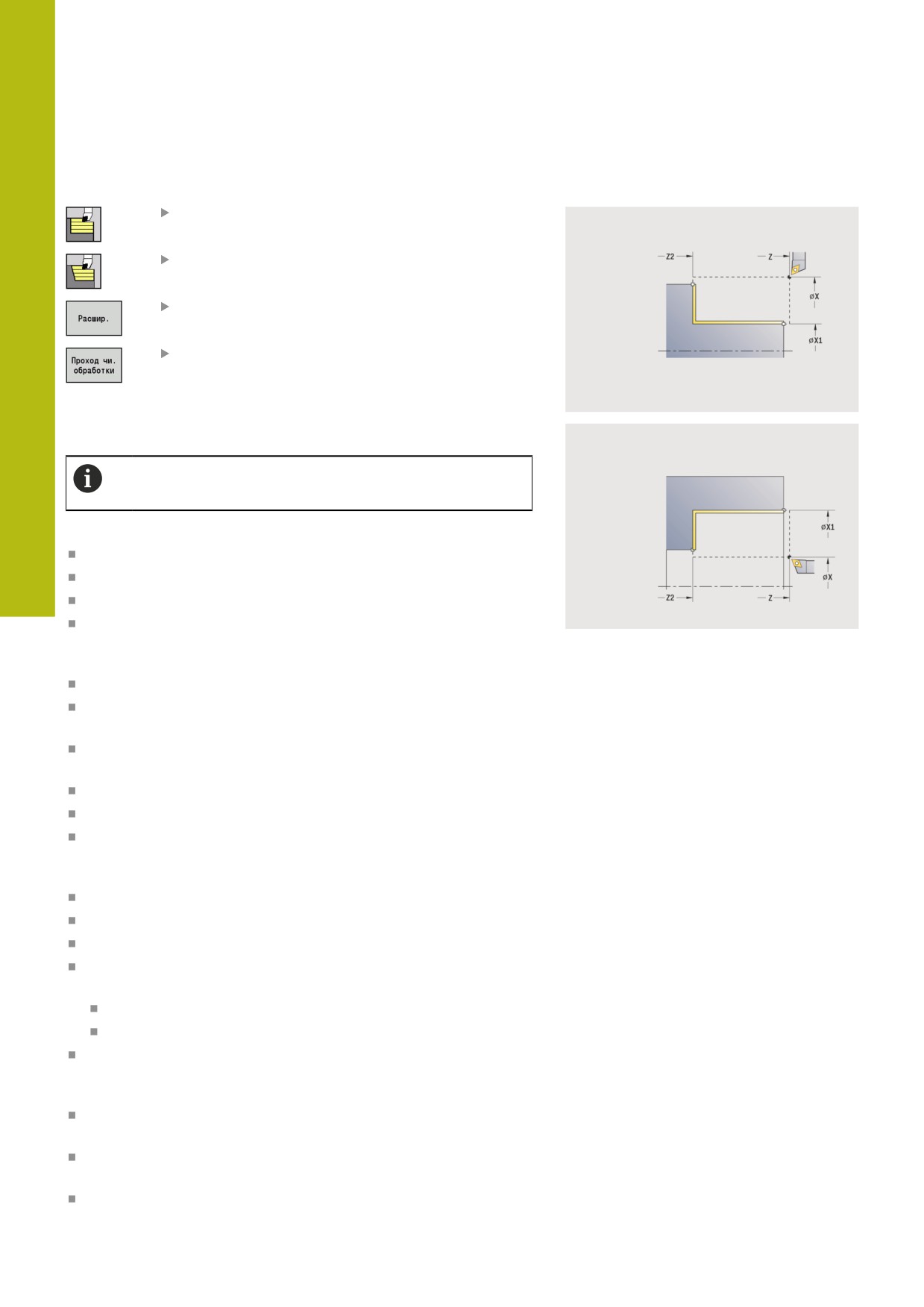

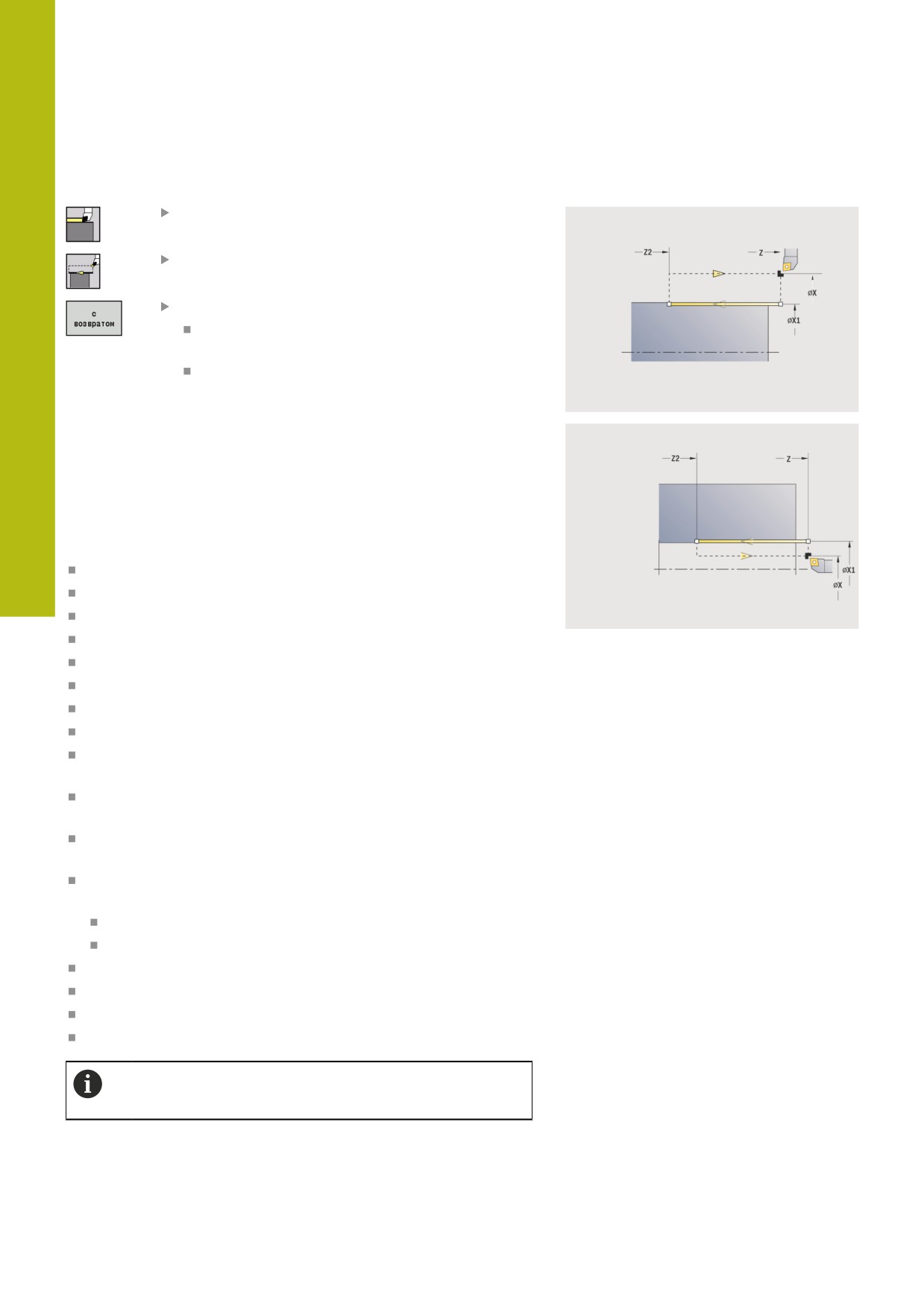

Линейная обраб.продольная
Выберите Отдельные проходы
Выберите Линейная обраб.продольная
Выберите поведение цикла:
Выкл.: инструмент остаётся на месте в
конце цикла
Вкл.: инструмент возвращается к точке
старта
Линейная обраб.продольная: инструмент перемещается
на подаче из Точка старта в Конечная точка контура Z2 и
остается на месте в конце цикла.
Линейная обраб.продольная (с возвратом): инструмент
подводится, выполняет продольный проход и в конце цикла
возвращается назад в Точка старта.
Параметры цикла:
X, Z: Точка старта
X1: Начальная точка контура (если с возвратом)
Z2: Конечная точка контура
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента (если с возвратом)
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Чист.обработ
Отработка цикла с возвратом:
1
Подвод из Точка старта к Начальная точка контура X1
2
Перемещение на подаче в Конечная точка контура Z2
3
Подъем и перемещение назад параллельно оси в Точка
старта
216
Режим Обучения | Циклы отдельных проходов
7

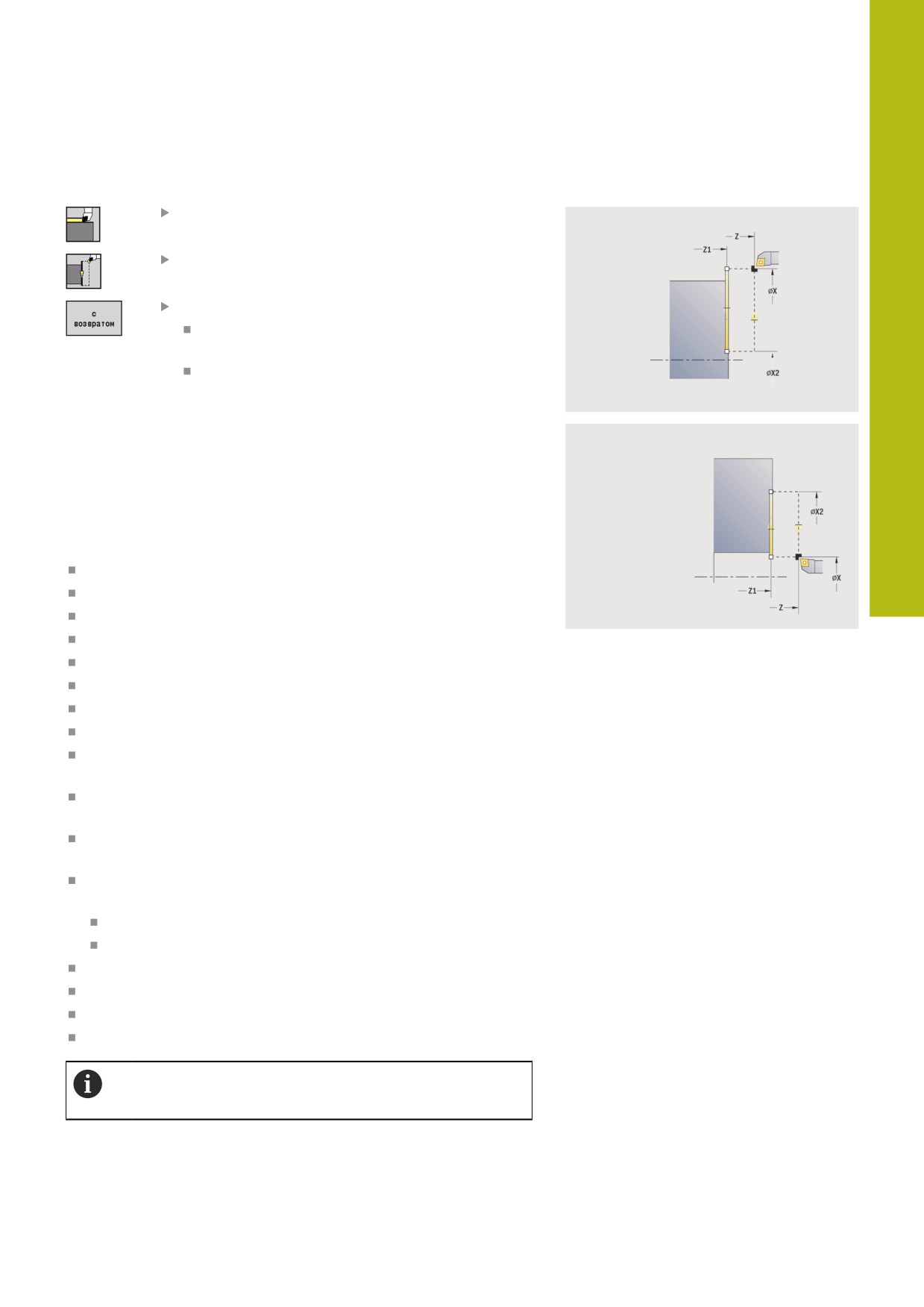

Линейная обработка плоскости
Выберите Отдельные проходы
Выберите Линейная обработка плоскости
Выберите поведение цикла:
Выкл.: инструмент остаётся на месте в
конце цикла
Вкл.: инструмент возвращается к точке
старта
Линейная обработка плоскости: инструмент перемещается
на подаче из Точка старта в Конечная точка контура X2 и
остается на месте в конце цикла.
Линейная обработка плоскости (с возвратом): инструмент
подводится, выполняет поперечный проход и в конце цикла
возвращается назад в Точка старта.
Параметры цикла:
X, Z: Точка старта
Z1: Начальная точка контура (если с возвратом)
X2: Конечная точка контура
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента (если с возвратом)
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Чист.обработ
Отработка цикла с возвратом:
1
Подвод из Точка старта к Начальная точка контура Z1
2
Перемещение на подаче в Конечная точка контура X2
3
Подъем и перемещение назад параллельно оси в Точка
старта
217
7
Режим Обучения | Циклы отдельных проходов

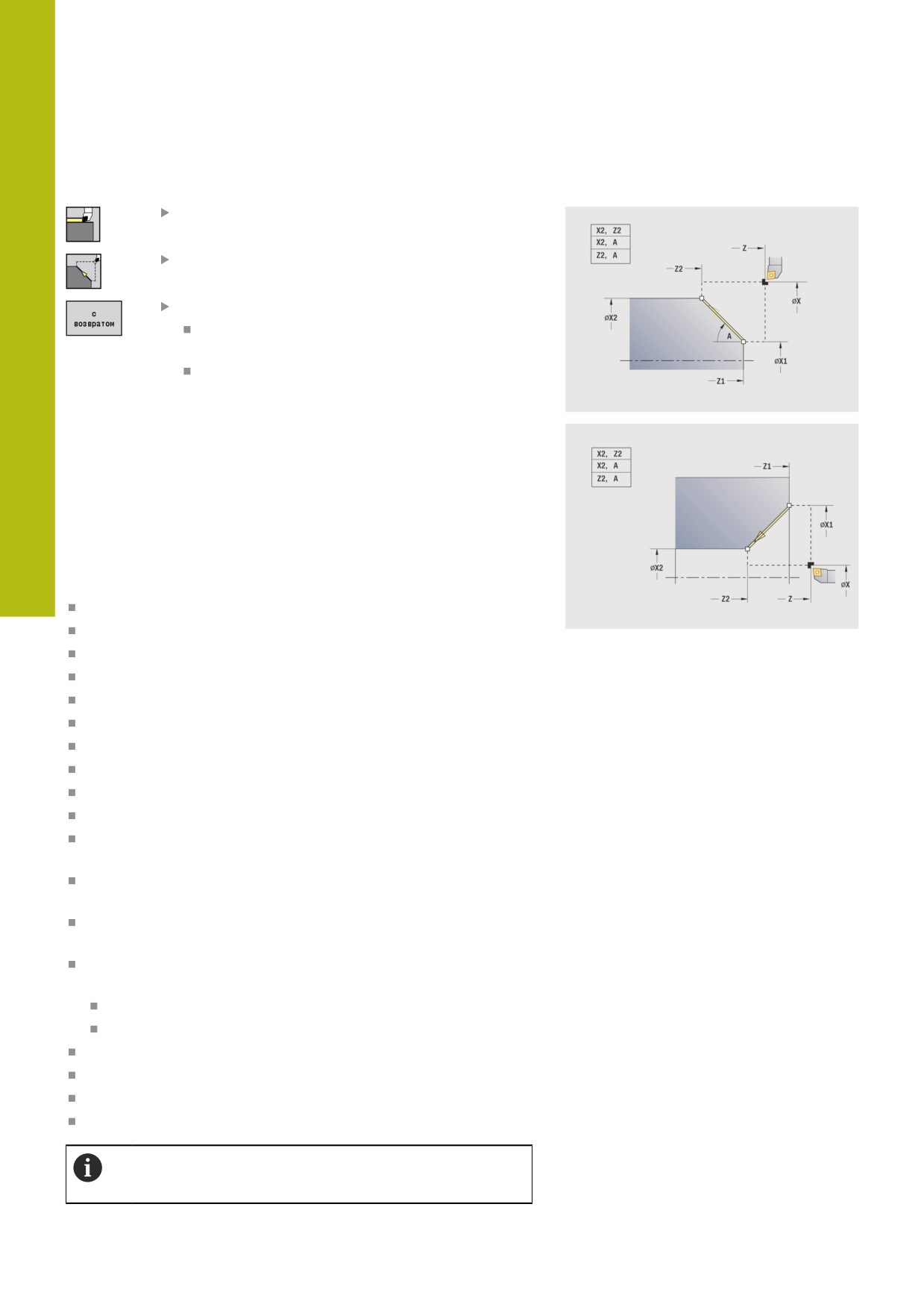

Линейная обраб.под углом
Выберите Отдельные проходы
Выберите Линейная обраб.под углом
Выберите поведение цикла:
Выкл.: инструмент остаётся на месте в
конце цикла
Вкл.: инструмент возвращается к точке
старта
Линейная обработка под углом: система ЧПУ рассчитывает
конечную точку и перемещается на подаче из Точка старта в
конечную точку. Инструмент останавливается в конце цикла.
Линейная обработка под углом (с возвратом): система
ЧПУ рассчитывает конечную точку. После этого инструмент
подводится, выполняет линейный проход и в конце цикла
возвращается к Точка старта. Коррекция радиуса режущей
кромки учитывается.
Параметры цикла:
X, Z: Точка старта
X1, Z1: Начальная точка контура (если с возвратом)
X2, Z2: Конечная точка контура
A: Начальный угол (диапазон: -180° < A < 180°)
G47: Безоп. расстояние (если с возвратом)
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента (если с возвратом)
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Чист.обработ
218
Режим Обучения | Циклы отдельных проходов
7
Комбинации параметров для целевой точки: смотри
вспомогательный рисунок
Отработка цикла с возвратом:
1
Вычисление конечной позиции
2
Подвод из Точка старта к Начальная точка контура X1, Z1
3
Перемещение на подаче в конечную точку
4
Подъем и перемещение назад параллельно оси в Точка
старта
219
7
Режим Обучения | Циклы отдельных проходов

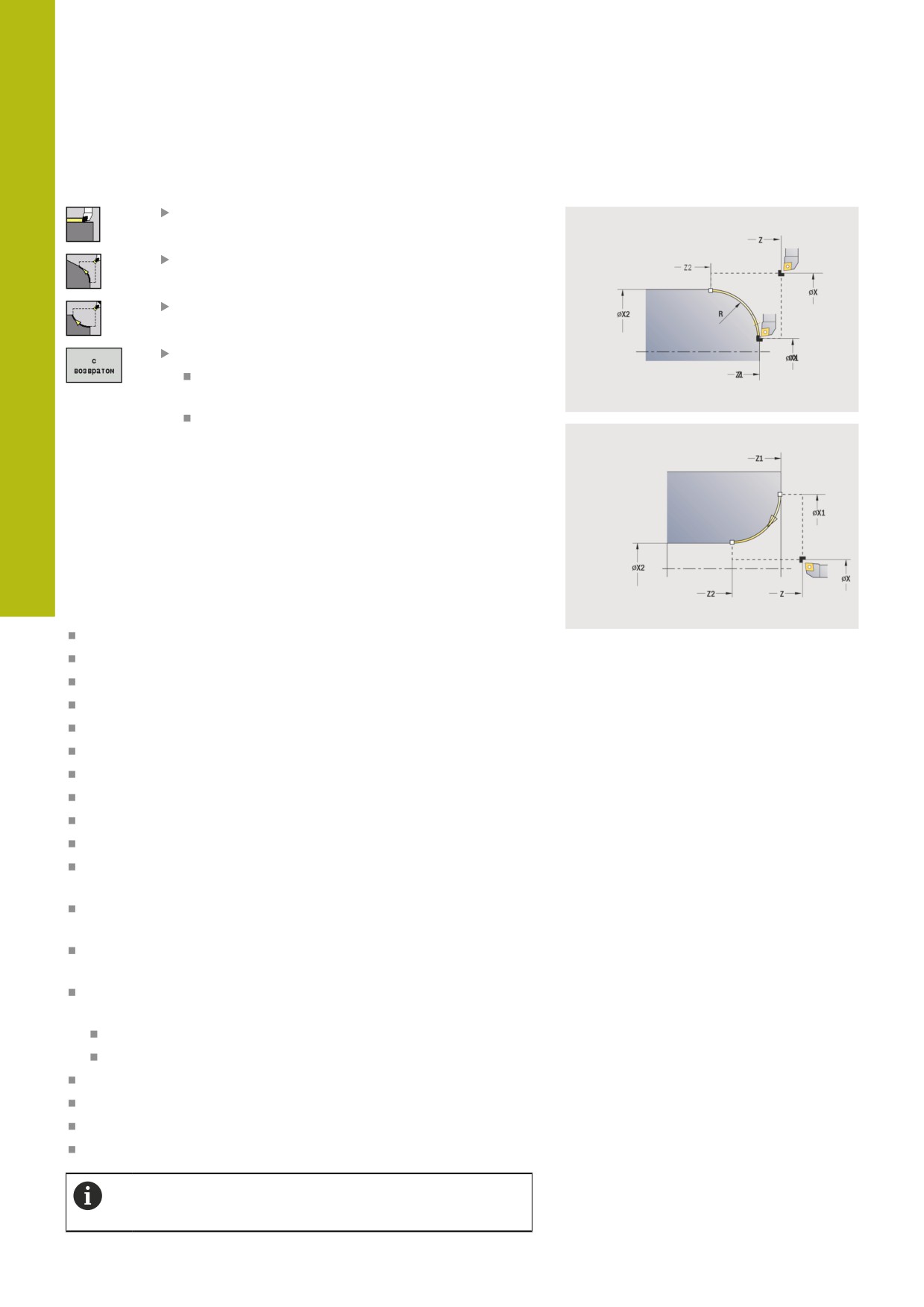

Круговая обработка
Выберите Отдельные проходы
Выберите Круговая обработка (вращение
влево)
Или выберите Круговая обработка
(вращение вправо)
Выберите поведение цикла:
Выкл.: инструмент остаётся на месте в
конце цикла
Вкл.: инструмент возвращается к точке
старта
Круговая обработка: инструмент перемещается на подаче из
Точка старта X, Z в Конечная точка контура X2, Z2 и остается
на месте в конце цикла.
Круговая обработка (с возвратом): инструмент подводится,
выполняет круговой проход и в конце цикла возвращается
назад в Точка старта. Коррекция радиуса режущей кромки
учитывается.
Параметры цикла:
X, Z: Точка старта
X1, Z1: Начальная точка контура (если с возвратом)
X2, Z2: Конечная точка контура
R: Радиус
G47: Безоп. расстояние (если с возвратом)
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента (если с возвратом)
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Чист.обработ
220
Режим Обучения | Циклы отдельных проходов
7
Отработка цикла с возвратом:
1
Подвод параллельно оси из Точка старта к Начальная
точка контура X1, Z1
2
Перемещение на подаче в Конечная точка контура X2, Z2
3
Подъем и перемещение назад параллельно оси в Точка
старта
221
7
Режим Обучения | Циклы отдельных проходов
Фаска
Выберите Отдельные проходы
Выберите Фаска
Выберите поведение цикла:
Выкл.: инструмент остаётся на месте в
конце цикла
Вкл.: инструмент возвращается к точке
старта
Фаска: цикл изготавливает фаску с размерами, относительно
угла контура. Инструмент останавливается в конце цикла.
Фаска (с возвратом): Инструмент подводится, выполняет
фаску с размерами относительно угла контура и возвращается
в конце цикла к Точка старта. Коррекция радиуса режущей
кромки учитывается.
Параметры цикла:
X, Z: Точка старта
X1, Z1: Угл.точ.контура
A: Начальный угол - угол фаски (диапазон: 0° < A < 90°)
I, K: Ширина фаски по X и Z
J: Полож.элемента (по умолчанию: 1)
знак определяет направление обработки (см.
вспомогательный рисунок)
G47: Безоп. расстояние (если с возвратом)
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента (если с возвратом)
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Чист.обработ
222
Режим Обучения | Циклы отдельных проходов
7
Комбинации параметров для фаски:
I или K (фаска 45°)
I, K
I, A или K, A
Отработка цикла с возвратом:
1
Расчёт начальной и конечной точки фаски
2
Перемещение параллельно оси из Точка старта в
начальную точку фаски
3
Перемещение на подаче в конечную точку фаски
4
Подъем и перемещение назад параллельно оси в Точка
старта
223
7
Режим Обучения | Циклы отдельных проходов

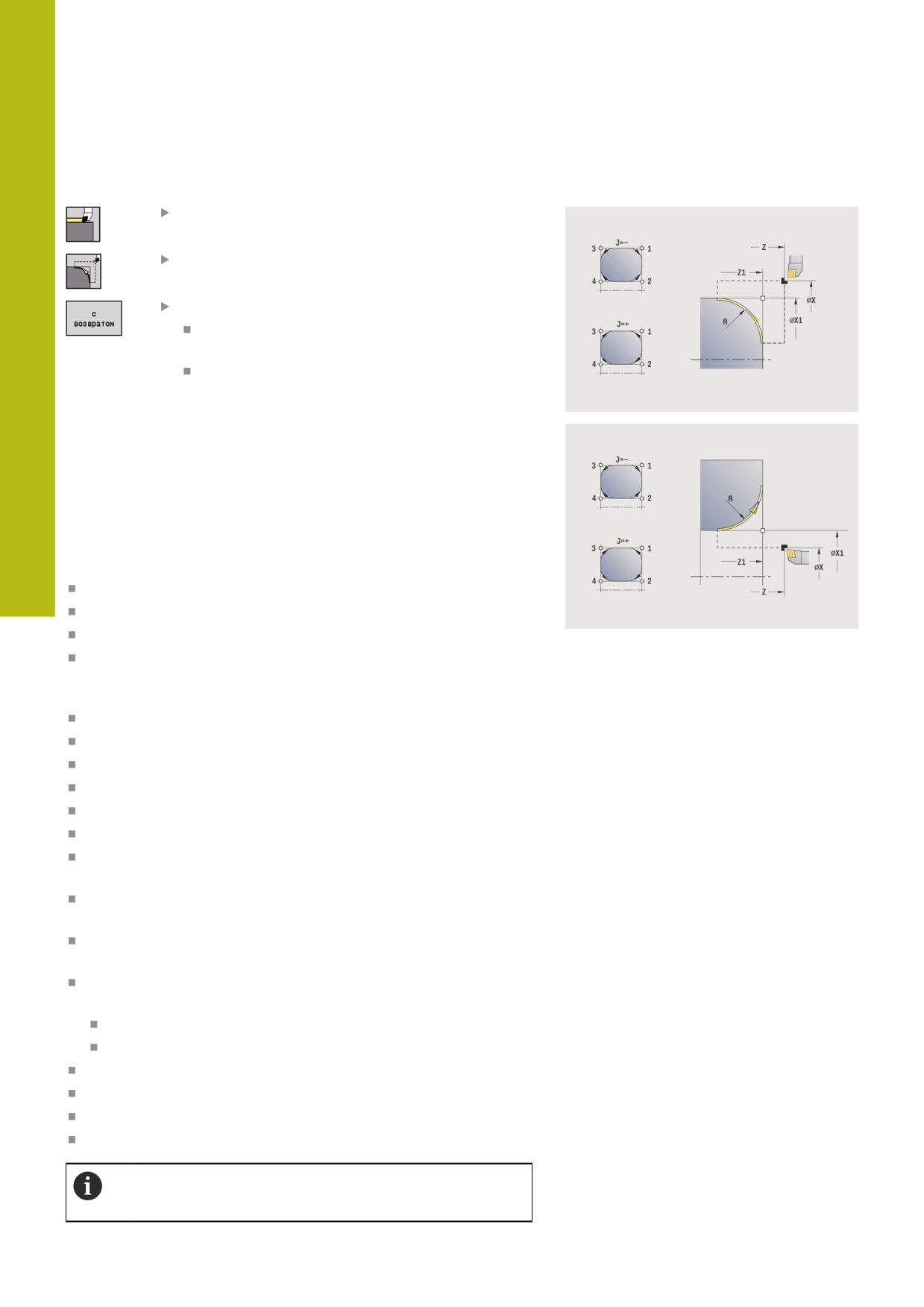

Закругление
Выберите Отдельные проходы
Выберите Закругление
Выберите поведение цикла:
Выкл.: инструмент остаётся на месте в
конце цикла
Вкл.: инструмент возвращается к точке
старта
Закругление: цикл изготавливает скругление с размерами
относительно угла контура. Инструмент останавливается в
конце цикла.
Закругление (с возвратом): Инструмент подводится,
выполняет скругление с размерами относительно угла контура
и возвращается в конце цикла к Точка старта. Коррекция
радиуса режущей кромки учитывается.
Параметры цикла:
X, Z: Точка старта
X1, Z1: Угл.точ.контура
R: Закругление
J: Полож.элемента (по умолчанию: 1)
знак определяет направление обработки (см.
вспомогательный рисунок)
G47: Безоп. расстояние (если с возвратом)
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента (если с возвратом)
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Чист.обработ
224
Режим Обучения | Циклы отдельных проходов
7
Отработка цикла с возвратом:
1
Расчёт начальной и конечной точки скругления
2
Перемещение параллельно оси из Точка старта в
начальную точку скругления
3
Круговое перемещение на подаче в конечную точку
скругления
4
Подъем и перемещение назад параллельно оси в Точка
старта
M-функции
Станочные команды (M-функции) выполняются только после
нажатия клавиши NC-СТАРТ. С помощью программной клавиши
M-список вы можете открыть список доступных М-функций.
Значение M-функции можно посмотреть в руководстве по
эксплуатации станка.
M-функции:
Выберите Отдельные проходы
Выберите M-функция
Введите номер M-функции
Завершите ввод
Нажмите клавишу NC-СТАРТ
Остановка шпинделя M19 (позиционирование шпинделя):
Выберите Отдельные проходы
Выберите M-функция
Включите M19
Введите угол прекращения работы
Завершите ввод
Нажмите клавишу NC-СТАРТ
225
7
Режим Обучения | Циклы проходного точения
7.4
Циклы проходного точения
Пункт меню Значение
Циклы проходного точения выполняют чисто-
вую и черновую обработку простых контуров
в нормальном режиме и сложных контуров в
расширенном режиме
Дополнительная информация: "Контуры ICP", Стр. 446
Распределение проходов: система ЧПУ
рассчитывает врезание, которое <= Глубина
врезания P. Шлифовальный проход избегается.
Припуски: учитываются в расширенном режиме.
Коррекция радиуса вершины резца: активна
Безопасное расстояние после прохода:
нормальный режим: 1 мм
расширенный режим: для внутренней и
внешней обработки настраивается отдельно
Дополнительная информация: "Список
параметров станка", Стр. 634
Направления резания и врезания при проходном точении:
система ЧПУ рассчитывает направление резания и врезания из
параметров циклов.
Решающими являются:
Нормальный режим: параметры Точка старта X, Z
режиме работы Станок: текущая позиция инструмента) и
Начальная точка контура X1/ Конечная точка контура Z2
Расширенный режим: параметры Начальная точка
контура X1, Z1 и Конечная точка контура X2, Z2
Циклы ICP: параметры Точка старта X, Z (в режиме работы
Станок: текущая позиция инструмента) и начальная точка
контура ICP
Пункт меню Циклы проходного точения
Резание продольное/Резание торцовое
Цикл черновой и чистовой обработки для
простых контуров
Врезание продольное/Врезание торцовое
Цикл черновой и чистовой обработки для
простых контуров с врезанием
ICP-парал.к контуру прод./ICP-парал.к
контуру торец
Цикл черновой и чистовой обработки для
любых контуров (линии прохода параллельно
к готовой детали)
ICP-резание продольное/ICP-резание
торцовое
Цикл черновой и чистовой обработки для
любых контуров
226
Режим Обучения | Циклы проходного точения
7
Позиция инструмента
Перед выполнением цикла при расширенных циклах точения
учитывайте позицию инструмента Точка старта X, Z.
Правила действуют для всех направлений точения и врезания,
а также для черновой и чистовой обработки:
Точка старта не должна лежать на заштрихованном участке
Область резания начинается с Точка старта X, Z, если
инструмент находится перед участком контура. Иначе
выполняется точение только определенного участка контура
Если при внутренней обработке Точка старта X, Z находится
над центром вращения, то выполняется точение только
определенного участка контура
(A = Начальная точка контура X1, Z1; E = Конечная точка
контура X2, Z2)
Формы контура
Элементы контура в циклах проходного точения
Нормальный режим
Обработка прямоугольного участка
Расширенный режим
Наклон в начале контура
Расширенный режим
Наклон в конце контура
Расширенный режим
Наклоны в начале и в конце контура под
углом > 45°
Расширенный режим
Один наклон (через ввод начальной точки
контура, конечной точки контура и началь-
ного угла)
Расширенный режим
Скругление
Расширенный режим
Фаска (или скругление) в конце контура
Нормальный режим
Точение нисходящего контура
Нормальный режим
Наклон в конце контура
Расширенный режим
Скругление внизу уклона контура (в обоих
углах)
Расширенный режим
Фаска (или скругление) в начале контура
Расширенный режим
Фаска (или скругление) в конце контура
227
7
Режим Обучения | Циклы проходного точения

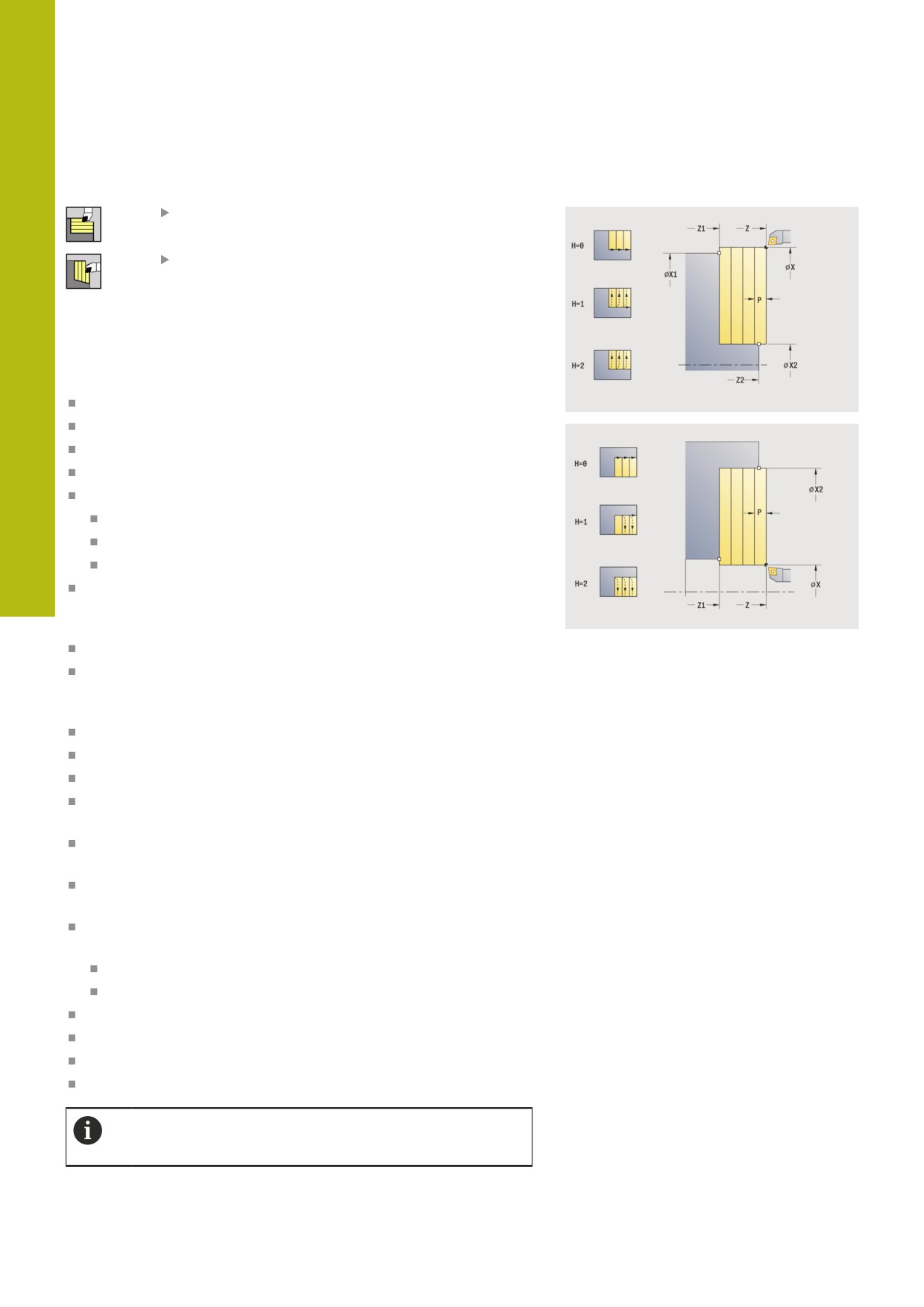

Резание продольное
выберете
Циклы снятия стружки продольно/поперечно
выберите Резание продольное
Цикл выполняет черновую обработку прямоугольника,
описанного через Точка старта и Начальная точка контура
X1/Конечная точка контура Z2.
Параметры цикла:
X, Z: Точка старта
X1: Начальная точка контура
Z2: Конечная точка контура
P: Глубина врезания - максимальная глубина врезания
H: Сглаживание контура
0: с каждым проходом
1: с послед. проходом
2: без выглаживания
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Черн.обработ
228
Режим Обучения | Циклы проходного точения
7
Отработка цикла:
1
Расчет распределения проходов (врезаний)
2
Подвод к Точка старта для первого прохода
3
Перемещение на подаче до Конечная точка контураZ2
4
Отвод от контура с учетом Сглаживание контура H
5
Перемещение назад и подвод для следующего прохода
6
Повторение 3 ... 5, пока не будет достигнута Начальная
точка контура X1
7
Перемещение назад по диагонали в Точка старта
8
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
229
7
Режим Обучения | Циклы проходного точения
Резание торцовое
выберете
Циклы снятия стружки продольно/поперечно
выберите Резание торцовое
Цикл выполняет черновую обработку прямоугольника
описанного через Точка старта и Начальная точка контура
Z1/Конечная точка контура X2.
Параметры цикла:
X, Z: Точка старта
Z1: Начальная точка контура
X2: Конечная точка контура
P: Глубина врезания - максимальная глубина врезания
H: Сглаживание контура
0: с каждым проходом
1: с послед. проходом
2: без выглаживания
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Черн.обработ
230
Режим Обучения | Циклы проходного точения
7
Отработка цикла:
1
Расчет распределения проходов (врезаний)
2
Подвод к Точка старта для первого прохода
3
Перемещение на подаче до Конечная точка контура X2
4
Отвод от контура с учетом Сглаживание контура H
5
Перемещение назад и подвод для следующего прохода
6
Повторение 3 ... 5, пока не будет достигнута Начальная
точка контура Z1
7
Перемещение назад по диагонали в Точка старта
8
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
231
7
Режим Обучения | Циклы проходного точения

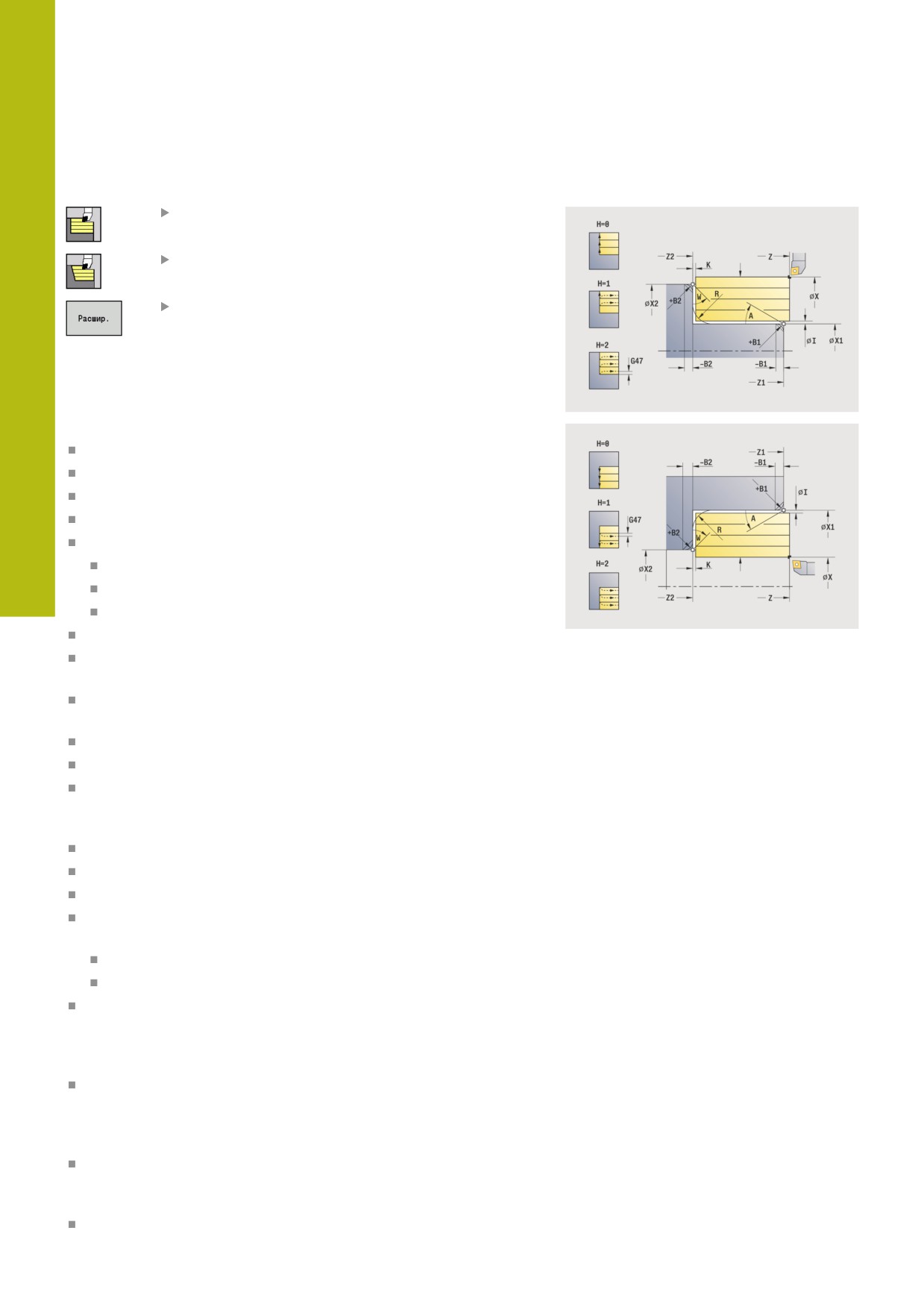

Резание продольное - расширенное
выберете
Циклы снятия стружки продольно/поперечно
выберите Резание продольное
нажмите программную клавишу Расшир.
Цикл выполняет черновую обработку участка описанного через
Точка старта и Начальная точка контура X1/Конечная точка
контура Z2 с учетом припусков.
Параметры цикла:
X, Z: Точка старта
X1, Z1: Начальная точка контура
X2, Z2: Конечная точка контура
P: Глубина врезания - максимальная глубина врезания
H: Сглаживание контура
0: с каждым проходом
1: с послед. проходом
2: без выглаживания
I, K: Припуск X и Z
A: Начальный угол (диапазон: 0° < A < 90°; по умолчанию:
0°)
W: Конечный угол (диапазон: 0° <= W < 90°; по умолчанию:
0°)
R: Закругление
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
B1, B2: -B фаска/+B закругление (B1 в начале контура и B2
в конце контура)
B>0: радиус скругления
B<0: ширина фаски
BP: Выдер. времени - период времени для прерывания
перемещения подачи
Благодаря прерванной (прерывистой) подаче производится
ломка стружки.
BF: Продолж.подачи - интервал времени до следующей
паузы
Благодаря прерванной (прерывистой) подаче производится
ломка стружки.
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
232
Режим Обучения | Циклы проходного точения
7
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Черн.обработ
Отработка цикла:
1
Расчет распределения проходов (врезаний)
2
Подвод к Точка старта для первого прохода
3
Перемещение на подаче до Конечная точка контура Z2 или
до опционального элемента контура
4
Отвод от контура с учетом Сглаживание контура H
5
Перемещение назад и подвод для следующего прохода
6
Повторение 3 ... 5, пока не будет достигнута Начальная
точка контура X1
7
Перемещение назад параллельно оси в Точка старта
8
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
233
7
Режим Обучения | Циклы проходного точения

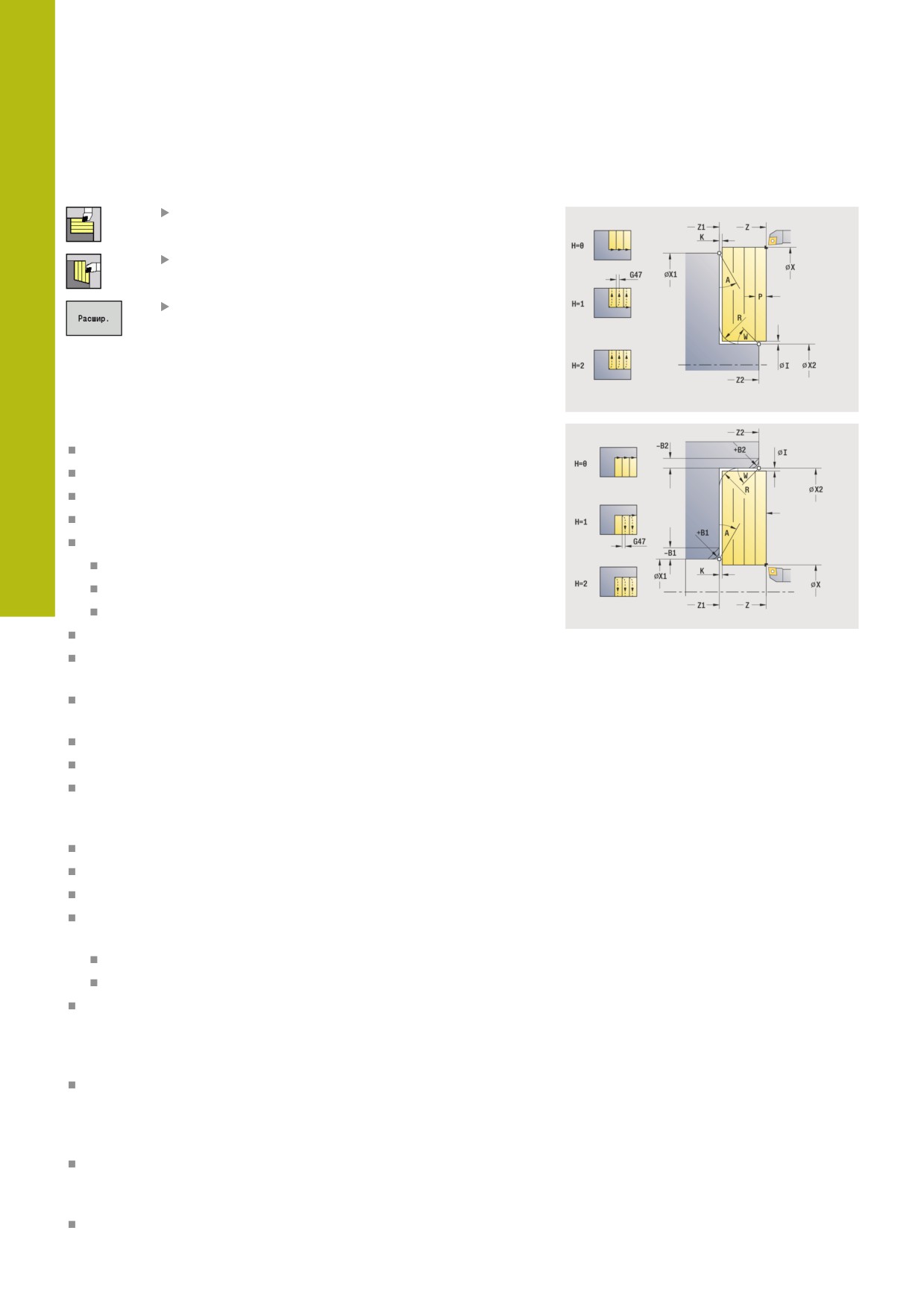

Резание торцовое - расширенное
выберете
Циклы снятия стружки продольно/поперечно
выберите Резание торцовое
нажмите программную клавишу Расшир.
Цикл выполняет черновую обработку участка описанного через
Точка старта и Начальная точка контура Z1/Конечная точка
контура X2 с учетом припусков.
Параметры цикла:
X, Z: Точка старта
X1, Z1: Начальная точка контура
X2, Z2: Конечная точка контура
P: Глубина врезания - максимальная глубина врезания
H: Сглаживание контура
0: с каждым проходом
1: с послед. проходом
2: без выглаживания
I, K: Припуск X и Z
A: Начальный угол (диапазон: 0° < A < 90°; по умолчанию:
0°)
W: Конечный угол (диапазон: 0° <= W < 90°; по умолчанию:
0°)
R: Закругление
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
B1, B2: -B фаска/+B закругление (B1 в начале контура и B2
в конце контура)
B>0: радиус скругления
B<0: ширина фаски
BP: Выдер. времени - период времени для прерывания
перемещения подачи
Благодаря прерванной (прерывистой) подаче производится
ломка стружки.
BF: Продолж.подачи - интервал времени до следующей
паузы
Благодаря прерванной (прерывистой) подаче производится
ломка стружки.
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
234
Режим Обучения | Циклы проходного точения
7
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Черн.обработ
Отработка цикла:
1
Расчет распределения проходов (врезаний)
2
Подвод к Точка старта для первого прохода
3
Перемещение на подаче до Конечная точка контура X2 или
до опционального элемента контура
4
Отвод от контура с учетом Сглаживание контура H
5
Перемещение назад и подвод для следующего прохода
6
Повторение 3 ... 5, пока не будет достигнута Начальная
точка контура Z1
7
Перемещение назад параллельно оси в Точка старта
8
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
235
7
Режим Обучения | Циклы проходного точения

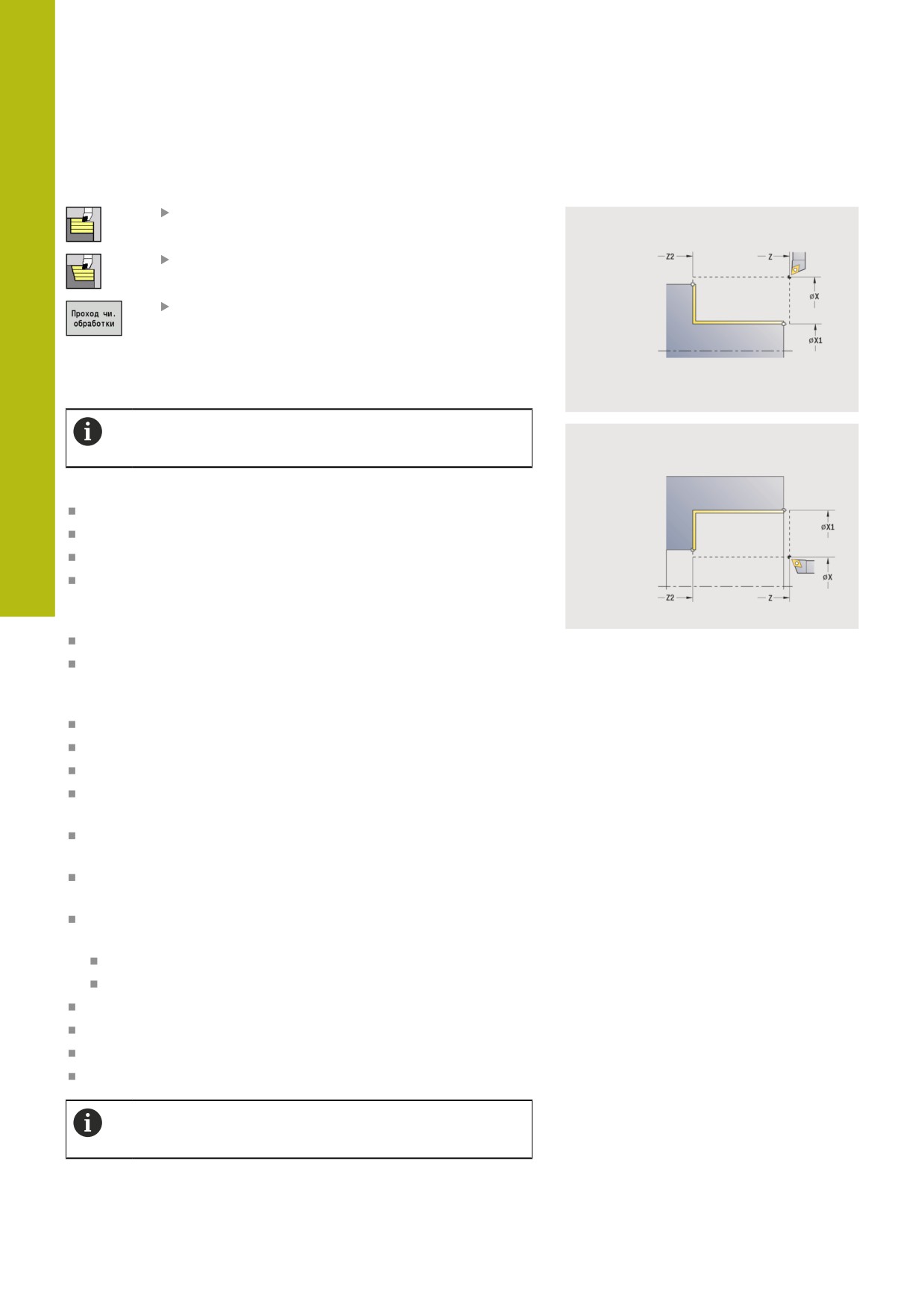

Резание чистовое прод.
выберете
Циклы снятия стружки продольно/поперечно
выберите Резание продольное
нажмите программную клавишу
Проход чи. обработки
Цикл выполняет чистовую обработку участка контура от
Начальная точка контура X1 до Конечная точка контура Z2.
Инструмент возвращается в конце цикла на Точка
старта.
Параметры цикла:
X, Z: Точка старта
X1: Начальная точка контура
Z2: Конечная точка контура
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Чист.обработ
236
Режим Обучения | Циклы проходного точения
7
Отработка цикла:
1
Подвод в поперечном направлении из Точка старта к
Начальная точка контура X1
2
чистовая обработка сначала в продольном, а потом в
поперечном направлении
3
Перемещение назад в продольном направлении в Точка
старта
4
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
237
7
Режим Обучения | Циклы проходного точения

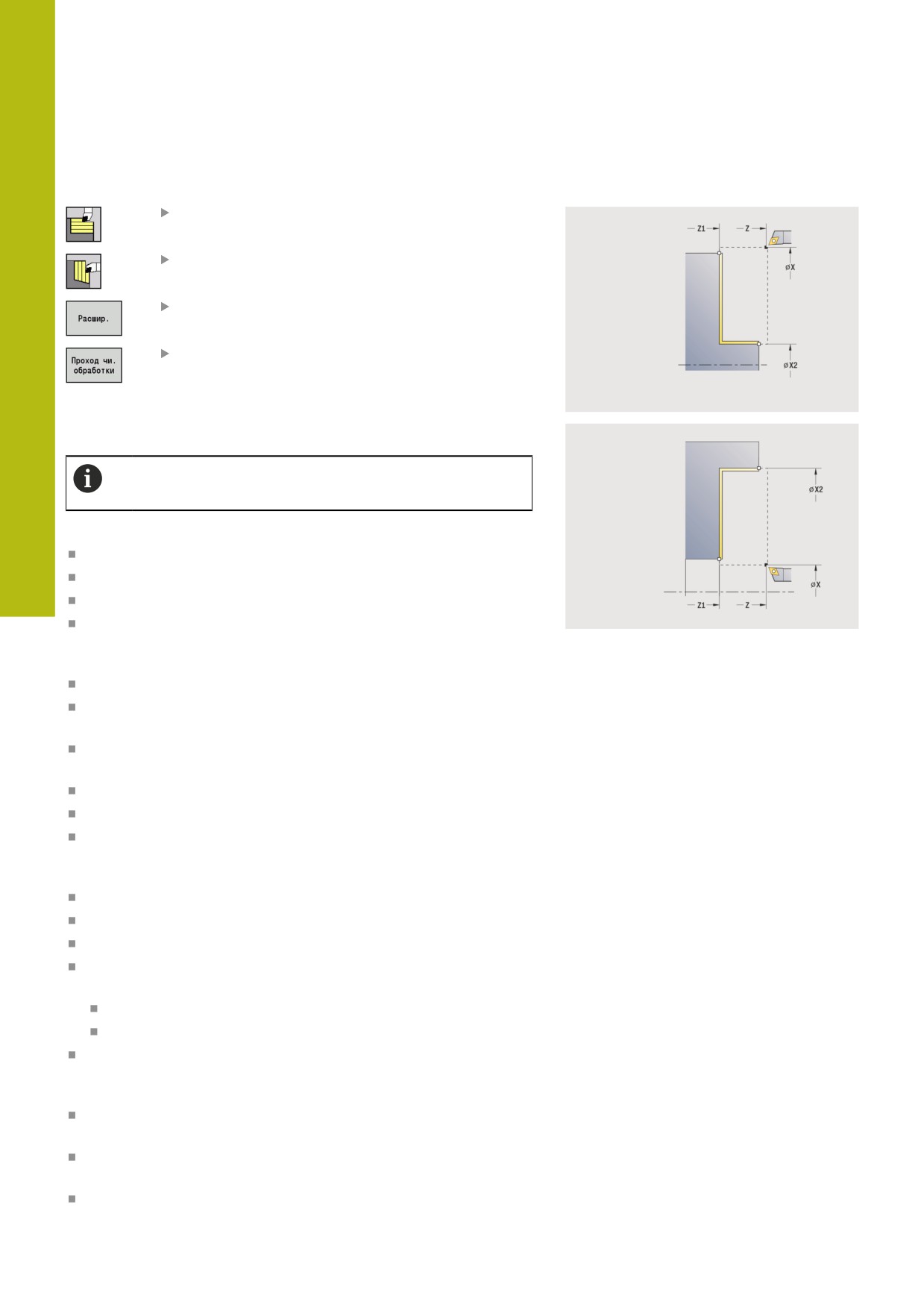

Резание чистовое торец
выберете
Циклы снятия стружки продольно/поперечно
выберите Резание торцовое
нажмите программную клавишу
Проход чи. обработки
Цикл выполняет чистовую обработку участка контура от
Начальная точка контура Z1 до Конечная точка контура X2.
Инструмент возвращается в конце цикла на Точка
старта.
Параметры цикла:
X, Z: Точка старта
Z1: Начальная точка контура
X2: Конечная точка контура
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Чист.обработ
238
Режим Обучения | Циклы проходного точения
7
Отработка цикла:
1
Подвод в продольном направлении из Точка старта к
Начальная точка контура Z1
2
чистовая обработка сначала в поперечном, а потом в
продольном направлении
3
Перемещение назад в поперечном направлении в Точка
старта
4
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
239
7
Режим Обучения | Циклы проходного точения

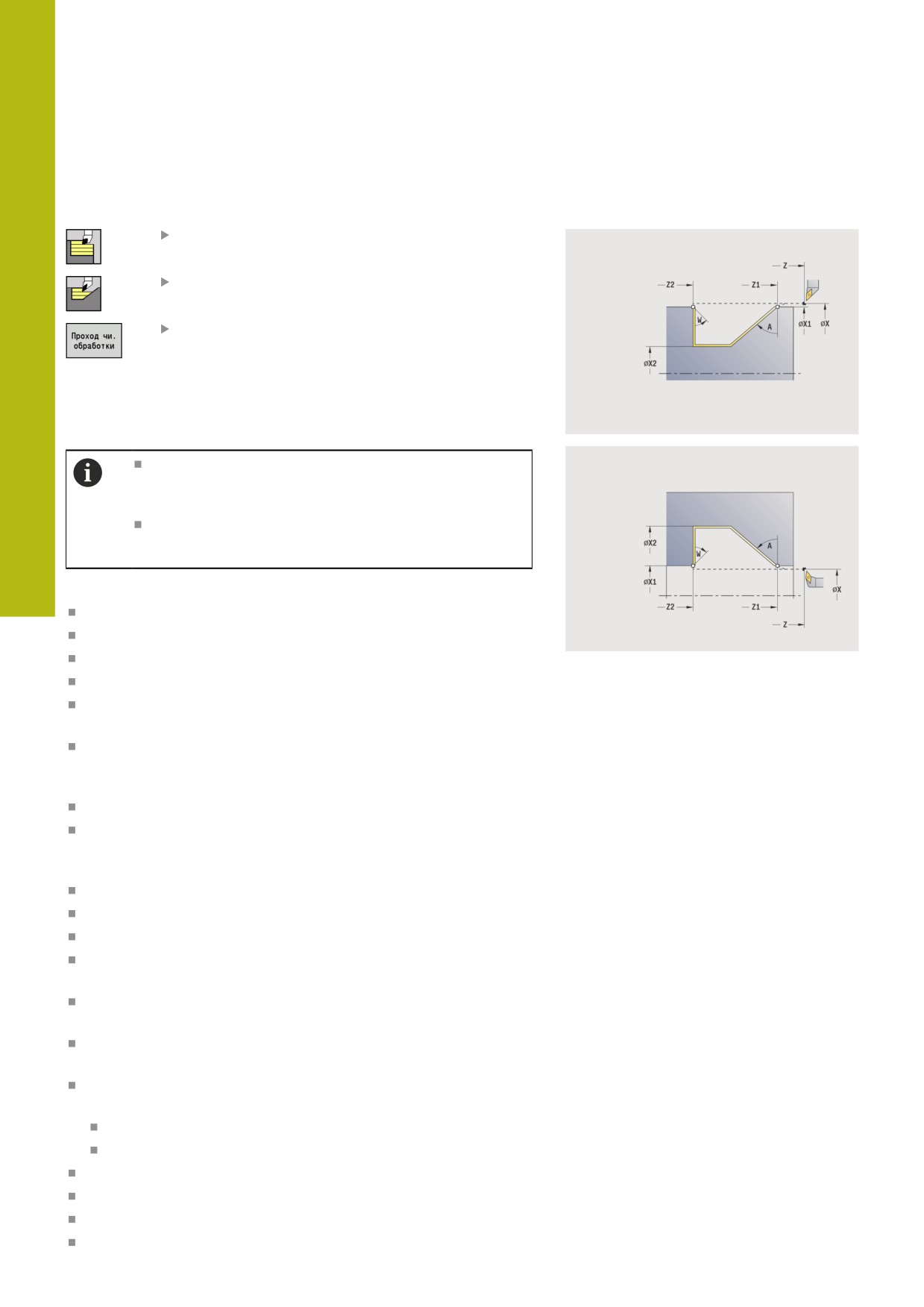

Резание чистовое прод. - расширенное
выберете
Циклы снятия стружки продольно/поперечно
выберите Резание продольное
нажмите программную клавишу Расшир.
нажмите программную клавишу
Проход чи. обработки
Цикл выполняет чистовую обработку участка контура от
Начальная точка контура до Конечная точка контура.
Инструмент останавливается в конце цикла.
Параметры цикла:
X, Z: Точка старта
X1, Z1: Начальная точка контура
X2, Z2: Конечная точка контура
DXX: Номер аддитив.коррекции (диапазон: 1-16)
Дополнительная информация: "Аддитивная коррекция
Dxx", Стр. 210
G58: Припуск паралл. к контуру
A: Начальный угол (диапазон: 0° < A < 90°; по умолчанию:
0°)
W: Конечный угол (диапазон: 0° <= W < 90°; по умолчанию:
0°)
R: Закругление
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
B1, B2: -B фаска/+B закругление (B1 в начале контура и B2
в конце контура)
B>0: радиус скругления
B<0: ширина фаски
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
240
Режим Обучения | Циклы проходного точения
7
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Чист.обработ
Отработка цикла:
1
Подвод в поперечном направлении из Точка старта к
Начальная точка контура X1, Z1
2
Цикл выполняет чистовую обработку участка контура
от Начальная точка контура X1, Z1 до Конечная точка
контура X2, Z2 с учетом опциональных элементов контура
3
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
241
7
Режим Обучения | Циклы проходного точения
Резание чистовое торец - расширенное
выберете
Циклы снятия стружки продольно/поперечно
выберите Резание торцовое
нажмите программную клавишу Расшир.
нажмите программную клавишу
Проход чи. обработки
Цикл выполняет чистовую обработку участка контура от
Начальная точка контура до Конечная точка контура.
Инструмент останавливается в конце цикла.
Параметры цикла:
X, Z: Точка старта
X1, Z1: Начальная точка контура
X2, Z2: Конечная точка контура
DXX: Номер аддитив.коррекции (диапазон: 1-16)
Дополнительная информация: "Аддитивная коррекция
Dxx", Стр. 210
G58: Припуск паралл. к контуру
A: Начальный угол (диапазон: 0° < A < 90°; по умолчанию:
0°)
W: Конечный угол (диапазон: 0° <= W < 90°; по умолчанию:
0°)
R: Закругление
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
B1, B2: -B фаска/+B закругление (B1 в начале контура и B2
в конце контура)
B>0: радиус скругления
B<0: ширина фаски
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
242
Режим Обучения | Циклы проходного точения
7
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Чист.обработ
Отработка цикла:
1
Подвод в продольном направлении из Точка старта к
Начальная точка контура X1, Z1
2
Цикл выполняет чистовую обработку участка контура
от Начальная точка контура X1, Z1 до Конечная точка
контура X2, Z2 с учетом опциональных элементов контура
3
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
243
7
Режим Обучения | Циклы проходного точения

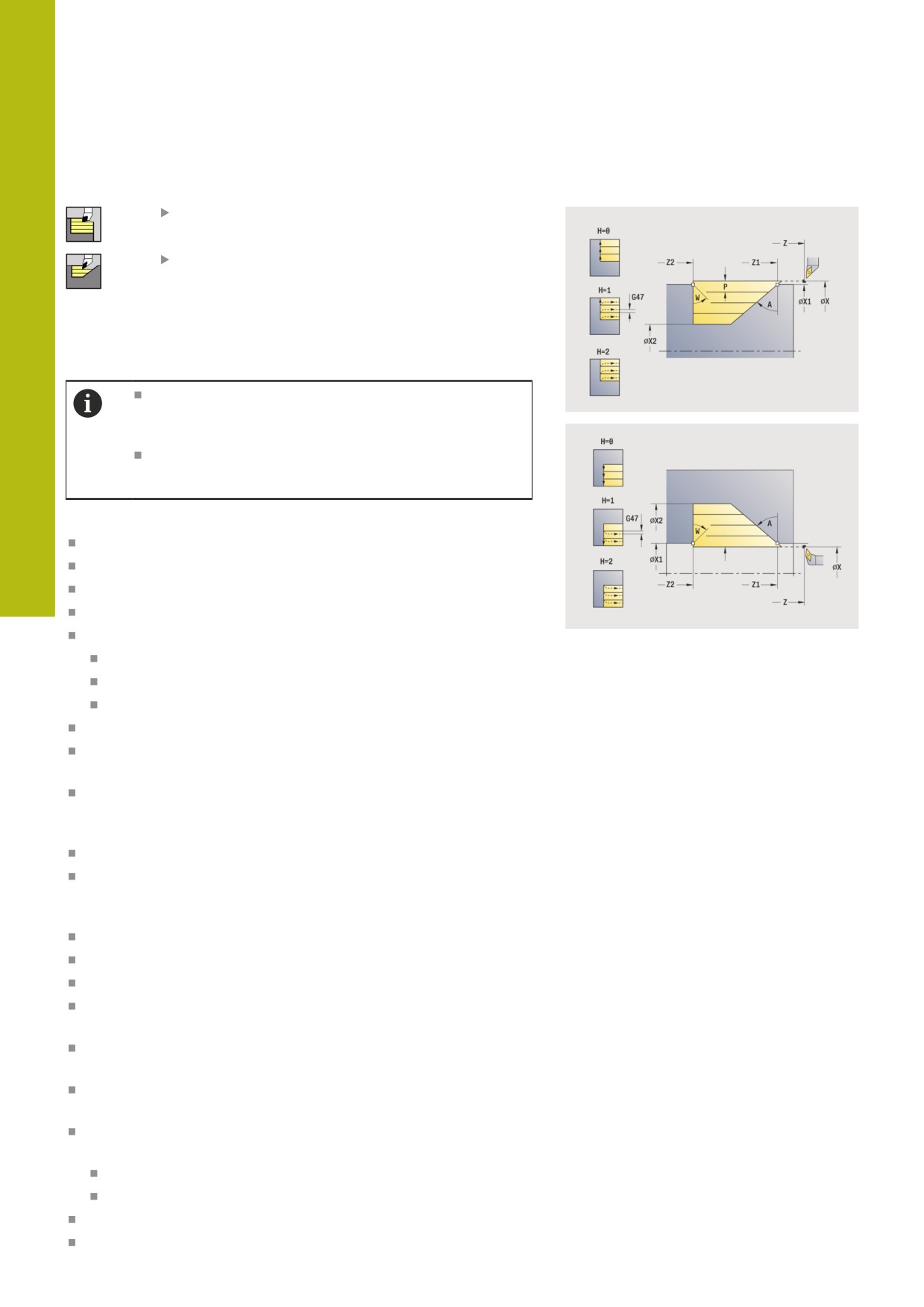

Проходное точение, с врезанием продольно
выберете
Циклы снятия стружки продольно/поперечно
выберите Врезание продольное
Цикл производит черновую обработку участка, описанного
через Начальная точка контура, Конечная точка контура и
Угол врезания.
Инструмент врезается под максимально
возможным углом, остаточный материал
оставляется.
Чем больше угол врезания инструмента, тем
больше уменьшение подачи (макс. 50 %).
Параметры цикла:
X, Z: Точка старта
X1, Z1: Начальная точка контура
X2, Z2: Конечная точка контура
P: Глубина врезания - максимальная глубина врезания
H: Сглаживание контура
0: с каждым проходом
1: с послед. проходом
2: без выглаживания
A: Угол врезания (диапазон: 0° < A < 90°, по умолчанию: 0°)
W: Конечный угол (диапазон: 0° <= W < 90°; по умолчанию:
0°)
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
244
Режим Обучения | Циклы проходного точения
7
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Черн.обработ
Отработка цикла:
1
Расчет распределения проходов (врезаний)
2
Подвод параллельно оси из Точка старта для первого
прохода
3
Врезание с уменьшенной подачей под Угол врезания A
4
Перемещение на подаче до Конечная точка контура Z2 или
до заданного через Конечный угол W наклонного участка
5
Отвод от контура с учетом Сглаживание контура H
6
Перемещение назад и повторение подвода для следующего
прохода
7
Повторение 3 ... 6, пока не будет достигнута Конечная точка
контура X2
8
Перемещение назад параллельно оси в Точка старта
9
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
245
7
Режим Обучения | Циклы проходного точения

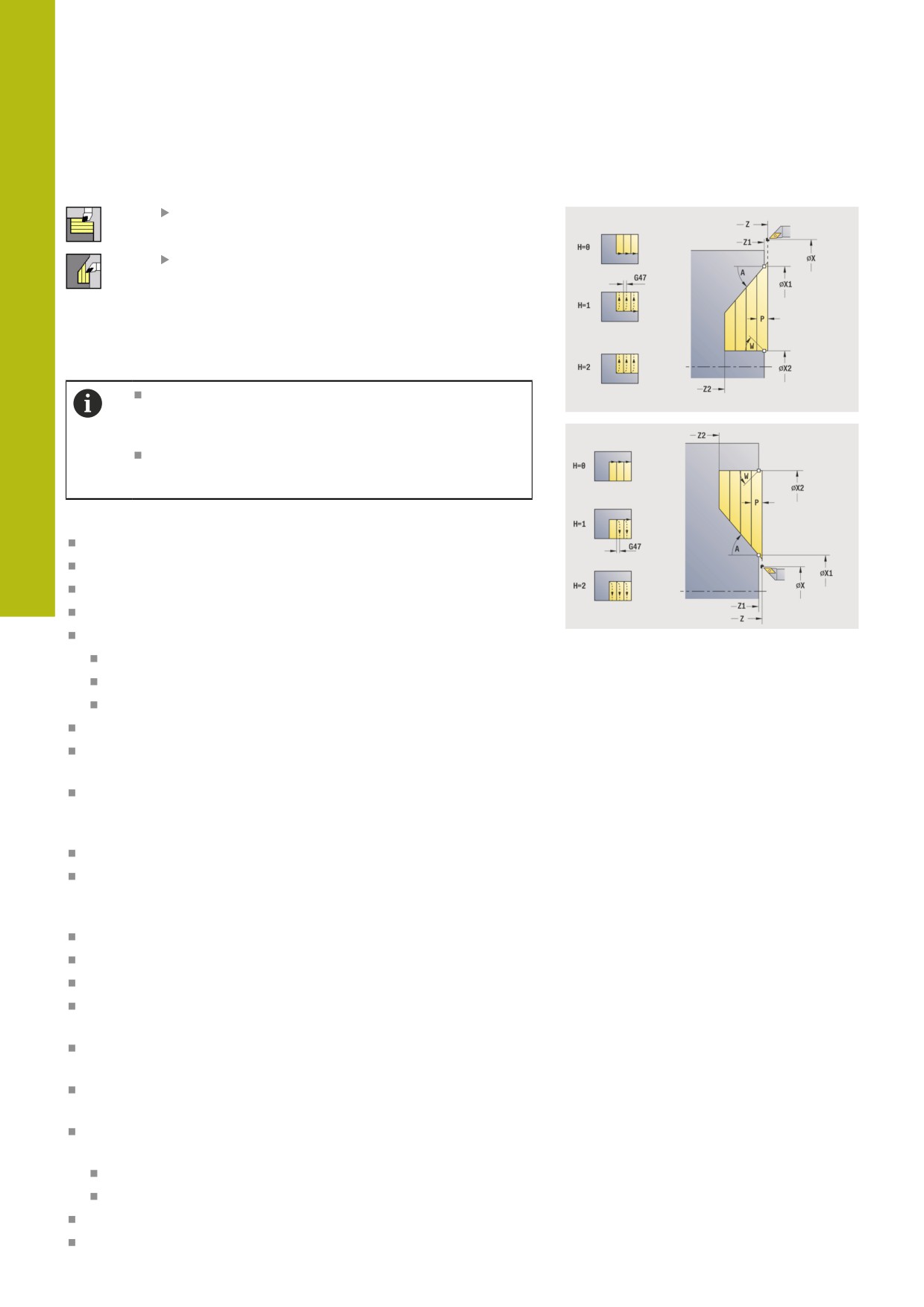

Проходное точение, с врезанием поперечно
выберете
Циклы снятия стружки продольно/поперечно
выберите Врезание торцовое
Цикл производит черновую обработку участка, описанного
через Начальная точка контура, Конечная точка контура и
Угол врезания.
Инструмент врезается под максимально
возможным углом, остаточный материал
оставляется.
Чем больше угол врезания инструмента, тем
больше уменьшение подачи (макс. 50 %).
Параметры цикла:
X, Z: Точка старта
X1, Z1: Начальная точка контура
X2, Z2: Конечная точка контура
P: Глубина врезания - максимальная глубина врезания
H: Сглаживание контура
0: с каждым проходом
1: с послед. проходом
2: без выглаживания
A: Угол врезания (диапазон: 0° < A < 90°, по умолчанию: 0°)
W: Конечный угол (диапазон: 0° <= W < 90°; по умолчанию:
0°)
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
246
Режим Обучения | Циклы проходного точения
7
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Черн.обработ
Отработка цикла:
1
Расчет распределения проходов (врезаний)
2
Подвод параллельно оси из Точка старта для первого
прохода
3
Врезание с уменьшенной подачей под Угол врезания A
4
Перемещение на подаче до Конечная точка контура X2 или
до заданного через Конечный угол W наклонного участка
5
Отвод от контура с учетом Сглаживание контура H
6
Перемещение назад и повторение подвода для следующего
прохода
7
Повторение 3 ... 6, пока не будет достигнута Конечная точка
контура Z2
8
Перемещение назад параллельно оси в Точка старта
9
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
247
7
Режим Обучения | Циклы проходного точения

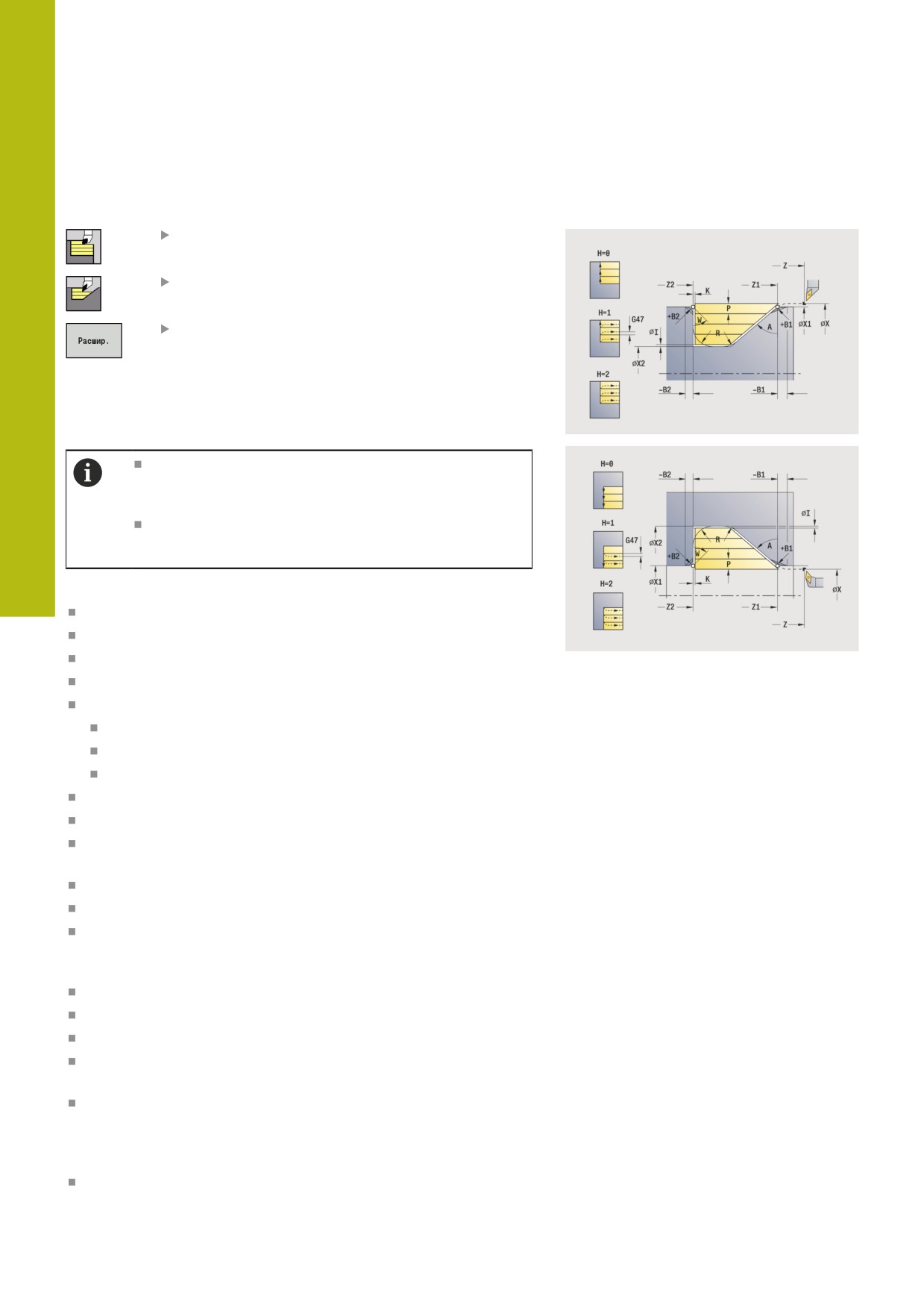

Проходное точение, c врезанием продольно -
расширенное
выберете
Циклы снятия стружки продольно/поперечно
выберите Врезание продольное
нажмите программную клавишу Расшир.
Цикл производит черновую обработку участка, описанного
через Начальная точка контура, Конечная точка контура и
Угол врезания.с учетом припусков.
Инструмент врезается под максимально
возможным углом, остаточный материал
оставляется.
Чем больше угол врезания инструмента, тем
больше уменьшение подачи (макс. 50 %).
Параметры цикла:
X, Z: Точка старта
X1, Z1: Начальная точка контура
X2, Z2: Конечная точка контура
P: Глубина врезания - максимальная глубина врезания
H: Сглаживание контура
0: с каждым проходом
1: с послед. проходом
2: без выглаживания
I, K: Припуск X и Z
A: Угол врезания (диапазон: 0° < A < 90°, по умолчанию: 0°)
W: Конечный угол (диапазон: 0° <= W < 90°; по умолчанию:
0°)
R: Закругление
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
B1, B2: -B фаска/+B закругление (B1 в начале контура и B2
в конце контура)
BP: Выдер. времени - период времени для прерывания
перемещения подачи
Благодаря прерванной (прерывистой) подаче производится
ломка стружки.
BF: Продолж.подачи - интервал времени до следующей
паузы
Благодаря прерванной (прерывистой) подаче производится
ломка стружки.
248
Режим Обучения | Циклы проходного точения
7
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Черн.обработ
Отработка цикла:
1
Расчет распределения проходов (врезаний)
2
Подвод параллельно оси из Точка старта для первого
прохода
3
Врезание с уменьшенной подачей под Угол врезания A
4
Перемещение на подаче до Конечная точка контура Z2 или
до опционального элемента контура
5
Отвод от контура с учетом Сглаживание контура H
6
Перемещение назад и подвод для следующего прохода
7
Повторение 3 ... 6, пока не будет достигнута Конечная точка
контура X2
8
Перемещение назад параллельно оси в Точка старта
9
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
249
7
Режим Обучения | Циклы проходного точения

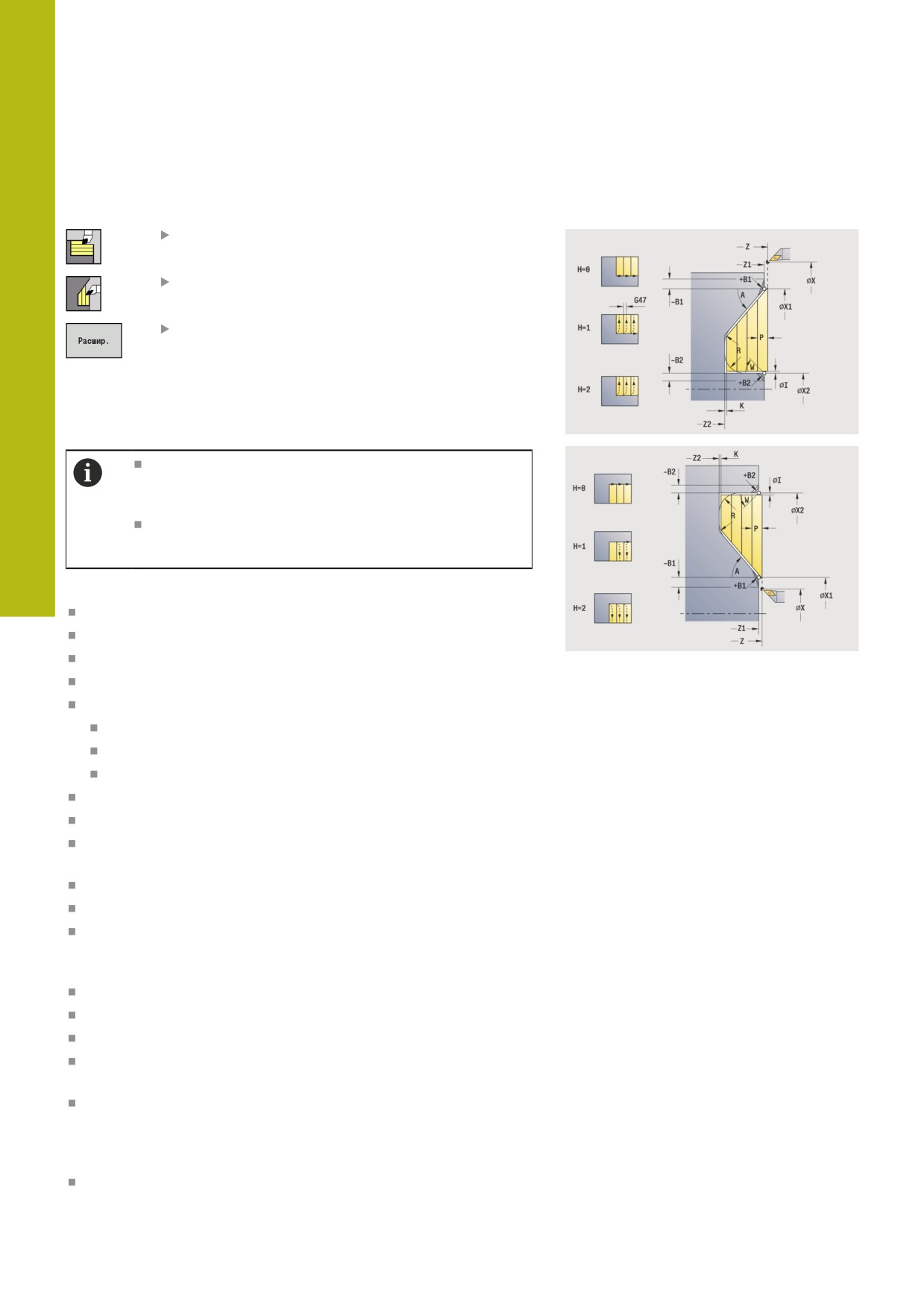

Проходное точение, c врезанием поперечно -
расширенное
выберете
Циклы снятия стружки продольно/поперечно
выберите Врезание торцовое
нажмите программную клавишу Расшир.
Цикл производит черновую обработку участка, описанного
через Начальная точка контура, Конечная точка контура и
Угол врезания.с учетом припусков.
Инструмент врезается под максимально
возможным углом, остаточный материал
оставляется.
Чем больше угол врезания инструмента, тем
больше уменьшение подачи (макс. 50 %).
Параметры цикла:
X, Z: Точка старта
X1, Z1: Начальная точка контура
X2, Z2: Конечная точка контура
P: Глубина врезания - максимальная глубина врезания
H: Сглаживание контура
0: с каждым проходом
1: с послед. проходом
2: без выглаживания
I, K: Припуск X и Z
A: Угол врезания (диапазон: 0° < A < 90°, по умолчанию: 0°)
W: Конечный угол (диапазон: 0° <= W < 90°; по умолчанию:
0°)
R: Закругление
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
B1, B2: -B фаска/+B закругление (B1 в начале контура и B2
в конце контура)
BP: Выдер. времени - период времени для прерывания
перемещения подачи
Благодаря прерванной (прерывистой) подаче производится
ломка стружки.
BF: Продолж.подачи - интервал времени до следующей
паузы
Благодаря прерванной (прерывистой) подаче производится
ломка стружки.
250
Режим Обучения | Циклы проходного точения
7
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Тип обработки для доступа к базе технологических
данных: Черн.обработ
Отработка цикла:
1
Расчет распределения проходов (врезаний)
2
Подвод параллельно оси из Точка старта для первого
прохода
3
Врезание с уменьшенной подачей под Угол врезания A
4
Перемещение на подаче до Конечная точка контура X2 или
до опционального элемента контура
5
Отвод от контура с учетом Сглаживание контура H
6
Перемещение назад и подвод для следующего прохода
7
Повторение 3 ... 6, пока не будет достигнута Конечная точка
контура Z2
8
Перемещение назад параллельно оси в Точка старта
9
Подвод в соответствии с настройкой G14 в Точка смены
инструмента
251
7
Режим Обучения | Циклы проходного точения
Проходное точение, чистовое, с врезанием
продольно
выберете
Циклы снятия стружки продольно/поперечно
выберите Врезание продольное
нажмите программную клавишу
Проход чи. обработки
Цикл выполняет чистовую обработку участка контура от
Начальная точка контура до Конечная точка контура.
Инструмент возвращается в конце цикла на Точка старта.
Инструмент врезается под максимально
возможным углом, остаточный материал
оставляется.
Чем больше угол врезания инструмента, тем
больше уменьшение подачи (макс. 50 %).
Параметры цикла:
X, Z: Точка старта
X1, Z1: Начальная точка контура
X2, Z2: Конечная точка контура
A: Угол врезания (диапазон: 0° < A < 90°, по умолчанию: 0°)
W: Конечный угол (диапазон: 0° <= W < 90°; по умолчанию:
0°)
G47: Безоп. расстояние
Дополнительная информация: "Безопасное расстояние
G47", Стр. 209
T: Номер инструмента - номер места в револьвере
G14: Точка смены инструмента
Дополнительная информация: "Точка замены
инструмента G14", Стр. 209
ID: Идентиф.номер
S: Скорость резания или постоянная ск.вращен.
F: Подача на один поворот
MT: M после T: M-функция, которая отрабатывается после
вызова инструмента T
MFS: M в начале: M-функция, которая отрабатывается в
начале обработки
MFE: M в конце: M-функция, которая отрабатывается в конце
обработки
WP: Номер шпинделя - индикация того, каким шпинделем
для детали будет отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней поверхности
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
252















содержание      ..     4      5      6      7     ..
