HEIDENHAIN MANUAL plus 620 Управление ЧПУ для токарного станка. Руководство пользователя (2019 год) - часть 4





Режим работы Станок | Станочные данные
6

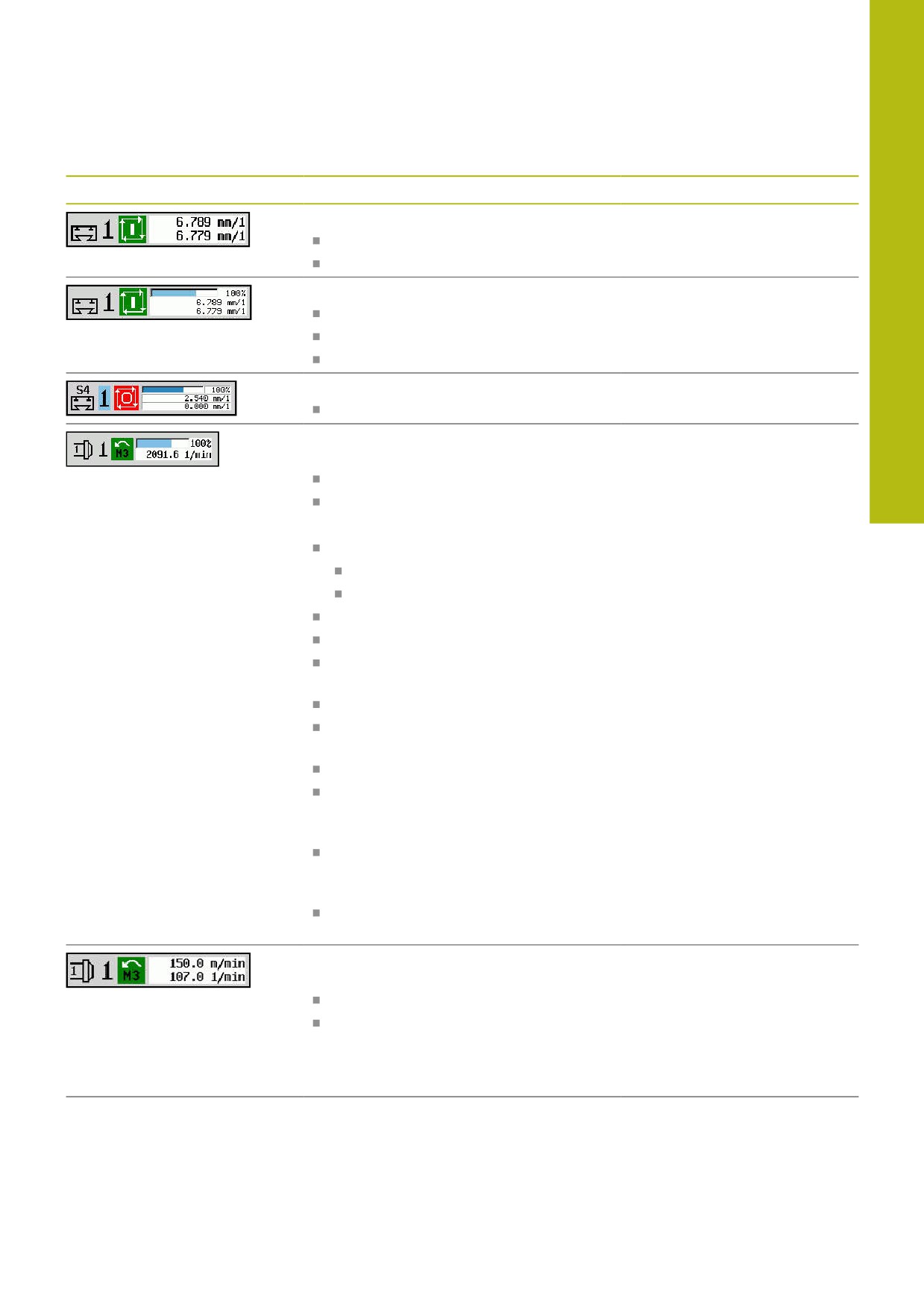

Элементы индикации станочных данных
Индикация суппорта и состояние цикла:
Верхнее поле: запрограммированная подача
Нижнее поле: фактическая подача
Индикация суппорта и состояние цикла:
Верхнее поле: положение потенциометра коррекции
Среднее поле: запрограммированная подача
Нижнее поле: фактическая подача
Индикация суппорта при обработке задней стороны:
При обработке задней стороны символ суппорта подсвечен синим
Индикация шпинделя с номером шпинделя, ступенью передачи и
состояния шпинделя:
Верхнее поле: положение потенциометра коррекции
Нижнее поле: фактическая частота вращения или позиция шпинделя
Действительно для любой индикации шпинделя:
Символ шпинделя:
Черный = разблокировка шпинделя выдана
Белый = нет разблокировки шпинделя
Цифра в символе шпинделя: ступень передачи
Цифра справа от символа шпинделя: номер шпинделя
Если имеется клавиша шпинделя: номер выбранного шпинделя
выделен цветом
Состояние шпинделя: смотри "Шпиндель", Стр. 132
Индикация запрограммированной частоты вращения в об./мин или м/
мин
Индикация фактической частоты вращения в об./мин
При M19 и при настройке шпиндель-стоп производителем станка:
вместо фактической частоты вращения отображается позиция
шпинделя
Если во время синхронного вращения шпинделя в режиме Slave
вместо запрограммированной частоты вращения будет отображаться
0
Символ шпинделя в синхронном режиме выделен цветом, как для
ведущего, так и для ведомого шпинделя
Индикация шпинделя с номером шпинделя, ступенью передачи и
состояния шпинделя:
Верхнее поле: запрограммированная частота вращения
Нижнее поле: фактическая частота вращения или позиция шпинделя
Если запрограммированная частота вращения отображается красным
цветом, ограничение активно, и запрограммированное заданное значе-
ние не достигается.
129
6
Режим работы Станок | Станочные данные

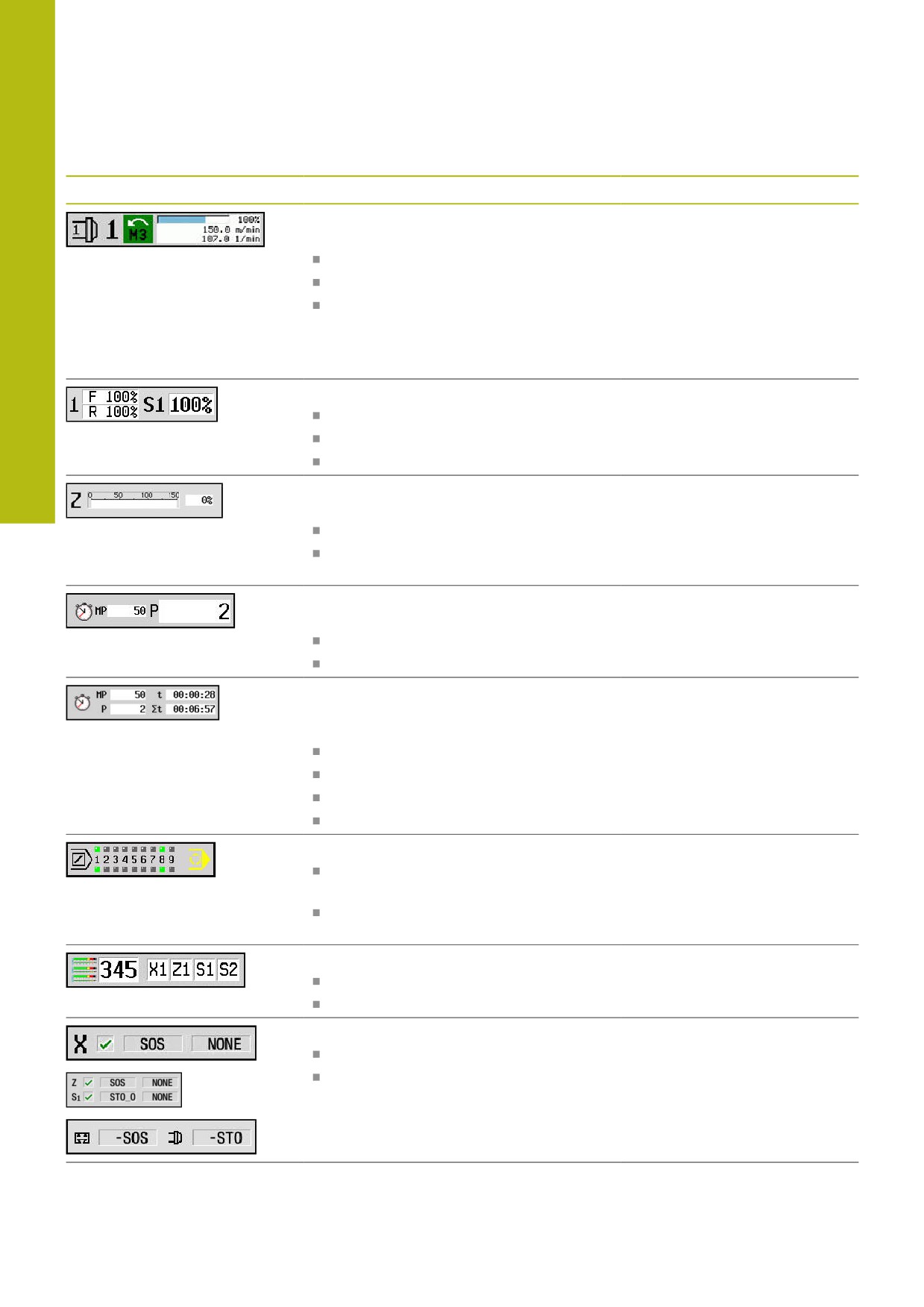

Элементы индикации станочных данных
Индикация шпинделя с номером шпинделя, ступенью передачи и
состояния шпинделя:
Верхнее поле: положение потенциометра коррекции
Среднее поле: запрограммированная частота вращения
Нижнее поле: фактическая частота вращения или позиция шпинделя
Если запрограммированная частота вращения отображается красным
цветом, ограничение активно, и запрограммированное заданное значе-
ние не достигается.
Индикация потенциометра коррекции активного шпинделя:
F: подача
R: ускоренный ход
S: шпиндель
Нагрузка привода: нагрузка привода относительно номинального
крутящего момента
Цифровые осевые и шпиндельные приводы
Аналоговые осевые и шпиндельные приводы, если оборудовано
производителем станка
Индикация количества изделий: количество увеличивается каждый раз
после M30, M99 или запрограммированного счетного импульса M18.
MP: заданное количество
P: изготовленное количество
Индикация количества изделий и времени обработки одного
изделия: количество увеличивается каждый раз после M30, M99 или
запрограммированного счетного импульса M18.
MP: заданное количество
P: изготовленное количество
t: время выполнения текущей программы
Сумма t: общее время
Индикация уровней пропуска и условного останова M01:
Определенные (верхняя полоса) и заданные или активированные
уровни скрытия (нижняя полоса)
Настройка для M01: в режиме непрерывный процесс (индикатор
желтый) M01 не выполняется
Индикация контроля нагрузки:
Левое поле: номер зоны (здесь: 345)
Правые поля: контролируемые оси (макс. 4)
Индикация функциональной безопасности FS:
Верхние изображения: FS-статус осей и шпинделей
Изображение снизу: статус FS группы осей (символ суппорта) и
группы шпинделей (символ шпинделя)
Дополнительная информация: "Альтернативная концепция безопасно-
сти (функциональная безопасность FS)", Стр. 117
130
Режим работы Станок | Станочные данные
6
Элементы индикации станочных данных

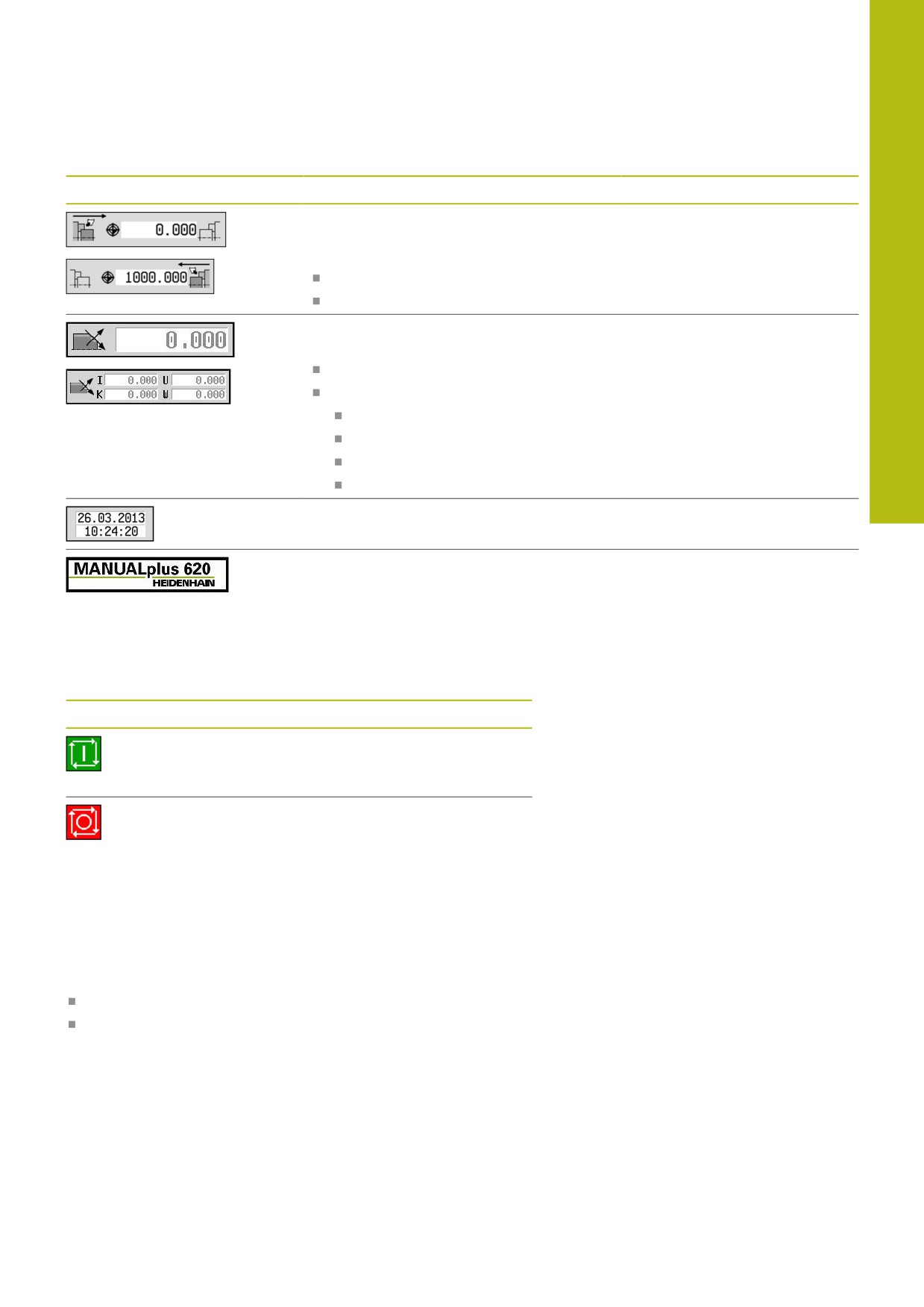

Индикация обработки задней стороны: в RSM-индикаторе (RSM: Rear
Side Machining = Обработка Задней Стороны) отображается информация
об обработке задней стороны
RSM-состояние
Активное смещение нулевой точки настроенной RSM-оси
Индикация оси B: в зависимости от настройки параметров станка
отображаются различные данные о состоянии наклонной плоскости.
Запрограммированное значение угла оси В
Индикация актуальных значений I, K, U и W
I: привязка плоскости по X
K: привязка плоскости по Z
U: смещение по X
W: смещение по Z
Индикация даты и времени
Индикация присоединенного логотипа
Состояния циклов
Система ЧПУ отображает текущее состояние цикла с помощью
символа цикла.
Символы цикла
Состояние Цикл включен
Отработка цикла или программы являет-
ся активной
Состояние Цикл выключен
Отработка цикла или программы отсут-
ствует
Осевая подача
F (от англ: Feed) является буквенным обозначением подачи.
В зависимости от положения программной клавиши
Подача на минуту ввод осуществляется в:
миллиметрах на оборот шпинделя (подача на оборот)
миллиметрах в минуту (минутная подача)
Во время индикации по единицам измерения видно, при каком
виде подачи осуществляется обработка.
Вы можете изменить значение подачи с помощью
потенциометра коррекции (потенциометр подачи, диапазон:
от 0 % до 150 %).
131
6
Режим работы Станок | Станочные данные
Шпиндель
S (от англ: Speed) является буквенным обозначением для
данных шпинделя.
В зависимости от положения программной клавиши
пост. скор.вр. ввод осуществляется в:
оборотах в минуту (постоянная частота вращения)
метрах в минуту (постоянная скорость резания)
Частота вращения ограничивается максимальной скоростью
вращения шпинделя. Ограничение частоты вращения задается
в окне ввода диалога TSF или в DIN-программировании с
помощью команды G26. Ограничение частоты вращения
действует до тех пор, пока оно не будет перезаписано другим
значением ограничения скорости вращения.
Значение частоты вращения шпинделя (диапазон: от 50 %
до 150 %) изменяется с помощью потенциометра коррекции
частоты вращения (потенциометр шпинделя).
При постоянной скорости резания система ЧПУ
рассчитывает частоту вращения шпинделя в
зависимости от позиции вершины инструмента.
При уменьшении диаметра, частота вращения
повышается, причём максимальная частота
вращения не превышается
Символы шпинделя показывают направление
вращения с точки зрения оператора, стоящего
перед станком и смотрящего на шпиндель.
Обозначение шпинделя определяется
производителем станка
Символы шпинделя (индикация S)
Направление вращения шпинделя M3
Направление вращения шпинделя M4
Шпиндель остановлен M5
Шпиндель находится в состоянии слеже-
ния за позицией M19
Ось С на приводе шпинделя активна
Обозначения шпинделя
H
0
1
Главный шпиндель
1
1
2
Приводной инструмент
132
Режим работы Станок | Наладка таблицы места
6
6.4
Наладка таблицы места
Данные инструмента, такие как длина и радиус, а также
дополнительные специфичные для инструмента данные,
которые система ЧПУ использует для выполнения различных
функций, хранятся в таблице инструментов toolturn.htt
(в директории TNC:\table\). Эта таблица инструментов
обозначается в системе ЧПУ как Список инструментов.
Инструменты, которые установлены в держатели инструмента,
хранятся в таблице мест ToolAllo.tch (в директории
TNC:\table\). В зависимости от станка данная таблица мест
представлена и соответственно обозначается как Список
револьвера или Список магазина.
Станок с одним инструментальным зажимом
(Multifix)
Для станков с креплением Multifix Вам не нужно использовать
таблицу мест, так как инструментальный суппорт имеет только
одно место.
T: Номер инструмента - номер места в револьвере (всегда
T1)
ID: Идентиф.номер - имя инструмента (макс. длина 16
знаков)
Выберите идентификатор из списка инструментов.
Нажмите программную клавишу
Список инструментов
Система ЧПУ откроет список
Следуйте указаниям инструкции по обслуживанию
станка!
Инструментальные системы револьвер, магазин и
мультификс могут применяться одновременно на
одном станке.
Номер места для мультификс закрепления
определяет производитель станка.
133
6
Режим работы Станок | Наладка таблицы места
Станок с револьверной головкой
С помощью программной клавишей Список револьвера
откройте таблицу актуального состояния револьверной
головки. Каждому инструментальному зажиму (и мультификсу,
если он есть) соответствует определенная позиция в
таблице. При наладке каждому инструментальному зажиму
присваивается определенный инструмент (Идентифик. номер).
Мультиинструменты отображаются в списке комплектации
револьверной головки со всеми режущими кромками.
Список инструментов револьверной головки может быть
настроен через меню TSF или непосредственно из диалогов
циклов в подрежиме Обучение:
T: Номер инструмента - номер места в револьвере
ID: Идентиф.номер - имя инструмента (макс. длина 16
знаков)
Имя инструмента присваивается автоматически.
Курсор в поле ввода T меню TSF:
Нажмите программную клавишу
Список револьвера
После открытия можно работать со списком
револьвера.
Курсор в поле ввода ID меню TSF:
Нажмите программную клавишу
Список инструментов
Дополнительно к списку револьвера также
можно открыть список инструментов.
Револьвер может быть укомплектован
инструментами из списка.
В циклах обучения Вы программируете позицию револьвера
как номер T Идентификатор инструмента, в этом случае,
автоматически вставляется в поле ID.
Следуйте указаниям инструкции по обслуживанию
станка!
Инструментальные системы револьвер, магазин и
мультификс могут применяться одновременно на
одном станке.
Номер места для мультификс закрепления
определяет производитель станка.
134
Режим работы Станок | Наладка таблицы места
6
Станок с магазином
Программной клавишей Список магазина откройте
актуальное состояние держателей инструмента. Каждому
инструментальному зажиму соответствует определенная
позиция в таблице. При наладке каждому инструментальному
зажиму присваивается определенный инструмент (Идентифик.
номер).
У станков с магазином инструмент меняется также через меню
TSF:
T: Номер инструмента - номер места в револьвере (всегда
T1)
ID: Идентиф.номер - имя инструмента (макс. длина 16
знаков)
Имя инструмента присваивается автоматически.
Нажмите программную клавишу
Список магазина
Используемые инструменты отображены списке магазина.
Можно загружать и выгружать инструменты в магазине через
меню TSF.
Следуйте указаниям инструкции по обслуживанию
станка!
Инструментальные системы револьвер, магазин и
мультификс могут применяться одновременно на
одном станке.
Номер места для мультификс закрепления
определяет производитель станка.
135
6
Режим работы Станок | Наладка таблицы места

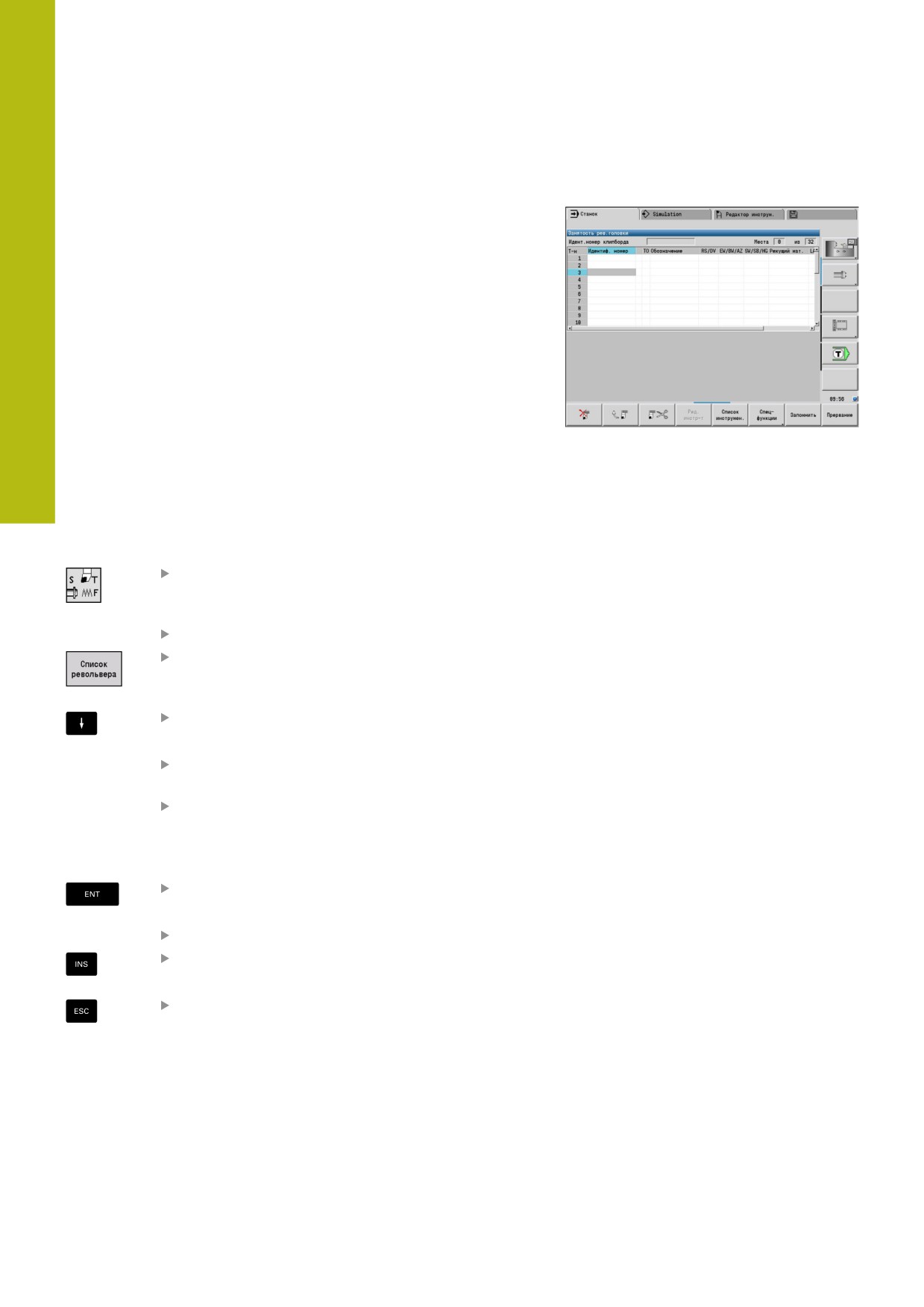

Комплектование списка револьвера из списка
инструментов
Список инструментов (револьверная таблица) представляет
собой текущую комплектацию инструментального суппорта.
Список револьверной головки может быть настроен через меню
TSF или непосредственно из диалогов циклов в подрежиме
Обучение:

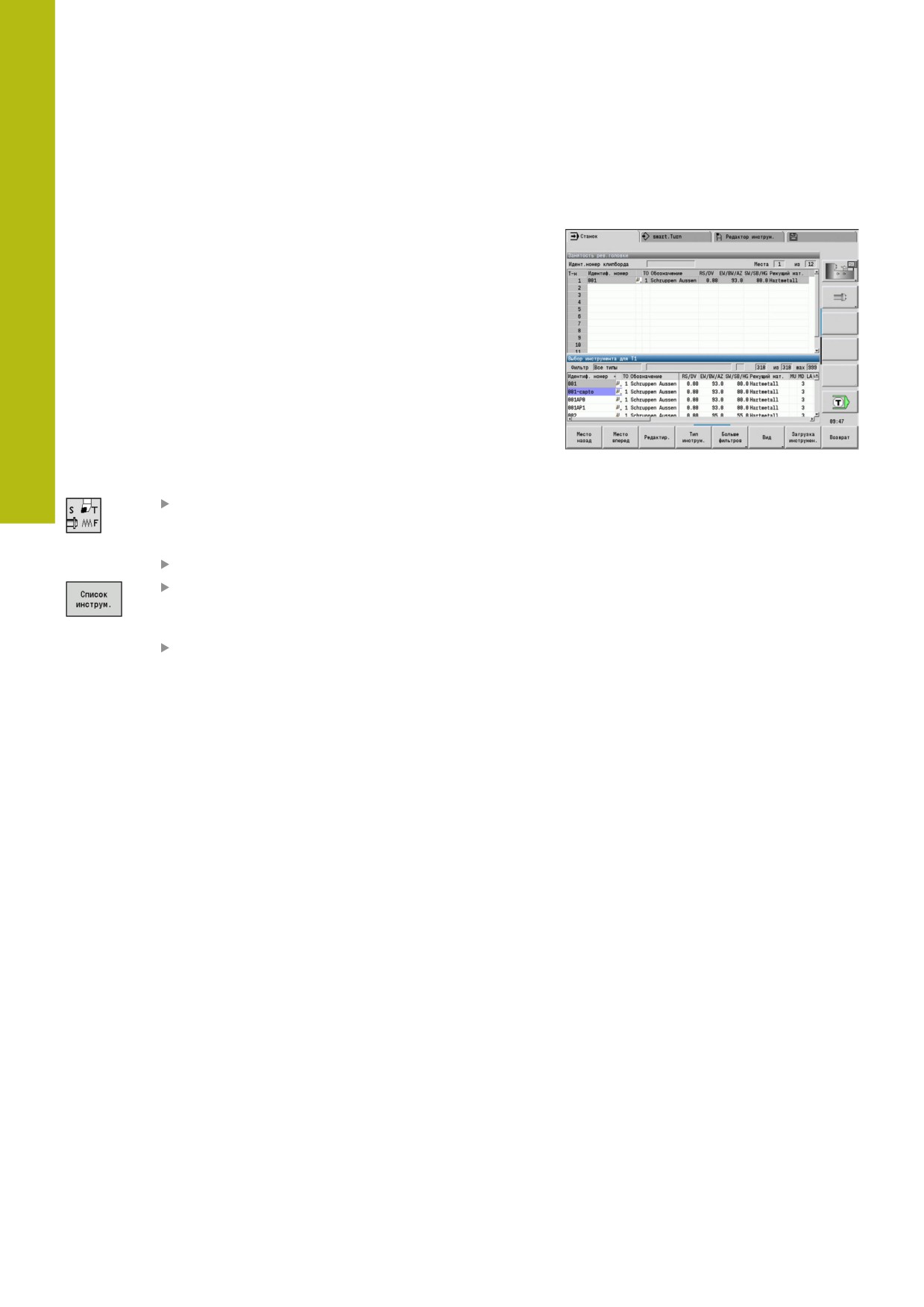

Включение индикации списка инструментов, позволит
переносить записи из списка в комплектацию револьвера.
Система ЧПУ отображает записи списка инструментов в
нижней области экрана. Клавиши курсора являются активными
в этом списке. Вы можете перейти курсором напрямую к
идентификационному номеру инструмента, для чего введите
первую букву или цифру Идентифик. номер.
Откройте список револьвера:
Выберите пункт меню Назначить T, S, F
(можно выбрать только в режиме работы
Станок)
или активируйте диалог цикла
Активируйте при помощи программной
клавиши Список инструментов комплектацию
револьвера и список инструментов
Настройка комплектации револьверной
головки
136
Режим работы Станок | Наладка таблицы места
6
Копирование инструмента из базы данных:
Выберите позицию в списке комплектации
револьверной головки
Выберите и отсортируйте записи
инструментальной базы данных
С помощью клавиш курсора выберите запись
в инструментальной базе данных
Загрузите выбранный инструмент в список
комплектации револьверной головки
Выберите и отсортируйте записи инструментальной базы
данных
Система ЧПУ откроет меню программ-
ных клавиш для выбора желаемого типа
инструмента
Система ЧПУ откроет меню программных
клавиш с дополнительными возможностя-
ми фильтрации
Система ЧПУ откроет меню программных
клавиш с возможностями сортировки
Программная клавиша доступна после
нажатия программной клавиши Вид.
Инструменты сортируются в
отображаемом списке по:
типу инструмента
Идентификатору инструмента
Ориентация инструмента
При нажатии программной клавиши
происходит переход к следующей сорти-
ровке.
Программная клавиша доступна после
нажатия программной клавиши Вид.
Изменяет направление сортировки -
вверх или вниз
Программная клавиша доступна
после нажатия программной клавиши
Список револьвера.
Здесь неактивно
Закрывает список инструментов
137
6
Режим работы Станок | Наладка таблицы места

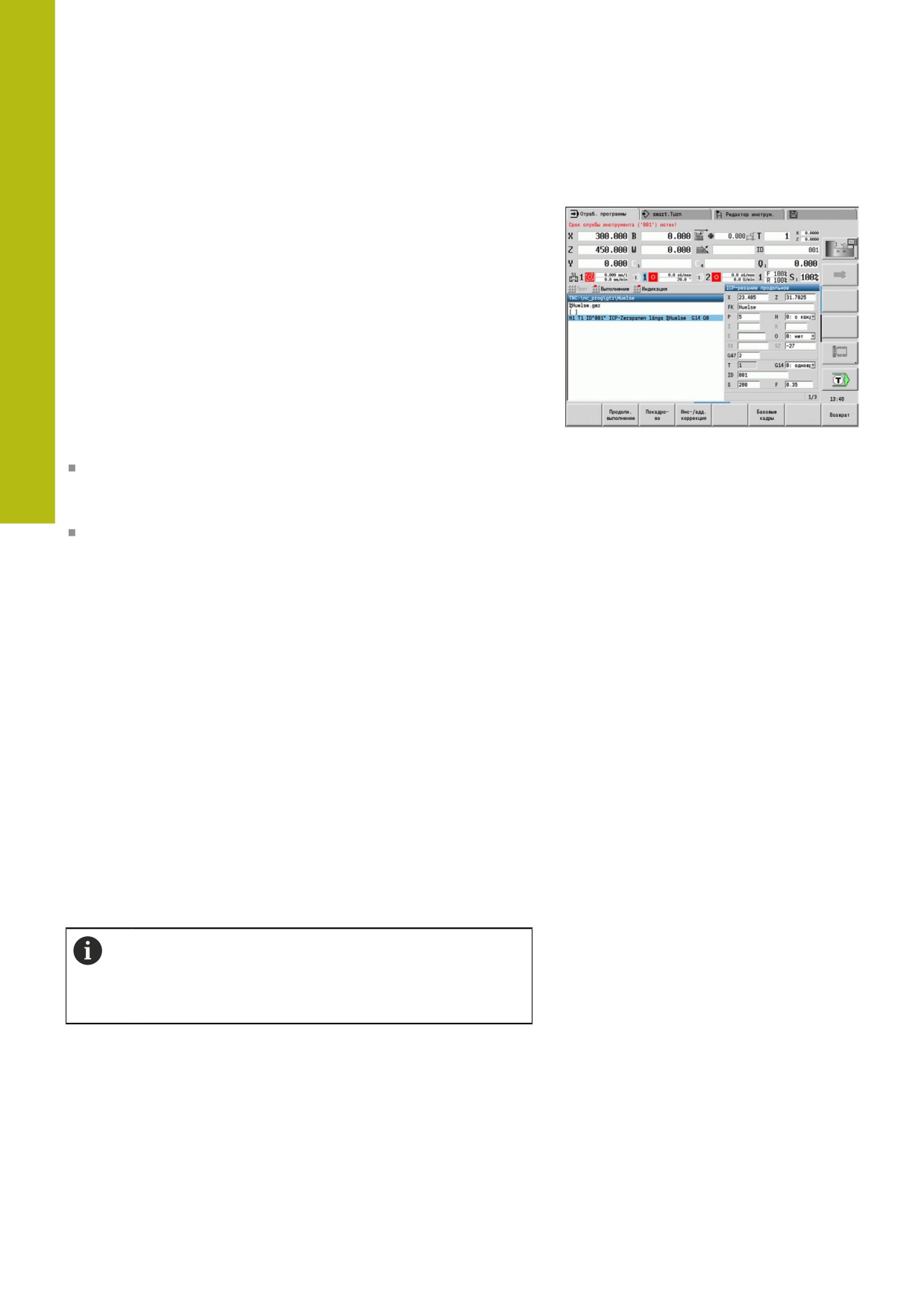

Редактирование списка револьвера
Комплектация револьвера представляет собой текущую
комплектацию инструментального суппорта. Во время
настройки списка инструментов револьверной головки
необходимо ввести идентификационные номера инструментов.
Список револьверной головки может быть настроен через меню
TSF или непосредственно из диалогов циклов в подрежиме
Обучение: Выбор нужного места револьверной головки
осуществляется с помощью клавиш курсора.
Занятость рев.головки показывает важнейшие параметры
инструмента.
Дополнительная информация: "Общие параметры
инструмента", Стр. 601
В комплектации револьверной головки можно также настроить
систему ручной смены инструмента.
Дополнительная информация: "Наладка держателя для
систем ручной смены", Стр. 599
Настройка списка револьвера:
Выберите пункт меню Назначить T, S, F
(можно выбрать только в режиме работы
Станок)
Или активируйте диалог цикла
Активируйте при помощи программной
клавиши Список револьвера комплектацию
револьвера и список инструментов
Выберите место револьверной головки с
помощью клавиш курсора
Настройте комплектацию револьвера при
помощи программных клавиш
Или введите идентификатор инструмента
напрямую
Непосредственны ввод идентификатора инструмента
С помощью клавиши ENT активируйте
непосредственный ввод
Введите идентификатор инструмента
С помощью клавиши INS завершите ввод.
Или с помощью клавиши ESC отмените ввод.
138
Режим работы Станок | Наладка таблицы места
6
Программные клавиши в списке револьверной головки
Удалить запись
Вставить запись из буфера обмена
Вырезать запись и сохранить в буфере
обмена
Показать записи базы данных
инструментов
Переключение в последующее меню
Программная клавиша доступна
после нажатия программной клавиши
Специальные функции.
Полное удаление списка инструментов
револьверной головки
Программная клавиша доступна
после нажатия программной клавиши
Специальные функции.
Сбросить срок службы инструмента
Программная клавиша доступна
после нажатия программной клавиши
Специальные функции.
Переключает окно параметров
инструмента
Программная клавиша доступна
после нажатия программной клавиши
Специальные функции.
Открывает Таблица держателей инстру-
мента
Программная клавиша доступна
после нажатия программной клавиши
Специальные функции.
Удаляет держатель инструмента в
комплектации револьверной головки
На один уровень меню назад
Копировать номер и идентификатора
инструмента в диалог TSF или диалог
циклов
Закрыть список револьвера без передачи
номера и идентификатора инструмента в
диалог. Изменения в списке револьверной
головки сохраняются
139
6
Режим работы Станок | Наладка таблицы места

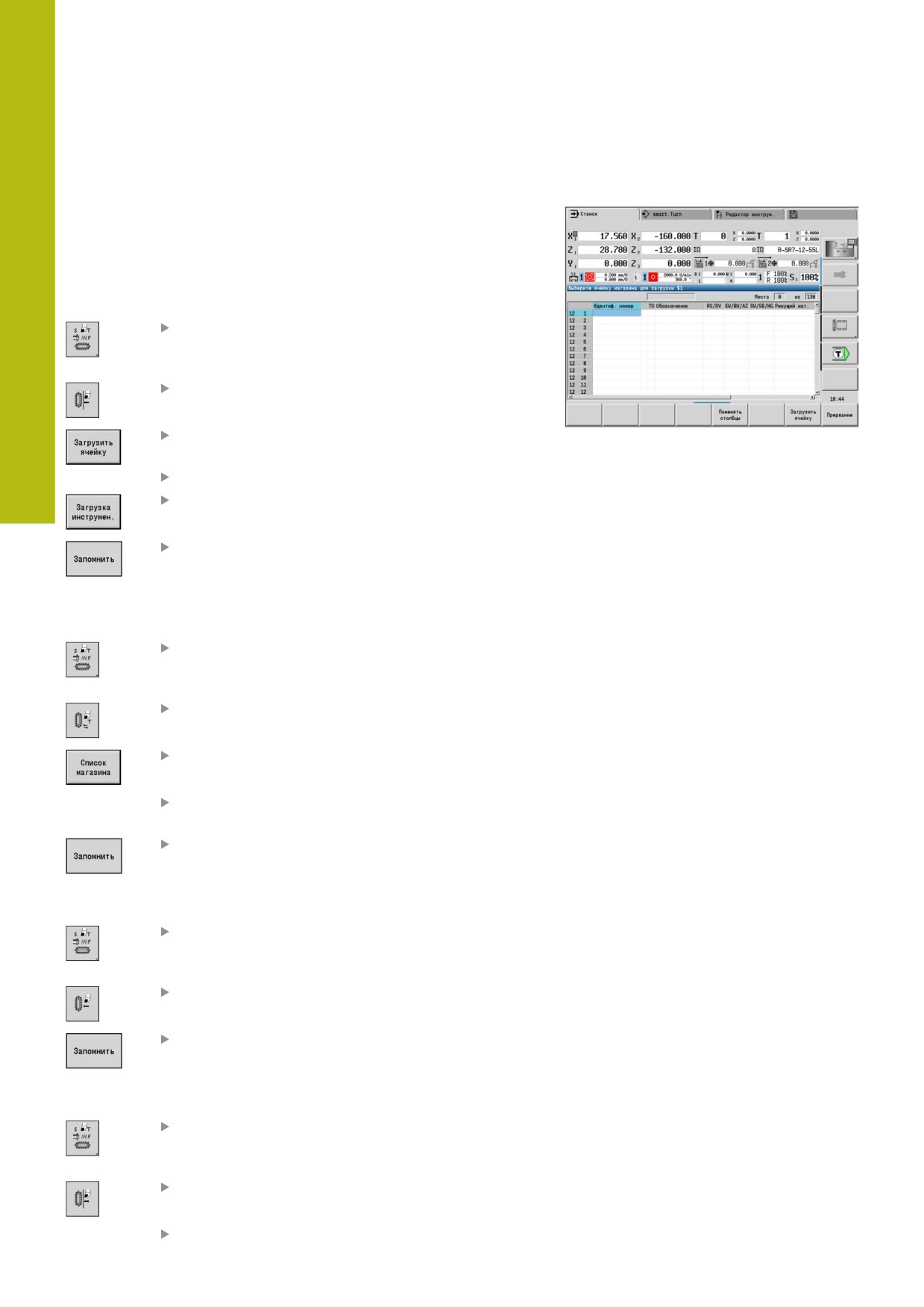

Редактирование списка магазина
Список магазина представляет собой актуальное состояние
магазина, а также инструментального суппорта в рабочей
зоне, для станков оснащённых магазином инструментов. С
магазином можно работать через меню TSF.
Загрузка магазина:
Выберите пункт меню Назначить T, S, F
(можно выбрать только в режиме работы
Станок)
Выберите Загрузить магазин
Программной клавишей Загрузить ячейку
активируйте список инструментов
Выберите инструмент
Программной клавишей Загрузка инструмен.
Выберите инструмент
При нажатии программной клавиши
Запомнить инструмент сохранится в списке
магазина
Смена инструмента:
Выберите пункт меню Назначить T, S, F
(можно выбрать только в режиме работы
Станок)
Выберите Смена инструмента
Программной клавишей Список магазина
выберите инструмент
Или введите идентификатор инструмента
напрямую
При нажатии программной клавиши
Запомнить произойдет смена инструмента
Возврат инструмента в магазин:
Выберите пункт меню Назначить T, S, F
(можно выбрать только в режиме работы
Станок)
Выберите Возврат инструм-та в магазин
При нажатии программной клавиши
Запомнить инструмент вернется в магазин
Выгрузка из магазина:
Выберите пункт меню Назначить T, S, F
(можно выбрать только в режиме работы
Станок)
Выберите Разгрузить магазин
Выберите инструмент
140
Режим работы Станок | Наладка таблицы места
6
Нажмите программную клавишу Выгрузка
При нажатии программной клавиши
Запомнить инструмент удалится из магазина
Вызов инструмента
Следуйте указаниям инструкции по обслуживанию
станка!
Эта функция также доступна для станков с
магазином инструментов.
Система ЧПУ использует для этого список магазина,
вместо списка револьвера.
Параметр для вызова инструмента
T ( от англ.: Tool) является буквенным обозначением держателя
инструмента.
Следуйте указаниям инструкции по обслуживанию
станка!
Обозначение места инструмента зависит от станка.
Каждый держатель инструмента на
инструментальном суппорте в рабочей зоне получает
уникальный номер T.
ID является идентификатором инструмента.
Вы определяете Идентифик. номер при создании
инструмента в Редактор инструм. Каждый
инструмент имеет уникальный ID.
141
6
Режим работы Станок | Наладка таблицы места
Варианты вызова инструмента
Инструментальный зажим, например, мультификс
Инструмент вызывается с помощью ID. Номер места
Т всегда равен 1. Система ЧПУ не вызывает список
револьвера.
Несколько инструментальных зажимов, например,
револьверная головка
Инструмент вызывается с помощью T (номер места в
револьвере). Идентифик. номер ID также присутствует
и автоматически заполняется в диалогах. Система ЧПУ
вызывает список револьвера.
Мульти-инструменты отображаются в списке комплектации
револьверной головки со всеми режущими кромками.
В режиме работы Станок вы вводите параметры для вызова
инструмента в диалоге TSF. В подрежиме Обучение и режиме
smart.TurnT и ID находятся в параметрах цикла.
Если в диалоге TSF вводится номер T с
некоторым ID, которые не определены в списке
инструментов револьверной головки, то этот список
соответственно изменяется. При этом имеющийся
список комплектации револьверной головки
перезаписывается.
142
Режим работы Станок | Наладка таблицы места
6
Приводной инструмент
Приводной инструмент определяется в описании
инструментов
Приводной инструмент может работать с подачей на
оборот, если привод инструментального шпинделя оснащен
датчиком
Если применяются инструменты с постоянной скоростью
резания, то частота вращения рассчитывается на основе
диаметра инструмента
Инструменты в разных квадрантах
Пример
Главный инструментальный суппорт станка находится
перед центром вращения (стандартный квадрант). За
центром вращения расположено дополнительное устройство
закрепления инструмента.
При конфигурировании системы ЧПУ для каждого зажима
инструмента определяется, отображаются ли зеркально X-
размеры и направление вращения. В выше приведенном
примере дополнительному зажиму инструмента присваивается
атрибут зеркально отображён.
При таком принципе все операции обработки программируются
нормально независимо от того, какой инструментальный
зажим выполняет обработку. Подрежим работы
Моделирование показывает всю обработку в стандартном
квадранте.
Снятие размеров и описание инструмента также относится
к стандартному квадранту, даже если они установлены в
дополнительном закреплении.
Принцип зеркального отображения учитывается лишь при
обработке заготовки с использованием дополнительного
закрепления инструмента.
143
6
Режим работы Станок | Наладка таблицы места
Контроль срока службы инструмента
Система ЧПУ, по желанию, может контролировать время
работы инструмента или количество деталей, изготовленных с
помощью этого инструмента.
Функция контроля срока службы суммирует интервалы
времени, в течение которых инструмент применялся на
подаче. Функция контроля количества изделий подсчитывает
число обработанных заготовок. Эти значения сравниваются со
значениями в данных инструмента.
Если срок службы инструмента истек или достигнуто
количество обработанных деталей, то система ЧПУ
устанавливает диагностический бит в 1. Вследствие этого
перед следующим вызовом выдается сообщение об ошибке и
выполнение программы прекращается.
Для цикловых программ доступен простой контроль срока
службы
При этом система ЧПУ информирует об износе инструмента.
В случае программ smart.Turn и DIN-PLUS существует
выбор между простым контролем стойкости инструмента
или контролем стойкости со сменными инструментами
(опция № 10)
Если применяется вариант с замещающими инструментами,
то как только инструмент оказывается изношенным, система
ЧПУ автоматически заменяет его на сменный инструмент.
Система ЧПУ остановит выполнение программы только
тогда, когда будет изношен последний инструмент цепочки
замены.
Управление сроком службы инструмента активируется и
деактивируется через машинный параметр lifeTime (№
601801).
Вид контроля, срок службы/остаточный срок службы или
количество деталей/остаточное количество деталей система
ЧПУ учитывает в диагностических битах данных инструмента.
В режиме работы Редактор инструм. вы можете управлять и
просматривать диагностические биты и срок службы.
Дополнительная информация: "Редактирование данных
срока службы инструмента", Стр. 593
Если инструмент был обновлен (например,
заменены режущие пластины), то необходимо
сбросить срок службы и счетчик деталей в Редактор
инструм.
Замещающие инструменты определяются при наладке
инструментального суппорта в режиме smart.Turn. Цепочка
замены может включать в себя несколько однотипных
инструментов. Цепочка замены - это составная часть
управляющей программы.
Дополнительная информация: см. руководство пользователя
"Программирование smart.Turn и DIN"
144
Режим работы Станок | Наладка таблицы места
6
Сброс срока службы инструментов в списке револьвера
Сброс срока службы инструмента:
Выберите пункт меню Назначить T, S, F
(можно выбрать только в режиме работы
Станок)
Нажмите программную клавишу
Список револьвера
Нажмите программную клавишу
Специальные функции
Нажмите программную клавишу
Установить нов. резец
Подтвердите программной клавишей ДА
Нажмите программную клавишу Возврат
Сброс срока службы инструмента в списке магазина
Сброс срока службы инструмента:
Выберите пункт меню Назначить T, S, F
(можно выбрать только в режиме работы
Станок)
Выберите Смена инструмента
Нажмите программную клавишу
Список магазина
Выберите инструмент
Нажмите программную клавишу Ред. инстр-т
Нажмите программную клавишу Новый резец
Нажмите программную клавишу Возврат
145
6
Режим работы Станок | Наладка станка
6.5
Наладка станка
Независимо от способа обработки заготовки - вручную или
автоматически - Вы должны подготовить станок.
В режиме работы Станок вам доступны следующие функции в
пункте меню Наладка:
Назначение значений оси (определение нулевой точки
детали)
База станка (проезд референтных меток)
Назначение защитной зоны
Назнач. точки смены инст.
Назначить значение оси C
Установите станочные размеры
Контроль столкновений (DCM)
Сервис
Отображение рабочего времени
Настройка измерительных щупов
Настройка системного времени
Запуск TNCdiag
Меню HEROS
Контактные измерения
Калибровка измерительного щупа
146
Режим работы Станок | Наладка станка
6

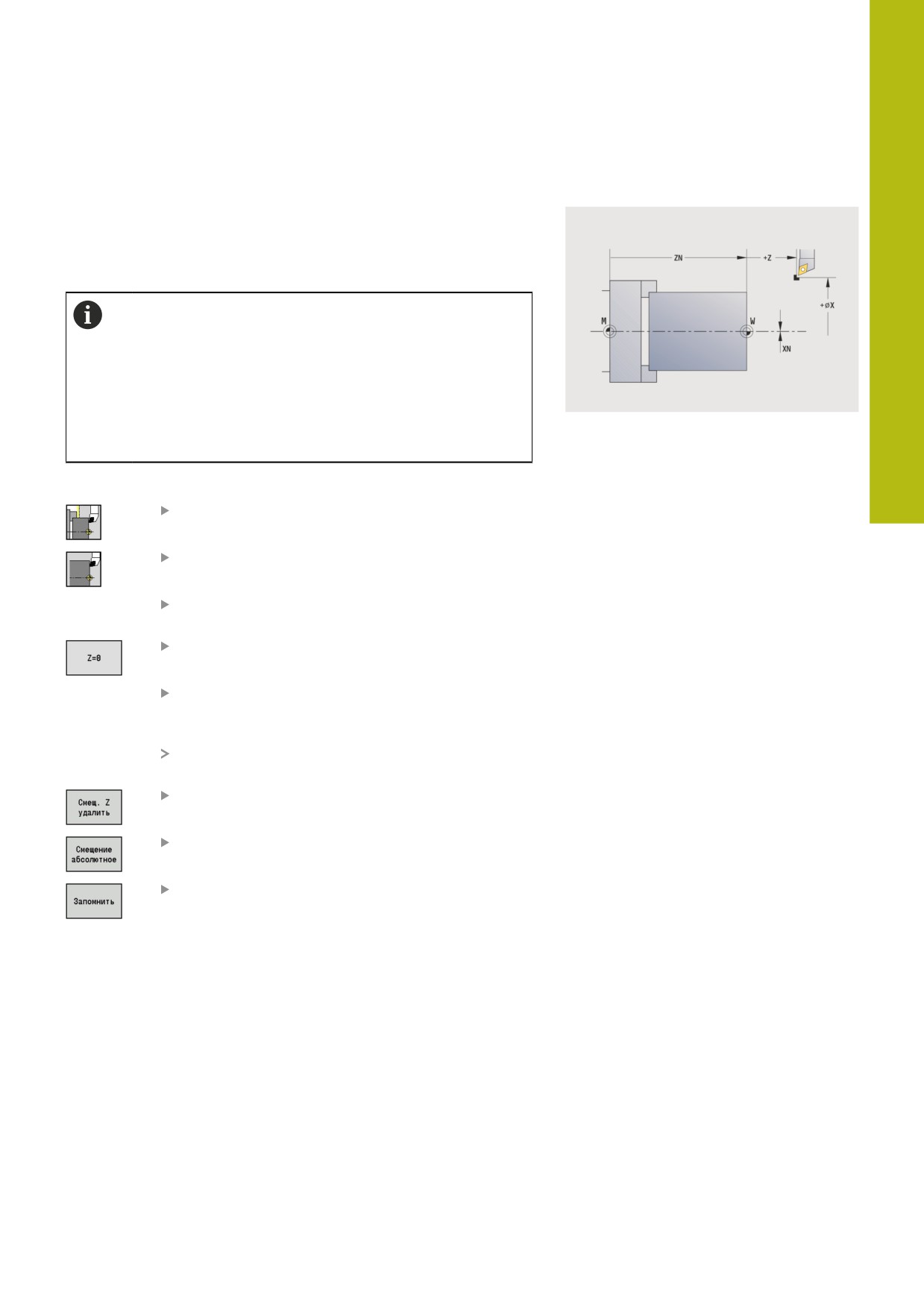

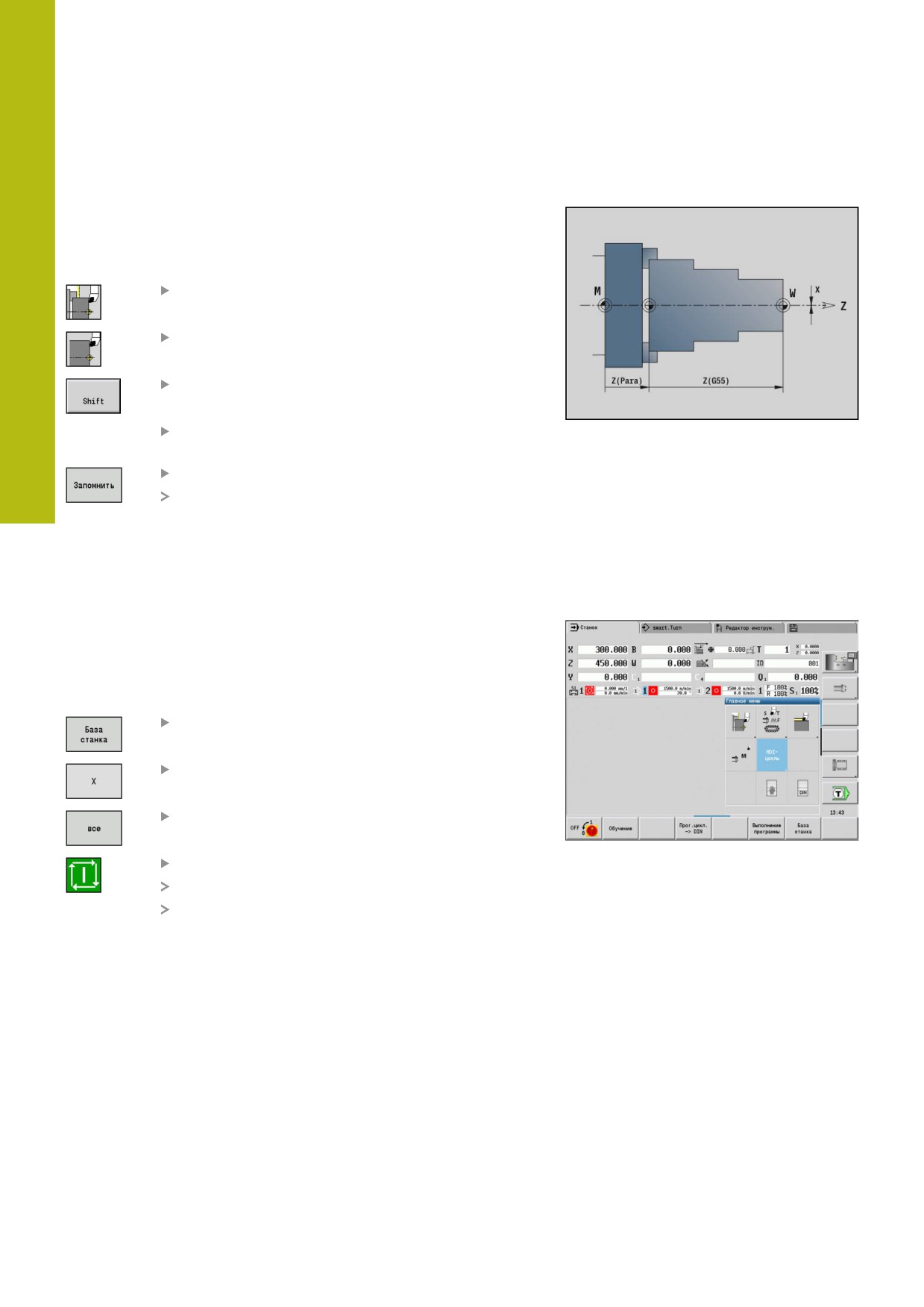

Установка нулевой точки детали
В диалоге расстояние между нулевой точкой станка и нулевой
точкой детали (также называемое смещение) отображается,
как XN и ZN. При изменения нулевой точки детали получаются
новые значения индикации.
Вы можете определить нулевую точку детали по
оси Z при помощи контактного щупа. При установке
нулевой точки система ЧПУ проверяет, какой
тип инструмента сейчас задействован. Если Вы
выбираете функцию наладки Нулевая точка детали
с установленным контактным щупом, система ЧПУ
автоматически адаптирует форму ввода. Нажмите
NC-старт для запуска процесса измерения.
Установка нулевой точки детали:
Выберите Наладка
Выберите Назначение значений оси
Коснитесь нулевой точки детали (торцевой
поверхности)
Определите точку касания в качестве нулевой
точки детали Z = 0
или введите расстояние между инструментом
и нулевой точкой детали как Координаты
точки измер. Z
Система ЧПУ рассчитает нулевую точку
детали Z
Или, нулевая точка станка Z = нулевая точка
детали Z (смещение=0)
Или возможно напрямую ввести смещение
нулевой точки в ZN.
Нажмите программную клавишу Запомнить
147
6
Режим работы Станок | Наладка станка
Установка смещений
Перед использованием смещений G53, G54 и G55, Вы должны
определить величины смещения в режиме наладки.
Установка смещения:
Выберите Наладка
Выберите Назначение значений оси
Нажмите программную клавишу Смещения
Нажмите программную клавишу G53, G54 или
G55
Нажмите программную клавишу Запомнить
Система ЧПУ сохранит значения в таблице,
чтобы можно было активировать смещения
с помощью соответствующих G-функций в
программе.
Проезд референтных меток
Существует возможность заново выполнить пересечение
референтных меток. При этом вы можете выбрать отдельные
оси или все оси.
Проезд референтных меток:
Нажмите программную клавишу База станка
Нажмите программные клавиши Z и X
Или нажмите программную клавишу все
Нажмите клавишу NC-старт
Будет выполнен проезд референтных меток.
Система ЧПУ обновит индикацию позиции.
148
Режим работы Станок | Наладка станка
6

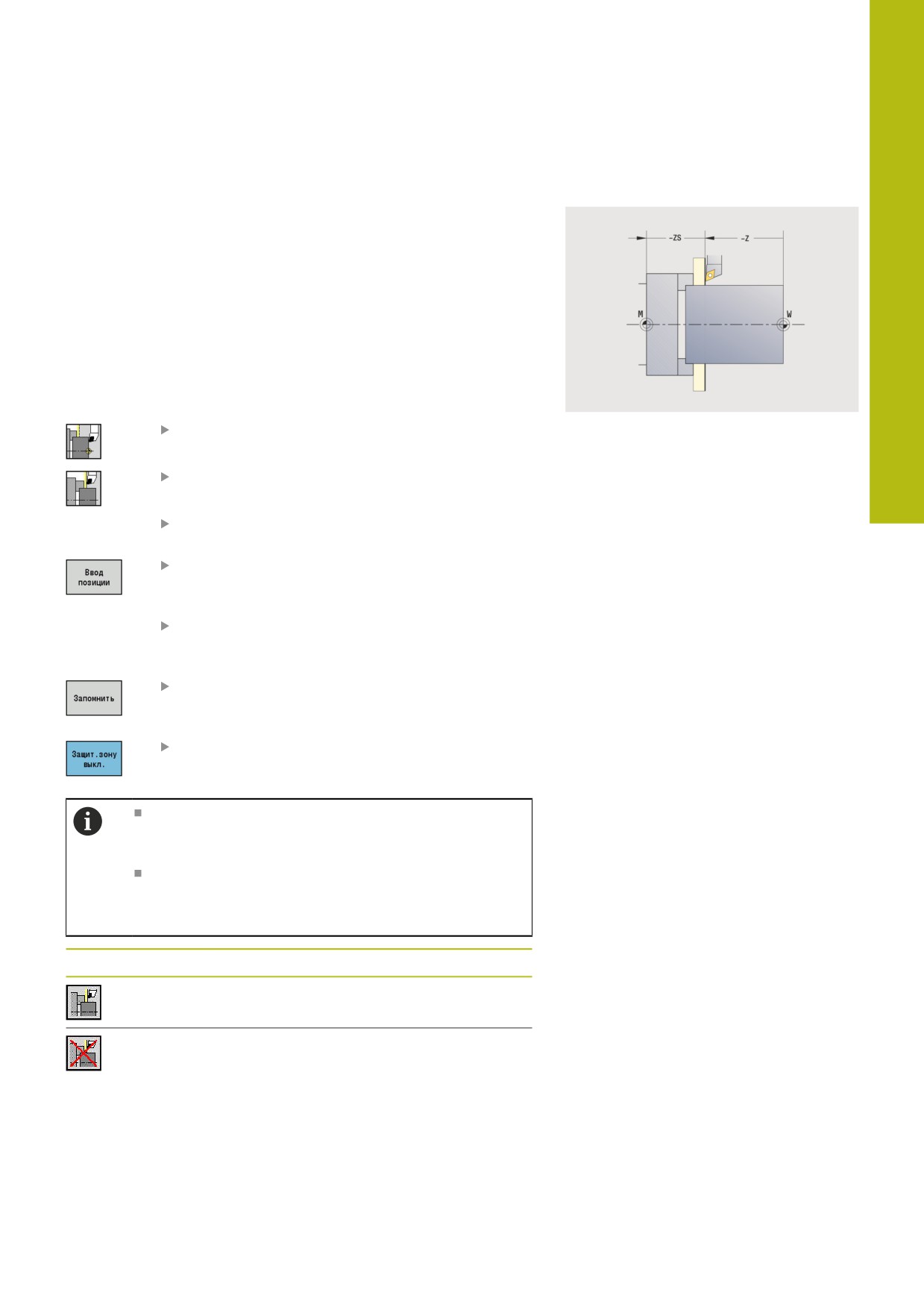

Установка защитной зоны
При активном контроле защитной зоны система ЧПУ проверяет
во время каждого движения перемещения, нарушается ли
защитная зона в направлении Z. Если это имеет место, то
движение останавливается и выдается сообщение об ошибке.
В диалоге Назначение защитной зоны расстояние между
нулевой точкой станка и защитной зоной указывается в -ZS.
Состояние контроля защитной зоны отображается в
индикации станка, если это предусматривается конфигурацией
производителя станка.
Установка защитной зоны. Отключение мониторинга:
Выберите Наладка
Выберите Назначение защитной зоны
С помощью клавиш оси или посредством
маховичка переместитесь к защитной зоне
При помощи программной клавиши
Ввод позиции определите текущее
положение, как защитную зону
Или введите позицию зоны защиты
относительно нулевой точки детали (поле:
Координаты точки измер. -Z)
С помощью программной клавиши Запомнить
сохраните введенную позицию, как защитную
зону
Или выключите мониторинг защитной зоны
При открытом окне ввода
Назначение защитной зоны контроль зоны
защиты не активен
В DIN-программировании защитная зона
выключается с помощью G60 Q1 и включается с
помощью G60.
Состояние защитной зоны
Контроль защитной зоны активен
Контроль защитной зоны не активен
149
6
Режим работы Станок | Наладка станка

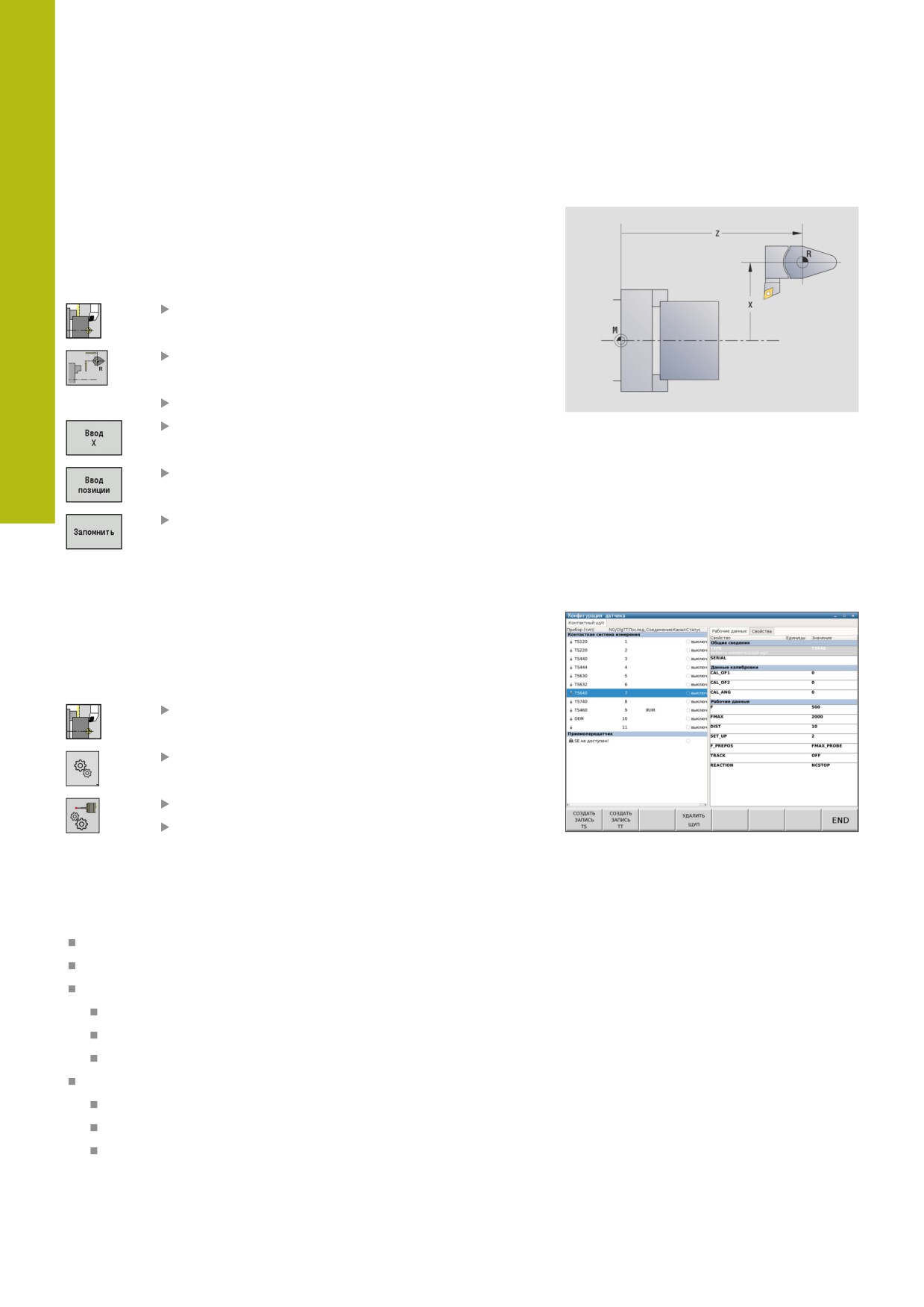

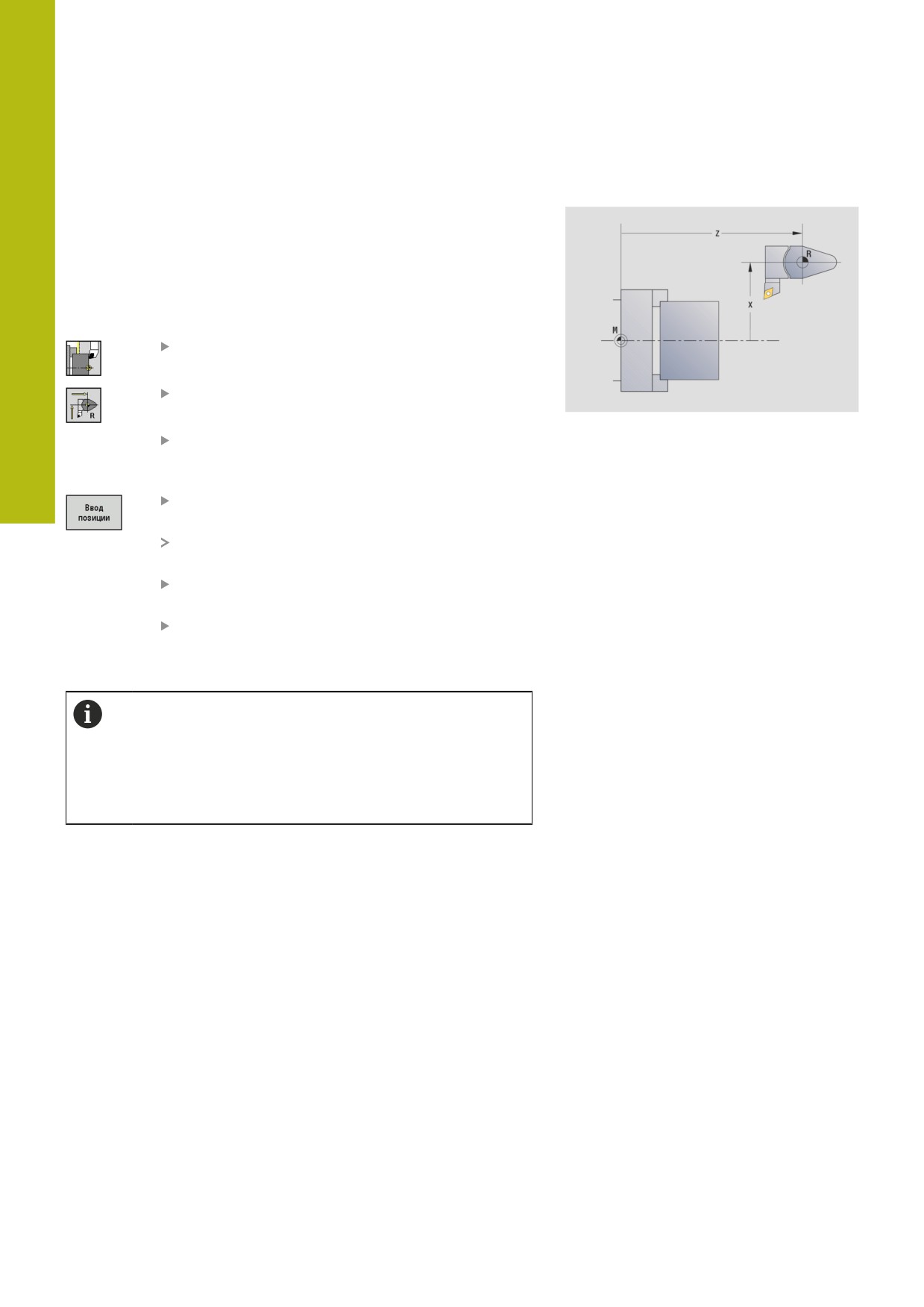

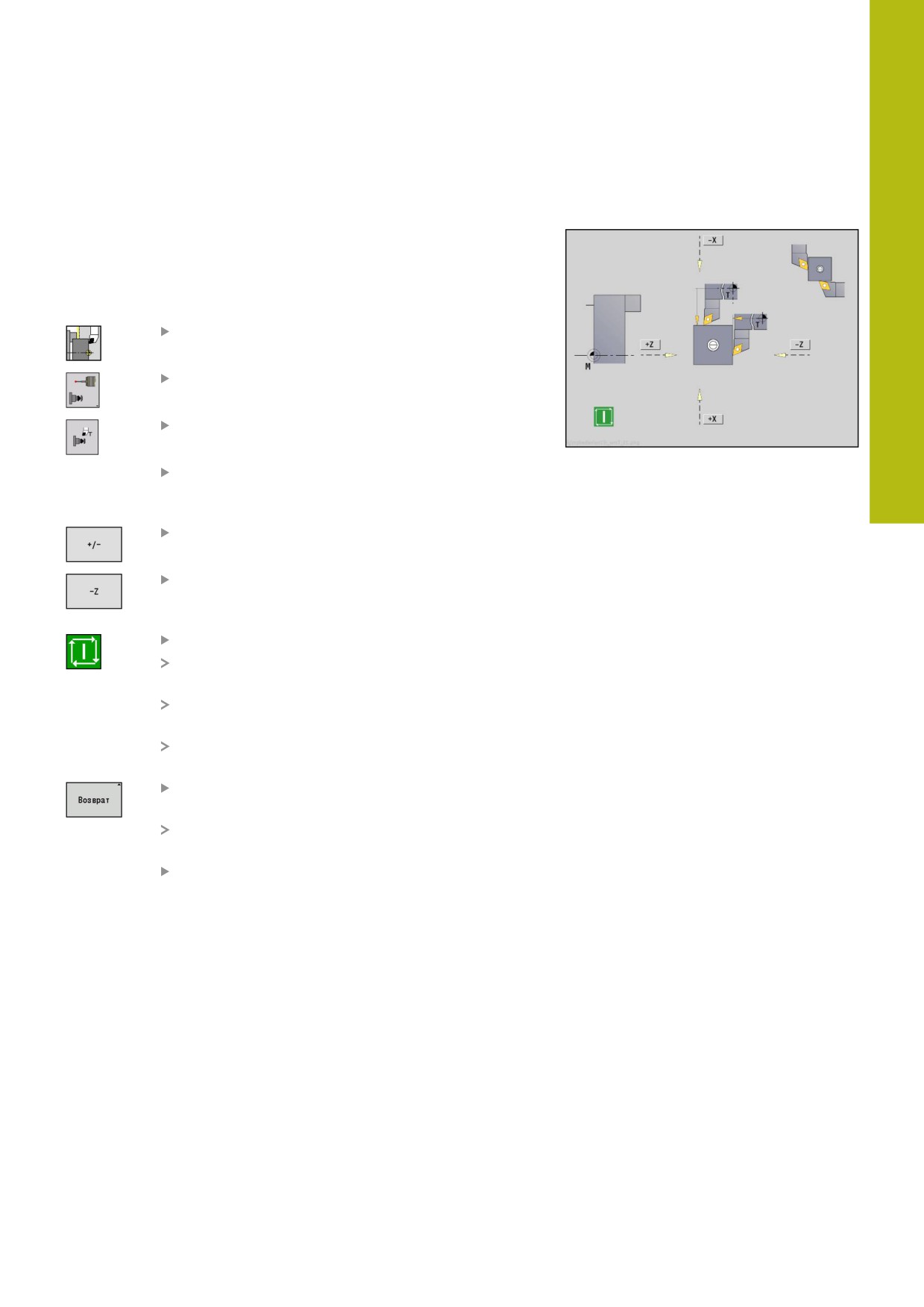

Установка точки смены инструмента
В цикле Подвод к точке смены инструмента или DIN-
команде G14 суппорт подводится к Точке смены инструмента.
Задайте точку смены инструмента так, чтобы револьвер мог
вращаться без столкновений и вы могли без проблем заменить
инструмент.
Задание точки смены инструмента:
Выберите Наладка
Выберите Точка смены инструмента
Переместитесь в желаемую точку смены
инструмента с помощью клавиш осей или
маховика.
Нажмите программную клавишу
Ввод позиции
Система ЧПУ сохранит текущую позицию, в
качестве точки смены инструмента.
Или введите точку смены инструмента
напрямую
Введите желаемую позицию смены
инструмента в поля ввода X и Z в станочных
координатах (X = размер радиуса)
Координаты точки смены инструмента вводятся
и отображаются как расстояние от нулевой точки
станка до точки привязки инструментального
суппорта. Рекомендуется выполнить подвод к точке
смены инструмента и задать эту позицию с помощью
программной клавиши Ввод позиции.
150
Режим работы Станок | Наладка станка
6

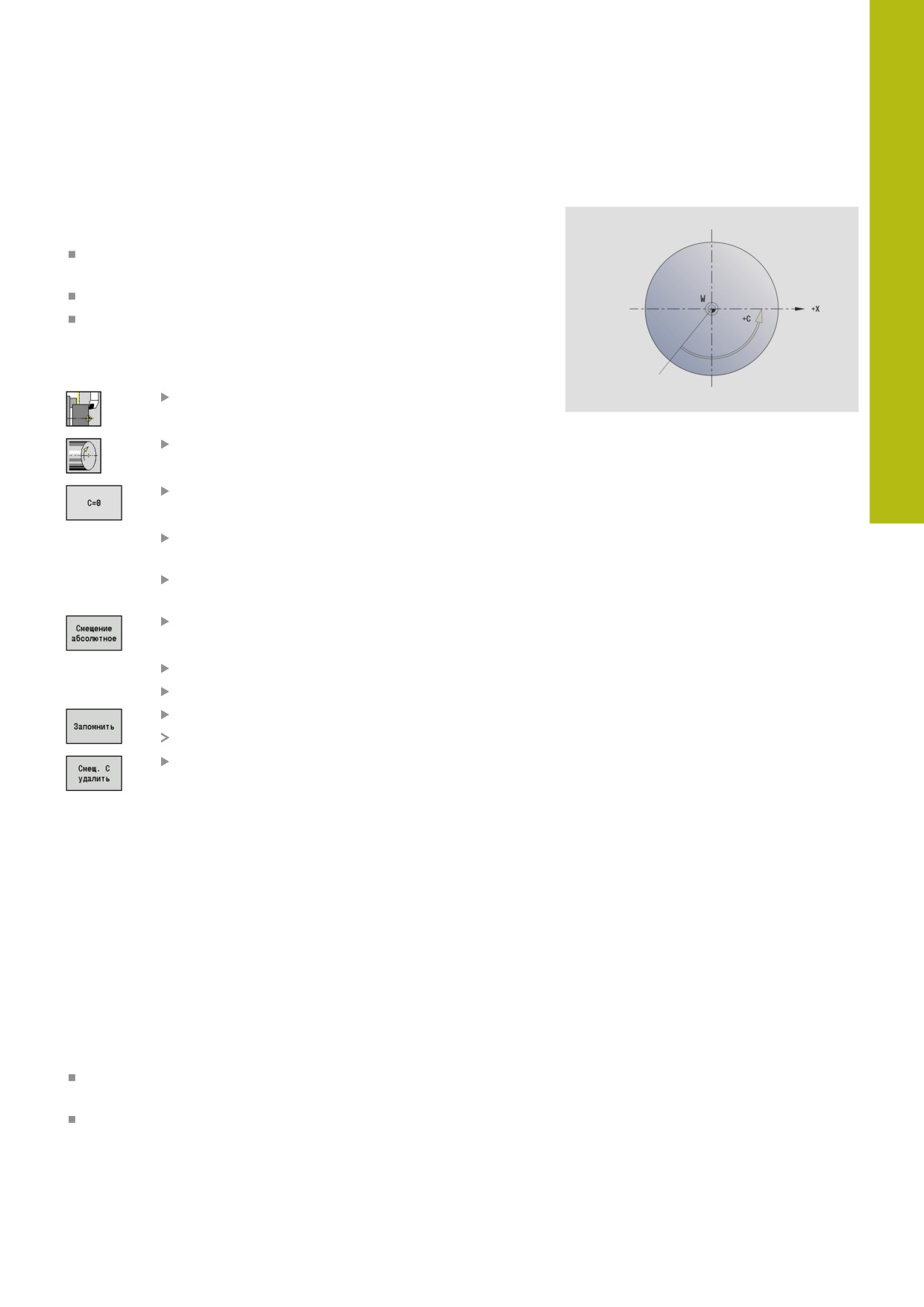

Установка значения оси C
С помощью функции Назначить значение оси C можно задать
смещение нулевой точки для шпинделя детали:
CN: Смещение нул.точки оси C - значение положения
шпинделя детали
C: Смещение нул.точки оси C
CM: Координаты точки измер. - присвойте текущей
позиции определенной значение
Установка нулевой точки оси C:
Выберите Наладка
Выберите Назначить значение оси C
Позиционируйте ось C
Задайте позицию в качестве нулевой точки
оси С
Или присвойте текущей позиции
определённое значение
Нажмите программную клавишу
Смещение aбсолютное
Введите значение в поле CM
Введите смещение нулевой точки оси C
Сохраните введенное значение
Система ЧПУ рассчитает нулевую точку оси C.
Или удалите смещение нулевой точки оси C
Расширенная форма ввода для станков с противошпинделем
Если ваш станок оснащен противошпинделем, то отображается
параметр CA. С помощью параметра CA вы можете выбрать,
для какого шпинделя детали (главный или противошпиндель)
будет действовать функция Назначить значение оси C.
В параметре CV отображается активное смещение угла.
Смещение угла активируется с помощью G905 для того,
чтобы согласовать положение главного шпинделя с
противошпинделем. Это может быть необходимо для
синхронизации обоих шпинделей при передаче деталей. С
помощью программной клавиши Удалить смещение CV можно
сбросить активное смещение угла.
Дополнительные параметры для станков с противошпинделем:
CV: Смещение нул.точки оси C - активное угловое
смещение
CA: Номер оси C выбор оси C (главная или
противошпиндель)
151
6
Режим работы Станок | Наладка станка
Наладка станочных позиций
С помощью функции Установите станочные размеры можно
сохранить любые позиции, чтобы потом использовать их в
управляющих программах.
Наладка станочных позиций:
Выберите Наладка
Выберите Установите станочные размеры
Задайте номер для станочной позиции
Скопируйте позицию одной оси как станочную
позицию
Скопируйте позицию всех осей как станочную
позицию
Сохраните станочные позиции

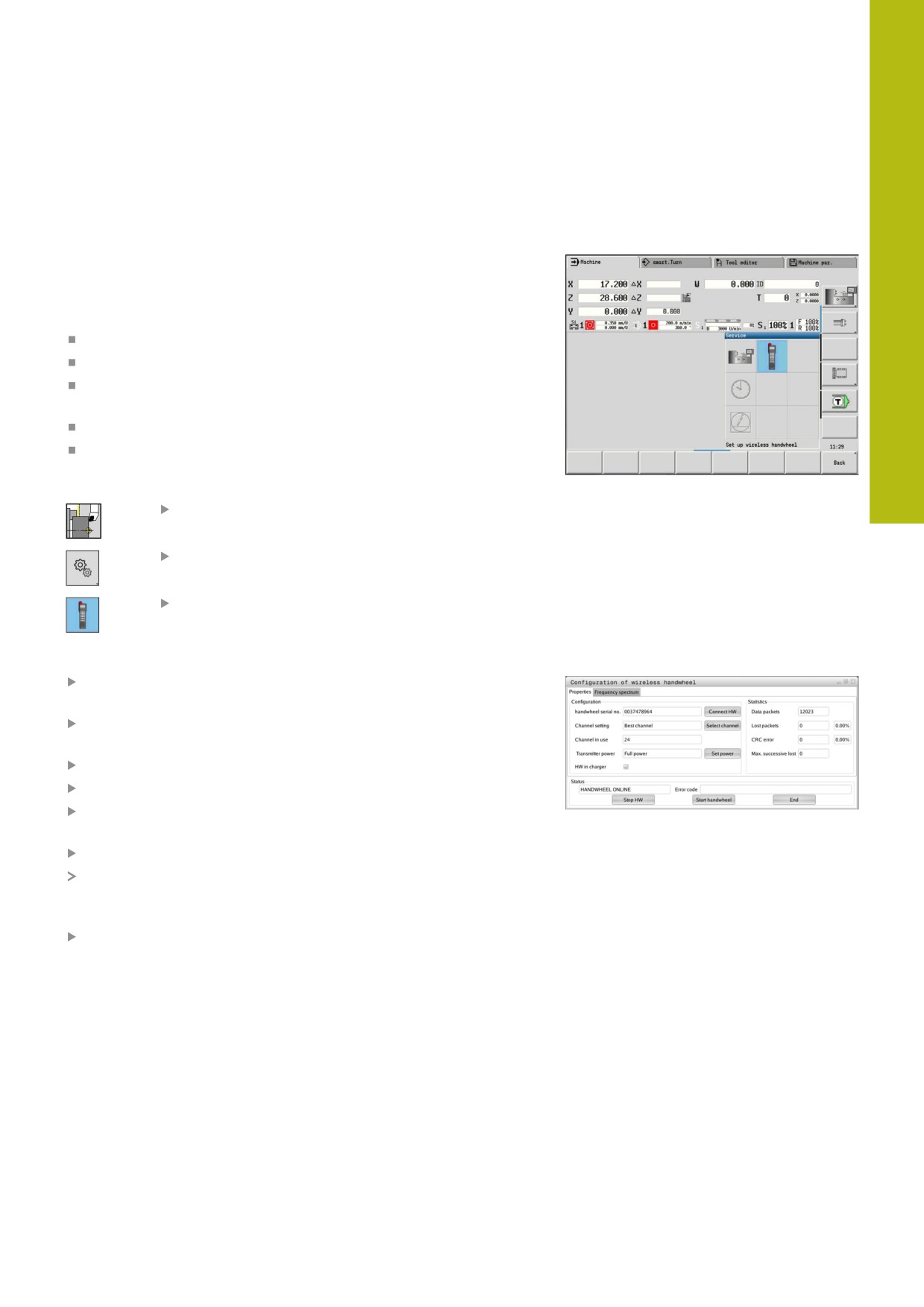

Настройка контактных щупов
Для конфигурации и управления контактными щупами доступно
меню Настройка измерительных щупов.
Для того чтобы открыть меню Настройка измерительных
щупов, выполните следующее:
Выберите Наладка
Выберите Сервис
Выберите Настройка измерительных щупов
Система ЧПУ откроет окно Конфигурация
датчика в меню Настройка измерительных
щупов.
Меню Настройка измерительных щупов содержит следующие
пункты:
Touch probes
Приемопередатчик
Закладка Рабочие данные
Общие сведения
Данные калибровки
Рабочие данные
Закладка Properties
Настройки соединения
Функции
Актуальные данные IR контактного щупа
152
Режим работы Станок | Наладка станка
6

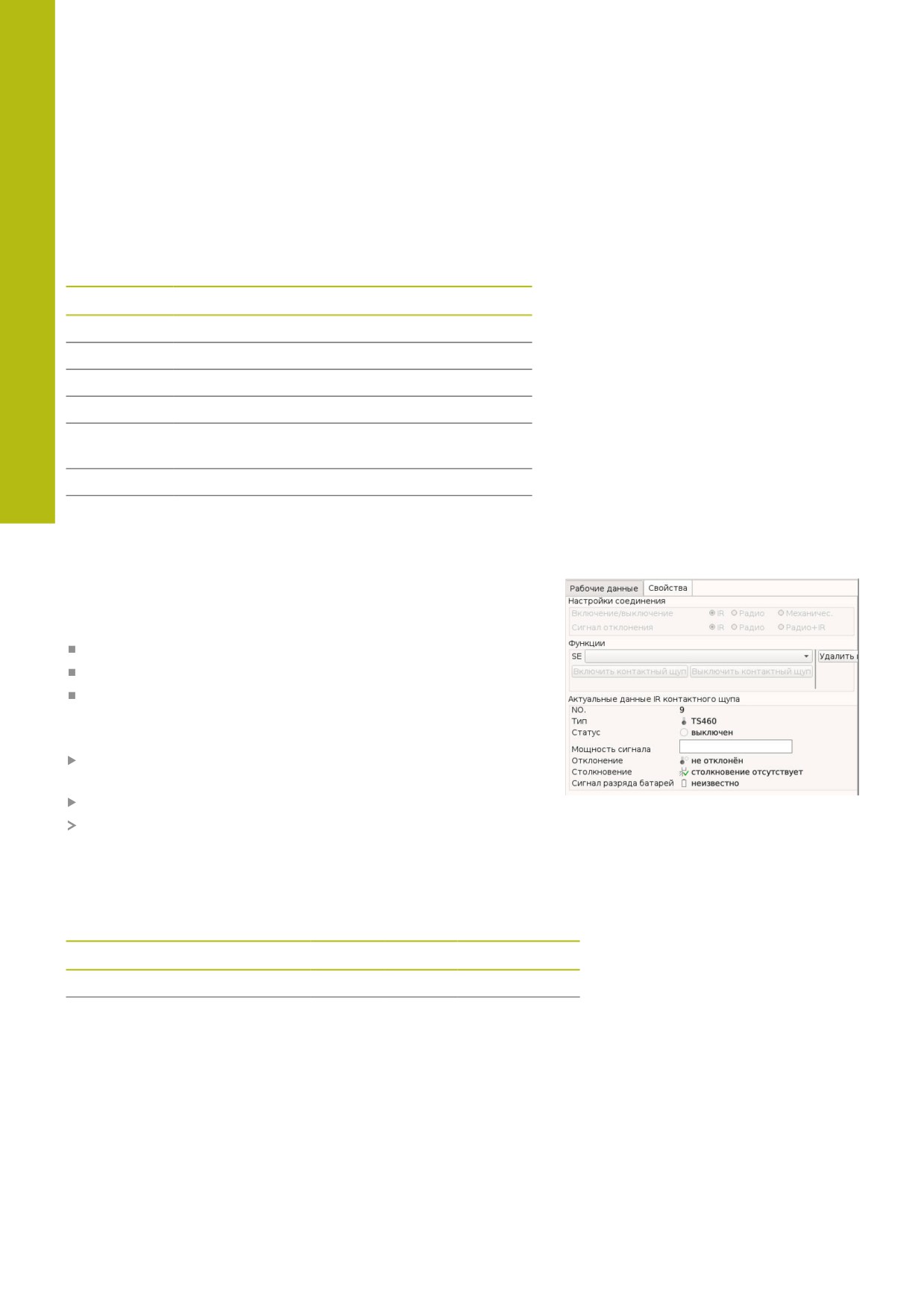

Контактные щупы
Пункт меню Touch probes включает все контактные щупы,
сконфигурированные в системе ЧПУ.
Пункт меню Контактная система измерения структурирована
следующим образом:
Содержание Пояснение
Прибор (тип) Имя контактного щупа
NO/CfgTT
Номер в таблице контактных щупов
Последова- Серийный номер контактного щупа
тельный
Соединение Вид соединения контактного щупа, например,
Радио/ИК
Канала
Номер радиоканала
Статус
Статус контактного щупа, например, выход
Приемопередатчик
Пункт меню Приемопередатчик включает все передающие и
приемные элементы, конфигурированные в системе ЧПУ.
Закладка Рабочие данные
В закладке Рабочие данные существует возможность
конфигурировать стандартные значения для использования
выбранного контактного щупа.
Закладка Рабочие данные содержит следующие пункты меню:
Общие сведения
Данные калибровки
Рабочие данные
Чтобы открыть закладку Рабочие данные, необходимо
действовать следующим образом:
Откройте меню Настройка контактных щуповНастройка
измерительных щупов
Выберите закладку Рабочие данные.
Система ЧПУ открывает закладку Рабочие данные.
Общие сведения
Пункт меню Общие сведения содержит информацию по
текущему выбранному контактному щупу:
Содержание Пояснение
ТИП
Выбранный контактный щуп
ПОСЛЕДО-
Серийный номер выбранного контактного
ВАТЕЛЬ-
щупа
НЫЙ
Данные калибровки
Данные калибровки находятся в базе данных инструмента.
Дополнительная информация: "Измерительный щуп",
153
6
Режим работы Станок | Наладка станка
Рабочие данные
Пункт меню Рабочие данные содержит стандартные значения
для выбранного контактного щупа. При использовании циклов
контактных щупов система ЧПУ повторно обращается к этим
стандартным значениям.
Содержание Пояснение
F
Подача в режиме ощупывания
FMAX
Ускоренный ход в цикле ощупывания
DIST
Максимальный путь измерения
SET_UP
Безопасное расстояние
F_PREPOS Подача при предварительном
позиционировании
TRACK
Ориентация контактного щупа
РЕАКЦИЯ
Поведение при столкновении с контактным
щупом
Закладка Cвойства
На закладке Cвойства можно найти дальнейшую информацию
о состоянии выбранного контактного щупа.
Закладка Cвойства содержит следующие пункты меню:
Настройки соединения
Функции
Актуальные данные IR контактного щупа
Чтобы открыть закладку Cвойства, необходимо действовать
следующим образом:
Откройте меню Настройка контактных щуповНастройка
измерительных щупов
Выберите закладку Cвойства.
Система ЧПУ откроет закладку Properties.
Настройки соединения
В пункте меню Настройки соединения можно выбрать вид
управления при отклонении или при включении/выключении
контактного щупа:
Настройка соединения
Включение/выключение
ИК
Радио Механичес.
Сигнал отклонения
ИК
Радио Механичес.
Функции
В пункте меню Функции можно выбрать передающий элемент,
подлежащий управлению.
154
Режим работы Станок | Наладка станка
6
Актуальные данные IR контактного щупа
В пункте меню Актуальные данные IR контактного щупа
можно получить обзор текущего состояния контактного щупа.
Пункт меню Актуальные данные IR контактного щупа
содержит следующие разделы:
Содержание Пояснение
NO.
Номер в таблице контактных щупов
Тип
Тип контактного щупа
Статус
Контактный щуп активирован или
деактивирован
Мощность
Указание мощности сигнала на гистограмме.
сигнала
Система ЧПУ показывает оптимальное соеди-
нение в виде полной полосы.
Сигнал
Отклонение или отсутствие отклонения
отклонения
контактного стержня
Столкнове-
Столкновение присутствует или отсутствует
ние
Сигнал
Указание качества батареи, при зарядке ниже
разряда
нанесенного в виде полосы значения система
батарей
ЧПУ выдает предупреждение.
Создание контактного щупа
Для создания контактного щупа действовать следующим
образом:
Откройте меню Настройка контактных щуповНастройка
измерительных щупов
Нажать программную клавишу СОЗДАТЬ
ЗАПИСЬ TS
Система ЧПУ создает новый контактный
щуп в пункте меню Контактная система
измерения.
Необходимо дополнить данные
привязываемого контактного щупа в
приведенных выше пунктах меню:
Общие сведения
Данные калибровки
Рабочие данные
Контактный щуп будет привязан.
Удалить контактный щуп
Для удаления существующего контактного щупа действовать
следующим образом:
Откройте меню Настройка контактных щуповНастройка
измерительных щупов
Нажать программную клавишу Удалить
контактный щуп.
Система ЧПУ открывает диалоговый режим
Удалить контактный щуп?.
Выбрать программную клавишу Ok.
Контактный щуп будет удален.
155
6
Режим работы Станок | Наладка станка
Блокировка мониторинга контактного щупа
В процессе использования контактного щупа может появиться
сообщение об ошибке Контактный щуп не готов, которое
может быть вызвано различными причинами.
Следующие причины приводят к появлению сообщения об
ошибке Контактный щуп не готов в процессе использования
контактного щупа:
Контактный щуп не подключен.
Батарея контактного щупа разряжена.
Отсутствует соединение между инфракрасной системой и
приемным элементом.
Сообщение об ошибке вызывает немедленное прерывание
обработки и блокирует ручные кнопки осей. При необходимости
позиционировать контактный щуп в этой ситуации, следует
деактивировать мониторинг контактного щупа.
УКАЗАНИЕ
Осторожно, опасность столкновения!
Функция ВЫКЛ. КОНТРОЛЬ ЩУПА блокирует
соответствующее сообщение об ошибке. Кроме того,
система ЧПУ не проводит при этом автоматической проверки
столкновения с контактным стержнем. Оба варианта
поведения позволяют убедиться, что измерительный щуп
может перемещаться безопасно. При неверном выборе
направления свободного хода существует опасность
столкновения!
Аккуратно передвигать оси в режиме работы Станок .
Мониторинг контактного щупа можно заблокировать следую-
щим образом:
Выберите Наладка
Нажать программную клавишу ВЫКЛ.
КОНТРОЛЬ ЩУПА.
Система ЧПУ деактивирует мониторинг
контактного щупа на 30 секунд.
Система ЧПУ показывает сообщение об
ошибке Мониторинг контактного щупа
деактивирован на 30 секунд.
Контактный щуп можно поизиционировать в
рабочей зоне в течение этих 30 секунд.
156
Режим работы Станок | Наладка станка
6
Калибровка контактного щупа для измерения
инструмента
При помощи функции Калибровка измер. щупа вы можете
определить точные позиционные значения инструментального
щупа.
Определение позиции контактного щупа:
Выберите Наладка
Выберите Touch Probe
Выберите Калибровка измер. щупа
Выполните предварительное
позиционирование инструмента для первого
измерения
Установите положительное или
отрицательное направление перемещения
Нажмите программную клавишу в
соответствии с направлением перемещения
(пример: направление -Z)
Нажмите клавишу NC-старт
Инструмент начнет перемещаться в
направлении измерения.
При запуске определяется и сохраняется
положение измерительной системы.
Инструмент возвращается в исходное
положение.
Нажмите программную клавишу Возврат для
окончания процесса калибровки
Полученные при калибровке значения будут
сохранены.
Позиционируйте инструмент для следующего
направления измерения и запустите процесс
заново (максимально 4 направления
измерения)
157
6
Режим работы Станок | Наладка станка
Отображение рабочего времени
В меню Сервис вы можете вывести на экран различные
периоды эксплуатации.
Рабочее время Значение
Система ЧПУ
Рабочее время системы ЧПУ с момента
включена
ввода в эксплуатацию
Станок вкл.
Рабочее время станка с момента ввода в
эксплуатацию
Отработка
Рабочее время выполнения программ и
программы
циклов с момента ввода в эксплуатацию
Следуйте указаниям инструкции по обслуживанию
станка!
Производитель станка может добавлять
дополнительные счётчики рабочего времени.
Отображение рабочего времени:
Выберите Наладка
Выберите Сервис
Выберите Отображение рабочего времени
158
Режим работы Станок | Наладка станка
6
Конфигурировать радиуправляемый маховичок
HR 550 FS
Применение
С помощью пункта меню
Настройка беспроводного маховичка можно конфигурировать
радиуправляемый маховичок HR 550 FS. В вашем
распоряжении находятся следующие функции:
Назначение маховичка определенной док-станции
Настройка радиоканала
Анализ спектра частот для определения наилучшего
радиоканала
Настройка мощности излучения
Статистическая информация о качестве передачи
Настройка беспроводного маховичка:
Выберите Наладка
Выберите Сервис
Выберите
Настройка беспроводного маховичка
Назначение маховичка определенной док-станции
Убедитесь в том, что док-станция маховичка соединена с
аппаратным обеспечением системы управления
Поставьте маховичок, который вы хотите назначить док-
станции, в эту станцию
Нажмите пункт меню Наладка
Нажмите пункт меню Сервис
Нажмите пункт меню
Настройка беспроводного маховичка
Нажмите на экранную кнопку Включить HR
Система ЧПУ сохранит серийный номер радиомаховичка и
покажет его в окне настроек слева возле экранной кнопки
Включить HR.
Сохраните изменения и покиньте меню настроек: нажмите
экранную клавишу END
159
6
Режим работы Станок | Наладка станка

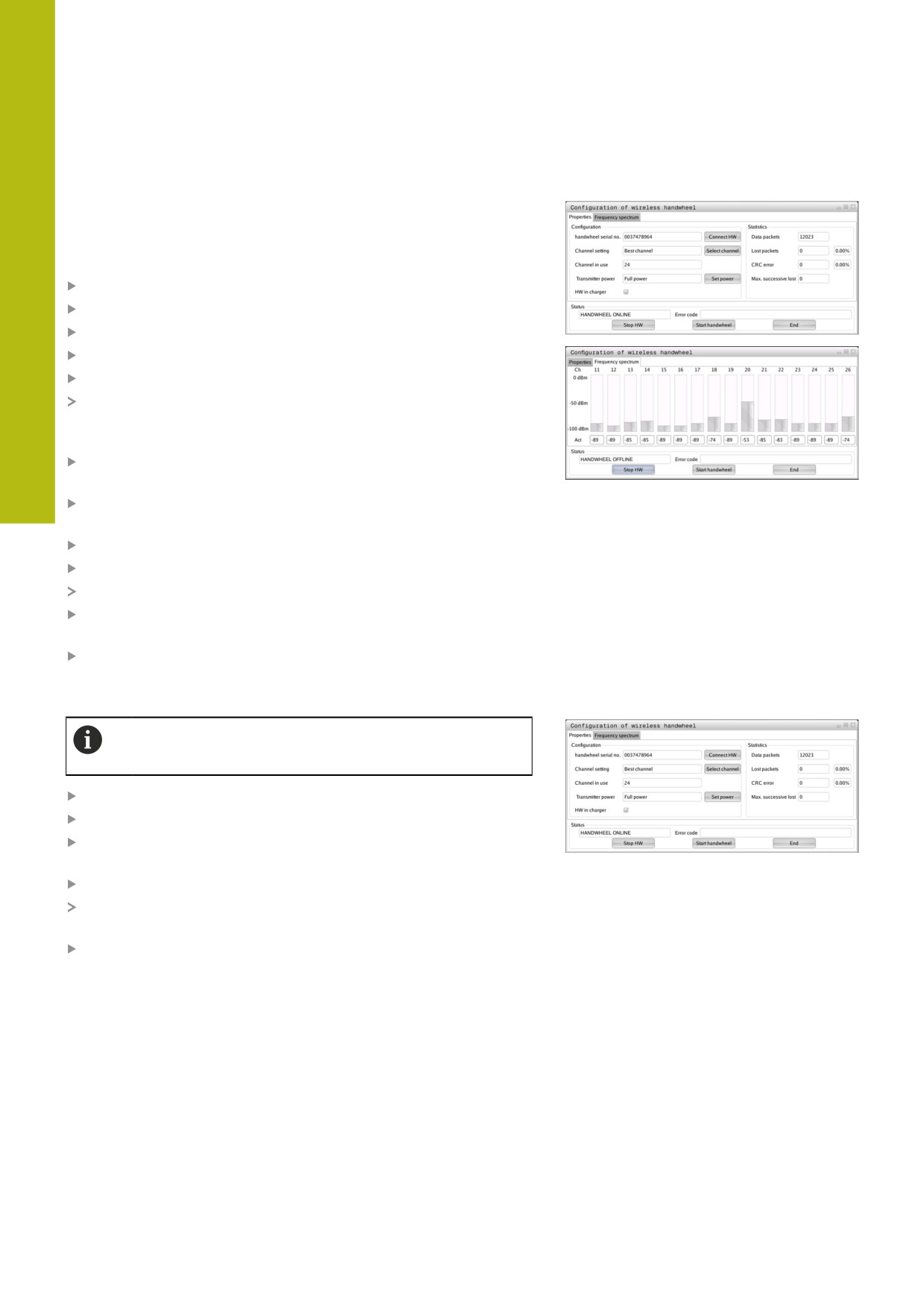

Настройка радиоканала
При автоматическом запуске радиомаховичка система ЧПУ
пытается выбрать радиоканал с наилучшим сигналом. Если
вы хотите сами настроить радиоканал, действуйте следующим
образом:
Нажмите пункт меню Наладка
Нажмите пункт меню Сервис
Нажмите пункт меню Настройка беспроводного маховичка
Щелчком мыши выберите закладку Спектр частот
Нажмите на экранную кнопку Стоп HR
Система ЧПУ разорвет соединение с радиомаховичком
и измерит текущий спектр частот для всех 16 доступных
каналов.
Запомните номер канала, имеющего наименьшую
загруженность (самая маленькая балка)
Снова активируйте маховичок нажатием экранной клавиши
Вкл. маховичок
Щелчком мыши выберите закладку Cвойства
Нажмите на экранную кнопку Выбор канала
Система ЧПУ покажет все доступные номера каналов.
Мышкой выберите номер канала, для которого система ЧПУ
показала наименьшую загруженность
Сохранение изменений и выход из меню настроек: нажмите
экранную кнопку КОНЕЦ
Настройка мощности излучения
При уменьшении мощности излучения уменьшается
радиус действия радиомаховичка.
Нажмите пункт меню Наладка
Нажмите пункт меню Сервис
Нажмите пункт меню
Настройка беспроводного маховичка
Нажмите на экранную кнопку Задать мощность
Система ЧПУ покажет три доступных настройки мощности.
Выберите с помощью мышки желаемую настройку.
Сохранение изменений и выход из меню настроек:
нажмите экранную кнопку КОНЕЦ
160
Режим работы Станок | Наладка станка
6

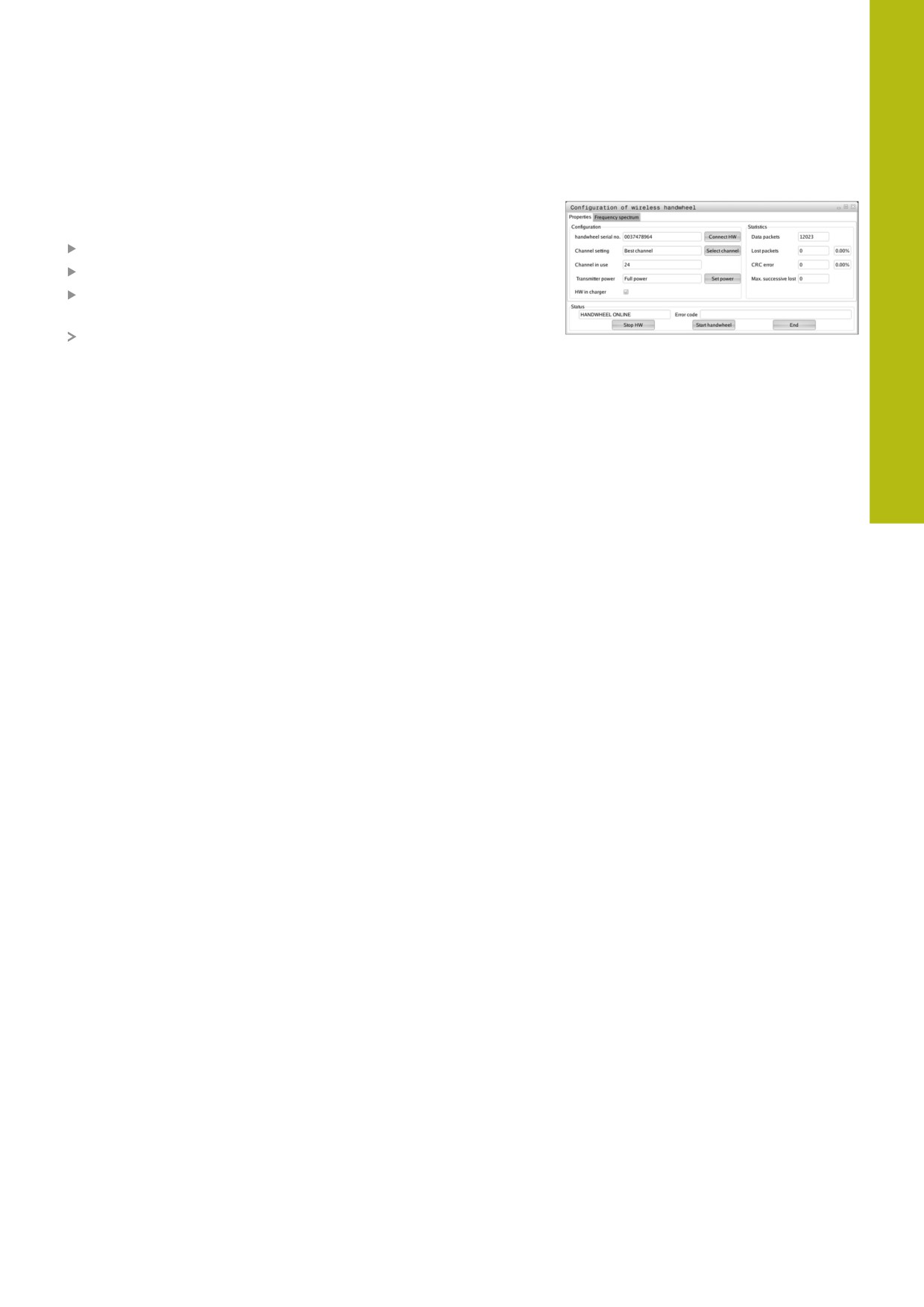

Статистические данные
Статистические данные можно посмотреть следующим
образом:
Нажмите пункт меню Наладка
Нажмите пункт меню Сервис
Нажмите пункт меню
Настройка беспроводного маховичка
Система ЧПУ отобразит меню настроек с данными
статистики.
В Статистике система ЧПУ отображает информацию о
качестве передачи.
Радиомаховичок реагирует на недостаточное качество сигнала,
которое не может обеспечить безупречной и надежной
остановки осей, аварийной остановкой.
На недостаточное качество сигнала указывает отображаемое
значение Max.потерянная посл.. Если во время нормальной
эксплуатации радио-маховичка система ЧПУ повторно
показывает здесь значения большие, чем 2, внутри
необходимого радиуса действия, возникает повышенная
опасность нежелательного прерывания соединения. Помочь в
этом случае может повышение мощности излучения, а также
замена канала на менее занятый.
В таких случаях попытайтесь улучшить качество передачи
путем выбора другого канала или увеличьте мощность
передачи.
Дополнительная информация: "Настройка радиоканала",
Дополнительная информация: "Настройка мощности
излучения", Стр. 160
161
6
Режим работы Станок | Наладка станка
Установка системного времени
С помощью функции Настройка системного времени вы
можете установить показания часов вашей системы ЧПУ.
Для навигации по форме для ввода данных
Установка системного времени используйте мышь.
При помощи программных клавиш Месяц и Год
вы можете пошагово изменить соответствующую
настройку вперед или назад.
Если Вы хотите установить время через NTP-сервер,
сначала вы должны выбрать нужный сервер из
списка.
Настройка системного времени:
Выберите Наладка
Выберите Сервис
Выберите Настройка системного времени
Выберите
Синхронизировать время через NTP сервер
(если доступно)
Выберите Задание времени вручную
Выберите Дата
Введите Время
Выберите Временной пояс
Нажмите программную клавишу OK
TNCdiag
Эта функция предназначена только для
авторизированных специалистов!
Функция TNCdiag оценивает состояние и диагностическую
информацию компонентов HEIDENHAIN, главным образом
приводов, и предоставляет её графически.
TNCdiag предоставляет вам следующее:
Состояние и диагностическую информацию подключенных
к системе ЧПУ компонентов HEIDENHAIN (приводная
электроника, измерительные датчики, устройства входов/
выходов, ...)
Историю записанных данных
Замена DriveDiag для Gen 3
Для дальнейших указаний свяжитесь с сервисной
службой HEIDENHAIN!
162
Режим работы Станок | Измерение инструмента
6
6.6
Измерение инструмента
Система ЧПУ поддерживает измерение инструмента:
Касание детали: при этом установочные размеры
измеряются по отношению к измеренному инструменту
Измерительный щуп, жестко зафиксированный или
откидывающийся в рабочую зону (устанавливается
изготовителем станка)
Измерительная оптика (устанавливается изготовителем
станка)
При этом всегда имеется возможность измерения с помощью
касания. Если установлен контактный щуп или измерительная
оптика, выберите этот метод измерения через программную
клавишу.
В случае уже измеренных инструментов введите установочные
размеры в режиме работы Редактор инструм.
Значения коррекции удаляются при измерении
инструмента
Обратите внимание на то, что для сверлильных
и фрезерных инструментов размер назначается
относительно центра
Инструменты измеряются в зависимости от
их типа и ориентации. Обратите внимание на
вспомогательные рисунки
163
6
Режим работы Станок | Измерение инструмента

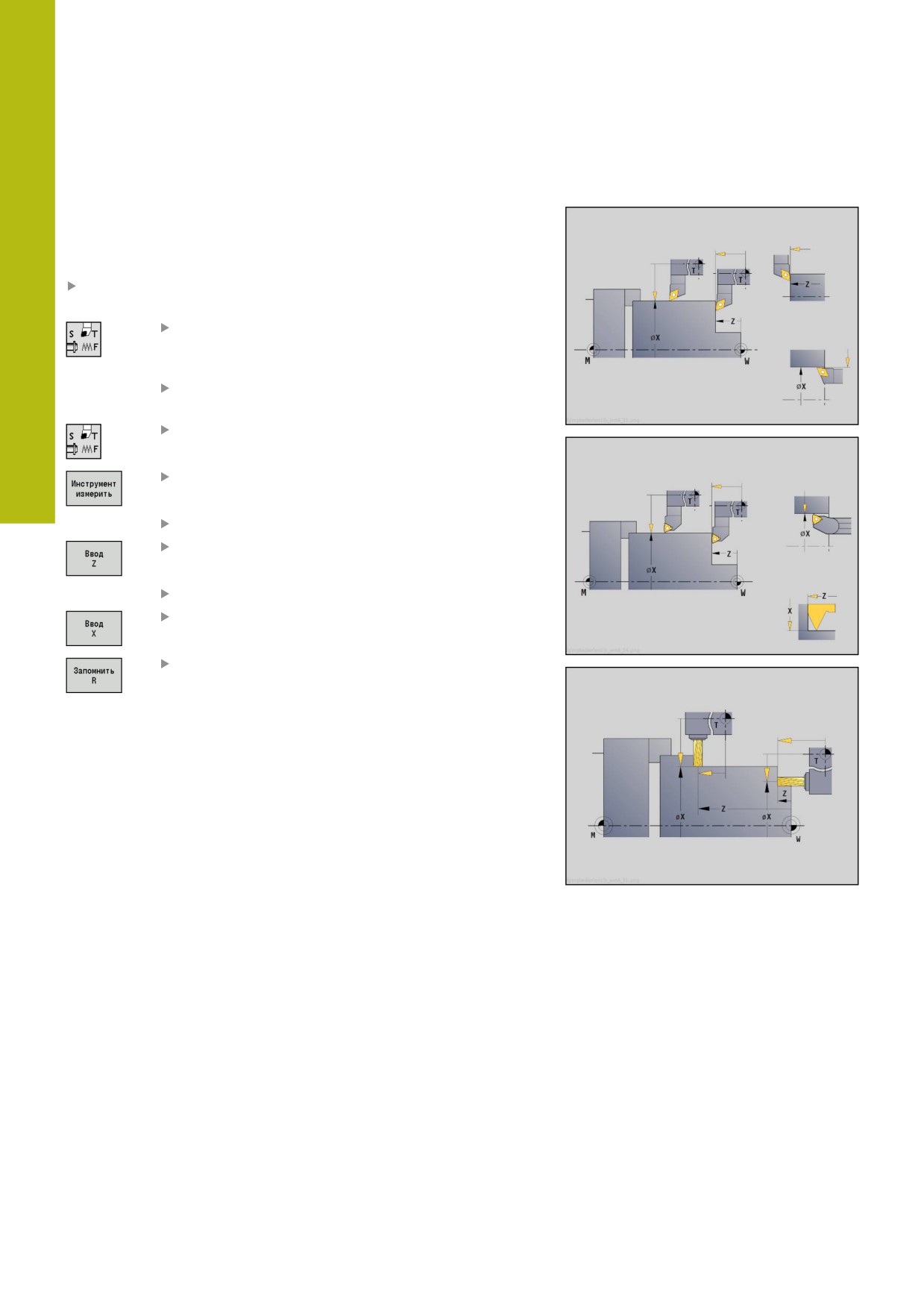

Касание детали
При «Касании» Вы определяете размеры относительно
некоторого измеренного инструмента.
Определение размеров инструментов путем касания:
Внесите предварительно измеренный инструмент в
таблицу инструментов
Установите предварительно измеренный
инструмент и задайте его номер в диалоге
TSF.
Обточите торцевую поверхность и определите
эту позицию, как нулевую точки детали
Вернитесь к диалогу TSF, чтобы переключится
на измеряемый инструмент.
Нажмите программную клавишу
Инструмент измерить
Коснитесь торцевой поверхности
Введите 0 как Координаты точки измер. Z
(нулевая точка детали) и сохраните
Обточите деталь по диаметру
Введите и сохраните размер диаметра как
Координаты точки измер. X
Для токарных инструментов введите радиус
вершины и сохраните в таблице инструментов
164
Режим работы Станок | Измерение инструмента
6

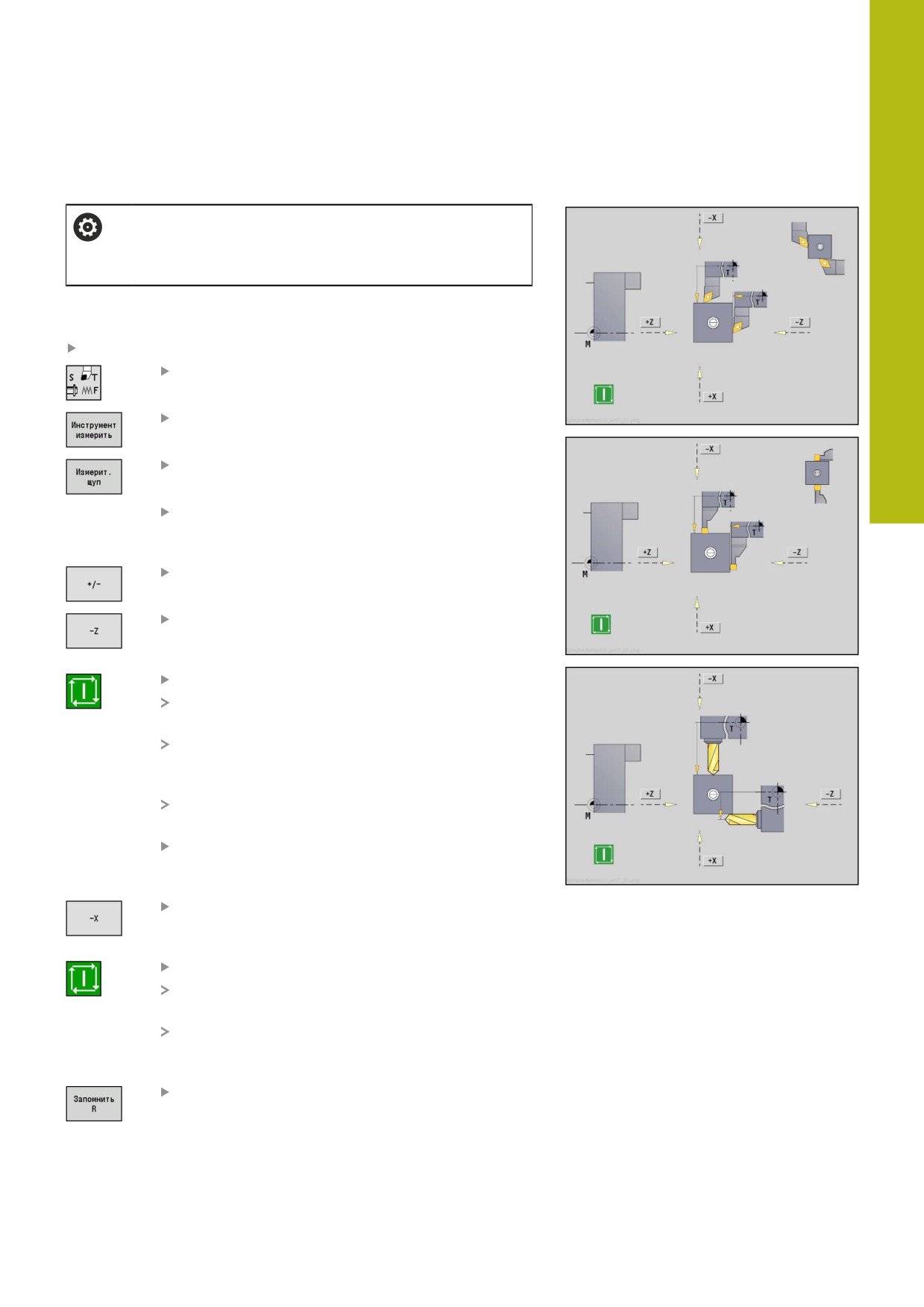

Щуп (измерительный датчик)
Следуйте указаниям инструкции по обслуживанию
станка!
Эта функция активируется производителем станка.
Определение размеров инструмента с помощью контактного
щупа:
Внесите измеряемый инструмент в таблицу инструментов
Установите измеряемый инструмент и задайте
его номер в диалоге TSF.
Нажмите программную клавишу
Инструмент измерить
Нажмите программную клавишу
Измерит. щуп
Выполните предварительное
позиционирование инструмента для первого
измерения
Установите положительное или
отрицательное направление перемещения
Нажмите программную клавишу в
соответствии с направлением перемещения
(пример: направление -Z)
Нажмите клавишу NC-старт
Инструмент начнет перемещаться в
направлении измерения.
При срабатывании измерительного щупа
установочный размер определяется и
записывается в памяти.
Инструмент возвращается в исходное
положение.
Выполните предварительное
позиционирование инструмента для второго
измерения
Нажмите программную клавишу в
соответствии с направлением перемещения
(пример: направление -X).
Нажмите клавишу NC-старт
Инструмент начнет перемещаться в
направлении измерения.
При срабатывании измерительного щупа
установочный размер определяется и
записывается в памяти.
Для токарных инструментов введите радиус
вершины и сохраните в таблице инструментов
165
6
Режим работы Станок | Измерение инструмента

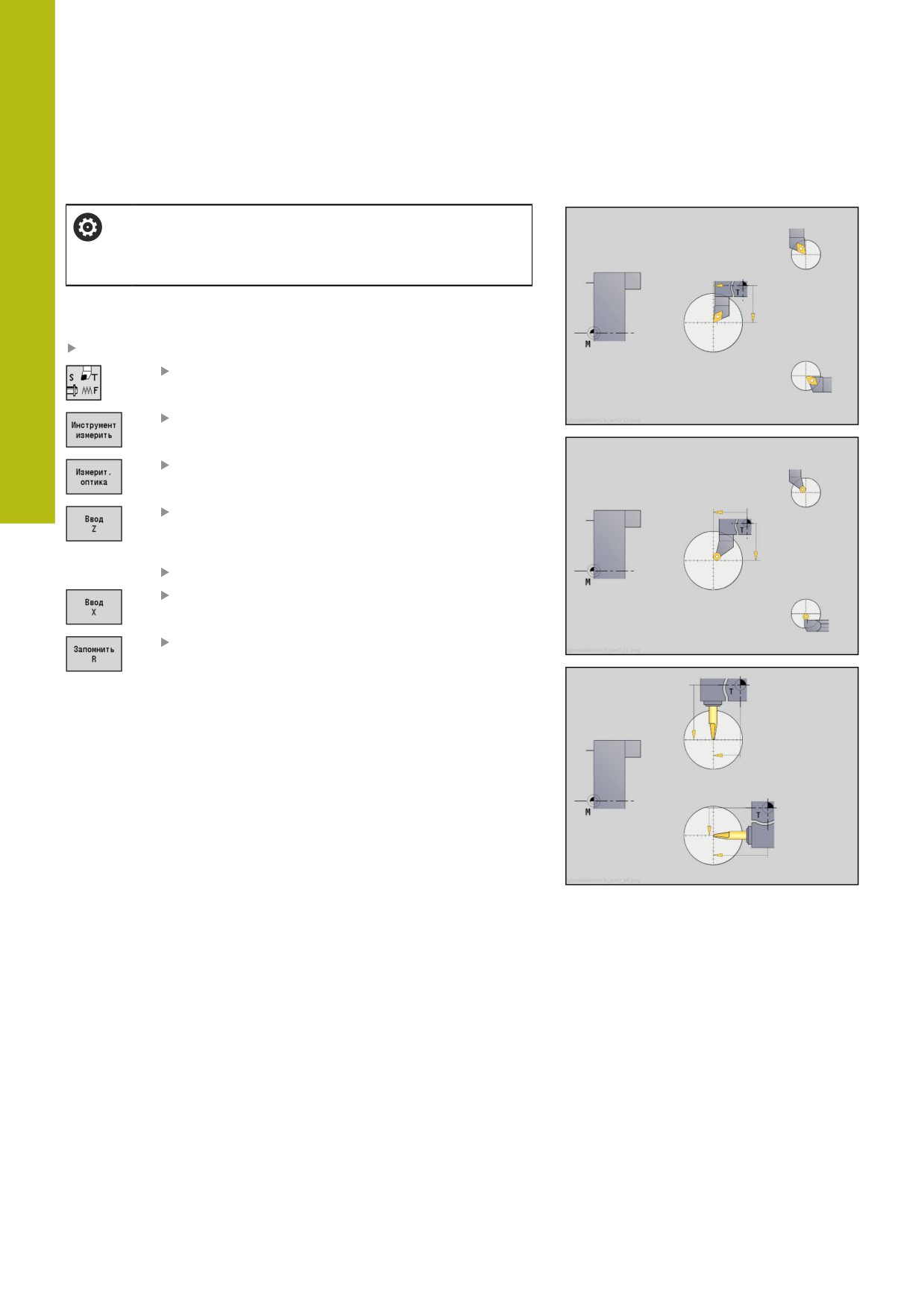

Измерительная оптика
Следуйте указаниям инструкции по обслуживанию
станка!
Эта функция активируется производителем станка.
Определение размеров инструмента с помощью
измерительной оптики:
Внесите измеряемый инструмент в таблицу инструментов
Установите измеряемый инструмент и задайте
его номер в диалоге TSF.
Нажмите программную клавишу
Инструмент измерить
Нажмите программную клавишу
Измерит. oптика
Выполните позиционирование инструмента
с помощью клавиш оси или посредством
маховичка в центре перекрестия оптики
Сохраните в памяти размер инструмента Z
Сохраните в памяти размер X
Для токарных инструментов введите радиус
вершины и сохраните в таблице инструментов
166
Режим работы Станок | Измерение инструмента
6
Коррекции инструмента
Коррекции инструмента по X и Z, а также "Специальная
коррекция" для отрезных и грибовидных инструментов
компенсируют износ режущей кромки инструмента.
Корректирующее значение не должно превышать +/-
10 мм.
Вы можете либо установить значения коррекция при помощи
маховичка, либо ввести их в поле диалога.
Установка коррекции инструмента с помощью маховичка:
Выберите пункт меню Назначить T, S, F
(можно выбрать только в режиме работы
Станок)
Нажмите программную клавишу
Коррекция инструмента
При необходимости, нажмите программную
клавишу Коррекц. маховичком
Нажмите программную клавишу
Корр. инструмента X (или Z)
Определите величину коррекции при помощи
маховичка
Отображение происходит в индикации
остаточного пути.
Сохраните значение коррекции в таблицу
инструментов
Новое значение коррекции отобразится в
индикации T.
Индикация остаточного пути будет сброшена.
167
6
Режим работы Станок | Измерение инструмента
Ввод коррекции инструмента:
Выберите пункт меню Назначить T, S, F
(можно выбрать только в режиме работы
Станок)
Нажмите программную клавишу
Коррекция инструмента
При необходимости, нажмите программную
клавишу Установить коррекц.
Сохраните значение коррекции в таблицу
инструментов
Новое значение коррекции отобразится в
индикации T.
Индикация остаточного пути будет сброшена.
Удаление коррекции инструмента:
Выберите пункт меню Назначить T, S, F
(можно выбрать только в режиме работы
Станок)
Нажмите программную клавишу
Коррекция инструмента
Нажмите программную клавишу Удалить
Записанное значение коррекции по X (или Z)
удалиться
168
Режим работы Станок | Ручной режим
6
6.7
Ручной режим
При обработке детали вручную перемещайте оси с помощью
маховичка или клавиш ручного перемещения. Вы также
можете применять циклы режима «Обучение» для проведения
более сложной обработки (полуавтоматическое управление).
Траектории перемещения и циклы не сохраняются.
После включения и обнуления система ЧПУ находится в
режиме работы Станок. Этот режим активен до тех пор, пока
оператор не выберет подрежим Обучение или подрежим
Отраб. программы. Индикация «Станок» в строке заголовка
показывает Ручное управление.
До начала обработки резанием необходимо
определить нулевую точку заготовки и ввести
параметры станка.
Смена инструмента
Номер инструмента или идентификатор инструмента в задаёте
в диалоге TSF. Проверьте параметры инструмента.
T0 обозначает отсутствие инструмента. Следовательно в
памяти не хранятся ни длина, ни радиус вершины и т. д.
Шпиндель
Частоту вращения шпинделя вы задаете в диалоге TSF.
Включение и останов шпинделя осуществляются с помощью
кнопок шпинделя на пульте управления станка. Угол при
остановлении A в диалоге TSF действует так, что шпиндель
всегда останавливается в этом положении.
Следуйте указаниям инструкции по обслуживанию
станка!
Максимально возможная частота вращения
шпинделя зависит от станка. Она может значительно
отличаться от максимально программируемой
частоты вращения.
Производитель станка определяет максимальную
допустимую частоту вращения в машинных
параметрах.
169















содержание      ..     2      3      4      5     ..
