Основы управления | Калькулятор

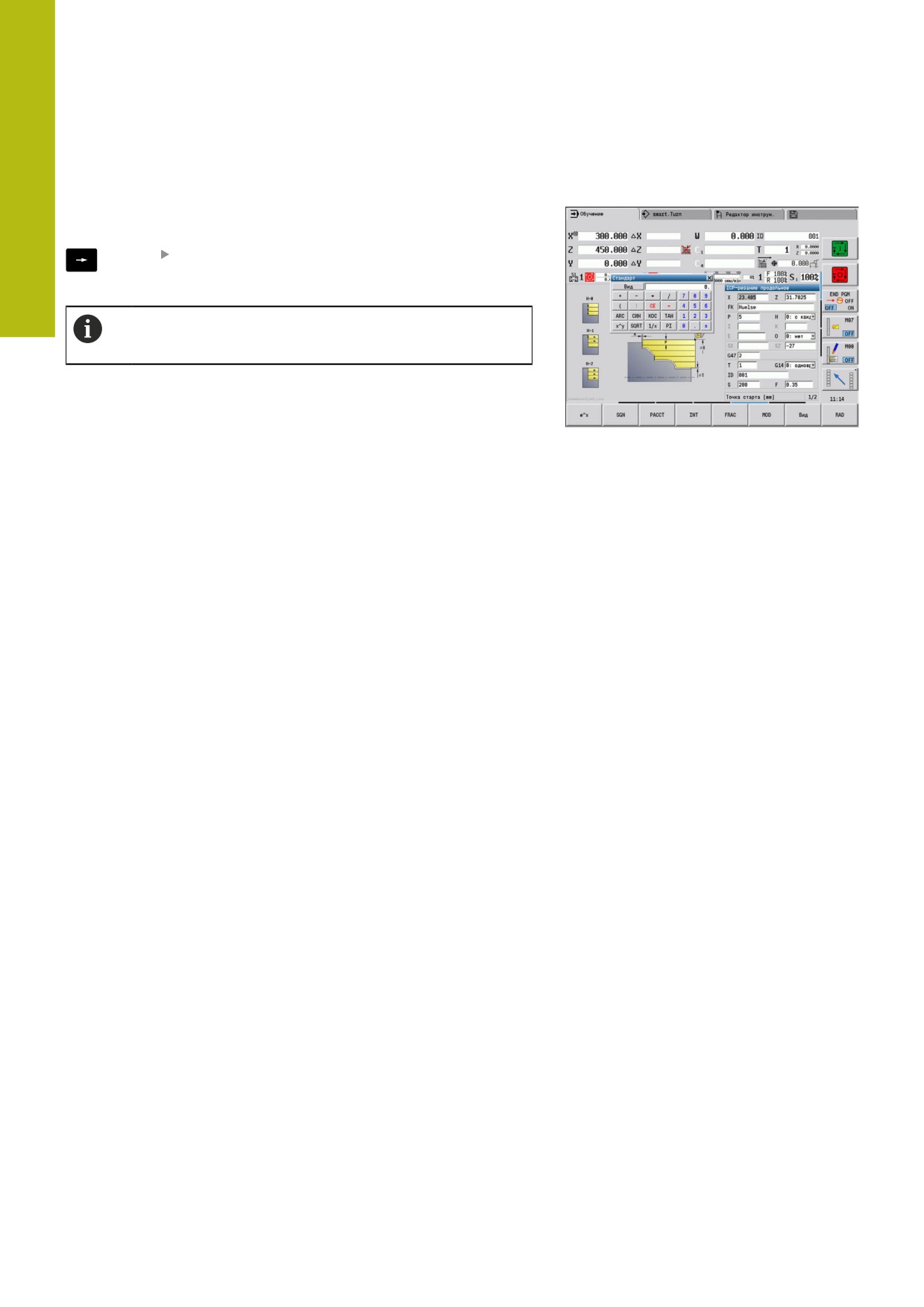

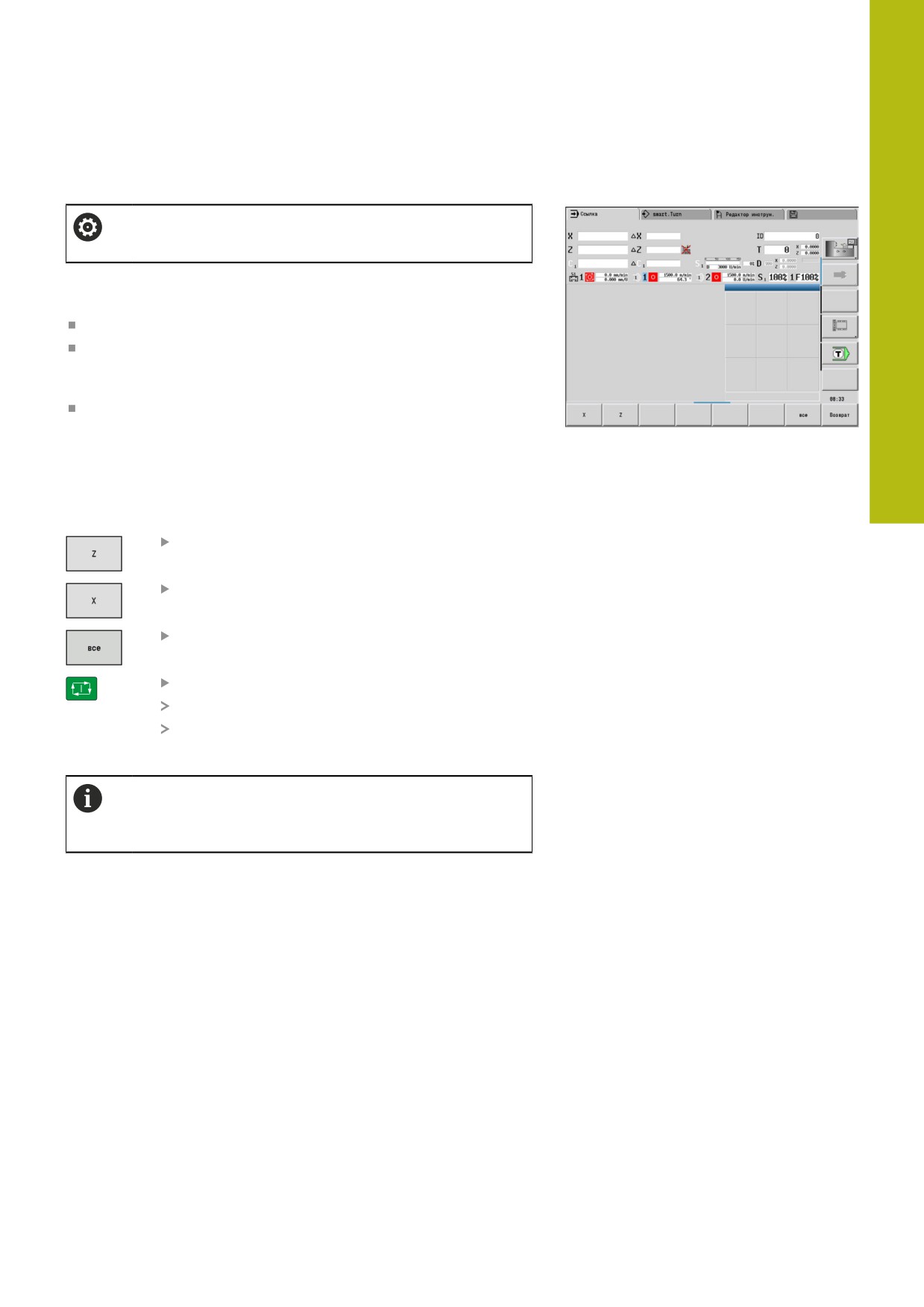

Настройка позиции калькулятора
Смещение позиции калькулятора осуществляется следующим
образом:

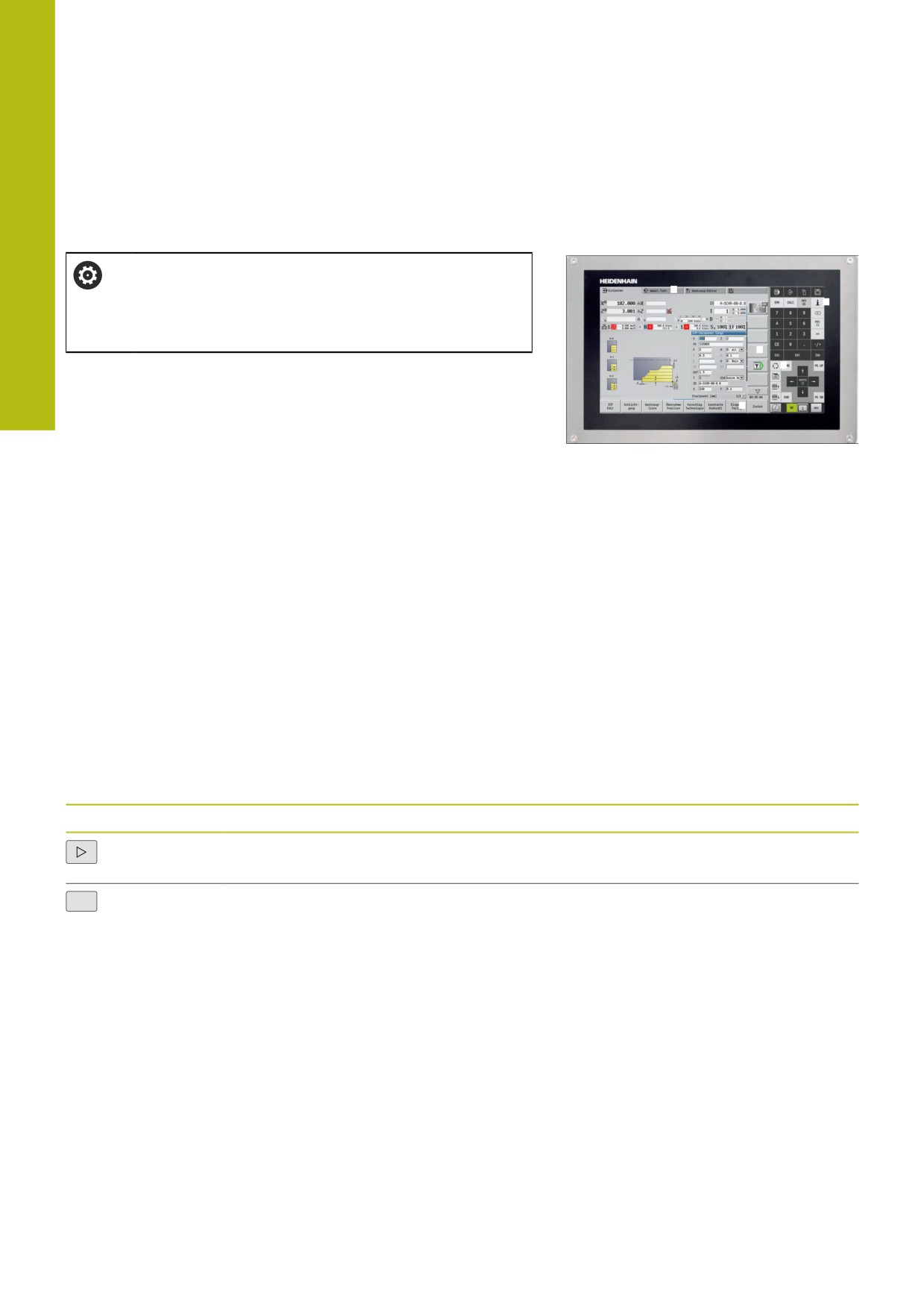

Перемещайте калькулятор клавишами со
стрелками
Вы также можете перемещать калькулятор,
используя подключенную мышь.
86
Основы управления | Типы программ
4
4.5
Типы программ
Система ЧПУ понимает следующие программы и контуры:
Программы обучения (цикловые программы) используются
в подрежиме Обучение
Главные программы smart.Turn и DIN пишутся в режиме
работы smart.Turn
Подпрограммы DIN пишутся в рабочем режиме smart.Turn
и применяются в цикловых программах и главных
программах smart.Turn
Контуры ICP создаются в подрежиме Обучение или в
подрежиме Станок
Расширение файла зависит от описываемого контура.
В режиме работы smart.Turn контуры хранятся
непосредственно в программе.
Тип программы
Папка
Расширение
файла
Программы режима
nc_prog\gtz
*.gmz
"Обучение" (Цикловые
программы)
Главные программы
nc_prog\ncps
*.nc
smart.Turn и DIN
Подпрограммы DIN
nc_prog\ncps
*.ncs
Контуры ICP
nc_prog\gti
Контуры вращения
*.gmi
Контуры заготовки
*.gmr
Контуры торцевой
*.gms
поверхности
*.gmm
Контур
образующей
87
4
Основы управления | Сообщения об ошибках
4.6
Сообщения об ошибках
Индикация ошибок
Система ЧПУ отобразит ошибки в следующих случаях:
неверные операции ввода;
логические ошибки в программе;
невыполнимые элементы контура;
Появившаяся ошибка выделяется красным шрифтом в
заглавной строке. При этом длинные или многострочные
сообщения об ошибках отображаются в сокращенной форме.
Если появляется ошибка в фоновом режиме работы, то
закладка режима работы помечается символом ошибки.
Полную информацию обо всех имеющихся ошибках можно
получить в окне ошибок.
Система ЧПУ использует разные цвета для разных
классов ошибок:
красный для ошибок;
желтый для предупреждений;
зеленый для указаний;
синий для информации.
Если появляется ошибка при обработке данных, то система
ЧПУ откроет окно ошибок автоматически. Такую неисправность
оператор устранить не может. Следует завершить работу и
перезагрузить систему ЧПУ.
Сообщение об ошибке сохраняется в заголовке до тех пор,
пока оно не будет удалено или не появится ошибка с более
высоким приоритетом.
Сообщение об ошибке, содержащее номер кадра управляющей
программы, было вызвано этим или предыдущим кадром.
Открытие окна ошибок
Нажмите клавишу ERR
Система ЧПУ откроет окно ошибок и
отобразит полностью все имеющиеся
сообщения об ошибках.
Закрытие окна ошибок
Нажмите программную клавишу КОНЕЦ
Нажмите клавишу ERR
Система ЧПУ закроет окно ошибок.
88
Основы управления | Сообщения об ошибках
4

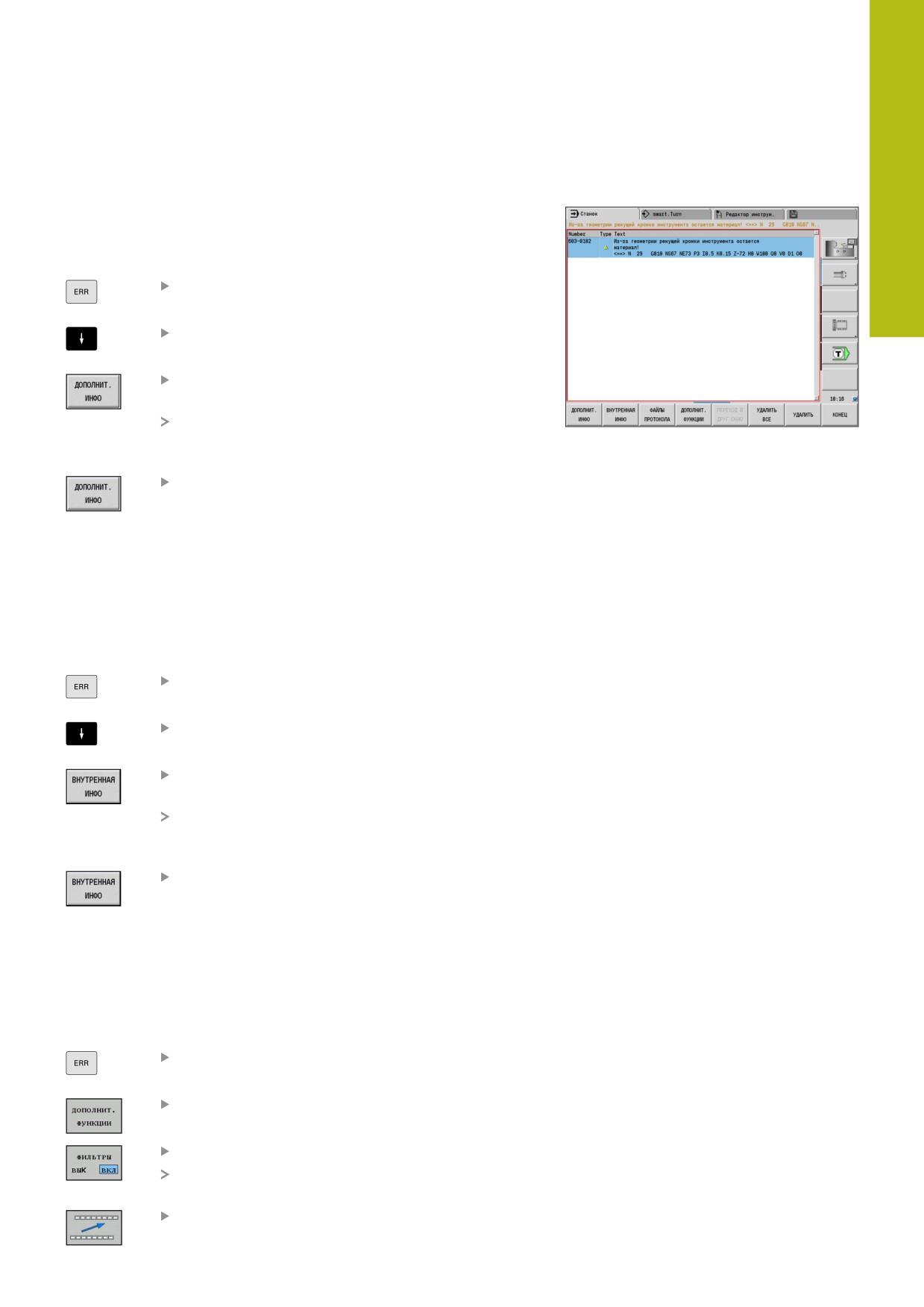

Подробности о сообщениях об ошибке
Система ЧПУ показывает возможные причины появления
ошибки и варианты ее устранения:
Информацию о причинах ошибки и исправлении ошибки:
Откройте окно ошибок
Установите курсор на сообщение об ошибке
Нажмите программную клавишу
ДОПОЛНИТ. Нажмите ДОПОЛНИТ. ИНФО
Система ЧПУ откроет окно со сведениями
о причинах ошибки и возможностями ее
устранения.
Нажмите программную клавишу
ДОПОЛНИТ. Снова нажмите
ДОПОЛНИТ. ИНФО, чтобы закрыть
информацию
Программная клавиша ВНУТР. ИНФОРМ.
Программная клавиша ВНУТРЕННАЯ ИНФО выдает
информацию к сообщению об ошибке, которая имеет значение
только при сервисном обслуживании.
Откройте окно ошибок
Установите курсор на сообщение об ошибке
Нажмите программную клавишу
ВНУТРЕННАЯ ИНФО
Система ЧПУ откроет окно со сведениями
о причинах ошибки и возможностями ее
устранения.
Снова нажмите программную клавишу
ВНУТРЕННАЯ ИНФО, чтобы закрыть
информацию
Программная клавиша ФИЛЬТРЫ
При помощи программной клавиши ФИЛЬТРЫ можно
фильтровать идентичные сообщения, которые расположены в
списке непосредственно друг за другом.
Открытие окна ошибок
Нажмите программную клавишу
ДОПОЛНИТ. ФУНКЦИИ
Нажмите программную клавишу ФИЛЬТРЫ
Система ЧПУ отфильтрует идентичные
сообщения.
Выход из режима фильтрации: нажмите
программную клавишу ВЕРНУТЬСЯ
89
4
Основы управления | Сообщения об ошибках
Программная клавиша ВКЛЮЧИТЬ
АВТОСОХРАНЕНИЕ
С помощью программной клавиши
ВКЛЮЧИТЬ АВТОСОХРАНЕНИЕ можно внести номер ошибки,
при возникновении которой будет создан сервисный файл.
Открытие окна ошибок
Нажмите программную клавишу
ДОПОЛНИТ. ФУНКЦИИ
Нажмите программную клавишу
ВКЛЮЧИТЬ АВТОСОХРАНЕНИЕ
Система ЧПУ откроет всплывающее окно
Активировать автоматическое сохранение.
Определение значений ввода
Номер ошибки : введите соответствующий
номер ошибки
активно: если галочка установлена,
то сервисный файл будет создан
автоматически
Комментарий: при необходимости введите
комментарий к номеру ошибки
Нажмите программную клавишу ЗАПОМНИТЬ
Система ЧПУ автоматически создаст
сервисный файл при возникновении ошибки с
заданным номером.
Нажмите программную клавишу ВЕРНУТЬСЯ
Удаление ошибки
Автоматическое удаление ошибок
При новом выборе и перезапуске управляющей
программы система ЧПУ может автоматически
удалять существующие сообщения об ошибках
и предупреждениях. Будет ли выполняться
это автоматическое удаление, производитель
станка определяет в опциональном параметре
CfgClearError (№ 130200).
Удаление ошибки за пределами окна ошибки
Откройте окно ошибок
Нажмите клавишу CE, чтобы удалить
отображаемые в заглавной строке ошибки или
указания
В некоторых ситуациях клавиша CE не может
использоваться для удаления ошибок, так как эта
клавиша применяется для других функций.
90
Основы управления | Сообщения об ошибках
4
Удаление ошибки
Откройте окно ошибок
Установите курсор на сообщение об ошибке
Нажмите программную клавишу УДАЛИТЬ,
чтобы удалить отдельную ошибку
Нажмите программную клавишу
УДАЛИТЬ ВСЕ, чтобы удалить все ошибки
Если не устранена причина какой-либо из ошибок, то
ее невозможно удалить. В этом случае сообщение об
ошибке сохраняется.
Протокол ошибок
Система ЧПУ сохраняет в памяти появляющиеся ошибки и
важные события (например, запуск системы) в протоколе
ошибок.
Всего доступно 5 файлов протоколов. Емкость этого протокола
ошибок ограничена. Когда файл протокол заполняется, то
переключается на следующий. Когда заполняется последний
файл протокола, то удаляется первый файл и записывается
заново. При необходимости просмотреть историю, вы можете
переключаться между фалами протокола.
Для того чтобы открыть протокол ошибок, выполните следую-
щее:
Откройте окно ошибок
Нажмите программную клавишу
ФАЙЛЫ ПРОТОКОЛА
Откройте протокол
При необходимости, выберите предыдущий
файл протокола
При необходимости, выберите текущий файл
протокола
Самая старая запись файла протокола находится в начале, а
самая новая - в конце файла.
91
4
Основы управления | Сообщения об ошибках
Протокол клавиатуры
Система ЧПУ сохраняет нажатия клавиш и важные события
(например, запуск системы) в протоколе клавиатуры.
Всего доступно десять файлов протоколов. Емкость этого
протокола клавиатуры ограничена. Когда файл протокол
заполняется, то переключается на следующий. Когда
заполняется последний файл протокола, то удаляется первый
файл и записывается заново. При необходимости просмотреть
историю, вы можете переключаться между фалами протокола.
Чтобы открыть протокол клавиатуры, выполните следующее:
Откройте окно ошибок
Нажмите программную клавишу
ФАЙЛЫ ПРОТОКОЛА
Откройте протокол
При необходимости, выберите предыдущий
файл протокола
При необходимости, выберите текущий файл
протокола
Система ЧПУ сохраняет в памяти каждую нажатую на пульте
управления клавишу в протоколе клавиш. Самая старая запись
файла протокола находится в начале, а самая новая - в конце
файла.

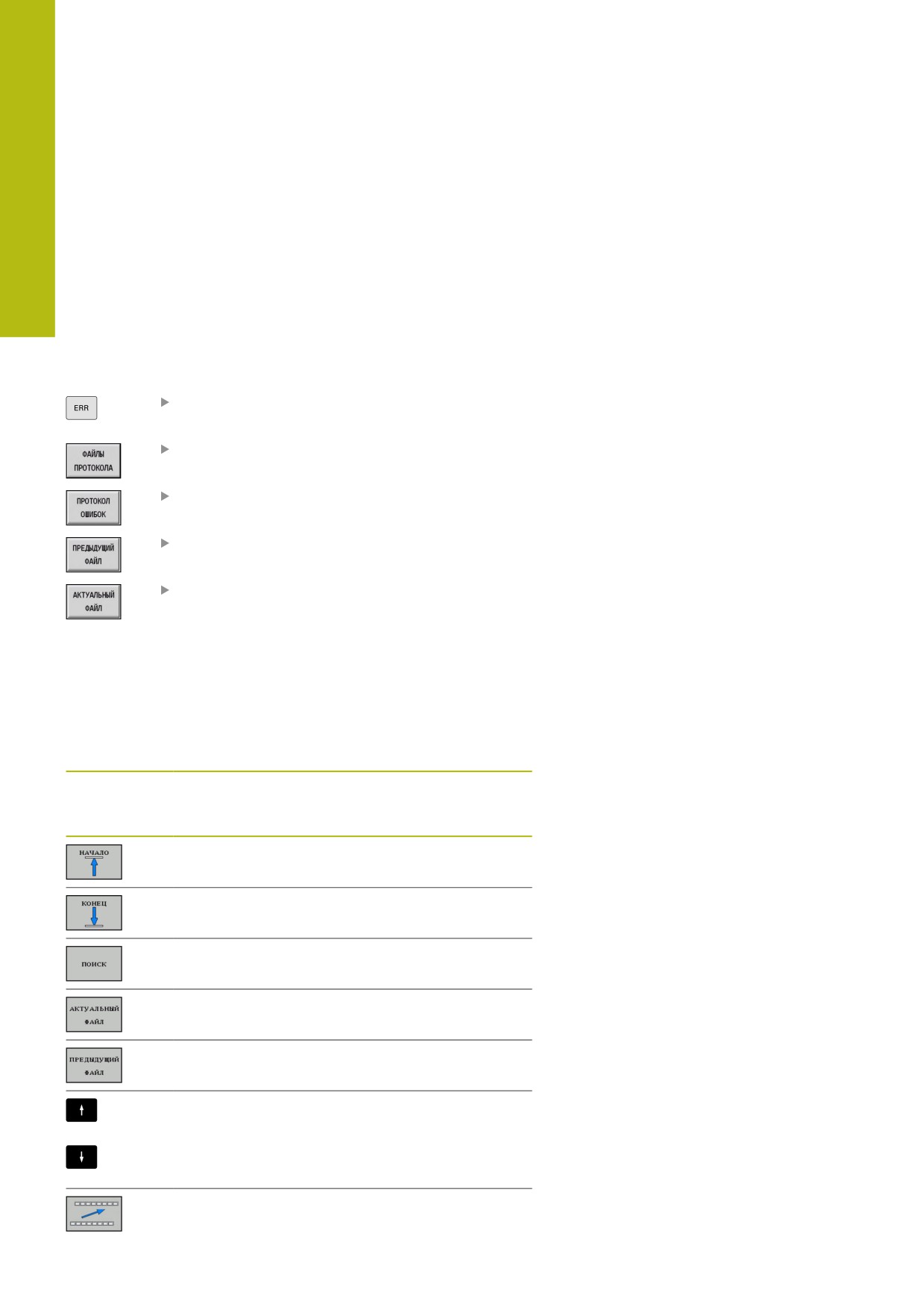

Обзор клавиш и программных клавиш для просмотра
протокола
Программ-
Функция
ные клави-
ши/клавиши
Переход к началу протокола клавиатуры
Переход к концу протокола клавиатуры
Поиск текста
Текущий протокол клавиатуры
Предыдущий протокол клавиатуры
Строка вперед/назад
Возврат к главному меню
92
Основы управления | Сообщения об ошибках
4
Сохранение сервисного файла
При необходимости вы можете сохранить текущее состояние
и предоставить эту информацию в службу сервиса для
анализа. При этом сохраняется группа сервисных файлов
(протоколы ошибок и ввода с клавиатуры, а также другие
файлы, содержащие данные о текущей ситуации станка и
обработки).
Чтобы было возможно отправить сервисный файл
по электронной почте, система ЧПУ сохраняет в
нём управляющие программы размером до 10 Мб.
Большие управляющие программы при создании
сервисного файла не сохраняются.
Если вы вызываете функцию СЕРВИСНЫЕ ФАЙЛЫ ЗАПОМНИТЬ
несколько раз с одинаковым именем файла, то ранее
сохраненные сервисные файлы перезаписываются. Поэтому
при повторном использовании данной функции следует
использовать новое имя файла.
Сохранение сервисных файлов
Открытие окна ошибок
Нажмите программную клавишу
ФАЙЛЫ ПРОТОКОЛА
Нажмите программную клавишу
СЕРВИСНЫЕ ФАЙЛЫ ЗАПОМНИТЬ
Система ЧПУ откроет окно, в котором вы
можете задать имя файла или полный путь к
сервисному файлу.
Нажмите программную клавишу OK
Система ЧПУ сохранит сервисные файлы.
93
4
Основы управления | Контекстно-зависимая система помощи TURNguide
4.7
Контекстно-зависимая система
помощи TURNguide
Применение
Перед использованием TNCguide вам необходимо
скачать файлы помощи с домашней страницы
HEIDENHAIN.
Дополнительная информация: "Загрузка
актуальных файлов помощи", Стр. 99

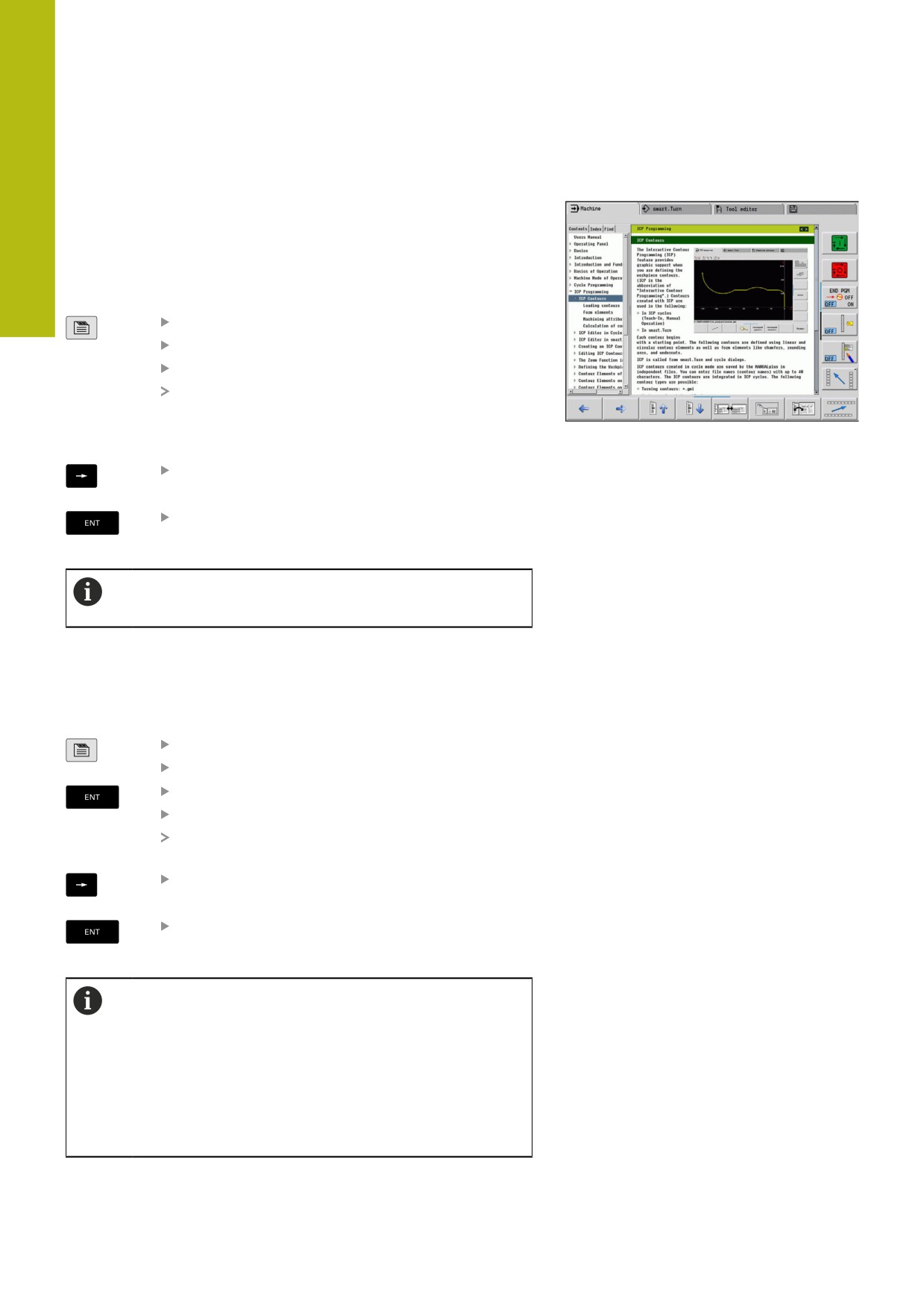

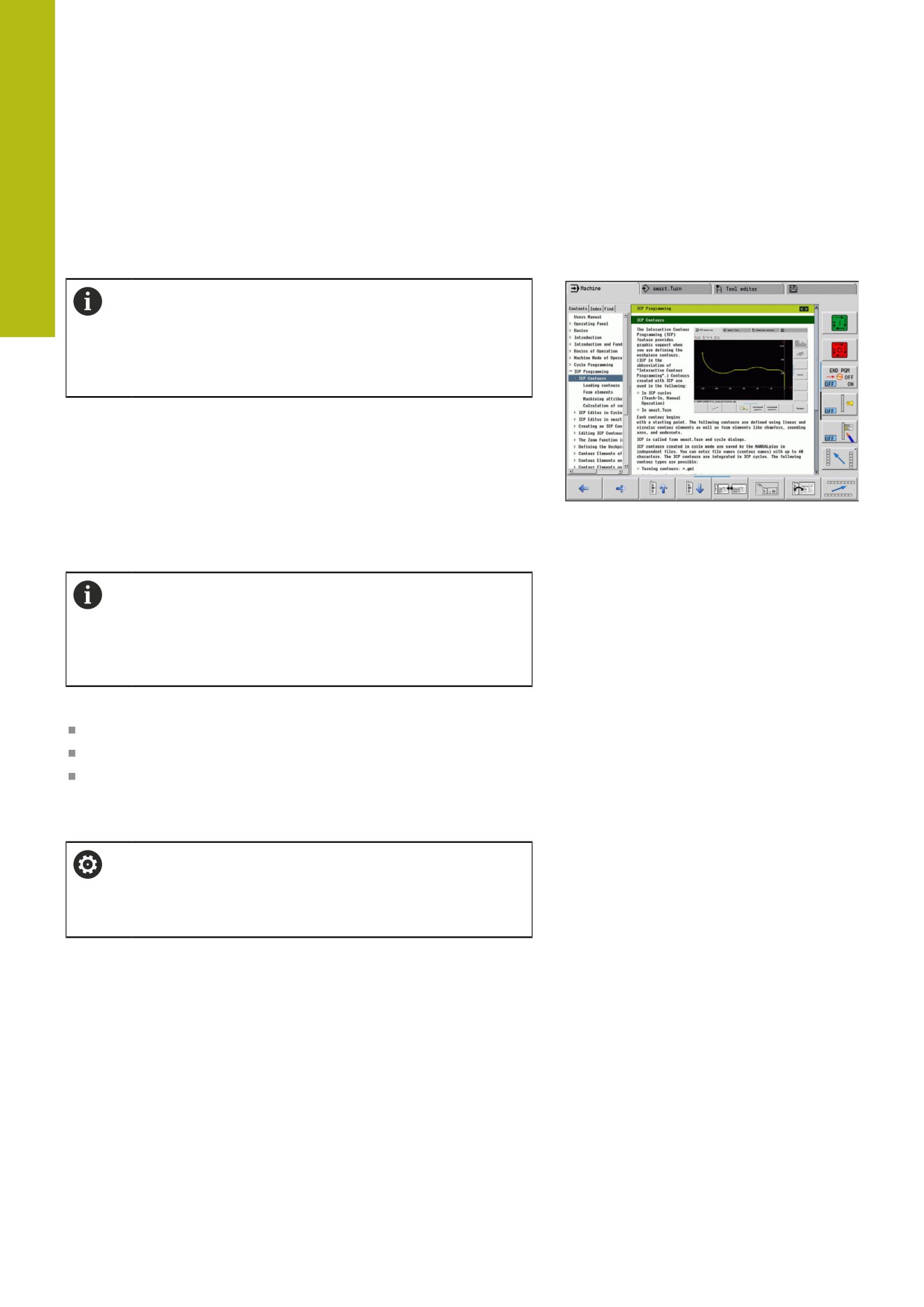

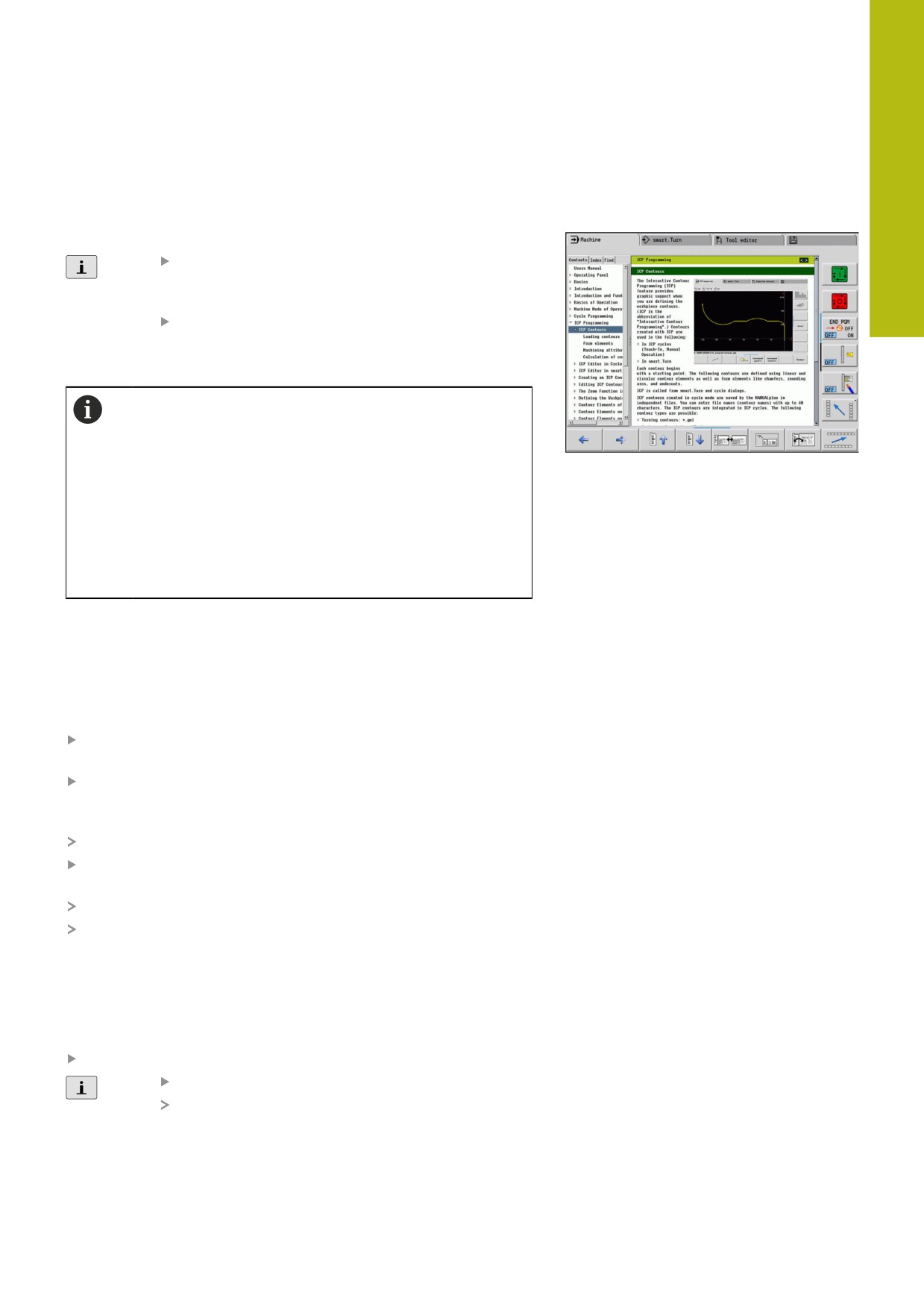

Контекстно-зависимая система помощи TURNguide
содержит документацию для пользователя в формате HTML.
Вызов TURNguide осуществляется клавишей Info, причем
система ЧПУ сразу частично отображает соответствующую
информацию в зависимости от текущей ситуации (контекстно-
зависимый вызов). Нажатие клавиши Info при редактировании
цикла приводит, как правило, к переходу точно в то место
документации, где описана соответствующая функция.
Система ЧПУ старается запустить TURNguide на
языке, выбранном оператором в качестве языка
диалога в системе ЧПУ. Если файлы этого языка в
системе ЧПУ пока отсутствуют, система открывает
вариант на английском языке.
В TURNguide доступны следующие руководства пользователя:
Руководство пользователя (BHBoperating.chm)
smart.Turn и DIN-программирование (smartTurn.chm)
Список всех сообщений об ошибках ЧПУ (errors.chm)
Дополнительно доступен также корневой файл main.chm, в
котором объединены все имеющиеся chm-файлы.
Производитель станка может включить в TURNguide
также и документацию для данного станка. Тогда эти
документы появляются в виде отдельного журнала в
файле main.chm.
94
Основы управления | Контекстно-зависимая система помощи TURNguide
4
Работа с TURNguide
Вызов TURNguide
Для запуска TURNguide существует несколько возможностей:
Нажатие клавиши Инфо, если система ЧПУ не
отображает в данный момент сообщение об
ошибке
Щелкните мышью по программной клавише,
если перед этим был нажат символ помощи
справа внизу дисплея
Если возникло одно или несколько сообщений
об ошибках, система ЧПУ напрямую активирует
справку относящуюся к сообщениям об ошибках. Для
запуска TURNguide следует сначала квитировать все
сообщения об ошибках.
При вызове системы помощи на программной
станции, система ЧПУ запускает определенный по-
умолчанию внутренний стандартный браузер (как
правило, Internet Explorer), в других случаях браузер,
адаптированный HEIDENHAIN.
Для многих программных клавиш существует контекстно-
зависимый вызов, с помощью которого можно непосредственно
перейти к описанию функций соответствующих программных
клавиш. Эта функция доступна только при использовании
мыши.
Выполните действия в указанной последовательности:
Выберите панель программных клавиш, на которой
отображается желаемая программная клавиша
Щелкните мышью на символе помощи, отображаемом
системой ЧПУ справа, непосредственно над панелью
программных клавиш
Курсор мыши превратится в вопросительный знак
Щелкните этим вопросительным знаком по программной
клавише, функцию которой нужно узнать
Система ЧПУ откроет TURNguide.
Если для выбранной программной клавиши нет входа в
систему помощи, система ЧПУ открывает файл журнала
main.chm, из которого следует искать желаемое пояснение
полнотекстовым поиском или навигацией в ручном режиме.
Контекстно-зависимый вызов имеется в распоряжении также
при непосредственном редактировании циклов:
Выберите любой цикл
Нажмите клавишу Info
Система ЧПУ запустит систему помощи и
отобразит описание активной функции (не
действует в отношении дополнительных
функций или циклов, интегрированных
производителем станка).
95
4
Основы управления | Контекстно-зависимая система помощи TURNguide
Навигация в TURNguide
Простейшим способом является навигация в TNCguide с
помощью мыши. С левой стороны показан список содержания.
Щелчком на указывающем вправо треугольнике можно
отобразить находящиеся под ним главы или показать
желаемую страницу напрямую щелчком на соответствующей
записи. Работа со справкой идентична работе с Windows
Explorer.
Связанные между собой места в тексте (ссылки) выделены
синим цветом и подчеркнуты. Щелчок по ссылке открывает
соответствующую страницу.
Разумеется, управлять TURNguide можно также с помощью
программных клавиш. Таблица, приведенная ниже, содержит
обзор соответствующих функций клавиш.
Описанные далее функции клавиш доступны только
в системе ЧПУ, но отсутствуют на программной
станции.
Элемент
Функция
управления
Активен список содержания слева:
выбор записи, расположенной выше
или ниже
Активно правое текстовое окно:
перемещение страницы вниз или
вверх, если текст или графика не
отображается полностью
Активен список содержания слева:
раскрытие содержимого директории
или переход в правое окно при
полностью открытом содержимом
директории
Текстовое окно справа активно: без
функции
Активен список содержания слева:
свёртывание содержимого директории.
Текстовое окно справа активно: без
функции
Активен список содержания слева:
показ выбранной страницы
Активно правое текстовое окно:
переход на страницу со ссылкой, если
курсор установлен на ссылке
Активен левый список содержания:
Переключение закладок между
индикацией списка содержания,
индикацией алфавитного указателя
ключевых слов и функцией
полнотекстового поиска, а также
переключение на правую сторону окна
Активно правое текстовое окно:
переход обратно в левое окно
96
Основы управления | Контекстно-зависимая система помощи TURNguide
4
Элемент
Функция
управления
Активен список содержания слева:
выбор записи, расположенной выше
или ниже
Активно правое текстовое окно:
переход к следующей ссылке
Выбрать последнюю показанную
страницу
Листать вперед, когда функция Выбрать
последнюю показанную страницу уже
использовалась несколько раз
Переход на страницу назад
Переход на страницу вперед
Отображение/скрытие содержания
Переключение между полным и умень-
шенным отображением на экране.
При уменьшенном отображении видна
еще часть интерфейса системы ЧПУ.
Фокус переключается на внутренние
приложения системы ЧПУ так, что при
открытом TNCguide можно продолжать
работать с системой ЧПУ.
Если активно полное отображение, систе-
ма ЧПУ автоматически уменьшает размер
окна перед переключением фокуса.
Завершение работы TURNguide
97
4
Основы управления | Контекстно-зависимая система помощи TURNguide
Указатель
Важнейшие ключевые слова приведены в списке ключевых
слов (на закладке «Индекс»). Они могут быть выбраны
нажатием на кнопку мыши или непосредственно отмечены с
помощью клавиш курсора.
Левая сторона активна:
Выберите закладку Указатель
Активируйте поле ввода Ключевое слово
Введите искомое слово
Система ЧПУ синхронизирует алфавитный
указатель с введенным текстом, так что
ключевое слово можно быстрее найти в
созданном списке.
Альтернативно, выберите с помощью
клавиш со стрелкой нужное ключевое слово
Клавишей ENT откройте информацию о
выбранном ключевом слове
Искомое слово можно ввести только с помощью
клавиатуры, подключенной к USB.
Полнотекстовый поиск
В закладке Поиск у вас есть возможность выполнять поиск
определенного слова по всему TURNguide.
Левая сторона активна:
Выберите закладку Поиск
Активируйте поле ввода Поиск:
Введите искомое слово
Нажмите кнопку ENT
Система ЧПУ покажет в виде списка все
найденные места, содержащие это слово.
С помощью клавиш со стрелками выберите
нужный вариант
С помощью клавиши ENT отобразите
выбранный вариант
Искомое слово можно ввести только с помощью
клавиатуры, подключенной к USB.
Полнотекстовый поиск в любое время можно
выполнить, пользуясь всего одним словом.
Если активировать функцию Искать только в
заголовках (щелчком мыши или нажатием клавиши),
система ЧПУ выполнит поиск не во всем тексте, а
только во всех заголовках.
98
Основы управления | Контекстно-зависимая система помощи TURNguide
4
Загрузка актуальных файлов помощи
Подходящие для ПО вашей системы ЧПУ файлы помощи
вы найдете на домашней странице компании HEIDENHAIN
Для большинства языков диалога вы найдете файлы помощи в:
Документация
Документация пользователя
Система ЧПУ, например, MANUALplus 620
Номер программного обеспечения, например 68894x-06
Скачайте и распакуйте запакованные файлы CHM на
нужном Вам языке
Скопируйте распакованные CHM-файлы в систему ЧПУ
в директорию TNC:\tncguide\ru или в поддиректорию
соответствующего языка (см. также таблицу ниже)
Если Вы передаёте файлы CHM в систему ЧПУ
при помощи TNCremo, то Вы должны настройках
соединения, на вкладке "Mode" выбрать третью
опцию в области "Binary transmission".
Язык
Директория в системе ЧПУ
Немецкий
TNC:\tncguide\de
Английский
TNC:\tncguide\en
Чешский
TNC:\tncguide\cs
Французский
TNC:\tncguide\fr
Итальянский
TNC:\tncguide\it
Испанский
TNC:\tncguide\es
Португальский
TNC:\tncguide\pt
Шведский
TNC:\tncguide\sv
Датский
TNC:\tncguide\da
Финский
TNC:\tncguide\fi
Голландский
TNC:\tncguide\nl
Польский
TNC:\tncguide\pl
Венгерский
TNC:\tncguide\hu
Русский
TNC:\tncguide\ru
Китайский (упрощенный)
TNC:\tncguide\zh
Китайский (традиционный):
TNC:\tncguide\zh-tw
Словенский
TNC:\tncguide\sl
Норвежский
TNC:\tncguide\no
Словацкий
TNC:\tncguide\sk
Корейский
TNC:\tncguide\kr
Турецкий
TNC:\tncguide\tr
Румынский
TNC:\tncguide\ro
99
4
Основы управления | Программная станция DataPilot
4.8
Программная станция DataPilot
Применение
Программная станция DataPilot CP 640 или DataPilot MP
620 соответствующие системам ЧПУ CNC PILOT 640 и
MANUALplus 620 позволяют создавать на ПК управляющие
программы, тестировать их перед обработкой, передавать на
систему ЧПУ и архивировать после завершения производства.
Областью применения DataPilot являются цех, отдел
программирования или технологии. Основываясь на
существующей практике и богатом функциональном
оснащении, DataPilot также замечательно подходит для
обучения в учебном заведении и на предприятии.
Эксплуатация
DataPilot управляется при помощи функциональных и
цифровых клавиш клавиатуры ПК.
Дальнейшую информацию об установке и
управлении Вы найдёте в руководстве по установке
и эксплуатации DataPilot.
100
Основы управления | Меню HEROS
4
4.9
Меню HEROS
Меню HEROS объединяет дополнительные приложения,
которые предоставляются операционной системе ЧПУ за
счет HEROS. Большинство из этих функций находятся в
распоряжении всех пользователей системы ЧПУ, особые
функции, например УДАЛЕННЫЙ МЕНЕДЖЕР ЭКРАНА, должны
быть активированы опционально.
Дополнительная информация: "Функции HEROS", Стр. 699
Существуют следующие возможности вызова меню Меню
HEROS:
Нажмите клавишу DIADUR
Выберите в меню Сервис символ меню HEROS
101
5
Сенсорное
управление
5
Сенсорное управление | Экран и управление
5.1
Экран и управление
Сенсорный экран
Следуйте указаниям инструкции по обслуживанию
станка!
1
5
Данная функция должна быть активирована и
адаптирована производителем станка.
2
4
Внешне сенсорный экран отличается наличием черной рамки и
отсутствующими программными клавишами.
3
1
Заглавная строка
При включенной системе ЧПУ дисплей отображает в
Сенсорный экран 15,6"
заглавной строке выбранные режимы работы. Нажати-
ем на режим работы в заглавной строке переключается
режим работы.
2
Панель программных клавиш для производителей станков
3
Панель программных клавиш
Дополнительные функции системы ЧПУ отображаются на
панели программных клавиш. Активная панель программ-
ных клавиш отображается в виде синей полосы.
4
Клавиша переключения экрана для окон справки при
программировании циклов
5
Вызов TURNguide
Пульт управления
Общее управление
Следующие кнопки легко заменяются жестами:
Клавиша
Функция
Жесты
Переключение панели Softkey Провести горизонтально по панели программных
клавиш
Клавиши выбора Softkey
Нажать на функцию на сенсорном экране
104
Сенсорное управление | Жесты
5
5.2
Жесты
Обзор возможных жестов
Экран системы ЧПУ поддерживает несколько одновременных
касаний. Это означает, что система распознает различные
жесты даже с участием нескольких пальцев.

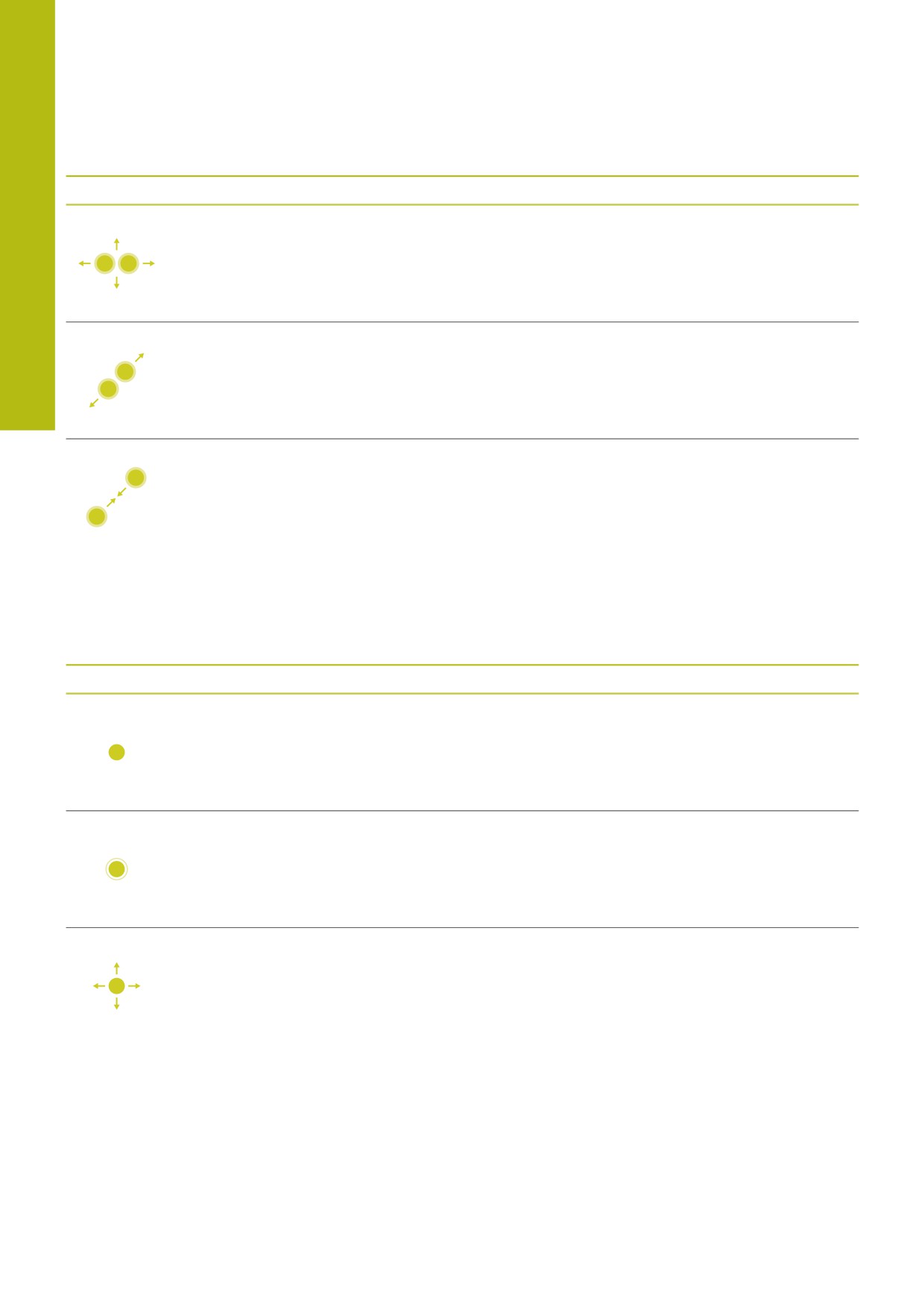

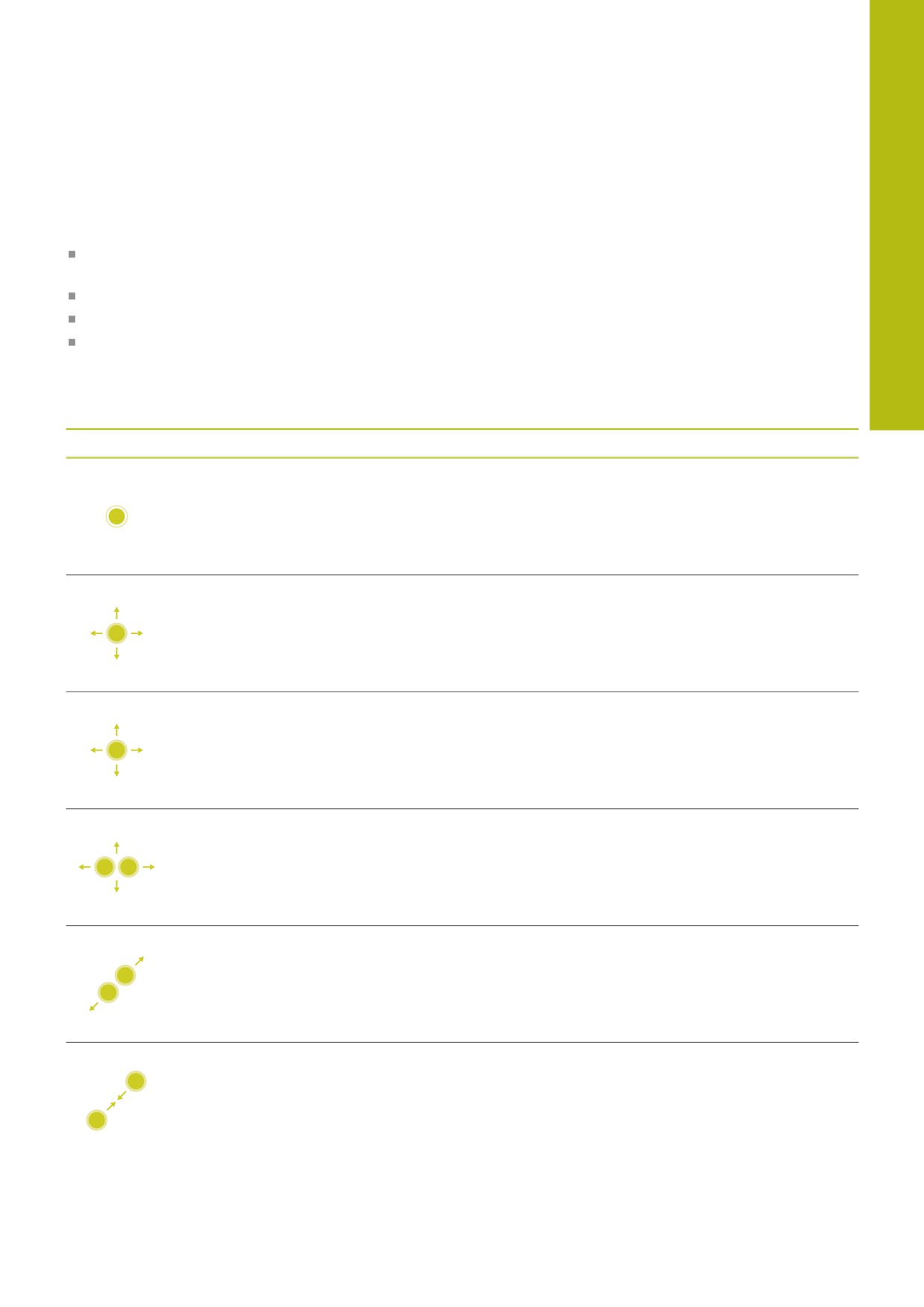

Символ
Жесты
Значение
Нажатие
Короткое касание сенсорного экрана
Двойное нажатие
Двукратное короткое касание сенсорного экрана
Удерживание
Длительное касание сенсорного экрана
Пролистывание
Смахивающее движение по экрану
Прокрутка
Движение пальца по сенсорному экрану, при
котором однозначно определена начальная точка
движения
105
5
Сенсорное управление | Жесты
Символ
Жесты
Значение
Прокрутка двумя пальцами
Одновременное движение двух пальцев по сенсор-
ному экрану, при котором однозначно определена
начальная точка движения
Растягивание
Разведение в сторону двух пальцев
Сведение
Сведение двух пальцев
Навигация в таблицах и управляющих программах
Навигация в программе или таблице выполняется следующим
образом:
Символ
Жест
Функция
Нажатие
Выделение NC-кадра или строки таблицы
Приостановить прокрутку
Двойное нажатие
Активация ячейки таблицы
Редактирование NC-кадра или юнита
Пролистывание
Прокрутка программы или таблицы
106
Сенсорное управление | Жесты
5
Управление моделированием
Система ЧПУ предлагает сенсорное управление для
следующей графики:
Графика при программировании в режиме работы
smart.Turn.
3D-отображение в подрежиме Моделирование.
2D-отображение в подрежиме Моделирование.
2D-отображение в подрежиме ICP-редактор.
Поворот, масштабирование и смещение графики
Система ЧПУ предлагает следующие жесты:
Символ
Жест
Функция
Двойное нажатие
Возврат к исходному размеру изображения
Прокрутка
Поворот графики (только 3D-графика)
Прокрутка
Регулировка фрагмента изображения (только 2D-
графика, функция масштабирования)
Прокрутка двумя пальцами
Одновременное движение двух пальцев по сенсор-
ному экрану, при котором однозначно определена
начальная точка движения
Растягивание
Увеличение графики
Сведение
Уменьшение графики
107
5
Сенсорное управление | Жесты
Работа с меню HEROS
Можно управлять Меню HEROS следующим образом:
Символ
Жест
Функция
Нажатие
Выбор приложения
Остановка
Открытие приложения
108
Сенсорное управление | Функции на панели задач
5
5.3
Функции на панели задач
Touchscreen Configuration
При помощи функции Touchscreen Configuration вы можете
настроить свойства экрана.
Настройка чувствительности
Для настройки чувствительности выполните действия,
указанные ниже:
С помощью клавиши DIADUR откройте Меню HEROS
Или выберите в меню СервисМеню HEROS
Выберите пункт меню Touchscreen Configuration
Система ЧПУ откроет всплывающее окно.
Выберите чувствительность
Подтвердите нажатием OK
Индикация точек касания
Включение отображения точек касания выполняется
следующим образом:
С помощью клавиши DIADUR откройте Меню HEROS
Или выберите в меню СервисМеню HEROS
Выберите пункт меню Touchscreen Configuration
Система ЧПУ откроет всплывающее окно.
Выберите Show Touch Points
Выберите Disable Touchfingers, чтобы отключить
отображение точек касания
Выберите Enable Single Touchfinger, чтобы показать одну
точку касания
Выберите Enable Full Touchfingers, чтобы показать точки
касания для всех задействованных пальцев
Подтвердите нажатием OK
Touchscreen Cleaning
При помощи функции Touchscreen Cleaning вы можете
заблокировать экран для его очистки.
Активировать режим очистки
Для активации режима очистки выполните следующие
действия:
С помощью клавиши DIADUR откройте Меню HEROS
Или выберите в меню СервисМеню HEROS
Выберите пункт меню Touchscreen Cleaning
Система ЧПУ заблокирует экран на 90 секунд.
Очистка экрана
Для преждевременного завершения режима очистки:
Одновременно разведите отображаемые на экране символы
блокировки
109
6
Режим работы
Станок
6
Режим работы Станок | Режим работы «Станок»
6.1
Режим работы «Станок»
В режиме работы Станок содержатся функции наладки,
обработки заготовок и создания программ циклов:
Наладка станка: подготовительные работы, такие как
установка значений оси (задание нулевой точки заготовки),
измерения инструментов или установка защитной зоны
Ручной режим: обработка детали в ручном или
полуавтоматическом режиме
Подрежим работы Обучение: задание параметров новой
программы циклов, изменение существующей программы,
графическое тестирование циклов
Подрежим работы Отраб. программы: графическое
тестирование существующих программ циклов или
программ smart.Turn и использование их в изготовлении
деталей
Вы можете управлять перемещениями осей с помощью
маховичков и других элементов управления, как на обычном
токарном станке, и изготавливать деталь в таком режиме. Но,
как правило, проще использовать циклы MANUALplus.
Циклы - это предварительно запрограммированные рабочие
операции. Это может быть как отдельный проход, так и
комплексная обработка, например, нарезание резьбы. Это
всегда полностью отрабатываемый рабочий ход. В случае
цикла обработка определяется с помощью нескольких
параметров.
В режиме работы Станок циклы не сохраняются. В подрежиме
Обучение рабочие операции с циклами выполняются,
объединяются в одну цикловую программу и сохраняются.
После этого программа обучения доступна в подрежиме
Отраб. программы для серийного производства.
В ICP-программировании вы можете задавать любые контуры
с помощью линейных/круговых элементов контура и элементов
наложения (фаски, скругления, выточки). Описание контура
интегрируется в ICP-циклы.
Дополнительная информация: "Контуры ICP", Стр. 446
Программы smart.Turn и DIN создаются в режиме работы
smart.Turn. При этом в наличии имеются команды для простых
движений перемещения, DIN-циклов для сложных задач по
снятию стружки, функций переключения, математических
операций и программирования переменных.
Создаются либо самостоятельные программы, содержащие
все необходимые команды по переключениям и перемещениям
и выполняемые в подрежиме Отраб. программы, или DIN-
подпрограммы, интегрированные в циклы обучения. Какие
команды будут использоваться в подпрограмме DIN, зависит
от постановки задачи. Также и в случае подпрограмм DIN в
наличии имеется полный набор команд.
Цикловые программы могут быть преобразованы в
программы smart.Turn. Таким образом, вы используете все
преимущества простого программирования циклов, а затем
оптимизируете или дополняете управляющую программу после
конвертирования DIN.
112
Режим работы Станок | Включение и выключение
6
6.2
Включение и выключение
Включение
ОПАСНОСТЬ
Внимание, опасность для оператора!
Станки и их компоненты являются источниками
механических опасностей. Электрические, магнитные
или электромагнитные поля особенно опасны для лиц с
кардиостимуляторами и имплантатами. Опасность возникает
сразу после включения станка!
Следуйте инструкциям руководства по эксплуатации
станка.
Соблюдайте условные обозначения и указания по технике
безопасности.
Используйте защитные устройства.
Система ЧПУ отображает состояние запуска. После
завершения всех тестов и инициализаций, активируется
режим работы Станок. В поле индикации инструмента
отображается последний использованный инструмент. Об
ошибках, возникших во время запуска системы, сообщается с
помощью символа ошибки. Как только система будет готова к
работе, вы сможете проверить эти сообщения.
Дополнительная информация: "Сообщения об ошибках",
Система ЧПУ исходит из того, что при запуске
системы установлен последний использовавшийся
инструмент. Если это не так, то с помощью функции
замены инструмента задайте новый инструмент.
113
6
Режим работы Станок | Включение и выключение
Мониторинг датчика EnDat
При использовании датчиков EnDat система ЧПУ сохраняет
позиции осей при выключении станка. При включении система
ЧПУ сравнивает текущую позицию каждой оси с позицией,
сохраненной при выключении.
В случае разницы появляются следующие сообщения:
Ошибка S-RAM: Сохраненное положение датчика оси
недействительно: такое сообщение нормально, если
система ЧПУ включена впервые, после замены датчика или
других компонентов ЧПУ.
Ось была перемещена после выключения. Разница в
позиции: xx мм или градусовНеобходимо проверить
и подтвердить текущую позицию, если ось была
действительно смещена
Параметры аппаратной части изменены: сохраненная
позиция оси недействительна: это сообщение корректно,
если были изменены параметры конфигурации.
Причиной одного из приведенных выше сообщений может быть
также неисправность датчика или системы ЧПУ. Свяжитесь
с производителем станка, если эта проблема появляется
неоднократно.
114
Режим работы Станок | Включение и выключение
6
Подрежим Проезд рефере. меток
Включение станка и перемещение к референтным
меткам - это функции, зависящие от станка.
Необходимость перемещения к началу отсчета зависит от типа
используемых датчиков положения:
Датчик EnDat: пересечение нулевых меток не требуется
Датчики с кодированной референтной меткой:
положение осей определяется после короткого
перемещения.
Стандартные датчики: оси перемещаются на известные,
заданные в станке точки. При пересечении референтной
метки система ЧПУ получает сигнал. Так как системе ЧПУ
известно расстояние до нулевой точки станка, то известна
также и позиция оси
Проезд референтных меток:
Нажмите программную клавишу
реферировать Z.
Нажмите программную клавишу
реферировать Х.
Или нажмите программную клавишу все
Нажмите клавишу NC-старт
Система ЧПУ проедет референтные метки.
Система ЧПУ активирует индикацию позиции
и активирует Главное меню.
Если оси X и Z выполняют пересечение нулевых
меток раздельно, то движение происходит только в
направлении X или Z.
115
6
Режим работы Станок | Включение и выключение
Выключение
Следуйте указаниям инструкции по обслуживанию
станка!
Выключение и перезапуск - это функции, зависящие
от станка.
Во избежание потери данных при выключении следует не
допускать случайного выключения операционной системы:
Выберите режим работы Станок
При имеющемся сообщении об ошибке:
В качестве альтернативы активируйте окно
ошибок
Нажмите программную клавишу
ДОПОЛНИТ. ФУНКЦИИ
Нажмите программную клавишу ВЫКЛ.
Подтвердить нажатием программной клавиши
ЗАВЕРШИТЬ РАБОТУ
Система ЧПУ завершит работу.

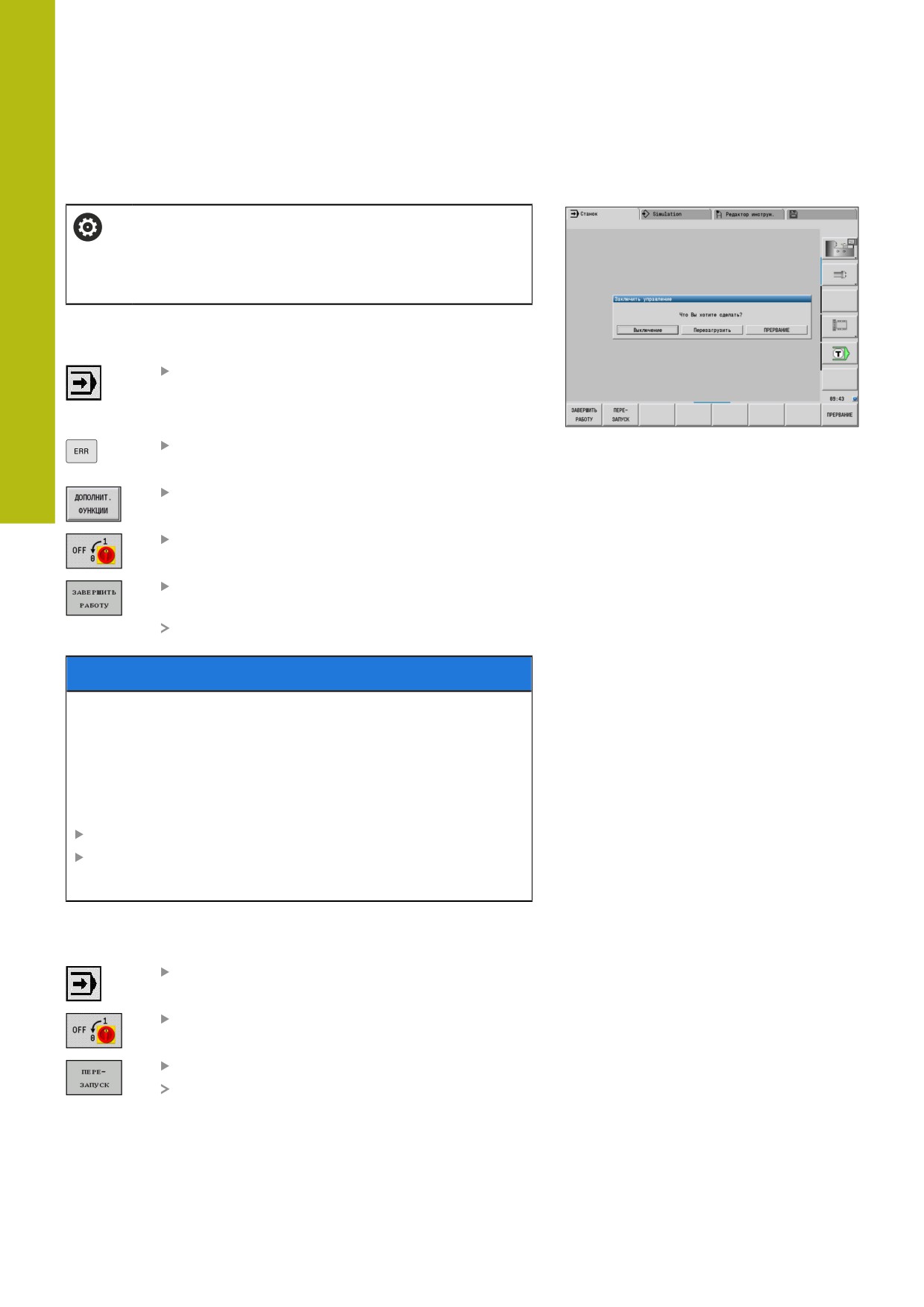

УКАЗАНИЕ
Осторожно, возможна потеря данных!
Работу системы ЧПУ необходимо завершить, чтобы
текущие процессы были завершены, а данные сохранены.
Моментальное выключение системы ЧПУ нажатием главного
выключателя может в любом состоянии привести к потере
данных!
Всегда завершайте работу системы ЧПУ
Нажимайте главный выключатель только после появления
сообщения на экране
Перезапустите систему
Для принудительного перезапуска выполните следующее:
Выберите режим работы Станок
Нажмите программную клавишу ВЫКЛ.
Нажмите программную клавишу ПЕРЕЗАПУСК
Система ЧПУ перезапускается.
116
Режим работы Станок | Включение и выключение
6
Альтернативная концепция безопасности
(функциональная безопасность FS)
Общие сведения
Следуйте указаниям инструкции по обслуживанию
станка!
Производитель станка должен настроить функцию
безопасности HEIDENHAIN для вашего станка.
Каждый пользователь металлообрабатывающего станка
подвергается опасности. Защитные ограждения могут
заблокировать доступ к опасному месту, однако оператор
должен уметь работать на станке без защитного ограждения
(например, при открытой защитной двери). Для уменьшения
опасности в последние годы были разработаны различные
директивы.
Встроенная концепция безопасности HEIDENHAIN отвечает
требованиям Performance-Level d согласно EN 13849-1
и SIL 2 согласно IEC 61508. Режимы работы, касающиеся
безопасности, соответствуют требованиям EN 12417 и
обеспечивают комплексную защиту персонала.
Основой концепции безопасности HEIDENHAIN является
двухканальная структура процессора, состоящая из основного
компьютера MC (main computing unit) и одного или нескольких
модулей управления приводами CC (control computing unit).
Все механизмы контроля заложены в системе ЧПУ с избытком.
Системные данные, важные для безопасности, подлежат
циклическому сравнению данных. Ошибки, важные для
безопасности, всегда приводят к безопасной остановке всех
приводов с помощью задаваемой стоп-реакции.
С помощью безопасных входов и выходов (двухканальное
исполнение), влияющих на процесс во всех режимах работы,
система ЧПУ запускает определенные функции безопасности и
добивается надежных рабочих состояний.
В этой главе вы найдете пояснения к функциям, имеющимся
в системе ЧПУ, обеспечивающим дополнительную
функциональную безопасность.
117
6
Режим работы Станок | Включение и выключение
Объяснения определений
Безопасные режимы работы
Обозначение
Краткое описание
SOM_1
Safe operating mode 1: автоматический
режим, режим производства
SOM_2
Безопасный режим работы 2: режим
наладки
SOM_3
Safe operating mode 3: ручное вмеша-
тельство, только для квалифицирован-
ных операторов
SOM_4
Safe operating mode 4: расширенное
ручное вмешательство, наблюдение за
процессом
Функции безопасности
Обозначение
Краткое описание
SS0, SS1, SS1F,
Safe stop: безопасная остановка приво-
SS2
дов различными способами.
STO
Safe torque off: электроснабжение двига-
теля прервано. Обеспечивает защиту
при внезапном запуске привода
SOS
Safe operating Stop: безопасная останов-
ка работы. Обеспечивает защиту при
внезапном запуске привода
SLS
Safety-limited-speed: безопасное ограни-
чение скорости. Не допускает превыше-
ния приводом заданной границы скоро-
сти при открытом защитном ограждении
118
Режим работы Станок | Включение и выключение
6
Дополнительная индикация состояния
В системе ЧПУ с функциональной безопасностью FS
индикация состояния содержит дополнительную информацию
касательно текущего статуса функций безопасности. Эту
информацию система ЧПУ отображает в виде рабочего
состояния.
Индикация
Краткое описание
состояния
STO
Прервано электроснабжение шпинделя
или привода подачи
SLS
Safety limited speed: активно безопасное
ограничение скорости
SOS
Safe operating Stop: активна безопасная
остановка работы
STO
Safe torque off: электроснабжение двига-
теля прервано
Такие состояния осей система ЧПУ отображает при помощи
пиктограммы:
Пиктограмма
Краткое описание
Ось проверена
Ось не проверена
Все оси должны иметь состояние "прове-
рено".
Дополнительная информация:
"Проверка позиции оси", Стр. 120

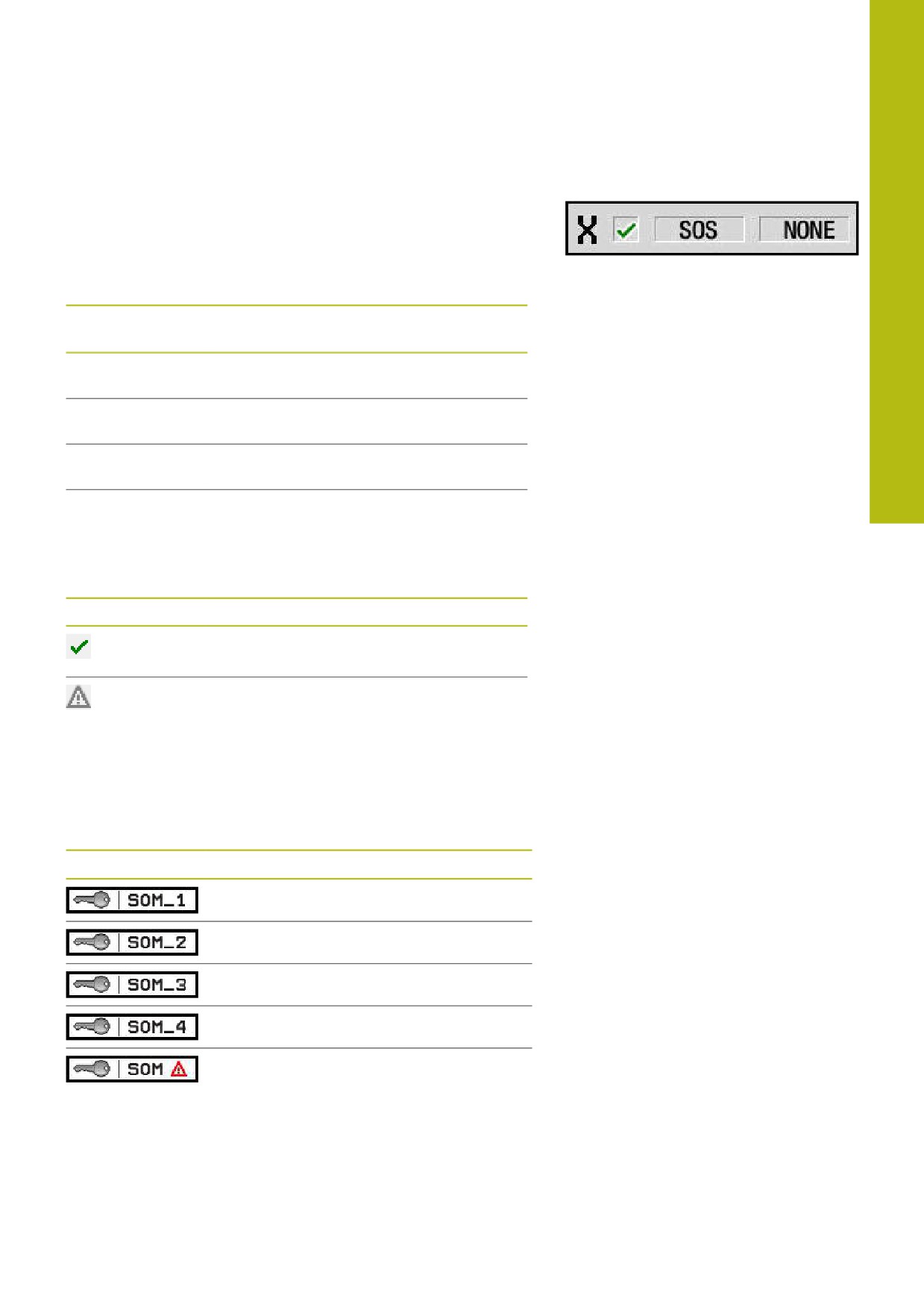

Активный безопасный режим работы система ЧПУ отображает
в виде пиктограммы в верхнем правом углу экрана:
Пиктограмма
Безопасный режим работы
Активен режим работы SOM_1
Активен режим работы SOM_2
Активен режим работы SOM_3
Активен режим работы SOM_4
Предупреждение: в этом случае соблю-
дайте руководство по эксплуатации
станка
119
6
Режим работы Станок | Включение и выключение
Проверка позиции оси
Следуйте указаниям инструкции по обслуживанию
станка!
Эта функция должна быть адаптирована
производителем станка.
После включения система ЧПУ проверяет, совпадает
ли положение оси с положением непосредственно при
выключении. При возникновении расхождений эта ось в
индикации положения выделяется красным. Оси, отмеченные
красным, не перемещаются при открытом защитном
ограждении.
В таких случаях необходимо выполнять подвод к позиции
проверки по соответствующей оси. При этом выполните
действия в указанной последовательности:
Выберите подрежим Ссылка
Чтобы переместить оси в указанной последовательности,
выполните подвод с помощью клавишиNC-старт
Ось перемещается в позицию проверки.
По достижении позиции проверки открывается диалог, в
котором необходимо подтвердить, правильно ли система
ЧПУ выполнила подвод в позицию проверки.
Если система ЧПУ выполнила неверный подвод к точке
контроля:
Подтвердите нажатием программной клавиши КОНЕЦ
Если система ЧПУ выполнила верный подвод к точке контроля:
Подтвердите программной клавишей OK
Если вы нажали программную клавишу OK, то вам
необходимо повторно подтвердить правильность позиции
проверки с помощью клавиши согласия на станочном пульте
Повторите описанные выше операции для всех осей,
которые необходимо переместить в позицию проверки
УКАЗАНИЕ
Осторожно, опасность столкновения!
Система ЧПУ не выполняет автоматической проверки
столкновений между инструментом и деталью. При
неправильном предварительном позиционировании или
недостаточном расстоянии между компонентами существует
опасность столкновения во время подвода в позицию
проверки!
Перед подводом в позицию проверки может
потребоваться перемещение в безопасное положение
Постарайтесь предотвратить возможные столкновения
Следуйте указаниям инструкции по обслуживанию
станка!
Положение позиции проверки задается
производителем станка.
120
Режим работы Станок | Включение и выключение
6
Активация ограничения подачи
Следуйте указаниям инструкции по обслуживанию
станка!
Эта функция должна быть адаптирована
производителем станка.
При помощи этой функции можно помешать срабатыванию
реакции SS1 (безопасная остановка приводов) при открытии
защитной двери.
По нажатии на программную клавишу F LIMITIERT система
ЧПУ ограничивает скорость осей и частоту вращения
шпинделя/шпинделей до значений, заданных производителем
станка. Важную роль при ограничении играет безопасный
режим SOM_x, выбираемый при помощи запираемого
переключателя. При активном режиме SOM_1 оси и шпиндели
останавливаются, поскольку в рамках режима SOM_1 это
является единственным возможным случаем, когда защитные
двери можно открыть.
Выберите режим работы Станок
Включите или выключите ограничение подачи
121
6
Режим работы Станок | Станочные данные
6.3
Станочные данные
Ввод станочных данных
В режиме работы Станок введите информацию по инструменту,
частоте вращения шпинделя и подаче/скорости резания в
диалоге TSF (окно ввода Установите T, S, F).
В меню TSF можно также задать "максимальную частоту
вращения" и "угол останова", а также материал заготовки.
Параметры цикла:
T: Номер инструмента или Место/гнездо инструмента
ID: Идентиф.номер
F: Подача на один поворот или Подача на минуту
SP: Spindle
S: Скорость резания или пост. скор.враещения
D: максим.скорость вращения
A: Угол при остановлении
WS: Произв.матер.
Данные резания (скорость резания, подача) можно сохранить
в технологической базе данных в зависимости от материала
заготовки, материала резца инструмента и вида обработки.
Нажатием программной клавиши Предлог. технология эти
данные передадутся в диалог.
При активной программной клавише Подача на минуту
значение в поле F будет в [мм/мин].
При активной программной клавише
Постоянная скорость вращения значение в поле F будет в [об/
мин].
В цикловой программе и программах smart.Turn информация
об инструменте и технологические данные являются составной
частью параметров циклов или управляющей программы.

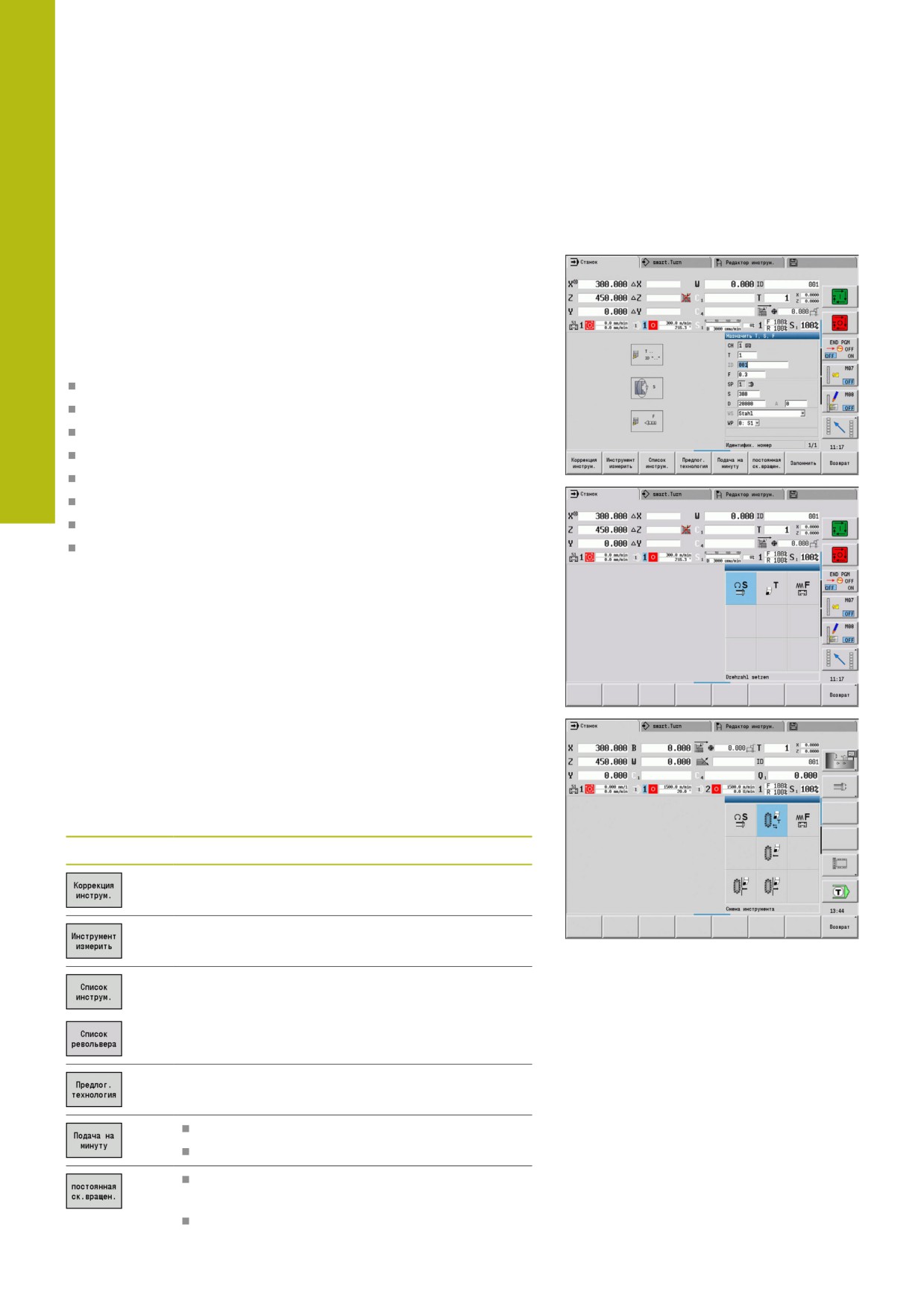

Программные клавиши в Установите T, S, F
Дополнительная информация: "Коррекции
инструмента", Стр. 167
Дополнительная информация: "Касание
детали", Стр. 164
Вызов списка инструментов или списка
револьверной головки
Дополнительная информация: "Наладка
таблицы места", Стр. 133
Передача скорости резания и подачи из техно-
логических данных
Вкл.: подача в минуту (мм/мин)
Выкл.: подача на оборот (мм/об)
Вкл: постоянная скорость вращения (об/
мин)
Выкл.: постоянная скорость резания (м/
мин)
122
Режим работы Станок | Станочные данные
6
Варианты диалога TSF, в зависимости от станка
Станочный пульт с клавишей переключения между
шпинделями
Если производитель оснастил Ваш станок клавишей
переключения шпинделей, выберите с её помощью, для
какого шпинделя будут действовать задания S, D и A. Поле SP
отображает номер выбранного шпинделя в меню TSF.
При помощи машинного параметра separateTSFDlg
(№ 604906) вы можете определить для станка с
револьверной головкой, как выглядит диалог TSF:
Диалог TSF с вводом всех данных резания
Отдельные диалоги для T, S и F
Для станков с магазином инструментов
автоматически предлагаются раздельные диалоги в
меню TSF.
Станочный пульт без клавиши переключения между
шпинделями
Для станков только с главным шпинделем ввод для S, D и A
всегда относится к главному шпинделю.
Для станков только с главным шпинделем и приводным
инструментом ввод зависит от выбранного инструмента для
главного или инструментального шпинделя:
Без установленного приводного инструмента:
Параметры S, D и A относятся к главному шпинделю
С установленным приводным инструментом: Параметры
S, D и A относятся к приводному шпинделю.
Станок с противошпинделем и/или осью B:
В зависимости от компоновки станка диалог TSF может
содержать ещё дополнительную информацию для управления
противошпинделем и/или ось B.
Дополнительные параметры цикла для противошпинделя:
WP: Номер шпинделя (зависит от станка)
Дополнительные параметры цикла для оси B:
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
123
6
Режим работы Станок | Станочные данные
Ввод TSF в единой форме
Для станков с магазином инструментов
автоматически предлагаются раздельные диалоги.
Ввод данных инструмента и технологических данных:
Выберите пункт меню Назначить T, S, F
(можно выбрать только в режиме работы
Станок)
Введите параметры
Нажмите программную клавишу Запомнить
УКАЗАНИЕ
Осторожно, опасность столкновения!
В зависимости от станка ввод данных в диалоге T может
приводить к вращению держателя инструментов (например,
револьвера). Во время вращения существует опасность
столкновения!
Перед вводом инструмента или номера держателя
инструмента переместите оси в безопасное положение
Ввод TSF в раздельных формах
Ввод данных инструмента или технологических данных:
Выберите пункт меню Назначить T, S, F
(можно выбрать только в режиме работы
Станок)
Выберите T для смены инструмента
Или выберите S для частоты вращения
Или выберите F для подачи
Введите параметры в подменю
Нажмите программную клавишу Запомнить
УКАЗАНИЕ
Осторожно, опасность столкновения!
В зависимости от станка ввод данных в диалоге T может
приводить к вращению держателя инструментов (например,
револьвера). Во время вращения существует опасность
столкновения!
Перед вводом инструмента или номера держателя
инструмента переместите оси в безопасное положение
124
Режим работы Станок | Станочные данные
6
Станок с противошпинделем
Выбор шпинделя заготовки (зависит от станка)
Если ваш станок оснащен противошпинделем, то в диалоге TSF
будет отображаться параметр WP.
Параметры цикла:
WP: Номер шпинделя (зависит от станка)
Параметром WP можно выбрать, с помощью какого шпинделя
будет выполняться обработка заготовки в подрежиме
Обучение, а также при помощи каких циклов MDI-режима
Станок.
Выберите шпиндель заготовки для обработки с помощью WP:
Главный привод
Противошпиндель для обработки задней поверхности
Настройка параметра WP сохраняется в режиме обучения и
MDI-циклах и отображается в соответствующей форме цикла.
Если с помощью параметра WP был выбран противошпиндель
для обработки задней поверхности, цикл отрабатывается в
зеркальном отображении (в противоположном направлении оси
Z). Используйте инструмент с соответствующей ориентацией.
В меню TSF настройка параметра WP меняется,
если:
отрабатывается цикл с другой настройкой
параметра WP
Выберите программу в подрежиме Отраб.
программы
125
6
Режим работы Станок | Станочные данные
Станок с осью B
Станки с осью B позволяют выполнять наклон
инструментального суппорта и таким образом более гибко
использовать инструмент при токарной и фрезерной обработке.
Путем наклона оси В и поворота инструмента можно достичь
положения инструмента, которое позволяет выполнять
продольную и поперечную обработку или радиальную и осевую
обработку на главном шпинделе и противошпинделе одним
и тем же инструментом. Таким образом сокращается число
необходимых инструментов и количество операций по смене
инструмента.
Инструментальные данные: все инструменты описываются
Х-, Z- и Y-размерами и коррекцией в инструментальной базе
данных. Эти размеры и ориентация инструмента относятся к
углу наклона B=0° (опорный угол).
Параметры цикла:
BW: Угол по оси B (зависит от станка)
CW: Перевернуть инструмент (зависит от станка)
HC: Колодочный тормоз (зависит от станка)
DF: Дополнительная функция (зависит от станка)
Настройка параметра BW и CW сохраняется в режиме обучения
и MDI-циклах и отображается в соответствующей форме цикла.
УКАЗАНИЕ
Осторожно, опасность столкновения!
В зависимости от станка ввод дополнительных данных
инструмента может приводить к вращению держателя
инструментов (например, револьвера) или оси B и вращению
инструмента. Во время наклона и вращения существует
опасность столкновения!
Перед вводом инструмента или номера держателя
инструмента переместите оси в безопасное положение
126
Режим работы Станок | Станочные данные
6

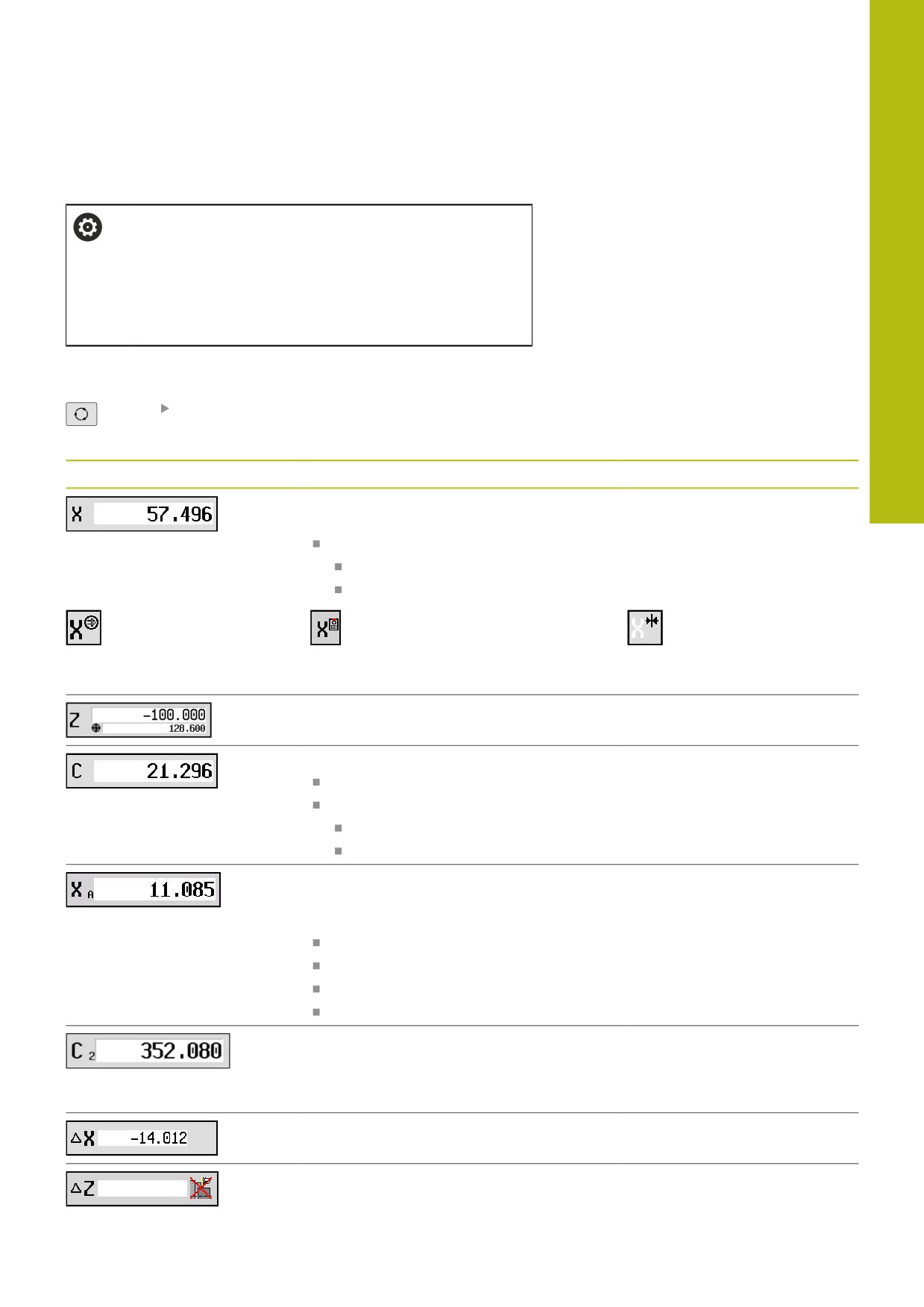

Индикация станочных данных
Следуйте указаниям инструкции по обслуживанию
станка!
Отображение станочных данных зависит от
конкретного станка.
Производитель станка может индивидуально
настраивать станочную индикацию.
Если сконфигурировано несколько типов индикации,
переключайтесь следующим образом:
нажмите клавишу с тремя стрелками
Элементы индикации станочных данных
Индикация положения X, Y, Z, W: расстояние от вершины инструмента
до нулевой точки заготовки
Буквенное обозначение оси:
Черный = разблокировка оси выдана
Белый = нет разблокировки оси
Маховичок активирован
Маховичок активирован (переносной
Зажим активирован
последовательный маховичок)
Индикатор позиции с текущим смещением нулевой точки
Индикация положения C: позиция оси С
Пустое поле: ось C не активна
Буквенное обозначение оси:
Черный = разблокировка оси выдана
Белый = нет разблокировки оси
Настройки отображения индикатора позиции: задаются с помощью
машинного параметра axesDisplayMode (№ 604803)
Настройка отображается в виде буквы рядом с окном позиции.
A: фактическое значение (настройка РЕФ.ФАКТ)
N: заданное значение (настройка: REFNOML)
L: ошибка рассогласования (настройка: РАСС.)
D: остаточный путь (настройка: ОС.П.)
Индикация оси C с соответствующим номером шпинделя: индекс
буквенного обозначения оси C соответствует номеру шпинделя
Цифра отображается только в том случае, если ось имеет несколько
конфигураций, например, вторая ось С в противошпинделе
Индикация остаточного пути X, Y, Z, W: разница между фактической
позицией и конечной позицией текущей команды перемещения.
Индикация остаточного пути и состояние зон защиты: индикация
остаточного пути и индикация статуса контроля зон защиты
127
6
Режим работы Станок | Станочные данные

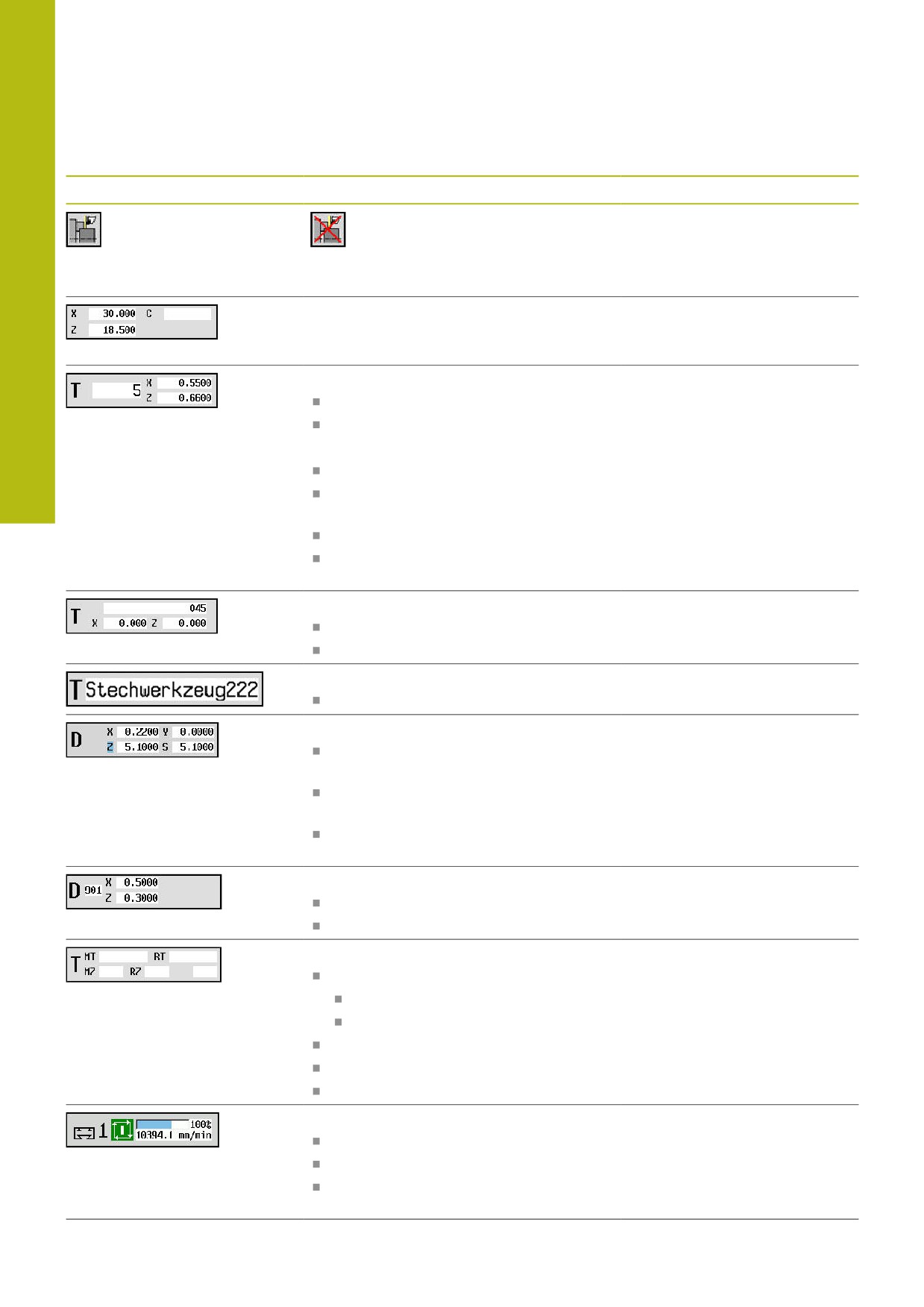

Элементы индикации станочных данных
Контроль защитной зоны
Контроль защитной зоны не активен
активен
Индикация позиций четырех осей: индикация значений позиций до
четырех осей
Отображаемые оси зависят от конфигурации станка.
Индикация номера инструмента:
Номер установленного инструмента
Значения коррекции инструмента
Для всех индикаций Т справедливо следующее:
T помечено цветом: приводной инструмент
Номер инструмента или ID помечено цветом: зеркально
отображенный зажим инструмента
Номер инструмента с индексом: мульти-инструмент
Буква X/Z коррекции помечена цветом: активна специальная
коррекция в направлении X/Z
Индикация T-ID:
ID установленного инструмента
Значения коррекции инструмента
Индикация T-ID без значений коррекции:
ID установленного инструмента
Коррекции инструмента:
Специальная коррекция только для отрезных и грибовидных
инструментов
Значение специальной коррекции серого цвета: специальная
коррекция не активна
Буква X/Z коррекции помечена цветом: активна специальная
коррекция в направлении X/Z
Аддитивная коррекция:
Значения коррекции серого цвета: D-коррекция не активна
Значения коррекции черного цвета: D-коррекция активна
Информация о сроке службы инструмента:
T:
Черный = глобальный контроль срока службы включен
Белый = глобальный контроль срока службы выключен
MT, RT активно: контроль по сроку службы
MZ, RZ активно: контроль по количеству
Все поля пустые: инструмент без контроля за сроком службы
Индикация суппорта и состояние цикла:
Верхнее поле: положение потенциометра коррекции
Нижнее поле с белым фоном: фактическая подача
Нижнее поле с серым фоном: запрограммированная подача при
неподвижном суппорте
128

















содержание      ..     1      2      3      4      ..
