ICP-программирование | Элементы контура боковой поверхности
8
Элементы формы на боковой поверхности

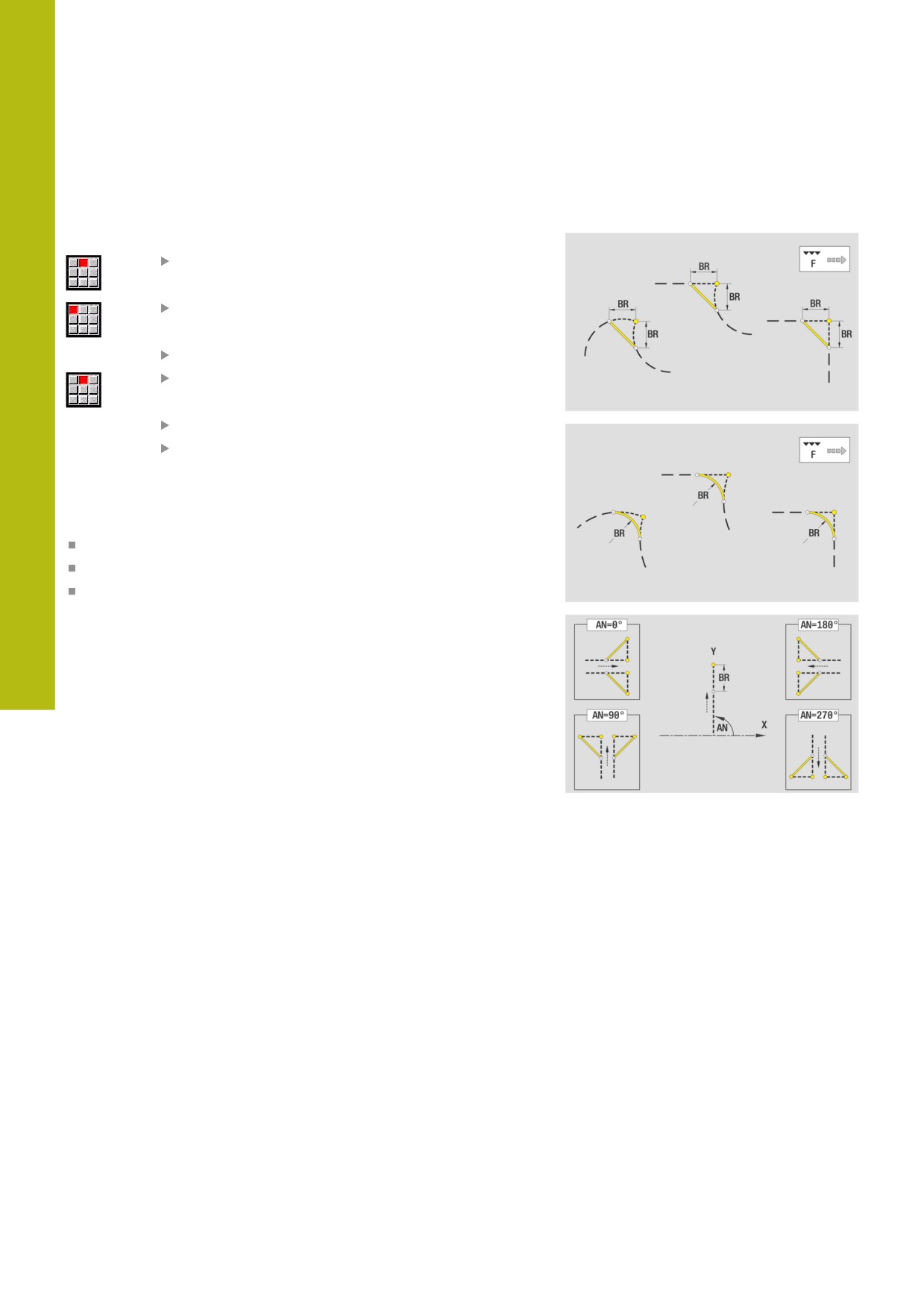

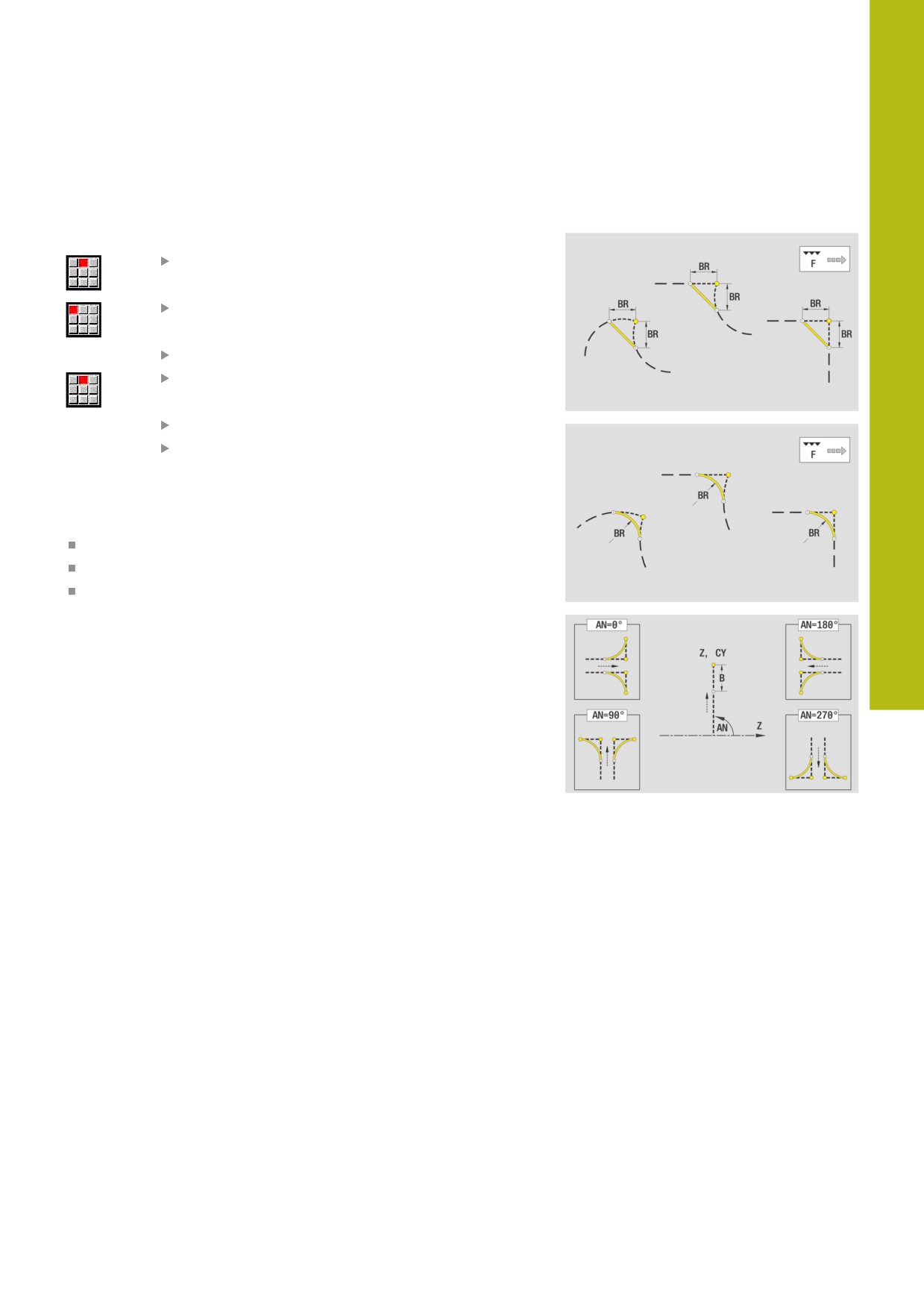

Фаска или скругление на боковой поверхности
Программирование фаски или скругления:
Выберите меню элементов формы
Выберите фаску
Задайте Ширина фаски BR
или выберите скругление
Задайте Радиус скругления BR
Фаска/скругление в качестве первого
элемента контура: введите Положение
элемента AN
Параметры:
BR: Ширина фаски или Радиус скругления
AN: Положение элемента
F: Дополнительная информация: "Атрибуты обработки",
Фаски/скругления определяются на углах контура. Угол
контура - это точка пересечения входного и выходного
элемента контура. Фаска/скругление могут быть рассчитаны
лишь тогда, когда известен выходной элемент контура.
ICP интегрирует фаску или скругление в режиме работы
smart.Turn как базовый элемент кадром G111, G112 или G113.
Контур начинается фаской/скруглением: задайте позицию
подразумеваемого угла в качестве стартовой точки. Затем
выберите в качестве элемента формы фаску или скругление.
Поскольку входной элемент контура отсутствует, необходимо
определить с помощью Положение элемента AN однозначное
положение фаски/скругления.
ICP преобразует фаску/скругление в начале контура в
линейный или круговой элемент.
499
8
ICP-программирование | Обработка с осями C и Y в режиме работы smart.Turn (опция #9)
8.11
Обработка с осями C и Y в режиме
работы smart.Turn (опция #9)
В режиме работы smart.Turn ICP поддерживает определение
контуров фрезерования и отверстий, а также создание
шаблонов фрезерования и отверстий, которые обрабатываются
с помощью оси C или Y.

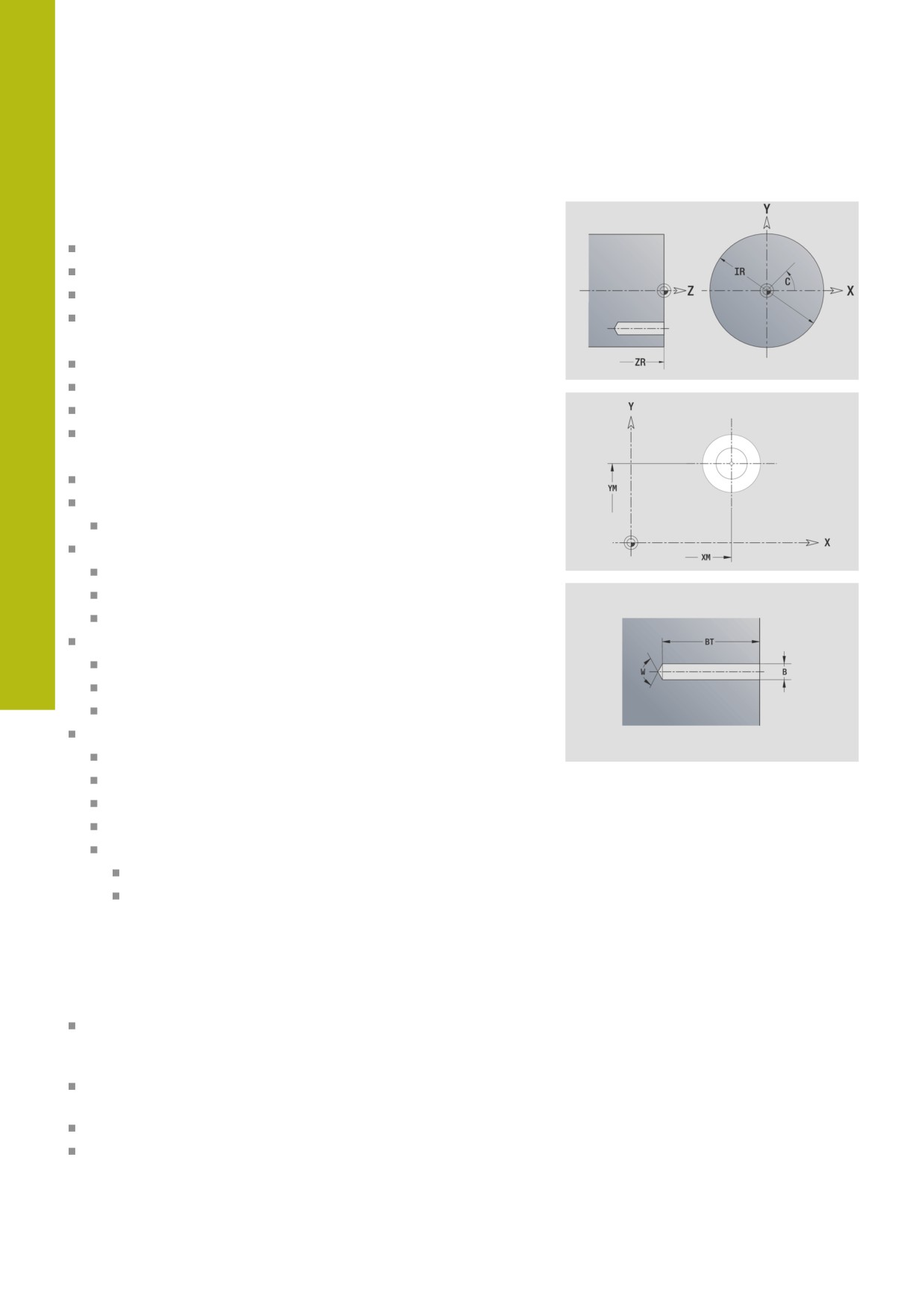

До начала описания контура фрезерования или отверстия с
помощью ICP необходимо выбрать плоскость:
Ось С
Торцевая поверхность (поверхность XC)
Боковая поверхность (поверхность ZC)
Ось Y
Торцевая поверхность (плоскость XY)
Боковая поверхность (плоскость YZ)

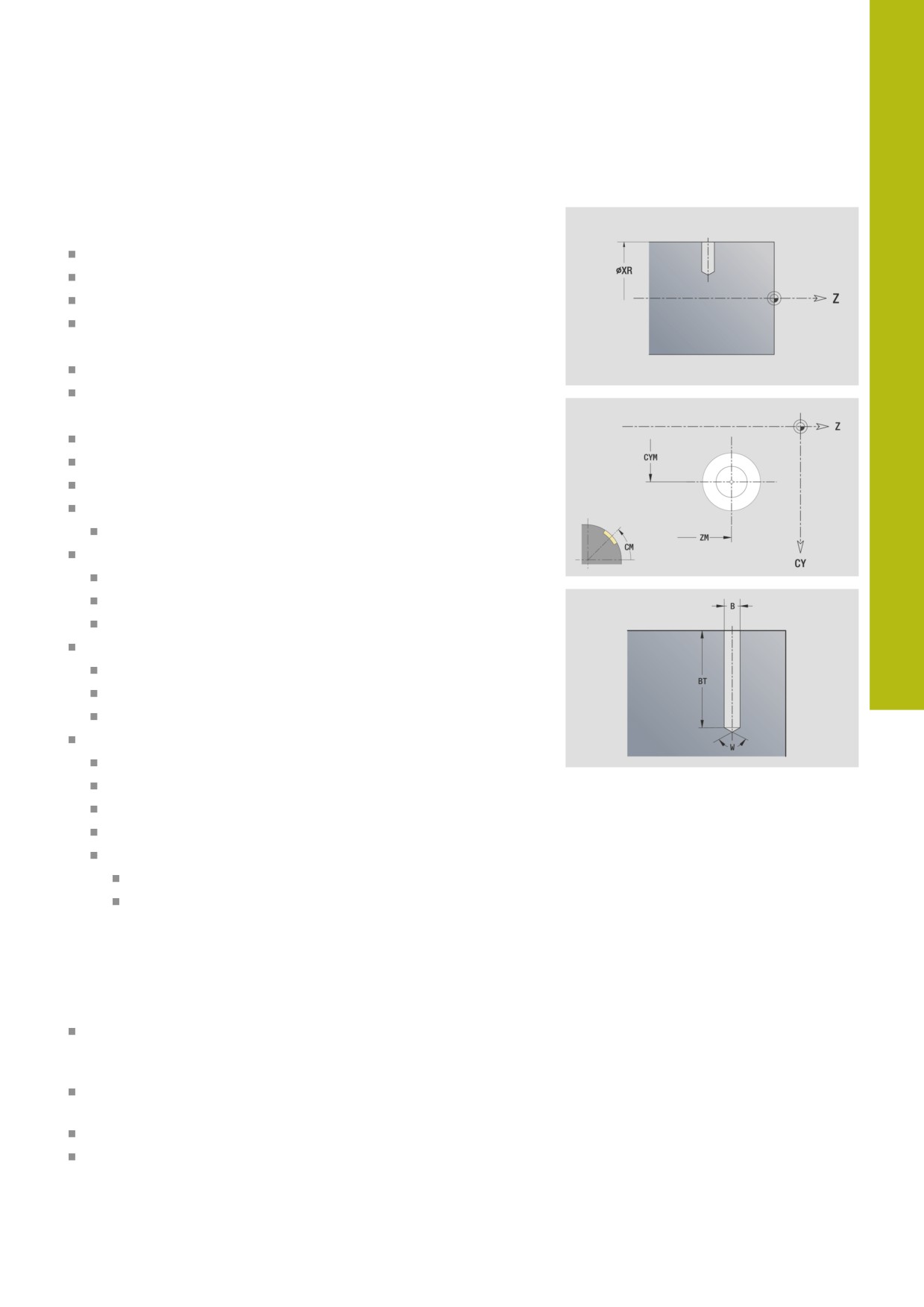

Отверстие может содержать следующие элементы:
Центрирование
Сверление кольцевым сверлом
Зенкование
Нарезание резьбы
Параметры определяются при определении операций
сверления и нарезания резьбы.

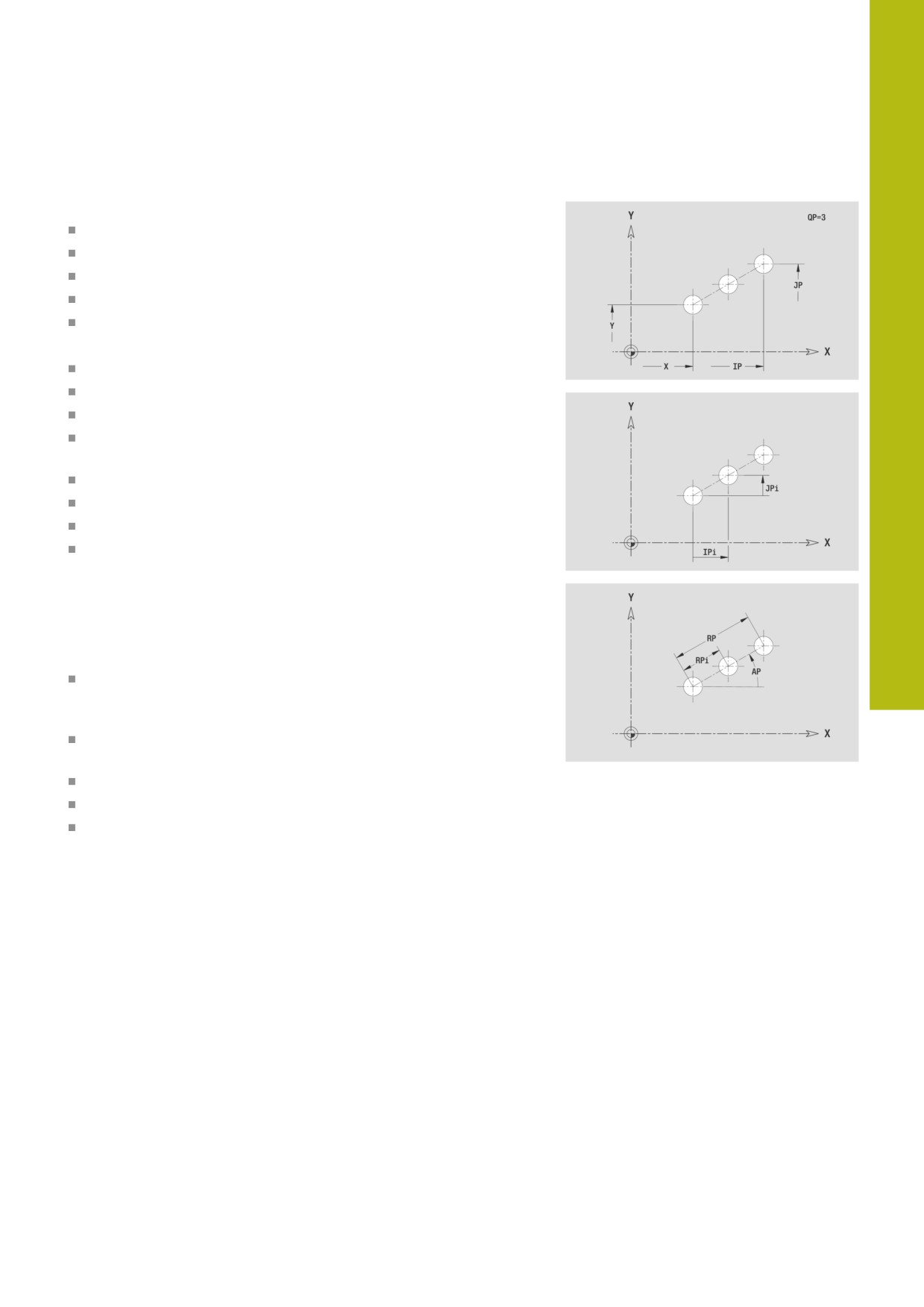

Отверстия могут располагаться по линейным или круговым
шаблонам.
Контуры фрезерования: система ЧПУ понимает стандартные
фигуры (окружность, многоугольник, паз и т.д.). Эти фигуры
определяются с помощью нескольких параметров. Сложные
контуры описываются линиями и дугами.
Стандартные фигуры могут располагаться по линейным или
круговым шаблонам.
500
ICP-программирование | Обработка с осями C и Y в режиме работы smart.Turn (опция #9)
8
Эталонные данные, вложенные контуры
При описании контура фрезерования или отверстия
необходимо определить базовую плоскость. Базовая
плоскость - это позиция, на которой строится контур
фрезерования/отверстия.
Торцевая поверхность (ось C): позиция Z (Эталонный
размер)
Боковая поверхность (ось C): позиция X (Эталонный
диаметр)
Торцевая поверхность (ось Y): позиция Z (Эталонный
размер)
Боковая поверхность (ось Y): позиция X (Эталонный
диаметр)
Можно также вкладывать контуры фрезерования и отверстия.
Пример: в прямоугольном кармане задается канавка. Внутри
этой канавки создаются отверстия. Позиции этих элементов
определяется с помощью базовой плоскости.
ICP поддерживает выбор базовой плоскости. При выборе
базовой плоскости вводятся следующие эталонные данные.
Торцевая поверхность: базовый размер
Боковая поверхность: базовый диаметр
Торцевая поверхность: базовый размер, угол шпинделя,
ограничивающий диаметр
Боковая поверхность: базовый диаметр, угол шпинделя
Выбор базовой плоскости:
Выберите контур, фигуру, отверстие, шаблон, отдельную
поверхность или многогранник
Нажмите программную клавишу
Выбор опорной плоскости
ICP отобразит готовую деталь и определенные
контуры при их наличии
С помощью программной клавиши (см.
таблицу) выберите базовый размер,
базовый диаметр или имеющийся контур
фрезерования в качестве базовой плоскости
Подтвердите базовую плоскость
ICP сохранит значение базовой плоскости в
качестве исходных данных
Заполните исходные данные полностью и
опишите контур, фигуру, отверстие, шаблон,
отдельную поверхность или многогранник
501
8
ICP-программирование | Обработка с осями C и Y в режиме работы smart.Turn (опция #9)
Программные клавиши для вложенных контуров
Переключает на следующий контур той
же базовой плоскости
Переключает на предыдущий контур той
же базовой плоскости
Переключает на следующий контур при
вложенных контурах
Переключает на предыдущий контур при
вложенных контурах
502
ICP-программирование | Обработка с осями C и Y в режиме работы smart.Turn (опция #9)
8
Отображение ICP-элементов в программе
smart.Turn
Каждый ICP-диалог представляется в программе smart.Turn
с помощью идентификатора раздела, за которым следуют
дальнейшие G-команды.
Отверстие или контур фрезерования (стандартная фигура и
сложный контур) содержит следующие команды:
Идентификатор раздела (с исходными данными данного
раздела)
ТОРЕЦ (поверхность XC)
БОКОВАЯ ПОВЕР. (ZC-плоскость)
ТОРЕЦ Y (плоскость XY)
БОК. ПОВЕРХН. Y (ZC-плоскость)
G308 (с параметрами) как "Начало базовой плоскости"
G-функция фигуры или отверстия; последовательность
команд для шаблонов или сложных контуров
G309 как "Конец базовой плоскости"
При вложенных контурах базовая плоскость начинается с
G308, следующая базовая плоскость начинается со следующей
команды G308 и т.д. Лишь когда будет достигнут самый
глубокий уровень вложения, эта базовая плоскость
закрывается с помощью G309. Затем закрывается следующая
базовая плоскость с помощью G309 и т.д.
При описании контуров фрезерования или отверстий с
использованием G-команд и их последующей обработке с
помощью ICP необходимо обратить внимание на следующие
пункты:
В DIN-описании контуров некоторые параметры являются
избыточными. Так, например, глубина фрезерования может
программироваться в G308 и/или в G-функциях фигуры. В
ICP этой избыточности нет.
В DIN-программировании фигур имеется выбор между
заданием декартовых или полярных размеров для
центральной точки. Центр фигуры задается в ICP в
декартовых координатах.
503
8
ICP-программирование | Обработка с осями C и Y в режиме работы smart.Turn (опция #9)
Пример
в DIN-описании контуров глубина фрезерования
программируется в G308 и в определении фигуры. Если эта
фигура изменяется с помощью ICP, то ICP заменяет глубину
фрезерования из G308 глубиной фрезерования из фигуры. При
сохранении ICP записывает глубину фрезерования в G308. G-
функция фигуры записывается без глубины фрезерования.
Пример: Прямоугольник на торцевой поверхности
ТОРЕЦ Z0
N 100 G308 ID“STIRN_1“ P-5
N 101 G305 XK40 YK10 A0 K30 B15
N 102 G309
Пример: вложенные фигуры
ТОРЕЦ Z0
N 100 G308 ID“STIRN_2“ P-5
N 101 G307 XK-40 YK-40 Q5 A0 K-50
N 102 G308 ID“STIRN_12“ P-3
N 103 G301 XK-35 YK-40 A30 K40 B20
N 104 G309
N 105 G309
504
ICP-программирование | Контуры торцевой поверхности в режиме работы smart.Turn (опция #9)
8
8.12
Контуры торцевой поверхности в
режиме работы smart.Turn (опция #9)
В ICPдоступны следующие контуры для обработки с помощью
оси C в режиме работы smart.Turn:
Сложные контуры, определяемые отдельными контурными
элементами
Фигуры
Отверстия
Шаблоны фигур или отверстий
Исходные данные при сложных контурах торцовой
поверхности
За исходными данными следует определение контура с
помощью отдельных элементов контура:
Дополнительная информация: "Элементы контура торцевой
поверхности", Стр. 488

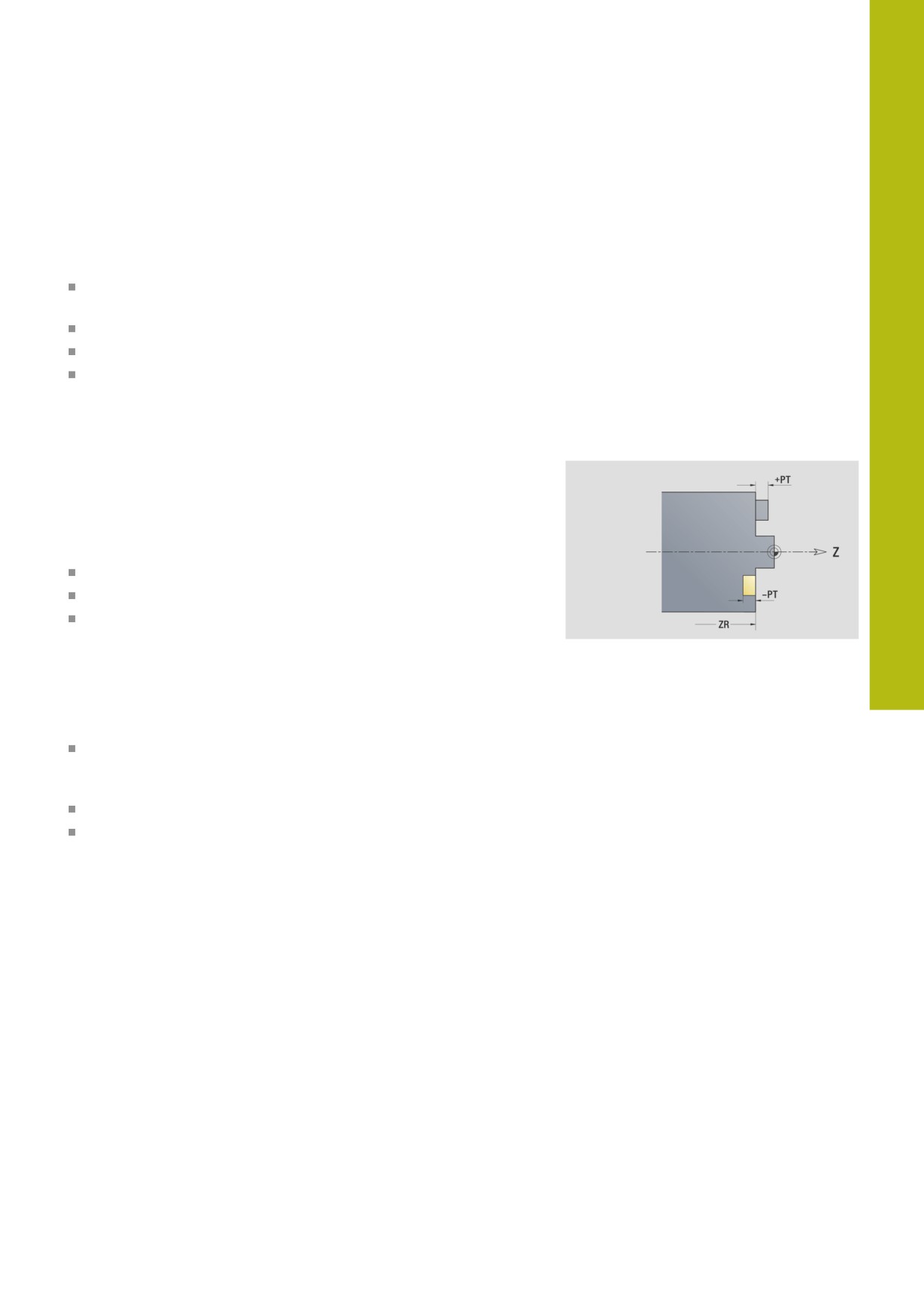

Исходные данные, торцевая поверхность:
ID: Контур
PT: Глубина фрез.
ZR: Эталонный размер
Эталонный размер ZR можно определить при помощи функции
Выбор опорной плоскости
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела ТОРЕЦ с параметром Эталонный
размер. При вложенных контурах ICP генерирует только
идентификатор раздела
G308 с параметрами Название контура и Глубина фрез.
G309 в конце описания контура
505
8
ICP-программирование | Контуры торцевой поверхности в режиме работы smart.Turn (опция #9)

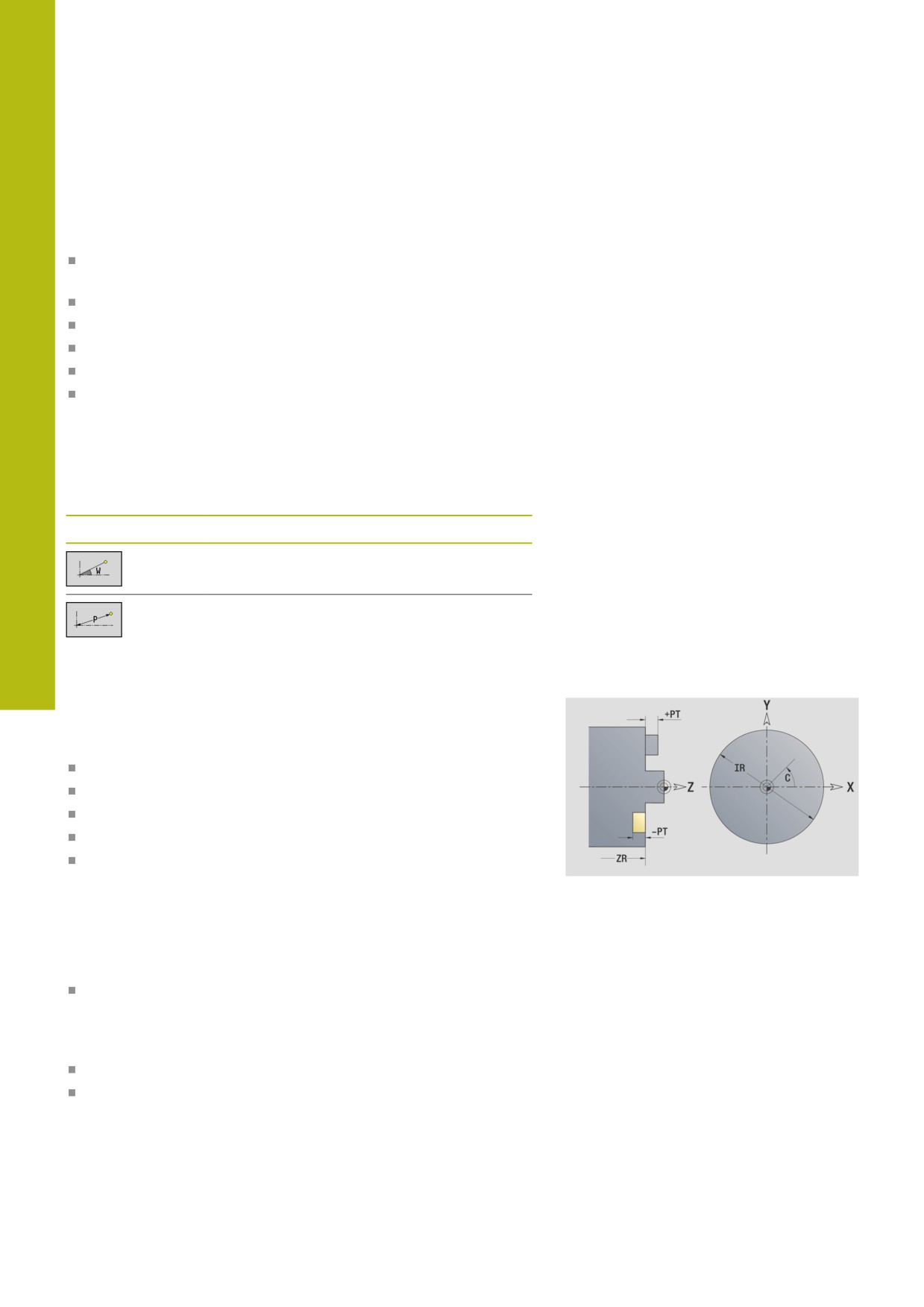

Атрибуты TURN PLUS
В атрибутах TURN PLUS можно задать настройки для
подрежима автоматической генерации программ (AWG).
Параметры для определения начальной точки:
HC: Атрибут сверл./фрез.
1: Фрезерование контура
2: Фрезерование карманов
3: Фрезерование поверхности
4: Зачистка
5: Гравировка
6: Контур + Зачистка
7: Карман + Зачистка
14: не обрабатывать
QF: Место фрезерования
0: на контуре
1: внутри / слева
2: снаружи / справа
HF: Направление
0: встр.движение
1: попутное движение
DF: Диаметр фрезы
OF: Способ врезания
0 / ввод данных отсутствует — перпендикулярное
врезание
1: врезание по спирали
Черновой цикл при фрезеровании кармана врезается
в случае фрезерования канавки маятниковым
движением, в противном случае по спирали.
Чистовой цикл при фрезеровании кармана врезается
по 3D-кривой подвода.
2: маятниковое врезание
Черновой цикл при фрезеровании кармана врезается
маятниковым движением.
Чистовой цикл при фрезеровании кармана врезается
по 3D-кривой подвода.
WF: Угол фаски
BR: Ширина фаски
RB: Плоск. отвода
506
ICP-программирование | Контуры торцевой поверхности в режиме работы smart.Turn (опция #9)
8

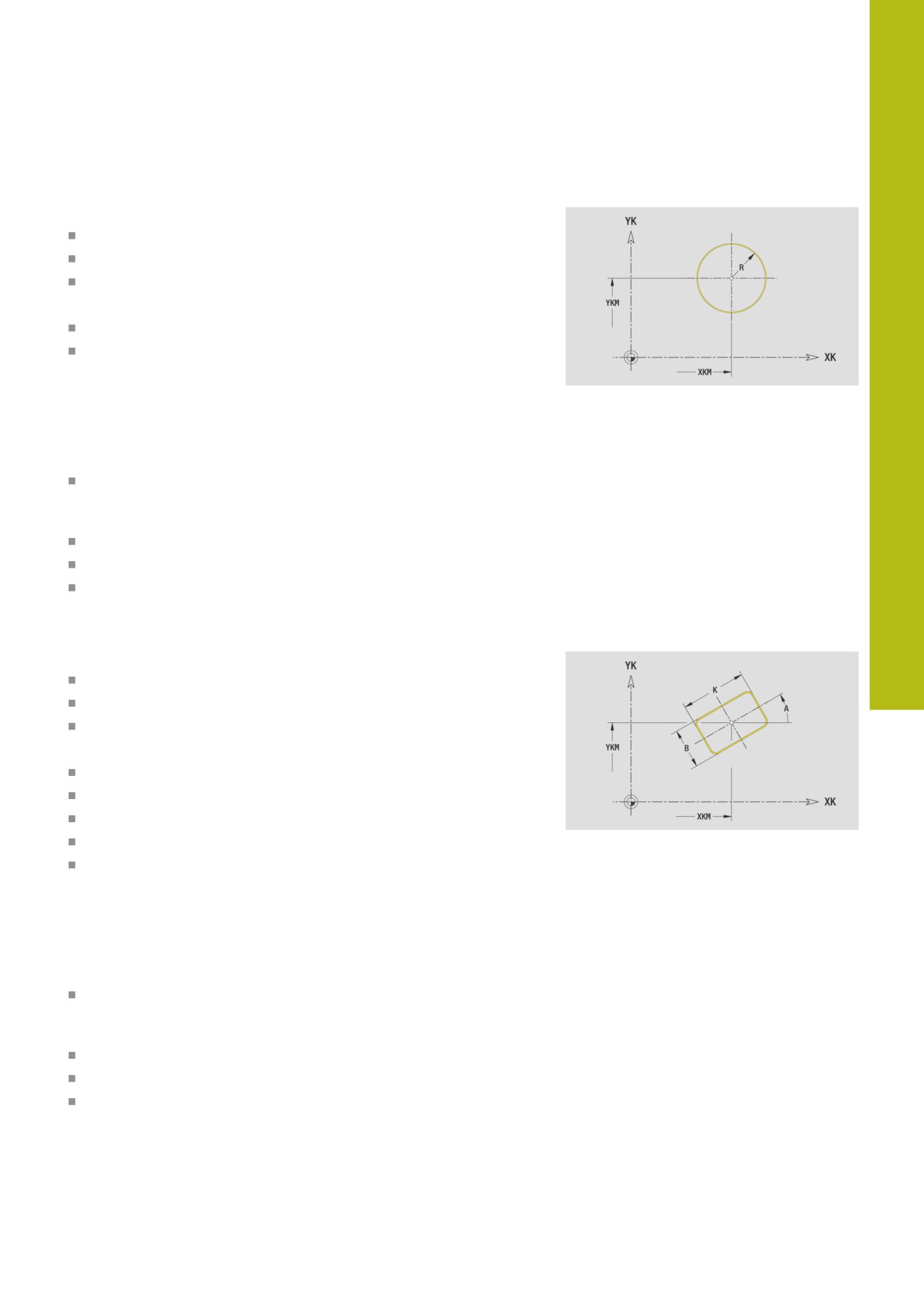

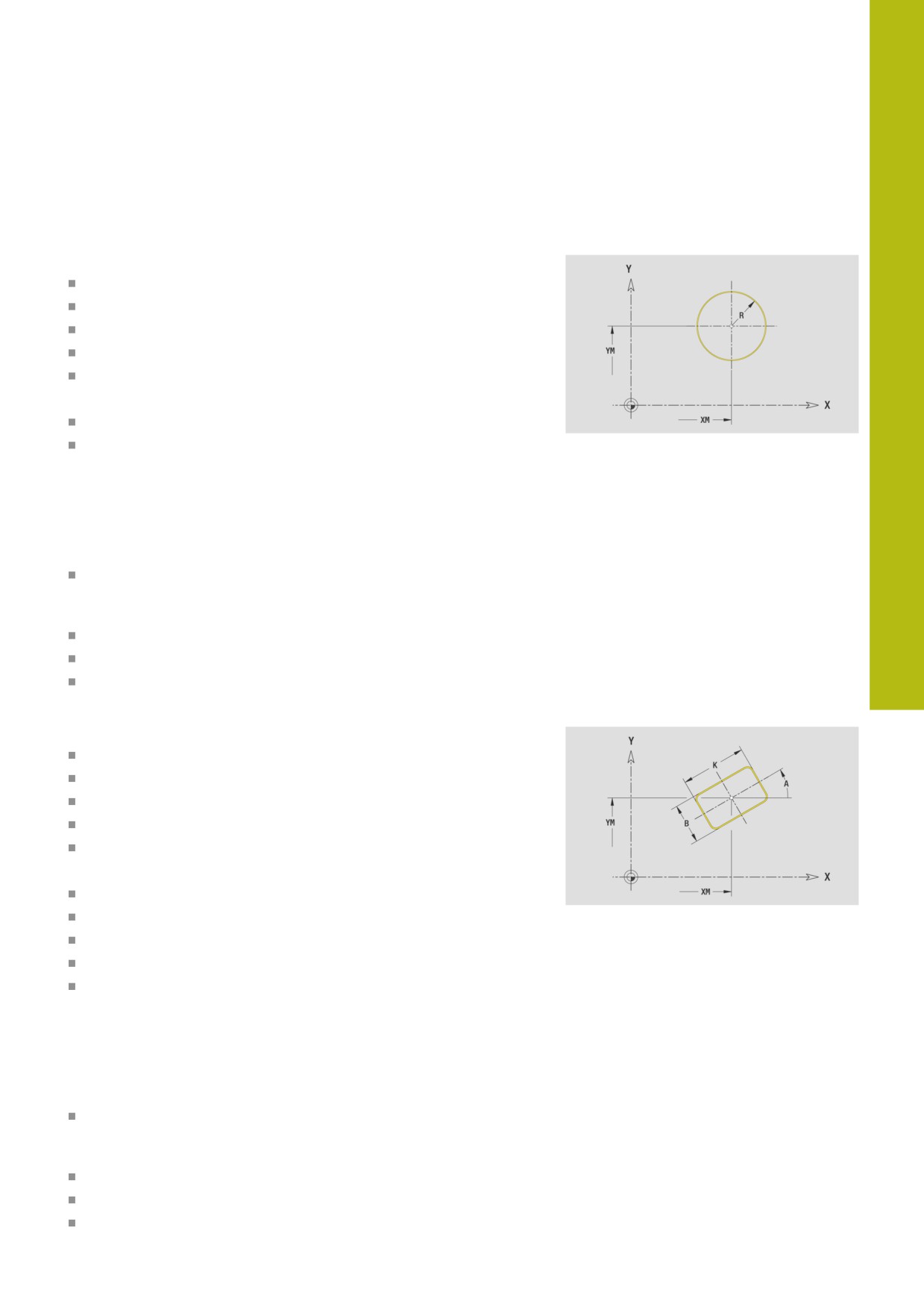

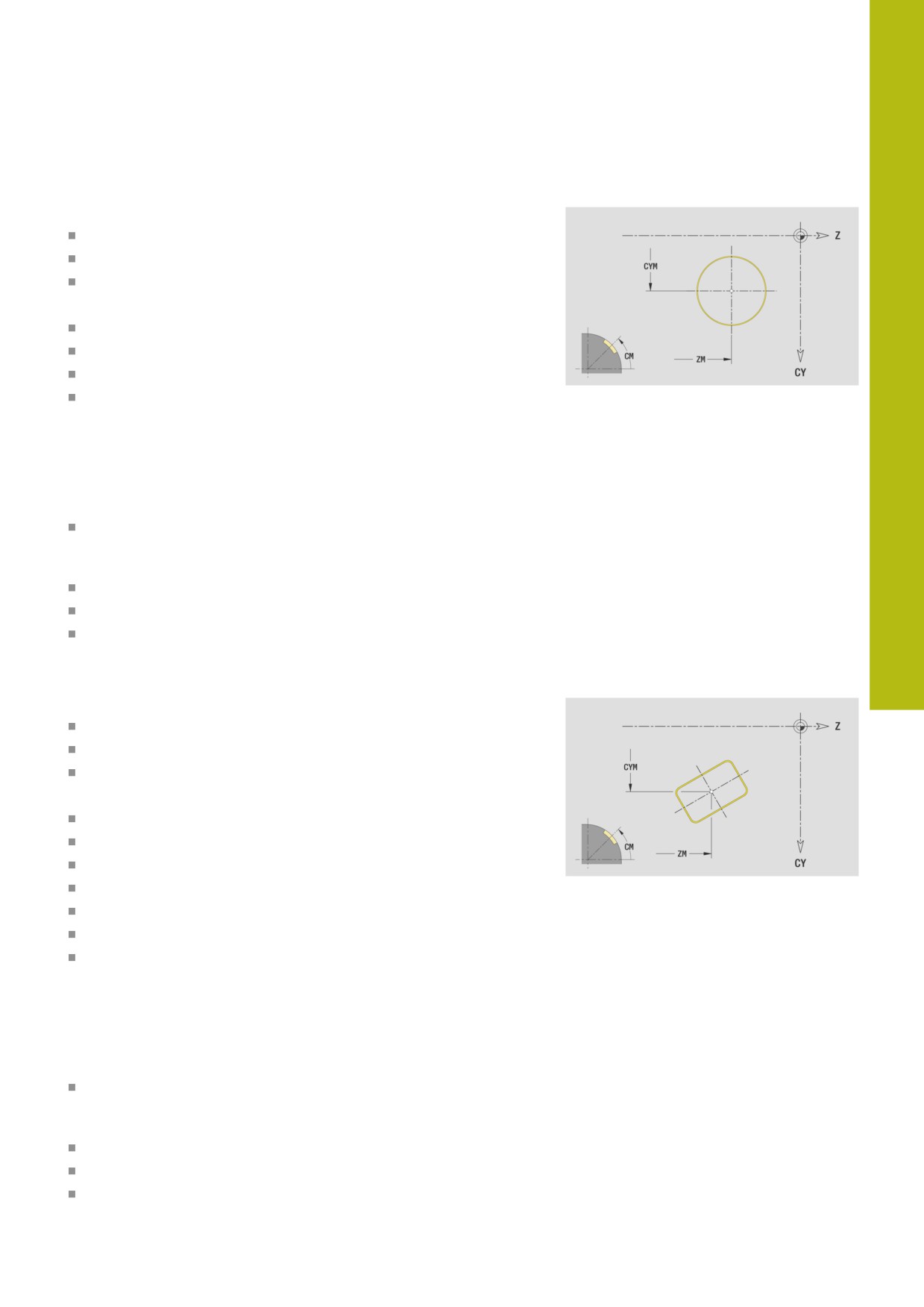

Окружность на торцевой поверхности
Исходные данные, торцевая поверхность:
ID: Контур
PT: Глубина фрез.
ZR: Эталонный размер
Параметры фигуры:
XKM, YKM: Центр фигуры (декартовы координаты)
R: Радиус
Эталонный размер ZR можно определить при помощи функции
Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела ТОРЕЦ с параметром Эталонный
размер. При вложенных контурах ICP генерирует только
идентификатор раздела
G308 с параметрами Название контура и Глубина фрез.
G304 с параметрами фигуры
G309
Прямоугольник на торцевой поверхности
Исходные данные, торцевая поверхность:
ID: Контур
PT: Глубина фрез.
ZR: Эталонный размер
Параметры фигуры:
XKM, YKM: Центр фигуры (декартовы координаты)
A: Угол положения (привязка: ось XK)
K: Длина
B: Ширина
BR: Ширина фаски или Радиус скругления
Эталонный размер ZR можно определить при помощи функции
Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела ТОРЕЦ с параметром Эталонный
размер. При вложенных контурах ICP генерирует только
идентификатор раздела
G308 с параметрами Название контура и Глубина фрез.
G305 с параметрами фигуры
G309
507
8
ICP-программирование | Контуры торцевой поверхности в режиме работы smart.Turn (опция #9)

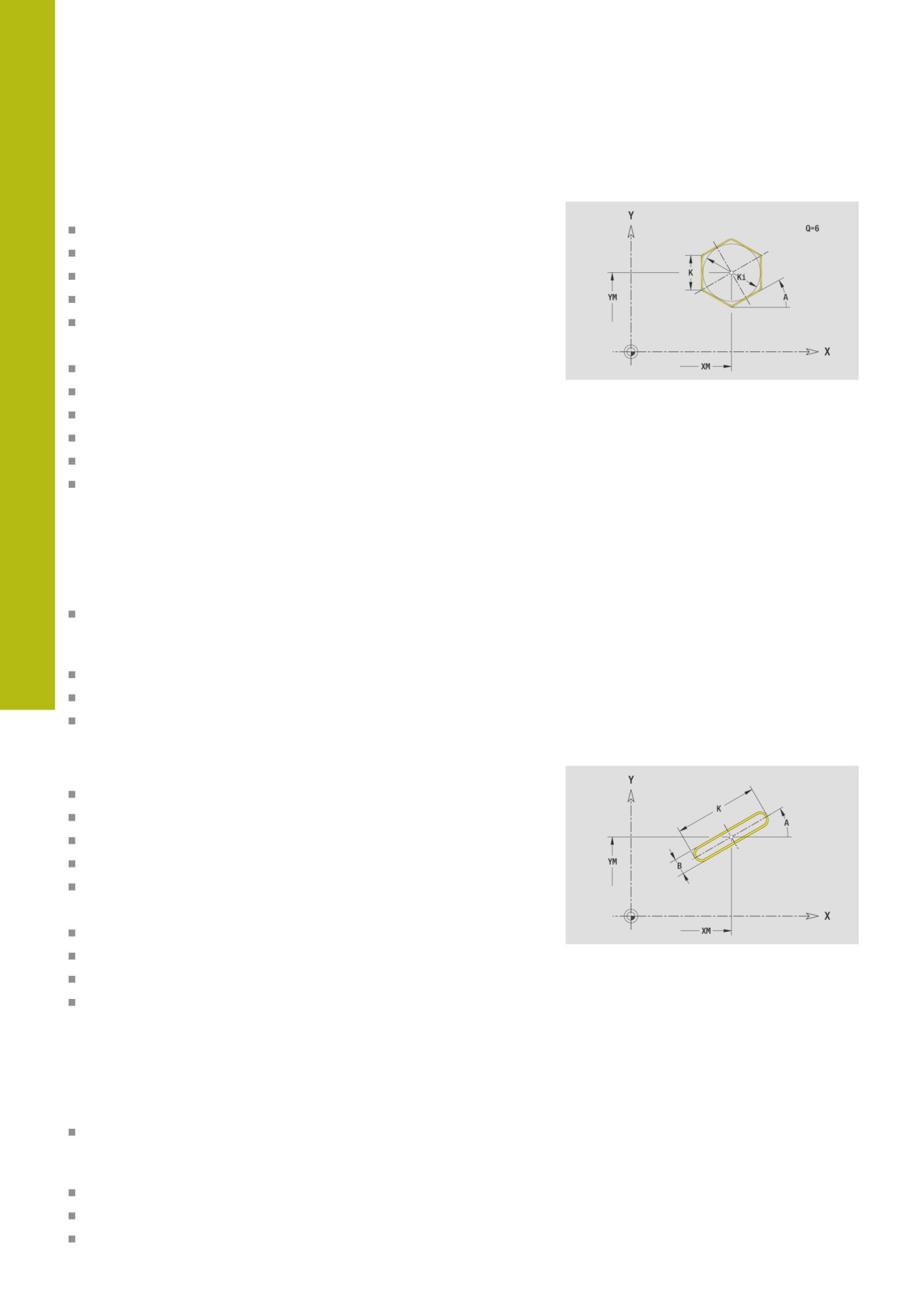

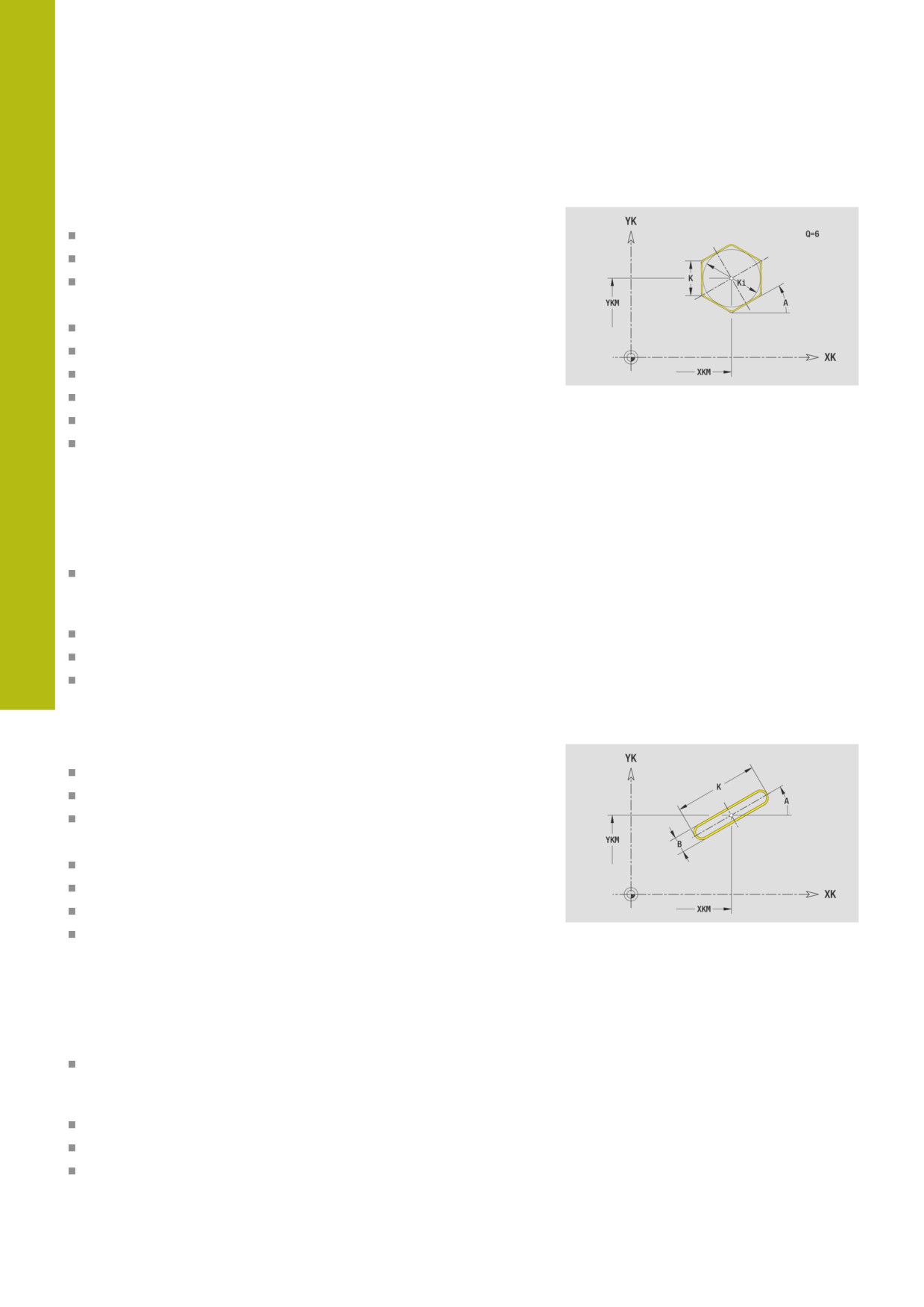

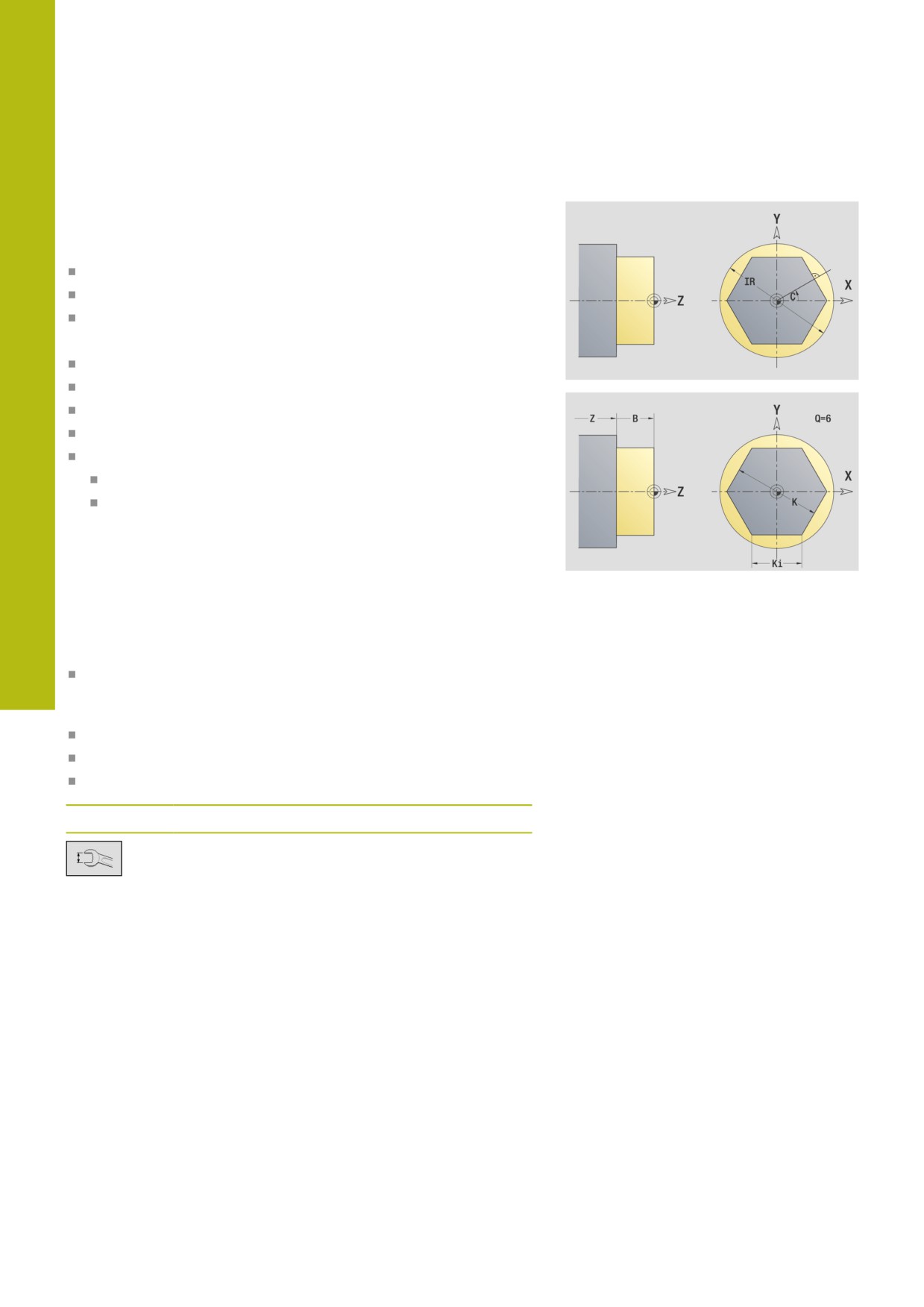

Многоугольник на торцевой поверхности
Исходные данные, торцевая поверхность:
ID: Контур
PT: Глубина фрез.
ZR: Эталонный размер
Параметры фигуры:
XKM, YKM: Центр фигуры (декартовы координаты)
A: Угол положения (привязка: ось XK)
Q: Количество углов
K: Ширина раствора - диаметр вписанной окружности
Ki: Длина кантов
BR: Ширина фаски или Радиус скругления
Эталонный размер ZR можно определить при помощи функции
Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела ТОРЕЦ с параметром Эталонный
размер. При вложенных контурах ICP генерирует только
идентификатор раздела
G308 с параметрами Название контура и Глубина фрез..
G307 с параметрами фигуры
G309

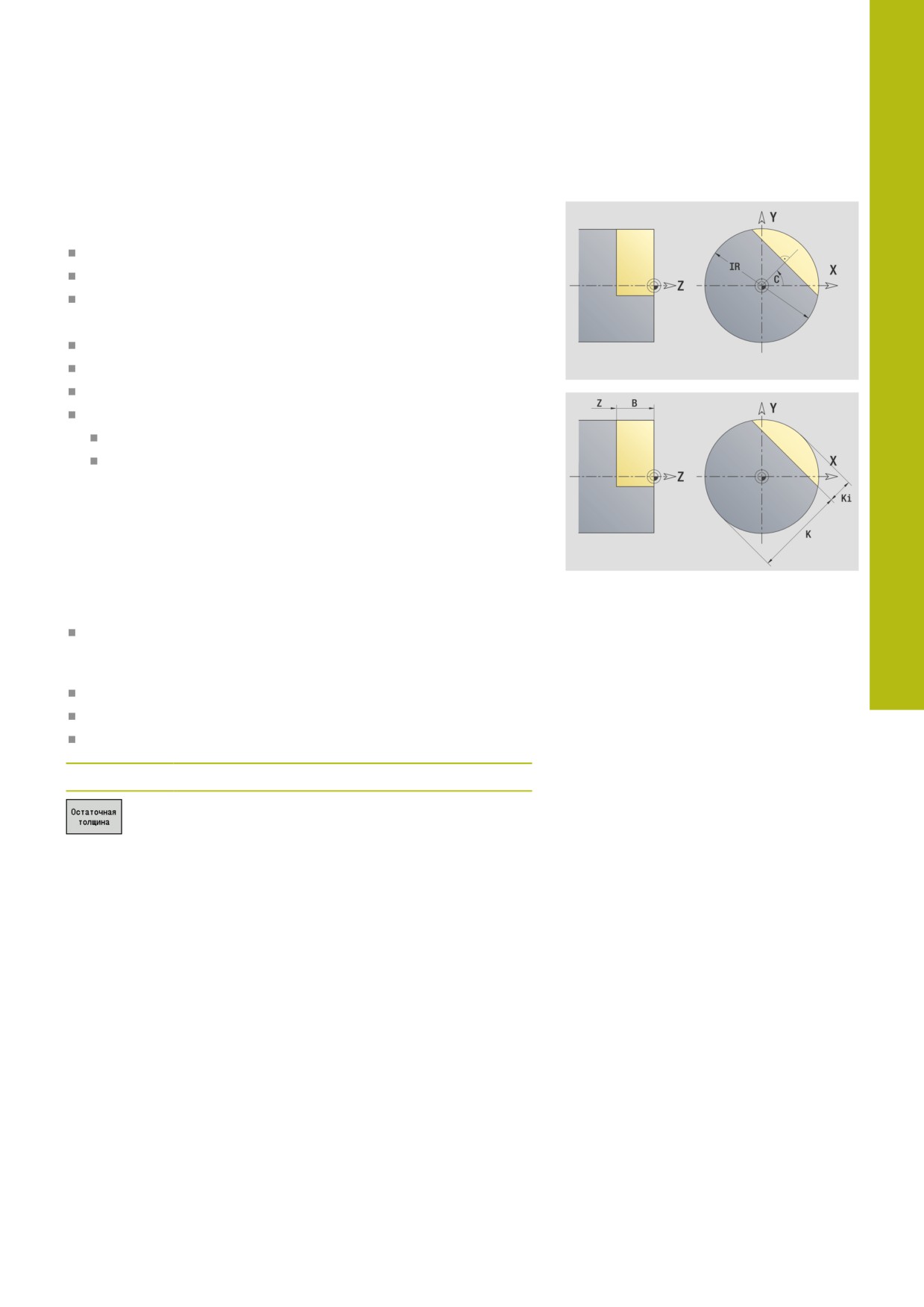

Прямой паз на торцевой поверхности
Исходные данные, торцевая поверхность:
ID: Контур
PT: Глубина фрез.
ZR: Эталонный размер
Параметры фигуры:
XKM, YKM: Центр фигуры (декартовы координаты)
A: Угол положения (привязка: ось XK)
K: Длина
B: Ширина
Эталонный размер ZR можно определить при помощи функции
Выбор опорной плоскости
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела ТОРЕЦ с параметром Эталонный
размер. При вложенных контурах ICP генерирует только
идентификатор раздела
G308 с параметрами Название контура и Глубина фрез..
G301 с параметрами фигуры
G309
508
ICP-программирование | Контуры торцевой поверхности в режиме работы smart.Turn (опция #9)
8

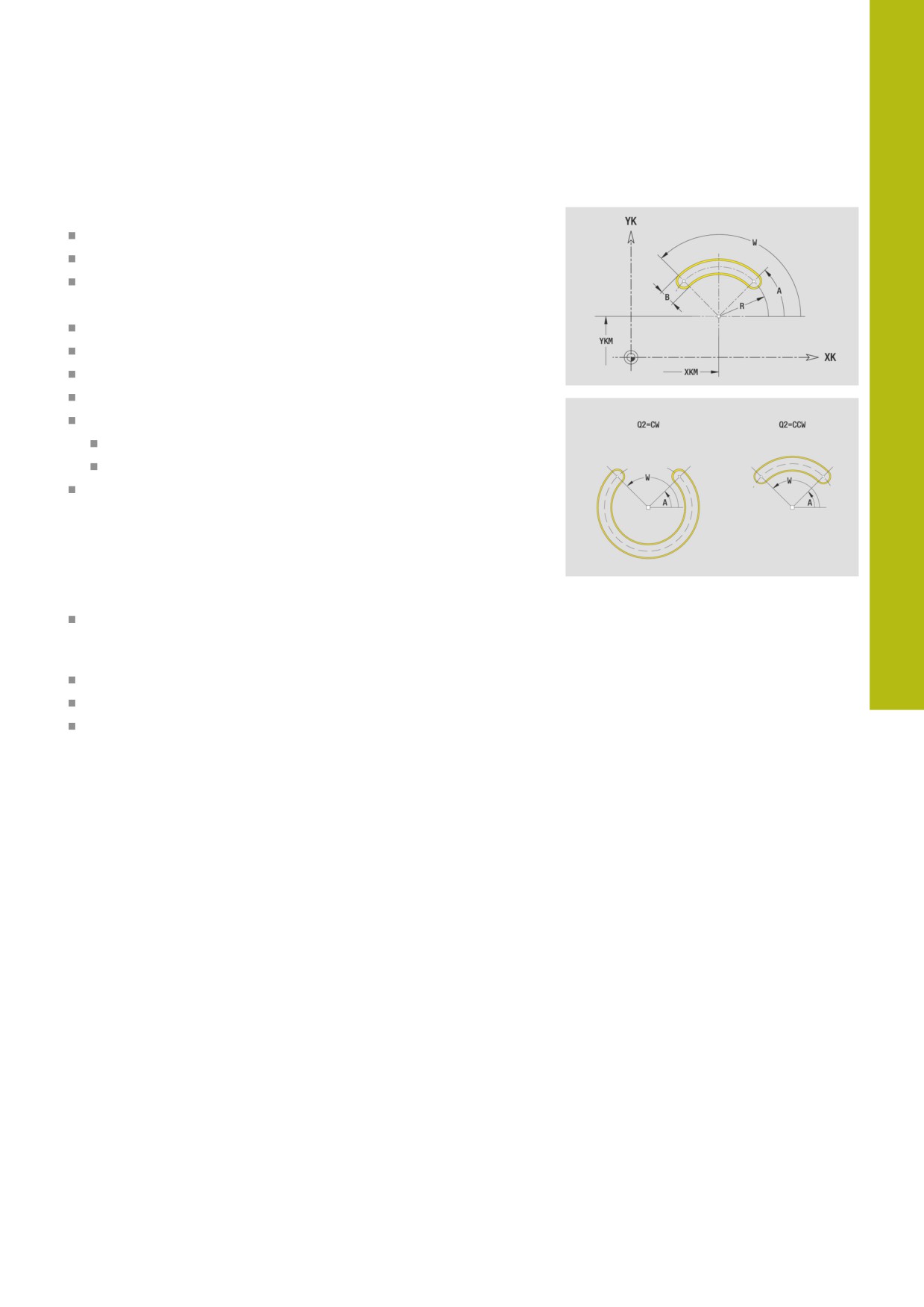

Круглый паз на торцевой поверхности
Исходные данные, торцевая поверхность:
ID: Контур
PT: Глубина фрез.
ZR: Эталонный размер
Параметры фигуры:
XKM, YKM: Центр фигуры (декартовы координаты)
A: Угол старта (привязка: ось XK)
W: Конечный угол (привязка: ось XK)
R: Радиус - радиус кривизны (привязка: середина паза)
Q2: Напр.вращения
CW
CCW
B: Ширина
Эталонный размер ZR можно определить при помощи функции
Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела ТОРЕЦ с параметром Эталонный
размер. При вложенных контурах ICP генерирует только
идентификатор раздела
G308 с параметрами Название контура и Глубина фрез..
G302 или G303 с параметрами фигуры
G309
509
8
ICP-программирование | Контуры торцевой поверхности в режиме работы smart.Turn (опция #9)

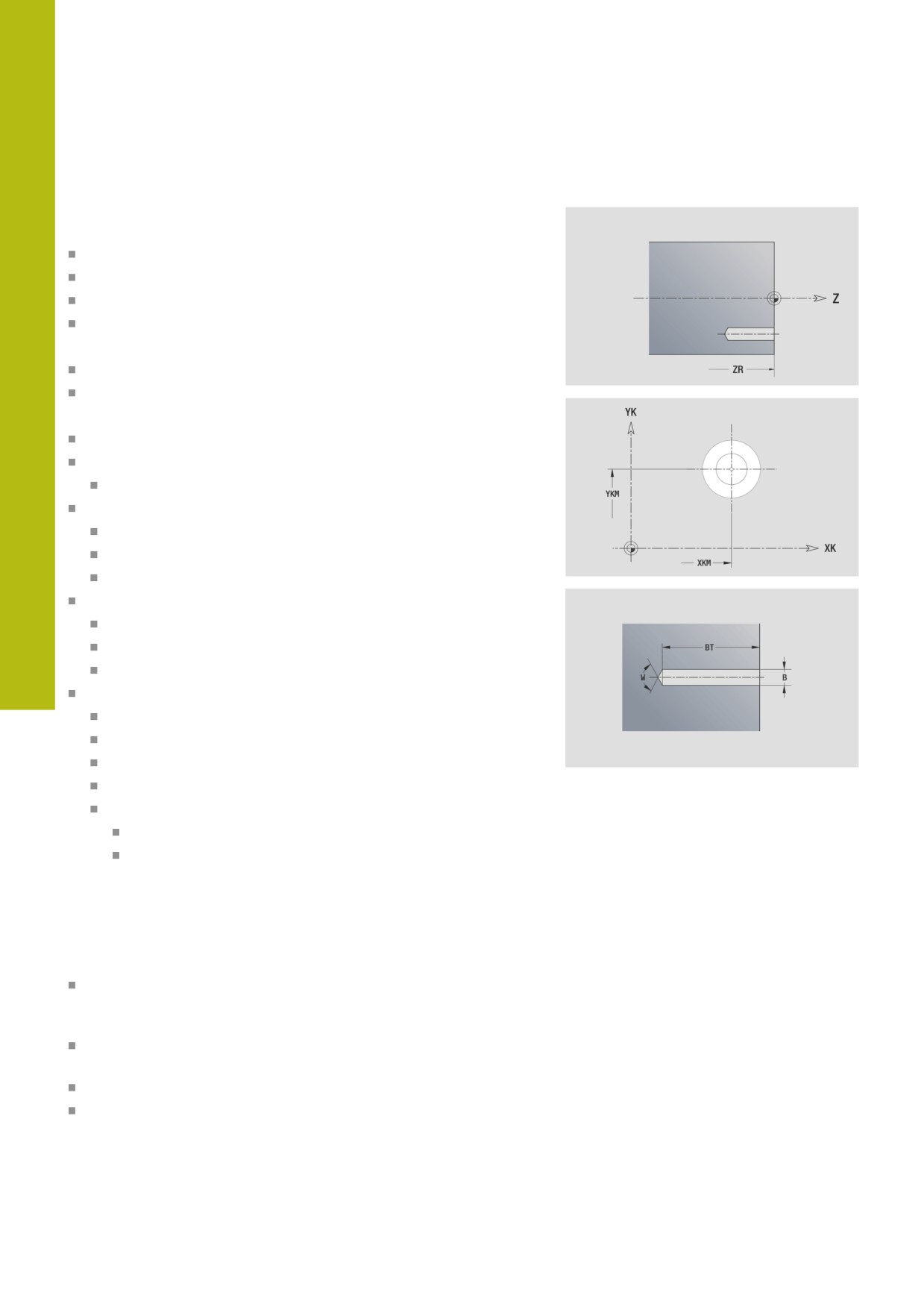

Отверстие на торцевой поверхности
Эта функция определяет сверление отдельного отверстия,
которое может содержать следующие элементы:
Центрование
Отвер.
Зенковка
Резьба
Исходные данные отверстия:
ID: Контур
ZR: Эталонный размер
Параметры отверстия:
XKM, YKM: Центр отверстия (декартовы координаты)
Центрование
O: Диаметр
Отвер.
B: Диаметр
BT: Глубина (без знака)
W: Угол
Зенковка
R: Диаметр
U: Глубина
E: Угол зенковки
Резьба
GD: Диаметр
GT: Глубина
K: Длина врезания
F: Шаг резьбы
GA: Вид витка
0: правая резьба
1: левая резьба
Эталонный размер ZR можно определить при помощи функции
Выбор опорной плоскости
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела ТОРЕЦ с параметром Эталонный
размер. При вложенных контурах ICP генерирует только
идентификатор раздела
G308 с параметрами Название контура и Глуб. сверления
(-1*BT)
G300 с параметрами отверстия
G309
510
ICP-программирование | Контуры торцевой поверхности в режиме работы smart.Turn (опция #9)
8

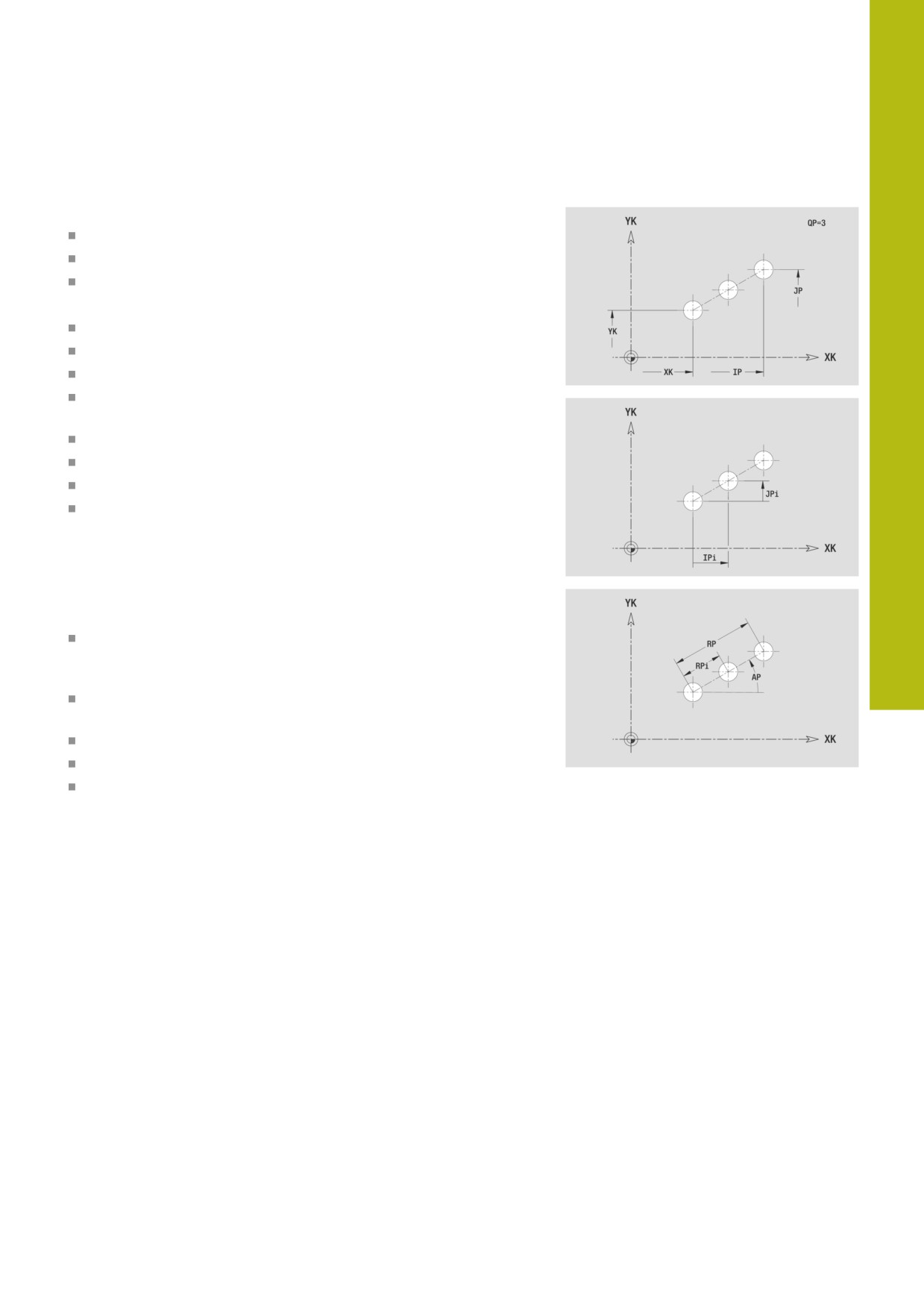

Линейный шаблон на торцевой поверхности
Исходные данные, торцевая поверхность:
ID: Контур
PT: Глубина фрез.
ZR: Эталонный размер
Параметры фигуры:
XK, YK: 1-ая точка образца (декартовы координаты)
QP: Количество точек шаблона
IP, JP: Конечная точка шаблона (декартовы координаты)
IPi, JPi: Конечная точка - расстояние между точками
шаблона (по XK и YK)
AP: Угол ориентации
RP: Длина - общая длина шаблона
RPi: Длина - расстояние между двумя точками шаблона
Параметры выбранной фигуры или отверстия
Эталонный размер ZR можно определить при помощи функции
Выбор опорной плоскости
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела ТОРЕЦ с параметром Эталонный
размер. При вложенных контурах ICP генерирует только
идентификатор раздела
G308 с параметрами Название контура и Глубина фрез.
или Глуб. сверления (-1 * BT)
G401 с параметрами шаблона
G-функция и параметры фигуры/отверстия
G309
511
8
ICP-программирование | Контуры торцевой поверхности в режиме работы smart.Turn (опция #9)

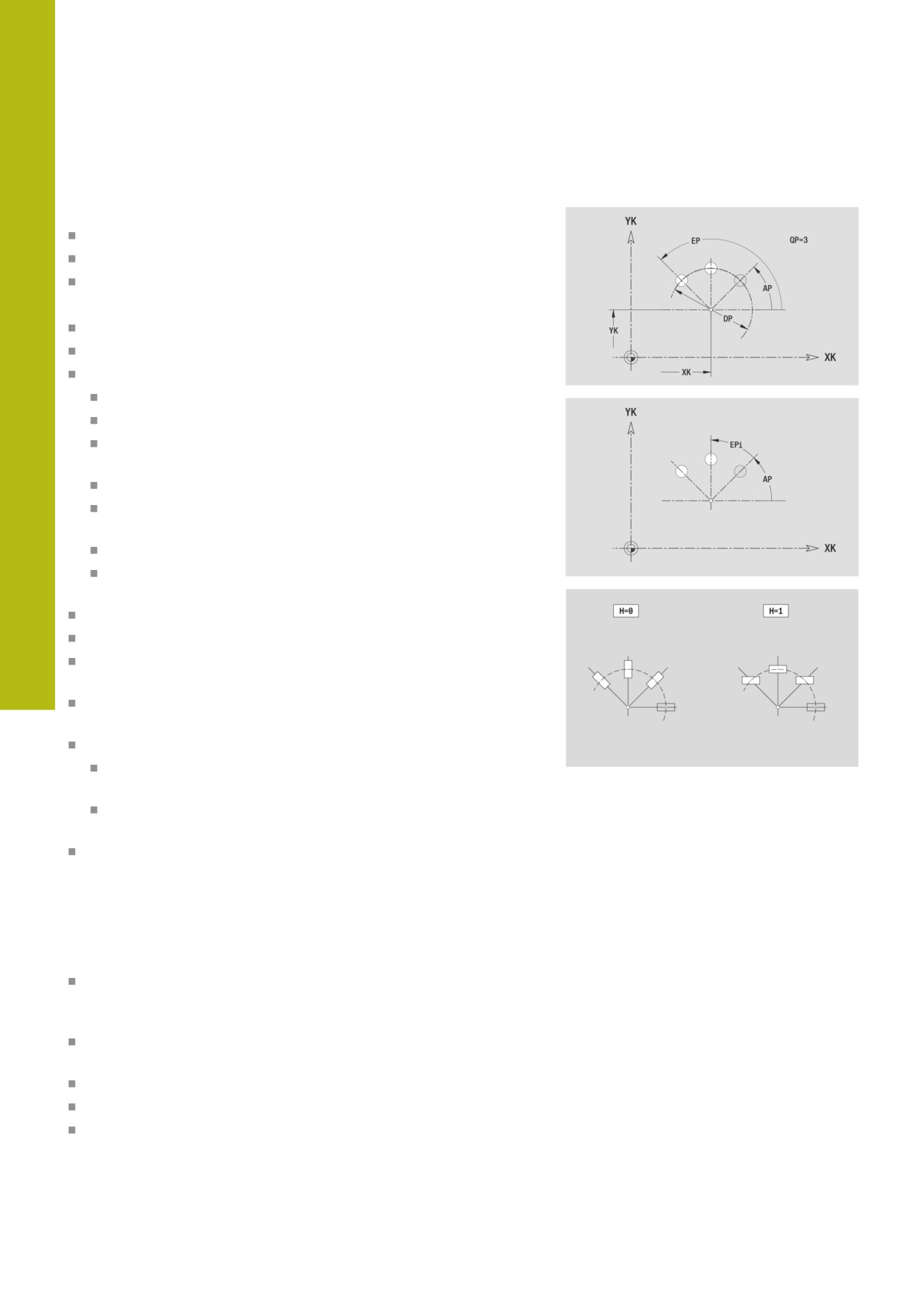

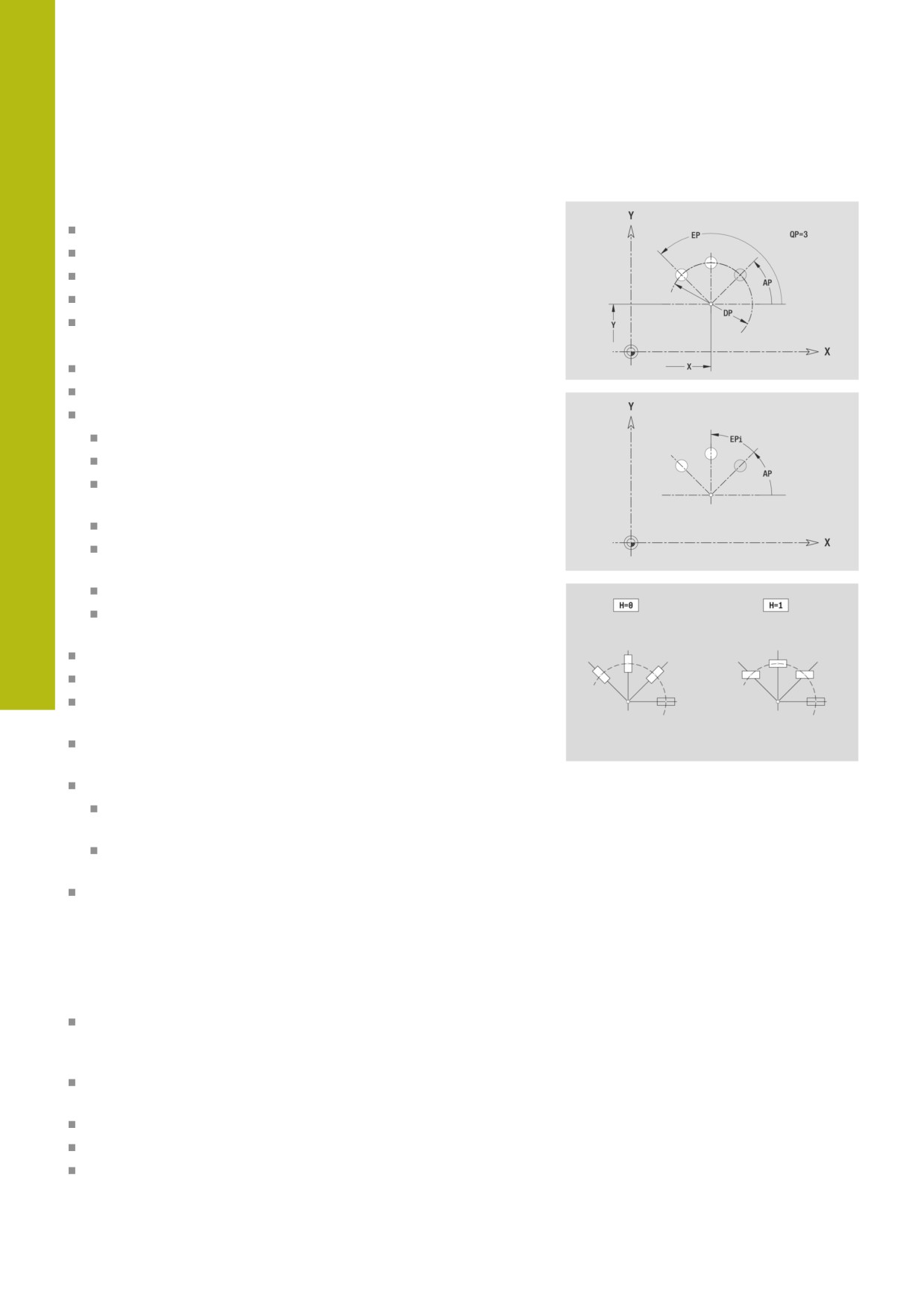

Круговой шаблон на торцевой поверхности
Исходные данные, торцевая поверхность:
ID: Контур
PT: Глубина фрез.
ZR: Эталонный размер
Параметры фигуры:
XK, YK: Центр шаблона (декартовы координаты)
QP: Количество точек шаблона
DR: Напр.вращения (по умолчанию: 0)
DR = 0, без EP: точки на всей окружности
DR = 0, с EP: точки на более длинной дуге окружности
DR = 0, с EPi: знак EPi определяет направление (EPi < 0:
по часовой стрелке)
DR = 1, c EP: по часовой стрелке
DR = 1, c EPi: по часовой стрелке (знак перед EPi не
имеет значения)
DR = 2, c EP: против часовой стрелки
DR = 2, c EPi: против часовой стрелке (знак перед EPi не
имеет значения)
DP: Диаметр
AP: Угол старта (по умолчанию: 0°)
EP: Конечный угол (значение не введено: распределение
элементов шаблона по окружности 360°)
EPi: Конечный угол - Угол расстояние между двумя
фигурами
H: Положение элемента
0: по радиусу - фигуры поворачиваются относительно
центра окружности (вращение)
1: как ориг. - положение фигур относительно системы
координат остается одинаковым (трансляция)
Параметры выбранной фигуры/отверстия
Эталонный размер ZR можно определить при помощи функции
Выбор опорной плоскости
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела ТОРЕЦ с параметром Эталонный
размер. При вложенных контурах ICP генерирует только
идентификатор раздела
G308 с параметрами Название контура и Глубина фрез.
или Глуб. сверления (-1 * BT)
G402 с параметрами шаблона
G-функция и параметры фигуры/отверстия
G309
512
ICP-программирование | Контуры боковой поверхности в режиме работы smart.Turn (опция #9)
8
8.13
Контуры боковой поверхности в
режиме работы smart.Turn (опция #9)

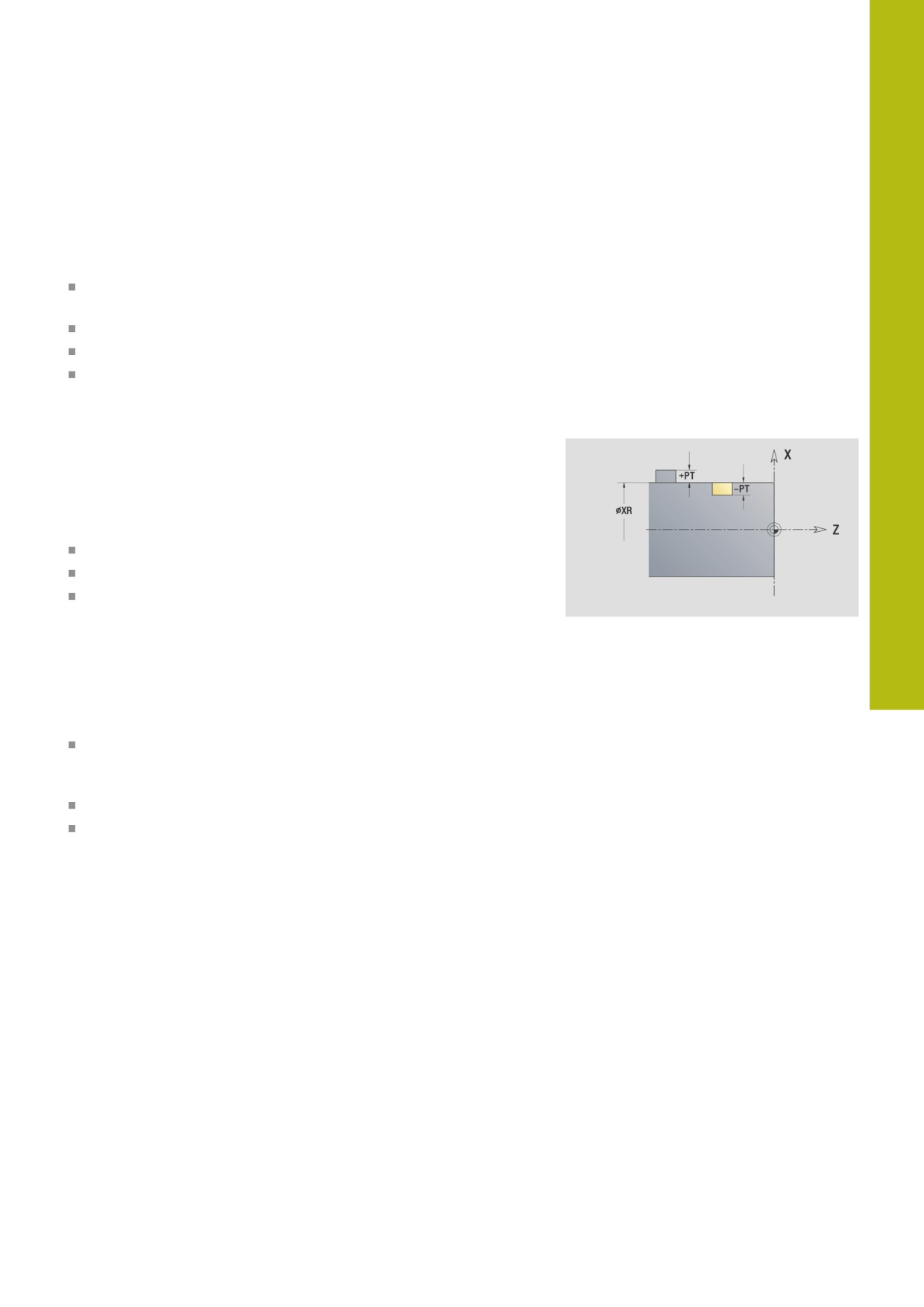

В ICP доступны следующие контуры для обработки с помощью
оси C в режиме работы smart.Turn:
Сложные контуры, определяемые отдельными контурными
элементами
Фигуры
Отверстия
Шаблоны фигур или отверстий

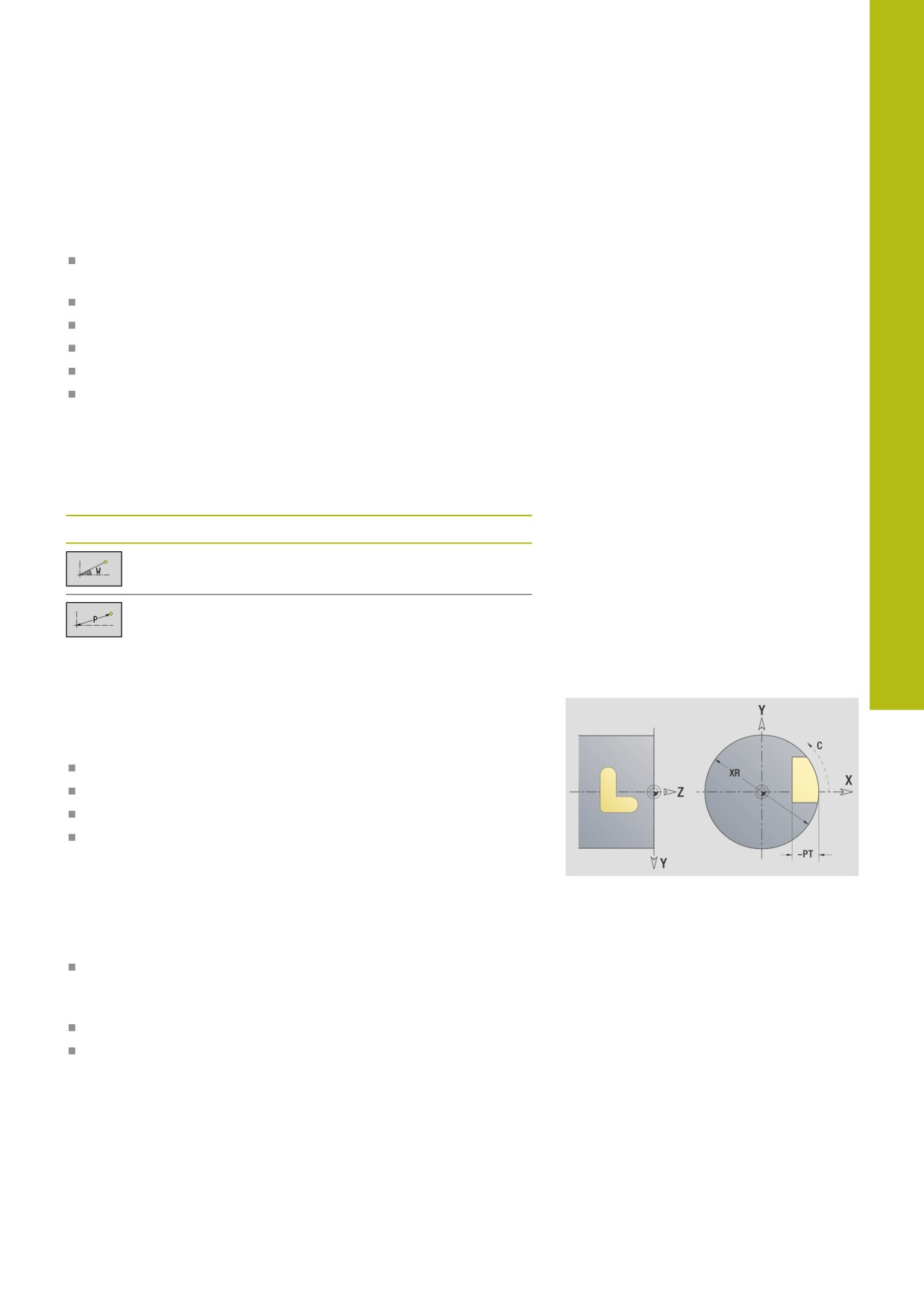

Исходные данные, поверхность образующей
За исходными данными следует определение контура с
помощью отдельных элементов контура.
Дополнительная информация: "Элементы контура боковой
поверхности", Стр. 494
Исходные данные, боковая поверхность:
ID: Контур
PT: Глубина фрез.
XR: Эталонный диаметр
Эталонный диаметр XR можно определить при помощи
функции Выбор опорной плоскости. Эталонный диаметр
используется для пересчета углового размера и размера
отрезка.
"Эталонные данные, вложенные контуры"
ICP генерирует:
Идентификатор раздела БОКОВАЯ ПОВЕР. с параметром
Эталонный диаметр. При вложенных контурах ICP
генерирует только идентификатор раздела
G308 с параметрами Название контура и Глубина фрез..
G309 в конце описания контура или фигуры
513
8
ICP-программирование | Контуры боковой поверхности в режиме работы smart.Turn (опция #9)
Атрибуты TURN PLUS
В атрибутах TURN PLUS можно задать настройки для
подрежима автоматической генерации программ (AWG).
Параметры для определения начальной точки:
HC: Атрибут сверл./фрез.
1: Фрезерование контура
2: Фрезерование карманов
3: Фрезерование поверхности
4: Зачистка
5: Гравировка
6: Контур + Зачистка
7: Карман + Зачистка
14: не обрабатывать
QF: Место фрезерования
0: на контуре
1: внутри / слева
2: снаружи / справа
HF: Направление
0: встр.движение
1: попутное движение
DF: Диаметр фрезы
OF: Способ врезания
0 / ввод данных отсутствует — перпендикулярное
врезание
1: врезание по спирали
Черновой цикл при фрезеровании кармана врезается
в случае фрезерования канавки маятниковым
движением, в противном случае по спирали.
Чистовой цикл при фрезеровании кармана врезается
по 3D-кривой подвода.
2: маятниковое врезание
Черновой цикл при фрезеровании кармана врезается
маятниковым движением.
Чистовой цикл при фрезеровании кармана врезается
по 3D-кривой подвода.
WF: Угол фаски
BR: Ширина фаски
RB: Плоск. отвода
514
ICP-программирование | Контуры боковой поверхности в режиме работы smart.Turn (опция #9)
8
Окружность на боковой поверхности
Исходные данные, боковая поверхность:
ID: Контур
PT: Глубина фрез.
XR: Эталонный диаметр
Параметры фигуры:
ZM: Центр
CYM: Центр как линейный размер (привязка: диаметр XR)
CM: Центр (угол)
R: Радиус
Эталонный диаметр XR можно определить при помощи
функции Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела БОКОВАЯ ПОВЕР. с параметром
Эталонный диаметр. При вложенных контурах ICP
генерирует только идентификатор раздела
G308 с параметрами Название контура и Глубина фрез..
G314 с параметрами фигуры
G309
Прямоугольник на боковой поверхности
Исходные данные, боковая поверхность:
ID: Контур
PT: Глубина фрез.
XR: Эталонный диаметр
Параметры фигуры:
ZM: Центр
CYM: Центр как линейный размер (привязка: диаметр XR)
CM: Центр (угол)
A: Угол положения
K: Длина
B: Ширина
BR: Ширина фаски или Радиус скругления
Эталонный диаметр XR можно определить при помощи
функции Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела БОКОВАЯ ПОВЕР. с параметром
Эталонный диаметр. При вложенных контурах ICP
генерирует только идентификатор раздела
G308 с параметрами Название контура и Глубина фрез..
G315 с параметрами фигуры
G309
515
8
ICP-программирование | Контуры боковой поверхности в режиме работы smart.Turn (опция #9)

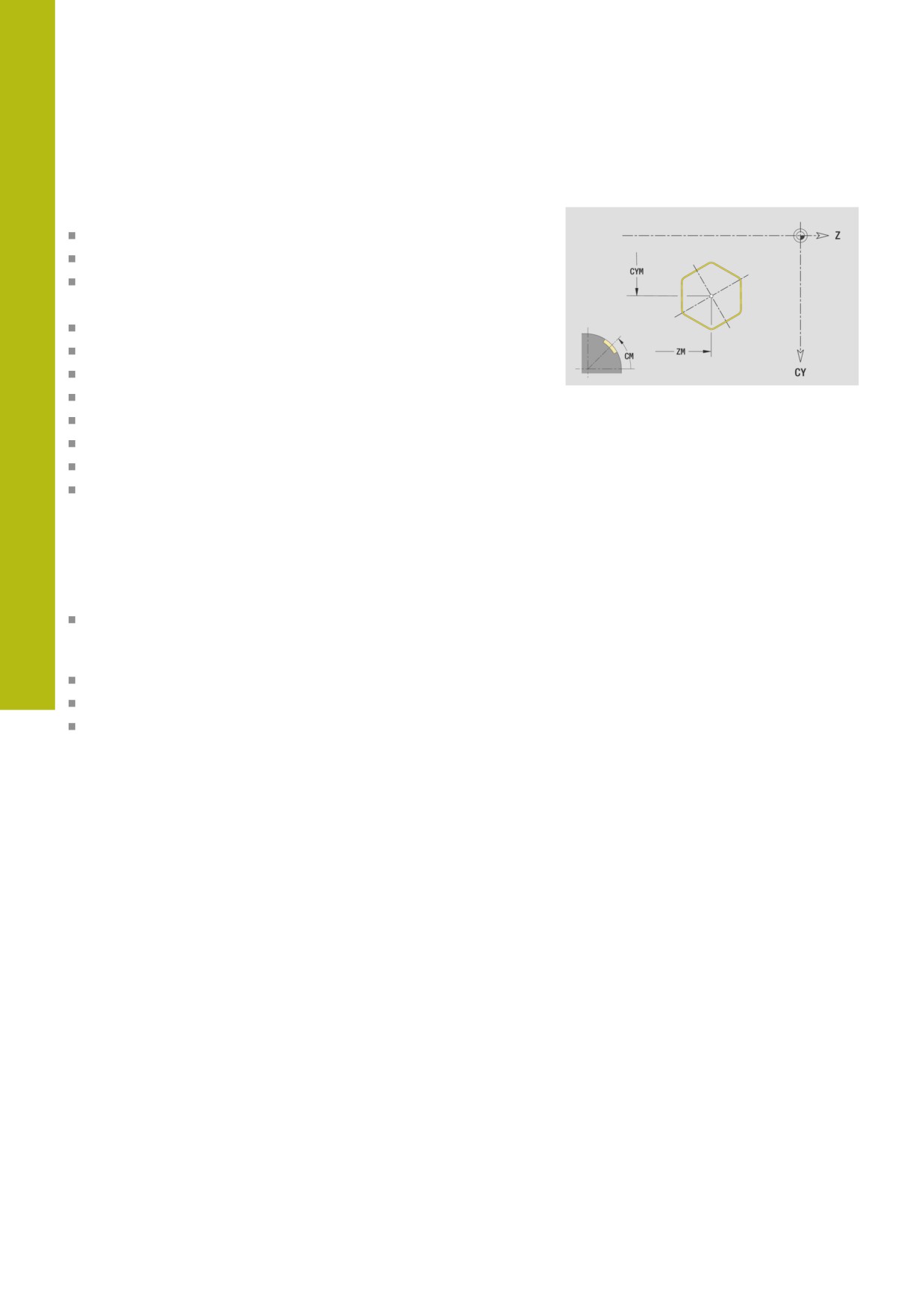

Многоугольник на боковой поверхности
Исходные данные, боковая поверхность:
ID: Контур
PT: Глубина фрез.
XR: Эталонный диаметр
Параметры фигуры:
ZM: Центр
CYM: Центр как линейный размер (привязка: диаметр XR)
CM: Центр (угол)
A: Угол положения
Q: Количество углов
K: Ширина раствора - диаметр вписанной окружности
Ki: Длина кантов
BR: Ширина фаски или Радиус скругления
Эталонный диаметр XR можно определить при помощи
функции Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела БОКОВАЯ ПОВЕР. с параметром
Эталонный диаметр. При вложенных контурах ICP
генерирует только идентификатор раздела
G308 с параметрами Название контура и Глубина фрез..
G317 с параметрами фигуры
G309
516
ICP-программирование | Контуры боковой поверхности в режиме работы smart.Turn (опция #9)
8

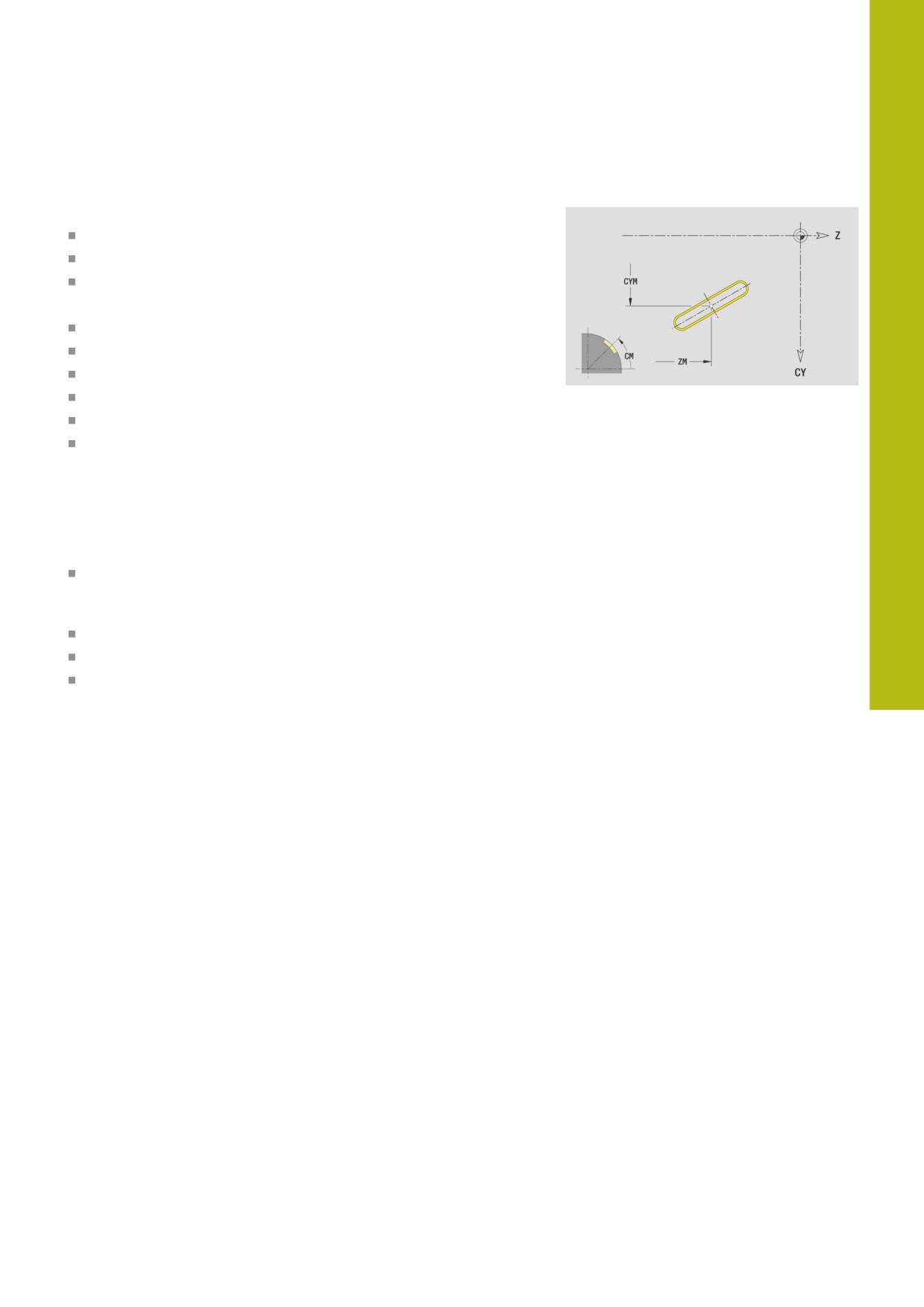

Прямой паз на боковой поверхности
Исходные данные, боковая поверхность:
ID: Контур
PT: Глубина фрез.
XR: Эталонный диаметр
Параметры фигуры:
ZM: Центр
CYM: Центр как линейный размер (привязка: диаметр XR)
CM: Центр (угол)
A: Угол положения
K: Длина
B: Ширина
Эталонный диаметр XR можно определить при помощи
функции Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела БОКОВАЯ ПОВЕР. с параметром
Эталонный диаметр. При вложенных контурах ICP
генерирует только идентификатор раздела
G308 с параметрами Название контура и Глубина фрез..
G311 с параметрами фигуры
G309
517
8
ICP-программирование | Контуры боковой поверхности в режиме работы smart.Turn (опция #9)

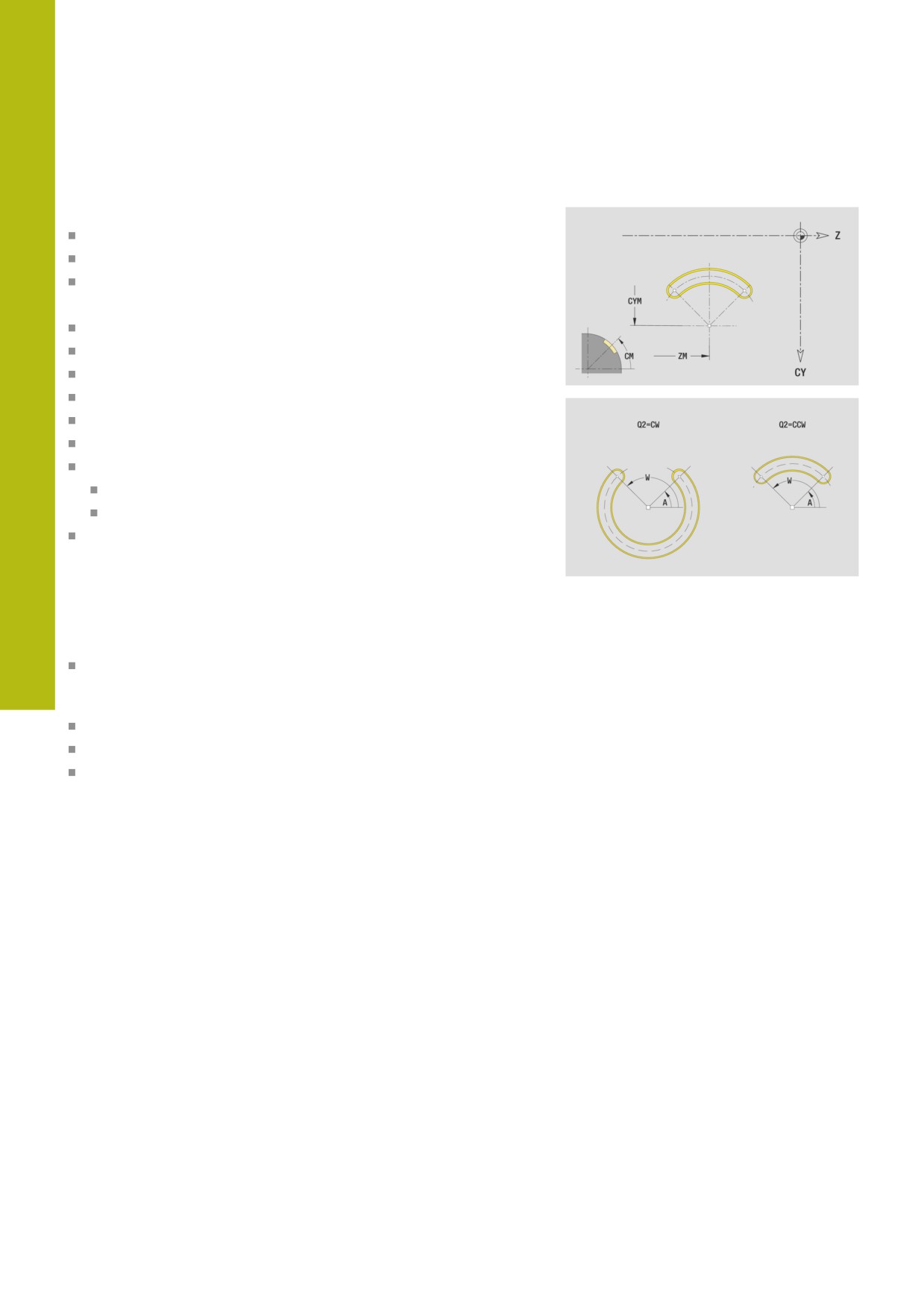

Круглый паз на боковой поверхности
Исходные данные, боковая поверхность:
ID: Контур
PT: Глубина фрез.
XR: Эталонный диаметр
Параметры фигуры:
ZM: Центр
CYM: Центр как линейный размер (привязка: диаметр XR)
CM: Центр (угол)
A: Угол старта
W: Конечный угол
R: Радиус - радиус кривизны (привязка: середина паза)
Q2: Напр.вращения
CW
CCW
B: Ширина
Эталонный диаметр XR можно определить при помощи
функции Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела БОКОВАЯ ПОВЕР. с параметром
Эталонный диаметр. При вложенных контурах ICP
генерирует только идентификатор раздела
G308 с параметрами Название контура и Глубина фрез..
G312 или G313 с параметрами фигуры
G309
518
ICP-программирование | Контуры боковой поверхности в режиме работы smart.Turn (опция #9)
8
Отверстие на боковой поверхности
Эта функция определяет сверление отдельного отверстия,
которое может содержать следующие элементы:
Центрование
Отвер.
Зенковка
Резьба
Исходные данные отверстия:
ID: Контур
X: Эталонный размер
Параметры отверстия:
ZM: Центр
CYM: Центр как линейный размер (привязка: диаметр XR)
CM: Центр (угол)
Центрование
O: Диаметр
Отвер.
B: Диаметр
BT: Глубина (без знака)
W: Угол
Зенковка
R: Диаметр
U: Глубина
E: Угол зенковки
Резьба
GD: Диаметр
GT: Глубина
K: Длина врезания
F: Шаг резьбы
GA: Вид витка
0: правая резьба
1: левая резьба
Эталонный размер XR можно определить при помощи функции
Выбор опорной плоскости
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела БОКОВАЯ ПОВЕР. с параметром
Эталонный размер. При вложенных контурах ICP генерирует
только идентификатор раздела
G308 с параметрами Название контура и Глуб. сверления
(-1 * BT)
G310 с параметрами отверстия
G309
519
8
ICP-программирование | Контуры боковой поверхности в режиме работы smart.Turn (опция #9)

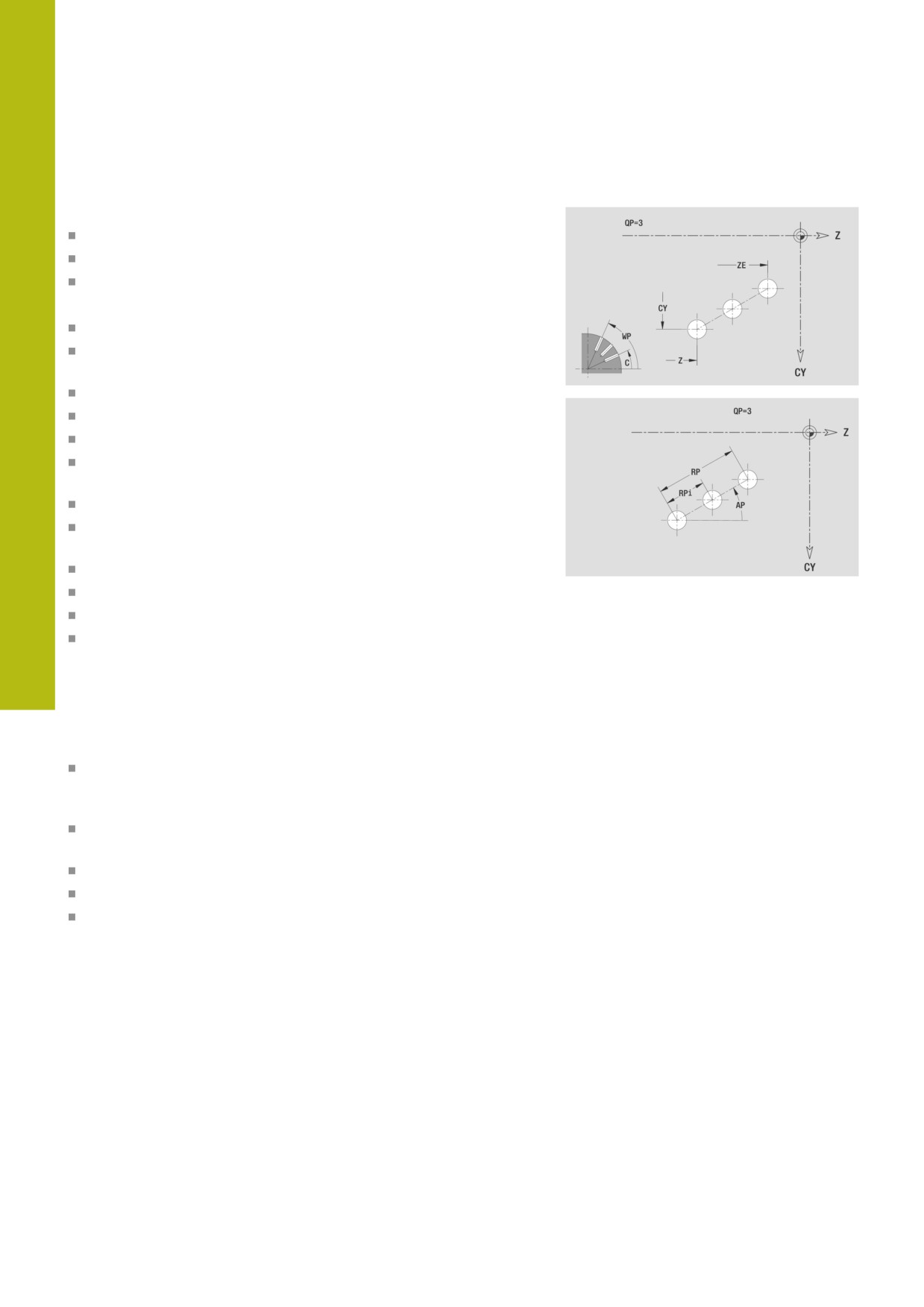

Линейный шаблон на боковой поверхности
Исходные данные, боковая поверхность:
ID: Контур
PT: Глубина фрез.
XR: Эталонный диаметр
Параметры фигуры:
Z: 1-ая точка образца
CY: 1-ая точка образца как линейный размер (привязка:
диаметр XS)
C: 1-ая точка образца (угол)
QP: Количество точек шаблона
ZE: Конечная точка шаблона
ZEi: Конечная точка - расстояние между двумя точками
шаблона (по Z)
WP: Конечная точка шаблона (угол)
WPi: Конечная точка - расстояние между двумя точками
шаблона (угол)
AP: Угол ориентации
RP: Длина - общая длина шаблона
RPi: Длина - расстояние между двумя точками шаблона
Параметры выбранной фигуры/отверстия
Эталонный диаметр XR можно определить при помощи
функции Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела БОКОВАЯ ПОВЕР. с параметром
Эталонный диаметр. При вложенных контурах ICP
генерирует только идентификатор раздела
G308 с параметрами Название контура и Глубина фрез.
или Глуб. сверления (-1 * BT)
G411 с параметрами шаблона
G-функция и параметры фигуры или отверстия
G309
520
ICP-программирование | Контуры боковой поверхности в режиме работы smart.Turn (опция #9)
8

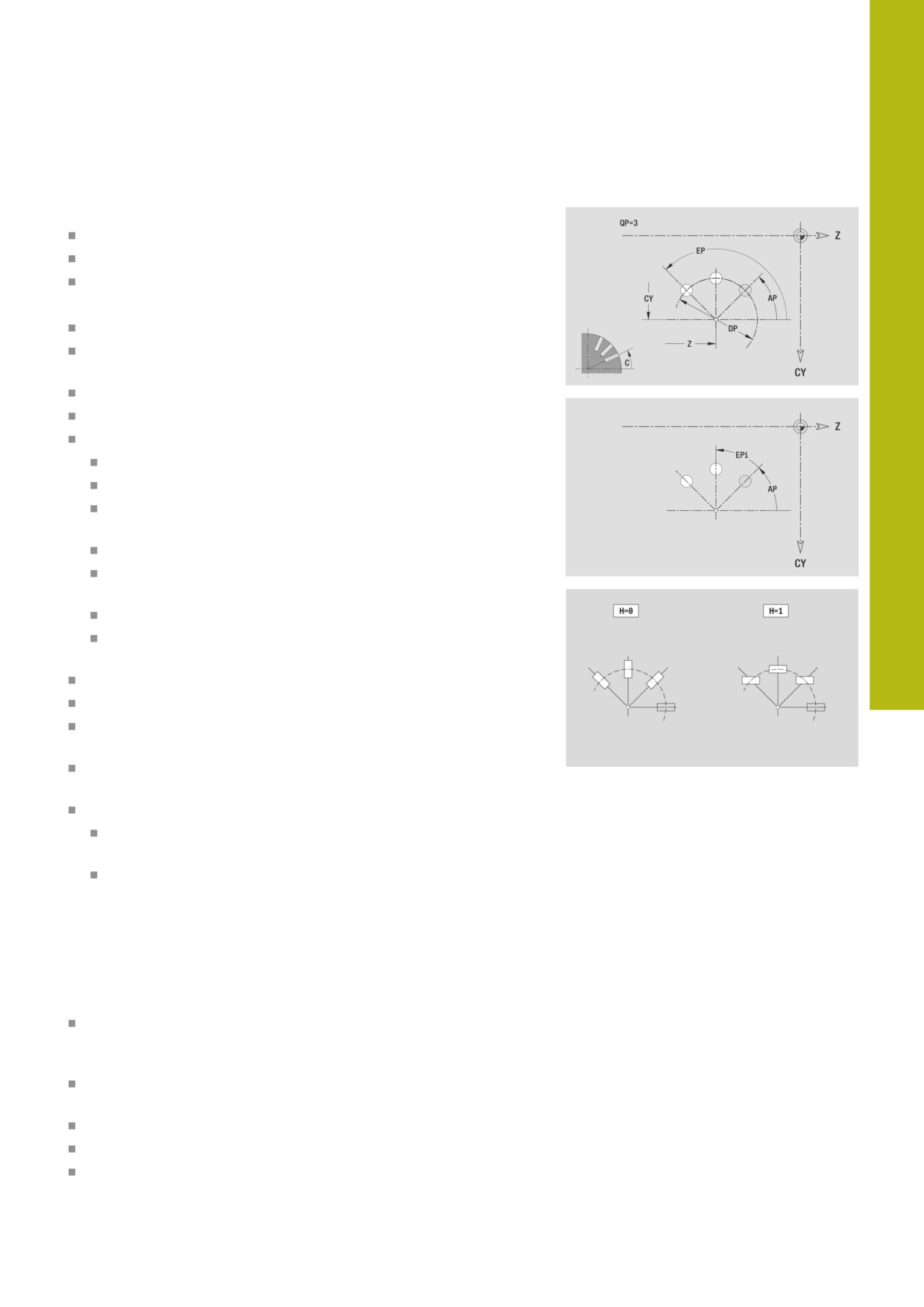

Круговой шаблон на боковой поверхности
Исходные данные, боковая поверхность:
ID: Контур
PT: Глубина фрез.
XR: Эталонный диаметр
Параметры фигуры:
Z: Центр шаблон
CY: Центр шаблона, как линейный размер (привязка:
диаметр XR)
C: Центр шаблона (угол)
QP: Количество точек шаблона
DR: Напр.вращения (по умолчанию: 0)
DR = 0, без EP: точки на всей окружности
DR = 0, с EP: точки на более длинной дуге окружности
DR = 0, с EPi: знак EPi определяет направление (EPi < 0:
по часовой стрелке)
DR = 1, c EP: по часовой стрелке
DR = 1, c EPi: по часовой стрелке (знак перед EPi не
имеет значения)
DR = 2, c EP: против часовой стрелки
DR = 2, c EPi: против часовой стрелке (знак перед EPi не
имеет значения)
DP: Диаметр
AP: Угол старта (по умолчанию: 0°)
EP: Конечный угол (значение не введено: распределение
элементов шаблона по окружности 360°)
EPi: Конечный угол - Угол расстояние между двумя
фигурами
H: Положение элемента
0: по радиусу - фигуры поворачиваются относительно
центра окружности (вращение)
1: как ориг. - положение фигур относительно системы
координат остается одинаковым (трансляция)
Эталонный диаметр XR можно определить при помощи
функции Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела БОКОВАЯ ПОВЕР. с параметром
Эталонный диаметр. При вложенных контурах ICP
генерирует только идентификатор раздела
G308 с параметрами Название контура и Глубина фрез.
или Глуб. сверления (-1 * BT)
G412 с параметрами шаблона
G-функция и параметры фигуры/отверстия
G309
521
8
ICP-программирование | Контуры в плоскости XY
8.14
Контуры в плоскости XY
В ICP в режиме работы smart.Turn доступны следующие
контуры для обработки при помощи оси Y:
Сложные контуры, определяемые отдельными контурными
элементами
Фигуры
Отверстия
Шаблоны фигур или отверстий
Отдельная поверхность
Многогранник
Размеры контурных элементов XY-плоскости задаются в
декартовой или полярной системе координат. Переключение
выполняется с помощью программной клавиши. Для
определения точки можно совместно использовать декартовые
и полярные координаты.
Программные клавиши для полярных координат
Переключает поле на ввод угла W
Переключает поле на ввод радиуса P
Эталонные данные плоскости XY
За исходными данными следует определение контура с
помощью отдельных элементов контура.
Исходные данные для фрезерной обработки:
ID: Контур
PT: Глубина фрез.
C: Угол шпинделя
IR: Диаметр ограничения
ZR: Эталонный размер
Эталонный размер ZR и Диаметр ограничения IR можно
определить при помощи функции Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела ТОРЕЦ Y с параметрами
Эталонный размер, Угол шпинделя и Диаметр
ограничения. При вложенных контурах идентификатор
раздела опускается
G308 с параметрами Название контура и Глубина фрез..
G309 в конце описания контура
522
ICP-программирование | Контуры в плоскости XY
8
Базовые элементы на плоскости XY

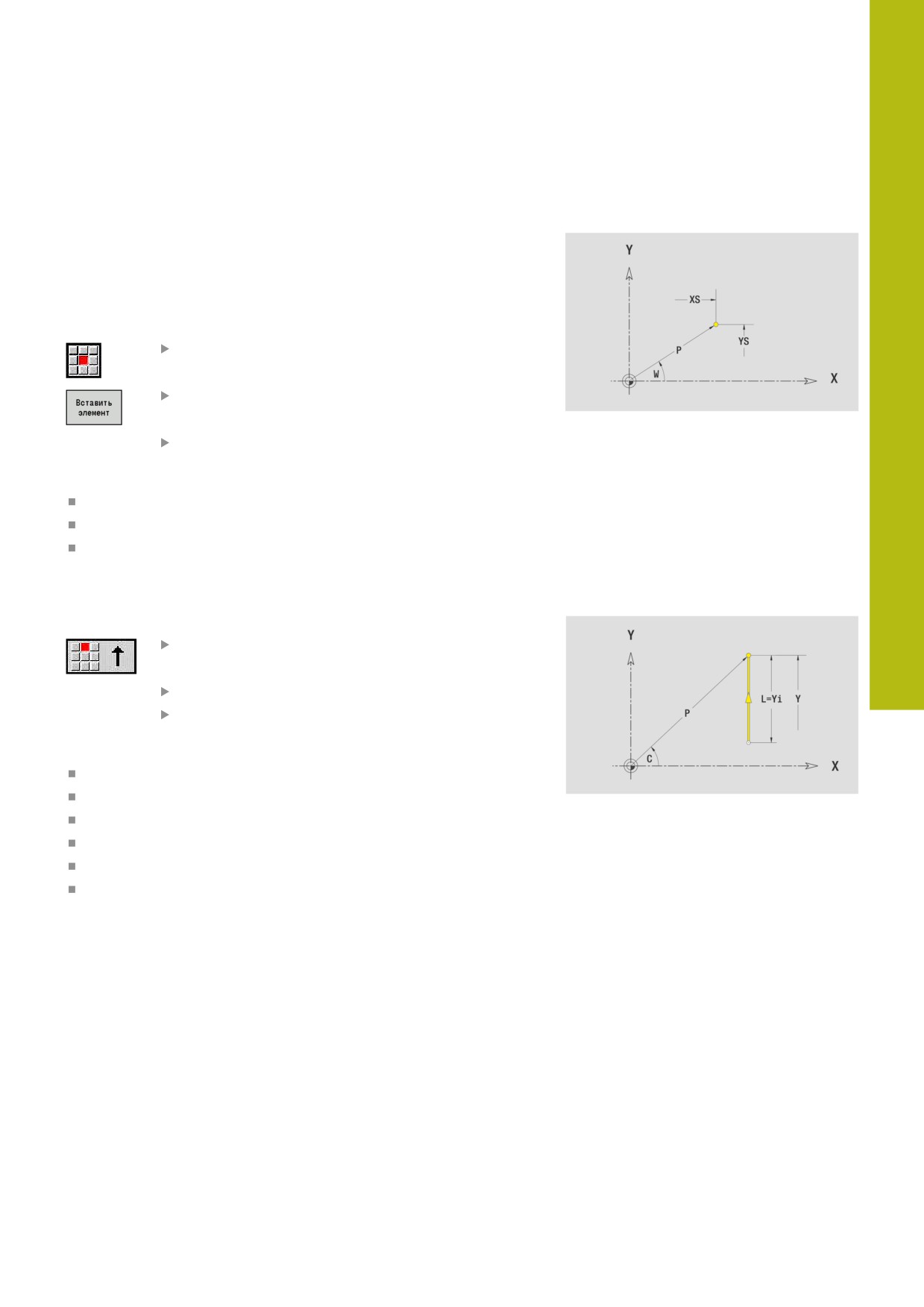

Начальная точка контура, плоскость XY
В первом элементе контура введите координаты для Точка
старта и Целевая точка. Ввод начальной точки возможен только
в первом элементе контура. В последующих элементах контура
Точка старта получается из предыдущего элемента контура.
Задание Точка старта:
Выберите пункт меню Контур
Или нажмите программную клавишу
Вставить элемент
Задайте Точка старта
Параметры для определения начальной точки:
XS, YS: Точка старта контура
WS: Точка старта контура (полярный угол)
PS: Точка старта контура (полярный радиус)
ICP генерирует в режиме работы smart.Turn кадр G170.
Вертикальные линии на плоскости XY
Программирование вертикальных линий:
Выберите направление линии
Задайте размеры линии
Задайте переход к следующему элементу
Параметры:
Y: Целевая точка
Yi: Целевая точка инкрементально
W: Целевая точка (полярный угол)
P: Целевая точка (полярные координаты)
L: Длина линии
F: Дополнительная информация: "Атрибуты обработки",
ICP генерирует в режиме работы smart.Turn кадр G171.
523
8
ICP-программирование | Контуры в плоскости XY

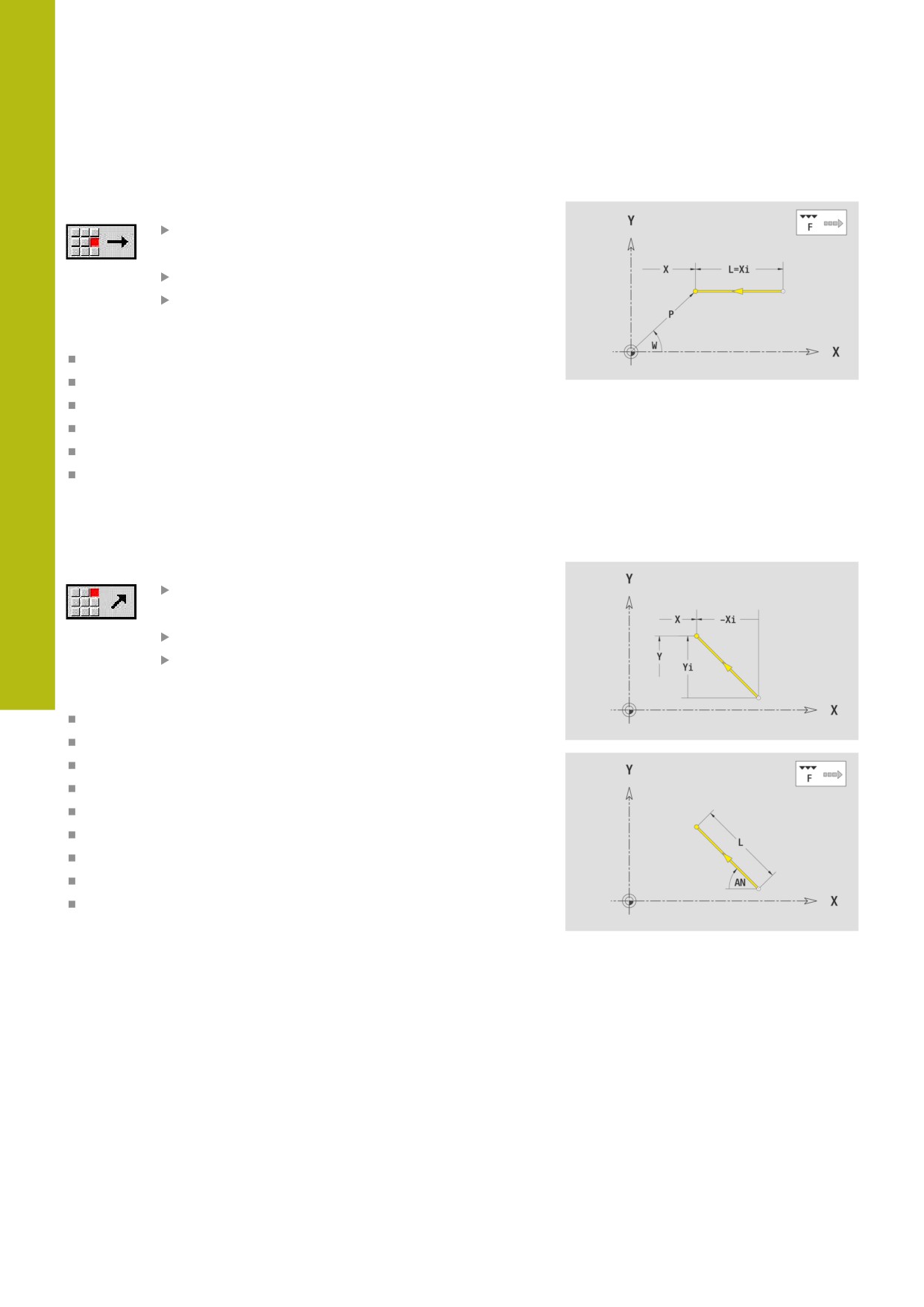

Горизонтальные линии на плоскости XY
Программирование горизонтальных линий:
Выберите направление линии
Задайте размеры линии
Задайте переход к следующему элементу
Параметры:
X: Целевая точка
Xi: Целевая точка инкрементально
W: Целевая точка (полярный угол)
P: Целевая точка (полярные координаты)
L: Длина линии
F: Дополнительная информация: "Атрибуты обработки",
ICP генерирует в режиме работы smart.Turn кадр G171.
Линия под углом на плоскости XY
Программирование линии под углом:
Выберите направление линии
Задайте размеры линии
Задайте переход к следующему элементу
Параметры:
X, Y: Целевая точка
Xi, Yi: Целевая точка инкрементально
W: Целевая точка (полярный угол)
P: Целевая точка (полярные координаты)
L: Длина линии
AN: Угол
ANn: Угол к последующему элементу
ANp: Угол к предыдущему элементу
F: Дополнительная информация: "Атрибуты обработки",
ICP генерирует в режиме работы smart.Turn кадр G171.
524
ICP-программирование | Контуры в плоскости XY
8

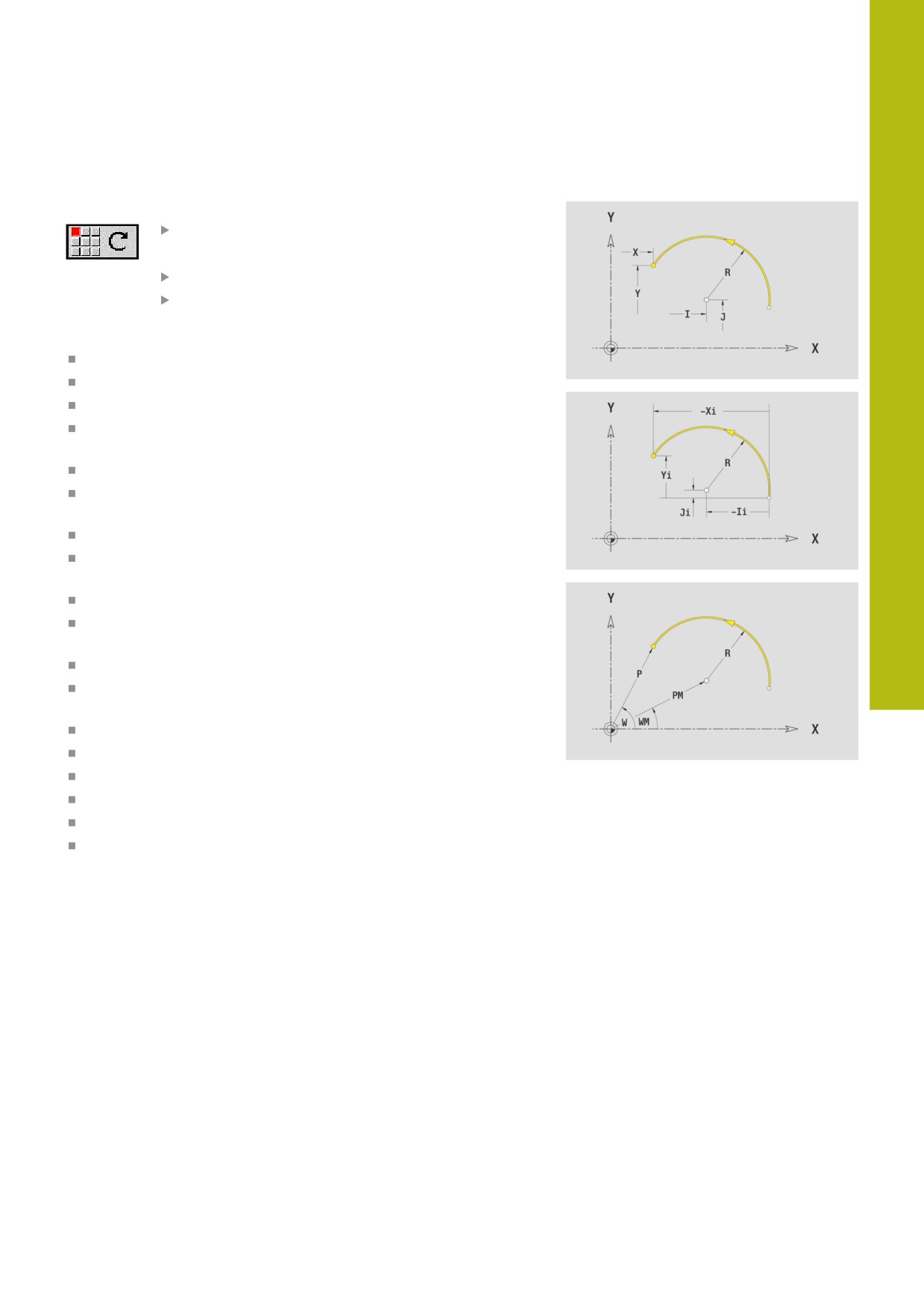

Дуги окружности на плоскости XY
Программирование дуг окружности:
Выберите направление вращения дуги
Задайте размеры дуги
Задайте переход к следующему элементу
Параметры:
X, Y: Целевая точка
Xi, Yi: Целевая точка инкрементально
P: Целевая точка (полярные координаты)
Pi: Целевая точка - расстояние между начальной и
конечной точкой (полярно, инкрементно)
W: Целевая точка (полярный угол)
Wi: Целевая точка (полярный угол, инкрементально;
привязка: начальная точка)
I, J: Центр дуги окружности
Ii, Ji: Центр дуги окружности инкрементно - расстояние
между начальной точкой и Центр по X и Y
PM: Центр дуги окружности (полярно)
PMi: Центр дуги окружности - расстояние между начальной
точкой и Центр (полярно, инкрементно)
WM: Центр дуги окружности (полярный угол)
WMi: Центр дуги окружности (полярный угол,
инкрементально; привязка: начальная точка)
R: Радиус
ANs: Угол - тангенциальный угол в начальной точке
ANe: Угол — тангенциальный угол в конечной точке
ANn: Угол к последующему элементу
ANp: Угол к предыдущему элементу
F: Дополнительная информация: "Атрибуты обработки",
ICP генерирует в режиме работы smart.Turn кадр G172 или
G173.
525
8
ICP-программирование | Контуры в плоскости XY
Элементы формы на плоскости XY
Фаска или скругление на плоскости XY
Программирование фаски или скругления:
Выберите меню элементов формы
Выберите фаску
Задайте Ширина фаски BR
или выберите скругление
Задайте Радиус скругления BR
Фаска/скругление в качестве первого
элемента контура: введите Полож.элемента
AN
Параметры:
BR: Ширина фаски или Радиус скругления
AN: Положение элемента
F: Дополнительная информация: "Атрибуты обработки",
Фаски/скругления определяются на углах контура. Угол
контура - это точка пересечения входного и выходного
элемента контура. Фаска/скругление могут быть рассчитаны
лишь тогда, когда известен выходной элемент контура.
ICP интегрирует фаску или скругление в режиме работы
smart.Turn как базовый элемент кадром G171, G172 или G173.
Контур начинается фаской/скруглением: задайте позицию
подразумеваемого угла в качестве стартовой точки. Затем
выберите в качестве элемента формы фаску или скругление.
Поскольку входной элемент контура отсутствует, необходимо
определить с помощью Полож.элемента AN однозначное
положение фаски/скругления.
ICP преобразует фаску/скругление в начале контура в
линейный или круговой элемент.
526
ICP-программирование | Контуры в плоскости XY
8
Фигуры, шаблоны и отверстия в плоскости XY
(торцевая поверхность)
Окружность на плоскости XY
Исходные данные плоскости XY:
ID: Контур
PT: Глубина фрез.
C: Угол шпинделя
IR: Диаметр ограничения
ZR: Эталонный размер
Параметры фигуры:
XM, YM: Центр
R: Радиус
Эталонный размер ZR и Диаметр ограничения IR можно
определить при помощи функции Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела ТОРЕЦ Y с параметрами Диаметр
ограничения, Эталонный размер и Угол шпинделя. При
вложенных контурах идентификатор раздела опускается
G308 с параметрами Название контура и Глубина фрез..
G374 с параметрами фигуры
G309
Прямоугольник на плоскости XY
Исходные данные плоскости XY:
ID: Контур
PT: Глубина фрез.
C: Угол шпинделя
IR: Диаметр ограничения
ZR: Эталонный размер
Параметры фигуры:
XM, YM: Центр
A: Угол положения
K: Длина
B: Ширина
BR: Ширина фаски или Радиус скругления
Эталонный размер ZR и Диаметр ограничения IR можно
определить при помощи функции Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела ТОРЕЦ Y с параметрами Диаметр
ограничения, Эталонный размер и Угол шпинделя. При
вложенных контурах идентификатор раздела опускается
G308 с параметрами Название контура и Глубина фрез..
G375 с параметрами фигуры
G309
527
8
ICP-программирование | Контуры в плоскости XY
Многоугольник на плоскости XY
Исходные данные плоскости XY:
ID: Контур
PT: Глубина фрез.
C: Угол шпинделя
IR: Диаметр ограничения
ZR: Эталонный размер
Параметры фигуры:
XM, YM: Центр
A: Угол положения
Q: Количество углов
K: Ширина раствора - диаметр вписанной окружности
Ki: Длина кантов
BR: Ширина фаски или Радиус скругления
Эталонный размер ZR и Диаметр ограничения IR можно
определить при помощи функции Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела ТОРЕЦ Y с параметрами Диаметр
ограничения, Эталонный размер и Угол шпинделя. При
вложенных контурах идентификатор раздела опускается
G308 с параметрами Название контура и Глубина фрез..
G377 с параметрами фигуры
G309
Прямой паз на плоскости XY
Исходные данные плоскости XY:
ID: Контур
PT: Глубина фрез.
C: Угол шпинделя
IR: Диаметр ограничения
ZR: Эталонный размер
Параметры фигуры:
XM, YM: Центр
A: Угол положения
K: Длина
B: Ширина
Эталонный размер ZR и Диаметр ограничения IR можно
определить при помощи функции Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела ТОРЕЦ Y с параметрами Диаметр
ограничения, Эталонный размер и Угол шпинделя. При
вложенных контурах идентификатор раздела опускается
G308 с параметрами Название контура и Глубина фрез..
G371 с параметрами фигуры
G309
528
ICP-программирование | Контуры в плоскости XY
8
Круглый паз на плоскости XY
Исходные данные плоскости XY:
ID: Контур
PT: Глубина фрез.
C: Угол шпинделя
IR: Диаметр ограничения
ZR: Эталонный размер
Параметры фигуры:
XM, YM: Центр
A: Угол старта
W: Конечный угол
R: Радиус - радиус кривизны (привязка: середина паза)
Q2: Напр.вращения
CW
CCW
B: Ширина
Эталонный размер ZR и Диаметр ограничения IR можно
определить при помощи функции Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела ТОРЕЦ Y с параметрами Диаметр
ограничения, Эталонный размер и Угол шпинделя. При
вложенных контурах идентификатор раздела опускается
G308 с параметрами Название контура и Глубина фрез..
G372 или G373 с параметрами фигуры
G309
529
8
ICP-программирование | Контуры в плоскости XY
Отверстие на плоскости XY
Эта функция определяет сверление отдельного отверстия,
которое может содержать следующие элементы:
Центрование
Отвер.
Зенковка
Резьба
Исходные данные отверстия:
ID: Контур
C: Угол шпинделя
IR: Диаметр ограничения
ZR: Эталонный размер
Параметры отверстия:
XM, YM: Центр
Центрование
O: Диаметр
Отвер.
B: Диаметр
BT: Глубина (без знака)
W: Угол
Зенковка
R: Диаметр
U: Глубина
E: Угол зенковки
Резьба
GD: Диаметр
GT: Глубина
K: Длина врезания
F: Шаг резьбы
GA: Вид витка
0: правая резьба
1: левая резьба
Эталонный размер ZR и Диаметр ограничения IR можно
определить при помощи функции Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела ТОРЕЦ Y с параметрами Диаметр
ограничения, Эталонный размер и Угол шпинделя. При
вложенных контурах идентификатор раздела опускается
G308 с параметрами Название контура и Глуб. сверления
(-1 * BT)
G370 с параметрами отверстия.
G309
530
ICP-программирование | Контуры в плоскости XY
8
Линейный шаблон на плоскости XY
Исходные данные плоскости XY:
ID: Контур
PT: Глубина фрез.
C: Угол шпинделя
IR: Диаметр ограничения
ZR: Эталонный размер
Параметры шаблона:
X, Y: 1-ая точка образца
QP: Количество точек шаблона
IP, JP: Конечная точка шаблона (декартовы координаты)
IPi, JPi: Конечная точка - расстояние между двумя точками
шаблона (по X и Y)
AP: Угол ориентации
RP: Длина - общая длина шаблона
RPi: Длина - расстояние между двумя точками шаблона
Параметры выбранной фигуры/отверстия
Эталонный размер ZR и Диаметр ограничения IR можно
определить при помощи функции Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела ТОРЕЦ Y с параметрами Диаметр
ограничения, Эталонный размер и Угол шпинделя. При
вложенных контурах идентификатор раздела опускается
G308 с параметрами Название контура и Глубина фрез.
или Глуб. сверления (-1 * BT)
G471 с параметрами шаблона
G-функция и параметры фигуры/отверстия
G309
531
8
ICP-программирование | Контуры в плоскости XY
Круговой шаблон на плоскости XY
Исходные данные плоскости XY:
ID: Контур
PT: Глубина фрез.
C: Угол шпинделя
IR: Диаметр ограничения
ZR: Эталонный размер
Параметры шаблона:
X, Y: Центр шаблона
QP: Количество точек шаблона
DR: Напр.вращения (по умолчанию: 0)
DR = 0, без EP: точки на всей окружности
DR = 0, с EP: точки на более длинной дуге окружности
DR = 0, с EPi: знак EPi определяет направление (EPi < 0:
по часовой стрелке)
DR = 1, c EP: по часовой стрелке
DR = 1, c EPi: по часовой стрелке (знак перед EPi не
имеет значения)
DR = 2, c EP: против часовой стрелки
DR = 2, c EPi: против часовой стрелке (знак перед EPi не
имеет значения)
DP: Диаметр
AP: Угол старта (по умолчанию: 0°)
EP: Конечный угол (значение не введено: распределение
элементов шаблона по окружности 360°)
EPi: Конечный угол - Угол расстояние между двумя
фигурами
H: Положение элемента
0: по радиусу - фигуры поворачиваются относительно
центра окружности (вращение)
1: как ориг. - положение фигур относительно системы
координат остается одинаковым (трансляция)
Параметры выбранной фигуры/отверстия
Эталонный размер ZR и Диаметр ограничения IR можно
определить при помощи функции Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела ТОРЕЦ Y с параметрами Диаметр
ограничения, Эталонный размер и Угол шпинделя. При
вложенных контурах идентификатор раздела опускается
G308 с параметрами Название контура и Глубина фрез.
или Глуб. сверления (-1 * BT)
G472 с параметрами шаблона
G-функция и параметры фигуры/отверстия
G309
532
ICP-программирование | Контуры в плоскости XY
8
Отдельная поверхность на плоскости XY
Эта функция задает поверхность в плоскости XY.
Исходные данные плоскости XY:
ID: Контур
C: Угол шпинделя
IR: Диаметр ограничения
Параметры отдельной поверхности:
Z: Базовая кромка
Ki: Глубина
K: Остаточная толщина
B: Ширина (привязка: Эталонный размер ZR)
B < 0: поверхность в отрицательном направлении Z
B > 0: поверхность в положительном направлении Z
Переключение между Глубина Ki и Остаточная толщина K
осуществляется с помощью программной клавиши.
Эталонный размер ZR и Диаметр ограничения IR можно
определить при помощи функции Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела ТОРЕЦ Y с параметрами Диаметр
ограничения, Эталонный размер и Угол шпинделя. При
вложенных контурах идентификатор раздела опускается
G308 с параметром Название контура.
G376 с параметрами отдельной поверхности
G309
Программная клавиша
Переключает поле на ввод Остаточная
толщина K
533
8
ICP-программирование | Контуры в плоскости XY
Многогранная поверхность на плоскости XY
Эта функция определяет многогранную поверхность на
плоскости XY.
Исходные данные плоскости XY:
ID: Контур
C: Угол шпинделя
IR: Диаметр ограничения
Параметры многогранной поверхности:
Z: Базовая кромка
Q: Кол.поверхн. (Q >= 2)
K: Ширина раствора - диаметр вписанной окружности
Ki: Длина кантов
B: Ширина (привязка: Эталонный размер ZR)
B < 0: поверхность в отрицательном направлении Z
B > 0: поверхность в положительном направлении Z
Переключение между Длина кантов Ki и Ширина раствора K
осуществляется с помощью программной клавиши.
Эталонный размер ZR и Диаметр ограничения IR можно
определить при помощи функции Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела ТОРЕЦ Y с параметрами Диаметр
ограничения, Эталонный размер и Угол шпинделя. При
вложенных контурах идентификатор раздела опускается
G308 с параметром Название контура.
G477 с параметрами многогранника
G309
Программная клавиша
Переключает поле на ввод Ширина раствора
K
534
ICP-программирование | Контуры плоскости YZ
8
8.15
Контуры плоскости YZ
В ICP в режиме работы smart.Turn доступны следующие
контуры для обработки при помощи оси Y:
Сложные контуры, определяемые отдельными контурными
элементами
Фигуры
Отверстия
Шаблоны фигур или отверстий
Отдельная поверхность
Многогранник
Размеры элементов контура плоскости YZ задаются в
декартовой или полярной системе координат. Переключение
выполняется с помощью программной клавиши. Для задания
точки можно совместно использовать декартовые и полярные
координаты.
Программные клавиши для полярных координат
Переключает поле на ввод угла W
Переключает поле на ввод радиуса P
Эталонные данные плоскости YZ
За исходными данными следует определение контура с
помощью отдельных элементов контура.
Исходные данные для фрезерной обработки:
ID: Контур
PT: Глубина фрез.
C: Угол шпинделя
XR: Эталонный диаметр
Эталонный диаметр XR можно определить при помощи
функции Выбор опорной плоскости.
Дополнительная информация: "Эталонные данные,
вложенные контуры", Стр. 501
ICP генерирует:
Идентификатор раздела БОК. ПОВЕРХН. Y с параметрами
Эталонный диаметр и Угол шпинделя. При вложенных
контурах идентификатор раздела опускается
G308 с параметрами Название контура и Глубина фрез.
G309 в конце описания контура
535
8
ICP-программирование | Контуры плоскости YZ
Атрибуты TURN PLUS
В атрибутах TURN PLUS можно задать настройки для
подрежима автоматической генерации программ (AWG).
Параметры для определения начальной точки:
HC: Атрибут сверл./фрез.
1: Фрезерование контура
2: Фрезерование карманов
3: Фрезерование поверхности
4: Зачистка
5: Гравировка
6: Контур + Зачистка
7: Карман + Зачистка
14: не обрабатывать
QF: Место фрезерования
0: на контуре
1: внутри / слева
2: снаружи / справа
HF: Направление
0: встр.движение
1: попутное движение
DF: Диаметр фрезы
OF: Способ врезания
0 / ввод данных отсутствует — перпендикулярное
врезание
1: врезание по спирали
Черновой цикл при фрезеровании кармана врезается
в случае фрезерования канавки маятниковым
движением, в противном случае по спирали.
Чистовой цикл при фрезеровании кармана врезается
по 3D-кривой подвода.
2: маятниковое врезание
Черновой цикл при фрезеровании кармана врезается
маятниковым движением.
Чистовой цикл при фрезеровании кармана врезается
по 3D-кривой подвода.
WF: Угол фаски
BR: Ширина фаски
RB: Плоск. отвода
536
ICP-программирование | Контуры плоскости YZ
8

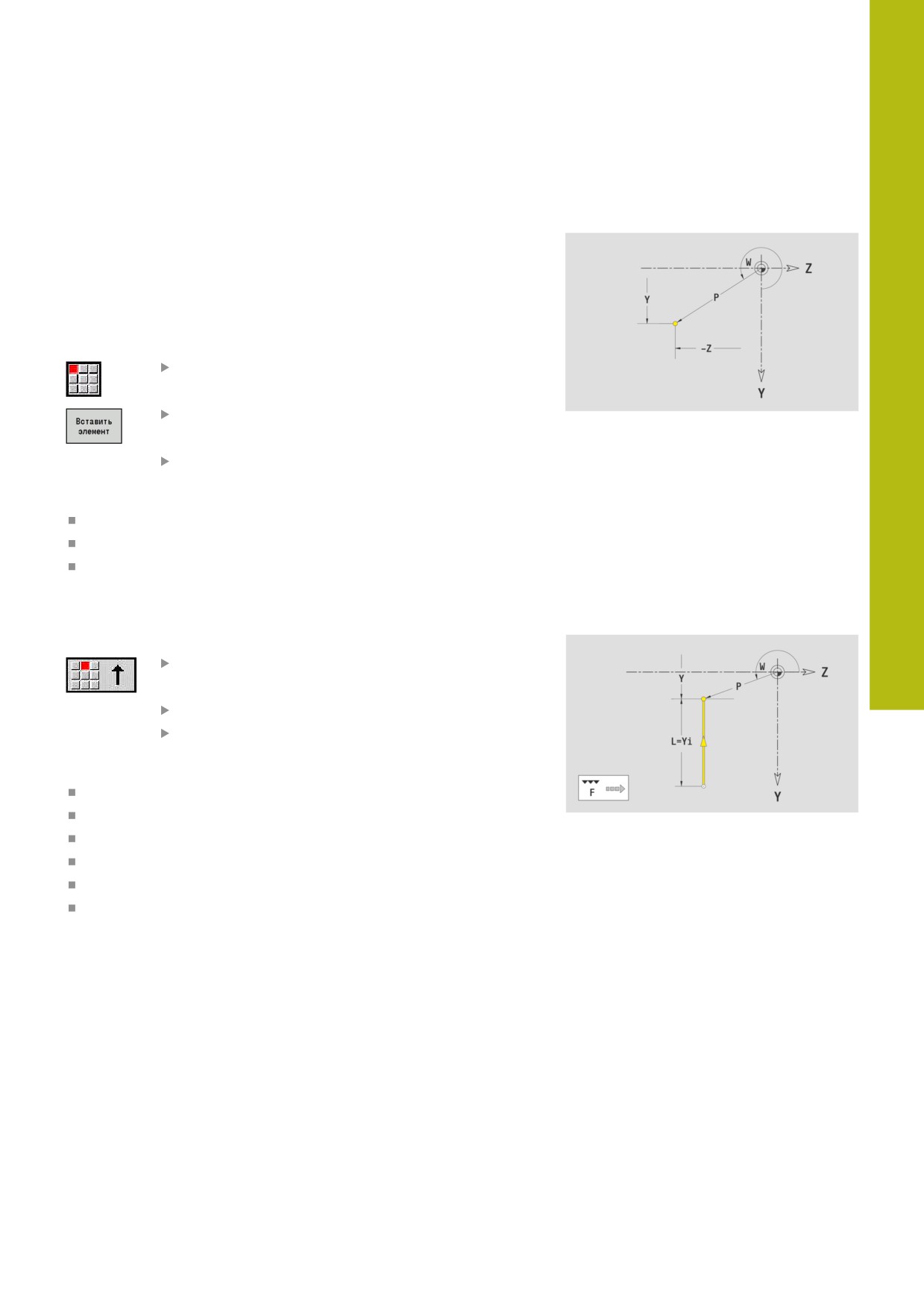

Базовые элементы на плоскости YZ
Начальная точка контура в плоскости YZ
В первом элементе контура точения введите координаты
стартовой точки и целевой точки. Ввод начальной точки
возможен только в первом элементе контура. В последующих
элементах контура точка старта получается из предыдущего
элемента контура.
Задание начальной точки:
Выберите пункт меню Контур
Или нажмите программную клавишу
Вставить элемент
Определение стартовой точки
Параметры для определения начальной точки:
YS, ZS: Точка старта контура
WS: Точка старта контура (полярный угол)
PS: Точка старта контура (полярный радиус)
ICP генерирует в режиме работы smart.Turn кадр G180.
Вертикальные линии, плоскость YZ
Программирование вертикальных линий:
Выберите направление линии
Задайте размеры линии
Задайте переход к следующему элементу
Параметры:
Y: Целевая точка
Yi: Целевая точка инкрементально
W: Целевая точка (полярный угол)
P: Целевая точка (полярные координаты)
L: Длина линии
F: Дополнительная информация: "Атрибуты обработки",
ICP генерирует в режиме работы smart.Turn кадр G181.
537
8
ICP-программирование | Контуры плоскости YZ

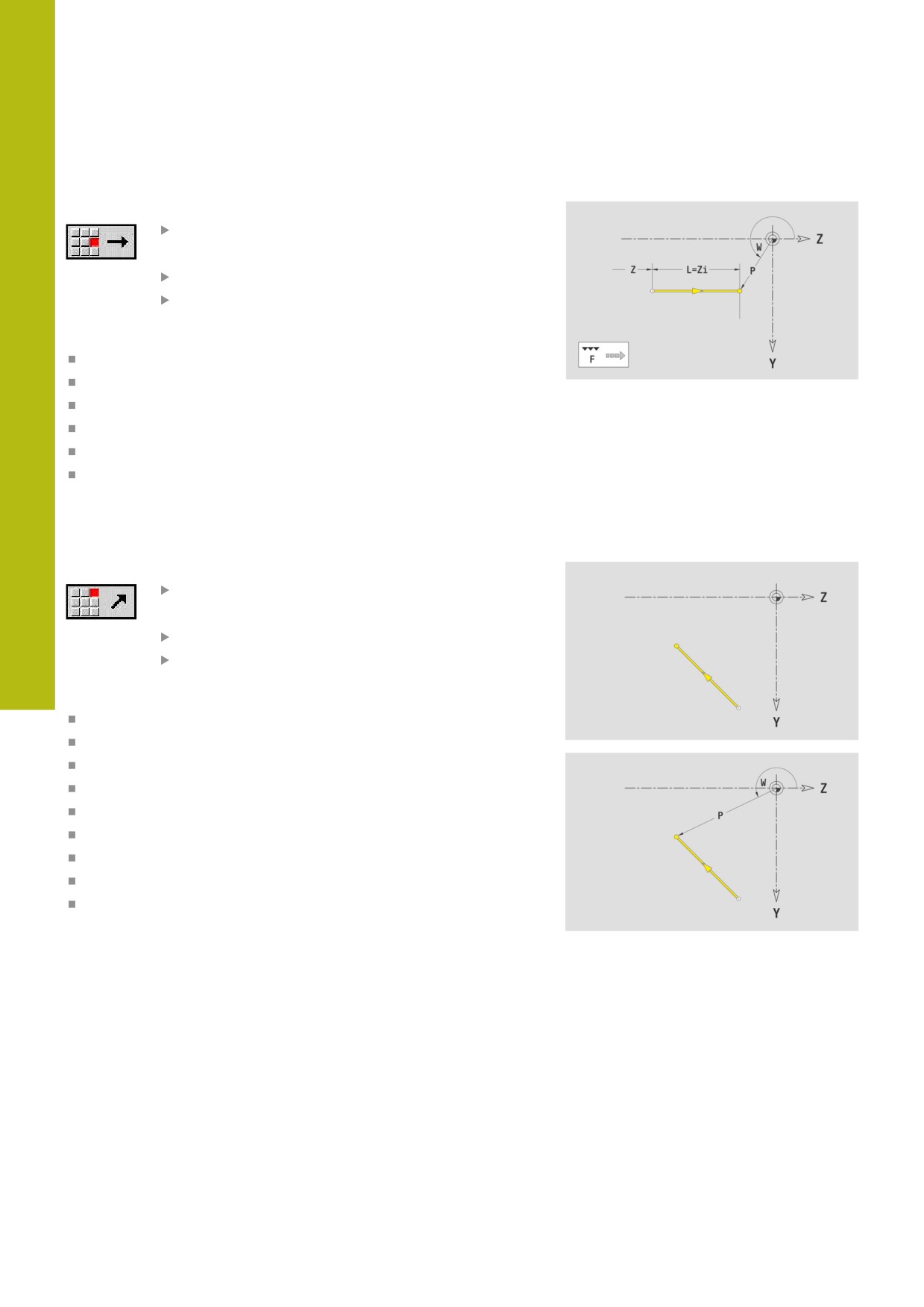

Горизонтальные линии на плоскости YZ
Программирование горизонтальных линий:
Выберите направление линии
Задайте размеры линии
Задайте переход к следующему элементу
Параметры:
Z: Целевая точка
Zi: Целевая точка инкрементально
W: Целевая точка (полярный угол)
P: Целевая точка (полярные координаты)
L: Длина линии
F: Дополнительная информация: "Атрибуты обработки",
ICP генерирует в режиме работы smart.Turn кадр G181.
Линия под углом на плоскости YZ
Программирование линии под углом:
Выберите направление линии
Задайте размеры линии
Задайте переход к следующему элементу
Параметры:
Y, Z: Целевая точка
Yi, Zi: Целевая точка инкрементально
W: Целевая точка (полярный угол)
P: Целевая точка (полярные координаты)
L: Длина линии
AN: Угол
ANn: Угол к последующему элементу
ANp: Угол к предыдущему элементу
F: Дополнительная информация: "Атрибуты обработки",
ICP генерирует в режиме работы smart.Turn кадр G181.
538
ICP-программирование | Контуры плоскости YZ
8

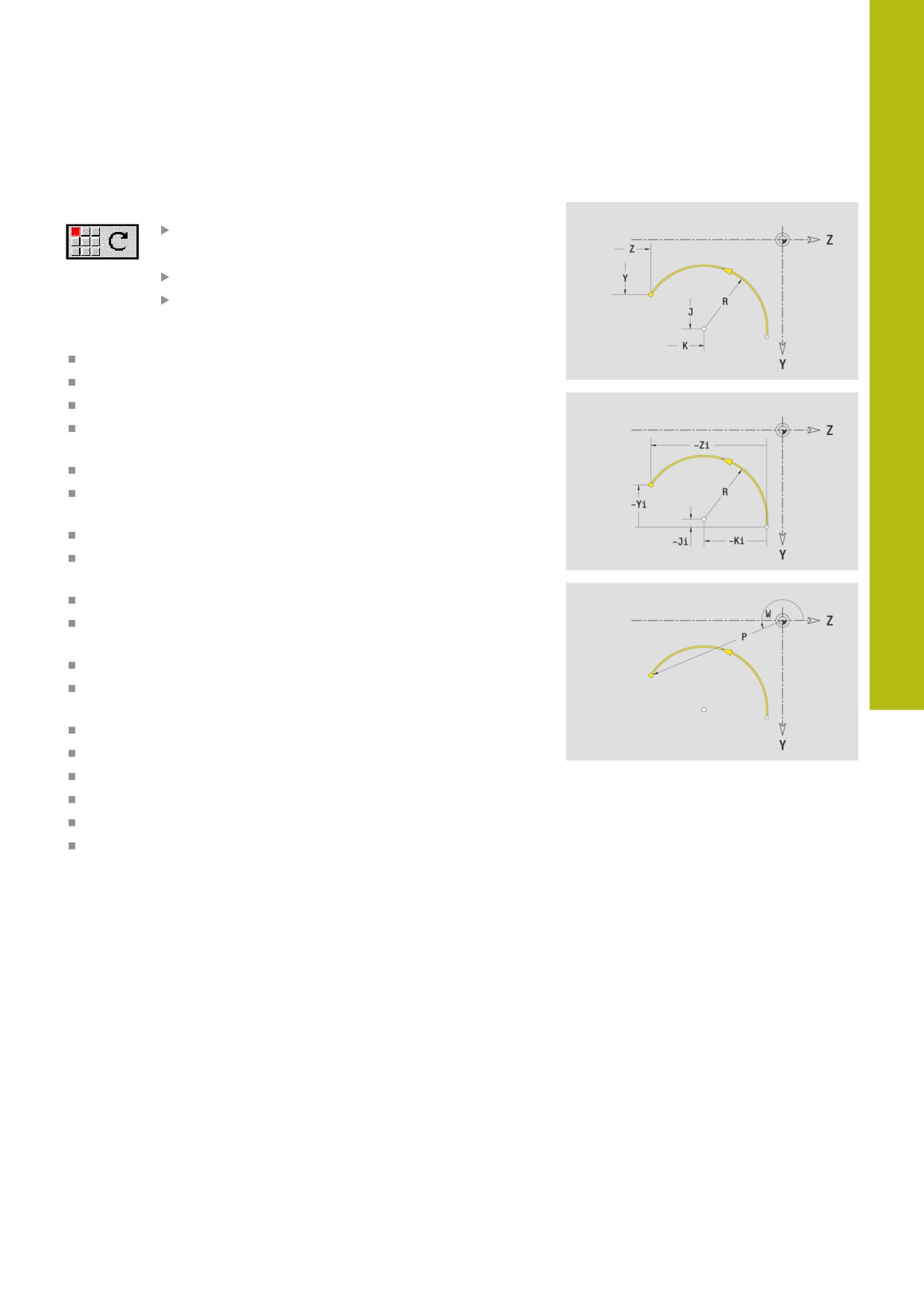

Дуги окружности на плоскости YZ
Программирование дуг окружности:
Выберите направление вращения дуги
Задайте размеры дуги
Задайте переход к следующему элементу
Параметры:
Y, Z: Целевая точка
Yi, Zi: Целевая точка инкрементально
P: Целевая точка (полярные координаты)
Pi: Целевая точка - расстояние между начальной и
конечной точкой (полярно, инкрементно)
W: Целевая точка (полярный угол)
Wi: Целевая точка (полярный угол, инкрементально;
привязка: начальная точка)
J, K: Центр дуги окружности
Ji, Ki: Центр дуги окружности инкрементально - расстояние
между начальной точкой и Центр по Y и Z
PM: Центр дуги окружности (полярно)
PMi: Центр дуги окружности - расстояние между начальной
точкой и Центр (полярно, инкрементно)
WM: Центр дуги окружности (полярный угол)
WMi: Центр дуги окружности (полярный угол,
инкрементально; привязка: начальная точка)
R: Радиус
ANs: Угол - тангенциальный угол в начальной точке
ANe: Угол — тангенциальный угол в конечной точке
ANp: Угол к предыдущему элементу
ANn: Угол к последующему элементу
F: Дополнительная информация: "Атрибуты обработки",
ICP генерирует в режиме работы smart.Turn кадр G182 или
G183.
539















содержание      ..     11      12      13      14     ..
