HELUKABEL. Каталог продукции (2015 год) - часть 77





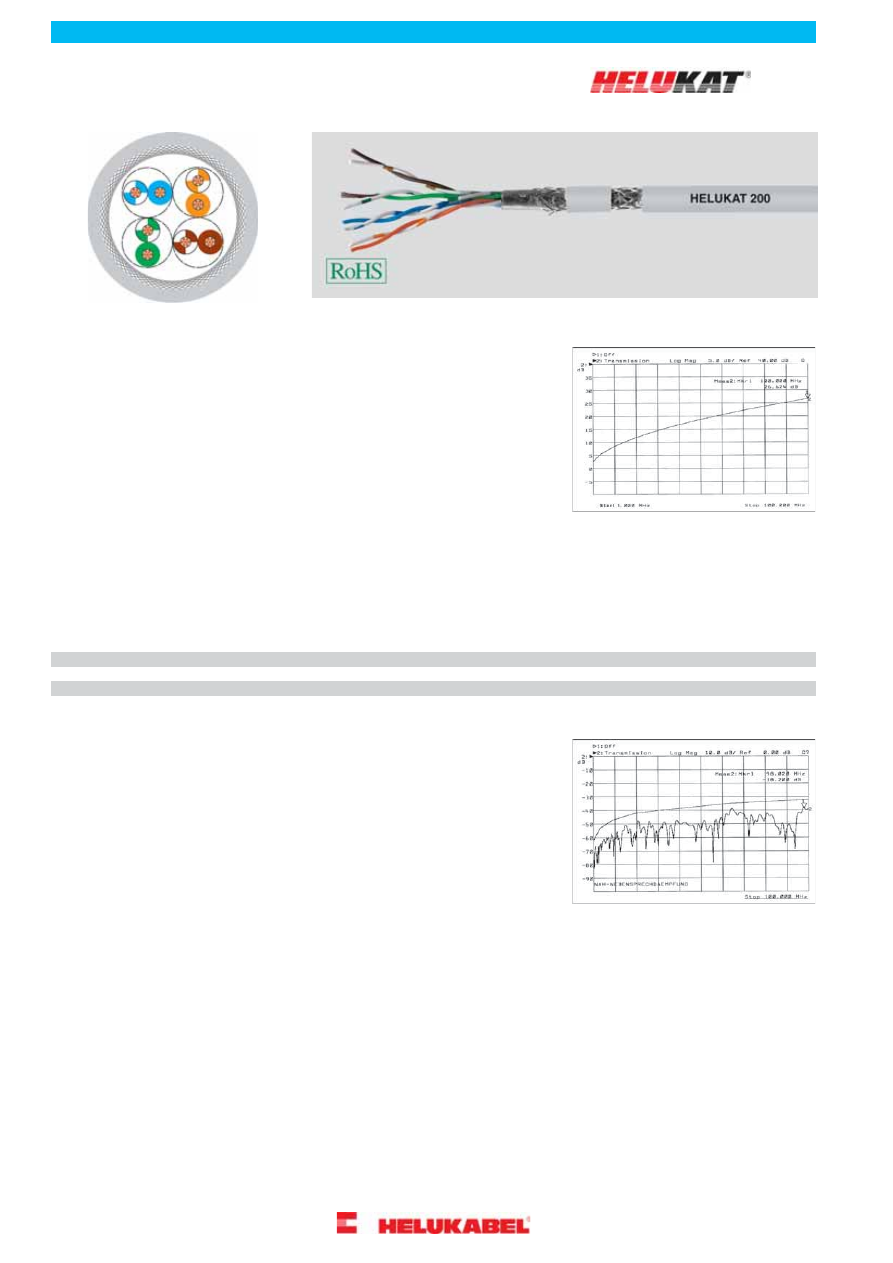

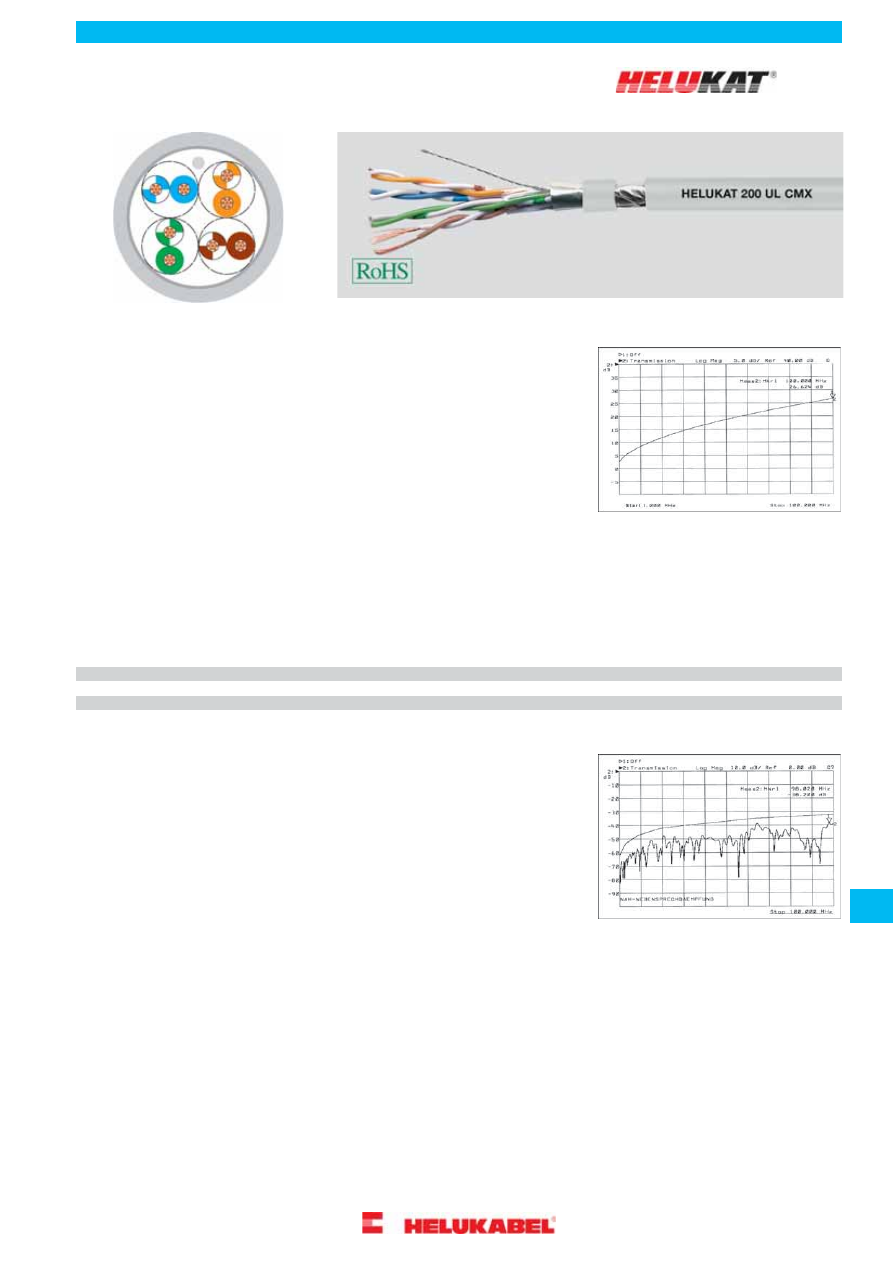

200

LAN-кабель

Категория 5e

F/UTP Flex, UL





F/UTP 4x2xAWG 26/7(жилы) PVC, UL

Структура



0,48 мм

Ø внутреннего проводника:

медь

Материал проводника:

PE

Изоляция жил:

бел.-син./син., бел.-ор./ор., бел.-зл./зл.,
бел.-кор./кор.

Цвета жил:

-

Экранирование 1:

-

Экран над элементом скрутки:

полиэфирная пленка, покрытая алюминием

Экран 1 над скруткой:

-

Экран 2 над скруткой:

да

Дренажный провод:

PVC

Материал внешней оболочки:

пр. 5,4 мм

Внешний диаметр:

серый аналогичный RAL 7035

Цвет внешней оболочки:



Электрические характеристики

100 Ом ±15 Ом при частоте от 1 до 100 МГц

Волновое сопротивление:

100 Ом ± 20 Ом при частоте от 101 до 200
МГц



290 Ом/км макс.

Сопротивление шлейфа:

50 нФ/км ном.

Общая емкость:

67 %

Относительная скорость распространения:



Типовые значения

200

100

62,5

16

10

(МГц)

Частота

3,9

3,1

2,4

1,2

0,9

(дБ/10 м)

Затухание

45,0

48,0

50,0

60,0

62,0

(дБ)

Next

41,1

44,9

47,6

58,8

61,1

(дБ)

ACR



Технические характеристики

пр. 30 кг/км

Вес:

44 мм

Мин. радиус изгиба при укладке:

-20°C

Мин. рабочая температура:

+60°C

Максимальная рабочая температура:

0,40 МДж/м

Пожарная нагрузка, прибл. значение:

15,00 кг/км

Масса меди:



Стандарты

в соотв. с ISO/IEC 11801, в соотв. с EN 50173, в соотв. с EIA/TIA 568-A,
Трудновоспламеняемый в соответствии с IEC 60332-1-2, Плотность дыма в соотв. с IEC 61034,
CMX 444



Применение

Кабели для передачи данных HELUKAT

®

200 применяются в зоне сетей третьего класса в качестве коммутационных и соединительных кабелей.

Они отличаются высокими запасами производительности и прекрасными рабочими характеристиками. Данные кабели применяются в сетях
Gigabit Ethernet, Fast Ethernet, Ethernet, ATM155, FDDI, Token Ring 4/16 Мбит/с или ISDN. Оптимизированная конструкция позволяет легко
и быстро оснащать кабели серии HELUKAT

®

200 всеми известными разъемами типа RJ45. В связи с наличием специальной PVC-оболочки

этот тип сертифицирован UL.



802173,

F/UTP 4x2xAWG26/7 PVC UL (FTP)

Артикул

Допускаются технические изменения.

Кабели для компьютерных сетей и BUS-технологий / Медные кабели для передачи данных

661

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

200

LAN-кабель

Категория 5e

SF/UTP





SF/UTP 4x2xAWG 24/1 PVC или FRNC

Структура



0,51 мм

Ø внутреннего проводника:

медь

Материал проводника:

вспененный PE

Изоляция жил:

бел.-син./син., бел.-ор./ор., бел.-зл./зл.,
бел.-кор./кор.

Цвета жил:

-

Экранирование 1:

-

Экран над элементом скрутки:

полиэфирная пленка, покрытая алюминием

Экран 1 над скруткой:

медная оплетка

Экран 2 над скруткой:

PVC / FRNC

Материал внешней оболочки:

пр. 6,0 мм / пр. 6,0 мм

Внешний диаметр:

серый аналогичный RAL 7035

Цвет внешней оболочки:



Электрические характеристики

100 Ом ±15 Ом при частоте от 1 до 100 МГц

Волновое сопротивление:

100 Ом ± 20 Ом при частоте от 101 до 200
МГц



185 Ом/км макс.

Сопротивление шлейфа:

48 нФ/км ном.

Общая емкость:

74 %

Относительная скорость распространения:



Типовые значения

200

100

62,5

16

10

(МГц)

Частота

25,9

18,2

14,4

7,2

5,6

(дБ/100 м)

Затухание

40,5

46,0

50,0

59,0

62,0

(дБ)

Next

14,6

27,8

35,6

51,8

56,4

(дБ)

ACR



Технические характеристики

пр. 50 кг/км

Вес:

52 мм

Мин. радиус изгиба при укладке:

-20°C

Мин. рабочая температура:

+60°C

Максимальная рабочая температура:

0,60 МДж/м / 0,48 МДж/м

Пожарная нагрузка, прибл. значение:

28,00 кг/км

Масса меди:



Стандарты

81610:
в соотв. с ISO/IEC 11801, в соотв. с EN 50173, в соотв. с EIA/TIA 568-A
81609:
в соотв. с ISO/IEC 11801, в соотв. с EN 50173, в соотв. с EIA/TIA 568-A,
Трудновоспламеняемый: в соответствии с IEC 60332-3, Плотность дыма в соотв. с IEC 61034,
Безгалогеновый в соотв. с IEC 60754-2, Коррозия горючих газов в соотв. EN 50267-2-3



Применение

Кабели серии HELUKAT

®

200 используют в сетях третьего и второго уровня. Они отличаются высокими запасами производительности и

прекрасными рабочими характеристиками. Данные кабели применяются в сетях Gigabit Ethernet, Fast Ethernet, Ethernet, ATM155, FDDI,
Token Ring 4/16 Мбит/с или ISDN. Также в конструкции существенно повышены механические характеристики – это дает возможность
прокладки в узких кабельных каналах.



81609,

SF/UTP 4x2xAWG 24/1 FRNC (S-FTP)

81610,

SF/UTP 4x2xAWG 24/1 PVC (S-FTP)

Артикул

Допускаются технические изменения.

662

Кабели для компьютерных сетей и BUS-технологий / Медные кабели для передачи данных

-------------------------------------------------------------------------------------------------------------------------------------------------------------

200

LAN-кабель

Категория 5e

SF/UTP duplex





SF/UTP 2x(4x2xAWG 24/1) FRNC

Структура



0,51 мм

Ø внутреннего проводника:

медь

Материал проводника:

вспененный PE

Изоляция жил:

бел.-син./син., бел.-ор./ор., бел.-зл./зл.,
бел.-кор./кор.

Цвета жил:

-

Экранирование 1:

-

Экран над элементом скрутки:

полиэфирная пленка, покрытая алюминием

Экран 1 над скруткой:

медная оплетка

Экран 2 над скруткой:

FRNC

Материал внешней оболочки:

прибл. 6,0 мм x 12,5 мм

Размер кабеля:

зеленый аналогичный RAL 6018

Цвет внешней оболочки:



Электрические характеристики

100 Ом ±15 Ом при частоте от 1 до 100 МГц

Волновое сопротивление:

100 Ом ± 20 Ом при частоте от 101 до 200
МГц



185 Ом/км макс.

Сопротивление шлейфа:

48 нФ/км ном.

Общая емкость:

74 %

Относительная скорость распространения:



Типовые значения

200

100

62,5

16

10

(МГц)

Частота

25,9

18,2

14,4

7,2

5,6

(дБ/100 м)

Затухание

40,5

46,0

50,0

59,0

62,0

(дБ)

Next

14,6

27,8

35,6

51,8

56,4

(дБ)

ACR



Технические характеристики

прибл. 100 кг/км

Вес:

52 мм

Мин. радиус изгиба при укладке:

-20°C

Мин. рабочая температура:

+60°C

Максимальная рабочая температура:

0,96 МДж/м

Пожарная нагрузка, прибл. значение:

56,00 кг/км

Масса меди:



Стандарты

в соотв. с ISO/IEC 11801, в соотв. с EN 50173, в соотв. с EIA/TIA 568-A,
Трудновоспламеняемый в соответствии с IEC 60332-3, Плотность дыма в соотв. с IEC 61034,
Безгалогеновый в соотв. с IEC 60754-2, Коррозия горючих газов в соотв. с EN 50267-2-3



Применение

Кабели серии HELUKAT

®

200 используют в сетях третьего и второго уровня. Они отличаются высокими запасами производительности и

прекрасными рабочими характеристиками. Данные кабели применяются в сетях Gigabit Ethernet, Fast Ethernet, Ethernet, ATM155, FDDI,
Token Ring 4/16 Мбит/с или ISDN. Также в конструкции существенно повышены механические характеристики – это дает возможность
прокладки в узких кабельных каналах.



81123,

SF/UTP 2x(4x2xAWG 24/1) FRNC (S-FTP)

Артикул

Допускаются технические изменения.

Кабели для компьютерных сетей и BUS-технологий / Медные кабели для передачи данных

663

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

200

LAN-кабель

Категория 5e

SF/UTP flex





SF/UTP 4x2xAWG 26/7 (жилы) FRNC

Структура



0,48 мм

Ø внутреннего проводника:

медь

Материал проводника:

вспененный PE

Изоляция жил:

бел.-син./син., бел.-ор./ор., бел.-зл./зл.,
бел.-кор./кор.

Цвета жил:

-

Экранирование 1:

-

Экран над элементом скрутки:

полиэфирная пленка, покрытая алюминием

Экран 1 над скруткой:

медная оплетка

Экран 2 над скруткой:

FRNC

Материал внешней оболочки:

прибл. 5,4 мм

Внешний диаметр:

серый аналогичный RAL 7035

Цвет внешней оболочки:



Электрические характеристики

100 Ом ±15 Ом при частоте от 1 до 100 МГц

Волновое сопротивление:

100 Ом ± 20 Ом при частоте от 101 до 200
МГц



300 Ом/км макс.

Сопротивление шлейфа:

47 нФ/км ном.

Общая емкость:

69 %

Относительная скорость распространения:



Типовые значения

200

100

62,5

16

10

(МГц)

Частота

4,3

2,9

2,4

1,1

0,8

(дБ/10 м)

Затухание

37,0

43,0

45,0

56,0

58,0

(дБ)

Next

32,7

40,1

42,6

54,9

57,2

(дБ)

ACR



Технические характеристики

прибл. 40 кг/км

Вес:

46 мм

Мин. радиус изгиба при укладке:

-20°C

Мин. рабочая температура:

+60°C

Максимальная рабочая температура:

0,543 МДж/м

Пожарная нагрузка, прибл. значение:

24,00 кг/км

Масса меди:



Стандарты

в соотв. с ISO/IEC 11801, в соотв. с EN 50173, в соотв. с EIA/TIA 568-A,
Трудновоспламеняемый в соответствии с IEC 60332-1-2, Плотность дыма в соотв. с IEC 61034,
Безгалогеновый в соотв. с IEC 60754-2, Коррозия горючих газов в соотв. с EN 50267-2-3



Применение

Кабели для передачи данных HELUKAT

®

200 применяются в зоне сетей третьего класса в качестве коммутационных и соединительных кабелей.

Они отличаются высокими запасами производительности и прекрасными рабочими характеристиками. Данные кабели применяются в сетях
Gigabit Ethernet, Fast Ethernet, Ethernet, ATM155, FDDI, Token Ring 4/16 Мбит/с или ISDN. Оптимизированная конструкция позволяет легко
и быстро оснащать кабели серии HELUKAT

®

200 всеми известными разъемами типа RJ45.



81254,

SF/UTP 4x2xAWG 26/7 FRNC (S-FTP)

Артикул

Допускаются технические изменения.

664

Кабели для компьютерных сетей и BUS-технологий / Медные кабели для передачи данных

-------------------------------------------------------------------------------------------------------------------------------------------------------------

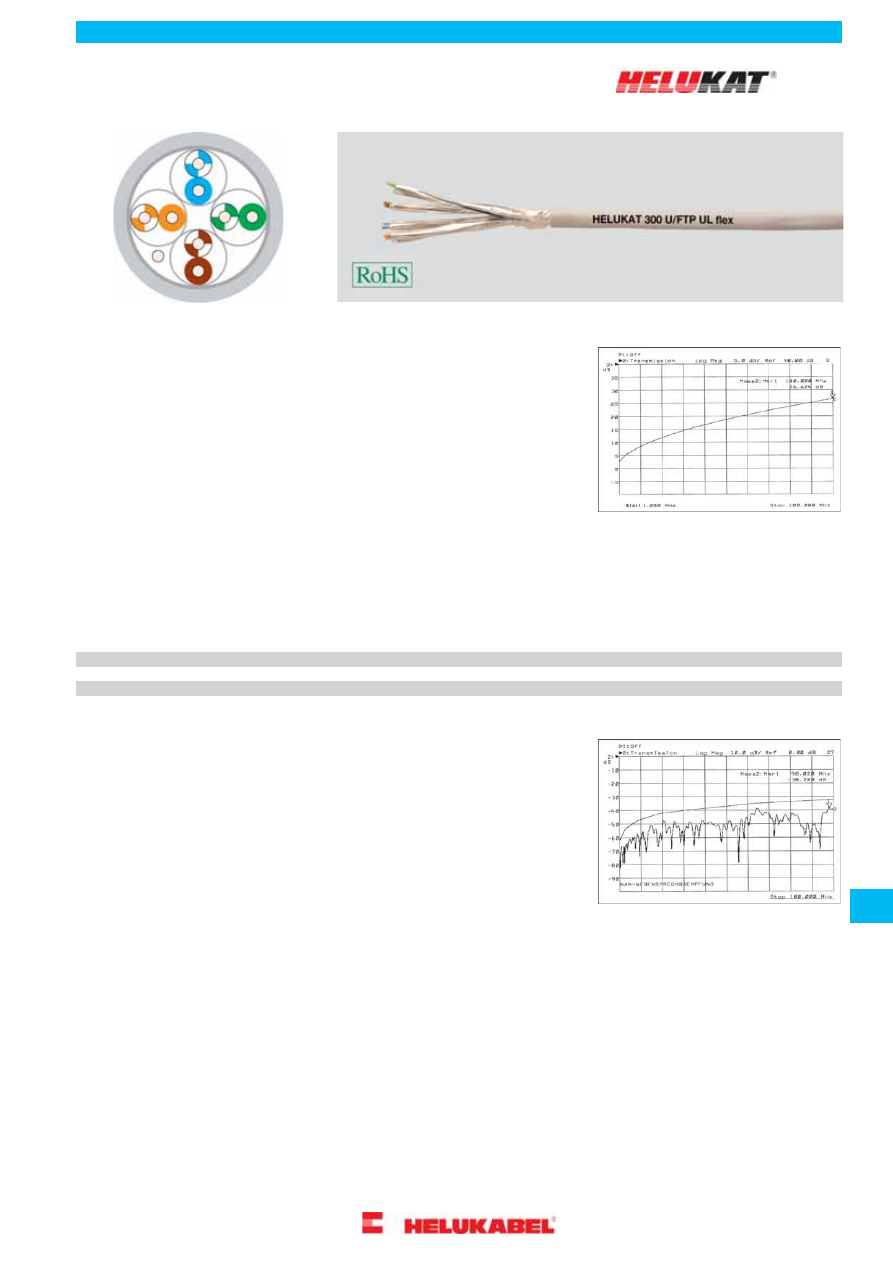

300

LAN-кабель

Категория 6

U/FTP, UL





U/FTP 4x2xAWG 26/7(жилы) PVC, UL

Структура



0,48 мм

Ø внутреннего проводника:

медь луженая

Материал проводника:

вспененный PE

Изоляция жил:

бел.-син./син., бел.-ор./ор., бел.-зл./зл.,
бел.-кор./кор.

Цвета жил:

полиэфирная пленка над скрученным пучком

Экранирование 1:

полиэфирная пленка, покрытая алюминием

Экран над элементом скрутки:

-

Экран 1 над скруткой:

-

Экран 2 над скруткой:

да

Дренажный провод:

PVC

Материал внешней оболочки:

пр. 5,9 мм

Внешний диаметр:

серый аналогичный RAL 7035

Цвет внешней оболочки:



Электрические характеристики

100 Ом ±15 Ом при частоте от 1 до 100 МГц

Волновое сопротивление:

100 Ом ± 20 Ом от 101 до 300 МГц



290 Ом/км макс.

Сопротивление шлейфа:

45 нФ/км ном.

Общая емкость:

77 %

Относительная скорость распространения:



Типовые значения

300

200

100

62,5

16

10

(МГц)

Частота

4,7

3,9

2,7

2,2

1,1

0,9

(дБ/10 м)

Затухание

73,0

76,0

80,0

83,0

88,0

90,0

(дБ)

Next

68,3

72,1

77,3

80,8

86,9

89,1

(дБ)

ACR



Технические характеристики

пр. 37 кг/км

Вес:

48 мм

Мин. радиус изгиба при укладке:

-20°C

Мин. рабочая температура:

+60°C

Максимальная рабочая температура:

0,41 МДж/м

Пожарная нагрузка, прибл. значение:

20,00 кг/км

Масса меди:



Стандарты

в соотв. с ISO/IEC 11801, в соотв. с EN 50173, в соотв. с EIA/TIA 568-A,
Трудновоспламеняемый в соответствии с IEC 60332-1-2, Плотность дыма в соотв. с IEC 61034,
CMX 444



Применение

Кабели для передачи данных HELUKAT

®

300 применяются в зоне сетей третьего класса в качестве коммутационных и соединительных кабелей.

Они отличаются высокими запасами производительности и прекрасными рабочими характеристиками. Данные кабели применяются в сетях
Gigabit Ethernet, Fast Ethernet, Ethernet, ATM155, FDDI, Token Ring 4/16 Мбит/с или ISDN. Оптимизированная конструкция позволяет легко
и быстро оснащать кабели серии HELUKAT

®

300 всеми известными разъемами типа RJ45. В связи с наличием специальной PVC-оболочки

этот тип сертифицирован UL.



802174,

U/FTP 4x2xAWG 26/7 PVC

Артикул

Допускаются технические изменения.

Кабели для компьютерных сетей и BUS-технологий / Медные кабели для передачи данных

665

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

450

LAN-кабель

Категория 6

F/FTP





F/FTP 4x2xAWG 24/1 FRNC

Структура



0,52 мм

Ø внутреннего проводника:

медь

Материал проводника:

вспененный PE

Изоляция жил:

бел./син., бел./ор., бел./зл., бел.,кор.

Цвета жил:

-

Экранирование 1:

полиэфирная пленка, покрытая алюминием

Экран над элементом скрутки:

полиэфирная пленка, покрытая алюминием

Экран 1 над скруткой:

-

Экран 2 над скруткой:

да

Дренажный провод:

FRNC

Материал внешней оболочки:

прибл. 7,4 мм

Внешний диаметр:

зеленый аналогичный RAL 6018

Цвет внешней оболочки:



Электрические характеристики

100 Ом ±15 Ом при частоте от 1 до 100 МГц

Волновое сопротивление:

100 Ом ± 20 Ом при частоте от 101 до 450
МГц



165 Ом/км макс.

Сопротивление шлейфа:

43 нФ/км ном.

Общая емкость:

79 %

Относительная скорость распространения:



Типовые значения

450

300

200

100

62,5

16

10

(МГц)

Частота

38,5

34,0

26,0

17,6

13,8

7,0

5,4

(дБ/100 м)

Затухание

84,3

87,0

91,0

94,5

95,8

100,0

100,0

(дБ)

Next

45,8

53,0

65,0

76,9

82,0

93,0

94,6

(дБ)

ACR



Технические характеристики

прибл. 50 кг/км

Вес:

59 мм

Мин. радиус изгиба при укладке:

-20°C

Мин. рабочая температура:

+60°C

Максимальная рабочая температура:

0,57 МДж/м

Пожарная нагрузка, прибл. значение:

24,00 кг/км

Масса меди:



Стандарты

в соотв. с ISO/IEC 11801, в соотв. с EN 50173, в соотв. с EIA/TIA 568-A,
Трудновоспламеняемый в соответствии с IEC 60332-3, Плотность дыма в соотв. с IEC 61034,
Безгалогеновый в соотв. с IEC 60754-2, Коррозия горючих газов в соотв. с EN 50267-2-3



Применение

Кабели серии HELUKAT

®

450 используют в сетях третьего и второго уровня. Они отличаются высокими запасами производительности и

прекрасными рабочими характеристиками. Данные кабели применяются в сетях Gigabit Ethernet, Fast Ethernet, Ethernet, ATM155, FDDI,
Token Ring 4/16 Мбит/с или ISDN. Также в конструкции существенно повышены механические характеристики – это дает возможность
прокладки в узких кабельных каналах.



82501,

F/FTP 4x2xAWG 24/1 FRNC (S-STP)

Артикул

Допускаются технические изменения.

666

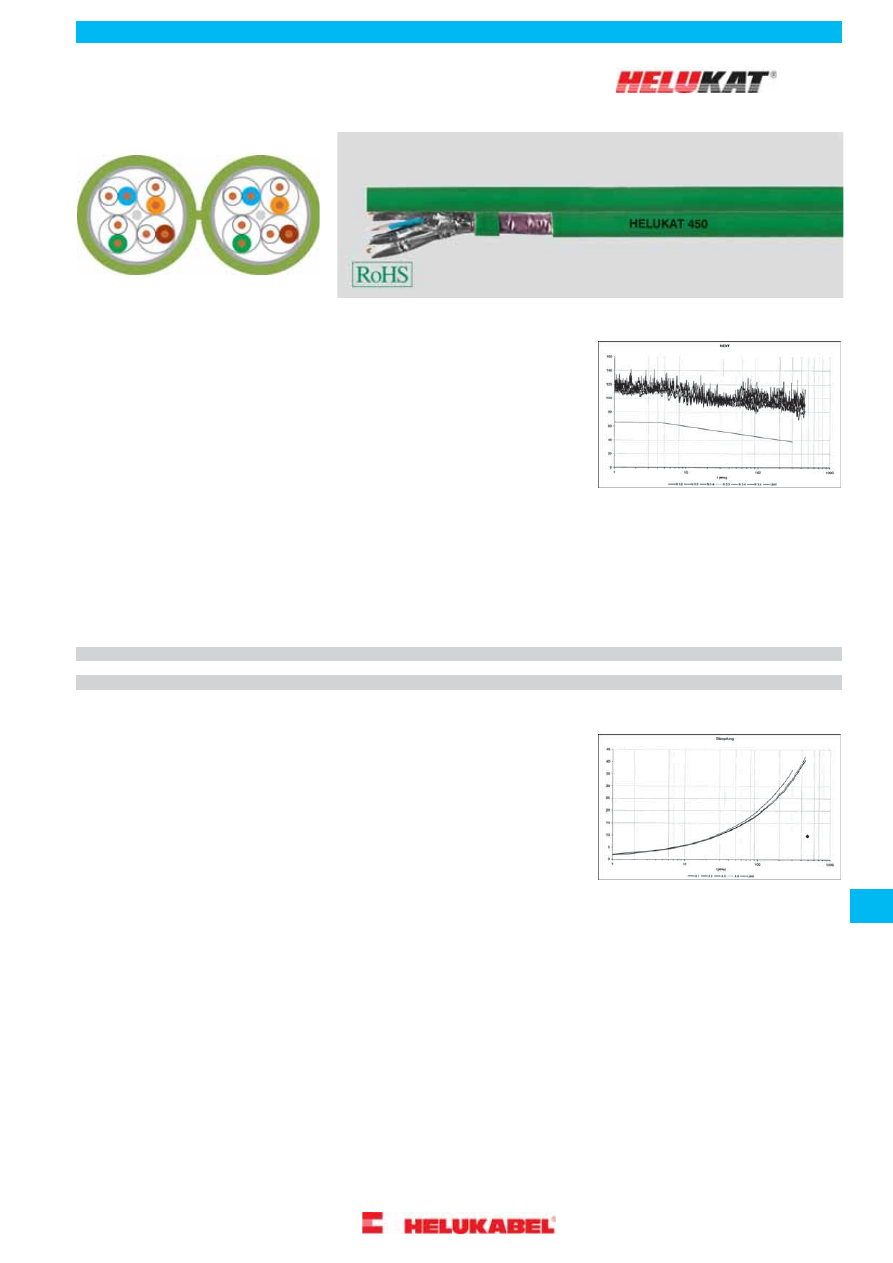

Кабели для компьютерных сетей и BUS-технологий / Медные кабели для передачи данных

-------------------------------------------------------------------------------------------------------------------------------------------------------------

450

LAN-кабель

Категория 6

F/FTP duplex





F/FTP 2x(4x2xAWG 24/1) FRNC

Структура



0,52 мм

Ø внутреннего проводника:

медь

Материал проводника:

вспененный PE

Изоляция жил:

бел./син., бел./ор., бел./зл., бел.,кор.

Цвета жил:

-

Экранирование 1:

полиэфирная пленка, покрытая алюминием

Экран над элементом скрутки:

полиэфирная пленка, покрытая алюминием

Экран 1 над скруткой:

-

Экран 2 над скруткой:

да

Дренажный провод:

FRNC

Материал внешней оболочки:

прибл. 7,4 мм x 15,0 мм

Размер кабеля:

зеленый аналогичный RAL 6018

Цвет внешней оболочки:



Электрические характеристики

100 Ом ±15 Ом при частоте от 1 до 100 МГц

Волновое сопротивление:

100 Ом ± 20 Ом при частоте от 101 до 450
МГц



165 Ом/км макс.

Сопротивление шлейфа:

43 нФ/км ном.

Общая емкость:

79 %

Относительная скорость распространения:



Типовые значения

450

300

200

100

62,5

16

10

(МГц)

Частота

38,5

34,0

26,0

17,6

13,8

7,0

5,4

(дБ/100 м)

Затухание

84,3

87,0

91,0

94,5

95,8

100,0

100,0

(дБ)

Next

45,8

53,0

65,0

76,9

82,0

93,0

94,6

(дБ)

ACR



Технические характеристики

прибл. 100 кг/км

Вес:

59 мм

Мин. радиус изгиба при укладке:

-20°C

Мин. рабочая температура:

+60°C

Максимальная рабочая температура:

1,14 МДж/м

Пожарная нагрузка, прибл. значение:

48,00 кг/км

Масса меди:



Стандарты

в соотв. с ISO/IEC 11801, в соотв. с EN 50173, в соотв. с EIA/TIA 568-A,
Трудновоспламеняемый в соответствии с IEC 60332-3, Плотность дыма в соотв. с IEC 61034,
Безгалогеновый в соотв. с IEC 60754-2, Коррозия горючих газов в соотв. с EN 50267-2-3



Применение

Кабели серии HELUKAT

®

450 используют в сетях третьего и второго уровня. Они отличаются высокими запасами производительности и

прекрасными рабочими характеристиками. Данные кабели применяются в сетях Gigabit Ethernet, Fast Ethernet, Ethernet, ATM155, FDDI,
Token Ring 4/16 Мбит/с или ISDN. Также в конструкции существенно повышены механические характеристики – это дает возможность
прокладки в узких кабельных каналах.



82502,

F/FTP 2x4x2xAWG 24/1 FRNC (S-STP)

Артикул

Допускаются технические изменения.

Кабели для компьютерных сетей и BUS-технологий / Медные кабели для передачи данных

667

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

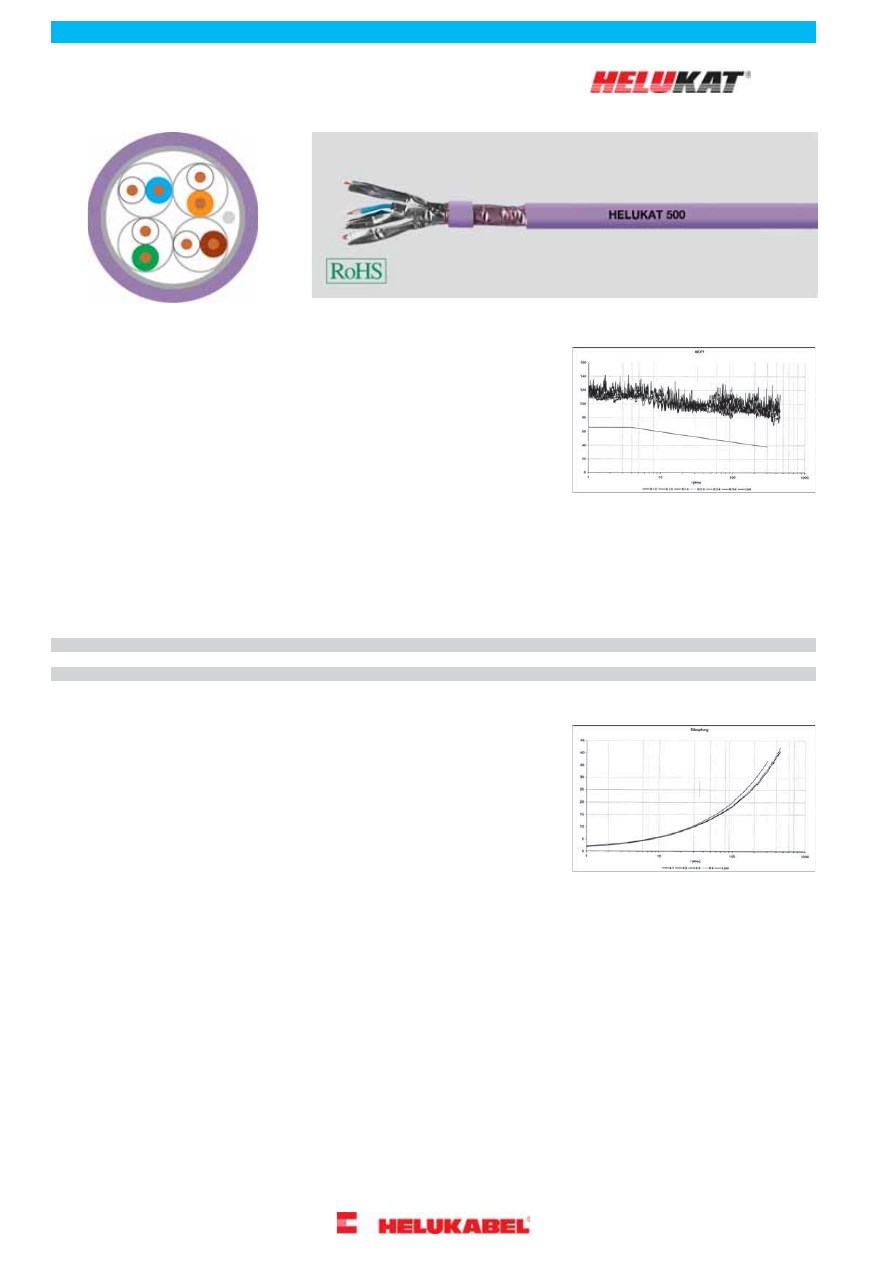

500

LAN-кабель

Категория 6

A

F/FTP





F/FTP 4x2xAWG 23/1 LSZH

Структура



0,57 мм

Ø внутреннего проводника:

медь

Материал проводника:

вспененный PE

Изоляция жил:

бел./син., бел./ор., бел./зл., бел.,кор.

Цвета жил:

-

Экранирование 1:

полиэфирная пленка, покрытая алюминием

Экран над элементом скрутки:

полиэфирная пленка, покрытая алюминием

Экран 1 над скруткой:

-

Экран 2 над скруткой:

да

Дренажный провод:

LSZH

Материал внешней оболочки:

прибл. 7,5 мм

Внешний диаметр:

сине-лиловый аналогичный RAL 4005

Цвет внешней оболочки:



Электрические характеристики

100 Ом ±15 Ом при частоте от 1 до 100 МГц

Волновое сопротивление:

100 Ом ± 20 Ом от 101 to 500 МГц



160 Ом/км макс.

Сопротивление шлейфа:

45 нФ/км ном.

Общая емкость:

80 %

Относительная скорость распространения:



Типовые значения

500

300

250

200

100

62,5

16

10

(МГц)

Частота

41,8

31,9

29,0

25,8

18,1

14,2

7,2

5,7

(дБ/100 м)

Затухание

86,9

90,2

91,4

92,9

97,4

100,0

100,0

100,0

(дБ)

Next

45,1

58,3

62,4

67,1

79,3

85,8

92,8

94,3

(дБ)

ACR



Технические характеристики

прибл. 50 кг/км

Вес:

100 мм

Мин. радиус изгиба при укладке:

-20°C

Мин. рабочая температура:

+60°C

Максимальная рабочая температура:

0,55 МДж/м

Пожарная нагрузка, прибл. значение:

26,00 кг/км

Масса меди:



Стандарты

в соотв. с ISO/IEC 11801, в соотв. с EN 50173, в соотв. с EIA/TIA 568-A,
Трудновоспламеняемый в соответствии с IEC 60332-3, Плотность дыма в соотв. с IEC 61034,
Безгалогеновый в соотв. с IEC 60754-2, Коррозия горючих газов в соотв. с EN 50267-2-3



Применение

Кабели серии HELUKAT

®

500 используют в сетях третьего и второго уровня. Они отличаются высокими запасами производительности и

прекрасными рабочими характеристиками. Данные кабели применяются в сетях 10 Gigabit Ethernet, Gigabit Ethernet, Fast Ethernet, Ethernet,
ATM155, FDDI, Token Ring 4/16 Мбит/с или ISDN. Также в конструкции существенно повышены механические характеристики – это дает
возможность прокладки в узких кабельных каналах.



803378,

F/FTP 4x2xAWG 23/1 LSZH (S-STP)

Артикул

Допускаются технические изменения.

668

Кабели для компьютерных сетей и BUS-технологий / Медные кабели для передачи данных

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     75      76      77      78     ..
