HELUKABEL. Каталог продукции (2015 год) - часть 75





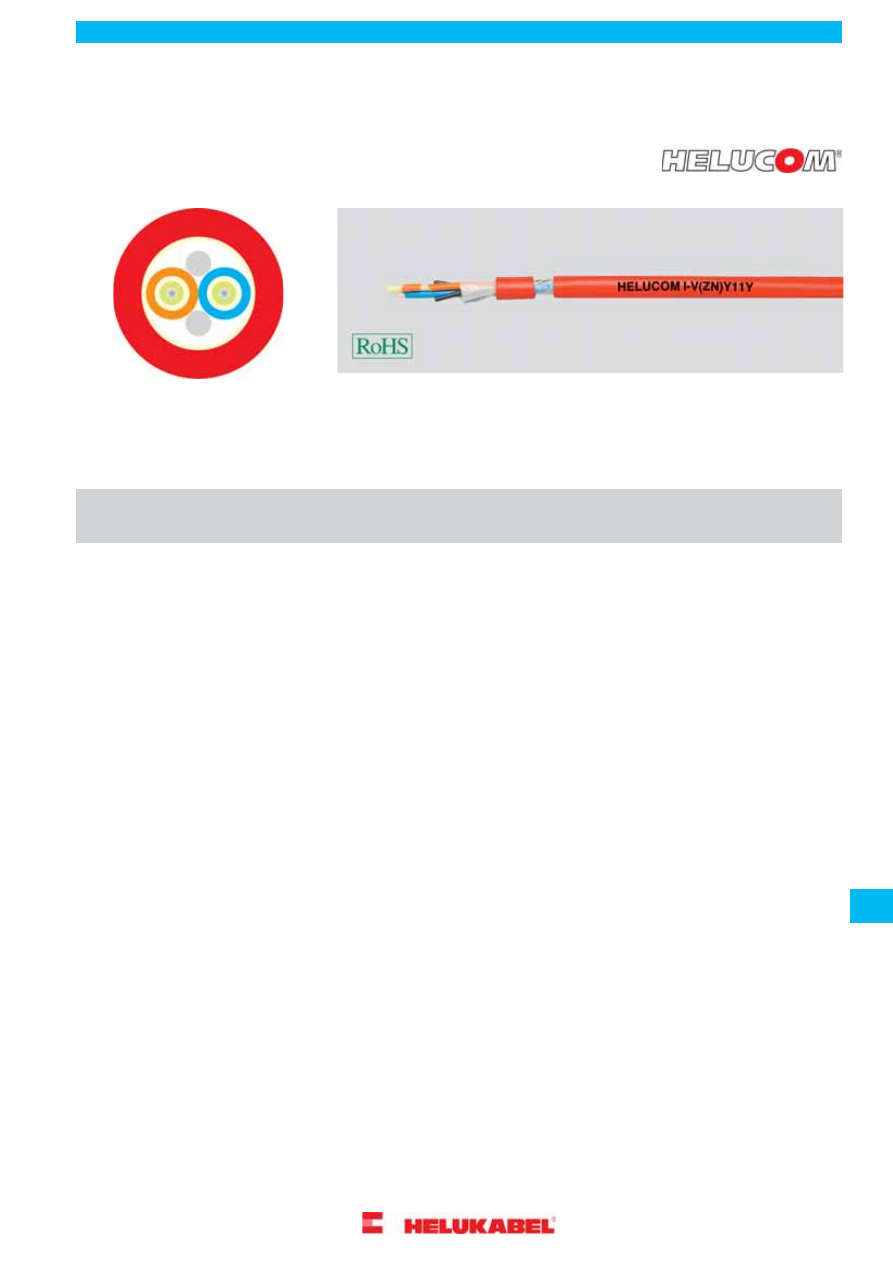

Волоконно-оптический кабель

типа Breakout, особо прочный,

гибкий

HCS

I-V(ZN)Y11Y





Другие свойства

Температурный диапазон

Прокладка, мин.: -5°C

Структура кабеля

Тип жилы: плотный буфер
Компенсатор растяжения: арамид

Маслостойкий

Прокладка, макс.: +50°C
Эксплуатация, мин.: -20°C

Материал внешней оболочки: PUR
Цвет внешней оболочки: красный

Эксплуатация, макс.: +70°C





Арт.№

Вес
кг / км

Пожарная
нагрузка
пр.
МДж / м

Макс.
поперечная
нагрузка
Н / см

Мин. стат.
радиус изгиба
мм

Макс.
тянущее
усилие Н

Внешний Ø
пр. мм

Кол-во
волокон
на жилу

Разновидность волокна

Кол-во
волокон

Обозначение

800980

43,0

1,014

150

50,0

800

7,0

1

HCS 200/230

2

I-V(ZN)Y11Y



Допускаются технические изменения.



Применение

Этот оптоволоконный HCS-кабель HELUCOM

®

подходит для фиксированной проводки. Он предназначен как для нормальных, так и для

повышенных механических нагрузок в промышленных условиях эксплуатации. За счет плотного буфера легко можно выполнить прямой
штекерный монтаж, в том числе непосредственно на объекте. Благодаря технологии HCS-волокна возможна передача данных на расстояние
до 300 м.

Кабели для компьютерных сетей и BUS-технологий / HELUCOM® волоконно-оптический кабель

645

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Волоконно-оптический кабель

типа Breakout, особо прочный

HCS

AT-VQH(ZN)B2Y





Другие свойства

Температурный диапазон

Прокладка, мин.: -5°C

Структура кабеля

Тип жилы: плотный буфер
Силовой элемент: GRP стеклопластик

Коррозия горючих газов в соотв. с EN
50267-2-3
Безгалогеновый в соотв. с IEC 60754-2

Прокладка, макс.: +50°C
Эксплуатация, мин.: -25°C
Эксплуатация, макс.: +70°C

Компенсатор растяжения: арамид
Тип армирования: стеклонити
Материал внешней оболочки: PE

Продольно водонепроницаемый в соотв. с
IEC 60794-1-2-F5
Устойчив к ультрафиолетовому излучению

Цвет внешней оболочки: черный

Маслостойкий





Арт.№

Вес
кг / км

Пожарная
нагрузка
прибл.
МДж / м

Макс.
поперечная
нагрузка
Н / см

Мин. стат.
радиус изгиба
мм

Макс.
тянущее
усилие Н

Внешний Ø
прибл. мм

Кол-во
волокон
на жилу

Разновидность волокна

Кол-во
волокон

Обозначение

801196

90,0

2,10

500

200,0

1500

11,0

1

HCS 200/230

2

AT-VQH(ZN)B2Y



Допускаются технические изменения.



Применение

Данные кабели HELUCOM

®

подходят для фиксированной прокладки вне помещений. Они предназначены как для нормальных, так и для

повышенных механических нагрузок в промышленных условиях эксплуатации. По этой причине кабель дополнительно снабжен защитой
от грызунов. За счет плотного буфера легко можно выполнить прямой штекерный монтаж, в том числе непосредственно на объекте. Благодаря
технологии HCS-волокна возможна передача данных на расстояние до 300 м.

646

Кабели для компьютерных сетей и BUS-технологий / HELUCOM® волоконно-оптический кабель

-------------------------------------------------------------------------------------------------------------------------------------------------------------

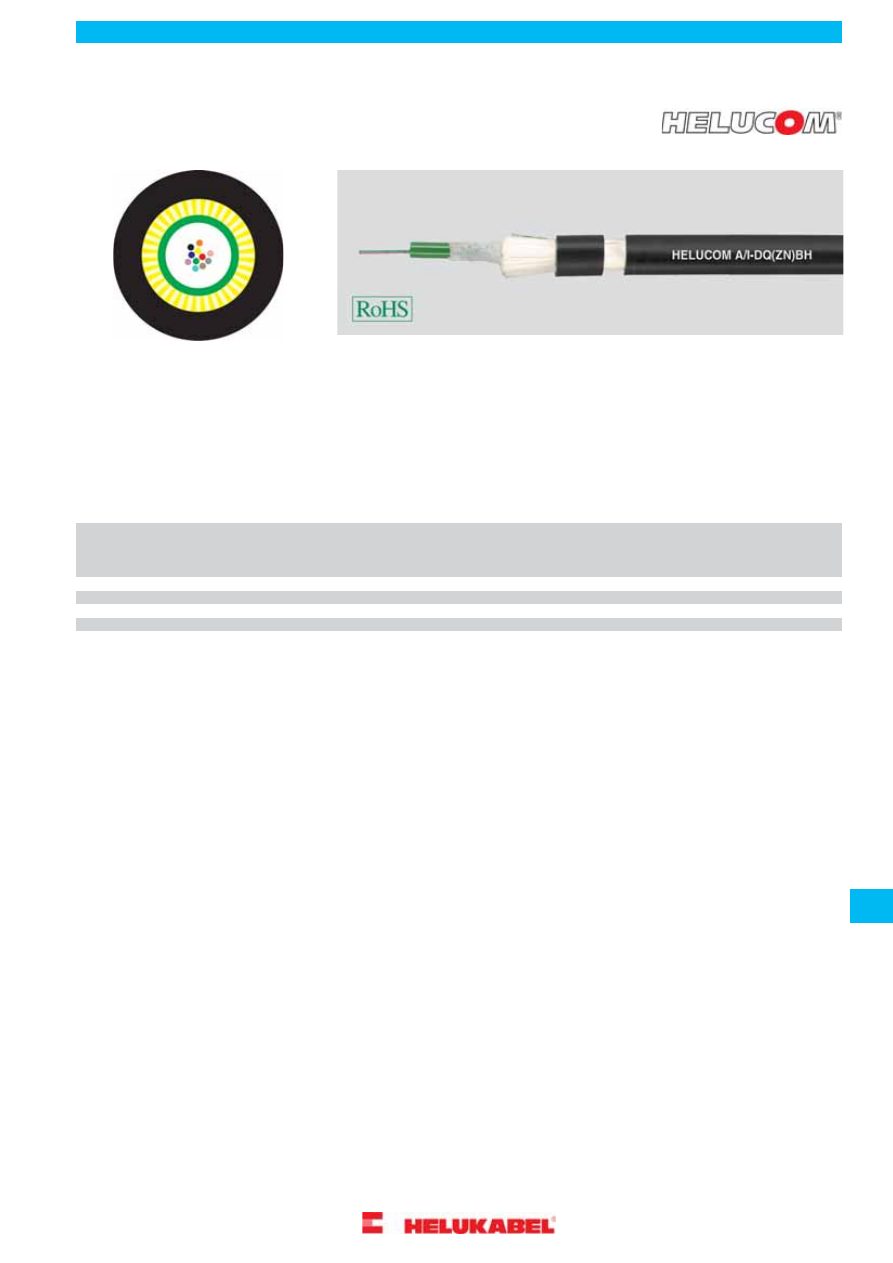

Универсальный

волоконно-оптический кабель

HCS

A/I-DQ(ZN)BH





Другие свойства

Температурный диапазон

Прокладка, мин.: -5°C

Структура кабеля

Тип жилы: свободный буфер
Компенсатор растяжения: стеклонити

Коррозия горючих газов в соотв. с EN
50267-2-3
Безгалогеновый в соотв. с IEC 60754-2

Прокладка, макс.: +50°C
Эксплуатация, мин.: -20°C
Эксплуатация, макс.: +70°C

Тип армирования: стеклонити
Материал внешней оболочки: FR/LSOH
Цвет внешней оболочки: черный

Трудновоспламеняемый в соответствии с
IEC 60332-1-2
Плотность дыма в соотв. с IEC 61034
Продольно водонепроницаемый в соотв. с
IEC 60794-1-2-F5
Устойчив к ультрафиолетовому излучению





Арт.№

Вес
кг / км

Пожарная
нагрузка
прибл.
МДж / м

Макс.
поперечная
нагрузка
Н / см

Мин. стат.
радиус изгиба
мм

Макс.
тянущее
усилие Н

Внешний Ø
прибл. мм

Кол-во
волокон
на жилу

Разновидность волокна

Кол-во
волокон

Обозначение

801198

76,0

2,00

150

130,0

1500

8,5

4

HCS 200/230

4

A/I-DQ(ZN)BH

802001

79,0

2,00

150

130,0

1500

8,5

8

HCS 200/230

8

A/I-DQ(ZN)BH

802002

82,0

2,00

150

130,0

1500

8,5

12

HCS 200/230

12

A/I-DQ(ZN)BH

802003

280,0

3,20

300

265,0

6000

17,7

8

HCS 200/230

24

A/I-DQ(ZN)BH

802004

355,0

3,20

300

285,0

6000

18,9

8

HCS 200/230

48

A/I-DQ(ZN)BH



Допускаются технические изменения.



Применение

Данные кабели HELUCOM

®

представлены в исполнении с центральной жилой, а также с витыми жилами. Они предназначены для

фиксированной внутренней и наружной прокладки в зданиях и промышленных сооружениях. Их особенно целесообразно использовать в
тех местах, где необходимо проложить кабель одним куском из внутренней области во внешнюю без дополнительного использования муфт.
Благодаря черной, устойчивой к УФ-излучению оболочке и защите от грызунов кабель прекрасно подходит для наружного применения.
Безгалогеновая оболочка обеспечивает высокий уровень безопасности.

Кабели для компьютерных сетей и BUS-технологий / HELUCOM® волоконно-оптический кабель

647

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

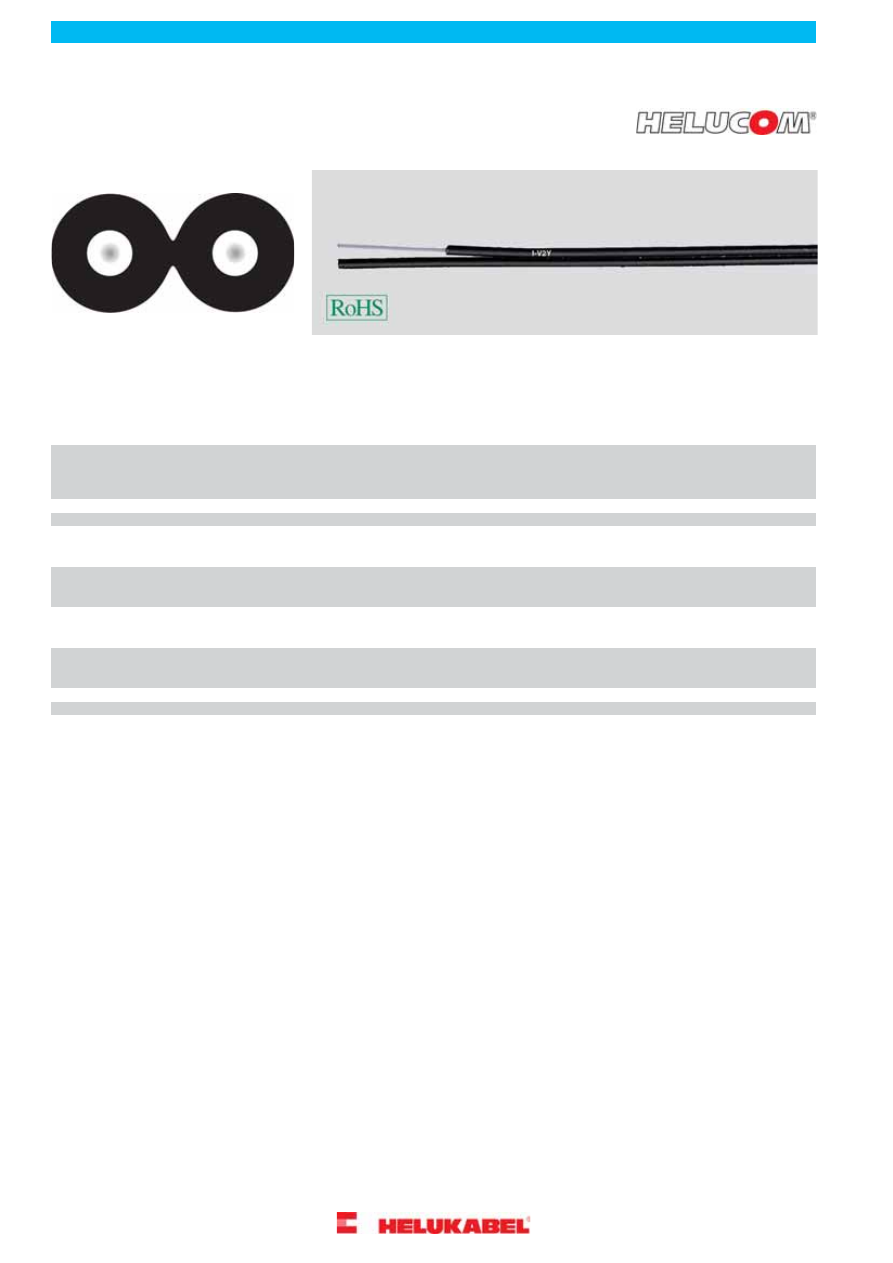

Промышленный

волоконно-оптический кабель

POF/PE

I-V2Y, I-V2Y(ZN)11Y





Температурный диапазон

Оптические свойства

Показатель преломления, сердечник: 1,492

Структура кабеля

Тип волокна: POF 980/1000
Волоконная оболочка: PE

Прокладка, мин.: -20°C
Прокладка, макс.: +80°C
Эксплуатация, мин.: -20°C

Показатель преломления, оболочка: 1,419
Числовая апертура: 0,5
Затухание см. в таблице

Эксплуатация, макс.: +80°C





Арт.№

Вес
кг / км

В соотв. с

DESINA

®

Устойчивый

к маслам

Показатель
затухания
волокна

Мин. стат.
радиус
изгиба
мм

Макс.
тянущее
усилие Н

Внешний
Ø
пр. мм

Цвет
оболочки

Материал
внешней
оболочки

Обозначение

80532

4,0

нет

нет

160A1

25,0

70

2,2

черный

PE

I-V2Y 1P 980/1000

80388

8,0

нет

нет

160A1

25,0

140

2,2 x 4,4

черный

PE

I-V2Y 2P 980/1000

81611

30,0

да

да

230A1

30,0

400

5,8

фиолет.
аналог.
RAL 4001

PUR

I-V2Y(ZN)11Y 1P 980/1000

80629

36,0

да

да

230A1

31,0

400

6,0

фиолет.
аналог.
RAL 4001

PUR

I-V2Y(ZN)11Y 2P 980/1000

81882

36,0

да

да

230A1

31,0

400

6,0

фиолет.
аналог.
RAL 4001

PUR

I-V2Y(ZN)11Y 2P 980/1000

80630

65,0

да

да

230A1

45,0

400

7,1

фиолет.
аналог.
RAL 4001

PUR

I-V2Y(ZN)11Y 4P 980/1000

82032

60,0

нет

да

230A1

70,0

200

7,8

красный

PUR

I-V2Y(ZN)11Y 2P 980/1000 + 2x1мм² Cu

82033

132,0

нет

да

230A1

70,0

200

11,0

красный

PUR

I-V2Y(ZN)11Y 2P 980/1000 + 3x1,5мм² Cu



Допускаются технические изменения.



Применение

Эти оптоволоконные кабели HELUCOM

®

предназначены для машиностроения и пригодны для стационарного и подвижного использования.

За счет многообразия конструкций, например, PUR-оболочек, специальных элементов для разгрузки от натяжения, выбора кабеля гибридной
структуры с медными жилами для электропитания или кабеля на базе только кварцевых волокон, охвачены все возможные области
применения. В частности, полимерное волокно (PMMA) отличается высокой прочностью и легкостью монтажа кабеля в полевых условиях,
поэтому предназначено для использования там, где необходима бесперебойная передача данных в условиях повышенной сложности.

648

Кабели для компьютерных сетей и BUS-технологий / HELUCOM® волоконно-оптический кабель

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Промышленный

волоконно-оптический кабель

POF/PA

I-V4Y(ZN)11Y





Температурный диапазон

Оптические свойства

Показатель преломления, сердечник: 1,492

Структура кабеля

Тип волокна: POF 980/1000
Волоконная оболочка: полиамид

Прокладка, мин.: -5°C
Прокладка, макс.: +50°C
Эксплуатация, мин.: -20°C

Показатель преломления, оболочка: 1,419
Числовая апертура: 0,5
Затухание см. в таблице

Эксплуатация, макс.: +70°C





Арт.№

Вес
кг / км

В соотв. с

DESINA

®

Устойчивый

к маслам

Показатель
затухания
волокна

Мин. стат.
радиус
изгиба
мм

Макс.
тянущее
усилие Н

Внешний
Ø
пр. мм

Цвет
оболочки

Материал
внешней
оболочки

Обозначение

801200

42,0

нет

да

160A1

50,0

100

8,0

красный

PUR

I-V4Y(ZN)11Y 2P980/1000 RUGGED

801201

51,0

нет

да

250A1

50,0

100

8,0

красный

PUR

I-V4Y(ZN)11Y 2P980/1000 FLEX RUGGED

801202

28,0

нет

да

160A1

30,0

100

6,0

красный

PUR

I-V4Y(ZN)11Y 2P980/1000 HEAVY



Допускаются технические изменения.



Применение

Передача сигналов осуществляется по световодам из полимера. За счет применения этих систем передачи заметно сокращается множество
разнообразных кабелей при проектировании подключения шины в поле действия машинного оборудования. Кроме того, исключаются
возможные проблемы ЭМС благодаря конструкции без металла. При этом основной областью применения является машиностроение и
автомобильная промышленность. В зависимости от типа данные кабели используют в буксируемых цепях и областях, где имеются большие
механические нагрузки.

Кабели для компьютерных сетей и BUS-технологий / HELUCOM® волоконно-оптический кабель

649

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

650

Градиентные волокна

Спецификация

Тип волокна G 50/125

Тип волокна G 62,5/125

Категория волокна

OM2

OM1

Диаметр ядра

50 + 3 мкм

62,5 + 3 мкм

Нумерическая апертура

0,200 + 0,015

0,275 + 0,015

Коэффициент затухания

850 нм

2,8 дБ/км

3,0 /км

1300 нм

0,7 дБ/км

1,0 дБ/км

Мин. полоса пропускания

850 нм

500 МГц x км

200 МГц x км

1300 нм

800 МГц x км

500 МГц x км

Диаметр оболочки волокна

125 + 1 мкм

Диаметр оболочки

245 + 10 мкм

Некруглость ядра

< 5 %

Смещение ядра

< 3,0 мкм

Некруглость оболочки

< 2,0 %

Спецификация

Тип волокна G 50/125

Категория волокна

OM3

OM4

Диаметр ядра

50 + 3 мкм

50 + 3 мкм

Нумерическая апертура

0,200 + 0,015

0,200 + 0,015

Коэффициент затухания

850 нм

2,5 дБ/км

3,0 дБ/км

1300 нм

0,5 дБ/км

1,0 дБ/км

Мин. полоса пропускания

850 нм

1500 МГц x км

3500 МГц x км

1300 нм

500 МГц x км

500 МГц x км

Диаметр оболочки волокна

125 + 1 мкм

125 + 1 мкм

Диаметр оболочки

245 + 10 мкм

245 + 10 мкм

Некруглость ядра

< 5 %

< 5 %

Смещение ядра

< 3,0 мкм

< 6,0 мкм

Некруглость оболочки

< 2,0 %

< 2,0 %

Синтетические и HCS-волокна

Спецификация

Тип волокна  POF

P980/1000

Тип волокна HCS K200/230

Диаметр ядра

980 мкм

200 мкм

Нумерическая апертура

0,5

0,37

Коэффициент затухания

650нм

160 дБ/км

10 дБ/км

850нм

 -

8 дБ/км

Мин. полоса пропускания

650нм

10 МГц x 100m

17 МГц x км

850нм

 -

20 МГц x км

Диаметр оболочки

1000 мкм

230 мкм

 Жилы с  другими параметрами выпускаются по запросу

Одномодовые волокна

Спецификация

Тип волокна E9...10/125 (одномодовый)

Категория волокна

ITU-T G. 652.d

Коэффициент затухания

1300 нм

0,36 дБ/км

1550 нм

0,22 дБ/км

Дисперсия

1285 - 1330 нм

< 3,5 ps/(нм x км)

1550 нм

< 19 ps/(нм x км)

Номинальная длина волны

1312 нм

Диаметр поля  при 1310 нм

9,3 + 0,5 мкм

Диаметр оболочки волокна

125 + 1 мкм

Диаметр оболочки

245 + 10 мкм

Пороговая длина волны

< 1250 нм

Смещение ядра

< 0,8 мкм

Некруглость оболочки

< 1,0 %

ТИПЫ ВОЛОКОН

-------------------------------------------------------------------------------------------------------------------------------------------------------------

651

Длина волны
B = 850 нм
F = 1300 нм
H = 1550 нм

1

2

3

4

5

6

7

8

9

10

11

12

13

14

I

Для внутренней прокладки

A   Для внешней прокладки
AT   Для внешней прокладки, ограниченно

V   Плотный буфер
K   Полуплотный буфер
H   Полая жила, незаполненная
W  Полая жила, заполненная
B   Свободный буфер, незаполненный
D   Свободный буфер, заполненный

S   Металлический элемент

F   Заполнение петролатом
Q   Абсорбирующий материал

Y

   PVC-оболочка

2Y

   PE-оболочка

4Y

   PA-оболочка

11Y

   PUR-оболочка

(L)2Y      слоистая оболочка
(ZN)2Y      PE-оболочка с неметаллической разгрузкой от натяжения
(L)(ZN)2Y PE-слоистая оболочка с неметаллической разгрузкой от натяжения

Y

PVC-оболочка

H

Оболочка без галогенов

B

Броня

BY

Броня  PVC-защитным покрытием

B2Y   Броня с PE-защитным покрытием

Кол-во жил
Кол-во пучков
Кол-во волокон в пучке

Строение
E   одномодовое волокно
G   градиентное волокно

Диаметр ядра в  мкм для градиентного волокна
Диаметр  поля в мкм для одномодового волокна

Диаметр оболочки мкм

Коэффициент затухания в дБ/км

Полоса пропускания
МГц x км  для градиентн.
волокна, дисперсия для
одномодового волокна


    пс



нм x км

Lg  повивная
       скрутка

МАРКИРОВКА

в соотв. с DIN VDE 0888

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     73      74      75      76     ..
