HELUKABEL. Каталог продукции (2015 год) - часть 76





653

R

МЕДНЫЕ КАБЕЛИ ДЛЯ ПЕРЕДАЧИ ДАННЫХ

HELUKAT

®

HELUKAT 155 U/UTP сплошная жила

654

HELUKAT 155 U/UTP сплошная жила, UL

655

HELUKAT 300 U/UTP сплошная жила, UL

656

HELUKAT 100 U/UTP гибкий

657

HELUKAT 155 F/UTP массивный

658

HELUKAT 100 F/UTP гибкий

659

HELUKAT 100-FE60 F/UTP массивный

660

HELUKAT 200 F/UTP гибкий, UL

661

HELUKAT 200 SF/UTP массивный

662

HELUKAT 200 SF/UTP дуплекс массивный

663

HELUKAT 200 SF/UTP гибкий

664

HELUKAT 300 U/FTP гибкий, UL

665

HELUKAT 450 F/FTP массивный

666

HELUKAT 450 F/FTP дуплекс массивный

667

HELUKAT 500 F/FTP массивный

668

HELUKAT 500 F/FTP дуплекс массивный

669

HELUKAT 500 U/FTP гибкий

670

HELUKAT 600 S/FTP массивный

671

HELUKAT 600 S/FTP дуплекс массивный

672

HELUKAT 600 S/FTP гибкий

673

HELUKAT 600A S/FTP сплошная жила außen

674

HELUKAT 600E S/FTP сплошная жила для прокладки в земле

675

HELUKAT 600AE S/FTP массивный, армированный/ для прокладки в земле

676

HELUKAT 1200-7A S/FTP массивный

677

HELUKAT 1200-7A S/FTP дуплекс массивный

678

HELUKAT 1200 S/FTP массивный

679

HELUKAT 1200 S/FTP дуплекс массивный

680

HELUKAT 1500 S/FTP массивный

681

HELUKAT 1500 S/FTP дуплекс массивный

682

IBM Тип 1A

683

-------------------------------------------------------------------------------------------------------------------------------------------------------------

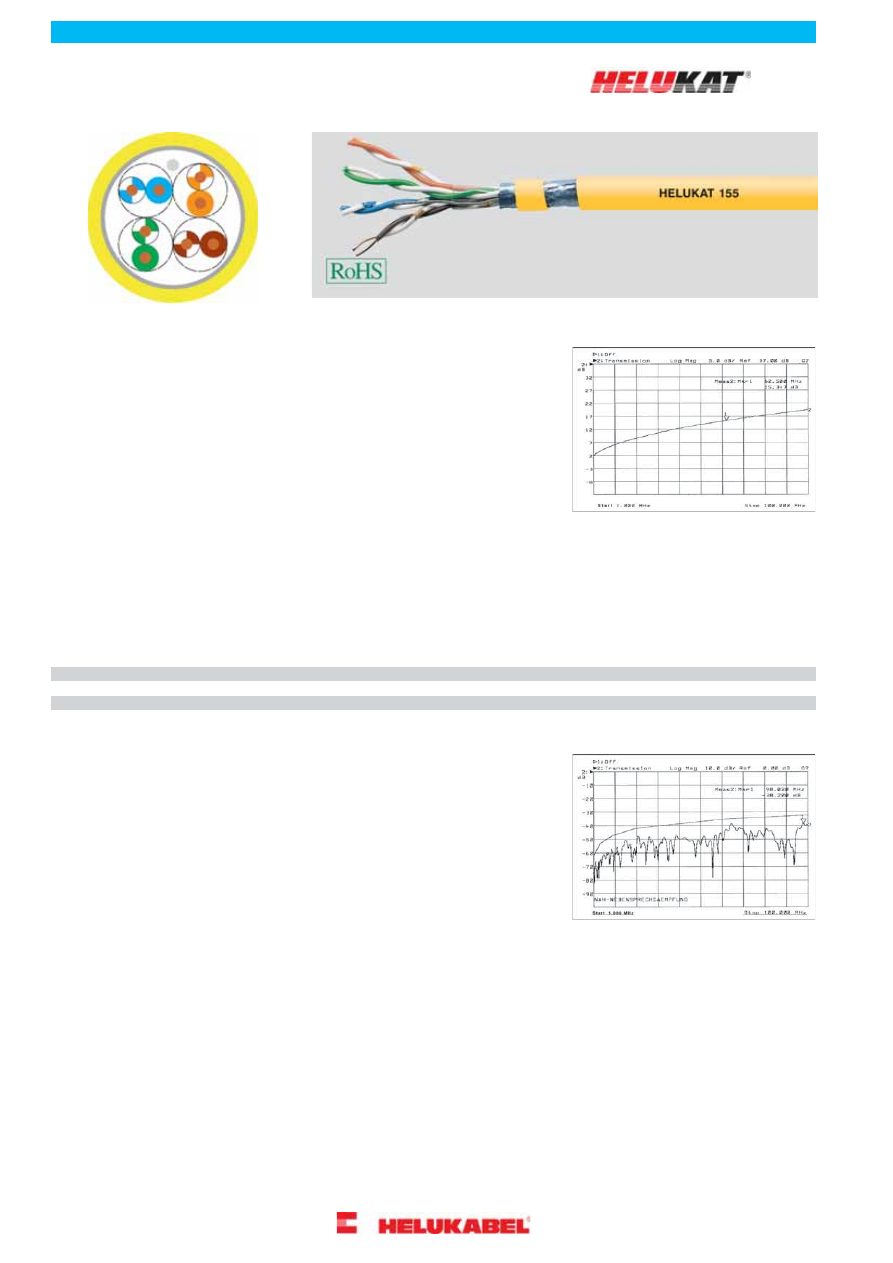

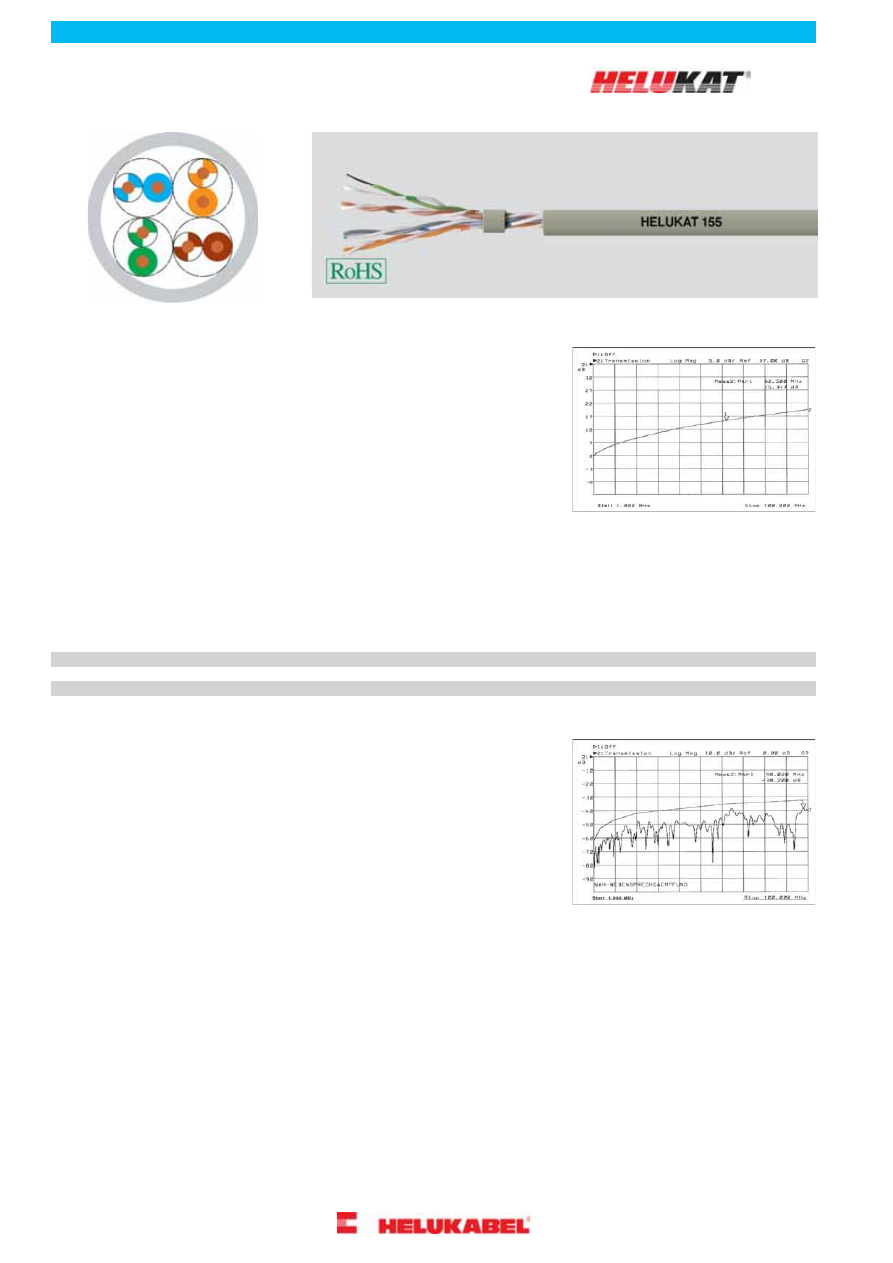

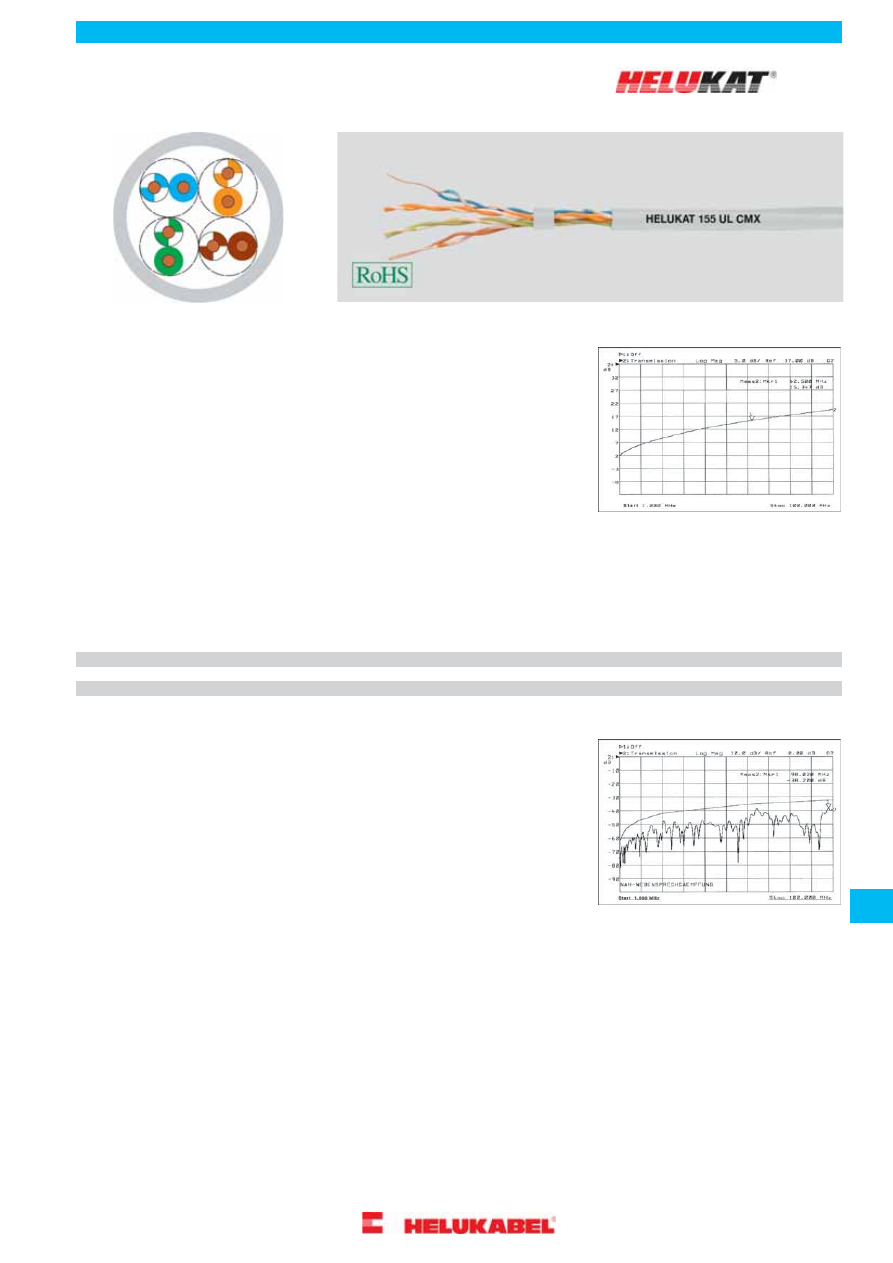

155

LAN-кабель

Категория 5e

U/UTP





U/UTP 4x2xAWG 24/1 PVC

Структура



0,51 мм

Ø внутреннего проводника:

медь

Материал проводника:

PE

Изоляция жил:

бел.-син./син., бел.-ор./ор., бел.-зл./зл.,
бел.-кор./кор.

Цвета жил:

-

Экранирование 1:

-

Экран над элементом скрутки:

-

Экран 1 над скруткой:

-

Экран 2 над скруткой:

PVC

Материал внешней оболочки:

пр. 4,9 мм

Внешний диаметр:

серый

Цвет внешней оболочки:



Электрические характеристики

100 Ом ±15 Ом при частоте от 1 до 100 МГц

Волновое сопротивление:

100 Ом ± 20 Ом при частоте от 101 до 155
МГц



190 Ом/км макс.

Сопротивление шлейфа:

50 нФ/км ном.

Общая емкость:

66 %

Относительная скорость распространения:



Типовые значения

155

100

62,5

16

10

(МГц)

Частота

26,8

21,3

16,5

8,0

6,3

(дБ/100 м)

Затухание

33,0

35,3

38,4

47,3

50,3

(дБ)

Next

6,2

14,0

21,9

39,3

44,0

(дБ)

ACR



Технические характеристики

пр. 26 кг/км

Вес:

40 мм

Мин. радиус изгиба при укладке:

-20°C

Мин. рабочая температура:

+60°C

Максимальная рабочая температура:

0,40 МДж/м

Пожарная нагрузка, прибл. значение:

17,00 кг/км

Масса меди:



Стандарты

в соотв. с ISO/IEC 11801, в соотв. с EN 50173, в соотв. с EIA/TIA 568-A



Применение

Кабели серии HELUKAT

®

155 используют в сетях третьего и второго уровня. Они отличаются высокими запасами производительности и

прекрасными рабочими характеристиками. Данные кабели применяются в сетях Fast Ethernet, Ethernet, ATM155, FDDI, Token Ring 4/16
Мбит/с или ISDN. Также в конструкции существенно повышены механические характеристики – это дает возможность прокладки в узких
кабельных каналах.



80053,

U/UTP 4x2xAWG24/1 PVC (UTP)

Артикул

Допускаются технические изменения.

654

Кабели для компьютерных сетей и BUS-технологий / Медные кабели для передачи данных

-------------------------------------------------------------------------------------------------------------------------------------------------------------

155

LAN-кабель

Категория 5e

U/UTP UL





U/UTP 4x2xAWG 24/1 PVC, UL

Структура



0,53 мм

Ø внутреннего проводника:

медь

Материал проводника:

PE

Изоляция жил:

бел.-син./син., бел.-ор./ор., бел.-зл./зл.,
бел.-кор./кор.

Цвета жил:

-

Экранирование 1:

-

Экран над элементом скрутки:

-

Экран 1 над скруткой:

-

Экран 2 над скруткой:

PVC

Материал внешней оболочки:

пр. 5,2 мм

Внешний диаметр:

серый

Цвет внешней оболочки:



Электрические характеристики

100 Ом ±15 Ом при частоте от 1 до 100 МГц

Волновое сопротивление:

100 Ом ± 20 Ом при частоте от 101 до 155
МГц



190 Ом/км макс.

Сопротивление шлейфа:

50 нФ/км ном.

Общая емкость:

66 %

Относительная скорость распространения:



Типовые значения

155

100

62,5

16

10

(МГц)

Частота

22,7

19,9

15,2

7,7

6,1

(дБ/100 м)

Затухание

37,0

40,0

53,0

63,0

65,0

(дБ)

Next

14,3

20,1

37,8

55,3

58,9

(дБ)

ACR



Технические характеристики

пр. 35 кг/км

Вес:

42 мм

Мин. радиус изгиба при укладке:

-20°C

Мин. рабочая температура:

+60°C

Максимальная рабочая температура:

0,43 МДж/м

Пожарная нагрузка, прибл. значение:

17,00 кг/км

Масса меди:



Стандарты

в соотв. с ISO/IEC 11801, в соотв. с EN 50173, в соотв. с EIA/TIA 568-A,
Трудновоспламеняемый в соответствии с IEC 60332-1-2, Плотность дыма в соотв. с IEC 61034,
CMX 444



Применение

Кабели серии HELUKAT

®

155 используют в сетях третьего и второго уровня. Они отличаются высокими запасами производительности и

прекрасными рабочими характеристиками. Данные кабели применяются в сетях Gigabit Ethernet, Fast Ethernet, Ethernet, ATM155, FDDI,
Token Ring 4/16 Мбит/с или ISDN. Также в конструкции существенно повышены механические характеристики – это дает возможность
прокладки в узких кабельных каналах. В связи с наличием оболочки из специального ПВХ эта конструкция сертифицирована UL.



802171,

U/UTP 4x2xAWG24/1 PVC UL (UTP)

Артикул

Допускаются технические изменения.

Кабели для компьютерных сетей и BUS-технологий / Медные кабели для передачи данных

655

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

300

LAN-кабель

Категория 6

U/UTP UL





U/UTP 4x2xAWG 24/1 PVC, UL

Структура



0,55 мм

Ø внутреннего проводника:

медь

Материал проводника:

PE

Изоляция жил:

бел.-син./син., бел.-ор./ор., бел.-зл./зл.,
бел.-кор./кор.

Цвета жил:

полиэфирная пленка над скрученным пучком

Экранирование 1:

-

Экран над элементом скрутки:

-

Экран 1 над скруткой:

-

Экран 2 над скруткой:

PVC

Материал внешней оболочки:

пр. 6,3 мм

Внешний диаметр:

серый

Цвет внешней оболочки:



Электрические характеристики

100 Ом ±15 Ом при частоте от 1 до 100 МГц

Волновое сопротивление:

100 Ом ± 20 Ом при частоте от 101 до 300
МГц



190 Ом/км макс.

Сопротивление шлейфа:

50 нФ/км ном.

Общая емкость:

67 %

Относительная скорость распространения:



Типовые значения

300

200

155

100

62,5

16

10

(МГц)

Частота

32,5

26,0

22,9

18,2

14,3

7,0

5,6

(дБ/100 м)

Затухание

55,0

57,0

60,0

63,0

65,0

70,0

72,0

(дБ)

Next

22,5

31,0

37,1

44,8

50,7

63,0

66,4

(дБ)

ACR



Технические характеристики

пр. 46 кг/км

Вес:

55 мм

Мин. радиус изгиба при укладке:

-20°C

Мин. рабочая температура:

+60°C

Максимальная рабочая температура:

0,68 МДж/м

Пожарная нагрузка, прибл. значение:

20,00 кг/км

Масса меди:



Стандарты

в соотв. с ISO/IEC 11801, в соотв. с EN 50173, в соотв. с EIA/TIA 568-A,
Трудновоспламеняемый в соответствии с IEC 60332-1-2, Плотность дыма в соотв. с IEC 61034,
CMX 444



Применение

Кабели серии HELUKAT

®

300 используют в сетях третьего и второго уровня. Они отличаются высокими запасами производительности и

прекрасными рабочими характеристиками. Данные кабели применяются в сетях Gigabit Ethernet, Fast Ethernet, Ethernet, ATM155, FDDI,
Token Ring 4/16 Мбит/с или ISDN. Также в конструкции существенно повышены механические характеристики – это дает возможность
прокладки в узких кабельных каналах. В связи с наличием оболочки из специального ПВХ эта конструкция сертифицирована UL.



802172,

U/UTP 4x2xAWG24/1 PVC UL (UTP)

Артикул

Допускаются технические изменения.

656

Кабели для компьютерных сетей и BUS-технологий / Медные кабели для передачи данных

-------------------------------------------------------------------------------------------------------------------------------------------------------------

100

LAN-кабель

Категория 5

U/UTP flex





U/UTP 4x2xAWG 26/7(жилы) PVC

Структура



0,48 мм

Ø внутреннего проводника:

медь

Материал проводника:

полистирол

Изоляция жил:

бел.-син./син., бел.-ор./ор., бел.-зл./зл.,
бел.-кор./кор.

Цвета жил:

-

Экранирование 1:

-

Экран над элементом скрутки:

-

Экран 1 над скруткой:

-

Экран 2 над скруткой:

PVC

Материал внешней оболочки:

пр. 4,5 мм

Внешний диаметр:

серый аналогичный RAL 7035

Цвет внешней оболочки:



Электрические характеристики

100 Ом ±15 Ом при частоте от 1 до 100 МГц

Волновое сопротивление:

290 Ом/км макс.

Сопротивление шлейфа:

50 нФ/км ном.

Общая емкость:

74 %

Относительная скорость распространения:



Типовые значения

100

62,5

16

10

(МГц)

Частота

3,1

2,4

1,2

0,9

(дБ/10 м)

Затухание

38,0

41,0

50,0

53,0

(дБ)

Next

34,9

38,6

48,8

52,1

(дБ)

ACR



Технические характеристики

пр. 17 кг/км

Вес:

35 мм

Мин. радиус изгиба при укладке:

-20°C

Мин. рабочая температура:

+60°C

Максимальная рабочая температура:

0,527 МДж/м

Пожарная нагрузка, прибл. значение:

11,00 кг/км

Масса меди:



Стандарты

в соотв. с ISO/IEC 11801, в соотв. с EN 50173, в соотв. с EIA/TIA 568-A



Применение

Кабели для передачи данных HELUKAT

®

100 применяются в зоне сетей третьего класса в качестве коммутационных и соединительных кабелей.

Они отличаются высокими запасами производительности и прекрасными рабочими характеристиками. Данные кабели применяются в сетях
Fast Ethernet, Ethernet, ATM155, FDDI, Token Ring 4/16 Мбит/с или ISDN. Оптимизированная конструкция позволяет легко и быстро оснащать
кабели серии HELUKAT

®

100 всеми известными разъемами типа RJ45.



80055,

U/UTP 4x2xAWG 26/7 PVC (UTP)

Артикул

Допускаются технические изменения.

Кабели для компьютерных сетей и BUS-технологий / Медные кабели для передачи данных

657

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

155

LAN-кабель

Категория 5e

F/UTP





F/UTP 4x2xAWG 24/1 PVC

Структура



0,51 мм

Ø внутреннего проводника:

медь

Материал проводника:

PE

Изоляция жил:

бел.-син./син., бел.-ор./ор., бел.-зл./зл.,
бел.-кор./кор.

Цвета жил:

полиэфирная пленка над скрученным пучком

Экранирование 1:

-

Экран над элементом скрутки:

полиэфирная пленка, покрытая алюминием

Экран 1 над скруткой:

-

Экран 2 над скруткой:

да

Дренажный провод:

PVC

Материал внешней оболочки:

пр. 5,9 мм

Внешний диаметр:

желтый аналогичный RAL 1021

Цвет внешней оболочки:



Электрические характеристики

100 Ом ±15 Ом при частоте от 1 до 100 МГц

Волновое сопротивление:

100 Ом ± 20 Ом при частоте от 101 до 155
МГц



170 Ом/км макс.

Сопротивление шлейфа:

50 нФ/км ном.

Общая емкость:

69 %

Относительная скорость распространения:



Типовые значения

155

100

62,5

16

10

(МГц)

Частота

22,0

20,3

15,7

7,6

5,9

(дБ/100 м)

Затухание

40,0

40,0

44,0

53,0

59,0

(дБ)

Next

18,0

19,7

28,3

45,4

53,1

(дБ)

ACR



Технические характеристики

пр. 40 кг/км

Вес:

48 мм

Мин. радиус изгиба при укладке:

-20°C

Мин. рабочая температура:

+60°C

Максимальная рабочая температура:

0,40 МДж/м

Пожарная нагрузка, прибл. значение:

18,00 кг/км

Масса меди:



Стандарты

в соотв. с ISO/IEC 11801, в соотв. с EN 50173, в соотв. с EIA/TIA 568-A



Применение

Кабели серии HELUKAT

®

155 используют в сетях третьего и второго уровня. Они отличаются высокими запасами производительности и

прекрасными рабочими характеристиками. Данные кабели применяются в сетях Fast Ethernet, Ethernet, ATM155, FDDI, Token Ring 4/16
Мбит/с или ISDN. Также в конструкции существенно повышены механические характеристики – это дает возможность прокладки в узких
кабельных каналах.



80043,

F/UTP 4x2xAWG24/1 PVC (FTP)

Артикул

Допускаются технические изменения.

658

Кабели для компьютерных сетей и BUS-технологий / Медные кабели для передачи данных

-------------------------------------------------------------------------------------------------------------------------------------------------------------

100

LAN-кабель

Категория 5

F/UTP flex





F/UTP 4x2xAWG 26/7(жилы) FRNC

Структура



0,48 мм

Ø внутреннего проводника:

медь

Материал проводника:

вспененный PE

Изоляция жил:

бел.-син./син., бел.-ор./ор., бел.-зл./зл.,
бел.-кор./кор.

Цвета жил:

-

Экранирование 1:

-

Экран над элементом скрутки:

полиэфирная пленка, покрытая алюминием

Экран 1 над скруткой:

-

Экран 2 над скруткой:

да

Дренажный провод:

FRNC

Материал внешней оболочки:

прибл. 5,3 мм

Внешний диаметр:

серый аналогичный RAL 7035

Цвет внешней оболочки:



Электрические характеристики

100 Ом ±15 Ом при частоте от 1 до 100 МГц

Волновое сопротивление:

290 Ом/км макс.

Сопротивление шлейфа:

50 нФ/км ном.

Общая емкость:

74 %

Относительная скорость распространения:



Типовые значения

100

62,5

16

10

(МГц)

Частота

2,9

2,4

1,2

0,9

(дБ/10 м)

Затухание

43,0

45,0

56,0

58,0

(дБ)

Next

40,1

42,6

54,8

57,1

(дБ)

ACR



Технические характеристики

прибл. 31 кг/км

Вес:

40 мм

Мин. радиус изгиба при укладке:

-20°C

Мин. рабочая температура:

+60°C

Максимальная рабочая температура:

0,45 МДж/м

Пожарная нагрузка, прибл. значение:

14,00 кг/км

Масса меди:



Стандарты

в соотв. с ISO/IEC 11801, в соотв. с EN 50173, в соотв. с EIA/TIA 568-A,
Трудновоспламеняемый в соответствии с IEC 60332-1-2, Плотность дыма в соотв. с IEC 61034,
Безгалогеновый в соотв. с IEC 60754-2, Коррозия горючих газов в соотв. с EN 50267-2-3



Применение

Кабели для передачи данных HELUKAT

®

100 применяются в зоне сетей третьего класса в качестве коммутационных и соединительных кабелей.

Они отличаются высокими запасами производительности и прекрасными рабочими характеристиками. Данные кабели применяются в сетях
Fast Ethernet, Ethernet, ATM155, FDDI, Token Ring 4/16 Мбит/с или ISDN. Оптимизированная конструкция позволяет легко и быстро оснащать
кабели серии HELUKAT

®

100 всеми известными разъемами типа RJ45.



81278,

F/UTP 4x2xAWG 26/7 FRNC (FTP)

Артикул

Допускаются технические изменения.

Кабели для компьютерных сетей и BUS-технологий / Медные кабели для передачи данных

659

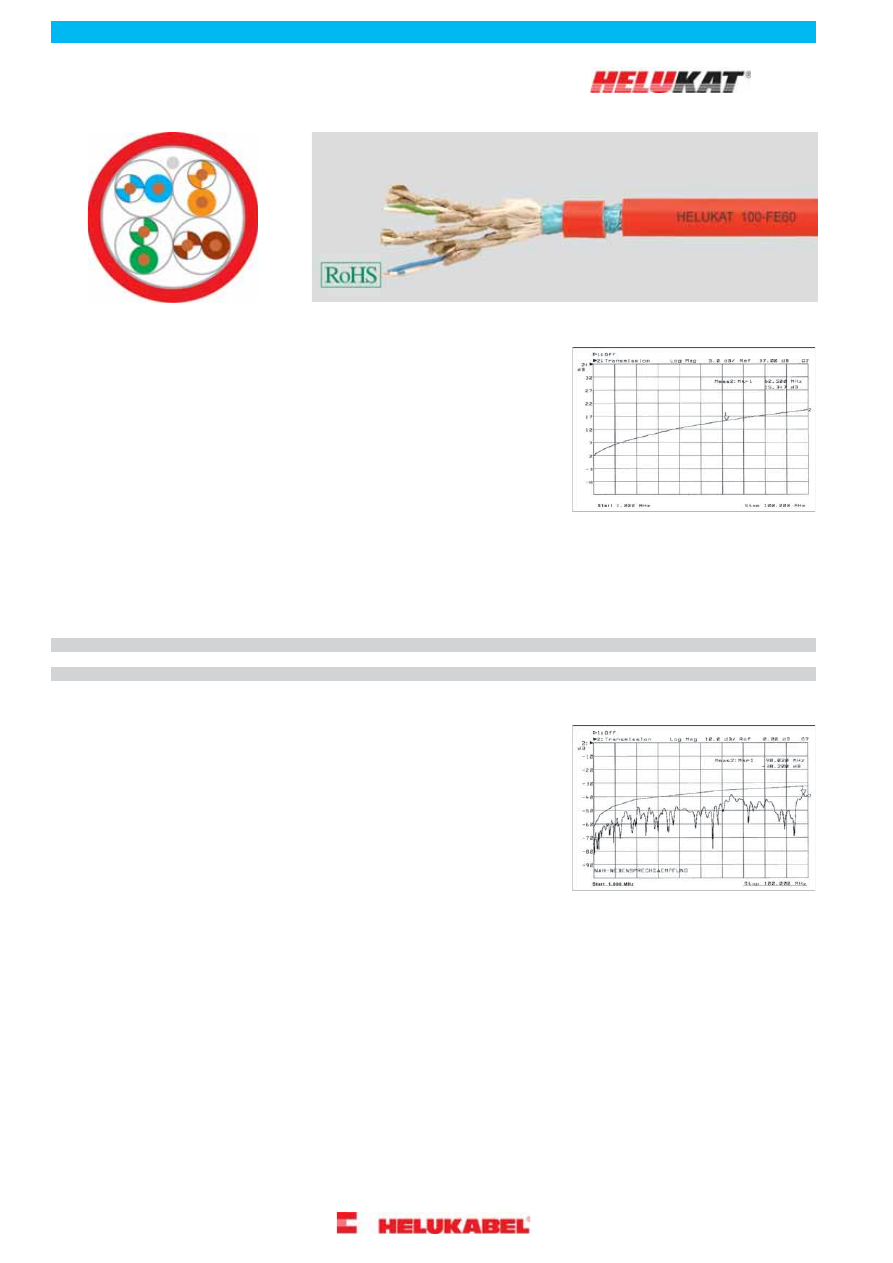

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

100

LAN-кабель

Категория 5

F/UTP FE60





F/UTP 4x2xAWG 24/1 FR-0H

Структура



0,56 мм

Ø внутреннего проводника:

медь

Материал проводника:

PE + трудновоспламеняемая лента

Изоляция жил:

бел.-син./син., бел.-ор./ор., бел.-зл./зл.,
бел.-кор./кор.

Цвета жил:

-

Экранирование 1:

PO лента

Экран над элементом скрутки:

специальная лента из стекловолокна

Экран 1 над скруткой:

полиэфирная пленка, покрытая алюминием

Экран 2 над скруткой:

да

Дренажный провод:

LSZH

Материал внешней оболочки:

прибл. 8,3 мм

Внешний диаметр:

красный

Цвет внешней оболочки:



Электрические характеристики

100 Ом ±15 Ом при частоте от 1 до 100 МГц

Волновое сопротивление:

188 Ом/км макс.

Сопротивление шлейфа:

65 нФ/км ном.

Общая емкость:

67 %

Относительная скорость распространения:



Типовые значения

100

62,5

16

10

(МГц)

Частота

19,3

14,9

7,3

5,7

(дБ/100 м)

Затухание

38,0

42,0

53,0

56,0

(дБ)

Next

18,7

27,1

45,7

50,3

(дБ)

ACR



Технические характеристики

прибл. 75 кг/км

Вес:

130 мм

Мин. радиус изгиба при укладке:

-20°C

Мин. рабочая температура:

+70°C

Максимальная рабочая температура:

0,72 МДж/м

Пожарная нагрузка, прибл. значение:

24,00 кг/км

Масса меди:



Стандарты

в соотв. с ISO/IEC 11801, в соотв. с EN 50173, в соотв. с EIA/TIA 568-A,
Трудновоспламеняемый в соответствии с IEC 60332-3, Плотность дыма в соотв. с IEC 61034,
Безгалогеновый в соотв. с IEC 60754-2, Коррозия горючих газов в соотв. с EN 50267-2-3



Применение

Кабели серии HELUKAT

®

100-FE60 используют в сетях третьего и второго уровня. Они отличаются высокими запасами производительности

и прекрасными рабочими характеристиками. Данные кабели применяются в сетях Fast Ethernet, Ethernet, ATM155, FDDI, Token Ring 4/16
Мбит/с или ISDN. Кроме того, в оптимизированной конструкции термические характеристики подобраны так, что обеспечивается показатель
сохранения свойств изоляции оболочки FE 60 в соответствии с EN 50200 при эксплуатации.



804045,

F/UTP 4x2xAWG24/1 FRNC (FTP)

Артикул

Допускаются технические изменения.

660

Кабели для компьютерных сетей и BUS-технологий / Медные кабели для передачи данных

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     74      75      76      77     ..
