WK

Волоконно-оптический кабель,

гибкий

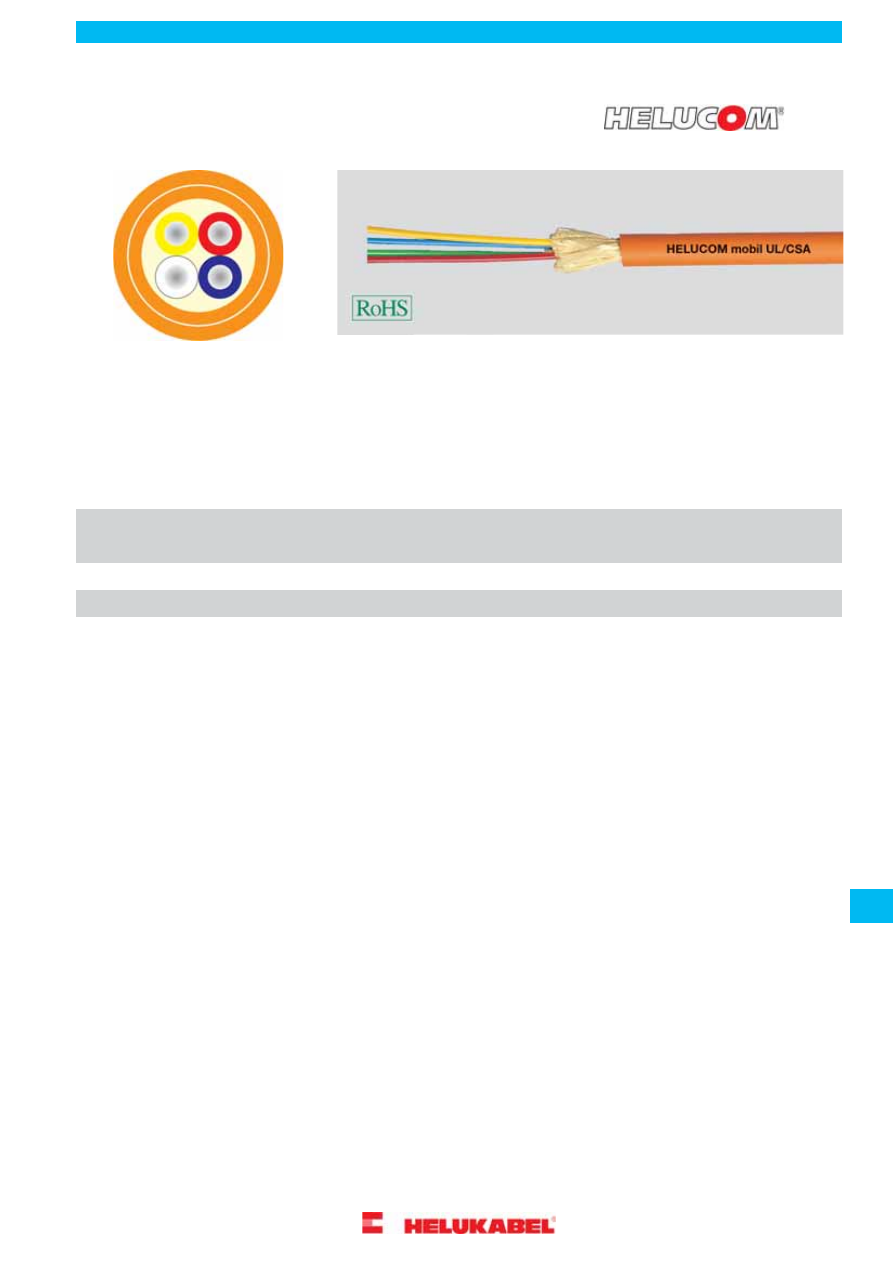

WK - UL/CSA

A-V(ZN)Y





Другие свойства

Температурный диапазон

Прокладка, мин.: 0°C

Структура кабеля

Тип жилы: полуплотный буфер
Компенсатор растяжения: арамид

Макс. растягивающее усилие: 1200 N
Макс. поперечное давление: 44 N / cm
Продольно водонепроницаемый в соотв. с
IEC 60794-1-2-F5

Прокладка, макс.: +50°C
Эксплуатация, мин.: -30°C
Эксплуатация, макс.: +80°C

Цвет внешней оболочки: оранжевый

Устойчив к ультрафиолетовому излучению
Число циклов изгиба в соотв. с
IEC 60794-1-2-E6: 9.000
Маслостойкий





Арт.№

Вес
кг / км

UL

Без
галогенов

Нераспростр.
горение

Мин. стат.
радиус
изгиба
мм

Материал
внутренней
оболочки

Материал
внешней
оболочки

Внешний
Ø
пр. мм

Разновидность волокна

Кол-во
волокон

Обозначение

802792

50

да

нет

да

75

PVC

PVC

7,0

многомодовый
G50/125

4

гибкий кабель LWL

803934

50

да

нет

да

75

PVC

PVC

7,0

многомодовый
G62,5/125

4

гибкий кабель LWL

803935

50

да

нет

да

75

PVC

PVC

7,0

одномодовый E9/125

4

гибкий кабель LWL



Допускаются технические изменения.



Применение

Эти кабели HELUCOM

®

выполнены для мобильного использования. Они хорошо наматываются на барабан и предельно прочны на растяжение.

Поскольку кабельная оболочка зафиксирована на арамидных нитях, они подходят, прежде всего, для подвижного варианта применения.
Преимущества таких кабелей особенно проявляются там, где необходимо создать мобильные оптоволоконные линии, например, для
проектов ветроэнергетических установок, передачи ТВ-сигналов, контроля объектов и т.д. Эта серия с PVC-оболочкой сертифицирована по

стандартам UL/CSA OFNG/ FT4

.

Кабели для компьютерных сетей и BUS-технологий / HELUCOM® волоконно-оптический кабель

637

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

WK

Волоконно-оптический кабель,

гибкий

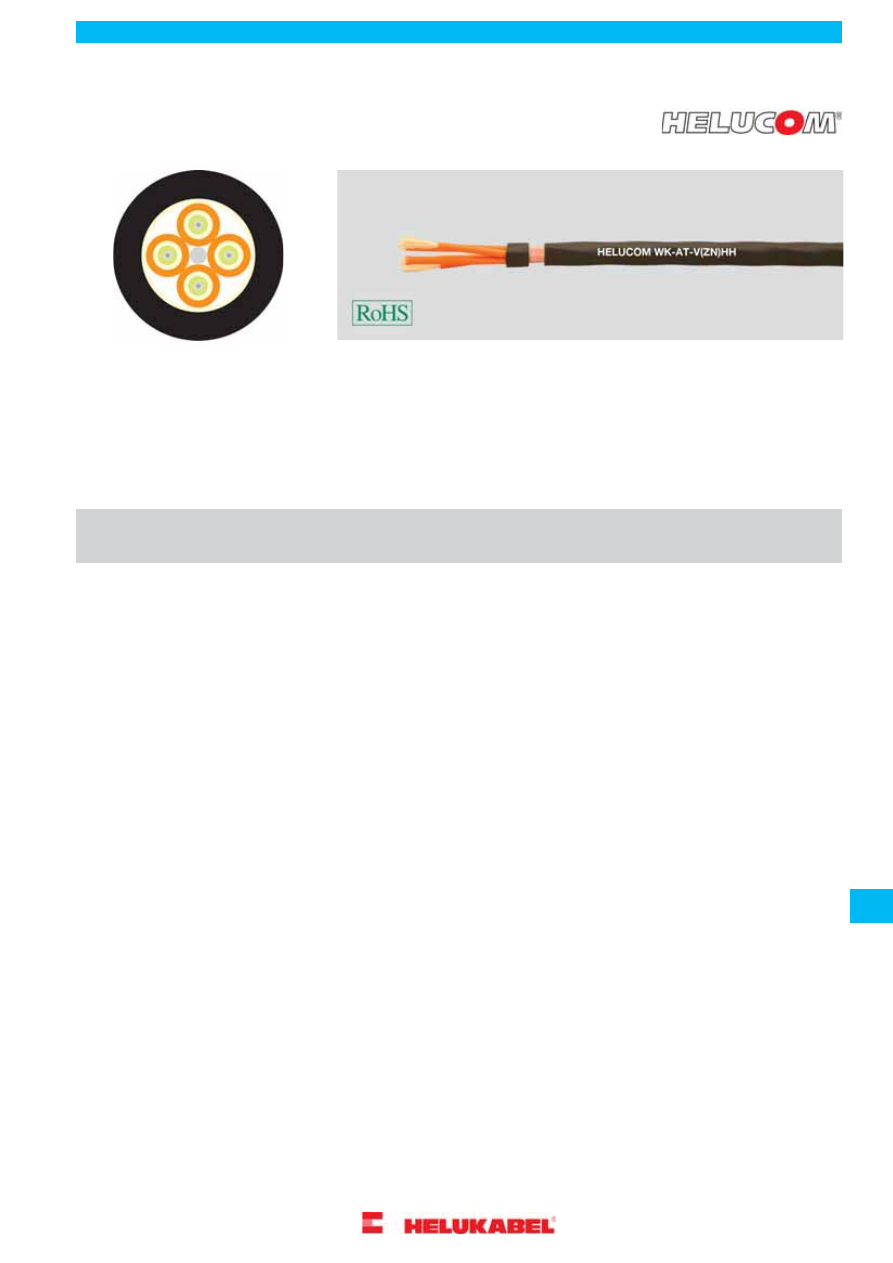

WK особо прочный PUR + PVC (UL/CSA)

AT-V(ZN)H(ZN)11Y, AT-V(ZN)Y(ZN)Y





Другие свойства

Температурный диапазон

Прокладка, мин.: -10°C

Структура кабеля

Тип жилы: плотный буфер
Компенсатор растяжения: арамид

Макс. растягивающее усилие: 4800 N
Макс. поперечное давление: 200 N / cm
Продольно водонепроницаемый в соотв. с
IEC 60794-1-2-F5

Прокладка, макс.: +50°C
Эксплуатация, мин.: -40°C
Эксплуатация, макс.: +90°C

Цвет внешней оболочки: черный

Устойчив к ультрафиолетовому излучению
Устойчив к ударам в соотв. с
IEC 60794-1-2-E6
Число циклов изгиба в соотв. с
IEC 60794-1-2-E6: 9.000
Маслостойкий





Арт.№

Вес
кг / км

UL

Без
галогенов

Нераспростр.
горение

Мин. стат.
радиус
изгиба
мм

Материал
внутренней
оболочки

Материал
внешней
оболочки

Внешний
Ø
пр. мм

Разновидность волокна

Кол-во
волокон

Обозначение

803346

125

нет

да

да

100

ULSZH

PUR

8,5

многомодовый
G50/125

4

AT-V(ZN)H(ZN)11Y

803348

125

да

нет

да

130

PVC

PVC

8,5

многомодовый
G50/125

4

AT-V(ZN)Y(ZN)Y

803349

320

да

нет

да

190

PVC

PVC

12,4

многомодовый
G50/125

12

AT-V(ZN)Y(ZN)Y

803347

320

нет

да

да

190

ULSZH

PUR

12,4

многомодовый
G50/125

12

AT-V(ZN)H(ZN)11Y

804700

320

нет

да

да

190

ULSZH

PUR

12,4

одномодовый E9/125

12

AT-V(ZN)H(ZN)11Y



Допускаются технические изменения.



Применение

Данные кабели серии HELUCOM

®

WK отличаются предельно прочной и гибкой конструкцией. Она предназначена для использования в

сложных условиях окружающей среды и мобильного применения. За счет плотного буфера можно легко провести монтаж прямо на месте.
Примеры областей применения: ветрогенераторы, средства передачи ТВ-сигналов, мобильные полевые устройства и др.

638

Кабели для компьютерных сетей и BUS-технологий / HELUCOM® волоконно-оптический кабель

-------------------------------------------------------------------------------------------------------------------------------------------------------------

WK

Волоконно-оптический кабель,

гибкий

AT-V(ZN)YY





Другие свойства

Температурный диапазон

Прокладка, мин.: -10°C

Структура кабеля

Тип жилы: плотный буфер
Компенсатор растяжения: арамид

Макс. растягивающее усилие: 1200 N
Макс. поперечное давление: 100 N / cm
Устойчив к ультрафиолетовому излучению

Прокладка, макс.: +50°C
Эксплуатация, мин.: -40°C
Эксплуатация, макс.: +90°C

Цвет внешней оболочки: желтый

Устойчив к ударам в соотв. с
IEC 60794-1-2-E6
Число циклов изгиба в соотв. с
IEC 60794-1-2-E6: 15
Маслостойкий





Арт.№

Вес
кг / км

UL

Без
галогенов

Нераспростр.
горение

Мин. стат.
радиус
изгиба
мм

Материал
внутренней
оболочки

Материал
внешней
оболочки

Внешний
Ø
пр. мм

Разновидность волокна

Кол-во
волокон

Обозначение

803364

65

нет

нет

да

90

PVC

PVC

7,4

многомодовый
G50/125

4

гибкий кабель LWL



Допускаются технические изменения.



Применение

Данные кабели серии HELUCOM

®

отличаются предельно прочной и гибкой конструкцией. Она предназначена для использования в сложных

условиях окружающей среды и мобильного применения. За счет плотного буфера можно легко провести монтаж прямо на месте. Примеры
областей применения: промышленное оборудование, передача телевизионных сигналов и др.

Кабели для компьютерных сетей и BUS-технологий / HELUCOM® волоконно-оптический кабель

639

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Волоконно-оптический кабель

типа Breakout

для внешней прокладки

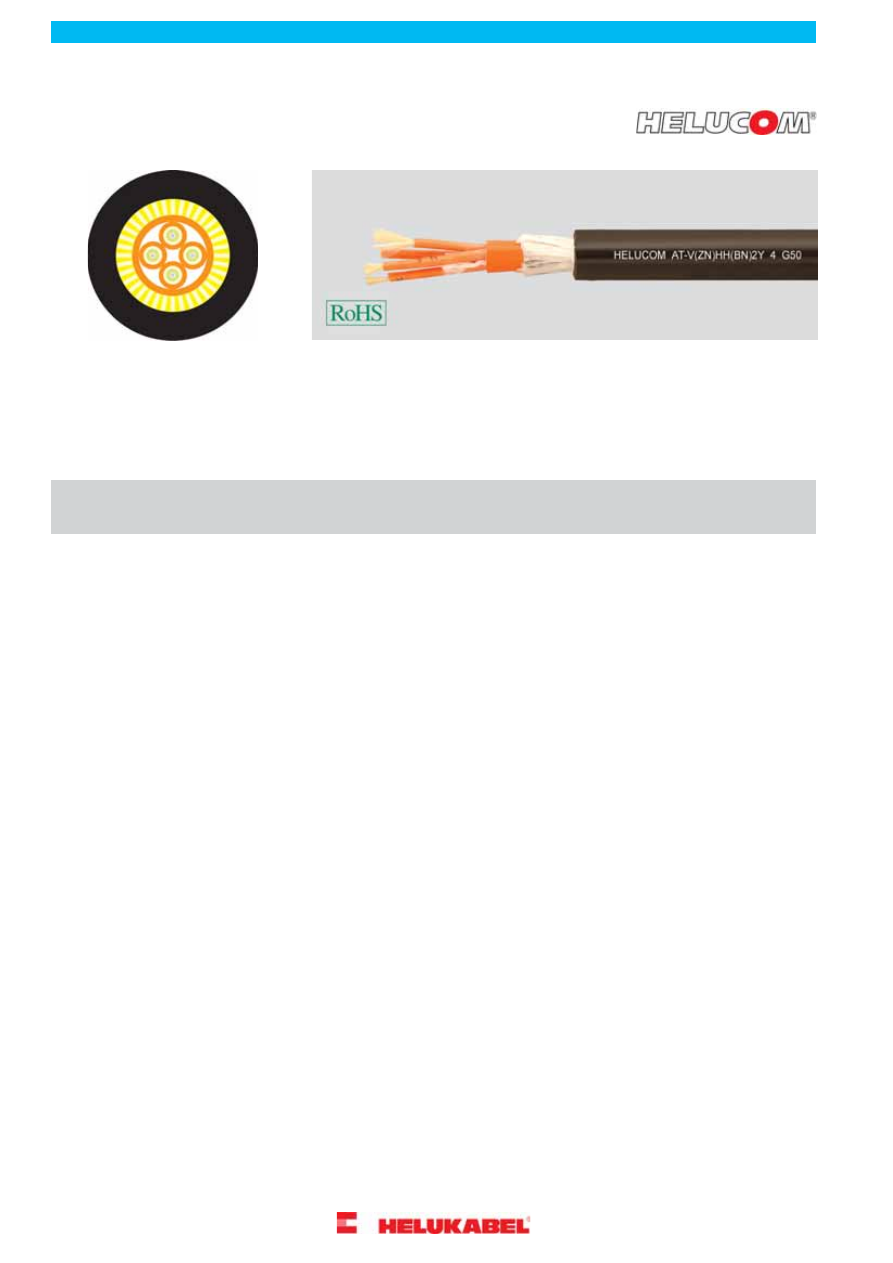

AT-V(ZN)HH(ZN)B2Y





Другие свойства

Температурный диапазон

Прокладка, мин.: -5°C

Структура кабеля

Тип жилы: плотный буфер
Силовой элемент: GRP стеклопластик

Продольно водонепроницаемый в соотв. с
IEC 60794-1-2-F5
Устойчив к ультрафиолетовому излучению

Прокладка, макс.: +50°C
Эксплуатация, мин.: -20°C
Эксплуатация, макс.: +60°C

Компенсатор растяжения: арамид
Материал внутренней оболочки: ULSZH
Материал внешней оболочки: PE

Маслостойкий

Цвет внешней оболочки: черный





Арт.№

Вес
кг / км

Пожарная
нагрузка
пр.
МДж / м

Макс.
поперечная
нагрузка
Н / см

Мин. стат.
радиус изгиба
мм

Макс.
тянущее
усилие Н

Внешний Ø
пр. мм

Разновидность волокна

Кол-во
волокон

Обозначение

801352

140

2,95

300

340

1200

13,5

многомодовый G50/125

4

AT-V(ZN)HH(ZN)B2Y



Допускаются технические изменения.



Применение

Данные кабели серии HELUCOM

®

отличаются предельно прочной конструкцией, защищенной от грызунов. Она предназначена для

использования в сложных условиях окружающей среды при фиксированной проводке. За счет плотного буфера можно легко провести
монтаж прямо на месте. Возможные области применения: промышленное оборудование и т.п.

640

Кабели для компьютерных сетей и BUS-технологий / HELUCOM® волоконно-оптический кабель

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Волоконно-оптический кабель,

особо прочный

Multimode

AT-VYY





Другие свойства

Температурный диапазон

Прокладка, мин.: -5°C

Структура кабеля

Тип жилы: полуплотный буфер
Компенсатор растяжения: арамид

Трудновоспламеняемый в соответствии с
IEC 60332-1-2
Продольно водонепроницаемый в соотв. с
IEC 60794-1-2-F5

Прокладка, макс.: +50°C
Эксплуатация, мин.: -20°C
Эксплуатация, макс.: +60°C

Материал внешней оболочки: PVC
Цвет внешней оболочки: черный

Устойчив к ультрафиолетовому излучению
Маслостойкий





Арт.№

Вес
кг / км

Пожарная
нагрузка
пр.
МДж / м

Макс.
поперечная
нагрузка
Н / см

Мин. стат.
радиус изгиба
мм

Макс.
тянущее
усилие Н

Внешний Ø
пр. мм

Кол-во
волокон
на жилу

Разновидность волокна

Кол-во
волокон

Обозначение

800126

76,0

1,10

300

110,0

400

6,8 x 10,2

1

многомодовый
G62,5/125

2

AT-VYY



Допускаются технические изменения.



Применение

Данный оптоволоконный кабель HELUCOM

®

подходит для фиксированной прокладки в шахтах и каналах, а также для гибкого применения

в качестве соединительного кабеля. Благодаря высокопрочной конструкции с отдельной и общей оболочкой он также пригоден для
промышленных условий. Конструкция жилы позволяет легко выполнить прямой штекерный монтаж, в том числе непосредственно на объекте.

Кабели для компьютерных сетей и BUS-технологий / HELUCOM® волоконно-оптический кабель

641

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Волоконно-оптический кабель,

гибкий

HCS

I-VH, I-VHH





Другие свойства

Температурный диапазон

Прокладка, мин.: -5°C

Структура кабеля

Тип жилы: плотный буфер
Компенсатор растяжения: арамид

Коррозия горючих газов в соотв. с EN
50267-2-3
Безгалогеновый в соотв. с IEC 60754-2

Прокладка, макс.: +50°C
Эксплуатация, мин.: -10°C
Эксплуатация, макс.: +60°C

Материал внешней оболочки: FRNC
Цвет внешней оболочки: оранжевый

Трудновоспламеняемый в соответствии с
IEC 60332-1-2
Плотность дыма в соотв. с IEC 61034





Арт.№

Вес
кг / км

Пожарная
нагрузка
прибл.
МДж / м

Макс.
поперечная
нагрузка
Н / см

Мин. стат.
радиус изгиба
мм

Макс.
тянущее
усилие Н

Внешний Ø
прибл. мм

Разновидность волокна

Кол-во
волокон

Обозначение

800579

2,8

0,26

10

40

300

2,8

HCS 200/230

1

I-VH

81238

30,0

0,52

10

50

600

3,8 x 6,6

HCS 200/230

2

I-VHH



Допускаются технические изменения.



Применение

Эти оптоволоконные HCS-кабели HELUCOM

®

подходят для фиксированной прокладки внутри помещений. Для повышенных механических

нагрузок, например, использования в промышленности, по запросу предлагаются варианты с внешней полиуретановой оболочкой или, вне
помещений, – варианты с полиэтиленовой оболочкой и защитой от грызунов. Благодаря технологии HCS-волокна возможна передача
данных на расстояние до 300 м. За счет плотного буфера легко можно выполнить прямой штекерный монтаж, в том числе непосредственно
на объекте.

642

Кабели для компьютерных сетей и BUS-технологий / HELUCOM® волоконно-оптический кабель

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Волоконно-оптический кабель

типа Breakout, гибкий

HCS

AT-V(ZN)HH





Другие свойства

Температурный диапазон

Прокладка, мин.: -20°C

Структура кабеля

Тип жилы: плотный буфер
Силовой элемент: GRP стеклопластик

Коррозия горючих газов в соотв. с EN
50267-2-3
Безгалогеновый в соотв. с IEC 60754-2

Прокладка, макс.: +50°C
Эксплуатация, мин.: -20°C
Эксплуатация, макс.: +70°C

Компенсатор растяжения: арамид
Материал внешней оболочки: FRNC
Цвет внешней оболочки: черный

Трудновоспламеняемый в соответствии с
IEC 60332-1-2
Плотность дыма в соотв. с IEC 61034
Устойчив к ультрафиолетовому излучению
Маслостойкий





Арт.№

Вес
кг / км

Пожарная
нагрузка
прибл.
МДж / м

Макс.
поперечная
нагрузка
Н / см

Мин. стат.
радиус изгиба
мм

Макс.
тянущее
усилие Н

Внешний Ø
прибл. мм

Кол-во
волокон
на жилу

Разновидность волокна

Кол-во
волокон

Обозначение

802260

76,0

1,60

100

225,0

800

9,0

1

HCS 200/230

4

AT-V(ZN)HH



Допускаются технические изменения.



Применение

Данные кабели HELUCOM

®

подходят для фиксированной и гибкой прокладки. Они предназначены для стандартных условий применения,

а также ограниченно пригодны для промышленных условий эксплуатации. За счет плотного буфера легко можно выполнить прямой штекерный
монтаж, в том числе непосредственно на объекте. Благодаря технологии HCS-волокна возможна передача данных на расстояние до 300 м.

Кабели для компьютерных сетей и BUS-технологий / HELUCOM® волоконно-оптический кабель

643

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Волоконно-оптический кабель

типа Breakout, особо прочный,

гибкий

HCS UL/CSA

I-V(ZN)YY





Другие свойства

Температурный диапазон

Прокладка, мин.: -20°C

Структура кабеля

Тип жилы: плотный буфер
Компенсатор растяжения: арамид

Трудновоспламеняемый в соответствии с
IEC 60332-1 и IEC 60332-3
Устойчив к ультрафиолетовому излучению

Прокладка, макс.: +75°C
Эксплуатация, мин.: -30°C
Эксплуатация, макс.: +85°C

Материал внешней оболочки: PVC
Цвет внешней оболочки: черный

Маслостойкий





Арт.№

Вес
кг / км

Пожарная
нагрузка
пр.
МДж / м

Макс.
поперечная
нагрузка
Н / см

Мин. стат.
радиус изгиба
мм

Макс.
тянущее
усилие Н

Внешний Ø
пр. мм

Кол-во
волокон
на жилу

Разновидность волокна

Кол-во
волокон

Обозначение

801733

68,0

1,40

300

100,0

800

7,5

1

HCS 200/230

2

I-V(ZN)YY



Допускаются технические изменения.



Применение

Данные кабели HELUCOM

®

подходят для фиксированного и подвижного варианта применения. Они предназначены как для нормальных,

так и для повышенных механических нагрузок в промышленных условиях эксплуатации. В связи с наличием оболочки из специального ПВХ
эта конструкция сертифицирована UL (FT1 и FT4). За счет плотного буфера легко можно выполнить прямой штекерный монтаж, в том числе
непосредственно на объекте. Благодаря технологии HCS-волокна возможна передача данных на расстояние до 300 м.

644

Кабели для компьютерных сетей и BUS-технологий / HELUCOM® волоконно-оптический кабель

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     72      73      74      75     ..
