HELUKABEL. Каталог продукции (2015 год) - часть 78





500

LAN-кабель

Категория 6

A

F/FTP duplex





F/FTP 2x(4x2xAWG 23/1) LSZH

Структура



0,57 мм

Ø внутреннего проводника:

медь

Материал проводника:

вспененный PE

Изоляция жил:

бел./син., бел./ор., бел./зл., бел.,кор.

Цвета жил:

-

Экранирование 1:

полиэфирная пленка, покрытая алюминием

Экран над элементом скрутки:

полиэфирная пленка, покрытая алюминием

Экран 1 над скруткой:

-

Экран 2 над скруткой:

да

Дренажный провод:

LSZH

Материал внешней оболочки:

прибл. 7,8 мм x 15,9 мм

Размер кабеля:

сине-лиловый аналогичный RAL 4005

Цвет внешней оболочки:



Электрические характеристики

100 Ом ±15 Ом при частоте от 1 до 100 МГц

Волновое сопротивление:

100 Ом ± 20 Ом от 101 to 500 МГц



160 Ом/км макс.

Сопротивление шлейфа:

45 нФ/км ном.

Общая емкость:

80 %

Относительная скорость распространения:



Типовые значения

500

300

250

200

100

62,5

16

10

(МГц)

Частота

41,8

31,9

29,0

25,8

18,1

14,2

7,2

5,7

(дБ/100 м)

Затухание

86,9

90,2

91,4

92,9

97,4

100,0

100,0

100,0

(дБ)

Next

45,1

58,3

62,4

67,1

79,3

85,8

92,8

94,3

(дБ)

ACR



Технические характеристики

прибл. 100 кг/км

Вес:

100 мм

Мин. радиус изгиба при укладке:

-20°C

Мин. рабочая температура:

+60°C

Максимальная рабочая температура:

1,13 МДж/м

Пожарная нагрузка, прибл. значение:

52,00 кг/км

Масса меди:



Стандарты

в соотв. с ISO/IEC 11801, в соотв. с EN 50173, в соотв. с EIA/TIA 568-A,
Трудновоспламеняемый в соответствии с IEC 60332-3, Плотность дыма в соотв. с IEC 61034,
Безгалогеновый в соотв. с IEC 60754-2, Коррозия горючих газов в соотв. с EN 50267-2-3



Применение

Кабели серии HELUKAT

®

500 используют в сетях третьего и второго уровня. Они отличаются высокими запасами производительности и

прекрасными рабочими характеристиками. Данные кабели применяются в сетях 10 Gigabit Ethernet, Gigabit Ethernet, Fast Ethernet, Ethernet,
ATM155, FDDI, Token Ring 4/16 Мбит/с или ISDN. Также в конструкции существенно повышены механические характеристики – это дает
возможность прокладки в узких кабельных каналах.



803379,

F/FTP 2x4x2xAWG 23/1 LSZH

Артикул

Допускаются технические изменения.

Кабели для компьютерных сетей и BUS-технологий / Медные кабели для передачи данных

669

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

500

LAN-кабель

Категория 6

A

U/FTP, flex





U/FTP 4x2xAWG 26/7 (жилы) LSZH

Структура



0,48 мм

Ø внутреннего проводника:

медь

Материал проводника:

вспененный PE

Изоляция жил:

бел./син., бел./ор., бел./зл., бел.,кор.

Цвета жил:

-

Экранирование 1:

полиэфирная пленка, покрытая алюминием

Экран над элементом скрутки:

-

Экран 1 над скруткой:

-

Экран 2 над скруткой:

да

Дренажный провод:

LSZH

Материал внешней оболочки:

прибл. 5,8 мм

Внешний диаметр:

серый аналогичный RAL 7035

Цвет внешней оболочки:



Электрические характеристики

100 Ом ±15 Ом при частоте от 1 до 100 МГц

Волновое сопротивление:

100 Ом ± 20 Ом от 101 to 500 МГц



330 Ом/км макс.

Сопротивление шлейфа:

54 нФ/км ном.

Общая емкость:

78 %

Относительная скорость распространения:



Типовые значения

500

250

200

100

62,5

16

10

(МГц)

Частота

6,3

4,4

3,9

2,7

2,1

1,1

0,8

(дБ/10 м)

Затухание

86,0

91,0

92,0

97,0

100,0

100,0

100,0

(дБ)

Next

79,7

86,6

88,1

94,3

97,9

98,9

99,2

(дБ)

ACR



Технические характеристики

прибл. 35 кг/км

Вес:

49 мм

Мин. радиус изгиба при укладке:

-20°C

Мин. рабочая температура:

+60°C

Максимальная рабочая температура:

0,39 МДж/м

Пожарная нагрузка, прибл. значение:

15,00 кг/км

Масса меди:



Стандарты

в соотв. с ISO/IEC 11801, в соотв. с EN 50173, в соотв. с EIA/TIA 568-A,
Трудновоспламеняемый в соответствии с IEC 60332-1-2, Плотность дыма в соотв. с IEC 61034,
Безгалогеновый в соотв. с IEC 60754-2, Коррозия горючих газов в соотв. с EN 50267-2-3



Применение

Кабели для передачи данных HELUKAT

®

500 применяются в зоне сетей третьего класса в качестве коммутационных и соединительных кабелей.

Они отличаются высокими запасами производительности и прекрасными рабочими характеристиками. Данные кабели применяются в сетях
10 Gigabit Ethernet, Gigabit Ethernet, Fast Ethernet, Ethernet, ATM155, FDDI, Token Ring 4/16 Мбит/с или ISDN. Оптимизированная конструкция
позволяет легко и быстро оснащать кабели серии HELUKAT

®

500 многими известными разъемами типа RJ45.



804043,

U/FTP 4x2xAWG 26/7 LSZH

Артикул

Допускаются технические изменения.

670

Кабели для компьютерных сетей и BUS-технологий / Медные кабели для передачи данных

-------------------------------------------------------------------------------------------------------------------------------------------------------------

600

LAN-кабель

Категория 7e

S/FTP





S/FTP 4x2xAWG 23/1 FRNC

Структура



0,57 мм

Ø внутреннего проводника:

медь

Материал проводника:

вспененный PE

Изоляция жил:

бел./син., бел./ор., бел./зл., бел.,кор.

Цвета жил:

-

Экранирование 1:

полиэфирная пленка, покрытая алюминием

Экран над элементом скрутки:

медная оплетка

Экран 1 над скруткой:

-

Экран 2 над скруткой:

FRNC

Материал внешней оболочки:

прибл. 7,5 мм

Внешний диаметр:

сине-лиловый аналогичный RAL 4005

Цвет внешней оболочки:



Электрические характеристики

100 Ом ±15 Ом при частоте от 1 до 100 МГц

Волновое сопротивление:

100 Ом ± 20 Ом от 101 до 1000 МГц



169 Ом/км макс.

Сопротивление шлейфа:

43 нФ/км ном.

Общая емкость:

79 %

Относительная скорость распространения:



Типовые значения

1000

900

600

300

200

100

62,5

16

10

(МГц)

Частота

58,0

55,0

44,9

32,1

25,2

17,5

13,9

7,1

5,6

(дБ/100 м)

Затухание

69,0

71,0

73,0

84,0

88,0

94,0

96,0

100,0

100,0

(дБ)

Next

9,0

16,0

28,1

51,9

62,8

76,5

82,1

92,9

94,4

(дБ)

ACR



Технические характеристики

прибл. 60 кг/км

Вес:

60 мм

Мин. радиус изгиба при укладке:

-20°C

Мин. рабочая температура:

+60°C

Максимальная рабочая температура:

0,60 МДж/м

Пожарная нагрузка, прибл. значение:

28,00 кг/км

Масса меди:



Стандарты

в соотв. с ISO/IEC 11801, в соотв. с EN 50173, в соотв. с EIA/TIA 568-A,
Трудновоспламеняемый в соответствии с IEC 60332-3, Плотность дыма в соотв. с IEC 61034,
Безгалогеновый в соотв. с IEC 60754-2, Коррозия горючих газов в соотв. с EN 50267-2-3



Применение

Кабели серии HELUKAT

®

600 используют в сетях третьего и второго уровня. Они отличаются высокими запасами производительности и

прекрасными рабочими характеристиками. Данные кабели применяются в сетях Gigabit Ethernet, Fast Ethernet, Ethernet, ATM155, FDDI,
Token Ring 4/16 Мбит/с или ISDN. Также в конструкции существенно повышены механические характеристики – это дает возможность
прокладки в узких кабельных каналах.



80810,

S/FTP 4x2xAWG 23/1 FRNC (S-STP)

Артикул

Допускаются технические изменения.

Кабели для компьютерных сетей и BUS-технологий / Медные кабели для передачи данных

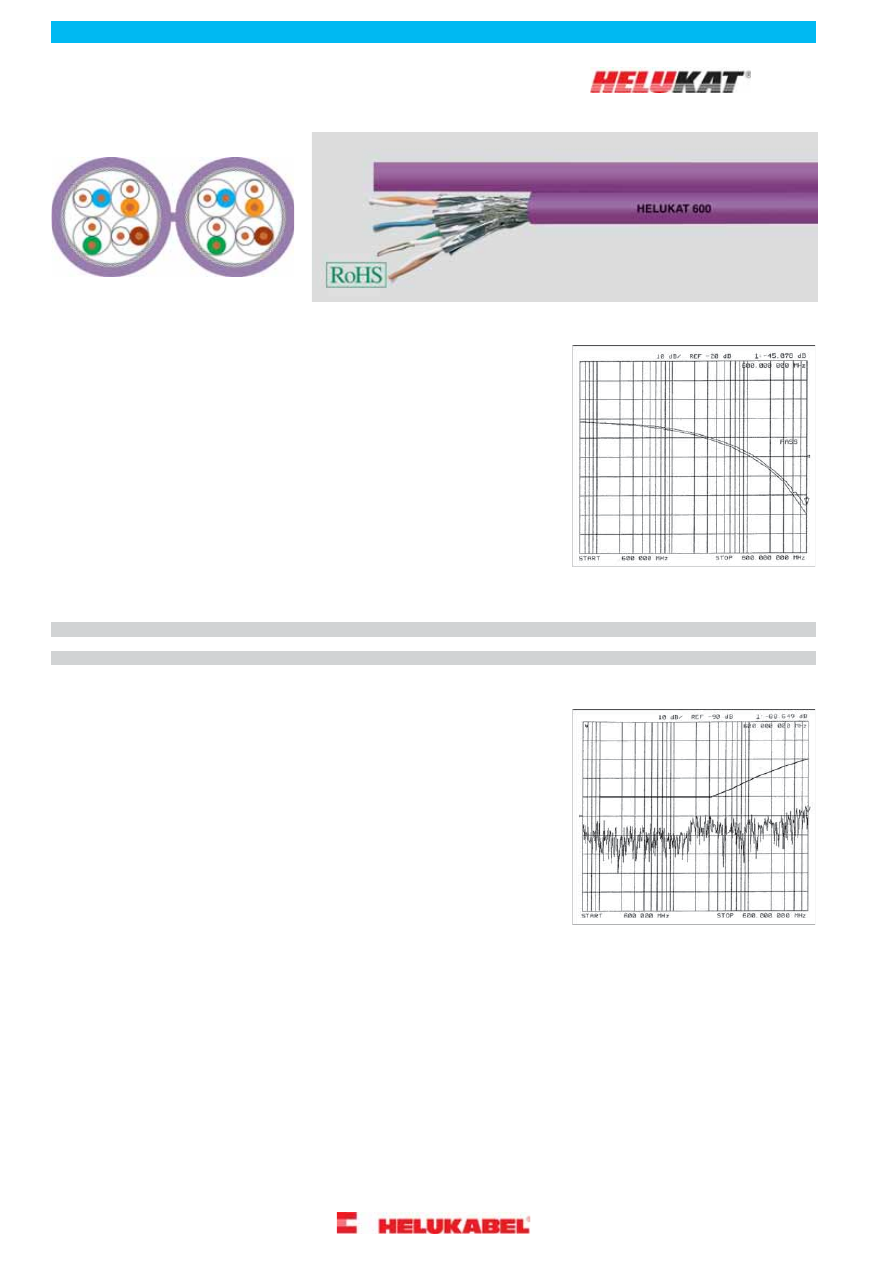

671

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

600

LAN-кабель

Категория 7e

S/FTP duplex





S/FTP 2x(4x2xAWG 23/1) FRNC

Структура



0,57 мм

Ø внутреннего проводника:

медь

Материал проводника:

вспененный PE

Изоляция жил:

бел./син., бел./ор., бел./зл., бел.,кор.

Цвета жил:

-

Экранирование 1:

полиэфирная пленка, покрытая алюминием

Экран над элементом скрутки:

медная оплетка

Экран 1 над скруткой:

-

Экран 2 над скруткой:

FRNC

Материал внешней оболочки:

прибл. 7,5 мм x 16,0 мм

Размер кабеля:

сине-лиловый аналогичный RAL 4005

Цвет внешней оболочки:



Электрические характеристики

100 Ом ±15 Ом при частоте от 1 до 100 МГц

Волновое сопротивление:

100 Ом ± 20 Ом от 101 до 1000 МГц



169 Ом/км макс.

Сопротивление шлейфа:

43 нФ/км ном.

Общая емкость:

79 %

Относительная скорость распространения:



Типовые значения

1000

900

600

300

200

100

62,5

16

10

(МГц)

Частота

58,0

55,0

44,9

32,1

25,2

17,5

13,9

7,1

5,6

(дБ/100 м)

Затухание

69,0

71,0

73,0

84,0

88,0

94,0

96,0

100,0

100,0

(дБ)

Next

9,0

16,0

28,1

51,9

62,8

76,5

82,1

92,9

94,4

(дБ)

ACR



Технические характеристики

прибл. 120 кг/км

Вес:

60 мм

Мин. радиус изгиба при укладке:

-20°C

Мин. рабочая температура:

+60°C

Максимальная рабочая температура:

1,20 МДж/м

Пожарная нагрузка, прибл. значение:

56,00 кг/км

Масса меди:



Стандарты

в соотв. с ISO/IEC 11801, в соотв. с EN 50173, в соотв. с EIA/TIA 568-A,
Трудновоспламеняемый в соответствии с IEC 60332-3, Плотность дыма в соотв. с IEC 61034,
Безгалогеновый в соотв. с IEC 60754-2, Коррозия горючих газов в соотв. с EN 50267-2-3



Применение

Кабели серии HELUKAT

®

600 используют в сетях третьего и второго уровня. Они отличаются высокими запасами производительности и

прекрасными рабочими характеристиками. Данные кабели применяются в сетях Gigabit Ethernet, Fast Ethernet, Ethernet, ATM155, FDDI,
Token Ring 4/16 Мбит/с или ISDN. Также в конструкции существенно повышены механические характеристики – это дает возможность
прокладки в узких кабельных каналах.



81446,

S/FTP 2x(4x2xAWG 23/1) FRNC (S-STP)

Артикул

Допускаются технические изменения.

672

Кабели для компьютерных сетей и BUS-технологий / Медные кабели для передачи данных

-------------------------------------------------------------------------------------------------------------------------------------------------------------

600

LAN-кабель

Категория 7

S/FTP flex





S/FTP 4x2xAWG 26/7 (жилы) FRNC

Структура



0,48 мм

Ø внутреннего проводника:

медь

Материал проводника:

вспененный PE

Изоляция жил:

бел./син., бел./ор., бел./зл., бел.,кор.

Цвета жил:

-

Экранирование 1:

полиэфирная пленка, покрытая алюминием

Экран над элементом скрутки:

медная оплетка

Экран 1 над скруткой:

-

Экран 2 над скруткой:

FRNC

Материал внешней оболочки:

прибл. 5,9 мм

Внешний диаметр:

серый аналогичный RAL 7035

Цвет внешней оболочки:



Электрические характеристики

100 Ом ±15 Ом при частоте от 1 до 100 МГц

Волновое сопротивление:

100 Ом ± 20 Ом при частоте от 101 до 600
МГц



290 Ом/км макс.

Сопротивление шлейфа:

45 нФ/км ном.

Общая емкость:

77 %

Относительная скорость распространения:



Типовые значения

600

300

200

100

62,5

16

10

(МГц)

Частота

6,3

4,9

4,0

2,6

2,0

1,0

0,8

(дБ/10 м)

Затухание

80,0

86,0

88,0

94,0

95,0

96,0

96,0

(дБ)

Next

73,7

81,1

84,0

91,4

93,0

95,0

95,2

(дБ)

ACR



Технические характеристики

прибл. 42 кг/км

Вес:

55 мм

Мин. радиус изгиба при укладке:

-20°C

Мин. рабочая температура:

+60°C

Максимальная рабочая температура:

0,47 МДж/м

Пожарная нагрузка, прибл. значение:

22,00 кг/км

Масса меди:



Стандарты

в соотв. с ISO/IEC 11801, в соотв. с EN 50173, в соотв. с EIA/TIA 568-A,
Трудновоспламеняемый в соответствии с IEC 60332-1-2, Плотность дыма в соотв. с IEC 61034,
Безгалогеновый в соотв. с IEC 60754-2, Коррозия горючих газов в соотв. с EN 50267-2-3



Применение

Кабели для передачи данных HELUKAT

®

600 применяются в зоне сетей третьего класса в качестве коммутационных и соединительных кабелей.

Они отличаются высокими запасами производительности и прекрасными рабочими характеристиками. Данные кабели применяются в сетях
Gigabit Ethernet, Fast Ethernet, Ethernet, ATM155, FDDI, Token Ring 4/16 Мбит/с или ISDN. Оптимизированная конструкция позволяет легко
и быстро оснащать кабели серии HELUKAT

®

600 всеми известными разъемами типа RJ45.



80294,

S/FTP 4x2xAWG 26/7 FRNC (S-STP)

Артикул

Допускаются технические изменения.

Кабели для компьютерных сетей и BUS-технологий / Медные кабели для передачи данных

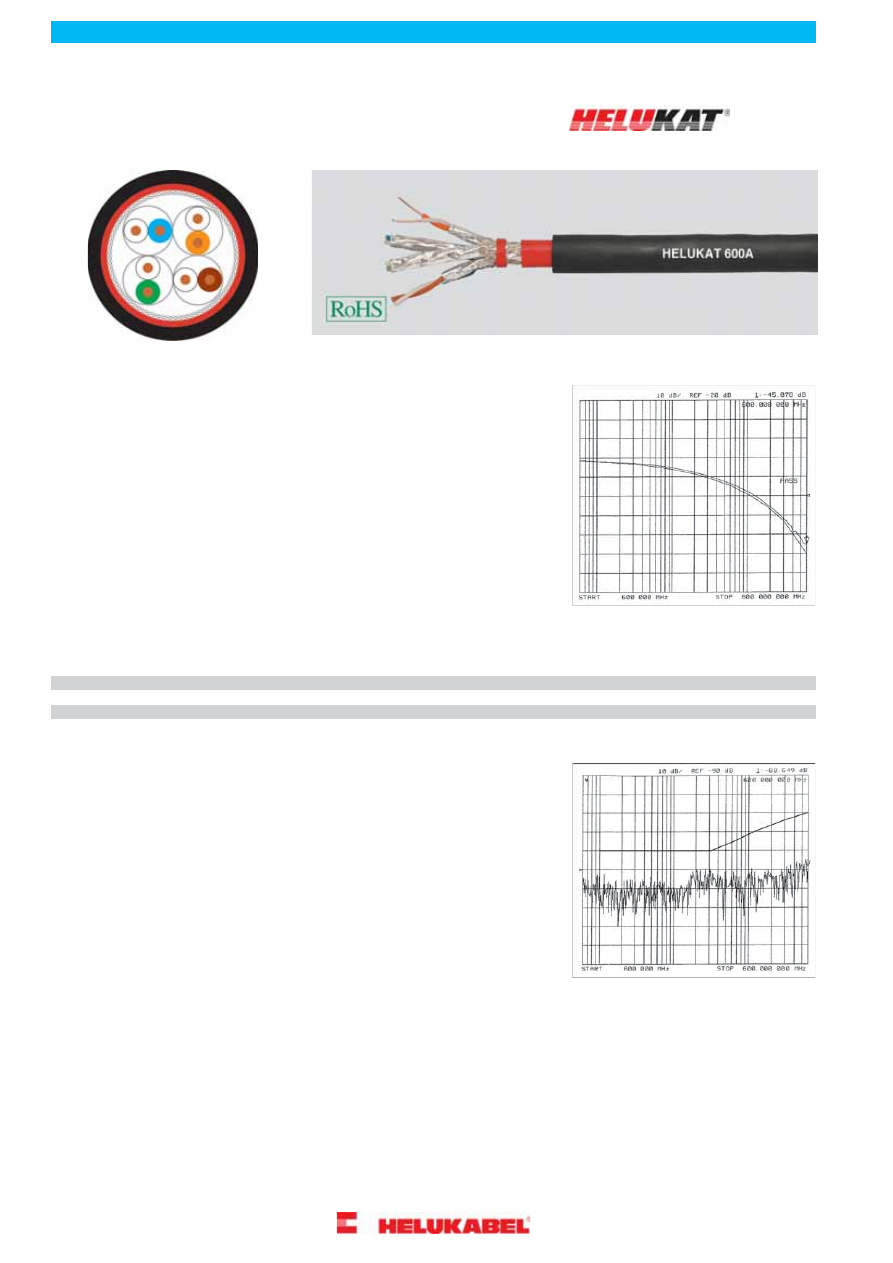

673

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

600A

LAN-кабель для внешней

прокладки

Категория 7e

S/FTP PVC/PVC





S/FTP 4x2xAWG 23/1 PVC/PVC

Структура



0,58 мм

Ø внутреннего проводника:

медь

Материал проводника:

вспененный PE

Изоляция жил:

бел./син., бел./ор., бел./зл., бел.,кор.

Цвета жил:

-

Экранирование 1:

PVC

Материал внутренней оболочки:

полиэфирная пленка, покрытая алюминием

Экран над элементом скрутки:

медная оплетка

Экран 1 над скруткой:

-

Экран 2 над скруткой:

PVC

Материал внешней оболочки:

пр. 11,6 мм

Внешний диаметр:

черный аналогичный RAL 9005

Цвет внешней оболочки:



Электрические характеристики

100 Ом ±15 Ом при частоте от 1 до 100 МГц

Волновое сопротивление:

100 Ом ± 20 Ом от 101 до 1000 МГц



160 Ом/км макс.

Сопротивление шлейфа:

43 нФ/км ном.

Общая емкость:

79 %

Относительная скорость распространения:



Типовые значения

1000

900

600

300

200

100

62,5

16

10

(МГц)

Частота

58,0

55,0

44,9

32,1

25,2

17,5

13,9

7,1

5,6

(дБ/100 м)

Затухание

69,0

71,0

73,0

84,0

88,0

94,0

96,0

100,0

100,0

(дБ)

Next

9,0

16,0

28,1

51,9

62,8

76,5

82,1

92,9

94,4

(дБ)

ACR



Технические характеристики

пр. 153 кг/км

Вес:

95 мм

Мин. радиус изгиба при укладке:

-30°C

Мин. рабочая температура:

+70°C

Максимальная рабочая температура:

2,62 МДж/м

Пожарная нагрузка, прибл. значение:

32,00 кг/км

Масса меди:



Стандарты

в соотв. с ISO/IEC 11801, в соотв. с EN 50173, в соотв. с EIA/TIA 568-A,
Трудновоспламеняемый в соответствии с IEC 60332-1-2



Применение

Кабели серии HELUKAT

®

600 используют в сетях третьего и второго уровня. Они отличаются высокими запасами производительности и

прекрасными рабочими характеристиками. Данные кабели применяются в сетях Gigabit Ethernet, Fast Ethernet, Ethernet, ATM155, FDDI,
Token Ring 4/16 Мбит/с или ISDN. Серия HELUKAT

®

600A, предназначенная благодаря двойной оболочке из PVC специально для внешней

прокладки, например, по стенам домов или в кабельных трассах.



801147,

S/FTP 4x2xAWG 23/1 PVC/PVC (S-STP)

Артикул

Допускаются технические изменения.

674

Кабели для компьютерных сетей и BUS-технологий / Медные кабели для передачи данных

-------------------------------------------------------------------------------------------------------------------------------------------------------------

600E

LAN-кабель для прокладки в

земле

Категория 7e

S/FTP PVC





S/FTP 4x2xAWG 23/1 для прокладки в земле

Структура



0,58 мм

Ø внутреннего проводника:

медь

Материал проводника:

вспененный PE

Изоляция жил:

бел./син., бел./ор., бел./зл., бел.,кор.

Цвета жил:

-

Экранирование 1:

полиэфирная пленка, покрытая алюминием

Экран над элементом скрутки:

медная оплетка

Экран 1 над скруткой:

-

Экран 2 над скруткой:

PVC

Материал внешней оболочки:

пр. 9,8 мм

Внешний диаметр:

черный

Цвет внешней оболочки:



Электрические характеристики

100 Ом ±15 Ом при частоте от 1 до 100 МГц

Волновое сопротивление:

100 Ом ± 20 Ом от 101 до 1000 МГц



150 Ом/км макс.

Сопротивление шлейфа:

42 нФ/км ном.

Общая емкость:

79 %

Относительная скорость распространения:



Типовые значения

1000

900

600

300

200

100

62,5

16

10

(МГц)

Частота

58,0

55,0

44,9

32,1

25,2

17,5

13,9

7,1

5,6

(дБ/100 м)

Затухание

69,0

71,0

73,0

84,0

88,0

94,0

96,0

100,0

100,0

(дБ)

Next

9,0

16,0

28,1

51,9

62,8

76,5

82,1

92,9

94,4

(дБ)

ACR



Технические характеристики

пр. 102 кг/км

Вес:

100 мм

Мин. радиус изгиба при укладке:

-45°C

Мин. рабочая температура:

+65°C

Максимальная рабочая температура:

1,40 МДж/м

Пожарная нагрузка, прибл. значение:

32,00 кг/км

Масса меди:



Стандарты

в соотв. с ISO/IEC 11801, в соотв. с EN 50173, в соотв. с EIA/TIA 568-A,
Трудновоспламеняемый в соответствии с IEC 60332-1-2, Плотность дыма в соотв. с IEC 61034



Применение

Кабели серии HELUKAT

®

600 используют в сетях третьего и второго уровня. Они отличаются высокими запасами производительности и

прекрасными рабочими характеристиками. Данные кабели применяются в сетях Gigabit Ethernet, Fast Ethernet, Ethernet, ATM155, FDDI,
Token Ring 4/16 Мбит/с или ISDN. Серия HELUKAT

®

600E, предназначенная благодаря специальной холодостойкой оболочке из PVC, в

частности, для прокладки во внешних областях и в земле.



802167,

S/FTP 4x2xAWG23/1 PVC (S-STP)

Артикул

Допускаются технические изменения.

Кабели для компьютерных сетей и BUS-технологий / Медные кабели для передачи данных

675

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

600AE

LAN-кабель для прокладки в

земле, армированный

Категория 7e

S/FTP FRNC/PE





S/FTP 4x2xAWG 23/1 FRNC/PE

Структура



0,58 мм

Ø внутреннего проводника:

медь

Материал проводника:

вспененный PE

Изоляция жил:

бел./син., бел./ор., бел./зл., бел.,кор.

Цвета жил:

-

Экранирование 1:

FRNC

Материал внутренней оболочки:

полиэфирная пленка, покрытая алюминием

Экран над элементом скрутки:

медная оплетка

Экран 1 над скруткой:

-

Экран 2 над скруткой:

стальной вал

Вид армирования:

PE

Материал внешней оболочки:

пр. 12,2 мм

Внешний диаметр:

черный

Цвет внешней оболочки:



Электрические характеристики

100 Ом ±15 Ом при частоте от 1 до 100 МГц

Волновое сопротивление:

100 Ом ± 20 Ом от 101 до 1000 МГц



150 Ом/км макс.

Сопротивление шлейфа:

43 нФ/км ном.

Общая емкость:

79 %

Относительная скорость распространения:



Типовые значения

1000

900

600

300

200

100

62,5

16

10

(МГц)

Частота

58,0

55,0

44,9

32,1

25,2

17,5

13,9

7,1

5,6

(дБ/100 м)

Затухание

69,0

71,0

73,0

84,0

88,0

94,0

96,0

100,0

100,0

(дБ)

Next

9,0

16,0

28,1

51,9

62,8

76,5

82,1

92,9

94,4

(дБ)

ACR



Технические характеристики

пр. 155 кг/км

Вес:

330 мм

Мин. радиус изгиба при укладке:

-45°C

Мин. рабочая температура:

+70°C

Максимальная рабочая температура:

2,30 МДж/м

Пожарная нагрузка, прибл. значение:

32,00 кг/км

Масса меди:



Стандарты

в соотв. с ISO/IEC 11801, в соотв. с EN 50173, в соотв. с EIA/TIA 568-A



Применение

Кабели серии HELUKAT

®

600 используют в сетях третьего и второго уровня. Они отличаются высокими запасами производительности и

прекрасными рабочими характеристиками. Данные кабели применяются в сетях Gigabit Ethernet, Fast Ethernet, Ethernet, ATM155, FDDI,
Token Ring 4/16 Мбит/с или ISDN. Серия HELUKAT

®

600AE, предназначенная благодаря двойной оболочке из FRNC/PE и защите от грызунов

для прокладки во внешних областях и в земле.



802168,

S/FTP 4x2xAWG 23/1 FRNC/PE (S-STP)

Артикул

Допускаются технические изменения.

676

Кабели для компьютерных сетей и BUS-технологий / Медные кабели для передачи данных

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     76      77      78      79     ..
