HELUKABEL. Каталог продукции (2015 год) - часть 51





SUPERTRONIC-330 C-PURö

кабель для буксируемых

цепей, безгалогеновый, ЭМС, с разметкой метража





Свойства

Структура

Технические характеристики

Медные особо тонкопроволочные
проводники в соответствии с DIN VDE 0295
кл. 6 , гр. 4, BS 6360 кл. 6

Кабель со специальной PUR-оболочкой,
экранированный

Используемые при изготовлении
материалы не содержат кадмия, силикона
и веществ, разрушающих лакокрасочные
покрытия

• Температурный диапазон

подвижно от -30°C до +80°C
стационарно от -40°C до +80°C

Полиолефиновая изоляция жил

Испытания

Повивная скрутка жил с оптимальным
шагом

Не распространяющая горение
PUR-оболочка в соответствии с VDE

• Номинальное напряжение

300 В

Цветовой код в соответствии с DIN 47100

• Испытательное напряжение

жила/ жила 1500 В
жила/ экран 1000 В

0482-332-1-2, DIN EN 60332-1-2/
IEC 60332-1 (DIN VDE 0472, раздел 804,
тип испытания B)

Обмотка поверх внешнего повива

Экран из медной оплётки, лужёный
Покрытие мин. 85%

• Сопротивление изоляции

мин. 100 МОм x км

Низкая адгезионность

Обмотка из флиса

Высокая гибкость при низких температурах

Специальная внешняя TMPU-оболочка из

цельного полиуретана

в соответствии

• Емкость

жила/ жила 60 нф/км

Высокая стойкость к истиранию

Стойкий к разрывам

• Минимальный радиус изгиба

подвижно 7,5х Ø кабеля
стационарная прокладка 4х Ø кабеля

с DIN VDE 0282 часть 10, Приложение A,
в соотв. со станд. UL 1581 табл. 50227 80°C

Устойчивый к порезам

Устойчив к

УФ-лучам, кислороду, озону, гидролизу,
маслу

Цвет оболочки – серый (RAL 7001)

• Стойкость к радиации

до 100x10

6

сДж/кг (до 100 Мрад)

С разметкой метража

• Сопротивление связи

макс. 250 Ом/км

• Частично устойчив к

микробам, гидравлическим жидкостям,
смазочно-охлаждающим эмульсиям,
щелочам



Применение

Используется для прокладки в сухих, влажных помещениях и на открытом воздухе при свободном движении без растягивающих усилий и
без принудительно направляемого движения при применении с буксируемыми цепями.
Подходит для применения в качестве особо гибкого PUR-кабеля управления в условиях частого напряжения при подъёме и изгибе в
машиностроении и производстве инструментов, в робототехнике и с постоянно движущимися деталями машин. Длительный срок службы
гарантирует надёжную работу и высокую экономичность. Благодаря высокой плотности экрана обеспечивается отсутствие помех при передаче
сигналов или импульсов. Идеальный, защищённый от помех кабель управления для наружного применения. В сложных условиях эксплуатации
(например, в компостных установках или в подъёмно-транспортном оборудовании и пр.) рекомендуем ознакомиться со специально
разработанной анкетой для буксируемых цепей, дополнительные параметры применения см. в таблице в начале каталога.
При применении в буксируемых цепях следует соблюдать руководство по монтажу.

ЭМС

= электромагнитная совместимость

Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана .

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

32,0

11,2

4,4

26

2 x 0,14

49797

135,0

64,2

8,0

24

14 x 0,25

49815

150,0

78,4

8,8

24

18 x 0,25

49816

35,0

14,1

4,5

26

3 x 0,14

49798

40,0

15,5

4,8

26

4 x 0,14

49799

194,0

89,9

10,2

24

24 x 0,25

49817

204,0

101,0

10,7

24

25 x 0,25

49818

45,0

18,3

5,0

26

5 x 0,14

49800

66,0

27,8

5,8

26

7 x 0,14

49801

45,0

18,1

5,1

22

2 x 0,34

49819

86,0

39,3

6,7

26

10 x 0,14

49802

60,0

28,7

5,3

22

3 x 0,34

49820

94,0

42,1

6,8

26

12 x 0,14

49803

76,0

35,7

5,7

22

4 x 0,34

49821

102,0

45,3

7,1

26

14 x 0,14

49804

82,0

39,1

6,1

22

5 x 0,34

49822

118,0

54,1

7,8

26

18 x 0,14

49805

110,0

52,7

7,1

22

7 x 0,34

49823

149,0

66,3

8,8

26

24 x 0,14

49806

148,0

67,4

8,1

22

10 x 0,34

49824

156,0

68,4

9,2

26

25 x 0,14

49807

166,0

76,4

8,3

22

12 x 0,34

49825

38,0

14,9

4,8

24

2 x 0,25

49808

185,0

85,5

8,7

22

14 x 0,34

49826

216,0

99,7

9,8

22

18 x 0,34

49827

44,0

18,8

5,0

24

3 x 0,25

49809

51,0

21,3

5,3

24

4 x 0,25

49810

291,0

147,1

11,3

22

24 x 0,34

49828

305,0

155,0

11,8

22

25 x 0,34

49829

68,0

31,0

5,7

24

5 x 0,25

49811

82,0

39,6

6,6

24

7 x 0,25

49812

110,0

53,9

7,5

24

10 x 0,25

49813

124,0

59,1

7,7

24

12 x 0,25

49814



Допускаются технические изменения. (RN05)

Кабели по национальным стандартам / PUR-кабели для буксируемых цепей по стандартам UL/CSA

449

N

-------------------------------------------------------------------------------------------------------------------------------------------------------------

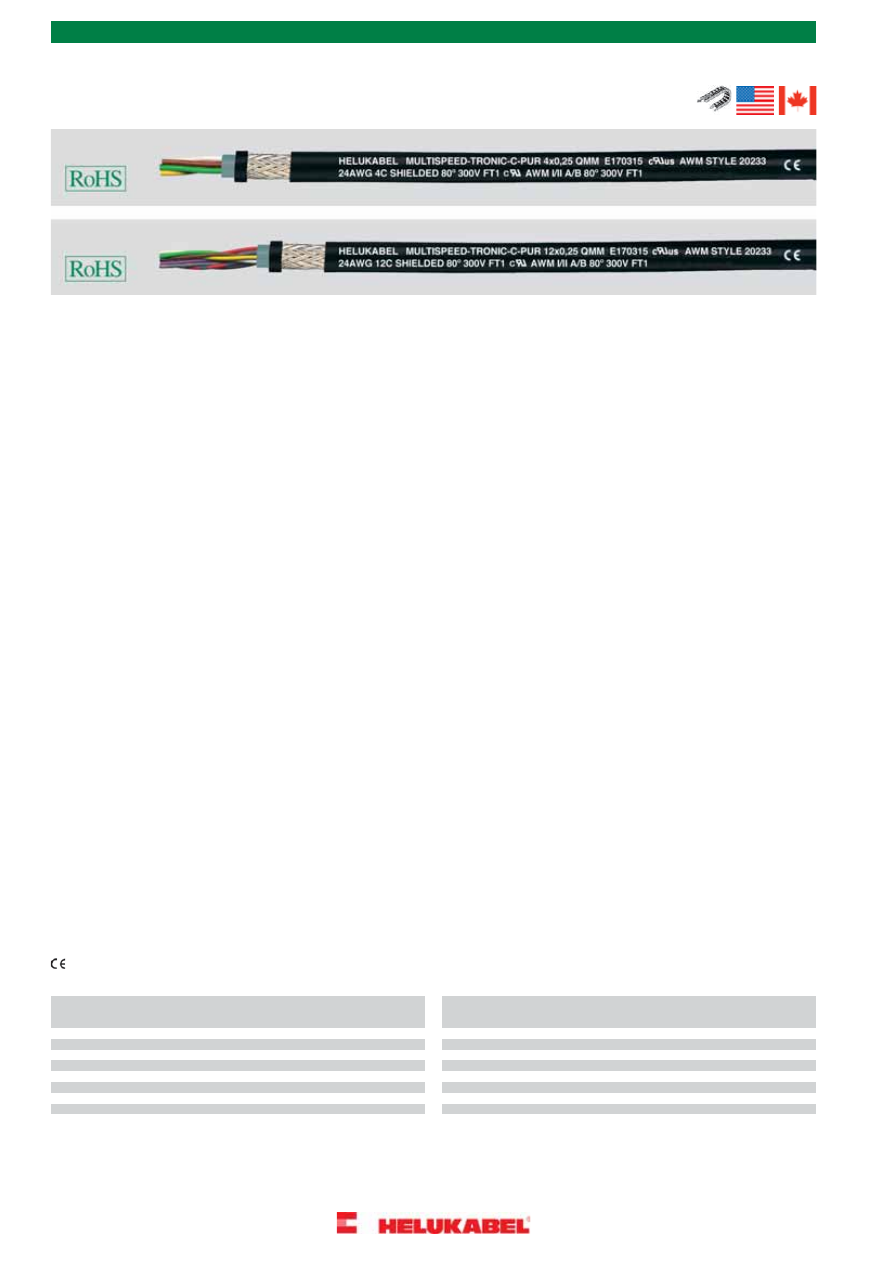

MULTISPEED

®

-TRONIC-C-PUR

стойкий к изгибам

кабель для буксируемых цепей, особо гибкий, экранированнный, ЭМС,
безгалогеновый, с разметкой метража





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок со
скруткой Unilay с коротким шагом

Специальный кабель для буксируемых
цепей для эксплуатации в условиях высоких
механических нагрузок на основании DIN
VDE 0285-525-2-51/
DIN EN 50525-2-51, DIN VDE
0285-525-2-21/DIN EN 50525-2-21,
согласно станд. UL 758 AWM Style 20233

Используемые при изготовлении
материалы не содержат кадмия, силикона
и веществ, разрушающих лакокрасочные
покрытия

Изоляция жил - специальный PP

Обозначение жил в соответствии с DIN
47100

Испытания

PUR-кабель, не распространяющий горение
в соответствии с VDE 0482-332-1-2, DIN

< 7 жил: повив жил с оптимальным шагом
скрутки вокруг филлера
≥7 жил: повив пучков с оптимальным
шагом скрутки вокруг филлера

• Температурный диапазон

подвижно от -30°C до +80°C
стационарно от -40°C до +80°C

EN 60332-1-2/ IEC 60332-1 (DIN VDE
0472, раздел 804, тип испытания B), UL
VW-1, CSA FT1

Специальная внутренняя TPE-оболочка,
экструдированная в виде заполнителя,
серая (RAL 7001)

Безгалогеновый

Номинальное напряжение

U

0

/U 300/300 В

Высокая стойкость к переменным изгибам

Оплётка из лужёных медных проводов,
покрытие макс. 85%, с оптимальным
шагом оплётки

• Испытательное напряжение

3000 В

Высокая прочность на разрыв, стойкость к
истиранию и ударопрочность даже при
низких температурах

• Сопротивление изоляции

мин. 100 МОм x км

Специальная внешняя PUR-оболочка

Применяется при длительной эксплуатации
с разнообразными движениями и
экстремальными нагрузками на изгиб

• Минимальный радиус изгиба

подвижно 7,5xØ кабеля
стационарно 4xØ кабеля

Цвет оболочки – чёрный (RAL 9005)

С разметкой метража

Более высокое сопротивление к
механическим повреждениям

• Сопротивление связи

макс. 250 Ом/км

Высокая надежность

• Стойкость к радиации

до 100x10

6

сДж/кг (до 100 Мрад)

Маслостойкий

Высокая устойчивость к химическим
реагентам

Устойчив к воздействию озона и УФ-лучей

Повышенная экономичность

Минимальный диаметр, небольшой вес



Примечания

Аналоги без экрана:

MULTISPEED

®

-TRONIC-PUR

,

см. стр. 448



Применение

Предназначен для длительной эксплуатации на больших расстояниях при высоких или низких скоростях в сухих и влажных помещениях, а
также на открытом воздухе. Эти прочные и стойкие к истиранию кабели управления применяются там, где возникают проблемы вследствие
длительных изгибающих напряжений. Особенно они используются в тех областях, где предъявляются самые высокие требования к гибкости,
стойкости к истиранию, устойчивости к озону и химическим реагентам. Эти кабели с медным экраном лучше всего подходят для передачи
данных и сигналов без помех в рамках эксплуатации с измерительной техникой, системами управления и автоматического регулирования.
В сложных условиях эксплуатации рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей в таблице в
начале каталога.
При применении в буксируемых цепях следует соблюдать руководство по монтажу.

ЭМС

= электромагнитная совместимость.

Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана .

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний Ø
прибл. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний Ø
прибл. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

39,0

74,0

5,4

24

2 x 0,25

24614

45,0

18,0

5,6

22

2 x 0,34

24622

60,0

22,0

5,8

22

3 x 0,34

24623

45,0

19,0

5,6

24

3 x 0,25

24615

51,0

22,0

5,9

24

4 x 0,25

24616

76,0

28,0

6,1

22

4 x 0,34

24624

82,0

31,0

6,8

22

5 x 0,34

24625

68,0

26,0

6,2

24

5 x 0,25

24617

83,0

35,0

8,7

24

7 x 0,25

24618

110,0

51,0

9,3

22

7 x 0,34

24626

166,0

70,0

9,9

22

12 x 0,34

24627

122,0

58,0

9,4

24

12 x 0,25

24619

160,0

79,0

11,5

24

18 x 0,25

24620

216,0

103,0

12,3

22

18 x 0,34

24628

312,0

130,0

13,6

22

25 x 0,34

24629

210,0

99,0

13,0

24

25 x 0,25

24621



Допускаются технические изменения. (RN05)

450

Кабели по национальным стандартам / PUR-кабели для буксируемых цепей по стандартам UL/CSA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

SUPER-PAAR-TRONIC 340-C-PUR

кабель для

буксируемых цепей, безгалогеновый, ЭМС, с разметкой метража





Свойства

Структура

Технические характеристики

Медные особо тонкопроволочные
проводники в соответствии с DIN VDE 0295

Специальный кабель для буксируемых
цепей, жилы скручены попарно

Используемые при изготовлении
материалы не содержат кадмия, силикона
и веществ, разрушающих лакокрасочные
покрытия

кл. 6, графа 4, BS 6360 кл. 6 или IEC 60228
кл. 6

• Температурный диапазон

подвижно от -30°C до +80°C
стационарно от -40°C до +80°C

Испытания

Изоляция жил PP

Не распространяющий горение в
соответствии с DIN VDE 0482-332-1-2,
DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE
0472, раздел 804, тип испытания B)

Маркировка жил в соответствии с DIN
47100

• Номинальное напряжение

300 В

• Испытательное напряжение

жила/ жила 1500 В
жила/ экран 1000 В

Повивная скрутка пар с оптимальными
шагами без перекручивания

Обмотка поверх внешнего повива

Маслостойкость в соответствии с DIN VDE
0473-811-404/DIN EN 60811-404

• Сопротивление изоляции

мин. 100 МОм x км

Экран из медной оплётки, лужёный,
покрытие 85%

Безгалогеновый

• Емкость

жила/ жила прибл. 60 нф/км

Устойчив к воздействию атмосферных
явлений, озона и УФ-лучей

Обмотка из флиса

Внешняя TMPU-оболочка из

цельного

полиуретана

в соответствии с DIN VDE

• Минимальный радиус изгиба

для длительных изгибов
0,25 мм²
подвижно 7,5xØ кабеля
стационарно 4xØ кабеля
0,5-1,0 мм²
подвижно 10хØ кабеля
стационарно 5xØ кабеля

Химически устойчив к растворителям,
кислотам, щелочам и гидравлическим
жидкостям

0207-363-10-2 /DIN EN 50363-10-2,
согласно станд. UL 1581 табл. 50.227

Преимущества

Цвет оболочки – серый (RAL 7001)

Высокая стойкость к механическим
нагрузкам

С разметкой метража

Высокая стойкость к переменным изгибам

Высокая прочность на разрыв, стойкость к
истиранию и ударопрочность даже при
низких температурах

• Сопротивление связи

макс. 250 Ом/км

• Стойкость к радиации

до 100x10

6

сДж/кг (до 100 Мрад)



Применение

Данные специальные кабели с парной скруткой и общим экраном для буксируемых цепей можно применять даже там, где внешнее воздействие
высоких частот создаёт помехи в импульсной передаче. Используются для длительных изгибающих напряжений в станках и инструментах,
в робототехнике и многосменном производстве. Это разработанный по новейшим технологиям кабель передачи данных высокой гибкости
с прочной на разрез внешней PUR-оболочкой с низкой адгезионностью, которая гарантирует оптимальный срок службы и очень высокую
экономичность. Этот кабель, соответствующий двум стандартам, применяется преимущественно в экспортном машиностроении в
металлообрабатывающих станках, поточных линиях и на производстве промышленного оборудования. Гарантирует длительное использование
в рамках многосменной эксплуатации при высоких напряжениях при изгибе.

ЭМС

= электромагнитная совместимость

Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана .

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во пар x
кол-во жил x
номинальное
сечение, мм²

Арт.

Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во пар x
кол-во жил x
номинальное
сечение, мм²

Арт.

26,0

14,0

4,8

24

1 x 2 x 0,25

49830

181,0

103,0

11,8

20

6 x 2 x 0,5

49853

274,0

148,4

14,2

20

8 x 2 x 0,5

49854

61,0

32,0

6,7

24

2 x 2 x 0,25

49831

70,0

38,4

7,1

24

3 x 2 x 0,25

49832

332,0

180,0

16,5

20

10 x 2 x 0,5

49855

390,0

218,3

16,9

20

14 x 2 x 0,5

49856

82,0

43,2

7,6

24

4 x 2 x 0,25

49833

99,0

51,5

8,3

24

5 x 2 x 0,25

49834

56,0

35,2

6,2

19

1 x 2 x 0,75

49857

126,0

71,8

9,0

24

6 x 2 x 0,25

49835

102,0

61,4

9,2

19

2 x 2 x 0,75

49858

147,0

74,4

10,5

24

8 x 2 x 0,25

49836

144,0

87,1

9,8

19

3 x 2 x 0,75

49859

179,0

90,0

11,9

24

10 x 2 x 0,25

49837

160,0

95,2

11,2

19

4 x 2 x 0,75

49860

210,0

111,2

12,7

24

14 x 2 x 0,25

49838

193,0

115,0

12,2

19

5 x 2 x 0,75

49861

35,0

20,0

5,1

22

1 x 2 x 0,34

49839

216,0

137,1

13,2

19

6 x 2 x 0,75

49862

327,0

184,4

15,6

19

8 x 2 x 0,75

49863

80,0

41,0

7,2

22

2 x 2 x 0,34

49840

100,0

52,2

7,6

22

3 x 2 x 0,34

49841

451,0

259,8

18,4

19

10 x 2 x 0,75

49864

521,0

318,4

18,9

19

14 x 2 x 0,75

49865

118,0

59,1

8,3

22

4 x 2 x 0,34

49842

134,0

67,0

9,0

22

5 x 2 x 0,34

49843

64,0

42,0

6,7

18

1 x 2 x 1

49866

162,0

86,4

9,9

22

6 x 2 x 0,34

49844

120,0

73,0

10,0

18

2 x 2 x 1

49867

214,0

107,5

11,9

22

8 x 2 x 0,34

49845

160,0

93,6

10,8

18

3 x 2 x 1

49868

270,0

131,0

13,9

22

10 x 2 x 0,34

49846

184,0

117,8

11,7

18

4 x 2 x 1

49869

304,0

150,0

14,1

22

14 x 2 x 0,34

49847

217,0

139,0

13,2

18

5 x 2 x 1

49870

47,0

22,5

5,8

20

1 x 2 x 0,5

49848

100,0

53,0

8,4

20

2 x 2 x 0,5

49849

131,0

72,8

9,0

20

3 x 2 x 0,5

49850

149,0

75,6

10,0

20

4 x 2 x 0,5

49851

169,0

85,7

11,0

20

5 x 2 x 0,5

49852



Допускаются технические изменения. (RN05)

Кабели по национальным стандартам / PUR-кабели для буксируемых цепей по стандартам UL/CSA

451

N

-------------------------------------------------------------------------------------------------------------------------------------------------------------

452

КАБЕЛИ ДЛЯ ДВИГАТЕЛЕЙ, ДАТЧИКОВ И

СЕРВОПРИВОДОВ ПО СТАНДАРТАМ UL/CSA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

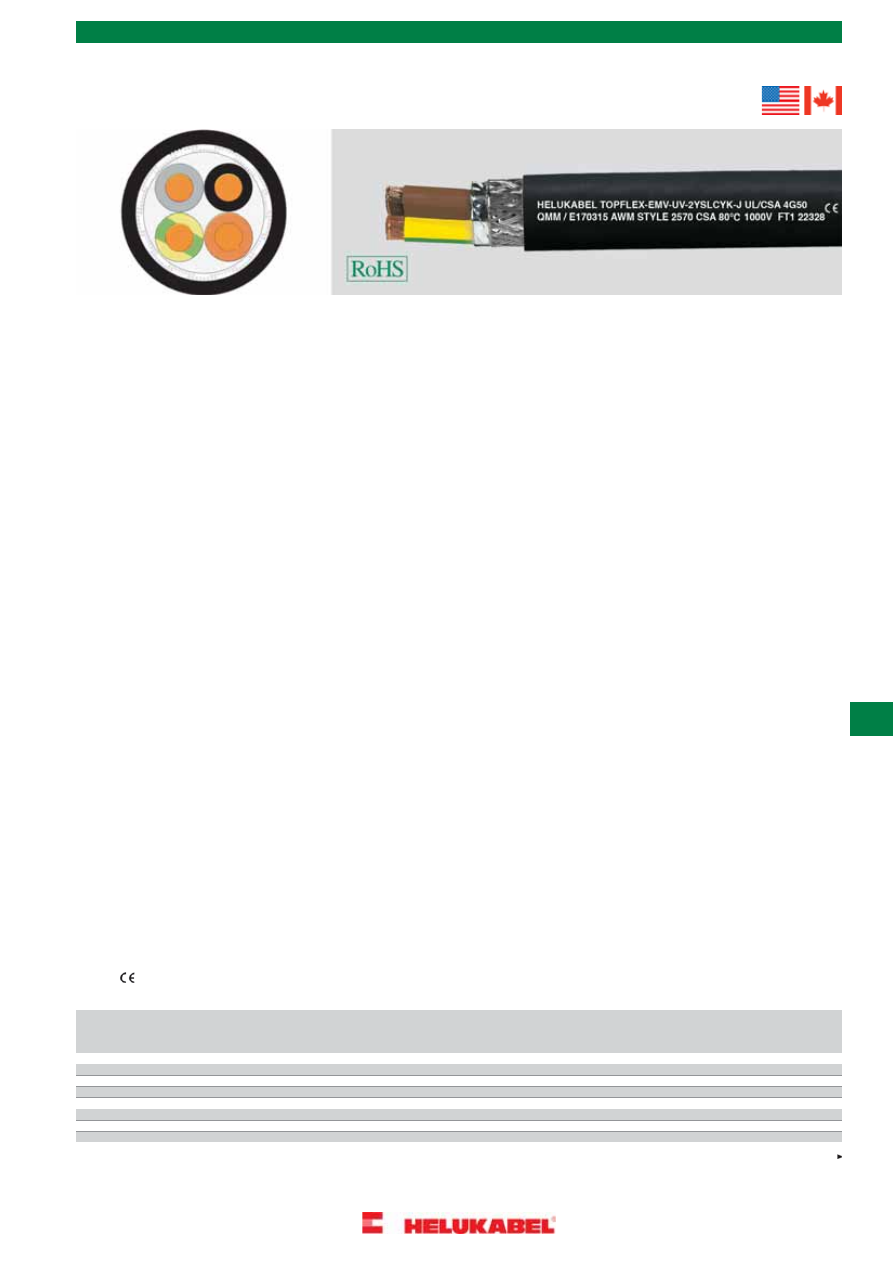

TOPFLEX

®

-EMV-UV-2YSLCYK-J UL/CSA

кабель

питания для подключения двигателей с частотными преобразователями 0,6/1 кВ, с
двойным экраном, с разметкой метража





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок в
соответствии с DIN VDE 0295 кл. 5, BS 6360
кл. 5, IEC 60228 кл. 5

Специальный кабель для соединения с
частотным преобразователем в
соответствии со станд. Style 2570

Низкая рабочая емкость

Соответствует требованиям к ЭМС согласно
EN 55011 или DIN VDE 0875 разд. 11

• Температурный диапазон

подвижно от -5 °C до +70 °C
стационарно от -40 °C до +70 °C

Изоляция жил из полиэтилена (PE)

Малое сопротивление связи обеспечивает
хорошую электромагнитную совместимость

Цвета жил: желто-зеленый, коричневый,
черный и серый

Устойчив к УФ-лучам

Концентрическая скрутка жил

• Номинальное напряжение

UL - 1000 В

Пригоден для использования на открытом
воздухе

1. Экран из специальной пленки, покрытой
алюминием

За счет специальной PE-изоляции жил и
малой емкости экрана обеспечивает низкие

Испытательное напряжение

4000 В

2. Экранирование оплеткой из луженой
медной проволоки, оптимальное покрытие
пр. 80 %

• Сопротивление изоляции

мин. 200 МОм x км

потери при передаче мощности по
сравнению с PVC-кабелями

• Сопротивление связи

в зависимости от сечения проводника
макс. 250 Ом/км

Оптимальное экранирование позволяет
использовать этот кабель для подключения
к частотным преобразователям

Специальная внешняя PVC-оболочка,
черная (RAL 9005)

C разметкой метража

• Минимальный радиус изгиба

стационарно для внеш. Ø:
до 12 мм: 5xØ кабеля
>от 12 до 20 мм: 7,5xØ кабеля
>20 мм: 10xØ кабеля
подвижно для внеш. Ø:
до 12 мм: 10xØ кабеля
>12-20 мм: 15xØ кабеля
>20 мм: 20xØ кабеля

PE-изоляция обеспечивает минимальные
диэлектрические потери, двойную
электрическую прочность, длительный срок
службы и низкие токи помех в экране

Используемые материалы не содержат
кадмия, силикона и веществ, разрушающих
лакокрасочные покрытия

Испытания

Самозатухающий, не распространяющий
горение PVC-материал в соответствии с

• Стойкость к радиации

до 80x10

6

сДж/кг (до 80 Мрад)

VDE 0482-332-1-2, DIN EN
60332-1-2/IEC 60332-1 (DIN VDE 0472
раздел 804 тип испытания B)



Примечания

**) Токовая нагрузка при непрерывной
эксплуатации до температуры 30 °C. При
температурах, превышающих это значение,
действуют коэффициенты пересчета в
соответствии с DIN VDE 0298 ч. 4.



Применение

Кабель TOPFLEX

®

-EMV-UV-2YSLCYK-J UL/CSA для частотных преобразователей обеспечивает ЭМС в зданиях и сооружениях, приборах и

технологическом оборудовании, где существует опасность недопустимого воздействия электромагнитных полей. Служит в качестве кабеля
подключения и соединительного кабеля при средних механических нагрузках при стационарной и гибкой прокладке. Предназначен для
сухих и влажных помещений, а также для прокладки на открытом воздухе. Используется в автомобильной, пищевой отрасли, на передающих
линиях, в упаковочной промышленности и станках. Применяется в манипуляторах, в промышленных механизмах для насосов, вентиляторов,
ленточных транспортеров и т.п. Используют во взрывоопасных зонах.

ЭМС

= электромагнитная совместимость

Для соблюдения пределов радиопомех согласно EN 55011 кабель должен иметь большую площадь контактов на обоих концах оплетки
экрана.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.





AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Нагрузочная способность по
току **)
с 3 нагруженными жилами
в ампер

Сопротивление связи

Рабочая емкость

Внешний Ø
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.

при 30 МГц
Ом/км

при 1 МГц
Ом/км

Жила / Экран
прибл.
нФ / км

Жила / Жила
прибл.
нФ / км

16

140,0

95,0

0

10,4

4 G 1,5

22320

14

300,0

150,0

26

210

18

130

80

12,5

4 G 2,5

22321

12

485,0

235,0

34

210

11

150

90

14,2

4 G 4

22322

10

630,0

320,0

44

150

6

150

90

15,2

4 G 6

22323

8

860,0

533,0

61

180

7

200

120

19,5

4 G 10

22324

6

1290,0

789,0

82

190

9

230

140

22,9

4 G 16

22325

4

1860,0

1236,0

108

95

4

210

120

27,1

4 G 25

22326

2

2610,0

1662,0

135

85

3

260

150

29,6

4 G 35

22327



Продолжение

Кабели по национальным стандартам / Кабели для моторов, датчиков и сервоприводов по стандартам UL/CSA

453

N

-------------------------------------------------------------------------------------------------------------------------------------------------------------

TOPFLEX

®

-EMV-UV-2YSLCYK-J UL/CSA

кабель

питания для подключения двигателей с частотными преобразователями 0,6/1 кВ, с
двойным экраном, с разметкой метража



AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Нагрузочная способность по
току **)
с 3 нагруженными жилами
в ампер

Сопротивление связи

Рабочая емкость

Внешний Ø
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.

при 30 МГц
Ом/км

при 1 МГц
Ом/км

Жила / Экран
прибл.
нФ / км

Жила / Жила
прибл.
нФ / км

1

2950,0

2345,0

168

40

2

320

190

35,2

4 G 50

22328

2/0

3950,0

3196,0

207

45

2

320

190

41,4

4 G 70

22329

3/0

5300,0

4316,0

250

50

1

410

250

46,0

4 G 95

22330

4/0

6600,0

5435,0

292

50,8

4 G 120

22331

300 kcmil

7040,0

6394,0

335

58,3

4 G 150

22332

350 kcmil

8380,0

7639,0

382

65,5

4 G 185

22333



Допускаются технические изменения. (RN07)

454

Кабели по национальным стандартам / Кабели для моторов, датчиков и сервоприводов по стандартам UL/CSA

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

íÁÂÆÍÞÏÝËÃÃÐÅn+(/8723

®

+7n06n(3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

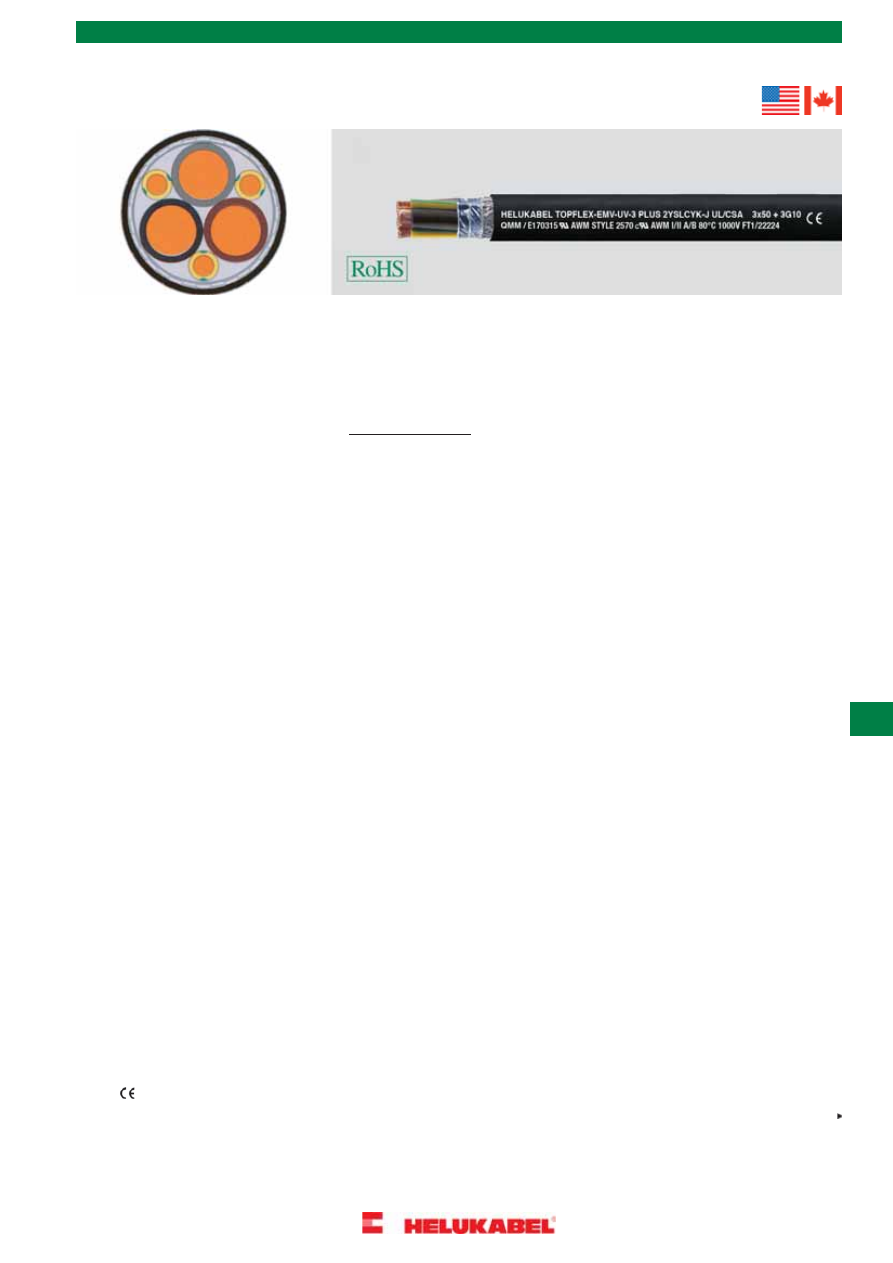

TOPFLEX

®

-EMV-UV-3 PLUS 2YSLCYK-JUL/CSA

кабель питания для подключения двигателей с частотными преобразователями
0,6/1 кВ, с двойным экраном, с разметкой метража





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок в
соответствии с DIN VDE 0295 кл. 5, BS 6360
кл. 5 или IEC 60228 кл. 5

Специальный кабель для соединения с
частотным преобразователем в
соответствии со станд. Style 2570

Низкая рабочая емкость

Соответствует требованиям к ЭМС согласно
EN 55011 или DIN VDE 0875 разд. 11

• Температурный диапазон

подвижно от -5 °C до +70 °C
стационарно от -40 °C до +70 °C

Изоляция жил из полиэтилена (PE)

Малое сопротивление связи обеспечивает
хорошую электромагнитную совместимость

Цвета жил: черный, коричневый, серый и
желто-зеленый (жилы заземления
скручены по тройкам)

Оптимальное экранирование позволяет
использовать этот кабель для подключения
к частотным преобразователям

• Номинальное напряжение

UL 1000 В

Конструкция жил 3+3

Вариант 3 PLUS по сравнению с
4-жильными исполнениями, с точки зрения

Концентрическая скрутка жил

• Испытательное напряжение

4000 В

1. Экран из специальной пленки, покрытой
алюминием

• Сопротивление изоляции

мин. 200 МОм x км

свойств ЭМС, имеет дополнительно
улучшенную, симметричную 3-жильную

2. Экранирование оплеткой из луженой
медной проволоки, оптимальное покрытие
прибл. 80 %

• Сопротивление связи

в зависимости от сечения проводника
макс. 250 Ом/км

структуру. Жила заземления равномерно
скручена по тройкам с заполнителем. Так
образуется концентрическая структура

Специальная внешняя PVC-оболочка,
черная (RAL 9005)

• Минимальный радиус изгиба

стационарно для внеш. Ø:
до 12 мм: 5xØ кабеля
>12-20 мм: 75xØ кабеля
>20 мм: 10xØ кабеля
подвижно для внеш. Ø:
до 12 мм: 10xØ кабеля
>12-20 мм: 15xØ кабеля
>20 мм: 20xØ кабеля

Минимальное сечение, равное 0,75 мм²,
соответствует требованиям DIN EN 60204
ч. 1

С разметкой метража

Устойчив к УФ-лучам

Пригоден для прокладки на открытом
воздухе

За счет специальной PE-изоляции жил и
малой емкости экрана обеспечивает низкие
потери при передаче мощности по
сравнению с PVC-кабелями

• Стойкость к радиации

до 80x10

6

сДж/кг (до 80 Мрад)

PE-изоляция обеспечивает минимальные
диэлектрические потери, двойную
электрическую прочность, длительный срок
службы и низкие токи помех в экране

Используемые материалы не содержат
кадмия, силикона и веществ, разрушающих
лакокрасочные покрытия

Испытания

Самозатухающий, не распространяющий
горение PVC-материал в соответствии с
VDE 0482-332-1-2, DIN EN 60332-1-2,
IEC 60332-1 (DIN VDE 0472 раздел 804,
тип испытания B)



Примечания

**) Токовая нагрузка при непрерывной
эксплуатации до температуры 30 °C. При
температурах, превышающих это значение,
действуют коэффициенты пересчета в
соответствии с DIN VDE 0298 ч. 4.



Применение

Служит в качестве кабеля подключения и соединительного кабеля при средних механических нагрузках при стационарной и гибкой прокладке.
Предназначен для сухих и влажных помещений, а также для прокладки на открытом воздухе. Используется в автомобильной, пищевой
отрасли, на передающих линиях, в упаковочной промышленности и станках. Применяется в манипуляторах, в промышленных механизмах
для насосов, вентиляторов, ленточных транспортеров, систем кондиционирования воздуха и т.п. Используют во взрывоопасных зонах.

ЭМС

= электромагнитная совместимость

Для соблюдения пределов радиопомех согласно EN 55011 кабель должен иметь большую площадь контактов на обоих концах оплетки
экрана.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Продолжение

Кабели по национальным стандартам / Кабели для моторов, датчиков и сервоприводов по стандартам UL/CSA

455

N

-------------------------------------------------------------------------------------------------------------------------------------------------------------

TOPFLEX

®

-EMV-UV-3 PLUS 2YSLCYK-JUL/CSA

кабель питания для подключения двигателей с частотными преобразователями
0,6/1 кВ, с двойным экраном, с разметкой метража



AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Нагрузочная способность по
току **)
с 3 нагруженными жилами
в ампер

Сопротивление связи

Внешний Ø
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.

при 30 МГц
Ом/км

при 1 МГц
Ом/км

16

140,0

86,0

18

10,0

3 x 1,5 + 3 G 0,25

22193

14

220,0

144,0

26

210

18

11,4

3 x 2,5 + 3 G 0,5

22194

12

323,0

224,0

34

210

11

13,0

3 x 4 + 3 G 0,75

22195

10

420,0

298,0

44

150

6

15,0

3 x 6 + 3 G 1,0

22196

8

615,0

491,0

61

180

7

18,4

3 x 10 + 3 G 1,5

22197

6

819,0

723,0

82

190

9

21,0

3 x 16 + 3 G 2,5

22198

4

1325,0

1138,0

108

95

4

25,3

3 x 25 + 3 G 4,0

22199

2

1718,0

1535,0

135

85

3

27,8

3 x 35 + 3 G 6,0

22223

1

2399,0

2208,0

168

40

2

32,6

3 x 50 + 3 G 10,0

22224

2/0

3056,0

2871,0

207

45

2

38,1

3 x 70 + 3 G 10,0

22225

3/0

4162,0

3953,0

250

50

1

41,0

3 x 95 + 3 G 16,0

22226

4/0

5075,0

4836,0

292

46,4

3 x 120 + 3 G 16,0

22227

300 kcmil

6128,0

5412,0

335

53,5

3 x 150 + 3 G 25,0

22228

350 kcmil

7189,0

6969,0

382

59,5

3 x 185 + 3 G 35,0

22229

500 kcmil

9540,0

8540,0

65,1

3 x 240 + 3 G 42,5

22230



Допускаются технические изменения. (RN07)

456

Кабели по национальным стандартам / Кабели для моторов, датчиков и сервоприводов по стандартам UL/CSA

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

íÁÂÆÍÞÏÝËÃÃÐÅn+(/8723

®

+7n06n(3

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     49      50      51      52     ..
