HELUKABEL. Каталог продукции (2015 год) - часть 49





MULTISPEED

®

500-PUR UL/CSA

стойкий к изгибам

кабель для буксируемых цепей, с защитой от скручивания, безгалогеновый, с
разметкой метража





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок скрутки
Unilay с коротким шагом

Специальный кабель для буксируемых
цепей для эксплуатации в условиях высоких
механических нагрузок на основании DIN
VDE 0285-525-2-51/
DIN EN 50525-2-51, DIN VDE
0285-525-2-21/DIN EN 50525-2-21, в

Используемые при изготовлении
материалы не содержат силикона и кадмия,
а также веществ, разрушающих
лакокрасочные покрытия

Изоляция жил - специальный PP

Чёрные жилы с цифровой маркировкой
белого цвета в соответствии с DIN VDE 0293

Испытания

Не распространяющая горение
PUR-оболочка в соответствии с VDE

Жёлто-зелёная жила заземления для 3 жил
и более

соответствии со станд. UL-758 AWM тип
20939

0482-332-1-2, DIN EN 60332-1-2/
IEC 60332-1 (DIN VDE 0472, раздел 804,
тип испытания B), UL VW-1, CSA FT1

Скрутка:
< 7 жил: повив с оптимальным шагом
скрутки вокруг филлера
≥ 7 жил: пучки с оптимальным шагом
скрутки вокруг филлера

• Температурный диапазон

подвижно от -30°C до +80°C
стационарно от -50°C до +80°C

Номинальное напряжение

VDE U

0

/U 300/500 В

UL 600 В

Низкая адгезионность

Безгалогеновый

Специальная внешняя PUR-оболочка,
экструдированная в виде заполнителя

Высокая стойкость к переменным изгибам

Длительный срок службы за счёт низкого
коэффициента трения

Цвет оболочки – чёрный (RAL 9005)

• Испытательное напряжение

3000 В

С разметкой метража

• Сопротивление изоляции

мин. 100 МОм x км

Высокая прочность на разрыв, стойкость к
истиранию и ударопрочность даже при
низких температурах

• Минимальный радиус изгиба

подвижно 7,5xØ кабеля
стационарно 4xØ кабеля

Более высокое сопротивление
механическим повреждениям

Высокая надежность

• Стойкость к радиации

до 100x10

6

сДж/кг (до 100 Мрад)

Маслостойкий

Высокая устойчивость к химическим
реагентам

Устойчив к воздействию озона и УФ-лучей

Повышенная экономичность

Минимальный диаметр, небольшой вес



Примечания

G = с желто-зеленой жилой заземления
x = без жилы заземления (OZ)

Аналоги с экраном:

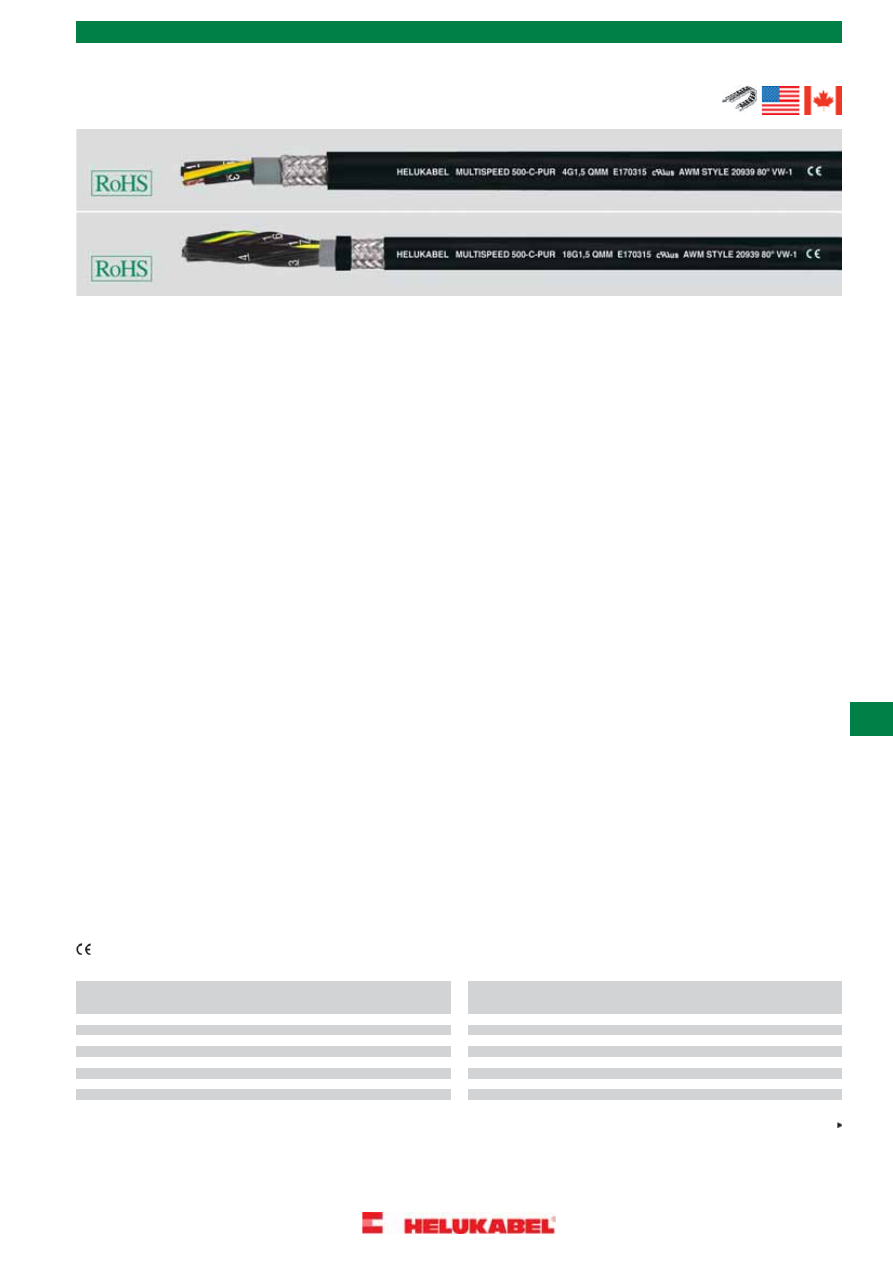

MULTISPEED

®

500-C-PUR UL/CSA

,

см. стр. 439



Применение

HELUKABEL

®

MULTISPEED 500-PUR в соответствии с UL/CSA применяется в тех случаях, когда к кабелю предъявляются крайне высокие

требования. Специально подобранные материалы и технология скручивания позволяют эксплуатировать его в течение длительного времени
в качестве особо гибкого кабеля для буксируемых цепей на больших расстояниях перемещения как на высоких, так и на низких скоростях
в сухих и влажных помещениях, а также на открытом воздухе. Эти специальные прочные и стойкие к истиранию кабели управления
применяются там, где возникают проблемы вследствие длительных изгибающих напряжений, напр., в буксируемых цепях, в промышленных
роботах, на конвейерах, в системах автоматизации и многосменном производстве. В особенности эти кабели используются там, где
предъявляются самые высокие требования к гибкости, стойкости к истиранию, устойчивости к озону и химическим реагентам.
В сложных условиях эксплуатации (например, в компостных установках или в подъёмно-транспортном оборудовании и пр.) рекомендуем
ознакомиться со специально разработанной анкетой для буксируемых цепей, дополнительные параметры применения см. в таблице в
начале каталога.
При применении в буксируемых цепях следует соблюдать руководство по монтажу.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

41,0

9,6

4,8

20

2 x 0,5

24370

51,0

21,6

5,2

19

3 G 0,75

24378

68,0

29,0

6,1

19

4 G 0,75

24379

48,0

14,4

5,1

20

3 G 0,5

24371

62,0

19,0

5,5

20

4 G 0,5

24372

73,0

36,0

6,6

19

5 G 0,75

24380

92,0

50,0

10,5

19

7 G 0,75

24381

70,0

24,0

6,0

20

5 G 0,5

24373

88,0

33,6

9,1

20

7 G 0,5

24374

170,0

86,0

11,4

19

12 G 0,75

24382

257,0

130,0

14,2

19

18 G 0,75

24383

131,0

58,0

10,0

20

12 G 0,5

24375

204,0

86,0

12,2

20

18 G 0,5

24376

280,0

180,0

16,3

19

25 G 0,75

24384

411,0

260,0

20,1

19

36 G 0,75

24385

266,0

120,0

14,3

20

25 G 0,5

24377

608,0

302,0

22,2

19

42 G 0,75

24386



Продолжение

Кабели по национальным стандартам / PUR-кабели для буксируемых цепей по стандартам UL/CSA

433

N

-------------------------------------------------------------------------------------------------------------------------------------------------------------

MULTISPEED

®

500-PUR UL/CSA

стойкий к изгибам

кабель для буксируемых цепей, с защитой от скручивания, безгалогеновый, с
разметкой метража







Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

59,0

29,0

5,9

18

3 G 1

24387

173,0

86,0

8,9

14

4 G 2,5

24401

220,0

120,0

9,8

14

5 G 2,5

24402

71,0

38,0

6,4

18

4 G 1

24388

84,0

48,0

7,0

18

5 G 1

24389

290,0

168,0

16,1

14

7 G 2,5

24403

504,0

288,0

17,8

14

12 G 2,5

24404

111,0

67,0

11,2

18

7 G 1

24390

200,0

115,0

12,3

18

12 G 1

24391

719,0

432,0

21,8

14

18 G 2,5

24405

940,0

600,0

24,4

14

25 G 2,5

24406

286,0

173,0

15,1

18

18 G 1

24392

370,0

240,0

17,6

18

25 G 1

24393

485,0

346,0

21,6

18

36 G 1

24331

81,0

43,0

6,7

16

3 G 1,5

24394

102,0

58,0

7,3

16

4 G 1,5

24395

121,0

72,0

8,0

16

5 G 1,5

24396

164,0

101,0

13,2

16

7 G 1,5

24397

293,0

173,0

15,0

16

12 G 1,5

24398

450,0

259,0

17,7

16

18 G 1,5

24399

631,0

360,0

20,5

16

25 G 1,5

24400

779,0

518,0

25,6

16

36 G 1,5

24332



Допускаются технические изменения. (RN05)

434

Кабели по национальным стандартам / PUR-кабели для буксируемых цепей по стандартам UL/CSA

òÐÅ×ÐÅáÛÊÆÂÕÌÓÊÒÕÆÎÝÆØÆÑÊn
ÓÎÌÁÔÁÍÐÄćâÌÓÆÓÓÕÁÒÝĈ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

PURö-JZ-HF-FCP

особо гибкий, для буксируемых цепей,

маслостойкий, ЭМС, экранированный, с разметкой метража





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок в соотв.
с DIN VDE 0295 кл.5, BS 6360 кл.5
или IEC 60228 кл.5

Специальный PUR-кабель для буксируемых
цепей, особо гибкий, в соответствии с
UL/CSA AWM I/II A/B Style 2570

Самозатухающий и не распространяющий
горение в соответствии с
DIN VDE 0482-332-1-2,DIN EN
60332-1-2/IEC 60332-1 (DIN VDE 0472
раздел 801,  тип испытания B), UL VW-1,
CSA FT1

Температурный диапазон

подвижно -5°C до +80°C
стационарно -40°C до +80°C

Изоляция жил из специального PVC
согл. UL-Std.1581

Маркировка жил в соотв. с DIN VDE 0293
черные жилы с цифровой маркировкой
белого цвета

Пригоден для открытой прокладки

• Номинальное напряжение

VDE U0/U 300/500 В
UL/CSA 1000 В

Устойчив к УФ-излучению, кислотам,
озону, гидролизу и микробам

Желто-зеленая жила заземления во
внешнем повиве (от 3 жил и более)

Низкая адгезионность

• Испытателное напряжение 4000 В

Повивная скрутка жил с оптимальным
шагом

Используемые материалы не содержат
кадмия,  силикона  и  веществ,
разрушающих лакокрасочные покрытия

• Напряжение пробоя мин. 8000 В
• Сопротивление изоляции

мин. 20 МОм x км

Разделительная пленка над каждым
повивом

Маслостойкий в соответствии с DIN VDE
0473-811-404 /
DIN EN 60811-404

• Мин. радиус изгиба

подвижно 10xØ кабеля
стационарно 5xØ кабеля

Экран виде оплетки из луженой медной
проволоки, покрытие прибл. 85%

Внешняя оболочка из спец.

цельного

полиуретана

в соотв. с DIN VDE 0207-363-10-2 / DIN
EN 50363-10-2, согл. UL-Std.1581



Примечания

• Сопротивление связи

макс. 250 Ом/км

• Стойкость к радиации

до 80x106 сДж/кг (до 80 Мрад)

G = с желто-зеленой жилой заземления
x =  без желто-зеленой жилы
заземления(OZ)

цвет оболочки серый (RAL 7001)

с разметкой метража

Аналоги:

JZ-602 RC-PUR

, см. стр. 430



Применение

Особо гибкий экранированный PVC-кабель для буксируемых цепей. Имеет сертификат UL/CSA. Используется для прокладки в сухих и
влажных помещениях, а также на открытом воздухе, при свободном движении без растягивающих усилий. Подходит для эксплуатации в
условиях переменных радиусов изгиба, в автоматических манипуляторах, роботах и инструментальном производстве. Кабели с экраном
разработаны для бесперебойной передачи информационных сигналов для всех областей электроники, измерительной техники, систем
управления и автоматического регулирования. В сложных условиях эксплуатации рекомендуем ознакомиться со специально разработанной
анкетой для буксируемых цепей, дополнительные параметры применения см. в таблице подбора. При применении в буксируемых цепях
следует соблюдать руководство по монтажу.

ЭМС

= электромагнитная совместимость.

Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний Ø
прибл. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний Ø
прибл. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

46,0

35,0

6,0

20

2 x 0,5

12944

114,0

71,0

7,8

18

4 G 1

12962

136,0

88,0

8,4

18

5 G 1

12963

56,0

42,0

6,3

20

3 G 0,5

12945

64,0

47,0

6,8

20

4 G 0,5

12946

169,0

111,0

9,8

18

7 G 1

12964

270,0

184,0

12,0

18

12 G 1

12965

77,0

56,0

7,4

20

5 G 0,5

12947

104,0

69,0

8,5

20

7 G 0,5

12948

385,0

260,0

14,2

18

18 G 1

12966

530,0

349,0

16,8

18

25 G 1

12967

158,0

108,0

10,1

20

12 G 0,5

12949

229,0

145,0

11,7

20

18 G 0,5

12950

88,0

63,0

7,3

16

2 x 1,5

12968

320,0

240,0

14,0

20

25 G 0,5

12951

104,0

80,0

7,7

16

3 G 1,5

12969

59,0

40,0

6,4

19

2 x 0,75

12952

136,0

97,0

8,4

16

4 G 1,5

12970

170,0

119,0

9,1

16

5 G 1,5

12971

68,0

52,0

6,8

19

3 G 0,75

12953

82,0

60,0

7,3

19

4 G 0,75

12954

221,0

147,0

10,7

16

7 G 1,5

12972

348,0

267,0

13,0

16

12 G 1,5

12973

101,0

71,0

7,9

19

5 G 0,75

12955

150,0

91,0

9,2

19

7 G 0,75

12956

489,0

374,0

15,5

16

18 G 1,5

12974

710,0

526,0

18,7

16

25 G 1,5

12975

212,0

142,0

11,0

19

12 G 0,75

12957

305,0

212,0

13,0

19

18 G 0,75

12958

177,0

144,0

9,1

14

3 G 2,5

12976

430,0

281,0

15,8

19

25 G 0,75

12959

204,0

148,0

9,9

14

4 G 2,5

12977

71,0

50,0

6,8

18

2 x 1

12960

340,0

255,0

13,0

14

7 G 2,5

12978

90,0

60,0

7,2

18

3 G 1

12961

310,0

230,0

11,2

12

4 G 4

12979



Допускаются технические изменения. (RN05)

Кабели по национальным стандартам / PUR-кабели для буксируемых цепей по стандартам UL/CSA

435

N

-------------------------------------------------------------------------------------------------------------------------------------------------------------

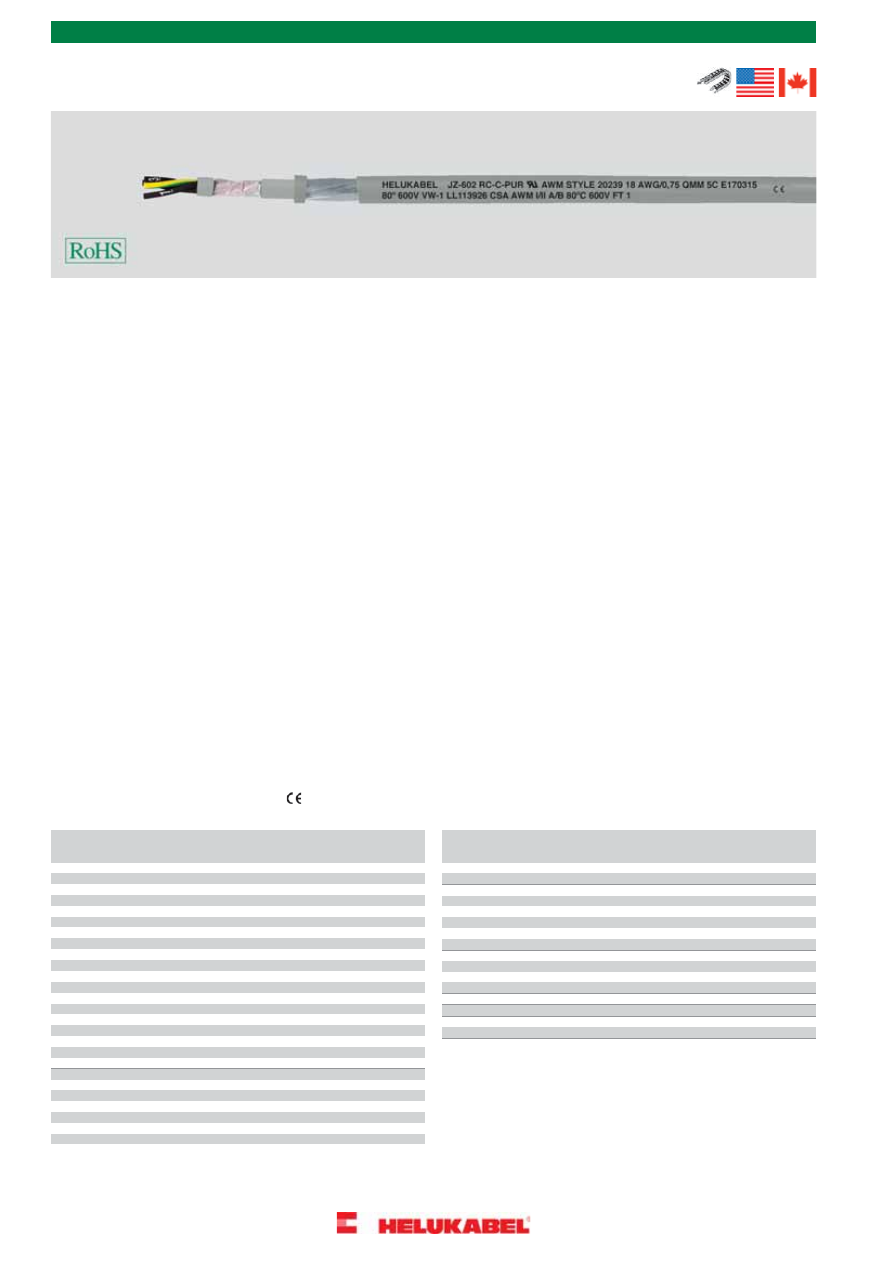

JZ-602 RC-C-PUR

кабель для буксируемых цепей, 80°C, 600 В,

кабель управления в соответствии с 2 нормами, ЭМС, с разметкой метража





Свойства

Структура

Технические характеристики

Медные особо тонкопроволочные
проводники в соответствии с DIN VDE 0295
кл. 6, BS 6360 кл. 6 или IEC 60228 кл. 6

Кабель со специальной PUR-оболочкой
в соответствии с UL CSA AWM I/II A/B
тип 20939 (материал оболочки) и CSA

Устойчив к минеральным, синтетическим
маслам, хладагентам, УФ-лучам,
кислороду, озону, гидролизу и микробам

Используемые при изготовлении
материалы не содержат силикона и кадмия,

Температурный диапазон

подвижно от -5°C до +80°C
стационарно от -40°C до +80°C

Изоляция жил из специального PVC, YI8 в
соответствии с DIN VDE 0207-363-3/ DIN
EN 50363-3 и класс 43 в соотв. с UL-станд.
1581

а также веществ, разрушающих
лакокрасочные покрытия

• Номинальное напряжение

UL/CSA 600 В



Примечания

Чёрные жилы с цифровой маркировкой
белого цвета в соответствии с DIN VDE 0293

• Испытательное напряжение

4000 В

Желто-зеленая жила заземления во
внешнем повиве

• Напряжение пробоя

мин. 8000 В

G = с желто-зеленой жилой заземления

• Сопротивление изоляции

мин. 20 МОм x км

Аналоги без экрана:

JZ-602 RC* PUR

, см. стр. 430

Жилы скручены с оптимальным шагом

Каждый повив скрутки обёрнут флисом

• Минимальный радиус изгиба

подвижно 10х Ø кабеля
стационарно 5x Ø кабеля

Внутренняя PVC-оболочка

Экран:
до 17 мм Ø - медная спираль
>17 мм Ø - медная оплётка
Покрытие прибл. 85%

• Сопротивление связи

макс. 250 Ом/км

• Стойкость к радиации

до 100x10

6

сДж/кг (до 100 Мрад)

Внешняя оболочка из специального

цельного полиуретана

Цвет оболочки – серый (RAL 7001)

С разметкой метража



Применение

Используется для прокладки в сухих, влажных помещениях и на открытом воздухе в свободном движении без растягивающих усилий и без
принудительно направляемого движения в качестве экранированного, особо гибкого полиуретанового кабеля управления. Подходит для
применения в условиях частого напряжения при подъёме и изгибе в машиностроении и на производстве инструментов, в робототехнике и
с постоянно движущимися деталями машин. Благодаря высокой плотности экрана обеспечивается бесперебойная передача сигналов.
Идеальный, защищённый от помех кабель управления используется для наружного применения. При применении в сложных условиях,
выходящих за рамки стандартных решений рекомендуем ознакомиться со специально разработанной анкетой для систем подвижных
кабель-каналов, дополнительные параметры применения см. в таблице выбора: кабели для буксируемых цепей в начале каталога. При
применении в буксируемых цепях следует соблюдать руководство по монтажу.

ЭМС

= электромагнитная совместимость

Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана .

RC

= Robotics Cable (кабели для роботов).

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

124,0

45,0

8,5

20

3 G 0,5

12680

950,0

544,0

25,2

16

25 G 1,5

12706

1203,0

674,0

28,1

16

34 G 1,5

12707

135,0

52,0

9,0

20

4 G 0,5

12681

153,0

68,0

9,7

20

5 G 0,5

12682

220,0

141,0

11,8

14

3 G 2,5

12708

191,0

93,0

11,0

20

7 G 0,5

12683

270,0

170,0

13,2

14

4 G 2,5

12709

243,0

134,0

12,4

20

9 G 0,5

12684

350,0

195,0

14,2

14

5 G 2,5

12710

322,0

163,0

13,5

20

12 G 0,5

12685

428,0

251,0

17,4

14

7 G 2,5

12711

350,0

174,0

14,8

20

15 G 0,5

12686

730,0

368,0

21,0

14

12 G 2,5

12712

374,0

191,0

16,0

20

18 G 0,5

12687

1140,0

639,0

25,4

14

18 G 2,5

12713

436,0

223,0

19,0

20

25 G 0,5

12688

296,0

180,0

14,0

12

3 G 4

12714

130,0

56,0

8,9

18



3 G 0,75

12689

456,0

232,0

15,9

12

4 G 4

12715

155,0

81,0

9,7

18

4 G 0,75

12690

450,0

330,0

17,7

12

5 G 4

12716

181,0

90,0

10,4

18

5 G 0,75

12691

737,0

395,0

20,9

12

7 G 4

12717

208,0

106,0

12,0

18

7 G 0,75

12692

572,0

316,0

18,3

10

4 G 6

12718

321,0

161,0

14,1

18

9 G 0,75

12693

1012,0

490,0

23,2

8

4 G 10

12719

341,0

175,0

15,2

18

12 G 0,75

12694

1400,0

850,0

27,6

6

4 G 16

12720

396,0

204,0

16,7

18

15 G 0,75

12695

2100,0

1450,0

33,1

4

4 G 25

12721

473,0

241,0

17,6

18

18 G 0,75

12696

2550,0

1890,0

37,8

2

4 G 35

12722

650,0

342,0

20,7

18

25 G 0,75

12697

781,0

434,0

24,3

18

34 G 0,75

12698

165,0

89,0

10,2

16

3 G 1,5

12699

192,0

97,0

11,0

16

4 G 1,5

12700

224,0

111,0

11,8

16

5 G 1,5

12701

274,0

147,0

14,0

16

7 G 1,5

12702

340,0

193,0

16,4

16

9 G 1,5

12703

461,0

256,0

17,1

16

12 G 1,5

12704

674,0

360,0

20,2

16

18 G 1,5

12705



Допускаются технические изменения. (RN05)

436

Кабели по национальным стандартам / PUR-кабели для буксируемых цепей по стандартам UL/CSA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

MULTIFLEX 512

®

-C-PUR UL/CSA

кабель для

буксируемых цепей, 80°C, 600 В, кабель управления в соответствии с 2 нормами,
ЭМС, безгалогеновый, с разметкой метража





Свойства

Структура

Технические характеристики

Медные особо тонкопроволочные
проводники в соответствии с DIN VDE 0295

Специальный кабель для буксируемых
цепей с высокой степенью устойчивости к
механическим нагрузкам в соответствии с
UL станд. 20939

Высокая маслостойкость

Гарантировано длительное использование
в многосменном режиме в условиях
высоких нагрузок при изгибе

кл. 6, графа 4, BS 6360 кл. 6 или IEC 60228
кл. 6

Изоляция жил-специальный TPE

• Температурный диапазон

подвижно от -40°C до +80°C
стационарно от -50°C до +80°C

Низкая адгезионность

Чёрные жилы с цифровой маркировкой
белого цвета

Высокая стойкость к механическим
нагрузкам

Желто-зеленая жила заземления во
внешнем повиве для 3 жил и более

• Номинальное напряжение

UL/CSA 600 В

Высокая стойкость к переменным изгибам

Длительный срок службы за счёт низкого
коэффициента трения скрученных друг с
другом жил с TPE-изоляцией

Повивная скрутка жил с оптимальным
шагом

• Испытательное напряжение

3000 В

Специальная обмотка поверх каждого слоя
скрутки

• Сопротивление изоляции

мин. 100 МОм x км

Высокая прочность на разрыв, стойкость к
истиранию и ударопрочность даже при
низких температурах

• Внутренняя TPE-оболочка

,

безгалогеновая

• Минимальный радиус изгиба

подвижно 7,5x Ø кабеля
стационарно 4x Ø кабеля

Устойчив к атмосферным воздействиям,
воздействию озона и УФ-лучей,
растворителей, кислот и щелочей,
гидравлических жидкостей, гидролизу

Обмотка специальной лентой

Экран из медной оплётки, лужёный,
покрытие 85%

• Тест на переменный изгиб

протестирован на
прибл.

10 млн. циклов переменных

изгибов

Слои обмотаны специальным флисом (от
4 мм² без защитной обмотки поверх
внешнего слоя)

Используемые при изготовлении
материалы не содержат силикона и кадмия,
а также веществ, разрушающих
лакокрасочные покрытия

• Стойкость к радиации

до 50x10

6

сДж/кг (до 50 Мрад)

Специальная внешняя TMPU-оболочка из

цельного полиуретана

в соответствии

с DIN VDE 0282 часть 10, Приложение A

Испытания

• Сопротивление связи

макс. 250 Ом/км

Не распространяющая горение
PUR-оболочка в соответствии с VDE

Цвет оболочки – серый (RAL 7001),
с матовой поверхностью

0482-332-1-2, DIN EN 60332-1-2/
IEC 60332-1 (DIN VDE 0472, раздел 804,
тип испытания B), UL VW-1, CSA FT1

С разметкой метража



Примечания

G = с желто-зеленой жилой заземления
x = без жилы заземления (OZ)

Если кабель предназначен для чистых
помещений, необходимо делать
примечание в заказе.

Аналоги без экрана:

MULTIFLEX 512

®

PUR UL/CSA

,

см. стр. 431



Применение

Специальные экранированные кабели для буксируемых цепей в соответствии с UL/CSA применяют в тех областях, где высокочастотные
влияния создают помехи в импульсной передаче и используются при длительных изгибах, например, в машиностроении, робототехнике,
на производстве инструментов и пр. Данный кабель применяется для буксируемых цепей при свободном перемещении без растяжений и
других механических нагрузок. Кабель разработан по новейшим технологиям с гибкой TPE-изоляцией, устойчивой к разрезам внешней
PUR-оболочкой с низким трением, что гарантирует долгий срок службы и экономичность.
В сложных условиях эксплуатации (например, в компостных установках или в подъёмно-транспортном оборудовании и пр.) рекомендуем
ознакомиться со специально разработанной анкетой для буксируемых цепей, дополнительные параметры применения см. в таблице в
начале каталога.
При применении в буксируемых цепях следует соблюдать руководство по монтажу.

ЭМС

= электромагнитная совместимость.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

90,0

30,0

8,3

20

2 x 0,5

21630

325,0

157,0

14,7

20

18 G 0,5

21636

350,0

167,0

15,4

20

20 G 0,5

21637

105,0

38,0

8,5

20

3 G 0,5

21631

124,0

50,0

9,0

20

4 G 0,5

21632

450,0

240,0

17,1

20

25 G 0,5

21638

510,0

273,0

17,9

20

30 G 0,5

21639

132,0

65,0

9,7

20

5 G 0,5

21633

175,0

70,0

11,1

20

7 G 0,5

21634

580,0

306,0

19,2

20

36 G 0,5

21640

250,0

100,0

12,7

20

12 G 0,5

21635



Продолжение

Кабели по национальным стандартам / PUR-кабели для буксируемых цепей по стандартам UL/CSA

437

N

-------------------------------------------------------------------------------------------------------------------------------------------------------------

MULTIFLEX 512

®

-C-PUR UL/CSA

кабель для

буксируемых цепей, 80°C, 600 В, кабель управления в соответствии с 2 нормами,
ЭМС, безгалогеновый, с разметкой метража







Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

110,0

39,0

8,8

19

2 x 0,75

21641

1025,0

607,0

24,6

16

30 G 1,5

21674

1210,0

702,0

26,4

16

36 G 1,5

21675

120,0

49,0

9,3

19

3 G 0,75

21642

148,0

60,0

9,7

19

4 G 0,75

21643

1441,0

829,0

28,4

16

42 G 1,5

21676

1709,0

1025,0

31,2

16

50 G 1,5

21677

160,0

70,0

10,5

19

5 G 0,75

21644

205,0

95,0

11,9

19

7 G 0,75

21645

2025,0

1190,0

34,2

16

61 G 1,5

21678

308,0

140,0

14,2

19

12 G 0,75

21646

198,0

104,0

11,9

14

2 x 2,5

21679

420,0

220,0

16,3

19

18 G 0,75

21647

284,0

140,0

12,6

14

3 G 2,5

21680

450,0

249,0

16,9

19

20 G 0,75

21648

378,0

164,0

13,6

14

4 G 2,5

21681

579,0

313,0

19,2

19

25 G 0,75

21649

423,0

190,0

14,7

14

5 G 2,5

21682

630,0

470,0

19,7

19

30 G 0,75

21650

486,0

236,0

17,4

14

7 G 2,5

21683

745,0

500,0

21,2

19

36 G 0,75

21651

756,0

390,0

20,9

14

12 G 2,5

21684

120,0

50,0

9,7

18

2 x 1

21652

1127,0

607,0

24,2

14

18 G 2,5

21685

1210,0

661,0

25,6

14

20 G 2,5

21686

135,0

60,0

10,0

18

3 G 1

21653

173,0

73,0

10,8

18

4 G 1

21654

1530,0

796,0

29,1

14

25 G 2,5

21687

187,0

81,0

11,7

18

5 G 1

21655

448,0

222,0

16,8

12

4 G 4

21688

240,0

114,0

13,4

18

7 G 1

21656

533,0

328,0

18,4

12

5 G 4

21689

360,0

186,0

16,0

18

12 G 1

21657

678,0

360,0

21,6

12

7 G 4

21690

498,0

254,0

18,5

18

18 G 1

21658

636,0

305,0

18,1

10

4 G 6

21691

568,0

322,0

19,4

18

20 G 1

21659

772,0

441,0

19,6

10

5 G 6

21692

670,0

377,0

21,7

18

25 G 1

21660

1028,0

505,0

23,2

10

7 G 6

21693

774,0

429,0

22,5

18

30 G 1

21661

1052,0

485,0

22,5

8

4 G 10

21694

895,0

516,0

24,3

18

36 G 1

21662

1096,0

610,0

24,7

8

5 G 10

21695

1032,0

610,0

26,1

18

41 G 1

21663

1530,0

820,0

29,3

8

7 G 10

21696

1160,0

690,0

28,4

18

50 G 1

21664

1386,0

840,0

25,7

6

4 G 16

21697

1660,0

852,0

32,2

18

65 G 1

21665

1759,0

1050,0

28,2

6

5 G 16

21698

145,0

64,0

10,2

16

2 x 1,5

21666

2087,0

1510,0

33,6

6

7 G 16

21699

168,0

84,0

11,0

16

3 G 1,5

21667

217,0

99,0

11,6

16

4 G 1,5

21668

235,0

129,0

12,6

16

5 G 1,5

21669

325,0

148,0

14,5

16

7 G 1,5

21670

481,0

279,0

17,4

16

12 G 1,5

21671

675,0

393,0

19,9

16

18 G 1,5

21672

927,0

584,0

23,7

16

25 G 1,5

21673



Допускаются технические изменения. (RN05)

438

Кабели по национальным стандартам / PUR-кабели для буксируемых цепей по стандартам UL/CSA

òÐÅ×ÐÅáÛÊÆÂÕÌÓÊÒÕÆÎÝÆØÆÑÊn
ÓÎÌÁÔÁÍÐÄćâÌÓÆÓÓÕÁÒÝĈ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

MULTISPEED

®

500-C-PUR UL/CSA

стойкий к

изгибам кабель для буксируемых цепей, с защитой от скручивания, ЭМС,
безгалогеновый, с разметкой метража





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок скрутки
Unilay с коротким шагом

Специальный кабель для буксируемых
цепей в условиях высоких механических
нагрузок в соответствии с DIN VDE
0285-525-2-51/DIN EN 50525-2-51,
DIN VDE 0285-525-2-21/DIN EN
50525-2-21, в соответствии со станд. UL
758 AWM тип 20939

Используемые при изготовлении
материалы не содержат силикона и кадмия,
а также веществ, разрушающих
лакокрасочные покрытия

Изоляция жил-специальный PP

Чёрные жилы с цифровой маркировкой
белого цвета в соответствии с DIN VDE 0293

Испытания

Не распространяющая горение
PUR-оболочка в соответствии с VDE

Жёлто-зелёная жила заземления для 3 жил
и более

• Температурный диапазон

подвижно от -30°C до +80°C
стационарно от -40°C до +80°C

Номинальное напряжение

VDE U

0

/U 300/500 В

UL 600 В

0482-332-1-2, DIN EN 60332-1-2/
IEC 60332-1 (DIN VDE 0472 раздел 804,
тип испытания B), UL VW-1, CSA FT1

Скрутка:
< 7 жил: повив с оптимальным шагом
скрутки вокруг филлера
≥ 7 жил: пучки с оптимальным шагом
скрутки вокруг филлера

Низкая адгезионность

Высокая стойкость к переменным изгибам

Специальная внутренняя TPE-О оболочка,
экструдированная в виде заполнителя,
серая (RAL 7001)

Длительный срок службы за счёт низкого
коэффициента трения

• Испытательное напряжение

3000 В

Высокая прочность на разрыв, стойкость к
истиранию и ударопрочность даже при
низких температурах

• Сопротивление изоляции

мин. 100 МОм x км

Оплётка из лужёных медных проводников,
минимальное покрытие 85% с
оптимальным шагом оплётки

• Минимальный радиус изгиба

подвижно 7,5x Ø кабеля
стационарно 4x Ø кабеля

Более высокое сопротивление
механическим повреждениям

Специальная PUR-оболочка

Цвет оболочки – чёрный (RAL 9005)

Высокая надежность

• Сопротивление связи

макс. 250 Ом/км

С разметкой метража

Маслостойкий



Высокая устойчивость к химическим
реагентам

• Стойкость к радиации

до 100x10

6

сДж/кг (до 100 Мрад)

Примечания

Устойчив к воздействию озона и УФ-лучей

G = с желто-зеленой жилой заземления
x = без жилы заземления (OZ)

Повышенная экономичность

Минимальный диаметр, небольшой вес

Аналоги без экрана:

MULTISPEED

®

500-PUR UL/CSA

,

см. стр. 433





Применение

HELUKABEL

®

MULTISPEED 500-C-PUR в соответствии с UL/CSA применяется в тех случаях, когда к кабелю предъявляются крайне высокие

требования. Разработаны для заводов по производству машинного оборудования, идущего на экспорт, специально для США и Канады.
Специально подобранные материалы и технология скручивания позволяют эксплуатировать его в течение длительного времени в качестве
особо гибкого кабеля для буксируемых цепей на больших расстояниях перемещения как на высоких, так и на низких скоростях в сухих и
влажных помещениях, а также на открытом воздухе. Эти специальные прочные и стойкие к истиранию кабели управления применяются там,
где возникают проблемы вследствие длительных изгибающих напряжений, напр., в буксируемых цепях, в промышленных роботах, на
конвейерах, в системах автоматизации и многосменном производстве. Особенно эти кабели используются в тех областях, где предъявляются
самые высокие требования к гибкости, стойкости к истиранию, устойчивости к озону и химическим реагентам. Данные кабели с медным
экраном лучше всего подходят для передачи данных и сигналов без помех в рамках эксплуатации с измерительной техникой, системой
управления и автоматического регулирования.
При применении в буксируемых цепях следует соблюдать руководство по монтажу.

ЭМС

= электромагнитная совместимость.

Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана .

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

90,0

30,0

6,6

20

2 x 0,5

24410

100,0

40,0

6,8

19

2 x 0,75

24419

117,0

48,0

7,4

19

3 G 0,75

24420

104,0

36,0

6,9

20

3 G 0,5

24411

118,0

42,0

7,3

20

4 G 0,5

24412

143,0

55,0

8,0

19

4 G 0,75

24421

167,0

66,0

8,5

19

5 G 0,75

24422

148,0

48,0

7,8

20

5 G 0,5

24413

184,0

64,0

11,3

20

7 G 0,5

24414

229,0

85,0

12,9

19

7 G 0,75

24423

319,0

135,0

14,4

19

12 G 0,75

24424

219,0

80,0

11,4

20

9 G 0,5

24415

276,0

105,0

12,6

20

12 G 0,5

24416

492,0

190,0

17,5

19

18 G 0,75

24425

659,0

275,0

19,9

19

25 G 0,75

24426

378,0

137,0

15,0

20

18 G 0,5

24417

547,0

210,0

17,5

20

25 G 0,5

24418



Продолжение

Кабели по национальным стандартам / PUR-кабели для буксируемых цепей по стандартам UL/CSA

439

N

-------------------------------------------------------------------------------------------------------------------------------------------------------------

MULTISPEED

®

500-C-PUR UL/CSA

стойкий к

изгибам кабель для буксируемых цепей, с защитой от скручивания, ЭМС,
безгалогеновый, с разметкой метража







Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

120,0

50,0

7,1

18

2 x 1

24427

204,0

90,0

9,4

16

4 G 1,5

24436

236,0

108,0

10,4

16

5 G 1,5

24437

140,0

59,0

7,7

18

3 G 1

24428

167,0

70,0

8,3

18

4 G 1

24429

309,0

157,0

16,0

16

7 G 1,5

24438

509,0

240,0

17,6

16

12 G 1,5

24439

201,0

84,0

9,1

18

5 G 1

24430

256,0

106,0

14,0

18

7 G 1

24431

718,0

355,0

21,3

16

18 G 1,5

24440

944,0

448,0

24,8

16

25 G 1,5

24441

417,0

174,0

15,0

18

12 G 1

24432

557,0

240,0

18,7

18

18 G 1

24433

1070,0

592,0

30,3

16

36 G 1,5

24334

766,0

332,0

21,4

18

25 G 1

24434

280,0

134,0

11,3

14

4 G 2,5

24442

840,0

436,0

26,1

18

36 G 1

24333

346,0

175,0

12,3

14

5 G 2,5

24443

170,0

75,0

8,6

16

3 G 1,5

24435

410,0

229,0

19,9

14

7 G 2,5

24444



Допускаются технические изменения. (RN05)

440

Кабели по национальным стандартам / PUR-кабели для буксируемых цепей по стандартам UL/CSA

òÐÅ×ÐÅáÛÊÆÂÕÌÓÊÒÕÆÎÝÆØÆÑÊn
ÓÎÌÁÔÁÍÐÄćâÌÓÆÓÓÕÁÒÝĈ

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     47      48      49      50     ..
