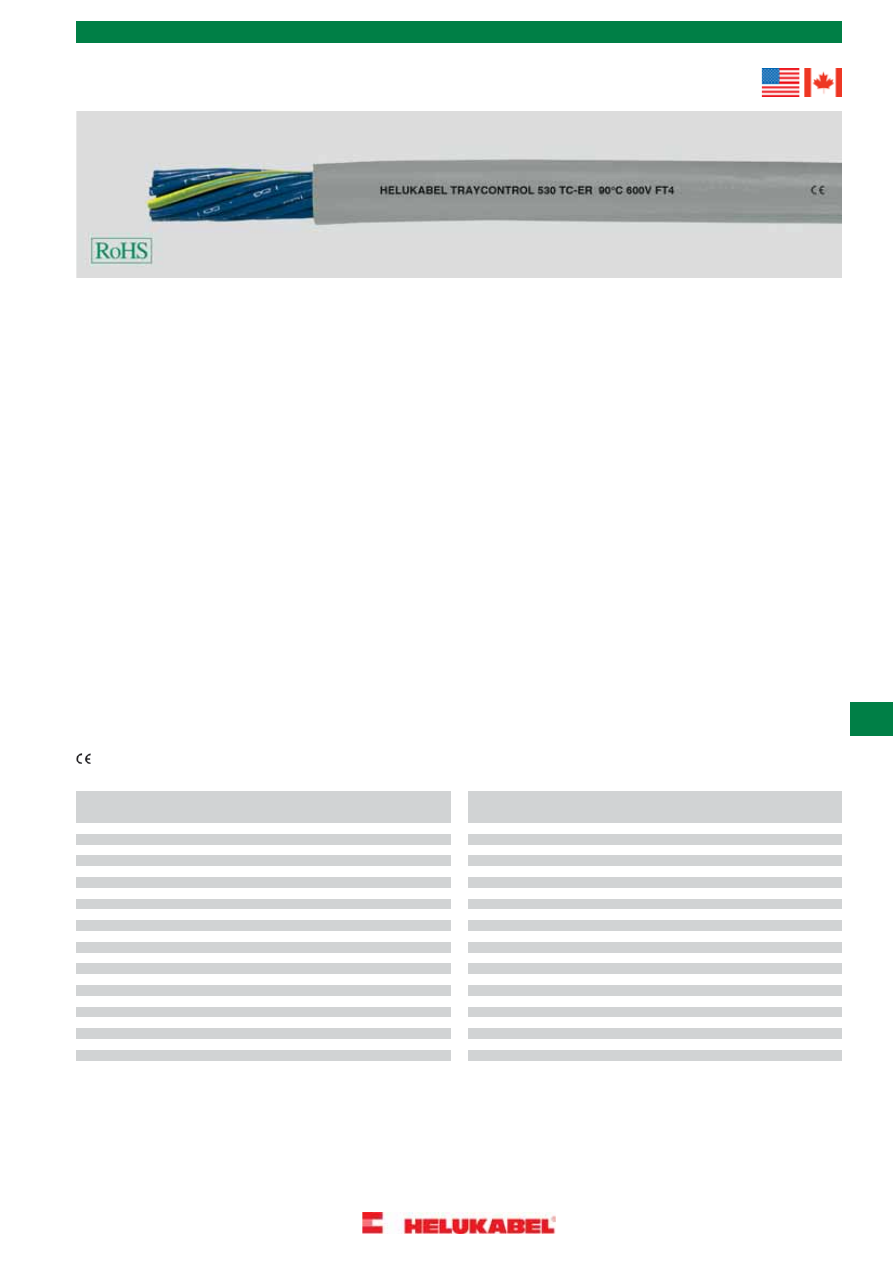

TRAYCONTROL 530

гибкий кабель управления TC-ER с цветовой

маркировкой жил





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок, размеры
в соответствии с AWG

PVC-кабель управления в соответствии со
стандартом UL 1277

Самозатухающий и не распространяющий
горение материал в соответствии с CSA FT4

Используемые при изготовлении
материалы не содержат силикона и кадмия,

Температурный диапазон

подвижно от -5°C до +90°C
стационарно от -40°C до +90°C

Специальная PVC-изоляция жил с
прозрачной нейлоновой оболочкой

а также веществ, разрушающих
лакокрасочные покрытия

Синие жилы с цифровой маркировкой и
жёлто-зелёной жилой заземления во
внешнем повиве, от 3 жил, 2-ая жила -
сине-белая

• Номинальные напряжения

TC 600 В
AWM 1000 В
TC Wind Turbine (WTTC) 1000 В

• Испытания

UL:

TC-ER, PLTC-ER (AWG 18 - AWG 12),

ITC-ER (AWG 18 - AWG 12), MTW, NFPA 79
2007, WTTC 1000V, DP-1, OIL RES I & II,

Жилы скручены без наполнителя

Текстильный разделитель

• Испытательное напряжение

3000 В

90°C dry / 75°C wet, Class 1 Div. 2 nach NEC
Art 336, 392, 501, crush impact test nach UL
1277

CSA

:

c (UL) CIC-TC FT4
CSA AWM I/II
A/B FT4

Цвет оболочки – серый (RAL 7001)

• Минимальный радиус изгиба

прибл. 5x Ø кабеля



Примечания

По запросу изготавливаются

С красными, чёрными, жёлтыми или
оранжевыми жилами

Внешняя оболочка - чёрная, или TPE



Применение

TRAYCONTROL 530 - особо гибкий маслостойкий кабель управления. Специальное сочетание допусков TC-ER, PLTC-ER и ITC-ER позволяет
применять его в качестве соединительного кабеля в условиях работы с AC, DC. Согласно NFPA 79 Edition 2007 допущен для открытой
прокладки в кабель-каналах в оборудовании. Хорошая маслостойкость (OIL RES I & II) допускает эксплуатацию в промышленной среде в
сухих и влажных помещениях.

Рекомендуемые области применения

: в автомобильной промышленности, в металлообрабатывающих станках и в производственных

установках.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

68,0

19,0

7,0

18

2 x 1

66840

80,0

25,0

7,5

16

2 x 1,32

66862

86,0

38,0

7,8

16

3 G 1,32

66863

88,0

29,0

7,1

18

3 G 1

66841

98,0

38,0

8,0

18

4 G 1

66842

115,0

51,0

8,5

16

4 G 1,32

66864

126,0

63,0

9,3

16

5 G 1,32

66865

116,0

48,0

8,6

18

5 G 1

66843

149,0

67,0

9,3

18

7 G 1

66844

171,0

89,0

10,1

16

7 G 1,32

66866

237,0

114,0

11,7

16

9 G 1,32

66867

186,0

86,0

10,7

18

9 G 1

66845

199,0

96,0

11,6

18

10 G 1

66846

259,0

127,0

12,4

16

10 G 1,32

66868

301,0

152,0

12,9

16

12 G 1,32

66869

245,0

115,0

11,9

18

12 G 1

66847

292,0

144,0

13,2

18

15 G 1

66848

379,0

190,0

15,0

16

15 G 1,32

66870

405,0

203,0

15,2

16

16 G 1,32

66871

306,0

154,0

13,3

18

16 G 1

66849

366,0

173,0

14,6

18

18 G 1

66850

443,0

228,0

15,9

16

18 G 1,32

66872

458,0

241,0

16,0

16

19 G 1,32

66873

384,0

182,0

14,7

18

19 G 1

66851

451,0

240,0

17,0

18

25 G 1

66852

564,0

317,0

18,6

16

25 G 1,32

66874

629,0

342,0

19,0

16

27 G 1,32

66875

521,0

259,0

17,4

18

27 G 1

66853

590,0

317,0

18,7

18

33 G 1

66854

758,0

418,0

20,4

16

33 G 1,32

66876

775,0

431,0

20,5

16

34 G 1,32

66877

625,0

326,0

19,3

18

34 G 1

66855

744,0

394,0

20,7

18

41 G 1

66856

967,0

520,0

23,4

16

41 G 1,32

66878

972,0

532,0

24,1

16

42 G 1,32

66879

758,0

403,0

20,8

18

42 G 1

66857

917,0

470,0

23,0

18

49 G 1

66858

1132,0

621,0

25,5

16

49 G 1,32

66880

1137,0

634,0

25,6

16

50 G 1,32

66881

933,0

480,0

23,5

18

50 G 1

66859

1095,0

624,0

24,9

18

61 G 1

66860

1345,0

773,0

27,2

16

61 G 1,32

66882

1376,0

824,0

28,5

16

65 G 1,32

66883

1125,0

624,0

25,6

18

65 G 1

66861



Допускаются технические изменения. (RN01)

Кабели по национальным стандартам / PVC-кабели управления по стандартам UL/CSA

361

N

-------------------------------------------------------------------------------------------------------------------------------------------------------------

JZ-600 UL/CSA

гибкий, с цифровой маркировкой, 0,6/1 кВ, с разметкой

метража





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок
в соответствии с DIN VDE 0295 кл. 5,
BS 6360 кл. 5, IEC 60228 кл. 5

Кабель со специальной PVC-оболочкой в
соответствии с DIN VDE 0285-525-2-51/
DIN EN 50525-2-51, но толщина стенки
изоляции рассчитана на 1 кВ в соответствии
со станд. UL 758 тип 21179

В целом маслостойкий, показатели
маслостойкости/химической стойкости см.
табл. в приложении

Устойчивый к УФ-излучению (исполнение
с чёрной оболочкой)

Изоляция жил из специального PVC, TI2 в
соответствии с DIN VDE 0207-363-3 / DIN
EN 50363-3 и класс 43 в соотв. с UL-станд.
1581

Используемые при изготовлении
материалы не содержат силикона и кадмия,
а также веществ, разрушающих
лакокрасочные покрытия

Температурный диапазон

подвижно от -5°C до +80°C
стационарно от -40°C до +80°C

Чёрные жилы с цифровой маркировкой
белого цвета в соответствии с DIN VDE 0293

• Номинальное напряжение

1000 В

Испытания

Желто-зеленая жила заземления во
внешнем повиве, для 3 жил и более

• Испытательное напряжение

4000 В

PVC самозатухающий и не
распространяющий горение в соответствии

• Напряжение пробоя

мин. 8000 В

Повивная скрутка жил с оптимальным
шагом

• Сопротивление изоляции

мин. 20 МОм x км

с VDE 0482-332-1-2, DIN EN 60332-1-2/
IEC 60332-1 (DIN VDE 0472, раздел 804,
тип испытания B), UL VW-1, CSA FT1

Внешняя оболочка из специального PVC,
TМ2 в соответствии с DIN VDE
0207-363-4-1/DIN EN 50363-4-1 и  класс
43 в соотв. с UL-станд. 1581

• Допустимая токовая нагрузка

в соответствии с VDE 0298 часть 4



Примечания

• Минимальный радиус изгиба

подвижно 7,5x Ø кабеля
стационарно 4x Ø кабеля

Цвет оболочки - чёрный (RAL 9005) или
серый (RAL 7001)

G = с желто-зеленой жилой заземления
x = без жилы заземления (OZ)

• Стойкость к радиации

до 80x10

6

сДж/кг (до 80 Мрад)

С разметкой метража

Аналоги с экраном:

JZ-600-Y-CY UL/CSA

, см. стр. 378



Применение

Кабель со специальной PVC-оболочкой предназначен для эксплуатации в системах измерения, контроля и управления в
металлообрабатывающих станках, транспортёрах и конвейерах, поточных линиях, при производстве промышленного оборудования, на
металлургических и сталеплавильных заводах. Применяется при средних механических напряжениях для гибкой прокладки при свободном
перемещении без растягивающего усилия и без принудительно направляемого движения в сухих, влажных помещениях и на открытом
воздухе (при стационарной прокладке, исполнение с чёрной оболочкой). Не предназначен для прокладки в земле или в воде. Короткий
шаг нумерации жил позволяет определить маркировку при снятии даже небольших участков изоляции.
Применяется преимущественно в южно-европейских и арабских странах, а также в восточных государствах.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.
Цвет
оболочки
черный

Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.
Цвет
оболочки
серый

56,0

9,6

6,4

20

2 x 0,5

11815

56,0

9,6

6,4

20

2 x 0,5

11880

68,0

14,4

6,8

20

3 G 0,5

11881

68,0

14,4

6,8

20

3 G 0,5

11816

100,0

19,0

7,6

20

4 G 0,5

11817

100,0

19,0

7,6

20

4 G 0,5

11882

117,0

24,0

8,2

20

5 G 0,5

11883

117,0

24,0

8,2

20

5 G 0,5

11818

138,0

33,6

9,8

20

7 G 0,5

11819

138,0

33,6

9,8

20

7 G 0,5

11884

200,0

58,0

12,2

20

12 G 0,5

11885

200,0

58,0

12,2

20

12 G 0,5

11820

276,0

86,0

14,4

20

18 G 0,5

11821

276,0

86,0

14,4

20

18 G 0,5

11886

335,0

120,0

17,2

20

25 G 0,5

11887

335,0

120,0

17,2

20

25 G 0,5

11822

66,0

14,4

6,8

19

2 x 0,75

11888

66,0

14,4

6,8

19

2 x 0,75

11823

74,0

21,6

7,2

19

3 G 0,75

11824

74,0

21,6

7,2

19

3 G 0,75

11889

126,0

29,0

8,0

19

4 G 0,75

11890

126,0

29,0

8,0

19

4 G 0,75

11825

140,0

36,0

8,8

19

5 G 0,75

11826

140,0

36,0

8,8

19

5 G 0,75

11891

190,0

50,0

10,7

19

7 G 0,75

11892

190,0

50,0

10,7

19

7 G 0,75

11827

257,0

86,0

13,1

19

12 G 0,75

11828

257,0

86,0

13,1

19

12 G 0,75

11893

362,0

130,0

15,6

19

18 G 0,75

11894

362,0

130,0

15,6

19

18 G 0,75

11829

486,0

180,0

18,9

19

25 G 0,75

11830

486,0

180,0

18,9

19

25 G 0,75

11895

80,0

19,2

7,4

18

2 x 1

11831

80,0

19,2

7,4

18

2 x 1

11896

96,0

29,2

8,0

18

3 G 1

11897

96,0

29,2

8,0

18

3 G 1

11832

100,0

38,4

8,8

18

4 G 1

11833

100,0

38,4

8,8

18

4 G 1

11898

130,0

48,0

9,8

18

5 G 1

11899

130,0

48,0

9,8

18

5 G 1

11834

170,0

67,0

11,7

18

7 G 1

11835

170,0

67,0

11,7

18

7 G 1

11900

290,0

115,0

14,5

18

12 G 1

11901

290,0

115,0

14,5

18

12 G 1

11836

405,0

173,0

17,3

18

18 G 1

11837

405,0

173,0

17,3

18

18 G 1

11902

570,0

240,0

21,1

18

25 G 1

11903

570,0

240,0

21,1

18

25 G 1

11838

95,0

29,0

8,4

16

2 x 1,5

11904

95,0

29,0

8,4

16

2 x 1,5

11839

112,0

43,0

9,1

16

3 G 1,5

11840

112,0

43,0

9,1

16

3 G 1,5

11905

139,0

58,0

9,9

16

4 G 1,5

11906

139,0

58,0

9,9

16

4 G 1,5

11841

170,0

72,0

11,0

16

5 G 1,5

11842

170,0

72,0

11,0

16

5 G 1,5

11907

225,0

101,0

13,3

16

7 G 1,5

11908

225,0

101,0

13,3

16

7 G 1,5

11843

370,0

173,0

16,6

16

12 G 1,5

11844

370,0

173,0

16,6

16

12 G 1,5

11909

520,0

259,0

19,7

16

18 G 1,5

11910

520,0

259,0

19,7

16

18 G 1,5

11845

730,0

360,0

23,9

16

25 G 1,5

11846

730,0

360,0

23,9

16

25 G 1,5

11911



Продолжение

362

Кабели по национальным стандартам / PVC-кабели управления по стандартам UL/CSA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

JZ-600 UL/CSA

гибкий, с цифровой маркировкой, 0,6/1 кВ, с разметкой

метража







Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.
Цвет
оболочки
черный

Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.
Цвет
оболочки
серый

160,0

48,0

9,4

14

2 x 2,5

11847

160,0

48,0

9,4

14

2 x 2,5

11912

175,0

72,0

9,9

14

3 G 2,5

11913

175,0

72,0

9,9

14

3 G 2,5

11848

203,0

96,0

11,1

14

4 G 2,5

11849

203,0

96,0

11,1

14

4 G 2,5

11914

251,0

120,0

12,4

14

5 G 2,5

11915

251,0

120,0

12,4

14

5 G 2,5

11850

330,0

168,0

15,0

14

7 G

168,0

330,0

11851

2,5

15,0

14

7 G 2,5

11916

553,0

288,0

18,4

14

12 G 2,5

11917

553,0

288,0

18,4

14

12 G 2,5

11852

795,0

432,0

22,0

14

18 G 2,5

11853

795,0

432,0

22,0

14

18 G 2,5

11918

1110,0

600,0

26,9

14

25 G 2,5

11919

1110,0

600,0

26,9

14

25 G 2,5

11854

180,0

77,0

11,4

12

2 x 4

11920

180,0

77,0

11,4

12

2 x 4

11855

230,0

115,0

12,3

12

3 G 4

11856

230,0

115,0

12,3

12

3 G 4

11921

310,0

154,0

13,8

12

4 G 4

11922

310,0

154,0

13,8

12

4 G 4

11857

410,0

192,0

15,3

12

5 G 4

11858

410,0

192,0

15,3

12

5 G 4

11923

540,0

269,0

16,8

12

7 G 4

11924

540,0

269,0

16,8

12

7 G 4

11859

860,0

461,0

22,9

12

12 G 4

11860

860,0

461,0

22,9

12

12 G 4

11925

370,0

173,0

14,1

10

3 G 6

11861

370,0

173,0

14,1

10

3 G 6

11926

430,0

230,0

15,6

10

4 G 6

11927

430,0

230,0

15,6

10

4 G 6

11862

650,0

288,0

17,3

10

5 G 6

11863

650,0

288,0

17,3

10

5 G 6

11928

860,0

403,0

19,3

10

7 G 6

11929

860,0

403,0

19,3

10

7 G 6

11864

660,0

288,0

16,5

8

3 G 10

11930

660,0

288,0

16,5

8

3 G 10

11865

790,0

384,0

18,1

8

4 G 10

11866

790,0

384,0

18,4

8

4 G 10

11931

960,0

480,0

20,5

8

5 G 10

11932

960,0

480,0

20,5

8

5 G 10

11867

1300,0

672,0

22,5

8

7 G 10

11868

1300,0

672,0

22,5

8

7 G 10

11933

760,0

461,0

19,6

6

3 G 16

11869

760,0

461,0

19,6

6

3 G 16

11934

1100,0

614,0

21,7

6

4 G 16

11935

1100,0

614,0

21,7

6

4 G 16

11870

1600,0

768,0

24,2

6

5 G 16

11871

1600,0

768,0

24,2

6

5 G 16

11936

1890,0

1075,0

25,7

6

7 G 16

11937

1890,0

1075,0

25,7

6

7 G 16

11872

1450,0

720,0

24,0

4

3 G 25

11938

1450,0

720,0

24,0

4

3 G 25

11873

1600,0

960,0

26,9

4

4 G 25

11874

1600,0

960,0

26,9

4

4 G 25

11939

2050,0

1200,0

29,3

4

5 G 25

11940

2050,0

1200,0

29,4

4

5 G 25

11875

2900,0

1680,0

32,8

4

7 G 25

11876

2900,0

1680,0

32,6

4

7 G 25

11941



Допускаются технические изменения. (RN01)

Кабели по национальным стандартам / PVC-кабели управления по стандартам UL/CSA

363

N

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

íÁÂÆÍÞÏÝËÃÃÐÅn+(/8723

®

+7n3$

íÁÂÆÍÞÏÝËÃÃÐÅn+(/8723

®

+7n06

-------------------------------------------------------------------------------------------------------------------------------------------------------------

JZ 604 TC TRAY CABLE

PVC-силовой кабель для открытой

прокладки (Exposed Run), 90°C, 600В, с разметкой метража





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок
в соответствии с DIN VDE 0295 кл. 5,
BS 6360 кл. 5 или IEC 60228 кл. 5

Силовой PVC-кабель в соответствии со
стандартом UL 1277 TRAY CABLE

Самозатухающий и не распространяющий
горение материал в соответствии с CSA FT4

Используемые при изготовлении
материалы не содержат силикона и кадмия,

Мультистандарт:

Кабели TRAY-CABLE соответствуют
дополнительно следующим стандартам:
AWM-Style 2587 согл станд. UL 758 и
CSA C22.2 No 210.2 I/II A/B 90°C 600 В

Специальная PVC-изоляция жил, класс 12
В по табл. 50.155 стандарта UL 1581,
тип TFF в соответствии со станд. UL 62
(AWG 20-AWG 16),
тип THHW в соответствии со станд. UL 83
( ≥AWG 14)

а также веществ, разрушающих
лакокрасочные покрытия

УФ-устойчивый



Примечания

• Температурный диапазон

сухая среда
подвижно от -5°C до +90°C
стационарно от -25°C до +90°C
влажная среда
подвижно от -25°C до +75°C
стационарно от -25°C до +75°C

Чёрные жилы с цифровой маркировкой
белого цвета в соответствии с DIN VDE 0293

G = с желто-зеленой жилой заземления
x = без жилы заземления

Желто-зеленая жила заземления во
внешнем повиве, для 3 жил и более

Аналоги с экраном:

JZ 604-FCY TC TRAY CABLE

,

см. стр. 380

JZ 604-YCY TC TRAY CABLE

,

см. стр. 381

Повивная скрутка жил с оптимальным
шагом

• Номинальное напряжение

в соответствии с UL 600 В

Специальная внешняя PVC-оболочка, в
соответствии со станд. UL 1277 табл. 11.2

• Испытательное напряжение

3000 В

Цвет оболочки – чёрный (RAL 9005)

• Напряжение пробоя

мин. 6000 В

С разметкой метража

• Сопротивление изоляции

мин. 20 МОм x км

• Минимальный радиус изгиба

7,5x Ø кабеля

• Стойкость к радиации

до 80x10

6

сДж/кг (до 80 Мрад)



Применение

Соответствующие USA NFPA79, Edition 2007 гибкие силовые кабели до 600 В для всех машин в производстве инструментов и промышленного
оборудования предназначены для прокладки в сухой, влажной среде, на открытом воздухе, а также в трубах. Для прокладки в земле и
открытым способом в кабельных, а также промышленных установках.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

72,0

19,2

8,0

18

2 x 1

69661

108,0

48,0

9,4

14

2 x 2,5

69689

137,0

72,0

9,9

14

3 G 2,5

69690

84,0

29,0

8,4

18

3 G 1

69662

96,0

39,0

9,1

18

4 G 1

69663

157,0

96,0

10,8

14

4 G 2,5

69691

190,0

120,0

11,8

14

5 G 2,5

69692

114,0

48,0

10,0

18

5 G 1

69664

147,0

67,0

11,7

18

7 G 1

69665

253,0

168,0

14,7

14

7 G 2,5

69693

339,0

192,0

16,0

14

8 G 2,5

69694

172,0

84,0

12,6

18

9 G 1

69666

206,0

96,0

14,3

18

10 G 1

69667

341,0

216,0

16,0

14

9 G 2,5

69695

392,0

240,0

17,1

14

10 G 2,5

69696

256,0

115,0

14,7

18

12 G 1

69668

367,0

173,0

17,1

18

18 G 1

69669

470,0

288,0

17,7

14

12 G 2,5

69697

682,0

432,0

20,8

14

18 G 2,5

69698

477,0

240,0

20,3

18

25 G 1

69670

551,0

326,0

23,7

18

34 G 1

69671

891,0

600,0

25,8

14

25 G 2,5

69699

959,0

480,0

26,1

18

50 G 1

69672

187,0

115,0

11,0

12

3 G 4

69700

88,0

28,8

8,4

16

2 x 1,5

69673

226,0

154,0

12,0

12

4 G 4

69701

280,0

192,0

13,2

12

5 G 4

69702

102,0

43,0

8,8

16

3 G 1,5

69674

119,0

58,0

9,6

16

4 G 1,5

69675

390,0

269,0

16,5

12

7 G 4

69703

480,0

346,0

17,8

12

9 G 4

69704

144,0

72,0

10,5

16

5 G 1,5

69676

192,0

101,0

12,3

16

7 G 1,5

69677

841,0

461,0

19,9

12

12 G 4

69705

981,0

691,0

24,2

12

18 G 4

69706

213,0

115,0

13,3

16

8 G 1,5

69678

261,0

130,0

13,3

16

9 G 1,5

69679

290,0

173,0

12,5

10

3 G 6

69707

294,0

144,0

15,1

16

10 G 1,5

69680

381,0

230,0

14,5

10

4 G 6

69708

328,0

173,0

15,6

16

12 G 1,5

69681

465,0

288,0

15,8

10

5 G 6

69709

402,0

230,0

17,1

16

16 G 1,5

69682

654,0

403,0

17,3

10

7 G 6

69710

427,0

259,0

18,2

16

18 G 1,5

69683

511,0

288,0

16,9

8

3 G 10

69711

594,0

360,0

22,7

16

25 G 1,5

69684

584,0

384,0

18,6

8

4 G 10

69712

714,0

489,0

25,3

16

34 G 1,5

69685

781,0

480,0

20,4

8

5 G 10

69713

803,0

590,0

27,0

16

41 G 1,5

69686

970,0

672,0

23,5

8

7 G 10

69714

1021,0

720,0

27,3

16

50 G 1,5

69687

1238,0

878,0

29,4

16

61 G 1,5

69688



Продолжение

364

Кабели по национальным стандартам / PVC-кабели управления по стандартам UL/CSA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

JZ 604 TC TRAY CABLE

PVC-силовой кабель для открытой

прокладки (Exposed Run), 90°C, 600В, с разметкой метража







Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

651,0

461,0

21,0

6

3 G 16

69715

2831,0

2016,0

37,6

2/0

3 G 70

69729

3494,0

2688,0

42,0

2/0

4 G 70

69730

866,0

614,0

23,9

6

4 G 16

69716

1117,0

768,0

26,3

6

5 G 16

69717

4260,0

3360,0

47,6

2/0

5 G 70

69731

1364,0

1075,0

28,8

6

7 G 16

69718

5010,0

2736,0

41,8

3/0

3 G 95

69732

1090,0

720,0

24,9

4

3 G 25

69719

6104,0

3648,0

47,0

3/0

4 G 95

69733

7891,0

4560,0

52,5

3/0

5 G 95

69734

1421,0

960,0

27,2

4

4 G 25

69720

1611,0

1200,0

30,3

4

5 G 25

69721

5940,0

3456,0

46,0

4/0

3 G 120

69735

1943,0

1680,0

33,1

4

7 G 25

69722

7604,0

4608,0

51,5

4/0

4 G 120

69736

1734,0

1008,0

27,1

2

3 G 35

69723

8751,0

5760,0

56,5

4/0

69737

120



G

2011,0

1344,0

29,8

2

4 G 35

69724

2347,0

1680,0

33,0

2

5 G 35

69725

2041,0

1440,0

33,2

1

3 G 50

69726

2539,0

1920,0

36,7

1

4 G 50

69727

2894,0

2400,0

41,5

1

5 G 50

69728



Допускаются технические изменения. (RN01)

Кабели по национальным стандартам / PVC-кабели управления по стандартам UL/CSA

365

N

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

íÁÂÆÍÞÏÝËÃÃÐÅn+(/8723

®

+7n(

-------------------------------------------------------------------------------------------------------------------------------------------------------------

TRAYCONTROL 600

гибкий, маслостойкий, для открытой

прокладки (TC-ER), NFPA 79 Edition 2007





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок, размеры
в соответствии с AWG

Силовой PVC-кабель в соответствии со
стандартом UL 1277

Самозатухающий и не распространяющий
горение материал в соответствии с CSA FT4

Используемые при изготовлении
материалы не содержат силикона и кадмия,

Температурный диапазон

UL/CSA TC от -40°C до +90°C
UL / AWM от -40°C до +90°В

Специальная PVC-изоляция жил с
прозрачной нейлоновой оболочкой

а также веществ, разрушающих
лакокрасочные покрытия

Чёрные жилы с цифровой маркировкой
белого цвета

• Номинальные напряжения

TC 600 В
AWM 1000 В
WTTC 1000 В

Желто-зеленая жила заземления во
внешнем повиве, для 3 жил и более

Устойчив к УФ-излучению

• Испытания

UL:

TC-ER, PLTC-ER (AWG 18 - AWG 12),

ITC-ER (AWG 18 - AWG 12), UL 1277, UL
тип WTTC, UL тип MTW, NFPA 79 2007,
Oil Res I (Oil Res II также доступно), 90° C
dry / 75° C wet

CSA

: c (UL) CIC-TC FT4

CSA AWM I/II A/B FT4

Повивная скрутка жил с оптимальным
шагом

• Испытательное напряжение

3000 В

Текстильный разделитель

Специальная внешняя PVC-оболочка

• Минимальный радиус изгиба

прибл. 5x Ø кабеля

Цвет оболочки – чёрный (RAL 9005)

С маркировкой длины в футах

• Сопротивление изоляции

мин. 20 МОм x км



• Стойкость к радиации

до 80x106 сДж/кг (до 80 Мрад)

Примечания

G = с желто-зеленой жилой заземления
x = без жилы заземления

Преимущества

TC-ER, Tray Cable Exposed Run

Быстрый монтаж

Повышенная гибкость



Применение

Соответствующие USA NFPA79, Edition 2007 гибкие силовые кабели до 600 В (WTTC 1000 В) для любых установок в производстве инструментов
и промышленного оборудования предназначены для прокладки в сухой, влажной среде,

открытом

на

воздухе, а также в трубах. Используются

для прокладки в земле и для открытого монтажа как в кабельных лотках, так и промышленных установках.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









Вес
пр. кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

Кол-во жил
x AWG-№

Номинальное
сечение мм²

Арт.

Вес
пр. кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

Кол-во жил
x AWG-№

Номинальное
сечение мм²

Арт.

60,0

9,8

6,6

2  x  20

0,507

62020

120,0

50,3

8,8

4  x  16

1,31

62923

130,0

62,9

9,6

5  x  16

1,31

62924

64,0

14,6

7,0

3  x  20

0,507

62021

79,0

19,5

7,5

4  x  20

0,507

62022

164,0

75,5

10,2

6  x  16

1,31

62925

188,0

88,0

10,5

7  x  16

1,31

62926

92,0

24,4

8,1

5  x  20

0,507

62023

124,0

34,1

8,7

7  x  20

0,507

62024

201,0

100,7

11,1

8  x  16

1,31

62927

238,0

113,2

12,0

9  x  16

1,31

62928

210,0

43,8

9,8

9  x  20

0,507

62025

263,0

58,4

10,1

12  x  20

0,507

62026

259,0

125,8

12,4

10  x  16

1,31

62929

301,0

151,0

13,6

12  x  16

1,31

62930

305,0

87,6

12,9

18  x  20

0,507

62027

371,0

121,7

15,7

25  x  20

0,507

62028

356,0

176,1

14,5

14  x  16

1,31

62931

379,0

188,7

15,2

15  x  16

1,31

62932

68,0

18,5

7,3

2  x  18

0,963

62902

405,0

201,3

16,0

16  x  16

1,31

62933

68,0

27,8

7,6

3  x  18

0,963

62903

430,0

226,4

16,4

18  x  16

1,31

62934

97,0

37,0

8,2

4  x  18

0,963

62904

450,0

239,0

16,6

19  x  16

1,31

62935

116,0

46,3

8,9

5  x  18

0,963

62905

481,0

251,6

17,2

20  x  16

1,31

62936

147,0

64,8

9,6

7  x  18

0,963

62906

564,0

314,5

18,9

25  x  16

1,31

62937

186,0

83,2

11,0

9  x  18

0,963

62907

629,0

339,6

19,3

27  x  16

1,31

62938

199,0

92,5

11,6

10  x  18

0,963

62908

701,0

377,3

20,0

30  x  16

1,31

62939

250,0

111,0

12,2

12  x  18

0,963

62909

775,0

427,6

22,5

34  x  16

1,31

62940

292,0

138,7

13,5

15  x  18

0,963

62910

946,0

503,1

23,5

40  x  16

1,31

62941

306,0

147,9

13,6

16  x  18

0,963

62911

967,0

515,7

24,0

41  x  16

1,31

62942

365,0

166,4

15,0

18  x  18

0,963

62912

1137,0

628,8

26,1

50  x  16

1,31

62943

384,0

175,7

15,1

19  x  18

0,963

62913

1345,0

767,2

27,5

61  x  16

1,31

62944

480,0

231,2

17,4

25  x  18

0,963

62914

100,0

40,0

8,9

2  x  14

2,08

62945

521,0

249,6

17,7

27  x  18

0,963

62915

625,0

314,4

19,7

34  x  18

0,963

62916

117,0

60,0

9,2

3  x  14

2,08

62946

141,0

80,0

10,1

4  x  14

2,08

62947

684,0

342,0

20,1

37  x  18

0,963

62917

744,0

379,0

21,0

41  x  18

0,963

62918

152,0

100,0

10,9

5  x  14

2,08

62948

216,0

120,0

11,5

6  x  14

2,08

62949

933,0

462,3

24,0

50  x  18

0,963

62919

1095,0

564,0

25,2

61  x  18

0,963

62920

255,0

140,0

12,0

7  x  14

2,08

62950

312,0

180,0

14,7

9  x  14

2,08

62951

80,0

25,2

7,8

2  x  16

1,31

62921

378,0

200,0

15,8

10  x  14

2,08

62952

86,0

37,8

8,2

3  x  16

1,31

62922



Продолжение

366

Кабели по национальным стандартам / PVC-кабели управления по стандартам UL/CSA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

TRAYCONTROL 600

гибкий, маслостойкий, для открытой

прокладки (TC-ER), NFPA 79 Edition 2007







Вес
пр. кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

Кол-во жил
x AWG-№

Номинальное
сечение мм²

Арт.

Вес
пр. кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

Кол-во жил
x AWG-№

Номинальное
сечение мм²

Арт.

434,0

240,0

16,4

12  x  14

2,08

62953

771,0

454,5

20,6

9  x  10

5,26

62975

1061,0

606,0

24,1

12  x  10

5,26

62976

550,0

320,0

18,0

16  x  14

2,08

62954

616,0

359,0

18,9

18  x  14

2,08

62955

1528,0

959,5

27,2

19  x  10

5,26

62977

634,0

380,0

19,0

19  x  14

2,08

62956

615,0

321,4

19,2

4  x  8

8,37

62978

817,0

500,0

23,0

25  x  14

2,08

62957

768,0

401,8

21,0

5  x  8

8,37

62979

132,0

63,0

9,7

2  x  12

3,31

62958

700,0

383,1

19,5

3  x  6

13,3

62980

177,0

95,0

10,2

3  x  12

3,31

62959

907,0

510,7

22,4

4  x  6

13,3

62981

201,0

127,0

11,2

4  x  12

3,31

62960

1100,0

638,4

24,5

5  x  6

13,3

62982

274,0

159,0

12,3

5  x  12

3,31

62961

1061,0

610,6

24,4

3  x  4

21,2

62983

315,0

191,0

13,6

6  x  12

3,31

62962

1366,0

814,1

27,0

4  x  4

21,2

62984

353,0

222,0

13,9

7  x  12

3,31

62963

1631,0

1017,6

29,9

5  x  4

21,2

62985

476,0

286,0

16,4

9  x  12

3,31

62964

1480,0

967,7

28,2

3  x  2

33,6

62986

613,0

381,0

18,3

12  x  12

3,31

62965

1922,0

1290,3

31,4

4  x  2

33,6

62987

783,0

508,0

19,8

16  x  12

3,31

62966

2360,0

1612,8

34,6

5  x  2

33,6

62988

918,0

604,0

22,3

19  x  12

3,31

62967

2397,0

1624,0

35,6

4  x  1

42,3

62989

916,0

636,0

23,1

20  x  12

3,31

62968

2938,0

2031,0

38,7

4  x  1/0

52,9

62990

1286,0

794,0

25,8

25  x  12

3,31

62969

3569,0

2584,0

42,1

4  x  2/0

67,3

62991

213,0

101,0

12,2

2  x  10

5,26

62970

4181,0

3256,0

49,4

4  x  3/0

84,4

62992

283,0

151,5

12,9

3  x  10

5,26

62971

5747,0

4097,0

52,0

4  x  4/0

106,7

62993

387,0

202,0

15,0

4  x  10

5,26

62972

7591,0

4931,0

55,8

4  x  250 kcmil

128,4

62994

473,0

252,5

16,3

5  x  10

5,26

62973

8299,0

6985,0

64,3

4  x  350 kcmil

181,9

62995

607,0

353,5

17,7

7  x  10

5,26

62974

11549,0

9892,0

74,1

4  x  500 kcmil

257,6

62996



Допускаются технические изменения. (RN01)

Кабели по национальным стандартам / PVC-кабели управления по стандартам UL/CSA

367

N

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

íÁÂÆÍÞÏÝËÃÃÐÅn+(/8723

®

+7n(

-------------------------------------------------------------------------------------------------------------------------------------------------------------

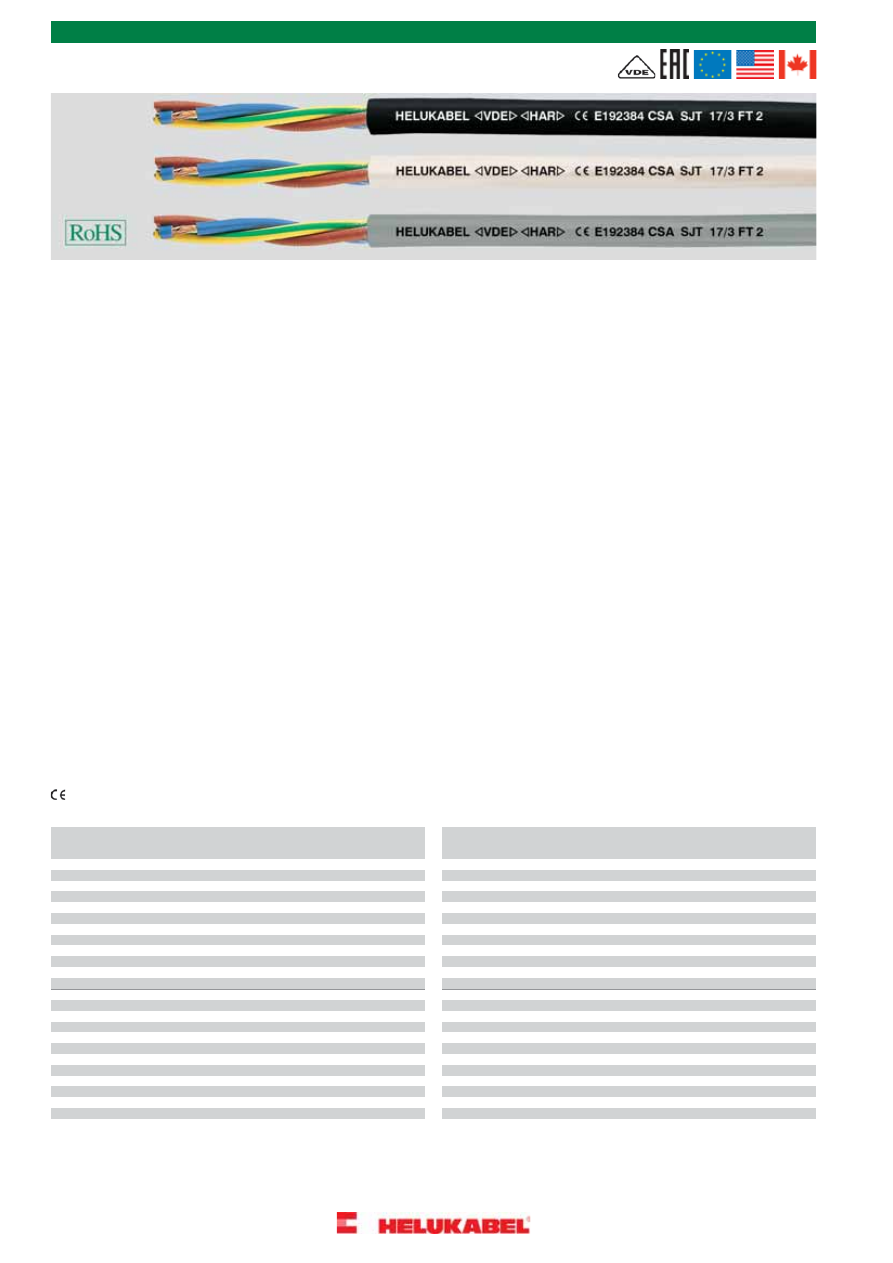

H05VV-F/SJT

в соответствии с DIN VDE 0281 и UL 62, 300 В





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок
в соответствии со стандартом UL-62,
размер AWG

PVC-кабель в соответствии с DIN VDE
0285-525-2-11/DIN EN
50525-2-11, IEC 60227-5 и станд. UL 62 и
CSA 22.2 № 49

Используемые при изготовлении
материалы не содержат силикона и кадмия,
а также веществ, разрушающих
лакокрасочные покрытия

PVC-изоляция жил TI2 в соответствии с DIN
VDE 0207-363-3/ DIN EN 50363-3 и класс

Испытания

• Температурный диапазон

HAR
подвижно от -5°C до +70°C
стационарно от -40°C до +70°C
UL/CSA
подвижно от -5°C до +60°C
стационарно от -40°C до +60°C

43 в соответствии со станд. UL 62 (табл.
50.182, станд. UL 1581)
в соответствии со станд. CSA C 22.2 №49
тип SJT

PVC самозатухающий и не
распространяющий горение в соответствии
с VDE 0482-332-1-2, DIN EN 60332-1-2/
IEC 60332-1 (DIN VDE 0472 раздел 804,
тип испытания B), CSA FT2

Маркировка жил в соответствии с DIN VDE
0293-308, одноцветный



Примечания

Жёлто-зелёная жила заземления, для 3 жил
и более

• Номинальное напряжение

HAR U

0

/U 300/500 В

UL/CSA 300 В

G = с желто-зеленой жилой заземления
x = без жилы заземления

Жилы скручены с оптимальным шагом

PVC-изоляция жил TМ2 в соответствии
с DIN VDE 0207-363-4-1/DIN EN

• Испытательное напряжение

2500 В, 5 мин.

50363-4-1 и класс 43 в соответствии со

• Напряжение пробоя

мин. 5000 В

станд. UL 62 (табл. 50.182, станд. UL 1581)

• Испытание искровым разрядом

6000 В

в соответствии со станд. CSA C 22.2 №49
тип SJT

• Сопротивление изоляции

мин. 20 МОм x км

Цвет оболочки - чёрный, белый или серый

• Минимальный радиус изгиба

прибл. 7,5x Ø кабеля

• Стойкость к радиации

до 80x10

6

сДж/кг (до 80 Мрад)



Применение

Гибкий кабель с PVC-изоляцией, изготовленный по стандартам VDE-HAR-UL-CSA, предназначен для применения почти во всех устройствах,
идущих на экспорт в другие страны. Подходит для эксплуатации в условиях средних механических напряжений и свободного перемещения
без растягивающего усилия во влажных помещениях, в качестве гибкого соединительного провода для офисной, бытовой и кухонной
техники, например, стиральных машин, сушилок для белья, холодильников, копировальных аппаратов и т.п., в случаях, когда это допускают
требования по эксплуатации этих устройств.
Эти кабели допускают стационарную прокладку в мебели, съёмных перегородках, декоративной облицовке и в полостях сборных деталей.
Не предназначены для применения на открытом воздухе, на торгово-промышленных (но допустимо в пошивочных мастерских и т.п.) или
сельско-хозяйственных предприятиях и для подключения промышленных электронных устройств.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний Ø
прибл. мм

Цвет
оболочки

Кол-во жил
x AWG-№

Номинальное
сечение мм²

Арт.

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний Ø
прибл. мм

Цвет
оболочки

Кол-во жил
x AWG-№

Номинальное
сечение мм²

Арт.

86,0

20,0

7,4

черный

2  x  17

1,04

28034

150,0

50,5

9,5

черный

2  x  13

2,63

28042

150,0

50,5

9,5

серый

2  x  13

2,63

28074

86,0

20,0

7,4

серый

2  x  17

1,04

28066

86,0

20,0

7,4

белый

2  x  17

1,04

28050

150,0

50,5

9,5

белый

2  x  13

2,63

28058

184,0

75,7

10,2

черный

3  x  13

2,63

28043

98,0

30,0

7,9

черный

3  x  17

1,04

28035

98,0

30,0

7,9

серый

3  x  17

1,04

28067

184,0

75,7

10,2

серый

3  x  13

2,63

28075

184,0

75,7

10,2

белый

3  x  13

2,63

28059

98,0

30,0

7,9

белый

3  x  17

1,04

28051

123,0

40,0

8,8

черный

4  x  17

1,04

28036

229,0

101,0

11,2

черный

4  x  13

2,63

28044

229,0

101,0

11,2

серый

4  x  13

2,63

28076

123,0

40,0

8,8

серый

4  x  17

1,04

28068

123,0

40,0

8,8

белый

4  x  17

1,04

28052

229,0

101,0

11,2

белый

4  x  13

2,63

28060

281,0

126,2

12,5

черный

5  x  13

2,63

28045

146,0

50,0

9,6

черный

5  x  17

1,04

28037

146,0

50,0

9,6

серый

5  x  17

1,04

28069

281,0

126,2

12,5

серый

5  x  13

2,63

28077

281,0

126,2

12,5

белый

5  x  13

2,63

28061

146,0

50,0

9,6

белый

5  x  17

1,04

28053

204,0

80,1

10,8

черный

2  x  11

4,17

28046

106,0

31,7

8,1

черный

2  x  15

1,65

28038

106,0

31,7

8,1

серый

2  x  15

1,65

28070

204,0

80,1

10,8

серый

2  x  11

4,17

28078

204,0

80,1

10,8

белый

2  x  11

4,17

28062

106,0

31,7

8,1

белый

2  x  15

1,65

28054

128,0

47,5

8,7

черный

3  x  15

1,65

28039

254,0

120,1

11,6

черный

3  x  11

4,17

28047

254,0

120,1

11,6

серый

3  x  11

4,17

28079

128,0

47,5

8,7

серый

3  x  15

1,65

28071

128,0

47,5

8,7

белый

3  x  15

1,65

28055

254,0

120,1

11,6

белый

3  x  11

4,17

28063

315,0

160,1

12,8

черный

4  x  11

4,17

28048

164,0

63,4

9,8

черный

4  x  15

1,65

28040

164,0

63,4

9,8

серый

4  x  15

1,65

28072

315,0

160,1

12,8

серый

4  x  11

4,17

28080

315,0

160,1

12,8

белый

4  x  11

4,17

28064

164,0

63,4

9,8

белый

4  x  15

1,65

28056

201,0

79,2

10,8

черный

5  x  15

1,65

28041

393,0

200,2

14,4

черный

5  x  11

4,17

28049

393,0

200,2

14,4

серый

5  x  11

4,17

28081

201,0

79,2

10,8

серый

5  x  15

1,65

28073

201,0

79,2

10,8

белый

5  x  15

1,65

28057

393,0

200,2

14,4

белый

5  x  11

4,17

28065



Допускаются технические изменения. (RN01)

368

Кабели по национальным стандартам / PVC-кабели управления по стандартам UL/CSA

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     38      39      40      41     ..
