HELUKABEL. Каталог продукции (2015 год) - часть 21





SUPER-PAAR-TRONIC-C-PUR

ЭМС, для буксируемых цепей,

безгалогеновый, с разметкой метража





Свойства

Структура

Технические характеристики

Медные особо тонкопроволочные
проводники в соответствии с DIN VDE 0295

Специальный кабель для буксируемых
цепей, попарная скрутка жил, на основании
DIN VDE 0812

Высокая маслостойкость

Устойчив к воздействию атмосферных
явлений, озона, к реакции гидролиза и
УФ-лучей

кл. 6, графа 4, BS 6360 кл. 6 или IEC 60228
кл. 6

• Температурный диапазон

подвижно от -30°C до +70°C
стационарно от -40°C до +70°C

Изоляция жил - PP

Химически устойчив к растворителям,
кислотам, щёлочам и гидравлическим
жидкостям

Маркировка жил в соответствии с DIN
47100

• Номинальное напряжение

350 В

Жилы скручены в пары, повивная скрутка
пар с оптимальными шагами без
перекручивания

Гарантировано длительное использование
в многосменном режиме в условиях
высоких нагрузок при изгибе

• Испытательное напряжение

1500 В

• Сопротивление изоляции

мин. 100 МОм x км

Высокая стойкость к механическим
нагрузкам

Обмотка флисом

• Рабочая емкость

жила/ жила прибл. 135 нф/км

Экран из медной оплётки, лужёный,
покрытие 85%

Высокая стойкость к переменным изгибам

• Минимальный радиус изгиба

подвижно при 0,25 мм² 7,5х Ø кабеля
стационарно при 0,25мм²
4х Ø кабеля
подвижно при 0,5 мм² 10х Ø кабеля
стационарно при 0,5 - 1 мм²
5х Ø кабеля

Длительный срок службы за счёт низкого
сопротивления трению скрученных друг с
другом жил с PP-изоляцией

Внешняя TMPU-оболочка

из цельного

полиуретана

в соответствии с DIN VDE

0207-363-10-2 / DIN EN 50363-10-2

Высокая прочность на разрыв, стойкость к
истиранию и ударопрочность даже при
низких температурах

Цвет оболочки – серый (RAL 7001)

С разметкой метража

Низкая адгезионность

• Сопротивление связи

макс. 250 Ом/км

Используемые при изготовлении
материалы не содержат кадмия, силикона

• Стойкость к радиации

до 100x10

6

сДж/кг (до 100 Мрад)

и веществ, разрушающих лакокрасочные
покрытия



Применение

Данные специальные кабели (с попарной скруткой жил и общим экраном) для буксируемых цепей можно применять даже там, где внешнее
воздействие высоких частот создаёт помехи в импульсной передаче. Используются при длительных изгибающих напряжениях в станках и
инструментах, в робототехнике и оборудовании с постоянно движущимися элементами, для длительного применения в процессе многосменной
эксплуатации.
Это разработанный по последнему слову техники кабель передачи данных высокой гибкости с низкоадгезионной PP-изоляцией жил и с
прочной на разрез внешней PUR-оболочкой с низким коэффициентом трения, которая гарантирует длительный срок службы и очень высокую
экономичность.
В сложных условиях эксплуатации (например, в компостных установках или в подъёмно-транспортном оборудовании и пр.) рекомендуем
ознакомиться со специально разработанной анкетой для буксируемых цепей, дополнительные параметры применения см. в таблице в
начале каталога. При использовании в буксируемых цепях следует соблюдать руководство по монтажу.

ЭМС

= электромагнитная совместимость.

Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









AWG-№

Вес

прибл.

кг / км

Масса

меди

кг / км

Внешний Ø

прибл. мм

Кол-во пар x

номинальное

сечение, мм²

Арт.

AWG-№

Вес

прибл.

кг / км

Масса

меди

кг / км

Внешний Ø

прибл. мм

Кол-во пар x

номинальное

сечение, мм²

Арт.

24

28,0

14,0

4,7

1 x 2 x 0,25

19101

19

61,0

34,0

6,3

1 x 2 x 0,75

19128

19

113,0

60,0

9,0

2 x 2 x 0,75

19129

24

61,0

32,0

6,5

2 x 2 x 0,25

19102

24

73,0

38,4

6,6

3 x 2 x 0,25

19103

19

158,0

85,7

9,1

3 x 2 x 0,75

19130

19

173,0

93,6

9,9

4 x 2 x 0,75

19131

24

90,0

43,2

7,1

4 x 2 x 0,25

19104

24

105,0

51,5

8,2

5 x 2 x 0,25

19105

19

203,0

113,0

11,5

5 x 2 x 0,75

19132

19

231,0

130,4

11,9

6 x 2 x 0,75

19133

24

133,0

71,8

8,5

6 x 2 x 0,25

19106

24

156,0

74,4

9,2

8 x 2 x 0,25

19107

19

343,0

192,2

13,1

8 x 2 x 0,75

19134

19

467,0

258,0

15,0

10 x 2 x 0,75

19135

24

188,0

90,0

10,7

10 x 2 x 0,25

19108

24

220,0

111,2

11,5

14 x 2 x 0,25

19109

19

546,0

316,6

16,4

14 x 2 x 0,75

19136

20

47,0

22,0

5,5

1 x 2 x 0,5

19119

18

71,0

42,0

6,9

1 x  2 x  1

19137

18

130,0

73,0

10,0

2 x  2 x  1

19138

20

100,0

50,0

7,9

2 x 2 x 0,5

19120

20

131,0

71,8

8,2

3 x 2 x 0,5

19121

18

170,0

93,6

10,2

3 x  2 x  1

19139

18

204,0

117,8

11,3

4 x  2 x  1

19140

20

149,0

74,4

8,9

4 x 2 x 0,5

19122

20

169,0

84,5

10,3

5 x 2 x 0,5

19123

18

238,0

139,0

13,1

5 x  2 x  1

19141

20

196,0

99,6

10,7

6 x 2 x 0,5

19124

20

285,0

144,3

11,8

8 x 2 x 0,5

19125

20

344,0

176,0

13,5

10 x 2 x 0,5

19126

20

401,0

215,4

14,8

14 x 2 x 0,5

19127



Допускаются технические изменения. (RC03)

191

Кабели для буксируемых цепей / Кабели передачи данных для буксируемых цепей

C

-------------------------------------------------------------------------------------------------------------------------------------------------------------

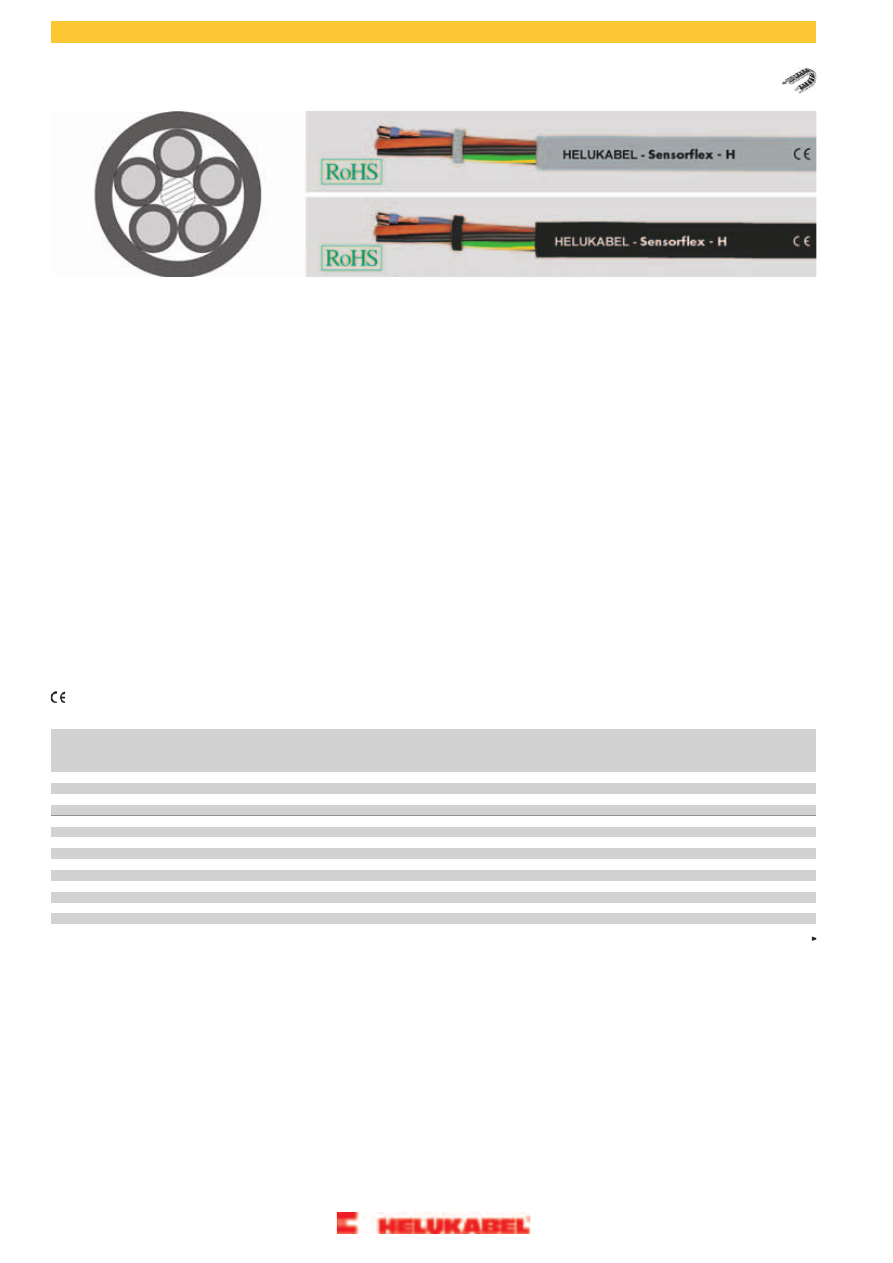

SENSORFLEX

®

-H

кабель для датчиков, безгалогеновый, особо гибкий кабель

для буксируемых цепей, PUR, оболочка EVA +125°C





Свойства

Структура

SENSORFLEX

®

-H (Li12Y11Y)

Технические характеристики

Температурный диапазон

подвижно от -30 °C до +80 °C
стационарно от -40 °C до +80 °C

Низкий коэффициент трения, предельная
устойчивость к истиранию, гидролизу и
микробам

Жилы из тончайших медных проволок в
соответствии с DIN VDE 0295 кл. 6 или
IEC 60228 кл. 6

Особо гибкий кабель для буксируемых
цепей

• Рабочее пиковое напряжение

до 0,25 мм² 350 В
от 0,34 мм² 500 В

Изоляция жил TPE

Цвета жил см. таблицу ниже

PUR-оболочка

• Тестовое переменное напряжение

(50 Гц)
до 0,25 мм² 1200 В
от 0,34 мм² 2000 В

Цвет оболочки см. таблицу ниже

SENSORFLEX

®

-H (Li9Y11Y)

Жилы из тончайших медных проволок в
соответствии с DIN VDE 0295 кл. 6 или
IEC 60228 кл. 6

• Минимальный радиус изгиба

SENSORFLEX

®

-H (Li12Y11Y)

пр. 5x Ø кабеля
SENSORFLEX

®

-H (Li9Y11Y)

пр. 7,5x Ø кабеля
SENSORFLEX

®

-H (Li4G4G)

пр. 15x Ø кабеля

Изоляция жил PP

Цвета жил см. таблицу ниже

PUR-оболочка

Цвет оболочки см. таблицу ниже



Применение

Для децентрализованной техники подключения и управления

.

Эти кабели используются для систем с разъемами подключения датчиков и исполнительных механизмов. В сочетании со смонтированными
штекерами и блоками “исполнительный механизм – датчик” они являются важным соединительным звеном между периферией и ПЛК в
производстве. Таким образом, смонтированные кабели во всех отраслях перерабатывающей промышленности обеспечивают снижение
затрат в автоматизации. Там, где раньше много времени занимало кабельное подключение распределительных шкафов и машинного
оборудования, теперь за счет технологии Fieldbus стал возможен перенос интерфейсов периферии из распределительного шкафа к машинам
и установкам.
Перенос точек входов/выходов на периферию системы позволяет значительно сократить затраты на подключение.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



SENSORFLEX

®

-H (Li12Y11Y) особо гибкий кабель для буксируемых цепей, PUR-оболочка

AWG-№

Структура

Артикул

Вес

прибл.

кг / км

Масса

меди

кг / км

Внешний

Ø

прибл. мм

Сверх-

гибкий

**

Тонко-

прово-

лочный

Цвета жил

Материал

оболочки

Кол-во жил

x сечение

мм²

серый

черный

24

22,0

4,8

4,4

X

КОР, СИН

PUR

2 x 0,25

76299

76283

24

22,0

7,2

4,4

X

КОР, СИН, ЧЕРН

PUR

3 x 0,25

76300

76284

24

26,0

9,6

4,7

X

КОР, СИН, ЧЕРН, БЕЛ

PUR

4 x 0,25

76301

76285

24

30,0

12,0

4,8

X

КОР, СИН, ЧЕРН, БЕЛ, СЕР

PUR

5 x 0,25

76302

76286

22

30,0

6,5

4,9

X

КОР, СИН

PUR

2 x 0,34

76303

76287

22

30,0

9,8

4,9

X

КОР, СИН, ЧЕРН

PUR

3 x 0,34

76304

76288

22

43,0

13,1

5,2

X

КОР, СИН, ЧЕРН, БЕЛ

PUR

4 x 0,34

76305

76289

22

54,0

16,4

5,9

X

КОР, СИН, ЧЕРН, БЕЛ, СЕР

PUR

5 x 0,34

76306

76290

22

54,0

16,4

5,9

X

КОР, СИН, ЧЕРН, БЕЛ, ЖЛ-ЗЛ

PUR

5 G 0,34

78266

78265

20

40,0

9,6

5,0

X

КОР, СИН

PUR

2 x 0,5

76307

76291

20

43,0

14,4

5,7

X

черн с цифрами, ЖЛ-ЗЛ

PUR

3 G 0,5

78268

78267

20

40,0

14,4

5,0

X

КОР, СИН, ЧЕРН

PUR

3 x 0,5

76308

76292

20

47,0

19,2

5,5

X

КОР, СИН, ЧЕРН, БЕЛ

PUR

4 x 0,5

76309

76293

20

55,0

24,0

6,0

X

КОР, СИН, ЧЕРН, БЕЛ, СЕР

PUR

5 x 0,5

76310

76294



Продолжение

192

Кабели для сенсоров и актуаторов

-------------------------------------------------------------------------------------------------------------------------------------------------------------

SENSORFLEX

®

-H

кабель для датчиков, безгалогеновый, особо гибкий кабель

для буксируемых цепей, PUR, оболочка EVA +125°C

SENSORFLEX

®

-H (Li12Y11Y) особо гибкий кабель для буксируемых цепей, PUR-оболочка

AWG-№

Структура

Артикул

Вес

прибл.

кг / км

Масса

меди

кг / км

Внешний

Ø

прибл. мм

Сверх-

гибкий

**

Тонко-

прово-

лочный

Цвета жил

Материал

оболочки

Кол-во жил

x сечение

мм²

серый

черный

18

47,0

14,4

5,7

X

КОР, СИН

PUR

2 x 0,75

76311

76295

18

54,0

21,6

5,9

X

КОР, СИН, ЖЛ-ЗЛ

PUR

3 G 0,75

78270

78269

18

54,0

21,6

5,9

X

КОР, СИН, ЧЕРН

PUR

3 x 0,75

76312

76296

18

67,0

28,8

6,2

X

КОР, СИН, ЧЕРН, ЖЛ-ЗЛ

PUR

4 G 0,75

78272

78271

18

66,0

28,8

6,0

X

КОР, СИН, ЧЕРН, БЕЛ

PUR

4 x 0,75

76313

76297

18

80,0

36,0

7,0

X

черн с цифрами, ЖЛ-ЗЛ

PUR

5 G 0,75

78274

78273

18

80,0

36,0

7,0

X

КОР, СИН, ЧЕРН, БЕЛ, СЕР

PUR

5 x 0,75

76314

76298



SENSORFLEX

®

-H (Li9Y11Y) особо гибкий кабель для буксируемых цепей, оболочка PUR

AWG-№

Структура

Артикул

Вес

прибл.

кг / км

Масса

меди

кг / км

Внешний

Ø

прибл. мм

Сверх-

гибкий

**

Тонко-

прово-

лочный

Цвета жил

Материал

оболочки

Кол-во жил

x сечение

мм²

Цвет оболочки

24

22,0

7,2

4,5

X

КОР, СИН, ЧЕРН

PUR

3 x 0,25

серый RAL 7001

75801

24

26,0

9,6

4,7

X

КОР, СИН, ЧЕРН, БЕЛ

PUR

4 x 0,25

серый RAL 7001

77468

24

49,0

19,2

6,0

X

DIN 47100

PUR

8 x 0,25

серый RAL 7001

76705

22

43,0

13,1

4,9

X

КОР, СИН, ЧЕРН, БЕЛ

PUR

4 x 0,34

серый RAL 7001

77427

18

54,0

21,6

6,2

X

черн с цифрами, ЖЛ-ЗЛ

PUR

3 G 0,75

серый RAL 7001

77428

18

54,0

21,6

6,2

X

черн с цифрами, ЖЛ-ЗЛ

PUR

3 x 0,75

серый RAL 7001

78275

18

66,0

28,8

6,2

X

черн с цифрами, ЖЛ-ЗЛ

PUR

4 G 0,75

серый RAL 7001

77429



Допускаются технические изменения.

193

Кабели для сенсоров и актуаторов

C

-------------------------------------------------------------------------------------------------------------------------------------------------------------

195

D

КАБЕЛИ ДЛЯ ДВИГАТЕЛЕЙ, ДАТЧИКОВ И СЕРВО-

ПРИВОДОВ



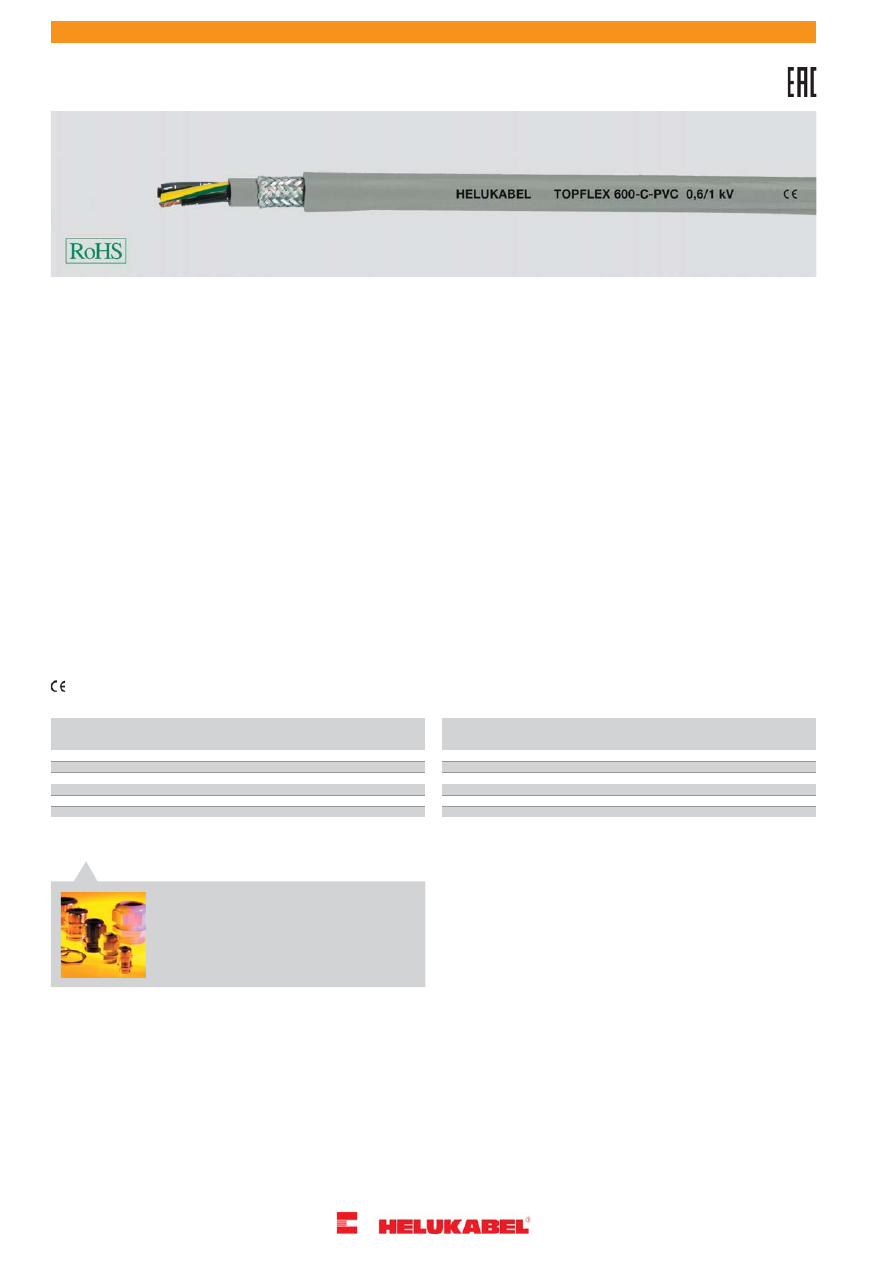

TOPFLEX

®

 600-PVC

 -15 до +80

 -40 до +80

0,6/1 кВ

7,5x

4x

197

TOPFLEX

®

 600-C-PVC

 -15 до +80

 -40 до +80

0,6/1 кВ

7,5x

4x

X

198

TOPFLEX

®

 611-PUR

 -30 до +80

 -40 до +80

0,6/1 кВ

7,5x

4x

X

X

X

X

199

TOPFLEX

®

 611-C-PUR

 -30 до +80

 -40 до +80

0,6/1 кВ

10x

5x

X

X

X

X

X

200

TOPSERV

®

 110 / 120

 -30 до +80

 -40 до +80

0,6/1 кВ

7,5x

4x

X

X

X

X

X

201

TOPFLEX

®

-PVC

-5 до +70

-30 до +80

350 В

10x

X

X

202

TOPFLEX

®

-PUR

-30 до +80

-40 до +80

250 В

10x

5x

X

X

X

X

X

203

TOPFLEX

®

 - EMV-2YSLCYK-J

+5 до +70

 -40 до +70

0,6/1 кВ

20x

10x

X

X

204

TOPFLEX

®

 - EMV-3 PLUS 2YSLCY-J

+5 до +70

 -40 до +70

0,6/1 кВ

20x

10x

X

X

205

TOPFLEX

®

 - EMV-UV-2YSLCYK-J

 -5 до +70

 -40 до +70

0,6/1 кВ

20x

10x

X

X

X

X

206

TOPFLEX

®

 - EMV-UV-3 PLUS

2YSLCYK-J

 -5 до +70

 -40 до +70

0,6/1 кВ

20x

10x

X

X

X

X

207

TOPFLEX

®

 - EMV-UV-2XSLCYK-J

-5 до +90

-40 до +90

0,6/1 кВ

20x

10x

X

X

X

X

209

TOPFLEX

®

 - EMV-UV-3 PLUS

2XSLCYK-J

-5 до +90

-40 до +90

0,6/1 кВ

20x

10x

X

X

X

X

211

TOPFLEX

®

 - EMV-UV-2XSLCH-J

-5 до +90

-40 до +90

0,6/1 кВ

20x

10x

X

X

X

213

TOPFLEX

®

 - EMV-UV-3 PLUS

2XSLCH-J

-5 до +90

-40 до +90

0,6/1 кВ

20x

10x

X

X

X

215

TOPFLEX

®

 MOTOR 109

 -5 до +70

 -40 до +80

0,6/1 кВ

20x

10x

X

X

X

X

X

217

Диапазон t, с

тационарно °C

Номин. напряж

ение U

0

/U/

рабочее напряж

ение

Радиу

с изгиб

а, подвижно Ø

Радиу

с изгиб

а, с

тационарно Ø

Безг

алог

еновый

УФ-с

тойкий

Открыт

ая прокладк

а

Для б

уксир

уемых цепей

Цве

т. маркировк

а жил/VDE 0293

Экр

ан

HAR/VDE REG №./VDE

UL/CS

A

Диапазон t, подвижно°C

Таблицы предназначены для ориентировочного выбора.
Детальная информация представлена на соответствующих страницах каталога.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

196

ТАБЛИЦА ПОДБОРА КАБЕЛЕЙ ДЛЯ БУКСИРУЕМЫХ ЦЕПЕЙ



Мин. р

ад. изгиб

а, подвижно

      (D=внешн. Ø)

Ск

орос

ть, макс. м/с

Ус

корение, макс. м/с

2

Ко

л-во циклов,макс.

Ма

териал

Номин. напряж

ение U

0

/U/

     р

абочее напряж

ение

Диапазон t, подвижно°C

Ст

анд

ар

ты

Макс. пробег  в м

     (10 м до 25-жил

 !" #  #$$#%&'&

TOPFLEX

®

 611-PUR

30

7.5 x D

4

50

11 млн

PP/PUR

600/1000 В

-30° до +80°

199

431

TOPFLEX

®

 611 C-PUR

30

10 x D

4

50

11 млн

PP/CU/PUR 600/1000 В

-30° до +80°

200

437

TOPSERV

®

 110

30

7.5 x D

3

10

11 млн

PP/CU/PUR 600/1000 В

-30° до +80°

201

468

TOPSERV

®

 120

30

7.5 x D

3

10

11 млн

PP/CU/PUR 600/1000 В

-30° до +80°

201

468

 !   #$$#%&'&

кабель Tachofeedback-C-PUR

30

10 x D

4

50

9 млн

PP/CU/PUR

450 В

-30° до +80°

203

470

кабель Inkrementalgeber-C-PUR

30

10 x D

4

50

9 млн

PP/CU/PUR

250 В

-30° до +80°

203

470

TOPFLEX

®

-PUR

30

10 x D

4

50

9 млн

PP/CU/PUR

350 В

-30° до +80°

203

470

Количество циклов удвоено и определялось в тестовой лаборатории репрезентативным методом. Указанное количество циклов

гарантируется только при правильном монтаже (см. указания по монтажу: прокладка кабелей в буксируемых цепях, стр. 1036 и 1037).

Таблицы предназначены для ориентировочного выбора.

Детальная информация представлена на соответствующих страницах каталога. Используйте также таблицы для подбора  буксируемых

цепей на стр. 1030 и 1031.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

TOPFLEX

®

600-PVC

кабель питания для двигателей 0,6/1 кВ, с разметкой

метража





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок в
соответствии с DIN VDE 0295 кл. 5 или
IEC 60228 кл. 5

Специальный кабель в PVC-оболочке
на основании DIN VDE 0293, 0295

Внешняя PVC-оболочка в целом
маслоустойчива

Химическую стойкость см. в табл. в
приложении

Температурный диапазон

подвижно -15°C до +80°C
стационарно от -40 °C до +80 °C

PVC-изоляция жил

Используемые при изготовлении
материалы не содержат кадмия, силикона

Чёрные жилы с цифровой маркировкой
белого цвета в соответствии с DIN VDE 0293

• Номинальное напряжение

U

0

/U 600/1000 В

и веществ, разрушающих лакокрасочные
покрытия

Желто-зеленая жила заземления

Повивная скрутка жил с оптимальным
шагом

• Испытательное напряжение

4000 В

Испытания

• Напряжение пробоя

мин. 8000 В

PVC самозатухающий и не
распространяющий горение в соответствии

Специальная внешняя PVC-оболочка

Цвет оболочки – серый (RAL 7001)

• Сопротивление изоляции

мин. 20 МОм x км

с VDE 0482-332-1-2, DIN EN 60332-1-2/
IEC 60332-1 (соответствует DIN VDE 0472
раздел 804, тип испытания B)

С разметкой метража

• Минимальный радиус изгиба

подвижно прибл. 7,5x Ø кабеля
стационарно прибл. 4x Ø кабеля



Примечания

• Стойкость к радиации

до 80x10

6

сДж/кг (до 80 Мрад)

Для применения в буксируемых цепях
рекомендуем наши кабели версий
TOPFLEX

®

611-PUR или

TOPFLEX

®

611-C-PUR

Аналоги с экраном:

TOPFLEX® 600-C-PVC

, см. стр. 198



Применение

Используется в качестве питающего кабеля серводвигателей с электронным управлением и для подключения к двигателям с ЧПУ. Предназначен
для фиксированной и гибкой прокладки при средних механических нагрузках в сухих и влажных помещениях.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









AWG-№

Вес
пр. кг / км

Масса меди
кг / км

Внешний Ø
пр. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

AWG-№

Вес
пр. кг / км

Масса меди
кг / км

Внешний Ø
пр. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

16

130,0

58,0

9,6

4 G 1,5

22860

4

1805,0

960,0

27,4

4 G 25

22866

14

220,0

95,0

11,2

4 G 2,5

22861

2

2060,0

1344,0

30,0

4 G 35

22867

12

330,0

154,0

13,0

4 G 4

22862

1

2900,0

1920,0

35,8

4 G 50

22868

10

445,0

231,0

14,5

4 G 6

22863

2/0

4050,0

2640,0

40,9

4 G 70

22869

8

660,0

384,0

18,2

4 G 10

22864

3/0

5540,0

3648,0

46,2

4 G 95

22854

6

1060,0

615,0

22,3

4 G 16

22865

4/0

7000,0

4608,0

51,6

4 G 120

22855



Допускаются технические изменения. (RD01)

Кабели для моторов, датчиков и сервоприводов

197

D

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

íÁÂÆÍÞÏÝËÃÃÐÅn+(/8723

®

+7n06n(3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

TOPFLEX

®

600-C-PVC

кабель питания для двигателей 0,6/1 кВ, ЭМС, с

разметкой метража





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок в
соответствии с DIN VDE 0295 кл. 5 или
IEC 60228 кл. 5

Специальный кабель в PVC-оболочке
на основании DIN VDE 0293, 0295

В целом  маслостойкий
Химическую стойкость см. в табл. в
приложении

• Температурный диапазон

подвижно -15°C до +80°C
стационарно от -40 °C до +80 °C

Используемые при изготовлении
материалы не содержат кадмия, силикона
и веществ, разрушающих лакокрасочные
покрытия

PVC-изоляция жил

Чёрные жилы с цифровой маркировкой
белого цвета в соответствии с DIN VDE 0293

• Номинальное напряжение

U

0

/U 600/1000 В

Желто-зеленая жила заземления

Испытания

Повивная скрутка жил с оптимальным
шагом

• Испытательное напряжение

4000 В

PVC самозатухающий и не
распространяющий горение в соответствии

• Напряжение пробоя

мин. 8000 В

Внутренняя PVC-оболочка

с VDE 0482-332-1-2, DIN EN 60332-1-2/

Экранирующая оплётка из лужёных медных
проводов, покрытие прибл. 85%

• Сопротивление связи

макс. 250 Ом/км

IEC 60332-1 (соответствует DIN VDE 0472,
часть 804, тип испытания B)

Специальная PVC-оболочка

• Сопротивление изоляции

мин. 20 МОм x км



Примечания

Цвет оболочки – серый (RAL 7001)

С разметкой метража

• Минимальный радиус изгиба

подвижно прибл. 7,5x Ø кабеля
стационарно прибл. 4x Ø кабеля

Для применения в буксируемых цепях
рекомендуем наши кабели версий
TOPFLEX

®

611-PUR или

TOPFLEX

®

611-C-PUR

• Стойкость к радиации

до 80x10

6

сДж/кг (до 80 Мрад)

Аналоги без экрана:

TOPFLEX® 600-PVC

, см. стр. 197



Применение

Используется в качестве питающего кабеля серводвигателей с электронным управлением и для подключения к двигателям с ЧПУ. Предназначен
для фиксированной и гибкой прокладки при средних механических нагрузках в сухих и влажных помещениях.

ЭМС

= электромагнитная совместимость.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









AWG-№

Вес
пр. кг / км

Масса меди
кг / км

Внешний Ø
пр. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

AWG-№

Вес
пр. кг / км

Масса меди
кг / км

Внешний Ø
пр. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

16

250,0

99,0

11,8

4 G 1,5

22960

4

1920,0

1169,0

31,7

4 G 25

22966

14

360,0

169,0

13,8

4 G 2,5

22961

2

2515,0

1680,0

34,5

4 G 35

22967

12

530,0

234,0

15,7

4 G 4

22962

1

3315,0

2370,0

40,7

4 G 50

22856

10

620,0

316,0

17,3

4 G 6

22963

2/0

4600,0

3257,0

46,0

4 G 70

22857

8

1050,0

549,0

21,5

4 G 10

22964

3/0

6060,0

4060,0

51,3

4 G 95

22858

6

1465,0

807,0

26,1

4 G 16

22965

4/0

7315,0

5231,0

56,4

4 G 120

22859



Допускаются технические изменения. (RD01)

Кабели для моторов, датчиков и сервоприводов

198

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

íÁÂÆÍÞÏÝËÃÃÐÅn+(/8723

®

+7n06n(3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

TOPFLEX

®

611-PUR

кабель питания для двигателей 0,6/1 кВ, для

буксируемых цепей, безгалогеновый, с разметкой метража





Свойства

Структура

Технические характеристики

Медные особо тонкопроволочные
проводники в соответствии с DIN VDE 0295
кл. 6, BS 6360 кл. 6 или IEC 60228 кл. 6

Специальный кабель для буксируемых
цепей в PUR-оболочке на основании
DIN VDE 0293, 0295, 0250, 0281

Низкая адгезионность, особо устойчив к
истиранию, безгалогеновый, не
распространяющий горение, устойчив к
гидролизу и микробам

Температурный диапазон

подвижно от -30°C до +80°C
стационарно от -50°C до +90°C

Изоляция жил - PP

Устойчив к УФ-излучению, кислороду и
озону

Чёрные жилы с цифровой маркировкой
белого цвета в соответствии с DIN VDE 0293

Используемые при изготовлении
материалы не содержат кадмия, силикона

Желто-зеленая жила заземления

• Номинальное напряжение

U

0

/U 600/1000 В

Повивная скрутка жил с оптимальным
шагом и стабилизирующим наполнителем

и веществ, разрушающих лакокрасочные
покрытия

• Испытательное напряжение

4000 В

Обмотка из флиса обеспечивает
скольжение

• Сопротивление изоляции

мин. 20 МОм x км



Примечания

PUR-оболочка

• Минимальный радиус изгиба

подвижно 7,5x Ø кабеля
стационарно 4x Ø кабеля

Цвет оболочки – серый (RAL 7001)

G = с желто-зеленой жилой заземления

С разметкой метража

В особо сложных условиях эксплуатации
рекомендуем запросить специально
разработанную анкету для буксируемых
цепей

При применении в буксируемых цепях
следует соблюдать руководство по монтажу

Аналоги с экраном:

TOPFLEX

®

611-C-PUR

, см. стр. 200



Применение

Используется в качестве питающего кабеля специально для двигателей с ЧПУ, серводвигателей. Разработан для применения в буксируемых
цепях, манипуляторах, роботах, станках, оборудовании для обработки и переработки.Специальные изоляционные материалы гарантируют
устойчивость к маслам (в том числе к минеральным маслам), жирам, хладагентам, гидравлическим жидкостям, а также многочисленным
щёлочам и растворителям. Оптимальный внешний диаметр, уменьшенный вес, улучшенный метод скрутки позволяют использовать кабель
в рамках многосменной эксплуатации с высокими напряжениями при изгибе и знакопеременными нагрузками. Подходит для прокладки
на открытом воздухе.

= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









AWG-№

Вес
пр. кг / км

Масса меди
кг / км

Внешний Ø
пр. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

AWG-№

Вес
пр. кг / км

Масса меди
кг / км

Внешний Ø
пр. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.№

16

125,0

58,0

8,0

4 G 1,5

22870

4

1510,0

960,0

26,9

4 G 25

22876

14

215,0

95,0

10,8

4 G 2,5

22871

2

2100,0

1344,0

30,7

4 G 35

22877

12

310,0

154,0

12,5

4 G 4

22872

1

2950,0

1920,0

36,5

4 G 50

22978

10

470,0

231,0

14,8

4 G 6

22873

2/0

4090,0

2640,0

41,6

4 G 70

22979

8

760,0

384,0

18,8

4 G 10

22874

3/0

5580,0

3648,0

48,2

4 G 95

22980

6

1250,0

615,0

22,8

4 G 16

22875

4/0

7040,0

4608,0

51,6

4 G 120

22981



Допускаются технические изменения. (RD01)

Кабели для моторов, датчиков и сервоприводов

199

D

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

íÁÂÆÍÞÏÝËÃÃÐÅn+(/8723

®

+7n06n(3

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     19      20      21      22     ..
