Корпуса металлические

450

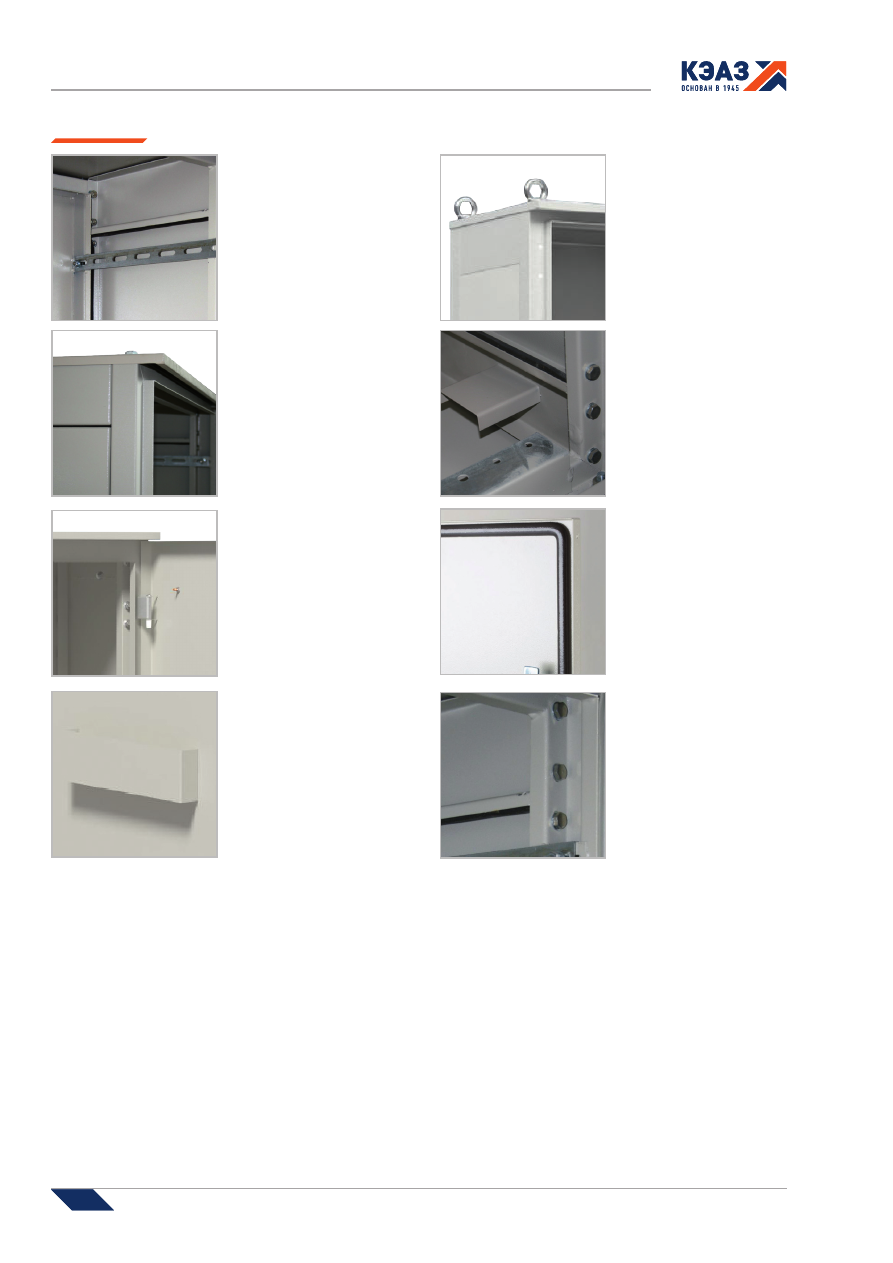

Особенности конструкции

Возможность регулировки

глубины установки

монтажной панели.

Возможность установки рым-

болтов.

Съемные боковые панели.

Шина заземления, площадка

для нулевой шины.

Уплотнитель из вспененного

полиуретана в исполнении

IP54.

Съемные перенавешиваемые

двери на 4 петлях.

Карман для документов

(входит в базовый комплект

поставки).

Усиленные распорки для

обеспечения жесткости.

451

Корпуса металлические

451

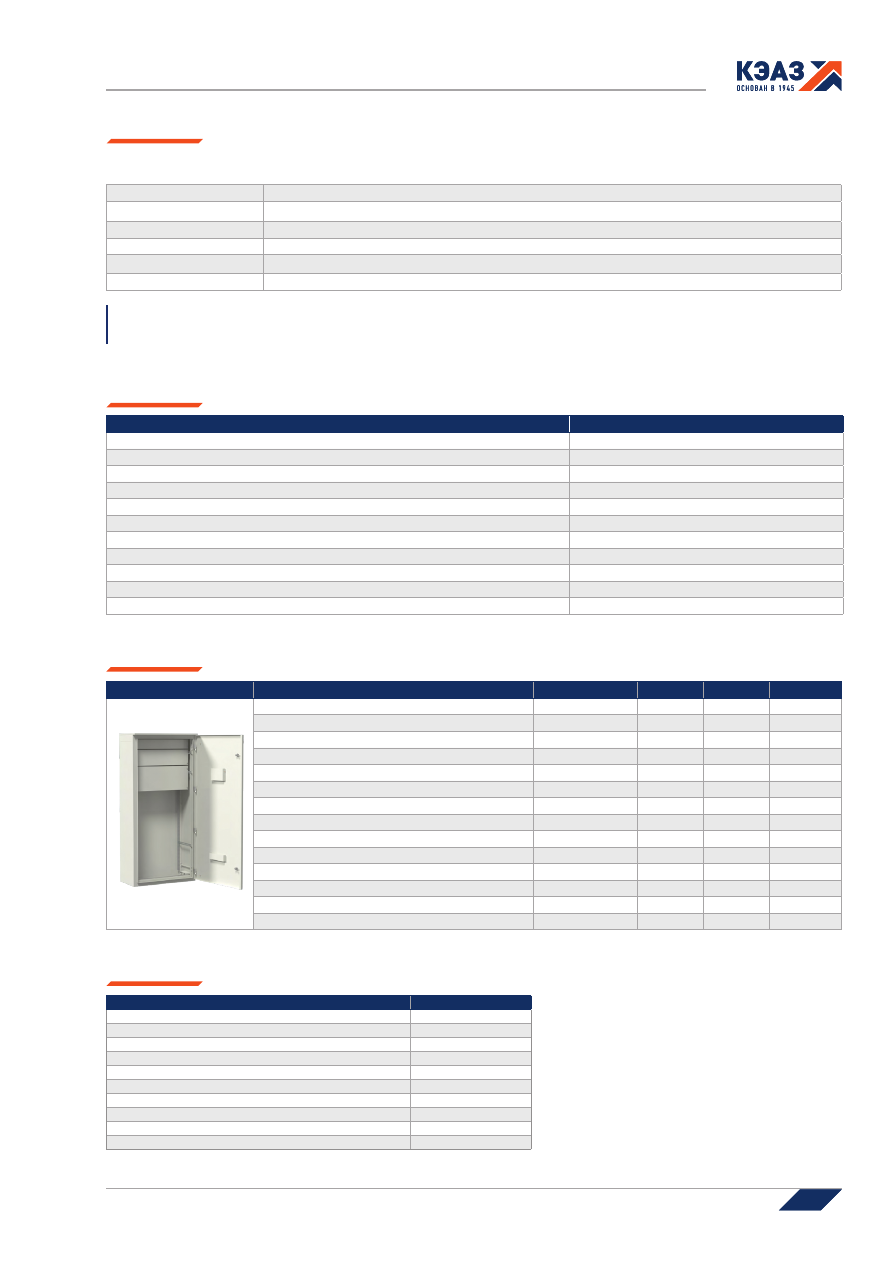

Структура условного обозначения

ВРУ-Х

1

хХ

2

хХ

3

4

5

6

-КЭАЗ

ВРУ

- Обозначение серии корпуса

Х

1

хХ

2

хX

3

- Обозначение габаритов корпуса (ВхШхГ)

X

4

- Сборно-разборный корпус

Х

5

- Обозначение степени защиты: IP31, IP54

Х

6

- Обозначение климатического исполнения и категории размещения:

КЭАЗ

- Торговая марка

Пример записи обозначения корпуса металлического вводно распределительного устройства, сборно-разборного, с габаритами

2000х600х450, степенью защиты IP31, климатического исполнения и категорией размещения УХЛ4, торговой марки КЭАЗ:

Корпус металлический ВРУ-2000х600х450-СР-IP31-УХЛ4 (с бок. панелями)

Технические характеристики

Наименование параметра

Значение параметра

Вид установки

Напольный

Толщина металла несущих стоек

1,2 мм для IP31; 1,5 мм для IP54

Толщина металла боковых панелей

1 мм

Толщина двери, крыши, задней панели

1 мм для IP31; 1,2 мм для IP54

Обслуживание

Одностороннее

Тип применяемых аппаратов

Любой

Степень защиты

IP31, IP54

Климатическое исполнение и категория размещения

УХЛ4, УХЛ2

Тип покрытия

Порошковое, шагрень

Цвет

RAL 7032

Угол открытия дверей

Не менее 95°

Артикулы

Комплект поставки (базовый)

Комплектующие базовые

Количество, шт.

Рама передняя с дверью

1

Рама задняя с панелью

1

Крыша

1

Панели боковые (только для корпуса IP54)

2

Распорки нижние с площадкой

2

Распорки верхние

2

Рейки горизонтальные

6

Дно (только для корпуса IP54)

1

Комплект заземления

1

Паспорт + инструкция по сборке

1

Внешний вид

Наименование

Степень защиты

Цвет

Масса, кг

Артикул

ВРУ-1700х400х450-СР-IP31-УХЛ4

IP31

RAL 7032

36

272440

ВРУ-1700х600х450-СР-IP31-УХЛ4

IP31

RAL 7032

44

272441

ВРУ-1700х800х450-СР-IP31-УХЛ4

IP31

RAL 7032

51

272451

ВРУ-2000х600х450-СР-IP31-УХЛ4

IP31

RAL 7032

52

272452

ВРУ-2000х600х600-СР-IP31-УХЛ4

IP31

RAL 7032

58

272453

ВРУ-2000х800х450-СР-IP31-УХЛ4

IP31

RAL 7032

60

272454

ВРУ-2000х800х600-СР-IP31-УХЛ4

IP31

RAL 7032

63

272455

ВРУ-1700х400х450-СР-IP54-УХЛ2 (с бок. панелями)

IP54

RAL 7032

44

272064

ВРУ-1700х600х450-СР-IP54-УХЛ2 (с бок. панелями)

IP54

RAL 7032

52

272065

ВРУ-1700х800х450-СР-IP54-УХЛ2 (с бок. панелями)

IP54

RAL 7032

59

272066

ВРУ-2000х600х450-СР-IP54-УХЛ2 (с бок. панелями)

IP54

RAL 7032

60

272067

ВРУ-2000х600х600-СР-IP54-УХЛ2 (с бок. панелями)

IP54

RAL 7032

68

272068

ВРУ-2000х800х450-СР-IP54-УХЛ2 (с бок. панелями)

IP54

RAL 7032

69

272069

ВРУ-2000х800х600-СР-IP54-УХЛ2 (с бок. панелями)

IP54

RAL 7032

73

272070

452

Корпуса металлические

452

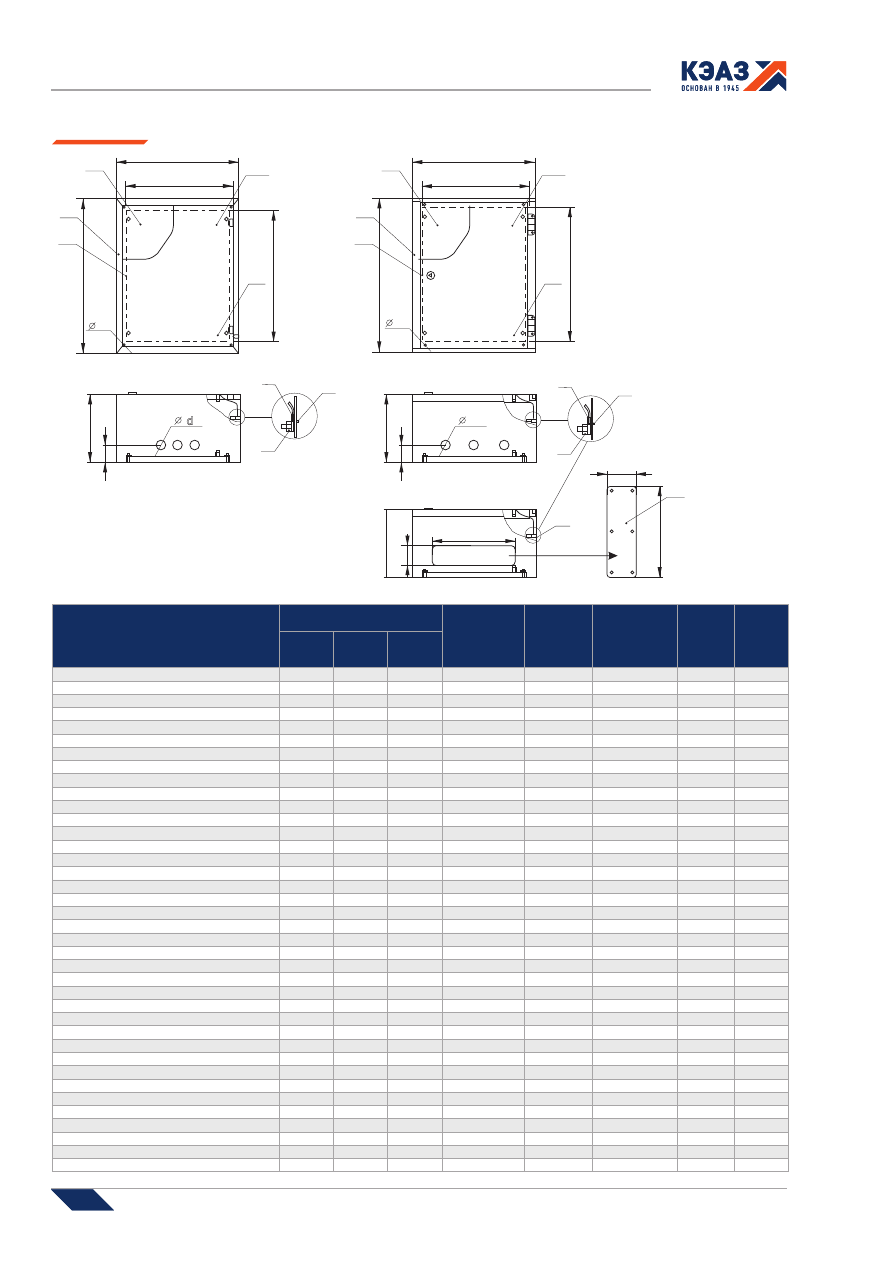

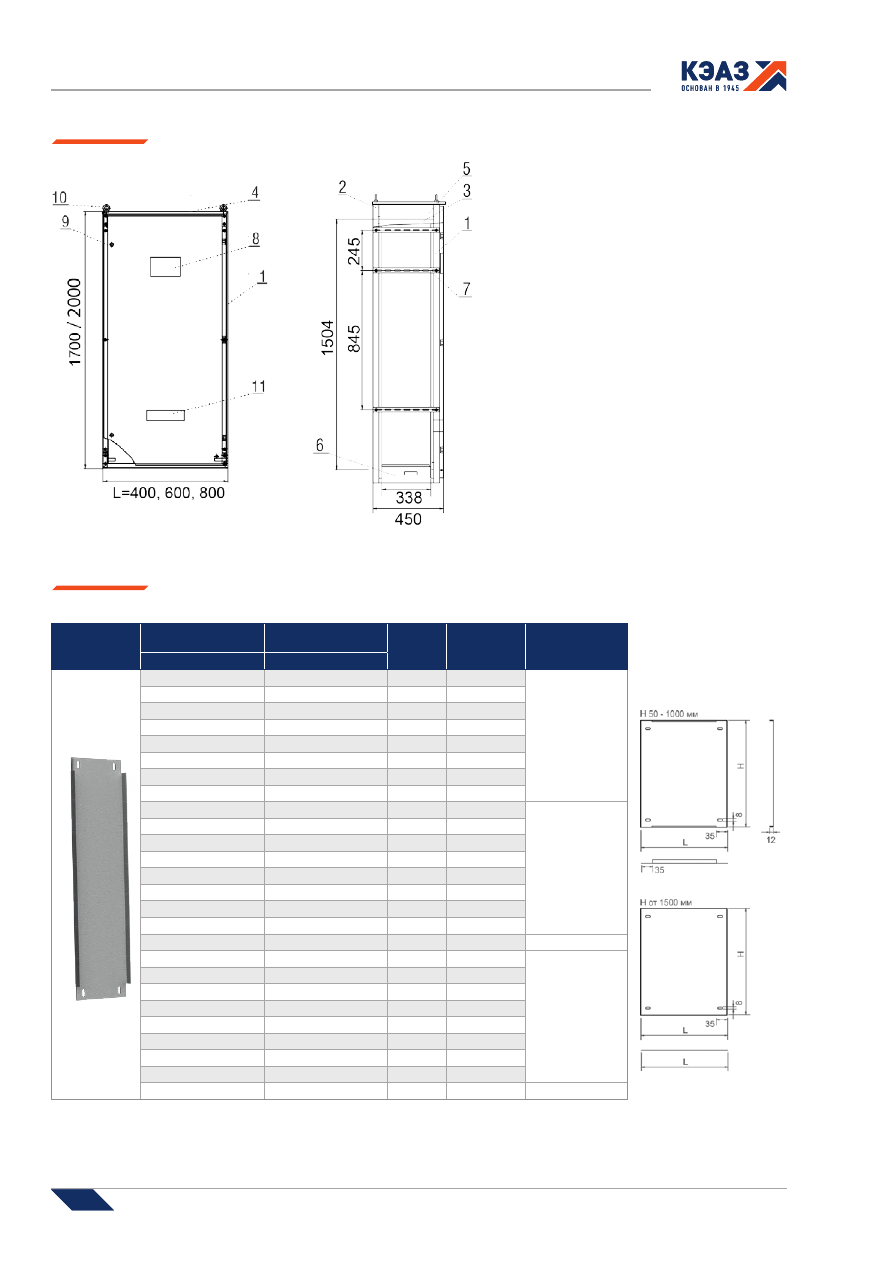

Габаритные, установочные и присоединительные размеры

1. Рама передняя с дверью

2. Рама задняя с панелью задней

3. Панель боковая

4. Крыша

5. Распорка верхняя

6. Распорка нижняя

7. Полоса перфорированная

8. Карман для документации

9. Замок

10. Рым-болт

11. Карман для расходных материалов

Аксессуары

Внешний вид

Панели монтажные

оцинкованные

Панели монтажные

окрашенные

Толщина,

мм

Габаритные

размеры, HхL

Номинальные

размеры ВРУ

Артикул

Артикул

272084

272110

1,5

50х320

ВРУ ХХХХх400х450

272085

272111

1,5

100х320

272086

272112

1,5

150х320

272087

272113

1,5

200х320

272088

272114

1,5

300х320

272089

272115

1,5

500х320

272090

272116

1,5

1000х320

272091

272117

1,5

1500х320

272092

272118

1,5

50х520

ВРУ ХХХХх600хХХХ

272093

272119

1,5

100х520

272094

272120

1,5

150х520

272095

272121

1,5

200х520

272096

272122

1,5

300х520

272097

272123

1,5

500х520

272098

272124

1,5

1000х520

272099

272125

1,5

1500х520

272100

272126

1,5

1700х520

ВРУ 2000х600хХХХ

272101

272127

1,5

50х720

ВРУ ХХХХх800хХХХ

272102

272128

1,5

100х720

272103

272129

1,5

150х720

272104

272130

1,5

200х720

272105

272131

1,5

300х720

272106

272132

1,5

500х720

272107

272133

1,5

1000х720

272108

272134

1,5

1500х720

272109

272135

1,5

1700х720

ВРУ 2000х800хХХХ

Панели монтажные*

*Для установки монтажных панелей в шкаф ВРУ, необходимо заказывать уголок перфорированный.

453

Корпуса металлические

453

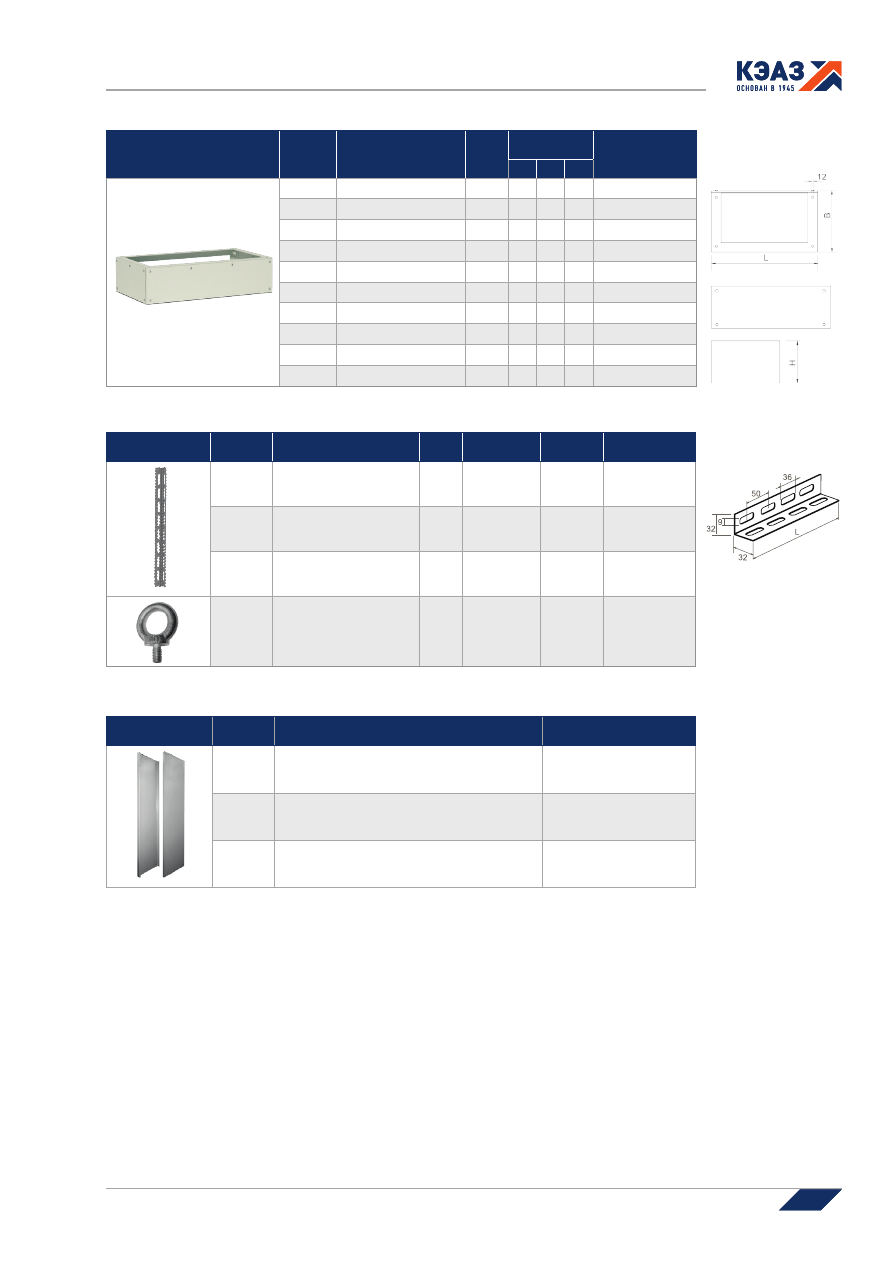

Внешний вид

Артикул

Наименование

Масса,

кг

Габаритные

размеры

Номинальные

размеры ВРУ

H

L

B

272071

Цоколь ВРУ-100х400х450

3,4

100 400 450 ВРУ ХХХХх400х450

272072

Цоколь ВРУ-100х600х450

4,1

100 600 450 ВРУ ХХХХх600х450

272073

Цоколь ВРУ-100х600х600

6,2

100 600 600 ВРУ ХХХХх600х600

272074

Цоколь ВРУ-100х800х450

4,8

100 800 450 ВРУ ХХХХх800х450

272075

Цоколь ВРУ-100х800х600

7,3

100 800 600 ВРУ ХХХХх800х600

272076

Цоколь ВРУ-200х400х450

5,4

200 400 450 ВРУ ХХХХх400х450

272077

Цоколь ВРУ-200х600х450

6,6

200 600 450 ВРУ ХХХХх600х450

272078

Цоколь ВРУ-200х800х450

7,8

200 600 600 ВРУ ХХХХх600х600

272079

Цоколь ВРУ-200х600х600

9,8

200 800 450 ВРУ ХХХХх800х450

272080

Цоколь ВРУ-200х800х600

11,5

200 800 600 ВРУ ХХХХх800х600

Внешний вид

Артикул

Наименование

Масса,

кг

Габаритные

размеры, L

Толщина,

мм

Номинальные

размеры ВРУ

272081

Уголок перфорированный

оцинкованный-400 (2 шт.)

0,6

400

2

-

272082

Уголок перфорированный

оцинкованный-1500 (2 шт.)

2,8

1500

2

-

272083

Уголок перфорированный

оцинкованный-1900 (2 шт.)

3,3

1900

2

ВРУ 2000хХХхХХ

272136

Рым-болт к ВРУ М10

0,1

-

-

-

Цоколи ВРУ

Уголки перфорированные и рым-болт

Внешний вид

Артикул

Наименование

Номинальные размеры

ВРУ

272464

Комплект панелей боковых ВРУ-IP31-1700х450

ВРУ 1700хХХХх450

272466

Комплект панелей боковых ВРУ-IP31-2000х450

ВРУ 2000хХХХх450

272467

Комплект панелей боковых ВРУ-IP31-2000х600

ВРУ 2000хХХХх600

Панели боковые

454

Корпуса металлические

454

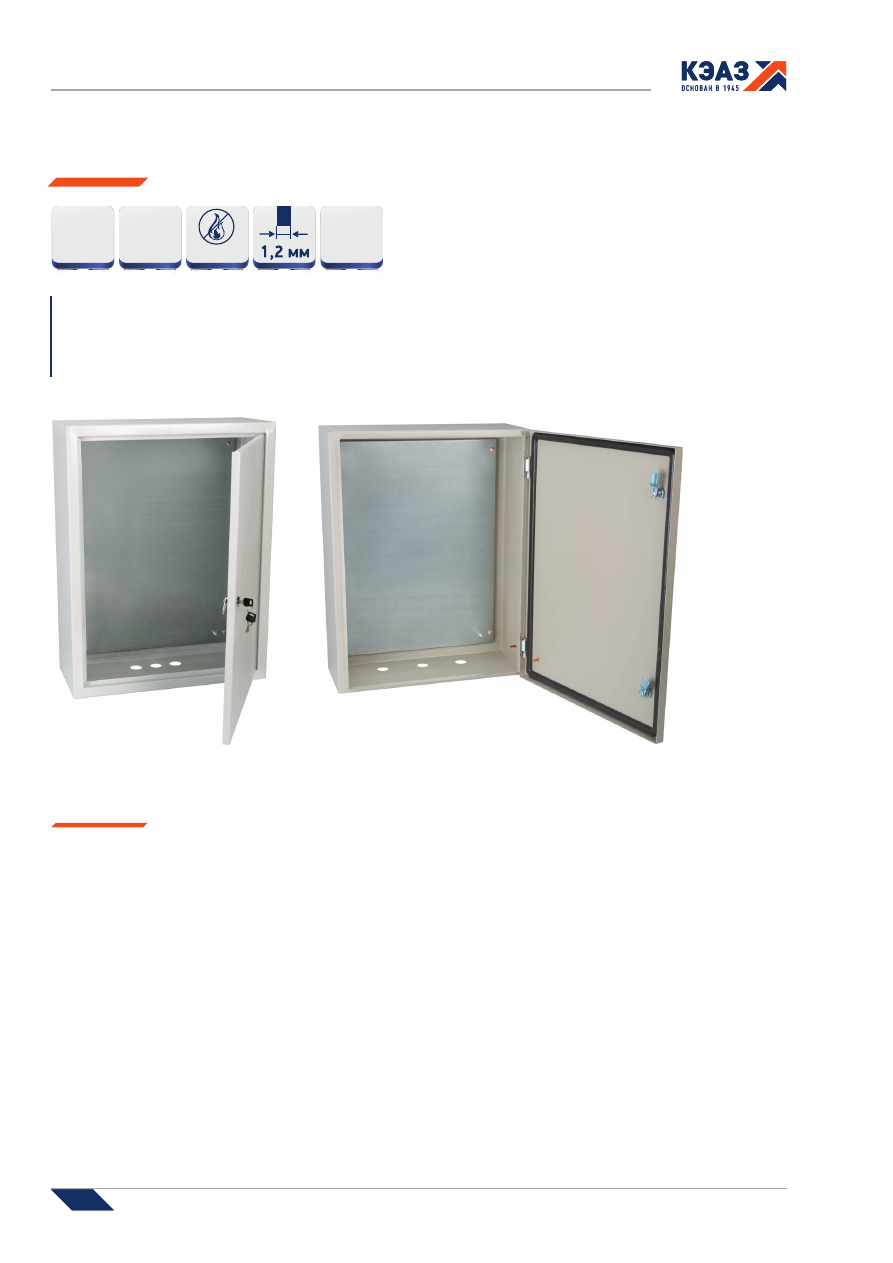

Металлические корпуса ЩМП предназначены для сборки разнообразных электрощитов: силовых, управления, вводно-

распределительных, сигнализации и автоматизации технологических процессов.

Позволяют производить монтаж аппаратуры как модульного, так и обычного исполнения.

Корпус ЩМП представляет собой сварную металлическую конструкцию со съемной монтажной панелью, которая облегчает

монтаж оборудования в снятом положении.

Щиты с монтажной панелью используются как на промышленных объектах, так и в жилых, общественных зданиях.

Корпуса щитов с монтажной панелью металлические

серии ЩМП



удобство монтажа;



реализация любых технических решений на токи до 630А;



защита от проникновения грязи и воды при открытии дверцы;



устойчивость геометрии к внешним воздействиям;



долговечность обеспечивается повышенной коррозионной стойкостью.

Преимущества

НЕ ПОДДЕРЖИ-

ВАЕТ ГОРЕНИЕ

630

 А

IP31

IP54

38

ТИПОРАЗ-

МЕРОВ

455

Корпуса металлические

455

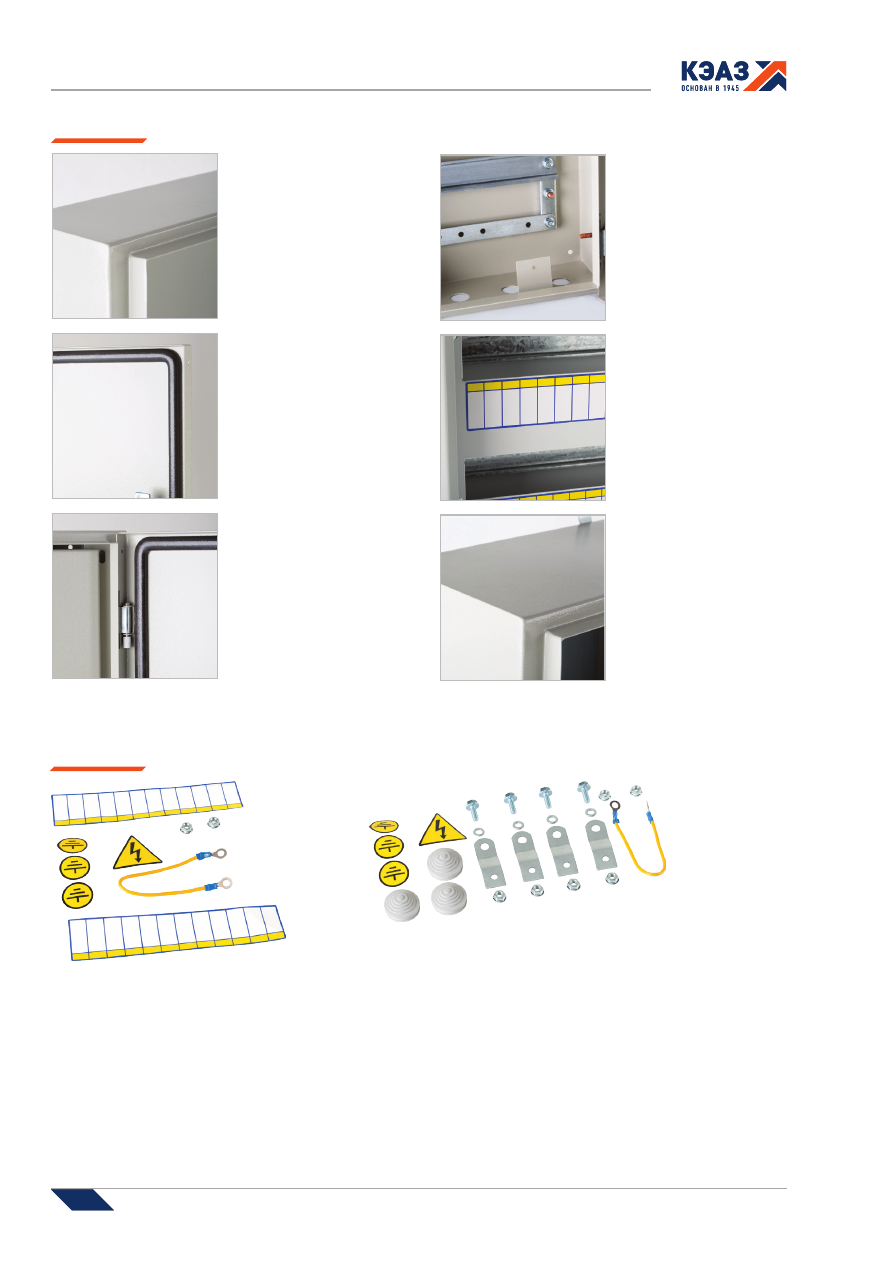

Особенности конструкции

Съемная монтажная панель.

Усиленные петли в

исполнении IP54.

Шпилька заземления на

монтажной панели.

Защитный желоб в

исполнении IP54.

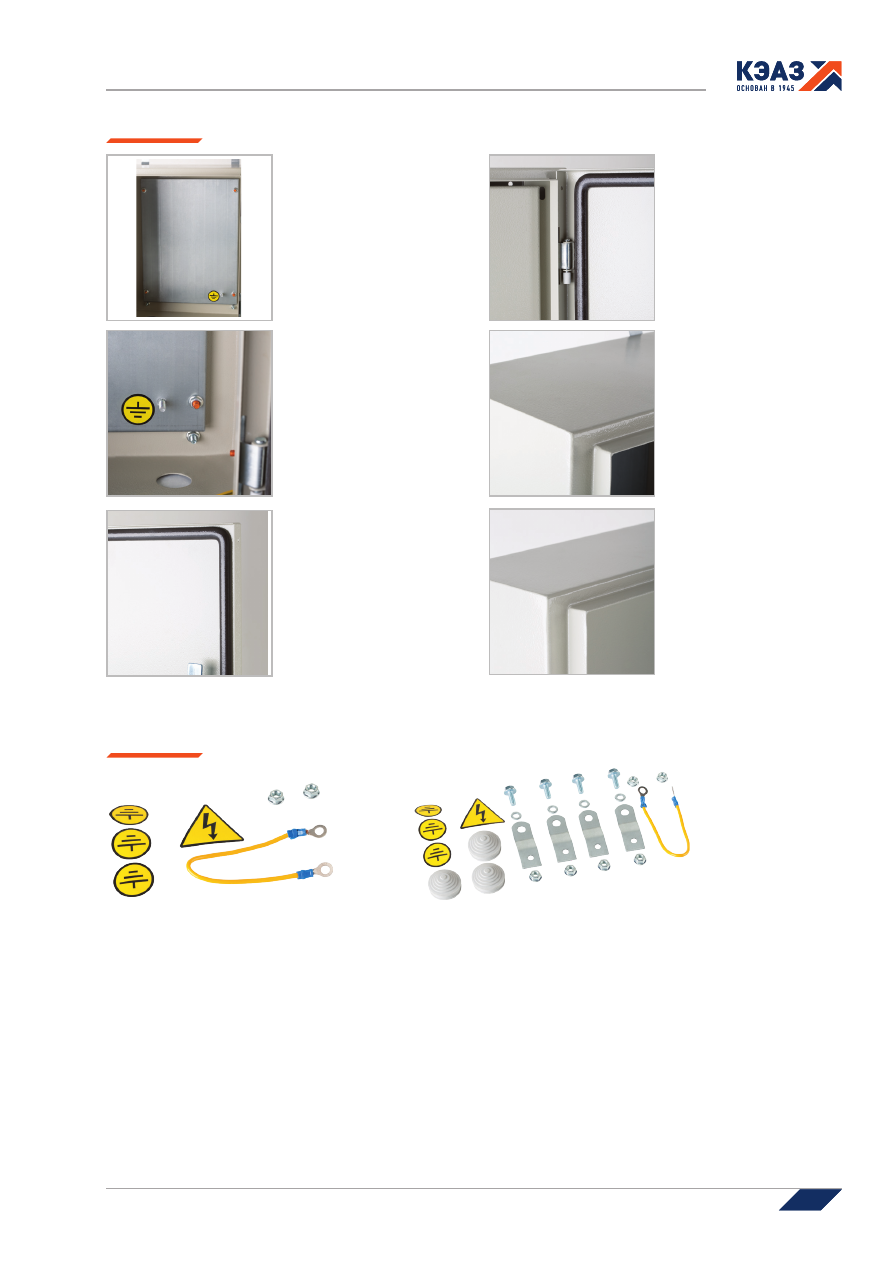

Комплектация

В исполнении IP31:

знаки электробезопасности;

проводник заземления.

В исполнении IP54:

кронштейны для крепления к стене;

метизы;

знаки электробезопасности;

проводник заземления;

сальники.

Полностью проваренные

швы.

Уплотнитель из вспененного

полиуретана в исполнении

IP54.

456

Корпуса металлические

456

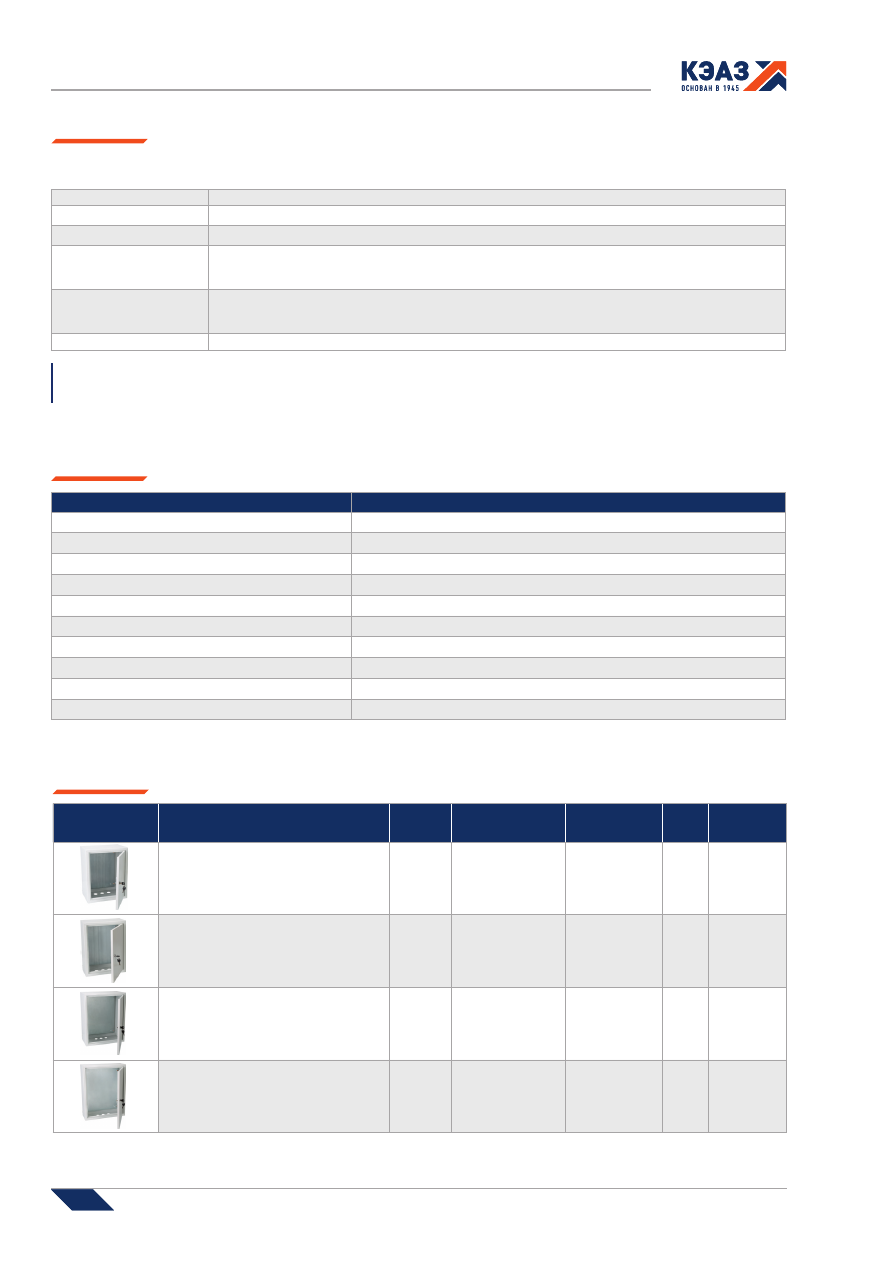

Структура условного обозначения

ЩМП-Х

1

…-Х

2

хХ

3

хX

4

5

…Х

6

…-КЭАЗ

ЩМП

- Обозначение серии корпуса

Х

1

- Обозначение типоразмера корпуса

Х

2

хХ

3

хX

4

- Обозначение габаритов корпуса (ВхШхГ)

Х

5

- Обозначение степени защиты:
-IP31
-IP54

Х

6

- Обозначение климатического исполнения и категории размещения:
-УХЛ3
-УХЛ2

КЭАЗ

- Торговая марка

Пример записи обозначения корпуса металлического щита с монтажной панелью, типоразмера 03, с габаритами 650х500х220, степенью

защиты IP54, климатического исполнения и категорией размещения УХЛ2, торговой марки КЭАЗ:

Корпус металлический ЩМП-03-650х500х220-IP54-УХЛ2-КЭАЗ

Технические характеристики

Наименование параметра

Значение параметра

Вид установки

Навесное, напольное

Толщина металла корпуса

1-1,2 мм (в зависимости от исполнения)

Толщина металла монтажной панели

1,2 мм

Номинальный ток

До 630 А

Тип применяемых аппаратов

Любой

Степень защиты

IP31, IP54

Климатическое исполнение и категория размещения

УХЛ3 для IP31, УХЛ2 для IP54

Тип покрытия

Порошковое, шагрень

Цвет

RAL 7035, RAL 7032

Угол открытия двери

Не менее 95°

Артикулы

Наименование

Степень

защиты

Количество замков

на двери, шт.

Цвет

Вес, кг

Артикул

Корпус металлический
ЩМП-01-395х310х220-IP31-УХЛ3-КЭАЗ

IP31

1

RAL 7035

6,0

243725

Корпус металлический
ЩМП-1-1-395х310х150-IP31-УХЛ3-КЭАЗ

IP31

1

RAL 7035

4,7

243726

Корпус металлический
ЩМП-02-500х400х220-IP31-УХЛ3-КЭАЗ

IP31

1

RAL 7035

8,8

243728

Корпус металлический
ЩМП-2-1-500х400х150-IP31-УХЛ3-КЭАЗ

IP31

1

RAL 7035

8,8

243729

457

Корпуса металлические

457

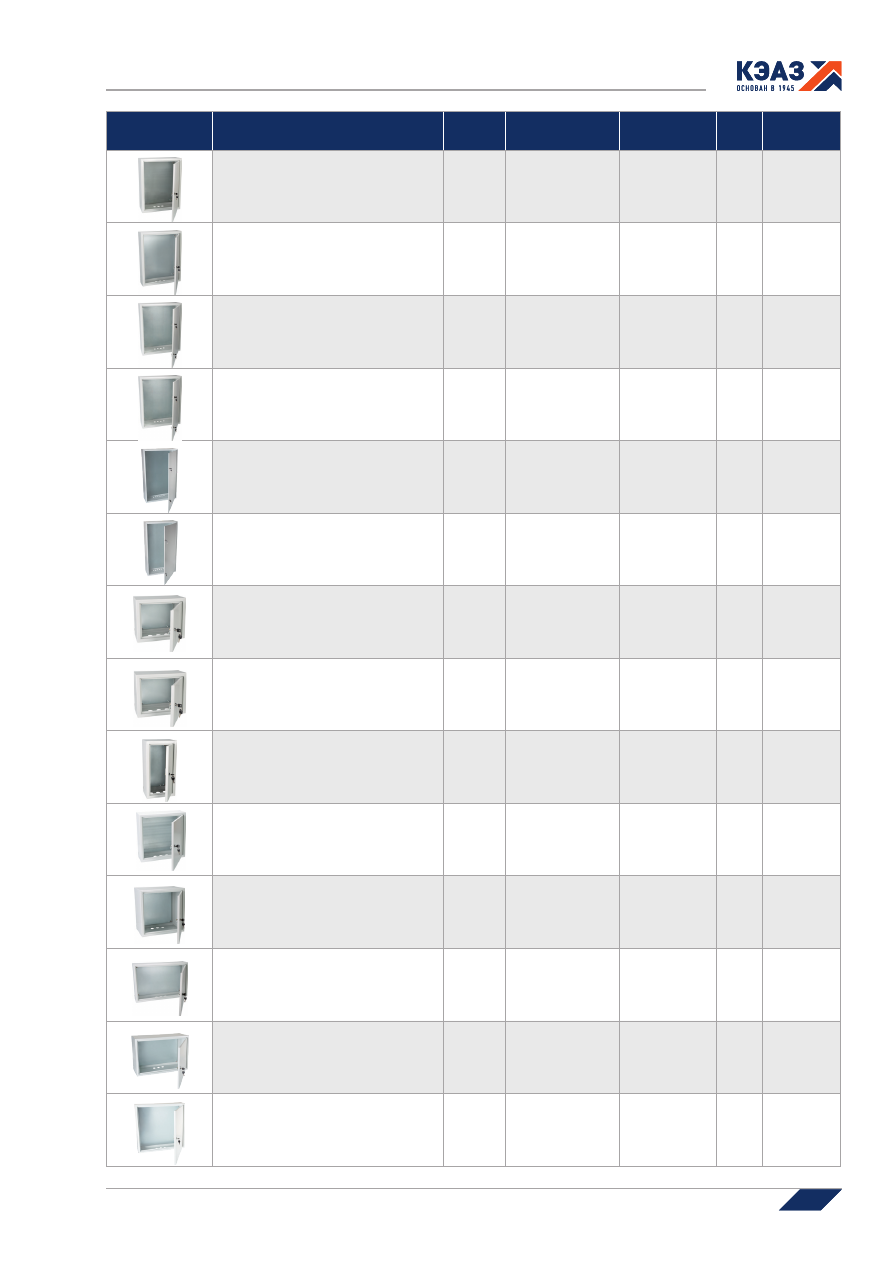

Наименование

Степень

защиты

Количество замков

на двери, шт.

Цвет

Вес, кг

Артикул

Корпус металлический
ЩМП-03-650х500х220-IP31-УХЛ3-КЭАЗ

IP31

1

RAL 7035

13,1

243731

Корпус металлический
ЩМП-3-1-650х500х150-IP31-УХЛ3-КЭАЗ

IP31

1

RAL 7035

11,8

243732

Корпус металлический
ЩМП-04-800х650х250-IP31-УХЛ3-КЭАЗ

IP31

2

RAL 7035

20,2

243738

243758

Корпус металлический
ЩМП-05-1000х650х300-IP31-УХЛ3-КЭАЗ

IP31

2

RAL 7035

25,9

243758

Корпус металлический
ЩМП-06-1200х750х300-IP31-УХЛ3-КЭАЗ

IP31

2

RAL 7035

35,3

243742

Корпус металлический
ЩМП-07-1320х750х300-IP31-УХЛ3-КЭАЗ

IP31

2

RAL 7035

38,5

243743

Корпус металлический
ЩМП-231-250х300х150-IP31-УХЛ3-КЭАЗ

IP31

1

RAL 7035

3,6

243727

243730

Корпус металлический
ЩМП-321-300х210х150-IP31-УХЛ3-КЭАЗ

IP31

1

RAL 7035

3,2

243730

Корпус металлический
ЩМП-421-400х210х150-IP31-УХЛ3-КЭАЗ

IP31

1

RAL 7035

4

243733

Корпус металлический
ЩМП-441-400х400х150-IP31-УХЛ3-КЭАЗ

IP31

1

RAL 7035

6,5

243734

Корпус металлический
ЩМП-442-400х400х250-IP31-УХЛ3-КЭАЗ

IP31

1

RAL 7035

7,9

243735

Корпус металлический
ЩМП-461-400х600х150-IP31-УХЛ3-КЭАЗ

IP31

1

RAL 7035

9,2

243736

Корпус металлический
ЩМП-462-400х600х250-IP31-УХЛ3-КЭАЗ

IP31

1

RAL 7035

10,9

243737

Корпус металлический
ЩМП-661-600х600х150-IP31-УХЛ3-КЭАЗ

IP31

1

RAL 7035

13

243740

458

Корпуса металлические

458

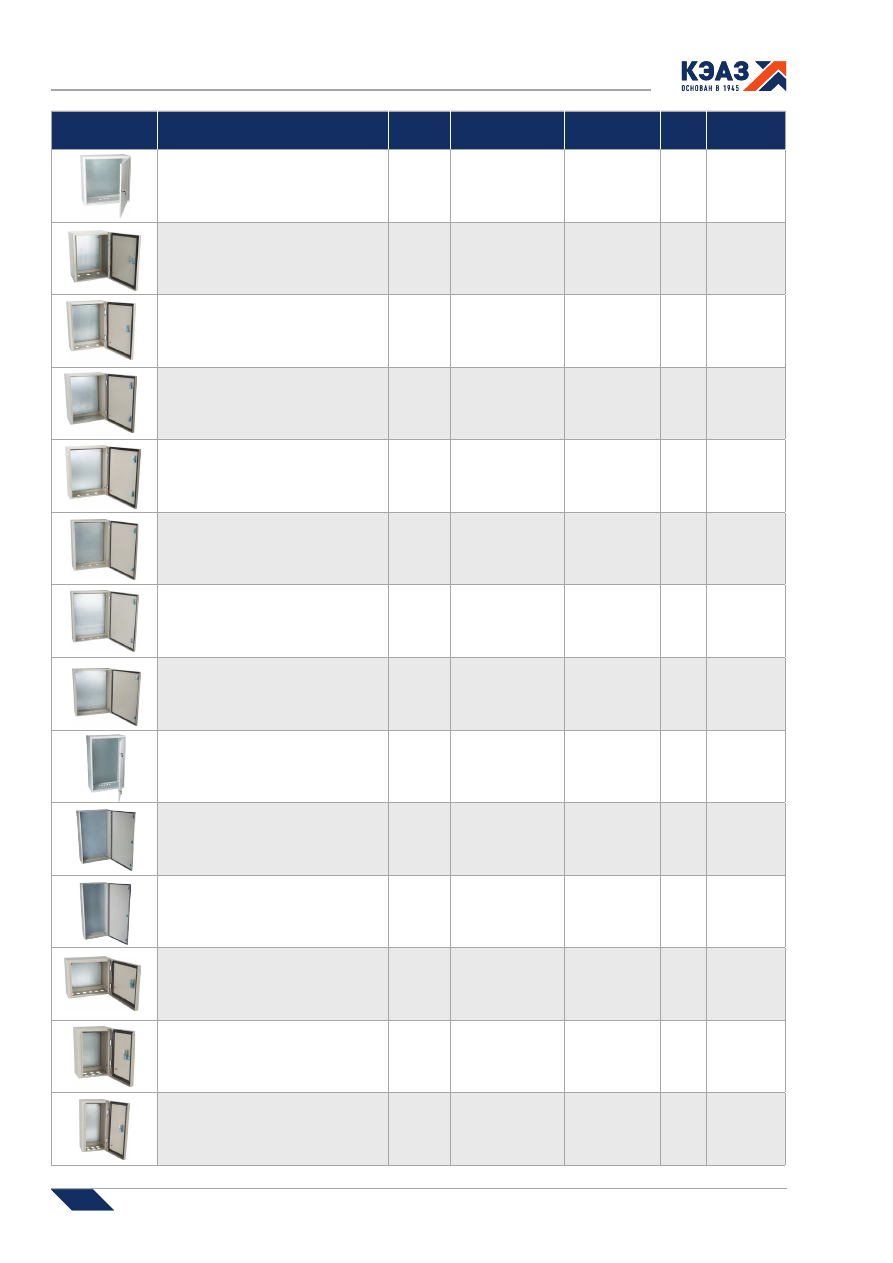

Наименование

Степень

защиты

Количество замков

на двери, шт.

Цвет

Вес, кг

Артикул

Корпус металлический
ЩМП-662-600х600х250-IP31-УХЛ3-КЭАЗ

IP31

1

RAL 7035

14,9

243741

Корпус металлический
ЩМП-01-395х310х220-IP54-УХЛ2-КЭАЗ

IP54

1

RAL 7032

6,9

243744

Корпус металлический
ЩМП-1-1-395х310х150-IP54-УХЛ2-КЭАЗ

IP54

1

RAL 7032

4,7

243745

Корпус металлический
ЩМП-02-500х400х220-IP54-УХЛ2-КЭАЗ

IP54

2

RAL 7032

10,1

243747

Корпус металлический
ЩМП-2-1-500х400х150-IP54-УХЛ2-КЭАЗ

IP54

2

RAL 7032

8,1

243748

Корпус металлический
ЩМП-03-650х500х220-IP54-УХЛ2-КЭАЗ

IP54

2

RAL 7032

14,9

243750

Корпус металлический
ЩМП-3-1-650х500х150-IP54-УХЛ2-КЭАЗ

IP54

2

RAL 7032

13,3

243751

Корпус металлический
ЩМП-04-800х650х250-IP54-УХЛ2-КЭАЗ

IP54

2

RAL 7032

23,8

243757

Корпус металлический
ЩМП-05-1000х650х285-IP54-УХЛ2-КЭАЗ

IP54

2

RAL 7032

30,0

243739

Корпус металлический
ЩМП-06-1200х750х300-IP54-УХЛ2-КЭАЗ

IP54

3

RAL 7032

39,5

243761

Корпус металлический
ЩМП-07-1400х650х285-IP54-УХЛ2-КЭАЗ

IP54

3

RAL 7032

39,9

243762

Корпус металлический
ЩМП-231-250х300х150-IP54-УХЛ2-КЭАЗ

IP54

1

RAL 7032

3,8

243746

Корпус металлический
ЩМП-321-300х210х150-IP54-УХЛ2-КЭАЗ

IP54

1

RAL 7032

3,4

243749

Корпус металлический
ЩМП-421-400х210х150-IP54-УХЛ2-КЭАЗ

IP54

1

RAL 7032

4,3

243752

459

Корпуса металлические

459

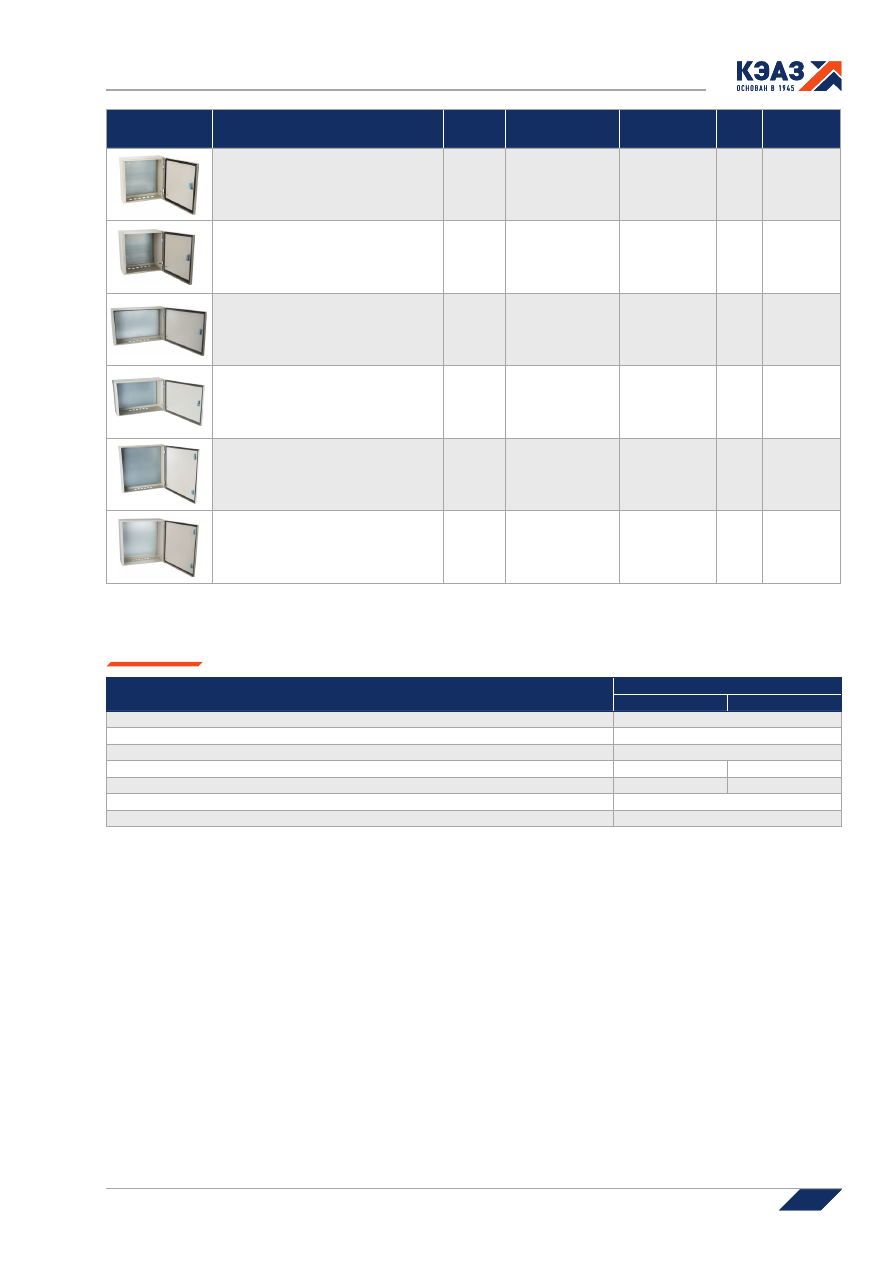

Наименование

Степень

защиты

Количество замков

на двери, шт.

Цвет

Вес, кг

Артикул

Корпус металлический
ЩМП-441-400х400х150-IP54-УХЛ2-КЭАЗ

IP54

1

RAL 7032

7,1

243753

Корпус металлический
ЩМП-442-400х400х250-IP54-УХЛ2-КЭАЗ

IP54

1

RAL 7032

8,7

243754

Корпус металлический
ЩМП-461-400х600х150-IP54-УХЛ2-КЭАЗ

IP54

1

RAL 7032

10,1

243755

Корпус металлический
ЩМП-462-400х600х250-IP54-УХЛ2-КЭАЗ

IP54

1

RAL 7032

12,0

243756

Корпус металлический
ЩМП-661-600х600х150-IP54-УХЛ2-КЭАЗ

IP54

1

RAL 7032

14,2

243759

Корпус металлический
ЩМП-662-600х600х250-IP54-УХЛ2-КЭАЗ

IP54

1

RAL 7032

16,8

243760

Наименование

Количество на один корпус, шт.

IP31

IP54

Корпус металлический

1

Замок и комплект ключей

+

Проводник заземления

1

Сальники

-

+

Комплект крепления к стене

-

1

Знак-наклейка «Осторожно! Электрическое напряжение»

1

Знак-наклейка «Заземление»

2

Комплект поставки

460

460

Корпуса металлические

L

L1

2

3

1

4

H

H1

8

6,5

отв.

L

L1

2

3

1

4

H

H1

8

6,5

отв.

В

5

6

7

56

d

отв.

В

5

6

7

55

d

отв.

В

9

10

157

557

520

120

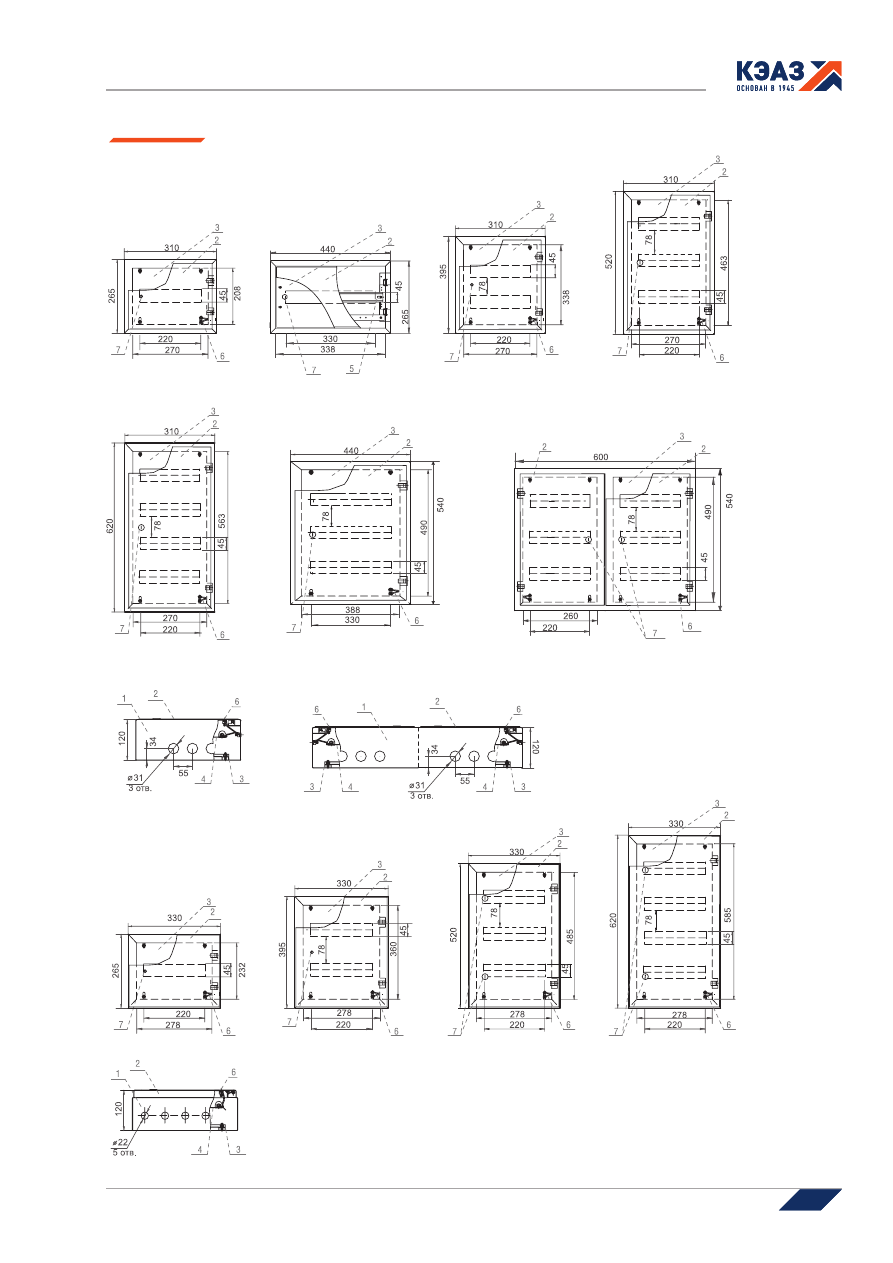

1 - корпус

2 - дверь

3 - панель монтажная

4 - замок

5 - проводник заземления

6 - шайба

7 - гайка М6

8 - шпилька заземления

9 - ввод/вывод

10 - панель ввода

Наименование

Габаритные размеры, мм

Габаритные

размеры

монтажной

панели

(H1xL1), мм

Толщина

металла

монтажной

панели, мм

Количество  и

расположение

вводов, шт.

Диаметр

ввода (d),

мм

Артикул

Высота

(H)

Ширина

(L)

Глубина

(B)

ЩМП-01-395х310х220-IP31-УХЛ3

395

310

220

330х250

1,2

3 снизу

31

243725

ЩМП-1-1-395х310х150-IP31-УХЛ3

395

310

150

330х250

1,2

3 снизу

31

243726

ЩМП-02-500х400х220-IP31-УХЛ3

500

400

220

430х340

1,2

3 снизу

31

243728

ЩМП-2-1-500х400х150-IP31-УХЛ3

500

400

150

430х340

1,2

3 снизу

31

243729

ЩМП-03-650х500х220-IP31-УХЛ3

650

500

220

580х440

1,2

3 снизу

31

243731

ЩМП-3-1-650х500х150-IP31-УХЛ3

650

500

150

580х440

1,2

3 снизу

31

243732

ЩМП-04-800х650х250-IP31-УХЛ3

800

650

250

730х585

1,2

4 снизу

31

243738

ЩМП-05-1000х650х300-IP31-УХЛ3

1000

650

300

930х585

1,2

5 снизу

31

243758

ЩМП-06-1200х750х300-IP31-УХЛ3

1200

750

300

1130х685

1,2

6 снизу

31

243742

ЩМП-07-1320х750х300-IP31-УХЛ3

1320

750

300

1250х690

1,2

7 снизу

31

243743

ЩМП-231-250х300х150-IP31-УХЛ3

250

300

150

180х230

1,2

3 снизу

31

243727

ЩМП-321-300х210х150-IP31-УХЛ3

300

210

150

230х140

1,2

3 снизу

31

243730

ЩМП-421-400х210х150-IP31-УХЛ3

400

210

150

330х140

1,2

3 снизу

31

243733

ЩМП-441-400х400х150-IP31-УХЛ3

400

400

150

330х330

1,2

3 снизу

31

243734

ЩМП-442-400х400х250-IP31-УХЛ3

400

400

250

330х330

1,2

3 снизу

31

243735

ЩМП-461-400х600х150-IP31-УХЛ3

400

600

150

330х530

1,2

3 снизу

31

243736

ЩМП-462-400х600х250-IP31-УХЛ3

400

600

250

330х530

1,2

3 снизу

31

243737

ЩМП-661-600х600х150-IP31-УХЛ3

600

600

150

530х530

1,2

3 снизу

31

243740

ЩМП-662-600х600х250-IP31-УХЛ3

600

600

250

530х530

1,2

3 снизу

31

243741

ЩМП-01-395х310х220-IP54-УХЛ2

395

310

220

330х250

1,2

3 снизу

31

243744

ЩМП-1-1-395х310х150-IP54-УХЛ2

395

310

150

330х250

1,2

3 снизу

31

243745

ЩМП-02-500х400х220-IP54-УХЛ2

500

400

220

430х340

1,2

3 снизу

31

243747

ЩМП-2-1-500х400х150-IP54-УХЛ2

500

400

150

430х340

1,2

3 снизу

31

243748

ЩМП-03-650х500х220-IP54-УХЛ2

650

500

220

580х440

1,2

3 снизу

31

243750

ЩМП-3-1-650х500х150-IP54-УХЛ2

650

500

150

580х440

1,2

3 снизу

31

243751

ЩМП-04-800х650х250-IP54-УХЛ2

800

650

250

730х585

1,2

1 снизу

120х520

243757

ЩМП-05-1000х650х285-IP54-УХЛ2

1000

650

285

930х585

1,2

1 снизу

120х520

243739

ЩМП-06-1200х750х300-IP54-УХЛ2

1200

750

300

1130х685

1,2

1 снизу

120х520

243761

ЩМП-07-1400х650х285-IP54-УХЛ2

1400

650

285

1330х585

1,2

1 снизу

120х520

243762

ЩМП-231-250х300х150-IP54-УХЛ2

250

300

150

180х230

1,2

6 снизу

28

243746

ЩМП-321-300х210х150-IP54-УХЛ2

300

210

150

230х140

1,2

6 снизу

28

243749

ЩМП-421-400х210х150-IP54-УХЛ2

400

210

150

330х140

1,2

6 снизу

28

243752

ЩМП-441-400х400х150-IP54-УХЛ2

400

400

150

330х330

1,2

6 снизу

28

243753

ЩМП-442-400х400х250-IP54-УХЛ2

400

400

250

330х330

1,2

6 снизу

28

243754

ЩМП-461-400х600х150-IP54-УХЛ2

400

600

150

330х530

1,2

6 снизу

28

243755

ЩМП-462-400х600х250-IP54-УХЛ2

400

600

250

330х530

1,2

6 снизу

28

243756

ЩМП-661-600х600х150-IP54-УХЛ2

600

600

150

530х530

1,2

6 снизу

28

243759

ЩМП-662-600х600х250-IP54-УХЛ2

600

600

250

530х530

1,2

6 снизу

28

243760

Габаритные размеры

461

Корпуса металлические

461

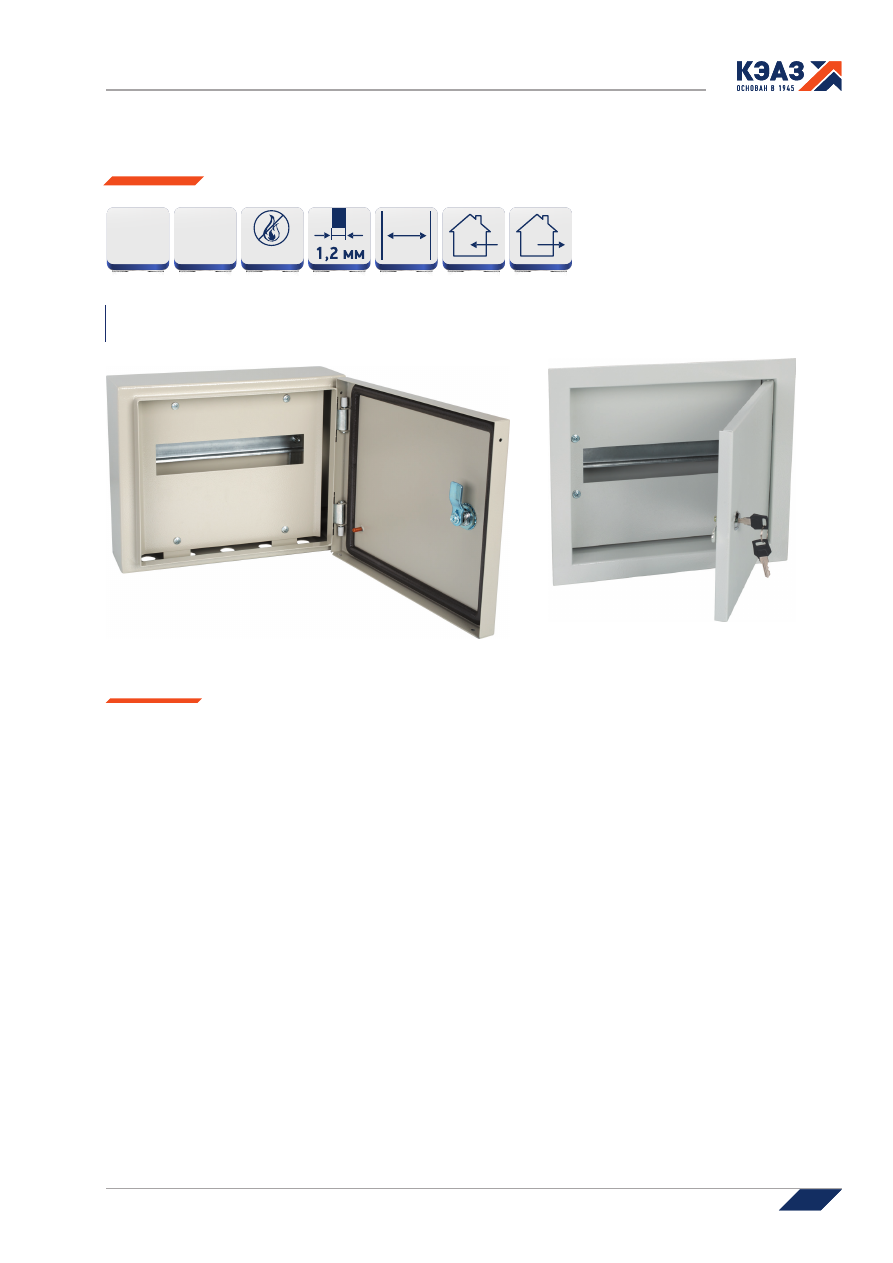

Корпуса щитов распределения электроэнергии

металлические серии ЩРн(в)

Металлические корпуса ЩРн(в) предназначены для сборки распределительных щитов с использованием модульной аппаратуры,

для ввода и распределения электроэнергии, а также для защиты сетей напряжением 220/380 В от токов перегрузки и короткого

замыкания.



удобство и безопасность монтажа;



реализация любых технических решений на токи до 125 А;



защита от случайного поражения эл. током в ходе эксплуатации;



защита от проникновения грязи и воды при открытии дверцы;



устойчивость геометрии к внешним воздействиям;



долговечность обеспечивается за счет повышенной коррозийной стойкостью;



большой набор аксессуаров в комплекте.

Преимущества

НЕ ПОДДЕРЖИ-

ВАЕТ ГОРЕНИЕ

125

 А

IP31

IP54

72

модуля

462

Корпуса металлические

462

Особенности конструкции

Монтажная рейка для

крепления шин.

Полностью проваренные

швы.

Защитная раздельная

фальш-панель ограничивает

доступ к токоведущим

элементам.

Уплотнитель из вспененного

полиуретана в исполнении

IP54.

Комплектация

Защитный желоб в

исполнении IP54.

В исполнении IP31: знаки

электробезопасности; проводник

заземления.

В исполнении IP54: кронштейны для крепления к

стене; метизы; знаки электробезопасности;

проводник заземления; сальники.

Усиленные петли в

исполнении IP54.

463

Корпуса металлические

463

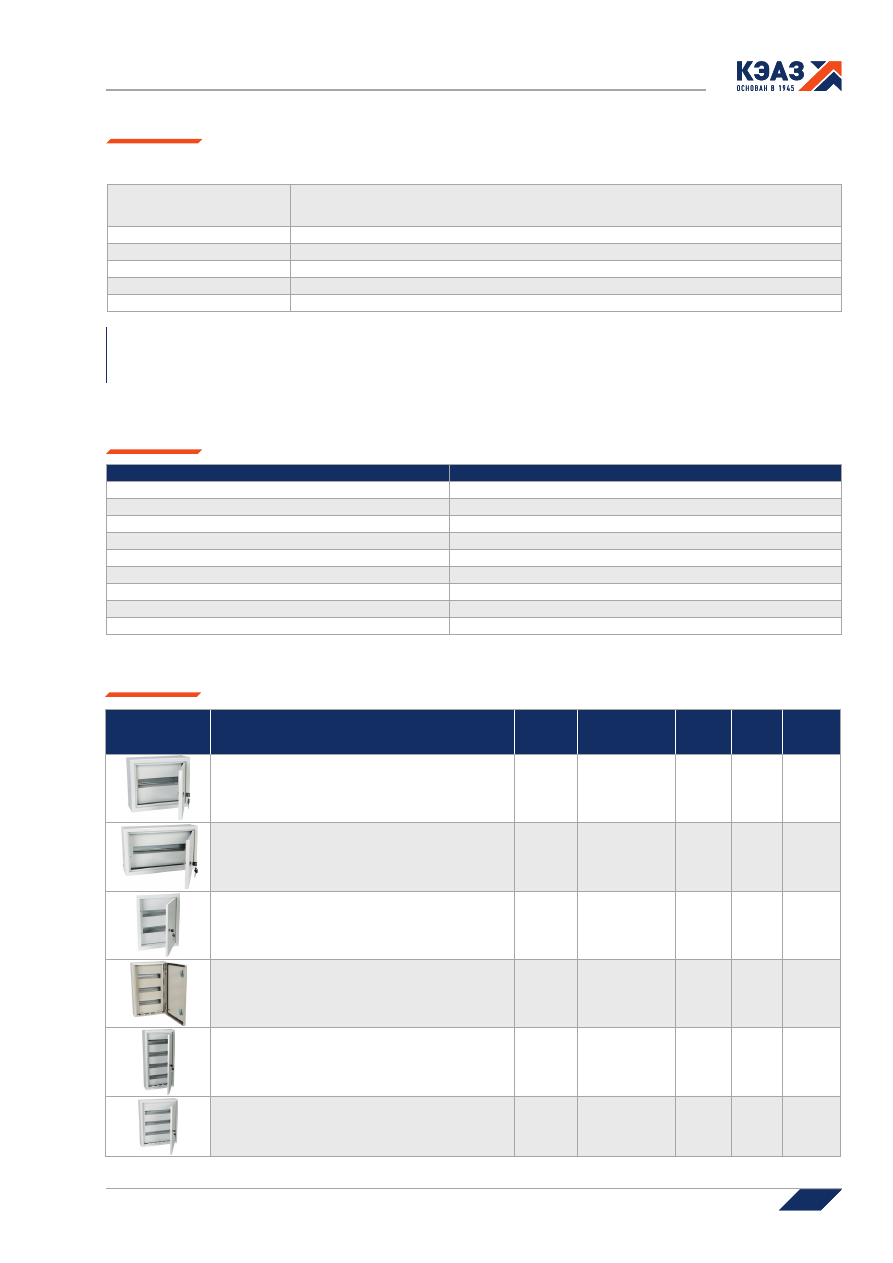

Структура условного обозначения

Пример записи обозначения корпуса металлического щита распределительного навесного с максимальным количеством

модулей 12, габаритами 265х330х120, степенью защиты IP54, климатического исполнения и категории размещения УХЛ2,

торговой марки КЭАЗ:
Корпус металлический ЩРн-12-265х330х120-IP54-УХЛ2-КЭАЗ

ЩРн(в)-Х

1

…-Х

2

хХ

3

хX

4

5

…Х

6

…-КЭАЗ

Технические характеристики

ЩРн(в)

- Обозначение серии корпуса:

ЩРн - навесное исполнение

ЩРв - встраиваемое исполнение

Х

1

- Обозначение максимального количества модулей

Х

2

хХ

3

хX

4

- Обозначение габаритов корпуса (ВхШхГ)

Х

5

- Обозначение степени защиты: IP31; IP54

Х

6

- Обозначение климатического исполнения и категории размещения: УХЛ3; УХЛ2

КЭАЗ

- Торговая марка

Наименование параметра

Значение параметра

Вид установки

Навесной, встраиваемый

Толщина металла корпуса

0,8-1,0 мм (в зависимости от исполнения)

Номинальный ток

До 125 А

Тип применяемых аппаратов

Модульные

Степень защиты

IP31, IP54

Климатическое исполнение и категория размещения

УХЛ3 для IP31, УХЛ2 для IP54

Тип покрытия

Порошковое, шагрень

Цвет

RAL 7035, RAL 7032

Угол открытия двери

Не менее 95°

Артикулы

Наименование

Степень

защиты

Максимальное

количество

модулей

Цвет

Вес, кг  Артикул

Корпус металлический
ЩРн-12-265х310х120-IP31-УХЛ3-КЭАЗ

IP31

12

RAL 7035

3,2

243767



Корпус металлический
ЩРн-18-265х440х120-IP31-УХЛ3-КЭАЗ

IP31

18

RAL 7035

4,2

243768

Корпус металлический
ЩРн-24-395х310х120-IP31-УХЛ3-КЭАЗ

IP31

24

RAL 7035

4,4

243769



Корпус металлический
ЩРн-36-540х310х120-IP31-УХЛ3-КЭАЗ

IP31

36

RAL 7035

5,9

243765



Корпус металлический
ЩРн-48-620х310х120-IP31-УХЛ3-КЭАЗ

IP31

48

RAL 7035

6,5

243771

Корпус металлический ЩРн-54-540х440х120-IP31-УХЛ3-КЭАЗ

IP31

54

RAL 7035

10,6

243772

464

Корпуса металлические

464



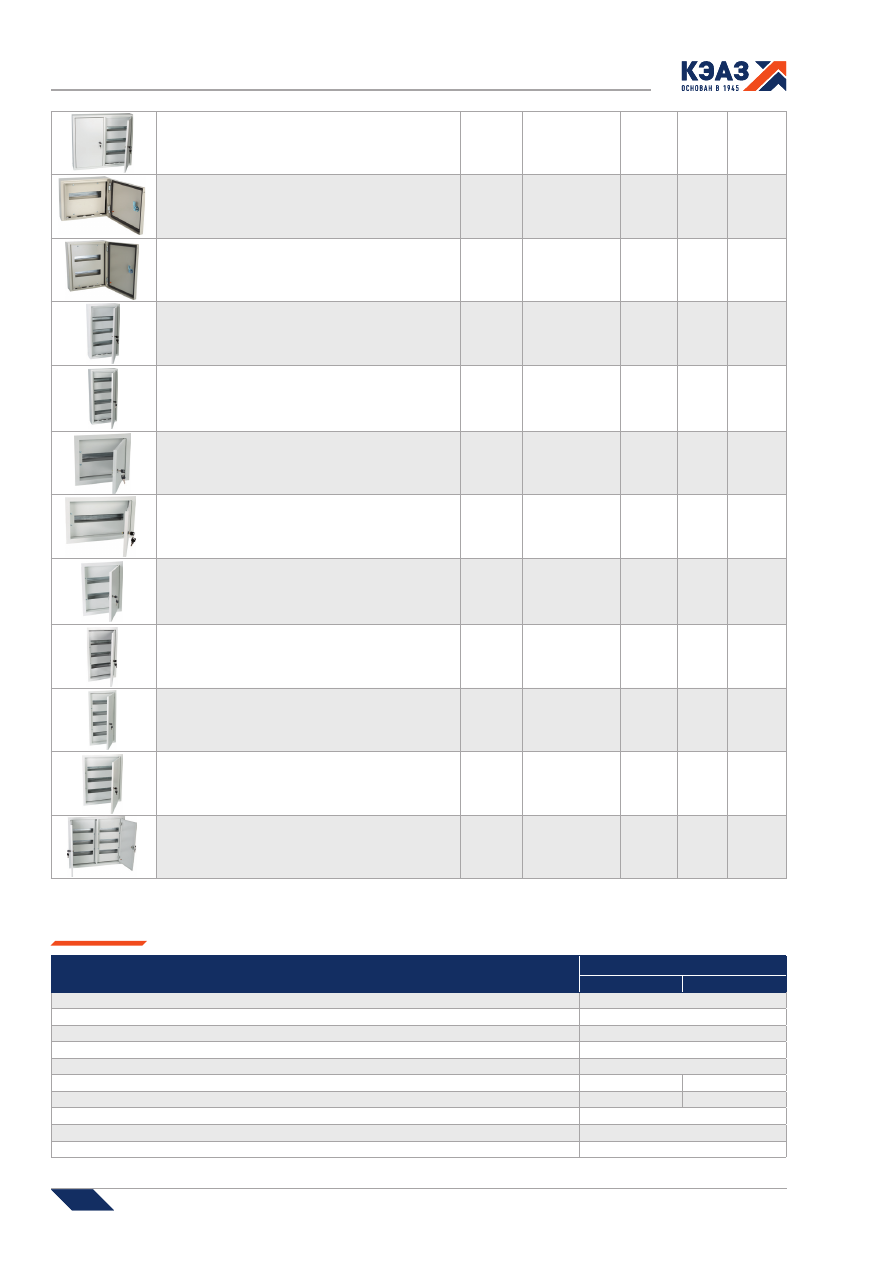

Корпус металлический ЩРн-72-540х600х120-IP31-УХЛ3-КЭАЗ

IP31

72

RAL 7035

10,8

243773

Корпус металлический ЩРн-12-265х330х120-IP54-УХЛ2-КЭАЗ

IP54

12

RAL 7032

4,3

243763



Корпус металлический ЩРн-24-395х330х120-IP54-УХЛ2-КЭАЗ

IP54

24

RAL 7032

5,9

243764



Корпус металлический ЩРн-36-520х330х120-IP54-УХЛ2-КЭАЗ

IP54

36

RAL 7032

7,5

243770

Корпус металлический ЩРн-48-620х330х120-IP54-УХЛ2-КЭАЗ

IP54

48

RAL 7032

8,8

243766

Корпус металлический ЩРв-12-275х320х120-IP31-УХЛ3-КЭАЗ

IP31

12

RAL 7035

3,1

243774



Корпус металлический ЩРв-18-275х450х120-IP31-УХЛ3-КЭАЗ

IP31

18

RAL 7035

4,2

243775

Корпус металлический ЩРв-24-405х320х120-IP31-УХЛ3-КЭАЗ

IP31

24

RAL 7035

4,4

243776



Корпус металлический ЩРв-36-550х320х120-IP31-УХЛ3-КЭАЗ

IP31

36

RAL 7035

5,8

243777

Корпус металлический ЩРв-48-630х320х120-IP31-УХЛ3-КЭАЗ

IP31

48

RAL 7035

6,6

243778



Корпус металлический ЩРв-54-550х450х120-IP31-УХЛ3-КЭАЗ

IP31

54

RAL 7035

7,8

243779



Корпус металлический ЩРв-72-550х610х120-IP31-УХЛ3-КЭАЗ

IP31

72

RAL 7035

11,5

243780

Комплект поставки

Наименование

Количество на один корпус, шт.

IP31

IP54

Корпус металлический

1

Замок и комплект ключей

+

Din-рейка

+

Фальш-панель

+

Проводник заземления

1

Сальники

-

+

Комплект крепления к стене

-

1

Знак-наклейка «Осторожно! Электрическое напряжение»

1

Знак-наклейка «Заземление»

2

Таблица для маркировки аппаратов

1

465

465

Корпуса металлические

Габаритные и установочные размеры

ЩРн-12 IP 31

ЩРн-18 IP 31

ЩРн-24 IP 31

ЩРн-36 IP 31

ЩРн-48 IP 31

ЩРн-54 IP 31

ЩРн-72 IP 31

ЩРн-12, -18, -24,

-36, -48, -54

ЩРн-72 IP-31

ЩРн-12 IP 54

ЩРн-24 IP 54

ЩРн-36 IP 54

ЩРн-48 IP 54

1- корпус;

2 - дверь;

3 - рамка монтажная;

4 - фальш-панель;

5 - DIN-рейка;

6 - провод заземления;

7 - замок.

1- корпус;

2 - дверь;

3 - рамка монтажная;

4 - фальш-панель;

5 - DIN-рейка;

6 - провод заземления;

7 - замок.















содержание      ..     27      28      29      30     ..
